Скачать СТО НОСТРОЙ 2.23.85-2013 Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ

Дата актуализации: 01.01.2021

СТО НОСТРОЙ 2.23.85-2013

Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ

Обозначение: СТО НОСТРОЙ 2.23.85-2013
Обозначение англ: 2.23.85-2013
Статус:введен впервые
Название рус.:Технологическое оборудование и технологические трубопроводы предприятий черной металлургии. Общие требования по производству монтажа, пусконаладочным работам и приемки работ
Название англ.:Process equipment and pipelines of ironworks. General requirements on installation, commissioning, and acceptance of work
Дата добавления в базу:12.02.2016
Дата актуализации:01.01.2021
Область применения:Стандарт распространяется на основное технологическое оборудование, предназначенное для осуществления технологических процессов по изготовлению продукции доменных, сталеплавильных, прокатных, агломерационных и коксохимических производств, а также на технологические трубопроводы, предназначенные для транспортирования различных веществ, в том числе газообразных, парообразных и жидких в диапазоне от остаточного давления (вакуума) 0,001 МПа (0,01 кгс/см2) до условного давления 100 МПа (1000 кгс/см2) и рабочих температур от минус 196 градусов Цельсия до плюс 700 градусов Цельсия. Стандарт устанавливает общие правила по производству работ, пусконаладочным работам и приемке работ по монтажу технологического оборудования и технологических трубопроводов (далее "оборудование" и "трубопроводы") на предприятиях черной металлургии с полным технологическим циклом, в том числе на предприятиях, осуществляющих переработку рудного и нерудного сырья для производства конечного металлургического продукта (чугун, сталь, прокат, фасонные литейные изделия).Стандарт не распространяется на производство сварочных работ и контроля качества сварных соединений трубопроводов из чугуна, полимерных материалов и других неметаллических материалов.Положения раздела 15 являются рекомендуемыми
Оглавление:1 Область применения

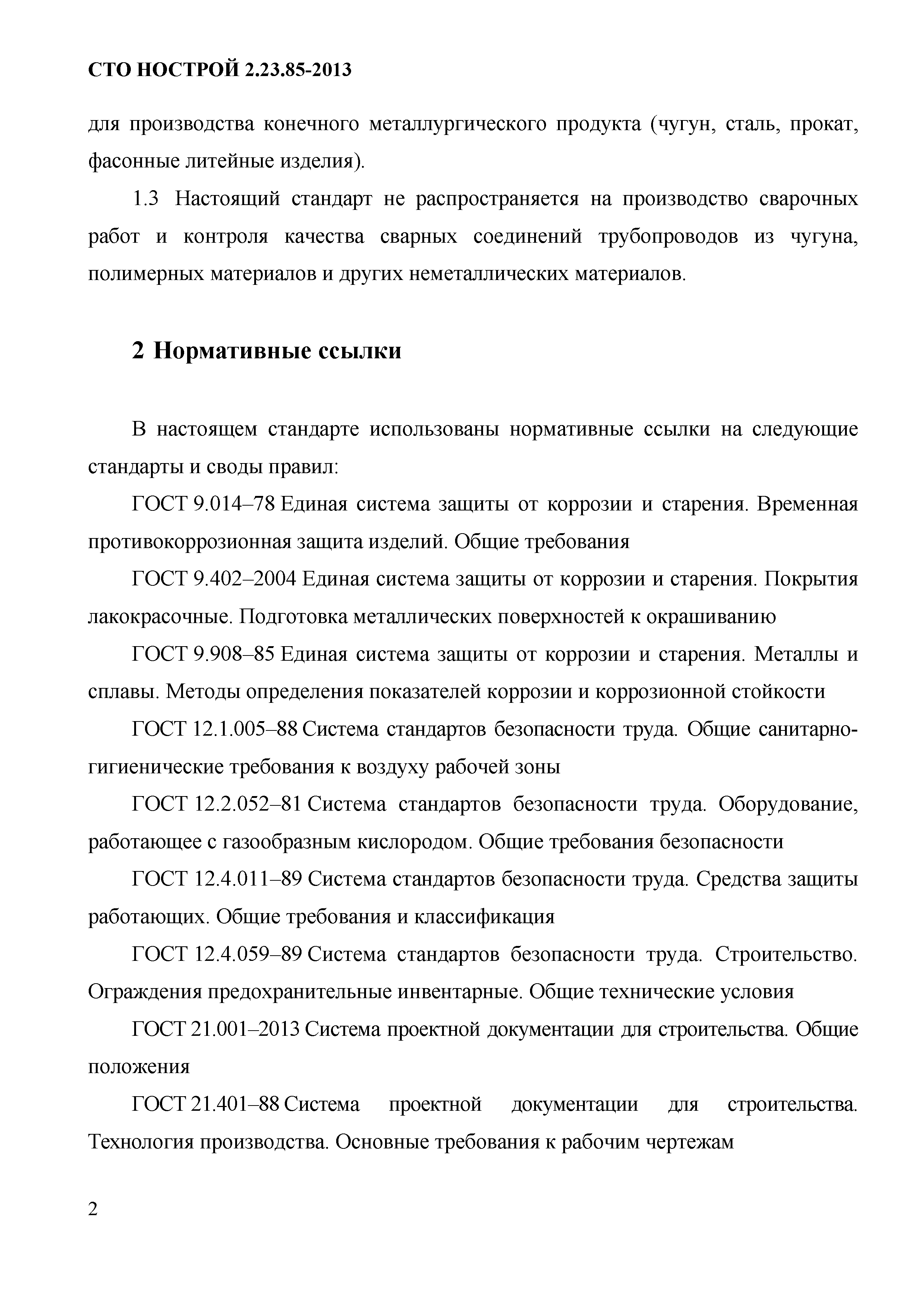

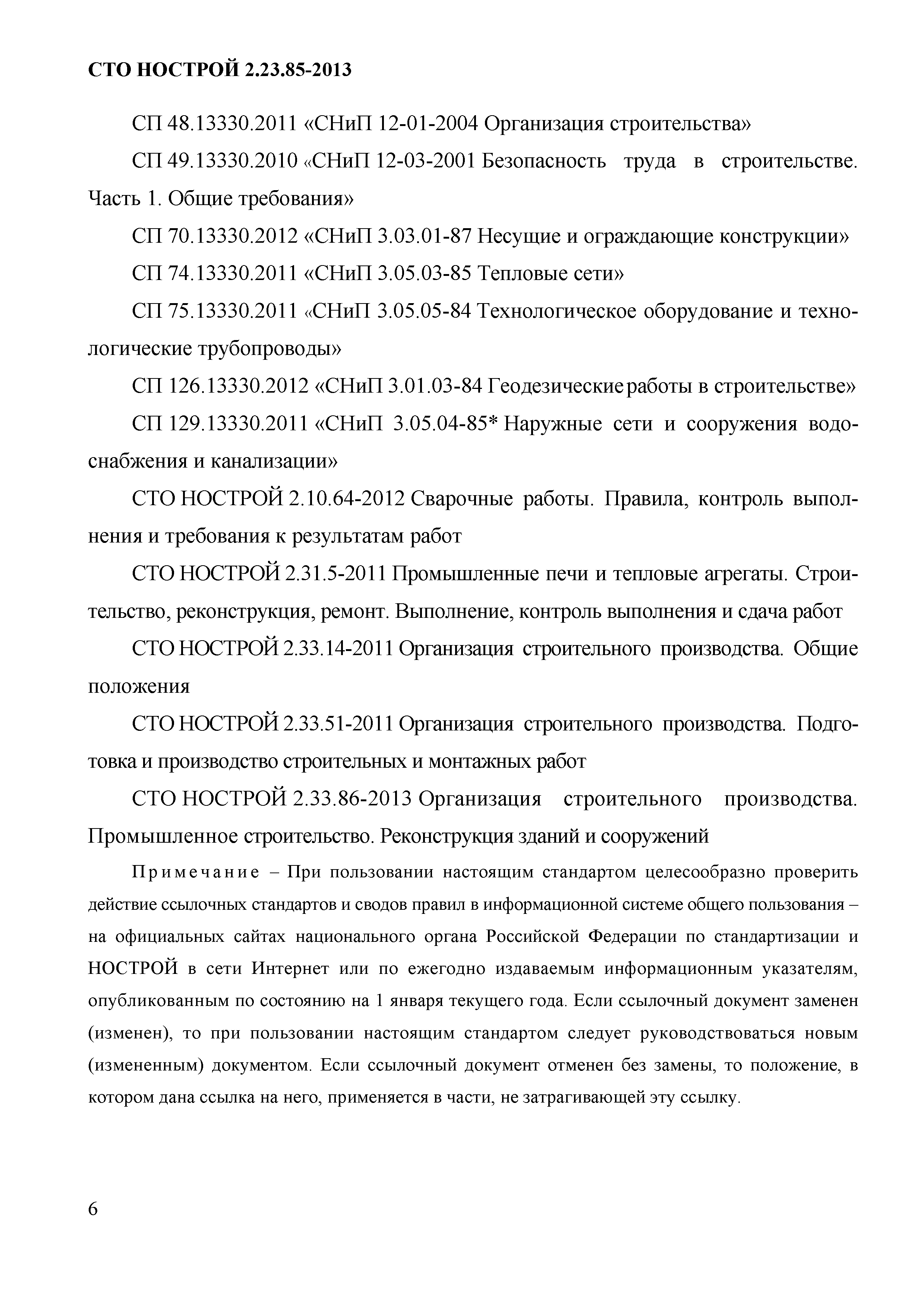

2 Нормативные ссылки

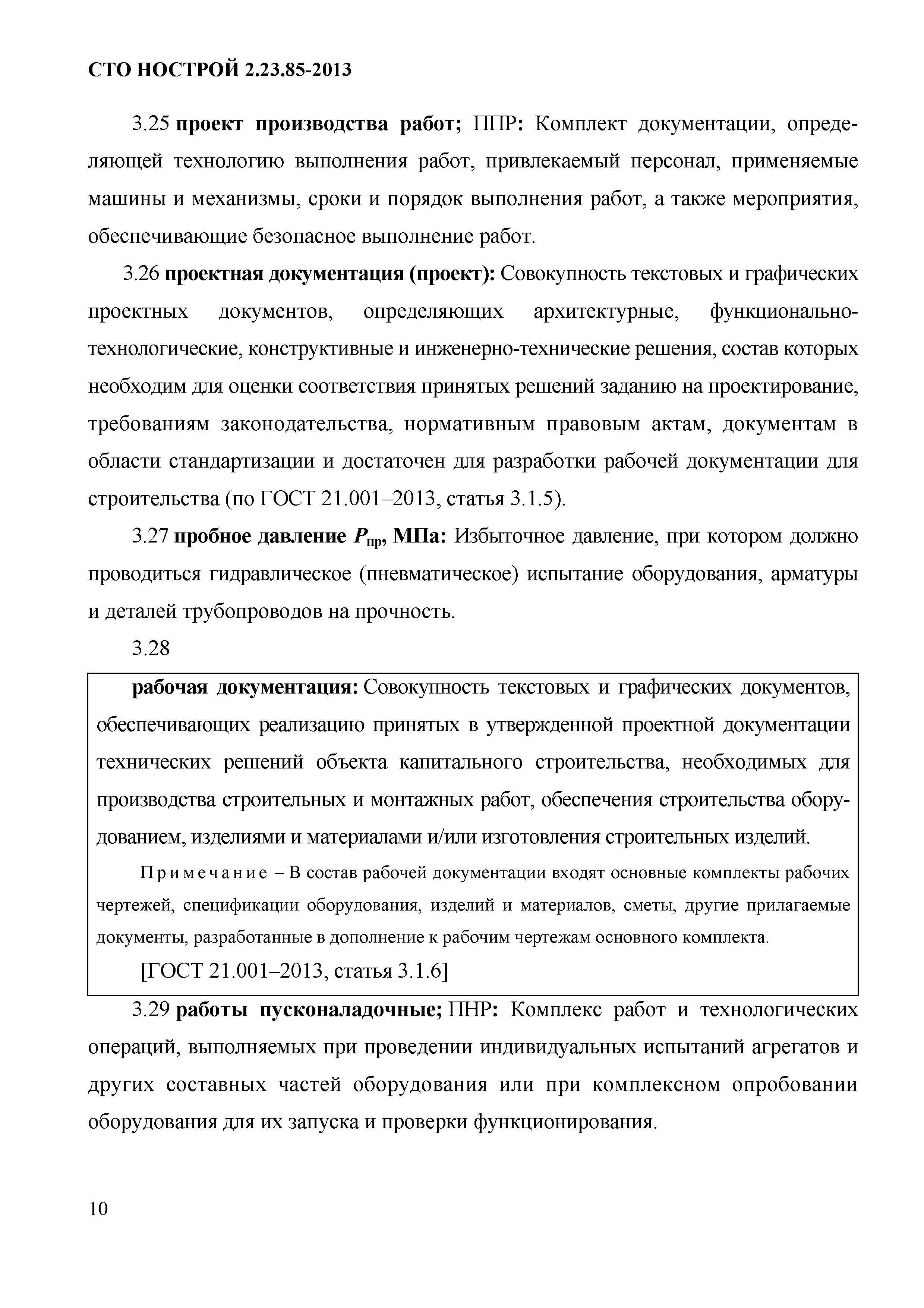

3 Термины и определения
4 Обозначения и сокращения
5 Общие положения
6 Подготовка к производству монтажных работ
   6.1 Общие требования

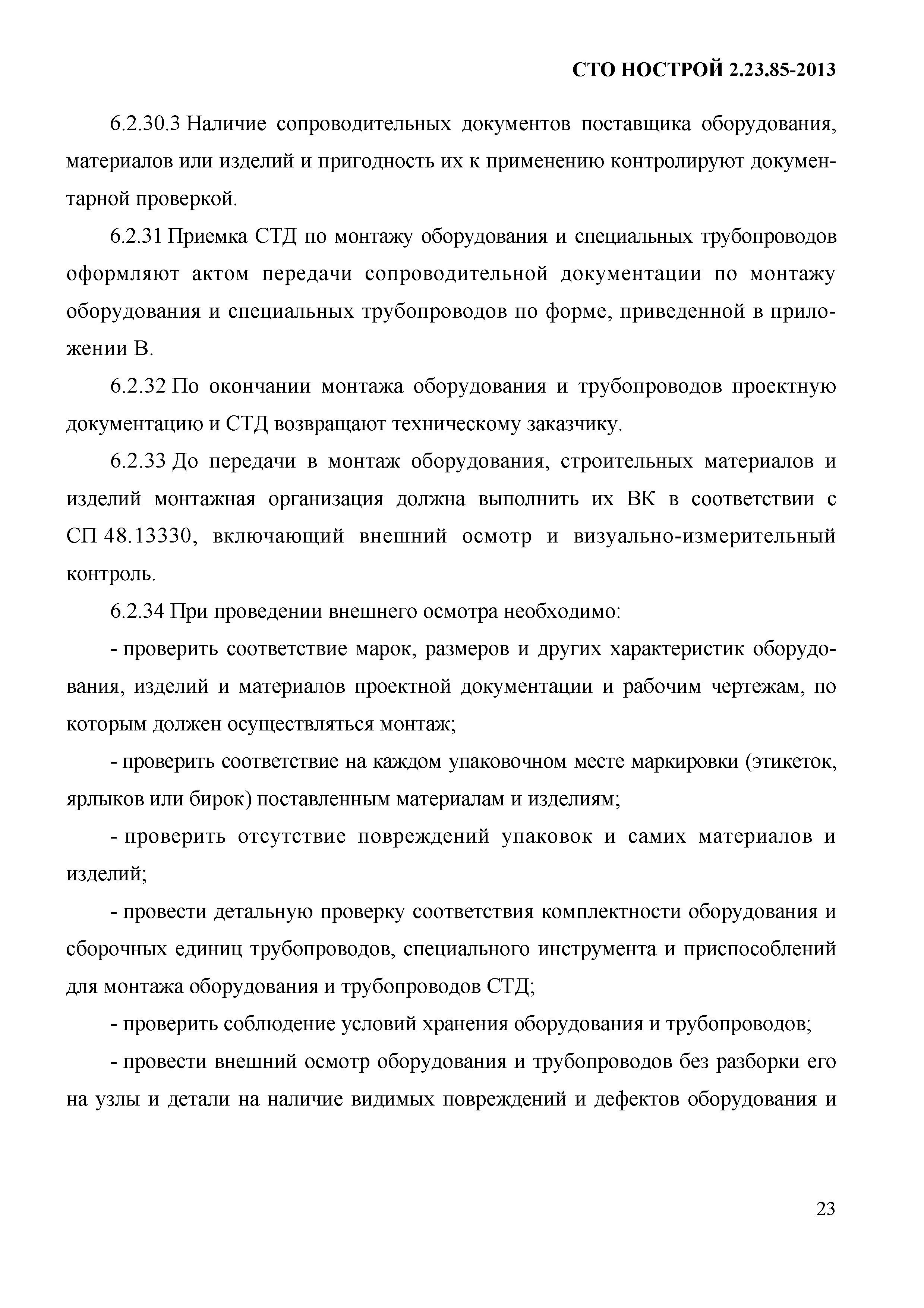

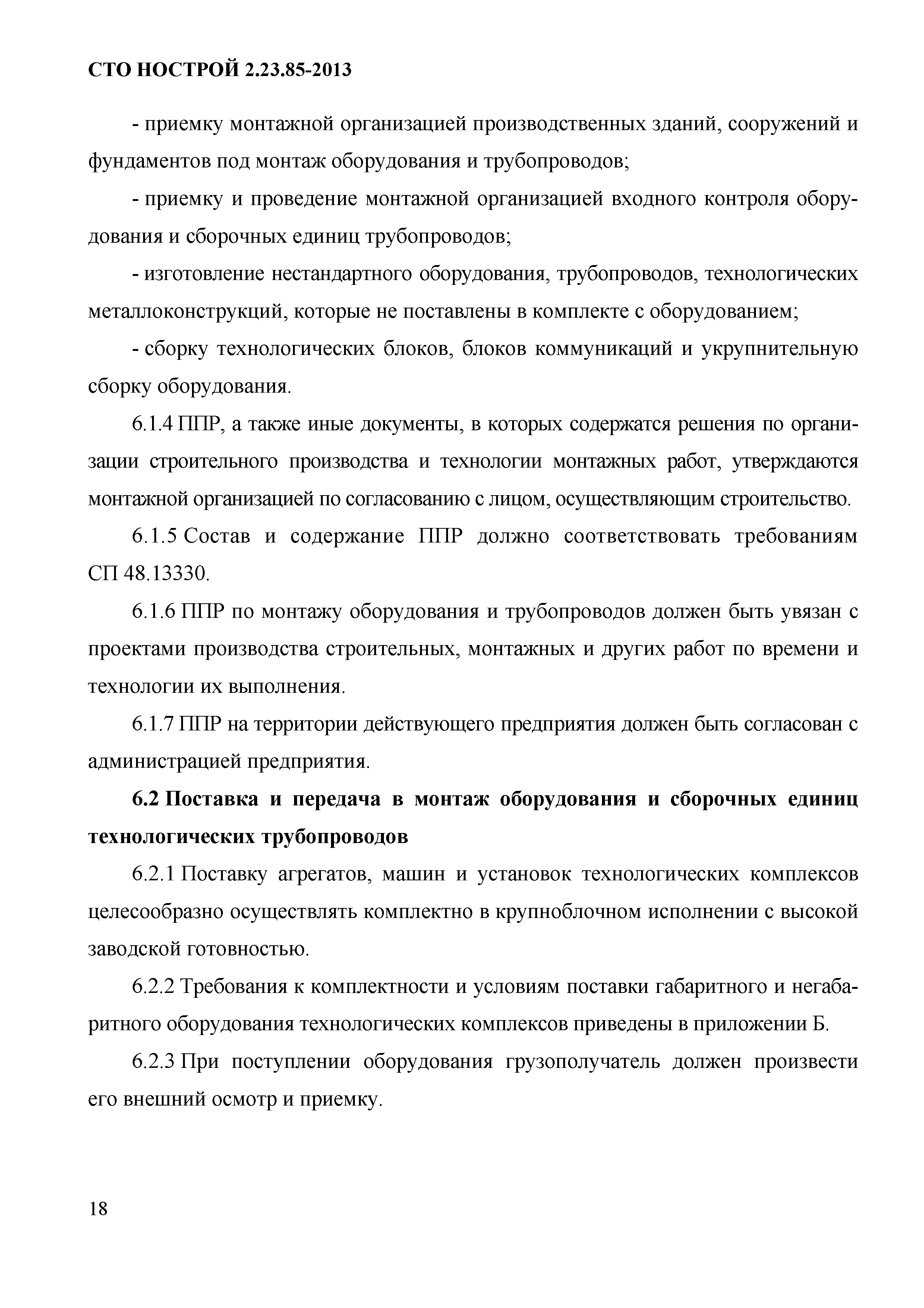

   6.2 Поставка и передача в монтаж оборудования и сборочных единиц технологических трубопроводов
   6.3 Требования к зданиям, сооружениям и фундаментам, передаваемым под монтаж оборудования и трубопроводов

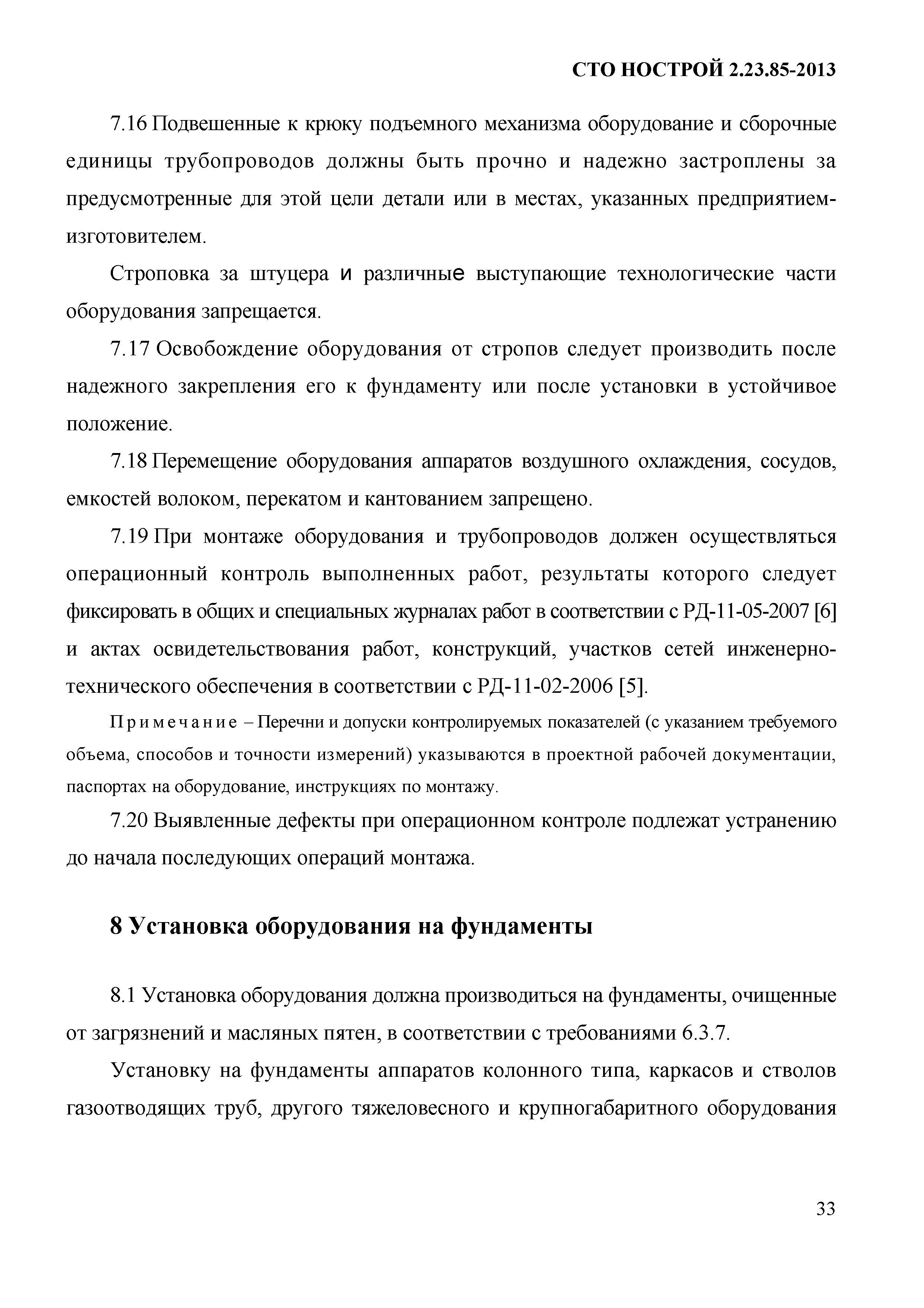

7 Общие требования к производству монтажных работ
8 Установка оборудования на фундаменты
9 Монтаж трубопроводов
   9.1 Общие требования и входной контроль
   9.2 Очистка технологических трубопроводов
   9.3 Разбивка трассы трубопроводов
   9.4 Установка опор и подвесок
   9.5 Укладка и сборка трубопровода

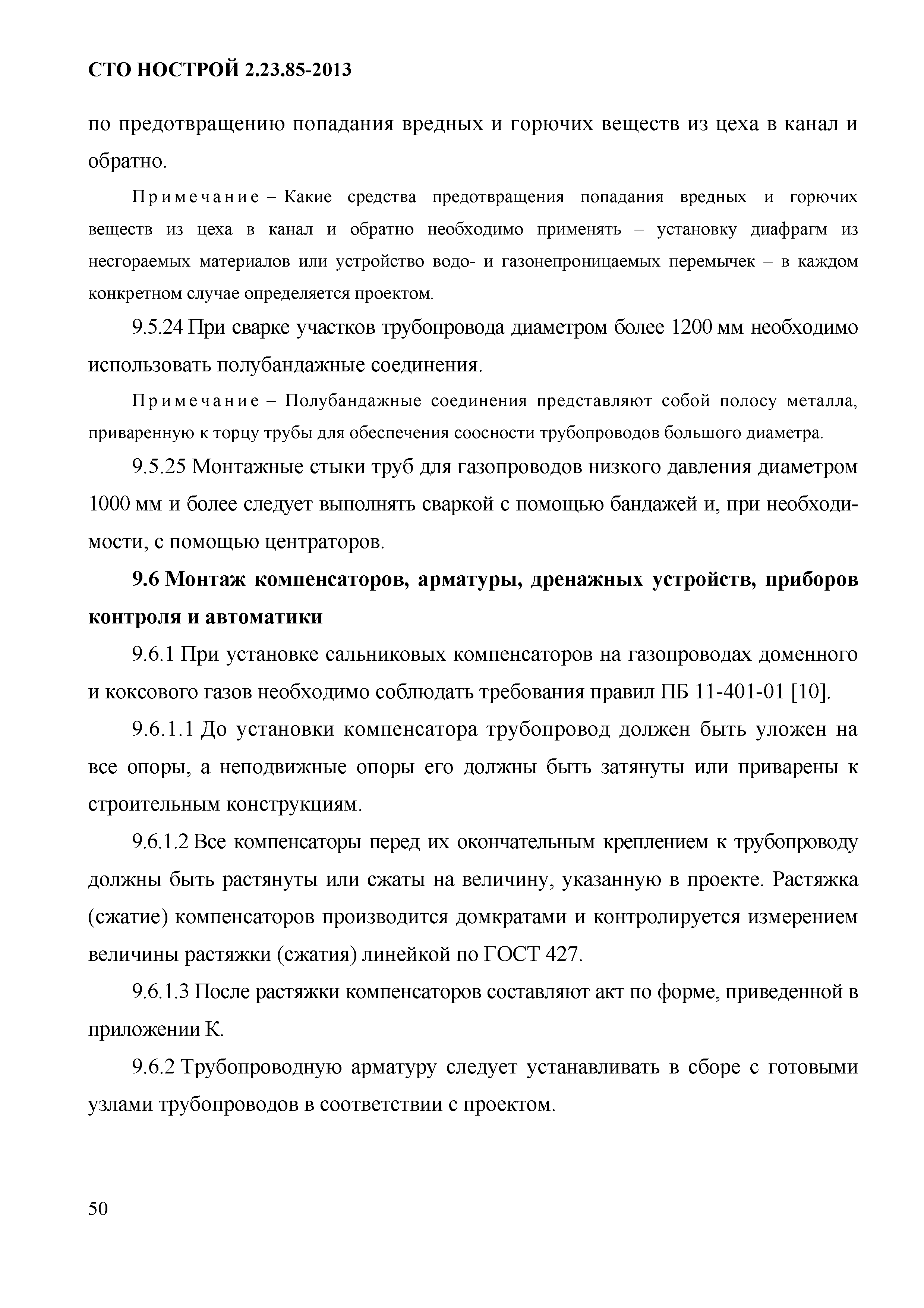

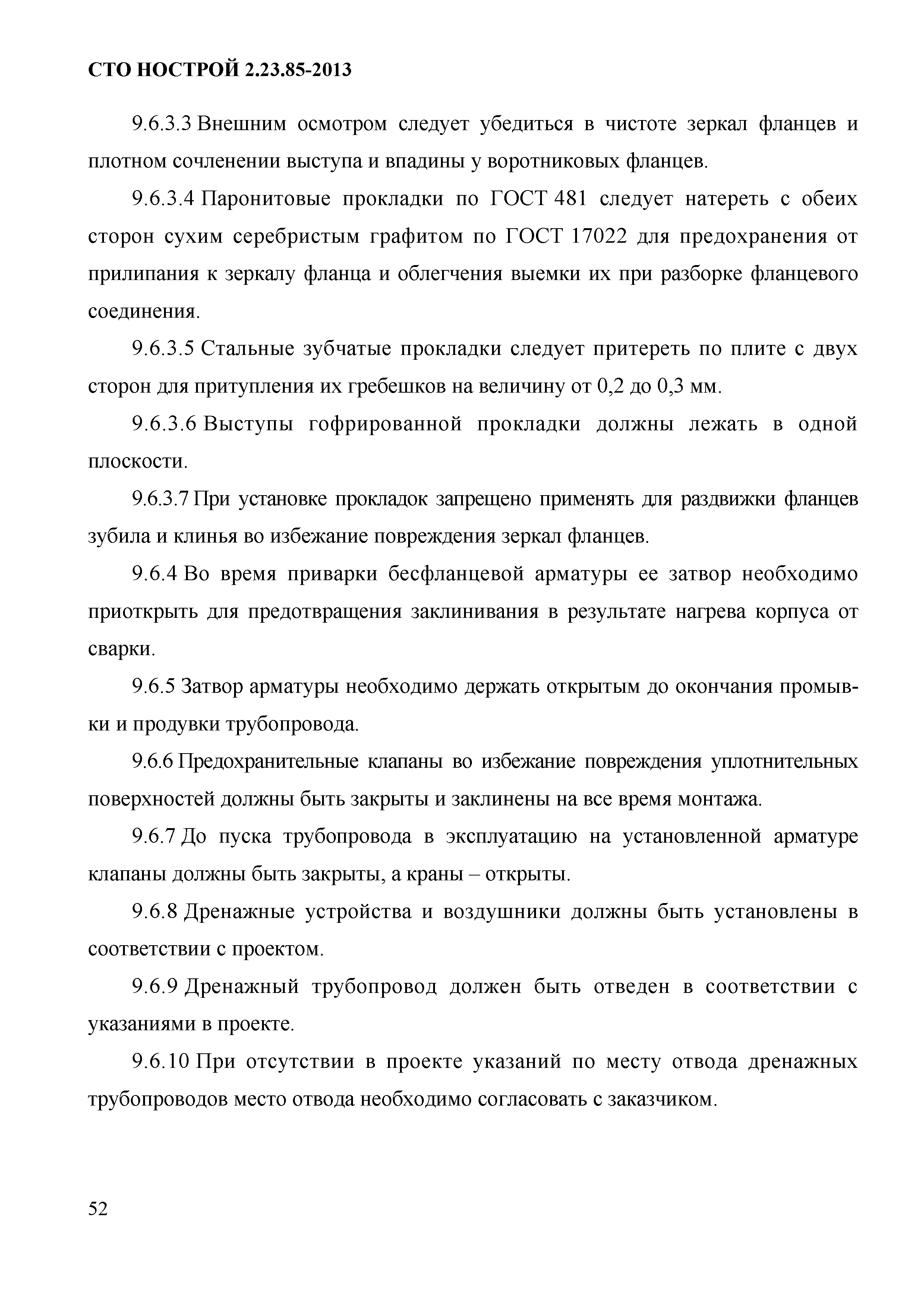

   9.6 Монтаж компенсаторов, арматуры, дренажных устройств, приборов контроля и автоматики
   9.7 Тепловая изоляция трубопроводов

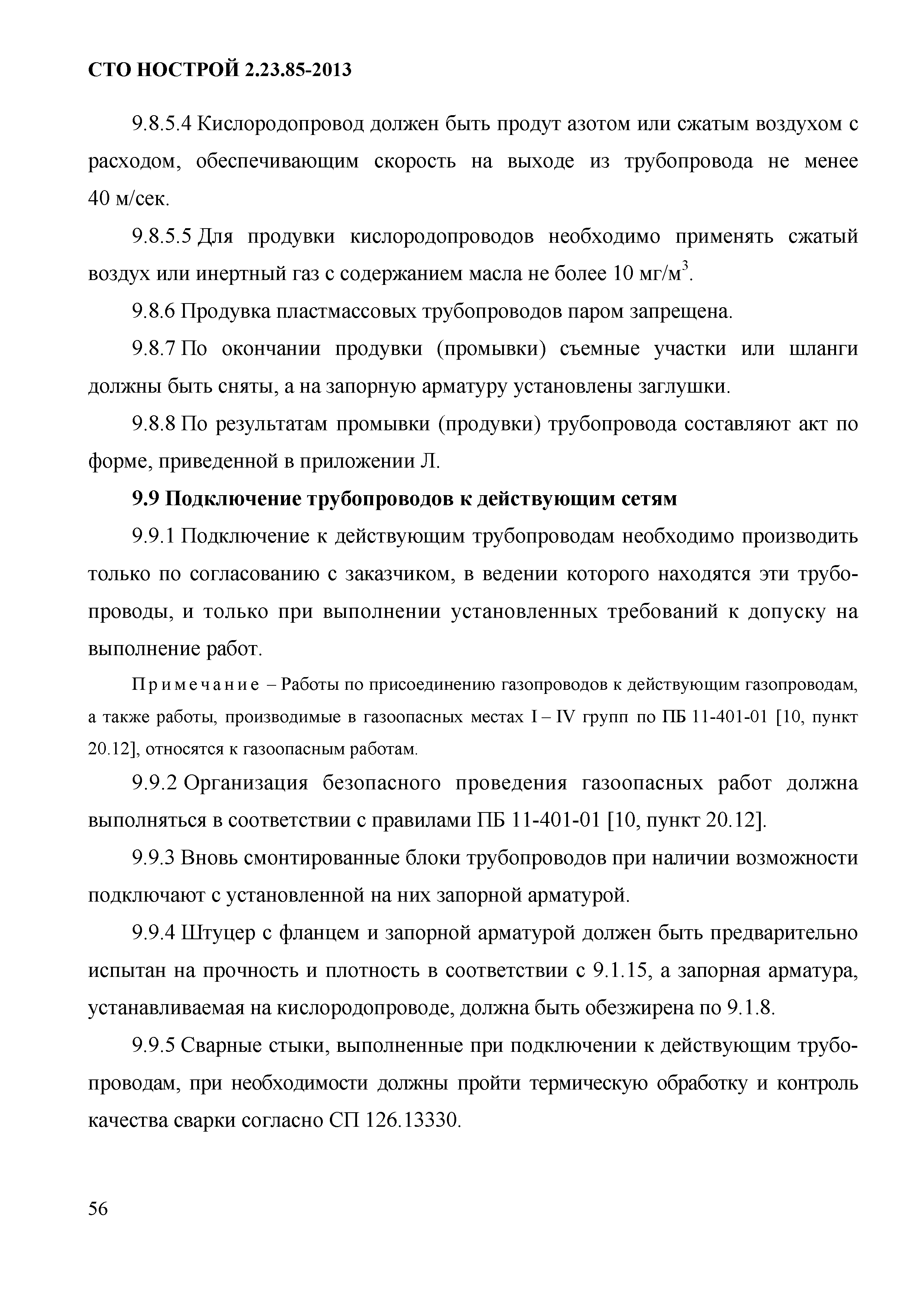

   9.8 Промывка и продувка трубопроводов

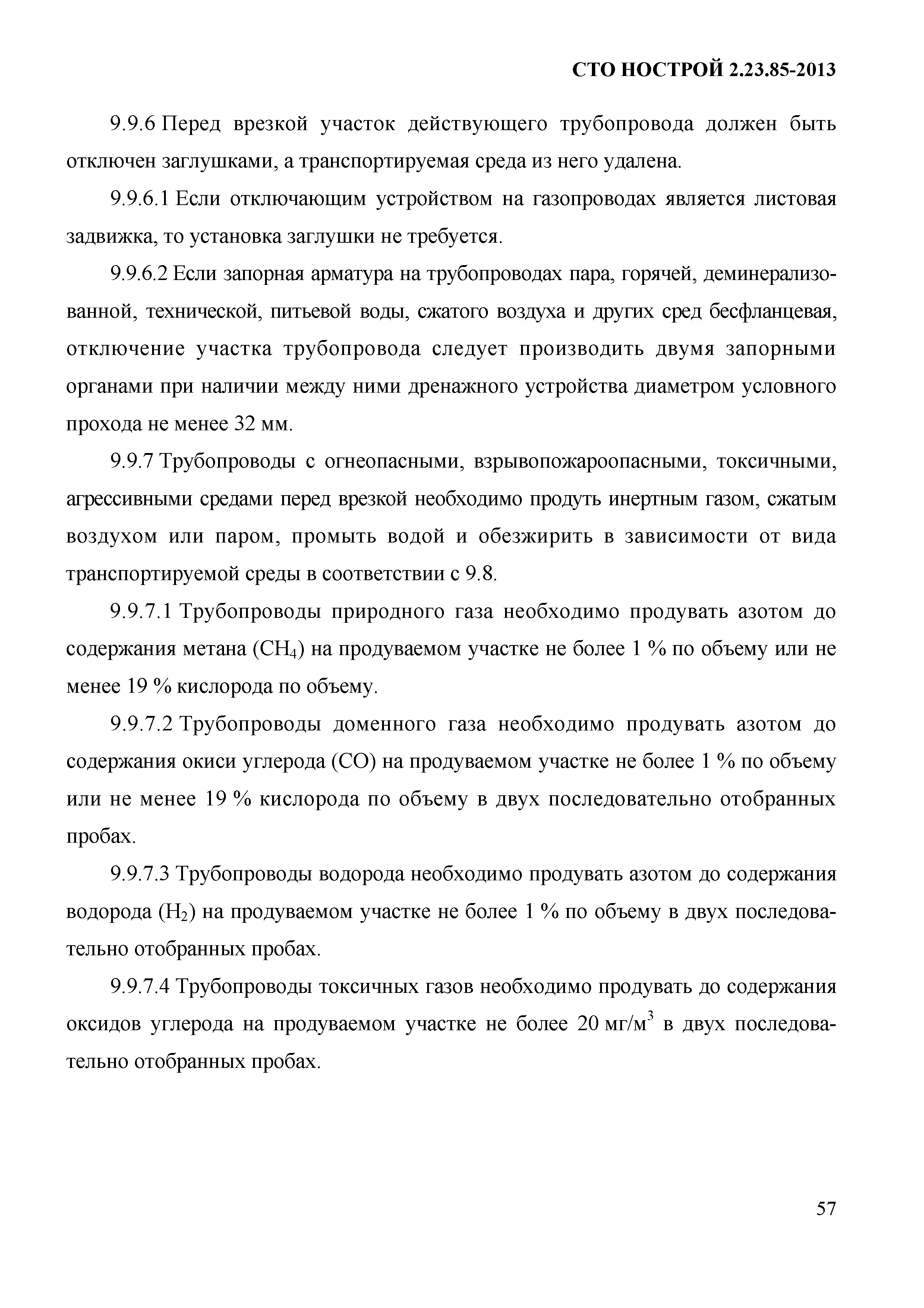

   9.9 Подключение трубопроводов к действующим сетям
10 Требования к сборочным соединениям
   10.1 Сборка резьбовых соединений

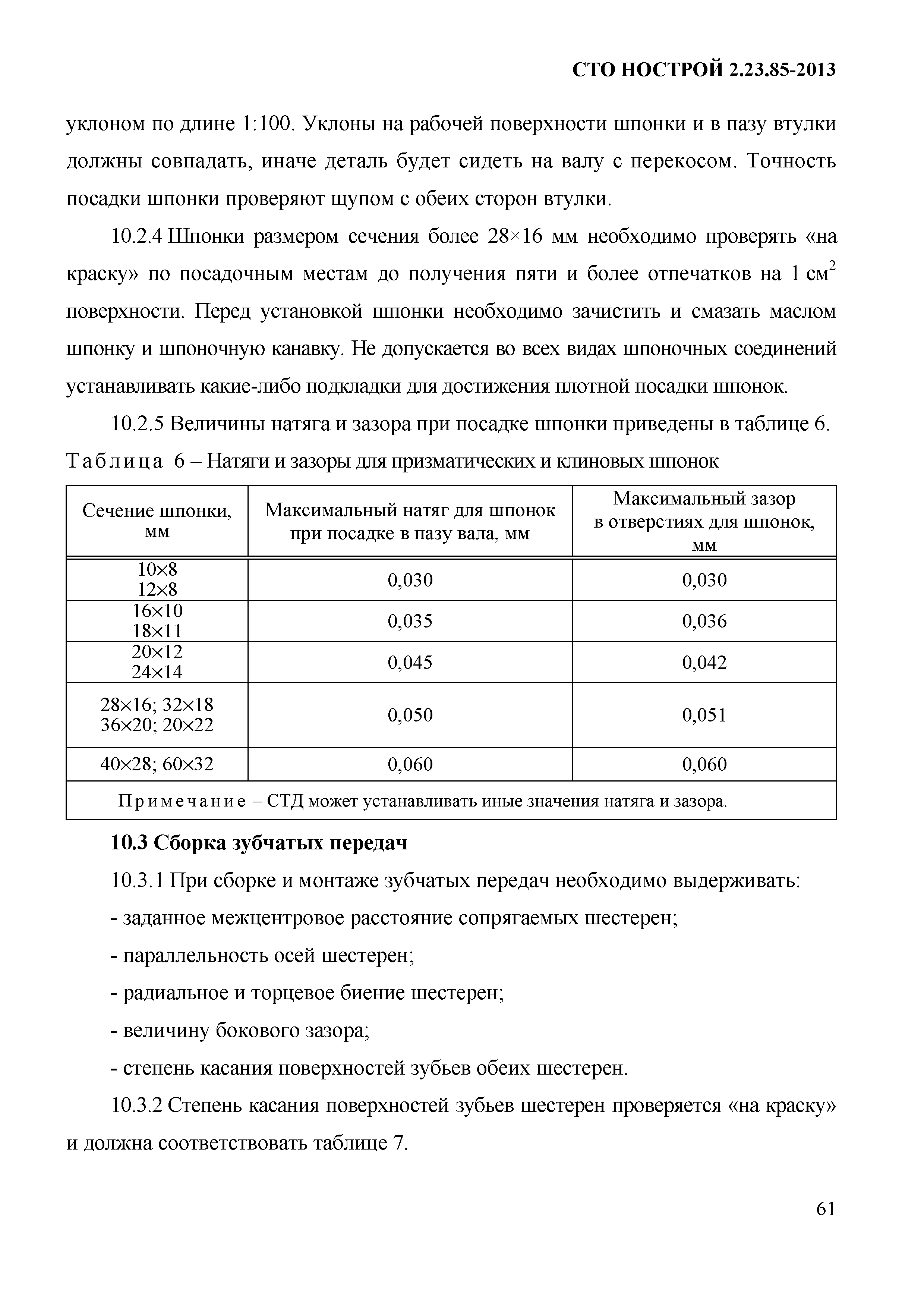

   10.2 Сборка шпоночных соединений

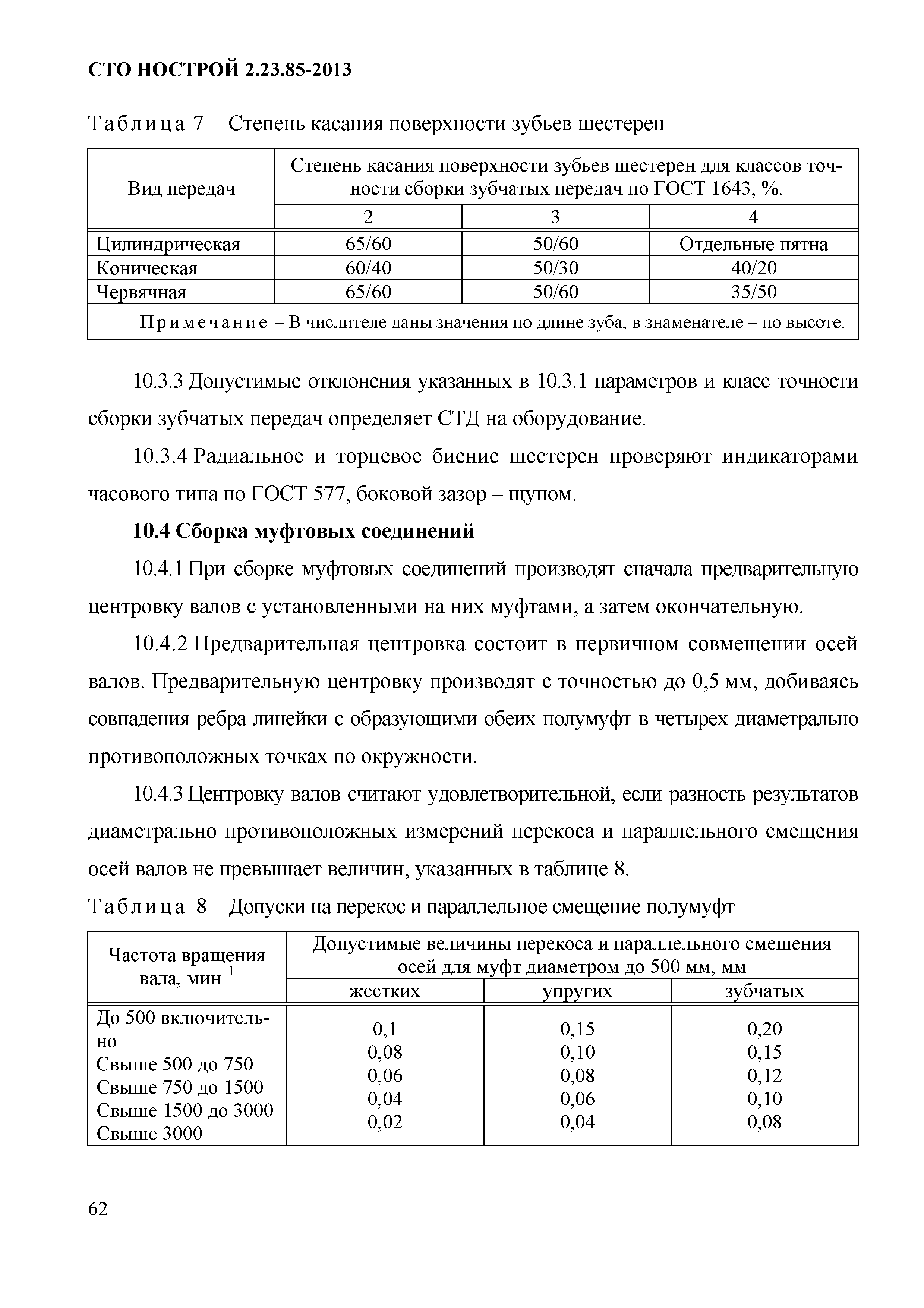

   10.3 Сборка зубчатых передач
   10.4 Сборка муфтовых соединений

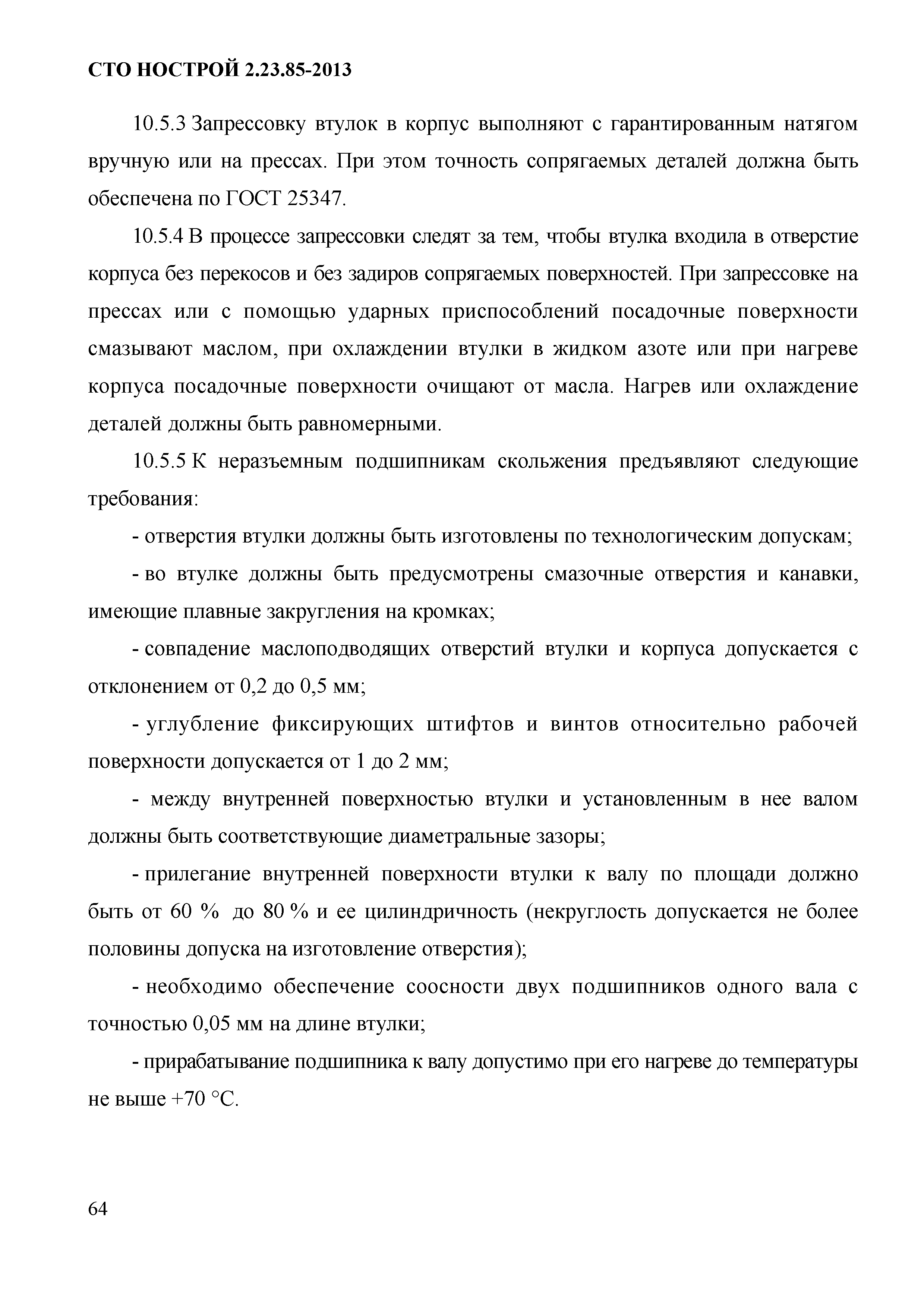

   10.5 Сборка подшипников скольжения

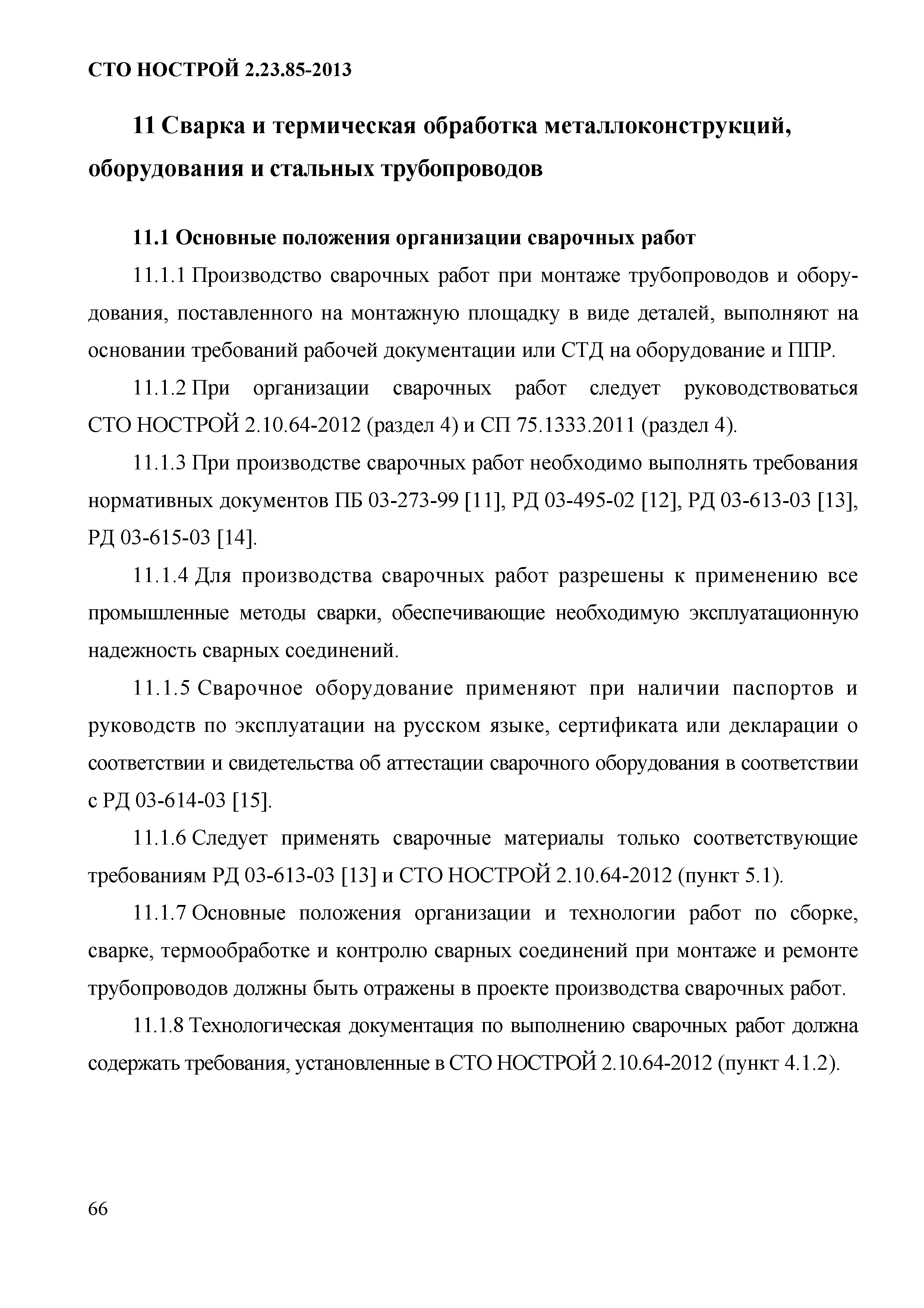

11 Сварка и термическая обработка металлоконструкций, оборудования и стальных трубопроводов

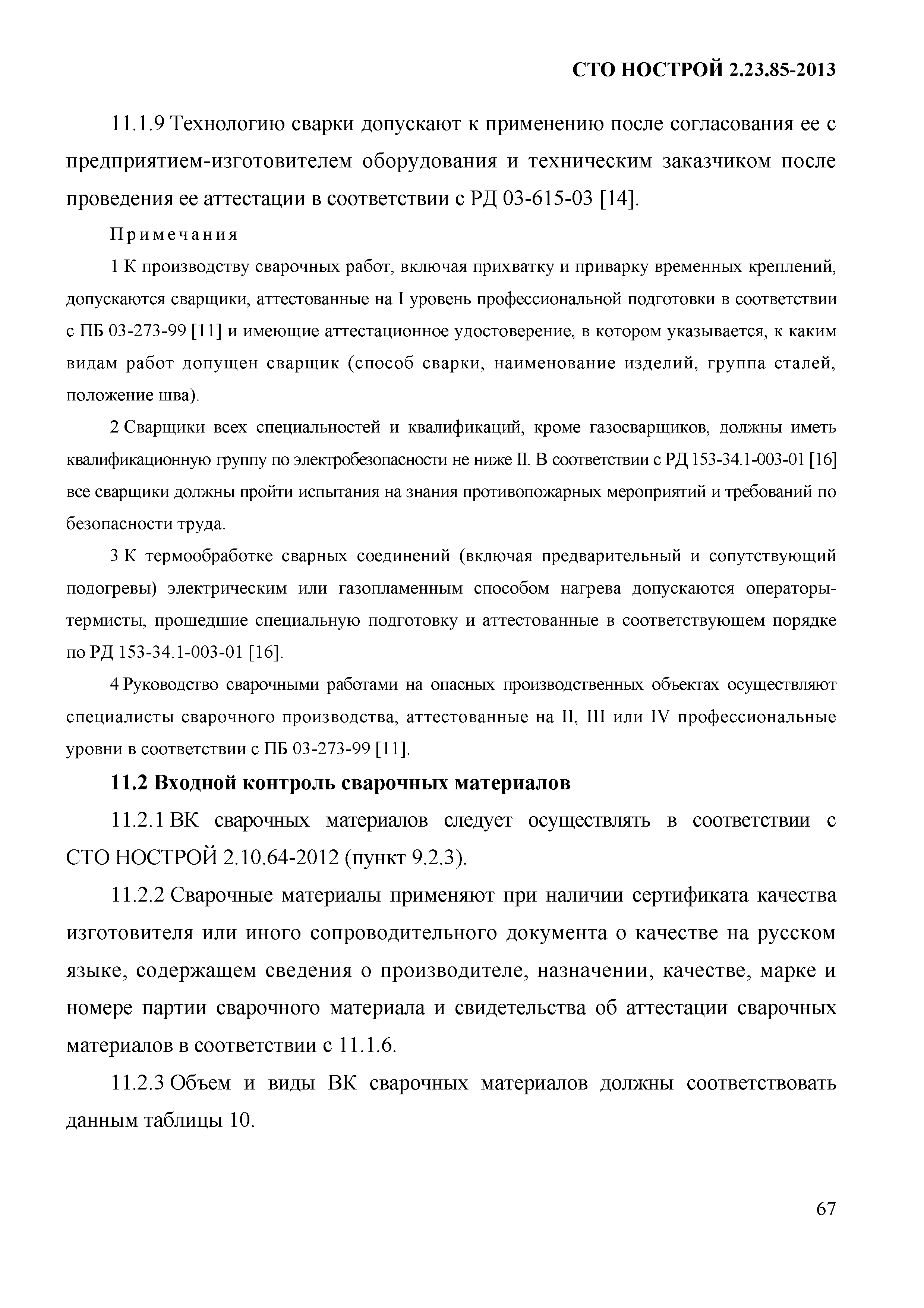

   11.1 Основные положения организации сварочных работ
   11.2 Входной контроль сварочных материалов

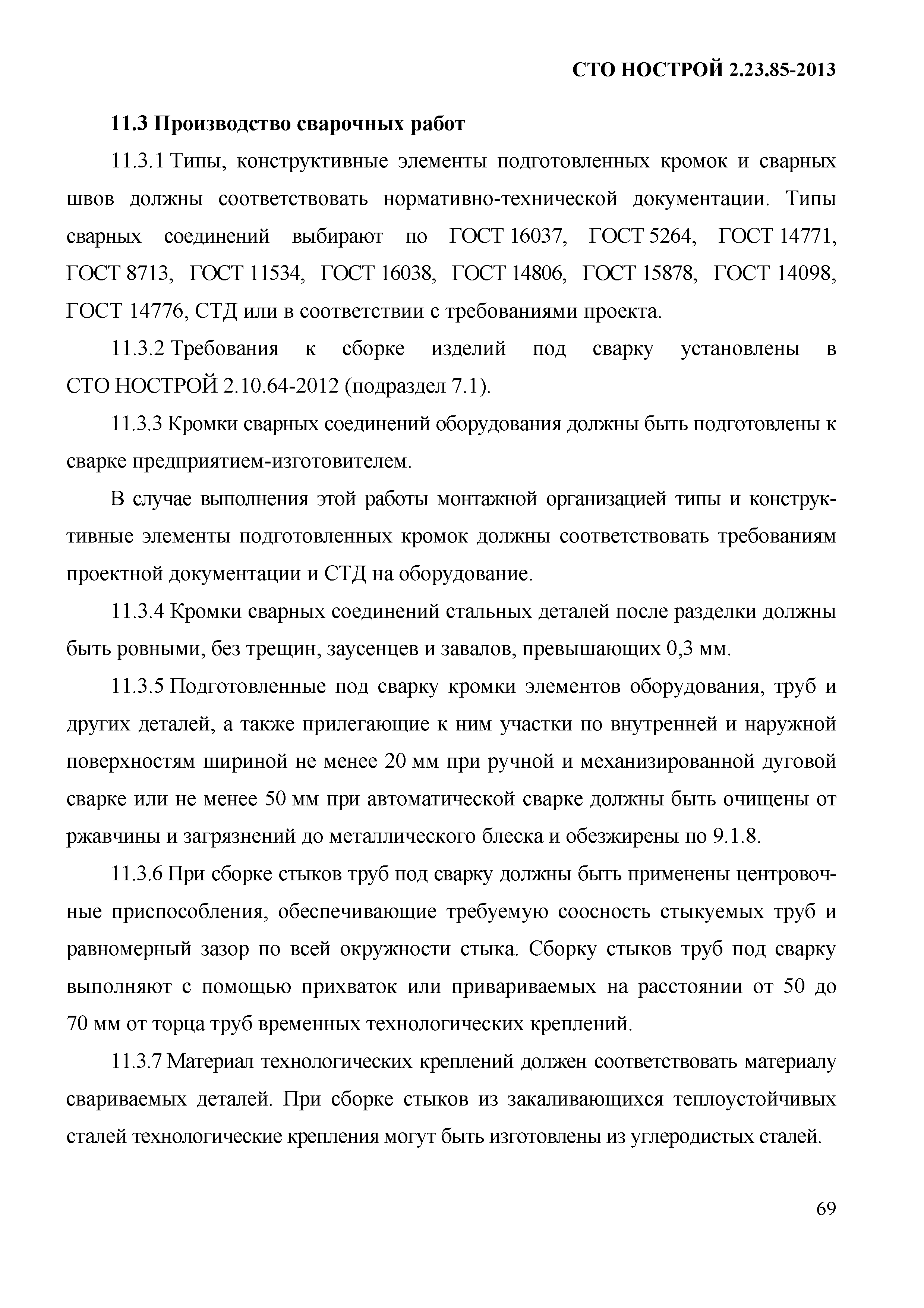

   11.3 Производство сварочных работ

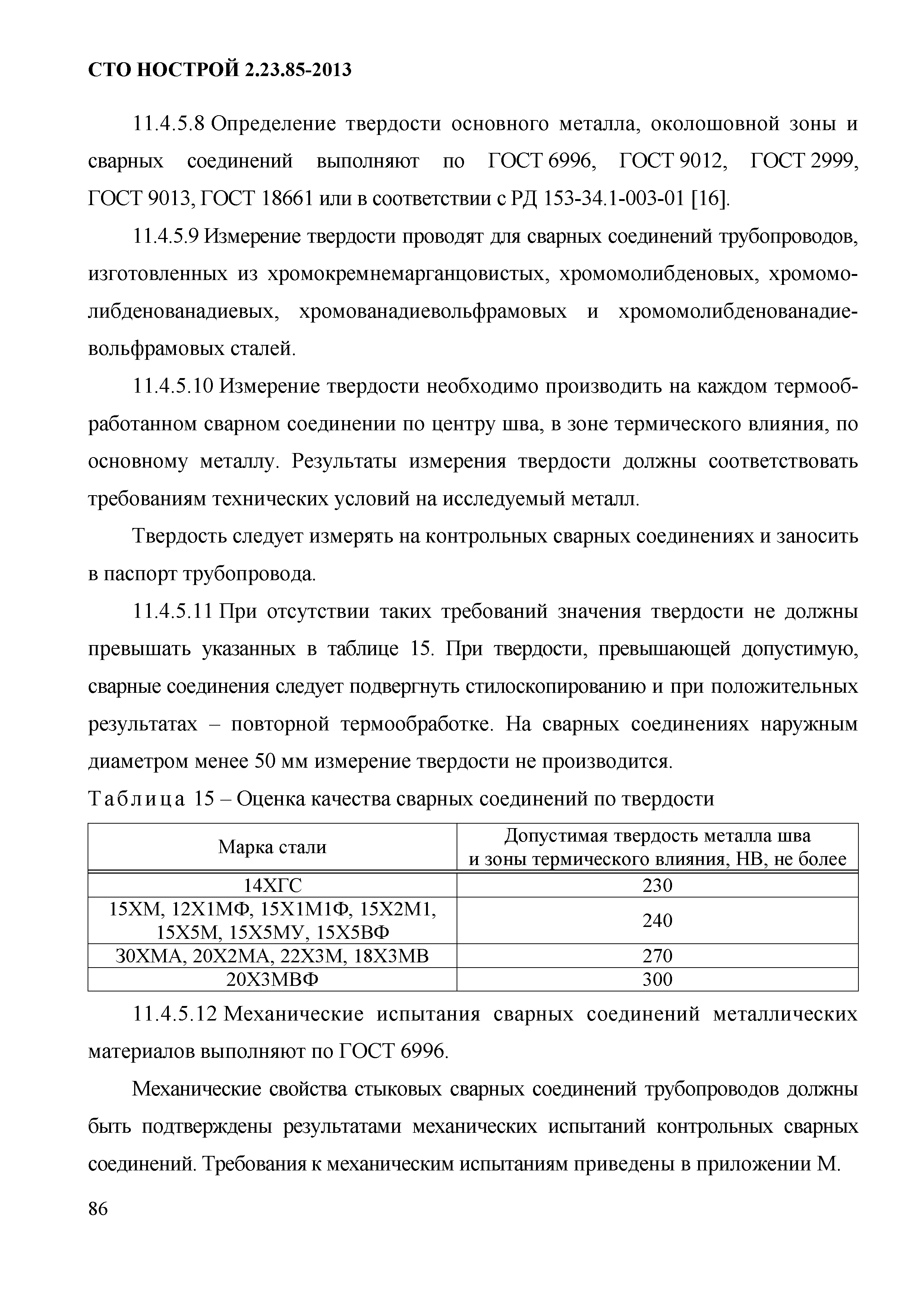

   11.4 Контроль качества сварных соединений

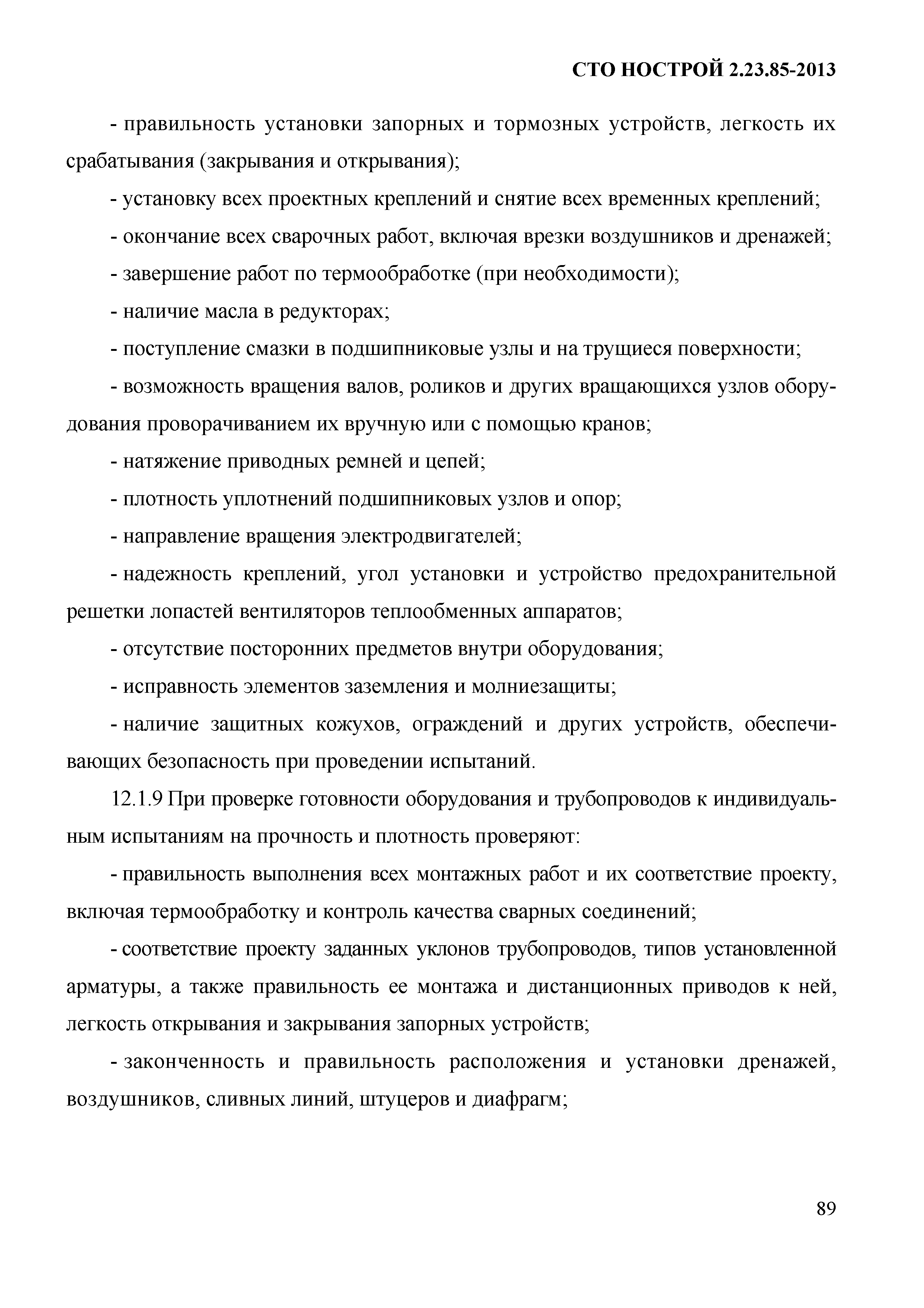

12 Индивидуальные испытания смонтированного оборудования и трубопроводов
   12.1 Общие требования

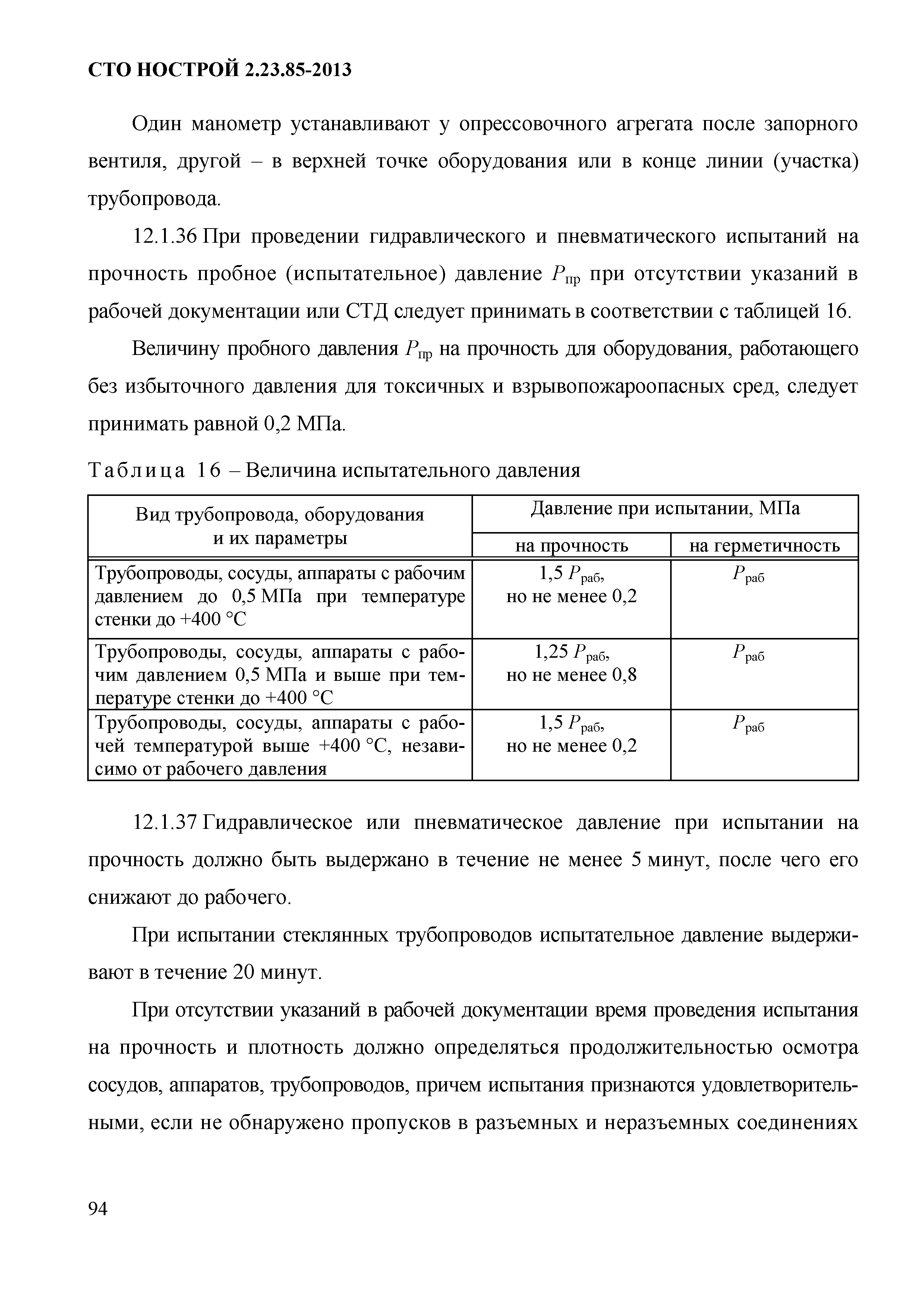

   12.2 Гидравлические испытания

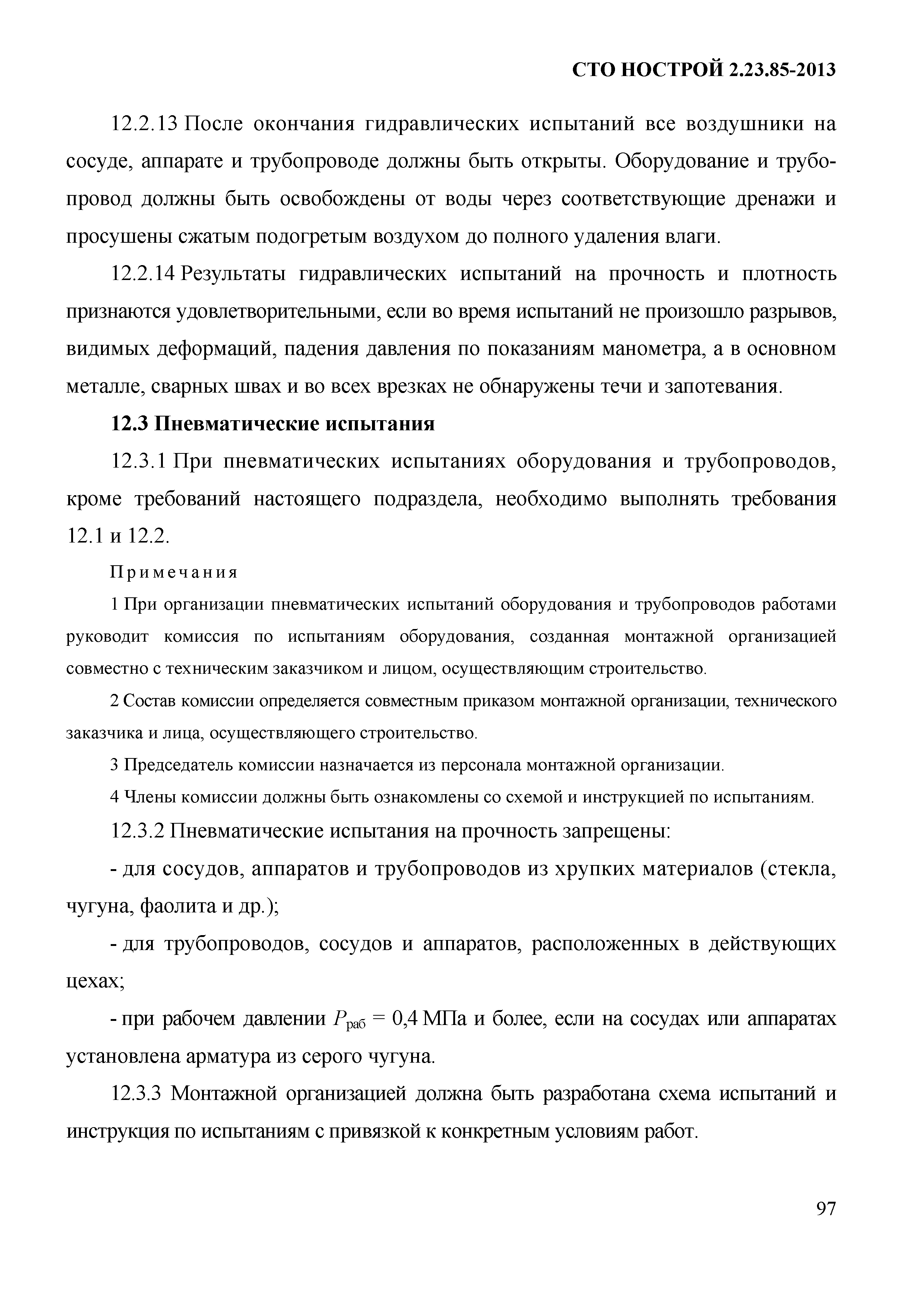

   12.3 Пневматические испытания
   12.4 Требования к дополнительным испытаниям на герметичность
   12.5 Требования к испытаниям оборудования вхолостую и под нагрузкой
13 Порядок производства пусконаладочных работ
14 Документация, оформляемая при монтаже оборудования и трубопроводов

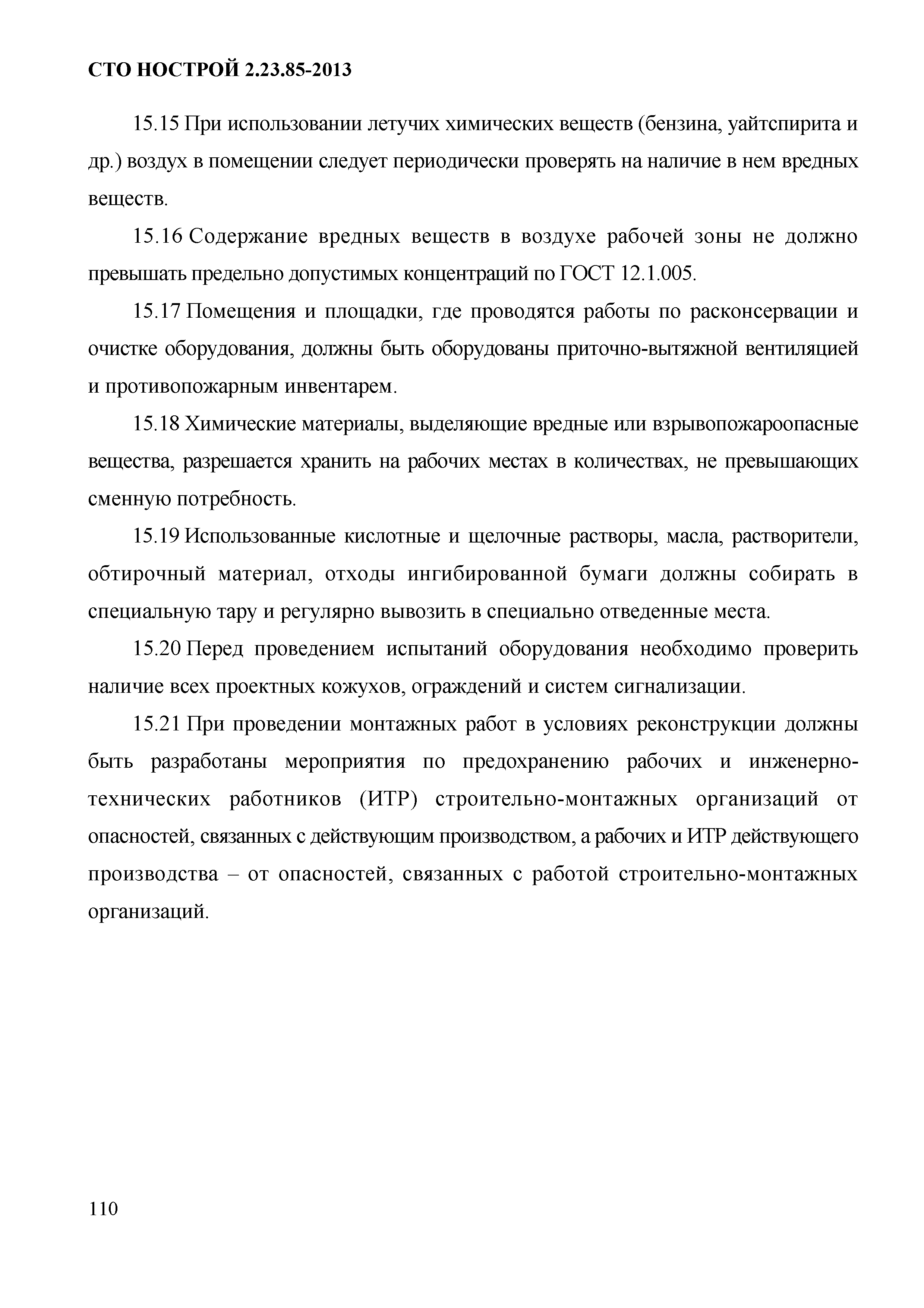

15 Правила безопасного выполнения работ
Приложение А (рекомендуемое). Форма акта готовности оборудования к комплексному опробованию

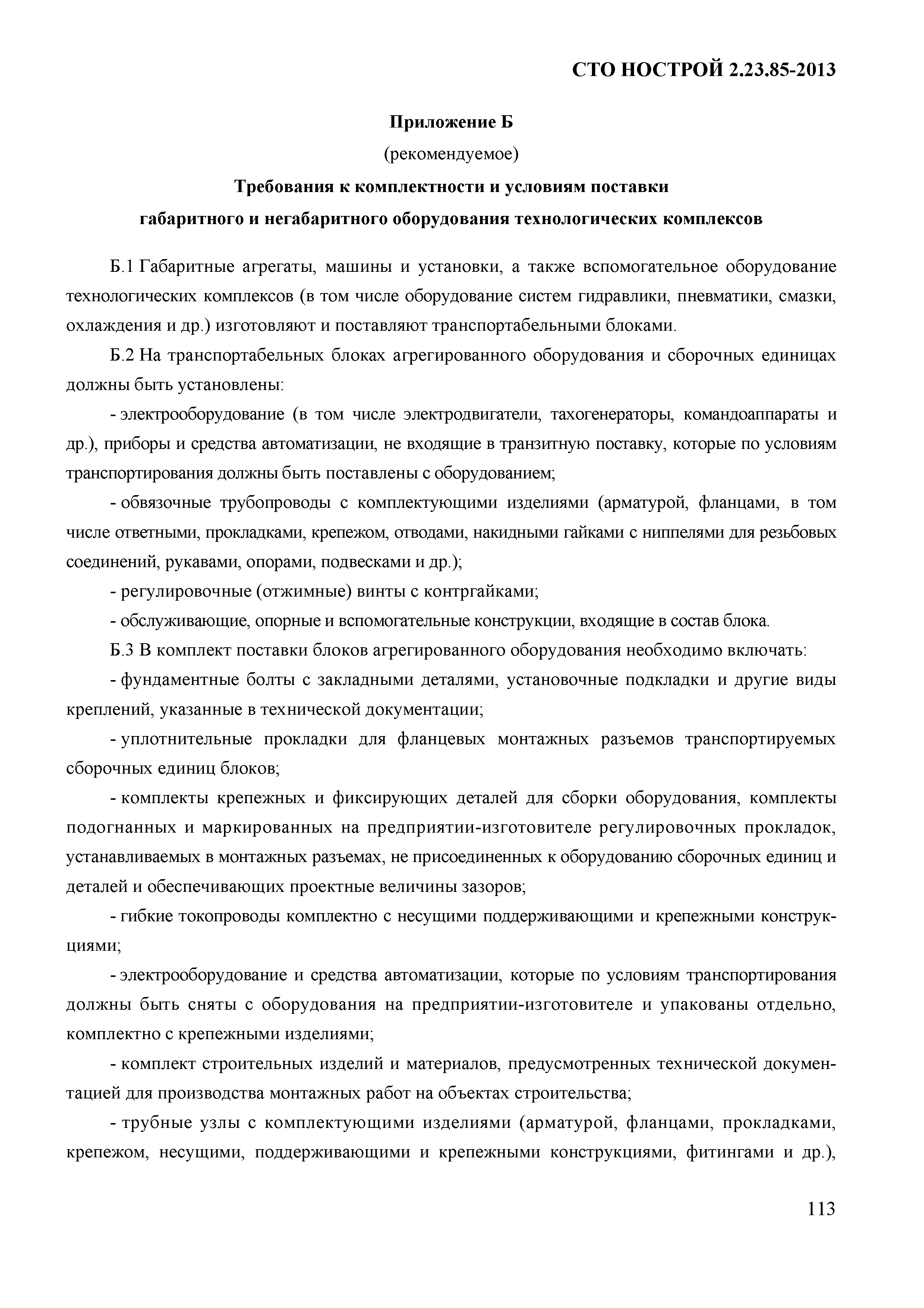

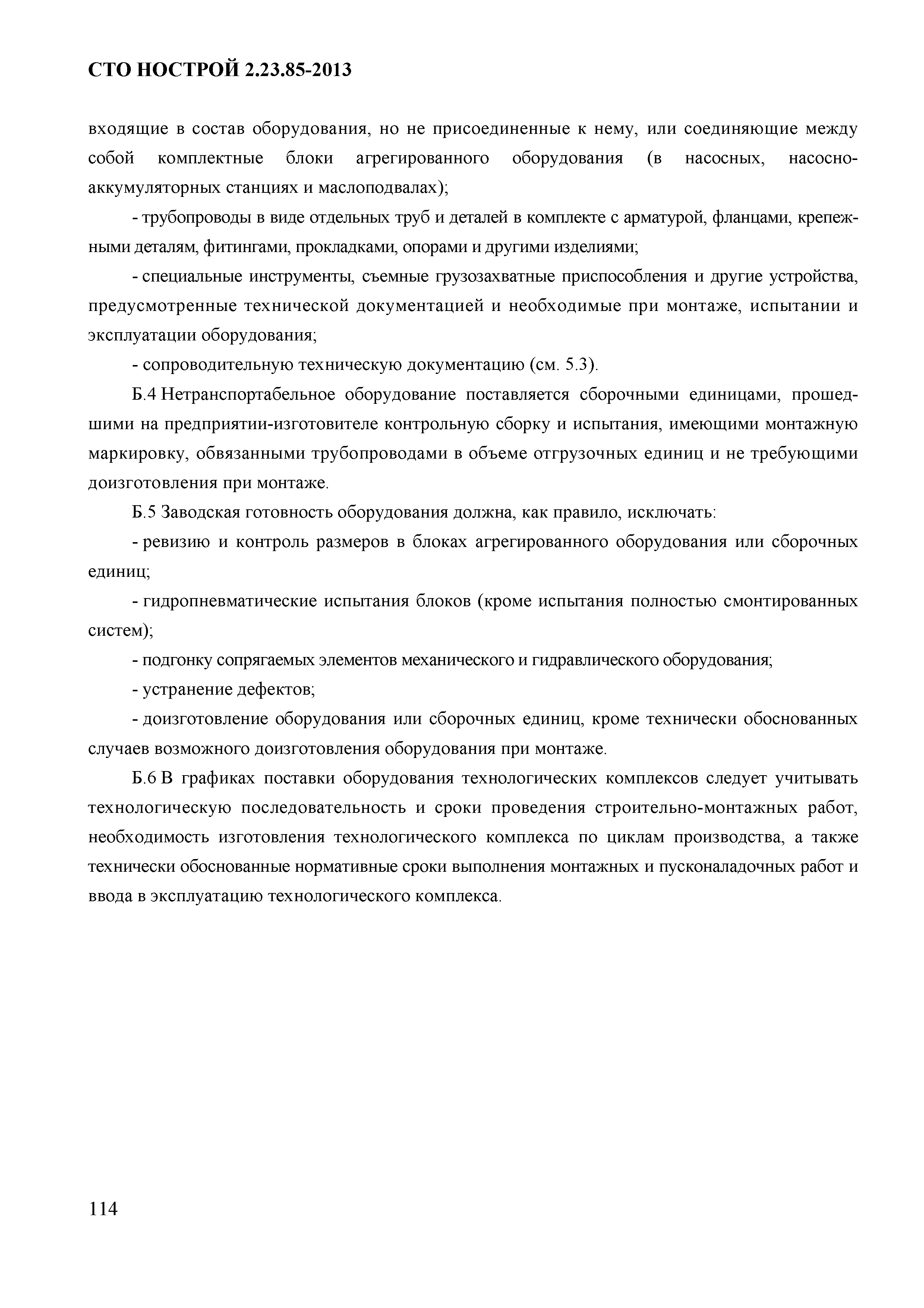

Приложение Б (рекомендуемое). Требования к комплектности и условиям поставки габаритного и негабаритного оборудования технологических комплексов
Приложение В (рекомендуемое). Форма акта передачи сопроводительной документации по монтажу оборудования и специальных трубопроводов
Приложение Г (рекомендуемое). Форма акта готовности объекта строительства к производству работ по монтажу оборудования
Приложение Д (рекомендуемое). Выверка оборудования методом оптических измерений
Приложение Е (рекомендуемое). Форма акта проверки установки оборудования на фундамент

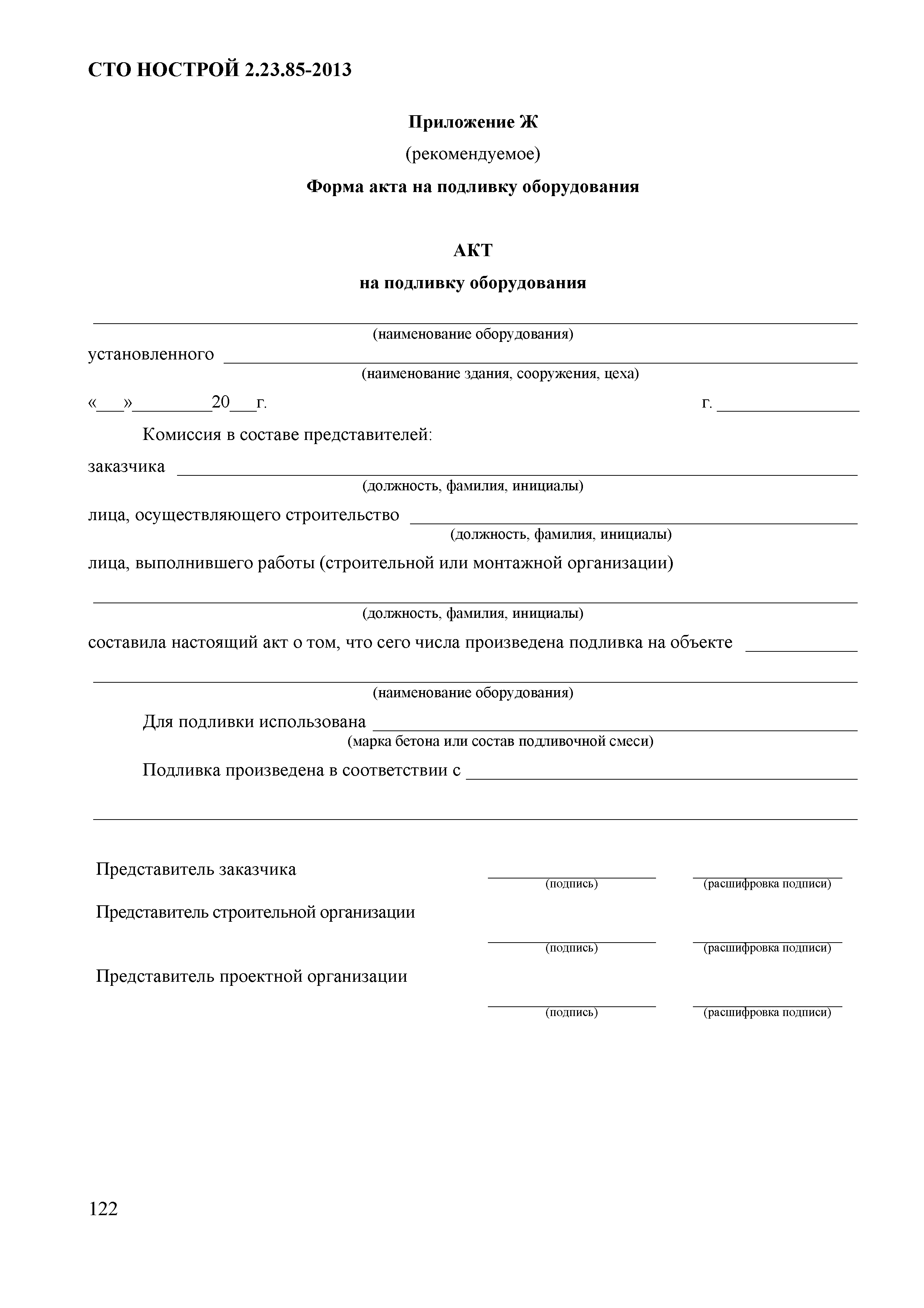

Приложение Ж (рекомендуемое). Форма акта на подливку оборудования
Приложение И (рекомендуемое). Форма акта проверки внутренней очистки трубопроводов
Приложение К (рекомендуемое). Форма акта о проведении растяжки компенсаторов
Приложение Л (рекомендуемое). Форма акта о проведении промывки (продувки) трубопроводов

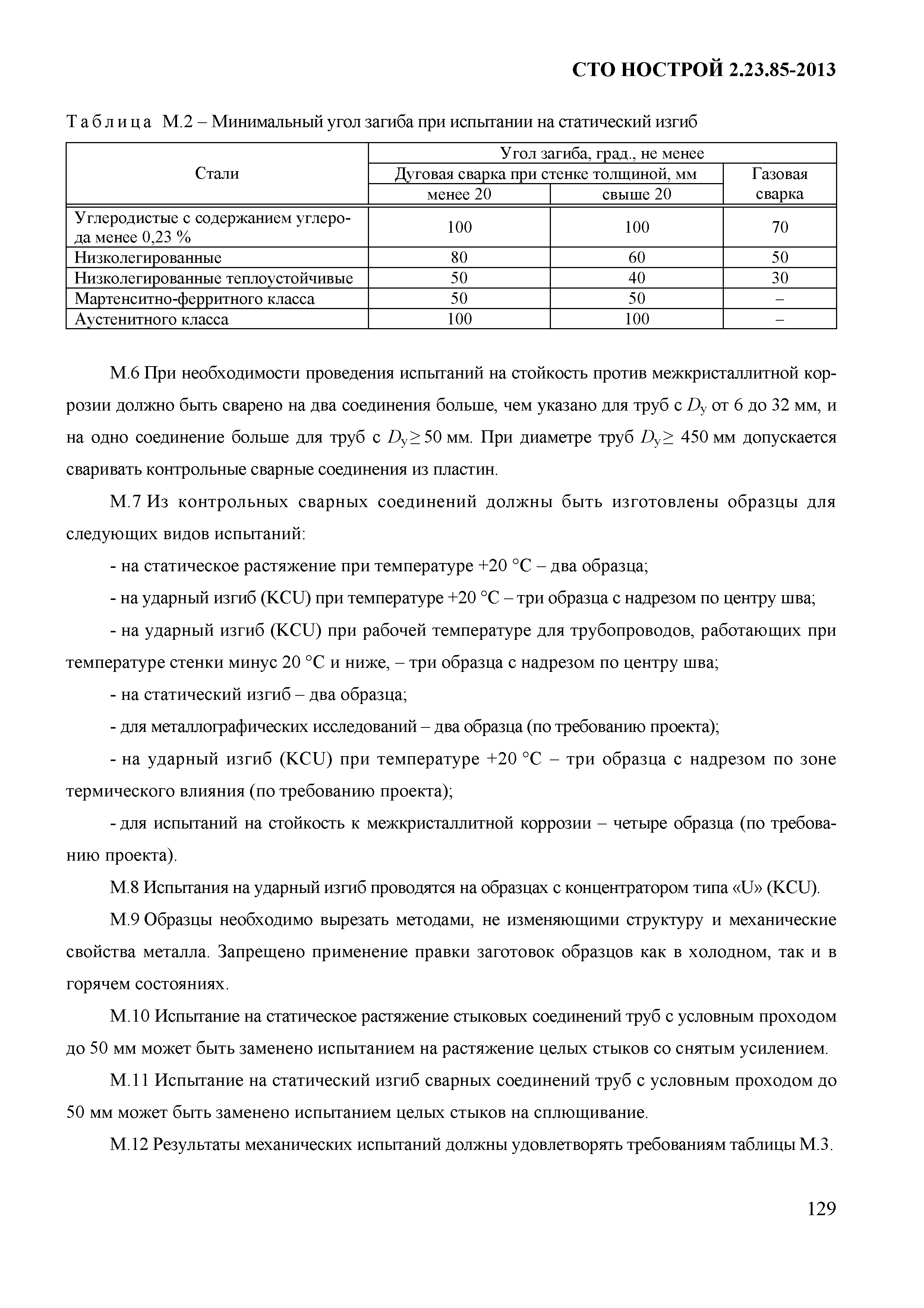

Приложение М (рекомендуемое). Требования к механическим испытаниям

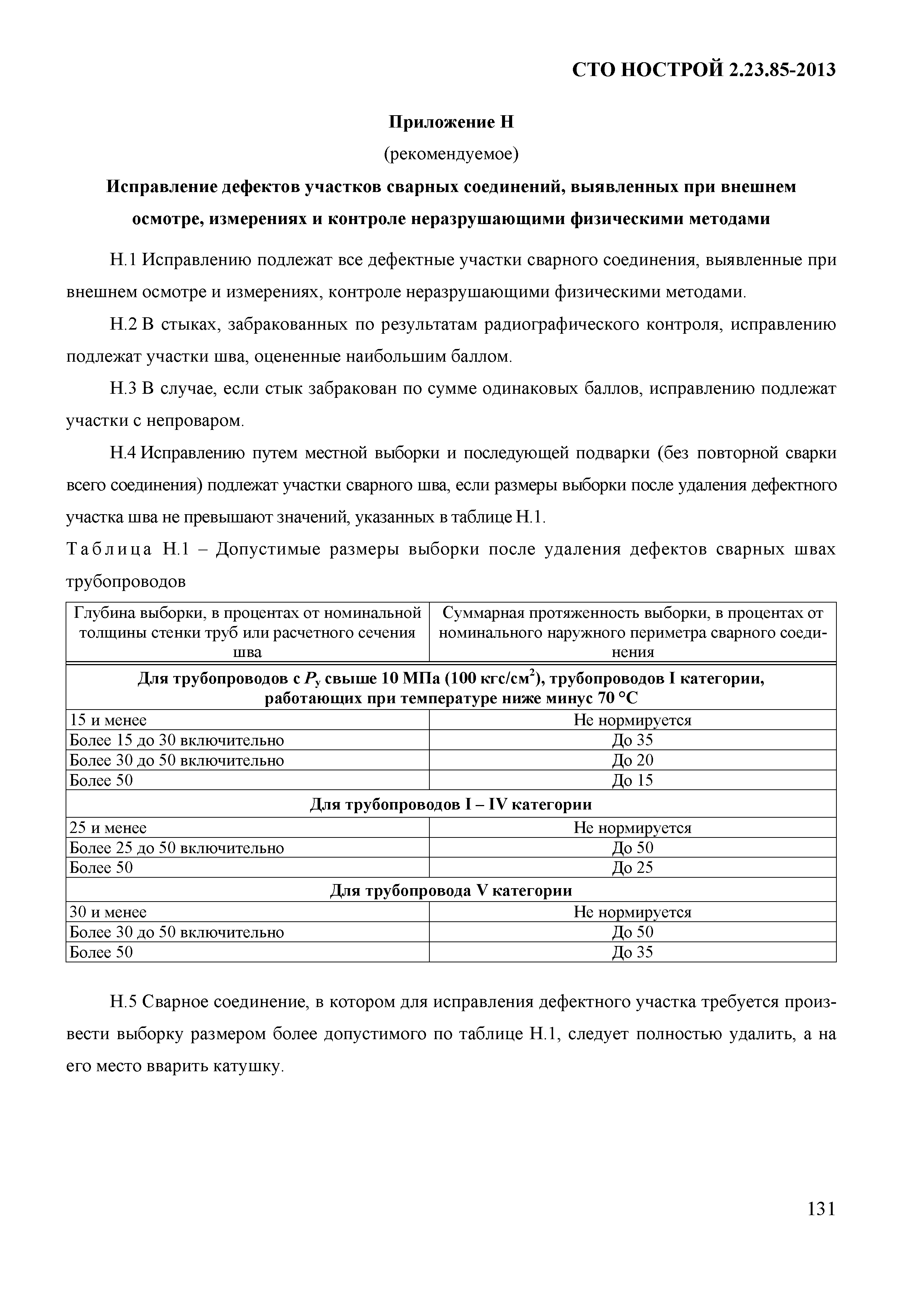

Приложение Н (рекомендуемое). Исправление дефектов участков сварных соединений, выявленных при внешнем осмотре, измерениях и контроле неразрушающими физическими методами
Приложение П (рекомендуемое). Оценка качества сварных соединений трубопроводов I— IV категорий по результатам ультразвукового контроля

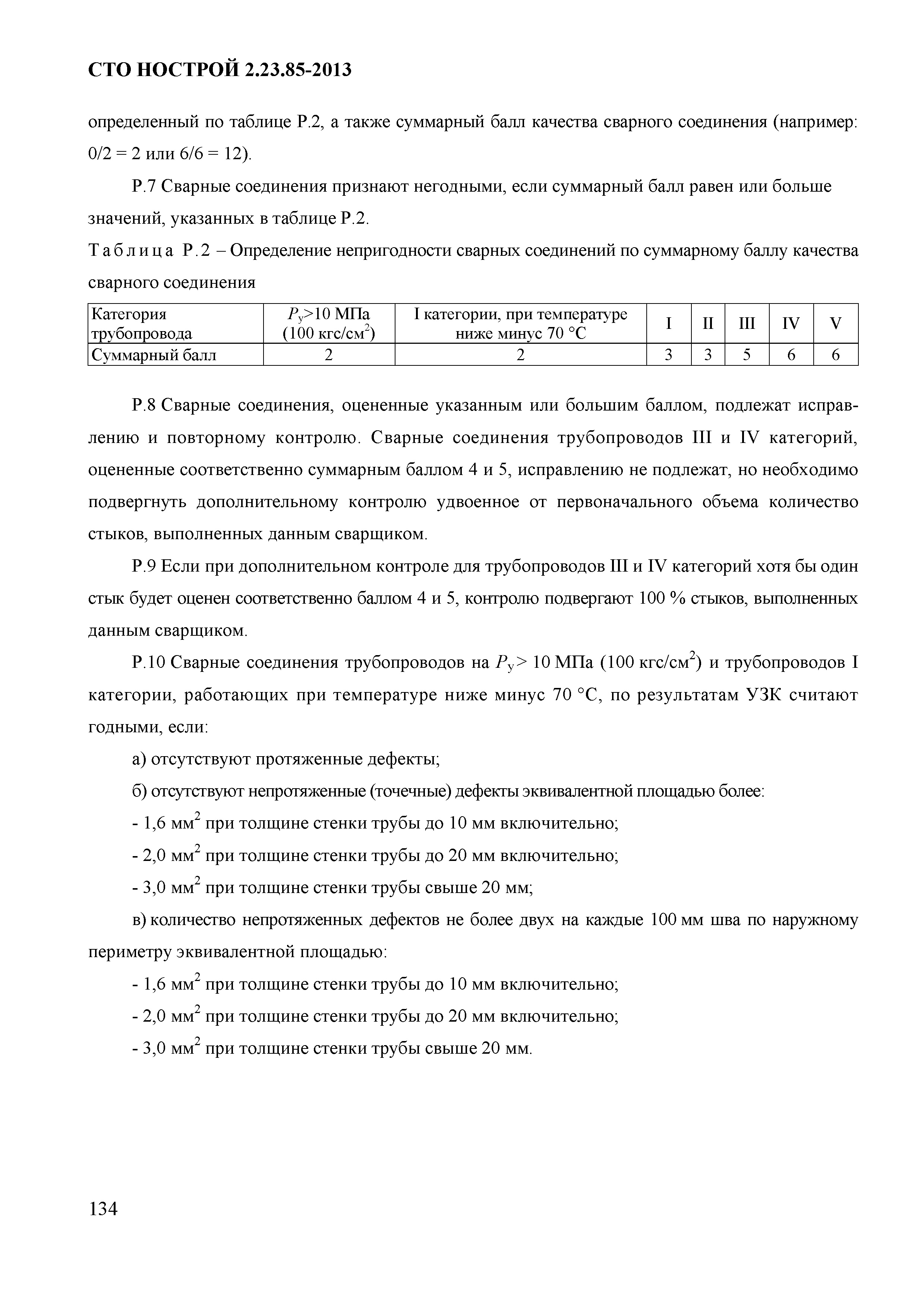

Приложение Р (рекомендуемое). Определение суммарного балла качества сварного соединения стального трубопровода по результатам радиографического контроля
Приложение С (рекомендуемое). Форма акта готовности оборудования (системы, узла) к производству пусконаладочных работ
Приложение Т (рекомендуемое). Форма акта о проведении испытаний оборудования на прочность и герметичность
Приложение У (рекомендуемое). Форма акта о проведении испытаний трубопроводов на прочность (плотность) и герметичность
Приложение Ф (рекомендуемое). Форма акта индивидуального испытания оборудования вхолостую или под нагрузкой
Библиография
Разработан: ОАО Липецкий гипромез
ООО АНТЦ Академстройцентр
НП СРО ОСМО
Утверждён:15.03.2013 Совет Национального объединения строителей (40)
Список изменений:
