ГОСТ 34293-2017

Арматура трубопроводная. Краны шаровые стальные для нефтяной, нефтехимической и смежных отраслей промышленности. Общие технические условия

Обозначение:	ГОСТ 34293-2017
Обозначение англ:	GOST 34293-2017
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Краны шаровые стальные для нефтяной, нефтехимической и смежных отраслей промышленности. Общие технические условия
Название англ.:	Pipeline valves. Metal ball valves for petroleum, petrochemical and allied industries. General specifications
Дата добавления в базу:	01.02.2020
Дата актуализации:	01.01.2021
Дата введения:	01.03.2019
Область применения:	Стандарт распространяется на стальные шаровые краны для нефтяной, нефтехимической и смежных отраслей промышленности, номинальных диаметров до DN 600 на номинальное давление до PN 160 с ручным и механизированным приводами. Стандарт не распространяется на краны для магистральных трубопроводов. Стандарт устанавливает требования к конструкции, материалам, изготовлению, комплектности поставки, маркировке и упаковке кранов, правилам приемки, методам испытаний, стойкости к внешним воздействиям.

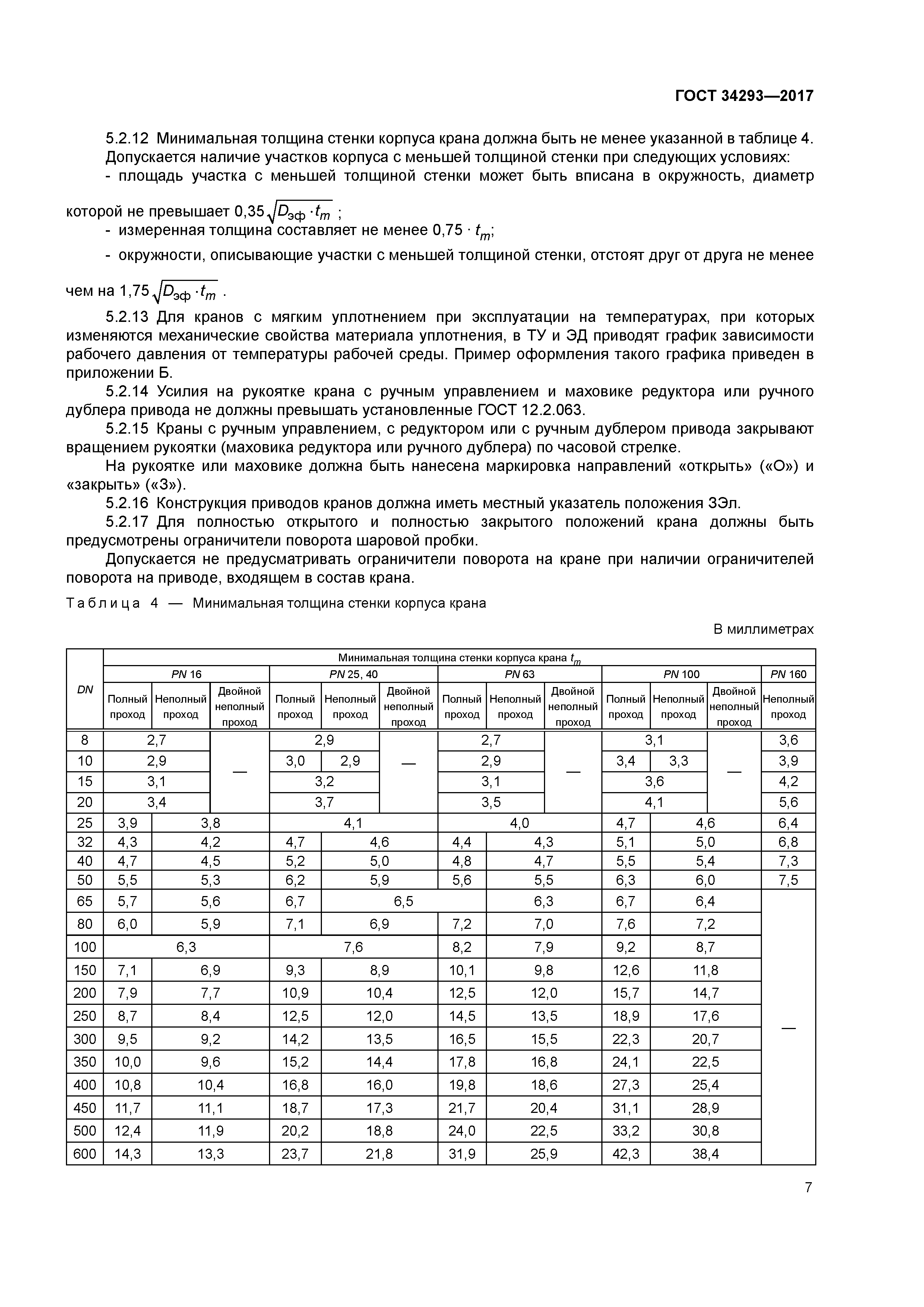

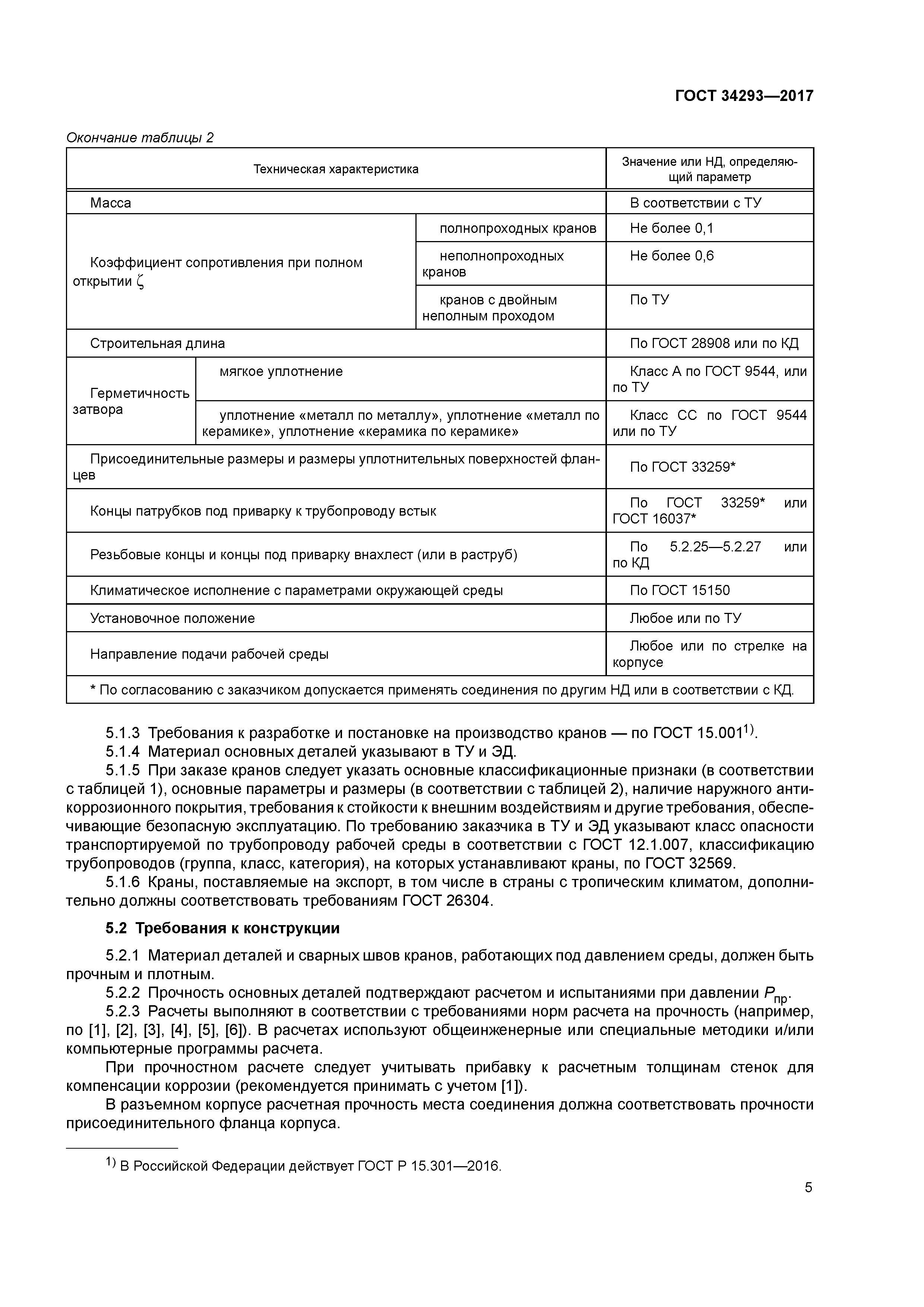

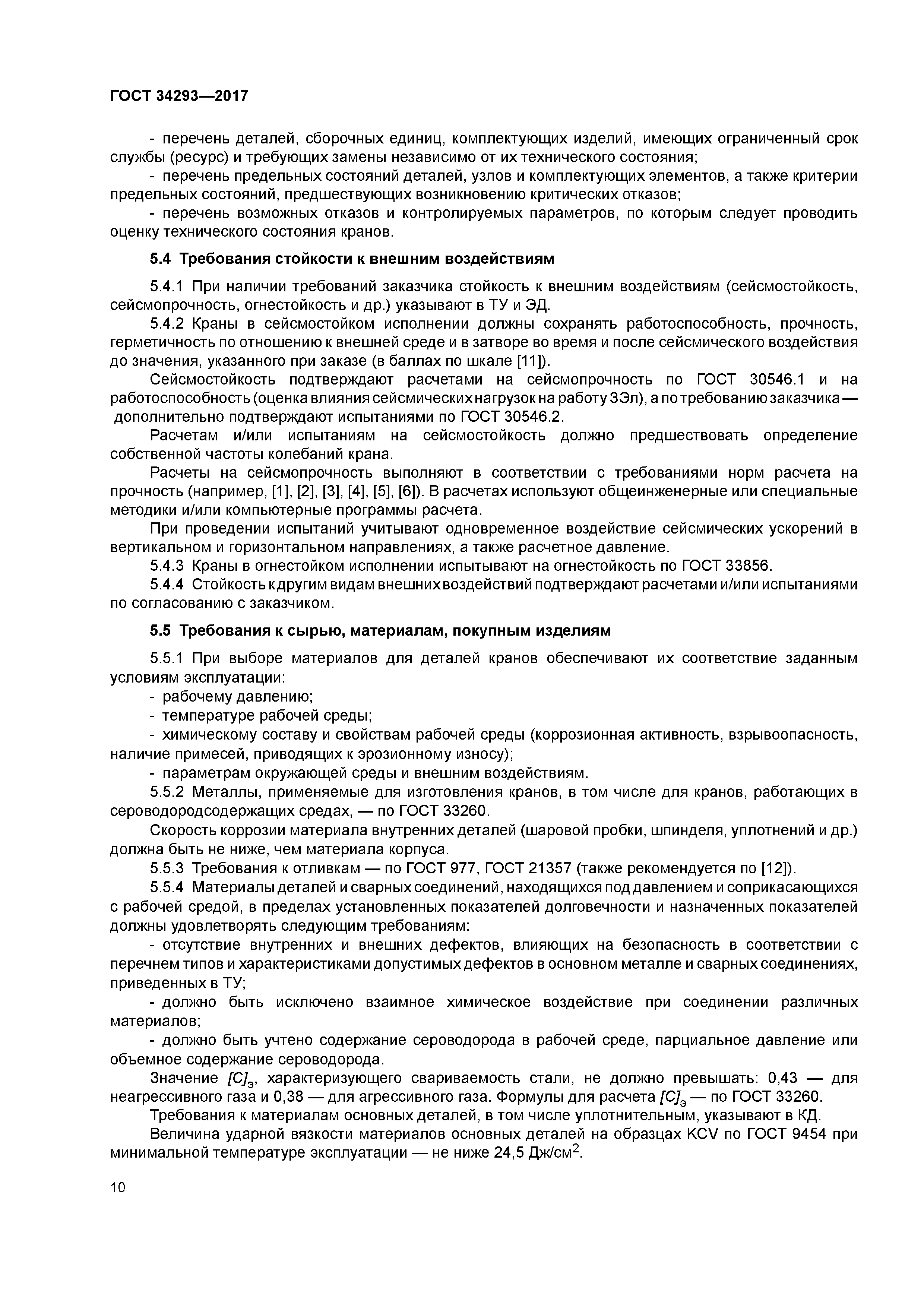

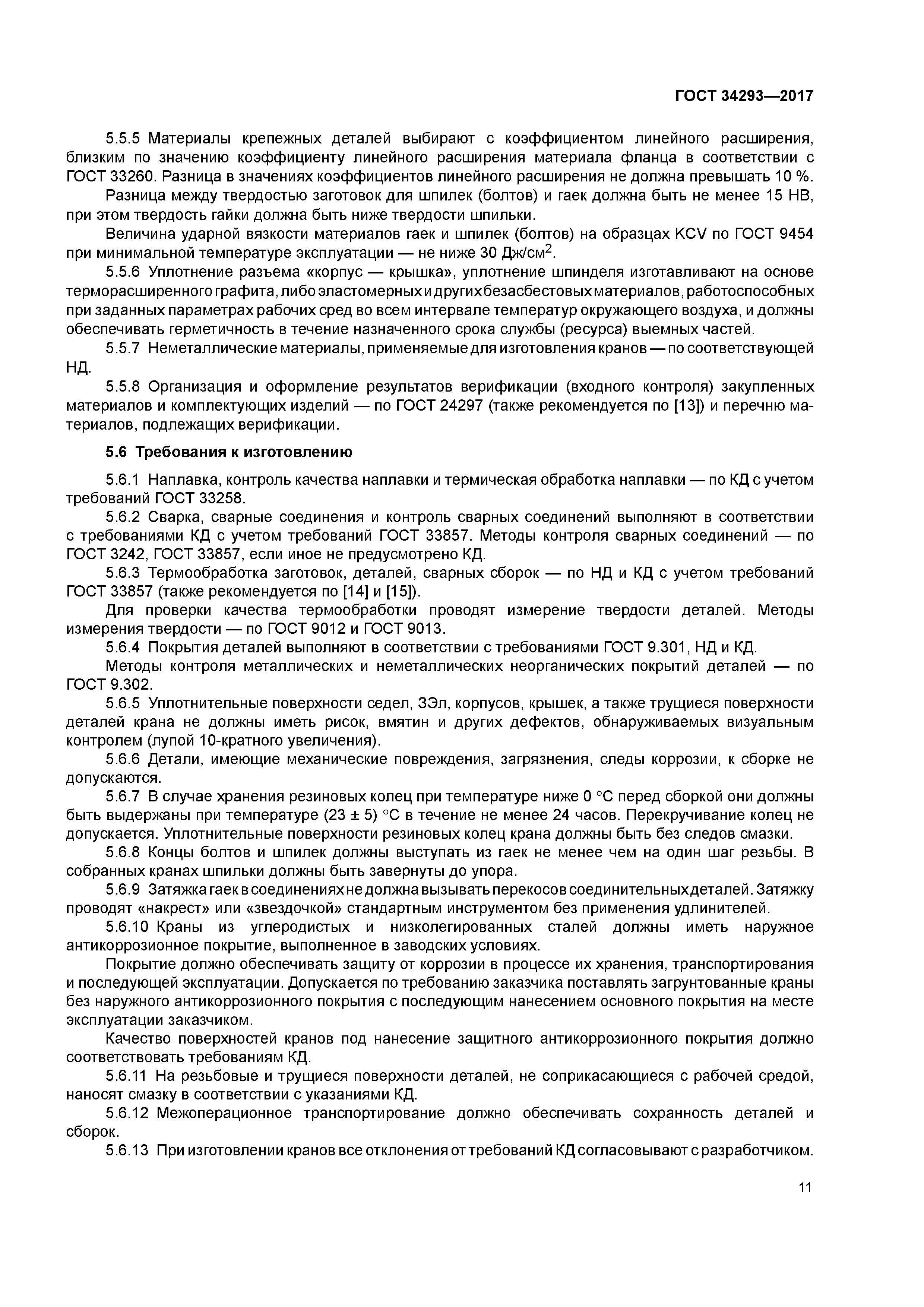

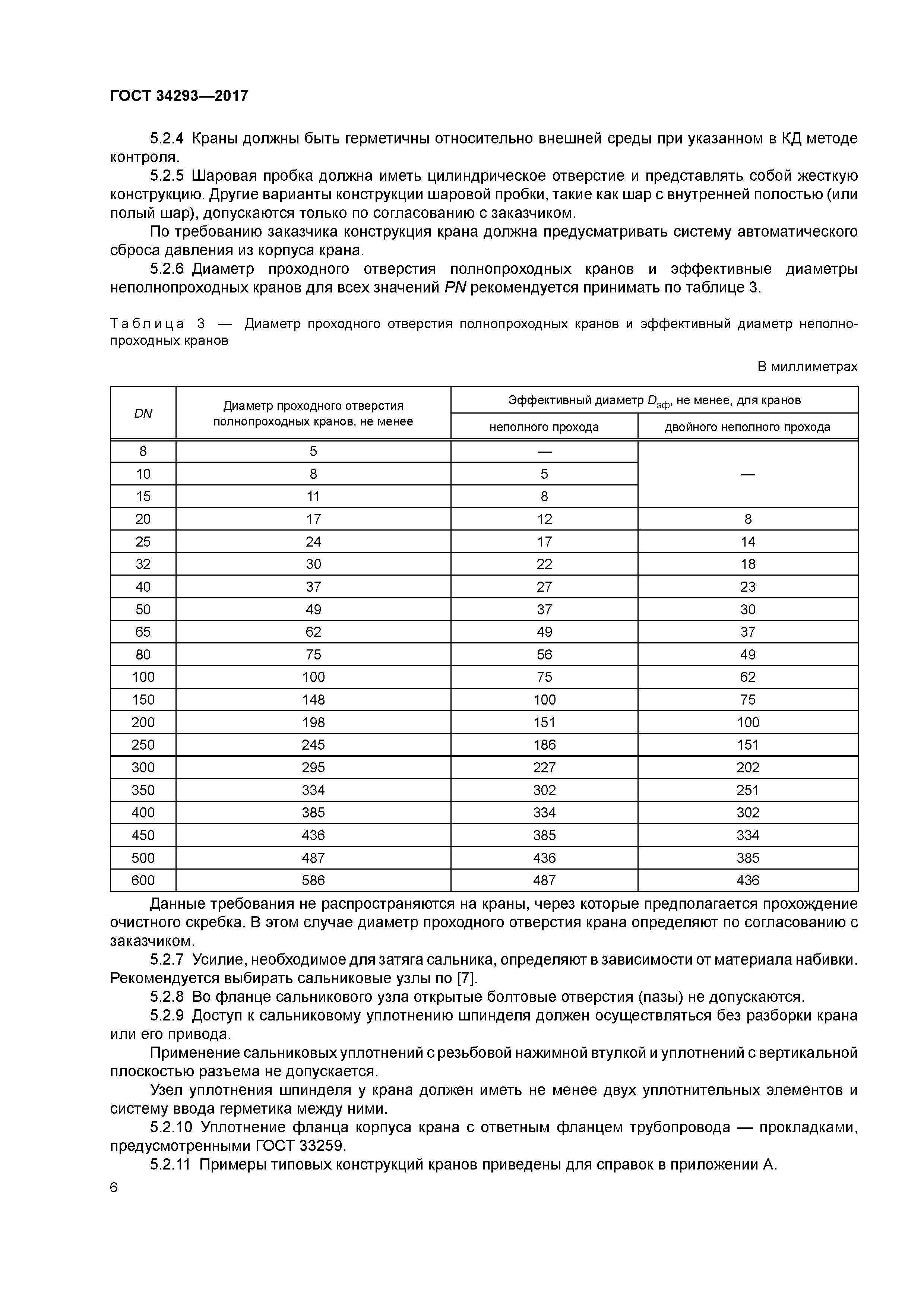

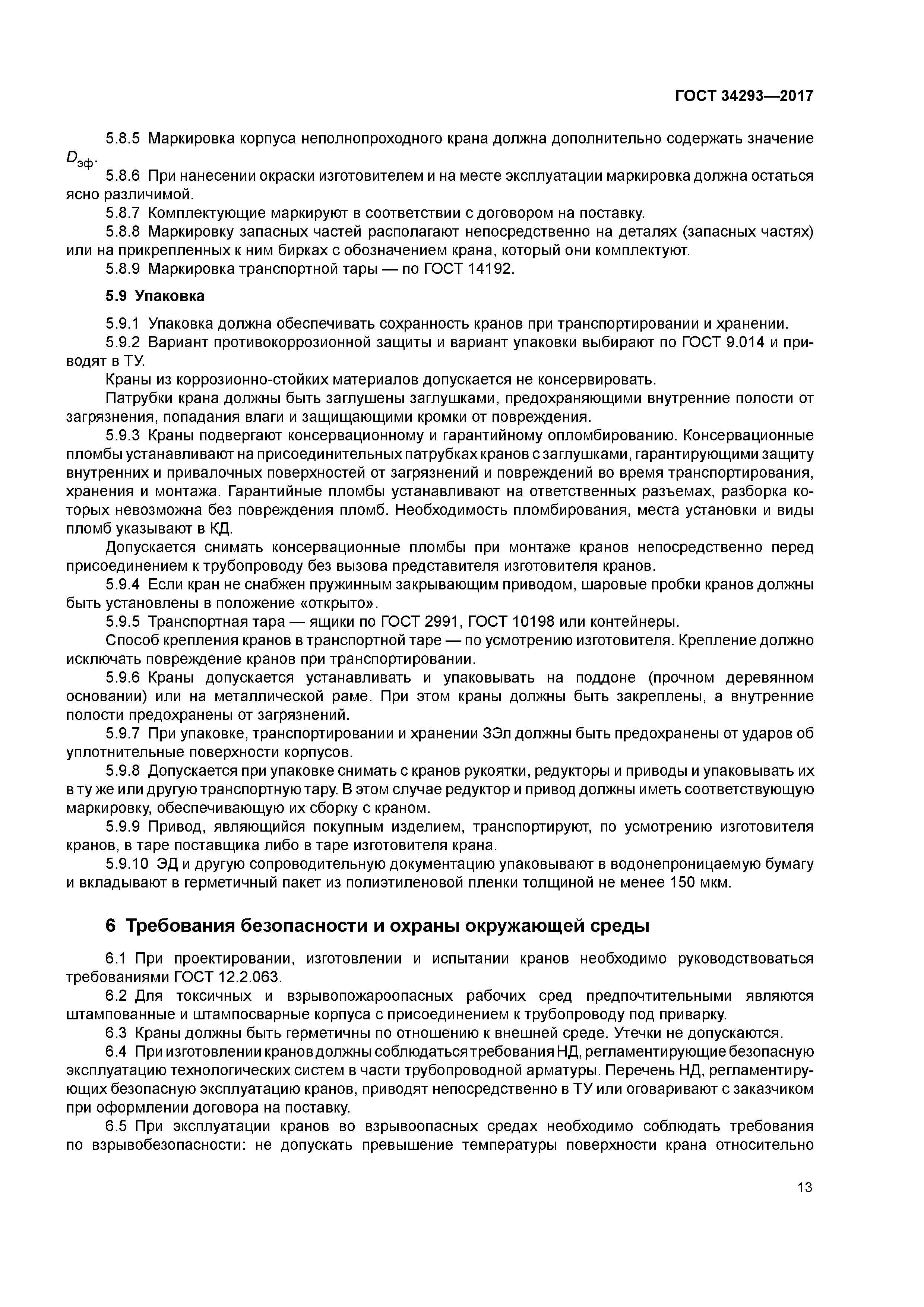

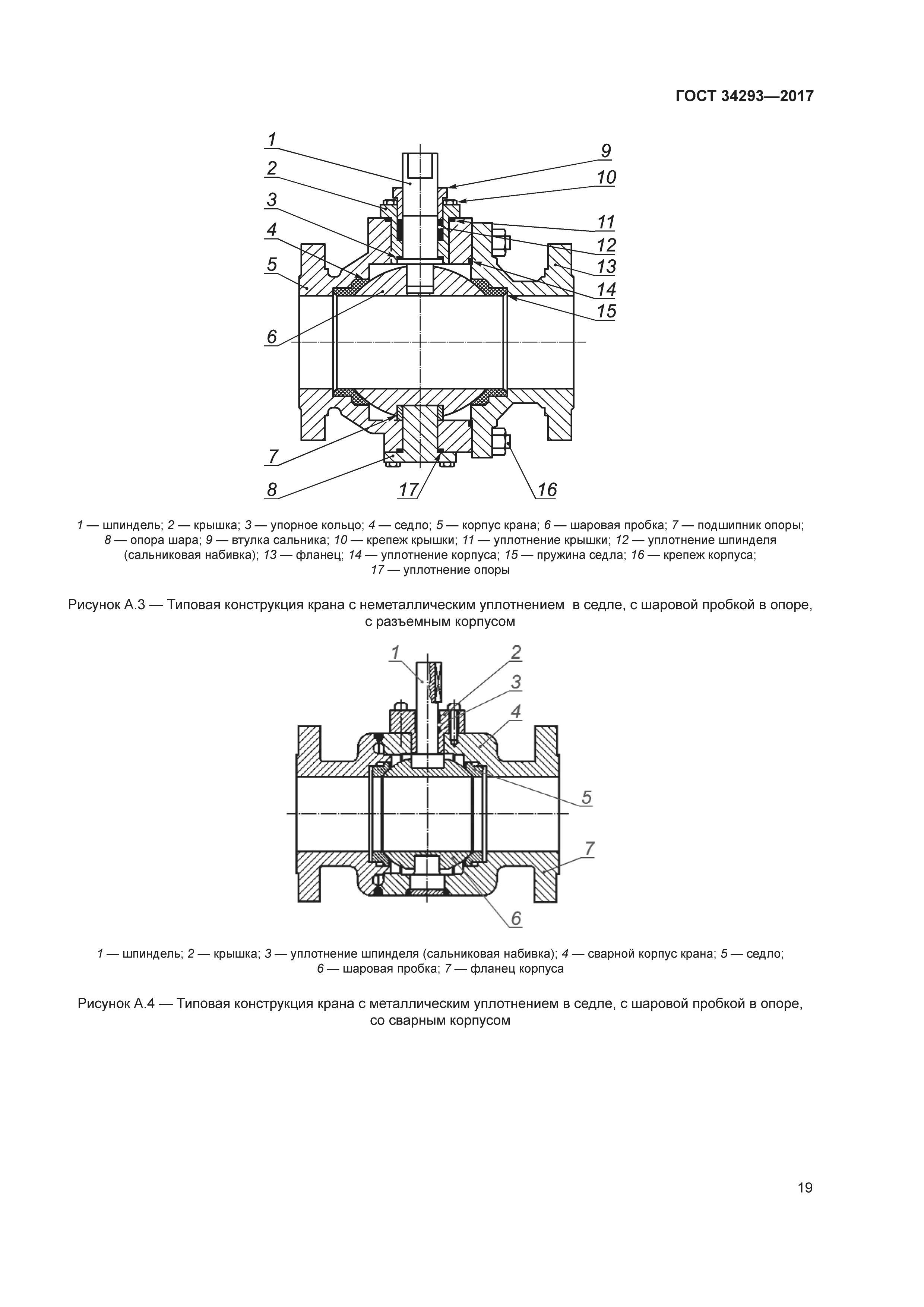

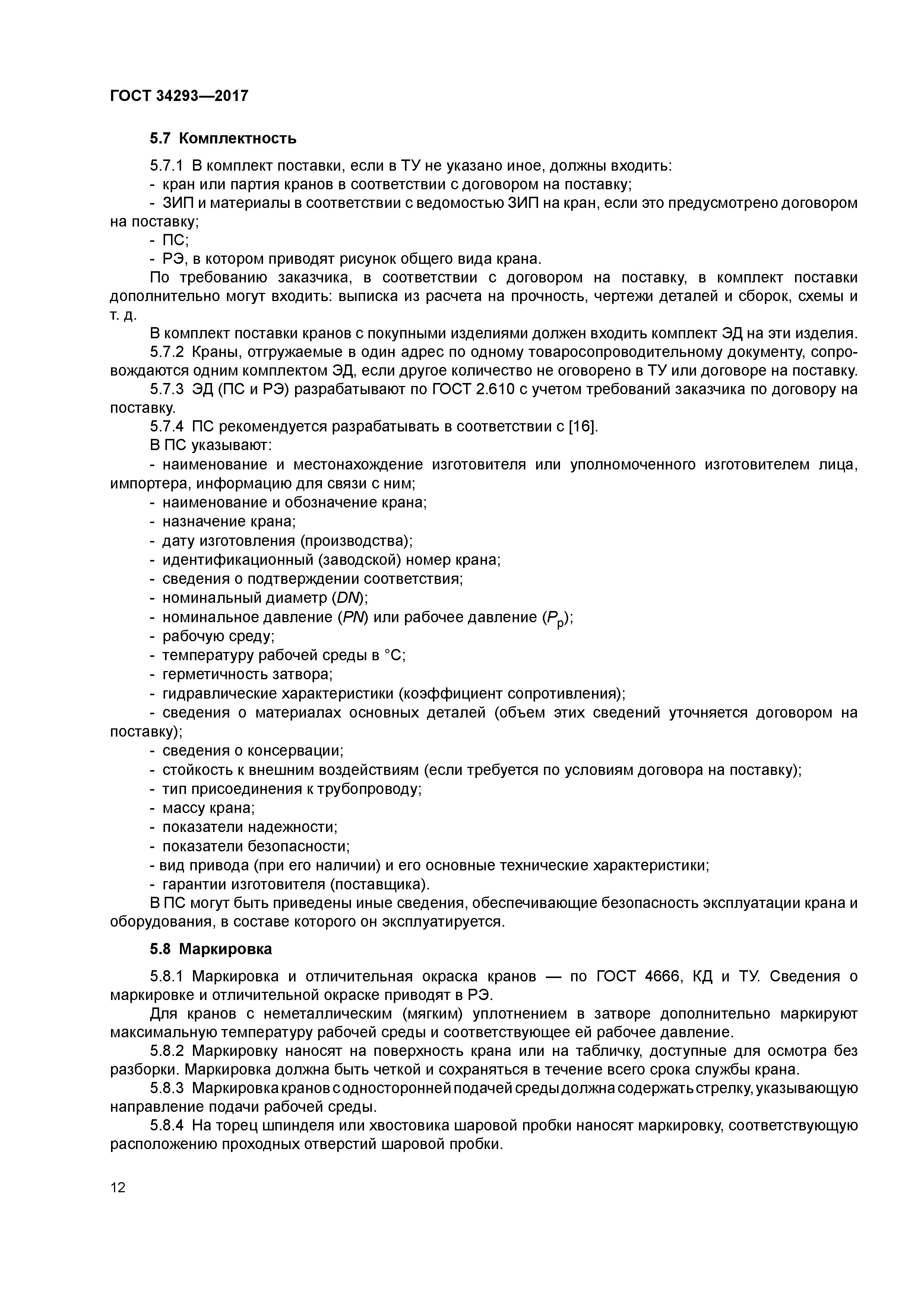

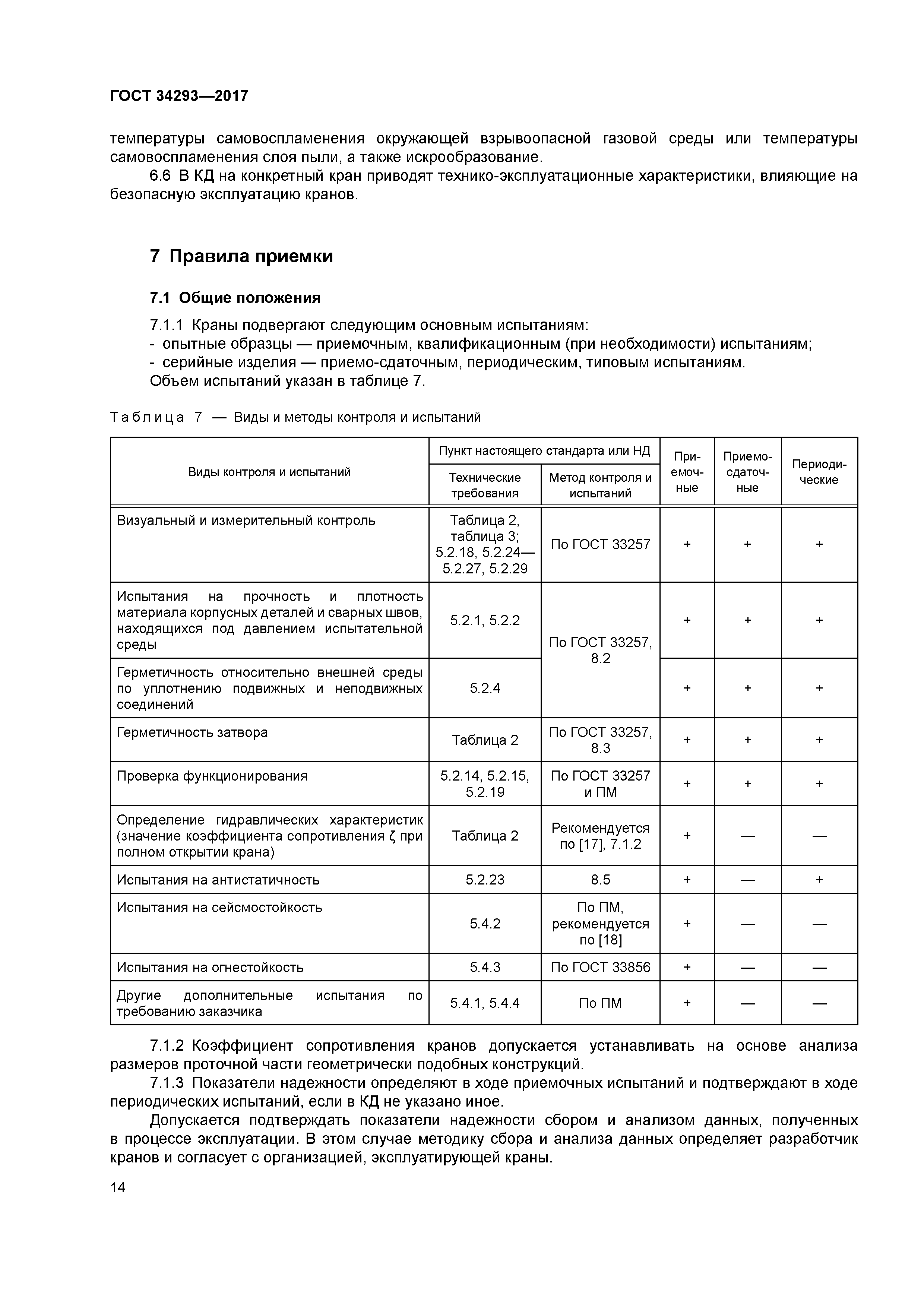

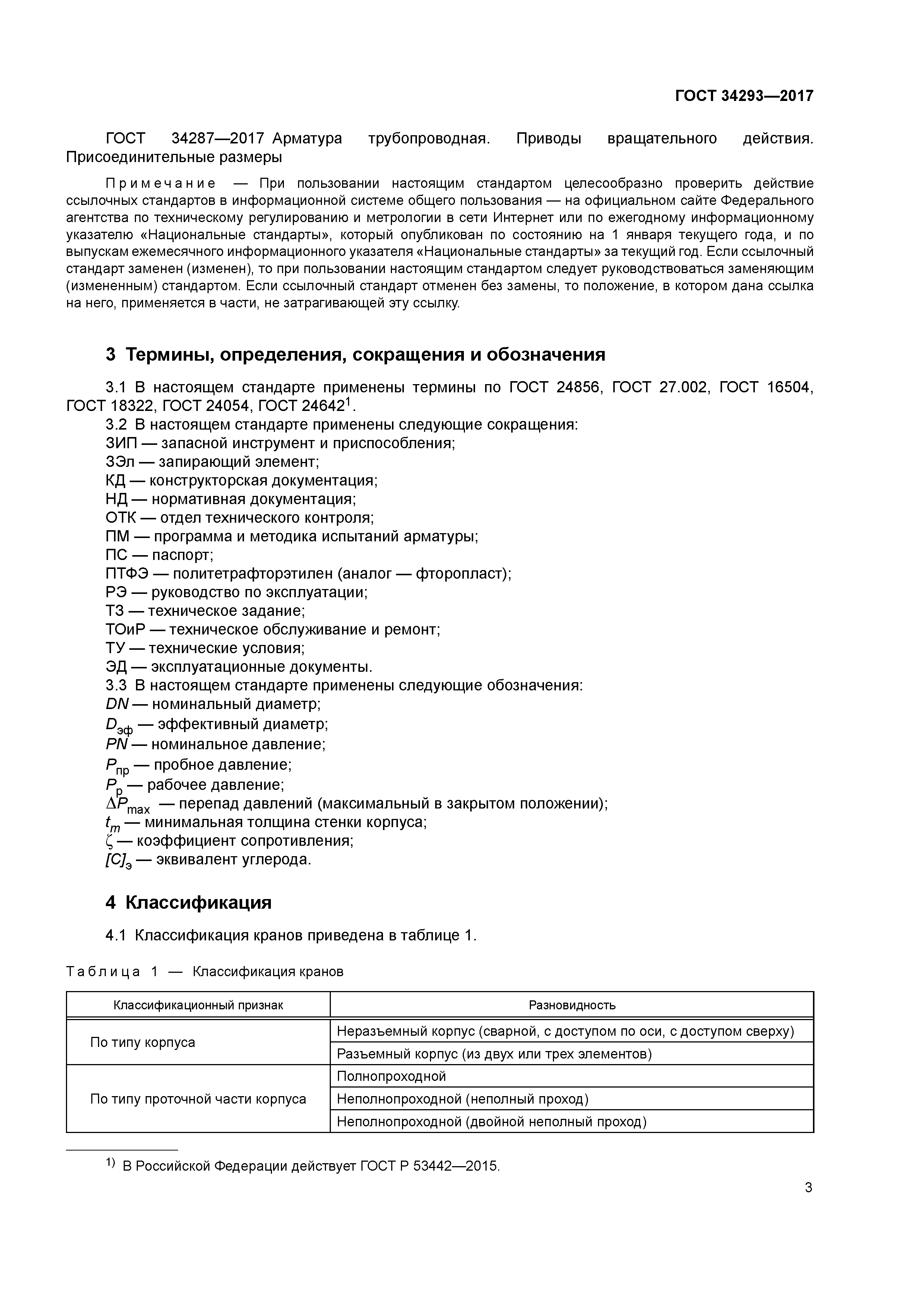

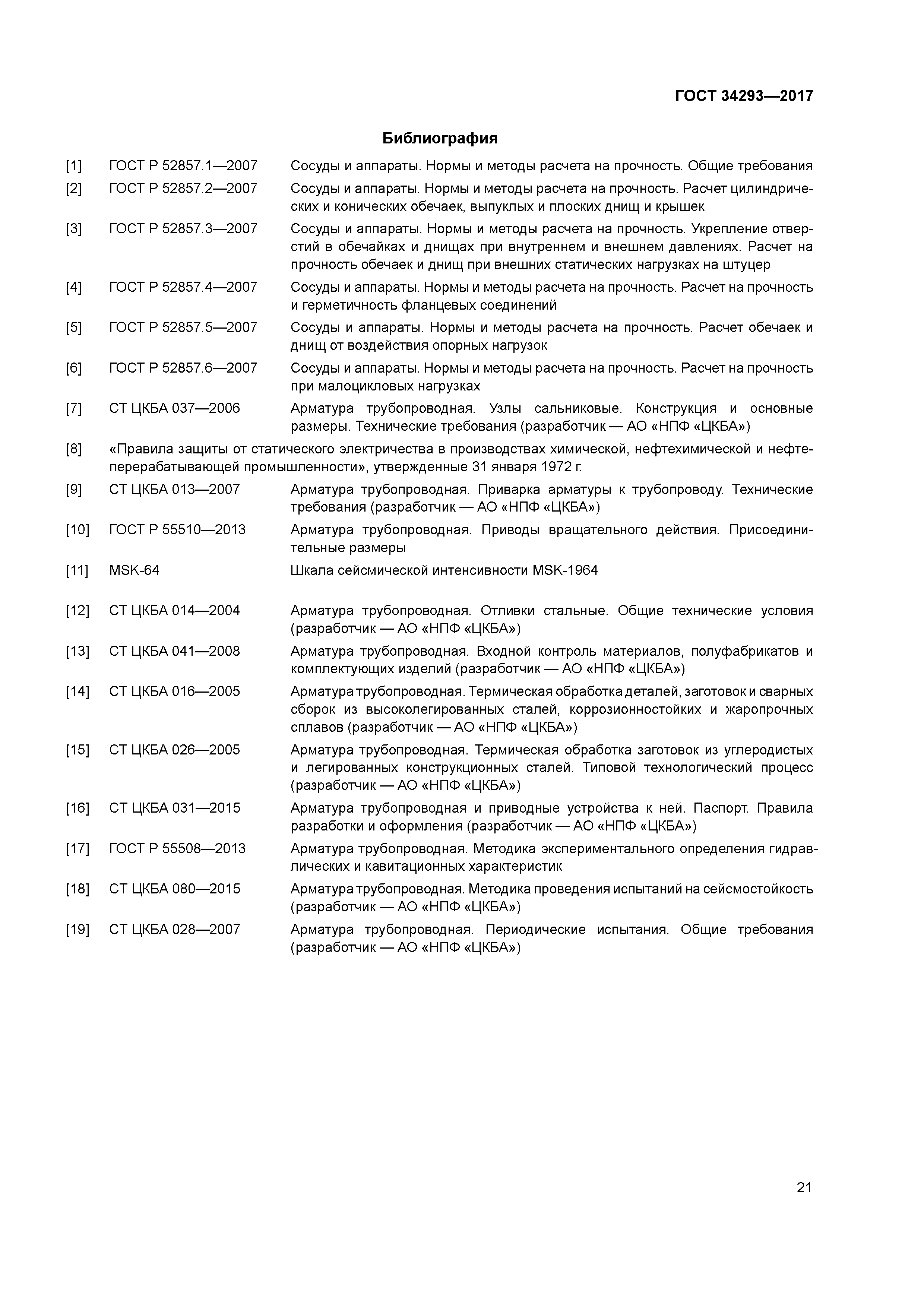

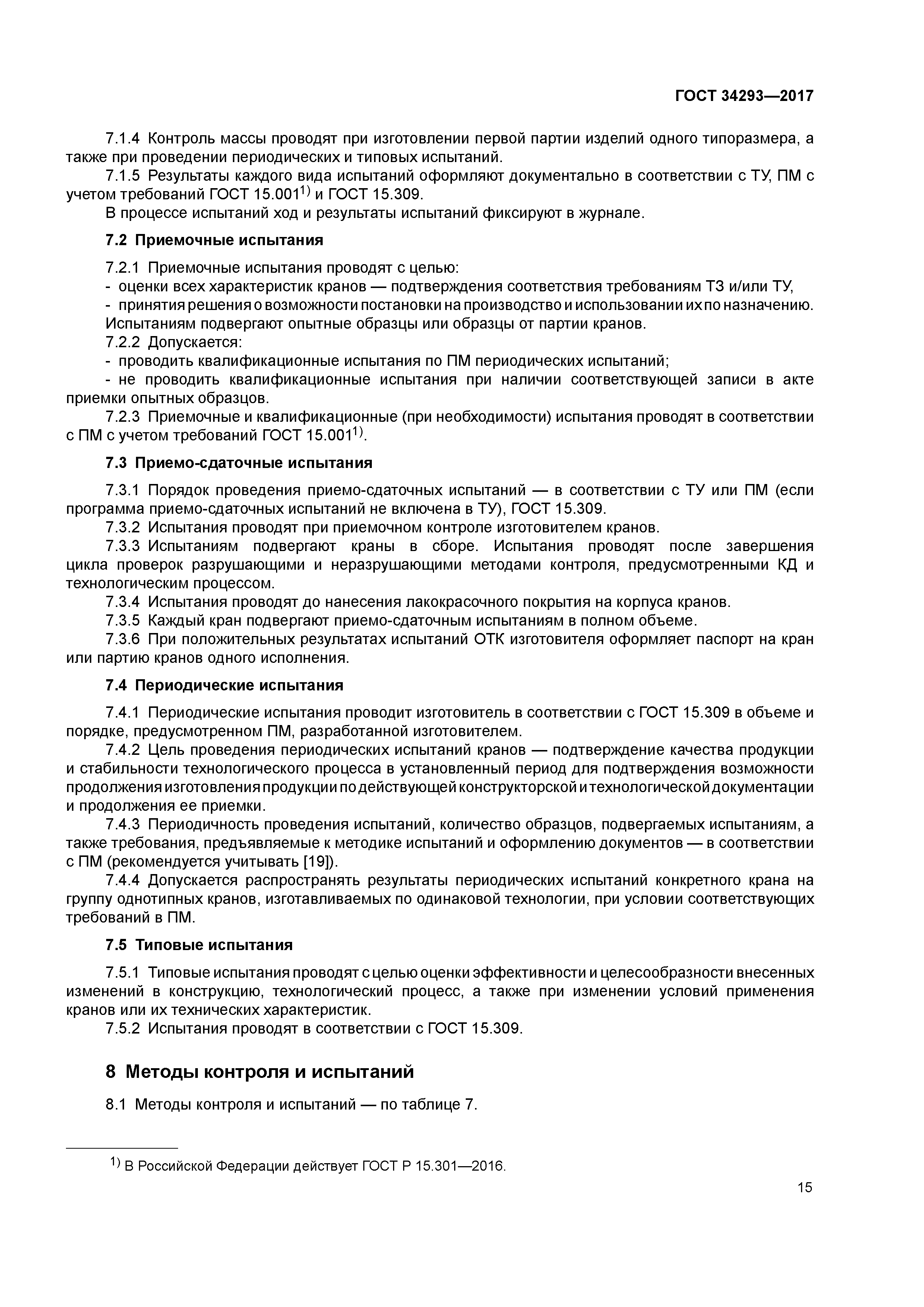

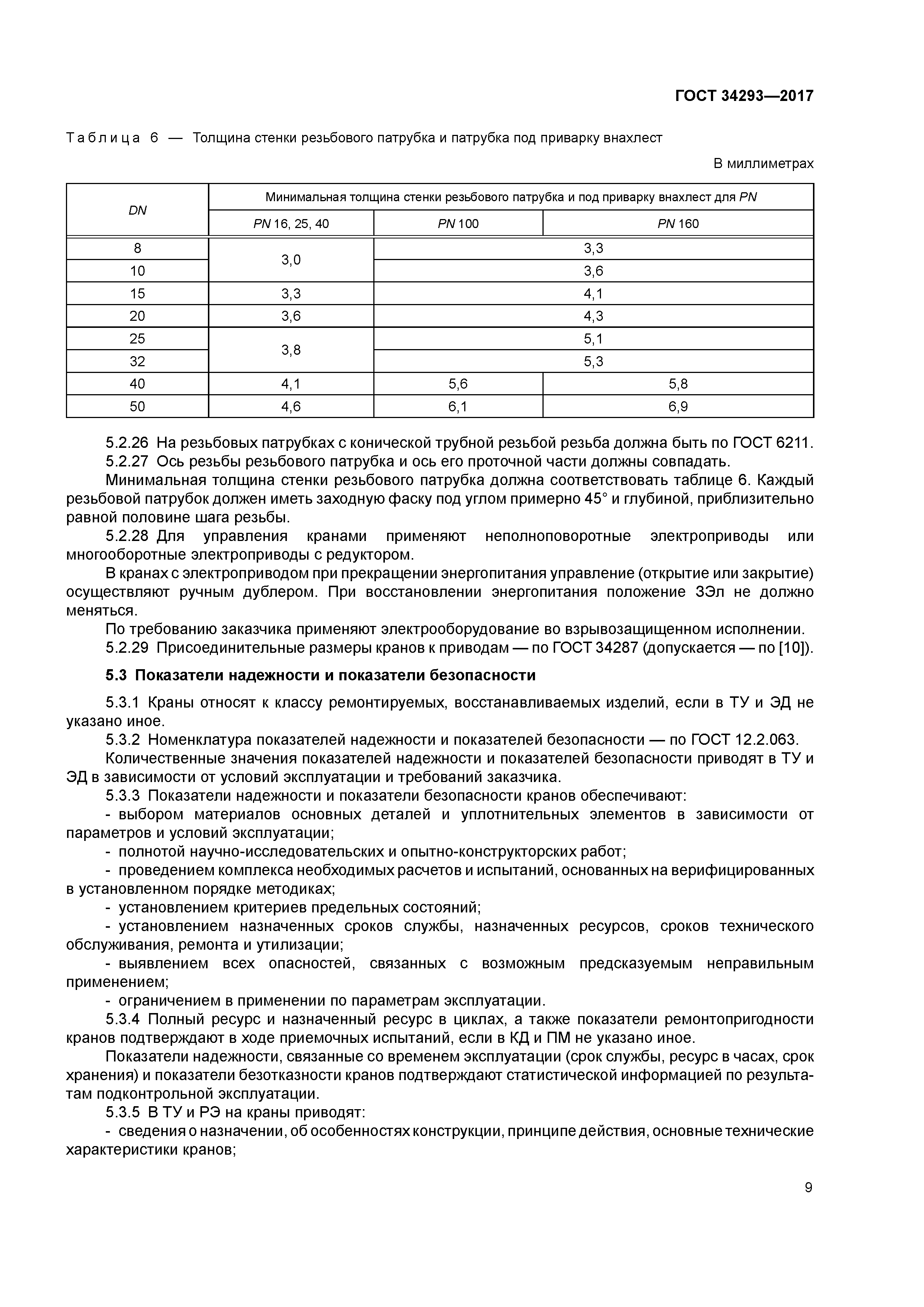

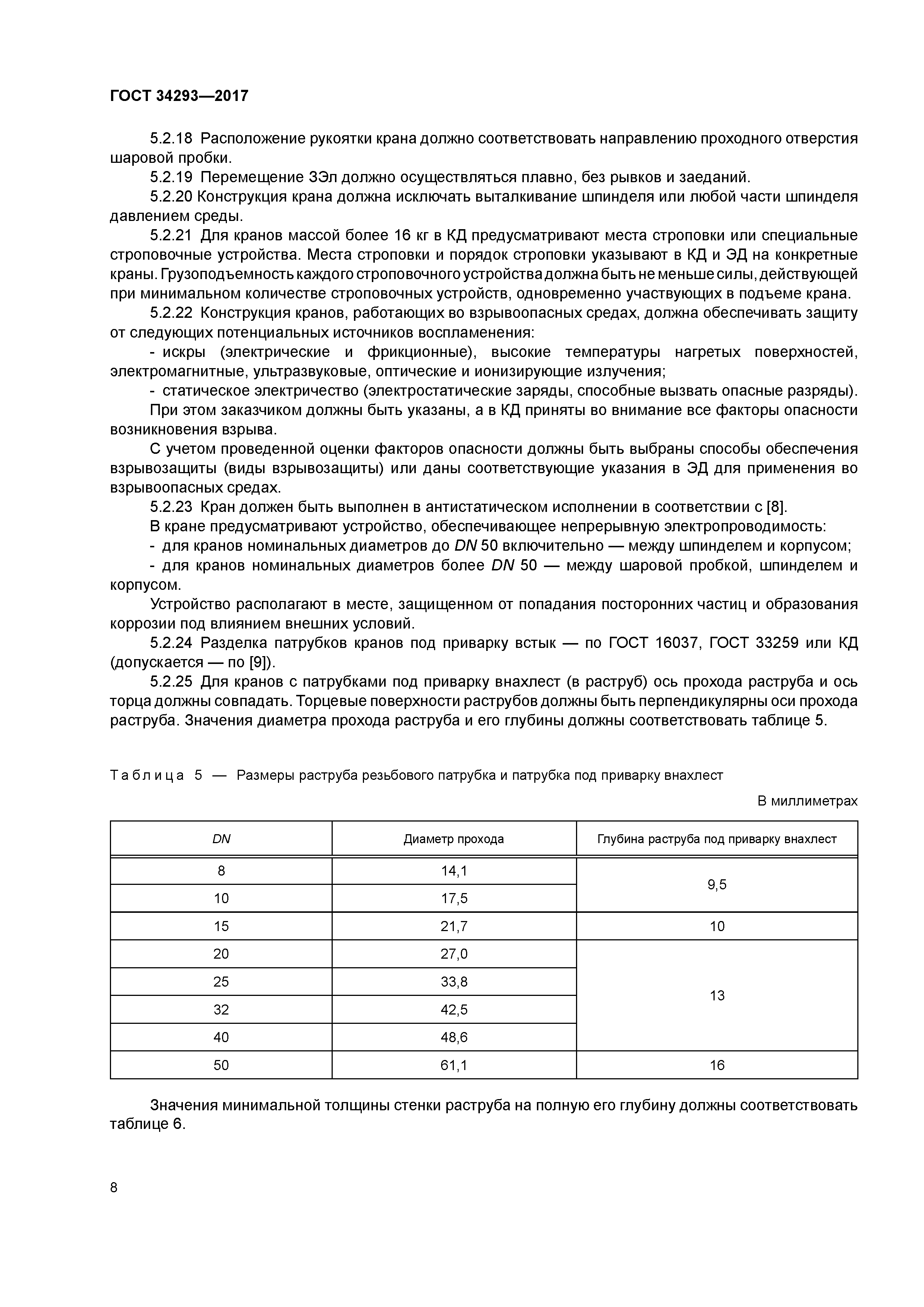

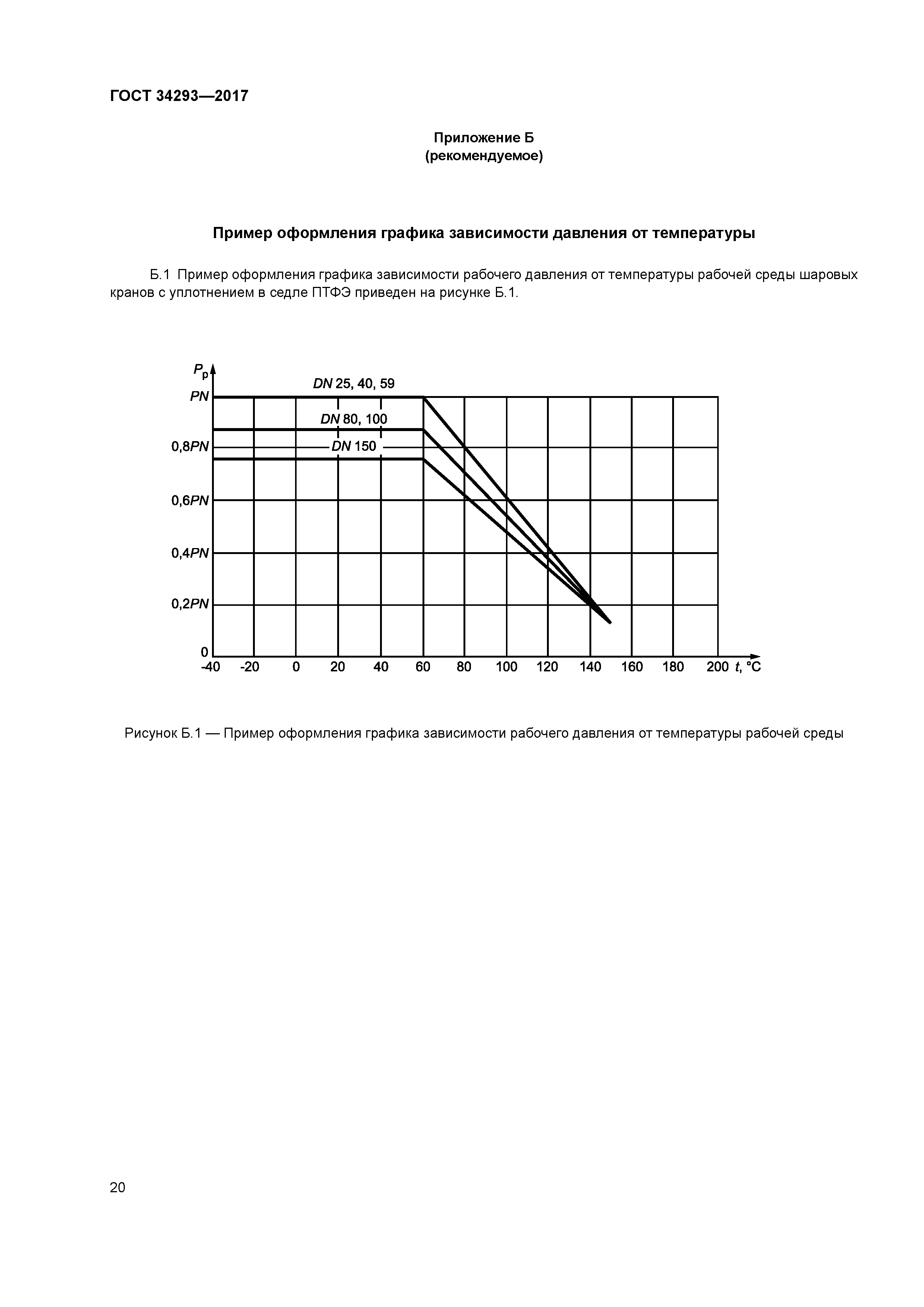

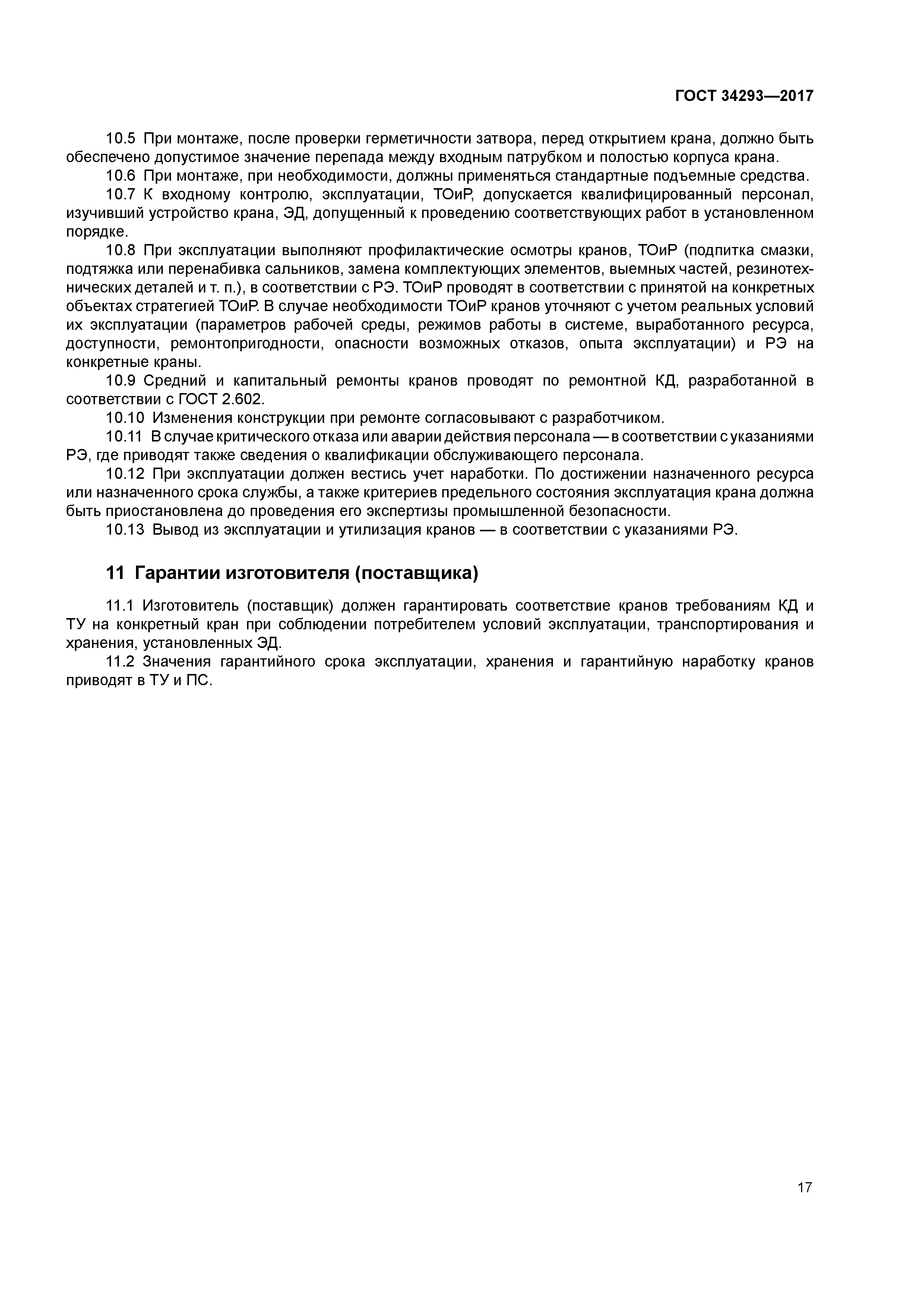

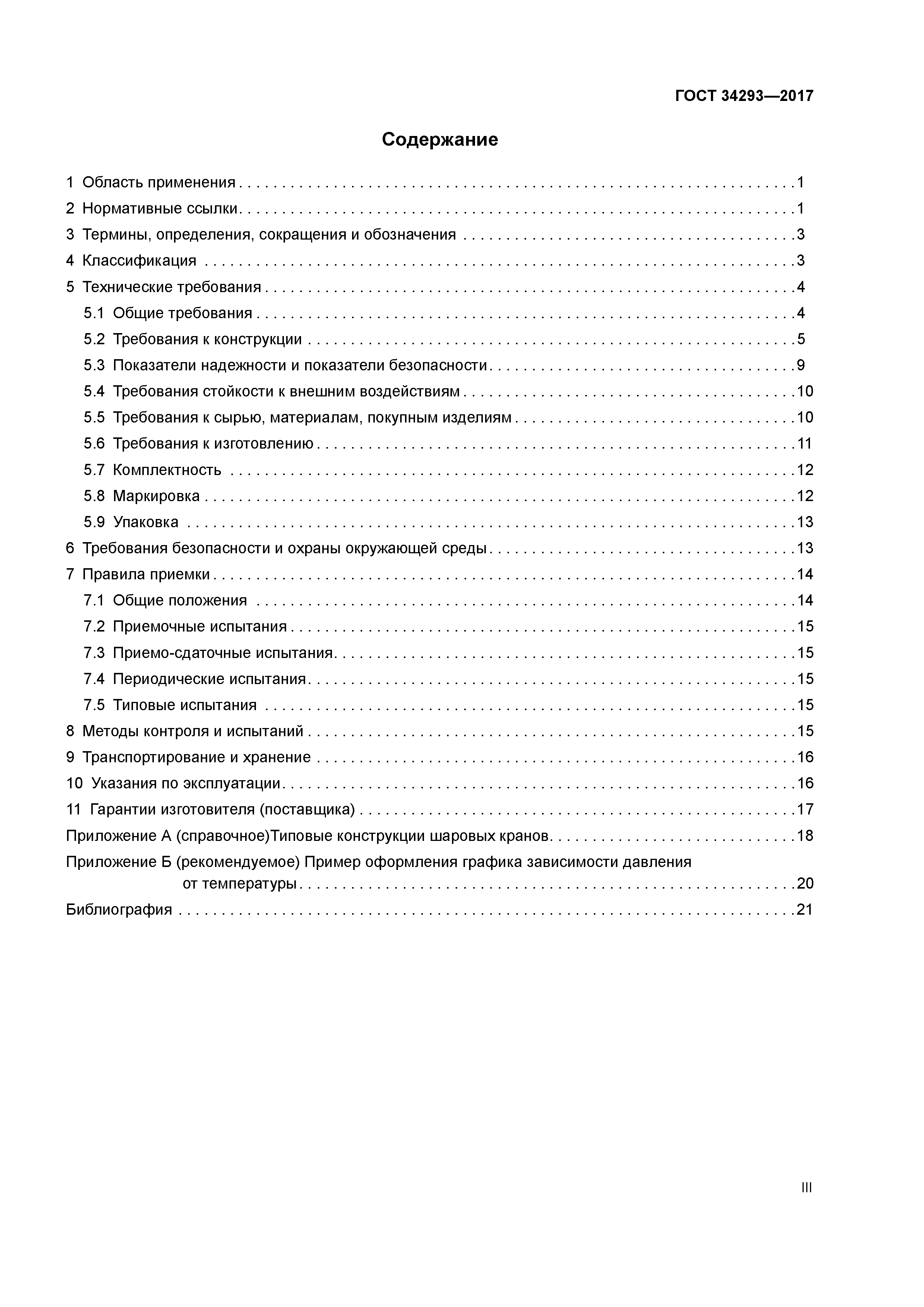

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Классификация 5 Технические требования    5.1 Общие требования    5.2 Требования к конструкции    5.3 Показатели надежности и показатели безопасности.    5.4 Требования стойкости к внешним воздействиям    5.5 Требования к сырью, материалам, покупным изделиям.    5.6 Требования к изготовлению    5.7 Комплектность    5.8 Маркировка    5.9 Упаковка 6 Требования безопасности и охраны окружающей среды 7 Правила приемки    7.1 Общие положения    7.2 Приемочные испытания    7.3 Приемо-сдаточные испытания. .    7.4 Периодические испытания    7.5 Типовые испытания 8 Методы контроля и испытаний 9 Транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии изготовителя (поставщика) Приложение А (справочное)Типовые конструкции шаровых кранов Приложение Б (рекомендуемое) Пример оформления графика зависимости давления от температуры Библиография
Разработан:	АО НПФ ЦКБА
Утверждён:	25.09.2017 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 103-П) 26.10.2018 Федеральное агентство по техническому регулированию и метрологии (854-ст)
Издан:	Стандартинформ (2018 г. )

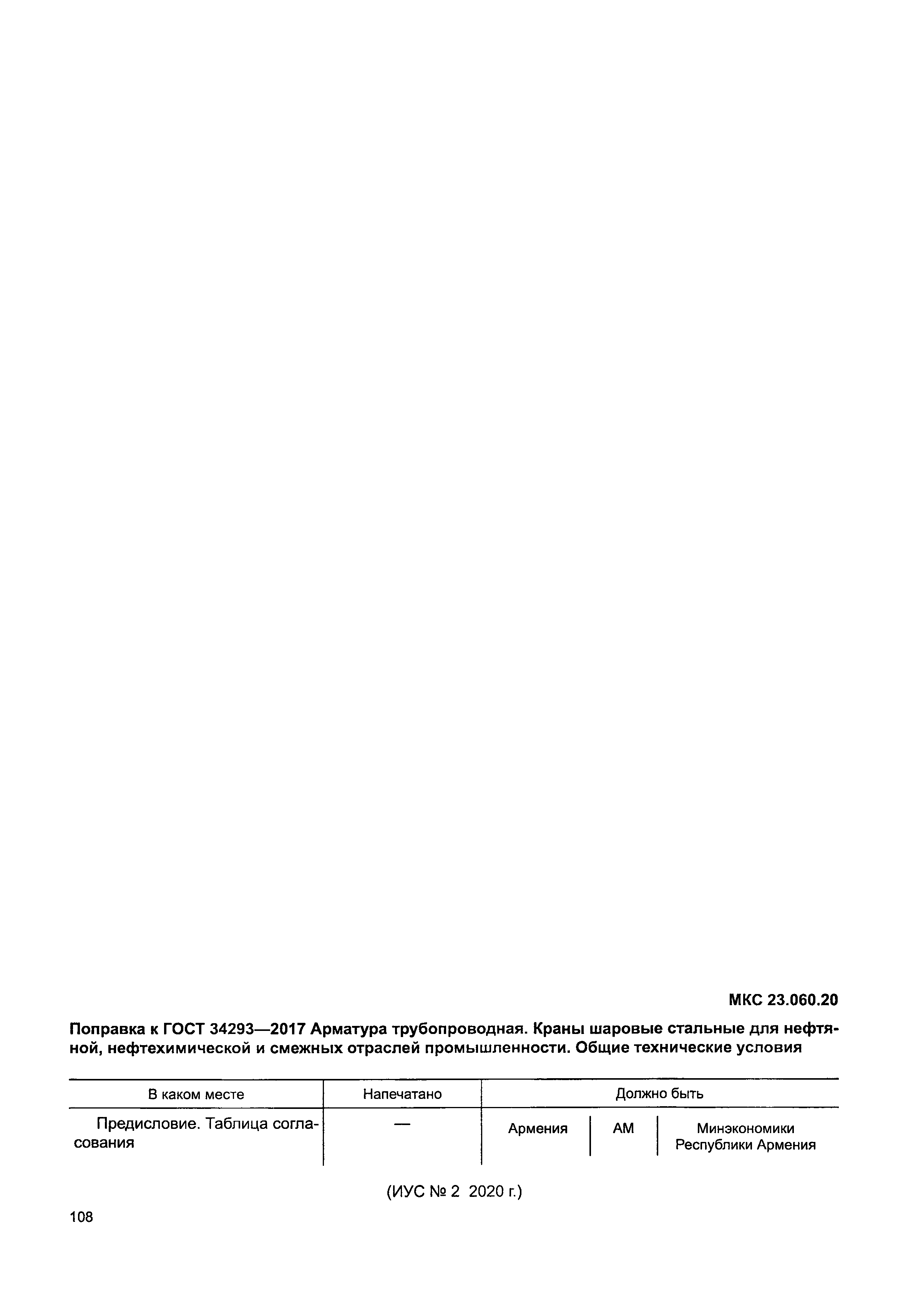

Список изменений:	Поправка от 12.02.2020 (ИУС 2-2020)
Нормативные ссылки:	ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21357-87 «Отливки из хладостойкой и износостойкой стали. Общие технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 26304-84 «Арматура промышленная трубопроводная для экспорта. Общие технические условия» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 28908-91 «Краны шаровые и затворы дисковые. Строительные длины» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости» ГОСТ 30546.2-98 «Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» СТ ЦКБА 037-2006 «Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 013-2007 «Арматура трубопроводная. Приварка арматуры к трубопроводу. Технические требования» СТ ЦКБА 041-2008 «Арматура трубопроводная. Входной контроль материалов, полуфабрикатов и комплектующих изделий» ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия» ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования» ГОСТ Р 52857.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек» ГОСТ Р 52857.3-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений» ГОСТ Р 52857.5-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок» ГОСТ Р 52857.6-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках» «Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» СТ ЦКБА 028-2007 «Арматура трубопроводная. Периодические испытания. Общие требования» СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов» ГОСТ Р 55508-2013 «Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик» ГОСТ Р 55510-2013 «Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры» ГОСТ 2.602-2013 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» СТ ЦКБА 031-2015 «Арматура трубопроводная и приводные устройства к ней. Паспорт. Правила разработки и оформления» ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности» ГОСТ 33258-2015 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования» ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования» ГОСТ 33260-2015 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов» ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ Р 53442-2015 «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление геометрических допусков. Допуски формы, ориентации, месторасположения и биения» СТ ЦКБА 080-2015 «Арматура трубопроводная. Методика проведения испытаний на сейсмостойкость» ГОСТ 4666-2015 «Арматура трубопроводная. Требования к маркировке» ГОСТ 27.002-2015 «Надежность в технике. Термины и определения» ГОСТ 33856-2016 «Арматура трубопроводная. Методика проведения испытаний на огнестойкость» ГОСТ 33857-2016 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» ГОСТ 34287-2017 «Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры»

Текстовое изменение Поправка от 12.02.2020
