Скачать ГОСТ 4666-2015 Арматура трубопроводная. Требования к маркировкеДата актуализации: 01.01.2021  ГОСТ 4666-2015
Арматура трубопроводная. Требования к маркировке| Обозначение: | ГОСТ 4666-2015 | | Обозначение англ: | GOST 4666-2015 | | Статус: | взамен | | Название рус.: | Арматура трубопроводная. Требования к маркировке | | Название англ.: | Pipeline valves. Requirements for the marking | | Дата добавления в базу: | 01.02.2017 | | Дата актуализации: | 01.01.2021 | | Дата введения: | 01.03.2017 | | Область применения: | Стандарт распространяется на трубопроводную арматуру и приводные устройства к ней и устанавливает требования к содержанию, расположению, конструктивным элементам и способам выполнения маркировки. Стандарт распространяется на маркировку арматуры и приводов в сборе и не распространяется на маркировку их узлов и деталей. | | Оглавление: | 1 Область применения
2 Нормативные ссылки

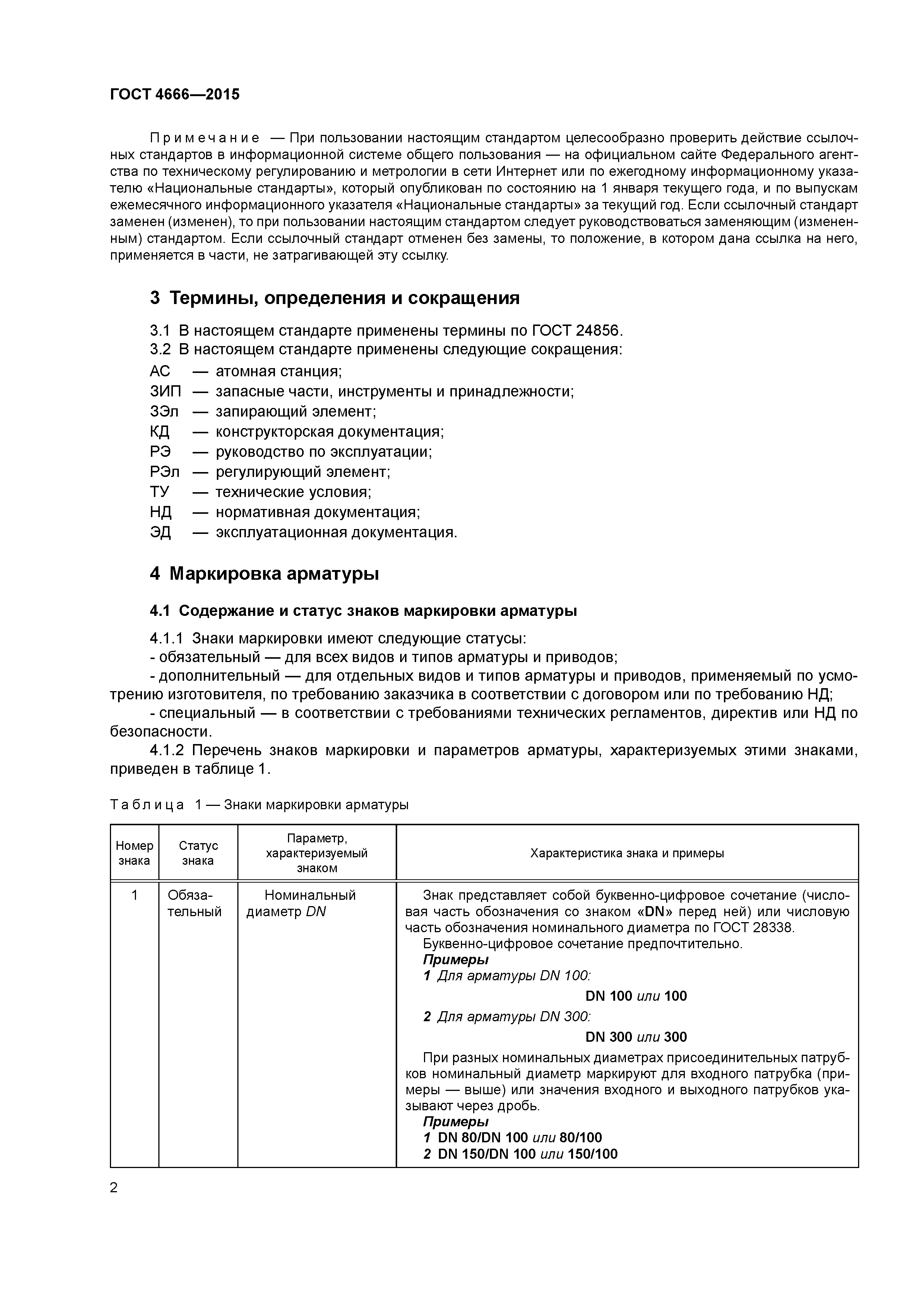

3 Термины, определения и сокращения
4 Маркировка арматуры

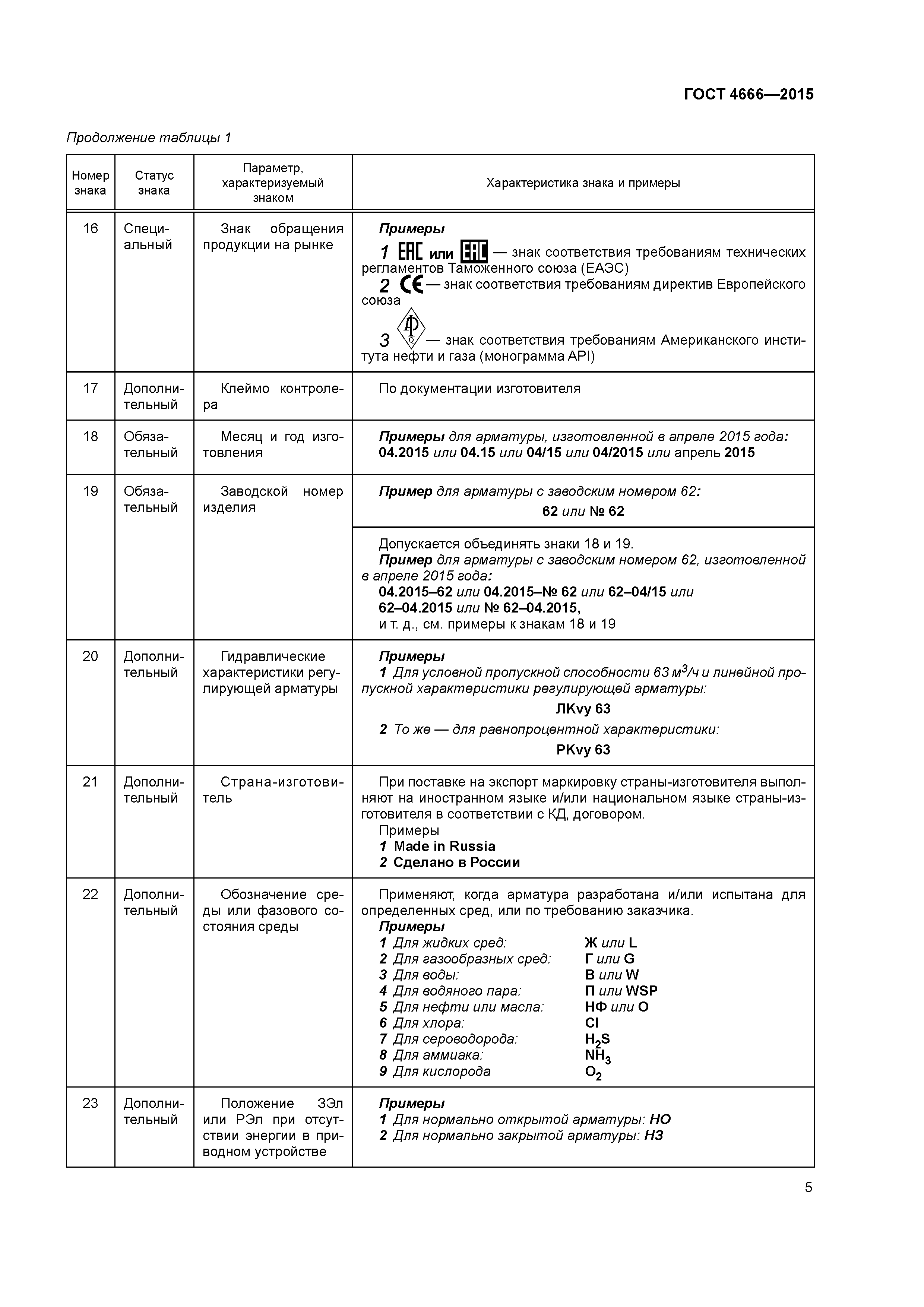

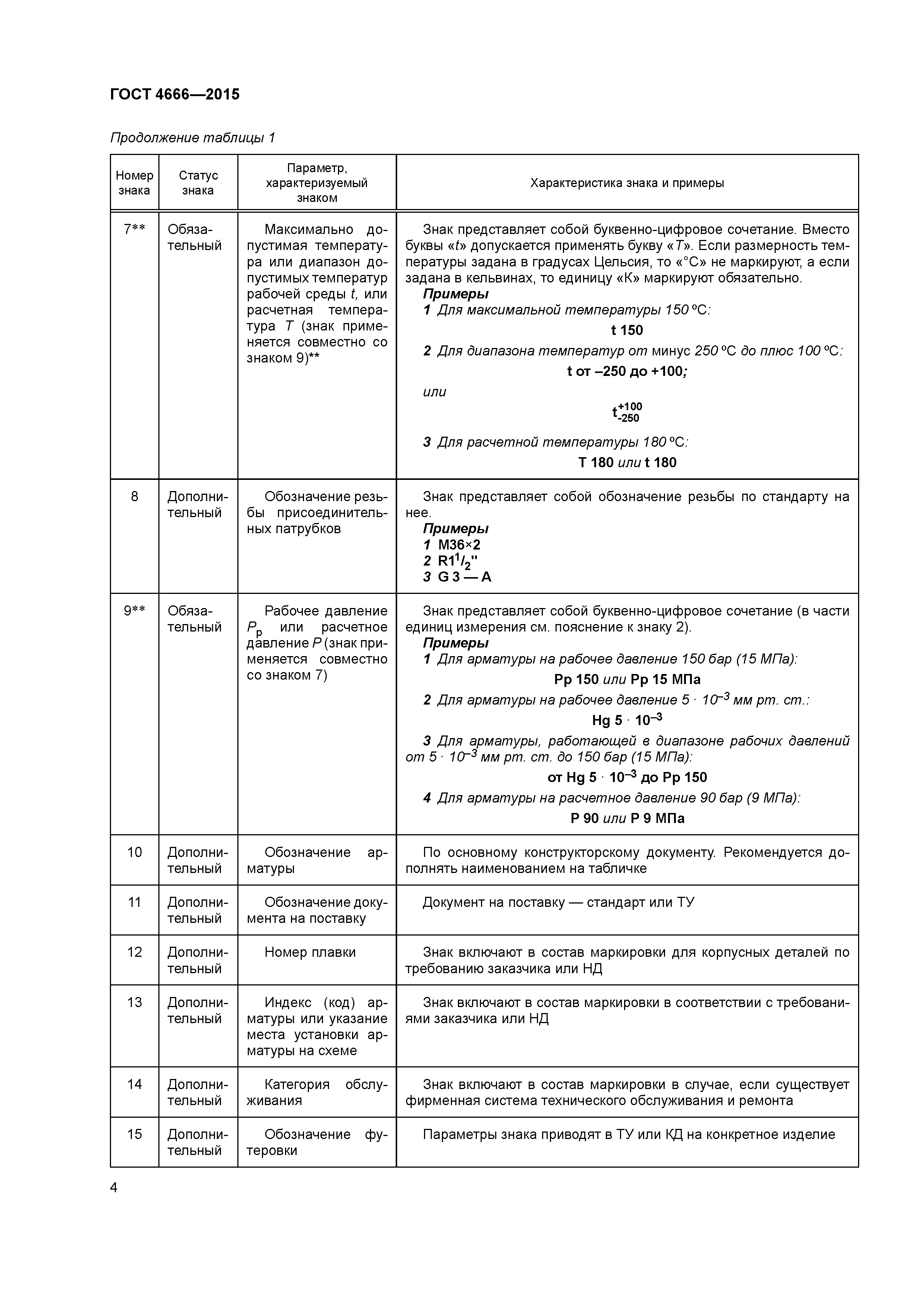

4.1 Содержание и статус знаков маркировки арматуры

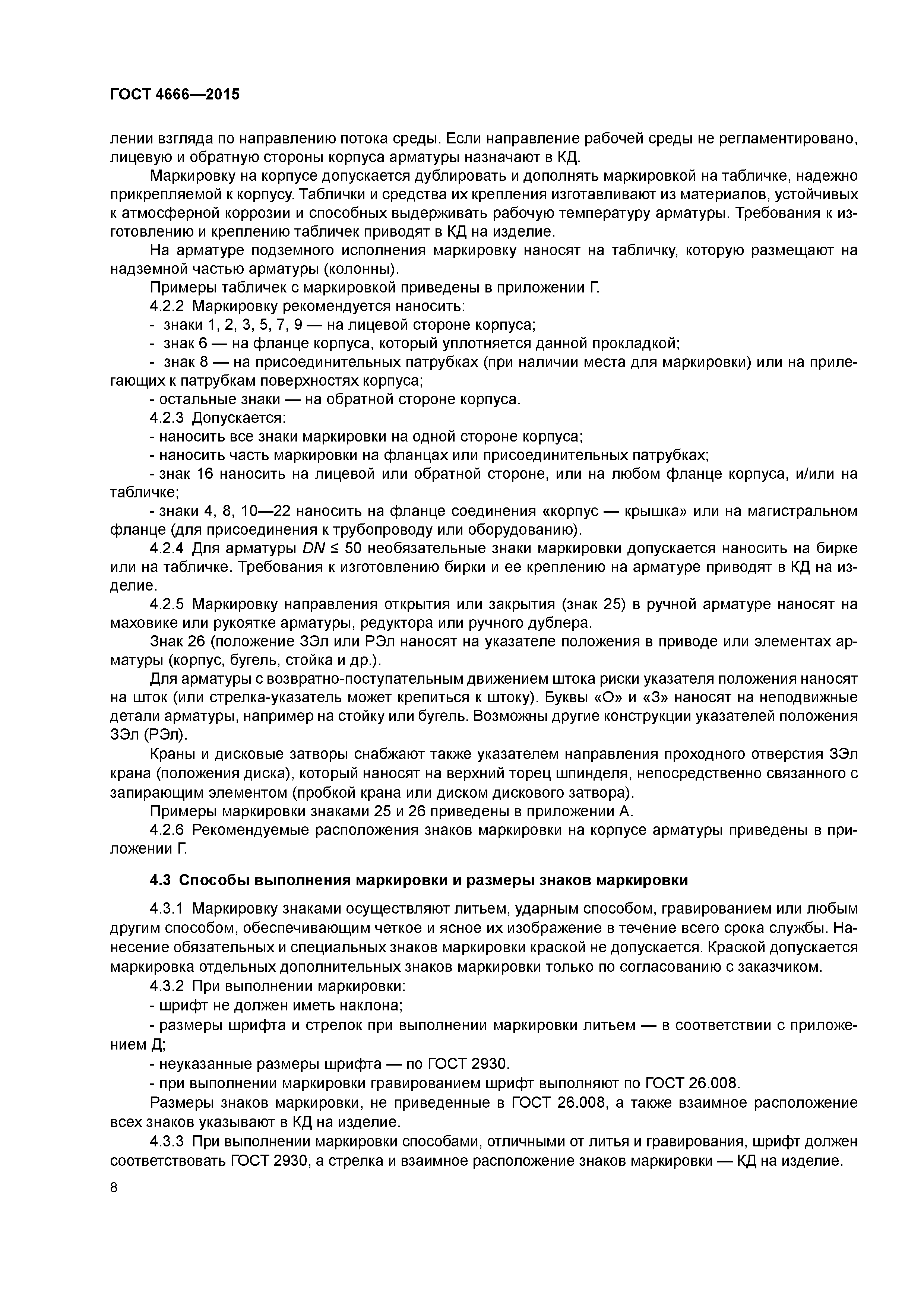

4.2 Место маркировки арматуры
4.3 Способы выполнения маркировки и размеры знаков маркировки

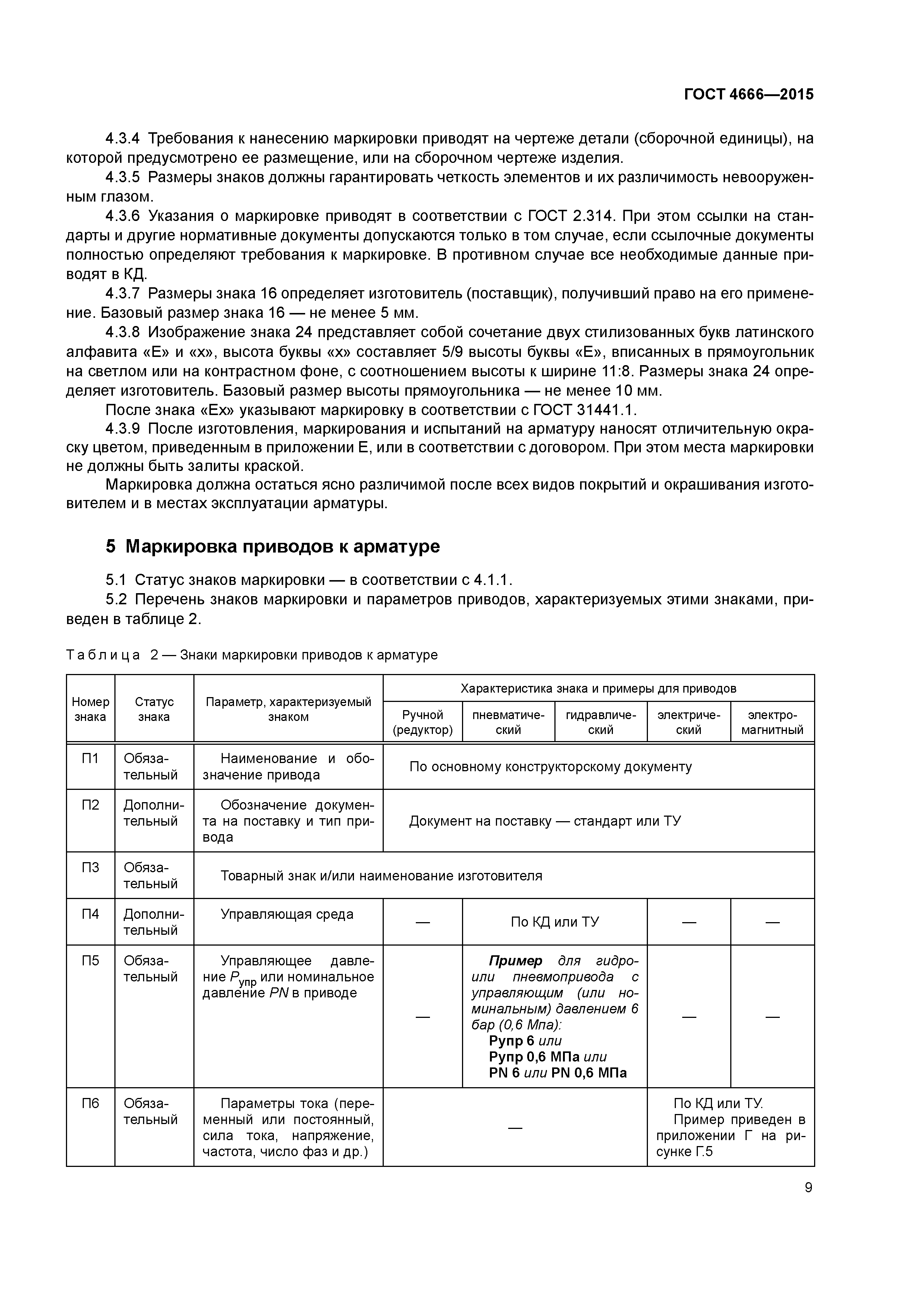

5 Маркировка приводов к арматуре
Приложение А (рекомендуемое) Примеры маркировки арматуры
Приложение Б (рекомендуемое) Примеры маркировки прокладок в соединениях арматуры
Приложение В (справочное) дополнительная маркировка арматуры для АС, газовой и нефтяной промышленности

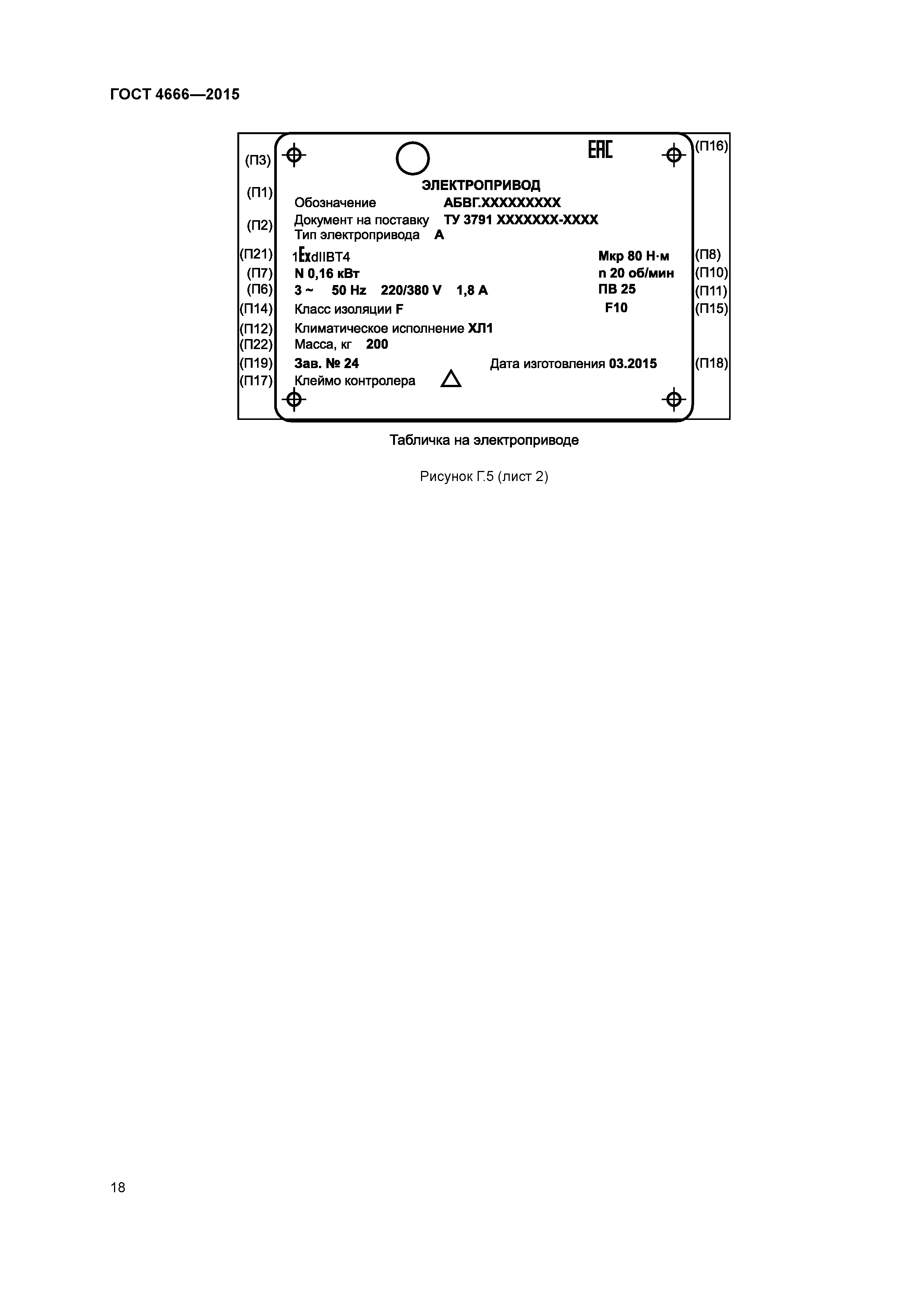

Приложение Г (рекомендуемое) Рекомендуемые расположения знаков маркировки
Приложение Д (рекомендуемое) Размеры шрифтов для маркировки арматуры литьем
Приложение Е (рекомендуемое) Отличительная окраска
Библиография | | Разработан: | ЗАО НПФ ЦКБА
| | Утверждён: | 12.11.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 82-П)
31.05.2016 Федеральное агентство по техническому регулированию и метрологии (450-ст)
| | Издан: | Стандартинформ (2016 г. )
Стандартинформ (2017 г. )
| |
| Заменяет собой: | | | Нормативные ссылки: |   ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»- ГОСТ 2.310-68 «Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки»
- ГОСТ 2.314-68 «Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий»
- ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»
- ГОСТ 2171-90 «Детали, изделия, полуфабрикаты и заготовки из цветных металлов и сплавов. Обозначение марки»
- ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры»
- ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды»
- ГОСТ 2930-62 «Приборы измерительные. Шрифты и знаки»
- НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования»
- ГОСТ Р 55020-2012 «Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия»
- ГОСТ 31441.1-2011 «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования»
- ГОСТ 31441.5-2011 «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью «с»»
- ГОСТ 31901-2013 «Арматура трубопроводная для атомных станций. Общие технические условия»
- ГОСТ Р 55510-2013 «Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры»
- ГОСТ Р 55511-2013 «Арматура трубопроводная. Электроприводы. Общие технические условия»
- ГОСТ Р 56001-2014 «Арматура трубопроводная для объектов газовой промышленности. Общие технические условия»
- ГОСТ 5632-2014 «Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»
- ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения»
- ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования»
|

|
