"732-ЦВ-ЦЛ. Общее руководство по ремонту тормозного оборудования вагонов" (утв. СЖТ СНГ, Протокол от 18.05.2011

1. Разработано Проектно-конструкторским бюро вагонного хозяйства - филиалом открытого акционерного общества "Российские железные дороги (ПКБ ЦВ ОАО "РЖД"), Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ").

2. Представлено Проектно-конструкторским бюро вагонного хозяйства - филиалом открытого акционерного общества "Российские железные дороги (ПКБ ЦВ ОАО "РЖД").

3. Утверждено Пятьдесят четвертым заседанием Совета по железнодорожному транспорту государств - участников Содружества, Грузии, Латвийской республики, Литовской республики, Эстонской республики (Протокол от 18 - 19 мая 2011 года).

4. Введено в действие с 01.08.2011.

5. Взамен Инструкции по ремонту тормозного оборудования вагонов ЦВ-ЦЛ-945.

Настоящее Общее руководство (далее - Руководство) устанавливает основные требования на ремонт, приемку и испытание после ремонта тормозного оборудования и тормозов грузовых и пассажирских вагонов, курсирующих в межгосударственном сообщении государств - участников Содружества, Грузии, Латвийской республики, Литовской республики и Эстонской республики.

Требования настоящего Руководства являются обязательными для всех предприятий, производящих ремонт тормозного оборудования и тормозов, а также владельцев вышеназванного подвижного состава.

Конструкторская и технологическая документация, относящаяся к ремонту, приемке и испытанию после ремонта тормозного оборудования, а также к приемке и испытанию тормозов вышеназванного подвижного состава, должна соответствовать требованиям настоящего Руководства.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Ремонт тормозного оборудования вагонов (далее - тормозное оборудование) производится в контрольных пунктах автотормозов (далее - АКП) и (или) автоматных отделениях (далее - АО), аттестованных в установленном порядке, или в сервисных центрах изготовителей тормозного оборудования (далее - СЦ). (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

1.2. Проверку качества ремонта, приемку и испытание после ремонта тормозного оборудования, подготовку тормоза вагона к приемке производит руководитель подразделения, производившего ремонт тормозного оборудования, или иное должностное лицо, на которое в соответствии с должностной инструкцией возложены эти обязанности.

Приемку тормозного оборудования на отремонтированном вагоне, в том числе испытание тормоза вагона, осуществляет должностное лицо, на которое в соответствии с должностной инструкцией возложены эти обязанности и аттестованное на право приемки тормозного оборудования на вагоне.

1.3. После приемки тормоза отремонтированного вагона в учетной книге, установленной формы, производится соответствующая запись за подписью лица, производившего подготовку тормоза вагона к приемке, и лица, выполнявшего приемку.

1.4. Гарантийные обязательства за исправное действие тормоза отремонтированного вагона распространяются на период, предусмотренный нормативными документами на плановые или текущие виды ремонта, в зависимости от вида выполненного ремонта. (Пункт дан с изм. и доп., утв. на 56-м заседании Совета по железнодорожному транспорту государств - участников Содружества).

1.5. Специальные приспособления, стенды, устройства и установки для ремонта и испытания после ремонта тормозного оборудования, для испытания тормоза вагона должны отвечать требованиям настоящего Руководства.

Все стенды, устройства и установки для испытания тормозного оборудования после ремонта и испытания тормоза вагона должны быть аттестованы в порядке, установленном железнодорожной администрацией.

Приобретаемые стенды, устройства и установки для испытания тормозного оборудования после ремонта и испытания тормоза вагона (в том числе, схемы которых отличаются от типовых или унифицированных) должны быть допущены к применению порядком, установленным железнодорожной администрацией.

Испытание тормозного оборудования и тормоза вагона после ремонта на приобретаемых стендах, устройствах и установках производится в соответствии с руководствами по их эксплуатации. (пункт 1.5 дан в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

1.6. Все испытательные стенды, устройства и установки перед началом смены должны быть проверены на функционирование руководителем соответствующего ремонтного подразделения или другим должностным лицом, на которое в соответствии с должностной инструкцией возложены эти обязанности, в соответствии с требованиями настоящего Руководства и эксплуатационной документации на конкретный стенд, устройство или установку с отметкой об их исправности в учетной книге установленной формы.

Ответственность за исправность стендов, устройств и установок несет должностное лицо, на которое в соответствии с должностной инструкцией возложена эта обязанность.

1.7. Периодическую проверку всех испытательных стендов, устройств и установок на функционирование и соответствие требованиям настоящего Руководства и эксплуатационной документации на конкретный стенд, устройство или установку, в том числе проверку на плотность стендов, устройств и установок для испытания тормоза вагона, для испытания воздухораспределителей пассажирских вагонов, главных и магистральных частей воздухораспределителей грузовых вагонов, авторежимов, камер воздухораспределителей, запасных резервуаров, тормозных цилиндров, концевых и разобщительных кранов, осуществляет руководитель соответствующего ремонтного подразделения или другое должностное лицо, на которое в соответствии с должностной инструкцией возложены эти обязанности, не реже одного раза в 3 месяца.

В случае неисправности стендов, устройств и установок их ремонт производится специалистами предприятия - изготовителя этих стендов, устройств и установок или специалистами иной организации, получившей право проведения ремонта от предприятия - изготовителя этих стендов, устройств и установок.

Результаты периодической проверки должны быть отражены в учетной книге, установленной формы, за подписью лица, производившего проверку, а на самом стенде, устройстве или установке должна быть прикреплена табличка с надписью даты проведенной периодической проверки.

1.8. Проверка соблюдения технологии ремонта тормозного оборудования и приемки тормоза вагона должна производиться ежемесячно руководителями предприятия, осуществляющего ремонт. Результаты проверки должны быть отражены соответствующей записью в учетной книге установленной формы.

1.9. Все стенды, устройства и установки для испытания тормозного оборудования и тормоза вагона, соблюдение технологии и качество ремонта должны проверяться не реже одного раза в 6 месяцев комиссией под председательством лица, уполномоченного руководителем предприятия или структурного подразделения, если иное не предусмотрено требованиями железнодорожной администрации. (в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

В учетной книге, установленной формы, фиксируется дата проведенной проверки.

Результаты проверки оформляются актом, который передается руководителю предприятия, осуществляющего ремонт, для принятия соответствующих мер.

1.10. Средства измерений подлежат периодическому контролю (калибровке) в соответствии с национальным законодательством.

1.11. Все манометры, используемые при испытаниях тормозного оборудования и тормозов вагонов, подлежат калибровке не реже одного раза в год в метрологической службе организаций железнодорожного транспорта, аккредитованной в установленном железнодорожной администрацией порядке, или в другой метрологической службе в порядке, установленном национальным законодательством. В паспорте прибора производится отметка об очередной проведенной калибровке, а на корпусе манометра наносится клеймо.

2. ОБЪЕМ РЕМОНТА ТОРМОЗНОГО ОБОРУДОВАНИЯ ГРУЗОВЫХ ВАГОНОВ

2.1. Объем ремонта тормозного оборудования

при текущем отцепочном ремонте грузовых вагонов

2.1.1. При текущем отцепочном ремонте вагона, вне зависимости от причин его отцепки, производится осмотр всего тормозного оборудования, деталей его крепления и предохранительных (поддерживающих) устройств, размещенных на раме вагона и тележках.

При этом необходимо:

- проверить наличие и исправность крепежных деталей и предохранительных (поддерживающих) устройств тормозного оборудования;

- проверить исправность и действие поводков выпускных клапанов;

- в тормозной рычажной передаче проверить наличие осей (далее - валики), шайб, шплинтов и правильность их постановки, шарнирные соединения смазать;

- детали стояночного и ручного тормоза в процессе осмотра очистить, смазать и расходить;

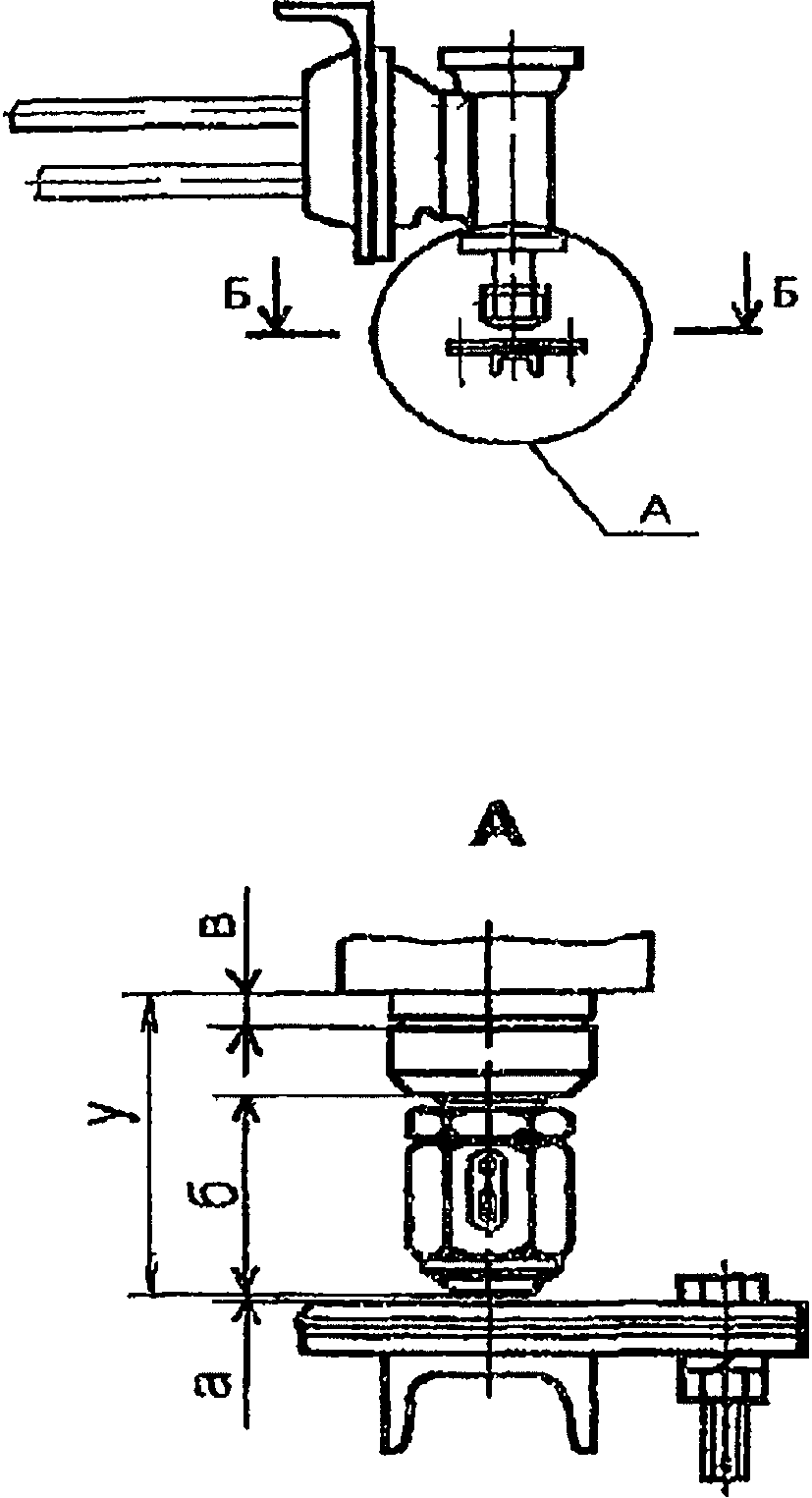

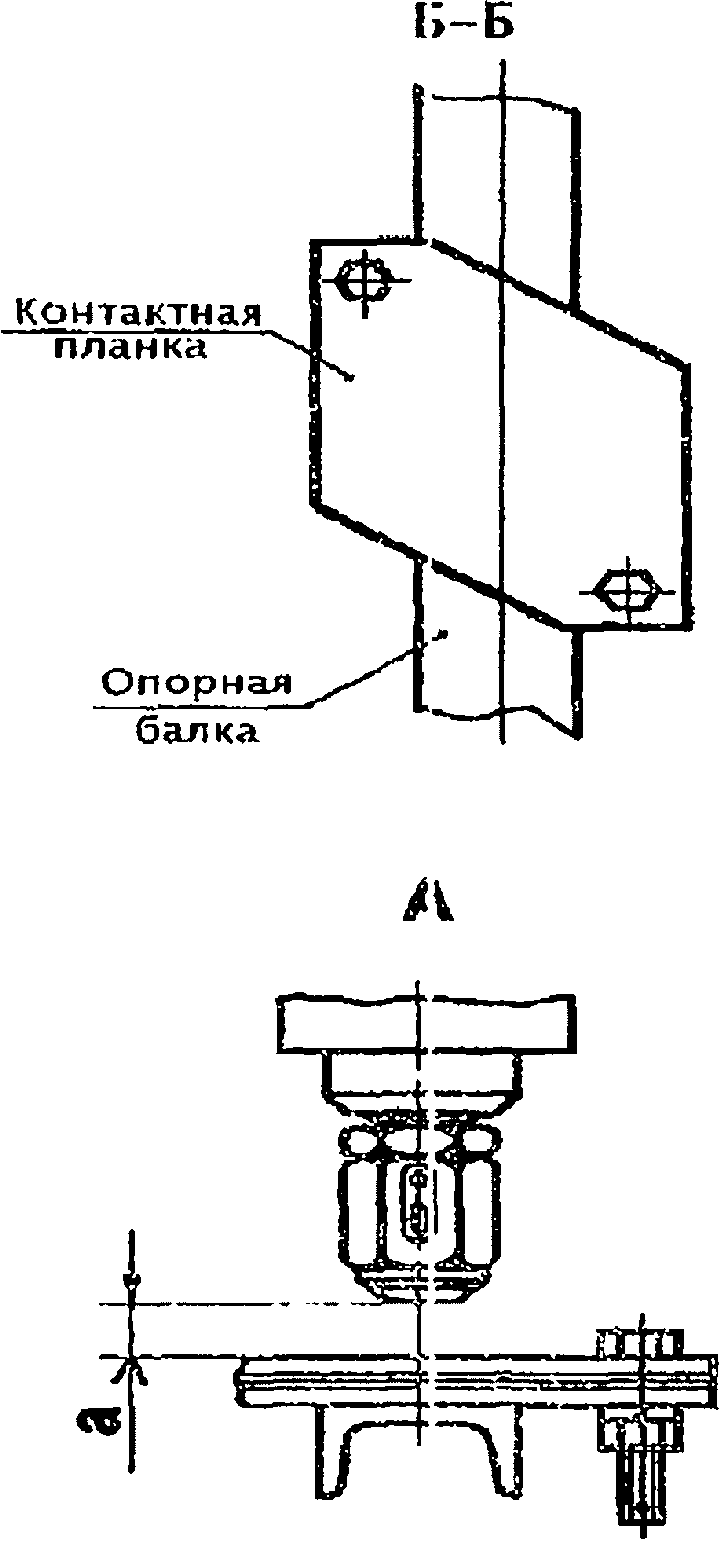

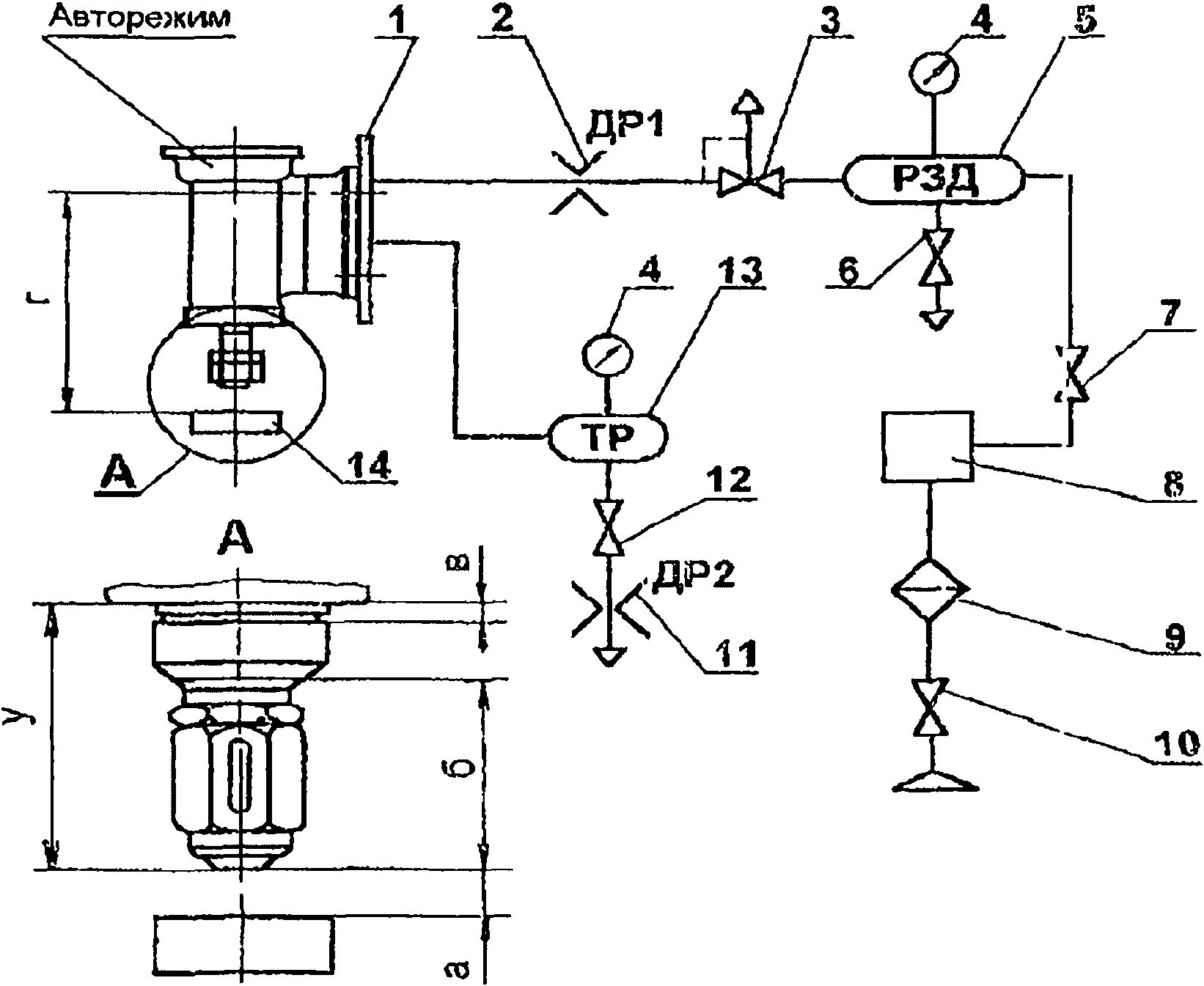

- на вагонах, оборудованных авторежимом, проверить исправность упора авторежима, опорной балки, контактной планки; проверить положение упора авторежима относительно контактной планки, правильность крепления опорной балки и контактной планки; проверить положение переключателя грузовых режимов торможения воздухораспределителя (далее - переключатель режимов воздухораспределителя), который в зависимости от типа тормозных колодок (композиционных или чугунных), типа и модели вагона должен находиться в положении среднего или груженого режима торможения; (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- на вагонах, не оборудованных авторежимом, проверить соответствие положения переключателя режимов воздухораспределителя типу тормозных; (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- проверить состояние тормозных колодок - тормозная колодка не должна выступать за кромку наружной грани обода колеса, толщина тормозной колодки должна быть более минимальной толщины, при которой в соответствии с Правилами технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава, тормозная колодка подлежит замене, тормозные колодки на одном триангеле не должны различаться по толщине более чем на 10 мм, при этом на одном вагоне должны быть установлены колодки одного типа и конструкции; (В ред. Извещения 32 ЦВ 6-2014, утв. на 61-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- все выявленные при осмотре неисправности устранить, неисправное тормозное оборудование, предохранительные (поддерживающие) устройства и детали крепления заменить на исправные, отсутствующие - поставить.

2.1.2. Вне зависимости от причин отцепки тормоз вагона при текущем отцепочном ремонте должен быть принят и испытан в соответствии с разделами 18 и 19.

2.2. Объем ремонта тормозного оборудования

при деповском ремонте грузовых вагонов

2.2.1 При деповском ремонте с вагона демонтируется следующее оборудование:

- главная и магистральная части воздухораспределителя. Главные и магистральные части, имеющие пломбы предприятия-изготовителя, на которые распространяется гарантийный срок службы и при условии, что он не заканчивается в следующий плановый межремонтный период вагона, а также главные и магистральные части, имеющие пломбы и (или) бирки ремонтного предприятия (АКП, АО, СЦ), на которые распространяется гарантийный послеремонтный срок службы и при условии, что он не заканчивается в следующий плановый межремонтный период вагона, демонтируются для замены сетчато-войлочного фильтра модельного ряда 295 или фильтра очистки сжатого воздуха камеры модельного ряда 6540.01 с последующей установкой на этот же вагон, при этом: (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

1) комплектация воздухораспределителя должна быть сохранена (замена магистральной и главной части не допускается); (абзац введен Извещением 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

2) должна быть сохранена целостность пломб магистральной и главной части (на разъемных частях крышка-корпус); (абзац введен Извещением 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

3) при монтаже/демонтаже должны быть соблюдены условия исключающие механические повреждения привалочных фланцев и попадание во внутренние полости каналов камер, магистральной и главной частей посторонних частиц; (абзац введен Извещением 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

4) в месте крепления магистральной и главной части на привалочном фланце к камере должна быть установлена бирка ремонтного предприятия производившего демонтаж; (абзац введен Извещением 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- сетчато-войлочный фильтр и сетки камеры модельного ряда 295; (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- фильтр очистки сжатого воздуха из кронштейна-камеры модельного ряда КАВ 30; (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- фильтр очистки сжатого воздуха и пылеулавливающие сетки камеры модельного ряда 6540.01; (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- авторежимы, за исключением авторежимов, имеющих пломбы предприятия-изготовителя, на которые распространяется гарантийный срок службы и при условии, что он не заканчивается в следующий плановый межремонтный период вагона, а также авторежимов, имеющих пломбы и (или) бирки ремонтного предприятия (АКП, АО, СЦ), на которые распространяется гарантийный послеремонтный срок службы и при условии, что он не заканчивается в следующий плановый межремонтный период вагона; (в ред. Извещения 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- запасный резервуар, если срок проведения его полного освидетельствования истекает в межремонтный период, а также в случае отсутствия на запасном резервуаре надписи, удостоверяющей положительные результаты его испытания; (в ред. Извещения 32 ЦВ 46-2021, утв. на 75-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 22.11.2021)

- поршневые узлы тормозных цилиндров вместе с пружинами и передними крышками;

- концевые краны;

- разобщительные краны;

- соединительные рукава;

- регуляторы тормозных рычажных передач и их приводы;

- вся тормозная рычажная передача, включая съемные детали стояночного и ручного тормоза;

- предохранительные скобы траверс (у рефрижераторных вагонов).

2.2.2. У тормозного оборудования, предохранительных (поддерживающих) устройств и поводков выпускных клапанов, не демонтированных с вагона, проверяется надежность их крепления, в том числе наличие всех крепежных деталей и правильность их постановки, отсутствие дефектов и сверхнормативных износов.

У предохранительных и поддерживающих устройств допускается износ рабочих поверхностей, составляющий не более 15% от их толщины.

Все выявленные при проверке неисправности устраняются, а при невозможности их устранения непосредственно на вагоне неисправное тормозное оборудование, предохранительные (поддерживающие) устройства, поводки выпускных клапанов с вагона демонтируются.

2.2.3. Запасный резервуар, если срок проведения его полного освидетельствования не истекает в межремонтный период, подвергается частичному техническому освидетельствованию непосредственно на вагоне, в соответствии с нормативными документами по надзору за воздушными резервуарами железнодорожного подвижного состава, применяемыми железнодорожными администрациями.

Частичное техническое освидетельствование запасного резервуара включает в себя наружный осмотр, который проводится с целью выявления механических и коррозионных повреждений запасного резервуара. При этом у резервуара Р7-78 допускается наличие не более трех вмятин глубиной не более 5 мм каждая, расположенных вне сварных швов на расстоянии друг от друга не менее 45 мм, и коррозионные повреждения общей площадью не более 0,24 м² и глубиной не более 0,3 мм. У резервуара Р7-135 допускается наличие не более трех вмятин глубиной не более 5 мм каждая, расположенных вне сварных швов на расстоянии друг от друга не менее 60 мм, и коррозионные повреждения общей площадью не более 0,32 м² и глубиной не более 0,3 мм. В ином случае запасный резервуар признается не годным к дальнейшей эксплуатации и на вагоне должна быть произведена его замена. (пункт 2.2.3 дан в ред. Извещения 32 ЦВ 46-2021, утв. на 75-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 22.11.2021)

2.2.4. У камеры модельного ряда 295 и 6540.01 на вагоне, в случае демонтажа главной и магистральной частей, необходимо проверить расстояние от привалочной плоскости фланца для главной части воздухораспределителя до рабочей поверхности кривошипа режимного валика воздухораспределителя и размер посадочного места под сетчато-войлочный фильтр.

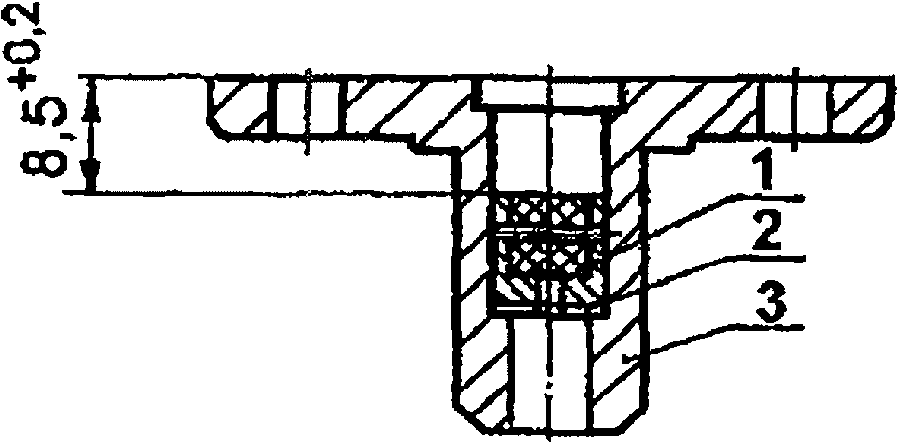

Расстояние от привалочной плоскости для фланца главной части воздухораспределителя до рабочей поверхности кривошипа режимного валика воздухораспределителя должно быть у камеры 295.001 для груженого режима (80 + 1) мм, для среднего - (87 + 1) мм, для порожнего - не менее 98 мм; у камер 6540.01, 295М.001 и 295М.002 для груженого режима - (80 + 1) мм, для среднего - (85 + 1) мм, для порожнего - не менее 98 мм. В случае несоответствия размеров приведенным выше значениям режимный валик воздухораспределителя следует заменить.

Размер посадочного места под сетчато-войлочный фильтр камер модельного ряда 295 и под фильтр очистки сжатого воздуха камеры модельного ряда 6540.01 должен быть в пределах от 72 до 72,5 мм. Камеру воздухораспределителя, не выдержавшую контроль, следует заменить. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

2.2.5. Корпус тормозного цилиндра не должен иметь трещин и отколов.

Внутреннюю поверхность тормозного цилиндра необходимо очистить и осмотреть - наличие ржавчины, рисок не допускается.

На внутреннюю поверхность тормозного цилиндра перед постановкой в него отремонтированного поршневого узла должна быть нанесена смазка ЖТ-79Л или ПЛАСМА - Т5, на внутреннюю поверхность тормозного цилиндра модельного ряда 6571А и манжету поршневого узла, с обязательным заполнением смазкой всех ячеек, должна быть нанесена смазка ЖТ-79Л или Лукойл Синтофлекс 2B RW. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

2.2.6. У труб магистрального воздухопровода вне резьбы, мест установки арматуры соединительной для безрезьбовых труб и мест крепления допускается местный износ по внешнему диаметру (потертость) глубиной не более 0,6 мм. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

Для очистки внутренней поверхности магистрального воздухопровода его необходимо обстучать деревянным молотком массой не более 1 кг и пропустить через него ерш.

Для контроля внутреннего прохода магистрального воздухопровода через него необходимо пропустить металлический шарик диаметром (28 - 1) мм.

У вагона с тормозным воздухопроводом (магистральный воздухопровод и подводящие трубы), выполненным из безрезьбовых труб, необходимо произвести разборку узлов их соединений в случае:

- если гарантийный срок службы соединительной арматуры закончился или заканчивается в следующий плановый межремонтный период;

- если производился демонтаж соответствующего тормозного оборудования или замена труб.

При разборке узлов соединений безрезьбовых труб необходимо произвести оценку технического состояния всех деталей соединения, неисправные детали в узлах соединений заменить исправными, а все уплотнительные кольца, прокладки и колпачки (пылеулавливающие сетки с уплотнением), вне зависимости от их состояния, заменить на новые. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

Оценку технического состояния деталей узлов соединения безрезьбовых труб, а также их сборку необходимо производить в соответствии с руководством по эксплуатации и руководством по ремонту соединительной арматуры для безрезьбовых труб пневматических систем железнодорожного подвижного состава. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

При сборке узлов соединения безрезьбовых труб должна быть соблюдена длина минимального захода труб и проконтролирован момент затяжки накидных гаек с помощью ключа моментного (динамометрического), согласно приложения Ж настоящего Руководства. (абзац введен Извещением 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

2.2.7. Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения или СЦ. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Снятые с вагона предохранительные (поддерживающие) устройства, поводки выпускных клапанов должны быть направлены для ремонта в соответствующие ремонтные подразделения.

2.2.8. На отремонтированном вагоне, взамен снятого с него тормозного оборудования, предохранительных (поддерживающих) устройств, поводков выпускных клапанов, должно быть установлено новое или отремонтированное тормозное оборудование, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

У кронштейна-камеры модельного ряда КАВ30 и камеры модельного ряда 6540.01, в случае демонтажа с него главной и магистральной частей, фильтр очистки сжатого воздуха следует устанавливать только новый. (Пункт 2.2.8 дан в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании, Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

2.2.9. Допускается при производстве деповского ремонта производить замену резьбовых труб тормозного воздухопровода на безрезьбовые с применением при этом соответствующих концевых кранов, магистральных тройников, трехходовых кранов и соединительной арматуры.

У вагонов, тормозной воздухопровод которых в соответствии с конструкторской (в том числе ремонтной) документацией на данные вагоны выполнен из безрезьбовых труб, запрещается производить замену безрезьбовых труб на резьбовые.

2.2.10. Тормоз вагона, прошедшего деповской ремонт, должен быть принят и испытан в соответствии с разделами 18 и 19.

2.3. Объем ремонта тормозного оборудования

при капитальном ремонте грузовых вагонов

2.3.1. При капитальном ремонте с вагона демонтируется все тормозное оборудование, детали его крепления, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения или СЦ. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Снятые с вагона предохранительные (поддерживающие) устройства, поводки выпускных клапанов должны быть направлены для осмотра и ремонта в соответствующие ремонтные подразделения.

У предохранительных и поддерживающих устройств не допускается наличие изломов, трещин, деформации, износ рабочих поверхностей.

2.3.2. Взамен снятого на вагоне должно быть установлено новое или отремонтированное тормозное оборудование, новые детали его крепления, новые или отремонтированные предохранительные (поддерживающие) устройства и поводки выпускных клапанов.

Тормозной воздухопровод вагона должен быть выполнен из безрезьбовых труб с применением при этом соответствующих концевых кранов, магистральных тройников, трехходовых кранов и соединительной арматуры.

Допускается по требованию владельца вагона, тормозной воздухопровод которого выполнен в соответствии с конструкторской документацией на вагон из резьбовых труб, производить его ремонт без замены резьбовых труб на безрезьбовые.

2.3.3. После монтажа магистрального воздухопровода на вагоне его необходимо обстучать деревянным молотком массой не более 1 кг и пропустить через него ерш, для контроля внутреннего прохода магистрального воздухопровода через него необходимо пропустить металлический шарик диаметром (28 - 1) мм.

2.3.4. Грузовой вагон (за исключением рефрижераторных вагонов) с тормозным воздухопроводом, выполненным из безрезьбовых труб, поступивший в первый капитальный ремонт, разрешается ремонтировать без снятия с него:

- труб магистрального воздухопровода, если они выполнены из бесшовных стальных труб по ГОСТ 8734, не имеют неисправностей и при условии, что магистральный воздухопровод не претерпел конструктивных изменений при деповских ремонтах;

- подводящих труб к авторежиму, если они выполнены из бесшовных стальных труб по ГОСТ 8734, не имеют неисправностей и не претерпели конструктивных изменений при деповских ремонтах.

При этом у безрезьбовых труб необходимо произвести разборку узлов их соединений и оценку технического состояния всех деталей соединений в соответствии с руководством по их эксплуатации. Неисправные детали в узлах соединений заменить исправными, а все уплотнительные кольца, прокладки и колпачки (пылеулавливающие сетки с уплотнением), вне зависимости от их состояния, заменить на новые. Оценку технического состояния деталей узлов соединения безрезьбовых труб, а также их сборку необходимо производить в соответствии с руководством по эксплуатации и руководством по ремонту соединительной арматуры для безрезьбовых труб пневматических систем железнодорожного подвижного состава. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

После сборки должна быть произведена очистка и проверка магистрального воздухопровода в соответствии с пунктом 2.3.3.

2.3.5. Тормоз вагона, прошедшего капитальный ремонт, должен быть принят и испытан в соответствии с разделами 18 и 19.

3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ТОРМОЗНОМУ ОБОРУДОВАНИЮ

И МОНТАЖУ ЕГО НА ВАГОНАХ ПРИ ВСЕХ ВИДАХ РЕМОНТА

ГРУЗОВЫХ ВАГОНОВ

3.1. На вагоны при всех видах ремонта следует устанавливать только допущенное в установленном порядке к эксплуатации тормозное оборудование, выполненное в климатическом исполнении УХЛ категории 1 согласно ГОСТ 15150.

3.2. Кронштейны для крепления тормозного оборудования на вагоне и его тележках должны быть исправными и соответствовать конструкторской (в том числе ремонтной) документации на конкретную модель вагона и тележки. Основные присоединительные размеры кронштейнов крепления тормозного оборудования на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложениях К, Л, М, Н (справочные). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.3. Шплинты в узлах крепления тормозного оборудования необходимо ставить только новые. При установке шплинта разводить необходимо обе его ветви на угол между ними не менее 90°.

3.4. Сетчато-войлочные фильтры, фильтры очистки сжатого воздуха и колпачки (пылеулавливающие сетки с уплотнением) при плановых видах ремонта должны ставиться в тормозную систему вагона только новые и предварительно продутые сжатым воздухом. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

3.5. При ремонте тормозного оборудования все резиновые детали должны устанавливаться в зависимости от их состояния и с учетом сроков годности (гарантийный суммарный срок хранения и эксплуатации). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Установленные сроки годности:

- рукава резинотекстильные - 6 лет;

- рукава в металлической оплетке - 8 лет; (абзац добавлен Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- кольца уплотнительные - 3 года;

- манжеты, уплотнения и прокладки тормозных цилиндров - 6 лет, манжеты и уплотнительные кольца тормозных цилиндров модельного ряда 6571А - 8 лет; (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- манжеты, диафрагмы и клапаны воздухораспределителей 6540, 6540-01 - 6 лет, воздухораспределителей 6540-02, 6540-03 и авторежимов модельного ряда 6532 - 8 лет; (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

- прокладки воздухораспределителей модельного ряда 6540, авторежимов модельного ряда 6532 - 6 лет; (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Срок годности для рукавов в металлической оплетке исчисляется от даты изготовления, указанной на бирке рукава. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Срок годности остальных резиновых деталей исчисляется от года изготовления (рельефный оттиск на детали, каждая точка на клейме-оттиске обозначает один год, который добавляется к дате изготовления), не считая года изготовления. Дата изготовления новых резиновых деталей, на которые в соответствии с конструкторской документацией не наносится клеймо-оттиск с датой изготовления, определяется по ярлыку, прилагаемому к каждой упаковочной единице этих деталей.

Резиновые детали, срок годности которых истекает в гарантийный межремонтный период, при плановых ремонтах должны быть заменены новыми.

Замену прокладок, диафрагм и уплотнений, на которые в соответствии с конструкторской документацией не наносится клеймо-оттиск с датой изготовления, необходимо производить в зависимости от их состояния.

Наличие у прокладок, диафрагм, манжет и уплотнений подрезов, расслоений, признаков разбухания не допускается.

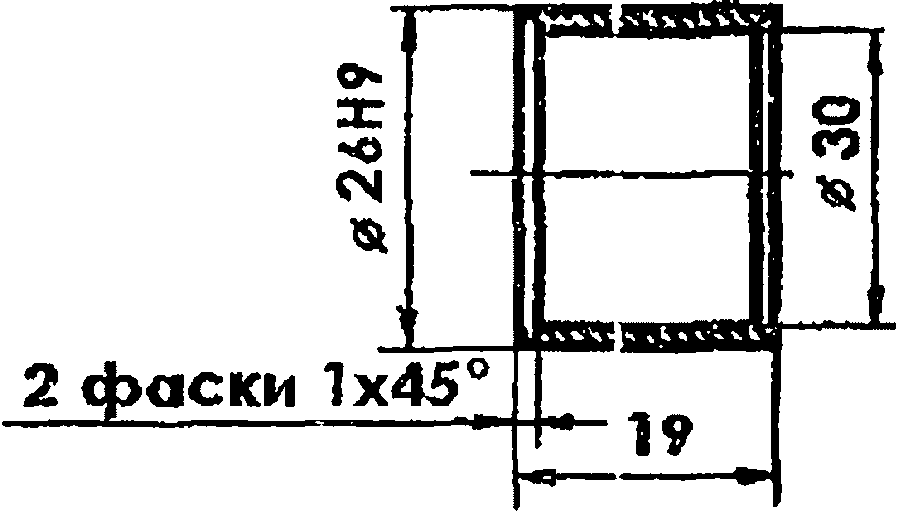

3.6. Полиуретановые втулки подвесок тормозных башмаков должны устанавливаться в зависимости от их состояния и с учетом срока годности.

У полиуретановых втулок подвесок тормозных башмаков не допускается наличие трещин и разрывов.

Срок годности полиуретановых втулок подвесок тормозных башмаков регламентируется техническими условиями на них.

3.7. Замена войлочных колец, входящих в тормозное оборудование, производится в зависимости от их состояния.

3.8. Муфты, тройники, концевые и разобщительные краны, стоп-краны должны быть навернуты на всю длину резьбы и закреплены контргайками. Муфты должны быть закреплены контргайками с обеих сторон.

Муфты, тройники, концевые, трехходовые и разобщительные краны на безрезьбовых трубах должны устанавливаться в соответствии с руководством по эксплуатации арматуры соединительной для безрезьбовых труб пневматических систем железнодорожного подвижного состава с обеспечением контроля длины минимального захода труб и момента затяжки с помощью ключа моментного (динамометрического) согласно приложения Ж настоящего Руководства. (в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

3.9. Уплотнение соединений резьбовых труб, тройников тормозной магистрали, сгонов, стоп-кранов, концевых и разобщительных кранов, соединительных рукавов необходимо выполнять с применением смазки ВНИИ НП-232 с подмоткой из трепаного льна или пеньки, при этом предварительно резьба должна быть очищена. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Уплотнение соединений безрезьбовых труб и применяемых при этом соответствующих концевых кранов, трехходовых кранов обеспечивается наличием в узлах их соединений уплотнительных колец, прокладок и колпачков (пылеулавливающих сеток с уплотнением). Повторное использование уплотнительных колец, прокладок и колпачков (пылеулавливающих сеток с уплотнением) не допускается. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

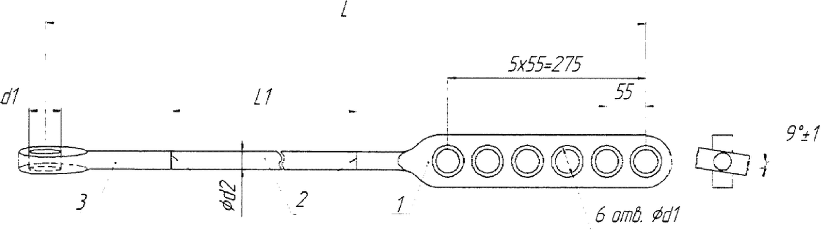

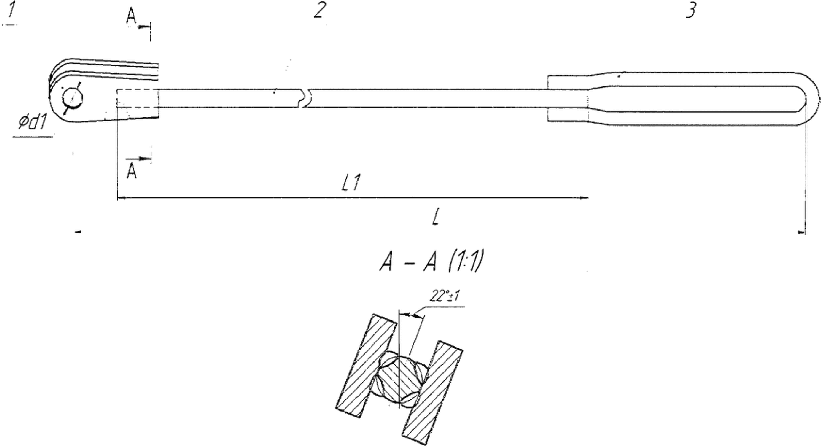

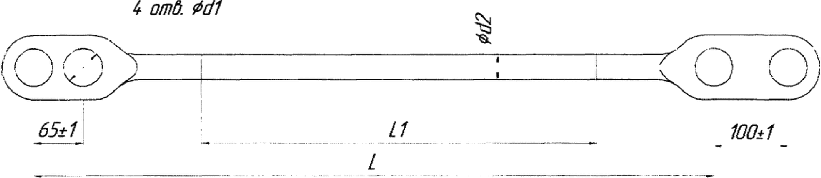

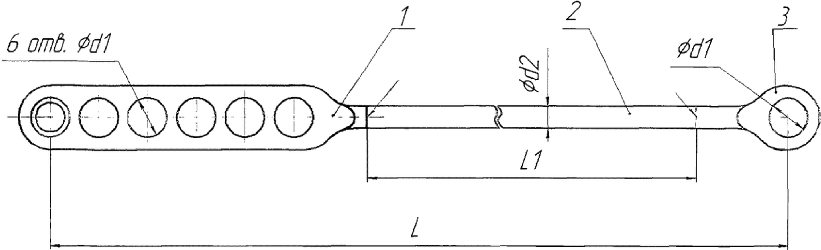

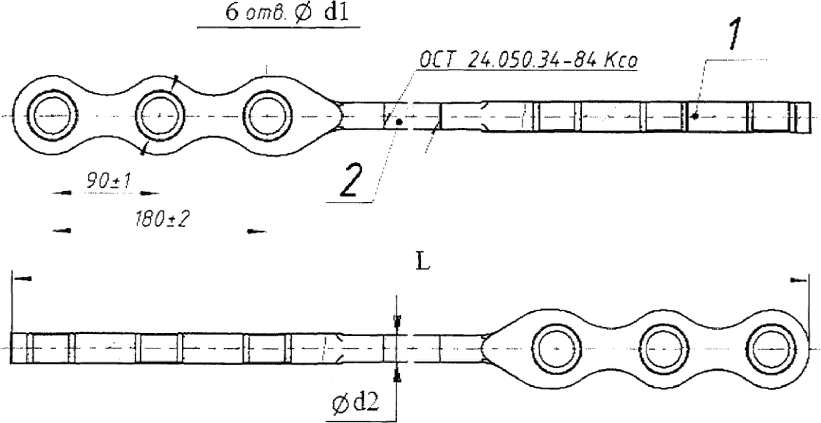

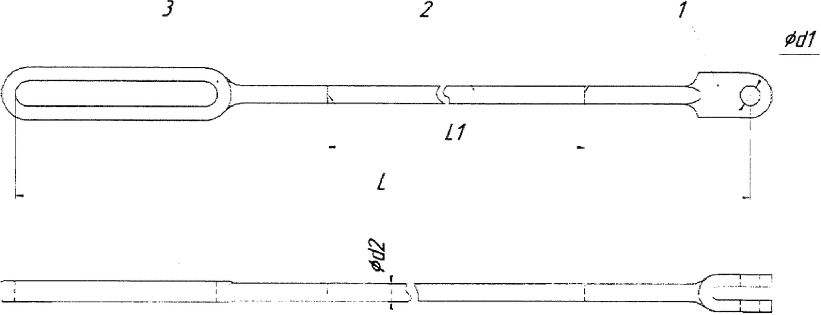

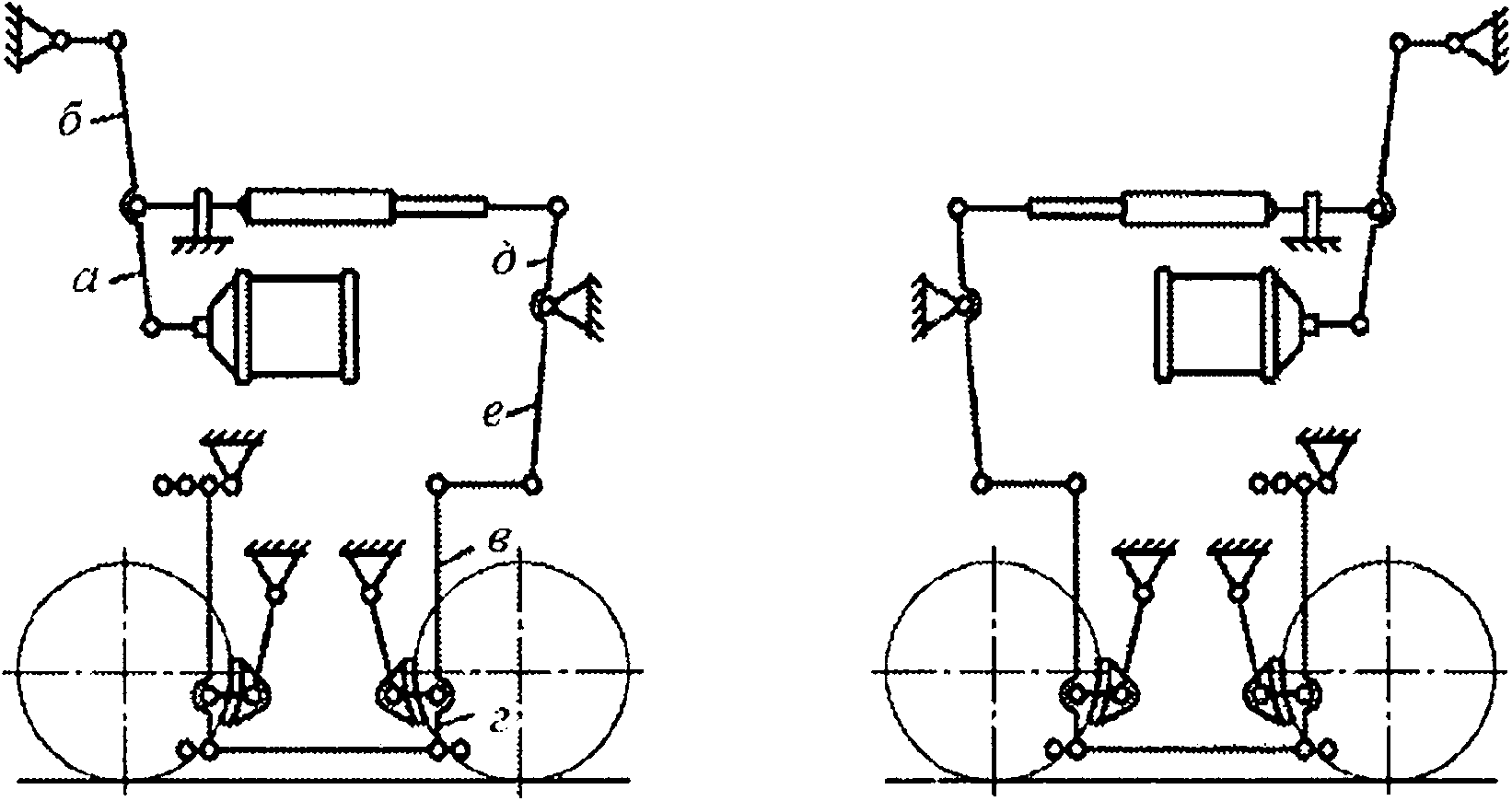

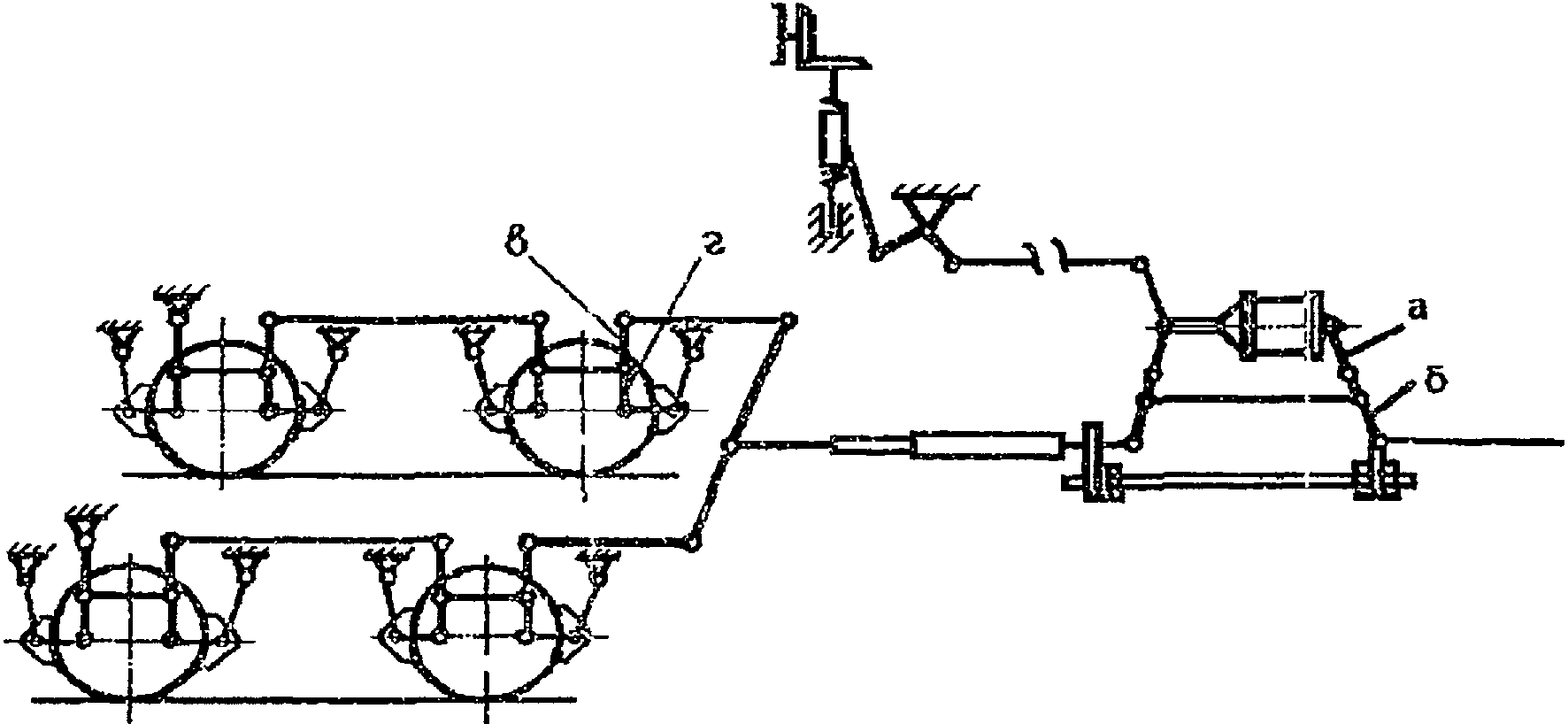

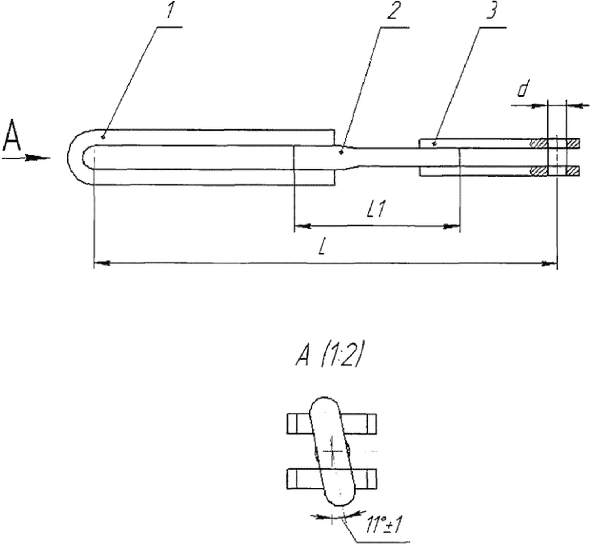

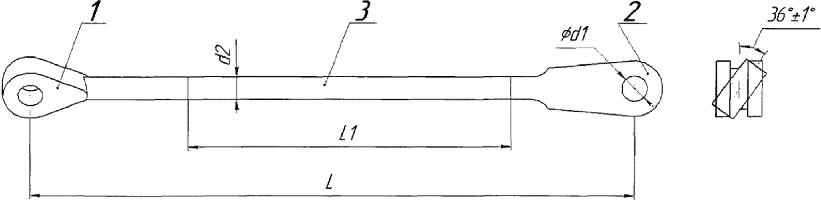

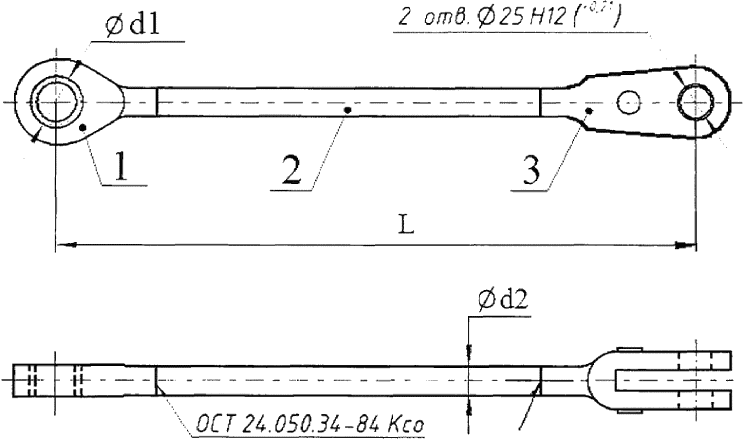

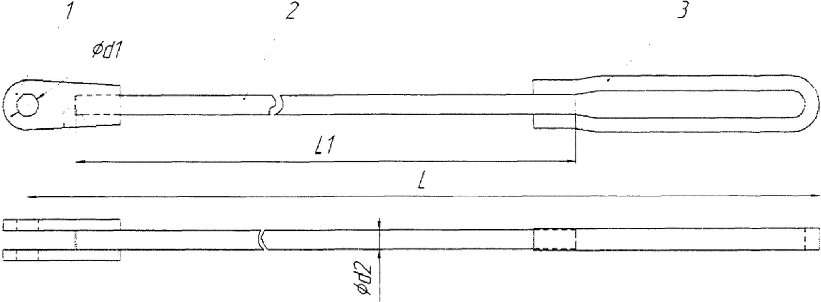

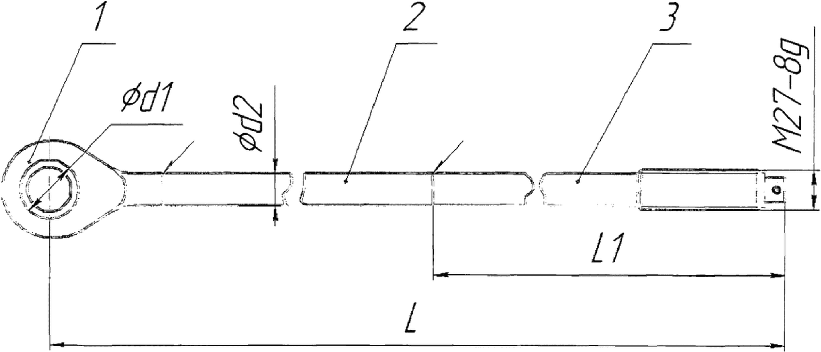

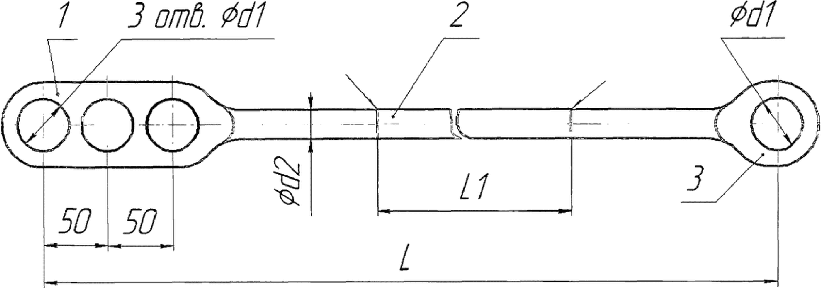

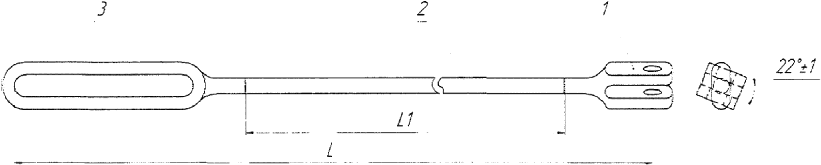

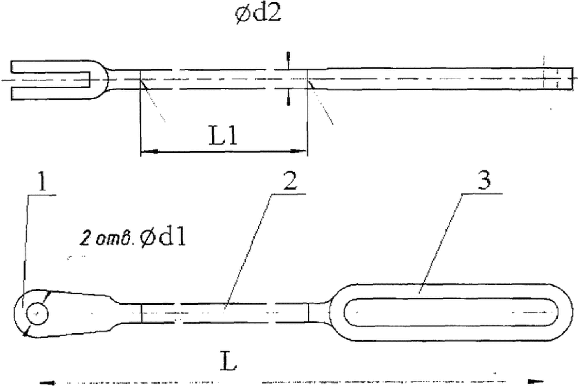

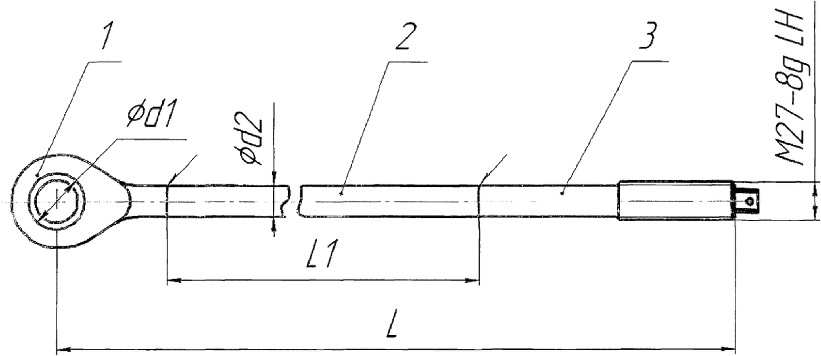

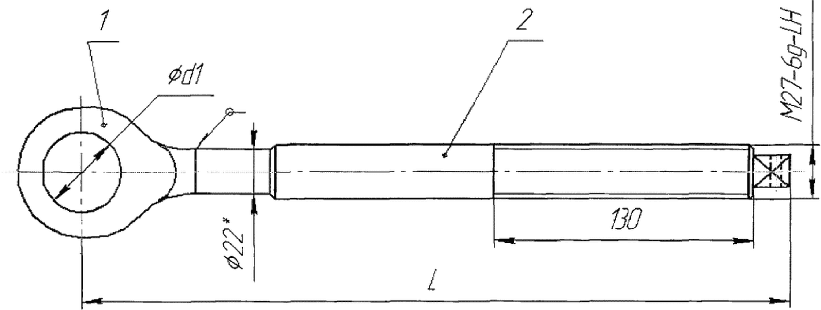

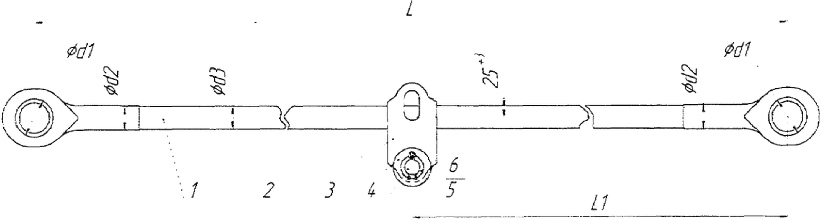

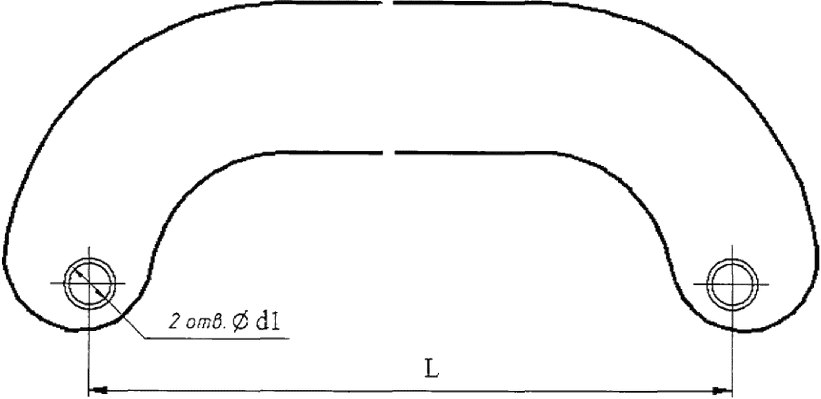

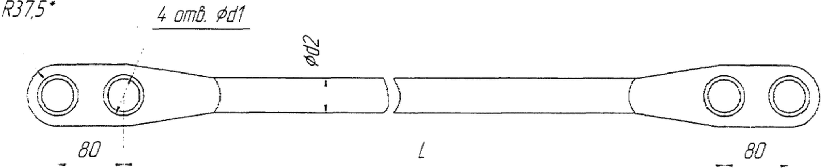

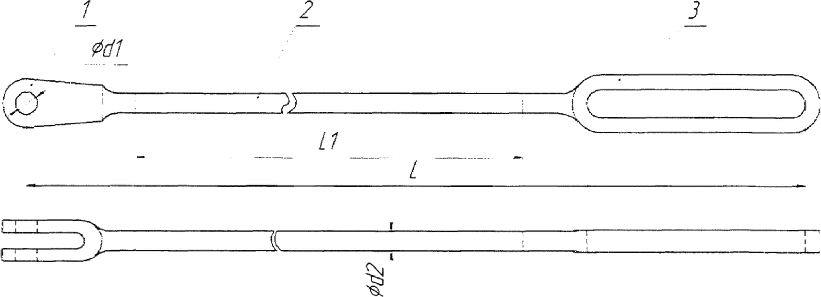

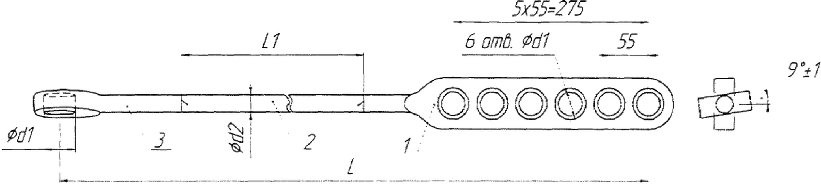

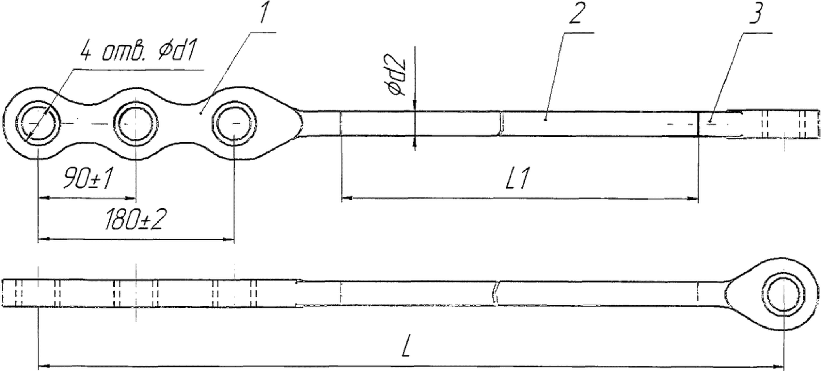

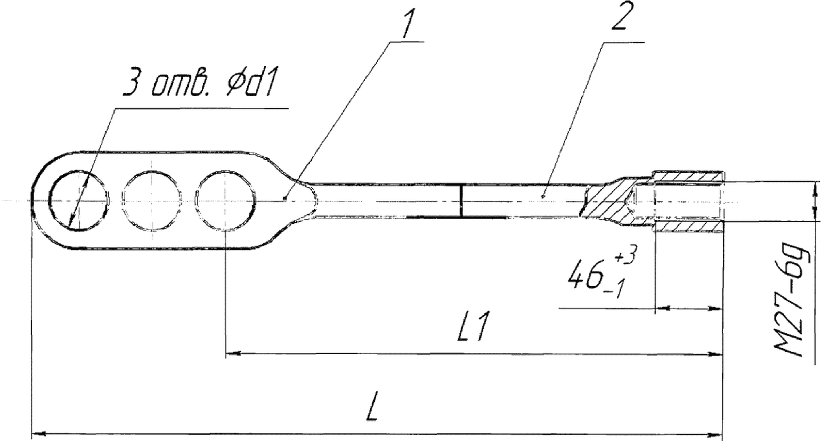

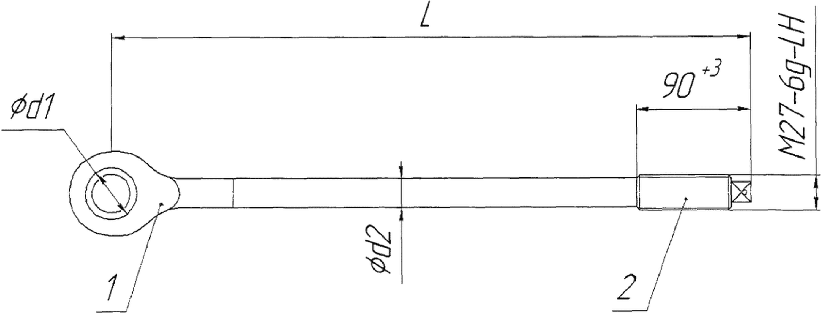

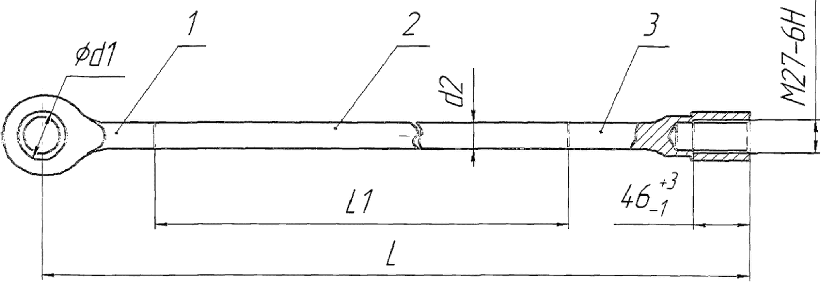

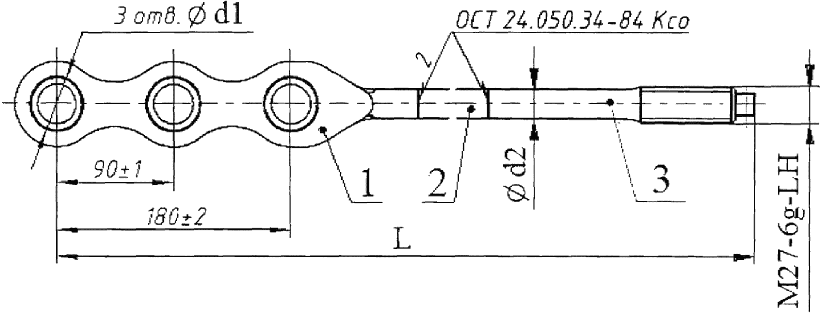

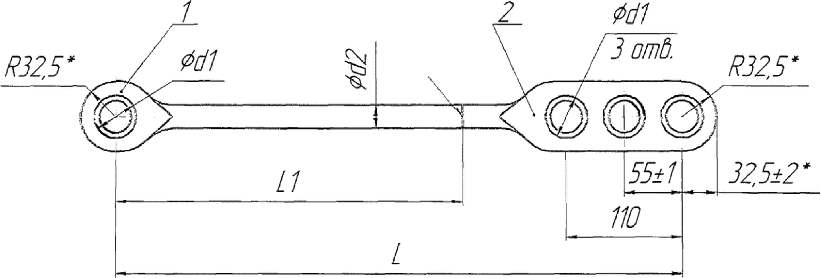

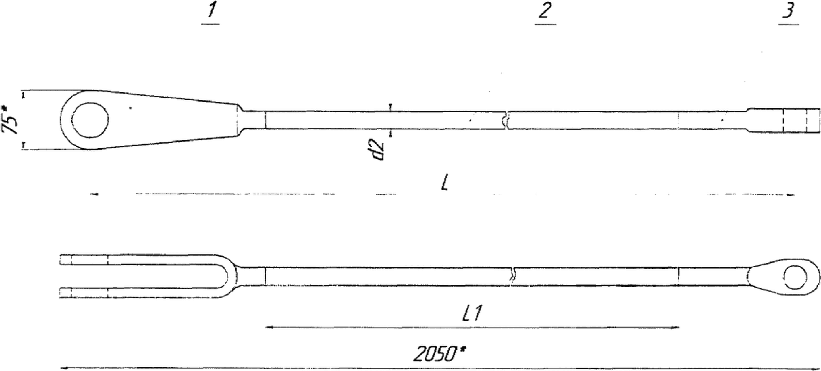

3.10. Конструкция и размеры тяг и затяжек тормозной рычажной передачи вагонов должны соответствовать конструкторской документации на конкретную модель вагона. Основные размеры тяг и затяжек на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении И (справочное). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.11. При сборке все шарнирные соединения и узлы трения тормозной рычажной передачи, включая детали стояночного и ручного тормоза, должны быть смазаны. Рекомендуемые для применения масла и смазки приведены в таблицах 2 и 3.

3.12. В резьбовых соединениях привода стояночного тормоза (крепление штурвала и осей червячного механизма) допускается применение гаек антивандальных отрывных по ТУ 259411-007-86296665-2023.

Монтаж и демонтаж гаек антивандальных производить в соответствии с руководством по их эксплуатации. (пункт 3.12 введен Извещением 32 ЦВ 59-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

3.13. На валики тормозной рычажной передачи должны устанавливаться стандартные шайбы и шплинты. Шплинты необходимо ставить новые, разводить необходимо обе ветви шплинта на угол между ними не менее 90°, повторное использование шплинтов запрещено.

Расстояние между шайбой и шплинтом в шарнирных соединениях тормозной рычажной передачи не должно превышать 3 мм. Допускается регулировать этот размер постановкой не более одной дополнительной шайбы необходимой толщины, но не более 6 мм, с таким же диаметром отверстия, как и у основной шайбы.

Валики, расположенные вертикально, должны быть поставлены головками вверх, а установленные горизонтально - должны быть обращены шайбами наружу от продольной оси вагона. Горизонтальные валики, расположенные на продольной оси вагона, должны быть обращены головками в одну сторону.

3.14. Устанавливаемые на вагон главные и магистральные части воздухораспределителей, авторежимы, соединительные рукава, регуляторы тормозных рычажных передач, концевые краны, разобщительные и трехходовые краны, камеры воздухораспределителей, тормозные цилиндры при превышении установленных сроков их хранения после изготовления или ремонта должны быть испытаны. При этом бирки ремонтного предприятия устанавливаются: (в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- на новые (с сохранением пломбы предприятия-изготовителя) и отремонтированные главные и магистральные части воздухораспределителей, авторежимы;

- на отремонтированные соединительные рукава, концевые краны и регуляторы тормозных рычажных передач.

Бирки ремонтного предприятия не устанавливаются: (в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- на новые и отремонтированные разобщительные и трехходовые краны, камеры и кронштейны-камеры воздухораспределителей, тормозные цилиндры; (в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- на новые соединительные рукава, концевые краны и регуляторы тормозных рычажных передач.

Подлежащие постановке на вагон новые соединительные рукава должны иметь бирку предприятия-изготовителя.

Подлежащие постановке на вагон запасные резервуары должны иметь надпись, удостоверяющую положительные результаты их испытаний.

Подлежащие постановке на вагон элементы тормозной рычажной передачи (тяги, триангели, подвески тормозных башмаков, траверсы, подвески траверс) должны иметь клейма, удостоверяющие положительные результаты их испытаний и (или) неразрушающего контроля.

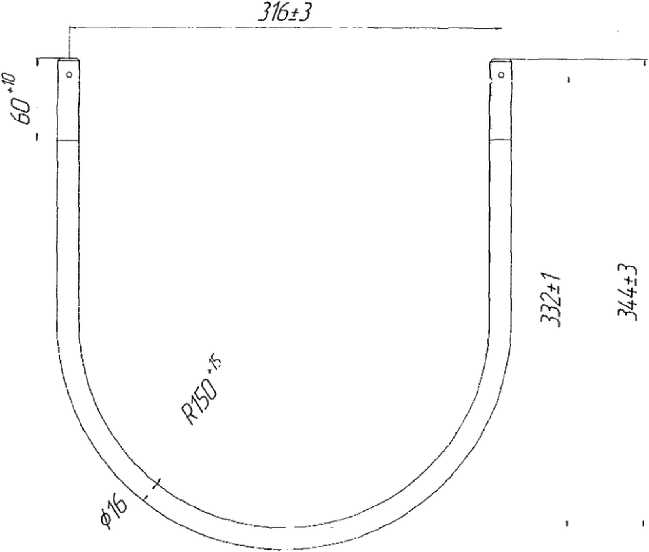

3.15. Предохранительные (поддерживающие) устройства тормозного оборудования должны быть установлены в соответствии с требованиями конструкторской (в том числе ремонтной) документации на конкретную модель вагона. Устанавливать предохранительные (поддерживающие) устройства с отступлениями от конструкторской документации запрещается. Требования к креплению предохранительных (поддерживающих) устройств на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении Р (справочное). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.16. Разобщительный кран от магистрального воздухопровода к воздухораспределителю у вагонов с тормозным воздухопроводом, выполненным из резьбовых труб, необходимо установить: либо на ниппеле с резьбой 3/4" и внутренним диаметром не менее 14 и не более 15 мм. Ниппель вворачивать в магистральный тройник длинным резьбовым концом с обязательной установкой контргайки, при этом размер от торца контргайки до торца шестигранника ниппеля должен быть 17_-8 мм, либо с использованием безрезьбового ниппеля со стороны тройника. При плановых видах ремонта соединение разобщительного крана с воздухораспределителем производить с применением соединительной арматуры для безрезьбовых труб с заменой резьбовой подводящей трубы на безрезьбовую. Допускается при выполнении плановых видов ремонта производить соединение разобщительного крана с камерой воздухораспределителя с применением соединительного рукава Р36-01. Установку соединительного рукава Р36-01 производить в соответствии с руководством по его эксплуатации. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

У вагонов с тормозным воздухопроводом, выполненным из безрезьбовых труб, соединение разобщительного крана с магистральным тройником необходимо производить с применением соединительной арматуры для безрезьбовых труб пневматических систем железнодорожного подвижного состава.

Ручка разобщительного крана в открытом положении должна располагаться вдоль подводящей трубы по направлению к воздухораспределителю.

Разобщительный кран должен иметь атмосферное отверстие - постановка разобщительных кранов без атмосферного отверстия запрещается.

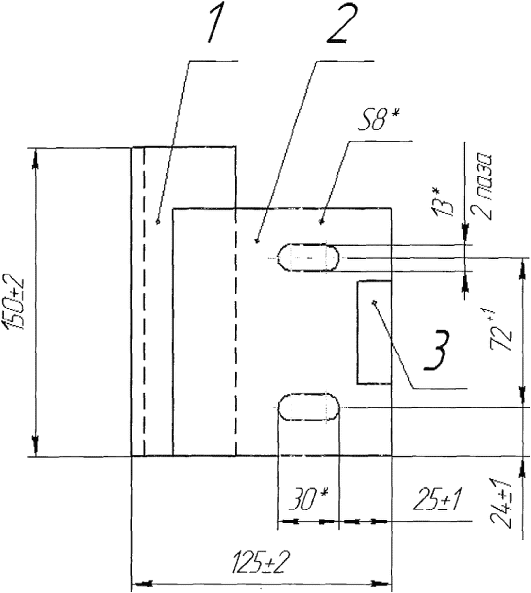

3.17. Концевой кран необходимо крепить к кронштейну скобой с закреплением ее гайками и фиксацией гаек стопорной планкой. При этом кран должен опираться на кронштейн гранью шестигранной поверхности своего корпуса таким образом, чтобы отросток крана для соединительного рукава располагался под углом 60° к вертикальной оси вагона.

Расстояние от продольной оси вагона до оси корпуса крана должно быть: (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- от 280 до 320 мм - для вагонов, оборудованных центрирующим прибором с расстоянием между осями подвесок до 340 мм (включительно); (абзац введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- от 280 до 350 мм - для вагонов, оборудованных центрирующим прибором с расстоянием между осями подвесок более 340 мм. (абзац введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

Расстояние от лобового листа концевой балки до оси поворота ручки концевого крана следует выдерживать в следующих пределах:

от 156 до 167 мм - у 4-осных вагонов с длиной по осям сцепления автосцепок до 21 м и ударной розеткой, имеющей длину выступающей части 185 мм;

от 190 до 210 мм - у 4-осных вагонов с длиной по осям сцепления автосцепок до 21 м и ударной розеткой, имеющей длину выступающей части 130 мм;

от 246 до 257 мм - у вагонов с длиной по осям сцепления автосцепок более 21 м.

Допускается эксплуатация 4-осных вагонов длиной по осям сцепления автосцепок до 21 м с ударной розеткой, имеющей длину выступающей части 130 мм, с расстоянием от лобового листа концевой балки до оси поворота ручки концевого крана от 156 до 167 мм до поступления их в капитальный ремонт.

Допускается установка концевого крана на расстоянии от буферного листа концевой балки до оси поворота рукоятки крана от 246 до 257 мм для вагонов длиной по осям сцепления автосцепок до 21 м, оборудованных центрирующим прибором с расстоянием между осями подвесок более 340 мм. (абзац введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

3.18. Тормозное оборудование следует крепить на вагоне без применения прокладок.

На рефрижераторных вагонах для крепления запасного резервуара допускается применять подкладки из древесины влажностью не более 25%.

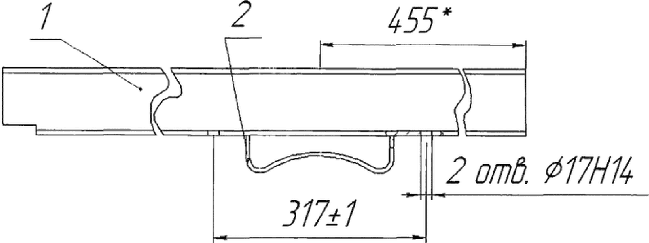

3.19. Магистральный тройник следует крепить к раме вагона двумя болтами М16 с постановкой пружинных шайб, прорезных или корончатых гаек и шплинтов, входящих в отверстие болта и прорезь гайки.

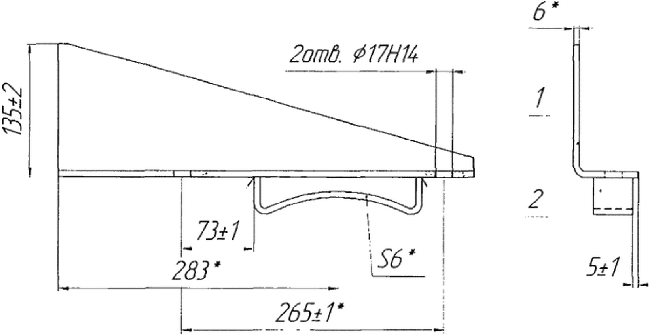

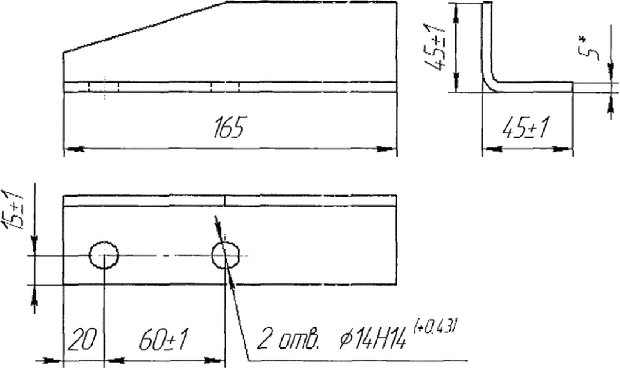

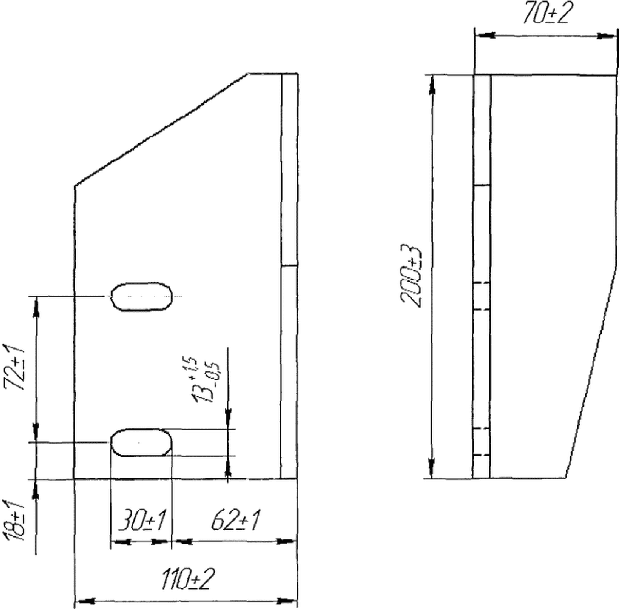

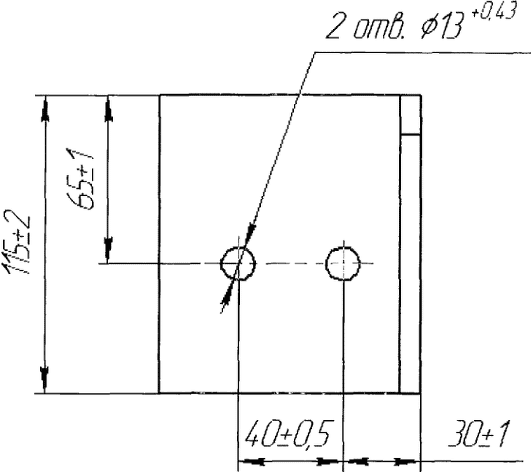

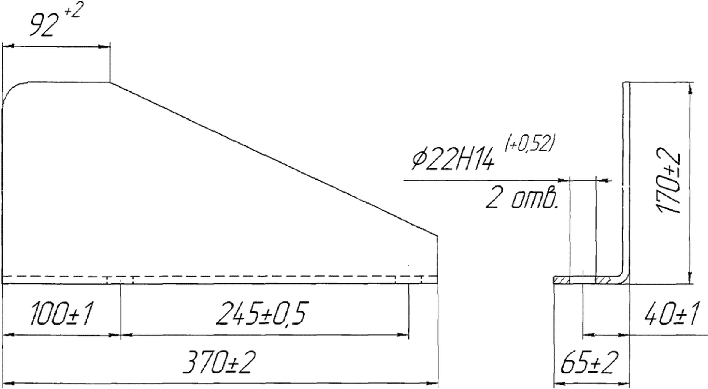

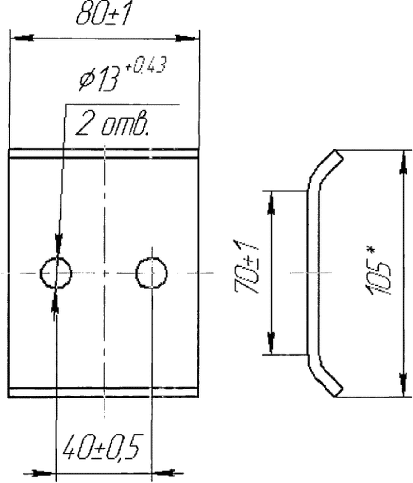

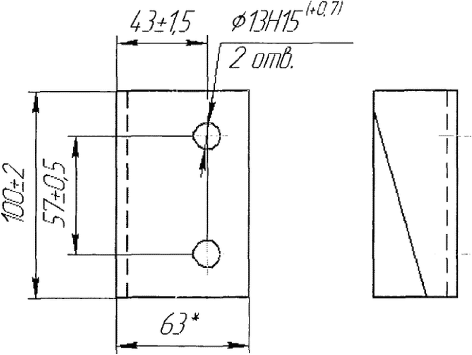

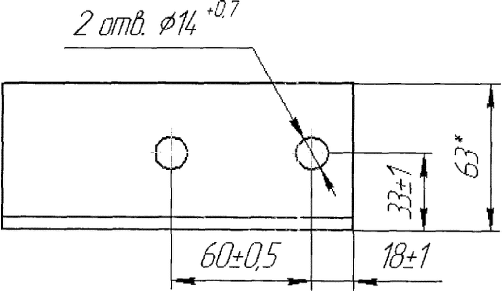

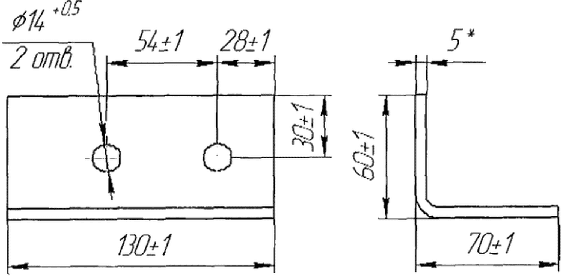

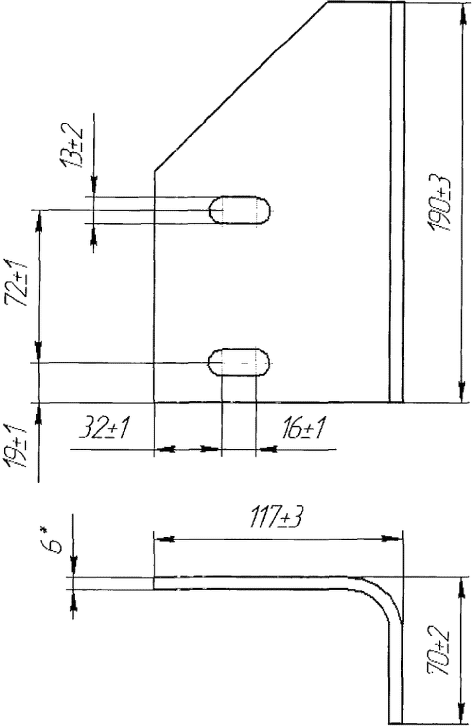

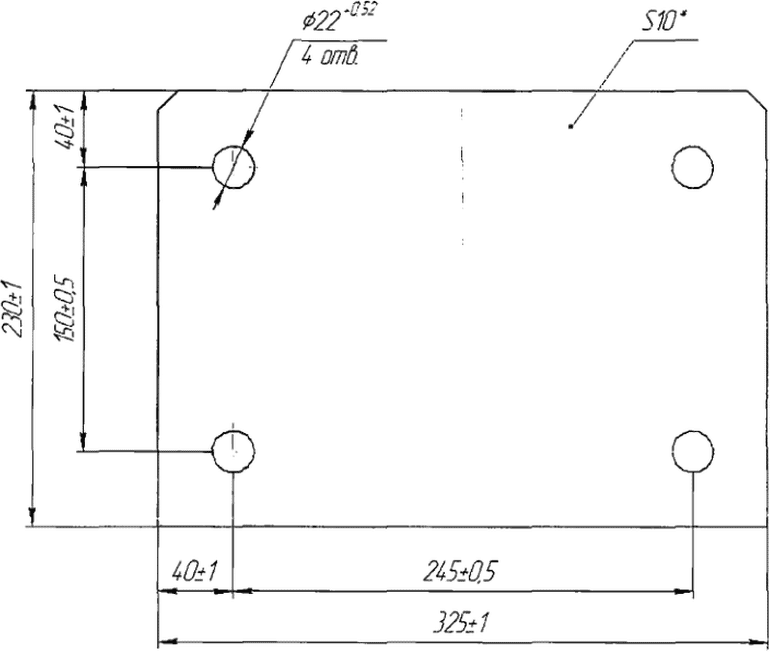

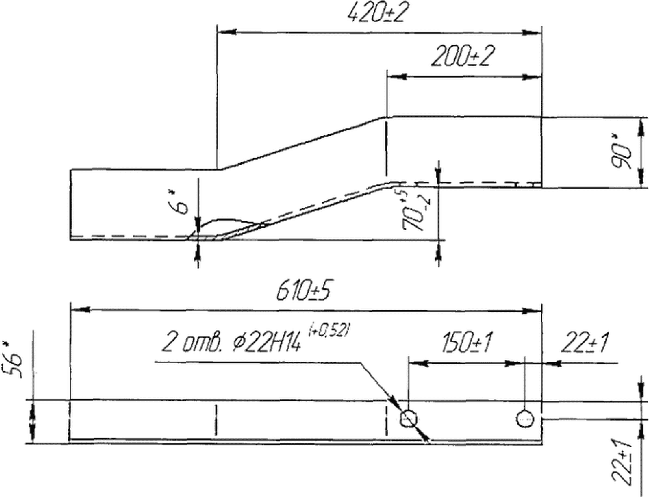

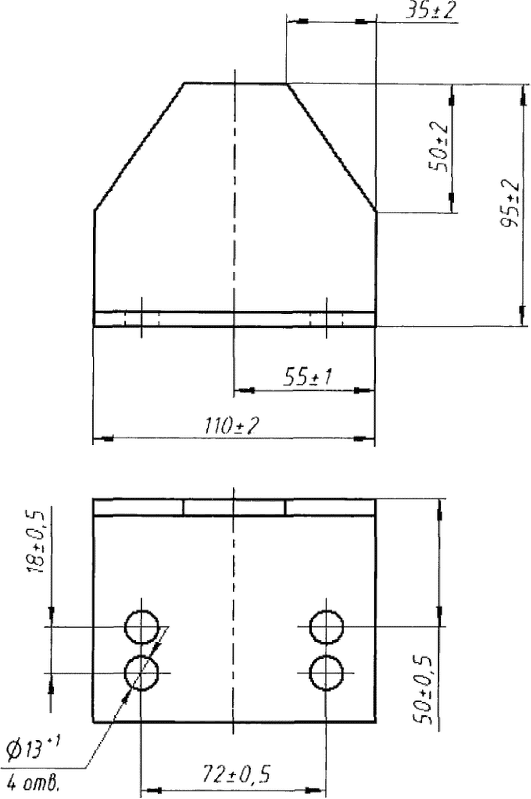

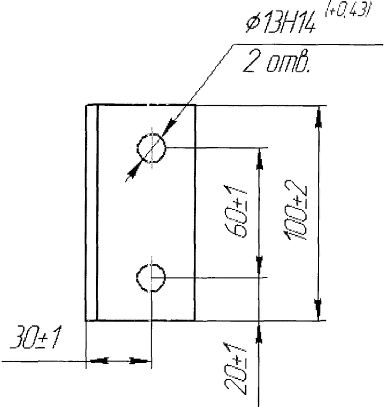

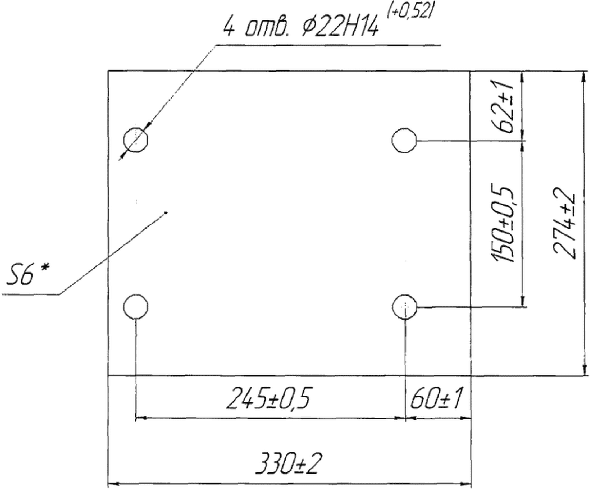

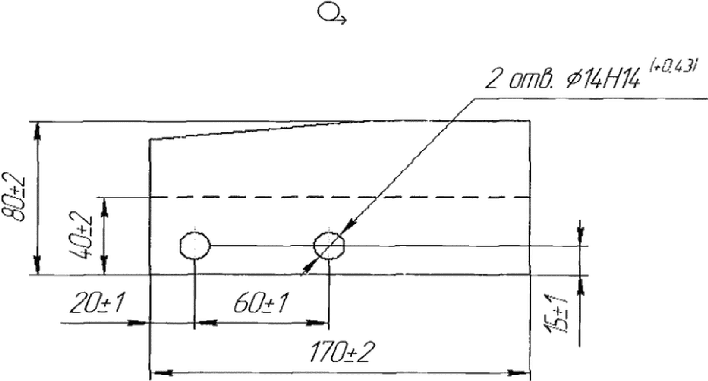

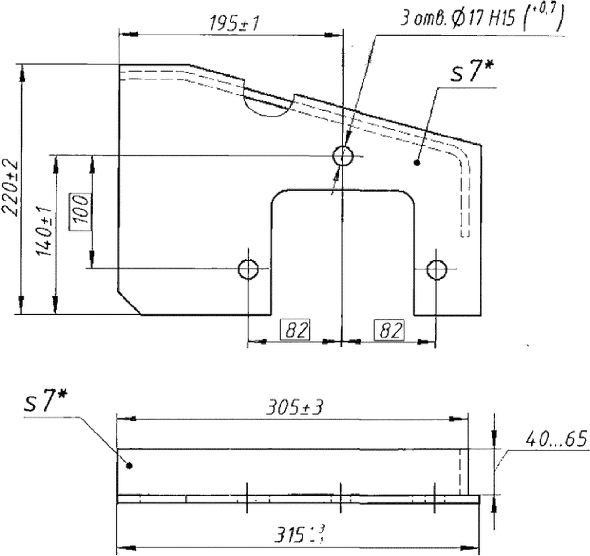

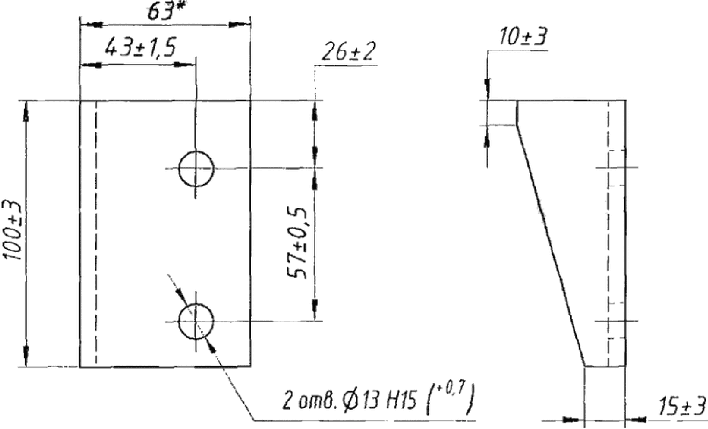

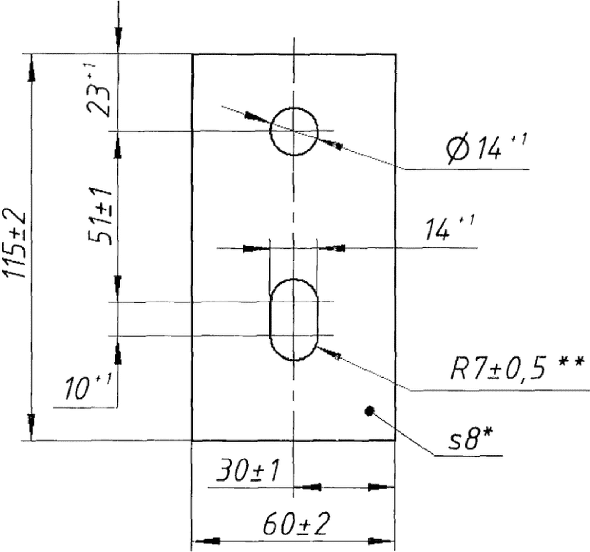

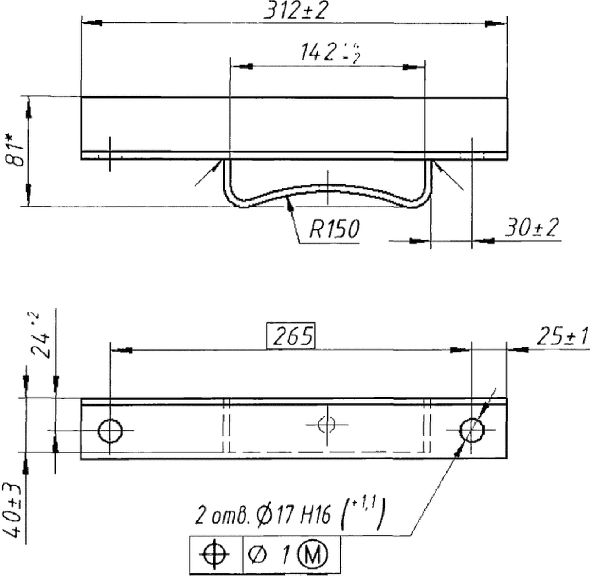

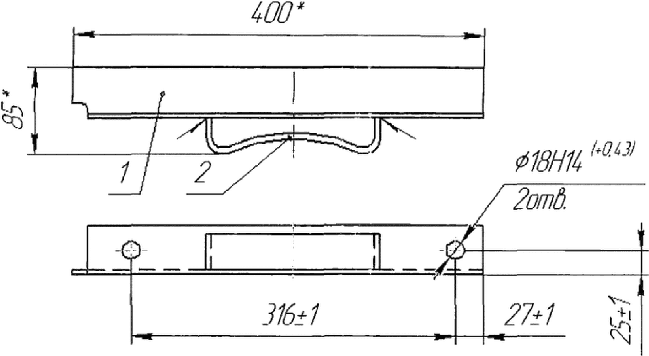

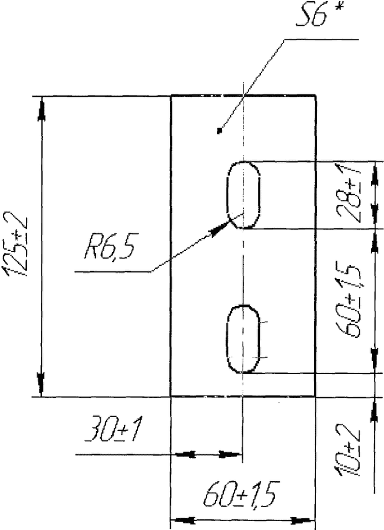

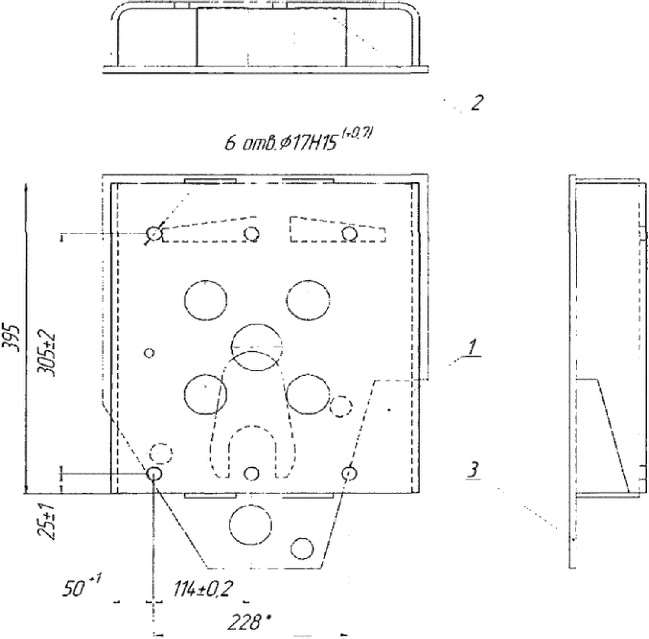

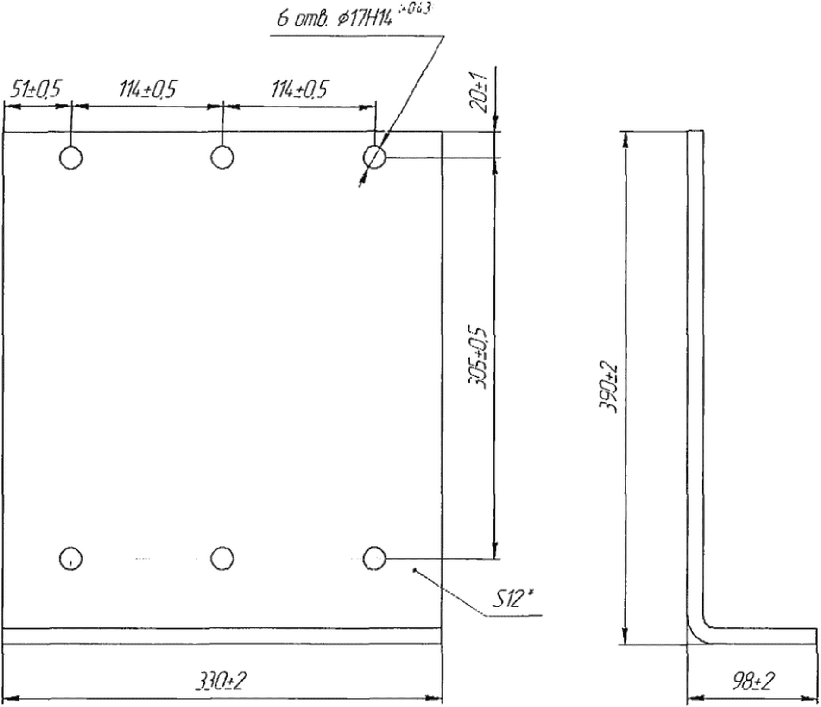

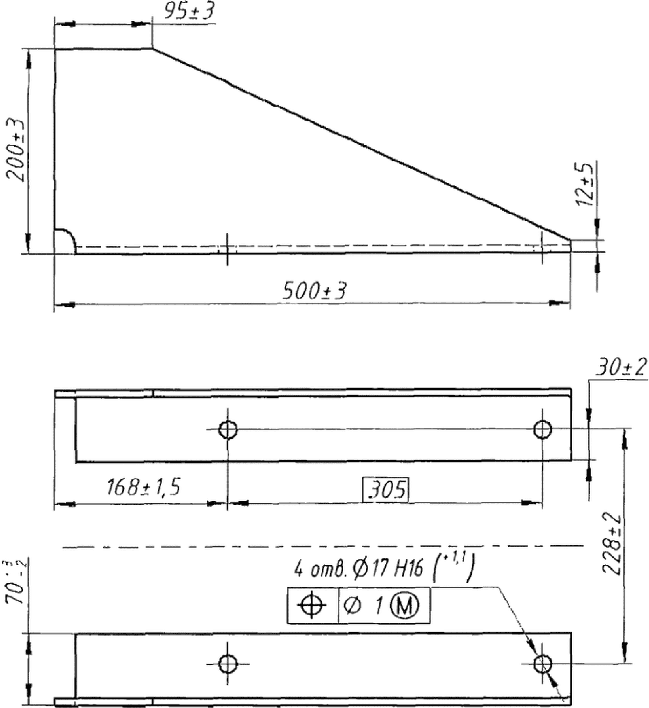

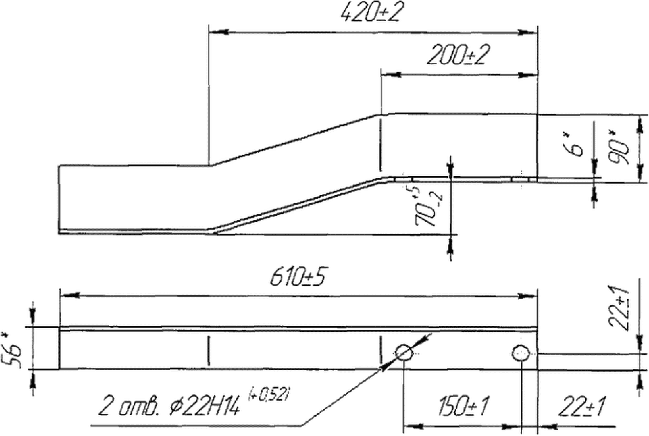

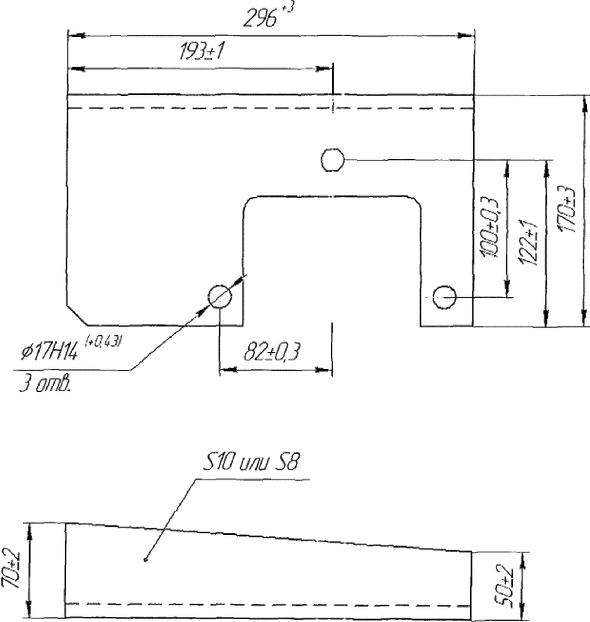

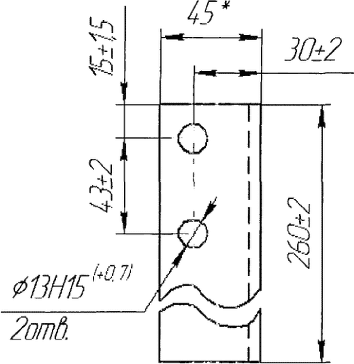

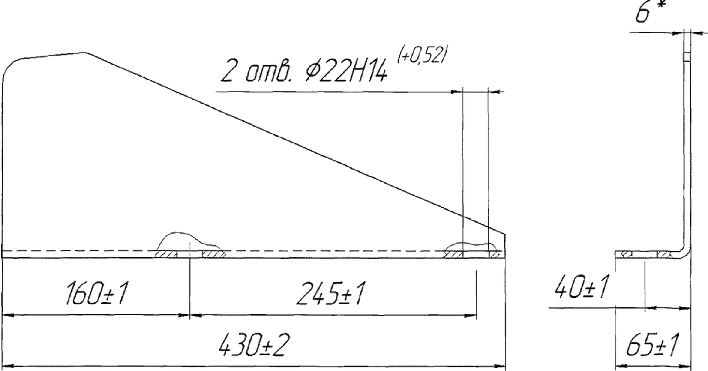

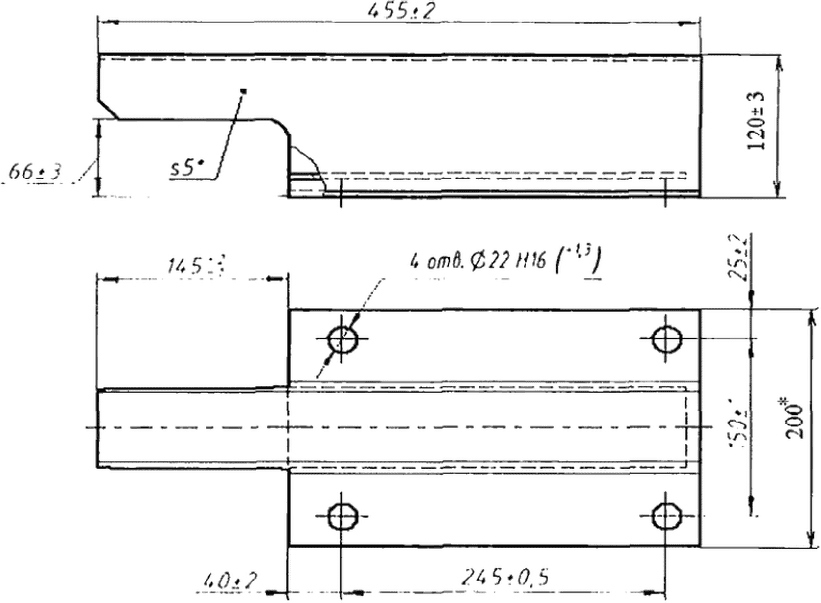

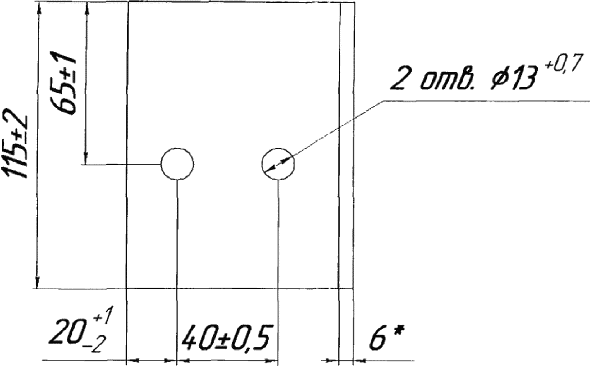

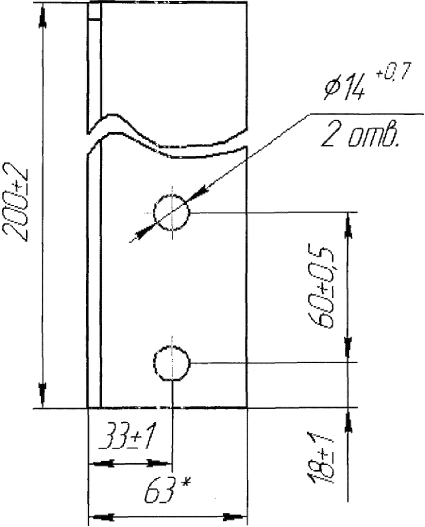

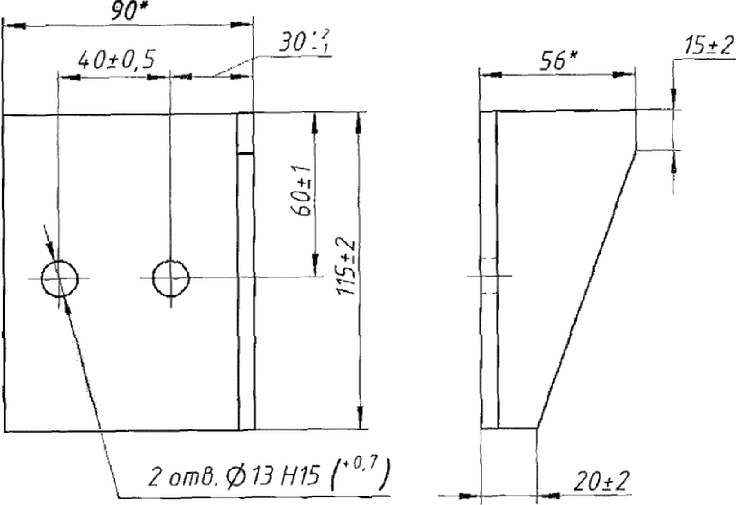

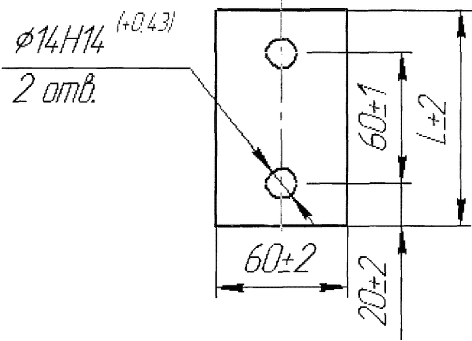

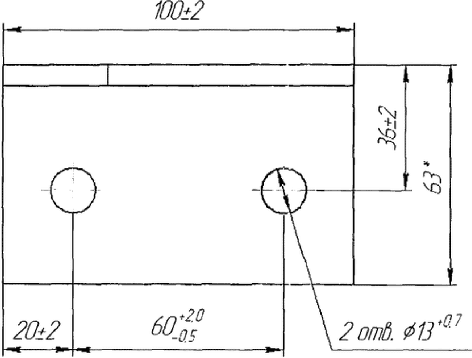

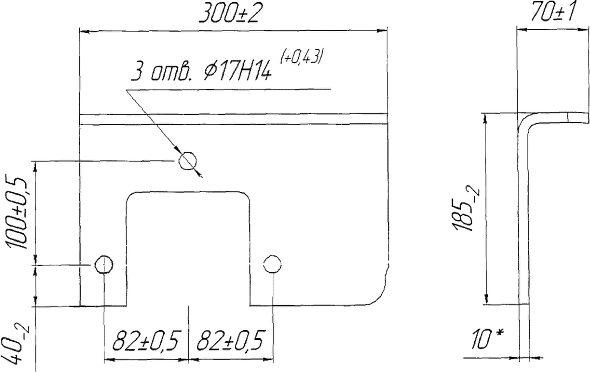

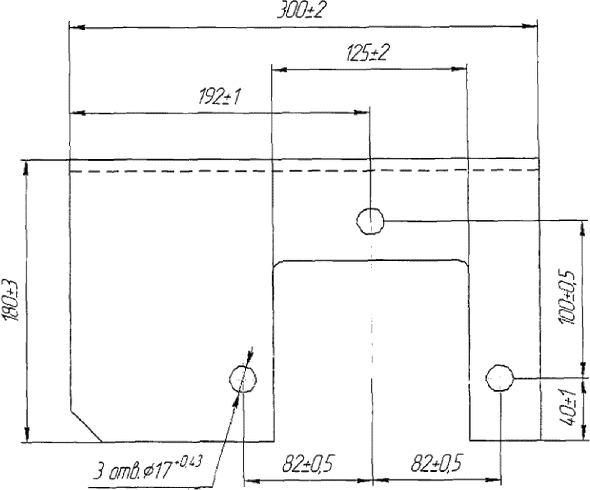

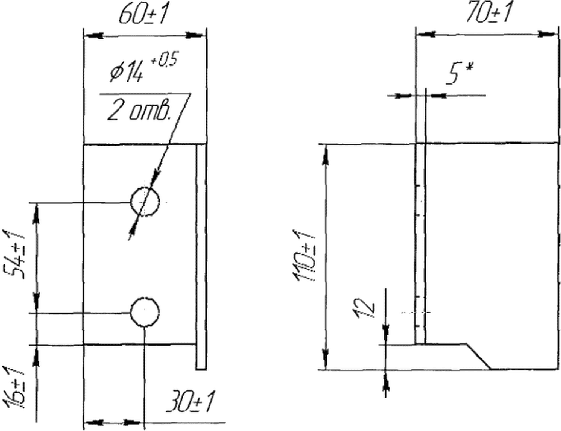

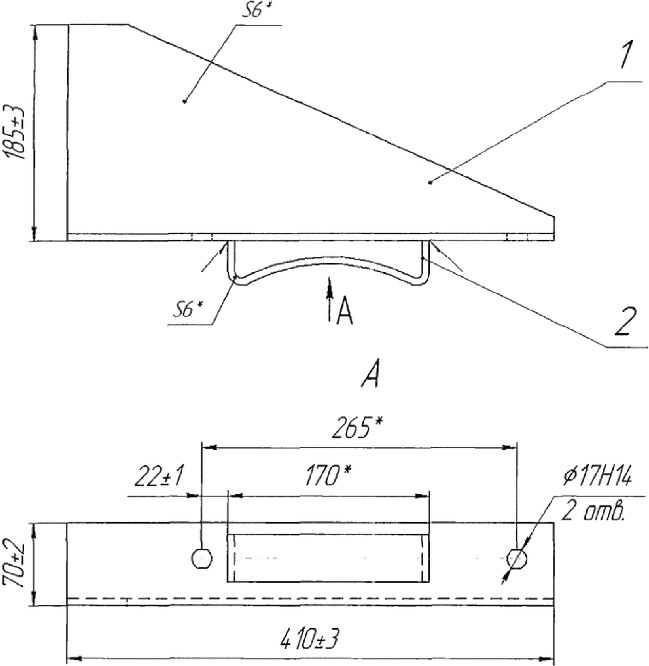

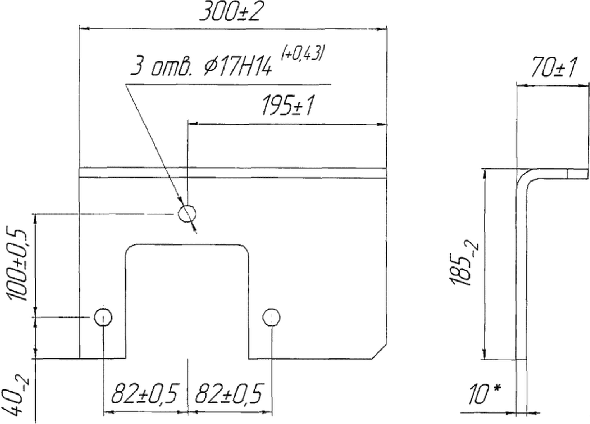

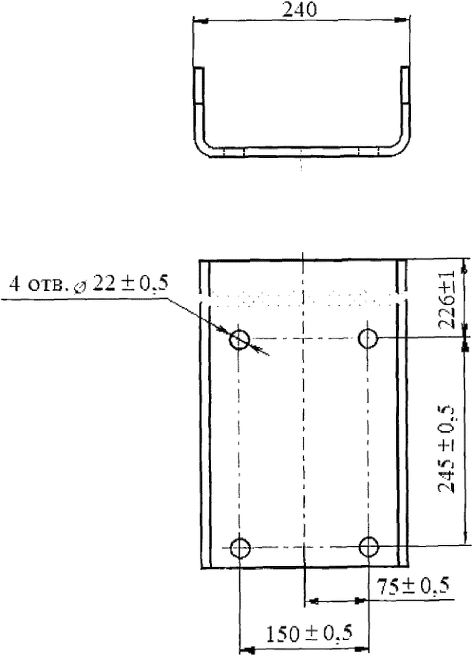

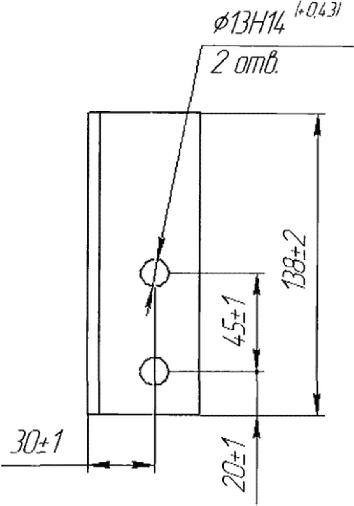

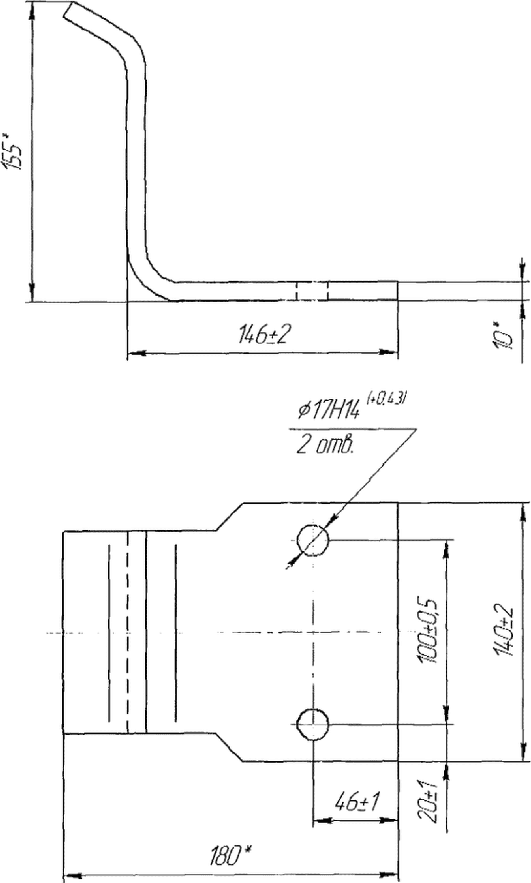

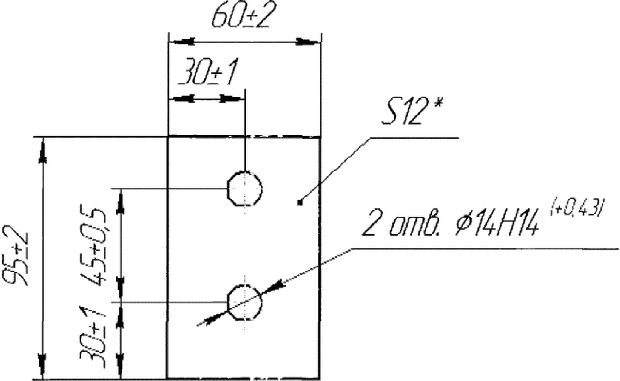

Основные размеры кронштейнов крепления магистрального тройника, на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении П (справочное). (абзац введен Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.20. Магистральный воздухопровод следует крепить к раме вагона во всех местах, предусмотренных конструкцией вагона. При этом:

- магистральный воздухопровод должен быть закреплен (крепление концевых кранов в этот счет не входит) у 4-осных вагонов не менее чем в шести местах, у 6-осных и 8-осных вагонов - не менее чем в семи;

- крепление магистрального воздухопровода на расстоянии от 100 до 330 мм для хопперов, вагонов-думпкаров и от 250 до 330 мм для остальных типов вагонов, по обеим сторонам от контргаек (при резьбовых трубах) или накидных гаек (при безрезьбовых трубах) магистрального тройника и муфт промежуточных соединений (при их наличии) является обязательным. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

Магистральный воздухопровод следует крепить скобами с закреплением их гайками и фиксацией гаек стопорными планками. Допускается применять вместо стопорных планок стопорные шайбы, а также допускается крепить скобы пружинными шайбами и прорезными или корончатыми гайками с фиксацией шплинтами, входящими в отверстие скобы и прорезь гайки.

На вагонах, оборудованных авторежимом, подводящие к нему трубы должны быть закреплены в соответствии с конструкторской документацией на конкретную модель вагона, но не менее чем в двух местах (каждая), а при наличии у трубы промежуточного муфтового соединения должно быть произведено дополнительное ее крепление на расстоянии от 100 до 330 мм для хопперов, вагонов-думпкаров и от 250 до 330 мм для остальных типов вагонов, по обеим сторонам от контргаек или накидных гаек муфты. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

Основные размеры кронштейнов крепления магистрального воздухопровода и подводящих труб на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении П (справочное). (абзац введен Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.21. Камеру и кронштейн-камеру воздухораспределителей следует крепить четырьмя болтами М 20 с постановкой пружинных шайб и прорезных или корончатых гаек с фиксацией их шплинтами, входящими в отверстие болта и прорезь гайки. При этом для крепления кронштейна-камеры на вагоне предпочтительно использовать оригинальные детали крепления, поставляемые изготовителем воздухораспределителей КАВ60. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

3.22. Запасный резервуар следует крепить хомутами с закреплением их гайками и контргайками с фиксацией гаек стопорными планками и постановкой шплинтов. Допускается применять вместо стопорных планок стопорные шайбы, а также допускается крепить хомуты прорезными или корончатыми гайками с постановкой пружинных шайб и фиксацией шплинтами, входящими в отверстие хомута и прорезь гайки.

3.23. Тормозной цилиндр следует крепить болтами М16 или М20 (в зависимости от модели тормозного цилиндра) с постановкой пружинных шайб и прорезных или корончатых гаек с фиксацией их шплинтами, входящими в отверстие болта и прорези гайки. Допускается производить крепление тормозного цилиндра болтами с постановкой стопорных шайб, гаек и контргаек. Количество болтов для тормозных цилиндров с диаметром до 14" (включительно) должно быть не менее четырех, тормозные цилиндры с диаметром 16" необходимо крепить шестью болтами.

3.24. Поводок толкателя выпускного клапана главной части воздухораспределителя должен быть выполнен в виде цепочки. При этом звенья цепочки должны изготавливаться из проволоки диаметром от 4 до 5 мм, соединительный размер звена (шаг цепочки) должен быть не более 310 мм. Концы звеньев должны быть сварены внахлестку. Соединение поводков с толкателем выпускного клапана воздухораспределителя необходимо производить с помощью кольца с внутренним диаметром от 30 до 40 мм, выполненного навивкой (без сварки) не менее чем в 2 оборота из пружинной проволоки диаметром 3 мм. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Поводки необходимо выводить на обе стороны вагона.

При постановке поводков необходимо проверять их действие - перемещение поводка должно быть свободным, без заеданий.

3.25. Размеры плеч рычагов в тормозной рычажной передаче вагона должны соответствовать конструкторской (в том числе ремонтной) документации на него и типу (композиционные или чугунные) тормозных колодок.

Схемы тормозных рычажных передач основных типов грузовых вагонов и характеристики тормозных рычажных передач грузовых вагонов на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении А (справочное). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

3.26. Тележки грузового типа должны быть оборудованы устройствами по равномерному износу тормозных колодок в соответствии с разделом 4.

3.27. При плановых видах ремонта на вагон должны быть установлены новые тормозные колодки одного типа и конструкции. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Для грузовых вагонов, межремонтный пробег которых составляет 160 тыс. км, допускается при деповском ремонте не производить замену колодок конструкции ФРИТЕКС Контакт при условии, что толщина колодки составляет не менее 38 мм, тормозные колодки на одном триангеле не должны различаться по толщине более чем на 5 мм и должны различаться по толщине более чем на 5 мм и должны иметь равномерный износ. Замена тормозных колодок должна производиться на колодки одного типа и конструкции. (Пункт 3.26 дан в ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

3.28. Тормозные колодки должны быть закреплены чеками по ГОСТ 34075 и не должны выступать за наружные грани колес. (в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

3.29. Выход штока тормозного цилиндра вагона при полном служебном торможении должен соответствовать значениям, приведенным в таблице 1.

Таблица 1

Выход штока тормозного цилиндра грузовых вагонов

при полном служебном торможении

(В ред. Извещения 32 ЦВ 15-2015, утв. на 63-м,

Извещения 32-ЦВ 41-2018, утв. 69-м заседаниях

Совета по железнодорожному транспорту

государств-участников Содружества)

Тип вагона и тормозных колодок	Выход штока, мм
Четырехосный грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм. Композиционные тормозные колодки	от 50 до 100
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710-03, 6571А-01) диаметром 254 мм и ходом поршня 240 мм (с раздельным торможением), на тележках с буксовыми узлами, оборудованными адаптерами с упругими элементами. Композиционные тормозные колодки
Шестиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм. Композиционные тормозные колодки
Восьмиосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением). Композиционные тормозные колодки
Восьмиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм. Композиционные тормозные колодки
Четырехосный грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм. Чугунные тормозные колодки	от 75 до 125
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710, 008, 6571А) диаметром 254 мм и ходом поршня 125 мм (с раздельным торможением). Четырехосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением).
Композиционные тормозные колодки
- на тележках всех типов;	от 25 до 65
- на тележках с буксовыми узлами, оборудованными адаптерами. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	от 25 до 75

Таблица 2

Перечень масел

Масло	Марка	Стандарт	Назначение
Осевое	Л З С	ГОСТ 610	Для смазки шарнирных соединений тормозных рычажных передач
Индустриальное	И-12А И-20А И-30А И-40А И-50А	ГОСТ 20799	Для смазки резьбы, не требующей уплотнения, для пропитки втулок из порошкового легированного материала

Таблица 3

Перечень смазок

(В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м,

Извещения 32-ЦВ 41-2018, утв. 69-м,

Извещения 32 ЦВ 2-2019, утв. на 70-м заседаниях

Совета по железнодорожному транспорту государств -

участников Содружества от 14 - 15.05.2019)

Смазка	Стандарт, технические условия	Назначение
ЖТ-79Л	ТУ 0254-002-01055954-01	Для смазки деталей воздухораспределителей, авторежимов, тормозных цилиндров, концевых кранов, шаровых разобщительных и трехходовых кранов и прочих тормозных приборов (для поверхностей трения "металл-металл" и "металл-резина", уплотнительных колец, резиновых манжет и канавок под них, войлочных смазочных колец, лабиринтных уплотнений, резьбовых соединений, не требующих уплотнения)
ПЛАСМА-Т5	ТУ 0254-006.17432726-10
Лукойл Синтофлекс 2B RW	СТО 65561488-076-2016	Для смазки деталей воздухораспределителей 6540, авторежимов серии 6532, тормозных цилиндров серии 6571А (для поверхностей трения "металл-металл" и "металл-резина", уплотнительных колец, резиновых манжет и канавок под них, войлочных смазочных колец, лабиринтных уплотнений, резьбовых соединений, не требующих уплотнения) (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)
ВНИИ НП-232	ГОСТ 14068	Для уплотнения соединений резьбовых труб тормозного воздухопровода, резьбы заглушек и присоединительной арматуры тормозного оборудования, для смазки пробок в пробковых разобщительных кранах
ЦИАТИМ-201	ГОСТ 6267	Для деталей регуляторов тормозных рычажных передач
Графитная УСсА	ГОСТ 3333	Для смазки деталей ручного и стояночного тормоза.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ ТОРМОЗНОЙ

РЫЧАЖНОЙ ПЕРЕДАЧИ ГРУЗОВЫХ ВАГОНОВ

4.1. Поступившие в ремонт узлы и детали тормозной рычажной передача вагонов должны быть очищены от грязи и старой смазки.

4.2. Рычаги, затяжки, тяги тормозной рычажной передачи, имеющие трещины, постановке на вагон и ремонту не подлежат.

Допускается выполнять ремонт сваркой и наплавкой:

- изношенных поверхностей затяжек горизонтальных рычагов;

- изношенных поверхностей горизонтальных и вертикальных рычагов;

- отбитых ребер для двойной шплинтовки валиков у вертикальных рычагов тележек грузового типа;

- трещин в сварных швах вертикальных рычагов тележек грузового типа;

- валиков шарнирных соединений тормозной рычажной передачи при износе не более 3 мм;

- валиков подвесок тормозных башмаков при износе не более 5 мм;

- скоб устройств по равномерному износу тормозных колодок, имеющих износ (потертости) глубиной до 3 мм;

- тормозных тяг;

- изношенных поверхностей деталей триангеля;

- трещин в сварных швах триангеля;

- деталей стояночного и ручного тормоза.

4.3. Допускается производить ремонт сваркой и наплавкой деталей предохранительных и поддерживающих устройств, имеющих износ (потертости), составляющий не более 30% от их толщины.

4.4. Валики шарнирных соединений тормозной рычажной передачи и валики подвесок тормозных башмаков после восстановления наплавкой должны быть обработаны до чертежных размеров.

4.5. Тормозные тяги после ремонта сваркой должны быть испытаны на растяжение с последующим их дефектоскопированием и клеймением в соответствии с нормативными документами по испытанию на растяжение и неразрушающему контролю деталей вагонов.

Тормозные тяги при производстве капитального ремонта подлежат испытанию на растяжение с последующим дефектоскопированием вне зависимости от того, производился их ремонт сваркой или нет.

Испытанию на растяжение с последующим дефектоскопированием подлежат также вновь изготовленные тормозные тяги.

4.6. Втулки шарнирных соединений в рычагах, затяжках и тягах, имеющие выкрашивания и трещины, должны быть заменены.

Замене подлежат также втулки, выступающие за пределы толщины рычагов, затяжек и головок тяг более чем на 1 мм.

При капитальном ремонте вагонов втулки, изношенные по внутреннему диаметру более 1 мм от номинального размера шарнирного соединения, необходимо заменить.

При деповском ремонте вагонов втулки, изношенные по внутреннему диаметру более 1,5 мм от номинального размера шарнирного соединения, необходимо заменить.

При замене следует устанавливать новые втулки из композиционного прессовочного материала. (в ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

4.7. Валики в шарнирные соединения необходимо устанавливать при капитальном ремонте вагонов новые или отремонтированные, при деповском ремонте вагонов допускается постановка валиков, имеющих износ по диаметру не более 1 мм. Валики (оси) шарнирных соединений тормозной рычажной передачи на массовые (составляющие наибольший % от своего типа) модели вагонов приведены в приложении С (справочное). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

4.8. Триангель тормозной рычажной передачи тележек грузового типа необходимо ремонтировать с соблюдением следующих требований:

- каждый триангель до сборки его с башмаками должен быть испытан в соответствии с нормативным документом по испытанию на растяжение деталей вагонов, при этом на узкой стороне распорки выдержавшего испытание триангеля, ближе к струне, должно быть нанесено клеймо ремонтного предприятия, при постановке клейма ранее поставленное клеймо ремонтного предприятия необходимо зачеканить или зачистить шлифовальным инструментом, при этом маркировка и клеймо предприятия-изготовителя должны быть сохранены;

- при сборке триангеля тормозные башмаки должны быть установлены так, чтобы при не закрепленной гайке они не качались на цапфе;

- подвески тормозных башмаков, имеющие диаметр поперечного сечения в местах наибольшего износа менее 22 мм, а по усиленному сечению в углах гиба менее 26 мм, а также подвески, у которых при дефектоскопировании обнаружены трещины, ремонтировать и ставить на вагон не разрешается;

- тормозные башмаки, имеющие толщину перемычки отверстия под чеку менее 5,5 мм при деповском ремонте и менее 6,5 мм при капитальном ремонте, ставить на вагон не разрешается, допускается ремонтировать их путем приварки новых перемычек, при этом приварка новых перемычек в виде скоб, заходящих на боковые стороны башмака, не допускается; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- изношенную и поврежденную резьбу цапф триангеля допускается восстанавливать наплавкой с последующей ее нарезкой, восстановленную резьбу необходимо контролировать резьбовыми калибрами;

- все подвески тормозных башмаков подлежат дефектоскопированию в соответствии с нормативными документами по неразрушающему контролю деталей вагонов, на проушине изогнутой ветви прошедшей контроль подвески должно быть нанесено клеймо ремонтного предприятия, при постановке клейма ранее поставленное клеймо ремонтного предприятия необходимо зачистить, при этом маркировка и клеймо предприятия-изготовителя должны быть сохранены, дефектоскопирование подвесок, подлежащих ремонту, необходимо производить после их ремонта.

4.9. Проверка состояния втулок кронштейнов боковых рам тележек грузового типа для крепления подвесок тормозных башмаков и их замена производится в соответствии с нормативными документами по ремонту тележек грузового типа.

4.10. При сборке тормозной рычажной передачи тележек грузового типа необходимо:

- втулки в подвески тормозных башмаков при капитальном и деповском ремонте ставить новые, допускается при деповском ремонте вагонов повторное использование полиуретановых втулок, не имеющих трещин и разрывов, при условии, что срок их годности не истекает в следующий межремонтный период;

- валики в подвески тормозных башмаков устанавливать с обязательным применением предохранительных устройств от их выпадения, при капитальном ремонте валики устанавливать новые или отремонтированные, при деповском ремонте вагонов допускается постановка валиков, имеющих износ не более 1 мм;

- шплинты ставить только новые и разводить обе ветви шплинта на угол между ними не менее 90°, повторное использование шплинтов запрещено;

- устанавливать только вертикальные рычаги, в конструкции которых предусмотрен предохранитель от завала шарнирного соединения вертикального рычага с серьгой мертвой точки;

- у тележек, не имеющих устройства торсионного типа для равномерного износа тормозных колодок, на распорке каждого триангеля установить устройство по равномерному износу тормозных колодок в соответствии с конструкторской документацией ПКБ ЦВ, при этом скоба устройства должна быть выполнена из прутка диаметром 16 мм и иметь внутренний охватывающий размер (226 + 2) мм, замок скобы приваривать к распорке триангеля не допускается. Скобы не должны иметь изломов, трещин, деформации и сверхнормативных износов. При деповском ремонте вагонов допускается установка скоб, имеющих износ (потертость) не более 1,5 мм, при капитальном - скобы должны устанавливаться только новые или отремонтированные. Устанавливать скобу конструкции Уралвагонзавода с приваренным крюком на триангеле запрещается;

- размеры "C" (размер от оси кронштейна до оси соединения серьги с вертикальным рычагом) и "P" (размер по осям соединения затяжки с вертикальными рычагами) (рисунок 1) необходимо устанавливать в зависимости от толщины тормозных колодок и диаметра колес в соответствии с таблицами 4 - 6;

- правильность регулировки тормозной рычажной передачи тележки необходимо определять перед подкаткой ее под вагон при вручную прижатых тормозных колодках к колесам, контролируя размер "n" и наклон внутреннего вертикального рычага (рычага тележки, соединенного с тормозной тягой вагона). Размер "n" (расстояние от центра шкворневого отверстия подпятника до оси верхнего отверстия внутреннего вертикального рычага) должен находиться в пределах, приведенных в таблицах 4 - 6, а внутренний вертикальный рычаг должен быть наклонен своим верхним плечом в сторону надрессорной балки. При несоответствии размера "n" значениям, приведенным в таблицах 4 - 6, тормозную рычажную передачу тележки допускается регулировать за счет изменения размеров "C" и "P".

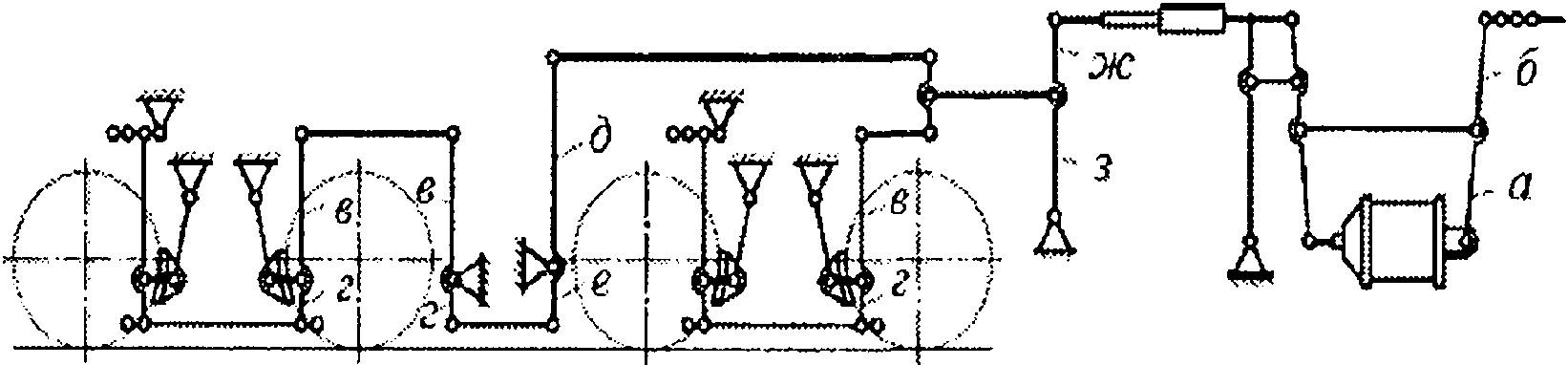

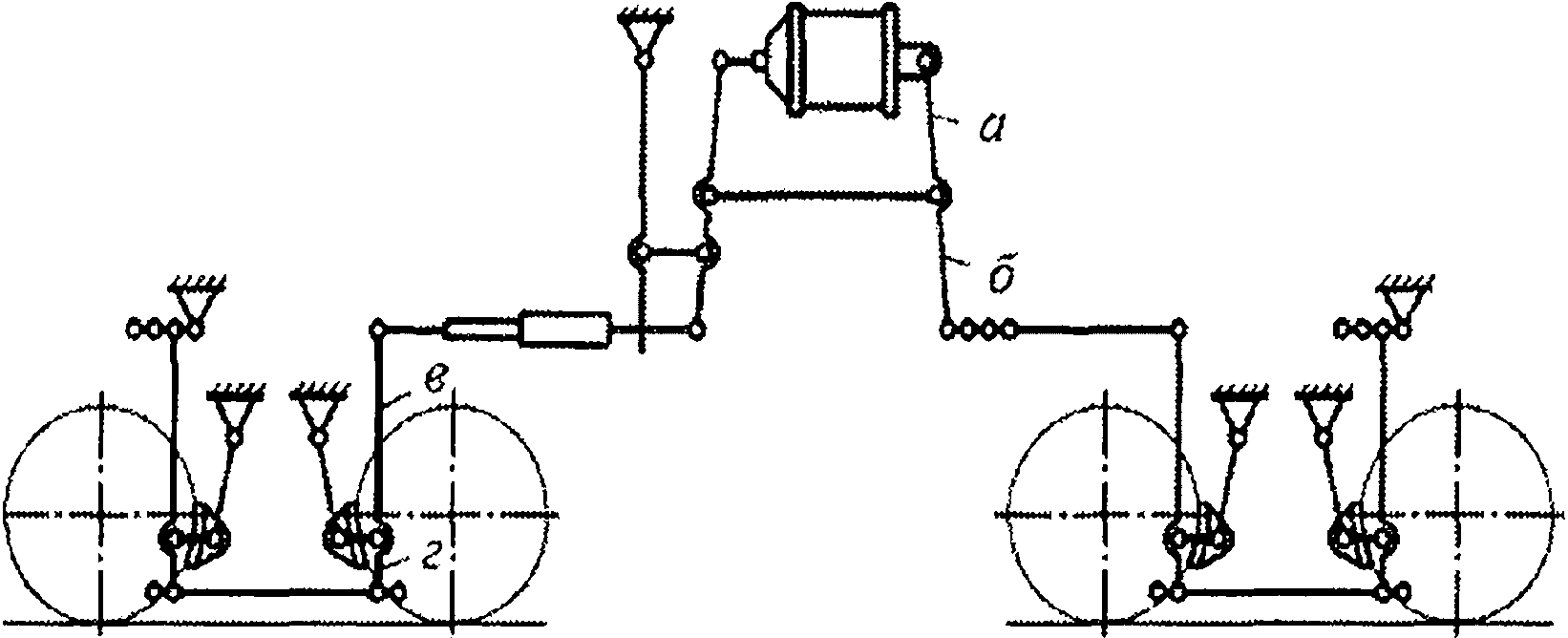

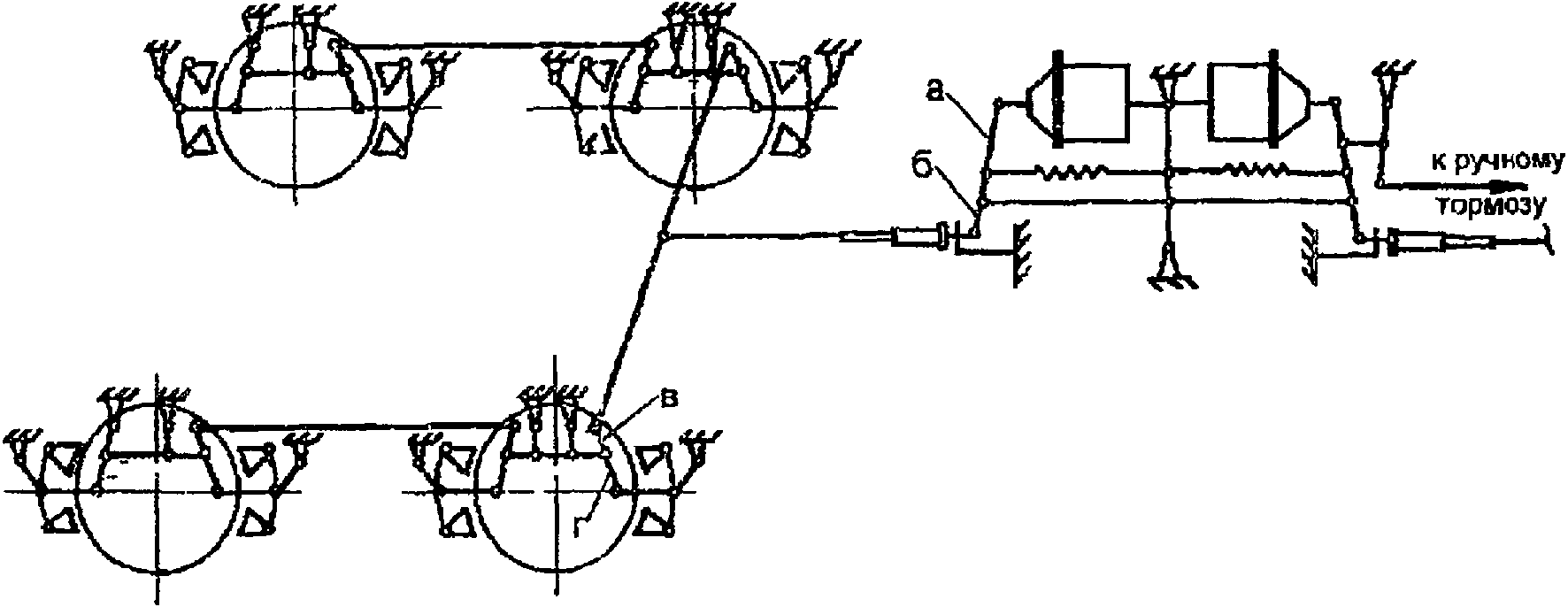

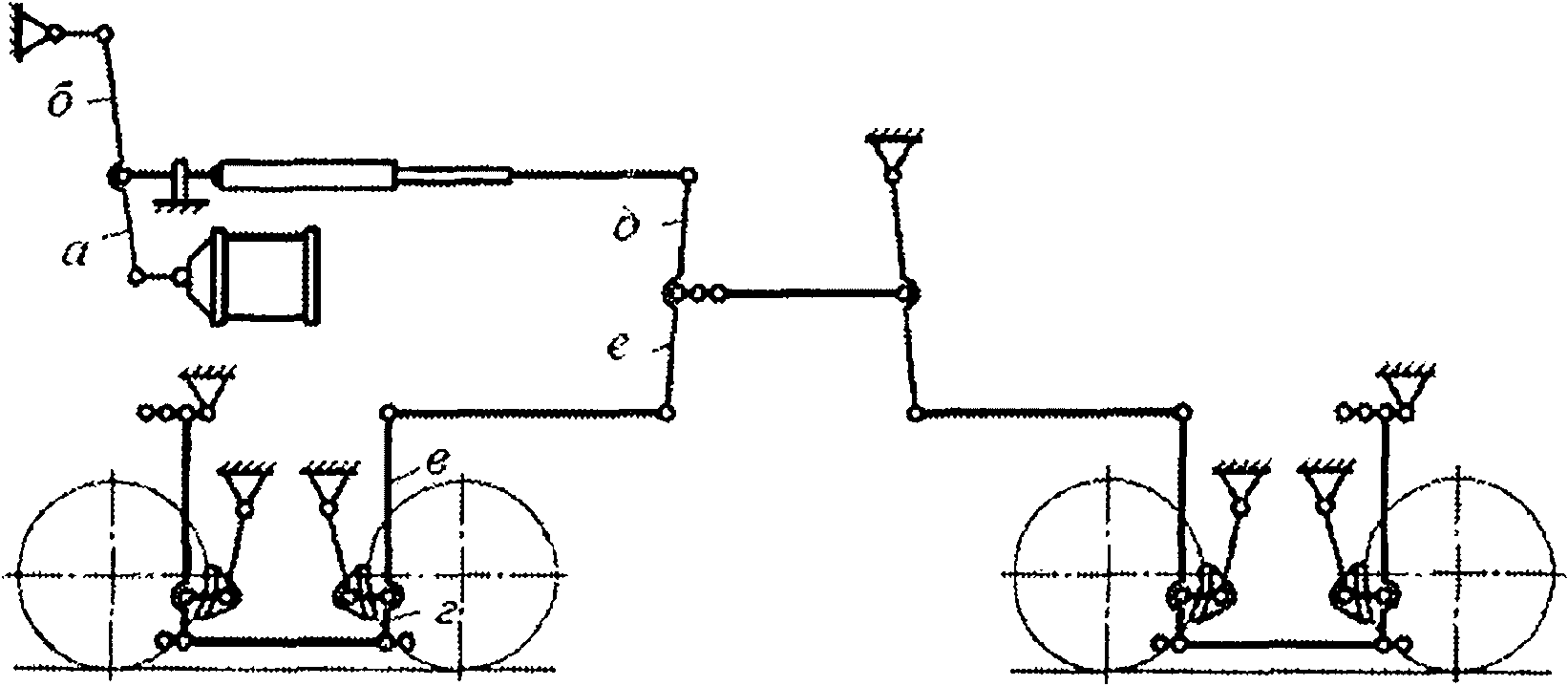

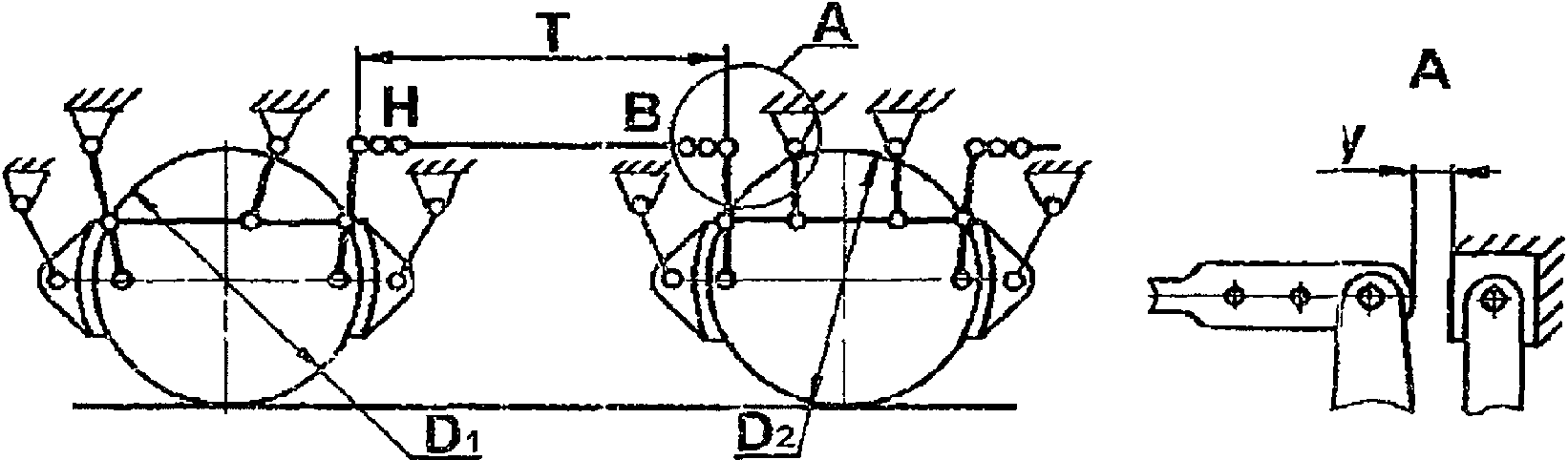

Рисунок 1. Схема тормозной рычажной передачи

двухосной тележки грузового типа

Таблица 4

Монтажные размеры тормозной рычажной передачи

двухосной тележки грузового типа с тормозными

колодками толщиной (50 + 5) мм

Обозначение размера	Величина размера, мм, при среднем диаметре колес тележки Dср = (D1 + D2)/2, мм
Обозначение размера	более 959	959 - 943	942 - 928	927 - 904	903 - 886	885 - 870	менее 870
C	227	127	177	227	127	177	227
n	350 - 450	350 - 400		350 - 450	350 - 400		350 - 450
P	950	1030			1110

Таблица 5

Монтажные размеры тормозной рычажной передачи

двухосной тележки грузового типа с тормозными

колодками толщиной (60 +/- 4) мм

Обозначение размера	Величина размера, мм, при среднем диаметре колес тележки Dср = (D1 + D2)/2, мм
Обозначение размера	более 939	939 - 923	922 - 908	907 - 884	883 - 866	менее 866
C	227	127	177	227	127	177
n	350 - 450	350 - 400		350 - 450	350 - 400
P	950	1030			1110

Таблица 6

Монтажные размеры тормозной рычажной передачи

двухосной тележки грузового типа с тормозными

колодками толщиной (65 + 5) мм

Обозначение размера	Величина размера, мм, при среднем диаметре колес тележки Dср = (D1 + D2)/2, мм
Обозначение размера	более 954	954 - 930	929 - 913	912 - 898	897 - 874	873 - 856	менее 856
C	177	227	127	177	227	127	177
n	350 - 400	350 - 450	350 - 400		350 - 450	350 - 400	350 - 400
P	950		1030			1110

4.11. Технические требования по ремонту траверс, предохранительных устройств и сборке тормозной рычажной передачи тележек рефрижераторных вагонов приведены в разделе 23.

4.12. Регулировка тормозной рычажной передачи вагона производится в соответствии с разделом 17.

5. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

ТОРМОЗНОГО ВОЗДУХОПРОВОДА ГРУЗОВЫХ ВАГОНОВ

5.1. Магистральный воздухопровод вагонов должен быть выполнен из бесшовных стальных труб по ГОСТ 8734 с наружным диаметром 42 мм и толщиной стенки 4 мм.

5.2. Магистральный воздухопровод вагонов, в общем случае, должен быть выполнен из двух участков труб, соединенных между собой магистральным тройником. Каждый участок должен быть выполнен из цельной трубы - без промежуточных соединений.

При этом наличие у магистрального воздухопровода дополнительных промежуточных муфтовых (не сварных) соединений допускается только у вагонов, для которых это предусмотрено конструкторской документацией.

Допускается при деповском ремонте вагонов, для которых конструкторской документацией не предусмотрено наличие дополнительных промежуточных (не сварных) соединений, выполнять магистральный воздухопровод не более чем с одним промежуточным муфтовым (не сварным) соединением при расположении его не ближе 600 мм от магистрального тройника. (в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

При поступлении в деповской ремонт вагонов, имеющих магистральный воздухопровод из труб, сваренных между собой, допускается не производить замену воздухопровода при условии положительных испытаний его плотности. (абзац введен Извещением 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

5.3. При капитальном ремонте вагонов для магистрального воздухопровода должны применяться только новые трубы. Применение труб, бывших в употреблении, запрещается.

Допускается у вагонов, поступивших в первый капитальный ремонт, не менять магистральный воздухопровод в соответствии с пунктом 2.3.4.

При деповском ремонте вагонов для магистрального воздухопровода допускается использование труб с местным износом по внешнему диаметру (с потертостью) глубиной не более 0,6 мм вне мест их крепления, вне резьбовой части (для резьбовых труб), вне мест их соединения (для безрезьбовых труб).

5.4. Подводящие трубы должны быть выполнены из стальных бесшовных труб по ГОСТ 8734 с наружным диаметром 27 мм и толщиной стенки 3,2 мм.

5.5. Подводящие трубы, в общем случае, должны быть выполнены из цельных труб - без промежуточных соединений.

При этом наличие у подводящих труб к авторежиму дополнительных промежуточных муфтовых (не сварных) соединений допускается только у вагонов, для которых это предусмотрено конструкторской документацией.

Допускается при деповском ремонте вагонов, для которых конструкторской документацией не предусмотрено наличие у подводящих труб к авторежиму дополнительных промежуточных (не сварных) соединений, выполнять эти трубы с одним промежуточным муфтовым (не сварным) соединением.

5.6. При капитальном ремонте вагонов подводящие трубы должны устанавливаться только новые.

Допускается у вагонов, поступивших в первый капитальный ремонт, не менять подводящие трубы к авторежиму в соответствии с пунктом 2.3.4.

5.7. Применение на полувагонах, крытых вагонах и вагонах-зерновозах для соединения магистрального воздухопровода с камерой воздухораспределителя соединительных рукавов Р36 допускается только при техническом обслуживании этих вагонов. При этом соединительные рукава должны монтироваться без излома в месте изгиба в соответствии с конструкторской документацией ПКБ ЦВ.

Установка соединительных рукавов Р36 при проведении плановых видов ремонта запрещается. Допускается замена резьбовой подводящей трубки соединения разобщительного крана с воздухораспределителем на рукав Р36-01 при проведении всех видов ремонта. (абзац дан в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019; введен Извещением 32 ЦВ 15-2015, утв. на 63-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

5.8. Радиус изгиба труб магистрального воздухопровода (по продольной оси трубы) должен быть не менее 500 мм, подводящих труб - не менее 100 мм.

5.9. При оборудовании вагонов тормозным воздухопроводом с применением резьбовых труб резьба на трубах должна быть выполнена методом накатки или нарезана плашками.

Запрещается нарезать резьбу на трубах резцом.

После изготовления резьба должна быть проверена резьбовыми калибрами.

6. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

ЗАПАСНЫХ РЕЗЕРВУАРОВ ГРУЗОВЫХ ВАГОНОВ

6.1. Поступивший в ремонт запасный резервуар необходимо снаружи очистить от пыли и загрязнений, продуть сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²], после чего подвергнуть полному техническому освидетельствованию, в том числе гидравлическому испытанию.

6.2. Полное техническое освидетельствование, в том числе гидравлическое испытание, производится не реже одного раза в четыре года в соответствии с нормативными документами по надзору за воздушными резервуарами железнодорожного подвижного состава, применяемыми железнодорожными администрациями. При этом:

Примечание - требования в представленной редакции вводятся с 01.07.2024 г. (в ред. Протокола 78 заседания Совета по железнодорожному транспорту государств - участников Содружества от 23.06.2023)

- на запасном резервуаре Р7-78 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 45 мм, и коррозионные повреждения общей площадью не более 0,24 м² и глубиной до 0,3 мм;

- на запасном резервуаре Р7-135 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 60 мм, и коррозионные повреждения общей площадью не более 0,32 м² и глубиной до 0,3 мм;

- давление гидравлического испытания запасного резервуара должно быть равным (1,05 + 0,05) МПа [(10,5 + 0,5) кгс/см²], время испытания - не менее 10 минут.

Результаты гидравлического испытания признаются удовлетворительными, если не обнаружено:

- течи, трещин в основном металле и сварных соединениях;

- падения давления в запасном резервуаре за время проведения испытания.

После гидравлического испытания запасный резервуар должен быть просушен внутри.

6.3. При удовлетворительных результатах испытаний на цилиндрической части запасного резервуара наносится надпись, содержащая дату и пункт осмотра и испытания резервуара. Надпись должна быть нанесена белой краской шрифтом высотой 21 мм согласно Альбому знаков и надписей на вагонах грузового парка колеи 1520 мм. Кроме того, результаты испытания фиксируются в учетной книге установленной формы.

7. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ КАМЕР

И КРОНШТЕЙНОВ-КАМЕР ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ГРУЗОВОГО ТИПА

(в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании

Совета по железнодорожному транспорту

государств-участников Содружества)

7.1. Поступившую в ремонт камеру воздухораспределителя необходимо снаружи очистить от пыли и загрязнений.

7.2. Ремонт камеры воздухораспределителя необходимо производить с соблюдением следующих требований:

- у камеры воздухораспределителя должны быть вывинчены пробка, заглушки и накидные гайки с наконечниками, извлечены пылеулавливающие сетки, режимный валик и сетчато-войлочный фильтр;

- очистку внутренних полостей камеры воздухораспределителя следует производить сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²], предварительно обстучав ее деревянным молотком массой не более 1 кг;

- у корпуса камеры воздухораспределителя и ее деталей не допускаются трещины и отколы, при наличии у корпуса камеры воздухораспределителя трещин и отколов в области ушек для ее крепления допускается ремонт сваркой и наплавкой в соответствии с требованиями Инструкции по сварке и наплавке при ремонте грузовых вагонов;

- расстояние от привалочной плоскости для главной части воздухораспределителя до рабочей поверхности кривошипа режимного валика воздухораспределителя должно быть у камеры 295.001 для груженого режима (80 + 1) мм, для среднего - (87 + 1) мм, для порожнего - не менее 98 мм, у камер 6540.01, 295М.001 и 295М.002 для груженого режима (80 + 1) мм, для среднего - (85 + 1) мм, для порожнего - не менее 98 мм; (Абзац дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- сетчато-войлочный фильтр, фильтры очистки сжатого воздуха и пылеулавливающие сетки при плановых видах ремонта должны быть заменены новыми, предварительно продутые сжатым воздухом; (Абзац дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- размер посадочного места под фильтр должен быть в пределах от 72 до 72,5 мм;

- при сборке камеры воздухораспределителя на трущиеся поверхности валика необходимо нанести тонкий слой смазки ЖТ 79Л или ПЛАСМА-Т5, резьба заглушек должна быть уплотнена. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

7.3. После сборки камеру воздухораспределителя необходимо испытать на герметичность.

7.4. Испытание камеры воздухораспределителя на герметичность необходимо производить сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

При этом у камеры воздухораспределителя одновременно проверять можно следующие внутренние каналы и камеры:

- канал тормозного цилиндра с рабочей камерой;

- канал дополнительной разрядки с золотниковой камерой;

- магистральный канал с каналом запасного резервуара.

Допускается производить проверку каждого канала или камеры в отдельности.

В течение 1 минуты падение установившегося в проверяемом канале и (или) камере давления сжатого воздуха не допускается.

7.5 Ремонт и испытание кронштейнов-камер КАВ30 необходимо производить в СЦ. (Введен Извещением 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

8. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

ТОРМОЗНЫХ ЦИЛИНДРОВ ГРУЗОВЫХ ВАГОНОВ

8.1. Поступивший в ремонт тормозной цилиндр необходимо снаружи очистить от пыли и загрязнений, после чего разобрать.

8.2. Ремонт тормозного цилиндра необходимо производить с соблюдением следующих требований:

- у корпуса тормозного цилиндра и его деталей не допускаются трещины, отколы, изломы и срыв резьбы;

- при наличии на фланцах корпуса и передней крышки не более двух трещин (на каждом фланце) и при условии, что трещины не выходят на рабочие поверхности и длина каждой трещины не превышает 30 мм - для тормозного цилиндра с диаметром 14" и более, и 20 мм - для тормозного цилиндра с диаметром менее 14", допускается производить заварку трещин в соответствии с Инструкцией по сварке и наплавке при ремонте грузовых вагонов;

- при наличии на фланцах корпуса и передней крышки не более двух отколов (на каждом фланце) и при условии, что отбитая часть захватывает не более двух соседних отверстий для болтов, допускается приваривать отбитые части в соответствии с Инструкцией по сварке и наплавке при ремонте грузовых вагонов;

- на внутренней поверхности корпуса не допускается наличие коррозии и рисок;

- не допускается износ направляющего отверстия для штока поршня в передней крышке до диаметра более 78 мм;

- не допускается износ ленточных направляющих на поршне и в горловине передней крышки для тормозных цилиндров модельного ряда 6571А до толщины менее 1,8 мм; (абзац добавлен Извещением 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- у пружины должны быть проконтролированы ее силовые параметры;

- у манжеты, уплотнительного кольца и резинового пылезащитного уплотнения должны быть проверены срок годности и их состояние - расслоения, надрывы, подрезы не допускаются; (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- смазочное войлочное кольцо должно быть пропитано смазкой ЖТ-79Л или ПЛАСМА - Т5, а при наличии дефектов (выровов, уплотнений) заменено на новое, также пропитанное смазкой. Для пропитки кольцо смазывают смазкой и выдерживают при температуре +80 °C не менее 4 часов;

- сетчатые фильтры в передней крышке цилиндра следует очистить, промыть и продуть сжатым воздухом;

- прокладка, вне зависимости от ее состояния, должна быть заменена на новую, новая прокладка должна быть ровной, без надрывов и признаков разбухания;

- в процессе сборки манжета и все поверхности трения металлических деталей должны быть смазаны тонким слоем смазки ЖТ-79Л или ПЛАСМА - Т5. При сборке тормозных цилиндров модельного ряда 6571А манжета, с обязательным заполнением смазкой всех ячеек, и все поверхности трения металлических деталей должны быть смазаны тонким слоем смазки ЖТ-79Л или Лукойл Синтофлекс 2B RW. (абзац дан в ред. Протокол шестьдесят девятого заседания Совета по железнодорожному транспорту государств - участников Содружества от 18 - 19.10.2018 от 19.10.2018 N 69)

8.2.1 Ремонт индикатора давления, установленного на тормозном цилиндре, производить с соблюдением следующих требований:

- у корпуса индикатора давления и его деталей не допускаются трещины, сколы и срыв резьбы;

- при наличии на корпусе индикатора давления не более двух трещин общей длиной не более 10 мм и при условии, что трещины не выходят на поверхности резьбы и поверхности рабочих цилиндров, допускается производить заварку трещин с последующей зачисткой сварных швов;

- на внутренних поверхностях корпуса индикатора давления не допускается наличие рисок и коррозии;

- на рабочих поверхностях поршней порожнего и груженого режимов не допускаются заусенцы, риски, вмятины и коррозия;

- у шайбы не допускается наличие коррозии, задиров и царапин;

- на рабочих поверхностях заглушки не допускается наличие коррозии, царапин и задиров;

- у пружин должны быть проконтролированы силовые характеристики;

- манжета должна быть заменена на новую;

- пылезащитные уплотнения, имеющие надрывы, порезы, расслоения должны быть заменены на новые.

После сборки индикатор давления необходимо испытать на герметичность и работоспособность. Испытание необходимо проводить на испытательном стенде, допускается испытания на работоспособность проводить в составе тормозного цилиндра или тормозной системы вагона. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

8.3. После сборки тормозной цилиндр необходимо испытать на герметичность.

8.4. Испытание тормозных цилиндров на герметичность необходимо производить сжатым воздухом под давлением (0,40 +/- 0,01) МПа [(4,0 +/- 0,1) кгс/см²] при выходе штока (100 +/- 10) мм - для тормозного цилиндра с полным ходом поршня 240 мм, (65 +/- 10) мм - для тормозного цилиндра с полным ходом поршня 125 мм. При этом падение установившегося в испытываемом тормозном цилиндре давления сжатого воздуха допускается не более чем на 0,01 МПа (0,1 кгс/см²) в течение 3 минут.

Требования к порядку испытаний и проверке герметичности тормозного цилиндра с индикатором давления предъявляются те же, что и при испытании тормозного цилиндра без индикатора давления. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

9. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

КОНЦЕВЫХ И РАЗОБЩИТЕЛЬНЫХ КРАНОВ

9.1. Концевые краны 4304, 4304М

(в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77

заседания Совета по железнодорожному транспорту

государств - участников Содружества)

9.1.1. Поступивший в ремонт концевой кран необходимо разобрать, все детали промыть и продуть сжатым воздухом.

9.1.2. Ремонт концевого крана необходимо производить с соблюдением следующих требований:

- у корпуса концевого крана не допускаются трещины, отколы и повреждение резьбы;

- у штуцера концевого крана не допускаются трещины, отколы и повреждение резьбы;

- суммарный износ деталей эксцентрикового механизма более 2 мм не допускается, изношенные поверхности шипа кривошипа и паза клапана допускается восстанавливать наплавкой с последующей их обработкой до чертежных размеров;

- резиновые уплотнительные кольца у клапана должны быть заменены на новые;

- на поверхностях седел корпуса и штуцера не допускаются забоины, вмятины и риски;

- в процессе сборки трущиеся поверхности деталей концевого крана необходимо смазать смазкой ЖТ-79Л или ПЛАСМА-Т5, резьба штуцера концевого крана 4304 должна быть уплотнена смазкой ВНИИ НП-232, у концевого крана 4304М уплотнение соединения штуцера и корпуса производится постановкой новой уплотнительной прокладки; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- при сборке штуцер концевого крана должен быть ввернут в его корпус до упора;

- ручка концевого крана должна быть закреплена на квадрате кривошипа;

- у собранного концевого крана при переводе ручки в закрытое положение должен ощущаться переход эксцентрика через его крайнее положение - сначала нарастание усилия сопротивления, а затем резкое его снятие.

9.1.3. После сборки концевой кран необходимо испытать на герметичность.

9.1.4. Испытание концевых кранов на герметичность необходимо производить сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

При проведении испытания отросток концевого крана для соединительного рукава должен быть заглушен, сжатый воздух должен подаваться со стороны штуцера.

Испытание производится при двух положениях концевого крана - при открытом и при закрытом.

Проверка герметичности концевого крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке герметичности по образованию мыльных пузырей обмыливать необходимо все наружные поверхности концевого крана, включая его атмосферное отверстие, и соединение корпуса со штуцером. При этом появление пузырей не допускается.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления в контрольном резервуаре в течение 5 минут не допускается.

9.1.5. На отремонтированном концевом кране должна быть установлена бирка с нанесенными на ней номером АКП и датой ремонта (число, месяц и две последние цифры года).

9.2. Концевые краны 4314 и 4314Б

9.2.1. Ремонт концевого крана необходимо производить с соблюдением следующих требований:

- поступивший в ремонт концевой кран необходимо разобрать, при этом клапан в сборе с уплотнением разбирать не допускается;

- все детали и клапан в сборе с уплотнением следует промыть и продуть сжатым воздухом;

- у корпуса концевого крана не допускаются трещины, отколы и повреждение резьбы;

- у штуцера концевого крана не допускаются трещины, отколы и повреждение резьбы;

- суммарный износ деталей эксцентрикового механизма более 3 мм не допускается, изношенные поверхности шипа кривошипа допускается восстанавливать наплавкой с последующей их обработкой до чертежных размеров;

- на поверхностях седел корпуса и штуцера не допускаются забоины, вмятины и риски;

- запрещается разбирать клапан концевого крана и производить у него замену уплотнения и манжеты - в случае неисправности или истекшего срока службы клапана он должен быть заменен исправным или новым, срок службы клапана в сборе с уплотнением и манжетой регламентируется техническими условиями на концевой кран;

- в процессе сборки трущиеся поверхности деталей и корпуса концевого крана необходимо смазать смазкой ЖТ 79Л или ПЛАСМА-Т5; (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- при сборке концевого крана, штуцер должен быть ввернут в корпус до упора, а его уплотнительная прокладка должна быть заменена на новую; (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

при установке кривошипа и втулки, их кольца должны быть заменены на новые; (абзац введен Извещением 32 ЦВ 58-2018, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- ручка концевого крана должна быть закреплена на квадрате кривошипа;

- у собранного концевого крана при переводе ручки в закрытое положение должен ощущаться переход эксцентрика через его крайнее положение - сначала плавное нарастание усилия сопротивления, а затем его снятие. При перемещении ручки в закрытое и открытое положение заедание ручки не допускается. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

9.2.2. После сборки концевой кран необходимо испытать на герметичность в соответствии с пунктом 9.1.4.

9.2.3. Соединение концевого крана 4314Б с деталями для его крепления на магистральном воздухопроводе вагона (накидная гайка, кольцо, шайба, уплотнительное кольцо) необходимо производить после испытания концевого крана, при этом уплотнительное кольцо, вне зависимости от его состояния, необходимо устанавливать новое, накидную гайку на штуцере концевого крана следует только наживить - затягивать накидную гайку до монтажа концевого крана на вагон не допускается. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

9.2.4. На отремонтированном концевом кране должна быть установлена бирка с нанесенными на ней номером АКП и датой ремонта (число, месяц и две последние цифры года).

9.3. Шаровые разобщительные краны грузовых вагонов

9.3.1. Ремонт и испытание шаровых разобщительных кранов необходимо производить с соблюдением следующих требований:

- поступивший в ремонт шаровой разобщительный кран (далее - кран) должен быть снаружи очищен от пыли и загрязнений;

- у крана проверить наличие на торце квадрата шпинделя четких контрольных рисок и крепление ручки на шпинделе, атмосферные отверстия в корпусе и шаровой заслонке необходимо прочистить и продуть сжатым воздухом, проконтролировать состояние присоединительной резьбы крана и испытать его на герметичность;

- разбирать кран необходимо только в случае наличия внешних дефектов, нарушающих его работу и при неудовлетворительных результатах испытания, а также в случае, если гарантийный или межремонтный срок службы крана закончился или заканчивается в межремонтный период; (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- если кран подлежал разборке, то при его сборке уплотнительные кольца, вне зависимости от их состояния, должны заменяться на новые. Шаровую заслонку, внутреннюю поверхность корпуса крана, а также поверхности резьбового соединения корпуса и штуцера крана необходимо смазать смазкой ЖТ-79Л или ПЛАСМА-Т5; (в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

- при сборке крана необходимо проверить правильность установки в него шаровой заслонки, шпинделя и ручки. Ручка крана должна быть установлена так, чтобы упор ручки находился между двумя ограничителями ее поворота, расположенными на корпусе крана, при открытом положении ручка должна быть направлена вдоль продольной оси крана, при закрытом - поперек продольной оси крана. Шаровая заслонка и шпиндель должны быть установлены так, чтобы в закрытом положении атмосферное отверстие в шаровой заслонке и короткая риска на торце шпинделя располагались вдоль продольной оси корпуса крана и были направлены в сторону, в которую была направлена ручка крана при открытом его положении, ручка должна быть закреплена на квадрате шпинделя;

- после сборки кран необходимо испытать на герметичность.

9.3.2. Испытание крана на герметичность производится сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Проверка герметичности крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

Испытание производится при двух положениях крана - при открытом и при закрытом.

Сжатый воздух при испытании в открытом положении должен подаваться к одной из присоединительных сторон крана, при этом противоположная сторона должна быть заглушена.

При испытании в закрытом положении сжатый воздух должен подаваться с присоединительной стороны крана, не соединенной с атмосферой, при этом другая сторона крана в случае определения герметичности по наличию мыльных пузырей должна быть заглушена, а в случае определения герметичности по падению давления может оставаться не заглушенной.

При проверке герметичности по наличию мыльных пузырей обмыливать необходимо все наружные поверхности крана, включая атмосферное отверстие в его корпусе. При этом в атмосферном отверстии допускается появление мыльного пузыря, удерживающегося не менее 20 секунд.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления сжатого воздуха в контрольном резервуаре допускается не более чем на 0,01 МПа (0,1 кгс/см²) в течение 5 минут.

9.4. Разобщительный кран пробкового типа

грузового вагона (кран 372)

9.4.1. Поступивший в ремонт разобщительный кран пробкового типа (далее - разобщительный кран) необходимо разобрать, все детали промыть и продуть сжатым воздухом, атмосферные отверстия в пробке прочистить.

9.4.2. Все детали разобщительного крана следует осмотреть. Детали должны быть заменены при наличии следующих дефектов:

- трещин и отколов в корпусе;

- изломов и деформации ручки;

- деформации и срыва резьбы;

- деформации квадрата пробки;

- изломов пружины.

Высота пружины в свободном состоянии должна быть в пределах от 29 до 34 мм.

9.4.3. При сборке разобщительного крана следует:

- проверить наличие на торце квадрата пробки четких контрольных рисок;

- проверить наличие на ручке ограничителя ее поворота;

- пробку притереть к корпусу, после чего протереть и смазать смазкой ВНИИ НП-232;

- заглушку поставить на смазку ВНИИ НП-232 и затянуть до упора в корпус;

- проверить правильность установки пробки и ручки. Ручка разобщительного крана должна быть установлена так, чтобы упор ручки находился между двумя ограничителями ее поворота, расположенными на корпусе разобщительного крана, при открытом положении ручка должна быть направлена вдоль продольной оси разобщительного крана, при закрытом - поперек продольной оси разобщительного крана. Пробка должна быть установлена так, чтобы в закрытом положении короткая риска на торце ее квадрата располагалась вдоль продольной оси корпуса разобщительного крана и была направлена в сторону, в которую была направлена ручка разобщительного крана при открытом его положении;

- ручку закрепить на квадрате пробки, при этом между квадратом пробки и квадратом ручки не должно быть зазора, допускается устранять зазор постановкой между квадратом пробки и квадратом ручки металлической пластины толщиной не более 1 мм с обязательной фиксацией ее штифтом, крепящим ручку крана на квадрате пробки.

9.4.4. После сборки разобщительный кран необходимо испытать на герметичность.

9.4.5. Испытание разобщительного крана на герметичность необходимо производить сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Испытание производится при двух положениях разобщительного крана - при открытом и при закрытом.

При испытании в открытом положении сжатый воздух должен подаваться к одной из присоединительных сторон разобщительного крана, при этом противоположная сторона должна быть заглушена.

При испытании в закрытом положении сжатый воздух должен подаваться с присоединительной стороны разобщительного крана, не соединенной с атмосферой, при этом противоположная сторона должна быть заглушена.

Проверка герметичности разобщительного крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке герметичности по наличию мыльных пузырей обмыливать необходимо все наружные поверхности крана, включая атмосферное отверстие в квадрате его пробки и место соединения с заглушкой. При этом в атмосферном отверстии допускается появление мыльного пузыря, удерживающегося не менее 10 секунд.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления сжатого воздуха в контрольном резервуаре допускается не более чем на 0,01 МПа (0,1 кгс/см²) в течение 5 минут.

9.5. Шаровой трехходовой кран 4325Б

9.5.1. Ремонт и испытание шаровых трехходовых кранов необходимо производить с соблюдением следующих требований:

- поступивший в ремонт шаровой трехходовой кран (далее - кран) должен быть снаружи очищен от пыли и загрязнений;

- с крана необходимо демонтировать детали для его соединения с трубами тормозного воздухопровода вагона, проверить у крана наличие на торце квадрата шпинделя четких контрольных рисок и крепление ручки на шпинделе, проконтролировать состояние присоединительной резьбы крана и испытать его на герметичность;

- разбирать кран необходимо только в случае наличия внешних дефектов, нарушающих его работу и при неудовлетворительных результатах испытания, а также в случае, если гарантийный или межремонтный срок службы крана закончился или закончится в межремонтный период; (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

- если кран подлежал разборке, то при его сборке уплотнительные полиуретановые кольца вне зависимости от их состояния должны устанавливаться новые, шаровую заслонку и внутреннюю поверхность корпуса крана необходимо смазать смазкой ЖТ 79Л или ПЛАСМА-Т5; (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- при сборке крана необходимо проверить правильность установки в него шпинделя и ручки - при открытом положении крана (все три патрубка крана соединены между собой) короткая риска на торце квадрата шпинделя должна быть направлена в сторону поперечного патрубка крана, ручка при этом должна быть установлена перпендикулярно к продольной оси крана и направлена в сторону, противоположную поперечному патрубку;

- после сборки кран необходимо испытать на герметичность.

9.5.2. Испытание крана на герметичность производится сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Проверка герметичности крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

Испытание крана производится при четырех его положениях - при открытом и при трех его положениях с поочередно перекрытыми патрубками.

При испытании в открытом положении сжатый воздух должен подаваться к одному из присоединительных патрубков крана при заглушенных двух других.

При испытании крана с поочередно перекрытыми патрубками сжатый воздух должен подаваться к перекрытому патрубку (при правильно установленных в соответствии с 9.5.1 шпинделе и ручке перекрытым является тот патрубок, вдоль которого располагается ручка крана). При этом два других патрубка крана в случае определения герметичности по падению давления должны оставаться не заглушенными, а в случае определения герметичности по наличию мыльных пузырей - закрыты специальными заглушками, имеющими атмосферное отверстие диаметром 4 мм.

При проверке герметичности по наличию мыльных пузырей обмыливать необходимо все наружные поверхности крана, включая места соединений его деталей и атмосферное отверстие в специальных заглушках. При этом появление мыльного пузыря не допускается.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления сжатого воздуха в контрольном резервуаре не допускается.

9.5.3. Соединение крана с деталями для его крепления на трубах тормозного воздухопровода вагона необходимо производить после испытания крана, при этом уплотнительные кольца и прокладки, вне зависимости от их состояния, необходимо устанавливать новые накидные гайки на патрубках крана следует только наживить - затягивать накидные гайки до монтажа крана на вагон не допускается. (в ред. Извещения 32 ЦВ 2-2019, утв. на 70-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 14 - 15.05.2019)

10. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ,

КОМПЛЕКТОВАНИЕ И ИСПЫТАНИЕ СОЕДИНИТЕЛЬНЫХ

РУКАВОВ Р17Б, Р17Б-01, Р32Б-01, Р36, Р36-01

(в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании

Совета по железнодорожному транспорту

государств - участников Содружества)

10.1. Ремонт соединительных рукавов

10.1.1. Поступивший в ремонт соединительный рукав должен быть очищен от пыли и загрязнений.

10.1.2. После наружной очистки у соединительных рукавов Р17Б и Р17Б-01 из соединительной головки удаляется уплотнительное кольцо, у соединительного рукава Р36 отвинчивается контргайка и вывинчивается из наконечника ниппель (при их наличии), у соединительных рукавов Р36-01, Р32Б-01 вывинчивается штуцер (при наличии) и демонтируется колпачок (при наличии), удаляются уплотнительные кольца (при наличии), а затем производится осмотр и контроль соединительного рукава. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.1.3. Соединительный рукав (здесь и далее - в том числе рукава с металлической оплеткой) должен быть раскомплектован при наличии хотя бы одного из следующих дефектов:

- сдвиг резинотекстильной трубки с хвостовой части наконечников (для соединительных рукавов Р36, Р36-01, Р32Б-01);

- сдвиг резинотекстильной трубки с хвостовой части соединительной головки или наконечника более чем на 2,5 мм (для соединительных рукавов Р17Б, Р17Б-01);

- у резинотекстильной трубки - истекшего срока годности, надрывов и глубоких трещин, доходящих до текстильного слоя, отслоений внешнего или внутреннего слоя;

- у рукава с металлической оплеткой - разрушений металлической оплетки (не более пяти оголенных участков размером 20x20 мм на всей длине рукава) или при отсутствии бирки с датой изготовления рукава с металлической оплеткой;

- у наконечников, накидных гаек, переходников и штуцеров - трещин и отколов, сорванной резьбы;

- у шайб - деформации и трещин, сколов;

- у соединительной головки - трещин и отколов, деформации гребня и канавки под уплотнительное кольцо;

- у хомутиков - деформации, изломов, надрывов. (пункт дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.1.4. Состояние внутренней поверхности резинотекстильной трубки необходимо контролировать при просвечивании внутреннего прохода соединительного рукава световым лучом на специальном приспособлении.

10.1.5. Контроль деформации гребня соединительной головки необходимо производить шаблоном Р-17 (ПКБ ЦВ).

10.1.6. У соединительного рукава, не имеющего вышеперечисленных дефектов, необходимо проконтролировать:

- расстояние от торца резинотекстильной трубки до хомутика;

- расстояние между ушками хомутика.

Расстояние между ушками хомутика должно быть в пределах от 7 до 16 мм - для рукавов Р17Б, Р17Б-01, Р36-01, Р36 и в пределах от 7 до 12 мм - для рукавов Р32Б-01. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Расстояние от торца резинотекстильной трубки до хомутика должно быть в пределах от 7 до 16 мм. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

При несоответствии требованиям настоящего пункта хомутики необходимо переставить или заменить.

10.1.7. Соединительный рукав, не имеющий перечисленных в п. 10.1.3 дефектов, отвечающий требованиям п. 10.1.6 и имеющий запас срока годности резинотекстильных трубок до следующего планового ремонта, должен быть испытан на прочность и герметичность в соответствии с подразделом 10.3, в ином случае соединительный рукав подлежит раскомплектовке и ремонту.

Перед испытанием в соединительные рукава Р17Б, Р17Б-01, Р32Б-01, Р36-01 необходимо вставить новое уплотнительное кольцо. (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.1.8. Ремонт соединительного рукава необходимо производить с соблюдением требований пунктов 10.1.3, 10.1.6 и нижеследующих:

- у соединительной головки и наконечников следует проконтролировать внутренний проход и высоту буртика их хвостовой части на соответствие конструкторской документации;

- у резинотекстильной трубки следует проконтролировать наличие фасок по внутреннему диаметру;

- соединительную головку с изношенным гребнем допускается ремонтировать наплавкой с последующей обработкой гребня профильным резцом на специальном оборудовании.

10.2. Комплектование соединительных рукавов

10.2.1. Перед комплектованием у резинотекстильной трубки необходимо проконтролировать отсутствие дефектов и длину.

Состояние внутренней поверхности резинотекстильной трубки контролируется при просвечивании ее внутреннего прохода световым лучом на специальном приспособлении.

Длина резинотекстильной трубки соединительных рукавов Р17Б и Р17-Б должна быть в пределах от 623 до 630 мм. Длина резинотекстильной трубки соединительных рукавов Р36-01, Р36 и Р32Б-01 устанавливается конструкторской документацией на соответствующий тип соединительного рукава. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

10.2.2. У новой резинотекстильной трубки с обоих торцов необходимо по внутреннему диаметру снять фаску размером 4 мм под углом 45° и удалить тальк с внутренней поверхности на длине 60 - 70 мм.

10.2.3. На специальном стенде необходимо запрессовать в резинотекстильную трубку соединительную головку и наконечник (для соединительных рукавов Р17Б, Р17Б-01) или два наконечника (для соединительных рукавов Р36, Р36-01, Р32Б-01) до упора в ее торец, предварительно нанеся тонкий слой резинового клея по ГОСТ 2199 на внутреннюю поверхность резинотекстильной трубки и на хвостовик соединительной головки и наконечников. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.2.4. После запрессовки необходимо вновь проконтролировать состояние внутренней поверхности резинотекстильной трубки при просвечивании внутреннего прохода соединительного рукава световым лучом на специальном приспособлении - наличие задиров и отслоений внутреннего слоя не допускается.

10.2.5. Хомутики должны быть закреплены болтами и гайками, ушки хомутиков должны быть расположены в одну сторону, на соединительных рукавах Р17Б, Р17Б-01 ушки хомутиков должны располагаться с тыльной стороны головки. Расстояние между ушками стянутого хомутика должно быть в пределах от 7 до 16 мм - для рукавов Р17Б, Р17Б-01, Р36-01, Р36 в пределах от 7 до 12 мм - для рукавов Р32Б-01. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

Хомутики, относительно торцов резинотекстильной трубки с запрессованными в нее до упора головкой и/или наконечником (наконечниками), должны быть установлены на расстоянии от 7 до 16 мм. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Хомутики на соединительном рукаве следует обжимать на специальном зажиме с фигурными губками, охватывающими хомутик по наружному периметру и сохраняющими его форму. Сжимать хомутики в параллельных тисках запрещается. (пункт дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.2.6. В канавку соединительной головки рукавов Р17Б, Р17Б-01, а также посадочные канавки (при наличии) наконечников, штуцеров рукавов Р36-01, Р32Б-01 необходимо установить новые уплотнительные кольца. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.2.7. После комплектования соединительные рукава должны быть проверены сначала на прочность, а затем на герметичность.

10.3. Испытание соединительных рукавов

10.3.1. Для проверки на прочность соединительные рукава подлежат гидравлическому испытанию под давлением воды в них (1,20 +/- 0,02) МПа [(12,0 +/- 0,2) кгс/см²] с выдержкой под давлением в течение от 1,5 до 2 мин.

Соединительный рукав считается выдержавшим испытание, если не было обнаружено:

- срыва деталей;

- просачивания воды во время испытания;

- надрывов резинотекстильной трубки;

- остаточного сдвига резинотекстильной трубки с наконечников - для соединительных рукавов Р36, Р36-01, Р32Б-01; (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- остаточного сдвига резинотекстильной трубки с соединительной головки и (или) наконечника более чем на 2,5 мм - для соединительных рукавов Р17Б, Р17Б-01. (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

10.3.2. Для проверки на герметичность соединительные рукава подлежат пневматическому испытанию с выдержкой под давлением воздуха в них (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²] при полном их погружении в ванну с водой.

Соединительный рукав считается выдержавшим испытание, если в течение 1 минуты не было обнаружено выделения пузырьков воздуха в любой части соединительного рукава. При обнаружении пузырьков воздуха на поверхности резинотекстильной трубки соединительный рукав должен быть выдержан под давлением в ванне с водой до 10 минут и, если выделение пузырьков на поверхности резинотекстильной трубки прекратится, считать его выдержавшим испытание, в ином случае соединительный рукав считается не выдержавшим испытание.

10.3.3. На отремонтированном и выдержавшем испытания соединительном рукаве должна стоять бирка.

Бирка ставится на соединительных рукавах Р36, Р36-01, Р32Б-01 под гайку одного из хомутиков, на соединительных рукавах Р17Б, Р17Б-01 - под гайку хомутика, установленного на наконечнике. Бирка должна устанавливаться в процессе комплектования соединительного рукава. Допускается ставить бирку на соединительный рукав после его испытания, в этом случае бирку следует ставить под накрученную на болт вторую гайку. (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

На бирке должны быть нанесены клеймо АКП и дата ремонта или испытания (число, месяц и две последние цифры года).

10.3.4. На соединительном рукаве, выдержавшем испытания без предварительной его раскомплектовки-комплектовки в соответствии с п. 10.1.7, вместо имеющейся бирки ремонтного предприятия с датой предыдущего ремонта или предприятия-изготовителя необходимо установить новую бирку в соответствии с п. 10.3.3.

10.3.5. На новые соединительные рукава, выдержавшие испытания перед постановкой на вагон, бирка ремонтного предприятия не ставится, но при этом на соединительном рукаве должна стоять бирка предприятия-изготовителя, которая должна быть сохранена.

10.3.6. Соединительные рукава, срок хранения которых превышает 12 месяцев со времени их ремонта, перед постановкой на вагон должны быть осмотрены (с целью проверки состояния и срока службы резинотехнической трубки и уплотнительного кольца, а также отсутствия коррозии на металлических деталях) и испытаны с постановкой новой бирки. (подпункт введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

11. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

РЕГУЛЯТОРОВ ТОРМОЗНЫХ РЫЧАЖНЫХ ПЕРЕДАЧ

11.1. Поступивший в ремонт регулятор тормозной рычажной передачи (далее - регулятор) должен быть снаружи очищен от грязи и ржавчины.

11.2. После наружной очистки регулятор необходимо разобрать на специальном приспособлении, все детали и узлы протереть - очистить от старой смазки и грязи.

Допускается производить промывку деталей регулятора в керосине с последующей обязательной просушкой их сжатым воздухом.

11.3. Ремонт регуляторов необходимо производить с соблюдением следующих требований:

- у деталей регулятора не допускаются трещины, изломы, отколы, срыв и деформация резьбы;

- в случае наличия дефектов у защитной трубы и упорной втулки в виде отколов буртика допускается производить ремонт их наплавкой с последующей механической обработкой до чертежных размеров;

- у головки, стакана, тяговой и регулирующей гаек, стержня, крышек стакана не допускается износ конусных поверхностей более 0,6 мм на сторону и наличие на конусных поверхностях выработок в виде канавки; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- у подшипников не допускается наличие трещин на наружных кольцах и сепараторах, а также ржавчины, заусенцев и выкрашивания металла на беговых дорожках внутренних и наружных колец;

- не допускается изгиб винта на длине с диаметром 30 мм (часть винта с трапецеидальной или специальной резьбой вместе с гладкой частью) у регуляторов 574Б, РТРП-675 и РТРП-675-М более 4 мм, у регуляторов РТРП-300, 6581 - более 2 мм; (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- у регуляторов 574Б, РТРП-675, РТРП-675-М и РТРП-300 не допускается износ и деформация резьбы у винта, регулирующей и тяговой гаек - регулирующая и тяговая гайки должны свободно вращаться на винте под действием собственного веса, люфт регулирующей или тяговой гайки вдоль оси винта более 2 мм не допускается; (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- не допускаются сколы витков специальной резьбы у винта и сегментов стягивающей и тяговой гаек регулятора 6581; (абзац добавлен Извещением 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- у всех пружин должны быть проконтролированы их силовые параметры;

- в процессе сборки резьбовые поверхности, подшипники и поверхности трения должны быть смазаны смазкой ЦИАТИМ-201.

11.4. Каждый отремонтированный регулятор должен быть испытан на испытательном стенде.

На отремонтированном и выдержавшем испытание регуляторе должна стоять бирка. Бирка должна устанавливаться под головку стопорного болта на корпусе регулятора. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

11.5. Стенд для испытания регуляторов должен имитировать работу регулятора на вагоне и обеспечивать:

- проверку регулятора на стабильность работы при имитации нормальных зазоров между колесами и тормозными колодками и полного служебного торможения;

- проверку регулятора на стягивание и роспуск его вручную при имитации отпущенного тормоза;

- проверку регулятора на автоматическое стягивание при имитации увеличенных зазоров между колесами и тормозными колодками и ступени торможения с последующим отпуском;

- проверку регулятора на прочность при растягивающем усилии (80 +/- 1) кН [(8 +/- 0,1)] тс. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

11.5.1. При проверке на стабильность работы при имитации нормальных зазоров между колесами и тормозными колодками и полного служебного торможения регулятор должен работать как жесткая тяга.

11.5.2. При проверке на стягивание и роспуск вручную при имитации отпущенного тормоза регулятор в результате вращения его корпуса на один-два оборота против часовой стрелки (по часовой стрелке) должен увеличивать (уменьшать) размер "а" (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) соответственно на 30 - 60 мм, для регулятора 6581 - 5... 10 мм (рисунки 11, 12, 13). (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

11.5.3. При проверке на автоматическое стягивание при имитации увеличенных зазоров между колесами и тормозными колодками и ступени торможения с последующим отпуском регулятор должен сокращать размер "а" (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) после каждой ступени торможения и последующего отпуска на следующие значения:

- от 5 до 11 мм - регулятор 574Б;

- от 7 до 20 мм - регуляторы РТРП-675 и РТРП-675-М;

- от 5 до 14 мм - регулятор РТРП-300; (абзац дан в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

- от 5 до 30 мм - регулятор 6581. (абзац введен Извещением 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

11.5.4. Испытание регулятора на прочность при растягивающем усилии (80 +/- 1) кН [(8 +/- 0,1)] тс необходимо производить только на испытательном стенде, конструкцией которого предусмотрено это испытание. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

Регулятор выдерживается под растягивающим усилием в течение от 1 до 2 минут, он должен выдержать нагрузку и работать как жесткая тяга.

11.5.5. При проведении испытаний по пунктам 11.5.1, 11.5.2, 11.5.4 и пункту 11.5.3 (в неавтоматическом режиме) винт регулятора 574Б, РТРП-675, РТРП-675-М должен быть вывернут до размера "а" от 300 до 350 мм, регулятора РТРП-300, 6581 - от 100 до 150 мм.

При проведении испытания по пункту 11.5.3 на испытательном стенде, предусматривающем проведение проверки в автоматическом режиме, винт регулятора 574Б должен быть вывернут до размера "а" не менее 500 мм, регуляторов РТРП-675, РТРП-675-М - не менее 600 мм, регулятора РТРП-300, 6581 - не менее 280 мм, серия ступеней торможения с последующим отпуском должна производиться до полного стягивания регулятора. (пункт дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

11.5.6. Результаты испытания регулятора должны быть отражены в учетной книге установленной формы.

При испытании регулятора на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы должны быть записаны дата испытания, тип и номер принятого регулятора с росписью исполнителя ремонта и руководителя АКП или его заместителя.

Проведение испытаний на стенде с регистрацией параметров при выключенных регистрирующих устройствах запрещается.

12. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

АВТОРЕЖИМОВ ГРУЗОВЫХ ВАГОНОВ

12.1. Поступившие в ремонт авторежимы, у которых до окончания гарантийного срока службы остается не менее 2 лет, не имеющие наружных повреждений и сильных загрязнений, должны быть испытаны без предварительной их очистки и ремонта.

При положительных результатах испытания на авторежим устанавливается бирка с указанием клейма АКП и даты испытания (число, месяц и две последние цифры года). В случае отрицательных результатов испытания предприятию-изготовителю в установленном порядке направляется акт-рекламация.

Снятые с вагона авторежимы АКВ1 должны быть направлены в СЦ. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

12.2. Все остальные поступившие в ремонт авторежимы должны быть снаружи очищены.

Для очистки рекомендуется способ струйной обмывки горячей водой (от 55 до 70 °C) под давлением в специальных моечных установках. Допускается при сильных загрязнениях производить наружную обмывку авторежимов 5% раствором кальцинированной соды.

Не допускается применение для наружной очистки керосина, бензина и других агрессивных веществ.

12.3. После обмывки авторежим следует разобрать, все детали и узлы протереть - очистить от грязи и старой смазки, калиброванное отверстие в демпферном поршне продуть сжатым воздухом, все детали и узлы осмотреть и проконтролировать, неисправные детали заменить на новые или отремонтированные.

12.4. Ремонт авторежимов необходимо производить с соблюдением следующих требований:

Для авторежимов 265А-1, 265А-4, 265А-5:

- у рычага не допускаются выработки в местах контакта с сухарем и со штоками поршней глубиной более 0,5 мм;

- износ острия сухаря не допускается, при этом, если высота сухаря составляет не менее 31 мм - для авторежима 265А-1 и не менее 23,8 мм - для авторежима 265А-4, допускается его ремонтировать - наклонную поверхность запилить до получения острия сухаря в виде равномерной полосы шириной 0,5 +/- 0,1 мм; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- высота упора должна быть не менее 42 мм;

- вилка, имеющая погнутый наконечник должна быть заменена;

- износ буртика стакана не допускается, при износе буртика стакана по толщине до 2 мм допускается его восстанавливать наплавкой с последующей обработкой до чертежных размеров;

- штифты в хвостовиках верхнего и нижнего поршней пневмореле, имеющие износ более 1 мм, необходимо заменить.

Для авторежимов модельного ряда 6532:

- у планки не допускается отсутствие рифления на контактной поверхности;

- у поршня и вставки не допускается наличие трещин и отколов;

- у упора-регулировки не допускается срыв или деформация резьбы;

- у определителя давления не допускается наличие забоин на седле.

Для авторежимов 265А-1, 265А-4, модельного ряда 265А-5 и 6532: (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- у манжет и диафрагм не допускаются расслоения, надрывы, потертости рабочей поверхности;

- прокладки и уплотнения должны быть ровными, без надрывов и признаков разбухания;

- у всех пружин должны быть проконтролированы их силовые параметры;

- в процессе сборки авторежима все манжеты и поверхности трения металлических деталей должны быть смазаны тонким слоем смазки ЖТ-79Л или ПЛАСМА - Т5, авторежима модельного ряда 6532 - ЖТ-79Л или Лукойл Синтофлекс 2B RW;

- при сборке в авторежим должны устанавливаться детали и узлы, которые стояли в нем до разборки, за исключением замененных из-за истекшего срока службы, неисправностей или в результате проведения работ по модернизации авторежима;

- при сборке авторежима необходимо контролировать правильность установки сухаря - болт, крепящий сухарь, должен быть ввернут полностью и зафиксирован стопорной шайбой, резьбовой конец болта не должен выступать за пределы ползуна, сухарь должен быть установлен так, чтобы его острие находилось ниже оси болта;

- после сборки у авторежима следует контролировать следующие размеры: размер "в" (выход кольцевой проточки вилки из корпуса авторежима) должен быть не менее 2 мм, размер "б" (авторежим 265А-1) должен быть не более 70 мм, размер "у" (авторежимы 265А-4, 6532) должен быть не менее 120 мм (рисунок 2). У авторежимов модельного ряда 265А-5 размер "в" не контролируется - проточка должна быть видна, размер "у" должен быть от 120 до 121 мм; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- упор после сборки и испытания авторежима 265А-1, 265А-4 должен быть зафиксирован на вилке контргайкой и шплинтом, во избежание заклинивания вилки в корпусе авторежима шплинт должен быть установлен так, чтобы его головка и концы не выступали за пределы наружного диаметра (50 мм) вилки, упор авторежима 6532 должен быть зафиксирован стопорной шайбой (при ее наличии в конструкции - авторежимы изготовленные до 01.12.2020 г.). (в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

1 - привалочный фланец с прижимом для крепления авторежима;

2 - дроссель

3 мм; 3 - кран трехходовой или заменяющее

его устройство; 4 - контрольно-измерительный прибор

для измерения давления (манометр); 5 - резервуар задатчика

давления; 6, 12 - водоспускной кран; 7, 10 - разобщительный

кран или заменяющее его устройство; 8 - задатчик давления;

9 - фильтр; 11 - дроссель

1 мм; 13 - тормозной резервуар;

14 - механизм поднятия упора авторежима

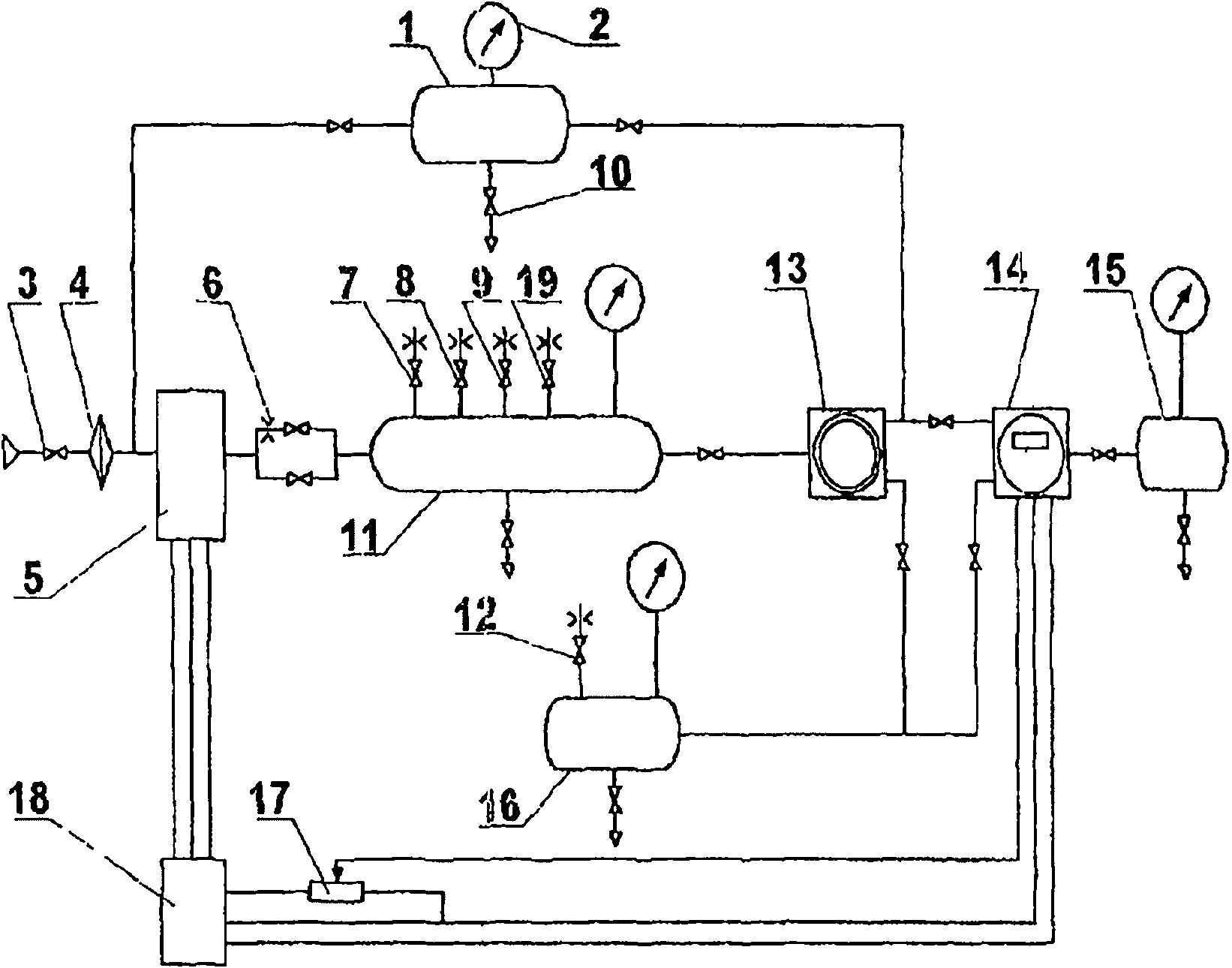

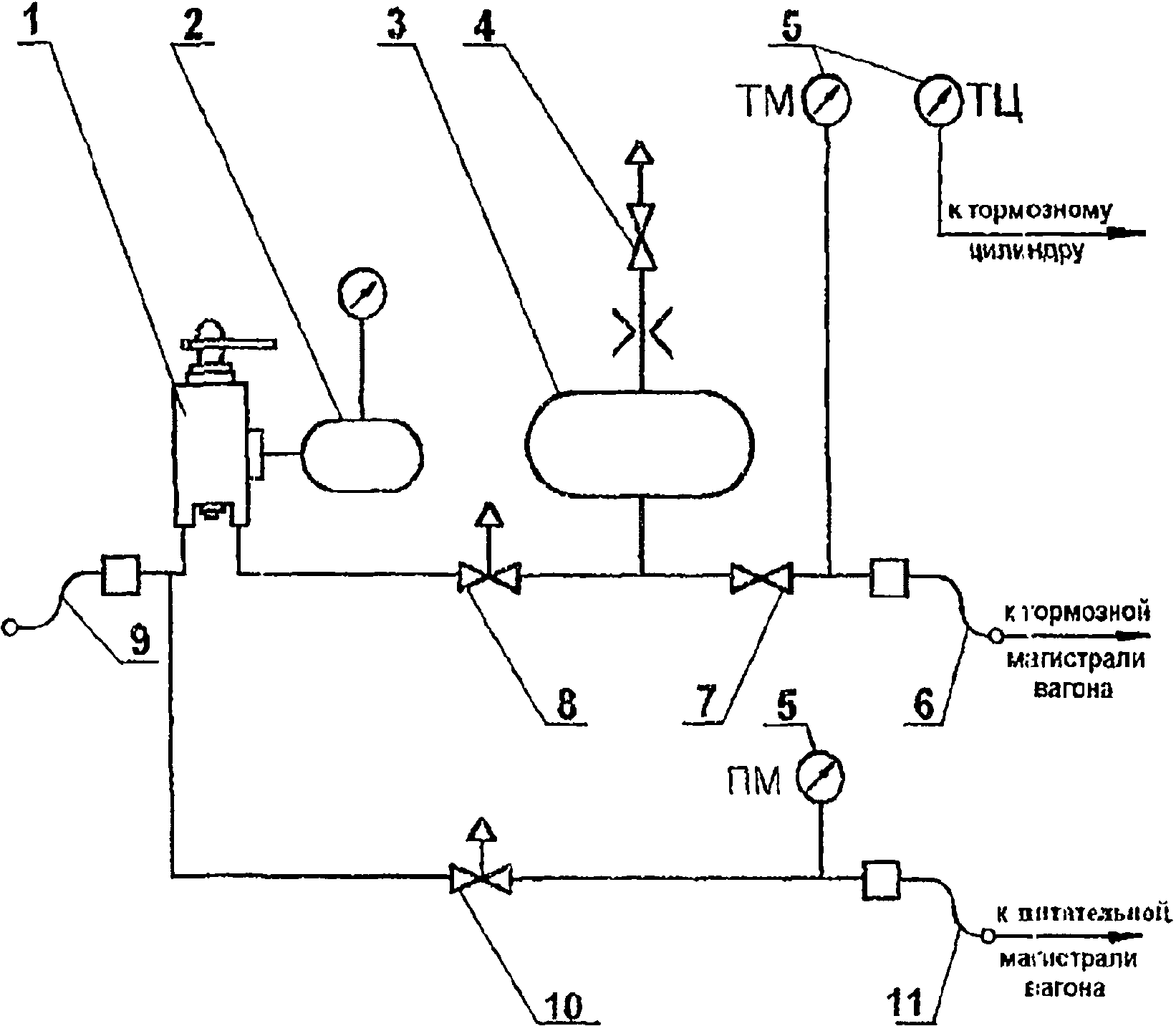

Рисунок 2. Принципиальная пневматическая схема стенда

унифицированной конструкции для испытания авторежимов

12.5. Каждый отремонтированный авторежим должен быть испытан на испытательном стенде.

На отремонтированном и выдержавшем испытание авторежиме должна стоять бирка. Бирка должна устанавливаться под гайку одного из болтов, соединяющих демпферную часть с пневмореле. На бирке должны быть нанесены:

- клеймо АКП и дата ремонта (число, месяц и две последние цифры года) - при ремонте в АКП;

- клеймо СЦ, маркировка в виде буквы "Р" и дата ремонта (число, месяц и две последние цифры года) - при ремонте в СЦ.

Кроме того, отремонтированные в СЦ авторежимы должны быть опломбированы. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

12.6. Испытательный стенд должен имитировать работу авторежима на вагоне. При испытании должны быть проконтролированы:

- давление сжатого воздуха и его стабильность на выходе из авторежима в зависимости от величины поднятия вилки с упором и давления сжатого воздуха на входе в авторежим;

- время срабатывания авторежима при имитации его работы в режиме торможения;

- время срабатывания авторежима при имитации его работы в режиме отпуска;

- чувствительность авторежима на утечки сжатого воздуха из резервуара, имитирующего тормозной цилиндр;

- работа демпфера авторежима.

Схема испытательного стенда унифицированной конструкции приведена на рисунке 2. Испытание на стенде унифицированной конструкции следует производить в соответствии с разделом 13.

12.7. Результаты испытания авторежимов должны быть отражены в учетной книге установленной формы.

12.8. Отремонтированный авторежим, срок хранения которого превышает со времени ремонта 6 месяцев - для авторежимов модельного ряда 265А и 6532, 1 год - для авторежимов АКВ1, может быть установлен на вагон только после его испытания при условии положительных результатов. При этом на авторежим в дополнение к бирке, установленной при его ремонте, должна быть установлена бирка, на которой должны быть нанесены:

- клеймо АКП и дата испытания (число, месяц и две последние цифры года) - при испытании в АКП;

- клеймо СЦ, маркировка в виде буквы "И" и дата испытания (число, месяц и две последние цифры года) - при испытании в СЦ. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

12.9. На новом авторежиме, выдержавшем испытание перед постановкой на вагон (при превышении срока его хранения после изготовления), должна быть установлена бирка с сохранением пломбы предприятия-изготовителя. При этом маркировка бирки - в соответствии с пунктом 12.8. Бирка должна устанавливаться под гайку одного из болтов, соединяющих демпферную часть с пневмореле. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

13. ИСПЫТАНИЕ АВТОРЕЖИМОВ ГРУЗОВЫХ ВАГОНОВ

НА СТЕНДЕ УНИФИЦИРОВАННОЙ КОНСТРУКЦИИ

13.1. Характеристика стенда

13.1.1. Принципиальная пневматическая схема стенда должна соответствовать схеме, приведенной на рисунке 2.

13.1.2. Стенд должен иметь:

- тормозной резервуар (далее - ТР) объемом 12 литров с учетом объема подводящих труб;

- приспособление для создания давления сжатого воздуха (0,30 +/- 0,01) и (0,42 +/- 0,01) МПа [(3,0 +/- 0,1) и (4,2 +/- 0,1) кгс/см²] для авторежимов 265А-1, 265А-4; (0,32 +/- 0,01) и (0,42 +/- 0,01) МПа [(3,2 +/- 0,1) и (4,2 +/- 0,1) кгс/см²] для авторежимов модельного ряда 265А-5, 6532 (далее - задатчик давления); (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- резервуар задатчика давления (далее - РЗД) объемом не менее 20 литров;

- дроссель с отверстием 3 мм (далее - ДР1) для создания темпа торможения и отпуска;

- дроссель с отверстием 1 мм (далее - ДР2) для создания искусственной утечки сжатого воздуха из ТР;

- контрольно-измерительные приборы для контроля времени (секундомер) и давления (манометры с пределом измерения 0,6 МПа (6 кгс/см²) класса точности не ниже 1,0 или с пределом измерения 1,0 МПа (10 кгс/см²) класса точности не ниже 0,6);

- водоспускные краны на ТР и РЗД;

- фильтр для очистки воздуха на входе в стенд;

- механизм поднятия упора авторежима;

- привалочный фланец и прижим для надежного крепления авторежима в вертикальном положении во время его испытания, обеспечивающие размер от оси верхних отверстий привалочного фланца авторежима до опоры механизма поднятия упора авторежима (размер "г") для авторежима 265А-1 - (295 +/- 1) мм, для авторежима 265А-4, 265А-5, АКВ1 и модельного ряда 6532 - (305 +/- 0,5) мм. (Пункт дан в ред. Извещения 32 ЦВ 1-2017, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

13.1.3. Проверка плотности стенда производится в следующем порядке:

- стенд подключить к воздушной напорной магистрали с давлением сжатого воздуха не ниже 0,5 МПа (5 кгс/см²);

- на привалочный фланец стенда для крепления авторежима установить специальный фланец, соединяющий между собой ТР и РЗД;

- включением крана 10 зарядить стенд до (0,42 +/- 0,01) МПа [(4,2 +/- 0,1) кгс/см²];

- после двухминутной выдержки закрытием крана 7 отключить стенд от напорной магистрали и проверить плотность - снижение давления сжатого воздуха в течение 5 минут в ТР и РЗД допускается не более чем на 0,01 МПа (0,1 кгс/см²).

13.2. Методика испытания

13.2.1. Перед испытанием у авторежима следует проконтролировать:

- размер "в" (выход кольцевой проточки вилки из корпуса авторежима), который должен быть не менее 2 мм;

- размер "б" (у авторежима 265А-1), который должен быть не более 70 мм;

- размер "у" (у авторежима 265А-4, 265А-5, АКВ1 и модельного ряда 6532), который должен быть не менее 120 мм. (Пункт дан в ред. Извещения 32 ЦВ 1-2017, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

13.2.2. Зазор между упором авторежима и опорой механизма изменения режима загрузки (размер "а") должен быть равен (1,6 +/- 1,0) мм.

13.2.3. Создать давление сжатого воздуха в РЗД (0,30 +/- 0,01) МПа [(3,0 +/- 0,1) кгс/см²] для авторежимов 265А-1, 265А-4, (0,32 +/- 0,01) МПа [(3,2 +/- 0,1) кгс/см²] для авторежимов модельного ряда 6532, 265А-5 после чего открыть кран 3. При этом: (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- давление сжатого воздуха в ТР должно установиться равным:

(0,135 +/- 0,01) МПа [(1,35 +/- 0,1) кгс/см²] для авторежимов 265А-1, 265А-4, 265А-5-01, 6532.2, 6532.2-01;

(0,11 +/- 0,01) МПа [(1,1 +/- 0,1) кгс/см²] для авторежима 265А-5 и авторежимов 6532.1, 6532-01.1;

(0,16 +/- 0,01) МПа [(1,6 +/- 0,1) кгс/см²] для авторежимов 6532.3, 6532-01.3; (в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

- время, за которое устанавливается давление сжатого воздуха в ТР, должно быть не более 7 секунд;

- установившееся давление сжатого воздуха в ТР не должно в течение 1 мин изменяться более чем на +/- 0,01 МПа (+/- 0,1 кгс/см²). (пункт дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

13.2.4. Открыть кран 12 (создать искусственную утечку сжатого воздуха из ТР через ДР2). При этом давление сжатого воздуха в ТР в течение 1 минуты не должно понижаться более чем на 0,03 МПа (0,3 кгс/см²).

13.2.5. Закрыть кран 12. Затем закрыть кран 3, тем самым соединить авторежим через ДР1 с атмосферой. При этом время понижения давления сжатого воздуха в ТР до 0,04 МПа (0,4 кгс/см²) с момента закрытия крана 3 должно быть не более 17 секунд.

13.2.6. Создать давление сжатого воздуха в РЗД (0,42 +/- 0,01) МПа [(4,2 +/- 0,1) кгс/см²], после чего открыть кран 3. При этом давление сжатого воздуха в ТР должно установиться равным:

- (0,18 + 0,01; -0,015) МПа [(1,8 + 0,1; -0,15) кгс/см²] для авторежима 265А-1, 265А-4;

- (0,125 +/- 0,02) МПа [(1,25 +/- 0,2) кгс/см²] для авторежима 265А-5, (0,16 +/- 0,02) МПа [(1,6 +/- 0,2) кгс/см²] для авторежима 265А-5-01;

- (0,14 +/- 0,015) МПа [(1,4 +/- 0,15), кгс/см²] для авторежимов 6532.1, 6532-01.1;

- (0,18 +/- 0,015) МПа [(1,8 +/- 0,15) кгс/см²] для авторежимов 6532.2, 6532-01.2;

- (0,21 +/- 0,015) МПа [(2,1 +/- 0,15) кгс/см²] для авторежимов 6532.3, 6532-01.3. (пункт 13.2.6 дан в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

13.2.7. Закрыть кран 3 и создать давление сжатого воздуха в РЗД (0,30 +/- 0,01) МПа [(3,0 +/- 0,1) кгс/см²] для авторежима 265А-1, 265А-4, (0,32 +/- 0,01) МПа [(3,2 +/- 0,1) кгс/см²] для авторежима модельного ряда 6532, переместить вверх опору механизма поднятия упора авторежима на (14 - 1) мм - для авторежима 265А-1, на (16 +/- 0,5) мм - для авторежима 265А-4, 6532.1, 6532.2, 6532.3, на (20 +/- 0,5) мм - для авторежима 6532-01.1, 6532-01.2, 6532-01.3. После поднятия вилки с упором авторежима дать выдержку времени не менее 30 секунд и открыть кран 3. При этом давление сжатого воздуха в ТР должно установиться равным: для авторежима 265А-1 - (0,21 +/- 0,02) МПа [(2,1 +/- 0,2) кгс/см²], для авторежима 265А-4 - (0,195 +/- 0,02) МПа [(1,95 +/- 0,2) кгс/см²], для авторежима 6532.1, 6532-01.1 - (0,17 +/- 0,02) МПа [(1,7 +/- 0,2) кгс/см²], для авторежима 6532.2, 6532-01.2 - (0,19 +/- 0,02) МПа [(1,9 +/- 0,2) кгс/см²], для авторежима 6532.3, 6532-01.3 - (0,21 +/- 0,02) МПа [(2,1 +/- 0,2) кгс/см²]. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

13.2.8. Закрыть кран 3. Давление сжатого воздуха в РЗД должно быть (0,30 +/- 0,01) МПа [(3,0 +/- 0,1) кгс/см²] для авторежимов 265А-1, 265А-4, (0,32 +/- 0,01) МПа [(3,2 +/- 0,1) кгс/см²] для авторежимов модельного ряда 6532, 265А-5. Переместить вверх опору механизма поднятия упора авторежима на (27 + 1) мм - для авторежима 265А-1, на (40 +/- 0,5) мм - для авторежима 265А-4, на (45 + 2,0) мм - для авторежима 265А-5, на (37 + 2,0) мм - для авторежима 265А-5-01, на (35 + 1) мм - для авторежимов 6532.1, 6532.2, 6532.3, на (43 + 1) мм - для авторежимов 6532-01.1, 6532-01.2, 6532-01.3. После поднятия вилки с упором авторежима дать выдержку времени не менее 60 секунд (для авторежима модельного ряда 265А-5 не менее 45 секунд) и открыть кран 3. При этом давление сжатого воздуха в ТР должно установиться равным давлению сжатого воздуха в РЗД. (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

13.2.9. Закрыть кран 3 и создать давление сжатого воздуха в РЗД (0,42 +/- 0,01) МПа [(4,2 +/- 0,1) кгс/см²], после чего открыть кран 3. При этом давление сжатого воздуха в ТР должно установиться равным давлению сжатого воздуха в РЗД.

13.2.10. Закрыть кран 3 и после падения давления сжатого воздуха в ТР до нуля освободить упор авторежима от действия механизма его поднятия. При этом вилка с упором должна занять свое нижнее положение (исходное положение в соответствии с пунктом 13.2.1) у авторежима 265А-1 за время от 18 до 45 секунд, у авторежима 265А-4, АКВ1 - от 18 до 60 секунд, у авторежима 265А-5 - от 20 до 80 секунд, у авторежима модельного ряда 6532 - от 20 до 120 секунд. (в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

14. УСТАНОВКА И РЕГУЛИРОВКА АВТОРЕЖИМА НА ГРУЗОВЫХ ВАГОНАХ

14.1. Перед установкой на вагон у авторежима необходимо проверить выход кольцевой проточки вилки из корпуса (размер "в"), который должен быть не менее 2 мм.

14.2. Авторежим должен крепиться на вагоне к специальному кронштейну через резиновую прокладку.

Крепить авторежим следует болтами М10 и гайками, затягивая их в диагональной последовательности.

Для крепления авторежима допускается применение гаек антивандальных отрывных по ТУ 259411-007-86296665-2023. (абзац введен Извещением 32 ЦВ 59-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

Монтаж и демонтаж гаек антивандальных производить в соответствии с руководством по их эксплуатации. (абзац введен Извещением 32 ЦВ 59-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

14.3. Перед подкаткой тележки под вагон необходимо проверить крепление на ней и исправность опорной балки.

Опорная балка, регулировочные планки, контактная планка должны соответствовать требованиям конструкторской документации на тележку.

Опорная балка не должна иметь трещин и деформации.

Опорная балка должна крепиться на специальных полках боковых рам через резинометаллические элементы в зависимости от ее конструкции:

- болтами М20, шайбами увеличенного диаметра, прорезными или корончатыми гайками и шплинтами, входящими в отверстие болта и прорезь гайки. Длина болта в зависимости от конструкции опорной балки должна быть 90 или 100 мм и обеспечивать крепление опорной балки таким образом, чтобы между полкой рамы и шайбой болта присутствовал зазор от 3 до 5 мм и опорная балка могла свободно перемещаться в пазах боковых рам;

- или специальными нестандартными болтами М20 (болты с увеличенной прямоугольной головкой), которые вкручиваются во втулку, приваренную к опорной балке, и фиксируются шплинтами, входящими в отверстие болта и прорезь втулки. Длинная ось прямоугольной головки болта должна располагаться перпендикулярно к длинной оси овального отверстия в полке боковой рамы тележки, при этом для того, чтобы опорная балка могла свободно перемещаться в пазах боковых рам, между полкой и головкой болта должен присутствовать зазор от 1 до 3 мм.

14.4. Контактная планка должна быть надежно закреплена на опорной балке с помощью двух болтов М12 длиной не более 60 мм, пружинных шайб и гаек с постановкой шплинтов в отверстия болтов. При этом шплинты в отверстия болтов должны устанавливаться после регулировки положения упора авторежима.

14.5. После подкатки тележки под вагон упор авторежима должен находиться над средней зоной контактной планки опорной балки тележки - расстояние от упора авторежима до края контактной планки не должно быть менее 50 мм.

14.6. Регулировочные планки должны ставиться под контактную планку и крепиться к опорной балке через имеющиеся в них отверстия болтами, заодно с контактной планкой. Допускается устанавливать не более пяти регулировочных планок толщиной от 1,5 до 5 мм. Запрещается приваривать регулировочные планки сверху контактной планки.

14.7. Установку авторежима на вагонах с тарой до 27 т (рисунок 3) необходимо производить с соблюдением следующих требований:

- между упором авторежима и контактной планкой тележки порожнего вагона должен присутствовать зазор (размер "а") от 1 до 3 мм, регулировать его необходимо снятием или постановкой металлических регулировочных планок под контактную планку в соответствии с п. 14.6;

- запрещается регулировать размер "а", изменяя размер "б" (у авторежима 265А-1) или размер "у" (у авторежима 265А-4, 265А-5, АКВ1 и авторежима модельного ряда 6532) с помощью упора авторежима, зафиксированного (шплинтом - у авторежима модельного ряда 265А, шайбой - у авторежимов АКВ1 и авторежимов модельного ряда 6532) при изготовлении или ремонте авторежима; (абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- выход кольцевой проточки вилки из корпуса авторежима (размер "в") на порожнем вагоне должен быть не менее 2 мм;

- переключатель режимов воздухораспределителя должен быть установлен в зависимости от типа тормозных колодок (композиционных или чугунных), типа и модели вагона на среднем или груженом режиме торможения. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Авторежим установлен правильно - кольцевая проточка

на вилке видна, между упором и контактной планкой

присутствует зазор от 1 до 3 мм

Авторежим не исправен и установлен не правильно - кольцевая

проточка на вилке не видна, зазор между упором и контактной

планкой более 3 мм

Рисунок 3. Установка авторежима на вагоне с тарой до 27 т

14.8. Установку и регулировку авторежима на вагонах с тарой от 27 т и более необходимо производить с соблюдением следующих требований:

- на вагоне следует применять только композиционные тормозные колодки, переключатель режимов воздухораспределителя должен быть установлен на среднем режиме торможения; (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- между упором авторежима и контактной планкой тележки порожнего вагона не должно быть зазора, кольцевая проточка на вилке авторежима 265А-1 не должна быть видна, а для авторежима 265А-4 и авторежима модельного ряда 6532 допускается видимость кольцевой проточки на вилке авторежима при поджатии упора демпферной части регулировочными пластинами; (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- проверка регулировки авторежима производится на порожнем вагоне, для чего на вагоне производится полное служебное торможение и контролируется давление сжатого воздуха в тормозном цилиндре. Давление сжатого воздуха в тормозном цилиндре при полном служебном торможении должно быть для вагонов с тарой от 27 до 32 т - (0,16 +/- 0,01) МПа [(1,6 +/- 0,1) кгс/см²], для вагонов с тарой свыше 32 до 36 т - (0,19 +/- 0,01) МПа [(1,9 +/- 0,1) кгс/см²], для вагонов с тарой свыше 36 до 45 т - (0,22 +/- 0,01) МПа [(2,2 +/- 0,1) кгс/см²]. В случае несоответствия давления сжатого воздуха в тормозном цилиндре при полном служебном торможении порожнего вагона приведенным значениям производится регулировка положения упора авторежима путем снятия или постановки металлических регулировочных планок под контактную планку в соответствии с п. 14.6. Запрещается производить регулировку авторежима с помощью упора зафиксированного (шплинтом - у авторежима модельного ряда 265А, шайбой - у авторежимов АКВ1 и авторежимов модельного ряда 6532) после проведения ремонта авторежима; (Абзац дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м, Извещения 32 ЦВ 41-2018, утв. на 69-м заседаниях Совета по железнодорожному транспорту государств-участников Содружества)

- на раме вагонов рядом с надписью "АВТОРЕЖИМ" наносится расчетное нажатие (выраженное в тс) тормозных колодок на ось и интервал необходимого давления (выраженного в кгс/см²) сжатого воздуха в тормозном цилиндре при полном служебном торможении порожнего вагона в следующем виде:

"порожний - 4,5 тс/1,5 - 1,7" - на вагонах с тарой от 27 до 32 т;

"порожний - 5,0 тс/1,8 - 2,0" - на вагонах с тарой свыше 32 до 36 т;

"порожний - 6,5 тс/2,1 - 2,3" - на вагонах с тарой свыше 36 до 45 т.

Регулировку авторежима для вагонов с тарой от 27 до 45 т допускается производить при испытании тормоза порожнего вагона.

15. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

И ИСПЫТАНИЕ МАГИСТРАЛЬНЫХ И ГЛАВНЫХ ЧАСТЕЙ

ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ГРУЗОВОГО ТИПА

15.1 Поступившие в ремонтное предприятие магистральные и главные части воздухораспределителей грузового типа (далее - магистральные и главные части) с пломбами предприятия-изготовителя, у которых до окончания гарантийного срока службы остается не менее 2 лет, не имеющие наружных повреждений и сильных загрязнений должны быть испытаны без предварительной их очистки и ремонта.

При положительных результатах испытания на магистральную и главную часть устанавливается бирка с клеймом АКП и датой испытания (число, месяц и две последние цифры года), при этом пломба предприятия-изготовителя сохраняется. В случае отрицательных результатов испытания предприятию-изготовителю в установленном порядке направляется акт-рекламация.

Снятые с вагона главные и магистральные части воздухораспределителей модельного ряда КАВ60 должны быть направлены в СЦ. (Пункт 15.1 дан в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

15.2. Все остальные поступившие в ремонт магистральные и главные части должны быть снаружи очищены.

Для очистки рекомендуется способ струйной обмывки горячей водой (от 55 до 70 °C) под давлением в специальных моечных установках. Допускается при сильных загрязнениях производить наружную обмывку магистральных и главных частей 5% раствором кальцинированной соды.

Не допускается применение керосина, бензина и других агрессивных веществ для наружной очистки магистральных и главных частей.

15.3. После обмывки магистральные и главные части следует разобрать, все детали и узлы протереть технической салфеткой без ворса, дроссельные отверстия, перечень которых приведен в таблице 7, продуть сжатым воздухом, все детали и узлы осмотреть и проконтролировать, неисправные детали заменить на новые или отремонтированные.

15.4. Ремонт магистральных и главных частей необходимо производить с соблюдением следующих требований:

- седла (сальники) клапанов необходимо вывертывать и ввертывать только торцовыми ключами;

- для разборки и сборки узла диафрагмы с алюминиевыми дисками необходимо применять специальную оправку с углублением;

- у металлических деталей не допускаются изломы, отколы, трещины, срыв резьбы, коррозия;

- у манжет не допускаются расслоения, надрывы, потертости рабочей поверхности;

- диафрагмы и прокладки должны быть ровными, без надрывов и признаков разбухания;

- на поверхностях, уплотняемых манжетами, а также на седлах клапанов не допускаются забоины, вмятины и глубокие риски;

- у прокладок и уплотнений клапанов не допускается расслоений, трещин, просадки и вмятин; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- при замене резиновых уплотнений у клапанов их необходимо устанавливать большим диаметром во внутрь гнезда, обработку выступающей части резины необходимо производить методом обрезки на вращающемся клапане на специальном приспособлении, исключающем возможность укорачивания (стачивания) металлической части клапана. Обработка резиновых уплотнений клапанов шлифовкой запрещается, резиновое уплотнение должно быть обрезано заподлицо с металлической частью клапана, поверхность резинового уплотнения после обрезки должна быть ровной, без выступов и заусенцев, просадка уплотнения ниже уровня металла не допускается;

- клапана с вулканизированными резиновыми уплотнениями ремонту не подлежат;

- у всех пружин должны быть проконтролированы их силовые параметры;

- в процессе сборки все манжеты и поверхности трения металлических деталей воздухораспределителя должны быть смазаны тонким слоем смазки ЖТ-79Л или ПЛАСМА - Т5, воздухораспределителя 6540 - ЖТ-79Л или Лукойл Синтофлекс 2B RW; (Абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

- при сборке после ремонта в магистральную и главную часть должны устанавливаться детали и узлы, которые стояли в них до разборки, за исключением замененных из-за истекшего срока службы, неисправностей или в результате проведения работ по модернизации.

15.5. При ремонте магистральных частей 483, 483М и 483А необходимо:

- отверстие в дросселе корпуса магистральной части 483

(0,65 +/- 0,03) мм рассверлить до

(0,9 +/- 0,05) мм;

- проконтролировать диаметр отверстия в колпачке атмосферного клапана (узел трех клапанов), отверстие

0,55 мм необходимо рассверлить до

(0,9 +/- 0,05) мм.

15.6. При сборке магистральных частей 483, 483М и 483А особое внимание должно быть обращено на правильность сборки узла трех клапанов (рисунок 4), клапана мягкости (рисунки 5, 6, 7), на правильность установки плунжера в узле диафрагмы и манжеты в седле крышки, на конструктивные отличия магистральных частей 483, 483М и 483А:

- седло в узле трех клапанов 483М.012 отличается от седла 483.012 наличием отверстия

0,3 +/- 0,03 мм; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- плунжер 483.120 отличается от плунжера 483М.120 расположением отверстий в хвостовой части рисунки (8 и 9);

- седла 483.012 и 483М.012, плунжеры 483.120 и 483М.120 не взаимозаменяемы: в магистральную часть 483 устанавливается седло 483.012 и плунжер 483.120, в магистральные части 483М и 483А - седло 483М.012 и плунжер 483М.120;

- в узле трех клапанов магистральной части 483, 483М и 483А должна устанавливаться пружина 483.029 (полное число витков 5,5; высота в свободном состоянии не менее 16 мм).

15.7. При ремонте и сборке главных частей 270, 483.400:

- фиксатор регулирующей упорки (режимный узел) должен быть ввернут на всю резьбу;

- в процессе сборки необходимо проверить перемещение главного поршня в корпусе - главный поршень в сборе переместить внутрь корпуса на расстояние от 5 до 8 мм и отпустить его - поршень должен возвратиться в исходное положение под усилием пружины;

- войлочные кольца главного поршня должны быть очищены и пропитаны смазкой ЖТ-79Л или ПЛАСМА-Т5 либо заменены на новые, также пропитанные смазкой. Для пропитки кольца смазывают смазкой и выдерживают при температуре +40 °C не менее 8 часов; (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- новое войлочное кольцо уравнительного поршня должно быть смазано смазкой ЖТ-79Л или ПЛАСМА-Т5 и выдержано при комнатной температуре не менее 6 часов; (абзац введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)

- в главной части 270 манжеты на шток главного поршня необходимо надевать с помощью конусных оправок или специального приспособления.

15.8 Каждая отремонтированная магистральная и главная части должны быть испытаны на испытательном стенде.

На каждой отремонтированной и выдержавшей испытание магистральной и главной части должна стоять бирка. На бирке должны быть нанесены:

- клеймо АКП и дата ремонта (число, месяц и две последние цифры года) - при ремонте в АКП;

- маркировка в виде буквы "Р" и дата ремонта (число, месяц и две последние цифры года) - при ремонте в СЦ.

Кроме того, отремонтированные в СЦ магистральные и главные части должны быть опломбированы. (Пункт 15.8 дан в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

15.9. Испытание главной и магистральной частей на стенде унифицированной конструкции, принципиальная схема которого приведена на рисунке 10, следует производить в соответствии с разделом 16.

15.10. Результаты испытания магистральных и главных частей должны быть отражены в учетной книге установленной формы.

15.11. Отремонтированные магистральные и главные части, срок хранения которых превышает со времени ремонта 6 месяцев для воздухораспределителей модельного ряда 483 и 1 год - для воздухораспределителей модельного ряда КАВ60 и 6540, могут быть установлены на вагон только после их испытания при положительных результатах. При этом на магистральную и главную части в дополнении к биркам, установленным при их ремонте, должны быть установлены бирки, на которых должны быть нанесены: (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- клеймо АКП и даты испытания (число, месяц и две последние цифры года) - при испытании в АКП;

- маркировка в виде буквы "И" и дата испытания (число, месяц и две последние цифры года) - при испытании в СЦ. (Пункт 15.11 дан в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

15.12. На новые магистральные и главные части, выдержавшие испытание перед постановкой на вагон (при превышении сроков их хранения после изготовления - 1 год), должны быть установлены бирки с сохранением пломбы предприятия-изготовителя. При этом маркировка бирок - в соответствии с пунктом 15.11. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Таблица 7

Размеры дроссельных отверстий магистральных и главных

частей воздухораспределителей грузового типа

Местонахождение отверстия	Диаметр отверстия, мм
Магистральная часть 483
В дросселе плунжера	2,0 +/- 0,12
В хвостовике плунжера	0,7 +/- 0,03 (3 отверстия)
В корпусе (дроссель к клапану мягкости)	0,65 +/- 03 <*>
В гайке атмосферного клапана (узел трех клапанов)	0,9 +/- 0,05
В хвостовике направляющего диска диафрагмы	1,0 + 0,25 (2 отверстия)
В седле диафрагмы переключателя режимов	0,6 +/- 0,03
В седле клапана мягкости	2,0 + 0,25
В заглушке клапана мягкости	2,0 + 0,25
В гайке-диске диафрагмы	1,2 +/- 0,1 (3 отверстия)
В седле	2,0 +/- 0,12 (6 отверстий)
В седле	2,8 + 0,25 (6 отверстий)
Во втулке	2,0 + 0,25 (6 отверстий)
В стержне	1,0 +/- 0,15 (2 отверстия) 1,5 +/- 0,15 (2 отверстия)
Магистральная часть 483М, 483А
В дросселе плунжера	2,0 +/- 0,12
В хвостовике плунжера	0,7 + 0,03 (3 отверстия)
В корпусе (дроссель к клапану мягкости)	0,9 +/- 0,05
В гайке атмосферного клапана (узел трех клапанов)	0,9 +/- 0,05
В хвостовике направляющего диска диафрагмы	1,0 + 0,25 (2 отверстия)
В седле диафрагмы переключателя режимов	0,6 +/- 0,03
В седле узла трех клапанов	0,3 +/- 0,03
В седле клапана мягкости	2,0 + 0,25
В заглушке клапана мягкости	2,0 + 0,25
В гайке-диске диафрагмы	1,2 +/- 0,1 (3 отверстия)
В седле	0,3 +/- 0,03 2,0 +/- 0,12 (6 отверстий)
В седле	2,8 + 0,25 (6 отверстий)
Во втулке	2,0 + 0,25 (6 отверстий)
В стержне	1,0 +/- 0,15 (2 отверстия) 1,5 +/- 0,15 (2 отверстия)
Магистральная часть 4380
В дросселе плунжера	2,0 +/- 0,25
В хвостовике плунжера	0,7 +/- 0,03 (3 отверстия)
В седле клапана мягкости	0,9 +/- 0,05
В гайке атмосферного клапана (узел трех клапанов)	0,9 +/- 0,05
В хвостовике направляющего диска диафрагмы	1,0 + 0,25 (2 отверстия)
В седле диафрагмы переключателя режимов	0,6 +/- 0,03
В седле узла трех клапанов	0,3 +/- 0,03
Главная часть 270
В штоке главного поршня	1,7 +/- 0,05 3,0 +/- 0,1 (4 отверстия)
В корпусе (цилиндр главного поршня)	0,5 +/- 0,05
В корпусе (ниппель обратного клапана)	1,3 +/- 0,05
В уравнительном поршне (атмосферное отверстие)	2,8 + 0,1; -0,05
Главная часть 4381
В штоке главного поршня	1,8 +/- 0,05
В корпусе (цилиндр главного поршня)	0,55 +/- 0,05
В корпусе (ниппель обратного клапана)	1,3 +/- 0,05
В уравнительном поршне (атмосферное отверстие)	2,8 + 0,1
Главная часть 466
В штоке с манжетами	1,8 +/- 0,06
В дросселе зажимной шайбы (узел диафрагмы)	0,6 +/- 0,03
В корпусе (ниппель обратного клапана)	1,3 +/- 0,05
В седле уравнительного поршня (атмосферное отверстие)	3,5 + 0,16
Главная часть 483.400
Во втулке корпуса	1,7 + 0,25
В корпусе (дроссель цилиндра главного поршня)	0,55 +/- 0,03
В корпусе (дроссель обратного клапана)	1,3 +/- 0,05
В уравнительном поршне (атмосферное отверстие)	2,8 + 0,1; -0,05
В седле клапана дополнительной разрядки	0,5 +/- 0,03
<*> Отверстие рассверливается до диаметра (0,9 +/- 0,05) мм.

1 - пружина 305.108; 2 - прокладка 183.9; 3 - клапан 483.110

или 483.090-01; 4 - седло 483.026; 5 - седло 483.011;

6 - клапан дополнительной разрядки 483.090 или 483.090-01;

7 - прокладка 270.549; 8 - седло 483М.012 (для магистральной

части 483М и 483А), седло 483.012 (для магистральной части

483); 9 - манжета 305.156; 10 - пружина 483.002; 11 - втулка

483.017; 12 - кольцо 021-025-25-2-3 ГОСТ 9833;

13 - пружина 483.029; 14 - гайка 483.028

(в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77

заседания Совета по железнодорожному транспорту

государств - участников Содружества)

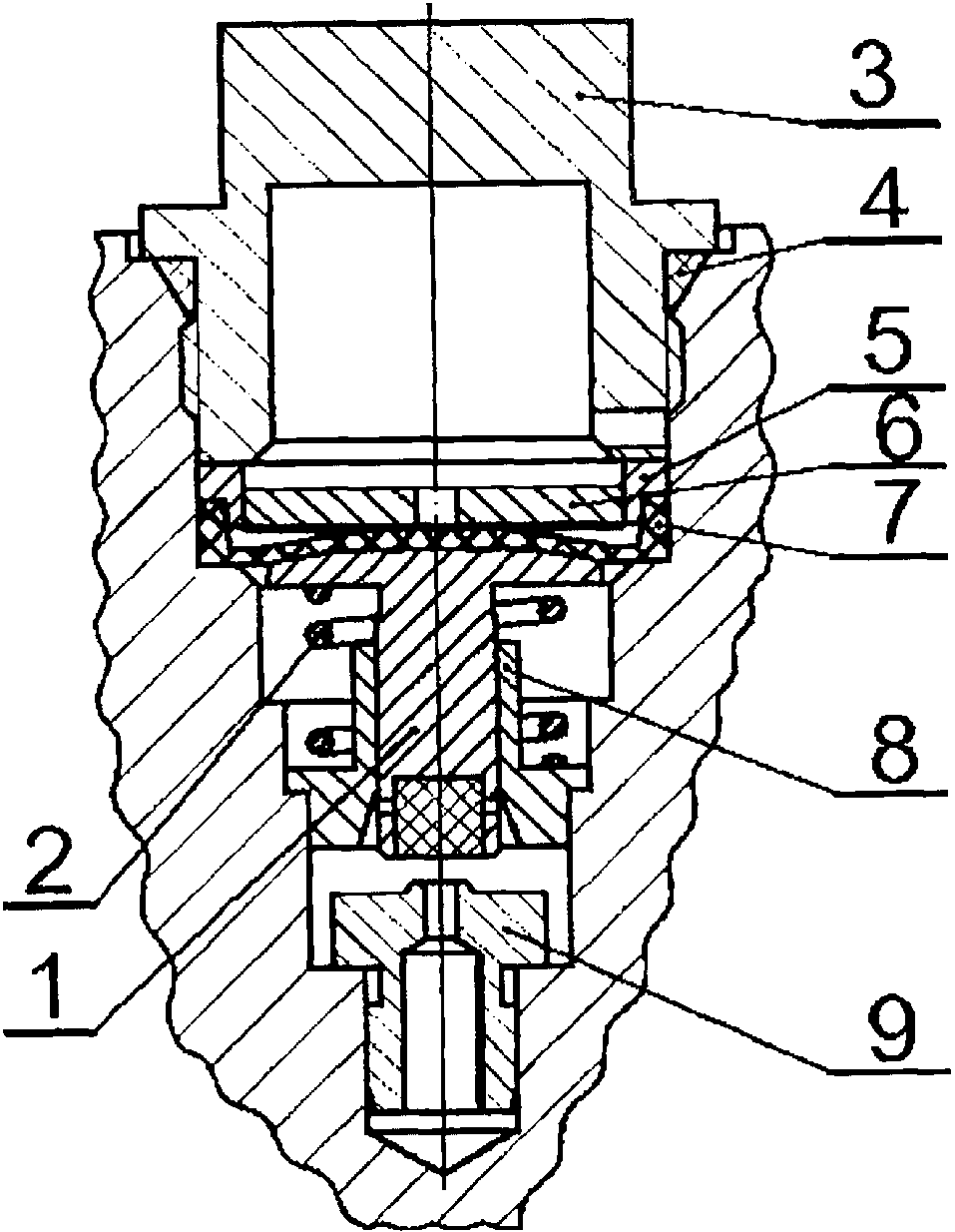

Рисунок 4. Узел трех клапанов

1 - клапан 483.080; 2 - манжета 305.156; 3 - упор 483.001;

4 - диафрагма 483.005; 5 - кольцо 483.016; 6 - пружина

483.025-2; 7 - заглушка 483.007 или 483.007-01 или

483.007-02; 8 - гайка 2М6-6Н.5.019 ГОСТ ISO 4032-2014;

9 - шайба 483.006; 10 - втулка 483.032

(в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77

заседания Совета по железнодорожному транспорту

государств - участников Содружества)

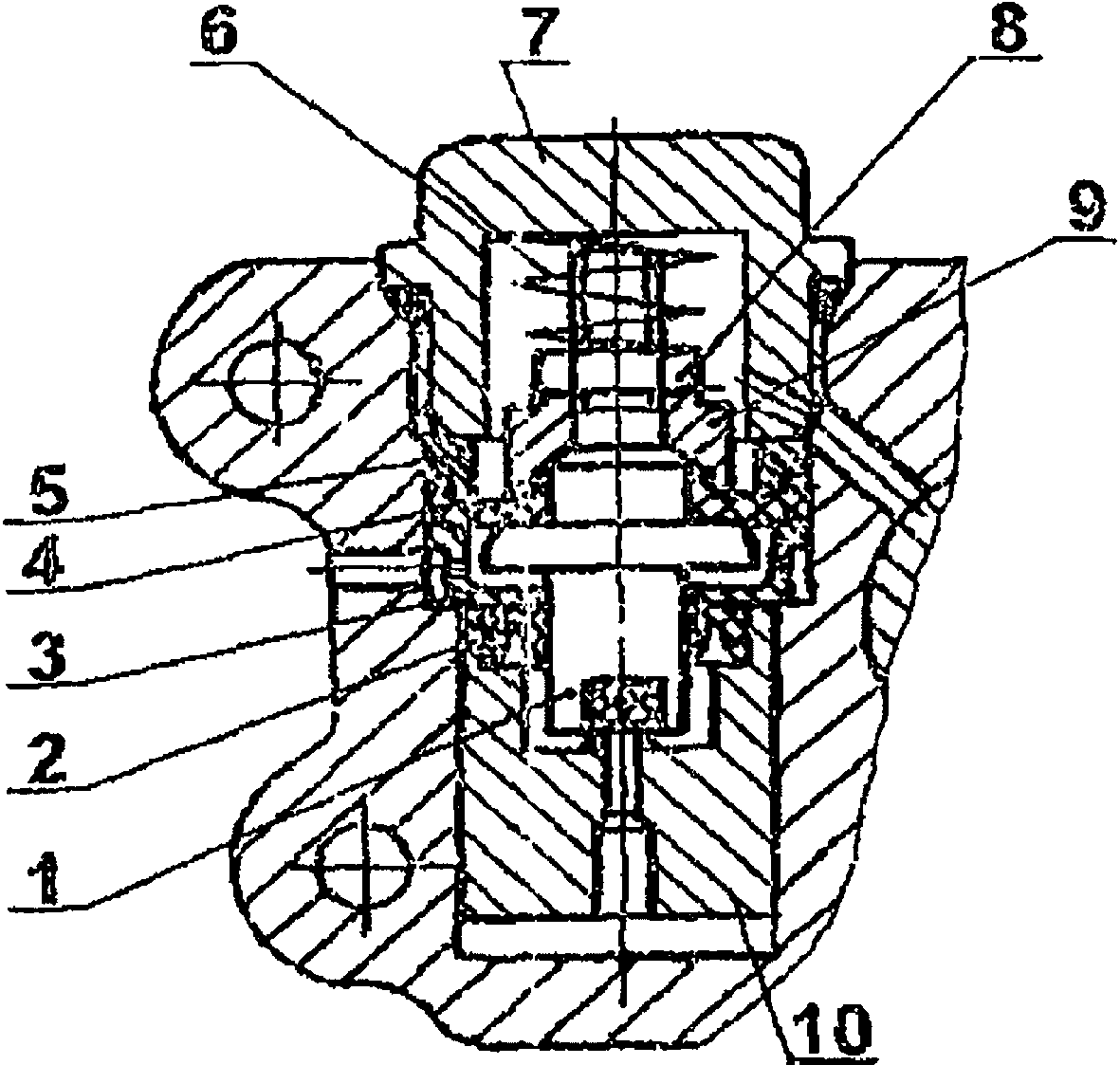

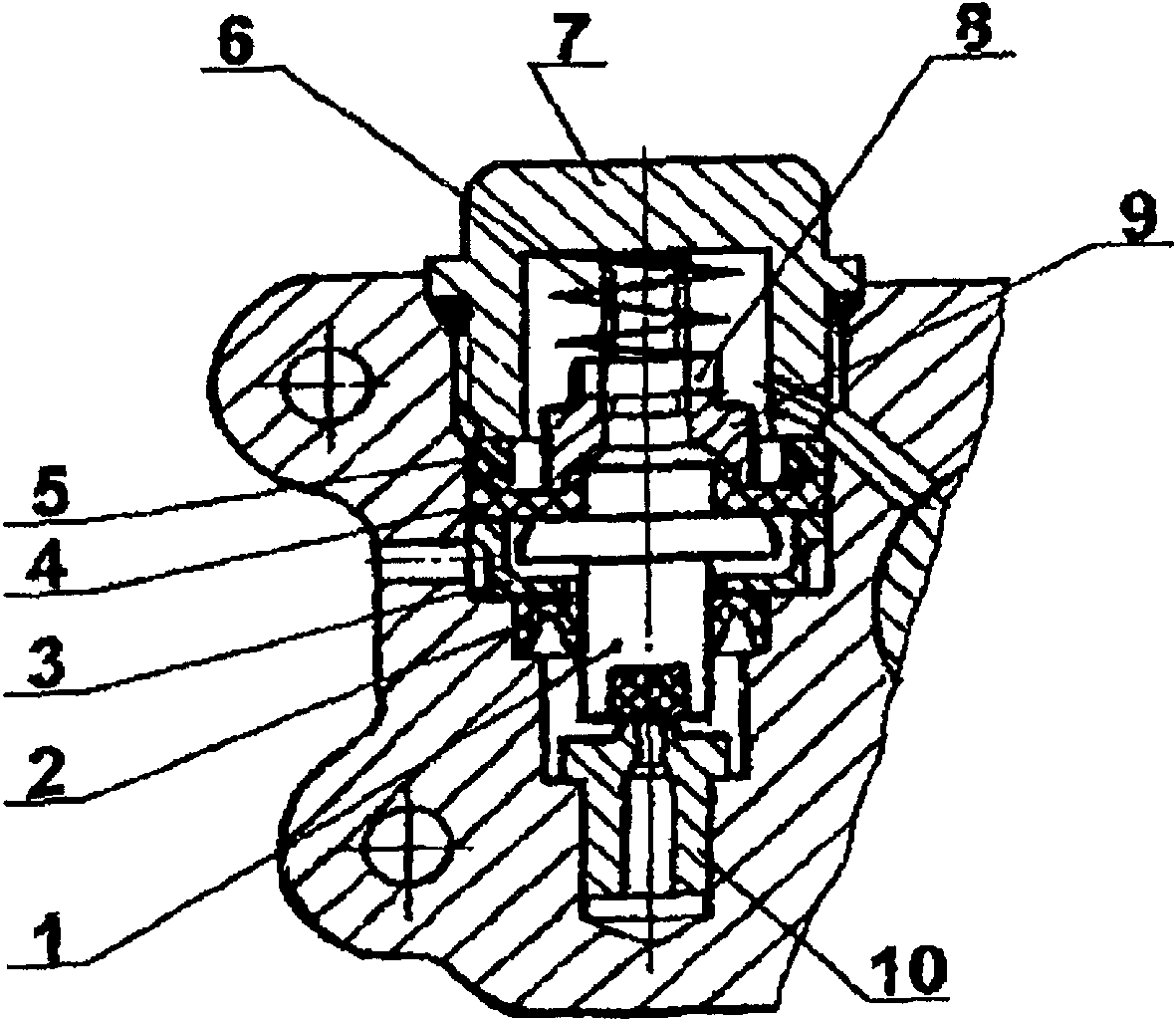

Рисунок 5. Клапан мягкости магистральной части 483

1 - клапан 483.080; 2 - манжета 305.156; 3 - упор 483.001;

4 - диафрагма 483.005; 5 - кольцо 483.016; 6 - пружина

483.025-2; 7 - заглушка 483.007 или 483.007-01 или

483.007-02; 8 - гайка 2М6-6Н.5.019 ГОСТ ISO 4032-2014;

9 - шайба 483.006; 10 - седло 483.037

(в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77

заседания Совета по железнодорожному транспорту

государств - участников Содружества)

Рисунок 6. Клапан мягкости магистральной части 483М

1 - клапан 483А.030-1 или 483А.030-2; 2 - пружина 87.02.21;

3 - заглушка 483.007 или 483.007-01 или 483.007-02;

4 - кольцо 028-033-30-2-3 ГОСТ 9833; 5 - кольцо 483.016;

6 - шайба 483А.001-01; 7 - диафрагма 483А.007; 8 - втулка

483А.002-1; 9 - седло 483.037

(в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77

заседания Совета по железнодорожному транспорту

государств - участников Содружества)

Рисунок 7. Клапан мягкости магистральной части 483А

Рисунок 8. Плунжер 483.120

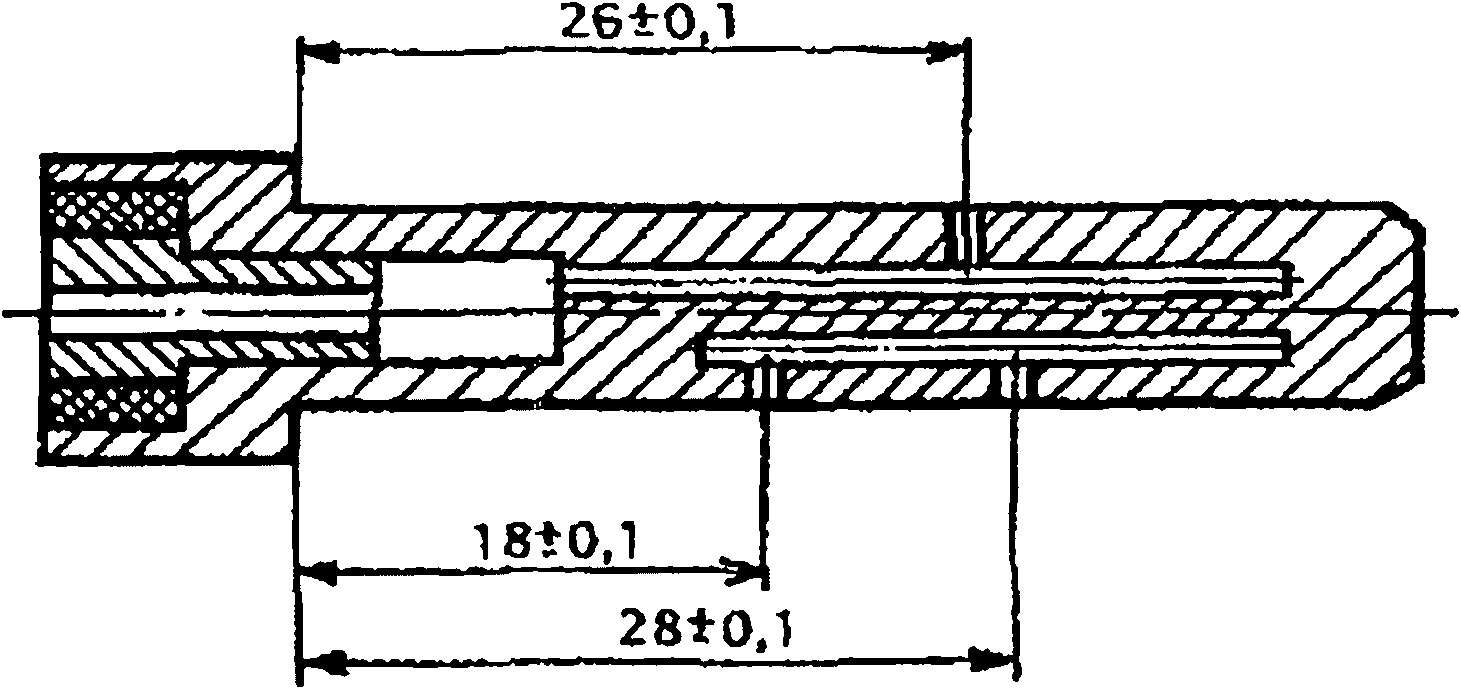

Рисунок 9. Плунжер 483М.120

16. ИСПЫТАНИЕ МАГИСТРАЛЬНЫХ И ГЛАВНЫХ ЧАСТЕЙ

ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ГРУЗОВОГО ТИПА НА СТЕНДЕ

УНИФИЦИРОВАННОЙ КОНСТРУКЦИИ

16.1. Характеристика стенда

16.1.1. Принципиальная пневматическая схема стенда должна соответствовать схеме, приведенной на рисунке 10.

1, 8, 10, 13, 15, 22, 26, 29, 32, 33 - разобщительные краны

или устройства, заменяющие их; 2, 3, 9, 18, 19,

20 - манометры; 4 - тормозной резервуар; 5 - запасный

резервуар; 6 - редуктор; 7, 25 - водоспускные краны;

11 - привалочный фланец для главной части

воздухораспределителя; 12 - канал дополнительной разрядки;

14 - кран машиниста (блок управления); 16, 17, 23, 30,

34 - дроссели; 21 - фильтр для очистки воздуха;

24 - магистральный резервуар; 27 - рабочая камера;

28 - золотниковая камера; 31 - привалочный фланец

для магистральной части воздухораспределителя

Рисунок 10. Принципиальная пневматическая схема стенда

унифицированной конструкции для испытания магистральных

и главных частей воздухораспределителей грузового типа

16.1.2. Стенд должен иметь:

- магистральный (далее - МР) и запасный (далее - ЗР) резервуары объемом соответственно 55 и 4 литра;

- рабочую (далее - РК) и золотниковую (далее - ЗК) камеры объемом с учетом объема подводящих труб соответственно 6,0 и 4,5 литра;

- тормозной резервуар (далее - ТР) объемом 12 литров с учетом объема подводящих труб;

- кран машиниста или заменяющий его блок управления;

- дроссель ДР1 (с отверстием диаметром 2 мм) для проверки крана машиниста или заменяющего его блока управления;

- дроссель ДР2 (с отверстием диаметром приблизительно 0,7 мм) для создания темпа проверки мягкости действия магистральной и главной частей;

- дроссель ДР3 (с отверстием диаметром приблизительно 0,65 мм) для создания темпа медленного отпуска;

- дроссели ДР4 (с отверстием диаметром 2 мм) и ДР5 (с отверстием диаметром 3 мм) для создания опережения зарядки ЗК при прямой зарядке ЗК и РК;

- редуктор РД, отрегулированный на давление (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²];

- контрольно-измерительные приборы для контроля времени (секундомер) и давления (манометры с пределом измерения 1 МПа (10 кгс/см²) класса точности не ниже 0,6);

- прижимы МЧ и ГЧ с привалочными фланцами для надежного и герметичного крепления соответственно магистральной и главной частей к стенду;

- переключатель режимов торможения (на рисунке не показан), который должен переключать главную часть воздухораспределителей модельного ряда 483, размещенную на стенде, на режимы торможения: "груженый", "средний" и "порожний", обеспечив расстояние от упора режимного переключателя главной части до привалочной поверхности ее фланца для режима "груженый" - (80,5 +/- 0,5) мм, для режима "средний" - (85,5 +/- 0,5) мм; (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- разобщительные краны или устройства, заменяющие их;

- водоспускные краны на ТР и МР;

- фильтр для очистки воздуха на входе в стенд.

16.1.3. Кран машиниста или заменяющий его блок управления должен обеспечивать:

- давление сжатого воздуха в МР: (0,60 + 0,01), (0,54 + 0,01), (0,45 + 0,01), (0,35 + 0,01) МПа [(6,0 + 0,1), (5,4 + 0,1), (4,5 + 0,1), (3,5 + 0,1) кгс/см²];

- автоматическое поддержание установившегося давления сжатого воздуха в МР;

- ступень торможения - понижение давления сжатого воздуха в МР с (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²] на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²);

- темп служебного торможения - понижение давления сжатого воздуха в МР с 0,5 до 0,4 МПа (с 5,0 до 4,0 кгс/см²) за время от 4 до 6 с (при отключенных от стенда главной и магистральной частях);

- темп отпуска - повышение давления сжатого воздуха в МР с 0,4 до 0,5 МПа (с 4,0 до 5,0 кгс/см²) за время не более 5 с (при отключенных от стенда главной и магистральной частях).

16.1.4. Дроссель ДР2 должен обеспечивать темп проверки мягкости действия магистральной и главной частей - понижение давления сжатого воздуха в МР с 0,60 до 0,57 МПа (с 6,0 до 5,7 кгс/см²) за время от 50 до 60 с (при отключенных от стенда кране машиниста (блоке управления), главной и магистральной частях).

Дроссель ДР3 должен обеспечивать темп медленного отпуска - повышение давления сжатого воздуха в МР с 0,48 до 0,50 МПа (с 4,8 до 5,0 кгс/см²) за время от 36 до 43 с (при отключенных от стенда главной и магистральной частях).

Диаметры отверстий дросселей ДР2 и ДР3 на каждом конкретном стенде должны быть подобраны при регулировке заданных темпов.

16.1.5 Испытание магистральных частей воздухораспределителей модельного ряда 483 производится с закрепленной на стенде проверенной и исправной главной частью 270 или 483.400.

Испытание магистральных частей воздухораспределителей модельного ряда КАВ60 производится с закрепленной на стенде главной частью КАВ10-01 или КАВ10-02.

Испытание магистральных частей 4380 воздухораспределителей модельного ряда 6540 производится с закрепленной на стенде проверенной и исправной главной частью 4381.

Испытание главных частей воздухораспределителей модельного ряда 483 производится с закрепленной на стенде проверенной и исправной магистральной частью 483М или 483А.

Испытание главных частей воздухораспределителей модельного ряда КАВ60 производится с закрепленной на стенде магистральной частью КАВ20-01.

Испытание главных частей 4381 воздухораспределителей модельного ряда 6540 производится с закрепленной на стенде проверенной и исправной магистральной частью 4380.

Испытание на стенде одновременно непроверенных магистральной и главной частей воздухораспределителей модельного ряда 483 и модельного ряда 6540 запрещается". (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

16.1.6. Проверку плотности стенда и заданных темпов следует производить следующим образом:

- стенд подключить к воздушной напорной магистрали с давлением сжатого воздуха не ниже 0,65 МПа (6,5 кгс/см²);

- для проверки плотности на привалочные фланцы стенда для магистральной и главной частей установить специальные фланцы, соединяющие между собой МР и ТК, ЗК с каналом дополнительной разрядки (далее - КДР), и заглушающие все остальные отверстия на привалочных фланцах стенда;

- включением прямых каналов (открыть краны, 1, 13, 15, 26, 29, 32, 33) зарядить стенд (МР, ТР, ЗР, РК, ЗК, КДР) сжатым воздухом до (0,60 + 0,01) МПа [(6,0 + 0,1) кгс/см²];

- после двухминутной выдержки отключить прямую зарядку резервуаров и камер (закрыть краны 1, 15, 29, 33) и проверить плотность: в течение 5 минут снижение давления сжатого воздуха в МР, ТР и ЗР допускается не более чем на 0,01 МПа (0,1 кгс/см²), а снижение давления сжатого воздуха в РК, ЗК и КДР не допускается;

- открыть кран 15, закрыть кран 26, краном машиниста (блоком управления) снизить давление сжатого воздуха в МР до (0,35 + 0,01) МПа [(3,5 + 0,1) кгс/см²], при этом проверить темп служебного торможения: время снижения давления сжатого воздуха в МР с 0,5 до 0,4 МПа (с 5,0 до 4,0 кгс/см²) должно быть от 4 до 6 с;

- кран машиниста (блок управления) перевести на зарядное давление (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²] и проверить темп отпуска: повышение давления сжатого воздуха в МР с 0,4 до 0,5 МПа (с 4,0 до 5,0 кгс/см²) должно произойти не более чем за 5 с;

- краном машиниста (блоком управления) установить давление сжатого воздуха в МР (0,45 + 0,01) МПа [(4,5 + 0,1) кгс/см²], закрыть кран 15 (кран 26 остается закрытым), после двухминутной выдержки открыть кран 22, кран машиниста (блок управления) перевести на зарядное давление (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²] и проверить темп медленного отпуска: повышение давления сжатого воздуха в МР с 0,48 до 0,50 МПа (с 4,8 до 5,0 кгс/см²) должно произойти за время от 36 до 43 с;

- закрыть кран 22, открыть кран 15, зарядить МР сжатым воздухом до (0,60 + 0,01) МПа [(6,0 + 0,1) кгс/см²], после чего закрыть кран 15 (кран 26 остается закрытым), после двухминутной выдержки открыть кран 10 и проверить темп проверки мягкости действия магистральной и главной частей: снижение давления сжатого воздуха в МР с 0,60 до 0,57 МПа (с 6,0 до 5,7 кгс/см²) должно произойти за время от 50 до 60 с;

- для проверки крана машиниста (блока управления) на автоматическое поддержание давления необходимо закрыть кран 10, открыть кран 15 (кран 26 остается закрытым), краном машиниста (блоком управления) установить зарядное давление сжатого воздуха в МР, а затем создать утечку через отверстие диаметром 2 мм (открыть кран 8), при этом кран машиниста (блок управления) должен поддерживать установившееся давление сжатого воздуха в МР с отклонением не более 0,015 МПа (0,15 кгс/см²).

Допускается проверять плотность стенда с установленными на него исправными магистральной и главной частями, для этого включением прямых каналов (открыть краны 1, 13, 15, 26, 29, 32, 33) следует зарядить стенд (МР, ЗР, РК, ЗК) сжатым воздухом до (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²], после двухминутной выдержки отключить прямую зарядку РК и ЗК (закрыть краны 29, 33), краном машиниста (блоком управления) понизить давление сжатого воздуха в МР на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²), после того, как давление установится, закрыть краны 1, 15 и проверить плотность: в течение 5 минут снижение давления сжатого воздуха в МР, ТР и ЗР допускается не более чем на 0,01 МПа (0,1 кгс/см²), а снижение давления сжатого воздуха в РК, ЗК и КДР не допускается.

16.2. Испытание магистральной части

16.2.1. Проверка зарядки магистральной части производится на режиме "равнинный" при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²].

Переключатель режимов торможения должен быть установлен в положение "груженый", краны 13, 15 и 32 должны быть открыты, остальные - закрыты.

После достижения в МР зарядного давления производится зарядка магистральной и главной частей (открыть кран 26), после чего следует проверить:

- время зарядки ЗК сжатым воздухом от 0 до 0,12 МПа (от 0 до 1,2 кгс/см²), которое должно быть для магистральных частей 483 и 483М от 20 до 35 с, для магистральных частей 483А и 4380 - от 4 до 8 с, для магистральной части КАВ20-01 - от 1 до 5 с; (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- открытие клапана мягкости (проверяется для магистральных частей 483 и 483М), которое должно произойти в процессе зарядки ЗК при достижении в ней давления сжатого воздуха от 0,15 до 0,35 МПа (от 1,5 до 3,5 кгс/см²) и определяется по ускорению темпа зарядки ЗК: время зарядки ЗК сжатым воздухом с 0,35 до 0,40 МПа (с 3,5 до 4,0 кгс/см²) должно быть от 3 до 5 с;

- открытие второго пути зарядки РК (проверяется для магистральных частей воздухораспределителей модельного ряда 483 и модельного ряда 6540), которое должно произойти при достижении в ней давления сжатого воздуха от 0,20 до 0,35 МПа (от 2,0 до 3,5 кгс/см²), а также время зарядки РК сжатым воздухом (проверяется для магистральных частей всех воздухораспределителей) с 0,35 до 0,40 МПа (с 3,5 до 4,0 кгс/см²) должно быть от 6 до 10 с. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества

16.2.2. Проверка мягкости действия магистральной части производится на режиме "равнинный" при зарядном давлении (0,60 + 0,01) МПа [(6,0 + 0,1) кгс/см²].

Переключатель режимов торможения должен быть установлен в положение "груженый", краны 13, 15, 26 и 32 открыты, остальные - закрыты.

После зарядки сжатым воздухом РК, ЗК, МР и ЗР до зарядного давления следует отсоединить МР от прямой зарядки (закрыть кран 15), закрыть краном 32 КДР и снизить давление сжатого воздуха в МР темпом мягкости (открыть кран 10 с дросселем 17). При снижении давления сжатого воздуха в МР до 0,54 МПа (5,4 кгс/см²) магистральная и главная части не должны приходить в действие, т.е. сжатый воздух не должен поступать в ТР, а давление сжатого воздуха в КДР не должно превышать 0,01 МПа (0,1 кгс/см²).

16.2.3. Проверка ступени торможения и отпуска магистральной части производится на режиме "равнинный" при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²].

Переключатель режимов торможения должен быть установлен в положение "груженый", краны 1, 13, 15, 26 и 32 открыты, остальные - закрыты.

После зарядки сжатым воздухом РК, ЗК и МР до зарядного давления следует снизить давление сжатого воздуха в МР на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²) темпом служебного торможения.

В течение 120 с после установления давления сжатого воздуха в ТР:

- давление сжатого воздуха в ТР должно быть не менее 0,06 МПа (0,6 кгс/см²);

- давление сжатого воздуха в КДР должно быть не менее 0,3 МПа (3,0 кгс/см²);

- в РК установившееся давление сжатого воздуха не должно снижаться.

Затем следует повысить давление сжатого воздуха в МР темпом медленного отпуска (закрыть кран 15, перевести блок управления (кран машиниста) на зарядное давление и затем открыть кран 22 с дросселем 23). При этом сначала в РК, а затем в ТР должно произойти снижение давления сжатого воздуха.

Время от начала повышения давления сжатого воздуха в МР до достижения в ТР давления сжатого воздуха 0,04 МПа (0,4 кгс/см²) должно быть не более 70 с.

16.2.4. Проверка полного служебного торможения и отпуска магистральной части производится на режиме "равнинный" при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²].

После зарядки сжатым воздухом РК, ЗК и МР до зарядного давления следует снизить давление сжатого воздуха в МР до (0,35 + 0,01) МПа [(3,5 + 0,1) кгс/см²] темпом служебного торможения. При этом время от начала понижения давления сжатого воздуха в МР до достижения в ТР давления сжатого воздуха 0,35 МПа (3,5 кгс/см²) должно быть от 7 до 15 с.

Затем следует повысить давление сжатого воздуха в МР до (0,45 + 0,01) МПа [(4,5 + 0,1) кгс/см²]. При этом:

- в РК должно произойти снижение давления сжатого воздуха;

- время от начала повышения давления сжатого воздуха в МР до достижения в ТР давления сжатого воздуха 0,04 МПа (0,4 кгс/см²) должно быть не более 60 с.

16.2.5. Для проверки отпуска магистральной части на горном режиме следует ее режимный переключатель перевести в положение "горный", проверку производить при зарядном давлении (0,60 + 0,01) МПа [(6,0 + 0,1) кгс/см²].

После зарядки сжатым воздухом РК, ЗК, МР и ЗР до зарядного давления следует снизить давление сжатого воздуха в МР на 0,10 - 0,12 МПа (1,0 - 1,2 кгс/см²) темпом служебного торможения, дать выдержку 15 с и повысить давление сжатого воздуха в МР до (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²].

В течение 60 с, после повышения давления сжатого воздуха в МР, должно произойти снижение давления сжатого воздуха в ТР не ниже чем до 0,06 МПа (0,6 кгс/см²).

16.3. Испытание главной части

16.3.1. Проверка зарядки главной части производится на режиме "равнинный" магистральной части при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²]. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Переключатель режимов торможения должен быть установлен для главных частей 4381, 270 и 483.400 в положение "порожний", для главных частей КАВ10-01 и КАВ10-02 - в положении "средний", краны 13, 15 и 32 должны быть открыты, остальные - закрыты. (в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

После достижения в МР зарядного давления производится зарядка сжатым воздухом главной и магистральной частей (открыть кран 26), при этом необходимо проверить:

- время зарядки сжатым воздухом ЗР от 0 до 0,52 МПа (от 0 до 5,2 кгс/см²), которое должно быть от 14 до 18 с;

- время зарядки сжатым воздухом РК от 0 до 0,05 МПа (от 0 до 0,5 кгс/см²), которое должно быть от 25 до 55 с в случае применения при испытании магистральной части 483М, от 15 до 40 с - в случае применения при испытании магистральных частей 483А и 4380, от 3 до 8 с - в случае применения для испытания магистральной части КАВ20-01. (в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

16.3.2. Проверка мягкости действия главной части производится на режиме "равнинный" магистральной части при зарядном давлении (0,60 + 0,01) МПа [(6,0 + 0,1) кгс/см²]. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Переключатель режимов торможения должен быть установлен для главных частей 4381, 270 и 483.400 в положение "порожний", для главных частей КАВ10-01 и КАВ10-02 - в положении "средний", краны 13, 15, 26 и 32 должны быть открыты, остальные - закрыты. (в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

После зарядки сжатым воздухом РК, ЗК, МР и ЗР до зарядного давления следует отсоединить МР от прямой зарядки (закрыть кран 15), перекрыть краном 32 КДР и снизить в МР давление сжатого воздуха темпом мягкости (открыть кран 10 с дросселем 17). При снижении давления сжатого воздуха в МР до 0,54 МПа (5,4 кгс/см²) главная и магистральная части не должны приходить в действие, т.е. сжатый воздух не должен поступать в ТР, а давление сжатого воздуха в КДР не должно превышать 0,01 МПа (0,1 кгс/см²), давление сжатого воздуха в ЗР не должно понижаться более чем на 0,02 МПа (0,2 кгс/см²).

16.3.3. Проверка ступени торможения и плотности главной части при ступени торможения производится на режиме "равнинный" магистральной части при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²]. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Переключатель режимов торможения должен быть установлен для главных частей 4381, 270 и 483.400 в положение "порожний", для главных частей КАВ10-01 и КАВ10-02 - в положении "средний", краны 1, 13, 15, 26 и 32 должны быть открыты, остальные - закрыты. (Пункт дан в ред. Извещения 32 ЦВ 36-2016, утв. на 65-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Для проверки следует снизить давление сжатого воздуха в МР темпом служебного торможения на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²). Через 60 с после снижения давления сжатого воздуха в МР следует отсоединить ЗР от прямой зарядки (закрыть кран 1). При этом:

- в течение 20 с после отключения ЗР допускается понижение давления сжатого воздуха в нем не более чем на 0,01 МПа (0,1 кгс/см²);

- в течение 120 с после снижения давления сжатого воздуха в МР:

1) в КДР давление сжатого воздуха должно быть не менее 0,3 МПа (3,0 кгс/см²);

2) в РК установившееся давление сжатого воздуха не должно снижаться;

3) давление сжатого воздуха в ТР должно быть не менее 0,06 МПа (0,6 кгс/см²).

16.3.4. Проверка давления сжатого воздуха в ТР в зависимости от режима торможения производится на режиме "равнинный" при зарядном давлении (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²].

Краны стенда 1, 13, 15, 26 и 32 должны быть открыты, остальные - закрыты.

После зарядки сжатым воздухом РК, ЗК и МР до зарядного давления поочередно (в любой последовательности) на каждом режиме торможения главной части следует снизить давление сжатого воздуха в МР до (0,35 + 0,01) МПа [(3,5 + 0,1) кгс/см²] темпом служебного торможения с обязательным последующим полным отпуском после измерения давления в ТР на каждом режиме торможения.

Давление сжатого воздуха в ТР должно установиться:

- на режиме торможения "порожний" - от 0,14 до 0,18 МПа (от 1,4 до 1,8 кгс/см²);

- на режиме торможения "средний" - от 0,30 до 0,34 МПа (от 3,0 до 3,4 кгс/см²);

- на режиме торможения "груженый" - от 0,40 до 0,45 МПа (от 4,0 до 4,5 кгс/см²).

При проверке на режиме торможения "груженый" необходимо проконтролировать время от начала понижения давления сжатого воздуха в МР до достижения давления сжатого воздуха в ТР 0,35 МПа (3,5 кгс/см²), которое должно быть от 7 до 15 с, и время отпуска: время от начала повышения давления сжатого воздуха в МР до достижения давления сжатого воздуха в ТР 0,04 МПа (0,4 кгс/см²), которое должно быть не более 60 с. (Пункт 16.3.4 дан в ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

16.3.5. Для проверки действия выпускного клапана главной части толкатель выпускного клапана, при зарядном давлении сжатого воздуха в РК (0,54 + 0,01) МПа [(5,4 + 0,1) кгс/см²], следует отжать до отказа. Время понижения давления сжатого воздуха в РК с 0,50 до 0,05 МПа (с 5,0 до 0,5 кгс/см²) должно быть не более 5 с.

17. РЕГУЛИРОВКА ТОРМОЗНОЙ РЫЧАЖНОЙ ПЕРЕДАЧИ ГРУЗОВЫХ ВАГОНОВ

17.1. Регулировка тормозной рычажной передачи грузовых

вагонов при производстве деповского и капитального ремонта

17.1.1. Регулировку тормозной рычажной передачи грузовых вагонов необходимо производить после сборки механической части тормоза на раме вагона и соединения ее с тормозными рычажными передачами подкатанных под вагон тележек.

Регулировка тормозной рычажной передачи каждой тележки должна быть произведена до подкатки тележек под вагон.

Рычажная передача тележек грузового типа должна быть отрегулирована в соответствии с пунктом 4.10.

Рычажная передача тележек пассажирского типа (тележек рефрижераторных вагонов) должна быть отрегулирована в соответствии с пунктами 23.13 и 42.3.

17.1.2. Переключатель режимов воздухораспределителя на вагоне с композиционными тормозными колодками должен быть установлен на среднем режиме торможения, а с чугунными тормозными колодками - на груженом. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

На дизельном вагоне 5-вагонной рефрижераторной секции переключатель режимов воздухораспределителя должен быть установлен: (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

- с чугунными тормозными колодками на порожнем режиме торможения; (абзац введен Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

- с композиционными колодками при тормозной рычажной передаче, конструкция которой позволяет эксплуатацию тормоза вагона как с чугунными, так и с композиционными тормозными колодками (горизонтальные рычаги имеют два отверстия для установки осей затяжки), на средний режим торможения; (абзац введен Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

- с композиционными тормозными колодками, если на горизонтальных рычагах рычажной передачи отсутствуют отверстия для установки осей затяжек, предусмотренных для применения композиционных колодок, на порожний режим торможения. (абзац введен Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Переключатель режимов воздухораспределителя на вагоне с композиционными тормозными колодками, эксплуатация которого в груженом состоянии производится по особому распоряжению владельца инфраструктуры на груженом режиме, должен быть установлен на груженый режим торможения. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

На вагоне, оборудованном авторежимом, под упор авторежима необходимо подложить металлическую прокладку толщиной (32 - 1) мм - при авторежиме 265А-1, толщиной (45 - 1) мм - при авторежиме 265А-4, 265А-5, АКВ1 и авторежиме модельного ряда 6532. (Пункт дан в ред. Извещения 32 ЦВ 1-2017, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества

17.1.3. У вагона с рычажным приводом регулятора необходимо извлечь из рычажного привода валик, соединяющий регулировочный винт привода с его упорным рычагом, и отвести упорный рычаг привода от корпуса регулятора на максимально-возможное расстояние, при этом регулировочный винт должен быть очищен от грязи, старой смазки и смазан графитной смазкой УСсА. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

У вагона со стержневым приводом регулятора упор привода следует установить при чугунных тормозных колодках на расстоянии не менее 160 мм от корпуса регулятора, при композиционных тормозных колодках - не менее 200 мм.

У вагона с винтовым приводом регулятора упор привода следует установить на расстоянии не менее 40 мм от корпуса регулятора.

17.1.4. Вращением корпуса регулятора необходимо установить зазор между тормозными колодками и колесами от 5 до 8 мм.

Винт регулятора должен быть вывернут так, чтобы размер "а" (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) составлял не менее 500 мм - для регуляторов 574Б, РТРП-675, РТРП-675-М, не менее 250 мм - для регуляторов РТРП-300, 6581 (рисунки 11, 12, 13). (Абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

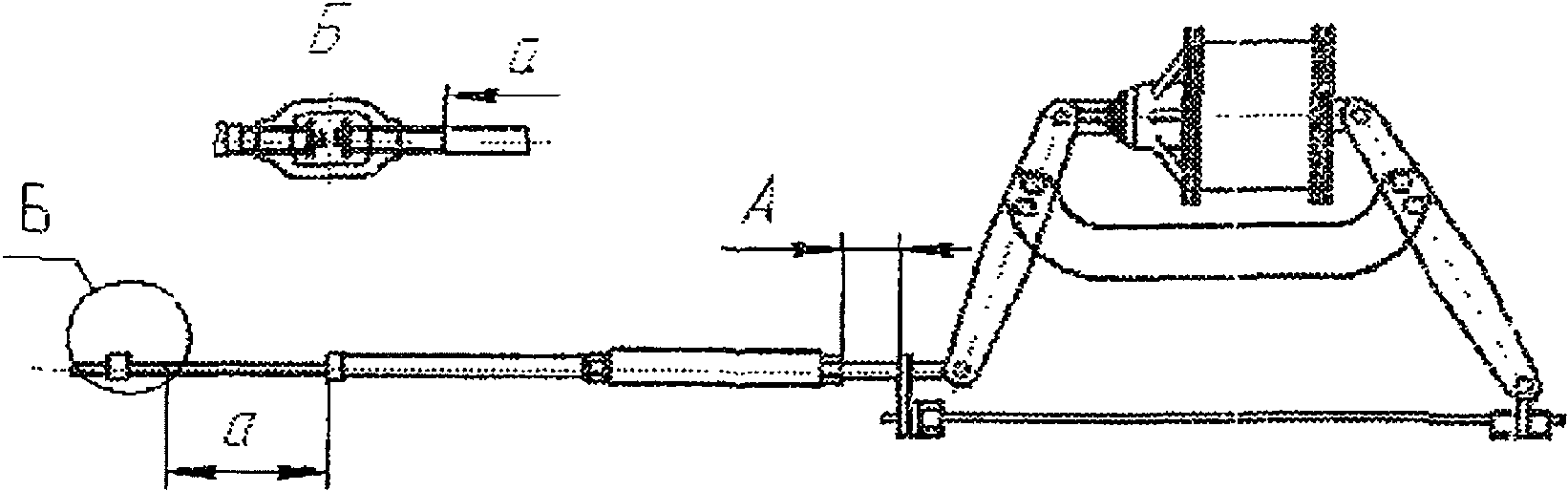

Рисунок 11. Схема установки на вагоне регулятора

тормозной рычажной передачи с рычажным приводом

Рисунок 12. Схема установки на вагоне регулятора

тормозной рычажной передачи со стержневым приводом

Рисунок 13. Схема установки на вагоне регулятора

тормозной рычажной передачи с винтовым упором

17.1.5. Произвести полное служебное торможение и проконтролировать выход штока тормозного цилиндра и наклон рычагов тормозной рычажной передачи.

Выход штока тормозного цилиндра при полном служебном торможении должен находиться в пределах, приведенных в таблице 1.

У вагона с симметричной тормозной рычажной передачей с одним тормозным цилиндром рисунки (А.1, А.4, А.5, А.8) и у вагона с двумя тормозными цилиндрами (с раздельным торможением, рисунок А.6) при полном служебном торможении ведущий горизонтальный рычаг (горизонтальный рычаг со стороны штока тормозного цилиндра) должен располагаться перпендикулярно к оси тормозного цилиндра или иметь наклон от своего перпендикулярного положения до 10° в сторону от тележки (рисунки 14, 15).

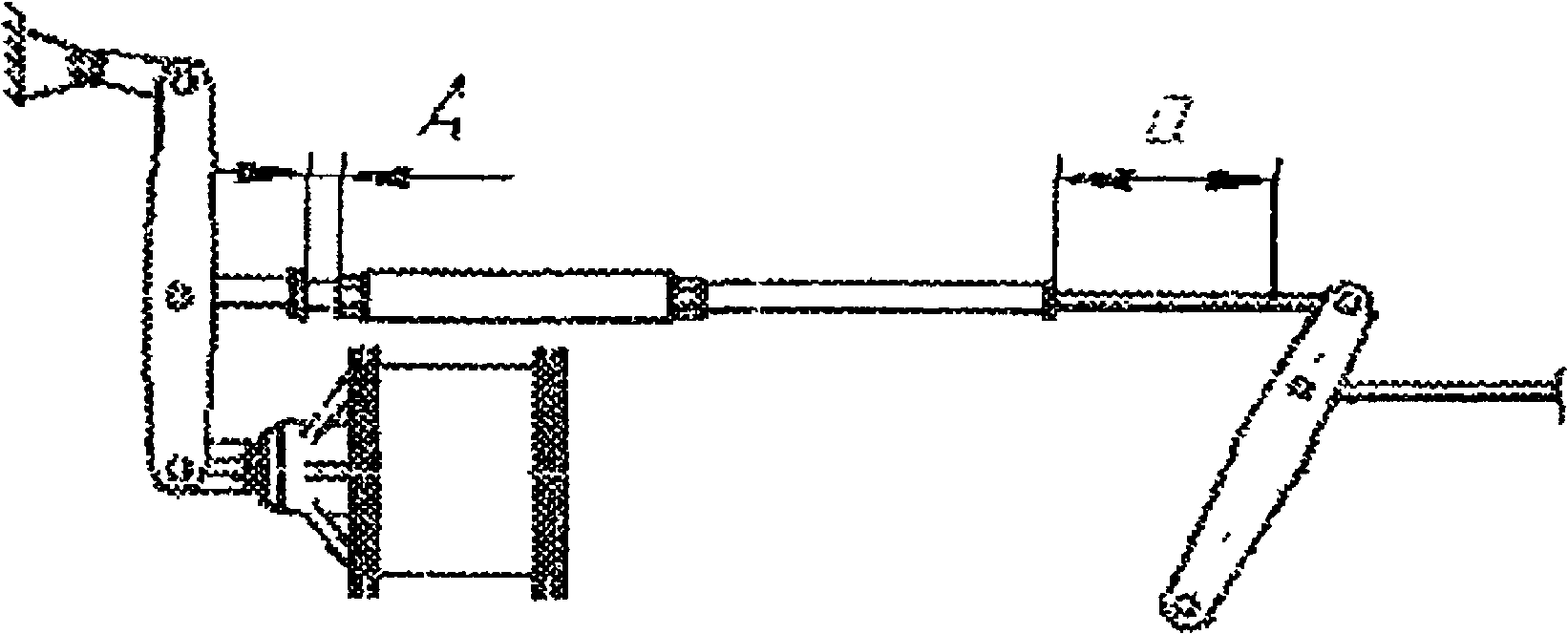

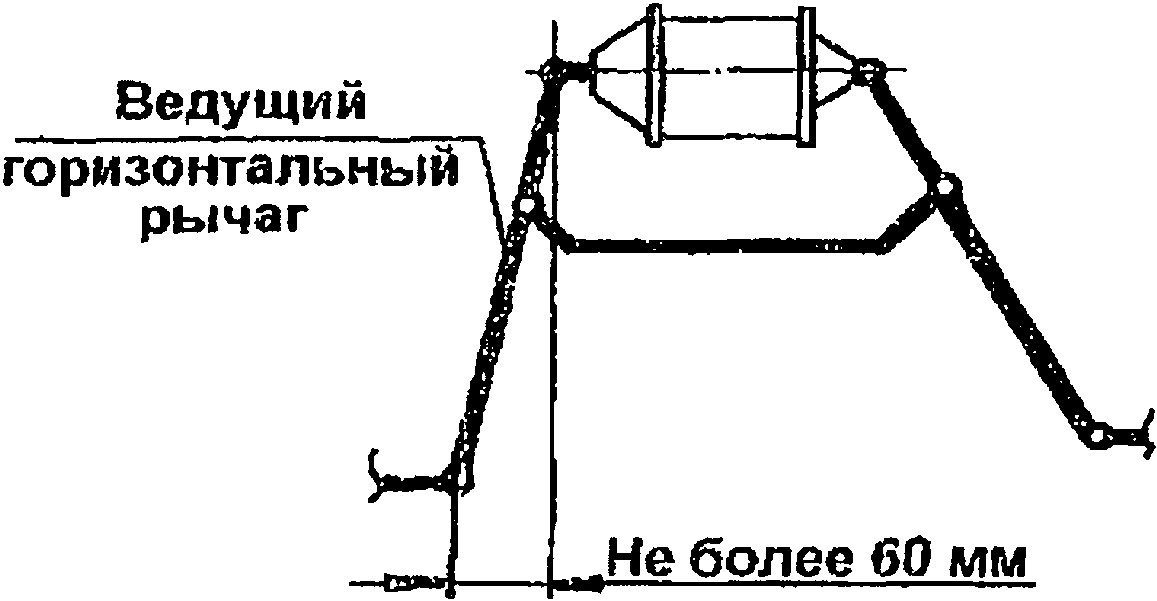

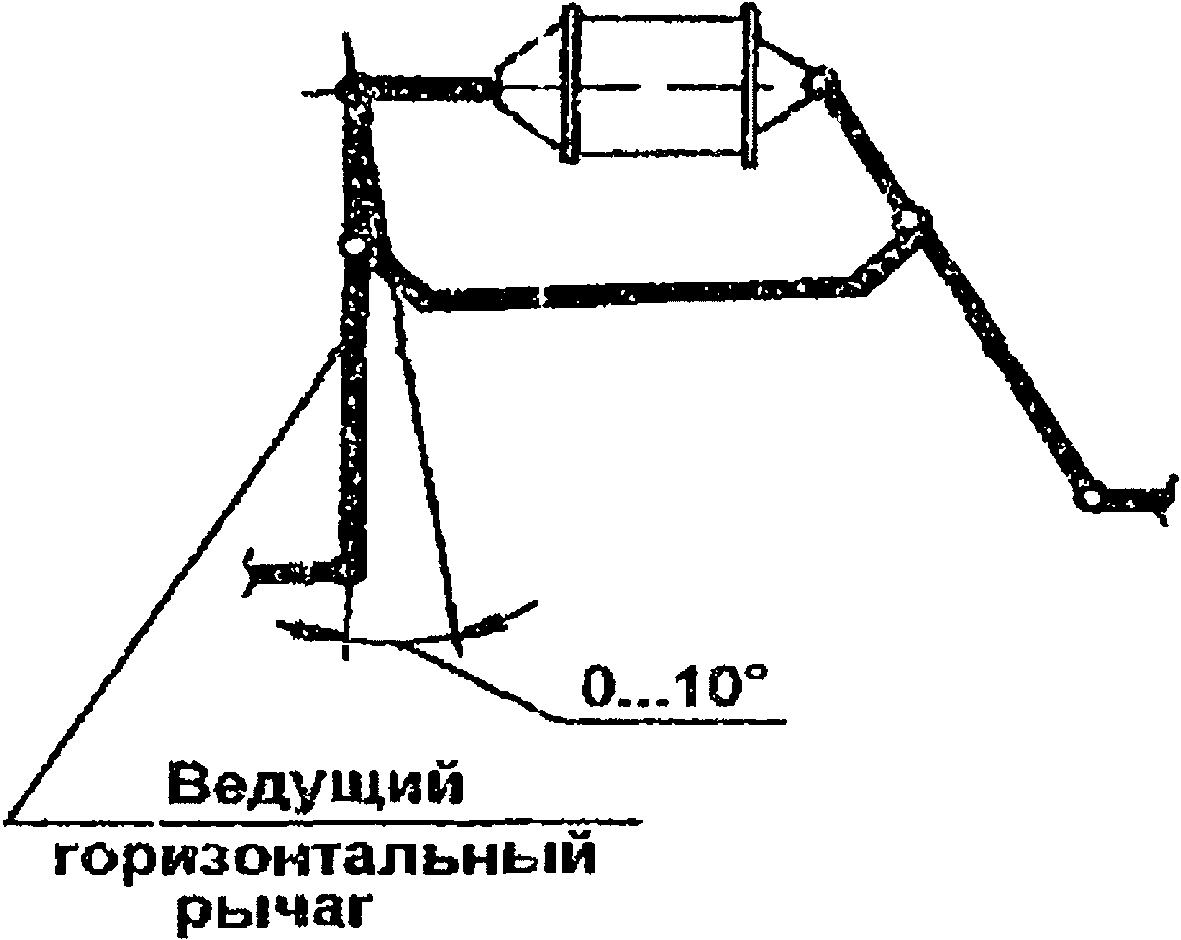

Рисунок 14. Положение ведущего горизонтального рычага

при полном служебном торможении

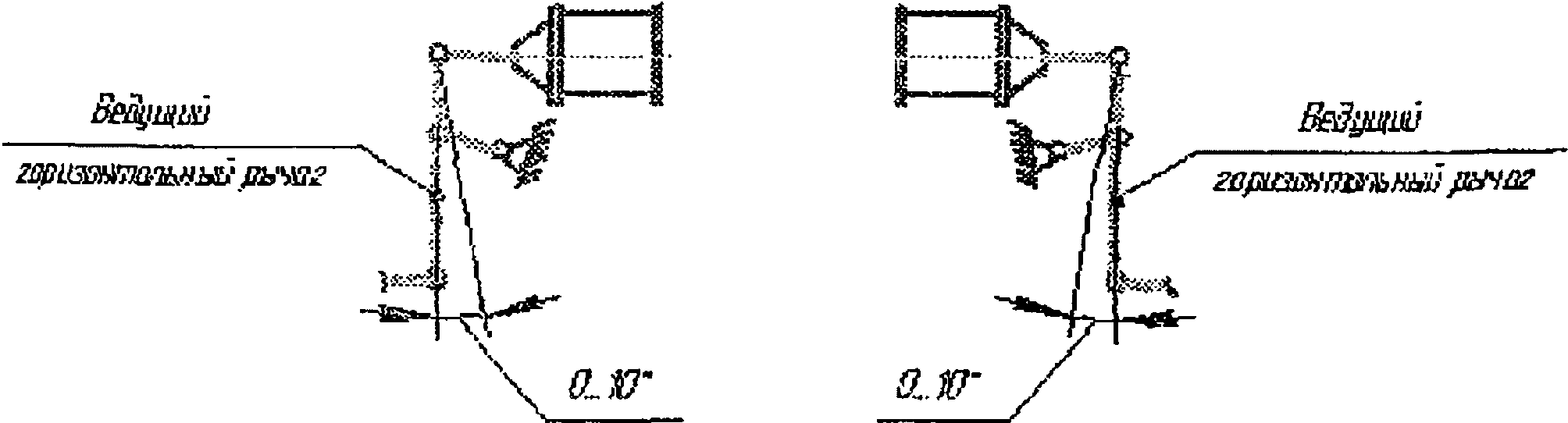

Рисунок 15. Положение ведущих горизонтальных рычагов

при полном служебном торможении на вагонах

с раздельным торможением

У вагона с одним тормозным цилиндром с несимметричной тормозной рычажной передачей (рисунки А.2, А.3) при полном служебном торможении тыловой промежуточный рычаг должен иметь наклон не менее 20° в сторону к тележке (рисунок 16).

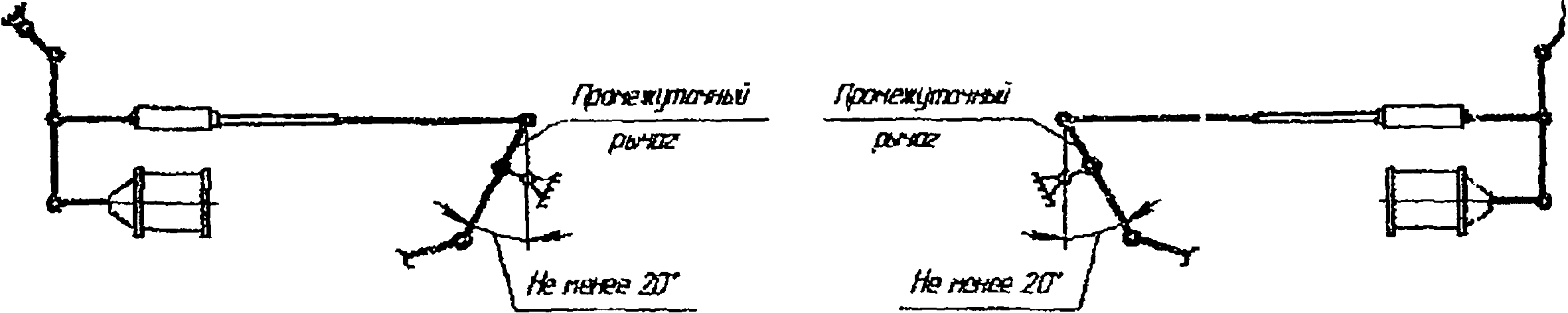

Рисунок 16. Положение тылового промежуточного рычага

при полном служебном торможении

У вагона-хоппера с двумя тормозными цилиндрами (с раздельным торможением, рисунок А.7) при полном служебном торможении промежуточные рычаги должны иметь наклон не менее 20° в сторону к тележке (рисунок 17).

Рисунок 17. Положение промежуточных рычагов при полном

служебном торможении на вагонах с раздельным торможением

Тормозная рычажная передача вагона при несоответствии вышеприведенным требованиям должна быть отрегулирована.

17.1.6. При регулировке тормозной рычажной передачи запрещается укорачивать тормозные тяги, ставить взамен них тяги другой длины.

Для проверки наклона рычагов тормозной рычажной передачи и выхода штока тормозного цилиндра вновь производится полное служебное торможение.

17.1.7. У вагона с отрегулированными наклоном рычагов и выходом штока тормозного цилиндра необходимо произвести полное служебное торможение, подвести упорный рычаг (упор) привода регулятора вплотную к корпусу регулятора и зафиксировать его положение.

У рычажного привода для фиксации упорного рычага следует вращением регулировочного винта совместить отверстие в его головке с отверстием в упорном рычаге привода и соединить их валиком, с постановкой шайбы и шплинта.

После установки привода регулятора следует произвести отпуск тормоза. При этом расстояние между корпусом регулятора и упорным рычагом (упором) устанавливается автоматически. Ориентировочные установочные размеры привода регулятора (размер "А") приведены в таблице 8.

Таблица 8

Ориентировочные установочные размеры привода регулятора

тормозной рычажной передачи вагонов

(в ред. Извещения 32 ЦВ 15-2015, утв. на 63-м,

Извещения 32 ЦВ 41-2018, утв. на 69-м,

Извещения 32 ЦВ 24-2019, утв. на 74 заседаниях

Совета по железнодорожному транспорту

государств-участников Содружества)

Тип вагона	Тип тормозных колодок	Размер "А", мм
Тип вагона	Тип тормозных колодок	рычажный привод	Стержневой привод	Винтовой упор
Четырехосный грузовой вагон (в том числе рефрижераторный) с одним тормозным цилиндром (188Б, 002) диаметром 356 мм. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Композиционные	35 - 50	140 - 200	15 - 30
	Чугунные	40 - 60	120 - 150	15 - 35
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710, 008, 6571А) диаметром 254 мм и ходом поршня 125 мм (с раздельным торможением); Четырехосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением). (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Композиционные	10 - 25	-	10 - 25
Четырехосный грузовой вагон с двумя тормозными цилиндрами (710-03, 6571А-01) диаметром 254 мм и ходом поршня 240 мм (с раздельным торможением)	Композиционные	20 - 40	-	20 - 40
Шестиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм	Композиционные	20 - 40	-	-
Восьмиосный грузовой вагон с двумя тормозными цилиндрами (188Б, 002) диаметром 356 мм (с раздельным торможением)	Композиционные	35 - 50	-	-
Восьмиосный грузовой вагон с одним тормозным цилиндром (519А) диаметром 400 мм	Композиционные	30 - 50	-	-
Вагон 5-вагонной рефрижераторной секции постройки БМЗ и ГДР, автономный рефрижераторный вагон (АРВ)	Композиционные	25 - 60	55 - 145	-
	Чугунные	40 - 75	60 - 100	-
Вагон-термос	Композиционные	-	140 - 200	-
Вагон-термос	Чугунные	-	130 - 150	-

17.1.8. У отрегулированной тормозной рычажной передачи необходимо проверить регулятор на стягивание тормозной рычажной передачи, для чего следует измерить размер "а" регулятора, вращением корпуса регулятора распустить тормозную рычажную передачу, повторно измерить размер "а", произвести полное служебное торможение, затем произвести отпуск тормоза, после чего проконтролировать размер "а" - он должен сократиться на 5 - 11 мм у регуляторов 574Б, на 7 - 20 мм у регуляторов РТРП-675 и РТРП-675-М, на 5 - 14 мм у регуляторов РТРП-300, на 5 - 30 мм у регуляторов 6581. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

После проверки обратным вращением корпуса регулятора необходимо стянуть тормозную рычажную передачу до первоначального размера "а".

17.1.9. После регулировки тормозной рычажной передачи и проверки регулятора на стягивание тормозной рычажной передачи необходимо:

- на вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя переключить на порожний режим, переключатель режимов воздухораспределителя на дизельном вагоне 5-вагонной рефрижераторной секции оставить на среднем режиме торможения; (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- у вагонов, оборудованных авторежимом, извлечь прокладку, поставленную для регулировки тормозной рычажной передачи под упор авторежима, переключатель режимов воздухораспределителя установить при композиционных колодках на средний режим торможения, при чугунных - на груженый. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

17.2. Регулировка тормозной рычажной передачи грузовых

вагонов при производстве текущего отцепочного ремонта

17.2.1. При текущем отцепочном ремонте вагона для проверки правильности регулировки тормозной рычажной передачи необходимо:

- при отпущенном тормозе вагона проконтролировать зазор между тормозными колодками и колесами, размер "а" регулятора, положение упорного рычага привода (упора) регулятора;

- произвести на вагоне полное служебное торможение и проконтролировать выход штока тормозного цилиндра и наклоны рычагов.

Зазор между тормозными колодками и колесами при отпущенном тормозе вагона должен быть в пределах от 5 до 8 мм.

Размер "а" должен быть для регуляторов 574Б, РТРП-675, РТРП-675-М не менее 150 мм, для регуляторов РТРП-300, 6581 - не менее 50 мм. (Абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

Упорный рычаг привода (упор) регулятора при отпущенном тормозе вагона не должен касаться корпуса регулятора, ориентировочные установочные размеры привода регулятора (размер "А") приведены в таблице 8.

Выход штока тормозного цилиндра и наклоны рычагов тормозной рычажной передачи, расположенной на раме вагона, при полном служебном торможении должны соответствовать требованиям пункта 17.1.5.

При полном служебном торможении внутренний вертикальный рычаг тележки (рычаг, соединенный с тормозной тягой вагона) может быть наклонен своим верхним плечом в сторону от надрессорной балки, при этом угол наклона рычага относительно его вертикального положения не должен превышать 35°.

17.2.2. Тормозная рычажная передача тележек грузового типа с новыми тормозными колодками должна быть отрегулирована в соответствии с требованиями пункта 4.10.

У остальных тележек грузового типа регулировку наклона внутреннего вертикального рычага следует производить путем перестановки валиков в отверстиях серьги мертвой точки и в затяжке вертикальных рычагов, выставляя в зависимости от диаметра колес размеры "C" и "P" (рисунок 1) в соответствии с таблицей 9.

Таблица 9

Обозначение размера	Величина размера, мм, при среднем диаметре колес тележки Dср = (D1 + D2)/2, мм
Обозначение размера	более 959	959 - 943	942 - 928	927 - 904	903 - 886	885 - 870	менее 870
C	227	127	177	227	127	177	227
P	950	1030			1110

Тормозная рычажная передача тележек пассажирского типа (тележек рефрижераторных вагонов) должна быть отрегулирована в соответствии с требованиями пунктов 23.13 и 42.3.

После регулировки тормозной рычажной передачи тележек и соединения ее с тормозной рычажной передачей, расположенной на раме вагона, необходимо вращением корпуса регулятора установить зазор между тормозными колодками и колесами от 5 до 8 мм.

У вагонов с новыми тормозными колодками размер "а" регулятора должен быть не менее 500 мм - для регуляторов 574Б, РТРП-675, РТРП-675-М, не менее 250 мм - для регуляторов РТРП-300, у остальных вагонов размер "а" регулятора должен быть не менее 150 мм - для регуляторов 574Б, РТРП-675, РТРП-675-М, не менее 50 мм - для регуляторов РТРП-300, 6581. (Абзац дан в ред. Извещения 32 ЦВ 41-2018, утв. на 69-м заседании Совета по железнодорожному транспорту государств - участников Содружества)

Дальнейшую регулировку тормозной рычажной передачи порожнего вагона следует производить в соответствии с пунктами 17.1.2, 17.1.3, 17.1.5, 17.1.6, 17.1.7.

У груженого вагона переключатель режимов воздухораспределителя следует установить при композиционных тормозных колодках на средний режим торможения, при чугунных - на груженый. У вагона с композиционными тормозными колодками, эксплуатация которого в груженом состоянии производится по особому распоряжению владельца инфраструктуры на груженом режиме торможения, переключатель режимов воздухораспределителя должен быть установлен на груженый режим. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Дальнейшую регулировку тормозной рычажной передачи груженого вагона следует производить в соответствии с пунктами 17.1.3, 17.1.5, 17.1.6, 17.1.7.

17.2.3. У отрегулированной тормозной рычажной передачи необходимо проверить регулятор на стягивание тормозной рычажной передачи в соответствии с п. 17.1.8.

17.2.4. У порожних вагонов после регулировки тормозной рычажной передачи и проверки регулятора на стягивание тормозной рычажной передачи необходимо:

- на вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя установить на порожний режим торможения;

- на дизельном вагоне 5-вагонной рефрижераторной секции переключатель режимов воздухораспределителя должен быть установлен:

- с чугунными тормозными колодками на порожнем режиме торможения;

- у вагонов, оборудованных авторежимом, извлечь прокладку, поставленную для регулировки тормозной рычажной передачи под упор авторежима, переключатель режимов воздухораспределителя установить при композиционных колодках на средний режим торможения, при чугунных - на груженый режим. (пункт 17.2.4. дан в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

17.2.5. У груженых вагонов после регулировки тормозной рычажной передачи и проверки регулятора на стягивание тормозной рычажной передачи переключатель режимов воздухораспределителя должен быть установлен, в зависимости от типа тормозных колодок (композиционных или чугунных), типа и модели вагона, а также от загрузки вагона (для вагонов без авторежима) на средний или груженый режим торможения. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

17.3. Регулировку тормозной рычажной передачи грузовых вагонов с тележками, в которых применены подшипники кассетного типа с адаптерами в буксовом проеме, необходимо производить в соответствии с конструкторской (в том числе ремонтной) документацией на вагон.

17.4. Регулировку тормозной рычажной передачи и проверку действия ее регулятора допускается производить при испытании тормоза вагона.

18. ПРИЕМКА ТОРМОЗНОГО ОБОРУДОВАНИЯ НА ГРУЗОВЫХ ВАГОНАХ

18.1. У отремонтированного вагона, предъявленного для приемки тормозного оборудования, необходимо:

- проверить правильность монтажа и крепления всего тормозного оборудования;

- проконтролировать регулировку авторежима (при наличии). Все грузовые вагоны, в которых конструкцией предусмотрен авторежим, кроме шестиосных и восьмиосных, при выпуске из плановых видов ремонта должны быть оборудованы авторежимом; (Абзац дан в ред. Извещения 32 ЦВ 30-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- проверить регулировку тормозной рычажной передачи и действие ее регулятора;

- проверить действие стояночного или ручного тормоза;

- испытать тормоз.

18.2. Крепление тормозного оборудования на вагоне должно соответствовать требованиям раздела 3.

18.3. Регулировка авторежима на вагоне должна соответствовать требованиям раздела 14.

18.4. Регулировка тормозной рычажной передачи и проверка действия регулятора должны соответствовать требованиям раздела 17.

18.5. Проверка действия стояночного тормоза производится после регулировки тормозной рычажной передачи.

Вращением штурвала следует привести в действие стояночный тормоз. При этом у вагона с одним тормозным цилиндром все тормозные колодки должны плотно прижаться к колесам, у вагона с двумя тормозными цилиндрами контролируется прижатие всех тормозных колодок на тележке, соединенной со стояночным тормозом. Затем следует выключить фиксирующий механизм стояночного тормоза и перевести штурвал из рабочего положения в нерабочее. Тормозные колодки при этом должны отойти от колес.

Перемещение вала со штурвалом стояночного тормоза должно происходить без заеданий.

Проверка действия ручного тормоза производится после регулировки тормозной рычажной передачи в соответствии с подразделом 43.11. (в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

18.6. При испытании тормоза вагона должны быть проконтролированы:

- плотность тормозной системы вагона;

- действие тормоза при торможении и отпуске;

- действие выпускного клапана воздухораспределителя.

18.7. Испытание тормоза вагона необходимо производить на испытательной установке.

Схема типовой установки для испытания тормоза грузовых вагонов приведена на рисунке 18. Испытание тормоза вагона на типовой установке следует производить в соответствии с разделом 19.

1, 7 - соединительные рукава; 2, 4 - разобщительные краны

или заменяющие их устройства; 3 - кран машиниста (блок

управления); 5, 6 - манометры; 8 - разобщительный кран

с дроссельным отверстием

2 мм или заменяющее его

устройство; 9 - магистральный резервуар объемом 55 л;

10 - водоспускной кран; 11 - уравнительный резервуар крана

машиниста объемом 20 л (если предусмотрен конструкцией

крана машиниста)

Рисунок 18. Принципиальная пневматическая схема типовой

установки для испытания тормоза грузовых вагонов

(рисунок 18 дан в ред. Извещения 32 ЦВ 24-2019, утв.

на 74 заседании Совета по железнодорожному транспорту

государств - участников Содружества от 08.06.2021)

18.8. Результаты испытаний тормоза вагона должны быть отражены в учетной книге установленной формы.

При испытании на установке с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания и номер принятого вагона за подписью лиц, производивших подготовку тормоза вагона к приемке и выполнявших приемку.

Проведение испытаний на установке с регистрацией параметров при выключенных регистрирующих устройствах запрещается.

19. ИСПЫТАНИЕ ТОРМОЗА ГРУЗОВЫХ ВАГОНОВ НА ТИПОВОЙ УСТАНОВКЕ

19.1. Общие положения

19.1.1. Действие тормоза вагона при торможении оценивается по давлению сжатого воздуха в тормозном цилиндре, по выходу штока тормозного цилиндра и плотному прижатию всех тормозных колодок к колесам.

19.1.2. Действие тормоза вагона при полном отпуске оценивается по отсутствию давления сжатого воздуха в тормозном цилиндре, по возвращению штока тормозного цилиндра в исходное положение и отходу всех тормозных колодок от колес.

19.1.3. Допускается при текущем отцепочном ремонте испытывать одновременно тормоза у группы вагонов, состоящей не более чем из 6 вагонов, подключенных к одной испытательной установке, с обязательной постановкой манометров на всех тормозных цилиндрах каждого вагона.

19.2. Характеристика установки

19.2.1. Принципиальная пневматическая схема типовой установки для испытания тормоза вагона должна соответствовать схеме, приведенной на рисунке 18.

19.2.2. Установка должна иметь:

- кран машиниста или заменяющий его блок управления;

- магистральный резервуар объемом 55 л;

- уравнительный резервуар крана машиниста объемом 20 л (если предусмотрен конструкцией крана машиниста);

- контрольно-измерительные приборы для контроля времени (секундомер) и давления (для измерения давления сжатого воздуха в тормозном цилиндре - манометр с пределом измерения 0,6 МПа (6 кгс/см²) класса точности не ниже 1,0 или манометр с пределом измерения 1,0 МПа (10 кгс/см²) класса точности не ниже 0,6; для измерения давления сжатого воздуха в тормозной магистрали и контроля давления сжатого воздуха в уравнительном резервуаре (при его наличии) - манометр с пределом измерения 1,0 МПа (10 кгс/см²) класса точности не ниже 0,6);

- разобщительные краны или устройства, заменяющие их;

- соединительные рукава для подключения установки к источнику сжатого воздуха и к испытываемому вагону. (пункт 19.2.2. дан в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

19.2.3. Магистральный резервуар должен иметь разобщительный кран с дроссельным отверстием диаметром 2 мм или заменяющее его устройство для проверки крана машиниста (блока управления) и водоспускной кран.

19.2.4. Кран машиниста или заменяющий его блок управления должен обеспечивать:

- давление сжатого воздуха в магистральном резервуаре: (0,54 +/- 0,01), (0,45 +/- 0,01), (0,35 +/- 0,01) МПа [(5,4 +/- 0,1), (4,5 +/- 0,1) и (3,5 +/- 0,1) кгс/см²];

- автоматическое поддержание установившегося давления сжатого воздуха в магистральном резервуаре;

- темп служебного торможения - понижение давления сжатого воздуха в магистральном резервуаре с 0,5 до 0,4 МПа (с 5,0 до 4,0 кгс/см²) за время от 4 до 6 с;

- темп отпуска - повышение давления сжатого воздуха в магистральном резервуаре с 0,4 до 0,5 МПа (с 4,0 до 5,0 кгс/см²) за время не более 5 с;

- ступень торможения - снижение давления сжатого воздуха в магистральном резервуаре с (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²] на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²).

19.2.5. Проверка плотности установки и заданных темпов производится в следующей последовательности:

- установку через рукав 1 подключить к воздушной напорной магистрали с давлением сжатого воздуха не ниже 0,6 МПа (6,0 кгс/см²);

- кран машиниста (блок управления) установить на зарядное давление (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²];

- открыть кран 2 и закрыть кран 4;

- на рукав 7 установить заглушку с отверстием диаметром 5 мм;

- обмылить заглушку и проверить плотность крана 4, при этом в отверстии заглушки допускается появление мыльного пузыря, удерживающегося не менее 10 с;

- снять с рукава 7 заглушку с отверстием и установить на него заглушку с выпускным клапаном (краном);

- открыть кран 4;

- зарядить воздушную систему установки до давления (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²], после двухминутной выдержки закрыть кран 4 и проверить плотность установки - в течение 5 мин снижение давления сжатого воздуха, наблюдаемое по манометру 5, допускается не более чем на 0,01 МПа (0,1 кгс/см²);

- открыть кран 4;

- краном машиниста (блоком управления) снизить давление до (0,35 +/- 0,01) МПа [(3,5 +/- 0,1) кгс/см²], при этом проверить темп торможения - время снижения давления сжатого воздуха, наблюдаемого по манометру 5, с 0,5 до 0,4 МПа (с 5,0 до 4,0 кгс/см²) должно быть от 4 до 6 с;

- кран машиниста (блок управления) перевести на зарядное давление (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²] и проверить темп отпуска - повышение давления сжатого воздуха, наблюдаемого по манометру 5, с 0,4 до 0,5 МПа (с 4,0 до 5,0 кгс/см²) должно произойти не более чем за 5 с;

- для проверки крана машиниста (блока управления) на автоматическое поддержание давления необходимо после того, как в магистральном резервуаре установится зарядное давление, создать утечку из магистрального резервуара через отверстие диаметром 2 мм (открыть кран 8), при этом кран машиниста (блок управления) должен поддерживать установившееся зарядное давление сжатого воздуха в магистральном резервуаре с отклонением не более 0,015 МПа (0,15 кгс/см²);

- закрыть кран 4, сбросить давление сжатого воздуха до нуля с помощью выпускного клапана (крана) в заглушке и затем снять ее с рукава 7.

19.3. Подготовка к испытанию тормоза вагона

19.3.1. Для проведения испытания на каждом тормозном цилиндре вагона должен быть установлен манометр.

При наличии в конструкции тормозных цилиндров индикаторов давления, один из индикаторов давления снять и вместо него установить манометр. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

19.3.2. Тормозную магистраль вагона через один из соединительных рукавов следует подсоединить к установке, на головку противоположного соединительного рукава вагона необходимо установить заглушку, оставляя при этом открытым концевой кран. Воздухораспределитель вагона должен быть включен. При проверке группы вагонов заглушку следует устанавливать на соединительном рукаве концевого вагона.

19.4. Проверка плотности пневматической

тормозной системы вагона

19.4.1. Для проверки плотности тормозной системы вагона необходимо открыть кран 4 и зарядить тормозную систему вагона сжатым воздухом до давления (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²].

Контроль зарядки тормозной системы вагона производится по времени зарядки, которое должно быть не менее 6 минут.

После зарядки следует закрыть кран 4 и проверить плотность пневматической тормозной системы вагона - падение давления, контролируемого по манометру 5, не должно превышать 0,01 МПа (0,1 кгс/см²) в течение 5 минут.

19.5. Проверка действия тормоза вагона

19.5.1. Для проверки действия тормоза воздухораспределитель вагона следует включить на равнинный режим.

На вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя необходимо установить на порожний режим торможения.

На вагонах, оборудованных авторежимом, переключатель режимов воздухораспределителя следует установить при композиционных тормозных колодках на среднем режиме торможения, при чугунных - на груженом.

Тормозную систему вагона зарядить сжатым воздухом до давления (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²], после чего снизить давление в тормозной магистрали вагона на 0,05 - 0,06 МПа (0,5 +/- 0,6 кгс/см²), при этом тормоз должен прийти в действие и не отпускать в течение 5 мин. При наличии в конструкции тормозного цилиндра индикатора давления поршень порожнего режима должен выйти из корпуса индикатора давления и оставаться в этом положении в течение 5 мин. Затем следует повысить давление сжатого воздуха в тормозной магистрали вагона до зарядного - тормоз должен полностью отпустить за время не более 70 с. При наличии в конструкции тормозного цилиндра индикатора давления, поршень порожнего режима должен вернутся в исходное положение.

После зарядки тормозной системы вагона следует снизить давление сжатого воздуха в тормозной магистрали вагона до (0,35 +/- 0,01) МПа [(3,5 +/- 0,1) кгс/см²] (произвести полное служебное торможение). При этом:

- тормоз должен прийти в действие;

- установившееся давление сжатого воздуха в тормозном цилиндре должно соответствовать значениям, приведенным в таблице 10;

- падение установившегося в тормозном цилиндре давления сжатого воздуха после того, как тормоз пришел в действие, не должно превышать при деповском и капитальном ремонтах 0,01 МПа (0,1 кгс/см²) за 3 мин, а при текущем отцепочном ремонте - за 2 мин.

Затем необходимо повысить давление сжатого воздуха в тормозной магистрали вагона до (0,45 +/- 0,01) МПа [(4,5 +/- 0,1) кгс/см²], при этом должен произойти полный отпуск тормоза. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Таблица 10

Давление в тормозном цилиндре порожнего вагона

при полном служебном торможении

(в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании

Совета по железнодорожному транспорту государств -

участников Содружества от 20.11.2023)

Наличие авторежима	Положение переключателя режимов воздухораспределителя	Давление в тормозном цилиндре, МПа (кгс/см²)
Без авторежима	Порожний	0,14 - 0,18 (1,4 - 1,8)
С авторежимом 265А-1, 265А-4, 265А-5-01, АКВ1 <*>, 6532.2, 6532-01.2 (для вагонов с тарой до 27 т)	Средний	0,12 - 0,16 (1,2 - 1,6)
	Груженый	0,14 - 0,20 (1,4 - 2,0)
С авторежимом 265А-5, АКВ1 <**>, 6532.1, 6532-01.1 (для вагонов с тарой до 27 т)	Средний	0,10 - 0,13 (1,0 - 1,3)
	Груженый	0,11 - 0,16 (1,1 - 1,6)
С авторежимом 6532.3, 6532-01.3 (для вагонов с тарой до 27 т)	Средний	0,15 - 0,17 (1,5 - 1,7)
	Груженый	0,18 - 0,23 (1,8 - 2,3)
С авторежимом (для вагонов с тарой от 27 т до 32 т)	Средний	0,15 - 0,17 (1,5 - 1,7)
С авторежимом (для вагонов с тарой от 32 т до 36 т)		0,18 - 0,20 (1,8 - 2,0)
С авторежимом (для вагонов с тарой от 36 т до 45 т)		0,21 - 0,23 (2,1 - 2,3)
<> с номинальным минимальным значением давления сжатого воздуха на выходе из авторежима 0,135 МПа; <*> с номинальным минимальным значением давления сжатого воздуха на выходе из авторежима 0,11 МПа.

19.5.2. После зарядки тормозной системы вагона сжатым воздухом до давления (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²] воздухораспределитель следует переключить на горный режим.

На вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя необходимо переключить при композиционных тормозных колодках на средний режим, при чугунных - на груженый режим. У дизельного вагона 5-вагонной рефрижераторной секции, вне зависимости от типа тормозных колодок, переключатель режимов воздухораспределителя необходимо переключить на средний режим. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

На вагонах, оборудованных авторежимом, переключатель режимов воздухораспределителя следует оставить при композиционных тормозных колодках на среднем режиме торможения, при чугунных - на груженом. (в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

На вагонах с композиционными тормозными колодками, эксплуатация которых в груженом состоянии производится по особому распоряжению владельца инфраструктуры на груженом режиме, переключатель режимов воздухораспределителя должен быть установлен на груженый режим торможения. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

У вагонов, оборудованных авторежимом, под упор авторежима необходимо подложить металлическую прокладку толщиной (32 - 1) мм - для авторежимов 265А-1, толщиной (45 - 1) мм - для авторежимов 265А-4, 265А-5, АКВ1 и авторежимов модельного ряда 6532. (Пункт дан в ред. Извещения 32 ЦВ 1-2017, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Снизить давление сжатого воздуха в тормозной магистрали вагона с (0,54 +/- 0,01) до (0,35 +/- 0,01) МПа [с (5,4 +/- 0,1) до (3,5 +/- 0,1) кгс/см²] (произвести полное служебное торможение).

При этом:

- тормоз должен прийти в действие;

- установившееся давление сжатого воздуха в тормозном цилиндре вагона должно соответствовать значениям, приведенным в таблице 11;

- выход штока тормозного цилиндра должен находиться в пределах, приведенных в таблице 1.

Таблица 11

Давление в тормозном цилиндре при полном служебном

торможении при работе воздухораспределителя и авторежима

в режиме, соответствующем полной загрузке вагона

(В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании

Совета по железнодорожному транспорту

государств-участников Содружества)

Положение переключателя режимов воздухораспределителя	Давление в тормозном цилиндре, МПа (кгс/см²)
	Воздухораспределители модельного ряда 483 при камере:		Воздухораспределители модельного ряда КАВ60
	295.001	295М.001, 295М.002	Воздухораспределители модельного ряда КАВ60
Средний	0,28 0,33 (2,8 3,3)	0,30 0,34 (3,0 3,4)	0,30 0,34 (3,0 3,4)
Груженый	0,39 0,45 (3,9 4,5)	0,40 0,45 (4,0 4,5)	0,40 0,45 (4,0 4,5)

Затем следует повысить давление сжатого воздуха в тормозной магистрали вагона до (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²], при этом должен произойти полный отпуск тормоза.

По окончании испытания необходимо переключить воздухораспределитель на равнинный режим.

На вагонах, не оборудованных авторежимом, переключатель режимов воздухораспределителя необходимо переключить на порожний режим. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

У дизельного вагона 5-вагонной рефрижераторной секции, вне зависимости от типа тормозных колодок, переключатель режимов воздухораспределителя необходимо оставить на среднем режиме. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

У вагонов, оборудованных авторежимом, необходимо извлечь прокладку, поставленную под упор авторежима, переключатель режимов воздухораспределителя следует установить при композиционных тормозных колодках на средний режим торможения, при чугунных на груженый. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

19.5.3. Проверка действия тормоза порожнего вагона при текущем отцепочном ремонте производится в соответствии с пунктами 19.5.1 и 19.5.2.

Для проверки действия тормоза при текущем отцепочном ремонте груженого вагона необходимо:

- включить воздухораспределитель на равнинный режим;

- на вагонах, оборудованных авторежимом, проверить положение переключателя режимов воздухораспределителя, который в зависимости от типа тормозных колодок (композиционных или чугунных), типа и модели вагона должен находиться в положении среднего или груженого режима торможения;

- на вагонах, не оборудованных авторежимом, проверить соответствие положения переключателя режимов воздухораспределителя типу тормозных колодок (композиционные или чугунные), типу и модели вагона, а также загрузке вагона;

- зарядить тормозную систему вагона сжатым воздухом до давления (0,54 +/- 0,01) МПа [(5,4 +/- 0,1) кгс/см²], после чего снизить давление сжатого воздуха в тормозной магистрали вагона на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²), при этом тормоз должен прийти в действие и не отпускать в течение 5 мин; при наличии в конструкции тормозного цилиндра индикатора давления, поршни порожнего и груженого режимов должны выйти из корпуса индикатора давления и оставаться в этом состоянии в течение 5 мин.

- повысить давление сжатого воздуха в тормозной магистрали вагона до зарядного - тормоз должен полностью отпустить за время не более 70 с; при наличии в конструкции тормозного цилиндра индикатора давления, поршни порожнего и груженого режимов должны вернутся в исходное положение;

- после зарядки тормозной системы вагона снизить давление сжатого воздуха в тормозной магистрали вагона до (0,35 +/- 0,01) МПа [(3,5 +/- 0,1) кгс/см²] (произвести полное служебное торможение). При этом тормоз должен прийти в действие, выход штока тормозного цилиндра должен находиться в пределах, приведенных в таблице 1, падение установившегося в тормозном цилиндре давления сжатого воздуха после того, как тормоз пришел в действие, не должно превышать 0,01 МПа (0,1 кгс/см²) за 2 мин, у вагонов, не оборудованных авторежимом, установившееся давление сжатого воздуха в тормозном цилиндре в зависимости от положения переключателя режимов воздухораспределителя должно соответствовать значениям, приведенным в таблицах 10 или 11, у вагонов, оборудованных авторежимом, при полной их загрузке установившееся давление сжатого воздуха в тормозном цилиндре должно соответствовать значениям, приведенным в таблице 11. У вагонов, оборудованных авторежимом, при неполной их загрузке действие тормоза при торможении должно оцениваться по выходу штока тормозного цилиндра и плотному прижатию всех тормозных колодок к колесам;

- повысить давление сжатого воздуха в тормозной магистрали вагона до (0,45 +/- 0,01) МПа [(4,5 +/- 0,1) кгс/см²], при этом должен произойти полный отпуск тормоза. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

19.6. Проверка действия выпускного клапана

воздухораспределителя

19.6.1. Для проверки действия выпускного клапана воздухораспределителя следует отключить установку от испытываемого вагона - закрыть кран 4, закрыть концевой кран вагона (со стороны подсоединения к установке) и после сброса давления сжатого воздуха в рукаве 7 и соединительном рукаве вагона разъединить их, после чего вновь открыть концевой кран вагона.

19.6.2. После разрядки тормозной магистрали вагона до нуля и достижения в тормозном цилиндре установившегося давления сжатого воздуха следует потянуть до отказа поводок выпускного клапана воздухораспределителя, удерживая его до полного выхода воздуха из камеры или кронштейна-камеры воздухораспределителя, после чего поводок отпустить. При этом должен произойти полный отпуск тормоза вагона. (В ред. Извещения 32 ЦВ 5-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

19.7. Завершение испытаний

19.7.1. По окончании испытания тормоза вагона необходимо:

- снять с соединительного рукава вагона заглушку, установленную на него перед началом испытания тормоза;

- снять манометры с тормозных цилиндров;

- на тормозные цилиндры установить золотниковые клапаны 4316 или пробки;

- при наличии в конструкции тормозных цилиндров индикаторов давления, манометр снять и вместо него установить индикатор давления. (Пункт дан в ред. Извещения 32 ЦВ 2-2018 утв. на 69-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

20. РЕМОНТ И ИСПЫТАНИЕ КРАНА МАШИНИСТА, ПРИМЕНЯЕМОГО

В СТЕНДАХ ДЛЯ ИСПЫТАНИЯ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ГРУЗОВОГО

ТИПА И УСТАНОВКАХ ДЛЯ ИСПЫТАНИЯ ТОРМОЗА ГРУЗОВЫХ ВАГОНОВ

20.1. В стендах для испытания воздухораспределителей и в установках для испытания тормоза вагона допускается применять кран машиниста, отвечающий требованиям разделов 16 и 19.

20.2. Ремонт и испытание кранов машиниста производится в соответствии с ремонтными документами на конкретный кран.

20.3. Результаты ремонта и испытания крана машиниста в условиях локомотивного депо должны быть оформлены актом. В случае ремонта крана машиниста в условиях АКП, имеющего соответствующее разрешение на производство ремонта кранов машиниста, на кране должна быть установлена бирка с нанесенными на ней клеймом АКП и датой ремонта (число, месяц и две последние цифры года), а результаты испытания должны быть отражены в учетной книге установленной формы.

21. ОБЪЕМ РЕМОНТА ТОРМОЗНОГО ОБОРУДОВАНИЯ

ПАССАЖИРСКИХ ВАГОНОВ

21.1. Объем ремонта тормозного оборудования

при текущем отцепочном ремонте пассажирских вагонов

21.1.1. Все устройства тормоза очистить снаружи от грязи, льда, снега.

21.1.2. При текущем отцепочном ремонте вагона, вне зависимости от причин его отцепки, производится осмотр всего тормозного оборудования, деталей его крепления и предохранительных (поддерживающих) устройств, размещенных на раме вагона и тележках.

При этом необходимо:

- проверить состояние воздухораспределителя, электровоздухораспределителя, электрической цепи управления электропневматическим тормозом (линейные провода, клеммные коробки);

- на вагонах с дисковыми тормозами дополнительно проверить состояние реле давления, сбрасывающих клапанов и противоюзного устройства;

- осмотреть тормозную рычажную передачу вагонов с колодочными тормозами, обнаруженные неисправности устранить, проверить правильность ее регулировки;

- поврежденные и нестандартные валики, шайбы, чеки тормозных колодок заменить исправными стандартными; на место отсутствующих, а также взамен нестандартных шплинтов ставить новые стандартные;

- на вагонах с дисковыми тормозами осмотреть рычажную передачу ручного тормоза и рычажную передачу клещевого механизма, обнаруженные неисправности устранить;

- на вагонах с дисковыми тормозами проверить состояние поверхностей трения тормозных дисков, крепление дисков к ступицам и крепление тормозных накладок в башмаке;

- не допускаются трещины в сварных швах и в основном металле корпуса тормозного блока, трещины на поверхностях трения тормозных дисков, износ тормозных дисков более 5 мм на сторону по рабочей поверхности, замеренный в четырех диаметрально противоположных местах, перемещение тормозных накладок в пазах башмака и другие неисправности;

- на вагонах с дисковыми тормозами проверить крепление трубопроводов и шлангов на тележке (герметичность их соединений, отсутствие на слух утечек воздуха);

- опломбировать стоп-краны;

- проверить надежность крепления воздухораспределителя, электровоздухораспределителя, резервуаров, воздухопровода, тормозного цилиндра и предохранительных (поддерживающих) устройств тормозной рычажной передачи, на вагонах с дисковыми тормозами дополнительно проверяется надежность крепления реле давления, сбрасывающих клапанов и деталей рычажной передачи ручного тормоза и клещевого механизма;

- осмотреть, очистить и продуть сжатым воздухом пылеулавливающие сетки;

- проверить монтаж электрической части противоюзного устройства отклонения от конструкторской документации на вагон не допускаются;

21.1.3. После текущего отцепочного ремонта вагона производится приемка его тормозного оборудования в соответствии с разделом 43. При исправном действии электропневматического тормоза (далее - ЭПТ) проверку электрических цепей, измерение сопротивления их изоляции и испытание на пробой не производят.

21.2. Ревизия тормозного оборудования пассажирских вагонов

21.2.1. Ревизия тормозного оборудования пассажирских вагонов производится при единой технической ревизии пассажирских вагонов (далее - ТО-3).

21.2.2. При ТО-3 с вагона демонтируется следующее оборудование:

- воздухораспределитель, гарантийный срок службы которого заканчивается в следующий плановый межремонтный период;

- электровоздухораспределитель, гарантийный срок службы которого заканчивается в следующий плановый межремонтный период;

- переключательный клапан рабочей камеры;

- соединительные рукава;

- манометры контроля давления в тормозных цилиндрах. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

С вагонов, оборудованных дисковыми тормозами, дополнительно демонтируются:

- реле давления;

- трехпозиционные сбрасывающие клапаны, гарантийный срок которых заканчивается в следующий плановый межремонтный период;

- сигнализаторы давления.

21.2.3. Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения.

21.2.4. Предохранительные (поддерживающие) устройства, предотвращающие падение деталей и элементов тормозной рычажной передачи на путь, должны быть исправны и укреплены в соответствии с конструкторской документацией на конкретную модель вагона.

21.2.5. Проверяется надежность крепления воздухораспределителя, электровоздухораспределителя, резервуаров, тормозных цилиндров, а на вагонах с дисковыми тормозами дополнительно проверяется крепление сбрасывающих клапанов, реле давления и стояночного тормоза. Крепление должно соответствовать конструкторской документации на конкретную модель вагона.

21.2.6. Проверяется состояние электрической цепи управления ЭПТ (рабочий и контрольный провода, клеммные коробки), а также состояние и крепление на раме вагона изолированной подвески рукава. Концевые клеммные коробки следует вскрыть, очистить, при необходимости просушить, необходимо проверить крепления проводов. Наконечники с налетом окиси следует зачистить. Необходимо проверить монтаж электропневматического тормозного оборудования - монтаж должен быть выполнен в соответствии с конструкторской документацией на конкретную модель вагона.

Проверяется состояние электрических цепей противоюзного устройства (сбрасывающих трехпозиционных клапанов, датчиков скорости, сигнализаторов давления и датчиков давления).

21.2.7. Следует измерить сопротивление изоляций проводов.

21.2.8. Воздухопровод, резервуары необходимо обстучать легкими ударами деревянным молотком массой не более 1 кг и продуть сжатым воздухом давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²]. Пылеулавливающие сетки очистить, промыть и продуть сжатым воздухом.

Все соединения воздухопровода необходимо осмотреть и уплотнить.

Проверяется крепление воздухопровода - оно должно быть произведено в соответствии с конструкторской документацией на конкретную модель вагона.

21.2.9. На вагонах с дисковыми тормозами дополнительно проверяется крепление трубопроводов и рукавов на тележке (герметичность их соединений, отсутствие трещин и протертости металлической оплетки рукавов).

21.2.10. У концевых, разобщительных кранов и стоп-кранов проверяется правильность расположения ручек. Ручка разобщительного крана в закрытом положении должна располагаться поперек оси трубы, в открытом - вдоль оси трубы.

Ручка стоп-крана в закрытом положении должна располагаться вдоль оси трубы вверх, в открытом - поперек.

Ручка концевого крана в закрытом положении должна располагаться поперек оси воздухопровода, в открытом положении - вдоль оси соединительного рукава.

Выпускные отверстия в концевых кранах и стоп-кранах необходимо очистить.

Выпускной клапан должен иметь типовые выведенные по обе стороны поводки, иметь отвод от клапана внутрь вагона. Поводки должны быть выполнены в соответствии с конструкторской документацией на вагон и перемещаться свободно, без заеданий.

21.2.11. Тормозные цилиндры следует вскрыть и осмотреть, внутренние поверхности корпуса необходимо очистить, вытереть насухо и смазать тонким слоем смазки ЖТ 79Л или ПЛАСМА-Т5, не закладывая ее за бурт манжеты. Манжету с истекшим сроком годности необходимо заменить. Необходимо проверить состояние фильтра и сальника, очистить их от грязи. Войлочное кольцо поршня следует смазать смазкой ЖТ 79Л или ПЛАСМА-Т5. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.2.12. Проверить наличие элементов крепления (болтов, гаек, шплинтов) корпуса тормозного блока дискового тормоза к кронштейнам поперечных балок рамы тележки и состояние сварных швов корпуса. Трещины в сварочных швах и основном металле не допускаются.

Проверить наличие и износ элементов (валиков, втулок) клещевого механизма тормозного блока дискового тормоза. Износ валиков и втулок по диаметру допускается не более 0,25 мм. Произвести замену смазки в шарнирных соединениях клещевого механизма тормозных блоков.

21.2.13. Тормозную рычажную передачу вагонов с колодочными тормозами следует осмотреть, проверить ее состояние, проверить плечи рычагов, которые должны соответствовать таре вагона и конструкторской документации на него.

Шарнирные соединения и места трения следует смазать осевым маслом.

Тормозную рычажную передачу клещевых механизмов следует осмотреть и проверить ее состояние.

Винт, пятник, конические шестерни, гайки, секторы ручных тормозов, регулирующие муфты, резьбу тяг следует осмотреть, очистить, смазать в соответствии с таблицей 3 и расходить.

Ослабшие или поврежденные втулки в деталях тормозной рычажной передачи, нестандартные и неисправные валики, шайбы и шплинты следует заменить на стандартные исправные. Суммарный зазор в каждом шарнирном соединении тормозной рычажной передачи допускается не более 3 мм.

Боковые зазоры в кронштейнах подвески траверсы не допускаются.

Тормозную рычажную передачу на вагоне с колодочными тормозами следует регулировать так, чтобы выход штока при полном служебном торможении находился в пределах, указанных в таблице 12. При этом размер "а" (расстояние между торцом муфты защитной трубы и присоединительной резьбой винта регулятора, рисунок 12) должен быть не менее 250 мм.

Таблица 12

Выход штока тормозного цилиндра на пассажирских вагонах

Тип вагона и тормозных колодок	Выход штока при полном служебном торможении, мм
Пассажирские с чугунными и композиционными тормозными колодками	от 130 <> до 160 <>
Пассажирские международного сообщения габарита 03-Т (РИЦ) с тормозом KEs с чугунными тормозными колодками	от 105 до 115
Пассажирские ВЛ РИЦ на тележках ТВЗ ЦНИИ "М" с композиционными тормозными колодками	от 25 до 40
<*> Выход штока тормозного цилиндра при композиционных тормозных колодках указан с учетом длины хомута (70 мм), установленного на штоке.

21.2.14. На вагонах с дисковыми тормозами проверить состояние поверхностей трения тормозных дисков. Не допускается на стальных дисках: наличие трещин в любой части диска; износ тормозных дисков по рабочим поверхностям, замеренный в четырех диаметрально противоположных местах, более 5 мм на сторону, задиры, выщербины, риски глубиной более 1 мм.

Проверить наличие элементов крепления (втулок, колец, болтов, гаек, шплинтов, тарельчатых пружин) венцов тормозных дисков дискового тормоза. Отсутствующие элементы поставить. Перемещение крепления болтов в поперечном направлении не является браковочным признаком.

21.2.15. Чугунные тормозные колодки при толщине менее 30 мм и композиционные при толщине менее 20 мм необходимо заменить новыми.

Не допускается выступание тормозных колодок за наружные грани обода колес. При отпущенном тормозе каждая тормозная колодка должна отходить от поверхности колеса. Тормозная колодка должна быть прочно закреплена в тормозном башмаке стандартной чекой. На башмаки должны быть установлены шплинты, предохраняющие чеки от выпадения.

Толщина рабочего материала тормозной накладки дискового тормоза должна быть не менее 8 мм при измерении в средней части по ее наружному радиусу.

Тормозные накладки должны быть плотно закреплены в башмаках. Перемещение тормозных накладок в пазах башмаков не допускается.

21.2.16. Ручной тормоз необходимо проверять в заторможенном состоянии. При этом запас резьбы винта должен быть не менее 75 мм.

21.2.17. Результаты ревизии и испытания записываются в учетной книге, установленной формы, за подписью лиц, производивших подготовку тормоза вагона к приемке и выполнявших приемку. Приемку тормозного оборудования вагона после производства ТО-3 производит должностное лицо, на которое в соответствии с должностной инструкцией возложены эти обязанности и аттестованное на право приемки тормозного оборудования на вагоне.

21.2.18. Дополнительные требования к пассажирским вагонам, эксплуатирующимся со скоростями 140 - 160 км/ч, выполнение которых проверяется при ТО-3:

- в шарнирных соединениях тормозной рычажной передачи должны быть установлены втулки из композиционного прессовочного материала;

- диаметральный зазор в каждом шарнирном соединении тормозной рычажной передачи между валиком и втулкой допускается не более 1,3 мм;

- зазор между цапфой траверсы и башмаком, а также между цапфой и подвеской допускается не более 1,3 мм;

- зазор между шайбой и шплинтом в шарнирном соединении тормозной рычажной передачи допускается не более 1 мм, регулировку зазора допускается производить постановкой одной дополнительной шайбы толщиной не более 5 мм.

21.2.19. Ревизия тормозного оборудования системы KE производится по правилам и в сроки, установленные для ЦМВ. При этом:

- датчики скоростного регулятора тормозного нажатия и противоюзного устройства с вагона следует снимать и направлять в АКП;

- испытание и приемку тормозного оборудования необходимо производить в соответствии с руководством по ремонту тормозного оборудования вагонов международного сообщения.

21.2.20. На отремонтированном вагоне взамен снятого с него тормозного оборудования, предохранительных (поддерживающих) устройств, поводков выпускных клапанов должно быть установлено новое или отремонтированное тормозное оборудование, предохранительные (поддерживающее) устройства, поводки выпускных клапанов.

21.2.21. После ТО-3 производится приемка тормозного оборудования на вагоне в соответствии с разделом 43, кроме проверки изоляции на электрическую прочность электрических цепей.

21.3. Единовременная осенне-весенняя ревизия

тормозного оборудования пассажирских вагонов

21.3.1. Единовременная осенне-весенняя ревизия тормозного оборудования пассажирских вагонов производится при техническом обслуживании пассажирских вагонов перед началом летних и зимних перевозок (далее - ТО-2) в объеме ревизии тормозного оборудования пассажирских вагонов при ТО-3, за исключением требований пунктов 21.2.2; 21.2.7; 21.2.11. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.3.2. При ТО-2 все неисправное тормозное оборудование с вагона необходимо снять, взамен установить новое или отремонтированное.

21.4. Объем ремонта тормозного оборудования

при деповском ремонте пассажирских вагонов

21.4.1. При деповском ремонте с вагона демонтируется следующее оборудование:

- воздухораспределитель;

- электровоздухораспределитель;

- переключательный клапан рабочей камеры;

- рукава;

- концевые краны;

- выпускной клапан;

- разобщительный кран; (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- запасный резервуар, если до срока полного технического освидетельствования (1 раз в 4 года) остается менее полутора лет; (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

На вагонах с дисковыми тормозами дополнительно демонтируются:

- тормозные цилиндры;

- реле давления;

- трехпозиционные сбрасывающие клапаны;

- сигнализаторы давления;

- противоюзные осевые датчики.

- трехходовой кран; (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- вентиль электропневматический 120; (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- клапан обратный 176. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

С вагонов, оборудованных колодочными тормозами, дополнительно демонтируется следующее оборудование: (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- регулятор тормозной рычажной передачи; (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- тормозная рычажная передача. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.4.2. Стальные тормозные диски дискового тормоза, имеющие волнистость или неравномерную выработку глубиной более 0,5 мм, следует проточить. Тормозные диски дискового тормоза должны быть подвергнуты неразрушающему контролю.

21.4.3. Воздухопроводы необходимо осмотреть. При этом трубы, имеющие вмятины, износы (потертости), коррозию, следует заменить новыми трубами по ГОСТ 8734.

Для очистки внутренней поверхности магистрального и питательного воздухопровода одноэтажного вагона его необходимо обстучать деревянным молотком массой не более 1 кг и пропустить через него ерш, затем продуть сжатым воздухом. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.4.4. Резервуары следует осмотреть и подвергнуть частичному техническому освидетельствованию в соответствии с нормативными документами по надзору за воздушными резервуарами железнодорожного подвижного состава применяемыми железнодорожными администрациями в соответствии с национальным законодательством. Резервуары при наличии вмятин и коррозионных повреждений меньше нормы, указанной в разделе 25, допускаются к дальнейшей эксплуатации. Резервуары следует продуть сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²] непосредственно на вагоне с одновременным обстукиванием деревянным молотком массой не более 1 кг. (Абзац дан с изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Резервуар при наличии вмятин и коррозионных повреждений, превышающих нормы, указанные в разделе 25, необходимо заменить. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Демонтированные с вагона резервуары, до конца срока полного технического освидетельствования (1 раз в 4 года) которых остается менее полутора лет, необходимо подвергнуть полному техническому освидетельствованию в соответствии с разделом 25 настоящего руководства. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.4.5. Стоп-краны следует проверять на месте под давлением (0,50 + 0,02) МПа [(5,0 + 0,2) кгс/см²] обмыливанием, пропуск воздуха не допускается. Неисправные стоп-краны необходимо заменить.

21.4.6. Выпускной клапан следует испытать в АКП на функционирование и герметичность и при положительных результатах установить на вагон без разборки.

21.4.7. Снятый узел поршня тормозного цилиндра диаметром 14" следует разобрать и отремонтировать. При этом необходимо:

- проверить высоту пружины в свободном состоянии, при просадке более 30 мм заменить новой: высота пружины в свободном состоянии, выполненной из прутка диаметром 10 мм, должна быть не менее 705 мм, а из прутка диаметром 11 мм - не менее 625 мм;

- проверить состояние фильтра, сальника в передней крышке цилиндра, очистить, промыть и протереть их;

- войлочное кольцо поршня очистить и смазать смазкой ЖТ 79Л или ПЛАСМА-Т5, а при необходимости заменить новым, пропитанным смазкой; (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- корпус цилиндра очистить, следы коррозии удалить мелкой шлифовальной шкуркой;

- резиновую манжету, имеющую разрывы, потертости или прослужившую более четырех лет, заменить;

- перед постановкой поршня на трущиеся поверхности цилиндра и манжеты нанести тонкий слой смазки ЖТ 79Л или ПЛАСМА-Т5. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.4.8. Предохранительные (поддерживающие) устройства, предотвращающие падение деталей и элементов тормозной рычажной передачи на путь, должны быть исправны и укреплены в соответствии с требованиями конструкторской документации на вагон.

21.4.9. Следует проверить прочность крепления тормозных цилиндров на раме вагона и при необходимости закрепить.

21.4.10. Съемные детали ручного тормоза с вагона следует снять независимо от состояния (за исключением винтов ручного тормоза, которые следует очищать, осматривать и проверять без снятия с вагона). Все детали необходимо очистить, осмотреть, негодные заменить исправными. Несъемные детали следует осматривать и ремонтировать непосредственно на вагоне.

Валики ручного тормоза, изношенные по диаметру более 1 мм, необходимо заменить.

Тормозной винт с гайкой очистить и проверить. Винт и гайку с износом резьбы вдоль винта более 2 мм необходимо заменить или отремонтировать. Винты, на которых новая гайка имеет свободное продольное перемещение более 1 мм, заменить новыми или отремонтированными. На новый или отремонтированный винт гайка должна навертываться свободно и без заеданий.

При сборке рычажной передачи ручного тормоза винты и шарнирные соединения необходимо смазывать осевым маслом, на валики устанавливать типовые шайбы и новые шплинты. Повторно использовать шплинты не разрешается.

21.4.11. Кронштейны для крепления и подвешивания тормозного оборудования должны быть исправными и прочно закрепленными на раме. Взамен неисправных необходимо устанавливать исправные.

21.4.12. Поводки осевых датчиков противоюзного устройства должны быть заменены новыми.

21.4.13. Электрические провода, клеммные коробки и рабочую камеру электровоздухораспределителя следует ремонтировать непосредственно на вагоне без разъединения трубопроводов (кондуитов). При этом необходимо проверить состояние и надежность крепления труб, клеммных коробок и наличие контргаек. Клеммные коробки и крышки, имеющие отколы, трещины и вмятины, следует заменить. При наличии окисления и подгаров контактные шпильки, гайки, шайбы необходимо отсоединить от панели, наконечники проводов зачистить, облудить. Следует закрепить линейные провода и отводы к электровоздухораспределителю в трехтрубной клеммной коробке. В клеммных коробках провода должны иметь запас длины для укладки их без касания контактных шпилек.

21.4.14. Рабочую камеру электровоздухораспределителя снаружи необходимо очистить, продуть сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²] с предварительным обстукиванием ее деревянным молотком массой не более 1 кг.

Неисправные и ослабшие шпильки следует заменить.

Необходимо проверить камеру на герметичность. Проверка производится сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²] специальным приспособлением. Падение давления в течение 1 минуты не допускается.

Контактная колодка должна быть надежно закреплена на рабочей камере и иметь чистую поверхность. При монтаже колодки на камере следует не допускать касания подводящих проводов корпуса неизолированными местами. Запасную часть провода следует укладывать в гнезда камеры на расстоянии не менее 5 мм от болта с пружинным контактом; на конце провода должен быть наконечник установленного типа.

Кольца и наконечники проводов не должны сдвигаться на контактных болтах. Под гайки крепления наконечников следует ставить пружинные шайбы.

21.4.15. При сборке оборудования ЭПТ все узлы и детали необходимо прочно закрепить на вагоне.

21.4.16. В концевых клеммных коробках электропневматического тормоза изоляционные панели должны иметь контактные шпильки с резьбой М8 под рабочий провод N 1 и с резьбой М6 под контрольный провод N 2. Трехтрубные клеммные коробки электропневматического тормоза должны иметь только одну шпильку с резьбой М8 для крепления рабочего провода; контрольный провод должен проходить через среднюю трехтрубную клеммную коробку без закрепления. К контактной шпильке в трехтрубной коробке следует подсоединить рабочие провода N 1 от двух торцов вагона, затем надеть на шпильку и подсоединить отвод к электровоздухораспределителю и закрепить гайкой с пружинной шайбой или контргайкой.

21.4.17. Соединительные рукава следует ставить 369А с электроконтактом. На концах кабеля рукава должны быть наконечники для провода N 1 под шпильку М8, для провода N 2 под шпильку М6. Подключение проводов в двухтрубных клеммных коробках к соответствующим шпилькам следует производить в следующем порядке: установить на соответствующие шпильки наконечники рабочего и контрольного проводов вагона, шайбы и плотно завернуть гайки, надеть наконечники рабочего и контрольного проводов рукава, шайбы, пружинные шайбы и плотно затянуть вторые гайки. Кабель рукава в месте ввода в клеммную коробку необходимо уплотнить резиновым кольцом и штуцером. Резинотекстильный рукав должен иметь индекс "Д".

21.4.18. Изолированную подвеску рукава следует очистить, проверить ее состояние, измерить сопротивление изоляции между изолированными частями мегаомметром, которое должно быть не менее 0,8 МОм. При необходимости подвеску следует заменить новой или отремонтированной.

Исправную подвеску следует покрасить эмалью ГФ-92 ХК.

21.4.19. Электрический блок противоюзного устройства проверить на работоспособность на стенде, при необходимости заменить.

21.4.20. Тормозные накладки при толщине рабочего материала менее 10 мм заменить новыми.

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду разд. 42, а не 46.

21.4.21. Регулировка тормозной рычажной передачи вагона с колодочными тормозами производится в соответствии с разделом 46.

21.4.22. Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения.

Резервуары, рабочую камеру, воздухопроводы допускается осматривать и при необходимости ремонтировать непосредственно на вагоне.

Концевые краны 4314 и 4314Б испытывать на герметичность без их разборки, если гарантийный межремонтный период до следующего планового вида ремонта не превышает 6 лет с даты изготовления, указанного на кране. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.4.23. На отремонтированном вагоне взамен снятого с него тормозного оборудования, предохранительных (поддерживающих) устройств, поводков выпускных клапанов должно быть установлено новое или отремонтированное тормозное оборудование, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

21.4.24. Тормоз вагона, прошедшего деповской ремонт, должен быть принят и испытан в соответствии с разделом 43.

21.5. Объем ремонта тормозного оборудования при капитальном

ремонте первого объема пассажирских вагонов

21.5.1. Ремонт тормозного оборудования при капитальном ремонте первого объема пассажирских вагонов (далее - КР-1) производится в объеме деповского ремонта за исключением требований пунктов 21.4.1 - 21.4.6.

21.5.2. При КР-1 с вагона демонтируется следующее оборудование:

- воздухораспределитель;

- электровоздухораспределитель;

- переключательный клапан рабочей камеры;

- рукава;

- концевые и разобщительные краны;

- выпускные клапаны;

- стоп-краны;

- резервуары;

- предохранительные (поддерживающие) устройства;

С вагонов, оборудованных колодочными тормозами, дополнительно демонтируется следующее оборудование:

- регулятор;

- тормозная рычажная передача вагона.

С вагонов, оборудованных дисковыми тормозами, дополнительно демонтируется следующее оборудование:

- тормозные цилиндры;

- реле давления;

- трехпозиционные сбрасывающие клапаны;

- сигнализаторы давления;

- рычажная передача клещевого механизма;

- противоюзные осевые датчики;

Корпус тормозного цилиндра 14", рабочую камеру электровоздухораспределителя и воздухопроводы необходимо демонтировать с вагона только при их неисправности.

21.5.3. Прокладку между кронштейном тормозного цилиндра и рабочей камерой электровоздухораспределителя необходимо заменить на новую.

21.5.4. Воздухопроводы необходимо осмотреть. Трубы, имеющие вмятины, износы (потертости), коррозию, следует заменить новыми трубами по ГОСТ 8734.

Для очистки внутренней поверхности магистрального воздухопровода одноэтажного вагона его необходимо обстучать деревянным молотком массой не более 1 кг и пропустить через него ерш, затем продуть сжатым воздухом под давлением от 0,60 до 0,65 МПа (от 6,0 до 6,5 кгс/см²). (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

На вагонах пассажирских при каждом втором КР-1 следует производить замену труб от тормозной магистрали к стоп-кранам. После замены на подводящую трубу к стояку стоп-крана должна быть установлена бирка в виде полосы из листового оцинкованного железа размером 30 x 120 x 0,5 мм, обернутой вокруг трубы с маркировкой наружу. Маркировка должна содержать условный номер ремонтного предприятия и дату замены (число, месяц и две последние цифры года). (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

21.5.5. Резервуары необходимо подвергнуть полному техническому освидетельствованию в соответствии с разделом 25.

21.5.6. Выпускной клапан следует ремонтировать в соответствии с разделом 28 с заменой резинового уплотнения.

21.5.7. Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения.

21.5.8. На отремонтированном вагоне взамен снятого с него тормозного оборудования, предохранительных (поддерживающих) устройств, поводков выпускных клапанов должно быть установлено новое или отремонтированное тормозное оборудование, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

21.5.9. Тормоз вагона, прошедшего капитальный ремонт, должен быть принят и испытан в соответствии с разделом 43.

21.6. Объем ремонта тормозного оборудования при капитальном

ремонте второго объема пассажирских вагонов

21.6.1. При капитальном ремонте второго объема пассажирских вагонов (далее - КР-2) демонтируется все тормозное оборудование, включая воздухопроводы, камеру электровоздухораспределителя и все монтажные провода тормоза и кондуитные трубы, а также предохранительные (поддерживающие) устройства.

Все снятое с вагона тормозное оборудование должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения.

21.6.2. Выпускной клапан необходимо ремонтировать в соответствии с разделом 28.

21.6.3. Резервуары необходимо подвергнуть полному техническому освидетельствованию в соответствии с разделом 25.

21.6.4. Тормозную рычажную передачу вагона с колодочными тормозами, включая рычажную передачу ручного тормоза, следует полностью разобрать независимо от состояния.

21.6.5. Клещевой механизм дискового тормоза следует полностью разобрать независимо от состояния.

Рычажную передачу ручного тормоза вагона с дисковым тормозом следует полностью разобрать независимо от состояния.

21.6.6. Ручной тормоз вагона полностью разобрать независимо от состояния.

Тормозные винты с гайками, секторы ручного тормоза следует очистить и проверить. Винты, у которых гайка имеет свободное продольное перемещение более 2 мм, необходимо заменить новыми или отремонтированными. На новый или отремонтированный винт гайка должна навертываться без заеданий.

21.6.7. Кронштейны для крепления и подвешивания тормозного оборудования должны быть исправными и прочно закрепленными на раме. Взамен неисправных следует устанавливать исправные согласно конструкторской документации на вагон.

21.6.8. Предохранительные и поддерживающие устройства, предотвращающие падение деталей и элементов тормозной рычажной передачи на путь, должны быть исправны и укреплены в соответствии с требованиями конструкторской документации на вагон.

Резиновые трубки на осях поддерживающих устройств следует заменить новыми.

21.6.9. Перед сборкой тормозной рычажной передачи вагона с колодочными тормозами необходимо проверить соответствие размеров плеч рычагов типу вагона (Приложение Б).

При сборке тормозной рычажной передачи тележки следует пользоваться таблицами 13 - 15.

Таблица 13

Монтажные размеры тормозной рычажной передачи

тележки пассажирского вагона с тормозными колодками

толщиной (50 + 5) мм

Тип тележки	Обозначение размера	Величина размера, мм
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М		964 - 950	949 - 925	924 - 900	899 - 875	менее 875
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М	T	1720	1660	1600	1540	1480
ЦМВ		1064 - 1050	1049 - 1025	1024 - 1000	999 - 975	менее 975
ЦМВ	T	1900	1840	1780	1720	1660

Таблица 14

Монтажные размеры тормозной рычажной передачи

тележки пассажирского вагона с тормозными колодками

толщиной (60 +/- 4) мм

Тип тележки	Обозначение размера	Величина размера, мм
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М		964 - 940	939 - 915	914 - 890	889 - 865	менее 865
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М	T	1720	1660	1600	1540	1480
ЦМВ		1064 - 1040	1039 - 1015	1014 - 990	989 - 965	менее 965
ЦМВ	T	1900	1840	1780	1720	1660

Таблица 15

Монтажные размеры тормозной рычажной передачи

тележки пассажирского вагона с тормозными колодками

толщиной (65 + 5) мм

Тип тележки	Обозначение размера	Величина размера, мм
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М		964 - 935	934 - 915	914 - 895	894 - 875	менее 875
КВЗ-И2 КВЗ-5 КВЗ-ЦНИИ ТВЗ ЦНИИ-М	T	1720	1660	1600	1540	1480
ЦМВ		1064 - 1035	1034 - 1015	1014 - 995	994 - 975	менее 975
ЦМВ	T	1900	1840	1780	1720	1660

21.6.10. Шарнирные соединения и трущиеся поверхности следует смазывать осевым маслом. На валиках следует устанавливать новые стандартные шайбы и шплинты.

21.6.11. Тормозную рычажную передачу вагона с колодочными тормозами необходимо регулировать в соответствии с разделом 42.

21.6.12. Клеммные коробки и крышки, имеющие отколы и трещины, необходимо заменить исправными.

21.6.13. Провода необходимо заменить новыми, наконечники следует облудить, закрепить в клеммных коробках. Провода должны иметь запас по длине, уложенные в коробках провода не должны касаться контактных шпилек.

21.6.14. Технические требования к рабочей камере, сборке ЭПТ, концевым клеммным коробкам, подвескам рукавов при КР-2 должны соответствовать требованиям пунктов 21.4.12 - 21.4.15.

21.6.15. Электрический блок противоюзного устройства проверить на работоспособность на стенде, при необходимости заменить.

21.6.16. Поводки осевых датчиков заменить новыми.

21.6.17. На отремонтированном вагоне взамен снятого с него тормозного оборудования, предохранительных (поддерживающих) устройств, поводков выпускных клапанов должно быть установлено новое или отремонтированное тормозное оборудование, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

21.6.18. Тормоз вагона, прошедшего капитальный ремонт, должен быть принят и испытан в соответствии с разделом 43.

21.7. Объем ремонта тормозного оборудования

при капитально-восстановительном ремонте

пассажирских вагонов

21.7.1. При капитально-восстановительном ремонте пассажирских вагонов (далее - КВР) с вагона демонтируется все тормозное оборудование, включая воздухопроводы, детали крепления тормозного оборудования, предохранительные (поддерживающие) устройства, поводки выпускных клапанов.

Все снятое с вагона тормозное оборудование, должно быть направлено для осмотра, ремонта и испытания в соответствующие ремонтные подразделения.

21.7.2. Взамен снятого на вагоне должно быть установлено новое или отремонтированное тормозное оборудование, новые детали его крепления, новые или отремонтированные предохранительные (поддерживающие) устройства и поводки выпускных клапанов.

При этом весь воздухопровод, тормозные цилиндры и резервуары необходимо устанавливать только новые.

21.7.3. Кронштейны для крепления пневматического тормозного оборудования, воздухопровода и элементов тормозной рычажной передачи должны быть восстановлены до чертежных размеров или заменены новыми.

21.7.4. Провода должны быть заменены новыми.

21.7.5. Тормоз вагона, прошедшего капитально-восстановительный ремонт, должен быть принят и испытан в соответствии с разделом 43.

22. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ТОРМОЗНОМУ ОБОРУДОВАНИЮ

И МОНТАЖУ ЕГО НА ВАГОНАХ ПРИ ВСЕХ ВИДАХ ПЛАНОВОГО РЕМОНТА

И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПАССАЖИРСКИХ ВАГОНОВ

22.1. На вагоны при всех видах их планового ремонта и технического обслуживания следует устанавливать только допущенное в установленном порядке к эксплуатации тормозное оборудование.

22.2. Кронштейны для крепления тормозного оборудования на вагоне и его тележках должны быть исправными и соответствовать конструкторской документации на вагон.

22.3. Шплинты в узлах крепления тормозного оборудования необходимо ставить только новые. При установке шплинта разводить необходимо обе его ветви на угол между ними не менее 90°.

22.4. Сетчато-войлочные фильтры и пылеулавливающие сетки при плановых видах ремонта должны ставиться в тормозную систему вагона только новые и предварительно продутые сжатым воздухом. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

22.5. Все резиновые детали, входящие в тормозное оборудование вагона, должны ставиться в зависимости от состояния и с учетом сроков годности.

Установленные сроки годности:

- рукава резинотекстильные - 6 лет;

- рукава резинокордовые высокого давления - 5 лет;

- кольца уплотнительные - 3 года;

- манжеты и прокладки тормозных цилиндров - 6 лет;

- манжеты, диафрагмы и уплотнения клапанов тормозных приборов - 4 года;

- прокладки тормозных приборов - 5 лет;

- чехол резиновый тормозных цилиндров - 5 лет.

Срок годности для резинотекстильных рукавов исчисляется от даты изготовления, указанной на резиновом ярлыке рукава.

Прокладки и уплотнения, на которые в соответствии с конструкторской документацией не наносится клеймо-оттиск с датой изготовления, необходимо ставить в тормозные приборы в зависимости от их состояния.

Резиновые детали, которые в соответствии с конструкторской документацией должны иметь клеймо-оттиск с датой изготовления, при отсутствии клейма-оттиска с датой изготовления ставить в тормозные приборы запрещается.

22.6. Замена войлочных колец, входящих в тормозное оборудование, производится в зависимости от их состояния.

22.7. Муфты, тройники, обратные клапаны, концевые и разобщительные краны, стоп-краны, ниппели должны быть навернуты на всю длину резьбы и закреплены контргайками. Муфты должны быть закреплены контргайками с обеих сторон.

22.8. Уплотнение резьбовых соединений труб, сгонов, обратных клапанов, стоп-кранов, концевых и разобщительных кранов, соединительных рукавов, ниппелей необходимо выполнять с применением смазки ВНИИ НП-232 с подмоткой из трепаного льна или пеньки.

22.9. Конструкция и размеры тяг и затяжек тормозной рычажной передачи вагонов с колодочными тормозами должны соответствовать конструкторской документации на вагон.

22.10. При сборке все шарнирные соединения и узлы трения тормозной рычажной передачи, включая детали стояночного и ручного тормоза, должны быть смазаны. Рекомендуемые для применения масла и смазки приведены в таблицах 2 и 3.

22.11. На валики тормозной рычажной передачи должны устанавливаться стандартные шайбы и шплинты. Шплинты необходимо ставить новые, разводить необходимо обе ветви шплинта на угол между ними не менее 90°, повторное использование шплинтов запрещено.

Расстояние между шайбой и шплинтом в шарнирных соединениях тормозной рычажной передачи допускается не более 3 мм. Допускается регулировать этот размер постановкой не более одной дополнительной шайбы необходимой толщины с таким же диаметром отверстия, как и у основной шайбы.

Болты и валики, расположенные вертикально, должны быть поставлены головками вверх, а установленные горизонтально - должны быть обращены гайками и шплинтами наружу от продольной оси вагона, за исключением тех, у которых постановка гаек и шплинтов внутрь предусмотрена конструкцией.

22.12. Выход штока тормозного цилиндра вагона с колодочными тормозами при полном служебном торможении должен соответствовать значениям, приведенным в таблице 12.

22.13. Устанавливаемые на вагон воздухораспределители, электровоздухораспределители, переключательные клапаны, реле давления, сбрасывающие трехпозиционные клапаны, сигнализаторы давления, концевые краны, соединительные рукава, регуляторы тормозных рычажных передач должны быть предварительно испытаны.

При этом бирки ремонтного предприятия устанавливаются:

- на новые (с сохранением пломбы предприятия-изготовителя) и отремонтированные воздухораспределители и электровоздухораспределители;

- на отремонтированные переключательные клапаны, реле давления, трехпозиционные сбрасывающие клапаны, сигнализаторы давления, соединительные рукава, концевые краны, тормозные цилиндры со встроенным регулятором и регуляторы тормозных рычажных передач.

Бирки ремонтного предприятия не устанавливаются:

- на новые и отремонтированные разобщительные краны и тормозные цилиндры;

- на новые переключательные клапаны, реле давления, трехпозиционные сбрасывающие клапаны, сигнализаторы давления, соединительные рукава, концевые краны и регуляторы тормозных рычажных передач.

Подлежащие постановке на вагон новые соединительные рукава должны иметь бирку предприятия-изготовителя.

Подлежащие постановке на вагон элементы тормозной рычажной передачи (тяги, траверсы, подвески траверс) должны иметь клейма, удостоверяющие положительные результаты их испытаний и (или) неразрушающего контроля.

22.14. Предохранительные (поддерживающие) устройства тормозного оборудования должны быть установлены в соответствии с требованиями конструкторской документации на вагон. Устанавливать предохранительные (поддерживающие) устройства с отступлениями от конструкторской документации запрещается.

22.15. Концевой кран необходимо устанавливать в соответствии с конструкторской документацией на вагон.

Расстояние от продольной оси вагона до оси корпуса крана должно быть не более 350 мм.

22.16. Все пневматическое тормозное оборудование следует крепить жестко - без применения прокладок.

Для крепления запасного резервуара необходимо применять подкладки из древесины влажностью не более 25%.

22.17. Крепление тройника 573П, магистрального воздухопровода, резервуаров, тормозных цилиндров необходимо производить в соответствии с конструкторской документацией на вагон.

22.18. Поводки выпускных клапанов должны быть выполнены в соответствии с конструкторской документацией на вагон.

Поводки необходимо выводить на обе стороны и внутрь вагона.

При постановке поводков необходимо проверять их действие - перемещение поводка должно быть свободным, без заеданий, а при воздействии на поводок из вагона выпускной клапан должен приходить в действие.

22.19. Размеры плеч рычагов в тормозной рычажной передаче должны соответствовать конструкторской документации на вагон и типу тормозных колодок.

Схемы и характеристики тормозных рычажных передач основных типов вагонов приведены в Приложении Б.

Характеристики тормозных рычажных передач пассажирских вагонов специального назначения и вагонов новой конструкции для скоростей движения до 160 км/ч должны соответствовать конструкторской документации на данные типы вагонов.

Характеристики тормозных рычажных передач почтовых и багажных вагонов должны соответствовать конструкторской документации (расчет тормоза) на данные типы вагонов. (Абзац добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

22.20. Тормозные колодки должны быть установлены новые и закреплены чеками по ГОСТ 34075. (в ред. Извещения 32 ЦВ 16-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

При единой технической ревизии вагонов допускается не менять чугунные тормозные колодки толщиной не менее 30 мм и композиционные тормозные колодки толщиной не менее 20 мм.

Тормозные колодки не должны выступать за наружные грани колес.

23. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ ТОРМОЗНОЙ

РЫЧАЖНОЙ ПЕРЕДАЧИ ПАССАЖИРСКИХ ВАГОНОВ

23.1. Поступившие в ремонт узлы и детали тормозной рычажной передачи вагонов должны быть очищены от грязи и старой смазки.

23.2. Горизонтальные рычаги, затяжки, вертикальные рычаги, балансиры, серьги и тяги, имеющие трещины, ремонту и постановке на вагон не подлежат.

23.3. Валики при КР-2 необходимо устанавливать новые или отремонтированные, при КР-1 и деповском ремонте допускается постановка валиков, имеющих износ по диаметру не более 1 мм.

23.4. Втулки шарнирных соединений в рычагах, затяжках и тягах, имеющие выкрашивания и трещины, должны быть заменены.

При деповском ремонте вагонов втулки, изношенные по внутреннему диаметру более 2 мм от номинального размера шарнирного соединения, необходимо заменить.

При капитальном ремонте вагонов втулки, изношенные по внутреннему диаметру более 1,3 мм от номинального размера шарнирного соединения, необходимо заменить.

При замене необходимо устанавливать новые втулки из композиционного прессовочного материала. Допускается при эксплуатации вагонов в умеренном климате устанавливать новые втулки из порошкового легированного материала или втулки с износостойкими покрытиями.

23.5. Траверсы следует ремонтировать в соответствии с требованиями Инструкции по сварке и наплавке при ремонте вагонов и испытывать в соответствии с методикой испытаний на растяжение деталей пассажирских вагонов.

Траверсы, имеющие трещины по поперечному сечению балки, ремонту не подлежат и к постановке на вагон не должны допускаться. Расстояние между осевыми линиями проушин траверсы должно быть (1180 +/- 1) мм.

Цапфы и отверстия в проушинах траверс необходимо восстанавливать в соответствии с технологическим процессом с последующей обработкой до чертежных размеров. Втулки в цапфах и в проушинах траверсы, изношенные по диаметру более 1 мм, необходимо заменить.

Зазор между цапфой и башмаком, а также между цапфой и подвеской допускается при деповском ремонте вагонов не более 3 мм, при капитальных ремонтах вагонов - не более 1,3 мм.

При КР-2 и КВР узел крепления подвески траверсы на раме тележки должен быть укомплектован новыми типовыми резиновыми и стальными шайбами. Осевой зазор в узле не допускается.

23.6. Тормозные башмаки (чертеж 80.40.120 СБ), имеющие два отверстия для подвешивания, следует устанавливать при чугунных тормозных колодках на подвесках отверстиями, маркированными буквой "Ч", при композиционных тормозных колодках - буквой "К".

Тормозные башмаки следует восстанавливать до чертежных размеров. Паз для ушка тормозной колодки с размерами более 45 и 50 мм следует восстанавливать наплавкой до номинальных размеров соответственно 42 и 47 мм.

Башмаки, имеющие толщину перемычки для чеки менее 5,5 мм, к постановке на вагон не допускаются.

23.7. Комплекты фиксаторов тормозных башмаков (стержни, проушины, валики) должны быть заменены новыми или отремонтированными в соответствии с конструкторской документацией на них. Шплинты необходимо ставить только новые.

23.8. Тормозные колодки (чугунные или композиционные) следует ставить новые.

При ТО-3 допускается оставлять чугунные тормозные колодки толщиной не менее 30 мм и композиционные тормозные колодки толщиной не менее 20 мм.

Установленные на вагон тормозные колодки не должны выступать за кромки наружных граней колес. При отпущенном тормозе каждая тормозная колодка должна отходить от поверхности катания колес.

Зазор между тормозными колодками и колесами должен быть от 5 до 8 мм.

23.9. Тормозные колодки крепить в башмаках необходимо стандартными чеками.

Чеки следует предохранять от выпадения постановкой в отверстие верхней части тормозного башмака шплинта диаметром 8 мм и длиной 110 мм.

23.10. На вагонах с композиционными тормозными колодками на шток тормозного цилиндра следует устанавливать хомут длиной 70 мм (ЧУ 24.5.0066.030).

23.11. Тормозной винт с гайкой ручного тормоза необходимо очистить и проверить. Винт и гайку с износом резьбы вдоль винта более 2 мм следует заменить или отремонтировать. Винты, на которых новая гайка имеет свободное продольное перемещение более 1 мм, следует заменить новыми или отремонтированными. На новый или отремонтированный винт гайка должна навертываться свободно, без заеданий. Необходимо проверить соединение конических шестерен ручного тормоза, при наличии износа шестерни следует заменить новыми.

23.12. Ремонт тормозных тяг производится в соответствии с требованиями Инструкции по сварке и наплавке при ремонте вагонов.

Тормозные тяги после ремонта должны быть испытаны на растяжение с последующим их дефектоскопированием и клеймением в соответствии с методикой испытаний на растяжение деталей пассажирских вагонов и руководящими документами по неразрушающему контролю деталей вагонов.

Испытанию на растяжение с последующим их дефектоскопированием и клеймением подлежат также вновь изготовленные тормозные тяги и тормозные тяги (вне зависимости от того, производился их ремонт сваркой или нет) при производстве капитального ремонта вагонов.

Длины тяг необходимо проверить на соответствие чертежным размерам.

Тяга со стороны штока тормозного цилиндра на вагонах постройки ТВЗ длиной 2610 мм должна устанавливаться с регулятором 574Б, длиной 2350 мм и менее - только с регулятором РТРП-675 и РТРП-675-М, тяга длиной 2410 мм может устанавливаться с регуляторами обоих типов. На вагонах постройки заводов Германии следует ставить тягу длиной 4120 мм. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

23.13. Установка тормозной рычажной передачи тележек с колодочными тормозами (рисунок 19) производится при новых тормозных колодках в зависимости от диаметра колес внутренней колесной пары (D₂) в соответствии с таблицами 13 - 15.

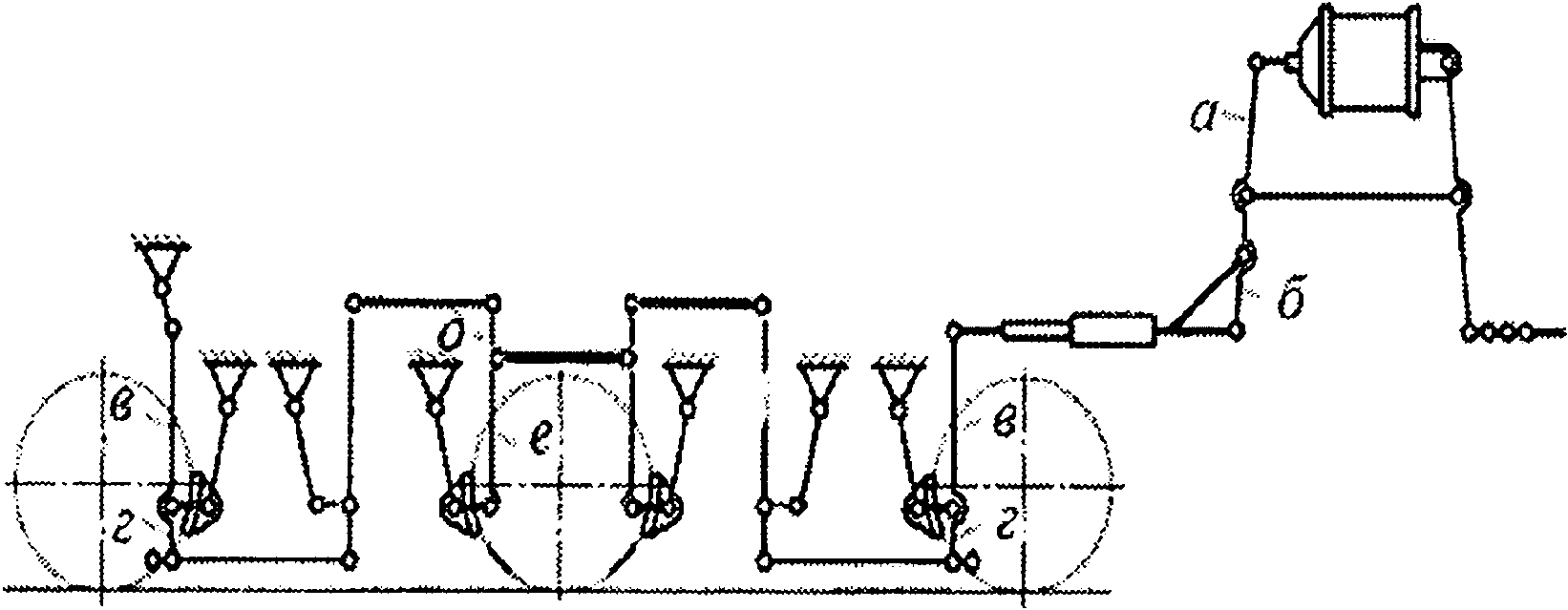

Рисунок 19. Схема тормозной рычажной передачи

тележки пассажирского вагона

При монтаже тормозной рычажной передачи тележки разность чисел неиспользованных отверстий внутренней (В) и наружной (Н) головок тяги должна быть минимальной. При этом больший запас должен быть во внутренней головке (В) тяги тележки.

23.14. Регулировка тормозной рычажной передачи вагона производится в соответствии с разделом 42.

24. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

ВОЗДУХОПРОВОДА ПАССАЖИРСКИХ ВАГОНОВ

24.1. Магистральный воздухопровод вагонов должен быть выполнен из бесшовных стальных труб по ГОСТ 8734 с наружным диаметром 42 мм и толщиной стенки 4 мм.

24.2. Магистральный (тормозной и питательный) воздухопровод пассажирских вагонов должен быть выполнен в соответствии с конструкторской документацией на конкретную модель вагона.

24.3. Воздухопроводы на пассажирских вагонах с колодочными тормозами между тормозной магистралью, воздухораспределителем, запасным резервуаром и тормозным цилиндром должны быть выполнены из бесшовных стальных труб по ГОСТ 8734 с наружным диаметром 34 мм с толщиной стенки 4 мм.

Воздухопроводы на пассажирских вагонах с дисковыми тормозами между воздухораспределителем и тройником; от тройника до резервуара должны быть выполнены из новых бесшовных труб по ГОСТ 8734 с наружным диаметром 34 мм и с толщиной стенки 4 мм. Остальные воздухопроводы должны изготовляется из новых бесшовных труб по ГОСТ 8734 в соответствии с конструкторской документацией на конкретную модель вагона. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Подводящие трубы от тормозной магистрали к трубам-стоякам стоп-кранов и трубы-стояки стоп-кранов должны быть выполнены из бесшовных стальных труб по ГОСТ 8734 с наружным диаметром 27 мм с толщиной стенки 3,2 мм.

Трубы, имеющие вмятины, износы (потертости), коррозию, заменить новыми.

При деповском ремонте вагонов допускается использование магистральных труб с местным износом по внешнему диаметру (потертости) глубиной не более 0,6 мм вне мест их крепления и вне резьбовой части.

24.4. Радиус изгиба магистральных труб для пассажирских вагонов должен соответствовать конструкторской документации на вагон.

24.5. Резьба на трубах должна быть выполнена методом накатки или нарезана плашками.

Запрещается нарезать резьбу на трубах резцом.

После изготовления резьба должна быть проверена резьбовыми калибрами.

25. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

РЕЗЕРВУАРОВ ПАССАЖИРСКИХ ВАГОНОВ

25.1. Ремонт резервуаров необходимо производить в соответствии с руководствами по их ремонту.

25.2. Поступивший в ремонт запасный резервуар необходимо снаружи очистить от пыли и загрязнений, продуть сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²], после чего подвергнуть полному техническому освидетельствованию, в том числе гидравлическому испытанию.

25.3. Полное техническое освидетельствование, в том числе гидравлическое испытание, производится в соответствии с нормативными документами по надзору за воздушными резервуарами железнодорожного подвижного состава. При этом:

- на запасном резервуаре Р7-12 и Р7-16 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 38 мм, и коррозионные повреждения общей площадью не более 0,05 м² и глубиной до 0,25 мм;

- на запасном резервуаре Р7-55 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 45 мм, и коррозионные повреждения общей площадью не более 0,16 м² и глубиной 0,25 мм;

- на запасном резервуаре Р7-100 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 54 мм, и коррозионные повреждения общей площадью не более 0,28 м² и глубиной до 0,39 мм;

- на запасном резервуаре Р10-170 допускается наличие не более трех вмятин глубиной не более 5 мм, расположенных вне сварных швов на расстоянии друг от друга не менее 63 мм, и коррозионные повреждения общей площадью не более 0,35 м² и глубиной до 0,4 мм;

- давление гидравлического испытания запасных резервуаров Р7-12, Р7-16, Р7-55, Р7-78, Р7-100 и Р7-135 должно быть равным (1,05 + 0,05) МПа [(10,5 + 0,5) кгс/см²], время испытания - не менее 10 минут, а резервуара Р10-170 - (1,40 + 0,05) МПа [(14,0 + 0,5) кгс/см²] и время - не менее 15 минут.

Результаты гидравлического испытания признаются удовлетворительными, если не обнаружено:

- течи, трещин в основном металле и сварных соединениях;

- падения давления в запасном резервуаре за время проведения испытания.

После гидравлического испытания запасный резервуар должен быть просушен внутри.

25.4. При удовлетворительных результатах испытаний на цилиндрической части запасного резервуара наносится надпись, содержащая дату и пункт осмотра и испытания резервуара. Надпись должна быть нанесена белой краской шрифтом высотой 21 мм согласно Альбому знаков и надписей на вагонах железных дорог колеи 1520 мм. Кроме того, результаты испытаний фиксируются в учетной книге установленной формы.

26. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

ТОРМОЗНЫХ ЦИЛИНДРОВ ПАССАЖИРСКИХ ВАГОНОВ

26.1. Ремонт тормозных цилиндров до 16" (включительно).

26.1.1 Поступивший в ремонт тормозной цилиндр необходимо снаружи очистить от пыли и загрязнений, после чего разобрать.

26.1.2 Ремонт тормозного цилиндра необходимо производить с соблюдением следующих требований:

- у корпуса тормозного цилиндра и его деталей не допускаются трещины, отколы, изломы и срыв резьбы;

- при наличии на фланцах корпуса и передней крышки не более двух трещин (на каждом фланце) и при условии, что трещины не выходят на рабочие поверхности и длина каждой трещины не превышает 30 мм - для тормозного цилиндра с диаметром 14" и более, и 20 мм - для тормозного цилиндра с диаметром менее 14", допускается производить заварку трещин в соответствии с Инструкцией по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов;

- при наличии на фланцах корпуса и передней крышки не более двух отколов (на каждом фланце) и при условии, что отбитая часть захватывает не более двух соседних отверстий для болтов, допускается приваривать отбитые части в соответствии с Инструкцией по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов;

- на внутренней поверхности корпуса не допускается наличие коррозии и рисок;

- не допускается износ направляющего отверстия для штока поршня в передней крышке до диаметра более 78 мм;

- у пружины должны быть проконтролированы ее силовые параметры;

- у манжеты и резинового пылезащитного уплотнения должны быть проверены срок годности и их состояние - расслоения, надрывы, подрезы не допускаются;

- смазочное войлочное кольцо должно быть пропитано смазкой ЖТ-79Л или ПЛАСМА-Т5, а при наличии дефектов (выровов, уплотнений) заменено на новое, также пропитанное смазкой. Для пропитки кольцо смазывают смазкой и выдерживают при температуре +80 °C не менее 4 часов;

- сетчатые фильтры в передней крышке цилиндра следует очистить, промыть и продуть сжатым воздухом;

- в процессе сборки манжета и все поверхности трения металлических деталей должны быть смазаны тонким слоем смазки ЖТ-79Л или ПЛАСМА-Т5.

26.1.3 После сборки тормозной цилиндр необходимо испытать на герметичность в соответствии с пунктом 27.1. (пункт 26.1. дан в ред. Извещения 32 ЦВ 39-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

26.2. Тормозной цилиндр со встроенным регулятором

26.2.1. Поступившие в ремонт тормозные цилиндры со встроенными регуляторами (далее - ТЦР) необходимо снаружи очистить от пыли и загрязнений, после чего разобрать.

После наружной очистки и обмывки ТЦР разборку регулирующего механизма производить с применением специальных приспособлений.

Детали ТЦР тщательно очистить, промыть, насухо вытереть и осмотреть.

26.2.2. Ремонт тормозного цилиндра необходимо производить с соблюдением следующих требований:

- у корпуса тормозного цилиндра и его деталей не допускаются трещины, отколы, изломы и срыв резьбы;

- муфты и корпус тормозного цилиндра, имеющие трещины, заменяются;

- задиры на рабочей поверхности корпуса зачищаются;

- изношенные корпусные поверхности ограничителя и гаек более 0,6 мм наплавляются и протачиваются с сохранением конусности, предусмотренной чертежами;

- резиновая манжета при потере эластичности, разбухании, расслоении, разрывах, трещинах или просроченном сроке службы заменяется новой;

- изгиб, износ резьбы и другие неисправности винта, нарушающие его функционирование, не допускаются;

- износ резьбы вспомогательной гайки допускается до 1 мм, при большем износе гайка заменяется;

- шариковый подшипник заменяется при наличии трещин на наружных кольцах и сепараторе, ржавчины, заусенцев или выкрашивания металла на беговых дорожках внутренних и наружных колец;

- пружины при наличии изломов или трещин в витках, просадки более допускаемой заменяются. Прогиб пружины тормозного цилиндра под нагрузкой (65 +/- 6,5) кгс должен быть 49 мм, а прогиб пружины встроенного регулятора под нагрузкой (15 +/- 1,5) кгс должен быть 14 мм.

26.2.3. При сборке ТЦР трущиеся поверхности "металл-металл" должны быть смазаны смазкой ЦИАТИМ-201, а "металл-резина" - смазкой ЖТ 79Л или ПЛАСМА-Т5. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

26.2.4. После сборки ТЦР необходимо испытать на герметичность.

Испытание на стенде унифицированной конструкции необходимо производить в соответствии с разделом 27.

Испытательный стенд, схема которого отличается от схемы стенда унифицированной конструкции, должен быть допущен к применению в АКП в установленном порядке, а испытание на нем необходимо производить в соответствии с руководством по эксплуатации этого стенда.

26.2.5. Проведение испытаний на стенде с регистрацией параметров при выключенных регистрирующих устройствах запрещается.

27. ИСПЫТАНИЕ ТОРМОЗНЫХ ЦИЛИНДРОВ ПАССАЖИРСКИХ ВАГОНОВ

27.1. Испытание тормозных цилиндров с полным ходом поршня 240 мм на герметичность необходимо производить сжатым воздухом под давлением (0,40 +/- 0,01) МПа [(4,0 +/- 0,1) кгс/см²] при выходе штока (150 +/- 10) мм. При этом падение установившегося в испытываемом тормозном цилиндре давления сжатого воздуха допускается не более чем на 0,01 МПа (0,1 кгс/см²) в течение 3 минут. (в ред. Извещения 32 ЦВ 39-2019, утв. на 73 заседании Совета по железнодорожному транспорту государств - участников Содружества от 27.11.2020)

27.2. Испытание тормозного цилиндра со встроенным регулятором

27.2.1. Принципиальная пневматическая схема стенда для испытания тормозного цилиндра со встроенным регулятором должна соответствовать схеме, приведенной на рисунке 20.

1 - испытуемый ТЦР со встроенным регулятором;

2 - трубопровод; 3, 4 - манометр; 5 - кран разобщительный;

6 - кран машиниста 326С; 7 - реле давления 404;

8 - электропневматический вентиль; 9 - датчик давления;

10 - выключатель источника тока напряжением 50 В;

11 - клапан выпускной одинарный; 12 - устройство

для фиксации упора

Рисунок 20. Принципиальная схема стенда для испытания

тормозного цилиндра со встроенным регулятором

Стенд должен иметь:

- трубопроводы;

- манометр 3 с пределом измерения 0,1 МПа (1,0 кгс/см²) класса точности 1,5;

- манометр 4 с пределом измерения 1,0 МПа (10 кгс/см²) класса точности 0,6;

- краны разобщительные;

- кран машиниста 326С;

- реле давления 404;

- электрический вентиль;

- датчик давления;

- выключатель источника тока 50 В;

- блок электропитания 50 В;

- клапан выпускной одинарный и устройство для фиксации упора.

27.2.2. Методика испытания

Проверить герметичность цилиндра ТЦР. Проверка герметичности цилиндра производится при полном выходе штока.

При наличии у тормозного цилиндра стояночного тормоза, приводимого в действие воздухом, испытания тормозного цилиндра со встроенным регулятором проводить при давлении в полости стояночного тормоза не менее (0,40 + 0,02) МПа [(4,0 + 0,2) кгс/см²].

Поднять давление воздуха в цилиндре с нуля до (0,40 + 0,02) МПа [(4,0 + 0,2) кгс/см²] и отключить источник питания. За 3 минуты давление не должно понижаться более чем на 0,01 МПа (0,1 кгс/см²), после чего снизить давление до нуля.

Проверку герметичности полости стояночного тормоза следует производить при давлении (0,40 + 0,02) МПа [(4,0 + 0,2) кгс/см²]. За 3 минуты давление не должно понижаться более чем на 0,01 МПа (0,1 кгс/см²).

Поднять давление воздуха в цилиндре с нуля до (0,10 + 0,01) МПа [(1,0 +/- 0,1) кгс/см²], отключить источник питания. За 1 минуту давление не должно понижаться более чем на 0,01 МПа (0,1 кгс/см²).

Контроль за установившимся давлением в цилиндре производить через 60 - 80 с после достижения заданного давления.

Проверить величину давления сжатого воздуха в цилиндре при начале перемещения поршня при торможении, которая должна быть не более 0,03 МПа (0,3 кгс/см²). Проверку производить повышением давления воздуха в цилиндре и фиксировать величину давления в момент начала перемещения поршня.

Проверить работу регулирующего механизма во всем диапазоне его работы. При увеличении зазора между тормозными накладками и диском (имитированного на стенде) регулирующий механизм должен сократить зазор до первоначальной величины после торможения давлением воздуха (0,40 + 0,02) МПа [(4,0 + 0,2) кгс/см²] и отпуска.

При повторных торможениях давлением воздуха (0,40 + 0,02) МПа [(4,0 + 0,2) кгс/см²] ТЦР должен сохранить постоянную величину выхода штока.

27.3. Результаты испытания ТЦР должны быть отражены в учетной книге установленной формы.

При испытании на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания, тип и номер принятого ТЦР с росписью исполнителя ремонта и руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

27.4. На отремонтированном и принятом ТЦР должна стоять бирка. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

28. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

КРАНОВ И КЛАПАНОВ ПАССАЖИРСКИХ ВАГОНОВ

28.1. Концевые краны

28.1.1. Концевые краны ремонтировать и испытывать в соответствии с разделом 9.

28.2. Разобщительный кран пробкового типа (кран 377)

28.2.1. Поступившие в ремонт разобщительные краны пробкового типа необходимо разобрать, все детали промыть и продуть сжатым воздухом.

28.2.2. Все детали разобщительного крана следует осмотреть. Детали должны быть заменены при наличии следующих дефектов:

- трещин и отколов в корпусе;

- изломов и деформации ручки;

- деформации и срыва резьбы;

- деформации квадрата пробки.

Высота пружины в свободном состоянии должна быть в пределах от 36 до 40 мм.

28.2.3. Сборку разобщительного крана необходимо производить с соблюдением следующих требований:

- необходимо проверить наличие на торце квадрата пробки четких контрольных рисок;

- следует проверить наличие на ручке ограничителя ее поворота;

- пробку крана необходимо притереть к корпусу, после чего протереть и смазать смазкой в соответствии с таблицей 3;

- заглушка должна быть поставлена на смазку ВНИИ НП-232 и затянута до упора в корпус;

- ручка крана должна быть прочно закреплена на квадрате пробки, допускается устранять зазор между квадратом пробки и квадратом ручки постановкой металлической пластины толщиной не более 1 мм с обязательной фиксацией ее штифтом, крепящим ручку крана на квадрате пробки;

- в закрытом положении ручка крана должна располагаться перпендикулярно к продольной оси его корпуса.

28.2.4. После сборки разобщительный кран необходимо испытать на плотность сжатым воздухом под давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Испытание производится при двух положениях ручки крана - при открытом и при закрытом.

При проведении испытания разобщительного крана сжатый воздух должен подаваться к одной из сторон крана, при этом противоположная сторона должна быть заглушена.

Проверка герметичности крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке герметичности по образованию мыльных пузырей обмыливать необходимо весь кран. При этом появление пузырей не допускается.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления в контрольном резервуаре более 0,01 МПа (0,1 кгс/см²) в течение 5 минут не допускается.

28.3. Краны шаровые разобщительные

28.3.1. Ремонт и испытание шаровых разобщительных кранов необходимо производить с соблюдением следующих требований:

- поступивший в ремонт шаровой разобщительный кран должен быть снаружи очищен от пыли и загрязнений;

- необходимо проконтролировать состояние присоединительной резьбы, после испытать кран на герметичность;

- разбирать шаровой разобщительный кран необходимо только в случае наличия внешних дефектов, нарушающих его работу и при неудовлетворительных результатах испытания.

28.3.2. Испытание крана на герметичность производится сжатым воздухом давлением (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²] при двух его положениях - при открытом и при закрытом.

При испытании в закрытом положении сжатый воздух должен подаваться к одной из сторон шарового разобщительного крана, при этом на противоположную сторону должна быть надета заглушка с атмосферным отверстием диаметром 4 мм. Шаровой разобщительный кран в закрытом положении должен быть испытан с двух сторон. При проверке герметичности по падению давления специальную заглушку с атмосферным отверстием можно не устанавливать.

Сжатый воздух при испытании в открытом положении должен подаваться к одной из присоединительных сторон шарового разобщительного крана при заглушенной другой.

Проверка герметичности шарового разобщительного крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке герметичности по наличию мыльных пузырей обмыливать необходимо весь шаровой разобщительный кран. При этом появление мыльного пузыря не допускается.

Проверка герметичности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления сжатого воздуха в контрольном резервуаре допускается не более чем на 0,01 МПа (0,1 кгс/см²) в течение 5 минут.

28.4. Стоп-кран

28.4.1. Поступивший в ремонт стоп-кран необходимо разобрать, детали стоп-крана протереть и осмотреть.

28.4.2. Ремонт и испытание стоп-крана необходимо производить с соблюдением следующих требований:

- наличие трещин в корпусе, забоин и повреждений на резьбе не допускается;

- резиновые уплотнения необходимо заменить новыми;

- седло клапана на штуцере не должно иметь забоин, выщербин и других дефектов;

- штуцер крана следует ставить на смазке ВНИИ НП-232 и затягивать на резьбе до упора в корпус.

28.4.3. Испытание стоп-крана производится только в закрытом положении при давлении (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Проверка герметичности стоп-крана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке герметичности по наличию мыльных пузырей обмыливать необходимо весь стоп-кран. При этом появление пузырей не допускается.

28.5. Клапан выпускной 31Б

28.5.1. Поступивший в ремонт выпускной клапан необходимо разобрать и осмотреть.

28.5.2. Ремонт и испытание выпускного клапана необходимо производить с соблюдением следующих требований:

- просадка пружины более 3 мм, забитая или сорванная резьба не допускаются;

- седло клапана не должно иметь раковин и забоин;

- резиновое уплотнение клапана следует заменить при толщине резинового уплотнения клапана менее 3 мм и (или) при наличии просадки клапана более чем на 0,5 мм;

- перед сборкой пружину, втулку клапана и все другие трущиеся поверхности деталей следует смазать смазкой ЖТ 79Л или ПЛАСМА-Т5. Штуцер следует ставить на смазке ВНИИ НП-232, ввинчивая до упора в заплечики корпуса клапана. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

28.5.3. Испытание клапана на плотность производится давлением сжатого воздуха (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Проверка плотности клапана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке плотности по наличию мыльных пузырей обмыливать необходимо весь клапан. При этом появление пузырей не допускается.

Проверка плотности по падению давления производится на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 5 литров. При этом падение установившегося давления в контрольном резервуаре в течение 5 минут не допускается.

28.6. Клапан выпускной 4315

28.6.1. Поступивший в ремонт выпускной клапан снаружи очистить от пыли, грязи и других загрязнений, разобрать и осмотреть все детали.

28.6.2. Ремонт и испытание выпускного клапана необходимо производить с соблюдением следующих требований:

- пружину с просадкой до высоты менее 27 мм следует заменить;

- забитая или сорванная резьба у деталей клапана не допускается;

- корпус с забоинами на поверхности седла клапана необходимо заменить;

- резиновое уплотнение клапана следует заменить на новое;

- перед сборкой внутренние обработанные поверхности корпуса и штуцера, пружину следует смазать тонким слоем смазки ЖТ-79Л или ПЛАСМА-Т5. Уплотнение соединения корпуса и штуцера производится установкой новой уплотнительной прокладки. (В ред. Извещения 32 ЦВ 6-2014, утв. на 61-м заседании Совета по железнодорожному транспорту государств-участников Содружества (с изм., утв. Извещением 32 ЦВ 15-2015, утв. На 63-м заседании Совета по железнодорожному транспорту государств-участников Содружества))

28.6.3. Испытание на плотность производится давлением сжатого воздуха (0,25 + 0,05) МПа [(2,5 + 0,5) кгс/см²] и (0,60 + 0,05) МПа [(6,0 + 0,5) кгс/см²].

Проверка плотности клапана производится одним из следующих способов:

- по наличию мыльных пузырей;

- по падению давления.

28.7. Клапан обратный 176

28.7.1. Поступивший в ремонт обратный клапан снаружи очистить от пыли и загрязнений.

28.7.2. После наружной очистки и обмывки обратный клапан разобрать, все детали осмотреть, неисправные отремонтировать или заменить.

28.7.3. Ремонт и испытание обратного клапана необходимо производить с соблюдением следующих требований:

- седла клапана и клапаны не должны иметь забоин или рисок;

- проверить высоту пружины в свободном состоянии. При этом номинальная высота пружины обратного клапана 176 составляет 22 мм, а под рабочей нагрузкой 0,74 +/- 0,07 кгс - 13 мм. Просевшую пружину и пружину с обломанными витками заменить новой. Растягивание и заделка пружины не допускается;

- прокладку и кольцо, имеющие надрывы и трещины, а также с истекшим сроком службы, заменить новыми. Срок службы следует определять по маркировке на резиновой детали, исключая год ее изготовления по дате изготовления клапана, указанной на корпусе;

- забитую или сорванную резьбу восстановить или заменить детали;

- при сборке обратного клапана легким слоем смазать трущиеся поверхности смазкой ЖТ 79Л или ПЛАСМА-Т5.

(В ред. Извещения 32 ЦВ 5-2013, утв, на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

28.7.4. Испытания производить на стенде, установленном в закрытом помещении и подключенном к воздухопроводной магистрали с давлением сжатого воздуха не ниже 1,0 МПа (10,0 кгс/см²) через влагоотделитель любой конструкции.

Испытание клапана на плотность производить давлением сжатого воздуха (1,00 + 0,05) МПа [(10,0 + 0,5) кгс/см²].

Проверка плотности клапана производится одним из способов:

- по наличию мыльных пузырей;

- по падению давления.

При проверке плотности по наличию мыльных пузырей присоединить отросток корпуса к воздухопроводу так, чтобы воздух поступал в корпус против стрелки, указанной на нем (воздух подается в полость под затвором). На другой отросток навертывается гайка с отверстием диаметром 10 мм. При испытании на обмыленных поверхностях (отверстие 10 мм, места соединения и корпус) в течение 1 мин не должны образовываться мыльные пузыри.

При проверке плотности по падению давления проверку необходимо производить на испытательном устройстве, имеющем в своей схеме контрольный резервуар объемом 8 литров. При этом падение установившегося давления в контрольном резервуаре в течение 5 мин не допускается.

29. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ, КОМПЛЕКТОВАНИЕ

И ИСПЫТАНИЕ РЕЗИНОКОРДОВОГО РУКАВА ВЫСОКОГО ДАВЛЕНИЯ РВД 20

29.1. Ремонт рукавов

29.1.1. Поступивший в ремонт соединительный рукав должен быть очищен от пыли и загрязнений.

29.1.2. После наружной очистки производится осмотр и контроль соединительного рукава.

29.1.3. Рукав должен быть раскомплектован при наличии хотя бы одного из следующих дефектов:

- сдвиг трубки с хвостовой части наконечников;

- у трубки - истекшего срока службы, обрывов, петель и глубоких трещин, доходящих до резинового слоя;

- у наконечников - трещин и отколов, сорванной резьбы.

29.1.4. Состояние внутренней поверхности резинокордовой трубки необходимо контролировать при просвечивании внутреннего прохода соединительного рукава световым лучом на специальном приспособлении.

29.1.5. Текст пункта исключен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

29.1.6. Соединительный рукав, не имеющий перечисленных в п. 29.1.3 дефектов, отвечающий требованиям п. 29.1.5 и имеющий запас срока годности резинокордовой трубки до следующего планового ремонта, должен быть испытан на прочность и герметичность в соответствии с подразделом 29.3, в ином случае рукав подлежит раскомплектовке и ремонту.

29.1.7. Ремонт соединительного рукава необходимо производить с соблюдением требований пунктов 29.1.3 и нижеследующих: (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- у наконечников следует проконтролировать внутренний проход и высоту буртика их хвостовой части на соответствие конструкторской документации;

- у резинокордовой трубки следует проконтролировать наличие фасок по внутреннему диаметру.

29.2. Комплектование соединительных рукавов

29.2.1. Перед комплектованием у резинокордовой трубки необходимо проконтролировать отсутствие дефектов и длину.

Состояние внутренней поверхности резинокордовой трубки контролируется при просвечивании ее внутреннего прохода световым лучом на специальном приспособлении.

Длина резинокордовой трубки должна соответствовать длине, установленной конструкторской документацией на соответствующий тип соединительного рукава.

29.2.2. На специальном стенде необходимо запрессовать в резинокордовую трубку два наконечника до упора в ее торец.

29.2.3. После запрессовки необходимо вновь проконтролировать состояние внутренней поверхности резинокордовой трубки при просвечивании внутреннего прохода рукава световым лучом на специальном приспособлении - наличие задиров и отслоений внутреннего слоя не допускается.

29.2.4. Расстояние от торца резинокордовой трубки до места обжима должно быть в пределах от 7 до 14 мм.

29.2.5. В канавку наконечника необходимо установить новое уплотнительное кольцо.

29.2.6. После комплектования соединительные рукава должны быть проверены сначала на прочность, а затем на герметичность.

29.3. Испытание соединительных рукавов

29.3.1. Для проверки на прочность соединительные рукава подлежат гидравлическому испытанию под давлением воды в них (1,2 +/- 0,02) МПа [(12,0 +/- 0,2) кгс/см²] с выдержкой под давлением в течение от 1,5 до 2 мин.

Соединительный рукав считается выдержавшим испытание, если не было обнаружено:

- срыва деталей;

- просачивания воды во время испытания;

- надрывов резинокордовой трубки;

- остаточного сдвига резинокордовой трубки с наконечника более чем на 2,5 мм.

29.3.2. Для проверки на герметичность соединительные рукава подлежат пневматическому испытанию с выдержкой под давлением воздуха в них (0,6 + 0,05) МПа [(6,0 + 0,5) кгс/см²] при полном их погружении в ванну с водой.

Соединительный рукав считается выдержавшим испытание, если в течение 1 минуты не было обнаружено выделения пузырьков воздуха в любой части соединительного рукава. При обнаружении пузырьков воздуха на поверхности резинокордовой трубки соединительный рукав должен быть выдержан под давлением в ванне с водой до 10 минут и, если выделение пузырьков на поверхности резинокордовой трубки прекратится, считать его выдержавшим испытание, в ином случае соединительный рукав считается не выдержавшим испытание.

29.3.3. На отремонтированном и выдержавшем испытания рукаве должна стоять бирка.

На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

29.3.4. На новые рукава, выдержавшие испытания перед постановкой на вагон, бирка ремонтного предприятия не ставится, при этом бирка предприятия-изготовителя должна присутствовать и должна быть сохранена.

30. РЕМОНТ И ИСПЫТАНИЕ СОЕДИНИТЕЛЬНОГО РУКАВА

С ЭЛЕКТРОКОНТАКТОМ 369А

30.1. Ремонт соединительных рукавов

30.1.1. Рукав необходимо ремонтировать в соответствии с разделом 10.

30.1.2. Головку соединительного рукава проверять шаблонами 369.040.1, 369.040.2, 369.040.3 (ПКБ ЦЛ). (В ред. Извещения 32 ЦВ 11-2014, утв. на 60-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

30.1.3. Поврежденные детали электрической части необходимо отремонтировать или заменить новыми.

30.1.4. Электрический кабель типа КП-ХЛ 2 x 2,5 должен иметь изоляцию без механических повреждений, правильно выполненную разделку концов проводов с обжатием наконечников и высококачественной пайкой в головке. Длина кабеля должна соответствовать чертежному размеру. Поврежденный кабель необходимо заменить. Провод кабеля, имеющий наконечник с отверстием диаметром 8 мм, необходимо припаять к контактному пальцу, с отверстием диаметром 6 мм - к контактному кольцу. Пайку проводов следует производить без применения кислоты припоем ПОС-40.

30.1.5. Необходимо проконтролировать износ головки латунной заклепки (заклепки диаметром 3 мм на гребне головки соединительного рукава) по высоте - при высоте головки заклепки 1 мм и менее заклепку следует заменить новой с высотой головки 1,8 мм. (Пункт добавлен Извещением 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

30.2. Комплектование соединительных рукавов

30.2.1. Перед комплектованием резинотекстильную трубку с клеймом "Д" необходимо испытать на электрическое сопротивление. Для этого следует измерить сопротивление изоляции мегаомметром с рабочим напряжением 1000 В, которое должно быть не менее 10 МОм для новых и не менее 2 МОм для бывших в эксплуатации соединительных рукавов.

30.2.2. Комплектование соединительных рукавов производится в соответствии с разделом 10.

30.2.3. Для затяжки хомутиков следует применять болты М8 длиной 35 мм у соединительной головки рукава, М8 длиной 45 мм у наконечника рукава.

30.3. Испытание соединительных рукавов

30.3.1. Испытание соединительного рукава производится в соответствии с разделом 10.

30.3.2. После комплектования и испытания следует собрать электрическую часть и закрепить на соединительном рукаве кабель. На входе в соединительную головку кабель должен быть уплотнен резиновым кольцом с металлическим штуцером, не пропускающим внутрь влагу.

30.3.3. Усилие контактного пальца должно быть в пределах 5,6 - 7,0 кгс, в ином случае необходимо произвести замену пружины.

30.3.4. После сборки электрической части необходимо проверить правильность подключения проводов кабеля к контактному пальцу и кольцу, а также мегаомметром на 1000 В определить сопротивление изоляции между наконечником рабочего провода и корпусами головки (оно должно быть не менее 10 МОм), между наконечником рабочего провода и корпусом наконечника соединительного рукава (оно должно быть не менее 10 МОм), между наконечником контрольного провода и наконечником соединительного рукава (оно должно быть не менее 1,8 МОм).

30.3.5. После испытания соединительного рукава на бирке, установленной под головкой болта хомутика на наконечнике, следует выбить клеймо, присвоенное АКП, и дату ремонта (число, месяц и две последние цифры года). Оттиск клейма должен быть отчетливым.

31. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ РЕЛЕ ДАВЛЕНИЯ 404

31.1. Поступившие в ремонт реле давления должны быть очищены от пыли, грязи и других загрязнений.

31.2. После наружной очистки и обмывки реле давления необходимо разобрать, все детали, кроме резиновых, промыть моющими средствами или растворителем, каналы продуть сжатым воздухом, очищенные детали протереть насухо.

31.3. Ремонт реле давления необходимо производить с соблюдением следующих требований:

- диаметры цилиндрической части корпуса и направляющей нижнего зажима диафрагмы должны быть (70 + 0,2) мм и (70 - 0,1; - 0,3) мм соответственно;

- суммарный зазор между цилиндрической частью корпуса и направляющей нижнего зажима диафрагмы должен быть не более 0,6 мм;

- внутренний диаметр седла в клапане должен быть (16,5 + 0,12) мм (допускается зазор не более 0,3 мм);

- диаметр направляющей части стержня клапана должен быть (25 - 0,28; - 0,42) мм;

- между направляющей частью и стержнем клапана допускается суммарный зазор не более 0,5 мм;

- резиновую диафрагму заменить при наличии расслоений, трещин, выпучин, остаточного прогиба более 3 мм или при просроченном сроке службы;

- прогиб диафрагмы должен быть: вверх - (3 + 0,73; - 0,44) мм, вниз - (3 + 0,34) мм;

- посадочные места в клапане и направляющей втулке при наличии забоин или рисок проверить и отшлифовать;

- пружина при наличии изломов, трещин в витках, а также в случае потери упругости (высота пружины под рабочей нагрузкой 8,08 кгс должна быть 14 мм) или просадке более 2 мм заменить;

- неперпендикулярность образующей к торцам пружины должна быть не более 0,5 мм.

31.4. Каждое реле давления после ремонта и проверки действия отдельных узлов на специальных приспособлениях должно быть испытано.

Испытание на стенде унифицированной конструкции необходимо производить в соответствии с разделом 32.

31.5. Проведение испытаний на стенде с регистрацией параметров при выключенных регистрирующих устройствах запрещается.

32. ИСПЫТАНИЕ РЕЛЕ ДАВЛЕНИЯ 404

32.1. Характеристика стенда

32.1.1. Принципиальная схема стенда должна соответствовать схеме, приведенной на рисунке 21.

1 - кран разобщительный; 2 - кран машиниста 326С; 3 - часть

электрическая 305.052 с камерой 305.059 (или аналогичное

по функциональности устройство); 4 - прижим; 5 - кран

разобщительный; 6 - кран разобщительный с калиброванным

отверстием 2 мм; 7 - кран разобщительный с калиброванным

отверстием 1 мм; 8 - кран водоспускной; 9 - резервуар

Р10-20; 10 - резервуар Р10-55; 11 - манометр;

12 - трансформатор В; 13 - вольтметр; 14 - мост

выпрямительный; 15 - кнопка; 16 - лампа сигнальная;

17 - предохранитель; 18 - манометр; 19 - реле давления

Рисунок 21. Принципиальная схема стенда

для испытаний реле давления

32.1.2. Стенд должен иметь:

- резервуары (первичный тормозной цилиндр и вторичный тормозной цилиндр) объемами 20 и 55 л;

- краны разобщительные;

- манометры класса точности не хуже 0,6; дроссели диаметром 1 мм.

32.2. Методика испытания

32.2.1. Установить реле давления на испытательный стенд.

32.2.2. Проверить разницу установившихся давлений в первичном и во вторичном тормозных цилиндрах. Испытания производить при давлениях в первичном тормозном цилиндре (0,1 + 0,05) МПа [(1,0 +/- 0,5) кгс/см²] и сопоставлением показаний манометров первичного и вторичного тормозных цилиндров определить разницу установившихся давлений, которая должна быть не более 0,01 МПа (0,1 кгс/см²).

32.2.3. Проверить разницу во времени наполнения первичного и вторичного цилиндров до 0,3 МПа (3,0 кгс/см²). При полном служебном торможении разница времени от момента подачи напряжения на электровоздухораспределитель до давления в тормозных цилиндрах 0,3 МПа (3,0 кгс/см²) должна быть не более 1 с.

32.2.4. Проверить автоматическое поддержание установившегося давления (чувствительность) во вторичном тормозном цилиндре. Испытания проводить при установившемся давлении во вторичном тормозном цилиндре после торможения 0,25 - 0,30 МПа (2,5 - 3,0 кгс/см²). При выпуске воздуха из тормозного цилиндра через отверстие диаметром 1,0 мм реле давления должно поддерживать в нем установившееся давление с колебаниями +/- 0,015 МПа (+/- 0,15 кгс/см²).

32.2.5. Проверить герметичность атмосферного клапана на ступени установившегося давления во вторичном тормозном цилиндре 0,25 - 0,30 МПа (2,5 - 3,0 кгс/см²). Испытания производить обмыливанием отверстий цоколя реле по времени удержания мыльного пузыря. Допускается образование мыльного пузыря с удержанием его не менее 10 с.

32.2.6. Проверить разницу во времени выпуска воздуха из первичного и вторичного тормозных цилиндров. После полного служебного торможения электровоздухораспределителем величина давления в обоих цилиндрах должна быть 0,48 МПа (4,8 кгс/см²). При отпуске от момента снятия напряжения с электровоздухораспределителя до давления в обоих цилиндрах 0,04 МПа (0,4 кгс/см²) разница во времени выпуска воздуха из первичного и вторичного тормозных цилиндров должна быть не более 1 с. Замеры производить за один прием.

32.2.7. Проверить герметичность манжеты и питательного клапана. Проверку производить при отпущенном положении реле. Испытание производить обмыливанием цоколя реле по времени удержания мыльного пузыря. Допускается образование мыльного пузыря с удержанием его не менее 10 с.

32.2.8. Результаты испытания реле давления должны быть отражены в учетной книге установленной формы.

При испытании на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания, тип и номер принятого реле давления с росписью исполнителя ремонта и руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

32.2.9. На отремонтированном и принятом реле давления должна стоять бирка. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

33. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ

СИГНАЛИЗАТОРОВ ДАВЛЕНИЯ 115, 115А

33.1. Поступившие в ремонт сигнализаторы давления должны быть очищены от пыли, грязи и других загрязнений.

33.2. После наружной очистки и обмывки сигнализатор давления необходимо разобрать, все детали осмотреть, неисправные отремонтировать или заменить.

33.3. Ремонт сигнализаторов давления необходимо производить с соблюдением следующих требований:

- проверку пружин производить в свободном состоянии;

- номинальная высота рабочей пружины сигнализатора 115 составляет 23 мм (предельная 22), а под рабочей нагрузкой (1,17 +/- 0,12) кгс - 20 мм, у рабочей пружины сигнализатора 115А соответственно 25 мм (предельная 23 мм), а под рабочей нагрузкой (15,4 +/- 1,5) кгс - 12 мм. Пружина толкателя сигнализаторов давления 115 и 115А имеют номинальную высоту 16 мм (предельная 15 мм) и под рабочей нагрузкой (1,4 +/- 0,14) кгс - 11 мм. Просевшую пружину и пружину с обломанными витками заменить новой. Растягивание и заделка пружины не допускается;

- резиновую диафрагму, допускающую пропуск воздуха, имеющую надрывы или трещины, а также с истекшим сроком службы заменить новой. Началом срока эксплуатации считать дату изготовления сигнализатора, указанную на корпусе;

- проверить крепление (пайку) проводов кабеля;

- проверить вручную четкость срабатывания и возврата привода микровыключателя МП2101Л УХЛ 3041А, при необходимости заменить;

- при сборке сигнализатора смазать трущиеся поверхности смазкой ЖТ 79Л или ПЛАСМА-Т5; (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- откорректировать величину давления сжатого воздуха, при котором происходит срабатывание микропереключателя сигнализатора. Регулирование производить путем вращения упорки. При достижении необходимой величины давления срабатывания микровыключателя (момент загорания сигнальной лампы) упорку закрепить контргайкой. Диапазон давлений сжатого воздуха, в пределах которого обеспечивается регулирование замыкания и размыкания контактов, должен быть в пределах для сигнализатора давления 115 - 0,02 - 0,03 МПа (0,2 - 0,3 кгс/см²), а для сигнализатора 115А - 0,2 - 0,25 МПа (2,0 - 2,5 кгс/см²). Закрыть крышку и закрепить ее. Наличие прокладок обязательно.

33.4. Каждый сигнализатор давления после ремонта и проверки действия должен быть испытан.

33.4.1. Испытание на стенде унифицированной конструкции необходимо производить в соответствии с разделом 34.

33.4.2. Результаты испытания сигнализатора давления должны быть отражены в учетной книге установленной формы.

При испытании на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания, тип и номер принятого сигнализатора давления с росписью исполнителя ремонта и руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

33.5. На отремонтированном и принятом сигнализаторе давления должна стоять бирка. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

34. ИСПЫТАНИЕ СИГНАЛИЗАТОРОВ ДАВЛЕНИЯ 115, 115А

34.1. Характеристика стенда

34.1.1. Принципиальная схема стенда должна соответствовать схеме, приведенной на рисунке 22.

1 - кран разобщительный; 2 - кран водоспускной;

3 - резервуар объемом 1,5 л; 4 - манометр; 5 - трубопровод;

6 - сигнализатор давления; 7 - трансформатор; 8 - лампа

сигнальная; 9 - тумблер; 10 - зажим; 11 - провод

Рисунок 22. Принципиальная схема стенда

для испытаний сигнализатора давления

34.1.2. Стенд должен иметь:

- резервуар объемом 1,5 л;

- манометр класса точности не хуже 0,6 с пределом измерения до 0,6 МПа (6,0 кгс/см²);

- кран разобщительный с присоединительной резьбой G 1/2";

- кран водоспускной с присоединительной резьбой G 1/2";

- трансформатор;

- тумблер;

- лампы электрические;

- зажимы;

- провода БПВЛ 1,0.

34.2. Методика испытания

34.2.1. Проверить величину давления сжатого воздуха, при котором происходит срабатывание микровыключателя. Диапазон давлений сжатого воздуха, в пределах которого обеспечивается регулирование замыкания и размыкания контактов, должен быть в пределах для сигнализатора давления 115 - 0,02 - 0,03 МПа (0,2 - 0,3 кгс/см²), а для сигнализатора 115А - 0,2 - 0,25 МПа (2,0 - 2,5 кгс/см²).

34.2.2. Сопротивление изоляции проводов катушки от корпуса проверить мегомметром, прикладывая напряжение поочередно между корпусом сигнализатора и наконечниками жил кабеля. Сопротивление изоляции должно быть не ниже 5 МОм.

34.2.3. Герметичность мест соединений проверить обмыливанием. Пропуск воздуха не допускается.

35. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ КЛАПАНА СБРАСЫВАЮЩЕГО

ТРЕХПОЗИЦИОННОГО 182, 182-01, 182-04, 182-06, 182-08, 182-09

35.1. Поступивший в ремонт клапан сбрасывающий трехпозиционный должен быть снаружи очищен от загрязнений.

35.2. После наружной очистки и обмывки клапан разобрать, его детали, кроме резиновых, промыть моющими средствами или растворителем, каналы продуть сжатым воздухом, очищенные детали протереть насухо.

Проверить состояние деталей, неисправные отремонтировать или заменить.

35.3. Ремонт клапанов необходимо производить с соблюдением следующих требований:

- проверку пружин производить в свободном состоянии;

- номинальная высота пружины диафрагмы клапана составляет 20 мм, а под рабочей нагрузкой (0,225 +/- 0,023) кгс - 11 мм;

- пружина клапана вентиля имеет номинальную высоту 22 мм и под рабочей нагрузкой (0,74 +/- 0,07) кгс - 13 мм;

- пружины при наличии изломов, трещин, а также в случае потери упругости или при просадке по высоте заменить;

- растягивание и заделка пружины не допускается;

- диафрагма, допускающая пропуск воздуха, имеющая надрывы или трещины, а также с истекающим сроком эксплуатации, заменяется новой;

- прокладки и резиновые уплотнения, имеющие надрывы, трещины и расслоения, а также с истекающим сроком эксплуатации, заменить новыми. Началом срока эксплуатации клапана считать дату изготовления, указанную на корпусе;

- посадочные места в клапанах при наличии рисок прошлифовать;

- клапан вентиля с просевшим или поврежденным уплотнением заменить новым;

- катушки вентилей при наличии пробоя изоляции, обрыва витков или выводов, а также низкого сопротивления заменить новыми;

- проверить крепление (пайку) проводов кабеля;

- при сборке клапана сбрасывающего трехпозиционного на поверхности трения "металл-металл", "металл-резина" нанести смазку ЖТ 79Л или ПЛАСМА-Т5; (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

- отрегулировать напряжение включения вентилей В1 и В2, для чего, постепенно увеличивая подаваемое на вентили В1 и В2 напряжение питания постоянного тока, замерить напряжение включения вентилей В1 и В2. Напряжение включения вентилей должно быть не более 35 В - для клапанов 182, 182-04, 182-08, не более 77 В - для клапанов 182-01, 182-06, 182-09;

- отрегулировать напряжение отключения вентилей В1 и В2, для чего, постепенно снижая подаваемое на вентили напряжение, замерить напряжение отключения вентилей В1 и В2. Напряжение отключения вентилей В1 и В2 должно быть не менее 5 В - для клапанов 182, 182-04, 182-08, не менее 15 В - для клапанов 182-01, 182-06, 182-09.

35.4. Каждый сбрасывающий трехпозиционный клапан после ремонта и проверки действия должен быть испытан на испытательном стенде.

35.4.1. Испытание на стенде унифицированной конструкции необходимо производить в соответствии с разделом 36.

35.4.2. Результаты испытания клапана сбрасывающего трехпозиционного должны быть отражены в учетной книге установленной формы.

При испытании на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания, тип и номер принятого клапана сбрасывающего трехпозиционного с росписью исполнителя ремонта и руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

35.5. На отремонтированном и принятом клапане сбрасывающем трехпозиционном должна стоять бирка. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года).

36. ИСПЫТАНИЕ КЛАПАНА СБРАСЫВАЮЩЕГО ТРЕХПОЗИЦИОННОГО

182, 182-01, 182-04, 182-06, 182-08, 182-09

36.1. Характеристика стенда

36.1.1. Принципиальная электропневматическая схема стенда должна соответствовать схеме, приведенной на рисунке 23.

Примечание редакции.

Обозначения к рисунку даны в соответствии с официальным текстом документа.

1 - клапан сбрасывающий трехпозиционный; 2 - резервуар

объемом 2,5 л; 3 - редуктор; 4 - реле давления; 5, 6 - кран

разобщительный с атмосферным отверстием; 7, 8 - манометр;

9 - трубопроводы; 11 - резервуар объемом 2 л

Рисунок 23. Принципиальная схема стенда для испытания

клапана сбрасывающего трехпозиционного 182, 182-01,

182-04, 182-06, 182-08, 182-09

36.1.2. Стенд должен иметь:

- резервуар (тормозной цилиндр) объемом 2,5 л;

- редуктор;

- реле давления;

- краны;

- манометры класса точности не ниже 0,6 и ценой деления не более 0,01 МПа (0,1 кгс/см²);

- вольтметр;

- реостат;

- тумблеры;

- кнопки;

- тиристор;

- диоды.

36.2. Методика испытания

36.2.1. Установить клапан на испытательный стенд.

36.2.2. Проверить время снижения давления в тормозном цилиндре (или имитирующем его резервуаре) через клапан с 0,5 МПа (5,0 кгс/см²) до 0,05 МПа (0,5 кгс/см²), для чего подать одновременно напряжение питания постоянного тока на вентили В1 и В2. Время снижения давления должно быть не более 0,4 с.

36.2.3. Проверить время наполнения тормозного цилиндра (тормозного резервуара) через клапан с 0 до (0,35 +/- 0,02) МПа [(3,5 +/- 0,2) кгс/см²], для чего снять одновременно напряжение питания с вентилей В1 и В2. Время наполнения должно быть не более 0,4 с.

36.2.4. Проверить действие клапана на ступенчатое наполнение и ступенчатый выброс воздуха. Подать на вентиль В2 напряжение питания постоянного тока, а на вентиль В1 подавать напряжение кратковременными импульсами. Клапан должен обеспечить ступенчатый выброс воздуха из тормозного цилиндра или тормозного резервуара объемом 2,5 л. Количество ступеней на наполнение и сброс воздуха должно быть не менее 5 в каждом случае.

Полностью снять напряжение с вентиля В1, а с вентиля В2 напряжение снимать кратковременными импульсами, при этом клапан должен обеспечить ступенчатое наполнение тормозного цилиндра или резервуара объемом 2,5 л.

36.2.5. Проверить напряжение включения вентилей В1 и В2, для чего, постепенно увеличивая подаваемое на вентили В1 и В2 напряжение питания постоянного тока, замерить напряжение включения вентилей В1 и В2. Напряжение включения вентилей должно быть не более 35 В - для клапанов 182, 182-04, 182-08, не более 77 В - для клапанов 182-01, 182-06, 182-09.

36.2.6. Проверить напряжение отключения вентилей В1 и В2, для чего, постепенно снижая подаваемое на вентили напряжение, замерить напряжение отключения вентилей В1 и В2. Напряжение отключения вентилей В1 и В2 должно быть не менее 5 В - для клапанов 182, 182-04, 182-08, не менее 15 В - для клапанов 182-01, 182-06, 182-09.

Проверить работоспособность клапана на нижней границе величины питающего напряжения, для чего повторить проверку при значении питающего напряжения 35 В постоянного тока для клапанов 182, 182-04, 182-08 и 77 В постоянного тока для клапанов 182-01, 182-06, 182-09. (С изм., утв. Извещения 32 ЦВ 1-2015, утв. на 66-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

36.2.7. Проверить герметичность мест соединений сборочных единиц и атмосферного клапана. Снять напряжение с вентилей. Установить величину давления сжатого воздуха, подводимого к клапану, 0,5 МПа (5,0 кгс/см²). Обмылить мыльным раствором места соединения сборочных единиц и атмосферные отверстия. Образование мыльных пузырей не допускается.

36.2.8. Сопротивление изоляции проверить мегомметром, прикладывая испытательное напряжение 500 В, поочередно между корпусом клапана и наконечниками вентилей. Сопротивление изоляции токоведущих частей относительно корпуса должно быть не менее 20 МОм при температуре корпуса катушек, отличающейся от температуры окружающего воздуха не более чем на 3 °C.

37. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ И ИСПЫТАНИЕ

ПРОТИВОЮЗНОГО УСТРОЙСТВА "БАРС-4" ("БАРС-4МОС", "БАРС-4МО")

И ОСЕВЫХ ДАТЧИКОВ ОДМ-2М, ОДМ-3

37.1. Общие требования

37.1.1. Текущий ремонт противоюзного устройства КППУ "БАРС-4" (БАРС-4МОс, БАРС-4МО) (далее - "БАРС-4") с осевыми датчиками ОДМ-2М или ОДМ-3 следует производить в помещениях радиотехнических подразделений, оборудованных источниками питания 220 В переменного тока и 110 В постоянного тока.

37.1.2. Радиотехническое подразделение, которое будет производить ремонт изделия, должно иметь рабочие места, оборудованные стандартным набором контрольных и радиоизмерительных приборов, специализированные рабочие места для контроля параметров электронного блока и осевых датчиков, а также технологическими приспособлениями и соответствующим инструментом для выполнения операций определения и замены негодных радиоэлементов и установки работоспособных.

37.1.3. Квалификация специалистов, допущенных к работам по текущему ремонту КППУ "БАРС-4", не должна быть ниже 5-го разряда.

Специалисты должны иметь опыт обслуживания, контроля и ремонта цифровых радиотехнических устройств, владеть навыками поиска неисправностей и логического тестирования, знать устройство КППУ "БАРС-4" и владеть технологией тестового контроля его функциональных узлов и модулей, а также устройства в целом.

37.1.4. Для проведения текущего ремонта КППУ "БАРС-4" на рабочих местах должно быть наличие типовых исправных радиоэлементов и парк исправных узлов для выполнения работ по модульному ремонту.

37.2. Меры безопасности

37.2.1. К работе с КППУ "БАРС-4" должны допускаться лица, прошедшие инструктаж по технике безопасности для работы с электроустановками до 1000 В.

37.2.2. Текущий ремонт КППУ "БАРС-4" должны производить лица, изучившие руководство по эксплуатации и прошедшие подготовку и практическое обучение на фирме-изготовителе.

37.3. Ремонт электронного блока

37.3.1. Ремонт электронного блока производить по технологии комбинированного ремонта по мере выявления отказа, но не реже чем один раз в четыре года при проведении КР-2.

37.3.2. Ремонт модуля коммутации и модуля индикации электронного блока производить в радиоцехе депо методом замены неисправных элементов (кнопок, тумблеров, предохранителей, светодиодов и диодов) на исправные, приобретаемые по необходимости в розничной торговой сети.

37.3.3. В случае обнаружения неисправностей в модуле управления (МУ) или вторичном источнике питания (ВИП) восстановление работоспособности электронного блока производить методом замены неисправного модуля на исправный из числа модулей, приобретаемых у предприятия - изготовителя КППУ "БАРС-4" для пополнения парка запасных частей на нужды модульного ремонта.

37.3.4. Ремонт неисправных ВИП и МУ, а также самого электронного блока в сложных случаях, когда работы, выполненные по пп. 37.1.1 и 37.1.2, не приводят к полному восстановлению работоспособности, или при отсутствии квалифицированных специалистов в радиоцехе депо производить на фирме - изготовителе КППУ "БАРС-4" путем заключения соответствующего прямого договора или, при согласии сторон, по письму с гарантией оплаты.

37.3.5. После окончания ремонтных работ электронный блок должен быть подключен к "Рабочему месту контроля блока противоюза" и проверен на эксплуатационную пригодность по методике контроля работоспособности электронного блока на специализированном рабочем месте.

37.3.6. Электронный блок, показавший работоспособность при проведении полноценного контроля на указанном рабочем месте, считается пригодным для дальнейшего использования.

37.4 Ремонт осевых датчиков ОДМ-2М

37.4.1. Ремонт осевых датчиков ОДМ-2М производить через 500000 км пробега, но не реже чем один раз в четыре года при плановых видах ремонта.

Примечание редакции.

Текст дан в соответствии с официальным текстом документа.

37.4.2. Тщательно осмотреть датчик. На поверхности корпуса, крышки и крепежа, а также нарушений на поверхности присоединительного кабеля.

37.4.3. Трещины и пробоины на корпусе и крышке, нарушения целостности наружной изоляции и защиты присоединительного кабеля не допускаются.

Осевой датчик, имеющий такие дефекты, подлежит замене на исправный.

37.4.4. Разобрать осевой датчик, для чего снять крышку, отсоединить присоединительный кабель, отсоединить электронный модуль и снять его с места крепления. Снять втулку и стробдиск, расштифтовать вал, для чего аккуратно выбить специальным инструментом конический штифт, и разобрать подшипниковый узел.

37.4.5. Произвести замену подшипников на новые того же номинала, удалить старую смазку и проверить состояние деталей подшипникового узла и присоединительной муфты. В них не должно быть задиров и износа, а плавающая муфта в сборе не должна иметь качаний и заеданий. Люфт муфты относительно вала не должен превышать 0,1 мм. Заполнить трущиеся поверхности деталей плавающей муфты осевого датчика свежей консистентной смазкой "MOBIL".

Установку новых подшипников начинать с подшипника, стоящего со стороны плавающей муфты. Перевернуть корпус и установить между подшипниками распорное кольцо, принадлежащее данному комплекту. Наполнить внутренний объем между двумя подшипниками консистентной смазкой "MOBIL", после чего установить второй подшипник.

Установить опорную втулку стробдиска и заштифтовать вал коническим штифтом, предварительно совместив отверстия в валу и опорной втулке стробдиска в правильной направленности.

Проверить плавность работы подшипникового узла. При перемещении плавающей муфты не должно быть люфтов, качаний и заеданий.

Установить на место стробдиск и втулку. Пружинные шайбы должны быть установлены новые. Повторное использование использованных пружинных шайб не допускается.

37.4.6. Проверить электронный модуль на отсутствие грязи и пыли. Поверхности оптоэлектронных датчиков в зоне прохождения стробдиска должны быть идеально чистыми без следов потертости.

Установить электронный модуль в технологический осевой датчик и проверить его работоспособность на специализированном рабочем месте контроля датчиков скорости. Неисправный модуль заменить.

Исправный электронный модуль установить в корпусе осевого датчика, подключить провода (разъем).

Установить годный присоединительный кабель на место, используя при этом новые паронитовые прокладки кабеля к разъему электронного модуля осевого датчика. Установить осевой датчик на специализированное рабочее место контроля осевого датчика и проверить на эксплуатационную пригодность по методике контроля работоспособности осевого датчика на специализированном рабочем месте. В случае соответствия характеристик осевого датчика установленному допуску продолжить ремонт.

37.4.7. Снять с крышки старое уплотнительное кольцо и заменить его на новое. Перед установкой кольца в крышку смазать тонким слоем консистентной смазки "MOBIL" кольцо и место его установки. Смазать тонким слоем консистентной смазки "MOBIL" внутренний диаметр корпуса и установить крышку на место, не допуская перекосов и заеданий уплотнительного резинового кольца. Совместить отверстия крепления с соответствующими резьбовыми отверстиями в корпусе осевого датчика. Заменить пружинные шайбы на новые и установить пробку крышки на место. Затянуть болты крепления крышки до полного сжатия пружинных шайб.

Примечание редакции.

Текст дан в соответствии с официальным текстом документа.

37.4.8. Установить собранный осевой датчик на специализированное рабочее место контроля осевого датчика и проверить на эксплуатационную пригодность по методике контроля работоспособности осевого при проведении полноценного контроля на указанном рабочем месте считается пригодным для дальнейшего использования.

37.5 Ремонт осевых датчиков ОДМ-3

37.5.1. Ремонт осевых датчиков ОДМ-3 производить через 500000 км пробега, но не реже чем один раз в четыре года при плановых видах ремонта.

37.5.2. Тщательно осмотреть присоединительный кабель. Нарушения целостности наружной защиты присоединительного кабеля не допускаются.

Присоединительный кабель, имеющий такие дефекты, подлежит замене на исправный.

37.5.3. Разобрать осевой датчик, для чего снять смотровую крышку буксы, отсоединить присоединительный кабель от кабельной коробки, отсоединить электронный модуль и снять его с места крепления.

37.5.4. Проверить электронный модуль на отсутствие грязи и пыли.

Поверхности оптоэлектронных датчиков в зоне прохождения стробдиска должны быть идеально чистыми без следов потертости.

37.5.5. Установить электронный модуль в технологический осевой датчик и проверить его работоспособность на специализированном рабочем месте контроля датчиков скорости. Неисправный модуль заменить.

37.5.6. Установить годный присоединительный кабель на место, используя при этом новые паронитовые прокладки и силиконовый герметик.

37.5.7. Установить исправный электронный модуль на штатное место в крепительную крышку.

Проверить зазор между полюсами оптического датчика и ближайшей поверхностью стробдиска. Минимальный односторонний зазор должен быть не менее 0,5 мм. В случае необходимости отрегулировать зазор, для чего открутить винты крепления стробдиска и ограничительной шайбы, снять ограничительную шайбу и стробдиск, после чего открутить винты крепления (фиксации) фланца. Вывинчивая или ввинчивая фланец (один полный оборот фланца изменяет положение стробдиска относительно поверхности излучающего оптического элемента датчика на 1,0 мм) отрегулировать зазор, после чего совместить отверстия для установки фиксирующих винтов во фланце с соответствующими резьбовыми отверстиями.

37.5.8. Заменить пружинные шайбы на новые и затянуть винты крепления фланца до полного сжатия пружинных шайб.

37.5.9. Одеть стробдиск на посадочное место и установить на место ограничительную шайбу, заменив при этом пружинные шайбы на новые и затянув винты крепления ограничительной шайбы до полного сжатия пружинных шайб.

37.5.10. Подключить разъем присоединительного кабеля к разъему электронного модуля осевого датчика.

37.5.11. Выполнить операцию контроля работоспособности осевого датчика ОДМ-3, для чего подключить ответный разъем присоединительного кабеля к мобильному рабочему месту контроля осевых датчиков и, прокручивая стробдиск (резко придавая стробдиску вращательное движение и давая ему плавно снижать обороты за счет трения поверхности внутреннего диаметра стробдиска о поверхность наружного установочного диаметра фланца), снять характеристики осевого датчика по методике работы на мобильном рабочем месте контроля осевых датчиков.

37.5.12. В случае соответствия характеристик осевого датчика установленному допуску продолжить завершение ремонта, для чего совместить отверстия крепления стробдиска с соответствующими резьбовыми отверстиями во фланце.

37.5.13. Завинтить специальные винты крепления стробдиска на место, заменив при этом пружинные шайбы на новые и затянув винты крепления стробдиска до полного сжатия пружинных шайб.

37.5.14. Законтрить проволокой винты крепления стробдиска. Закрыть смотровую крышку.

38. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

НА РЕМОНТ И ИСПЫТАНИЯ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ

И ЭЛЕКТРОВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ПАССАЖИРСКОГО ТИПА

38.1. Общие требования

38.1.1. Поступившие в ремонт воздухораспределители пассажирского типа (далее - воздухораспределители) 292 и 292М с заводскими пломбами, прослужившие 6 месяцев, (для воздухораспределителей 242 - 3,5 года) со времени их изготовления, а также подлежащие постановке на вагон отремонтированные воздухораспределители 292 и 292М, срок хранения которых превышает 6 месяцев (для воздухораспределителей 242 - 1 год) со времени их ремонта, подлежат повторному ремонту и испытанию на стенде.

38.1.2. Новые воздухораспределители 292 и 292М с заводскими пломбами, срок эксплуатации или хранения которых не превышает 6 месяцев, а для воздухораспределителей 242 срок хранения не превышает 1 год со времени их изготовления, устанавливать на вагон необходимо только после испытания на стенде.

При удовлетворительных результатах испытания на воздухораспределители следует установить бирки с указанием клейма АКП и даты испытания (число, месяц и две последние цифры года) с сохранением заводской пломбы. В учетной книге установленной формы следует сделать запись об испытании за подписью руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

В случае отрицательных результатов испытания необходимо составить и направить в установленном порядке заводу-изготовителю акт-рекламацию.

38.1.3. Поступившие в ремонт электровоздухораспределители пассажирского типа (далее - электровоздухораспределители) с заводскими пломбами, прослужившие 6 месяцев со времени их изготовления, а также подлежащие постановке на вагон новые с заводской пломбой, срок хранения которых не превышает 6 месяцев со времени их изготовления, не имеющие наружных повреждений и сильных загрязнений, должны быть испытаны на стенде без предварительной их обмывки и ремонта.

При удовлетворительных результатах испытания на электровоздухораспределители следует установить бирки с указанием клейма АКП и даты испытания (число, месяц и две последние цифры года) с сохранением заводской пломбы. В учетной книге установленной формы следует сделать запись об испытании за подписью руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

38.1.4. Отремонтированные электровоздухораспределители, срок хранения которых превышает 6 месяцев со времени их ремонта, устанавливать на вагон следует только после их испытания на стенде. При удовлетворительных результатах испытания на электровоздухораспределители следует установить бирки с указанием клейма АКП и даты испытания (число, месяц и две последние цифры года) с сохранением бирок, поставленных при ремонте. В учетной книге установленной формы следует сделать запись об испытании за подписью руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

38.1.5. Остальные поступившие в ремонт воздухораспределители и электровоздухораспределители должны быть снаружи очищены.

Для очистки рекомендуется способ струйной обмывки горячей водой (от 55 до 70 °C) под давлением в специальных моечных установках.

Не допускается применение для наружной очистки керосина, бензина и других агрессивных веществ.

38.1.6. После обмывки воздухораспределитель или электровоздухораспределитель необходимо разобрать, все узлы и детали протереть технической салфеткой без ворса, дроссельные отверстия, перечень которых приведен в таблицах 16 и 17, прочистить и продуть сжатым воздухом.

Таблица 16

Размеры отверстий в деталях

воздухораспределителей 292 и 292М

Местоположение отверстия	Диаметр отверстия, мм	Число отверстий
Поршень 292.322 ускорительной части (воздухораспределители 292 и 292М)	диаметр 0,8 +/- 0,04 с переходом на диаметр 1,5 +/- 0,1	1
Пробка переключательная 292.116 (воздухораспределитель 292)	диаметр 2,5 +/- 0,1	2
	диаметр 3,0 - 0,2	2
	диаметр 5,5 +/- 0,1	1
Ниппель атмосферный 292.151 (воздухораспределители 292 и 292М)	диаметр 6,5 + 0,36	2
Главный золотник 292.014 (воздухораспределители 292 и 292М)	диаметр 1,0 + 0,12	1
	диаметр 2,0 + 0,12	1
	диаметр 4,5 + 0,16	1
	канал диаметр 3,5 + 0,16	2
Магистральный поршень 292.015 (воздухораспределитель 292) и 292М.200 (воздухораспределитель 292М)	диаметр 2 + 0,12	1
Втулка поршневая в корпусе магистральной части 292.020 (воздухораспределитель 292)	диаметр 1,25 + 0,05	3
Втулка поршневая в корпусе магистральной части 292М.210 (воздухораспределитель 292М)	диаметр 0,5 +/- 0,03 с переходом на диаметр 1,25 + 0,05	1
	диаметр 1,25 + 0,05	4

Таблица 17

Размеры отверстий в деталях воздухораспределителей 242

Местоположение отверстия	Диаметр отверстия, мм	Число отверстий
Дроссель 242.054 Заглушки 242.210 в корпусе переходника 242.130 (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 0,4 +/- 0,03	1
Поршень в ускорителе 242.250 (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 1,5 + 0,25	4
	диаметр 0,7 +/- 0,03	2
Клапан 242.240 в ускорителе (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 1,2 + 0,25	4
Клапан 242.280 в переключателе (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 2,7 +/- 0,05	1
Седло 242.056 в переключателе (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 0,5 +/- 0,03	1
Питательный клапан и дополнительной разрядки 242.070 (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 1,0 + 0,25	1
Втулка 242.021 органа дополнительной разрядки в корпусе 242.040 (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 1,0 + 0,25	8
Поршень 242.080, 242.080-1 органа дополнительной разрядки (воздухораспределитель 242, 242-1, 242-1-01)	диаметр 1,5 +/- 0,06	12

38.1.7. Ремонт воздухораспределителей 242, 292 и 292М, электровоздухораспределителей 305 производится в соответствии с руководствами по их ремонту.

При ремонте запрещается установка в приборы обезличенных деталей и узлов - при сборке после ремонта в прибор должны устанавливаться детали и узлы, которые стояли в нем до разборки, за исключением замененных из-за истекшего срока службы, невозможности устранения неисправностей или в результате проведения работ по модернизации прибора.

38.2. Ремонт и проверка воздухораспределителя 292

38.2.1. Детали воздухораспределителя следует осмотреть, резиновые прокладки и уплотнения, проработавшие более установленного срока или поврежденные, заменить новыми.

Втулку магистрального поршня следует проверить индикатором-нутромером. При наличии овальности более 0,04 мм, конусности более 0,06 мм или задиров на поверхности втулки следует проверить разверткой с последующей доводкой притиром и приработкой по месту. Воздухораспределитель, имеющий втулку диаметром более 90,5 мм, необходимо заменить.

Обработка втулок разверткой в зависимости от износа по диаметру производится по следующим ремонтным градациям (мм):

- I градация - 89,25;

- II градация - 89,50;

- Ill градация - 89,75.

Допуск на все градации должен быть равен +0,07 мм. В соответствии с размерами втулок следует подобрать по диаметру кольца магистрального поршня.

38.2.2. Зазор в замке кольца, вставленного во втулку магистрального поршня, должен быть не более 1,5 мм, нового - не более 0,4 мм и не менее 0,01 мм. Кольцо необходимо плотно пригнать по втулке и канавке поршня, чтобы оно свободно перемещалось и полностью прилегало к рабочей поверхности втулки.

38.2.3. Магистральный поршень с биением хвостовика штока более 1 мм следует выправить. При разработке канавки под кольцо более 3,2 мм поршень следует заменить.

38.2.4. Риски и местные износы на золотниках и втулках следует вывести абразивными брусками с последующей доводкой и притиркой по месту. При отсутствии рисок и местных износов детали следует притереть по месту.

38.2.5. Переключательную пробку и золотники необходимо притереть к соответствующим втулкам. При сборке притертые поверхности втулок и золотников, а также посадочные поверхности клапанов следует смазать смазкой ЖТ 79Л или ПЛАСМА-Т5. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

38.2.6. Дроссельные отверстия и воздушные каналы в деталях (таблица 16) необходимо прочистить и продуть сжатым воздухом.

38.2.7. Проверка плотности кольца магистрального поршня в сборе с золотниками производится на специальном приспособлении. Кольцо следует не смазывать, а втулку необходимо смазать тонким слоем смазки ЖТ 79Л или ПЛАСМА-Т5. При проверке поршень следует устанавливать поочередно в крайнее отпускное положение, но с перекрытием питательного отверстия, в среднее положение и крайнее тормозное положение на расстоянии 3 мм от прокладки. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

Если снижение давления в резервуаре объемом 8 л в каждом из трех положений не превышает 0,1 МПа (1 кгс/см²) (измеряется с 0,5 до 0,4 МПа (с 5 до 4 кгс/см²) в течение 70 с, то плотность поршня считается удовлетворительной.

Поршень с золотниками должен перемещаться во втулке под усилием не более 6 кгс.

38.2.8. Проверка плотности переключательной пробки воздухораспределителя производится при давлении не менее 0,6 МПа (6 кгс/см²) методом обмыливания в положениях "К", "Д" и "УВ". При этом между корпусом и втулкой пропуск воздуха не допускается, а между втулкой и пробкой допускается образование мыльного пузыря, удерживающегося не менее 10 с. Одновременно необходимо проверить открытие каналов переключательной пробки при всех ее положениях.

38.3. Ремонт и проверка воздухораспределителя 292М

38.3.1. Все детали воздухораспределителя следует очистить, протереть ветошью без ворса, осмотреть. Неисправные детали необходимо заменить или отремонтировать.

38.3.2. Резиновые прокладки и уплотнения, проработавшие более установленного срока или поврежденные, необходимо заменить новыми.

При этом следует обратить внимание на состояние рабочих кромок манжеты магистрального поршня, а также манжет переключательной пробки.

Не допускаются забоины, вмятины и риски на рабочих поверхностях деталей, уплотненных манжетами, а также на седлах клапанов.

38.3.3. Риски и местные износы на золотниках и втулках следует вывести абразивными брусками с последующей доводкой и притиркой по месту. При отсутствии рисок и местных износов детали необходимо притереть по месту. При сборке притертые поверхности втулок и золотников, а также посадочные поверхности клапанов следует смазать смазкой ЖТ 79Л или ПЛАСМА-Т5. (В ред. Извещения 32 ЦВ 5-2013, утв. на 59-м заседании Совета по железнодорожному транспорту государств-участников Содружества)

38.3.4. Дроссельные отверстия, воздушные каналы в деталях (таблица 16) следует прочистить и продуть сжатым воздухом. Размеры входных и выходных отверстий каналов, дроссельные отверстия деталей воздухораспределителя следует проверить калибрами.

38.3.5. Разжимное кольцо манжеты магистрального поршня следует проверить. Зазор между торцами кольца должен быть (10 + 2) мм. После троекратного обжатия кольца до соприкосновения торцов у него не должно быть остаточной деформации.

38.3.6. Проверить плотность манжет магистрального поршня и переключательной пробки в соответствии с пунктами 38.2.7 и 38.2.8.

38.3.7. Переключательную пробку необходимо вставлять в корпус, используя специальную оправку (рисунок 24).

Оправка в сборе

Деталь 1

Деталь 2

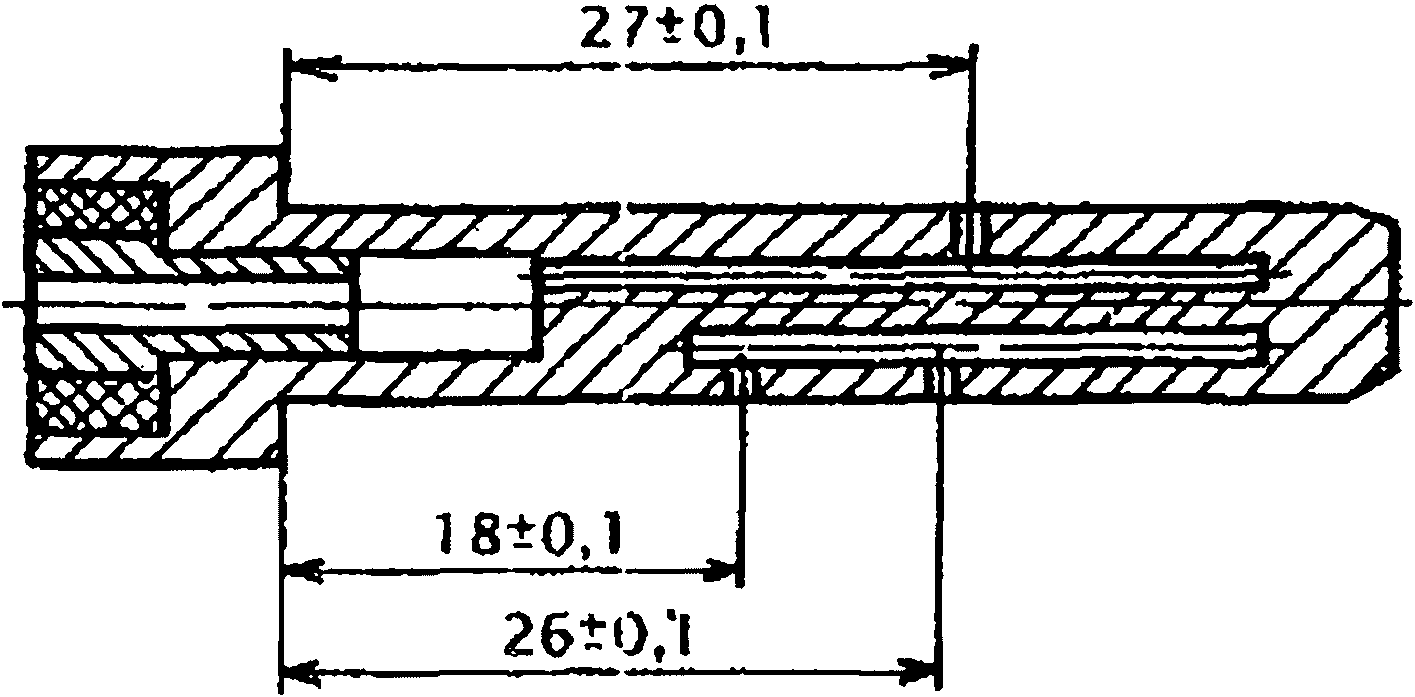

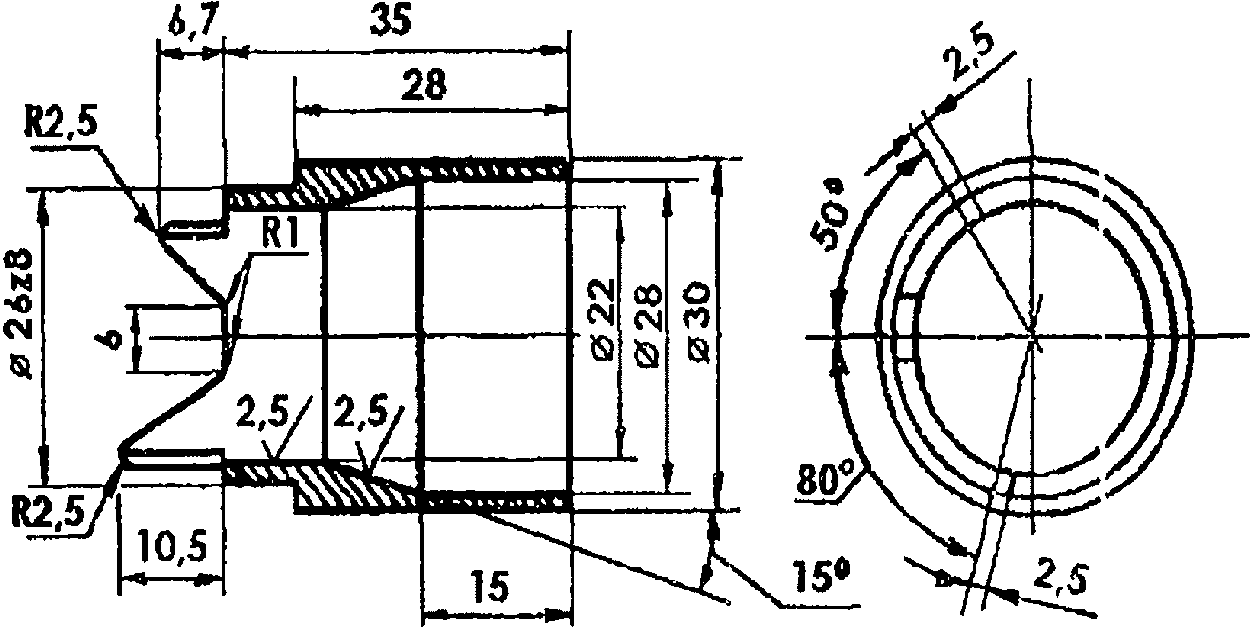

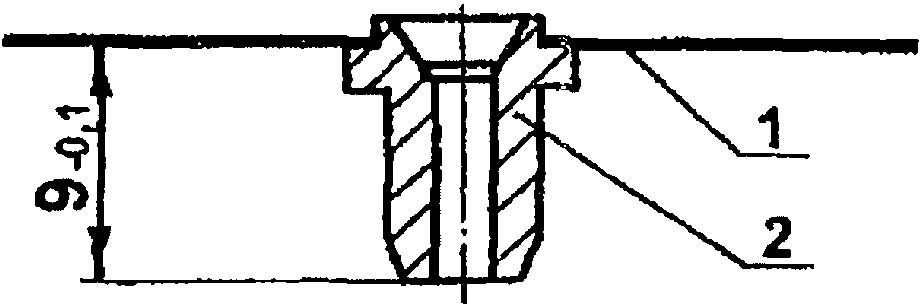

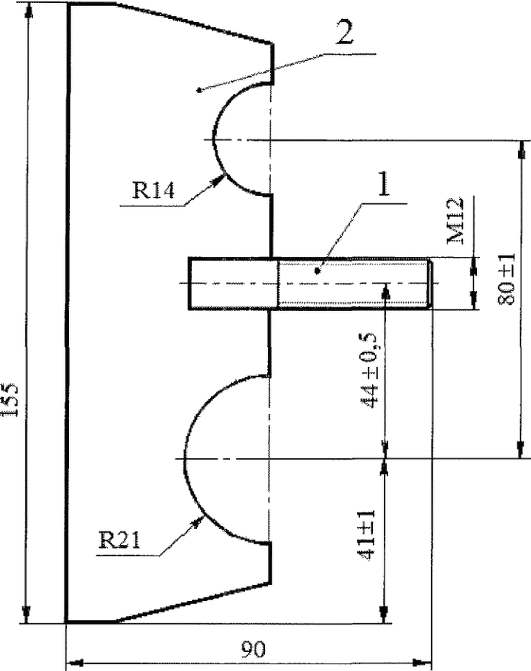

Рисунок 24. Оправка для монтажа переключательной пробки

в корпусе воздухораспределителя 292М

38.4. Ремонт и проверка электровоздухораспределителя 305

38.4.1. После разборки корпуса электрической части все детали следует тщательно осмотреть, очистить и продуть сжатым воздухом. Просроченные и имеющие повреждения резиновые уплотнения следует заменить новыми. Дроссельные отверстия, диаметр которых должен быть в седле отпускного клапана (2 + 0,12) мм, в седле тормозного клапана (1,8 + 0,12) мм, следует прочистить, продуть сжатым воздухом и проверить калибрами.

38.4.2. Металлические мембраны не должны иметь прогиба от регулировочного винта вентиля. При ослаблении клапана отпускного вентиля седло необходимо развальцевать и припаять к мембране оловом.

38.4.3. Исправность обмоток катушек электромагнитных вентилей и выводных проводов следует определять по величине сопротивления. Сопротивление катушек должно быть (370 +/- 50) Ом при температуре (20 +/- 5) °C после выдержки при этой температуре не менее 1 часа. Сопротивление изоляции проводов катушек от корпуса необходимо проверить мегаомметром напряжением 1000 В, которое должно быть не менее 1 МОм.

При обнаружении отколов, отпайки выводных концов и других неисправностей, а также в случае провертывания катушки вокруг сердечника электромагнита вентиль следует разобрать и отремонтировать.

38.4.4. Сопротивление диода необходимо проверить тестером в прямом и обратном направлениях. Соотношение сопротивлений в прямом и обратном направлениях должно быть не менее 1:200.

38.4.5. После устранения всех неисправностей следует собрать электрическую часть. Перед сборкой все детали и каналы корпуса необходимо продуть сжатым воздухом. При сборке следует проверить размер (8,5 + 0,2) мм в якоре отпускного вентиля (рисунок 25). Этот размер допускается регулировать металлическими шайбами толщиной 0,1 мм с отверстием диаметром не более 5 мм, подкладываемыми под клапан. В соответствии с этим должен быть выдержан размер (9 - 0,1) мм между мембраной 1 (рисунок 26) и торцом седла 2 отпускного клапана.

1 - клапан; 2 - регулировочная шайба; 3 - якорь

Рисунок 25. Якорь отпускного вентиля

1 - мембрана; 2 - седло клапана

Рисунок 26. Мембрана и седло отпускного вентиля

38.4.6. Выводные концы диода и катушек необходимо присоединять к контактным зажимам планки электрической части по схеме, приведенной на рисунке 27, в соответствии с маркировкой на корпусе.

1 - 3 - контактные зажимы; VD - диод;

ТВ - катушка тормозного вентиля;

ОВ - катушка отпускного вентиля

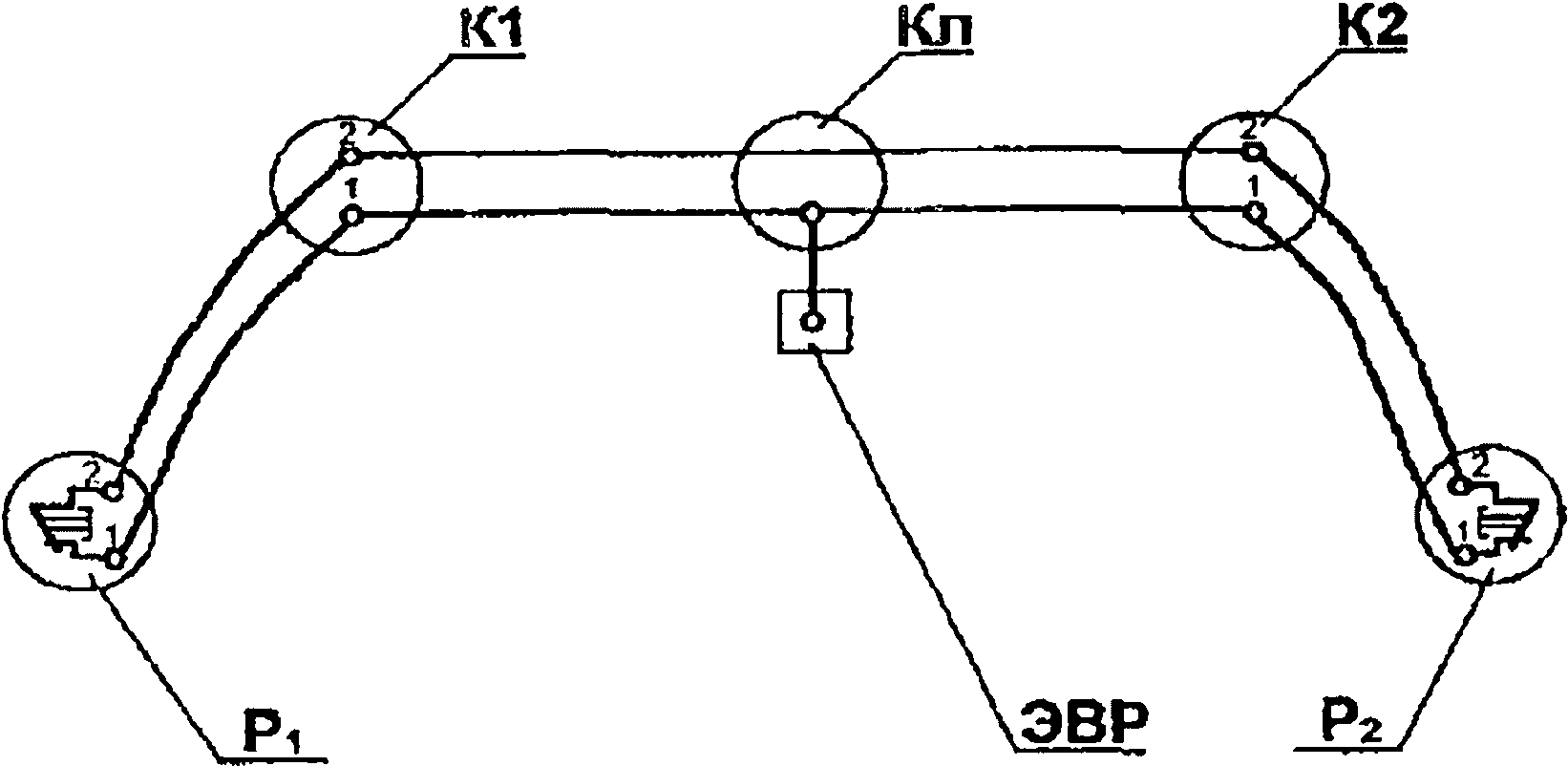

Рисунок 27. Монтажная схема электрической части

электровоздухораспределителя

38.4.7. Собранную электрическую часть необходимо отрегулировать и проверить на приспособлении. При этом следует проверить:

- плотность отпускного и тормозного клапанов (пропуск воздуха не допускается);

- напряжение, при котором происходит притяжение и отпадание якорей электромагнитных вентилей.

В момент притяжения якорей напряжение на катушках должно быть не более 30 В, в момент отпадания - не менее 10 В. Для электровоздухораспределителей с раздельным возбуждением вентилей напряжение притяжения должно быть не более 35 В. При несоответствии напряжений этим величинам следует отрегулировать магнитную систему, регулировку необходимо производить регулировочными винтами с последующей их фиксацией. В первую очередь следует регулировать отпускной вентиль, а затем тормозной. Напряжение срабатывания тормозного клапана должно быть не более 30 В, момент срабатывания фиксируется появлением давления в рабочей камере. Напряжение отпадания отпускного клапана должно быть не ниже 10 В, что фиксируется по началу падения давления в рабочей камере. При регулировке отпускного клапана допускается установка паронитовой прокладки с последующей регулировкой отпускного и тормозного вентиля.

38.4.8. В отпускном вентиле зазор от верха якоря до поверхности соприкосновения корпуса с мембраной должен быть в пределах 1,1 - 1,4 мм. В тормозном вентиле ход клапана должен составлять 0,8 - 1,6 мм.

38.4.9. Необходимо зачистить рабочие поверхности пружинных контактов на изоляционной колодке, проверить высоту контактов, которая должна составлять (8 +/- 1) мм. При обнаружении сдвига контактов их следует закрепить, у просевших контактов следует заменить или подогнуть пружины.

38.4.10. Корпус пневматического реле необходимо очистить внутри, каналы продуть сжатым воздухом и протереть. Нижнюю крышку, тормозной клапан и пружину необходимо очистить и протереть. Все детали следует тщательно осмотреть.

38.4.11. Резиновую диафрагму пневматического реле следует заменить при наличии остаточного прогиба более 3 мм, порезов и расслоений, а также по истечении установленного срока службы независимо от состояния.

38.4.12. При наличии порезов или вмятин глубиной более 0,3 мм резиновые уплотнения необходимо заменить. Резиновую манжету при неисправности или при истекшем сроке ее годности независимо от состояния следует заменить новой.

38.4.13. После устранения всех неисправностей пневматическое реле необходимо собрать и испытать на приспособлении. При этом следует проверить плотность манжеты и чувствительность реле при торможении. В собранном реле следует проверить ход диафрагмы и клапана вниз от исходного положения, который должен быть не менее 2,5 мм.

38.4.14. У переключательного клапана все детали следует тщательно осмотреть. Резиновые детали с порезами или вмятинами, нарушающими работоспособность клапана, необходимо заменить.

38.4.15. После устранения неисправности переключательный клапан необходимо собрать. При сборке все трущиеся поверхности деталей следует смазать.

38.4.16. Необходимо проверить действие переключательного клапана на специальном приспособлении или на стенде, контролируя:

- переключение клапана при переходе с электрического управления тормозом на пневматическое и обратно;

- плотность соединения крышек с корпусом при электрическом и пневматическом управлении. При обмыливании образование мыльных пузырей в соединении не допускается;

- плотность переключательного клапана в обоих положениях. При электрическом управлении и давлении в тормозном цилиндре 0,5 кгс/см² [0,05 МПа] следует обмылить отверстие для сообщения с воздухораспределителем, а при пневматическом - с электровоздухораспределителем. Допускается образование мыльного пузыря, удерживающегося не менее 5 с.

Разрешается проверять плотность крышек и клапана в обоих положениях по падению давления в корпусе после зарядки его до давления 0,35 МПа (3,5 кгс/см²). Снижение давления допускается не более чем на 0,02 МПа (0,2 кгс/см²) за 1 мин.

38.5. Ремонт и проверка воздухораспределителей 242

38.5.1. Все детали воздухораспределителя следует очистить, протереть ветошью без ворса, осмотреть. Неисправные детали необходимо заменить или отремонтировать.

38.5.2. Резиновые прокладки и уплотнения, проработавшие более установленного срока или поврежденные, необходимо заменить новыми. При этом следует обратить внимание на состояние рабочих кромок манжеты магистрального поршня. Не допускаются забоины, вмятины и риски на рабочих поверхностях деталей, уплотненных манжетами, а также на седлах клапанов.

38.5.3. Дроссельные отверстия, воздушные каналы в деталях (таблица 17) следует прочистить и продуть сжатым воздухом. Размеры входных и выходных отверстий каналов, дроссельные отверстия деталей воздухораспределителя следует проверить калибрами.

38.5.4. Разжимное кольцо манжеты магистрального поршня следует проверить. Зазор между торцами кольца должен быть (10 + 2) мм. После троекратного обжатия кольца до соприкосновения торцов у него не должно быть остаточной деформации.

38.5.5. Проверка плотности кольца магистрального поршня производится на специальном приспособлении. Втулку необходимо смазать тонким слоем смазки ЖТ-79Л или ПЛАСМА-Т5, на кольцо смазку не наносить. При проверке поршень следует установить в среднее положение.

Если снижение давления в резервуаре объемом 8 л при проверке не превышает 0,1 МПа (1 кгс/см²) (измеряется с 0,5 до 0,4 МПа (с 5 до 4 кгс/см²) в течение 70 с, то плотность поршня считается удовлетворительной. (подпункт 38.5.5. дан в ред. Извещения 32 ЦВ 1-2023, утв. на 79-м заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

38.6. Порядок приемки отремонтированных

воздухораспределителей и электровоздухораспределителей

38.6.1. Каждый воздухораспределитель и электровоздухораспределитель после ремонта и проверки действия отдельных узлов на специальных приспособлениях должен быть испытан.

Испытание воздухораспределителей и электровоздухораспределителей на стенде унифицированной конструкции производится в соответствии с разделом 39.

Испытательный стенд, схема которого отличается от схемы стенда унифицированной конструкции, должен быть допущен к применению в АКП в установленном порядке, а испытание на нем производится в соответствии с руководством по эксплуатации этого стенда.

38.6.2. Результаты испытания воздухораспределителей и электровоздухораспределителей должны быть отражены в учетной книге установленной формы за подписью руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности, с указанием даты приемки приборов.

При испытании на стенде с регистрацией параметров результаты испытания должны быть сохранены в памяти ПЭВМ, а в учетной книге установленной формы необходимо записывать дату испытания, тип и номер принятого воздухораспределителя и электровоздухораспределителя с росписью исполнителя ремонта и руководителя ремонтного подразделения или другого должностного лица, на которое в соответствии с должностной инструкцией возложены эти обязанности.

38.6.3. На каждом отремонтированном и принятом воздухораспределителе и электровоздухораспределителе должна стоять пломба и бирка, а на переключательном клапане бирка. На бирке должны быть нанесены клеймо АКП и дата ремонта (число, месяц и две последние цифры года), на пломбе - клеймо АКП.

39. ИСПЫТАНИЕ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ

И ЭЛЕКТРОВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ПАССАЖИРСКОГО

ТИПА НА СТЕНДЕ УНИФИЦИРОВАННОЙ КОНСТРУКЦИИ

39.1. Характеристика стенда

39.1.1. Стенд должен быть установлен в закрытом сухом помещении, в котором поддерживается нормальная температура и освещенность для проведения испытаний.

39.1.2. Стенд необходимо подключить к напорной магистрали с давлением сжатого воздуха не ниже 0,6 МПа (6 кгс/см²) и электросети с напряжением 220 В и частотой тока 50 Гц. Если в имеющейся воздухопроводной магистрали нет стационарных влагоотделителей, то стенд следует подключить к магистрали через влагоотделитель любой конструкции.

39.1.3. Стенд должен иметь (рисунок 28):

- магистральный резервуар 11 объемом 55 л;

- запасный 1 резервуар объемом 78 л;

- рабочую камеру 15 объемом 1,5 л (объемы резервуаров и рабочей камеры даны с учетом объема подводящих труб);

- тормозной цилиндр 16 диаметром 356 мм (14") с выходом штока 150 мм, оборудованный выпускным краном (клапаном) с отверстием диаметром 1 мм (разрешается заменять тормозной цилиндр резервуаром объемом 20 л - тормозной резервуар);

- кран машиниста 5 с контроллером или заменяющее его устройство;

- блок электропитания 18, позволяющий изменять рабочее напряжение от 0 до 50 В постоянного тока;

- привалочные фланцы 13 и 14;

- разобщительные краны или клапаны, в том числе с дроссельными отверстиями 6, 7, 8, 9, 12 для обеспечения необходимого темпа изменения давления в магистральном резервуаре и 19 - для проверки крана машиниста или заменяющего его устройства;

- фильтр 4 (145-2) для очистки воздуха на входе стенда;

- контрольно-измерительные приборы 2 (манометры) класса точности не ниже 0,6 и пределом измерения до 1 МПа (10 кгс/см²)];

- водоспускные краны 10 на всех резервуарах; прижимы для испытываемых тормозных приборов;

- трубопровод.

1 - запасный резервуар; 2 - манометр; 3 - разобщительный

кран; 4 - фильтр; 5 - блок крана машиниста или заменяющее

устройство; 6, 7, 8, 9, 12, 19 - дроссельные отверстия

диаметром соответственно 0,8; 5; 8; 0,9; 1 и 2 мм;

10 - водоспускной кран; 11 - магистральный резервуар;

13, 14 - привалочные фланцы соответственно

для воздухораспределителя и электровоздухораспределителя;

15 - рабочая камера; 16 - тормозной резервуар;

17 - реостат; 18 - блок электропитания

Рисунок 28. Принципиальная схема стенда для испытания

воздухораспределителей и электровоздухораспределителей

пассажирских вагонов

39.1.4. Стенд должен обеспечивать в магистральном резервуаре:

- зарядное давление (0,5 + 0,02) МПа [(5,0 + 0,2) кгс/см²];

- все режимы изменения давления, задаваемые краном машиниста или заменяющим его устройством;

- снижение давления с 0,5 до 0,45 МПа [с 5,0 до 4,5 кгс/см²] в течение 75 - 80 с (темп проверки мягкости действия) через отверстие 9 диаметром 0,9 мм (с установленным воздухораспределителем);

- снижение давления с 0,5 до 0,4 МПа (с 5 до 4 кгс/см²) в течение 2,5 - 3 с (темп служебного торможения) через отверстие 7 диаметром 5 мм;

- снижение давления темпом 0,08 МПа [0,8 кгс/см²] за 1 с через отверстие 8 диаметром 8 мм;

- повышение давления с 0,45 до 0,46 МПа [с 4,5 до 4,6 кгс/см²] в течение 10 - 15 с через отверстие 6 диаметром 0,8 мм.

Диаметры дроссельных отверстий на каждом конкретном стенде должны быть откорректированы для обеспечения заданных темпов.

39.1.5. Осмотр и ремонт стенда производятся через каждые 3 месяца. Результаты осмотра и ремонта следует записывать в учетной книге установленной формы.

Для проверки плотности составных частей стенда, работающих под давлением сжатого воздуха, стенд необходимо подключить к воздушной напорной магистрали с давлением не ниже 0,6 МПа [6 кгс/см²]. На привалочные фланцы 13 и 14 следует установить испытанные исправные тормозные приборы, стенд зарядить до давления (0,6 + 0,05) МПа [(6,0 + 0,5) кгс/см²] и после полного служебного торможения отключить все резервуары. В соответствии с нормами плотности допускается следующее падение давления:

- в тормозном цилиндре - 0,01 МПа (0,1 кгс/см²) за 3 мин; допустимое давление не выше 0,45 МПа (4,5 кгс/см²);

- в тормозном 16, запасном 1 и магистральном 11 резервуарах и соединениях - 0,01 МПа (0,1 кгс/см²) за 5 мин.

В рабочей камере 15 падение давления за время испытания не допускается.

39.1.6. При проверке стенда перед началом работы каждой смены необходимо:

- проверить темп изменения давления в магистральном резервуаре 11 в соответствии с требованиями пункта 39.1.4;

- проверить плотность рабочей камеры 15 в соответствии с пунктом 39.1.5;

- продуть все резервуары через водоспускные краны 10.

39.1.7. Все выпускные отверстия стенда для снижения шума должны быть соединены с общим трубопроводом, выведенным из помещения АКП наружу.

39.2. Методика испытания воздухораспределителей

242, 292 и 292М

39.2.1. Проверить время зарядки запасного резервуара. При зарядном давлении в магистральном резервуаре зарядить запасный резервуар с начального давления 0,38 МПа (3,8 кгс/см²). При этом повышение давления с 0,4 до 0,45 МПа (с 4,0 до 4,5 кгс/см²) должно произойти за время от 15 до 25 с.

39.2.2. Проверить плотность золотников у воздухораспределителей 292 и 292М и седла клапана экстренного торможения. При проверке плотности обмыливанием атмосферных отверстий отключить воздухораспределитель в зарядном положении от тормозного цилиндра. Допускается образование воздушного пузыря, удерживающегося не менее 5 с.

Разрешается проверять плотность по падению давления в золотниковой камере при наличии манометра на канале золотниковой камеры испытательного стенда. При этом отключить воздухораспределитель в зарядном положении от тормозного цилиндра, запасного и магистрального резервуаров. Падение давления за 60 с допускается не более чем на 0,02 МПа (0,2 кгс/см²).

39.2.3. Проверить действие воздухораспределителя при ступени торможения. Снизить давление в магистральном резервуаре на 0,03 МПа (0,3 кгс/см²). Образовавшееся в тормозном цилиндре давление, не менее 0,04 МПа (0,4 кгс/см²), не должно изменяться в течение 1 мин более чем на +/- 0,01 МПа (+/- 0,1 кгс/см²).

После этого произвести дополнительное снижение давления в магистральном резервуаре на 0,03 МПа (0,3 кгс/см²). Затем медленным темпом через отверстие диаметром 0,8 мм зарядить магистральный резервуар. Полный отпуск со снижением давления в тормозном цилиндре ниже 0,04 МПа (0,4 кгс/см²), а в тормозном резервуаре ниже 0,05 МПа (0,5 кгс/см²) для короткосоставного режима должен произойти не более чем за 70 с.

39.2.4. Проверить действие воздухораспределителя при служебном и экстренном торможении. При снижении давления в магистральном резервуаре с зарядного давления до 0,35 МПа (3,5 кгс/см²) через отверстие диаметром 5 мм ускоритель экстренного торможения не должен срабатывать. При снижении давления в магистральном резервуаре с зарядного давления до 0,35 МПа (3,5 кгс/см²) через отверстие диаметром 8 мм ускоритель должен сработать на экстренное торможение, при этом время наполнения тормозного цилиндра или тормозного резервуара от начала торможения до давления 0,35 МПа (3,5 кгс/см²) должно быть от 5 до 8 с для короткосоставного режима и от 10 до 16 с - для длинносоставного.

39.2.5. Проверить время отпуска тормоза после экстренного торможения. Время от начала выпуска воздуха из тормозного цилиндра до установления давления в нем 0,04 МПа (0,4 кгс/см²), а для тормозного резервуара - 0,05 МПа (0,5 кгс/см²) должно быть от 9 до 13 с для короткосоставного режима и от 19 до 27 с - для длинносоставного. Начало отпуска должно произойти при повышении давления в магистрали не более чем на 0,02 МПа (0,2 кгс/см²) по отношению к давлению в запасном резервуаре.

39.2.6. Проверить мягкость действия воздухораспределителя. После полной зарядки запасного резервуара снизить давление в магистральном резервуаре через отверстие диаметром 0,9 мм с зарядного до 0,45 МПа (4,5 кгс/см²). При этом воздухораспределитель не должен прийти в действие.

39.3. Методика испытания электровоздухораспределителя 305

39.3.1. Проверить плотность соединений и манжеты хвостовика питательного клапана. Проверка производится при зарядном давлении в магистральном резервуаре. При проверке плотности манжеты обмыливанием атмосферных отверстий корпуса пневматического реле допускается образование пузырей, удерживающихся не менее 5 с.

Допускается проверять плотность соединений манжеты и отпускного клапана пневматического реле по падению давления в рабочей камере. Для этого электровоздухораспределитель включить на торможение и через 5 - 7 с отключить от запасного резервуара. Снижение давления за 1 мин допускается не более чем на 0,02 МПа (0,2 кгс/см²).

39.3.2. Проверить чувствительность электровоздухораспределителя на торможение. Произвести малые ступени торможения. Первая ступень должна соответствовать давлению в тормозном цилиндре (тормозном резервуаре) не более 0,5 кгс/см², при последующих ступенях давление в тормозном цилиндре должно увеличиваться не более чем на 0,03 МПа (0,3 кгс/см²). Проверка производится при напряжении на электромагнитных вентилях 50 В.

39.3.3. Проверить чувствительность электровоздухораспределителя на питание тормозного цилиндра (резервуара) и плотность клапанов тормозного и отпускного вентилей. Произвести ступень торможения до давления в тормозном цилиндре (резервуаре) (0,25 + 0,05) МПа [(2,5 + 0,5) кгс/см²], при этом в течение 1 мин изменение давления в рабочей камере допускается не более +/- 0,02 МПа (+/- 0,2 кгс/см²). Создать утечку из тормозного цилиндра (резервуара) через отверстие диаметром 1 мм, при этом электровоздухораспределитель должен поддерживать давление в тормозном цилиндре (резервуаре) с колебаниями не более +/- 0,02 МПа (+ 0,2 кгс/см²) в течение 1 мин. Проверка производится при напряжении на электромагнитных вентилях 50 В.

39.3.4. Проверить чувствительность электровоздухораспределителя на отпуск. При давлении в тормозном цилиндре (резервуаре) (0,25 + 0,05) МПа [(2,5 + 0,5) кгс/см²] производится отпуск тормоза малыми ступенями. Первая ступень должна соответствовать снижению давления в тормозном цилиндре (резервуаре) не более 0,5 МПа (0,5 кгс/см²), последующие ступени - не более 0,03 МПа (0,3 кгс/см²). Проверка производится при напряжении на электромагнитных вентилях 50 В.

39.3.5. При зарядном давлении в магистральном резервуаре проверить время наполнения тормозного цилиндра до давления 0,3 МПа (3 кгс/см²), которое должно быть (3 +/- 0,5) с. Время отпуска при снижении давления с 0,3 до 0,04 МПа (с 3,0 до 0,4 кгс/см²) в тормозном цилиндре, с 0,3 до 0,05 МПа (с 3,0 до 0,5 кгс/см²) в тормозном резервуаре, должно быть (4,5 +/- 1) с. Проверка производится при напряжении на электромагнитных вентилях 50 В.

39.3.6. Проверить срабатывание клапанов электромагнитных вентилей. При подаче на обмотки напряжения 30 В клапан тормозного вентиля должен открыться, клапан отпускного вентиля - закрыться, при этом давление в рабочей камере и тормозном цилиндре (резервуаре) должно повыситься.

После уменьшения напряжения до 10 В клапан тормозного вентиля должен закрыться, а клапан отпускного вентиля - открыться, при этом давление в рабочей камере и тормозном цилиндре должно снизиться до нуля.

39.3.7. Проверить действие переключательного клапана на специальном приспособлении или на стенде, контролируя:

- переключение клапана при переходе с электрического управления тормозом на пневматическое и обратно;

- плотность соединения крышек с корпусом при электрическом и пневматическом управлении, образование мыльных пузырей в соединении не допускается;

- плотность переключательного клапана в обоих его положениях, для чего при подаче сжатого воздуха в канал к воздухораспределителю обмылить выходное отверстие канала к электровоздухораспределителю и наоборот, при подаче сжатого воздуха в канал к электровоздухораспределителю обмылить выходное отверстие канала к воздухораспределителю. Допускается образование воздушного пузыря, удерживающегося не менее 5 с.

Разрешается проверять плотность крышек и клапана в обоих положениях по падению давления в корпусе после зарядки его до давления 0,35 МПа (3,5 кгс/см²), снижение давления допускается не более чем на 0,02 МПа (0,2 кгс/см²) за 1 мин.

40. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА РЕМОНТ ДИСКОВОГО ТОРМОЗА

40.1. Тормозной блок, снятый с тележки, очистить от загрязнений и разобрать.

40.2. Тормозные цилиндры со встроенными регуляторами 670А и 670А-1 ремонтировать в соответствии с разделом 26.

40.3. Соединительные рукава РВД20 ремонтировать в соответствии с разделом 29.

40.4. Трещины в сварных швах и в основном металле корпуса тормозного блока не допускаются.

40.5. Тормозные диски должны быть подвергнуты неразрушаемому контролю.

40.6. Износ стальных тормозных дисков по рабочим поверхностям, замеренный в четырех диаметрально противоположных местах, более 5 мм на сторону не допускается.

40.7. Проворот упругих раздельных втулок в отверстиях венца и ступицы не допускается.

40.8. Излом, трещины и потеря упругости тарельчатых пружин, устанавливаемых под головки болтов и гаек, не допускается.

40.9. Приставные кольца, имеющие трещины или излом, заменить.

40.10. При креплении тормозного диска на ступице затяжку гаек производить моментом 40 Н x м. Поставить новые шплинты.

40.11. Клещевой механизм разобрать. Поступившие в ремонт узлы и детали клещевого механизма должны быть очищены от грязи и старой смазки. Рычаги, затяжки, башмаки подвески, имеющие трещины, ремонту не подлежат.

40.12. Валики, изношенные по диаметру более чем на 0,25 мм, заменить.

Втулки клещевого механизма, имеющие выкрашивание, трещины и изношенные по диаметру более чем на 0,25 мм, заменить.

При капитальных ремонтах износ по диаметру валиков и втулок клещевого механизма не допускается.

40.13. При сборке клещевого механизма болты и шарнирные соединения смазывать осевым маслом, на валики устанавливать типовые шайбы и новые шплинты. Повторно использовать шплинты не разрешается.

40.14. Резьбу на концах болтов в клещевом механизме в диске перед установкой проверить калибрами. При наличии зазора по диаметру трех поврежденных или сорванных ниток резьбу не восстанавливать, болты заменить.

40.15. Воздухопровод дискового тормоза, расположенный на тележке, осмотреть и продуть сжатым воздухом давлением 0,6 - 0,65 МПа (6,0 - 6,5 кгс/см²).

41. ИСПЫТАНИЕ ДИСКОВОГО ТОРМОЗА

41.1. Характеристика установки

41.1.1. Принципиальная схема установки должна соответствовать схеме, приведенной на рисунке 29.

1 - влагоотделитель; 2 - разобщительный кран с атмосферным

отверстием; 3 - манометр, 4 - шланг; 5 - воздухопровод

на тележке

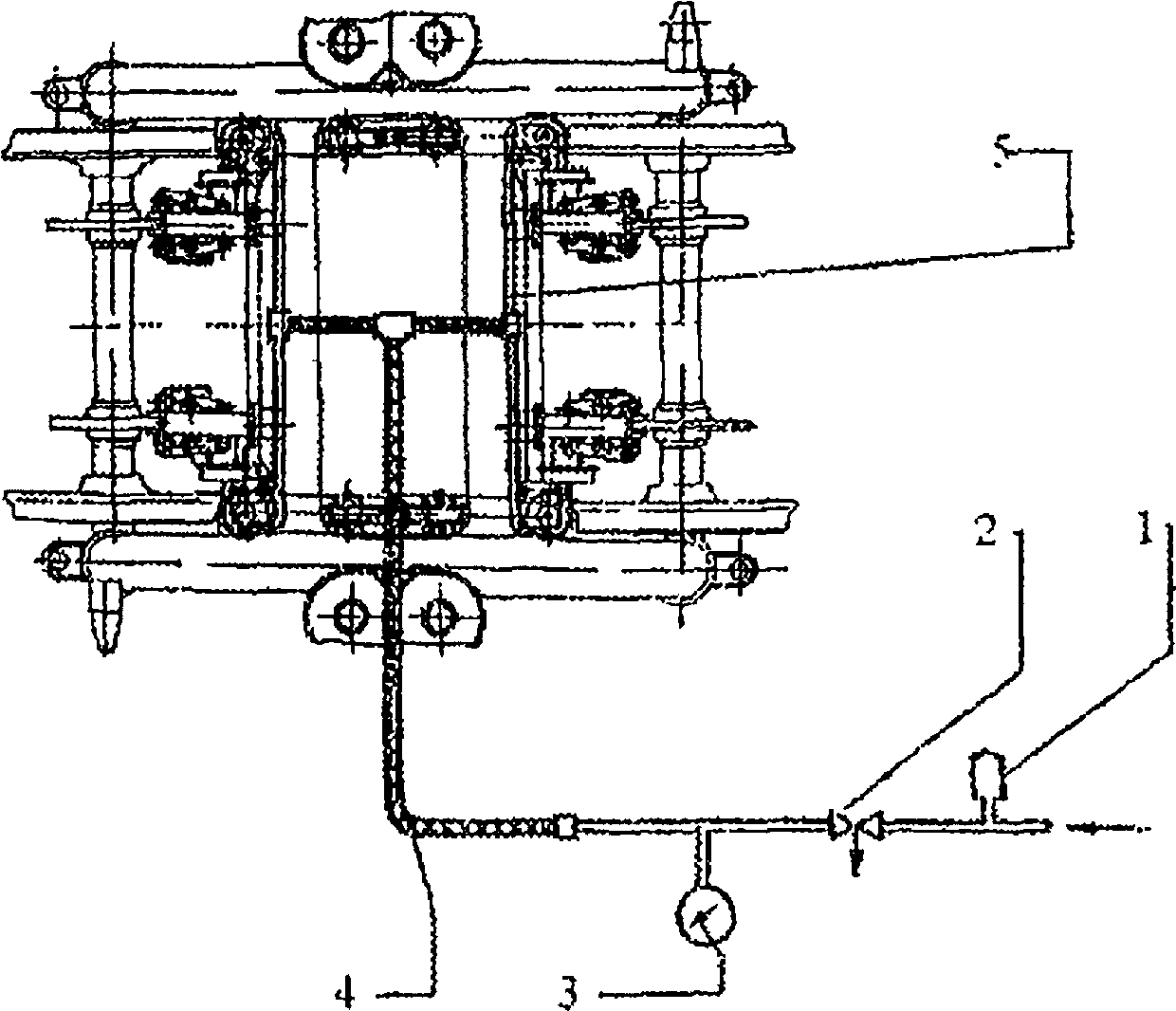

Рисунок 29. Схема установки для испытаний дискового тормоза

41.1.2. Установка должна иметь:

- разобщительный кран 2 с атмосферным отверстием;

- манометр 3 с пределом измерения 0,6 МПа (6,0 кгс/см²) класса точности не ниже 0,6;

- шланг 4 для подключения к воздухопроводу 5 дискового тормоза.

41.1.3. Установка должна быть расположена в закрытом помещении и подключена к воздухопроводной магистрали с давлением сжатого воздуха (0,5 + 0,02) МПа [(5,0 + 0,2) кгс/см²] через влагоотделитель 1 любой конструкции.

41.2. Методика испытания

41.2.1. Проверить герметичность соединений воздухопровода. Подать в воздухопровод сжатый воздух давлением (0,5 + 0,02) МПа [(5,0 + 0,2) кгс/см²]. Закрыть разобщительный кран воздухопровода. Падение давления в воздухопроводе дискового тормоза в течение 5 мин должно быть не более 0,01 МПа [0,1 кгс/см²].

41.2.2. Проверить действие дискового тормоза. Подать сжатый воздух давлением (0,4 + 0,02) МПа [(4,0 +/- 0,2) кгс/см²] в воздухопровод дискового тормоза. Накладки должны плотно прилегать к дискам. Выход тормозной накладки за рабочую поверхность тормозного диска не допускается. При выпуске воздуха накладки должны равномерно отходить от поверхности диска. Суммарный зазор между диском и накладками должен быть не более 6 мм.

42. РЕГУЛИРОВКА ТОРМОЗНОЙ РЫЧАЖНОЙ ПЕРЕДАЧИ

ПАССАЖИРСКИХ ВАГОНОВ

42.1. Регулировка тормозной рычажной передачи производится после сборки механической части тормоза, расположенной на раме вагона, и соединения ее с тормозными рычажными передачами тележек, подкатанных под вагон.

Перед установкой на вагон регулятора тормозной рычажной передачи его регулирующий винт должен быть вывернут так, чтобы размер "а" (расстояние от торца муфты защитной трубы до присоединительной резьбы на винте) был не менее 400 мм (рисунок 12).

42.2. Упор стержневого привода следует установить на расстоянии не менее 160 мм от корпуса регулятора при чугунных тормозных колодках и не менее 200 мм - при композиционных тормозных колодках.

42.3. Необходимо проверить правильность регулировки тормозной рычажной передачи тележки (рисунок 19): проконтролировать размер "У" (расстояние между головкой тяги и кронштейном подвески затяжки рычагов внутренней колесной пары) при новых тормозных колодках, прижатых к колесам при полном служебном торможении, который должен быть не менее 120 мм.

При регулировке тормозной рычажной передачи тележки разность чисел неиспользованных отверстий внутренней (В) и наружной (Н) головок тяги должна быть минимальной. При этом больший запас должен быть во внутренней головке (В) тяги тележки.

При меньшем значении размера "У" допускается перерегулировка тормозной рычажной передачи тележки за счет изменения размера "Т" (расстояния между валиками соединения тяги с вертикальными рычагами).

42.4. Тормозную рычажную передачу на вагоне следует регулировать так, чтобы в отпущенном состоянии тормоза ведущий горизонтальный рычаг (горизонтальный рычаг со стороны штока тормозного цилиндра) имел наклон в сторону тележки (рисунок 30). При этом расстояние от оси шарнира соединения этого рычага с регулятором до перпендикуляра, восстановленного от оси шарнирного соединения рычага со штоком тормозного цилиндра к продольной оси вагона, не должно превышать 60 мм.

Рисунок 30

Наклон рычага необходимо регулировать стяжной муфтой, установленной в тыловой тяге и перестановкой валиков на тягах с последующей регулировкой размера "а" и повторной проверкой выхода штока тормозного цилиндра при полном служебном торможении. Выход штока тормозного цилиндра при полном служебном торможении должен быть установлен в пределах, приведенных в таблице 12.

Укорачивать тормозные тяги запрещается.

42.5. Для поддержания выхода штока тормозного цилиндра в указанных пределах необходимо установить размер "А". Для этого производится полное служебное торможение, после чего упор привода следует подвести к корпусу регулятора вплотную и закрепить его на стержне. Затем следует отпустить тормоз, при этом размер "А", ориентировочные величины которого приведены в таблице 18, устанавливается автоматически.

Таблица 18

Ориентировочные установочные размеры привода регулятора

тормозной рычажной передачи на пассажирских вагонах

Тара вагона	Тип тормозных колодок	Размер "А", мм
Тара вагона	Тип тормозных колодок	рычажный привод	стержневой привод
От 42 до 47 т	Композиционные	25 - 45	140 - 200
От 42 до 47 т	Чугунные	50 - 70	130 - 150
От 48 до 52 т	Композиционные	25 - 45	120 - 160
От 48 до 52 т	Чугунные	50 - 70	90 - 135
От 53 до 65 т	Композиционные	25 - 45	100 - 130
От 53 до 65 т	Чугунные	50 - 70	90 - 110

42.6. Запас резьбы винта ручного тормоза в заторможенном состоянии должен быть не менее 75 мм.

42.7. У отрегулированной тормозной рычажной передачи необходимо проверить регулятор на стягивание тормозной рычажной передачи. Для этого следует измерить размер "а" регулятора, вращением корпуса регулятора распустить тормозную рычажную передачу, произвести полное служебное торможение, затем отпустить тормоз и проконтролировать размер "а" - он должен сократиться на 5 - 11 мм у регуляторов 574Б и РТРП-300 и на 7 - 20 мм у регуляторов РТРП-675 и РТРП-675-М.

43. ПРИЕМКА ТОРМОЗНОГО ОБОРУДОВАНИЯ НА ПАССАЖИРСКИХ ВАГОНАХ

43.1. У отремонтированного вагона, предъявленного для приемки тормозного оборудования, необходимо:

- проверить правильность монтажа и крепления всего тормозного оборудования;

- проверить регулировку тормозной рычажной передачи и действие ее регулятора;

- проверить правильность монтажа электрических цепей;

- проверить работоспособность электропневматического тормоза;

- проверить работоспособность противоюзного устройства (при наличии);

- проверить действие стояночного тормоза;

- испытать тормоз.

Крепление тормозного оборудования на вагоне должно соответствовать требованиям раздела 22.

Регулировка тормозной рычажной передачи и проверка действия регулятора должны соответствовать требованиям раздела 42.

43.2. Проверка электрических цепей ЭПТ

43.2.1. Проверить правильность монтажа электрических цепей, измерить их сопротивление и сопротивление изоляции проводов. Измерение сопротивления проводов производится омметром с приведенной погрешностью не более +/- 2,5% в диапазоне от 0 до 2 Ом. Измерение сопротивления изоляции производится мегаомметром на напряжение 1000 В с приведенной погрешностью не более +/- 15% от верхнего предела измерений. Проверка производится при снятом электровоздухораспределителе.

43.2.2. Установить на каждый соединительный рукав головку с контактом от рукава 369А или размыкатель. При этом разомкнутся контакты 1 и 2 (рисунок 31) головок рукавов Р1 и Р2.

1, 2 - электрические контакты;

Р1, Р2 - головки соединительных рукавов с электроконтактом;

К1, К2 - двухтрубные клеммные коробки 316.000-8;

К_л - трехтрубная клеммная коробка 317.000-8;

ЭВР - электрический контакт на контактной колодке рабочей

камеры (подключение электровоздухораспределителя)

Рисунок 31. Электрическая схема ЭПТ пассажирского вагона

43.2.3. Измерить сопротивление рабочего провода между контактом 1 на камере ЭВР и контактами 1 на каждом соединительном рукаве Р1 и Р2, которое должно быть не более 1 Ом.

43.2.4. Измерить сопротивление изоляции между рабочим и контрольным проводами, подключая мегаомметр между контактом 1 на камере ЭВР и корпусами головок (контактами 2) на одном из рукавов Р1 или Р2, которое должно быть не менее 10 МОм.

43.2.5. Измерить сопротивление по цепям, которое должно быть не более 1 Ом. Для этого снимать поочередно с каждого соединительного рукава размыкатель, размыкатель на другом рукаве оставлять:

а) контакт 1 на камере ЭВР - рабочий провод - замкнутые контакты головки рукава Р2 - корпус головки (контакт 2) на рукаве Р1;

б) контакт 1 на камере ЭВР - рабочий провод - замкнутые контакты головки рукава Р1 - корпус головки (контакт 2) на рукаве Р2.

43.2.6. Измерить сопротивление изоляции между проводами ЭПТ и корпусом вагона. Для этого снять размыкатели и установить соединительные рукава на изолированные подвески. Сопротивление изоляции между корпусом вагона (рельсами) и любой точкой цепи должно быть не менее 0,8 МОм.

43.2.7. Проверка изоляции на электрическую прочность электрических цепей тормоза производится на специальной установке напряжением 1500 В переменного тока синусоидальной формы частотой 50 Гц мощностью 1 кВт и погрешностью в установке испытательного напряжения не более +/- 10%, электрическая схема которой приведена на рисунке 32. Испытание изоляции на электрическую прочность необходимо выполнять при постановке соединительных рукавов на изолированные подвески. Испытания производятся в специальном помещении с соблюдением мер безопасности.

ЛАТР - лабораторный автотрансформатор;

ТР - повышающий трансформатор;

kV - киловаттметр

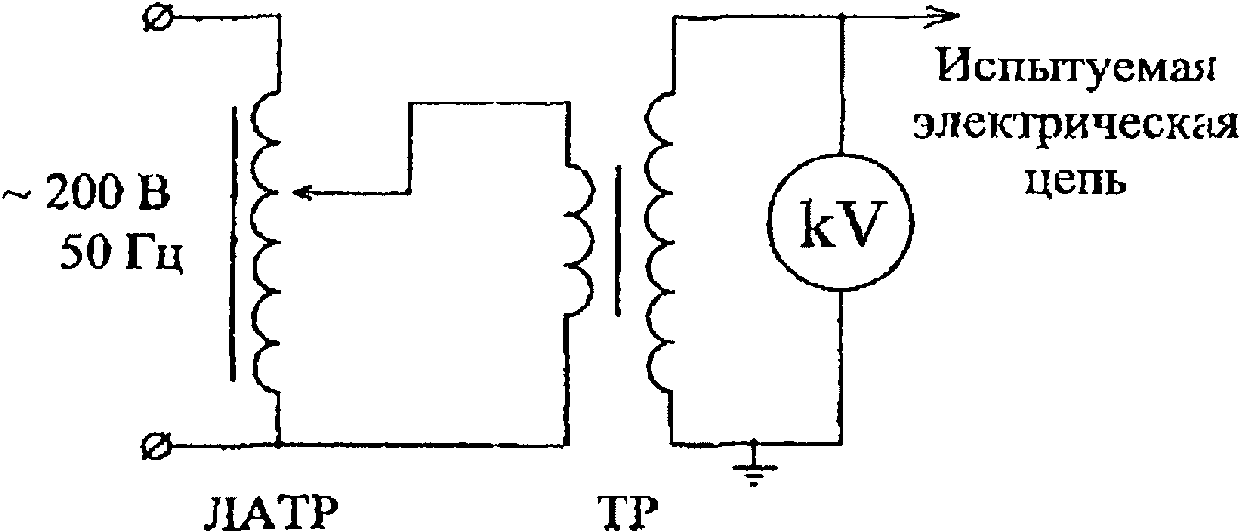

Рисунок 32. Электрическая схема установки

для проверки изоляции на электрическую прочность

электрических цепей тормоза

При проверке электрической прочности изоляции заземленный вывод испытательной установки необходимо подключить к раме вагона, а высоковольтный провод к испытуемой электрической цепи. Повышение и понижение испытательного напряжения производится плавно в течение 10 - 20 с. Проверка изоляции производится в течение 1 мин. Изоляция считается удовлетворительной, если не произошел ее пробой.

43.2.8. На рабочую камеру следует установить электровоздухораспределитель и проверить тормоз сначала на пневматическом управлении, а затем на электрическом управлении.

43.3. Проверка электрических цепей противоюзного устройства

43.3.1. Выключить питание электронного блока противоюзного устройства.

43.3.2. Отключить шлейфы на электронном блоке противоюзного устройства.

43.3.3. Измерить сопротивление изоляции высоковольтных цепей электронного блока противоюзного устройства, имеющие непосредственный контакт с аккумуляторной батареей и заземляющим контактом на электронном блоке противоюзного устройства.

Сопротивление высоковольтных цепей электронного блока противоюзного устройства заземляющим контактом на электронном блоке противоюзного устройства должно быть не менее 0,8 МОм.

43.3.4. Проверить низковольтные цепи электронного блока противоюзного устройства, не имеющих непосредственной связи с аккумуляторной батареей на предмет отсутствия короткого замыкания между контактами и заземляющим контактом на электронном блоке противоюзного устройства.

Проверка считается успешной при отсутствии коротких замыканий между проверяемыми цепями и заземляющим контактом на электронном блоке противоюзного устройства.

43.3.5. После проведения измерений восстановить электрическую схему и подключить шлейфы на соответствующие разъемы электронного блока противоюзного устройства.

43.4. Проверка электрических цепей магниторельсового тормоза

43.4.1. Измерить сопротивление каждого провода магниторельсового тормоза, которое должно быть не более 1 Ом. Для этого отключить провода от магниторельсового тормоза и блока управления магниторельсового тормоза.

43.4.2. Измерить сопротивление изоляции между проводами магниторельсового тормоза и корпусом вагона. Для этого сопротивление изоляции между корпусом вагона (рельсами) и любой точкой цепи должно быть не менее 0,8 МОм.

43.5. Проверка плотности воздухопровода

43.5.1. Плотность магистрального воздухопровода необходимо проверять при затушенной головке соединительного рукава и открытом концевом кране на противоположном подсоединенному к испытательной установке конце воздухопровода вагона или группы вагонов.

Для проверки плотности магистрального воздухопровода следует зарядить магистральный воздухопровод вагона сжатым воздухом до давления (0,50 + 0,02) МПа [(5,0 + 0,2) кгс/см²] при выключенном воздухораспределителе. Затем необходимо отключить воздухопровод от магистрального резервуара 3 (рисунок 33) разобщительным краном 7, при этом падение давления, наблюдаемое по манометру ТМ, не должно превышать 0,1 МПа (0,1 кгс/см²) в течение 5 мин при начальном давлении не менее 0,5 МПа (5,0 кгс/см²) при деповских и капитальных ремонтах, а при остальных видах ремонта - за 3 мин.

1 - кран машиниста 326 (394, 395, 334, 334Э) или заменяющий

его блок управления; 2 - уравнительный резервуар крана

машиниста объемом 20 л (если предусмотрен конструкцией

крана машиниста); 3 - магистральный резервуар объемом 55 л;

4 - кран с дроссельным отверстием 2 мм; 5 - манометры

тормозной магистрали, тормозного цилиндра и питательной

магистрали; 6 - соединительный рукав к тормозной магистрали

вагона (длина не более 3 м); 7 - разобщительный кран;

8 - комбинированный кран, сообщающий в закрытом положении

резервуар 3 с атмосферой через отверстие диаметром не менее

10 мм; 9 - соединительный рукав для питания установки сжатым

воздухом; 10 - комбинированный кран; 11 - соединительный

рукав к питательной магистрали вагона (длина не более 3 м)

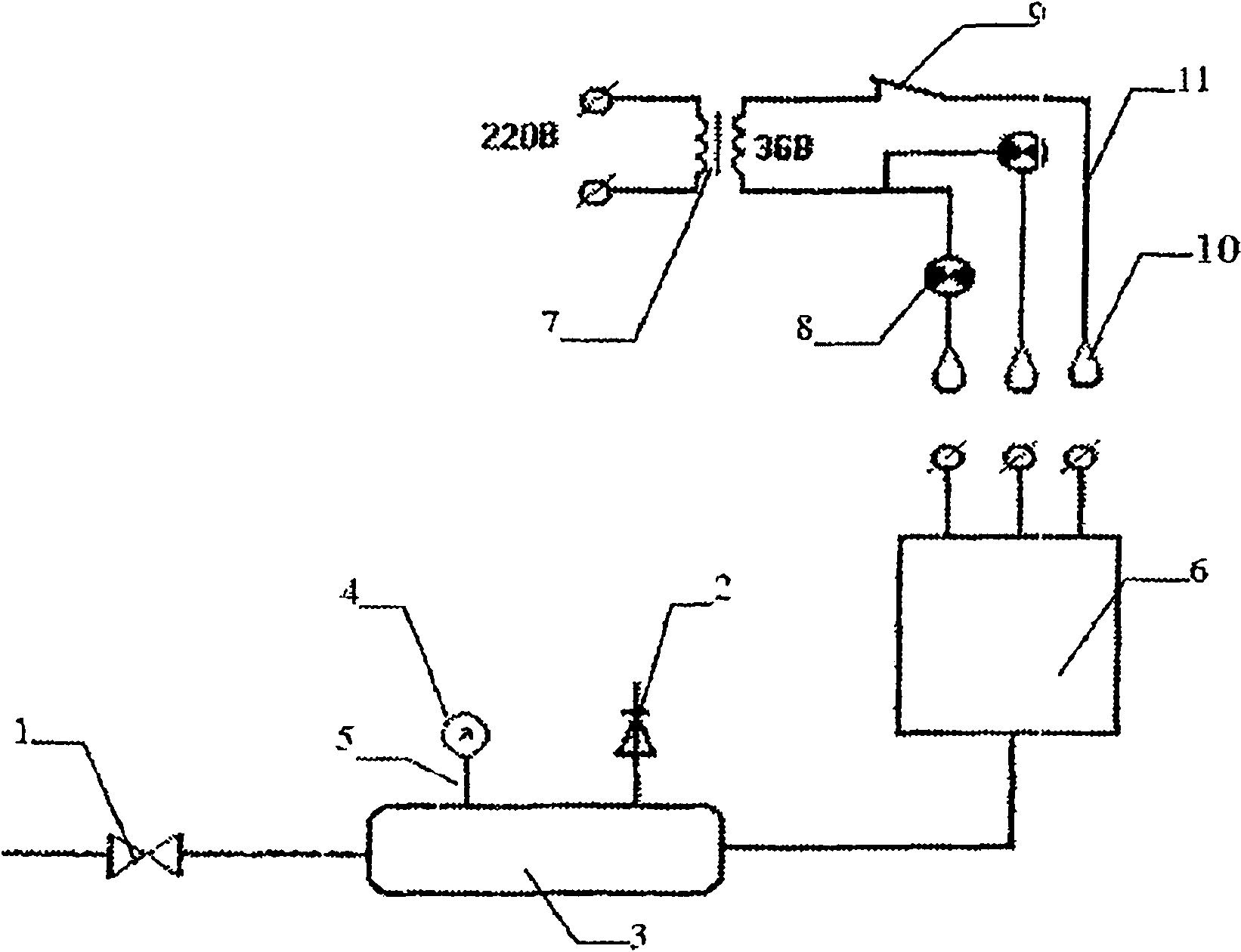

Рисунок 33. Принципиальная схема установки для проверки

работы тормоза пассажирских вагонов

43.5.2. Плотность питательного воздухопровода проверить при заглушенной головке соединительного рукава и открытом концевом кране на противоположном подсоединенному к испытательной установке конце питательной магистрали вагона.

Для проверки плотности питательного воздухопровода вагона следует зарядить ее сжатым воздухом до давления (7,5 - 9,0) кгс/см² при отключенных питательных резервуарах. Затем отключить питательную магистраль комбинированным краном 10 от установки (рисунок 33), по манометру ПМ наблюдать за падением давления, которое не должно превышать 0,1 кгс/см² в течение 5 мин от зарядного.

43.6. Проверка плотности обратных клапанов

Проверку плотности обратных клапанов питательных резервуаров на вагоне производить на типовой установке для проверки действия тормоза на вагоне.

Проверку плотности обратных клапанов питательных резервуаров проверять при закрытом концевом кране и открытом на противоположном подсоединенному к испытательной установке питательной магистрали. Разобщительные краны резервуаров открыты.

Зарядить питательную магистраль сжатым воздухом до давления (7,5 - 9,0) кгс/см² в течение не менее 5 мин. Комбинированным краном выпустить воздух из питательной магистрали и затем закрыть комбинированный кран 7 (рисунок 33). По манометру ПМ наблюдать за повышением давления, которое не должно превышать 2 кгс/см² в течение 1 мин. При неудовлетворительном результате производить проверку плотности отдельного клапана каждого резервуара.

43.7. Проверка действия пневматического тормоза

43.7.1. Проверка действия пневматического тормоза вагона производится на типовой установке.

Принципиальная пневматическая схема типовой установки для испытания тормоза вагона должна соответствовать схеме, приведенной на рисунке 33.

Установка должна иметь:

- кран машиниста или заменяющий его блок управления;

- магистральный резервуар объемом 55 л;

- контрольно-измерительные приборы для контроля времени (секундомер) и величины давления (для измерения давления в тормозном цилиндре, тормозной магистрали) с пределом измерения 0,6 МПа (6 кгс/см²) класса точности не ниже 1,0 или с пределом измерения 1,0 МПа (10 кгс/см²) класса точности не ниже 0,6;

- для измерения давления в тормозной магистрали контрольно-измерительный прибор с пределом измерения 1,0 МПа (10 кгс/см²) класса точности 0,6;

- разобщительные краны или устройства, заменяющие их;

- соединительные рукава для подключения установки к источнику сжатого воздуха и к испытываемому вагону.

Дополнительно для испытания вагонов с питательной магистралью установка может иметь соединительный рукав для подключения установки к питательной магистрали испытуемого вагона и контрольно-измерительные приборы с пределом измерения до 1,6 МПа (16 кгс/см²) класса точности не ниже 1,0 для контроля величины давления в питательной магистрали.

Магистральный резервуар должен иметь кран с дроссельным отверстием диаметром 2 мм для проверки крана машиниста (блока управления) и водоспускной клапан.

Контроль давлений в тормозных цилиндрах вагонов с дисковыми тормозами производить по бортовым манометрам, которые должны иметь свидетельство о поверке.

43.7.2. Включить воздухораспределитель и зарядить тормозную систему вагона сжатым воздухом до давления (0,5 + 0,02) МПа [(5,0 + 0,2) кгс/см²] (время зарядки не менее 4 мин). Режимный переключатель воздухораспределителя включить на режим поезда нормальной длины (К).

43.7.3. После зарядки тормозной системы снизить давление в магистрали на 0,04 - 0,05 МПа (0,4 - 0,5 кгс/см²), при этом тормоз должен прийти в действие.

В течение 3 мин после торможения в положении перекрыши крана машиниста давление воздуха в цилиндре не должно быть менее 0,05 МПа (0,5 кгс/см²). Затем повысить давление в магистрали на 0,02 - 0,03 МПа (0,2 - 0,3 кгс/см²) - тормоз должен полностью отпустить.

43.7.4. После отпуска и зарядки тормоза в течение не менее 1 мин понизить давление в магистрали до нулевого комбинированным краном 8 установки (рисунок 33). При этом выход штока должен соответствовать данным таблицы 12, а давление в тормозном цилиндре должно быть не менее 0,39 МПа (3,9 кгс/см²). Падение установившегося давления воздуха в тормозном цилиндре не должно превышать 0,01 МПа (0,1 кгс/см²) после капитального и деповского ремонта за 5 мин, после ревизии - за 3 мин.

При повышении давления в магистрали до (0,44 + 0,01) МПа [(4,4 + 0,1) кгс/см²] должен произойти полный отпуск тормоза.

43.7.5. Проверить выпускной клапан. Для этого после ступени торможения снижением давления в магистрали на 0,05 - 0,06 МПа (0,5 - 0,6 кгс/см²) потянуть до отказа за поводок или ручку выпускного клапана. Тормоз должен полностью отпустить.

43.7.6. Проверить действие каждого стоп-крана. Исправные краны опломбировать. Пломбы должны иметь с одной стороны оттиск буквенного обозначения дороги, с другой стороны - оттиск условного номера вагонного депо или завода.

43.7.7. Проверить действие регулятора тормозной рычажной передачи в соответствии с разделом 42.

43.8. Проверка ЭПТ

43.8.1. Проверку исправности цепей ЭПТ и его действия на электрическом управлении необходимо выполнять с помощью переносного прибора типа П-ЭПТ или стационарного пульта подобного типа в соответствии с прилагаемой к нему инструкцией по эксплуатации. При этом следует:

- проверить правильность включения в электрическую цепь катушек электромагнитных вентилей электровоздухораспределителя при перекрыше (полярность "+" на рельсах и "-" в рабочем проводе N 1). Тормоз вагона должен оставаться в отпущенном состоянии и не приходить в действие;

- проверить действие тормоза при ступени торможения На электровоздухораспределитель подать напряжение на 1,5 - 2,3 с (полярность "-" на рельс, "+" в рабочий провод N 1). Тормоз должен прийти в действие, при этом падение напряжения не должно превышать 0,3 В на вагон. При изменении полярности (положение "перекрыша") электровоздухораспределитель не должен отпускать;

- проверить действие тормоза при полном служебном торможении. На электровоздухораспределитель подать напряжение (полярность "-" на рельс, "+" в рабочий провод N 1) на время, за которое давление в тормозном цилиндре достигнет (0,30 + 0,01) МПа [(3,0 + 0,1) кгс/см²). Это время должно быть от 2,5 до 3,5 с. При изменении полярности (положение "перекрыша") электровоздухораспределитель не должен отпускать;

- проверить действие тормоза при ступени отпуска. С электровоздухораспределителя снять напряжение на 0,5 - 1,0 с (положение "отпуск") и затем снова перевести в положение "перекрыша". Тормоз вагона должен произвести ступень отпуска. Полный отпуск тормоза на вагоне указывает на неисправность электровоздухораспределителя. Ступенчатый отпуск повторить несколько раз (3 - 4 ступени);

- проверить полный отпуск тормоза. Для этого после выполнения полного служебного торможения с электровоздухораспределителя снять напряжение (положение "отпуск"). По истечении 8 - 12 с тормоз вагона должен полностью отпустить.

43.9. Проверка действия противоюзного устройства

43.9.1. Произвести полное служебное торможение. Давление в тормозных цилиндрах должно быть не ниже 0,39 МПа (3,9 кгс/см²). Напряжение бортовой батареи должно находиться в пределах 110 В +/- 30%, после чего подать питание на электронный блок противоюзного устройства (ЭБ ПУ). На лицевой панели ЭБ ПУ не должно быть мигающих светодиодов, характеризующих наличие неисправностей в узлах и линиях подключения.

43.9.2. Проверить работу противоюзного устройства, для чего последовательно в количестве двух раз нажимать кнопки 1 - 4 "Контроль кол. пар". Время между двумя повторными нажатиями одной и той же кнопки должно быть 1 с. После каждого нажатия кнопки должен произойти сброс сжатого воздуха из соответствующего тормозного цилиндра, что должно быть подтверждено характерным звуком сброса сжатого воздуха. Сброс воздуха должен быть кратковременным. Длительного сброса воздуха быть не должно. Также не должно быть изменения характера звука при повторном нажатии одной и той же кнопки.

43.10. Проверка действия магниторельсового тормоза

43.10.1. Проверку магниторельсового тормоза производить на вагоне при заряженных питательной и тормозной магистралях и соответствующих резервуаров.

43.10.2. Понизить давление в тормозной магистрали до 0 кгс/см², для чего ручку комбинированного крана 8 установки (рисунок 33) поставить в положение, при котором тормозная магистраль вагона сообщается с атмосферой.

43.10.3. Для проверки нажать и удерживать кнопку "Проверка МРТ" на пульте управления электрооборудования вагона. При ее нажатии должно произойти опускание башмаков на рельсы. Загорание светодиода "Проверка МРТ" свидетельствует об исправности цепи питания магниторельсового тормоза. Сила тока по штатному вагонному амперметру на пульте должна составлять от 40 до 50 А при питании электрооборудования от аккумуляторных батарей.

43.10.4. Выдержка кнопки "Проверка МРТ" в нажатом состоянии не должна превышать 5 с, во избежание чрезмерного разряда аккумуляторных батарей.

43.10.5. При прекращении нажатия на кнопку башмаки магниторельсового тормоза должны вернуться в исходное положение.

43.10.6. Проверка магниторельсового тормоза без разрядки тормозной магистрали:

- зарядить тормозную и питательную магистрали до зарядного давления, тормоза должны отпустить;

- нажать кнопку на пульте проводника ("проверка МРТ") - башмаки не должны опускаться.

43.10.7. Проверить высоту и параллельность электромагнитов магниторельсового тормоза над путевым рельсом. Размер между крайними полюсами электромагнита и рельсом при новых полюсах должен быть:

- при полномерных ободах колес (диаметр колес 957 мм) от 126 до 130 мм;

- при толщине обода колес не менее 55 мм от 108 до 112 мм;

- при толщине обода колес не менее 45 мм от 98 до 102 мм.

43.10.8. Проверить действие магниторельсового тормоза каждой тележки при попадании под башмак магниторельсового тормоза посторонних предметов. Для этого следует подложить под один башмак МРТ отрезок доски 100 x 700 мм (толщиной 5 - 10 мм). Для проверки нажать и удерживать кнопку "Проверка МРТ" на пульте управления электрооборудования вагона. При ее нажатии должно произойти опускание башмаков на рельсы. Через 1 - 2 с башмак, под который была подложена доска, должен подняться.

Через 4 - 6 с башмак магниторельсового тормоза, под который была подложена доска, должен опуститься снова. При этом остальные башмаки магниторельсового тормоза не должны подниматься.

43.11. Проверка действия ручного тормоза

43.11.1. Проверка действия ручного тормоза производится после регулировки тормозной рычажной передачи вагона.

43.11.2. Вращением штурвала привести в действие ручной тормоз. Все тормозные колодки (накладки) вагона при этом должны плотно прижаться к колесам (дискам), а запас резьбы винта ручного тормоза должен быть не менее 75 мм.

43.11.3. Вращением штурвала в противоположную сторону отпустить тормоз. При этом все тормозные колодки должны отойти от колес.

43.12. Ремонт и проверка тормозного оборудования вагонов

габарита 03-Т (РИЦ)

43.12.1. Тормозное оборудование пассажирских вагонов габарита 03-Т (РИЦ) необходимо ремонтировать и испытывать в соответствии с ремонтной документацией на тормозное оборудование этих вагонов.

43.13. Ремонт и проверка тормозного оборудования

производства фирмы "KNORR-BREMSE"

43.13.1. Тормозное оборудование пассажирских вагонов производства фирмы "KNORR-BREMSE" необходимо ремонтировать и испытывать в соответствии с ремонтной документацией на это тормозное оборудование.

44. РЕМОНТ И ИСПЫТАНИЕ КРАНОВ МАШИНИСТА, ПРИМЕНЯЕМЫХ

В СТЕНДАХ ДЛЯ ИСПЫТАНИЯ ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ ПАССАЖИРСКОГО

ТИПА И УСТАНОВКАХ ДЛЯ ИСПЫТАНИЯ ТОРМОЗА ПАССАЖИРСКИХ ВАГОНОВ

44.1. Общие требования

44.1.1. Для проверки кранов машиниста, применяемых в стендах для испытания воздухораспределителей и установках для испытания тормоза на пассажирском вагоне, магистральный резервуар объемом 55 л стенда или установки следует подключить к крану машиниста. Остальные устройства стенда или установки должны быть отключены от этого резервуара.

44.1.2. Проверка работы кранов машиниста производится при установленном в магистральном резервуаре зарядном давлении 0,5 - 0,52 МПа (5,0 - 5,2 кгс/см²).

44.1.3. В кранах машиниста 394, 395 отверстие диаметром 1,6 мм, соединяющее уравнительный резервуар с полостью над уравнительным поршнем в промежуточной части крана, должно быть рассверлено до диаметра 2,5 мм.

44.1.4. В соответствии с Инструкцией по техническому обслуживанию, ремонту и испытанию тормозного оборудования локомотивов и моторвагонного подвижного состава ремонт и испытание кранов производится планово - не реже одного раза в год, и внепланово - по мере необходимости.

44.2. Проверка крана машиниста 326

44.2.1. Для проверки крана машиниста 326 необходимо проверить его на чувствительность - на поддержание установленного давления в магистральном резервуаре во всех положениях ручки крана (кроме положения I) при создании утечки из резервуара через отверстие диаметром 2 мм. При этом допускается изменение давления в резервуаре не более чем на 0,015 МПа (0,15 кгс/см²) по сравнению с установившимся без утечки.

44.3. Проверка кранов машиниста 394 и 395

44.3.1. Проверить чувствительность крана машиниста на поддержание установленного давления в магистральном резервуаре при II (поездном) положении ручки крана. При создании утечки из магистрального резервуара через отверстие диаметром 2 мм изменение давления в нем должно быть не более чем на 0,015 МПа (0,15 кгс/см²).

44.3.2. Прекратить утечку воздуха из магистрального резервуара и перевести ручку крана машиниста из поездного в IV положение (перекрыша с питанием магистрали). В течение 3 мин повышение давления в магистральном резервуаре не допускается, а снижение допускается не более чем на 0,01 МПа (0,1 кгс/см²).

44.3.3. Снизить давление в уравнительном резервуаре крана машиниста на 0,15 МПа (1,5 кгс/см²) V положением ручки крана и затем перевести ее в IV положение. Повышение давления в уравнительном резервуаре в этом положении допускается не более чем на 0,03 МПа (0,3 кгс/см²) за 40 с.

44.3.4. Проверить время снижения давления в магистральном резервуаре V положением ручки крана машиниста с 0,5 до 0,4 МПа (с 5 до 4 кгс/см²), которое должно быть от 4 до 6 с.

44.4. Проверка кранов машиниста 334 и 334Э

44.4.1. Проверка кранов машиниста 334 и 334Э производится в соответствии с пунктами 44.3.1, 44.3.2, 44.3.4 при использовании соответствующих положений ручки крана 334 и 334Э: по пункту 44.3.1 - II положение (поездное); по пункту 44.3.2 - III положение (перекрыша без питания); по пункту 44.3.4 - IV положение (служебное торможение).

44.5. Проверка устройств, заменяющих краны машиниста

44.5.1. Чувствительность на поддержание установленного давления в магистральном резервуаре при зарядном давлении в резервуаре, а также после снижения давления в нем на 0,05 - 0,07 МПа (0,5 - 0,7 кгс/см²) и на 0,15 - 0,2 МПа (1,5 - 2,0 кгс/см²) аналогично пункту 44.3.1.

44.5.2. Время снижения давления в магистральном резервуаре темпом служебного торможения с 0,5 до 0,4 МПа (с 5 до 4 кгс/см²), которое должно быть от 4 до 6 с.

Приложение А

(справочное)

(в ред. Извещения 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

СХЕМЫ ТОРМОЗНЫХ РЫЧАЖНЫХ ПЕРЕДАЧ ОСНОВНЫХ ТИПОВ

ГРУЗОВЫХ ВАГОНОВ

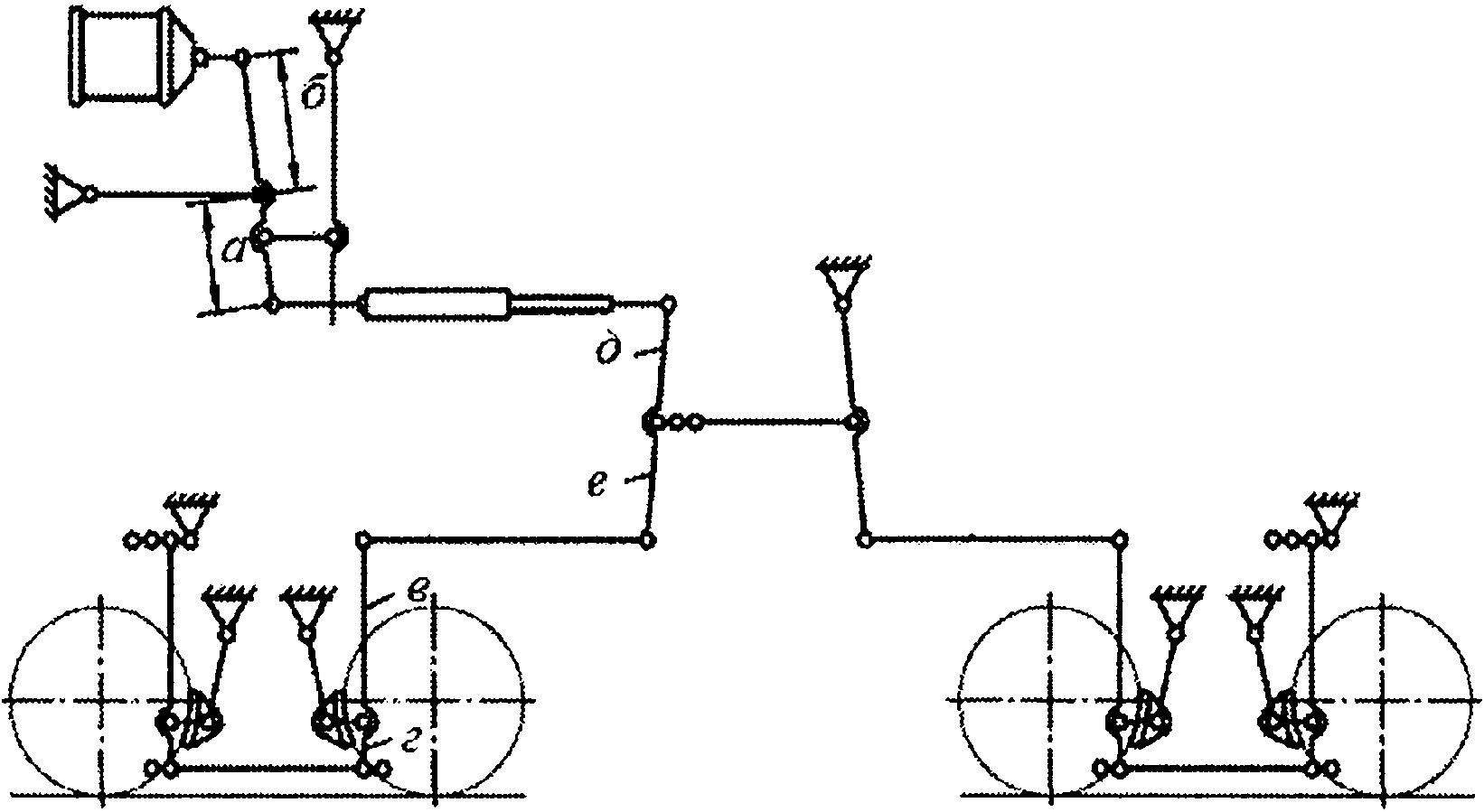

Рисунок А.1. Схема тормозной рычажной передачи

грузового четырехосного вагона

Рисунок А.2. Схема тормозной рычажной передачи

вагона-хоппера для перевозки зерна

(цемента, минеральных удобрений)

Рисунок А.3. Схема тормозной рычажной передачи

вагона-хоппера для перевозки окатышей

Рисунок А.4. Схема тормозной рычажной передачи

восьмиосного вагона-цистерны

Рисунок А.5. Схема тормозной рычажной передачи

шестиосного вагона-самосвала

Рисунок А.6. Схема тормозной рычажной передачи

четырехосного вагона с раздельным торможением

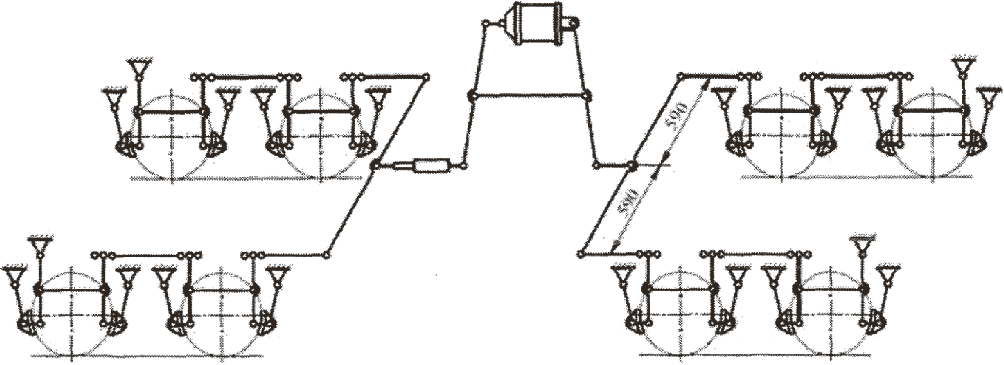

Рисунок А.7. Схема тормозная рычажная вагона-хоппера

с раздельным торможением

Рисунок А.8. Схема тормозной рычажной передачи

рефрижераторного вагона

Таблица А.1

Характеристики тормозных рычажных передач грузовых вагонов

(таблица А.1 введена Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета по железнодорожному транспорту

государств - участников Содружества от 08.06.2021)

Рисунок	Тип вагона	Размеры плеч рычагов, мм
Рисунок	Тип вагона	а	б	в	г	д	е	ж	з

А.1	Четырехосные: - крытый (модель 11-280) - платформа (модели 13-4012)							-	-
	- цистерна (модели 15-1547-03)	195 --- 272	465 --- 388	400	160
	- платформа (модели 23-469-07)	195 --- 268	465 --- 392	400	160
А.1	Четырехосный полувагон (модель 12-132)	145 --- 200	355 --- 300	400	160	-	-	-	-
А.2	Вагон-хоппер для перевозки зерна, цемента, минеральных удобрений (модели 19-758. 19-752)	290	370	400	160	125 --- 195	550 --- 480	-	-
А.3	Вагон-хоппер для перевозки окатышей (модель 20-4015)	295	310	400	160	150 --- 220	340 --- 270	-	-
А.4	Восьмиосный вагон цистерна (модель 15-1500)	295 --- 390	510 --- 415	300	160	426	260	300	550
А.1	Четырехосный вагон самосвал (модель 31-675)	145 --- 225	355 --- 275	285	190
А.5	Шестиосный вагон самосвал (модель 33-5170)	192	308	285	190	150	250	-	-
А.6	Четырехосный вагон с потележечным торможением (модель 11-9962)	330	390	400	160	-	-	-	-
А.7	Вагон-хоппер с раздельным торможением (модель 19-1217)	380	490	400	160	105	470	-	-
*Примечание* - Значения в числителе - для композиционных колодок, в знаменателе - для чугунных колодок

Приложение Б

(справочное)

СХЕМЫ И ХАРАКТЕРИСТИКИ ТОРМОЗНЫХ РЫЧАЖНЫХ ПЕРЕДАЧ

ОСНОВНЫХ ТИПОВ ПАССАЖИРСКИХ ВАГОНОВ

Рисунок Б.1 - Схема тормозной рычажной передачи

пассажирского четырехосного цельнометаллического вагона

Рисунок Б.2. Схема тормозной рычажной передачи пассажирского

вагона международного сообщения габарита 03-Т (РИЦ)

с тормозом KE_s

Рисунок Б.3. Схема тормозной рычажной передачи тележки

ТВЗ ЦНИИ "М" пассажирского вагона ВЛ РИЦ

Таблица Б.1

Характеристики тормозных рычажных передач

пассажирских вагонов

Рисунок	Тип вагона	Размеры плеч рычагов, мм						Передаточное число
Рисунок	Тип вагона	а	б	в	г	д	е	Передаточное число
Б.1	Четырехосный цельнометаллический пассажирский с тарой:
	65 - 53 т	390 --- 260	260 --- 390	210	210	-	-	12,0 --- 5,3
	52 - 48 т	350 --- 230	300 --- 420	210	210	-	-	9,3 --- 4,4
	47 - 42 т	330 --- 200	320 --- 450	210	210	-	-	8,3 --- 3,6
	Пассажирский международного сообщения габарита 03-Т (РИЦ) с тормозом постройки с 1973 г.	585 --- -	215 --- -	165	230	-	-	7,81
Б.2	Пассажирский ВЛ РИЦ на тележках ТВЗ ЦНИИ "М"	240	110	210	210	- --- 125	- --- 490	- --- 3,25
Б.3	Пассажирский ВЛ РИЦ на тележках ТВЗ ЦНИИ "М"	240	110	210	210	- --- 125	- --- 490	- --- 3,25

Приложение В

ПЕРЕЧЕНЬ РЕМОНТНОЙ ДОКУМЕНТАЦИИ, РЕКОМЕНДУЕМОЙ

ДЛЯ РУКОВОДСТВА ПРИ РЕМОНТЕ ТОРМОЗНОГО ОБОРУДОВАНИЯ ВАГОНОВ

(в ред. Извещения 32 ЦВ 11-2022,

утв. Протоколом 77 заседания Совета по железнодорожному

транспорту государств - участников Содружества)

1	Р 001 ПКБ ЦВ-2009 РК	Триангель рычажной передачи тележек грузовых вагонов. Руководство по ремонту
2	Р 004 ПКБ ЦВ-2008 РК	Рукава соединительные Р17Б и Р36. Руководство по ремонту
3	Р 007 ПКБ ЦВ-2009 РК	Камеры 295.001, 295М.001, 295М.002. Руководство по ремонту
4	Р 008 ПКБ ЦВ-2009 РК	Воздухораспределители 483 и 4833М. Руководство по ремонту
5	Р 010 ПКБ ЦВ-2009 РК	Запасные резервуары Р7-78 и Р7-135. Руководство по ремонту
6	Р 011 ПКБ ЦВ-2001 РК	Воздухораспределитель 305. Руководство по ремонту
7	Р 013 ПКБ ЦВ-2001 РК	Воздухораспределители 292.000 и 292М.000. Руководство по ремонту
8	Р 015 ПКБ ЦВ-2007 РК	Руководство по ремонту магистральной части воздухораспределителя 483А
9	Р 021 ПКБ ЦВ-2020 КО	Краны концевые Общее руководство по ремонту
10	Р 022 ПКБ ЦВ-2020 КО	Регуляторы тормозной рычажной передачи Общее руководство по ремонту
11	Р 023 ПКБ ЦВ-2020 КО	Тормозные цилиндры Общее руководство по ремонту
12	Р 006 ПКБ ЦВ-2020 КО	Краны шаровые разобщительные Общее руководство по ремонту
13	Р 024 ПКБ ЦВ-2021 КО	Авторежимы грузовых вагонов Общее руководство по ремонту
14	М1180.000 (конструкторская документация ПКБ ЦВ)	Устройство по равномерному износу тормозных колодок.
15	М1675.000 (конструкторская документация ПКБ ЦВ)	Установка соединительного рукава Р36 на вагоне
16	4300В.00.00 РК	Краны шаровые 4300, 4300В, 4300ВИ, 4300ВЭ, 4300ВТ, 4301, 4301Э, 4302, 4302Э, 4308, 4309. Руководство по ремонту
17	4302А.00.00 РК	Краны шаровые 4302А, 4308А, 4309А, 4325, 4326, 4327. Руководство по ремонту
18	4314.00.00 РК	Краны концевые 4313, 4314, 4314Б, 4314И, 4314БИ. Руководство по ремонту
19	4315.00.00 РК	Клапан выпускной N4315. Руководство по ремонту
20	4325Б.00.00 РК	Краны шаровые трехходовые 4325Б, 4325БИ. Руководство по ремонту
21	4370.00.00 РК	Арматура соединительная для безрезьбовых труб пневматических систем железнодорожного подвижного состава. Руководство по ремонту
22	5000.00.00 РК	Арматура соединительная для подвижного состава железнодорожного транспорта. Руководство по ремонту
23	АКЯЖ.306562.001 РК	Автоматический регулятор грузовых режимов торможения для грузового подвижного состава серии 6532. Руководство по ремонту
24	АКЯЖ.306563.001 РК	Воздухораспределитель 6540. Руководство по ремонту
25	АКЯЖ.306563.001.01 РК	Камера 6540.01. Руководство по ремонту
26	АКЯЖ.306461.001 РК	Цилиндр тормозной грузового вагона 6571 А. Руководство по ремонту
27	АКЯЖ.304312.001 РК	Авторегулятор храпово-винтовой 6581. Руководство по ремонту
28	Р17Б.00.00 РК	Рукав Р17Б (Р17Б-01). Руководство по ремонту
29	Р32Б-01.00.00 РК	Рукав Р32Б-01. Руководство по ремонту
30	Р36-01.00.00 РК	Рукав Р36-01. Руководство по ремонту
31	157.000 РЭ	Соединительная арматура типа 157 для пневматических систем без нарезки резьбы на трубах
32	271.000 РЭ	Кран концевой типа 271. Руководство по эксплуатации.
33	Р32Б-01.00.00 РЭ	Рукав Р32Б-01, Р36-01. Руководство по эксплуатации
34	4370.00.00 РЭ	Арматура соединительная для безрезьбовых труб пневматических систем железнодорожного подвижного состава. Руководство по эксплуатации
35	265А-5.000РК	Руководство по ремонту 265А-5.000РК. Авторежимы 265А-5
36	242.000-1 РЭ	Воздухораспределитель 242-1. Руководство по эксплуатации (пункт 36 введен Извещением 32 ЦВ 1-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)
36	003-ФХ.АВГ-2023	Гайки антивандальные для обеспечения сохранности элементов конструкции грузовых вагонов. Руководство по эксплуатации (пункт 36 введен Извещением 32 ЦВ 59-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)

Приложение Г

ПЕРЕЧЕНЬ СТАНДАРТОВ

(в ред. Извещения 32 ЦВ 24-2019, утв. на 74 заседании

Совета по железнодорожному транспорту государств -

участников Содружества от 08.06.2021)

Обозначение стандарта, на который дана ссылка	Наименование документа	Номер раздела, пункта, таблицы, рисунка в которых дана ссылка
ГОСТ 610-72	Масла осевые. Технические условия	Таблица 2
ГОСТ 34075-2017	Башмаки и чеки тормозных колодок железнодорожного подвижного состава. Общие технические условия	Пункты 3.27; 22.20
ГОСТ 2199-78	Клей резиновый. Технические условия	Пункты 10.2.3; 29.2.3
ГОСТ 3333-80	Смазка графитная. Технические условия	Таблица 3
ГОСТ ISO 4032-2014	Гайки шестигранные нормальные (тип 1). Классы точности A и B	Рисунки 5; 6
ГОСТ 6267-74	Смазка ЦИАТИМ-201. Технические условия	Таблица 3
ГОСТ 8734-75	Трубы стальные бесшовные холоднодеформированные. Сортамент	Пункты 2.3.4 (2 раза); 5.1; 5.4; 21.4.3; 21.5.4; 24.1; 24.3 (3 раза)
ГОСТ 9833-73	Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры	Рисунки 4; 7
ГОСТ 14068-79	Паста ВНИИ НП-232. Технические условия	Таблица 3
ГОСТ 15150-69	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды	Пункт 3.1
ГОСТ 20799-88	Масла индустриальные. Технические условия	Таблица 2
ГОСТ Р 52400-2005 <*>	Резервуары воздушные для тормозов вагонов железных дорог. Общие технические условия (позиция введена Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Приложение Д
ГОСТ 30496-97	Стоп-краны для пневматических систем тормозного оборудования подвижного состава железных дорог. Общие технические условия позиция введена Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Приложение Д
ГОСТ 31402-2013	Цилиндры тормозные железнодорожного подвижного состава. Общие технические условия (позиция введена Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Приложение Д
ГОСТ 2593-2014	Рукава соединительные железнодорожного подвижного состава. Технические условия (позиция введена Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)	Приложение Д
<*> В Российской Федерации, в части изготовления резервуаров воздушных, действует ГОСТ Р 52400-2005 (позиция введена Извещением 32 ЦВ 24-2019, утв. на 74 заседании Совета по железнодорожному транспорту государств - участников Содружества от 08.06.2021)

Приложение Д

(в ред. Извещения 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

ПЕРЕЧЕНЬ ТОРМОЗНОГО ОБОРУДОВАНИЯ, УСТАНАВЛИВАЕМОГО

НА ВАГОНЫ ПРИ ИХ РЕМОНТЕ

Таблица Д.1

N	Оборудование	Назначение
1	Резервуар воздушный Р7-78 ГОСТ Р 52400-2005	Грузовые и пассажирские вагоны
2	Резервуар воздушный Р7-135 ГОСТ Р 52400-2005	Грузовые и пассажирские вагоны
3	Резервуары воздушные Р7-12, Р7-16, Р7-55, Р7-100 ГОСТ Р 52400-2005	Пассажирские вагоны
4	Цилиндр тормозной 188Б (исполнение -01, -02, -03, -04) ГОСТ 31402-2013 [ТУ 3184-555-05744521-2013]	Грузовые вагоны
5	Цилиндр тормозной 002 ГОСТ 31402-2013 [ТУ 24.05.801-87]	Грузовые вагоны
6	Цилиндр тормозной 519А ГОСТ 31402-2013 [ТУ 3184-555-05744521-2013]	Грузовые вагоны
7	Цилиндр тормозной 710 (исполнение -01, -02, -03) ГОСТ 31402-2013 [ТУ 3184-555-05744521-2013]	Грузовые вагоны
8	Тормозной цилиндр 6571А (и его исполнения) ТУ 3184-027-10785350-2015	Грузовые вагоны
9	Цилиндр тормозной 501Б ГОСТ 31402-2013 [ТУ 3184-555-05744521-2013]	Пассажирские вагоны
10	Цилиндр тормозной 578 ГОСТ 31402-2013 [ТУ 3184-555-05744521-2013]	Пассажирские вагоны
11	Цилиндры тормозные со встроенным регулятором выхода штока 670А, 670А-1 ТУ 3184-503-05744521-95	Пассажирские вагоны
12	Кран концевой 4313 ТУ 3184-014-10785350-2007	Грузовые вагоны
13	Кран концевой 4314Б ТУ 3184-014-10785350-2007	Грузовые вагоны
14	Кран концевой Р190 ТУ 3184-047-16632558-2006	Грузовые вагоны
15. позиция исключена. - Извещение 32 ЦВ 1-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023.
16	Кран концевой 4304 ТУ 24.05.05.054-97	Грузовые и пассажирские вагоны
17	Кран концевой 4304М ТУ 24.05.05.054-97	Грузовые и пассажирские вагоны
18	Кран концевой 4314 ТУ 3184-014-10785350-2007	Грузовые и пассажирские вагоны
19	Кран концевой 271.000 ТУ 3184-088-05756760-2010	Грузовые и пассажирские вагоны
20	Кран концевой 271БС.000 ТУ 3184-088-05756760-2010	Грузовые и пассажирские вагоны
21	Кран разобщительный 372 ОСТ 24.290.16-86	Грузовые вагоны
22	Кран разобщительный 1-20-4 (122.000-03) ТУ 24.05.10.105-94 (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)	Грузовые вагоны
23	Кран разобщительный 377 ОСТ 24.290.16-86	Пассажирские вагоны
24	Кран разобщительный Р100 ТУ 3184-048-16632558-2006	Грузовые вагоны
25. позиция исключена - Извещение 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества;
26	Кран шаровой разобщительный 4300 ТУ 3184-003-10785350-99	Грузовые вагоны
27	Кран шаровой разобщительный 4300В ТУ 3184-003-10785350-99	Грузовые вагоны
28	Кран шаровой разобщительный 4301 ТУ 3184-003-10785350-99	Пассажирские вагоны
29	Кран шаровой разобщительный 4302 ТУ 3184-003-10785350-99	Пассажирские вагоны
30	Кран шаровой разобщительный 4309 ТУ 3184-003-10785350-99	Пассажирские вагоны
31	Кран шаровой разобщительный 4309А ТУ 3184-005-10785350-2003	Пассажирские вагоны
32	Кран шаровой разобщительный 1-32/25-1 ТУ 24.05.10.105-94	Пассажирские вагоны
33	Кран шаровой разобщительный 1-25-1 ТУ 24.05.10.105-94	Пассажирские вагоны
34	Кран трехходовой 4325Б ТУ 3184-003-10785350-99	Грузовые вагоны
35	Кран трехходовой 4325 ТУ 3184-005-10785350-2003	Пассажирские вагоны
36	Кран двойной тяги 4308 ТУ 3184-003-10785350-99	Пассажирские вагоны
37	Стоп-кран 163 ГОСТ 30496-97	Пассажирские вагоны
38	Клапан выпускной 4315 ТУ 3184-002-10785350-01	Пассажирские вагоны
39	Клапан золотниковый 4316 ТУ 3184-006-10785350-2007	Грузовые вагоны
40	Тройник 573 ТУ 3184-513-05744521-2002	Грузовые вагоны
41	Тройник Р573 ТУ 3184-049-16632558-2006	Грузовые вагоны
42	Тройник 573П ТУ 3184-513-05744521-2002	Пассажирские вагоны
43	Тройник 4375 ТУ 3184-011-10785350-2007	Грузовые вагоны
44	Тройник в сборе 4375-01 ТУ 3184-011-10785350-2007	Грузовые вагоны
45	Тройник 4375Р ТУ 3184-011-10785350-2007	Грузовые вагоны
46	Тройник в сборе 4375Р-01 ТУ 3184-011-10785350-2007	Грузовые вагоны
47	Тройник 5342И (5342И-01) ТУ 3184-016-10785350-2011	Грузовые вагоны
48	Тройник 5312 ТУ 3184-011-10785350-2007	Грузовые вагоны
49	Штуцер 4338 ТУ 3184-021-10785350-2012	Грузовые вагоны
50	Штуцер 4370 ТУ 3184-011-10785350-2007	Грузовые вагоны
51	Штуцер в сборе 4374 ТУ 3184-011-10785350-2007	Грузовые вагоны
52	Ниппель 4371 ТУ 3184-011-10785350-2007	Грузовые вагоны
53	Ниппель 4378 ТУ 3184-011-10785350-2007	Грузовые вагоны
54	Ниппель 26300-Н ТУ 32 ЦВ 2569-2005	Грузовые вагоны
55	Муфта 4379, 4379-01 ТУ 3184-011-10785350-2007	Грузовые вагоны
56	Рукав соединительный Р17 Б ГОСТ 2593-2014	Грузовые вагоны
57	Рукав соединительный Р36 А, Р36 Б, Р36 В ГОСТ 2593-2014	Грузовые вагоны
58	Рукав Р17Б (Р17Б-01) ТУ 3184-031-10785350-2015	Грузовые вагоны
59	Рукав соединительный Р36 А, Р36 Б, Р36 В ТУ 3184-501-05744521-94	Грузовые вагоны
60	Рукав Р32Б-01 (Р32Б-01/01, Р32Б-01/02) ГОСТ 2593-2014 [ТУ 3184-029-10785350-2015]	Грузовые вагоны
61	Рукав Р36-01 (Р36-01/01, Р36-01/02) ГОСТ 2593-2014 [ТУ 3184-029-10785350-2015]	Грузовые вагоны
62	Авторегулятор 6581 ТУ 3184-030-10785350-2015	Грузовые вагоны
63	Регулятор тормозных рычажных передач РТРП-300 ТУ 24.05.928-89	Грузовые вагоны
64	Регулятор тормозных рычажных передач 574Б ТУ 24.5.264-77	Грузовые и пассажирские вагоны
65	Регулятор тормозных рычажных передач РТРП-675 ТУ 24.05.928-89	Грузовые и пассажирские вагоны
66	Регулятор тормозных рычажных передач РТРП-675М ТУ 24.05.928-89	Грузовые и пассажирские вагоны
67	Авторежим грузовой 265А-1 ТУ 3184-509-05744521-98	Грузовые вагоны
68	Авторежим грузовой 265А-4 ТУ 3184-509-05744521-98	Грузовые вагоны
69	Авторежим АКВ1, II83776/1ВК, АКВ1.83776 ТУ (авторежим в сборе с кронштейном для крепления на вагоне)	Грузовые вагоны
70	Авторежим АКВ1, II83776/1В, АКВ1.83776 ТУ (авторежим без кронштейна для крепления на вагоне)	Грузовые вагоны
71	Авторежим 6532 (6532.1, 6532.2, 6532.3) ТУ 3184-020-10785350-2015	Грузовые вагоны
72	Авторежим 6532-01 (6532-01.1, 6532-01.2, 6532-01.3) ТУ 3184-020-10785350-2015	Грузовые вагоны
73	Авторежим 265А-5 ТУ 3184-548-05744521-2012	Грузовые вагоны
74	Авторежим 265А-5-01 ТУ 3184-548-05744521-2012	Грузовые вагоны
75	Воздухораспределитель КАВ60-01 КАВ60.75177ТУ	Грузовые вагоны
76	Воздухораспределитель КАВ60-05 КАВ60.75177ТУ	Грузовые вагоны
77	Воздухораспределитель КАВ60-06 КАВ60.75177ТУ	Грузовые вагоны
78	Воздухораспределитель модельного ряда 483А ТУ 3184-021-05756760-00 (в ред. Извещения 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)	Грузовые вагоны
79	Воздухораспределитель 6540 (исполнение -01, -02, -03) ТУ 3184-017-10785350-2013	Грузовые вагоны
80	Воздухораспределитель 292.001 ТУ 24.05.140-87	Пассажирские вагоны
81	Воздухораспределитель 242-1 ТУ 3184-075-05756760-2006	Пассажирские вагоны
82	Воздухораспределитель 292М ТУ 24.05.10.064-87	Пассажирские вагоны
83	Электровоздухораспределитель 305 ТУ 3184-004-05756760-00	Пассажирские вагоны
84	Камера 295.001 ТУ 24.5.421-78	Грузовые вагоны
85	Камера 295М.001 ТУ 24.5.421-78	Грузовые вагоны
86	Камера 295М.002 ТУ 3184-001-05744538-99	Грузовые вагоны
87	Камера 6540.01 ТУ 3184-022-10785350-2013	Грузовые вагоны
88	Кронштейн-камера КАВ30-01 КАВ30.77385ТУ	Грузовые вагоны
89	Запасная главная часть ЗЧР270.03 ТУ 3184-025-48588818-2007	Грузовые вагоны
90	Магистральная часть 483.010 ТУ 24.5.356-77	Грузовые вагоны
91	Магистральная часть 483М.010-01 ТУ 24.05.10.062-98	Грузовые вагоны
92	Запасная магистральная часть ЗЧР483.010 ТУ 3184-025-48588818-2007	Грузовые вагоны
93	Соединительная арматура типа 157 для пневматических систем без нарезки на трубах ТУ 24.05.10.135-98	Грузовые вагоны
94	Блоки клещевых механизмов 4075.42.100, 4075.42.100-01, WZ, WZK	Пассажирские вагоны
95	Клапаны сбрасывающие трехпозиционные 182, 182-01, 182-04, 182-08, 182-09 ТУ 3184-007-05756760-99	Пассажирские вагоны
96	Сигнализаторы давления 115, 115А ТУ 24.05.10.088-92	Пассажирские вагоны
97	Индикатор давления <*> ИД.01.00.000 ТУ 3184-001-29018995-2016	Грузовые вагоны
98	Предохранитель валика подвески тормозного башмака 4384 ТУ 3183-015-10785350-2005	Грузовые вагоны
99	Тормозные накладки ТУ 1479-002-49123292-2005, BECORIT 984	Пассажирские вагоны
100	Труба подводящая ТУ 3184-049-16632558-2006	Грузовые вагоны
101	Предохранитель подвески тормозного башмака М 956.000 ТУ 32 ЦВ 2567-2005 (пункт 101 введен Извещением 32 ЦВ 11-2022, утв. Протоколом 77 заседания Совета по железнодорожному транспорту государств - участников Содружества)	Грузовые вагоны
102	Гайка антивандальная отрывная ТУ 259411-007-86296665-2023 (пункт 102 введен Извещением 32 ЦВ 59-2023, утв. на 79 заседании Совета по железнодорожному транспорту государств - участников Содружества от 20.11.2023)	Грузовые вагоны
*Примечание* - <*> при наличии в конструкции тормозных цилиндров

Перечень колодок тормозных, устанавливаемых на вагоны

при их ремонте

Таблица Д.2

1	Колодка тормозная композиционная 25130-Н, ТИИР-300 ТУ 2571-028-00149386-2000	Грузовые вагоны
2	Колодка тормозная композиционная 25610-Н, ТИИР-300 ТУ 2571-028-00149386-2000	Грузовые вагоны
3	Колодка тормозная композиционная М 659.000, ТИИР-300 ТУ 38.114292-94	Грузовые вагоны
4	Колодка тормозная композиционная М 659.000-01, ТИИР-300 ТУ 38.114292-94	Грузовые вагоны
5	Колодка тормозная композиционная (безасбестовая) 25130-03-Н, Фритекс-950 ТУ 2571-062-05766936-2002	Грузовые вагоны
6	Колодка тормозная композиционная К-В-СПК330 СТ ТОО-030540000766-01-2010	Грузовые вагоны
7	Колодка тормозная чугунная типа "С" ОСТ 32.194-2002	Грузовые и пассажирские вагоны
8	Колодки тормозные полуметаллические с чугунной вставкой 126-12-58, Фритекс-970/2 ТУ 2571-123-05766936-2007	Грузовые вагоны
9	Колодка тормозная композиционная 2ТР-11 ЦМК СТ 9061-1948-ТОО-24-001-2012	Грузовые вагоны
10	Колодка тормозная композиционная М 659.000, ТИИР-303 ТУ 38.114292-94	Пассажирские вагоны
11	Колодка тормозная композиционная М 659.000-01, ТИИР-303 ТУ 38.114292-94	Пассажирские вагоны
12	Колодка тормозная композиционная 25130-01-Н, У-21-149 ТУ 2571-007-00149386-2000	Пассажирские вагоны

Приложение Е

РЕЕСТР УСЛОВНЫХ НОМЕРОВ АВТОКОНТРОЛЬНЫХ ПУНКТОВ АКП (А)

И АВТОМАТНЫХ ОТДЕЛЕНИЙ (АО), ПРИСВОЕННЫХ ЖЕЛЕЗНОДОРОЖНЫМ

И ПРОМЫШЛЕННЫМ ПРЕДПРИЯТИЯМ ГОСУДАРСТВ - УЧАСТНИКОВ

СОГЛАШЕНИЯ О СОВМЕСТНОМ ИСПОЛЬЗОВАНИИ ГРУЗОВЫХ ВАГОНОВ

Исключено. - прим. ред. Извещение 32 ЦВ 1-2023, утв.

на 79 заседании Совета по железнодорожному транспорту

государств - участников Содружества от 20.11.2023.

Приложение Ж

(в ред. Извещения 32 ЦВ 1-2023,

утв. на 79 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 20.11.2023)

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ АРМАТУРЫ СОЕДИНИТЕЛЬНОЙ

ДЛЯ БЕЗРЕЗЬБОВЫХ ТРУБ, УСТАНАВЛИВАЕМЫХ НА ВАГОНЫ

ПРИ ИХ РЕМОНТЕ

Таблица Ж.1

Наименование соединения	Номер соединения	Присоединительные размеры	Условный проход присоединяемых труб, мм	Наружный диаметр присоединяемых труб/ниппеля, мм	Момент затяжки накидных гаек соединений, Н/м	Минимальная глубина захода присоединяемых труб/ниппеля, мм	Применяемость
1	2	3	4	5	6	7	8
Штуцер	4370, 4370И		20	27 +/- 0,3	150 +/- 15	31	Соединение труб с камерой воздухораспределителя грузового вагона
Ниппель	4371, 4371И		20	27 +/- 0,3	150 +/- 15	31	Соединение труб с разобщительным краном грузового вагона, запасным резервуаром, тормозным цилиндром, авторежимом
Штуцер в сборе	4374, 4374И	M52x1,5	32	42 +/- 0,4	200 +/- 20	42	Соединение трубопровода тормозной магистрали с краном концевым 4314
Штуцер в сборе	4374М, 4374МИ		32	42 +/- 0,4	200 +/- 20	42	Соединение трубопровода вагонов сочлененной конструкции
Тройник	4375, 4375И	42,5	32	42 +/- 0,4	200 +/- 20	42	Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с отводом к воздухораспределителю
Тройник	4375, 4375И	27,5	20	-	150 +/- 15	4-
Тройник в сборе	4375-01, 4375И-01	42,5	32	42 +/- 0,4	200 +/- 20	42	Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с разобщительным краном
Тройник в сборе	4375-01, 4375И-01		20	27	150 +/- 15	431
Тройник	4375Р		32	42 +/- 0,4	200 +/- 20	-	Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с отводом к воздухораспределителю
Тройник	4375Р	27,5	20	-	150 +/- 15	-
Тройник в сборе	4375Р-01		32	42 +/- 0,4	200 +/- 20	-	Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с разобщительным краном
Тройник в сборе	4375Р-01	G 3/4-B	20	-	150 +/- 15	31
Муфта	4379, 4379И	42,5	32	42 +/- 0,4	200 +/- 20	42	Соединение труб между собой
Муфта	4379-01, 4379И-01	27,5	20	27 +/- 0,3	150 +/- 15	31	Соединение труб между собой
Тройник	5312, 5312И	27,5	20	27 +/- 0,3	150 +/- 15	31	Соединение авторежима с тормозными цилиндрами при раздельной системе торможения грузового вагона. Соединение труб между собой
Муфта	СТ157-1-20 (157.010-04)	27,4	20	27 +/- 0,3	160 +/- 16	20	Соединение труб между собой
Муфта	СТ157-1-32 (157.010-06)	42	32	42 +/- 0,4	210 +/- 21	20	Соединение труб между собой
Полумуфта	СТ157-2-20 (157.020-04)	G 3/4-B	220	27 +/- 0,3	160 +/- 16	25	Соединение труб между собой. Соединение труб с разобщительным краном грузового вагона, запасным резервуаром, тормозным цилиндром, авторежимом
Фильтр-полумуфта	СТ157-3 (157.030)	G 3/4-B	20	27 +/- 0,3	160 +/- 16	40	Соединение труб с камерой воздухораспределителя грузового вагона
Полумуфта	СТ157-5 (157.050)		32	42 +/- 0,4	210 +/- 21	38	Соединение трубопровода тормозной магистрали с краном концевым 271БС (как запасная часть)
Соединение с тройником	СТ157-4 (157.040)	42,5	32	42 +/- 0,4	210 +/- 21	46	Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с разобщительным краном
Соединение с тройником	СТ157-4 (157.040)	G 3/4-B	20	27 +/- 0,3	160 +/- 15	32

Приложение И

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

ТЯГИ, ЗАТЯЖКИ ГРУЗОВЫХ ВАГОНОВ

Таблица И.1

Тяги

Модель вагона	Обозначение	Рисунок	Размеры, мм
Модель вагона	Обозначение	Рисунок	L	L1	d1	d2	d3
1	2	3	4	5	6	7	8
19-752	Тяга 752.40.230-0	И.1	8500 +/- 3	8225 +/- 3	50Н9^(+0,062)	32	30
19-752	Тяга 752.41.070 (стояночного тормоза)	И.14	575 +/- 3	207 +/- 2	25Н13^(+0,33)
19-758	Тяга 758.40.230	И.2	535 +/- 3	360 +/- 5	40Н9^(+0,062)	22
	Тяга 758.40.040	И.1	5694 +/- 5	5418 +/- 3	50Н9^(+0,062)	32	30
	Тяга 758.41.070 (стояночного тормоза)	И.14	575 +/- 3	207 +/- 2	25Н13^(+0,33)
11-9962	Тяга 9962.40.050	И.4а	1380 +/- 3	312 +/- 2	50Н9^(+0,062)	22
11-9962	Тяга 9962.41.010 (стояночного тормоза)	И.8	1016,5 +/- 3	701 +/- 2	25Н14^(+0,52)	22
11-280	Тяга 260.40.040-00	И.5а	5122 +/- 10	4525 +/- 5	40Н9^(+0,062)	22
	Тяга 260.40.050-00	И.3б	2890 +/- 10	2450 +/- 5	40Н9^(+0,062)	22
	Тяга 260.40.060-00 (стояночного тормоза)	И.7а	1690 +/- 10	1120 +/- 5	25Н13^(+0,33)	22
13-4012	Тяга короткая 4012.40.180	И.3б	945_-10	200 +/- 2	40Н9^(+0,062)	22
	Тяга длинная 4012.40.190	И.5а	4620_-10	4108_-10	40Н9^(+0,062)	22
	Тяга 4012.40.200 (стояночного тормоза)	И.10	5265 +/- 5	4820 +/- 3	25Н12^(+0,21)	22
	Тяга 4012.40.210 (стояночного тормоза)	И.9	5265 +/- 2	4960 +/- 3	25Н12^(+0,21)	22
20-4015	Тяга 4015.40.030	И.1	850 +/- 2	535 +/- 5	45Н9^(+0,062)	30	30
	Тяга 4015.40.040	И.6а	2505 +/- 5	1992 +/- 5	40Н9^(+0,062)	22	22
	Тяга 4015.40.060	И.6б	3385 +/- 5	1992 +/- 5	40Н9^(+0,062)	22	22
	Тяга 4015.40.100	И.4б	1280 +/- 5	946 +/- 2	40Н9^(+0,062)	22
	Тяга 480.40.100 (стояночного тормоза)	И.11	1185 +/- 5	740⁺⁵	25Н12^(+0,21)	22
	Тяга 480.40.110 (стояночного тормоза)	И.9	1185 +/- 5	872 +/- 1,5	25Н12^(+0,21)	22
12 132	Тяга 132.40.00.850-0	И.3в	3450 +/- 5	3095	40Н9^(+0,062)	22
	Тяга 132.40.00.860-0	И.4б	1060 +/- 5	780	40Н9^(+0,062)	22
	Тяга 119.41.010-2 (стояночного тормоза)	И.7б	5530 +/- 5	5130	25Н12^(+0,21)	22
19-1217	Тяга 5737.04.05.01.500	И.3а	780 +/- 3	377	40Н9^(+0,062)	22
23-469-07	Тяга длинная 469.40.200	И.5а	9775 +/- 10	8970 +/- 2	40Н9^(+0,062)	22
	Тяга короткая 469.40.210	И.4б	5070 +/- 10	4470 +/- 2	40Н9^(+0,062)	22
	Тяга 469.40.230 (стояночного тормоза)	И.8	910 +/- 5	575	25Н12^(+0,21)	22
15-1500	Тяга 1500.40.010	И.12	1975 +/- 2	1600 +/- 3	40	22
	Тяга 1500.40.410	И.13	435 <*>	293 +/- 5	40Н9^(+0,062)
	Тяга 1550.40.160	И.5б	2450 +/- 3	1910 +/- 3	40Н9^(+0,062)	22
	Тяга 871.09.140 (стояночного тормоза)	И.7а	860 +/- 5	390 +/- 5		22
15-1547-03	Тяга 891.02.020-1	И.3б	2870 +/- 5	2465 +/- 3	40^+0,062	22
	Тяга 1630.40.060	И.4в	870 +/- 5	558 +/- 3	40^+0,05	22
	Тяга 1678.41.010 (стояночного тормоза)	И.9	845 +/- 5	380⁺⁵_-2	25^+0,21	22
	Тяга 1678.41.020 (стояночного тормоза)	И.10	845 +/- 5	415⁺⁵_-2	25^+0,21	22
31-675	Тяга 675.40.050 (стояночного тормоза)	И.15	600 +/- 3,5	300 +/- 3	25^+0,21	22
	Тяга 675.40.060	И.5а	2750 +/- 5	2290 +/- 3	40^+0,06	22
	Тяга 675.40.070	И.4г	500 +/- 3			22
31-5170	Тяга 5170.40.00.020-0	И.3г	1885 +/- 3		40Н9^(+0,062)	22
	Тяга 5170.40.00.030-0	И.4д	1670 +/- 5		40Н9^(+0,062)	22
	Тяга 5170.41.00.020-0 (стояночного тормоза)	И.16	500 +/- 5		40Н9^(+0,062)	22

1 - головка тяги (2 шт.); 2 - стержень

Рисунок И.1

1 - головка тяги; 2 - головка тяги

Рисунок И.2

а)

б)

1, 3 - головка; 2 - стержень

в)

1, 3 - головка; 2 - стержень

г)

1 - головка (2 шт.); 2 - стержень

Рисунок И.3

1 - головка тяги; 2 - стержень; 3 - хвостовик тяги (головка)

а)

1 - головка тяги; 2 - стержень; 3 - хвостовик тяги (головка)

б)

1 - головка тяги; 2 - стержень; 3 - хвостовик тяги (головка)

в)

1 - головка тяги; 2 - стержень

г)

1, 3 - головка тяги; 2 - стержень

д)

Рисунок И.4

а)

б)

1, 3 - головка; 2 - стержень

Рисунок И.5

1, 3 - головка; 2 - стержень

а)

1, 3 - головка; 2 - стержень

б)

Рисунок И.6

1, 3 - головка; 2 - стержень

а)

1, 3 - головка; 2 - стержень

б)

Рисунок И.7

1 - ушко (2 шт.); 2 - стержень; 3 - проушина

Рисунок И.8

1 - ушко (2 шт.); 2 - стержень; 3 - проушина

Рисунок И.9

1, 3 - головка тяги; 2 - стержень

Рисунок И.10

1 - ушко; 2 - стержень; 3 - проушина

Рисунок И.11

1, 3 - головка; 2 - стержень

--------------------------------

<*> Размеры для справок

Рисунок И.12

1 - головка; 2 - наконечник

Рисунок И.13

1 - скоба; 2 - наконечник; 3 - ушко (2 шт.)

Рисунок И.14

1, 2 - головка тяги; 3 - стержень

Рисунок И.15

1, 3 - головка тяги; 3 - стержень тяги

Рисунок И.16

Таблица И.2

Тяги автотормоза

Модель вагона	Обозначение	Размеры, мм
Модель вагона	Обозначение	L	L1	d1	d2	d3
19-752	Тяга автотормоза 752.40.220-0 (Тяга 752.40.220)	8500 +/- 3	4250 +/- 3	50Н9^(+0,062)	32	30
19-758	Тяга автотормоза 758.40.030 (Тяга 758.40.40)	5694 +/- 5	2846 +/- 3	40Н9^(+0,062)	32	30

1 - тяга; 2 - опора (2 шт.); 3 - ролик (2 шт.); 4 - валик;

5 - Шайба 20.02 Ст3сп ГОСТ 9649-78;

6 - Шплинт 4x40 ГОСТ 397-79

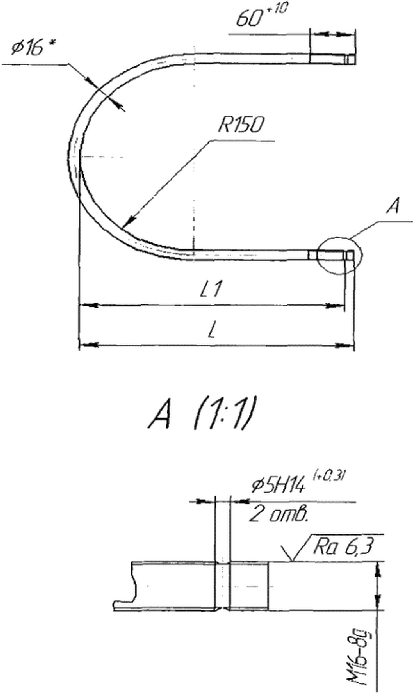

Рисунок И.17 - Тяга автотормоза

Таблица И.3

Затяжки

Модель вагона	Обозначение	Рис.	Размеры, мм
Модель вагона	Обозначение	Рис.	L	L1	A	d1	d2
11-9962	Затяжка вертикальных рычагов 6941.40.031	И.18	950	-		50Н9^(+0,062)	42
11-9962	Затяжка 9959.40.110	И.19	220 +/- 1			45Н9^(+0,062)
11-280	Затяжка горизонтальных рычагов 270.40.020-00	И.18	935 +/- 1	970 +/- 1	53 +/- 1	45Н9^(+0,062)
13-4012	Затяжка горизонтальных рычагов ЧУ 5.07.0160	И.20	935 +/- 1	970 +/- 5	55 +/- 1	45Н8^(+0,039)
19-1217	Затяжка 5737-04.05.01.400	И.22	366 +/- 3			40Н9^(+0,062)
15-1500	Затяжка 155.40.040	И.19	905 +/- 3	525 +/- 3		50^+0,062	33
15-1547-03	Затяжка горизонтальных рычагов 1658.40.030	И.20	935 +/- 1	970 +/- 1	53 +/- 1	45^+0,062
12-132	Затяжка 132.40.00.820	И.20	935 +/- 1	970 +/- 1	57 +/- 1	45Н9^(+0,062)
31-675	Затяжка 675.40.503	И.23	927 +/- 1	983 +/- 1	100 +/- 1	45^+0,062
31-5170	Затяжка горизонтальных рычагов 5170.40.00.060-0	И.21	970 +/- 1			45Н9^(+0,062)

Рисунок И.18 - Затяжка вертикальных рычагов

Рисунок И.19 - Затяжка

Рисунок И.20 - Затяжка горизонтальных рычагов

Рисунок И.21 - Затяжка горизонтальных рычагов

1 - головка тяги; 2 - стержень

Рисунок И.22 - Затяжка

Рисунок И.23 - Затяжка

Приложение К

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРОНШТЕЙНЫ КРЕПЛЕНИЯ КАМЕР ВОЗДУХОРАСПРЕДЕЛИТЕЛЕЙ

ГРУЗОВЫХ ВАГОНОВ

а) Кронштейн правый 738.40.063-0

б) Кронштейн левый 738.40.064-0

Материал: Уголок

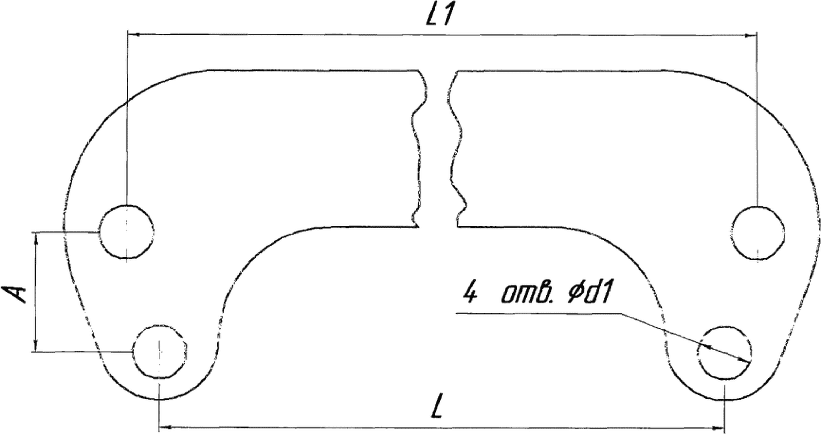

Рисунок К.1 - Кронштейны (модели вагонов 19-752, 19-758)

Материал:

Лист

Рисунок К.2 - Кронштейн 9959.02.059 (вагона модели 11-9962)

Материал: Лист

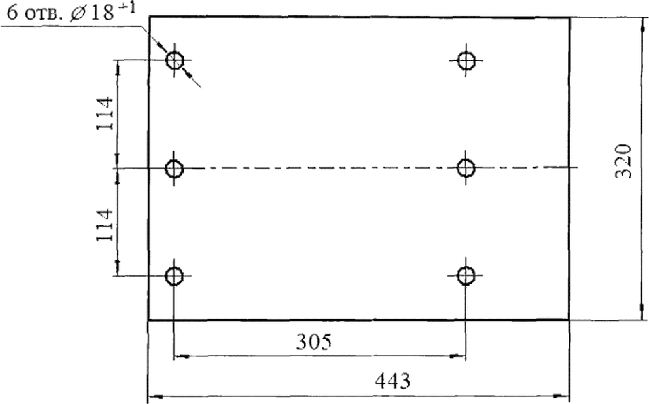

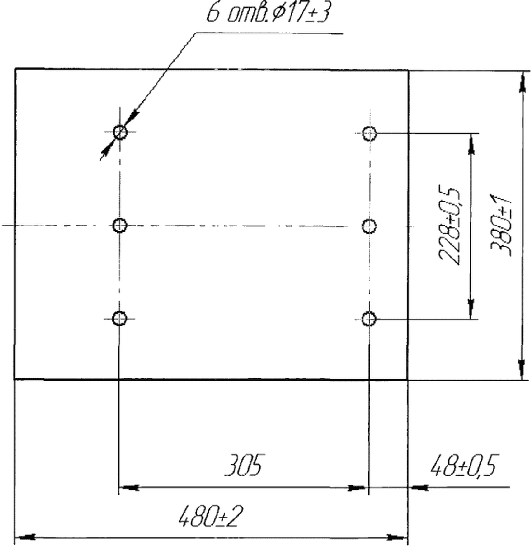

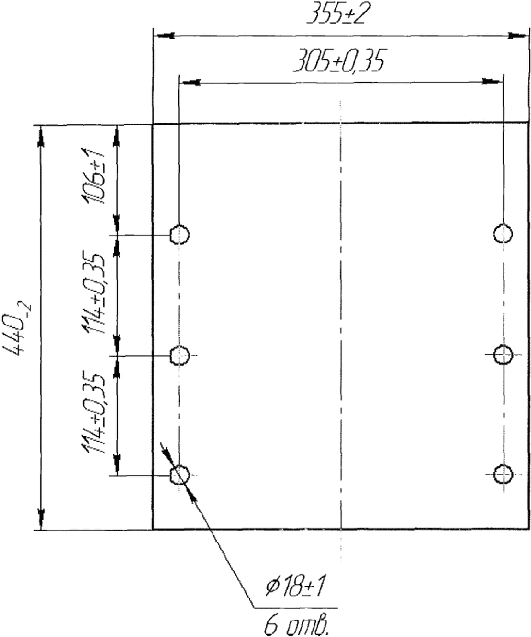

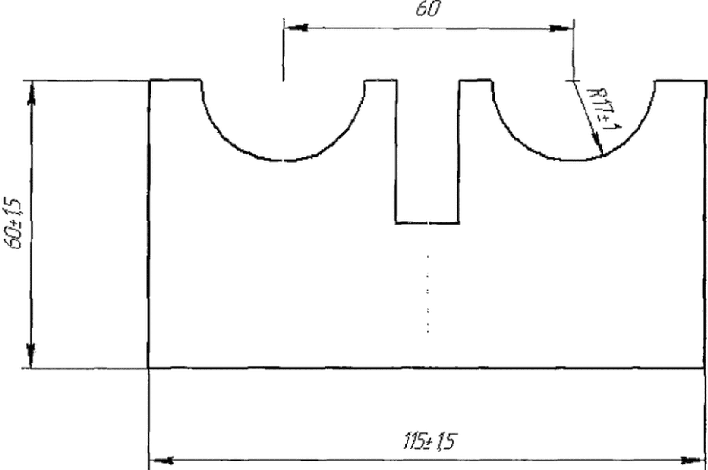

Рисунок К.3 - Плита 289.02.136-00 - деталь

Кронштейна 286.02.050-00 (вагона модели 11-280)

а) Кронштейн 4012.02.492

б) Кронштейн 4012.02.492-01

Материал: Ст3пс ГОСТ 535-2005

Рисунок К.4 - Кронштейны (вагона модели 13-4012)

а) Кронштейн левый 401.40.318

б) Кронштейн правый 401.40.319

Материал: Лист

Рисунок К.5 - Кронштейны (вагона модели 23-469-07)

Материал: Лист

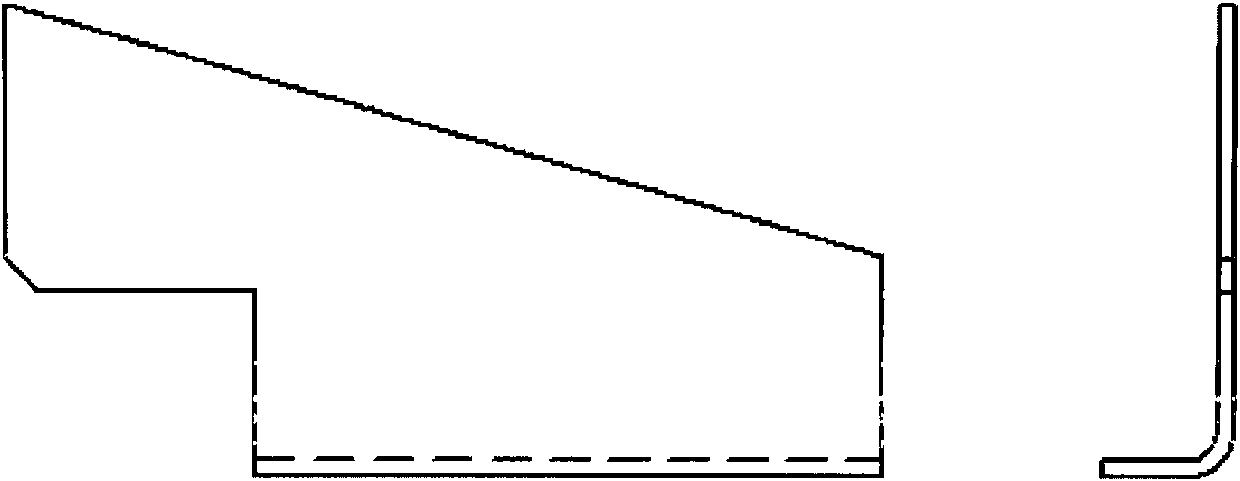

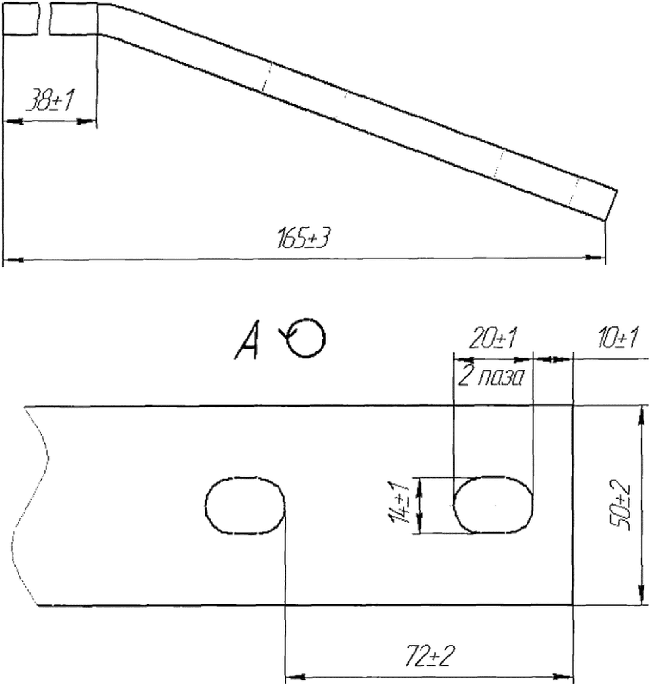

Рисунок К.6 - Лист гнутый - деталь Кронштейна 4015.01.220

(вагона модели 20-4015)

Материал: Лист

Рисунок К.7 - Плита - деталь Кронштейна 1217У.03.02.000

(вагона модели 19-1217)

Материал: Лист

Рисунок К.8 - Лист 871.01.646 деталь Кронштейна 1500.01.540

(вагона модели 15-1500)

1678.02.004

1678.02.004-01 - зеркальное отражение

Материал: Лист

Рисунок К.9 - Кронштейн 1678.02.004

(вагона модели 15-1547-03)

Материал:

Лист

Рисунок К.10 - Кронштейн 119.02.280-0 (вагона модели 12-132)

Материал:

Лист

Рисунок К.11 - Плита 9985.02.151 - деталь Кронштейна

воздухораспределителя 9985.02.150 (вагона модели 31-5170)

Приложение Л

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРОНШТЕЙНЫ КРЕПЛЕНИЯ АВТОРЕЖИМОВ ГРУЗОВЫХ ВАГОНОВ

Материал: Лист

Рисунок Л.1 - Кронштейн 757.40.004

(вагонов моделей 19-752, 19-758)

Материал:

Лист

Рисунок Л.2 - Кронштейн авторежима 9959.02.078

(вагона модели 11-9962)

Материал: Ст3пс ГОСТ 535-2005

Рисунок Л.3 - Кронштейн 4012.02.269

(вагонов моделей 13-4012, 20-4015)

Материал: Лист

Рисунок Л.4 - Кронштейн авторежима 276.02.129

(вагона модели 11-280)

Материал: Лист

Рисунок Л.5 - Кронштейн авторежима 1217У.03.00.001

(вагона модели 19-1217)

Материал: Лист

Рисунок Л.6 - Кронштейн 4012.02.269

(вагона модели 23-469-07)

Рисунок Л.7 - Кронштейн 1494.02.052

(вагона модели 15-1547-03)

Материал:

Лист

Рисунок Л.8 - Кронштейн авторежима 532.02.300-1

(вагона модели 12-132)

Материал: Полоса

Рисунок Л.9 - Кронштейн авторежима 638.01.1123

(вагона модели 31-675)

Приложение М

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРОНШТЕЙНЫ КРЕПЛЕНИЯ ТОРМОЗНЫХ ЦИЛИНДРОВ ГРУЗОВЫХ ВАГОНОВ

1 - Плита 739.40.004-1; 2 - Планка 739.40.006-0 (4 шт.);

3 - Коробка 739.40.005-1

Материал плиты, коробки:

Лист

Рисунок М.1 - Кронштейн 739.40.040-1

(вагонов моделей 19-752, 19-758)

1 - основание 9959.02.067; 2 - ребро 9959.02.067 (2 шт.);

3 - накладка 9959.02.068

Материал:

Лист

Рисунок М.2 - Кронштейн цилиндра 9959.02.140

(вагона модели 11-9962)

Материал:

Лист

Рисунок М.3 - Плита 270.02.119-00 - деталь Кронштейна

тормозного цилиндра 270.02.090-00 или 270.02.070-00

(вагона модели 11-280)

Материал: Лист

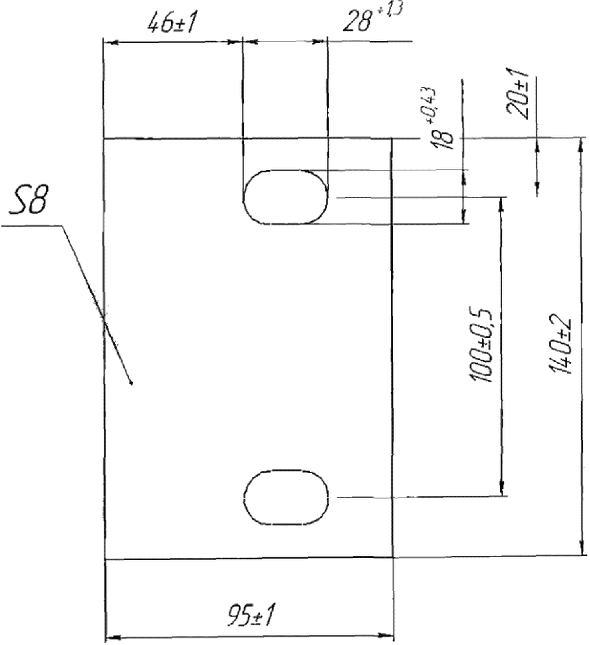

Рисунок М.4 - Планка 471.02.191 - деталь Кронштейна

471.02.210 (вагона модели 20-4015)

Материал: Ст3пс ГОСТ 535-2005

Рисунок М.5 - Кронштейн 4012.02.168 - деталь Кронштейна

4012.02.230 (вагона модели 13-4012)

Материал:

Лист

Рисунок М.6 - Планка нижняя 401.40.302

(вагона модели 23-469-07)

Материал:

Лист

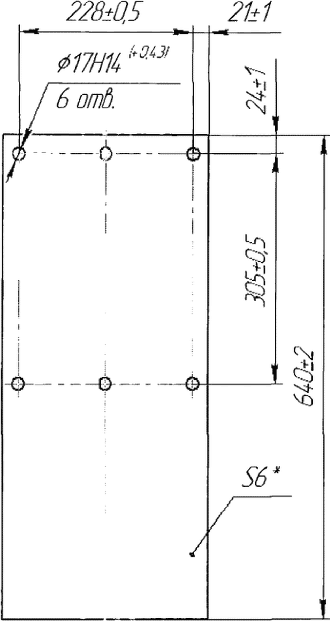

Рисунок М.7 - Плита 1217У.03.03.001 - деталь Кронштейна

1217У.03.03.000 (вагона модели 19-1217)

Материал:

Лист

Рисунок М.8 - Лист 1501.02.031 - деталь Кронштейна

1500.01.410-1 (вагона модели 15-1500)

Материал:

Лист

Рисунок М.9 - Основание 1630.02.009 - деталь Кронштейна

тормозного цилиндра 1630.03.050 (вагона модели 15-1547-03)

Материал:

Лист

Рисунок М.10 - Кронштейны цилиндра ЧУ 24.5.0029

и ЧУ 24.5.0030 (вагона модели 12-132)

Материал: Лист

Рисунок М.11 - Плита 672.02.008 (вагона модели 31-675)

Материал:

Лист

Рисунок М.12 - Плита 9985.02.171 - деталь Кронштейна

цилиндра 9985.02.170 (вагона модели 33-5170)

Приложение Н

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРЕПЛЕНИЯ ЗАПАСНЫХ РЕЗЕРВУАРОВ ГРУЗОВЫХ ВАГОНОВ

Модель вагона	Обозначение	L1, мм	L, мм	Количество на вагон
19-752	752.40.043-0	326 +/- 2	334 + 4; 334 - 2	2
19-758	752.40.051-3	350 +/- 2	362 + 4; 362 - 2	2

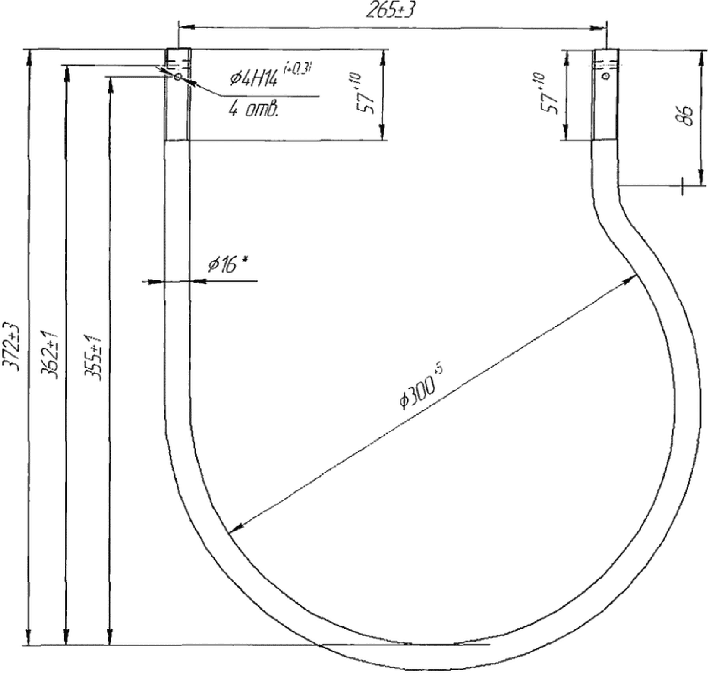

Рисунок Н.1 - Хомут воздушного резервуара

(вагонов моделей 19-752, 19-758)

1 - кронштейн 9959.02.065; 2 - скоба 9959.02.077

Материал кронштейна:

Уголок

Материал скобы:

Лист

Рисунок Н.2 - Кронштейн резервуара 9959.02.130

(вагона модели 11-9962) - 2 шт.

1 - балка промежуточная; 2 - скоба

Материал поз. 1:

Швеллер

Материал поз. 2:

Лист

Рисунок Н.3 - Кронштейн резервуара 286.02.070-00

(вагона модели 11-280) - 2 шт.

1 - ребро; 2 - подкладка

а) Кронштейн 4015.01.710 СБ

б) Кронштейн 4015.01.710-01 СБ - зеркальное отражение

Материал ребра:

Лист

Материал подкладки: Ст3пс ГОСТ 535-2005

Рисунок Н.4 - Кронштейны вагона модели 20-4015

1 - кронштейн; 2 - подкладка

Материал: Ст3пс ГОСТ 535-2005

Рисунок Н.5 - Кронштейн 4012.02.930

(вагона модели 13-4012) - 2 шт.

--------------------------------

<**> Остальные требования по ОСТ 24.153.03-81

Рисунок Н.6 - Хомут воздушного резервуара ЧУ 5.07.0099-02

(вагона модели 20-4015) - 2 шт.

Материал угольника:

Уголок

Материал скобы:

Лист

Рисунок Н.7 - Кронштейн резервуара 532.02.440-0

(вагона модели 12-132)

Рисунок Н.8 - Хомут воздушного резервуара 673.40.013

(вагона модели 31-675) - 2 шт.

Материал:

Лист

Рисунок Н.9 - Кронштейн резервуара 9985.02.011

(вагона модели 33-5170) - 2 шт.

Приложение П

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРЕПЛЕНИЕ ВОЗДУХОПРОВОДА ГРУЗОВЫХ ВАГОНОВ

Материал: Уголок

Модель вагона	Количество на вагон
19-752	6
19-758	6

Рисунок П.1 - Кронштейн магистрали 1000.02.103-1

Материал:

Лист

Рисунок П.2 - Кронштейн

(крепления концевого крана вагонов моделей 19-752, 19-758)

Материал: Уголок

Рисунок П.3 - Кронштейн 739.40.092-0

(крепление подводящей трубы из тормозного цилиндра

в авторежим вагонов моделей 19-752, 19-758)

Материал: Ст3пс ГОСТ 535-2005

Рисунок П.4 - Кронштейн 758.40.049

(крепление подводящей трубы из запасного резервуара в камеру

воздухораспределителя вагона мод. 19-758)

Материал:

Лист

Рисунок П.5 - Кронштейн тройника 758.40.047

(вагонов мод. 19-752, 19-758)

Материал:

Уголок

Рисунок П.6 - Кронштейн 9959.02.039

(крепление магистрального воздухопровода вагона модели

11-9962) - 12 шт.

а) Кронштейн 9959.02.058 - 5 шт.

б) Кронштейн 9959.02.079 - 3 шт.

Материал:

Уголок

Рисунок П.7 - Кронштейны крепления подводящих труб

вагона модели 11-9962

Материал:

Лист

Рисунок П.8 - Кронштейн 9959.02.081

(крепления концевого крана вагона модели 11-9962)

Материал: Лист

Рисунок П.9 - Кронштейн ЧУ 5.07.0157

(крепление магистрального воздухопровода вагона модели

13-4012) - 6 шт.

Материал: Лист

Рисунок П.10 - Кронштейн ЧУ 5.07.216

(крепление концевого крана вагонов моделей 13-4012, 20-4015)

Материал: Лист

Рисунок П.11 - Планка магистрали 4015.02.422

(крепление магистрального воздухопровода вагона модели

20-4015) - 6 шт.

Материал: Сталь 09Г2Д ГОСТ 19281-2014

Рисунок П.12 - Планка 4015.02.139

(крепление подводящих труб вагона модели 20-4015)

Материал: Лист

Рисунок П.13 - Кронштейн 401.40.256

(крепление подводящих труб вагона модели 13-4012) - 2 шт.

Материал: Лист

Рисунок П.14 - Кронштейн 401.40.289

(крепление тройника вагонов моделей 13-4012, 23-469-07)

1 - кронштейн; 2 - планка; 3 - планка

Материал поз. 1: Уголок

Материал поз. 2: Лист

Рисунок П.15 - Кронштейн 260.02.210-03

(крепление концевого крана вагона модели 11-280) - 2 шт.

Материал: Уголок

Рисунок П.16 - Кронштейн 295.02.122-00

(крепления магистрального воздухопровода вагона модели

12-280) - 7 шт.

Материал: Уголок

Рисунок П.17 - Кронштейн 295.02.123-01

(крепление подводящих труб вагона модели 11-280) -

4 или 6 <**> шт.

--------------------------------

<**> Подводящая труба с соединением

Материал: Уголок

Рисунок П.18 - Стойка 1217У.03.00.002

(крепление концевого крана вагона модели 19-1217)

а) Уголок 1217У.03.00.004 - 3 шт.

б) Уголок 1217У.03.00.007 - 2 шт.

Материал: Лист

Рисунок П.19 - Уголки крепления воздухопровода

вагона модели 19-1217

Материал:

Лист

Рисунок П.20 - Планка 5737-04.05.02.022

(крепление подводящей трубы вагона модели 19-1217)

Материал:

Уголок

Рисунок П.21 - Кронштейн 891.01.168

(крепление концевого крана вагона модели 15-1500)

а) Кронштейн 1550.40.045-1

ИС МЕГАНОРМ: примечание.

Нумерация рисунков дана в соответствии с официальным текстом документа.

а) Кронштейн 1550.01.0.437

Материал: Уголок

Рисунок П.22 - Кронштейны крепление магистрального

воздухопровода (вагона модели 15-1500)

Обозначение	L, мм	L1, мм
1504.02.074	100	20
1504.02.074-01	110	30

а) Кронштейн 1504.02.074

б) Кронштейн 1678.02.0.113

в) Кронштейн 1678.02.0.114

Рисунок П.23 - Кронштейны крепление магистрального

воздухопровода (вагона модели 15-1547-03)

Рисунок П.24 - Угольник 1505 02.047-1

(крепление подводящих труб вагона модели 15-1547-03)

Материал:

Лист

Рисунок П.25 - Кронштейн 4108.02.073

(крепление подводящих труб вагона модели 23-469-07) - 4 шт.

Материал: Лист

Рисунок П.26 - Кронштейн 469.40.158

(крепление воздухопровода вагона модели 23-469-07) - 12 шт.

Обозначение	L, мм
469.40.159	100
..............-01	125

Материал:

Лист

Рисунок П.27 - Кронштейн 469.40.159

(крепление воздухопровода вагона модели 23-469-07)

Материал: Уголок

Рисунок П.28 - Кронштейн магистрального воздухопровода

532.02.145-0 (вагона модели 12-132) - 6 шт.

Материал уголка:

Уголок

Материал кронштейна:

Лист

Рисунок П.29 - Кронштейн крана концевого 132.40.01.120-0

(вагона модели 12-132)

Материал: Уголок

Рисунок П.30 - Кронштейн подводящего воздухопровода

119.02.028-0 (крепление труб к авторежиму и цилиндру

тормозному вагона модели 12-132) - 2 шт.

Материал:

Лист

Рисунок П.31 - Планка 638.40.123

(крепления тройника вагона модели 31-675)

Материал: Лист

Рисунок П.32 - Кронштейн 634.40.176

(крепление подводящих труб вагона модели 31-675) - 2 шт.

Материал: Уголок

Рисунок П.33 - Кронштейн 634.40.035

(крепление концевого крана вагона модели 31-675)

Материал: Лист

Рисунок П.34 - Планка 675.40.065

(крепление магистрального воздухопровода вагона модели

31-675) 2 шт.

Материал: Лист

Рисунок П.35 - Планка 638.45.249

(крепление магистрального воздухопровода вагона модели

31-675) - 2 шт.

Материал: Лист

Рисунок П.36 - Планка 675.40.046

(крепление магистрального воздухопровода вагона

модели 31-675)

Материал кронштейна:

Лист

Рисунок П.37 - Кронштейн крана концевого 9985.02.012

(вагона модели 33-5170) - 2 шт.

Материал:

Лист

Рисунок П.38 - Кронштейн магистрального воздухопровода

9985.02.013 (вагона модели 33-5170) - 4 шт.

1 - шпилька 9985.02.182; 2 - кронштейн 9985.02.191

Рисунок П.39 - Кронштейн подводящего воздухопровода

9985.02.190 (вагона модели 33-5170) - 5 шт.

Приложение Р

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

КРЕПЛЕНИЕ ПРЕДОХРАНИТЕЛЬНЫХ (ПОДДЕРЖИВАЮЩИХ) УСТРОЙСТВ

Таблица Р.1

Модель вагона	Обозначение	Количество устройств	Элементы крепления
19-752			Предохранительные (поддерживающие) устройства отсутствуют
19-758			Предохранительные (поддерживающие) устройства отсутствуют
11-9962	Скобы поддерживающие тяги тормоза автоматического и регуляторы тормозной рычажной передачи, 9959.40.220	4	Устанавливаются на раме вагона при помощи гаек, с верхней и нижней стороны рамы и шплинтов
11-9962	Скобы поддерживающие рычаги горизонтальные, 9959.40.220 и 9544.40.021	2/2	Поддерживающие устройства состоят из двух скоб: одна устанавливается на тягу при помощи осей 6-30b12x85 А.Н., шайб и шплинтов, вторая скоба поддерживает первую и устанавливается на раму вагона болтами М16, шайбами 9959.40.003 (толщина 8 мм, диаметр шайбы 40 +/- 1 мм; диаметр отверстия 17^+/-0,43 мм) и гайками
11-280	Скобы поддерживающие рычаги горизонтальные, 066.40.337-00 и 066.40.361-00	2	Устанавливаются на раме вагона при помощи болтов М16, шайб, гаек/гаек корончатых и шплинтов
	Скобы поддерживающие тяги тормоза автоматического 066.40.424-00	2	Устанавливаются на раме вагона при помощи гаек и шплинтов
	Скоба поддерживающая регулятор тормозных рычажных передач 066.40.434-00	1	Устанавливаются на раме вагона при помощи гаек и шплинтов
13-4012	Скоба предохранительная регулятора тормозных рычажных передач 1-100-270, ОСТ 24.153.03-81	1	Устанавливается на кронштейны находящиеся на раме вагона при помощи гаек и шплинтов
20-4015	Скобы поддерживающие рычаги горизонтальные, 471.40.145	3	Устанавливается на кронштейны находящиеся на раме вагона при помощи гаек с верхней и нижней стороны кронштейна и шплинтов
19-1217			Предохранительные (поддерживающие) устройства отсутствуют
23-469-07	Шпильки поддерживающие тяги тормоза автоматического	3	Устанавливаются в балке хребтовой, при помощи гаек, шайб и шплинтов
15-1500	Скобы поддерживающие тяги тормоза автоматического и регулятор тормозной рычажной передачи 871.40.039 и 871.40.042	2/2	Крепятся к кронштейнам гайками и болтами М12. Прихватить сваркой в двух диаметрально противоположных точках
	Установка подвески тормозной рычажной передачи 874.10.370-106	2	После установки котла на тележки на направляющие на котле устанавливаются скобы 871.10.360, пружины СШП (871.10.306-3), шайбы и закрепляются при помощи контргаек
	Скоба поддерживающая ведущий горизонтальный рычаг 871.40.070-2	1	Устанавливается на кронштейны находящиеся на котле при помощи гаек с обеих сторон от кронштейна и шплинтов (нижние гайки прихватить в двух диаметрально противоположных точках)
	Скоба поддерживающая ведущий горизонтальный рычаг и рычаг упор 1550.40.050-1	1	Устанавливается на кронштейны находящиеся на котле цистерны при помощи гаек с обеих сторон от кронштейна и шплинтов (нижние гайки прихватить в двух диаметрально противоположных точках)
	Скобы поддерживающие тыловые горизонтальные рычаги 871.40.090-2	2	Устанавливаются на кронштейны находящиеся на котле цистерны при помощи гаек с обеих сторон от кронштейна и шплинтов (нижние гайки прихватить в двух диаметрально противоположных точках)
15-1547-03	Скоба поддерживающая регулятор тормозной рычажной передачи, 1678.40.260 или 1658.40.040	1	Устанавливается на раме вагона в зависимости от конструкции скобы при помощи: - гаек с обеих сторон от рамы и шплинтов; - болтов М16, гаек, шайб и шплинтов
	Скоба поддерживающая тягу тормоза автоматического 1678.40.261-1 или 423121102	1	Устанавливается на раме вагона в зависимости от конструкции скобы при помощи: - гаек с обеих сторон от рамы и шплинтов; - болтов М16, гаек, шайб и шплинтов
	Скоба поддерживающая горизонтальный рычаг и рычаг упор, 1630.40.022	1	Устанавливается на раме вагона при помощи болтов М16, гаек, шайб и шплинтов
	Скоба поддерживающая горизонтальный рычаг, 1630.40.022-01	1	Устанавливается на раме вагона при помощи болтов М16, гаек, шайб и шплинтов
12-132	Скоба предохранительная, регулятора тормозной рычажной передачи, 2-430-265 ОСТ 24.153.03-81	1	Устанавливается на раме вагона при помощи гаек, контргаек и шплинтов
	Скоба предохранительная тяги тормоза автоматического 1-100-360 ОСТ 24.153.03-81	1	Устанавливается на раме вагона при помощи гаек, контргаек и шплинтов
	Скобы поддерживающие ведущие горизонтальные рычаги 3-825-248 ОСТ 24.153.03-81	2	Устанавливаются на раме вагона при помощи болтов, пружинных шайб, гаек и контргаек
	Скобы поддерживающие тыловые горизонтальные рычаги 2-620-115-200 ОСТ 24.153.03-81	2	Устанавливаются на раме вагона при помощи болтов, пружинных шайб, гаек и контргаек
	Скоба предохранительная тяги тормоза стояночного 1-100-200 ОСТ 24.153.03-81	1	Устанавливается на кронштейне находящемся на раме вагона при помощи двух гаек, контргаек и шплинтов
31-675	Скоба предохранительная регулятора тормозной рычажной передачи и тяги тормоза автоматического 656.40.013-02	2	Устанавливается на кронштейне находящемся на раме вагона при помощи гаек с обоих сторон от кронштейна и шплинтов
	Скоба поддерживающая горизонтальный рычаг соединенный с кронштейном мертвой точки 675.40.066 или 675.40.079	1	Устанавливается на кронштейнах находящихся на раме вагона в зависимости от конструкции скобы и кронштейна при помощи: болтов М16 и гаек, гаек с обоих сторон от кронштейна и шплинтов
	Скоба поддерживающая горизонтальный рычаг соединенный с головкой штока 675.40.066-01 или 675.40.079-01	1
33-5170	Скоба предохранительная горизонтальных рычагов 5170.40.00.002-0	2	Устанавливается на раме вагона при помощи гаек и шплинтов
33-5170	Подвеска тяги тормоза автоматического 9985.40.052	2	Устанавливается на раме вагона при помощи двух болтов, шайб, гаек и шплинтов

Приложение С

(Справочное)

(введено Извещением 32 ЦВ 24-2019,

утв. на 74 заседании Совета

по железнодорожному транспорту

государств - участников Содружества

от 08.06.2021)

ВАЛИКИ (ОСИ) ШАРНИРНЫХ СОЕДИНЕНИЙ

ТОРМОЗНОЙ РЫЧАЖНОЙ ПЕРЕДАЧИ

Таблица С.1

Модель вагона	Место установки валика (оси)	Наименование валика (оси)
19-752	Соединение рычага с тягой автотормоза	Ось 40b12x80 Е ГОСТ 9650
	Соединение рычага с тягой тормоза автоматического	Ось 40b12x75 ЕН ГОСТ 9650
	Соединение рычага с серьгой	Ось 30b12x100 ЕН ГОСТ 9650
	Соединение рычага с регулятором тормозной рычажной передачи и головкой штока тормозного цилиндра	Валик 739.40.044-0 ( 30b12)
19-758	Соединение рычага с тягой автотормоза	Ось 40b12x80 Е ГОСТ 9650
	Соединение рычага с тягой тормоза автоматического	Ось 40b12x75 ЕН ГОСТ 9650
	Соединение рычага с серьгой	Ось 30b12x100 ЕН ГОСТ 9650
	Соединение рычага с регулятором тормозной рычажной передачи, головкой штока тормозного цилиндра и кронштейном на кузове вагона	Валик 739.40.044-0 ( 30b12)
11-9962	Крепление рычага регулирующего и рычага-упора	Ось 6-25b12x60 АН ГОСТ 9650
	Крепление распорки и рычага-упора	Ось 6-30b12x65 АН ГОСТ 9650
	Соединение распорки с рычагом горизонтальным	Ось 6-30b12x75 АН ГОСТ 9650
	Соединение затяжки с рычагом горизонтальным и кронштейном	Ось 6-30b12x80 АН ГОСТ 9650
	Соединение скобы поддерживающей и рычагом горизонтальным	Ось 6-30b12x85 АН ГОСТ 9650
11-280	Соединение рычага горизонтального с головкой штока тормозного цилиндра, тягой стояночного тормоза, распоркой и винтом регулятора тормозной рычажной передачи	Ось 6-30b12x75.Е ГОСТ 9650
	Соединение винта регулирующего и рычага-упора	Ось 6-30b12x60.А.Н. Ст5сп ГОСТ 9650
	Соединение затяжки и рычага горизонтального	Ось 6-36h12x80 Ст5сп ГОСТ 9650
	Соединение тяги стояночного тормоза с приводом стояночного тормоза	Ось 066.40.238-02 (25x65 мм)
13-4012	Соединение рычага горизонтального с распоркой, регулятором тормозной рычажной передачи, затяжкой горизонтальных рычагов и тягой стояночного тормоза.	Ось 6-30b12x80 Ст5сп ГОСТ 9650
13-4012	Соединение винта регулирующего с рычагом-упором, тяги стояночного тормоза с сектором зубчатым привода стояночного тормоза	Ось 6-25b12x65 Ст5сп ГОСТ 9650
13-4012	Соединение рычага-упора с распоркой	Ось 6-30b12x65 Ст5сп ГОСТ 9650
20-4015	Соединение вертикального рычага с тягой стояночного тормоза, головкой штока тормозного цилиндра и авторежимом; Соединение рычага горизонтального с тягой	Ось 6-30b12x80.44 Ст5сп ГОСТ 9650
	Соединение рычага вертикального и распорки	Ось 6-30b12x105.44 Ст5сп ГОСТ 9650
	Соединение рычага вертикального и тяги; Соединение рычагов горизонтальных распоркой	Ось 6-36b12x80.50 Ст5сп ГОСТ 9650
	Соединение тяги тормоза стояночного с сектором червячным	Ось 6-25b12x65 Ст5сп ГОСТ 9650-80
19-1217	Соединение горизонтального рычага с головкой штока тормозного цилиндра, регулятором тормозной рычажной передачи Соединение вертикального рычага с затяжкой и тягой	Ось 5737-04.05.01.005 ( 30)
19-1217	Соединение вертикального рычага и кронштейна	Ось 5737-04.05.01.005-01 ( 30)
23-469-07	Соединение рычагов горизонтальных с головкой штока тормозного цилиндра, кронштейном мертвой точки, регулятором тормозной рычажной передачи и тягами тормоза автоматического	Ось 6-30b12x75Б Ст40 ГОСТ 9650
	Соединение рычагов горизонтальных с затяжкой	Ось 6-36b12x75Б Ст40 ГОСТ 9650
	Соединение рычага упора с распоркой	Ось 6-30b12x65Б Ст40 ГОСТ 9650
	Соединение рычага горизонтального с распоркой	Ось 6-25b12x75Б Ст40 ГОСТ 9650
	Соединение рычага горизонтального с регулирующим винтом, соединение тяги стояночного тормоза с сектором червячным	Ось 6-25b12x65Б Ст40 ГОСТ 9650
15-1500	Соединение горизонтальной тяги тормоза автоматического с рычагом упором распоркой	Ось 6-20b12x80А.HB Ст5сп3 ГОСТ 9650
	Соединение горизонтальных рычагов с кронштейнами, тягами тормоза автоматического, регулятором тормозной рычажной передачи, головкой штока тормозного цилиндра и кронштейном мертвой точки	Ось 6-30b12x80А.HB Ст5сп3 ГОСТ 9650
	Соединение горизонтальных рычагов с затяжкой	Ось 6-40b12x90 А.HB Ст5сп3 ГОСТ 9650
15-1547-03	Соединение рычага упора с винтом регулирующим и распоркой	Ось 6-25b12x60 А.Н Ст5сп2 ГОСТ 9650
	Соединение рычагов горизонтальных с затяжкой и распоркой	Ось 6-36b12x75 А.Ст5сп3 ГОСТ 9650
15-1547-03	Соединение рычагов горизонтальных с головкой штока тормозного цилиндра, кронштейном мертвой точки и регулятором тормозной рычажной передачи и тягой	Ось 6-30b12x75 А.Ст5сп3 ГОСТ 9650
12-132	Соединение упорного рычага с винтом регулировочным и планками горизонтальных рычагов	Ось 6-25b12x65 ГОСТ 9650-80
	Соединение сектора червячного с тягой тормоза стояночного	Ось 6-25b12x65 ГОСТ 9650-80
	Соединение горизонтальных рычагов с кронштейном мертвой точки и тягой тормоза автоматического	Ось 6-30b12x75.Е ГОСТ 9650-80
	Соединение тяги тормоза стояночного с горизонтальными рычагами
	Соединение горизонтальных рычагов с головкой штока тормозного цилиндра и регулятором тормозной рычажной передачи	Ось 6-30b12x85.Е ГОСТ 9650-80
	Соединение затяжки с горизонтальными рычагами	Ось 6-36b12x80.Е ГОСТ 9650-80
31-675	Соединение рычагов горизонтальных с регулятором тормозной рычажной передачи, тягой тормоза автоматического, головкой штока и кронштейном мертвой точки тормозного цилиндра	Ось 6-30b12x80 ГОСТ 9650
	Соединение рычага горизонтального с тягой регулируемой (соединяющей горизонтальный рычаг и рычаг)	Ось 6-36b12x80 ГОСТ 9650
	Соединение рычага с тягой регулируемой (малой)	Ось 6-25b12x80 ГОСТ 9650
	Соединение: - рычага с тягой стояночного тормоза и тягой регулируемой; - сектора червячного с тягой тормоза стояночного; - рычага с кронштейном	Ось 6-25b12x60 ГОСТ 9650
	Соединение распорки с рычагом	Ось 6-25b12x60 ГОСТ 9650
33-5170	Соединение сектора червячного с тягой тормоза стояночного	Ось 6-25b12x65 ГОСТ 9650-80
	Соединение тяг стояночного тормоза с кронштейном мертвой точки	Ось 6-30b12x65.Е ГОСТ 9650-80
	Соединение тяги тормоза стояночного с горизонтальными рычагами	Ось 6-30b12x75.Е ГОСТ 9650-80
	Соединение горизонтальных рычагов с головкой штока, регулятором тормозной рычажной передачи и тягой тормоза автоматического	Ось 6-30b12x75.Е ГОСТ 9650-80
	Соединение затяжки с горизонтальными рычагами	Ось 6-30b12x80.Е ГОСТ 9650-80
