"ГОСТ 397-79. Межгосударственный стандарт. Шплинты. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 16.02.1979 N 611)
(ред. от 01.11.1988)


"ГОСТ 397-79. Межгосударственный стандарт. Шплинты. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 16.02.1979 N 611)
(ред. от 01.11.1988)

Содержание

1. Конструкция и размеры
2. Технические требования
3. Правила приемки
4. Методы контроля и испытаний
5. Упаковка и маркировка
6. Условное обозначение шплинтов
Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 16 февраля 1979 г. N 611
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШПЛИНТЫ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Splints. Specifications
ГОСТ 397-79
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в ноябре 1983 г.,
Изменения N 3, утв. в мае 1987 г.,
Изменения N 4, утв. в ноябре 1988 г.)
Группа Г36
МКС 21.060.30
ОКП 12 8700
Взамен
ГОСТ 397-66
Постановлением Государственного комитета СССР по стандартам от 16 февраля 1979 г. N 611 дата введения установлена
1 июля 1979 года
Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
Издание с Изменениями N 1, 2, 3, 4, утвержденными в июне 1980 г., ноябре 1983 г., мае 1987 г., ноябре 1988 г. (ИУС 9-80, 2-84, 8-87, 2-89).
Настоящий стандарт распространяется на шплинты с условным диаметром от 0,6 до 20 мм.
(Измененная редакция, Изм. N 4).
Применение на добровольной основе раздела 1 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ
1.1. Конструкция и размеры шплинтов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.
Черт. 1
Таблица 1
мм
Условный диаметр шплинта d0 <*>
0,6
0,8
1,0
1,2
1,6
2,0
2,5
3,2
4,0
5,0
6,3
8,0
10,0
13,0
16,0
20,0
d
наиб.
0,5
0,7
0,9
1,0
1,4
1,8
2,3
2,9
3,7
4,6
5,9
7,5
9,5
12,4
15,4
19,3
наим.
0,4
0,6
0,8
0,9
1,3
1,7
2,1
2,7
3,5
4,4
5,7
7,3
9,3
12,1
15,1
19,0
l2
наиб.
1,6
1,6
1,6
2,5
2,5
2,5
2,5
3,2
4,0
4,0
4,0
4,0
6,3
6,3
6,3
6,3
наим.
0,8
0,8
0,8
1,3
1,3
1,3
1,3
1,6
2,0
2,0
2,0
2,0
3,2
3,2
3,2
3,2
2,0
2,4
3,0
3,0
3,2
4,0
5,0
6,4
8,0
10,0
12,6
16,0
20,0
26,0
32,0
40,0
D
наиб.
1,0
1,4
1,8
2,0
2,8
3,6
4,6
5,8
7,4
9,2
11,8
15,0
19,0
24,8
30,8
38,6
наим.
0,9
1,2
1,6
1,7
2,4
3,2
4,0
5,1
6,5
8,0
10,3
13,1
16,6
21,7
27,0
33,8
Рекомендуемые диаметры соединяемых деталей
Болт
свыше
-
2,5
3,5
4,5
5,5
7,0
9,0
11,0
14,0
20,0
27,0
39,0
56,0
80,0
120,0
170,0
до
2,5
3,5
4,5
5,5
7,0
9,0
11,0
14,0
20,0
27,0
39,0
56,0
80,0
120,0
170,0
-
Штифт, ось
свыше
-
2,0
3,0
4,0
5,0
6,0
8,0
9,0
12,0
17,0
23,0
29,0
44,0
69,0
110,0
160,0
до
2,0
3,0
4,0
5,0
6,0
8,0
9,0
12,0
17,0
23,0
29,0
44,0
69,0
110,0
160,0
-
--------------------------------
<*> Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Таблица 2
мм
Длина шплинта l
Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре d0 в мм
Номин.
Пред. откл.
0,6
0,8
1,0
1,2
1,6
2,0
2,5
3,2
4,0
5,0
6,3
8,0
10
13
16
20
4
+/- 0,5
0,008
5
0,010
0,021
6
0,011
0,024
0,042
8
0,013
0,029
0,053
0,068
0,140
10
+/- 0,8
0,016
0,034
0,061
0,079
0,162
0,268
12
0,018
0,039
0,070
0,090
0,185
0,324
0,544
14
0,044
0,079
0,101
0,207
0,362
0,603
1,08
16
0,050
0,088
0,112
0,230
0,400
0,663
1,17
2,07
18
0,097
0,123
0,252
0,441
0,723
1,27
2,23
20
0,106
0,134
0,275
0,479
0,782
1,37
2,39
3,93
7,3
22
0,146
0,279
0,517
0,842
1,46
2,55
4,18
7,7
25
+/- 1,2
0,162
0,331
0,573
0,931
1,61
2,79
4,55
8,4
28
0,365
0,630
1,021
1,75
3,03
4,93
9,0
32
0,410
0,705
1,140
1,95
3,35
5,43
9,8
36
0,781
1,268
2,14
3,67
5,93
10,7
40
0,856
1,387
2,33
3,99
6,43
11,5
19,7
45
1,536
2,58
4,39
7,05
12,5
21,7
37,9
50
+/- 1,2
1,685
2,82
4,79
7,80
13,6
23,3
40,6
56
3,11
5,27
8,55
14,8
25,4
43,9
63
+/- 2,0
3,44
5,83
9,43
16,3
27,7
47,7
71
6,47
10,42
17,9
30,4
52,0
97
80
+/- 3,0
7,18
11,55
19,8
33,5
57,0
105
90
12,80
21,9
36,8
62,4
115
100
14,04
23,9
40,2
67,8
124
112
26,4
44,3
74,3
136
215
125
29,1
48,7
81,4
148
233
140
53,7
89,6
162
255
160
60,6
100,5
181
284
467
180
111,4
200
312
512
200
122,3
219
341
558
224
261
375
612
250
266
413
671
280
456
738
Примечание. Для определения массы шплинтов, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 1,080 - для латуни; 0,356 - для алюминиевого сплава.
(Измененная редакция, Изм. N 1, 2, 3, 4).
Применение на добровольной основе раздела 2 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Шплинты должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Шплинты должны изготовляться из низкоуглеродистых сталей.
Допускается изготавливать шплинты из коррозионно-стойких сталей или из цветных металлов и их сплавов.
Рекомендуемые марки материала и его условное обозначение в соответствии с табл. 3.
Таблица 3
Материал
Условное обозначение материала
Вид покрытия
Низкоуглеродистые стали с содержанием углерода не более 0,20% по ГОСТ 1050-88 и ГОСТ 380-94
0
Цинковое, хроматированное
Кадмиевое, хроматированное
Окисное
Фосфатное с пропиткой маслом
Коррозионно-стойкая сталь 12Х18Н10Т по ГОСТ 5632-72
2
Окисное из кислых растворов
Латунь Л63 по ГОСТ 15527-2004
3
Никелевое
АМЦ по ГОСТ 4784-97
4
Окисное, наполненное в растворе бихромата калия
(Измененная редакция, Изм. N 1, 2, 3).
2.3. Шплинты из коррозионно-стойкой стали в обоснованных случаях следует подвергать термообработке.
2.4. По требованию потребителя шплинты должны изготавливаться с покрытием.
2.5. Виды покрытий шплинтов должны соответствовать указанным в табл. 3. Толщина металлического покрытия - от 6 до 12 мкм, условные обозначения покрытий - по ГОСТ 1759.0-87.
Допускается:
а) в случае изготовления шплинтов из проволоки с покрытием - отсутствие покрытия на торцах ветвей;
б) в случае готовых шплинтов - отсутствие покрытия на внутренней стороне ветвей в месте их соприкосновения.
(Измененная редакция, Изм. N 2).
2.5а. Технические требования к покрытиям - по ГОСТ 9.301-86.
(Введен дополнительно, Изм. N 4).
2.6. На поверхности шплинтов не допускаются заусенцы, трещины, ржавчина и в месте перехода головки к стержню - острые засечки.
2.7. На ветвях шплинтов допускаются смятие от подающего механизма и продольные царапины.
2.8. Допускается перекос ветвей, не вызывающий изменение размера шплинта за пределы условного диаметра d0.
2.9. Допускается зазор между ветвями шплинтов, не вызывающий изменение размера шплинта за пределы условного диаметра d0. При этом диаметр шплинта со сжатыми ветвями должен соответствовать диаметру d.
Раздел 3 содержит правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 18.10.2011 N 823).
3. ПРАВИЛА ПРИЕМКИ
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
3.1. Правила приемки - по ГОСТ 17769-83 для изделий класса точности В.
При контроле главный геометрический параметр - диаметр шплинта d, остальные параметры - второстепенные; дефекты внешнего вида относятся к малозначительным; контроль механических свойств относится к разрушающему контролю.
(Измененная редакция, Изм. N 3).
Раздел 4 содержит правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 18.10.2011 N 823).
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Внешний вид шплинтов должен проверяться осмотром без применения увеличительных приборов.
4.2. Размеры шплинтов должны контролироваться предельными калибрами или универсальным измерительным инструментом, обеспечивающим требуемую точность измерения.
4.3. Диаметр шплинта должен контролироваться на готовом изделии в двух взаимно перпендикулярных плоскостях.
4.4. При измерении длины шплинта должно использоваться приспособление, показанное на черт. 2.
Черт. 2
4.5. Шплинты условным диаметром до 5 мм должны выдержать без признаков излома и трещин не менее 3 загибов; шплинты условным диаметром свыше 5 мм - не менее 2 загибов.
Для испытания на загиб предварительно разведенный шплинт зажимают вертикально в губках параллельных тисков (черт. 3) таким образом, чтобы загиб приходился на прямой участок ветви шплинта.
Черт. 3
Кромки губок должны иметь радиус закругления, указанный в таблице 4.
Таблица 4
мм
Условный диаметр шплинта d0
Радиус закругления кромок губок тисков R
Номин.
Пред. откл.
До 2
0,5
+/- 0,1
Св. 2 " 5
0,8
" 5
1,2
Конец шплинта загибают на 90°, причем после возврата загнутого конца в исходное положение производят загиб в том же направлении.
Каждое перемещение загибаемого конца на 90° считают за один загиб.
Испытание проводят со скоростью не более одного загиба в секунду.
(Измененная редакция, Изм. N 4).
4.5а. Методы проверки качества и толщины покрытий - по ГОСТ 9.302-88.
(Введен дополнительно, Изм. N 4).
Применение на добровольной основе раздела 5 обеспечивает соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011) (Решение Комиссии Таможенного союза от 18.10.2011 N 823).
5. УПАКОВКА И МАРКИРОВКА
5.1. Упаковка шплинтов и маркировка тары - по ГОСТ 18160-72.
5.2. Шплинты, имеющие антикоррозионное покрытие, не смазываются.
6. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ШПЛИНТОВ

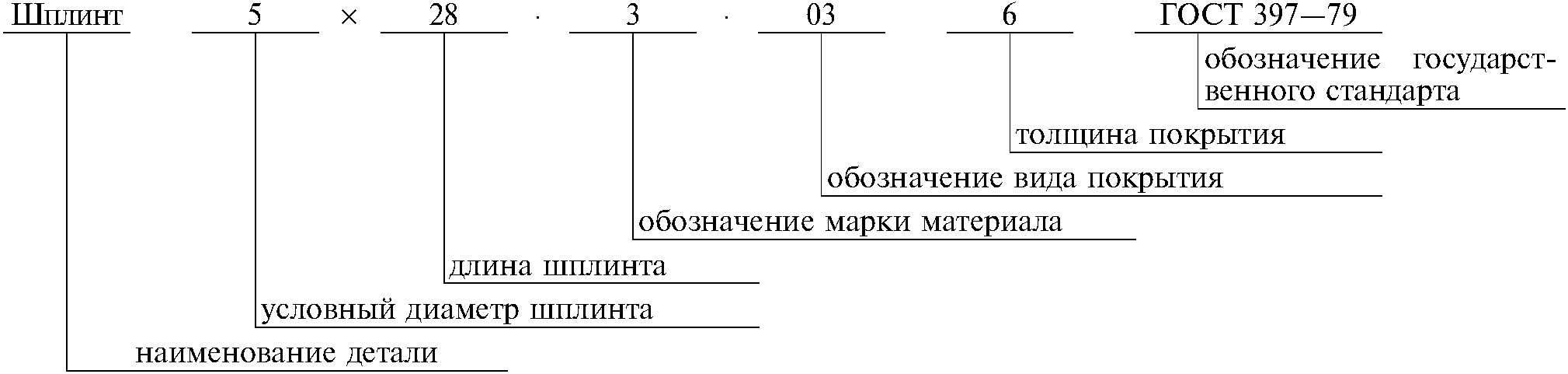

6.1. Шплинты следует обозначать по схеме, указанной на примере шплинта с условным диаметром 5 мм, длиной 28 мм, из латуни Л63 с никелевым покрытием толщиной 6 мкм.
Шплинт 5x28.3.036 ГОСТ 397-79
Примечание. Марка материала 0 (низкоуглеродистая сталь) и отсутствие покрытия в условном обозначении не указываются.
Пример условного обозначения шплинта с условным диаметром 5 мм, длиной 28 мм, из низкоуглеродистой стали, без покрытия:
Шплинт 5x28 ГОСТ 397-79
(Измененная редакция, Изм. N 1, 2).
ПРИЛОЖЕНИЕ. (Исключено, Изм. N 3).
