СПРАВКА
Источник публикации
М.: Издательство стандартов, 1991
Примечание к документу
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О требованиях к смазочным материалам, маслам и специальным жидкостям" (ТР ТС 030/2012) (Решение Коллегии Евразийской экономической комиссии от 25.07.2023 N 109).
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации ("ИУС" N 11 - 12, 1994).
Утрачивает силу с 1 января 1996 года.
Введен в действие с 1 января 1981 года.
Взамен ГОСТ 3333-55.
Название документа
"ГОСТ 3333-80. Государственный стандарт Союза ССР. Смазка графитная. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.02.1980 N 738)
(ред. от 01.12.1989)
"ГОСТ 3333-80. Государственный стандарт Союза ССР. Смазка графитная. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.02.1980 N 738)
(ред. от 01.12.1989)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 февраля 1980 г. N 738
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СМАЗКА ГРАФИТНАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Graphite grease. Specifications
ГОСТ 3333-80
Список изменяющих документов (в ред. Изменения N 1, утв. в ноябре 1982 г., Изменения N 2, утв. в октябре 1985 г., Изменения N 3, утв. в декабре 1989 г.) |
ОКП 02 5412 0100
Срок действия
с 1 января 1981 года
до 1 января 1996 года
1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.
Разработчики: М.А. Кравцов; Ю.Л. Ищук, д-р техн. наук; И.В. Лендъел, канд. хим. наук; Ковалев А.А. (руководитель темы); М.Б. Наконечная, канд. хим. наук; П.Е. Недбайлюк, канд. техн. наук; А.Р. Кравченко, канд. техн. наук; Л.Л. Дульнева, канд. хим. наук; А.Ф. Турлюн; Н.А. Харченко.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.02.1980 N 738.
3. Взамен ГОСТ 3333-55.
4. Ссылочные нормативно-технические документы
─────────────────────────────────┬────────────────────────────────
Обозначение НТД, │ Номер пункта
на который дана ссылка │
─────────────────────────────────┼────────────────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 111-90 Постановлением Госстроя РФ от 07.05.2002
ГОСТ 111-90 │4.2
ГОСТ 7143-73 │1.3
ГОСТ 7163-84 │1.3
ГОСТ 23258-78 │Вводная часть
5. Срок действия продлен до 01.01.1996 Постановлением Госстандарта СССР от 25.12.1989 N 4101.
6. Переиздание (сентябрь 1991 г.) с Изменениями N 1, 2, 3, утвержденными в ноябре 1982 г., октябре 1985 г. и декабре 1989 г. (ИУС 2-83, 1-86, 4-90).
Настоящий стандарт распространяется на графитную смазку (смазку УСсА), предназначенную для смазывания грубых тяжело нагруженных механизмов (открытых шестеренчатых передач, резьбовых соединений, ходовых винтов, домкратов, рессор и др.). Температурный интервал применения от минус 20 до плюс 60 °C.
Допускается применять смазку при температуре ниже минус 20 °C в рессорах и аналогичных устройствах.
Обозначение смазки по ГОСТ 23258-78 - СКа 2/6-гЗ.
(Измененная редакция, Изм. N 3).
1.1. Смазка должна изготовляться в соответствии с требованиями настоящего стандарта по технологии, которая применялась при изготовлении образцов смазки, прошедших испытания с положительными результатами и допущенных к применению в установленном порядке.
1.2. (Исключен, Изм. N 3).
1.3. По физико-химическим показателям смазка должна соответствовать требованиям и нормам, указанным в таблице.
─────────────────────────────────┬────────────────────────┬────────────────
Наименование показателя │ Норма │Метод испытания
─────────────────────────────────┼────────────────────────┼────────────────
1. Внешний вид │Однородная мазь │По п. 4.2
│от темно-коричневого │
│до черного цвета │
2. Температура каплепадения, °C, │ 77 │По ГОСТ 6793-74
не ниже │ │
3. Пенетрация при 25 °C с │ 250 │По ГОСТ 5346-78
перемешиванием (60 двойных │ │(Метод В)
-1 │ │
тактов), не менее, мм x 10 │ │
4. Испытание на коррозию │ Выдерживает │По ГОСТ 9.080-77
на пластинках из стали марки │ │
40 или 45, или 50 по ГОСТ 1050-88│ │
5. Коллоидная стабильность, % │ 5 │По ГОСТ 7142-74
выделившегося масла, не более │ │
6. Массовая доля воды, %, │ 3 │По ГОСТ 2477-65
не более │ │
при 50 °C, Па (гс/см2), не менее │ │(метод Б)
8. Вязкость при 0 °C и среднем │ 100 (1000) │По ГОСТ 7163-84
градиенте скорости деформации │ │
-1 │ │
10 с , Па x с (П), не более │ │
Примечание. Показатели по пунктам 7 и 8 таблицы определяются изготовителем до введения наполнителя.
(Измененная редакция, Изм. N 1, 2, 3).
2.1. По степени воздействия на организм смазка относится к 4-му классу опасности по ГОСТ 12.1.007-76. Предельно допустимая концентрация масляного тумана масляной основы смазки в воздухе рабочей зоны производственных помещений не должна превышать 5 мг/м3.
2.2. При работе со смазкой применяют индивидуальные средства защиты согласно нормам, утвержденным в установленном порядке.
(Измененная редакция, Изм. N 3).
2.3. Смазка взрывобезопасна, температура вспышки выше 210 °C.
2.4. При разливе смазку следует собрать в емкость, место разлива вытереть насухо ветошью, которую необходимо убрать в специальный металлический ящик.
2.5. Производственные помещения должны быть оборудованы приточно-вытяжной вентиляцией.
Оборудование должно быть заземлено от статического электричества.
2.6. При возникновении пожара применяют основные средства пожаротушения: тонкораспыленную воду, химическую, воздушно-механическую, высокократную пену и порошковые составы.
3.1. Смазку принимают партиями. Партией считают любое количество смазки, однородной по своим показателям качества, оформленное одним документом о качестве.
3.2. Объем выборок - по ГОСТ 2517-85.
3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному показателю по нему проводят повторные испытания пробы от той же выборки. Результаты повторных испытаний распространяются на всю партию.
(Измененная редакция, Изм. N 2).
3.4. Показатели "Пенетрация" и "Коллоидная стабильность" определяются только при поставке смазки на экспорт.
4.1. Отбор проб - по ГОСТ 2517-85. Масса объединенной пробы - 1 кг смазки.
(Измененная редакция, Изм. N 1).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 111-90 Постановлением Госстроя РФ от 07.05.2002 N 22 с 1 января 2003 года введен в действие ГОСТ 111-2001. |

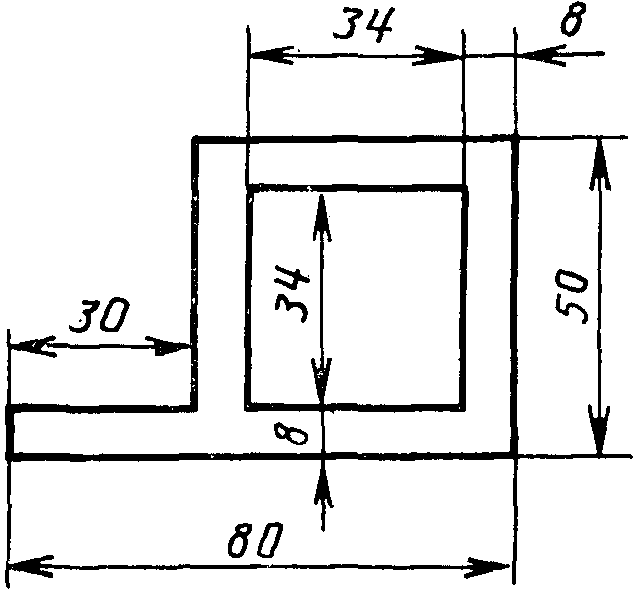

4.2. Для определения внешнего вида смазку наносят на пластинку размерами 50 x 70 x 2 мм из стекла по ГОСТ 111-90 или другого бесцветного прозрачного стекла с помощью шаблона из металла, не подвергающегося коррозии, толщиной (2 +/- 0,1) мм (см. чертеж). Предельные отклонения размеров шаблона +/- 1 мм.
Шаблон плотно прикладывают к пластинке, обмазывают с помощью шпателя сначала внутренние края отверстия шаблона, а затем заполняют все отверстия шаблона слоем смазки выше толщины шаблона. Смазку уплотняют шпателем, ребром снимают излишки смазки, осторожно снимают с пластинки шаблон и просматривают ее в отраженном свете невооруженным глазом.
(Измененная редакция, Изм. N 3).
5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 1510-84.
(Измененная редакция, Изм. N 2).
6.1. Изготовитель гарантирует соответствие смазки требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
6.2. Гарантийный срок хранения смазки - 5 лет со дня изготовления.
(Измененная редакция, Изм. N 1).
