вид отказа (failure mode): Единица классификации отказов на основе установленных критериев: особенностей, причины, последствий отказа, функции, способность выполнения которой утрачена в результате отказа или изменения состояния объекта. [ГОСТ Р 27.102-2021, статья 39]

готовность (объекта) [availability (of item)]: Способность объекта выполнять требуемые функции в заданных условиях, в заданный момент или период времени при условии, что все необходимые внешние ресурсы обеспечены. Примечания 1 Надежность объекта и готовность объекта не зависят друг от друга. 2 Показатели готовности объекта функционально зависят от показателей безотказности, ремонтопригодности и восстанавливаемости объекта, а также от внешних условий, предусмотренных проектом. 3 Готовность может относиться как к функционирующему, так и к не функционирующему объекту. 4 Показателями готовности объекта являются коэффициент готовности, коэффициент оперативной готовности и коэффициент технического использования (см. пункты 106, 108 и 109). 5 См. также термин "состояние готовности" (пункт 16). [ГОСТ Р 27.102-2021, статья 7]

данные о надежности (reliability data): Данные о безотказности, ремонтопригодности и поддержке технического обслуживания. Примечание - Термин "данные о безотказности и ремонтопригодности (RM - reliability and maintainability)" применяется в ИСО 14224:2006. [ГОСТ Р ИСО 20815-2013, пункт 3.1.42]

данные о техническом обслуживании (maintenance data): Данные, характеризующие плановые и фактически выполняемые операции технического обслуживания. [ГОСТ Р ИСО 20815-2013, пункт 3.1.21]

данные об отказе (failure data): Данные, характеризующие возникновение события отказа. [ГОСТ Р ИСО 20815-2013, пункт 3.1.11]

жизненный цикл (life cycle): Последовательность идентифицированных стадий существования, которые проходит объект от создания его концепции до распоряжения. Пример - Типичная последовательность стадий жизненного цикла включает стадии концепции и определения, проектирования и разработки, изготовления, установки и ввода в эксплуатацию, эксплуатации и технического обслуживания, модернизации или увеличения ресурса, вывод из эксплуатации и распоряжение. Примечание - В зависимости от особенностей применения объекта стадии жизненного цикла могут быть изменены. [ГОСТ Р 27.101-2021, статья 6]

(мгновенная) интенсивность отказов (failure rate): Условная плотность вероятности возникновения отказа объекта, определяемая при условии, что до рассматриваемого момента времени отказ не возник. [ГОСТ Р 27.102-2021, статья 90]

концепция технического обслуживания и ремонта (maintenance concept and repair): Основополагающие принципы по организации и проведению технического обслуживания и ремонта. [ГОСТ 18322-2016, статья 2.1.4]

корректирующее техническое обслуживание (corrective maintenance): Техническое обслуживание, выполняемое после обнаружения неисправности с целью возвращения объекта в работоспособное состояние. [ГОСТ 18322-2016, статья 2.2.21]

критерии обеспечения эффективности производства; критерии эффективности (performance objectives): Характеристики, отражающие заданный уровень эффективности. Примечание - Критерии эффективности могут быть количественными и качественными. Они не являются абсолютными требованиями и могут быть изменены из-за финансовых или технических ограничений. [ГОСТ Р ИСО 20815-2013, пункт 3.1.32]

логистическая задержка (logistic delay): Суммарное время, в течение которого не может проводиться техническое обслуживание вследствие необеспеченности необходимыми для его проведения ресурсами, за исключением каких-либо административных задержек. Примечание - Логистические задержки могут быть вызваны, например, поездками на необслуживаемые установки; ожиданием запасных частей, специалистов, контрольно-испытательного оборудования и информации; задержки могут быть также обусловлены неприемлемыми условиями окружающей среды (например, неблагоприятными погодными условиями). [ГОСТ Р ИСО 20815-2013, пункт 3.1.17]

механизм отказа (failure mechanism): Процесс, приводящий к отказу объекта. Примечание - Процесс может быть физическим, химическим, биологическим, логическим или их сочетанием. [ГОСТ Р 27.102-2021, статья 58]

модернизация (modification): Работы, связанные с повышением технико-экономических показателей оборудования, здания, строения и сооружения. [[2], пункт 2]

надежность (объекта) [dependability (of item)]: Свойство объекта сохранять во времени в установленных пределах значения всех параметров, характеризующих способность объекта выполнять требуемые функции в заданных режимах, условиях применения, стратегиях технического обслуживания, хранения и транспортирования. Примечание - Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения может включать в себя безотказность, долговечность, ремонтопригодность и сохраняемость или определенные сочетания этих свойств. [ГОСТ Р 27.102-2021, статья 5]

наработка (operating time): Продолжительность или объем работы объекта. Примечание - Наработка может быть как непрерывной величиной (продолжительность работы в часах, километраж пробега и т.п.), так и дискретной величиной (число рабочих циклов, запусков и т.п.). [ГОСТ Р 27.102-2021, статья 24]

неисправное состояние (неисправность) [imperfect state (flaw)]: Состояние объекта, в котором хотя бы один параметр объекта не соответствует хотя бы одному из требований, установленных в документации на этот объект. [ГОСТ Р 27.102-2021, статья 13]

неработоспособное состояние (down state): Состояние объекта, в котором значение хотя бы одного из параметров, характеризующих способность объекта выполнять заданные функции, не соответствует требованиям документации на этот объект. Примечания 1 Для сложных объектов возможно деление их неработоспособных состояний. При этом из множества неработоспособных состояний выделяют частично неработоспособные состояния, в которых объект способен частично выполнять требуемые функции. 2 Исправный объект всегда работоспособен, неисправный объект может быть как работоспособным, так и неработоспособным. Работоспособный объект может быть исправен и неисправен, неработоспособный объект всегда неисправен. [ГОСТ Р 27.102-2021, статья 15]

обеспечение техническим обслуживанием (maintenance support): Обеспечение объекта техническим обслуживанием с необходимыми ресурсами. Примечание - Ресурсы включают человеческие ресурсы, оборудование, материалы, запасные части, аппаратуру, документацию и соответствующие системы информации. [ГОСТ Р 27.101-2021, статья 5]

обслуживаемый объект (maintainable item): Объект, для которого техническое обслуживание предусмотрено документацией. [ГОСТ 18322-2016, статья 2.1.12]

объект (item): Предмет рассмотрения, на который распространяется терминология в области надежности. Примечания 1 Объектом может быть сборочная единица, деталь, компонент, элемент, устройство, функциональная единица, оборудование, изделие, система, сооружение. 2 Объект может включать в себя аппаратные средства, программное обеспечение, персонал или их комбинации. 3 Объект может быть основным, резервируемым или резервным (см. пункты 123, 124 и 125). [ГОСТ Р 27.102-2021, статья 1]

оперативная продолжительность технического обслуживания (active maintenance time): Продолжительность технического обслуживания без учета логистических задержек. Примечания 1 Задержки по техническим причинам включаются в оперативную продолжительность технического обслуживания. 2 Более детальное описание и интерпретация периодов технического обслуживания приведены на рисунке 4 и в приложении C. Также см. рисунок 5 [1]. 3 Техническое обслуживание может быть проведено, когда оборудование продолжает выполнять требуемые функции. [Адаптировано из [3], статья 192-07-04]

отказ (failure): Событие, заключающееся в нарушении работоспособного состояния объекта. Примечания 1 Отказ может быть полным или частичным. 2 Полный отказ характеризуется переходом объекта в неработоспособное состояние. 3 Частичный отказ характеризуется переходом объекта в частично неработоспособное состояние. [ГОСТ Р 27.102-2021, статья 36]

отказ по запросу (failure on demand): Отказ, который, вероятно, может наблюдаться при возникновении запроса. Примечания 1 Отказ по запросу включает отказы, возникшие до подачи запроса, и отказы, вызванные подачей запроса. 2 Информация об испытаниях на скрытые отказы в системах безопасности приведена в разделе C.6. ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 3.41, а не 3.42. 3 Также см. определение "отказ вследствие запроса" (3.42). 4 Определение вероятности отказа по запросу приведено в 3.1.15 [1]. 5 Различные виды отказов используются для описания отказов по запросу (см. таблицы в B.2.6). [Адаптировано из [1]]

отказ вследствие запроса (failure due to demand): Отказ, возникший после запроса. Примечание - См. также 3.2.13 [1]. [Адаптировано из [1]]

отказы общего вида (common mode failures): Отказы различных объектов, характеризующиеся одним и тем же видом отказа. Примечания 1 У отказов общего вида могут быть различные причины. 2 Отказы общего вида могут быть также отказами по общей причине. [ГОСТ Р 27.102-2021, статья 60]

отказы по общей причине (common cause failures): Отказы различных объектов, возникающие вследствие одного события (отказа, ошибки персонала, внешнего или внутреннего воздействия), которые без рассмотрения причин считались бы независимыми. Примечание - Отказы по общей причине могут быть также отказами общего вида. [ГОСТ Р 27.102-2021, статья 59]

ошибка (error): Несоответствие между расчетным, определенным визуально или измеренным значением либо состоянием и достоверным, заданным или теоретически правильным значением либо состоянием. Примечания 1 Ошибка в системе может быть вызвана отказом одного или нескольких ее элементов или активацией системной ошибки. 1 Ошибка может быть вызвана неисправным объектом, например ошибка в расчете, сделанная неисправным средством вычислительной техники. 2 В настоящем стандарте термин "ошибка" также специально используется по отношению к программным и человеческим ошибкам. [Адаптировано из [3], статья 192-03-2]

периодическое испытание (periodic test): Запланированное действие, выполняемое через одинаковые промежутки времени для определения возможных скрытых отказов, которые могут возникнуть. Примечания 1 Небезопасные скрытые отказы систем безопасности, которые не обнаруживаются посредством диагностических испытаний, могут быть выявлены при проведении периодических испытаний. Такие испытания называются проверочными в стандартах в области функциональной безопасности (например, 3.8.5 ГОСТ Р МЭК 61508-4-2012). 2 Дополнительную информацию также см. в 3.4.9, 3.4.10 [1]. [Адаптировано из [1], пункт 3.4.8]

плановое техническое обслуживание (planned maintenance): Техническое обслуживание, предусмотренное в документации, выполняемое по установленному графику. Примечание - Кроме операций, предусмотренных регламентом, плановое техническое обслуживание может включать некоторые операции по текущему техническому надзору за работой оборудования и/или по текущему эксплуатационному уходу, не предусмотренные регламентом. [ГОСТ 18322-2016, статья 2.2.9]

последствия отказа (failure effect): Явления, процессы, события и состояния, обусловленные возникновением отказа объекта. Примечания 1 В некоторых случаях при анализе может быть необходимо рассмотреть отдельные виды отказов и их последствия. 2 Последствия отказа могут быть как внутри объекта, так и вне его. [ГОСТ Р 27.102-2021, статья 44]

причина отказа (failure cause): Явления, процессы, события и состояния, вызвавшие возникновение отказа объекта. Примечания 1 Причины отказа могут быть как внутри объекта (внутренние причины), так и вне его (внешние причины). 2 Причиной отказа могут быть только внешние причины, предусмотренные проектом объекта. Внешние факторы, не предусмотренные проектом объекта, а также административные, логистические, организационные в качестве причины отказа не учитывают. [ГОСТ Р 27.102-2021, статья 43]

продолжительность состояния бездействия (idle time): Продолжительность периода времени, в течение которого объект находится в состоянии бездействия (см. рисунок Б.1). [ГОСТ Р 27.101-2021, статья 20]

продолжительность неработоспособного состояния; простой (down time): Интервал времени, в течение которого изделие находится в неработоспособном состоянии. Примечание - Продолжительность неработоспособного состояния включает все потери времени, связанные с восстановлением работоспособного состояния изделия после отказа. [ГОСТ Р ИСО 20815-2013, пункт 3.1.7]

продолжительность работоспособного состояния: (up time): Интервал времени, в течение которого изделие находится в работоспособном состоянии [МЭК 60050-191:1990]. [ГОСТ Р ИСО 20815-2013, пункт 3.1.49]

проектный срок службы (design life): Продолжительность эксплуатации, на которую спроектирована вся система. Примечание - Следует различать понятия "проектный срок службы" и "средняя наработка до отказа" (3.1.25), которая предусматривает возникновение случаев отказа нескольких изделий в течение проектного срока службы системы при условии, что возможен их ремонт или замена. [ГОСТ Р ИСО 20815-2013, пункт 3.1.5]

профилактическое техническое обслуживание (preventive maintenance): Плановое техническое обслуживание, выполняемое через определенные интервалы времени и направленное на поддержание работоспособного состояния объекта, на раннее выявление неисправностей и снижение вероятности отказов. [ГОСТ 18322-2016, статья 2.2.20]

работоспособное состояние (up state): Состояние объекта, в котором значения всех параметров, характеризующих его способность выполнять заданные функции, соответствуют требованиям нормативной и технической документации. Примечания 1 Отсутствие необходимых внешних ресурсов может препятствовать работе объекта, но это не влияет на его пребывание в работоспособном состоянии. 2 См. примечание 2 к пункту 15. [ГОСТ Р 27.102-2021, статья 14]

рабочее состояние (operating state): Состояние объекта, в котором он выполняет хотя бы одну требуемую функцию. Примечание - Работающий объект может находиться в работоспособном или в частично неработоспособном состоянии. [ГОСТ Р 27.102-2021, статья 17]

резервирование (redundancy): Наличие более одного средства, необходимого для выполнения требуемой функции [МЭК 60050-191:1990]. [ГОСТ Р ИСО 20815-2013, пункт 3.1.40]

ремонтопригодность (maintainability): Свойство объекта, заключающееся в его приспособленности к поддержанию и восстановлению работоспособности объекта путем технического обслуживания и ремонта. [ГОСТ Р 27.102-2021, статья 8]

сегмент (разведки и добычи) "апстрим" (upstream): Бизнес-сегмент нефтяной промышленности, связанный с разведкой и добычей углеводородов. Пример - Морское нефтегазодобывающее оборудование, буровое оборудование, суда подводно-технических работ. [ГОСТ Р ИСО 20815-2013, пункт 3.1.48]

сегмент (переработки и сбыта) "даунстрим" (downstream): Бизнес-сегмент, как правило, нефтяной промышленности, связанный с постпроизводственными стадиями жизненного цикла продукции. Пример - Очистка, транспортировка и маркетинг нефтепродуктов. [ГОСТ Р ИСО 20815-2013, пункт 3.1.8]

сегмент (транспортировки и логистики) "мидстрим" (midstream): Бизнес-сегмент нефтяной промышленности, связанный с первичными стадиями переработки, хранением и транспортировкой углеводородов. Пример - Трубопроводный транспорт, терминалы, очистка и подготовка газа к транспортировке, производство сжиженного природного газа (СПГ), сжиженного нефтяного газа (СНГ) и синтетического жидкого топлива (СЖТ). [ГОСТ Р ИСО 20815-2013, пункт 3.1.27]

система безопасности (safety system): Система, предназначенная для выполнения одной или нескольких функций безопасности. Примечания 1 Термин "функция безопасности" определен как "функция, направленная на достижение или поддержание состояния безопасности по отношению к определенному опасному событию" (см. 3.1.6 [1]). 2 Системы с функциями безопасности определены в [1] (приложение A). Эти системы также указаны в таблице A.3. [Адаптировано из [1], пункт 3.1.7]

систематический отказ (systematic failure): Отказ, однозначно вызванный определенной причиной, которая может быть устранена только модификацией проекта или производственного процесса, правил эксплуатации и документации. Примечания 1 Систематический отказ может быть воспроизведен путем преднамеренного создания условий, вызывающих отказ, например с целью определения причины отказа. 2 Систематический отказ является результатом систематической неисправности. [ГОСТ Р 27.102-2021, статья 49]

скрытая неисправность, необнаруженная неисправность (объекта) (latent fault): Существующая, но еще не выявленная неисправность. Примечание - Скрытая неисправность может быть со временем выявлена в ходе профилактического технического обслуживания или при отказе системы. [Адаптировано из [3]]

скрытый отказ (latent failure): Отказ, не обнаруживаемый визуально или штатными методами и средствами контроля и диагностирования, но выявляемый при проведении технического обслуживания или специальными методами диагностирования. [ГОСТ Р 27.102-2021, статья 53]

случайный отказ (random failure): Отказ, возникающий случайным образом. [Адаптировано из [1]]

состояние бездействия (idle state): Нерабочее состояние объекта. Примечание - Объект, у которого функционируют некоторые системы, следует рассматривать как функционирующий. [ГОСТ Р 27.101-2021, статья 19]

среднее время восстановления (mean restoration time): Математическое ожидание времени восстановления. [ГОСТ Р 27.102-2021, статья 100]

средняя наработка до отказа (mean operating time to failure): Математическое ожидание наработки объекта до отказа. [ГОСТ Р 27.102-2021, статья 86]

средняя наработка между отказами (mean operating time between failures): Математическое ожидание наработки объекта между отказами. Примечание - В случае, когда наработка между отказами подчиняется экспоненциальному распределению, ее называют средней наработкой на отказ и определяют как отношение суммарной наработки восстанавливаемого объекта к математическому ожиданию количества его отказов в течение этой наработки. [ГОСТ Р 27.102-2021, статья 88]

средняя общая продолжительность ремонта (mean overall repairing time): Ожидаемый интервал времени, включающий: - интервал времени до начала ремонта; - оперативную продолжительность ремонта; - интервал времени, потраченный на возвращение объекта в состояние готовности. Примечание - См. рисунки 5 - 7 [1]. [Адаптировано из [1], пункт 3.1.33]

средняя оперативная продолжительность ремонта (mean active repair time): Ожидаемая оперативная продолжительность ремонта. Примечания 1 Средняя продолжительность ремонта является ожидаемой эффективной продолжительностью ремонта. 2 Также см. определение термина "оперативная продолжительность ремонта". [Адаптировано из [1], пункт 3.1.34]

средняя продолжительность ремонта; MRT (mean repair time): Математическое ожидание продолжительности ремонта. [ГОСТ Р 27.101-2021, статья 45]

техническое обслуживание; ТО (maintenance): Комплекс организационных мероприятий и технических операций, направленных на поддержание работоспособности (исправности) объекта и снижение вероятности его отказов при использовании по назначению, при хранении и транспортировании. Примечание - Основные виды ТО: - плановое ТО (другие отраслевые названия: профилактическое, регламентированное) - техническое обслуживание, выполнение которого осуществляется в соответствии с требованиями документации; - внеплановое ТО (другие отраслевые названия: корректирующее, нерегламентированное) - техническое обслуживание, выполнение которого осуществляется по техническому состоянию объекта без предварительного назначения. [ГОСТ Р 27.102-2021, статья 62]

требования к обеспечению эффективности производства; требования эффективности (performance requirements): Требуемый минимальный уровень производительности системы. Примечание - Как правило, эти требования количественные, но могут быть и качественными. [ГОСТ Р ИСО 20815-2013, пункт 3.1.33]

требуемая функция (required function): Функция или сочетание функций изделия, которые рассматривают как необходимые для оказания услуги [МЭК 60050-191:1990]. [ГОСТ Р ИСО 20815-2013, статья 3.1.43]

трудоемкость технического обслуживания (ремонта) (maintenance man-hours): Трудозатраты на проведение одного технического обслуживания (ремонта) данного вида. [ГОСТ 18322-2016, статья 2.1.29]

уровень разукрупнения [для технического обслуживания (ремонта)] (indenture level): Уровень разделения объекта на составные части с точки зрения технического обслуживания (ремонта). Примечания 1 Уровень разукрупнения зависит от сложности структуры объекта, доступности его составных частей, квалификации ремонтного персонала и требований безопасности. 2 Примером уровня разукрупнения объекта может быть деталь или сборочная единица. [ГОСТ 18322-2016, статья 2.1.7]

целостность (integrity): Способность системы поддерживать свою форму, сохранять стабильность и работоспособное состояние при работе и использовании. [ГОСТ Р 27.015-2019, пункт 3.6]

человеческая ошибка (human error): Несоответствие между совершенным действием (бездействием) человека и запланированным действием (бездействием). Пример - Выполнение ошибочного действия, невыполнение требуемого действия. Примечания 1 Намеренное несоответствие рассматривается как важное обстоятельство при определении человеческой ошибки (см. [Reason J. Human Error. Cambridge University Press, UK, 1990]). 2 Термин "человеческая ошибка" часто связывают с человеческим решением, действием или бездействием, рассматриваемым как источник или сопутствующая причина негативного результата, такого как ущерб или вред. 3 В оценке надежности работы человека человеческая ошибка определяется как любая часть совокупности действий человека, которая превышает допустимые пределы приемлемости; неприемлемое действие или бездействие, где пределы приемлемости определяются системой (см. [Kirwan B. A guide to practical human reliability assessment. Taylor & Francis, UK, 1994]). 4 См. дополнительную информацию в ГОСТ Р МЭК 62508. 5 См. также 5.5.2 [1]. [Адаптировано из [3], статья 192-03-14]

Область	Комментарии
Источник данных	Для определения источника может не хватать данных, и соответствующая информация может содержаться в различных отдельных системах (компьютерах, файлах, книгах, чертежах). Рекомендуется внимательно оценить данный вопрос в плановых мероприятиях (см. 7.1.2) для оценки качества данных, метода сбора и затрат
Интерпретация данных	Обычно данные объединяются от источников в стандартный формат (базу данных). В этом процессе различные пользователи могут по-разному интерпретировать источник данных. В этом случае применяют корректную терминологию, проводят обучение персонала и проверки качества (см. 7.1.2)
Формат данных	Использование кодов является основополагающим для обеспечения эффективности сбора данных и достоверности вводимых данных (например, правильные коды производителя). Однако в непредвиденных и неясных ситуациях необходимо добавлять текстовое описание
Метод сбора данных	Основной объем данных этой категории в настоящее время хранится в компьютерных системах (например, СУТО). Используя современные алгоритмы и программное обеспечение для преобразования данных, возможно передать данные в (полу)автоматическом режиме в различные другие компьютерные системы, сокращая затраты
Квалификация и мотивация	Сбор данных в ручном режиме может быть повторяющейся монотонной работой. Вследствие этого необходимо привлекать персонал с достаточным опытом для выполнения работы и избегать использования персонала с низкой квалификацией и недостаточным опытом, поскольку может снизиться качество данных. Необходимо определить мероприятия по мотивации персонала, собирающего данные по НиТО, например обучение, посещение заводов, привлечение к анализам данных и внедрению результатов. Другими примерами являются получение обратной связи о результатах сбора данных, участие в процедурах обеспечения качества, специальные информационные поля в СУТО для повышения качества отчетности и др.

Основная категория	Таксономический уровень	Таксономическая иерархия	Определение	Примеры
Использование/местоположение	1	Отрасль	Основная отрасль	Нефтяная, газовая, нефтехимическая, газохимическая
	2	Бизнес-сегмент	Тип бизнеса или производства	Разведка и добыча, транспортировка и логистика, переработка и сбыт, нефтехимия и газохимия
	3	Назначение сооружения	Назначение сооружения (объекта)	Добыча нефти и газа, транспортировка, бурение, СПГ, переработка, нефтехимия и газохимия (см. таблицу A.1)
	4	Тип сооружения	Тип сооружения (установки)	Платформа, полупогружная платформа, установка гидрокрекинга, установка этиленового крекинга, производство полиэтилена, уксусной кислоты, метанола (см. таблицу A.2)
	5	Секция/система	Основная секция/система сооружения (установки)	Компрессорная станция, добыча природного газа, система сжижения, система вакуумного газойля, система регенерации метанола, секция окисления, реакционная система, секция дистилляции, система отгрузки на танкер (см. таблицу A.3)
Уровень оборудования	6	Класс оборудования/вид оборудования	Класс схожих видов оборудования. Каждый класс оборудования содержит сравнимые виды оборудования (например, компрессоры)	Теплообменники, компрессоры, технологические трубопроводы, насосы, газовые турбины, подводное устьевое оборудование, фонтанная арматура, спасательные шлюпки, экструдеры, подводные ПВО (см. таблицу A.4)
	7	Подвид	Подсистема, обеспечивающая функционирование вида оборудования	Системы смазки, охлаждения, управления и мониторинга, отопления, гранулирования, тушения кокса, рефрижерации, орошения колонны, распределенного управления
	8	Элемент/единица ТО <a>	Группа частей вида оборудования, ТО (ремонт, замена) которых обычно осуществляется совместно	Охладитель, соединение, коробка передач, насос смазочного масла, контур КИП, привод, арматура, фильтр, датчик давления, датчик температуры, электрическая цепь
	9	Часть <b>	Единичная часть оборудования	Уплотнение, трубка, кожух, лопасть, прокладка, пластина фильтра, винт, гайка и др.
<a> Для некоторых видов оборудования единица ТО не применяется: например, в классе оборудования "трубопроводы" может не быть единиц ТО, но элементом может быть "угол". <b> Хотя в отдельных случаях этот уровень является значимым, его применение осуществляется по усмотрению пользователя настоящего стандарта.

Регистрируемые данные по НиТО	Уровень иерархии <a>
	4	5	6	7	8
	Тип сооружения	Секция/система	Вид оборудования	Подвид	Элемент/единица ТО
Влияние отказа на безопасность	X <b>	-	-	-	-
Влияние ТО на безопасность	X	-	-	-	-
Влияние отказа на эксплуатацию	X	(X) <c>	-	-	-
Влияние ТО на эксплуатацию	X	(X)	-	-	-
Влияние отказа на оборудование	-	-	X	(X)	(X)
Вид отказа	-	(X)	X	(X)	(X)
Механизм отказа	-	-	(X)	(X)	X
Причина отказа	-	-	-	(X)	X
Метод обнаружения	-	(X)	X	(X)	(X)
Отказ подвида	-	-	-	X
Отказ элемента/единицы ТО	-	-	-	-	X
Продолжительность простоя	(X)	(X)	X	-	-
Оперативная продолжительность ТО	-	-	X	(X)	(X)
<a> См. рисунок 3. <b> X - основной вариант. <c> (X) - возможные альтернативы.

Общее время <a>

Продолжительность простоя

ПРС

Продолжительность планового простоя

Продолжительность внепланового простоя

Наработка

Нерабочее время

Предупредительное ТО

Прочие плановые простои

Корректирующее ТО

Прочие внеплановые простои

Подготовка и (или) задержка

Оперативная продолжительность ТО (на объекте выполняются работы) <b>

Резерв <c>

Модернизация <d>

Скрытые неисправности <e>

Подготовка и (или) задержка

Ремонт (на объекте выполняются работы) <f>

Останов, эксплуатационные проблемы/ограничения и др. <g>

Пуск/останов

Пуск

В работе <h>

Нагруженный резерв

Состояние бездействия

Ненагруженный резерв

<a> Также см. рисунки 5 - 7 [1]. <b> Включая испытания. <c> Объект может эксплуатироваться (функционировать), но не задействован некоторое время. В данную категорию не включаются объекты, являющиеся запасными частями, или объекты, выведенные из эксплуатации на длительной основе. <d> Модернизация (и/или модификация) может изменить характеристики надежности объекта. Вследствие этого сбор данных по надежности объекта может быть приостановлен перед модернизацией и возобновлен после нее с началом нового периода наблюдения. <e> Определение продолжительности простоя, связанного со скрытыми неисправностями, является сложным. Такие отказы обычно выявляются при испытаниях или после подачи запроса. <f> Включает диагностику неисправностей, ремонтные работы и испытания (при необходимости). <g> См. определение термина "отключение" (3.44) и также C.1.8 об останове механизмов (отключении и ручном останове). <h> Период активной эксплуатации оборудования в системах добычи нефти и газа. В системах бурения и капитального ремонта скважин необходимо дополнительно учитывать разные этапы работ. Пуск, бурение, отключение, установка обсадных труб могут включаться в производственные этапы бурения; удаление скважинного оборудования, замена эксплуатационной колонны, замена обсадной колонны и различные работы по капитальному ремонту - в производственные этапы капитального ремонта скважин.

Категория данных	Данные	Таксономический уровень <a>	Бизнес-сегмент (примеры)
			Разведка и добыча	Транспортировка и логистика	Переработка и сбыт	Нефтехимия и газохимия
Характеристики использования/местоположения	Отрасль	1	Нефтяная	Газовая	Нефтяная	Нефтегазохимическая
	Бизнес-сегмент	2	Разведка и добыча	Транспортировка и логистика	Переработка и сбыт	Нефтехимия и газохимия
	Назначение сооружения	3	Добыча нефти и газа	Трубопровод	Установка переработки	Нефтехимия и газохимия
	Код или наименование сооружения	3	"Дельта"	Газопровод "Бета"	Установка переработки "Чарли"	Химическая установка "Дельта"
	Код или наименование владельца	4	"Смит Лтд."	"Джонсен Инк."	"ДПЛ Корп."	АВС АСА
	Местоположение	3	Баренцево море	Мурманская обл.	Ленинградская обл.	Тюменская обл.
	Тип сооружения	4	Нефтегазовая платформа	Компрессорная станция	Установка гидрокрекинга	Установка этиленового крекинга
	Код или наименование сооружения	4	Альфа 1	КС 3	УГК 2	УЭК 1
	Секция/система	5	Подготовка нефти	Компримирование	Реакционная система	Реакционная система
	Категория управления	5	Дистанционное управление	Дистанционное управление	Управление персоналом	Управление персоналом
Характеристики оборудования	Класс оборудования (см. приложение A) <b>	6	Насос	Компрессор	Теплообменник	Нагреватель
	Тип оборудования (см. приложение A) <b>	6	Центробежное	Центробежное	Кожухотрубное	С огневым нагревом
	Обозначение/местоположение оборудования (инвентарный номер) <b>, <c>	6	Р-101-А	С1001	С-21	Н-1
	Описание оборудования (номенклатура)	6	Перекачивающий насос	Основной компрессор	На выходе из реакционной системы	Нагреватель сырья
	Уникальный инвентарный номер оборудования <c>	6	12345XL	10101	Cxy123	909090
	Производитель <b>, <d>	6	Джонсон	Уайли	Смит	Андерсон
	Обозначение модели производителя <e>	6	Mark I	CO2	GTI	SuperHeat A
	Проектные данные по каждому классу оборудования, подвиду/элементу (если применимо), например: емкость, мощность, скорость, давление, резервирование, применимые стандарты (см. также приложение A)	6 - 8	Определяется для конкретного оборудования	Определяется для конкретного оборудования	Определяется для конкретного оборудования	Определяется для конкретного оборудования
Эксплуатация (нормальный режим)	Нормальное эксплуатационное состояние/режим <b>	6	Рабочее	Активный резерв	Периодический режим	Рабочее
	Дата пуска в эксплуатацию	6	1 января 2003 г.	1 января 2003 г.	1 января 2003 г.	1 января 2003 г.
	Дата начала выполнения текущей функции <b>	6	1 февраля 2003 г.	1 февраля 2003 г.	1 февраля 2003 г.	1 февраля 2003 г.
	Период наблюдения (расчетный), ч	6	8950	8000	5400	26300
	Период эксплуатации <f> (измеренный/расчетный), ч	6	7540	675	2375	22870
	Количество периодических испытаний в течение срока наблюдения <a> (если применимо) <b>, <g>	6 - 8	4	2	2	4
	Количество эксплуатационных запросов в течение срока наблюдения (если применимо) <b>, <g>	6 - 8	4	5	11	3
	Количество скважин, пробуренных в период наблюдения <b>, <h>	4	42	Не применимо	Не применимо	Не применимо
	Параметры эксплуатации по каждому классу оборудования, например условия среды, рабочая мощность (см. приложение A)	6	Определяется для конкретного оборудования	Определяется для конкретного оборудования	Определяется для конкретного оборудования	Определяется для конкретного оборудования
Дополнительная информация	Дополнительная текстовая информация, если применимо	6	Привести, если необходимо	Привести, если необходимо	Привести, если необходимо	Привести, если необходимо
	Источник данных, например схемы трубопроводов и КИП, таблицы данных, система ТО	6	Привести, если необходимо	Привести, если необходимо	Привести, если необходимо	Привести, если необходимо
<a> См. определения на рисунке 3. <b> Приведен минимальный объем данных, подлежащих сбору. <c> Отдельная единица оборудования имеет уникальный инвентарный номер оборудования (серийный номер), который может потребоваться при документировании возможных замен на уровне оборудования. Технологический номер означает функцию и местоположение оборудования. Если единица оборудования заменена, например при проведении капитального ремонта, технологический номер (и номер части оборудования) остается неизменным, а серийный номер изменяется. Оператор и поставщик оборудования могут использовать разные уникальные инвентарные номера оборудования для одной конкретной единицы оборудования. См. также E.3.3 ГОСТ Р ИСО 15926-2-2010, где приведена более подробная информация. <d> Данные о производителе могут относиться к более низким уровням, например уровням 7 и 8. <e> Данные по конкретному оборудованию (на уровнях 6 - 8 таксономии, см. рисунок 3) могут быть указаны в отдельных полях для классов оборудования, подвидов или единиц ТО, что позволит отразить развитие технологии, различие между старыми и новыми технологиями в процессе сбора и анализа данных по надежности. <f> Оборудование может быть использовано на различных этапах освоения, например оборудование, используемое при строительстве скважин. <g> См. дополнительную информацию о количестве запросов в C.1.3. <h> Применяется только к классам оборудования, относящимся к строительству скважин.

Категория данных	Регистрируемые данные	Описание
Идентификационные	Запись об отказе <a>	Уникальный идентификационный номер записи об отказе
	Функция/местоположение оборудования <a>	Например, технологический номер (см. таблицу 5)
Данные об отказе	Дата отказа <a>	Дата обнаружения отказа (год/месяц/день)
	Вид отказа <a>	Обычно на уровне вида оборудования (уровне 6) (см. B.2.6) <d>
	Влияние отказа на безопасность установки (в т.ч. на персонал, окружающую среду, сооружения) <b>	По количественной или качественной классификации последствий отказов (см. также C.1.10)
	Влияние отказа на эксплуатацию установки (т.е. добычу, бурение, внутрискважинные операции) <b>	По количественной или качественной классификации последствий отказов (см. также C.1.10)
	Влияние отказа на функции оборудования <a>	Оказанный эффект на функции вида оборудования (уровень 6): критический, ухудшающий или начальный отказ <e>
	Механизм отказа	Физические, химические или иные процессы, приведшие к отказу (см. таблицу B.2)
	Причина отказа <c>	Обстоятельства, возникшие при проектировании, изготовлении или использовании, приведшие к отказу (см. таблицу B.3)
	Подвид	Наименование подвида, в котором возник отказ (см. примеры в приложении A)
	Элемент/единица ТО	Наименование элемента/единицы ТО, в котором(ых) возник отказ (см. приложение A)
	Метод обнаружения	Каким способом был обнаружен отказ (см. таблицу B.4)
	Состояние при отказе <a>	Периодический режим, пуск, рабочее состояние, нагруженный резерв, состояние бездействия, ненагруженный резерв, испытание
	Тип операции при отказе <f>	Тип выполнявшейся операции при отказе
	Классификация видов отказов СПАЗ <g>	Классификация отказов по определенным событиям (см. F.2) <h>
Примечания	Дополнительная информация	Приводится, при наличии, более подробная информация об обстоятельствах, приведших к отказу: при отказе резервного оборудования, причине отказа и др.
<a> Приведен минимальный объем данных, подлежащих сбору. <b> См. пример классификации последствий отказов в таблице C.2. <c> Причина отказа и иногда механизм отказа могут быть неизвестны в момент сбора данных, поскольку для этого обычно требуется провести анализ основной причины. Данный анализ необходимо проводить для отказов со значительными последствиями, высокой стоимостью ремонта/простоя или для отказов, возникающих существенно чаще по сравнению с "нормой" для данного вида оборудования/класса оборудования. <d> Для некоторых категорий оборудования, например систем подводной добычи, рекомендуется также регистрировать виды отказов на более низких таксономических уровнях, чем вид оборудования. <e> Для некоторых категорий оборудования и задач использования может быть достаточным регистрировать только критические и некритические (ухудшающие и начальные) отказы. <f> Применимо для отдельного оборудования, например оборудования для бурения, заканчивания и капитального ремонта скважин. Таблица кодов зависит от категории оборудования. Необходимо указать тип операции, выполнявшейся в момент отказа, например: бурение, спуско-подъемные операции, цементирование, перфорация, глушение и др. <g> Применяется для внутренних задач компании, а также для использования на конкретной установке. При обобщении данных следует обеспечить соответствие классификации одинаковых классов оборудования на одной или разных установках. <h> Классификация отказов (опасный скрытый, опасный обнаруженный, безопасный скрытый, безопасный обнаруженный) определена в ГОСТ Р МЭК 61508-4 (см. также [1]).

Категория данных	Регистрируемые данные	Описание <a>
Идентификационные	Запись о ТО <b>	Уникальный идентификационный номер записи о ТО
	Функция/местоположение оборудования <b>	Например, технологический номер (см. таблицу 5)
Данные по ТО	Дата ТО <b>	Дата, когда ТО выполнено или запланировано (дата начала работ)
	Категория ТО <b>	Основная категория (корректирующее, профилактическое)
	Приоритет ТО	Высокий, средний, низкий
	Интервал между ТО (плановый)	Интервал (временной или выраженный в эксплуатационных показателях) (не применимо для корректирующего ТО)
	Работы по ТО	Описание работ по ТО (см. таблицу B.5)
	Влияние ТО на эксплуатацию установки	Полное, частичное, нулевое
	Подвид оборудования	Наименование подвида оборудования (см. приложение A) <c> (допустимо не указывать для ПТО)
	Элемент/единица ТО	Указывают элемент/единицу ТО, где выполнялись работы (см. приложение A) (допустимо не указывать для ПТО)
	Источник ЗИП	Наличие ЗИП (на месте, с другой установки, поставка от производителя)
Ресурсы ТО	Трудоемкость по видам работ <d>	Трудоемкость ТО по видам работ (механические, электрические, КИП и др.)
	Общая трудоемкость	Общая трудоемкость ТО
	Оборудование и технические средства <d>	Например, судно для внутрискважинных работ, кран
Периоды ТО	Оперативная продолжительность ТО <e>, <b>	Интервал времени, в течение которого выполнялись работы по ТО на оборудовании (см. также определения в таблице 4)
	Продолжительность неработоспособного состояния	Интервал времени, в течение которого оборудование находилось в неработоспособном состоянии (см. также таблицу 4 и рисунок 4)
	Задержки/проблемы	Причины долгого простоя, в т.ч. логистические, погодные, из-за необходимости строительных лесов, отсутствия ЗИП, задержки ремонтной бригады и др.
Примечания	Дополнительная информация	Приводится, при наличии, более подробная информация о работах и ресурсах ТО
<a> Приводится для корректирующего ТО и ПТО, исключая указанные случаи. <b> Приведен минимальный объем данных, подлежащих сбору. <c> Для корректирующего ТО подвид обычно совпадает с указанным в отчете об отказе (см. таблицу 6). <d> Для систем подводной добычи необходимо указывать следующее: - тип основного технического(их) средства (средств) и количество дней использования (например, буровая установка, водолазное судно, судно обеспечения работ); - тип дополнительных ресурсов и количество часов использования, например: работы водолазов, ДУИ, телеуправляемых необитаемых подводных аппаратов, персонала платформы. <e> Для выполнения анализов БГР и НОТО предпочтительно располагать данной информацией. В настоящее время эта информация нерегулярно регистрируется в системах управления ТО. Необходимо усовершенствовать регистрацию данной информации для определения причин длительных простоев.

Собираемые данные	Приоритетность сбора данных	Примеры
Работы по корректирующему ТО	Требуется	Продолжительность ремонта (СОПР, СВВ). Объем работ по корректирующему ТО. Стратегия замен/ремонта
Фактические работы по ПТО	По возможности	Архивные данные жизненного цикла оборудования. Общие ресурсы, затраченные на ТО. Общая продолжительность простоя. Влияние ПТО на интенсивность отказов. Соотношение между корректирующим ТО и ПТО
Плановые работы по ПТО (программа ПТО)	По возможности	Различия между фактическими и плановыми работами по ПТО (журнал невыполненных работ). Корректировка программы на основе полученного опыта (методы, ресурсы, периодичность)

Бизнес-сегмент
Разведка и добыча	Транспортировка и логистика	Переработка и маркетинг	Нефте- и газохимия
Нефтегазопромысловое сооружение (морское/береговое). Сооружение для парогравитационного дренажа (береговое). Буровая установка (морская/береговая). Морское судно. Терминал. Трубопровод. Платформа для СПГ	СПГ. СУГ. Подготовка газа. Терминал. Месторождение. Транспортировка. Трубопровод	Переработка. Конверсия газа. Электростанция. Трубопровод. Терминал	Нефтехимический комплекс. Газохимический комплекс. Терминал. Трубопровод
Примечания 1 Транспортировка включает все виды транспортировки (по воде, железной дороге и автомобильным транспортом). 2 Конверсия газа включает в себя процесс переработки газа в синтетическое жидкое топливо (СЖТ). 3 Объединенное производство электроэнергии и тепла (СНР) относится к электростанции. 4 Буровая установка может быть отдельной или входить в состав другого морского/берегового сооружения.

Бизнес-сегмент
Разведка и добыча	Транспортировка и логистика	Переработка и сбыт	Нефтехимия и газохимия
Буровые Мобильная морская буровая установка (ММБУ). Береговая буровая установка. Морские Морская платформа. Плавучая установка для добычи, хранения и отгрузки (FPSO). Плавучая установка для бурения, добычи, хранения и отгрузки (FDPSO). Плавучее нефтеналивное хранилище (FSU). Стационарная платформа на ферменной несущей конструкции и с растяжками. Морская платформа на натяжных связях (TLP). Морская отгрузка. Подводная добыча. Судовые Судно обеспечения подводных работ (SISV). Судно-трубоукладчик. Береговые Береговой технологический комплекс: типовые скважины. Береговой технологический комплекс: нестандартные скважины	Установка отвода ШФЛУ. Установка фракционирования ШФЛУ. Компрессорная станция на трубопроводе. Насосная станция на трубопроводе. Вспомогательные ресурсы. Отгрузка	Переработка и сбыт (процесс) Процесс переработки газа в синтетическое жидкое топливо (СЖТ). Объединенное производство электроэнергии и тепла (СНР). Биотопливо. Переработка (процесс) Установка первичной переработки нефти. Установка замедленного коксования. Установка гидроочистки. Установка флюид-каталитического крекинга. Установка производства серы. Установка производства водорода. Установка очистки хвостовых газов. Общие сведения Вспомогательные ресурсы. Объекты общезаводского хозяйства и инженерно-технического обеспечения	Метанол. Этилен. Уксусная кислота. Полиэтилен. Полипропилен. Поливинилхлорид. Вспомогательные ресурсы. Объекты общезаводского хозяйства и инженерно-технического обеспечения

Бизнес-сегмент
Разведка и добыча	Транспортировка и логистика	Переработка и сбыт	Нефтехимия и газохимия
Подготовка (общие сведения) S1 Подготовка/переработка нефти. S2 Подготовка/переработка газа. S3 Нагнетание воды. S4 Экспорт нефти/конденсата. S5 Экспорт газа. S6 Хранение Вспомогательные ресурсы разведки и добычи <a> S7 Установка очистки нефтесодержащей воды. S8 Закрытая дренажная система. S9 Метанол. S10 Топливный газ. S11 Пресная вода Морские системы S12 Балластовая вода. S13 Морская вода. S14 Удержание в заданной точке. S15 Подготовительная работа ледокола Бурение и скважина S16 Буровые сооружения. S17 Процесс бурения. S18 Управление бурением скважины. S19 Управление бурением и мониторинг. S20 Райзер и верхняя часть скважины. S21 Добывающие/нагнетательные скважины <b>. S22 Заканчивание скважины. S23 Капитальный ремонт скважины Подводные работы S24 Подводные системы, шлангокабели, райзеры и промысловые трубопроводы <c>. S25 Подводный ремонт. S26 Подводная подготовка. S27 Вспомогательные ресурсы подводной подготовки	Подготовка (общие сведения) S28 Подготовка/переработка нефти. S29 Подготовка/переработка газа. S30 Экспорт нефти/конденсата. S3 Экспорт газа Вспомогательные ресурсы транспортировки и логистики S32 Топливный газ. S33 Установка по очистке сточных вод Подготовка СПГ S34 Переработка газа. S35 Сжижение. S36 Фракционирование. S37 Рефрижерация. S38 Хранение и отгрузка СПГ Вспомогательные ресурсы СПГ S39 Хранилище хладагента	Первичная переработка нефти S40 Линия предварительного нагрева. S41 Деминерализация. S42 Атмосферная дистилляция. S43 Вакуумная дистилляция Гидроочистка S44 Подача. S45 Реакция. S46 Повторная переработка. S47 Отгонка. S48 Осушка Флюид-каталитический крекинг S49 Подача. S50 Конверсия. S51 Компрессия газа. S52 Очистка газа. S53 Дистилляционная установка удаления бутана Вспомогательные ресурсы переработки и сбыта S54 Топливный газ. S55 Очистка отработанных газов от серы и азота. S56 Очистка сточных вод	Подготовка - общие сведения S57 Паровой риформинг для получения водорода. S58 Изомеризация. S59 Извлечение фенолов. S60 Полимеризационная установка. S61 Сольвентная деасфальтизация. S62 Сольвентная депарафинизация. S63 Экстракция растворителем. S64 Паровой крекинг. S65 Риформинг метана паром. S66 Сероочистка
Системы обеспечения безопасности и управления (применимо для всех бизнес-сегментов) S67 Аварийный сброс давления (АСД) (сброс) (см. таблицу A.1, система 3 [1]). S68 Аварийная остановка (АО) (см. таблицу A.1, система 1 [1]). S69 ОТП (см. таблицу A.1, система 2 [1]). S70 Обнаружение пожара и утечек газа (см. таблицу A.1, система 6 [1]). S71 Вода для пожарных нужд (см. таблицу A.1, система 7 [1]). S72 Система пожаротушения (см. таблицу A.1, система 8 [1]). S73 Факельная система (см. таблицу A.1, система 20 [1]). S74 Контроль технологического процесса (см. таблицу A.1, система 20 [1]). S75 Аварийная связь <d> (см. таблицу A.1, система 11 [1]). S76 Система эвакуации (см. таблицу A.1, система 12 [1]). S77 Инертный газ (в том числе грузовой резервуар танкера и подушка). S78 Открытая дренажная система Вспомогательные ресурсы (применимо для всех бизнес-сегментов) S79 Паровые коммуникации. S80 Главное электропитание <e>. S81 Аварийное электропитание (см. таблицу A.1, система 18 [1]). S82 Электроснабжение ответственных потребителей <e>. S83 Воздух для КИП. S84 Технический воздух. S85 Охлаждение. S86 Нагрев. S87 Азот. S88 Закачка химреагентов (см. таблицу A.1, система 10 [1]). S89 Отгрузка (см. таблицу A.1, система 15 [1]). S90 Дозаправка топливом вертолета. S91 Защита электропитания. S92 Коммерческий учет Дополнительные системы <f> (применимо ко всем бизнес-сегментам) S93 Телекоммуникации <d> (см. таблицу A.1, система 19 [1]). S94 Система обогрева, вентиляции и кондиционирования воздуха (см. таблицу A.1, система 21 [1]). S95 Отключение (см. таблицу A.1, система 13 [1]). S96 Погрузочно-разгрузочные работы (см. таблицу A.1, система 22 [1]). S97 Водолазные работы с автономным дыхательным аппаратом (см. таблицу A.1, система 31 [1])
<a> Данные секции/системы также могут быть применимы к переработке и сбыту, а также в области нефтехимии и газохимии, кроме случаев отдельного указания на данные категории. <b> Добывающие и нагнетательные скважины включают в себя надводное устьевое оборудование и фонтанную арматуру. <c> Подводные системы, шлангокабели, райзеры и промысловые трубопроводы включают систему подводной добычи. <d> Что касается телекоммуникаций, их можно разделить или расширить до следующих систем: безопасности, связи, навигационных средств, предупреждения столкновений и сбора гидрометеорологических данных. <e> В том числе выработка и распределение электроэнергии. <f> Что касается различия между дополнительными системами и вспомогательными ресурсами, то дополнительные системы обеспечивают дополнительную помощь и поддержку. В отличие от вспомогательных ресурсов, которые обслуживают разное оборудование, дополнительные системы предусматривают поддержку одной системы, например дополнительный топливный бак для двигателя.

ИС МЕГАНОРМ: примечание. Сноски в таблице даны в соответствии с официальным текстом документа.

Категория оборудования	Класс оборудования (уровень 6)	Код класса оборудования	Пример в приложении A	Ссылки
Динамическое (см. A.2.2)	Воздуходувки и вентиляторы <a>	BL	Отсутствует	См. [5], [6], [7], [8]
	Центрифуги	CF		-
	Двигатели внутреннего сгорания	CE	A.2.2.1	По ГОСТ 31420, ГОСТ Р 53986, ГОСТ Р 53987, ГОСТ ISO 8528-5, ГОСТ ISO 8528-6, ГОСТ ISO 8528-8, ГОСТ ISO 8528-12, ГОСТ Р ИСО 8528-2, ГОСТ Р ИСО 8528-7 (см. [9], [10])
	Компрессоры	CO	A.2.2.2	См. [11], [12], [13], [14]. По ГОСТ Р 54802, ГОСТ 31843 (см. [15], [16], [17], [18], [19], [20], [21])
	Электрогенераторы	EG	A.2.2.3	См. [22], [23], [24], [25]
	Электродвигатели	EM	A.2.2.4	По ГОСТ IEC 60034-12 (см. [26], [27], [28], [29], [30], [31], [25])
	Газовые турбины	GT	A.2.2.5	По ГОСТ Р 51852, ГОСТ Р 52200, ГОСТ ISO 3977-3, ГОСТ ISO 3977-4, ГОСТ Р 55798 (см. [32], [33])
	Жидкостные детандеры	LE	Отсутствует	-
	Мешалки	MI		-
	Насосы	PU	A.2.2.6	По ГОСТ 32601 (см. [34], [35], [36], [37], [38], [39], [40])
	Паровые турбины	ST	A.2.2.7	См. [41], [42], [43], [44], [45]
	Турбодетандеры	TE	A.2.2.8	См. [16], [17]
Механическое (см. A.2.3)	Конвейеры и элеваторы	CV	Отсутствует	-
	Краны	CR	A.2.3.1	-
	Фильтры, в том числе сетчатые	FS	Отсутствует	-
	Теплообменники	HE	A.2.3.2	См. [46], [47], [48], [49], [50], [51], [52] - [54]. По ГОСТ 31842, ГОСТ ISO 13706, ГОСТ Р ИСО 15547-1, ГОСТ ISO 15547-2
	Нагревательные и котельные установки	HB	A.2.3.3	По ГОСТ Р ИСО 13703 (см. [55], [7], [8])
	Загрузочные рукава	LA	Отсутствует	По ГОСТ Р ИСО 28460 (см. [56])
	Береговые трубопроводы	PL		По ГОСТ 34182
	Трубопроводы	PI	A.2.3.5	По ГОСТ Р ИСО 13703 (см. [55], [57])
	Резервуары высокого давления	VE	A.2.3.4	См. [58], [59]
	Бункеры	SI	Отсутствует	-
	Паровые эжекторы	SE		-
	Резервуары нефтехранилища <b>	TA	A.2.3.9	См. [60], [61], [62], [63], [64], [65], [66], [67], [68]
	Вертлюги	SW	A.2.3.8	-
	Турели	TU	A.2.3.7	-
	Лебедки	WI	A.2.3.6	-
Электрическое (см. A.2.4)	Частотные преобразователи	FC	A.2.4.4	По ГОСТ Р МЭК 61800-1, ГОСТ Р МЭК 61800-2, ГОСТ Р 51524, ГОСТ Р МЭК 61800-4 (см. [69], [70], [71])
	Силовые кабели и наконечники (надводные/наземные)	PC	Отсутствует	См. [72], [73], [74], [75], [76], [77], [78], [79], [80], [81], [82], [83]. По ГОСТ IEC 60227-1, ГОСТ IEC 60227-2, ГОСТ IEC 60227-3, ГОСТ IEC 60227-4, ГОСТ IEC 60227-5, ГОСТ IEC 60227-6, ГОСТ IEC 60227-7
	Силовые трансформаторы	PT	A.2.4.2	По ГОСТ 30830, ГОСТ Р 56738, ГОСТ Р 51524, ГОСТ Р 54827, ГОСТ Р 54419 (см. [84], [85], [86], [87], [88], [89], [90])
	Распределительное устройство	SG	A.2.4.3	По ГОСТ IEC 61439-1, ГОСТ IEC 60947-4-1, ГОСТ Р 55716, ГОСТ Р 55190 (см. [91], [92], [93], [94], [95], [96], [97])
	Источник бесперебойного питания	UP	A.2.4.1	См. [98], [99], [100], [101], [102], [103], [104]
Обеспечение безопасности и управления (см. A.2.5)	Блоки управления с логической схемой	CL	A.2.5.3	См. [105], [106], [107 - 109], [110], по ГОСТ Р МЭК 61131-1
	Оборудование для аварийной связи <c>	EC	Отсутствует	См. [111], [112]
	Оборудование для аварийной эвакуации и спасательных работ <d>	ER		См. [106], [111], [112], [110]
	Пожарные извещатели и датчики загазованности	FG	A.2.5.1	См. [105], [106], [112], [110]
	Противопожарное оборудование	FF	Отсутствует	См. [106], [110]
	Зажигание факельной системы	FI	Отсутствует	См. [113], [114], [115], [116]
	Оборудование с инертным газом	IG		См. [112]
	Устройства ввода	IP	A.2.5.2	См. [105], [117]
	Спасательные шлюпки	LB	A.2.5.6	См. [106], [111], [118], [119], [120], [121], [110], [122]
	Сопла	NO	A.2.5.5	См. [123], [124], [125]
	Телекоммуникации	TC	Отсутствует	См. [126], [127], [128]
	Клапаны, арматура	VA	A.2.5.4	По ГОСТ 33257, ГОСТ 33852, ГОСТ 34029, ГОСТ Р 56001 (см. [106], [129], [130], [131], [114], [132], [133], [134], [135], [110])
Подводное (см. A.2.6) <e>	Райзеры с надводным расположением устья	DT	Отсутствует	По ГОСТ Р 51365
	Райзеры	PR	A.2.6.3	См. [136], [137]
	Подводные компрессоры	SC	Отсутствует	-
	Водолазное снаряжение для подводных работ	SD		-
	Подводное распределение электроэнергии	EP	A.2.6.5	-
	Подводные промысловые трубопроводы	FL	Отсутствует	По ГОСТ 34182, ГОСТ 33852, ГОСТ 34029, ГОСТ Р 56001 (см. [138], [139], [140])
	Подводные теплообменники	SH		-
	Обеспечение подводных работ <g>	CI		См. [141]
	Подводные манифольды	MA		См. [142]
	Подводные трубопроводы	SL	A.2.6.7	По ГОСТ 34182, ГОСТ 33852, ГОСТ 34029, ГОСТ Р 56001 (см. [138], [139], [140])
	Подводные силовые кабели	CA	Отсутствует	По ГОСТ 31966, ГОСТ Р 55025, ГОСТ Р МЭК 60840
	Подводные резервуары под давлением	SV	A.2.6.6	-
	Управление подводной добычей	CS	A.2.6.1	См. [143], [144]
	Подводные насосы	SP	A.2.6.4	-
	Подводные опорные плиты	TM	Отсутствует	См. [142]
	Подводное устьевое оборудование и фонтанная арматура	XT	A.2.6.2	По ГОСТ Р ИСО 13628-4
Заканчивание скважины <f> (см. A.2.7)	Забойные клапаны-отсекатели	SS	A.2.7.2 и A.2.7.5	По ГОСТ ISO 10417, ГОСТ ISO 10432, ГОСТ ISO 16070 (см. [145], [146], [147], [148])
	Нижнее заканчивание скважины <h>	WE	A.2.7.2	См. также <h>
	Электрические скважинные насосы <i>	ESP	A.2.7.2 и A.2.7.6	См. [149], [150]
	Надводное устьевое оборудование и фонтанная арматура	XD	A.2.7.7	По ГОСТ Р 51365
Буровое (см. A.2.8)	Оборудование для цементирования скважины	CG	Отсутствует	-
	Дроссель и манифольды	DC		-
	Кронблоки и талевые блоки	TB		-
	Буровая вышка <j>	DE		-
	Отводные устройства	DI		См. [151]
	Буровые лебедки	DW		-
	Райзеры для бурения и заканчивания	DD		См. [152], [153]
	Колонны бурильных труб	DS		По ГОСТ 32696
	Оборудование для обработки бурового раствора <e>	DM		-
	Оборудование подачи и укладки труб	DH		-
	Компенсаторы райзеров	DR		-
	Компенсаторы качки колонны	MC		-
	Подводное противовыбросовое оборудование (ППВО)	BO	A.2.8.2	См. [154], [155], [156]
	Устьевые противовыбросовые превенторы (ПВП) <m>	BT	A.2.8.3	См. [154], [155], [156]
	Верхние приводы	TD	A.2.8.1	-
Геолого-технические мероприятия <k> (см. A.2.9)	Гибкие насосно-компрессорные трубы (НКТ) малого диаметра, наземное оборудование	W1	Отсутствует	-
	Гибкие НКТ малого диаметра, наземное противовыбросовое оборудование	WC	A.2.9.1	См. [157]
	Гибкие НКТ малого диаметра, спусковые колонны	W2	Отсутствует	-
	Гибкие НКТ малого диаметра, оборудование низа бурильной колонны	W3		-
	Оборудование для спуска или подъема бурильных труб и подачи инструмента, наземное оборудование	W1		-
	Оборудование для спуска или подъема бурильных труб и подачи инструмента, спусковые колонны	W2		-
	Оборудование для спуска или подъема бурильных труб и подачи инструмента, наземное противовыбросовое оборудование	WC	A.2.9.1	См. [157]
	Оборудование для спуска или подъема бурильных труб и подачи инструмента, трубопроводы и оборудование низа бурильной колонны	W3	Отсутствует	-
	Подводные геолого-технические мероприятия <n>	OI	A.2.9.2	См. [153]
	Талевый канат, наземное оборудование	W1	Отсутствует	-
	Талевый канат, наземное противовыбросовое оборудование <o>	WC	A.2.9.1	См. [157]
	Талевый канат, стальные тросы малого диаметра, оплетенные кабели и электрокабели	W2	Отсутствует	-
	Талевый канат, оборудование низа бурильной колонны	W3		-
Судоходное (см. A.2.10)	Брашпили и оборудование постановки на якорь	AM	Отсутствует	-
	Противообледенительное оборудование <p>	IC		-
	Оборудование динамического позиционирования	DP		По ГОСТ Р 58773
	Вертолетно-посадочная площадка с оборудованием	HT		См. [158]
	Подъемный механизм и система фиксации	JF	A.2.10.1	-
	Судоходное оборудование разъединения	MD	Отсутствует	-
	Поворотные движители	TH		-
	Буксирное оборудование	TO		-
Вспомогательные ресурсы <r> (см. A.2.11)	Оборудование для подачи воздуха	AI	Отсутствует	-
	Нагреватели для оттайки	SU		-
	Оборудование для зажигания факельной системы	FE		-
	Теплоносители/хладагенты	HC		-
	Гидравлические силовые установки	HP		-
	Оборудование для подачи азота	NI		-
	Оборудование открытой/закрытой дренажной системы	OC		-
Дополнительные системы (см. A.2.12)	Оборудование системы ОВиК <s>	HV	Отсутствует	См. [159]
<a> Не включает воздушный компрессор. <b> Не включает морские резервуары нефтехранилища. <c> Аварийная связь будет включать в себя систему громкого оповещения и связи (PACOS) и сопутствующее оборудование. <d> Спасательная шлюпка выделена в отдельный класс оборудования, однако прочее оборудование, например дежурные спасательные шлюпки (ДСШ), не включены в этот класс оборудования. Функции, необходимые для проведения аварийной эвакуации и спасательных работ, выполняет различное оборудование. К нему могут относиться транспорт, средства индивидуальной защиты и системы жизнеобеспечения, оборудование для аварийной связи, запасные установки на случай аварии (освещение, коммуникации электроснабжения и вентиляции) и вход/выход/инфраструктура (укрытия, пути эвакуации, двери, пункты/места сбора при ЧП, посадочные площадки и т.д.). В некоторых случаях для такого оборудования может потребоваться сбор данных по надежности, а в некоторых оно попадает в другие классы оборудования в соответствии с таблицей A.4. <e> ГОСТ Р 59305 применим ко всем системам подводной добычи в целом. <f> Заканчивание скважины включает подводное и надводное заканчивание. Устьевое оборудование является не видом, а подвидом в надводном (см. A.2.7.7) и в подводном устьевом оборудовании и фонтанной арматуре (см. A.2.6.2), также устьевое оборудование и фонтанная арматура выступают в качестве одного барьера. В A.2.7.2 приведено описание оборудования для нижнего заканчивания скважины и краткое описание классов оборудования, получивших дополнительное разделение (см. A.2.7.5, A.2.7.6). <g> Сюда входят дистанционно управляемый инструмент (ДУИ), инструменты для соединения трубопровода, спускные устройства и инструменты ТНПА, которые используют для начальной установки, подводных пусконаладочных работ, ремонтных мероприятий (например, ПМУ, подводная арматура) или модернизации/расширения. <h> Класс оборудования "Нижнее заканчивание скважины" можно разделить на подуровни так же, как для некоторых классов оборудования ЗКО и ЭСН. Стандарты, применимые: к насосно-компрессорным и обсадным трубам (ГОСТ Р ИСО 13679, ГОСТ 31446, также см. [160]); пакерам подвески колонны-хвостовика (ГОСТ ISO 14310, также см. [148]); эксплуатационным пакерам (ГОСТ ISO 14310); устройству для регулирования дебита (см. [161]) и к скважинному оборудованию для управления и мониторинга (см. [162]). <i> Оборудование для механизированной эксплуатации скважин, например гидравлические скважинные насосы (ГСН), установки электровинтового насоса (УЭВН) и газлифтные клапаны (ГЛК) к ним не относятся. См. также A.2.7.2 и A.2.7.6. <j> В том числе компенсация качки. <k> Классы оборудования для проведения геолого-технических мероприятий приводятся для заканчивания скважин с надводным расположением устья. В некоторых случаях при сборе данных и обмене ими можно выделить четыре класса оборудования (W1, W2, W3 и WC), что применимо для гибких НКТ, талевого каната и оборудования для спуска или подъема бурильных труб и подачи инструмента. Подробнее см. A.2.9.1. <l> Включает вибрационное сито, пескоотделитель/илоотделитель, центрифугу и дегазатор. <m> Устьевые противовыбросовые превенторы не включают ПВП наземной буровой установки. <n> Включает три класса оборудования, в том числе оборудование, например райзер для ремонта. <o> Следует отметить, что ПВП является неотъемлемой частью этого оборудования. <p> Может включать, например, теплоспутники. <r> Вспомогательные ресурсы могут быть связаны с рядом классов оборудования в настоящем стандарте (например, насосы, арматура, КИП). <s> Классы оборудования, являющиеся соответствующими частями системы ОВиК: 1) вентилятор с электроприводом. Блок вентилятора может попадать в класс оборудования "Воздуходувки и вентиляторы"; 2) привод, как правило, попадает в имеющийся класс оборудования "Электродвигатели"; 3) фильтр может попадать в класс оборудования "Фильтры, в том числе сетчатые"; 4) нагреватель/охладитель. Нагревательное/охлаждающее устройство можно включить в класс оборудования "Теплообменники"; 5) пожарные извещатели, датчики утечек газа и тепла - в класс оборудования "Пожарные извещатели и датчики загазованности"; 6) устройства ввода - в класс оборудования "Устройства ввода".

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Двигатели внутреннего сгорания	CE	Дизельный двигатель	DE
		Карбюраторный двигатель (газовый)	GE

Вид оборудования	Двигатели внутреннего сгорания
Подвид	Система пуска	Блок ДВС	Управление и мониторинг	Система смазки	Система охлаждения <a>	Прочее
Ремонтопригодные объекты	Источник пускового питания (от аккумулятора, пневматический пуск). Пусковой агрегат. Управление пуском	Воздухозаборное отверстие. Система зажигания. Турбокомпрессор. Топливные насосы. Форсунки. Топливные фильтры. Система выпуска. Цилиндры. Поршни. Вал. Упорный подшипник. Радиальный подшипник. Уплотнения. Трубопроводы. Арматура	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <b>. Арматура. Проводка. Трубопроводы. Уплотнения	Бак. Насос. Электродвигатель. Фильтр. Охладитель. Арматура. Трубопроводы. Смазка. Датчик температуры	Теплообменник. Вентилятор. Электродвигатель. Фильтр. Арматура. Трубопроводы. Насос. Датчик температуры	Патрубок. Фланцевые соединения
<a> Может включать систему водяного или воздушного охлаждения. <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Приводимая установка	Приводимая установка (класс, тип и идентификационный код оборудования)	Следует указать	Высокий
Мощность (расчетная)	Предельно допустимая мощность (расчетная)	кВт
Мощность (рабочая)	Следует указать примерную мощность, с которой данная единица эксплуатировалась часть периода наблюдения	кВт
Скорость	Расчетная скорость	об/мин
Количество цилиндров	Следует указать количество цилиндров	Целое число	Низкий
Конфигурация цилиндра	Тип	Однорядное, V-образное, горизонтальное расположение
Система пуска	Тип	Пуск электрическим, гидравлическим, пневматическим стартером	Средний
Система зажигания	Карбюраторный двигатель, дизельный двигатель	Компрессионное зажигание (дизель), свечи зажигания
Топливо	Тип	Газ, светлые нефтепродукты, мазут, тяжелое дизельное, двухкомпонентное	Низкий
Тип воздушного фильтра	Тип	Текстовое описание
Тип системы забора воздуха в двигателе	Тип системы забора воздуха в двигателе	Турбо, естественный	Средний

Класс оборудования		Тип оборудования
Описание	Код	Описание	Код
Компрессоры <a>	CO	Центробежные	CE
		Поршневые	RE
		Винтовые	SC
		Осевые	AX
<a> Включает также воздушные компрессоры.

Вид оборудования	Компрессоры
Подвид	Силовая трансмиссия	Компрессор	Управление и мониторинг	Система смазки	Система уплотнения вала	Прочее
Ремонтопригодные объекты	Коробка передач/вариатор. Подшипники. Ремень/шкив. Соединение с приводом. Соединение с приводимой установкой. Система смазки. Уплотнения	Кожух. Ротор с рабочими колесами. Балансировочный поршень. Межступенчатые уплотнения. Радиальный подшипник. Упорный подшипник. Уплотнения вала. Внутренний трубопровод. Арматура. Антипомпажная система <a>. Поршень. Втулка цилиндра. Набивка	Исполнительное устройство. Блок управления. Кабели и клеммные коробки. Внутренний источник питания. Системы мониторинга. Датчики <b>. Арматура. Проводка. Трубопроводы. Уплотнения	Масляный бак с системой обогрева. Насос. Электродвигатель. Обратная арматура. Охладители. Фильтры. Трубопроводы. Арматура. Смазочное масло	Масляный бак с обогревом. Бак. Насос. Электродвигатель. Редуктор. Фильтры. Арматура. Уплотнительное масло. Газовое уплотнение. Механическое уплотнение. Газоочиститель	Опорная рама. Трубопроводы, опора трубопровода и компенсаторы. Регулирующая арматура. Запорная арматура. Обратная арматура. Охладители. Глушители. Продувочный воздух. Система управления магнитным подшипником. Фланцевые соединения
<a> В том числе рециркуляционная арматура и контроллеры. <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Сжимаемая среда	Газовый или воздушный компрессор	Газовый, воздушный	Высокий
Тип привода	Привод (класс, тип и идентификационный код оборудования)	Следует указать
Рабочий газ	Средняя молярная масса (удельная плотность x 28,96)	г/моль	Средний
Давление всасывания	Расчетное (первая ступень)	Па (бар)
Давление всасывания	Рабочее (первая ступень)	Па (бар)	Низкий
Конечное давление	Расчетное (последняя ступень)	Па (бар)	Высокий
Конечное давление	Рабочее (последняя ступень)	Па (бар)	Средний
Объемная производительность	Расчетная	м3/ч	Высокий
Объемная производительность	Рабочая	м3/ч	Низкий
Конечная температура	Расчетная	°C	Средний
Конечная температура	Рабочая	°C	Низкий
Мощность	Расчетная мощность	кВт	Высокий
Коэффициент использования	Коэффициент использования в процентах относительно расчетного значения	%	Средний
Политропический напор	-	кДж/кг	Низкий
Количество корпусов	Количество корпусов в одном блоке	Целое число	Высокий
Количество ступеней	Количество ступеней сжатия (не рабочих колес) в этом блоке	Целое число	Средний
Тип корпуса	Тип	Вертикальный (цилиндрический), осевой	Низкий
Уплотнение вала	Тип	Механическое, масляное, газовое, сальниковое, лабиринтное, комбинированное
Наличие промежуточного охладителя	Следует указать его наличие либо отсутствие	Да/нет	Средний
Система уплотнения вала	Отдельная, комбинированная, сухая и т.д.	Отдельная, комбинированная, сухая	Высокий
Радиальный подшипник	Тип	Антифрикционный, коренной, магнитный	Низкий
Упорный подшипник	В соответствующем поле для комментариев следует указать наличие регуляторов давления (тяги)	Антифрикционный, коренной, магнитный
Скорость	Расчетная скорость	об/мин
Соединение	Тип	Неразъемное, эластичное, гидравлическое, с отключающим устройством
Только для поршневых компрессоров
Конфигурация цилиндра	-	Однорядное, оппозитное, V-образное, W-образное расположение	Низкий
Положение цилиндра	-	Горизонтальное, вертикальное, наклонное
Принцип действия	-	Простого действия, двойного действия
Тип набивки	-	Смазанная, сухая

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Электрогенераторы	EG	С газотурбинным приводом	TD
		С паротурбинным приводом	SD
		С турбодетандером	TE
		С приводом от двигателя, например дизельного, газового	MD

Вид оборудования	Электрогенераторы
Подвид	Силовая трансмиссия	Электрогенератор	Управление и мониторинг <a>	Система смазки	Система охлаждения	Прочее
Ремонтопригодные объекты	Коробка передач. Радиальный подшипник. Упорный подшипник. Уплотнения. Система смазки. Соединение с приводом. Соединение с приводимой установкой. Ремень/шкив	Статор. Ротор. Радиальный подшипник. Упорный подшипник. Система возбуждения. Система кабелей и клеммные коробки	Исполнительное устройство. Блок управления (например, АРН). Внутренний источник питания. Системы мониторинга. Датчики <b>. Арматура. Проводка. Трубопроводы. Уплотнения	Бак. Насос. Электродвигатель. Фильтр. Охладитель. Арматура. Трубопроводы. Смазочное масло	Теплообменник. Вентилятор. Электродвигатель. Фильтр. Арматура. Трубопроводы. Насос	Патрубок. Продувочный воздух. Резисторы заземления нейтрали <c>
<a> Автоматический регулятор напряжения (АРН) относится к элементам управления. Наблюдение за температурой и вибрацией относится к элементам мониторинга. <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д. <c> Зависит от метода заземления.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип привода	Класс, тип и идентификационный код оборудования	Следует указать	Высокий
Соединение	Следует указать (неразъемное, эластичное и т.д.)	Неразъемное, эластичное, гидравлическое, с отключающим устройством	Низкий
Скорость	Синхронная частота вращения	об/мин	Средний
Частота	Расчетная частота	Гц	Низкий
Напряжение	Расчетное напряжение	кВт	Высокий
Мощность (расчетная)	Расчетная мощность	кВт
Коэффициент мощности		Число	Низкий
Управление возбуждением	Тип	Автоматическое, ручное	Средний
Тип возбуждения	Бесщеточное/с контактным кольцом	Бесщеточное, с контактным кольцом
Степень защиты	Класс защиты в соответствии с ГОСТ 14254	IP	Низкий
Класс нагревостойкости изоляции (статор)	Класс нагревостойкости изоляции в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H	Средний
Повышение температуры (статор)	Повышение температуры в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H	Низкий
Класс нагревостойкости изоляции (ротор)	Класс нагревостойкости изоляции в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H	Средний
Повышение температуры (ротор)	Повышение температуры в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H
Радиальный подшипник	Тип	Антифрикционный, коренной, магнитный	Низкий
Упорный подшипник	Тип	Антифрикционный, коренной, магнитный
Смазка подшипников	Тип смазки подшипников	Консистентная, смазка погружением, смазка под давлением, смазочное кольцо
Охлаждение генератора	Тип	Воздушное, воздушно-водяное, свободное

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Электродвигатели	EM	Переменный ток	AC
		Постоянный ток	DC

Вид оборудования	Электродвигатели
Подвид	Электродвигатель <a>	Управление и мониторинг <b>	Система смазки	Система охлаждения	Прочее
Ремонтопригодные объекты	Статор. Ротор. Система возбуждения. Радиальный подшипник. Упорный подшипник	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <c>. Арматура. Проводка. Трубопроводы. Уплотнения	Бак. Насос. Электродвигатель. Фильтр. Охладитель. Арматура. Трубопроводы. Смазочное масло	Теплообменник. Фильтр. Арматура. Трубопроводы. Насос. Электродвигатель. Вентилятор	Патрубок
<a> Частотно-регулируемый привод (ЧРП) не входит в границы электродвигателя. См. также A.2.4.4 и рисунок A.22 для получения информации о системе приводов с регулируемой скоростью (СПРСк). <b> Как правило, для электродвигателей не предусмотрена дополнительная система управления. У электродвигателей со взрывозащитой класса Ex(p) (под давлением) внутреннее давление контролируется. Мониторинг температуры доступен на больших электродвигателях. <c> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип приводимой установки	Класс, тип и идентификационный код оборудования	Следует указать	Высокий
Мощность (расчетная)	Максимальная мощность (расчетная)	кВт	Средний
Мощность (рабочая)	Следует указать примерную мощность, с которой данная единица эксплуатировалась большую часть периода наблюдения	кВт	Низкий
Регулируемая частота вращения	Следует указать наличие либо отсутствие	Да/нет
Скорость	Расчетная скорость	об/мин	Средний
Напряжение	Расчетное напряжение	В
Тип электродвигателя	Тип	Индукционный, коллекторный (постоянного тока), синхронный	Средний
Класс нагревостойкости изоляции (статор)	Класс нагревостойкости изоляции в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H
Повышение температуры (статор)	Повышение температуры в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H	Низкий
Класс нагревостойкости изоляции (ротор) <a>	Класс нагревостойкости изоляции в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H	Средний
Повышение температуры (ротор) <a>	Повышение температуры в соответствии с ГОСТ IEC 60034-1	Y, A, E, B, F, H
Степень защиты	Класс защиты в соответствии с ГОСТ 14254	Следует указать
Вид взрывозащиты	Категория по классификации взрывозащиты, например Ex(d), Ex(e) <b>	Например, Ex(d), Ex(e)	Высокий
<a> Неприменимо к индукционным электродвигателям. <b> См. ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-2.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Газовые турбины (ГТ)	GT	Промышленные	IN
		Авиационные	AD
		Большой мощности	HD

Вид оборудования	Газовые турбины
Подвид	Система пуска	Воздухозаборник	Система сгорания	Компрессор	Силовая турбина. Турбина высокого давления	Управление и мониторинг
Ремонтопригодные объекты	Пусковой мотор. Управление пуском. Трубопроводы. Фильтр(ы). Арматура. Насос(ы). Источник пускового питания (например, от аккумулятора, пневматический пуск)	Воздушное охлаждение. Противообледенительная защита. Фильтры. Входной патрубок. Лопатки на входе	Камеры сгорания. Топливные форсунки. Уплотнения	Ротор. Статор. Система охлаждения. Система управления поворотными лопатками. Арматура антипомпажной защиты. Дополнительная система продувки. Арматура противообледенительной системы. Кожух. Радиальный подшипник. Упорный подшипник. Уплотнения. Трубопроводы	Ротор. Статор. Кожух. Радиальный подшипник. Упорный подшипник. Уплотнения. Арматура. Трубопроводы	Блок управления. Датчик <a>. Провода. Исполнительные устройства. Системы мониторинга. Арматура. Внутренний источник питания. Уплотнения
	Система смазки	Топливная система	Нагнетание воды/пара <b>	Защита от пожара и утечек газа	Привод вспомогательных механизмов	Система выпуска
	Нагреватель. Бак(и). Насос(ы). Электродвигатель. Фильтр. Регулятор температуры. Арматура. Трубопроводы. Маслоохладитель. Смазочное масло. Датчики. Провода	Регулятор топлива. Трубопроводы. Арматура. Уплотнения. Насос(ы)/газовый компрессор. Фильтр(ы)/Сепараторы. Провода. Определение свойств топлива	Насос(ы). Трубопроводы. Клапаны. Фильтр(ы). Уплотнения. Провода	Блок управления. Трубопроводы. Клапаны. Датчики. Провода. Бак(и)/хранилище	Коробка передач. Подшипник. Уплотнения. Кожух	Диффузор. Коллектор отработавших газов. Компенсаторы. Прокладка трубопроводов. Контроль отработавших газов. Глушитель. Упорный подшипник. Арматура. Установка регенерации отходящего тепла
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д. <b> Применимо только к ГТ с регулятором снижения выбросов оксидов азота в виде пара или воды.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип приводимой установки	Характеристики приводимой подсистемы	Привод электрогенератора, механический привод, дополнительные системы, прочее	Высокий
Мощность (расчетная)	Номинальная мощность по ИСО	кВт
Мощность (рабочая)	Следует указать примерную мощность, с которой данная единица эксплуатировалась большую часть периода наблюдения	кВт	Средний
Профиль эксплуатации	Профиль использования	Базовая нагрузка, максимальная нагрузка, распределение нагрузки, аварийная/резервная	Высокий
Переоценка с понижением показателей	Следует указать наличие либо отсутствие постоянного понижения показателей	Да/нет	Средний
Скорость	Расчетная скорость (вал отбора мощности)	об/мин
Количество валов	Следует указать количество	1, 2, 3
Система пуска	Следует указать основную систему пуска	Пуск электрическим, гидравлическим, пневматическим стартером	Высокий
Резервная система пуска	Следует указать при наличии	Пуск электрическим, гидравлическим, пневматическим стартером	Низкий
Топливо	Тип топлива	Газ, светлые нефтепродукты, мазут, тяжелое дизельное, двухкомпонентное	Средний
Снижение выбросов оксидов азота	Тип регулятора выбросов	Паровой, водяной, сухой (например, сухое подавление выбросов), отсутствует (например, кольцевая) камера сгорания)	Высокий
Тип воздушного фильтра	Тип	Текстовое описание	Низкий

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Насосы	PU	Центробежные	CE
		Поршневые	RE
		Роторные	RO

Вид оборудования	Насосы
Подвид	Силовая трансмиссия	Насосная установка	Управление и мониторинг	Система смазки	Прочее
Ремонтопригодные объекты	Коробка передач/вариатор. Подшипник. Уплотнения. Соединение с приводом. Соединение с приводимой установкой. Ремень/шкив	Опора. Кожух. Рабочее колесо. Вал. Радиальный подшипник. Упорный подшипник. Уплотнения. Арматура. Трубопроводы. Втулка цилиндра. Поршень. Диафрагма	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Бак. Насос. Электродвигатель. Фильтр. Охладитель. Арматура. Трубопроводы. Смазочное масло. Уплотнения	Продувочный воздух. Система охлаждения/обогрева. Циклонный сепаратор. Демпфер пульсаций. Фланцевые соединения
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип привода	Класс, тип и идентификационный код оборудования	Следует указать	Высокий
Перемещаемая текучая среда	Тип	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, топливный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, сжиженный нефтяной газ, газоконденсат, нефтяные воды, газонефтеводопроявление, СПГ, буровой раствор, разбуренный цемент, прочее
Жидкость, вызывающая коррозию/эрозию	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно	Средний
Область применения (насос)	В случае применения	Нагнетание, подача, закачивание, передача, подъем, дозирование, разбрызгивание, охлаждение, бурение, прочее
Насос (конструкция)	Конструктивная характеристика	Осевой, радиальный, комбинированный, диафрагменный, плунжерный, поршневой, винтовой, лопастной, шестеренный, кулачковый	Высокий
Мощность (расчетная)	Расчетная/номинальная мощность насоса	кВт	Высокий
Коэффициент использования	Нормальная рабочая/расчетная производительность	%	Средний
Давление всасывания (расчетное)	Расчетное давление	Па (бар)
Конечное давление (расчетное)	Расчетное давление	Па (бар)	Высокий
Скорость	Расчетная скорость	об/мин или число ходов поршня в минуту	Средний
Количество ступеней	Центробежные: количество рабочих колес (на всех ступенях). Поршневые: количество цилиндров. Роторные: количество роторов	Число	Низкий
Тип корпуса	Цилиндрический, разъемный и т.д.	Цилиндрический, разъемный, с осевым разъемом, вставной
Положение вала	-	Горизонтальное, вертикальное	Низкий
Уплотнение вала	Тип	Механическое, масляное, газовое, набивка, сальниковое, сухое, лабиринтное, комбинированное
Тип трансмиссии	Тип	Прямая, зубчатая, встроенная
Соединение	Соединение	Неразъемное, эластичное, гидравлическое, магнитное, с отключающим устройством
Среда	Погружной или надводный	-	Средний
Охлаждение насоса	Следует указать наличие либо отсутствие отдельной системы охлаждения	Да/нет	Низкий
Радиальный подшипник	Тип	Антифрикционный, коренной, магнитный
Упорный подшипник	Тип	Антифрикционный, коренной, магнитный
Опора подшипника	Тип	Подвесная, между подшипниками, кожухом насоса, разъемной муфтой
<a> Вещества со слабым корродирующим действием (вещества, свободные от примесей, например воздух, вода, азот). Вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, морская вода, в ряде случаев частицы). Вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка).

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Паровые турбины	ST	Многоступенчатые	MS
		Одноступенчатые	SS

Вид оборудования	Паровые турбины
Подвид	Силовая турбина	Конденсатор	Система регулирования	Система смазки	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Трубопроводы. Радиальный подшипник. Ротор. Уплотнения. Статор/кожух. Регуляторы пара. Упорный подшипник	Конденсатор. Насос-регулятор. Вакуумный насос	Фильтр. Насос	Охладитель. Фильтр. Система смазки. Насос с масляным уплотнением. Трубопроводы. Насос. Электродвигатель. Бак. Арматура	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Система прокрутки. Патрубок
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Приводимая установка	Класс, тип и идентификационный код оборудования	Компрессор, кран, генератор, насос, лебедка и т.д.	Высокий
Мощность (расчетная)	Номинальная мощность по ИСО	кВт
Мощность (рабочая)	Следует указать примерную мощность, с которой данная единица эксплуатировалась большую часть периода наблюдения	кВт	Средний
Скорость	Расчетная скорость (вал отбора мощности)	об/мин
Количество валов	Следует указать количество	Число
Система регулирования	Следует указать тип	Электронная, гидравлическая
Резервная система пуска	Следует указать при наличии	Пуск электрическим, гидравлическим, пневматическим стартером	Низкий
Топливо	Тип топлива	Газ, светлые нефтепродукты, мазут, тяжелое дизельное, двухкомпонентное	Средний
Тип воздушного фильтра	Тип	Текстовое описание	Низкий

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Турбодетандеры	TE	Центробежные	CE
		Осевые	AX

Вид оборудования	Турбодетандеры
Подвид	Турбодетандер	Управление и мониторинг	Система смазки	Система уплотнения вала	Прочее
Ремонтопригодные объекты	Ротор с рабочими колесами. Лопатки на входе. Кожух. Радиальный подшипник. Упорный подшипник. Уплотнения. Входной сетчатый фильтр. Арматура. Трубопроводы	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Бак. Насос. Электродвигатель. Фильтр. Охладитель. Арматура. Трубопроводы. Смазочное масло	Оборудование для уплотнительного газа. Уплотнительный газ	Прочее
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип приводимой установки	Класс, тип и идентификационный код оборудования	Следует указать	Высокий
Мощность (расчетная)	Максимальная расчетная выходная мощность	кВт	Высокий
Мощность (рабочая)	Следует указать примерную мощность, с которой данная единица эксплуатировалась большую часть периода наблюдения	кВт	Низкий
Скорость	Расчетная скорость	об/мин	Средний
Скорость потока на впуске	Расчетный поток на впуске, турбина	кг/ч
Температура на впуске	Расчетная температура на впуске, турбина	°C
Давление на впуске	Расчетное давление на впуске, турбина	Па (бар)
Рабочий газ	Средняя молярная масса (удельная плотность, умноженная на 28,96)	Грамм на моль	Низкий
Коррозионная/эрозионная активность газа	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно	Средний
Тип конструкции	Тип	Центробежный, осевой	Средний
Количество ступеней	Количество ступеней (последовательных)	Число	Низкий
Тип разъемного корпуса	Тип	Горизонтальное/вертикальное
Уплотнение вала	Тип	Механическое, масляное, газовое, набивка, сальниковое, сухое, лабиринтное, комбинированное
Турбина с регулятором расхода	Тип	Регулируемые сопла, арматура сопловой группы, дросселирующая арматура, нерегулируемый впуск
Радиальный подшипник	Тип	Антифрикционный, коренной, магнитный
Упорный подшипник	Тип	Антифрикционный, коренной, магнитный
<a> Вещества со слабым корродирующим действием (сухой газ без примесей). Вещества с умеренным корродирующим/эродирующим действием (некоторые частицы или капли, невысокая коррозионная активность). Вещества с сильным корродирующим/эродирующим действием (серосодержащий газ, высокое содержание CO2, высокое содержание частиц).

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Краны	CR	С электрогидравлическим приводом	HO
		С дизель-гидравлическим приводом	DO

Вид оборудования	Краны
Подвид	Конструкция крана	Стреловая система	Система лебедки	Поворотная система	Система электроснабжения	Управление и мониторинг	Прочее
Ремонтопригодные объекты	А-образная рама/мачта. Кабина оператора. Машинный отсек. Неподвижная колонна. Остов крана	Стрела. Подшипник стрелы. Гидравлический цилиндр. Лебедка изменения угла наклона стрелы крана. Трос изменения угла наклона стрелы крана. Шкивы изменения угла наклона стрелы крана. Ограничитель подъема/вылета стрелы	Грузовая лебедка. Грузовые шкивы. Крюковая подвеска. Подъемный трос. Амортизатор	Подшипник вращения. Кольцо вращения. Электродвигатель вращения. Зубчатая шестерня вращения	Гидравлические насосы. Электродвигатель. Дизельный двигатель. Пропорциональные клапаны. Гидравлический бак. Гидравлические фильтры. Гидравлическая жидкость	Компьютер/программируемый логический контроллер. Регулирующая арматура. Внутренний источник питания. Усилители. Джойстики. Индикатор нагрузки	Прочее

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип привода	Привод (класс, тип и идентификационный код оборудования)	Следует указать	Высокий
Общая максимальная высота	Следует указать	м	Низкий
Длина основной стрелы	Следует указать	м	Средний
Высота А-образной рамы	Следует указать	м	Низкий
Стрела, минимальный угол	Следует указать	град
Стрела, максимальный угол	Следует указать	град
Тип подшипника вращения	Следует указать	Конический, роликовый	Высокий
Рабочая среда гидросистемы	Тип гидравлической жидкости	На углеводородной, синтетической, водной основе	Низкий
Рабочее давление гидросистемы	Следует указать	Па (бар)
Суммарная масса агрегата	Следует указать	т	Средний
Суммарная масса стрелы	Следует указать	т	Низкий
Допустимая грузоподъемность	Допустимая грузоподъемность крана	т	Высокий
Максимальный рабочий поворот	Диапазон поворота (совокупный)	град	Средний
Максимальный момент	Максимальный момент крана	т	Высокий
Скорость лебедки 1	При максимальной нагрузке	м/с	Средний
Скорость лебедки 2	Без загрузки	м/с	Низкий
Скорость вращения 1	При максимальной нагрузке	град/с	Средний
Скорость вращения 2	Без загрузки	град/с	Низкий
Кран с качающейся стрелой	Наличие	Да/нет
Система компенсации качки	Наличие	Да/нет
Система автоматической защиты от перегрузок	Наличие	Да/нет	Высокий
Система ручной защиты от перегрузок	Наличие	Да/нет
Постоянное натяжение	Наличие	Да/нет	Низкий

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Теплообменники	HE	Кожухотрубный	ST
		Пластинчатый	P
		Пластинчато-ребристый	PF
		Труба в трубе	DP
		Байонетный	BY
		С вытравленными каналами	PC
		С воздушным охлаждением	AC
		Витой	S
		Змеевиковый	SW

Вид оборудования	Теплообменники
Подвид	Внешние объекты	Внутренние объекты	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Опора. Корпус/кожух. Арматура. Трубопроводы	Корпус/кожух. Трубки. Пластины. Уплотнения (прокладки)	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Вентилятор <b>. Электродвигатель
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д. <b> Применимо только для теплообменников с воздушным охлаждением.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Жидкость, теплая сторона	Тип жидкости	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, воздух	Высокий
Жидкость, холодная сторона	Тип жидкости	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, воздух
Номинальная теплопроводность	Расчетное значение	кВт	Средний
Площадь поверхности теплообмена	-	м2
Коэффициент использования	Отношение используемой теплопроводности к номинальной	%
Давление (теплая сторона)	Расчетное давление	Па (бар)	Средний
Давление (холодная сторона)	Расчетное давление	Па (бар)
Падение температуры (теплая сторона)	Рабочая	°C	Низкий
Повышение температуры (холодная сторона)	Рабочая	°C
Размер (диаметр)	Внешний	мм	Средний
Размер (длина)	Внешняя	м
Количество трубок/пластин	-	Число	Низкий
Материал изготовления трубок/пластин	Следует указать тип материала, из которого изготовлены трубки/пластины	Текстовое описание	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Нагревательные и котельные установки	HB	Нагревательная установка с прямым обогревом	DF
		Электронагреватель	EH
		Нагревательная установка с косвенным обогревом на СУВ-газе	IF
		Нагреватель-деэмульгатор	HT
		Котельная установка, работающая не на СУВ-газе	NF
		Электрическая котельная установка	EB
		Котельная установка на СУВ-газе	FB

Вид оборудования	Нагревательные и котельные установки
Подвид	Колонна	Внешние объекты	Внутренние объекты	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Корпус/кожух. Набивка. Противоточный змеевик/конденсатор	Корпус/кожух. Трубопроводы. Опора. Арматура	Корпус/кожух. Горелка. Жаровая труба. Вытяжная труба. Змеевик. Опора	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Воздуходувка/дымосос. Прочее
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Источник энергии	Тип тепловой энергии	Электричество, отработанный газ, топливный газ, горячий нефтепродукт, жидкое топливо, пар	Высокий
Среда для нагрева/кипения	Тип жидкости для нагрева/кипения	МЭГ, ТЭГ, нагревательная среда на основе СУВ-газа, вода, вода с содержанием ТЭГ
Номинальная теплопроводность	Расчетное значение	кВт
Температура на впуске	Расчетное значение	°C	Средний
Температура на выпуске	Расчетное значение	°C
Размер (диаметр)	Следует указать	мм	Средний
Размер (длина)	Следует указать	м
Количество трубок	Следует указать	Число
Материал изготовления трубок	Следует указать	Следует указать	Низкий
Конфигурация змеевика	Следует указать	Винтовой, горизонтальный, одноходовый, спиральный, многоходовой, вертикальный
Тип набивки	-	Следует указать	Высокий
Тип нагревателя	Только прямой обогрев	Коробчатый, кабинный, цилиндрический	Низкий
Количество горелок	-	Число

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Резервуары высокого давления	VE	Отгоночная секция	SP
		Сепаратор	SE
		Коагулятор	CA
		Испаритель	FD
		Газоочиститель	SB
		Контактный	CO
		Уравнительный	SD
		Циклонный	CY
		Гидроциклонный	HY
		Ловушка для конденсата	SC
		Поглотитель	AD
		Осушитель	DR
		Камера приема/пуска очищающего устройства	PT
		Ректификационная колонна	DC
		Насытитель	SA
		Реактор	RE
		Деаэратор	DA

Вид оборудования	Резервуары высокого давления
Подвид	Внешние объекты	Внутренние объекты	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Корпус/кожух. Арматура. Трубопроводы. Опора	Корпус/кожух. Циклонные сепараторы <a>. Гидроциклонные трубки <a>. Пластины, тарелки, лопатки, подушки. Сопла. Система пескоотделения. Нагревательная установка. Система защиты от коррозии. Распределитель. Змеевик	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <b>. Арматура. Проводка. Трубопроводы. Уплотнения	Прочее
<a> Применимо только для гидроциклонного типа оборудования. <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Жидкость(и)	Основная жидкость	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, топливный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, сжиженный нефтяной газ, газоконденсат, нефтяные воды, газонефтеводопроявление	Высокий
Давление (расчетное)	Расчетное давление	Па (бар)	Высокий
Температура (расчетная)	Расчетная температура	°C	Низкий
Давление (рабочее)	Рабочее давление	Па (бар)	Средний
Температура (рабочая)	Рабочая температура	°C	Низкий
Размер (диаметр)	Внешний	мм	Средний
Размер (длина)	Внешний	м
Материал корпуса	Следует указать тип или код	Текстовое описание	Низкий
Расположение	Следует указать	Горизонтальное, вертикальное, шарообразное
Количество ответвлений	Только соединения под давлением	Число
Внутренние объекты	Конструкционный принцип	Перегородки, тарелки, перфорированная пластина, каплеотбойник, теплообменный змеевик, отклонитель, пескоотделитель, комбинированный

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Трубопроводы <a>	PI	Из углеродистой стали	CA
		Из нержавеющей стали	ST
		Из высокопрочной низколегированной стали	LO
		Из титанового сплава	TI
		Из полимеров, в том числе фиброармированных	PO
<a> Может использоваться в отношении каналов.

Вид оборудования	Трубопроводы
Подвид	Трубопровод	Трубопроводная арматура <a>	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Фиксатор/болты. Фитинги. Фланец. Приемная сторона. Обвязка. Элемент трубопровода. Заглушка. Уплотнения/прокладки	Корпус арматуры. Уплотнения арматуры. Исполнительный механизм. Крышка. Вспомогательные механизмы	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <b>. Арматура. Проводка. Трубопроводы. Уплотнения	Опора трубопровода. Прочее
<a> Следует отметить, зарегистрирована ли трубопроводная(ые) арматура(ы) в базе данных в качестве отдельного вида оборудования (см. также A.2.5.4). <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Диаметр	Наружный диаметр	мм	Высокий
Толщина стенки	Следует указать	мм	Средний
Длина	Общая длина	м	Высокий
Расчетное давление	Максимальное допустимое давление	Па (бар)
Перемещаемая текучая среда	Тип	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, топливный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, сжиженный нефтяной газ, газоконденсат, нефтяные воды, газонефтеводопроявление
Жидкость, вызывающая коррозию/эрозию	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно	Средний
Материал трубы	Следует указать	Углеродистая сталь, нержавеющая сталь, легированного типа, комбинированный, титановый сплав и т.д.
Изолированный	Следует указать	Да/нет	Низкий
Количество трубопроводной арматуры	Количество арматуры на рассматриваемой длине трубопровода	Число	Средний
Тип трубопроводной арматуры	Следует указать категорию арматуры	ПА, АО, ВИСЗД, ручная и т.д.	Низкий
Количество фланцев	Следует указать	Число
<a> Вещества со слабым корродирующим действием (вещества, свободные от примесей, например воздух, вода, азот). Вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, морская вода, в ряде случаев частицы). Вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка).

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Лебедки	WI	Электрическая лебедка	EW
		Гидравлическая лебедка	HW

Вид оборудования	Лебедки
Подвид	Лебедка	Силовая трансмиссия	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Подшипник. Цепь. Барабан. Система смазки. Барабан для троса. Устройство торможения. Золотник. Рама. Система компенсации натяжения и движения. Трос	Подшипник. Соединение. Редуктор. Вал	Исполнительное устройство. Блок управления. Внутренний источник питания. Системы мониторинга. Датчики <a>. Арматура. Проводка. Трубопроводы. Уплотнения	Патрубок. Прочее
<a> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип привода	Класс, тип и код оборудования	Следует указать	Высокий
Тип троса/цепи	Тип подъемного троса	Кабель, цепь, канат, кабель-трос, трос
Максимальная мощность	Максимальная входная мощность (расчетная)	кВт
Максимальная грузоподъемность	Максимальная грузоподъемность	т	Средний
Вместимость барабана	Максимальная вместимость барабана	м	Низкий
Диаметр барабана	-	м
Диаметр троса	Толщина троса	мм
Скорость (расчетная)	Максимальная рабочая скорость	об/мин	Высокий
Тип трансмиссии	Тип	Прямая, зубчатая, встроенная	Низкий
Соединение		С отключающим устройством, неразъемное, эластичное, гидравлическое
Смазка подшипников		Следует указать
Радиальный подшипник		Антифрикционный, коренной, магнитный
Количество барабанов	Количество	Число	Низкий
Устройство для намотки троса	При необходимости	Да/нет	Низкий
Система постоянного натяжения
Система компенсации качки
Рекуперация электроэнергии
Дистанционное управление

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Турели	TU	Разъемные турели	DT
		Неразъемные турели	PT

Вид оборудования	Турели
Подвид	Турель	Швартовные устройства	Оконечное устройство райзера и шлангокабеля	Системы вспомогательного обслуживания
Ремонтопригодные объекты	Роликовый подшипник. Подшипник скольжения. Колесный подшипник. Конструкция. Поворотная и запорная системы	Якорь. Буй <a>. Цепь. Синтетический трос. Соединение с конструкцией. Лебедка. Трос	Система блокировки ограничителя изгиба. Подвес	Балластная система. Трюмно-осушительная система. Система блокировки буя/судна <a>. Система электроснабжения. Система затаскивания <a>. Вентиляция
<a> Применимо только к разъемным турелям.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Основное применение	Наружная подвеска, внешние добывающие и нагнетательные скважины, внутренняя подвеска, внутренние добывающие и нагнетательные скважины	Высокий
Местоположение турели	Где она установлена на судне	Носовая часть, корма, за жилым отсеком
Перекачка жидкости	Способ перекачки жидкости	Тяговая цепь, навесной кабель, вертлюг
Система очередности	-	Активная, пассивная
Оконечное устройство райзера	Тип	С фланцем, быстросъемное соединение, быстроразъемное соединение, сварное
Количество райзеров	-	Количество
Количество шлангокабелей	-	Количество
Количество якорных оттяжек	-	Количество
Высота волны	Характерная высота (расчетное значение)	м	Средний
Водоизмещение судна	-	т

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Вертлюги	SW	Осевые	AX
		Тороидальные	TO
		Электрические/сигнальные	ES

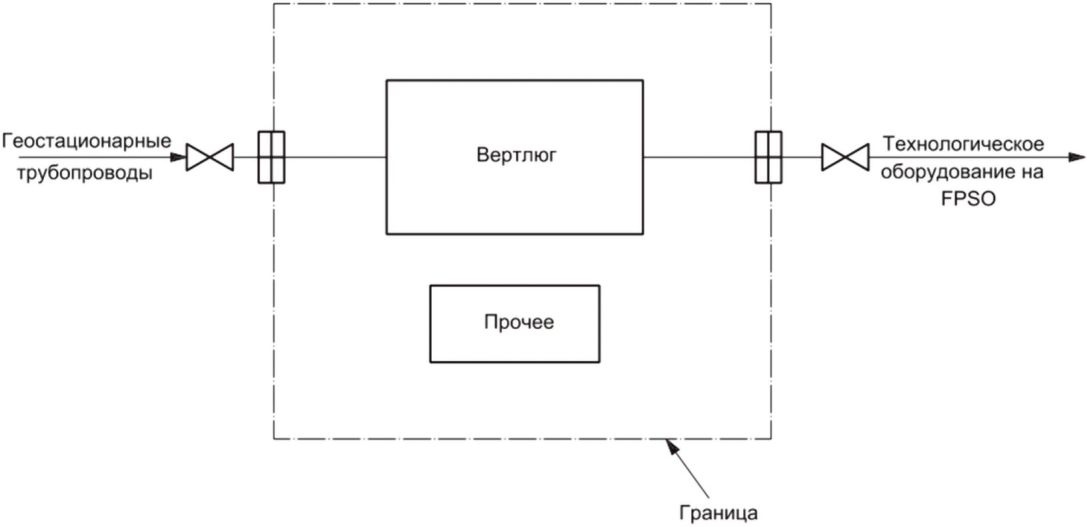

Вид оборудования	Вертлюги
Подвид	Вертлюг	Прочее
Ремонтопригодные объекты	Динамические уплотнения. Подшипник. Система защиты от жидкости. Элементы болтового соединения (включая структурные и нагнетательные соединения). Кожух. Щетки <a>	Натяжители. Общие объекты
<a> Только для электрических вертлюгов.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Количество каналов	Для силовых и сигнальных вертлюгов количеством каналов считается количество ТО	Число	Высокий
Расчетное давление	-	Па (бар)	Средний
Расчетная температура	-	°C	Низкий
Корпус	Тип корпуса	Закрытое исполнение, естественная вентиляция	Средний
Коррозионная активность добываемой жидкости	Тип обслуживания	В кислотонезащищенном исполнении, в кислотозащищенном исполнении
Пескопроявление	Измеренное или прогнозируемое пескопроявление	г/м3	Низкий
Электропитание	Только для силовых вертлюгов	кВт
Напряжение - питание	Только для силовых вертлюгов <a>	В
Сигнал напряжения	Только для сигнальных вертлюгов <a>	В
<a> При наличии нескольких уровней следует зарегистрировать преобладающее значение и добавить пояснение в поле "Комментарий".

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Резервуары нефтехранилища	TA	Со стационарной крышей	FR
		С подъемной крышей	LR
		С мембранной крышей	DP
		С плавающей крышей	EF
		Без крыши	RL
		Со стационарной крышей с понтоном	IF

Вид оборудования	Резервуары нефтехранилища
Подвид	Конструкция резервуара	Внешние объекты	Внутренние объекты	Управление и мониторинг	Прочее
Ремонтопригодные объекты	Корпус (или боковые стенки). Крыша. Днище. Сопла. Лаз. Люк. Фундамент	Дренажная система в днище. Дренажная система на крыше <a>. Уплотнение <a>. Платформа. Проходной мостик. Маршевая лестница. Висячая лестница <a>. Центрирующее устройство для предотвращения вращения <a>. Вторичная защитная оболочка <b>	Нагревательные установки <c>. Антикоррозионная защита. Сопла. Трубопроводы. Подвижная труба <a>	Датчики <d>. Трубопроводы. Открытый сброс. Пламегаситель	Мешалки. Система противопожарной защиты. Система молниезащиты. Прочее
<a> Применимо только для резервуаров с плавающей крышей. <b> Применимо только для охлаждаемых резервуаров для сжиженных газов. <c> Применимо только для резервуаров с подогревом. <d> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Продукт(ы) на хранении	Основной(ые) продукт(ы)	Неочищенная нефть, нефтесодержащая вода, бензин, дизель, метанол, вода, охлажденный СУГ, охлажденный СПГ, химические вещества	Высокий
Специфическая плотность продукта	Относительная плотность	Число	Средний
Конструктивные стандарты	Конструктивные стандарты	Стандарт/редакция/дополнение
Расчетное давление	Максимальное положительное давление по манометру	Па (бар)	Высокий
Расчетный вакуум	Максимальный частичный вакуум	Па (бар)
Объем	Номинальный наливной объем	м3	Средний
Размер (диаметр)	Номинальный диаметр	м
Размер (высота)	Номинальная высота	м
Температура (расчетная)	Максимальная расчетная температура	°C	Высокий
	Минимальная расчетная температура	°C
Температура (рабочая)	Рабочая температура	°C	Средний
Материал корпуса	Следует указать тип или код	Следует указать
Материал крыши	Следует указать тип или код	Следует указать
Внутренняя облицовка	Следует указать	Да/нет
Система обогрева	Следует указать	Да/нет	Низкий
Система охлаждения резервуара	Следует указать	Да/нет	Средний
Тип крыши	Стационарный или плавающий	Стационарный или плавающий
Тип плавающей крыши	Следует указать	Следует указать
Толщина стенки	Номинальная толщина (1-й ряд)	мм
Смесительная установка	Следует указать	Да/нет	Низкий
Вторичная защитная оболочка	Следует указать	Да/нет	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
ИБП	UP	Система параллельно работающих ИБП с резервным байпасом. На выпрямитель подается аварийное электропитание. Питание на байпас подает главная система электропитания	UB
		Система параллельно работающих ИБП без байпаса. На выпрямитель подается аварийное электропитание	UD
		Одиночный ИБП с байпасом. На выпрямитель подается аварийное электропитание. Питание на байпас подает главная система электропитания	US
		Одиночный ИБП без байпаса. На выпрямитель подается аварийное электропитание	UT

Вид оборудования	ИБП
Подвид	Аккумуляторная батарея	Обходной выключатель	Инвертор	Выпрямитель/источник питания постоянного тока	Управление и мониторинг	Прочее
Единицы ТО	Батарейный автомат. Аккумуляторная батарея (АКБ). Система кабелей. Автоматический выключатель. Соединение/розетка. КИП	Переключатель байпаса. Трансформатор байпаса. Источник питания контактора <a>. Предохранитель(и). КИП. Статический переключатель	Переключатель байпаса. Система кабелей. Соединение/розетка. Предохранитель(и). КИП. Инвертор. Статический переключатель. Трансформатор инвертора	Система кабелей. Источник питания контактора <a>. Предохранитель(и). Выключатель с предохранителем. КИП. Выпрямитель. Трансформатор выпрямителя	Блок управления. Внутренний источник питания. Система мониторинга. Датчики <b>. Проводка. Устройство контроля изоляции	Шкаф. Изоляция. Вентиляторы охлаждения. Прочее
<a> Как правило, расположен в распределительном устройстве. <b> Следует указать тип датчика, например датчик давления, температуры, уровня и т.д. Также см. класс оборудования "Устройства ввода" в A.2.5.2. В целом, следует соблюдать осторожность при причислении подобных объектов к классу оборудования ИБП.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Для какого оборудования применяется ИБП	Автоматический выключатель, системы управления, системы безопасности, телекоммуникации	Высокий
Напряжение питания системы	Напряжение питания	В
Частота напряжения питания	Номинальная частота напряжения питания	50 или 60 Гц
Количество фаз напряжения питания	1 или 3 фазы	Число
Колебания напряжения	Напряжение питания	%	Низкий
Колебания частоты	Частота напряжения питания	%
Выходное напряжение системы	Выходное напряжение	В	Высокий
Частота выходного напряжения	Номинальная частота или ток выходного напряжения	50, 60 Гц или постоянный ток
Количество фаз выходного напряжения	1 или 3 фазы	Число
Номинальная мощность и коэффициент мощности	Полная мощность и коэффициент мощности при номинальной эксплуатации
Степень защиты	Класс защиты в соответствии с ГОСТ 14254	Код IP	Средний
Температура окружающего воздуха	Рабочий диапазон температур	Минимальная и максимальная температура, °C	Низкий
Тип охлаждения	Следует указать	Водное, воздушное, иное	Средний
Система комплектов ИБП	Количество параллельно работающих систем ИБП	Две, одна, три
Байпасная система выпрямителя/инвертора	Тип байпаса	Ручной, статический
Время резервного питания АКБ	Время, в течение которого АКБ сможет обеспечивать инвертору номинальную выходную мощность	Минуты
Время повторного заряда	Время, необходимое для заряда АКБ до 90%	ч
Тип АКБ	Тип	Никель-кадмиевый, свинцово-кислотный, иной
Мониторинг МТЗ нулевой последовательности АКБ	Следует указать	Общий, индивидуальный, п/д	Низкий
Тип вентиляции	Следует указать	Приточная, естественная
Количество АКБ	Следует указать	Число	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Силовые трансформаторы	PT	Масляный	OT
		Сухой	DT

Вид оборудования	Силовые трансформаторы <a>
Подвид	Трансформатор	Система мониторинга	Прочее
Единицы ТО <b>	Смазочное масло. Конструкция. Обмотки. Вентилятор. Магнитная система. Расширитель. Радиатор. Переключатель ответвлений. Нейтраль, заземленная через сопротивление. Внешний бак <c>	Реле Бухгольца. Маслоуказатель. Термометр. ПА. Реле давления. Трансформаторы тока	Проходные изоляторы. Клеммные колодки. Соединители. Проводка. Заземление. Монтажная коробка. Силикагелевое устройство. Демпфирующие устройства. Пенетратор <c>. Резисторы заземления нейтрали.
<a> Что касается оборудования, не попадающего под класс подводного, следует обратить внимание на различия в частотных преобразователях, силовых трансформаторах и электроприводах с регулируемой скоростью. <b> Следует отметить, что силовые трансформаторы, располагаемые на морском дне, в составе класса оборудования "Подводное распределение электроэнергии" (см. A.2.6.5) являются единицей ТО. В состав класса оборудования "Подводное распределение электроэнергии" могут попадать повышающие и/или понижающие трансформаторы, расположенные над водой/на берегу, и они будут попадать под тот же класс оборудования "Силовые трансформаторы" в настоящей таблице. <c> Подводное применение.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Частотные	Номинальная частота	Гц	Низкий
Первичное напряжение	Номинальное напряжение	кВ	Высокий
Вторичное напряжение	Номинальное напряжение	кВ
Напряжение дополнительных обмоток	Номинальное напряжение третичной или дополнительной обмотки	кВ
Мощность (расчетная)	Номинальная мощность	кВт
Коэффициент мощности		Число	Низкий
КПД	Коэффициент полезного действия	Число = 1	Средний
Степень защиты	Класс защиты в соответствии с ГОСТ 14254	Классификация в соответствии с ГОСТ 14254-2015 (раздел 4)	Низкий
Обозначение класса нагревостойкости	Класс нагревостойкости в соответствии с ГОСТ Р МЭК 60085	Y, A, E, B, F, H, 200, 220, 250	Средний
Повышение температуры	См. [84]	°C	Низкий
Система охлаждения трансформатора	Тип (см. [84])	Классификация (см. раздел 3 [84])	Высокий
Количество фаз	1 или 3 фазы	Число
Электрическая прочность изоляции	Изоляция в соответствии с ГОСТ Р 56738	кВ
Соединение трехфазного трансформатора	Тип и комбинация соединений (группы соединений обмоток), например "звезда", "треугольник" и т.д., в соответствии с ГОСТ 30830	Рекомендуется использовать классификацию по ГОСТ 30830-2002 (приложение D)
Тип обмотки сухого трансформатора	Следует указать, закрыта ли обмотка литой изоляцией. Примером литой изоляции может служить герметизирующая смола	Капсулированная/некапсулированная	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
РУ	SG	Низкого напряжения	LV
		С масляной и вакуумной изоляцией	OV
		Высокого напряжения с воздушной изоляцией	HA
		Высокого напряжения с газовой изоляцией	HG

Вид оборудования	Распределительное устройство
Подвид	Главная цепь питания	Управление, защита и мониторинг	Прочее
Единицы ТО	Автоматический выключатель <a>. Кабельный наконечник. Трансформаторы тока. Трансформаторы напряжения. Разъединители. Заземлитель. Пускатели (контактор). Исполнительный механизм <b>. Шина <c>	КИП <d>. Реле защиты и блокирующее устройство <e>. Источник питания цепи управления. Модульные автоматические выключатели (МАВ). Интерфейс связи. Клеммные колодки и соединители. Программируемые логические контроллеры (ПЛК). Датчик <f>. Арматура. Трубопроводы. Проводка	Статив интерфейсов. Система охлаждения. Оболочка <g> (шкаф)
<a> В том числе внутренние объекты, такие как электромагнит включения, электромагнит отключения, датчик положения, пружина и т.д. <b> Исполнительный механизм для подачи питания на механизм расцепителя автоматического выключателя. <c> Шинные изоляторы входят в состав шины. <d> В том числе вольтметры и амперметры. <e> Блокирующее устройство может входить в состав программного обеспечения реле защиты или выступать в качестве стандартной логики устройства защиты. <f> В комплекте КРУЭ (тип оборудования HG) поставляется датчик для мониторинга давления в камере. <g> Механизм стойки включен в состав оболочки. Кабели, входящие в оболочку и выходящие из нее, не попадают в область применения.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Описание области применения РУ (предоставляемые услуги)	Система управления, система обеспечения безопасности	Средний
Номинальное напряжение системы	Расчетное рабочее напряжение	В, переменный или постоянный ток	Высокий
Номинальный ток, протекающий по шине	Максимальный длительный ток при указанных условиях	А
Номинальный кратковременно выдерживаемый ток	Действующее значение тока КЗ, выдерживаемого РУ на протяжении указанного времени	кА	Низкий
Номинальная продолжительность короткого замыкания (КЗ)	Интервал времени, на протяжении которого РУ будет выдерживать кратковременно выдерживаемый ток	с
Использование производительности	Нормальная рабочая/расчетная производительность	%	Высокий
Номинальная частота	Нормальная рабочая частота	Гц
Количество цепей	Количество исходящих соединений	Число	Средний
Степень защиты	Защита шкафа от воздействия окружающей среды	Степень защиты, обеспечиваемая оболочкой (IP)	Низкий
Классификация взрывоопасной зоны	Классификация взрывоопасной зоны для взрывозащищенного электрооборудования в соответствии с ГОСТ 31610.0	Следует указать	Средний
Номинальный ток переключателей/автоматических выключателей	Номинальный ток переключателей/автоматических выключателей	Следует указать	Низкий

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Частотные преобразователи	FC	Низкого напряжения	LV
		Высокого напряжения	HV

Вид оборудования	Частотные преобразователи
Подвид	Входной каскад	Шина постоянного тока	Выходной каскад	Управление и мониторинг	Система охлаждения	Прочее
Единицы ТО	Выпрямители. Защитные устройства. Встроенный автоматический выключатель или разъединитель. Фильтр гармоник. Коммутирующий реактор. Входной трансформатор <a>	Конденсаторы. Индукторы. Цепи для зарядки. Тормозные прерыватели. Встроенный автоматический выключатель или разъединитель. Предохранители выключателей. Предохранители	Инвертор. Выходные фильтры. Топливные элементы	Система мониторинга <b>. Блок управления. Внутренний источник питания. Связь. Платы. КИП. Проводка. Модульные автоматические выключатели/предохранители. Выключатель-разъединитель	Теплообменник. Фильтр. Электродвигатель. Трубопроводы. Насос. Уплотнения. Арматура. Охлаждающие вентиляторы оболочки. Деионизатор <c>. Воздушный клапан	Нагревательные установки. Арматура и фитинги оболочки. Контуры возбуждения. Шунтирующий контактор
<a> Входной трансформатор расположен внутри частотного преобразователя (в конфигурации СПРСк). Он отличается от стандартного силового трансформатора, однако может относиться к классу оборудования "Силовые трансформаторы" (см. таблицу A.60), если необходимо провести более подробное деление на уровни. <b> Следует указать тип КИП/датчика, тока, напряжения, питания, скорости, ответа контактора. <c> Для некоторых установок высокого напряжения (тип оборудования - HV) будет предусмотрен замкнутый контур с деионизированной водой для охлаждения, состоящий из трубопроводов, электродвигателя и деионизатора.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Соответствующая приводимая установка	Вид оборудования (электродвигатель), к которому подключен частотный преобразователь	Инвентарный номер	Средний
Идентификация системы	Идентификационный номер системы	Число	Высокий
Вид тока	Конструктивная характеристика	Переменный ток, постоянный ток
Вид коммутации	Следует описать в соответствии с перечнем кодов	Автоматическая, линейная, за счет нагрузки	Низкий
Область применения	Где применяется	В составе компрессора, подводные работы, скважина, технологический процесс, бурение, вспомогательные системы	Высокий
Напряжение питания	Напряжение питания	В	Низкий
Мощность (расчетная)	Расчетная/номинальная мощность системы	кВт, МВт, МВт/А	Высокий
Использование производительности	Нормальная рабочая/расчетная производительность	%	Средний
Рабочий диапазон частот	Нормальный диапазон частот выходного напряжения	Гц	Низкий
Тип преобразователя	Описывает подачу выпрямителем резервного питания в систему электроснабжения	Одно-, двух- или четырехквадрантный преобразователь	Средний
Входные соединения трансформатора	Описывает входные соединения, применение трансформатора и назначение конструкции	Повышающий, понижающий, разделительный, фазоповоротный трансформатор
Преобразование выходного сигнала	Описывает выходное соединение, применение преобразования выходного сигнала или повышающего трансформатора	Выходные фильтры, повышающие трансформаторы
Принудительное воздушное охлаждение	Какие механизмы системы охлаждения применяются в трансформаторах СПРСк, тормозных резисторах и оболочках	Жидкостное, дутьевое охлаждение (следует указать преобладающий вариант, поскольку на практике они часто сочетаются)	Высокий
Классификация взрывоопасной зоны	Классификация взрывоопасной зоны для взрывозащищенного электрооборудования в соответствии с ГОСТ 31610.0	Следует указать	Высокий
Степень защиты	Степень защиты, обеспечиваемая оболочкой (IP), в соответствии с ГОСТ 14254	Следует указать	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Пожарные извещатели и датчики загазованности	FG	Обнаружение пожара (FGA)
		Задымленность/возгорание	BS
		Нагрев	BH
		Открытый огонь	BF
		Нажимная кнопка	BM
		Прочее	BA
		Обнаружение газа (FGB)
		Углеводород	AB
		Токсичные газы	AS
		Прочее	AO
Примечание - Код вида отказа FG подразделяют на FGA и FGB (см. также таблицу B.9).

Вид оборудования	Пожарные извещатели и датчики загазованности
Подвид	Датчик	Блок интерфейса <a>	Прочее
Единицы ТО	Система кабелей. Крышка. Датчик (включая чувствительный элемент и сопутствующую электронную аппаратуру). Монтажное гнездо	Шкаф. Плата управления. Дисплей	Прочее
<a> Применимо не для всех пожарных извещателей и датчиков загазованности.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Функциональные свойства
Местоположение для установки	Место установки	Пол буровой установки, устьевое оборудование, технологическая установка, дополнительные системы, установки для подготовки и очистки бурового раствора, энергетические ГТ установки, вспомогательные ресурсы, контроллерная, диспетчерская, жилой отсек	Высокий
Среда	Воздействие	Интенсивное, умеренное, слабое, неизвестно <a>
Свойства объекта
Принцип обнаружения	Тип	При пожаре: ионизация, оптическое считывание, ИК-, УФ-, ИК/УФ-излучение, повышение нормы, сравнение нормы, фиксированная температура, плавкий предохранитель, камера, многосенсорное измерительное устройство (оптическое/тепловое). При утечке газа: каталитический, электрохимический, фотоэлектрохимический, с фотоэлектрическим лучом, ИК-, УФ-излучение, звуковой, камера, аспирационный, с оптическим лучом, твердотельный	Высокий
Обмен данными с датчиком	Тип	Традиционный, с адресацией (односторонний), интеллектуальный (двусторонний)	Средний
Устойчивость к неисправности <b>	Ответ при неисправности	Да/нет
Функция самопроверки	Степень самопроверки	Самопроверка отсутствует, автоматический петлевой метод, встроенная проверка, комбинированная
Вид взрывозащиты	Категория по классификации взрывозащиты, например Ex(d), Ex(e) <c>	Ex(d), Ex(e), Ex(i), отсутствует	Низкий
<a> Классификация окружающей среды применения: - тяжелые условия эксплуатации: в незакрытом корпусе и/или под открытым небом; подвергается сильному воздействию (вибрации, нагрева, пыли, соли); - умеренные: в частично закрытом корпусе и/или подвергается умеренному воздействию (вибрации, нагрев, пыль, соль); с естественной вентиляцией; - легкие: в закрытом корпусе и/или в помещении; подвергается небольшому воздействию (вибрации, нагрев, пыль, соль); с механической вентиляцией. <b> Конструкция, выполненная с учетом возможности обесточивания, отвечает требованиям принципов обеспечения надежности системы при отказе некоторых элементов. Автоматизированную систему безопасности в режиме "нормального состояния под напряжением" можно приспособить к надежной работе в случае потери питания или сигнала. <c> См. ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-2.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Устройства ввода	IP	Давление	PS
		Уровень	LS
		Температура	TS
		Поток	FS
		Скорость	SP
		Вибрация	VI
		Измещение	DI
		Анализатор	AN
		Вес	WE
		Коррозия	CO
		Концевой выключатель	LP
		Включение/отключение (нажимная кнопка)	PB
		Прочее	OT

Вид оборудования	Устройства ввода
Подвид	Датчик и электронная аппаратура	Прочее
Единицы ТО	Чувствительный элемент	Система кабелей
	Оборудование для преобразования (электронная аппаратура)	Трубопроводы. Прочее

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Функциональные свойства
Местоположение для установки	Место установки	Пол буровой установки, устьевое оборудование, технологическая установка, дополнительные системы, установки для подготовки и очистки бурового раствора, энергетические ГТ установки, вспомогательные ресурсы, контроллерная, диспетчерская, жилой отсек	Высокий
Область применения	Где применяется	Контроль технологического процесса, аварийная остановка, остановка технологического процесса, снижение давления, байпас, сброс давления, мониторинг, комбинированное применение
Коррозионная/эрозионная активность жидкости/газа	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно	Средний
Свойства объекта
Категория	Основная категория	Передатчик, преобразователь, датчик, нажимная кнопка	Высокий
Принцип обнаружения	Только для датчиков давления	Приклеенный тензодатчик, полупроводник, тензодатчик, пьезоэлектрический, электромеханический, емкостный, магнитного сопротивления, вибрационный проводной
	Только для датчиков уровня	Чувствительный элемент: по перепаду давления, емкостный, по проводимости, измещению, диафрагме, акустический, оптический, микроволновый, радиочастотный, ядерный
	Только для датчиков температуры	Термометр сопротивления (РТ), термопара, капиллярный сигнал
	Только для датчиков расхода	Измещение, дифференциальный напор (закрытый/открытый канал/трубопровод), скорость, масса
	Следует указать дополнительные виды, если применимо (например, скорости, вибрации)	При необходимости определяет пользователь
Избирательная логика датчика: k из Y (только если применимо)	По меньшей мере, k из общего числа Y датчиков должны обеспечивать сигнал, чтобы можно было инициировать действие по обеспечению контроля/безопасности. Необходимо ввести k и Y. Если избирательная логика отсутствует, данное поле следует оставить пустым	k = "xx" (целое число); Y = "yy" (целое число)	Низкий
Устойчивость к неисправности	Ответ при неисправности	Да/нет	Высокий
Обмен данными с датчиком	Тип	Традиционный, с адресацией (односторонний), интеллектуальный (двусторонний)	Средний
Функция самопроверки	Степень самопроверки	Самопроверка отсутствует, автоматический петлевой метод, встроенная проверка, комбинированная	Высокий
Вид взрывозащиты	Категория по классификации взрывозащиты, например Ex(d), Ex(e) <b>	Ex(d), Ex(e), Ex(i), отсутствует	Низкий
<a> Вещества со слабым корродирующим действием (вещества, свободные от примесей, например воздух, вода, азот). Вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, морская вода, в ряде случаев частицы). Вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка). <b> См. ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-2.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Блоки управления с логической схемой	CL	ПЛК	LC
		Компьютер	PC
		Распределительный блок управления	DC
		Реле	RL
		Твердотельные	SS
		Одноконтурный контроллер	SL
		Программируемый контроллер автоматизации (ПКА)	PA

Вид оборудования	Блоки управления с логической схемой
Подвид	Платы аналогового ввода	Платы цифрового ввода	Платы аналогового вывода	Платы цифрового вывода	Логическое устройство	Системная шина	Источник питания	Прочее
Единицы ТО	Плата ввода. Соединительное устройство	Плата ввода. Соединительное устройство (X-образная проводка)	Плата вывода. Соединительное устройство (X-образная проводка). Реле	Плата вывода. Соединительное устройство (X-образная проводка). Реле	Центральный процессор (ЦП). Оперативная память (ОЗУ). Сторожевое/диагностическое устройство. Программное обеспечение	Отсутствуют	Отсутствуют	Барьеры с гальванической развязкой. Прочее

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения (логические схемы управления)	Месторасположение	Централизованный, распределенный, человеко-машинный интерфейс (ЧМИ)	Средний
Конфигурация с резервированием	Следует указать наличие либо отсутствие резервных блоков управления с логической схемой	Да/нет	Низкий
Функция самопроверки	Степень самопроверки	Самопроверка отсутствует, автоматический петлевой метод, встроенная проверка, комбинированная	Высокий
Устойчивость к неисправности	Ответ при неисправности	Да/нет

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Трубопроводная арматура	VA	Шаровая	BA
		Шиберная	GA
		Проходная	GL
		Двустворчатая	BP
		Пробковая	PG
		Игольчатая	NE
		Обратная	CH
		Мембранная	DI
		Откидная	FL
		Со спаренными дроссельными заслонками	MO
		Распределительная	WA
		ПА - традиционная	SC
		ПА - традиционная с сильфоном	SB
		ПА - непрямого действия	SP
		ПА - снижения давления	SV
		Пробковая и клеточная	PC
		Внешняя втулка	ES
		Тарельчатая	DC
		Осевая	AF
		Пережимная	PI
		Прочее	OH
Примечания 1 Импульсная арматура, как правило, не имеет инвентарного номера и используется для саморегулирования. Электромагнитная арматура ПА, как правило, имеет инвентарный подномер номера, используемого для всей арматуры АО/ОТП. Быстроразгрузочную арматуру применяют, если требуется быстрый ответ (например, функция ВИСЗД). Предохранительной арматурой, как правило, является арматура сброса давления. 2 Специализированной арматуре, не представленной в данной таблице, следует присваивать код OH "Прочее" с комментарием в виде описания конкретного типа. Пример - Дренчерная арматура откидного типа или с эластомерным прижимом.

Вид оборудования	Трубопроводная арматура
Подвид	Трубопроводная арматура	Исполнительный механизм <a>	Управление и мониторинг <a>	Прочее
Единицы ТО	Корпус арматуры. Крышка. Фланцевые соединения. Седельные кольца. Набивка/уплотнение стержня. Уплотнения. Запорный элемент. Стержень	Мембрана. Пружина. Корпус. Поршень. Стержень. Уплотнения/прокладки. Электродвигатель <b>. Распределительное устройство. Ограничитель хода	Проводка. Индикатор. Общие КИП. КИП положения арматуры. Система мониторинга. Электромагнитная арматура. Импульсная арматура <c>. Быстроразгрузочная арматура. Внутренний источник питания. Концевой выключатель	Аккумулятор. Прочее
<a> Применимо не ко всем категориям арматуры. <b> Только исполнительный механизм электродвигателя. <c> Применимо для арматуры с гидравлическим/пневматическим приводом.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Основная функция	Основная функциональная категория	Регулирование расхода, включение/отключение, обратный, сброс давления, КИП или гидравлическое управление	Высокий
Область применения	Следует указать функцию в технологическом процессе	Затрубный (фонтанная арматура), сброс, байпас, нагнетание, перепускной, дренчерный, АО, АО/ОТП, ОТП, ВИСЗД, буферная задвижка, задвижка на отводящей линии, снижение, регулирующий, штуцерный
Место установки	Оборудование, на котором установлена арматура	Устьевое оборудование, фонтанная арматура, подающая линия устьевого оборудования, нагнетательная линия устьевого оборудования, насос, турбина, генератор, сепаратор, теплообменник, резервуар, приемная сторона, электродвигатель, дизельный двигатель, турбодетандер, буровое оборудование, трубопроводы, оборудование подготовки и очистки бурового раствора, вспомогательные ресурсы, жилой отсек, воздухозаборное отверстие, райзер
Размер	Внутренний диаметр	мм	Средний
Перемещаемая текучая среда	Только основная жидкость	Нефть, газ, конденсат, пресная вода, пар, морская вода, неочищенная нефть, нефтесодержащая вода, факельный газ, топливный газ, водно-гликолевая смесь, метанол, азот, химические вещества, углеводородные соединения, сжиженный нефтяной газ, газоконденсат, нефтяные воды, газонефтеводопроявление, ШФЛУ, СУГ, СПГ, буровой раствор и т.д.	Высокий
Температура жидкости	Рабочая температура основной жидкости	°C	Средний
Коррозионная/эрозионная активность жидкости	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно
Давление трубопровода	Нормальное рабочее давление (на впуске)	Па (бар)
Запорное давление	Максимальное дифференциальное давление, при котором арматура закрыта (расчетное). Для ПА: уставка давления открытия	Па (бар)	Низкий
Материал арматуры	Тип	Углеродистая сталь, нержавеющая сталь, двухфазный сплав, легированного типа, комбинированный, титановый сплав	Высокий
Уплотнение стержня	Тип	Сальниковое, дуплексное, манжетное, уплотнительное кольцо
Конструкция седла	Тип конструкции седла	С мягким седлом, с металлическим седлом	Средний
Принцип срабатывания <b>	Рабочий принцип исполнительного механизма	Простого действия, двойного действия, срабатывание под воздействием давления на линию/технологического давления, срабатывание под воздействием гравитации
Срабатывание (открытие)	Тип усилия срабатывания	Электрическое, гидравлическое, пневматическое, механическое (пружина), ручное, комбинированное, отсутствует	Высокий
Срабатывание (закрытие)	Тип усилия срабатывания	Электрическое, гидравлическое, пневматическое, механическое (пружина), ручное, комбинированное, отсутствует	Средний
Производитель (исполнительный механизм)	Наименование производителя исполнительного механизма	Следует указать	Низкий
Производитель (импульсная арматура)	Наименование производителя импульсной арматуры	Следует указать
Производитель (электромагнитная арматура)	Наименование производителя электромагнитной арматуры	Следует указать
Конструкция импульсной арматуры	Количество и конструкция (применимо только для импульсной арматуры)	Следует указать, например 1 x 3/2 (одна 3/2-позиционная импульсная арматура), 2 x 4/3 (две 4/3-позиционных импульсных арматуры)
Принцип обеспечения надежности импульсной арматуры при отказе некоторых элементов	Принцип обеспечения надежности системы при отказе некоторых элементов	Под напряжением, обесточенный
Конструкция электромагнитной арматуры	Количество и конструкция (применимо только для электромагнитной арматуры)	Следует указать, например 1 x 3/2 (один 3/2-позиционная электромагнитная арматура), 2 x 4/3 (сдвоенный 4/3-позиционная электромагнитная арматура)
Принцип обеспечения надежности электромагнитной арматуры при отказе некоторых элементов	Принцип обеспечения надежности системы при отказе некоторых элементов	Под напряжением, обесточенный
Положение арматуры для обеспечения надежности при отказе некоторых элементов	Положение для обеспечения надежности при отказе некоторых элементов	При отказе арматура: переходит в открытое положение; в закрытое положение; не меняет положение	Высокий
Тип механизма арматуры	Тип (применимо только для регулирующей арматуры)	Шумоподавляющая, противокавитационная, многоступенчатая, одноступенчатая
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: таблица A.4 в ГОСТ 33257-2015 отсутствует. Возможно, имеется в виду таблица A.1.
Класс герметичности арматуры	Указывается в соответствии с применимым эталонным стандартом (например, для арматуры, отвечающей требованиям ГОСТ 33257, также см. [129])	См. ГОСТ 33257-2015 (таблица A.4)
<a> Вещества со слабым корродирующим действием (вещества, свободные от примесей, например воздух, вода, азот). Вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, морская вода, в ряде случаев частицы). Вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка). <b> Принцип первичного срабатывания: - простого действия - срабатывание под воздействием газа (воздуха) или гидравлической жидкости для открытия либо закрытия арматуры; - двойного действия - срабатывание под воздействием газа (воздуха) или гидравлической жидкости для открытия и закрытия арматуры; - срабатывание под воздействием давления на линию/технологического давления или под воздействием гравитации - только возможное резервное срабатывание.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Сопла	NO	Дренчерное	DN
		Оросительное	SR
		Для разбрызгивания водяного тумана	WM
		Газовое	GA

Вид оборудования	Сопла
Подвид	Сопло	Сборочный узел	Прочее
Единицы ТО	Плавкий датчик. Корпус сопла с внутренними объектами. Сопловая головка. Защитное покрытие. Решетка. Припой	Крепежный соединитель. Уплотнения	Прочее

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Где применяется в технологическом процессе	Дренчерная, спринклерная система	Высокий
Защита от поражения	Вид защиты	Электрическая, взрывозащита, тяжелое нефтяное топливо, гликоль, углеводородный газ, газообразный водород, смазочные вещества, метанол, горючие вещества, радиоактивные вещества, токсичный газ, токсичная жидкость
Расположение на сооружении	Месторасположение на сооружении	Воздухозаборное отверстие, компрессор, дизельный двигатель, буровая установка, электродвигатель, впускное отверстие для пресной воды, узел коммерческого учета газа, генератор, приемная сторона, теплообменник, жилой отсек, установки для подготовки и очистки бурового раствора, пункт внутренней очистки трубопроводов скребками, трубопроводы, насос, сепаратор, турбина, вспомогательные ресурсы, резервуар, устьевое оборудование, выкидная линия устьевого оборудования, нагнетательная линия устьевого оборудования, фонтанная арматура
Материал сопла	Следует указать	Латунный, хромированный, безэлектродный никелированный, из нержавеющей стали
Длина сопла	Следует указать	мм
Ширина сопла	Следует указать	мм
Категория монтажа	Способ монтажа	Скрытый, горизонтальный, подвесной, утопленный, неперевернутый, вертикальный	Низкий
Перемещаемая текучая среда (сопла)	Только основная жидкость	Питьевая вода, морская вода, инерген, CO2	Средний
Коррозионная/эрозионная активность жидкости	Следует указать категорию, как показано в сноске "<a>"	Слабо, умеренно, сильно
Конечная температура	В условиях эксплуатации	°C	Низкий
Давление трубопровода	Следует указать	Па (бар)	Средний
Объемная производительность	Следует указать	м3/мин
Запорное давление	Максимальное дифференциальное давление, при котором арматура закрыта (расчетное). Для ПА: уставка давления открытия	Па (бар)	Низкий
Температура жидкости	Следует указать	°C
Присоединительный размер	Следует указать	мм	Высокий
Тип наконечника сопла	Следует указать	Болтовое фланцевое соединение, фланцевый зажим, винтовое, сварное соединение	Средний
Угол распыла	Следует указать	Град
Тип распыла	Следует указать	Капли, туман
Срабатывание	Следует указать	Плавкий датчик, припой, внешние объекты
Сопловая решетка	Наличие либо отсутствие	Да/нет	Низкий
<a> Вещества со слабым корродирующим действием (вещества, свободные от примесей, например воздух, вода, азот). Вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, морская вода, в ряде случаев частицы). Вещества с сильным корродирующим/эродирующим действием [(углеводороды с высоким содержанием H2S, CO2 или песка)].

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Спасательные шлюпки	LB	Свободного сброса	FF
		Спускаемого типа	DL

Вид оборудования	Спасательные шлюпки
Подвид	Основная конструкция	Движительная установка	Управление и мониторинг	Система сброса/спуска <a>	Прочее
Единицы ТО	Корпус. Внутренняя оболочка. Судовая надстройка. Сиденье/ремень безопасности. Замковое крепление для подъема/сброса гака. Резервуары <b>. Двери/защелки	Двигатель. Коробка передач/трансмиссия. Вал гребного винта. Гребной винт. Поворотная направляющая насадка. Система управления курсом. Водометный движитель <c>	Регулятор подачи воздуха. Панель управления <d>. Спусковой гак спасательной шлюпки. Панель сброса спасательной шлюпки. Гидростатическая система блокировки <e>. Концевые выключатели <f>	Конструкция шлюпбалки. Лебедка/редуктор/электродвигатель шлюпбалки. Тросы шлюпбалки. Гидросиловая установка для лебедки шлюпбалки. Панель управления шлюпбалки Гидросистема <g>. Смычки. Подвесные тросы. Конструкция шлюпбалок <h>	Системы связи. Электросистема, в том числе освещение и навигация. Дренчерный насос/трубопроводы/сопла. Воздушный баллон. Зарядное устройство аккумуляторных батарей (АКБ). Осушительный насос. Аварийно-спасательное оборудование <i>
<a> Данные единицы ТО расположены на основном сооружении (например, на платформе и FPSO). Следует отметить, что некоторые из таких единиц ТО применимы не ко всем типам спасательных шлюпок (см. таблицу A.83). В данной системе предусмотрен также подъем спущенной спасательной шлюпки на борт. <b> К резервуарам также относят топливный и водный баки и прочие переборки, изготовленные из различных материалов (например, из стеклопластика). <c> Водометный движитель редко применяется на спасательных шлюпках и чаще встречается на дежурных спасательных шлюпках (ДСШ). <d> Это панель управления, расположенная на борту спасательной шлюпки. <e> Применимо только для спасательных шлюпок спускаемого типа. <f> Концевой выключатель фактически расположен внутри системы сброса/спуска на основном сооружении. <g> Гидросистема включает в себя цилиндры. <h> Добавлено, чтобы включить спасательные шлюпки свободного сброса, использующие шлюпблоки, которые препятствуют непосредственному сбросу. <i> Аварийно-спасательное оборудование включает в себя аптечку, воду и еду.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Автоматический сброс	Автоматический сброс спускового гака спасательной шлюпки	Нет/да	Средний
Объем дыхательного воздуха	Объем дыхательного воздуха	мин	Средний
Система подачи дыхательного воздуха	Система подачи дыхательного воздуха	Нет/да	Высокий
Вместимость персонала	Вместимость персонала (количество)	Каждый	Высокий
Спринклерная система	Спринклерная система	Нет/да	Высокий
Скорость шлюпки, номинальная	Номинальная скорость шлюпки	Узлы	Средний
Высота установки спасательной шлюпки свободного сброса	Высота над уровнем моря	м	Высокий

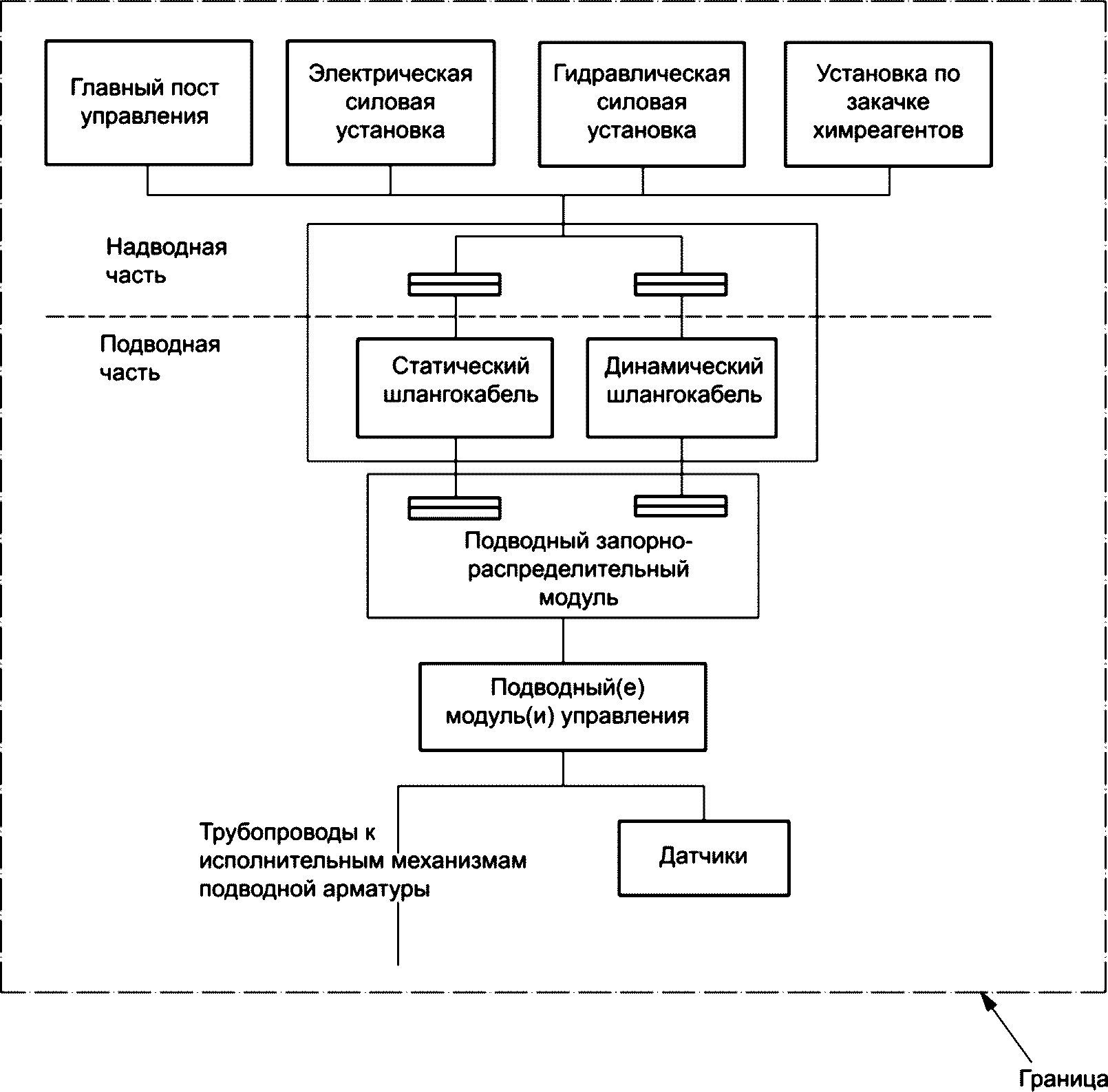

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Управление подводной добычей	CS	Прямое гидравлическое	DH
		Прямое электрогидравлическое	EH
		Мультиплексное электрогидравлическое	MX
		Дискретное дистанционное гидравлическое управление	PH
		Последовательное дистанционное гидравлическое	SH
		Телеметрическое гидравлическое	TH

Вид оборудования		Управление подводной добычей
Подвид	Закачка химреагентов (надводная часть)	Динамический шлангокабель	Статический шлангокабель	Электрическая силовая установка (надводная часть)	Гидравлическая силовая установка (надводная часть)	Главный пост управления (надводная часть)	Подводный модуль управления <a>	Подводный запорно-распределительный модуль <a>, <b>	Датчики <c>
Единицы ТО	Без детализации	Ограничитель изгиба. Плавучее устройство. Гидравлическая/химическая линия. Уплотнение J/I-образной трубы. Низковольтная питающая/сигнальная линия. Волоконно-оптическая линия. Кабельная оболочка/броня. Стабилизатор. Баланс компенсации натяжения и перемещения. Надводное оконечное устройство шлангокабеля	Ограничитель изгиба. Гидравлическая/химическая линия. Низковольтная питающая/сигнальная линия. Волоконно-оптическая линия <d>. Кабельная оболочка/броня. ПОУШ <e>. Надводное оконечное устройство шлангокабеля	Без детализации	Без детализации	Без детализации	АКБ подводного оборудования. Основание модуля. Соединение для закачки химреагентов. Волоконно-оптический соединитель <f>. Фильтр. Гидравлическое соединение. Низковольтный питающий/сигнальный соединитель <g>. Подводный электронный модуль управления <h>. Регулирующий клапан направленного действия. СИПС <i>	АКБ подводного оборудования. Подводная панель байпаса. Соединение для закачки химреагентов. Волоконно-оптический соединитель <f>. Волоконно-оптическая перемычка <d>. Шланг. Гидравлическая/химическая линия. Гидравлическое соединение. Трубопроводы. Низковольтный питающий/сигнальный соединитель <g>. Перемычка низковольтной питающей/сигнальной линии. Система подводных кабелей. СИПС <i>	Расход. Утечка. Уровень. Положение. Объединенный датчик давления и температуры. Давление. Температура. Песок. Вибрация
<a> Пенетратор, соответствующий определению "постоянное соединение через переборку", в некоторых случаях сбора или оценки данных необходимо идентифицировать как отдельную единицу ТО. <b> ПОУШ может быть другого типа, например блок оконечного устройства шлангокабеля или головка оконечного устройства шлангокабеля в зависимости от характера соединения. <c> Датчики внутри подвида ПМУ не следует путать с датчиками, относящимися к другому подводному оборудованию. <d> Для сбора данных необходима точность, чтобы обеспечить наличие достаточного количества информации, которая позволит различать отказы, воздействующие на одно волокно, и отказы, воздействующие на несколько волоконных/волоконно-оптических жгутов. <e> Соединение между динамическими и статическими частями называется ПОУШ и также может представлять собой переходную муфту. <f> Волоконно-оптические соединители могут включать пенетраторы в ПМУ или ПМР, которые будут относиться к типу "волоконно-оптические пенетраторы". <g> Низковольтные питающие/сигнальные соединители внутри подкласса ПМУ или ПМР могут включать в себя пенетраторы, которые будут относиться к следующему типу: низковольтный питающий/сигнальный пенетратор. Таким образом, низковольтные питающие/сигнальные соединители относят к категории низкого напряжения (до 1 кВ). Эти соединители могут состыковаться в сухих и влажных условиях. <h> ПЭМУ в рамках ПМУ может включать пенетраторы, которые будут относиться к типу электрических (КИП/сигнал) или оптических пенетраторов. Источник электропитания является частью ПЭМУ. Следует также отметить, что помимо пенетраторов ПЭМУ содержит другие электронные и механические элементы. <i> Карта(ы) стандарта интеллектуального подключения к скважине (СИПС) может(гут) располагаться внутри ПМУ в виде отдельной емкости, как часть ПЭМУ или как отдельный внешний модуль в ПМУ.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Описание оператора	Номер или наименование	Высокий
Область применения	Где используется	ВИСЗД, манифольд, ПЗА, насос, устьевое оборудование, фонтанная арматура, универсальное использование	Средний
Тип управляющей жидкости	-	На углеводородной, водной основе
Тип системы управления	-	Замкнутая, разомкнутая	Средний
Резервирование	-	Да/нет
Производитель	Следует указать	Текстовое описание	Высокий
Тип модели	Следует указать	Текстовое описание	Низкий
Многоствольные скважины	-	Да/нет

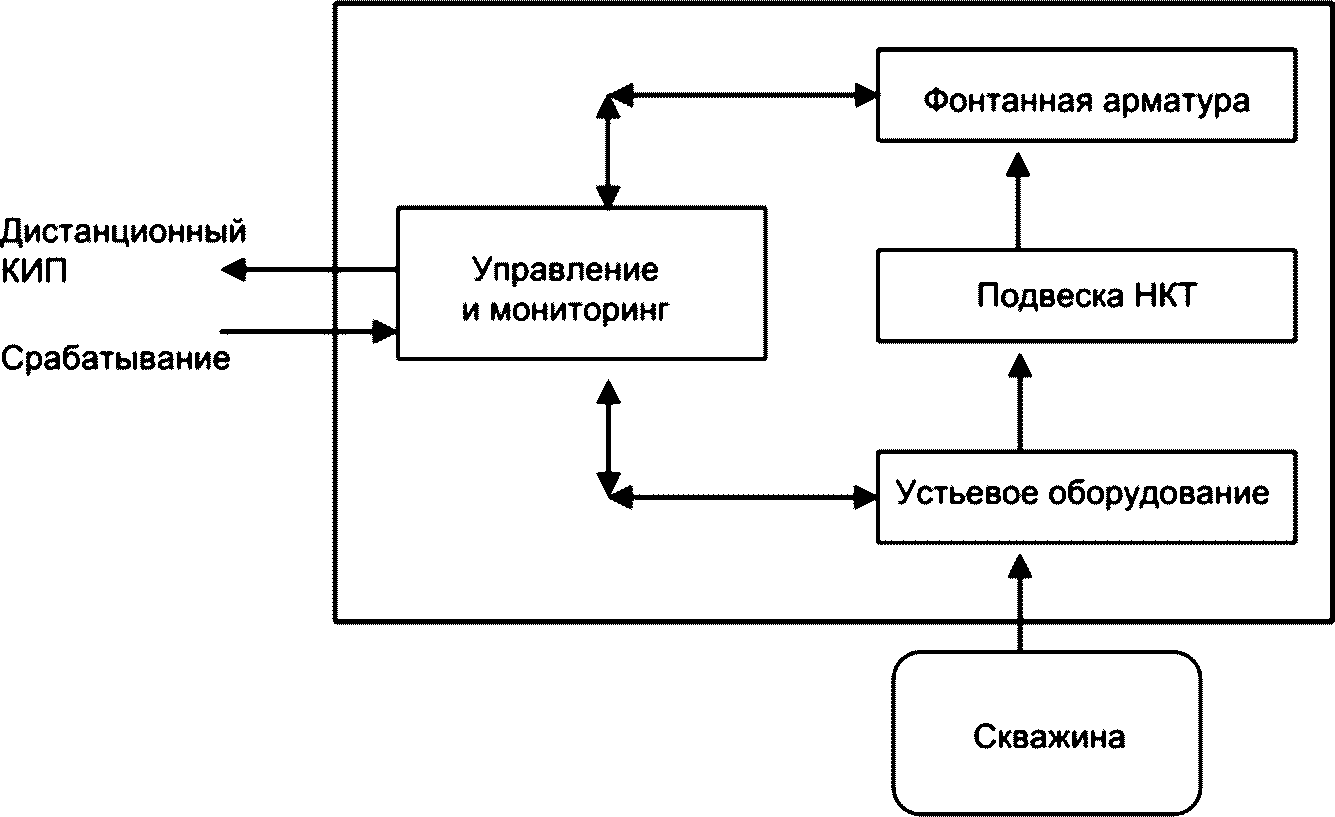

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводное устьевое оборудование и фонтанная арматура	XT	Вертикальное	VX
		Горизонтальное	HX

Вид оборудования	Подводное устьевое оборудование и фонтанная арматура
Подвид	Подводное устьевое оборудование	Подводная фонтанная арматура	Подвеска НКТ	Основание	Модуль регулирования расхода <a>	Модуль вертикального соединения (VCM)
Единицы ТО	Стационарная донная направляющая платформа (PGB). Временная донная направляющая платформа (TGB). Головка колонны направления. Устьевая головка (высокого давления). Подвески обсадной колонны. Затрубные уплотнительные устройства (герметизирующие устройства)	Соединение для закачки химреагентов. Трубная вставка. Трубопроводы (жесткие). Колпак высокого давления. Шланги (гибкие трубопроводы). Защитная крышка. Направляющая рама фонтанной арматуры. Соединитель. Внутренний изоляционный колпак. Внутренний клапан колпака фонтанной арматуры. Внутренняя заглушка колпака фонтанной арматуры. Колпак фонтанной арматуры <b>. Обратная арматура. Штуцерная арматура. Регулирующая арматура. Прочая арматура. Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов. Запорная арматура для ремонта	Соединение для закачки химреагентов. Гидравлическое соединение. Низковольтный питающий/сигнальный соединитель <d>. Корпус подвески НКТ. Изоляционная заглушка подвески НКТ	Рама. Раструб/оправка <c>. Обратная арматура. Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов	Соединение для закачки химреагентов. Соединитель. Петлеобразные выкиды. Рама. Шланги. Гидравлический соединитель. Трубопроводы. Обратная арматура. Штуцерная арматура. Регулирующая арматура	VCM-соединитель. Арматура и исполнительный механизм. Коррекция системы регулирования. Вертлюг. Направляющая воронки. Панель ТНПА. Приоритетная система аварийного управления панели ТНПА
<a> Также может обозначаться как штуцерный модуль. <b> Колпак фонтанной арматуры, доступный для индивидуальной замены, также может быть подвидом фонтанной арматуры. <c> Также может обозначаться как оправка промыслового трубопровода и считаться подвидом фонтанной арматуры. <d> Следует соблюдать осторожность в отношении датчиков и интерфейса, расположенных между подвеской НКТ и внутрискважинной системой управления.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Описание оператора	Номер или наименования	Высокий
Направляющие для установки/извлечения	Установка с применением/без применения направляющих, с привлечением/без привлечения водолазов	С применением/без применения направляющих
Тип скважины	Добывающая, нагнетательная	Добывающая, нагнетательная
Вид защиты	Обеспечивающая переход трала, препятствующая движению трала	Препятствующая движению трала, отклоняющая трал, отсутствует	Высокий
Глубина воды	-	м
Расчетное давление	Номинальное давление устьевого оборудования и фонтанной арматуры	Па (бар)
Скважина с механизированной эксплуатацией	Тип механизированной эксплуатации в скважине	Газлифтная, ЭСН, установка винтовых насосов (УВН), отсутствует	Высокий
Количество соединений	Количество линий, соединенных с блоком фонтанной арматуры	Число	Низкий
Принцип управления	Определяет принцип управления функциями и исполнительными механизмами фонтанной арматуры	-
Возможность прохождения скребка	Следует указать наличие либо отсутствие возможности прохождения скребка	Да/нет
Размер фонтанной арматуры	Габариты и вес	м, кг
Система придонной подвески	Следует указать наличие/отсутствие системы придонной подвески	Да/нет
Многоствольная скважина	Следует указать	Да/нет
Объемная производительность скважины	Характерная объемная производительность скважины (добыча или нагнетание)	Следует указать	Средний
Добываемая/нагнетаемая жидкость	Только основная жидкость: нефть, газ, конденсат, нагнетаемая вода	Нефть, газ, конденсат, нагнетаемая вода, нефтегаз, газоконденсат, газонефтеводопроявление, CO2, газ и вода, промысловая вода	Высокий
Коррозионная активность жидкости	Следует указать категорию, как показано в сноске "<a>"	Нейтральная, низкосернистая, высокосернистая
Эрозионная активность жидкости	Эрозионная активность жидкости скважины	Слабая, вещества, свободные от примесей, умеренная, сильная, неизвестно	Средний
Область применения арматуры	Функция фонтанной арматуры	Затрубная запорная арматура (AMV), затрубная буферная арматура (ASV), затрубная арматура на отводящей линии (AWV), арматура на нагнетательной отводящей линии (IWV), запорная арматура на линии подачи химреагентов (IMV), буферная арматура для подачи химреагентов (ISV), эксплуатационная запорная арматура (PMV), эксплуатационная буферная арматура, эксплуатационная арматура на отводящей линии (PWV), перепускной клапан (XOV)	Высокий
Класс конструкции арматуры	Тип конструкции фонтанной арматуры	Шаровая, двустворчатая, мембранная, задвижка с двойным расширяющимся шибером, откидная, шиберная, игольчатая, поршневая, арматура плунжерного типа, поворотная
Срабатывание арматуры	Следует указать	Гидравлическое, электрическое, ручное	Средний
Содержание смол	Следует указать	Да/нет	Низкий
Нагарообразование	Следует указать	Да/нет
Отложение парафинов	Следует указать	Да/нет
Гидратообразование	Следует указать	Да/нет
Пескопроявление	Следует указать	Да/нет
<a> Нейтральные (вещества, свободные от примесей и не оказывающие корродирующего действия). Низкосернистые [вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считают веществом с сильным действием, сырая морская вода, в ряде случаев частицы)]. Высокосернистые [вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка)].

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Райзеры	PR	Жесткой конструкции	RI
		Гибкой конструкции	FL

Вид оборудования	Райзеры
Подвид	Райзер	Основание райзера	Система обогрева	Защита	Вспомогательные механизмы
Единицы ТО	Соединитель. Изоляция. Трубопровод	Газовый подъемник. Строение. Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов	Надводная часть. Подводная часть	Анодная. Покрытие (внешнее)	Ограничитель изгиба. Плавучее устройство. Уплотнение J/I-образной трубы. Стабилизирующий и направляющий элементы. Оборудование для компенсации натяжения и перемещения

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Описание оператора	Номер или наименование	Высокий
Область применения	Тип платформы	Стационарная, плавучая, полупогружная	Средний
Длина райзера	-	м	Высокий
Рабочее давление	-	Па (бар)	Средний
Покрытие	Внешнее и внутреннее	Следует указать	Низкий
Антикоррозионное вещество	-	Да/нет
Температура	Расчетное значение	°C
Производитель	Следует указать	-	Высокий
Газовый подъемник	Наличие либо отсутствие	Да/нет	Низкий
Диаметр трубопровода	-	мм	Средний
Материал трубы	Следует указать	Сталь, комбинированный, титановый сплав, облицовочный/футеровочный
Защита (антикоррозийная)	Следует указать	Активная, пассивная
Защита (механическая)	Следует указать	I-, J-образная труба, технологическое отверстие райзера
Конструкция райзера	Следует указать	Свободно провисающая, волнообразная, S-образная
Толщина стенки	Следует указать	мм	Низкий
Проводимая жидкость	Только основная жидкость: нефть, газ, конденсат, нагнетаемая вода	Нефть, газ, конденсат, нагнетаемая вода, нефтегаз, газоконденсат, газонефтеводопроявление, CO2, газ и вода, промысловая вода	Высокий
Коррозионная активность жидкости	Следует указать категорию, как показано в сноске "<a>"	Нейтральная, низкосернистая, высокосернистая
Содержание смол	Следует указать	Да/нет	Низкий
Нагарообразование	Следует указать	Да/нет
Отложение парафинов	Следует указать	Да/нет
Гидратообразование	Следует указать	Да/нет
Пескопроявление	Следует указать	Да/нет
Область применения арматуры	Функция арматуры основания райзера	Запорная арматура трубопровода, ПЗА <b>, ВИСЗД	Высокий
Класс конструкции арматуры	Тип конструкции арматуры основания райзера	Шаровая с боковым доступом, шаровая с верхним доступом, задвижка с двойным расширяющимся шибером (DEG), шиберная задвижка, клиновая задвижка, обратная
<a> Нейтральные (вещества, свободные от примесей и не оказывающие корродирующего действия). Низкосернистые [вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считается веществом с сильным действием, сырая морская вода, в ряде случаев частицы)]. Высокосернистые [вещества с сильным корродирующим/эродирующим действием (углеводороды с высоким содержанием H2S, CO2 или песка)]. <b> Следует отметить, что в соответствии с 3.6.4 [1] ПЗА может быть как приводной (например, подводная арматура дистанционного управления), так и неприводная арматура (например, подводная обратная арматура). Система управления для подводной арматуры основания райзера будет рассмотрена в рамках класса оборудования "Управление подводной добычей", например динамический шлангокабель и подводный модуль управления, а также оборудование для управления надводной частью (см. A.2.6.1).

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводные насосы	SP	Центробежные	CE
		Поршневые	RE
		Роторные	RO

Вид оборудования	Подводные насосы <a>
Подвид	Насос	Электродвигатель	Барьерная жидкость <b>, <c>	Управление и мониторинг	Прочее
Единицы ТО	Радиальный подшипник. Упорный подшипник. Кожух. Соединитель. Втулка цилиндра. Рабочее колесо. Трубопроводы. Поршень. Уплотнение. Вал. Защитная конструкция. Опорная конструкция. Механическая посадочная поверхность. Регулирующая арматура. Запорная арматура для технологического процесса. Иная арматура	Радиальный подшипник. Упорный подшипник. Кожух. Соединитель. Блок управления. Рабочее колесо. Ротор. Уплотнение. Статор. Опора. Подводный электрический пенетратор	Аккумулятор. Гидравлическое соединение. Охлаждение. Фильтр. Смазочное масло. Трубопроводы. Насос смазочного масла, включая привод. Резервуар. Обратная арматура	Кабель. Монтажная коробка. Датчик утечки. Датчик уровня. Источник питания. Датчик давления. Питающий/сигнальный соединитель. Датчик скорости. Датчик температуры. Датчик вибрации. Иная арматура	Соединитель. Система охлаждения/нагрева. Трубопроводы. Демпфер пульсаций. Система продувки
<a> Следует отметить, что подводный насос включает в себя привод (электродвигатель) в отличие от насосов, расположенных над водой или на берегу (см. A.2.2.6). Подводный насос не включает в себя силовую трансмиссию для электродвигателя (подвид), поскольку относится к классу оборудования "Подводное распределение электроэнергии". Необходимо также обратить внимание на то, что класс оборудования "Подводные насосы" не включает в себя скважинные насосы, расположенные на морском основании кессонного типа. <b> Оборудование для барьерной жидкости выполняет четыре основные функции: - гальваническая развязка (диэлектрические свойства); - смазывание подшипников и уплотнений; - отвод тепла; - отвод частиц в имеющиеся системы фильтрации. <c> Единицы ТО по большей части расположены над водой, но некоторые из них находятся под водой (например, гидравлические соединения в обоих концах шлангокабеля). Барьерная жидкость поступает из надводной (или береговой) части в подводный насос по специальным трубопроводам, расположенным внутри статического шлангокабеля (и, возможно, динамического шлангокабеля), и, может быть, по гидравлическим перемычкам. Данное оборудование относится к подвиду и единице ТО в рамках класса оборудования "Управление подводной добычей" (см. A.2.6.1). Шлангокабели можно определить в зависимости от месторождения, в котором находится подводный насос. Для обеспечения надежности сбора/оценки данных можно включить эти единицы в общую информацию о распределении барьерной жидкости и добавить их в качестве единиц ТО в подвид "Барьерная жидкость". См. также аналогичные замечания в отношении источника электропитания в сноске "<b>".

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Описание оператора	Номер или наименование	Высокий
Конечное давление (расчетное)	-	Па (бар и т.д.)
Давление всасывания (расчетное)	-	Па (бар и т.д.)	Средний
Привод насоса	Тип привода	Электродвигатель, турбина, гидродвигатель	Высокий
Мощность (расчетная)	Мощность привода	кВт
Скорость	Расчетное значение	об/мин	Низкий
Количество ступеней	-	Число
Соединение насоса	-	Неразъемное, эластичное, гидравлическое
Производитель	Следует указать	Следует указать	Высокий
Тип модели	Следует указать	Следует указать	Низкий
Конструкция насоса	Конструктивная характеристика	Осевой, радиальный, комбинированный, диафрагменный, плунжерный, поршневой, винтовой, лопастной, шестеренный, кулачковый	Высокий
Область применения (насос)	Где применяется	Нагнетание, закачивание, активное охлаждение	Средний
Перемещаемая текучая среда	Только основная жидкость: нефть, газ, конденсат, нагнетаемая вода	Нефть, газ, конденсат, нагнетаемая вода, нефтегаз, газоконденсат, газонефтеводопроявление, CO2, газ и вода, промысловая вода, хладагенты	Высокий
Коррозионная активность жидкости	Следует указать категорию, как показано в сноске "<a>"	Нейтральная, низкосернистая, высокосернистая
Тип радиального подшипника	Следует указать	Магнитный, роликовый, скольжения	Низкий
Тип упорного подшипника	Следует указать	Магнитный, роликовый, скольжения
Положение вала	Следует указать	Горизонтальное, вертикальное
Тип уплотнения вала	Следует указать	Сухое, сальниковое, лабиринтное, механическое, масляное, набивное, комбинированное
Тип трансмиссии	Следует указать	Прямая, зубчатая, встроенная
<a> Нейтральные (вещества, свободные от примесей и не оказывающие корродирующего действия). Низкосернистые [вещества с умеренным корродирующим/эродирующим действием (сжиженный нефтяной газ не считается веществом с сильным действием, сырая морская вода, в ряде случаев частицы)]. Высокосернистые [вещества с сильным корродирующим/эродирующим действием (серосодержащий сжиженный нефтяной газ, с высоким содержанием H2S, CO2 и песка)].

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводное распределение электроэнергии	EP	Один потребитель без подводного понижающего трансформатора	SU
		Один потребитель с подводным понижающим трансформатором	SD
		Несколько потребителей	MC

Вид оборудования	Подводное распределение электроэнергии
Подвид	Оборудование для распределения электроэнергии на верхних строениях	Силовой кабель для подвижного соединения <a>	Силовой кабель для стационарной прокладки <b>	Оборудование для подводного распределения электроэнергии <g>
Единицы ТО	(Отсутствуют) <c>	Оконечное кабельное устройство для верхних строений. Оборудование для компенсации натяжения и перемещения. Ограничитель изгиба. Плавучее устройство. Уплотнение J-/I-образной трубы. Стабилизатор <d>. Оконечное кабельное устройство для подводных строений. Срединная кабельная муфта. Кабельная оболочка/броня. Высоковольтная питающая линия. Волоконно-оптическая линия <e>	Высоковольтная питающая линия/Оптоволоконная линия <e>. Заводская кабельная муфта. Кабельная муфта для морского участка трубопровода. Кабельная оболочка/броня. Оконечное кабельное устройство для подводных строений. Оконечное кабельное устройство для верхних строений <f>. Оконечное кабельное устройство для береговых строений. Ограничитель изгиба. Срединная кабельная муфта	Подводный питающий соединитель <h>. Подводное распределительное устройство <i>. Подводный силовой трансформатор <j>. Подводный пенетратор <k>. Подводный частотный преобразователь <l>. Подводная силовая перемычка <m>. Подводный ИБП <n>. Управление и мониторинг <o>
<a> Элементы, аналогичные тем, что входят в подвид "Динамический шлангокабель" для класса оборудования "Управление подводной добычей". <b> Элементы, аналогичные тем, что входят в подвид "Статический шлангокабель" для класса оборудования "Управление подводной добычей". <c> Оборудование для распределения электроэнергии на верхних строениях не делится на более подробные категории, поскольку оно рассматривается в других классах оборудования в настоящем стандарте. Следует отметить, что классы оборудования "Частотные преобразователи" (верхние строения - см. A.2.4.4) и "Силовые трансформаторы" (верхние строения - см. A.2.4.2) относятся к такому оборудованию. Конфигурация силового трансформатора зависит от того, используется ли подводный силовой трансформатор под водой. Класс оборудования "Распределительное устройство" (в которое входят защитные устройства верхних строений) также является частью такого оборудования. Кроме того, если к морскому сооружению проложен подводный силовой кабель большой протяженности или электропитание поступает непосредственно с берега, устанавливают оборудование для компенсации реактивной мощности. <d> Анкерный зажим/крепление является частью стабилизатора. <e> Для сбора данных необходима точность, чтобы обеспечить наличие достаточного количества информации, которая позволит различать отказы, воздействующие на одно волокно, и отказы, воздействующие на несколько волокон/волоконно-оптический жгут. <f> Применимо, если подводный силовой кабель для стационарной прокладки подвешен на стационарном сооружении. <g> В целом следует принимать во внимание, что некоторые единицы ТО (например, подводный пенетратор и компенсатор давления) в классе "Подводное распределение электроэнергии" могут появляться в виде частей (уровень 9) различных единиц ТО. Необходимо внимательно подходить к этому вопросу при сборе и оценке данных о надежности. Например, подводный соединитель не является единицей ТО, поскольку для этого потребовались и другие элементы, такие как трансформатор тока, трансформатор напряжения, которые входят в состав более крупных элементов, таких как подводный частотный преобразователь или распределительное устройство. <h> Подводный питающий соединитель иногда называют высоковольтным соединителем. Он может состыковываться в сухих и влажных условиях. Следует отметить, что электрический (низковольтный питающий/сигнальный) и волоконно-оптический соединители, используемые для подводного распределения электроэнергии, попадают в число этих единиц ТО внутри подвида "Подводный запорно-распределительный модуль" в таксономии класса оборудования "Управление подводной добычей" в таблице A.87. <i> Единица ТО "Распределительное устройство" также включает в себя части подводных защитных устройств. <j> Следует различать подводный трансформатор как единицу ТО (уровень 8) и как "Силовой трансформатор" верхних сооружений [Класс оборудования (уровень 6) в соответствии с A.2.4.2]. <k> Подводные пенетраторы могут быть электрическими (низковольтными питающими/сигнальными), электрическими (высоковольтными) или волоконно-оптическими. Данную информацию необходимо отразить в данных по оборудованию на уровне единиц ТО. <l> Следует отметить степень детализации. Подводный частотный преобразователь включает в себя подводные пенетраторы и может содержать соединители. Однако для обеспечения надежности сбора/оценки данных следует соблюдать точность при его использовании. Подводный частотный преобразователь может быть двух типов: с компенсацией давления и без компенсации давления. <m> Подводная силовая перемычка внутри подвида "Оборудование для подводного распределения электроэнергии" может быть исключительно электрической (высоковольтной). Однако внутри общей подводной системы распределения электроэнергии также встречается перемычка низковольтной питающей/сигнальной линии [электрическая (низковольтная питающая/сигнальная)] и волоконно-оптическая перемычка. Две эти единицы ТО появляются в таксономии в классе "Управление подводной добычей" таблицы A.87 и, возможно, в других, например: гидравлические/химические линии также могут являться частью силового кабеля для подвижного соединения и силового кабеля для стационарной прокладки. Вместо того чтобы добавлять новые подвиды в таблицу A.99, можно использовать указанные элементы (имеющиеся в различных подвидах) в таблице A.87, которая в данном случае подходит для описания подводного электропитания и сбора данных о надежности. Следует также отметить, что низковольтные питающие/сигнальные линии в динамическом и статическом шлангокабелях не входят в состав класса оборудования "Подводное распределение электроэнергии", а включены в состав класса "Управление подводной добычей" (см. A.2.6.1). Если в состав подводного силового кабеля также входят (включены) гидравлические/химические линии и питающие/сигнальные линии, рекомендуется регистрировать данные на этом подводном силовом кабеле. <n> Для обеспечения надежности сбора/оценки данных эту единицу ТО можно описать более подробно согласно A.2.4.1. <o> В этот подвид входят элементы управления и мониторинга, относящиеся к оборудованию для подводного распределения электроэнергии, помимо элементов локального управления и мониторинга, например для подводных насосов (см. A.2.6.4).

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Напряжение электропередачи <a>	0 - 9999	кВт	Высокий
Мощность электропередачи	0 - 99 999	кВт·А
Переменный/постоянный ток	AC DC Переменный/постоянный ток	Коды
Расстояние электропередачи	0 - 999	км
Количество потребителей	0 - 99	Число
Тип потребителей	Тип потребителей	Подводный насос, подводный компрессор, подводный нагреватель, подводный охладитель
<a> Уровни напряжения приведены в соответствии с ГОСТ 29322 (см. ниже): - низкое напряжение < 1 кВ; - среднее напряжение от 1 до 35 кВ; - высокое напряжение от 35 до 230 кВ; - сверхвысокое напряжение от 230 кВ. В международной нефтегазовой отрасли могут применяться иные определения сверхвысокого (СВН), высокого (ВН), среднего (СН) и низкого напряжения (НН). Необходимо сравнить значения в МЭК и IEEE/АНИС, чтобы узнать, например, диапазон ВН, поскольку они могут различаться. В целях безопасности для всех уровней напряжения кроме НН, т.е. > 1 кВ, следует применять национальные правила использования электроэнергии.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводные резервуары под давлением	SV	Коагулятор	CA
		Циклонный	CY
		Гидроциклонный	HY
		Газоочиститель	SB
		Сепаратор	SE
		Ловушка для конденсата	SC
		Уравнительный	SD

Вид оборудования	Подводные резервуары под давлением
Подвид	Внешние объекты	Внутренние объекты	Управление и мониторинг <a>	Прочее
Единицы ТО	Защитная конструкция. Опорная конструкция. Изоляция. Соединитель. Корпус/кожух. Трубопроводы <b>. Обратная арматура. Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов. Прочая арматура	Пластины коагулятора. Перегородки. Тарелки. Лопатки. Подушки. Каплеотбойник. Отклонитель. Перфорированная пластина. Теплообменный змеевик. Система пескоотделения. Распределитель	Датчики <c>. Регулирующая арматура	Прочее
<a> Управление и мониторинг для "Подводных резервуаров высокого давления" будет схожим, но частично отличающимся от указанного для класса надводных/береговых "Резервуаров высокого давления" (см. таблицу A.39): перемычка низковольтной питающей/сигнальной линии и низковольтный питающий/сигнальный соединитель выступают аналогами проводке и трубопроводам, но рассмотрены в подвиде "Подводный запорно-распределительный модуль" (см. таблицу A.87). <b> Жесткие трубопроводы. <c> Подводные датчики также рассматриваются в подвиде "Датчики" класса оборудования "Управление подводной добычей" (см. таблицу A.87). Под такими датчиками понимаются "Многофазные расходомеры", "Датчик содержания нефтепродуктов в воде", "Датчик содержания воды в нефти" и "Датчик уровня жидкости". См. также A.2.5.2, где описан конкретный класс оборудования, но для надводного/берегового применения. Эта информация может оказаться полезной для сбора/оценки данных о надежности.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения оборудования	Где используется	Подготовка нефти, подготовка конденсата, нагнетание (повторное) газа, подготовка газа, переработка газа, нагнетание (повторное) жидкости, сепарация газа и жидкостей, сепарация жидкости, газа и твердых частиц	Высокий
Возможность извлечения	Возможность извлечения подводного резервуара высокого давления	Да/нет
Эрозионная активность жидкости	Следует указать категорию, как показано в примере	Без примесей, слабая, умеренная, сильная активность
Коррозионная активность жидкости	Следует указать категорию, как показано в примере	Нейтральная, низкосернистая, высокосернистая жидкость
Жидкость(и)	Основная жидкость	Газонефтеводопроявление, нефтяной газ, газоконденсат, нефтяные воды, нефтесодержащая вода, водно-гликолевая смесь, метанол, химические вещества
Нагнетание жидкости/газа	-	Да/нет	Средний
Давление (рабочее)	Следует указать	Па (бар)
Расчетное давление	Следует указать	Па (бар)	Высокий
Расчетная температура	Следует указать	°C
Температура (рабочая)	Следует указать	°C	Средний
Время удержания	Следует указать	мин
Расчетная производительность	Следует указать	м3/сут
Диаметр	Внешний	м
Длина	Внешняя	м	Средний
Расположение	Следует указать	Горизонтальное, вертикальное, шарообразное
Материал корпуса	Следует указать тип или код	Текстовое описание	Низкий
Пескопроявление	Следует указать	Да/нет
Эмульсии	Следует указать	Да/нет
Гидратообразование	Следует указать	Да/нет
Отложение парафинов	Следует указать	Да/нет
Нагарообразование	Следует указать	Да/нет
Содержание смол	Следует указать	Да/нет
Примечание - Данные по оборудованию класса "Подводные резервуары под давлением" схожи, но частично отличаются от указанных для класса надводных/береговых "Резервуаров высокого давления" (см. таблицу A.40) ввиду расположения этих резервуаров ВД на морском дне.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводные трубопроводы	SL	Гибкой конструкции	FL
		Жесткой конструкции	RI

Вид оборудования	Подводные трубопроводы
Подвид	Трубопровод	Система обогрева <a>	Подводный пункт отключения (SIS) <b>	Береговой пункт отключения (OIS) <b>
Единицы ТО	Внешнее покрытие. Соединитель. Морской подводный трубопровод. Предохранительное соединение. Гибкая трубная вставка. Жесткая трубная вставка. Запорная арматура для технологического процесса <c>	Подводная часть. Надводная часть	Защитная конструкция. Опорная конструкция. Запорная арматура для технологического процесса <d>. Запорная арматура для вспомогательных ресурсов. Обратная арматура. Регулирующая арматура. Пункт внутренней очистки трубопроводов скребками <e>	Защитная конструкция. Опорная конструкция. Запорная арматура <f> для технологического процесса. Запорная арматура для вспомогательных ресурсов. Обратная арматура. Регулирующая арматура. Пункт внутренней очистки трубопроводов скребками <e>
<a> Система обогрева, как правило, не применяется в транспортных системах большой протяженности (магистральных трубопроводах). Как правило, системы обогрева используют в промысловых трубопроводах, транспортирующих флюид скважины. <b> Береговая система отключения (OIS) представляет собой расположенный на береговом объекте узел запорной арматуры, где подводные трубопроводы сходятся в береговой терминал. Данная система содержит береговую запорную арматуру для технологического процесса, являющуюся важным барьером. <c> Подводный пункт отключения применяется при наличии подводной запорной арматуры вдоль трассы подводного трубопровода. SIS представляет собой подводный манифольд (например, PLEM - модуль конечного обустройства трубопровода) с арматурой различного типа в зависимости от инфраструктуры трубопроводной сети. Как правило, класс конструкции такой арматуры отличается. <d> Для ПЗА в "Области применения элемента арматуры" необходимо указать ПЗА. ПЗА рассмотрена в [138] (см. также 3.6.4 [1]). Иногда его называют "ПВЗА". Это отдельный тип запорной арматуры для технологического процесса. При наличии в подводном трубопроводе Т-образного соединения оно, как правило, содержит арматуру. Класс конструкции арматуры может отличаться. <e> Как правило, трубопроводы подвергают внутренней очистке скребками, а соответствующие установки пуска и приемки скребка (включают в себя различные элементы) располагают в одном из концов трубопровода, например под водой, над водой или на берегу. Пункт внутренней очистки трубопроводов скребками также может входить в состав подвида "Основание райзера" в классе оборудования "Райзеры". <f> В классе оборудования "Подводные трубопроводы" арматура выполняет основную барьерную функцию и является единицей ТО в рамках его подвида. Однако можно также использовать класс оборудования "Арматура" (см. A.2.5.4), если требуется собрать более подробные данные об арматуре.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Следует указать	От подводной до береговой. Подводная внутрипромысловая. От морских сооружений до береговых. Транзитные экспортные трубопроводные системы. От экспортных до отгрузочных	Высокий
Тип	Следует указать	Добывающая, нагнетательная	-
Максимальная глубина воды	Следует указать	м	Средний
Длина трубопровода	-	м	Высокий
Диаметр трубопровода	Номинальный наружный диаметр (НД)	мм	Средний
Проводимая жидкость	-	Нефть, газ, конденсат, нефтегаз, газоконденсат, газонефтеводопроявление, CO2	Высокий
Заглубление трубопровода	Следует указать, заглублен ли весь трубопровод или его часть	Да/нет	Высокий
Количество Т-образных соединений	Следует указать	Число	Средний
Система обогрева	-	Да/нет	Высокий
Коррозионная активность жидкости	Следует указать	Без примесей. Слабая. Умеренная. Сильная
Эрозионная активность жидкости	Следует указать	Без примесей. Слабая. Умеренная. Сильная	Средний
Расчетное давление	Расчетное давление	Па (бар)	Высокий
Рабочее давление	Рабочее давление	Па (бар)	Средний
Расчетная температура	Расчетная температура	°C
Область применения арматуры	Функция арматуры в трубопроводе	Отсечение трубопровода. ПЗА <a>	Высокий
Класс конструкции арматуры	Тип конструкции арматуры трубопровода	Шаровой с боковым доступом, шаровой с верхним доступом, задвижка с двойным расширяющимся шибером (DEG), шиберная задвижка, клиновая задвижка, обратный
Срабатывание арматуры	Следует указать	Гидравлическое, электрическое, ручное
Местоположение арматуры	Следует указать местоположение арматуры трубопровода	Под водой, над водой, на береговом объекте/на берегу
Положение арматуры для обеспечения надежности при отказе некоторых элементов	Положение для обеспечения надежности при отказе некоторых элементов	При отказе арматура: переходит в открытое положение, в закрытое положение, не меняет положения
<a> Следует отметить, что в соответствии с 3.6.4 [1] ПЗА может быть приводной (например, подводная арматура дистанционного управления) и неприводной (например, подводная обратная арматура). Система управления для подводной трубопроводной арматуры будет рассмотрена в рамках класса оборудования "Управление подводной добычей", например статический шлангокабель и подводный модуль управления, а также оборудование для управления надводной частью (см. A.2.6.1).

Вид оборудования	Нижнее заканчивание скважины
Подвид	Обсадная колонна	Эксплуатационная колонна	Вставное оборудование	Питание/управление/мониторинг нижнего заканчивания
Единицы ТО	Обсадная колонна. Цементное покрытие. Подвеска обсадной колонны. Колонна-хвостовик. Подвеска колонны-хвостовика. Подвеска/пакер колонны-хвостовика. Стационарная мостовая пробка	Подвеска НКТ. НКТ. Расходная муфта. Извлекаемый на НКТ клапан-отсекатель (ИТ)-СКОуп <a>. Затрубный клапан-отсекатель. Скользящая муфта. Устройство регулирования притока. Электрический скважинный насос <b>. Гидравлический скважинный насос. Оправка ингибиторного клапана. Клапан-регулятор притока. Уплотнительное устройство. Стационарный измерительный прибор. Эксплуатационный пакер. Подвеска/пакер нижнего заканчивания. Автономное устройство регулирования притока (AICD). Ниппель для извлекаемого на канате СКОуп. Гидроразрывная муфта. Гидроразрывная пробка	Газлифтный клапан (ГЛК) <c>. Неработающий ГЛК. ИК-СКОуп <a>. Извлекаемая на канате мостовая пробка. Клапан нагнетания химреагентов	Электрический соединитель, скважинный измерительный прибор. Электрический соединитель, подвеска НКТ. Модуль управления нижнего заканчивания. Линия гидравлической системы управления. Пенетратор устьевого оборудования. Подвесной пенетратор. Пакерный пенетратор. Силовой кабель. Сигнальный кабель/кабель КИП
<a> Данное оборудование также выделяется в отдельный класс оборудования "ЗКО" (см. A.2.7.5). <b> Данное оборудование также выделяется в отдельный класс оборудования "ЭСН" (см. A.2.7.6). <c> Следует обратить внимание на приложение S [164].

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Производитель <a>	Следует указать	Текст	Высокий
Наименование модели <a>	Следует дать уникальное обозначение модели объекта	Следует указать
Заводской номер <a>	Следует указать идентификатор, который будет уникальным для оборудования с идентичными проектными характеристиками	Буквенно-числовое значение
Серийный номер <a>	Следует указать серийный номер, который будет служить уникальным идентификатором оборудования (для каждого оборудования)	Текст	Высокий/средний
Номинальный размер	Следует указать номинальный размер (классификация по размеру) оборудования	мм или футы	Средний
Длина	Следует указать длину трубного оборудования	м или футы	Высокий
Глубина спуска	Глубину спуска следует указать как измеренную глубину (MD) и фактическую глубину по вертикали (TVD) относительно стола ротора (RKB) для всего оборудования с функцией барьерного элемента скважины	м или футы
Вид металла	Следует указать вид металла, используемого для открытых для потока частей оборудования	Следует указать	Средний
Тип эластомера	Следует указать тип эластомера соответствующего оборудования с пакерным/уплотнительным элементом	Следует указать
Рабочее давление	Максимальная расчетная рабочая температура	Па (бар)	Высокий
Рабочая температура	Максимальная расчетная рабочая температура	°C
<a> Заводской номер и серийный номер более подробно отражают уникальный идентификационный номер оборудования, упомянутый в таблице 5. Производитель и наименование модели также включены в таблицу 5.

Объект: ИТ		Категория: объект колонны	Приоритет
Наименование	Описание	Единица измерения или перечень кодов
Модель	Следует дать уникальное обозначение модели объекта	Символы	Высокий
Каталожный номер (оператор)	-	-	Средний
Каталожный номер (производитель)	-	-	Высокий
Производитель	-	Все основные производители нефтепромыслового оборудования
Фактическая длина	Длина, занимаемая объектом в колонне, не считая муфты/ниппеля	м
Тип клапана	-	Извлекаемый на НКТ. Извлекаемый на НКТ с извлекаемым на канате органом управления. Прочее. Н/д	Средний
Принцип действия	-	Шаровой. Откидной (стандартный). Откидной (изогнутый). Тарельчатый. Прочее. Н/д
Конструкция клапана	-	Одинарный клапан. Одинарный клапан с возможностью вставки в клапан. Одинарный клапан с отдельным(ой) ниппелем/линией управления для вставки клапанов. Верхний клапан в тандеме для нагруженного резервирования. Нижний клапан в тандеме для нагруженного резервирования. Верхний клапан в тандеме для ненагруженного резервирования. Нижний клапан в тандеме для ненагруженного резервирования. Верхний клапан в тандеме для гибридного резервирования	Низкий
Функция компенсации	-	С функцией компенсации. Без функции компенсации. Н/д
Номинальный размер	-	-	Высокий
Максимальное НД	-	-	Средний
Минимальное ВД	-	-
Номинальное давление	-	-	Низкий
Тип поршня	-	Штанговый. Концентрический. Штанговый и концентрический. Прочее. Н/д	Высокий
Количество поршней	Общее количество поршней в клапане	Числовое значение	Низкий
Количество линий управления	Общее количество линий управления, ведущих к клапану	Числовое значение
Вторичная функция линии управления	-	Не установлена. Уравнительная линия. Постоянная блокировка. Временная блокировка. Нормальная работа. Прочее. Н/д
Конфигурация и тип уплотнения	Следует описать конфигурацию и материалы, используемые в динамических и статических уплотнениях	Текстовое поле
Характеристики материала: - для запорного устройства, - седла, - расходомерной трубы/поршня	Материал, используемый для большинства ответственных частей клапанов. Под седлом понимается седло для запорного устройства	Перечень кодов для металлических материалов	Высокий
Принцип управления	-	Гидравлическое. Гидравлическое с зарядом азота в качестве дополнительного источника питания. Гидравлическое с уравнительной линией для глубокой установки. Электромагнитное с размещенным в скважине источником питания. Электромагнитное с электрическим кабелем. Прочее. Н/д	Средний
Комментарий	-	Текстовое поле	Низкий
Примечание - Н/д - нет данных.

Объект: забойный клапан-отсекатель (ИК)		Категория: вставной объект	Приоритет
Наименование	Описание	Единица измерения или перечень кодов
Модель <a>	Следует дать уникальное обозначение модели объекта	Символы (25)	Высокий
Каталожный номер (оператор)	-	-	Средний
Каталожный номер (производитель) <a>	-	-	Высокий
Производитель <a>	-	Все основные производители нефтепромыслового оборудования	Высокий
Длина	-	м
Принцип действия	-	Шаровой. Откидной (стандартный). Откидной (изогнутый). Тарельчатый. Прочее. Н/д	Средний
Конструкция клапана	-	Одинарный клапан. Одинарный клапан с возможностью вставки в клапан. Одинарный клапан с отдельным ниппелем/линией управления для вставки клапанов. Верхний клапан в тандеме для нагруженного резервирования. Нижний клапан в тандеме для нагруженного резервирования. Верхний клапан в тандеме для ненагруженного резервирования. Нижний клапан в тандеме для ненагруженного резервирования. Верхний клапан в тандеме для гибридного резервирования	Низкий
Функция компенсации	-	С функцией компенсации. Без функции компенсации. Н/д
Номинальный размер	-	-	Высокий
Максимальное НД	-	-	Средний
Минимальное ВД	-	-
Номинальное давление	-	-	Низкий
Тип поршня	-	Штанговый. Концентрический. Штанговый и концентрический. Прочее. Н/д	Высокий
Количество поршней	Общее количество поршней в клапане	Число	Низкий
Количество линий управления	Общее количество линий управления, ведущих к клапану	Число
Вторичная функция линии управления	-	Не установлена. Уравнительная линия. Постоянная блокировка. Временная блокировка. Нормальная работа. Прочее. Н/д
Конфигурация и тип уплотнения	Следует описать конфигурацию и материалы, используемые в динамических и статических уплотнениях	Текстовое поле
Характеристики материала: - для запорного устройства, - седла, - расходомерной трубы/поршня	-	Перечень кодов для металлических материалов	Высокий
Принцип управления	-	Гидравлическое. Гидравлическое с зарядом азота в качестве дополнительного источника питания. Гидравлическое с уравнительной линией для глубокой установки. Электромагнитное с размещенным в скважине источником питания. Электромагнитное с электрическим кабелем. Прочее. Н/д	Средний
Комментарий	-	Текстовое поле	Низкий
<a> Заводской и серийный номера более подробно отражают уникальный идентификационный номер оборудования, упомянутый в таблице 5. Производитель и наименование модели также включены в таблицу 5.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Электрические скважинные насосы	ESP	Центробежные	CE
		Роторные	RO
		Переменного тока	AC

Вид оборудования	Электрические скважинные насосы
Подвид	Кабель ЭСН	Электродвигатель ЭСН	Насос ЭСН	Всасывающий патрубок ЭСН <a>	Уплотнение ЭСН
Единицы ТО	Основной силовой кабель. Кабельный удлинитель. Пакерный пенетратор. Гибкий проводник. Соединитель кабельной муфты. Сросток. Пенетратор устьевого оборудования	Основание. Соединение. Фильтр. Головка. Картер. Смазочное масло. Уплотнительное кольцо. Ротор. Подшипник. Роторы. Вал. Статор. Упорный подшипник. Покрытие. Скважинный датчик	Основание. Соединение. Диффузоры. Головка/нагнетательное отверстие. Корпус. Рабочие колеса. Уплотнительные кольца. Сетчатые фильтры. Вал. Подшипники вала. Пружинные кольца. Упорные шайбы	Основание. Соединение. Диффузоры. Выпускные отверстия/сетчатые фильтры. Головка. Корпус. Рабочие колеса. Шнек. Входные отверстия/сетчатые фильтры. Уплотнительные кольца. Радиальные подшипники. Секция сепаратора/ротор. Вал. Подшипники вала. Пружинные кольца. Упорные шайбы	Мешочная камера. Основание. Соединение. Головка. Корпус. Лабиринтная камера. Механические уплотнения. Смазочное масло. Уплотнительное кольцо. Предохранительная арматура. Вал. Упорный подшипник
<a> Всасывающий патрубок ЭСН включает в себя газосепаратор и диспергатор.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Описание оператора	Номер или наименование	Высокий
Тип модели	Следует указать	Следует указать	Низкий
Область применения ЭСН	Тип области применения	Скважины на суше. Скважины с надводной фонтанной арматурой (надводным расположением устья). Скважины с подводным устьевым оборудованием (заканчивание скважины с подводным устьевым оборудованием). Морское основание (кессон). ГНУ	Высокий
Коррозионная активность жидкости	Нейтральная, низкосернистая, высокосернистая жидкость	Следует указать
Перемещаемая текучая среда	Только основная жидкость: нефть, газ, конденсат, нагнетаемая вода	Нефть, газ, конденсат, нагнетаемая вода, нефтегаз, газоконденсат, газонефтеводопроявление, CO2, газ и вода, промысловая вода
Номинальная мощность на валу	Везде, где применимо	кВт
Номинальная мощность, прикладываемая к муфте	Везде, где применимо	кВт
Расчетная максимальная пропускная способность	Навинчивающаяся выпускная головка	м3/сут	Средний
Номинальное давление	Навинчивающаяся выпускная головка	Па	Высокий
Расчетные рабочие характеристики (только вода)	Насос и диспергатор газа	Кривая насосных характеристик	Низкий
Расчетная максимальная объемная доля газа (ОДГ)	Насос и диспергатор газа	%	Средний
Осевая нагрузка ступени насоса	Насос и диспергатор газа	кг	Высокий
Номинальное давление на корпус	Насос и диспергатор газа	Па
Расчетная максимальная пропускная способность	Навинчивающийся впускной патрубок	м3/сут	Низкий
Расчетные рабочие характеристики	Механический газосепаратор	Рабочие характеристики
Возможности объемной усадки	Секция уплотнительной камеры	м3	Высокий
Пределы эксплуатационных отклонений	Секция уплотнительной камеры	Следует указать (числовое значение)
Допустимая осевая нагрузка на подшипник	Секция уплотнительной камеры	кг
Минимальная рабочая скорость для упорного подшипника	Секция уплотнительной камеры	об/мин или частота	Низкий
Количество и интенсивность циклов изменения давления	Секция уплотнительной камеры	Следует указать	Высокий
Требуемая мощность	Секция уплотнительной камеры	кВт
Параметры характеристик электродвигателя	Электродвигатель	Рабочие характеристики
Напряжение двигателя для минимального тока	Электродвигатель	А
Повышение температуры обмотки электродвигателя	Электродвигатель	°C
Рабочие пределы внутренней температуры электродвигателя	Электродвигатель	°C
Ток, крутящий момент и коэффициент мощности при замкнутом роторе	Электродвигатель	А
Номинальное напряжение	Силовой кабель и кабельный удлинитель	В
Номинальная температура	Силовой кабель и кабельный удлинитель	°C
Коэффициент допустимой токовой нагрузки	Силовой кабель и кабельный удлинитель	Следует указать (числовое значение)	Высокий
Размер проводника	Силовой кабель и кабельный удлинитель	мм
Номинальный допустимый минимальный радиус изгиба	Силовой кабель и кабельный удлинитель	м
Номинальное напряжение	Кабельная муфта	В
Номинальная температура	Кабельная муфта	°C
Коэффициент допустимой токовой нагрузки	Кабельная муфта	А
Дифференциальное давление	Кабельная муфта	Па
Циклическое температурное воздействие	Кабельная муфта	Н/д

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Надводное устьевое оборудование и фонтанная арматура	WD	Вертикальное	VE
		Горизонтальное	HO

Вид оборудования	Надводное устьевое оборудование и фонтанная арматура
Подвид	Устьевое оборудование	Подвеска НКТ	Фонтанная арматура <a>, <b>	Управление и мониторинг
Единицы ТО	Затрубные уплотнительные устройства (герметизирующие устройства). Подвески обсадной колонны. Головка колонны направления. Выходной блок линии управления/блок закачки химреагентов. Головка устьевая	Соединение для закачки химреагентов. Гидравлическое соединение (окончание в блоке линии управления). Питающий/сигнальный соединитель. Электроволокно (окончание в блоке линии управления). Корпус подвески НКТ. Разделительный поршень подвески НКТ. Уплотнения подвески НКТ. Обратная арматура. Вставка головки НКТ <c>	Колпаки фонтанной арматуры. Контуры/трубопроводы фонтанной арматуры. Соединитель фонтанной арматуры/устьевого оборудования. Соединение фонтанной арматуры/трубопровода (точка сопряжения) <d>. Обратная арматура. Штуцерная арматура <e>. Запорная арматура для технологического процесса <f>, <g>. Запорная арматура для вспомогательных ресурсов <h>, <i>. Прочая арматура	Панель управления <j>. НКТ с гидравлическим КИП. НКТ с электрическим КИП. Манометр. Преобразователи давления. Концевой выключатель. Датчики температуры
<a> Различная затрубная арматура и указанная фонтанная арматура выполняют свою функцию для каждого затрубного пространства, например больше всего требований у затрубного пространства А (между НКТ и эксплуатационной колонной). <b> Фонтанная арматура выполняет основную барьерную функцию и таким образом [так же, как и в классе оборудования "Подводная фонтанная арматура" (см. A.2.6.2)] является единицами ТО в рамках подвида. Однако можно также использовать класс оборудования "Арматура" (A.2.5.4), если требуется собрать более подробные данные о надводной арматуре. <c> Если вставка головки НКТ является отдельной единицей ТО. <d> Границей установки на выходе является фланцевое соединение на PWV. <e> Надводная фонтанная арматура, как правило, не включает в себя штуцерную арматуру. Поэтому данную единицу ТО необходимо описать отдельно в рамках класса оборудования "Арматура". <f> К запорной арматуре для технологического процесса относят фонтанную арматуру (LMV и UMV), эксплуатационную арматуру на отводящей линии (PWV), буферную арматуру (SV), затрубную арматуру и отсечную арматуру (KV). <g> Как правило, устанавливаются две фонтанные задвижки: с ручным и с приводным управлением. Также возможно наличие двух приводных задвижек. <h> К запорной арматуре для вспомогательных ресурсов относят клапаны нагнетания химреагентов/запорная арматура. <i> В том числе клапаны нагнетания химреагентов/гидравлическая арматура и т.д. <j> К панели управления относят регулирующую арматуру.

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Идентификационный номер скважины	Идентификационный номер скважины (описание оператора)	Следует указать	Высокий
Функция скважины	Функция скважины	Добыча, нагнетание, ликвидация
Расчетное давление	Номинальное давление устьевого оборудования и фонтанной арматуры	Па (бар)
Скважина с механизированной эксплуатацией	Тип механизированной эксплуатации в скважине	Газлифтная, ЭСН, УЭВН, отсутствует
Система придонной подвески	Следует указать наличие либо отсутствие системы придонной подвески	Да/нет	Низкий
Тип скважины	Тип подсоединения скважины	Морская, SPAR, TLP, береговая, I, высоконапорная высокотемпературная скважина (ВНВТС), ПГД, для добычи сланцевого газа, для добычи сланцевой нефти	Высокий
Давление на устьевом оборудовании	Среднее рабочее давление устьевого оборудования	кг/см2	Низкий
Температура устьевого оборудования	Средняя рабочая температура устьевого оборудования	°C
Объемная производительность скважины	Средняя объемная производительность скважины (добыча или нагнетание)	Следует указать	Средний
Добываемая/нагнетаемая жидкость	Добываемая/нагнетаемая жидкость	Воздух, химические вещества, конденсат, неочищенная нефть, факельный газ, пресная вода, топливный газ, газ, газоконденсат, нефтяной газ, газонефтеводопроявление, углеводородные соединения, метанол, азот, нефть, нефтяные воды, нефтесодержащая вода, морская вода, отстоянная морская вода, пар, неизвестно, водно-гликолевая смесь	Высокий
Принцип управления	Определяет принцип управления функциями и исполнительными механизмами фонтанной арматуры	Примечание 1
Коррозионная активность жидкости	Коррозионная активность жидкости	Слабая, вещества, свободные от примесей, умеренная, сильная, неизвестно	Средний
Эрозионная активность жидкости	Эрозионная активность жидкости скважины
Область применения арматуры	Функция элемента фонтанной арматуры	Буферная арматура (SV), эксплуатационная арматура на отводящей линии (PWV), отсечная арматура (KV), верхняя фонтанная арматура (UMV), нижняя фонтанная арматура (LMV), затрубная арматура (AV)	Высокий
Класс конструкции арматуры	Тип конструкции арматуры	Шаровая, двустворчатая, мембранная, задвижка с двойным расширяющимся шибером, откидная, шиберная, игольчатая, поршневая, плунжерного типа, поворотная
Примечания 1 Принцип действия соответствующей арматуры следует описывать с использованием данных по оборудованию в соответствии с классом оборудования "Арматура" (см. таблицу A.79). 2 Информация относительно механической эксплуатации приведена в классе оборудования "ЭСН"; для газлифтной эксплуатации - в классе оборудования "Нижнее заканчивание скважины" (см. A.2.7).

Данные	Описание	Единица измерения или перечень кодов
Год	-	-
Месяц	-	-
Давление на устье	Давление на устьевом оборудовании	Па (бар)
Температура устьевого оборудования	Температура на устьевом оборудовании	°C
Суточный дебит, газ	Средний суточный дебит газа	м3/сут
Суточный дебит, нефть	Средний суточный дебит нефти	м3/сут
Суточный дебит, конденсат	Средний суточный дебит конденсата	м3/сут
Суточный дебит, вода	Средний суточный дебит воды	м3/сут
Концентрация H2S	Среднесуточная концентрация H2S	Молярный процент или г/т <a>
Концентрация CO2	Среднесуточная концентрация CO2	Молярный процент или г/т <a>
Комментарий	Дополнительная информация	-
<a> Единица измерения "грамм на тонну" (г/т) является аналогом единицы "частиц на миллион" (част/млн), не рекомендованной стандартом ИСО.

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Верхние приводы	TD	С гидравлическим приводом	HD
		С электрическим приводом	ED

Вид оборудования	Верхние приводы
Подвид	Приводы	Распределительное устройство	Вертлюг	Трубный манипулятор в сборе	Система смазки	Управление и мониторинг	Прочее
Единицы ТО	Электропривод. Гидропривод. Радиальный, упорный и осевой подшипники	Подшипники. Набивка/уплотнения. Соединение с приводом. Соединение с вертлюгом. Шестерни. Зубчатые шестерни	Горловина. Набивка/уплотнения. Осевой, радиальный и упорный подшипники. Корпус вертлюга. Ствол вертлюга	Подвеска штропа, включая механизмы наклона. Электродвигатель положения трубного манипулятора. Вертлюжное соединение. Динамометрический ключ	Масляный бак. Нагреватели. Охладители. Насос с электродвигателем. Арматура. Фильтры. Смазочное масло	Панель управления. Управление. Электрический и/или гидравлический шкафы. Кабельные шлейфы. Манифольды. Монтажная коробка. Датчик. Электромагнитная арматура. Обратная арматура. Прочая арматура	Каретка направляющей траверсы. Встроенные противовыбросовые превенторы (запорная арматура ведущей буровой трубы). Компенсатор противовеса/система сохранения показания

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип привода	Следует указать тип	Электрический, гидравлический	Высокий
Количество приводов (применимо только для гидроприводов)	Следует указать количество	Число
Требования к гидравлической мощности (применимо только для гидроприводов)	Давление	Па (бар)
	Объемная производительность	м3/мин
Класс электродвигателя (применимо только для электроприводов)	Следует указать тип	Асинхронный, синхронный
Требования к электропитанию (применимо только для электроприводов)	Напряжение	В
	Ток	А
Номинальная мощность	Максимальная мощность	кВт
Нормальная рабочая мощность	Мощность	кВт
Скорость	Максимальная скорость	об/мин
	Нормальная скорость	об/мин
Крутящий момент	Максимальный крутящий момент	Н·м
	При нормальной скорости	Н·м
	При максимальной скорости	Н·м
Давление, вспомогательные ресурсы	Гидравлическое давление	Па (бар)	Низкий
	Атмосферное давление	Па (бар)
Поток, вспомогательные ресурсы	Гидравлический поток	м3/мин
	Расход воздуха	м3/мин
Каретка выдвигаемой траверсы	Следует указать наличие	Да/нет
Допустимое давление бурового раствора	Давление	Па (бар)
Расчетное давление в противовыбросовом превенторе (ПВП)	Давление	Па (бар)
Допустимый диапазон значений динамометрического ключа	Диаметр	мм
	Крутящий момент	Н·м
Допустимая грузоподъемность подвески элеваторного штропа	Допустимая грузоподъемность	кг	Высокий

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подводное противовыбросовое оборудование	BO	Гидравлическое управление	PH
		Мультиплексное электрогидравлическое	MX

Вид оборудования	Подводное противовыбросовое оборудование
Подвид	Превенторы, арматура и линии	Гидравлические соединители	Гибкое соединение	Основная система управления	Резервная система управления <a>
Единицы ТО	Кольцевые превенторы: корпус; фланцы; уплотнительный элемент; плунжер гидравлического цилиндра; уплотнения. Плашечные превенторы: корпус; запорное устройство; фланцы; блок плашек; уплотнения плашек; срезающий нож; поршень/оператор; уплотнения. Арматура штуцерной линии и линии глушения скважины: исполнительный механизм; корпус задвижки уплотнения крышки. Штуцерная линия и линия глушения скважины: линия, ведущая к райзеру; соединители; уплотнения; шланг/трубопровод; жесткий трубопровод; шланг горловины	Соединители НСУ райзера и соединители устьевого оборудования: корпус; фиксирующее устройство; поршень (поршни); кольцевое уплотнение основного отверстия; уплотнения	Гибкое соединение: гибкий элемент; корпус; фланцы; противоизносное кольцо; аноды; элементы болтового соединения	Придонные: коллектор управления; импульсная арматура; золотниковая арматура; аккумуляторы; регуляторы давления; электромагнитная арматура; обратная арматура; прочая арматура; линия гидравлической системы управления; уплотнения; электрооборудование/ПЭМУ; КИП (например, датчики расхода/давления); трубопроводы/шланги; многоканальные шланги гидроуправления (управляющие линии и питающая сеть); мультиплексные кабели; подающий трубопровод гидросистемы жесткого типа. Наземные: панели управления; наземный блок управления; источник электропитания; источник питания; резервное питание (ИБП); нажимная кнопка; КИП (например, датчик давления, считывание показаний); гидравлическая силовая установка; коллектор управления; коллекторные барабаны; арматура для выбора коллектора	Придонные: электромагнитная арматура; импульсная арматура; золотниковая арматура; аккумуляторы; подводный блок управления; батарейный; преобразователи. Наземные: наземный блок управления; преобразователи. Оборудование, управляемое ТНПА <b>: быстроразъемное соединение; золотниковая арматура; запорная арматура, управляемая ТНПА; рабочая панель ТНПА
<a> Прибор для испытания на сдвиг, система швартовки на стационарный якорь, ТНПА и акустическая система управления входят в данный подвид в зависимости от конструкции ППВП. <b> Информацию о резервировании ТНПА см. в API (стандарт 53).

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип установки	Следует указать	Полупогружная, буровое судно, самоподъемная передвижная буровая установка и т.д.	Средний
Позиционирование	Следует указать	Динамическое, якорное
Производитель/поставщик ПВП	Следует указать	Текстовое описание	Высокий
Габариты	Следует указать (внутренний диаметр)	мм (дюймы)	Средний
Размер	Высота и масса	мм (дюймы), килограммы (тонны)	Низкий
Номинальное давление	Следует указать	Па	Высокий
Место установки/зарегистрированная глубина воды	Следует указать	м	Средний
Плашечные превенторы [производитель (и модель)]	Следует указать	Следует указать	Высокий
Плашечные превенторы (номинальное давление)	Следует указать	Па
Количество трубных плашек с постоянным диаметром	Следует указать	Число	Средний
Количество трубных плашек с переменным диаметром	Следует указать	Число
Количество глухих плашек	Следует указать	Число
Количество срезающих глухих плашек	Следует указать	Число
Количество срезающих плашек обсадной колонны	Следует указать	Число
Кольцевые превенторы [производитель (и модель)]	Следует указать	Следует указать	Высокий
Кольцевые превенторы (номинальное давление)	Следует указать	Па
Количество кольцевых превенторов	Следует указать	Число	Средний
Соединитель НСУ райзера [производитель (и модель)]	Следует указать	Следует указать	Высокий
Соединитель НСУ райзера (номинальное давление)	Следует указать	Па	Средний
Соединитель устьевого оборудования [производитель (и модель)]	Следует указать	Следует указать	Высокий
Соединитель устьевого оборудования (номинальное давление)	Следует указать	Па	Средний
Количество обвязок устья	Следует указать общее количество запусков и фиксаций (в том числе повторных) ПВП на устье, период наблюдения	Число
Арматура штуцерной линии и линии глушения скважины [производитель (и модель)]	Следует указать	Следует указать
Количество арматуры штуцерной линии и линии глушения скважины	Следует указать	Число
Тип управляющей жидкости	Следует указать	На углеводородной, водной основе	Высокий
Тип системы управления	Следует указать	Мультиплексная, дистанционная гидравлическая, иная
Модель и версия системы управления	Следует указать	Следует указать
Вспомогательная система управления	Следует указать	Следует указать

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Наземные противовыбросовые превенторы	BT	Гидравлическое управление	PH
		Мультиплексное электрогидравлическое	MX

Вид оборудования	Наземные противовыбросовые превенторы (ПВП)
Подвид	Превенторы, арматура и линии	Соединители	Основная система управления
Единицы ТО	Кольцевой превентор: корпус; фланцы; уплотнительный элемент; плунжер гидравлического цилиндра; уплотнения. Плашечные превенторы: корпус; запорное устройство; фланцы; крышка блока плашек; уплотнения плашек; срезающий нож; поршень/оператор; уплотнения.	Соединители: корпус; фиксирующее устройство; поршень (поршни); кольцевое уплотнение основного отверстия; уплотнения	Наземные органы управления: коллектор управления; импульсная арматура; регулирующая арматура; электромагнитная арматура; обратная арматура; прочая арматура; линия гидравлической системы управления; уплотнения; электрооборудование/ПЭМУ; КИП (например, датчики расхода/давления); трубопроводы/шланги; многоканальные шланги гидроуправления (управляющие линии и питающая сеть); мультиплексные кабели; подающий трубопровод гидросистемы; панели управления; наземный блок управления; источник электропитания; источник питания; резервное питание (ИБП); нажимная кнопка; КИП (например, датчик давления, считывание показаний); гидравлическая силовая установка
	Арматура штуцерной линии и линии глушения скважины: исполнительный механизм; корпус задвижки; уплотнения крышки; шланг горловины. Штуцерная линия и линия глушения скважины: соединители; уплотнения; шланг/трубопровод; жесткий трубопровод	Соединители: корпус; фиксирующее устройство; поршень (поршни); кольцевое уплотнение основного отверстия; уплотнения

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип установки	Следует указать	Полупогружная, самоподъемная передвижная буровая установка, TLP, береговая, иная	Средний
Швартовные устройства	Следует указать	Динамическое, якорное, отсутствует
Производитель/поставщик ПВП	Следует указать	Текстовое описание	Высокий
Габариты	Следует указать (внутренний диаметр)	мм	Средний
Размер	Высота и масса	мм, кг (т)	Низкий
Номинальное давление	Следует указать	Па	Высокий
Место установки/зарегистрированная глубина воды	Следует указать	м	Средний
Плашечные превенторы [производитель (и модель)]	Следует указать	Следует указать	Высокий
Плашечные превенторы (номинальное давление)	Следует указать	Па
Количество плашечных превенторов	Следует указать	Число	Средний
Кольцевые превенторы [производитель (и модель)]	Следует указать	Следует указать	Высокий
Кольцевые превенторы (номинальное давление)	Следует указать	Па
Количество кольцевых превенторов	Следует указать	Число	Средний
Соединитель устьевого оборудования [производитель (и модель)]	Следует указать	Следует указать	Высокий
Соединитель устьевого оборудования (номинальное давление)	Следует указать	Па	Средний
Количество обвязок устья	Следует указать общее количество запусков и фиксаций (в том числе повторных) ПВП на устье, период наблюдения	Число	Средний
Арматура штуцерной линии и линии глушения скважины [производитель (и модель)]	Следует указать	Следует указать
Количество арматуры штуцерной линии и линии глушения скважины	Следует указать	Число
Тип управляющей жидкости	Следует указать	На углеводородной, водной основе	Высокий
Тип системы управления	Следует указать	Мультиплексная, дистанционная гидравлическая, иная
Модель и версия системы управления	Следует указать	Следует указать
Вспомогательная система управления	Следует указать	Следует указать	Средний

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Наземное ПВО (для ГТМ)	WC	Гибкие НКТ малого диаметра	W1
		Для спуска или подъема бурильных труб и подачи инструмента	W2
		Извлекаемое на канате	W3

Вид оборудования	Наземное противовыбросовое оборудование (для ГТМ)
Подвид	Временное соединение и приращение ВД	ПВП для ГТМ	Динамическое уплотнение для работы под давлением	Запорная арматура с боковой подводкой	Управление и мониторинг
Единицы ТО	Уплотнительная поверхность. Уплотнительный элемент	Плашка в сборе. Уплотнительный элемент. Срезающий элемент	Уплотнительный элемент. Гидравлический контур	Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов	Первичный двигатель. Электромагнитная арматура. Импульсная арматура. Ручной привод. Аккумулятор. Электромодуль. Гидравлическое соединение. Низковольтный питающий/сигнальный соединитель. ПА. Золотниковая арматура. Фильтр. Насос. Бак для гидравлической жидкости

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Производитель	Следует указать	Текст	Высокий
Идентификатор оборудования	Заводская модель/номер по каталогу/серийный номер	Номер или наименование
Функция оборудования	Функциональное описание оборудования	Текст
Тип оборудования	Тип оборудования (плашка, шиберная задвижка, шаровая арматура и т.д.)	Текст
Размер	Номинальный размер (отверстие)	мм
Тип соединений	Следует указать	Текст	-
Тип эластомера	Следует указать тип эластомера для оборудования с динамическими и статическими уплотнительными элементами	Текст	Высокий
Номинальное давление	Номинальное рабочее давление	Па (бар)
Воздействие давления	Воздействие давления во время работы	Па (бар)
Воздействие жидкости	Только основная жидкость	Нефть, газ, конденсат, минерализованная вода, CO2, H2S

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
ГТМ, выполняемые в море	OI	Заканчивание скважины	WC
		Внутрискважинные работы, выполняемые в море (режим фонтанной арматуры)	WI
		Капитальный ремонт (режим фонтанной арматуры)	WO

Вид оборудования	Подводные геолого-технические мероприятия: ГТМ, выполняемые в открытой воде
Подвид	Блок контроля устьевого давления (WCP)	Система аварийного отсоединения (в дополнение к WCP)	Райзер системы капитального ремонта	Граница установки <a>	Надводное управление и мониторинг <b>	Подводное управление и мониторинг <b>
Единицы ТО	Запорная арматура для технологического процесса. Запорная арматура для вспомогательных ресурсов. Срезная арматура. Соединитель	Стопорная арматура. Запорная арматура для вспомогательных ресурсов. Соединитель. Спускная арматура	Силовое соединение системы КРС. Предохранительное соединение системы КРС. Натяжное соединение. Компенсатор вертикальной качки. Гладкое соединение. Вертлюг	Рама для натяжения. Граница элеватора	Электромагнитная арматура. Импульсная регулирующая арматура. АКБ (надводная). Гидравлическое соединение. Главный пост управления (надводная часть). Регулятор давления. Насос WOCS, включая привод. Низковольтный питающий/сигнальный соединитель. Панель аварийной остановки. Фильтр. Барабаны для тросов/кабелей. Система продувки. ИБП. ПА	Электромагнитная арматура. Импульсная регулирующая арматура. АКБ (подводная). Гидравлическое соединение. Шлангокабель для КРС. Подводный электронный модуль. Низковольтный питающий/сигнальный соединитель. Фильтр. ПА. Золотниковая арматура. Подводный насос с приводом. Подводные баки для гидравлической жидкости
<a> См. также класс оборудования "Наземное противовыбросовое оборудование" в A.2.9.1. <b> Вместо класса "Управление подводной добычей" (см. A.2.6.1) WOCS временно берет на себя управление подводной фонтанной арматурой на время проведения подводных ГТМ. WOCS берет на себя постоянное управление SPS (например, для подводной фонтанной арматуры).

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Тип установки	Следует указать	Полупогружная, буровое судно и т.д.	Средний
Система управления <a>	Система управления ГТМ	Прямое гидравлическое. Прямое электрогидравлическое. Мультиплексное электрогидравлическое
<a> Является подуровнем, соответствует классификации оборудования, приведенной в таблице A.87 для класса оборудования "Управление подводной добычей".

Класс оборудования (уровень 6)		Тип оборудования
Описание	Код	Описание	Код
Подъемный механизм и система фиксации	JF	Опоры решетчатого типа	TL
		Колоннообразные опоры	CL

Вид оборудования	Подъемный механизм и система фиксации
Подвид	Подъемный механизм	Система фиксации	Конструкция опоры	Конструкция, прикрепляемая к корпусу	Управление и мониторинг	Прочее
Единицы ТО	Система смещения груза. Электродвигатель. Коробка передач. Шестерня. Частотно-управляемый привод. Тормоз. Система смазки	Зажимное устройство	Стойка. Раскос. Понтон. Зубчатая рейка. Система гидромониторного бурения. Система защиты от коррозии. Система смазки	Опорная конструкция подъемного механизма. Направляющие опор	Исполнительное устройство. Блок управления. Внутренний источник питания. Система мониторинга. Датчик. Арматура. Проводка. Трубопроводы. Уплотнения	Гидросиловая установка. Прочее

Наименование	Описание	Единица измерения или перечень кодов	Приоритет
Область применения	Следует указать	Поисково-разведочное бурение. Эксплуатационное бурение/заканчивание на подводной опорной плите. ГТМ на подводной опорной плите. Эксплуатационное бурение/заканчивание на буровой платформе. ГТМ на буровой платформе. Самоподъемная обслуживающая платформа для размещения. Самоподъемная обслуживающая платформа для подъема тяжелых грузов. Самоподъемная обслуживающая платформа для инженерно-геологических изысканий	Высокий
Безопасная грузоподъемность	Безопасная грузоподъемность	т	Средний
Аварийная грузоподъемность самоподъемной платформы	Аварийная грузоподъемность самоподъемной платформы	т	Низкий
Номинальная грузоподъемность самоподъемной платформы	Номинальная грузоподъемность самоподъемной платформы	т	Средний
Крутящий момент на вторичном валу	Крутящий момент на вторичном валу коробки передач	Н·м
Число шестерен	Количество шестерен	Число
Рабочая мощность	Рабочая мощность	кВт
Скорость лебедки (максимальная нагрузка)	Скорость лебедки с максимальной нагрузкой	м/с
Скорость лебедки (без нагрузки)	Скорость лебедки без нагрузки	м/с	Низкий
Частота вращения первичного вала	Частота вращения первичного вала	об/мин
Частота вращения вторичного вала	Частота вращения вторичного вала	об/мин
Крутящий момент при торможении	Крутящий момент при торможении	Н·м
Тип рамы самоподъемной платформы	Тип рамы самоподъемной платформы	Стационарная, плавучая	Средний

Тип отказа/ТО для записи	Надежность	Готовность
Отказы, требующие проведения определенного корректирующего ТО	Да	Да
Отказ, обнаруженный в процессе осмотра, испытания и/или ПТО и требующий ремонта или замены, как правило, комплектующих, не входящих в перечень быстроизнашивающихся деталей (уплотнения, подшипники, рабочие колеса и т.д.)
Отказ защитных устройств или устройств управления/мониторинга, для устранения которого необходимо выполнить аварийный останов (отключение) или уменьшить пропускную способность объекта до указанных пределов
Аварийный останов (отключение) объекта (выполняемый автоматически или вручную), вызванный условиями окружающей среды или ошибкой оператора, при этом физический отказ объекта не выявлен	Нет	Да
Отказ оборудования, вызванный внешними факторами (например, отсутствие электропитания, структурное воздействие и т.д.)
Периодическая замена расходных материалов и нормально изнашиваемых частей		Нет
Несущественное запланированное ТО, например: регулировка, смазочные работы, очистка, замена масла, замена или очистка фильтра, покраска и т.д.		Да
Испытание и осмотр
Активация "по запросу"	Да
Предупредительное или запланированное ТО <a>	Да/нет	Да
Модификация, новая рабочая тема, модернизация <b>	Нет	Да/нет
<a> Для наблюдения на всем протяжении жизненного цикла оборудования важно регистрировать все фактические действия, совершенные в рамках ПТО. Можно этого не делать, если необходимо зарегистрировать только отказы. <b> Модификация, как правило, не относится к ТО, но ее часто проводит персонал по ТО.

Механизм отказа		Уровень механизма отказа		Описание механизма отказа
Числовой код	Обозначение	Числовой код	Обозначение
1	Механический отказ	1.0	Общий отказ	Отказ, связанный с каким-то механическим дефектом, остальные подробности неизвестны
		1.1	Утечка	Внешняя и внутренняя утечки жидкостей или газов: если на уровне вида оборудования виду отказа присвоен код "утечка", по возможности следует указать механизм отказа с более четко выраженной причиной
		1.2	Вибрация	Ненормальная вибрация: если на уровне оборудования виду отказа присвоен код "вибрация", что является механизмом отказа с более четко выраженной причиной, по возможности следует зарегистрировать причину отказа (основную причину)
		1.3	Некорректный зазор/выравнивание	Отказ, вызванный некорректно отрегулированным зазором или неточным выравниванием
		1.4	Деформация	Искажение, сгибание, коробление, образование вмятин, прогибание, усадка, образование пузырей, ползучесть и т.д.
		1.5	Люфт	Разъединение, ненадлежащее соединение объектов
		1.6	Заедание	Заедание, защемление, заклинивание, не вызванное деформацией или некорректно отрегулированным зазором/неточным выравниванием
2	Отказ, связанный с изменениями в материале	2.0	Общий отказ	Отказ, связанный с дефектом материала, остальные подробности неизвестны
		2.1	Кавитация	Относится к такому оборудованию, как насосы, арматура, трубопроводы, сосуды и аппараты
		2.2	Коррозия	Все виды коррозии: влажная (электрохимическая) и сухая (химическая)
		2.3	Эрозия	Эрозионный износ
		2.4	Износ	Абразивное изнашивание и изнашивание при заедании, например образование задиров, царапин, истирание, разъедание
		2.5	Поломка	Слом, брешь, трещина
		2.6	Усталость	Если причину поломки можно отнести на счет усталости, следует использовать этот код
		2.7	Перегрев	Повреждение материала в результате перегрева/воспламенения
		2.8	Взрыв	Взрыв, перегорание, детонация, схлопывание и т.д. объекта
3	Отказ КИП	3.0	Общий отказ	Отказ, связанный с КИП, остальные подробности неизвестны
		3.1	Отказ системы управления	Отсутствие либо неисправность управления
		3.2	Отсутствие сигнала/индикации/сигнализации	Отсутствие сигнала/индикации/сигнализации, когда они должны появляться
		3.3	Неисправность сигнала/индикации/сигнализации	Несоответствие сигнала/индикации/сигнализации и происходящего. Может быть ложным, непостоянным, колебательным, произвольным
		3.4	Неправильная регулировка	Погрешность поверки, уход значения параметра
		3.5	Ошибка ПО	Неисправность либо отсутствие управления/мониторинга/работы из-за ошибки ПО
		3.6	Отказы по общей причине/общего вида	Одновременно происходит отказ нескольких объектов КИП, например резервных пожарных извещателей и датчиков загазованности. Кроме того, отказы связаны с общей причиной
4	Отказы электрооборудования	4.0	Общий отказ	Отказы, связанные с энергоснабжением и электропередачей, остальные подробности неизвестны
		4.1	Короткое замыкание	Короткое замыкание цепи
		4.2	Обрыв цепи	Отсоединение, прерывание или обрыв провода/кабеля
		4.3	Отсутствие питания/напряжения	Отсутствие электропитания или недостаточное электропитание
		4.4	Неисправность питания/напряжения	Неисправность электропитания, например перенапряжение
		4.5	Неисправность заземления/нарушение герметичности	Повреждение заземления, низкое электрическое сопротивление
5	Воздействие внешних факторов	5.0	Общий отказ	Отказ, вызванный внешними факторами или объектами за пределами границ, остальные подробности неизвестны
		5.1	Остановка/засор	Ограничение (остановка) потока из-за образования осадка, загрязнения, обледенения, контроля потока (гидратообразование) и т.д. Ограничение (остановка) потока из-за образования осадка, загрязнения, обледенения, контроля потока, (гидратообразования), ухудшение теплообмена, образования накипи
		5.2	Загрязнение	Загрязнение жидкости/газа/поверхности, например: загрязненное смазочное масло, загрязненный чувствительный элемент датчиков загазованности
		5.3	Прочие внешние факторы	Инородные тела, внешние воздействия, воздействие окружающей среды, соседних систем
6	Прочее <a>, <b>	6.0	Общий отказ	Механизм отказа, не попадающий ни в одну из указанных выше категорий
		6.1	Причина не обнаружена	Отказ изучен, но причина не выявлена или не ясна
		6.2	Сочетание причин	Несколько причин: при наличии одной преобладающей причины ее следует указать
		6.3	Прочее	Невозможно применить код: следует использовать произвольный текст
		6.4	Н/д	Нет данных
<a> При наличии нескольких характеристик механизма отказа тот, кто собирает данные, должен решить, какая из них является наиболее важной, и попытаться не указывать коды 6.3 и 6.4. <b> Человеческие ошибки не входят в перечень механизмов отказа, но относятся к причинам отказов.

Числовой код	Обозначение	Числовой код уровня	Уровень причины отказа	Описание причины отказа
1	Причины, связанные с конструкцией	1.0	Общий отказ	Несоответствующая конструкция или конфигурация оборудования (форма, размер, технология, ошибка проектирования, конфигурация, эксплуатационная пригодность, ремонтопригодность и т.д.), остальные подробности неизвестны
		1.1	Несоответствующие рабочие характеристики	Несоответствующие габариты/рабочие характеристики
		1.2	Несоответствующий материал	Выбор несоответствующего материала
2	Причины, связанные с изготовлением/установкой	2.0	Общий отказ	Отказ, связанный с изготовлением или установкой, остальные подробности неизвестны
		2.1	Отказ, вызванный дефектом изготовления	Отказ, вызванный дефектом изготовления или обработки
		2.2	Отказ, вызванный неправильной установкой	Отказ, вызванный неправильной установкой или сборкой (кроме сборки после ТО)
3	Отказ, связанный с эксплуатацией/ТО	3.0	Общий отказ	Отказ, связанный с эксплуатацией/использованием или ТО оборудования, остальные подробности неизвестны
		3.1	Нерасчетное использование	Нерасчетные или нежелательные условия эксплуатации, например: эксплуатация компрессора вне оболочки, давление выше указанного в технических характеристиках и т.д.
		3.2	Ошибка оператора	Человеческая ошибка: ошибка, неправильное использование, небрежность, недосмотр и т.д. в процессе эксплуатации (например, по причине усталости человека)
		3.3	Ошибка ТО	Человеческая ошибка: ошибка, неправильное использование, небрежность, недосмотр и т.д. в процессе проведения ТО (например, по причине усталости человека)
		3.4	Ожидаемый износ	Ошибка, вызванная износом в результате нормальной эксплуатации вида оборудования
4	Отказ, связанный с управлением	4.0	Общий отказ	Отказ, связанный с управлением, остальные подробности неизвестны
		4.1	Ошибка в документации	Человеческая ошибка: отказ, связанный с процедурами, техническими характеристиками, чертежами, отчетностью и т.д. (например, по причине усталости человека)
		4.2	Ошибка управления	Отказ, связанный с планированием, организацией, обеспечением качества и т.д.
5	Прочее <a>	5.0	Прочее - общее	Причина отказа, не попадающая ни в одну из указанных выше категорий
		5.1	Причина не обнаружена	Отказ изучен, но конкретная причина не выявлена
		5.2	Одна причина	Одна причина/один вид <b>
		5.3	Сочетание причин	Одновременное воздействие нескольких причин. При преобладании одной из причин следует это указать
		5.4	Отказ другого оборудования/каскадный отказ	Отказ, вызванный отказом оборудования другого вида, подвида или единицы ТО оборудования (каскадный отказ)
		5.5	Прочее	Неприменим ни один из указанных выше кодов. Следует указать причину в формате произвольного текста
		5.6	Н/д	Нет данных, относящихся к причине отказа
<a> При наличии нескольких причин отказа тот, кто собирает данные, должен решить, какая из них является наиболее значимой, и попытаться не указывать коды 5.5 и 5.6. <b> Более подробную информацию см. в B.2.3.2 и F.3.2.

Номер	Обозначение <a>	Описание	Работы
1	Периодическое ТО	Отказ, обнаруженный в процессе ПТО, замены или капитального ремонта объекта в процессе реализации программы ПТО	Плановые работы
2	Функциональное испытание	Отказ, обнаруженный в результате активации целевой функции и сравнения ответа с предварительно определенным стандартом. Это один из традиционных методов обнаружения скрытых отказов
3	Осмотр	Отказ, обнаруженный при плановом осмотре, например в процессе визуальной проверки, неразрушающего контроля
4	Периодическая оценка технического состояния <b>	Отказы, выявленные в процессе плановой оценки технического состояния заранее определенного вида отказа (выполняемого вручную или автоматически), например термография, измерение вибраций, анализ нефти, взятие проб
5	Испытание под давлением <c>	Отказ, выявленный в ходе испытания под давлением
6	Постоянный мониторинг технического состояния <b>	Отказы, выявленные в ходе постоянной оценки технического состояния заранее определенного вида отказа	Постоянный мониторинг
7	Вмешательство в технологический процесс добычи	Отказ, обнаруженный посредством сбоев, сокращения добычи и т.д.
8	Случайное наблюдение	Случайное наблюдение в ходе проведения плановых регулярных или случайных проверок оператором, в основном, без применения специального оборудования (оценивается шум, запах, наличие дыма, утечек, внешний вид и т.д.)	Случайности
9	Корректирующее ТО	Отказ, выявленный в ходе проведения корректирующего ТО
10	По запросу	Отказ, обнаруженный во время попытки активации вида оборудования по запросу (например, отсечная арматура не перекрывает линию по сигналу АО, невозможность запустить газовую турбину по запросу и т.д.)
11	Прочее	Иной метод наблюдения и/или сочетание нескольких методов	Прочее
<a> Специальное обозначение для пожарных извещателей и датчиков загазованности, технологических датчиков и блоков управления с логической схемой. Коды, указанные выше, следует интерпретировать следующим образом: - функциональное испытание: периодическое функциональное испытание; - случайное наблюдение: полевое наблюдение; - периодическая ОТС: ненормальное состояние, обнаруженное персоналом контроллерной (без оповещения о неисправности); - постоянная ОТС: оповещение о неисправности в контроллерной (звуковая и/или световая сигнализация). <b> ОТС предполагает использование специального оборудования и/или алгоритмов для оценки технического состояния оборудования в отношении заранее определенных видов отказов (следует отметить, что у испытания и осмотра коды различаются). ОТС можно поделить на следующие подпункты: 1) периодическая ОТС: периодическая ОТС включает использование таких способов, как термография, автономное измерение вибрации, анализы нефти, проверки настроек и взятие проб; 2) постоянная ОТС: постоянное наблюдение за технологическими параметрами и состоянием оборудования при помощи КИП, например оценка температуры, давления, потока, об/мин для выявления ненормальных условий эксплуатации. <c> Испытание под давлением и функциональное испытание - это два разных типа испытаний с разными целями, направленных на выявление внешней или внутренней утечки, что также описано в F.4.

Числовой код	Работы	Описание	Примеры	Применение <a>
1	Замена	Замена объекта новым или восстановленным объектом того же типа и модели	Замена изношенного подшипника	К, П
2	Ремонт	Выполняемая вручную работа по ТО, нацеленная на восстановление объекта до его первоначального вида или состояния	Смена набивки, сварка, установка пробки, подключение, восстановление и т.д.	К
3	Модернизация <b>	Замена, обновление или замена объекта или его части объектом/частью другого типа, модели, материала или конструкции	Установка фильтра с меньшим диаметром отверстий в сетке, замена насоса смазочного масла на насос другого типа, изменение конфигурации и т.д.	К, П
4	Регулировка	Исправление всего, что не соответствует установленным допускам	Выравнивание, настройка и повторная настройка, калибровка, балансировка	К, П
5	Переоборудование	Текущий ремонт/работы по ТО для возвращения объекта к допустимому внешнему виду (снаружи и внутри)	Полирование, очистка, шлифование, покраска, нанесение покрытия, смазки, замена масла и т.д.	К, П
6	Проверка <c>	Причина отказа изучается, но работы по ТО не выполняются или отложены. Возможность восстановления функциональности при помощи доступных мер, например перезапуска или сброса настроек	Перезапуск, сброс настроек, отсутствие работ по ТО и т.д. В особенности это касается функциональных отказов, например пожарных извещателей и датчиков загазованности, подводного оборудования	К
7	Обслуживание	Задачи периодического обслуживания: как правило, без демонтажа объекта	Например, очистка, пополнение расходных материалов, регулировка и поверка	П
8	Испытание	Периодическое испытание функциональности или рабочих характеристик	Функциональное испытание датчика загазованности, испытание расходомера на точность	П
9	Осмотр	Периодический(ая) осмотр/проверка: тщательная проверка объекта, выполняемая с демонтажем или без него, как правило, без применения специального оборудования	Все виды общих проверок, в том числе мелкий текущий ремонт в рамках осмотра	П
10	Капитальный ремонт	Капитальный ремонт в полном объеме	Комплексная проверка/капитальный ремонт с тщательным демонтажем и заменой объектов в соответствии с требованиями	К, П
11	Сочетание	Включает несколько видов указанных выше работ	Если один из видов работ является преобладающим, можно зарегистрировать именно его	К, П
12	Прочее	Не вошедшие в данный перечень работы по ТО	Например, меры обеспечения защиты	К, П
<a> К - как правило, применяют в корректирующем ТО; П - в ПТО. <b> Модернизация не выделена в отдельную категорию ТО, однако часто ее выполняет персонал, подтвердивший квалификацию для проведения ТО. Модернизация может в значительной степени влиять на работу и надежность вида оборудования. <c> Проверка включает в себя два типа ситуаций: когда причина отказа выявлена, но работы по ТО сочтены необязательными или невыполнимыми и когда обстоятельства возникновения отказа не удалось обнаружить.

Код вида отказа	Описание	Код класса оборудования	CE	CO	EG	EM	GT	PU	ST	TE
		Примеры	ДВС	Компрессоры	Электрогенераторы	Электродвигатели	Газовые турбины	Насосы	Паровые турбины	Турбодетандеры
AIR	Аномальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X	X	X	X	X	X	X	X
BRD	Повреждение	Значительное повреждение (защемление, поломка)	X	X	X	X	X	X	X	X
ERO	Ошибочный результат	Колебания, работа рывками, неустойчивость	X	X	-	X	X	X	X	X
ELF	Внешняя утечка (топливо)	Внешняя утечка подаваемого топлива/газа	X	-	-	-	X	-	X	-
ELP	Внешняя утечка (технологическая среда)	Нефть, газ, конденсат, вода	-	X	-	-	X	X	X	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Смазочные вещества, охлаждающая жидкость	X	X	X	X	X	X	X	X
FTS	Отказ при пуске по запросу	Не запускается по запросу	X	X	X	X	X	X	X	X
HIO	Высокий результат	Завышенная скорость/результат выше допустимого уровня	X	X	-	X	X	X	X	X
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	X	X	-	-	X	X	X	X
LOO	Низкий результат	Подача/результат ниже допустимого уровня	X	X	X	X	X	X	X	X
NOI	Шум	Посторонний шум	X	X	X	X	X	X	X	X
OHE	Перегрев	Части машины, система выпуска, охлаждающая жидкость	X	X	X	X	X	X	X	X
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	X	X	X	X	X	X	X	X
PLU	Засор/запирание	Ограничение потока(ов)	X	X	-	-	X	X	X	X
SER	Несущественные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X	X	X	X	X	X	X	X
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия)	X	X	X	X	X	X	X	X
STP	Отказ при останове по запросу	Не останавливается по запросу	X	X	X	X	-	-	-	-
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X	X	X	X	X	X
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X	X	X	X	X	X
UST	Ложный останов	Неожиданный аварийный останов	X	X	X	X	X	X	X	X
VIB	Вибрация	Ненормальная вибрация	X	X	X	X	X	X	X	X

Код вида отказа	Описание	Код класса оборудования	CR	HE	HB	PI	VE	WI	TU	SW	TA
		Примеры	Краны	Теплообменники	Нагревательные и котельные установки	Трубопроводы	Резервуары ВД	Лебедки	Турели	Вертлюги	Резервуары нефтехранилища
AIR	Аномальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X	X	X	X	X	X	X	X	X
BRD	Повреждение	Повреждение	X	-	-	-	-	-	-	-	-
ELP	Внешняя утечка (технологическая среда)	Нефть, газ, конденсат, вода	-	X	X	X	X	-		X	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Смазочные вещества, охлаждающая жидкость, барьерное масло	X	X	X	X	X	X		X	X
FCO	Отказ подключения	Отказ подключения	-	-	-	-	-	-	X	X	-
IHT	Недостаточная теплопроводность	Теплопроводность отсутствует или слишком низкая	-	-	X	-	-	-	-	-	-
		Охлаждение/нагрев ниже допустимого уровня	-	X	-	-	X	-	-	-	X
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	X	X	X	X	-	-	-	X	X
FLP	Отказ в системе молниезащиты	Отказ в заземлении, недостаточная толщина крыши и т.д.	-	-	-	-	-	-	-	-	X
FRO	Отказ вращения	Отказ вращения	X	-	-	-	-	X	X	X	-
FTD	Отказ отключения	Отказ отключения верхнего соединителя	-	-	-	-	-	-	X	-	-
FTI	Отказ функционирования по прямому назначению	Общий отказ функционирования	X	-	-	-	-	-	X	X	-
FTS	Отказ при пуске по запросу	Отказ при пуске по запросу	X	-	-	-	-	X	-	-	-
LBP	Низкое давление подачи масла	Низкое давление подачи масла	-	-	-	-	-	-	-	X	-
LOA	Сброс нагрузки	Сброс нагрузки	X	-	-	-	-	X	-	-	-
LOB	Потеря плавучести	Потеря плавучести в нерабочем состоянии	-	-	-	-	-	-	X	-	X
LOO	Низкий результат	Производительность ниже технических характеристик	-	-	-	-	-	X	-	-	-
MOF	Отказ швартовных устройств	Отказ швартовных устройств	-	-	-	-	-	-	X	-	-
NOI	Шум	Избыточный шум	X	-	-	X	-	X	X	-	-
OHE	Перегрев	Перегрев	X	-	X	X	-	X		-	-
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X	X	X	X	X	X	X
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	X	X	X	X	X	X	X	X	X
PLU	Засор/запирание	Ограничение потока в результате загрязнения, попадания посторонних предметов, отложения парафинов и т.д.	-	X	X	X	X	-	-	X	X
PTF	Отказ электроснабжения/передачи сигнала	Отказ электроснабжения/передачи сигнала	-	-	-	X	-	-	-	X	-
SBU	Отложение металлической крошки	Отложение металлической крошки	-	-	-	-	X	-	-	-	X
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X	X	X	X	X	X	X	X	X
SLP	Проскальзывание	Проскальзывание каната	X	-	-	-	-	X	-	-	-
SPO	Ложное срабатывание	Неожиданное срабатывание	X	-	-	-	-	X	-	-	-
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия)	X	X	X	X	X	X	X	X	X
STP	Отказ при останове по запросу	Отказ при останове по запросу	-	-	-	-	-	X	-	-	-
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X	X	X	X	X	X	X
VIB	Вибрация	Избыточная вибрация	X	-	-	X	-	X	-	-	-

Код вида отказа	Описание	Код класса оборудования	UP	PT	FC	SG
		Примеры	Источник бесперебойного питания	Силовые трансформаторы	Частотные преобразователи	Распределительное устройство
AIR	Аномальное показание КИП	Неправильная индикация уровня масла, ложное срабатывание аварийной сигнализации, неисправность индикации КИП	-	X	X	-
BRD	Повреждение	Существенное повреждение	-	-	X	-
DOP	Задержка срабатывания	Замедленная реакция на запросы	-	-	X	-
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Утечка масла, смазочных веществ, охлаждающей жидкости	-	X	X	X
ERO	Ошибочный результат	Колебания, работа рывками, неустойчивость	X	-	X	-
FOF	Неправильная частота выходного напряжения	Неправильная/неустойчивая частота	X	-	-	-
FOV	Неправильное выходное напряжение	Неправильное/неустойчивое выходное напряжение	X	X	-	-
FTC	Отказ при замыкании по запросу	Автоматический выключатель/предохранитель выключателя/разъединитель/секционный выключатель не срабатывает (не замыкает цепь) по запросу	-	-	-	X
FTF	Отказ выполнения функции по запросу	Не запускается по запросу, не отвечает на сигнал/активацию или не отвечает на входные запросы	X	X	X	-
		Вспомогательная функция, подсистема, устройство мониторинга или контроля не срабатывает по запросу	-	-	-	X
FTI	Отказ функционирования по прямому назначению	Неожиданный ответ	-	-	X	-
		Защитное устройство/автоматический выключатель/выключатель не устраняет замыкание в цепи	-	-	-	X
FTO	Отказ при размыкании по запросу	Автоматический выключатель/предохранитель выключателя/разъединитель/ секционный выключатель не размыкает цепь по запросу	-	-	-	X
FTR	Отказ регулирования	Неисправность управления нагрузкой, слабый отклик на обратную связь	-	-	X	-
HIO	Высокий результат	Завышенная скорость/результат выше допустимого уровня	-	-	X	-
INL	Внутренняя утечка	Утечка масла, внутренняя утечка технологической среды или среды вспомогательных ресурсов	-	X	X	-
LOO	Низкий результат	Подача/результат ниже допустимого уровня	-	-	X	-
NOI	Шум	Посторонний шум	-	-	-	X
OHE	Перегрев	Части машины, система выпуска, охлаждающая жидкость	X	X	X	-
OHE	Перегрев	Чрезмерно высокая внутренняя температура	-	-	-	X
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X	X
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	X	X	X	-
PLU	Засор/запирание	Засор трубопровода	-	X	-	-
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X	X	X	-
SPO	Ложное срабатывание	Непостоянное размыкание или замыкание цепи, непреднамеренное срабатывание	-	-	-	X
		Неожиданное срабатывание	X	-	X	-
STD	Конструкционные недостатки	Разрыв резервуара	-	X	-	-
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X	X
UST	Ложный останов	Неожиданный аварийный останов	-	-	X	-
		Непреднамеренное размыкание цепи	-	-	-	X
VIB	Вибрация	Аномальная вибрация	-	-	-	X

Код вида отказа	Описание	Код класса оборудования	FGA	FGB	IP	CL	VA	NO	LB
		Примеры	Обнаружение пожара	Обнаружение газа	Устройства ввода	Блоки управления с логической схемой	Арматура	Сопла	Спасательные шлюпки
AIR	Аномальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	-	-	-	-	X	-	X
BRD	Повреждение	Повреждение, значительное повреждение (защемление, поломка) и/или сильная утечка технологической среды	-	-	-	-	-	-	X
DOP	Задержка срабатывания	Время открытия/закрытия не соответствует техническим характеристикам	-	-	-	-	X	X	X
ELP	Внешняя утечка (технологическая среда)	Нефть, газ, конденсат, вода	-	-	X	-	X	-	-
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Гидравлическое масло, смазочное масло, барьерное масло, охлаждающая жидкость, вода и т.д.	-	-	X	-	X	-	X
ERO	Ошибочный результат	Колебания, работа рывками, неустойчивость	X	X	X	X	-	-	-
FTC	Отказ при закрытии по запросу	Не закрывается по запросу	-	-	-	-	X	-	-
FTF	Отказ выполнения функции по запросу	Не отвечает на сигнал/активацию	X	X	X	X	-	-	X
FTO	Отказ при открытии по запросу	Не открывается по запросу, заклинивает в закрытом положении или открывается не полностью	-	-	-	-	X	X
FTS	Отказ при пуске по запросу	Не запускается по запросу	-	-	-	-	-	-	X
HIO	Высокий результат	Завышенная скорость/результат выше допустимого уровня	X	X	X	X	X	-	-
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	-	-	-	-	X	-	X
LCP	Утечка в закрытом положении	Утечка через арматуру в закрытом положении	-	-	-	-	X	-	-
LOA	Сброс нагрузки	Непреднамеренный сброс/спуск спасательной шлюпки на воду	-	-	-	-	-	-	X
LOO	Низкий результат	Подача/результат ниже допустимого уровня	X	X	X	X	X	-	X
NOI	Шум	Посторонний или избыточный шум	-	-	-	-	X	-	X
NOO	Отсутствие результата	Отсутствие результата	X	X	X	-	-	-	-
OHE	Перегрев	Части машины, система выпуска, охлаждающая жидкость и т.д.	-	-	-	-	-	-	X
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X	-	X	X	X
PLU	Засор/запирание	Частичное или полное ограничение потока	-	-	-	-	X	X	-
POW	Недостаточная мощность	Чрезмерно низкое электропитание или его отсутствие	-	-	-	-	-	-	X
PTF	Отказ электроснабжения/передачи сигнала	Отказ электроснабжения/передачи сигнала	-	-	-	-	-	-	X
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X	-	X	X	X	X	X
SHH	Ложный верхний предел сигнализатора	Например, 60% от НКПРП	X	X	-	-	-	-	-
SLL	Ложный нижний предел сигнализатора	Например, 20% от НКПРП	X	X	-	-	-	-	-
SLP	Проскальзывание	Проскальзывание каната	-	-	-	-	-	-	X
SPO	Ложное срабатывание	Например, ложное срабатывание аварийной сигнализации	X	X	X	X	-	-	-
		Нежелательное открытие	-	-	-	-	-	X	-
		Не работает в соответствии с запросами, ложное срабатывание аварийной сигнализации, преждевременное закрытие/останов, неожиданное срабатывание/не работает в соответствии с запросами	-	-	-	-	X	-	X
STD	Конструкционные недостатки.
STP	Отказ при останове по запросу	Повреждения материала (трещины, износ, слом, коррозия), сниженная целостность	-	-	-	-	X	X	X
		Не останавливается по запросу	-	-	-	-	-	-	X
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X	X	X		X
UST	Ложный останов	Неожиданный аварийный останов	-	-	-	-	-	-	X
VIB	Вибрация	Ненормальная/избыточная вибрация	-	-	-	-	X	-	X
VLO	Предельно низкий результат	Например, показание нижнего концентрационного предела распространения пламени (НКПРП) в пределах от 11% до 30% согласно анализу газа	-	X	-	-	-	-	-
Примечания 1 Классификация отказов для пожарных извещателей и датчиков загазованности. Для пожарных извещателей и датчиков загазованности следует регистрировать все отказы, в том числе отказы, обнаруженные во время проведения плановых испытаний и во время работы, например необходимо регистрировать замену чувствительного элемента датчика, даже если эта замена выполнялась в рамках программы ПТО. Выделяют следующие стандартные виды отказов: - отказ функционирования. Датчик не реагирует на соответствующие стимулы (например, газ или жару). Данный вид отказа, как правило, наблюдается в процессе функционального испытания; - ложное срабатывание. Датчик выдает сигнал аварийного состояния, хотя не получает соответствующих стимулов. Данный вид отказа, как правило, наблюдается в процессе эксплуатации и регистрируется персоналом контроллерной; - прочее. Кроме того, некоторые виды отказов, относящиеся к высокому/низкому результату, регулировкам и капитальному ремонту, как правило, заносят в оперативный журнал. 2 Классификация отказов для датчиков загазованности. Высокий результат: например, показание в пределах от 10% до 20% НКПРП без проведения анализа газа; показание свыше 80% НКПРП согласно анализу газа. Низкий результат: например, показание в пределах от 31% до 50% НКПРП согласно анализу газа (с учетом уставки на уровне 65% НКПРП). Предельно низкий результат: например, показание в пределах от 11% до 30% НКПРП согласно анализу газа. Отсутствие результата: например, показание ниже 10% НКПРП согласно анализу газа.

Код вида отказа	Описание	Код класса оборудования	CS	XT	SP	PR	EPD	SV	SL
		Примеры	Управление подводной добычей	Подводное устьевое оборудование и фонтанная арматура	Подводные насосы	Райзеры	Подводное распределение электроэнергии	Подводные резервуары под давлением	Подводные трубопроводы
AIR	Аномальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X		X	-	X	X	X
BRD	Повреждение	Повреждение, значительное повреждение (защемление, поломка) и/или сильная утечка технологической среды	-	-	-	-	X	-	-
CSF	Отказ управления/сигнала	Некорректный мониторинг или управления либо их отсутствие, отказ при передаче или получении запросов или данных, отказ при активации функции	X	-	-	-	X	-	-
DOP	Задержка срабатывания	Время открытия/закрытия не соответствует техническим характеристикам	-	X	-	X	-	-	X
ELP	Внешняя утечка (технологическая среда)	Нефть, газ, конденсат, вода	X	X	X	X	-	X	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Гидравлическое масло, смазочное масло, барьерное масло, охлаждающая жидкость, вода и т.д.	X	X	X	X	X	X	X
FCO	Отказ подключения	Отказ подключения соединителя	-	X	X	-	X	X	-
FTC	Отказ при закрытии по запросу	Не закрывается по запросу	-	X	-	-	-	-	X
FTD	Отказ отключения	Отказ отключения соединителя	-	X	X	-	X	X
FTF	Отказ выполнения функции по запросу	Не отвечает на сигнал/активацию	X	-	X	-	-	-	X
FTL	Отказ блокировки/разблокировки	Не блокирует и не разблокирует по запросу, отказ подключения или отключения, отказ спуска SCM с его опоры	X	X	-	-	-	-	X
FTO	Отказ при открытии по запросу	Не открывается по запросу	-	X	-	-	-	-	X
HIO	Высокий результат	Завышенная скорость/результат выше допустимого уровня	-	-	X	-	-	-	-
HTF	Отказ при нагреве	Потеря способности нагрева	-	-	-	-	-	-	X
IHT	Недостаточная теплопроводность	Отсутствие или сниженная теплопроводность от зон высокой температуры, например от силовых трансформаторов или электрооборудования	-	-	-	-	X	X	-
ILP	Внутренняя утечка (технологическая среда)	Технологическая среда (утечка) проходит по теплообменным змеевикам или аналогичная ситуация	-	-	-	-	-	X	-
ILU	Внутренняя утечка (среда вспомогательных ресурсов)	Внутренняя утечка среды вспомогательных ресурсов	X	X	X	X	X	X	X
LCP	Утечка в закрытом положении	Утечка через арматуру в закрытом положении	-	X	-	X	-	-	X
LOO	Низкий результат	Подача/результат ниже допустимого уровня. Подача/результат/крутящий момент/рабочие характеристики ниже допустимого уровня	X	-	X		X	-	-
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X	X	X	X	X
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	-	-	-	-	-	X	-
PLU	Засор/запирание	Частичное или полное ограничение потока	-	X	-	X	-	X	X
POW	Недостаточная мощность	Чрезмерно низкое электропитание или его отсутствие	X	X	-	-	X	-	X
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	-	-	-	-	-	X	-
SET	Отказ установки/извлечения	Отказ при выполнении установки/извлечения	X	X	X	-	X	X	X
SPO	Ложное срабатывание	Не работает в соответствии с запросами, ложное срабатывание аварийной сигнализации, преждевременное закрытие/останов, неожиданное срабатывание/не работает в соответствии с запросами	X	X	X	-	X	-	X
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия). Повреждения материала (трещины, износ, слом, коррозия, распад)	-	X	-	X	X	X	X
UBU	Общая потеря устойчивости	Смятие в вертикальной или боковой плоскости	-	-	-	-	-	-	X
UNK	Н/д	Недостаточно информации для определения вида отказов	-	-	-	-	X	X	X
Примечание - Несмотря на отсутствие в настоящем стандарте соответствующего требования рекомендуется также регистрировать виды отказов подводного оборудования на более низких иерархических уровнях, например на уровне единицы ТО.

Код вида отказа	Описание	Код класса оборудования	ESP	SS	XD
		Примеры	Электрические скважинные насосы	Забойные клапаны-отсекатели	Надводное устьевое оборудование и фонтанная арматура
AIR	Ненормальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X	-	-
BRD	Повреждение	Значительное повреждение (защемление, поломка)	X	-	-
CLW	Трубопровод от линии управления к скважине	Попадание жидкостей гидравлической системы управления в скважину	-	X	-
ELP	Внешняя утечка (технологическая среда)	Нефть, газ, конденсат, вода. Утечка технологической среды в окружающую среду	X	-	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Смазочные вещества, охлаждающая жидкость, гидравлическое масло, метанол и т.д.	X	-	X
ERO	Ошибочный результат	Колебания, работа рывками, неустойчивость	X	-	-
FTC	Отказ при закрытии по запросу	Не закрываются по запросу. Арматура/клапан(ы) не закрывается(ются) по запросу	-	X	X
FTF	Отказ выполнения функции по запросу	Не отвечает на сигнал/активацию	X	-	-
FTO	Отказ при открытии по запросу	Не открывается по запросу. Арматура/клапан(ы) не открывается(ются) по запросу	-	X	X
FTS	Отказ при пуске по запросу	Не запускается по запросу	X	-	-
HIO	Высокий результат	Завышенная скорость/результат выше допустимого уровня	X	-	-
ILP	Внутренняя утечка (технологическая среда)	Внутренняя утечка технологической среды	-	-	X
ILU	Внутренняя утечка (среда вспомогательных ресурсов)	Внутренняя утечка среды вспомогательных ресурсов	X	-	X
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	X	-	-
LCP	Утечка в закрытом положении	Утечка через арматуру превышает допустимое значение в закрытом состоянии	-	X	-
LOO	Низкий результат	Подача/результат ниже допустимого уровня	X	-	-
OHE	Перегрев	Части машины, система выпуска, охлаждающая жидкость	X	-	-
OTH	Прочее	Виды отказов, не упомянутые выше. Следует указать информацию в поле для комментариев	X	X	X
PCL	Преждевременное закрытие	Ложное закрытие арматуры без соответствующего запроса	-	X	-
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	X	-	-
PLU	Засор/запирание	Частичное или полное ограничение потока в результате гидратообразования, нагарообразования, отложения парафинов и т.д.	X	-	X
SPO	Ложное срабатывание	Не работает в соответствии с запросами, нежелательное открытие/закрытие арматуры	X	-	X
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия). Сниженная целостность	X	-	X
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X
UST	Ложный останов	Неожиданный аварийный останов	X	-	-
VIB	Вибрация	Аномальная вибрация	X	-	-
WCL	Трубопровод от скважины к линии управления	Попадание скважинного флюида в линию, управляемую арматурой	-	X	-

Код вида отказа	Описание	Код класса оборудования	TD	SB	DB
		Примеры	Верхние приводы	ППВП	НПВП
AIR	Ненормальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X	X	X
ELP	Внешняя утечка (технологическая среда)	Скважинный флюид	-	X	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Гидравлическое масло, смазочное масло, охлаждающая жидкость, буровой раствор, вода и т.д.	X	X	X
ERO	Ошибочный результат	Неустойчивая/нестабильная работа	X	X	X
FCO	Отказ подключения	Отказ подключения соединителя	-	X	X
FCU	Отказ при срезании	Срезная арматура не может срезать оборудование	-	X	X
FTC	Отказ при закрытии по запросу	Не закрывается по запросу	-	X	X
FTD	Отказ отключения	Отказ отключения соединителя	-	X	X
FTF	Отказ выполнения функции по запросу	Не отвечает на сигнал/активацию (например, отказ при срезании)	-	X	X
FTO	Отказ при открытии по запросу	Не открывается по запросу	-	X	X
FTS	Отказ при пуске по запросу	Отказ при пуске верхнего привода	X	-	-
HIO	Высокий результат	Крутящий момент на вторичном валу выше технических характеристик	X	-	-
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	X	X	X
LCP	Утечка в закрытом положении	Утечка через арматуру (например, арматуру плунжерного типа) в закрытом положении	-	X	X
LOO	Низкий результат	Крутящий момент на вторичном валу ниже технических характеристик	X	-	-
NOI	Шум	Избыточный шум	X	-	-
OHE	Перегрев	Перегрев	X	-	-
OTH	Прочее	Виды отказов, не упомянутые выше	X	X	X
PLU	Засор/запирание	Засор штуцерной линии и линии глушения скважины	-	X	X
POD	Выход из строя обоих коллекторов	Оба коллектора работают некорректно	-	X	-
SET	Отказ установки/извлечения	Отказ при выполнении установки/извлечения	-	X	X
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X	X	X
SPO	Ложное срабатывание	Неожиданное срабатывание	X	X	X
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия)	X	X	X
STP	Отказ при останове по запросу	Отказ при останове верхнего привода или некорректная остановка технологического процесса	X	-	-
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X	X
VIB	Вибрация	Избыточная вибрация	X	-	-

Код вида отказа	Описание	Код класса оборудования	WC	OI
		Примеры	Наземное противовыбросовое оборудование (для ГТМ)	Подводные геолого-технические мероприятия: ГТМ, выполняемые в открытой воде
BRD	Повреждение	Повреждение, значительное повреждение (защемление, поломка) и/или сильная утечка технологической среды	X	X
CSF	Отказ управления/сигнала	Некорректный мониторинг или управление либо их отсутствие, отказ при передаче или получении запросов или данных, отказ при активации функции	X	X
DOP	Задержка срабатывания	Время открытия/закрытия не соответствует техническим характеристикам	X	X
ELP	Внешняя утечка (технологическая среда)	Скважинный флюид	X	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Гидравлическое масло, смазочное масло, охлаждающая жидкость, буровой раствор, вода и т.д.	X	X
ERO	Ошибочный результат	Неустойчивая/нестабильная работа	X	X
FCO	Отказ подключения	Отказ подключения соединителя	X	X
FCU	Отказ при срезании	Срезная арматура не может срезать оборудование	X	X
FTC	Отказ при закрытии по запросу	Не закрывается по запросу	X	X
FTD	Отказ отключения	Отказ отключения соединителя	X	X
FTF	Отказ выполнения функции по запросу	Не отвечает на сигнал/активацию (например, отказ при срезании)	X	X
FTO	Отказ при открытии по запросу	Не открывается по запросу	X	X
FWR	Отказ во время работы	Невозможность использования оборудования или инструментов	-	X
HIO	Высокий результат	Крутящий момент на вторичном валу выше технических характеристик	-	X
ILP	Внутренняя утечка (технологическая среда)	Утечка технологической среды загрязняет среду вспомогательных ресурсов, внутренняя утечка технологической среды	X	X
ILU	Внутренняя утечка (среда вспомогательных ресурсов)	Внутренняя утечка среды вспомогательных ресурсов, утечка смазочных веществ	X	X
LCP	Утечка в закрытом положении	Утечка через арматуру (например, арматуру плунжерного типа) в закрытом положении	X	X
LOO	Низкий результат	Крутящий момент на вторичном валу ниже технических характеристик	-	X
OTH	Прочее	Виды отказов, не упомянутые выше	X	X
PLU	Засор/запирание	Засор штуцерной линии и линии глушения скважины	X	X
POW	Недостаточная мощность	Чрезмерно низкое электропитание или его отсутствие	X	X
PTF	Отказ электроснабжения/передачи сигнала	Отказ электроснабжения/передачи сигнала	-	X
SET	Отказ установки/извлечения	Отказ при выполнении установки/извлечения	-	X
SPO	Ложное срабатывание	Неожиданное срабатывание	X	X
STU	Заклинивание	Заклинивание инструментов в ПВП или фонтанной арматуре	X	X
UNK	Н/д	Недостаточно информации для определения вида отказов	X	X

Код вида отказа	Описание	Код класса оборудования	JF
		Примеры	Подъемный механизм и система фиксации
AIR	Ненормальное показание КИП	Ложное срабатывание аварийной сигнализации, неисправность индикации КИП	X
BRD	Повреждение	Повреждение, значительное повреждение (защемление, поломка) и/или существенная утечка технологической среды	X
DOP	Задержка срабатывания	Время открытия/закрытия не соответствует техническим характеристикам	X
ELU	Внешняя утечка (среда вспомогательных ресурсов)	Гидравлическое масло, смазочное масло, барьерное масло, охлаждающая жидкость, вода и т.д.	X
FRO	Отказ вращения	Отказ вращения	X
FTF	Отказ выполнения функции по запросу	Не запускается, или не открывается по запросу, или не отвечает на сигнал/активацию	X
FTL	Отказ блокировки/разблокировки	Не блокируется или не разблокируется по запросу	X
HIO	Высокий результат	Крутящий момент на вторичном валу выше технических характеристик или завышенная скорость/результат выше допустимого уровня	X
IHT	Недостаточная теплопроводность	Охлаждение/нагрев ниже допустимого уровня и/или чересчур низкая теплопроводность	X
INL	Внутренняя утечка	Внутренняя утечка технологической среды или среды вспомогательных ресурсов	X
LBP	Низкое давление подачи масла	Низкое давление подачи масла	X
LOO	Низкий результат	Подача/результат/крутящий момент/рабочие характеристики ниже допустимого уровня	X
NOI	Шум	Посторонний или избыточный шум	X
OHE	Перегрев	Части машины, система выпуска, охлаждающая жидкость и т.д.	X
OTH	Прочее	Вид(ы) отказов, не упомянутый(е) выше	X
PDE	Отклонение параметра	Отслеживаемый параметр превышает допустимые пределы, например сигнализатор высокого/низкого результата	X
PLU	Засор/запирание	Ограничение потока в результате загрязнения, попадания посторонних предметов, отложения парафинов и т.д.	X
POW	Недостаточная мощность	Чрезмерно низкое электропитание или его отсутствие	X
PTF	Отказ электроснабжения/передачи сигнала	Отказ электроснабжения/передачи сигнала	X
SER	Незначительные эксплуатационные проблемы	Ненадлежащее соединение объектов, выцветание, грязь	X
SPO	Ложное срабатывание	Ложное срабатывание аварийной сигнализации, преждевременное(ый) закрытие/останов, неожиданное срабатывание/не работает в соответствии с запросами	X
STD	Конструкционные недостатки	Повреждения материала (трещины, износ, слом, коррозия, распад)	X
UNK	Н/д	Недостаточно информации для определения вида отказов	X
UST	Ложный останов	Неожиданный аварийный останов	X
VIB	Вибрация	Ненормальная/избыточная вибрация	X

Код вида отказа	Описание вида отказа	Отказ по запросу
AIR	Ненормальное показание КИП	-
BRD	Повреждение	-
CLW	Трубопровод от линии управления к скважине	-
CSF	Отказ управления/сигнала	-
DOP	Задержка срабатывания	X
ELF	Внешняя утечка (топливо)	-
ELP	Внешняя утечка (технологическая среда)	-
ELU	Внешняя утечка (среда вспомогательных ресурсов)	-
ERO	Ошибочный результат	-
FCO	Отказ подключения	X
FCU	Отказ при срезании	X
FLP	Отказ в системе молниезащиты	-
FOF	Неправильная частота выходного напряжения	-
FOV	Неправильное выходное напряжение	-
FRO	Отказ вращения	-
FTC	Отказ при закрытии по запросу	X
FTD	Отказ отключения	X
FTF	Отказ выполнения функции по запросу	X
FTI	Отказ функционирования по прямому назначению	X
FTL	Отказ блокировки/разблокировки	X
FTO	Отказ при открытии по запросу	X
FTR	Отказ регулирования	X
FTS	Отказ при пуске по запросу	X
FWR	Отказ во время работы	-
HIO	Высокий результат	-
HTF	Отказ при нагреве	-
IHT	Недостаточная теплопроводность	-
ILP	Внутренняя утечка (технологическая среда)	-
ILU	Внутренняя утечка (среда вспомогательных ресурсов)	-
INL <a>	Внутренняя утечка	-
LBP	Низкое давление подачи нефти	-
LCP	Утечка в закрытом положении	-
LOA	Сброс нагрузки	-
LOB	Потеря плавучести	-
LOO	Низкий результат	-
MOF	Отказ швартовных устройств	-
NOI	Шум	-
NOO	Отсутствие результата	-
OHE	Перегрев	-
OTH	Прочее	-
PCL	Преждевременное закрытие	-
PDE	Отклонение параметра	-
PLU	Засор/запирание	-
POD	Выход из строя обоих коллекторов	X
POW	Недостаточная мощность	-
PTF	Отказ электроснабжения/передачи сигнала	-
SBU	Отложение металлической крошки	-
SER	Незначительные эксплуатационные проблемы	-
SET	Отказ установки/извлечения	X
SHH	Ложный верхний предел сигнализатора	-
SLL	Ложный нижний предел сигнализатора	-
SLP	Проскальзывание	-
SPO	Ложное срабатывание	-
STD	Конструкционные недостатки	-
STP	Отказ при останове по запросу	X
STU	Заклинивание	-
UBU	Общая потеря устойчивости	-
UNK	Н/д	-
UST	Ложный останов	-
VIB	Вибрация	-
VLO	Предельно низкий результат	-
WCL	Трубопровод от скважины к линии управления	-
<a> Информацию о системах безопасности см. также в сноске "g" таблицы F.1.

Возникновение вида отказа	Класс	Частота	Вероятность
Минимальная: отказ маловероятен	1	<= 0,010 на тысячу объектов	<= 1·10-5
Низкая: сравнительно немного отказов	2	0,1 на тысячу объектов	1·10-4
	3	0,5 на тысячу объектов	5·10-4
Умеренная: эпизодические отказы	4	1 на тысячу объектов	1·10-3
	5	2 на тысячу объектов	2·10-3
	6	5 на тысячу объектов	5·10-3
Высокая: повторяющиеся отказы	7	10 на тысячу объектов	1·10-2
	8	20 на тысячу объектов	2·10-2
Наиболее высокая: отказ практически неизбежен	9	50 на тысячу объектов	5·10-2
	10	>= 100 на тысячу объектов	>= 1·10-1

Последствия	Категория
	Катастрофические	Существенные	Умеренные	Незначительные
	Отказ, который ведет к смерти или потере в системе	Серьезная травма, болезнь или крупное повреждение системы	Небольшая травма, болезнь или повреждение системы	Незначительная травма, болезнь или повреждение системы
Для безопасности	I:	V:	IX:	XIII:
	- гибель людей; - неисправность критически важных для безопасности систем	- серьезные травмы персонала; - возможности утраты функций обеспечения безопасности	- травмы, требующие медицинского вмешательства; - ограниченное влияние на функции обеспечения безопасности	- травмы, не требующие медицинского вмешательства; - незначительное влияние на функцию обеспечения безопасности
Для окружающей среды	II	VI	X	XIV
	Крупное загрязнение	Значительное загрязнение	Частичное загрязнение	Минимальное загрязнение или его отсутствие
Производственные	III	VII	XI	XV
	Продолжительный перерыв в производстве/эксплуатации	Перерыв в производстве выше допустимого уровня <a>	Перерыв в производстве ниже допустимого уровня <a>	Непродолжительный перерыв в производстве
Эксплуатационные	IV	VIII	XII	XVI
	Предельно высокие затраты на ТО	Затраты на ТО выше нормально допустимого уровня <a>	Затраты на ТО на уровне допустимом или ниже <a>	Низкие затраты на ТО
<a> Необходимо определить допустимые уровни для каждой области применения.

ИС МЕГАНОРМ: примечание. Текст дан в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: раздел 1.9 в ГОСТ Р ИСО 20815-2013 отсутствует.

Области применения	Тип применяемого анализа	Сокращение	Согласно настоящему стандарту	Ссылки
Для безопасности	A1 - количественная оценка риска	КОР	Да	По ГОСТ Р ИСО 17776, ГОСТ Р 58771 (см. [174])
	A2 - обследование на основе оценки риска	ООР	Да	См. [175]
	A3 - уровень полноты безопасности	УПБ	Да	По ГОСТ IEC 61508-3, ГОСТ Р МЭК 61508-1, ГОСТ Р МЭК 61508-2, ГОСТ Р МЭК 61508-4 - ГОСТ Р МЭК 61508-7, ГОСТ Р МЭК 61511-1 - ГОСТ Р МЭК 61511-3 (см. [1])
	A4 - оценка воздействия на окружающую среду и население	ОВОСиН	Да	По ГОСТ Р ИСО 14001
СЖЦ/оптимизация/ТО	B1 - стоимость жизненного цикла	СЖЦ	Да	По ГОСТ Р МЭК 60300-3-3 (см. [169] - [171])
	B2 - эксплуатационная готовность	ЭГ	Да	По ГОСТ Р ИСО 20815
	B3 - анализ готовности	АГ	Да	По ГОСТ Р ИСО 20815
	B4 - ТО на основе надежности	НОТО	Да	По ГОСТ Р 27.606 (см. [176], [177], [178])
	B5 - анализ запасных частей	АЗЧ	Да	См. [179], по ГОСТ Р 27.601
	B6 - анализ вида, эффектов и критичности отказов	АВПКО	Да	По ГОСТ Р 27.303
	B7 - анализ данных о статистической надежности	АДСН	Да	По ГОСТ Р 51901.5 (см. [180])
	B8 - структурная надежность	СН	Да	По ГОСТ Р 54483 (см. [181])
	B9 - анализ основных причин	АОП	Да	См. [182]
Общие	C1 - планирование численности персонала	ПЧП	Да	См. [176]
	C2 - методика "шести сигм"		Частично	По ГОСТ Р ИСО 13053-1
	C3 - анализ дерева неисправностей	АДН	Да	По ГОСТ Р 27.302
	C4 - анализ цепей Маркова	АЦМ	Да	По ГОСТ Р МЭК 61165
	C5 - сеть Петри для анализа Монте-Карло	СПА	Да	См. [183]

Источник данных	Описание
1 Общие данные	Данные по надежности, относящиеся к семействам схожего оборудования. Общими данными могут быть: компьютерные базы данных, как правило, объединенные в таблицы с данными с несколькими характеристиками оборудования. Сопутствующий сбор архивных данных может быть выполнен в соответствии с опубликованными стандартами. Справочники с опубликованными данными (например, справочник [184]), иногда упрощенные версии компьютерных баз данных. Формат зависит от издателя. Такие справочники, как правило, содержат архивные данные, например эксплуатационный опыт работ. Справочники с опубликованными данными основаны на экспертном мнении, а не на архивных эксплуатационных данных или лежащей в их основе базе данных. Данные могут быть применимы к одной конкретной отрасли или собраны для нескольких отраслей. Примечание - Некоторые промышленные инициативы могут предоставить другие данные (например, отказы, обнаруженные в процессе испытания), которые могут быть полезны для ввода данных по надежности.
2 Специальные данные по оператору/компании	Данные по надежности или индикаторы надежности, основанные на эксплуатационном опыте работы отдельно взятой компании. Такие данные могут быть установлены одним оператором/нефтяной компанией на основе: - одной или нескольких установок; - собственной интерпретации различных источников данных; - ключевых показателей эффективности (КПЭ). Примечания 1 Такие специальные данные по оператору/компании могут быть частью совместной отраслевой базы общих данных по надежности или принадлежать исключительно компании. 2 Такие данные также могут быть частью базы данных компании, соответствующей настоящему стандарту. 3 В приложении E приведены примеры КПЭ. 4 События, зарегистрированные в СУТО, не являются данными по надежности, но их можно использовать для введения определенных индикаторов надежности (например, КПЭ).
3 Данные производителя	Данные по надежности, подготовленные с помощью конкретных данных производителя в отношении конкретного продукта. Такие данные могут основываться: - на эксплуатационном опыте работ: - самого производителя. Эти данные могут соответствовать или не соответствовать международному стандарту; - пользователей (например, специальные или общие данные, упомянутые выше); - АВПКО/исследовании элемента; - лабораторном испытании, например на ускоренном испытании на долговечность и испытании надежности. Это может быть применимо к оборудованию, изготовленному с использованием новых технологий, для которого еще не существует эксплуатационных данных. Такие предварительные эксплуатационные данные, как правило, должны называться "предварительные эксплуатационные данные или опытные данные по надежности" в отличие от фактического эксплуатационного опыта работ. Информацию о статистических испытаниях и методах оценки роста надежности см. в ГОСТ Р 51901.16
4 Экспертное мнение	Экспертное мнение включает в себя: - общие требования специалиста по оборудованию систем безопасности; - использование методов статистического экспертного анализа (например, метод Дельфи и т.д.) с целью задействовать различные квалифицированные источники в качестве вводных данных для анализа надежности (см. [185] и [166])
5 Данные о человеческих ошибках	Существуют различные источники данных о человеческих ошибках. В приложение H.2 [1] приведены рекомендации в отношении вероятности совершения человеческих ошибок

Характеристика	КПЭ	Исходные данные
Задача	Отслеживание прогресса и эффективности управления	Выявление различий в текущем уровне эффективности
Периодичность	Целесообразное ожидание момента изменения	Одноразовое/нечастое событие
Источник данных	Внутренние системы	Внешние источники
Уровень контроля	От мгновенного до краткосрочного	Долгосрочный
Количество определяющих параметров	Один или несколько	Множество
Точность	Предмет интереса (тенденция)	Предмет интереса (абсолютное значение)
Целевые значения	Определение исходя из целей	Отсутствуют

Основная категория	Таксономический уровень	Таксономическая иерархия	Использование/местоположение
Использование/местоположение	1	Отрасль	Основная отрасль
	2	Бизнес-сегмент	Тип бизнес-процесса или процесса подготовки
	3	Назначение сооружения	Назначение сооружения (объекта)
	4	Тип сооружения	Тип сооружения (установки)
	5	Секция/система	Основная секция/система сооружения (установки)
Уровень оборудования	6	Оборудование (класс/вид)	Класс похожих видов оборудования. Каждый класс оборудования содержит похожие виды оборудования (например, компрессоры)
	7	Подвид	Подсистема, обеспечивающая функционирование вида оборудования
	8	Элемент/единица ТО	Группа частей вида оборудования, ТО (ремонт, замена) которых обычно осуществляется совместно
	9	Часть <a>	Единичная часть оборудования
<a> Хотя в отдельных случаях этот уровень может быть полезным, применение данного уровня осуществляется на усмотрение пользователя настоящего стандарта.

КПЭ	Соответствующие таксономические уровни <b>	Единицы измерения	Объяснение и расчет	Задача и значение	Привлекаемый персонал, процесс
1 СНМО	6 - 8	Определенный период времени (часы, дни, недели, месяцы, годы). Для разных классов или типов оборудования. Тенденции показаны за определенный период времени	Указывает среднюю наработку между отказами для элементов, оборудования или сооружений. Определение отказа приведено в 3.39 (общие сведения) и приложении F (защитные системы). При использовании СНМО предполагается, что она включает продолжительность простоя/ремонта. Руководящие указания по расчету СНМО (и СНО) приведены в приложении С	Указывает на рост или снижение надежности элементов, оборудования или сооружения. Следует отметить, что СНО охватывает только первый отказ нового объекта до проведения на нем работ по ТО	Профильные специалисты по оборудованию (ПС), инженеры по надежности (ИН), руководители среднего звена (РСЗ). Осмотр
2 СНО	6 - 8	См. выше	Аналогична СНМО, но не учитывает продолжительность простоя/ремонта. СНМО представляет собой сумму СВВ и СНО. СНО является величиной, обратной интенсивности отказов
3 Средний межремонтный срок службы (СМСС)	6 - 8	Определенный период времени (часы, дни, недели, месяцы, годы). Для разных классов или типов оборудования. Тенденции показаны за определенный период времени	Указывает средний срок между ремонтами для элементов, оборудования или сооружений. Несмотря на то, что отказ, как правило, ведет к ремонту, это происходит не всегда. Ремонты (например, капитальные) могут проводиться в соответствии с графиком, независимо от отказа. Расчет исходя из общего межремонтного срока службы, деленного на количество ремонтов, выполненных за указанный период времени или на сегодняшний день. Для подводного оборудования можно переименовать КПЭ в "средний срок между ГТМ" (СС ГТМ)	Указывает на рост или снижение надежности элементов или оборудования внутри сооружения	ПС, ИН, РСЗ, отдел ТО. Осмотр
4 Средняя оперативная продолжительность ремонта	6 - 8	Время, как правило, в часах или днях. Для разных классов или типов оборудования. Тенденции показаны за определенный период времени	Время, затраченное на ремонт элемента, оборудования, системы или сооружения. Необходимо, чтобы средняя оперативная продолжительность ремонта отвечала принципам временных периодов, представленных на рисунке 4 (см. также рисунки 5 и 7 [1]). Можно ввести СПП, если предметом также являются интервалы времени подготовки и задержки, однако такой КПЭ не указан отдельно в данной таблице	Указание на результативность и трудоемкость ремонтных работ	ПС, ИН, отдел ТО
5 СОПР	6 - 8	Время, как правило, в часах или днях. Для разных классов или типов оборудования. Тенденции показаны за определенный период времени	Время, затраченное на подготовку и ремонт элемента, оборудования, системы или сооружения. Необходимо, чтобы СОПР отвечала принципам временных периодов, представленных на рисунке 4 (см. также рисунки 5 и 7 [1]). Можно ввести СПП, если предметом также являются интервалы времени подготовки и задержки, однако такой КПЭ не указан отдельно в данной таблице	Указание на результативность и трудоемкость ремонтных работ	ПС, ИН, отдел ТО
6 "Проблемные объекты" Перечень часто отказываемого оборудования	6 - 9	Перечень оборудования. Перечень часто встречающихся видов отказа. Частота отказа	Необходимо точное определение рассматриваемых типов отказов (см. приложение C). Перечень наиболее часто отказываемого оборудования можно составить исходя из частоты ремонтов. Данный перечень также можно использовать для управления надежностью субподрядчиков. Реструктурирование в зависимости от воздействия на сооружение	Уделяется внимание управлению надежностью и анализу основной причины отказа (АОП). Разработка продукта/качества	ПС, ИН, отдел ТО
7 AO Эксплуатационная готовность	6	Доля, %, интервала времени готовности оборудования к эксплуатации, при этом все ТО (корректирующее и профилактическое) входит в продолжительность простоя	Как правило, на уровне вида оборудования	Демонстрирует тенденцию готовности оборудования с учетом корректирующего и профилактического ТО. Входные данные для планирования добычи (см. C.2.3)	ПС, ИН, РСЗ, отдел эксплуатации, отдел ТО. Осмотр
8 AT Техническая готовность	6	Доля, %, интервала времени готовности оборудования к эксплуатации, при этом в состав продолжительности простоя входит только корректирующее ТО	Как правило, на уровне вида оборудования	Ключевой показатель технической готовности демонстрирует тенденцию готовности оборудования с упором на внутреннюю надежность (см. C.2.3)	ПС, ИН, РСЗ, отдел эксплуатации, отдел ТО. Осмотр
9 Критические элементы с задачами по обеспечению надежности в компьютеризированной системе управления техническим обслуживанием (КСУТО)	4 - 6	Доля, %, критических элементов с задачами по обеспечению надежности в КСУТО	Верхний квартиль: 100%. Отслеживается на годовой основе	Следует убедиться в том, что все задачи по обеспечению надежности критических элементов назначены в КСУТО	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
10 Соблюдение графика проведения планового ТО критических элементов (не позднее последней допустимой даты завершения)	4 - 6	Доля, %, незакрытых заказов-нарядов (ЗН) в рамках планового ТО для критического оборудования после последней запланированной даты завершения	Верхний квартиль > 98%. Отслеживается помесячно	Следует измерить все работы в рамках планового ТО для критических элементов, завершенные до наступления последней утвержденной даты завершения	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
11 Соблюдение графика проведения корректирующего ТО критических элементов (не позднее последней допустимой даты завершения)	4 - 6	Доля, %, незакрытых ЗН в рамках корректирующего ТО для критического оборудования после последней запланированной даты завершения	Верхний квартиль > 98%. Отслеживается помесячно	Следует измерить все работы в рамках корректирующего ТО для критических элементов, завершенные до наступления последней утвержденной даты завершения	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
12 Коэффициент трудозатрат на ПТО	4 - 6	Доля, %, общих трудозатрат от трудозатрат, потраченных на ПТО (кроме модернизации)	Общие трудозатраты по ЗН на ПТО, разделенные на общие трудозатраты по ЗН, по классам или типам оборудования	Указание объема работ по ПТО	ПС, ИН, отдел эксплуатации, отдел ТО
13 Коэффициент трудозатрат на корректирующее ТО <b>	4 - 6	Доля, %, общих трудозатрат от трудозатрат, потраченных на корректирующее ТО	Общие трудозатраты по ЗН на корректирующее ТО, разделенные на общие трудозатраты по ЗН, по классам или типам оборудования	Указание объема работ по корректирующему ТО	ПС, ИН, отдел эксплуатации, отдел ТО
14 Просроченные ЗН по обеспечению надежности или работам на критических элементах без разрешения уполномоченного технического специалиста (УТС)	4 - 6	Количество задач по обеспечению надежности критических элементов, просрочивших последнюю допустимую дату завершения	Верхний квартиль: 0 на сооружение. Отслеживается помесячно	Следует убедиться в том, что сроки выполнения работ по ЗН для критических элементов не перенесены без соответствующего разрешения уполномоченного технического специалиста	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
15 Просроченное ПТО	4 - 6	Количество или доля, %, просроченных ЗН на ПТО по категории	Число просроченных ЗН на ПТО по классификации оборудования или в виде процентной доли от общего числа ЗН на ПТО. Для разделения по группам также можно выбрать только критическое для безопасности оборудование или критическое для добычи оборудование	Указание незавершенных заданий по ПТО	Отдел эксплуатации, отдел ТО
16 Завершение прогнозного ТО (ПрТО) (например, осмотров, испытаний, периодической ОТС)	4 - 6	Количество или доля, %, завершенных работ по сбору данных о ПрТО	Следует определить рассматриваемые работы по ПрТО (по отдельности или все). Например, количество параметров, маршрутов или оборудования, для которых выполняется сбор данных НК в рамках ПрТО, разделить на общее количество параметров, маршрутов или оборудования за указанный период времени. (Данные анализа вибраций, показатели толщины, инфракрасное сканирование, анализ характеристик электродвигателя)	Управление оценкой технического состояния	ПС, ИН, отдел эксплуатации, отдел ТО. Осмотр
17 Просроченное ПрТО	4 - 6	Количество или доля, %, просроченных работ по ПрТО	Следует определить рассматриваемые работы по ПрТО (по отдельности или все). Число или доля, %, параметров НК в рамках ПрТО, маршрутов или оборудования, не прошедших ПрТО за указанный период времени	Указывает на незавершенные работы по ПрТО, например НК	ПС, ИН, отдел эксплуатации, отдел ТО, осмотр
18 Объем работ в рамках корректирующего ТО	4 - 6	Количество наработанных часов, зарегистрированных для корректирующего ТО	Верхний квартиль < 6 чел.-нед. Отслеживается помесячно	Следует убедиться в том, что количество часов, потраченных на корректирующее ТО, находится под контролем	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
19 Соблюдение графика	4 - 6	Доля, %, запланированных в графике общих трудозатрат на ТО, завершенных за учетный трехмесячный период	Верхний квартиль > 98%. Отслеживается помесячно	Более точное соблюдение недельного графика	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
20 Не внесенная в график/заместительная работа	4 - 6	Доля, %, трудозатрат на ТО, состоящая из не внесенной в график/заместительной работы за учетный трехмесячный период	Верхний квартиль < 2%. Отслеживается помесячно	Необходимо обеспечить внесение работ в график и соблюдение получившегося в результате плана	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
21 Продолжительность остановки на ремонт	4	Время, как правило, в днях	В остановку на ремонт необходимо включать процедуры завершения работ и запуска. Продолжительную остановку на модернизацию можно выделить отдельно, чтобы не вносить изменения в сравнение ежегодных требований к масштабному ТО	Планирование ТО. Возможности модернизации. Планирование простоев. Планирование добычи	Отдел эксплуатации, отдел ТО
22 Наработка между остановками на ремонт	4 - 5	Измеряют на годовой основе (количество месяцев, лет)	Наработка между остановками на ремонт
23 Точность оценки ТО (часы)	4 - 6	Доля, %, разницы между запланированными и фактическими трудозатратами по ЗН по плановому и корректирующему ТО	Верхний квартиль +/- 5%. Отслеживается помесячно	Необходимо обеспечить использование архивных данных в оценке (продолжительности)	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
24 Точность оценки ТО (затраты)	4 - 6	Доля, %, разницы между запланированными и фактическими затратами по ЗН по плановому и корректирующему ТО	Верхний квартиль +/- 5%. Отслеживается помесячно	Необходимо обеспечить использование архивных данных в оценке (затраты)	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
25 Соотношение ремонта и повторных работ	6	Доля, %, ремонтов, требующих проведения повторных работ после ремонта	Количество повторно обработанных ЗН разделить на общее количество ЗН. Классификация по типу оборудования. Можно разделить на ПТО и корректирующее ТО	Указание качества и результативности работ	ИН, отдел эксплуатации, отдел ТО
26 Срок внесения информации о завершении технических работ в КСУТО	4 - 6	Время между завершением работ и техническим закрытием ЗН	Верхний квартиль: 24 ч. Отслеживается помесячно	Необходимо обеспечить внесение данных в течение короткого времени после завершения работы (как правило, в пределах 72 ч)	Отдел ТО
27 Средняя длительность цикла ремонтной мастерской	6 - 8	Время, как правило, в часах или днях	Время от момента поступления неисправного объекта в мастерскую до восстановления его готовности к использованию	Управление ремонтом	Отдел ТО
28 Заказ типового материально-технического обеспечения (МТО)	4 - 6	Доля, %, от предметов МТО, указанных в КСУТО	Верхний квартиль < 10%. Отслеживается помесячно	Необходимо обеспечить полноту каталожных материалов	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
29 МТО, поставляемое в исходную требуемую дату поставки	4 - 6	Доля, %, МТО, поставляемого на площадку в соответствии с исходной требуемой датой поставки	Верхний квартиль > 95%. Отслеживается помесячно	Следует сократить задержки проведения работ в рамках корректирующего ТО и ПТО, вызванных отсутствием МТО	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
30 Уровень обслуживания инвентарных единиц	4 - 6	Доля, %, МТО, необходимого для проведения ТО из запасов	Верхний квартиль +/- 5%. Отслеживается помесячно	Необходимо обеспечить наличие на складе часто используемых предметов МТО, чтобы сократить срок их ожидания	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
31 Общие затраты на ТО	4 - 6	На каждое сооружение, секцию или оборудование за заданный период времени (например, ежегодно)	Общие затраты на корректирующее и ПТО, включая запасные части. К ним не относят затраты, связанные с простоем и, соответственно, с выпадающим объемом добычи	Анализ тенденции за определенный период времени	Управление сооружением, отдел эксплуатации, отдел ТО
32 Эффективность ТО	4	Доля, %, трудозатрат на ТО, потраченных на непроизводительные действия, например ожидание МТО и т.д.	Верхний квартиль > 50%. Отслеживается помесячно	Регистрируется непроизводительный период времени. Внимание направлено на сокращение или устранение непроизводительного периода времени	Менеджер по управлению активами, отдел эксплуатации, отдел ТО
33 Затраты на ремонт на один ЗН	4 - 6	Затраты по различным типам оборудования для разных географических мест или сооружений	Затраты на ремонт оборудования представлены в виде затрат, накопившихся по ЗН для оборудования. Как правило, они включают оплату труда (компания и/или контракт), МТО и аренду оборудования, можно также включить накладные расходы	Динамика затрат на ремонт за определенный период времени. Выявление проблемных объектов по затратам на ремонт и/или типу оборудования	См. выше
34 Доля отказов (см. F.2.4, а также пункт 3.2.4 [1])	6	Соотношение	В сооружении можно выявить оборудование, потенциально подверженное критическим отказам, и отслеживать его, как и соотношение между количеством критических отказов, выявленных посредством проведения периодических испытаний, и соответствующим количеством проведенных испытаний. Отслеживается на годовой основе	Среднюю неготовность (PFDavg), вызванную опасными скрытыми отказами, определяют при помощи отчетов об испытаниях. Эта практика является распространенной в данной отрасли в нескольких странах	Контролирующие органы, менеджер по управлению активами, отдел эксплуатации, отдел ТО
<a> Другие КПЭ (большее их количество) могут пригодиться в зависимости от отрасли и области применения. <b> См. таблицу E.2.

Система/элемент	Класс оборудования	Рекомендованные определения отказов	Применимые виды отказов <a>, <b>, <c>
1 Обнаружение пожара (дым, пламя, нагрев)	Пожарные извещатели и датчики загазованности <d>	Датчик Логический блок обнаружения пожара и утечек газа не получает сигнал от датчика в процессе его испытания	NOO, LOO, FTF
2 Обнаружение пожара (ручной извещатель)	Устройства ввода <d>	Ручной извещатель Логический блок обнаружения пожара и утечек газа не получает сигнал от нажимной кнопки при ее нажатии	NOO, LOO, FTF
3 Обнаружение газа	Пожарные извещатели и датчики загазованности <d>	Датчик (каталитический, с оптическим параметром, H2S и H2) Логический блок обнаружения пожара и утечек газа не получает сигнал, равный верхнему предельному значению параметра для сигнала тревоги, во время испытания при помощи проверочного газа	NOO, LOO, FTF
		Датчик (оптическая линия) Логический блок обнаружения пожара и утечек газа не получает сигнал, равный верхнему предельному значению параметра для сигнала тревоги, во время испытания при помощи проверочного фильтра	NOO, LOO, FTF
		Датчик (звуковой) Логический блок обнаружения пожара и утечек газа не получает сигнал в процессе испытания	NOO, LOO, FTF
4 Активная противопожарная защита (дренчерная)	Клапаны <d>	Дренчерный клапан Дренчерный клапан не открывается в процессе испытания	FTO, DOP
	Сопла	Сопло Более 3% сопел засорено/заперто. Информация об отказах предоставляется для одного узла/контура	PLU
5 Активная противопожарная защита (пожарный насос)	Насосы <d>	Функция Пожарный насос не запускается по сигналу	FTS
		Пропускная способность Пожарный насос нагнетает менее 90% своей расчетной пропускной способности	LOO
6 Активная противопожарная защита (газообразный агент/инерген)	Клапаны <d>	Функция ПА не открывается в процессе испытания. Клапан не открывается по сигналу или уровень/давление газообразного агента держится ниже указанного минимума	FTO
7 Активная противопожарная защита (разбрызгивание водяного тумана)	Арматура <d>	Функция ПА не открывается в процессе испытания. ПА сброса давления на входе системы выходит за пределы указанных значений или сопло не работает надлежащим образом	FTO
8 Активная противопожарная защита (пожарная пена)	Противопожарное оборудование	Функция Вода/пена не достигает зоны пожара в процессе испытания	FTO, DOP, FTS
9 Активная противопожарная защита (спринклерный клапан)	Клапаны	Клапан не открывается в процессе испытания	FTO
10 Активная противопожарная защита (водяной лафетный ствол - с дистанционным управлением/с осциллирующим действием)	Противопожарное оборудование	Водяной лафетный ствол не работает/не двигается и/или не выдает воду/пену в установленную целевую зону в ожидаемом количестве	FTF
11 Активная противопожарная защита [клапан водяного лафетного ствола (приводимый в действие)]	Клапаны	Клапан не открывается по сигналу	FTO
12 Арматура сброса давления (сброс)	Арматура <d>	Арматура Арматура не открывается по сигналу или открывается с задержкой	FTO, DOP
13 Система громкой связи (громкоговорители), сирены и световая сигнализация	Аварийная связь	Объявление не звучит по громкоговорителю, сирены не работают или световая сигнализация не активируется в указанной области по сигналу	FTF
14 Противовыбросовые превенторы (ПВП)	Подводные и наземные ПВП	Функция Арматура не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения при первом испытании	LCP
15 АО (отсекающая арматура, определенная в качестве критически важной)	Арматура <d>	Функция Арматура не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения	LCP
16 АО (изоляция скважины)	Подводное устьевое оборудование и фонтанная арматура. Надводное устьевое оборудование и фонтанная арматура <d>	Функция Арматура не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения при первом испытании	LCP
17 АО (забойный клапан-отсекатель)	ЗКО <d>	Функция Клапан не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка <e> Внутренняя утечка выше установленного значения	LCP
18 Затрубный клапан-отсекатель (ASV)	Заканчивание скважины	Функция Клапан не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения	LCP
19 Газлифтные клапаны (ГЛК) <f>	Заканчивание скважины	Функция Клапан не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения	LCP
20 АО (райзер)	Арматура <d>	Функция Арматура не закрывается по сигналу или закрывается с задержкой	FTC, DOP
		Утечка Внутренняя утечка выше установленного значения	LCP
21 АО (нажимная кнопка)	Устройства ввода <d>	Функция Логический блок АО не получает сигнал от нажимной кнопки при ее нажатии	NOO, LOO, FTF
22 АО [гальваническая развязка/ток короткого замыкания (КЗ)]	Распределительное устройство <d>	Автоматический выключатель не срабатывает по запросу и не отключает распределительные щиты и/или основные потребители электроэнергии (приводы)	FTO, FTF
23 Безопасность технологического процесса (отсекающая арматура)	Арматура <d>	Функция Арматура не закрывается по сигналу или закрывается с задержкой	FTC, DOP, LCP
24 Безопасность технологического процесса (ПА)	Арматура	Функция Арматура не открывается по достижении 120% от давления срабатывания или 5 МПа (50 бар) выше давления срабатывания	FTO
25 ОТП (обратная арматура, критически важная, утечка)	Арматура	Скорость внутренней утечки арматуры превышает указанное допустимое значение	LCP
26 ОТП (арматура ВИСЗД, функция)	Арматура <d>	Арматура не переходит по сигналу в предустановленное безопасное положение в пределах допустимого заданного срока	FTO, FTC, DOP
27 ОТП (арматура ВИСЗД) <g>	Арматура <d>	Скорость внутренней утечки арматуры превышает указанное допустимое значение	LCP, DOP
28 Устройства ввода (давление, температура, уровень, расход и т.д.)	Устройства ввода <d>	Функция Датчик не подает сигнал или подает ошибочный сигнал (превышающий предустановленные допустимые уровни)	NOO, ERO, LOO, HIO
29 Аварийное электропитание (резервный генератор)	Электрогенераторы <d>	Функция Электрогенератор не запускается или выдает неправильное напряжение после запуска	FTS, LOO
30 Аварийное электропитание (центральный ИБП для СПАЗ)	ИБП <d>	Функция Аномально низкая емкость АКБ	LOC
31 Аварийное электропитание (ИБП для аварийного освещения)	ИБП <d>	Функция Аномально низкая емкость АКБ. Для аварийных сигнальных ламп: если одна аварийная сигнальная лампа (или более) в пределах одной области или цепи работает в течение не более 30 мин	LOC
32 Противопожарный клапан <h>	Противопожарное оборудование <d>	Функция Противопожарный клапан не закрывается по сигналу	FTO, DOP, FTS, FTC
33 Естественная вентиляция и ОВиК: преобразователи ОВиК (параметров воздушного потока или дифференциального давления), относящиеся к безопасности	ОВиК <d>	Функция Логический блок аварийного отключения/подачи сигналов тревоги не получает от датчика сигнал, если измеренный параметр технологического процесса выходит за пределы уставки или если выходной сигнал датчика отличается от истинных условий воздушного потока или давления (запас составляет +/- 5%, если не указано иное)	FTF
34 Естественная вентиляция и ОВиК: выключатели ОВиК (параметров воздушного потока или дифференциального давления), относящиеся к безопасности	ОВиК <d>	Функция Логический блок аварийного отключения/подачи сигналов тревоги не получает от датчика сигнал, если измеренный параметр технологического процесса выходит за пределы уставки или если выходной сигнал датчика отличается от истинных условий воздушного потока или давления (запас составляет +/- 5%, если не указано иное)	FTF
35 Балластная система (арматура)	Арматура <d>	Функция Арматура не срабатывает по сигналу	FTO, FTC, DOP
36 Балластная система (насосы)	Насосы <d>	Функция Насос не запускается/не останавливается по сигналу	FTS
37 Водонепроницаемые двери, закрытие	ОЭС	Дверь не закрывается и не запирается на замок по сигналу или прокладка двери повреждена	FTF
38 Водонепроницаемая арматура (например, двустворчатая)	Противопожарное оборудование <d>	Водонепроницаемая арматура не открывается по сигналу	FTC, DOP
39 Оборудование для аварийной эвакуации и спасательных работ (ОЭС): двигатель спасательной шлюпки, пуск	Спасательные шлюпки	Двигатели спасательных шлюпок не запускаются в процессе испытания	FTS
40 ОЭС: функция свободного падения спасательной шлюпки	Спасательные шлюпки	Функция спуска шлюпки на воду не работает в процессе испытания	FTF
41 ОЭС: функция спуска надувного аварийного трапа	ОЭС	Функция спуска надувного аварийного трапа не работает в процессе испытания	FTF
42 ОЭС: двигатель ДСШ, пуск	ОЭС	Двигатель ДСШ не запускается в процессе эксплуатации	FTS
ИС МЕГАНОРМ: примечание. Сноски даны в соответствии с официальным текстом документа.
<a> См. таблицы B.6 - B.14 и прежде всего таблицу B.15 с расшифровкой сокращений. <b> Отказы могут возникать по любому запросу (как в рамках испытаний, так и в ходе эксплуатации). <c> Под видом отказа INL (внутренняя утечка) подразумевается внутренняя утечка среды вспомогательных ресурсов, и его не следует путать с видом отказа LCP (утечка в закрытом положении), при котором происходит утечка углеводородных соединений через отверстие в арматуре. При отказоустойчивом исполнении код вида отказа INL не применим в данной таблице, поскольку он не приведет к опасному отказу. <d> Применяют ГОСТ IEC 61508-3, ГОСТ Р МЭК 61508-1, ГОСТ Р МЭК 61508-2, ГОСТ Р МЭК 61508-4 - ГОСТ Р МЭК 61508-7 и/или ГОСТ Р МЭК 61511-1 - ГОСТ Р МЭК 61511-3. <e> Испытание на герметичность ЗКО/СКОуп проводят одним из двух способов: - наблюдение и контроль роста давления в полости по потоку закрывающего механизма арматуры в период наблюдения за ходом испытаний; - с помощью прямого измерения наблюдаемой скорости утечки через закрывающий механизм. Метод, используемый для выявления скорости утечки, следует задокументировать (отношение давления ко времени или прямое измерение). Необходимо зарегистрировать информацию о начальной скорости утечки, поскольку скорость потока будет постепенно уменьшаться по мере выравнивания давления под и над закрывающим механизмом. <f> Если газлифтный клапан выступает в качестве барьера и, соответственно, выполняет барьерную функцию. <h> В том числе сопутствующие вентиляторы ОВиК при необходимости. <g> Утечка: если в безопасном состоянии арматура закрыта и указана конкретная скорость утечки, влияющей на безопасность.

анализ видов, последствий и критичности отказов; АВПКО: Процедура АВПО, дополненная оценками показателей критичности анализируемых отказов. [ГОСТ 27.310-95, пункт 3.11]

анализ риска: Процесс изучения сути и содержания риска и определения уровня риска. Примечание 1 - Анализ риска обеспечивает базу для оценивания риска и принятия решения о воздействии на риск. Примечание 2 - Анализ риска включает в себя определение степени серьезности риска. Примечание 3 - Как правило, анализ риска включает в себя установление причинно-следственных связей события с его источниками и последствиями. [ГОСТ Р 51897-2021, статья 4.6.1]

барьер (barrier): Мероприятия, направленные на снижение вероятности реализации потенциальной опасности и уменьшение ее последствий. Примечание - Барьеры могут быть физическими (материалы, защитные устройства, экраны, перегородки и т.д.) или нефизическими (процедуры, инспекции, обучение, тренировки и т.д.). [ГОСТ Р ИСО 17776-2012, пункт 2.1.1]

запасные части, инструменты и принадлежности; ЗИП: Совокупность запасов материальных средств, сформированная в зависимости от назначения и особенностей использования объекта и предназначенная для обеспечения его функционирования, технического обслуживания и ремонта. Примечание - Набор ЗИП комплектуют в соответствии с требованиями документации. [ГОСТ Р 27.102-2021, статья 75]

оборудование (equipment): Совокупность отдельных функциональных элементов или сборка компонентов и модулей в рамках одной физической установки или функциональной единицы системы. [ГОСТ Р 58908.12-2020, пункт 3.9]

ремонт (repair): Комплекс технологических операций и организационных действий по восстановлению работоспособности, исправности и ресурса объекта и/или его составных частей. Примечание - Ремонт включает операции локализации, диагностирования, устранения неисправности и контроль функционирования. [ГОСТ 18322-2016, статья 2.1.2]

техническое состояние: Состояние объекта в определенный момент времени, при определенных условиях внешней среды, характеризующееся фактическими значениями параметров, установленных в документации. [ГОСТ Р 27.102-2021, статья 22]

Обозначение ссылочного национального стандарта	Степень соответствия	Обозначение и наименование ссылочного международного стандарта
ГОСТ Р ИСО 20815-2013	IDT	ISO 20815:2008 "Нефтяная, нефтехимическая и газовая промышленность. Управление обеспечением эффективности производства и надежностью"
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT - идентичный стандарт.

[1]	ИСО/ТР 12489:2013	Нефтяная, нефтехимическая и газовая промышленность. Моделирование и расчет надежности систем безопасности
	(ISO/TR 12489:2013)	(Petroleum, petrochemical and natural gas industries - Reliability modelling and calculation of safety systems)
[2]	Правила предоставления и распределения иных межбюджетных трансфертов из федерального бюджета бюджетам субъектов Российской Федерации в целях софинансирования расходных обязательств субъектов Российской Федерации, возникающих при возмещении части прямых понесенных затрат на создание и (или) модернизацию объектов по переработке сельскохозяйственной продукции сельскохозяйственным товаропроизводителям, за исключением граждан, ведущих личное подсобное хозяйство, и российским организациям, осуществляющим создание и (или) модернизацию объектов по переработке сельскохозяйственной продукции (утверждены постановлением Правительства Российской Федерации от 12 февраля 2020 г. N 137)
[3]	МЭК 60050-192-2015	Международный электротехнический словарь. Часть 192. Надежность
	(IEC 60050-192:2015)	(International electrotechnical vocabulary - Part 192: Dependability)
[4]	ИСО 19008:2016	Стандартная система кодирования себестоимости добычи нефти и газа и технологического оборудования
	(ISO 19008:2016)	(Standard cost coding system for oil and gas production and processing facilities)
[5]	API/Std 673	Центробежные вентиляторы для нефтяной, химической и газовой промышленности. 3-е издание (Centrifugal Fans for Petroleum, Chemical and Gas Industry Services, Third Edition)
[6]	API/Std 673	Техническое описание. Техническое описание центробежных вентиляторов для нефтяной, химической и газовой промышленности. 3-е издание (Datasheets, Datasheetsfor Centrifugal Fans for Petroleum, Chemical and Gas Industry Services, 3rd Edition)
[7]	API/Std 560	Нагревательные установки для нефтеперерабатывающих заводов. Четвертое издание (Fired Heaters for General Refinery Service, Fourth Edition)
[8]	API/Std 560	Техническое описание. Техническое описание нагревательных установок для нефтеперерабатывающих заводов (Datasheets, Datasheets for Fired Heaters for General Refinery Services)
[9]	API RP 7C-11F	Рекомендованные практики для установки, технического обслуживания и эксплуатации двигателей внутреннего сгорания (Recommended Practice for Installation, Maintenance, and Operation of Internal-Combustion Engines)
[10]	Spec API 7B-11C	Технические характеристики поршневых двигателей внутреннего сгорания для нефтепромысла (Specification for Internal-Combustion Reciprocating Engines for Oil Field Service)
[11]	ИСО 10439-1:2015	Нефтяная, нефтехимическая и газовая промышленность. Осевые и центробежные компрессоры и детандер-компрессоры. Часть 1. Общие требования
	(ISO 10439-1:2015)	(Petroleum, petrochemical and natural gas industries - Axial and centrifugal compressors and expander-compressors - Part 1: General requirements)
[12]	ИСО 10439-2:2015	Нефтяная, нефтехимическая и газовая промышленность. Осевые и центробежные компрессоры и детандер-компрессоры. Часть 2. Неинтегрированные редукторные центробежные и осевые компрессоры
	(ISO 10439-2:2015)	(Petroleum, petrochemical and natural gas industries - Axial and centrifugal compressors and expander-compressors - Part 2: Non-integrally geared centrifugal and axial compressors)
[13]	ИСО 10439-3:2015	Нефтяная, нефтехимическая и газовая промышленность. Осевые и центробежные компрессоры и детандер-компрессоры. Часть 3. Интегрированные редукторные центробежные компрессоры
	(ISO 10439-3:2015)	(Petroleum, petrochemical and natural gas industries - Axial and centrifugal compressors and expander-compressors - Part 3: Integrally geared centrifugal compressors)
[14]	ИСО 10439-4:2015	Нефтяная, нефтехимическая и газовая промышленность. Осевые и центробежные компрессоры и детандер-компрессоры. Часть 4. Детандер-компрессоры
	(ISO 10439-4:2015)	(Petroleum, petrochemical and natural gas industries - Axial and centrifugal compressors and expander-compressors - Part 4: Expander-compressors)
[15]	ИСО 10442:2002	Нефтяная, химическая и газовая промышленность. Центробежные воздушные блочные компрессоры с встроенным редуктором
	(ISO 10442:2002)	(Petroleum, chemical and gas service industries - Packaged, integrally geared centrifugal air compressors)
[16]	API/Std 617	Осевые и центробежные компрессоры и детандер-компрессоры. Восьмое издание (Axial and Centrifugal Compressors and Expander-compressors, Eighth Edition)
[17]	API/Std 617	Техническое описание. Техническое описание стандарта 617 API. Осевые и центробежные компрессоры и детандер-компрессоры. Восьмое издание (Datasheets, Datasheets for API Standard 617, Axial and Centrifugal Compressors and Expander-compressors, Eighth Edition)
[18]	API/Std 618	Поршневые компрессоры для нефтяной, химической и газовой промышленности. Пятое издание. Включает Исправление 1 и 2 (2009 и 2010) [Reciprocating Compressors for Petroleum, Chemical, and Gas Industry Services, Fifth Edition, Includes Errata 1 and 2 (2009 and 2010)]
[19]	API/Std 618	Техническое описание. Техническое описание для использования со стандартом 618. Пятое издание. Включает Исправление (2009) [Datasheets, Datasheets- for use with Std 618, Fifth Edition, Includes Errata (2009)]
[20]	API/Std 619	Вращающиеся компрессоры прямого вытеснения для нефтяной, нефтехимической и газовой промышленности. 5-е издание (Rotary-Type Positive-Displacement Compressors for Petroleum, Petrochemical, and Natural Gas Industries, Fifth Edition)
[21]	API/Std 619	Техническое описание. Техническое описание стандарта 619 API (Datasheets, Datasheetsfor API Std 619)
[22]	BS 4999-140:1987	Общие требования к электрическим динамическим машинам. Часть 140. Регулирование напряжения и одновременная работа синхронных генераторов переменного тока (General requirements for rotating electrical machines - Part 140: Voltage regulation and parallel operation of A.C. synchronous generators)
[23]	IEEE C37.101-2006	Руководство ИИЭР по защите генератора от замыкания на землю (IEEE Guide for Generator Ground Protection)
[24]	IEEE C37.102-2007	Руководство ИИЭР по защите генератора переменного тока (IEEE Guide for AC Generator Protection)
[25]	NEMA MG 1	Электродвигатели и генераторы (Motors and generators)
[26]	ЕН 62271-106:2011	Распределительные и управляющие устройства высокого напряжения - Часть 106. Контакторы переменного тока, контакторные контроллеры и пускатели двигателей
	(EN 62271-106:2011)	(High-voltage switchgear and controlgear - Part 106: Alternating current contactors, contactor-based controllers and motor-starters)
[27]	МЭК 60947-4-1:2018	Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 4-1. Электромеханические контакторы и пускатели электродвигателей
	(IEC 60947-4-1:2018)	(Low-voltage switchgear and controlgear - Part 4-1: Electromechanical contactors and motor-starters)
[28]	API/Std 541	Асинхронные двигатели с короткозамкнутым ротором с шаблонной обмоткой и 500 л.с. и более. 5-е издание (Form-wound Squirrel-Cage Induction Motors-500 Horsepower and Larger, Fifth Edition)
[29]	API/Std 541	Техническое описание. Техническое описание стандарта 541 API (Datasheets, Data sheets for API Std 541)
[30]	API/Std 547	Асинхронные двигатели общего назначения с короткозамкнутым ротором с шаблонной обмоткой и 250 л.с. и более. 1-е издание (General-Purpose Form-Wound Squirrel Cage Induction Motors 250 Horsepower and Larger - First Edition)
[31]	API/Std 547	Техническое описание. Техническое описание стандарта 547 API. Асинхронные двигатели общего назначения с короткозамкнутым ротором с шаблонной обмоткой и 250 л.с. и более (Datasheets, Datasheets for API Standard 547, General-Purpose Form Wound Squirrel Cage Induction Motors - 250 Horsepower and Larger)
[32]	API/Std 616	Установки газотурбинные для нефтяной, химической и газовой промышленности. 5-е издание (Gas Turbines for the Petroleum, Chemical, and Gas Industry Services, Fifth Edition)
[33]	API/Std 616	Техническое описание. Техническое описание стандарта 616 API. Установки газотурбинные для нефтяной, химической и газовой промышленности (Datasheets, Datasheets for API Standard 616, Gas Turbines for the Petroleum, Chemical, and Gas Industry Services)
[34]	ИСО 13710:2004	Нефтяная, нефтехимическая и газовая промышленность. Поршневые насосы прямого вытеснения
	(ISO 13710:2004)	(Petroleum, petrochemical and natural gas industries - Reciprocating positive displacement pumps)
[35]	API/Std 610	Насосы центробежные для нефтяной, нефтехимической и газовой промышленности. 11-е издание (ИСО 13709:2009 идентичный принятый стандарт), включает Исправление (июль 2011) (API/Std 610, Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries, Eleventh Edition (ISO 13709:2009 Identical Adoption) [Includes Errata (July 2011)]
[36]	API/Std 610	Техническое описание. Техническое описание для насосов центробежных для нефтяной, нефтехимической и газовой промышленности. 11-е издание (Datasheets, Datasheets for Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries, Eleventh Edition)
[37]	API/Std 674	Насосы прямого вытеснения. Поршневые. Включает исправление (май 2014), исправление 2 (апрель 2015) [Positive Displacement Pumps - Reciprocating, Includes Errata (May 2014), Errata 2 (April 2015)]
[38]	API/Std 674	Техническое описание. Техническое описание насосов прямого вытеснения. Поршневые (Datasheets, Datasheets for Positive Displacement Pumps - Reciprocating)
[39]	API/Std 676	Насосы прямого вытеснения. Роторные. 3-е издание (Positive Displacement Pumps - Rotary, Third Edition)
[40]	API/Std 676	Техническое описание. Техническое описание насосов прямого вытеснения. Роторные (Datasheets, Datasheets for Positive Displacement Pumps - Rotary)
[41]	ИСО 10437:2003	Нефтяная, нефтехимическая и газовая промышленность. Турбины паровые. Применение по специальному назначению
	(ISO 10437:2003)	(Petroleum, petrochemical and natural gas industries - Steam turbines - Special-purpose applications)
[42]	API/Std 611	Техническое описание. Техническое описание стандарта 611 API. 5-е издание (Datasheets, Datasheets for API Std 611, Fifth Edition)
[43]	API/Std 611	Техническое описание. Техническое описание для насосов центробежных для нефтяной, нефтехимической и газовой промышленности. 11-е издание (Datasheets, Datasheets for Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries, Eleventh Edition)
[44]	API/Std 612	Нефтяная, нефтехимическая и газовая промышленность. Турбины паровые. Применение по специальному назначению. Седьмое издание (Petroleum, Petrochemical and Natural Gas Industries-Steam Turbines-Special-purpose Applications, Seventh Edition)
[45]	API/Std 612	Техническое описание. Техническое описание стандарта 612 API (Datasheets, Datasheets for API Std 612)
[46]	ИСО 12211:2012	Нефтяная, нефтехимическая и газовая промышленность. Теплообменники со спиральными пластинами
	(ISO 12211:2012)	(Petroleum, petrochemical and natural gas industries - Spiral plate heat exchangers)
[47]	ИСО 12212:2012	Нефтяная, нефтехимическая и газовая промышленность. Теплообменники шпилечного типа
	(ISO 12212:2012)	(Petroleum, petrochemical and natural gas industries - Hairpin-type heat exchangers)
[48]	API/Std 660	Теплообменники кожухотрубные. 9-е издание (Shell-and-tube Heat Exchangers, Ninth Edition)
[49]	API/Std 660	Техническое описание. Техническое описание стандарта 660 API (Datasheets, Datasheets API Std 660)
[50]	API/Std 661	Нефтяная, нефтехимическая и газовая промышленность. Теплообменники с воздушным охлаждением. Седьмое издание (Petroleum, Petrochemical, and Natural Gas Industries - Air-cooled Heat Exchangers, Seventh Edition)
[51]	API/Std 661	Техническое описание. Техническое описание теплообменников с воздушным охлаждением для нефтеперерабатывающих заводов. 6-е издание. Применение ИСО 13706-1:2005 (Datasheets, Datasheets for Air-Cooled Heat Exchangers for General Refinery Services, Sixth Edition - Adoption of ISO 13706-1:2005)
[52]	API/Std 662	Часть 1. Теплообменники с пластинами для нефтеперерабатывающих заводов. Часть 1. Теплообменники пластинчатые и рамочные. 1-е издание. Применение ИСО 15547-1:2005 (Part 1: Plate Heat Exchangers for General Refinery Services - Part 1: Plate-and-Frame Heat Exchangers, First Edition - ISO Adoption from ISO 15547-1:2005)
[53]	API/Std 662	Часть 2. Теплообменники с пластинами для нефтеперерабатывающих заводов. Часть 2. Теплообменники паяные алюминиевые с пластинчатым оребрением. 1-е издание. Применение ИСО 15547-2:2005 (Part 2: Plate Heat Exchangers for General Refinery Services - Part 2: Brazed Alumninum Plate-fin Heat Exchangers First Edition - ISO Adoption from ISO 15547-2:2005)
[54]	API/Std 662	Техническое описание. Техническое описание теплообменников с пластинами для нефтеперерабатывающих заводов. Второе издание (Datasheets, Datasheets for Plate Heat Exchangers for General Refinery Services, Second Edition)
[55]	ИСО 15649:2001	Нефтяная и газовая промышленность. Система трубопроводов
	(ISO 15649:2001)	(Petroleum and natural gas industries - Piping)
[56]	ИСО 16904:2016	Нефтяная и газовая промышленность. Проектирование и испытание рукавов для перекачивания сжиженного природного газа на обычных береговых терминалах
	(ISO 16904:2016)	(Petroleum and natural gas industries - Design and testing of LNG marine transfer arms for conventional onshore terminals)
[57]	ASME B31.3-2014	Система трубопроводов (Process Piping)
[58]	ASME: BPVC Раздел VIII. Правила строительства резервуаров высокого давления. Подраздел 1 (ASME: BPVC Section VIII-Rules for Construction of Pressure Vessels Division 1)
[59]	ASME: BPVC Раздел VIII. Правила строительства резервуаров высокого давления. Подраздел 2. Альтернативные правила (ASME: BPVC Section VIII-Rules for Construction of Pressure Vessels Division 2 - Alternative Rules)
[60]	ИСО 28300:2008	Нефтяная, нефтехимическая и газовая промышленность. Вентиляция резервуаров, работающих при атмосферном и низком давлениях
	(ISO 28300:2008)	(Petroleum, petrochemical and natural gas industries - Venting of atmospheric and low-pressure storage tanks)
[61]	Spec API 12D	Технические характеристики резервуаров, сваренных на месте монтажа, для хранения жидкой продукции (Specification for Field Welded Tanks for Storage of Production Liquids)
[62]	Spec API 12F	Технические характеристики резервуаров, сваренных на заводе, для хранения жидкой продукции. 12-е издание (Specification for Shop Welded Tanks for Storage of Production Liquids, Twelfth Edition)
[63]	Spec API 12P	Технические характеристики резервуаров, выполненных из пластика, армированного стекловолокном. 3-е издание (Specification for Fiberglass Reinforced Plastic Tanks, Third Edition)
[64]	API/Std 650	Сварные резервуары для нефтехранилища. 12-е издание. Включает исправление 1 (2013), исправление 2 (2014) и Дополнение 1 (2014) [Welded Tanks for Oil Storage, Twelfth Edition, Includes Errata 1 (2013), Errata 2 (2014), and Addendum 1 (2014)]
[65]	API/Std 650	Техническое описание. Техническое описание стандарта 650 API. Сварные стальные резервуары для нефтехранилища. 12-е издание (Datasheets, Datasheets for API 650, Welded Steel Tanks for Oil Storage, 12th Edition)
[66]	API/Std 620	Проектирование и строительство больших, сварных, резервуаров низкого давления для хранения. 12-е издание (Design and Construction of Large, Welded, Low-Pressure Storage Tanks, Twelfth Edition)
[67]	API/Std 2000	Вентиляция резервуаров, работающих при атмосферном и низком давлениях. 7-е издание (Venting Atmospheric and Low-pressure Storage Tanks. Seventh Edition)
[68]	API/Std 2610	Проектирование, строительство, эксплуатация, техническое обслуживание и осмотр терминалов и резервуаров. 2-е издание (Design, Construction, Operation, Maintenance, and Inspection of Terminal & Tank Facilities, Second Edition)
[69]	МЭК 61800-5-1:2022	Системы силовых электроприводов с регулируемой скоростью. Часть 5-1. Требования к электрической, термической и энергетической безопасности
	(IEC 61800-5-1:2022)	(Adjustable speed electrical power drive systems - Part 5-1: Safety requirements - Electrical, thermal and energy)
[70]	МЭК 60146-1:2009	Преобразователи полупроводниковые. Общие требования и преобразователи с линейной коммутацией
	(IEC 60146-1:2009)	(Semiconductor converters - General requirements and line commutated converters)
[71]	IEEE 1566-2005	Стандарт ИИЭР для рабочих характеристик электроприводов переменного тока с регулируемой скоростью и номинальным напряжением 375 кВ и более (IEEE Standard for Performance of Adjustable Speed AC Drives Rated 375 kW and Larger)
[72]	CSA FT4	Вертикальное испытание пламенем. Кабели в кабельном лотке (Vertical Flame Test - Cables in Cable Trays)
[73]	CAN/CSA C68.3-97	Экранированные и концентрические нейтральные силовые кабели с номинальным напряжением 5-46 кВ (включает общие инструкции 2, 3 и обновления 4 и 5) (Shielded and Concentric Neutral Power Cables Rated 5 - 46 kV (Includes GI #2, #3, and Updates #4 and #5))
[74]	ICEA S-93-639-2000	Международное руководство по безопасности для нефтяных танкеров и терминалов. Стандарты по обеспечению качества. Часть 4 серии ИСО 9000. Экранированный силовой кабель с номинальным напряжением в пределах 5 - 46 кВ для передачи и распределения электроэнергии (International safety guide for oil tankers and terminals Quality management and quality assurance standards, Part 1: Part 4: ISO 9000 series 5 - 46 kV shielded power cable for use in the transmission and distribution of electric energy)
[75]	IEEE 1202-2006	Стандарт ИИЭР для испытаний на нераспространение горения проводов и кабелей (IEEE Standard for Flame-Propagation Testing of Wire & Cable)
[76]	NEMA 20C	Системы кабельных лотков (Cable tray systems)
[77]	NEMA VE-1	Системы металлических кабельных лотков (Metal cable tray systems)
[78]	NEMA VE-2	Руководящие указания по установке кабельных лотков (Cable tray installation guidelines)
[79]	UL 1072	Стандарт лаборатории по технике безопасности США для силовых кабелей среднего напряжения (UL standard for safety medium-voltage power cables)
[80]	UL 1277	Стандарт лаборатории по технике безопасности США для силовых электрических кабелей и кабелей управления в лотке с дополнительными оптоволоконными элементами (UL standard for safety electrical power and control tray cables with optional optical-fiber members)
[81]	UL 1569	Стандарт лаборатории по технике безопасности США для кабелей в металлической оболочке (UL standard for safety metal-clad cables)
[82]	UL 2225	Стандарт лаборатории по технике безопасности США для кабелей и кабельной гарнитуры по использованию в опасных (классифицированных) местах [UL standard for safety cables and cable-fittings for use in hazardous (classified) locations]
[83]	UL 2250	Стандарт лаборатории по технике безопасности США для контрольного кабеля в лотке (UL standard for safety instrumentation tray cable)
[84]	МЭК 60076-2:2011	Силовые трансформаторы. Часть 2. Повышение температуры трансформаторов с жидким диэлектриком
	(IEC 60076-2:2011)	(Power transformers - Part 2: Temperature rise for liquid-immersed transformers)
[85]	МЭК 60076-4:2002	Силовые трансформаторы. Часть 4. Руководство к испытаниям грозовым импульсом и коммутационным импульсом. Силовые трансформаторы и реакторы
	(IEC 60076-4:2002)	(Power transformers - Part 4: Guide to the lightning impulse and switching impulse testing - Power transformers and reactors)
[86]	МЭК 60076-7:2018	Трансформаторы силовые. Часть 7. Руководство по нагрузке масляных силовых трансформаторов
	(IEC 60076-7:2018)	(Power transformers - Part 7: Loading guide for oil-immersed power transformers)
[87]	МЭК 60076-8:2011	Силовые трансформаторы. Часть 8. Руководство по применению
	(IEC 60076-8:2011)	(Power transformers - Part 8: Application guide)
[88]	ЕН 60076-10:2016	Силовые трансформаторы. Часть 10. Определение уровней шума
	(EN 60076-10:2016)	(Power transformers - Part 10: Determination of sound levels)
[89]	IEEE C57.12.10-2010	Стандартные требования ИИЭР к силовым трансформаторам с жидким диэлектриком (IEEE Standard Requirements for Liquid-Immersed Power Transformers)
[90]	IEEE C57.18.10-1998	Стандартные практики и требования ИИЭР к полупроводниковым преобразователям силового выпрямителя (IEEE Standard Practices and Requirements for Semiconductor Power Rectifier Transformers)
[91]	МЭК 60947-2:2016	Коммутационная аппаратура управления низковольтная. Часть 2. Автоматические выключатели
	(IEC 60947-2:2016)	(Low-voltage switchgear and controlgear - Part 2: Circuit-breakers)
[92]	МЭК 60947-3:2020	Коммутационная аппаратура управления низковольтная. Часть 3. Выключатели, разъединители, выключатели-разъединители и их комбинация с предохранителями
	(IEC 60947-3:2020)	(Low-voltage switchgear and controlgear - Part 3: Switches, disconnectors, switch-disconnectors and fuse-combination units)
[93]	МЭК 62271-100:2021	Коммутационная аппаратура управления высоковольтная. Часть 100. Автоматические выключатели переменного тока
	(IEC 62271-100:2021)	(High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers)
[94]	МЭК 62271-102:2018	Коммутационная аппаратура управления высоковольтная. Часть 102. Разъединители и заземлители переменного тока
	(IEC 62271-102:2018)	(High-voltage switchgear and controlgear - Part 102: Alternating current disconnectors and earthing switches)
[95]	IEEE C37.012-2014	Руководство ИИЭР по применению устройств для отключения емкостных токов для высоковольтных автоматических выключателей переменного тока выше 1000 В (IEEE Guide for the Application of Capacitance Current Switching for AC High-Voltage Circuit Breakers Above 1000 V)
[96]	IEEE C37.13.1-2006	Стандарт ИИЭР для коммутационных устройств определенного назначения для использования в низковольтном комплектном распределительном устройстве в металлической оболочке с автоматическим выключателем (IEEE Standard for Definite Purpose Switching Devices for Use in Metal-Enclosed Low-Voltage Power Circuit Breaker Switchgear)
[97]	IEEE C37.20.7-2007	Руководство ИИЭР по испытанию комплектных распределительных устройств в металлической оболочке с номинальным напряжением до 38 кВ на предмет воздействия внутренней дуги (IEEE Guide for Testing Metal-Enclosed Switchgear Rated Up to 38 kV for Internal Arcing Faults)
[98]	МЭК 61000-4-7:2002	Электромагнитная совместимость. Часть 4-7. Методики испытаний и измерений. Общее руководство по измерениям и приборам для измерения гармоник и промежуточных гармоник для систем энергоснабжения и связанного с ним оборудования
	(IEC 61000-4-7:2002)	[Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto]
[99]	МЭК 62040-2:2016	Системы бесперебойного электроснабжения (UPS). Часть 2. Требования к электромагнитной совместимости
	(IEC 62040-2:2016)	[Uninterruptible power systems (UPS) - Part 2: Electromagnetic compatibility (EMC) requirements]
[100]	МЭК 62040-3:2021	Системы бесперебойного электроснабжения (UPS). Часть 3. Метод определения требований к эксплуатации и испытаниям
	(IEC 62040-3:2021)	[Uninterruptible power systems (UPS) - Part 3: Method of specifying the performance and test requirements]
[101]	FCC 47CFR15	Зарядные устройства АКБ общего назначения NEMA PE 5 Радиочастотные приборы (Utility-Type Battery Chargers NEMA PE 5 Radio Frequency Devices)
[102]	NEMA PE 1	Источники бесперебойного питания (ИБП). Технические характеристики и проверка рабочих характеристик [Uninterruptible Power Systems (UPS) - Specification and Performance Verification]
[103]	NEMA PE 5	Зарядные устройства АКБ общего назначения (Utility Type Battery Chargers)
[104]	NEMA PE 7	Зарядные устройства АКБ для средств связи (Communication Type Battery Chargers)
[105]	ИСО 10418:1/Попр. 1:2008	Нефтяная и газовая промышленность. Эксплуатационные морские сооружения. Анализ, проектирование, установка и испытание основных систем обеспечения безопасности поверхности/техническая поправка 1
	(ISO 10418:1/Cor 1:2008)	(Petroleum and natural gas industries - Offshore production installations - Analysis, design, installation and testing of basic surface process safety systems/Technical Corrigendum 1)
[106]	ИСО 13702:2015	Нефтяная и газовая промышленность. Контроль и подавление пожаров и взрывов на установках для добычи из морских месторождений. Требования и руководящие указания
	(ISO 13702:2015)	(Petroleum and natural gas industries - Control and mitigation of fires and explosions on offshore production installations - Requirements and guidelines)
[107]	API RP 554	Часть 1. Рекомендованные практики 554 API. Часть 2. Системы управления технологическими процессами. Функции систем управления технологическими процессами и разработка функциональных требований. 2-е издание (Part 1: API Recommended Practice 554, Part 2: Process Control Systems - Process Control Systems Functions and Functional Specification Development, Second Edition)
[108]	API RP 554	Часть 2. Рекомендованные практики 554 API. Часть 2. Системы управления технологическими процессами. Проектирование систем управления технологическими процессами. 1-е издание (Part 2: API Recommended Practice 554, Part 2: Process Control Systems - Process Control System Design, First Edition)
[109]	API RP 554	Часть 3. Рекомендованные практики 554 API. Часть 3. Системы управления технологическими процессами. Реализация проекта и приобретение и эксплуатация систем управления технологическими процессами. Первое издание (Part 3: API Recommended Practice 554, Part 3: Process Control Systems - Project Execution and Process Control System Ownership, First Edition)
[110]	NORSOK S-001:2008	Техническая безопасность (Technical safety)
[111]	ИСО 15544:2000	Нефтяная и газовая промышленность. Установки для морской добычи. Требования и руководящие указания по реагированию на аварийные ситуации
	(ISO 15544:2000)	(Petroleum and natural gas industries - Offshore production installations - Requirements and guidelines for emergency response)
[112]	ММО, СОЛАС. Международная конвенция по охране человеческой жизни на море (СОЛАС), 1974 [IMO, SOLAS. International Convention for the Safety of Life at Sea (SOLAS), 1974]
[113]	ИСО 25457:2008	Нефтяная, нефтехимическая и газовая промышленность. Факельные устройства для нефтеперерабатывающих и нефтехимических заводов
	(ISO 25457:2008)	(Petroleum, petrochemical and natural gas industries - Flare details for general refinery and petrochemical service)
[114]	API/Std 521	Системы сброса и снижения давления. Шестое издание (2014) [Pressure-relieving and Depressuring Systems, Sixth Edition (2014)]
[115]	API/Std 537	Факельные устройства для нефтеперерабатывающих и нефтехимических заводов. Второе издание (ИСО 25457:2008, идентичный) [Flare Details for General Refinery and Petrochemical Service, Second Edition (ISO 25457:2008, Identical)]
[116]	API/Std 537	Техническое описание. Техническое описание стандарта 537 API. Второе издание (Datasheets, Datasheets for API 537, Second Edition)
[117]	NORSOK 1-001:2010	Полевые КИПиА (Field instrumentation)
[118]	DNV-OS-E406:2010	Проектирование спасательных шлюпок свободного падения (Design of Free Fall Lifeboats)
[119]	ММО, СОЛАС. MSC.81 (70) Испытание и оценка спасательных средств, 2010 [IMO, SOLAS. MSC.81 (70) Testing and evaluation of life saving appliances, 2010]
[120]	ММО, СОЛАС. MSC.48 (66) Кодекс по спасательным средствам, 2010 [IMO, SOLAS. MSC.48 (66) Life saving appliances code, 2010]
[121]	NORSOK R-002:2012	Оборудование для эксплуатации скважины (Lifting equipment)
[122]	NORSOK U-100:2015	Подводная эксплуатация с привлечением укомплектованной рабочей силы (Manned underwater operations)
[123]	NFPA 13	Стандарт для установки спринклерных систем. Национальная ассоциация противопожарной защиты (Standard for the Installation of Sprinkler Systems. National Fire Protection Association, NFPA)
[124]	NFPA 15	Стандарт для стационарных систем пожаротушения распыленной водой. Национальная ассоциация противопожарной защиты (Standard for Water Spray Fixed Systems for Fire Protection. National Fire Protection Association, NFPA)
[125]	NFPA 16	Стандарт для установки пенно-водяных спринклерных и пенных систем распыления воды. Национальная ассоциация противопожарной защиты (Standard for the Installation of Foam-Water Sprinkler and Foam-Water Spray Systems. National Fire Protection Association, NFPA)
[126]	MMO/COMSAR Циркуляр 32. Согласование требований ГМССБ в отношении радиооборудования на борту судна СОЛАС, 2004 (IMO/COMSAR/Circ.32, Harmonization of GMDSS requirements for radio installations on board SOLAS ships, 2004)
[127]	NORSOK T-001:2010	Телекоммуникационные системы (Telecom systems)
[128]	NORSOK T-100:2010	Телекоммуникационные подсистемы (Telecom subsystems)
[129]	API SP 6D	Технические характеристики трубопроводов и трубопроводной арматуры. 24-е издание (2014), в том числе исправление 1 (2014), исправление 2 (2014), исправление 3 (2015) и дополнение 1 (2015), исправление 5 (2015), исправление 6 (2015), исправление 7 (2016) и дополнение 2 (2016) (Specification for Pipeline and Piping Valves, Twenty-Fourth Edition (2014), includes Errata 1 (2014), Errata 2 (2014), Errata 3 (2015), and Addendum 1 (2015), Errata 5 (2015), Errata 6 (2015), Errata 7 (2016), and Addendum 2 (2016))
[130]	API/Std 520,	Часть 1. Определение необходимого размера, подбор и установка устройств сброса давления. Часть 1. Определение необходимого размера и подбор. 9-е издание (Part 1: Sizing, Selection, and Installation of Pressure-relieving Devices, Part 1: Sizing and Selection, Ninth Edition)
[131]	API/Std 520	Часть 2. Определение необходимого размера, подбор и установка устройств сброса давления на нефтеперерабатывающих заводах. Часть 2. Установка. 6-е издание (Part 2: Sizing, Selection, and Installation of Pressure-Relieving Devices in Refineries - Part 2: Installation, Sixth Edition)
[132]	API/Std 526	Предохранительная арматура сброса давления с фланцем. 6-е издание (включает исправление 1, исправление 2) [Flanged Steel Pressure-relief Valves, Sixth Edition (Includes Errata 1, Errata 2)]
[133]	API/Std 594	Обратная арматура: фланцевая, бесфланцевая, межфланцевая и приварная (Check Valves: Flanged, Lug, Wafer and Butt-welding)
[134]	API/Std 609	Двустворчатая арматура: с отбортовкой двух кромок, бесфланцевая и межфланцевая (Butterfly Valves: Double-flanged, Lug- and Wafer-type)
[135]	ASME B16.34-2013	Арматура: фланцевая, резьбовая и привариваемая (Valves - Flanged, Threaded and Welding End)
[136]	API RP 17B	Рекомендованные практики для гибкого трубопровода. 5-е издание (май 2014) [Recommended Practice for Flexible Pipe, Fifth Edition (May 2014)]
[137]	API SP 17J	Технические характеристики гибкой трубы с многослойной несвязанной изоляцией. Четвертое издание (май, 2014) (Specification for Unbonded Flexible Pipe, Fourth Edition (May 2014))
[138]	ИСО 14723:2009	Нефтяная и газовая промышленность. Системы трубопроводного транспорта. Арматура подводная трубопроводная
	(ISO 14723:2009)	(Petroleum and natural gas industries - Pipeline transportation systems - Subsea pipeline valves)
[139]	ИСО 16708:2006	Нефтяная и газовая промышленность. Системы трубопроводного транспорта. Методы расчета надежности по предельному состоянию
	(ISO 16708:2006)	(Petroleum and natural gas industries - Pipeline transportation systems - Reliability-based limit state methods)
[140]	DNV RP-F116:2015	Управление целостностью систем подводного трубопровода (Integrity Management of Submarine Pipeline Systems)
[141]	API RP 17H	Дистанционно управляемое оборудование и интерфейсы систем подводной добычи. 2-е издание, 2013 (Remotely Operated Tools and Interfaces on Subsea Production Systems, Second Edition, 2013)
[142]	ИСО 13628-15:2011	Нефтяная и газовая промышленность. Проектирование и эксплуатация систем подводной добычи. Часть 15. Подводные структуры и манифольды
	(ISO 13628-15:2011)	(Petroleum and natural gas industries - Design and operation of subsea production systems - Part 15: Subsea structures and manifolds)
[143]	ИСО 13628-5:2009	Нефтяная и газовая промышленность. Проектирование и эксплуатация систем подводной добычи. Часть 5. Подводные шлангокабели
	(ISO 13628-5:2009)	(Petroleum and natural gas industries - Design and operation of subsea production systems - Part 5: Subsea umbilicals)
[144]	API/Std 17F	Стандарт для систем управления подводной добычей. 3-е издание (Standard for Subsea Production Control Systems, Third Edition)
[145]	API RP 14B	Проектирование, установка, ремонт и эксплуатация систем скважинных клапанов-отсекателей. 6-е издание (Design, Installation, Repair and Operation of Subsurface Safety Valve Systems, Sixth Edition)
[146]	API SP 14A	Технические характеристики скважинных клапанов-отсекателей с оснасткой. 12-е издание, включает исправление (июль, 2015) [Specification for Subsurface Safety Valve Equipment, Twelfth Edition, Includes Errata (July, 2015)]
[147]	API SP 14L	Технические характеристики установочной оправки и посадочных ниппелей. 2-е издание (Specification for Lock Mandrels and Landing Nipples, Second Edition)
[148]	NORSOK D-010:2013	Целостность скважины в буровых работах и эксплуатации скважины (Well integrity in drilling and well operations)
[149]	ИСО 15551-1:2015	Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Часть 1. Электрические скважинные насосные системы для механизированной добычи
	(ISO 15551-1:2015)	(Petroleum and natural gas industries - Drilling and production equipment - Part 1: Electric submersible pump systems for artificial lift)
[150]	API RP 11S	Рекомендованные практики для эксплуатации, технического обслуживания и поиска и устранения неисправностей установок электрического скважинного насоса (Recommended Practice for the Operation, Maintenance and Troubleshooting of Electric Submersible Pump Installations)
[151]	ИСО 13354:2014	Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Отводное оборудование, используемое при бурении газа, поступающего с небольших глубин
	(ISO 13354:2014)	(Petroleum and natural gas industries - Drilling and production equipment - Shallow gas diverter equipment)
[152]	ИСО 13624-1:2009	Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Часть 1. Проектирование и эксплуатация морских райзеров для бурения
	(ISO 13624-1:2009)	(Petroleum and natural gas industries - Drilling and production equipment - Part 1: Design and operation of marine drilling riser equipment)
[153]	ИСО 13628-7:2005	Нефтяная и газовая промышленность. Проектирование и эксплуатация систем подводной добычи. Часть 7. Системы райзеров для заканчивания/ремонта скважин
	(ISO 13628-7:2005)	(Petroleum and natural gas industries - Design and operation of subsea production systems - Part 7: Completion/workover riser systems)
[154]	API SP 16A	Технические характеристики бурового оборудования, в том числе исправление. 3-е издание (2004) [Specification for Drill Through Equipment. Includes Errata, Third Edition (2004)]
[155]	Spec API 16D	Технические характеристики систем управления противовыбросовым буровым оборудованием и систем управления отводным оборудованием. 2-е издание (Specification for Control Systems for Drilling Well Control Equipment and Control Systems for Diverter Equipment Second Edition)
[156]	API/Std 53	Противовыбросовые превенторы для бурения скважин. 4-е издание (Blowout Prevention Equipment Systems for Drilling Wells, Fourth Edition)
[157]	NORSOK D-002:2013	Оборудование для заканчивания скважин. 2-я редакция (Well intervention equipment, Revision 2)
[158]	NORSOK C-004:2013	Вертолетная палуба на морских установках (Helicopter deck on offshore installations)
[159]	ИСО 15138:2018	Нефтяная и газовая промышленность. Морские установки для добычи нефти и газа. Отопление, вентиляция и кондиционирование воздуха
	(ISO 15138:2018)	(Petroleum and natural gas industries - Offshore production installations - Heating, ventilation and air-conditioning)
[160]	Spec API 5CT	Технические характеристики обсадных и насосно-компрессорных труб (Specification for Casing and Tubing)
[161]	Spec API 19G2	Устройства регулирования расхода для оправки ингибиторного клапана. 12-е издание (Flow-control devices for side-pocket mandrels, twelfth Edition)
[162]	ИСО 14998:2013	Нефтяная и газовая промышленность. Оборудование скважинное. Приспособления для закачивания
	(ISO 14998:2013)	(Petroleum and natural gas industries - Downhole equipment - Completion accessories)
[163]	МЭК 60381-2:1978	Сигналы аналоговые для систем управления технологическими процессами. Часть 2. Сигналы постоянного напряжения
	(IEC 60381-2:1978)	(Analog signals for process control systems - Part 2: Direct voltage signals)
[164]	ИСО 16530-1:2017	Нефтяная и газовая промышленность. Целостность скважины. Часть 1. Управление жизненным циклом
	(ISO 16530-1:2017)	(Petroleum and natural gas industries - Well integrity - Part 1: Life cycle governance)
[165]	ИСО/ТС 12835:2022	Оценка соединений обсадных труб при тепловом воздействии на скважину
	(ISO/TS 12835:2022)	(Qualification of casing connections for thermal wells)
[166]	Cooke R.M. Experts in Uncertainty: Expert Opinion and Subjective Probability in Science. Oxford University Press, 1992
[167]	SINTEF and NTNU, Offshore and Onshore Reliability Data Handbook, Volume I & II, ed. 6, April 2015
[168]	МЭК 61810-2:2017	Реле электромеханические с нерегулируемым временем срабатывания. Часть 2. Надежность. Методика верификации значений
	(IEC 61810-2:2017)	(Electromechanical elementary relays - Part 2: Reliability)
[169]	ИСО 15663-1:2021	Нефтяная и газовая промышленность. Оценка стоимости жизненного цикла. Часть 1. Методология
	(ISO 15663-1:2021)	(Petroleum and natural gas industries - Life cycle costing - Part 1: Methodology)
[170]	ИСО 15663-2:2021	Нефтяная и газовая промышленность. Оценка стоимости жизненного цикла. Часть 2. Руководящие указания по применению методологии и методов расчета
	(ISO 15663-2:2021)	(Petroleum and natural gas industries - Life-cycle costing - Part 2: Guidance on application of methodology and calculation methods)
[171]	ИСО 15663-3:2021	Нефтяная и газовая промышленность. Оценка стоимости жизненного цикла. Часть 3. Руководящие указания по внедрению
	(ISO 15663-3:2021)	(Petroleum and natural gas industries - Life-cycle costing - Part 3: Implementation guidelines)
[172]	Selvik J.T., & Aven T. A framework for reliability and risk centered maintenance. Reliab. Eng. Syst. Saf. 2011, 96 (2) pp. 324 - 331
[173]	Kirwan B. A guide to practical human reliability assessment. Taylor & Francis, UK, 1994
[174]	NORSOK Z-013:2010	Анализ рисков и готовности к чрезвычайным ситуациям (Risk and emergency preparedness assessment)
[175]	API RP 580	Обследование на основе оценки риска. Второе издание (Risk-Based Inspection, Second Edition)
[176]	NORSOK Z-008:2011	Техническое обслуживание, основанное на оценке рисков и классификации последствий (Risk based maintenance and consequence classification)
[177]	SAE JA1011:1999	Критерии оценки процессов, относящихся к НОТО (Evaluation Criteria for RCM Processes)
[178]	SAE JA1012:2002	Руководство по стандарту для надежностно-ориентированного технического обслуживания (НОТО) [A Guide to the Reliability Centered Maintenance (RCM) Standard]
[179]	МЭК 60300-3-12:2011	Управление общей надежностью. Часть 3-12. Руководство по применению. Интегрированное логистическое обеспечение
	(IEC 60300-3-12:2011)	(Dependability management - Part 3-12: Application guide - Integrated logistic support)
[180]	МЭК 60706-3	Ремонтопригодность оборудования. Часть 3. Проверка, сбор, анализ и представление данных
	(IEC 60706-3)	(Guide on maintainability of equipment - Part 3: Verification and collection, analysis and presentation of data)
[181]	NORSOK N-001:2012	Целостность морских сооружений (Integrity of offshore structures)
[182]	МЭК 62740:2015	Анализ основных причин (АОП)
	(IEC 62740:2015)	[Root cause analysis (RCA)]
[183]	МЭК 62551:2012	Техника анализа надежности. Анализ сети Петри
	(IEC 62551:2012)	(Analysis techniques for dependability - Petri net techniques)
[184]	Offshore and Onshore Reliability Data): Joint oil and gas industry project for collection of equipment reliability and maintenance data
[185]	van Noortwijk J.M., Dekker R., Cooke M., Mazzucchi T.A. Expert judgment in maintenance optimization. IEEE Trans. Reliab. 1992, 41 (3) pp. 427 - 432
[186]	NPRA Maintenance Conference 2002, Identifying and implementing improvement opportunities, through benchmarking, Workshop MC-02-88
[187]	Hernu M. Using benchmark data effectively, NPRA Maintenance conference May 2000 (Austin TX)
[188]	The Norwegian Oil and Gas Association, 070 - Norwegian Oil and Gas Recommended Guidelines for Application of IEC 61508 and IEC 61511 in the Norwegian Petroleum Industry, Draft version, 26 Feb 2016

УДК 622.276.04:006.354	ОКС 75.180.99 35.240.50
Ключевые слова: нефтяная и газовая промышленность, сбор и обмен данными, надежность, техническое обслуживание, оборудование
