МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАСОСЫ ЖИДКОСТНЫЕ И УСТАНОВКИ

ОСНОВНЫЕ ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ, КОЛИЧЕСТВЕННЫЕ ВЕЛИЧИНЫ,

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ И ЕДИНИЦЫ ИЗМЕРЕНИЯ

ЧАСТЬ 1

ЖИДКОСТНЫЕ НАСОСЫ

Liquid pumps and installations. General terms, definitions,

quantities, letter symbols and units. Part 1. Liquid pumps

(ISO 17769-1:2012, IDT)

ГОСТ ISO 17769-1-2014

Группа Г82

МКС 23.080

Дата введения

1 сентября 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Российской ассоциацией производителей насосов (РАПН) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 245 "Насосы"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 августа 2015 г. N 1106-ст межгосударственный стандарт ГОСТ ISO 17769-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.

5 Настоящий стандарт идентичен международному стандарту ISO 17769-1:2012 Liquid pumps and installation - General terms, definitions, quantities, letter symbols and units - Part 1: Liquid pumps (Насосы и установки жидкостные. Общие термины, определения, величины, буквенные обозначения и единицы. Часть 1. Жидкостные насосы).

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 115 "Насосы" Международной организации по стандартизации (ISO).

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии (Росстандарт).

В стандарт внесены следующие редакционные изменения:

- термин "надкавитационный напор" заменен на "кавитационный запас" в целях соблюдения принятой терминологии;

- термин "эффективность" заменен на "коэффициент полезного действия" в целях соблюдения принятой терминологии;

- в 2.2.8.1 - 2.2.8.3 добавлены сноски, описывающие существующие расхождения в вычислениях и оценке описываемых величин;

- в 2.1.2.2, 2.1.5.5, 2.1.5.5.1, 2.1.5.5.2, 2.1.8.1 - 2.1.8.6 и 2.3.3.1 - 2.3.3.3 добавлены сноски, описывающие различия в использовании названий и обозначения описываемых физических величин;

- в 2.1.13.6 добавлена сноска, описывающая частный случай использования кавитационной характеристики;

- в 2.1.17.15 термин "охлаждение" заменен на "промывка".

Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.

Степень соответствия - идентичная (IDT)

6 ВЗАМЕН ГОСТ 17398-72

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт ГОСТ ISO 17769 состоит из следующих частей, объединенных единым названием "Насосы и установки. Основные термины, определения, количественные величины, буквенные обозначения и единицы измерения":

- Часть 1: Жидкостные насосы;

- Часть 2: Насосные системы.

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.

Для каждого понятия установлен один стандартизованный термин.

В алфавитных указателях данные термины приведены отдельно с указанием номера статьи.

1. Область применения

Настоящий стандарт устанавливает термины и определения, буквенные обозначения и элементы, относящиеся к потокам жидкости в динамических и объемных жидкостных насосах и взаимодействующем с ними оборудовании. Настоящий стандарт устанавливает взаимоотношения между конструктором агрегата, изготовителем, потребителем и проектировщиком. Настоящий стандарт определяет единицы, находящиеся в общем пользовании, однако могут применяться все прочие стандартные единицы измерения.

Настоящий стандарт касается только тех условий, которые определяются положительными значениями подачи и напора насоса.

Настоящий стандарт не распространяется на термины, буквенные обозначения и единицы измерения, относящиеся к комплектующим деталям динамических и объемных насосов и агрегатов.

По возможности используются символы и определения, приведенные в [1], с последующими объяснениями, где их можно счесть уместными. Для достижения согласованности в документ включены и некоторые отклонения от нормы.

2. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями.

Примечание - Приведенные определения в первую очередь отражают наиболее распространенную форму параметра из числа наиболее часто используемых вариантов. Также могут быть построены и другие формы параметра с помощью приведенных в разделе 3 символов и подстрочных знаков. Префиксы, такие как "рабочий" и "проектный", также могут быть применены к приведенным параметрам.

2.1. Общие определения

2.1.1 Общие термины

2.1.1.1 насос: Машина (механическое устройство), включающая в себя всасывающий и напорный присоединительные патрубки и выступающие части своих валов, предназначенная для создания потока жидкой среды.

pump

2.1.1.2 насосный агрегат: Агрегат, состоящий из насоса (2.1.1.1) и привода (2.1.17.23) совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием.

pump unit

2.1.1.3 насосная установка: Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат (2.1.1.2) с целью обеспечения выполнения тех задач, для которых данная конструкция предназначена.

installation

2.1.1.4 система: Части установки (2.1.1.3), включая насос (2.1.1.1), которые определяют функциональные характеристики установки.

system

2.1.1.5 условия: Совокупность параметров, определяемых окружающей обстановкой в каждом конкретном случае применения оборудования, а также свойствами перекачиваемой жидкости, оказывающая влияние на функционирование и эксплуатационные свойства системы (2.1.1.4).

Пример - Температуры и давления.

conditions

2.1.2 Префиксы, используемые в некоторых терминах настоящего стандарта

2.1.2.1 расчетный: Относится к числовым значениям параметров, используемых при проектировании насоса (2.1.1.1) с целью определения эксплуатационных качеств и физических характеристик различных частей насоса.

Пример - Минимальная допустимая толщина стенки, уровень вибрации, предел выносливости и т.д.

Примечание - Рекомендуется избегать использования слова "расчетный" применительно к любому термину (напр., расчетное давление, расчетная мощность, расчетная температура или расчетная скорость) в руководствах пользователя. Данная терминология должна использоваться только разработчиками и производителями оборудования.

design

2.1.2.2 заданный <*>: Относится к числовым значениям параметров, используемых для подтверждения достижения насосом (2.1.1.1) или насосным агрегатом (2.1.1.2) эксплуатационных параметров после монтажа.

rated

--------------------------------

<*> В отечественной терминологии широко употребим термин "номинальный" для данного определения. Однако во избежание путаницы с п. 2.1.2.9 здесь и далее применяется термин "заданный".

2.1.2.2.1 заданные условия: Условия [привод (2.1.17.23) не рассматривается], при которых подтверждаются гарантированные показатели, необходимые для обеспечения эксплуатационных условий (2.1.2.3.1).

Примечание - Гарантированные показатели подтверждаются при наименее благоприятных значениях переменных параметров.

rated conditions

2.1.2.3 эксплуатационный: Относится к одному или нескольким значениям параметров, на которых предназначено использование насоса (2.1.1.1).

Примечание - Эксплуатационные параметры должны находиться в пределах допустимого рабочего диапазона.

operating

2.1.2.3.1 эксплуатационные условия: Совокупность параметров, определяемых конкретным применением оборудования, а также свойствами перекачиваемой жидкости.

Пример - Эксплуатационная температура, эксплуатационное давление.

Примечание - Эти параметры оказывают влияние на выбор типа насоса и его конструкционного материала.

operating conditions

2.1.2.4 предел давления/температуры: Предельные допустимые значения давления/температуры для узла данной конструкции и использованных материалов (см. рисунок A.2).

pressure or temperature rating

2.1.2.5 нормальный: Относится к условиям, при которых ожидается нормальное функционирование.

normal

2.1.2.6 допустимые: относится к предельным значениям и/или диапазонам условий для насоса (2.1.1.1) в зависимости от использованных материалов и конструктивного исполнения.

allowable

2.1.2.7 Рабочие параметры

2.1.2.7.1 рабочий: Относится к условиям, существующим на момент, когда имело место уведомление о событии или измерение величины.

working

2.1.2.7.2 допустимый рабочий, альтернативный: Относится к предельным значениям и/или диапазонам условий, при которых может эксплуатироваться насосный агрегат (2.1.1.2), в зависимости от типа конструкции и использованного материала.

allowable working, alternative

2.1.2.8 испытательный: Относится к терминам, описывающим технические характеристики насоса (2.1.1.1) или жидкости либо условия, которые имеют место при испытании.

test

2.1.2.9 номинальный: Относится к округленному значению размерной величины, характеризующей компонент, агрегат или устройство.

nominal

2.1.3 Подача

Примечание - Эти определения характеризуют количество перекачиваемой жидкости.

2.1.3.1 массовая подача q: Масса жидкости, проходящая через контрольное сечение, расположенное на выходе из насоса (2.1.1.1) в единицу времени.

Примечания

1 Единица измерения, характеризующая массовую подачу, - килограмм в секунду, килограмм в час, тонна в час (тонна не является рекомендуемой единицей измерения).

2 Предпочтительно не включать в массовую подачу значения внутренних утечек в насосе (при условии, что сечение замера подачи расположено дальше по ходу потока от места утечки), расходуемых на:

a) разгрузку от осевых усилий;

b) охлаждение подшипников насоса;

c) гидравлическое уплотнение набивки сальника;

d) утечку через фитинги, внутреннюю утечку и т.п.

3 Предпочтительно включать в массовую подачу значения внутренних утечек в насосе (при условии, что сечение замера подачи расположено дальше по ходу потока от места утечки), расходуемых на:

a) охлаждение подшипников электродвигателя;

b) охлаждение коробки передач (подшипники, масляный охладитель) и т.п.

Учет данных утечек зависит от расположения места утечки по отношению к сечению замера подачи.

mass rate of flow

2.1.3.2 подача, объемная подача, расход Q: Объем жидкости, истекающей из выходной зоны насоса (2.1.1.1) в единицу времени.

Примечания

1 Рассчитывается по формуле (1):

, (1)

где q - массовая подача (2.1.3.1);

- плотность (2.1.16.1), выраженная в соответствующих единицах измерения как отношение массы к единице объема.

2 Единица измерения, характеризующая объемную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

3 Символ Q может быть подстрочным для определения объемной подачи в любой другой наблюдаемой точке.

4 Величины, пронумерованные от 2.1.3.2 до 2.1.3.7 и обозначенные как "объемная подача", могут быть заменены на "массовая подача" как для самой величины, так и для ее определений.

rate of flow, volume rate of flow, flow rate

2.1.3.2.1 оптимальная подача Q_opt: Подача (2.1.3.2) в точке максимального коэффициента полезного действия.

Примечание - Единица измерения, характеризующая оптимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

optimum rate of flow

2.1.3.2.2 заданная подача Q_r: Подача (2.1.3.2) в точке, используемой для подтверждения гарантированных показателей.

Примечания

1 Гарантированные показатели подтверждаются при наименее благоприятных значениях переменных параметров.

2 Единица измерения, характеризующая заданную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

rated flow

2.1.3.2.3 нормальная подача Q_n: Величина подачи (2.1.3.2), при которой ожидается нормальный режим эксплуатации.

Примечание - Единица измерения, характеризующая нормальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

normal flow

2.1.3.2.4 максимальная подача Q_max: Наибольшая подача (2.1.3.2), которая ожидается при эксплуатационных условиях (2.1.2.3.1).

Примечание - Единица измерения, характеризующая максимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

maximum flow

2.1.3.2.5 минимальная подача Q_min: Наименьшая подача (2.1.3.2), которая ожидается при эксплуатационных условиях (2.1.2.3.1).

Примечание - Единица измерения, характеризующая минимальную подачу - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

minimum flow

2.1.3.2.6 максимальная допустимая подача Q_max,ad: Наибольшее значение подачи (2.1.3.2), допустимое в условиях продолжительной работы насоса (2.1.1.1) без риска получения внутренних повреждений при условии его работы на заданной частоте вращения и использовании той перекачиваемой жидкости, для работы на которой он предназначен.

Примечание - Единица измерения, характеризующая максимальную допустимую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

maximum allowable flow

2.1.3.2.7 минимальная допустимая подача Q_min,ad: Наименьшее значение подачи (2.1.3.2), допустимое в условиях продолжительной работы насоса (2.1.1.1) без риска получения внутренних повреждений при условии его работы на заданной частоте вращения и использовании той перекачиваемой жидкости, для работы на которой он предназначен.

Примечание - Единица измерения, характеризующая минимальную допустимую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

minimum allowable flow

2.1.3.2.7.1 минимальная допустимая стабильная подача Q_min,ad,st: Наименьшая подача, при которой насос (2.1.1.1) может эксплуатироваться без превышения предельно допустимых уровней шума и вибрации, указанных в условиях заказа на насос.

Примечание - Единица измерения, характеризующая минимальную допустимую стабильную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

minimum allowable stable flow

2.1.3.2.7.2 минимальная допустимая тепловая подача Q_min,ad,therm: Наименьшая подача, при которой насос (2.1.1.1) может эксплуатироваться без ухудшения его работы, вызванного повышением температуры перекачиваемой жидкости.

Примечания

1 Единица измерения, характеризующая минимальную допустимую тепловую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

2 Пользователь должен подробно указать свойства жидкости, такие как удельная теплоемкость и давление пара, в соответствии с температурой, выраженной в градусах Цельсия.

minimum allowable thermal flow

2.1.3.3 расход в разгрузочном устройстве Q_B: Расход (2.1.3.2), который идет на устройство разгрузки (балансировки) осевой силы, действующей на ротор насоса.

Примечание - Единица измерения, характеризующая расход в разгрузочном устройстве, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

balancing rate of flow

2.1.3.4 интенсивность утечки Q_L: Объемная подача (2.1.3.2) утечки через уплотнения вала в единицу времени.

Примечание - Единица измерения, характеризующая интенсивность утечки, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

leakage rate of flow

2.1.3.5 подача на входе Q₁: Подача (2.1.3.2), измеренная во входном сечении всасывающего патрубка насоса.

Примечание - Единица измерения, характеризующая подачу на входе, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

inlet rate of flow

2.1.3.6 подача на выходе Q₂: Подача (2.1.3.2), измеренная в выходном сечении напорного патрубка насоса.

Примечание - Единица измерения, характеризующая подачу на выходе, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

outlet rate of flow

2.1.3.7 расход промежуточного отбора Q₃_, ₄_,.._.: Расход жидкости (2.1.3.2), проходящий через одну или большее количество промежуточных точек отбора.

Примечание - Единица измерения, характеризующая расход промежуточного отбора, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту.

intermediate take-off rate of flow

2.1.4 Высота

Примечание - Эти определения относятся к физическому положению наблюдаемой точки.

2.1.4.1 базовая плоскость: Любая горизонтальная плоскость, которая может быть использована в качестве базы для измерения высоты.

Примечания

1 Физическая плоскость отсчета является более практичной, нежели воображаемая плоскость.

2 Производитель должен обозначить положение плоскости отсчета относительно характерных базисных точек на внешней поверхности насоса.

reference plane

2.1.4.2 высота z: Возвышение наблюдаемой точки над базовой плоскостью (2.1.4.1).

Примечания

1 Единица измерения, характеризующая высоту, - метр.

2 Высота является положительной, если наблюдаемая точка расположена выше, чем плоскость отсчета.

3 Символ z может быть подстрочным для обозначения высоты любой наблюдаемой точки.

height

2.1.4.3 высота расположения входного патрубка z₁: Высота центра входного патрубка насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая высоту входного патрубка насоса, - метр.

height of the inlet connection

2.1.4.4 высота расположения выходного патрубка z₂: Высота центра выходного патрубка насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая высоту выходного патрубка насоса, - метр.

height of the outlet connection

2.1.4.5 высота точки замера давления на входе z₁^,: Высота точки присоединения трубки манометра на трубопроводе со стороны входа в насос (2.1.1.1).

Примечания

1 Единица измерения, характеризующая высоту точки замера давления на входе, - метр.

2 В случае присоединения кольцевых камер для замера давления или в случае присоединения манометра сразу к нескольким точкам отбора давления по диаметру трубопровода высота точки замера принимается равной высоте расположения оси трубопровода.

height of inlet-side measuring point

2.1.4.6 высота точки замера давления на выходе z₂^,: Высота точки присоединения трубки манометра на трубопроводе со стороны выхода из насоса (2.1.1.1).

Примечания

1 Единица измерения, характеризующая высоту точки замера на выходной стороне, - метр.

height of outlet-side measuring point

2.1.4.7 высота жидкости на входе установки z_A1: Высота расположения уровня свободной поверхности жидкости на входе установки (2.1.1.3) или в центре входного коллектора (см. рисунок A.1).

Примечание - Единица измерения, характеризующая высоту входной стороны установки, - метр.

height of the inlet side of the installation

2.1.4.8 высота жидкости на выходе установки z_A2: Высота расположения уровня свободной поверхности жидкости на выходе установки (2.1.1.3) или в центре выходного коллектора (см. рисунок A.1).

Примечание - Единица измерения, характеризующая высоту выходной стороны установки, - метр.

height of the outlet side of the installation

2.1.4.9 высота входного манометра z_1M: Высота нулевой отметки или центра положения входного манометра либо иной точки, определенной в процессе калибрования манометра (см. рисунок A.1).

Примечание - Единица измерения, характеризующая высоту входного манометра, - метр.

height of the inlet manometer

2.1.4.10 высота выходного манометра z_2M: Высота нулевой отметки или центра положения выходного манометра либо иной точки, определенной в процессе калибрования манометра (см. рисунок A.1).

Примечание - Единица измерения, характеризующая высоту выходного манометра, - метр.

height of the outlet manometer

2.1.4.11 перепад высот z_y-x = z_y - z_x: Разница высот между двумя точками.

Примечания

1 Единица измерения, характеризующая перепад высот, - метр.

2 Перепад высот является положительным, если значение точки, указанной после дефиса больше, чем значение точки, указанной перед дефисом.

level difference

2.1.5 Напоры

Примечание - Эти определения относятся к энергии жидкости.

2.1.5.1 напор H: Энергия единицы массы жидкости, деленная на ускорение свободного падения.

Примечания

1 Единица измерения, характеризующая напор, - метр.

2 Напором считается высота столба жидкости в покое, вызывающая давление на нижнюю поверхность, эквивалентную энергии единицы массы, возникающей вследствие ускорения свободного падения.

3 Символ H может быть подстрочным для обозначения высоты столба жидкости в любой наблюдаемой точке.

head

2.1.5.1.1 гидростатический напор H_M,x: Гидростатический напор, соответствующий давлению, указанному на манометре, в наблюдаемой точке x.

Примечание - Единица измерения, характеризующая гидростатический напор, - метр.

pressure head

2.1.5.1.2 скоростной напор H_U: Высота столба жидкости, соответствующая кинетической энергии жидкости, наблюдаемой в точке, определенной подстрочным индексом.

Примечание - Единица измерения, характеризующая скоростной напор, - метр.

velocity head

2.1.5.1.3 полный напор H_t,x: Напор, наблюдаемый в точке x, соответствующий сумме высоты, гидростатического напора (2.1.5.1.1) и скоростного напора (2.1.5.1.2) жидкости в точке x.

Примечания

1 Рассчитывается по формуле (2):

, (2)

где p_x - манометрическое давление, наблюдаемое в точке x;

z_x - высота точки x;

- плотность в точке x;

U_x - средняя скорость в точке x;

g - ускорение вследствие силы тяжести.

2 Единица измерения, характеризующая полный напор, - метр.

3 Атмосферное давление в точке x должно быть добавлено в вышеприведенное уравнение для того, чтобы перевести его в абсолютное давление.

total head

2.1.5.1.3.1 полный напор установки H_t,A2-1: Разница между полным напором на выходной стороне установки и полным напором на входной стороне установки.

Примечания

1 Рассчитывается по формуле (3):

H_t,A2-1 = H_t,A2 - H_t,A1 (3)

2 Единица измерения, характеризующая полный напор установки, - метр.

installation total head

2.1.5.1.3.2 полный напор насоса H_t,2-1: Разница между полным напором на выходе в насос и полным напором на входе из насоса (см. рисунок A.1).

Примечания

1 Единица измерения, характеризующая полный напор насоса, - метр.

2 Символ H часто используется вместо символа H_t,2-1.

3 Полный дифференциальный напор насоса может рассматриваться в качестве полезного механического выхода в пересчете на единицу массовой подачи, сообщаемой насосом перекачиваемой жидкости, поделенного на ускорение свободного падения.

4 Уравнения для расчета полного напора допускают, что гидростатическое давление может изменяться в точке наблюдения, а также то, что сжимаемость жидкости при перекачивании насосом ничтожно мала. Если величина сжимаемости значительна, то предпочтительнее использовать альтернативные уравнения.

pump total head

2.1.5.1.3.3 полный напор насосного агрегата H_t,gr2-1: Разница между полным напором на выходной стороне насосного агрегата (2.1.1.2) и полным напором на входной стороне насосного агрегата.

Примечание - Единица измерения, характеризующая полный напор насосного агрегата, - метр.

pump unit total head

2.1.5.2 статический напор H_stat: Часть полного напора в наблюдаемой точке установки (2.1.1.3), не зависящая от подачи (2.1.3.2).

Примечание - Единица измерения, характеризующая статическое давление, - метр.

static head

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.5.1.1, а не 2.1.5.1.3.

2.1.5.3 потеря гидравлического напора H_Jx-x: Перепад напора жидкости между двумя точками.

Примечания

1 Единица измерения, характеризующая потерю гидравлического напора, - метр.

2 Потеря может быть выражена в качестве полного напора (2.1.5.1.3), гидростатического напора (2.1.5.1.3), скоростного напора (2.1.5.1.2).

loss of head

2.1.5.4 высота базовой плоскости NPSH z_D: Высота базовой плоскости NPSH (2.2.2.1) от эталонной плоскости (2.1.4.1) (см. рисунок A.1).

Примечание - Единица измерения, характеризующая высоту базовой плоскости NPSH, - метр.

height of the NPSH datum plane

2.1.5.5 кавитационный запас; NPSH <*>: Разность между абсолютным значением полного напора на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости при определенной температуре, относительно базовой плоскости NPSH (2.2.2.1).

net positive suction head

--------------------------------

<*> В отечественной литературе для данного термина широко распространено обозначение

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.9.3, а не 3.1.9.3.

Примечания

1 Рассчитывается по формуле (4):

, (4)

где H₁ - полный напор (2.1.5.1.3) в точке наблюдения 1;

z_D - высота базовой плоскости NPSH (2.1.5.4), м;

p_amb - атмосферное давление (2.1.9.2), Па;

p_v - давление пара перекачиваемой жидкости (3.1.9.3), Па;

- плотность (2.1.16.1) в точке наблюдения 1;

g - ускорение свободного падения, м/с².

2 Единица измерения, характеризующая кавитационный запас на входе (NPSH), - метр.

3 NPSH вычисляется относительно базовой плоскости NPSH, тогда как имеющийся кавитационный запас NPSHA вычисляется относительно оси входного/подводящего_патрубка.

4 Имеется специальное разрешение на использование сокращения NPSH (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования.

2.1.5.5.1 располагаемый кавитационный запас; NPSHA <**>: Минимальный кавитационный запас (2.1.5.5), который достигается на входе в насос (2.1.1.1), определяемый особенностями установки (2.1.1.3) при заданном значении подачи (2.1.3.2).

net suction head available

--------------------------------

<**> В отечественной литературе для данного термина широко распространено обозначение

Примечания

1 Единица измерения, характеризующая располагаемый кавитационный запас NPSHA, - метр.

2 Было получено специальное разрешение на использование сокращения NPSHA (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования.

2.1.5.5.2 допустимый кавитационный запас; NPSHR <*>: Минимальный кавитационный запас (2.1.5.5) во входном патрубке насоса, необходимый для достижения расчетных или эксплуатационных технических характеристик при заданных условиях.

net positive suction head required

--------------------------------

<*> В отечественной литературе для данного термина широко распространено обозначение

Примечания

1 Единица измерения допустимого кавитационного запаса на входе в насос NPSHR, - метр.

2 Минимальная величина может быть определена на основании одного или нескольких различных критериев, таких как визуальная кавитация, усиление шума и вибраций (вследствие кавитации), определенное снижение напора и КПД либо появление кавитационной эрозии.

3 Если используемый критерий не указан, то предполагается, что он является NPSH3 (2.1.5.5.3).

4 Было получено специальное разрешение на использование сокращения NPSHR (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования.

2.1.5.5.3 кавитационный запас, определяющий трехпроцентное снижение полного напора; NPSH3: Значение NPSH (2.1.5.5), при котором происходит трехпроцентное снижение полного напора на первой ступени насоса, используемое в качестве стандартного базиса для построения рабочих характеристик.

Примечания

1 Единица измерения, характеризующая надкавитационный напор, требуемый для трехпроцентного снижения полного напора NPSH3 (2.1.5.5.3), - метр.

2 Было получено специальное разрешение на использование сокращения NPSH3 (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования.

net positive suction head required for a drop of 3%

2.1.6 удельная энергия e: Энергия единицы массы жидкости.

Примечания

1 Рассчитывается по следующей формуле (5):

e = Hg_x, (5)

где H - полный напор, м;

g_x - ускорение свободного падения в точке x, м/с².

2 Удельная энергия выражается в джоулях на килограмм или метрах в квадрате на секунду в квадрате.

specific energy

2.1.7 Площади поперечного сечения

Примечание - Настоящие определения относятся к размерам проточного канала.

2.1.7.1 входная площадь поперечного сечения насоса A₁: Площадь поперечного сечения входного патрубка насоса (2.1.1.1).

Примечания

1 Единица измерения, характеризующая площадь входного сечения насоса, - метр в квадрате.

2 Для насосов, не имеющих входных патрубков, площадь входного поперечного сечения должна определяться в результате экспертизы.

inlet area of the pump

2.1.7.2 выходная площадь поперечного сечения насоса A₂: Площадь поперечного сечения горловины выходного патрубка насоса (2.1.1.1).

Примечания

1 Единица измерения, характеризующая площадь выходного сечения насоса, - метр в квадрате.

2 Для насосов, не имеющих выходящих патрубков, площадь выходного поперечного сечения должна определяться в результате экспертизы.

3 Для обсадной трубы, опущенной в воду и других простых насосов, имеющих своей частью водоподъемный трубопровод, площадь поперечного сечения трубопровода может быть указана как выходная площадь поперечного сечения насоса.

outlet area of the pump

2.1.7.3 входная площадь поперечного сечения установки A_A1: Площадь поперечного сечения на взаимно согласованном участке входной стороны установки (2.1.1.3), площадь, высота и давление на котором известны.

Примечание - Единица измерения, характеризующая входную площадь установки, - метр в квадрате.

inlet area of the installation

2.1.7.4 выходная площадь поперечного сечения установки A_A2: Площадь поперечного сечения на взаимно согласованном участке выходной стороны установки (2.1.1.3), площадь, высота и давление на котором известны.

Примечание - Единица измерения, характеризующая выходную площадь поперечного сечения установки, - метр в квадрате.

outlet area of the installation

2.1.8 Скорость

Примечание - Настоящие определения относятся к скорости движения жидкости.

2.1.8.1 средняя скорость в точке x U_x <*>: Подача (2.1.3.2), поделенная на площадь поперечного сечения в точке x.

mean velocity at point x

--------------------------------

<*> В отечественной литературе широко распространено использование буквы "V" вместо "U" для обозначения скорости.

Примечания

1 Рассчитывается по формуле (6):

(6)

2 Единица измерения, характеризующая среднюю скорость в точке x, - метр в секунду.

2.1.8.2 средняя скорость на входе U₁ <*>: Подача (2.1.3.2) на входном патрубке насоса, поделенная на входную площадь поперечного сечения насоса.

mean velocity at inlet

--------------------------------

Примечания

1 Рассчитывается по формуле (7):

(7)

2 - Единица измерения, характеризующая среднюю скорость на входе, - метр в секунду.

2.1.8.3 средняя скорость на выходе U₂ <*>: Подача (2.1.3.2) на выходном патрубке насоса, поделенная на выходную площадь поперечного сечения насоса.

mean velocity at outlet

--------------------------------

Примечания

1 Рассчитывается по формуле (8):

(8)

2 Единица измерения, характеризующая среднюю скорость на выходе, - метр в секунду.

2.1.8.4 средняя скорость на входе установки U_A1 <*>: Подача (2.1.3.2) на входе установки (2.1.1.3), поделенная на площадь входного сечения установки.

mean velocity at inlet area of the installation

--------------------------------

Примечания

1 Единица измерения, характеризующая среднюю скорость во входном сечении установки, - метр в секунду.

2.1.8.5 средняя скорость на выходе установки U_A2 <*>: Подача (2.1.3.2) на выходе установки (2.1.1.3), поделенная на площадь выходного сечения установки.

mean velocity at outlet area of the installation

--------------------------------

Примечания

1 Единица измерения, характеризующая среднюю скорость в выходном сечении установки, - метр в секунду.

2.1.8.6 локальная скорость U_x <*>: Скорость всего потока жидкости (2.1.3.2) или его части, существующая в наблюдаемой точке x на гидравлическом пути.

local velocity

--------------------------------

Примечания

1 Единица измерения, характеризующая локальную скорость, - метр в секунду.

2.1.9 Давление

Примечания

1 Настоящие определения относятся ко внутреннему усилию, развивающемуся в жидкости.

2 Все давления в настоящем стандарте являются давлениями по манометру или иному прибору измерения давления, за исключением атмосферного давления и давления пара жидкости, которые выражены как абсолютные давления.

2.1.9.1 давление в точке x p_x: Сила на единицу площади, приложенная в наблюдаемой точке x.

Примечание - Единица измерения, характеризующая давление в точке x, - паскаль (1 бар <**> = 100 кПа).

pressure at point x

--------------------------------

<**> Бар считается устаревшей единицей измерения.

2.1.9.2 атмосферное давление p_amb: Среднее абсолютное давление атмосферы, измеряемое на месте установки (2.1.1.3) насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая атмосферное давление, - паскаль (1 бар = 100 кПа).

atmospheric pressure

2.1.9.3 давление насыщенного пара перекачиваемой жидкости p_v: Абсолютное давление, при котором происходит парообразование жидкости при соответствующей температуре.

Примечание - Единица измерения, характеризующая давление насыщенного пара, - паскаль (1 бар = 100 кПа).

vapor pressure of the pumped liquid

2.1.9.4 давление на входе p₁: Давление, действующее на входе насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая давление жидкости на входе насоса, - паскаль (1 бар = 100 кПа).

inlet pressure of the pump

2.1.9.4.1 максимальное допустимое давление на входе p_1,max,ad: Наибольшая величина давления на входе, при котором насос (2.1.1.1) или его узлы способны функционировать на основе используемых материалов.

Примечание - Единица измерения, характеризующая максимальное допустимое давление на входе, - паскаль (1 бар = 100 кПа).

maximum allowable inlet pressure

2.1.9.4.2 максимальное давление на входе p_1,max,op: Наибольшее давление на входе, которому подвергается насос (2.1.1.1) при эксплуатации (см. рисунок A.3).

Примечание - Единица измерения, характеризующая максимальное входное давление, - паскаль (1 бар = 100 кПа).

maximum inlet pressure

2.1.9.4.3 заданное давление на входе p_1,r: Входное давление при эксплуатационных условиях (2.1.2.3.1) в гарантийной точке.

Примечание - Единица измерения, характеризующая заданное входное давление, - паскаль (1 бар = 100 кПа).

rated inlet pressure

2.1.9.5 давление насоса на выходе p₂: Давление, действующее на выходе насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая давление на выходе насоса, - паскаль (1 бар = 100 кПа).

outlet pressure of the pump

2.1.9.5.1 максимальное давление на выходе p_2,max: Наибольшее из возможных давлений на выходе, достигаемое за счет увеличения внутренней энергии (динамические насосы) или внешнего ограничения объема истечения (объемные насосы). См. рисунок A.3 для центробежных насосов.

Примечание - Единица измерения, характеризующая максимальное давление на выходе насоса, - паскаль (1 бар = 100 кПа).

maximum outlet pressure

2.1.9.5.2 заданное давление на выходе p_2,r: Давление на выходе насоса (2.1.1.1) в гарантийной точке с номинальной подачей (2.1.3.2.2), номинальной частотой вращения, а также номинальным входным давлением - только для центробежных насосов (2.2.9.1).

Примечание - Единица измерения, характеризующая номинальное давление на выходе, - паскаль (1 бар = 100 кПа).

rated outlet pressure

2.1.9.6 Дифференциальное давление

2.1.9.6.1 дифференциальное давление p_1-2: <Фактическое> приращение общего давления между входом и выходом насоса.

Примечание - Единица измерения, характеризующая дифференциальное давление, - паскаль (1 бар = 100 кПа).

differential pressure

2.1.9.6.2 заданное дифференциальное давление p_1-2,r: Дифференциальное давление, - для условий эксплуатации (2.1.2.3.1) в гарантийной точке.

Примечание - Единица измерения, характеризующая заданное дифференциальное давление - паскаль (1 бар = 100 кПа).

rated differential pressure

2.1.9.7 манометрическое давление в точке x p_x,man: Показания манометра в наблюдаемой точке x.

Примечание - Единица измерения, характеризующая манометрическое давление, - паскаль (1 бар = 100 кПа).

gauge pressure at point x

2.1.9.8 входное давление установки p_A1: Давление, замеренное во входной зоне установки (2.1.1.3).

Примечание - Единица измерения, характеризующая входное давление установки, - паскаль (1 бар = 100 кПа).

inlet pressure of the installation

2.1.9.9 давление на выходе установки p_A2: Давление, замеренное в выходной зоне установки (2.1.1.3).

Примечание - Единица измерения, характеризующая давление на выходе установки, - паскаль (1 бар = 100 кПа).

outlet pressure of the installation

2.1.9.10 максимально допустимое рабочее давление p_max,ad: Давление на детали насоса с учетом используемых материалов и на основе правил расчета при расчетных рабочих температурах.

Примечание - Единица измерения, характеризующая максимально допустимое рабочее давление, - паскаль (1 бар = 100 кПа).

maximum allowable working pressure

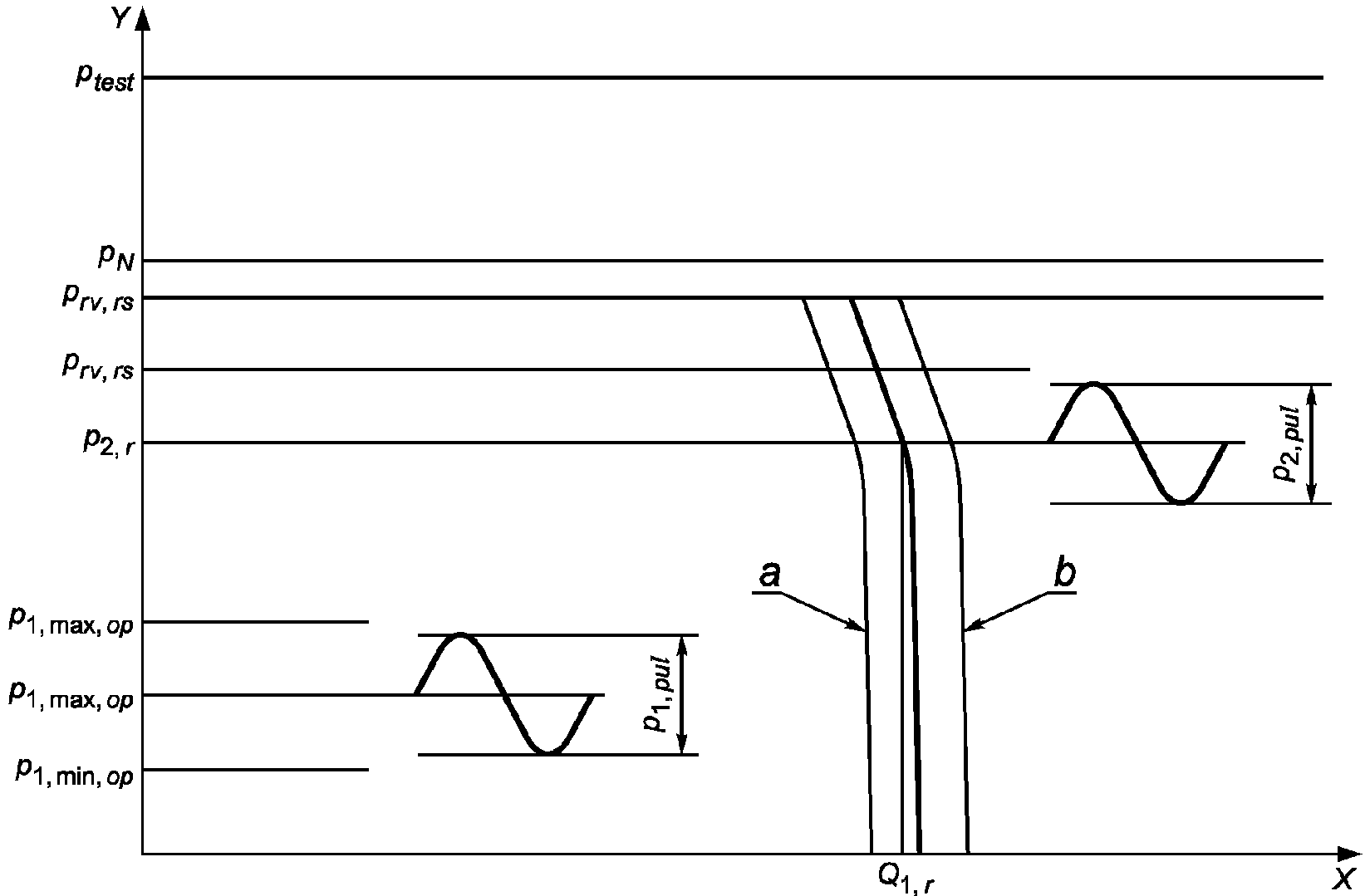

2.1.9.11 максимально допустимое рабочее давление в корпусе p_max,ad,C: Наибольшее давление на выходе при расчетной рабочей температуре, при котором может эксплуатироваться корпус насоса (см. рисунок A.2).

Примечания

1 Единица измерения, характеризующая максимально допустимое рабочее давление в корпусе, - паскаль (1 бар = 100 кПа).

2 Давление должно быть не менее максимального давления на выходе.

maximum allowable casing working pressure

2.1.9.12 максимальное динамическое давление в уплотнениях p_S,max,op: Наибольшее давление, предполагаемое в уплотнениях вала при указанном режиме работы (2.1.2.3.1), а также при запуске и остановке.

Примечания

1 Единица измерения, характеризующая максимальное динамическое давление в уплотнениях, - паскаль (1 бар = 100 кПа).

2 При определении этого давления следует принимать во внимание максимальное давление на входе в насос, давление циркуляции или инжекционное давление (давление прокачки), а также воздействие от изменений внутренних зазоров.

maximum dynamic sealing pressure

2.1.9.13 максимальное статическое давление в уплотнениях p_S,max,stat: Наибольшее давление, за исключением давления при гидростатическом испытании, которому может быть подвергнуто уплотнение при остановленном насосе.

Примечание - Единица измерения, характеризующая максимальное статическое давление в уплотнениях, - паскаль (1 бар = 100 кПа).

maximum static sealing pressure

2.1.9.14 гидростатическое испытательное давление p_test: Манометрическое давление, которому могут быть подвергнуты насос (2.1.1.1), его узел или какая-либо часть в целях проверки прочности или герметичности.

Примечание - Единица измерения, характеризующая гидростатическое испытательное давление в уплотнениях, - паскаль (1 бар = 100 кПа).

hydrostatic test pressure

2.1.9.15 основное расчетное давление p_b: Давление, определяемое из условий наименьших допускаемых напряжений для материалов узлов, находящихся под давлением, при температуре, равной 20 °C.

Примечание - Единица измерения, характеризующая основное расчетное давление, - паскаль (1 бар = 100 кПа).

basic design pressure

2.1.9.16 скоростное давление p_u: Перевод скоростного напора (2.1.5.1.2) в скоростное давление

Примечание - Единица измерения, характеризующая скоростное давление, - паскаль (1 бар = 100 кПа).

velocity pressure

2.1.10 Температура

2.1.10.1 максимальная допустимая температура

: Наибольшая допустимая постоянная температура, для которой пригодно оборудование (или какой-либо его узел, к которому этот термин имеет отношение), в процессе перекачивания указанной рабочей жидкости при указанном рабочем давлении.

Примечание - Единица измерения, характеризующая максимальную допустимую температуру, - градусы Цельсия.

maximum allowable temperature

2.1.10.2 допустимый температурный диапазон насоса: Температурный диапазон от минимума до максимума допустимой постоянной температуры, для которой пригодно оборудование (или какой-либо узел, к которому этот термин имеет отношение), в процессе перекачивания указанной рабочей жидкости при указанном рабочем давлении.

Примечание - Единица измерения, характеризующая допустимый температурный диапазон насоса, - градусы Цельсия.

allowable temperature range of the pump

2.1.11 Мощность

Примечание - Настоящие определения относятся к скорости передачи энергии.

2.1.11.1 выходная мощность насоса P_u: Полезная механическая энергия, передаваемая жидкости во время прохождения через насос (2.1.1.1).

Примечание - Рассчитывается по формуле (9):

(9)

pump power output

2.1.11.2 потребляемая мощность насоса P: Мощность, передаваемая насосу (2.1.1.1) его приводным механизмом (2.1.17.23).

Примечание - Единица измерения, характеризующая потребляемую мощность насоса, - ватт или киловатт.

pump power input

2.1.11.2.1 заданная потребляемая мощность насоса P_r: Мощность, необходимая насосу (2.1.1.1) при заданных условиях (2.1.2.2.1).

Примечание - Единица измерения, характеризующая заданную потребляемую мощность насоса, - ватт или киловатт.

pump rated power input

2.1.11.3 потребляемая мощность привода P_mot: Мощность, передаваемая приводу насоса (2.1.17.23) от постороннего источника.

Примечания

1 Единица измерения, характеризующая потребляемую мощность привода, - ватт или киловатт.

2 Общепринятой практикой является использование P₁ вместо P_mot тогда, когда подстрочный индекс "1" относится к подводимой к приводу электрической мощности, а не к входному патрубку насоса.

driver power input

2.1.11.4 заданная выходная мощность привода P_mot,u,r: Постоянная выходная мощность привода (2.1.17.23), допустимая при определенных условиях.

Примечание - Единица измерения, характеризующая заданную выходную мощность привода, - ватт или киловатт.

driver rated power output

2.1.11.5 потери механической мощности насоса P_J,ab: Мощность, поглощаемая трением в подшипниках и уплотнениях вала при данных условиях эксплуатации (2.1.2.3.1) насоса (2.1.1.1).

Примечание - Единица измерения, характеризующая потери механической мощности насоса, - ватт или киловатт.

pump mechanical power losses

2.1.12 Эффективность

Примечание - Настоящие определения относятся к энергетическим потерям.

2.1.12.1 коэффициент полезного действия (КПД) насоса

: Доля полученной выходной мощности P_u при данных эксплуатационных условиях (2.1.2.3.1) в потребляемой мощности насоса P.

Примечание - Рассчитывается по формуле (10):

(10)

pump efficiency

2.1.12.1.1 максимальный КПД насоса

: Наивысшее значение эффективности насоса (2.1.12.1), полученное при заданных рабочих условиях (2.1.2.3.1).

pump best efficiency

2.1.12.2 механический КПД

: Доля потребляемой мощности насоса P, имеющаяся в наличии после исключения механических потерь мощности P_J,ab при данных эксплуатационных условиях (2.1.2.3.1).

Примечание - Рассчитывается по формуле (11):

(11)

mechanical efficiency

2.1.12.3 гидравлический КПД

: Доля потребляемой полезной мощности насоса P_a, составляющая величину выходной мощности насоса P_u, за вычетом потерь вследствие трения из-за относительного перемещения поверхностей и потерь от внутренней утечки.

hydraulic efficiency

2.1.12.4 КПД привода

: Доля мощности, потребляемой приводом P_mot, поставленная в качестве потребляемой мощности насоса P_mot,u.

Примечание - Рассчитывается по формуле (12):

(12)

motor efficiency

2.1.12.5 общий КПД агрегата

: Доля выходной мощности насоса P_u в мощности, потребляемой приводом P_mot.

Примечание - Рассчитывается по формуле (13):

(13)

overall efficiency

2.1.13 Эксплуатационные параметры

Примечание - Настоящие определения касаются взаимосвязей между количественными значениями параметров, характеризующих работу насоса.

2.1.13.1 точка рабочего режима: Целевые показатели полного напора/давления насоса и подачи (2.1.3.2), для которых насос сконструирован или применен.

duty point

2.1.13.2 гарантийная точка: Эксплуатационные параметры насоса, которые гарантирует поставщик при точных условиях, установленных техническими требованиями.

Примечание - Гарантийная точка может быть определена как:

- полный напор или давление при точно определенной подаче;

- подача при точно указанном полном напоре или давлении;

- входная мощность насоса или привода;

- эффективность насоса или агрегата;

- NPSHR или NPIPR;

другие точки на кривой характеристики динамического насоса (2.2.9.1) H(Q).

guarantee point

2.1.13.3 допустимый диапазон рабочих режимов: Диапазон подач, напоров или давлений при точно указанных эксплуатационных условиях (2.1.2.3.1) насоса, находящихся в пределах, ограниченных кавитацией, нагреванием, вибрацией, шумом, отклонением вала и другими подобными критериями.

Примечание - Этот диапазон определен предприятием-изготовителем. Верхние и нижние пределы диапазона обозначены максимумом и минимумом подачи.

allowable operating range

2.1.13.4 характеристика потребляемой мощности насоса: Взаимосвязь между потребляемой мощностью насоса и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения.

pump power input curve

2.1.13.5 характеристика КПД насоса: Взаимосвязь между эффективностью насоса (2.1.12.1) и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения.

pump efficiency curve

2.1.13.6 кавитационная характеристика насоса <*>: Взаимосвязь между допустимым кавитационным запасом (2.1.5.5.2) на всасывании и подачей (2.1.3.2) при заданных эксплуатационных условиях (2.1.2.3.1) с заданной частотой вращения и свойствами перекачиваемой жидкости.

pump NPSH curve

--------------------------------

<*> Выделяют также частную кавитационную характеристику насоса, представляющую собой взаимосвязь между полным напором насоса (или первой ступени насоса) и кавитационным запасом на всасывании при постоянной подаче и частоте вращения.

2.1.13.7 кавитационная характеристика установки: Взаимосвязь между располагаемым кавитационным запасом (2.1.5.5.1) на всасывании и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения.

installation NPSH curve

2.1.14 Частота вращения

Примечание - Настоящие определения относятся к скорости/частоте вращения и его направлению.

2.1.14.1 частота вращения n: Количество оборотов или перемещений, произведенных валом, соединительной муфтой вала или ротором насоса в единицу времени.

Примечание - Частота вращения измеряется в величинах, обратных минутам или секундам.

speed

2.1.14.2 максимальная допустимая постоянная частота вращения n_max,ad: Наибольшая частота, рекомендованная предприятием-изготовителем для непрерывной эксплуатации.

Примечание - Максимальная допустимая постоянная частота измеряется в величинах, обратных минутам или секундам. Согласно международному стандарту [1] также широко применяются определения "оборотов в минуту" (об/мин) или "оборотов в секунду" (об/с).

maximum allowable continuous speed

2.1.14.3 минимальная допустимая постоянная частота вращения n_min,ad: Наименьшая частота, рекомендованная предприятием-изготовителем для непрерывной эксплуатации.

Примечание - Минимальная допустимая постоянная частота измеряется в величинах, обратных минутам или секундам.

minimum allowable continuous speed

2.1.14.4 заданная частота вращения n_r: Количество оборотов в единицу времени, соответствующее заданным условиям (2.1.2.2.1) работы насоса (2.1.1.1).

Примечание - Заданная частота вращения измеряется в величинах, обратных минутам или секундам.

rated speed

2.1.14.5 предельная частота вращения n_trip: Частота вращения, при которой независимые устройства, осуществляющие аварийный сброс оборотов, срабатывают для останова первичного приводного механизма.

Примечание - Предельная частота вращения измеряется в величинах, обратных минутам или секундам.

trip speed

2.1.14.6 вращение по часовой стрелке: Направление вращения, при котором вал, если смотреть на него со стороны приводного механизма, выглядит как вращающийся по часовой стрелке.

clockwise rotation, CW

2.1.14.7 вращение против часовой стрелки: Направление вращения, при котором вал, если смотреть на него со стороны приводного механизма, выглядит как вращающийся против часовой стрелки.

counterclockwise rotation, CCW

2.1.15 Силы и нагрузки

Примечание - Настоящие определения относятся к силам и моментам, действующим на смонтированный насос и установку.

2.1.15.1 присоединительные нагрузки: Нагрузки, прикладываемые к входному и выходному патрубкам насоса или насосной установки соединенными с ними трубопроводами.

connection loads

2.1.15.2 сила F_X, F_Y, F_Z, F_R: Числовое значение, направление и воздействие на присоединительный патрубок.

Примечание - Единица измерения, характеризующая силу, - ньютон.

force

2.1.15.3 момент M_X, M_Y, M_Z, M_R: Момент, действующий на всасывающие и напорные патрубки насоса от присоединительных трубопроводов.

Примечание - Единица измерения, характеризующая момент, - ньютон-метр.

moment

2.1.15.4 осевая нагрузка ротора насоса F_ax: Остаточная осевая сила от гидравлических и механических нагрузок, действующих на вал ротора, где:

- + направление осевой силы в сторону привода;

- - направление осевой силы от привода.

Примечание - Единица измерения, характеризующая осевую нагрузку ротора насоса, - ньютон.

axial load of pump rotor

2.1.15.4.1 расчетная осевая нагрузка ротора насоса F_ax,d: Остаточная осевая сила на роторе насоса, на которой основан подбор упорного подшипника.

Примечание - Единица измерения, характеризующая расчетную осевую нагрузку ротора насоса, - ньютон.

design axial load

2.1.15.4.2 максимальная осевая нагрузка F_ax,max: Наибольшее значение остаточной осевой силы на роторе насоса, действующей при эксплуатации насоса при любых условиях в пределах допустимого рабочего диапазона.

Примечание - Единица измерения, характеризующая максимальную осевую нагрузку, - ньютон.

maximum axial load

2.1.15.5 радиальная нагрузка ротора насоса F_rad: Остаточная сила от механических и гидравлических нагрузок, действующая под прямым углом к оси вала.

Примечание - Единица измерения, характеризующая радиальную нагрузку ротора насоса, - ньютон.

radial load of pump rotor

2.1.15.5.1 расчетная радиальная нагрузка F_rad,d: Радиальная нагрузка ротора насоса, на основании которой производится подбор системы подшипников.

Примечание - Единица измерения, характеризующая радиальную нагрузку на ротор насоса, - ньютон.

design radial load

2.1.15.5.2 максимальная радиальная нагрузка F_rad,max: Наибольшая радиальная нагрузка ротора насоса, действующая при эксплуатации насоса при любых условиях в пределах допустимого рабочего диапазона.

Примечание - Единица измерения, характеризующая максимальную радиальную нагрузку, - ньютон.

maximum radial load

2.1.15.6 отклонение вала: смещение вала от своего геометрического центра из-за радиальных гидравлических сил.

Примечания

1 Единица измерения, характеризующая отклонение вала, - микрометр.

2 Отклонение вала не включает его перемещение, возникшее вследствие наклона в пределах зазоров подшипников, а также сгибание, возникшее вследствие разбалансировки рабочего колеса или биения вала.

shaft deflection

2.1.16 Характеристики перекачиваемой жидкости

Примечание - Настоящие определения относятся к качествам жидкости, влияющим на рабочие характеристики насоса.

2.1.16.1 плотность

: Масса в единице объема при указанной температуре.

Примечание - Единица измерения, характеризующая плотность, - килограмм на кубический метр.

density

2.1.16.2 кинематическая вязкость v: Отношение динамической вязкости к плотности перекачиваемой жидкости.

Примечание - Единица измерения, характеризующая кинематическую вязкость, - метр в квадрате в секунду.

kinematic viscosity

2.1.16.3 динамическая вязкость

: Отношение сдвигового напряжения к сдвиговой скорости, действующих в жидкости, подвергнутой боковому смещению.

Примечание - Единица измерения, характеризующая динамическую вязкость, - паскаль-секунда или ньютон-секунда на метр в квадрате.

dynamic viscosity

2.1.16.4 смесь: Комбинация двух или более веществ, остающихся обособленными, но еще ведущих себя при перекачивании как однородная жидкость.

mixture

2.1.16.5 содержание газа: Доля газообразных веществ в жидкости, подлежащей перекачиванию, содержащихся либо в виде загрязняющего вещества, либо в виде пара, из основной массы жидкости.

Примечание - Единица измерения, характеризующая содержание газа, - весовой процент или объемный процент.

gas content

2.1.16.6 содержание твердой фазы: Доля твердых веществ в жидкости, подлежащей перекачиванию, содержащихся либо в виде загрязняющего вещества, либо в виде заведомо полезной засыпки или суспензии.

Примечание - Единица измерения, характеризующая содержание твердой фазы, - весовой процент или отношение объема твердых частиц к суммарному объему, объемная доля.

solid content

2.1.16.7 многофазность: Смесь жидкости вместе с веществами в твердом или газообразном состоянии либо вследствие умышленного добавления, либо вследствие перемены фазы по причине изменения условий.

Примечание - Другие характеристики жидкости, например рабочая температура, давление пара (2.1.9.3) и т.п., могут также повлиять на эксплуатационные характеристики насоса.

multiphase

2.1.17 Прочие термины

Примечание - Настоящие определения относятся к элементам насоса и установки.

2.1.17.1 перекачиваемая жидкость: Жидкость, которая транспортируется насосом при указанных эксплуатационных условиях.

pump liquid

2.1.17.2 жидкостный насос: Машина для повышения энергетического уровня жидкостей от низкого до высокого, например:

- путем воздействия силы на рабочую жидкость насоса;

- путем передачи механической работы на рабочую жидкость насоса;

- путем обмена ударными импульсами;

- путем утилизации энергии подвижного столба жидкости при внезапной остановке;

- путем использования вязкости рабочей жидкости;

- путем воздействия магнитного поля на жидкость, подлежащую перекачиванию.

liquid pump

2.1.17.3 работа в параллельном режиме: Эксплуатация насосов с взаимосоединенными входными и выходными патрубками с целью обеспечения одновременной эксплуатации в одной и той же системе, что позволяет достичь увеличения подачи.

parallel operation

2.1.17.4 работа в последовательном режиме: Эксплуатация насосов с выходным патрубком первого насоса, соединенным с входным патрубком следующего насоса для обеспечения одновременной эксплуатации в рамках одной системы, что приводит к получению более высокого напора на выходе.

series operation

2.1.17.5 припуск на коррозию: Часть толщины стенки, соприкасающейся с перекачиваемой жидкостью сверх теоретической толщины, которая могла бы противостоять предельному давлению.

corrosion allowance

2.1.17.6 осевой разъем: Разъемы корпуса, которые расположены параллельно осевой линии вала.

axial split

2.1.17.7 радиальный разъем: Разъемы корпуса, которые расположены поперек осевой линии вала.

radial split

2.1.17.8 биение вала: Суммарное радиальное отклонение, определяемое приспособлением для измерения положения вала относительно гнезда подшипника, при поворачивании вручную вала в горизонтальном положении в своих подшипниках.

shaft runout

2.1.17.9 жесткость вала: Сравнительная способность валов противостоять изгибающим нагрузкам.

shaft stiffness

2.1.17.10 биение поверхности: Суммарное осевое отклонение, определяемое на внешней радиальной поверхности корпуса уплотнения вала измерительным устройством, которое вращается вместе с горизонтально расположенным валом при поворачивании вала вручную в его подшипниках.

Примечание - Радиальная поверхность является базовой для центровки уплотнения.

face runout

2.1.17.11 промывка уплотнения, циркуляция: Возврат рабочей жидкости из зоны высокого давления в полость уплотнения.

Примечание - Промывание уплотнения может быть обеспечено с помощью внешней гидросистемы или внутреннего протока и используется для устранения нагревания, возникающего в уплотнении, поддержания избыточного давления в полости уплотнения или для улучшения рабочей среды в уплотнении. В некоторых случаях может быть желательно создать циркуляцию из полости уплотнения в зону низкого давления (например, в подводящий патрубок).

seal flush, circulation

2.1.17.12 инжекторная промывка: Введение соответствующей (чистой, совместимой и т.п.) жидкости в полость уплотнения из внешнего источника и затем в рабочую жидкость.

injection flush

2.1.17.13 барьерная жидкость: Жидкость, введенная между герметичными двойными механическими или манжетными уплотнениями с целью полной изоляции перекачиваемой насосом жидкости от окружающей среды.

Примечание - Давление барьерной жидкости всегда выше, чем рабочее давление запирания.

barrier liquid

2.1.17.14 буферная жидкость: Жидкость, используемая в качестве смазочного материала или буфера между негерметичными двойными (тендем) механическими уплотнениями.

Примечание - Жидкость всегда находится под давлением более низким, чем рабочее давление запирания.

buffer liquid

2.1.17.15 промывка: Непрерывная или переменная подача соответствующей (чистой, совместимой и т.п.) жидкости на наружную сторону уплотнения ведущего вала.

Примечание - Промывка применяется для: предупреждения проникновения воздуха или влаги, предотвращения возникновения налета или очистки его (включая лед), смазки резервного уплотнения, тушения возгорания, разбавления, нагрева или охлаждения вытекающей жидкости.

quenching

2.1.17.16 дроссельная втулка: Хорошо пригнанный вкладыш (или манжета), ограничивающий зазор по валу на наружном конце механического уплотнения и предназначенный для уменьшения утечки в случае отказа уплотнения.

throttle bush

2.1.17.17 вспомогательные соединения: Соединения, предназначенные для промывки, байпаса, выравнивания давления или других целей.

Примечание - Вспомогательные соединения не должны мешать работе промежуточных или дополнительных выходных патрубков.

auxiliary connections

2.1.17.18 герметичный электронасос, герметичный ротор: Ротор (2.2.9.9) электродвигателя, погруженный в перекачиваемую или иную жидкость и помещенный в тонкостенный кожух, отделяющий его от статора.

canned motor pump, canned rotor

2.1.17.19 гидродинамический подшипник: Подшипник, поверхность которого ориентирована относительно другой поверхности таким образом, что их относительное перемещение создает масляный клин, обеспечивающий отсутствие в подшипниковой паре металлического контакта.

hydrodynamic bearing

2.1.17.19.1 гидродинамический радиальный подшипник: Подшипник втулочно-цапфовой конструкции или конструкции с разъемным вкладышем.

hydrodynamic radial bearing

2.1.17.19.2 гидродинамический упорный подшипник: Подшипник многосекционного типа или конструкции с разъемным вкладышем.

hydrodynamic thrust bearing

2.1.17.20 смазывание продуктом: Компоновка, при которой подшипники погружены в перекачиваемую жидкость или смазываются ею.

product lubrication

2.1.17.21 погружной насос: Насосный агрегат (2.1.1.2), предназначенный для эксплуатации в состоянии полного погружения в перекачиваемую жидкость.

submersible pump

2.1.17.22 затопляемый насос: Насос (2.1.1.1), предназначенный для продолжения эксплуатации, будучи временно погруженным в жидкость, которая может быть перекачиваемой жидкостью, а может и не быть таковой.

submergible pump

2.1.17.23 привод насоса: Машина, снабжающая насос механической энергией.

Примечание - Приводом могут быть: электродвигатель, турбина, гидравлический привод, пневматический привод, двигатель внутреннего сгорания и пр.

pump driver, driver

2.1.17.24 соединительная муфта: Соединительный узел, с помощью которого энергия передается от приводного механизма (2.1.17.23) к насосу (2.1.1.1).

Примечание - Передача энергии может быть механической, гидравлической или магнитной.

coupling

2.1.17.24.1 эксплуатационный коэффициент муфты: Коэффициент, на который умножается заданный крутящий момент приводного механизма (2.1.17.23) с целью получения условного вращающего момента, по которому производится должное допущение для циклических колебаний от насоса и/или его приводного механизма с целью оценки продолжительности ресурса муфты.

coupling service factor

2.1.17.25 деталь: Элемент конструкции, который будучи соединенным с другими элементами образует насос (2.1.1.1).

part

2.1.17.26 узел: Совокупность деталей, предназначенная или непредназначенная для выполнения определенной функции.

sub-assembly

2.1.17.27 компонент: Совокупность деталей, собранных вместе для выполнения специфических, поддающихся определению функций самостоятельно либо в сочетании с другими узлами/компонентами.

component

2.1.17.28 резервное обслуживание: Простаивающее или работающее на холостом ходу либо на малых оборотах оборудование, которое способно к немедленному автоматическому или ручному запуску и непрерывной эксплуатации.

standby service

2.1.17.29 резервный насос: Насосы, дополнительные к тем, которые необходимы для обеспечения рабочего цикла, установленные для немедленной подмены основных насосов в случае их аварии.

standby pump

2.1.17.30 корпус, находящийся под давлением: Деталь механизма, подвергаемая воздействию избыточного давления, отделяющая перекачиваемую жидкость от атмосферы.

pressure casing

2.2. Специальные термины для динамических насосов

2.2.1 Подача
2.2.1.1 минимальная устойчивая подача Q_st,min: Наименьшая подача жидкости, при которой насос (2.1.1.1) может эксплуатироваться без неблагоприятного воздействия на такие его характеристики, как прогнозируемая долговечность, шум и вибрация. Примечание - Единица измерения, характеризующая минимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду.	en	minimum continuous stable flow
2.2.1.2 минимальная подача, при которой происходит максимальный допустимый нагрев Q_therm,min: Наименьшая подача жидкости, при которой насос (2.1.1.1) может эксплуатироваться без повреждений вследствие перегрева перекачиваемой жидкостью. Примечания 1 Единица измерения, характеризующая минимальную непрерывную тепловую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду. 2 Пользователь должен точно указать качества жидкости, касающиеся теплоемкости и изменения давления пара, в градусах Цельсия.	en	minimum continuous thermal flow
2.2.1.3 допустимый диапазон эксплуатации: Диапазон подач или напоров, указанных в условиях эксплуатации (2.1.2.3.1) насоса (2.1.1.1), при ограничениях, касающихся кавитации, нагрева, вибрации, шума, отклонения вала и других подобных явлений. Примечания 1 Единица измерения, характеризующая допустимый диапазон подач при эксплуатации, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду. 2 Высший и низший пределы диапазона обозначены максимальной и минимальной подачей, указанной предприятием - изготовителем насоса.	en	allowable operating range
2.2.2 Высоты
2.2.2.1 базовая плоскость NPSH: Горизонтальная плоскость, проходящая через центр окружности, описанной внешними точками входных кромок лопастей рабочего колеса; центр окружности первой ступени для многоступенчатых насосов (см. рисунок 1). Примечания 1 Для насосов с двусторонним входом с вертикальной или наклонной осью такой плоскостью является плоскость, проходящая через более высокий центр. 2 Предприятие-изготовитель должно указать положение этой плоскости по отношению к базисным точкам насоса. 1 - Базовая плоскость NPSH Рисунок 1 - Базовая плоскость NPSH	en	NPSH datum plane
2.2.3 Мощность
2.2.3.1 оптимальная потребляемая мощность насоса P_opt: Потребляемая мощность насоса при подаче (2.1.3.2), соответствующей наилучшей эффективности. Примечание - Единица измерения, характеризующая оптимальную потребляемую мощность насоса, - киловатт или ватт.	en	optimum pump power input
2.2.3.2 потребляемая мощность насоса при нулевой подаче P₀: Потребляемая мощность насоса при нулевой подаче (2.1.3.2). Примечание - Единица измерения, характеризующая потребляемую мощность насоса при нулевой подаче, - киловатт или ватт.	en	shut-off pump power input
2.2.3.3 максимальная потребляемая мощность насоса P_max: Наибольшее значение потребляемой мощности насоса при любой подаче (2.1.3.2) в любых допустимых условиях эксплуатации (2.1.2.3.1). Примечание - Единица измерения, характеризующая максимальную потребляемую мощность насоса, - киловатт или ватт.	en	maximum pump power input
2.2.4 Напоры
2.2.4.1 оптимальный напор H_opt: Полный напор, развиваемый насосом при подаче (2.1.3.2), соответствующей наилучшей эффективности. Примечание - Единица измерения, характеризующая оптимальный напор, - метр.	en	optimum head
2.2.4.2 отсечной напор H₀: Полный напор, развиваемый насосом при нулевой подаче. Примечание - Единица измерения, характеризующая отсечной напор, - метр.	en	shut-off head
2.2.4.3 напор в пиковой точке H_p: Наивысший развиваемый насосом полный напор при ненулевой подаче (2.1.3.2). Примечание - Единица измерения, характеризующая напор в пиковой точке, - метр.	en	head at peak point
2.2.4.4 максимальный напор H_max: Наивысший полный напор, развиваемый насосом при любой подаче (2.1.3.2). Примечания 1 Единица измерения, характеризующая максимальный напор, - метр. 2 H_max равен либо H₀, либо H_p, в зависимости от кривой рабочих характеристик насоса H(Q).	en	maximum head
2.2.4.5 надкавитационный напор, требуемый для трехпроцентного снижения полного напора NPSH3: См. 2.1.5.5.3.	en	net positive suction head 3%
2.2.5 Площадь поперечного сечения
2.2.5.1 площадь проходного сечения горловины A_min: Свободная площадь сечения выходного канала (каналов) со стороны спиральной камеры. Примечание - Единица измерения, характеризующая площадь проходного сечения горловины, - метр в квадрате.	en	throat area
2.2.6 Скорость, быстродействие и вращение
2.2.6.1 средняя скорость в горловине U_thr: Подача (2.1.3.2), проходящая через выход из спиральной камеры, поделенная на площадь проходного сечения горловины. Примечания 1 Рассчитывается по формуле (14): (14) 2 Единица измерения, характеризующая среднюю скорость в горловине, - метр в секунду.	en	mean velocity at throat
2.2.6.2 критическое число оборотов n_c: Частота вращения, при которой частота вибрации (или ее мультипликата) вращающихся частей соответствует резонансу ротора (боковому или торсионному). Примечания 1 Критическое число оборотов измеряется в обратных величинах, выраженных в минутах и секундах. Согласно международному стандарту [1] также широко применяются определения "оборотов в минуту" (об/мин) или "оборотов в секунду" (об/с). 2 Для характеристики работы насосов гораздо важнее фактическое критическое число оборотов, а не различные рассчитанные значения боковой вибрации и крутильных колебаний.	en	critical speed
2.2.6.3 сухое критическое число оборотов n_c,dry: Частота резонанса ротора, рассчитанная, исходя из допущения, что ротор поддерживается только своими подшипниками и что эти подшипники имеют неопределенную устойчивость. Примечание - Сухое критическое число оборотов измеряется в величинах, обратных минутам и секундам.	en	dry critical speed
2.2.6.4 мокрое критическое число оборотов n_c,wet: Частота резонанса ротора, рассчитанная, исходя из допущения, что имеют место дополнительная поддержка и гашение колебаний, производимые воздействием перекачиваемой жидкости в пределах ротора. Примечание - Мокрое критическое число оборотов измеряется в величинах, обратных минутам и секундам.	en	wet critical speed
2.2.7 Эксплуатационные параметры
2.2.7.1 рабочая характеристика насоса H(Q): Зависимость полного напора насоса от подачи (2.1.3.2) при частоте вращения и свойствах перекачиваемой жидкости, соответствующих эксплуатационным (2.1.2.3.1) или заданным (2.1.2.2.1) условиям.	en	pump H(Q) curve
2.2.7.1.1 стабильная рабочая характеристика насоса H(Q): Рабочая характеристика насоса H(Q), у которой максимальный напор находится в точке с нулевой подачей (2.1.3.2), а полный напор непрерывно снижается по мере увеличения подачи.	en	stable pump H(Q) curve
2.2.7.1.2 нестабильная рабочая характеристика насоса H(Q): Рабочая характеристика насоса H(Q), у которой максимальный напор не находится в точке с нулевой подачей (2.1.3.2) либо полный напор не снижается непрерывно по мере увеличения подачи.	en	unstable pump H(Q) curve
2.2.7.2 пиковая точка: Точка, в которой достигается максимальный полный напор на нестабильной рабочей характеристике насоса H(Q).	en	peak point
2.2.7.3 рабочая точка: Точка, в которой насос эксплуатируется в установке (2.1.1.3); она находится на пересечении рабочей характеристики насоса H(Q) и рабочей характеристики установки H_A(Q).	en	operating point
2.2.8 Отличительные показатели насоса Примечание - Эти определения относятся к функционированию насоса.
2.2.8.1 типовой показатель <*> K_num: Безразмерное число, рассчитанное в точке наилучшей эффективности.	en	type number
-------------------------------- <*> В литературе также широко используется типовой показатель ступени насоса, который содержит поправки на поточность рабочего колеса и число ступеней в насосе.
Примечания 1 Рассчитывается по формуле (15): (15) где Q_opt - значение подачи (2.1.3.2) в точке наилучшей эффективности (см. 2.1.3.2.1), выраженное в кубических метрах в секунду; H_opt - полный напор, достигаемый насосом при подаче, соответствующей наилучшей эффективности (см. 2.2.4.1), выраженный в метрах; n - частота вращения насоса в обратных величинах, выраженных в секундах; g - ускорение свободного падения, выраженное в метрах за секунду в квадрате. 2 Типовой показатель берется на максимальном диаметре лопастного колеса. 3 См. также 2.2.8.2.
2.2.8.2 коэффициент быстроходности <*> n_s: Частота вращения, которая характеризует насос в терминах его числа оборотов, подачи через входной диаметр рабочего колеса, то есть совокупного потока для однопоточного лопастного колеса, половины потока для двухпоточного лопастного колеса, в точке наилучшей эффективности и напоре в ступени с максимальным диаметром этого колеса.	en	specific speed
-------------------------------- <*> В отечественной практике насосостроения используется коэффициент быстроходности насоса, который в 3,65 раза больше значения, получаемого по формуле (16). В литературе также широко используется коэффициент быстроходности ступени насоса, который содержит поправки на поточность рабочего колеса и число ступеней в насосе.
Примечания 1 Рассчитывается по формуле (16): (16) где n - частота вращения насоса в обратных величинах, выраженных в секундах; H_opt - полный напор, достигаемый насосом при подаче (2.1.3.2), соответствующей наилучшей эффективности (см. 2.2.4.1), выраженный в метрах; Q_opt - значение подачи в точке наилучшей эффективности (см. 2.1.3.2.1), выраженное в кубических метрах в секунду. 2 Коэффициент быстроходности измеряется в обратных единицах, выраженных в секундах. 3 n_s может быть безразмерным, если (gH_opt)^0,75 используется как знаменатель и применяются соответствующие единицы. Тем не менее в обычной практике принято не включать g, а использовать метры, кубические метры в секунду и обороты в минуту. 4 См. также 2.2.9.1. 5 Соотношение между численным значением K_num и n_s, приведено в уравнении (17): (17)
2.2.8.3 коэффициент кавитационной быстроходности <**> n_ss: Частота вращения, характеризующая кавитацию насоса в терминах числа оборотов, оптимальной подачи (2.1.3.2) в точке максимального КПД и NPSH3 (2.1.5.5.3) в точке максимального КПД первой ступени при максимальном диаметре этого колеса.	en	suction-specific speed
-------------------------------- <**> В отечественной практике насосостроения используется кавитационный коэффициент быстроходности насоса C, который в 5,62 раза больше значения, получаемого по формуле (18). В литературе также широко используется коэффициент быстроходности по всасыванию, который содержит поправки на поточность рабочего колеса.
Примечания 1 Рассчитывается по формуле (18): (18) где n - частота вращения насоса в обратных величинах, выраженных в секундах; Q_opt - значение подачи в точке наилучшей эффективности (см. 2.1.3.2.1), выраженное в кубических метрах в секунду; NPSHR - см. 2.1.5.5.2. 2 Удельное число оборотов при всасывании измеряется в обратных величинах, выраженных в минутах. 3 n_ss может быть безразмерным, если (g NPSHR)^0,75 используется как знаменатель и применяются когерентные единицы. Тем не менее в обычной практике принято не включать g, а использовать метры, кубические метры в секунду и обратные величины, выраженные в минутах. 4 Было получено специальное разрешение на использование сокращения NPSHR (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося исторического использования в такой манере. 5 Иногда вместо n_ss используется символ "S".
2.2.9 Прочие термины
2.2.9.1 лопастной насос: Машина для передачи механической энергии через вращающееся лопастное колесо к перекачиваемой жидкости с целью придания ей вектора скорости и давления.	en	rotodynamic pump
2.2.9.2 одноступенчатый: Насос, оснащенный одним лопастным колесом.	en	single stage
2.2.9.3 многоступенчатый: Насос, оснащенный двумя и более лопастными колесами, смонтированными на одном и том же валу и соединенными таким образом, что они работают последовательно.	en	multi-stage
2.2.9.4 однопоточное: Лопастное колесо с одинарным направлением потока на входе.	en	single flow
2.2.9.5 двухпоточное: Лопастное колесо с двойным направлением потока на входе.	en	double flow
2.2.9.6 моноблок: Спаренная компоновка, имеющая двигатель, который оснащен переходным фланцем, на котором непосредственно смонтирован опорный корпус или корпус насоса, что делает возможным использование одинарного или жестко спаренного вала.	en	close coupled
2.2.9.7 двойной корпус: Тип конструкции, в которой между внутренним, содержащим элементы насоса, и внешним корпусом имеется герметичное пространство.	en	double casing
2.2.9.8 цилиндрический корпус: Специальный корпус, относящийся в основном к горизонтальному типу двойных корпусов. Примечание - Фланцы подводящих и выводящих патрубков смонтированы в цилиндрический корпус.	en	barrel casing
2.2.9.9 ротор: Совокупность всех вращающихся частей динамического насоса (2.2.9.1).	en	rotor

2.3. Дополнительные термины для объемных насосов

2.3.1 Подача Примечание - Настоящие определения относятся к количеству вытесняемой жидкости.
2.3.1.1 внутренние утечки Q_sl: Количество жидкости, внутренне потерянной через зазоры. Примечания 1 Единица измерения, характеризующая внутренние утечки, - кубический метр в час или литр в минуту. 2 Внутренние утечки не включают количество жидкости, потерянной вследствие сжимаемости.	en	slip flow
2.3.1.2 геометрическая подача Q_g: Произведение геометрического объема замещения и частоты вращения или тактовой частоты. Примечания 1 Рассчитывается по формуле (19): Q_g = V_g·n (19) где V_g - геометрический объем вытеснения; n - частота вращения или тактовая частота. 2 Единица измерения, характеризующая геометрическую подачу, - кубический метр в час или литр в минуту.	en	geometrical flow
2.3.2 Площадь поперечного сечения
2.3.2.1 проходное сечение седла клапана A_vst: Суммарное пространство безнапорного истечения жидкости в отрегулированном клапане (клапанах). Примечание - Единица измерения, характеризующая проходное сечение клапана, - метр в квадрате.	en	valve seat area
2.3.2.2 площадь проходного сечения клапана A_vsp: Суммарное пространство безнапорного разлития жидкости в клапане (клапанах), плотно подогнанных путем расточки седла клапана, и поднятом клапане. Примечание - Единица измерения, характеризующая проходное сечение клапана, - метр в квадрате.	en	valve spill area
2.3.2.3 площадь насосной камеры A_pc: Сумма площадей всех смачиваемых поверхностей насосной камеры, когда всасывающие элементы находятся в точке BDC (нижняя мертвая точка). Примечание - Единица измерения, характеризующая площадь насосной камеры, - метр в квадрате.	en	pumping chamber area
2.3.3 Скорость Примечание - Настоящие определения относятся к скорости движения.
2.3.3.1 скорость в седле клапана U_vst <*>: Средняя скорость потока через седло клапана при указанных условиях эксплуатации (2.1.2.3.1).	en	valve seat velocity
-------------------------------- <*> В отечественной литературе широко распространено использование буквы "V" вместо "U" для обозначения скорости.
Примечание - Единица измерения, характеризующая скорость в седле клапана, - метр в секунду.
2.3.3.2 скорость истечения через проходное сечение в клапане U_vsp <*>: средняя скорость потока через зону проходного сечения клапана.	en	valve spill velocity
-------------------------------- <*> В отечественной литературе широко распространено использование буквы "V" вместо "U" для обозначения скорости.
Примечание - Единица измерения, характеризующая скорость пролива в клапане, - метр в секунду.
2.3.3.3 скорость поршня U_pi <>, скорость плунжера U_pl <>: Средняя скорость, развиваемая по всей длине хода поршня, умноженная на количество насосных циклов поршня, плунжера или поршня, прикрепленного к диафрагме в минуту (ходы поршня в минуту или скорость кривошипа насоса).	en	piston velocity, plunger velocity
-------------------------------- <*> В отечественной литературе широко распространено использование буквы "V" вместо "U" для обозначения скорости.
Примечания 1 Рассчитывается по формуле (20): или (20) где s - длина хода поршня, выраженная в метрах; n - частота вращения кривошипа или циклов, измеряемая в обратных величинах, выраженных в минутах. 2 Единица измерения, характеризующая скорость поршня и плунжерную скорость, - метр в секунду.
2.3.4 Давление
2.3.4.1 давление срабатывания перепускного клапана p_rv,set: Давление на выходе, при котором перепускной клапан начинает открываться. Примечание - Единица измерения, характеризующая установленное давление срабатывания перепускного клапана, - паскаль (1 бар = 100 кПа).	en	relief-valve set pressure
2.3.4.2 давление аккумуляции в перепускном клапане p_rv,a: Давление на выходе, при котором перепускной клапан пропускает суммарную напорную подачу. Примечание - Единица измерения, характеризующая приращенное давление в перепускном клапане, - паскаль (1 бар = 100 кПа).	en	relief-valve accumulation pressure
2.3.4.3 давление закрытия в перепускном клапане p_rv,rs: Давление на выходе, при котором перепускной клапан закрывается после пропуска суммарного напорного расхода. Примечание - Единица измерения, характеризующая исходное давление в перепускном клапане, - паскаль (1 бар = 100 кПа).	en	relief-valve reseat pressure
2.3.4.4 обратное избыточное давление в перепускном клапане p_rv,b: Давление на выходе в перепускном клапане, когда он находится в закрытом состоянии. Примечание - Единица измерения, характеризующая обратное избыточное давление в перепускном клапане, - паскаль (1 бар = 100 кПа).	en	relief-valve back pressure
2.3.4.5 пульсация давления p_pul,x: Неустойчивость давления в данной точке x, выраженная в отклонении давления от его среднего значения. Примечание - Единица измерения, характеризующая пульсацию давления, - паскаль (1 бар = 100 кПа).	en	pressure pulsations
2.3.4.6 давление предварительной зарядки p_d: Давление сухого газа, поддерживаемое в компенсаторе пульсаций перед началом работы насоса. Примечание - Единица измерения, характеризующая давление предварительной зарядки, - паскаль (1 бар = 100 кПа).	en	pre-charge pressure
2.3.4.7 надкавитационное давление на всасывании; NPIP: Давление, определяемое на подводящем патрубке насоса, включая разгонное давление минус давление пара при существующей температуре жидкости. Примечания 1 Обычно давление насыщенного пара применяется при максимальной температуре, которую жидкость может достигнуть. 2 Это является мгновенным давлением и должно обеспечивать любое требуемое давление для ускорения достижения жидкостью требуемого давления пульсации. 3 Единица измерения, характеризующая полезное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа).	en	net positive inlet pressure
2.3.4.8 имеющееся надкавитационное давление на всасывании; NPIPA: Минимальное мгновенное давление на всасывающей стороне насоса, NPIP (2.3.4.7), которое может быть передано подводящей системой для установленной подачи. Примечания 1 Единица измерения, характеризующая наличное надкавитационное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа). 2 Определение NPIPA является обязанностью предприятия-потребителя. 3 Выбор оборудования, а также окончательный акустический анализ определяет разгонное давление и NPIPA.	en	net positive inlet pressure available
2.3.4.9 требуемое надкавитационное давление на всасывании; NPIPR: Полное давление на входе, требуемое для обеспечения достаточного запаса, который поддерживает минимальное мгновенное входное давление с соответствующим допуском сверх минимального предполагаемого давления насыщенного пара (см. рисунок A.4). Примечания 1 Единица измерения, характеризующая требуемое надкавитационное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа). 2 Определение NPIPR является обязанностью предприятия-изготовителя. 3 Для цифровых значений NPIP поршневых насосов прямого вытеснения плоскостью (2.1.4.1) отсчета считается горизонтальная плоскость, проходящая через центр входного соединения насоса.	en	net positive inlet pressure required
2.3.5 Объемы Примечание - Настоящие определения относятся к эффективным пространствам.
2.3.5.1 мертвый объем V_cl: Объем, остающийся не охваченным вытеснением в конце хода нагнетания насоса. Примечания 1 Единицы измерения, характеризующие мертвый объем, - кубические метры или литры. 2 Известный также как "внутренний объем".	en	clearance volume
2.3.5.2 рабочий объем V_sw: Объем, вытесненной жидкости за один проход поршня, плунжера или диафрагмы. Примечание - Единицы измерения, характеризующие рабочий объем, - кубические метры или литры.	en	swept volume
2.3.5.3 объем геометрического замещения V_g: Теоретический геометрический объем вытесняемой жидкости за один ход поршня или один цикл. Примечание - Единица измерения, характеризующая объем геометрического замещения, - кубический метр или литр.	en	geometric displacement volume
2.3.5.4 нагрузка на шток; RL: Нагрузка, возникающая на насосном штоке в расчетной точке рабочего цикла. Примечание - Единица измерения, характеризующая нагрузку на шток, - ньютоны и меганьютоны.	en	rod load
2.3.5.5 объемный КПД : Соотношение фактического нагнетаемого объема при максимальном давлении к объему геометрического замещения (2.3.5.3).	en	volumetric efficiency
2.3.6 Прочие термины
2.3.6.1 одностороннее действие: Нагнетание жидкости только во время движения поршня или плунжера вперед, то есть за период, равный половине цикла хода или половине полного оборота.	en	single acting
2.3.6.2 двойное действие: Нагнетание жидкости как во время движения поршня вперед, так и его обратного движения, то есть подача происходит во время всего цикла хода или полного оборота.	en	double acting
2.3.6.3 симплекс, дуплекс, триплекс, мультиплекс: Компоновка подряд одного, двух, трех или большего количества элементов, совершающих возвратно-поступательные движения при нагнетании жидкости.	en	simplex, duplex, triplex, multiplex
2.3.6.4 внутренний насос: Вальный насос, в котором кинематическая связь с поршнем или плунжером находится в пространстве между коленчатым валом и цилиндром.	en	inboard pump
2.3.6.5 внешний насос: Вальный насос, в котором кинематическая связь с поршнем или плунжером находится на стороне цилиндра, обращенного в сторону, противоположную коленчатому валу.	en	outboard pump
2.3.6.6 коллектор: Совокупность проходов, предназначенных для распределения/сбора жидкости между цилиндрами и входным/выходным патрубком трубопровода.	en	manifold
2.3.6.7 компенсатор пульсаций: Приспособление, установленное на входе или выходе насоса с целью уменьшения амплитуды пульсаций давления в системе.	en	pulsation dampener

3. Сравнение различных видов удельной энергии и соответствующих им напоров

Термин для удельной энергии	Символ	Термин для соответствующего напора	Символ
Высоты подъема	g·z	Высоты подъема	z
Скорости	1/2 U²	Скоростного напора	U²/2g
В точке x	y_x	В точке x	H_x
Во входном патрубке насоса	y₁	Во входном патрубке насоса	H_t,1
От давления		Давления	H_Mx
Установки	y_A	Установки	H_A
Насоса	y_1-2	Полный напор насоса	H_t_,1-2
Потери удельной энергии	y_Jx-x	Потеря напора	H_Jx-x
Избыточная энергия на всасывании	NPSE	Надкавитационный напор	NPSH
Примечание - Использование символов "NPSE" и "NPSH" (прямым нежирным шрифтом) приводится с отступлением от норм написания этих символов в системе СИ в связи с широким устоявшимся использованием данного написания.

4. Перечень символов и количественных величин

Там, где в уравнениях даны единицы измерения, должны использоваться единицы измерения, приводимые в настоящих таблицах. В противном случае при использовании согласующихся единиц измерения следует быть особенно внимательным (см. таблицы 1 и 2).

Таблица 1

Алфавитный перечень символов и сокращений

Символ или сокращение	Параметр	Единицы измерения
A	Площадь	м²
E	Энергия	Дж
f	Частота	с^-1, Гц
e	Суммарная погрешность, относительное значение	%
F	Сила, усилие	Н
g	Ускорение свободного падения	м/с²
H	Напор	м
Knum	Типовой показатель	-
k	Эквивалент однородной шероховатости	м
l	Длина	м
m	Масса	кг
M	Момент	Н·м
n	Частота вращения, частота ходов	с^-1, мин^-1, об/с, об/мин, ходов/с
NPSH	Надкавитационный напор	м
p	Давление	Па (бар)
P	Мощность	Вт, кВт
q	Массовая подача	кг/ч, кг/с
Q	Объемная подача	м³/ч, м³/с, л/ч, л/с, л/м
Re	Число Рейнольдса	-
t	Время	с, ч
tol	Допустимое отклонение, относительное значение	%
T	Температура термодинамическая	К
u	Суммарная погрешность, относительное значение	%
U	Средняя скорость	м/с
v	Локальная скорость	м/с
V	Объем	м³, л
	Удельная энергия	Дж/кг
z	Высота над плоскостью отсчета	м
	Эффективность (КПД)	(часто выражается в %)
	Температура, градусы Цельсия	°C
	Коэффициент потерь трения для труб	-
	Динамическая вязкость	Па с, Н с/м²
	Плотность	кг/м³
u	Кинематическая вязкость	м²/с
	Угловая скорость	рад/с
Дополнительные символы и сокращения, используемые для поршневых насосов прямого вытеснения
K	Модуль объемный	Па, Н/м²
Mi	Число Миллера	-
NPIP	Надкавитационное давление	Па (бар)
RL	Нагрузка на шток	Н, МН
s	Длина хода	м
w	Количество поршней или других элементов замещения	-
	Сжимаемость	-

Таблица 2

Алфавитный список количественных величин

Параметр	Символ или сокращение	Единицы измерения
Ускорение свободного падения	g^a	м/с²
Угловая скорость		рад/с
Площадь	A	м²
Плотность		кг/м³
Динамическая вязкость		Па с, Н с/м²
Эффективность (КПД)		(часто выражается в %)
Энергия	E	Дж
Эквивалент однородной шероховатости	k	м
Сила	F	Н
Частота	f	с^-1, Гц
Напор	H	м
Высота над плоскостью отчета	z	м
Кинематическая вязкость	u	м²/с
Длина	l	м
Локальная скорость	v	м/с
Масса	m	кг
Массовая подача	q	кг/ч, кг/с
Средняя скорость	U	м/с
Момент	M	Н·м
Надкавитационный напор	NPSH	м
Суммарная погрешность, относительное значение	e	%
Коэффициент потерь трения для труб		-
Мощность	P	Вт, кВт
Давление	p_b	Па (бар)
Число Рейнольдса	Re	-
Удельная энергия	y	Дж/кг
Частота вращения, частота ходов	n	с^-1, мин^-1, об/с, об/мин, ход/с
Температура, градусы Цельсия		°C
Температура термодинамическая	T	К
Время	t	с, ч, мин
Допустимое отклонение, относительное значение	tol	%
Типовой показатель	K_num	-
Объем	V	м³, л
Объемная подача	Q	м³/ч, м³/с, л/ч, л/с, л/м
Дополнительные символы и сокращения, используемые для поршневых насосов прямого вытеснения
Модуль объемный	K	м³/кг
Сжимаемость		-
Длина хода	s	м
Число Миллера	Mi	-
Надкавитационное давление	NPIP	Па (бар)
Количество поршней или других элементов замещения	w	-
Нагрузка на шток насоса	RL	Н, МН
Примечания 1 Ускорение свободного падения обычно может приниматься как 9,81 м/с², однако для особо точных исследований можно рассматривать локальные варианты. 2 Все давления являются манометрическими давлениями, за исключением атмосферного давления и давления пара, которые берутся как абсолютные давления: p_abs = p_x + p_amb, где p_abs - абсолютное давление; p_x - манометрическое давление; p_amb - атмосферное давление.

Подстрочные индексы могут использоваться для обозначения параметров в специфических местах, то есть в наблюдаемой точке и/или при особом наборе условий (таблица 3).

Примечание - Наблюдаемая точка - это позиция, к которой в определении относится частное значение параметра и которое указано подстрочным индексом.

Таблица 3

Список буквенных и цифровых обозначений, а также символов,

используемых в качестве подстрочных индексов для создания

и формулировки символьных определений

Подстрочный индекс	Наименование	Пример
0	При нулевой подаче	H₀	Отсечный напор
1	Сторона входа	p₁	Давление на входе насоса
1'	Точка измерения на стороне всасывания	p₁'	Давление в точке замера на входе насоса
2	Сторона выхода	p₂	Давление на выходе насоса
2'	Точка измерения на стороне выхода	p₂'	Давление в точке замера на выходе насоса
3, 4, ...	Промежуточные точки отбора	p₃	Давление в промежуточной точке отбора
3', 4', ...	Промежуточные точки замера	p₃'	Давление в промежуточной точке замера
A	Относящийся к установке	p_A₁	Давление в точке замера на входе установки
abs	Абсолютный	p_abs	Абсолютное давление
ad	Допустимый	n_ad	Допустимая частота вращения
amb	Окружающая среда		Температура окружающей среды
ax	Осевой	F_ax	Осевая нагрузка на ротор насоса
B	Выравнивание	Q_B	Выравнивание подачи
c	Критический	n_c	Критическая частота вращения
C	Относящийся к корпусу насоса	p_all,w,C	Максимальное допустимое рабочее давление в корпусе
d	Проектный, расчетный	Q_d	Расчетная подача
D	Базовая плоскость NPSH	z_D	Высота базовой плоскости NPSH над эталонной плоскостью
dry	Сухой	n_c,dry	Сухая критическая частота вращения
G	Гарантированный	Q_G	Гарантированная подача
gr	Относящийся к насосному агрегату		Полная эффективность насосного агрегата
h	Гидравлический		Гидравлическая эффективность
int	Внутренний		Внутренняя эффективность
J	Потери	H_J	Потери напора
L	Утечка, потеря	Q_L	Потеря подачи
m	Относящийся к механическому	P_J,m	Потери механической мощности насоса
M	Манометрический	H_M	Гидростатический напор
max	Максимальный	n_max	Максимальная частота вращения
min	Минимальный	n_min	Минимальная частота вращения
mot	Относящийся к двигателю	P_mot	Потребляемая мощность двигателя
n	Нормальный	Q_n	Нормальная подача
N	Номинальный	p_N	Номинальное давление
op	Эксплуатационный, рабочий	Q_op	Рабочая подача
opt	Наилучшая эффективность в точке работы	H_opt	Оптимальный напор
r	Заданный	Q_r	Заданное значение подачи
S	Относящийся к уплотнению вала	p_S,max,op	Максимальное динамическое давление уплотнения
sch	Пиковая точка на кривой рабочих характеристик	H_sch	Напор в пиковой точке
sp	Нормативный, точно определенный	n_sp	Нормативные обороты
ss	Удельное всасывание	n_ss	Коэффициент быстроходности по всасыванию
St	Стабильный	Q_min,stable	Минимальная стабильная подача
stat	Статический	H_stat	Статический напор
t	Общий	H_t	Общий напор в точке x
T	Передаваемый, крутящий момент	M_T	Передаваемый момент, возникающий при затяжке
test	Испытательный	p_test	Гидростатическое испытательное давление
Therm	Термальный, термический, тепловой	Q_min,therm	Минимальный непрерывный тепловой поток
thr	Горловина	U_thr	Средняя скорость в горловине
u	Полезный	P_u	Полезная мощность
v	Пар	p_v	Давление паров жидкости
w	Рабочий	p_w	Рабочее давление
x	Означенная наблюдаемая точка	H_x	Напор в означенной наблюдаемой точке, указанный замещением x подстрочным индексом
X	Горизонтальное направление	F_X	Сила в горизонтальном направлении, такая как направленная вдоль оси вала горизонтального насоса
Y	Вертикальное направление под прямым углом к X	M_Y	Момент силы в вертикальном направлении под прямым углом к X, такой как направленный вдоль оси вала вертикального насоса
Z	Направление, перпендикулярное X и Y	F_Z	Сила, перпендикулярная X и Y
Дополнительные подстрочные индексы, используемые для поршневых насосов прямого вытеснения
a	Аккумуляция	p_rv,a	Давление аккумуляции в перепускном клапане
b	Обратное избыточное, встречное	p_rv,b	Обратное избыточное давление в перепускном клапане
cl	Зазор	V_cl	Объем зазора
F	Относящийся к фундаменту	z_F	Высота фундамента над плоскостью отсчета
pc	Относящийся к элементу нагнетания	A_pc	Площадь (площади) камеры нагнетания
g	Геометрический	Q_g	Геометрическая подача
pi	Относящийся к поршню	U_pi	Средняя скорость поршня
pl	Относящийся к плунжеру	U_pl	Средняя скорость плунжера
pr	Относящийся к штоку насоса	F_pr	Усилие на штоке насоса
pul	Пульсация	p₂_,pul	Пульсации давления на выходе насоса
rs	Закрытие	p_rv,rs	Давление закрытия клапана
rv	Относящийся к перепускному клапану	z_rv	Высота перепускного клапана
sl	Скользящий	Q_sl	Скользящая утечка
set	Установленный	p_rv,set	Установленное избыточное давление
sw	Охваченный	V_sw	Охваченный объем
vst	Относящийся к седлу клапана	A_vst	Площадь седла клапана
vsp	Относящийся к утечке из клапана	A_vsp	Площадь утечки из клапана
Примечания 1 Знак минус (-) между подстрочными индексами обозначает разницу между значениями в точке, указанной подстрочными индексами, но не указывает на то, который из них больше: z_1-2 = z₂ - z₁ или = z₁ - z₂ 2 В настоящей части ISO 17769 подстрочный индекс x повсеместно используется для обобщения множества точек наблюдения количественного параметра, в каждой из которых x должен быть заменен на соответствующий индекс, например H_t,x в области подводящего патрубке должен быть заменен на H_t,₁.

Приложение A

(справочное)

ЦИФРОВЫЕ ЗНАЧЕНИЯ ОПРЕДЕЛЕНИЙ

H_2-1 = H = H₂ - H₁

1 - линия полной удельной энергии потока; 2 - напорная

линия; 3 - базовая плоскость NPSH; 4 - эталонная плоскость

Рисунок A.1 - Определение полного напора насоса

X - температура, выраженная в градусах Цельсия;

Y - давление, выраженное в паскалях (1 бар = 100 кПа);

1 - предел давления/температуры для узла;

2 - рабочая зона с учетом допустимого диапазона

сочетания температуры/давления

Рисунок A.2 - Узел, находящийся

под давлением. Характеристика давление/температура

X - подача, выраженная в кубических метрах в час, кубических

метрах в секунду, литрах в час, литрах в секунду;

Y - давление, выраженное в паскалях (1 бар = 100 кПа);

1 - эксплуатационные параметры при максимальных рабочих

условиях; 2 - эксплуатационные параметры при расчетных

рабочих условиях; 3 - расчетная точка = гарантийная точка

Рисунок A.3 - Кривая рабочих характеристик

центробежного насоса

X - подача, выраженная в кубических метрах в час, кубических

метрах в секунду, литрах в час, литрах в секунду;

Y - давление, выраженное в паскалях (1 бар = 100 кПа);

a - при p_1,min,op; b - при p_1,max,op

Примечания

1 Заклапанное давление в перепускном клапане p_rv,rs может быть больше или меньше, чем номинальное давление на выходе p_2,r в зависимости от технологических требований, а также конструкции и регулировки перепускного клапана.

2 Для фиксированной частоты вращения насоса с одним расчетным дифференциальным давлением может быть только один расчетный поток: или Q_1,r, или Q_2,r.

Рисунок A.4 - Кривая рабочих характеристик поршневого насоса

прямого вытеснения

Приложение B

(справочное)

ДОПОЛНИТЕЛЬНЫЕ ОПРЕДЕЛЕНИЯ

B.1 В данном приложении приведены дополнительные термины с соответствующими определениями.

B.1.1 динамический насос: Насос, в котором жидкая среда перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса.

B.1.2 насос трения: Динамический насос, в котором жидкая среда перемещается под воздействием сил трения.

B.1.3 электромагнитный насос (electromagnetic pump): Динамический насос, в котором жидкая среда перемещается под воздействием электромагнитных сил.

B.1.4 центробежный насос (centrifugal pump): Лопастной насос, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.

B.1.5 осевой насос (axial flow pump): Лопастной насос, в котором жидкая среда перемещается через рабочее колесо в направлении его оси.

B.1.6 черпаковый насос: Насос трения, в котором жидкая среда перемещается через отвод от периферии к центру.

B.1.7 вихревой насос (peripheral pump): Насос трения, в котором жидкая среда перемещается по периферии рабочего колеса в тангенциальном направлении.

B.1.8 свободновихревой насос (torque flow pump): Насос трения, в котором жидкая среда перемещается преимущественно вне рабочего колеса от центра к периферии.

B.1.9 шнековый насос (inclined Archimedean screw pump): Насос трения, в котором жидкая среда перемещается через винтовой шнек в направлении его оси.

B.1.10 дисковый насос: Насос трения, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.

B.1.11 вибрационный насос: Насос трения, в котором жидкая среда перемещается в процессе возвратно-поступательного движения.

B.1.12 струйный насос (water ejector): Насос трения, в котором жидкая среда перемещается внешним потоком жидкой среды.

B.1.13 наклоннодисковый насос: Насос трения, в котором жидкая среда перемещается от центра к периферии вращающегося наклонного диска.

B.1.14 центробежно-вихревой насос (inclined rotor pump): Динамический насос, в котором жидкая среда перемещается от центра к периферии и по периферии рабочего колеса (колес) в тангенциальном направлении.

B.1.15 жестколопастной насос: Осевой насос, в котором положение лопастей рабочего колеса относительно ступицы постоянно.

B.1.16 поворотно-лопастной насос (axial flow pump with adjustable or variable pitch blades): Осевой насос, в котором положение лопастей рабочего колеса может регулироваться.

B.1.17 закрыто-вихревой насос: Вихревой насос, в котором жидкая среда подводится непосредственно в неподвижный кольцевой канал.

B.1.18 открыто-вихревой насос (side channel pump): Вихревой насос, в котором жидкая среда подводится в неподвижный кольцевой канал через рабочее колесо.

B.1.19 лабиринтный насос: Шнековый насос, в котором шнек и обойма имеют нарезки противоположного направления.

B.1.20 червячный насос (scoop pump): Шнековой насос с обоймой без нарезки.

B.1.21 объемный насос (positive-displacement pump): Насос, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.

B.1.22 роторный насос (rotary-displacement pump): Объемный насос с вращательным или вращательным и возвратно-поступательным движением рабочих органов независимо от характера движения ведущего звена насоса.

B.1.23 возвратно-поступательный насос (oscillating displacement pump): Объемный насос с прямолинейным возвратно-поступательным движением рабочих органов независимо от характера движения ведущего звена насоса.

B.1.24 крыльчатый насос (Semi-rotary pump): Объемный насос с возвратно-поворотным движением рабочих органов независимо от характера движения ведущего звена насоса.

B.1.25 вращательный насос: Объемный насос с вращательным движением ведущего звена насоса.

B.1.26 прямодействующий насос (direct acting pump): Объемный насос с возвратно-поступательным движением ведущего звена насоса.

B.1.27 поворотный насос: Объемный насос с возвратно-поворотным движением ведущего звена насоса.

B.1.28 роторно-вращательный насос: Роторный насос с вращательным движением рабочих органов.

B.1.29 роторно-поступательный насос: Роторный насос с вращательным и возвратно-поступательным движением рабочих органов.

B.1.30 роторно-поворотный насос: Роторный насос с вращательным и возвратно-поворотным движением рабочих органов.

B.1.31 зубчатый насос: Роторно-вращательный насос с перемещением жидкой среды в плоскости перпендикулярной оси вращения рабочих органов.

B.1.32 винтовой насос (screw pump): Роторно-вращательный насос с перемещением жидкой среды вдоль оси вращения рабочих органов.

B.1.33 шестеренный насос (gear pump): Зубчатый насос с рабочими органами в виде шестерен, обеспечивающих геометрическое замыкание рабочей камеры и передающих крутящий момент.

B.1.34 коловратный насос (rotary piston lobe type pump; lobular pump): Зубчатый насос с рабочими органами в виде роторов, обеспечивающих только геометрическое замыкание рабочей камеры.

B.1.35 шланговый насос (flexible tube pump): Зубчатый насос с рабочим органом в виде упругого шланга, пережимаемого вращающимися роликами.

B.1.36 одновинтовой насос (helical rotor pump): Винтовой насос, в котором замкнутая камера образована винтом и неподвижной обоймой.

B.1.37 многовинтовой насос (multiscrew pump): Винтовой насос, в котором замкнутая камера образована более чем тремя винтами, находящимися в зацеплении, и неподвижной обоймой.

B.1.38 роторно-поршневой насос: Роторно-поступательный насос с рабочими органами в виде поршней или плунжеров.

B.1.39 шиберный насос (roller vane pump, sliding vane pump): Роторно-поступательный насос с рабочими органами в виде шиберов.

B.1.40 аксиально-поршневой насос (axial piston pump): Роторно-поршневой насос, у которого ось вращения ротора параллельна осям рабочих органов или составляет с ними угол менее или равный 45°.

B.1.41 радиально-поршневой насос (radial piston pump): Роторно-поршневой насос, у которого ось вращения ротора перпендикулярна осям рабочих органов или составляет с ними угол более 45°.

B.1.42 насос с наклонным блоком (axial piston pump of the rotary cylinder type): Аксиально-поршневой насос, у которого оси ведущего звена и ротора наклонного блока пересекаются.

B.1.43 насос с наклонным диском: Аксиально-поршневой насос, у которого ведущее звено и ротор расположены на одной оси.

B.1.44 пластинчатый насос (vane type pump): Шиберный насос, в число рабочих органов которого входят шиберы, выполненные в виде пластин.

B.1.45 фигурно-шиберный насос: Шиберный насос, в число рабочих органов которого входят шиберы фигурного профиля.

B.1.46 насос однократного действия: Роторный насос, у которого жидкая среда вытесняется из замкнутой камеры один раз за один оборот ротора.

B.1.47 насос многократного действия: Роторный насос, у которого жидкая среда вытесняется из замкнутой камеры несколько раз за один оборот ротора.

B.1.48 поршневой насос (piston pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней.

B.1.49 плунжерный насос (plunger pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде плунжеров.

B.1.50 диафрагменный насос (diaphragm pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде упругих диафрагм.

B.1.51 вальный насос (power pump): Возвратно-поступательный насос с вращательным движением ведущего звена.

B.1.52 кривошипный насос (crank pump): Вальный насос с кривошипно-шатунным механизмом передачи движения к рабочим органам.

B.1.53 кулачковый насос (piston pump with cam drive): Вальный насос с кулачковым механизмом передачи движения к рабочим органам.

B.1.54 аксиально-кулачковый насос (swash plate operated pump): Кулачковый насос, у которого ось вращения ведущего звена параллельна оси рабочих органов или составляет с ними угол менее или равный 45°.

B.1.55 радиально-кулачковый насос: Кулачковый насос, у которого ось вращения ведущего звена перпендикулярна оси рабочих органов или составляет с ними угол более 45°.

B.1.56 многопоршневой насос (multicylinder pump): Поршневой насос, у которого число поршней более трех.

B.1.57 многоплунжерный насос (multiplunger pump): Поршневой насос, у которого число плунжеров более трех.

B.1.58 насос одностороннего действия (single acting piston pump): Возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в одну сторону.

B.1.59 насос двустороннего действия [bucket pump (double acting)]: Возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в обе стороны.

B.1.60 дифференциальный насос (differential piston pump): Возвратно-поступательный насос, у которого жидкая среда заполняет (вытесняется) замкнутую камеру при движении рабочего органа в обе стороны и вытесняется (заполняет) из нее при движении рабочего органа в одну сторону.

B.1.61 поступательно-поворотный насос: Возвратно-поступательный насос с возвратно-поворотным движением ведущего звена.

B.1.62 односторонний насос: Объемный насос, у которого оси рабочих органов параллельны и расположены по одну сторону от его привода.

B.1.63 оппозитный насос: Объемный насос, у которого рабочие органы расположены на одной оси по обе стороны его привода.

B.1.64 V-образный насос (V-type piston pump): Объемный насос, у которого рабочие органы расположены на двух пересекающихся осях по одну сторону от его привода.

B.1.65 звездообразный насос: Объемный насос, у которого рабочие органы расположены на нескольких пересекающихся осях.

B.1.66 однорядный насос: Объемный насос, у которого оси рабочих органов расположены в одной плоскости.

B.1.67 многорядный насос: Объемный насос, у которого оси рабочих органов расположены в нескольких параллельных плоскостях.

B.1.68 горизонтальный насос (horizontal pump): Насос, у которого ось расположения, перемещения или вращения рабочих органов расположена горизонтально вне зависимости от расположения оси привода или передачи.

B.1.69 вертикальный насос (vertical pump): Насос, у которого ось расположения, перемещения или вращения рабочих органов расположена вертикально вне зависимости от расположения оси привода или передачи.

B.1.70 консольный насос (pump with overhung impeller): Насос, у которого рабочие органы расположены на консольной части его вала.

B.1.71 насос с выносными опорами (pump with external bearings): Насос, подшипниковые опоры которого изолированы от подаваемой жидкой среды.

B.1.72 насос с внутренними опорами (pump with internal bearings): Насос, подшипниковые опоры которого соприкасаются с подаваемой жидкой средой.

B.1.73 насос с боковым входом (side suction pump): Насос, к которому жидкая среда подводится в направлении, перпендикулярном оси рабочих органов.

B.1.74 насос с осевым входом (axial suction pump): Насос, у которого жидкая среда подводится в направлении оси рабочих органов.

B.1.75 насос двустороннего входа (double entry pump): Насос, у которого жидкая среда подводится к рабочим органам с двух противоположных сторон.

B.1.76 одноступенчатый насос (single stage pump): Насос, в котором жидкая среда перемещается одним комплектом рабочих органов.

B.1.77 многоступенчатый насос (multistage pump): Насос, в котором жидкая среда перемещается последовательно несколькими комплектами рабочих органов.

B.1.78 однопоточный насос (single entry pump): Насос, у которого жидкая среда подается через один отвод.

B.1.79 двухпоточный насос (double entry pump): Насос, у которого жидкая среда подается через два отвода.

B.1.80 многопоточный насос: Насос, у которого жидкая среда подается через несколько отводов.

B.1.81 секционный насос (stage chamber pump): Многоступенчатый или многопоточный насос с торцовым разъемом каждой ступени.

B.1.82 насос с защитным корпусом (armoured pump): Насос с внутренним съемным корпусом, стойким к воздействию подаваемой жидкой среды.

B.1.83 футерованный насос (lined pump): Насос, проточная часть которого футерована материалом, стойким к воздействию подаваемой жидкой среды.

B.1.84 скважинный насос [(shallow) well pump]: Погружной насос, устанавливаемый в скважине.

B.1.85 насос с трансмиссионным валом: Насос, у которого приводящий двигатель и насос соединены промежуточным валом.

B.1.86 обратимый насос: Насос, работающий также в режиме двигателя.

B.1.87 насос с реверсивным потоком (reversible pump): Насос, у которого возможно изменение направления движения подаваемой жидкой среды на противоположное.

B.1.88 регулируемый насос (variable capacity pump): Насос, обеспечивающий в заданных пределах изменение подачи, а у динамических насосов и напора.

B.1.89 дозировочный насос (proportioning pump): Насос, обеспечивающий подачу с заданной точностью.

B.1.90 ручной насос (hand pump): Насос, в котором жидкая среда перемещается за счет мускульной силы человека.

B.1.91 самовсасывающий насос (self priming pump): Насос, обеспечивающий самозаполнение подводящего трубопровода жидкой средой.

B.1.92 насос с предвключенной ступенью: Многоступенчатый насос, в котором первая ступень служит для улучшения условий подвода жидкой среды ко второй ступени.

B.1.93 насос с предвключенным колесом: Насос с дополнительным рабочим колесом в подводе.

B.1.94 герметичный насос (glandless pump): Насос, у которого полностью исключен контакт подаваемой жидкой среды с окружающей атмосферой.

B.1.95 взрывозащищенный насос: Насос, конструкция которого обеспечивает взрывобезопасную эксплуатацию в заданных условиях.

B.1.96 малошумный насос: Насос, при работе которого шум находится в пределах заданных норм.

B.1.97 маломагнитный насос: Насос, материалы деталей которого обладают магнитными свойствами в пределах заданных норм.

B.1.98 ударостойкий насос: Насос, сохраняющий работоспособность в условиях воздействия заданных ускорений.

B.1.99 обогреваемый насос [jacketed pump (heated)]: Насос, проточная часть которого обогревается от постороннего источника энергии.

B.1.100 охлаждаемый насос [jacketed pump (cooled)]: Насос, проточная часть которого охлаждается от постороннего источника энергии.

B.1.101 стационарный насос (stationary pump): Насос, предназначенный для работы на фундаменте.

B.1.102 передвижной насос (portable pump): Насос, перемещаемый в процессе эксплуатации.

B.1.103 встроенный насос (integral pump): Насос, являющийся узлом другой машины или аппарата.

B.1.104 электронасосный агрегат (electrically driven pump): Насосный агрегат, в котором приводящим двигателем является электродвигатель.

B.1.105 турбонасосный агрегат (turbine driven pump): Насосный агрегат, в котором приводящим двигателем является гидро(пневмо)турбина.

B.1.106 дизель-насосный агрегат: Насосный агрегат, в котором приводящим двигателем является дизель.

B.1.107 мотонасосный агрегат: Насосный агрегат, в котором приводящим двигателем является карбюраторный двигатель.

B.1.108 гидроприводный насосный агрегат: Насосный агрегат, в котором приводящим двигателем является гидродвигатель.

B.1.109 пневмоприводной насосный агрегат (windmill pump): Насосный агрегат, в котором приводящим двигателем является пневмодвигатель.

B.1.110 турбонасос: Насосный агрегат с приводом от турбины, узлы которой входят в конструкцию насоса.

B.1.111 паровой насос (Steam pump): Насосный агрегат с приводом от парового цилиндра, распределительное устройство которого входит в конструкцию насоса.

B.1.112 гидроприводной насос: Насосный агрегат с приводом от гидроцилиндра, распределительное устройство которого входит в конструкцию насоса.

B.1.113 пневмонасос (air operated pump): Насосный агрегат с приводом от пневмоцилиндра, распределительное устройство которого входит в конструкцию насоса.

B.1.114 электронасос: Насосный агрегат с приводом от электродвигателя, узлы которого входят в конструкцию насоса.

B.1.115 экранированный электронасос (canned motor pump): Герметичный электронасос, у которого полость статора электродвигателя изолирована от жидкой среды.

B.1.116 мокростаторный электронасос (wet motor pump): Герметичный электронасос, у которого полость статора электродвигателя омывается жидкой средой.

B.1.117 автономоконтурный электронасос: Герметичный электронасос с автономным контуром смазки подшипниковых опор и охлаждения двигателя.

B.1.118 регулируемый насосный агрегат: Насосный агрегат, обеспечивающий изменение подачи, а для динамических насосов и напора.

B.1.119 дозировочный насосный агрегат: Насосный агрегат с несколькими дозировочными насосами.

B.1.120 синхродозировочный насосный агрегат: Дозировочный агрегат, у которого одновременно и пропорционально изменяется подача всех его насосов.

B.1.121 самовсасывающий насосный агрегат: Насосный агрегат, снабженный самовсасывающим насосом или устройством для самозаполнения подводящего трубопровода жидкой средой.

B.1.122 погружной насосный агрегат (electro-submersible pump): Насосный агрегат, погружаемый под уровень жидкой среды.

B.1.123 полупогружной насосный агрегат: Насосный агрегат с погружным насосом, двигатель которого расположен над поверхностью жидкой среды.

Приложение C

(справочное)

ВИДЫ НАСОСОВ ПО ПРИНЦИПУ ДЕЙСТВИЯ И КОНСТРУКЦИИ

┌────────────────────────┐

│ НАСОС │

└───────────┬────────────┘

┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ┴─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ┐

│ ┌──────────────┐ ┌──────────────┐ │

┌────┤ динамический │ По виду рабочей камеры и ее сообщения со входом и выходом насоса │ объемный ├────┐

│ │ └──────────────┘ └──────────────┘ │ │

\/ └─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ┘ \/

┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┐ ┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ─┐

│ По виду сил, действующих на жидкую среду │ │По характеру движения ведущего звена и рабочих органов│

┌────────────┐ ┌────────────────┐ ┌──────────────┐ ┌──────────┐┌────────┐┌──────────────┐┌────────────┐

│ │ лопастной │ │электромагнитный│ │ трения │ │ │ │крыльчатый││роторный││ возвратно- ││вращательный│ │

└─────┬──────┘ └────────────────┘ └────────────┬─┘ └──────────┘└────────┘│поступательный│└────────────┘

└── ── ─┼ ── ── ── ── ── ── ── ── ── ── ── ── ── ┼─ ─┘ │ ┌─────────────────┐ └──────────────┘┌────────────┐ │

┌── ── ─┼ ── ── ── ── ── ── ── ── ── ── ── ── ── ┼─ ── ── ── ┐ │прямодействующий │ │ поворотный │

\/ По направлению движения жидкой среды \/ │ └─────────────────┘ └────────────┘ │

│ ┌─ ── ── ── ── ┐ ┌── ── ── ── ── ── ── ── ┐ │ └─ ── ── ── ── ── ── ── ── ─┬ ── ── ── ── ── ── ── ── ─┘

┌────────────┐ ┌────────────┐ ┌─────────┐┌─────────┐ \/

│ ├┤центробежный├┼>│центробежно-│<┼──┤вихревой ││дисковый ││ │ ┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┐

└────────────┘ │ вихревой │ ┌─┴─────────┘└─────────┘ │┌──────────────┐┌────────────┐┌──────────────┐ ┌──────────┐│

│ │┌────────────┐│ └────────────┘ ││ ┌─────────┐┌─────────┐│ │ │поступательно-││ роторно- ││ роторно- │┌───────┐│ роторно- │

│ осевой ├──┐ ┌──┘ │свободно-││наклонно-│ ┌─┼┤ поворотный ││вращательный││поступательный││вальный││поворотный││

│ │└────────────┘│ │ │ │ │вихревой ││дисковый ││ │ │ └──────────────┘└─┬──────────┘└──────────┬───┘└─┬─────┘└──────────┘

┌────────────┐ │ │ └─────────┘└─────────┘ │ ├─ ── ── ── ─┬ ── ─┼ ┬─ ── ── ── ──┬ ── ──┼ ── ──┼ ─┬ ── ── ── ── ┬─┘

│ ││диагональный││ │ │ │┌────────────┐┌────────┐│ │ │ ┌─────────┐ │ │ │ ┌─────────┐ │ │ ┌───────────┐│

└────────────┘ │ │ │вибрационный││струйный│ └>││зубчатый │ └──>│шиберный ├─┼──┐ └───┐ └─>││кулачковый ├──┐

│ ├─ ── ── ── ── ┘ │ │ │└────────────┘└────────┘│ │ └───────┬─┘ │ │ └─────────┘ │ │ └───────────┘│ │

│ │ │ ┌─────────┐┌───────────┐ │ \/ │ \/ │ │┌───────────┐ │

│ │ │ │ ││шнековый ││черпаковый ││ │ ┌ ── ── ┴─ ── ┐ │ ┌── ── ── ─┴ ── ── ┐ │ │кривошипный││ │

│ │ │ └─────────┘└───────────┘ │ ┌───────────┐│ ┌────────────────┐│ │ │└───────────┘ │

│ │ │ │ └── ── ── ── ── ── ── ── ┘ │ ┌─┼┤шестеренный│ │ ││фигурно-шиберный│ │ └─ ── ── ── ──┘ │

└─┼ ── ── ── ── ── ┼─ ── ── ── ─┼ ── ── ── ── ── ── ── ── ── ┘ │ │ └───────────┘│ └────────────────┘│ │ \/

│ ┌─ ── ── ── ── ┼─ ── ── ── ─┼ ── ── ── ── ── ── ── ── ── ┐ │ │┌───────────┐ │ │┌────────────┐ │ ┌─ ── ── ── ─┐

│ │ \/ \/ По виду рабочих органов │ │ │ │поворотный ││ │пластинчатый│ │ │ │┌──────────┐│

│ ┌─ ── ── ── ── ── ── ─┐┌─ ── ── ── ── ── ─┐ │ │└───────────┘ │ │└────────────┘ │ │радиально-│

│ │ ┌───────────────────┐ ┌────────────────┐ ┌───────────┐│ │ │ ┌───────────┐│ └── ── ── ─┬ ── ── ┘ \/ ││кулачковый││

│ ││ жестко-лопастной ││││закрыто-вихревой│││лабиринтный│ │ ││ шланговый │ │ ┌─────────┐ │ ┌─ ── ── ── ── ─┐ └──────────┘

│ │ └───────────────────┘ └────────────────┘ └───────────┘│ │ \/ └───────────┘│ │роторно- │ │┌─────────────┐│ │┌──────────┐│

│ │┌───────────────────┐││┌────────────────┐│┌───────────┐ ┌─ ┴─ ── ── ── ┬─┘ │ │поршневой│ │ │ поршневой │ │аксиально-│

│ │ │поворотно-лопастной│ │открыто-вихревой│ │ червячный ││ │ │┌────────────┐│ └────┬────┘ ││ плунжерный ││ ││кулачковый││

│ │└───────────────────┘││└────────────────┘│└───────────┘ │шестеренный │ └─ ── ─┼ ── ──┘ └─────────────┘ └──────────┘

│ │└─ ── ── ── ── ── ── ─┘└─ ── ── ── ── ── ─┘ │ │ ││ с внешним ││ \/ │┌─────────────┐│ └─ ── ── ── ─┘

│ └─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ┘ │зацеплением │ ┌─ ── ── ── ──┐ │диафрагменный│

│ ┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┐ │ │└────────────┘│ │ ┌──────────┐│ │└─────────────┘│

│ │ По виду отвода │ ┌────────────┐ │аксиально-│ └─ ── ── ── ── ─┘

│ ┌────────────────┐┌────────────────┐┌────────────────┐ │ ││шестеренный ││ │ │поршневой ├┼┐

│ │ │ со спиральным ││ с направляющим ││ с кольцевым ││ │с внутренним│ └──────────┘ │ ┌─ ── ── ── ── ┐

│ │ отводом ││ аппаратом ││ отводом │ │ ││зацеплением ││ │ ┌──────────┐││ ┌────────────┐

├─>│ └────────────────┘└────────────────┘└────────────────┘│ └────────────┘ │радиально-│ └─>││с наклонным ││

│ ┌─────────────────┐┌─────────────────┐ │ └── ── ── ─┬ ──┘ │ │поршневой ││ │ блоком │

│ │ │ с двухзавитковым││с полуспиральным │ │ ┌──────────┐ └──────────┘ │└────────────┘│

│ │ отводом ││ отводом │ ││ винтовой ├┼───┐ └─ ── ── ── ──┘ ┌────────────┐

│ │ └─────────────────┘└─────────────────┘ │ └──────────┘ │ ││с наклонным ││

│ └─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┘ └─ ── ── ── ─┘ \/ │ диском │

│ ┌─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┐ ┌─ ── ── ── ── ── ── ── ── ── ┐ │└────────────┘│

│ │ По конструкции рабочего колеса │ │┌────────────┐┌────────────┐ │ └─ ── ── ── ── ┘

│ ┌──────────────────┐ ┌──────────────────┐ │одновинтовой││двухвинтовой│

└─>│ │ с открытым │ │ с закрытым │ │ │└────────────┘└────────────┘ │

│ рабочим колесом │ │ рабочим колесом │ ┌────────────┐┌─────────────┐

│ └──────────────────┘ └──────────────────┘ │ ││трехвинтовой││многовинтовой││

└─ ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┘ └────────────┘└─────────────┘

└─ ── ── ── ── ── ── ── ── ── ┘

Алфавитный указатель терминов на русском языке

агрегат насосный

альтернативный

биение вала

биение поверхности

вращение по часовой стрелке

2.1.14.6

вращение против часовой стрелки

2.1.14.7

втулка дроссельная

2.1.17.16

высота

2.1.4.2

высота базовой плоскости NPSH

2.1.5.4

высота входного манометра

2.1.4.9

высота выходного манометра

2.1.4.10

высота выходного патрубка

2.1.4.4

высота жидкости на входе установки

2.1.4.7

высота жидкости на выходе установки

2.1.4.8

высота расположения входного патрубка

2.1.4.3

высота точки замера давления на входе

2.1.4.5

высота точки замера давления на выходе

2.1.4.6

вязкость динамическая

2.1.16.3

вязкость кинематическая

2.1.16.2

давление атмосферное

2.1.9.2

давление аккумуляции в перепускном клапане

2.3.4.2

давление в корпусе рабочее максимально допустимое

2.1.9.11

давление в перепускном клапане избыточное обратное

2.3.4.4

давление в точке x

2.1.9.1

давление в точке x манометрическое

2.1.9.7

давление в уплотнениях динамическое максимальное

2.1.9.12

давление в уплотнениях максимальное статическое

2.1.9.13

давление входное максимальное

2.1.9.4.2

давление входное максимально допустимое

2.1.9.4.1

давление дифференциальное

2.1.9.6.1

давление заданное дифференциальное

2.1.9.6.2

давление закрытия в перепускном клапане

2.3.4.3

давление испытательное гидростатическое

2.1.9.14

давление на всасывании надкавитационное

2.3.4.7

давление на всасывании надкавитационное имеющееся

2.3.4.8

давление на всасывании надкавитационное требуемое

2.3.4.9

давление на входе заданное

2.1.9.4.3

давление на выходе заданное

2.1.9.5.2

давление на выходе максимальное

2.1.9.5.1

давление на выходе установки

2.1.9.9

давление насоса входное

2.1.9.4

давление насоса на выходе

2.1.9.5

давление насыщенного пара перекачиваемой жидкости

2.1.9.3

давление предварительной зарядки

2.3.4.6

давление рабочее максимально допустимое

2.1.9.10

давление расчетное основное

2.1.9.15

давление скоростное

2.1.9.16

давление срабатывания перепускного клапана

2.3.4.1

давление установки входное

2.1.9.8

двухпоточный

2.2.9.5

действие двойное

2.3.6.2

действие одностороннее

2.3.6.1

деталь

2.1.17.25

диапазон насоса температурный допустимый

2.1.10.2

диапазон рабочих режимов допустимый

2.1.13.3

диапазон эксплуатации допустимый

допустимые

жесткость вала

жидкость барьерная

жидкость буферная

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.17.1, а не 3.1.17.1.

жидкость перекачиваемая

3.1.17.1

заданный

2.1.2.2

запас кавитационный

2.1.5.5

запас кавитационный допустимый

2.1.5.5.2

запас кавитационный располагаемый

2.1.5.5.1

запас кавитационный, определяющий трехпроцентное снижение полного напора

интенсивность утечки

испытательный

коллектор

компенсатор пульсаций

2.3.6.7

компонент

2.1.17.27

корпус двойной

2.2.9.7

корпус цилиндрический

2.2.9.8

корпус, находящийся под давлением

2.1.17.30

коэффициент быстроходности

2.2.8.2

коэффициент кавитационной быстроходности

2.2.8.3

коэффициент муфты эксплуатационный

2.1.17.24.1

коэффициент полезного действия (КПД) насоса

КПД агрегата общий

КПД гидравлический

КПД механический

КПД насоса максимальный

2.1.12.1.1

КПД объемный

2.3.5.5

КПД привода

2.1.12.4

мощность насоса выходная

многоступенчатый

многофазность

момент

моноблок

мощность насоса потребляемая

2.1.11.2

мощность насоса потребляемая заданная

2.1.11.2.1

мощность насоса потребляемая максимальная

2.2.3.3

мощность насоса потребляемая оптимальная

2.2.3.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.2.3.2, а не 3.2.3.2.

мощность насоса потребляемая при нулевой подаче

3.2.3.2

мощность привода выходная заданная

2.1.11.4

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.11.3, а не 3.1.11.3.

мощность привода потребляемая

3.1.11.3

муфта соединительная

2.1.17.24

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.3.5.4, а не 3.3.5.4.

нагрузка на шток

3.3.5.4

нагрузка осевая максимальная

2.1.15.4.2

нагрузка радиальная максимальная

2.1.15.5.2

нагрузка радиальная расчетная

2.1.15.5.1

нагрузка ротора насоса осевая

2.1.15.4

нагрузка ротора насоса радиальная

2.1.15.5

нагрузки присоединительные

2.1.15.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.5.1, а не 3.1.5.1.

напор

3.1.5.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.2.4.3, а не 3.2.4.3.

напор в пиковой точке

3.2.4.3

напор гидростатический

2.1.5.1.1

напор максимальный

2.2.4.4

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.2.4.5, а не 3.2.4.5.

напор надкавитационный, требуемый для трехпроцентного снижения полного напора

3.2.4.5

напор насоса полный

2.1.5.1.3.2

напор насосного агрегата полный

напор оптимальный

напор отсечной

напор полный

напор скоростной

напор статический

напор установки полный

насос

насос внешний

насос внутренний

насос динамический

насос жидкостной

насос затопляемый

насос погружной

насос резервный

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.2.9, а не 3.1.2.9.

номинальный

3.1.2.9

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.2.5, а не 3.1.2.5.

нормальный

3.1.2.5

объем геометрического замещения

объем мертвый

объем рабочий

однопоточный

одноступенчатый

осевая нагрузка ротора насоса расчетная

2.1.15.4.1

отклонение вала

2.1.15.6

патрубки соединительные вспомогательные

2.1.17.17

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.4.11, а не 3.1.4.11.

перепад высот

3.1.4.11

плоскость базовая

2.1.4.1

плоскость базовая NPSH

2.2.2.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.16.1, а не 3.1.16.1.

плотность

3.1.16.1

площадь входная поперечного сечения насоса

2.1.7.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.3.2.3, а не 3.3.2.3.

площадь насосной камеры

3.3.2.3

площадь поперечного сечения насоса выходная

2.1.7.2

площадь поперечного сечения установки выходная

2.1.7.4

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.2.5.1, а не 3.2.5.1.

площадь проходного сечения горловины

3.2.5.1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.3.2.2, а не 3.3.2.2.

площадь проходного сечения клапана

3.3.2.2

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.3.2, а не 3.1.3.2.

подача

3.1.3.2

подача геометрическая

2.3.1.2

подача допустимая максимальная

2.1.3.2.6

подача допустимая минимальная

подача заданная

подача максимальная

подача массовая

подача минимальная

подача минимальная, при которой происходит максимальный допустимый нагрев

2.2.1.2

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.3.5, а не 3.1.3.5.

подача на входе

3.1.3.5

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.3.6, а не 3.1.3.6.

подача на выходе

подача нормальная

подача объемная

подача оптимальная

подача промежуточная

подача стабильная минимально допустимая

2.1.3.2.7.1

подача тепловая минимально допустимая

2.1.3.2.7.2

подача устойчивая минимальная

2.2.1.1

подшипник гидродинамический

2.1.17.19

подшипник радиальный гидродинамический

2.1.17.19.1

подшипник упорный гидродинамический

2.1.17.19.2

показатель типовой

2.2.8.1

потери механической мощности насоса

2.1.11.5

потеря гидравлического напора

2.1.5.3

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.17.23, а не 3.1.17.23.

привод

3.1.17.23

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.17.5, а не 3.1.17.5.

припуск на коррозию

3.1.17.5

промывка инжекторная

2.1.17.12

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.17.11, а не 3.1.17.11.

промывка уплотнения

3.1.17.11

пульсация давления

2.3.4.5

работа в параллельном режиме

2.1.17.3

работа в последовательном режиме

рабочий

рабочий допустимый

разъем осевой

разъем радиальный

расход

расход в разгрузочном устройстве

2.1.3.3

расход промежуточного отбора

2.1.3.7

расчетный

2.1.2.1

режим работы

2.1.2.3.1

резерв для обслуживания

2.1.17.28

ротор

2.2.9.9

ротор герметичный

2.1.17.18

сечение седла клапана проходное

2.3.2.1

сила

2.1.15.2

симплекс, дуплекс, триплекс, мультиплекс

2.3.6.3

система

2.1.1.4

скорость в горловине средняя

2.2.6.1

скорость в седле клапана

2.3.3.1

скорость в точке средняя

2.1.8.1

скорость истечения через проходное сечение в клапане

2.3.3.2

скорость локальная

2.1.8.6

скорость на входе средняя

2.1.8.2

скорость на входе установки средняя

2.1.8.4

скорость на выходе средняя

2.1.8.3

скорость на выходе установки средняя

скорость плунжера

скорость поршня

смазывание продуктом

смесь

содержание газа

содержание твердой фазы

2.1.16.6

температура допустимая максимальная

точка гарантийная

точка пиковая

точка рабочая

точка рабочего режима

узел

условия

условия заданные

установка

утечки внутренние

характеристика давление/температура

2.1.2.4

характеристика насоса H(Q) рабочая

2.2.7.1

характеристика насоса H(Q) нестабильная рабочая

2.2.7.1.2

характеристика насоса H(Q) рабочая стабильная

2.2.7.1.1

характеристика насоса NPSH кавитационная

2.1.13.6

характеристика потребляемой мощности насоса

2.1.13.4

характеристика установки NPSH кавитационная

2.1.13.7

характеристика эффективности насоса

2.1.13.5

циркуляция

2.1.17.11

частота вращения (перемещения)

2.1.14.1

частота вращения (перемещения) допустимая постоянная максимальная

2.1.14.2

частота вращения заданная

2.1.14.4

частота вращения предельная

2.1.14.5

число оборотов критическое

2.2.6.2

число оборотов критическое сухое

2.2.6.3

число оборотов мокрое критическое

2.2.6.4

эксплуатационный

2.1.2.3

электронасос герметичный

2.1.17.18

энергия удельная

2.1.6

Алфавитный указатель терминов на английском языке

allowable

2.1.2.6

allowable operating range

2.2.1.3, 2.1.13.3

allowable temperature range of the pump

allowable working

alternative

atmospheric pressure

auxiliary connections

2.1.17.17

axial load of pump rotor

2.1.15.4

axial split

2.1.17.6

balancing rate of flow

2.1.3.3

barrel casing

2.2.9.8

barrier liquid

2.1.17.13

basic design pressure

buffer liquid

canned motor pump

canned rotor

CCW

circulation

clearance volume

clockwise rotation

close-coupled

component

conditions

connection loads

corrosion allowance

counter-clockwise rotation

2.1.14.7

coupling

2.1.17.24

coupling service factor

critical speed

density

design

design axial load

design radial load

differential pressure

double acting

double casing

double flow

driver

driver power input

driver rated power output

dry critical speed

duty point

dynamic viscosity

face runout

flow rate

force

gas content

gauge pressure at point x

2.1.9.7

geometric displacement volume

geometrical flow

guarantee point

head

head at peak point

height

height of the inlet connection

2.1.4.3

height of the inlet manometer

2.1.4.9

height of the inlet side of the installation

2.1.4.7

height of inlet-side measuring point

2.1.4.5

height of the NPSH datum plane

2.1.5.4

height of the outlet connection

2.1.4.4

height of the outlet manometer

2.1.4.10

height of the outlet side of the installation

2.1.4.8

height of outlet-side measuring point

2.1.4.6

hydraulic efficiency

2.1.12.3

hydrodynamic bearing

2.1.17.19

hydrodynamic radial bearing

2.1.17.19.1

hydrodynamic thrust bearing

2.1.17.19.2

hydrostatic test pressure

2.1.9.14

inboard pump

2.3.6.4

injection flush

2.1.17.12

inlet area of the installation

2.1.7.3

inlet area of the pump

2.1.7.1

inlet pressure of the installation

2.1.9.8

inlet pressure of the pump

2.1.9.4

inlet rate of flow

2.1.3.5

installation

2.1.1.3

installation NPSH curve

2.1.13.7

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 2.1.5.1.3.1, а не 2.1.1.3.1.

installation total head

2.1.1.3.1

intermediate take-off rate of flow

kinematic viscosity

leakage rate of flow

level difference

liquid pump

local velocity

loss of head

manifold

mass rate of flow

maximum allowable casing working pressure

2.1.9.11

maximum allowable continuous speed

2.1.14.2

maximum allowable flow

2.1.3.2.6

maximum allowable inlet pressure

2.1.9.4.1

maximum allowable temperature

2.1.10.1

maximum allowable working pressure

2.1.9.10

maximum axial load

2.1.15.4.2

maximum dynamic sealing pressure

2.1.9.12

maximum flow

2.1.3.2.4

maximum head

2.2.4.4

maximum inlet pressure

2.1.9.4.2

maximum outlet pressure

2.1.9.5.1

maximum pump power input

2.2.3.3

maximum radial load

2.1.15.5.2

maximum static sealing pressure

2.1.9.13

mean velocity at inlet

2.1.8.2

mean velocity at inlet area of the installation

2.1.8.4

mean velocity at outlet

2.1.8.3

mean velocity at outlet area of the installation

2.1.8.5

mean velocity at point x

2.1.8.1

mean velocity at throat

2.2.6.1

mechanical efficiency

2.1.12.2

minimum allowable continuous speed

2.1.14.3

minimum allowable flow

2.1.3.2.7

minimum allowable stable

2.1.3.2.7.1

minimum allowable thermal flow

2.1.3.2.7.2

minimum continuous stable flow

2.2.1.1

minimum continuous thermal flow

minimum flow

mixture

moment

motor efficiency

multi-phase

multi-stage

net positive inlet pressure

2.3.4.7

net positive inlet pressure available

2.3.4.8

net positive inlet pressure required

2.3.4.9

net positive suction head

2.1.5.5

net positive suction head 3%

2.2.4.5

net suction head available

2.1.5.5.1

net positive suction head required

2.1.5.5.2

net positive suction head required for drop of 3%

nominal

normal

normal flow

NPIP

NPIPA

NPIPR

NPSH

NPSH datum plane

NPSH3

NPSHA

NPSHR

operating

operating conditions

operating point

optimum head

optimum pump power input

2.2.3.1

optimum rate of flow

2.1.3.2.1

outboard pump

2.3.6.5

outlet area of the installation

2.1.7.4

outlet area of the pump

2.1.7.2

outlet pressure of the installation

2.1.9.9

outlet pressure of the pump

outlet rate of flow

overall efficiency

parallel operation

part

peak point

piston velocity

plunger velocity

pre-charge pressure

pressure at point x

pressure casing

pressure head

pressure of temperature rating

pressure pulsations

product lubrication

pulsation dampener

pump

pump best efficiency

pump driver

pump efficiency

pump efficiency curve

2.1.13.5

pump H (Q) curve

2.2.7.1

pump liquid

2.1.17.1

pump mechanical power losses

2.1.11.5

pump NPSH curve

2.1.13.6

pump power input

2.1.11.2

pump power input curve

2.1.13.4

pump power output

2.1.11.1

pump rated power input

pump total head

pump unit

pump unit total head

pumping chamber area

quenching

radial load of pump rotor

radial split

rate of flow

rated

rated conditions

rated differential pressure

2.1.9.6.2

rated flow

2.1.3.2.2

rated inlet pressure

2.1.9.4.3

rated outlet pressure

2.1.9.5.2

rated speed

2.1.14.4

reference plane

2.1.4.1

relief-valve accumulation pressure

2.3.4.2

relief-valve back pressure

2.3.4.4

relief-valve reseat pressure

2.3.4.3

relief-valve set pressure

rod load

rotodynamic pump

rotor

seal flush

series operation

shaft deflection

shaft runout

shaft stiffness

shut-off head

shut-off pump power input

2.2.3.2

simplex, duplex, triplex, multiplex

single acting

single flow

single stage

slip flow

solid content

specific energy

specific speed

speed

stable pump H(Q) curve

standby pump

standby service

static head

sub-assembly

submergible pump

submersible pump

suction-specific speed

swept volume

system

test

throat area

throttle bush

total head

trip speed

type number

unstable pump H(Q) curve

valve seat area

valve seat velocity

valve spill area

valve spill velocity

vapor pressure of the pumped liquid

velocity head

velocity pressure

volume rate of flow

volumetric efficiency

2.3.5.5

wet critical speed

2.2.6.4

working

2.1.2.7.1

Библиография

[1] ISO 80000-1 Quantities and units - Part 1: General (Величины и единицы. Часть 1. Общие положения)
