ИЗМЕНЕНИЕ N 1 К ГОСТ 23118-2019
"КОНСТРУКЦИИ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ"
МКС 91.080.10
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 168-П от 27.12.2023)
Зарегистрировано Бюро по стандартам МГС N 17267
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, KZ, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
--------------------------------
<*> Дата введения в действие на территории Российской Федерации - 2024-02-01.
Раздел 2. Заменить ссылки:
"ГОСТ 9.302 (ИСО 1463-82, ИСО 2064-82, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля" на "ГОСТ 9.916 <1> Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля";
"ГОСТ 8713 Сварка под флюсом. Соединения сварные. Основные типы. Конструктивные элементы и размеры" на "ГОСТ 8713 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры".
ГОСТ 12.1.019. Исключить знак сноски: "<1>";
сноску <1> изложить в новой редакции:
"--------------------------------
<1> В Российской Федерации до 1 октября 2024 г. действует ГОСТ 9.302-88";
дополнить сносками "<1>", "<3>", "<4>", "<5>".
сноски (ГОСТ 2601 <1>, ГОСТ 14782 <2>, ГОСТ 21778 <3>, ГОСТ 21779 <4>, ГОСТ 23616 <5> изложить в новой редакции:
"--------------------------------
<1> В Российской Федерации действуют ГОСТ Р 58905-2020/ISO/TR 25901-3:2016 "Сварка и родственные процессы. Словарь. Часть 3. Сварочные процессы", ГОСТ Р ИСО 17659-2009 "Сварка. Термины многоязычные для сварных соединений", ГОСТ Р 58904-2020/ISO/TR 25901-1:2016 "Сварка и родственные процессы. Словарь. Часть 1. Общие термины".
<2> В Российской Федерации действует ГОСТ Р 55724-2013 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые".
<3> В Российской Федерации действует ГОСТ Р 58938-2020 "Система обеспечения точности геометрических параметров в строительстве. Основные положения".
<4> В Российской Федерации действует ГОСТ Р 58942-2020 "Система обеспечения точности геометрических параметров в строительстве. Технологические допуски".
<5> В Российской Федерации действует ГОСТ Р 58943-2020 "Система обеспечения точности геометрических параметров в строительстве. Контроль точности";
заменить ссылки: "ГОСТ 22353 <2> Болты высокопрочные класса точности B. Конструкция и размеры" на "ГОСТ 32484.3-2013 (EN 14399-3:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаек";
"ГОСТ 22356 <3> Болты и гайки высокопрочные и шайбы. Общие технические условия" на "ГОСТ 32484.1-2013 (EN 14399-1:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования";
дополнить сносками: "<1>", "<2>";
ГОСТ 28870. Заменить слово: "растяжения" на "растяжение";
"--------------------------------
<1> В Российской Федерации действует ГОСТ Р 58939-2020 "Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления".
<2> В Российской Федерации действует ГОСТ Р 58945-2020 "Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений".
<3> В Российской Федерации действует ГОСТ Р ИСО 6520-1-2012 "Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением".
Раздел 3. Пункт 3.4 изложить в новой редакции:
"3.4 легкие стальные тонкостенные конструкции; ЛСТК: Конструкции, запроектированные и изготовленные из оцинкованных холодногнутых профилей и гофрированных листов с толщиной элементов не более 4 мм".
Раздел 4. Пункт 4.1 изложить в новой редакции:
"4.1 Стальные строительные конструкции классифицируют по типам:
- стержневые сплошностенчатые;
- стержневые сквозные;
- листовые;
- легкие стальные тонкостенные;
- висячие;
- преднапряженные".
Подпункт 4.2.5.3. Четвертое перечисление изложить в новой редакции:
"- при температуре воздействия до 100 °C включительно;".
Раздел 5. Пункт 5.2.2 дополнить абзацем:
"Правка элементов ЛСТК не допускается".
Пункт 5.2.4. Первый абзац изложить в новой редакции:
"5.2.4 При холодной гибке листовых деталей толщиной t, мм, из сталей С235 - С255 внутренние радиусы закругления должны быть:";
заменить слова: "- не менее 1,2 мм" на "- не менее 1,2t", "- 1,0 мм для меньших толщин" на "- 1,0t для меньших толщин", "не менее 2,5 и 2,0 мм соответственно" на "не менее 2,5t и 2,0t соответственно".
Пункт 5.4.2 дополнить абзацем:
"Термическая обработка элементов ЛСТК не допускается".
Пункт 5.5.3 дополнить абзацем:
"Не допускается занижение значений катетов угловых швов относительно их проектных значений".
Пункт 5.5.6 дополнить абзацем:
"Швы сварных соединений ЛСТК относятся к III - низкой категории уровня качества".
Пункт 5.6.2 дополнить абзацем:
"Образование отверстий в элементах ЛСТК с помощью термической резки не допускается".
Пункт 5.6.3. Таблицу 2 дополнить строкой (после второй строки):
"
Отклонения диаметра отверстий, выполненных лазерной или плазменной резкой, а также их овальность | До 17 включ. | 0; +0,6; | 0; +0,24; | Не ограничивают |
Св. 17 | 0; +1,0 | 0; +0,28 |
".
Раздел 9. Пункт 9.2. Сноска "<1>". Заменить ссылку: "СП 1.1.11068-01" на "СП 1.1.1058-01".
Приложение А. Таблица А.1. Пункт 13. Графа "Допустимые дефекты по уровням качества". Подзаголовок "Высокий". Исключить значение: "h = K - Kф";
примечание 3. Строка b. Заменить слова: "b - фактическая толщина стыкового шва, мм" на "b - фактическая ширина усиления стыкового шва, мм".
Приложение Б. Таблицу Б.1 изложить в новой редакции:
"Таблица Б.1
Предельные отклонения сборочных единиц
Вид предельного отклонения | Эскиз | Значение предельного отклонения |
1 Отклонение формы и линейных размеров двутавров и тавров | ||
1.1 Отклонение по высоте профиля H и ширине полки B |  | +/- 3,0 мм |
Смещение стенки относительно оси полки d | Не более 0,5tст | |
1.2 Перекос полки a относительно стенки в двутавровых сечениях: |  | |
- в стыках и местах примыкания | 0,005B | |
- в прочих местах | 0,01B | |
1.3 Грибовидность полки c: |  | |
- в стыках и местах примыкания | 0,005B | |
- в прочих местах | 0,01B | |
1.4 Перекос или грибовидность полки верхних поясов подкрановых балок | 0,005B | |

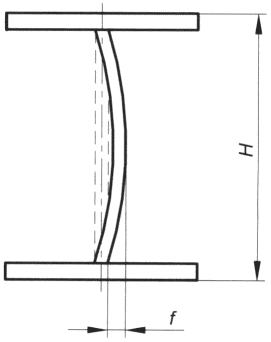

1.5 Стрелка выгиба не укрепленная ребрами стенки балки f |  | 0,003H |
- то же, для стенки, укрепленной ребрами жесткости | 0,006H | |
- то же, для стенки подкрановых балок | 0,003H | |
2 Коробчатые и замкнутые профили | ||

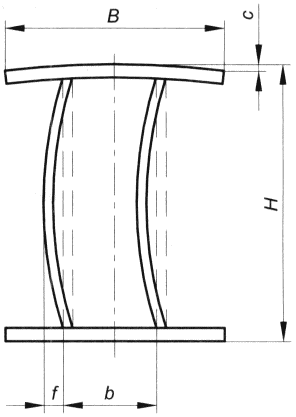

2.1 Двухстенчатые балки коробчатого сечения |  | |
2.1.1 Отклонение по высоте профиля и ширине полки H и B | +/- 3,0 мм | |
2.1.2 Грибовидность полки c | +/- 0,015b <= tст | |
2.1.3 Стрелка выгиба стенки балки f | +/- 0,015H <= tст | |
3 Трубы | ||
3.1 Отклонение наружного периметра трубы  от теоретического размера |  | +/- 0,75tст |
3.2 Овальность сечения трубы D1: |  | |
- в местах ребер жесткости | +/- 0,01D1 | |
- в местах, не укрепленных ребрами жесткости | +/- 0,02D1 | |
4 Отклонение размеров элементов с болтовыми соединениями | ||
4.1 Срезные, фрикционные и фрикционно-срезные соединения при: |  | |
L <= 6000 мм | +/- 3,0 мм | |
L > 6000 мм | +/- 5,0 мм | |

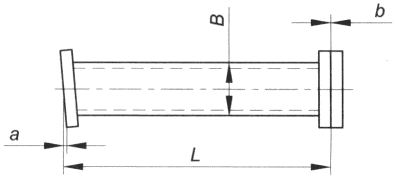

4.2 Фланцевые соединения: |  | |
4.2.1 Длина элемента L при наличии компенсационных прокладок | От 0 до 5,0 мм | |
4.2.2 Отклонение от перпендикулярности фланца относительно оси элемента a | 0,0007B | |
4.2.3 Местная неплоскостность рабочих поверхностей фланцев b | 0,3 мм | |
5 Отклонение размеров элементов и деталей | ||
5.1 Локальное искривление листовой детали. Зазор  между листом и стальной линейкой |  | 1,5 мм |
5.2 Отклонение от прямолинейности. Зазор  между натянутой струной и обушком уголка, полкой или стенкой швеллера, тавра, двутавра, гнутосварного профиля и круглой трубы длиной L |  | 0,001L, но не более 10,0 мм |
5.3 Отклонения линий кромок листовых деталей элементов с монтажными соединениями на сварке встык | - | От 0 до 5,0 мм |
То же, при соединении внахлестку, в тавр, в угол и на накладках | Не более 10,0 мм | |
5.4 Отклонения при гибе просвета между шаблоном и поверхностью свальцованного листа, полкой, обушком профиля, согнутого: | - | |
- в холодном состоянии | 2,0 мм | |
- в горячем состоянии | 1,5 мм | |
5.5 Эллиптичность (разность диаметров) окружности в габаритных листовых конструкциях (при диаметре конструкции D): | - | |
- вне стыков | 0,005D | |
- в монтажных стыках | 0,003D | |
5.6 Скручивание z (винтообразность) элемента (длиной L) |  | 0,001L, Не более 10,0 мм |
6 Отклонение размеров элементов, передающих опорные усилия через торцы | ||
6.1 Отклонение по высоте H стоек и колонн, монтируемых в один, два, три и более ярусов |  | +/- 5,0 мм +/- 3,0 мм |
6.2 Отклонение от перпендикулярности торцов относительно ширины стойки | 0,0007B | |
6.3 Отклонение от плоскостности смыкания торцевых поверхностей фланцев | 0,3 мм | |

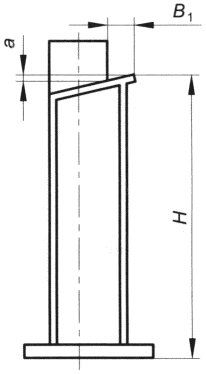

6.4 Расстояние H от опорной плиты стойки, колонны до опорной поверхности консолей, траверс и т.п. |  | +/- 3,0 мм |
6.5 Отклонение от перпендикулярности a опорной поверхности консолей, столиков, траверс (по ширине опорной поверхности B1) | 0,001B1 | |
6.6 Отклонение высоты Hб балки при передаче усилия: |  | |
- через опорные ребра | +/- 2,0 мм | |
- через опорные плиты | +/- 5,0 мм | |
6.7 Отклонение от проектного положения опорных ребер и диафрагм жесткости при передаче сосредоточенных нагрузок в траверсах колонн, опорных узлах балок, узлов рам (при толщине ребра tр) |  | 0,25tр |
6.8 Отклонение от проектного положения осей ребер жесткости и диафрагм, обеспечивающих устойчивость стенки | +/- 10,0 мм | |
7 Отклонение в размерах ферм и решетчатых конструкций | ||
7.1 Отклонение линейных размеров решетчатых конструкций: |  | |
- отклонение длины L сборочных единиц при наличии в монтажных соединениях прокладок или при сварном соединении с накладками | +/- 5,0 мм | |
- отклонение по высоте H на опорах | +/- 3,0 мм | |
- то же, в стыках | +/- 3,0 мм | |
- то же, в прочих местах | +/- 10,0 мм | |
7.2 Отклонение (расцентровка) e пересечения геометрических осей присоединяемых элементов решетки ферм, стоек и колонн из труб, гнутосварных профилей, двутавров и швеллеров (B - ширина пояса фермы, ветви стойки, колонны и т.п.) |  | 0,004B |
То же, для конструкций из уголков | 0,003B | |
7.3 Предельные отклонения от прямолинейности f в плоскости и из плоскости монтажного элемента по длине L |  | 0,001L |
7.4 Отклонения d узловых фасонок решетчатых конструкций и фасонок для присоединения связей, балок и т.п. |  | +/- 5,0 мм |
7.5 Отклонение по высоте от опорной поверхности ребра до наружной поверхности верхнего пояса H для ферм с передачей усилия через торцевые ребра |  | +/- 5,0 мм |
Таблица Б.3. Исключить примечание.
