"ГОСТ 23852-79. Государственный стандарт Союза ССР. Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам"
(введен в действие Постановлением Госстандарта СССР от 28.09.1979 N 3734)
(ред. от 01.05.1985)
"ГОСТ 23852-79. Государственный стандарт Союза ССР. Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам"
(введен в действие Постановлением Госстандарта СССР от 28.09.1979 N 3734)
(ред. от 01.05.1985)
Содержание
Постановлением Госстандарта СССР
от 28 сентября 1979 г. N 3734
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ
ОБЩИЕ ТРЕБОВАНИЯ К ВЫБОРУ ПО ДЕКОРАТИВНЫМ СВОЙСТВАМ
Paint coatings. General requirements for choice
by decorative properties
ГОСТ 23852-79
Список изменяющих документов (в ред. Изменения N 1, утв. в мае 1985 г.) |
Группа Т95
Постановлением Государственного комитета СССР по стандартам от 28 сентября 1979 г. N 3734 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 28.05.1985 N 1498 срок действия продлен до 01.01.1995.
Переиздание с Изменением N 1, утвержденным в мае 1985 г. (ИУС 8-85).
1. Настоящий стандарт распространяется на лакокрасочные покрытия (далее - покрытия) промышленных изделий и устанавливает общие технические требования к выбору покрытий по декоративным свойствам.
2. Под декоративными свойствами понимают свойства покрытия, обеспечивающие его эстетическое восприятие.
Декоративные свойства покрытия характеризуются цветом, блеском, фактурой и классом по ГОСТ 9.032-74.
3. Выбор покрытия по декоративным свойствам производят на стадии проектирования в процессе художественного конструирования изделий.
4а. Разработанные в процессе художественного конструирования варианты отделки записывают в карту цветофактурного решения отделки изделия.
(Введен дополнительно, Изм. N 1).
4. Покрытия по декоративным свойствам должны соответствовать функциональному назначению и условиям эксплуатации, объемно-пространственной структуре, тектонике, габаритам, пластике внешней формы изделия, эстетической выразительности и гармоничности цветовых и фактурных сочетаний поверхности изделий.
5. Выбор покрытий по цвету, блеску и фактуре производят по таблице.
────────────────────────┬───────────────────────────────┬──────────────────
Наименование групп │ Требования к цвету и цветовым │ Требования
изделий │ сочетаниям лакокрасочных │к фактуре и блеску
│ покрытий │ покрытия
────────────────────────┼───────────────────────────────┼──────────────────
1. Изделия, │ Цвета красной, оранжевой, │ Гладкие,
функционирующие в │желтой, зеленой, голубой, синей│глянцевые
атмосферных условиях, │зон и ахроматические; чистые │и полуглянцевые
на естественных фонах, │и сложные; светлые, средние │
например, сельхозмашины,│и темные по светлоте; малой, │
дорожные и коммунальные │средней и максимальной │
машины, грузовые │насыщенности. │
автомобили и др. │ Число основных цветов в схеме │
│цветового решения не более 4. │
│ Сочетания цветов контрастные, │
│например, кадмиево-желтый │
│(219) <*> и синий (485); │
│ родственно-контрастные, │
│например, зеленоватая "слоновая│
│кость" (524) и изумрудный │
│(315); │
│ родственные, например, серо- │
│бежевый (661), коричневый (685)│
│и красно-оранжевый (29) │
2. Изделия, │ Цвета красной, оранжевой, │ Гладкие,
функционирующие в │желтой, зеленой, голубой, синей│глянцевые
условиях городских улиц │зон и ахроматические; чистые │
и создающие в общем │и сложные; светлые, средние, │
транспортном потоке │темные по светлоте; малой, │
разнообразный колорит, │средней и максимальной │
например, автобусы, │насыщенности. │
троллейбусы, такси, │ Число основных цветов в схеме │
специализированные │цветового решения не более 3. │
автомобили │ Сочетания цветов контрастные; │
│родственно-контрастные, │
│родственные; эквитональные, │
│например, кадмиево-желтый (219)│
│и темно-песочный (795) │
3. Индивидуальный │ Цвета красной, оранжевой, │ Гладкие,
транспорт, например, │желтой, зеленой, голубой, синей│высокоглянцевые
легковые автомобили, │зон и ахроматические; сложные; │и глянцевые
мотоциклы, велосипеды │светлые, средние и темные; │
и др. │малой, средней и максимальной │
│насыщенности. │
│ Число основных цветов в схеме │
│цветового решения не более 2. │
│ Сочетания цветов родственные; │
│родственно-контрастные │
4. Изделия, │ Цвета красной, оранжевой, │ Гладкие,
функционирующие │желтой, зеленой, голубой, синей│глянцевые,
в интерьерах │зон и ахроматические; сложные; │полуглянцевые,
производственных │светлые, средние, темные │полуматовые,
помещений в контакте │по светлоте; малой и средней │матовые
с человеком, например, │насыщенности. │ Допускаются
приборы, станки, машины,│ Число основных цветов в схеме │гладкие рисунчатые
оборудование и др. │цветового решения не более 3. │("молотковые")
│ Сочетания цветов │и рельефные
│эквивалентные, например, серо- │("шагрень")
│зеленый (365) и светлый серо- │
│зеленый (352), родственно- │
│контрастные, например, │
│"слоновая кость" (229) │
│и серо-зеленый (365) │
5. Изделия культурно- │ Цвета красной, оранжевой, │ Гладкие
бытового назначения │желтой, зеленой, голубой, синей│и рельефные,
длительного пользования,│зон и ахроматические; сложные; │глянцевые
функционирующие в жилом │светлые, средние, темные │и полуглянцевые
интерьере в контакте │по светлоте; малой, средней │
с человеком, например, │и максимальной насыщенности. │
пылесосы, стиральные │ Число основных цветов в схеме │
машины, холодильники, │цветового решения не более 2. │
бытовая радиоэлектронная│ Сочетания цветов родственные, │
аппаратура, вентиляторы,│родственно-контрастные, │
ручной механизированный │контрастные и эквитональные │
инструмент и др. │ │
--------------------------------
(Измененная редакция, Изм. N 1).
6. Классы покрытий для групп изделий приведены в обязательном Приложении 1. Класс покрытий поверхностей изделий, находящихся постоянно в поле зрения человека, должен быть не ниже IV.
7. Выбор лакокрасочных материалов, обеспечивающих требуемые класс, фактуру и блеск покрытия, проводят по рекомендуемым Приложениям 2 и 3, цвет - по стандартам или техническим условиям на лакокрасочные материалы.
8. Оценку соответствия покрытия требованиям п. 4 проводят экспертным методом.
9. Выбор операции подготовки поверхности методом окрашивания и сушки покрытия проводят по рекомендуемому Приложению 4.

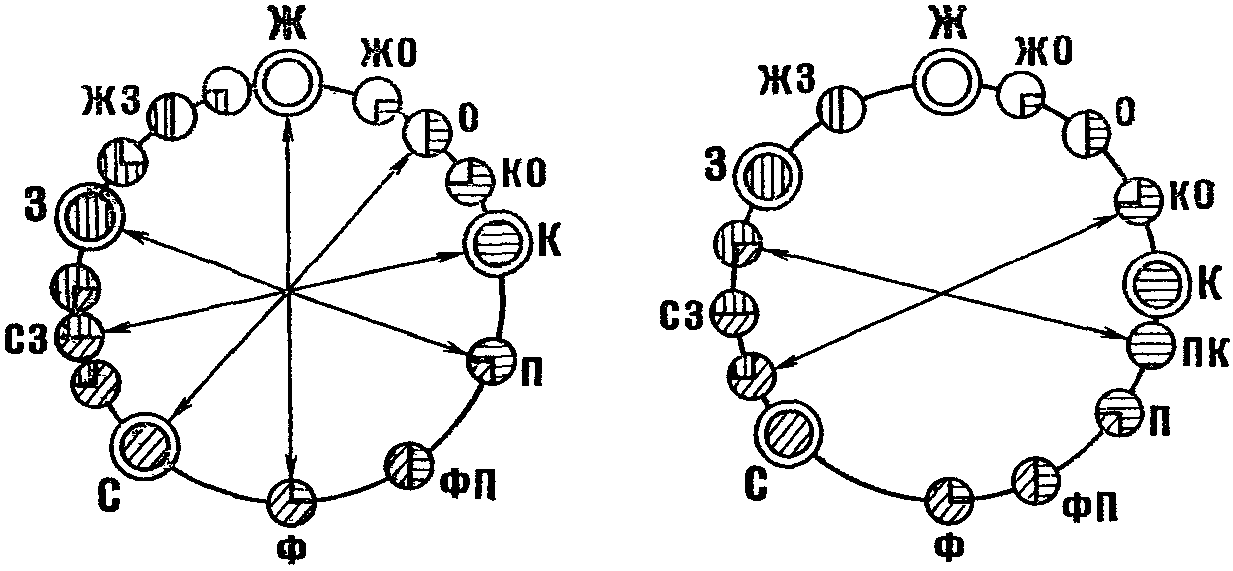

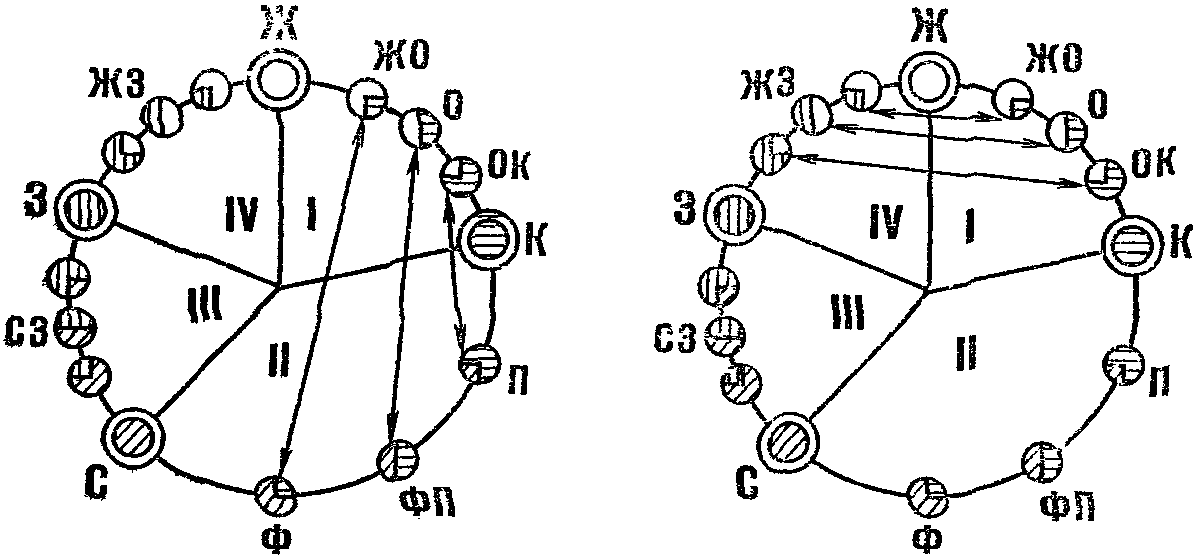

10. Виды гармоничных цветовых сочетаний приведены в справочном Приложении 5.
11. Пример выбора покрытий по декоративным свойствам приведен в справочном Приложении 6.
Обязательное
────────────────────────────────┬───────────────────────────┬──────────────
Группа промышленных изделий │ Окрашенные поверхности │ Класс
│ │ покрытия,
│ │ не ниже
────────────────────────────────┼───────────────────────────┼──────────────
Автомобили легковые высшего │ Кузов │ I
класса (типа ЗИЛ-117) и большого│ │
класса (типа "Чайка"), среднего,│ │
малого и особо малого класса │ │
(типа "Волга", "Москвич", │ │
"Жигули", "Запорожец") <*> │ Кузов │ II
Автомобили грузовые, прицепы │ Кабина │ III
и полуприцепы │ Рама, детали шасси │ VII
│ Металлические части │ IV
│платформы │
│ Кузов │ III
Большегрузные карьерные │ Кабины, узлы, оперения, │ V
автосамосвалы │ящики аккумулятора │
│ Наружные поверхности │ VI
│платформ топливных │
│и масляных баков │
│ Рамы, углы, шасси │ VII
Автобусы <**> │ Кузов │ III
Вагоны: │ │
магистральных железных дорог │ Боковые стены кузовов │ IV
колеи 1520 (1524) мм: │пассажирских вагонов │
локомотивной тяги (пассажирские,│локомотивной тяги │
почтовые, багажные), │ Боковые стены вагонов │ V
электропоезда и дизель-поездов │электропоездов и дизель- │
│поездов, а также почтовых │
│и багажных вагонов, свесы │
│крыш, лобовые части кузовов│
│головных вагонов │
│электропоездов │
│ Средняя часть крыш, рамы │ VII
│вагонов, тележки │
│и котельные отделения │
│ Концевые стены кузовов │ VI
│вагонов │
грузовые магистральных железных│ Наружные поверхности │ VII
дорог колеи 1520 (1524) мм │ │
Строительные и дорожные машины,│ Поверхности деталей машин,│ VI
самоходные, навесные │находящихся в поле зрения │
и передвижные │людей (за исключением │
│поверхностей, покрытия │
│которых несут │
│консервационную службу) │
│ Остальные поверхности │ VII
│строительных и дорожных │
│машин │
Сельскохозяйственные машины │ Облицовочные детали │ IV - V
│сельскохозяйственных машин │
│ Остальные поверхности │ VII
│сельскохозяйственных машин │
Станки, кузнечно-прессовые │ │
и литейные машины: │ │
станки классов точности B, A │ Основные поверхности, │ III
и C по ГОСТ 8-82 │определяющие внешний вид │
│станков │
│ Поверхности, доступные │ IV
│для обозрения, но │
│не определяющие внешний вид│
станки обычного исполнения, │ Основные поверхности, │ IV
кузнечно-прессовые и литейные │определяющие внешний вид │
машины │станков и машин │
│ Поверхности, доступные │ V
│для обозрения, но не │
│определяющие внешнего вида │
│ Поверхности внутри станков│ VII
│и машин, недоступные для │
│обозрения (поверхности │
│станин гидро- и смазочного │
│оборудования и др.) │
Приборы: │ Основные поверхности, │II - III - IV
приборы непосредственной связи с│определяющие внешний вид │
человеком, находящиеся в зоне │прибора │
постоянного зрительного │ │
восприятия: крупные, например, │ │
копировальные аппараты, │ │
агрегативные средства │ │
вычислительной техники (пульты, │ │
стойки и т.д.) │ │
средние, например, счетные │ То же │II - III - IV
машины, настольно-клавишные │ │
вычислительные машины, кассовые │ │
аппараты, аналитические │ │
приборы - хроматографы, бытовая │ │
радиоэлектронная аппаратура │ │
и т.д. │ │
мелкие, например, портативные │ Основные поверхности, │II - III - IV
пишущие машины, счетные машины │определяющие внешний вид │
типа "Феликс", бытовые │прибора │
оптические и медицинские приборы│ │
Приборы, окружающие человека, │ │
но попадающие в зону зрительного│ │
восприятия нерегулярно: │ │
крупные, например, щиты │ То же │ IV - V
вспомогательных контрольно- │ │
измерительных приборов │ │
средние, например, вторичные │ " │ IV - V
электронные автоматические │ │
приборы с записывающим │ │
и показывающим устройством │ │
(потенциометры) │ │
мелкие, например, манометры, │ " │ IV - V
стабилизаторы напряжения, реле │ │
и т.д. │ │
Автоматические приборы, │ │
в обслуживании которых человек │ │
не принимает участия: │ │
крупные, например, весы │ " │ VII
вагонные (платформы); │ │
средние, например, метеоприборы│ " │ V - VI
и оборудование; │ │
мелкие, например, дифманометры │ " │ V - VI
и другие приборы │ │
--------------------------------
Примечания. 1. Когда для одних и тех же поверхностей указано несколько классов, конкретный класс устанавливают по стандартам или техническим условиям на изделие.
2. Классы покрытий для изделий в экспортном исполнении устанавливают по стандартам или техническим условиям на изделие.
(Измененная редакция, Изм. N 1).
Рекомендуемое
───────────────────────────────┬─────────────────────────────┬─────────────
Наименование материала │ Блеск, фактура покрытия │ Максимально
│ │ достигаемый
│ │ класс по
───────────────────────────────┼─────────────────────────────┼─────────────
Эмали │ │
Меламинные │ Гладкие однотонные │
МЛ-1110 по ГОСТ 20481-80 │ Высокоглянцевые │ I
МЛ-197 по ГОСТ 23640-79 │ То же │ I
МЛ-197 В │ │
МЛ-1121 │ " │ I
МЛ-12 по ГОСТ 9754-76 │ Высокоглянцевые и глянцевые │ II
МЛ-152 по ГОСТ 18099-78 │ Высокоглянцевые │ II
МЛ-1156 по ГОСТ 5971-78 │ Глянцевые │ II
МЛ-1156 черная по ГОСТ 5971-78 │ Полуглянцевая │ II
МЛ-242 по ГОСТ 10982-75 │ Глянцевые │ II
МЛ-169 │ То же │ II
МЛ-283 по ГОСТ 10982-75 │ " │ II
МЛ-28 по ГОСТ 9754-76 │ Глянцевые и полуглянцевые │ II
МЛ-279 ОП по ГОСТ 5971-78 │ Полуматовые │ II
МЛ-279 по ГОСТ 5971-78 │ То же │ II
│ Гладкие рисунчатые │
│(молотковые) │
МЛ-165 по ГОСТ 12034-77 │ Полуглянцевые │ II
МЛ-165 ПМ по ГОСТ 12034-77 │ Полуматовые │ II
│ Рельефные "Шагрень" │
МЛ-158 │ Полуматовые │ II
Мочевинные │ Гладкие однотонные │
МЧ-240 │ Глянцевые │ II
МЧ-196 │ Глянцевые и полуглянцевые │ II
МЧ-277 ПГ │ Полуглянцевые │ II
МЧ-240 ПМ │ Полуматовые │ II
МЧ-240 М │ Матовые │ II
МЧ-123 │ Глянцевые │ III
МЧ-145 по ГОСТ 23760-79 │ Глянцевые и полуглянцевые │ III
Пентафталевые и глифталевые │ │
ПФ-115 по ГОСТ 6465-76 │ Высокоглянцевые │ II
ПФ-163 по ГОСТ 5971-78 │ Глянцевые │ II
ПФ-1126 │ То же │ II
ПФ-1127 │ " │ II
ПФ-1105 │ " │ II
ПФ-1106 │ " │ II
ПФ-178 │ Полуматовые │ II
ПФ-223 по ГОСТ 14923-78 │ Полуглянцевые │ II
ПФ-964 │ То же │ II
ХВ-774 │ Матовые │ IV
ХС-1107 ГМ │ Глубокоматовые │ III
Нитроцеллюлозные │ │
НЦ-11 по ГОСТ 9198-83 │ Высокоглянцевые │ I <*>
НЦ-184 по ГОСТ 18335-83 │ Глянцевые │ II
НЦ-25 по ГОСТ 5406-84 │ То же │ II
НЦ-26 │ " │ II
НЦ-27 │ " │ II
НЦ-256 по ГОСТ 25515-82 │ " │ II
НЦ-5123 по ГОСТ 7462-73 │ Полуглянцевые и полуматовые │ II
НЦ-280 │ Глянцевые │ III
НЦ-273 │ Полуглянцевые │ III
НЦ-262 │ То же │ III
НЦ-251 │ " │ III
НЦ-221 │ " │ III
НЦ-246 │ " │ III
НЦ-1200 │ " │ III
НЦ-132 П по ГОСТ 6631-74 │ " │ III
НЦ-1125 по ГОСТ 7930-73 │ Полуглянцевые и полуматовые │ III
НЦ-170 │ Полуматовые │ III
НЦ-271 М │ Матовые │ III
НЦ-132 К по ГОСТ 6631-74 │ Полуглянцевые │ IV
НЦ-256 К │ То же │ IV
НЦ-246 │ Полуматовые │ III
Лак НЦ-134 с алюминиевой пудрой│ " │ IV
Эпоксидные и эпоксиэфирные │ │
ЭП-148 по ГОСТ 10982-75 │ Глянцевые │ II
ЭП-274 │ Глянцевые и полуглянцевые │ II
ЭП-715 │ То же │ II
ЭП-140 по ГОСТ 24709-81 │ Полуглянцевые │ II
ЭП-51 по ГОСТ 9640-85 │ То же │ II
ЭП-716 │ Полуглянцевые и матовые │ II
ЭП-773 по ГОСТ 23143-83 │ Полуматовые │ II
НЦ-246 │ То же │ II
ЭП-191 │ Глянцевые │ III
В-ЭП-2100 │ Глянцевые и полуглянцевые │ III
ЭФ-1118 ПГ по ГОСТ 5971-78 │ Полуглянцевые │ III
ЭФ-1118 ПМ по ГОСТ 5971-78 │ Полуматовые │ III
ЭФ-1118 М по ГОСТ 5971-78 │ Матовые │ III
ЭП-525 по ГОСТ 22438-85 │ То же │ III
ЭП-525 П │ " │ III
ИС МЕГАНОРМ: примечание.
ГОСТ 10277-76 последовательно заменен в части марок ЭП-0010, ЭП-0020
в части марок ПОР-002, МС-006, ХВ-004, НЦ-008 Постановлением Госстандарта
ЭП-0010 по ГОСТ 10277-76 │ Полуглянцевые │ IV
ПФ-954 │ То же │ II
ПФ-137 │ Глянцевые │ III
ПФ-19 Г │ То же │ III
ГФ-1151 │ Полуглянцевые │ III
ГФ-1426 по ГОСТ 6745-79 │ Глянцевые │ III
Эмали: │ Гладкие однотонные │
ПФ-115 по ГОСТ 6465-76 │ Глянцевые │ III
ПФ-188 по ГОСТ 24784-81 │ То же │ III
ПФ-133 по ГОСТ 926-82 │ " │ III
ПФ-187 Ц │ " │ III
ПФ-1147 │ Полуглянцевые │ III
ГФ-1147 │ То же │ III
ПФ-241 ГМ │ Глубокоматовые │ III
ГФ-230 по ГОСТ 64-77 │ Полуматовые и полуглянцевые │ III
ПФ-241 ПМ │ То же │ III
ПФ-245 │ " │ III
ГФ-245 │ " │ III
ПФ-14 │ " │ III
ПФ-19 М │ Матовые │ III
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 21227-75 принят Межгосударственным Советом по
стандартизации, метрологии и сертификации 21.10.1993 и введен в действие
ПФ-218 по ГОСТ 21227-75 │ То же │ III
ПФ-241 М │ " │ III
ПФ-837 │ Полуглянцевые │ IV
ГФ-820 │ То же │ IV
Лак ПФ-170 по ГОСТ 15907-70 │ " │ IV
с алюминиевой пудрой │ │
Этрифталевые │ │
ЭТ-199 │ Глянцевые │ II
Перхлорвиниловые, │ │
поливинилхлоридные, │ │
сополимеро-винилхлоридные │ │
ХВ-238 │ Полуглянцевые │ III
ХВ-110 по ГОСТ 18374-79 │ То же │ III
ХВ-113 по ГОСТ 18374-79 │ " │ III
ХВ-1149 │ " │ IV
ХС-781 │ То же │ IV
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 10144-74 Постановлением Госстандарта СССР от 09.10.1989
ХВ-124 по ГОСТ 10144-74 │ Полуматовые │ III
ХВ-1100 по ТУ 6-10-1301-83 │ То же │ IV
ХВ-785 по ГОСТ 7313-75 │ " │ IV
ХВ-125 по ГОСТ 10144-74 │ " │ IV
ХВ-518 │ " │ IV
ХС-720 │ Матовые и полуматовые │ IV
ХС-510 │ Полуматовые │ IV
ХС-717 │ То же │ IV
ХВ-16 │ Полуматовые и матовые │ IV
ХС-119 по ГОСТ 21824-76 │ То же │ IV
ХС-119 Э по ГОСТ 21824-76 │ " │ IV
ХС-1107 М │ Матовые │ IV
ХВ-1120 │ Матовые │ IV
ХС-527 │ То же │ IV
ЭП-255 по ГОСТ 23599-79 │ Полуглянцевые и полуматовые │ IV
Масляно- и алкидно-стирольные │ │
МС-278 │ Полуматовые │ II
МС-17 │ Полуглянцевые │ III
МС-226 │ Глянцевые │ III
Полиэфирные ненасыщенные │ │
ПЭ-126 М │ Глянцевые │ II
В-ПЭ-1179 │ Высокоглянцевые и глянцевые │ II
Полиакриловые │ │
АК-1102 │ Матовые │ I
АК-2130 М │ Полуматовые │ I
АС-2106 │ Глянцевые │ I
АС-2106 М │ Матовые │ I
АС-131 │ То же │ I
АС-599 │ " │ II
АК-194 │ " │ II
АС-127 │ Высокоглянцевые │ II
АС-127 П │ То же │ II
АК-171 по ГОСТ 10982-75 │ Глянцевые │ II
В-АС-1162 │ Глянцевые и полуглянцевые │ II
АС-5122 │ Полуматовые │ II
АС-5122 Г │ Глянцевые │ II
АС-1171 │ Полуматовые │ II
АС-1171 Г │ Глянцевые │ II
АС-1171 А │ Полуматовые │ II
АС-1171 АГ │ Глянцевые │ II
АС-1101 │ То же │ III
АС-1101 М │ Матовые │ III
АС-182 по ГОСТ 19024-79 │ Глянцевые │ III
Фенольные │ │
В-ФЛ-149 │ Глянцевые и полуглянцевые │ II
В-ФЛ-149 Э │ То же │ II
ФЛ-5233 │ Полуматовые │ II
Каучуковые │ │
КЧ-728 │ Полуглянцевые │ III
КЧ-190 │ То же │ IV
Поливинилацетальные │ │
ВЛ-515 │ Матовые │ III
Кремнийорганические │ │
КО-822 │ Полуглянцевые │ III
КО-88 по ГОСТ 23101-78 │ То же │ III
КО-81 │ Матовые │ III
КО-811 по ГОСТ 23122-78 │ Полуглянцевые и полуматовые │ III
КО-174 │ Полуматовые и матовые │ IV
КО-198 │ Матовые │ IV
Эмали: │ Гладкие однотонные │
КО-813 по ГОСТ 11066-74 │ Полуглянцевые │ IV
Полиуретановые │ │
УР-1161 │ Высокоглянцевые │ II
УР-175 │ Глянцевые │ II
УР-176 │ То же │ II
Алкидно-уретановые │ │
УРФ-1128 │ Глянцевые │ II
Масляные │ Рельефные "Муар" │
МА-224 │ Полуматовые и матовые │ IV
Битумные │ Гладкие однотонные │
БТ-177 │ То же │ IV
Канифольные │ │
КФ-248 │ Матовые │ IV
--------------------------------
(Измененная редакция, Изм. N 1).
Рекомендуемое
────────────────────────────────┬─────────────────────────────────
Марка грунтовки │ Максимально достигаемый класс
│ по ГОСТ 9.032-74 для гладких
│ однотонных покрытий
────────────────────────────────┼─────────────────────────────────
ГФ-017 │ I
ГФ-073 │ I
ПФ-033 │ I
ВКЧ-0207 │ I
В-КФ-093 │ I
В-ЭФ-0153 │ I
В-АУ-0150 │ I
МЧ-042 │ I
ЭФ-0137 │ I
АК-070 по ГОСТ 25718-83 │ I
ГФ-021 по ГОСТ 25129-82 │ II
ГФ-0119 по ГОСТ 25129-82 │ II
ГФ-031 │ II
ПФ-020 │ II
ПФ-0142 │ II
ПФ-078 │ II
ФЛ-03К по ГОСТ 9109-81 │ II
ФЛ-03Ж по ГОСТ 9109-81 │ II
ВЛ-02 по ГОСТ 12707-77 │ II
ВЛ-023 по ГОСТ 12707-77 │ II
ВЛ-05 │ II
ВГ-5 │ II
В-МЛ-0143 по ГОСТ 24595-81 │ II
МЛ-064 │ II
ЭП-076 │ II
ЭФ-083, ЭФ-083 Л │ II
ЭП-09Т │ II
ХВ-050 │ II
КФ-030 │ II
МС-067 │ II
УР-0131 │ II
УРФ-0106 │ II
УРФ-0110 │ II
ЭФ-0121 │ II
ГФ-032 │ IV
ГФ-063 │ IV
ЭФ-065 │ IV
ФЛ-086 по ГОСТ 16302-79 │ IV
ЭП-057 │ IV
ИС МЕГАНОРМ: примечание.
ГОСТ 10277-76 последовательно заменен в части марок ЭП-0010, ЭП-0020
в части марок ПОР-002, МС-006, ХВ-004, НЦ-008 Постановлением Госстандарта
ЭП-0010 по ГОСТ 10277-76 │ IV
ХС-059 │ IV
ХС-068 │ IV
Примечания. 1. Для гладких рисунчатых и рельефных покрытий с применением приведенных грунтовок может быть достигнут максимально II класс покрытия.
2. Для покрытий со шпатлевкой выбор грунтовки не зависит от требуемого класса покрытия.
3. Указанные классы покрытий могут быть получены только в комплексе с лакокрасочными материалами, приведенными в справочном Приложении 2.
(Измененная редакция, Изм. N 1).
Рекомендуемое
И СУШКИ ДЛЯ ПОЛУЧЕНИЯ РАЗЛИЧНЫХ КЛАССОВ ПОКРЫТИЙ
─────────────┬──────────────────────────┬─────────────────┬────────────────
Класс │ Операция подготовки │ Метод │ Метод сушки
покрытия по │ поверхности изделий │ окрашивания │ покрытий
ГОСТ 9.032-74│ перед окрашиванием │ │
│ по ГОСТ 9.402-80 │ │
─────────────┼──────────────────────────┼─────────────────┼────────────────
I │ Обезжиривание │ Пневматическое │ Конвективная
│ Фосфатирование │распыление │
│ Пассивирование │ │
│ Химическое оксидирование │ │
│ Анодное окисление │ │
│ Механическая очистка │ │
│шлифовальной шкуркой N 5-4│ │
│по ГОСТ 10054-82 │ │
│ Механическая очистка │ │
│электрокорундом до N 6 │ │
│по ГОСТ 3647-80 │ │
II │ Обезжиривание │ Пневматическое │ Конвективная
│ Фосфатирование │распыление │ Естественная
│ Пассивирование │ Распыление │ Терморадиацион-
│ Травление │в электрополе │но-конвективная
│ Химическое оксидирование │ Электроосаждение│
│ Анодное окисление │ │
│ Механическая очистка │ │
│шлифовальной шкуркой N 6-5│ │
│по ГОСТ 10054-82 │ │
│ Механическая очистка │ │
│электрокорундом до N 12 │ │
│по ГОСТ 3647-80 │ │
III │ Обезжиривание │ Пневматическое │ Конвективная
│ Фосфатирование │распыление │ Естественная
│ Пассивирование │ Распыление │ Терморадиаци-
│ Травление │в электрополе │онная
│ Химическое оксидирование │ Электроосаждение│ Терморадиацион-
│ Анодное окисление │ Безвоздушное │но-конвективная
│ Механическая очистка │распыление │
│шлифовальной шкуркой │ Струйный облив с│
│N 25-6 по ГОСТ 10054-82 │выдержкой в парах│
│ Гидроабразивная очистка │растворителя │
│песком размером не более │ │
│0,5 мм │ │
│ Механическая очистка │ │
│электрокорундом до N 25 │ │
│по ГОСТ 3647-80 │ │
IV │ Обезжиривание │ Пневматическое │ Все
│ Фосфатирование │распыление │
│ Пассивирование │ Распыление │
│ Травление │в электрополе │
│ Химическое оксидирование │ Электроосаждение│
│ Анодное окисление │ Безвоздушное │
│ Механическая очистка │распыление │
│шлифовальной шкуркой │ Струйный облив с│
│ Дробеструйная, │выдержкой в парах│
│дробеметная, гидро- │растворителя │
│абразивная очистка с │ Окунание │
│размером дроби не более │ Налив │
│0,8 мм │ │
│ Галтование │ │
│ Механическая очистка │ │
│металлическими щетками │ │
│ Механическая очистка │ │
│электрокорундом │ │
V - VII │ Все │ Все │ Все
Примечания. 1. Под покрытия со шпатлевкой операции подготовки поверхности перед окрашиванием не нормируется.
2. Допускается применение других операций подготовки поверхности, кроме указанных в таблице, обеспечивающих требуемое качество окрашиваемой металлической поверхности по ГОСТ 9.032-74 и других методов окрашивания и сушки, обеспечивающих необходимое качество покрытия.
3. Для IV класса покрытий номер шлифовальной шкурки и электрокорунда не регламентируется.
Справочное
1. Использование цвета лакокрасочных покрытий для создания соответствующих цветовых решений изделий определяется психологическим (эмоциональным) и физиологическим воздействием на человека отдельных цветов и цветовых сочетаний.
При выборе цветовых сочетаний покрытий их гармония должна быть первым и главным условием.
2. Для получения гармоничных сочетаний цветов необходимо, чтобы между цветами была определенная взаимосвязь (контраст или сходство между цветами по цветовому тону, светлого или насыщенности).
3. Взаимосвязь между цветами достигают, используя принципы выбора цветовых сочетаний по цветовому кругу (черт. 1).
Цветовой круг
Ж - желтый; ЖО - желто-оранжевый; О - оранжевый;
КО - красно-оранжевый; К - красный; П - пурпурный;
ФП - фиолетово-пурпурный; Ф - фиолетовый; С - синий;
СЗ - сине-зеленый; З - зеленый; ЖЗ - желто-зеленый;
I, II, III, IV - цветовые зоны
Черт. 1
4. При выборе цветовых сочетаний учитывают характеристики четырех психологических оптимальных основных цветов - желтого (221), красного (7), синего (427), зеленого (324) и промежуточных - оранжевого, фиолетово-пурпурного, желто-зеленого.
5. Цветовые сочетания делятся на пять основных групп по психофизиологическим характеристикам: контрастные, родственные, родственно-контрастные, эквитональные, сложные.
6. Контрастные сочетания характеризуются использованием цветов, имеющих значительные различия по цветовому тону, насыщенности и светлоте.
Контрастные сочетания - наиболее яркие и активные по восприятию.
Для усиления контраста учитывают размеры и конфигурацию поверхности покрытий разных цветов, их взаимное расположение.
6.1. Контрастные цвета по цветовому тону должны находиться на противоположных сторонах цветового круга (черт. 2). В сочетании эти цвета при одинаковых значениях насыщенности и светлоты должны усиливать насыщенность друг друга и восприниматься более яркими.
Схемы сочетаний контрастных цветов по цветовому тону
Черт. 2
6.2. Контрастные цвета по светлоте должны значительно различаться при одинаковом цветовом тоне и насыщенности.
6.3. Контрастные цвета по насыщенности должны значительно различаться при одинаковом цветовом тоне и светлоте.
7. Родственные сочетания характеризуются использованием цветов, находящихся на цветовом круге в пределах двух основных соседних цветов и содержащих их оттенки (черт. 3). Существует четыре вида родственных сочетаний: желто-красные, красно-синие, сине-зеленые, зелено-желтые.
Схемы сочетаний родственных цветов
Черт. 3
Родственные сочетания - мягкие, малоактивные, статичные по восприятию.
8. Родственно-контрастные сочетания характеризуются использованием цветов, находящихся на цветовом круге в соседних секторах и содержащих оттенки одного основного цвета и двух соседних основных цветов (черт. 4). Существуют четыре вида родственно-контрастных сочетаний: зелено-желто-красные, желто-красно-синие, красно-сине-зеленые, сине-зелено-желтые.
Схемы родственно-контрастных сочетаний цветов
Черт. 4
Родственно-контрастные цвета активные, динамичные по восприятию.
9. Эквивалентные сочетания характеризуются использованием цветов одного цветового тона при одной насыщенности, но разной светлоте; при одной светлоте, но разной насыщенности; при разной светлоте и насыщенности.
Ахроматические цвета хорошо согласуются с хроматическими цветами при различной и при равной светлоте.
11. Выбирая гармоничные цветовые сочетания для изделий по пп. 6 - 10, учитывают: соответствие цветов и их сочетаний функциональному назначению и условиям эксплуатации изделия, объемно-пространственной структуре, тектонике, габаритам и пластике внешней формы изделия; требования информативности и безопасности труда; цветовые предпочтения моды; цветографическую схему внешнего вида изделия; характеристики фактуры и блеска эмалей выбранных цветов и качество исполнения покрытия.
Справочное
1. Выбор лакокрасочного материала для отделки кабины проектируемой модели грузового автомобиля МАЗ.
2. По декоративным свойствам покрытие должно соответствовать функциональному назначению и условиям эксплуатации автомобиля.
3. Цвет кабины автомобиля должен быть контрастным к цвету окружающей среды (цвету дороги, зелени и т.п.). Кабина должна быть светлой или яркой. Отражение света от лакокрасочного покрытия кабины (особенно крыши) должно быть высоким (не менее 60%), чтобы кабина минимально нагревалась от солнечных лучей.
4. Для обеспечения благоприятных условий работы водителя цвет кабины не должен быть темным, а поверхность - зеркально-глянцевой. Для быстрого удаления грязи фактура должна быть гладкой.
5. Объемно-пространственная структура, тектоника, габариты, пластика внешней формы проектируемой кабины требуют ее одноцветной окраски эмалями светлых или ярких цветов. Цвет должен быть чистым, незагрязненным, ярким, выражающим мощь машины, не вызывающим отрицательных эмоций и неприятных ассоциаций.
6. Для создания цветового многообразия на улицах городов, на дорогах, строительных площадках и т.п. цвет должен входить в число цветов, взаимно дополняющих друг друга в системе цветовой гаммы автомобильного транспорта, строительно-дорожных машин.
8. Требованиям пп. 2 - 7 отвечают, например, оранжевый (121, 128) и желтый (285, 286) цвета. Класс покрытия III в соответствии с Приложением 1.
9. Автомобиль эксплуатируется в атмосферных условиях умеренного и тропического климата, загрязняется дорожной пылью, грязью и подвергается периодической мойке горячей и холодной водой с помощью щеток. Межремонтные сроки составляют 3 года, уход за состоянием автомобиля постоянный.
10. Указанным условиям эксплуатации удовлетворяют лакокрасочные покрытия, полученные на основе меламиноалкидной эмали МЛ-12, перхлорвиниловой эмали ХВ-110.
Система покрытия, состоящая из двух слоев эмали МЛ-12, нанесенных на загрунтованную поверхность, устойчива в атмосферных условиях умеренного и тропического климата в течение 3-х лет.
Система покрытия, состоящая из двух слоев эмали ХВ-110, нанесенных на фосфатированную и загрунтованную поверхность, также устойчива в условиях умеренного и тропического климата в течение 3-х лет.
11. По цвету, фактуре, блеску и классу эмали МЛ-12 и ХВ-110 отвечают поставленным требованиям: цвет эмали МЛ-12 оранжевый (121, 128), эмали ХВ-110 - желтый (285, 286), покрытия согласно рекомендуемому Приложению 2 - гладкие, глянцевые (МЛ-12), полуглянцевые (ХВ-110), максимально достигаемый класс покрытия II для эмали МЛ-12 и III для эмали ХВ-110.
12. Учитывая уровень производства окрасочного участка (производство - серийное, окрашивание на поточных конвейерах методом пневматического распыления или распыления в электрическом поле, сушка в терморадиационных сушильных камерах при температуре 130 °C), следует выбрать эмаль МЛ-12, которая наносится указанным методом и имеет режим терморадиационной сушки при температуре 130 °C в течение 20 мин.
Эмаль ХВ-110 наносится методом пневматического распыления и имеет режим сушки при температуре 18 - 23 °C в течение 3 ч или при температуре 60 °C в течение 1 ч.
Таким образом, для окрашивания проектируемой модели грузового автомобиля МАЗ следует применять эмаль МЛ-12 по ГОСТ 9754-76 оранжевого цвета (121, 128).
