"ГОСТ 9338-80. Межгосударственный стандарт. Барабаны фанерные. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 16.01.1980 N 168)
(ред. от 01.05.1991)
"ГОСТ 9338-80. Межгосударственный стандарт. Барабаны фанерные. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 16.01.1980 N 168)
(ред. от 01.05.1991)
Содержание
Постановлением Государственного
комитета СССР по стандартам
от 16 января 1980 г. N 168
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАРАБАНЫ ФАНЕРНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Plywood drums. Specifications
ГОСТ 9338-80
Список изменяющих документов (в ред. Изменения N 1, утв. в мае 1984 г., Изменения N 2, утв. в ноябре 1985 г., Изменения N 3, утв. в мае 1991 г.) |
Группа Д72
ОКП 53 7335
Дата введения
1 января 1982 года
1. РАЗРАБОТАН Министерством лесной промышленности СССР
РАЗРАБОТЧИКИ: И.Н. Ганцовский; О.А. Лебедева; Э.В. Симаева; М.В. Шестак; В.Н. Кладов; Н.Ф. Мороз; Л.Л. Лихачева
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.01.80 N 168
3. ВЗАМЕН ГОСТ 9338-74
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, приложения | ||||
| |||||
ГОСТ 7502-89 | |||||
ГОСТ 18211-72 | |||||
| |||||
ГОСТ 18425-73 | |||||
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 12.05.91 N 633
6. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) с Изменениями N 1, 2, 3, утвержденными в мае 1984 г., ноябре 1985 г., мае 1991 г. (ИУС 9-84, 2-86, 8-91)
Настоящий стандарт распространяется на фанерные барабаны, для грузов массой до 200 кг, предназначенные для упаковывания, хранения и транспортирования сыпучей пастообразной и брикетированной химической продукции, пластичных смазочных материалов, лекарственно-технического сырья и лекарственных средств в порошках, яичного порошка, сушеных фруктов и овощей, молока цельного сухого и концентратов киселя на плодовых и ягодных экстрактах, а также на фанерные барабаны, предназначенные для упаковывания продукции, поставляемой для экспорта.
Требования пп. 1.1, 1.2, 1.3, 2.22 и разд. 4 и 5 являются обязательными. Требования остальных пунктов являются рекомендуемыми.
(Измененная редакция, Изм. N 3).
1.1. Барабаны должны изготовляться с фанерным остовом и доньями из фанеры или древесины и соответствовать типам:
(Измененная редакция, Изм. N 1).

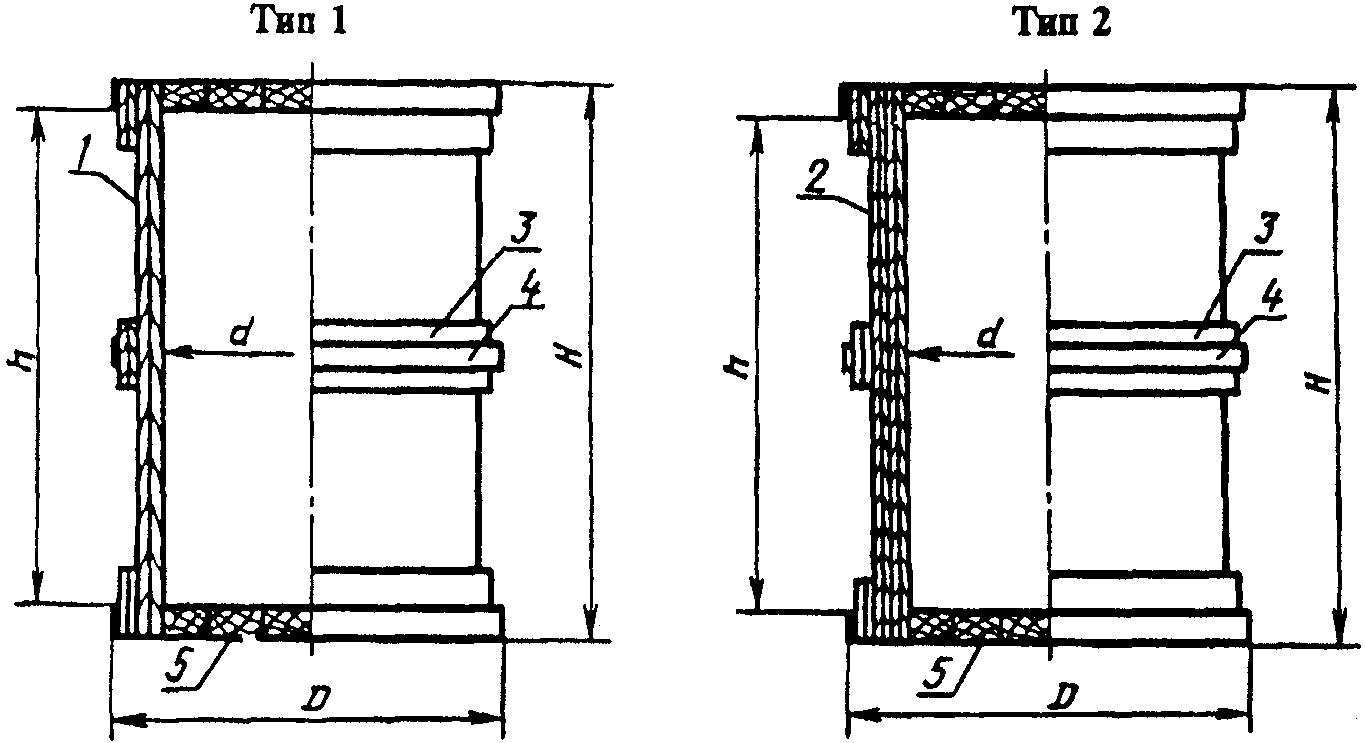

1 - одинарный фанерный остов; 2 - двойной фанерный остов;
3 - фанерный обруч; 4 - металлический обруч; 5 - дощатое дно
Черт. 1

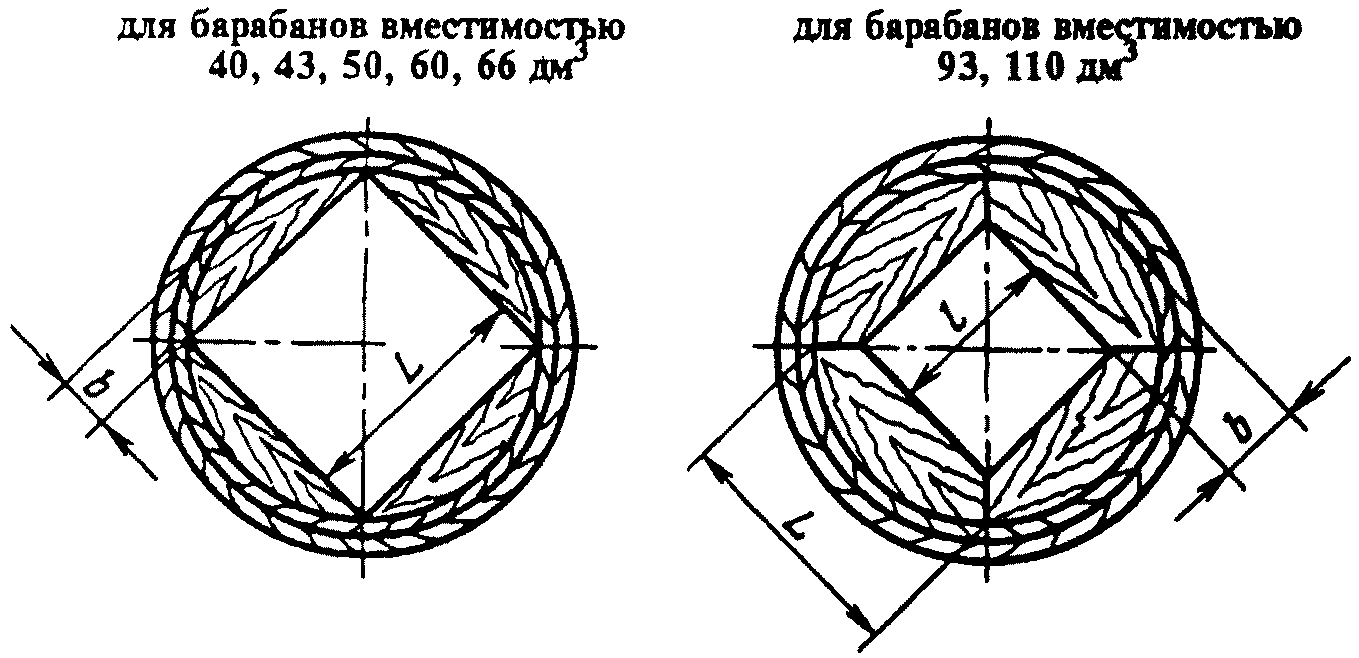

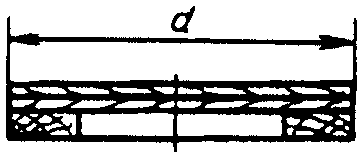

Фанерное дно на деревянных сегментах
(черт. 3 приложения 2)

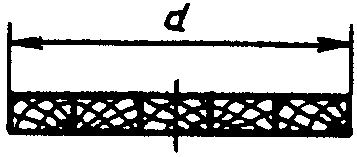

Дощатое дно

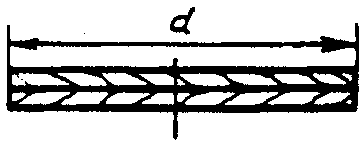

Фанерное дно

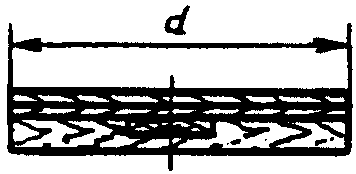

Фанерное дно на деревянных перекрещивающихся планках
Таблица 1
Размеры, мм
Номер барабана | Тип барабана | Исполнение доньев | Вместимость, дм3 | Код ОКП | Количество обручей | Диаметр барабана | Высота барабана | Объем древесины деталей барабана в чистоте, м3 | ||||
фанерных | металлических | внутренний d | наружный D | внутренняя h | наружная H | древесины | фанеры | |||||
1 | 1 | 40 | 53 7335 0201 | 2 | 2 | 310 | 326 | 520 | 558 | 0,0029 | 0,0029 | |
2-1 | 1 | 40 | 53 7335 0301 | 2 | 2 | 335 | 351 | 442 | 500 | - | 0,0044 | |
2-2 | 2 | 43 | 53 7335 0601 | 3 | 3 | 346 | 370 | 462 | 500 | 0,0036 | 0,0051 | |
3 | 1 | 50 | 53 7335 0101 | 3 | 3 | 354 | 370 | 514 | 560 | 0,0014 | 0,0043 | |
4-1 | 1 | 60 | 53 7335 0202 | 2 | 2 | 460 | 476 | 362 | 400 | 0,0063 | 0,0032 | |
4-2 | 1 | 60 | 53 7335 0203 | 2 | 2 | 335 | 351 | 690 | 728 | 0,0033 | 0,0039 | |
5-1 | 1 | 66 | 53 7335 0102 | 3 | 3 | 354 | 370 | 674 | 720 | 0,0014 | 0,0051 | |
5-2 | 2 | 62 | 53 7335 0402 | 3 | 3 | 346 | 370 | 662 | 720 | - | 0,0087 | |
5-2 | 2 | 62 (63 63) | 53 7335 0501 | 3 | 3 | 346 | 370 | 662 | 720 | 0,0009 | 0,0078 | |
6-1 | 1 | 93 | 53 7335 0103 | 3 | 3 | 419 | 435 | 674 | 720 | 0,0023 | 0,0061 | |
6-2 | 2 | 87 | 53 7335 0403 | 3 | 3 | 411 | 435 | 662 | 720 | - | 0,0104 | |
6-2 | 2 | 87 (89 90) | 53 7335 0502 | 3 | 3 | 411 | 435 | 662 | 720 | 0,0010 | 0,0094 | |
7 | 1 | 110 | 53 7335 0204 | 2 | 2 | 450 | 466 | 690 | 728 | 0,0060 | 0,0051 | |
Примечание. Размеры барабанов рассчитаны с учетом толщины фанеры 4 мм.
(Измененная редакция, Изм. N 2, 3).
1.4. Размеры деталей и развертки барабанов приведены в приложении 1.
1.5. Для продукции с упаковочной плотностью не более 0,8 кг/дм3 должны применяться барабаны типа 1 с доньями по исполнению В.
1.6. Барабаны, предназначенные для упаковывания пластичных смазочных материалов, должны изготовляться с отверстием под деревянную пробку в одном из доньев.
1.7. Предельные отклонения от размеров барабанов и их деталей указаны в приложении 3.
1.8. Перечень продукции, рекомендуемой для упаковывания в барабаны, приведен в приложении 4.
1.9. Пример условного обозначения фанерного барабана номер 3, типа 1 с дном по исполнению Б:
ФБ 3 1Б ГОСТ 9338-80
2.1. Барабаны должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Для изготовления остова и доньев барабанов применяют фанеру по ГОСТ 3916.1 всех марок не ниже сорта ВВ/С и по ГОСТ 3916.2 всех марок не ниже сорта ВХ/СХ.
Допускается донья барабанов изготовлять из древесно-волокнистой плиты марки Т групп А и Б по ГОСТ 4598.
Толщина фанеры должна быть 3 - 4 мм, древесно-волокнистой плиты - 3,2 мм.
(Измененная редакция, Изм. N 1, 3).
2.3. Для изготовления остова и доньев барабанов, предназначенных для химической продукции, упакованной в металлические барабаны, должна применяться фанера по ГОСТ 3916.1 всех марок и сортов.
(Измененная редакция, Изм. N 1, 2, 3).
2.4. Материалы, применяемые для изготовления барабанов для пищевых продуктов, должны быть согласованы с Министерством здравоохранения СССР.
2.4а. Барабаны N 1-3, предназначенные для упаковывания яичного порошка, сушеных фруктов и овощей, молока цельного сухого и концентратов киселя на плодовых и ягодных экстрактах, применяют с мешками-вкладышами из полиэтилена, которые изготовляют в соответствии с требованиями ГОСТ 19360 или другой нормативно-технической документации; из пленки или рукавов пленки по ГОСТ 10354, толщиной не более 0,1 мм из нестабилизированного полиэтилена высокого давления марки 15803-020 или других марок по ГОСТ 16337.
Горловину мешка-вкладыша сваривают или туго перевязывают двойным узлом с перегибами.
(Введен дополнительно, Изм. N 3).
2.5. Для изготовления деревянных деталей доньев барабанов должны применяться пиломатериалы мягких лиственных пород и березы по ГОСТ 2695. Допускается для изготовления этих деталей применять пиломатериалы хвойных пород по ГОСТ 8486 и ГОСТ 24454.
Толщина дощатых доньев и сегментов должна быть 19 мм.
Ширина деревянных деталей доньев должна быть не менее 50 мм, ширина сегментов в зависимости от вместимости барабанов - 50 - 70 мм в соответствии с черт. 3 приложения 2.
(Измененная редакция, Изм. N 3).
2.6. Показатели качества древесины деревянных деталей должны соответствовать требованиям, указанным в табл. 2.
Порок древесины по ГОСТ 2140 | Норма ограничения пороков | |
в досках дна | в сегментах и планках | |
1. Сучки | Допускаются размером и в количестве не более: | |
а) сросшиеся и частично сросшиеся, здоровые, светлые, темные и с трещинами | 1/2 ширины доски | 1/3 ширины детали 1 шт. на 100 мм длины |
в том числе сшивные, проходящие по пласти | 1/4 толщины детали | |
б) несросшиеся здоровые светлые, темные и с трещинами | 1/3 ширины доски не более 4 шт. на 100 мм длины | 1/4 ширины детали 1 шт. на 100 мм длины |
2. Трещины пластевые, кромочные, торцовые: | ||
а) глубокие | Допускаются глубиной не более 1/4 ширины и длиной не более 1/4 длины доски или планки и сегмента | |
б) сквозные | Допускаются общей длиной не более 1/4 длины доски - в досках шириной более 50 мм, 1/10 - в досках шириной до 50 мм, при условии расположения не ближе 20 мм от кромок досок | Не допускаются |
3. Пороки строения древесины: | ||
а) наклон волокон | Допускается, если отклонение волокон от прямого направления не превышает 10% | |
б) прорость | Допускается не более: | |
2/5 ширины и 1/3 длины доски | 1/3 длины и ширины планки | |
4. Грибные поражения: ядровая гниль, заболонная гниль и наружная трухлявая гниль | Не допускается | |
5. Биологические повреждения: | ||
червоточина глубокая и сквозная | Допускается с диаметром ходов до 10 мм, если они расположены под углом от 90 до 60° к пласти в общем числе учитываемых сучков | |
Примечания:
2. В местах расположения сучков забивка скоб и гвоздей не допускается.
3. В планках и сегментах отверстия от несросшихся, табачных, загнивших и гнилых сучков и глубокой червоточины, диаметром свыше 10 мм должны быть заделаны деревянными пробками на клею или специальными мастиками.
(Измененная редакция, Изм. N 1, 3).
2.7. Влажность досок и планок должна быть не более 22% и не менее 12%.
2.8. Параметр шероховатости поверхности дощатых деталей барабанов Rmmax должен быть: для древесины лиственных пород - не более 1000 мкм, для древесины хвойных пород - не более 1250 мкм по ГОСТ 7016.
(Измененная редакция, Изм. N 1, 3).
2.9. Наружный остов барабанов типов 1 и 2 должен быть изготовлен из цельного листа фанеры, скрепляемого внахлестку.
Величина нахлестки фанеры для барабанов типа 1 должна быть 70 мм, для типа 2 - 60 мм.
В барабанах N 1, 4 и 7 для химической продукции, упакованной в металлические барабаны, допускается величина нахлестки остова 60 мм.
В барабанах типа 1 с дном по исполнению Б, применяемых для упаковывания химической продукции в металлических барабанах, места нахлестки фанеры должны быть скреплены полосками из стальной ленты шириной не более 30 мм, изготовленными из такого же металла, что и обручи.
Допускается изготовлять остовы барабанов типа 1 под красители из двух листов - для барабана N 3, из двух - трех листов - для барабанов N 5-1.
При этом листы фанеры должны быть скреплены встык скобами с помощью полос фанеры, расположенных с внутренней стороны остова.
Шаг скобы должен быть равен 25 мм; ширина скрепляющих полос должна равняться величине нахлестки остова.
2.10. Внутренний остов у барабанов типа 2 вкладывают без крепления. Продольные швы наружного остова барабана и стык кромок внутреннего остова должны располагаться диаметрально противоположно.
Допускается для внутреннего остова в барабанах N 2-2 типа 2 применять вместо фанеры картон толщиной 0,9 - 1,5 мм не ниже марки В по ГОСТ 7933 с обязательной пропиткой кромок битумным лаком БТ-577 по ГОСТ 5631.
Допускается в барабанах с двойным фанерным остовом для густотертых красок вкладывать внутренний фанерный остов с нахлестом 70 мм.
(Измененная редакция, Изм. N 1, 2).
2.11. Наружный остов и обручи к нему должны быть скреплены скобами, изготовленными из светлой термически необработанной проволоки диаметром 0,9 - 1,2 мм по ГОСТ 3282.
Скобы располагают в шахматном порядке. Расстояние между скобами в каждом ряду должно быть 100 мм, скобы располагают от кромок фанеры на расстоянии 5 - 10 мм.
Длина спинки скобы должна быть 10 - 15 мм. Длина ножек скобы должна равняться толщине сшиваемых деталей с припуском 4 - 5 мм на загиб.
Допускается остовы и обручи к ним крепить гвоздями, забиваемыми с наружной стороны.
Концы скоб должны быть загнуты и утоплены, концы гвоздей - загнуты.
2.12. Ширина фанерных обручей в барабанах типа 1 должна быть равна 60, типа 2 - 40 мм.
Количество фанерных обручей в барабанах, предназначенных для упаковывания химической продукции в металлических барабанах, должно быть равно 2, для остальной продукции - 3.
Фанерные обручи должны крепиться к остову так, чтобы торец обруча прилегал к торцу нахлестки остова.
Торцовые обручи должны быть расположены заподлицо с торцами остова, а средний обруч должен располагаться на середине высоты остова.
2.13. Фанерные донья (исполнение В) должны быть прикреплены к остову четырьмя фанерными поясками шириной 25 мм, которые располагают в соответствии с черт. 4 приложения 2.
Каждую пару поясков прибивают к остову восьмью гвоздями или проволочными скобами, расположенными равномерно по окружности остова, концы гвоздей или скоб должны быть загнуты на торцовых обручах или на поясках.
В барабанах исполнения В допускается:
- устанавливать между поясками перпендикулярно волокнам фанерного дна поддонную планку толщиной 25 и шириной 40 мм, которую прибивают двумя гвоздями в каждый торец планки;
- применять фанерные пояски шириной 40 мм, при этом наружная высота барабана типа 4-1 должна быть 430 мм.
2.14. Фанерные обручи и пояски должны быть скреплены внахлестку.
Величина нахлестки должна равняться величине нахлестки остова барабана, за исключением барабана N 4-1 типа 1, для которого величина нахлестки обруча должна быть 35 мм.
2.13, 2.14. (Измененная редакция, Изм. N 1).
2.15. Металлические обручи изготовляют из стальной ленты шириной 20 мм и толщиной 0,3 - 0,4 мм по ГОСТ 3560, листовой стали толщиной 0,4 мм по ГОСТ 19903 или черной жести, изготовленной по нормативно-технической документации.
Концы обручей соединяют внахлестку электросваркой или "взамок".
Допускается концы металлических обручей прибивать внахлестку гвоздями через поддонную планку.
Величина нахлестки металлических обручей должна быть для:
- электросварки - 20;
- "замка" - 30;
- гвоздей - 50 мм.
Крайние металлические обручи располагают заподлицо с торцами фанерного торцового обруча, средние - по центру фанерных обручей и прибивают четырьмя гвоздями размером 1,6x25 мм или 1,8x32 мм.
Металлические обручи допускается применять составными из двух отрезков, соединенных внахлестку электросваркой или "взамок".
(Измененная редакция, Изм. N 1, 3).
2.16. Доски доньев по кромкам должны быть соединены при помощи шпилек диаметром 2,0 - 2,5 и длиной 30 - 40 мм, изготовленных по нормативно-технической документации.
Шпильки вбивают в одну из кромок досок по две штуки на расстоянии 130 - 150 мм.
Допускаются другие виды соединений досок по кромкам в соответствии с нормативно-технической документацией.
(Измененная редакция, Изм. N 2).
2.17. Перекрещивающиеся планки соединяют между собой с зарезкой на половину толщины, толщина планок должна быть 25, ширина 50 мм.
2.18. Сегменты прибивают к фанерному дну тремя гвоздями или скобами.
Перекрещивающиеся планки прибивают к дну четырьмя гвоздями или скобами.
При этом концы скоб должны быть загнуты и утоплены, концы гвоздей загнуты.
- исполнение А - по два гвоздя в каждый сегмент;
- исполнение Б - гвозди располагают равномерно по окружности;
- исполнение Г - по два гвоздя в торцы планок.
2.19а. Барабаны N 2-2 типа 2, предназначенные для упаковывания свинцового глета, сурика, паст и густотертых красок, должны изготовляться с дощатым дном толщиной 25 мм, обшитым с одной стороны фанерой, на трех фанерных поясках шириной 25 мм. При этом дощатое дно крепится к наружному фанерному дну восемью гвоздями или проволочными скобами.
В барабанах N 2-2 типа 2, предназначенных для упаковывания густотертых красок и паст, допускается применять:
- двойное фанерное дно с фанерными поясками;
- двойное фанерное дно с наружными фанерными поясками, при этом внутренний остов должен быть высотой 434 мм.
(Введен дополнительно, Изм. N 2).
2.20. В барабанах, предназначенных для упаковывания пластичных смазок и густотертых красок, места сопряжения доньев с остовом должны быть уплотнены прокладкой из упаковочной двухслойной бумаги марок Б-70, В-70, по ГОСТ 8828, шириной 50 - 60 мм.
Допускается применять полиэтиленовую пленку марок Т, Н по ГОСТ 10354, толщиной 0,5 - 0,8 мм и шириной 140 - 150 мм на клеях, изготовленных по нормативно-технической документации.
(Измененная редакция, Изм. N 2).
2.21. При изготовлении барабанов применяют гвозди по ГОСТ 4034 следующих размеров:
П 1,6x25 - П 1,8x32 - для соединения фанерных доньев с сегментами и планками;
П 1,8x32 - П 2,0x40 - для крепления поясков к остову;
П 2,0x45 - П 2,2x50 - для крепления дощатого дна, сегментов и планок к остову;
П 2,5x60 - для крепления поддонной планки к остову.
на сопротивление ударам при свободном падении
Барабаны сбрасывают с высоты (H) в сантиметрах, определяемой по формуле
,где m - масса барабана с упакованной в него продукцией, кг.
на сопротивление сжатию
Нагрузка, которую должны выдерживать барабаны при давлении на остов, должна быть не менее 2000 кгс/м2 (19,6 кн/м2).
(Измененная редакция, Изм. N 1, 2).
ДЛЯ ПРОДУКЦИИ, ПОСТАВЛЯЕМОЙ В СТРАНЫ С ТРОПИЧЕСКИМ КЛИМАТОМ
3.1. Для изготовления остова и доньев барабанов применяют фанеру по ГОСТ 3916.1 не ниже сорта ВВ/С и по ГОСТ 3916.2 не ниже сорта ВХ/СХ.
(Измененная редакция, Изм. N 1, 3).
3.2. Остовы барабанов изготовляют из цельного листа фанеры.
3.3. Показатели качества древесины дощатых деталей должны соответствовать требованиям, предусмотренным табл. 2 с дополнениями согласно табл. 3.
Таблица 3
Порок древесины по ГОСТ 2140 | Норма ограничения пороков древесины | |
в досках дна | в сегментах и планках | |
Наклон волокон | Допускается при отклонении волокон от прямого направления на 1 м, не более, %: | |
10 | 7 | |
Кармашек | Допускается не более 4 шт. на 1 м длины | |
Рак | Допускается протяжением до 1/6 длины детали | |
Примечание. Сквозные трещины и червоточина с диаметром ходов свыше 10 мм в досках дна не допускаются.
(Измененная редакция, Изм. N 1).
4.1. Приемку барабанов производят партиями.
Партией считают количество барабанов одного размера и типа, оформленное одним документом о качестве, содержащим:
- наименование предприятия-изготовителя и (или) его товарный знак;
- тип и размер барабана;
- количество барабанов в партии;
- обозначение настоящего стандарта.
4.2. Для контроля качества отбирают 5% барабанов от партии, но не менее 50 шт.
Если в выборке более 2% барабанов не соответствуют требованиям настоящего стандарта, проводят повторный контроль на удвоенной выборке, взятой от той же партии.
Если при повторном контроле в выборке окажется более 2% барабанов, не соответствующих требованиям настоящего стандарта, партию считают не соответствующей требованиям стандарта.
Разд. 4. (Измененная редакция, Изм. N 2).
5.1. Определение и измерение пороков древесины - по ГОСТ 2140.
Сучки измеряют:
- сросшиеся, частично сросшиеся и несросшиеся - по расстоянию между касательными к контуру сучка, проведенными параллельно продольной оси доски или планки;
- сшивные - по расстоянию между ребром и касательной к контуру поперечного сечения сучка, проведенной параллельно ребру доски или планки.
5.2. Визуально устанавливают соответствие типов барабанов требованиям настоящего стандарта, правильность сборки, отсутствие перекосов и выступающих скоб или гвоздей, качество фанеры, древесины, древесно-волокнистой плиты.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 7502-89 Постановлением Госстандарта России от 27.07.1999 N 220-ст с 1 июля 2000 года введен в действие ГОСТ 7502-98. |
5.3. Размеры барабанов и деталей проверяют линейкой по ГОСТ 427, рулеткой по ГОСТ 7502 и штангенциркулем по ГОСТ 166 с погрешностью измерения не более: 1 мм - для внутренних и наружных размеров; 0,5 мм - для толщины деталей из досок; 0,1 мм - для толщины деталей из фанеры и древесно-волокнистой плиты.
(Измененная редакция, Изм. N 1).
5.5. Шероховатость поверхности деревянных деталей определяют по ГОСТ 15612.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 18425-73 Приказом Росстандарта от 28.08.2018 N 538-ст с 1 июня 2019 года введен в действие ГОСТ 18425-2018. |
5.6. Контроль механической прочности барабанов проводят: на сопротивление сжатию по ГОСТ 18211 или ГОСТ 25014 и на сопротивление удару при свободном падении - по ГОСТ 18425.
Для испытаний отбирают не менее трех барабанов для каждого вида испытаний.
Барабаны считают выдержавшими испытания, если после пяти сбрасываний и приложения сжимающей нагрузки не будет обнаружено повреждений остова и доньев, влияющих на сохранность продукции.
Испытания на удар при свободном падении и на штабелирование для барабанов, предназначенных для продукции, относящейся по ГОСТ 19433 к опасным грузам, проводят по ГОСТ 26319.
(Измененная редакция, Изм. N 2).
6.1. На одном из доньев барабана наносится маркировка, характеризующая тару в соответствии с требованиями ГОСТ 14192 и содержащая:
- товарный знак;
- номер барабана и объем древесины деталей барабана в чистоте, м3;
- объем барабана;
- обозначение настоящего стандарта.
Транспортная маркировка - по ГОСТ 14192.
Барабаны, предназначенные для продукции, поставляемой на экспорт, относящейся по ГОСТ 19433 к опасным грузам, должны иметь маркировку по ГОСТ 26319.
(Измененная редакция, Изм. N 2, 3).
6.2. Барабаны формируют в транспортные пакеты в соответствии с требованиями ГОСТ 26663. При этом одно из доньев должно быть прибито двумя гвоздями, предохраняющими дно от выпадания.
Барабаны перевозят всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом из них.
(Измененная редакция, Изм. N 1, 3).
6.3. Барабаны хранят в крытых складских помещениях или под навесом в вертикальном положении.
Допускается хранить барабаны в штабелях на прокладках с укрытием водонепроницаемым материалом.
При укладке на землю под нижний ряд должны быть положены прокладки высотой не менее 100 мм.
Справочное
Размеры, мм
Номер барабана | Тип барабана | Исполнение доньев | Вместимость, дм3 | Остов | Дно дощатое | Обручи | Сегменты | ||||||||
Длина развернутая | Ширина (высота) H | Диаметр D | Толщина | фанерные | металлические | длина по хорде | Ширина b | Толщина | |||||||
Длина | Ширина | Длина | Ширина | наибольшая L | наименьшая l | ||||||||||
1 | 1 | 40 | 1055 | 558 | 309 | 19 | 1063 | 60 | 1113 | 20 | - | - | - | - | |
2-1 | 1 | 40 | 1135 | 500 | 334 | - | 1143 | 60 | 1193 | 20 | - | - | - | - | |
2-2 | 2 | 43 | наруж. 1159 | 500 | 345 | 19 | 1167 | 40 | 1217 | 20 | - | - | - | - | |
внутр. 1095 | 500 | 345 | - | - | - | - | - | - | - | - | - | ||||
3 | 1 | 50 | 1194 | 560 | 353 | - | 1202 | 60 | 1252 | 20 | 250 | - | 50 | 19 | |
4-1 | 1 | 60 | 1527 | 400 | 459 | 19 | 1535 | 60 | 1585 | 20 | - | - | - | - | |
4-2 | 1 | 60 | 1135 | 728 | 334 | 19 | 1143 | 60 | 1193 | 20 | - | - | - | - | |
5-1 | 1 | 65 | 1194 | 720 | 353 | - | 1202 | 60 | 1252 | 20 | 250 | - | 50 | 19 | |
5-2 | 2 | 62 | наруж. 1159 | 720 | 345 | - | 1167 | 40 | 1217 | 20 | - | - | - | - | |
внутр. 1095 | 720 | 345 | - | - | - | - | - | - | - | - | - | ||||
6-1 | 1 | 93 | 1399 | 720 | 418 | - | 1407 | 60 | 1457 | 20 | 296 | 278 | 70 | 19 | |
6-2 | 2 | 87 | наруж. 1363 | 720 | 410 | - | 1371 | 40 | 1421 | 20 | - | - | - | - | |
внутр. 1299 | 720 | 410 | - | - | - | - | - | - | - | - | - | ||||
7 | 1 | 110 | 1496 | 728 | 449 | 19 | 1504 | 60 | 1554 | 20 | - | - | - | - | |
Примечания:
1. Длина остова развернутая рассчитана с учетом допуска по диаметру барабана, величины нахлестки остова и трех толщин фанеры.
2. Длина фанерных обручей рассчитана с учетом двух толщин фанеры.
3. Длина металлических обручей рассчитана с учетом нахлестки при прибивке обруча гвоздями.
4. Допускается уменьшить величину нахлестки фанерного остова и обруча для барабана номер 4-1 типа 1.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 1, 2, 3).
Рекомендуемое
КОНСТРУКЦИЯ СЕГМЕНТОВ К БАРАБАНАМ С ИСПОЛНЕНИЕМ
ДОНЬЕВ ПО ИСПОЛНЕНИЮ А

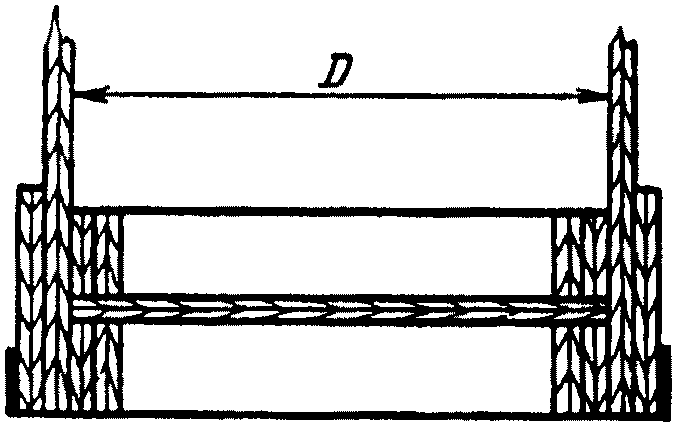

Крепление фанерного дна к остову фанерными поясками
ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 3).
Рекомендуемое
Размеры барабанов и их деталей, мм | Поля допусков, числовые значения предельных отклонений, мм | Обозначение квалитетов по ГОСТ 6449.1 |
1. Наружный диаметр: | ||
св. 250 до 315 | +3 | H16 |
" 315 " 500 | +4 | H16 |
2. Наружная высота остова: | ||
св. 315 до 500 | +/- 3 | js17 |
" 500 " 800 | +/- 4 | js17 |
3. Ширина фанерных обручей, поясков и нахлестки остова | +/- 2 | js18 |
4. Длина планок и сегментов до 500 | -2 | h14 |
5. Толщина дощатых деталей | +/- 1 | js17 |
6. Длина фанерных обручей и поясков св. 1000 до 1600 | +3 | H14 |
Примечание. Поля допусков и числовые значения предельных отклонений приняты по ГОСТ 6449.1 с округлением до целого числа по максимальному значению интервала размеров.
ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. N 1).
Рекомендуемое
В ФАНЕРНЫЕ БАРАБАНЫ
Номер барабана | Наименование продукции |
1 | Химическая продукция в металлических барабанах по ГОСТ 5044, пластичные смазочные материалы, сухие пигменты, красители и другая сыпучая и пастообразная химическая продукция и продукция, относящаяся к опасным грузам по ГОСТ 19433 Сушеные фрукты и овощи |
2 | Густотертые краски, пластичные смазочные материалы Сыпучая и пастообразная химическая продукция Сушеные фрукты и овощи |
3 | Красители, полупродукты для красителей и другая сыпучая и пастообразная химическая продукция, лекарственно-техническое сырье, лекарственные средства в порошках Яичный порошок, сушеные фрукты и овощи, молоко цельное сухое и концентраты киселя на плодовых и ягодных экстрактах |
4 | Химическая продукция в металлических барабанах по ГОСТ 5044 и продукция, относящаяся к опасным грузам по ГОСТ 19433 |
5 | Красители и другая сыпучая и пастообразная химическая продукция, лекарственно-техническое сырье, лекарственные средства в порошках |
6 | Красители и пигменты, лекарственные средства в порошках, лекарственно-техническое сырье |
7 | Химическая продукция в металлических барабанах по ГОСТ 5044, сыпучая и пастообразная химическая продукция и продукция, относящаяся к опасным грузам по ГОСТ 19433 |
ПРИЛОЖЕНИЕ 4. (Измененная редакция, Изм. N 1, 2, 3).
