Постановлением Государственного комитета стандартов Совета Министров СССР от 18.07.72 N 1438 дата введения установлена

Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

* Переиздание (ноябрь 1998 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1977 г., апреле 1981 г., марте 1987 г. (ИУС 8-77, 7-81, 6-87)

Настоящий стандарт распространяется на фанеру, фанерные и столярные плиты, древесные слоистые пластики и устанавливает методы определения плотности, влажности, водопоглощения, влагопоглощения, объемного разбухания.

Стандарт соответствует СТ СЭВ 2380-80, СТ СЭВ 2381-80 в части определения влажности и плотности фанеры и столярных плит.

(Измененная редакция, Изм. N 1, 2).

1.1. Для определения влажности, плотности, водопоглощения, влагопоглощения и объемного разбухания применяют следующую аппаратуру, материалы и реактивы:

весы по ГОСТ 24104-88 с точностью взвешивания до 0,01 г;

сушильные шкафы с естественной циркуляцией воздуха, обеспечивающие постоянную температуру (103 +/- 2) °C;

эксикатор и лабораторные стеклянные чашки с крышками типа ЧН по ГОСТ 25336-82;

хлористый кальций или серную кислоту концентрации не менее 94% (плотность 1,830 - 1,835 г/см³);

углекислый безводный натрий по ГОСТ 83-79 или углекислый кристаллический натрий по ГОСТ 84-76;

штангенциркуль по ГОСТ 166-89 с точностью измерения до 0,1 мм;

микрометр или толщиномер по ГОСТ 11358-89 с точностью измерения до 0,01 мм.

Допускается применять другие измерительные инструменты и приборы, обеспечивающие требуемую точность измерения и взвешивания.

(Измененная редакция, Изм. N 3).

2.1. Отбор образцов, их количество, изготовление и подготовка к испытаниям - по ГОСТ 9620-94.

(Измененная редакция, Изм. N 2).

2.2. Плотность определяют на образцах размером 100 x 100 x s мм.

Плотность древесных слоистых пластиков и фанерных плит клиновидной формы определяют на образцах размером 50 x 50 x s мм.

2.3. Образцы для определения влажности должны иметь размеры не менее 25 см² по площади в плане или не менее 10 г по массе. Форма образцов произвольная.

Влажность древесных слоистых пластиков определяют на измельченных образцах. (Измененная редакция, Изм. N 2).

2.4. Образцы для определения водопоглощения, влагопоглощения и объемного разбухания изготовляют в виде прямоугольной призмы размером 80 x 4 x s мм, где 80 - длина образца вдоль волокон в миллиметрах; 4 - ширина образца в миллиметрах; s - толщина образца, равная 20 мм и менее.

Определение водопоглощения древесных слоистых пластиков за 24 ч производят на образцах размером 50 x 50 x s мм.

2.5. При определении влажности с момента изготовления образцов до взвешивания последние должны помещаться в сухие закрытые эксикаторы, полиэтиленовые мешки или другие средства, обеспечивающие сохранение влажности.

2.6. Перед испытанием на влагопоглощение, водопоглощение и объемное разбухание образцы выдерживают при температуре (20 +/- 5) °C и относительной влажности (65 +/- 5)% в течение 120 ч. Допускается производить испытания без выдержки в указанных условиях.

3.1. Определение влажности

Сущность метода заключается в определении взвешиванием массы воды в образце и вычислении в процентах ее отношения к массе образца после высушивания до абсолютно сухого состояния.

3.1.1. При определении влажности образцы взвешивают в соответствии с требованиями ГОСТ 9620-94. Взвешивание образцов в измельченном состоянии производят в стеклянных чашках с крышками. Взвешенные образцы высушивают в сушильном шкафу с естественной циркуляцией воздуха при (103 +/- 2) °C до постоянной массы. Высушивание образцов считают законченным, если разность между двумя последовательными взвешиваниями, произведенными через 2 ч одно после другого, будет не более 0,01 г. После охлаждения в эксикаторе с безводным хлористым кальцием или серной кислотой образцы взвешивают с той же точностью.

При определении влажности фанеры и столярных плит окончание высушивания устанавливают по изменению массы двух-трех контрольных образцов повторными взвешиваниями через каждые 6 ч. Массу образцов считают постоянной и высушивание прекращают, когда разница между двумя контрольными взвешиваниями будет не более 0,1% массы образцов.

3.1, 3.1.1. (Измененная редакция, Изм. N 2).

3.2. Определение плотности

Сущность метода заключается в определении массы образца взвешиванием, объема - измерением и вычислении отношения массы образца к его объему.

3.2.1. При определении плотности образцы взвешивают и измеряют в соответствии с требованиями ГОСТ 9620-94.

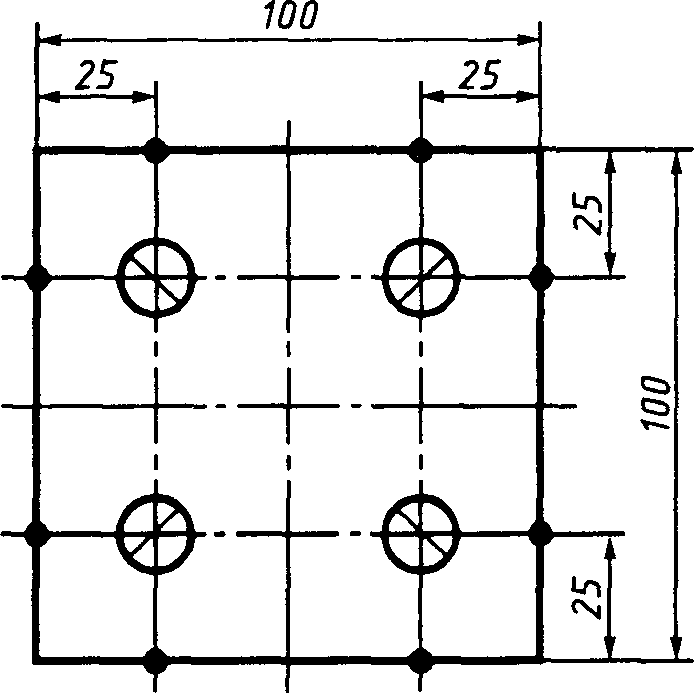

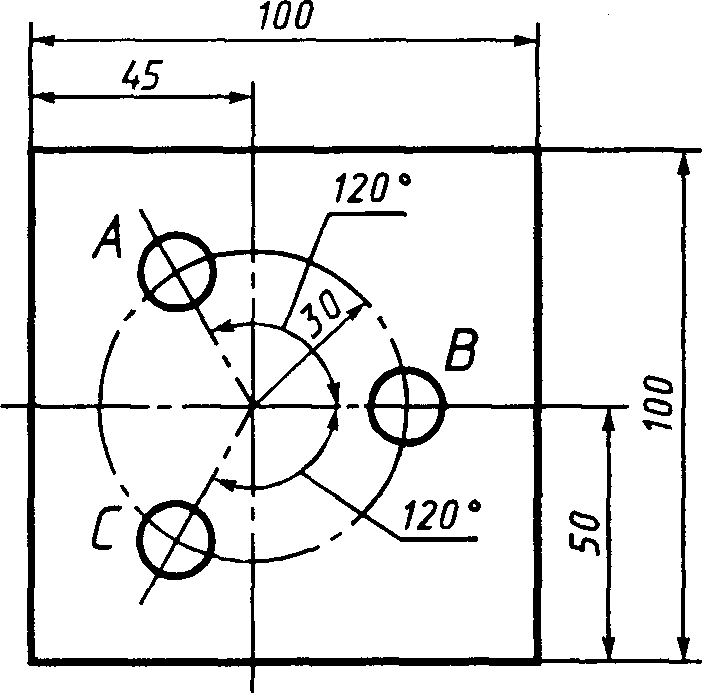

3.2.2. Толщину образцов измеряют одним из следующих способов: в четырех точках в соответствии с черт. 1 или в трех точках в соответствии с черт. 2. За толщину образца принимают среднее арифметическое результатов четырех измерений или показание трехточечного толщиномера.

3.2.3. Длину и ширину образцов измеряют в двух местах параллельно кромкам на расстоянии 25 мм от них в соответствии с черт. 1.

За длину и ширину образца принимают среднее арифметическое результатов двух измерений.

При измерении длины и ширины образцов, отобранных из одной партии, допускается производить по одному измерению каждого размера по середине сторон образца параллельно его кромкам.

3.2 - 3.2.3. (Измененная редакция, Изм. N 2).

3.2.4. Измерение толщины образца размером 50 x 50 x s мм производят в точке пересечения диагоналей.

3.2.5. Длину и ширину образца размером 50 x 50 x s мм измеряют соответственно по поперечной и продольной осям.

3.3. Определение водопоглощения, влагопоглощения и объемного разбухания

3.3.1. При определении водопоглощения и влагопоглощения образцы взвешивают с погрешностью не более 0,1 г.

(Измененная редакция, Изм. N 3).

3.3.2. При определении объемного разбухания измеряют толщину, ширину и длину взвешенных образцов.

3.3.3. Толщину образца измеряют в трех точках: посередине длины образца и на расстоянии 30 мм от середины с обеих сторон.

3.3.4. Ширину образца измеряют в трех точках: посередине длины образца и на расстоянии 30 мм от середины на уровне половины высоты образца с обеих сторон.

3.3.5. Длину образца измеряют по его продольной оси.

3.3.6. При определении влагопоглощения и объемного разбухания образцы ставят на ребро на решетку эксикатора так, чтобы они не касались друг друга и все остальные поверхности их были свободны; образцы располагают в один ряд.

Расстояние между образцами и от стенки эксикатора должно быть 10 - 15 мм. В эксикаторе должен находиться пересыщенный раствор углекислого натрия (соды). Для приготовления раствора берут Na₂CO₃·10H₂O или Na₂CO₃, температура раствора должна поддерживаться (20 +/- 2) °C.

3.3.7. При определении влагопоглощения образцы периодически взвешивают, причем первое взвешивание производят через сутки, считая с момента помещения образца в эксикатор. Последующие взвешивания производят через двое, трое, пятеро суток, а затем через каждые десять суток до 50.

3.3.8. При определении водопоглощения и объемного разбухания образцы погружают в эксикатор с дистиллированной водой. Температуру воды в эксикаторе поддерживают (20 +/- 2) °C.

3.3.9. Образцы периодически взвешивают и измеряют, причем первое взвешивание и измерение производят через сутки, считая с момента погружения образцов в воду, затем через двое, трое и пятеро суток.

3.3.10. Перед взвешиванием и измерением после водопоглощения, влагопоглощения и объемного разбухания поверхности образцов осушают фильтровальной бумагой.

3.3.11. Измерение образцов после каждого периода наблюдения производят в тех же местах, в которых были измерены образцы перед помещением их в эксикатор.

4.1. Влажность (W) в процентах вычисляют с округлением до 0,1% по формуле:

при сушке без стеклянных чашек

где m₁ - начальная масса образца, кг (г);

m₂ - масса образца, высушенного до постоянной массы, кг (г);

при сушке в стеклянных чашках

где m₀ - масса чашки для взвешивания, кг (г);

m₁ - масса чашки с образцом до высушивания, кг (г);

m₂ - масса чашки с образцом после высушивания, кг (г).

4.2. Плотность в кг/м³ (г/см³) вычисляют с округлением до 1,0 кг/м³ (0,01 г/см³) по формуле

где m - начальная масса образца, кг (г);

l - длина образца, м (см);

b - ширина образца, м (см);

s - толщина образца, м (см).

4.3. Влагопоглощение и водопоглощение в процентах вычисляют с округлением до 1% по формулам:

где m - масса образца до увлажнения, кг (г);

m₁ - масса образца после увлажнения, кг (г).

4.4. Объемное разбухание (P₀) в процентах вычисляют с округлением до 1% по формуле

где s - толщина образца, м (см);

b - ширина образца, м (см);

l - длина образца, м (см);

s₁ - толщина образца после увлажнения, м (см);

b₁ - ширина образца после увлажнения, м (см);

l₁ - длина образца после увлажнения, м (см).

4.1 - 4.4. (Измененная редакция, Изм. N 2).

4.5. Статистическую обработку результатов испытаний и отчет об испытаниях производят в соответствии с требованиями ГОСТ 9620-94.

(Введен дополнительно, Изм. N 2).
