"ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия"
(утв. Постановлением Госстандарта СССР от 24.01.1989 N 108)
(ред. от 01.11.1990)


"ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия"
(утв. Постановлением Госстандарта СССР от 24.01.1989 N 108)
(ред. от 01.11.1990)


Содержание


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 24 января 1989 г. N 108
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТОЛЩИНОМЕРЫ И СТЕНКОМЕРЫ ИНДИКАТОРНЫЕ
С ЦЕНОЙ ДЕЛЕНИЯ 0,01 и 0,1 мм
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Dial-type thickness gauges and dial-type
wall thickness gauges graduated in 0,01 and 0,1 mm.
Specifications
ГОСТ 11358-89
Список изменяющих документов
(в ред. Изменения N 1, утв. в ноябре 1990 г.)
Группа П53
МКС 17.040.30;
ОКП 39 4261,
39 4262, 39 4265
Дата введения
1 января 1990 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.01.89 N 108
3. ВЗАМЕН ГОСТ 11358-74 и ГОСТ 11951-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 8.001-80 и ГОСТ 8.383-80 на территории Российской Федерации с 01.12.2001 введены в действие ПР 50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений" (Постановление Госстандарта России от 27.09.2001 N 394-ст).
ГОСТ 8.001-80
ГОСТ 8.383-80
5. Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ИЗДАНИЕ (сентябрь 2005 г.) с Изменением N 1, утвержденным в ноябре 1990 г. (ИУС 1-91)
Настоящий стандарт распространяется на индикаторные толщиномеры и стенкомеры с верхним пределом измерения до 50 мм, оснащенные отсчетным устройством с ценой деления 0,01 и 0,1 мм (далее - толщиномеры и стенкомеры), и устанавливает обязательные требования к ним в части пп. 1.1, 1.2, 2.2, 2.4, 2.6 и 2.9.
(Измененная редакция, Изм. N 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Толщиномеры и стенкомеры должны изготовлять следующих типов:
ТН-10, ТН-25 (черт. 1) - настольные толщиномеры с нормированным измерительным усилием;
ТР-10, ТР-25 (черт. 2) - ручные толщиномеры с нормированным измерительным усилием;
ТР-25Б, ТР-50Б (черт. 3) - ручные толщиномеры без нормированного измерительного усилия;
С-2, С-10А (черт. 4) - стенкомеры с ценой деления 0,01 мм отсчетного устройства;
С-10Б (черт. 5); С-25, С-50 (черт. 6) - стенкомеры с ценой деления 0,1 мм отсчетного устройства.

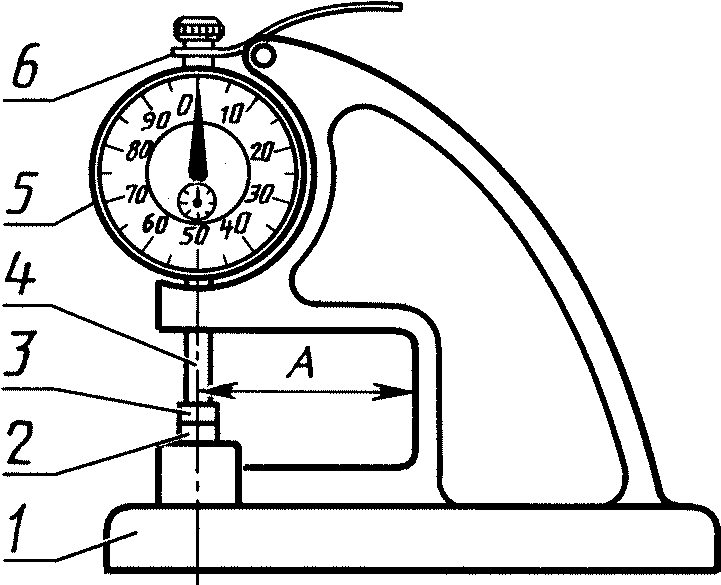

1 - корпус; 2 - пятка; 3 - измерительный наконечник;
4 - измерительный стержень; 5 - отсчетное устройство;
6 - арретир; A - вылет
Черт. 1

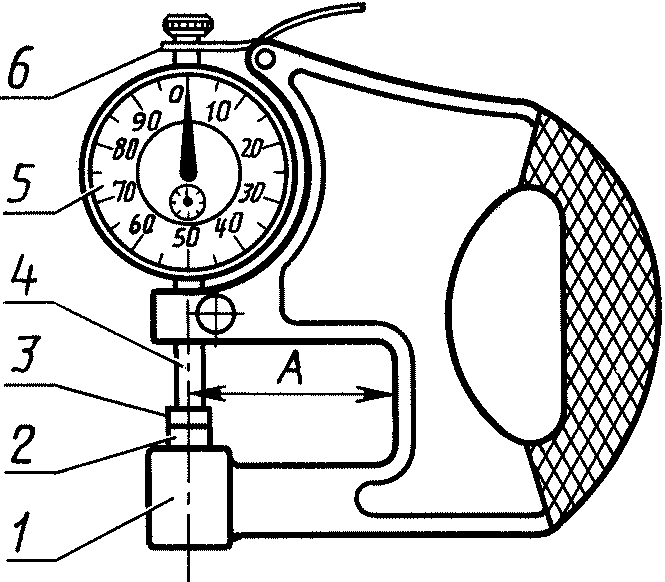

1 - корпус; 2 - пятка; 3 - измерительный наконечник;
4 - измерительный стержень; 5 - отсчетное устройство;
6 - арретир; A - вылет
Черт. 2

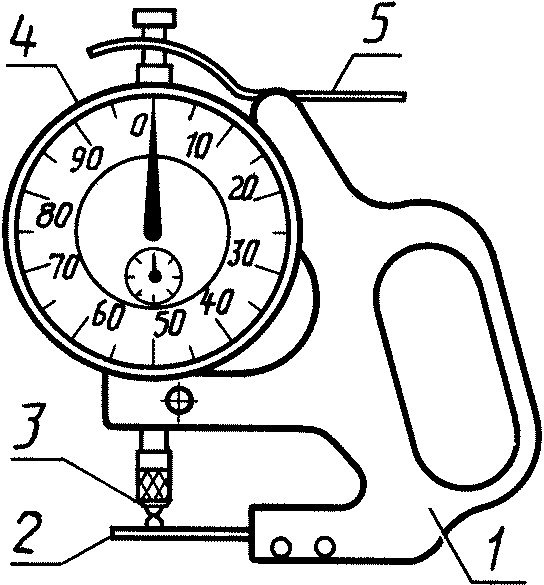

1 - корпус; 2 - пятка; 3 - измерительный наконечник;
4 - отсчетное устройство; 5 - измерительный стержень;
A - вылет
Черт. 3

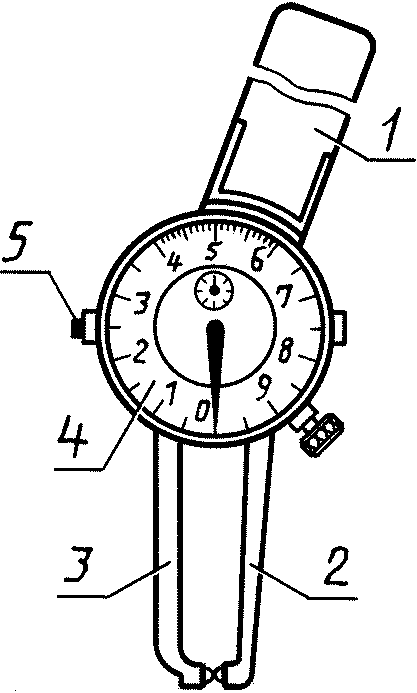

1 - корпус; 2 - неподвижный стержень; 3 - измерительный
наконечник; 4 - отсчетное устройство; 5 - арретир
Черт. 4

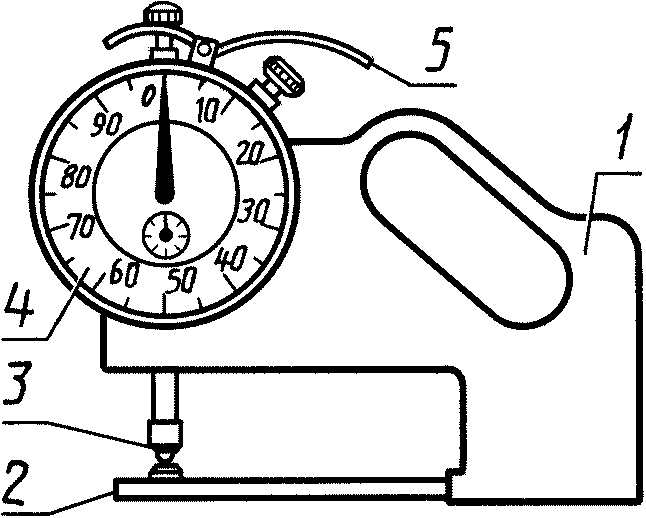

1 - ручка; 2 - неподвижный стержень; 3 - измерительный
наконечник; 4 - отсчетное устройство; 5 - арретир
Черт. 5
1 - корпус; 2 - неподвижный стержень; 3 - измерительный
наконечник; 4 - отсчетное устройство; 5 - арретир
Черт. 6
Примечание. Черт. 1 - 6 не определяют конструкцию.
1.2. Типы, основные параметры и размеры толщиномеров и стенкомеров должны соответствовать указанным на черт. 1 - 6 и в табл. 1, 2.
Таблица 1
В миллиметрах
────────────────┬────────────────┬────────┬────────┬───────┬──────────┬────
Тип │ Диапазон │ Цена │Вылет A │Глубина│Наименьший│Но-
│ измерений │деления │толщино-│измере-│ диаметр │мер
│ │ │меров, │ния, не│отверстия,│чер-
│ │ │не менее│менее │ не более │тежа
────────┬───────┼────────┬───────┤ │ ├───────┴──────────┤
толщино-│стенко-│толщино-│стенко-│ │ │ стенкомеров │
меров │меров │меров │меров │ │ │ │
────────┼───────┼────────┼───────┼────────┼────────┼───────┬──────────┼────
- │ С-2 │ - │ 0 - 2 │ 0,01 │ - │ 25 │ 3 │ 4
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
ТН-10 │ - │ 0 - 10 │ - │ │60; 160 │ - │ - │ 1
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
- │ С-10А │ - │0 - 10 │ │ - │ 40 │ 5 │ 4
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
ТН-25 │ - │ 0 - 25 │ - │ │ 160 │ - │ - │ 1
────────┤ ├────────┤ │ ├────────┤ │ ├────
ТР-10 │ │ 0 - 10 │ │ │ 60 │ │ │ 2
────────┼───────┼────────┼───────┼────────┼────────┼───────┼──────────┼────
- │ С-10Б │ - │0 - 10 │ 0,1 │ - │ 60 │ 7 │ 5
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
ТР-25 │ - │ 0 - 25 │ - │ │60; 100;│ - │ - │ 2
│ │ │ │ │ 250 │ │ │
────────┤ │ │ │ ├────────┤ │ ├────
ТР-25Б │ │ │ │ │60; 100 │ │ │ 3
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
- │ С-25 │ - │0 - 25 │ │ - │ 100 │ 12 │ 6
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
ТР-50Б │ - │ 0 - 50 │ - │ │ 160 │ - │ - │ 3
────────┼───────┼────────┼───────┤ ├────────┼───────┼──────────┼────
- │ С-50 │ - │25 - 50│ │ - │ 160 │ 20 │ 6
Таблица 2
─────────────────┬────────────────┬────────────────────────────────────────
Тип │Диаметр измери- │ Измерительное усилие, Н
────────┬────────┤тельных поверх- ├───────────────────┬────────────────────
толщино-│стенко- │ностей пятки │ толщиномеров │ стенкомеров
меров │меров │и наконечника ├────────┬──────────┼────────┬───────────
│ │толщиномеров, │не более│колебание,│не более│колебание,
│ │мм, не более │ │ не более │ │ не более
────────┼────────┼────────────────┼────────┼──────────┼────────┼───────────
ТН-10 │ С-2; │ 10 │ 1,5 │ 0,6 │ 1,5 │ 0,6
│ С-10А │ │ │ │ │
────────┼────────┤ ├────────┼──────────┼────────┼───────────
ТН-25 │ С-10Б │ │ 3,0 │ 1,8 │ 2,5 │ 1,2
────────┤ │ ├────────┼──────────┤ │
ТР-10 │ │ │ 1,5 │ 0,6 │ │
────────┤ │ ├────────┼──────────┤ │
ТР-25 ├────────┤ │ 4,0 │ 2,0 ├────────┼───────────
│ С-25 │ │ │ │ 4,0 │ 2,0
────────┼────────┤ ├────────┼──────────┤ │
ТР-25Б;│ С-50 │ │ - │ - │ │
ТР-50Б │ │ │ │ │ │
Примечание. По заказу потребителя толщиномеры должны изготовляться с измерительной поверхностью диаметром, равным 16 и 30 мм.
1.3. Примеры условных обозначений:
- настольного толщиномера с диапазоном измерения 0 - 10 мм, с вылетом A = 60 мм, с нормированным измерительным усилием и не оснащенного твердым сплавом:
Толщиномер ТР 10-60 ГОСТ 11358-89
- ручного толщиномера с диапазоном измерения 0 - 25 мм, с вылетом A = 60 мм, с нормированным измерительным усилием и оснащенного твердым сплавом:
Толщиномер ТР 25-60Т ГОСТ 11358-89
- то же, без нормированного измерительного усилия и оснащенного твердым сплавом:
Толщиномер ТР 25-60БТ ГОСТ 11358-89
- стенкомера типа С-2 с диапазоном измерения 0 - 2 мм:
Стенкомер С-2 ГОСТ 11358-89
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Толщиномеры и стенкомеры следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Предел допускаемой погрешности и размах показаний в любом рабочем положении при температуре (20 +/- 5) °C, изменении температуры за 30 мин на 0,5 °C и относительной влажности (60 +/- 20)% должны соответствовать значениям, указанным в табл. 3.
Таблица 3
────────────────┬─────────┬──────────────────────────────────────┬─────────
Тип │ Цена │ Предел допускаемой погрешности, мм │ Размах
────────┬───────┤деления, ├──────────────────┬───────────────────┤показаний
толщино-│стенко-│ мм │на участке до 1 мм│ на всем диапазоне │
меров │меров │ │ │ измерений │
│ │ ├─────────┬────────┼─────────┬─────────┤
│ │ │толщино- │стенко- │толщино- │стенко- │
│ │ │меров │меров │меров │меров │
────────┼───────┼─────────┼─────────┼────────┼─────────┼─────────┼─────────
ТН-10 │ С-2 │ 0,01 │+/- 0,01 │+/- 0,01│+/- 0,018│+/- 0,015│1/3 цены
├───────┤ │ │ │ ├─────────┤ деления
────────┤ С-10А │ │ │ ├─────────┤+/- 0,018│
ТН-25 │ │ │ │ │+/- 0,03 │ │
────────┤ │ │ │ ├─────────┤ │
ТР-10 │ │ │ │ │+/- 0,018│ │
────────┼───────┼─────────┼─────────┼────────┼─────────┼─────────┤
ТР-25; │С-10Б; │ 0,1 │+/- 0,05 │ - │+/- 0,08 │ +/- 0,1 │
ТР-25Б │ С-25 │ │ │ │ │ │
────────┼───────┤ │ │ ├─────────┤ │
ТР-50Б │ С-50 │ │ │ │+/- 0,15 │ │
Примечание. Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями прибора, соответствующими одному и тому же значению измеряемой величины, при 10-кратном арретировании измерительного наконечника.
2.3. Измерительные поверхности толщиномеров должны быть плоскими, а стенкомеров - сферическими.
Радиус сфер измерительных поверхностей стенкомеров должен быть, мм:
1,0 - для стенкомеров типа С-2;
1,6 " " типов С-10А и С-10Б;
5,0 " " " С-25 и С-50.
По заказу потребителя измерительные поверхности толщиномеров могут быть сферическими.
2.4. Измерительные поверхности толщиномеров и стенкомеров должны соответствовать требованиям, указанным в табл. 4.
Таблица 4
────────────────┬──────┬────────────┬──────┬───────────┬────────┬──────────
Тип │Вылет │Допуск плос-│Допуск│Допускаемое│Твер- │Параметр
│A, мм,│костности │парал-│смещение │дость │шерохова-
│ не │в интерфе- │лель- │центров │по ГОСТ │тости
│менее │ренционных │ности,│сферы не- │9013, │Ra по
│ │полосах │мм │подвижного │не менее│ГОСТ 2789,
│ │ │ │стержня │ │мкм,
────────┬───────┼──────┴────────────┴──────┤и измери- │ │не более
толщино-│стенко-│ толщиномеров │тельного │ │
меров │меров │ │наконечника│ │
│ │ │стенко- │ │
│ │ │меров, мм │ │
────────┼───────┼──────┬────────────┬──────┼───────────┼────────┼──────────
- │ С-2 │ - │ - │ - │ 0,1 │ 61HRC │ 0,080
────────┼───────┼──────┼────────────┼──────┼───────────┤ э │
ТН-10 │ - │ 60; │ 3 │0,004 │ - │ │
│ │ 160 │ │ │ │ │
────────┤ ├──────┤ │ │ │ │
ТР-10 │ │ 60 │ │ │ │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
- │ С-10А │ - │ - │ - │ 0,1 │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
ТН-25 │ - │ 160 │ 3 │0,004 │ - │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
- │ С-10Б │ - │ - │ - │ 0,3 │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
С-25 │ - │ 60 │ 6 │0,016 │ - │ │
│ ├──────┤ ├──────┤ │ │
│ │ 100; │ │0,020 │ │ │
│ │ 250 │ │ │ │ │
────────┤ ├──────┤ ├──────┤ │ │
ТР-25Б │ │ 60 │ │0,016 │ │ │
│ ├──────┤ ├──────┤ │ │
│ │ 100 │ │0,020 │ │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
- │ С-25 │ - │ - │ - │ 0,5 │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
ТР-50Б │ - │ 160 │ 6 │0,020 │ - │ │
────────┼───────┼──────┼────────────┼──────┼───────────┤ │
- │ С-50 │ - │ - │ - │ 0,5 │ │
Примечания. 1. На расстоянии до 0,5 мм от края плоской измерительной поверхности допускаются завалы.
2. Измерительные поверхности толщиномеров должны быть стальными или оснащаться твердым сплавом; измерительные поверхности стенкомеров - стальными, а по заказу потребителя - твердосплавными.
3. Допускаемое смещение центров сферы стенкомеров типа С-10Б нормируется в плоскости, перпендикулярной неподвижному стержню.
(Измененная редакция, Изм. N 1).
2.5. Общий ход измерительного стержня толщиномеров типов ТН-10, ТР-10 и стенкомера типа С-2 должен превышать диапазон измерения не менее чем на 0,3 мм, а толщиномеров типов ТР-25, ТР-25Б, ТР-50Б и стенкомеров типов С-10А, С-10Б, С-25, С-50 - не менее чем на 0,5 мм.
2.6. Измерительный стержень должен перемещаться плавно, без заеданий и качки. При нажиме на стержень в направлении, перпендикулярном к его оси, с силой, равной 2,5 Н, показания толщиномеров и стенкомеров с ценой деления 0,1 мм не должны изменяться более чем на 0,5 цены деления шкалы.
(Измененная редакция, Изм. N 1).
2.7. Корпус толщиномеров типа ТР должен быть жестким. Изменение показаний толщиномеров от приложения к измерительной пятке силы, равной 10 Н, по оси измерения должно соответствовать значениям, указанным в табл. 5.
Таблица 5
В миллиметрах
──────────────────────┬──────────────────────┬─────────────────────────────
Цена деления │ Вылет A │Предел допускаемых изменений
толщиномеров │ │ показаний от изгиба
──────────────────────┼──────────────────────┼─────────────────────────────
0,01 │ 60 │ 0,006
──────────────────────┼──────────────────────┼─────────────────────────────
0,1 │ 60 │ 0,01
├──────────────────────┼─────────────────────────────
│ 100 │ 0,015
├──────────────────────┼─────────────────────────────
│ 160 │ 0,02
├──────────────────────┼─────────────────────────────
│ 250 │ 0,03
2.8. Отсчетное устройство толщиномеров и стенкомеров с ценой деления 0,01 мм - по ГОСТ 577.
2.9. Предел регулирования нулевой установки толщиномеров и стенкомеров должен быть не менее +/- 10 делений шкалы.
2.10. Толщиномеры типов ТН и ТР с нормированным измерительным усилием и стенкомеры должны иметь устройство для арретирования (арретир).
2.11. Толщиномеры типа ТР без нормированного измерительного усилия должны иметь механизм отвода измерительного стержня в нерабочее (исходное) положение, а также устройство, предохраняющее измерительный стержень от износа в момент удара при возвращении его в исходное положение. Усилие возвратной пружины механизма отвода не должно превышать 4 Н для толщиномеров с диапазоном измерения 0 - 25 мм и 6 Н для толщиномеров с диапазоном измерения 0 - 50 мм.
2.12. Наружные нерабочие поверхности толщиномеров и стенкомеров должны иметь коррозионно-стойкое защитное покрытие по ГОСТ 9.303, ГОСТ 9.032.
2.13. Средняя наработка на отказ толщиномеров и стенкомеров - не менее 200000 условных измерений. Критерий отказа - несоответствие толщиномеров и стенкомеров требованиям п. 2.2.
2.14. Полный средний срок службы толщиномеров и стенкомеров - не менее четырех лет. Критерий предельного состояния - предельный износ или поломка контактных элементов рычажной системы или узла подвески измерительного рычага, характеризуемый невозможностью их восстановления механической обработкой.
2.13, 2.14. (Измененная редакция, Изм. N 1).
2.15. Среднее время восстановления толщиномеров и стенкомеров - не более 2 ч.
2.16. Срок сохраняемости - не менее двух лет.
2.17. К толщиномерам и стенкомерам прилагают паспорт, включающий в себя инструкцию по эксплуатации по ГОСТ 2.601.
Стенкомеры типа С-50 следует комплектовать с установочной мерой 25 мм, отвечающей требованиям, предъявляемым к концевым мерам длины 3-го класса точности по ГОСТ 9038.
2.18. Маркировка и упаковка толщиномеров и стенкомеров - по ГОСТ 13762.
2.19. На каждом толщиномере и стенкомере должны быть нанесены:
- порядковый номер по системе нумерации предприятия-изготовителя;
- год выпуска или его условное обозначение.
3. ПРИЕМКА
3.1. Для проверки соответствия толщиномеров и стенкомеров требованиям настоящего стандарта проводят государственные контрольные испытания, приемочный контроль, периодические испытания и испытания на надежность.
3.2. Государственные контрольные испытания - по ГОСТ 8.001 <*> и ГОСТ 8.383 <*>.
--------------------------------
<*> На территории Российской Федерации действуют ПР 50.2.009-94.
3.3. При приемочном контроле каждый толщиномер и стенкомер проверяют на соответствие пп. 1.2 (в части измерительного усилия), 2.2, 2.4 (в части шероховатости, допускаемого смещения центров сферы, допуска плоскостности и параллельности), 2.5, 2.6, 2.9.
3.4. Периодические испытания проводят не реже раза в три года на не менее трех толщиномерах и трех стенкомерах из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта, кроме пп. 2.13 - 2.16.
Если при периодических испытаниях обнаружено, что все испытуемые приборы соответствуют всем требованиям настоящего стандарта, то результаты периодических испытаний считают удовлетворительными.
3.5. Испытания на надежность проводят не реже одного раза в три года на соответствие требованиям пп. 2.13 - 2.16 по программам испытаний на надежность, разработанным в соответствии с ГОСТ 27.410 и утвержденным в установленном порядке. Допускается совмещать испытания на надежность с периодическими испытаниями.
(Измененная редакция, Изм. N 1).
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Поверка толщиномеров - по МИ 1724, стенкомеров - по МИ 1814.
4.2. Для проверки влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 - 120 ударов в минуту. Ящики с упакованными толщиномерами и стенкомерами закрепляют на стенде и испытывают при общем числе ударов 15000.
После испытания предел допускаемой погрешности и размах показаний не должны превышать значений, указанных в п. 2.2.
4.3. Проверку воздействия климатических факторов внешней среды при транспортировании проводят в климатических камерах.
Испытания проводят в следующем режиме: сначала при температуре плюс (50 +/- 3) °C, затем минус (50 +/- 3) °C и далее при относительной влажности (95 +/- 3)% при температуре 35 °C. Выдержка в камерах в каждом режиме - не менее 2 ч. После испытаний предел допускаемой погрешности и размах показаний не должны превышать значений, указанных в п. 2.2.
4.4, 4.5. (Исключены, Изм. N 1).
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Транспортирование и хранение толщиномеров и стенкомеров - по ГОСТ 13762.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель гарантирует соответствие толщиномеров и стенкомеров требованиям настоящего стандарта при соблюдении правил транспортирования, хранения и эксплуатации.
6.2. Гарантийный срок эксплуатации толщиномеров и стенкомеров - 12 мес со дня ввода в эксплуатацию.
