ОТРАСЛЕВОЙ СТАНДАРТ

ПОДОГРЕВАТЕЛИ ПАРОВОДЯНЫЕ
СИСТЕМЫ ТРУБНЫЕ. РЕШЕТКИ ОПОРНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.369.105-76
ОКП 31 1356

Введен впервые

(Измененнная редакция. Изм. № 3)

Указанием Министерства энергетического машиностроения от 27 декабря 1976 г. № ПС-002/9623 срок действия установлен

с 01.01.76

не ограничен

(Измененнная редакция. Изм. № 1, 2, 3, 4)

Проверен в 1982 г.

(Введен дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на опорные решетки трубных систем пароводяных подогревателей.

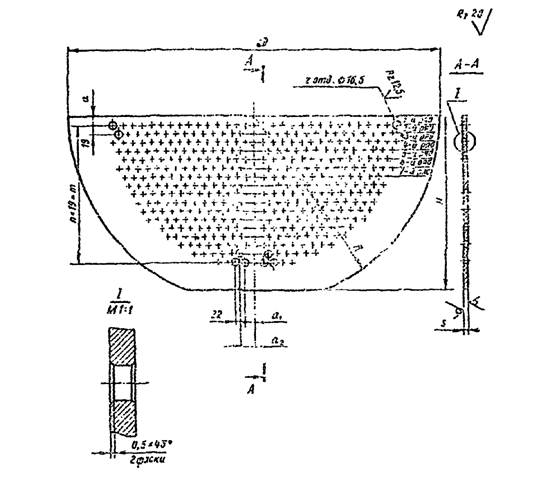

2. Конструкция и размеры опорных решеток должны соответствовать указанным на чертеже и в табл. 1. Неуказанные предельные отклонения размеров: h 16; .

(Измененнная редакция. Изм. № 3)

3. Размещение отверстий в опорных решетках должно соответствовать указанным на чертеже и в табл. 2.

4. Материал - Сталь марки ВСтЗкп2 ГОСТ 380.

(Измененнная редакция. Изм. № 3)

Пример обозначения:

РЕШЕТКА ОПОРНАЯ 03 ОСТ 108.369.105-76

(Измененнная редакция. Изм. № 3)


Таблица 1

Размеры в мм

Обозначение опорной решетки

Д

R

H

S

n

a

a1

a2

Масса, не более, кг

n

01 ОСТ 108.369.105-76

300 (296)

150 (148)

130

6 (5)

4

15

15

26

1,27

76

02 ОСТ 108.369.105-76

400 (390)

200 (195)

170

6 (5)

6

15

15

26

2,90

114

03 ОСТ 108.369.105-76

450 (448)

225 (224)

190

6 (5)

7

20

20

31

2,68

133

04 ОСТ 108.369.105-76

500 (494)

250 (247)

215

6 (5)

8

20

20 (31)

31 (20)

4,28

152

05 ОСТ 108.369.105-76

600 (595)

300 (275)

270

6 (5)

11

20

20

31

5,99

209

06 ОСТ 108.369.105-76

690

345

315

8

13

20

20 (31)

31 (20)

7,75

247

07 ОСТ 108.369.105-76

790

395

365

8

16

20

20

31

9,86

304

Примечание: в скобках указаны размеры для аппаратов, выпускаемых отдельными предприятиями-изготовителями.

(Новая редакция. Изм. № 1, 2, 3)

Таблица 2

Обозначение опорной решетки

Количество отверстий в опорных решетках по рядам

Сумма отверстий z

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

01 ОСТ 108.369.105-76

8

8

8

6

4

-

-

-

-

-

-

-

-

-

-

-

-

34

02 ОСТ 108.369.105-76

12

10

12

10

8

6

4

-

-

-

-

-

-

-

-

-

-

62

03 ОСТ 108.369.105-76

14

14

14

12

12

10

8

4

-

-

-

-

-

-

-

-

-

88

04 ОСТ 108.369.105-76

16

16

14 (16)

16 (14)

14

14 (16)

10 (12)

10

6

-

-

-

-

-

-

-

-

116

05 ОСТ 108.369.105-76

22

20

20

20

20

18

18

16

14

12

10

6

-

-

-

-

-

196

06 ОСТ 108.369.105-76

24

26

24

24

22

24

22

22

20

18

16

16

12

10

-

-

-

280

07 ОСТ 108.369.105-76

30

28

30

28

28

28

28

26

26

24

24

22

20

18

16

12

8

396

(Измененная редакция. Изм. № 3)
