3.1.3 акустический (ультразвуковой) неразрушающий контроль: Вид неразрушающего, контроля основанный на анализе параметров упругих волн, возбуждаемых и (или) возникающих в контролируемом объекте. [ГОСТ Р 56542-2019, пункт 3.1.3]

3.1.4 акустический контакт: Соединение рабочей поверхности электроакустического преобразователя с объектом контроля, обеспечивающее передачу акустической энергии между ними. [ГОСТ 23829-85, пункт 70]

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 23829-85, а не ГОСТ 23829-75.

3.1.5 акустическая ось преобразователя: Линия, соединяющая точки максимальной интенсивности акустического поля в дальней зоне преобразователя и ее продолжения в ближней зоне. [ГОСТ 23829-75, пункт 57]

3.1.7 вариант метода ультразвукового контроля: Совокупность значений основных параметров данного метода УЗК, применяемого при данной схеме прозвучивания. [СТО РЖД 1.11.002, пункт 3.1.9]

3.1.8 дефект: Несплошность, недопустимая по требованиям нормативной документации на качество и (или) контроль качества, утвержденной в установленном порядке. [СТО РЖД 1.11.002, пункт 3.1.10]

3.1.9 зеркально-теневой метод: Метод акустического неразрушающего контроля, основанный на анализе акустических импульсов после двукратного или многократного их прохождения через объект контроля и регистрации дефектов по обусловленному ими изменению амплитуды сигнала, отраженного от донной поверхности. [ГОСТ 23829-85, пункт 20]

3.1.10 зона контроля: Часть объекта контроля или стандартного образца, в пределах которой контролируемый параметр может быть определен с заданной степенью достоверности. [ГОСТ 23829-85, пункт 1]

3.1.11 конструктивный отражатель: Элемент конструкции объекта конструкции объекта контроля, вызывающий отражение и (или) ослабление упругих ультразвуковых волн. [СТО РЖД 1.11.002-2008, пункт 3.1.12]

3.1.12 контролепригодность: Свойство объекта, характеризующее его пригодность к проведению диагностирования (контроля) заданными средствами диагностирования (контроля). [ГОСТ 20911-89, пункт 14]

3.1.14 лаборатория неразрушающего контроля: Подразделение (рабочие места с персоналом), осуществляющее НК продукции (деталей, узлов, изделий и соединений). [ГОСТ 34513-2018, пункт 3.1.7]

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер СТО РЖД 1.06.004-2010, а не СТО РЖД 1.06.004-2012.

3.1.15 мера неразрушающего контроля; мера НК: Образец из материала определенного состава, предназначенный для воспроизведения и хранения одной или нескольких физических величин одного или нескольких заданных размеров и используемый для поверки, калибровки, оценки параметров средств неразрушающего контроля и аттестации методик измерений. [СТО РЖД 1.06.004-2012, пункт 3.1.2]

3.1.16 мертвая зона: Неконтролируемая зона, прилегающая к поверхности ввода ультразвука и (или) донной поверхности. [ГОСТ 23829-85, приложение, пункт 3]

3.1.17 настроечный образец: Образец контролируемой детали (или ее части) с естественными или искусственными дефектами, используемый для настройки и оценки параметров средств неразрушающего контроля при заданной технологии контроля. [СТО РЖД 1.06.004-2010, пункт 3.1.4]

3.1.18 неразрушающий контроль: Область науки и техники, охватывающая исследования физических принципов, разработку, совершенствование и применение методов, средств и технологий технического контроля объектов, неразрушающего и не ухудшающего их пригодность к эксплуатации. [ГОСТ Р 53697-2009, пункт 2.20]

3.1.19 несплошность: Неоднородность металла, вызывающая отражение и (или) ослабление упругих ультразвуковых волн. [СТО РЖД 1.11.002-2008, пункт 3.1.15]

3.1.20 основные параметры контроля: Параметры метода неразрушающего контроля, определяющие достоверность контроля. [ГОСТ 34513-2018, пункт 3.1.10]

3.1.21 плоскодонный искусственный отражатель: Искусственный отражатель в виде плоского дна цилиндрического отверстия, ориентированный перпендикулярно оси цилиндра. [ГОСТ 23829-85, пункт 81]

3.1.23 предельная чувствительность контроля эхо-методом: Чувствительность, характеризуемая минимальной эквивалентной площадью (в мм2) отражателя, который еще обнаруживается на заданной глубине в изделии при данной настройке аппаратуры. [ГОСТ Р 55724-2013, пункт 3.1.27]

3.1.24 пьезоэлектрический преобразователь: Электроакустический преобразователь, принцип работы которого основан на пьезоэлектрическом эффекте. [ГОСТ 23829-85, пункт 47]

3.1.25 развертка типа А: Форма индикации на экране электронно-лучевой трубки в прямоугольных координатах, при которой амплитуда исследуемого сигнала представляется отклонением электронного луча по оси ординат, а время от начала цикла - отклонением по оси абсцисс. [ГОСТ 23829-85, приложение, пункт 13]

3.1.27 стрела преобразователя: Расстояние от точки выхода наклонного преобразователя до его передней грани. [ГОСТ 23829-85, пункт 59]

3.1.28 теневой метод: Акустический метод прохождения, основанный на анализе уменьшения амплитуды прошедшей волны, обусловленного наличием дефекта. [ГОСТ 23829-85, пункт 13]

3.1.29 точка выхода преобразователя: Точка пересечения акустической оси преобразователя с его рабочей поверхностью. [ГОСТ 23829-85, статья 58]

3.1.30 угол ввода: Угол между нормалью к поверхности ввода и акустической осью преобразователя, измеренный в плоскости, перпендикулярной к рабочей поверхности преобразователя и проходящей через его акустическую ось. [ГОСТ 23829-85, пункт 60]

3.1.31 уровень фиксации: Уровень чувствительности, при котором принимается решение о возможном обнаружении дефекта. [СТО РЖД 1.11.002-2008, пункт 3.1.19]

3.1.32 уровень чувствительности, дБ: Разность между значением усиления, соответствующим заданному значению чувствительности, и значением усиления, при котором амплитуда эхо-сигнала от эталонного отражателя достигает заданного значения по оси ординат А-развертки. [СТО РЖД 1.11.002-2008, пункт 3.1.20]

3.1.36 цилиндрический боковой искусственный отражатель: Искусственный отражатель в виде боковой поверхности цилиндрического отверстия, ось которого перпендикулярна направлению падающего акустического пучка. [ГОСТ 23829-85, пункт 85]

3.1.38 эквивалентная площадь отражателя: Площадь плоскодонного искусственного отражателя, расположенного на том же расстоянии от поверхности ввода, что и дефект, при которой значение сигнала акустического прибора от дефекта и отражателя равны. [ГОСТ 23829, статья 90]

3.1.41 эхоимпульсный акустический метод: Акустический метод отражения, основанный на анализе параметров акустических импульсов, отраженных от дефектов и поверхностей объекта контроля. [ГОСТ 23829-85, пункт 17]

3.1.42 эхо-метод: Метод, при котором анализируют ультразвуковые импульсы от несплошности. [ГОСТ Р ИСО 5577-2009, пункт 2.8.15]

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. [36] библиографии, а не [35].

Тип МВПС	Контролируемая зона	Контроль	Типы ПЭП
Электропоезда ЭД2Т, ЭД4в/и, ЭД9Мв/и, ЭМ2в/и, ЭМ4 "Спутник", ЭМ9, ЭР2в/и, ЭР9Ев/и, ЭТ2в/и, ЭТ4А, ЭГ2Тв, ЭП2Д, ЭП3Д и дизель-электропоезд ДТ1	Ось колесной пары
	Ось типа РМ-3, РМ-5, РМ-ОС-В2
	Прозвучиваемость оси	Основной	П131-2,5-0/18
	Шейка оси	Основной	П131-2,5-0/18
	Шейка оси	Подтверждающий	П111-5-К6
	Дальняя подступичная часть оси (с торца оси)	Основной	П131-2,5-0/18
	Дальняя подступичная часть оси (с цилиндрической поверхности оси)	Подтверждающий	П121-2,5-50
	Ближняя подступичная часть оси (кольца надеты)	Основной	П131-2,5-0/18(20)
	Ближняя подступичная часть оси (кольца сняты)	Основной	П121-2,5-50
	Средняя часть оси	Подтверждающий	П121-1,25-90
	Ось типа РУ-1
	Прозвучиваемость оси	Основной	П131-2,5-0/18
	Шейка оси	Основной	П131-2,5-0/18
	Шейка оси	Подтверждающий	П111-5-К6
	Дальняя подступичная часть оси (с торца оси)	Основной	П131-2,5-0/18
	Дальняя подступичная часть оси (с цилиндрической поверхности оси)	Подтверждающий	П121-2,5-50
	Ближняя подступичная часть оси (кольца надеты)	Основной	П131-2,5-0/18(20)
	Ближняя подступичная часть оси (кольца сняты)	Основной	П121-2,5-50
	Средняя часть оси	Подтверждающий	П121-1,25-90
	Ось типа РУ-1Ш, РУ-1Ш-ОС-В2
	Прозвучиваемость оси	Основной	П131-2,5-0/18(0) или П111-2,5-К12
	Шейка оси	Основной	П131-2,5-0/18 или П111-2,5-К12
	Шейка оси	Подтверждающий	П111-5-К6-003
	Дальняя подступичная часть оси (с торца оси)	Основной	П131-2,5-0/18 или П111-2,5-К12
	Дальняя подступичная часть оси (с цилиндрической поверхности оси)	Подтверждающий	П121-2,5-50
	Ближняя подступичная часть оси (кольца надеты)	Основной	П131-2,5-0/18(20)
	Ближняя подступичная часть оси (кольца сняты)	Основной	П121-2,5-50
	Средняя часть оси	Подтверждающий	П121-1,25-90
	Ободья и бандажи колес

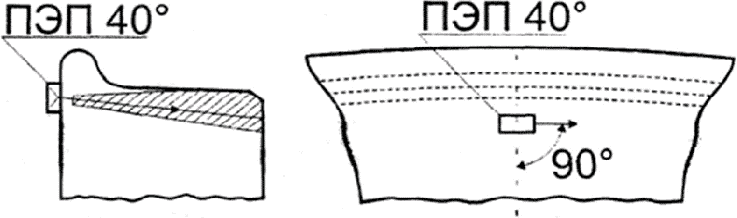

	Основное сечение	Основной	П121-2,5-40
	Гребень	Основной	П121-2,5-40 или П121-2,5-50
	Поверхность катания	Основной	П121-0,4-90
	Зубья зубчатого колеса	Основной	П122-2,5-90
	Зубья шестерни	Основной	П122-2,5-90
	Вал малой шестерни	Основной	П111-2,5-К12
	Болты крепления полюсов ТЭД (без демонтажа)	Основной	П111-5,0-К6
	Вал ТЭД (кольца надеты)	Основной	П111-2,5-К6
		Подтверждающий	П111-5,0-К6
	Стержень подвешивания тягового редуктора	Основной	П111-5,0-К6
Автомотриса АЧ2	Ведущая колесная пара
	Ось ведущая
	Прозвучиваемость оси	Основной	П131-2,5-0/18(0) или П111-2,5-К12
	Шейка оси и зоны закрытые подшипником опоры и конической шестерней	Основной	П131-2,5-0/18 или П111-2,5-К12
	Внешняя подступичная часть (кольца надеты)	Основной	П131-2,5-0/18(20)
	Внешняя подступичная часть (кольца сняты) и внутренняя подступичная часть (с цилиндрической поверхности средней части оси), внутренняя боковая поверхность ступицы колеса	Основной	П121-2,5-50
Рельсовые автобусы РА-1, РА2, РА-3	Активная (моторная) тележка
	Ось активной (моторной) тележки
	Прозвучиваемость оси	Основной	П131-2,5-0/18 или П111-2,5-К12
	Шейка	Основной	П111-2,5
	Внешняя подступичная часть	Основной	П121-2,5-18(20)
	Внутрен. подступичная часть	Основной	П121-2,5-50
	Зоны под зубчатым колесом редуктора	Основной	П111-2,5
		Подтверждающий	П121-2,5-70

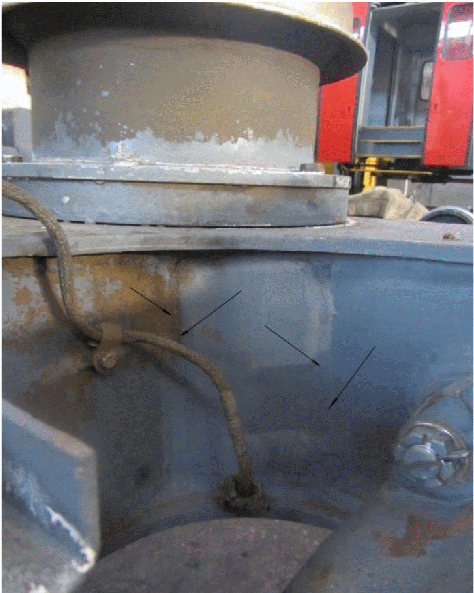

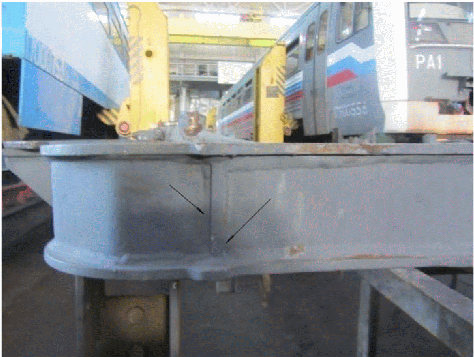

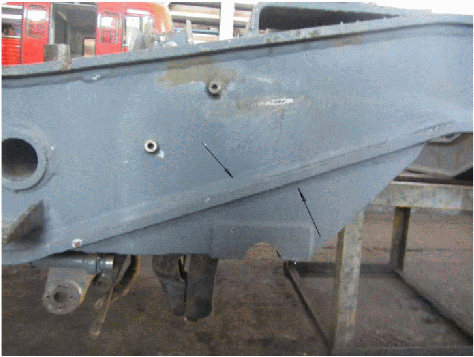

	Рама
	Сварное соединение	Основной	П121-2,5-50(70)
	Тяга
	Сварное соединение	Основной	П121-2,5-60
	Ободья колес
	Основное сечение	Основной	П121-2,5-40
	Гребень	Основной	П121-2,5-40(50)
	Поверхность катания	Основной	П121-0,4-90
	Пассивная (немоторная) тележка
	Ось пассивной (немоторной) тележки
	Прозвучиваемость оси	Основной	П131-2,5-0/18 или П111-2,5-К12
	Шейка	Основной	П111-2,5
	Внешняя подступичная часть	Основной	П121-2,5-18(20)
	Средняя часть и дальняя подступичная часть	Основной	П111-2,5
		Подтверждающий	П121-2,5-50
	Рама
	Сварное соединение	Основной	П121-2,5-50(70)
	Тяга
	Сварное соединение	Основной	П121-2,5-60

ИС МЕГАНОРМ: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 11.32, а не 11.35.

Наименование параметра		Значение параметра

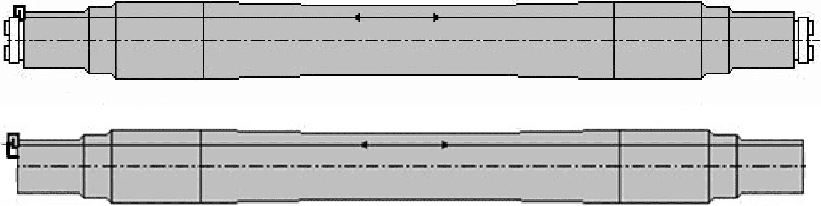

Контроль		Структура металла ("прозвучиваемость") оси
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		РМ-3/РМ-5 - L = 2359/2351; РМ-ОС-В2/РУ1Ш-ОС-В-2 - L = 2250/2550; РУ-1 - L = 2241; РУ-1Ш - L = 2216

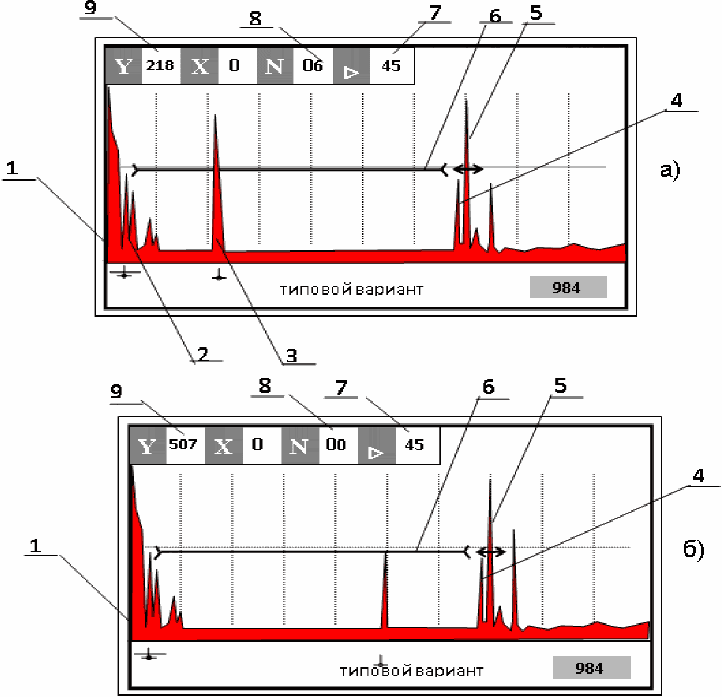

Отражатель для определения опорного усиления		Донная поверхность СО-2 (СО-3Р)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось РМ3, РМ5 и РУ-1)		Зарезьбовая канавка
Расположение ПЭП (ось РМ-ОС-В2 и РУ-1Ш-ОС-В2)		Торец
Расположение ПЭП (ось РУ-1Ш)		Торец

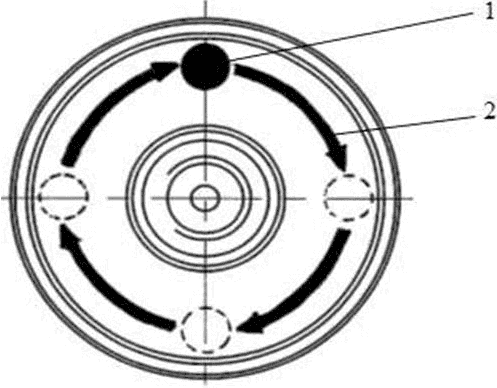

Сканирование оси РУ-1 (с обеих сторон оси)		По окружности (по зарезьбовой канавке)
Сканирование оси РУ-1Ш (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -46 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -22 дБ
Альтернативный	НО на РУ-1 Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО на РМ-3 (РМ-5) Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО на РМ-ОС-В2 Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО на РУ-1Ш и РУ-1Ш-ОС-В2 Поправка чувствительности (TR1) из паспорта на НО
Браковочный критерий

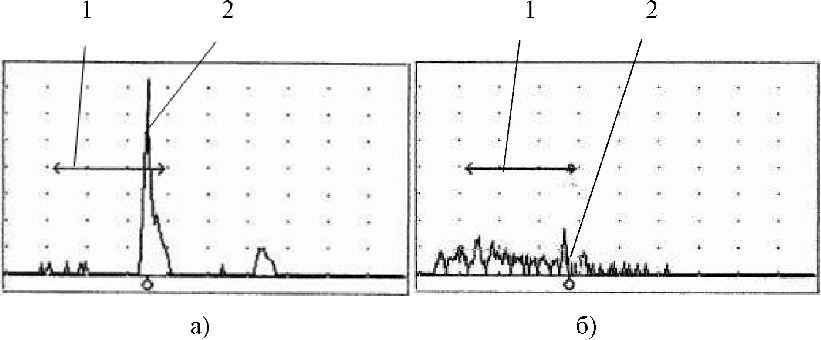

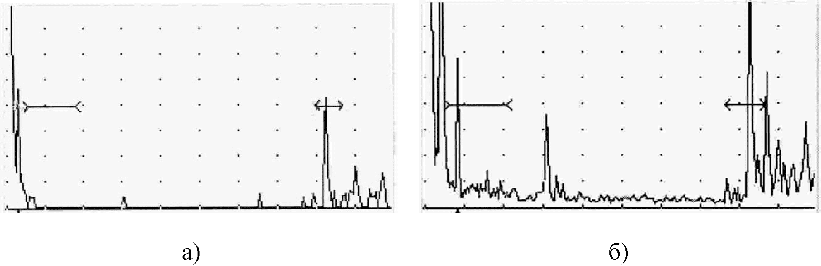

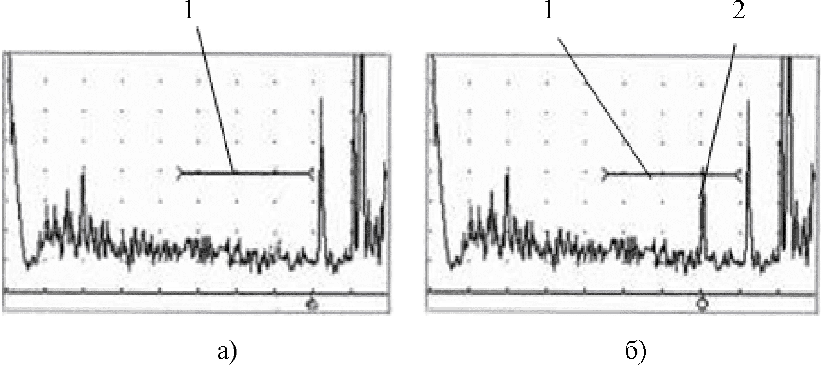

При проведении УЗК оси на прозвучиваемость ось считается годной, если амплитуда донного эхо-сигнала равна или превышает 0,5 ВШ экрана дефектоскопа на браковочном уровне чувствительности. Не соответствует критериям УЗК сплошные оси, в которых при контроле по варианту TR1 амплитуда эхо-сигнала от противоположного торца оси отличается более чем на 46 дБ от амплитуды донного эхо-сигнала от эталонного отражателя в СО-2 (СО-3Р). Ось подлежит браковке.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок 11.9, а не 11.19.

Наименование параметра		Значение параметра

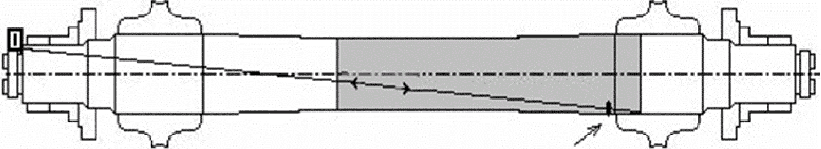

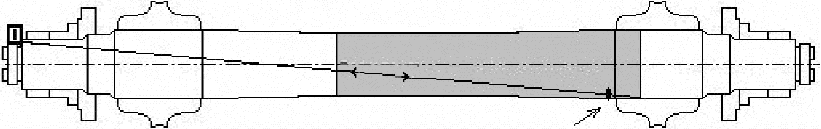

Контроль		Средняя часть оси и дальняя зона под внутренней кромкой ступицы колеса
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		РМ3, РМ - L = 1375 - 2000 РМ-ОС-В2 - L = 1180 - 2020 РУ-1 - L = 1200 - 1950 РУ-1Ш - L = 1200 - 1950 РУ-1Ш-ОС-В2 - L = 1180 - 2020
Отражатель для определения опорного усиления, мм		Пропил h = 4,8 (оси колесных пар типа РМ-3, РМ-5) Пропил h = 4,0 (оси колесных пар типа РУ-1, РУ-1Ш) Пропил h = 5,0 (оси колесных пар типа РМ-ОС-В2, РУ-1Ш-ОС-В2)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (оси колесных пар типа РМ-3, РМ-5 и РУ-1Ш)		Зарезьбовая канавка
Расположение ПЭП (оси колесных пар типа РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2)		Торец
Сканирование ось колесной пары типа РУ-1, (с обеих сторон оси)		Круговое по зарезьбовой канавке
Сканирование оси колесных пар типа РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2 (с обеих сторон оси)		Круговое, на расстоянии 10 - 15 мм и между крепежными и центровым отверстиями
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -60 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -36 дБ

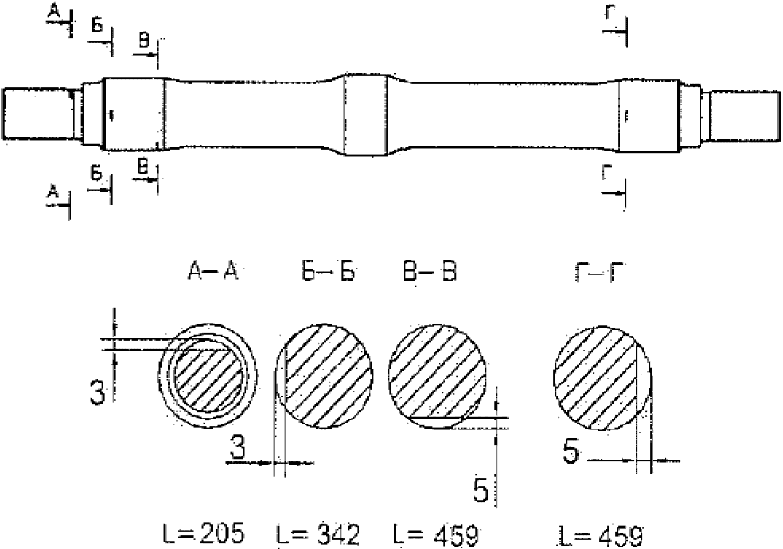

Альтернативный	НО осей (РУ-1 и РУ-1Ш) Сечение Г-Г (приложение Б) - пропил h = 4 мм Поправка чувствительности (AR1.1) из паспорта на НО

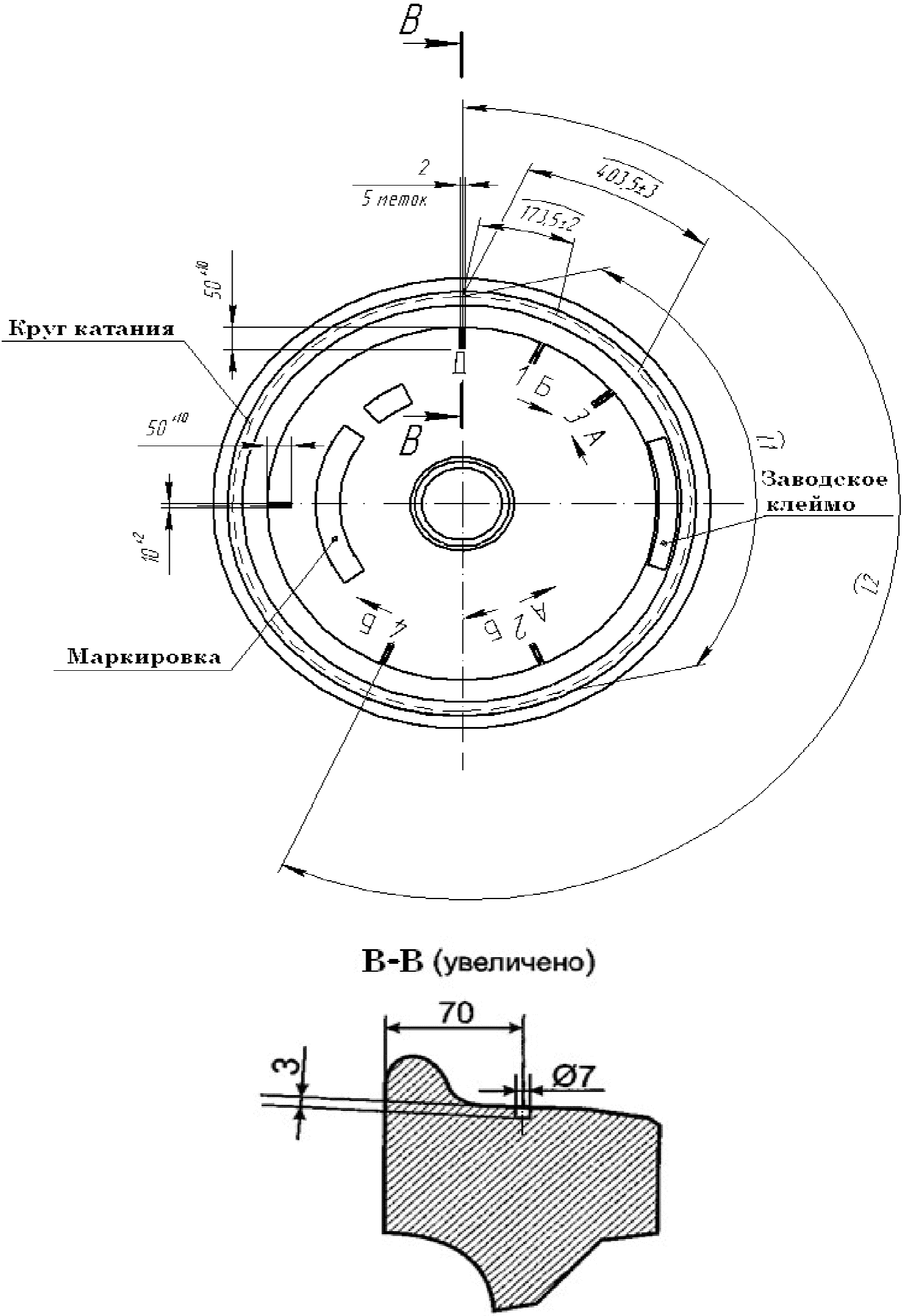

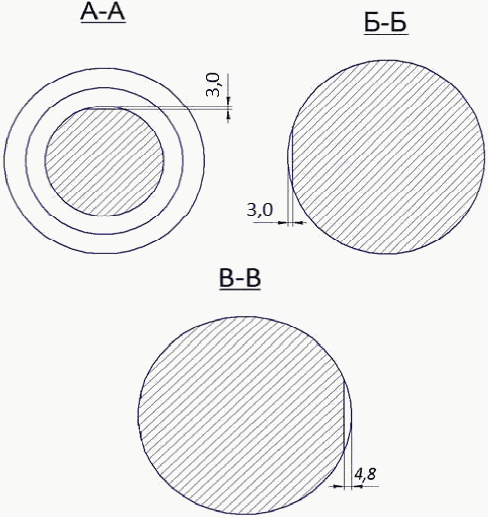

Альтернативный	НО осей (РМ-3, РМ-5) Сечение В-В (приложение Б) - пропил h = 4,8 мм Поправка чувствительности (AR1.1) из паспорта на НО
Альтернативный	НО оси (РМ-ОС-В2) Сечение Г-Г (приложение Б) - пропил h = 5,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Альтернативный	НО осей (РУ-1Ш-ОС-В2) Сечение Г-Г (приложение Б) - пропил h = 5,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий

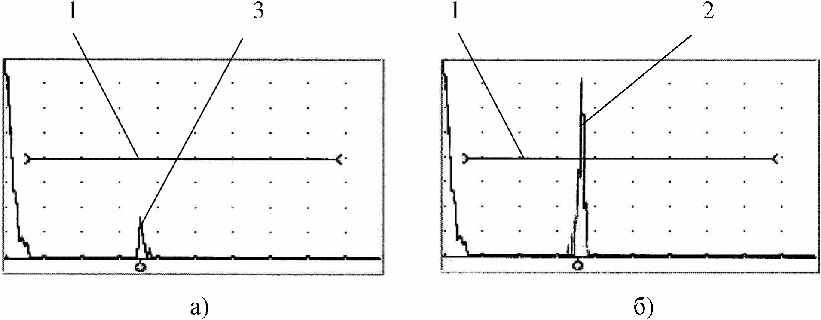

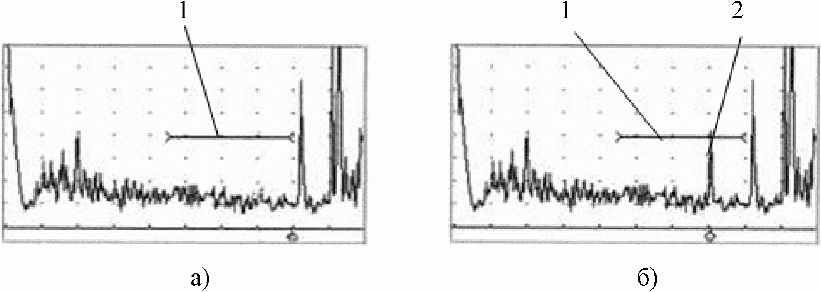

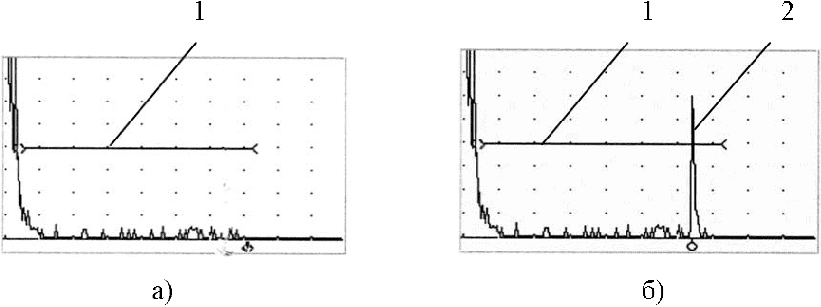

Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.1 (дальней подступичной части оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 4,8 мм (ось РМ-3, РМ-5), поперечного пропила глубиной 4,0 мм (оси РУ-1 и РУ-1Ш) и поперечного пропила глубиной 5,0 мм (оси РМ-ОС-В2 и РУ-1Ш-ОС-В2) с учетом поправки чувствительности.

Наименование параметра		Значение параметра

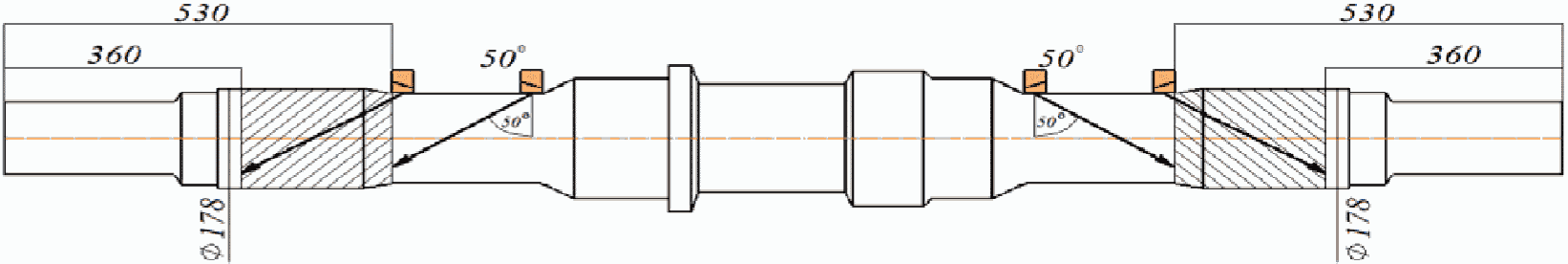

Контроль		Зона оси под внутренней кромкой ступицы колеса и БЗК
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		РМ-3, РМ-5 - L = 230 - 320 РУ-1, РУ-1Ш - L = 145 - 225 РУ-1Ш-ОС-В2, РМ-ОС-В2 - L = 285 - 385
Отражатель для определения опорного усиления, мм		Пропил h = 4,8 (осей колесных пар типа РМ-3, РМ-5) Пропил h = 1,5/2,0 (осей колесных пар типа РУ-1, РУ-1Ш) Пропил h = 5,0 (осей колесных пар типа РМ-ОС-В2 и РУ-1Ш-ОС-В2)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		5 x 7 или 8 x 10
Расположение ПЭП (оси колесных пар типа РМ3 (РМ5) и РУ-1)		Цилиндрическая поверхность шейки (ориентацией вдоль образующей оси)
Расположение ПЭП (оси колесных пар типа РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2)

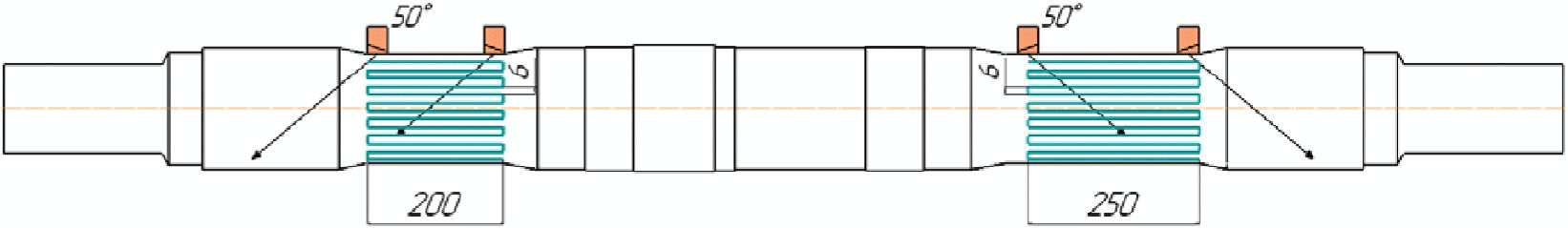

Сканирование оси колесных пар типа РУ-1, РМ3, РМ5 (с обеих сторон оси)		Продольно-круговое с шагом 6 - 10 мм со скоростью не более 3 м/мин с двух сторон оси по цилиндрическим поверхностям шейки и средней (около ступицы колеса) частям оси в указанных пределах колеса) частям оси в пределах от 150 до 205 мм
Сканирование осей колесных пар типа РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2 (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2

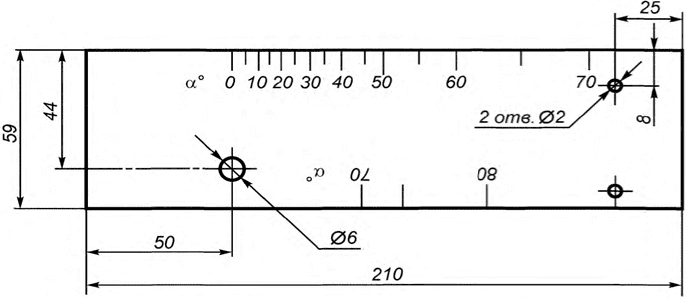

Основной (ось РУ-1 и РУ-1Ш)				СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -26 дБ
Альтернативный	НО осей РМ3 (РМ5) Сечение В-В - пропил h = 4,8 мм; НО осей РМ-ОС-В2 и РУ-1Ш-ОС-В2 Сечение В-В (Г-Г) - пропил h = 5,0 мм; НО осей РУ-1 и РУ-1Ш Сечение В-В (Г-Г) - пропил h = 1,5 мм (2,0 мм) Поправка чувствительности (AR3.1) из паспорта на НО
Браковочный критерий

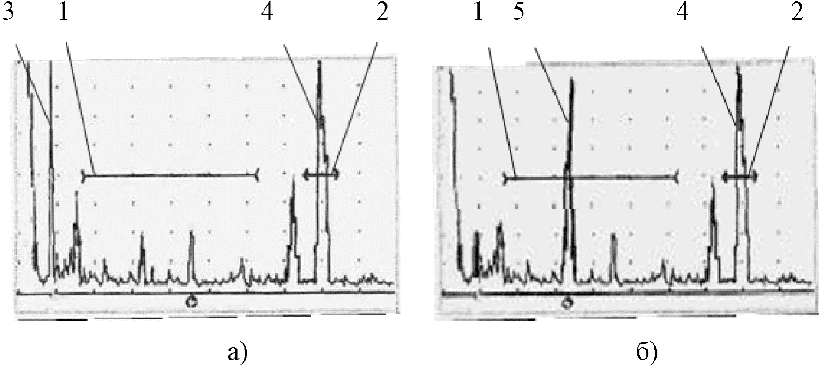

Не соответствуют критериям УЗК сплошные оси, которых при контроле по вариантам AR3.1 и AR3.2 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечных пропилов глубиной 1,5; 2,0; 4,8 и 5,0 мм, с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Ближняя шейка и предступичная часть
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		Основной 2,50 +/- 0,25 Подтверждающий 5 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		РМ-3, РМ-5 - L = 100 - 190 РУ-1, РУ-1Ш - L = 100 - 250 РУ-1Ш-ОС-В2, РМ-ОС-В2 - L = 100 - 285
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (оси РМ-3, РМ-5, РУ-1, РУ-1Ш, РУ-1Ш-ОС-В2, РМ-ОС-В2)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось РМ-3, РМ-5) и РУ-1)		Зарезьбовая канавка
Расположение ПЭП (ось РУ-1Ш)		Торец
Сканирование оси РУ-1 (с обеих сторон оси)		Круговое по зарезьбовой канавке
Сканирование оси РУ-1Ш (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм и между крепежными и центровым отверстиями
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = - 40 дБ (Чувствительность КБр = - 42 дБ - подтверждающий)			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = - 16 дБ
Альтернативный	НО осей РУ-1 и РМ-3 (РМ-5) Сечение А-А - пропил h = 3 мм Поправка чувствительности (AR1.2 и AR1.4) из паспорта на НО
Альтернативный	НО осей РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2 Сечение А-А - пропил h = 3 мм Поправка чувствительности (AR1.2 и AR1.4) из паспорта на НО
Браковочный критерий

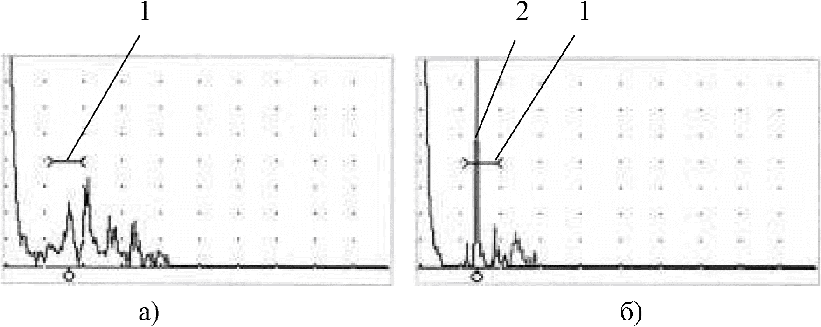

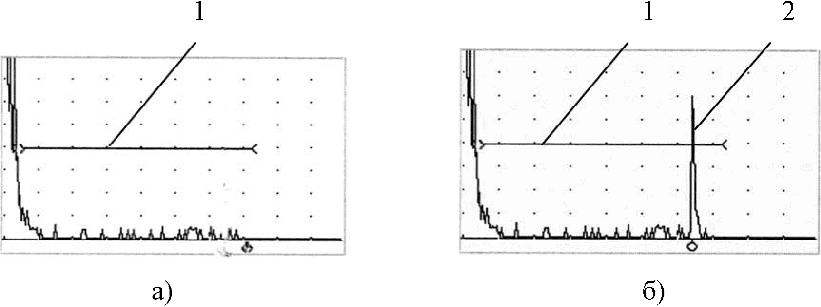

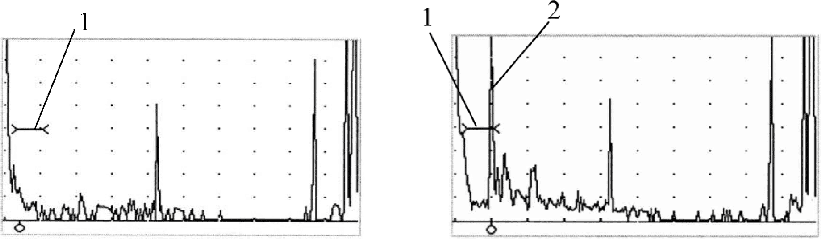

Не соответствует критериям УЗК оси, в которых при контроле по вариантам AR1.2 и AR1.4 (шейка оси), обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3 мм, с учетом поправки чувствительности. При наличии в зоне контроля шейки оси эхо-сигналов от прессовой посадки внутренних колец роликовых подшипников с амплитудой, достигающей или превышающей установленный браковочный уровень, проводят подтверждающий контроль зоны шейки прямым ПЭП типа П111-5,0-К6. Окончательное решение о наличии или отсутствии дефектов в зоне шейки в этом случае принимают по результатам подтверждающего контроля.

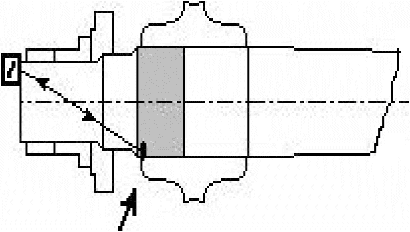

Наименование параметра		Значение параметра

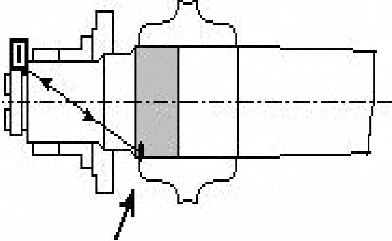

Контроль		Зона оси под ближней кромкой ступицы колеса
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		18 (22) +/- 2
Зоны контроля, мм		РМ-3, РМ-5 - L = 250 - 375 РУ-1, РУ-1Ш - L = 250 - 320 РУ-1Ш-ОС-В2, РМ-ОС-В2 - L = 285 - 3855
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось РМ-3, РМ-5) Пропил h = 3,0 (оси РУ-1, РУ-1Ш) Пропил h = 3,0 (РУ-1Ш-ОС-В2, РМ-ОС-В2)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось РМ-3, РМ-5) и РУ-1)		Зарезьбовая канавка
Расположение ПЭП (ось РУ-1Ш, РУ-1Ш-ОС-В2, РМ-ОС-В2)		Торец
Сканирование оси РУ-1 (с обеих сторон оси)		Круговое по зарезьбовой канавке
Сканирование оси РУ-1Ш (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм и между крепежными и центровым отверстиями
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)				СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -40 дБ
Альтернативный	НО осей РУ-1 и РМ-3 (РМ-5) Сечение Б-Б - пропил h = 3 мм Поправка чувствительности (AR1.3) из паспорта на НО
Альтернативный	НО осей РУ-1Ш, РУ-1Ш-ОС-В2 и РМ-ОС-В2) Сечение Б-Б - пропил h = 3 мм Поправка чувствительности (AR1.3) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.3 (ближних подступичных частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности), с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Поверхность средней части оси
Направление прозвучивания		Осевое
Тип волны		Поверхностная
Рабочая частота, МГц		1,25 +/- 0,13
Угол ввода, град		90
Зоны контроля, мм		РМ-3, РМ-5 - L = 40 - 980 РУ-1, РУ-1Ш и РУ-1Ш-ОС-В2 - L = 400 - 1200
Отражатель для определения опорного усиления, мм		Пропил h = 4,8 (оси РМ 3, РМ-5) Пропил h = 4,0 (оси РУ-1, РУ-1Ш) Пропил h = 5,0 (ось РУ-1Ш-ОС-В2)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		9 x 12
Расположение ПЭП (ось РМ3, РМ5 и РУ-1)		Цилиндрическая поверхность шейки (с ориентацией вдоль образующей оси)
Расположение ПЭП (ось РУ-1Ш)
Сканирование оси РУ-1 (с обеих сторон оси)		Круговое (продольно-круговое)
Сканирование оси РУ-1Ш (с обеих сторон оси)
Способы настройки браковочной чувствительности
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - торец L = 150 мм Чувствительность КБр = -25 дБ
Альтернативный	НО осей РУ-1 и РУ-1Ш Сечение Г-Г - пропил h = 4,0 мм; НО осей РУ-1Ш-ОС-В2 Сечение Г-Г - пропил h = 5,0 мм Поправка чувствительности (AR4) из паспорта на НО
Альтернативный	НО осей РМ-3 (РМ-5) Сечение В-В - пропил h = 4,8 мм Поправка чувствительности (AR4) из паспорта на НО
Браковочный критерий
ИС МЕГАНОРМ: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: п. 11.1.2.17 отсутствует.
При УЗК эхо-методом различных зон оси в случае выявления в зоне контроля на экране дефектоскопа эхо-сигнала с амплитудой, превышающей 0,5 ВШ экрана на поисковом уровне чувствительности, следует перейти на браковочный уровень и провести повторный контроль с оценкой максимальной амплитуды выявленного эхо-сигнала. Если максимальная амплитуда выявленного эхо-сигнала равна или превышает 0,5 ВШ экрана на браковочном уровне чувствительности, ось подлежит браковке или проводят подтверждающий УЗК наклонным ПЭП типа П121-2,5-50 в соответствии с пунктом 11.1.2.17. В противном случае дефект считается допустимым.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду п.п. 11.8.5 - 11.8.7, а не 11.2.1.5 - 11.2.1.7 соответственно.

Наименование параметра		Значение параметра
Контроль		Структура металла ("прозвучиваемость") оси
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зона контроля, мм		L = 2216
Отражатель для определения опорного усиления, мм		Донная поверхность СО-2 (СО-3Р)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось моторная)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси моторной (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 1
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -46 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -22 дБ
Альтернативный	НО ведущей оси активной тележки Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО поддерживающей оси пассивной тележки Поправка чувствительности (TR1) из паспорта на НО
Браковочный критерий
При проведении УЗК оси на прозвучиваемость ось считается годной, если амплитуда донного эхо-сигнала равна или превышает 0,5 ВШ экрана дефектоскопа на браковочном уровне чувствительности. Не соответствует критериям УЗК сплошные оси, в которых при контроле по варианту TR1 амплитуда эхо сигнала от противоположного торца оси отличается более, чем на 46 дБ от амплитуды донного эхо-сигнала от эталонного отражателя в СО-2 (СО-3Р). Ось подлежит браковке.

Наименование параметра		Значение параметра
Контроль		Средняя часть оси и дальняя зона под внутренней кромкой ступицы колеса
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		Ось ведущая, L = 1375 - 1950; Ось поддерживающая, L = 1200 - 1950
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось ведущая) Пропил h = 4,0 (ось поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось ведущая)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси ведущей (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм от края поверхности (в доступных точках) и между крепежными и центровым отверстиями
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -60 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -36 дБ
Альтернативный	НО оси поддерживающей (РУ-1 и РУ-1Ш) Сечение Г-Г - пропил h = 4,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Альтернативный	НО оси ведущей АЧ2 Сечение 3-3 - пропил h = 3,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий

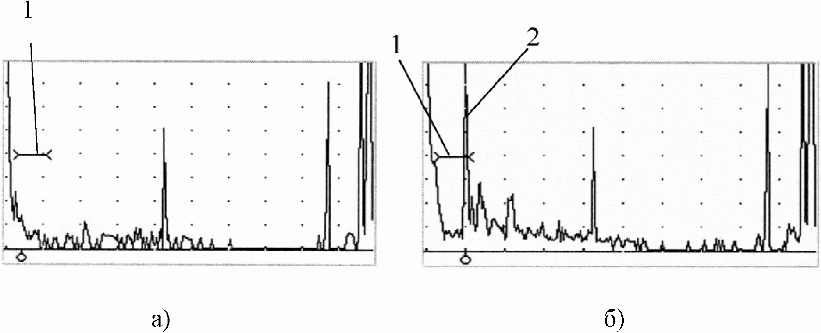

Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.1 (средней и дальней подступичной части оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм (ось ведущая) и поперечного пропила 4,0 мм (ось поддерживающая) с учетом поправки чувствительности.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущены опечатки: имеются в виду рисунки 11.29, 11.30 и 11.31, а не 11.14, 11.15 и 11.16 соответственно.

Наименование параметра		Значение параметра
Контроль		Шейка и предподступичная часть
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		Основной 2,50 +/- 0,25 Подтверждающий 5,0 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		Ось ведущая, L = 100 - 290; Ось поддерживающая, L = 100 - 250
Отражатель для определения опорного усиления, мм		Пропил h = 3 (ведущая) Пропил h = 3 (поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось ведущая)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси ведущей (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм и между крепежными и центровым отверстиями
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -40 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -16 дБ
Альтернативный	НО оси поддерживающей АЧ-2 Сечение А-А - пропил h = 3 мм Поправка чувствительности (AR1.2 и AR1.4) из паспорта на НО
Альтернативный	НО оси ведущей АЧ-2 Сечение 1-1 - пропил h = 3 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий
Не соответствует критериям УЗК оси, в которых при контроле по вариантам AR1.2 и AR1.4 (шейка оси), обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3 мм, с учетом поправки чувствительности. При наличии в зоне контроля шейки оси эхо-сигналов от прессовой посадки внутренних колец роликовых подшипников с амплитудой, достигающей или превышающей установленный браковочный уровень, проводят подтверждающий контроль зоны шейки прямым ПЭП типа П111-5,0-К6. Окончательное решение о наличии или отсутствии дефектов в зоне шейки в этом случае принимают по результатам подтверждающего контроля.

Наименование параметра		Значение параметра
Контроль		Зона оси под ближней кромкой ступицы колеса
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		18(22) +/- 2
Зоны контроля, мм		Ось ведущая, L = 200 - 375 Ось поддерживающая, L = 250 - 350
Отражатель для определения опорного усиления, мм		Пропил h = 3 (оси - ведущая и поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось ведущая)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси ведущей (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм и между крепежными и центровым отверстиями
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1	Вариант 2
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -40 дБ
Альтернативный	НО оси поддерживающей АЧ-2 Сечение Б-Б - пропил h = 3 мм Поправка чувствительности (AR1.3) из паспорта на НО
Альтернативный	НО оси ведущей АЧ2 Сечение 2-2 - пропил h = 3 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.3 (ближний (внешней) подступичных частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3 мм (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности) с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Зона галтелей под ступицами зубчатого колеса и опорного подшипника
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		Ось ведущая - L = 1375 - 1950
Отражатель для определения опорного усиления, мм		Пропил h = 5,0 мм (ось ведущая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось ведущая)		Торец
Сканирование оси ведущей (с обеих сторон оси)		Круговое, на расстоянии от 10 до 15 мм от края поверхности (в доступных точках) и между крепежными и центровым отверстиями
Способы настройки браковочной чувствительности
Способ	НО оси ведущей Сечение 4-4 - пропил h = 5,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Альтернативный
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.1 (зона галтелей под ступицами зубчатого колеса и опорного подшипника) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 5,0 мм (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности), с учетом поправки чувствительности.

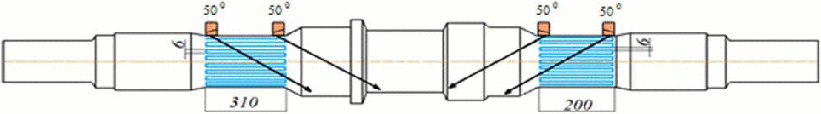

Наименование параметра		Значение параметра
Контроль		Зона оси под внутренней кромкой ступицы колеса и БЗК
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		Ось ведущая, L = 375 - 550; Ось поддерживающая, L = 145 - 225
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось ведущая) Пропил h = 1,5 (ось поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12 или 8 x 10
Расположение ПЭП (ось ведущая)		Цилиндрическая поверхность шейки и средней части оси (около ступицы колеса), ориентацией вдоль образующей оси
Расположение ПЭП (ось поддерживающая)
Сканирование оси ведущей (с обеих сторон оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1	Вариант 2
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -26 дБ
Альтернативный	НО оси поддерживающей; осей РУ-1 и РУ-1Ш Сечение В-В - пропил h = 1,5 мм Поправка чувствительности (AR3.1) из паспорта на НО
Альтернативный	НО оси ведущей АЧ-2 Сечение 3-3 - пропил h = 3,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR3.1 (внутренних подступичных частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм ось (ведущая) и пропила глубиной 1,5 мм (поддерживающая), (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности), с учетом поправки чувствительности.

Наименование параметра		Значение параметра

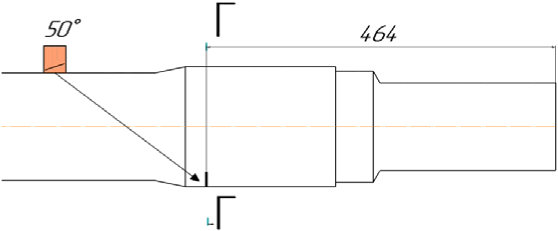

Контроль		Зона оси под внутренней кромкой ступицы колеса и БЗК
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		Ось ведущая, L = 375 - 550; Ось поддерживающая, L = 360 - 530
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось ведущая) Пропил h = 1,5 (ось поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12 или 8 x 10
Расположение ПЭП (ось ведущая)		Цилиндрическая поверхность шейки и средней части оси (около ступицы колеса), ориентацией вдоль образующей оси
Расположение ПЭП (ось поддерживающая)
Сканирование оси ведущей (с обеих сторон оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1	Вариант 2
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -15 дБ
Альтернативный	НО оси поддерживающей Сечение Г-Г - пропил h = 1,5 мм Поправка чувствительности (AR3.1) из паспорта на НО
Альтернативный	НО оси ведущей АЧ2 Сечение 2-2 - пропил h = 3,0 мм Поправка чувствительности (AR1.1) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR3.1 (внешних подступичных частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм ось (ведущая) и пропила глубиной 1,5 мм (поддерживающая), (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности), с учетом поправки чувствительности.

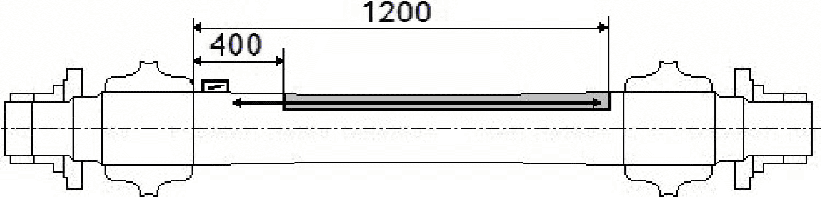

Наименование параметра		Значение параметра

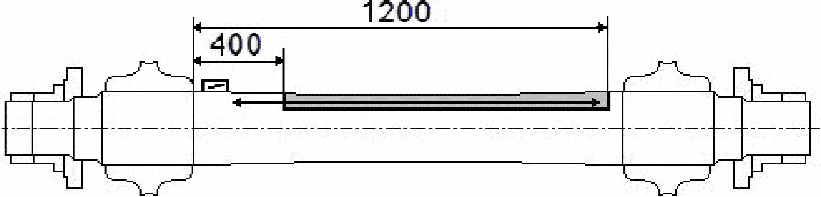

Контроль		Поверхность средней части оси
Направление прозвучивания		Осевое
Тип волны		Поверхностная
Рабочая частота, МГц		1,25 +/- 0,13
Угол ввода, град		90
Зоны контроля, мм		L = 400 - 1200
Отражатель для определения опорного усиления, мм		Пропил h = 4,0
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		9 x 12
Расположение ПЭП		Цилиндрическая поверхность шейки (с ориентацией вдоль образующей оси)
Сканирование оси		Круговое (продольно-круговое)
Способы настройки браковочной чувствительности
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - торец L = 150 мм Чувствительность КБр = -25 дБ
Альтернативный	НО поддерживающей оси Сечение Г-Г - пропил h = 4,0 мм Поправка чувствительности (AR4) из паспорта на НО
Браковочный критерий
При УЗК эхо-методом различных зон оси в случае выявления в зоне контроля на экране дефектоскопа эхо-сигнала с амплитудой, превышающей 0,5 ВШ экрана на поисковом уровне чувствительности, следует перейти на браковочный уровень и провести повторный контроль с оценкой максимальной амплитуды выявленного эхо-сигнала. Если максимальная амплитуда выявленного эхо-сигнала равна или превышает 0,5 ВШ экрана на браковочном уровне чувствительности, ось подлежит браковке или проводят подтверждающий УЗК наклонным ПЭП типа П121-2,5-50 в соответствии с пунктом 11.1.2.17. В противном случае дефект считается допустимым.

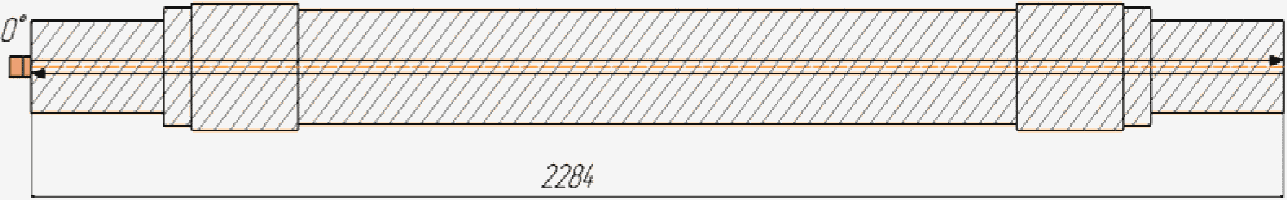

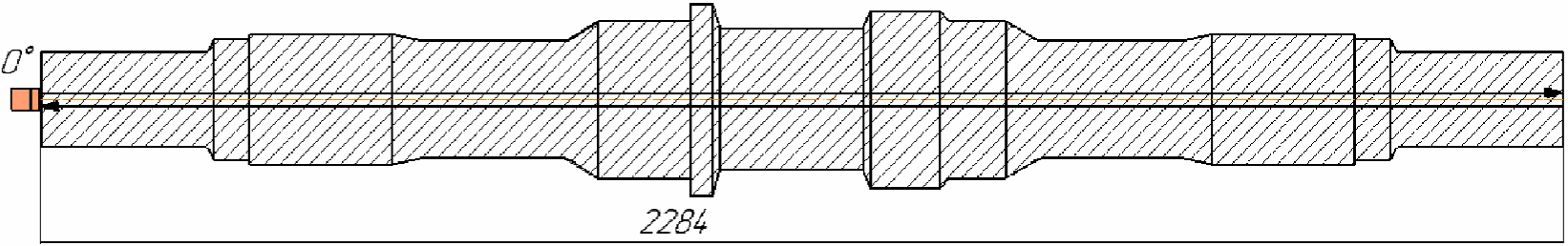

Наименование параметра		Значение параметра

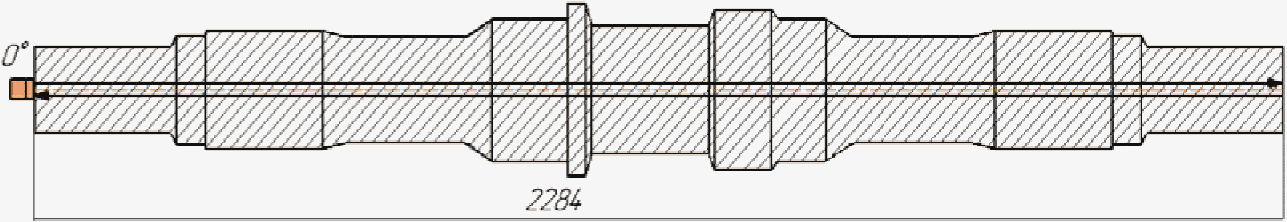

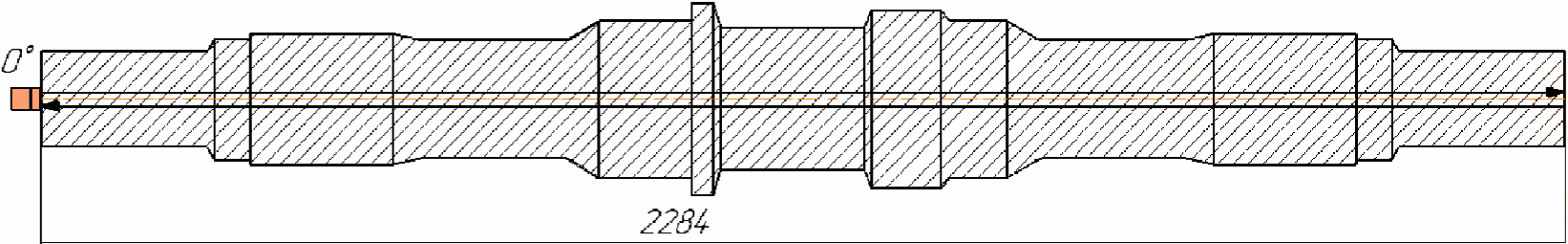

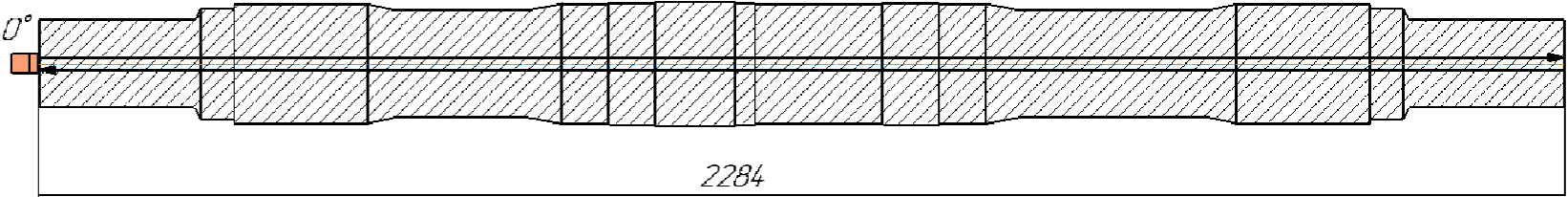

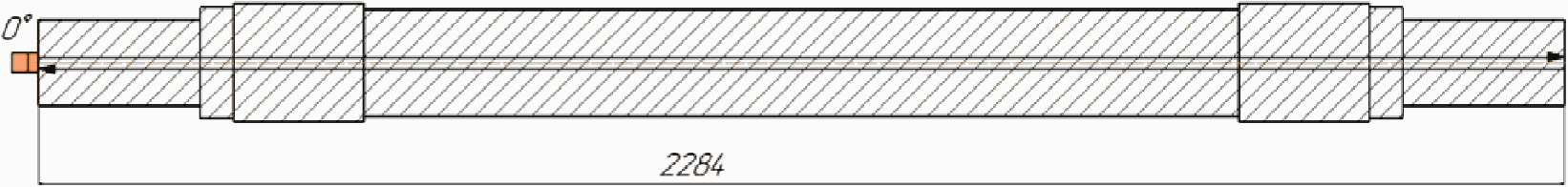

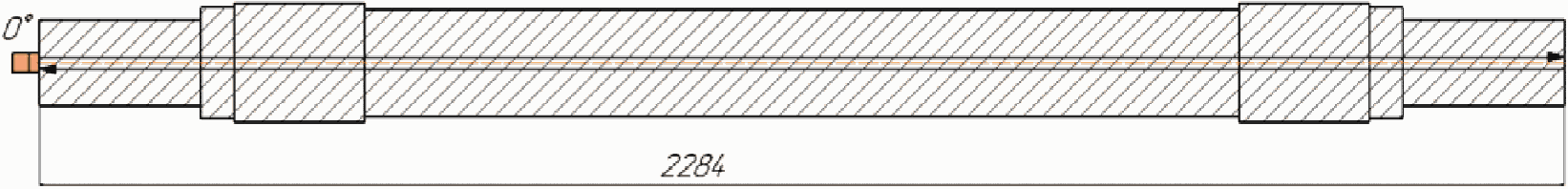

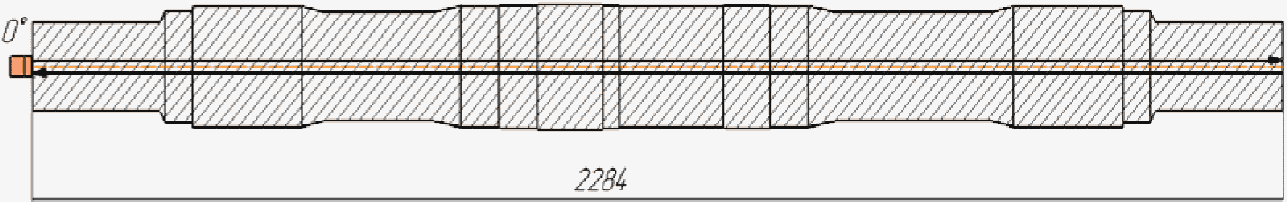

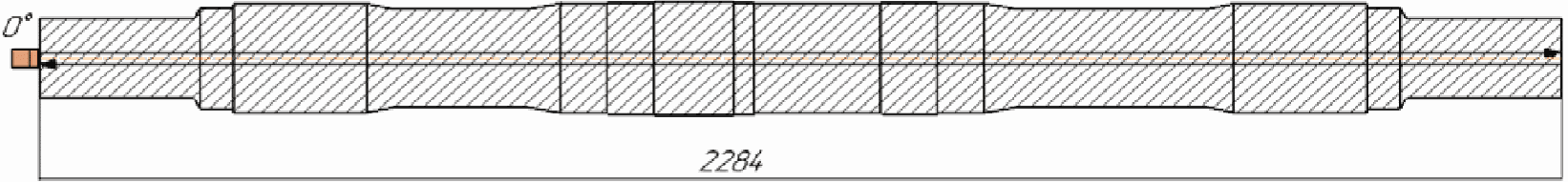

Контроль		Структура металла ("прозвучиваемость") оси
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		Ось моторная, немоторная - L = 2100 - 2400
Отражатель для определения опорного усиления, мм		Донная поверхность СО-2 (СО-3Р) или противоположный торец НО
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось моторная)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси моторной (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -46 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -22 дБ

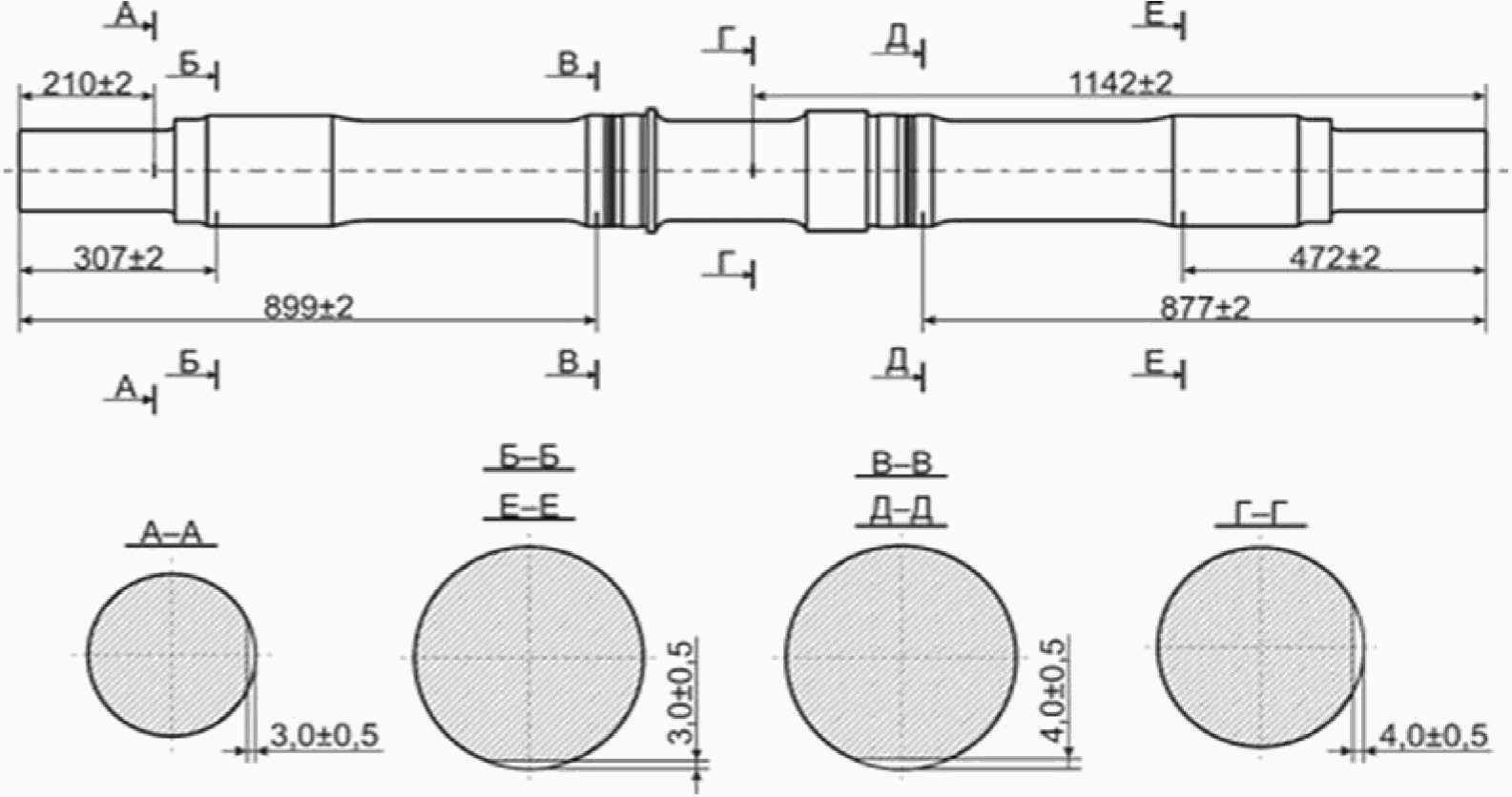

Альтернативный	НО моторной оси активной тележки РА-1, РА2 (РУ-1Ш-860) Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО моторной оси моторной тележки РА-3 (РУ-1Ш-860) Поправка чувствительности (TR1) из паспорта на НО
Альтернативный	НО поддерживающей оси пассивной тележки (РУ-1Ш-860) Поправка чувствительности (TR1) из паспорта на НО
Браковочный критерий

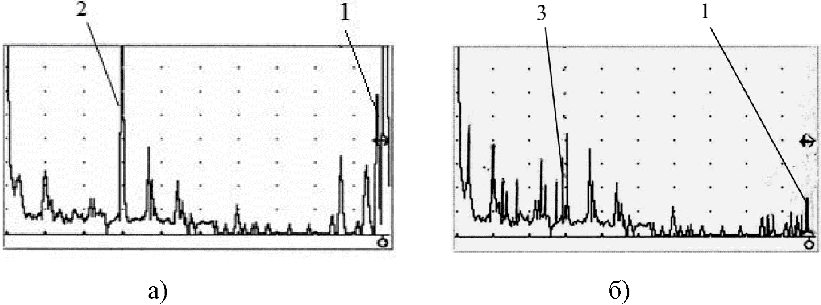

При проведении УЗК оси на прозвучиваемость ось считается годной, если амплитуда донного эхо-сигнала равна или превышает 0,5 ВШ экрана дефектоскопа на браковочном уровне чувствительности. Не соответствует критериям УЗК сплошные оси, в которых при контроле по варианту TR1 амплитуда эхо-сигнала от противоположного торца оси отличается более чем на 46 дБ от амплитуды донного эхо-сигнала от эталонного отражателя в СО-2 (СО-3Р). Ось подлежит браковке.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок 11.51, а не 11.52.

Наименование параметра		Значение параметра
Контроль		Ближняя шейка и предподступичная часть
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		Основной 2,50 +/- 0,25 Подтверждающий 5 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		L = 100 - 290
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось РУ-1-860, ось РУ-1Ш-860)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось моторная)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси моторной (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -40 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -16 дБ

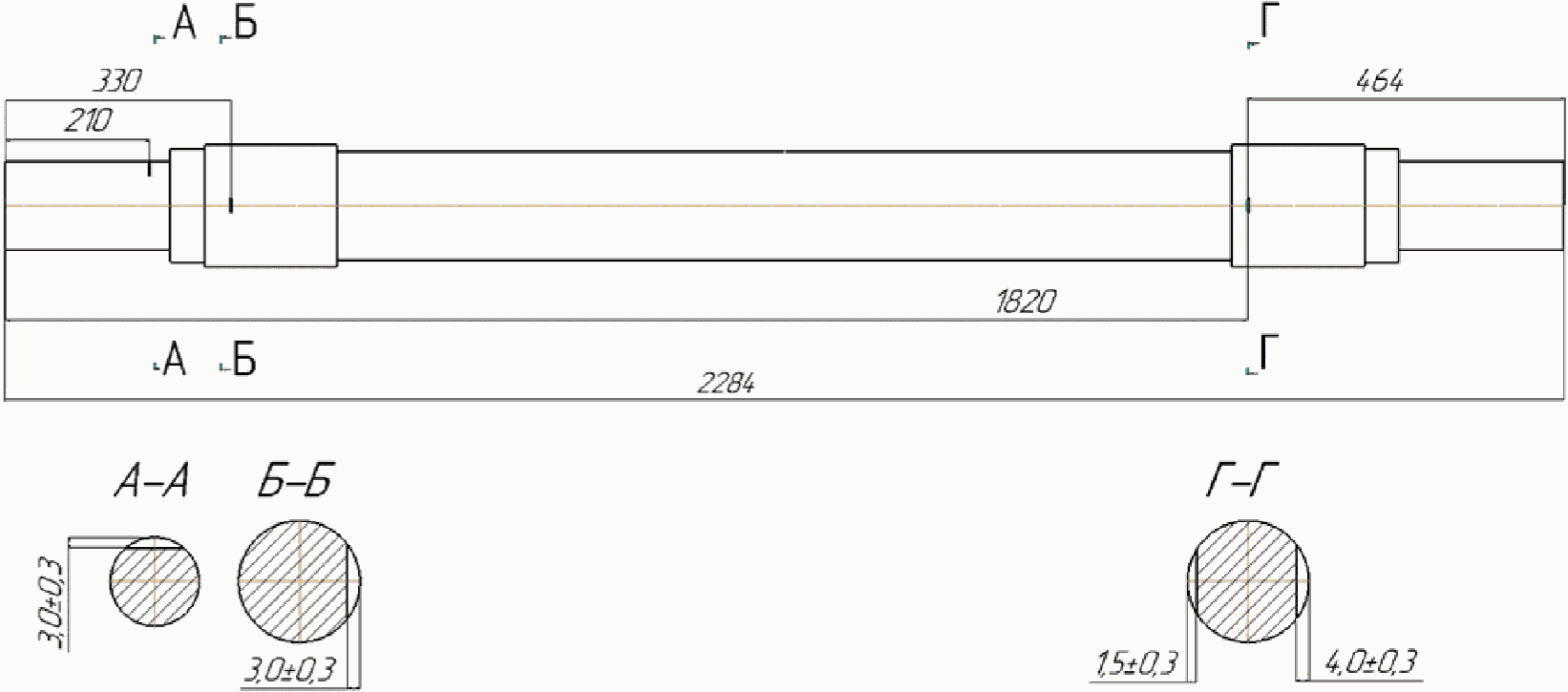

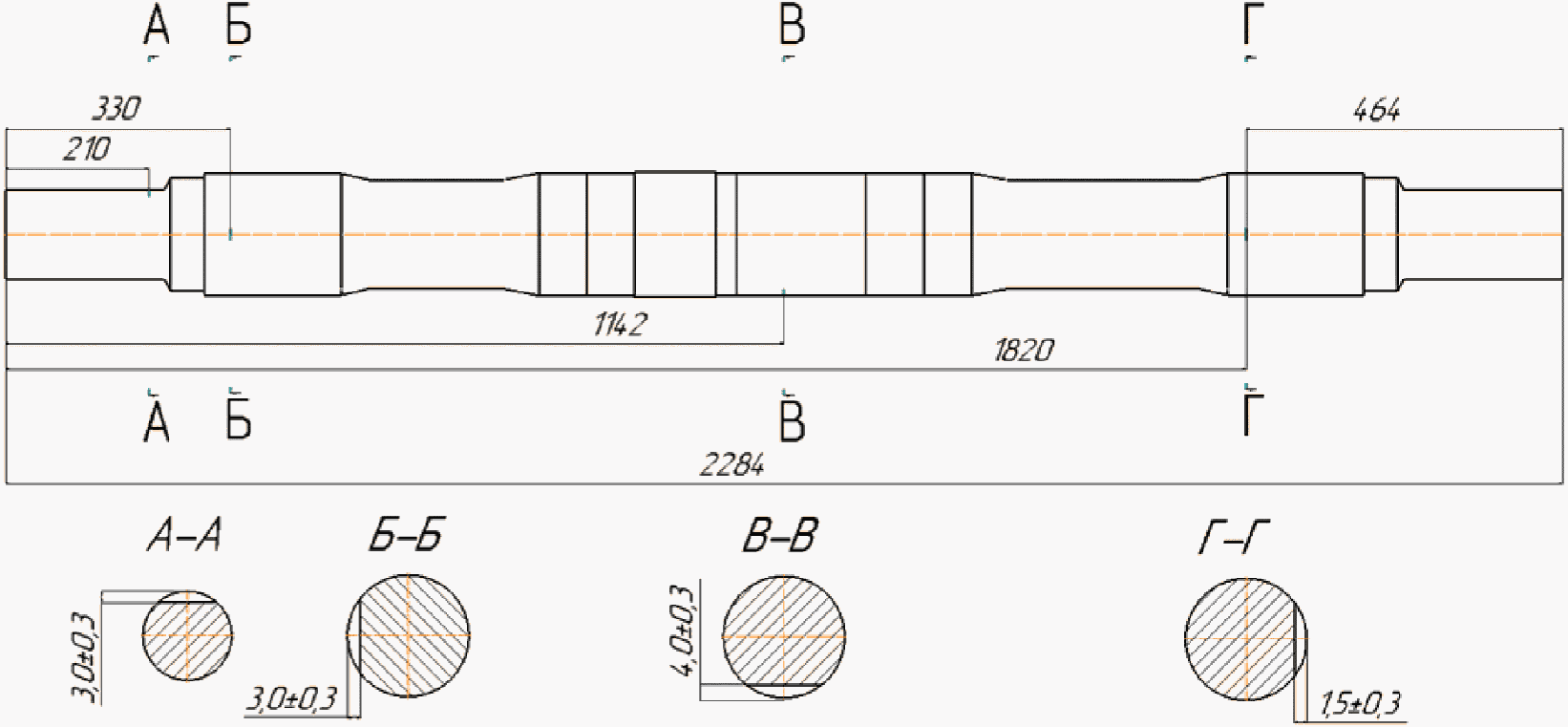

Альтернативный	НО моторной оси активной тележки Сечение А-А (210 мм) - пропил h = 3,0 мм Поправка чувствительности (AR1.2) из паспорта на НО
Альтернативный	НО поддерживающей оси пассивной тележки Сечение А-А (210 мм) - пропил h = 3,0 мм Поправка чувствительности (AR1.2) из паспорта на НО
Браковочный критерий
Не соответствует критериям УЗК оси, в которых при контроле по вариантам AR1.2 и AR1.4 (шейка оси), обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3 мм с учетом поправки чувствительности. При наличии в зоне контроля шейки оси эхо-сигналов от прессовой посадки внутренних колец роликовых подшипников с амплитудой, достигающей или превышающей установленный браковочный уровень, проводят подтверждающий контроль зоны шейки прямым ПЭП типа П111-5,0-К6. Окончательное решение о наличии или отсутствии дефектов в зоне шейки в этом случае принимают по результатам подтверждающего контроля.

Наименование параметра		Значение параметра

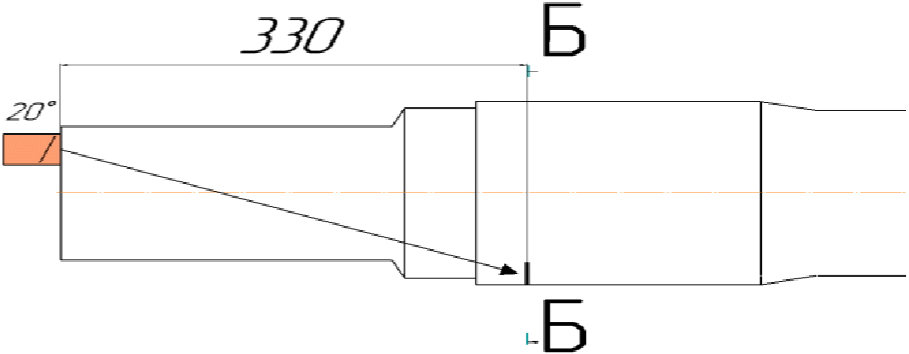

Контроль		Зона оси под ближней (внешней) кромкой ступицы колеса
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		20 +/- 2
Зоны контроля, мм		280 - 500
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 (ось моторная, ось поддерживающая)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось моторная)		Торец
Расположение ПЭП (ось поддерживающая)
Сканирование оси моторной (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -40 дБ
Альтернативный	НО моторной оси активной тележки Сечение Б-Б (330 мм) - пропил h = 3,0 мм Поправка чувствительности (AR1.3) из паспорта на НО
Альтернативный	НО поддерживающей оси пассивной тележки Сечение Б-Б (330 мм) - пропил h = 3,0 мм Поправка чувствительности (AR1.3) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.3 (ближний подступичных частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм (наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности), с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Зона средней и дальней подступичных частей оси
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		ось РУ-1-680, L = 1020 - 1750; ось РУ-1Ш-680, L = 1020 - 1950
Отражатель для определения опорного усиления, мм		Пропил h = 4,0 (ось РУ-1-680 и ось РУ-1Ш-680)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП (ось поддерживающая)		Торец
Сканирование оси моторной (с обеих сторон оси)		По окружности радиусом 0,5 Rш (Rш - номинальный радиус шейки оси)
Сканирование оси поддерживающей (с обеих сторон оси)
Способы настройки браковочной чувствительности
Способ	Вариант 1		Вариант 2
Основной (ось РУ-1 и РУ-1Ш)	СО-2 (СО-3Р) ЭО - донная поверхность Чувствительность КБр = -60 дБ			СО-2 ЭО - ЦБО H = 160 мм Чувствительность КБр = -36 дБ
Альтернативный	НО поддерживающей оси пассивной тележки Сечение Г-Г (1820 мм) - пропил h = 4,0 мм
Браковочный критерий
Не соответствуют критериям УЗК сплошные оси, в которых при контроле по варианту AR1.1 (средней и дальней подступичной частей оси) обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 4,0 мм (ось поддерживающая).

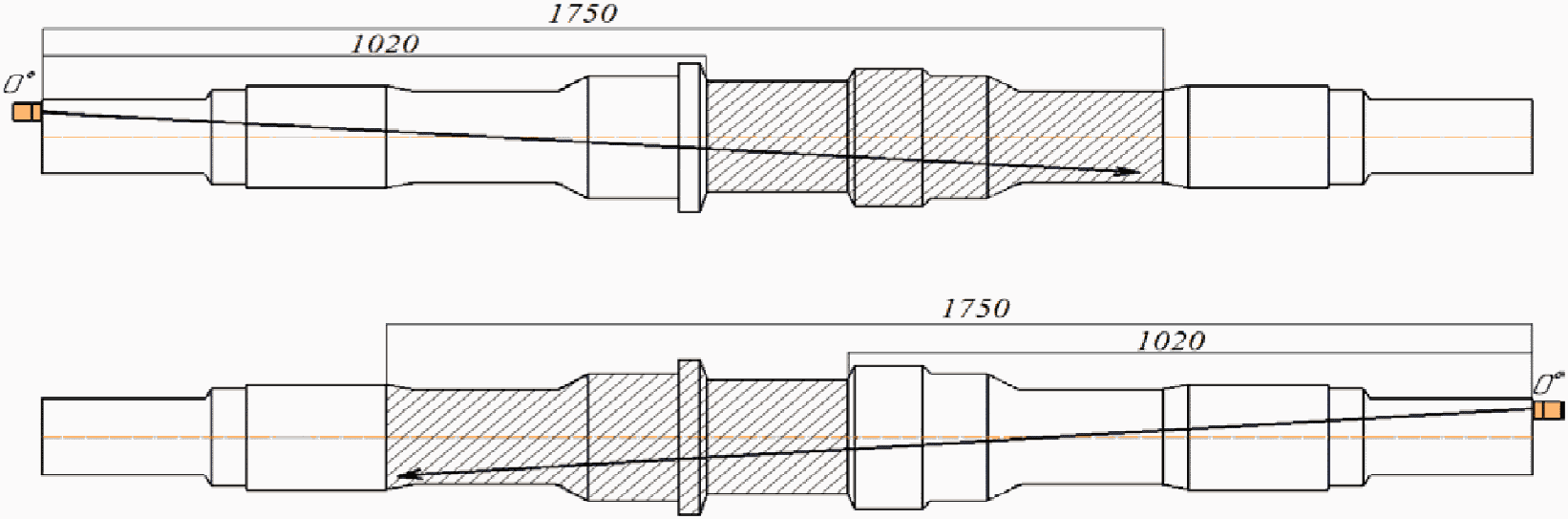

Наименование параметра		Значение параметра
Контроль		Зона средней и дальней подступичных частей оси
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		Основной 0 +/- 2
Зоны контроля, мм		Ось активная (моторная) РУ-1Ш, L = 1020 - 1750
Отражатель для определения опорного усиления, мм		Пропил h = 4,0
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12/5x7 или 8x10
Расположение ПЭП П111-2,5-К12		Торец
Сканирование оси (с обеих сторон оси) (0°)		Круговое
Способы настройки браковочной чувствительности
Способ
Альтернативный	НО моторной оси активной (моторной) тележки РА-1, РА2 Сечение В-В (1142 мм) - пропил h = 4,0 мм
Альтернативный	НО моторной оси моторной тележки РА-3 Сечение Г-Г (1142 мм) - пропил h = 4,0 мм
Браковочный критерий
Не соответствуют критериям УЗК зоны под зубчатым колесом редуктора моторной оси, которых при контроле по варианту AR1.1 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечных пропилов глубиной 4 мм.

Наименование параметра		Значение параметра

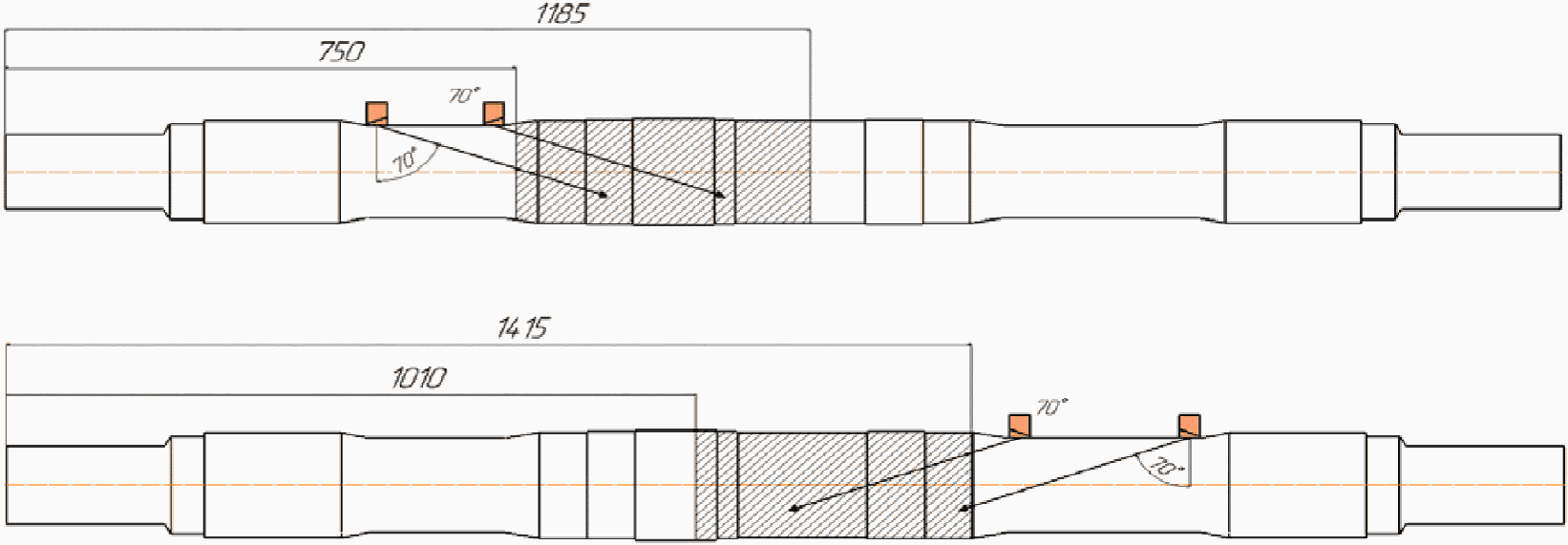

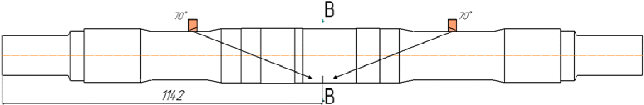

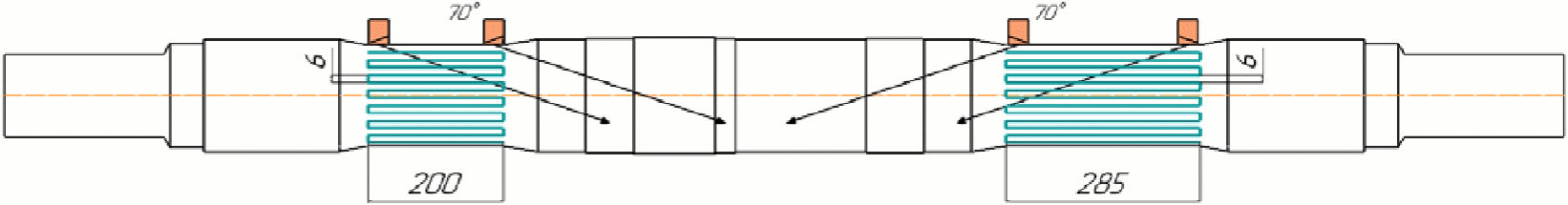

Контроль		Зона под и между моторно-осевыми подшипниками и ступицей зубчатого колеса
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		Подтверждающий 70 +/- 2 (РА-1, РА2) Подтверждающий 50 +/- 2 (РА-3) Дополнительный 70 +/- 2 (РА-3)
Зоны контроля, мм		Ось моторная РУ-1Ш, L = 50 - 260 (РА-1, РА2) L = 50 - 100/240 (РА-3)
Отражатель для определения опорного усиления, мм		Пропил h = 4,0 сечение В-В в оси активной (РА-1, РА2) Пропил h = 3,0 сечение В-В и Д-Д в оси моторной (РА-3) Пропил h = 4,0 сечение Г-Г в оси моторной (РА-3)
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12/5x7 или 8x10
Расположение ПЭП П121-2,5-70 (50)		Цилиндрическая поверхность оси
Сканирование оси (с обеих сторон оси)		Продольно-круговое
Способы настройки браковочной чувствительности
Способ

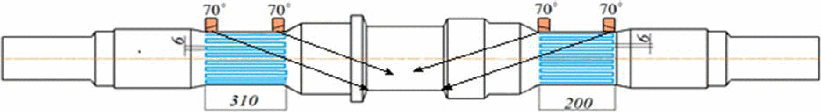

Альтернативный	НО моторной оси РА-1, РА2 Сечение В-В пропил h = 4,0 мм

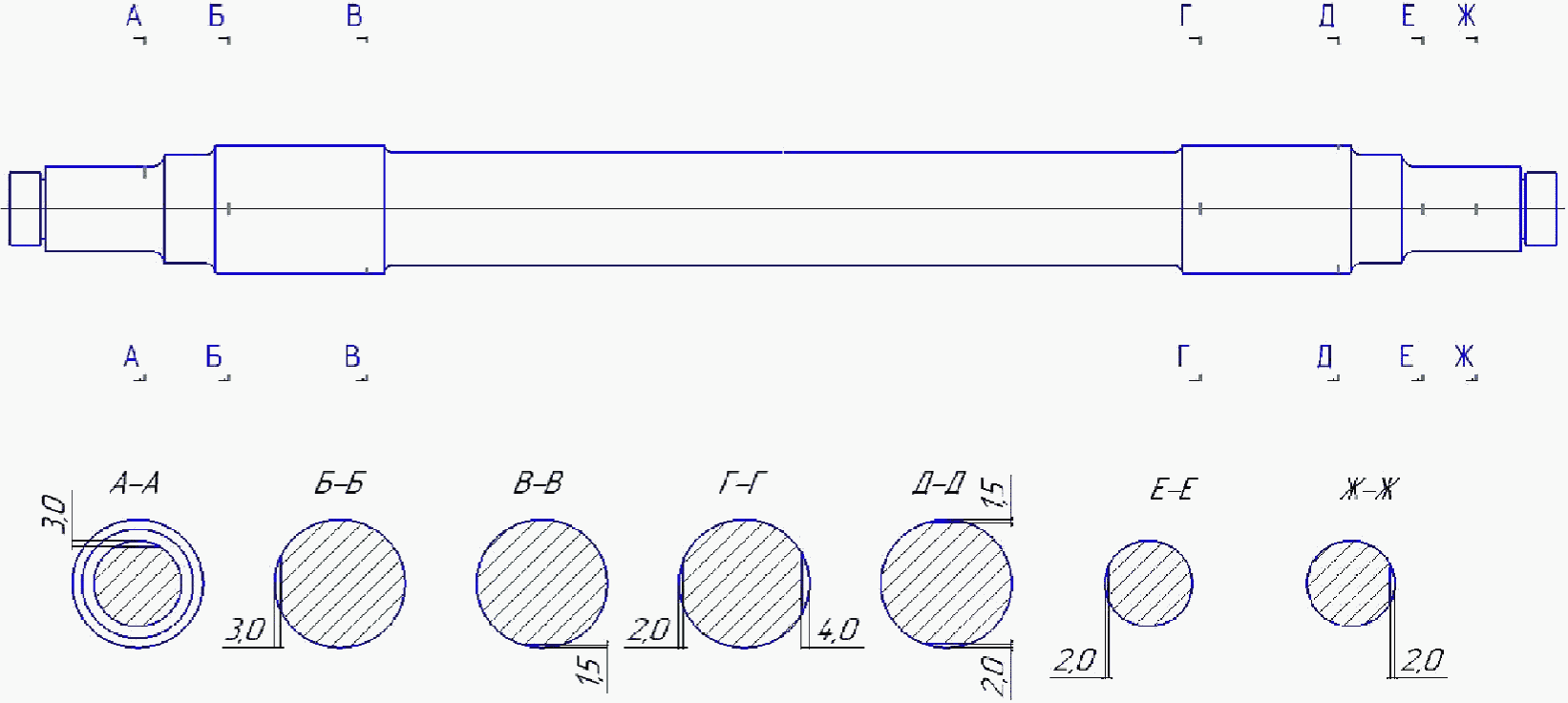

Альтернативный	НО моторной оси РА-3 Сечение В-В и Д-Д пропил h = 3,0 мм
Альтернативный	НО моторной оси РА-3 Сечение Г-Г пропил h = 4,0 мм
Браковочный критерий
Не соответствуют критериям УЗК зоны под зубчатым колесом редуктора моторной оси, которых при контроле по варианту AR3.2 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечных пропилов глубиной 4 мм.

Наименование параметра		Значение параметра

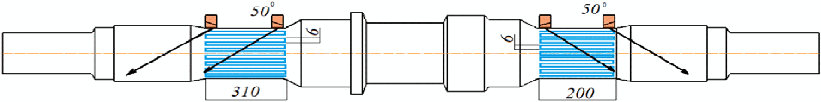

Контроль		Зона внутренней подступичной частей оси
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		Ось моторная РУ-1-860, L = 50 - 260
Отражатель для определения опорного усиления, мм		Пропил h = 1,5
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		5x7 или 8x10
Расположение ПЭП		Цилиндрическая поверхность оси
Сканирование оси (с обеих сторон оси)		Продольно-круговое
Способы настройки браковочной чувствительности
Способ	Вариант 1
Основной (ось РУ-1 и РУ-1Ш)			О-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -22 дБ
Альтернативный	НО моторной оси активной тележки Сечение Г-Г пропил h = 1,5 мм Поправка чувствительности (AR3.1) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК зоны внутренней подступичной части моторной оси, которых при контроле по вариантам AR3.1 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечных пропилов глубиной 1,5 мм, с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Зона внутренней подступичной частей оси
Направление прозвучивания		Осевое
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		L = 50 - 260
Отражатель для определения опорного усиления, мм		Пропил h = 1,5
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		5x7 или 8x10
Расположение ПЭП		Цилиндрическая поверхность оси
Сканирование оси (с обеих сторон оси)		Продольно-круговое
Способы настройки браковочной чувствительности
Способ	Вариант 1
Основной (ось РУ-1 и РУ-1Ш)			СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -22 дБ
Альтернативный	НО моторной оси активной тележки Сечение Г-Г пропил h = 1,5 мм Поправка чувствительности (AR3.1) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК зоны внутренней подступичной части поддерживающей оси, которых при контроле по вариантам AR3.1 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечных пропилов глубиной 1,5 мм, с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Поверхность средней части оси
Направление прозвучивания		Осевое
Тип волны		Поверхностная
Рабочая частота, МГц		1,25 +/- 0,13
Угол ввода, град		90
Зоны контроля, мм		400 - 1200
Отражатель для определения опорного усиления, мм		Пропил h = 4,0
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		9 x 12
Расположение ПЭП		Цилиндрическая поверхность шейки (с ориентацией вдоль образующей оси)
Сканирование оси		Круговое (продольно-круговое)
Способы настройки браковочной чувствительности
Основной			СО-2 (СО-3Р) ЭО - торец L = 150 мм Чувствительность КБр = -25 дБ
Альтернативный	НО осей поддерживающей оси Сечение Г-Г - пропил h = 4,0 мм Поправка чувствительности (AR4) из паспорта на НО
Браковочный критерий
Не соответствуют критериям УЗК оси, в которых при контроле по варианту AR4 обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 4 мм.

Наименование параметра		Значение параметра

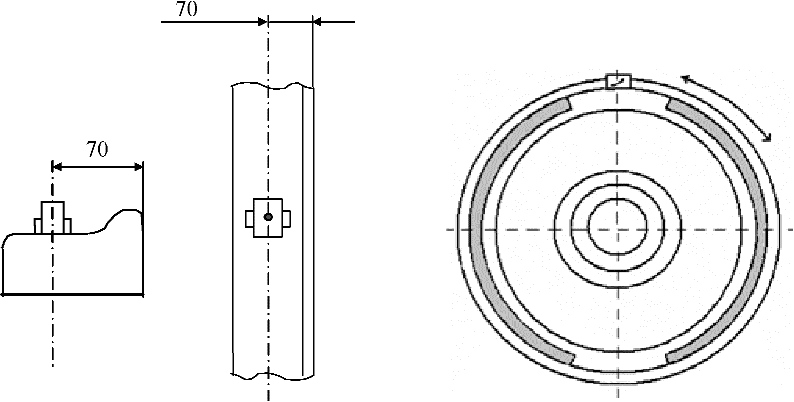

Контроль		Основное сечение обода
Прозвучивания		Прямым лучами
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		40 +/- 2
Зоны контроля, мм		15 - 130
Отражатель для определения опорного усиления, мм		Пропил глубиной 3 в зоне фаски
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12 или 8 x 10
Расположение ПЭП		Внутренняя боковая поверхность обода, ниже уровня поверхности катания
		Круговое (для повышения достоверности контроля рекомендуется проводить дополнительное сканирование в противоположную стороны)
Способы настройки браковочной чувствительности и ВРЧ
Основной	Альтернативный

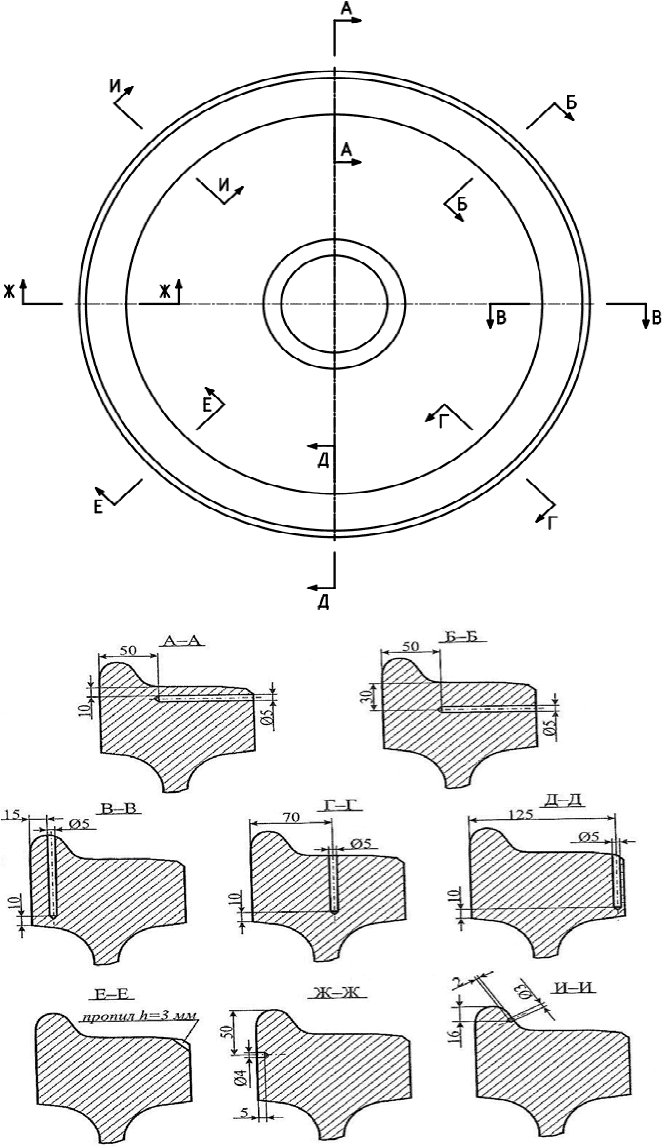

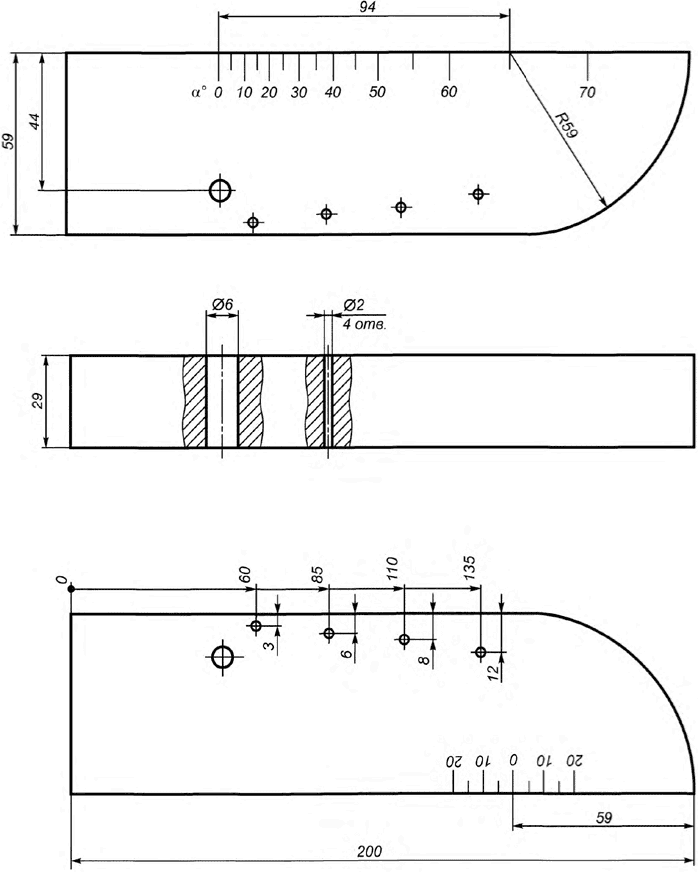

СО-2 (СО-3Р) ЭО - ЦБО H = 44 мм Чувствительность КБр = -24 дБ	НО, основное сечение обода (бандажа) Пропил глубиной 3 мм в зоне фаски Поправка чувствительности (DR3.1) из паспорта на НО
Браковочный критерий

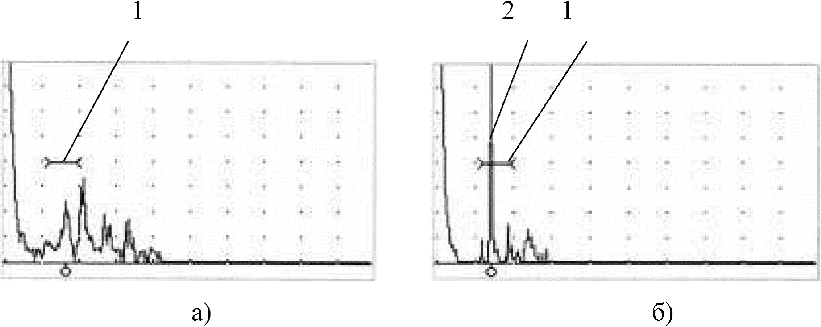

Наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности, что соответствует обнаружению дефекта с отражающей способностью равной или превышающей отражающую способность от пропила глубиной 3 мм в зоне фаски с учетом поправки чувствительности.

Наименование параметра		Значение параметра

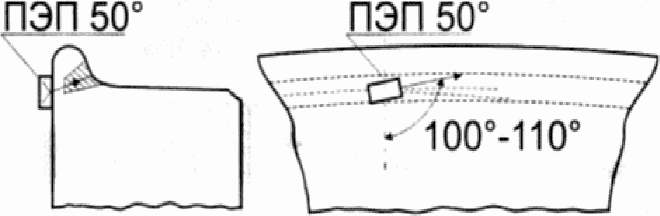

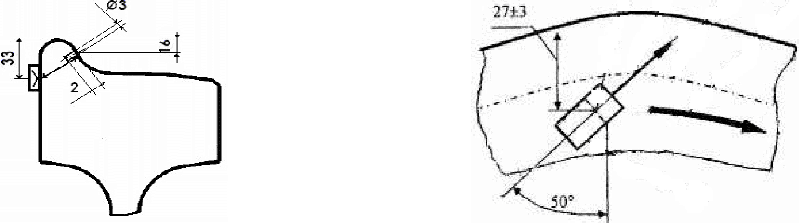

Контроль		Гребень
Прозвучивания		Прямым лучом
Тип волны		Поперечная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		50 +/- 2
Зоны контроля, мм		15 - 40

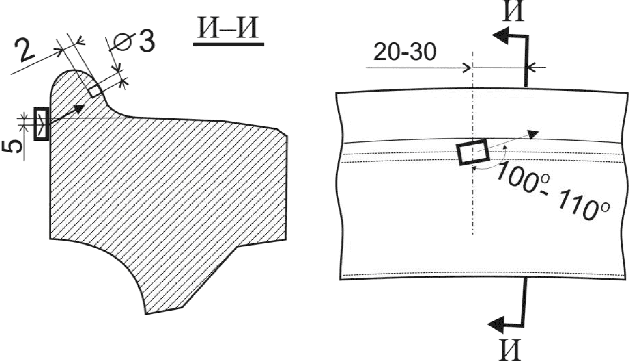

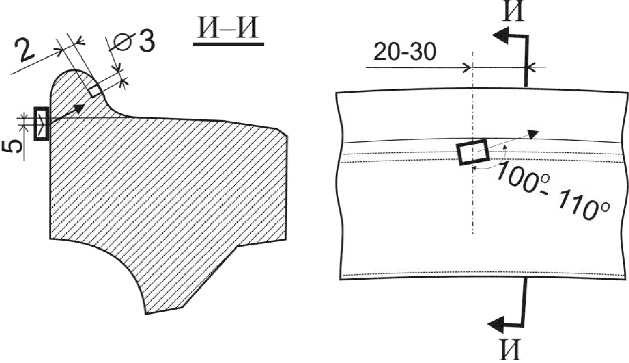

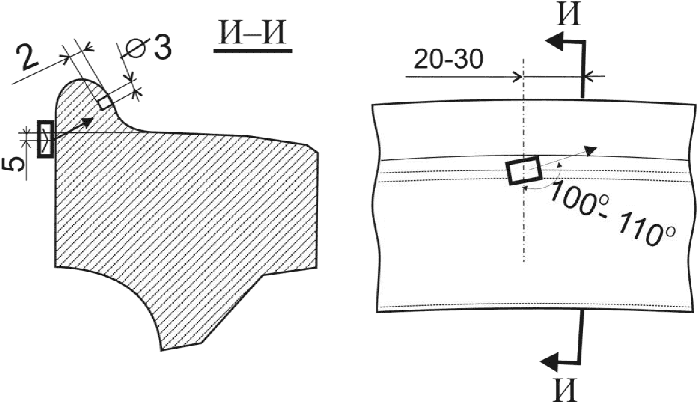

Отражатель для определения опорного усиления, мм		Засверловка диаметра 3,0 +/- 0,3 Глубина h = 2,0 +/ 0,3
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12 или 8 x 10
Расположение ПЭП		Внутренняя боковая поверхность обода, ниже уровня поверхности катания
Сканирование обода (бандажа)		Круговое (для повышения достоверности контроля рекомендуется проводить дополнительное сканирование в противоположную стороны)
Способы настройки браковочной чувствительности и ВРЧ
Основной	Альтернативный
СО-2 (СО-3Р) ЭО - ЦБО H = 44 Чувствительность КБр = -18 дБ			НО, гребень обода (бандажа) Засверловка диаметра (3,0 +/- 0,3) мм Глубина, мм - h = 2,0 +/- 0,3 Поправка чувствительности (DR3.3) из паспорта на НО
Браковочный критерий

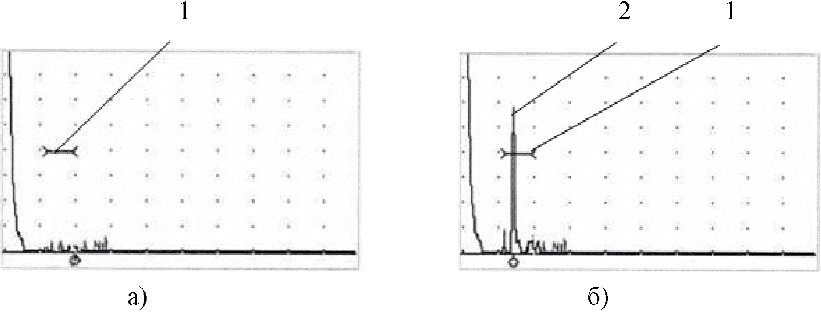

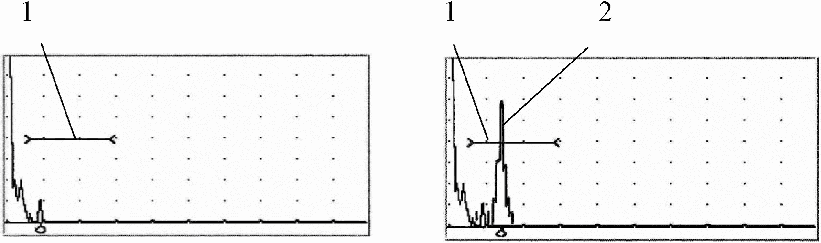

Наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности, что соответствует обнаружению дефекта с отражающей способностью равной или превышающей отражающую способность отверстия диаметром 3 мм, глубиной 2 мм в гребне с учетом поправки чувствительности.

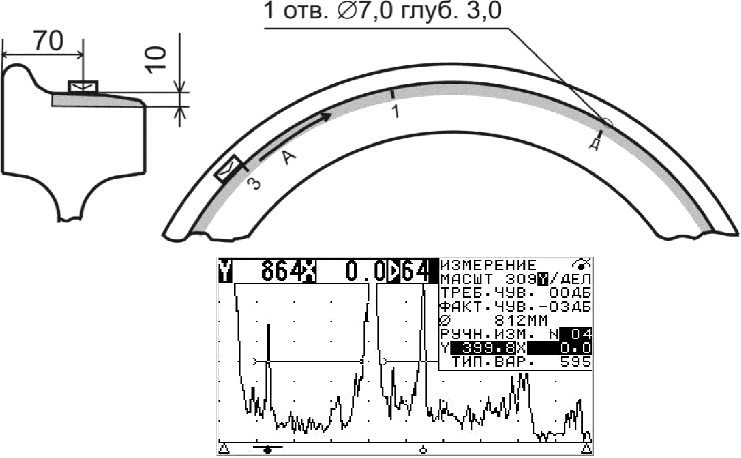

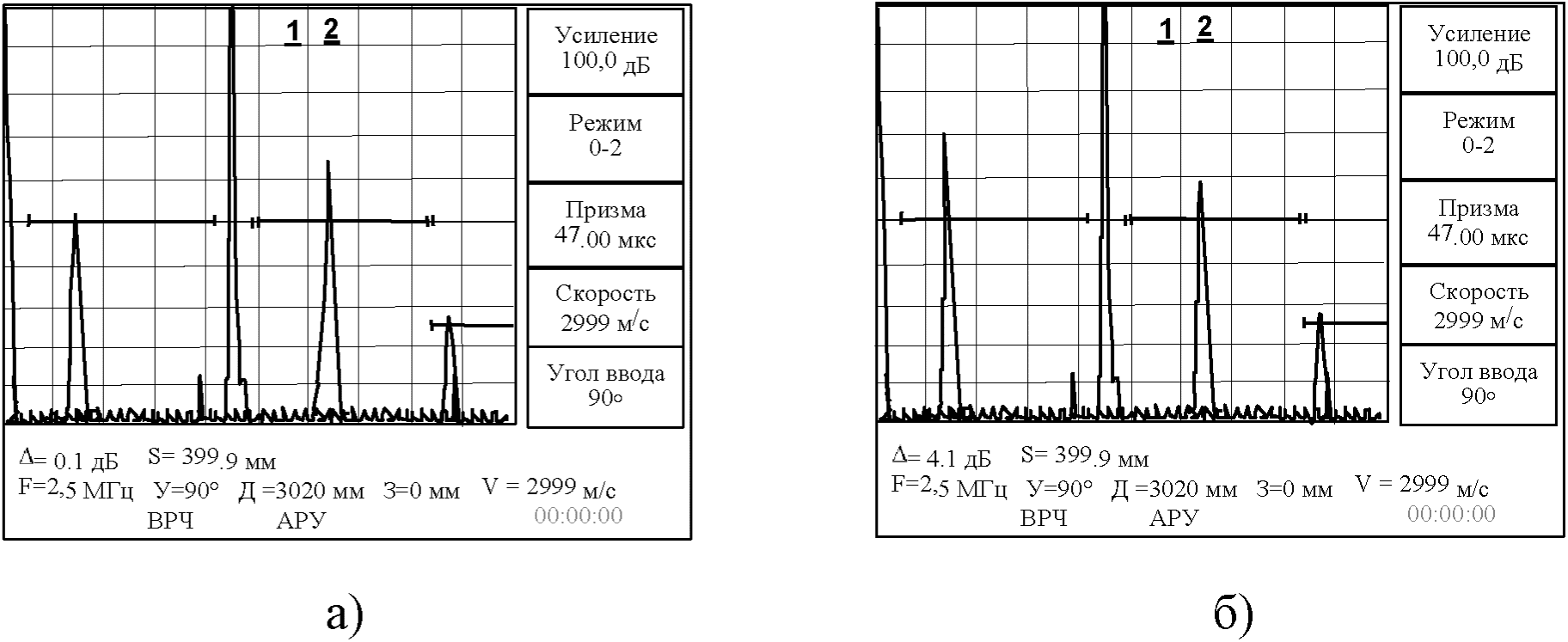

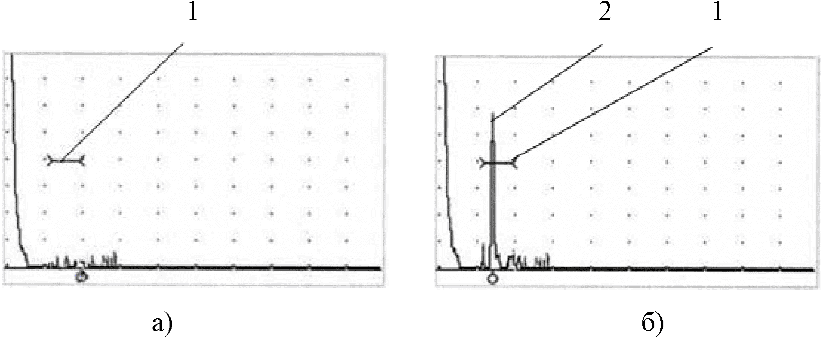

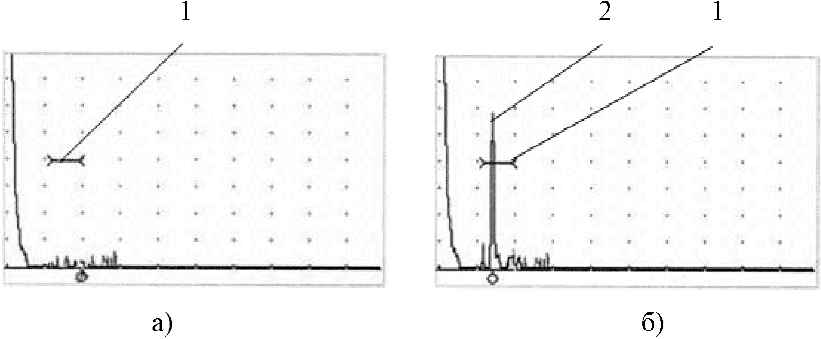

Положение ПЭП		Наименование проверяемого параметра	Требования
Номер метки на СОП	Направление прозвучивания
4	Б	Чувствительность и мертвая зона	Наличие эхо-сигнала в первой части зоны контроля с амплитудой не менее 0,5 ВШ Срабатывание индикатора дефекта
		Точность дальномера	Показание "Y" от до
3	А	Чувствительность и мертвая зона	Наличие эхо-сигнала в первой части зоны контроля с амплитудой не менее 0,5 ВШ Срабатывание индикатора дефекта
		Точность дальномера	Показание "Y" от 382 до 418 мм
1	Б	Чувствительность	Наличие эхо-сигнала во второй части зоны контроля с амплитудой не менее 0,5 ВШ Срабатывание индикатора дефекта
2	Б	Мертвая зона	Наличие эхо-сигнала во второй части зоны контроля с амплитудой не менее 0,5 ВШ Срабатывание индикатора дефекта

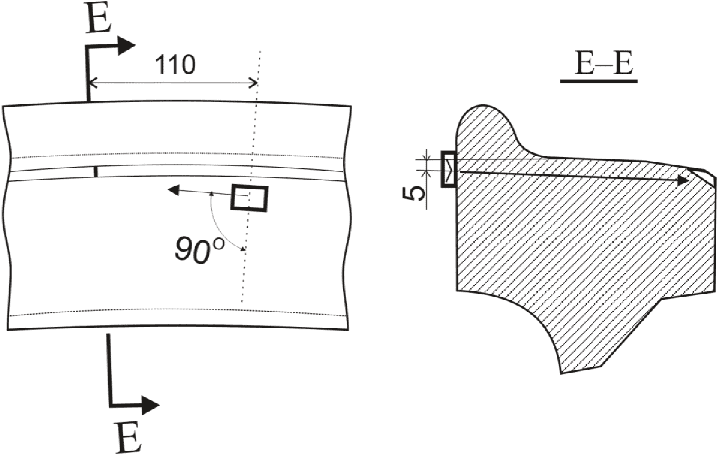

Наименование параметра				Значение параметра
Контролируемая зона				Поверхность катания и приповерхностная зона
Тип волны				Поверхностная
Рабочая частота, МГц				0,4 +/- 0,02
Угол ввода, град				90
Отражатель для определения опорного усиления, мм				Засверловка диаметра 7,0 +/- 0,3 Глубина h = 3,0 +/- 0,3
Тип ПЭП				Совмещенный
Рекомендуемый размер пьезоэлемента, мм				16 x 16
Расположение ПЭП				На круге катания (поверхность катания)
Сканирование бандажа (обода)				Установка ПЭП в 2 точки на поверхности катания, отстоящие друг от друга на
Возможность оценки акустического контакта				По первому или второму обежавшему вокруг колеса сигналу
Способы настройки браковочной чувствительности

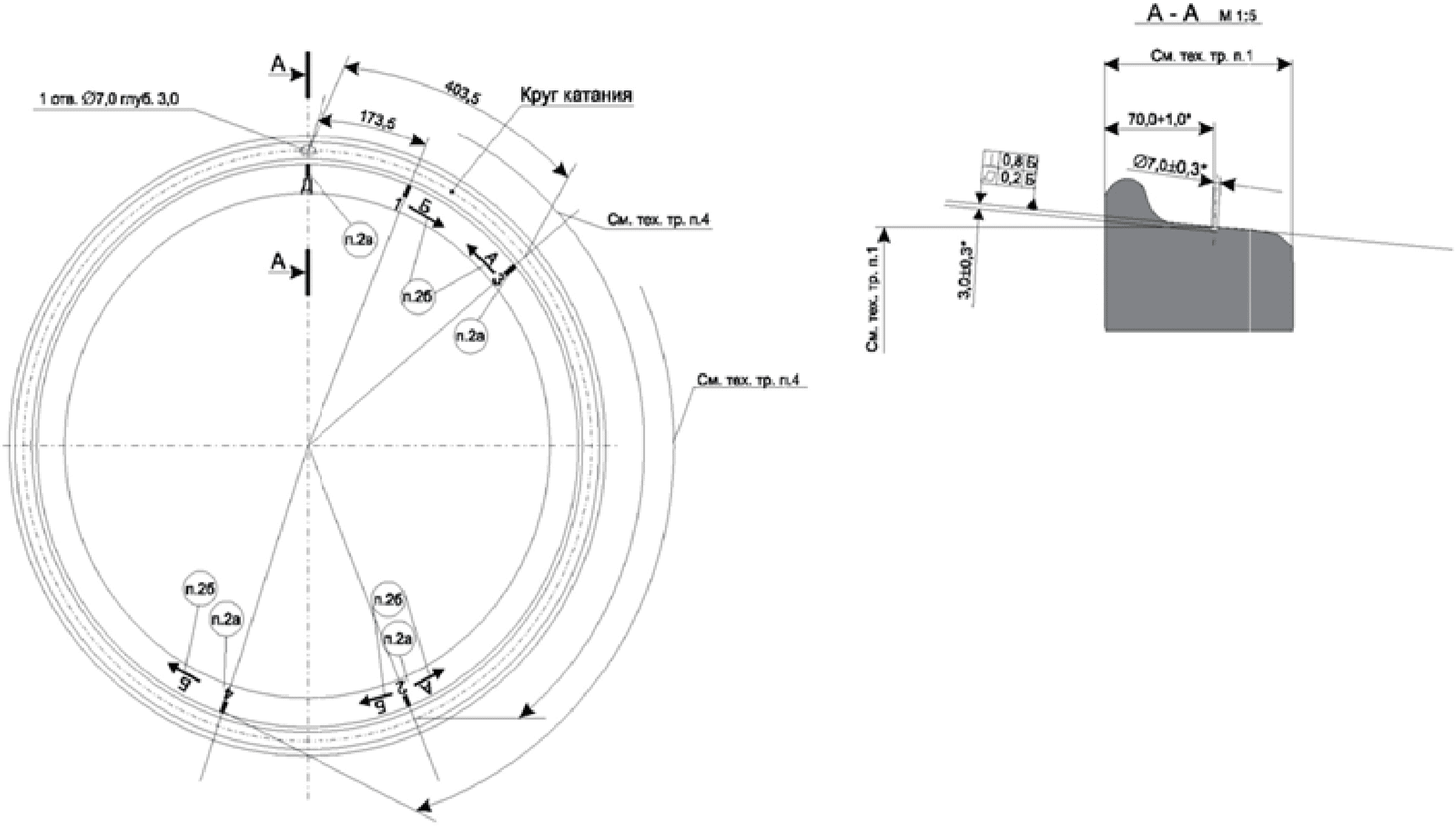

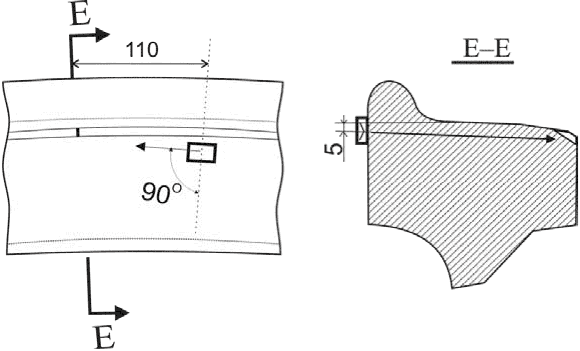

			КО 07.09.02, Сечение В-В Засверловка диаметра (7,0 +/- 0,3) мм Глубина, мм: h = 3,0 +/- 0,3 Последовательная установка ПЭП

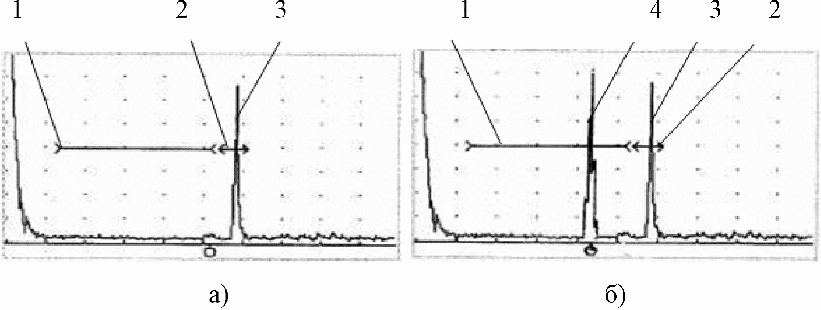

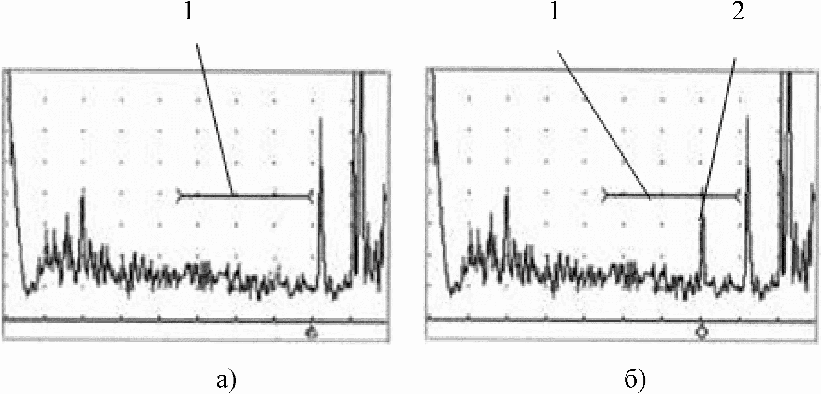

	N метки	Направление прозвучивания			Положение отраженного сигнала
	4	Б			Перед первым обежавшим сигналом
	3	А			После зондирующего импульса
	1	Б			Перед вторым обежавшим сигналом
	2	Б			После первого обежавшего сигнала
Браковочный критерий
Наличие в зоне контроля эхо-сигнала, превышающего порог браковочной чувствительности, что соответствует обнаружению дефекта с отражающей способностью равной или превышающей отражающую способность отверстия диаметром 7 мм, глубиной 3 мм на поверхности катания колеса.

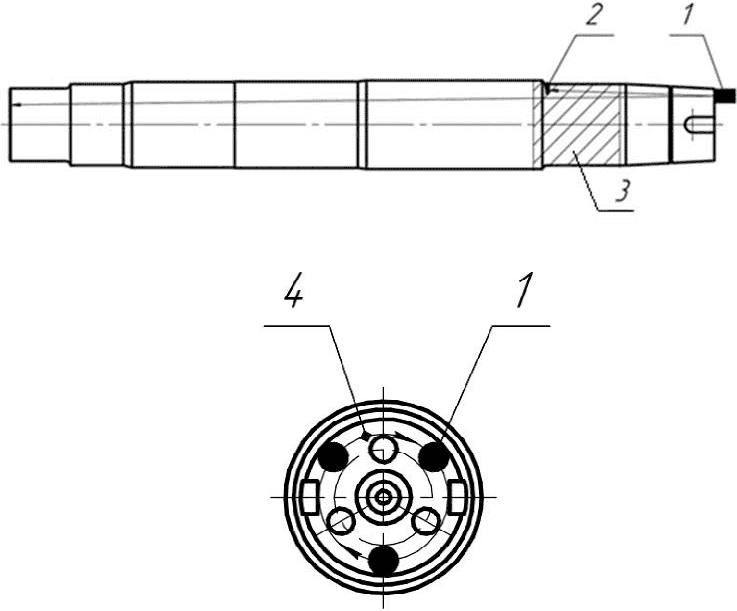

1 - сигнальные кабели; 2 - пьезоэлемент; 3 - призма

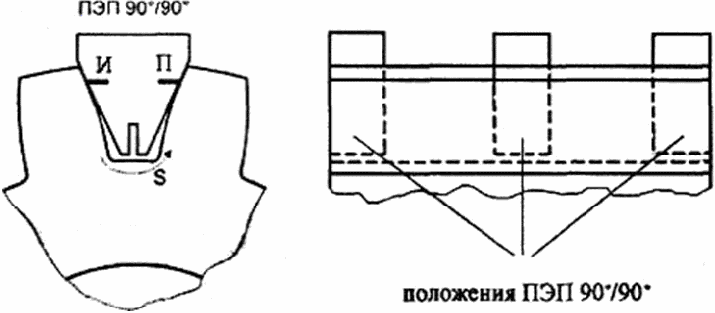

Рисунок 11.93 - ПЭП для БЗК	Рисунок 11.94 - ПЭП для шестерни

Наименование параметра	Значение параметра
Контроль	Межзубная впадина
Тип волны	Поверхностная
Рабочая частота, МГц	2,50 +/- 0,25
Угол ввода, град	90
Зона контроля, мм	0 - 150
Отражатель для определения опорного усиления	Бездефектная межзубная впадина
Тип ПЭП	Раздельносовмещенный
Расположение ПЭП	Межзубная впадина
Сканирование зубчатого колеса и шестерни	Края и середина межзубной впадины
Способы настройки браковочной чувствительности
Настройка на контроль межзубных впадин производится на эталонных шестернях и зубчатом колесе
Браковочный критерий
Признаком наличия трещины является выявление участка межзубной впадины с амплитудой прошедшей ультразвуковой волны ниже 0,5 ВШ экрана при браковочном уровне чувствительности для дефектоскопа УД2-102, УД2-102ВД и УД4-Т и ниже 0,25 ВШ экрана при браковочном уровне чувствительности для дефектоскопа УД2-70.

Наименование параметра		Значение параметра
Контроль		Противоположный торец вала и зона галтели хвостовика
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25
Угол ввода, град		0 +/- 2
Зоны контроля, мм		305 - 331/105 - 210
Отражатель для определения опорного усиления, мм		Пропил h = 2,5 +/- 0,3
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП		Торец
Сканирование		Круговое, на расстоянии от 10 до 15 мм от края поверхности (в доступных точках)
Способы настройки браковочной чувствительности
Способ
Альтернативный	НО вала шестерни 1 - прямой ПЭП; 2 - модель дефекта (пропил h = 2,5 мм); 3 - контролируемая зона Поправка чувствительности (AR1.2) из паспорта на НО
Браковочный критерий
Не соответствует критериям УЗК вал шестерни, в котором при контроле обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 2,5 мм, с учетом поправки чувствительности.

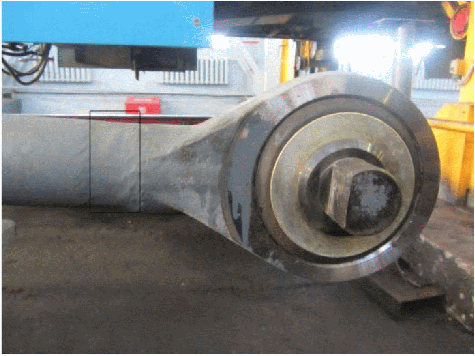

Наименование параметра		Значение параметра

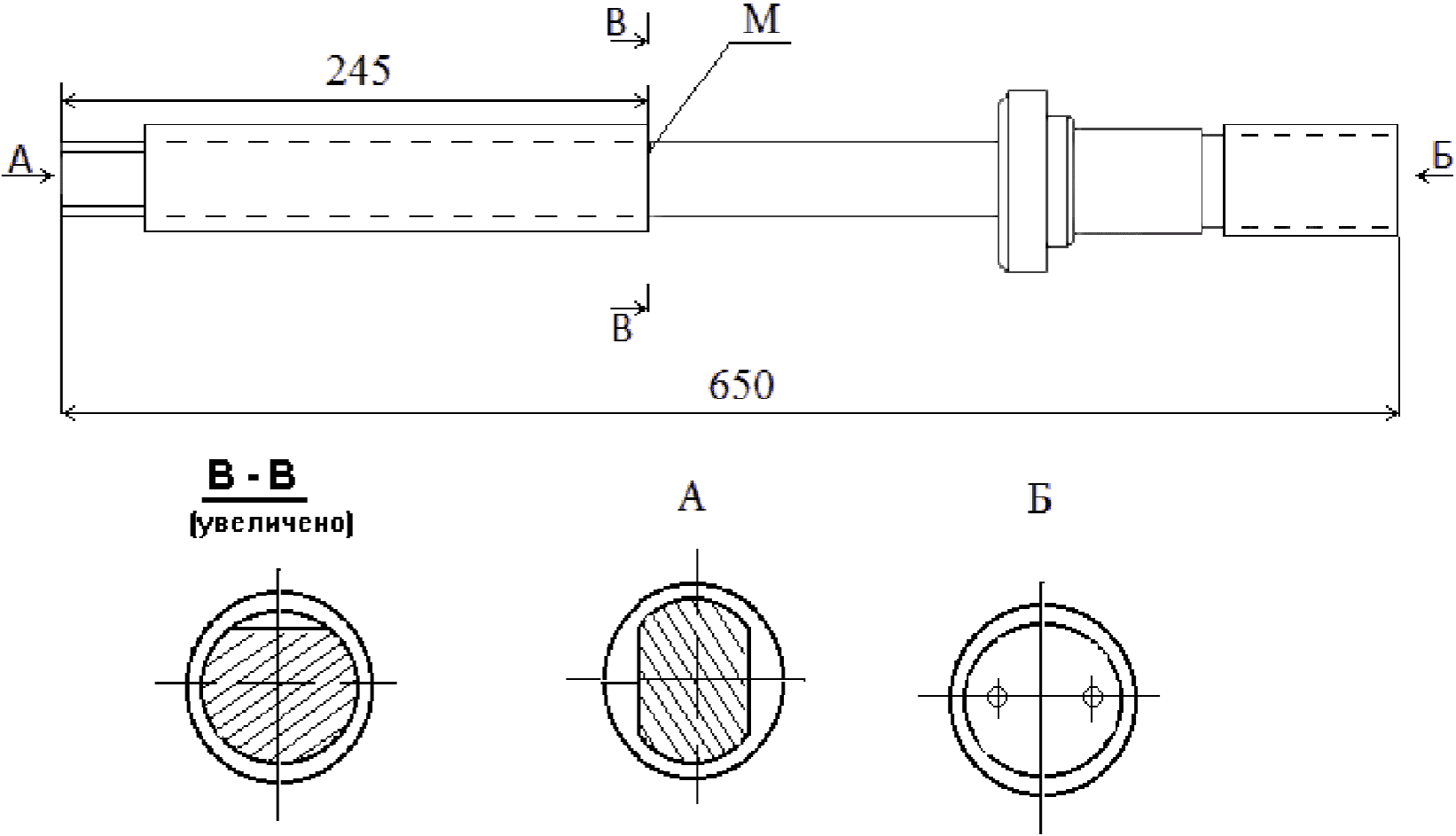

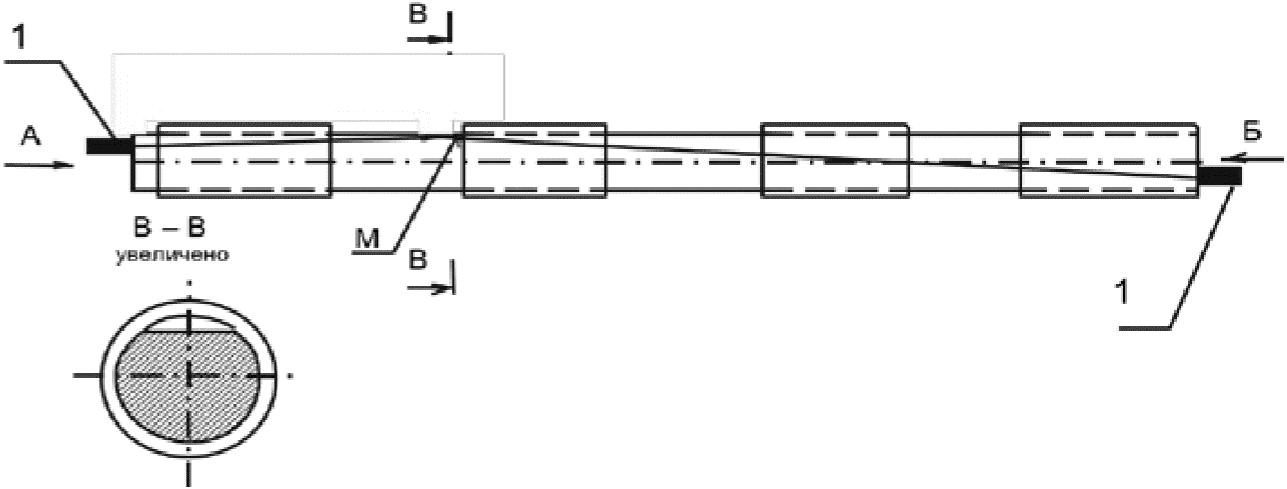

Контроль		Противоположный торец стержня и тело стержня (модель дефекта - пропил)
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		5,0 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		670 - 720/60 - 650 (черт. 62.30.00.109) 650 - 700/60 - 550 (черт. 260.30.00.113)
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 +/- 0,3
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП		Торец
Сканирование		Круговое, на расстоянии от 10 до 15 мм от края поверхности
Способы настройки браковочной чувствительности
Способ	НО стержня подвешивания Сечение В-В - пропил h = 3,0 мм 1 - прямой ПЭП; М - модель дефекта (пропил) Поправка чувствительности (AR1.2) из паспорта на НО
Альтернативный
Браковочный критерий
Не соответствует критериям УЗК стержня подвешивания, в котором при контроле обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм, с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Противоположный торец болта
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		5,0 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		0 - 250/10 - 110
Отражатель для определения опорного усиления, мм		Пропил h = 3,0 +/- 0,3
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП		Торец
Сканирование		Круговое
Способы настройки браковочной чувствительности
Способ
Альтернативный	НО болта крепления полюсов ТЭД 1 - прямой ПЭП; 2 - ось ультразвукового луча; 3 - модель дефекта (пропил h = 3,0 мм) Поправка чувствительности (AR1.2) из паспорта на НО
Браковочный критерий
Не соответствует критериям УЗК болта крепления полюсов ТЭД, в котором при контроле обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 3,0 мм с учетом поправки чувствительности.

Наименование параметра		Значение параметра
Контроль		Противоположный торец болта
Направление прозвучивания		Осевое
Тип волны		Продольная
Рабочая частота, МГц		2,50 +/- 0,25/5,0 +/- 0,5
Угол ввода, град		0 +/- 2
Зоны контроля, мм		80 - 320/40 - 200
Отражатель для определения опорного усиления, мм		Пропил h = 2,5 +/- 0,3
Тип ПЭП		Совмещенный
Рекомендуемый размер пьезоэлемента, мм		диаметр 12
Расположение ПЭП		Торец
Сканирование		Круговое
Способы настройки браковочной чувствительности
Способ
Альтернативный	НО вала якоря ТЭД 1 - ПЭП; 2 - дефект (пропил h = 2,5 мм); 3 - зона контроля Поправка чувствительности (AR1.2) из паспорта на НО
Браковочный критерий
Не соответствует критериям УЗК вала якоря ТЭД, в котором при контроле обнаружены дефекты, отражающая способность которых равна или превышает отражающую способность поперечного пропила глубиной 2,5 мм с учетом поправки чувствительности.

Параметр	Контроль прямым лучом			Контроль однократно отраженным лучом
	8 мм	12 мм	16/18/20 мм	8 мм	12 мм	16/18/20 мм
Тип сварного соединения	стыковое	угловое	тавровое	стыковое	угловое	тавровое
Тип волны	поперечная
f, МГц	5,0	5,0	2,5	5,0	5,0	2,5
, град	60	70	70	60	70	50
n, мм	-	не более 6	не более 12	-	не более 6	не более 12
Sn, мм2	1,6	2,0	2,0	1,6	2,0	2,0
зарубка, мм	2x1,4	2x1,4	-	2x1,4	2x1,4	-
в мере МК УЗК-2, мм [42]	-	1,6	1,6	-	1,6	1,6
Кэ <*>, дБ	-	-3	8/10/12	-	12	21/23/25
( <**>), дБ	-	3	14/16/18	-	18	27/29/31

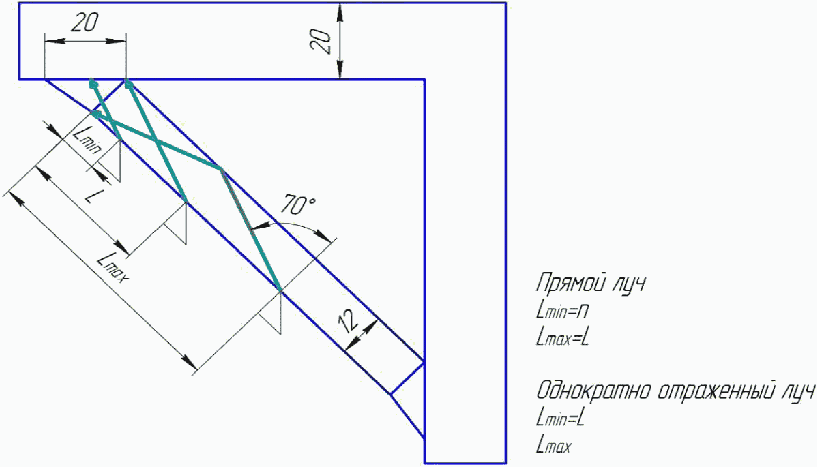

Границы зон контроля по глубине, мм
Lmin, мм	-	n	n	9	33 <***> 27 <****>	19/21/23
Lmax, мм	-	33 <***> 17 <****>	45/50/55	28	66	38/43/48
<*> Кэ - значение эквивалентной чувствительности при использовании в качестве эталонного отражателя ЦБО диаметром 6 мм на глубине 15 мм в СО-2 (или в СО-3Р) <**> - поправка на разницу в шероховатости и волнистости поверхности меры СО-2 (СО-3Р) и поверхности зоны сканирования <***> параметры при контроле с внутренней стороны рамы, <****> параметры при контроле с наружной стороны рамы

Наименование детали, номер чертежа	Тип сварного соединения	Толщина (диаметр), мм	Типы ПЭП	Отражатель для определения браковочного уровня чувствительности
Тяга (сварное соединение) 750.053134.014 СБ	стыковое	8 (76)	П121-5,0-60-76 <*>	зарубка 2,0x1,4 мм в НО-8-2,0x1,4-
Рама (сварное соединение продольных и поперечных балок с внутренней стороны рамы) 750.053120.040 СБ (лист 2)	угловое	12	П-121-5,0-70	зарубка 2,0x1,4 мм в НО-12-2,0x1,4 или ПДО в МК УЗК-2 [42] или ЦБО на глубине 15 мм в СО-2 (или СО-3Р)
Рама (сварное соединение продольных и поперечных балок с внешней стороны рамы) 750.053120.040 СБ (лист 3)	угловое	12	П121-5,0-70	зарубка 2,0x1,4 мм в НО-12-2,0x1,4 или ПДО в МК УЗК-2 [42] или ЦБО на глубине 15 мм в СО-2 (или СО-3Р)
Место приварки буксовых кронштейнов к раме	тавровое	16/18/20	П121-2,5-70	ЦБО на глубине 15 мм в СО-2 (или СО-3Р)
<*> При этом следует использовать наклонный ПЭП П121-5,0-60-76 (притертый под диаметр 76 мм).

Наименование детали	Зона контроля	Периодичность контроля	Применяемые варианты метода УЗК		Типы дефектов, подлежащих выявлению
			"обязательные"	"дополнительные"
1	2	3	4	5	6
Колесная пара
1 Ось колесной пары
1.1 Ось типа РМ-3, РМ-5, РМ-ОС-В2
1.1.1 Прозвучиваемость оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное и полное)	-	"Структура металла", внутренние дефекты
1.1.2 Шейка оси	По акустической схеме контроля		AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части усталостные трещины
1.1.3 Шейка оси (подтверждение)
1.1.4 Дальняя подступичная часть оси			AR1.1 обыкновенное и полное)	-
1.1.5 Дальняя подступичная часть оси (кольца сняты) (подтверждение)			AR3.1 (обыкновенное и полное)	-
1.1.6 Ближняя подступичная часть оси, кольца надеты			AR1.3 (обыкновенное и полное)	-
1.1.7 Ближняя подступичная часть оси, кольца сняты			AR1.3 (обыкновенное и полное)	-
1.1.8 Средняя часть оси			-	AR4 (обыкновенное и полное)
1.2 Ось типа РУ-1, РУ-1Ш, РУ-1Ш-ОС-В2
1.2.1 Прозвучиваемость оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное и полное)	-	"Структура металла", внутренние дефекты
1.2.2 Шейка оси	По акустической схеме контроля	При освидетельствовании колесных пар	AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части усталостные трещины
1.2.3 Шейка оси (подтверждение)
1.2.4 Дальняя подступичная часть оси			AR1.1 (обыкновенное и полное)	-
1.2.5 Дальняя подступичная часть оси (кольца сняты) (подтверждение)			AR3.1 (обыкновенное и полное)	-
1.2.6 Ближняя подступичная часть оси (кольца надеты)			AR1.3 (обыкновенное и полное)	-
1.2.7 Ближняя подступичная часть оси (кольца сняты)			AR1.3 (обыкновенное и полное)	-
1.2.8 Средняя часть оси			-	AR4 (обыкновенное и полное)
2 Бандажи и ободья колес
2.1 Основное сечение	По акустической схеме контроля	При освидетельствовании колесных пар	DR3.1 (обыкновенное и полное)	DR2.1, DR4	Поперечные и продольные усталостные трещины
2.2 Гребень			DR3.3 (обыкновенное и полное)	-
2.3 Поверхность катания			DR4 (обыкновенное и полное ТО-4)	-	Поперечные трещины на поверхности катания и подповерхностные несплошности на глубине до 10 мм
3 Венец большого зубчатого колеса
3.1 Зубчатые колеса	Зубья, межзубные впадины	При освидетельствовании колесных пар	-	-	Поперечные усталостные трещины
4 Тяговый редуктор
4.1 Шестерни	Зубья, межзубные впадины	Перед монтажом в корпус редуктора	-	-	Поперечные усталостные трещины
4.2 Вал малой шестерни	По акустической схеме контроля	При сборке узла шестерни и при монтаже в корпус редуктора	-	-	Поперечные усталостные трещины
5 Стержень подвешивания тягового редуктора
5.1 Стержень: черт. 260.30.00.113, черт. 62.30.00.109	По акустической схеме контроля	Перед монтажом	-	-	Поперечные усталостные трещины
6 Болты крепления полюсов ТЭД
6.1 Болты ТЭД длиной до 63 мм	По акустической схеме контроля	При ТР-3 без демонтажа болтов	-	-	Поперечные усталостные трещины
6.2 Болты ТЭД длиной до 78 мм	По акустической схеме контроля	При ТР-3 без демонтажа болтов	-	-	Поперечные усталостные трещины
6.3 Болты ТЭД длиной до 88 мм
6.4 Болты ТЭД длиной до 103 мм
7 Валы якорей ТЭД типа 1ДТ, ТДЭ-235, ЭК-235, ТЭД-2У, ЭК-260, ДТ-17К, УРТ-110, ДК-106Б (кольца надеты)
7.1 Вал якоря	По акустической схеме контроля	При ТР-3 и перед монтажом фланца упругой муфты	-	-	Поперечные усталостные трещины

Наименование детали	Зона контроля	Периодичность контроля	Применяемые варианты метода УЗК		Типы дефектов, подлежащих выявлению
			"обязательные"	"дополнительные"
1	2	3	4	5	6
Автомотриса АЧ2
Колесная пара
1 Ось колесной пары
1.1 Ведущие колесные пары (ось РУ-1-950, осевого редуктора НП20, НК20)
1.1.1 Прозвучиваемость оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное и полное)	-	"Структура металла", внутренние дефекты
1.1.2 Средняя и дальняя подступичные части оси	По акустической схеме контроля		AR1.1 (обыкновенное и полное)	-	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части, усталостные трещины
1.1.3 Шейка оси			AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)
1.1.4 Шейка оси (подтверждение)
1.1.5 Ближняя (внешняя) подступичная часть			AR1.3 (обыкновенное и полное)	-
1.1.6 Зона под ступицей конической шестерни и опоры осевого редуктора			AR1.1 (обыкновенное и полное)	-
1.1.7 Зона под внутренней кромкой ступицы части оси			AR3.1 (обыкновенное и полное)	-
1.1.8 Зона под внешней кромкой ступицы части оси			AR3.1 (обыкновенное и полное)	-
1.1.9 Зона под ступицей конической шестерни и опоры осевого			AR3.2 (обыкновенное и полное)	-
1.2 Поддерживающие колесные пары (Ось РУ-1Ш-950)
1.2.1 Прозвучиваемость оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное и полное)	-	"Структура металла", внутренние дефекты
1.2.2 Шейка оси	По акустической схеме контроля		AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части, усталостные трещины
1.2.3 Шейка оси (подтверждение)
1.2.4 Дальняя подступичная часть оси			AR1.1 (обыкновенное и полное)	-
1.2.5 Дальняя подступичная часть оси (кольца сняты). (подтверждение)			AR3.1 (обыкновенное и полное)	-
1.2.6 Ближняя подступичная часть оси (кольца надеты)			AR1.3 (обыкновенное и полное)	-
1.2.7 Ближняя подступичная часть оси (кольца сняты)			AR1.3 (обыкновенное и полное)	-
1.2.8 Средняя часть оси			-	AR4 (обыкновенное и полное)
2 Ободья колес
2.1 Основное сечение	По акустической схеме контроля	При освидетельствовании колесных пар	DR3.1 (обыкновенное и полное)	DR2.1, DR4	Поперечные и продольные усталостные трещины
2.2 Гребень			DR3.3 (обыкновенное и полное)
2.3 Поверхность катания			DR4 (обыкновенное, полное и ТО-4)	-	Поперечные трещины на поверхности катания и подповерхностные несплошности на глубине до 10 мм
2.4 Ступица	По акустической схеме контроля	При освидетельствовании колесных пар	HT, HR1 (обыкновенное и полное)	HR1.2 (обыкновенное и полное)	"Непрозвучиваемость" структуры металла, трещины в зоне галтели удлиненной части ступицы
Рельсовые автобусы РА-1, РА2, РА-3
Колесная пара
3 Ось колесной пары
3.1 Ось активной тележки
3.1.1 Прозвучиваемость оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное, полное и ТО-4)	-	"Структура металла", внутренние дефекты
3.1.2 Средняя и дальняя подступичные части оси	По акустической схеме контроля		AR1.1 (обыкновенное и полное)	-	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части, усталостные трещины
3.1.3 Шейка оси			AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)
3.1.4 Шейка оси (подтвержд.)
3.1.5 Ближняя (внешняя) подступичная часть			AR1.3 (обыкновенное и полное)	-
3.1.6 Зона под ступицей конической шестерни и опоры осевого редуктора			AR1.1 (обыкновенное и полное)	-
3.1.7 Зона под внутренней кромками ступицы части оси			AR3.1 (обыкновенное и полное)	-
3.1.8 Зона под ступицей конической шестерни и опоры осевого редуктора			AR3.2 (обыкновенное и полное)	-
3.2 Ось пассивной тележки
3.2.1 Противоположный торец оси	Противоположный торец оси	При освидетельствовании колесных пар	TR1 (обыкновенное и полное)	-	"Структура металла", внутренние дефекты
3.2.2 Средняя и дальняя подступичные части оси	По акустической схеме контроля	При освидетельствовании колесных пар	AR1.1 (обыкновенное и полное)	-	Поперечные усталостные трещины
3.2.3 Шейка оси			AR1.2 (обыкновенное и полное)	AR1.4 (обыкновенное и полное)
3.2.4 Шейка оси (подтверждающий)
3.2.5 Ближняя (внешняя) подступичная часть			AR1.3 (обыкновенное и полное	-	Поперечные усталостные трещины
3.2.6 Зона под внутренней кромками ступицы части оси			AR3.1 (обыкновенное и полное)	-	Поперечные трещины на цилиндрических поверхностях и галтелях шеек и предподступичной и средней части, усталостные трещины
3.2.7 Зона под внешней кромкой ступицы части оси			AR3.1 (обыкновенное и полное)	-
3.2.8 Средняя часть оси			-	AR4 (обыкновенное и полное)
4 Ободья колес
4.1 Основное сечение	По акустической схеме контроля	При освидетельствовании колесных пар	DR3.1, DR3.2 (полное)	DR2.1, DR4	Поперечные и продольные усталостные трещины
4.2 Гребень			DR3.3 (обыкновенное и полное)
4.3 Поверхность катания			DR4 (обыкновенное, полное и ТО-4	-	Поперечные трещины на поверхности катания и подповерхностные несплошности на глубине до 10 мм
Рамы тележек
5 Рамы активной и пассивной тележек РА-1, РА2
5.1 Рама 750.053120.040 СБ (лист 2)	Сварное соединение продольных и поперечных балок с внутренней стороны рамы	При ТР-3, КР	Угловое	-	Трещины в сварном соединении
5.2 Рама 750.053120.040 СБ (лист 3)	Сварное соединение продольных и поперечных балок с внешней стороны рамы	При ТР-3, КР	Угловое	-	Трещины в сварном соединении
5.3 Буксовые кронштейны	Место приварки буксовых кронштейнов к раме	При ТР-3, КР	Тавровое	-	Трещины в сварном соединении
6 Тяга РА, РА2
6.1 Тяга 750.053134.014	Сварное соединение	При ТР-2, ТР-3, КР	Стыковое	-	Трещины в сварном соединении
7 Рамы моторной и немоторной тележек РА-3
7.1 Рама моторной тележки 75310.31.20.010	Соединение продольных и поперечных балок, места приварки буксовых кронштейнов к раме	При ТР-3, КР	Угловое	-	Трещины в сварном соединении
7.2 Рама немоторной тележки 75310.31.20.020	Соединение продольных и поперечных балок, места приварки буксовых кронштейнов к раме	При ТР-3, КР	Угловое	-	Трещины в сварном соединении
8 Тяга РА-3
8.1 Тяга 753.10.34.34.010	Сварное соединение	При ТР-2, ТР-3, КР	Стыковое	-	Трещины в сварном соединении

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеются в виду рисунки Б.5 - Б.21, а не Б.4 - Б.23.

ИС МЕГАНОРМ: примечание. Нумерация рисунков дана в соответствии с официальным текстом документа.

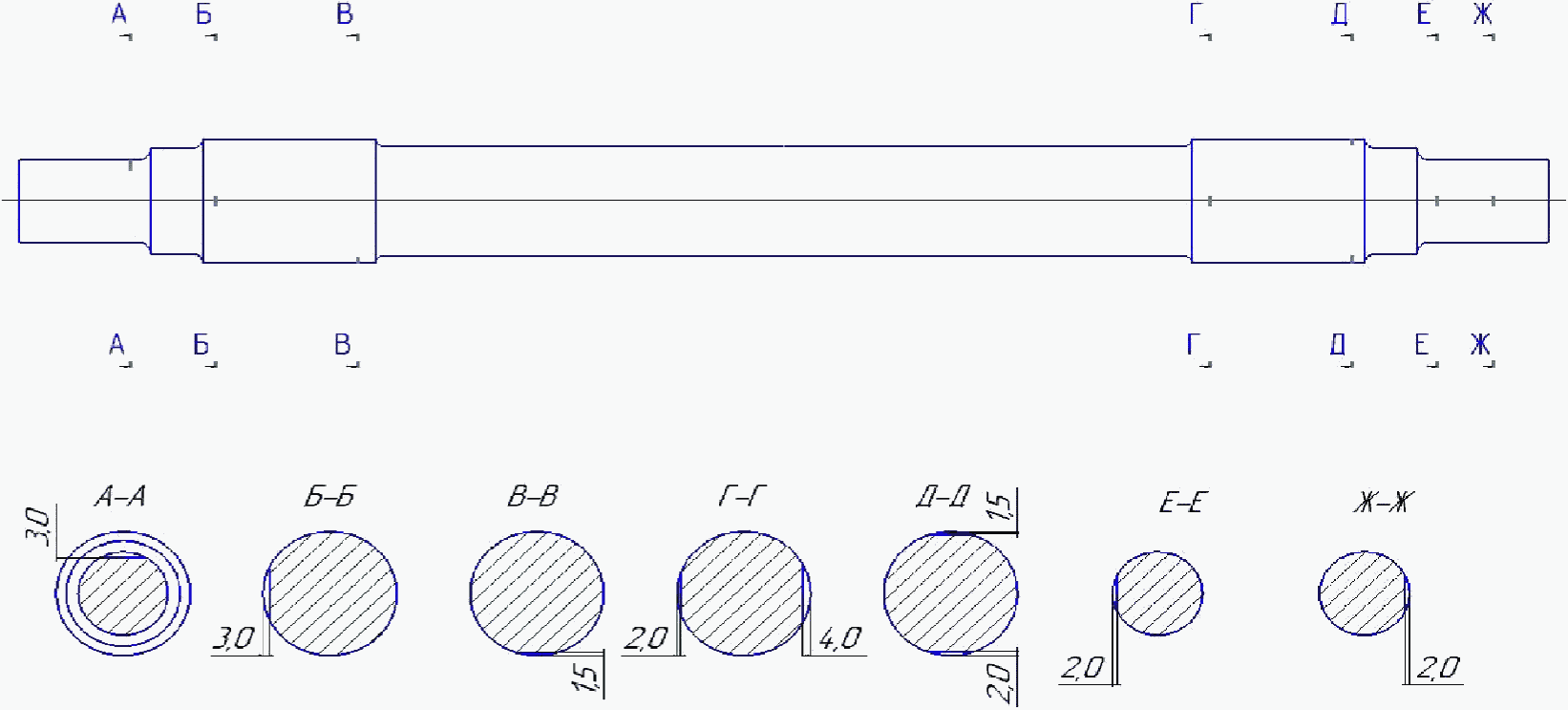

НО	LАА, мм	LББ, мм	LВВ, мм	LГГ, мм	LДД, мм	LЕЕ, мм	LЖЖ, мм
НО НК В.2-РУ1	200 +/- 2	325 +/- 5	530 +/- 10	530 +/- 10	325 +/- 5	200 +/- 2	120 +/- 2
НО НК В.2-РУ1Ш	160 +/- 2	285 +/- 5	490 +/- 10	490 +/- 10	285 +/- 5	160 +/- 2	80 +/- 2

N модели дефекта (сечение)	Расстояние от плоскости торца А шейки оси, мм	Глубина пропила, мм
1 (1-1)	170 +/- 3	3,0 +/- 0,3
2 (2-2)	300 +/- 3	3,0 +/- 0,3
3 (3-3)	460 +/- 5	3,0 +/- 0,3
4 (4-4)	806 <*> +/- 10	5,0 +/- 0,3

A - пропил, мм	L - длина болта, мм	r - длина резьбы, мм
41 +/- 3,0	63 +/- 0,8	44
51 +/- 3,0	78 +/- 1,0	54
61 +/- 3,0	88 +/- 1,0	54
76 +/- 3,0	103 +/- 1,0	54

Тип НО	H, мм	L, мм	B, мм	l, мм	b, мм	h, мм
НО-8-2,0x1,4-	8	150	50	30	2,0	1,4
НО-12-2,0x1,4	12	150	50	30	2,0	1,4

ИС МЕГАНОРМ: примечание. Абзац приведен в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.В.7.3.1, а не П.7.3.1.

ИС МЕГАНОРМ: примечание. Здесь и далее нумерация рисунков дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 11.33, а не 11.34.

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси, основной/подтвержд., (кольца надеты), Вариант AR1.2	Ближняя (внешняя) подступичная часть, (кольца надеты) Вариант AR1.3	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5/5,0 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ.	СОВМЕЩ	СОВМЕЩ.	СОВМЕЩ.
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	18°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1375Y	100Y/150Y	250Y	2274Y
	ВС1:КОН	2000Y	190Y/250Y	375Y	2390Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	4 мкс <*>	2 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	1375Y	100Y/150Y	250Y	2274Y
	ВС1:КОН	2000Y	190Y/250Y	375Y	2390Y
	ВС2: МЕТОД	ЗТМ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	2274Y	-	-	-
	ВС2:КОН	2336Y	-	-	-
	АРУ:НАЧ	0 Y	-	-	-
	АРУ:КОН	0 Y	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромками ступицы части оси (ввод с цилиндрической поверхности. шейки) Вариант AR3.1	Зона под ступицей зубчатого колеса AR3.2	Средняя часть оси Вариант AR4
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	2,5 МГц	1,25 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	50°	90°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	250Y	230Y	50Y	40Y
	ВС1:КОН	320Y	320Y	260Y	581Y
	ВР.ПЭП	7 мкс <*>	7 <*> мкс	7 мкс <*>	45 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	3260 м/с	2998 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	50Y	230Y	50Y	40Y
	ВС1:КОН	260Y	320Y	260Y	980Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	"-" или "+"
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	РУЧНОЙ
	ВРЧ:НАЧ	-	-	-	40
	ВРЧ:КОН	-	-	-	980
	ВРЧ: АМПЛ.	-	-	-	-15
	ВРЧ: ФОРМА	-	-	-	15
	ДО ВРЧ	-	-	-	0
	ПОСЛЕ ВРЧ	-	-	-	0

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	НИЗК./ВЫС.	НИЗК.	НИЗК.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	20° (18°)
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1200Y	100Y	100Y	250Y
	ВС1:КОН	1950Y	250Y	250Y	350Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	4 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	1200Y	100Y	100Y	250Y
	ВС1:КОН	1920Y	250Y	250Y	350Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (условная чув.)	-60/-36 дБ	-40 дБ	-40 дБ	-40 дБ

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромками ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	1,25 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	90°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	145Y	360Y	400Y	2100Y
	ВС1:КОН	225Y	530Y	1250Y	2400Y
	ВР.ПЭП	7 мкс <*>	7 мкс <*>	45 мкс <*>	2 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	2998 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	145Y	360Y	400Y	0Y
	ВС1:КОН	225Y	530Y	1250Y	2500Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	РУЧНОЙ	ВЫКЛ
	ВРЧ:НАЧ	-	-	400	-
	ВРЧ:КОН	-	-	1250	-
	ВРЧ: АМПЛ.	-	-	-15	-
	ВРЧ: ФОРМА	-	-	15	-
	ДО ВРЧ	-	-	0,00	-
	ПОСЛЕ ВРЧ	-	-	0,00	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (условная чув.)	-40 дБ	-40 дБ	-25 дБ	-
ВС1:НАЧ	-	-	-	-	-
ВС1:КОН	-	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Зона под ступицей конической шестерни и опоры осевого редуктора Вариант AR1.1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5/5,0 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	18° (22°)	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1375Y	100Y	200Y	600Y
	ВС1:КОН	1950Y	290Y	375Y	1100Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	4 мкс <*>	6 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	0%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	1375Y	100Y	200Y	650Y
	ВС1:КОН	1950Y	290Y	375Y	1200Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромками ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора Вариант AR3.2	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	50° (70°)	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	375Y	375Y	50Y	2100Y
	ВС1:КОН	550Y	550Y	260Y	2400Y
	ВР.ПЭП	7 мкс <*>	7 мкс <*>	7 мкс <*>	2 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	3260 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	375Y	375Y	50Y	0Y
	ВС1:КОН	550Y	550Y	260Y	2500Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	НИЗК./ВЫС.	НИЗК.	НИЗК.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	20° (18°)
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1000Y	100Y	100Y	250Y
	ВС1:КОН	1920Y	250Y	250Y	350Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	4 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	1000Y	100Y	100Y	250Y
	ВС1:КОН	1900Y	250Y	250Y	350Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (Условная чув.)	-60/-36 дБ	-40 дБ	-40 дБ	-40 дБ

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромками ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	1,25 Мц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	90°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	145Y	360Y	400Y	0Y
	ВС1:КОН	225Y	530Y	1250Y	2500Y
	ВР.ПЭП	7 мкс <*>	7 мкс <*>	45 мкс <*>	2 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	2998 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	145Y	360Y	400Y	0Y
	ВС1:КОН	225Y	530Y	1250Y	2500Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	РУЧНОЙ	ВЫКЛ
	ВРЧ:НАЧ	-	-	400	-
	ВРЧ:КОН	-	-	1250	-
	ВРЧ: АМПЛ.	-	-	-15	-
	ВРЧ: ФОРМА	-	-	15	-
	ДО ВРЧ	-	-	0,00	-
	ПОСЛЕ ВРЧ	-	-	0,00	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (Условная чув.)	-40 дБ	-40 дБ	-25 дБ	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд) Вариант AR1.2	Прозвучиваемость оси Вариант TR1	Ближняя (внешняя) подступичная часть Вариант AR1.3
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5/5,0 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	18° (22)°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1020Y	100Y	2100Y	280Y
	ВС1:КОН	1950Y	290Y	2400Y	500Y
	ВР.ПЭП	2,40 мкс <*>	2,40 мкс <*>	2,40 мкс <*>	5,00 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЗТМ	ЭХО
	ВС1:НАЧ	1020Y	100Y	0Y	280Y
	ВС1:КОН	1950Y	290Y	2500Y	500Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR1.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR3.2 (РА-1, РА2) (подтвер)	Зоны под моторно-осевыми подшипниками и ступицей зубчатого колеса AR3.2 (РА-3) (подтвер)	Зона между моторно-осевыми подшипником и ступицей зубчатого колеса AR3.2 (РА-3) (дополнит.)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГЦ	2,5 МГц	2,5 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	0°	50° (70°)	50°	70°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"	"-"
	ВС1:НАЧ	50Y	1020Y	50Y	50Y	50Y
	ВС1:КОН	260Y	1950Y	260Y	180Y	240Y
	ВР.ПЭП	7.95 мкс <*>	2,40 мкс <*>	7,85 мкс <*>	7,85 мкс <*>	7,85 мкс <*>
	СКОР-ТЬ	3260 м/с	5900 м/с	3260 м/с	3260 м/с	3260 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА.	5%	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	50Y	1020Y	50Y	50Y	50Y
	ВС1:КОН	260Y	1950Y	260Y	180Y	240Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-	-
	ВС2:КОН	-	-	-	-	-
	АРУ:НАЧ	-	-	-	-	-
	АРУ:КОН	-	-	-	-	-
	СТОП-КАДР	-	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-	-
	ВС1:КОН	-	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-	-
	ВРЧ:КОН	-	-	-	-	-
	ВРЧ:АМПЛ.	-	-	-	-	-
	ВРЧ:ФОРМА	-	-	-	-	-
	ДО ВРЧ	-	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	20° (18°)
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1020Y	100Y	100Y	280Y
	ВС1:КОН	1950Y	290Y	290Y	500Y
	ВР.ПЭП	2,4 мкс <*>	2,4 мкс <*>	2,4 мкс <*>	5,0 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	0 дБ	0 дБ	0 дБ	0 дБ
	ОТСЕЧКА	0%	0%	0%	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	1000Y	100Y	100Y	280Y
	ВС1:КОН	1920Y	290Y	290Y	500Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (условная чув.)	-60/-36 дБ	-40 дБ	-40 дБ	-40 дБ

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромками ступицы части оси (подтв.) Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	1,25 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	90°	0°
	НАСТР.ПО СО	"-"	"-"	"-"
	ВС1:НАЧ	50Y	400Y	2100Y
	ВС1:КОН	260Y	1200Y	2400Y
	ВР.ПЭП	7.95 мкс <*>	2,40 мкс <*>	2,40 мкс <*>
	СКОР-ТЬ	3260 м/с	2998 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	0 дБ	0 дБ	0 дБ
	ОТСЕЧКА	0%	0%	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	50Y	400Y	2100Y
	ВС1:КОН	260Y	1200Y	2400Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-
	ВС2:КОН	-	-	-
	АРУ:НАЧ	-	-	-
	АРУ:КОН	-	-	-
	СТОП-КАДР	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-
	ВС1:КОН	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-
	РЕЖИМ	ВЫКЛ	РУЧНОЙ	ВЫКЛ
	ВРЧ:НАЧ	-	400	-
	ВРЧ:КОН	-	1250	-
	ВРЧ: АМПЛ.	-	15	-
	ВРЧ: ФОРМА	-	15	-
	ДО ВРЧ	-	0,00	-
	ПОСЛЕ ВРЧ	-	0,00	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (условная чув.)	-	-25 дБ	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Основное сечение бандажа (обода) Вариант DR3.1	Гребень Вариант DR3.3	Поверхность катания обода (бандажа) Вариант DR4
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	0,4 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	40°	50°	90°
	НАСТР.ПО СО	"-"	"-"	"-"
	ВС1:НАЧ	15Y	15Y	-
	ВС1:КОН	130Y	55Y	-
	ВР.ПЭП	6 мкс <*>	6 мкс <*>	20 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	2999 м/с
	ТОЛЩ.	0 мм	0 мм	НАСТРАИВАЕТСЯ АВТОМАТИЧЕСКИ
	ДОП.УСИЛ.	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО
	ВС1:НАЧ	15Y	15Y
	ВС1:КОН	145Y	55Y
	ВС2: МЕТОД	НЕТ	НЕТ
	ВС2:НАЧ	-	-
	ВС2:КОН	-	-
	АРУ:НАЧ	-	-
	АРУ:КОН	-	-
	СТОП-КАДР	-	-
ВРЧ	ВС1:НАЧ	-	-
	ВС1:КОН	-	-
	ИНДИКАЦИЯ ВРЧ	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-
	ВРЧ:КОН	-	-
	ВРЧ: АМПЛ.	-	-
	ВРЧ: ФОРМА	-	-
	ДО ВРЧ	-	-
	ПОСЛЕ ВРЧ	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (условная чув.)	-12 дБ	-18 дБ
НАСТР.ПО СО	-	-	-	-
СТОП-КАДР	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона контроля: противоположный торец стержня (черт. 62.30.00.109)	Зона контроля: тело стержня (черт. 62.30.00.109)	Зона контроля: противоположный торец стержня (черт. 260.30.00.1113)	Зона контроля: тело стержня (черт. 260.30.00.113)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	670Y	60Y	650Y	60Y
	ВС1:КОН	720Y	650Y	700Y	550Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	2 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЗТМ	ЭХО
	ВС1:НАЧ	650Y	60Y	650Y	60Y
	ВС1:КОН	720Y	650Y	700Y	550Y
	ВС2: МЕТОД	ЗТМ	НЕТ	ЗТМ	НЕТ
	ВС2:НАЧ	670	-	650	-
	ВС2:КОН	720	-	700	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Противоположный торец ступицы	Зона галтели втулки ступицы	Зона контроля: противоположный торец вала МШ	Зона галтели хвостовика вала МШ
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 (1,25) МГц	2,50 (1,25) МГц	5,0 МГц	5,0 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	0Y	50Y	0Y	105Y
	ВС1:КОН	220Y	130Y	350Y	210Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	2 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЗТМ	ЭХО
	ВС1:НАЧ	0Y	50Y	0Y	105Y
	ВС1:КОН	220Y	130Y	350Y	210Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона контроля: со стороны конусной части вала якоря	Зона контроля: со стороны хвостовика вала якоря	Зона контроля: противоположный торец вала болта	Зона резьбовой части болта
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	80Y	40Y	0Y	10Y
	ВС1:КОН	320Y	200Y	250Y	110Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	2 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН	РУЧН	РУЧН	РУЧН
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	80Y	40Y	0Y	10Y
	ВС1:КОН	320Y	200Y	250Y	110Y
	ВС2: МЕТОД	ЗТМ	ЗТМ	НЕТ	НЕТ
	ВС2:НАЧ	850	850	-	-
	ВС2:КОН	1150	1150	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси, основной/подтвержд., (кольца надеты), Вариант AR1.2	Ближняя (внешняя) подступичная часть, (кольца надеты) Вариант AR1.3	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	2,5 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ.	СОВМЕЩ	СОВМЕЩ.	СОВМЕЩ.
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	0°	0°	18°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1180Y	100Y	285Y	2250Y
	ВС1:КОН	2020Y	285Y	385Y	2250Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	4 мкс <*>	2 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	1180Y	100Y	285Y	2250Y
	ВС1:КОН	2020Y	285Y	385Y	2250Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	0Y	0Y	0Y	0Y
	АРУ:КОН	0Y	0Y	0Y	0Y
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромками ступицы части оси (ввод с цилиндрич. поверхности оси) Вариант AR3.1	Зона под внешней кромками ступицы части оси (ввод с цилиндрической поверхности шейки) Вариант AR3.1	Шейка оси (подтвержд.) Вариант AR1.4	Зона под ступицей зубчатого колеса Вариант AR3.2
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	0°	50°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	145Y	145Y	100Y	50Y
	ВС1:КОН	225Y	225Y	285Y	260Y
	ВР.ПЭП	7 мкс <*>	7 <*> мкс	2 мкс <*>	7 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	5900 м/с	3260 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	145Y	145Y	100Y	50Y
	ВС1:КОН	225Y	225Y	285Y	260Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	0Y	-
	АРУ:КОН	-	-	0Y	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.4	Ближняя (внешняя) подступичная часть Вариант AR1.3
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	НИЗК./ВЫС.	НИЗК.	НИЗК.	ВЫС.
	УГОЛ ВВОДА	0°	0°	0°	20° (18°)
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	1180Y	100Y	100Y	285Y
	ВС1:КОН	2020Y	285Y	285Y	385Y
	ВР.ПЭП	2 мкс <*>	2 мкс <*>	2 мкс <*>	4 мкс <*>
	СКОР-ТЬ	5900 м/с	5900 м/с	5900 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	1180Y	100Y	100Y	285Y
	ВС1:КОН	2020Y	285Y	285Y	385Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (Условная чув.)	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромками ступицы части оси Вариант AR3.1	Зона под внешней кромками ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц	2,5 МГц	1,25 МГц	2,5 МГц
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	50°	50°	90°	0°
	НАСТР.ПО СО	"-"	"-"	"-"	"-"
	ВС1:НАЧ	145Y	145Y	400Y	2250Y
	ВС1:КОН	225Y	225Y	1250Y	2250Y
	ВР.ПЭП	7 мкс <*>	7 мкс <*>	45 мкс <*>	2 мкс <*>
	СКОР-ТЬ	3260 м/с	3260 м/с	2998 м/с	5900 м/с
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	6 дБ	6 дБ	6 дБ	6 дБ
	ОТСЕЧКА	5%	5%	5%	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%	120%	120%	120%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЗТМ
	ВС1:НАЧ	145Y	145Y	400Y	2250Y
	ВС1:КОН	225Y	225Y	1250Y	2250Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	-	-	-	-
	ВС1:КОН	-	-	-	-
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
НАСТРОЙКА	ТРЕБ.ЧУВ. (Условная чув.)	-	-	-	-
ВС1:НАЧ	-	-	-	-	-
ВС1:КОН	-	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Прямой			однократно отраженный
		8 мм	12 мм	16/18/20 мм	16/18/20 мм
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5.0 МГЦ	5.0 МГЦ	2.5 МГЦ	2.5 МГЦ
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	60°	70°	70°	50°
	НАСТР.ПО СО	-	-	-	-
	ВС1:НАЧ	10	40R	40R	40R
	ВС1:КОН	60	70R	70R	70R
	ВР.ПЭП	0.20	0.20	0.20	0.20
	СКОР-ТЬ	3260	3260	3260	3260
	ТОЛЩ.	0 мм	0 мм	0 мм	0 мм
	ДОП.УСИЛ.	0 дБ	0 дБ	0 дБ	0 дБ
	ОТСЕЧКА	0%	0%	0%	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	100%	100%	100%	100%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1:НАЧ	10	40R	40R	40R
	ВС1:КОН	60	70R	70R	70R
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2:НАЧ	-	-	-	-
	ВС2:КОН	-	-	-	-
	АРУ:НАЧ	-	-	-	-
	АРУ:КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-
ВРЧ	ВС1:НАЧ	10	40R	40R	40R
	ВС1:КОН	60	70R	70R	70R
	ИНДИКАЦИЯ ВРЧ	-	-	-	-
	РЕЖИМ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-	-	-
	ВРЧ:КОН	-	-	-	-
	ВРЧ: АМПЛ.	-	-	-	-
	ВРЧ: ФОРМА	-	-	-	-
	ДО ВРЧ	-	-	-	-
	ПОСЛЕ ВРЧ	-	-	-	-
ВС1:НАЧ	-	-	-	-	-
ВС1:КОН	-	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Прямой			однократно отраженный
		8 мм	12 мм	16/18/20 мм	16/18/20 мм
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5.0 МГЦ	5.0 МГЦ	2.5 МГЦ	2.5 МГЦ
	ВКЛ.ПЭП	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ	СОВМЕЩ
	АМПЛ.ЗОНД.	ВЫС.	ВЫС.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	60°	70°	70°	50°
	НАСТР.ПО СО	-	-	-	-
	ВС1: НАЧ	3Y	3Y	3Y	16Y/18Y/20Y
	ВС1: КОН	17Y	25Y	17Y/19Y/21Y	33Y/37Y/41Y
	ВР.ПЭП	3.9	6.0	8.6	8.7
	СКОР-ТЬ	3260	3260	3260	3260
	ТОЛЩ.	8 мм	12 мм	16/18/20 мм	16/18/20 мм
	ДОП.УСИЛ.	0 дБ	0 дБ	0 дБ	0 дБ
	ОТСЕЧКА	0%	0%	0%	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	100%	100%	100%	100%
	ВС1: МЕТОД	ЭХО	ЭХО	ЭХО	ЭХО
	ВС1: НАЧ	3Y	3Y	3Y	16Y/18Y/20Y
	ВС1: КОН	17Y	25Y	17Y/19Y/21Y	33Y/37Y/41Y
	ВС2: МЕТОД	НЕТ	НЕТ	НЕТ	НЕТ
	ВС2: НАЧ	-	-	-	-
	ВС2: КОН	-	-	-	-
	АРУ: НАЧ	-	-	-	-
	АРУ: КОН	-	-	-	-
	СТОП-КАДР	-	-	-	-

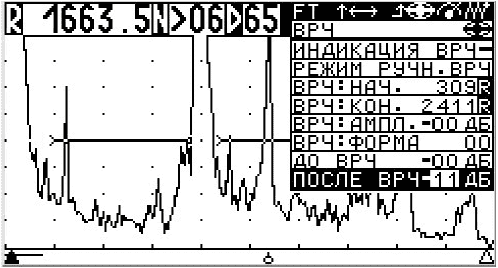

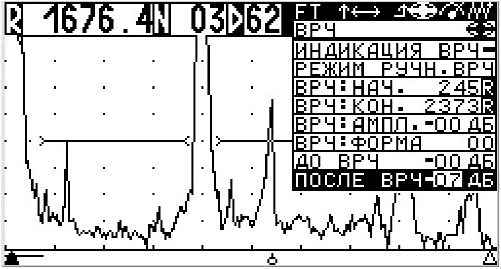

ВРЧ	ВС1: НАЧ	3Y	3Y	3Y	16Y/18Y/20Y
	ВС1: КОН	17Y	25Y	17Y/19Y/21Y	33Y/37Y/41Y
	ИНДИКАЦИЯ ВРЧ	+	+	+	+
	РЕЖИМ	РУЧН.ВРЧ	РУЧН.ВРЧ	ВЫКЛ	ВЫКЛ
	ВРЧ: НАЧ	8Y	12Y	-	-
	ВРЧ: КОН	17Y	25Y	-	-
	ВРЧ: АМПЛ.	-16 ДБ	-12 ДБ	-	-
	ВРЧ: ФОРМА	0	0	-	-
	ДО ВРЧ	0 ДБ	0 ДБ	-	-
	ПОСЛЕ ВРЧ	0 ДБ	0 ДБ	-	-
ВС1:НАЧ	-	-	-	-	-
ВС1:КОН	-	-	-	-	-
НАСТР.ПО СО	-	-	-	-	-
СТОП-КАДР	-	-	-	-	-

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.Г.2.5.4, а не П.Г.2.4.5.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.Г.7.2, а не П.7.2.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.Г.7.3.1, а не П.7.3.1.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.Г.7.3.2, а не П.7.3.2.

ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. П.Г.6.3.1, а не П.6.3.1.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5/5,0 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1375 мм	100/150 мм	250 мм	2100 мм
	Ширина	575 мм	90/100 мм	125 мм	300 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс	0,0 <*> мкс	1,0 <*> мкс	0,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°		18 (20)°	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромкой ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Зона под ступицей зубчатого колеса AR3.2	Средняя часть оси Вариант AR4
ПРИЕМНИК	Частота ПЭП	2,5 МГц			1,25 МГц
	Дополнительное .усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	250 мм	230	50 мм	40 мм
	Ширина	70 мм	90	210 мм	541 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс	6,0 <*> мкс	4,0 <*> мкс	20,0 <*> мкс
	Скорость УЗК	5900 м/с			3000 м/с
	Угол ввода	50°			90°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	300		420
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1000 мм	100 мм		250 мм
	Ширина	920 мм	150 мм		100 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс	0,0 <*> мкс	0,0 <*> мкс	1,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°			20° (18°)
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромкой ступицы части оси (кольца сняты) Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц		1,25 МГц	2,5 МГц
	Дополнительное .усиление + дБ	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	100		1500	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	145 мм	145 мм	400 мм	2100 мм
	Ширина	80 мм	80 мм	800 мм	300 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс	6,0 <*> мкс	20,0 <*> мкс	0,0 <*> мкс
	Скорость УЗК	3260 м/с	3260 м/с	2988 м/с	5900 м/с
	Угол ввода	50°	50°	90°	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Зона под ступицей конической шестерни и опоры осевого редуктора AR1.1
ПРИЕМНИК	Частота ПЭП	2,5 МГЦ	2,5/5,0 МГЦ	2,5 МГЦ,
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	300/420	420	1500
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1375 мм	100/150 мм	200 мм	600 мм
	Ширина	575 мм	90/100 мм	175 мм	500 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс	0,0 <*> мкс	1,0 <*> мкс	0,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°		18° (22°)	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромкой ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR3.2	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц		1,25 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	600		300	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	375 мм		50 мм	2100 мм
	Ширина	175 мм		210 мм	300 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс			0,0 <*> мкс
	Скорость УЗК	3260 м/с			5900 м/с
	Угол ввода	50°		50° (70°)	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	300		420
	Задержка, мм	0			20° (18°)
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1200 мм	100 мм		250 мм
	Ширина	750 мм	150 мм		100 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс	0,0 <*> мкс	0,0 <*> мкс	1,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромкой ступицы части оси (кольца сняты) Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц		1,25 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	300		1250	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	145 мм	145 мм	400 мм	2100 мм
	Ширина	80 мм	80 мм	800 мм	300 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс	6,0 <*> мкс	20,0 <*> мкс	0,0 <*> мкс
	Скорость УЗК	3260 м/с	3260 м/с	2988 м/с	5900 м/с
	Угол ввода	50°	50°	90°	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтверж) Вариант AR1.2	Прозвучиваемость оси Вариант TR1	Ближняя (внешняя) подступичная часть Вариант AR1.3
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5/5,0 МГц	2,5 МГц	2,5 МГц
	Дополнительное усиление	6,0 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	1400	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ИС МЕГАНОРМ: примечание. Значения в третьем столбце даны в соответствии с официальным текстом документа.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 50 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1020 мм	100 мм	2100 мм	300 мм
	Ширина	930 мм	190 мм	300 мм	230 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс			1,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°			20° (18°)
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR1.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR3.2 (РА-1, РА2)	Зоны под моторно-осевыми подшипниками и ступицей зубчатого колеса AR3.2 (РА-3) (подтвер)	Зона между моторно-осевыми подшипником и ступицей зубчатого колеса AR3.2 (РА-3) (дополнит)
ПРИЕМНИК	Частота ПЭП	2,5 МГц
	Дополнительное усиление	6.0 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	1400	2400	1400	1400	1400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ИС МЕГАНОРМ: примечание. Значения в третьем столбце даны в соответствии с официальным текстом документа.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 50 Гц
	Отсечка.	5%
СТРОБ 1	Начало	80 мм	1020 мм	80 мм	80 мм	80 мм
	Ширина	340 мм	930 мм	340/540 мм	220 мм	310 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс	0,0 <*> мкс	6,0 <*> мкс	6,0 <*> мкс	6,0 <*> мкс
	Скорость УЗК	3260	5900 м/с	3260 м/с	3260 м/с	3260 м/с
	Угол ввода	50°	0°	50°/70°	50°	70°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
ПРИЕМНИК	Частота ПЭП	2,5 МГц		5,0 МГц	2,5 МГц
	Дополнительное усиление	6,0 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	1400		2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1020 мм	100 мм		300 мм
	Ширина	930 мм	190 мм		230 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	0,0 <*> мкс	0,0 <*> мкс	00 <*> мкс	1,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°			20° (18°)
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромками ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц	1,25 МГц	2,5 МГц
	Дополнительное усиление	6,0 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	1400	1400	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	80 мм	400 мм	2100 мм
	Ширина	340 мм	800 мм	300 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	6,0 <*> мкс	20,0 <*> мкс	0,0 <*> мкс
	Скорость УЗК	3260 м/с	2988 м/с	5900 м/с
	Угол ввода	50°	90°	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Основное сечение бандажа (обода) Вариант DR3.1	Гребень Вариант DR3.3	Поверхность катания обода (бандажа) Вариант DR4
ПРИЕМНИК	Частота ПЭП	2,5 МГц		0,4 МГц
	Вкл. ПЭП	СОВМЕЩ.
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	7 <*> мкс
	Скорость УЗК	3260 м/с		2999 м/с
	Угол ввода	40°	50°	90°
ДИАПАЗОН	Диапазон, мм	260	80	НАСТРАИВАЕТСЯ АВТОМАТИЧЕСКИ
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	20 мм	20 мм
	Ширина	160 мм	75 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.
Ку		12 дБ	18 дБ

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона контроля: противоположный торец стержня (черт. 62.30.00.109)	Зона контроля: тело стержня (черт. 62.30.00.109)	Зона контроля: противоположный торец стержня (черт. 260.30.00.113)	Зона контроля: тело стержня (черт. 260.30.00.113
ПРИЕМНИК	Частота ПЭП	5,0 МГ
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400	800	2400	800
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	670 мм	60 мм	650 мм	105 мм
	Ширина	50 мм	610 мм	50 мм	105 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
	Уровень	-	-	-	-
	Полярность	-	-	-	-
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Противоположный торец ступицы	Зона галтели втулки ступицы	Зона контроля: противоположный торец вала МШ	Зона галтели хвостовика вала МШ
ПРИЕМНИК	Частота ПЭП	2,5 (1,25) МГц	2,50 (1,25) МГц	5,0 МГ
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	240	160	400	250
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	0 мм	50 мм	0	105 мм
	Ширина	220 мм	80 мм	350	105 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона контроля: со стороны конусной части вала якоря	Зона контроля: со стороны хвостовика вала якоря	Зона контроля: противоположный торец вала болта	Зона резьбовой части болта
ПРИЕМНИК	Частота ПЭП	5,0 МГ
	Дополнительное усиление + дБ	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	350	250	300	150
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 - 500 Гц
	Отсечка.	5%
СТРОБ 1	Начало	80 мм	40 мм	0 мм	10 мм
	Ширина	240 мм	160 мм	250 мм	100 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5/5,0 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1180 мм	100 мм	285 мм	2150 мм
	Ширина	40 мм	185 мм	100 мм	100 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	4,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°		20° (18°)	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромкой ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Зона под ступицей зубчатого колеса AR3.2	Средняя часть оси Вариант AR4
ПРИЕМНИК	Частота ПЭП	2,5 МГц			1,25 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	145 мм	145	50 мм	40 мм
	Ширина	80 мм	80	210 мм	541 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	4,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтверждающий) Вариант AR1.2	Прозвучиваемость оси Вариант TR1
ПРИЕМНИК	Частота ПЭП	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	1180 мм	100 мм	100 мм	2150 мм
	Ширина	40 мм	185 мм	185 мм	100 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
		Зона под внутренней кромкой ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромкой ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Ближняя (внешняя) подступичная часть Вариант AR1.3	Средняя часть оси Вариант AR4
ПРИЕМНИК	Частота ПЭП	2,5 МГц			1,25 МГц
	Дополнительное усиление	6 дБ
	Шаг.	0,5 дБ
	ПИК	ВЫКЛ.
ДИАПАЗОН	Диапазон, мм	2400
	Задержка, мм	0
	Ед. измерения	мм
	Толщина изделия, мм	ВЫКЛ.
ГЕНЕРАТОР	Развертка	Автомат
	Частота повт.	250 Гц
	Отсечка.	5%
СТРОБ 1	Начало	145 мм	145	285 мм	400 мм
	Ширина	80 мм	80	100 мм	850 мм
	Уровень	50%
	Полярность	"+"
СТРОБ 2	Начало	0 мм
	Ширина	0 мм
ТОЛЩИНОМЕР	Режим	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	4,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	5900 м/с
	Угол ввода	0°		20° (18°)	0°
ВРЧ	ВРЧ	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.
АСД	АСД	Строб 1
	Звук	ВКЛ.
	Статистика	1
	Порог	ПИК
ЭКРАН	Параметр	ВЫКЛ.
	Сетка	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
				прямой	Однократно отражений
		8 мм	12 мм	16/18/20 мм	16/18/20 мм
ПРИЕМНИК	Частота ПЭП	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
	Дополнительное усиление + дБ	6 дБ	6 дБ	6 дБ	6 дБ
	Шаг.	0,5 дБ	0,5 дБ	0,5 дБ	0,5 дБ
	ПИК	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	90	90	90	90
	Задержка, мм	0	0	0	0
	Ед. измерения	мм	мм	мм	мм
	Толщина изделия, мм	выкл	выкл	выкл	выкл
ГЕНЕРАТОР	Развертка	Автомат	Автомат	Автомат	Автомат
	Частота повт.	250 Гц	250 Гц	250 Гц	250 Гц
	Отсечка.	0%	0%	0%	0%
СТРОБ 1	Начало	10 мм	40 мм	40	40 мм
	Ширина	50 мм	30 мм	30 мм	30 мм
	Уровень	50%	50%	50%	50%
	Полярность	"+"	"+"	"+"	"+"
СТРОБ 2	Начало	25 мм	35 мм	35 мм	35 мм
	Ширина	35 мм	35 мм	35 мм	35 мм
ТОЛЩИНОМЕР	Режим	0 - 1	0 - 1	0 - 1	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	3260 м/с	3260 м/с	3260 м/с с	3260 м/с
	Угол ввода	60°	70°	70°	50°
ВРЧ	ВРЧ	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
АСД	АСД	Строб 1	Строб 1	Строб 1	Строб 1
	Звук	ВКЛ.	ВКЛ.	ВКЛ.	ВКЛ.
	Статистика	1	1	1	1
	Порог	ПИК	ПИК	ПИК	ПИК
ЭКРАН	Параметр	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
	Сетка	ВКЛ.	ВКЛ.	ВКЛ.	ВКЛ.

Рабочее меню	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
				прямой	Однократно отраженный
		8 мм	12 мм	16/18/20 мм	16/18/20 мм
ПРИЕМНИК	Частота ПЭП	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
	Дополнительное усиление + дБ	6 дБ	6 дБ	6 дБ	6 дБ
	Шаг.	0,5 дБ	0,5 дБ	0,5 дБ	0,5 дБ
	ПИК	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
ДИАПАЗОН	Диапазон, мм	90	90	90	90
	Задержка, мм	0	0	0	0
	Ед. измерения	мм	мм	мм	мм
	Толщина изделия, мм	выкл	выкл	выкл	выкл
ГЕНЕРАТОР	Развертка	Автомат	Автомат	Автомат	Автомат
	Частота повт.	250 Гц	250 Гц	250 Гц	250 Гц
	Отсечка.	0%	0%	0%	0%
СТРОБ 1	Начало	3Y	3Y	3Y	16Y/18Y/20Y
	Ширина	14Y	22Y	14Y/16Y/18Y	17Y/19Y/21Y
	Уровень	50%	50%	50%	50%
	Полярность	"+"	"+"	"+"	"+"
СТРОБ 2	Начало	3Y	3Y	3Y	16Y/18Y/20Y
	Ширина	14Y	22Y	14Y/16Y/18Y	17Y/19Y/21Y
ТОЛЩИНОМЕР	Режим	0 - 1	0 - 1	0 - 1	0 - 1
	Призма	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс	2,0 <*> мкс
	Скорость УЗК	3260 м/с	3260 м/с	3260 м/с с	3260 м/с
	Угол ввода	60°	70°	70°	50°
ВРЧ	ВРЧ НАЧ	8Y	12Y	ВЫКЛ.	ВЫКЛ.
	ВРЧ КОН	17Y	25Y	ВЫКЛ.	ВЫКЛ.
АРУ	АРУ	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
ЗАМОК	Замок	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
АСД	АСД	Строб 1	Строб 1	Строб 1	Строб 1
	Звук	ВКЛ.	ВКЛ.	ВКЛ.	ВКЛ.
	Статистика	1	1	1	1
	Порог	ПИК	ПИК	ПИК	ПИК
ЭКРАН	Параметр	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.	ВЫКЛ.
	Сетка	ВКЛ.	ВКЛ.	ВКЛ.	ВКЛ.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Здесь и далее нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

ИС МЕГАНОРМ: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм	500 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1375Y	100Y/150Y	250Y	2100
Ширина	575Y	90Y/100Y	125Y	300
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5/5,0 МГц	2,5 МГц
Угол	0°		18°	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромкой ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромками ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Зона под ступицей зубчатого колеса Вариант AR3.2	Средняя часть оси Вариант AR4
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	500 мм	300 мм	600 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	250Y	230Y	50Y	40Y
Ширина	70Y	90Y	210Y	541Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/1,25 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц			1,25 МГц
Угол	50°			90°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм		400 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1200Y	100Y		250
Ширина	750Y	150Y		100
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц		5,0 МГц	2,5 МГц
Угол	0°			20° (18°)
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромками ступицы части оси Вариант AR3.1	Зона под внешней кромками ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	600 мм	1500 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	145Y	360Y	400Y	2100
Ширина	80Y	170Y	850Y	150
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/1,25 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц		1,25 МГц	2,5 МГц
Угол	50°		90°	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Зона под ступицей конической шестерни и опоры осевого редуктора Вариант AR1.1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм	420 мм	1150 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1375Y	100Y	200Y	600
Ширина	575Y	190Y	175Y	500
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5/5,0 МГц	2,5 МГц	2,5 МГц
Угол	0°		20° (18°)	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромкой ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора Вариант AR3.2	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	600 мм		400 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	375Y		50Y	2100Y
Ширина	175Y		260Y	150Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц
Угол	50°		50° (70°)	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	3260 м/с			5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм		420 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1200Y	100Y		250
Ширина	750Y	150Y		100
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
Угол	0°		0°	20° (18°)
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под внешней кромкой ступицы части оси (кольца сняты) Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	600 мм		1250 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	145Y		400Y	2100Y
Ширина	80Y		800Y	150Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц
Угол	50°		50° (70°)	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	3260 м/с			5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтверж) Вариант AR1.2	Прозвучиваемость оси Вариант TR1	Ближняя (внешняя) подступичная часть Вариант AR1.3
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм	2400 мм	520 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1020Y	100Y	2100Y	280Y
Ширина	930Y	190Y	300Y	220Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5/5,0 МГц	2,5 МГц
Угол	0°			20° (18°)
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR1.1	Зона под ступицей конической шестерни и опоры осевого редуктора AR3.2	Зоны под моторно-осевыми подшипниками и ступицей зубчатого колеса AR3.2 (РА-3) (подтвер)	Зона между моторно-осевыми подшипником и ступицей зубчатого колеса AR3.2 (РА-3) (дополнит.)
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	2250 мм	300 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	50Y	1020Y	50Y	50Y	50Y
Ширина	210Y	930Y	210Y	100Y	190Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц
Угол	50°	0°	50° (70°)	50°	70°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	3260 м/с	5900 м/с	3260 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм		520 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1020Y	100Y		280Y
Ширина	930Y	190Y		220Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц		5,0 МГц	2,5 МГц
Угол	0°			20° (18°)
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромкой ступицы части оси Вариант AR3.1	Средняя часть оси Вариант AR4	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	300 мм	2400 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	50Y	400Y	2100Y
Ширина	210Y	800Y	300Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	1,25 МГц	2,5 МГц
Угол	50°	90°	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	3260 м/с	2998 м/с	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Основное сечение бандажа (обода) Вариант DR3.1	Гребень Вариант DR3.3	Поверхность катания обода (бандажа) Вариант DR4
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Режим ПЭП	Совмещенный
Длительность	200 мм	80 мм	-
ПЭП
Частота	2,5 МГц		0,4 МГц
Угол	40°	50°	90°
Скорость	3260 м/с		2999 м/с
СТРОБ			НАСТРАИВАЕТСЯ АВТОМАТИЧЕСКИ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	15Y	15Y
Ширина	130Y	40Y
Режим	-
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона контроля: противоположный торец стержня (черт. 62.30.00.109)	Зона контроля: тело стержня (черт. 62.30.00.109)	Зона контроля: противоположный торец стержня (черт. 60.30.00.113)	Зона контроля: тело стержня (черт. 260.30.00.113)
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2400 мм	800 мм	2400 мм	800 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	670Y	60Y	650Y	60Y
Ширина	50Y	610Y	50Y	490Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	5 МГц
Угол	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Противоположный торец ступицы	Зона галтели втулки ступицы	Зона контроля: противоположный торец вала МШ	Зона галтели хвостовика вала МШ
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	240 мм	160 мм	400 мм	250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	0Y	50Y	0Y	105Y
Ширина	220Y	80Y	350Y	105Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5 (1,25) МГц	2,5 (1,25) МГц	5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 (1,25) МГц	2,5 (1,25) МГц	5 МГц
Угол	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона контроля: со стороны конусной части вала якоря	Зона контроля: со стороны хвостовика вала якоря	Зона контроля: противоположный торец вала болта	Зона резьбовой части болта
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	350 мм	250 мм	300 мм	150 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	80Y	40Y	0Y	10Y
Ширина	240Y	160Y	250Y	100Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	5 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	5 МГц
Угол	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной/подтвержд.) Вариант AR1.2	Ближняя (внешняя) подступичная часть Вариант AR1.3	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм	500 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1180Y	100Y	285Y	2150Y
Ширина	40Y	185Y	385Y	100Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5/5,0 МГц	2,5 МГц
Угол	0°		18°	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромками ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромкой ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Зона под ступицей зубчатого колеса Вариант AR3.2	Средняя часть оси Вариант AR4
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	500 мм	300 мм	600 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	145Y	145Y	50Y	40Y
Ширина	80Y	80Y	210Y	541Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/1,25 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц			1,25 МГц
Угол	50°			90°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Средняя и дальняя подступичные части оси Вариант AR1.1	Шейка оси (основной) Вариант AR1.2	Шейка оси (подтверждающий) Вариант AR1.2	Прозвучиваемость оси Вариант TR1
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	2250 мм	300 мм	300 мм	2250 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	1180Y	100Y	100Y	2150Y
Ширина	40Y	185Y	185Y	100Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/5,0 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц	2,5 МГц	5,0 МГц	2,5 МГц
Угол	0°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Зона под внутренней кромками ступицы части оси (ввод с цилиндрической поверхности оси) Вариант AR3.1	Зона под внешней кромками ступицы части оси (ввод с цилин. повер. шейки) Вариант AR3.1	Ближняя (внешняя) подступичная часть Вариант AR1.3	Средняя часть оси Вариант AR4
РАЗВЕРТКА
Задержка	0 мм
Шкала	мм
Накопление	Выкл.
Заморозка	Выкл.
Длительность	300 мм	300 мм	500 мм	600 мм
СТРОБ
Стробы/АРД	Строб А
Амплитуда	50%
Начало	145Y	145Y	285Y	400Y
Ширина	80Y	80Y	100Y	850Y
Режим	Выше
Контр. уров.	0 дБ
Поиск. Уров.	6 дБ
АСД
Режим	Строб А
Звук	Выкл/Вкл
Индикация	Вкл
ВРЧ
ВРЧ	Выкл
ОБРАБОТКА
Детектор	Вкл
Фильтр	2,5/1,25 МГц
Усреднение	03
Отсечка	5%
Синхронизация	Внутр.
Режим ПЭП	Совмещенный
ПЭП
Частота	2,5 МГц		2,5 МГц	1,25 МГц
Угол	50°		18°	90°
ГЕНЕРАТОР
Импульс	Форма
Задержка	0 мкс
Напряжение	0 мкс
ОБЪЕКТ
Скорость	5900 м/с
Толщина	0 мм
Справ. Табл.	Выкл.
Экран
Сетка	10x8
B-, C-, D-скан	Выкл.
АРУ	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Прямой			Однократно отраженный
	8 мм	12 мм	16/18/20 мм	16/18/20 мм
РАЗВЕРТКА
Задержка	0 мм	0 мм	0 мм	0 мм
Шкала	мм	мм	мм	мм
Накопление	Выкл.	Выкл.	Выкл.	Выкл.
Заморозка	Выкл.	Выкл.	Выкл.	Выкл.
Длительность	30 мм	30 мм	30 мм	30 мм
СТРОБ
Стробы/АРД	Строб А	Строб А	Строб А	Строб А
Амплитуда	50%	50%	50%	50%
Начало	10R	40R	40R	40 R
Ширина	50R	30R	30R	30R0
Режим	Выше	Выше	Выше	Выше
Контр. уров.	0 дБ	0 дБ	0 дБ	0 дБ
Поиск. Уров.	6 дБ	6 дБ	6 дБ	6 дБ
АСД
Режим	Строб А	Строб А	Строб А	Строб А
Звук	Выкл/Вкл	Выкл/Вкл	Выкл/Вкл	Выкл/Вкл
Индикация	Вкл	Вкл	Вкл	Вкл
ВРЧ
ВРЧ	Выкл	Выкл	Выкл	Выкл
ОБРАБОТКА
Детектор	Вкл	Вкл	Вкл	Вкл
Фильтр	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
Усреднение	03	03	03	03
Отсечка	5%	5%	5%	5%
Синхронизация	Внутр.	Внутр.	Внутр.	Внутр.
Режим ПЭП	Совмещенный	Совмещенный	Совмещенный	Совмещенный
ПЭП
Частота	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
Угол	60°	70°	70°	50°
ГЕНЕРАТОР
Импульс	Форма	Форма	Форма	Форма
Задержка	0 мкс	0 мкс	0 мкс	0 мкс
Напряжение	0 мкс	0 мкс	0 мкс	0 мкс
ОБЪЕКТ
Скорость	3260 м/с	3260 м/с	3260 м/с	3260 м/с
Толщина	0 мм	0 мм	0 мм	0 мм
Справ. Табл.	Выкл.	Выкл.	Выкл.	Выкл.
Экран
Сетка	10x8	10x8	10x8	10x8
B-, C-, D-скан	Выкл.	Выкл.	Выкл.	Выкл.
АРУ	Выкл.	Выкл.	Выкл.	Выкл.

Параметры УЗК	ЗНАЧЕНИЕ ПАРАМЕТРА ПРИ УЗК
	Прямой			Однократно отраженный
	8 мм	12 мм	16/18/20 мм	16/18/20 мм
РАЗВЕРТКА
Задержка	0 мм	0 мм	0 мм	0 мм
Шкала	мм	мм	мм	мм
Накопление	Выкл.	Выкл.	Выкл.	Выкл.
Заморозка	Выкл.	Выкл.	Выкл.	Выкл.
Длительность	30 мм	30 мм	30 мм	30 мм
СТРОБ
Стробы/АРД	Строб А	Строб А	Строб А	Строб А
Амплитуда	50%	50%	50%	50%
Начало	3Y	3Y	3Y	16Y/18Y/20Y
Ширина	14Y	22Y	14Y/16Y/18Y	17Y/19Y/21Y
Режим	Выше	Выше	Выше	Выше
Контр. уров.	0 дБ	0 дБ	0 дБ	0 дБ
Поиск. Уров.	6 дБ	6 дБ	6 дБ	6 дБ
АСД
Режим	Строб А	Строб А	Строб А	Строб А
Звук	Выкл/Вкл	Выкл/Вкл	Выкл/Вкл	Выкл/Вкл
Индикация	Вкл	Вкл	Вкл	Вкл
ВРЧ
ВРЧ НАЧ	3Y	3Y	3Y	16Y/18Y/20Y
ВРЧ КОН	14Y	22Y	14Y/16Y/18Y	17Y/19Y/21Y
ОБРАБОТКА
Детектор	Вкл	Вкл	Вкл	Вкл
Фильтр	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
Усреднение	03	03	03	03
Отсечка	5%	5%	5%	5%
Синхронизация	Внутр.	Внутр.	Внутр.	Внутр.
Режим ПЭП	Совмещенный	Совмещенный	Совмещенный	Совмещенный
ПЭП
Частота	5,0 МГц	5,0 МГц	5,0 МГц	5,0 МГц
Угол	60°	70°	70°	50°
ГЕНЕРАТОР
Импульс	Форма	Форма	Форма	Форма
Задержка	0 мкс	0 мкс	0 мкс	0 мкс
Напряжение	0 мкс	0 мкс	0 мкс	0 мкс
ОБЪЕКТ
Скорость	3260 м/с	3260 м/с	3260 м/с	3260 м/с
Толщина	0 мм	0 мм	0 мм	0 мм
Справ. Табл.	Выкл.	Выкл.	Выкл.	Выкл.
Экран
Сетка	10x8	10x8	10x8	10x8
B-, C-, D-скан	Выкл.	Выкл.	Выкл.	Выкл.
АРУ	Выкл.	Выкл.	Выкл.	Выкл.

Дата	УЗ дефектоскоп, тип, номер	Результаты проверки работоспособности	Тип и номер мер и НО	Варианты методов НК для которых проводилась проверка настройки (зона контроля)	Технические характеристики и основные параметры контроля					Результаты проверки настройки	ФИО и подпись дефектоскописта
					Тип и номер ПЭП	Частота, МГц	Угол ввода, °	Уровень браковочной чувствительности, дБ	Поисковый уровень, дБ
1	2	3	4	5	6	7	8	9	10	11	12

Дата	Наименование детали и номер чертежа (зона контроля)	Тип и заводской номер дефектоскопа и ПЭП	Основные параметры контроля				Результаты ультразвукового неразрушающего контроля
			Частота, МГц	Угол ввода, °	Уровень браковочной чувствительности, дБ	Поисковый уровень, дБ	Описание обнаруженных несплошностей (вариант контроля, местоположения, характеристики)	Результаты контроля (годен/брак)	ФИО и подпись дефектоскописта
1	2	3	4	5	6	7	8	9	10

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	2274Y
	ВС1:КОН	2390Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЗТМ
	ВС1:НАЧ	2274Y
	ВС1:КОН	2390Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ.

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	100Y
	ВС1:КОН	190Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	100Y
	ВС1:КОН	190Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	18°
	НАСТР. ПО СО	-
	ВС1:НАЧ	250Y
	ВС1:КОН	375Y
	ВР.ПЭП	4.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	250Y
	ВС1:КОН	375Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1375Y
	ВС1:КОН	2000Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1375Y
	ВС1:КОН	2000Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	250/230Y
	ВС1:КОН	320/320Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	50/230Y
	ВС1:КОН	260/320Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	2250Y
	ВС1:КОН	2250Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЗТМ
	ВС1:НАЧ	2250Y
	ВС1:КОН	2250Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5/5,0 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	100Y
	ВС1:КОН	285Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	100Y
	ВС1:КОН	285Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	18°
	НАСТР. ПО СО	-
	ВС1:НАЧ	285Y
	ВС1:КОН	385Y
	ВР. ПЭП	4.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	285Y
	ВС1:КОН	385Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1180Y
	ВС1:КОН	2020Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1180Y
	ВС1:КОН	2020Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	145Y
	ВС1:КОН	225Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	145Y
	ВС1:КОН	225Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	2100Y
	ВС1:КОН	2400Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЗТМ
	ВС1:НАЧ	0Y
	ВС1:КОН	2500Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	100Y
	ВС1:КОН	250Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	100Y
	ВС1:КОН	250Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	20° (18°)
	НАСТР. ПО СО	-
	ВС1:НАЧ	250Y
	ВС1:КОН	350Y
	ВР. ПЭП	4.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	250Y
	ВС1:КОН	350Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1200Y
	ВС1:КОН	1950Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1200Y
	ВС1:КОН	1920Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	145/360Y
	ВС1:КОН	225/530Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	145/360Y
	ВС1:КОН	225/530Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	1,25 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	90°
	НАСТР. ПО СО	-
	ВС1:НАЧ	400Y
	ВС1:КОН	1250Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	400Y
	ВС1:КОН	1250Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	2100Y
	ВС1:КОН	2400Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЗТМ
	ВС1:НАЧ	2100Y
	ВС1:КОН	2500Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5/5,0 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	100Y
	ВС1:КОН	290Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	100Y
	ВС1:КОН	290Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	18° (22°)
	НАСТР. ПО СО	-
	ВС1:НАЧ	200Y
	ВС1:КОН	375Y
	ВР. ПЭП	4.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	200Y
	ВС1:КОН	3375Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1375Y
	ВС1:КОН	1950Y
	ВР. ПЭП	2.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1375Y
	ВС1:КОН	1950Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	600Y
	ВС1:КОН	1100Y
	ВР. ПЭП	4.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	650Y
	ВС1:КОН	1200Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	375/375Y
	ВС1:КОН	550/550Y
	ВР. ПЭП	7.00
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	6 дБ
	ОТСЕЧКА	5%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	РУЧН
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	375/375Y
	ВС1:КОН	550/550Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Прозвучиваемость
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	2100Y
	ВС1:КОН	2400Y
	ВР. ПЭП	2.40
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЗТМ
	ВС1:НАЧ	2100Y
	ВС1:КОН	2400Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Шейка оси
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5/5,0 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	100Y
	ВС1:КОН	290Y
	ВР. ПЭП	2.40
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	100Y
	ВС1:КОН	290Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Внешняя подступичная часть
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	20°
	НАСТР. ПО СО	-
	ВС1:НАЧ	280Y
	ВС1:КОН	500Y
	ВР. ПЭП	5.00
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	280Y
	ВС1:КОН	500Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Средняя часть и внутренняя подступичная часть (основной)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1020Y
	ВС1:КОН	1950Y
	ВР. ПЭП	2.40
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1020Y
	ВС1:КОН	1950Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Средняя часть и внутренняя подступичная часть (подтв.)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВР. ПЭП	7.95
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Внутренняя подступичная часть
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВР. ПЭП	7.95
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Зона под зубчатым колесом редуктора (основной)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	0°
	НАСТР. ПО СО	-
	ВС1:НАЧ	1020Y
	ВС1:КОН	1750Y
	ВР. ПЭП	2.40
	СКОР-ТЬ	5900
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	1020Y
	ВС1:КОН	1950Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Зона под зубчатым колесом редуктора (подтв.)
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	70°
	НАСТР. ПО СО	-
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВР. ПЭП	7.85
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	50Y
	ВС1:КОН	260Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Основное сечение бандажа (обода) колеса
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	40°
	НАСТР. ПО СО	-
	ВС1:НАЧ	15Y
	ВС1:КОН	130Y
	ВР. ПЭП	7.85
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	15Y
	ВС1:КОН	130Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

МЕНЮ	ПАРАМЕТР	ЗНАЧЕНИЕ ПАРАМЕТРА
		Гребень бандажа (обода) колеса
ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2,5 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	50°
	НАСТР. ПО СО	-
	ВС1:НАЧ	15Y
	ВС1:КОН	55Y
	ВР. ПЭП	7.85
	СКОР-ТЬ	3260
	ТОЛЩ.	0 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	120%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	15Y
	ВС1:КОН	55Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	РЕЖИМ	ВЫКЛ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

Параметр	Меню дефектоскопа	Обозначение	Значение
Частота УЗ	"ОБЩИЕ ПАРАМЕТРЫ"	"ЧАСТОТА"	2,5 МГц
Схема включения ПЭП		"ВКЛ. ПЭП"	СОВМЕЩ.
Амплитуда зондирующего импульса		"АМПЛ. ЗОНД"	ВЫС.
Угол ввода		"УГОЛ ВВОДА"	90°
Скорость УЗ		СКОРОСТЬ"	2999 м/с
2Тп		ВР. ПЭП	-
Дополнительное усиление		"ДОП. УСИЛ."	0 дБ
Уровень отсечки шумов		"ОТСЕЧКА"	5%
Автоматическая регулировка усиления	"РАЗВ, ЗОНЫ ВС"	ВКЛ. АРУ	+
Врем. рег-ка чувствительности	"ВРЧ"	"РЕЖИМ ВРЧ"	РУЧН. ВРЧ
Усиление перед зоной ВРЧ		"ДО ВРЧ"	0 дБ
Усиление после зоны ВРЧ		"ПОСЛЕ ВРЧ"	-
Амплитуда ВРЧ		"ВРЧ: АМПЛ."	0 дБ
Форма ВРЧ		"ВРЧ: ФОРМА"	0 дБ

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5.0 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	70°
	НАСТР. ПО СО	-
	ВС1:НАЧ	3Y
	ВС1:КОН	25Y
	ВР. ПЭП	6.0
	СКОР-ТЬ	3260
	ТОЛЩ.	12 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	100%
	ВС1:МЕТОД	ЭХО
	ВС1: НАЧ	3Y
	ВС1: КОН	25Y
	ВС2: МЕТОД	НЕТ
	ВС2: НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	ВС1:НАЧ	3Y
	ВС1:КОН	25Y
	ИНДИКАЦИЯ ВРЧ	+
	РЕЖИМ	РУЧН.ВРЧ
	ВРЧ:НАЧ	12Y
	ВРЧ:КОН	25Y
	ВРЧ:АМПЛ.	-12 дБ
	ВРЧ:ФОРМА	0
	ДО ВРЧ	0 дБ
	ПОСЛЕ ВРЧ	0 дБ

Тип НО	H, мм	L, мм	B, мм	l, мм	b, мм	h, мм
НО-8-2,0x1,4-	8	150	50	30	2,0	1,4

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	5.0 МГц
	ВКЛ. ПЭП	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.
	УГОЛ ВВОДА	60°
	НАСТР. ПО СО	-
	ВС1:НАЧ	3Y
	ВС1:КОН	17Y
	ВР. ПЭП	3.9
	СКОР-ТЬ	3260
	ТОЛЩ.	8 мм
	ДОП. УСИЛ.	0 дБ
	ОТСЕЧКА	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	100%
	ВС1:МЕТОД	ЭХО
	ВС1:НАЧ	3Y
	ВС1:КОН	17Y
	ВС2:МЕТОД	НЕТ
	ВС2:НАЧ	-
	ВС2:КОН	-
	АРУ:НАЧ	-
	АРУ:КОН	-
	СТОП-КАДР	-
ВРЧ	ВС1:НАЧ	3Y
	ВС1:КОН	17Y
	ИНДИКАЦИЯ ВРЧ	+
	РЕЖИМ	РУЧН. ВРЧ
	ВРЧ:НАЧ	8Y
	ВРЧ:КОН	17Y
	ВРЧ:АМПЛ.	-16 дБ
	ВРЧ:ФОРМА	0
	ДО ВРЧ	0 дБ
	ПОСЛЕ ВРЧ	0 дБ

Тип НО	H, мм	L, мм	B, мм	l, мм	b, мм	h, мм
НО-12-2,0x1,4	12	150	50	30	2,0	1,4

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО

ОБЩИЕ ПАРАМЕТРЫ	ЧАСТОТА	2.5 МГц	2.5 МГц
	ВКЛ. ПЭП	СОВМЕЩ	СОВМЕЩ
	АМПЛ. ЗОНД.	ВЫС.	ВЫС.
	УГОЛ ВВОДА	70°	50°
	НАСТР. ПО СО	-	-
	ВС1:НАЧ	3Y	16Y/18Y/20Y
	ВС1:КОН	17Y/19Y/21Y	33Y/37Y/41Y
	ВР. ПЭП	8.6	8.7
	СКОР-ТЬ	3260	3260
	ТОЛЩ.	16/18/20 мм	16/18/20 мм
	ДОП. УСИЛ.	0 дБ	0 дБ
	ОТСЕЧКА	0%	0%
РАЗВЕРТКА ЗОНЫ ВС	РАЗВЕРТКА	100%	100%
	ВС1:МЕТОД	ЭХО	ЭХО
	ВС1:НАЧ	3Y	16Y/18Y/20Y
	ВС1:КОН	17Y/19Y/21Y	33Y/37Y/41Y
	ВС2:МЕТОД	НЕТ	НЕТ
	ВС2:НАЧ	-	-
	ВС2:КОН	-	-
	АРУ:НАЧ	-	-
	АРУ:КОН	-	-
	СТОП-КАДР	-	-
ВРЧ	ВС1:НАЧ	3Y	16Y/18Y/20Y
	ВС1:КОН	17Y/19Y/21Y	33Y/37Y/41Y
	ИНДИКАЦИЯ ВРЧ	+	+
	РЕЖИМ	ВЫКЛ	ВЫКЛ
	ВРЧ:НАЧ	-	-
	ВРЧ:КОН	-	-
	ВРЧ:АМПЛ.	-	-
	ВРЧ:ФОРМА	-	-
	ДО ВРЧ	-	-
	ПОСЛЕ ВРЧ	-	-

Параметр	Контроль прямым лучом			Контроль однократно отраженным лучом
	16 мм	18 мм	20 мм	16 мм	18 мм	20 мм
f, МГц	2,5	2,5	2,5	2,5	2,5	2,5
, град	70	70	70	50	50	50
, дБ <**>	14	16	18	27	29	31

N настройки	N ПЭП	Усиление, дБ	Мастер НК _______________ ФИО
