Постановлением Государственного комитета стандартов Совета Министров СССР от 23.04.73 N 995 дата введения установлена

Ограничение срока действия снято Постановлением Госстандарта от 07.05.80 N 2019

Издание (август 2006 г.) с Изменением N 1, утвержденным в мае 1980 г. (ИУС 7-80).

1. Настоящий стандарт распространяется на шероховатость поверхности изделий независимо от их материала и способа изготовления (получения поверхности). Стандарт устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатости поверхности, числовые значения параметров и общие указания по установлению требований к шероховатости поверхности.

Стандарт не распространяется на шероховатость ворсистых и других поверхностей, характеристики которых делают невозможным нормирование и контроль шероховатости имеющимися методами, а также на дефекты поверхности, являющиеся следствием дефектов материала (раковины, поры, трещины) или случайных повреждений (царапины, вмятины и т.д.).

Абзац исключен с 1 октября 2017 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 20.04.2017 N 285-ст.

2. Требования к шероховатости поверхности должны устанавливаться, исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.

3. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня, приведенного в п. 6, значений выбранных параметров (по п. 8) и базовых длин, на которых происходит определение параметров.

Если параметры Ra, Rz, Rmax определены на базовой длине в соответствии с табл. 5 и 6 приложения 1, то эти базовые длины не указываются в требованиях к шероховатости.

При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.

Числа из табл. 2 - 4 и п. 9 используются для указания наибольших и наименьших допускаемых значений, границ допускаемого диапазона значений и номинальных значений параметров шероховатости.

Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.

Допустимые предельные отклонения средних значений параметров шероховатости в процентах от номинальных следует выбирать из ряда 10; 20; 40. Отклонения могут быть односторонними и симметричными.

4. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.

5. Допускается устанавливать требования к шероховатости отдельных участков поверхности (например к участкам поверхности, заключенным между порами крупнопористого материала, участкам поверхности срезов, имеющим существенно отличающиеся неровности).

Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.

6. Параметры шероховатости (один или несколько) выбираются из приведенной номенклатуры:

Ra - среднеарифметическое отклонение профиля;

Rz - наибольшая высота профиля;

(в ред. Изменения N 2, введенного в действие Приказом Росстандарта от 20.04.2017 N 285-ст)

Rmax - полная высота профиля;

(в ред. Изменения N 2, введенного в действие Приказом Росстандарта от 20.04.2017 N 285-ст)

Sm - средний шаг неровностей;

S - средний шаг местных выступов профиля;

tp - относительная опорная длина профиля, где p - значения уровня сечения профиля.

Параметр Ra является предпочтительным.

1 - 6. (Измененная редакция, Изм. N 1).

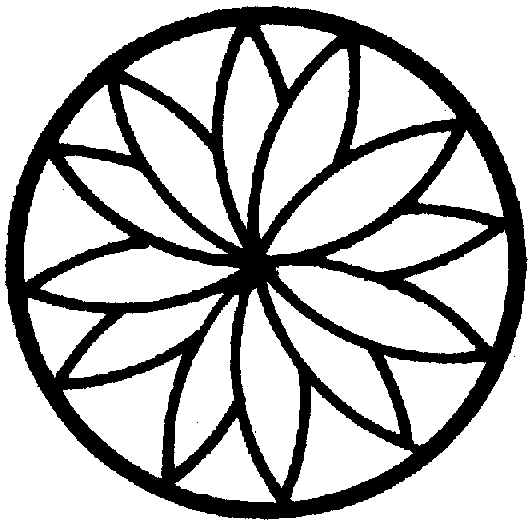

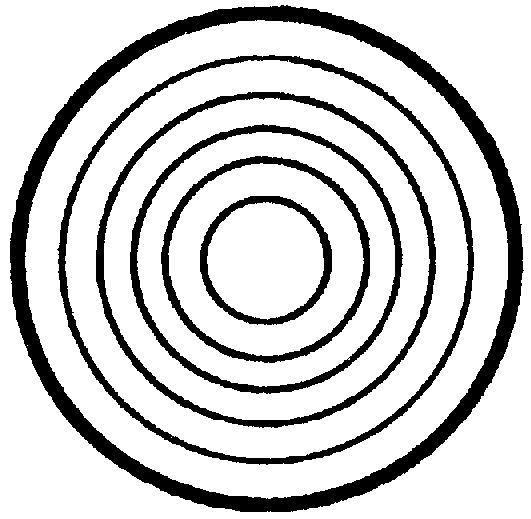

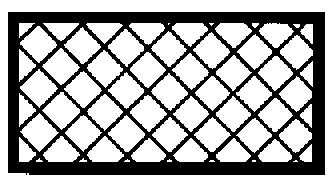

7. Типы направлений неровностей поверхности выбирают из табл. 1.

8. Числовые значения параметров шероховатости (наибольшие, наименьшие, номинальные или диапазоны значений) выбирают из пп. 8.1, 8.2, 8.3, 8.4.

8.1. Среднеарифметическое отклонение профиля Ra

Примечание. Предпочтительные значения параметров подчеркнуты.

8.2. Наибольшая высота профиля Rz и полная высота профиля Rmax

(в ред. Изменения N 2, введенного в действие Приказом Росстандарта от 20.04.2017 N 285-ст)

Примечание. Предпочтительные значения параметров подчеркнуты.

8, 8.1, 8.2. (Измененная редакция, Изм. N 1).

8.3. Средний шаг неровностей Sm и средний шаг неровностей по вершинам S

8.4. Относительная опорная длина профиля tp: 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%.

9. Числовые значения уровня сечения профиля p выбирают из ряда 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90% от Rmax.

10. Числовые значения базовой длины l выбирают из ряда: 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 мм.

11. (Исключен, Изм. N 1).

12. Числовые значения параметров шероховатости по п. 8 относятся к нормальному сечению.

13. Направление сечения не оговаривается, если требования технической документации относятся к направлению сечения на поверхности, которое соответствует наибольшим значениям высотных параметров.

(Измененная редакция, Изм. N 1).

14. (Исключен, Изм. N 1).

Рисунок исключен с 1 октября 2017 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 20.04.2017 N 285-ст.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 1).
