"ГОСТ Р 55262-2012. Национальный стандарт Российской Федерации. Сушильные машины и установки сельскохозяйственного назначения. Методы испытаний" (утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1359-ст)

Наименование показателя

Среднее арифметическое значение,

Наименование показателя

Прорастание семян, шт.:

- за 2 дня

- за 5 дней

- за 7 дней

Остаток, шт., всего

в том числе:

- загнивших при подсчете всхожести

- проросших ненормально

Главная // Актуальные документы // Ведомость (форма)

СПРАВКА

Источник публикации

М.: Стандартинформ, 2015

Примечание к документу

Документ введен в действие с 1 января 2014 года.

Название документа

"ГОСТ Р 55262-2012. Национальный стандарт Российской Федерации. Сушильные машины и установки сельскохозяйственного назначения. Методы испытаний"

(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1359-ст)

"ГОСТ Р 55262-2012. Национальный стандарт Российской Федерации. Сушильные машины и установки сельскохозяйственного назначения. Методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1359-ст)

Содержание

ГОСТ Р 55262-2012. Национальный стандарт Российской Федерации. Сушильные машины и установки сельскохозяйственного назначения. Методы испытаний

Предисловие

1. Область применения

2. Нормативные ссылки

3. Термины и определения

4. Общие положения

5. Оценка технических параметров

6. Агротехническая оценка

7. Энергетическая оценка

8. Оценка безопасности и эргономичности конструкции

9. Оценка надежности

10. Эксплуатационно-технологическая оценка

11. Экономическая оценка

Приложение А. Оформление результатов испытаний

Форма А.1. Техническая характеристика

Форма А.2. Характеристика условий испытаний зерносушилок при агротехнической и эксплуатационно-технологической оценках

Форма А.3. Характеристика условий испытаний бункеров активного вентилирования при агротехнической и эксплуатационно- технологической оценках

Форма А.4. Характеристика условий испытаний установок для сушки вороха льна при агротехнической и эксплуатационно-технологической оценках

Форма А.5. Характеристика условий испытаний установок для активного вентилирования початков кукурузы при агротехнической и эксплуатационно-технологической оценках

Форма А.6. Характеристика условий испытаний установок для сушки вороха хлопка при агротехнической и эксплуатационно-технологической оценках

Форма А.7. Характеристика условий испытаний установок для сушки зеленых кормов, корнеклубнеплодов при агротехнической и эксплуатационно-технологической оценках

Форма А.8. Показатели качества выполнения технологического процесса зерносушилок при агротехнической и эксплуатационно-технологической оценках

Форма А.9. Показатели качества выполнения технологического процесса рециркуляционных зерносушилок при агротехнической и эксплуатационно-технологической оценках

Форма А.10. Показатели качества выполнения технологического процесса бункеров активного вентилирования при агротехнической и эксплуатационно-технологической оценках

Форма А.11. Показатели качества выполнения технологического процесса установок для сушки вороха льна при агротехнической и эксплуатационно-технологической оценках

Форма А.12. Показатели качества выполнения технологического процесса установок для активного вентилирования початков кукурузы при агротехнической и эксплуатационно-технологической оценках

Форма А.13. Показатели качества выполнения технологического процесса установок для сушки вороха хлопка при агротехнической и эксплуатационно-технологической оценках

Форма А.14. Показатели качества выполнения технологического процесса установок для сушки зеленого корма, корнеклубнеплодов при агротехнической и эксплуатационно-технологической оценках

Форма А.15. Энергетические показатели по сушильной машине, установке

Форма А.16. Показатели безопасности и эргономичности конструкции

Форма А.17. Показатели надежности

Форма А.18. Показатели сравнительной экономической эффективности

Приложение Б. Формы рабочих ведомостей результатов испытаний

Форма Б.1. Ведомость характеристики поступающего агента сушки и наружного воздуха

Форма Б.2. Ведомость определения влажности материала до сушки (после сушки)

Форма Б.3. Ведомость определения температуры материала

Форма Б.4. Ведомость результатов измерения температуры материала в сушилках периодического действия

Форма Б.5. Этикетка

Форма Б.6. Ведомость анализа семян

Форма Б.7. Ведомость анализа продовольственного зерна

Форма Б.8. Ведомость определения энергии прорастания семян и всхожести

Форма Б.9. Ведомость определения количества и качества сырой клейковины

Форма Б.10. Ведомость определения массовой доли золы, не растворимой в соляной кислоте

Форма Б.11. Ведомость определения содержания каротина в зеленом корме, травяной муке

Форма Б.12. Ведомость определения клейкования крахмала (для картофеля)

Форма Б.13. Ведомость определения состава исходного материала вороха льна

Форма Б.14. Ведомость определения состава вороха хлопка

Форма Б.15. Ведомость определения спелости вороха льна

Форма Б.16. Ведомость определения ботанического состава зеленого корма

Форма Б.17. Ведомость определения степени измельчения зеленого корма и корнеклубнеплодов

Форма Б.18. Ведомость определения металлических примесей в травяной муке

Форма Б.19. Ведомость определения толщины слоя материала

Форма Б.20. Ведомость определения влажности в процессе сушки

Форма Б.21. Ведомость определения влажности зеленого корма, травяной муки

Форма Б.22. Ведомость определения влажности и неравномерности сушки материала для сушилок непрерывного действия

Форма Б.23. Ведомость определения неравномерности сушки зерна в вентилируемых бункерах

Форма Б.24. Ведомость определения влажности вороха льна, клещевины, хлопка, метелок сорго (для сушилок периодического действия)

Форма Б.25. Ведомость определения неравномерности сушки початков кукурузы

Форма Б.26. Ведомость определения температуры и неравномерности нагрева материала при испытании шахтных сушилок

Форма Б.27. Ведомость определения температуры и неравномерности нагрева материала при испытании барабанных, карусельных, колонковых, рециркуляционных сушилок

Форма Б.28. Ведомость определения температуры и неравномерности нагрева материала в ворохе (для сушилок периодического действия)

Форма Б.29. Ведомость определения микроповреждений семян

Форма Б.30. Ведомость определения степени размола травяной муки

Форма Б.31. Ведомость учета массы материала до и после сушки при испытании сушилок периодического действия

Форма Б.32. Ведомость параметров отработанных агента сушки и охлаждающего воздуха

Форма Б.33. Ведомость измерений динамического давления

Форма Б.34. Ведомость измерений скорости воздушного потока анемометром

Форма Б.35. Ведомость измерения скорости воздушного потока цифровым анемометром

Форма Б.36. Ведомость измерений расхода топлива

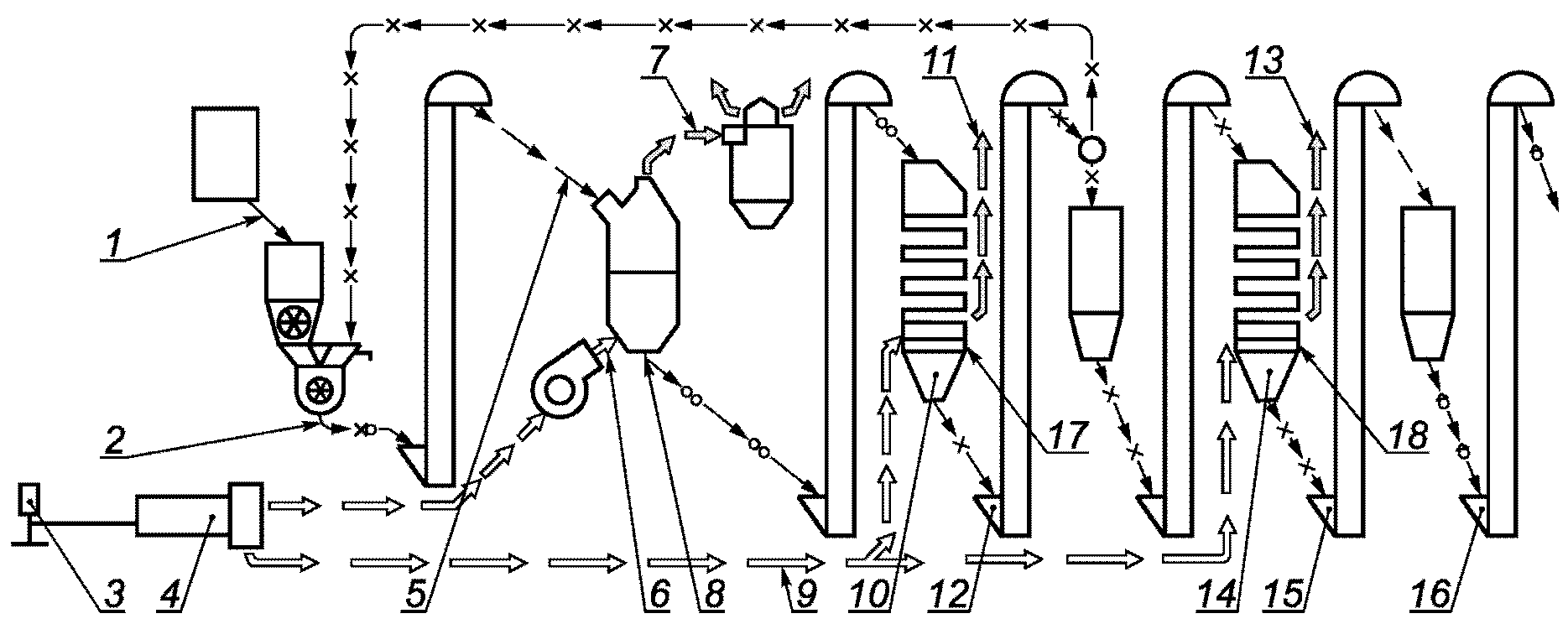

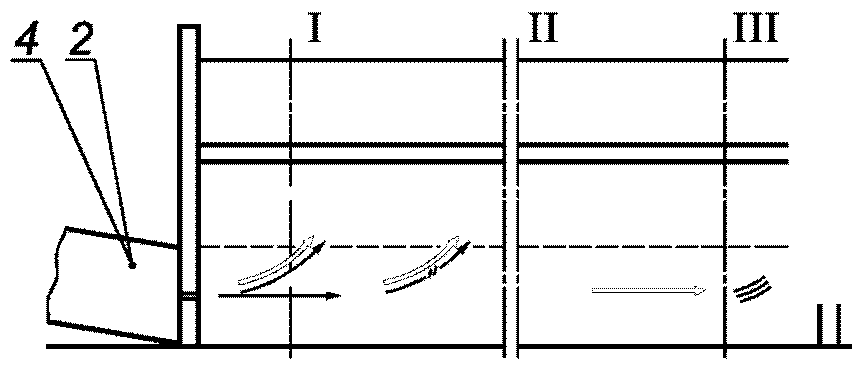

Приложение В. Схемы мест измерений показателей и отбора проб при испытании сушильных машин и установок

Приложение Г. Характеристика топлива

Приложение Д. Примеры математической обработки данных по неравномерности сушки

Приложение Е. Коэффициенты пересчета

Приложение Ж. Психрометрические таблицы

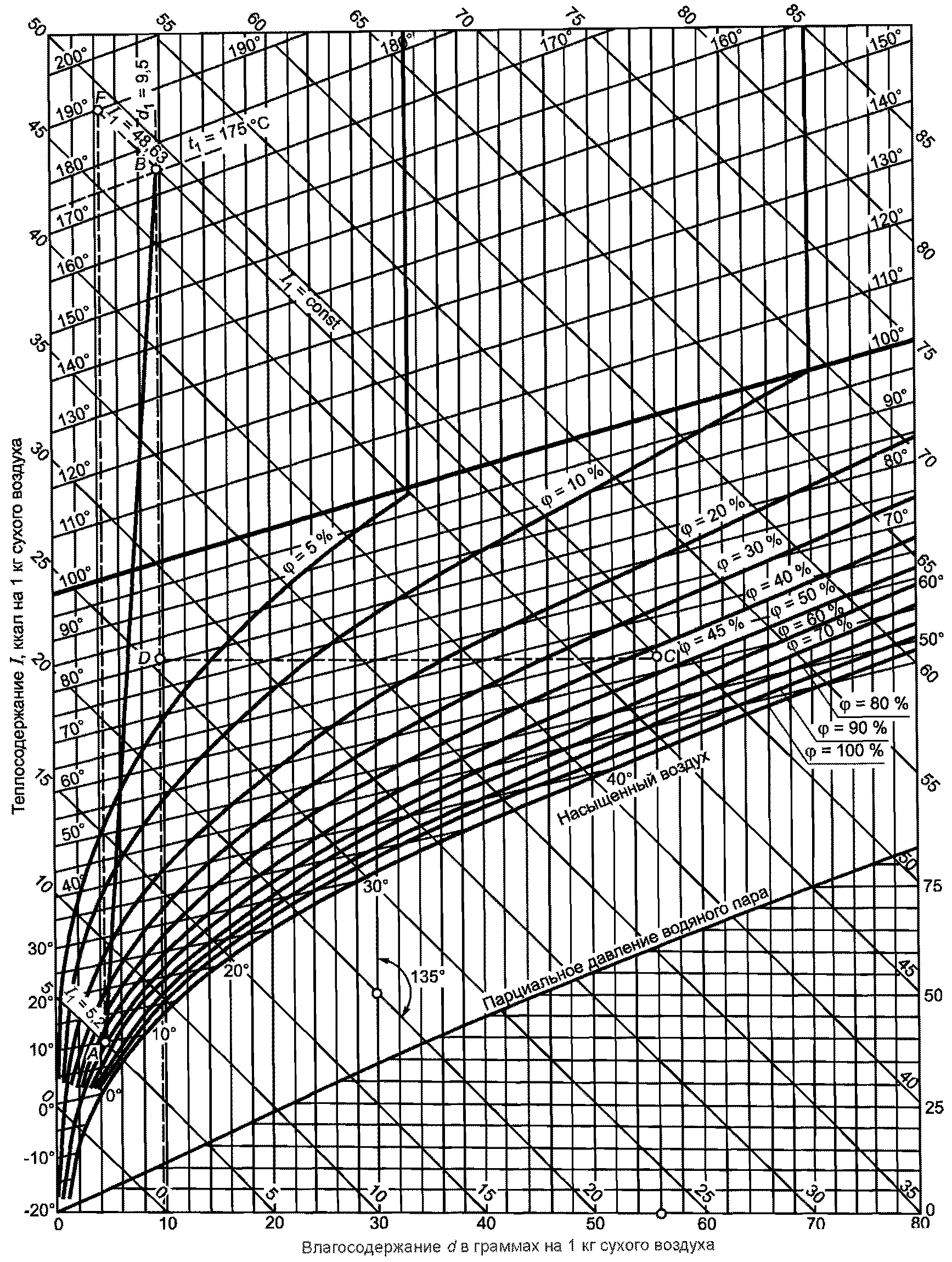

Приложение И. Диаграмма влажного воздуха

Приложение К. Таблица для влажного воздуха

Приложение Л. Глубина ввода пневмотрубки

Приложение М. Объем влажного воздуха на 1 кг сухого воздуха (V(о) - м3/кг, P = 745 мм Hg)

Приложение Н. Перечень средств измерений и оборудования, применяемых при определении функциональных показателей

Библиография

Утвержден и введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 29 ноября 2012 г. N 1359-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СУШИЛЬНЫЕ МАШИНЫ И УСТАНОВКИ СЕЛЬСКОХОЗЯЙСТВЕННОГО

НАЗНАЧЕНИЯ

МЕТОДЫ ИСПЫТАНИЙ

Drying machines and installations for agricultural

purposes. Test methods

ГОСТ Р 55262-2012

Группа Г99

ОКС 65.060

ОКСТУ 4709

Дата введения

1 января 2014 года

Предисловие

1. Разработан Новокубанским филиалом Федерального государственного бюджетного научного учреждения "Российский научно-исследовательский институт информации и технико-экономических исследований по инженерно-техническому обеспечению агропромышленного комплекса" (КубНИИТиМ),

Федеральным государственным бюджетным учреждением "Кировская зональная машиноиспытательная станция",

Федеральным государственным бюджетным учреждением "Калининская зональная машиноиспытательная станция",

Федеральным государственным бюджетным учреждением "Центрально-Черноземная зональная машиноиспытательная станция",

Федеральным государственным бюджетным учреждением "Алтайская зональная машиноиспытательная станция".

2. Внесен Техническим комитетом по стандартизации ТК 284 "Тракторы и машины сельскохозяйственные".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1359-ст.

4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8) . Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт распространяется на сушильные машины, предназначенные для сушки семян, продовольственного и фуражного зерна, зерновых, зернобобовых, крупяных, технических и масличных культур, семян трав и овощных культур, вороха льна и хлопка, метелок сорго, початков кукурузы, а также на установки для сушки зеленого корма и корнеклубнеплодов, приготовления травяной муки (в дальнейшем - материала), и устанавливает методы их испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.719-2010 Государственная система обеспечения единства измерений. Тахометры. Методика поверки

ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

ГОСТ Р ИСО 14122-3-2009 Безопасность машин. Средства доступа к машинам стационарные. Часть 3. Лестницы и перила

ГОСТ Р ИСО 14122-4-2009 Безопасность машин. Средства доступа к машинам стационарные. Часть 4. Лестницы вертикальные

ГОСТ Р 51418-99 (ИСО 5985-78) Корма, комбикорма, комбикормовое сырье. Методы определения массовой доли золы, нерастворимой в соляной кислоте

ГОСТ Р 52777-2007 утратил силу с 15.03.2021 в связи с введением в действие ГОСТ 34631-2019 ( Приказ Росстандарта от 11.08.2020 N 479-ст).

ГОСТ Р 52777-2007 Техника сельскохозяйственная. Методы энергетической оценки

ГОСТ Р 52778-2007 Испытания сельскохозяйственной техники. Методы эксплуатационно-технологической оценки

ГОСТ Р 52921-2008 Термометры медицинские максимальные стеклянные. Общие технические условия

ГОСТ Р 53055-2008 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 33738-2016 ( Приказ Росстандарта от 22.03.2017 N 174-ст).

ГОСТ Р 53055-2008 Машины сельскохозяйственные и лесохозяйственные с электроприводом. Общие требования безопасности

ГОСТ Р 53056-2008 утратил силу с 1 сентября 2019 года в связи с изданием Приказа Росстандарта от 07.12.2018 N 1081-ст. Взамен введен в действие ГОСТ 34393-2018 .

ГОСТ Р 53056-2008 Техника сельскохозяйственная. Методы экономической оценки

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 54783-2011 Испытания сельскохозяйственной техники. Основные положения

ГОСТ Р 54784-2011 Испытания сельскохозяйственной техники. Методы оценки технических параметров

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.2.002-91 Система стандартов безопасности труда. Техника сельскохозяйственная. Методы оценки безопасности

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 6376-74 Анемометры ручные со счетным механизмом. Технические условия

ГОСТ 7193-74 Анемометр ручной индукционный. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия

ГОСТ 9679.1-78 Хлопок-сырец. Методы определения влажности

ГОСТ 10840-64 Зерно. Методы определения натуры

ГОСТ 12036-85 Семена сельскохозяйственных культур. Правила приемки и методы отбора проб

ГОСТ 12037-81 Семена сельскохозяйственных культур. Методы определения чистоты и отхода семян

ГОСТ 12038-84 Семена сельскохозяйственных культур. Методы определения всхожести

ГОСТ 12041-82 Семена сельскохозяйственных культур. Метод определения влажности

ГОСТ 13496.8-72 Комбикорма. Методы определения крупности размола и содержания неразмолотых семян культурных и дикорастущих растений

ГОСТ 13496.9-96 Комбикорма. Методы определения металломагнитной примеси

ГОСТ 13496.17-95 Корма. Методы определения каротина

ГОСТ 13586.1-68 Зерно. Методы определения количества и качества клейковины в пшенице

ГОСТ 18691-88 Корма травяные искусственно высушенные. Технические условия

ГОСТ 20915-75 утратил силу с 1 января 2013 года в связи с введением в действие ГОСТ 20915-2011 ( Приказ Росстандарта от 03.07.2012 N 148-ст).

ГОСТ 20915-75 Сельскохозяйственная техника. Методы определения условий испытаний

ГОСТ 21241-89 Пинцеты медицинские. Общие технические требования и методы испытаний

ГОСТ 21623-76 Система технического обслуживания и ремонта техники. Показатели для оценки ремонтопригодности. Термины и определения

ГОСТ 23932-90 Посуда и оборудование лабораторные стеклянные. Общие технические условия

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 26026-83 Машины и тракторы сельскохозяйственные и лесные. Методы оценки приспособленности к техническому обслуживанию

ГОСТ 27388-87 Эксплуатационные документы сельскохозяйственной техники

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 28561-90 Продукты переработки плодов и овощей. Методы определения сухих веществ или влаги

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. агент сушки (теплоноситель): Подогретый воздух (или его смесь с топочными газами), совершающий термодинамическую работу на испарение влаги из материала.

3.2. ворох: Смесь убранной продукции с примесями, сопутствующими ее уборке.

3.3. сушка сельскохозяйственной продукции: Снижение влажности материала до требуемого уровня.

3.4. неравномерность сушки: Предельные отклонения влажности материала от ее средней величины.

3.5. неравномерность нагрева: Предельные отклонения температуры нагрева материала от ее средней величины.

3.6. экспозиция сушки: Продолжительность пребывания материала в сушильном устройстве под воздействием агента сушки.

3.7. рециркуляция: Многократное полное или частичное возвращение потока материала в технологический процесс для увеличения выхода сухого материала при заданных ограничениях температуры агента сушки.

3.8. коэффициент рециркуляции: Отношение массы рециркулирующего материала к массе сырого, поступающего в сушилку.

4. Общие положения

4.1. Цели и задачи испытаний сушильных машин и установок сельскохозяйственного назначения - по ГОСТ Р 15.201 .

4.2. Порядок предоставления машин на испытания и их подготовка к испытаниям - по ГОСТ Р 54783 .

4.3. Проверка комплектности, полноты и качества изложения эксплуатационной документации - согласно требованиям ГОСТ 27388.

4.4. Типовая программа испытаний включает виды оценок в соответствии с таблицей 1.

Таблица 1

Вид оценки	Вид испытаний
Вид оценки	Приемочные, типовые	Периодические, квалификационные
Технических параметров	+	+
Агротехническая	+	-
Энергетическая	+	+ <*>
Безопасности и эргономичности конструкции	+	+
Надежности	+	+
Эксплуатационно-технологическая	+	+
Экономическая	+	-
<*> Оценку электропривода проводят по действующей нормативной документации (НД) [1] . Примечание. Знак "+" означает, что оценку проводят, знак "-" - не проводят.

Для каждой конкретной машины (изделия) составляют рабочую программу - методику испытаний, в которой указывают перечень определяемых показателей по каждому виду оценки.

4.5. Монтаж сушильных машин и установок проводят согласно руководству по их монтажу.

4.6. Оценку качества выполнения технологического процесса сушки материала проводят в условиях, характерных для данных сушильных машин и установок. Параметры, характеризующие условия работы машин при испытаниях, должны находиться в пределах, соответствующих техническому заданию (ТЗ) или техническим условиям (ТУ) на испытуемую машину.

Сравнительную оценку машин проводят в сопоставимых условиях.

4.7. Перед испытаниями регулируют рабочие органы согласно руководству по эксплуатации в зависимости от условий проведения испытаний и в соответствии с требованиями к качеству выполнения технологического процесса сушки сельскохозяйственного материала.

4.8. При испытаниях сушилки в технологической линии оценивают ее увязку по производительности со вспомогательным оборудованием. Производительность машин по подготовке исходного и переработке высушенного материала не должна быть ниже производительности сушилки.

4.9. Оценку функциональных показателей проводят на основании результатов лабораторно-хозяйственных опытов при агротехнической и эксплуатационно-технологической оценках.

4.10. Применяемые средства измерений должны быть поверены до начала испытаний [2] .

4.11. Нестандартные и единичные средства измерений подлежат аттестации, проводимой в установленном порядке.

5. Оценка технических параметров

5.1. Технические параметры сушильных машин и установок сельскохозяйственного назначения определяют по ГОСТ Р 54784.

5.2. Оценку технических параметров проводят сопоставлением результатов испытаний сданными ТЗ, ТУ или эксплуатационной документации.

5.3. Перечень технических параметров, характеризующих конструкцию машин, приведен в форме А.1 (Приложение А).

6. Агротехническая оценка

6.1. Номенклатура функциональных показателей и качества выполнения технологического процесса

Номенклатура показателей условий проведения испытаний и качества выполнения технологического процесса при агротехнической оценке приведена в формах А.2 - А.14 (Приложение А).

6.2. Подготовка машины (установки) к испытаниям и порядок их проведения

6.2.1. Агротехнические и теплотехнические показатели определяют при проведении лабораторно-хозяйственных опытов.

6.2.2. Испытания сушильных машин и установок проводят на естественном однородном исходном материале, имеющем характеристику по влажности и засоренности, соответствующую ТЗ (ТУ) на разработку испытуемой машины.

При отсутствии в зоне такого фона допускается оценку проводить в реальных условиях на имеющемся материале. Полученные при этом показатели качества работы испытуемой машины, установки сравнивают только с показателями ТЗ (ТУ) и показателями качества работы машины-аналога при ее наличии.

6.2.3. Количество исходного материала, необходимого для лабораторно-хозяйственных опытов, устанавливают в зависимости от производительности испытуемых машин, числа и продолжительности опытов с учетом проведения регулировочных опытов из расчета не менее пяти часов работы машины на каждой культуре. Для рециркуляционных сушилок учитывают и способ движения зерна.

6.2.4. В зависимости от назначения сушилки опыты проводят при испытании:

- зерносушилок не менее чем на двух культурах (на зерне пшеницы обязательно); на зерне каждой культуры - четыре опыта: два на семенном и два на продовольственном режимах при разной исходной влажности в каждом из двух опытов;

- льносушилок - не менее двух опытов на исходном материале, отличающемся по влажности;

- сушилок для семян трав - на семенах двух культур (бобовых и злаковых), на каждой культуре не менее двух опытов;

- установок для сушки зеленого корма - не менее трех опытов: два - на основной культуре при разной исходной влажности и один - на любой другой культуре;

- установок для сушки метелок сорго - не менее двух опытов на материале, отличающемся по влажности.

6.2.4.1. Опыты проводят на установившемся режиме, который характеризуется стабильностью регулируемых параметров (температуры, расхода агента сушки и расхода материала).

Опыт начинают после работы сушилки в установившемся режиме в течение времени не менее экспозиции сушки с отбора проб исходного материала.

6.2.4.2. Продолжительность опыта для сушилок непрерывного действия должна быть не менее суммы времени сушки и охлаждения и времени отбора проб на выходе из сушилки. При испытании сушилок периодического действия длительность опыта соответствует продолжительности сушки партии материала.

6.2.4.3. При работе сушилок с двумя и более сушильными и охладительными устройствами пробы на качество материала (влажность, дробление, обрушивание, микроповреждение) отбирают от каждого сушильного и охладительного устройства.

6.2.4.4. Результаты лабораторно-хозяйственных опытов записывают в формы Приложения Б .

6.2.5. Перед проведением лабораторно-хозяйственных испытаний намечают и оборудуют места отбора проб и измерений показателей (Приложение В) , обучают обслуживающий персонал, готовят приборы, инструмент и материал, обкатывают и регулируют машину или установку согласно руководству по эксплуатации и включают в работу для проверки работоспособности узлов и механизмов, надежности соединений и устойчивости технологического процесса: сушилки непрерывного действия - на 4 - 5 ч; на сушилках (установках) периодического действия проводят пробную сушку материала.

6.2.6. Режим работы устанавливают в соответствии с руководством по эксплуатации машины при соблюдении требований ТЗ (ТУ).

6.2.7. Перед опытом измеряют температуру агента сушки и устанавливают режимную температуру в зависимости от нагрева материала в сушильном устройстве в соответствии с рекомендациями, предусмотренными руководством по эксплуатации машины. Выбранные регулировки по каждому опыту записывают в журнал испытаний.

6.2.8. Перед каждым зачетным опытом определяют производительность в тоннах в час, экспозицию сушки и охлаждения (для сушилок непрерывного действия) с целью составления графика отбора проб.

Для рециркуляционных сушилок определяют соотношение исходного (сырого) и рециркулирующего материала в зависимости от режима сушки.

6.2.9. Для определения общего количества воздуха, подаваемого в бункеры отделений временного хранения (ОВХ), диффузоры оборудуют дополнительными воздуховодами до и после вентилятора с длиной прямолинейного участка не менее пяти диаметров.

6.2.10. Режим и условия работы ОВХ и отделения вентилируемых бункеров (ОВБ) при временной консервации зерна выбирают исходя из требуемой длительности его безопасного хранения, исходной влажности и температуры в соответствии с руководством по эксплуатации.

6.2.11. При установившемся режиме работы машины начинают опыт, в течение которого измеряют параметры и отбирают пробы для определения показателей, указанных в формах А.2 - А.14 (Приложение А).

Во время опытов не допускается изменять режим сушки.

6.2.12. При испытании сушилок непрерывного действия пробы для определения температуры, влажности и качества материала отбирают в следующей последовательности:

- от исходного материала;

- по окончании времени, равного экспозиции сушки, на выходе из сушильного устройства для прямоточных сушилок;

- после выхода не менее 90% первоначально загруженного в сушилку материала (для рециркуляционных сушилок);

- по окончании времени, равного экспозиции охлаждения, на выходе из охладительного устройства.

6.2.13. При испытании сушилок периодического действия пробы для определения влажности, энергии прорастания, всхожести, чистоты, состава вороха и температуры материала отбирают в процессе загрузки и выгрузки.

После загрузки сушилки определяют толщину слоя материала в соответствующих точках.

6.3. Определение показателей условий испытаний

6.3.1. Температуру наружного воздуха измеряют через каждые 10 мин цикла. Погрешность измерения +/- 1 °C. Результаты записывают в форму Б.1 (Приложение Б).

6.3.2. Относительную влажность наружного воздуха измеряют через каждые 10 - 15 мин в течение измерительного цикла по показаниям психрометра, который помещают вблизи мест непосредственного потребления воздуха, при этом учитывают необходимость предохранения его от влияния лучистой энергии топок и солнца. Погрешность измерений +/- 1,5%. Результаты записывают в форму Б.1 (Приложение Б).

6.3.3. Барометрическое давление наружного воздуха измеряют барометром. Погрешность измерения +/- 0,1 МПа.

6.3.4. Определение влажности материала

6.3.4.1. Влажность материала зерновых культур до сушки определяют по ГОСТ 20915.

6.3.4.2. Влажность вороха льна определяют по ГОСТ 20915, хлопка-сырца - по ГОСТ 9679.1. Данные записывают в форму Б.2 (Приложение Б).

6.3.4.3. Влажность зерна кукурузы и стержней определяют по ГОСТ 12041 . Данные записывают в форму Б.2 (Приложение Б).

6.3.4.4. При проведении регулировочных опытов допускается определять влажность электровлагомером. По данным измерений определяют среднюю влажность за опыт, предельное и стандартное отклонения. Погрешность измерений не более 0,5%. Вычисления проводят с округлением до первого десятичного знака.

6.3.4.5. Влажность измельченного зеленого корма и корнеклубнеплодов, поступающих на сушку, определяют не менее чем по пяти пробам, отбираемым периодически в течение 1 ч с транспортера при загрузке сушилки.

Пробы зеленого корма с длиной частиц более 10 мм дополнительно измельчают. От каждой пробы отбирают не менее двух навесок по 20 г каждая. Влажность определяют высушиванием навесок в сушильном шкафу в металлических стаканчиках в течение 5 ч при температуре (115 +/- 2) °C, затем 40 мин - при 130 °C.

Влажность зеленого корма

, вычисляют по формуле

, (1)

где m _в - масса стаканчика с навеской перед высушиванием, г;

m _с - масса стаканчика с навеской после высушивания, г;

m _п - масса пустого стаканчика, г.

Взвешивание навесок для определения влажности проводят сразу после отбора проб исходного материала. Результаты измерений записывают в форму Б.2 (Приложение Б).

6.3.4.6. Влажность корнеклубнеплодов определяют по пробам, измельченным на мелкие частицы. От каждой пробы берут две навески по 20 г измельченного сырья и высушивают в сушильном шкафу при температуре 60 °C в течение 1 ч, несколько раз перемешивая стеклянной палочкой, чтобы избежать образования корки. Подсушенную пробу сушат до получения постоянной массы при температуре (105 +/- 2) °C, расхождение между навесками по влажности не должно превышать 1%. Высушенную пробу взвешивают. Вычисление влажности проводят по формуле (1) . Результаты записывают в форму Б.2 (Приложение Б).

6.3.5. Определение температуры материала до сушки

6.3.5.1. Для измерения температуры зернового материала пробы отбирают в специальные деревянные ящики (с отверстием в крышке для термометра) вместимостью не менее 1 дм ³ одновременно с отбором проб на влажность. В течение 6 - 8 мин измеряют температуру максимальным термометром, который передвигают через каждые 2 - 3 мин. При этом следят, чтобы ртутный шарик термометра не касался стенок ящика. Данные снимают при максимальном показании термометра. Измерения проводят с погрешностью +/- 1 °C. Результаты записывают в форму Б.3 (Приложение Б), вычисляют среднее арифметическое значение температуры за опыт и предельные отклонения от среднего с округлением до первого десятичного знака.

6.3.5.2. Температуру вороха льна и вороха клещевины определяют непосредственно в слое вороха по окончании его загрузки (для сушилок периодического действия) при помощи специальных термоштанг. Результаты записывают в форму Б.4 (Приложение Б), вычисляют среднее арифметическое значение температуры материала и предельное отклонение от среднего с округлением до первого десятичного знака.

6.3.5.3. Температуру исходного материала зеленого корма определяют два-три раза за время каждой повторности опыта непосредственно в ворохе измельченного корма с помощью специальных термоштанг или по пробам, отобранным с загрузочного транспортера в специальные ящики вместимостью не менее 1 дм ³ . Измерение температуры проводят по методике, изложенной в 6.3.5.1 .

Результаты записывают в форму Б.4 (Приложение Б), вычисляют среднее арифметическое значение температуры за опыт и предельное отклонение от среднего с округлением до первого десятичного знака.

6.3.6. Анализ зерна на чистоту содержания семян основной культуры проводят по ГОСТ 12036 и ГОСТ 12037 . Пробы для определения качества материала отбирают одновременно с пробами для определения влажности и температуры массой не менее 1 кг каждая в лабораторные сумочки и снабжают этикетками формы Б.5 (Приложение Б). Данные записывают в форму Б.6 или Б.7 (Приложение Б) в зависимости от назначения материала.

6.3.7. Содержание дробленого и обрушенного зерна (для пленчатых культур), сорной примеси (минеральной и соломистой), в том числе длиной до 50 и свыше 50 мм, определяют одновременно с анализом зерна на чистоту по ГОСТ 12036 и ГОСТ 12037 . Данные записывают в форму Б.6 или Б.7 (Приложение Б).

6.3.8. Микроповреждения определяют по действующей НД [3] .

6.3.9. Натуру зерна определяют по ГОСТ 10840 по пробам, отобранным для анализа зерна на чистоту. Определение натуры проводят литровой пуркой с падающим грузом. Погрешность измерений +/- 4 г. Данные записывают в форму Б.7 (Приложение Б).

6.3.10. Энергию прорастания и всхожесть семян определяют по ГОСТ 12038 .

6.3.11. Всхожесть семян кукурузы определяют методом холодного проращивания, для этого используют почву, наиболее типичную для района и зоны возделывания этой культуры. Подготовленную почву насыпают в растильни слоем 1,5 см и увлажняют до 60% от полной влагоемкости. Затем из средней пробы, отобранной для определения качества материала, отсчитывают четыре пробы (по 50 шт.) и закладывают в растильни (по две пробы в каждую). Семена засыпают слоем 1 см, увлажняют и присыпают сухой почвой или песком во избежание образования почвенной корки. Растильни на семь суток ставят в помещение с температурой от 8 °C до 10 °C или в холодный шкаф, затем их переносят в термостат, где проращивание продолжается при температуре от 18 °C до 20 °C. Подсчет всходов начинают на второй день после появления единичных всходов. Через трое суток делают второй подсчет при обнаружении в этот день всходов, появившихся только у поверхности почвы, а через двое суток проводят дополнительный подсчет. Данные записывают в форму Б.8 (Приложение Б).

6.3.12. Количество и качество сырой клейковины определяют по ГОСТ 13586.1 . Данные записывают в форму Б.9 (Приложение Б).

6.3.13. Содержание золы и веществ, нерастворимых в 10%-ной соляной кислоте, определяют по ГОСТ Р 51418 . Данные записывают в форму Б.10 (Приложение Б).

6.3.14. Содержание каротина в исходном материале зеленого корма определяют по ГОСТ 13496.17 по пяти пробам массой не менее 300 г каждая, отбираемым через определенные промежутки времени в банки с плотно закрывающейся крышкой в течение всех повторностей опыта. В лаборатории массу всех проб тщательно перемешивают и выделяют три средние пробы для немедленного определения каротина. Результаты записывают в форму Б.11 (Приложение Б) и вычисляют среднее арифметическое значение его содержания с округлением до первого десятичного знака.

6.3.15. Степень клейкования крахмала (для картофеля) определяют методом измерения поглощения воды. В мензурку емкостью 200 см ³ помещают пробу высушенного картофеля массой 50 г и измеряют ее объем, затем заливают водой, взбалтывают и через 1 ч вновь измеряют его. Повторность трехкратная. Клейкование крахмала K _k , %, вычисляют по формуле

, (2)

где V ₁ - объем пробы высушенного материала, см ³ ;

V ₂ - объем пробы после набухания в воде, см ³ .

Результаты записывают в форму Б.12 (Приложение Б).

6.3.16. Определение состава вороха материала по массе

6.3.16.1. Для определения состава вороха льна по массе все отобранные при загрузке сушилки пробы объединяют и методом крестообразного деления выделяют среднюю пробу массой не менее 5 кг для анализа. В лаборатории на стеллажах в естественных условиях или в лабораторных сушилках с продувкой холодным воздухом ее доводят до воздушно-сухого состояния и разделяют на две фракции: семенную и путанинную. Их массу взвешивают с погрешностью +/- 50 г и вычисляют массовую долю каждой фракции от массы средней пробы с округлением до первого десятичного знака. Затем пропорционально массе каждой фракции составляют три навески массой по 300 г для последующего анализа.

Навески разбирают на фракции согласно форме Б.13 (Приложение Б).

Пример. В отобранной средней пробе массой 5 кг семенная часть весит 4 кг (80% к массе всей пробы), путанина - 1 кг (20% к массе пробы). При составлении навесок вороха льна для анализа следует включать 240 г семенной части и 60 г путанины.

6.3.16.2. Для определения состава вороха хлопка из средней пробы (2 кг) методом крестообразного деления выделяют три навески по 300 г и пропускают каждую через лабораторную машину. Выделенные примеси взвешивают с погрешностью +/- 0,02 г и определяют их массовую долю от массы навески. Результаты записывают в форму Б.14 (Приложение Б) и вычисляют среднее арифметическое значение содержания примесей с округлением до первого десятичного знака.

6.3.17. Для определения морфологического состава вороха хлопка отбирают среднюю пробу массой не менее 2 кг, методом крестообразного деления выделяют из нее три навески массой по 300 г каждая и анализируют в соответствии с формой Б.14 (Приложение Б).

Массу каждой фракции взвешивают с погрешностью +/- 5,0 г и вычисляют ее массовую долю от массы навески. Вычисления проводят до 0,1%.

6.3.18. Для определения спелости льна из общей пробы без выбора отсчитывают 300 коробочек, раздавливают их и по цвету семян разделяют на группы. Результаты записывают в форму Б.15 (Приложение Б) и вычисляют количественную долю содержания коробочек в каждой группе.

6.3.19. Ботанический состав зеленого корма определяют разбором пяти проб, отобранных в пяти местах по диагонали участка, с которого скашивают траву для сушки. С каждой из пяти площадок размером 0,5 x 0,5 м срезают все растения на уровне высоты среза, установленной исходными требованиями. Каждую пробу растений разбирают по видам трав (бобовые, злаковые и разнотравье) и взвешивают с погрешностью +/- 1,0 г. Результаты записывают в форму Б.16 (Приложение Б) и вычисляют массовую долю каждого вида с округлением до первого десятичного знака.

6.3.20. Для определения степени измельчения исходного материала из средней пробы отбирают для анализа по три навески массой 100 г для зеленых кормов и массой 500 г каждая для корнеклубнеплодов.

Пробы исходного материала массой 0,5 кг (для зеленых кормов) и 1 кг (для корнеклубнеплодов) отбирают через каждые 10 мин с транспортера, дозирующего материал в сушильный барабан.

Объединенные пробы являются общей пробой, из которой выделяют среднюю для анализа исходного материала. Пробы следует поместить в свето- и влагонепроницаемую упаковку. Температура их хранения не должна превышать 4 °C, время хранения - не более 12 ч. Степень измельчения зеленого корма и корнеклубнеплодов определяют как массовую долю отдельных фракций частиц в следующих интервалах:

- для зеленых кормов длина сечки, мм: до 30 включ.

св. 30 " 100 "

" 100

- для корнеклубнеплодов

масса частиц, г: или толщина, мм:

до 2 включ. до 2 включ.

св. 2 " 10 " св. 2 " 4 "

" 10 " 20 " " 4 " 7 "

" 20 " 7.

Массовую долю каждого интервала длин сечки, массы или толщины частиц B _i , %, вычисляют по формуле

, (3)

где m _i - масса сечки (частиц) в i-м интервале длины (массы или толщины), г;

m - общая масса пробы, принятой для испытаний, г.

Результаты записывают в форму Б.17 (Приложение Б).

6.3.21. Содержание металлических примесей в зеленом корме, травяной муке учитывают методом извлечения их электромагнитом грузоподъемностью не менее 2 кг согласно ГОСТ 13496.9 . Для этого 1 кг зеленого корма, травяной муки, отобранных из средних проб после определения степени размола, рассыпают ровным слоем толщиной около 0,5 см на стекле и полюсами магнита медленно проводят вдоль и поперек исследуемого материала. Периодически с магнита снимают частицы металла. Извлечение металлических примесей повторяют трижды, перед этим каждый раз испытуемый материал перемешивают и разравнивают. Из металлических примесей выделяют частицы размером более 2 мм с острыми краями.

Собранную металлическую примесь взвешивают с погрешностью +/- 0,01 г. Результаты записывают в форму Б.18 (Приложение Б), вычисляют среднее арифметическое значение из трех повторностей и выражают в миллиграммах на 1 кг зеленого корма.

6.3.22. Вид топлива применяют в соответствии с ТЗ (ТУ) и руководством по эксплуатации.

6.3.23. Толщину слоя материала определяют после его загрузки в сушилку периодического действия в точках в соответствии с рисунками В.5 , В.6 (Приложение В). Погрешность измерений +/- 1 см. Результаты записывают в форму Б.19 (Приложение Б) и вычисляют среднее арифметическое значение с округлением до целого числа.

6.3.24. Теплотворную способность топлива определяют по сертификату или таблицам (Приложение Г) .

6.3.25. Показатели условий проведения испытаний записывают в формы А.2 - А.7 (Приложение А).

6.4. Определение показателей качества выполнения технологического процесса

6.4.1. Определение влажности материала в процессе и после сушки

6.4.1.1. Влажность в процессе и после сушки, охлаждения зерновых и зернобобовых культур, вороха льна, кукурузы и корнеклубнеплодов определяют согласно 6.3.4.1 - 6.3.4.3 . Результаты записывают в формы Б.2 и Б.20 (Приложение Б). Точки отбора проб - в соответствии с Приложением В .

6.4.1.2. Влажность зеленого корма после сушки определяют по истечении времени, равного ее экспозиции, не менее чем по пяти пробам, отбираемым через равные промежутки времени в течение каждой повторности опыта на выходе из сушилки перед дробилкой и из нее после системы отвода муки. Влажность определяют высушиванием в сушильном шкафу в течение 40 мин при температуре 130 °C. Результаты записывают в форму Б.21 (Приложение Б), вычисляют среднее арифметическое значение влажности, предельные отклонения от среднего значения и стандартное отклонение, характеризующее неравномерность сушки, с округлением до первого десятичного знака.

6.4.1.3. Влажность корнеклубнеплодов после сушки определяют по ГОСТ 28561 .

6.4.2. Определение неравномерности сушки материала

6.4.2.1. Неравномерность сушки для всех сушилок непрерывного действия определяют по времени. Пробы на влажность отбирают в процессе работы сушилки зерна, выходящего из нее в соответствии со схемами Приложения В . Влажность определяют по 6.4.1 . Результаты записывают в форму Б.22 (Приложение Б), вычисляют среднее арифметическое значение влажности, предельное отклонение от среднего и стандартное отклонение с округлением до первого десятичного знака.

6.4.2.2. При испытании вентилируемых бункеров в режиме сушки пробы на неравномерность сушки отбирают по высоте в трех поперечных сечениях при помощи щупа. В каждом из указанных сечений места взятия проб должны быть в точках, прилегающих к наружному и внутреннему цилиндрам, и примерно в середине между ними согласно рисунку В.4 (Приложение В). В каждой точке отбирают одну пробу. Влажность зерна определяют по 6.4.1 .

Данные записывают в форму Б.23 (Приложение Б), вычисляют среднее арифметическое значение, предельное отклонение от среднего и стандартное отклонение с округлением до первого десятичного знака.

6.4.2.3. При испытании установок периодического действия для сушки вороха льна, клещевины, хлопка и метелок сорго неравномерность сушки определяют по:

- площади - как отклонение средней влажности в отдельных точках от средней влажности вороха;

- толщине слоя - как отклонение средней влажности в слоях насыпи от средней влажности вороха;

- всей установке - как стандартное отклонение.

Пробы отбирают по площади насыпи вороха в девяти равномерно расположенных точках согласно рисунку В.5 (Приложение В) и по высоте насыпи в тех же точках каждого слоя (в верхнем, среднем и нижнем). Влажность определяют методом высушивания до постоянной массы при температуре 105 °C. Вычисления проводят до первого десятичного знака.

Данные записывают в форму Б.24 (Приложение Б).

6.4.2.4. Для определения неравномерности сушки початков кукурузы отбирают их пробы в трех сечениях, в трех слоях каждого сечения по высоте (сверху, в середине и внизу) и не менее чем в двух точках каждого слоя согласно рисунку В.6 (Приложение В). Из каждой точки отбирают не менее 10 початков и обмолачивают их, выделяя пробы для определения влажности зерна и стержней. Отбор проб и определение влажности проводят по 6.3.4.3 . Результаты записывают в форму Б.25 (Приложение Б) и вычисляют среднее арифметическое значение, предельное отклонение от среднего значения по площади и по толщине слоя.

Для более полной оценки сравниваемых машин по неравномерности сушки определяют стандартное отклонение при обработке всех данных по влажности. Пример расчета приведен в Приложении Д .

6.4.3. Температуру зерна после сушки определяют ртутными термометрами по пробам, отобранным на выходе из сушильного устройства в специальные ящики вместимостью не менее 1 дм ³ . Измерение температуры проводят в соответствии с 6.3.5.1 . Данные измерений записывают в форму Б.3 (Приложение Б).

6.4.4. Определение неравномерности нагрева материала

6.4.4.1. Пробы на неравномерность нагрева материала в сушилке непрерывного действия отбирают при ее полной остановке с помощью пробоотборника один раз в конце опыта из зоны максимального нагрева, указанной в руководстве по эксплуатации.

При невозможности прямого отбора проб из этой зоны отключают основные вентиляторы и выпускают зерно из сушилки. По истечении времени, равного экспозиции охлаждения, через каждые 3 - 5 мин отбирают не менее шести проб на нагрев выходящего зерна.

При обработке полученных данных рассчитывают неравномерность нагрева материала по времени.

При испытании шахтных зерносушилок эту неравномерность определяют по горизонтальному сечению шахты со стороны подачи агента сушки на выходе зерна из сушильной или охладительной камеры (если охладительная камера является продолжением сушильной) не менее чем в шести-девяти точках по горизонтальному сечению камеры, используя лотки, разделенные на отсеки. Лотки должны перекрывать все сечения непосредственно под выпускным устройством. Во время отбора проб работу всех механизмов сушилки приостанавливают и зерно сбрасывают в лотки прокручиванием привода выгрузного устройства. Отсеки нумеруют. Пробы отбирают из каждого отсека лотка.

Измерение температуры материала проводят в соответствии с 6.3.5.1 . Результаты записывают в форму Б.26 (Приложение Б), вычисляют среднее арифметическое значение температуры материала и предельные отклонения от среднего значения (неравномерность нагрева) с округлением до первого десятичного знака.

6.4.4.2. Неравномерность нагрева в барабанных, колонковых, бункерных, рециркуляционных сушилках определяют по пробам, отбираемым одновременно с пробами на неравномерность сушки через равные промежутки времени (10 - 15 мин) после выхода материала из камер нагрева согласно рисункам В.2 - В.4 (Приложение В). Число проб должно быть не менее шести. Пробы отбирают в специальные ящики и измеряют температуру максимальным ртутным термометром. Результаты записывают в форму Б.27 (Приложение Б), вычисляют среднее арифметическое значение температуры и предельные отклонения от него с округлением до первого десятичного знака.

6.4.4.3. Неравномерность нагрева при испытании сушилок периодического действия определяют на установках для сушки:

- вороха льна, клещевины, сорго, семян трав и вороха хлопка - по пробам, отбираемым в соответствии с 6.4.2.3 одновременно с отбором проб на неравномерность сушки. Результаты записывают в форму Б.28 (Приложение Б), вычисляют среднее арифметическое значение и предельное отклонение, характеризующее неравномерность нагрева по установке, с округлением до первого десятичного знака;

- початков кукурузы при помощи термоштанг, установленных в местах отбора проб, на неравномерность сушки согласно 6.4.2.4 . Результаты записывают в форму Б.28 (Приложение Б).

6.4.5. Коэффициент устойчивости процесса сушки к изменению исходной влажности

вычисляют по формуле

, (4)

где

- стандартное отклонение влажности материала на входе в сушилку до сушки, %;

- стандартное отклонение влажности материала на выходе из сушилки после сушки, %.

Данные берут из форм Б.2 , Б.20 , Б.22 , Б.24 и Б.25 (Приложение Б) в зависимости от культуры.

6.4.6. Снижение влажности материала в сушильном

, охладительном

устройствах и общее в сушилке

, вычисляют по формулам:

, (5)

, (6)

, (7)

где

- влажность материала до сушки, %;

- влажность материала после сушильного устройства, %;

- влажность материала после охладительного устройства, %.

6.4.7. Качество материала после сушки определяют согласно 6.3.6 .

6.4.8. Содержание дробленого и обрушенного зерна после сушки определяют согласно 6.3.7 .

6.4.9. Содержание зерна с микроповреждениями определяют у пшеницы, кукурузы семенного назначения, риса семенного и продовольственного по действующей НД [3] . Результаты записывают в форму Б.29 (Приложение Б).

6.4.10. Дробление, обрушивание и микроповреждение определяют по разности содержания дробленого, обрушенного зерна с микроповреждениями после сушки, охлаждения и в исходном материале.

6.4.11. Энергию прорастания и всхожесть семян определяют согласно 6.3.10 - 6.3.11 .

6.4.12. Натуру зерна после сушки определяют согласно 6.3.9 .

6.4.13. Количество и качество сырой клейковины после сушки определяют согласно 6.3.12 .

6.4.14. Содержание каротина в травяной муке и сечке определяют не менее чем по пяти пробам массой не менее 200 г каждая, отбираемым в банки с плотно закрывающимися крышками через определенный промежуток времени в течение каждой повторности опыта на месте затаривания муки. В лаборатории массу всех проб перемешивают и выделяют три средние для немедленного определения каротина по ГОСТ 13496.17 .

Результаты записывают в форму Б.11 (Приложение Б) и вычисляют среднее арифметическое значение с округлением до первого десятичного знака.

Потери каротина в процессе сушки определяют по разности его содержания в исходном материале и травяной муке и выражают в процентах.

6.4.15. Степень размола травяной муки устанавливают по ГОСТ 13496.8 - по средним пробам, отбираемым в лабораторные сумочки одновременно с отбором проб на содержание каротина. Средняя проба в конце каждой повторности опыта должна быть не менее 1,5 кг, из которой выделяют не менее трех навесок массой по 100 г каждая.

Каждую навеску травяной муки в течение 5 мин просеивают через набор из трех штампованных сит с круглыми отверстиями диаметром 1, 2 и 3 мм. Затем каждую фракцию взвешивают с погрешностью +/- 0,1 г. Результаты записывают в форму Б.30 (Приложение Б) и вычисляют массовую долю каждой фракции от массы навески с округлением до первого десятичного знака.

6.4.16. Содержание золы и веществ, нерастворимых в 10%-ной соляной кислоте, определяют согласно 6.3.13 .

6.4.17. Содержание металлических примесей в травяной муке определяют согласно 6.3.21 .

6.4.18. Показатели травяной муки (внешний вид, цвет, запах) определяют органолептическим методом.

6.4.19. Экспозицию сушки и охлаждения материала в сушилках непрерывного действия - время его пребывания в сушильном и охладительном устройствах T _Э , мин, вычисляют по формуле

, (8)

где M _С - масса сухого материала в сушильной или охладительной камере, т (определяют взвешиванием при выпуске зерна после остановки сушилки);

G ₃ - производительность сушилки по сухому материалу, т/ч.

Для шахтных сушилок, у которых охладительная камера является продолжением сушильной и раздельный выпуск материала невозможен, определяют суммарную экспозицию его сушки и охлаждения.

6.4.20. Массу материала до и после сушки для сушилок периодического действия определяют взвешиванием с погрешностью +/- 1,0%. Результаты взвешивания каждой партии материала, поступающей на полную загрузку после выгрузки сушилки, записывают в форму Б.31 (Приложение Б).

6.4.21. Степень клейкования крахмала после сушки картофеля определяют по 6.3.15 .

6.4.22. Определение производительности и количества испаренной влаги

6.4.22.1. Производительность сушилки непрерывного действия по сухому материалу в физических единицах (т/ч) определяют отношением массы просушенного в течение опыта материала к основному времени работы сушилки.

Допускается определение производительности по массе порций материала, взятых по отсечкам в течение 5 мин каждая.

Число порций должно быть не менее пяти. В течение отсечки зерно отводят в специальную тару или автомашину. Производительность сушилки по сухому материалу G ₃ , т/ч, вычисляют по формуле

, (9)

где n - число порций;

M _i - масса i-й порции, кг;

T _i - время отбора i-й порции, мин.

Производительность сушилки по массе порций материала определяют в период отбора проб на качество зерна после сушки.

Продолжительность отсечки должна быть кратной продолжительности полного цикла работы выпускного устройства.

Производительность сушилки непрерывного действия по сухому материалу G ₃ , т/ч, вычисляют по формуле

, (10)

где G ₁ - производительность сушилки по сырому материалу, т/ч;

- количество испаренной влаги, т/ч.

Вычисления проводят до первого десятичного знака.

6.4.22.2. Производительность сушилки по сырому материалу G ₁ , т/ч, вычисляют по формуле

. (11)

Вычисления проводят до первого десятичного знака.

6.4.22.3. Производительность сушилки периодического действия по сырому материалу G ₁ , т/ч, вычисляют по формуле

, (12)

где M _общ - масса загруженного материала, т;

T _с - продолжительность сушки, ч.

6.4.23. Количество испаренной влаги

, вычисляют по следующим формулам

, (13)

, (14)

, (15)

где

- количество влаги, испаренной в сушильном устройстве или камере нагрева, кг/ч;

- количество влаги, испаренной в охладительном устройстве, кг/ч;

- общее количество влаги, испаренной в сушилке, кг/ч.

Вычисления количества испаренной влаги проводят до первого десятичного знака.

6.4.24. Для сравнительной оценки работы зерносушилок непрерывного действия, работающих в различных условиях (по влажности) и на разных культурах, их производительность рекомендуется выражать в плановых тоннах - пл. т/ч. Плановой тонне в час соответствует производительность сушилки в одну тонну в час (по сырому зерну пшеницы) при работе на продовольственном режиме при снижении влажности на 6% (с 20% до 14%).

6.4.24.1. Для определения производительности сушилок в плановых тоннах W _п.т , пл. т/ч, производительность сушилки по сырому зерну в тоннах в час умножают на переводные коэффициенты, соответствующие начальной и конечной влажности, культуре и ее назначению. Вычисления проводят по формуле

W _п.т = G ₁ K _в K _к , (16)

где K _в - коэффициент пересчета массы просушенного зерна в плановые тонны в зависимости от влажности до и после сушки для всех культур, кроме подсолнечника - таблица Е.1 (Приложение Е);

K _к - коэффициент пересчета просушенного зерна в зависимости от культуры - таблица Е.2 (Приложение Е).

Для семян подсолнечника продовольственного назначения общий коэффициент пересчета (K _в ·K _к ) в зависимости от влажности семян культуры берут из таблицы Е.3 (Приложение Е).

Примечание. Поскольку в Приложении Е влажность зерна округлена до 0,5%, то десятые доли процента влажности до и после сушки 0,1 и 0,2 отбрасывают; 0,3, 0,4, 0,5, 0,6, 0,7 принимают за 0,5, 0,8; 0,9 - за целый процент.

Например, влажность снижена с 19,3% до 13,9%, в таблице необходимо найти коэффициенты по влажности от 19,5% до 14%.

При сушке семян коэффициенты перевода производительности в плановые тонны по влажности умножают на два.

6.4.24.2. Производительность сушилки в тонно-процентах в час выражают произведением массы высушенного материала в тоннах на снижение влажности в процентах:

- по сырому материалу W ₁ , т%/ч, вычисляют по формуле

; (17)

- по сухому материалу W ₂ , т%/ч, вычисляют по формуле

. (18)

6.4.24.3. Приведенную производительность установок для сушки зеленых кормов W _пр.з , т/ч, при условии снижения влажности зеленого корма с 75% до 10% вычисляют по формуле

W _пр.з = G ₂ K _т , (19)

где G ₂ - производительность установки по сухому корму, т/ч;

K _т - коэффициент пересчета производительности на условие снижения влажности зеленого корма с 75% до 10% - таблица Е.4 (Приложение Е).

6.4.24.4. Приведенную производительность по сухому вороху льна в пересчете на снижение влажности на 33% W _пр.л , т/ч, вычисляют по формуле

, (20)

где

- влажность вороха до сушки, %;

- влажность вороха после сушки, %;

33 - условный коэффициент снижения влажности, %.

6.4.24.5 Производительность сушилки для сушки вороха льна, приведенную к паспортным данным, вычисляют по формулам:

а) по сухому материалу

, (21)

где

- паспортные значения влажности вороха до и после сушки, %;

б) по сырому материалу

. (22)

6.4.25. Определение параметров агента сушки и наружного воздуха

6.4.25.1. В период опыта температуру агента сушки измеряют через каждые 10 - 15 мин (проводят не менее шести измерений), используя ртутные термометры и термометры сопротивления.

При высокой температуре агента сушки при установке термометров применяют асбестовую прокладку.

6.4.25.2. При установке ртутных термометров необходимо соблюдать следующие условия: они должны располагаться вертикально (по шкале) - допускается отклонение от вертикали на угол от 20...° до 30...°, а ртутный шарик - находиться в точке среднего значения температурного поля потока, температуру которого измеряют. Место установки термометра должно быть удобным для наблюдения - глаз оператора при снятии показаний должен находиться на уровне мениска ртутного столбика. Цена деления термометров со шкалой до 300 °C не должна превышать 2 °C, а со шкалой выше 300 °C - 5 °C.

При диаметре трубопровода свыше 300 мм температуру измеряют в двух взаимно перпендикулярных плоскостях (проводят не менее трех измерений), затем определяют среднее арифметическое значение.

6.4.25.3. Стабильность поддержания заданного режима характеризуют предельными отклонениями температуры агента сушки от ее средней величины, которые должны быть +/- 3 °C.

6.4.25.4. При наличии разветвляющихся воздухопроводов температуру измеряют в каждой ветви, за режимную температуру принимают среднее арифметическое значение температуры из полученных данных за опыт. При отсутствии трубопровода температуру агента сушки измеряют в месте, предусмотренном руководством по эксплуатации. Результаты записывают в форму Б.32 (Приложение Б), вычисляют среднее арифметическое значение и предельное отклонение от среднего.

6.4.25.5. Температуру и относительную влажность отработанных агента сушки и охлаждающего воздуха измеряют психрометрами с интервалом 10 - 15 мин.

Для определения относительной влажности отработанного агента сушки психрометр устанавливают в общей вытяжной трубе.

При наличии нескольких вытяжных труб измерения проводят в каждой трубе.

Для определения относительной влажности наружного воздуха психрометр помещают вблизи мест непосредственного потребления воздуха, при этом учитывают необходимость предохранения его от влияния лучистой энергии топок и солнца.

Параметры отработанных агента сушки и охлаждающего воздуха записывают в форму Б.32 (Приложение Б).

Относительную влажность отработанного агента сушки и наружного воздуха определяют по показаниям психрометров с использованием психрометрических таблиц (Приложение Ж) .

Основные параметры агента сушки допускается определять по диаграмме (Приложение И) или таблицам для влажного воздуха (Приложение К) .

6.4.26. Определение расхода агента сушки

6.4.26.1. Расход агента сушки L ₁ , м ³ /ч, или

, проходящего в единицу времени через поперечное сечение трубопровода, вычисляют один раз по каждому опыту по формулам:

, (23)

, (24)

где

- скорость агента сушки в трубопроводе, м/с;

F - площадь поперечного сечения трубопровода, м ² ;

- плотность агента сушки, кг/м ³ .

6.4.26.2. Плотность агента сушки

, вычисляют по формуле

, (25)

где P _б - барометрическое давление, Па;

t - температура агента сушки, °C;

d - влагосодержание агента сушки, г/кг _{сух.воз} .

При барометрическом давлении 99308 Па (745 мм рт. ст.) и влагосодержании агента сушки до 20 г/кг его плотность

, вычисляют по приближенной формуле

. (26)

6.4.26.3. Динамический напор (давление) измеряют микроманометром и пневмометрическими трубками (Прандтля, Пито и др.). Схема присоединения микроманометра к пневмометрической трубке показана на рисунке 1 .

h _d - динамический напор (давление);

h _ст - статический напор (давление);

h _полн - полное давление;

I - всасывающая сеть;

II - нагнетательная сеть

Рисунок 1. Схема присоединения микроманометра

к пневмометрической трубке

Вследствие неравномерности распределения напора по поперечному сечению трубопровода для получения средних величин измерения необходимо проводить в ряде точек. Для их нахождения сечение трубопровода разбивают на ряд зон с равновеликими площадями.

Поперечное сечение трубопровода круглого сечения разбивают на ряд равновеликих концентрических площадей и измеряют динамический напор по двум взаимно перпендикулярным диаметрам этого сечения (рисунок 2) .

а - трубопровод круглого сечения

б - трубопровод прямоугольного сечения

Рисунок 2. Разбивка сечения воздуховода

на равновеликие площади

Число площадей принимают равным в зависимости от диаметра трубопровода:

до 300 мм	-	3
св. 300 до 500 мм	-	5
св. 500 мм	-	8

Расстояние точки измерения от внутренней стенки трубопровода круглого сечения вычисляют умножением радиуса трубопровода на коэффициенты, приведенные в Приложении Л . Когда длина прямого отрезка трубопровода круглого сечения меньше трех диаметров или когда трубопровод переменного сечения, следует увеличить число точек измерения динамического давления в местах, где это обосновано распределением поля динамического давления по сечению трубопровода.

Поперечное сечение трубопровода прямоугольного сечения разбивают на ряд равновеликих по площади прямоугольников или квадратов (рисунок 2) .

Число равновеликих по площади прямоугольников или квадратов определяют из следующего расчета: при площади поперечного сечения до 0,35 м ² - не менее 16; при площади поперечного сечения более 0,35 м ² площадь одного прямоугольника или квадрата принимают равной 0,025 - 0,03 м ² .

Динамическое давление измеряют в центре каждого прямоугольника. Данные записывают в форму Б.33 (Приложение Б).

При измерении динамического давления пневмотрубку устанавливают строго перпендикулярно оси трубы носиком навстречу движению воздуха. Отклонение оси наконечника от оси потока не должно превышать 5...°.

6.4.26.4. Среднее динамическое давление P _ср.д , Па, вычисляют по формуле

, (27)

где

- динамическое давление в i-й точке, мм вод. ст.;

K - общий показатель микроманометра (учитывающий наклон трубки и плотность спирта);

n - число точек измерения.

6.4.26.5. Скорость агента сушки в трубопроводах определяют по среднему динамическому давлению или чашечными и крыльчатыми анемометрами.

По среднему динамическому давлению среднюю скорость агента сушки в сечении трубопровода

, вычисляют по формуле

, (28)

где K _тр - коэффициент пневмотрубки.

6.4.26.6. Скорость агента сушки в открытых концах трубопроводов, а также в закрытых каналах рекомендуется измерять анемометрами. Точки измерений определяют в соответствии с 6.4.26.3 . Результаты записывают в форму Б.34 или Б.35 (Приложение Б).

Анемометры применяют при температуре до 50 °C: крыльчатый - для измерения скорости воздушного потока от 0,1 до 15 м/с, чашечный - от 0,5 до 50 м/с. При определении средней скорости агента сушки в сечении анемометр через некоторое время (15 - 20 с) последовательно перемещают в каждую точку, не извлекая его из потока. Отмечают общее время измерения и разность показаний прибора в начале и конце измерения.

При измерении скорости воздушного потока цифровым анемометром, показывающим ее на световом индикаторе, результаты записывают в форму Б.35 (Приложение Б).

6.4.26.7. Скорость агента сушки

, вычисляют по показаниям анемометра и секундомера по формуле

, (29)

где t' - время работы счетчика анемометра в потоке, с;

a - разность показаний анемометра за время t';

c - переводной множитель (из паспорта анемометра в зависимости от величины a/t').

При определении поля скоростей в сечении измерения анемометром проводят в каждой точке отдельно.

6.4.27. Расход охлаждающего воздуха определяют по методике, изложенной в 6.4.26 .

6.4.28. Неравномерность воздухораспределения для напольных установок определяют измерением скорости воздушного потока над слоем материала в точках 1, 2, 3, 4, 5, 6, 7, 8, 9 согласно рисунку В.6 (Приложение В). Измерения проводят анемометром по 6.4.26.6 : в каждой точке проводят не менее трех измерений, по результатам которых определяют среднее значение скорости воздушного потока в каждой точке. Неравномерность воздухораспределения по площади

, вычисляют по формуле

, (30)

где

- стандартное отклонение скорости воздушного потока, м/с;

- среднее арифметическое значение скорости воздушного потока, м/с.

6.4.29. Фактический расход тепла на 1 кг испаренной влаги q _ф , кДж/кг _исп.вл , вычисляют по формуле

, (31)

где B - расход топлива, кг/ч;

- теплотворная способность топлива, кДж/кг;

- количество испаренной влаги, кг/ч.

Теплотворную способность топлива устанавливают по его марке и сертификату или по таблицам (Приложение Г) .

Часовой расход топлива B, кг/ч, вычисляют по формуле

, (32)

где G _т - масса топлива, израсходованного за опыт, кг;

T - длительность опыта, ч.

Расход топлива измеряют с момента начала опыта при установившихся режимной температуре и расходе агента сушки до его окончания взвешиванием или расходомерами с погрешностью измерения +/- 0,1 кг. Результаты записывают в форму Б.36 (Приложение Б).

6.4.29.1. Расход топлива на 1 кг испаренной влаги в установках для сушки зеленых кормов определяют по данным опытов, в которых влажность травы до сушки составляет не менее 75%.

6.4.30. Приведенный расход тепла на 1 кг испаренной влаги q _пр , кДж/кг _исп.вл , вычисляют по формуле

q _пр = q _ф - q _н.в. - q _м , (33)

где q _ф - фактический расход тепла на 1 кг испаренной влаги в сушилке, кДж/кг _исп.вл ;

q _н.в. - расход тепла на нагрев наружного воздуха, кДж/кг _исп.вл ;

q _м - расход тепла на нагрев материала в сушилке, кДж/кг _исп.вл .

6.4.30.1. Дополнительный расход тепла на нагрев наружного воздуха q _н.в. , кДж/кг _исп.вл , вычисляют по формуле

, (34)

где

- температура наружного воздуха, °C;

C _w - теплоемкость наружного воздуха, кДж/кг·°C;

l - удельный расход агента сушки на 1 кг испаренной влаги, кг/кг _исп.вл .

Теплоемкость наружного воздуха принимают равной C _w = 1,01.

Удельный расход сухого воздуха l, кг/кг _{сух.воз} , вычисляют по формуле

, (35)

где

- расход сухого воздуха в отработанном агенте сушки, кг/ч, - вычисляют по формуле

, (36)

где L ₂ - расход отработанного агента сушки, м ³ /ч;

V ₀ - объем влажного воздуха на 1 кг сухого воздуха, м ³ /кг (определяют по таблице М.1 (Приложение М) в зависимости от относительной влажности и температуры отработанного агента сушки).

6.4.30.2. Расход тепла на нагрев материала q _м , кДж/кг _исп.вл , при температуре

вычисляют по формуле

, (37)

где C ₁ - теплоемкость при влажности

;

- температура исходного материала, °C.

Теплоемкость материала C ₁ , кДж/кг·°C, вычисляют по формуле

, (38)

где C _в - теплоемкость воды, кДж/кг·°C; C _в = 4,19 кДж/кг·°C;

C _с.м - теплоемкость сухого материала, кДж/кг·°C; C _с.м = 1,55 - для зерна; C _с.м = 2,3 - для зеленого корма.

При температуре материала ниже

и при условии, что 50% влаги в материале находится в виде переохлажденной жидкости и 50% в виде льда, расход тепла на нагрев материала q _м , кДж/кг, вычисляют по формуле

, (39)

где 334 - скрытая теплота плавления льда, кДж/кг;

2,1 - теплоемкость льда, кДж/кг·°C.

Сравнение теплотехнических качеств сушилок проводят по приведенным затратам тепла на испарение 1 кг влаги. Для этого его фактический расход приводят к стандартным условиям - температуре наружного воздуха и материала 5 °C и атмосферному давлению 99085 Па (745 мм рт. ст.), учитывают расход тепла на нагрев наружного воздуха, идущего на смешивание с топочными газами и на нагрев материала.

6.4.30.3. В формулы определения q _н.в. (34) и q _м (37) подставляют алгебраические значения

(со своим знаком), поэтому расходы тепла могут иметь положительные или отрицательные величины.

6.4.30.4. Показатели топочных устройств определяют по действующей НД [4] .

6.4.31. Для сравнения энергетических затрат при сушке материала вычисляют интегральный расход энергии q _ин.э , кДж/кг _исп.вл , по формуле

q _ин.э = K _э q _э + q _пр , (40)

где K _э - коэффициент тепловой эквивалентности, учитывающий затраты на производство и транспортирование электроэнергии к потребителю, кДж/кВт·ч (K _э = 10137 кДж/кВт·ч);

q _э - удельный расход электроэнергии, кВт·ч/кг _исп.вл .

Коэффициент тепловой эквивалентности K _э , кДж/кВт·ч, вычисляют по формуле

, (41)

где B - удельный расход условного топлива на производство электроэнергии, г/кВт·ч (B = 0,318 кг/кВт·ч);

Q _у - теплотворная способность условного топлива кДж/кг _у.т (Q _у = 7000·4,19 = 29330 кДж/кг _у.т );

- коэффициент, учитывающий потери электроэнергии при ее транспортировании к потребителю

6.4.32. Невязку теплового баланса

, вычисляют по формуле

, (42)

где q _т - количество тепла, получаемого от сжигания топлива, кДж/кг _исп.вл ;

q ₁ - количество тепла, затраченное на испарение 1 кг влаги, кДж/кг _исп.вл ;

q ₂ - количество тепла, уходящее с отработанным агентом сушки, кДж/кг _исп.вл ;

q ₃ - количество тепла, затраченное на нагрев материала в сушильном устройстве, кДж/кг _исп.вл ;

q ₀ - потери тепла в окружающую среду (q ₀ ~ 6% - 8%).

6.4.32.1. Статьи расхода тепла вычисляют по следующим формулам:

, (43)

, (44)

, (45)

, (46)

где t ₂ - температура отработанного агента сушки, °C;

t ₀ - температура наружного воздуха, °C;

C ₂ - теплоемкость материала при влажности

;

- температура материала после сушильного устройства, °C.

Теплоемкость материала C ₂ , кДж/кг·°C, вычисляют по формуле

, (47)

где C _в = 4,19 кДж/кг·°C.

6.4.32.2. Значение

не должно превышать 15%.

Превышение этой величины указывает на недостаточную точность измерений, и опыты необходимо повторить.

6.4.33. Особенности испытания рециркуляционных зерносушилок

6.4.33.1. При испытании рециркуляционных сушилок дозатором-смесителем устанавливают соотношение сырого G ₁ и рециркуляционного G _р зерна в зависимости от влажности исходного материала и режима сушки и пускают на поток.

Во время опыта желательно сохранять соотношение G ₁ и G _р .

6.4.33.2. Коэффициент рециркуляции K _р вычисляют по формуле

, (48)

где G _р - масса рециркулирующего зерна (возвращаемого из сушилки для смешивания с сырым зерном), кг/ч;

G ₁ - пропускная способность сушилки по сырому зерну, кг/ч.

Если определение массы рециркулирующего зерна трудоемко, то K _р допускается вычислять по формуле

, (49)

где

- влажность сырого зерна, поступающего на сушилку, %;

- влажность смеси зерна, поступающего в камеру нагрева (сырого плюс рециркулирующего), %;

- влажность рециркулирующего зерна, %.

Вычисляют коэффициент рециркуляции в течение каждой повторности опыта и его среднее значение.

6.4.33.3. Места взятия проб и точки определения параметров температуры и влажности зерна устанавливают согласно рисунку В.3 (Приложение В).

6.4.34. После обработки первичных данных показатели качества выполнения технологического процесса сушильных машин и установок записывают в формы А.8 - А.14 (Приложение А).

6.5. Обработка и анализ результатов испытаний

6.5.1. Обработку результатов испытаний сушильных машин и установок сельскохозяйственного назначения выполняют по программе, разработанной для данного типа машин.

6.5.2. Исходными для проведения расчетов служат данные рабочих ведомостей форм Б.1 - Б.36 (Приложение Б).

6.5.3. После обработки исходных данных по 6.5.2 формируют и выдают на печать результаты испытаний в соответствии с формами А.8 - А.14 (Приложение А).

6.5.4. Полученные результаты используют для анализа их соответствия требованиям ТЗ (ТУ) и сопоставления с показателями сравниваемой машины.

6.5.5. На основании анализа полученных значений делают выводы о качестве работы испытуемой машины при выполнении заданного технологического процесса.

6.6. Средства измерений и оборудование, применяемые при определении функциональных показателей

Перечень средств измерений и оборудования, применяемых при определении функциональных показателей, приведен в Приложении Н .

7. Энергетическая оценка

7.1. Энергетическую оценку сушильных машин и установок сельскохозяйственного назначения проводят в соответствии с ГОСТ Р 52777 и действующей НД [1] .

7.2. Результаты энергетической оценки сушильных машин и установок сельскохозяйственного назначения оформляют в соответствии с ГОСТ Р 52777 и записывают в форму А.15 (Приложение А).

8. Оценка безопасности и эргономичности конструкции

8.1. Оценку безопасности конструкции сушильных машин и установок сельскохозяйственного назначения проводят по ГОСТ 12.2.002 на соответствие требованиям ТЗ или ТУ, ГОСТ 12.2.003 , ГОСТ Р 53055, ГОСТ 12.1.012 , ГОСТ 12.2.007.0 , ГОСТ 12.1.005 , ГОСТ 12.1.004 , ГОСТ 12.1.003 , ГОСТ Р ИСО 14122-3 и ГОСТ Р ИСО 14122-4 с определением показателей, приведенных в форме А.16 (Приложение А).

8.2. При приемке сушильных машин и установок сельскохозяйственного назначения на испытания проводят предварительную оценку безопасности конструкции и делают заключение о возможности допуска к ним.

8.3. К продолжению испытаний не допускают (до устранения соответствующего недостатка) сушильные машины и установки сельскохозяйственного назначения с конструкционными недостатками, представляющими реальную опасность травмирования оператора.

8.4. Показатели безопасности записывают в форму А.16 (Приложение А).

9. Оценка надежности

9.1. При проведении испытаний на надежность в зависимости от их целей в рабочую программу-методику включают показатели, регламентированные НД.

9.2. Оценку надежности сушильных машин и установок сельскохозяйственного назначения проводят по НД [5] с определением показателей по форме А.17 (Приложение А) и других показателей, установленных НД на испытуемую машину.

9.3. Оценку надежности сушильных машин и установок сельскохозяйственного назначения осуществляют по результатам испытаний в условиях, предусмотренных ТЗ (ТУ) и руководством по эксплуатации. Допускается оценка надежности серийно выпускаемых машин по результатам наблюдений или разовых обследований в условиях реальной эксплуатации.

9.4. Сушильные машины и установки сельскохозяйственного назначения испытывают на культурах и режимах работ, предусмотренных ТЗ (ТУ).

9.5. Наработку сушильных машин и установок сельскохозяйственного назначения измеряют в часах основного времени работы, а также в тоннах высушенного материала. Для учета наработки в часах основного времени работы проводят сплошной хронометраж.

Допускается определять наработку в часах основной работы расчетом в физических единицах за весь период испытаний и производительности по результатам эксплуатационно-технологической оценки.

9.6. В течение всего периода испытаний ведут учет выявленных отказов и повреждений.

9.7. Определение затрат времени и труда на отыскание и устранение отказов осуществляют пооперационным хронометражем. Погрешность измерения продолжительности операции +/- 5 с.

9.7.1. Классификацию элементов времени занятости каждого исполнителя при ремонте машин проводят по ГОСТ 21623 .

9.7.2. Трудоемкость выполнения отдельных ремонтных операций определяют суммированием времени, затраченного на выполнение технологической операции каждым исполнителем.

9.8. Затраты времени и труда на отыскание и устранение отказов в течение всего периода испытаний суммируют и учитывают при расчете показателей надежности.

9.9. Техническое состояние сушильных машин и установок сельскохозяйственного назначения и замененных (восстановленных) деталей и узлов оценивают при проведении заключительной технической экспертизы.

9.10. Информацию по операциям технического обслуживания собирают и обрабатывают по ГОСТ 26026.

9.11. Показатели надежности сушильных машин, установок сельскохозяйственного назначения и их агрегатов определяют по наработке, измеряемой временем основной работы, и оценивают сопоставлением фактических показателей с нормативными значениями или показателями изделия-аналога (сравниваемой машины). Отклонение наработок сравниваемых машин не должно быть более 20%.

9.12. Показатели надежности записывают в форму А.17 (Приложение А).

10. Эксплуатационно-технологическая оценка

10.1. Эксплуатационно-технологическую оценку сушильных машин и установок сельскохозяйственного назначения проводят в соответствии с ГОСТ Р 52778 .

10.2. Эксплуатационно-технологическую оценку опытных сушильных машин и установок сельскохозяйственного назначения проводят на культурах и в режимах работ, предусмотренных ТЗ (ТУ).

10.3. Испытания проводят в оптимальном режиме работы, определенном по результатам агротехнической оценки для опытных машин и указанном в ТУ - для серийных.

Во время испытаний контролируют соблюдение заданного режима работы и качество выполнения технологического процесса.

10.4. Сбор информации для эксплуатационно-технологической оценки проводят во время контрольных смен методом сплошной хронографии или поэлементного хронометража. Элементы времени определяют в соответствии с ГОСТ Р 52778 .

10.4.1. Условия испытаний, режим работы и показатели качества выполнения технологического процесса определяют один раз за время контрольных смен в соответствии с разделом 6 .

10.4.2. Сбор информации о нарушениях технологического процесса, отказах и проведении регулировок проводят в течение всего периода наблюдений.

10.4.3. Результаты эксплуатационно-технологической оценки оформляют по формам ГОСТ Р 52778 и формам А.2 - А.14 (Приложение А) в зависимости от назначения сушилки.

11. Экономическая оценка

11.1. Экономическую оценку сушильных машин и установок сельскохозяйственного назначения проводят по ГОСТ Р 53056 с учетом следующих особенностей.

11.1.1. В период проведения хозяйственных испытаний фиксируют количество высушенного материала.

11.1.2. Производительность сушильных машин и установок для экономических расчетов вычисляют в физических тоннах за 1 ч технологического времени.

11.1.3. Цена агрегатов сушильных машин и установок сельскохозяйственного назначения Б _с , руб., состоит из: цены сушильной машины с учетом стоимости машины предварительной очистки, цены металлоконструкций и стоимости строительной части

, (50)

где Б _м - цена металлоконструкций, руб.;

С _с - стоимость строительной части (сметная), руб.;

Б _j - цена j-й машины, установленной в технологической линии сушильного агрегата, руб.;

n _j - число j-го вида машин, установленных в технологической линии сушильного агрегата, шт.

11.1.4. Производительность сушильных машин и установок вычисляют с учетом действующих ограничений по кондиционной влажности, дифференцированных по группам культур.

11.1.4.1. При испытании установок для сушки зеленого корма экономические показатели дополнительно рассчитывают по производительности, полученной перерасчетом сырья на номинальную начальную влажность 75%.

11.1.5. Совокупные затраты И _с.з , руб./т, с учетом количества и качества продукции вычисляют по формуле

, (51)

где Z - часовая ставка механика, руб./ч;

W _см , W _эк - производительность за час сменного и эксплуатационного времени, т/ч;

Ц _э - цена электроэнергии, руб./кВт·ч;

Ц _т - цена топлива, руб./кг;

g _э - расход электроэнергии, кВт/ч;

g _т - расход топлива, кг/ч;

T _ф - фактическая загрузка сушилки, ч;

R _ск - коэффициент отчислений на капитальный ремонт строительной части;

R _j - коэффициент отчислений на текущий ремонт j-й машины;

R _м - коэффициент отчислений на текущий ремонт металлоконструкций;

R _с - коэффициент отчислений на текущий ремонт строительной части;

a _j - коэффициент отчислений на реновацию j-й машины;

a _м - коэффициент отчислений на реновацию металлоконструкций;

a _с - коэффициент отчислений на реновацию строительной части;

T _ф - фактическая годовая загрузка, ч;

- дробление зерна машинами сушильного агрегата, %;

- обрушивание зерна машинами сушильного агрегата, %;

- влажность материала после сушки, %;

- кондиционная влажность по стандарту на соответствующую культуру, %;

Ц _з - закупочная цена культуры, установленная для данной зоны, руб./т;

Ц _м - цена зерна после сушки с учетом его фактически полученного качества, руб./т;

Ц _д , Ц _о - цена дробленого и обрушенного зерна, руб./т;

Ц _к - стоимость зерна первого класса, руб./т;

- коэффициент, учитывающий потери дохода от влажности (определяют расчетом по каждой культуре), руб.

Коэффициент потерь дохода от влажности вычисляют по формуле

, (52)

где Ц _i - цена зерна i-й культуры, руб./т.

При работе на сушке продовольственного зерна для расчета

принимают

, при работе на сушке семян

Примечание. Определение классности семян проводят только по влажности

и всхожести.

Последнее слагаемое в формуле (51) учитывают при сравнительных испытаниях и разном влиянии сравниваемых сушилок на классность семян.

11.2. Годовой экономический эффект Э _г , руб., от внедрения в производство испытуемой машины для сушки сельскохозяйственных продуктов в сравнении с базовой вычисляют по формуле

, (53)

где И _бп - совокупные затраты при сушке продовольственного зерна базовой сушилкой;

И _бс - совокупные затраты при сушке семенного зерна базовой сушилкой;

И _нп - совокупные затраты при сушке продовольственного зерна новой сушилкой, руб./т;

И _нс - совокупные затраты при сушке семенного зерна новой сушилкой, руб./т;

- удельный вес высушенного продовольственного зерна;

- удельный вес высушенного семенного зерна;

В _и - общий объем высушенного зерна, т.

11.3. Результаты оформляют по ГОСТ Р 53056 и записывают в форму А.18 (Приложение А).

Приложение А

(рекомендуемое)

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

Форма А.1

Техническая характеристика

Наименование показателя	Значение показателя
Тип машины или установки Марка Вид потребляемой энергии Производительность за час основного времени: а) на продовольственном режиме (с указанием культуры): в плановых тоннах (пл. т/ч) в физических тоннах (т/ч) (с указанием процента снижения влажности) б) на семенном режиме: в плановых тоннах (пл. т/ч) в физических тоннах (т/ч) (с указанием процента снижения влажности) Установленная мощность, кВт Габаритные размеры, мм: - длина - ширина - высота Масса машины или установки, кг Удельная материалоемкость, кг·ч/пл. т Масса основных узлов, кг: а) ___________________________________ б) ___________________________________ в) ___________________________________ Вид топлива Расход топлива (с указанием режима), кг/ч Продолжительность сушки, ч (для установок периодического действия) Уровень автоматизации технологического процесса (перечень систем контроля сигнализации и автоматизации) Число обслуживающего персонала, чел.: а) ___________________________________ б) ___________________________________ Трудоемкость монтажа: а) число рабочих, чел. б) время, ч в) применяемое оборудование Удельный расход топлива, кг/пл·т Приведенный расход тепла на единицу испаренной влаги, кДж/·кг _исп.вл Удельный расход электроэнергии, кВт/ч/пл·т Интегральный расход энергии, кДж/кг _исп.вл Топочное устройство Тип: - топочного устройства - форсунки Пределы регулирования температуры агента сушки,°C Габаритные размеры, мм: - длина - ширина - высота Сушильная камера: - тип - число, шт. - вместимость, т (с указанием культуры) - полезная площадь, м ² (для лотковых, ленточных сушилок и установок активного вентилирования) - толщина слоя материала, м (для ленточных, лотковых сушилок и напольных установок активного вентилирования) - габаритные размеры, мм: длина ширина высота - число коробов <> , шт.: подводящих отводящих - форма короба <> - длина короба <> , мм - площадь поперечного сечения короба <> , мм ² - шаг коробов <> , мм: по вертикали по горизонтали - частота вращения барабана <> , об/мин - диаметр барабана <> , мм - длина барабана <*> , мм Вентиляторы сушильных устройств: - марка - число, шт. - тип Разгрузочное устройство сушильных камер: - тип - привод Охладительная камера: - тип - число, шт. - вместимость, т - тип вентилятора - габаритные размеры, мм: длина ширина высота Разгрузочное устройство охладительных камер: - тип - привод Транспортирующие устройства: - марка - тип - производительность, т/ч - электродвигатель (тип, марка, мощность, частота вращения) Камера нагрева (для рециркуляционных сушилок): - тип - число, шт. - габаритные размеры, мм: длина ширина высота Камера тепловлагообмена (для рециркуляционных сушилок): - вместимость, т - габаритные размеры, мм длина ширина высота Загрузочное устройство камер нагрева (для рециркуляционных сушилок): - тип - пределы изменения числа рециркуляций Вентилируемые бункеры: - вместимость, т (с указанием культуры) - диаметр наружного цилиндра, мм - высота наружного цилиндра вместе с тумбой, м - диаметр центральной трубы, м - высота центральной трубы, м - установленная мощность, кВт: с подогревом без подогрева - вентилятор тип электродвигатель вентилятора (тип, марка, мощность, частота вращения) Расход воздуха, м ³ /ч
<> Определяют для шахтных сушилок. <*> Определяют для барабанных сушилок.

Форма А.2

Характеристика условий испытаний зерносушилок

при агротехнической и эксплуатационно-технологической

оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Культура, сорт	+	+
Режим сушки (семенной, продовольственный)	+	+
Температура, °C: - наружного воздуха - поступающего агента сушки	+	+
Относительная влажность наружного воздуха, %	+	+
Барометрическое давление наружного воздуха, МПа	+	-
Количество и качество сырой клейковины (для продовольственного сырья), %	+	-
Вид топлива	+	+
Теплотворная способность топлива, кДж/кг	+	+
Влажность исходного материала, %	+	+
Чистота исходного материала, %	+	+
Содержание дробленого и обрушенного зерна (для пленчатых культур), %	+	+
Микроповреждение, %	+	+
Натура зерна, г/л	+	-
Энергия прорастания, %	+	-
Всхожесть семян, %	+	-
Толщина слоя материала (для сушилок периодического действия), м	+	+
Содержание примесей, %: - минеральных - соломистых: в том числе длиной, мм: до 50 св. 50	+	+

Форма А.3

Характеристика условий испытаний бункеров активного

вентилирования при агротехнической и эксплуатационно-

технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Культура, сорт	+	+
Режим (семенной, продовольственный)	+	+
Средняя температура, °C: - поступающего агента сушки - наружного воздуха	+	+
Средняя относительная влажность, %: - поступающего агента сушки - наружного воздуха	+	+
Барометрическое давление, Па	+	-
Чистота исходного материала, %	+	+

Форма А.4

Характеристика условий испытаний установок для сушки вороха

льна при агротехнической и эксплуатационно-технологической

оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Сорт	+	+
Средняя температура, °C: - поступающего агента сушки - наружного воздуха - материала	+	+
Относительная влажность, %: - поступающего агента сушки - наружного воздуха	+	+
Барометрическое давление, Па	+	-
Влажность исходного материала до сушки, %	+	+
Характеристика вороха льна по массе, %: - семенные коробочки (целые и разрушенные) в том числе семена из них: - свободные - путанина (стебли льна) - сорняки - прочие примеси	+	+
Общее содержание семян в ворохе, %	+	+
Спелость льна по цвету семян в коробочках, %: - зеленых - желтых - бурых	+	+
Масса материала, кг	+	+
Толщина слоя материала, м	+	+
Вид топлива	+	+
Теплотворная способность топлива, кДж/кг	+	+
Энергия прорастания, %	+	-
Всхожесть семян, %	+	-

Форма А.5

Характеристика условий испытаний установок для активного

вентилирования початков кукурузы при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Сорт	+	+
Режим	+	+
Средняя температура, °C: - поступающего агента сушки - наружного воздуха	+	+
Относительная влажность, %: - поступающего агента сушки - наружного воздуха	+	+
Барометрическое давление, Па	+	-
Энергия прорастания, %	+	-
Всхожесть семян, %	+	-
Микроповреждение, %	+	+
Влажность исходного материала, %	+	+
Толщина слоя материала, м	+	+
Вид топлива	+	+
Теплотворная способность, кДж/кг	+	+
Масса партии материала, кг	+	+

Форма А.6

Характеристика условий испытаний установок для сушки

вороха хлопка при агротехнической и эксплуатационно-

технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Наименование вороха, сорт	+	+
Средняя температура, °C: - поступающего агента сушки - наружного воздуха	+	+
Относительная влажность, %: - поступающего агента сушки - наружного воздуха	+	+
Барометрическое давление, Па	+	-
Характеристика вороха, %: морфологический состав: - свободный хлопок-сырец - открытые коробочки - полураскрытые коробочки - закрытые коробочки - стебли - створки коробочек - мелкий сор и другие примеси	+	+
Толщина слоя материала, м	+	+
Вид топлива	+	+
Теплотворная способность топлива, кДж/кг	+	+
Масса партии материала, кг	+	+
Энергия прорастания, %	+	-
Всхожесть семян, %	+	-
Влажность исходного материала, %	+	+

Форма А.7

Характеристика условий испытаний установок для сушки

зеленых кормов, корнеклубнеплодов при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Дата	+	+
Температура наружного воздуха, °C	+	+
Относительная влажность наружного воздуха, %	+	+
Барометрическое давление, Па	+	-
Вид топлива	+	+
Теплотворная способность топлива, кДж/кг	+	+
Вид травы	+	+
Ботанический состав травы (по массе), %: - бобовые - злаковые - разнотравье	+	+
Степень измельчения зеленого корма, корнеклубнеплодов, %	+	+
Степень клейкования крахмала (для картофеля), %	+	-
Частота вращения барабана, об/мин	+	-
Диаметр отверстий решета дробилки, мм	+	+
Влажность исходного материала, %	+	+
Содержание каротина в зеленом корме (до сушки), мг/кг	+	-
Содержание золы и веществ, нерастворимых в 10%-ной соляной кислоте	+	-
Содержание металлических примесей в исходном материале, мг/кг	+	-
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.8

Показатели качества выполнения технологического процесса

зерносушилок при агротехнической и эксплуатационно-

технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность, пл. т/ч: - по сырому материалу - по сухому материалу (с указанием процента снижения влаги)	+	+
Производительность по сырому материалу, т%/ч: - основного времени - сменного времени	+	+
Производительность по сухому материалу, т%/ч: - основного времени - сменного времени	+	-
Влажность материала, %:
- до сушки:	+	+
среднее арифметическое значение	+	+
стандартное отклонение, +/- %	+	+
- после сушки:	+	+
среднее арифметическое значение	+	+
стандартное отклонение, +/- %	+	+
- после охлаждения:	+	+
среднее арифметическое значение	+	+
стандартное отклонение, +/- %	+	-
Коэффициент устойчивости процесса сушки	+	-
Неравномерность сушки, +/- %: - предельное отклонение от среднего - стандартное отклонение	+	+
Температура материала, °C: - до сушки - после сушки - после охлаждения	+	+
Неравномерность нагрева зерна, +/- °C	+	-
Чистота зерна после сушки, %	+	+
Массовая доля поджаренных, распаренных и обугленных зерен, %	+	+
Содержание дробленого зерна, %: - до сушки - после сушки	+	+
Дробление, %	+	+
Содержание обрушенного зерна, %: - до сушки - после сушки	+	+
Обрушивание, %	+	+
Содержание зерна с микроповреждениями (для пшеницы и кукурузы на семенном режиме), %: - до сушки - после сушки	+	-
Микроповреждение, %	+	-
Энергия прорастания семян, %: - до сушки свежеубранных после двух месяцев хранения - после сушки свежеубранных после двух месяцев хранения	+	-
Всхожесть семян, %: - до сушки свежеубранных после двух месяцев хранения - после сушки свежеубранных после двух месяцев хранения	+	-
Натура зерна после сушки, г/л	+	-
Масса материала после сушки, т	+	-
Количество сырой клейковины (для пшеницы продовольственного назначения), %: - до сушки - после сушки	+	-
Качество сырой клейковины: - до сушки цвет группа - после сушки: цвет группа	+	-
Снижение влажности (экспозиция сушки и охлаждения материала), %:
- в сушилке	+	+
- в сушильном устройстве	+	-
- в охладительном устройстве	+	-
Количество испаренной влаги, кг/ч	+	-
Расход топлива, кг/ч	+	+
Удельный расход топлива, кг/пл. т	+	+
Удельный расход электроэнергии, кВт/пл. т	+	+
Температура поступающего агента сушки, °C	+	+
Расход тепла на 1 кг испаренной влаги, кДж/кг: - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл	+	-
Расход отработанного агента сушки, м ³ /ч	+	-
Параметры отработанного агента сушки: - температура, °C - относительная влажность, %	+	+
Параметры отработанного охлаждающего воздуха:
- температура, °C	+	+
- относительная влажность, %	+	-
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.9

Показатели качества выполнения технологического процесса

рециркуляционных зерносушилок при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность, пл. т/ч: - по сухому материалу (с указанием процента снижения влажности) - по сырому материалу	+	+
Производительность, т/ч: - по сухому материалу - по сырому материалу	+	+
Влажность материала, %: - до сушки
среднее арифметическое значение	+	+
стандартное отклонение, +/- %	+	+
- смеси до камеры нагрева	+	-
- смеси после камеры нагрева	+	-
- материала после зоны тепломассообмена	+	-
- рециркулирующего зерна после сушки: среднее арифметическое значение стандартное отклонение, +/- %	+	-
Неравномерность сушки, +/- %: - предельное отклонение от среднего - стандартное отклонение	+	-
Коэффициент устойчивости процесса сушки	+	-
Температура, °C: - исходного материала - смеси до камеры нагрева - смеси после камеры нагрева - материала после камеры тепломассообмена - рециркулирующего зерна - высушенного зерна	+	-
Коэффициент рециркуляции	+	+
Чистота зерна после сушки, %	+	+
Содержание поджаренных, распаренных и обугленных зерен, %	+	-
Содержание дробленых зерен, %: - до сушки - после сушки	+	+
Дробление, %	+	+
Содержание обрушенных зерен, %: - до сушки - после сушки	+	+
Обрушивание, %	+	+
Содержание зерна с микроповреждениями (для пшеницы и кукурузы на семенном режиме): - до сушки - после сушки	+	-
Микроповреждение, %	+	-
Всхожесть семян, %: - до сушки: свежеубранных после двух месяцев хранения - после сушки: свежеубранных после двух месяцев хранения	+	-
Энергия прорастания семян, %: - до сушки: свежеубранных после двух месяцев хранения - после сушки: свежеубранных после двух месяцев хранения	+	-
Количество сырой клейковины, %: - до сушки - после сушки	+	-
Качество сырой клейковины: - до сушки: цвет группа - после сушки: цвет группа	+	-
Снижение влажности, %	+	+
Количество испаренной влаги, кг/ч	+	-
Расход топлива, кг/ч	+	+
Удельный расход топлива, кг/пл. т	+	+
Удельный расход электроэнергии, кВт·ч/пл. т	+	+
Расход тепла на 1 кг испаренной влаги, кДж/кг _исп.вл : - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл	+	-
Расход отработанного агента сушки, м ³ /ч	+	-
Относительная влажность отработанного агента сушки, %: - на выходе из камеры нагрева	+	-
Относительная влажность охлаждающего воздуха, %	+	-
Температура отработанного агента сушки, °C	+	-
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.10

Показатели качества выполнения технологического процесса

бункеров активного вентилирования при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность по сухому материалу (с указанием процента снижения влажности), т/ч: - основного времени - сменного времени	+	+
Производительность по сырому материалу, т/ч: - основного времени - сменного времени	+	+
Влажность материала, %: - до сушки: среднее арифметическое значение стандартное отклонение, +/- % - после сушки: среднее арифметическое значение стандартное отклонение, +/- %	+	+
Неравномерность сушки по всему бункеру: - стандартное отклонение, +/- %	+	-
Температура материала, °C: - до сушки - после сушки	+	-
Неравномерность нагрева, +/- °C	+	-
Чистота материала после сушки, %	+	+
Содержание дробленого зерна, %: - до сушки - после сушки	+	+
Дробление, %	+	+
Содержание обрушенного зерна, %: - до сушки - после сушки	+	+
Обрушивание, %	+	+
Энергия прорастания семян, %: - до сушки свежеубранных - после сушки: свежеубранных после двух месяцев хранения	+	-
Всхожесть семян, %: - до сушки свежеубранных - после сушки: свежеубранных после двух месяцев хранения	+	-
Масса материала в бункере, т: - до сушки - после сушки	+	+
Длительность вентилирования, ч	+	+
Снижение влажности материала, %	+	+
Количество испаренной влаги, кг/ч	+	-
Удельный расход агента сушки, м ³ ч/т	+	-
Удельный расход электроэнергии, кВт·ч/т	+	+
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.11

Показатели качества выполнения технологического процесса

установок для сушки вороха льна при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Приведенная производительность, т/ч	+	+
Удельный расход топлива, кг/т	+	+
Влажность вороха, %: - до сушки: среднее арифметическое значение стандартное отклонение, +/- % - после сушки: среднее арифметическое значение стандартное отклонение, +/- %	+	+
Влажность семян после сушки, %	+	+
Неравномерность сушки вороха (в сушилках периодического действия), +/- %: - по толщине слоя: при отклонении от среднего стандартное отклонение - по площади: при отклонении от среднего стандартное отклонение	+	-
Неравномерность сушки по всей сушилке: - стандартное отклонение, +/- %	+	+
Температура вороха, °C: - до сушки: среднее арифметическое значение предельные отклонения от среднего, +/- °C - после сушки: среднее арифметическое значение предельные отклонения от среднего, +/- °C	+	-
Неравномерность нагрева вороха, +/- °C: - предельное отклонение от среднего: - по толщине слоя - по площади	+	-
Неравномерность нагрева по всей установке, +/- °C	+	+
Повреждение семян, % - до сушки: в процессе загрузки после сушки и выгрузки вороха льна	+	-
Всхожесть семян, %: - из вороха, высушенного на сушилке - из вороха, высушенного на стеллажах	+	-
Энергия прорастания, %: - из вороха, высушенного на сушилке - из вороха, высушенного на стеллажах	+	-
Снижение всхожести семян после сушки, %	+	-
Всхожесть семян после двух месяцев хранения, %: - из вороха, высушенного на сушилке - из вороха, высушенного на стеллажах	+	-
Энергия прорастания семян после двух месяцев хранения, %: - из вороха, высушенного на сушилке - из вороха, высушенного на стеллажах	+	-
Масса материала, т: - до сушки - после сушки	+	+
Продолжительность сушки, ч	+	+
Общее снижение влажности, %	+	+
Количество испаренной влаги, кг/ч	+	-
Расход отработанного агента сушки, м ³ /ч	+	-
Расход тепла, кДж/кг _исп.вл : - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл	+	-
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.12

Показатели качества выполнения технологического процесса

установок для активного вентилирования початков кукурузы

при агротехнической и эксплуатационно-технологической

оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность, т/ч: - по сухому материалу - по сырому материалу	+	+
Расход топлива, кг/ч	+	+
Влажность материала, %: - до сушки зерна: среднее арифметическое значение стандартное отклонение, +/- % - стержней: среднее арифметическое значение стандартное отклонение, +/- % - после сушки зерна: среднее арифметическое значение стандартное отклонение, +/- % - стержней: среднее арифметическое значение стандартное отклонение, +/- %	+	+
Неравномерность сушки зерна, +/- %: - по толщине слоя - по площади	+	-
Неравномерность сушки вороха: - стандартное отклонение, +/- %	+	+
Температура материала, °C: - до сушки (средняя) - после сушки (средняя)	+	-
Неравномерность нагрева материала (предельное отклонение от среднего), +/- °C: - по толщине слоя - по площади	+	-
Неравномерность нагрева установки, +/- °C	+	-
Всхожесть семян, % - до сушки свежеубранных - после сушки: свежеубранных после двух месяцев хранения	+	-
Энергия прорастания семян, %: - до сушки свежеубранных - после сушки: свежеубранных после двух месяцев хранения	+	-
Содержание зерна с микроповреждениями, %: - до сушки - после сушки	+	-
Масса материала, т: - до сушки - после сушки	+	+
Продолжительность сушки (вентилирования), ч	+	+
Снижение влажности, %	+	+
Количество испаренной влаги, кг/ч	+	-
Расход отработанного агента сушки, м ³ /ч	+	-
Расход тепла на 1 кг испаренной влаги, кДж/кг _исп.вл : - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл	+	-
Удельный расход топлива, кг/т	+	+
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.13

Показатели качества выполнения технологического процесса

установок для сушки вороха хлопка при агротехнической

и эксплуатационно-технологической оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность, т/ч: - по сухому материалу - по сырому материалу	+	+
Влажность вороха, %: - до сушки: среднее арифметическое значение стандартное отклонение, +/- % - после сушки: среднее арифметическое значение стандартное отклонение, +/- %	+	+
Неравномерность сушки вороха (предельное отклонение от среднего), +/- %: - по толщине слоя - по площади	+	-
Неравномерность сушки установки: - стандартное отклонение, +/- %	+	+
Температура материала, °C: - до сушки - после сушки - стандартное отклонение, +/- °C	+	-
Засоренность вороха, % - до сушки - после сушки	+	-
Разрывное усилие (крепость волокна), %: - после естественной сушки - после сушилки	+	-
Масса материала, т: - до сушки - после сушки	+	+
Продолжительность сушки, ч	+	+
Снижение влажности, %	+	+
Количество испаренной влаги, кг/ч	+	-
Расход агента сушки, м ³ /ч	+	-
Расход тепла, кДж/кг _{исп. вл} : - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл	+	-
Неравномерность нагрева, +/- °C	+	-
Удельный расход топлива, кг/т	+	+
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.14

Показатели качества выполнения технологического процесса

установок для сушки зеленого корма, корнеклубнеплодов

при агротехнической и эксплуатационно-технологической

оценках

Наименование показателя	Значение показателя
	Вид оценки
	Агротехническая	Эксплуатационно-технологическая
Производительность, т/ч: - по сухому материалу - по сырому материалу	+	+
Влажность материала, %: - до сушки: среднее арифметическое значение стандартное отклонение, +/- % - после сушки (перед дробилкой) - травяной муки	+	+
Неравномерность сушки, +/- %: - предельное отклонение от средней влажности травяной муки, сечки - стандартное отклонение	+	-
Снижение влажности, %:
- в сушильном устройстве	+	-
- по всей сушилке	+	+
Количество испаренной влаги, кг/ч: - в сушильном устройстве - по всей сушилке	+	-
Температура материала, °C: - до сушки (измельченной массы) - после сушки (перед дробилкой) - травяной муки	+	-
Неравномерность нагрева материала (предельное отклонение от среднего), +/- °C	+	-
Содержание каротина в материале до сушки, мг/кг: - в зеленом корме - в травяной муке (сечке)	+	-
Содержание золы и веществ, нерастворимых в 10%-ной соляной кислоте, %: - до сушки - после сушки	+	-
Качество травяной муки:
- внешний вид	+	-
- цвет	+	-
- запах - крупность размола (остаток на сите с отверстиями 3 мм), % - металлические примеси размером до 2 мм с неострыми краями, мг/кг - металлические примеси размером более 2 мм с острыми краями, мг/кг	+	-
Насыпная плотность травяной муки, сечки, кг/м ³ - класс травяной муки (по ГОСТ 18691 )	+	+
Степень клейкования крахмала (для картофеля): - до сушки - после сушки	+	-
Расход топлива:
- часовой, кг/ч	+	+
- удельный, кг/т _муки :	+	+
фактический	+	-
приведенный	+	-
Удельный расход тепла на испарение влаги, кДж/кг _исп.вл : - фактический - приведенный	+	-
Интегральный расход энергии, кДж/кг _исп.вл :	+	-
Температура агента сушки, °C: - поступающего - отработанного	+	+
Расход отработанного агента сушки, м ³ /ч	+	-
Влагонапряжение сушильной камеры (сушильного барабана), кг/м ³	+	-
Расход электроэнергии, кВт·ч/кг _исп.вл	+	-
Примечание. Знак "+" означает, что показатель определяют, знак "-" - не определяют.

Форма А.15

Энергетические показатели по сушильной машине, установке

Наименование показателя	Значение показателя
Дата проведения испытаний Производительность за час основного времени, т/ч Количество активной энергии, затраченное на выполнение технологического процесса, кВт·ч Количество реактивной энергии, затраченное на выполнение технологического процесса, квар·ч Удельный расход электроэнергии, кВт·ч/пл. т Удельные энергозатраты за час основного времени на физическую единицу наработки, МДж/кг Средний коэффициент мощности, Установленная мощность, кВт: в т.ч. электродвигателей
_________________________________________ (наименование механизма, привод и т.д.) _________________________________________
Потребляемая из сети активная мощность, кВт, в т.ч. электродвигателями: _________________________________________ _________________________________________ Коэффициент загрузки электродвигателя

Форма А.16

Показатели безопасности и эргономичности конструкции

Наименование показателя

Значение показателя

Общие требования безопасности к конструкции узлов и агрегатов, специфические требования к машине

Показатели обеспечения безопасности при монтаже, транспортировании и хранении

Цвета сигнальные и знаки безопасности

Требования к средствам доступа на рабочее место

Наличие предупреждающих надписей и знаков безопасности

Требования к системе символов для обозначения органов управления и средств отображения информации

Требования к наличию и конструкции защитных ограждений

Требования к системе блокировки и предупредительной сигнализации

Требования к обеспечению безопасности операций по очистке

Требования к исключению возможности самопроизвольного включения (выключения) рабочих органов

Требования к обзорности зон наблюдения

Электробезопасность

Радиопомехи

Пожаробезопасность

Требования к освещенности рабочих зон

Рабочее пространство для оператора

Размеры и расположение органов управления

Силы сопротивления перемещению органов управления и регулирования

Температура воздуха на рабочем месте оператора

Относительная влажность воздуха на рабочем месте оператора

Концентрация пыли в зоне дыхания оператора

Концентрация окиси углерода в зоне дыхания оператора

Уровень звука, шума на рабочем месте оператора

Локальная вибрация на рабочем месте оператора

Форма А.17

Показатели надежности

Наименование показателя

Значение показателя

Наработка, ч

Число отказов I, II, III групп сложности

Наработка на отказ, ч

Наработка на отказ I, II, III групп сложности, ч

Трудоемкость ежесменного технического обслуживания (оперативная трудоемкость ежесменного технического обслуживания), чел.-ч

Удельная суммарная трудоемкость технических обслуживаний (удельная суммарная оперативная трудоемкость технических обслуживаний), чел.-ч/ч

Удельная суммарная трудоемкость текущих ремонтов (удельная суммарная оперативная трудоемкость текущих ремонтов), чел.-ч/ч

Коэффициент готовности:

- с учетом организационного времени

- по оперативному времени

Коэффициент технического использования

Форма А.18

Показатели сравнительной экономической эффективности

Наименование показателя

Значение показателя

Совокупные затраты денежных средств, руб./т

Затраты труда, чел.-ч/т

Удельный расход топлива, кг/т

Годовой экономический эффект, тыс. руб.

Капитальные вложения, млн руб.

Срок окупаемости дополнительных капитальных вложений, лет

Верхний предел цены новой техники, руб.

Цена техники по данным предприятия-изготовителя, руб.

Приложение Б

(рекомендуемое)

ФОРМЫ РАБОЧИХ ВЕДОМОСТЕЙ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

Форма Б.1

Ведомость характеристики поступающего агента сушки

и наружного воздуха

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________________________________________

Дата ______________________________________________________________________

Опыт ______________________________________________________________________

Средства измерений ________________________________________________________

Время измерения	Температура поступающего агента сушки, °C				Параметры наружного воздуха				Температура t наружного воздуха, °C
	в точках			среднее арифметическое значение	температура tс сухого термометра, °C	температура tм смоченного термометра, °C	психрометрическая разница,	относительная влажность	перед топочным блоком (устройством)	перед охладительным вентилятором
	1	2	3	среднее арифметическое значение	температура tс сухого термометра, °C	температура tм смоченного термометра, °C	психрометрическая разница,	относительная влажность	перед топочным блоком (устройством)	перед охладительным вентилятором

Сумма
Среднее арифметическое значение, °C
Предельное отклонение от среднего, +/- °C

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.2

Ведомость определения влажности материала до сушки

(после сушки)

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________________________________________

Дата ______________________________________________________________________

Средства измерений ________________________________________________________

Номер навески	Масса навески до сушки в сушильном шкафу, г	Масса навески после сушки в сушильном шкафу, г	Содержание влаги в навеске, %	Примечание
1 2 3 ... n
Сумма
Среднее арифметическое значение
Предельное отклонение, +/- %	-	-
Стандартное отклонение, +/- %	-	-

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.3

Ведомость определения температуры материала

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________________________________________

Режим _____________________________________________________________________

Опыт _____________________________________ Дата ___________________________

Средства измерений ________________________________________________________

Время начала отбора пробы	Номер пробы	Температура зерна, °C
		до сушки	после сушки		после охлаждения, если охладительное устройство отделено от сушильного
			сушильное устройство		охладительное устройство
			1	2	1	2
	1 2 3 4 n(5)
	Среднее арифметическое значение
	Предельные отклонения от среднего, +/- °C

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.4

Ведомость результатов измерения температуры материала

в сушилках периодического действия

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________________________________________

Опыт _____________________________________ Дата ___________________________

Средства измерений ________________________________________________________

Время отбора пробы	Номер пробы	Температура материала, °C
Время отбора пробы	Номер пробы	до сушки	после сушки
	1 2 3 ... n
	Среднее арифметическое значение
	Предельное отклонение от среднего, +/- °C

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.5

Этикетка

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Режим (семенной, продовольственный) _______________________________________

Культура, сорт ____________________________________________________________

Опыт _____________________________ Повторность ____________________________

Вид анализа _______________________________________________________________

Наименование фракции, пробы _______________________________________________

Дата ____________________ Время начала отбора проб ________________________

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.6

Ведомость анализа семян

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________ Опыт __________________________

Наименование материала _______________________________ Дата _______________

(до или после сушки)

Средства измерений ________________________________________________________

Наименование показателя	Навеска
	1	2	Среднее арифметическое значение, %
	г (%)	г (%)
Семена основной культуры, в том числе обрушенные Отход основной культуры, в том числе семена: - дробленые - распаренные - поджаренные - обугленные Сорная примесь, в том числе: - минеральная - соломистая <*> из них длиной, мм: до 50 св. 50 Масса 1000 семян
<*> Определяют при испытании шахтных зерносушилок.

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.7

Ведомость анализа продовольственного зерна

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Культура, сорт ____________________________ Опыт __________________________

Наименование материала _______________________________ Дата _______________

(до или после сушки)

Средства измерений ________________________________________________________

Наименование показателя	Навеска
	1	2	Среднее арифметическое значение, %
	г (%)	г (%)
Зерно основной культуры Зерновая примесь, всего в том числе зерно: - дробленое - обрушенное (для пленчатых) - распаренное - поджаренное - обугленное Сорная примесь, всего в том числе: - минеральная - соломистая <*> из них длиной, мм: до 50 св. 50 Натура зерна, г/л Количество сырой клейковины, % Качество сырой клейковины
<*> Определяют при испытании шахтных зерносушилок.

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.8

Ведомость определения энергии прорастания семян и всхожести

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Режим ____________________________ Культура, сорт _________________________

Дата ____________________________________ Опыт ____________________________

Средства измерений ________________________________________________________

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.9

Ведомость определения количества и качества сырой

клейковины

Марка машины ______________________________________________________________

Место испытаний ___________________________________________________________

Режим _____________________________________________________________________

Культура, сорт ____________________________________________________________

Дата _________________________________ Опыт _______________________________

Средства измерений ________________________________________________________

Наименование показателя	До сушки	После сушки
Количество сырой клейковины, % Качество сырой клейковины: - цвет - группа

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.10

Ведомость определения массовой доли золы, нерастворимой

в соляной кислоте

Марка машины _____________________________ Дата ___________________________

Место испытаний __________________________ Опыт ___________________________

Культура, сорт ____________________________________________________________

Вид исходного материала ___________________________________________________

Средства измерений ________________________________________________________

Повторность	Масса тигля, г	Масса тигля с исходной пробой, г	Масса исходной пробы, г	Масса тигля с фильтром, г	Масса тигля с фильтром и золой, г				Массовая доля золы, нерастворимой в соляной кислоте, %
					до прокаливания	после прокаливания
					до прокаливания	первого	второго	...n
1 2 3
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.11

Ведомость определения содержания каротина в зеленом корме,

травяной муке

Марка машины _____________________________ Дата ___________________________

Место испытаний __________________________ Опыт ___________________________

Вид пробы _________________________________________________________________

(исходный материал или после сушки)

Средства измерений ________________________________________________________

Проба	Масса навески, г		Высота слоя, см				Объем, м ³		Масса каротина в 1 кг, мг		Потери каротина, %
	Масса навески, г		стандартного		исследуемого		Объем, м ³		Масса каротина в 1 кг, мг
	исходного материала	травяной муки (сечки)	исходного материала	травяной муки (сечки)	исходного материала	травяной муки (сечки)	исходного материала	травяной муки (сечки)	исходного материала	травяной муки (сечки)
1 2 3
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.12

Ведомость определения клейкования крахмала (для картофеля)

Марка машины _____________________________ Дата ___________________________

Место испытаний __________________________ Опыт ___________________________

Сорт ______________________________________________________________________

Повторность _______________________________________________________________

Средства измерений ________________________________________________________

Повторность	Масса пробы высушенного материала, г	Объем пробы высушенного материала, см ³	Объем пробы после набухания, см ³	Степень клейкования крахмала (для картофеля), %
1 2 3
Сумма
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.13

Ведомость определения состава исходного материала

вороха льна

Марка машины _____________________________ Дата ___________________________

Место испытаний __________________________ Опыт ___________________________

Сорт ______________________________________________________________________

Средства измерений ________________________________________________________

Наименование показателя	Навеска, г (%)			Сумма, г (%)	Среднее арифметическое значение, %
	1	2	3
Общая масса пробы, в том числе: - семенная часть - путанина Масса навески Состав навески: - семенные коробочки (целые и разрушенные) в том числе семена: из них свободные: в том числе - поврежденные и битые - путанина (стебли льна) - сорняки (трава) - прочие примеси Общее содержание семян в ворохе

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.14

Ведомость определения состава вороха хлопка

Марка машины ______________________________ Сорт __________________________

Место испытаний ________________________ Номер сбора ______________________

Вид пробы _________________________________ Дата __________________________

Средства измерений ________________________________________________________

Наименование показателя	Навеска, г (%)			Сумма, г (%)	Среднее арифметическое значение, %	Массовая доля, %
	1	2	3
Масса навески Масса примесей (засоренность вороха) Морфологический состав: - свободный хлопок-сырец - открытые коробочки - полураскрытые коробочки - закрытые коробочки - стебли - створки коробочек - мелкий сор - другие примеси

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.15

Ведомость определения спелости вороха льна

Марка машины ____________________________ Опыт ____________________________

Сорт ______________________________________________________________________

Место испытаний _________________________ Дата ____________________________

Средства измерений ________________________________________________________

Фаза спелости по цвету семян в коробочках	Число коробочек, шт.	Количественная доля коробочек, %
Зеленые Желтые Бурые
Сумма

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.16

Ведомость определения ботанического состава зеленого корма

Марка машины ______________________________ Дата __________________________

Место испытаний __________________________ Вид травы ______________________

Опыт ______________________________________________________________________

Средства измерений ________________________________________________________

Вид травы	Масса пробы, г					Сумма, г	Среднее арифметическое значение, г	Массовая доля, %
Вид травы	1	2	3	4	5	Сумма, г	Среднее арифметическое значение, г	Массовая доля, %
Злаковые Бобовые Разнотравье
Сумма

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.17

Ведомость определения степени измельчения зеленого корма

и корнеклубнеплодов

Марка машины ______________________________ Опыт __________________________

Место испытаний __________________________ Повторность ____________________

Дата _____________________________________ Вид травы ______________________

Средства измерений ________________________________________________________

Размер частиц, мм (масса или толщина)	Навеска			Сумма	Общая масса пробы, г	Массовая доля каждой фракции, %
	1	2	3

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.18

Ведомость определения металлических примесей

в травяной муке

Марка машины __________________________________ Опыт ______________________

Место испытаний _______________________________ Дата ______________________

Вид материала _____________________________________________________________

(зеленый корм, травяная мука)

Средства измерений ________________________________________________________

Наименование показателя	Масса металлических примесей, мг			Сумма	Среднее арифметическое значение, мг/кг
	Повторность
	1	2	3
Металлические примеси размером до 2 мм с неострыми краями
Металлические примеси размером св. 2 мм с острыми краями

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.19

Ведомость определения толщины слоя материала

Марка машины ___________________________________ Опыт _____________________

Место испытаний ________________________________ Дата _____________________

Культура, сорт ____________________________________________________________

Режим _____________________________________________________________________

Средства измерений ________________________________________________________

Номер точки	Толщина слоя материала, см
1 2 3 ... n
Сумма
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.20

Ведомость определения влажности в процессе сушки

Марка машины ______________________________ Режим _________________________

Место испытаний ___________________________ Опыт __________________________

Культура __________________________________ Сорт __________________________

Средства измерений ________________________________________________________

Дата	Время отбора пробы	Точки отбора проб (Приложение В)	Влажность кукурузы, %
Дата	Время отбора пробы	Точки отбора проб (Приложение В)	зерна	стержня




Сумма
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.21

Ведомость определения влажности зеленого корма,

травяной муки

Марка машины __________________________________ Опыт ______________________

Место испытаний _____________________________ Вид травы ___________________

Средства измерений ________________________________________________________

Дата наблюдения	Проба	Влажность, %
		зеленого корма		снижение влажности	травяной муки
		до сушки	после сушки (перед дробилкой)	снижение влажности	травяной муки
	1 2 3 ... n (5)
	Среднее арифметическое значение влажности
	Неравномерность сушки, +/- %:
	- предельное отклонение от среднего значения
	- стандартное отклонение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.22

Ведомость определения влажности и неравномерности сушки

материала для сушилок непрерывного действия

Марка машины ___________________________ Культура, сорт ___________________

Место испытаний ________________________ Режим ____________________________

(семенной, продовольственный)

Опыт ___________________________________ Дата _____________________________

Средства измерений ________________________________________________________

Номер пробы	Повторность	Влажность, %
Номер пробы	Повторность	до сушки	после сушильного устройства	после охладительного устройства
1 2 3 ... n
Среднее арифметическое значение влажности, %
Неравномерность сушки, +/- %: - предельное отклонение от среднего значения - стандартное отклонение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.23

Ведомость определения неравномерности сушки зерна

в вентилируемых бункерах

Марка машины _________________ Режим _______________ Культура _____________

Место испытаний ___________________________ Опыт __________________________

Начало опыта __________________________ Конец опыта _______________________

Средства измерений ________________________________________________________

Дата

Опыт

Время отбора проб

Влажность в точках отбора проб по сечениям, %

Среднее по бункеру

Неравномерность сушки по толщине слоя, +/- %

верхнему

среднему

нижнему

средняя

неравномерность сушки, +/- %

средняя

неравномерность сушки, +/- %

a''

b''

c''

средняя

неравномерность сушки, +/- %

предельные отклонения

стандартное отклонение

предельные отклонения от средней

стандартное отклонение

предельные отклонения от средней

стандартное отклонение

предельные отклонения от среднего по бункеру

стандартное отклонение

Окончание формы Б.23

Влажность в точках отбора проб по высоте, %

у наружной стенки цилиндра

в средней части

у внутренней стенки цилиндра

c''

средняя

неравномерность сушки, +/- %

b''

средняя

неравномерность сушки, +/- %

a''

средняя

неравномерность сушки, +/- %

предельные отклонения от средней

стандартное отклонение

предельные отклонения от средней

стандартное отклонение

предельные отклонения от средней

стандартное отклонение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.24

Ведомость определения влажности вороха льна, клещевины,

хлопка, метелок сорго (для сушилок периодического действия)

Марка машины __________________________ Место испытаний ____________________________

Опыт _____________ Вид вороха _____________ Продолжительность опыта ________________

Культура ___________________________________________________________________________

Средства измерений _________________________________________________________________

Дата	Время отбора проб, повторность	Точка отбора проб	Влажность в точках отбора проб по слоям, %					Предельные отклонения от средней (неравномерность сушки по площади), +/- %	Стандартное отклонение, +/- %
Дата	Время отбора проб, повторность	Точка отбора проб	Верхний	Средний	Нижний	Сумма	Среднее арифметическое значение		Стандартное отклонение, +/- %
		1 2 3 ... n (9)
		Сумма	+	+	+	+	+	+	+
		Среднее арифметическое значение, %	+	+	+	+	+	+	+
		Отклонение от средней по слоям (неравномерность сушки по толщине слоя), +/-%	+	+	+	-	-	-	-
		Неравномерность сушки по установке, +/- %	-	-	-	-	-	-	+

Исполнитель _____________________ ______________________ _______________________

должность личная подпись инициалы, фамилия

Форма Б.25

Ведомость определения неравномерности сушки початков

кукурузы

Марка машины __________________________ Место испытаний ___________________

Опыт ____________________ Дата __________________ Режим ___________________

Средства измерений ________________________________________________________

Время отбора проб

Точка отбора пробы

Влажность стержня, %

Влажность зерна, %

Предельные отклонения от среднего (неравномерность сушки по площади), +/- %

Стандартное отклонение (неравномерность сушки по установке), +/- %

слой

Сумма

Среднее арифметическое значение

слой

Сумма

Среднее арифметическое значение

верхний

средний

нижний

верхний

средний

нижний

...

Сумма

Среднее арифметическое значение

Предельные отклонения от среднего значения (неравномерность сушки по толщине слоя, +/- %)

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.26

Ведомость определения температуры и неравномерности нагрева

материала при испытании шахтных сушилок

Марка машины ____________________________ Дата ____________________________

Место испытаний _____________________ Культура, сорт ______________________

Режим ___________________________________ Опыт ____________________________

(семенной, продовольственный)

Средства измерений ________________________________________________________

Время измерения	Сушильная камера
	Температура нагрева со стороны подачи агента сушки в местах отбора проб, °C
	Левый короб			Средний короб			Правый короб			Среднее арифметическое значение	Неравномерность нагрева, +/- °C
	a	b	c	a	b	c	a	b	c	Среднее арифметическое значение	Неравномерность нагрева, +/- °C

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.27

Ведомость определения температуры и неравномерности нагрева

материала при испытании барабанных, карусельных,

колонковых, рециркуляционных сушилок

Марка машины ____________________________ Дата ____________________________

Место испытаний _____________________ Культура, сорт ______________________

Режим ___________________________________ Опыт ____________________________

(семенной, продовольственный)

Средства измерений ________________________________________________________

Время измерения	Температура зерна, °C						Сумма	Среднее арифметическое значение температуры, °C	Предельные отклонения, +/- °C	Неравномерность нагрева, +/- °C
	Проба
	1	2	3	4	5	6

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.28

Ведомость определения температуры и неравномерности нагрева

материала в ворохе (для сушилок периодического действия)

Марка машины ____________________________ Дата ____________________________

Место испытаний _____________ Культура, сорт ____________ Опыт ____________

Средства измерений ________________________________________________________

Точка отбора проб	Температура нагрева, °C				Среднее арифметическое значение, °C	Отклонение от среднего (неравномерность нагрева по площади), +/- °C
Точка отбора проб	Верхний слой	Средний слой	Нижний слой	Сумма	Среднее арифметическое значение, °C
1 2 3 ... n
Сумма
Среднее арифметическое значение
Отклонение от среднего (неравно мерность нагрева по толщине вороха), +/- °C
Примечание. Температуру измеряют в конце опыта при выключенном воздухоподогревателе.

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.29

Ведомость определения микроповреждений семян

Марка машины ____________________________ Дата ____________________________

Место испытаний ______________________ Культура, сорт _____________________

Опыт _________________________________ Повторность ________________________

Наименование материала ____________________________________________________

(до и после сушки)

Средства измерений ________________________________________________________

Проба	Число семян с микроповреждениями, шт.						Целые семена образца, шт.	Общее число семян в пробе, шт.
Проба	Повреждение эндосперма	Дробление под пленкой	Повреждена оболочка зародыша	Поврежден зародыш	Выбит зародыш	Всего	Целые семена образца, шт.	Общее число семян в пробе, шт.
1 2 3 4
Сумма, шт.
Количественная доля, %
Примечания 1. Показатель графы 2 определяют для риса, кукурузы, пшеницы. 2. Показатель графы 3 определяют только для риса.

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.30

Ведомость определения степени размола травяной муки

Марка машины ______________________________ Опыт __________________________

Место испытаний ___________________________ Дата __________________________

Вид травы _________________________________________________________________

Средства измерений ________________________________________________________

Навеска	Размер решета (фракции) и величина схода с него						Масса исходной навески, г

	Масса фракции, г	Массовая доля, %	Масса фракции, г	Массовая доля, %	Масса фракции, г	Массовая доля, %
1 2 3 ... n
Сумма
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.31

Ведомость учета массы материала до и после сушки

при испытании сушилок периодического действия

Марка машины ____________________________ Дата ____________________________

Место испытаний _________________________ Опыт ____________________________

Средства измерений ________________________________________________________

Время взвешивания	Номер партии	Масса, кг
Время взвешивания	Номер партии	до сушки	после сушки
1 2 3 ... n
Общая масса

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.32

Ведомость параметров отработанных агента сушки

и охлаждающего воздуха

Марка машины ________________________________ Дата ________________________

Место испытаний ____________ Культура, сорт ____________ Опыт _____________

Средства измерений ________________________________________________________

Время измерения	Параметры отработанного агента сушки				Параметры отработанного охлаждающего воздуха
	Температура термометра, °C		Психрометрическая разница, °C	Относительная влажность, %	Температура термометра, °C		Психрометрическая разница, °C	Относительная влажность, %
	сухого	смоченного	Психрометрическая разница, °C	Относительная влажность, %	сухого	смоченного	Психрометрическая разница, °C	Относительная влажность, %

Сумма
Среднее арифметическое значение
Предельное отклонение от среднего значения, +/- °C

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.33

Ведомость измерений динамического давления

Марка машины ______________________________________________________________

Место испытания __________________________ Опыт ___________________________

Культура, сорт ___________________________ Дата ___________________________

Давление окружающего воздуха, Па __________________________________________

Температура окружающей среды, °C __________________________________________

Показатель микроманометра _________________________________________________

Плотность спирта, г/см ___________________________________________________

Место измерения ___________________________________________________________

Средства измерений ________________________________________________________

Повторность	Трубопровод круглого сечения										Трубопровод прямоугольного сечения
	Горизонтальное направление					Вертикальное направление					Номер точки
	Номер точки					Номер точки					Номер точки
	1	2	3	4	...n	1	2	3	4	...n	1	2	3	4	...n
1
2
3 ... n
Среднее арифметическое значение

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.34

Ведомость измерений скорости воздушного потока анемометром

Марка машины ______________________________________________________________

Место испытания __________________________ Режим __________________________

Культура, сорт ___________________________ Дата ___________________________

Место измерения ___________________________________________________________

Тип, марка и N прибора ____________________________________________________

Средства измерений ________________________________________________________

Опыт	Повторность	Продолжительность работы счетчика анемометра, с	Показание анемометра		Разность показаний анемометра a	Число показаний в секунду	Значение переводного множителя (по паспорту анемометра) c	Скорость воздушного потока
Опыт	Повторность	Продолжительность работы счетчика анемометра, с	начальное	конечное	Разность показаний анемометра a	Число показаний в секунду	Значение переводного множителя (по паспорту анемометра) c	Скорость воздушного потока
1 2 3 ... n
Среднее арифметическое значение скорости воздушного потока, м/с
Стандартное отклонение, +/- м/с
Коэффициент вариации, %

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.35

Ведомость измерения скорости воздушного потока цифровым

анемометром

Марка машины ________________________ Место измерения _____________________

Место испытаний _____________________ Культура, сорт ______________________

Дата ________________________________ Режим _______________________________

Средства измерений ________________________________________________________

Точка измерений	Повторность			Средняя скорость воздушного потока по точкам измерений, м/с
Точка измерений	1	2	3	Средняя скорость воздушного потока по точкам измерений, м/с
1 2 3 ... 50
Средняя скорость воздушного потока, м/с
Стандартное отклонение, +/- м/с
Коэффициент вариации, %

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Форма Б.36

Ведомость измерений расхода топлива

Марка машины _____________________________ Режим __________________________

Место испытаний ____________________ Культура, сорт _______________________

Опыт ________________________________ Вид топлива _________________________

Начало опыта ________________________ Конец опыта _________________________

Средства измерений ________________________________________________________

Время измерения	Показания весов, расходомера		Масса топлива, израсходованного за опыт, кг	Продолжительность опыта, ч	Расход топлива, кг/ч	Примечание
	до опыта	после опыта

Исполнитель __________________ ___________________ ____________________

должность личная подпись инициалы, фамилия

Приложение В

(рекомендуемое)

СХЕМЫ МЕСТ ИЗМЕРЕНИЙ ПОКАЗАТЕЛЕЙ И ОТБОРА ПРОБ

ПРИ ИСПЫТАНИИ СУШИЛЬНЫХ МАШИН И УСТАНОВОК

- атмосферный воздух;

- отработанный воздух;

- топливо;

- отработанный агент сушки;

- движение зерна;

- поступающий агент сушки

1 - место отбора топочных газов; 2 - место измерения

температуры поступающего агента сушки; 3 - место измерения

скорости движения поступающего агента сушки; 4 - место

отбора проб материала для определения качества (чистоты,

всхожести и т.д.) до сушки; 5 - место отбора проб материала

для определения влажности и температуры зерна до сушки; 6 -

место измерений параметров отработанного агента сушки; 7 -

место отбора проб материала для определения неравномерности

сушки и нагрева; 8 - место отбора проб материала

для определения влажности и температуры зерна после сушки;

9 - место отбора проб для определения показателей качества

(влажности и температуры зерна после охлаждения); 10 -

место измерения расхода топлива; 11 - место определения

пропускной способности

Рисунок В.1. Схема мест измерений и отбора проб

при испытании сушилок шахтного типа

- атмосферный воздух;

- отработанный воздух;

- топливо;

- отработанный агент сушки;

- движение зерна;

- поступающий агент сушки

1 - место отбора проб топочных газов; 2 - место измерения

температуры поступающего агента сушки; 3 - место измерения

скорости движения поступающего агента сушки; 4 - место

отбора проб материала для определения показателей качества

до сушки; 5 - место отбора проб материала для определения

влажности и температуры зерна до сушки; 6 - место измерений

параметров отработанного агента сушки; 7 - место отбора

проб для определения неравномерности сушки, температуры

и влажности зерна после сушки; 8 - место отбора проб

для определения неравномерности нагрева; 9 - место отбора

проб материала для определения показателей качества,

температуры и влажности после охлаждения; 10 - место

измерения расхода топлива

Рисунок В.2. Схема мест измерений и отбора проб

при испытании сушилок барабанного типа

- влажное зерно;

- частично высушенное в 1-й шахте подогретое зерно;

- смесь влажного и частично высушенного подогретого

зерна;

- смесь зерна после подогревательной колонки;

- сухое подогретое зерно;

- сухое охлажденное зерно;

- агент сушки для шахт сушилки;

- агент сушки для подогревательной колонки;

- отработанный агент сушки

1 - место отбора проб материала для определения

его качества, влажности и температуры до сушки;

2 - место определения производительности дозатора-

смесителя; 3 - место измерения расхода топлива;

4 - место отбора топочных газов; 5 - место определения

температуры и влажности зерновой смеси (сырое зерно +

рециркуляционное); 6 - место определения температуры агента

сушки подогревательной колонки; 7 - место определения

температуры и относительной влажности отработанного агента

сушки и скорости потока воздуха подогревательной колонки;

8 - место отбора проб материала для определения температуры

нагрева и влажности; 9 - место определения температуры

и скорости потока агента сушки, поступающего в шахты сушки;

10 - место определения пропускной способности шахты;

11 - место определения температуры, относительной влажности

и скорости потока отработавшего в 1-й шахте агента сушки;

12 - место отбора проб материала для определения

его температуры и влажности после 1-й шахты; 13 - место

определения температуры, относительной влажности и скорости

потока отработанного во 2-й шахте агента сушки; 14 - место

определения пропускной способности 2-й шахты; 15 - место

отбора проб материала для определения температуры

и влажности; 16 - место отбора проб для определения

температуры и влажности материала; 17, 18 - место отбора

проб материала для определения равномерности сушки

и нагрева

Рисунок В.3. Схема мест измерений и отбора проб

при испытании рециркуляционных зерносушилок

1 - место измерения температуры поступающего агента сушки;

2 - место измерения скорости поступающего агента сушки,

наружного воздуха; 3 - место отбора проб исходного

материала; 4 - места отбора проб материала для определения

его влажности и температуры; 5 - место отбора проб

для определения влажности, температуры и качества материала

после вентилирования (сушки)

Рисунок В.4. Схема мест измерений и отбора проб

при испытании бункеров активного вентилирования

1, 1', 1'', ...9, 9', 9'' - точки отбора проб

для определения влажности, неравномерности сушки

и нагрева материала; 10 и 11 - места измерений параметров

отработанного агента сушки; 12 - вход агента сушки

Рисунок В.5. Схема мест измерений, отбора проб материала

и определения показателей при сушке в слое (вороха льна,

хлопка и др.)

- атмосферный воздух;

- продукты сгорания;

- подогретый воздух;

- смесь продуктов сгорания с подогретым воздухом

1 - место для отбора проб топочных газов и измерения

температуры уходящих газов; 2 - место измерения температуры

поступающего агента сушки; 3 - место измерения скорости

поступающего агента сушки (при стендовых испытаниях

воздухоподогревателя); 4 - место измерения динамического

напора скорости поступающего агента сушки

при лабораторно-хозяйственных испытаниях; 5 - место отбора

проб материала до и после сушки для определения влажности

температуры, показателей качества, неравномерности сушки

в трех сечениях (I, II, III); 6 - место измерения расхода

топлива; 7 - место отбора топочных газов при работе

на смеси атмосферного воздуха с продуктами сгорания

Рисунок В.6. Схема мест измерений и отбора проб

при испытании воздухоподогревателей с напольной установкой

- движение вороха льна;

- поступающий агент сушки;

- отработанный агент сушки

1 - место отбора проб вороха льна до сушки; 2 - место

отбора проб вороха льна после сушки; 3 - место измерения

температуры поступающего агента сушки; 4 - количество

поступающего агента сушки; 5 - расход топлива

Рисунок В.7. Схема мест измерений и отбора проб

при испытании сушилок вороха льна карусельного типа

Приложение Г

(справочное)

ХАРАКТЕРИСТИКА ТОПЛИВА

Таблица Г.1

Характеристика твердого и жидкого топлива

Вид топлива и район месторождения	Наименование месторождения	Марка и сорт	Рабочая масса топлива							Низшая теплотворная способность		RO _2max , %	V _о , нм ³ /кг
			Состав, %
			W ^р	A ^р		C ^р	H ^р	N ^р	O ^р
Ископаемые угли:
Кузнецкий бассейн	Кемеровское	К-ПС-СС	9,0	15,5	0,5	64,9	3,8	1,5	4,8	5990	0,118	18,78	6,64
То же	Ленинское	Г	9,0	10,0	0,6	66,1	4,6	2,2	6,6	6240	0,137	18,47	6,9
"	Прокопьевско-Киселевское	СС	6,0	10,3	0,4	73,2	3,9	1,8	4,4	6770	0,110	18,92	7,41
"	Араличевское	Т	7,0	16,7	0,6	68,3	3,1	1,5	2,8	6130	0,096	19,16	6,82
Карагандинский бассейн	-	Б	26,0	17,0	0,6	41,9	2,7	0,5	11,3	3620	0,072	19,59	4,09
Подмосковный бассейн	-	Б	33,0	23,5	2,9	29,1	2,2	0,6	8,7	2510	0,087	19,32	2,98
Печорский бассейн	-	Д	11,0	24,9	2,5	47,4	3,2	1,3	9,7	4340	0,099	19,11	4,82
Урал	Челябинское	Б	17,0	24,9	1,2	41,8	3,0	1,0	11,1	3770	0,091	19,25	4,18
"	Егоршинское	А	5,0	20,9	0,4	66,7	2,7	1,0	3,3	5880	0,081	19,43	6,55
Казахстан	Иртышское	СС	8,0	36,8	0,8	44,2	2,9	0,8	6,5	4050	0,110	18,92	4,61
"	Ленгеровское	Б	27,0	14,6	2,1	44,4	2,6	0,4	8,9	3850	0,077	19,50	4,41
Красноярский край	Канское	Б	32,0	10,2	0,5	41,6	2,9	0,8	12,0	3570	0,080	19,44	4,09
Хакасская автономная область	Минусинское	Д	13,0	10,4	0,6	67,9	4,8	1,9	1,4	6340	0,162	18,07	7,28
Иркутская область	Черемховское	Д	14,0	21,5	1,0	50,0	3,7	1,0	8,8	4660	0,123	18,70	5,17
Читинская область	Тарбагатайское	Б	25,0	13,5	3,7	45,5	3,1	0,8	8,4	4050	0,104	19,02	4,71
Хабаровский край	Райчихинское	Б	37,0	9,5	0,2	37,8	2,3	0,5	12,7	3070	0,045	20,10	3,56
Приморский край	Суганское	Т	6,0	23,5	0,4	63,5	2,8	0,7	3,1	5720	0,090	19,27	6,3
Торф	-	Кусковой	40,0	6,6	0,2	30,9	3,2	1,3	17,8	2560	0,076	19,52	3,00
Торф	-	Фрезерный	50,0	5,5	0,1	25,7	2,7	1,1	14,9	2030	0,078	19,48	2,51
Дрова	-	-	40,0	0,6	-	30,3	3,6	0,4	25,1	2440	0,035	20,29	2,91
Керосин	-	-	0	0	0,2	86,0	13,7	0,1		10260	0,374	15,28	11,28
Дизельное автотракторное	-	-	Следы		0,3	86,3	13,3	0,1		10180	0,361	15,43	11,20
Соляровое масло	-	-	-	0,02	0,3	86,5	12,8	0,4		10110	0,346	15,60	11,08
Моторное топливо	-	-	1,5	0,05	0,39	85,16	12,41	0,49		9880	0,340	15,67	10,85

Таблица Г.2

Характеристика газообразного топлива

Месторождение природного газа	Состав газа по объему, %											Низшая теплотворная способность, Q _н , ккал/нм ³	Вес нормального кубометра, кг/нм ³	RO ₂		V _о , нм ³ /кг
Месторождение природного газа	H ₂ S	CO ₂	O ₂	CO	H ₂	CH ₄	C ₂ H ₆	C ₃ H ₈	C ₄ H ₁₀	C ₅ H ₁₂	N ₂	Низшая теплотворная способность, Q _н , ккал/нм ³	Вес нормального кубометра, кг/нм ³	RO ₂		V _о , нм ³ /кг
Бугуруславское	1,0	0,2	-	-	-	76,7	4,5	1,7	0,8	0,6	14,5	8109	0,884	11,97	0,754	10,19
Елшанское	Следы	0,2	-	-	-	94,0	1,2	0,7	0,4	0,2	3,3	8560	0,765	11,93	0,760	12,44
Ставропольское	"	0,1		-	-	98,0	0,4	0,2	-	-	1,3	8489	0,730	11,80	0,780	12,97

Приложение Д

(справочное)

ПРИМЕРЫ МАТЕМАТИЧЕСКОЙ ОБРАБОТКИ ДАННЫХ

ПО НЕРАВНОМЕРНОСТИ СУШКИ

Таблица Д.1

Для сушилок непрерывного действия

Пробы определения влажности	Зерносушилка 1			Зерносушилка 2
Пробы определения влажности	влажность, %,	отклонение от средней	квадрат отклонения	влажность, %,	отклонение от средней	квадрат отклонения
1	13,0	-1,2	1,4	15,0	0,8	0,6
2	13,7	-0,5	0,3	14,5	0,3	0,1
3	15,8	1,6	2,6	13,3	-0,9	0,8
4	14,2	0,0	0,0	13,8	0,4	0,2
5	13,8	-0,4	0,2	14,0	-0,2	0,0
6	14,6	0,4	0,2	13,3	-0,9	0,8
7	14,0	-0,2	0,0	14,6	0,4	0,2
8	13,9	-0,3	0,1	14,4	0,2	0,0
9	14,0	-0,2	0,0	13,0	-1,2	1,4
10	13,7	-0,5	0,3	15,8	1,6	2,6
11	14,8	0,6	0,4	14,1	-0,1	0,0
12	14,5	0,3	0,1	14,2	0,0	0,0
Сумма	170,0		5,6	170,0		6,7


Предельные отклонения по 1-й зерносушилке +1,6; -1,2	Предельные отклонения по 2-й зерносушилке +1,6; -1,2

Таблица Д.2

Для сушилок периодического действия

Точки отбора проб	Влажность в точках отбора проб, %					Отклонение от средней (неравномерность сушки по площади), +/- %,	Квадрат отклонения
	слой			сумма	средняя
	верхний	средний	нижний	сумма	средняя
1	15	13	12	40	13,3	+1,6	2,6
2	14	11	10	35	11,7	0	0
3	12	10	10	32	10,7	-1	1
4	13	12	11	36	12,0	+0,3	0,1
5	11	10	9	30	10,0	-1,7	2,7
6	12	11	10	33	11,0	-0,7	0,5
7	13	13	12	38	12,6	+0,9	0,8
8	14	10	11	35	11,7	0	0
9	15	12	9	36	12,0	+0,3	0,1
Сумма	119	102	94	315	105,0	-	7,8
Среднее арифметическое значение	13,2	11,3	10,4	35	11,7	-
Отклонение от средней по слоям (неравномерность сушки по толщине слоя), +/- %	1,5	-0,4	-1,3	-	-	-
Неравномерность сушки по установке

Приложение Е

(справочное)

КОЭФФИЦИЕНТЫ ПЕРЕСЧЕТА

Таблица Е.1

Коэффициент K _в пересчета массы просушенного зерна

в плановые единицы в зависимости от его влажности до

и после сушки

Влажность зерна после сушки, %	Влажность зерна до сушки, %
Влажность зерна после сушки, %	13,5	14,0	14,5	15,0	15,5	16,0	16,5	17,0	17,5	18,0	18,5	19,0	19,5	20,0	20,5	21,0	21,5	22,0
12,0	0,57	0,68	0,75	0,82	0,89	0,96	1,01	1,08	1,13	1,17	1,23	1,29	1,32	1,37	1,42
12,5		0,54	0,64	0,70	0,78	0,85	0,92	0,97	1,03	1,08	1,12	1,20	1,22	1,27	1,33
13,0			0,51	0,60	0,66	0,74	0,80	0,87	0,93	1,00	1,05	1,08	1,12	1,15		1,24		1,34
13,5				0,47	0,57	0,62	0,70	0,76	0,84	0,88	0,96	1,00	1,05	1,08	1,12	1,17	1,22	1,27
14,0						0,54	0,60	0,67	0,73	0,80	0,86	0,92	0,97	1,00	1,03	1,10	1,15	1,20
14,5						0,42	0,52	0,57	0,64	0,70	0,78	0,84	0,89	0,93	0,99	1,03	1,08	1,13
15,0								0,49	0,55	0,62	0,68	0,74	0,80	0,87	0,93	0,97	1,01	1,08
15,5								0,38	0,47	0,53	0,59	0,66	0,73	0,79	0,86	0,92	0,96	1,01
16,0										0,46	0,50	0,57	0,64	0,72	0,78	0,85	0,91	0,96
16,5										0,35	0,44	0,49	0,56	0,62	0,70	0,77	0,84	0,89
17,0												0,42	0,46	0,54	0,61	0,69	0,76	0,82
17,5													0,42	0,47	0,53	0,60	0,68	0,75
18,0														0,41	0,43	0,52	0,59	0,68
18,5															0,39		0,52	0,58
19,0																		0,51

Продолжение таблицы Е.1

Влажность зерна после сушки, %	Влажность зерна до сушки, %
Влажность зерна после сушки, %	22,5	23,0	23,5	24,0	24,5	25,0	25,5	26,0	26,5	27,0	27,5	28,0	28,5	29,0	29,5	30,0	30,5
12,0
12,5
13,0		1,49
13,5	1,31	1,43	1,46
14,0	1,27	1,31	1,39	1,46	1,50	1,54	1,58	1,63	1,69	1,75	1,81	1,88	1,95	2,01	2,07	2,14	2,20
14,5	1,17	1,24	1,29	1,37	1,43	1,47	1,52	1,57	1,62	1,69	1,75	1,82	1,88	1,94	2,01	2,07	2,14
15,0	1,12	1,17	1,22	1,29	1,37	1,43	1,45	1,50	1,56	1,62	1,69	1,75	1,82	1,88	1,94	2,01	2,07
15,5	1,07	1,12	1,15	1,22	1,27	1,34	1,40	1,44	1,50	1,56	1,62	1,69	1,75	1,82	1,89	1,94	2,01
16,0	1,00	1,05	1,10	1,15	1,22	1,28	1,34	1,39	1,43	1,50	1,56	1,63	1,68	1,75	1,81	1,87	1,94
16,5	0,95	0,99	1,03	1,08	1,13	1,20	1,24	1,34	1,37	1,45	1,50	1,56	1,62	1,69	1,74	1,81	1,87
17,0	0,88	0,93	0,97	1,01	1,08	1,13	1,20	1,27	1,31	1,39	1,44	1,50	1,55	1,62	1,68	1,74	1,81
17,5	0,82	0,87	0,92	0,96	1,00	1,07	1,12	1,17	1,24	1,31	1,37	1,43	1,49	1,57	1,61	1,68	1,74
18,0	0,74	0,80	0,86	0,91	0,96	1,00	1,07	1,13	1,17	1,24	1,29	1,37	1,42	1,49	1,54	1,61	1,68
18,5	0,67	0,74	0,80	0,86	0,89	0,95	0,99	1,05	1,12	1,17	1,22	1,29	1,34	1,43	1,48	1,54	1,61
19,0	0,58	0,66	0,73	0,80	0,85	0,89	0,93	0,99	1,05	1,12	1,17	1,24	1,29	1,37	1,42	1,48	1,54
19,5		0,57	0,66	0,72	0,79	0,84	0,88	0,93	0,97	1,05	1,10	1,17	1,22	1,29	1,34	1,42	1,48
20,0				0,65	0,71	0,78	0,82	0,88	0,93	0,99	1,03	1,12	1,17	1,24	1,29	1,37	1,42
20,5				0,56	0,64	0,70	0,77	0,82	0,87	0,92	0,97	1,03	1,10	1,17	1,22	1,29	1,34
21,0				0,49	0,56	0,64	0,70	0,77	0,82	0,87	0,92	0,97	1,03	1,10	1,17	1,22	1,29
21,5				0,42	0,48	0,54	0,63	0,70	0,76	0,82	0,86	0,92	0,96	1,03	1,08	1,15	1,20
22,0								0,62	0,69	0,76	0,82	0,86	0,92	0,97	1,03	1,10	1,15
22,5								0,54	0,62	0,69	0,75	0,82	0,85	0,92	0,96	1,03	1,08
23,0												0,75	0,80	0,85	0,91	0,97	1,03
23,5												0,68	0,74	0,80	0,84	0,91	0,96
24,0												0,62	0,68	0,74	0,80	0,85	0,91
24,5														0,68	0,74	0,80	0,84
25,0														0,62	0,68	0,74	0,80
25,5															0,61		0,74

Продолжение таблицы Е.1

Влажность зерна после сушки, %	Влажность зерна до сушки, %
Влажность зерна после сушки, %	31,0	31,5	32,0	32,5	33,0	33,5	34,0	34,5	35,0	35,5	36,0	36,5	37,0	37,5	38,0	38,5	39,0	39,5	40,0
12,0
12,5
13,0
13,5
14,0	2,26	2,32	2,39	2,45	2,52	2,58	2,64	2,70	2,77	2,83	2,90	2,95	3,02	3,08	3,14	3,20	3,28	3,33	3,40
14,5	2,20	2,25	2,33	2,39	2,46	2,52	2,58	2,64	2,71	2,77	2,84	2,90	2,96	3,02	3,08	3,14	3,21	3,28	3,34
15,0	2,13	2,20	2,26	2,33	2,40	2,46	2,52	2,57	2,64	2,71	2,77	2,83	2,89	2,96	3,02	3,08	3,15	3,21	3,28
15,5	2,07	2,13	2,19	2,26	2,33	2,39	2,45	2,51	2,58	2,64	2,71	2,77	2,83	2,89	2,96	3,02	3,09	3,15	3,21
16,0	2,00	2,07	2,14	2,19	2,27	2,33	2,39	2,45	2,52	2,58	2,64	2,70	2,77	2,83	2,89	2,96	3,02	3,09	3,15
16,5	1,94	2,00	2,07	2,13	2,20	2,27	2,32	2,38	2,45	2,51	2,58	2,64	2,70	2,76	2,83	2,89	2,96	3,02	3,08
17,0	1,87	1,94	2,00	2,07	2,14	2,20	2,26	2,32	2,39	2,45	2,51	2,58	2,64	2,70	2,77	2,83	2,90	2,96	3,02
17,5	1,81	1,87	1,94	2,00	2,07	2,14	2,20	2,25	2,32	2,38	2,46	2,51	2,57	2,64	2,70	2,77	2,83	2,90	2,96
18,0	1,74	1,80	1,87	1,94	2,01	2,07	2,13	2,19	2,26	2,32	2,39	2,45	2,51	2,57	2,64	2,70	2,77	2,83	2,90
18,5	1,68	1,74	1,81	1,87	1,94	2,01	2,07	2,13	2,20	2,26	2,32	2,39	2,45	2,51	2,57	2,64	2,71	2,77	2,83
19,0	1,61	1,68	1,74	1,81	1,88	1,94	2,00	2,07	2,13	2,20	2,26	2,32	2,39	2,45	2,51	2,57	2,64	2,70	2,77
19,5	1,55	1,61	1,68	1,74	1,82	1,88	1,94	2,00	2,07	2,13	2,19	2,26	2,32	2,38	2,45	2,51	2,58	2,64	2,71
20,0	1,48	1,55	1,61	1,68	1,74	1,82	1,87	1,93	2,00	2,07	2,13	2,19	2,26	2,32	2,38	2,45	2,52	2,58	2,64
20,5	1,42	1,48	1,55	1,61	1,69	1,74	1,81	1,87	1,94	2,00	2,07	2,13	2,19	2,25	2,32	2,38	2,45	2,52	2,58
21,0	1,37	1,41	1,49	1,55	1,63	1,69	1,74	1,81	1,87	1,94	2,00	2,06	2,13	2,19	2,25	2,32	2,39	2,45	2,51
21,5	1,29	1,34	1,42	1,49	1,55	1,62	1,68	1,74	1,81	1,87	1,94	2,00	2,06	2,13	2,18	2,25	2,32	2,39	2,45
22,0	1,22	1,29	1,37	1,42	1,49	1,55	1,62	1,68	1,75	1,81	1,87	1,93	2,00	2,06	2,12	2,18	2,26	2,32	2,39
22,5	1,15	1,20	1,29	1,34	1,43	1,49	1,55	1,61	1,68	1,74	1,81	1,87	1,93	1,99	2,06	2,12	2,20	2,25	2,32
23,0	1,10	1,15	1,22	1,29	1,37	1,43	1,49	1,55	1,62	1,67	1,74	1,80	1,87	1,93	1,99	2,06	2,13	2,19	2,26
23,5	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,48	1,55	1,61	1,68	1,74	1,81	1,87	1,93	1,99	2,06	2,13	2,19
24,0	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,49	1,55	1,62	1,68	1,75	1,81	1,87	1,93	2,00	2,06	2,13
24,5	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,49	1,55	1,62	1,68	1,74	1,80	1,87	1,94	2,00	2,07
25,0	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,49	1,55	1,61	1,67	1,74	1,80	1,87	1,94	2,00
25,5	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,49	1,55	1,61	1,67	1,74	1,81	1,87	1,94
26,0	0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,48	1,55	1,61	1,67	1,75	1,81	1,88
26,5		0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,48	1,55	1,61	1,68	1,75	1,81
27,0			0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,48	1,55	1,62	1,68	1,75
27,5				0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,48	1,55	1,62	1,68
28,0					0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,49	1,55	1,62
28,5						0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,42	1,49	1,55
29,0							0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37	1,42	1,49
29,5								0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29	1,34	1,43
30,0									0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22	1,29	1,37
30,5										0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15	1,20	1,29
31,0											0,74	0,80	0,85	0,91	0,97	1,03	1,10	1,15	1,22
31,5												0,74	0,80	0,84	0,91	0,96	1,03	1,08	1,15
32,0													0,74	0,80	0,85	0,91	0,97	1,03	1,10
32,5														0,74	0,80	0,84	0,91	0,96	1,03
33,0															0,74	0,80	0,85	0,91	0,97
33,5																0,74	0,80	0,84	0,91
34,0																	0,74	0,80	0,85
34,5																		0,74	0,80
35,0																			0,74

Таблица Е.2

Коэффициент K _к пересчета массы просушенного зерна

в плановые единицы при сушке различных культур

Культура, назначение зерна	K _к
Пшеница продовольственная, овес и ячмень продовольственные и кормовые	1,00
Пшеница сильная, твердая и ценных сортов	1,25
Ячмень пивоваренный	1,66
Рожь	0,91
Просо	1,25
Горох	2,00
Гречиха	0,80
Кукуруза:
- для крахмалопаточной промышленности	1,82
- для пищеконцентратной промышленности	3,08
- кормовая	1,54
Рис	2,50

Таблица Е.3

Коэффициент (K _в ·K _к ) пересчета массы просушенного

подсолнечника в плановые единицы в зависимости от влажности

семян до и после сушки

Влажность после сушки, %	Влажность до сушки, %
Влажность после сушки, %	12,0	12,5	13,0	13,5	14,0	14,5	15,0	15,5	16,0	16,5	17,0	17,5	18,0	18,5	19,0	19,5	20,0	20,5	21,0	21,5
6,5	2,12	2,16	2,21	2,25	2,30	2,35	2,41	2,47	2,53	2,59	2,65	2,71	2,78	2,86	2,94	3,02	3,11	3,20	3,30	3,39
7,0	При		2,08	2,13	2,17	2,22	2,27	2,31	2,35	2,42	2,49	2,55	2,61	2,69	2,77	2,85	2,92	3,01	3,09	3,18
7,5	данном сочетании				2,04	2,08	2,12	2,16	2,19	2,26	2,33	2,38	2,43	2,51	2,58	2,65	2,72	2,79	2,87	2,96
8,0	влажности семени подсолнечника производительность								2,04	2,10	2,16	2,21	2,26	2,33	2,39	2,46	2,53	2,60	2,67	2,74
8,5	сушилки ограничена пропускной способностью очистительных машин												2,08	2,15	2,21	2,27	2,33	2,39	2,45	2,52
9,0	и транспортных коммуникаций, коэффициент пересчета (K _в ·K _к ) принимать равным 2														2,02	2,07	2,13	2,18	2,23	2,30
9,5																			2,01	2,07

Окончание таблицы Е.3

Влажность после сушки, %	Влажность до сушки, %
Влажность после сушки, %	22,0	22,5	23,0	23,5	24,0	24,5	25,0	25,5	26,0	26,5	27,0	27,5	28,0	28,5	29,0	29,5	30,0
6,5	3,49	3,59	3,69	3,79	3,90	4,00	4,11	4,22	4,33	4,44	4,56	4,67	4,79	4,90	5,02	5,14	5,25
7,0	3,27	3,38	3,48	3,58	3,67	3,77	3,86	3,97	4,08	4,18	4,29	4,40	4,51	4,62	4,74	4,83	4,96
7,5	3,04	3,14	3,24	3,33	3,42	3,52	3,61	3,71	3,81	3,92	4,02	4,13	4,23	4,35	4,46	4,55	4,66
8,0	2,82	2,91	3,00	3,09	3,17	3,26	3,35	3,45	3,55	3,66	3,76	3,86	3,96	4,06	4,17	4,27	4,37
8,5	2,60	2,68	2,76	2,84	2,91	3,00	3,09	3,19	3,29	3,39	3,48	3,58	3,68	3,79	3,89	3,98	4,07
9,0	2,37	2,44	2,52	2,59	2,67	2,75	2,84	2,93	3,02	3,12	3,22	3,31	3,40	3,50	3,60	3,69	3,78
9,5	2,14	2,20	2,27	2,34	2,42	2,50	2,58	2,67	2,76	2,85	2,95	3,04	3,13	3,22	3,31	3,39	3,48
10,0			2,03	2,10	2,17	2,24	2,32	2,40	2,49	2,58	2,67	2,76	2,85	2,93	3,02	3,10	3,19

Таблица Е.4

Коэффициент K _т пересчета производительности установки

для сушки зеленого корма в зависимости от влажности травы

до и после сушки

Влажность после сушки, %	Влажность до сушки, %
Влажность после сушки, %	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74	75	76	77	78	79	80	81	82	83	84	85	86	87	88	89	90
5	0,88	0,88	0,88	0,89	0,89	0,90	0,91	0,92	0,94	0,95	0,96	0,98	1,00	1,02	1,05	1,08	1,14	1,20	1,28	1,36	1,44	1,54	1,65	1,77	1,90	2,05	2,23	2,43	2,66	6,94	3,27
6	0,86	0,86	0,87	0,87	0,88	0,89	0,89	0,91	0,93	0,93	0,95	0,97	0,99	1,01	1,04	1,06	1,12	1,19	1,26	1,34	1,42	1,52	1,62	1,74	1,88	2,03	2,20	2,40	2,63	2,90	3,21
7	0,85	0,85	0,85	0,86	0,86	0,87	0,88	0,89	0,91	0,92	0,93	0,95	0,97	0,99	1,02	1,05	1,11	1,17	1,24	1,32	1,40	1,50	1,60	1,72	1,85	2,00	2,17	2,37	2,60	2,87	3,19
8	0,83	0,83	0,84	0,84	0,85	0,85	0,86	0,88	0,90	0,90	0,92	0,94	0,96	0,98	1,00	1,03	1,09	1,15	1,22	1,30	1,39	1,48	1,58	1,70	1,83	1,97	2,14	2,34	2,56	2,83	3,15
9	0,82	0,82	0,82	0,83	0,83	0,84	0,85	0,86	0,88	0,89	0,91	0,92	0,94	0,97	0,99	1,02	1,07	1,14	1,21	1,28	1,37	1,46	1,56	1,67	1,80	1,95	2,12	2,31	2,53	2,80	3,12
10	0,80	0,80	0,81	0,81	0,82	0,82	0,83	0,85	0,86	0,87	0,89	0,91	0,93	0,95	0,97	1,00	1,06	1,12	1,19	1,26	1,35	1,44	1,54	1,65	1,78	1,92	2,09	2,28	2,50	2,76	3,08
11	0,78	0,79	0,79	0,80	0,80	0,81	0,82	0,83	0,85	0,86	0,88	0,89	0,91	0,93	0,96	0,99	1,04	1,10	1,17	1,25	1,33	1,42	1,52	1,63	1,76	1,90	2,06	2,25	2,47	2,73	3,04
12	0,77	0,77	0,77	0,78	0,79	0,80	0,81	0,82	0,84	0,84	0,86	0,88	0,90	0,92	0,94	0,97	1,03	1,09	1,15	1,23	1,31	1,40	1,50	1,61	1,73	1,87	2,03	2,22	2,44	2,69	3,00
13	0,75	0,75	0,76	0,76	0,77	0,78	0,79	0,80	0,82	0,83	0,85	0,86	0,88	0,91	0,93	0,95	1,01	1,07	1,14	1,21	1,29	1,38	1,47	1,58	1,71	1,85	2,01	2,19	2,41	2,66	2,96
14	0,73	0,74	0,74	0,75	0,76	0,76	0,78	0,79	0,81	0,82	0,83	0,85	0,87	0,89	0,91	0,94	0,99	1,05	1,12	1,19	1,27	1,36	1,45	1,56	1,68	1,82	1,98	2,16	2,37	2,62	2,92
15	0,72	0,72	0,73	0,73	0,74	0,75	0,76	0,77	0,79	0,80	0,82	0,83	0,85	0,87	0,90	0,92	0,98	1,04	1,10	1,17	1,25	1,34	1,43	1,54	1,66	1,80	1,95	2,13	2,34	2,59	2,89

Приложение Ж

(справочное)

ПСИХРОМЕТРИЧЕСКИЕ ТАБЛИЦЫ

Таблица Ж.1

Определение температуры воздуха, движущегося со скоростью

до 0,5 м/с

Психрометрическая разница, °C	Температура сухого термометра, °C																Психрометрическая разница, °C	Температура сухого термометра, °C
Психрометрическая разница, °C	-10	-8	-6	-4	-2	0	+2	+4	+6	+8	+10	+12	+14	+16	+18	+20	Психрометрическая разница, °C	+22	+24	+26	+28	+30	+32	+34	+36	+38	+40
0	85	87	89	91	92	100	100	100	100	100	100	100	100	100	100	100	0	100	100	100	100	100	100	100	100	100	100
0,1	81	83	86	87	89	97	98	98	98	98	98	98	99	99	99	99	-	-	-	-	-	-	-	-	-	-	-
0,2	76	80	82	84	86	95	95	96	96	96	97	97	97	97	98	98	0,2	98	98	98	98	98	98	99	99	99	99
0,3	72	76	79	81	84	92	93	94	94	95	95	96	96	96	96	97	0,4	96	96	96	97	97	97	97	97	97	97
0,4	67	72	75	78	81	89	90	91	92	93	94	94	95	95	95	96	0,6	94	94	94	95	95	95	95	96	96	96
0,5	63	68	72	75	78	87	88	89	90	91	92	92	93	93	94	94	0,8	91	92	93	93	93	93	94	94	94	95
0,6	58	64	68	72	75	84	86	87	88	89	90	91	92	92	93	93	1,0	89	90	91	91	92	92	92	93	93	93
0,7	54	60	65	69	73	81	83	85	86	88	89	89	90	91	92	92	1,2	87	88	89	89	90	90	91	91	92	92
0,8	49	56	61	66	70	78	81	83	84	86	87	88	89	90	90	91	1,4	85	86	87	88	88	89	89	90	90	91
0,9	45	52	58	63	67	76	79	81	82	84	85	86	87	88	89	90	1,6	83	84	84	86	87	87	88	88	89	89
1,0	40	48	55	60	65	73	76	78	80	82	84	85	86	87	88	89	1,8	81	82	83	84	85	86	86	87	87	88
1,1	36	44	51	57	62	70	73	76	78	80	82	83	85	86	87	88	2,0	79	80	82	83	83	84	85	85	86	87
1,2	-	40	48	54	59	68	71	74	76	78	80	82	83	85	86	87	2,2	77	79	80	81	82	83	83	84	85	86
1,3	-	36	44	51	56	65	69	72	74	77	79	80	82	83	84	86	2,4	75	77	78	79	80	81	82	83	83	84
1,4	-	-	41	48	54	63	66	70	73	75	77	79	81	82	83	84	2,6	73	75	76	77	79	80	80	81	82	83
1,5	-	-	37	45	51	60	64	68	71	73	76	78	79	80	82	83	2,8	71	73	74	76	77	78	79	80	81	81
1,6	-	-	-	42	48	57	62	65	69	72	74	76	78	79	81	82	3,0	69	71	73	74	75	77	78	78	79	80
1,7	-	-	-	39	46	55	59	63	67	70	72	75	77	78	80	81	3,2	67	69	71	72	74	75	76	77	78	79
1,8	-	-	-	-	43	52	57	61	65	68	71	73	75	77	79	80	3,4	65	67	69	71	72	74	75	76	77	78
1,9	-	-	-	-	40	50	55	59	63	66	69	72	74	76	77	79	3,6	63	66	68	69	71	72	73	74	75	76
2,0	-	-	-	-	37	47	52	57	61	65	68	70	73	74	76	78	3,8	62	64	66	68	69	71	72	73	73	75
2,1	-	-	-	-	-	44	50	55	59	63	66	69	71	73	75	77	4,0	60	62	64	66	68	69	71	72	72	74
2,2	-	-	-	-	-	39	48	53	57	61	65	67	70	72	74	76	4,2	58	60	62	65	67	68	70	71	71	73
2,3	-	-	-	-	-	-	45	51	55	59	63	66	68	71	73	75	4,4	56	58	61	64	65	67	68	69	70	72
2,4	-	-	-	-	-	-	43	48	53	58	61	64	67	70	72	74	4,6	54	57	60	62	64	65	67	68	68	70
2,5	-	-	-	-	-	-	41	46	52	56	60	63	66	68	71	73	4,8	52	55	58	60	62	64	65	67	67	69
2,6	-	-	-	-	-	-	38	44	50	54	58	62	65	67	69	71	5,0	50	53	56	58	60	62	64	65	65	68
2,7	-	-	-	-	-	-	-	42	48	52	57	60	63	66	68	70	5,2	49	51	54	57	59	61	62	64	64	66
2,8	-	-	-	-	-	-	-	40	46	51	55	59	62	65	67	69	5,4	46	49	52	55	58	60	61	63	63	65
2,9	-	-	-	-	-	-	-	38	44	49	54	57	61	64	66	68	5,6	45	48	51	54	56	58	60	62	62	64
3,0	-	-	-	-	-	-	-	-	42	47	52	56	59	62	65	67	5,8	43	46	49	52	54	57	59	60	61	63
3,1	-	-	-	-	-	-	-	-	40	46	50	54	58	61	64	66	6,0	41	45	48	51	53	55	57	59	59	62
3,2	-	-	-	-	-	-	-	-	38	44	49	53	57	60	63	65	6,2	39	43	46	49	51	54	56	58	58	61
3,3	-	-	-	-	-	-	-	-	-	42	47	52	55	59	62	64	6,4	37	41	45	47	50	53	55	57	57	60
3,4	-	-	-	-	-	-	-	-	-	41	46	50	54	58	60	63	6,6	-	40	43	46	49	51	53	55	56	59
3,5	-	-	-	-	-	-	-	-	-	39	44	49	53	56	59	62	6,8	-	38	41	44	47	50	52	54	55	58
3,6	-	-	-	-	-	-	-	-	-	-	43	47	52	55	58	61	7,0	-	-	40	43	46	49	51	53	54	57
3,7	-	-	-	-	-	-	-	-	-	-	41	46	50	54	57	60	7,2	-	-	38	41	45	48	49	52	52	55
3,8	-	-	-	-	-	-	-	-	-	-	40	45	49	53	56	59	7,4	-	-	-	40	43	47	48	51	51	54
3,9	-	-	-	-	-	-	-	-	-	-	38	43	48	52	55	58	7,6	-	-	-	39	42	45	47	50	50	53
4,0	-	-	-	-	-	-	-	-	-	-	-	42	46	50	54	57	7,8	-	-	-	-	40	44	46	48	49	52
4,2	-	-	-	-	-	-	-	-	-	-	-	39	44	48	49	53	8,0	-	-	-	-	39	42	45	47	48	51
4,4	-	-	-	-	-	-	-	-	-	-	-	-	41	46	52	55	8,2	-	-	-	-	-	41	43	46	47	50
4,6	-	-	-	-	-	-	-	-	-	-	-	-	39	43	47	51	8,4	-	-	-	-	-	40	42	44	46	49
4,8	-	-	-	-	-	-	-	-	-	-	-	-	-	41	45	49	8,6	-	-	-	-	-	38	41	43	45	48
5,0	-	-	-	-	-	-	-	-	-	-	-	-	-	39	43	47	8,8	-	-	-	-	-	-	40	42	44	47
5,2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	45	9,0	-	-	-	-	-	-	39	41	43	46
5,4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	43	9,2	-	-	-	-	-	-	-	40	42	45
5,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9,4	-	-	-	-	-	-	-	39	41	44
5,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	9,6	-	-	-	-	-	-	-	-	40	43
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,8	-	-	-	-	-	-	-	-	39	42
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,0	-	-	-	-	-	-	-	-	-	41
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,2	-	-	-	-	-	-	-	-	-	39
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,4	-	-	-	-	-	-	-	-	-	39

Продолжение таблицы Ж.1

Психрометрическая разница, °C	Температура сухого термометра, °C
Психрометрическая разница, °C	+40	+42	+44	+46	+48	+50	+52	+54	+56	+58	+60	+62	+64	+66	+68	+70	+72	+74	+76	+78	+80	+82	+84	+86	+88	+90
0	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
0,5	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	98
1,0	93	93	93	94	94	94	94	94	95	95	95	95	95	95	96	96	96	96	96	96	96	96	96	96	96	96
1,5	90	90	90	91	91	91	92	92	92	92	92	92	93	93	93	93	93	93	94	94	94	94	94	94	94	94
2,0	87	87	87	88	88	88	89	89	89	90	90	90	90	91	91	91	91	91	91	91	91	92	92	92	92	92
2,5	83	84	84	85	85	86	86	87	87	88	88	88	88	89	89	89	89	89	89	89	90	90	90	90	90	90
3,0	80	81	81	82	82	83	83	84	84	85	85	85	86	86	86	87	87	87	87	87	88	88	88	88	88	88
3,5	77	78	78	78	79	80	80	81	81	82	82	83	83	84	84	84	85	85	85	85	86	86	86	86	86	87
4,0	74	75	75	76	77	78	78	79	79	80	80	81	81	82	82	82	83	83	83	84	84	84	84	84	85	85
4,5	71	72	73	74	74	75	75	76	77	77	78	79	79	80	80	80	81	81	81	82	82	82	83	83	83	84
5,0	68	69	70	71	72	73	73	74	74	75	75	76	76	77	77	78	78	79	79	80	80	80	81	81	81	82
5,5	65	66	67	68	69	70	71	72	72	73	73	74	74	75	75	76	76	77	77	78	78	79	79	79	79	80
6,0	62	63	64	66	67	68	68	69	70	71	71	72	73	73	73	74	74	75	75	76	76	77	77	78	78	78
6,5	60	61	62	63	64	65	66	67	68	69	69	70	70	71	71	72	72	73	73	74	74	75	75	76	76	77
7,0	57	58	59	61	62	63	64	65	66	67	68	69	69	70	71	71	72	72	73	73	74	74	74	75	75	75
7,5	54	55	56	58	59	61	62	63	64	65	65	66	67	67	68	68	69	69	70	70	71	71	72	72	73	73
8,0	51	53	54	56	57	59	60	61	62	63	63	63	65	65	66	66	67	67	68	68	69	69	70	70	71	71
8,5	48	50	52	53	55	56	58	59	60	61	61	62	63	64	64	65	65	66	66	67	67	68	68	69	69	70
9,0	46	48	50	51	53	54	55	56	57	58	59	60	61	62	62	63	64	65	65	66	66	67	67	68	68	69
9,5	44	46	48	49	51	52	53	54	55	57	58	59	60	60	61	62	62	63	64	64	65	65	66	66	67	67
10,0	41	43	45	47	49	50	51	52	53	55	56	57	58	58	59	60	60	61	62	63	63	64	64	65	66	66
10,5	-	41	43	45	47	48	49	50	51	53	54	55	56	57	58	58	59	60	61	61	62	62	63	63	64	65
11,0	-	-	40	42	44	46	48	49	50	51	52	53	54	55	56	57	58	58	59	60	60	61	61	62	62	63
11,5	-	-	-	40	42	44	46	47	48	49	50	52	53	53	54	55	56	57	57	58	59	59	60	60	61	61
12,0	-	-	-	-	40	42	43	45	46	47	48	49	50	51	52	54	54	55	56	56	57	58	58	59	59	60
12,5	-	-	-	-	-	40	42	43	45	46	47	48	49	50	51	52	53	54	55	55	56	56	57	57	58	58
13,0	-	-	-	-	-	-	-	41	43	44	45	46	47	48	49	50	51	52	54	54	55	55	56	56	57	57
13,5	-	-	-	-	-	-	-	-	41	42	43	45	45	46	47	48	50	50	51	52	53	54	54	55	56	56
14,0	-	-	-	-	-	-	-	-	-	41	42	43	44	45	46	47	48	49	50	50	51	52	53	53	54	55
14,5	-	-	-	-	-	-	-	-	-	-	41	42	43	44	45	46	47	48	49	49	50	51	51	52	53	54
15,0	-	-	-	-	-	-	-	-	-	-	-	40	41	42	43	44	45	46	47	48	49	50	50	51	52	53
15,5	-	-	-	-	-	-	-	-	-	-	-	-	40	41	42	43	44	45	46	47	48	48	49	50	50	51
16,0	-	-	-	-	-	-	-	-	-	-	-	-	-	40	41	42	43	44	45	46	47	47	48	49	49	50
16,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	41	42	43	43	44	45	46	47	48	48	49
17,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	40	41	42	43	44	45	46	46	47	48
17,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	40	41	42	43	44	45	45	46	47
18,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	40	41	42	42	43	44	45	45
18,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	40	41	41	42	43	44	44
19,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	39	39	40	41	42	43	43
19,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	39	40	41	41	42
20,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	39	40	40	41
20,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	39	39	40
21,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	38	39

Пример. Температура сухого термометра .............. 60 °C

Относительная влажность 71%.

Психрометрическая разница ........................... 6 °C

Таблица Ж.2

Определение относительной влажности воздуха, движущегося

со скоростью 2,5 м/с и выше

Психрометрическая разница, °C	Температура сухого термометра, °C																Психрометрическая разница, °C	Температура сухого термометра, °C
Психрометрическая разница, °C	-10	-8	-6	-4	-2	0	+2	+4	+6	+8	+10	+12	+14	+16	+18	+20	Психрометрическая разница, °C	+22	+24	+26	+28	+30	+32	+34	+36	+38	+40
0	95	96	97	97	98	98	100	100	100	100	100	100	100	100	100	100	0	100	100	100	100	100	100	100	100	100	100
0,1	92	93	95	96	97	97	98	98	99	99	99	99	99	99	99	99	0,2	98	99	99	99	99	99	99	99	99	99
0,2	90	91	93	94	96	96	97	97	98	98	98	98	98	99	99	99	0,4	96	97	97	97	97	97	97	97	98	98
0,3	87	88	90	92	94	94	95	95	96	96	96	97	97	98	98	98	0,6	95	95	95	95	95	95	95	95	96	96
0,4	84	85	87	90	92	92	94	94	95	95	95	96	96	97	97	97	0,8	92	94	94	94	94	94	94	94	95	95
0,5	82	83	85	88	90	91	93	93	94	94	94	95	95	96	96	96	1,0	91	92	92	93	93	93	93	93	94	94
0,6	79	80	82	85	88	89	91	92	92	92	92	93	94	95	95	95	1,2	89	90	91	91	91	91	92	92	93	93
0,7	76	78	80	83	86	87	89	91	91	91	91	92	93	94	94	94	1,4	88	89	89	89	89	89	90	90	92	92
0,8	73	75	77	81	84	85	86	89	89	89	90	91	92	93	93	93	1,6	86	87	87	87	88	88	89	89	91	91
0,9	70	72	75	79	82	83	85	87	87	88	89	90	91	92	92	92	1,8	85	85	85	86	87	87	88	88	89	89
1,0	67	70	73	77	80	82	84	85	86	87	88	89	90	91	91	91	2,0	83	84	84	85	86	86	87	87	88	88
1,1	64	67	70	76	78	80	82	84	85	86	87	88	89	90	90	90	2,2	81	82	83	83	84	85	86	86	87	87
1,2	61	64	68	73	76	78	80	83	83	84	85	87	88	89	89	90	2,4	80	81	81	82	83	84	85	85	85	85
1,3	57	62	66	71	74	76	79	82	82	83	84	86	87	88	88	89	2,6	79	80	80	81	82	82	84	84	84	84
1,4	54	59	64	69	72	74	77	80	80	81	83	85	86	87	87	88	2,8	77	78	78	79	80	81	82	82	83	83
1,5	51	57	62	67	71	73	76	78	79	80	82	84	85	86	86	87	3,0	75	76	77	78	79	80	81	81	82	82
1,6	48	54	59	65	69	71	75	77	78	79	80	82	84	85	85	86	3,2	74	74	75	76	78	79	80	80	81	81
1,7	45	52	57	63	67	70	73	75	76	78	79	81	83	84	84	85	3,4	72	73	74	75	76	77	79	79	80	80
1,8	39	49	55	61	65	68	72	74	75	77	78	80	82	83	83	84	3,6	71	71	72	73	75	76	78	78	78	78
1,9	38	47	53	59	63	66	70	73	74	76	77	79	81	82	82	83	3,8	69	70	71	72	74	75	76	77	77	77
2,0	35	45	51	57	62	65	68	71	73	75	76	78	80	81	81	82	4,0	68	69	70	71	72	74	75	75	76	76
2,1	32	43	49	55	60	63	66	70	71	73	75	77	79	80	81	82	4,2	66	68	69	70	71	73	74	74	75	76
2,2	29	41	47	53	58	61	64	68	70	72	74	76	78	79	80	81	4,4	65	66	67	68	69	71	73	73	74	75
2,3	26	39	45	51	57	59	63	67	69	71	73	75	77	78	79	80	4,6	63	65	66	67	68	70	71	71	72	73
2,4	23	37	43	49	55	57	61	65	67	70	72	74	76	77	78	80	4,8	62	63	65	66	67	69	70	70	71	72
2,5	20	35	41	47	53	56	60	64	66	69	71	73	75	77	78	79	5,0	60	62	64	65	66	68	69	69	70	71
2,6	18	32	39	45	51	54	59	63	65	68	70	72	74	76	77	78	5,2	59	61	62	63	65	66	67	68	69	70
2,7	15	30	37	43	49	52	57	61	63	66	68	71	73	75	76	77	5,4	58	59	61	62	64	65	66	67	68	69
2,8	12	27	35	41	47	51	56	60	62	65	67	70	72	74	75	76	5,6	56	58	60	61	63	64	65	66	67	68
2,9	10	24	33	39	45	49	55	59	61	64	66	69	71	73	74	75	5,8	55	57	59	60	62	63	64	65	66	67
3,0	-	22	32	38	44	48	53	58	60	63	65	68	70	72	73	74	6,0	54	56	58	59	61	62	63	64	65	66
3,1	-	20	30	36	42	46	51	56	58	61	64	67	69	71	72	73	6,2	52	54	56	58	60	61	62	63	64	65
3,2	-	18	28	34	41	45	49	54	57	60	63	66	68	70	72	72	6,4	51	53	55	56	58	60	61	62	63	64
3,3	-	16	26	32	39	43	48	53	55	59	62	65	67	69	71	71	6,6	49	51	53	55	57	59	60	61	62	63
3,4	-	14	24	30	37	42	47	52	54	58	61	64	66	68	70	70	6,8	48	50	52	54	56	58	59	60	61	62
3,5	-	12	23	29	36	41	46	50	53	57	60	63	65	67	69	70	7,0	46	49	51	53	55	57	58	59	60	61
3,6	-	-	21	27	34	39	44	48	52	55	59	62	64	66	68	69	7,2	45	47	50	52	54	56	57	58	59	60
3,7	-	-	20	26	33	38	43	47	51	54	58	61	63	65	67	68	7,4	44	46	49	51	53	55	56	57	58	59
3,8	-	-	18	24	31	36	41	46	50	53	57	60	62	64	66	68	7,6	42	45	48	50	52	54	55	56	57	58
3,9	-	-	16	23	30	35	40	44	48	52	56	59	61	63	65	67	7,8	41	44	47	49	51	53	54	55	56	57
4,0	-	-	15	22	29	33	39	43	47	51	54	57	60	62	64	66	8,0	40	43	45	47	50	52	53	54	55	56
4,2	-	-	-	19	26	30	36	41	45	48	52	55	58	61	62	64	8,2	38	41	44	46	49	51	52	53	54	55
4,4	-	-	-	16	24	27	33	39	42	46	50	53	56	58	60	63	8,4	37	40	43	45	48	50	51	52	53	54
4,6	-	-	-	13	21	25	31	36	40	44	48	51	54	57	59	61	8,6	36	39	42	44	46	48	50	51	52	53
4,8	-	-	-	11	19	22	28	33	38	42	46	50	53	55	58	60	8,8	35	38	41	43	45	47	49	50	51	52
5,0	-	-	-	9	17	20	25	31	36	40	44	48	51	54	56	58	9,0	34	37	40	42	44	46	48	49	50	51
5,2	-	-	-	-	-	-	22	28	34	38	42	46	50	52	54	56	9,2	33	36	39	41	43	45	47	48	49	50
5,4	-	-	-	-	-	-	19	26	31	36	40	44	48	50	52	55	9,4	31	34	37	40	42	44	46	48	49	50
5,6	-	-	-	-	-	-	17	23	29	34	38	42	46	48	50	53	9,6	30	33	36	39	41	43	45	47	48	49
5,8	-	-	-	-	-	-	14	20	27	32	36	40	44	47	49	52	9,8	29	32	35	38	40	42	44	46	47	48
6,0	-	-	-	-	-	-	12	18	25	30	34	38	42	46	48	51	10,0	28	31	34	37	40	42	44	45	46	47
6,2	-	-	-	-	-	-	-	16	23	28	32	36	41	44	47	49	10,2	27	30	33	36	39	41	43	44	45	46
6,4	-	-	-	-	-	-	-	13	21	26	30	34	39	42	45	47	10,4	26	29	32	35	38	40	42	43	44	45
6,6	-	-	-	-	-	-	-	11	18	24	28	32	37	41	44	46	10,6	25	28	31	34	37	39	41	42	43	44
6,8	-	-	-	-	-	-	-	9	16	22	26	31	36	40	43	45	10,8	24	27	30	33	36	38	40	41	42	44
7,0	-	-	-	-	-	-	-	7	14	20	24	29	34	38	41	44	11,0	22	26	29	32	35	37	39	40	42	43
7,2	-	-	-	-	-	-	-	-	12	18	22	27	33	36	39	42	11,2	21	25	28	31	34	36	38	39	41	43
7,4	-	-	-	-	-	-	-	-	10	16	20	25	31	34	37	40	11,4	20	23	27	30	33	35	37	38	40	42
7,6	-	-	-	-	-	-	-	-	8	14	18	24	29	33	36	39	11,6	19	22	26	29	32	34	36	38	40	42
7,8	-	-	-	-	-	-	-	-	6	12	16	22	27	31	35	38	11,8	17	21	25	28	31	33	35	37	39	41
8,0	-	-	-	-	-	-	-	-	4	10	15	20	25	30	34	36	12,0	16	20	24	27	30	32	34	36	38	40
8,2	-	-	-	-	-	-	-	-	-	-	12	18	24	28	32	35	12,2	15	19	23	26	29	31	33	35	37	39
8,4	-	-	-	-	-	-	-	-	-	-	10	16	23	27	31	33	12,4	13	18	22	25	28	30	32	34	36	38
8,6	-	-	-	-	-	-	-	-	-	-	-	14	21	25	30	32	12,6	12	17	21	24	27	29	31	33	35	37
8,8	-	-	-	-	-	-	-	-	-	-	-	12	19	24	29	31	12,8	10	16	20	23	26	28	31	33	35	37
9,0	-	-	-	-	-	-	-	-	-	-	-	11	18	23	27	30	13,0	9	15	19	22	25	27	30	32	34	36
9,2	-	-	-	-	-	-	-	-	-	-	-	-	16	21	26	29	13,2	-	14	18	21	24	26	29	31	33	35
9,4	-	-	-	-	-	-	-	-	-	-	-	-	14	20	24	27	13,4	-	13	17	20	23	26	28	30	32	34
9,6	-	-	-	-	-	-	-	-	-	-	-	-	13	18	23	26	13,6	-	12	16	19	22	25	28	30	32	33
9,8	-	-	-	-	-	-	-	-	-	-	-	-	11	17	21	25	13,8	-	11	15	18	21	24	27	29	31	32
10,0	-	-	-	-	-	-	-	-	-	-	-	-	10	16	20	24	14,0	-	10	14	17	20	23	26	28	30	32
10,2	-	-	-	-	-	-	-	-	-	-	-	-	-	14	18	22	14,2	-	-	-	16	19	22	26	27	29	31
10,4	-	-	-	-	-	-	-	-	-	-	-	-	-	13	17	21	14,4	-	-	-	15	18	21	24	26	28	30
10,6	-	-	-	-	-	-	-	-	-	-	-	-	-	11	15	19	14,6	-	-	-	14	17	20	23	26	28	30
10,8	-	-	-	-	-	-	-	-	-	-	-	-	-	10	14	18	14,8	-	-	-	13	17	20	23	25	27	29
11,0	-	-	-	-	-	-	-	-	-	-	-	-	-	8	13	17	15,0	-	-	-	12	16	19	22	24	26	28
11,2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11	16	15,2	-	-	-	-	16	19	21	23	25	27
11,4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	15	15,4	-	-	-	-	15	18	20	23	25	27
11,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9	14	15,6	-	-	-	-	15	17	20	22	24	26
11,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8	13	15,8	-	-	-	-	14	17	19	22	24	26
12,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	6	11	16,0	-	-	-	-	13	16	19	21	23	25
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,5	-	-	-	-	-	14	17	19	21	23
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	17,0	-	-	-	-	-	12	15	17	20	22
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	17,5	-	-	-	-	-	-	13	15	18	20
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	18,0	-	-	-	-	-	-	12	14	17	18

Продолжение таблицы Ж.2

Психрометрическая разница, °C	Температура сухого термометра, °C
Психрометрическая разница, °C	+40	+42	+44	+46	+48	+50	+52	+54	+56	+58	+60	+62	+64	+66	+68	+70	+72	+74	+76	+78	+80	+82	+84	+86	+88	+90
0	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
0,5	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	97	98	98	98	98	98	98	98	98
1,0	94	94	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95	96	96	96	96	96	96	96	96
1,5	91	91	92	92	92	92	92	92	92	92	92	92	93	93	93	93	93	93	94	94	94	94	94	94	94	94
2,0	88	89	90	90	90	90	90	90	90	90	90	90	91	91	91	91	91	91	92	92	92	92	92	92	92	92
2,5	85	86	87	87	87	87	87	87	87	87	87	88	88	88	88	88	88	88	90	90	90	90	90	90	90	90
3,0	82	83	84	84	84	84	84	84	85	85	85	86	86	86	86	86	86	86	88	88	88	88	88	88	88	88
3,5	79	80	81	81	81	82	82	82	83	83	83	84	84	84	84	84	84	85	86	86	86	86	86	86	86	86
4,0	77	78	79	79	79	79	80	80	81	81	81	82	82	82	82	82	83	84	84	84	84	84	84	84	85	85
4,5	74	75	76	76	76	76	77	78	79	79	79	80	80	80	80	80	81	82	82	82	82	82	82	82	83	83
5,0	71	72	73	74	74	74	75	76	77	77	77	78	78	78	78	78	79	80	80	80	80	80	80	80	81	81
5,5	69	70	71	72	72	72	73	74	75	75	75	76	76	76	76	76	77	78	78	78	78	78	78	79	79	80
6,0	66	68	68	70	70	70	71	72	73	73	73	74	74	75	75	75	76	76	77	77	77	77	77	78	78	79
6,5	64	65	66	67	68	68	69	70	70	71	71	72	72	73	73	73	74	74	75	75	75	75	75	76	76	77
7,0	61	62	63	64	65	66	67	68	68	69	69	70	70	71	71	71	72	72	73	73	73	74	74	74	75	75
7,5	59	60	61	62	62	64	65	66	66	67	67	68	68	69	69	69	70	70	71	71	71	72	72	73	73	73
8,0	56	58	59	60	60	62	63	64	64	65	65	66	67	67	68	68	69	69	70	70	70	71	71	72	72	72
8,5	54	55	56	57	58	60	61	62	62	63	63	64	65	65	66	66	67	67	68	68	68	69	69	70	70	70
9,0	52	53	54	55	56	58	59	60	60	61	61	62	63	63	64	64	65	65	66	66	66	67	67	68	69	69
9,5	50	51	52	53	54	56	57	58	58	59	59	60	61	62	62	62	63	64	65	65	65	66	66	67	67	67
10,0	48	49	50	51	52	54	55	56	57	58	58	59	60	61	61	61	62	63	64	64	64	65	65	66	66	66
10,5	46	47	48	49	50	52	53	54	55	56	56	57	58	59	59	59	60	61	62	62	62	63	63	64	64	64
11,0	44	45	46	47	48	50	51	52	53	54	55	56	57	57	58	58	59	59	61	61	61	62	62	63	63	63
11,5	42	43	44	46	47	48	49	50	51	52	53	54	55	55	56	56	57	57	59	59	59	60	60	61	61	62
12,0	40	42	43	45	46	47	48	49	50	51	52	53	54	54	55	55	56	57	58	58	58	59	59	60	60	61
12,5	38	40	41	43	44	45	46	47	48	49	50	51	52	53	53	53	54	55	56	57	57	57	58	58	58	59
13,0	36	38	39	41	42	44	45	46	47	48	49	50	51	52	52	52	53	53	54	55	55	56	56	57	57	58
13,5	34	36	37	39	40	42	43	44	45	46	47	48	49	50	50	50	51	52	53	54	54	55	55	56	56	57
14,0	32	35	36	38	39	41	42	43	44	45	46	47	48	49	49	49	50	51	52	53	53	54	54	55	55	56
14,5	31	33	34	36	37	39	40	41	42	43	44	45	46	47	47	47	48	49	50	51	51	52	52	53	53	54
15,0	29	31	33	34	36	37	38	39	41	42	43	44	45	46	46	46	47	48	49	50	50	51	51	52	52	53
15,5	27	29	31	32	34	35	38	38	39	40	41	42	43	44	45	45	46	47	48	49	49	50	50	51	51	52
16,0	25	28	30	31	33	34	36	37	38	39	40	41	42	43	44	44	45	46	47	48	48	49	49	50	50	51
16,5	24	26	28	29	31	32	34	35	36	37	38	39	40	41	42	42	43	44	45	46	46	47	47	48	49	50
17,0	23	25	27	28	30	31	33	34	35	36	37	38	39	40	41	41	42	43	44	45	45	46	46	47	48	49
17,5	21	23	25	26	28	30	31	33	34	35	36	37	38	38	40	40	41	42	43	44	44	45	45	46	47	48
18,0	19	22	24	25	27	29	30	32	33	34	35	36	37	38	39	39	40	41	42	43	43	44	44	45	46	47
18,5	18	20	22	23	25	28	28	30	31	33	33	34	35	36	37	38	39	40	41	41	43	43	43	44	45	46
19,0	17	19	21	22	24	26	27	29	30	31	32	33	34	35	36	37	38	39	40	40	41	42	42	43	44	45
19,5	15	17	19	21	23	25	26	28	29	30	31	32	33	34	35	36	37	38	39	39	40	41	41	42	43	44
20,0	14	16	18	20	22	24	25	27	28	29	30	31	32	33	34	35	36	37	38	38	39	40	40	41	42	43
20,5	12	14	16	18	20	22	23	25	27	28	29	30	31	32	33	34	35	36	37	37	38	39	39	40	41	42
21,0	11	13	15	17	19	21	22	24	25	27	28	29	30	31	32	33	34	35	36	36	37	38	38	39	40	41
21,5	9	12	14	16	18	20	21	23	24	26	27	28	29	30	31	32	33	34	35	35	36	37	38	38	39	40
22,0	8	11	13	15	17	19	20	22	23	25	26	27	28	29	30	31	32	33	34	34	35	36	36	37	38	39
22,5	-	-	9	13	15	17	19	21	22	23	25	26	27	28	29	30	31	32	33	33	34	35	36	36	37	38
23,0	-	-	8	12	14	16	18	20	21	22	24	25	26	27	28	29	30	31	32	32	33	34	34	35	36	37
23,5	-	-	-	11	13	15	17	19	20	21	23	24	25	26	27	28	29	30	31	31	32	33	33	34	35	36
24,0	-	-	-	10	12	14	16	18	19	20	22	23	24	25	26	27	28	29	30	31	31	32	32	33	34	35
24,5	-	-	-	-	11	13	15	17	18	19	21	22	23	24	25	26	27	28	29	30	30	31	31	32	33	34
25,0	-	-	-	-	10	12	14	16	17	18	20	21	22	23	24	25	26	27	28	29	29	30	30	31	32	33
26,0	-	-	-	-	8	10	12	14	15	17	18	19	20	22	23	23	25	25	26	27	28	29	29	30	31	32
27,0	-	-	-	-	-	-	10	12	13	15	16	17	18	20	21	21	23	23	24	25	26	27	27	28	29	30
28,0	-	-	-	-	-	-	8	10	12	13	14	16	17	18	19	20	21	22	23	24	25	26	26	27	28	29
29,0	-	-	-	-	-	-	-	8	10	11	12	14	15	16	17	18	19	20	21	22	23	24	24	25	26	27
30,0	-	-	-	-	-	-	-	7	8	9	11	13	14	15	16	17	18	19	20	21	22	23	23	24	25	26
31,0	-	-	-	-	-	-	-	-	-	-	9	11	12	13	14	15	16	17	18	19	20	21	21	22	23	24
32,0	-	-	-	-	-	-	-	-	-	-	8	10	11	12	13	14	15	16	17	18	19	20	20	21	22	23
33,0	-	-	-	-	-	-	-	-	-	-	-	-	-	11	12	13	14	15	16	16	17	18	19	20	20	21
34,0	-	-	-	-	-	-	-	-	-	-	-	-	-	10	11	12	13	14	15	15	16	17	18	18	19	20
35,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	11	12	13	14	15	16	16	17	18	19
36,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9	10	11	12	13	14	15	15	16	17	18
37,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12	13	14	14	15	16	17
38,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11	12	13	13	14	15	16
39,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12	12	13	14	15
40,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11	11	12	13	14

Приложение И

(справочное)

ДИАГРАММА ВЛАЖНОГО ВОЗДУХА

Рисунок И.1. I-d диаграмма влажного воздуха

при 745 мм рт. ст. на 1 кг содержащегося в нем сухого

воздуха (для температуры до 200 °C)

Рисунок И.2. I-d диаграмма влажного воздуха

при 745 мм рт. ст. на 1 кг содержащегося в нем сухого

воздуха (для температуры до 250 °C)

Рисунок И.3. I-d диаграмма влажного воздуха

при 745 мм рт. ст. на 1 кг содержащегося в нем сухого

воздуха

Приложение К

(справочное)

ТАБЛИЦА ДЛЯ ВЛАЖНОГО ВОЗДУХА

Теплосодержание

Влагосодержание d = г/кг сух. возд. P = 745 мм рт. ст.

Таблица К.1

t, °C
	100		90		80		70		60
	I	d	I	d	I	d	I	d	I	d
-15	-2,98	1,04	-3,04	0,94	-3,10	0,83	-3,16	0,73	-3,23	0,62
-10	-1,43	1,63	-1,53	1,47	-1,63	1,30	-1,73	1,14	-1,82	0,98
-5	+0,30	2,52	+0,15	2,27	0	2,02	-0,15	1,76	-0,30	1,51
0	2,30	3,85	2,06	3,46	1,83	3,07	1,61	2,69	1,37	2,30
5	4,50	5,51	4,16	4,95	3,83	4,40	3,50	3,85	3,17	3,29
10	7,03	7,78	6,60	7,00	6,13	6,21	5,66	5,43	5,19	4,65
15	10,15	10,86	9,48	9,76	8,82	8,66	8,16	7,56	7,50	6,47
20	13,88	15,00	12,95	13,46	12,02	11,94	11,10	10,42	10,19	8,01
25	18,45	20,50	17,17	18,39	15,89	16,29	14,63	14,21	13,37	12,14
30	24,14	27,78	22,38	24,89	20,63	22,03	13,90	19,19	17,18	16,37
35	31,27	37,37	28,86	33,43	26,48	29,54	24,13	25,70	21,80	21,90
40	40,31	49,98	37,02	44,62	33,78	39,35	30,59	34,16	27,45	29,05
45	51,86	66,57	47,36	59,28	42,96	52,14	38,65	45,15	34,43	38,31
50	66,74	88,42	60,58	78,47	54,59	68,79	47,76	59,38	43,08	50,21
55	86,18	117,60	77,69	103,80	69,49	90,60	61,58	77,86	53,94	65,57
60	112,05	156,64	100,15	137,54	88,82	119,35	78,01	102,00	67,68	85,44
65	147,15	210,31	130,19	183,15	114,27	157,69	99,32	133,77	85,24	111,26
70	196,30	285,99	171,37	246,12	148,49	209,73	127,43	176,15	107,98	145,16
75	268,20	397,29	229,89	336,37	195,84	282,25	165,37	233,85	137,95	190,31
80	380,22	571,34	317,27	471,60	263,90	387,06	218,09	314,53	178,35	251,62
85	574,83	874,65	459,03	691,72	368,15	548,25	294,96	432,75	234,77	337,78
90	981,06	1508,05	719,78	1097,51	542,29	818,24	413,93	616,33	316,82	463,62
95	2320,34	3601,74	1344,84	2071,68	886,03	1352,19	619,45	934,27	445,27	661,27
99,4	-	-	3710,31	5761,26	1660,04	2555,95	977,28	1488,73	636,11	955,60
100	-	-	3707,78	5754,47	1659,81	2554,20	977,26	1487,82	636,18	955,06
110	-	-	3726,23	5736,61	1669,34	2546,41	983,95	1483,54	641,39	952,42
120	-	-	3745,45	5720,56	1679,54	2539,86	990,95	1479,85	646,79	950,17
130	-	-	3765,41	5706,03	1690,05	2533,97	998,12	1476,53	652,37	948,23
140	-	-	3787,61	5695,28	1700,86	2528,65	1005,63	1473,79	658,06	946,50
150	-	-	3810,11	5685,22	1712,08	2524,09	1013,22	1471,23	663,87	944,98
160	-	-	3831,64	5674,02	1723,57	2520,04	1021,08	1469,69	669,80	943,67
170	-	-	3855,23	5665,95	1735,53	2516,71	1029,01	1467,12	675,79	942,47
180	-	-	3879,05	5658,49	1747,61	2513,67	1037,10	1465,44	681,90	941,47
190	-	-	3903,26	5651,63	1759,85	2510,86	1045,30	1463,90	688,26	940,55
200	-	-	3929,18	5647,35	1772,22	2508,29	1053,56	1462,47	694,58	939,70

Продолжение таблицы К.1

t, °C
	50		40		30		20		10		5		0
	I	d	I	d	I	d	I	d	I	d	I	d	I	d
-15	-3,29	0,52	-3,35	0,42	-3,41	0,31	-3,47	0,21	-3,53	0,10	-3,56	0,05	-3,59	0
-10	-1,91	0,82	-2,01	0,65	-2,11	0,49	-2,20	0,33	-2,30	0,16	-2,35	0,08	-2,39	0
-5	-0,45	1,26	-0,60	1,01	-0,75	0,75	-0,90	0,50	-1,05	0,25	-1,12	0,13	-1,20	0
0	1,15	1,92	0,91	1,53	0,69	1,15	0,46	0,77	0,23	0,38	0,11	0,19	0	0
5	2,84	2,74	2,51	2,19	2,18	1,64	1,85	1,09	1,53	0,55	1,36	0,27	1,20	0
10	4,72	3,87	4,25	3,09	3,78	2,31	3,32	1,54	2,86	0,77	2,62	0,38	2,39	0
15	6,84	5,38	6,19	4,30	5,54	3,22	4,88	2,14	4,24	1,07	3,91	0,53	3,59	0
20	9,28	7,41	8,37	5,91	7,47	4,42	6,57	2,94	5,68	1,47	5,23	0,73	4,79	0
25	12,12	10,08	10,88	8,04	9,64	6,01	8,42	3,99	7,20	1,99	6,59	0,99	5,99	0
30	15,48	13,59	13,79	10,82	12,12	8,08	10,46	5,36	8,82	2,67	8,00	1,33	7,19	0
35	19,50	18,14	17,23	14,43	14,98	10,76	12,76	7,13	10,56	3,55	9,47	1,77	8,39	0
40	24,36	24,03	21,31	19,07	18,32	14,20	15,37	9,40	12,45	4,66	11,01	2,32	9,58	0
45	30,29	31,60	26,23	25,03	22,25	18,58	18,36	12,27	14,52	6,07	12,65	3,02	10,78	0
50	37,56	41,29	32,18	32,60	26,93	24,13	21,82	15,88	16,84	7,84	14,40	3,90	11,98	0
55	46,57	53,70	39,45	42,24	32,55	31,15	25,89	20,43	19,43	10,05	16,28	4,98	13,18	0
60	57,81	69,61	48,38	54,48	39,33	39,93	30,67	26,10	22,36	12,78	18,33	6,33	14,38	0
65	71,90	89,95	59,43	70,02	47,58	51,08	36,35	33,15	25,70	16,14	20,58	7,97	15,58	0
70	89,88	116,33	73,24	89,83	57,66	65,03	43,13	41,90	29,53	20,27	23,05	9,97	16,78	0
75	113,17	150,96	90,64	115,21	70,09	82,60	51,26	52,74	33,95	25,30	25,81	12,40	17,99	0
80	143,54	196,55	112,82	147,96	85,51	104,77	61,07	66,15	39,08	31,41	28,89	15,32	19,19	0
85	184,40	258,35	141,65	190,95	104,92	133,07	73,02	82,83	45,07	38,84	32,36	18,83	20,39	0
90	240,80	344,13	179,69	248,12	129,53	169,34	87,61	103,54	52,09	17,81	36,28	23,02	21,59	0
95	322,62	469,12	231,61	326,60	161,43	216,75	105,69	129,55	60,35	58,68	40,73	28,02	22,79	0
99,4	431,56	636,07	295,35	423,39	198,19	271,75	125,31	158,08	68,94	70,23	45,20	33,24	23,85	0
100	431,68	635,76	295,50	423,21	198,35	271,66	125,59	158,23	69,10	70,22	45,35	33,24	24,00	0
110	436,01	634,12	299,22	422,19	201,62	271,05	128,51	157,90	71,74	70,09	47,87	33,18	26,40	0
120	440,40	632,71	303,02	421,31	204,94	270,53	131,47	157,62	74,39	69,97	50,40	33,13	28,81	0
130	445,01	631,48	306,88	420,55	208,30	270,07	134,43	157,37	77,06	69,87	52,99	33,08	31,28	0
140	449,66	630,42	310,79	419,88	211,69	269,67	137,43	157,16	79,73	69,78	55,46	33,04	33,71	0
150	454,36	629,47	314,76	419,29	215,11	269,32	140,44	156,97	82,41	69,71	58,10	33,01	36,15	0
160	459,14	628,64	318,77	418,78	218,66	269,01	143,55	156,79	85,20	69,64	60,68	32,97	38,59	0
170	463,97	627,90	322,81	418,32	222,23	268,74	146,70	156,66	87,97	69,58	63,28	32,95	41,04	0
180	468,85	627,26	326,88	417,92	225,68	268,50	149,74	156,53	90,68	69,52	65,83	32,92	43,49	0
190	473,78	626,67	331,30	417,62	229,30	268,28	152,80	156,41	93,44	69,48	68,44	32,90	45,94	0
200	478,75	626,15	335,11	417,22	232,70	268,08	155,66	155,30	96,19	69,43	71,00	32,88	48,40	0

Приложение Л

(справочное)

ГЛУБИНА ВВОДА ПНЕВМОТРУБКИ

Таблица Л.1

Номер точки замера	Число площадей
Номер точки замера	1	2	3	4	5	6	7	8
1	0,293	0,134	0,086	0,065	0,051	0,043	0,036	0,032
2	1,707	0,500	0,293	0,209	0,163	0,134	0,114	0,099
3	-	1,500	0,591	0,388	0,293	0,236	0,198	0,171
4	-	1,866	1,409	0,646	0,452	0,355	0,293	0,250
5	-	-	1,707	1,354	0,684	0,500	0,402	0,339
6	-	-	1,914	1,612	1,316	0,711	0,537	0,441
7	-	-	-	1,791	1,548	1,289	0,713	0,567
8	-	-	-	1,935	1,707	1,500	1,267	0,750
9	-	-	-	-	1,837	1,645	1,463	1,250
10	-	-	-	-	1,949	1,764	1,598	1,433
11	-	-	-	-	-	1,866	1,707	1,559
12	-	-	-	-	-	1,967	1,802	1,661
13	-	-	-	-	-	-	1,886	1,750
14	-	-	-	-	-	-	1,964	1,829
15	-	-	-	-	-	-	-	1,901
16	-	-	-	-	-	-	-	1,968

Приложение М

(справочное)

ОБЪЕМ ВЛАЖНОГО ВОЗДУХА НА 1 кг СУХОГО ВОЗДУХА (V _о - м ³ /кг,

P = 745 мм Hg)

Таблица М.1

t, °C													t, °C
t, °C	100	90	80	70	60	50	40	30	20	10	5	0	t, °C
-15	0,7472	0,7470	0,7469	0,7468	0,7467	0,7465	0,7464	0,7463	0,7462	0,7460	0,7460	0,7459	-15
-10	0,7624	0,7622	0,7620	0,7618	0,7616	0,7614	0,7612	0,7610	0,7608	0,7606	0,7605	0,7604	-10
-5	0,7780	0,7776	0,7773	0,7770	0,7767	0,7764	0,7761	0,7758	0,7754	0,7751	0,7750	0,7748	-5
0	0,7941	0,7937	0,7932	0,7927	0,7922	0,7925	0,7912	0,7907	0,7902	0,7897	0,7895	0,7893	0
5	0,8108	0,8101	0,8094	0,8087	0,8080	0,8073	0,8065	0,8058	0,8051	0,8044	0,8041	0,8037	5
10	0,8284	0,8274	0,8263	0,8253	0,8243	0,8233	0,8222	0,8212	0,8202	0,8192	0,8187	0,8182	10
15	0,8472	0,8457	0,8442	0,8427	0,8413	0,8398	0,8384	0,8369	0,8355	0,8340	0,8333	0,8326	15
20	0,8675	0,8654	0,8633	0,8613	0,8592	0,8572	0,8551	0,8531	0,8511	0,8491	0,8481	0,8471	20
25	0,8899	0,8870	0,8841	0,8812	0,8783	0,8755	0,8727	0,8698	0,8670	0,8643	0,8629	0,8615	25
30	0,9151	0,9110	0,9070	0,9030	0,8990	0,8951	0,8912	0,8873	0,8835	0,8797	0,8778	0,8760	30
35	0,9438	0,9382	0,9327	0,9272	0,9217	0,9164	0,9111	0,9058	0,9006	0,8955	0,8929	0,8904	35
40	0,9775	0,9697	0,9620	0,9545	0,9471	0,9398	0,9326	0,9255	0,9189	0,9116	0,9082	0,9049	40
45	1,0175	1,0068	0,9963	0,9860	0,9759	0,9660	0,9563	0,9468	0,9375	0,9283	0,9238	0,9193	45
50	1,0062	1,0513	1,0368	1,0228	1,0090	0,9957	0,9827	0,9700	0,9576	0,9455	0,9396	0,9338	50
55	1,1268	1,1060	1,0860	1,0667	1,0480	1,0300	1,0135	0,9957	0,9794	0,9635	0,9558	0,9482	55
60	1,2041	1,1748	1,1468	1,1201	1,0946	1,0702	1,0469	1,0245	1,0030	0,9824	0,9725	0,9627	60
65	1,3059	1,2636	1,2239	1,1866	1,1514	1,1170	1,0870	1,0573	1,0292	1,0025	0,9896	0,9771	65
70	1,4448	1,3820	1,3244	1,2743	1,2222	1,1754	1,1345	1,0951	1,0583	1,0239	1,0075	0,9916	70
75	1,6441	1,5466	1,4600	1,3824	1,3126	1,2494	1,1919	1,1394	1,0912	1,0469	1,0261	1,0080	75
80	1,9500	1,7885	1,6513	1,5336	1,4313	1,3417	1,2625	1,1920	1,1289	1,0720	1,0456	1,0205	80
85	2,4762	2,1759	1,9401	1,7502	1,5938	1,4628	1,3515	1,2558	1,1725	1,0995	1,0662	1,0349	85
90	3,5664	2,8824	2,4176	2,0812	1,8264	1,6268	1,4662	1,3342	1,2237	1,1300	1,0882	1,0494	90
95	7,1448	4,5662	3,3529	2,6476	2,1863	1,8612	1,6197	1,4332	1,2894	1,1641	1,1117	1,0638	95
99,4	7,1448	10,9192	5,4498	3,6277	2,7167	2,1700	1,8055	1,5451	1,3482	1,1980	1,1341	1,0765	99,4
100	7,1448	10,9251	5,4554	3,6310	2,7198	2,1726	1,8078	1,5473	1,3519	1,1999	1,1359	1,0783	100
110	7,1448	11,2026	5,5943	3,7248	2,7899	2,2290	1,8550	1,5880	1,3876	1,2318	1,1662	1,1072	110
120	7,1448	11,4801	5,7342	3,8183	2,8602	2,2855	1,9024	1,6287	1,4234	1,2638	1,1966	1,1361	120
130	7,1448	11,7576	5,8741	3,9117	2,9308	2,3422	1,9498	1,6695	1,4593	1,2958	1,2269	1,1650	130
140	7,1448	12,0403	6,0140	4,0059	3,0055	2,8990	1,9972	1,7103	1,4951	1,3278	1,2573	1,1939	140
150	7,1448	12,3224	6,1547	4,0999	3,0723	2,4558	2,0448	1,7512	1,5310	1,3598	1,2877	1,2228	150
160	7,1448	12,6000	6,2956	4,1944	3,1433	2,5128	2,0924	1,7921	1,5667	1,2918	1,3180	1,2517	160
170	7,1448	12,8828	6,4376	4,2889	3,2144	2,5698	2,1401	1,8331	1,6029	1,4138	1,3484	1,2806	170
180	7,1448	13,1655	6,5796	4,3838	3,2858	2,6270	2,1878	1,8741	1,6388	1,4559	1,3788	1,3095	180
190	7,1448	13,4483	6,7416	4,4787	3,3571	2,6582	2,2359	1,9151	1,6748	1,4879	1,4092	1,3384	190
200	7,1448	13,7361	6,8636	4,5735	3,4285	2,7414	2,2833	1,9562	1,7108	1,5199	1,4396	1,3673	200
210	7,1448	14,0189	7,0066	4,6687	3,5000	2,7987	2,3312	1,9973	1,7468	1,5520	1,4700	1,3962	210
220	7,1448	14,3023	7,1488	4,7641	3,5716	2,8561	2,3790	2,0384	1,7828	1,5841	1,5004	1,4251	220
230	7,1448	14,5902	7,2918	4,8593	3,6432	2,9134	2,4269	2,0794	1,8188	1,6161	1,5308	1,4540	230
240	7,1448	14,8730	7,4348	4,9549	3,7148	2,9708	2,4749	2,1206	1,8549	1,6482	1,5612	1,4829	240
250	7,1448	15,1609	7,5778	5,0504	3,7865	3,0283	2,5228	2,1617	1,8909	1,6803	1,5916	1,5118	250
260	7,1448	15,4441	7,7210	5,1458	3,8583	3,0858	2,5707	2,2028	1,9269	1,7123	1,6220	1,5407	260
270	7,1448	15,7321	7,8640	5,2413	3,9801	3,1432	2,6187	2,2440	1,9630	1,7444	1,6524	1,5696	270
280	7,1448	16,0199	8,0070	5,3372	4,0019	3,2007	2,6636	2,2852	1,9990	1,7765	1,6828	1,5985	280
290	7,1448	16,3033	8,1513	5,4329	4,0738	3,2583	2,7146	2,3263	2,0351	1,8086	1,7132	1,6274	290
300	7,1448	16,5911	8,2943	5,5285	4,1456	3,3158	2,7624	2,3675	2,0712	1,8407	1,7436	1,6563	300
350	7,1448	18,0290	9,0132	6,0081	4,5055	3,6039	3,0028	2,5735	2,2515	2,0011	1,8957	1,8008	350
400	7,1448	19,4680	9,7330	6,4881	4,8657	3,8922	3,2432	2,7797	2,4320	2,1616	2,0477	1,9453	400
450	7,1448	20,9084	10,4536	6,9686	5,2262	4,1807	3,4837	2,9859	2,6125	2,3221	2,1998	2,0898	450
500	7,1448	22,3499	11,1746	7,4496	5,5869	4,4693	7,7243	3,1922	2,7930	2,4826	2,3519	2,2343	500
550	7,1448	23,7931	11,8960	7,9305	5,9478	4,7581	3,9660	3,3985	2,9736	2,6431	2,5040	2,3788	550
600	7,1448	25,2364	12,6173	8,4118	6,3088	5,0469	4,2057	3,6048	3,1542	2,8037	2,6561	2,5233	600
650	7,1448	26,6798	13,3396	8,8930	6,6697	5,3357	4,4464	3,8112	3,3348	2,9642	2,8082	2,6678	650
700	7,1448	28,1235	14,0615	9,3714	7,0308	5,6246	4,6871	4,0176	3,5154	3,1247	2,9603	2,8123	700
750	7,1448	29,5674	14,7836	9,8558	7,3919	5,9135	4,9279	4,2239	3,6959	3,2853	3,1124	2,9563	750
800	7,1448	31,0118	15,5058	10,3373	7,7530	6,2024	5,1687	4,4303	3,8766	3,4458	3,2645	3,1013	800

Приложение Н

(рекомендуемое)

ПЕРЕЧЕНЬ СРЕДСТВ ИЗМЕРЕНИЙ И ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ

ПРИ ОПРЕДЕЛЕНИИ ФУНКЦИОНАЛЬНЫХ ПОКАЗАТЕЛЕЙ

Анемометры ручные со счетным механизмом по ГОСТ 6376 с основной погрешностью измерения не более, м/с:

- крыльчатого;

- чашечного,

(где

- измеряемая скорость воздушного потока).

Анемометр ручной индукционный по ГОСТ 7193 с погрешностью измерения

(где

- измеряемая скорость воздушного потока).

Банки стеклянные с притертыми пробками с погрешностью измерения +/- 0,1 Па по ГОСТ 23932 .

Барометр-анероид.

Весы платформенные с погрешностью измерения +/- 100 г по ГОСТ Р 53228 .

Весы технические до 1 кг с погрешностью измерения +/- 40 г.

Весы электрические с погрешностью измерения +/- 20 мг по ГОСТ Р 53228 .

Влагомер зерна ИВЗ-М1 с погрешностью измерения от +/- 1,0% до +/- 1,5%.

Влагомер (типа ВЗПК-1, ВЛК-01) с погрешностью измерения от +/- 1,0% до +/- 2,0%.

Доски разборные.

Емкости (банки) для отбора проб.

Измеритель деформации клейковины лабораторный типа ИДК-1 с погрешностью измерения +/- 2,5 усл. ед.

Линейка измерительная металлическая с погрешностью измерения +/- 1 мм по ГОСТ 427 .

Лупа зерновая по ГОСТ 25706 .

Мельница лабораторная электрическая.

Микроманометр ММН-240(5) с погрешностью измерения кл. 1,0.

Пинцеты по ГОСТ 21241 .

Пневмотрубки Пито, Прандтля.

Психрометр аспирационный с погрешностью измерения +/- 2,0% , +/- 2 °C.

Пурка литровая с падающим грузом ПХ-1 с погрешностью измерения от 0 до 4 г.

Растильни.

Рулетка ЗПКЗ-20/АУТ, Р20-УЗК с погрешностью измерения +/- 1 мм по ГОСТ 7502 .

Секундомер с погрешностью измерения +/- 1 с.

Совочки металлические.

Ступа фарфоровая по ГОСТ 9147 .

Сумочки лабораторные размером 20 x 12 см.

Тара для проб.

Тахометр с погрешностью измерения +/- 0,05% по ГОСТ Р 8.719 .

Термометры жидкостные стеклянные по ГОСТ 28498 с погрешностью измерения +/- 1 °C.

Термометры максимальные ртутные по ГОСТ Р 52921 с погрешностью измерения +/- 1 °C.

Термопара до 1500 °C с погрешностью измерения +/- 1 °C.

Термостат для проращивания семян с погрешностью измерения +/- 1 °C.

Трубки для измерения статического давления.

Шкаф сушильный.

Шпатели.

Щуп для отбора проб.

Эксикаторы.

Электромагнит грузоподъемностью не менее 2 кг.

Электропсихрометр.

Примечание. Допускается применять средства измерений других типов, обеспечивающие требуемую точность измерений.

БИБЛИОГРАФИЯ

[1]	СТО АИСТ 2.3-2009	Испытания сельскохозяйственной техники. Асинхронный электропривод. Методы оценки
[2]	Правила по метрологии ПР 50.2.006-94	Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений
[3]	СТО АИСТ 10.2-2010	Испытания сельскохозяйственной техники. Зерноочистительные машины и агрегаты, зерноочистительно-сушильные комплексы. Методы оценки функциональных показателей
[4]	СТО АИСТ 31.6-2010	Испытания сельскохозяйственной техники. Теплогенераторы. Методы оценки функциональных показателей
[5]	СТО АИСТ 2.8-2010	Испытания сельскохозяйственной техники. Надежность. Методы оценки показателей
