"Методическое пособие по проектированию керамзитобетонных ограждающих конструкций зданий и сооружений"

Настоящее методическое пособие разработано в развитие положений СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий" для разъяснения особенностей проектирования жилых, производственных и общественных зданий с применением керамзитобетона.

Применение настоящего методического пособия позволит повысить качество выполняемых проектных работ, сократить сроки и снизить стоимость проектирования за счет использования типовых единых практических подходов к выполнению работ на основе унифицированных методик и технологий, а также заложит основы для проведения независимых экспертных оценок выполненных работ, что приведет к снижению рисков возникновения аварийных ситуаций и повышению безопасной эксплуатации строительных объектов.

Настоящее пособие разработано в развитие положений СП 50.13330.2012 в части раздела 5 (пункты 5.2, 5.5, 5.7), приложения Т (таблица Т.1), приложения Е и в соответствии с СП 15.13330, СП 20.13330, СП 50.13330, СП 54.13330, СП 63.13330, СП 118.13330.

Настоящее методическое пособие разработано авторским коллективом Акционерного общества "НИИКерамзит" (АО "НИИКерамзит") (генеральный директор АО "НИИКерамзит", канд. техн. наук В.М. Горин, директор АО "НИИКерамзит" С.А. Токарева, В.Д. Авакова, Н.М. Черткова - введение; разделы 1 - 4, подразделы 5.1, 5.2, 5.3, 5.4.3, 5.4.4, 5.4.5, 6.2, 6.4, раздел 7; приложения А, Б, В, Г, Д, Е, Ж, И, К, М, Н, У) и Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона имени А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) (д-р техн. наук, проф. В.Ф. Степанова, канд. техн. наук В.И. Савин, канд. техн. наук В.Н. Строцкий, С.Г. Зимин, А.И. Родин - разделы 1 - 4, подразделы 5.4.1, 5.4.2, 6.1, 6.3; приложения Л, П, Р, С, Т).

1 Область применения

Настоящее методическое пособие (далее - пособие) распространяется на проектирование тепловой защиты строящихся или реконструируемых жилых, общественных, производственных, сельскохозяйственных и складских зданий, в которых необходимо поддерживать определенный температурно-влажностный режим.

Настоящее пособие содержит техническую документацию, материалы для проектирования зданий и сооружений (жилых - СП 54.13330, общественных - СП 118.13330), в ограждающих конструкциях которых применяются керамзит и керамзитобетон.

Пособие не распространяется на тепловую защиту:

- культовых зданий;

- жилых и общественных зданий, отапливаемых периодически (менее трех дней в неделю) или сезонно (непрерывно менее трех месяцев в году);

- временных зданий, находящихся в эксплуатации не более двух отопительных сезонов;

- теплиц, парников и зданий холодильников;

- зданий, строений, сооружений, которые в соответствии с законодательством Российской Федерации отнесены к объектам культурного наследия (памятникам истории и культуры) в соответствии с [1].

2 Нормативные ссылки

В настоящем пособии использованы нормативные ссылки на следующие документы:

ГОСТ 379-2015 Кирпич, камни, блоки и плиты перегородочные силикатные. Общие технические условия

ГОСТ 530-2012 Кирпич и камень керамические. Общие технические условия

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: стандарт "Растворы строительные. Методы испытаний" имеет номер ГОСТ 5802-86, а не ГОСТ 5802-89.

ГОСТ 5802-89 Растворы строительные. Методы испытаний

ГОСТ 6133-99 Камни бетонные стеновые. Технические условия

ГОСТ 9573-2012 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия

ГОСТ 11024-2012 Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия

ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

ГОСТ 12730.1-78 Бетоны. Методы определения плотности

ГОСТ 12730.2-78 Бетоны. Метод определения влажности

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия

ГОСТ 25192-2012 Бетоны. Классификация и общие технические требования

ГОСТ 25820-2014 Бетоны легкие. Технические условия

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия

ГОСТ 31166-2003 Конструкции ограждающие зданий и сооружений. Метод калориметрического определения коэффициента теплопередачи

ГОСТ 31310-2015 Панели стеновые трехслойные железобетонные с эффективным утеплителем. Общие технические условия

ГОСТ 32488-2013 Панели стеновые наружные железобетонные из керамзитобетона для жилых и общественных зданий. Технические условия

ГОСТ 32496-2013 Заполнители пористые для легких бетонов. Технические условия

ГОСТ 32497-2013 Заполнители пористые теплоизоляционные для зданий и сооружений. Технические условия

ГОСТ 33126-2014 Блоки керамзитобетонные стеновые. Технические условия

ГОСТ 34329-2017 Опалубка. Общие технические условия

ГОСТ Р 54851-2011 Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче

ГОСТ Р 54855-2011 Материалы и изделия строительные. Определение расчетных значений теплофизических характеристик

ГОСТ Р 56506-2015 Плиты из крупнопористого керамзитобетона теплоизоляционные. Технические условия

СП 15.13330.2012 "СНиП II-22-81* Каменные и армокаменные конструкции" (с изменениями N 1, N 2, N 3)

СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2)

СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2)

СП 48.13330.2019 "СНиП 12-01-2004 Организация строительства"

СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий" (с изменением N 1)

СП 54.13330.2016 "СНиП 31-01-2003 Здания жилые многоквартирные" (с изменениями N 1, N 2, N 3)

СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменением N 1)

СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3)

СП 112.13330.2011 "СНиП 21-01-97* Пожарная безопасность зданий и сооружений"

СП 118.13330.2012 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2, N 3, N 4)

СП 131.13330.2018 "СНиП 23-01-99* Строительная климатология"

СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты (с изменением N 1)

СП 351.1325800.2017 Бетонные и железобетонные конструкции из легких бетонов. Правила проектирования

СП 414.1325800.2018 Несъемная опалубка. Правила проектирования

Примечание - При пользовании настоящим пособием целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего пособия в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем пособии применены термины по ГОСТ 25192, ГОСТ 25820, ГОСТ 32496, ГОСТ 32497, ГОСТ 33126, а также следующие термины с соответствующими определениями:

3.1 жесткие керамзитобетонные плиты: Плиты из беспесчаного керамзитобетона, предназначенные в основном для утепления фасадов эксплуатируемых зданий по ГОСТ Р 56506.

3.2 керамзит: Искусственный пористый материал ячеистого строения, получаемый ускоренным обжигом легкоплавких глин.

Примечания

1 В зависимости от принятой технологии производства зерна керамзита могут иметь различную форму (гравия или щебня).

2 Свойства керамзита зависят от свойств исходного глинистого сырья и условий его подготовки, обжига, охлаждения.

3.3 керамзитобетон крупнопористой структуры (крупнопористый керамзитобетон): Керамзитобетон без мелкого заполнителя, в котором керамзитовый гравий скреплен небольшим количеством цементного камня, который, обволакивая тонким слоем зерна крупного заполнителя, не заполняет межзерновую пустотность заполнителя.

Примечание - Структура крупнопористого керамзитобетона характеризуется зернистым строением и открытой непрерывной (сквозной) пористостью.

3.4 керамзитобетон плотной структуры (плотный керамзитобетон): Керамзитобетон с мелким (плотным или пористым) заполнителем, у которого все пространство между зернами керамзитового гравия или щебня заполнено затвердевшим раствором и порами вовлеченного воздуха, образованных за счет применения добавок, регулирующих пористость бетонной смеси и бетона.

3.5 керамзитобетон поризованной структуры (керамзитопенобетон): Керамзитобетон без мелкого заполнителя, у которого пространство между зернами керамзитового гравия или щебня заполнено затвердевшим поризованным цементным камнем, образованным за счет применения добавок, регулирующих пористость бетонной смеси и бетона (технической пеной или воздухововлекающими добавками).

3.6 керамзитобетон: Затвердевший искусственный конгломерат, образованный из специально подобранной смеси керамзита, песка, вяжущего, добавок и воды.

Примечание - Керамзит, входящий в бетон, составляет основную часть его объема, в то время как вяжущее с водой занимает лишь межзерновое пространство. Поэтому своими специфическими особенностями керамзитобетон в значительной степени обязан керамзиту.

3.7 керамзитобетонная стеновая панель: Крупноразмерный железобетонный плоский элемент стены заводского изготовления из керамзитобетона по ГОСТ 31310 и ГОСТ 32488.

3.8 керамзитобетонный блок: Блок без пустот или с технологическими пустотами, имеющий стандартные геометрические размеры, выпускаемый по ГОСТ 33126 и ГОСТ 6133.

3.9 керамзитовый гравий: Искусственный пористый заполнитель ячеистого строения округлой или гравелистой формы с шероховатой поверхностью, полученный при вспучивании (увеличении в объеме) полуфабриката в результате обжига легкоплавкого глинистого сырья.

3.10 керамзитовый песок: Искусственный пористый заполнитель произвольной формы, с размером зерен менее 5 мм, полученный при обжиге мелких фракций полуфабриката или дроблении керамзита.

3.11 керамзитовый щебень: Искусственный пористый заполнитель произвольной, преимущественно угловатой формы, полученный при вспучивании в результате обжига фракционированного камнеподобного глинистого сырья или дроблении керамзита фракции более 20 мм.

3.12 керамзитополистиролбетон плотной структуры (керамзитополистиролбетон): Легкий бетон, в котором часть мелкого минерального пористого заполнителя частично (не более 25%) заменена вспененными гранулами полистирола (ПВГ); наличие в ПВГ зерен крупностью более 5 мм не должно превышать 10% по массе.

3.13 конструкционно-теплоизоляционный керамзитобетон: Легкий бетон, к которому предъявляются требования по механическим свойствам, долговечности и теплотехническим показателям.

3.14 конструкционный керамзитобетон: Легкий бетон, к которому предъявляются требования по механическим свойствам и долговечности.

3.15 теплоизоляционный керамзитобетон: Легкий бетон, предназначенный для изготовления теплоизоляционных изделий, устройства теплоизоляции чердаков, кровель, полов, теплоизоляции стен в колодцевой кладке, для теплоизоляции строительных конструкций, оборудования и трубопроводов.

3.16 "теплый" раствор: Цементный раствор на неорганических зернистых сыпучих минеральных материалах с плотностью зерен в сухом состоянии не более 1000 кг/м³.

4 Общие положения

Настоящее пособие предназначено для проектных и строительных организаций, содержит принципиальные конструктивные решения теплоэнергоэффективных ограждающих конструкций из керамзита и керамзитобетона для жилых и общественных зданий.

В настоящем пособии (раздел 6) разъяснены особенности проектирования тепловой защиты ограждающих конструкций (стен) зданий с применением высокопустотных вибропрессованных блоков несъемной опалубки из керамзитобетона, керамзитобетонных полнотелых и пустотелых блоков (без термовкладышей и с термовкладышами), блоков из крупнопористого керамзитобетона.

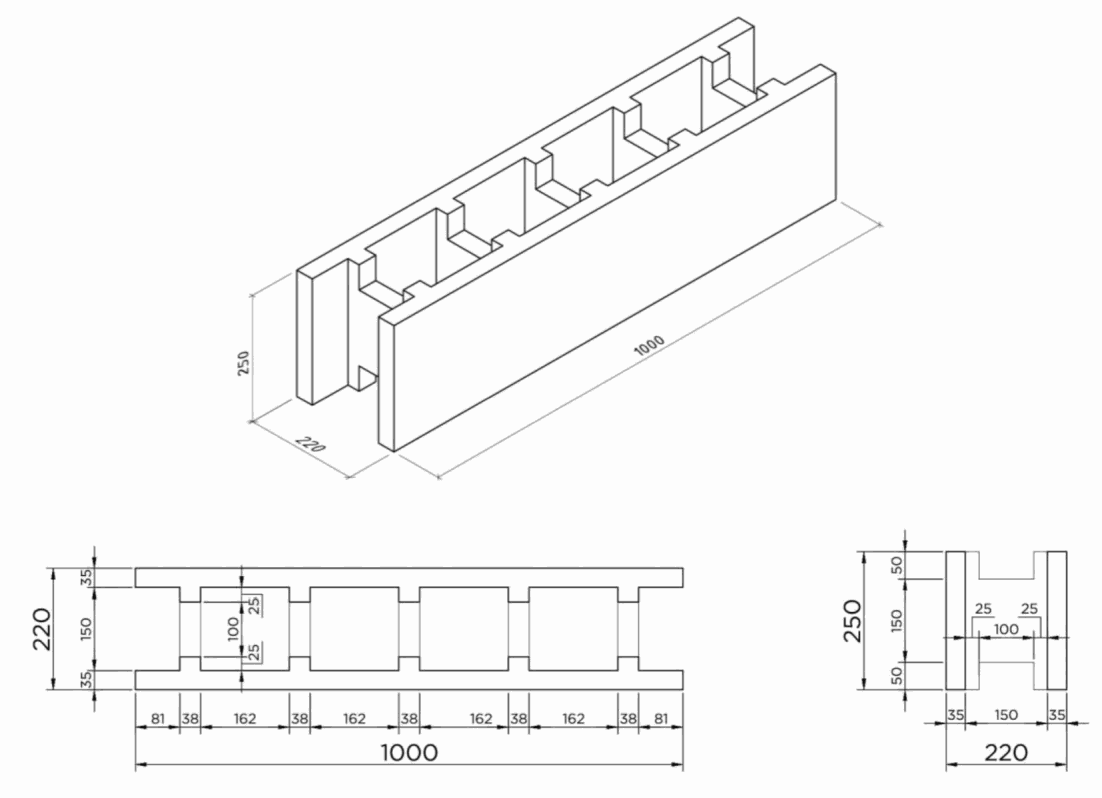

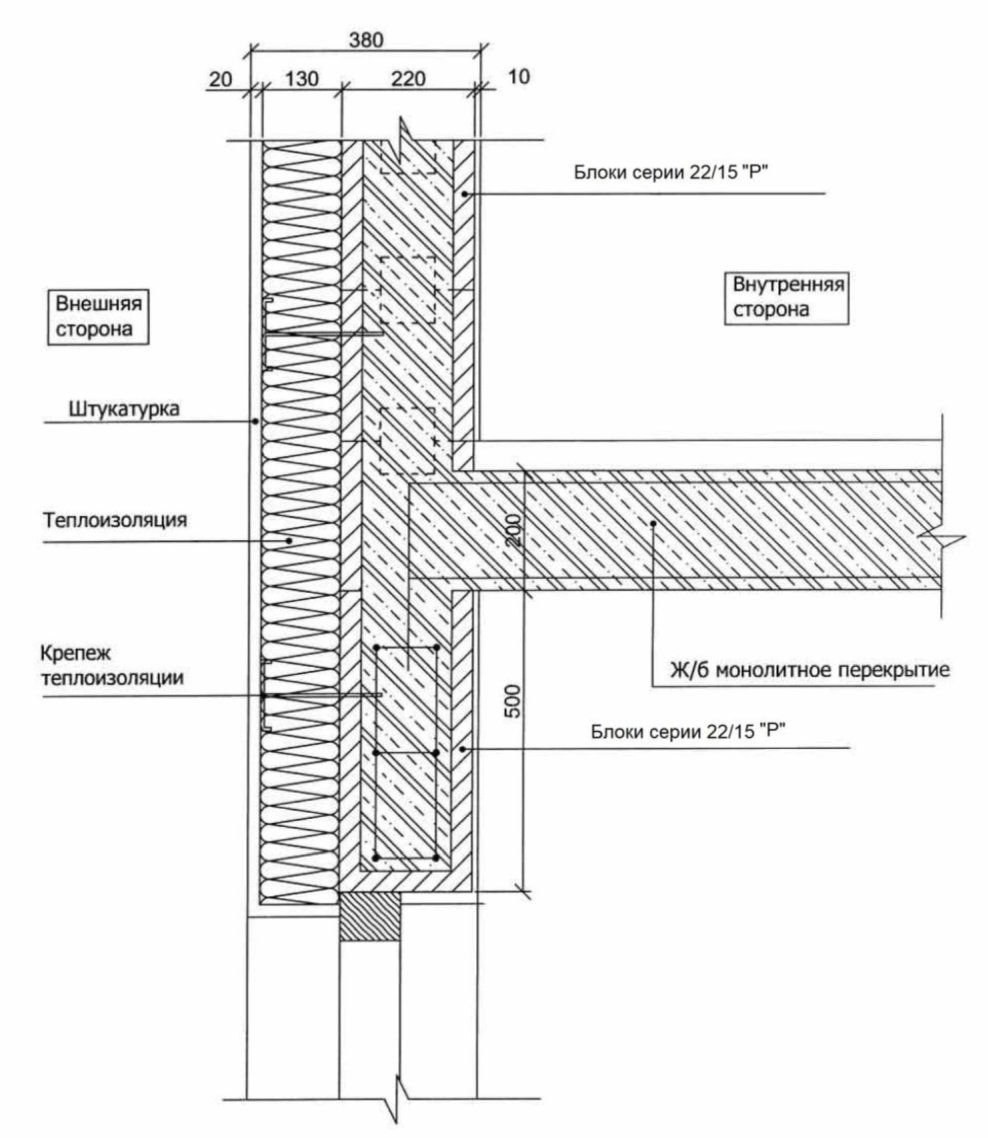

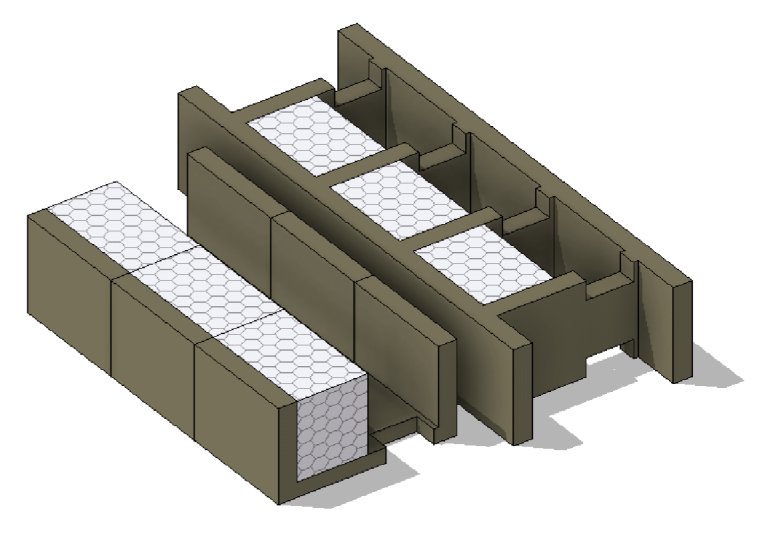

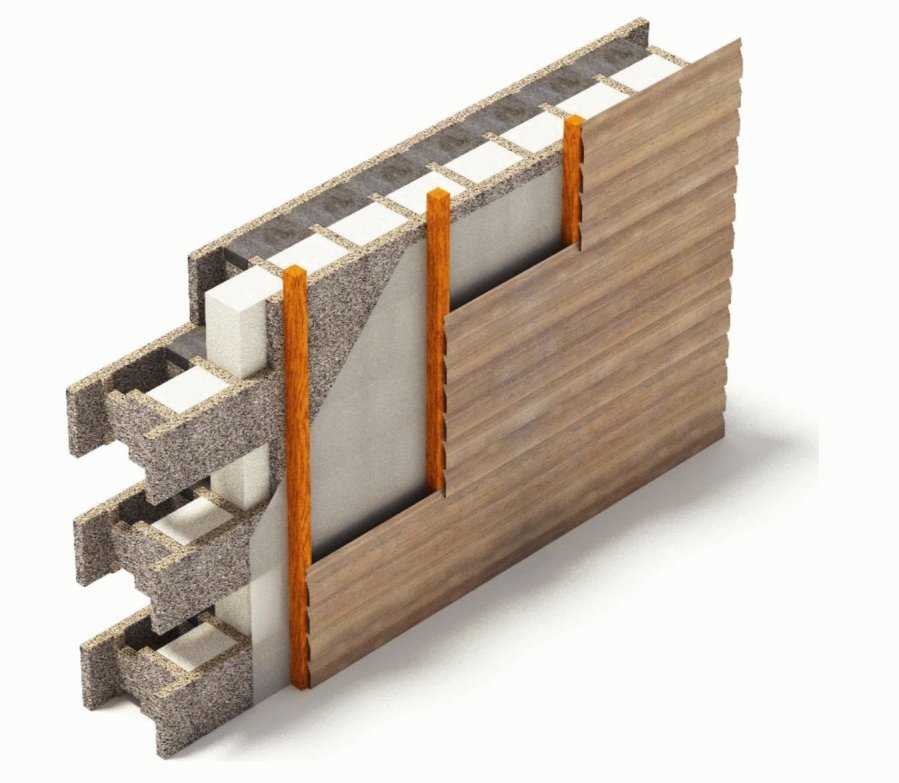

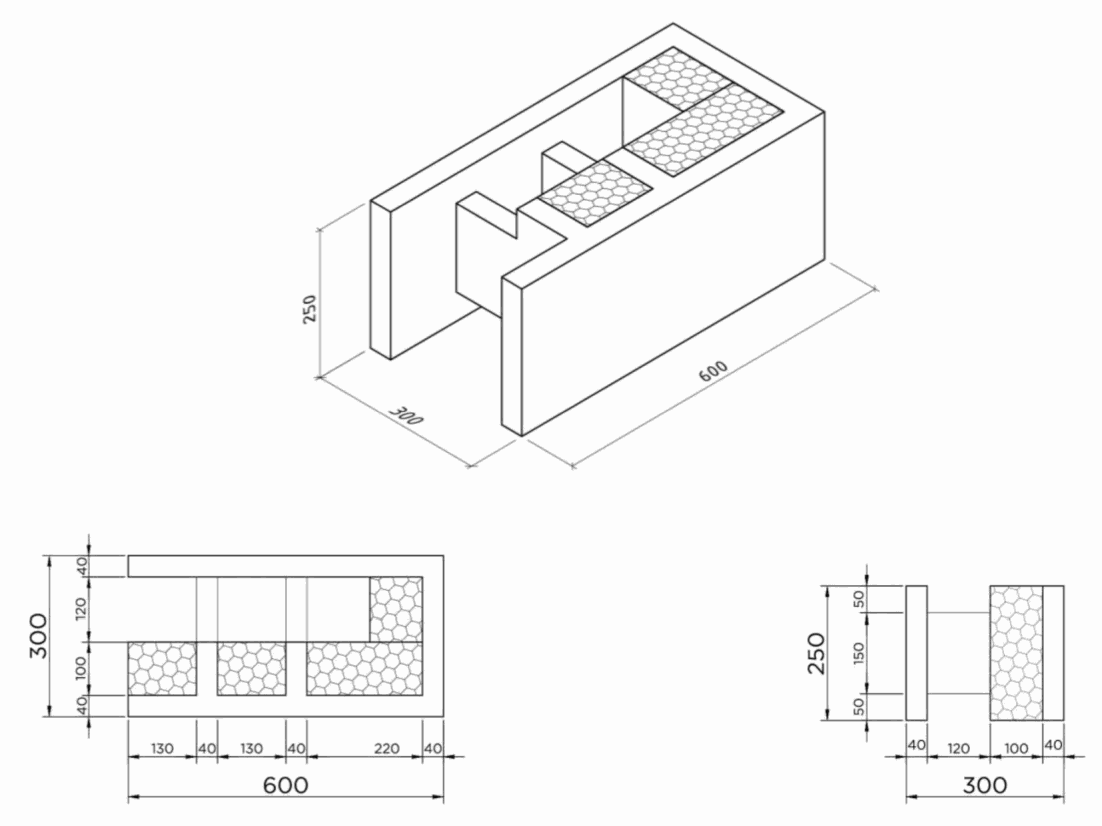

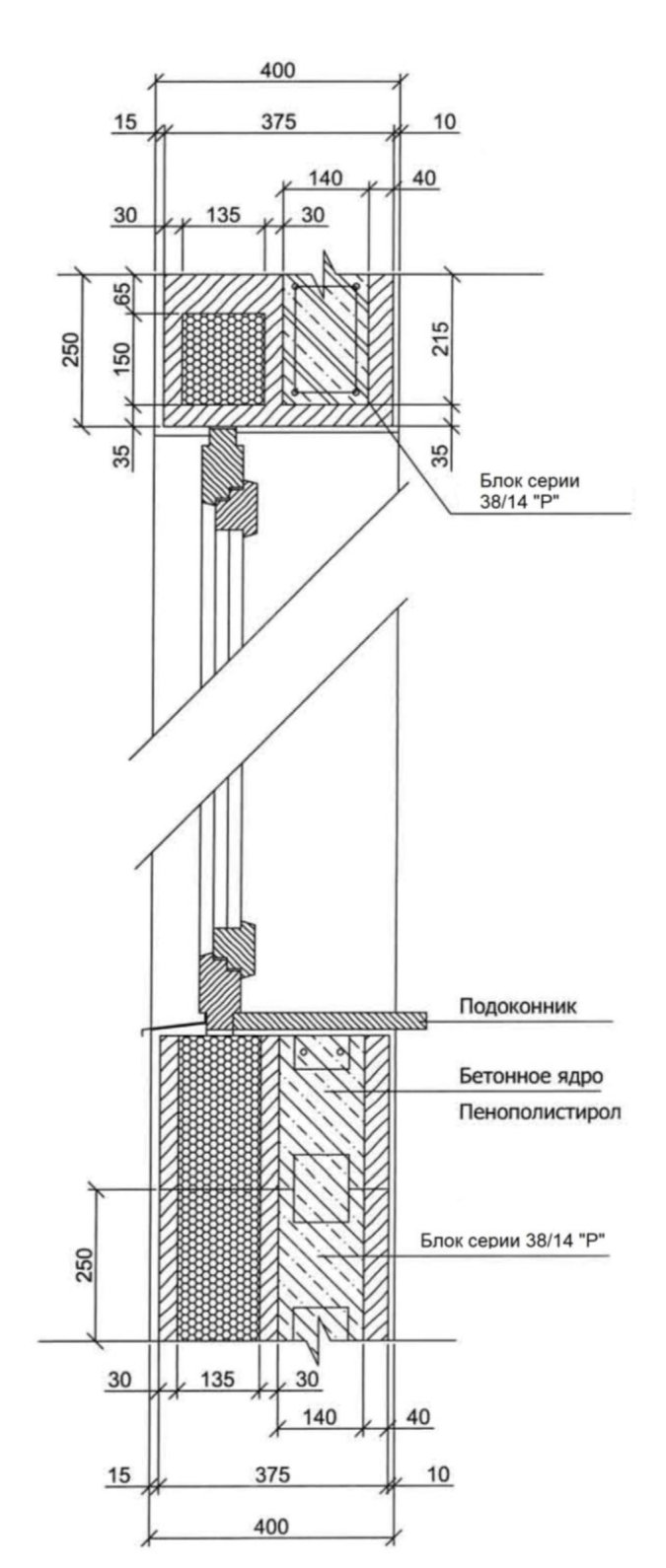

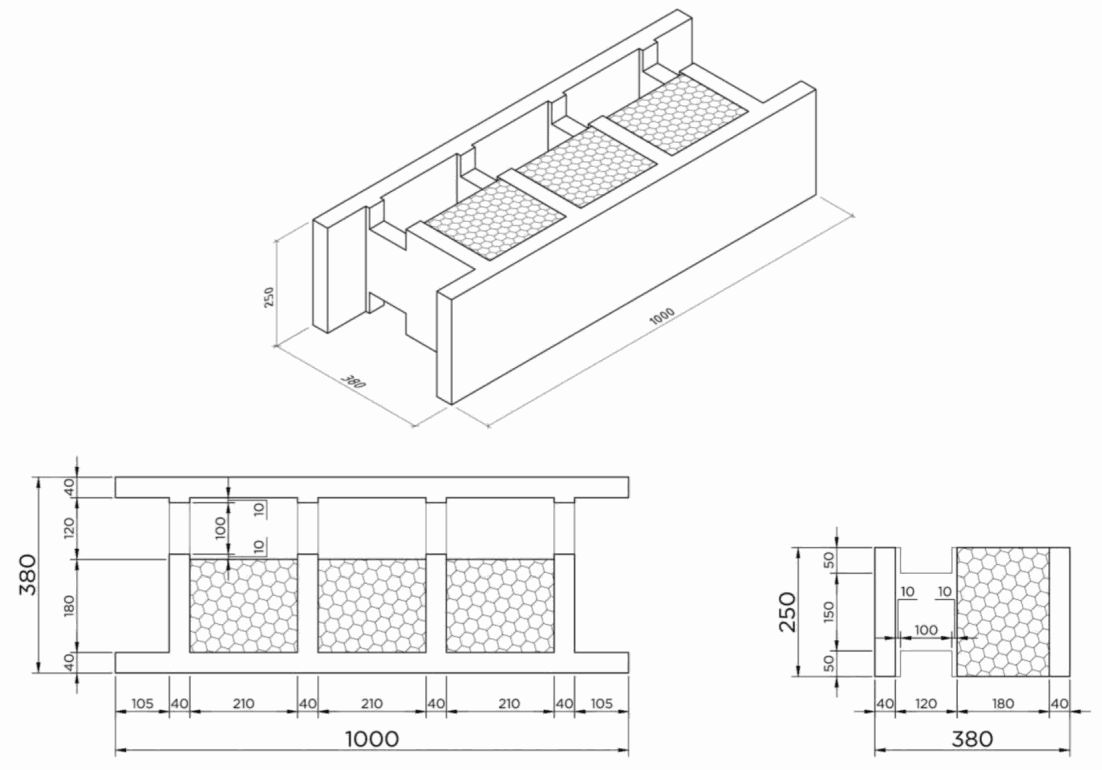

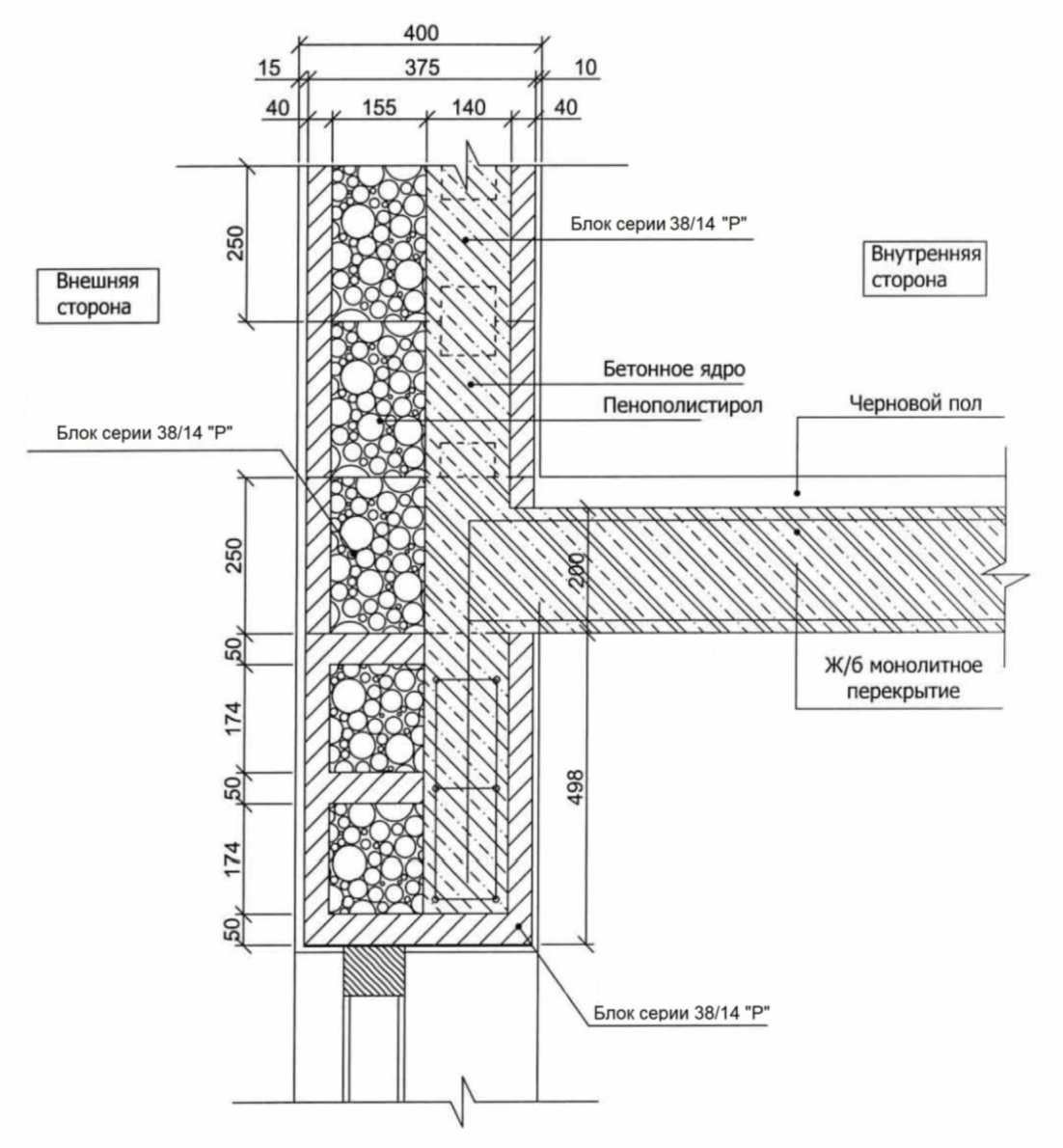

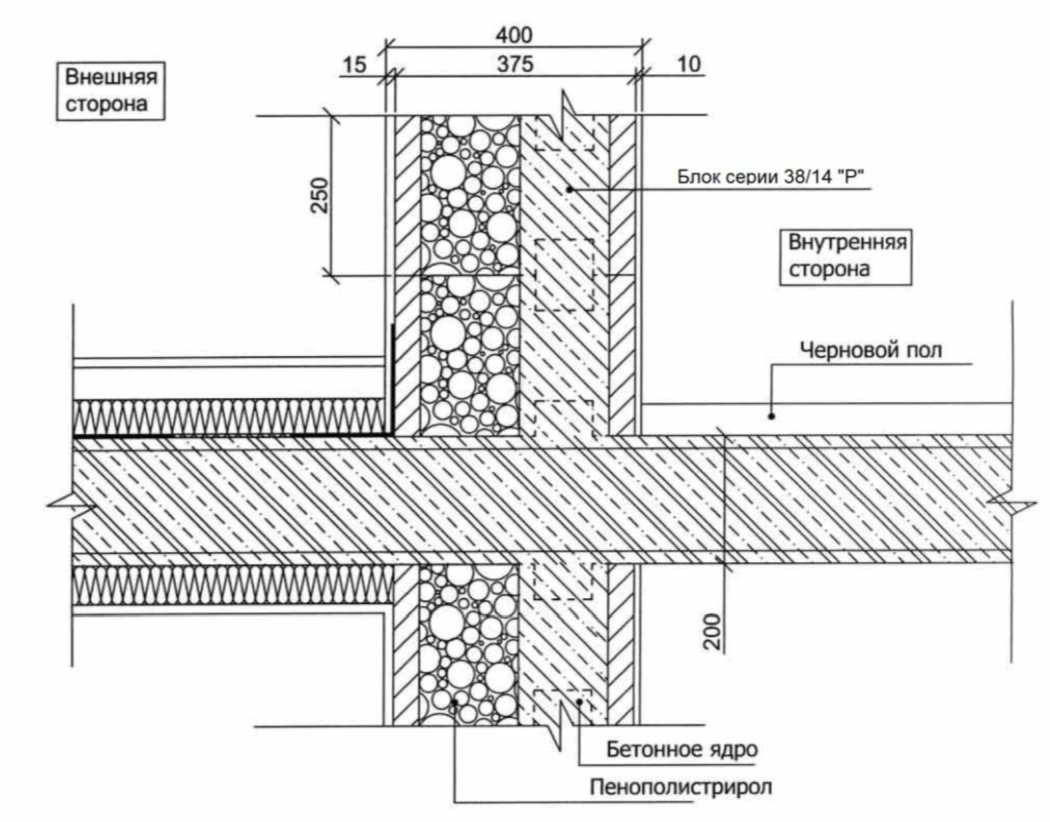

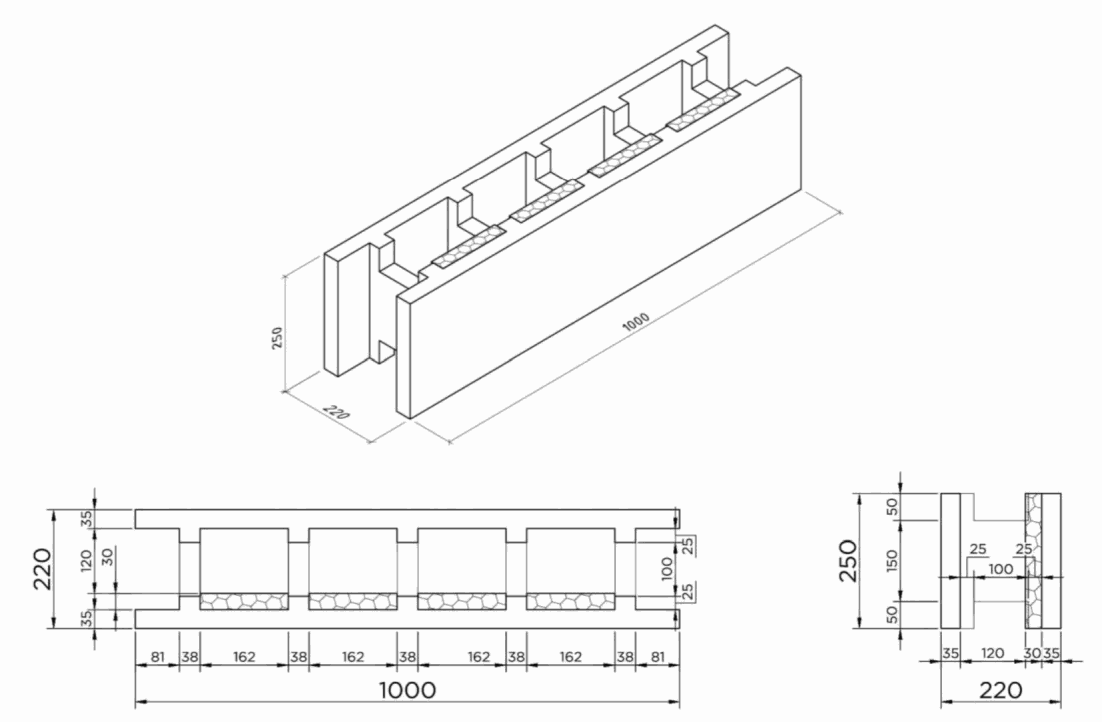

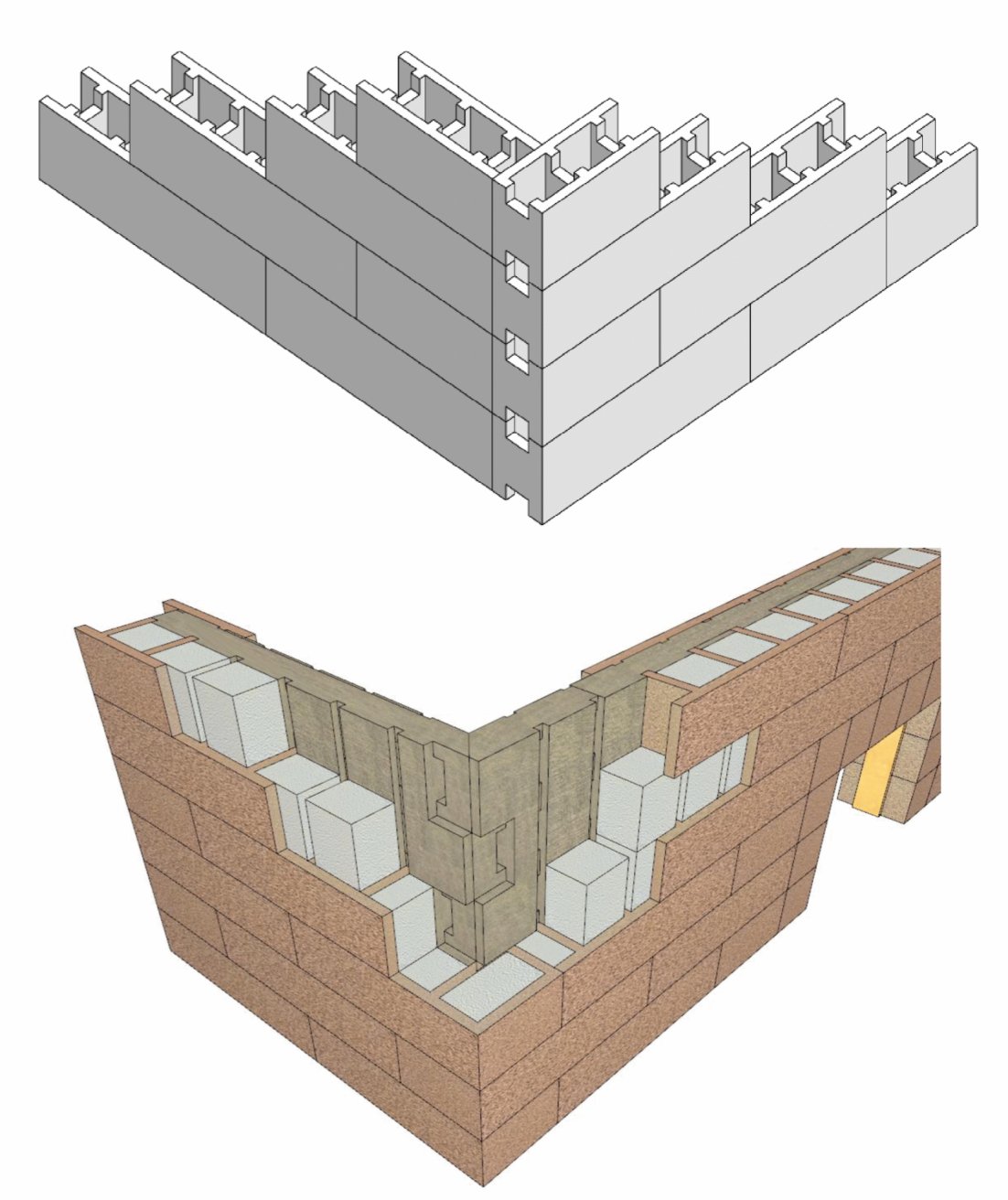

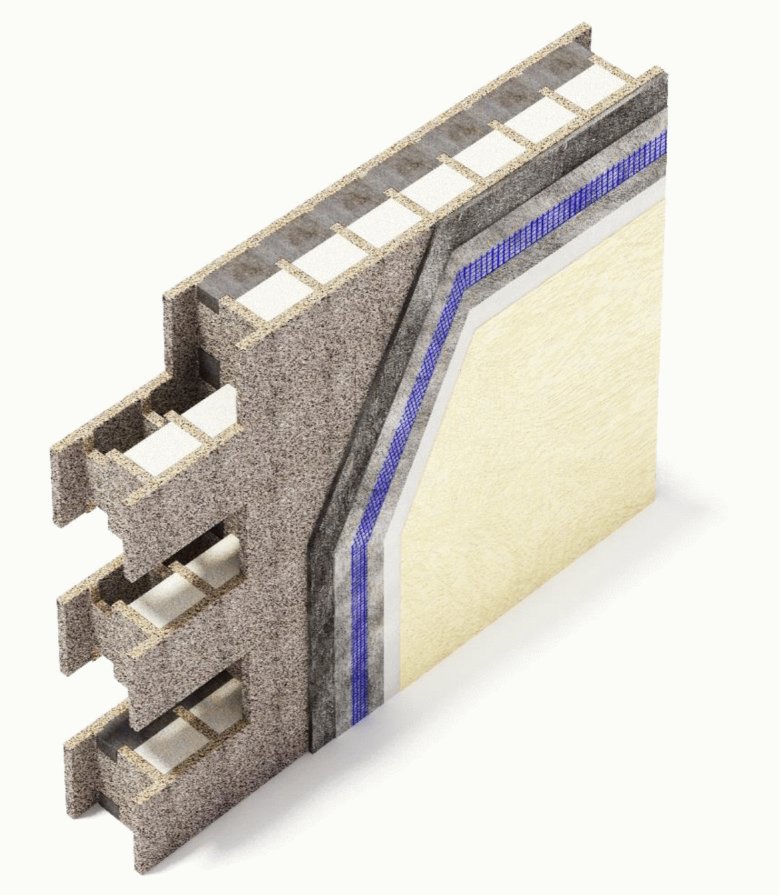

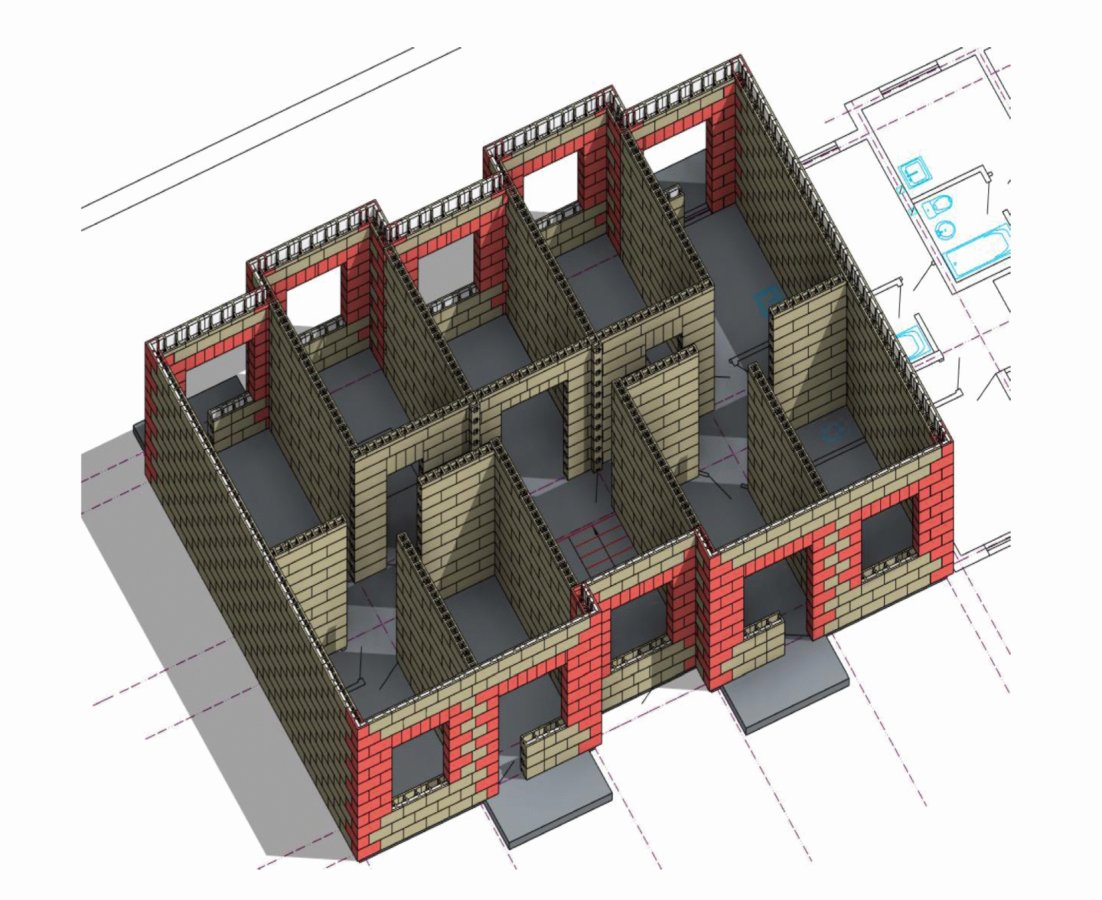

Высокопустотные вибропрессованные блоки опалубки из керамзитобетона плотностью 500 - 1000 кг/м³, классов по прочности при сжатии керамзитобетона B1,5 - B10 являются элементами несъемной опалубки для возведения монолитных и сборно-монолитных бетонных и железобетонных самонесущих и несущих ограждающих конструкций различных конфигураций и размеров.

В настоящее пособие (раздел 5) включены и разъяснены требования, предъявляемые к теплотехническим показателям не только для керамзитобетона плотной структуры, но также и для керамзитобетона поризованной структуры (керамзитопенобетона) и крупнопористого керамзитобетона.

Приведены требования к теплотехническим показателям керамзитобетонных полнотелых и пустотелых блоков (включая блоки с термовкладышами), высокопустотных вибропрессованных керамзитобетонных блоков несъемной опалубки, блоков из крупнопористого керамзитобетона, а также жестких керамзитобетонных плит и панелей зданий и сооружений.

В настоящем пособии даны рекомендации по применению всех возможных вариантов конструктивных решений ограждающих конструкций из керамзитобетонных блоков. В приложениях представлены варианты конструктивных решений из керамзитобетонных блоков, включая блоки полнотелые, пустотелые, высокопустотные вибропрессованные блоки несъемной опалубки, а также стен с использованием жестких теплоизоляционных плит из крупнопористого керамзитобетона, монолитного керамзитобетона и сборных керамзитобетонных стеновых панелей.

Применение настоящего пособия предоставляет проектировщику практическую возможность реализации требований, заложенных в СП 50.13330, для более грамотного и рационального проектирования ограждающих конструкций из керамзитобетона.

Определенные трудности в применении требований СП 50.13330 могут быть связаны с необходимостью разработки программного обеспечения для реализации приведенного в данном своде правил относительно сложного математического механизма проведения теплотехнических расчетов при проектировании ограждающих конструкций зданий. В связи с этим настоящее пособие упрощает процесс проектирования путем предоставления готовых вариантов проектных решений ограждающих конструкций, приведенных в соответствующих приложениях.

Кроме того, настоящее пособие дополняет СП 50.13330 в части требований к теплофизическим показателям керамзитобетона поризованной структуры (керамзитопенобетона), крупнопористого керамзитобетона, а также в части примеров теплотехнических расчетов стеновых конструкций из керамзитобетонных блоков, включая высокопустотные вибропрессованные блоки несъемной опалубки (приложение Н).

Стены зданий могут быть как несущие (опирающиеся и передающие на фундамент нагрузку от перекрытий и собственного веса стены), самонесущие (опирающиеся и передающие на фундамент нагрузку от собственного веса) и ненесущие (опирающиеся на перекрытие в пределах одного этажа при высоте этажа не более 6 м) из штучных материалов (керамзитобетонные блоки), керамзитобетонных панелей, монолитного керамзитобетона.

Согласно СП 351.1325800 выбор конструктивных решений следует проводить исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, энергоемкости, трудоемкости и стоимости строительства. Всем этим критериям отвечают ограждающие конструкции из керамзитобетона.

При проектировании тепловой защиты зданий следует руководствоваться требованиями СП 50.13330 и указаниями СП 345.1325800, а также ГОСТ Р 54851 и ГОСТ Р 54855.

Противопожарные мероприятия разрабатывают в соответствии с требованиями к проектированию системы противопожарной защиты согласно СП 112.13330.

Теплоэффективные наружные стены из облегченных керамзитобетонных блоков могут применяться для жилых и общественных зданий любой этажности, несущие конструкции которых выполняются как в крупнопанельном сборном исполнении, так и из монолитного железобетона. Наружные ненесущие стены опираются, как правило, на края несущих железобетонных плит перекрытий или опорных балок. Наружные стены из облегченных керамзитобетонных блоков облицовываются кирпичом снаружи и оштукатуриваются изнутри или оштукатуриваются с двух сторон; допускается также устройство на фасаде вентилируемого экрана.

При выполнении облицовки фасадной стены другими (кроме кирпича) материалами необходимо учитывать возможную разницу в усадках материала стены и облицовки.

Шаги вертикальных несущих конструкций ограничиваются лишь общими требованиями прочности и устойчивости всего здания от действия вертикальных и ветровых нагрузок. Наиболее распространены в крупнопанельных жилых и общественных зданиях шаги от 3 до 7,2 м, а в зданиях из монолитного железобетона - от 3,6 до 7,5 м.

Высота этажа в жилых зданиях - от 2,8 до 3,3 м, в общественных зданиях - от 3,3 до 4,2 м.

В условиях конкретной градостроительной ситуации предусматривается выполнение акустического расчета по конкретным шумовым характеристикам и определяется вариант заполнения оконных (дверных) проемов в наружных стенах, рекомендованный территориальным каталогом для строительства в г. Москве [2].

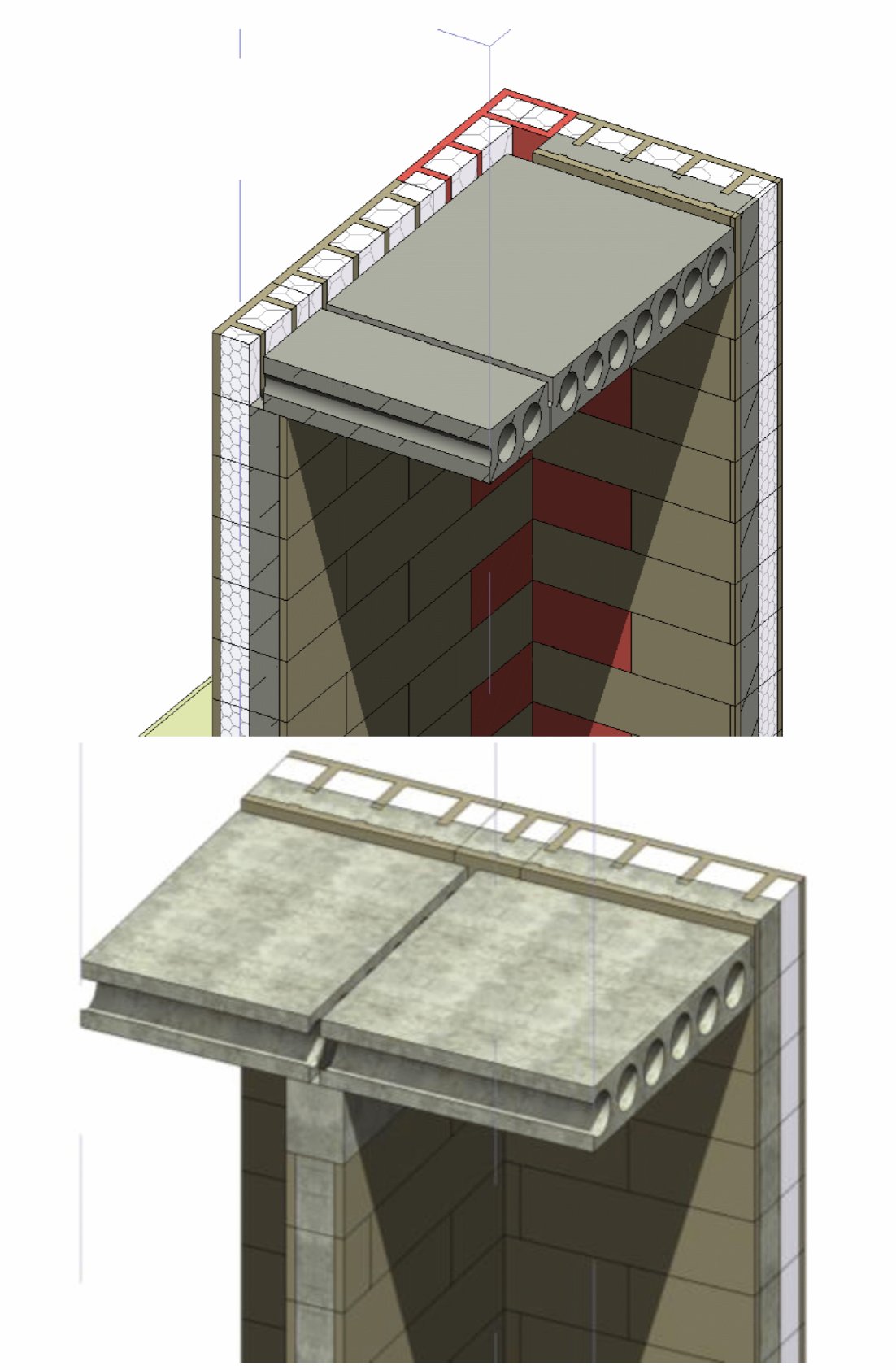

Несущие железобетонные конструкции, в первую очередь - перекрытия, должны иметь решения, позволяющие непосредственно производить на них кладку наружных стен из облегченных керамзитобетонных блоков и надежно крепить ее к плитам перекрытий и несущим стенам. При больших пролетах перекрытий (более 3,6 м), при необходимости, следует предусматривать контурные балки или ребра, обеспечивающие дополнительную опору или жесткость краевых участков плит перекрытий под наружными стенами. При соответствующем обосновании плиты перекрытий больших пролетов могут быть изготовлены с преднапряженной арматурой, в частности, в виде струнобетонных брусков.

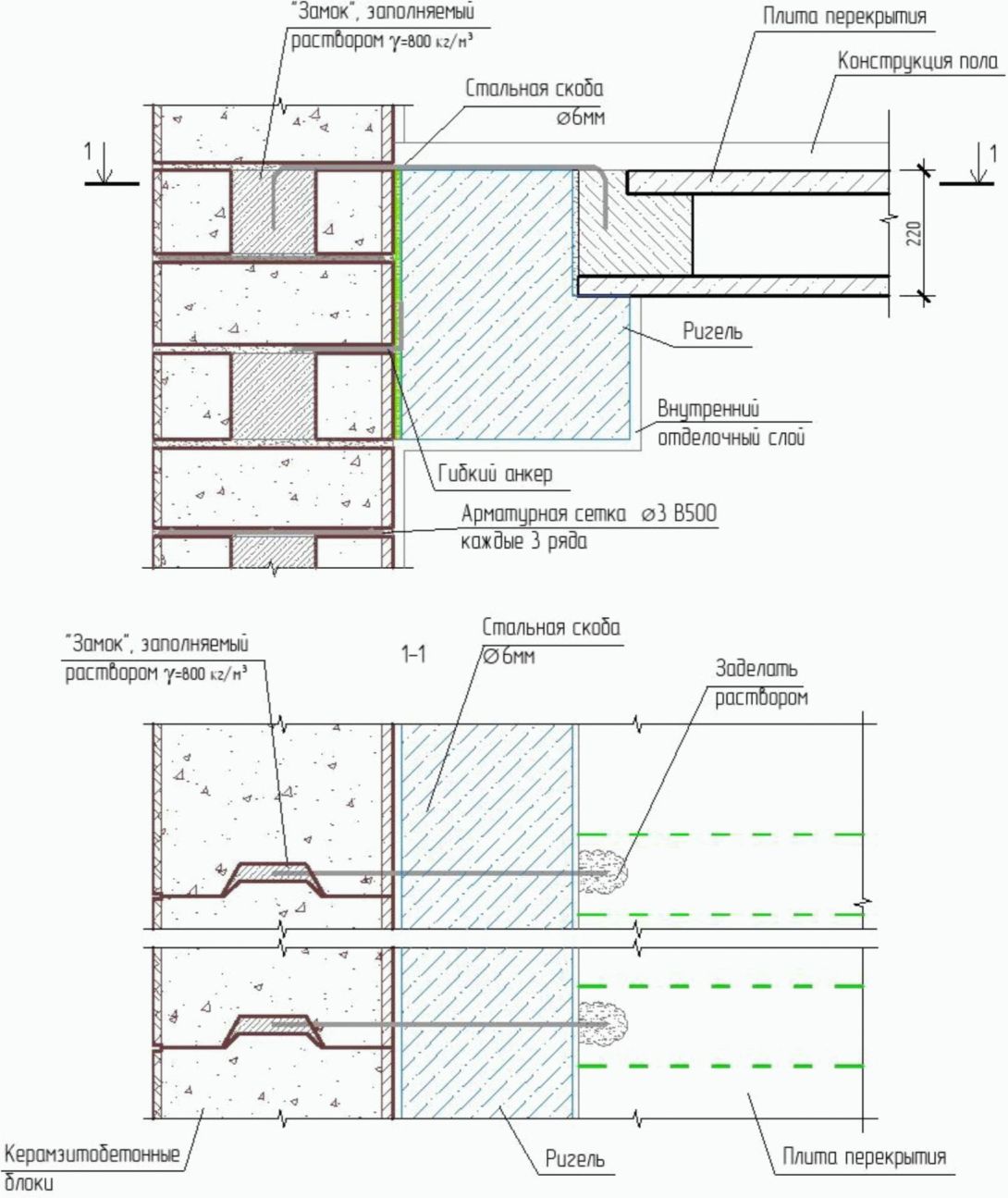

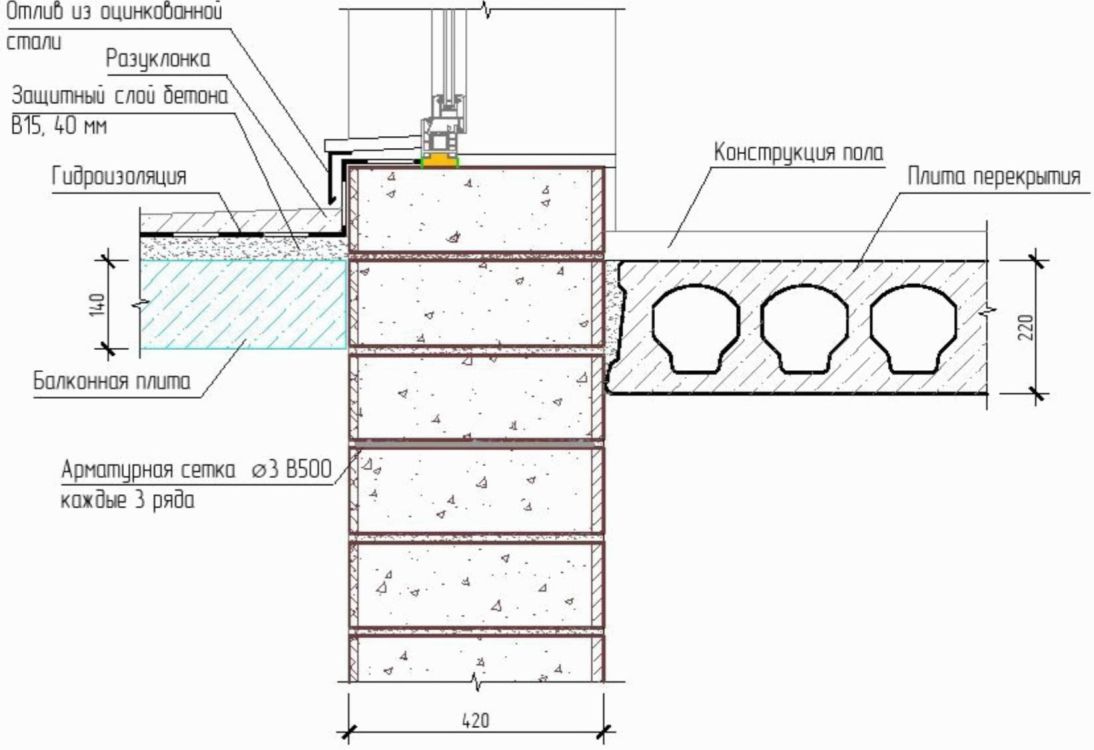

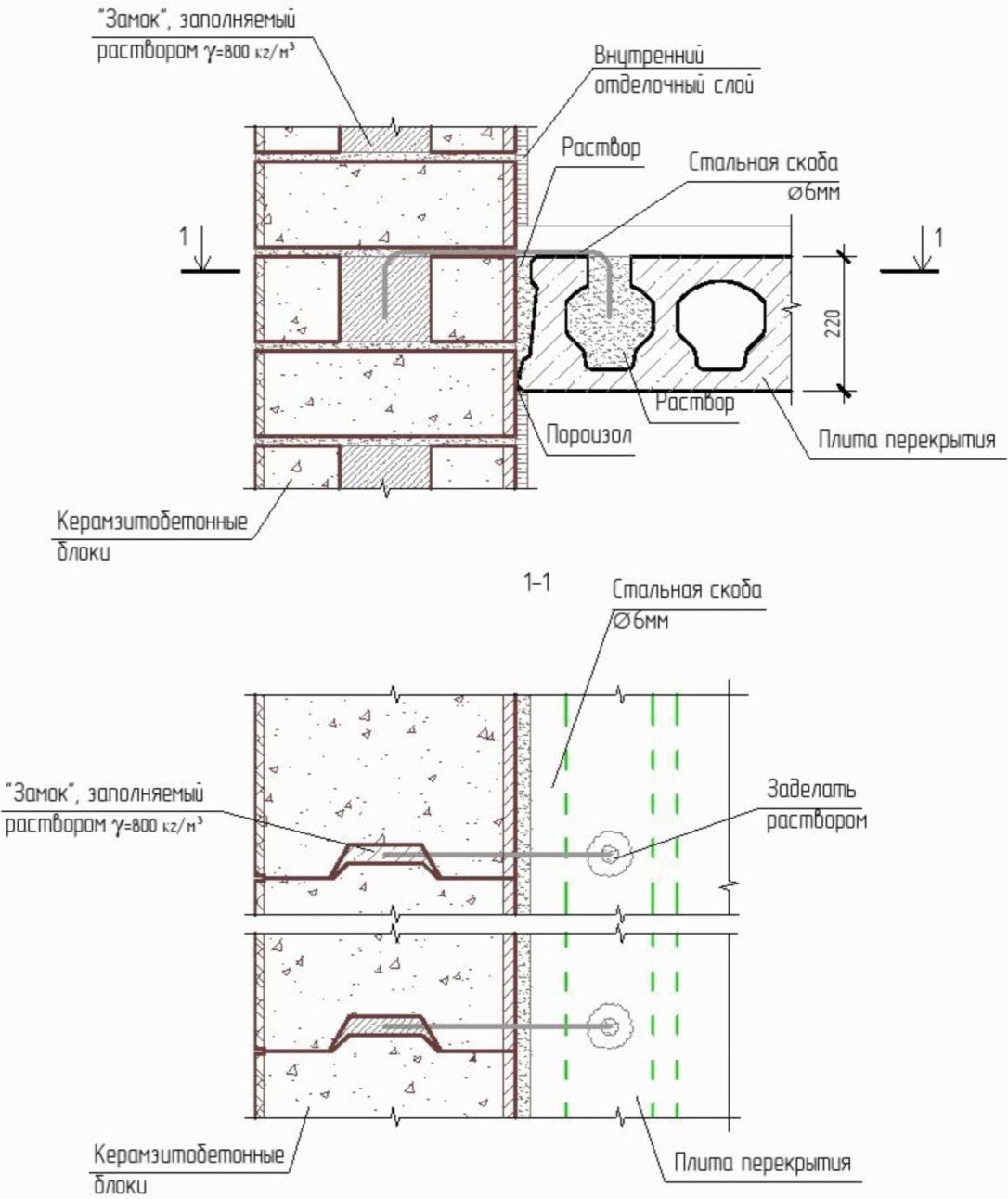

В случае опирания наружных стен непосредственно на край плиты перекрытия в последней предусматриваются "окна", заполняемые вкладышами из минеральной ваты. Край перекрытия не доходит до наружной поверхности стены на 30 мм; этот зазор заполняется при облицовке кирпичом декоративными плитками или пластинами, вырезанными из кирпича, а при оштукатуривании фасада - штукатуркой.

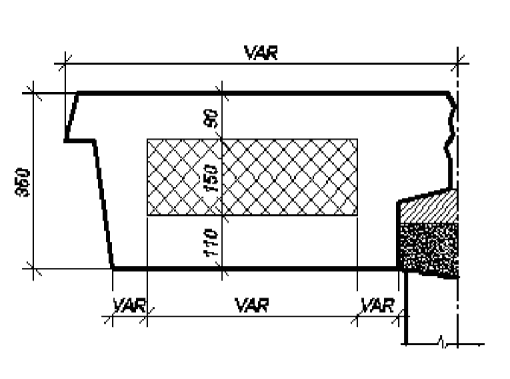

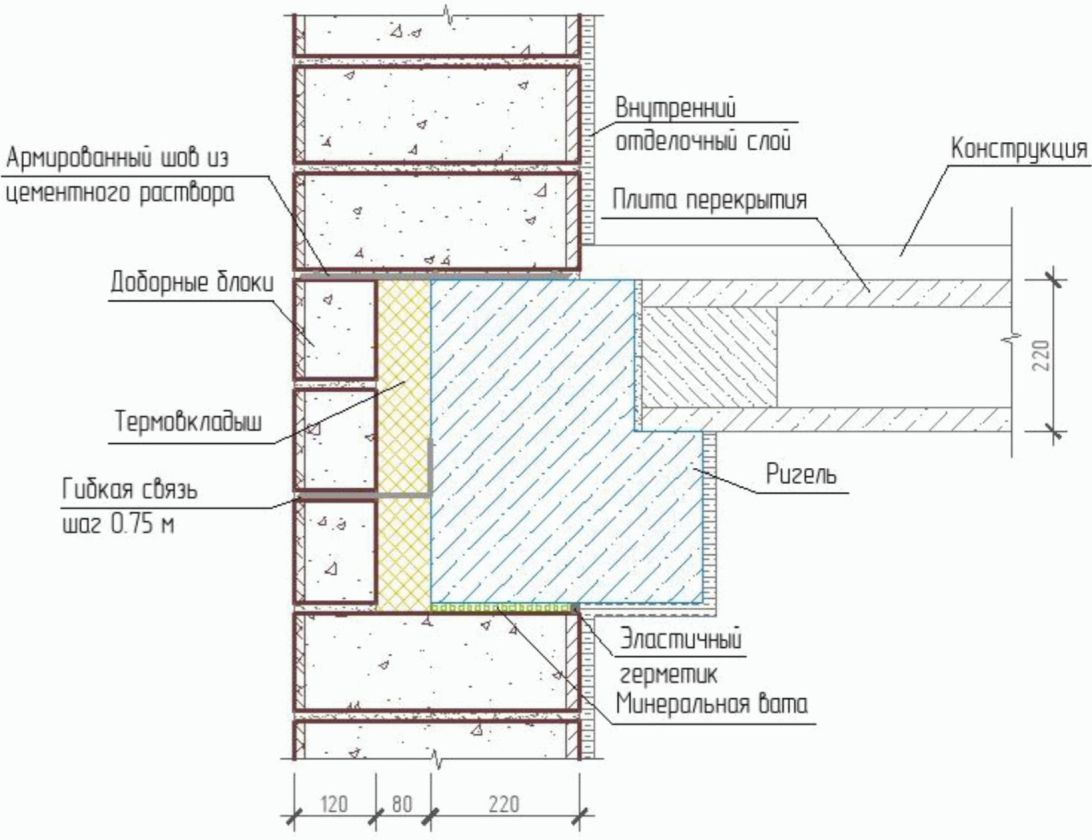

В случае усиления края плиты дополнительными опорными балками таврового сечения "окна" устраивают в полках балок. При балках прямоугольного сечения, а также при наличии у плит ребер теплоизоляцию устраивают с наружной стороны балок или ребер.

Сборные опорные балки могут опираться на выступы поперечных несущих стен, а при недостаточной длине поперечных стен - на сборные или сборно-монолитные колонны-пилястры, пристыкованные к наружным стенам.

Толщина плит перекрытий в крупнопанельных жилых и общественных зданиях 140, 160 мм; в зданиях из монолитного железобетона - от 160 до 250 мм (в зависимости от шага несущих стен).

Конструкции внутренних несущих стен принимают при конкретном проектировании.

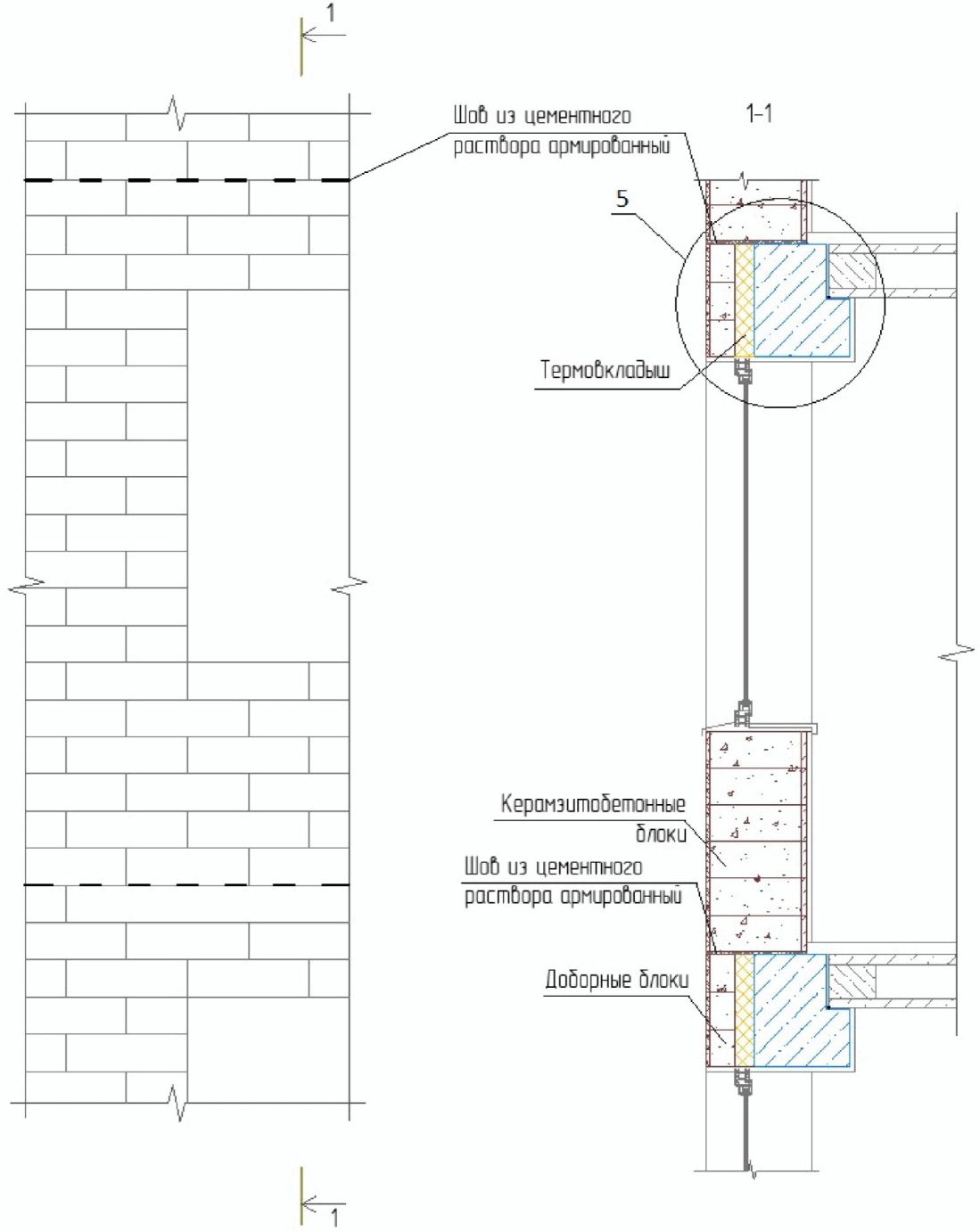

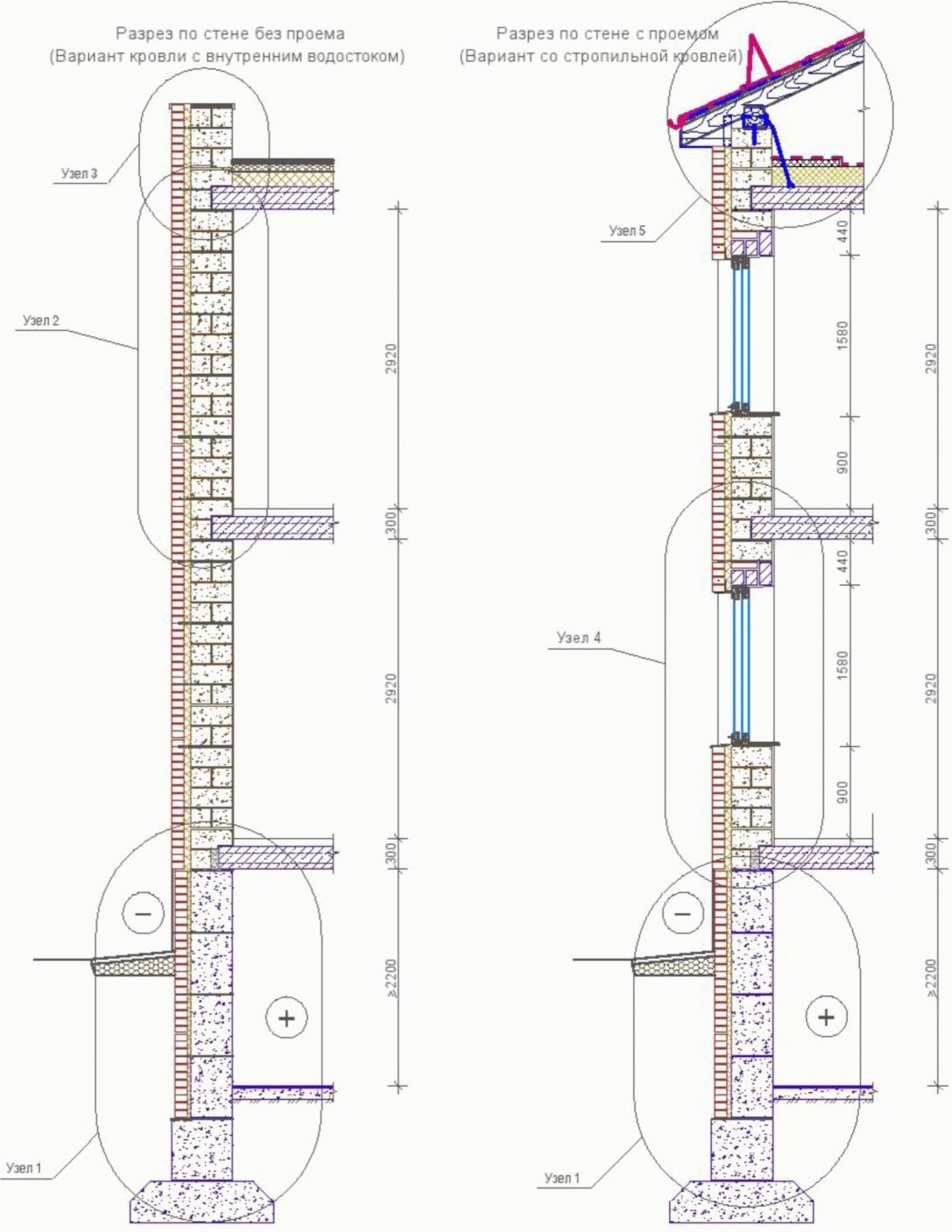

Ненесущие наружные стены поэтажно опираются на перекрытия. Наружные стены предусматриваются слоистой конструкции с внутренним слоем из облегченных керамзитобетонных блоков из стеновых камней цементных (СКЦ), средним слоем из эффективного утеплителя и наружным отделочным слоем.

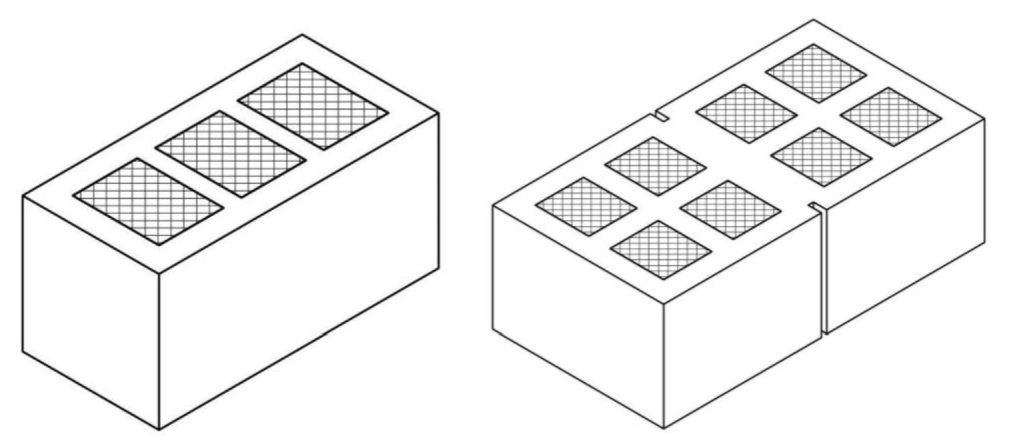

Внутренний слой из блоков СКЦ по ГОСТ 6133 предусматривается толщиной 190 мм (один ложковый ряд). Внутреннюю поверхность кладки штукатурят.

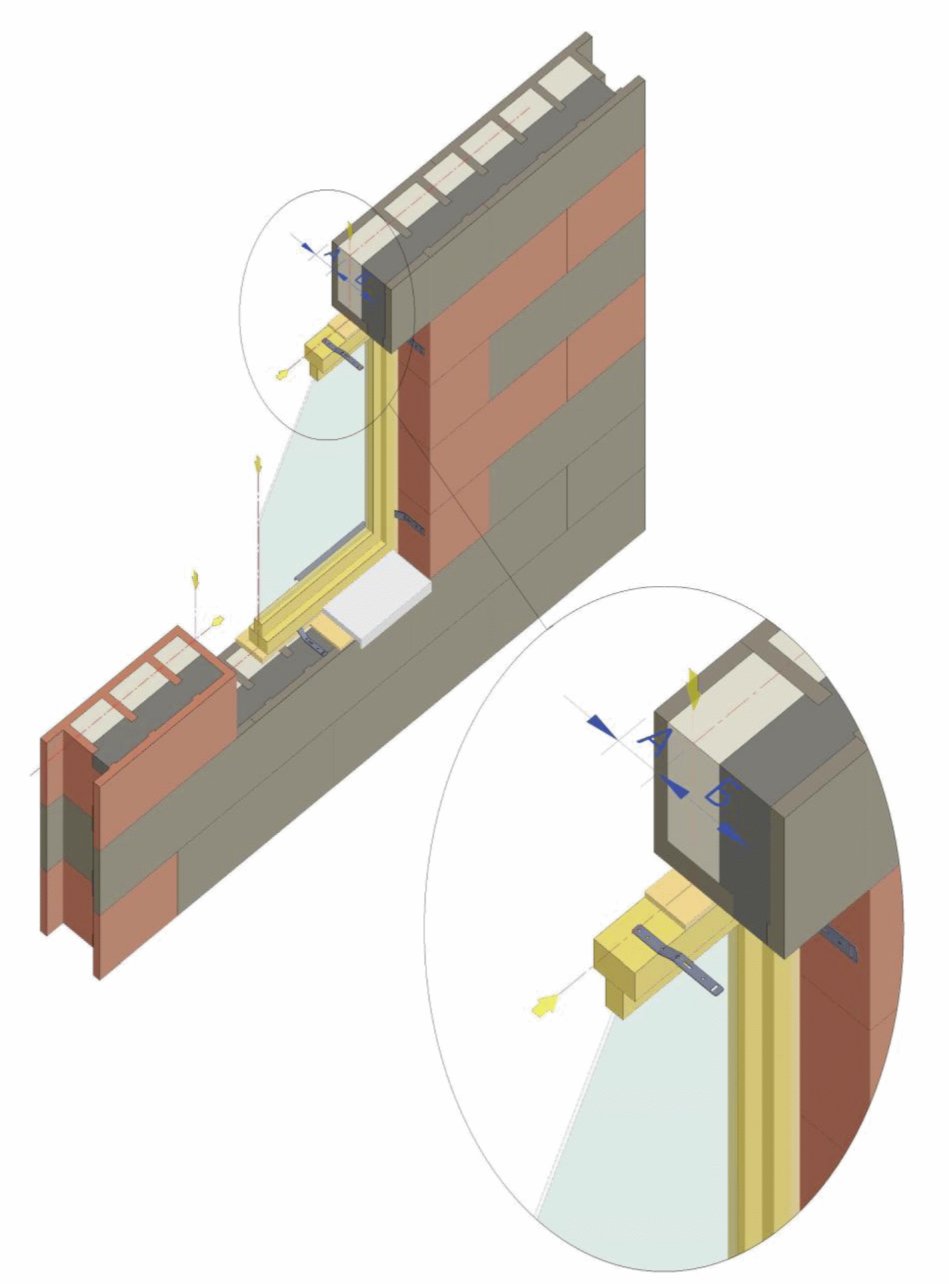

Наружный слой может быть выполнен в трех вариантах: из облицовочного кирпича, штукатурки, с вентилируемым экраном.

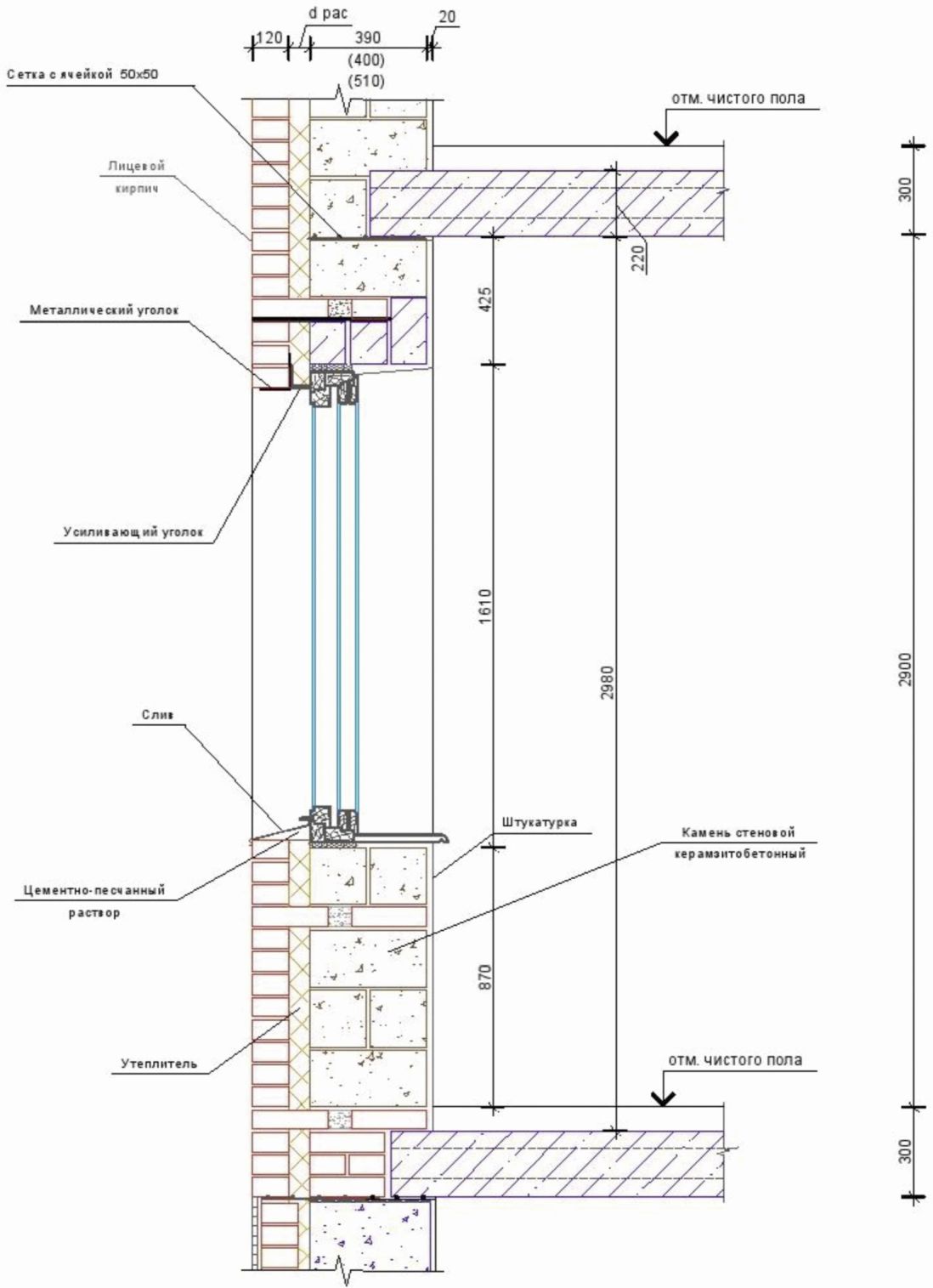

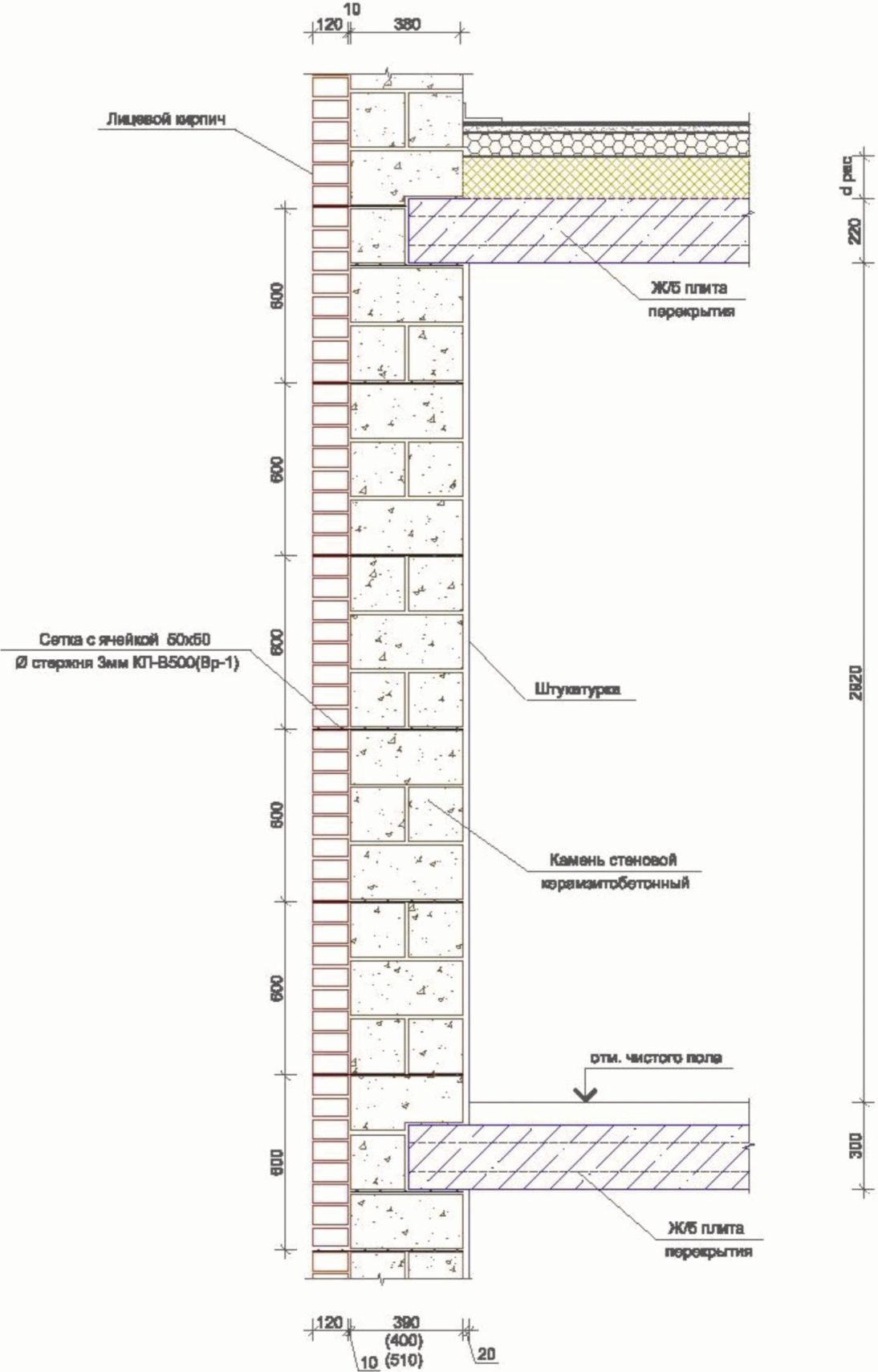

Кирпичную облицовку выполняют из облицовочного кирпича толщиной слоя 120 мм с плотностью кладки 1600 кг/м³. Облицовку крепят к кладке из блоков коррозионно-стойкими гибкими металлическими связями диаметром 4 мм, устанавливаемыми через 600 мм по высоте (три ряда блоков) с шагом 800 - 1000 мм, замоноличиваемыми в горизонтальные швы облицовки и кладки. Связи анкеруют сетками из коррозионно-стойкой проволоки диаметром 4 мм.

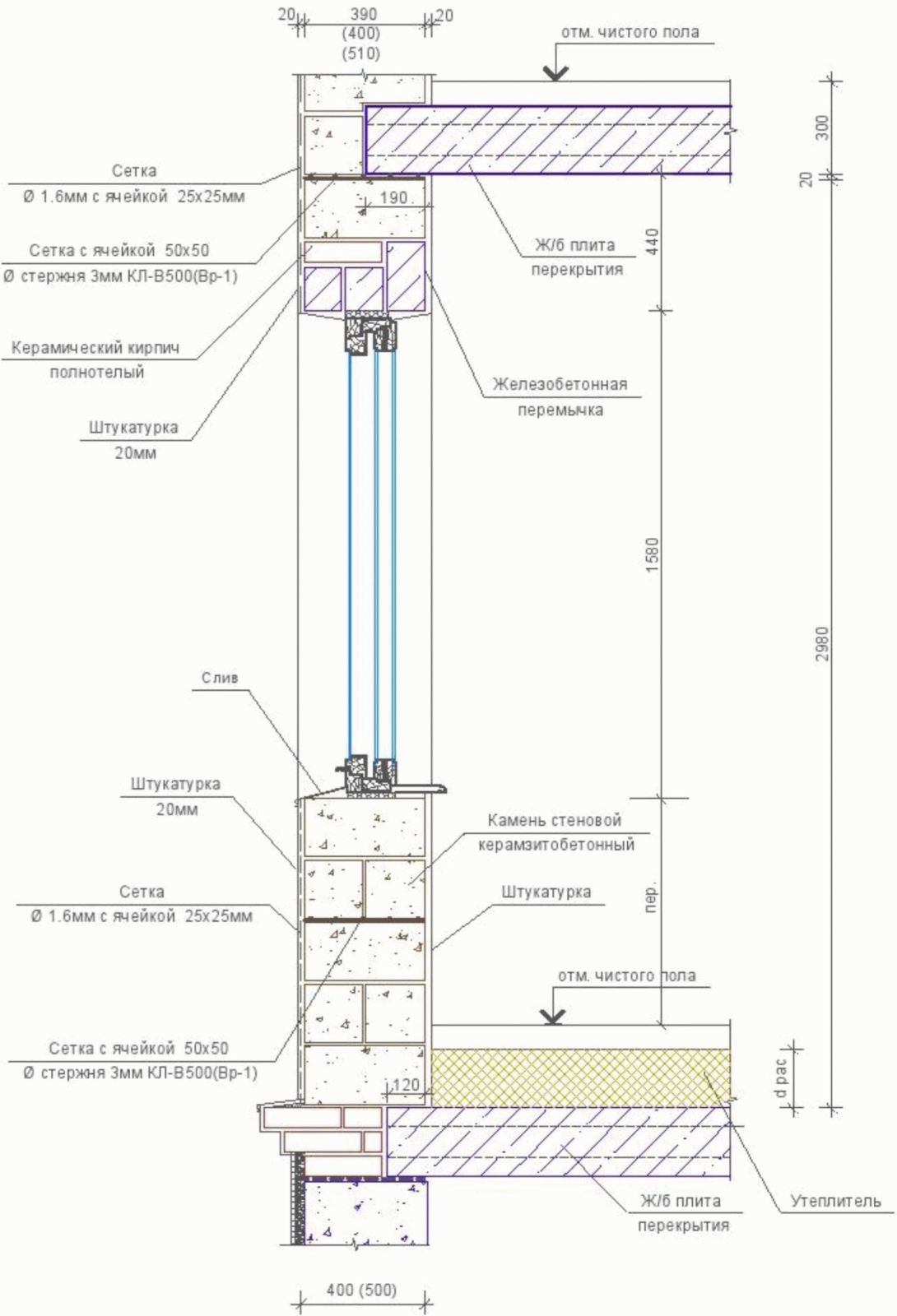

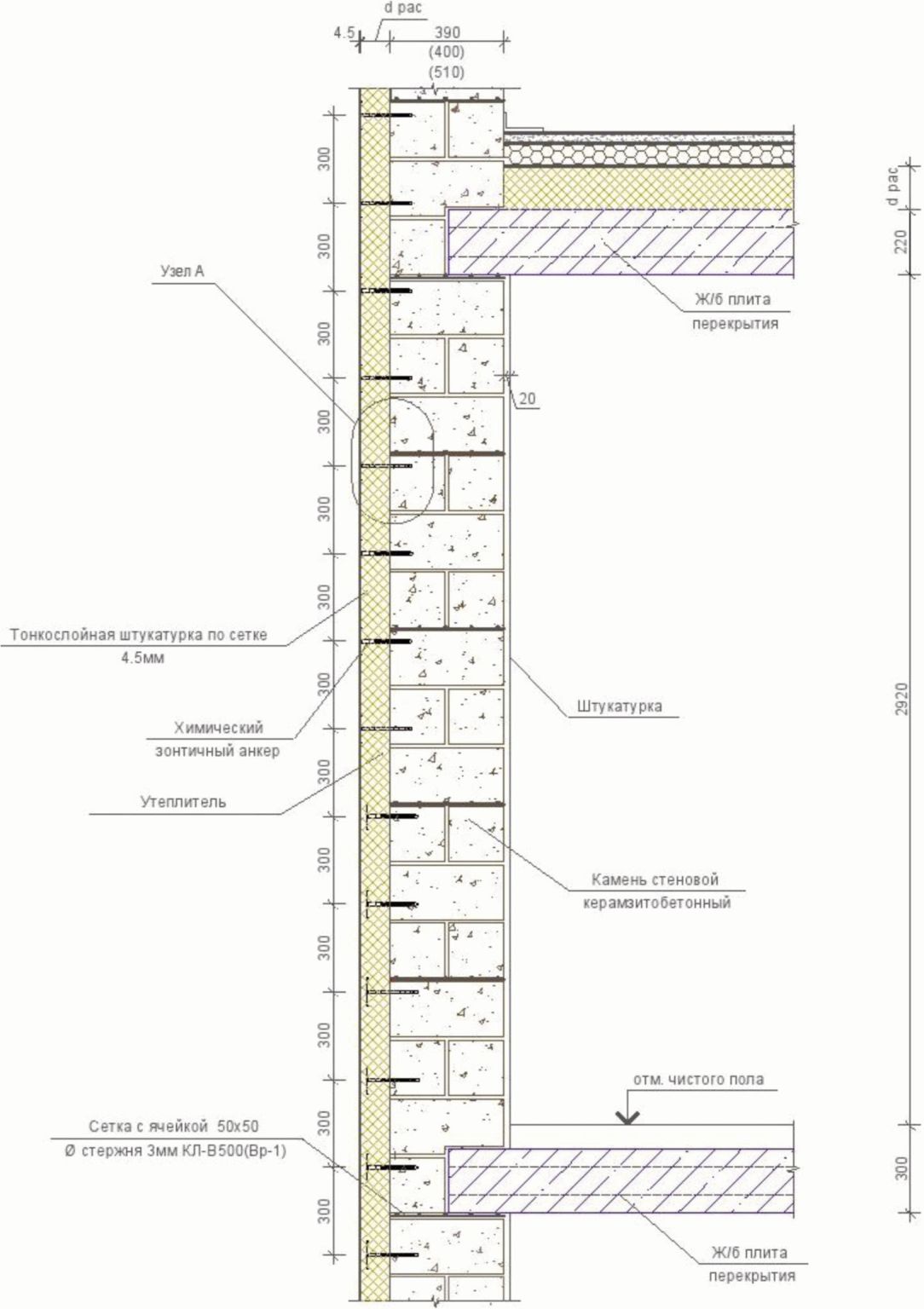

В случае оштукатуривания фасада основным решением является штукатурка толщиной 10 - 12 мм по сетке из стеклопластика цементно-песчаным или смешанным раствором с последующей окраской атмосферостойкими составами. Возможно применение накладных декоративных элементов из гипса, композиционных материалов и др.

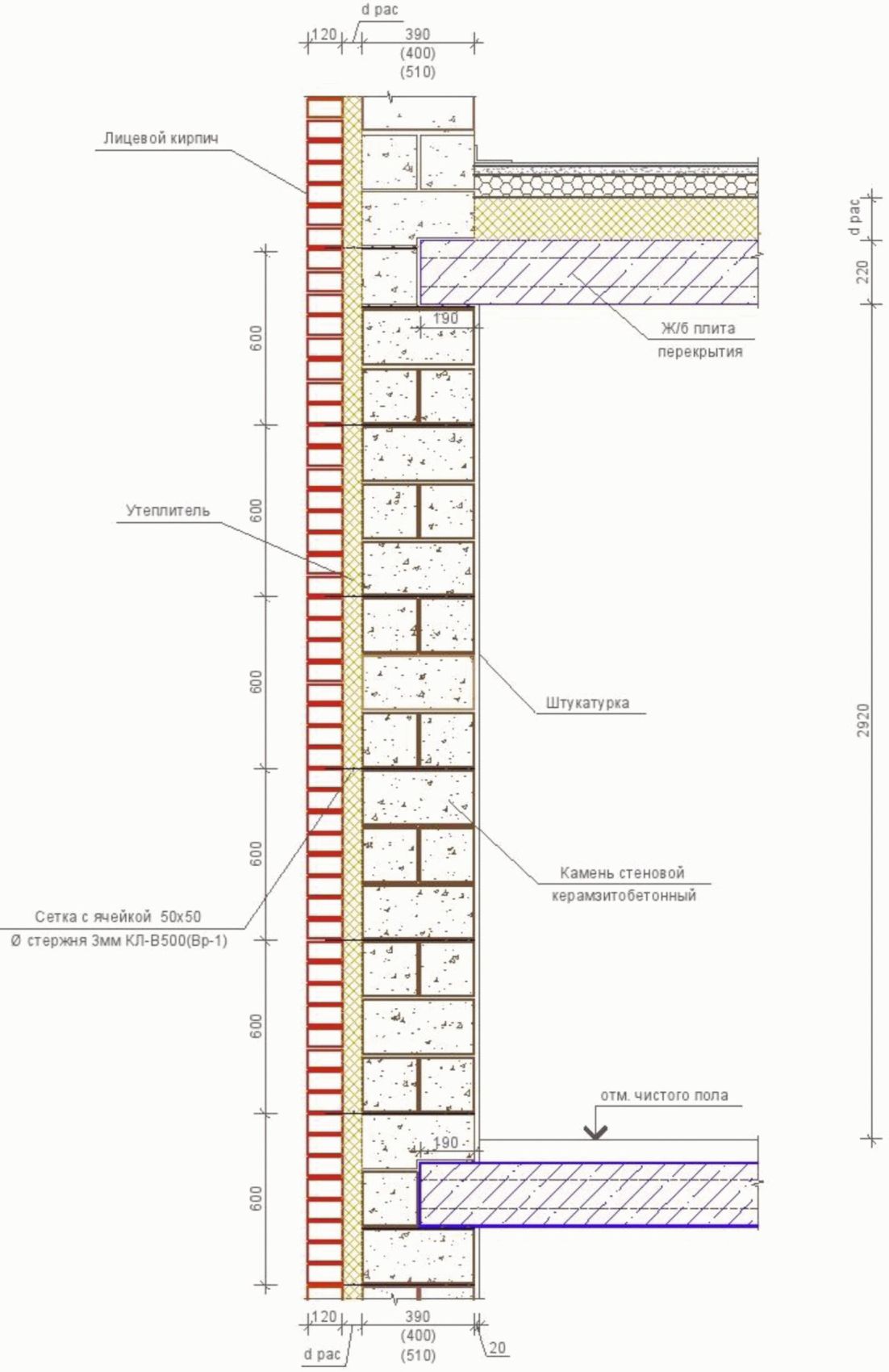

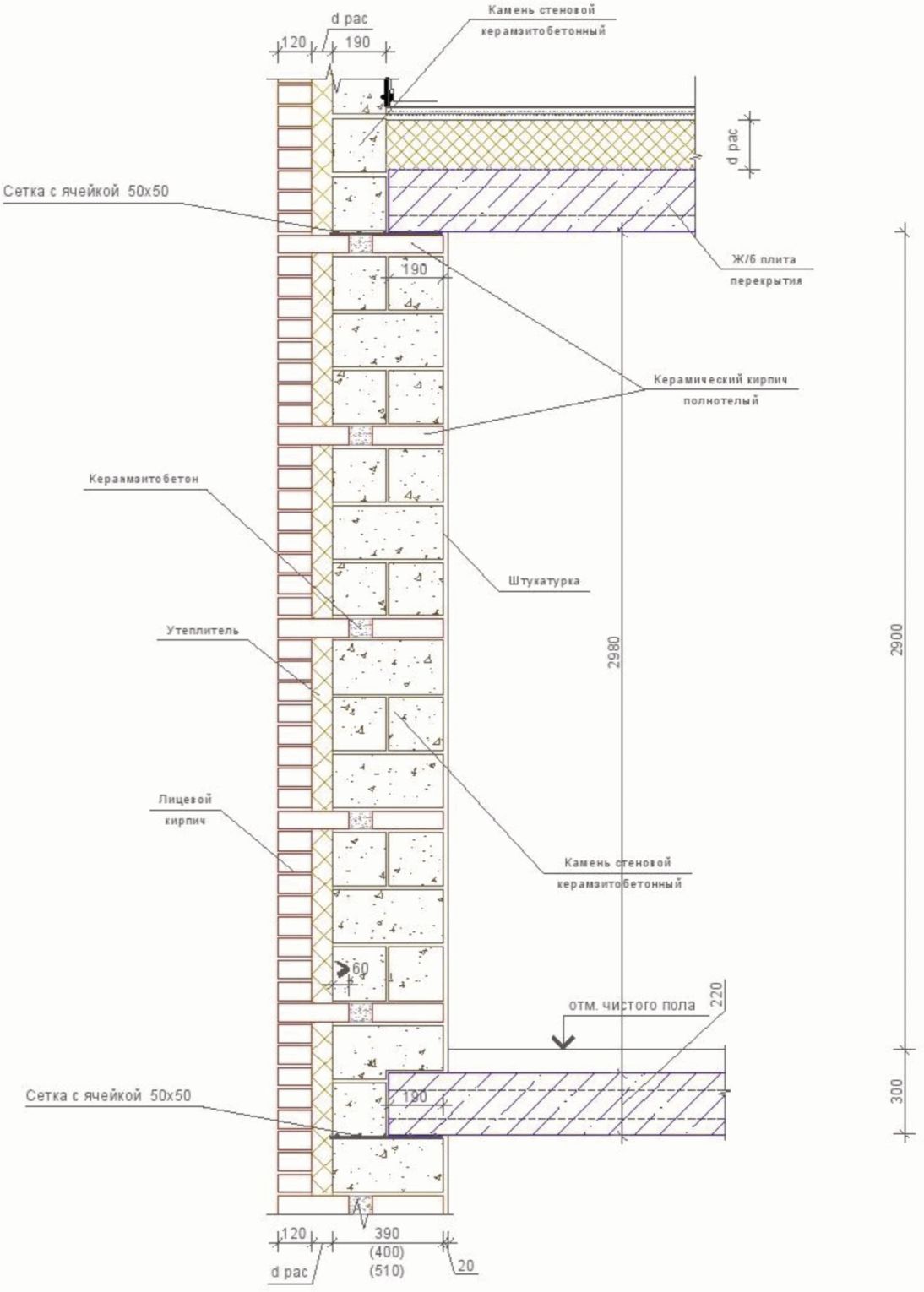

При облицовке фасада кирпичом в качестве утеплителя применяют пенополистирол

толщиной 190 мм с рассечками из минераловатных плит

в уровне перекрытий, под оконным проемом и над ним.

В случае оштукатуривания фасада в зданиях высотой до 12 этажей в качестве утеплителя применяют пенополистирол

толщиной 150 мм с рассечками из минераловатных плит

в уровне перекрытий, под оконным проемом и над ним. В более высоких зданиях в качестве утеплителя применяют только минераловатные плиты

толщиной 150 мм.

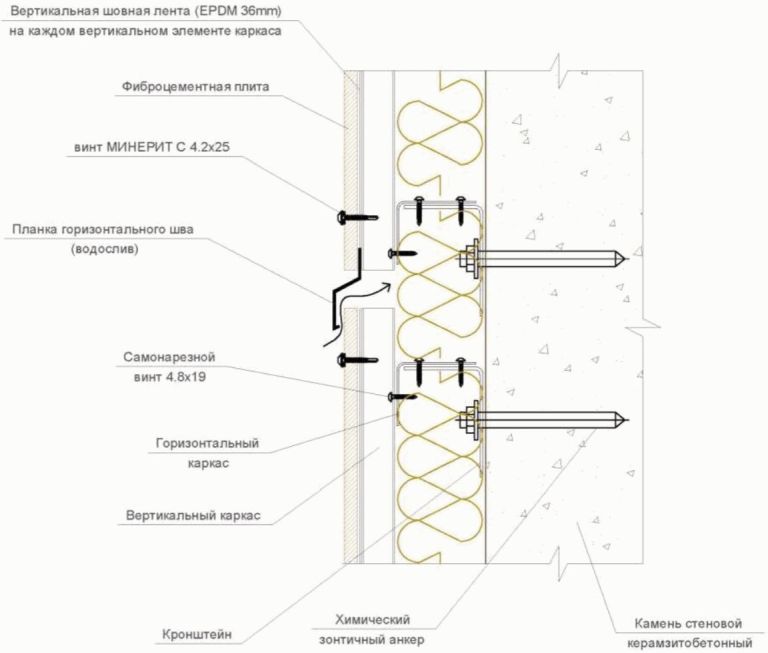

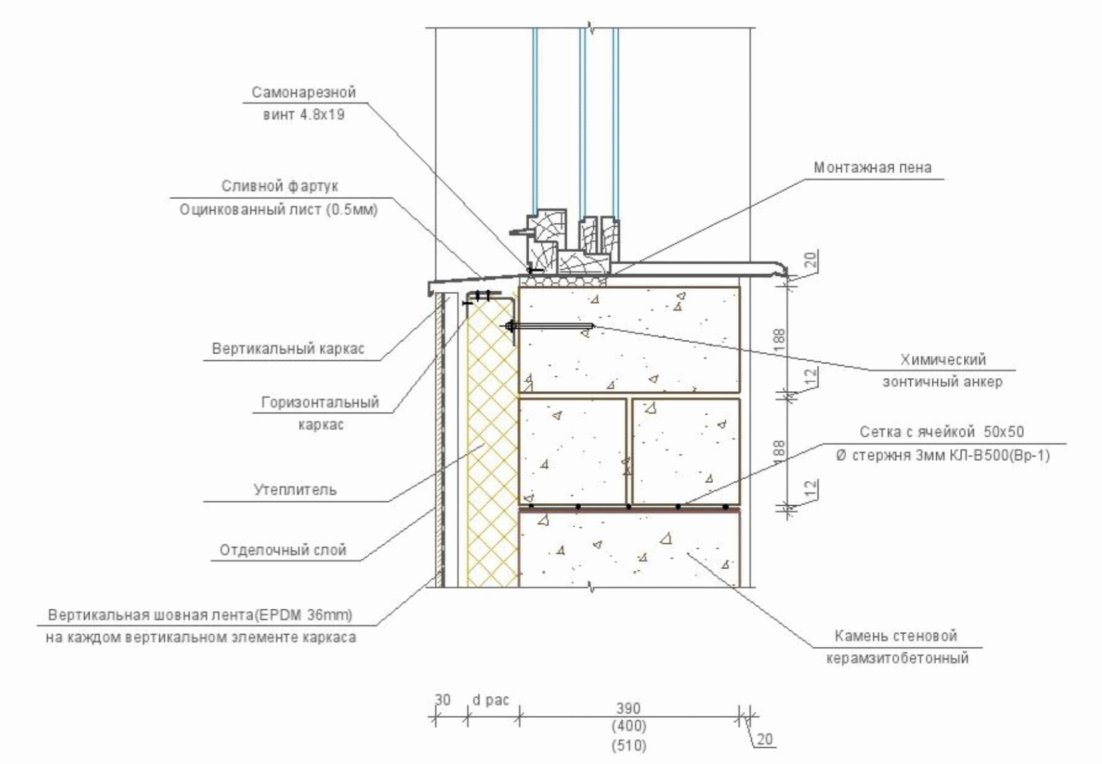

В случае устройства на фасаде вентилируемого экрана в качестве утеплителя для зданий любой этажности применяют минераловатные плиты

толщиной 150 мм.

В общем случае при других конструкциях и материалах наружных стен толщину теплоизоляционного слоя определяют теплотехническим расчетом по методике, приведенной в приложении Т, с учетом особенностей объемно-планировочного и конструктивного решения здания.

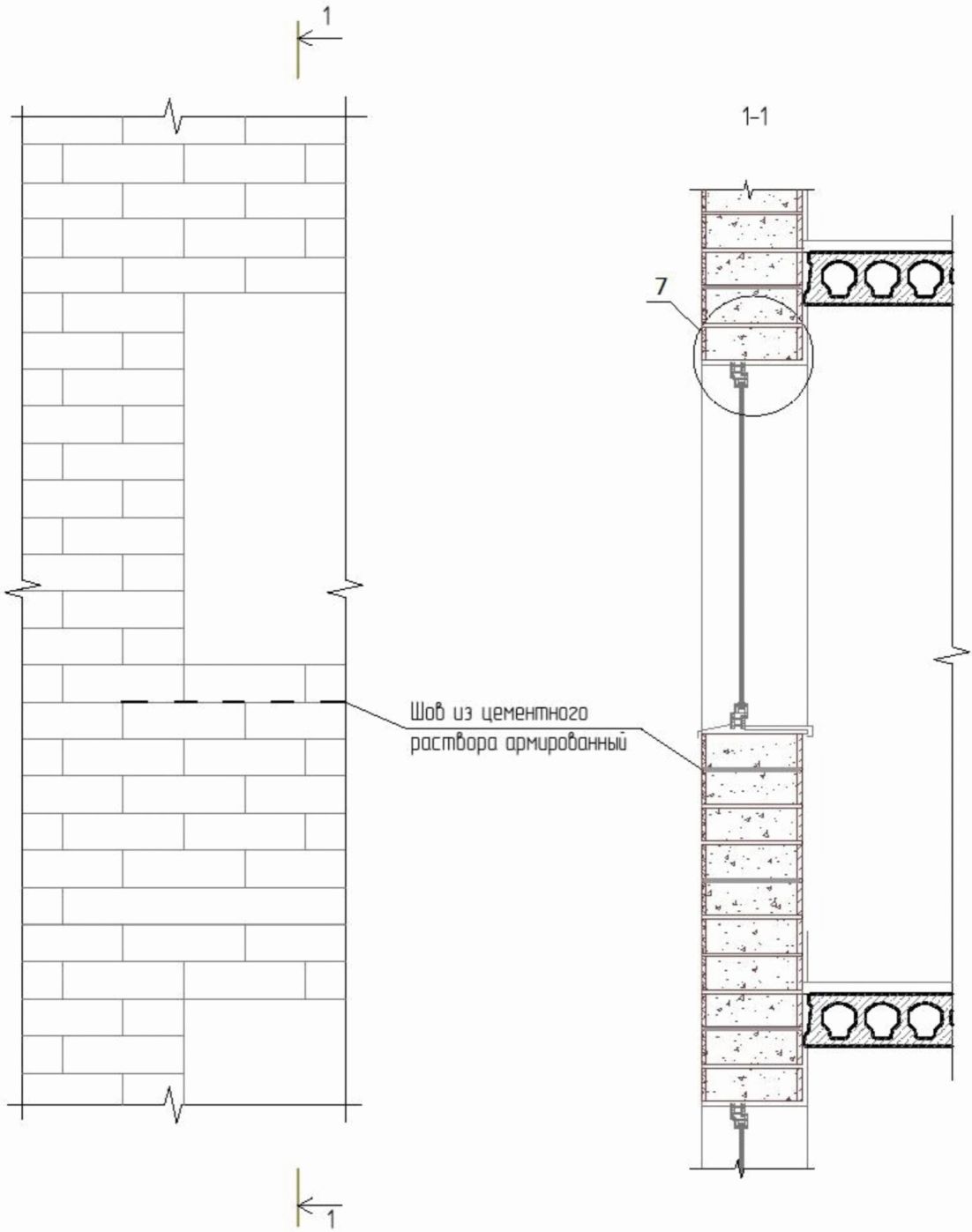

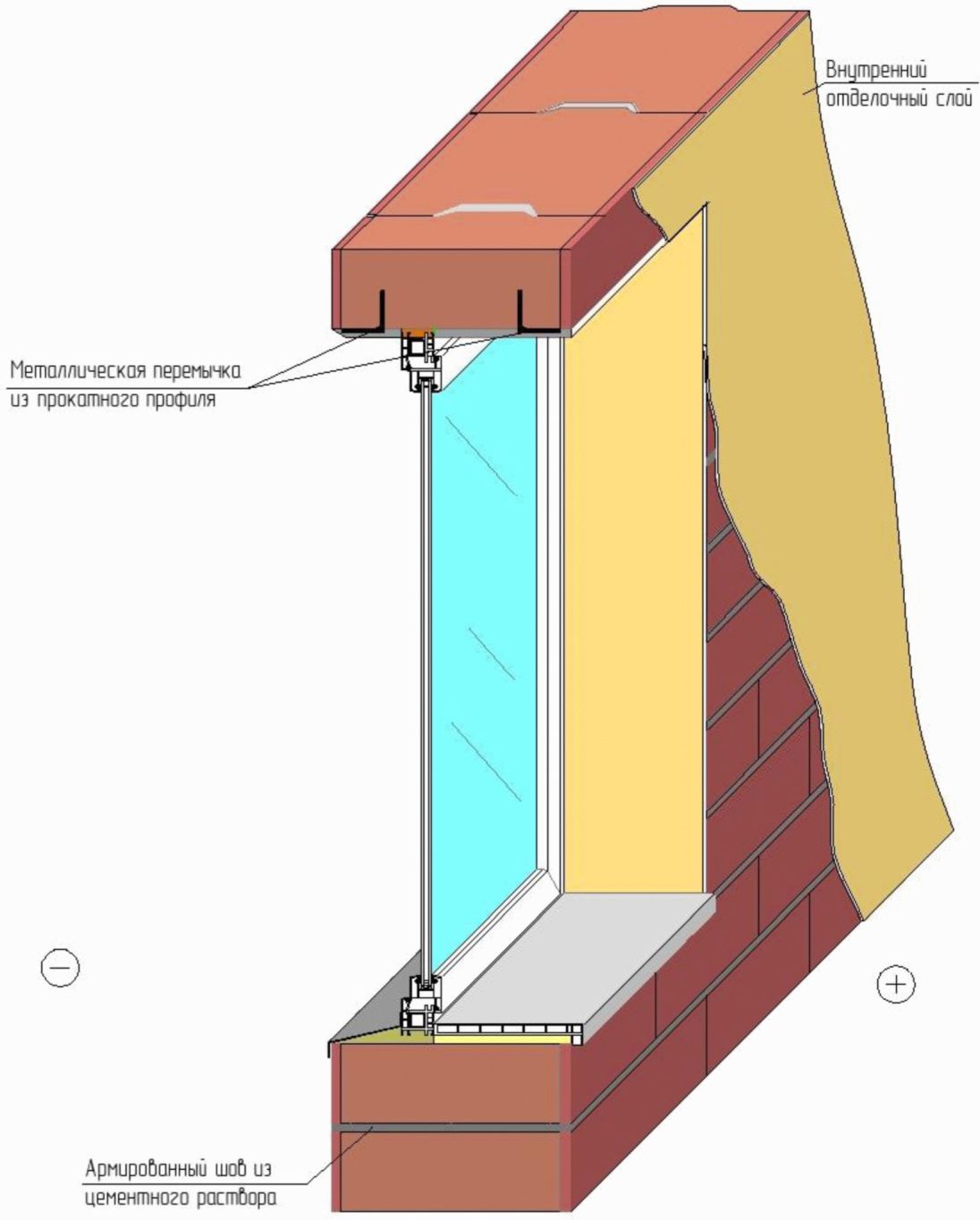

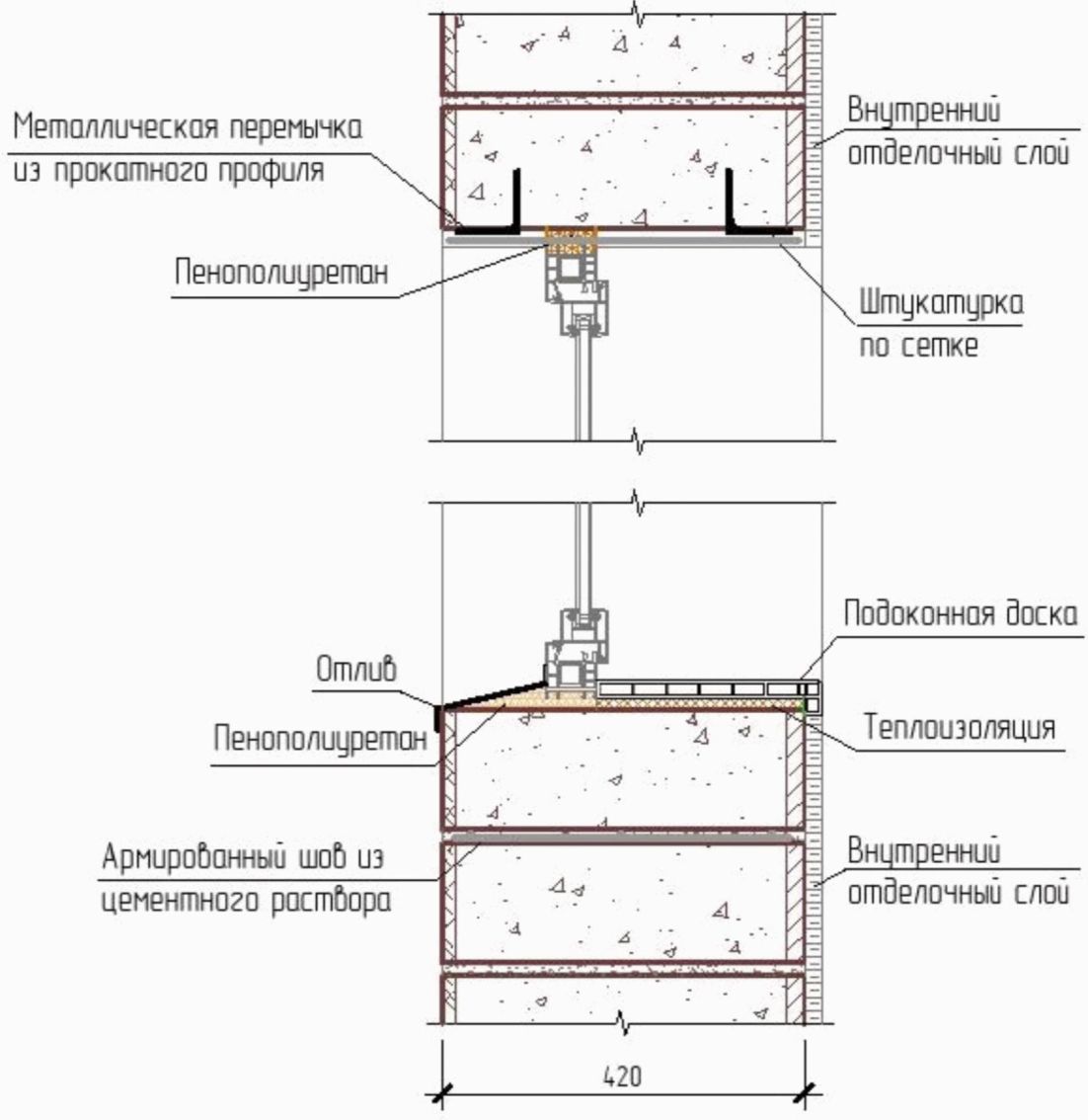

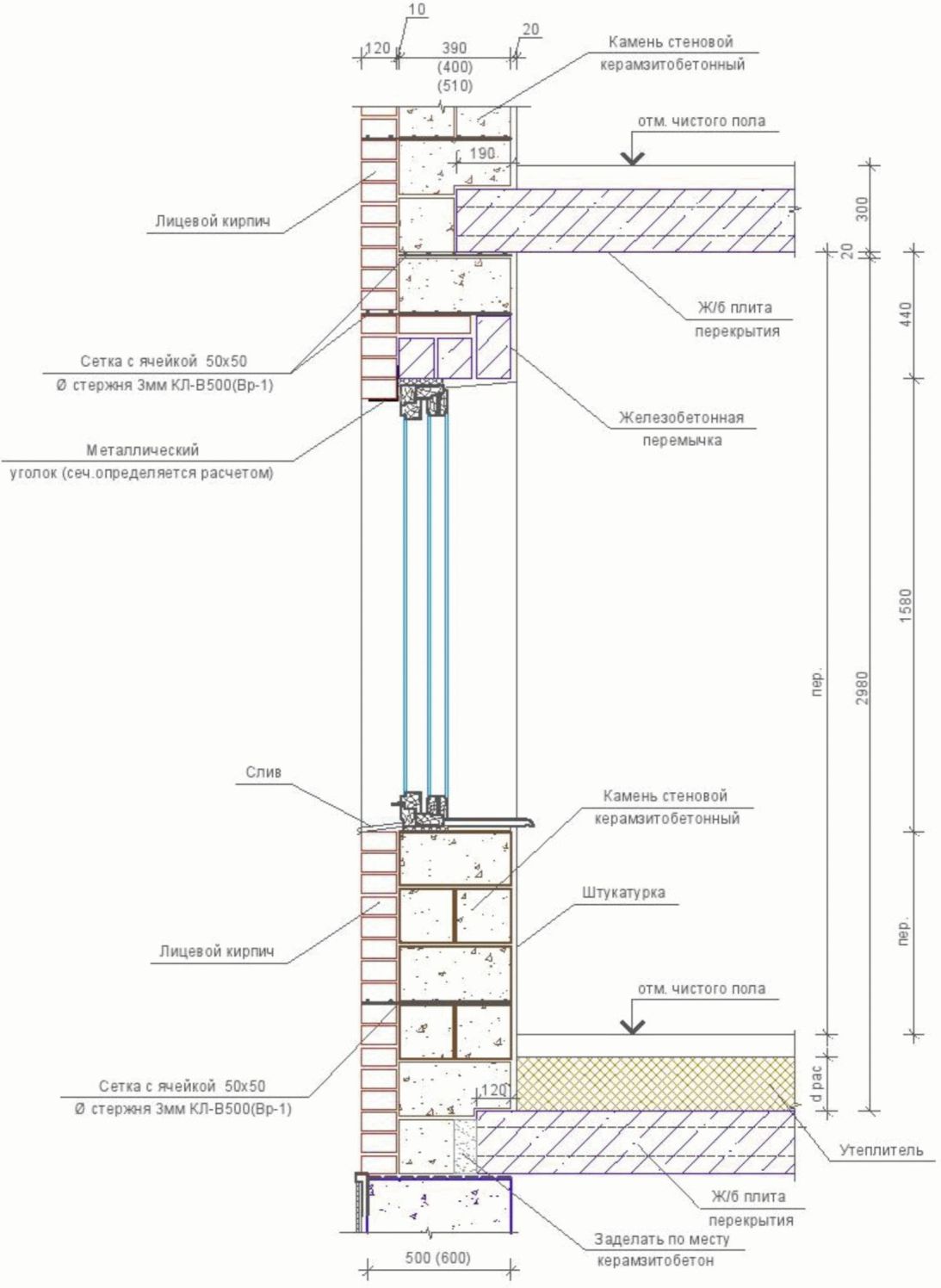

Над проемами в случае отсутствия в плитах перекрытий дополнительных опорных балок или выступающих ребер укладывают железобетонные перемычки, а при наличии балок или ребер они выполняют одновременно и функции перемычек. Высота сечения перемычек 140 мм стандартная, ширина же в связи со спецификой слоистых стен принята 60 и 90 мм.

Антикоррозионную защиту закладных деталей и связей в узлах сопряжения наружных стен с внутренними конструкциями и между слоями наружных стен осуществляют в соответствии с СП 28.13330. Во всех случаях закладные детали, кроме того, должны быть защищены слоем цементно-песчаного раствора (на портландцементе) марки не ниже 150 толщиной не менее 20 мм.

Работы по возведению стен из облегченных керамзитобетонных блоков СКЦ выполняют по утвержденному проекту производства работ (ППР), разрабатываемому с учетом требований СП 48.13330 и СП 70.13330.

Привязка конструктивных решений может изменяться в зависимости от особенностей проектируемого объекта.

Примечание - В настоящем пособии не приводятся порядовки кладки, являющиеся обязательными в конкретном проектировании.

Настоящее пособие не устанавливает также принципов назначения осей здания, которые являются общими, а для наружных стен назначаются исходя из особенностей проекта.

Настоящее пособие предполагает разработку несущих конструкций зданий только после принятия решений о форме и конструкции наружных и внутренних стен.

5 Требования к материалам и изделиям

5.1 Керамзит

По своим физико-механическим показателям керамзит должен соответствовать требованиям ГОСТ 32496 и ГОСТ 32497.

Керамзитовая технология позволяет получать широкую номенклатуру керамзитового гравия в зависимости от его насыпной плотности и прочности:

- особо легкий гравий - с насыпной плотностью

, прочностью R = 0,5 - 0,7 МПа;

- легкий гравий -

, R = 0,7 - 2,5 МПа;

- гравий с повышенной прочностью -

, R = 2,5 - 10,0 МПа.

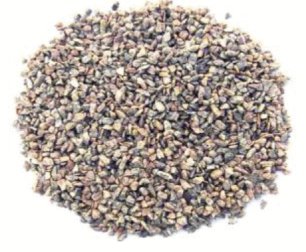

В зависимости от размера зерен керамзитовый заполнитель изготовляют следующих фракций: от 0 до 5 мм - керамзитовый песок (дробленый или обжиговый); от 5 до 10 мм; от 10 до 20 мм; от 20 до 40 мм.

Соотношения между насыпной плотностью и прочностью керамзитового гравия и щебня представлены в таблице 5.1.

Таблица 5.1

Соотношение между насыпной плотностью и прочностью керамзита

Наименование

Насыпная плотность, кг/м³

Марка по насыпной плотности

Прочность, МПа

Марка по прочности, не менее

Керамзитовый гравий

Св. 100 до 150

М150

До 0,5

П15

" 150 " 200

М200

До 0,5

П15

" 200 " 250

М250

0,5 - 0,7

П25

" 250 " 300

М300

0,7 - 1,0

П35

" 300 " 350

М350

1,0 - 1,5

П50

" 350 " 400

М400

1,0 - 1,5

П50

" 400 " 450

М450

1,5 - 2,0

П75

" 450 " 500

М500

2,0 - 2,5

П100

" 500 " 600

М600

2,5 - 3,3

П125

" 600 " 700

М700

3,3 - 4,5

П150

" 700 " 800

М800

4,5 - 5,5

П200

" 800 " 900

М900

5,5 - 6,5

П250

" 900 " 1000

М1000

6,5 - 8,0

П300

" 1000 " 1100

М1100

8,0 - 10,0

П350

" 1100 " 1000

М1200

Более 10,0

П400

Керамзитовый щебень

Св. 100 до 150

М150

До 0,5

П15

" 150 " 200

М200

До 0,5

П15

" 200 " 250

М250

До 0,5

П15

" 250 " 300

М300

0,5 - 0,6

П35

" 300 " 350

М350

0,6 - 0,8

П50

" 350 " 400

М400

0,6 - 0,8

П50

" 400 " 450

М450

0,8 - 1,2

П75

" 450 " 500

М500

1,2 - 1,6

П100

" 500 " 600

М600

1,6 - 2,0

П125

" 600 " 700

М700

2,0 - 3,0

П150

" 700 " 800

М800

3,0 - 4,0

П200

" 800 " 900

М900

4,0 - 5,0

П250

" 900 " 1000

М1000

5,0 - 6,0

П300

" 1000 " 1100

М1100

6,0 - 7,0

П350

ИС МЕГАНОРМ: примечание.

Значение в графе "Насыпная плотность" дано в соответствии с официальным текстом документа.

" 1100 " 1000

М1200

7,0 - 8,0

П400

Для керамзита характерны атмосфероустойчивость, долговечность, пожаробезопасность: не горюч, не содержит коррозионных компонентов, биостоек (не поддается гниению, развитию паразитов), не имеет запаха, не обладает способностью вступать в химические реакции с другими видами материалов, имеет высокую степень тепловой инерции и высокий уровень адгезии со строительными смесями и растворами, обладает хорошими звукоизолирующими свойствами, позволяет материалу и конструкциям, изготовленным из него, "дышать".

Отличительной особенностью керамзита от других пористых заполнителей является его высокая прочность при малой плотности.

Керамзитовый гравий в засыпке характеризуется низким коэффициентом теплопроводности.

Основные значения теплофизических характеристик керамзитового гравия в засыпке приведены в таблице 5.2.

Таблица 5.2

Расчетные теплотехнические показатели

керамзитового гравия в засыпке

Наименование показателя	Значения показателя
Насыпная плотность, кг/м³	150	200	250	300	350	400	450	500	600
Коэффициент теплопроводности, Вт/(м·°C):
- в сухом состоянии	0,08	0,090	0,099	0,108	0,115	0,12	0,13	0,14	0,14
- в условиях эксплуатации А	0,09	0,10	0,11	0,12	0,125	0,13	0,14	0,15	0,17
- в условиях эксплуатации Б	0,10	0,11	0,12	0,13	0,14	0,145	0,155	0,165	0,19
Удельная теплоемкость в сухом состоянии C₀, кДж/(кг·°C)	0,84
Коэффициент паропроницаемости , мг/(м·ч·Па)	0,28	0,27	0,26	0,25	0,245	0,24	0,235	0,23	0,23
Коэффициент теплоусвоения при периоде 24 ч, Вт/(м²·ч):
- в условиях эксплуатации А (s_а)	1,1	1,16	1,22	1,56	1,72	1,87	2,06	2,25	2,62
- в условиях эксплуатации Б (s_б)	1,15	1,24	1,3	1,66	1,86	2,02	2,22	2,41	2,83
Расчетное массовое отношение влаги в материале, %:
- в условиях эксплуатации А	2
- в условиях эксплуатации Б	3

Требования к показателям качества керамзитового гравия и щебня, характеризующего его долговечность, нормируются ГОСТ 32496, ГОСТ 32497 и приведены в таблице 5.3.

Таблица 5.3

Требования к показателям качества керамзитового

гравия и щебня

Наименование показателя	Единицы измерения	Допустимые значения
Морозостойкость, не менее	Количество циклов	15
Потеря массы, не более:	% по массе
- после 15 циклов попеременного замораживания и оттаивания		8
- после трех циклов в растворе сернистого натрия		8
Потеря массы, не более:	% по массе
- при кипячении		5
- при прокаливании		-
- при силикатном распаде		-
Содержание водорастворимых сернистых и сернокислых соединений в пересчете на SO₃, не более	% по массе	1
Коэффициент размягчения, не менее	-	0,75
Содержание расколотых зерен, не более	% по массе	15
Водопоглощение в течение 1 ч, не более:	% по массе
- до М400		30
- от М450 до М600		25
- для М700 и М1000		20
Коэффициент формы зерен, не более	-	1,5

5.2 Керамзитобетон

Керамзитобетон должен удовлетворять требованиям ГОСТ 25820.

Керамзитобетон по основному назначению подразделяют:

- на теплоизоляционный;

- конструкционно-теплоизоляционный;

- конструкционный.

По структуре керамзитобетон подразделяют:

- на плотный;

- поризованный;

- крупнопористый.

По способу порообразования керамзитобетон подразделяют на бетоны, поризуемые:

- пеной;

- воздухововлекающими добавками.

Термины и определения видов керамзитобетона приведены в ГОСТ 25192.

К теплоизоляционному керамзитобетону следует относить бетоны крупнопористой и поризованной структур плотностью 200 - 500 кг/м³ классов по прочности B0,5 - B2,0.

К конструкционно-теплоизоляционному бетону относят керамзитобетон плотной и поризованной структур плотностью 500 - 1400 кг/м³ классов по прочности B1,5 - B10.

К конструкционному бетону относят керамзитобетон плотной структуры плотностью 1100 - 2000 кг/м³ классов по прочности B12,5 - B40.

Керамзитобетон сочетает в себе такие свойства, как прочность, высокая морозостойкость, долговечность, экологичность, низкая эксплуатационная влажность, огнестойкость и пожаробезопасность.

Повышенная эксплуатационная надежность керамзитобетона обусловлена сохранением исходных технологических свойств на всем протяжении эксплуатации зданий, сооружений и без каких-либо ремонтно-восстановительных работ.

Теплотехнические показатели керамзитобетона на керамзитовом песке устанавливают экспериментально или принимают по СП 50.13330 (см. таблицу 5.4).

Таблица 5.4

Теплотехнические показатели керамзитобетона

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность, кг/м³	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1800
Коэффициент теплопроводности, Вт/(м·°C)
- в сухом состоянии	0,11	0,12	0,14	0,16	0,19	0,21	0,24	0,27	0,32	0,36	0,41	0,47	0,52	0,58	0,66
- в условиях эксплуатации А	0,115	0,130	0,16	0,19	0,22	0,24	0,28	0,33	0,38	0,44	0,5	0,56	0,61	0,67	0,8
- в условиях эксплуатации Б	0,140	0,170	0,22	0,25	0,28	0,31	0,36	0,41	0,46	0,52	0,58	0,65	0,72	0,79	0,92
Удельная теплоемкость в сухом состоянии C₀, кДж/(кг·°C)	0,84
Коэффициент паропроницаемости , мг/(м·ч·Па)	0,37	0,33	0,3	0,26	0,23	0,19	0,17	0,14	0,12	0,11	0,1	0,098	0,094	0,09	0,09
Коэффициент теплоусвоения при периоде 24 ч, Вт/(м²·ч):
- в условиях эксплуатации А (s_а)	1,75	2,15	2,55	3,03	3,43	3,83	4,44	5,03	5,7	6,36	7,06	7,75	8,4	9,06	10,5
- в условиях эксплуатации Б (s_б)	2,22	2,72	3,25	3,78	4,27	4,77	5,45	6,13	6,85	7,57	8,4	9,14	9,96	10,77	12,33
Расчетное массовое отношение влаги в материале, %:
- в условиях эксплуатации А	5
- в условиях эксплуатации Б	10

На основании опыта применения керамзитопенобетона в строительстве и обработке большого числа экспериментальных данных установлено, что исключение из состава керамзитобетона керамзитового песка и замена растворной части бетона на поризованный цемент дают возможность снизить плотность керамзитобетона на 150 - 200 кг/м³, в зависимости от насыпной плотности и прочности керамзитового гравия, при сохранении прочности керамзитобетона на сжатие. При этом снижается сорбционная влажность керамзитобетона на 2% - 4%.

На основании многочисленных экспериментальных данных НИИЖБ, ЦНИИЭПжилища, ЦНИИСельстроя и других организаций и их обработки установлено, что расчетные теплофизические характеристики керамзитобетона могут быть приняты по таблице 5.5 или установлены экспериментально.

Таблица 5.5

Расчетные теплотехнические показатели керамзитобетона

поризованной структуры (керамзитопенобетона)

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность, кг/м³	400	500	600	700	800	9000	1000
Коэффициент теплопроводности, Вт/(м·°C)
- в сухом состоянии	0,11	0,12	0,13	0,15	0,17	0,20	0,23
- в условиях эксплуатации А	0,12	0,14	0,16	0,19	0,21	0,24	0,27
- в условиях эксплуатации Б	0,15	0,18	0,21	0,24	0,26	0,31	0,36
Удельная теплоемкость в сухом состоянии C₀, кДж/(кг·°C)	0,84
Коэффициент паропроницаемости , мг/(м·ч·Па)	0,275	0,245	0,215	0,195	0,185	0,165	0,125
Коэффициент теплоусвоения при периоде 24 ч, Вт/(м²·ч):
- в условиях эксплуатации А (s_а)	2,03	2,36	2,86	2,99	3,36	3,87	4,58
- в условиях эксплуатации Б (s_б)	2,46	2,93	3,35	3,74	4,45	5,03	5,99
Расчетное массовое отношение влаги в материале, %:
- в условиях эксплуатации А	4
- в условиях эксплуатации Б	8

Керамзитопенобетон эффективен в полнотелых блоках из керамзитового гравия и щебня.

Для уменьшения плотности без снижения прочности, улучшения теплофизических характеристик керамзитобетона на керамзитовом песке рекомендуется заменять часть керамзитового песка (ориентировочно до 25%) гранулированным полистиролом с крупностью зерен не более 5 мм. В этом случае плотность керамзитополистиролбетона снижается на 80 - 180 кг/м³, а теплопроводность и сорбционные свойства улучшаются на 10 - 15%.

5.3 Крупнопористый (беспесчаный) керамзитобетон

Требования и показатели качества керамзитобетона различных структур должны соответствовать требованиям ГОСТ 25820. Требуемые свойства обеспечиваются выбором соответствующих материалов и оптимизацией технологии их получения по критериям технико-экономической эффективности.

Не менее эффективным способом изготовления и возведения теплоэнергоэффективных ограждающих конструкций зданий различного назначения является использование керамзитового гравия одной крупности в крупнопористом керамзитобетоне.

В связи с этим возросло применение крупнопористого керамзитобетона, получаемого по новой технологии. Бетон получают в капсуляторе за счет обволакивания зерен керамзита цементным молоком. Крупнопористый керамзитобетон авторами разработки назван термином "КАПСИМЕТ". Существуют и другие технологии получения крупнопористого керамзитобетона. В частности, аналогичная технология разработана в АО "НИИКерамзит".

В крупнопористом (беспесчаном) керамзитобетоне относительная доля растворной части существенно уменьшается, и воздух заполняет всю межзерновую пустотность крупного керамзитового гравия, покрытого тонким слоем цементного камня.

Как известно, воздух является самым лучшим теплоизолятором, так как значение его коэффициента теплопроводности составляет

при температуре t = 20 °C. В воздушных порах передача тепла осуществляется путем теплопроводности, конвекции и излучения. Значение эквивалентного коэффициента теплопроводности воздушной прослойки определяют по формуле

где

- значение коэффициента теплопроводности воздуха, Вт/(м·°C);

- коэффициент, учитывающий влияние естественной конвекции,

;

- коэффициент теплоотдачи излучением, Вт/(м·°C);

- толщина воздушной прослойки, равная среднему размеру воздушной поры, м.

Средняя установившаяся влажность беспесчаного керамзитобетона составляет лишь 2% - 4%. Это объясняется тем, что основная влага в керамзитобетоне содержится в цементном камне.

Применение крупнопористого керамзитобетона исключает проблемы, связанные с переувлажнением ограждающих конструкций, обеспечивая при этом высокие показатели теплозащиты зданий и сооружений.

Для крупнопористого беспесчаного керамзитобетона характерны следующие особенности: простота двухкомпонентного состава твердой части бетонной смеси; небольшая объемная масса; хорошая звукоизоляция; хорошие теплоизоляционные свойства; высокая воздухопроницаемость; высокая огнестойкость (более 2 ч); хорошие конструктивные свойства; высокая экологическая чистота.

Крупнопористый керамзитобетон рекомендуется применять, как правило, в неармированных элементах конструкций. Армирование допускается лишь конструктивное при соблюдении требований защиты арматуры от коррозии по СП 28.13330.

Крупнопористый керамзитобетон характеризуется высокими воздухопроницаемостью и продуваемостью. При наличии неблагоприятных условий эксплуатации наружных ограждающих конструкций (сильные дожди, ветра) возможно влагонакопление в наружных стенах, покрытиях, что необходимо учитывать при проектировании и эксплуатации зданий и сооружений, а также уделять большое внимание к заделке стыков и адгезии защитно-отделочного слоя к крупнопористому бетону.

Крупнопористый (беспесчаный) керамзитобетон должен отвечать требованиям ГОСТ 25820.

Расчетные теплофизические характеристики крупнопористого (беспесчаного) керамзитобетона приведены в таблице 5.6.

Таблица 5.6

Теплофизические характеристики крупнопористого

(беспесчаного) керамзитобетона

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность, кг/м³	200	300	400	500	600	700
Коэффициент теплопроводности, Вт/(м·°C):
- в сухом состоянии	0,085	0,095	0,105	0,120	0,130	0,135
- в условиях эксплуатации А	0,095	0,105	0,115	0,130	0,140	0,145
- в условиях эксплуатации Б	0,100	0,110	0,125	0,140	0,150	0,155
Удельная теплоемкость в сухом состоянии C₀, кДж/(кг·°C)	0,84
Коэффициент паропроницаемости , мг/(м·ч·Па)	0,195	0,195	0,175	0,165	0,155	0,145
Коэффициент теплоусвоения при периоде 24 ч, Вт/(м²·ч):
- в условиях эксплуатации А (s_а)	1,51	1,51	1,82	2,16	2,46	2,70
- в условиях эксплуатации Б (s_б)	1,62	1,62	1,99	2,36	2,68	2,94
Расчетное массовое отношение влаги в материале, %:
- в условиях эксплуатации А	3,5
- в условиях эксплуатации Б	6

5.4 Изделия из керамзитобетона

5.4.1 Керамзитобетонные полнотелые и пустотелые блоки

Производство керамзитобетонных блоков характеризуется простотой, технологичностью их конструктивного решения и низкой трудоемкостью.

Блоки изготовляют виброуплотнением, прессованием, вибропрессованием и другими способами и применяют в соответствии с СП 15.13330 и СП 414.1325800 при возведении сборно-монолитных и монолитных бетонных и железобетонных конструкций зданий и сооружений различного назначения.

Блоки по назначению классифицируют:

- блоки для кладки наружных и внутренних стен, перегородок;

- блоки несъемной опалубки;

- блоки специального назначения.

Блоки для кладки стен и перегородок изготовляют, как правило, в форме прямоугольного параллелепипеда полнотелыми и пустотелыми. Пустотелые блоки изготовляют с термовкладышами и без термовкладышей.

Высокопустотные блоки несъемной опалубки различной конфигурации изготовляют чаще всего вибропрессованием полусухой керамзитобетонной смеси, состоящей из цементного вяжущего, керамзитового гравия крупностью не более 10 мм, керамзитового песка, химических добавок и воды. Блоки опалубки, уложенные в проектное положение и залитые на строительной площадке, обеспечивают несущую способность строительных конструкций, выполняя одновременно теплоизоляционные и несущие функции. Несъемная опалубка из высокопустотных блоков, при необходимости, армируется на стройке стальной или неметаллической арматурой, а поверхности стен и перегородок подвергаются отделке.

Блоки изготовляют с максимальными размерами, приведенными в таблице 5.7.

Таблица 5.7

Максимальные размеры блоков

Наименование размера	Размеры, мм
Наименование размера	Блок для кладки стен и перегородок	Блок несъемной опалубки	Акустический блок
Длина	600	1000	1000
Ширина	400	380	250
Высота	250	250	250

Блоки для кладки стен и перегородок в зависимости от назначения по ГОСТ 6133 и ГОСТ 33126 подразделяют на: стеновые (С); перегородочные (П); лицевые (Л); рядовые (Р); примыкания (ПР); угловые (У).

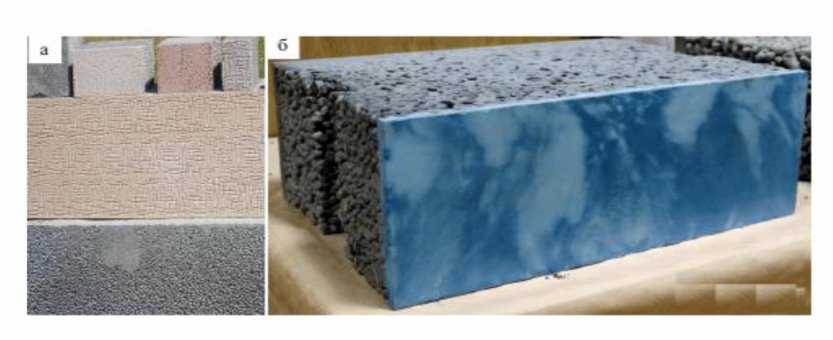

Лицевые блоки изготовляют в зависимости от применения с двумя лицевыми поверхностями: боковой и торцевой или с одной - боковой.

Лицевые блоки изготовляют с гладкой, рифленой или колотой фактурой лицевой поверхности; по цвету - неокрашенными или цветными из бетонной смеси с пигментами или с применением цветных цементов. Допускается по согласованию с потребителем изготовление лицевых блоков со шлифованной фактурой.

Пустоты в блоках необходимо располагать перпендикулярно опорной поверхности и распределять равномерно по его сечению. Пустоты могут быть сквозные и несквозные в блоках для кладки стен и сквозные в блоках опалубки и перегородках.

Блоки изготовляют, как правило, в форме прямоугольного параллелепипеда.

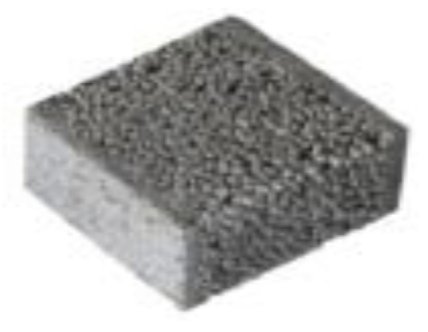

Внешний вид некоторых блоков для кладки стен представлен на рисунке 5.1, а типовые размеры - в таблице 5.8.

а - полнотелый керамзитобетонный блок; б - пустотелый

керамзитобетонный блок с одним рядом пустот; в - пустотелый

керамзитобетонный блок с двумя рядами пустот; г - пустотелый

керамзитобетонный блок с тремя рядами пустот;

д - паз-гребневый пустотелый керамзитобетонный блок

с тремя рядами пустот

Рисунок 5.1 - Внешний вид керамзитобетонных блоков

Таблица 5.8

Примеры размеров керамзитобетонных блоков

Типы блоков	Номинальные размеры блоков, мм
Типы блоков	Длина l	Ширина b	Высота h
Для кладки стен	288	288	138
	288	138	138
	390 (400)	190	188
	288 (290)	190	188
	510	90/120/249	188/288
	190	190	188
	90	190	188
Для перегородок	590	90/120	188
	390	90	188
	190	90	188

Допускается по заявке потребителя изготовление блоков формы (лекальные, фасонные и т.п.) и других размеров, отвечающие требованиям модульной координации размеров в строительстве.

Для полнотелых блоков из керамзитобетона плотной структуры значения теплофизических характеристик приведены в таблице 5.4, а поризованной структуры (без песка) - в таблице 5.5.

Расчетные значения теплофизических характеристик керамзитобетона на керамзитовом песке и керамзитопенобетона устанавливают по ГОСТ Р 54855.

Значения теплофизических характеристик, приведенные ранее для керамзитобетона в таблице 5.4, действительны и для полнотелых блоков из керамзитобетона, однако для пустотелых блоков теплотехнические характеристики отличаются и зависят от формы блока, количества и типа пустот и их конфигурации. Расчетные значения теплотехнических характеристик, полученные с учетом анизотропности строения пустотелых блоков, в зависимости от плотности керамзитобетона, толщины, формы и характера расположения воздушной прослойки представлены в таблицах 5.9 - 5.11.

Таблица 5.9

Теплофизические характеристики керамзитобетонного блока

с тремя рядами пустот

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность керамзитобетона, кг/м³	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1800
Средняя плотность блока с учетом пустот, кг/м³	251	287	358	430	501	573	645	716	788	860	931	1003	1075	1146	1289
Коэффициент теплопроводности, Вт/(м·°C):
- в условиях эксплуатации А	0,14	0,15	0,17	0,19	0,20	0,21	0,24	0,26	0,29	0,32	0,35	0,38	0,40	0,43	0,48
- в условиях эксплуатации Б	0,16	0,18	0,21	0,23	0,24	0,25	0,28	0,31	0,33	0,36	0,39	0,42	0,45	0,48	0,53

Таблица 5.10

Теплофизические характеристики керамзитобетонного блока

с двумя рядами пустот

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность керамзитобетона, кг/м³	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1800
Средняя плотность блока с учетом пустот, кг/м³	250	286	357	428	500	571	642	714	785	857	928	999	1071	1142	1285
Коэффициент теплопроводности, Вт/(м·°C):
- в условиях эксплуатации А	0,16	0,17	0,20	0,22	0,23	0,25	0,27	0,31	0,34	0,37	0,40	0,43	0,46	0,49	0,55
- в условиях эксплуатации Б	0,19	0,20	0,24	0,26	0,27	0,29	0,32	0,35	0,38	0,41	0,44	0,48	0,51	0,55	0,61

Таблица 5.11

Теплофизические характеристики керамзитобетонного блока

с одним рядом пустот

Наименование показателя, ед. изм.	Значения показателя
Средняя плотность керамзитобетона, кг/м³	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1800
Средняя плотность блока с учетом пустот, кг/м³	222	254	317	381	444	508	571	635	698	761	825	888	952	1015	1142
Коэффициент теплопроводности, Вт/(м·°C):
- в условиях эксплуатации А	0,19	0,21	0,24	0,26	0,28	0,30	0,33	0,37	0,40	0,44	0,48	0,51	0,54	0,57	0,64
- в условиях эксплуатации Б	0,23	0,25	0,29	0,31	0,33	0,35	0,39	0,42	0,45	0,49	0,52	0,56	0,60	0,64	0,70

При производстве полнотелых керамзитобетонных блоков следует руководствоваться результатами исследования их теплофизических характеристик по ГОСТ Р 54855 и ГОСТ 31166.

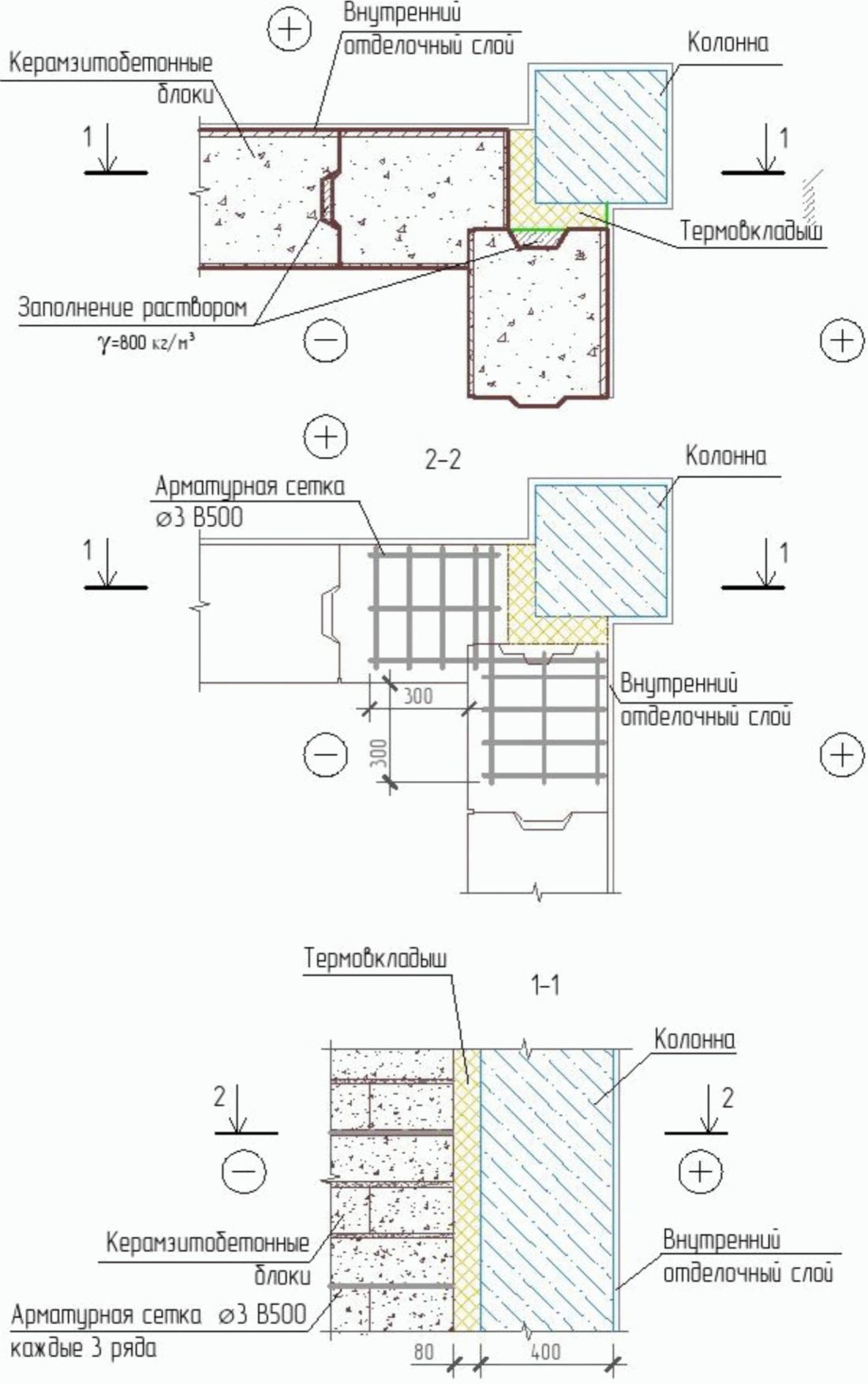

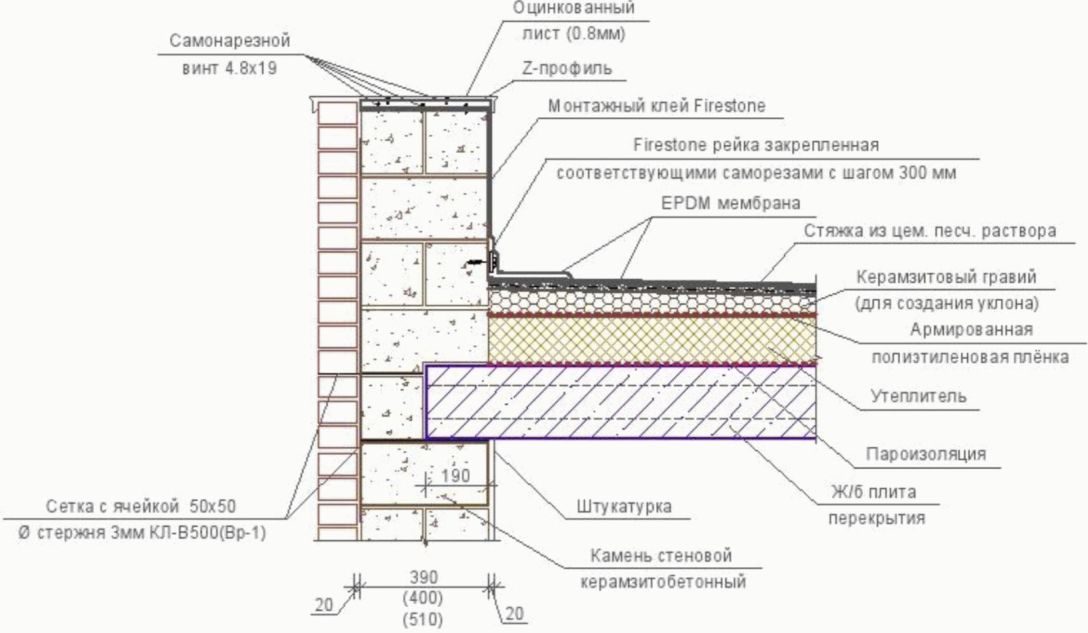

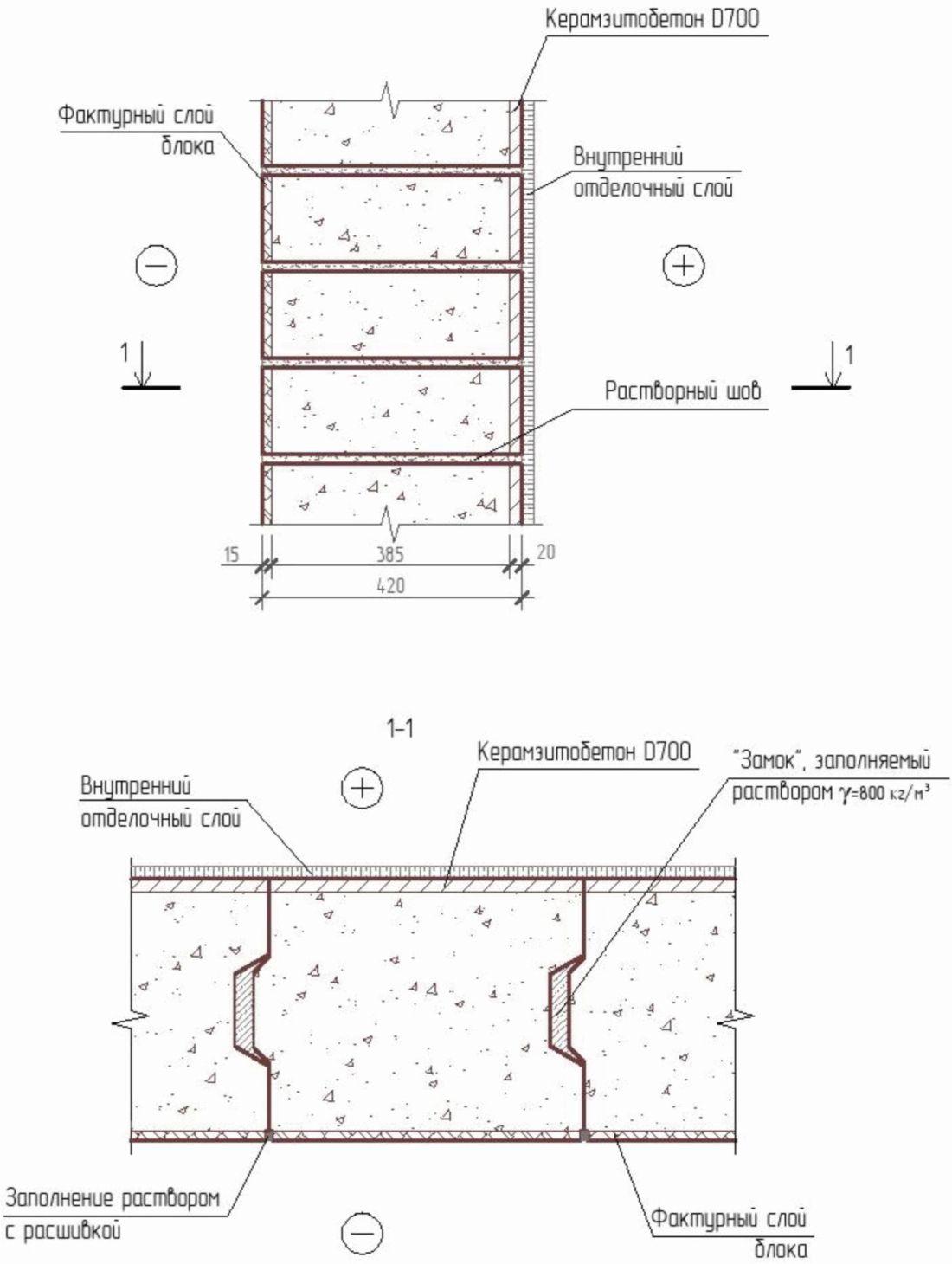

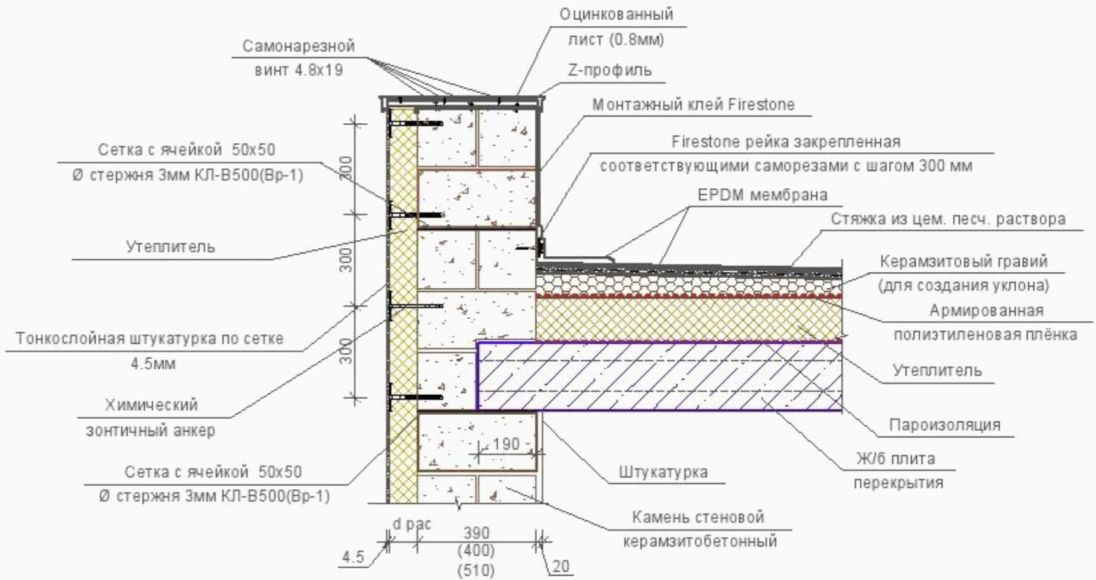

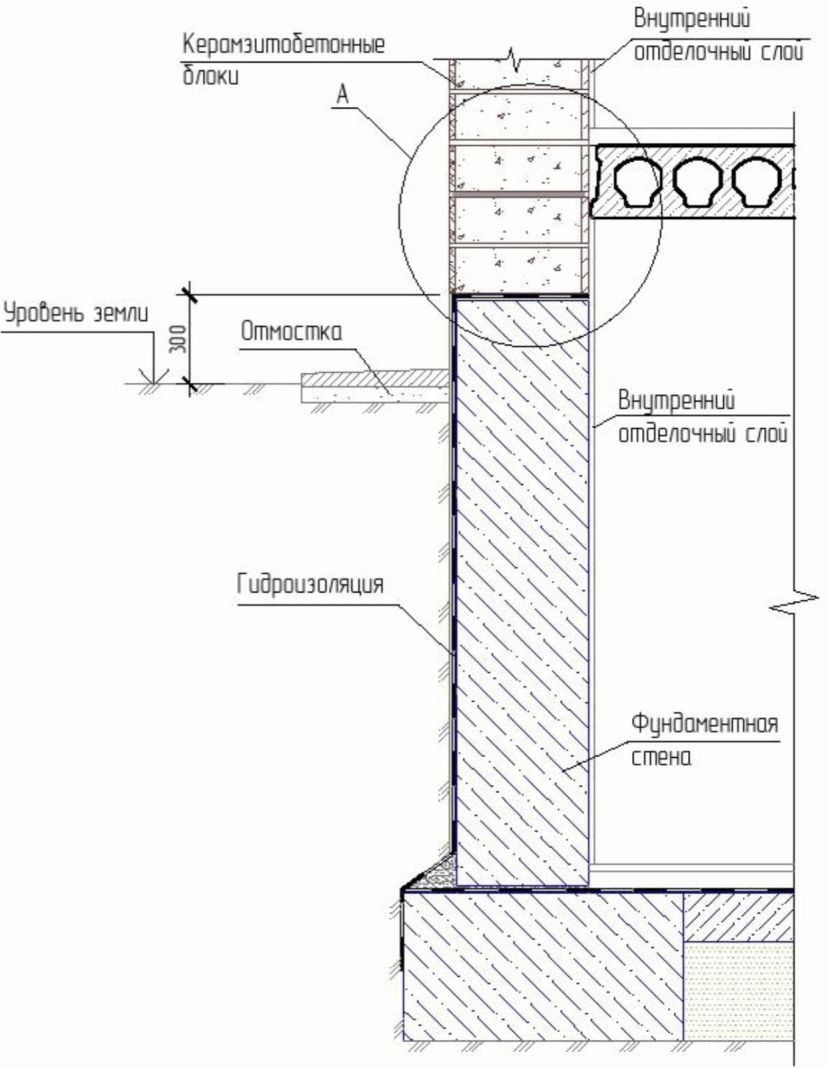

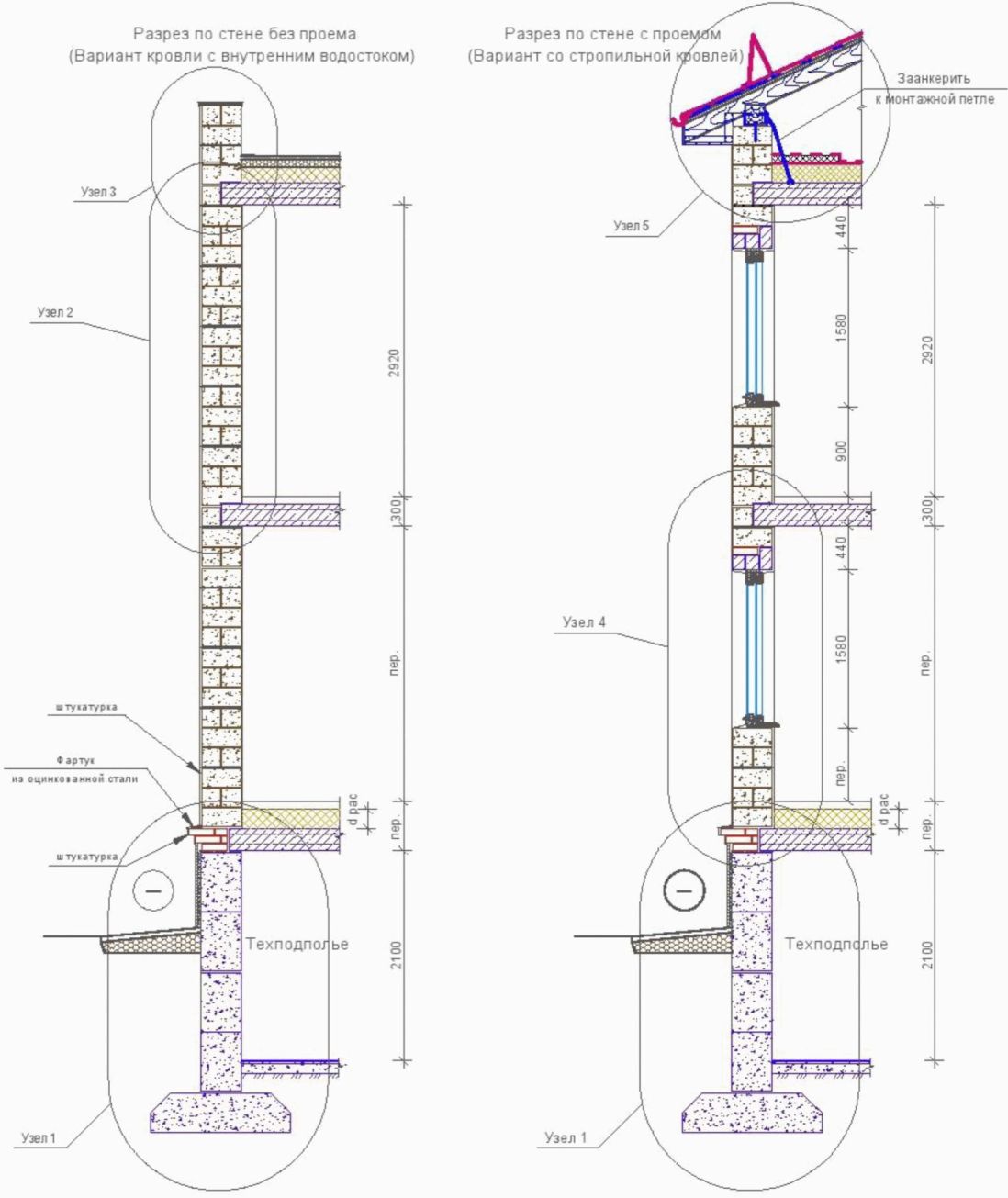

Конструкции с применением полнотелых блоков из керамзитобетона представлены в приложении А.

Сравнительный анализ данных, представленных в таблицах 5.4, 5.9 - 5.11, позволяет сделать вывод о целесообразности применения однорядных пустотелых блоков плотностью выше 1100 кг/м³, двухрядных плотностью выше 900 кг/м³, трехрядных плотностью 500 кг/м³ и более.

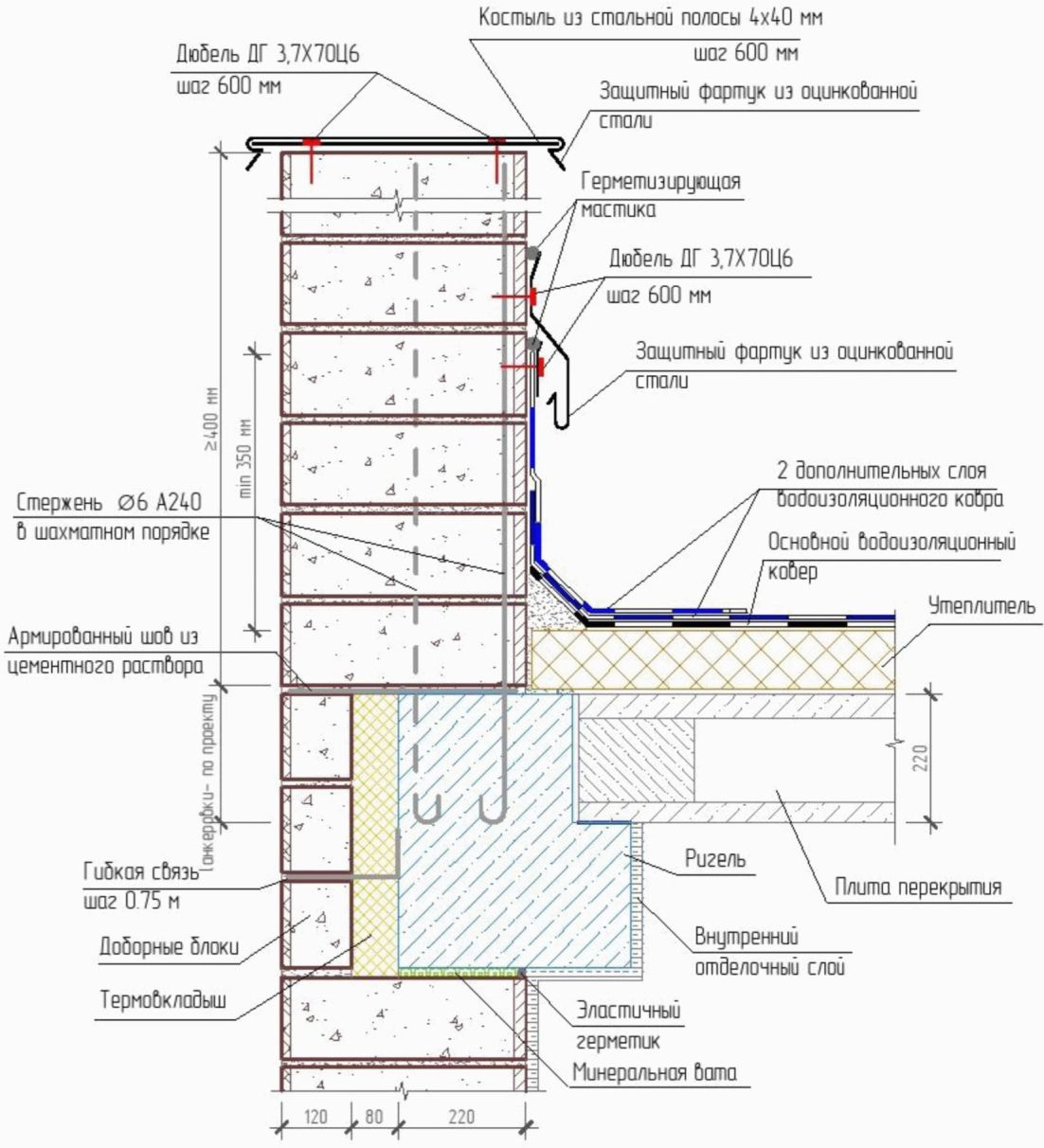

Высокие показатели приведенного сопротивления теплопередаче стены толщиной 40 - 50 см [R₀ = 2,9 - 5,5 (м²·°C/Вт)] без внешней и внутренней отделки достигаются при устройстве кладки из пустотных блоков с термовкладышами из пенополистирола ППС-14 (ГОСТ 15588). Примеры видов блоков для кладки стен с термовкладышами приведены на рисунке 5.2.

Рисунок 5.2 - Блоки для кладки стен с термовкладышами

По прочности на сжатие керамзитобетонные блоки с термовкладышами должны быть не ниже М20, приведенная плотность блока - не более 1000 кг/м³.

5.4.2 Блоки опалубки из керамзитобетона

Рассматриваемые блоки, изготовляемые вибропрессованием, выполняются в виде тонкостенных полых элементов с продольными и поперечными стенками (рисунок 5.3).

Рисунок 5.3 - Рядовые блоки опалубки из керамзитобетона

Блоки опалубки керамзитобетона (далее - блоки), одновременно являющиеся несъемной опалубкой, служат для возведения монолитных и сборно-монолитных бетонных и железобетонных самонесущих и несущих ограждающих конструкций различных конфигураций и размеров. Несъемная опалубка из блоков должна удовлетворять требованиям СП 414.1325800.

Уложенные в проектном положении и залитые бетоном на строительной площадке блоки обеспечивают несущую способность строительных конструкций (стен, перегородок, перекрытий, шумозащитных стен и т.д.) в зависимости от способа формования, вида и качества бетона, а сами блоки выполняют функции несъемной опалубки, теплоизоляции, звукоизоляции.

Конструктивные решения ограждающих несущих конструкций зданий из блоков, удовлетворяющих требованиям настоящего пособия, разрабатываются проектными организациями с учетом требований СП 20.13330, СП 54.13330, СП 118.13330, СП 63.13330 и других нормативных документов.

Утепленные блоки поставляются потребителю в готовом виде с утеплителем. В качестве утеплителя рекомендуется применять различные теплоизоляционные материалы (пенополистирол, неопор, пенополиизоцианурат).

Отделка ограждающих конструкций из блоков осуществляется любым способом (оштукатуриванием, сайдингом, устройством вентилируемого фасада, кирпичом, фасадными защитно-декоративными панелями и т.д.).

Типоразмеры блоков определяются по совокупности: возможностями принятого для их производства вибропрессующего оборудования (размерами его формовочного поля и ходом пуансонов); обеспечением теплотехнических требований (их толщина) с учетом гарантированного требуемого сопротивления стены теплопередаче и характеристик применяемых материалов. При этом следует руководствоваться снижением трудозатрат и минимизацией их количества, укладываемого в 1 м² стены с обеспечением массы в соответствии со стандартными требованиями для ручной кладки не более 31,5 кг.

Блоки классифицируют по следующим признакам:

- назначение конструкций;

- местоположение в здании и сооружении;

- теплоизолирующая способность;

- несущая способность.

По назначению блоки подразделяют:

- на блоки для возведения монолитных наружных стен (далее - наружные блоки);

- блоки для возведения внутренних стен и перегородок (далее - внутренние блоки);

- блоки перегородок.

По своему назначению и местоположению блоки подразделяют на рядовые, угловые, перемычечные, доборные, обвязочные.

По теплоизолирующей способности блоки подразделяют на утепленные (наружные) и неутепленные (внутренние).

Блоки должны удовлетворять требованиям ГОСТ 34329, ГОСТ 33126 и ГОСТ 6133.

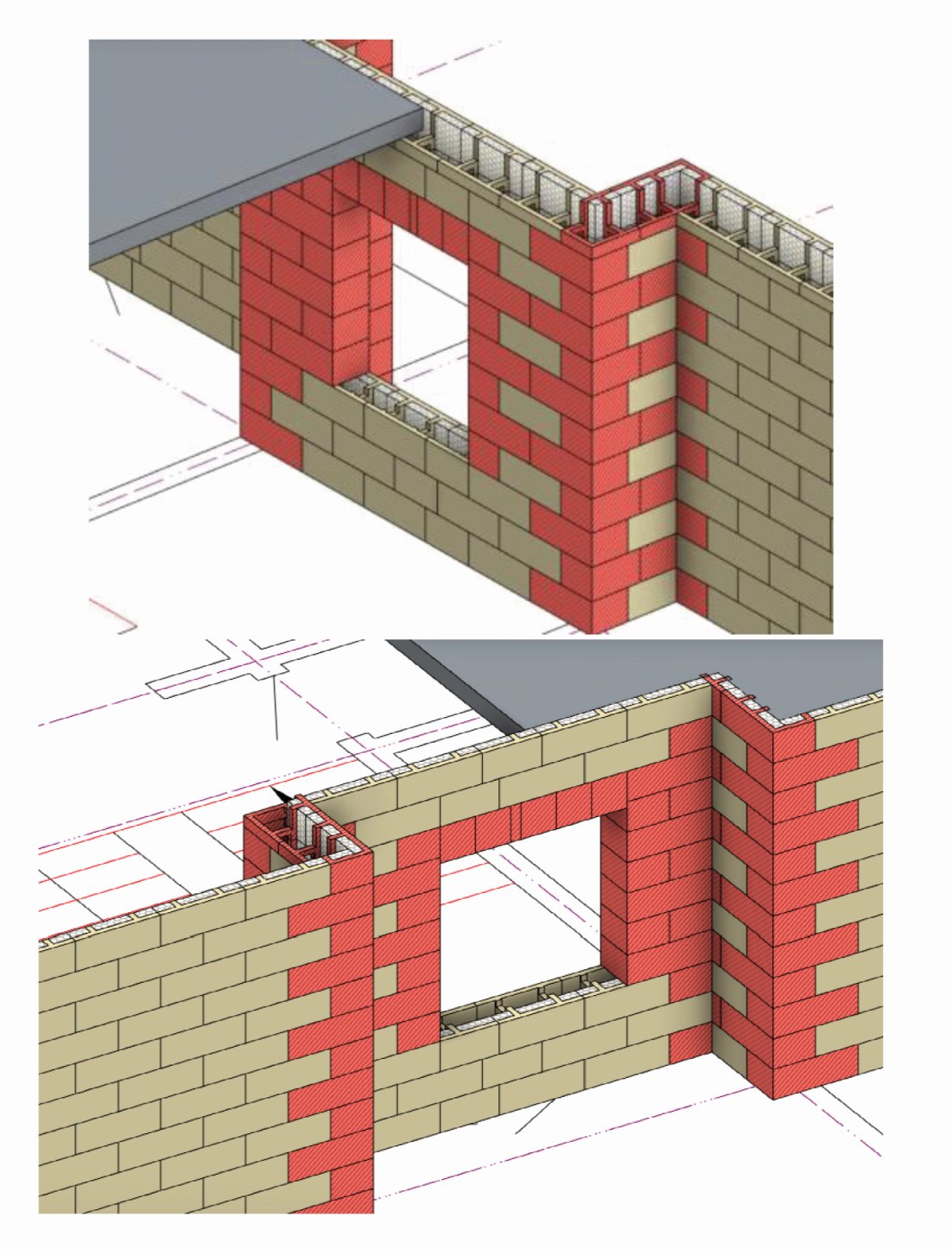

Примеры типов, размеров, форм блоков опалубки, расположения пустот и утеплителя приведены в таблице 5.12 и приложении Н.

Таблица 5.12

Номенклатура блоков

Тип блока	Характеристика типа блока	Размеры, мм
Тип блока	Характеристика типа блока	Длина l	Толщина блока/толщина слоя утеплителя	Высота h
Рядовой 38/15 "Р"	Рядовой, наружный, утепленный с вырезом	1000	380/150	250
Угловой 38/15 "У"	Угловой, наружный, утепленный с вырезом	880	380/150	250
Рядовой 38/12 "Р"	Рядовой, наружный, утепленный с вырезом	1000	380/180	250
Угловой 38/12 "У"	Угловой, наружный, утепленный с вырезом	880	380/180	250
Рядовой 30/15 "Р"	Рядовой, наружный, утепленный с вырезом	600	300/70	250
Угловой 30/15 "У"	Угловой, наружный, утепленный с вырезом	600	300/70	250
Рядовой 30/12 "Р"	Рядовой, наружный, утепленный с вырезом	600	300/100	250
Угловой 30/12 "У"	Угловой, наружный, утепленный с вырезом	600	300/100	250
Рядовой 22/12 "Р"	Рядовой, наружный, утепленный с вырезом	1000	220/30	250
Перемычечный 22/15 "П"	Перемычечный, неутепленный	1000	220	250

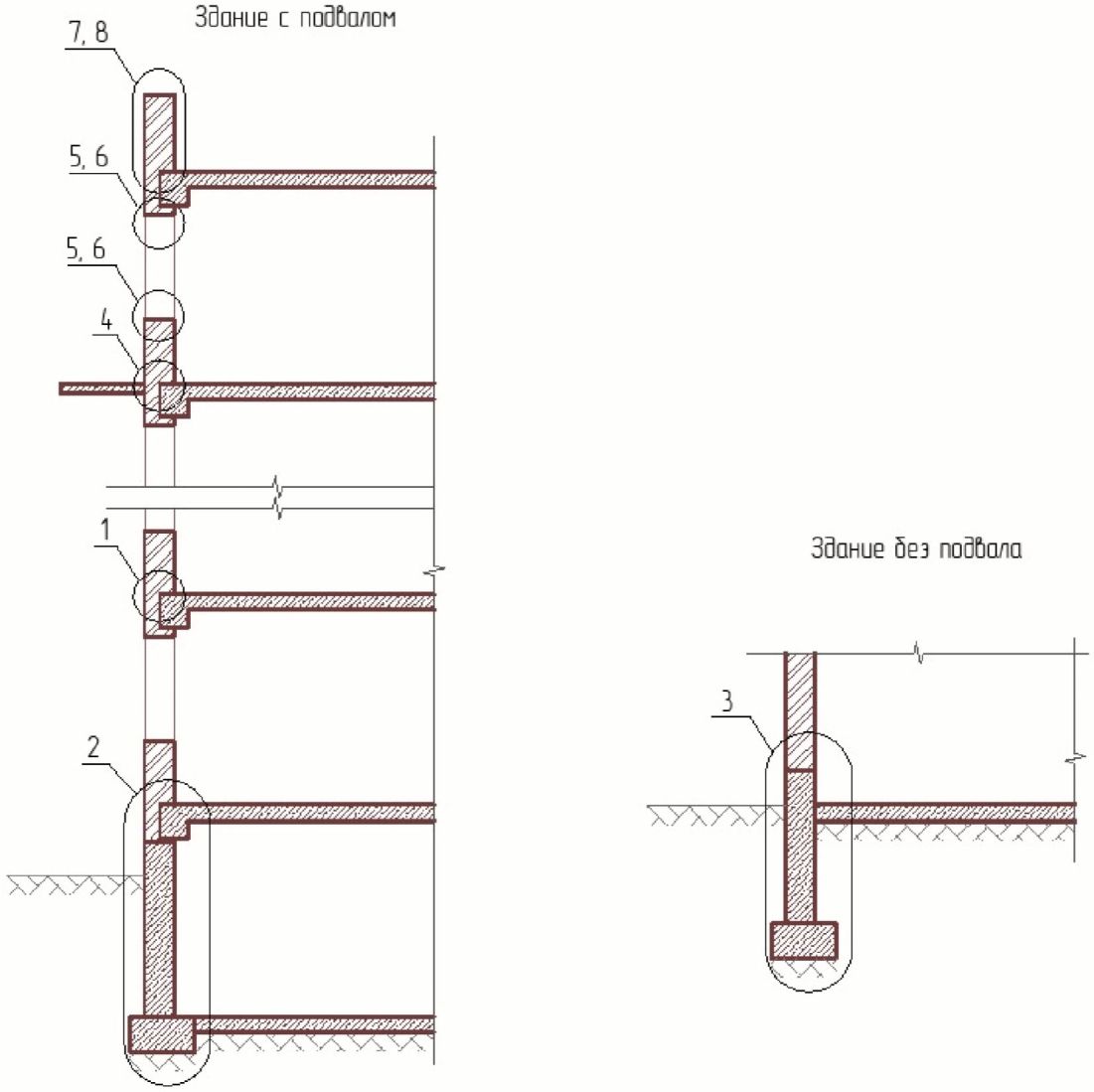

Примеры выполнения типов узлов конструкций с применением вибропрессованных многопустотных блоков опалубки из керамзитобетона приведены в приложении М.

Теплотехнические характеристики вибропрессованных блоков несъемной опалубки из керамзитобетона приведены в таблице 5.13.

Таблица 5.13

Теплотехнические характеристики керамзитобетонных блоков

(при коэффициенте теплопроводности керамзитобетона

)

Тип блока	Толщина теплоизоляционного вкладыша и вид утеплителя	Сопротивление теплопередаче, (м²·°C)/Вт
Рядовой 38/14 "Р"	150 мм (пенополистирол ППС-14, )	4,35
Угловой 38/14 "У"	150 мм (пенополистирол ППС-14, )	4,35
Рядовой 38/15 "Р"	150 мм (минеральная - каменная вата 75 - 120 кг/м³, )	4,17
Угловой 38/15 "У"	150 мм (минеральная - каменная вата 75 - 120 кг/м³, )	4,17
Рядовой 38/12 "Р"	180 мм (пенополистирол ППС-14, )	5,09
Угловой 38/12 "У"	180 мм (пенополистирол ППС-14, )	5,09
Рядовой 30/15 "Р"	70 мм (пенополистирол ППС-14, )	2,35
Угловой 30/15 "У"	70 мм (пенополистирол ППС-14, )	2,35
Рядовой 30/12 "Р"	100 мм (пенополистирол ППС-14, )	3,09
Угловой 30/12 "У"	100 мм (пенополистирол ППС-14, )	3,09
Рядовой 22/15 "Р"	30 мм (пенополистирол ППС-14, )	1,29
Перемычечный 22/15 "П"	-	0,56

Блоки изготовляют, как правило, в форме прямоугольного параллелепипеда с вертикальными пустотами, вырезами в поперечных стенках блоков для укладки арматуры и создания сплошной опорной поверхности бетона.

Допускается по заявке потребителя изготовление блоков других формы (лекальные, фасонные и т.п.) и размеров, отвечающих требованиям модульной координации размеров в строительстве.

Предприятие - изготовитель блоков должно производить контрольную сборку фрагмента на заводе. Схема фрагмента определяется заказчиком по согласованию с предприятием-изготовителем.

Нагрузки на стенки блоков от бетонной смеси и технологической оснастки принимают в соответствии с требованиями, установленными в СП 414.1325800.

Временные технологические и транспортные нагрузки устанавливаются проектом в зависимости от условий транспортирования и монтажа конструкций.

Блоки, предназначенные для кладки наружных стен зданий, должны подвергаться испытанию в целях определения средней плотности и теплопроводности стены.

Блоки маркируются по ГОСТ 14192.

5.4.3 Блоки из беспесчаного крупнопористого керамзитобетона

Блоки должны соответствовать ГОСТ 33126 и производиться по технической документации предприятия-изготовителя.

Керамзитобетонные блоки из беспесчаного керамзитобетона обычно имеют неоднородную по плотности структуру и могут состоять из фракций керамзитового гравия разных величины и плотности, а также иметь отделочные слои. Теплофизические характеристики и состав стеновых блоков из беспесчаного керамзитобетона представлены в приложении В.

а - стандартный блок; б - блок с паз-гребневыми вырезами

Рисунок 5.4 - Внешний вид блоков

из беспесчаного керамзитобетона

Блоки выпускают в виде полнотелых прямоугольных параллелепипедов (за исключением паз-гребневых) и в зависимости от назначения и области применения подразделяют на рядовые (Р), стеновые (С) или перегородочные (П).

Примеры номинальных размеров керамзитобетонных блоков из беспесчаного керамзитобетона приведены в таблице 5.14.

Таблица 5.14

Примеры номинальных размеров керамзитобетонных блоков

из беспесчаного керамзитобетона, выпускаемых по ГОСТ 33126

и техническим условиям предприятия-изготовителя

Типы блоков	Номинальные размеры блоков, мм
Типы блоков	Длина l	Ширина b	Высота h
Для кладки стен	330	250	120
	500	330	120
	370	350	188
	390	190	188
	490	400	188
	500	350	188
	1220	350	370
	1220	350	500
	2440	350	370
	2440	350	500
	2440	400	490

Допускается по заявке потребителя изготовлять блоки других формы и размеров в соответствии с заложенными в технических условиях допусками.

Максимально допустимое значение средней плотности для полнотелого блока из беспесчаного керамзитобетона:

- марки М3 - М5 - D200;

- марки М3 - М5 - D300;

- марки М5 - М15 - D400;

- марки М10 - М25 - D500;

- марки М20 - М25 - D600;

- марки М25 - D700;

- марки М35 - D800.

Условное обозначение блоков при заказе должно состоять из записанных через дефис: сокращенного обозначения блока (К); его области применения и назначения (С, П, Р); вида блока с точки зрения его использования в кладке (ПР - порядовочный); наличия пустот (ПТ - полнотелый); длины в сантиметрах; марки по прочности; марки по морозостойкости; марки по плотности.

Пример условного обозначения блоков стеновых полнотелых рядовых, порядовочных длиной 390 мм марки по прочности М35, марки по морозосткойкости F35, марки по плотности D800:

КСР-ПР-ПТ-39-35-F35-800

5.4.4 Жесткие керамзитобетонные плиты

Плиты могут изготовляться с защитно-декоративным или отделочным слоем. Керамзитобетон плит должен соответствовать требованиям ГОСТ 25820, а сами плиты - ГОСТ Р 56506.

Согласно данным таблицы 5.6 при плотности 300 кг/м³ расчетное значение коэффициента теплопроводности беспесчаного керамзитобетона составляет 0,1 Вт/(м·°C). Следовательно, плита из беспесчаного керамзитобетона толщиной 100 мм при данной плотности обладает таким же термическим сопротивлением, что и наружная стена, выполненная из силикатного кирпича толщиной 640 мм.

В зависимости от средней плотности керамзитобетона плиты подразделяют на марки: D200, D300, D400, D500.

При выполнении капитального ремонта зданий исторической застройки для сохранения внешнего вида утепление фасадов согласно федеральному закону [3] не предусматривается, а обычно проводят исключительно реставрационные работы.

Необходимость в дополнительном утеплении наружных стен возникает в том случае, если их сопротивление теплопередаче не соответствует санитарно-гигиеническим требованиям к микроклимату (например,

для Самарской области). Указанным требованиям отвечает кладка из глиняного кирпича на цементно-песчаном растворе толщиной 1 м.

Если неутепленная наружная стена имеет сопротивление теплопередаче ниже нормативного, возникает необходимость во внутреннем утеплении.

Плиты из беспесчаного керамзитобетона рекомендуется использовать как для внутреннего, так и для наружного утепления стен реконструируемых или реставрируемых зданий совместно с "теплыми" растворами на основе керамзитового песка.

Толщину плит, предназначенных для конкретных зданий, устанавливают в соответствии с требованиями по тепловой защите зданий СП 50.13330.

5.4.5 Панели зданий и сооружений

Панели должны соответствовать требованиям ГОСТ 32488, ГОСТ 31310, ГОСТ 11024.

Рисунок 5.5 - Внешний вид керамзитобетонных панелей

Панели классифицируют по следующим основным признакам, определяющим их типы:

- назначение в здании;

- схема статической работы;

- число основных слоев;

- разрезка стен на элементы.

По назначению в здании панели подразделяют:

- на панели стен надземных этажей;

- панели стен цокольного этажа или технического подполья;

- панели стен чердака или парапетные.

По статической схеме работы панели подразделяют:

- на несущие;

- самонесущие;

- ненесущие.

По составу слоев панели подразделяют:

- на однослойные;

- двуслойные;

- трехслойные.

Разновидностями несущих панелей являются поэтажно несущие и самонесущие панели.

Конструктивные решения панелей определяются принятыми при проектировании параметрами, отражающими архитектурные, технологические и конструктивные особенности панелей.

В случаях, предусмотренных проектной документацией, панели могут иметь:

- выступы, углубления, вырезы, каналы, арматурные выпуски, стальные закладные и накладные детали и другие конструктивные элементы, предназначенные для опирания панелей на конструкции здания, а также для закрепления примыкающих конструкций и образования надежных соединений после замоноличивания стыков, детали для крепления санитарно-технических и электротехнических устройств и оборудования;

- вырезы, углубления, пробки и "четверти" по контуру проемов окон и дверей для надежного закрепления коробок, подоконных досок и выполнения швов узлов примыканий оконных и наружных дверных блоков к стеновым проемам;

- внутренние каналы и закладные элементы для скрытой сменяемой электропроводки, гнезда и отверстия для установки разветвительных коробок, выключателей и штепсельных розеток, а также отверстия для прокладки других инженерных коммуникаций;

- борозды для замоноличиваемой электропроводки и углубления для разветвительных коробок;

- архитектурные детали.

Номинальную толщину основных слоев панелей из конструкционного или конструкционно-теплоизоляционного керамзитобетона следует назначать из условий выполнения требований по прочности, трещиностойкости, жесткости, теплозащите и звукоизоляции, мм, но не менее:

80 - для несущего слоя;

75 - для теплоизоляционного слоя.

Марки бетона панелей по морозостойкости и водонепроницаемости должны быть установлены в рабочей документации на панели для конкретных зданий и приниматься в зависимости от расчетных значений климатических параметров района строительства и параметров влажностного режима, ограждаемых помещений с учетом наличия агрессивных воздействий среды в соответствии с требованиями действующих норм, распространяющихся на бетонные и железобетонные конструкции, а также на защиту этих конструкций от коррозии.

Марки по морозостойкости и водонепроницаемости бетона наружного слоя, защитно-декоративного слоя и железобетонных связей (перемычек или ребер) следует принимать не менее:

F100 и W4 - для панелей надземных этажей;

F150 и W4 - для панелей цокольного этажа и технического подполья и парапетных панелей.

Марки легкого бетона основных слоев панелей по средней плотности в сухом состоянии назначаются с учетом принятых классов бетона по прочности на сжатие на основе требований ГОСТ 25820.

Коэффициент теплопроводности керамзитобетона основных слоев панелей, указываемый в рабочей документации, следует принимать в зависимости от плотности керамзитобетона в сухом состоянии и условий эксплуатации по таблице 5.4 настоящего пособия в соответствии с действующими нормативными документами в области тепловой защиты зданий.

Для теплоизоляционного слоя панелей следует применять крупнопористый беспесчаный керамзитобетон.

Назначение соединительных связей в двухслойных и трехслойных панелях - обеспечивать целостность панели при ее изготовлении, комплектации, хранении, транспортировании, монтаже и эксплуатации стены.

Для этих целей применяют:

- гибкие связи в виде отдельных стержней, полос, арматурных изделий разных видов из коррозионно-стойкой стали или стали обыкновенного качества (с антикоррозионным покрытием или без него);

- гибкие связи в виде отдельных стержней из неметаллических щелочестойких материалов;

- дискретные железобетонные связи-перемычки (шпонки);

- железобетонные ребра из легкого бетона.

Панели должны иметь заводскую готовность, соответствовать требованиям ГОСТ 32488, ГОСТ 31310, ГОСТ 11024 и дополнительным требованиям проектной документации на конкретные здания, устанавливаемым с учетом условий транспортирования и хранения панелей, технологии погрузочно-разгрузочных работ и монтажа зданий.

В случаях, предусмотренных проектной документацией на конкретные здания, панели следует поставлять с нанесенными водонепроницаемыми и другими грунтовками, установленными окнами, дверями, подоконными плитами (досками) и сливами, с выполненной герметизацией и теплоизоляцией в стыках между оконными и дверными блоками и гранями проемов, накладными изделиями и другими конструктивными элементами, указанными в проектной документации.

6 Конструктивные решения ограждающих конструкций из керамзита и керамзитобетона

Теплотехнические расчеты наружных ограждающих конструкций выполнены по методикам СП 50.13330 и по методикам составителей настоящего пособия.

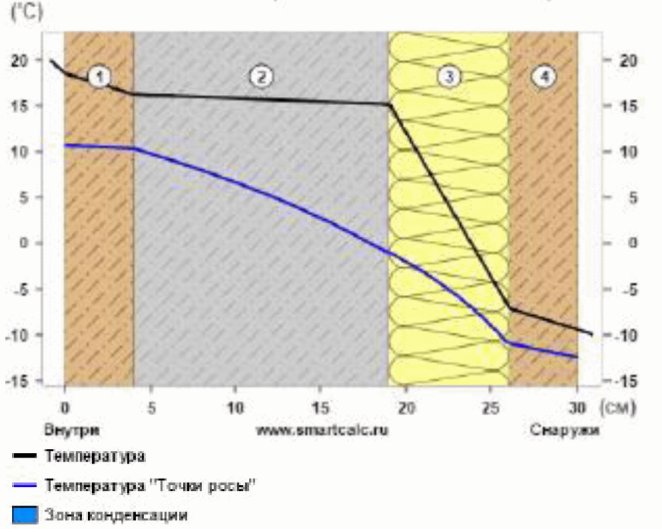

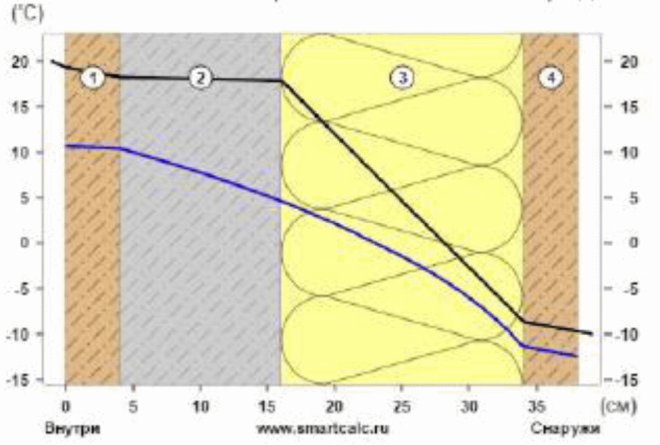

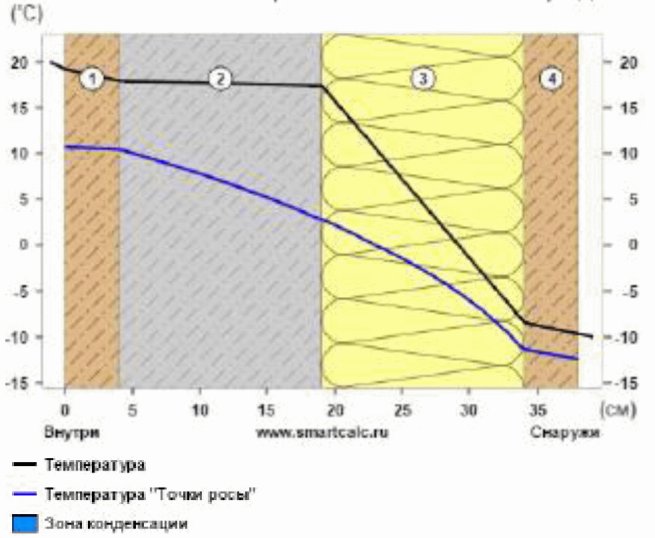

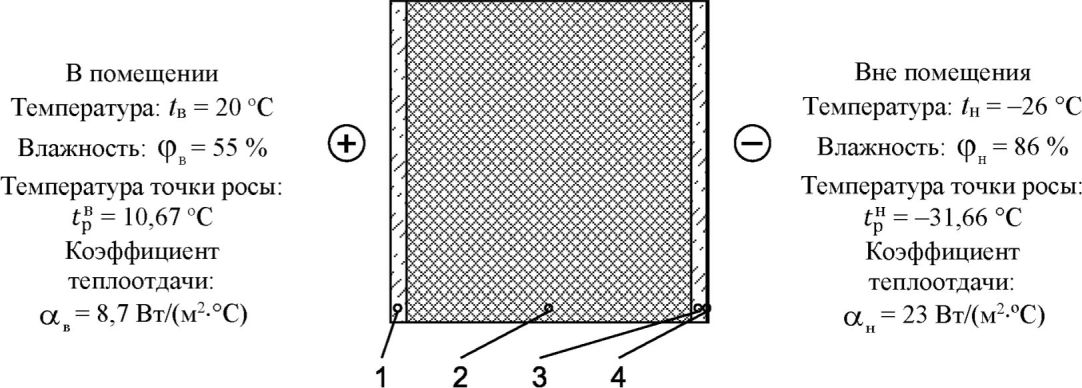

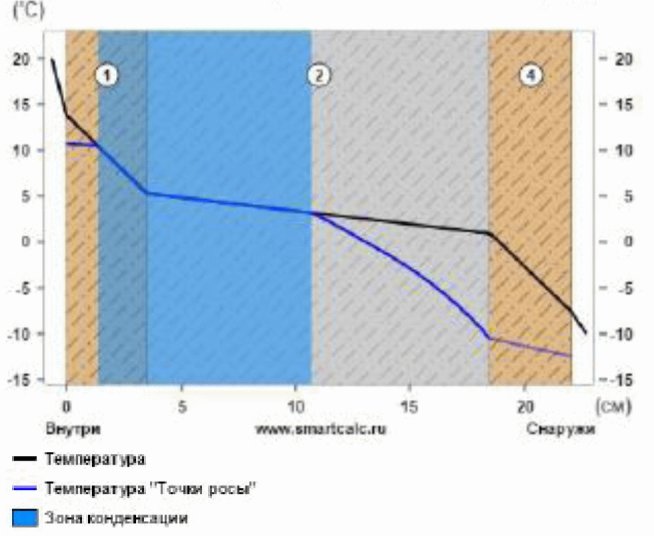

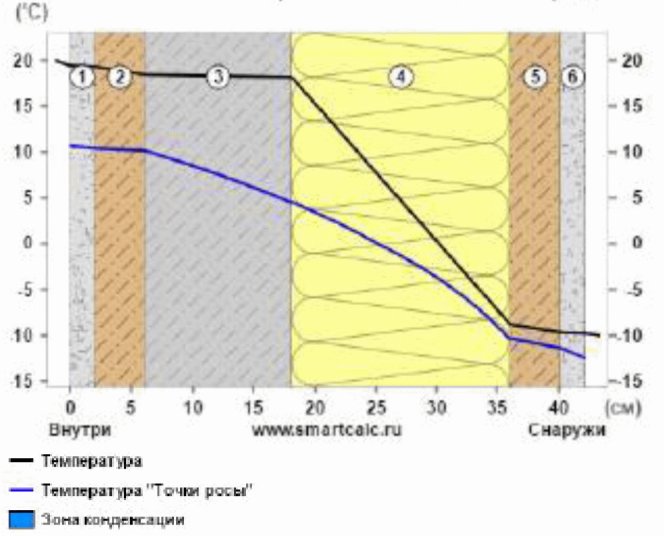

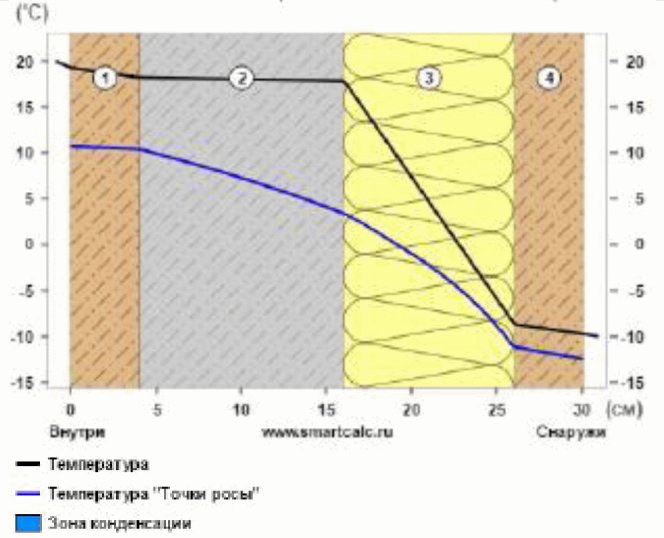

Примеры теплофизического расчета наружных стен из вибропрессованных многопустотных керамзитобетонных блоков несъемной опалубки и результаты этих расчетов (расчетные значения сопротивлений теплопередаче) приведены в приложении Р.

Расчетные параметры наружного воздуха и требуемые сопротивления теплопередаче ограждений в регионах Российской Федерации определяют по СП 50.13330.

В соответствии с СП 50.13330 к ограждающим конструкциям предъявляются три вида требований тепловой защиты:

а) приведенное сопротивление теплопередаче отдельных ограждающих конструкций должны быть не менее нормированных значений (поэлементные требования);

б) удельная теплозащитная характеристика зданий должна быть не больше нормируемого значения (комплексное требование);

в) температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (санитарно-гигиенические требования).

Требования тепловой защиты зданий будут выполнены при одновременном выполнении требований перечислений а), б), в).

Для определения толщины ограждающих конструкций из керамзитобетона необходимо сначала найти нормируемое значение приведенного сопротивления теплопередаче ограждающей конструкции, используя таблицу 3 СП 50.13330.2012 или номограммы, приведенные на рисунках 6.1 и 6.2.

Рисунок 6.1 - Зависимость нормативного значения

сопротивления теплопередаче глади наружных стен

для жилых зданий от ГСОП

Рисунок 6.2 - Зависимость нормативного значения

сопротивления теплопередаче глади наружных стен

для общественных зданий от ГСОП

Нормируемое значение приведенного сопротивления теплопередаче ограждающей конструкции

, м²·°C/Вт, следует определять по формуле

(6.1)

где

- базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м²·°C/Вт, следует принимать в зависимости от градусо-суток отопительного периода (ГСОП), °C·сут/год, региона строительства и определять по таблице 6.1;

m_р - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (6.1) принимается равным 1. Допускается снижение значения коэффициента m_р в случае, если при выполнении расчета удельной характеристики расхода тепловой энергии на отопление и вентиляцию здания выполняются требования СП 50.13330 к данной удельной характеристике. Значения коэффициента m_р при этом должны быть не менее: 0,63 - для стен; 0,8 - для остальных ограждающих конструкций.

Градусо-сутки отопительного периода, °C·сут/год, определяют по формуле

ГСОП = (t_в - t_от)·z_от, (6.2)

где t_от, z_от - средняя температура наружного воздуха, °C, и продолжительность, сут/год, отопительного периода, принимаемые по СП 50.13330 для периода со среднесуточной температурой наружного воздуха не более 8 °C, а при проектировании лечебно-профилактических, дошкольных образовательных и общеобразовательных организаций, домов-интернатов для лиц старшего возраста - не более 10 °C;

t_в - расчетная температура внутреннего воздуха здания, °C, принимаемая при расчете ограждающих конструкций групп зданий, указанных в таблице 6.1: по позиции 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 °C - 22 °C); по позиции 2 - согласно классификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (в интервале 16 °C - 21 °C); по позиции 3 - по нормам проектирования соответствующих зданий.

Таблица 6.1

Базовые значения требуемого сопротивления теплопередаче

ограждающих конструкций (СП 50.13330)

Здания и помещения, коэффициенты а и б	Градусо-сутки отопительного периода, °C·сут/год	Базовые значения требуемого сопротивления теплопередаче , м·°C/Вт, ограждающих конструкций
Здания и помещения, коэффициенты а и б	Градусо-сутки отопительного периода, °C·сут/год	стен	покрытий и перекрытий над проездами	чердачных перекрытий над неотапливаемыми подпольями и подвалами	окон и балконных дверей, витрин и витражей	фонарей
1 Жилые, лечебно-профилактические, дошкольные образовательные и общеобразовательные организации, интернаты гостиницы и общежития	2000	2,1	3,2	2,8	0,3	0,3
	4000	2,8	4,2	3,7	0,45	0,35
	6000	3,5	5,2	4,6	0,6	0,4
	8000	4,2	6,2	5,5	0,7	0,45
	10000	4,9	7,2	6,4	0,75	0,5
	12000	5,6	8,2	7,3	0,8	0,55
а	-	0,00035	0,0005	0,00045	-	0,000025
б	-	1,4	2,2	1,9	-	0,25
2 Общественные, кроме указанных выше, административные, бытовые, производственные и другие здания и помещения с влажным или мокрым режимами	2000	1,8	2,4	2,0	0,3	0,3
	4000	2,4	3,2	2,7	0,4	0,35
	6000	3,0	4,0	3,4	0,5	0,4
	8000	3,6	4,8	4,1	0,6	0,45
	10000	4,2	5,6	4,8	0,7	0,5
	12000	4,8	6,4	5,5	0,8	0,55
а	-	0,0003	0,0004	0,00035	0,00005	0,000025
б	-	1,2	1,6	1,3	0,2	0,25

В таблице 6.1 приведены максимальные и минимальные расчетные параметры требуемых сопротивлений теплопередаче ограждений в регионе.

При теплотехнических расчетах климатические параметры района строительства принимают по СП 131.13330.

Основными расчетными параметрами микроклимата помещения являются температура и относительная влажность внутреннего воздуха. В помещениях жилищно-гражданских зданий применяют t_в = 20 °C,

Точка росы для данных параметров внутреннего воздуха составляет t_м.р. = 10,7 °C.

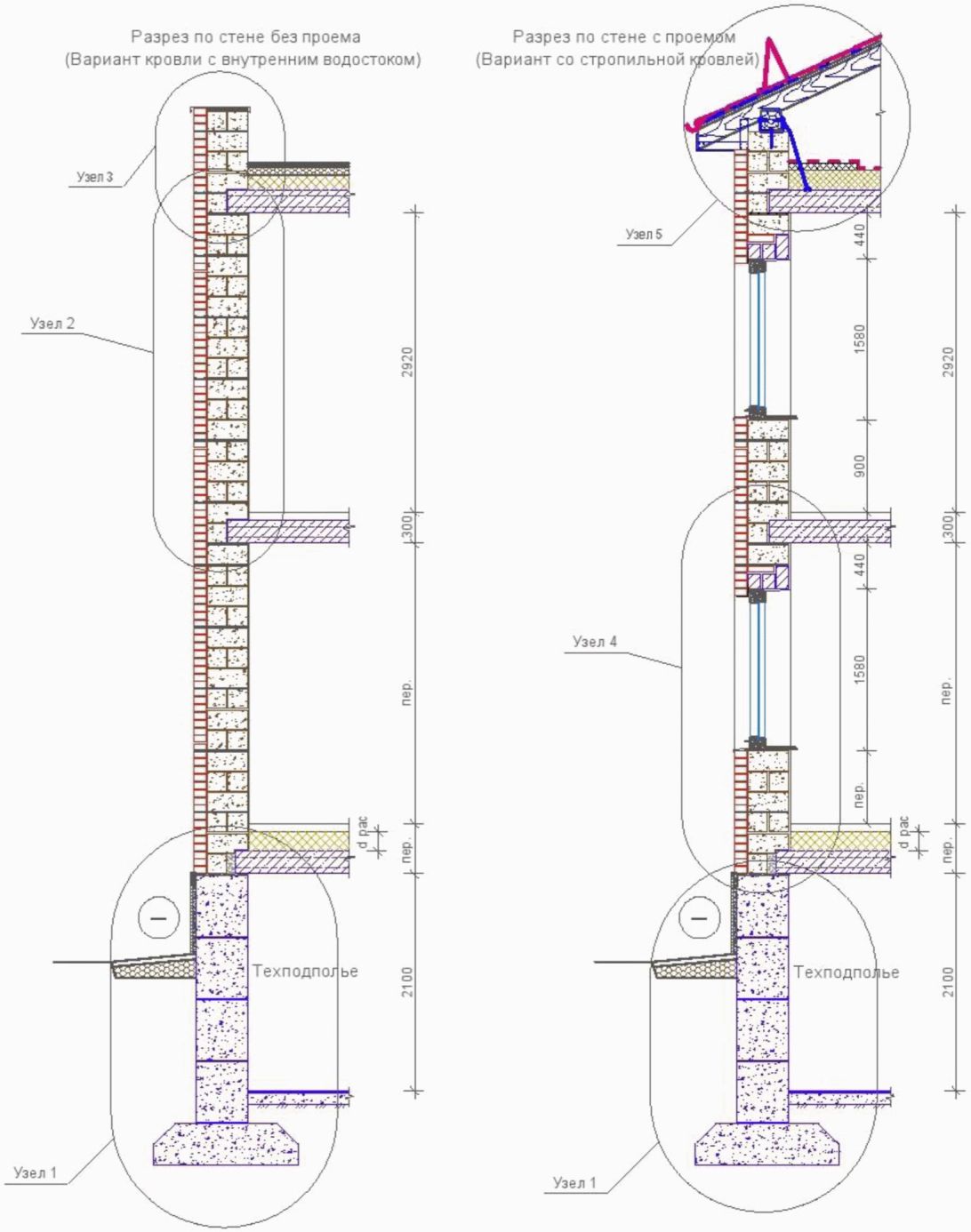

В приложениях Б - Ж приведены варианты энергоэффективных наружных стен, покрытий или перекрытий.

Варианты энергоэффективных наружных стен из вибропрессованных блоков несъемной опалубки приведены в приложении Р.

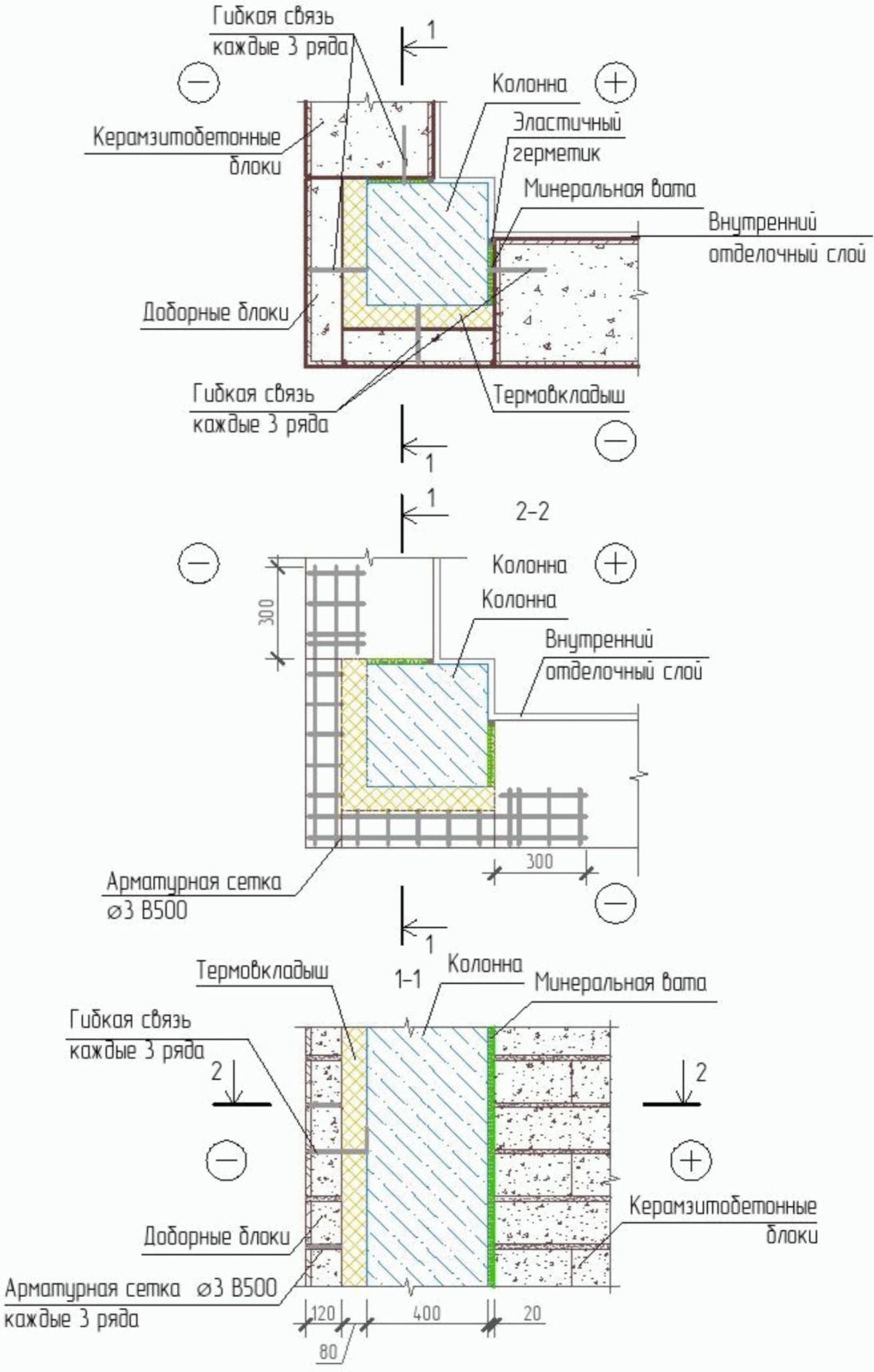

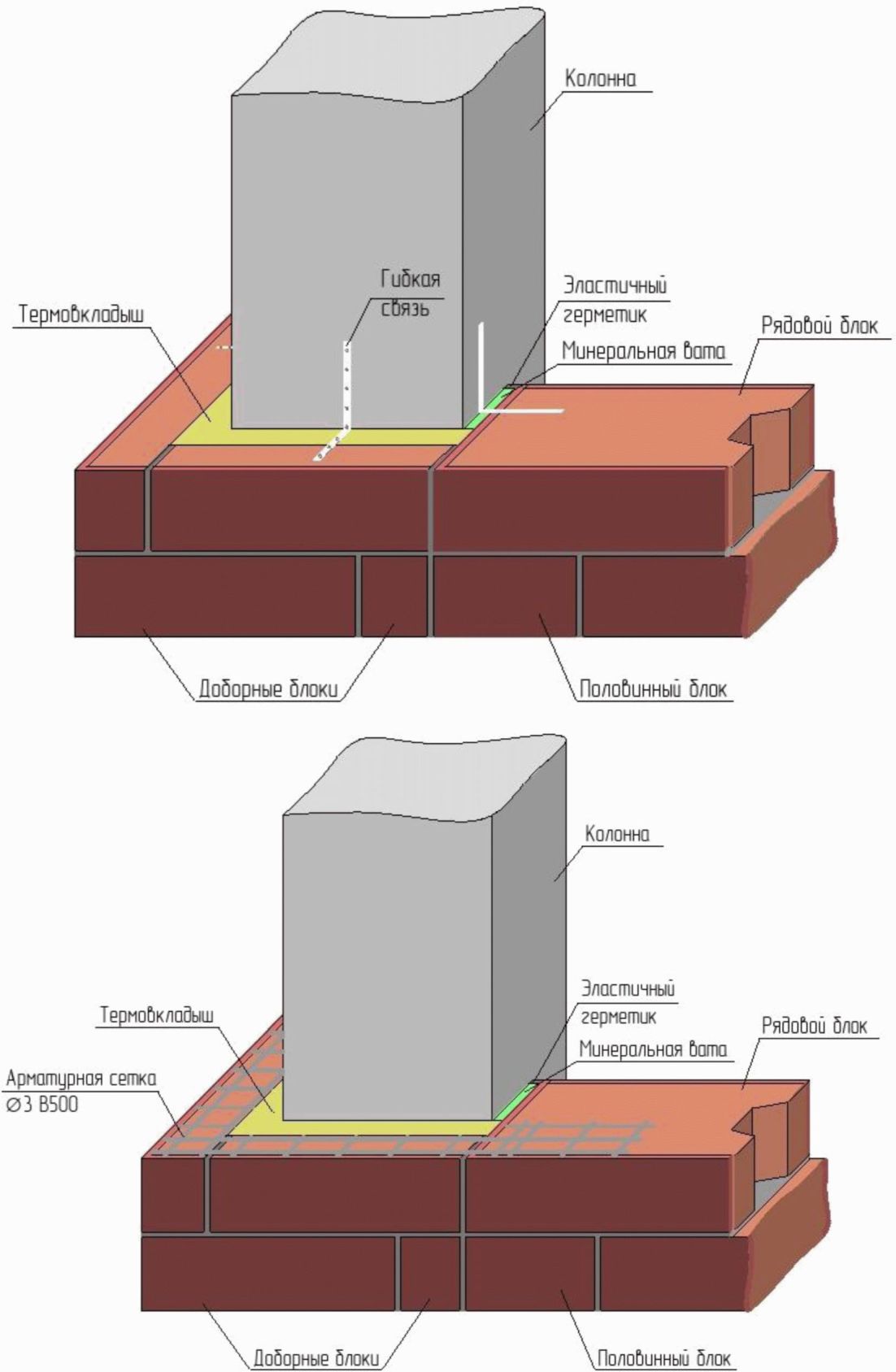

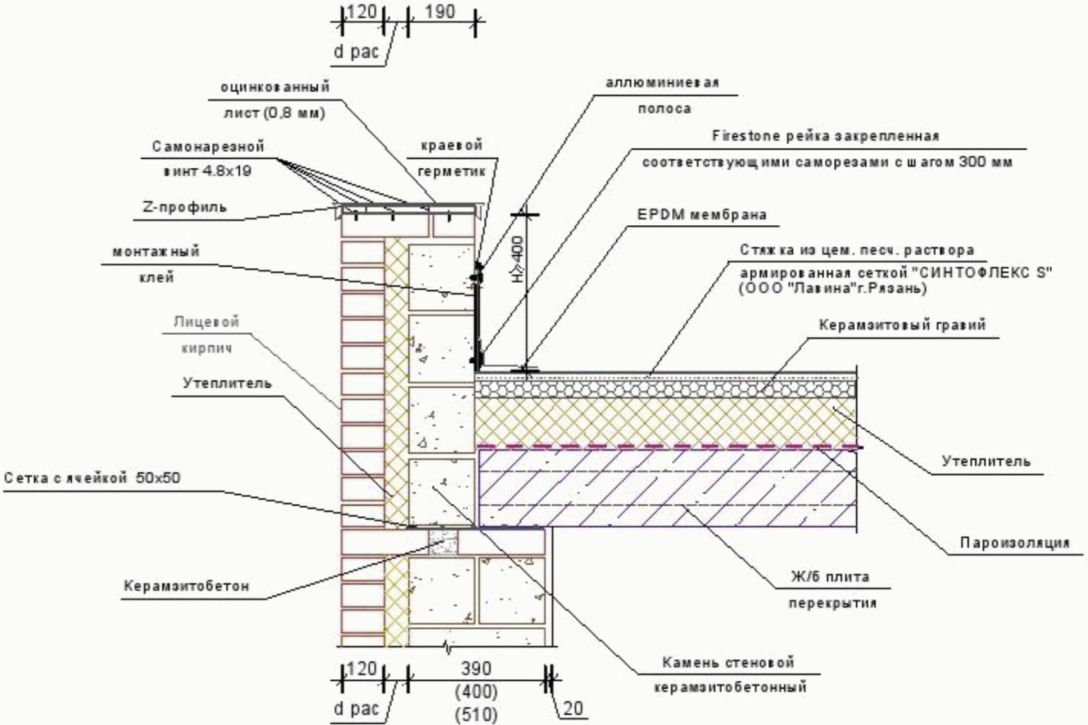

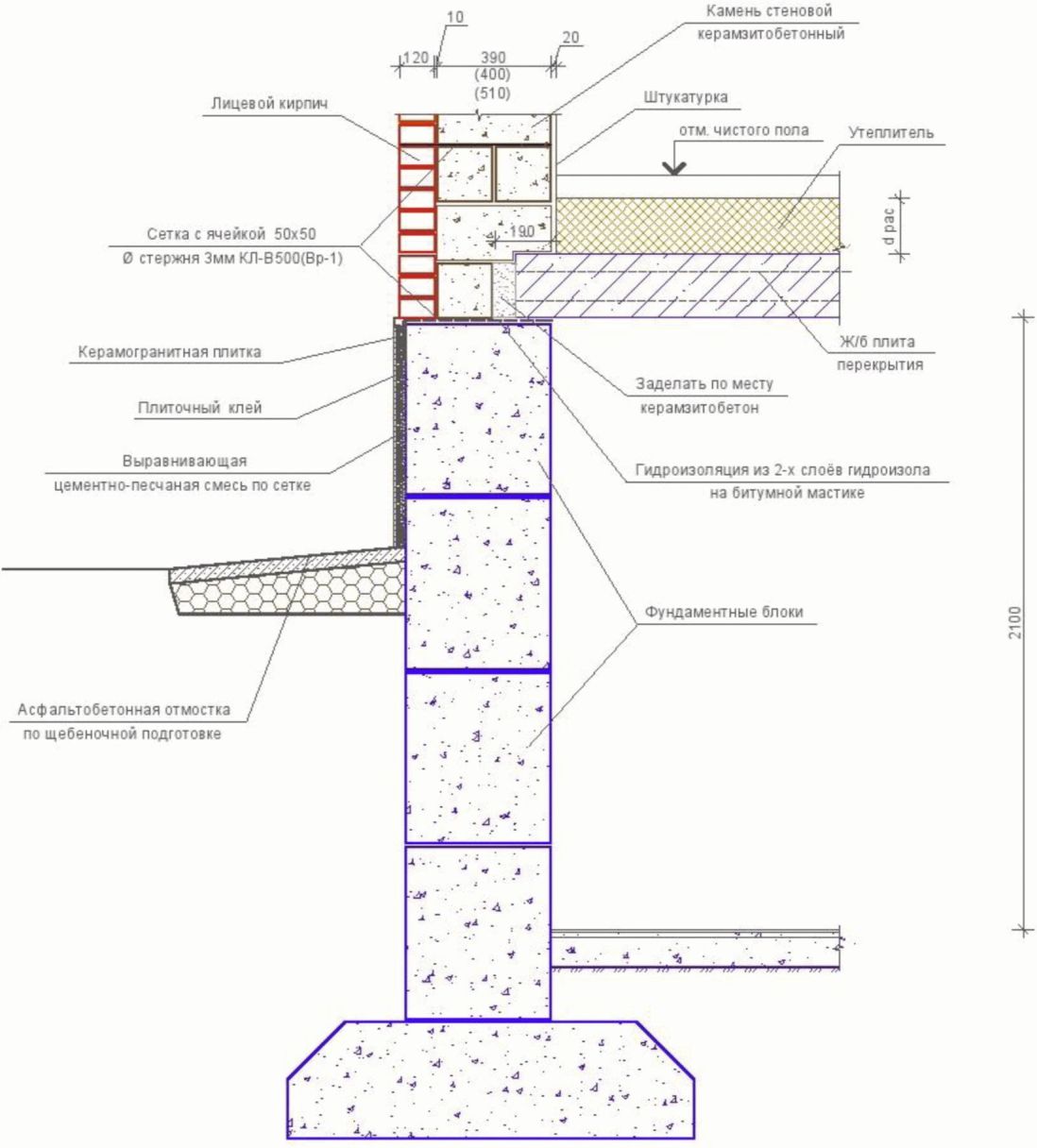

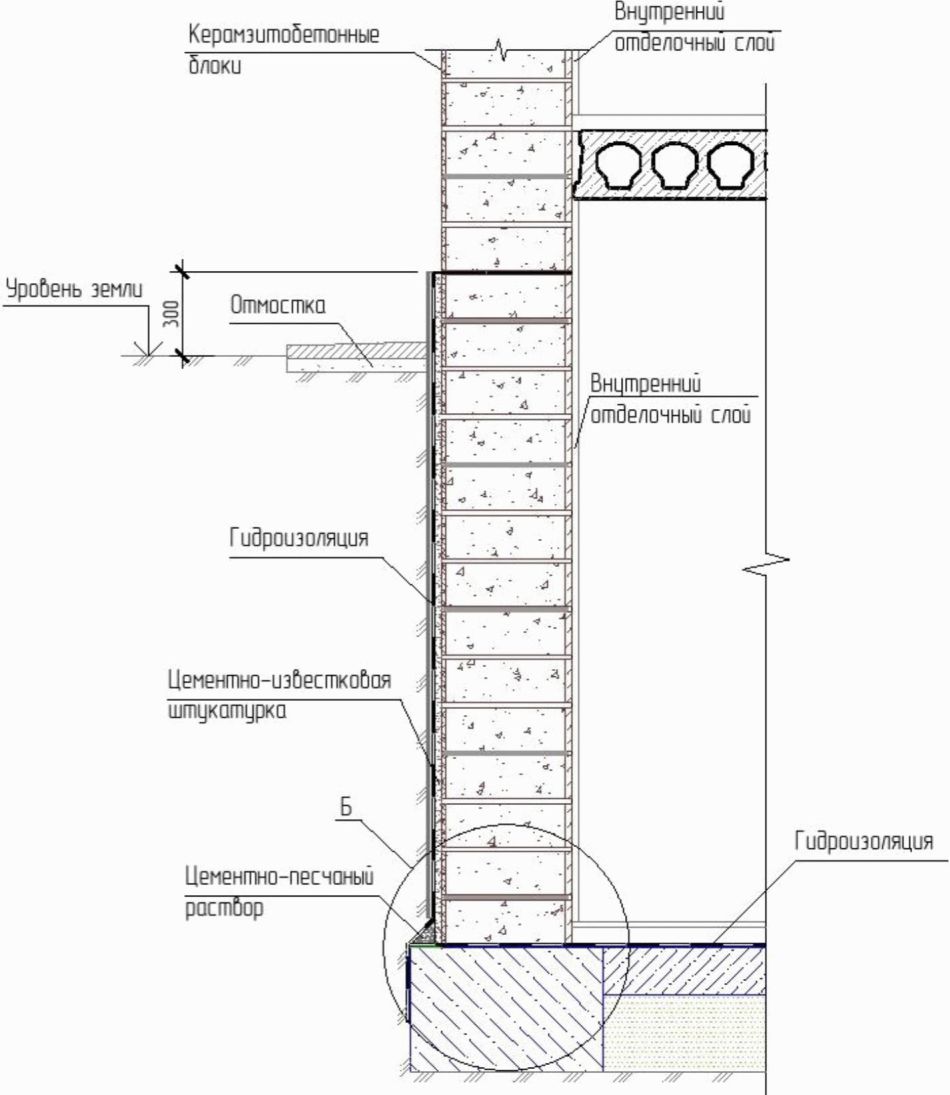

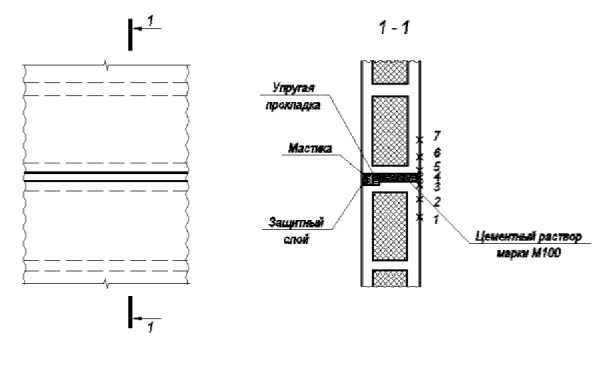

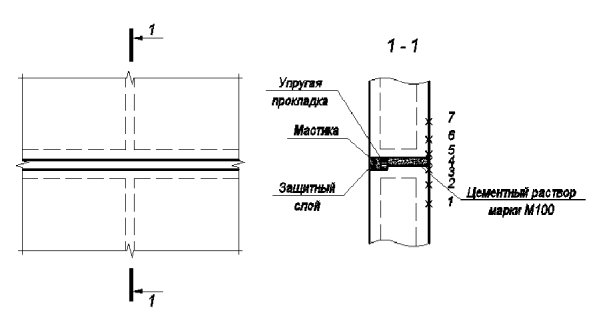

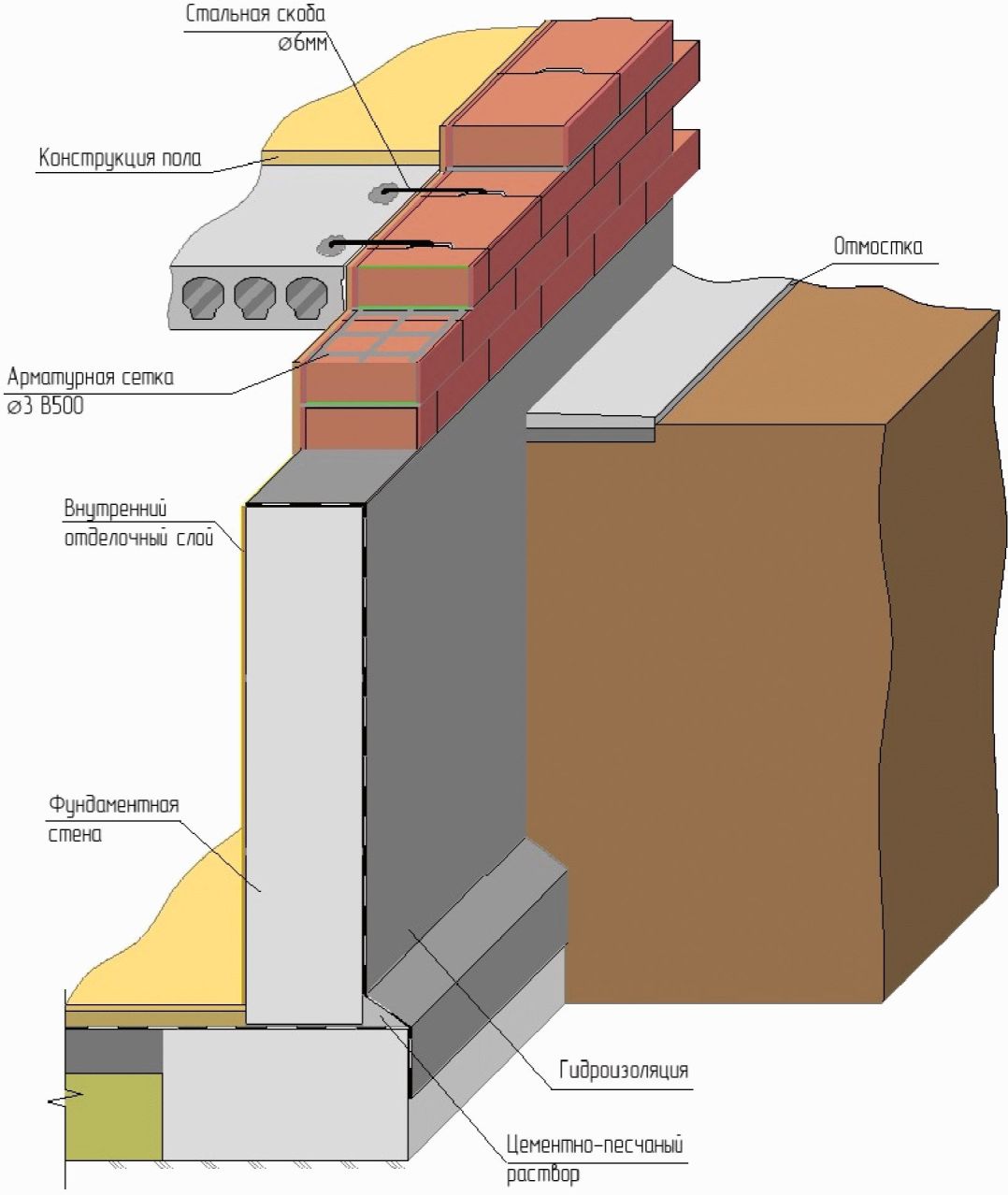

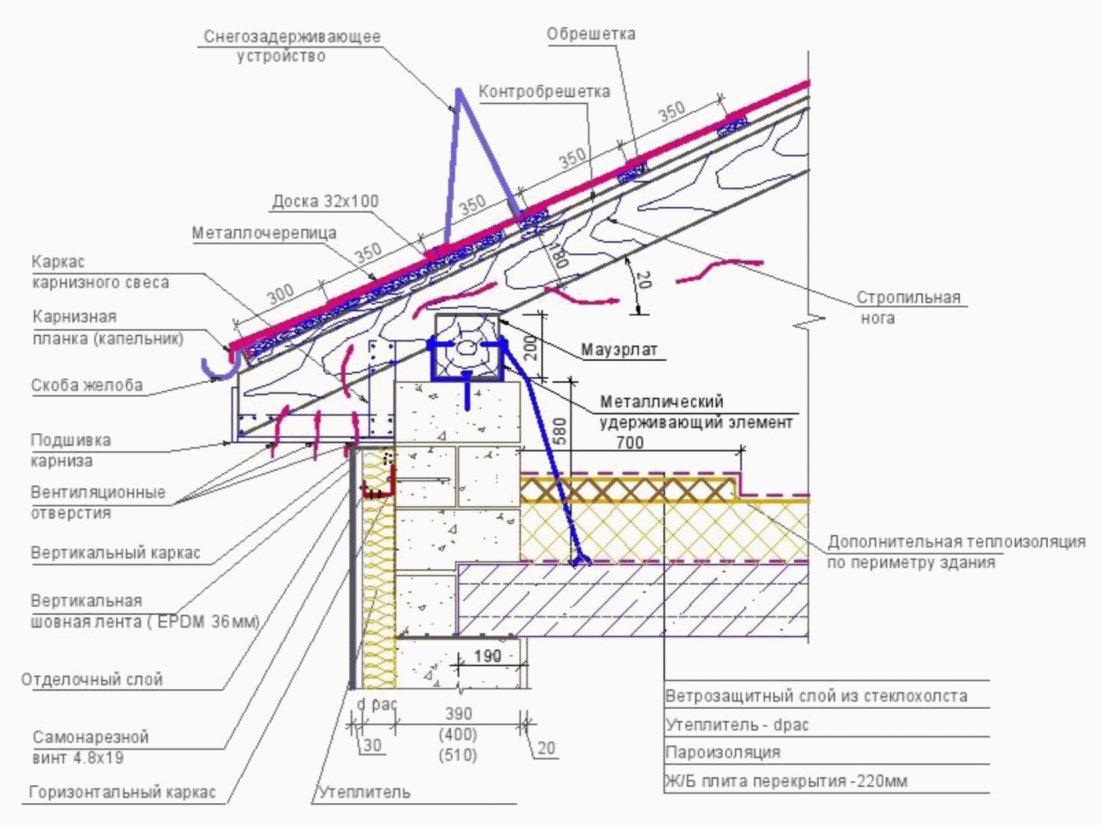

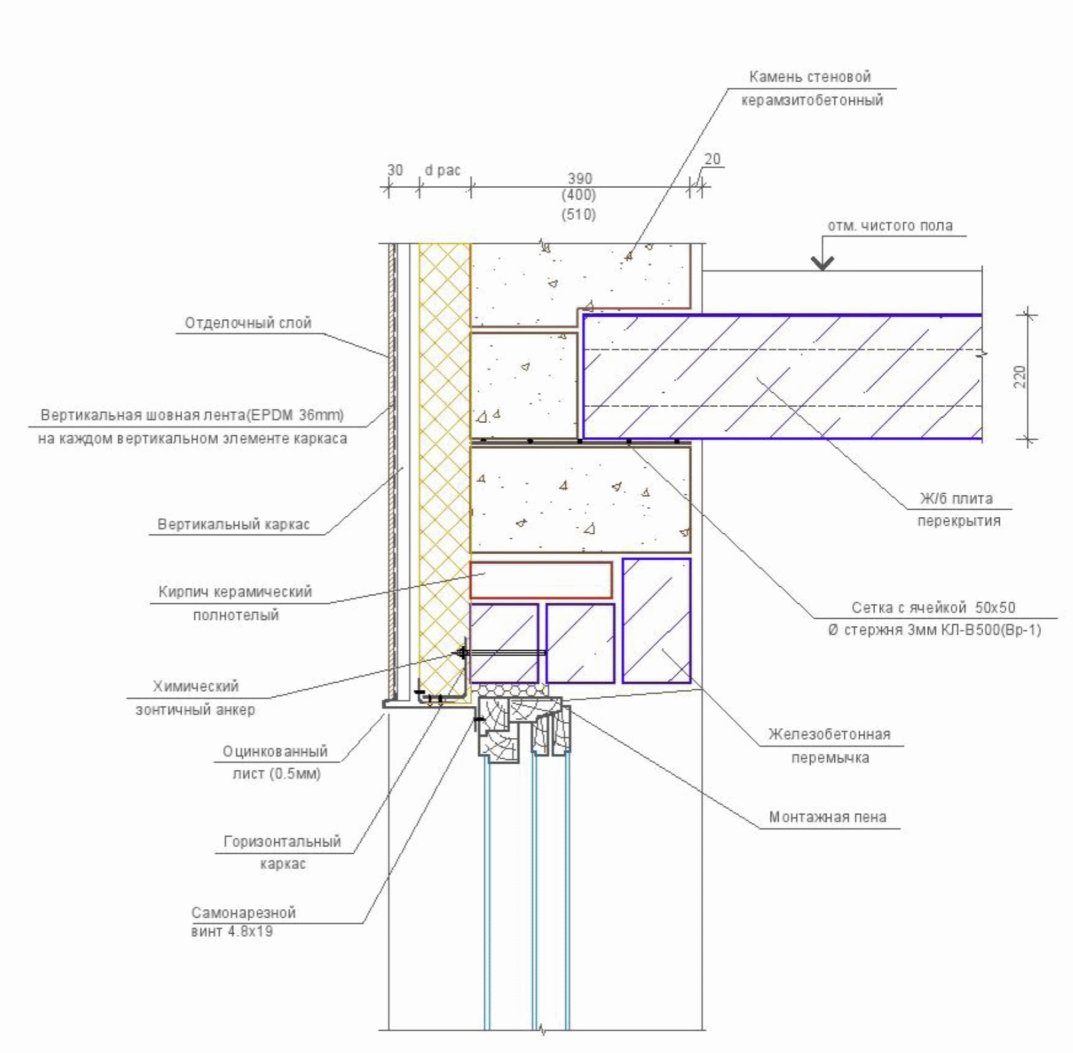

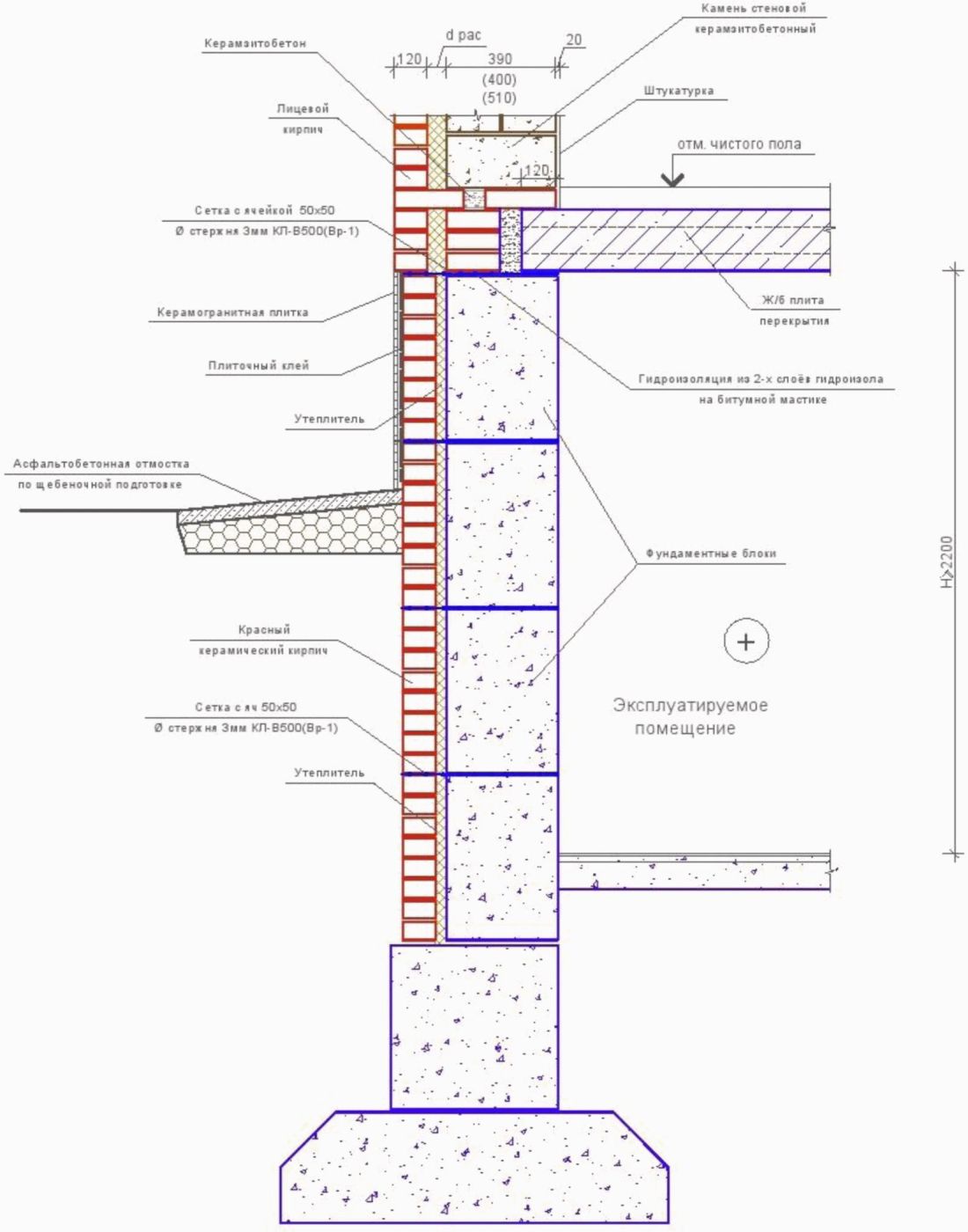

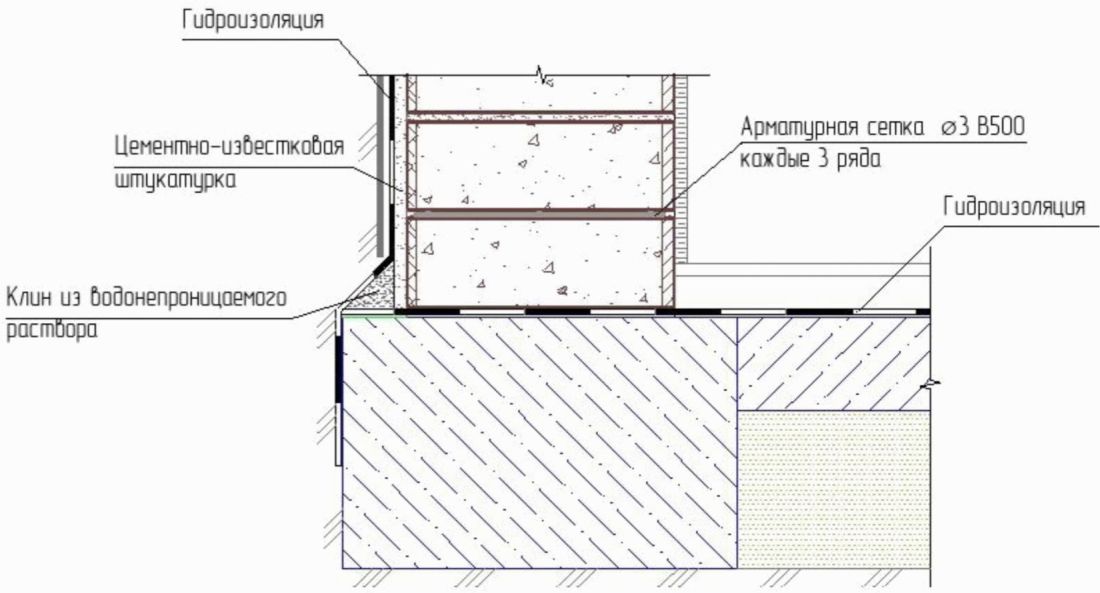

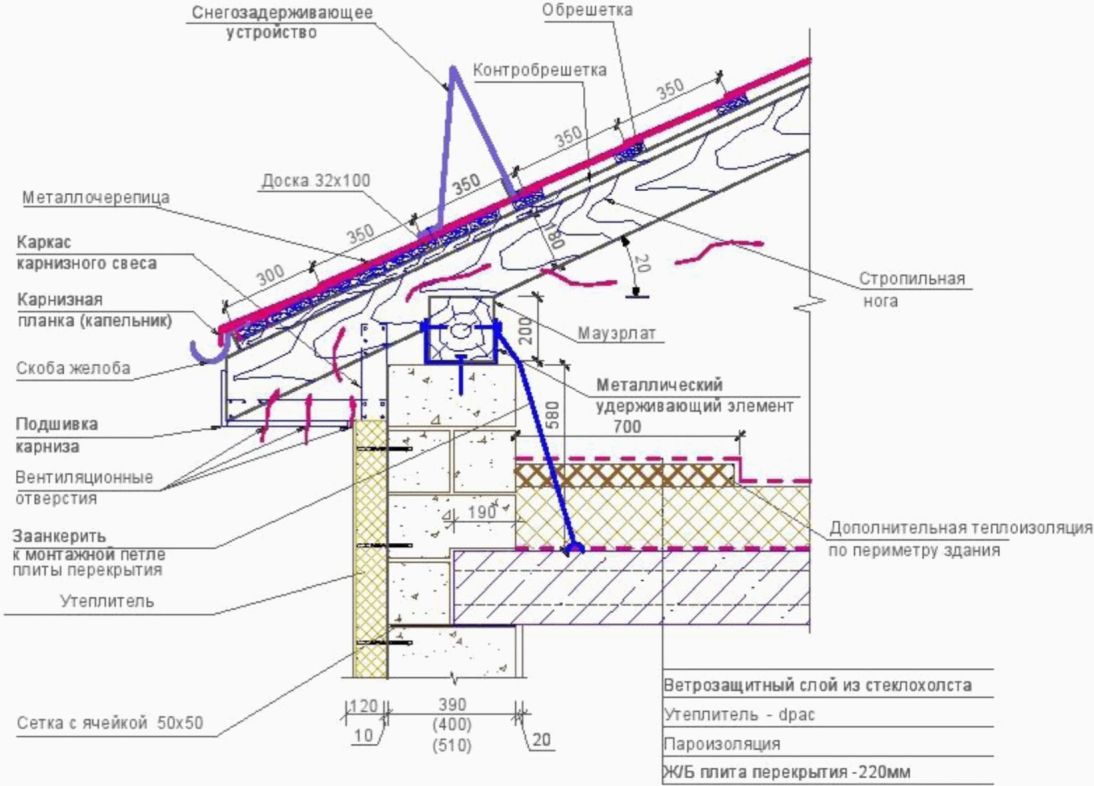

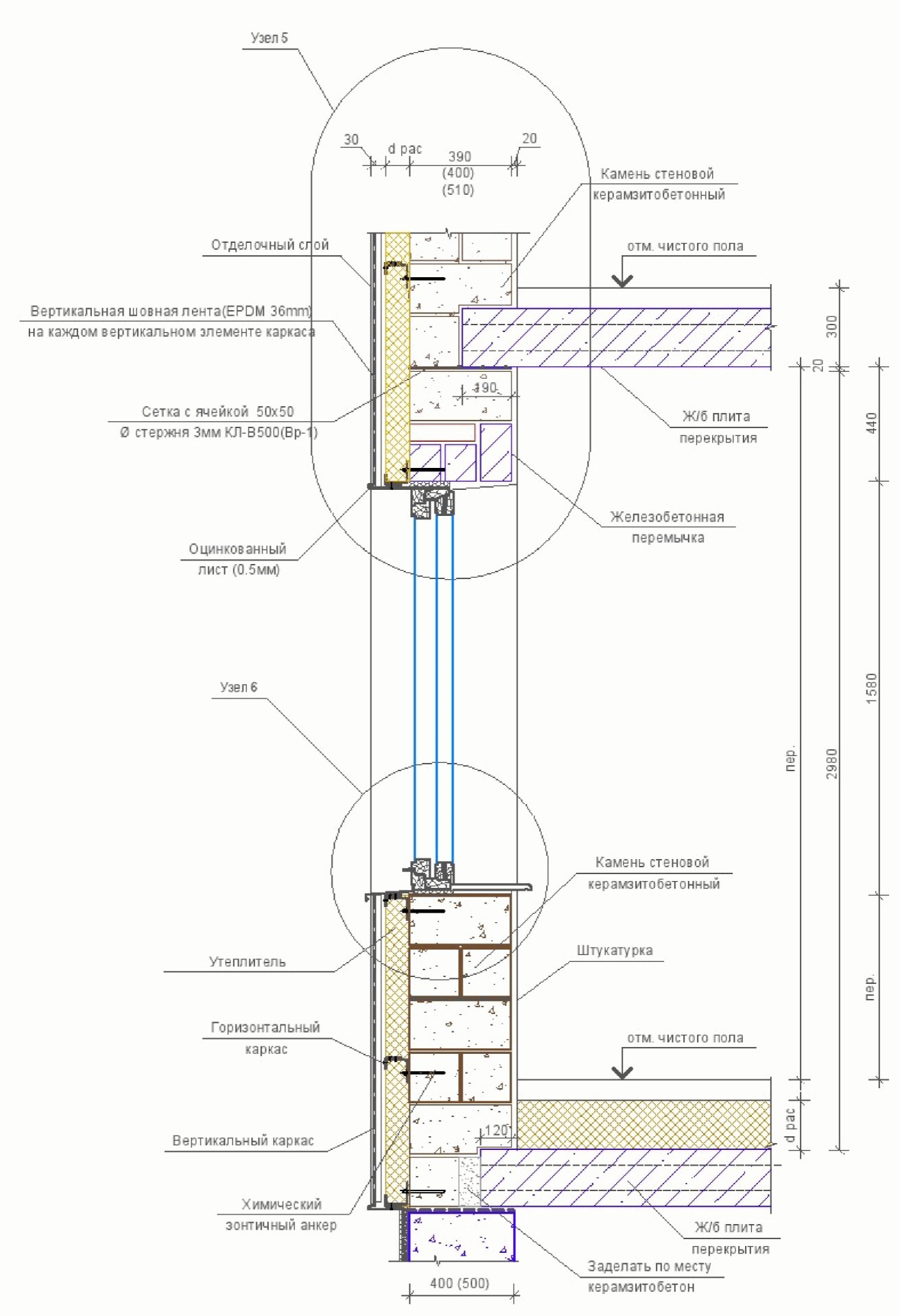

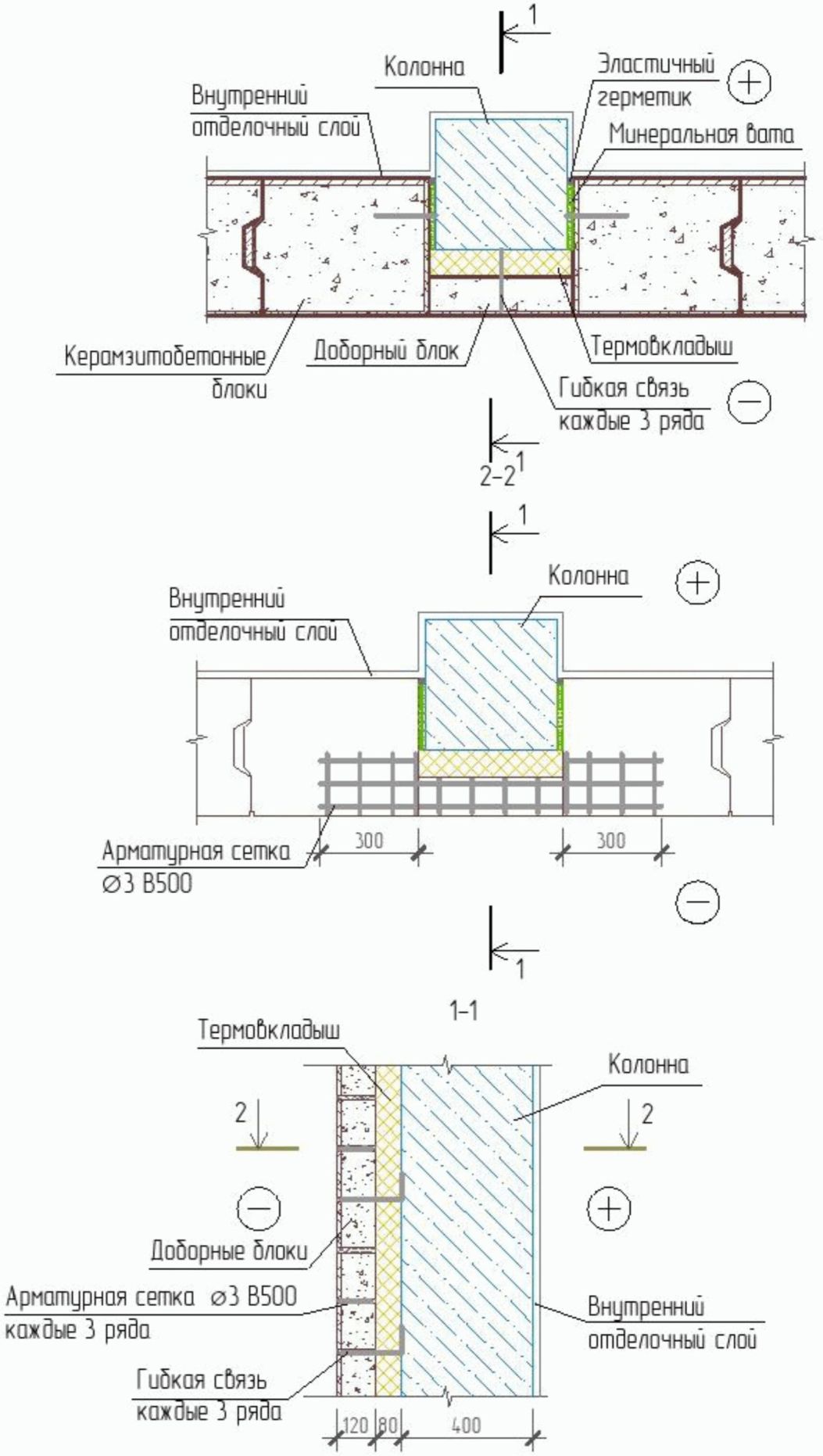

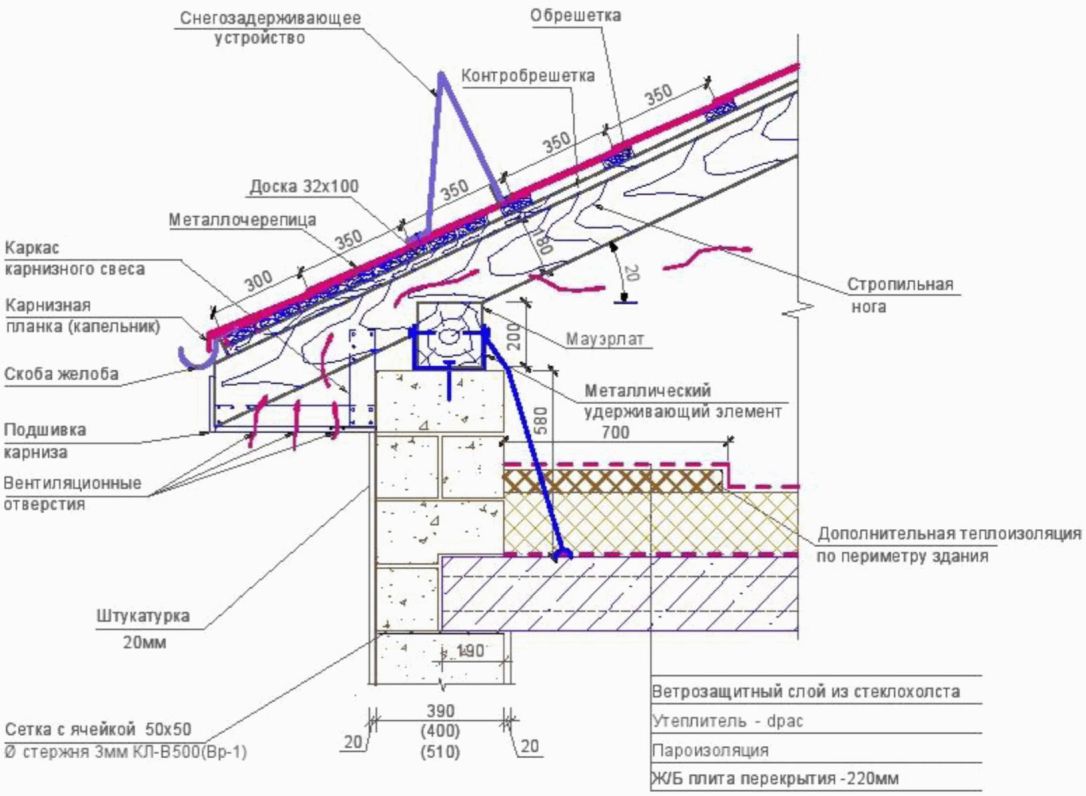

Строительные узлы энергоэффективных зданий с использованием керамзитобетонных изделий и конструкций представлены в приложениях И - М.

6.1 Конструкции стен из керамзитобетонных блоков

При разработке конструктивных решений наружных стен с применением керамзитобетонных блоков используют следующие виды изделий и материалов:

1) вибропрессованные керамзитобетонные блоки плотностью от 500 до 1300 кг/м³ и классом по прочности на сжатие от B1 до B20, изготовляемые на специальном технологическом оборудовании и отвечающие требованиям ГОСТ 33126 и ГОСТ 6133;

2) блоки из беспесчаного керамзитобетона плотностью от 200 до 800 кг/м³ и классом по прочности на сжатие от B0,35 до B7,5, отвечающие требованиям ГОСТ 33126;

3) блоки опалубки из керамзитобетона плотностью 500 - 1000 кг/м³, классов по прочности при сжатии керамзитобетона B1,5 - B10, которые являются элементами несъемной опалубки для возведения монолитных и сборно-монолитных бетонных и железобетонных самонесущих и несущих ограждающих конструкций различных конфигураций и размеров.

Блоки опалубки являются универсальными изделиями, позволяющими выполнять практически любые системы наружных стен: несущие, самонесущие, навесные (в пределах одного этажа).

Несущие стены из блоков опалубки в качестве ограждающих конструкций выполняют функцию как теплозащитных, так и несущих элементов здания.

Они принимают нагрузки от междуэтажных перекрытий зданий и ветровые нагрузки. В конструкции несущих стен блоки разделены на две зоны: зону утепления (с различными утеплителями) и несущую зону. Несущей зоной в такой конструкции является монолитный бетон, укладываемый при бетонировании в пустоты.

Сами блоки в такой конструкции являются как опалубкой, так и теплоизолирующим материалом в сочетании с материалом заполнения.

На рисунках таблицы С.1 приведены конструктивные решения самонесущих и несущих стен из керамзитовых блоков опалубки;

4) стеновые керамзитобетонные панели по ГОСТ 32488;

5) фасадный бессер-блок или бессер-кирпич на основе среднезернистых бетонов на плотных заполнителях;

6) силикатный кирпич по ГОСТ 379;

7) керамический пустотный кирпич по ГОСТ 530;

8) кладочный легкий раствор (с плотностью в сухом состоянии менее 1000 кг/м³) и кладочный тяжелый раствор (с плотностью в сухом состоянии более 1000 кг/м³), удовлетворяющие требованиям ГОСТ 5802;

9) арматура для армирования стен, удовлетворяющая требованиям ГОСТ 5781 и СП 63.13330. Рекомендуется применение арматуры следующих классов: Вр-1

- для сетчатого армирования и А-II и А-III - для продольного армирования.

Конструктивные решения наружных стен подразделяются на группы:

- однослойные керамзитобетонные наружные стены;

- двуслойные керамзитобетонные наружные стены;

- комбинированные керамзитобетонные наружные стены.

Однослойные стены могут выполняться из теплоизоляционных керамзитобетонных блоков плотностью от 200 до 700 кг/м³. Как правило, стены из таких блоков проектируются ненесущими с поэтажным опиранием на элементы перекрытия с дальнейшим их оштукатуриванием и нанесением фактурно-отделочного слоя фасадной системы.

Стены могут быть ненесущими, самонесущими и несущими в зависимости от назначения.

Предлагаемые конструктивные решения наружных стен из многощелевых керамзитобетонных блоков и стен с применением блоков из беспесчаного керамзитобетона аналогичны конструктивным решениям, предъявляемым к стенам из полнотелых блоков.

При проектировании кладок из керамзитобетонных блоков следует корректно определять коэффициент теплотехнической однородности проектируемой конструкции, так как на него существенное влияние оказывают раствор кладки, а также теплопроводные включения, такие как надоконные перемычки, плиты перекрытия и т.п.

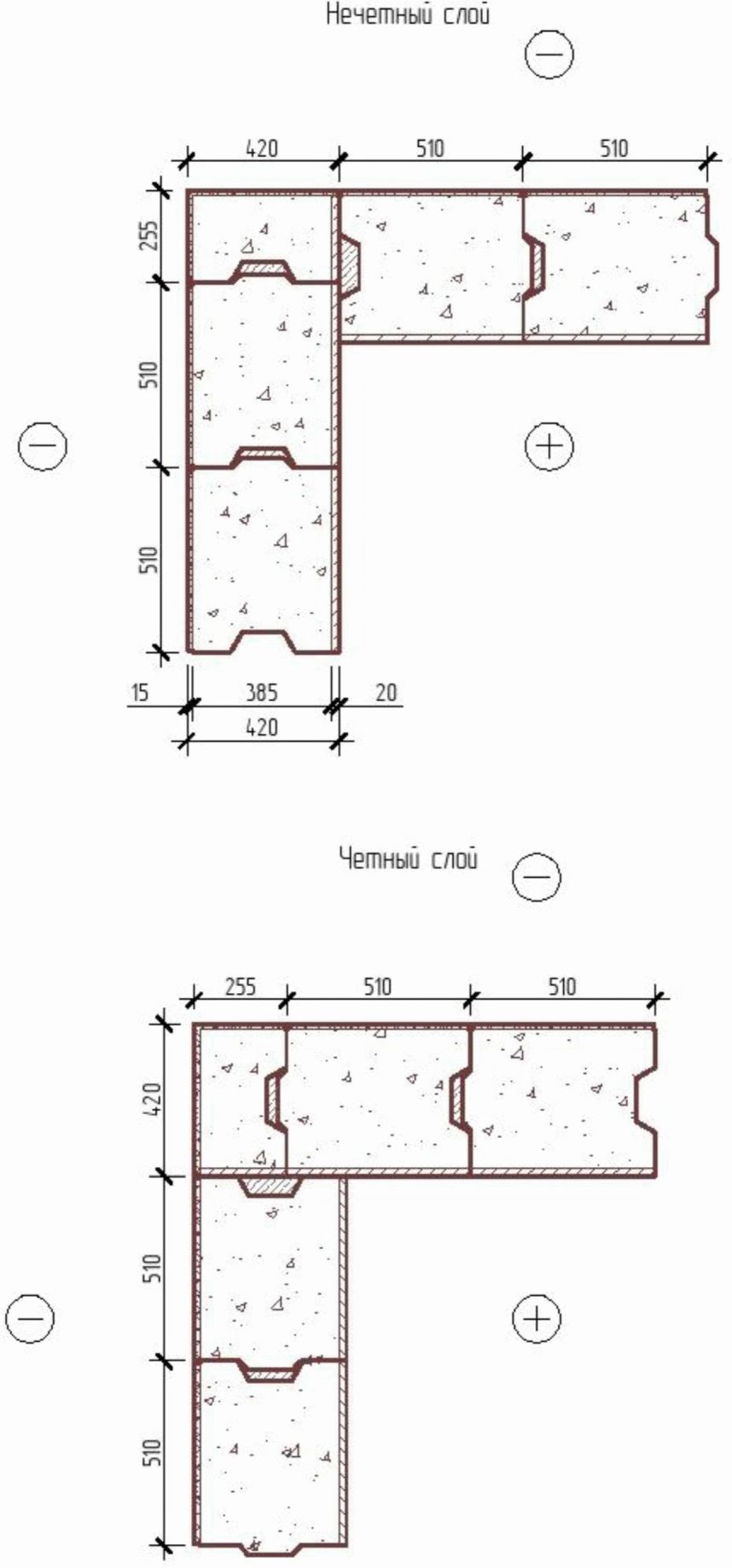

Варианты исполнения стен из полнотелых керамзитобетонных блоков представлены в приложении А, из многощелевых керамзитобетонных блоков - в приложении Б, конструкций с применением беспесчаных керамзитобетонных блоков - в приложении В.

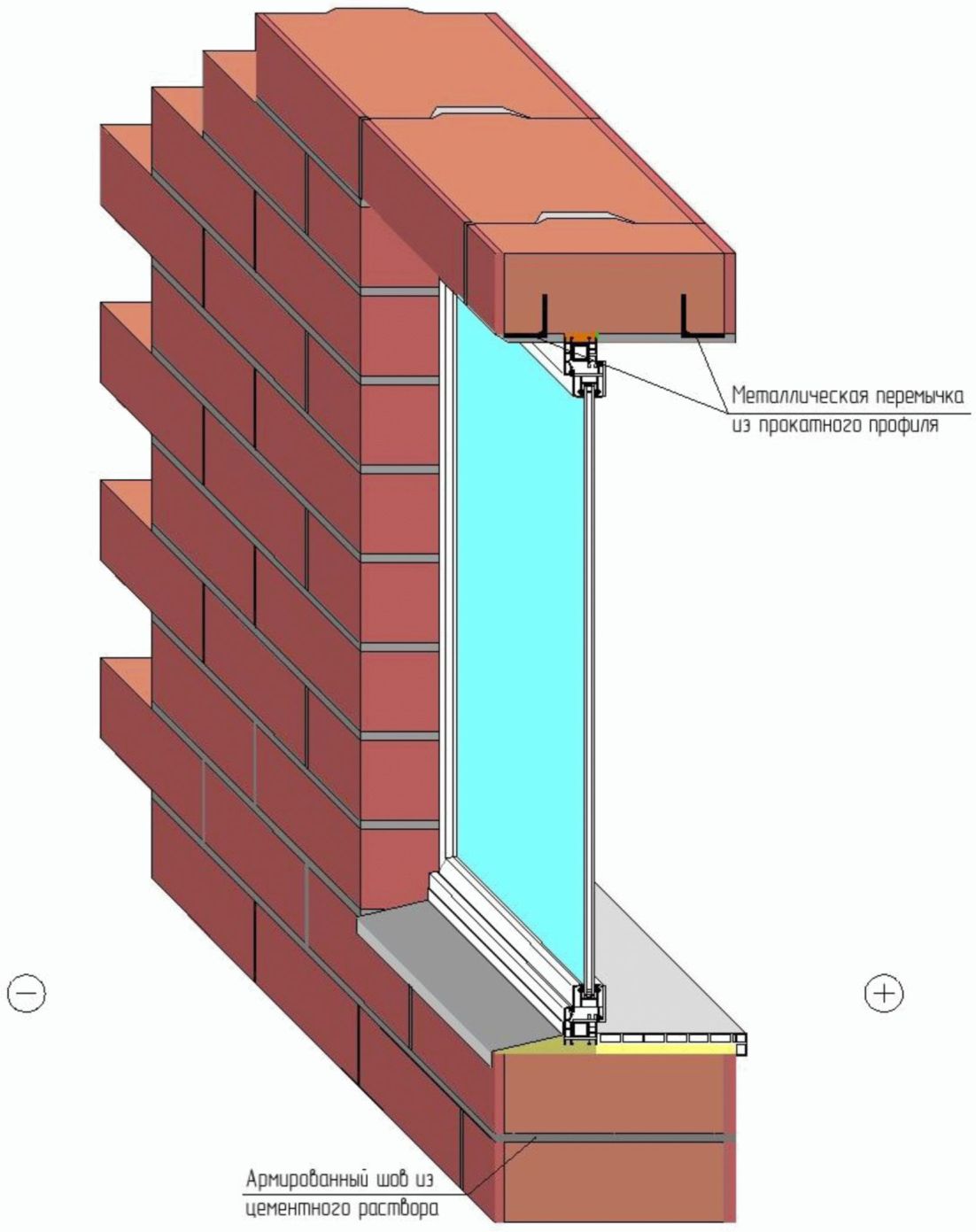

Узлы примыкания оконных и дверных блоков к стеновым проемам следует выполнять согласно требованиям ГОСТ 30971.

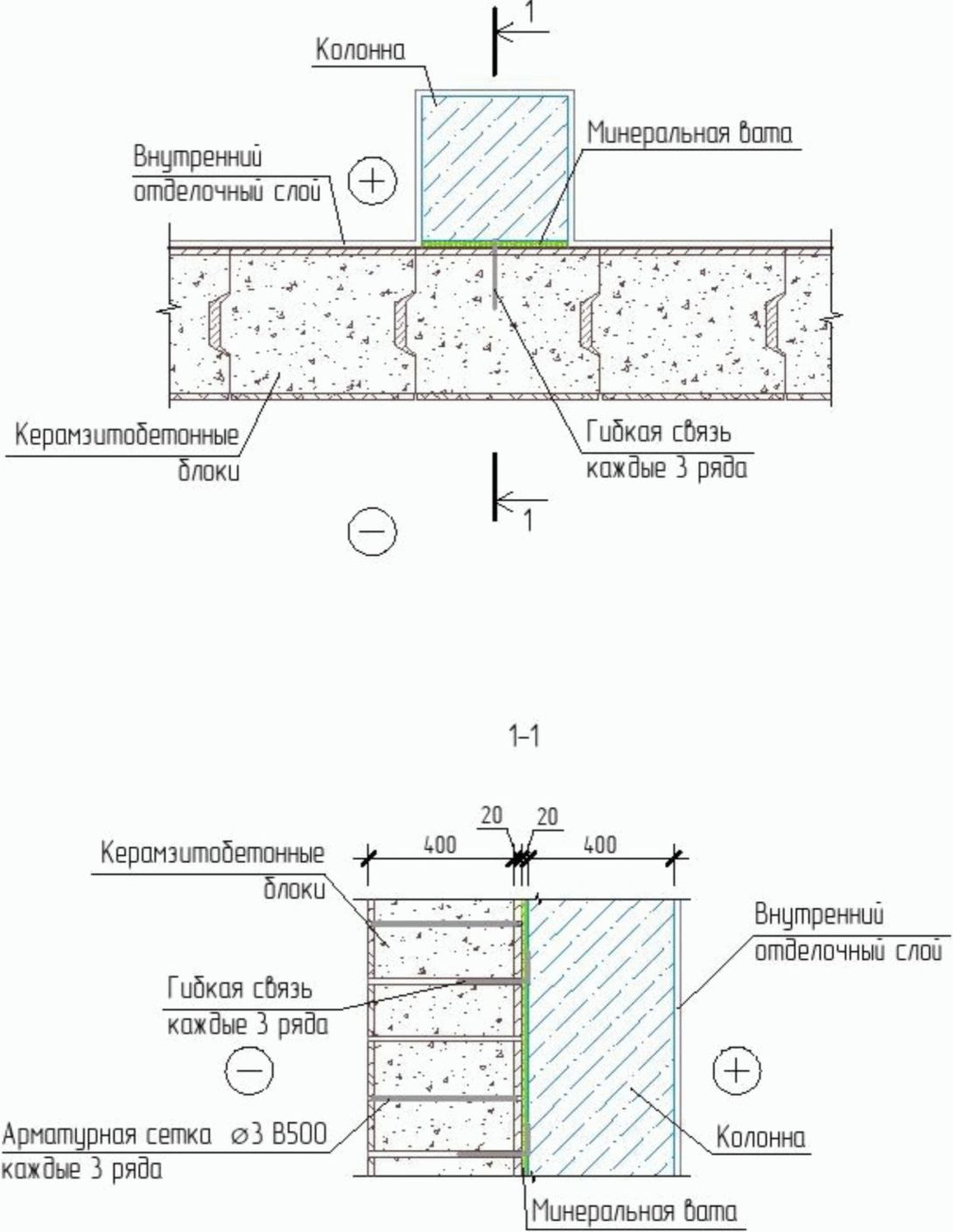

Конструктивные решения ненесущих и самонесущих стен из керамзитобетонных блоков для применения в каркасных сборно-монолитных зданиях представлены в приложениях И и К соответственно. Данные приложения содержат конструктивные решения, разработанные для варианта стен из беспесчаного керамзитобетона в паз-гребневом исполнении с фактурным слоем заводского изготовления.

В приложении М представлены конструктивные решения несущих стен из керамзитобетонных блоков (на примере трехэтажных зданий), разработанные для следующих вариантов стен из керамзитобетонных блоков (камней):

- с отделочным штукатурным слоем;

- с облицовочным слоем из полнотелого или пустотелого керамического кирпича;

- с наружным слоем из тонкослойной паропроницаемой штукатурки толщиной 4,5 мм и средним слоем из эффективного утеплителя (минеральная вата на базальтовой основе);

- с облицовочным слоем из лицевого кирпича и средним слоем из эффективного утеплителя со связью облицовочного слоя с основным, металлическими сетками и тычковыми рядами;

- с навесным вентилируемым фасадом (с воздушным зазором), средним слоем из минеральной ваты на базальтовой основе и наружным облицовочным слоем.

6.2 Конструкции стен с использованием жестких теплоизоляционных плит из беспесчаного керамзитобетона

Варианты конструктивных решений наружных стен с применением жестких теплоизоляционных плит из керамзитобетона представлены в приложении Г.

6.3 Конструктивные решения при монолитно-панельном и сборном домостроении

Варианты конструктивных решений наружных стен с применением конструкций при монолитно-панельном домостроении представлены в приложении Д.

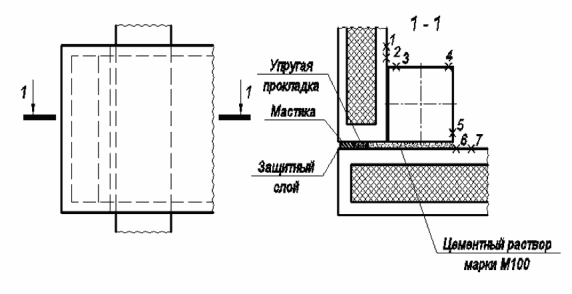

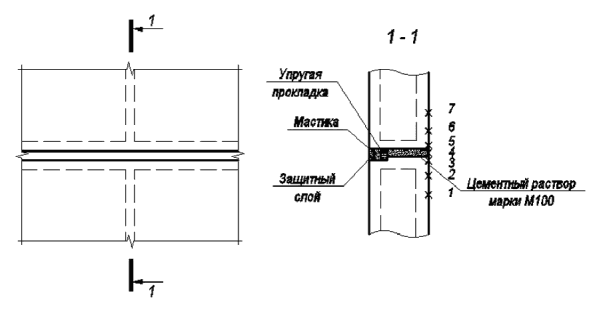

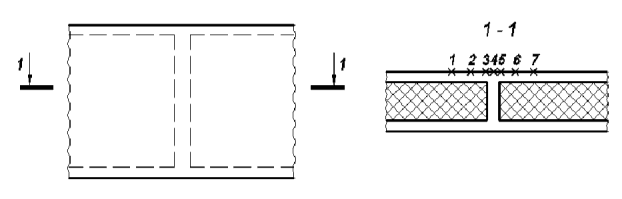

Конструктивные решения керамзитобетонных однослойных стеновых панелей длиной 6,0 м для многоэтажных общественных и производственных зданий приведены в рабочих чертежах [4] и [5], керамзитобетонных трехслойных панелей - в рабочих чертежах [6], керамзитобетонных однослойных стеновых панелей длиной 12,0 м для отапливаемых зданий - в рабочих чертежах [7] и [8].

В приложении С приведены несколько вариантов конструктивных решений наружных стен при сборно-панельном домостроении со значениями приведенных сопротивлений теплопередаче. В приложении Т даны рекомендации по определению минимальной температуры в узлах сопряжения стеновых панелей с плитами перекрытия с учетом теплопроводных включений, а в таблице Т.1 приведены значения температуры на внутренней поверхности трехслойных керамзитобетонных стеновых панелей в зоне теплопроводных включений.

6.4 Конструкции с применением керамзита и монолитного керамзитобетона

Керамзит с насыпной плотностью от 200 до 600 кг/м³ и монолитный керамзитобетон с плотной структурой плотностью 800 - 1000 кг/м³ и классом по прочности на сжатие от B2,5 до B10 применяется не только в конструкциях наружных стен, но и в перекрытиях и покрытиях теплых и холодных чердаков жилых и общественных зданий.

Преимуществами крыши с теплым чердаком является улучшение вентиляции верхних этажей, повышение надежности кровли, снижение теплопотерь верхнего этажа, упрощение конструкции покрытия, доступность для осмотра и ремонта.

Устройство крыши с теплым чердаком следует предусматривать в домах девяти и более этажей, где его применение дает тепловой и экономический эффект. Теплотехническая эффективность крыш с теплым чердаком состоит в возможности уменьшить значение общей теплозащиты, включающей сопротивление теплопередаче покрытия и перекрытия, а также перераспределить теплоизоляцию в ограждающих конструкциях чердака.

Крыша с теплым чердаком состоит из внутреннего помещения и ограждающих конструкций: чердачного покрытия, наружных стен и чердачного перекрытия. Чердачное пространство крыши с теплым чердаком используется в качестве сборной вентиляционной камеры, обогреваемой воздухом вытяжной вентиляции, поэтому к его ограждающим конструкциям предъявляются требования по теплозащите и герметизации. Помещение теплого чердака следует использовать для размещения и технического обслуживания элементов инженерного оборудования здания, а также для проведения ремонта крыши.

При проектировании теплых чердаков следует руководствоваться СП 50.13330, а также [9].

В случае если вентканалы не выводятся на чердак, то чердак проектируют холодным и в качестве утеплителя применяют керамзитовый гравий.

Варианты конструктивных решений наружных стен с использованием керамзитовых засыпок и монолитного керамзитобетона представлены в приложении Е.

Варианты исполнения ограждений с применением керамзита и керамзитобетона в подвальных, чердачных перекрытиях и покрытиях плоских крыш представлены в приложении Ж.

7 Требования к обеспечению пожарной безопасности

Строительные конструкции зданий и сооружений и противопожарные мероприятия в них могут приниматься на основе оценки пожарной опасности и уровня защищенности, выполняемых при страховании объекта на случай пожара.

Требования пожарной безопасности настоящего пособия основываются на положениях и классификациях, принятых в федеральном законе [10] и СП 112.13330.

Керамзитобетон относится к группе негорючих материалов (НГ), для которых показатели пожароопасности - температуры воспламенения и самовоспламенения, коэффициент дымообразования и показатель токсичности продуктов горения - не регламентируются. Конструкции из керамзитобетонных изделий соответствуют классу конструктивной пожароопасности КО (не пожароопасные).

Конструктивное исполнение строительных элементов, выполненных из керамзитобетонных блоков, не является причиной распространения горения по зданию.

Предел огнестойкости ограждающих конструкций из керамзитобетонных изделий регламентируется толщиной стены, интенсивностью силовых напряжений в расчетном сечении, коэффициентом продольного изгиба стены, показателем тепловой диффузии керамзитобетона, временным сопротивлением сжатию кладки ([10]).

Приложение А

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

С ИСПОЛЬЗОВАНИЕМ ПОЛНОТЕЛЫХ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ

Таблица А.1

Схема конструкции	Наименование ограждения N и наименование слоя									Толщина слоя , м	Гладь стены - сопротивление
											теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
											А	Б
	ОДНОСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ

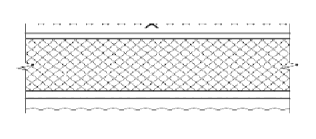

	Наружная стена - тип 1 (вариант 1)
										0,19	1,40	1,07	1,15
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)			паропроницаемости , мг/(м·ч·Па)
										0,28	1,97	1,48	1,45
						А	Б
										0,38	2,59	1,93	1,78
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09
										0,47	3,15	2,34	2,08
		2	Кладка из полнотелых керамзитобетонных блоков		500	0,16	0,22		0,3
										0,57	3,78	2,80	2,41
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09	0,66	4,34	3,21	2,71
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9		0,05	0,76	4,97	3,66	3,05

	Наружная стена - тип 1 (вариант 2)
										0,19	1,22	0,97	1,24
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)			паропроницаемости , мг/(м·ч·Па)
										0,28	1,69	1,33	1,59
						А	Б
										0,38	2,22	1,73	1,97
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09
										0,47	2,69	2,09	2,32
		2	Кладка из полнотелых керамзитобетонных блоков		600	0,19	0,25		0,26
										0,57	3,22	2,49	2,71
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09	0,66	3,69	2,85	3,05
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9		0,05	0,76	4,22	3,25	3,44

	Наружная стена - тип 1 (вариант 3)
										0,19	1,07	0,88	1,34
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)			паропроницаемости , мг/(м·ч·Па)
										0,28	1,48	1,2	1,73
						А	Б
										0,38	1,94	1,6	2,17
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09
										0,47	2,35	1,88	2,56
		2	Кладка из полнотелых керамзитобетонных блоков		700	0,22	0,28		0,23
										0,57	2,8	2,24	2,99
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09	0,66	3,21	2,56	3,38
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9		0,05	0,76	3,66	2,92	3,82

	ДВУСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ
	Наружная стена - тип 2 (вариант 1)
										0,19	1,51	1,19	1,71
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)			паропроницаемости , мг/(м·ч·Па)
										0,28	2,04	1,58	2,01
						А	Б			0,38	2,63	2,02	2,35
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09	0,47	3,16	2,41	2,64
		2	Кладка из полнотелых керамзитобетонных блоков		500	0,16	0,22		0,3	0,57	3,74	2,85	2,98
										0,66	4,27	3,24	3,28
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64		0,14
										0,76	4,86	3,67	3,61

	Наружная стена - тип 2 (вариант 2)
										0,19	1,39	1,13	1,81
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)			паропроницаемости , мг/(м·ч·Па)	0,28	1,87	1,49	2,16
										0,38	2,39	1,89	2,54
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93		0,09	0,47	2,87	2,25	2,88
		2	Кладка из полнотелых керамзитобетонных блоков		600	0,2	0,26		0,26	0,57	3,39	2,65	3,27
										0,66	3,87	3,01	3,62
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64		0,14
										0,76	4,19	3,29	4,0

	Наружная стена - тип 3 (вариант 1)
										0,19	1,53	1,19	4,98
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)		0,28	2,10	1,60	5,28
										0,38	2,72	2,05	5,62
						А	Б
										0,47	3,28	2,46	5,92
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
										0,57	3,91	2,92	6,25
		2	Кладка из полнотелых керамзитобетонных блоков		500	0,16	0,22	0,3
										0,66	4,47	3,33	6,55
		3	Фасадный бессер-блок	0,19	2300	1,17	1,29	0,046		0,76	5,10	3,78	6,88

	Наружная стена - тип 3 (вариант 2)
										0,19	1,35	1,09	5,08
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)		0,28	1,82	1,45	5,43
										0,38	2,35	1,85	5,81
						А	Б
										0,47	2,82	2,21	6,16
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
										0,57	3,35	2,61	6,54
		2	Кладка из полнотелых керамзитобетонных блоков		600	0,19	0,25	0,26
										0,66	3,82	2,97	6,89
		3	Фасадный бессер-блок	0,19	2300	1,17	1,29	0,046		0,76	4,35	3,37	7,27

	Наружная стена - тип 4 (вариант 1)
										0,19	1,43	1,10	2,82
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)		0,28	1,99	1,51	3,11
										0,38	2,62	1,96	3,44
						А	Б
										0,47	3,18	2,37	3,74
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
										0,57	3,81	2,83	4,08
		2	Кладка из полнотелых керамзитобетонных блоков		500	0,16	0,22	0,3
										0,66	4,37	3,24	4,38
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046		0,76	4,99	3,69	4,71

	Наружная стена - тип 4 (вариант 2)
										0,19	1,24	1,00	2,91
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)		0,28	1,72	1,36	3,25
										0,38	2,24	1,76	3,64
						А	Б
										0,47	2,72	2,12	3,98
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
										0,57	3,24	2,52	4,37
		2	Кладка из полнотелых керамзитобетонных блоков		600	0,19	0,25	0,26
										0,66	3,72	2,88	4,72
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046		0,76	4,24	3,28	5,10

	Наружная стена - тип 5 (вариант 1)
										0,19	2,63	2,24	1,09
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
										0,28	3,19	2,65	1,39
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09		0,38	3,81	3,10	1,72
		2	Кладка из полнотелых керамзитобетонных блоков		500	0,16	0,22	0,3
										0,47	4,38	3,51	2,02
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
										0,57	5,00	3,97	2,36
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 5 (вариант 2)
										0,19	2,39	2,11	1,19
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
										0,28	2,84	2,45	1,53
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09		0,38	3,34	2,84	1,92
		2	Кладка из полнотелых керамзитобетонных блоков		600	0,19	0,25	0,26
										0,47	3,79	3,18	2,27
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
										0,57	4,29	3,57	2,65
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

Приложение Б

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

С ИСПОЛЬЗОВАНИЕМ МНОГОЩЕЛЕВЫХ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ

Таблица Б.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б
	ОДНОСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ
	Наружная стена - тип 1 (вариант 1)
									0,19	1,21	1,03	1,24
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,69	1,42	1,59
						А	Б		0,38	2,21	1,86	1,97
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,69	2,25	2,32
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		600	0,19	0,23	0,26
									0,57	3,21	2,68	2,71
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,66	3,69	3,07	3,05
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	4,21	3,51	3,44

	Наружная стена - тип 1 (вариант 2)
									0,19	1,16	0,99	1,34
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,28	1,61	1,37	1,73
									0,38	2,11	1,79	2,17
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,56	2,16	2,56
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		700	0,2	0,24	0,23
									0,57	3,06	2,58	2,99
									0,66	3,51	2,95	3,38
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,76	4,01	3,37	3,82
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 3)
									0,19	1,12	0,96	1,51
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,28	1,55	1,32	1,99
									0,38	2,02	1,72	2,51
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,45	2,08	2,99
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		800	0,21	0,25	0,19
									0,57	2,93	2,48	3,51
									0,66	3,36	2,84	3,99
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,76	3,83	3,24	4,51
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 4)
									0,19	1,00	0,88	1,63
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,28	1,38	1,20	2,16
									0,38	1,80	1,56	2,75
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,17	1,88	3,28
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		900	0,24	0,28	0,17
									0,57	2,59	2,24	3,87
									0,66	2,96	2,56	4,40
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,76	3,38	2,92	4,98
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 5)
									0,19	0,95	0,82	1,87
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,29	1,11	2,51
									0,38	1,68	1,43	3,23
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,02	1,72	3,87
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		1000	0,26	0,31	0,14	0,57	2,41	2,04	4,58
									0,66	2,75	2,33	5,23
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	3,14	2,66	5,94

	Наружная стена - тип 2 (вариант 1)
									0,19	0,92	0,80	1,63
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,25	1,08	2,16
						А	Б
									0,38	1,62	1,39	2,75
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,96	1,67	3,28
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		900	0,27	0,32	0,17
									0,57	2,33	1,99	3,87
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,66	2,66	2,27	4,40
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	3,03	2,58	4,98

	Наружная стена - тип 2 (вариант 2)
									0,19	0,83	0,75	1,87
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,12	1,00	2,51
						А	Б
									0,38	1,44	1,29	3,23
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,73	1,55	3,87
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1000	0,31	0,35	0,14
									0,57	2,05	1,83	4,58
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,66	2,34	2,09	5,23
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	2,67	2,38	5,94

	Наружная стена - тип 2 (вариант 3)
									0,19	0,77	0,70	2,09
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,04	0,94	2,85
						А	Б
									0,38	1,33	1,20	3,68
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,60	1,44	4,43
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1100	0,34	0,38	0,12
									0,57	1,89	1,70	5,26
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,66	2,16	1,94	6,01
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	2,45	2,20	6,85

	Наружная стена - тип 3 (вариант 1)
									0,19	0,65	0,59	2,24
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	0,85	0,77	3,06
						А	Б		0,38	1,08	0,98	3,97
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,28	1,16	4,79
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1200	0,44	0,49	0,11
									0,57	1,51	1,37	5,70
									0,66	1,71	1,55	6,51
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,76	1,94	1,76	7,42

	Наружная стена - тип 3 (вариант 2)
									0,19	0,61	0,57	2,41
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	0,80	0,74	3,31
						А	Б
									0,38	1,00	0,94	4,31
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1300	0,48	0,52	0,1	0,47	1,19	1,11	5,21
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	1,40	1,30	6,21
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,66	1,59	1,47	7,11
									0,76	1,80	1,67	8,11
	ДВУСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ
	Наружная стена - тип 4 (вариант 1)
									0,19	1,39	1,19	1,81
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,86	1,58	2,15
						А	Б
									0,38	2,39	2,02	2,54
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,86	2,41	2,89
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		600	0,19	0,23	0,26
									0,57	3,39	2,84	3,27
									0,66	3,86	3,24	3,62
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	4,39	3,67	4,00

	Наружная стена - тип 4 (вариант 2)
									0,19	1,34	1,16	1,90
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,79	1,53	2,30
						А	Б
									0,38	2,29	1,95	2,73
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,74	2,32	3,12
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		700	0,2	0,24	0,23
									0,57	3,24	2,74	3,56
									0,66	3,69	3,12	3,95
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	4,19	3,53	4,38

	Наружная стена - тип 4 (вариант 3)
									0,19	1,30	1,13	2,08
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,72	1,49	2,55
						А	Б
									0,38	2,20	1,89	3,08
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,63	2,25	3,55
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		800	0,21	0,25	0,19
									0,57	3,10	2,65	4,08
									0,66	3,53	3,01	4,55
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	4,01	3,41	5,08

	Наружная стена - тип 4 (вариант 4)
									0,19	1,18	1,04	2,20
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,56	1,37	2,73
						А	Б		0,38	1,97	1,72	3,31
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,35	2,04	3,84
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		900	0,24	0,28	0,17
									0,57	2,77	2,40	4,43
									0,66	3,14	2,72	4,96
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	3,56	3,08	5,55

	Наружная стена - тип 4 (вариант 5)
									0,19	1,12	0,98	2,44
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,47	1,27	3,08
						А	Б
									0,38	1,85	1,59	3,79
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	2,20	1,88	4,44
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		1000	0,26	0,31	0,14
									0,57	2,58	2,21	5,15
									0,66	2,93	2,50	5,79
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	3,31	2,82	6,51

	Наружная стена - тип 5 (вариант 1)
									0,19	1,09	0,96	2,20
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,43	1,24	2,73
									0,38	1,80	1,55	3,31
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,13	1,84	3,84
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		900	0,27	0,32	0,17	0,57	2,54	2,15	4,43
									0,66	2,84	2,43	4,96
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14	0,76	3,21	2,74	5,55

	Наружная стена - тип 5 (вариант 2)
									0,19	1,00	0,91	2,44
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,29	1,17	3,08
						А	Б		0,38	1,62	1,45	3,79
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,91	1,71	4,44
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1000	0,31	0,35	0,14
									0,57	2,23	1,99	5,15
									0,66	2,52	2,25	5,79
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	2,84	2,54	6,51

	Наружная стена - тип 5 (вариант 3)
									0,19	0,95	0,87	2,66
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,21	1,10	3,41
						А	Б		0,38	1,51	1,37	4,25
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,77	1,60	4,99
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1100	0,34	0,38	0,12
									0,57	2,07	1,87	5,83
									0,66	2,33	2,10	6,58
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	2,63	2,37	7,41

	Наружная стена - тип 6 (вариант 1)
									0,19	0,82	0,75	2,81
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,03	0,94	3,62
						А	Б		0,38	1,25	1,14	4,53
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,46	1,33	5,35
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1200	0,44	0,49	0,11
									0,57	1,69	1,53	6,26
									0,66	1,89	1,71	7,08
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	2,12	1,92	7,99

	Наружная стена - тип 6 (вариант 2)
									0,19	0,79	0,73	2,98
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	0,97	0,90	3,88
						А	Б		0,38	1,18	1,10	4,88
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,47	1,37	1,27	5,78
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1300	0,48	0,52	0,1
									0,57	1,58	1,46	6,78
									0,66	1,77	1,64	7,68
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14
									0,76	1,97	1,83	8,68

	Наружная стена - тип 7 (вариант 1)
									0,19	1,24	1,06	2,91
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,72	1,45	3,25
									0,38	2,24	1,89	3,64
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,72	2,28	3,98
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		600	0,19	0,23	0,26	0,57	3,24	2,71	4,37
									0,66	3,72	3,10	4,72
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046	0,76	4,24	3,54	5,10

	Наружная стена - тип 7 (вариант 2)
									0,19	1,19	1,03	3,00
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,64	1,40	3,40
									0,38	2,14	1,82	3,83
						А	Б
									0,47	2,59	2,19	4,22
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	3,09	2,61	4,66
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		700	0,2	0,24	0,23
									0,66	3,54	2,98	5,05
									0,76	4,04	3,40	5,48
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 7 (вариант 3)
									0,19	1,15	0,99	3,18
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	1,58	1,35	3,65
									0,38	2,05	1,75	4,18
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,48	2,11	4,65
									0,57	2,96	2,51	5,18
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		800	0,21	0,25	0,19
									0,66	3,39	2,87	5,65
									0,76	3,86	3,27	6,18
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 7 (вариант 4)
									0,19	1,04	0,91	3,29
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,41	1,23	3,82
									0,38	1,83	1,59	4,41
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,20	1,91	4,94
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		900	0,24	0,28	017	0,57	2,62	2,27	5,53
									0,66	2,99	2,59	6,06
									0,76	3,41	2,95	6,65
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 7 (вариант 5)
									0,19	0,97	0,85	3,53
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,32	1,14	4,18
									0,38	1,70	1,46	4,89
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	2,05	1,75	5,53
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		1000	0,26	0,31	0,14	0,57	2,44	2,07	6,25
									0,66	2,78	2,36	6,89
									0,76	3,17	2,69	7,61
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 8 (вариант 1)
									0,19	0,95	0,83	3,29
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,28	1,11	3,82
						А	Б		0,38	1,65	1,42	4,41
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	1,98	1,70	4,94
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		900	0,27	0,32	0,17	0,57	2,35	2,02	5,53
									0,66	2,69	2,30	6,06
									0,76	3,06	2,61	6,65
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 8 (вариант 2)
									0,19	0,86	0,78	3,53
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	1,15	1,03	4,18
									0,38	1,47	1,32	4,89
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	1,76	1,58	5,53
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1000	0,31	0,35	0,14	0,57	2,08	1,86	6,25
									0,66	2,37	2,12	6,89
									0,76	2,70	2,41	7,61
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 8 (вариант 3)
									0,19	0,80	0,73	3,76
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
									0,28	1,07	0,97	4,51
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,38	1,36	1,23	5,34
									0,47	1,63	1,47	6,09
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	1,92	1,73	6,93
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1100	0,34	0,38	0,12
									0,66	2,18	1,97	7,68
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046	0,76	2,48	2,23	8,51

	Наружная стена - тип 9 (вариант 1)
									0,19	0,68	0,62	3,91
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	0,88	0,81	4,72
									0,38	1,11	1,01	5,63
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	1,31	1,19	6,45
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1200	0,44	0,49	0,11	0,57	1,54	1,40	7,36
									0,66	1,74	1,58	8,18
									0,76	1,97	1,79	9,08
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 9 (вариант 2)
									0,19	0,64	0,60	4,08
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	0,83	0,77	4,98
						А	Б		0,38	1,04	0,96	5,98
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	1,22	1,14	6,88
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1300	0,48	0,52	0,1	0,57	1,43	1,33	7,88
									0,66	1,62	1,50	8,78
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046	0,76	1,83	1,70	9,78

	Наружная стена - тип 10 (вариант 1)
									0,19	2,44	2,20	1,19
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,91	2,59	1,53
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	3,44	3,03	1,92
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		600	0,19	0,23	0,26
									0,47	3,91	3,42	2,27
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3	0,57	4,44	3,85	2,65
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 10 (вариант 2)
									0,19	2,39	2,16	1,28
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,84	2,54	1,68
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,38	3,34	2,96	2,11
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		700	0,2	0,24	0,23
									0,47	3,79	3,33	2,50
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3	0,57	4,29	3,75	2,94
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 10 (вариант 3)
									0,19	2,34	2,13	1,46
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,77	2,49	1,93
						А	Б
		1	Цементно-песчаный раствор	0,02	800	0,76	0,93	0,09	0,38	3,25	2,89	2,46
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		800	0,21	0,25	0,19	0,47	3,68	3,25	2,93
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3	0,57	4,15	3,65	3,46
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 10 (вариант 4)
									0,19	2,23	2,05	1,58
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,61	2,37	2,10
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	3,02	2,72	2,69
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		900	0,24	0,28	0,17
									0,47	3,40	3,05	3,22
									0,57	3,81	3,41	3,81
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 10 (вариант 5)
									0,19	2,17	1,99	1,82
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,28	2,52	2,28	2,46
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,90	2,60	3,17
		2	Кладка из пустотелых керамзитобетонных блоков с 3-рядной пустотностью		1000	0,26	0,31	0,14
									0,47	3,25	2,89	3,82
									0,57	3,63	3,21	4,53
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 11 (вариант 1)
									0,19	2,14	1,97	1,58
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,48	2,25	2,10
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,85	2,56	2,69
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		900	0,27	0,32	0,17
									0,47	3,18	2,84	3,22
									0,57	3,55	3,15	3,81
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 11 (вариант 2)
									0,19	2,05	1,92	1,82
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,34	2,17	2,46
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,66	2,46	3,17
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1000	0,31	0,35	0,14
									0,47	2,95	2,72	3,82
									0,57	3,28	3,00	4,53
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 11 (вариант 3)
									0,19	2,00	1,87	2,04
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,26	2,11	2,79
						А	Б
		1	Цементно-песчаный раствор	0,02	800	0,76	0,93	0,09	0,38	2,55	2,37	3,62
		2	Кладка из пустотелых керамзитобетонных блоков с 2-рядной пустотностью		1100	0,34	0,38	0,12
									0,47	2,82	2,61	4,37
									0,57	3,11	2,87	5,21
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 12 (вариант 1)
									0,19	1,87	1,76	2,19
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,07	1,94	3,00
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,30	2,15	3,91
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1200	0,44	0,49	0,11
									0,47	2,51	2,33	4,73
									0,57	2,73	2,54	5,64
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 12 (вариант 2)
									0,19	1,83	1,74	2,36
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,02	1,91	3,26
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,38	2,23	2,10	4,26
		2	Кладка из пустотелых керамзитобетонных блоков с 1-рядной пустотностью		1300	0,48	0,52	0,1
									0,47	2,42	2,28	5,16
		3	Базальтовый утеплитель	0,05	140	0,04	0,042	0,3
		4	Декоративно-отделочный слой	0,0035	1800	0,76	0,9	0,05	0,57	2,63	2,47	6,16

Приложение В

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

С ИСПОЛЬЗОВАНИЕМ БЛОКОВ ИЗ БЕСПЕСЧАНОГО КЕРАМЗИТОБЕТОНА

Таблица В.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б
	ОДНОСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ
	Несущая наружная стена - тип 1
									0,42	3,81	3,51	2,85
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
		1	Беспесчаный керамзитобетон	0,02	700	0,15	0,16	0,14
		2	Беспесчаный керамзитобетон	0,385	400	0,11	0,12	0,16
		3	Декоративная тонкослойная штукатурка	0,015	2000	0,8	0,9	0,05

	Самонесущая наружная стена - тип 2
									0,42	2,88	2,71	3,29
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
		1	Беспесчаный керамзитобетон	0,02	700	0,15	0,16	0,14
		2	Беспесчаный керамзитобетон	0,385	700	0,15	0,16	0,14
		3	Декоративная тонкослойная штукатурка	0,015	2000	0,8	0,9	0,05

	Наружная стена - тип 1 (вариант 1)
									0,19	2,22	2,11	1,65
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	3,16	3,01	2,11
									0,38	4,22	4,01	2,62
						А	Б		0,47	5,16	4,91	3,08
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	6,22	5,91	3,60
		2	Кладка из беспесчаного керамзитобетонного блока		200	0,095	0,1	0,195
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 2)
									0,19	2,03	1,93	1,65
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,88	2,75	2,11
									0,38	3,83	3,66	2,62
						А	Б
									0,47	4,69	4,48	3,08
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	5,64	5,39	3,60
		2	Кладка из беспесчаного керамзитобетонного блока		300	0,105	0,11	0,195
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 3)
									0,19	1,86	2,01	1,66
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,63	2,74	2,16
									0,38	3,49	3,45	2,72
						А	Б		0,47	4,26	4,165	3,22
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	5,12	4,89	3,78
		2	Кладка из беспесчаного керамзитобетонного блока		400	0,115	0,125	0,175
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 4)
									0,19	1,68	1,56	1,66
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,37	2,20	2,21
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	3,14	2,92	2,82
		2	Кладка из беспесчаного керамзитобетонного блока		500	0,13	0,14	0,165	0,47	3,83	3,56	3,36
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	4,60	4,28	3,97
		4	Декоративная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 5)
									0,19	1,57	1,47	1,74
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,21	2,07	2,32
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,93	2,74	2,97
		2	Кладка из беспесчаного керамзитобетонного блока		600	0,14	0,15	0,155
									0,47	3,57	3,34	3,55
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	4,29	4,00	4,19
		4	Декоративная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 1 (вариант 6)
									0,19	1,53	1,43	1,82
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,28	2,15	2,01	2,44
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,38	2,84	2,66	3,13
		2	Кладка из беспесчаного керамзитобетонного блока		700	0,145	0,155	0,145	0,47	3,46	3,24	3,75
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	4,15	3,88	4,44
		4	Декоративная штукатурка	0,0035	1800	0,76	0,9	0,05

	Наружная стена - тип 2 (вариант 1)
									0,19	2,39	2,27	2,21
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	3,34	3,17	2,67
						А	Б		0,38	4,39	4,17	3,19
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,47	5,34	5,07	3,65
									0,57	6,39	6,07	4,16
		2	Кладка из беспесчаного керамзитобетонного блока		200	0,095	0,1	0,195
									0,66	7,34	6,97	4,62
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14	0,76	8,39	7,97	5,14

	Наружная стена - тип 2 (вариант 2)
									0,19	2,20	2,09	2,21
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	3,06	2,91	2,67
						А	Б		0,38	4,01	3,82	3,19
									0,47	4,87	4,64	3,65
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	5,82	5,55	4,16
		2	Кладка из беспесчаного керамзитобетонного блока		300	0,105	0,11	0,195
									0,66	6,68	6,37	4,62
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14	0,76	7,63	7,28	5,14

	Наружная стена - тип 2 (вариант 3)
									0,19	2,04	1,89	2,32
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,83	2,61	2,84
						А	Б		0,38	3,70	3,41	3,41
									0,47	4,48	4,13	3,92
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	5,35	4,93	4,49
		2	Кладка из беспесчаного керамзитобетонного блока		400	0,115	0,125	0,175
									0,66	6,13	5,65	5,01
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14	0,76	7,00	6,45	5,58

	Наружная стена - тип 2 (вариант 4)
									0,19	1,85	1,72	2,23
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,54	2,37	2,78
									0,38	3,31	3,08	3,38
						А	Б		0,47	4,01	3,72	3,93
									0,57	4,77	4,44	4,53
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,66	5,47	5,08	5,08
		2	Кладка из беспесчаного керамзитобетонного блока		500	0,13	0,14	0,165
									0,76	6,24	5,79	5,68
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14

	Наружная стена - тип 2 (вариант 5)
									0,19	1,75	1,63	2,30
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,39	2,23	2,88
									0,38	3,10	2,90	3,53
						А	Б
									0,47	3,75	3,50	4,11
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	4,46	4,17	4,76
		2	Кладка из беспесчаного керамзитобетонного блока		600	0,14	0,15	0,155
									0,66	5,10	4,77	5,34
		3	Кладка из кирпича керамического пустотного	0,12	1600	0,58	0,64	0,14	0,76	5,82	5,43	5,98

	Наружная стена - тип 3 (вариант 1)
									0,19	1,81	1,68	5,50
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,50	2,33	6,05
									0,38	3,27	3,04	6,65
						А	Б
									0,47	3,96	3,68	7,20
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	4,73	4,40	7,80
									0,66	5,42	5,04	8,35
		2	Кладка из беспесчаного керамзитобетонного блока		500	0,13	0,14	0,165
									0,76	6,19	5,75	8,96
		3	Фасадный бессер-блок	0,19	2300	1,17	1,29	0,046

	Наружная стена - тип 3 (вариант 2)
									0,19	1,70	1,59	5,58
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,35	2,19	6,16
									0,38	3,06	2,86	6,80
						А	Б
									0,47	3,70	3,46	7,38
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,57	4,42	4,13	8,03
									0,66	5,06	4,73	8,61
		2	Кладка из беспесчаного керамзитобетонного блока		600	0,14	0,15	0,155
									0,76	5,77	5,39	9,25
		3	Фасадный бессер-блок	0,19	2300	1,17	1,29	0,046

	Наружная стена - тип 4 (вариант 1)
									0,19	2,24	2,14	3,31
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	3,19	3,04	3,77
									0,38	4,24	4,04	4,29
						А	Б
									0,47	5,19	4,94	4,75
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	6,24	5,94	5,26
									0,66	7,19	6,84	5,72
		2	Кладка из беспесчаного керамзитобетонного блока		200	0,095	0,1	0,195
									0,76	8,24	7,84	6,23
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 4 (вариант 2)
									0,19	2,05	1,96	3,31
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,91	2,78	3,77
									0,38	3,86	3,69	4,29
						А	Б
									0,47	4,72	4,51	4,75
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	5,67	5,42	5,26
									0,66	6,53	6,24	5,72
		2	Кладка из беспесчаного керамзитобетонного блока		300	0,105	0,11	0,195
									0,76	7,48	7,14	6,23
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 4 (вариант 3)
									0,19	1,90	1,76	3,42
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,68	2,48	3,94
									0,38	3,55	3,28	4,51
						А	Б
									0,47	4,33	4,00	5,02
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	5,20	4,80	5,59
									0,66	5,98	5,52	6,11
		2	Кладка из беспесчаного керамзитобетонного блока		400	0,115	0,125	0,175
									0,76	6,85	6,32	6,68
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 4 (вариант 4)
									0,19	1,70	1,59	5,58
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,40	2,19	6,16
									0,38	3,17	2,86	6,80
						А	Б
									0,47	3,86	3,46	7,38
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	4,63	4,13	8,03
									0,66	5,32	4,73	8,61
		2	Кладка из беспесчаного керамзитобетонного блока		500	0,13	0,14	0,165
									0,76	6,09	5,39	9,25
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

	Наружная стена - тип 4 (вариант 5)
									0,19	1,60	1,50	3,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,28	2,24	2,10	3,98
									0,38	2,96	2,77	4,63
						А	Б
									0,47	3,60	3,37	5,21
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,57	4,31	4,03	5,86
		2	Кладка из беспесчаного керамзитобетонного блока		600	0,14	0,15	0,155	0,66	4,96	4,63	6,44
									0,76	5,67	5,30	7,08
		3	Бессер-кирпич	0,09	2300	1,508	1,629	0,046

Приложение Г

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

С ИСПОЛЬЗОВАНИЕМ ЖЕСТКИХ ТЕПЛОИЗОЛЯЦИОННЫХ ПЛИТ

ИЗ БЕСПЕСЧАНОГО КЕРАМЗИТОБЕТОНА

Таблица Г.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б
	Наружная стена - тип 1 (вариант 1)
									0,25	1,47	1,38	3,01
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,38	1,64	1,52	4,19
						А	Б
									0,51	1,81	1,67	5,37
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		2	Кладка из кирпича силикатного на цементно-песчаном растворе		1800	0,76	0,87	0,11	0,64	1,98	1,82	6,55
									0,77	2,15	1,97	7,73
		3	Керамзитобетонная навесная плита с декоративно-отделочным слоем	0,1	300	0,105	0,11	0,195

	Наружная стена - тип 1 (вариант 2)
									0,25	1,49	1,40	3,01
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,38	1,68	1,56	4,19
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,51	1,86	1,72	5,37
		2	Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе		1800	0,7	0,81	0,11
									0,64	2,05	1,88	6,55
		3	Керамзитобетонная навесная плита с декоративно-отделочным слоем	0,1	300	0,105	0,11	0,195	0,77	2,23	2,04	7,73

	Наружная стена - тип 1 (вариант 3)
									0,35	1,91	1,74	3,69
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
		1	Керамзитобетонная стеновая панель		1200	0,44	0,52	0,11	0,40	2,02	1,84	4,15
		2	Керамзитобетонная навесная плита с декоративно-отделочным слоем	0,1	300	0,105	0,11	0,195

	Наружная стена - тип 2 (вариант 1)
									0,25	1,47	1,38	3,01
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,38	1,64	1,52	4,19
						А	Б
		1	Керамзитобетонная навесная плита с декоративно-отделочным слоем	0,1	300	0,105	0,11	0,195
									0,51	1,81	1,67	5,37
									0,64	1,98	1,82	6,55
		2	Кладка из кирпича силикатного на цементно-песчаном растворе		1800	0,76	0,87	0,11
									0,77	2,15	1,97	7,73
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09

	Наружная стена - тип 2 (вариант 2)
									0,25	1,49	1,40	3,01
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,38	1,68	1,56	4,19
						А	Б
		1	Керамзитобетонная навесная плита с декоративно-отделочным слоем	0,1	300	0,105	0,11	0,195
									0,51	1,86	1,72	5,37
		2	Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе		1800	0,7	0,81	0,11	0,64	2,05	1,88	6,55
									0,77	2,23	2,04	7,73
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09

Приложение Д

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

ПРИ МОНОЛИТНО-ПАНЕЛЬНОМ ДОМОСТРОЕНИИ

Таблица Д.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б
	Стеновая панель - тип 1
									0,21	2,41	2,28	2,50
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
		1	Керамзитобетон на керамзитовом песке	0,08	1400	0,56	0,65	0,098	0,26	2,88	2,74	2,76
		2	Керамзитобетон беспесчаный		300	0,105	0,11	0,195
		3	Керамзитобетон на керамзитовом песке	0,06	1400	0,56	0,65	0,098

	Стеновая панель - тип 2
									0,23	2,76	2,60	3,53
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
		1	Керамзитобетон на керамзитовом песке	0,16	1400	0,56	0,65	0,098	0,28	3,23	3,06	3,78
		2	Керамзитобетон беспесчаный		300	0,105	0,11	0,195
		3	Керамзитобетон на керамзитовом песке	0,07	1400	0,56	0,65	0,098

	Стеновая панель - тип 3
									0,12	1,51	1,43	1,84
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б
									0,17	1,99	1,89	2,09
		1	Керамзитобетон на керамзитовом песке	0,12	1400	0,56	0,65	0,098
		2	Керамзитобетон беспесчаный		300	0,105	0,11	0,195

Приложение Е

ВАРИАНТЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ НАРУЖНЫХ СТЕН

С ИСПОЛЬЗОВАНИЕМ КЕРАМЗИТОВЫХ ЗАСЫПОК

И МОНОЛИТНОГО КЕРАМЗИТОБЕТОНА

Таблица Е.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б
	Наружная стена - тип 1
									0,1	1,54	1,41	2,25
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,2	2,54	2,32	2,62
						А	Б
		1	Керамзитобетон на керамзитовом песке	0,1	1400	0,56	0,65	0,098
									0,3	3,54	3,23	2,99
		2	Гравий керамзитовый		200	0,1	0,11	0,27
		3	Кладка из кирпича керамического облицовочного на цементно-песчаном растворе	0,12	1600	0,58	0,64	0,14
									0,4	4,54	4,14	3,36

	Наружная стена - тип 2
									0,1	1,49	1,36	2,48
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,2	2,49	2,27	2,85
						А	Б
		1	Керамзитобетон на керамзитовом песке	0,1	1400	0,56	0,65	0,098
									0,3	3,49	3,18	3,22
		2	Гравий керамзитовый		200	0,1	0,11	0,27
		3	Кладка из кирпича силикатного на цементно-песчаном растворе	0,12	1800	0,76	0,87	0,11	0,4	4,49	4,08	3,59

	Наружная стена - тип 3
									0,1	1,67	1,51	3,96
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
									0,2	2,67	2,42	4,33
						А	Б
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		2	Кладка из кирпича силикатного на цементно-песчаном растворе	0,25	1800	0,76	0,87	0,11	0,3	3,67	3,33	4,70
		3	Гравий керамзитовый		200	0,1	0,11	0,27	0,4	4,67	4,24	5,07
		4	Кладка из кирпича силикатного на цементно-песчаном растворе	0,12	1800	0,76	0,87	0,11

	Наружная стена - тип 4
									0,1	1,72	1,56	3,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)
						А	Б		0,2	2,72	2,47	4,09
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
		2	Кладка из кирпича силикатного на цементно-песчаном растворе	0,25	1800	0,76	0,87	0,11
									0,3	3,72	3,38	4,46
		3	Гравий керамзитовый		200	0,1	0,11	0,27	0,4	4,72	4,29	4,83
		4	Кладка из кирпича керамического облицовочного на цементно-песчаном растворе	0,12	1600	0,58	0,64	0,14

	Наружная стена - тип 5 (вариант 1)
									0,1	0,67	0,56	0,95
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,2	1,12	0,92	1,38
									0,3	1,58	1,28	1,82
						А	Б
									0,4	2,03	1,63	2,25
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,5	2,49	1,99	2,69
		2	Керамзитобетон		700	0,22	0,28	0,23	0,6	2,94	2,35	3,12
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,7	3,40	2,70	3,56
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05	0,8	3,85	3,06	3,99
									0,9	4,31	3,42	4,43
									1,0	4,76	3,78	4,86
	Наружная стена - тип 5 (вариант 2)
									0,1	0,63	0,53	1,04
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,2	1,05	0,85	1,57
									0,3	1,46	1,17	2,09
						А	Б		0,4	1,88	1,49	2,62
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,5	2,30	1,82	3,15
									0,6	2,71	2,14	3,67
		2	Керамзитобетон		800	0,24	0,31	0,19
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,7	3,13	2,46	4,20
									0,8	3,55	2,78	4,72
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05
									0,9	3,96	3,11	5,25
									1,0	4,38	3,43	5,78

	Наружная стена - тип 5 (вариант 3)
									0,1	0,57	0,48	1,10
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,2	0,93	0,76	1,69
									0,3	1,29	1,04	2,28
						А	Б
									0,4	1,64	1,32	2,87
		1	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09
									0,5	2,00	1,59	3,45
									0,6	2,36	1,87	4,04
		2	Керамзитобетон		900	0,28	0,36	0,17
		3	Цементно-песчаный раствор	0,02	1800	0,76	0,93	0,09	0,7	2,71	2,15	4,63
									0,8	3,07	2,43	5,22
		4	Декоративная тонкослойная штукатурка	0,0035	1800	0,76	0,9	0,05
									0,9	3,43	2,70	5,81
									1,0	3,79	2,98	6,40

Приложение Ж

ВАРИАНТЫ ИСПОЛНЕНИЯ ОГРАЖДЕНИЙ С ПРИМЕНЕНИЕМ КЕРАМЗИТА

И КЕРАМЗИТОБЕТОНА В ПОДВАЛЬНЫХ, ЧЕРДАЧНЫХ ПЕРЕКРЫТИЯХ

И ПОКРЫТИЯХ ПЛОСКИХ КРЫШ

Таблица Ж.1

Схема конструкции	Наименование ограждения N и наименование слоя								Толщина слоя , м	Гладь стены - сопротивление
										теплопередаче, (м²·°C)/Вт, в условиях эксплуатации		паропроницанию, (м²·ч·Па)/мг
										А	Б	паропроницанию, (м²·ч·Па)/мг
	Перекрытие над подвалом (техподпольем) - тип 1 (вариант 1)
									0,05	1,18	1,08	4,06
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,18	1,08	4,06
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,69	1,54	4,24
						теплопроводности , Вт/(м·°C)			0,15	2,19	1,99	4,43
						А	Б		0,20	2,69	2,45	4,62
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	3,19	2,9	4,8
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	3,69	3,36	4,99
		3	Гравий керамзитовый		200	0,1	0,11	0,27	0,35	4,19	3,81	5,17
		4	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,40	4,69	4,27	5,36
									0,40	4,69	4,27	5,36
	Перекрытие над подвалом (техподпольем) - тип 1 (вариант 2)
									0,05	1,14	1,05	4,07
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,14	1,05	4,07
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,60	1,46	4,26
						теплопроводности , Вт/(м·°C)			0,15	2,05	1,88	4,45
						А	Б		0,20	2,50	2,30	4,64
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,96	2,71	4,84
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	3,41	3,13	5,03
		3	Гравий керамзитовый		250	0,11	0,12	0,26	0,35	3,87	3,55	5,22
		4	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,40	4,32	3,96	5,41
									0,40	4,32	3,96	5,41
	Перекрытие над подвалом (техподпольем) - тип 1 (вариант 3)
									0,05	1,10	1,01	4,07
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,10	1,01	4,07
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,52	1,37	4,27
						теплопроводности , Вт/(м·°C)			0,15	1,94	1,78	4,47
						А	Б		0,20	2,35	2,15	4,67
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,77	2,55	4,87
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	3,19	2,94	5,07
		3	Гравий керамзитовый		300	0,12	0,13	0,25	0,35	3,60	3,32	5,27
		4	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,40	4,02	3,71	5,47
									0,40	4,02	3,71	5,47
	Перекрытие над подвалом (техподпольем) - тип 1 (вариант 4)
									0,05	1,09	0,99	4,08
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,09	0,99	4,08
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,49	1,34	4,28
						теплопроводности , Вт/(м·°C)			0,15	1,89	1,70	4,48
						А	Б		0,20	2,29	2,06	4,69
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,69	2,41	4,89
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	3,09	2,77	5,10
		3	Гравий керамзитовый		350	0,125	0,14	0,245	0,35	3,49	3,13	5,30
		4	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,40	3,89	3,48	5,51
									0,40	3,89	3,48	5,51
	Перекрытие над подвалом (техподпольем) - тип 1 (вариант 5)
									0,05	1,07	0,97	4,08
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,07	0,97	4,08
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,45	1,32	4,29
						теплопроводности , Вт/(м·°C)			0,15	1,84	1,66	4,50
						А	Б		0,20	2,22	2,01	4,71
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,61	2,35	4,92
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	2,99	2,70	5,12
		3	Гравий керамзитовый		400	0,13	0,145	0,24	0,35	3,38	3,04	5,33
		4	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,40	3,76	3,39	5,54
									0,40	3,76	3,39	5,54
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 1)
									0,05	0,93	0,84	5,64
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,93	0,84	5,64
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,37	1,20	5,77
						теплопроводности , Вт/(м·°C)			0,15	1,80	1,55	5,91
						А	Б		0,20	2,24	1,91	6,04
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,67	2,27	6,18
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	3,11	2,62	6,31
		3	Керамзитобетон		300	0,115	0,14	0,37	0,35	3,54	2,98	6,45
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	3,98	3,34	6,58
									0,40	3,98	3,34	6,58
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 2)
									0,05	0,88	0,78	5,65
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,88	0,78	5,65
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,27	1,07	5,80
						теплопроводности , Вт/(м·°C)			0,15	1,65	1,36	5,95
						А	Б		0,20	2,04	1,66	6,11
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,42	1,95	6,26
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	2,81	2,25	6,41
		3	Керамзитобетон		400	0,13	0,17	0,33	0,35	3,19	2,54	6,56
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	3,58	2,83	6,71
									0,40	3,58	2,83	6,71
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 3)
									0,05	0,81	0,75	5,67
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,81	0,75	5,67
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,12	0,98	5,83
						теплопроводности , Вт/(м·°C)			0,15	1,44	1,21	6,00
						А	Б		0,20	1,75	1,43	6,17
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	2,06	1,66	6,33
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	2,37	1,89	6,50
		3	Керамзитобетон		500	0,16	0,22	0,3	0,35	2,69	2,11	6,67
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	3,00	2,34	6,83
									0,40	3,00	2,34	6,83
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 4)
									0,05	0,76	0,68	5,69
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,76	0,68	5,69
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,03	0,88	5,88
						теплопроводности , Вт/(м·°C)			0,15	1,29	1,08	6,07
						А	Б		0,20	1,55	1,28	6,27
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	1,81	1,48	6,46
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	2,08	1,68	6,65
		3	Керамзитобетон		600	0,19	0,25	0,26	0,35	2,34	1,88	6,84
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	2,60	2,08	7,04
									0,40	2,60	2,08	7,04
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 5)
									0,05	0,73	0,66	5,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,73	0,66	5,72
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,95	0,84	5,93
						теплопроводности , Вт/(м·°C)			0,15	1,18	1,02	6,15
						А	Б		0,20	1,41	1,20	6,37
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	1,64	1,37	6,58
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	1,86	1,55	6,80
		3	Керамзитобетон		700	0,22	0,28	0,23	0,35	2,09	1,73	7,02
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	2,32	1,91	7,24
									0,40	2,32	1,91	7,24
	Перекрытие над подвалом (техподпольем) - тип 2 (вариант 6)
									0,05	0,71	0,64	5,76
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,71	0,64	5,76
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,92	0,80	6,03
						теплопроводности , Вт/(м·°C)			0,15	1,12	0,96	6,29
						А	Б		0,20	1,33	1,13	6,55
		1	Линолеум	0,003	1800	0,38	0,38	0,002	0,25	1,54	1,29	6,82
		2	Цементно-песчаный раствор (или сухая стяжка)	0,03	1800	0,76	0,93	0,09	0,30	1,75	1,45	7,08
		3	Керамзитобетон		800	0,24	0,31	0,19	0,35	1,96	1,61	7,34
		4	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,40	2,16	1,77	7,60
									0,40	2,16	1,77	7,60
	Перекрытие чердачное - тип 1 (вариант 1)
									0,05	1,11	1,01	4,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,11	1,01	4,40
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,61	1,46	4,58
						теплопроводности , Вт/(м·°C)			0,15	2,11	1,92	4,77
						А	Б		0,20	2,61	2,37	4,95
						А	Б		0,25	3,11	2,83	5,14
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	3,61	3,28	5,32
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	4,11	3,73	5,51
		3	Гравий керамзитовый		200	0,1	0,11	0,27	0,40	4,61	4,19	5,69
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	5,11	4,64	5,88
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	5,61	5,10	6,06
									0,50	5,61	5,10	6,06
	Перекрытие чердачное - тип 1 (вариант 2)
									0,05	1,06	0,97	4,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,06	0,97	4,40
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,52	1,39	4,60
						теплопроводности , Вт/(м·°C)			0,15	1,97	1,80	4,79
						А	Б		0,20	2,43	2,22	4,98
						А	Б		0,25	2,88	2,64	5,17
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	3,34	3,05	5,37
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,79	3,47	5,56
		3	Гравий керамзитовый		250	0,11	0,12	0,26	0,40	4,25	3,89	5,75
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	4,70	4,30	5,94
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	5,16	4,72	6,14
									0,50	5,16	4,72	6,14
	Перекрытие чердачное - тип 1 (вариант 3)
									0,05	1,03	0,94	4,41
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,03	0,94	4,41
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,44	1,32	4,61
						теплопроводности , Вт/(м·°C)			0,15	1,86	1,71	4,81
						А	Б		0,20	2,28	2,09	5,01
						А	Б		0,25	2,69	2,48	5,21
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	3,11	2,86	5,41
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,53	3,25	5,61
		3	Гравий керамзитовый		300	0,12	0,13	0,25	0,40	3,94	3,63	5,81
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	4,36	4,01	6,01
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	4,78	4,40	6,21
									0,50	4,78	4,40	6,21
	Перекрытие чердачное - тип 1 (вариант 4)
									0,05	1,00	0,91	4,42
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,00	0,91	4,42
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,41	1,27	4,62
						теплопроводности , Вт/(м·°C)			0,15	1,81	1,62	4,83
						А	Б		0,20	2,21	1,98	5,03
						А	Б		0,25	2,61	2,34	5,24
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	3,01	2,69	5,44
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,41	3,05	5,64
		3	Гравий керамзитовый		350	0,125	0,14	0,245	0,40	3,81	3,41	5,84
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	4,21	3,76	6,04
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	4,61	4,12	6,25
									0,50	4,61	4,12	6,25
	Перекрытие чердачное - тип 1 (вариант 5)
									0,05	0,99	0,90	4,42
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,99	0,90	4,42
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,38	1,24	4,63
						теплопроводности , Вт/(м·°C)			0,15	1,76	1,59	4,84
						А	Б		0,20	2,15	1,93	5,04
						А	Б		0,25	2,53	2,28	5,25
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	2,92	2,62	5,46
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,31	2,96	5,67
		3	Гравий керамзитовый		400	0,13	0,145	0,24	0,40	3,69	3,31	5,88
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	4,07	3,66	6,09
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	4,45	4,00	6,29
									0,50	4,45	4,00	6,29
	Перекрытие чердачное - тип 1 (вариант 6)
									0,05	0,97	0,87	4,42
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,97	0,87	4,42
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,32	1,20	4,64
						теплопроводности , Вт/(м·°C)			0,15	1,68	1,52	4,85
						А	Б		0,20	2,04	1,84	5,06
						А	Б		0,25	2,40	2,17	5,28
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	2,75	2,49	5,49
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,11	2,81	5,70
		3	Гравий керамзитовый		450	0,14	0,155	0,235	0,40	3,47	3,13	5,91
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	3,83	3,46	6,13
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	4,18	3,78	6,34
									0,50	4,18	3,78	6,34
	Перекрытие чердачное - тип 1 (вариант 7)
									0,05	0,94	0,85	4,43
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,94	0,85	4,43
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,28	1,16	4,65
						теплопроводности , Вт/(м·°C)			0,15	1,61	1,46	4,86
						А	Б		0,20	1,94	1,76	5,08
						А	Б		0,25	2,28	2,07	5,30
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	2,61	2,37	5,52
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	2,94	2,68	5,74
		3	Гравий керамзитовый		500	0,15	0,165	0,23	0,40	3,28	2,98	5,95
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	3,61	3,28	6,17
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	3,94	3,58	6,39
									0,50	3,94	3,58	6,39
	Перекрытие чердачное - тип 1 (вариант 8)
									0,05	0,90	0,82	4,43
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,90	0,82	4,43
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,20	1,08	4,65
						теплопроводности , Вт/(м·°C)			0,15	1,50	1,34	4,87
						А	Б		0,20	1,79	1,60	5,08
						А	Б		0,25	2,08	1,87	5,30
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,30	2,37	2,13	5,52
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	2,66	2,40	5,74
		3	Гравий керамзитовый		600	0,17	0,19	0,23	0,40	2,96	2,66	5,95
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,45	3,26	2,92	6,17
		4	Цементно-песчаный армированный раствор	0,03	1800	0,76	0,93	0,09	0,50	3,55	3,18	6,39
									0,50	3,55	3,18	6,39
	Перекрытие чердачное - тип 2 (вариант 1)
									0,05	0,88	0,83	5,69
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,88	0,83	5,69
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,38	1,28	5,87
						теплопроводности , Вт/(м·°C)			0,15	1,88	1,74	6,06
						А	Б		0,20	2,38	2,19	6,25
						А	Б		0,25	2,88	2,65	6,43
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	3,38	3,10	6,62
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,88	3,55	6,80
		3	Гравий керамзитовый		200	0,1	0,11	0,27	0,40	4,38	4,01	6,99
									0,40	4,38	4,01	6,99
	Перекрытие чердачное - тип 2 (вариант 2)
									0,05	0,84	0,79	5,70
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,84	0,79	5,70
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,29	1,21	5,89
						теплопроводности , Вт/(м·°C)			0,15	1,74	1,63	6,08
						А	Б		0,20	2,20	2,04	6,27
						А	Б		0,25	2,66	2,46	6,46
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	3,11	2,87	6,66
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,57	3,29	6,84
		3	Гравий керамзитовый		250	0,11	0,12	0,26	0,40	4,02	3,71	7,04
									0,40	4,02	3,71	7,04
	Перекрытие чердачное - тип 2 (вариант 3)
									0,05	0,80	0,76	5,70
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,80	0,76	5,70
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,22	1,14	5,90
						теплопроводности , Вт/(м·°C)			0,15	1,64	1,52	6,10
						А	Б		0,20	2,05	1,91	6,30
						А	Б		0,25	2,47	2,28	6,50
		1	Железобетонная плита	0,22	2500	1,294	1,374	0,06	0,30	2,88	2,66	6,70
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,30	3,04	6,90
		3	Гравий керамзитовый		300	0,12	0,13	0,25	0,40	3,72	3,45	7,10
									0,40	3,72	3,45	7,10
	Перекрытие чердачное - тип 2 (вариант 4)
									0,05	0,78	0,73	5,71
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,78	0,73	5,71
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,18	1,09	5,91
						теплопроводности , Вт/(м·°C)			0,15	1,58	1,45	6,12
						А	Б		0,20	1,98	1,81	6,31
						А	Б		0,25	2,38	2,17	6,52
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	2,78	2,53	6,71
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,18	2,89	6,92
		3	Гравий керамзитовый		350	0,125	0,14	0,245	0,40	3,58	3,23	7,14
									0,40	3,58	3,23	7,14
	Перекрытие чердачное - тип 2 (вариант 5)
									0,05	0,77	0,72	5,71
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,77	0,72	5,71
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,15	1,06	5,92
						теплопроводности , Вт/(м·°C)			0,15	1,53	1,40	6,13
						А	Б		0,20	1,92	1,74	6,33
						А	Б		0,25	2,29	2,09	6,55
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	2,68	2,43	6,76
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	3,06	2,78	6,96
		3	Гравий керамзитовый		400	0,13	0,145	0,24	0,40	3,46	3,13	7,17
									0,40	3,46	3,13	7,17
	Перекрытие чердачное - тип 2 (вариант 6)
									0,05	0,74	0,70	5,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,74	0,70	5,72
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,10	1,02	5,93
						теплопроводности , Вт/(м·°C)			0,15	1,45	1,34	6,14
						А	Б		0,20	1,81	1,66	6,36
						А	Б		0,25	2,17	1,98	6,57
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	2,53	2,31	6,78
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	2,88	2,63	6,99
		3	Гравий керамзитовый		450	0,14	0,155	0,235	0,40	3,24	2,95	7,21
									0,40	3,24	2,95	7,21
	Перекрытие чердачное - тип 2 (вариант 7)
									0,05	0,72	0,68	5,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,72	0,68	5,72
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,05	0,98	5,94
						теплопроводности , Вт/(м·°C)			0,15	1,38	1,28	6,16
						А	Б		0,20	1,71	1,58	6,37
						А	Б		0,25	2,05	1,89	6,60
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,30	2,38	2,19	6,82
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,35	2,72	2,50	7,03
		3	Гравий керамзитовый		500	0,15	0,165	0,23	0,40	3,05	2,80	7,24
									0,40	3,05	2,80	7,24
	Перекрытие чердачное - тип 2 (вариант 8)
									0,05	0,68	0,64	5,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,68	0,64	5,72
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,97	0,90	5,94
						теплопроводности , Вт/(м·°C)			0,15	1,26	1,16	6,15
						А	Б		0,20	1,56	1,42	6,37
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,84	1,68	6,59
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,30	2,13	1,95	6,81
		3	Гравий керамзитовый		600	0,17	0,19	0,23	0,35	2,43	2,22	7,04
									0,35	2,43	2,22	7,04
	Перекрытие чердачное - тип 3 (вариант 1)
									0,05	0,82	0,73	5,64
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,82	0,73	5,64
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,25	1,09	5,77
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,69	1,44	5,91
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	2,12	1,80	6,04
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	2,56	2,16	6,18
		3	Керамзитобетон		300	0,115	0,14	0,37	0,30	2,99	2,52	6,32
									0,30	2,99	2,52	6,32
	Перекрытие чердачное - тип 3 (вариант 2)
									0,05	0,77	0,67	5,67
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,77	0,67	5,67
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,15	0,96	5,84
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,54	1,26	6,00
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	1,92	1,55	6,17
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	2,31	1,84	6,34
		3	Керамзитобетон		400	0,13	0,27	0,3	0,30	2,69	2,14	6,50
									0,30	2,69	2,14	6,50
	Перекрытие чердачное - тип 3 (вариант 3)
									0,05	0,70	0,60	5,66
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,70	0,60	5,66
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,01	0,83	5,81
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,32	1,05	5,96
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	1,63	1,28	6,11
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	1,95	1,51	6,26
		3	Керамзитобетон		500	0,16	0,22	0,33	0,30	2,26	1,74	6,41
									0,30	2,26	1,74	6,41
	Перекрытие чердачное - тип 3 (вариант 4)
									0,05	0,65	0,60	5,70
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,65	0,60	5,70
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,91	0,83	5,89
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,17	1,05	6,08
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	1,44	1,28	6,27
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	1,70	1,51	6,47
		3	Керамзитобетон		600	0,19	0,25	0,26	0,30	1,96	1,74	6,66
									0,30	1,96	1,74	6,66
	Перекрытие чердачное - тип 3 (вариант 5)
									0,05	0,61	0,55	5,72
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,61	0,55	5,72
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,84	0,73	5,94
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,06	0,91	6,16
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	1,29	1,09	6,37
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	1,52	1,27	6,59
		3	Керамзитобетон		700	0,22	0,28	0,23	0,30	1,75	1,45	6,81
									0,30	1,75	1,45	6,81
	Перекрытие чердачное - тип 3 (вариант 6)
									0,05	0,59	0,53	5,77
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,59	0,53	5,77
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,80	0,70	6,03
						А	Б	паропроницаемости , мг/(м·ч·Па)	0,15	1,01	0,86	6,29
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,20	1,22	1,02	6,56
		2	Гидроизол, 1 слой	0,0025	600	0,17	0,17	0,00136	0,25	1,43	1,18	6,82
		3	Керамзитобетон		800	0,24	0,31	0,19	0,30	1,63	1,34	7,08
									0,30	1,63	1,34	7,08
	Покрытие плоской кровли - тип 1 (вариант 1)
									0,05	1,00	0,86	3,73
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,00	0,86	3,73
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,40	1,17	3,89
						теплопроводности , Вт/(м·°C)			0,15	1,80	1,48	4,06
						А	Б		0,20	2,20	1,79	4,23
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,60	2,11	4,39
		2	Гравий керамзитовый по уклону		200	0,1	0,11	0,27	0,30	3,00	2,42	4,56
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,40	2,73	4,73
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,80	3,04	4,89
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,20	3,36	5,06
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,60	3,67	5,23
									0,50	4,60	3,67	5,23
	Покрытие плоской кровли - тип 1 (вариант 2)
									0,05	1,05	0,96	3,75
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,05	0,96	3,75
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,51	1,38	3,95
						теплопроводности , Вт/(м·°C)			0,15	1,96	1,79	4,14
						А	Б		0,20	2,42	2,21	4,33
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,87	2,63	4,52
		2	Гравий керамзитовый по уклону		250	0,11	0,12	0,26	0,30	3,33	3,04	4,72
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,78	3,46	4,91
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	4,24	3,88	5,10
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,69	4,29	5,29
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	5,14	4,71	5,48
									0,50	5,14	4,71	5,48
	Покрытие плоской кровли - тип 1 (вариант 3)
									0,05	1,02	0,93	3,76
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,02	0,93	3,76
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,43	1,31	3,96
						теплопроводности , Вт/(м·°C)			0,15	1,85	1,70	4,16
						А	Б		0,20	2,27	2,08	4,36
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,68	2,47	4,56
		2	Гравий керамзитовый по уклону		300	0,12	0,13	0,25	0,30	3,10	2,85	4,76
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,52	3,23	4,96
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,93	3,62	5,16
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,35	4,00	5,36
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,77	4,39	5,56
									0,50	4,77	4,39	5,56
	Покрытие плоской кровли - тип 1 (вариант 4)
									0,05	1,0	0,9	3,77
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,0	0,9	3,77
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,40	1,26	3,97
						теплопроводности , Вт/(м·°C)			0,15	1,80	1,62	4,17
						А	Б		0,20	2,20	1,97	4,38
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,60	2,33	4,58
		2	Гравий керамзитовый по уклону		350	0,125	0,14	0,245	0,30	3,00	2,69	4,79
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,40	3,04	4,99
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,80	3,40	5,19
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,20	3,76	5,40
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,60	4,12	5,60
									0,50	4,60	4,12	5,60
	Покрытие плоской кровли - тип 1 (вариант 5)
									0,05	0,98	0,89	3,77
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,98	0,89	3,77
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,37	1,23	3,98
						теплопроводности , Вт/(м·°C)			0,15	1,75	1,58	4,19
						А	Б		0,20	2,14	1,92	4,40
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,52	2,27	4,60
		2	Гравий керамзитовый по уклону		400	0,13	0,145	0,24	0,30	2,91	2,61	4,81
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,29	2,96	5,02
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,68	3,30	5,23
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,06	3,65	5,44
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,45	3,99	5,64
									0,50	4,45	3,99	5,64
	Покрытие плоской кровли - тип 1 (вариант 6)
									0,05	0,93	0,85	3,78
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,93	0,85	3,78
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,27	1,15	4,00
						теплопроводности , Вт/(м·°C)			0,15	1,60	1,45	4,21
						А	Б		0,20	1,93	1,75	4,43
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,27	2,06	4,65
		2	Гравий керамзитовый по уклону		500	0,15	0,165	0,23	0,30	2,60	2,36	4,87
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,93	2,66	5,08
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,27	2,97	5,30
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,60	3,27	5,52
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,93	3,57	5,74
									0,50	3,93	3,57	5,74
	Покрытие плоской кровли - тип 1 (вариант 7)
									0,05	0,89	0,81	3,78
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,89	0,81	3,78
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,19	1,07	4,00
									0,15	1,48	1,33	4,21
									0,20	1,78	1,60	4,43
						А	Б		0,20	1,78	1,60	4,43
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,07	1,86	4,65
		2	Гравий керамзитовый по уклону		600	0,17	0,19	0,23	0,30	2,36	2,12	4,87
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,66	2,39	5,08
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,95	2,65	5,30
		5	Нижний слой битумно-наплавляемой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,25	2,91	5,52
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,54	3,18	5,74
									0,50	3,54	3,18	5,74
	Покрытие плоской кровли - тип 2 (вариант 1)
									0,05	1,03	0,90	3,70
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	1,03	0,90	3,70
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,47	1,26	3,83
						теплопроводности , Вт/(м·°C)			0,15	1,90	1,61	3,97
						А	Б		0,20	2,34	1,97	4,10
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,77	2,33	4,24
		2	Керамзитобетон по уклону		300	0,115	0,14	0,37	0,30	3,21	2,69	4,37
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,64	3,04	4,51
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	4,08	3,40	4,64
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,51	3,76	4,78
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,95	4,11	4,91
									0,50	4,95	4,11	4,91
	Покрытие плоской кровли - тип 2 (вариант 2)
									0,05	0,98	0,84	3,71
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,98	0,84	3,71
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,37	1,13	3,86
						теплопроводности , Вт/(м·°C)			0,15	1,75	1,43	4,02
						А	Б		0,20	2,14	1,72	4,17
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,52	2,01	4,32
		2	Керамзитобетон по уклону		400	0,13	0,17	0,33	0,30	2,91	2,31	4,47
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,29	2,60	4,62
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,68	2,90	4,77
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,06	3,19	4,93
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,45	3,48	5,08
									0,50	4,45	3,48	5,08
	Покрытие плоской кровли - тип 2 (вариант 3)
									0,05	0,91	0,77	3,73
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,91	0,77	3,73
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,22	1,00	3,89
						теплопроводности , Вт/(м·°C)			0,15	1,54	1,22	4,06
						А	Б		0,20	1,85	1,45	4,23
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	2,16	1,68	4,39
		2	Керамзитобетон по уклону		500	0,16	0,22	0,3	0,30	2,47	1,91	4,56
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,79	2,13	4,73
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,10	2,36	4,89
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,41	2,59	5,06
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,72	2,82	5,23
									0,50	3,72	2,82	5,23
	Покрытие плоской кровли - тип 2 (вариант 4)
									0,05	0,86	0,74	3,75
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,86	0,74	3,75
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,13	0,94	3,95
						теплопроводности , Вт/(м·°C)			0,15	1,39	1,14	4,14
						А	Б		0,20	1,65	1,34	4,33
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	1,92	1,54	4,52
		2	Керамзитобетон по уклону		600	0,19	0,25	0,26	0,30	2,18	1,74	4,72
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,44	1,94	4,91
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,71	2,14	5,10
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,40	2,71	2,14	5,10
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	2,97	2,34	5,29
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008

	Покрытие плоской кровли - тип 2 (вариант 5)
									0,05	0,83	0,72	3,78
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,83	0,72	3,78
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,05	0,90	4,00
						теплопроводности , Вт/(м·°C)			0,15	1,28	1,08	4,21
						А	Б		0,20	1,51	1,26	4,43
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	1,74	1,44	4,65
		2	Керамзитобетон по уклону		700	0,22	0,28	0,23	0,30	1,96	1,62	4,87
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,19	1,79	5,08
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,42	1,97	5,30
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	2,64	2,15	5,52
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	2,87	2,33	5,74
									0,50	2,87	2,33	5,74
	Покрытие плоской кровли - тип 2 (вариант 6)
									0,05	0,81	0,70	3,82
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,81	0,70	3,82
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,02	0,87	4,09
						теплопроводности , Вт/(м·°C)			0,15	1,22	1,03	4,35
						А	Б		0,20	1,43	1,19	4,61
		1	Керамзитобетонная плита перекрытия	0,2	1400	0,56	0,65	0,098	0,25	1,64	1,35	4,88
		2	Керамзитобетон по уклону		800	0,24	0,31	0,19	0,30	1,85	1,51	5,14
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,06	1,67	5,40
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,27	1,83	5,67
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	2,47	1,99	5,93
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	2,68	2,16	6,19
									0,50	2,68	2,16	6,19
	Покрытие плоской кровли - тип 3 (вариант 1)
									0,05	0,91	0,85	5,37
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,91	0,85	5,37
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,41	1,30	5,56
						теплопроводности , Вт/(м·°C)			0,15	1,91	1,76	5,74
						А	Б		0,20	2,41	2,21	5,93
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,91	2,67	6,11
		2	Гравий керамзитовый по уклону		200	0,10	0,11	0,27	0,30	3,41	3,12	6,30
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,91	3,58	6,48
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	4,41	4,03	6,67
		5	Нижний слой битумно-наплавляемой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,91	4,49	6,85
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	5,41	4,94	7,04
									0,50	5,41	4,94	7,04
	Покрытие плоской кровли - тип 3 (вариант 2)
									0,05	0,83	0,78	5,38
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,83	0,78	5,38
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,25	1,16	5,59
						теплопроводности , Вт/(м·°C)			0,15	1,66	1,55	5,79
						А	Б		0,20	2,08	1,93	5,99
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,50	2,32	6,19
		2	Гравий керамзитовый по уклону		300	0,12	0,13	0,25	0,30	2,91	2,70	6,39
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,33	3,09	6,59
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,75	3,47	6,79
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,16	3,86	6,99
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,58	4,24	7,19
									0,50	4,58	4,24	7,19
	Покрытие плоской кровли - тип 3 (вариант 3)
									0,05	0,81	0,75	5,39
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,81	0,75	5,39
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,21	1,11	5,60
						теплопроводности , Вт/(м·°C)			0,15	1,61	1,47	5,80
						А	Б		0,20	2,01	1,82	6,00
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,41	2,18	6,21
		2	Гравий керамзитовый по уклону		350	0,125	0,14	0,245	0,30	2,81	2,54	6,41
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,21	2,90	6,62
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,61	3,25	6,82
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,01	3,61	7,02
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,41	3,97	7,23
									0,50	4,41	3,97	7,23
	Покрытие плоской кровли - тип 3 (вариант 4)
									0,05	0,80	0,74	5,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,80	0,74	5,40
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,18	1,08	5,60
						теплопроводности , Вт/(м·°C)			0,15	1,57	1,43	5,81
						А	Б		0,20	1,95	1,78	6,02
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,34	2,12	6,23
		2	Гравий керамзитовый по уклону		400	0,13	0,145	0,24	0,30	2,72	2,46	6,44
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,10	2,81	6,65
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,49	3,15	6,85
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,87	3,50	7,06
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,26	3,84	7,27
									0,50	4,26	3,84	7,27
	Покрытие плоской кровли - тип 3 (вариант 5)
									0,05	0,75	0,70	5,41
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,75	0,70	5,41
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,08	1,00	5,62
						теплопроводности , Вт/(м·°C)			0,15	1,41	1,30	5,84
						А	Б		0,20	1,75	1,61	6,06
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,08	1,91	6,27
		2	Гравий керамзитовый по уклону		500	0,15	0,165	0,23	0,30	2,41	2,21	6,49
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,75	2,52	6,71
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,08	2,82	6,93
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,41	3,12	7,14
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,75	3,43	7,36
									0,50	3,75	3,43	7,36
	Покрытие плоской кровли - тип 3 (вариант 6)
									0,05	0,71	0,66	5,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,71	0,66	5,40
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,00	0,92	5,62
						теплопроводности , Вт/(м·°C)			0,15	1,29	1,18	5,84
						А	Б		0,20	1,59	1,45	6,06
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,88	1,71	6,27
		2	Гравий керамзитовый по уклону		600	0,17	0,19	0,23	0,30	2,18	1,97	6,49
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,47	2,24	6,71
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,77	2,50	6,93
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,06	2,76	7,14
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,35	3,03	7,36
									0,50	3,35	3,03	7,36
	Покрытие плоской кровли - тип 4 (вариант 1)
									0,05	0,85	0,75	5,32
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,85	0,75	5,32
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,28	1,11	5,46
						теплопроводности , Вт/(м·°C)			0,15	1,72	1,47	5,59
						А	Б		0,20	2,15	1,82	5,73
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,59	2,18	5,86
		2	Керамзитобетон по уклону		300	0,115	0,14	0,37	0,30	3,02	2,54	6,00
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,46	2,90	6,13
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,89	3,25	6,27
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	4,33	3,61	6,40
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,76	3,97	6,54
									0,50	4,76	3,97	6,54
	Покрытие плоской кровли - тип 4 (вариант 2)
									0,05	0,80	0,69	5,34
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,80	0,69	5,34
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,18	0,98	5,49
						теплопроводности , Вт/(м·°C)			0,15	1,57	1,28	5,64
						А	Б		0,20	1,95	1,57	5,79
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	2,34	1,87	5,95
		2	Керамзитобетон по уклону		400	0,13	0,17	0,33	0,30	2,72	2,16	6,10
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	3,10	2,45	6,25
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	3,49	2,75	6,40
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,87	3,04	6,55
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	4,26	3,34	6,70
									0,50	4,26	3,34	6,70
	Покрытие плоской кровли - тип 4 (вариант 3)
									0,05	0,73	0,62	5,35
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,73	0,62	5,35
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,04	0,85	5,52
						теплопроводности , Вт/(м·°C)			0,15	1,35	1,08	5,69
						А	Б		0,20	1,66	1,30	5,85
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,98	1,53	6,02
		2	Керамзитобетон по уклону		500	0,16	0,22	0,30	0,30	2,29	1,76	6,19
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,60	1,99	6,35
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,91	2,21	6,52
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,23	2,44	6,69
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,54	2,67	6,85
									0,50	3,54	2,67	6,85
	Покрытие плоской кровли - тип 4 (вариант 4)
									0,05	0,73	0,62	5,38
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,73	0,62	5,38
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	1,04	0,85	5,57
						теплопроводности , Вт/(м·°C)			0,15	1,35	1,08	5,76
						А	Б		0,20	1,66	1,30	5,96
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,98	1,53	6,15
		2	Керамзитобетон по уклону		600	0,19	0,25	0,26	0,30	2,29	1,76	6,34
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,60	1,99	6,53
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,91	2,21	6,73
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	3,23	2,44	6,92
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,54	2,67	7,11
									0,50	3,54	2,67	7,11
	Покрытие плоской кровли - тип 4 (вариант 5)
									0,05	0,68	0,60	5,40
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,68	0,60	5,40
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,94	0,80	5,62
						теплопроводности , Вт/(м·°C)			0,15	1,20	1,00	5,84
						А	Б		0,20	1,47	1,20	6,06
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,73	1,40	6,27
		2	Керамзитобетон по уклону		700	0,22	0,28	0,23	0,30	1,99	1,60	6,49
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	2,25	1,80	6,71
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,52	2,00	6,93
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	2,78	2,20	7,14
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	3,04	2,40	7,36
									0,50	3,04	2,40	7,36
	Покрытие плоской кровли - тип 4 (вариант 6)
									0,05	0,62	0,56	5,45
		N слоя п/п	Наименование	Толщина, м	Плотность , кг/м³	Коэффициент			0,05	0,62	0,56	5,45
						теплопроводности , Вт/(м·°C)		паропроницаемости , мг/(м·ч·Па)	0,10	0,83	0,72	5,71
						теплопроводности , Вт/(м·°C)			0,15	1,04	0,88	5,98
						А	Б		0,20	1,25	1,04	6,24
		1	Железобетонная плита перекрытия	0,22	2500	1,294	1,374	0,06	0,25	1,45	1,20	6,50
		2	Керамзитобетон по уклону		800	0,24	0,3	0,19	0,30	1,66	1,36	6,77
		3	Цементно-песчаный раствор	0,03	1800	0,76	0,93	0,09	0,35	1,87	1,53	7,03
		4	Битумный праймер	0,001	1200	0,22	0,22	0,008	0,40	2,08	1,69	7,29
		5	Нижний слой гидроизоляции - "П"	0,004	1000	0,17	0,17	0,008	0,45	2,29	1,85	7,56
		6	Верхний слой гидроизоляции - "К" с посыпкой гравием	0,0045	1400	0,27	0,27	0,008	0,50	2,50	2,01	7,82
									0,50	2,50	2,01	7,82

Приложение И

ПРИМЕРЫ РАСЧЕТОВ И КОНСТРУИРОВАНИЯ НЕНЕСУЩИХ СТЕН

ИЗ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ ДЛЯ ПРИМЕНЕНИЯ

В КАРКАСНЫХ СБОРНО-МОНОЛИТНЫХ ЗДАНИЯХ

В таблице И.1 показан состав ограждения, а на рисунке И.1 приведены порядок расположения слоев в конструкции и граничные условия.

Таблица И.1

Состав ограждения

N п/п	Наименование материала	Толщина , м	Плотность , кг/м³	Коэффициент теплопроводности , Вт/(м·°C)	Коэффициент паропроницаемости , мг/(м·ч·Па)
1	Керамзитобетон (мелкозернистый)	0,02	700	0,16	0,14
2	Керамзитобетон	0,385	400	0,12	0,16
3	Цементно-песчаный раствор	0,01	1800	0,76	0,05
4	Декоративный слой	0,005	1800	0,76	0,05

Рисунок И.1 - Порядок расположения слоев в конструкции,

граничные условия

Расчет выполняется для строительно-климатической зоны Ленинградской области (условие эксплуатации ограждения Б, тип здания - жилое).

Теплотехнический расчет ограждения

Определяют требуемое сопротивление строительной ограждающей конструкции.

Согласно таблице 3 СП 50.13330.2012

для конструкции:

Согласно формуле (5.1) СП 50.13330.2012:

С учетом санитарно-гигиенических и комфортных условий эксплуатации формула (5.4) СП 50.13330.2012 примет вид:

Согласно пункту 5.1 СП 50.13330.2012 принимают наибольшее значение:

Определяют сопротивление ограждения:

Теплотехническую однородность r принимают условно равной 0,9. Согласно требованиям СП 50.13330 и ГОСТ Р 54851 теплотехническую однородность проектируемого ограждения следует принимать по результатам расчета температурных полей с учетом откосов проемов, без учета их заполнений.

Полученное приведенное сопротивление ограждения выше требуемого сопротивления.

Коэффициент теплопередачи для глади ограждения:

k = 1/R_о = 1/3,16 = 0,316 Вт/(м²·°C).

Для проверки условий конденсации влаги на внутренней поверхности ограждения определяют температуру этой поверхности

. Для этого вычисляют удельный тепловой поток, проходящий через ограждение:

q = k(t_в - t_н) = 0,316·(20 + 26) = 14,5 Вт/м²,

18,3 °C > 10,67 °C.

Так как температура точки росы при заданных параметрах внутреннего воздуха меньше температуры внутренней поверхности ограждения, то конденсация влаги на поверхности ограждения маловероятна.

Рисунок И.2 - Принципиальная схема кладки наружных стен

из керамзитобетонных блоков

Рисунок И.3 - Кладка наружных углов стен

из керамзитобетонных блоков

Рисунок И.4 - Схема нумерации узлов

на поперечном разрезе здания

Рисунок И.5 - Узел 1.

Опирание кладки стены на перекрытие

Рисунок И.6 - Сопряжение стены с железобетонной колонной

(вариант 1)

Рисунок И.7 - Пример сопряжения стены с железобетонной

колонной. Укладка арматурных сеток и монтаж гибких связей

(вариант 1)

Рисунок И.8 - Сопряжение стены с железобетонной колонной

(вариант 2)

Рисунок И.9 - Пример сопряжения стены с железобетонной

колонной. Укладка арматурных сеток и монтаж гибких связей

(вариант 2)

Рисунок И.10 - Сопряжение стены с железобетонной колонной

(вариант 3)

Рисунок И.11 - Пример сопряжения стены

с железобетонной колонной (вариант 3)

Рисунок И.12 - Узел 2.

Опирание кладки на бетонную стену подвала

Рисунок И.13 - Узел А

Рисунок И.14 - Пример сопряжения стены

с подземной частью здания

Рисунок И.15 - Узел 3.

Опирание кладки на фундаментную стену в здании без подвала

Рисунок И.16 - Узел Б

Рисунок И.17 - Узел 4.

Опирание кладки керамзитобетонных блоков на перекрытие

с балконной плитой

Рисунок И.18 - Принципиальная схема устройства

оконного проема

Рисунок И.19 - Узел 5.

Опирание кладки из керамзитобетонных блоков

над оконным проемом (вариант 1)

Рисунок И.20 - Узел 6.

Опирание кладки из керамзитобетонных блоков над оконным

проемом (вариант 2). Устройство оконного проема

Рисунок И.21 - Пример устройства оконного проема.

Вид изнутри

Рисунок И.22 - Пример устройства оконного проема.

Вид со стороны фасада

Рисунок И.23 - Узел 7.

Устройство парапета из керамзитобетонных блоков

высотой 400 мм и более

Рисунок И.24 - Узел 8.

Устройство парапета из керамзитобетонных блоков

высотой менее 400 мм

Приложение К

ПРИМЕРЫ РАСЧЕТОВ И КОНСТРУИРОВАНИЯ САМОНЕСУЩИХ СТЕН

ИЗ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ ДЛЯ ПРИМЕНЕНИЯ

В КАРКАСНЫХ СБОРНО-МОНОЛИТНЫХ ЗДАНИЯХ

В таблице К.1 показан состав ограждения, а на рисунке К.1 приведен порядок расположения слоев в конструкции и граничные условия.

Таблица К.1

Состав ограждения

N п/п	Наименование материала	Толщина , м	Плотность , кг/м³	Коэффициент теплопроводности , Вт/(м·°C)	Коэффициент паропроницаемости , мг/(м·ч·Па)
1	Керамзитобетон (мелкозернистый)	0,02	700	0,16	0,14
2	Керамзитобетон	0,385	700	0,16	0,14
3	Цементно-песчаный раствор	0,01	1800	0,76	0,05
4	Декоративный слой	0,005	1800	0,76	0,05

Рисунок К.1 - Порядок расположения слоев в конструкции,

граничные условия

Теплотехнический расчет ограждения

Определяют требуемое сопротивление строительной ограждающей конструкции.

Согласно таблице 3 СП 50.13330.2012

для конструкции:

Согласно формуле (5.1) СП 50.13330.2012:

С учетом санитарно-гигиенических и комфортных условий эксплуатации формула (5.4) СП 50.13330.2012 примет вид:

Согласно пункту 5.1 СП 50.13330.2012 принимают наибольшее значение:

Определяют сопротивление ограждения:

ИС МЕГАНОРМ: примечание.

Формула дана в соответствии с официальным текстом документа.

Полученное приведенное сопротивление ограждения выше требуемого сопротивления.

Коэффициент теплопередачи для глади ограждения:

k = 1/R_о = 1/2,44 = 0,41 Вт/(м²·°C).

. Для этого вычисляют удельный тепловой поток, проходящий через ограждение:

q = k(t_в - t_н) = 0,41·(20 + 26) = 18,9 Вт/м².

17,8 °C > 10,67 °C.

Рисунок К.2 - Принципиальная схема кладки наружных стен

из керамзитобетонных блоков

Рисунок К.3 - Кладка наружных углов стен

из керамзитобетонных блоков

Рисунок К.4 - Схема нумерации узлов

на поперечном разрезе здания

Рисунок К.5 - Узел 1.

Примыкание стены к ригелю каркаса

Рисунок К.6 - Узел 2.

Примыкание стены к перекрытию

Рисунок К.7 - Примыкание стены к железобетонной колонне

Рисунок К.8 - Пример примыкания стены

к железобетонной колонне

Рисунок К.9 - Узел 3.

Опирание кладки на бетонную стену подвала

Рисунок К.10 - Узел А

Рисунок К.11 - Пример сопряжения кладки блоков

с подземной частью здания

Рисунок К.12 - Узел 4.

Опирание кладки на цоколь из керамзитобетонных блоков

Рисунок К.13 - Узел Б

Рисунок К.14 - Узел 5.

Опирание кладки на фундаментную стену в здании без подвала

Рисунок К.15 - Узел В

Рисунок К.16 - Узел 6.

Опирание кладки керамзитобетонных блоков на перекрытие

с балконной плитой

Рисунок К.17 - Принципиальная схема устройства

оконного проема

Рисунок К.18 - Узел 7.

Опирание кладки из керамзитобетонных блоков

над оконным проемом. Устройство оконного проема

Рисунок К.19 - Пример устройства оконного проема.

Вид изнутри

Рисунок К.20 - Пример устройства оконного проема.

Вид со стороны фасада

Рисунок К.21 - Узел 8.

Устройство парапета из керамзитобетонных блоков

высотой 400 мм и более

Рисунок К.22 - Узел 9.

Устройство парапета из керамзитобетонных блоков

высотой менее 400 мм

Приложение Л

ПРИМЕР САМОНЕСУЩИХ СТЕН ИЗ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ

Рисунок Л.1 - Варианты самонесущих стен

из керамзитобетонных блоков

Приложение М

КОНСТРУКТИВНЫЕ РЕШЕНИЯ НЕСУЩИХ СТЕН

ИЗ КЕРАМЗИТОБЕТОННЫХ БЛОКОВ НА ПРИМЕРЕ ТРЕХЭТАЖНЫХ ЗДАНИЙ

Рисунок М.1 - Схема нумерации узлов

на поперечном разрезе здания

(стены с защитным штукатурным слоем)

Рисунок М.2 - Узел 1

(стены с защитным штукатурным слоем)

Рисунок М.3 - Узел 2

(стены с защитным штукатурным слоем)

Рисунок М.4 - Узел 3

(стены с защитным штукатурным слоем)

Рисунок М.5 - Узел 5

(стены с защитным штукатурным слоем)

Рисунок М.6 - Узел 4

(стены с защитным штукатурным слоем)

Рисунок М.7 - Схема нумерации узлов

на поперечном разрезе здания

(стены с облицовкой лицевым кирпичом)

Рисунок М.8 - Узел 1

(стены с облицовкой лицевым кирпичом)

Рисунок М.9 - Узел 2

(стены с облицовкой лицевым кирпичом)

Рисунок М.10 - Узел 3

(стены с облицовкой лицевым кирпичом)

Рисунок М.11 - Узел 5

(стены с облицовкой лицевым кирпичом)

Рисунок М.12 - Узел 4

(стены с облицовкой лицевым кирпичом)

Рисунок М.13 - Схема нумерации узлов

на поперечном разрезе здания

(стены с тонкослойным штукатурным слоем по утеплителю)

Рисунок М.14 - Фрагмент облицовки утепляющего слоя стены

Рисунок М.15 - Узел 1

(стены с тонкослойным штукатурным слоем по утеплителю)

Рисунок М.16 - Узел 2

(стены с тонкослойным штукатурным слоем по утеплителю)

Рисунок М.17 - Узел 3

(стены с тонкослойным штукатурным слоем по утеплителю)

Рисунок М.18 - Узел 5

(стены с тонкослойным штукатурным слоем по утеплителю)

Рисунок М.19 - Узел 4

(стены с тонкослойным штукатурным слоем по утеплителю)
