Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").

2. Внесен Техническим комитетом ТК 465 "Строительство" Российской Федерации.

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5. Взамен ГОСТ 21.501-93 в части приложения 1 и СТ СЭВ 1633-79, СТ СЭВ 2825-80, СТ СЭВ 2826-80, СТ СЭВ 4937-84.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.303-68. Единая система конструкторской документации. Линии

ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.315-68. Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 21.112-87. Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205-93. Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206-93. Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302-96. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.501-2011. Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1. Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.

3.2. Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.

3.3. Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

4.1. Стены

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

4.2. Опоры и колонны

Опоры, колонны и пилоны изображают в соответствии с таблицей 2.

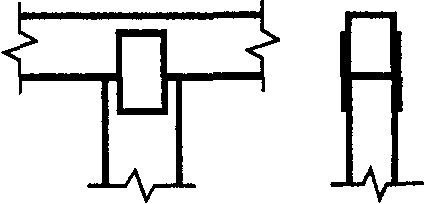

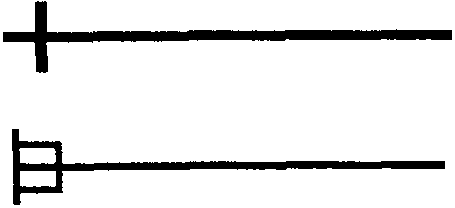

4.3. Фермы, плиты и связи

Фермы, плиты и связи изображают в соответствии с таблицей 3.

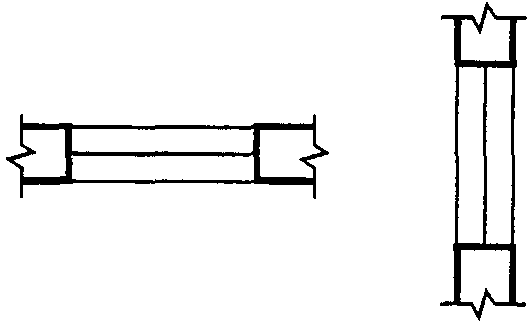

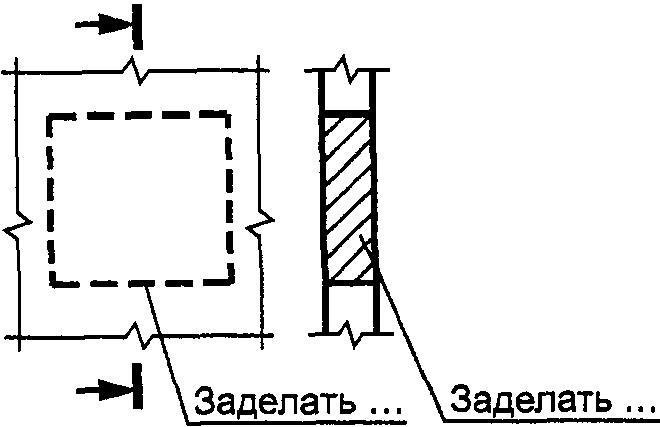

4.4. Проемы и отверстия

Проемы и отверстия изображают в соответствии с таблицей 4.

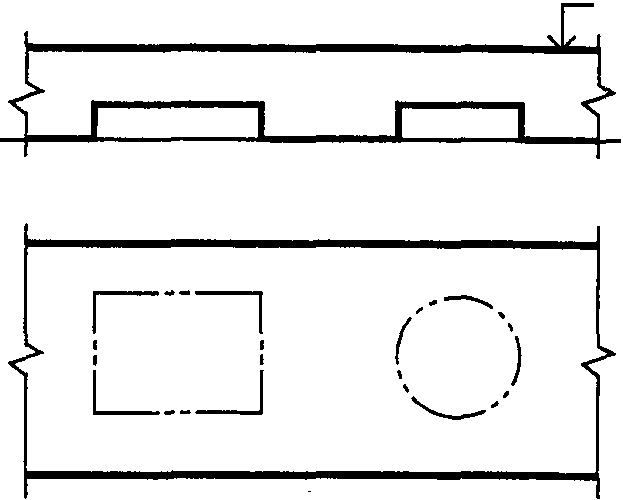

4.5. Ниши, пазы и борозды

4.5.1. Ниши, пазы и борозды стен и перекрытий изображают в соответствии с таблицей 5.

4.5.2. Если мнимая плоскость разреза проходит вне изображения ниш, пазов и борозд, то их контуры на плане и разрезе изображают тонкой штриховой линией.

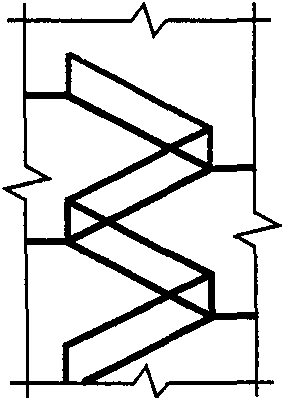

4.6. Пандусы, лестницы и отмостки

Пандусы, лестницы и отмостки изображают в соответствии с таблицей 6.

4.7. Двери и ворота

Двери и ворота на плане изображают в соответствии с таблицей 7.

4.8. Оконные переплеты

Оконные переплеты на фасаде изображают в соответствии с таблицей 8.

4.9. Арматурные изделия

Арматурные изделия изображают в соответствии с таблицей 9.

4.10. Соединения и крепежные детали элементов деревянных конструкций

Условные графические изображения и обозначения соединений и крепежных деталей элементов деревянных конструкций выполняют в соответствии с таблицей 10.

4.11. Трубы, дымоходы, вентиляционные шахты и каналы

4.11.1. Трубы, дымоходы, вентиляционные шахты и каналы изображают, как правило, на плане в виде условных графических изображений, приведенных в таблице 11. Приведенные в таблице условные изображения не применяют при проектировании сооружений заводских дымовых труб и труб котельных.

4.11.2. При изображении изогнутых и с переменным поперечным сечением труб, дымоходов, шахт и каналов, при необходимости, кроме плана приводят виды (разрезы, сечения).

4.11.3. В зависимости от функционального назначения трубы, дымоходы, шахты и каналы изображают в масштабе 1:50; 1:100. При необходимости, независимо от функционального назначения, допускается их изображать в масштабе 1:200.

4.12. Отдельные элементы зданий, сооружений и конструкций

4.12.1. Существующие элементы, подлежащие разборке, на чертежах изображают в соответствии с рисунком 1.

4.12.2. Подвесные потолки на планах изображают в соответствии с рисунком 2. Уровень подвесного потолка указывают его отметкой или высотой комнаты.

4.12.3. При изображении каменных конструкций из природных и искусственных элементов (кирпич, камни, мелкие блоки) применяют следующие условные обозначения:

а) швы между элементами каменных конструкций изображают, как правило, одной линией в соответствии с рисунком 3; при необходимости, в масштабах от 1:1 до 1:10, - двумя линиями в соответствии с рисунком 4;

б) температурные швы изображают двумя тонкими сплошными линиями (см. рисунок 5);

в) на фрагментах и узлах каменные элементы, при необходимости, обозначают арабскими цифрами. Обозначения указывают в правом нижнем углу изображаемого элемента. Элементы одинаковых размеров, формы, материала и обработки поверхности обозначают одними и теми же цифрами (см. рисунок 6).

4.12.4. На чертежах зданий и сооружений применяют обозначения материалов по ГОСТ 2.306, а также дополнительные обозначения, приведенные в таблице 12.
