1. РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом "СантехНИИпроект", Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект).

ВНЕСЕН Госстроем России.

2. ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

3. ВВЕДЕН ВПЕРВЫЕ.

1. Настоящий стандарт устанавливает основные условные графические обозначения элементов санитарно-технических систем и буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

2. В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов

ГОСТ 21.404-85 СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ 21.609-83 СПДС. Газоснабжение. Внутренние устройства

3. Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.

4. Размеры условных графических обозначений элементов систем на чертежах и схемах принимают без соблюдения масштаба.

На схеме, выполняемой в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.

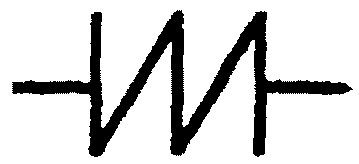

5. Графические обозначения элементов общего применения приведены в таблице 1.

--------------------------------

<*> Обозначение показано на трубопроводе.

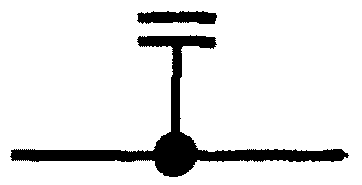

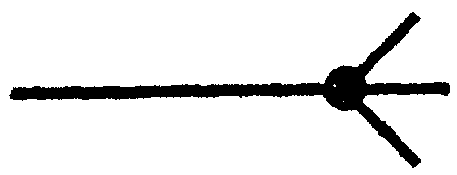

6. Графические обозначения элементов систем внутренних водопровода и канализации приведены в таблице 2.

--------------------------------

<*> Количество знаков "+" в обозначении должно соответствовать действительному количеству кранов.

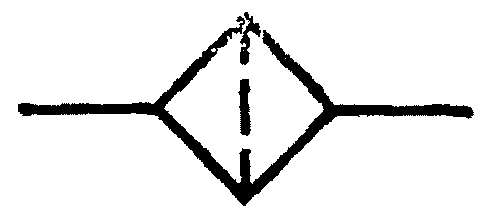

7. Графические обозначения элементов систем отопления, вентиляции и кондиционирования приведены в таблице 3.

--------------------------------

<*> В обозначении на видах, разрезах и схемах указывают графически действительное количество труб.

<**> Условное графическое обозначение применяют только на схемах.

<***> Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать.

Примечания. 1. Указанное в пункте 4 обозначение прибора допускается изображать упрощенно.

2. Указанные в пунктах 5, 8 - 21 элементы систем на видах сверху, планах, видах спереди или сбоку и на разрезах изображают упрощенно.

3. Указанные в пунктах 14 - 18 обозначения приведены на воздуховоде системы.

8. Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода приведены в таблице 4.

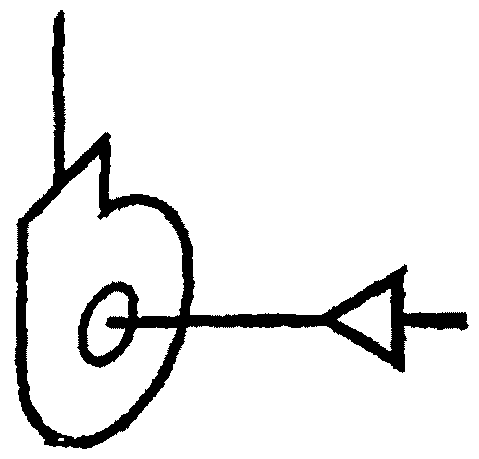

9. Графические обозначения баков, насосов, вентиляторов приведены в таблице 5.

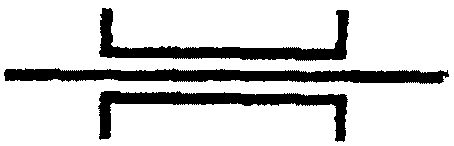

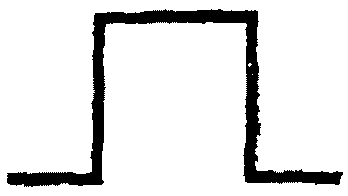

10. Графические обозначения элементов трубопроводов приведены в таблице 6.

11. Графические обозначения трубопроводной арматуры приведены в таблице 7.

--------------------------------

<*> Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.

<**> Вершина треугольника должна быть направлена в сторону повышенного давления.

12. Буквенно-цифровые обозначения трубопроводов санитарно-технических систем (наружных сетей водоснабжения и канализации, теплоснабжения, внутренних водопровода и канализации, горячего водоснабжения, отопления, вентиляции и кондиционирования) приведены в таблице 8.

--------------------------------

<*> В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах.

13. Буквенно-цифровые обозначения газопроводов принимают по ГОСТ 21.609, таблица 1.

14. Для трубопроводов систем водопровода и канализации, не предусмотренных таблицей 8, следует принимать обозначения с порядковой нумерацией в продолжение указанных в таблице 8.

Для теплопроводов, приведенных в таблице 8, при разных параметрах теплоносителя следует принимать обозначения:

- от Т11 до Т19 и от Т21 до Т29 для трубопроводов, указанных в пункте 3, перечисление б);

- от Т31 до Т39 и от Т41 до Т49 для трубопроводов, указанных в пункте 3, перечисление в);

- от Т51 до Т59 и от Т61 до Т69 для трубопроводов, указанных в пункте 3, перечисление г);

- от Т71 до Т79 и от Т81 до Т89 для трубопроводов, указанных в пункте 3, перечисление д).

Для теплопроводов, не предусмотренных таблицей 8, следует принимать обозначения от Т91 до Т99 независимо от вида транспортируемой среды и ее параметров.

15. Если требуется показать, что участок сети канализации или конденсатопровода является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н", например: К4Н; Т8Н.

16. Примеры построения условных графических обозначений элементов санитарно-технических систем приведены в Приложении А.

17. Примеры построения условных обозначений и упрощенных графических изображений элементов санитарно-технических систем в схемах, выполняемых в аксонометрических проекциях, приведены в Приложении Б.

18. Условные обозначения приборов, средств автоматизации и линий связи принимают по ГОСТ 21.404.

Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в Приложении В.

--------------------------------

<*> Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата.

Примечание. Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.
