Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Акционерным обществом "Центр технического и сметного нормирования в строительстве" (АО "ЦНС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1567-ст введен в действие межгосударственный стандарт ГОСТ 21.205-2016 для применения в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.

5 Настоящий стандарт соответствует европейскому стандарту и национальному стандарту США:

- EN 12792:2003 "Вентиляция в зданиях. Термины и условные графические обозначения" ("Ventilation for buildings. Symbols, terminology and graphical symbols", NEQ) в части условных обозначений элементов систем вентиляции и кондиционирования, применяемых в схемах;

- ANSI/ISA-5.1-2009 "Символы аппаратуры и их идентификация" ("Instrumentation Symbols and Identification", NEQ) в части условных обозначений арматуры вида привода и регулирования арматуры

6 ВВЕДЕН ВЗАМЕН ГОСТ 21.205-93

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.782-96 Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические

ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.208-2013 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 Трубопроводы и их элементы в чертежах и схемах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.

3.2 Размеры условных графических обозначений элементов систем в чертежах и схемах принимают без соблюдения масштаба.

Условные графические обозначения не показывают фактическую конструкцию элементов.

3.3 В схемах, выполняемых в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.

3.4 Условные обозначения приборов, средств автоматизации и линий связи, а также буквенные обозначения измеряемых величин и функциональных признаков приборов в схемах принимают по ГОСТ 21.208.

3.5 Условные графические обозначения элементов трубопроводов общего назначения, применяемые в схемах, приведены в таблице 1.

3.6 Условные графические обозначения баков и насосов в схемах приведены в таблице 2.

3.7 Условные графические обозначения элементов внутренних систем водоснабжения и канализации приведены в таблице 3.

3.8 Условные графические обозначения трубопроводов и их элементов приведены в таблице 4.

3.9 Условные графические обозначения направления потока жидкости, газа, регулирования, элементов привода, применяемые в схемах, приведены в таблице 5.

3.10 Условные графические обозначения основной трубопроводной арматуры (устройств) приведены в таблице 6.

3.11 Дополнительные условные обозначения арматуры по виду привода и регулирования приведены в таблице 7.

3.12 Дополнительные условные обозначения арматуры по виду действия при прекращении подачи энергии приведены в таблице 8.

3.13 Условные графические обозначения элементов систем отопления приведены в таблице 9.

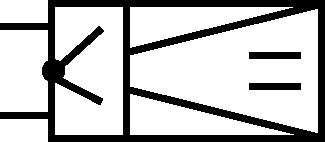

3.14 Условные графические обозначения элементов систем вентиляции и кондиционирования, применяемые в схемах, приведены в таблицах 10 - 13. Условные обозначения, приведенные в таблицах 10 - 12, в основном соответствуют [1].

4.1 Буквенно-цифровое обозначение трубопровода состоит из прописной буквы, характеризующей вид инженерной системы (сети), и цифр, характеризующих назначение трубопровода и/или его параметры.

Буквенно-цифровые обозначения трубопроводов на чертежах и схемах наносят в соответствии с ГОСТ 21.206.

Буквенные обозначения внутренних инженерных систем зданий и сооружений и наружных инженерных сетей, входящие в буквенно-цифровые обозначения трубопроводов этих систем и сетей, принимают по таблице 14.

4.2 Буквенно-цифровые обозначения трубопроводов наружных сетей и внутренних систем водоснабжения приведены в таблице 15.

4.3 Буквенно-цифровые обозначения трубопроводов наружных сетей и внутренних систем канализации приведены в таблице 16.

4.4 Буквенно-цифровые обозначения теплопроводов (трубопроводов горячей воды, пара и других теплоносителей) приведены в таблице 17.

4.5 Буквенно-цифровые обозначения трубопроводов холодоснабжения в системах кондиционирования воздуха приведены в таблице 18.

4.6 Буквенно-цифровые обозначения воздухопроводов приведены в таблице 19.

4.7 Буквенно-цифровые обозначения газопроводов (природного газа и сжиженных углеводородных газов) приведены в таблице 20.

4.8 При наличии в чертежах нескольких одноименных (одного вида) трубопроводов, каждый из которых требуется выделить, им присваивают обозначения, состоящие из буквенно-цифрового обозначения, приведенного в таблицах 2 - 7, с добавлением порядкового номера трубопровода, отделенного точкой.

Пример - В31.1; В31.2.
