Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Открытым акционерным обществом - Ассоциация "Монтажавтоматика".

2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (протокол от 14 ноября 2013 г. N 44-2013).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2311-ст межгосударственный стандарт ГОСТ 21.208-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.

5. Взамен ГОСТ 21.404-85.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1. Контур контроля, регулирования и управления: совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.

3.2. Система противоаварийной автоматической защиты; ПАЗ: система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.

4.1. Условные графические обозначения

4.1.1. Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в таблице 1.

4.2. Символьные обозначения

4.2.1. Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведенным в таблице 2.

4.2.2. Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в таблице А.1 (Приложение А), обозначение функций бинарной логики и графические обозначения устройств бинарной логики в схемах приведены в таблице А.2 (Приложение А).

5.1. Настоящий стандарт устанавливает два метода построения условных обозначений:

- упрощенный;

- развернутый.

5.2. При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например контроль, регулирование, сигнализацию и выполнение в виде отдельных блоков, изображают одним условным обозначением. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.

5.3. При развернутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

5.4. Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.

5.5. При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления и параметра "событие, состояние") является обозначением измеряемой комплектом величины.

5.6. Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы H.

5.7. Первая буква Y показывает состояние или событие, которое определяет реакцию устройства.

5.8. Символ S применяется в качестве дополнительного обозначения измеряемой величины F, P, T и указывает на самосрабатывающие устройства безопасности - предохранительный или отсечной клапан, термореле. Символ S не должен использоваться для обозначения устройств, входящих в систему инструментальной безопасности - ПАЗ.

5.9. Символ Z применяется в качестве дополнительного обозначения измеряемой величины для устройств системы инструментальной безопасности - ПАЗ.

5.10. Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на рисунке 1.

5.11. Функциональные признаки приборов

5.11.1. Букву A применяют для обозначения функции "сигнализация" независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

5.11.2. Букву K применяют для обозначения станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

5.11.3. Букву E применяют для обозначения чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т.п.

5.11.4. Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.

При применении контактного устройства прибора, для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и A.

5.11.5. Букву T применяют для обозначения первичного прибора бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

5.11.6. Букву Y применяют для обозначения вспомогательного устройства, выполняющего функцию вычислительного устройства.

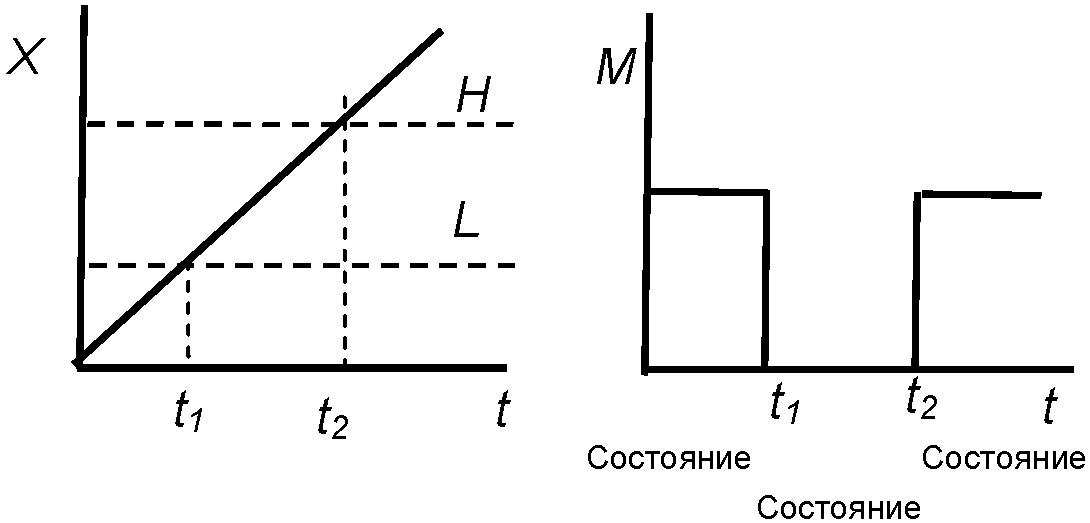

5.11.7. Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировку, сигнализацию, допускается конкретизировать добавлением букв H и L. Комбинацию букв HH и LL используют для указания двух величин. Буквы наносят справа от графического обозначения.

5.11.8. Отклонение функции D при объединении с функцией A (тревога) указывает, что измеренная переменная отклонилась от задания или другой контрольной точки больше, чем на предопределенное число.

5.12. При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.

5.13. При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование, символ этой величины или ее значение, для измеряемой величины A указывают тип анализатора, обозначение анализируемой величины и интервал значений измеряемого параметра.

5.14. Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.

5.15. Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.

5.16. Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (Приложение Б).

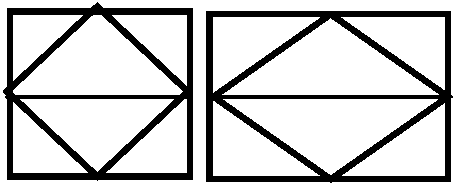

6.1. Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в таблице 3.

6.2. Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи - сплошной тонкой линией по ГОСТ 2.303.

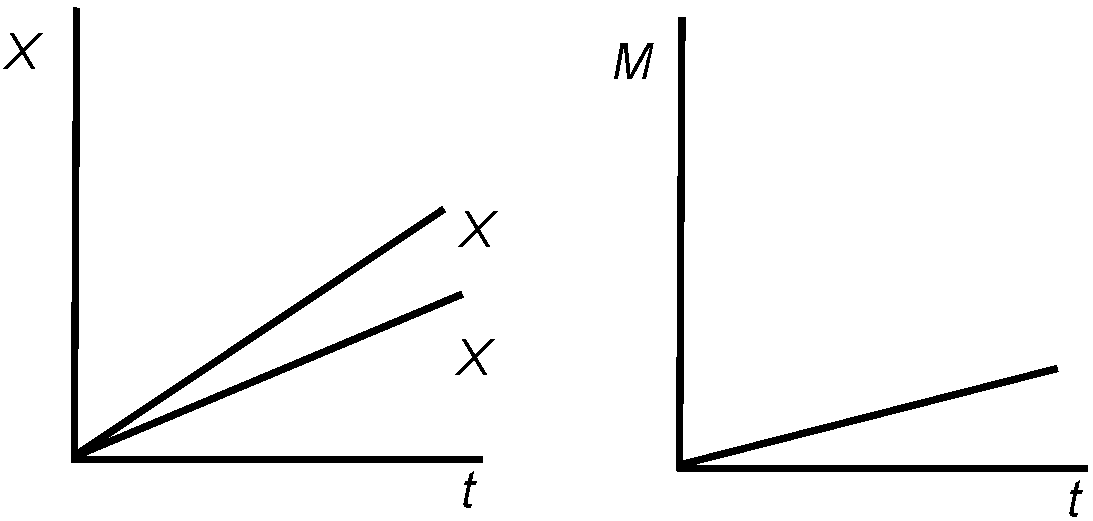

А.1. Дополнительные символьные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств, приведены в таблице А.1.

А.2. При построении условных обозначений преобразователей сигналов, вычислительных устройств надписи, определяющие вид преобразования или операции, осуществляемые вычислительным устройством, наносят справа от графического обозначения прибора.

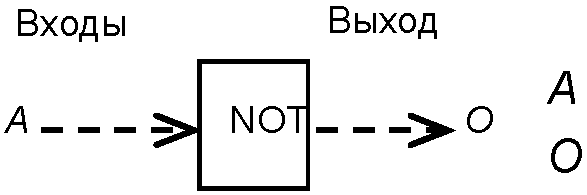

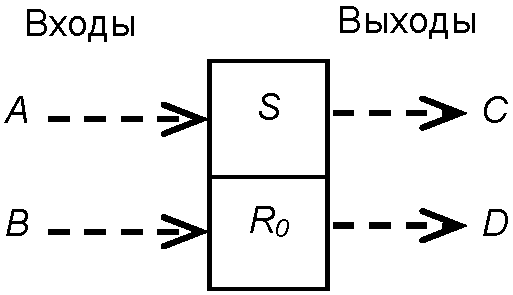

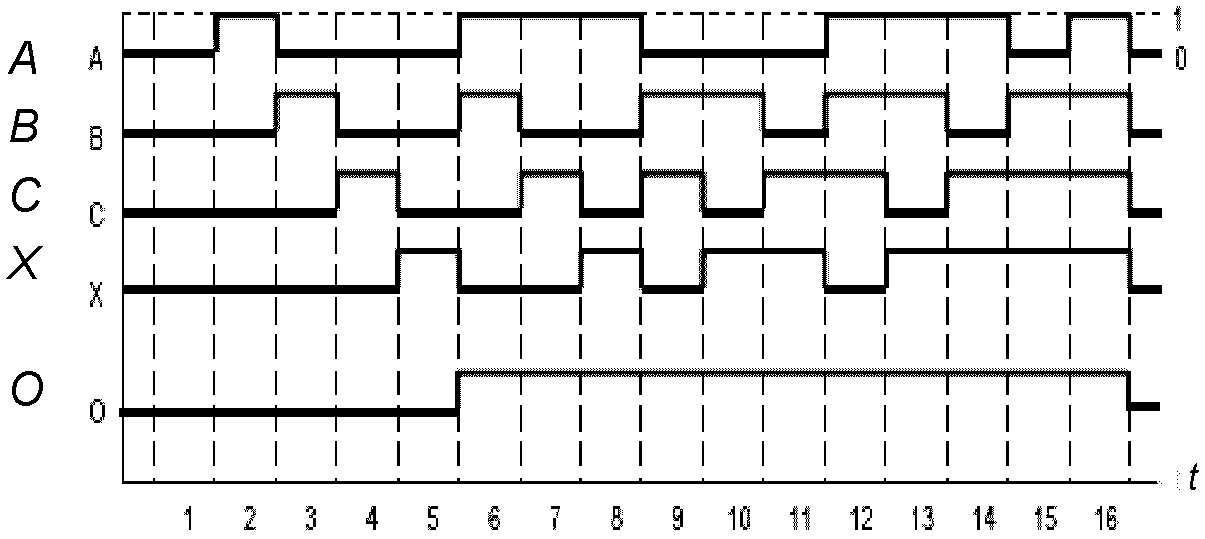

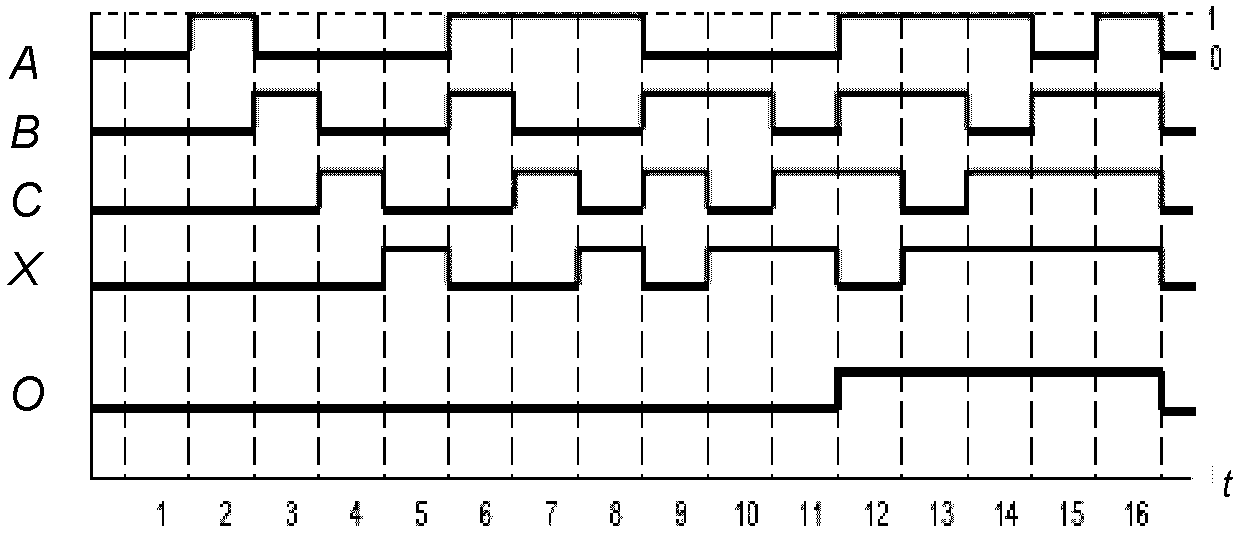

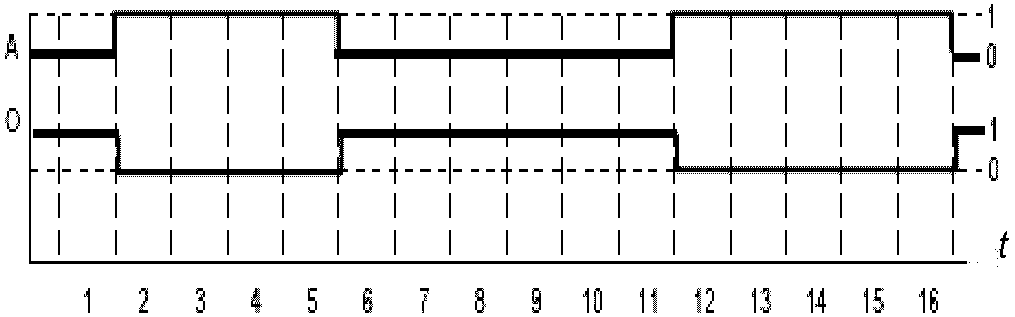

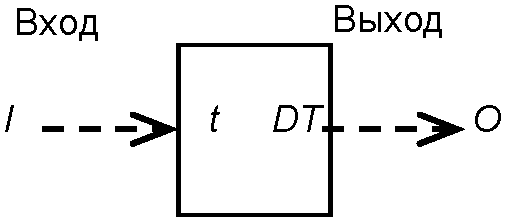

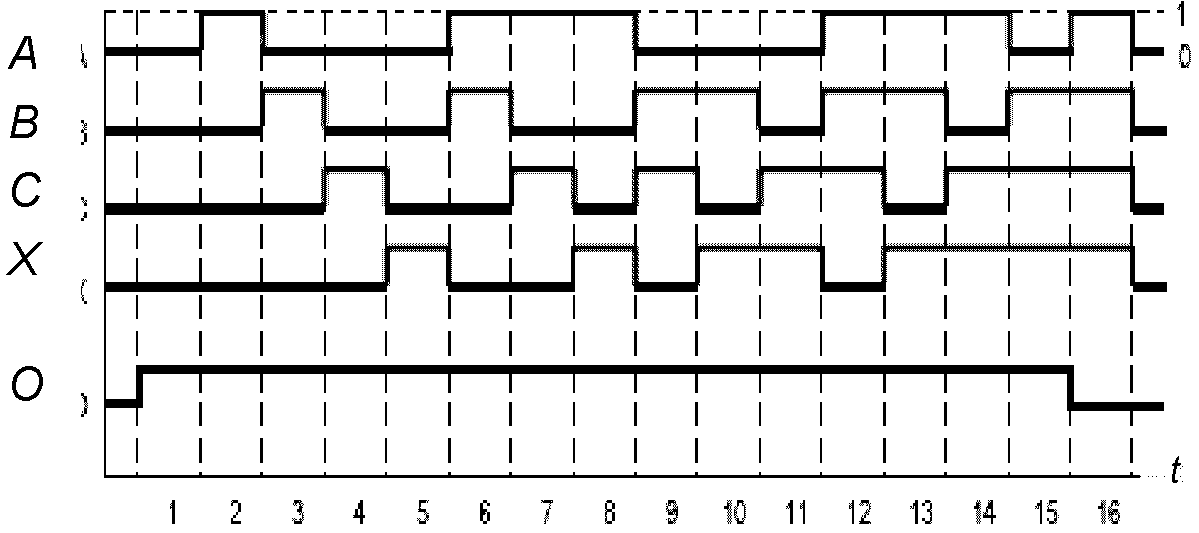

А.3. Символы функций бинарной логики и графические изображения устройств приведены в таблице А.2.
