"ГОСТ 2.303-68*. Межгосударственный стандарт. Единая система конструкторской документации. Линии"
(утв. Госстандартом СССР 01.12.1967)
(ред. от 22.06.2006)
"ГОСТ 2.303-68*. Межгосударственный стандарт. Единая система конструкторской документации. Линии"
(утв. Госстандартом СССР 01.12.1967)
(ред. от 22.06.2006)
Утвержден
Госстандартом СССР
в декабре 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЛИНИИ
Unified system for design documentation.
Lines
ГОСТ 2.303-68*
| | Список изменяющих документов (в ред. Изменения N 1, утв. в феврале 1980 г., Изменения N 2, утв. в марте 1989 г., Приказом Ростехрегулирования от 22.06.2006 N 117-ст) | |
Группа Т52
Взамен
ГОСТ 3456-59
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
Срок введения установлен
с 01.01.1971
Издание (апрель 2000 г.) с Изменениями N 1, 2, утвержденными в феврале 1980 г., марте 1989 г. (ИУС 4-80, 7-89)
1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.
(в ред.
Изменения N 3, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)
Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.
Абзац исключен с 1 сентября 2006 года. -
Изменение N 3, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
(Измененная редакция, Изм. N 1, 2).
2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на
черт. 1 -
9.
Наименование | Начертание | Толщина линии по отношению к толщине основной линии | Основное назначение |
1. Сплошная толстая основная | | s | Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза) |
2. Сплошная тонкая | | От  до  | Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей ("обстановка") Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях |
3. Сплошная волнистая | | | Линии обрыва Линии разграничения вида и разреза |
4. Штриховая | | | Линии невидимого контура Линии перехода невидимые |
5. Штрихпунктирная тонкая | | От  до  | Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений |

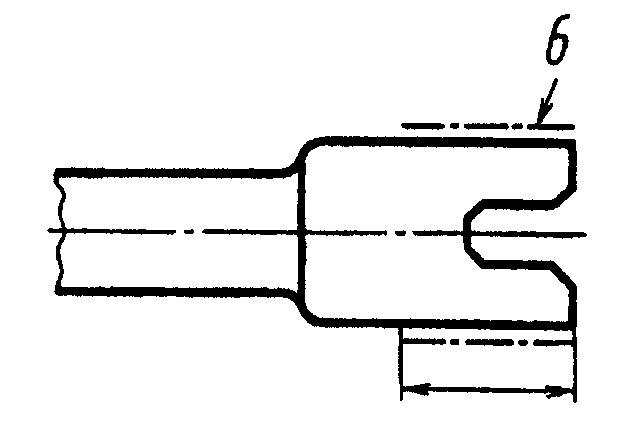

6. Штрихпунктирная утолщенная | | От  до  | Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция") |
7. Разомкнутая | | От s до  | Линии сечений |
8. Сплошная тонкая с изломами | | От  до  | Длинные линии обрыва |

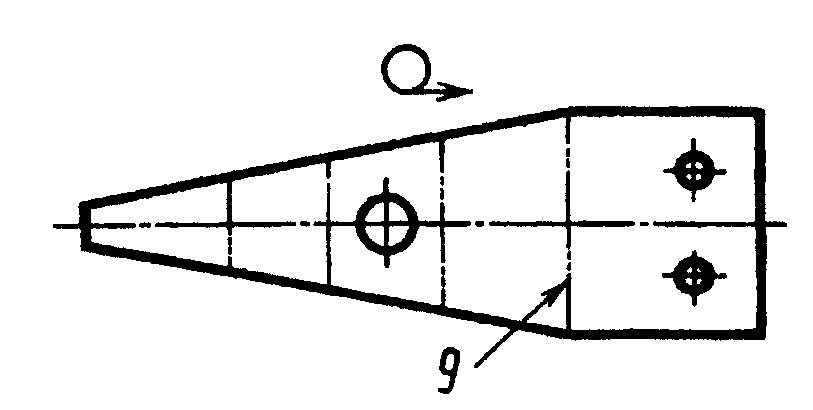

9. Штрихпунктирная с двумя точками тонкая | | От  до  | Линии сгиба на развертках Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом |

Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Черт. 7
Черт. 8
Примечание. Номера позиций на
черт. 1 - 9 соответствуют номерам пунктов
табл. 1.
(Измененная редакция, Изм. N 1).
3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.
(в ред.
Изменения N 3, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)
4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (
черт. 9).
5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.
Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
(Измененная редакция, Изм. N 1).
6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соответствовать указанным в табл. 2.
Таблица 2
Формат чертежа | Наименьшая толщина линий в мм, выполненных | Наименьшее расстояние между линиями в мм, выполненными |
в туши | в карандаше | в туши | в карандаше |
С размером большей стороны 841 мм и более | 0,3 | 0,8 | 1,0 |
С размером большей стороны менее 841 мм | 0,2 | 0,3 | 0,8 |
7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.
8. Штрихи в линии должны быть приблизительно одинаковой длины.
9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.
10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.
11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).
Черт. 10
