"ГОСТ 21.302-96. Межгосударственный стандарт. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям"
(введен в действие Постановлением Минстроя РФ от 29.07.1996 N 18-53)
"ГОСТ 21.302-96. Межгосударственный стандарт. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям"
(введен в действие Постановлением Минстроя РФ от 29.07.1996 N 18-53)
Содержание
Введен в действие
Постановлением Минстроя РФ
от 29 июля 1996 г. N 18-53
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ДОКУМЕНТАЦИИ
ПО ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ ИЗЫСКАНИЯМ
System of design documents for construction
GRAPHIC SYMBOLS FOR ENGINEERING
GEOLOGIAL INVESTIGATION DOCUMENTS
ГОСТ 21.302-96
1. Разработан Государственным предприятием - Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС) совместно с Производственным и научно-исследовательским институтом по инженерным изысканиям в строительстве (ПНИИИС).
Внесен Департаментом развития научно-технической политики и проектно-изыскательских работ Минстроя России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве.
За принятие проголосовали:
┌──────────────────────┬─────────────────────────────────────────┐
│ Государство │ Орган государственного управления │
│ │ строительством │
├──────────────────────┼─────────────────────────────────────────┤
│Республика Армения │Министерство градостроительства │
│ │Республики Армения │
│Республика Казахстан │Минстрой Республики Казахстан │
│Кыргызская Республика │Министерство архитектуры и строительства │
│ │Кыргызской Республики │
│Республика Таджикистан│Госстрой Республики Таджикистан │
│Республика Узбекистан │Госкомархитектстрой Республики Узбекистан│
│Российская Федерация │Минстрой России │
└──────────────────────┴─────────────────────────────────────────┘
3. Введен в действие с 1 января 1997 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 29.07.1996 N 18-53.
4. Введен впервые.
Настоящий стандарт устанавливает условные графические обозначения видов грунтов, их литологических особенностей, особенностей залегания слоев грунтов, элементов геоморфологии, геокриологии, гидрогеологии, применяемые на инженерно-геологических картах, разрезах, колонках.
Стандарт распространяется на проектную и рабочую документацию для строительства предприятий, зданий и сооружений различного назначения.
В настоящем стандарте использована ссылка на ГОСТ 2.303-68 ЕСКД. Линии.
3.1. Условные графические обозначения на инженерно-геологических картах, разрезах и колонках выполняют линиями по ГОСТ 2.303, указанными в таблице 1 настоящего стандарта.
Таблица 1
Наименование | Начертание | Толщина, мм | Цвет | Основное назначение |
1. Сплошная основная |  | 0,7 | Черный | Линии разрезов |
2. Сплошная тонкая |  | 0,3 | " | " штриховки |
3. Сплошная волнистая |  | 1,5 | " | Граница инженерно-геологического района на карте |
 | 1,0 | " | То же, подрайона | |
 | 0,5 | " | " участка | |
4. То же |  | 0,3 - 0,5 | " | Граница слоев установленная |
5. " |  | 0,5 - 0,7 | " | Контакты стратиграфические наблюдаемые |
6. " |  | 0,5 - 0,7 | Синий | Гидроизогипсы, гидроизопьезы |
7. " |  | 0,5 - 0,7 | Красный | Контакты тектонические наблюдаемые |
8. Штриховая волнистая |  | 0,3 - 0,5 | Черный | Границы слоев предполагаемые |
9. То же |  | 0,5 - 0,7 | " | Контакты стратиграфические предполагаемые |
10. " |  | 0,5 - 0,7 | Синий | Гидроизогипсы и гидроизопьезы предполагаемые |
11. " |  | 0,5 - 0,7 | Красный | Контакты тектонические предполагаемые |
3.2. Размеры условных графических обозначений не регламентируют и выбирают в зависимости от насыщенности чертежа и масштаба карт, разрезов, колонок (с учетом обеспечения четкости изображений).
на инженерно-геологических картах
Условные графические обозначения горных выработок, пикетов, точек испытания грунтов, наблюдений и исследований, применяемые на инженерно-геологических картах, приведены в таблице 2.
Таблица 2

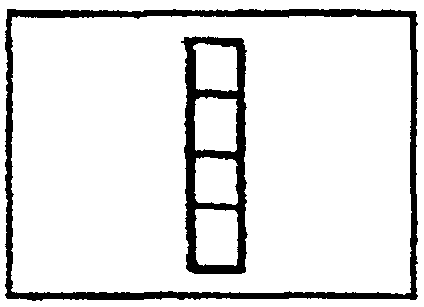

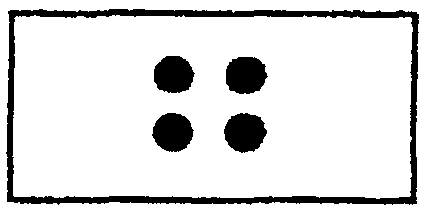

Наименование | Обозначение |
1. Горные выработки: | |
а) дудка |  |
б) закопушка |  |
в) колодец |  |
Примечания 1. Обозначают синим цветом. 2. Над обозначением указывают номер колодца и геологический индекс водоносного горизонта, слева от обозначения - дебит, л/с, справа - минерализацию воды, г/л. | |
г) расчистка |  |
д) скважина безводная |  |
е) скважина без опробования водоносного горизонта |  |
ж) скважина водопоглощающая |  |
и) скважина гидрогеологическая |  |
Примечания 1. В перечислениях д, е, ж, и обозначения показывают синим цветом. 2. Над обозначением указывают номер скважины и через дефис - геологический индекс водоносного горизонта. 3. Слева от обозначения гидрогеологической скважины указывают над чертой - дебит, л/с, под чертой - понижение, м. Справа от обозначения - над чертой - глубину естественного уровня, м, под чертой - минерализацию воды, г/л. | |
к) скважина каротажная |  |
Примечание. Прописными буквами русского алфавита обозначают вид каротажа. | |
Пример. Э - электрокаротаж, Р - радиоактивный, Т - термокаротаж и т.п. | |
л) скважина разведочная |  |
м) скважина техническая |  |
н) шахта |  |
п) штольня |  |
р) шурф |  |
2. Пикеты: | |
а) закрепленный магнитного профиля |  |
б) закрепленный сейсмического профиля |  |
в) закрепленный электропрофиля |  |
3. Точки зондирования: | |
а) динамического |  |
б) статического |  |
в) вертикального электрического |  |
г) кругового вертикального электрического |  |
4. Точки испытания грунтов: | |
а) вращательным срезом |  |
б) на срез |  |
в) прессиометром |  |
г) статическими нагрузками |  |
5. Точки наблюдений и исследований: | |
а) за режимом подземных вод в скважине |  |
б) за режимом подземных вод в шурфе |  |
в) расходометрических в скважине |  |
Примечание. Точки наблюдений и исследований обозначают синим цветом. | |
6. Точки нагнетания (налива) и откачки: | |
а) точка нагнетания на опытном участке |  |
б) точка опытного нагнетания в одиночную горную выработку (шурф или скважину) |  |
в) точка откачки на опытном участке |  |
г) точка опытной откачки из одиночной горной выработки (шурфа или скважины) |  |
Примечание. Точки нагнетания и откачки обозначают синим цветом. | |
7. Точки отбора образцов грунта: | |
а) с нарушенной структурой |  |
б) с ненарушенной структурой |  |
8. Точка отбора пробы воды |  |
Примечания 1. Условное обозначение точек отбора образцов грунта и пробы воды применяют также на разрезах и колонках. 2. Справа от обозначения знака указывают номер образца или пробы; под обозначением знака - соответственно результат его испытаний: плотность грунта, кг/м3; модуль деформации грунта, МПа; минерализацию воды, г/л. 3. Точку отбора пробы воды обозначают синим цветом. | |
9. Пост водомерный |  |
10. Точка забивки опытной сваи |  |
11. Точки опытной цементации |  |
и степени влажности грунтов
на инженерно-геологических разрезах и колонках
Условные графические обозначения консистенции и степени влажности грунтов, применяемые на инженерно-геологических разрезах и колонках, приведены в таблице 3.
Таблица 3
Наименование грунта | Консистенция | Степень влажности | Обозначение |
Супесь, суглинок, глина | Твердая | - |  |
Песок | - | Маловлажный | |
Суглинок, глина | Полутвердая | - |  |
То же | Тугопластичная | - |  |
Супесь | Пластичная | - |  |
Песок | - | Влажный | |
Суглинок, глина | Мягкопластичная | - |  |
То же | Текучепластичная | - | |
" | Текучая | - |  |
Песок | - | Насыщенный водой |
основных видов грунтов
Условные графические обозначения основных видов грунтов приведены в таблице 4.
Таблица 4
Наименование | Обозначение |
Осадочные грунты | |
1. Алевролит |  |
2. Ангидрит |  |
3. Аргиллит |  |
4. Брекчия |  |
5. Валуны |  |
6. Галька |  |
7. Гипс |  |
8. Глина |  |
9. Гравелит |  |
10. Гравий |  |
11. Доломит |  |
12. Дресва (дресвяный грунт) |  |
13. Известняк |  |
14. Ил |  |
15. Каменная соль |  |
16. Каменный уголь |  |
17. Камни, глыбы |  |
18. Конгломерат |  |
19. Лесс (лессовидные суглинок, глина) |  |
20. Мел |  |
21. Мергель |  |
22. Опока |  |
23. Песок гравелистый |  |
24. Песок крупный |  |
25. Песок мелкий |  |
26. Песок пылеватый |  |
27. Песок средний |  |
28. Песчаник |  |
29. Слой почвенно-растительный |  |
30. Сапропель |  |
31. Суглинок |  |
32. Суглинок моренный |  |
33. Супесь |  |
34. Супесь моренная |  |
35. Торф |  |
36. Трепел (диатомит) |  |
37. Туфит известковый |  |
38. Щебень (щебенистый грунт) |  |
Искусственные грунты | |
1. Насыпные крупнообломочные, песчаные пылеватые и глинистые грунты, заторфованные грунты, торф; отходы производства (шлаки, золы и др.); строительные и твердые бытовые отходы |  |
2. Намывные песчаные, пылеватые и глинистые грунты; отходы производства (хвосты обогатительных фабрик, шлаки, золы и пр.) |  |
3. Магматические, метаморфические и осадочные скальные грунты, закрепленные разными способами |  |
4. Пылеватые глинистые несцементированные грунты, закрепленные разными способами |  |
5. Песчаные несцементированные грунты, закрепленные разными способами |  |
6. Уплотненные в природном состоянии |  |
Интрузивные (глубинные) грунты | |
1. Габродиорит |  |
2. Гранит |  |
3. Гранит-порфир |  |
4. Гранодиорит |  |
5. Граносиенит |  |
6. Диорит |  |
7. Перидотит |  |
8. Сиенит |  |
Эффузивные (излившиеся) грунты | |
1. Лава: | |
а) кислого состава |  |
б) основного состава |  |
в) среднего состава |  |
г) щелочного состава |  |
д) разного состава (нерасчлененная) |  |
2. Пемза |  |
3. Туф: | |
а) кислого состава (липаритовый) |  |
б) основного состава (базальтовый) |  |
в) разного состава (нерасчлененный) |  |
г) среднего состава (андезитовый) |  |
д) щелочного состава |  |
4. Шлак |  |
Метаморфические грунты | |
1. Амфиболит |  |
2. Гнейс |  |
Примечание. Гнейс и гнейсовые породы обозначают в зависимости от петрографического состава материнского материала. |  |
3. Кварцит |  |
4. Милонит |  |
5. Мрамор |  |
6. Роговик, яшма |  |
7. Сланец глинистый, филлит |  |
литологических особенностей грунтов
Условные графические обозначения характерных литологических особенностей грунтов, приведенные в таблице 5, изображают редкими знаками на фоне условных обозначений видов грунтов.
Таблица 5
Наименование | Обозначение |
1. Битуминозность |  |
2. Выветрелость |  |
3. Глинистость |  |
4. Гумусированность |  |
5. Доломитизация |  |
6. Железистость |  |
7. Загипсованность |  |
8. Заиленность |  |
9. Закарстованность |  |
10. Засоленность |  |
11. Заторфованность |  |
12. Известковистость |  |
13. Кавернозность |  |
14. Кремнистость |  |
15. Песчанистость |  |
16. Пиритизированность |  |
17. Гравелистость (примесь гравия, гальки, щебня, валунов) |  |
18. Рассланцованность |  |
19. Слюдистость |  |
20. Трещиноватость |  |
21. Углистость |  |
22. Фосфористость |  |
залегания слоев грунта и элементов тектоники
Условные графические обозначения особенностей залегания слоев грунта и элементов тектоники, применяемые на инженерно-геологических разрезах, приведены в таблице 6.
Таблица 6
Наименование | Обозначение |
1. Антиклиналь опрокинутая |  |
Примечание. Стрелкой указывают направление падения крыльев антиклинали. | |
2. Брахантиклиналь |  |
3. Брахсинклиналь |  |
4. Залегание слоев опрокинутое |  |
5. Надвиг и взброс |  |
6. Сброс и угол падения плоскости смесителя |  |
7. Ось антиклинали и направление ее погружения |  |
8. Ось синклинали и направление ее погружения |  |
9. Простирание, падение и угол падения слоев |  |
10. Простирание слоев, преобладающее с неопределенным падением |  |
11. Сдвиг |  |
12. Синклиналь опрокинутая |  |
геоморфологии и физико-геологических
явлений и процессов
Условные графические обозначения элементов геоморфологии и физико-геологических явлений, применяемые на инженерно-геологических картах, приведены в таблице 7.
Таблица 7

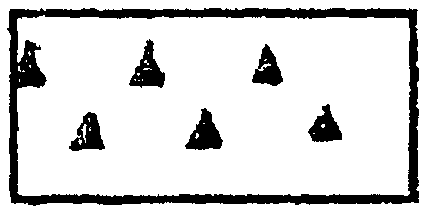

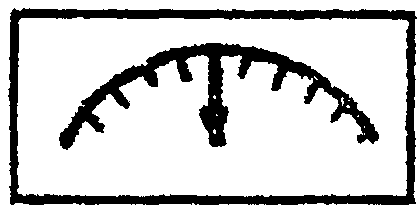

Наименование | Обозначение |
1. Абразия |  |
2. Бровка коренного склона |  |
3. Воронка карстовая |  |
Примечание. Цифрой 1 обозначают активную воронку, цифрой 2 - стабилизировавшуюся. | |
4. Воронка просадочная |  |
5. Вулкан: | |
а) действующий |  |
б) потухший |  |
в) грязевой действующий |  |
г) грязевой недействующий |  |
6. Гряда конечных морен |  |
7. Граница (или бровка) террасы |  |
Примечание. Границы террасы обозначают: первой - 1, второй - 2, третьей - 3 и т.д. | |
8. Долина (русло) погребенная, затопленная |  |
9. Друмлины |  |
10. Западина суффозионная |  |
11. Камы |  |
12. Конус выноса |  |
Примечание. Цифрой 1 обозначают древний конус, цифрой 2 - формирующийся. | |
13. Курумы |  |
14. Лавина |  |
15. Овраг растущий |  |
16. Озы |  |
17. Оползень |  |
Примечание. Цифрой 1 обозначают активный оползень, цифрой 2 - стабилизировавшийся. | |
18. Осыпь |  |
Примечание. Цифрой 1 обозначают каменную осыпь, цифрой 2 - земляную. | |
19. Песок, перенесенный ветром (барханный, бугристый, донный) |  |
20. Размыв дна оврага |  |
21. Сель |  |
22. Солифлюкция |  |
23. Солончаки |  |
24. Такыры |  |
25. Уступ тектонический |  |
26. Уступ эрозионный |  |
Примечание. Элементы геологических явлений и процессов изображают красным цветом. | |
элементов геокриологии
Условные графические обозначения элементов геокриологии, применяемые на инженерно-геологических картах, приведены в таблице 8.
Таблица 8

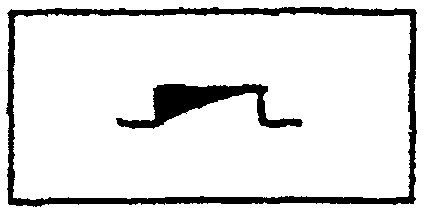

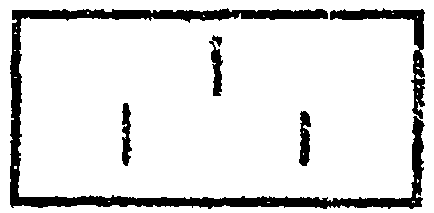

Наименование | Обозначение |
1. Бугры морозного пучения |  |
2. Лед жильный |  |
Примечание. Цифрами указаны размеры по вертикали, м. | |
3. Лед пластовый |  |
Примечание. Цифрами указана мощность пласта, м. | |
4. Наледь многолетняя |  |
5. Наледь сезонная |  |
6. Термокарст |  |
7. Трещина морозобойная |  |
8. Участки распространения мерзлых льдистых грунтов с температурой: | |
а) от 0 до -1 °С |  |
б) от -1 до -2 °С |  |
в) ниже -2 °С |  |
Примечание. Расстояние между линиями, мм: при сплошном распространении - 6, при прерывистом - 4, при островном - 2. | |
9. Солифлюкционное образование |  |
10. Солифлюкционные цирки |  |
Примечание. Элементы геокриологии обозначают фиолетовым цветом. | |
элементов гидрогеологии
Условные графические обозначения элементов гидрогеологии приведены в таблице 9.
Таблица 9
Наименование | Обозначение |
1. Верховодка, глубина, м |  |
2. Воды грунтовые, глубина, м |  |
3. Воды грунтовые таликов, глубина, м |  |
4. Воды техногенные, глубина, м |  |

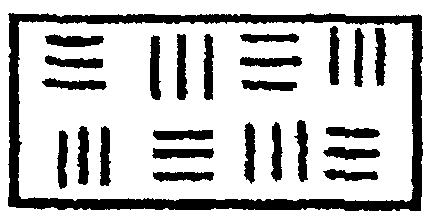

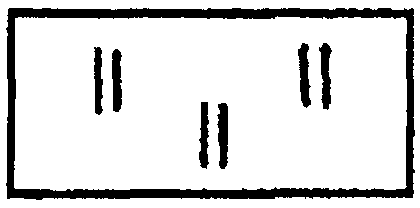

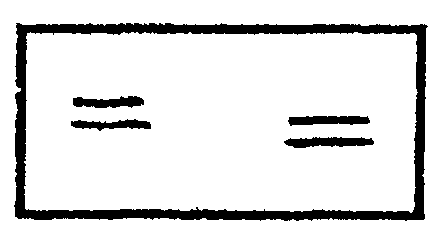

5. Болото |  |
 | |

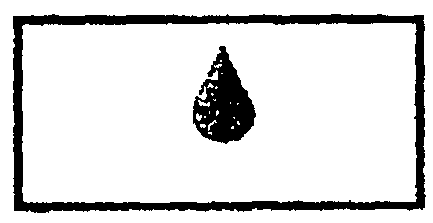

7. Грунты водоносные |  |
а) слабо |  |
б) сильно |  |
Примечание. К - коэффициент фильтрации, м/сут или см/с. | |

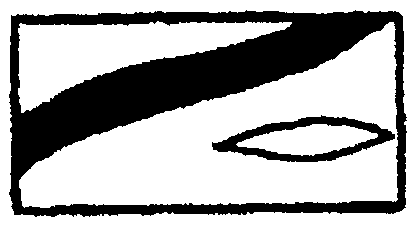

9. Грунты водоупорные |  |
Примечание. Обозначают темно-желтым цветом. | |
 | |
а) нисходящий |  |
б) восходящий |  |
в) каптированный |  |
г) пересыхающий |  |
Примечание. Над обозначением указывают номер родника и геологический индекс водоносного горизонта; слева от обозначения указывают дебит, л/с; справа - минерализацию воды, г/л. | |
