МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ.
ИЗОБРАЖЕНИЯ УПРОЩЕННЫЕ И УСЛОВНЫЕ КРЕПЕЖНЫХ ДЕТАЛЕЙ
Unified system for design documentation.
Simplified and symbolic designations of fasteners
ГОСТ 2.315-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1980 г.,
Изменения N 2, утв. в апреле 1998 г.)
Взамен ГОСТ 3465-52
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от декабря 1967 г. срок введения установлен
с 1 января 1971 года
Издание (май 2000 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., апреле 1998 г. (ИУС 3-81, 7-98).
1. Настоящий стандарт устанавливает упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 1978-79.
2. На сборочных чертежах и чертежах общих видов изображение крепежных деталей (упрощенное или условное) выбирают в зависимости от назначения и масштаба чертежа.
Крепежные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.
3. Упрощенные и условные изображения крепежных деталей должны соответствовать указанным в табл. 1.
Таблица 1
Наименование
упрощенное
условное
1. Болты и винты:
с шестигранной головкой
с квадратной головкой
с молоткообразной головкой
2. Болты:
с полукруглой головкой и усом

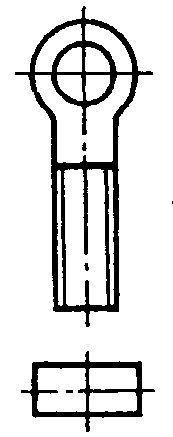

откидные с круглой головкой
откидные с вилкой
фундаментные
3. Винты:

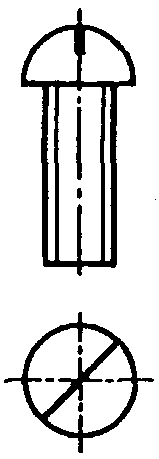

с полукруглой головкой
с цилиндрической головкой
с цилиндрической головкой и сферой
с полукруглой головкой и крестообразным шлицем
с цилиндрической головкой, сферой и крестообразным шлицем
с цилиндрической головкой и шестигранным углублением под ключ
с полупотайной головкой
с потайной головкой
с потайной головкой и крестообразным шлицем
с цилиндрической головкой саморежущие
с потайной головкой и крестообразным шлицем саморежущие
4. Гайки:
круглые
шестигранные

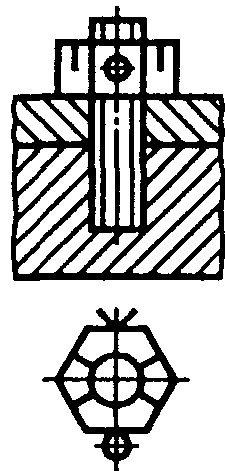

шестигранные прорезные и корончатые
гайки-барашки
5. Шурупы:

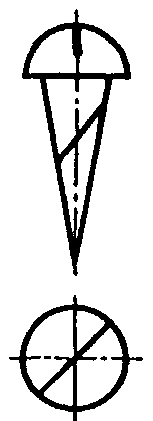

с полукруглой головкой
с потайной головкой
с полупотайной головкой
6. Шпильки
7. Шайбы:
простые, стопорные и т.д.
стопорные с язычком
пружинные
8. Штифты:
цилиндрические
конические
9. Гвозди
10. Шплинты
11. Резьбовые вставки
4. Примеры упрощенных и условных изображений крепежных деталей в соединениях даны в табл. 2.
Таблица 2
упрощенное
условное
3, 4. (Измененная редакция, Изм. N 1, 2).
5. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных - центровыми или осевыми линиями (черт. 1).
Черт. 1
6. Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяющихся номеров позиций рекомендуется одинаковые крепежные детали обозначать условными знаками, а номер позиции наносить только один раз (черт. 2).
Черт. 2
В строительных чертежах допускается одинаковые группы крепежных деталей обводить сплошной тонкой линией с поясняющей надписью на полке линии-выноски; при этом преобладающие крепежные детали не обводят и не оговаривают в общих указаниях к чертежу.
7. Шлицы на головках крепежных деталей следует изображать одной сплошной линией, как показано на черт. 3: на одном виде - по оси крепежной детали, на другом - под углом 45° к рамке чертежа.
Черт. 3
Если линия шлица, проведенная под углом 45° к рамке чертежа, совпадает с центровой линией или близка по направлению к ней, то линия шлица проводится под углом 45° к центровой линии (черт. 4).
Черт. 4
