МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ
УСЛОВНЫЕ ИЗОБРАЖЕНИЯ
System of design documentation for construction.
Hoisting-and-conveying machinery. Symbols
ГОСТ 21.112-87
МКС 01.080.30
ОКСТУ 0021
Дата введения
1 января 1988 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Государственным строительным комитетом СССР
2. Постановлением Государственного строительного комитета СССР от 24.08.87 N 187 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5678-86 "Единая система конструкторской документации СЭВ. Подъемно-транспортное оборудование. Условные изображения" введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.88
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ. Сентябрь 2003 г.
Настоящий стандарт устанавливает условные графические изображения основного подъемно-транспортного оборудования, изображаемого на планах (вид сверху) и разрезах зданий и сооружений, а также на других технических чертежах всех видов.
1. Условные графические изображения подъемно-транспортного оборудования выполняют в масштабе чертежа.
2. Условные графические изображения, установленные настоящим стандартом, могут с учетом масштаба чертежа быть уточнены дополнительными деталями и данными или сокращены опущением несущественных деталей и данных.
3. Условные графические изображения основного подъемно-транспортного оборудования приведены в таблице.
Наименование | Условное графическое изображение | ||
вид спереди | вид сбоку | вид сверху | |
1. Лифт |  |  |  |

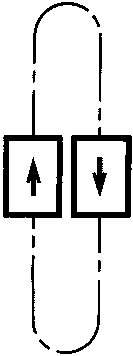

2. Лифт пассажирский непрерывного действия |  |  |  |
3. Эскалатор |  |  |  |
4. Зона действия грузоподъемной машины |  |  |  |
5. Рельс ходовой для монорельсовой дороги |  |  |  |
6. Путь рельсовый |  |  |  |
7. Путь подкрановый или рельсовый путь крана |  |  |  |

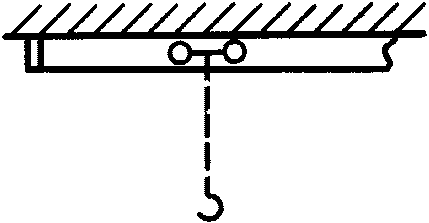

8. Дорога монорельсовая |  |  |  |

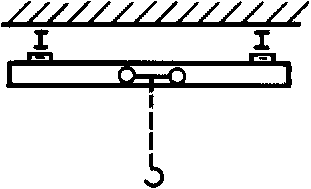

9. Кран подвесной |  |  |  |

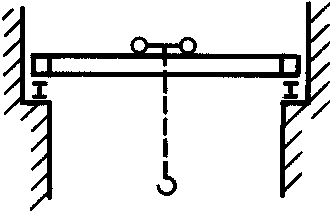

10. Кран однобалочный мостовой |  |  |  |

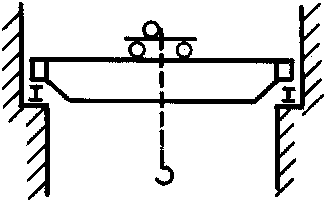

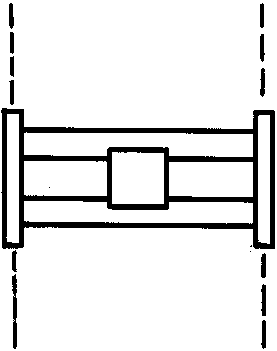

11. Кран двухбалочный мостовой |  |  |  |
12. Кран козловой |  |  |  |

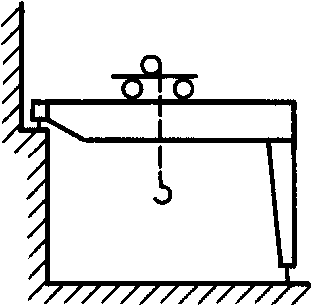

13. Кран полукозловой |  |  |  |

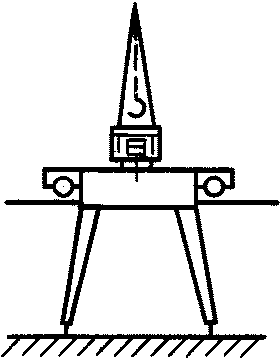

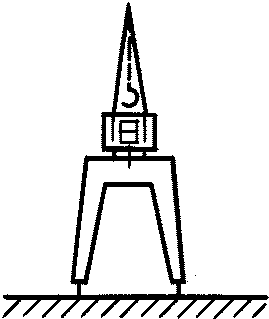

14. Кран козловой поворотный |  |  |  |
15. Кран полукозловой поворотный |  |  |  |

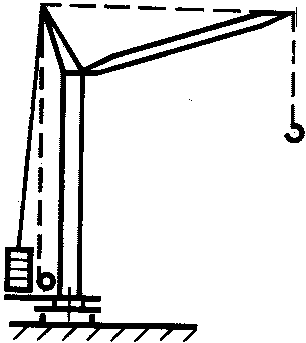

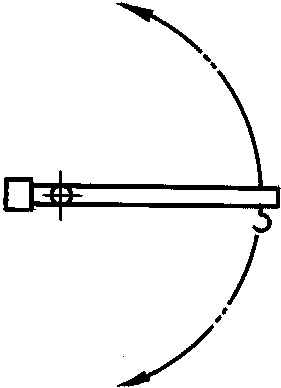

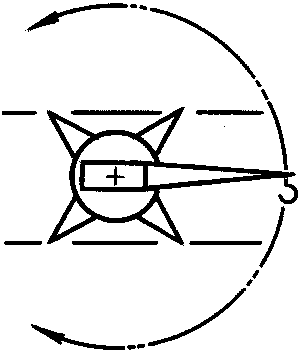

16. Кран башенный стационарный |  |  |  |

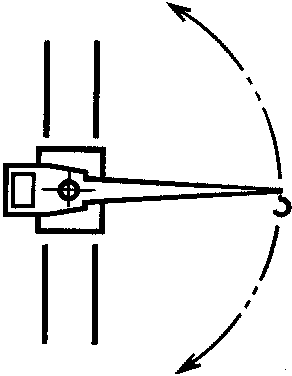

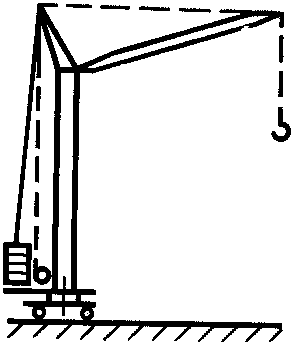

17. Кран башенный передвижной |  |  |  |
18. Кран мачтовый |  |  |  |
19. Кран консольный на колонне |  |  |  |

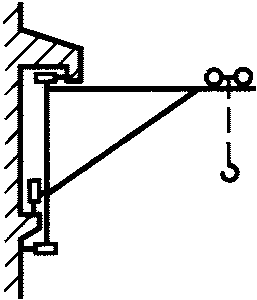

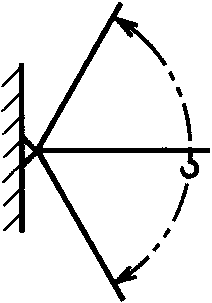

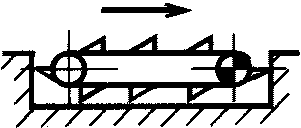

20. Кран настенный консольный |  |  |  |
21. Кран передвижной консольный |  |  |  |
22. Кран-штабелер стеллажный |  |  |  |
23. Конвейер ленточный |  |  |  |
24. Конвейер пластинчатый |  |  |  |
25. Конвейер роликовый |  |  |  |
26. Конвейер тележечный |  |  |  |
27. Конвейер волочильный |  |  |  |
28. Конвейер подвесной |  |  |  |
29. Конвейер шнековый |  |  |  |
30. Конвейер вибрационный |  |  |  |
31. Конвейер скребковый |  |  |  |
32. Конвейер ковшовый |  |  |  |
33. Вагоноопрокидыватель |  |  |  |
4. Допускается условные графические изображения, приведенные в таблице, дополнять техническими данными подъемно-транспортного оборудования.
5. Подъемно-транспортное оборудование, условные графические обозначения которого в настоящем стандарте не приведены, необходимо изображать по аналогии с настоящим стандартом, учитывая конструктивные особенности конкретного оборудования.
