Скачать ГОСТ Р 51686.1-2000 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв.Дата актуализации: 01.01.2021   ГОСТ Р 51686.1-2000
Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв.| Обозначение: | ГОСТ Р 51686.1-2000 | | Обозначение англ: | GOST R 51686.1-2000 | | Статус: | отменен | | Название рус.: | Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв. | | Название англ.: | Connecting devices. Electrical copper conductors. Safety requirements for screw-type and screwless-type clamping units. Part 1. General requirements and particular requirements for clamping units for conductors from 0,2 up to 35 sq. mm (included) | | Дата добавления в базу: | 01.09.2013 | | Дата актуализации: | 01.01.2021 | | Дата введения: | 01.01.2002 | | Дата окончания срока действия: | 01.01.2014 | | Область применения: | Стандарт распространяется на винтовые и безвинтовые зажимные элементы соединительных устройств, выполненных как заодно с прибором, так и встроенных в прибор (далее - зажимы), предназначенные для присоединения медных проводников без специальной подготовки (в соответствии с МЭК 228 [1]) жестких (одно- и многожильных) и/или гибких номинальным сечением от 0,2 до 35 мм2 включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В частоты до 1000 Гц и постоянное напряжение до 1500 В.
Стандарт не распространяется на зажимы для присоединения:
- методом обжатия или пайки;
- цифровых или сигнальных цепей;
- зажимов с плоскими штыревыми соединителями (оконцевателями) по ГОСТ Р МЭК 61210;
- зажимов, обеспечивающих прямой контакт с жилой проводника путем прокалывания изоляции, по ГОСТ Р 50043.4;
- зажимов, требующих скручивания жил соединяемых проводников, например со скрученными стыками по ГОСТ Р МЭК 998-2-4. | | Оглавление: | 1 Область применения
2 Нормативные ссылки

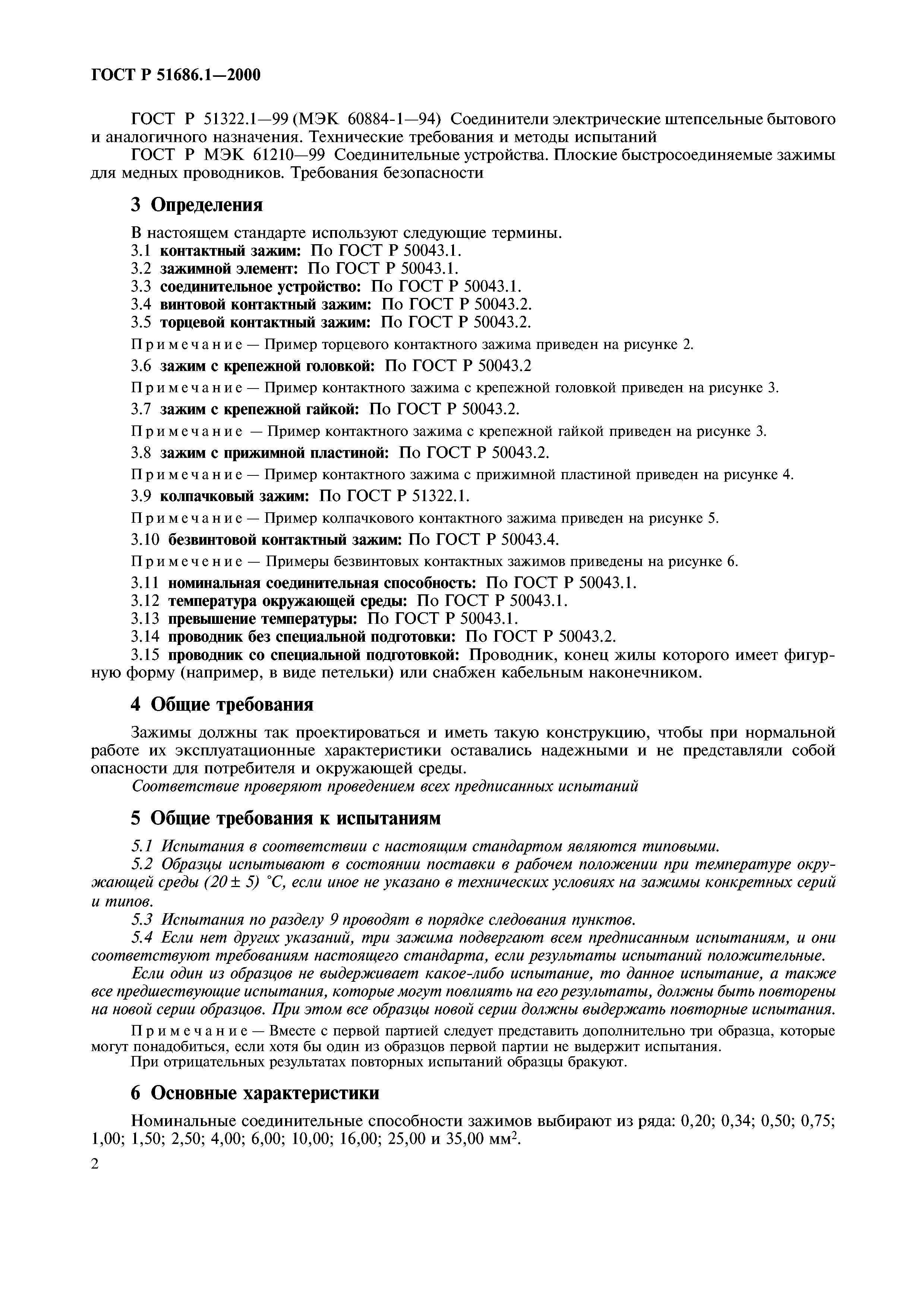

3 Определения
4 Общие требования
5 Общие требования к испытаниям
6 Основные характеристики

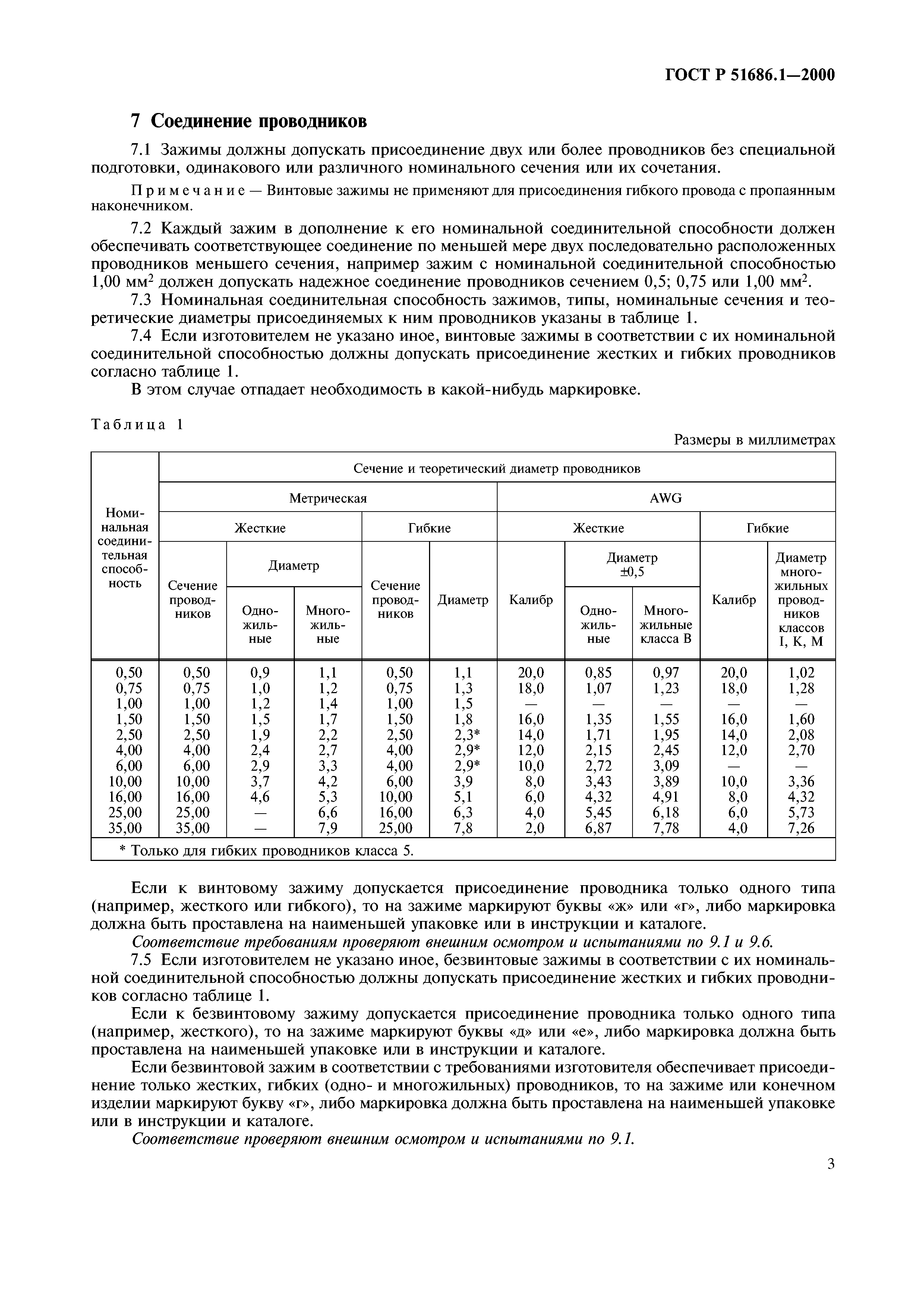

7 Соединение проводников

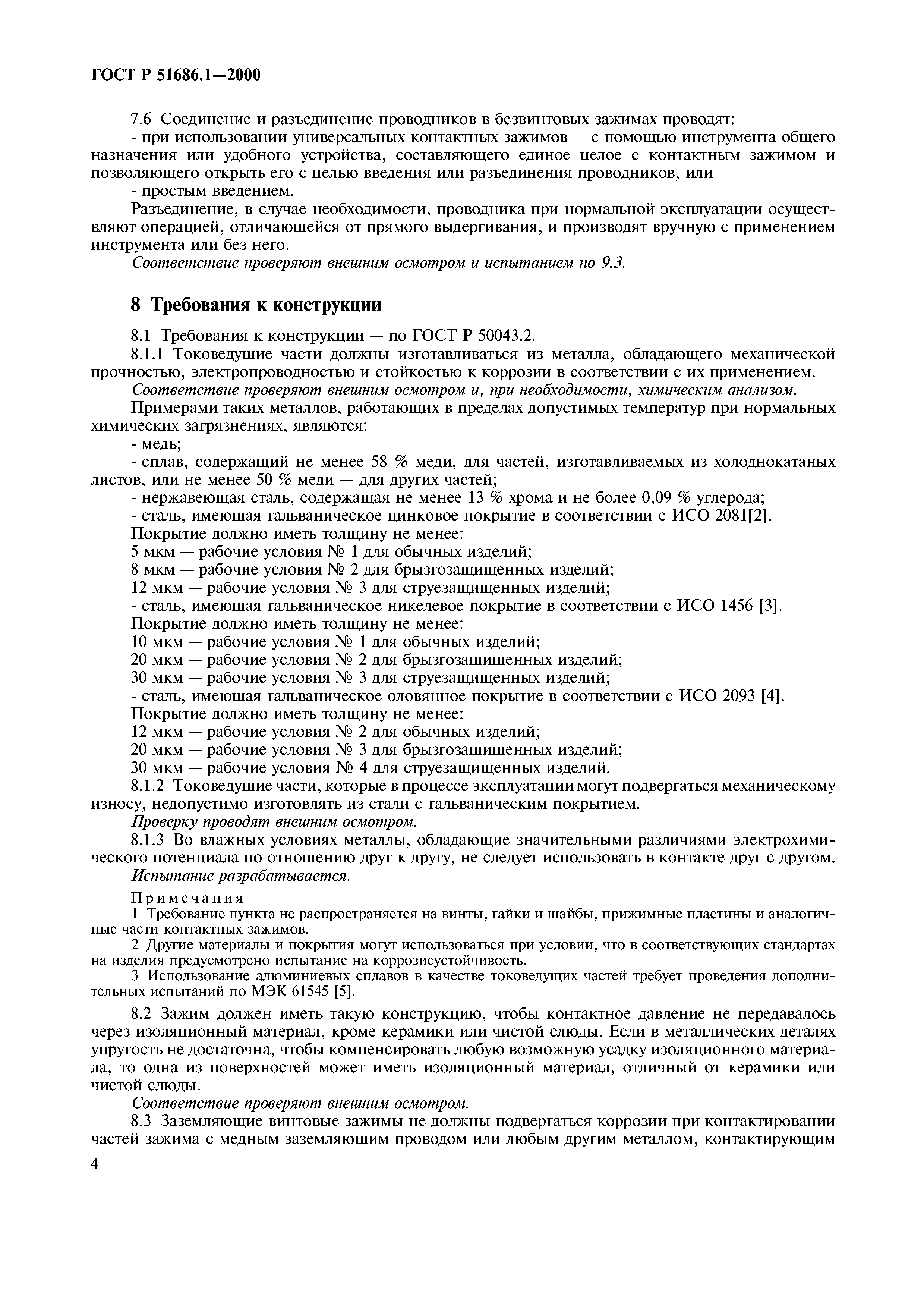

8 Требования к конструкции
9 Испытания
Приложение А (справочное) Примерное соотношение между сечениями и размерами в соответствии с Американским сортаментом проводов (AWG)
Приложение В (обязательное) Номинальная соединительная способность и соответствующие калибры
Приложение С (обязательное) Конструкция многожильных проводников
Приложение D (обязательное) Дополнительные требования к зажимам, устанавливаемым в стандартах и технических условиях на зажимы конкретных серий и типов и учитывающие потребности экономики страны
Приложение Е (справочное) Библиография | | Разработан: | ТК 330 Электроустановочные изделия
| | Утверждён: | 18.12.2000 Госстандарт России (Russian Federation Gosstandart 380-ст)
| | Издан: | ИПК Издательство стандартов (2001 г. )
| |
| Нормативные ссылки: | |

|
ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
