Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Компания ЕвроБалт" (ООО "Компания ЕвроБалт")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 23 "Упаковка"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2026 г. N 196-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2026 г. N 528-ст межгосударственный стандарт ГОСТ 35346-2026 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2027 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 5959-80, ГОСТ 9396-88, ГОСТ 11354-93

Настоящий стандарт распространяется на деревянную упаковку, предназначенную для упаковывания, транспортирования и хранения пищевой и промышленной (непищевой) продукции.

Стандарт устанавливает требования к деревянным ящикам и лоткам, неразборным и разборным, включая многооборотные, и применяется при разработке технической документации на деревянные ящики и лотки для различной продукции.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 99 Шпон лущеный. Технические условия

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 503 Лента холоднокатаная из низкоуглеродистой стали. Технические условия

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 1145 Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 2140 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 2695 Пиломатериалы лиственных пород. Технические условия

ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 3282 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560 Лента стальная упаковочная. Технические условия

ГОСТ 3916.1 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 3916.2 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия

ГОСТ 4028 Гвозди строительные. Конструкция и размеры

ГОСТ 4034 Гвозди тарные круглые. Конструкция и размеры

ГОСТ 4598 Плиты древесно-волокнистые мокрого способа производства. Технические условия

ГОСТ 5088 Петли для оконных и дверных блоков. Технические условия

ГОСТ 7016 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности

ГОСТ 7798 Болты с шестигранной головкой класса точности B. Конструкция и размеры

ГОСТ 8486 Пиломатериалы хвойных пород. Технические условия

ГОСТ 8509 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 9330 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

ГОСТ 9462 Лесоматериалы круглые лиственных пород. Технические условия

ГОСТ 9463 Лесоматериалы круглые хвойных пород. Технические условия

ГОСТ 9570 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ 9621 Древесина слоистая клееная. Методы определения физических свойств

ГОСТ 9685 Заготовки из древесины хвойных пород. Технические условия

ГОСТ 10299 Заклепки с полукруглой головкой классов точности B и C. Технические условия

ГОСТ 10303 Заклепки с плоской головкой классов точности B и C. Технические условия

ГОСТ 11371 Шайбы. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 14918 Прокат листовой горячеоцинкованный. Технические условия

ГОСТ 15612 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности

ГОСТ 15878-79 Контактная сварка. Соединения сварные. Конструктивные элементы и размеры

ГОСТ 16338 Полиэтилен низкого давления. Технические условия

ГОСТ 16561 Арматура металлическая для деревянных ящиков. Технические условия

ГОСТ 16588 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 17305 Проволока из углеродистой конструкционной стали. Технические условия

ГОСТ 17527 Упаковка. Термины и определения

ГОСТ 18211 Упаковка транспортная. Метод испытания на сжатие

ГОСТ 18425 Упаковка транспортная наполненная. Метод испытания на удар при свободном падении

ГОСТ 19903 Прокат листовой горячекатаный. Сортамент

ГОСТ 19904 Прокат листовой холоднокатаный. Сортамент

ГОСТ 21100 Пакеты транспортные деталей деревянной тары. Размеры, формирование, маркировка, транспортирование и хранение

ГОСТ 21136 Тара транспортная наполненная. Метод испытания на вибрацию при фиксированной низкой частоте <1>

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 53417-2009 "Упаковка. Методы испытаний на вибрацию при постоянной низкой частоте".

ГОСТ 21140 Тара. Система размеров

ГОСТ 24454 Пиломатериалы хвойных пород. Размеры

ГОСТ 25014 Тара транспортная наполненная. Методы испытания прочности при штабелировании

ГОСТ 26838 Ящики и обрешетки деревянные. Нормы механической прочности

ГОСТ ISO 2244 Упаковка. Тара транспортная наполненная и грузовые единицы. Методы испытания на горизонтальный удар

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 17527.

4.1 Типы ящиков и лотков, а также вид дополнительного крепления устанавливают в технической документации на ящики для конкретных видов продукции в зависимости от свойств и массы этой продукции, условий транспортирования, хранения и требований к ее упаковке. Продукция, помещаемая в ящик или лоток, в настоящем стандарте считается грузом.

4.2 Размеры ящиков и лотков следует определять с учетом требований ГОСТ 21140 и в зависимости от габаритных размеров упаковываемой продукции.

Примеры чертежа лотка и многооборотного ящика приведены в приложении А.

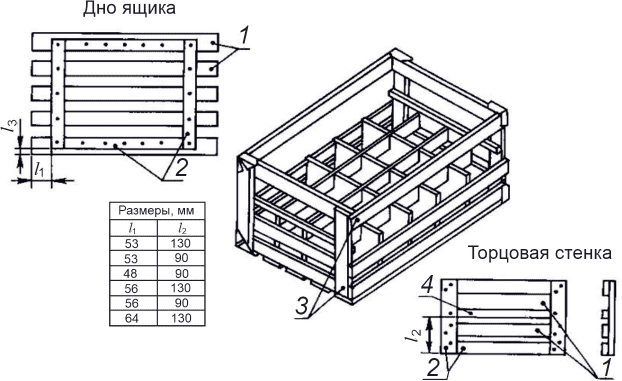

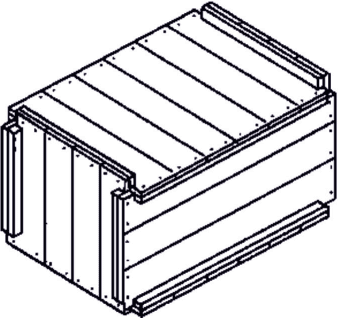

4.3 Типы деревянных неразборных ящиков грузоподъемностью до 200 кг указаны в таблице 1.

4.3.1 Допускается изготовлять ящики:

- типа VI - с промежуточными вертикальными планками на боковых и торцовых стенках и поперечными на дне и крышке. Промежуточные планки обязательны, если длина и ширина ящика более 600 мм. Расстояние между планками не должно превышать 600 мм. Промежуточные планки на дне должны прибиваться в месте прохождения центра массы груза, если груз создает в ящике сосредоточенную нагрузку. Детали из фанеры при древесно-волокнистой плите могут быть составными с соединением "встык" на промежуточной планке;

- всех типов - с деревянными ручками для грузов массой от 20 до 100 кг; с поперечными полозьями толщиной 50 мм и шириной 50 - 60 мм для грузов массой более 50 кг. При этом на дне ящика шириной более 800 мм из древесно-волокнистой плиты или фанеры с полозьями должна прибиваться промежуточная продольная планка;

- для всех типов - один из щитов ящиков, собранный на планках в раму из двух кусков фанеры, соединенных внахлестку скобами в два ряда, с размером нахлестки не менее 35 мм.

4.3.2 Толщина листовых древесных материалов, толщина и ширина планок и ручек ящиков в зависимости от массы упаковываемого груза должны соответствовать указанным в таблице 2.

Для ящиков типа VI с применением щитов из досок толщину досок определяют по ГОСТ 2991, толщину и ширину планок - по таблице 2 настоящего стандарта.

Толщина досок торцовых стенок ящиков типа I должна быть 13 мм, боковых - 9 мм. Допускается толщина досок торцовых стенок 9 мм, если сборка ящика производится скобами.

Предельные отклонения от размеров ящиков и их деталей не должны быть более, мм:

- по внутренним размерам ящиков длиной до 1200: +5;

- по внутренним размерам ящиков длиной более 1200: +5;

- по длине и ширине щитов и длине продольных планок ящиков длиной до 1200: +5;

- по длине и ширине щитов и длине продольных планок ящиков длиной более 1200: +/- 5;

- по толщине и ширине планок: +/- 1;

- по длине поперечных планок: -2.

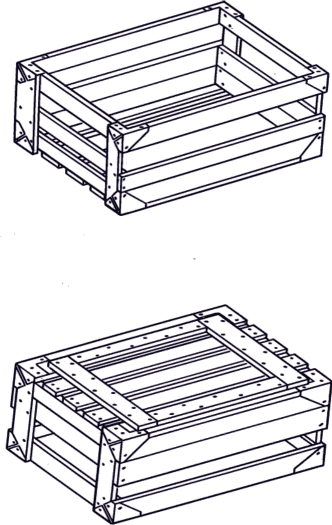

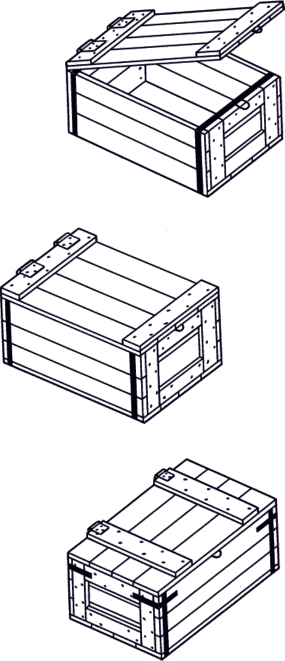

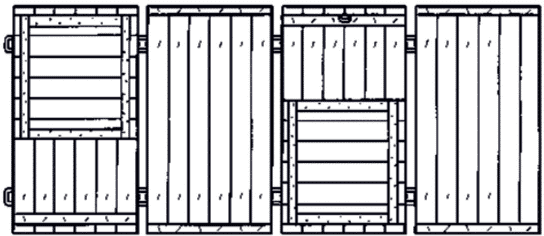

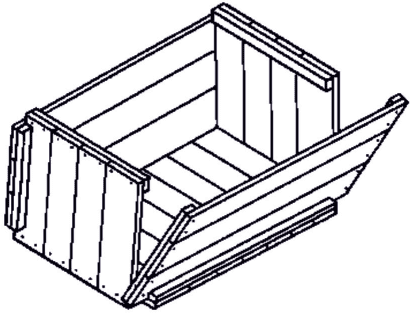

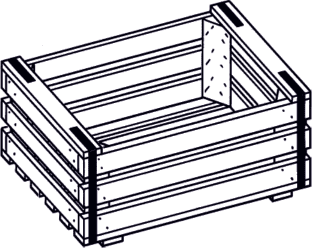

4.4 Типы деревянных многооборотных неразборных, складных и разборных ящиков грузоподъемностью до 100 кг указаны в таблице 3.

4.4.1 Для обеспечения сохранности продукции в ящиках допускаются внутренние перегородки-вкладыши и другие элементы упаковки.

В стенках плотных ящиков типа IV допускаются вентиляционные отверстия размером до 10 мм. Толщина досок боковых стенок, дна и крышки плотных ящиков должна соответствовать указанной в таблице 4.

При отсутствии в таблице 4 требуемого размера или массы груза за расчетный размер принимают ближайший меньший размер и большую массу груза.

В комплект деталей ящика могут входить лотки, вкладываемые в ящик, с размерами деталей по технической документации. Количество таких лотков определяется высотой ящика.

4.4.2 Допускается изготовление ящиков из досок наибольшей толщины, если разница между толщиной досок боковых стенок и толщиной досок дна и крышки не превышает одну градацию. Если разница составляет две градации и ящик не кантуется, то допускается толщину досок боковых стенок, дна и крышки принимать по средней градации.

В ящиках, предназначенных для упаковывания изделий, создающих сосредоточенную нагрузку, толщина досок боковых стенок, дна и крышки должна быть увеличена на одну градацию по отношению к указанной в таблице 4.

Толщина досок боковых стенок, дна и крышки в решетчатых ящиках типов II-2 и II-3 должна быть увеличена по сравнению с толщиной, указанной в таблице 4, на 20% с округлением до ближайшего большего размера.

Ящики, имеющие сумму просветов до 10% ширины щита, рассчитывают как плотные, а имеющие сумму просветов до 50% включительно - как решетчатые.

4.4.3 Толщину досок в ящиках, изготовляемых полностью из древесины березы, принимают на одну градацию ниже размеров, указанных в таблице 4 (но не менее 9 мм).

Толщина досок торцовых стенок ящиков типов I-3, II-2, II-3, II-4, IV должна быть равна полуторной или двойной толщине досок боковых стенок (но не более 22 мм).

Толщина досок торцовых и боковых стенок ящиков типов I-1, I-2, а также всех щитов ящиков типов V-1 и VI должна быть одинаковой.

4.4.4 Ширина досок ящиков всех типов должна быть не менее 50 мм для груза массой до 20 кг и не менее 60 мм для груза массой свыше 20 кг (но не более 130 мм).

4.4.5 Толщина планок торцовых стенок ящиков типов II-2, II-4, IV-2, планок крышки в ящиках типа IV должна быть равна толщине досок торцовых стенок.

Ширина планок торцовых стенок и крышки указанных типов должна быть равна 40 - 60 мм.

Сечение трехгранных планок ящиков типа II-3 должно быть 37 x 37 мм.

Толщина и ширина планок дна ящиков типов I и II-4 должны соответствовать указанным в таблице 5, толщина и ширина планок ящиков типа V-1 - указанным в таблице 6, ящиков типа VI - указанным в таблице 7.

4.4.6 В зависимости от массы упаковываемого груза толщина фанеры, толщина и ширина планок для ящиков типов II-1, III-1, III-2 должны соответствовать указанным в таблице 8, а для ящиков типа V-2 - указанным в таблице 9.

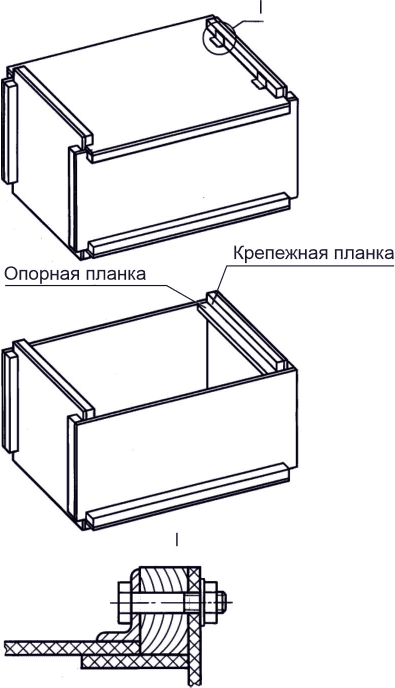

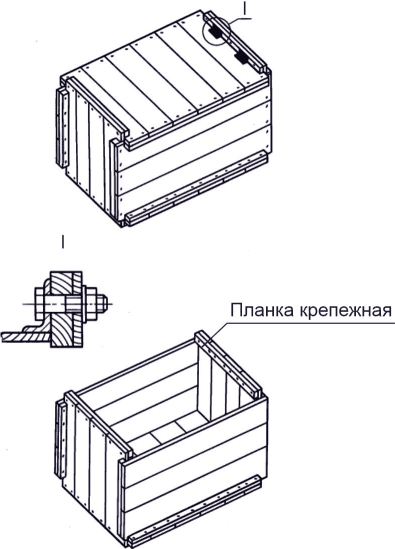

4.4.7 В ящиках типа V-1 ширина крепежной планки должна быть равна сумме толщин планки торцовой стенки плюс доски крышки, плюс 10 мм (см. таблицу 3).

В ящиках типа V-2 ширина крепежной планки торцовой стенки должна быть равна указанной в таблице 9 плюс толщина фанеры (см. таблицу 3). Ширина фанерной опорной планки должна быть равна толщине крепежной планки плюс 15 мм (см. таблицу 3, рисунок для данного типа ящика).

4.4.8 Размеры фанеры для крышек ящиков должны быть равны:

- типов III-1, III-2 - соответственно внутренней длине и ширине ящика минус 2 мм;

- типа V-2: длина - внутренней длине ящика минус толщина крепежной планки торцовой стенки и 1 мм; ширина - внутренней ширине ящика плюс суммарная толщина фанеры боковых стенок и планок крышки.

Размеры фанеры для дна ящиков должны быть равны:

- типов II-1, III: длина - внутренней длине ящика плюс суммарная толщина торцовых стенок; ширина - внутренней ширине ящика плюс суммарная толщина боковых стенок.

4.4.9 Предельные отклонения от размеров ящиков и их деталей не должны быть более, мм:

- по внутренним размерам ящиков: +5;

- по длине планок: -2;

- по ширине планок: +/- 2;

- по толщине планок и досок: +/- 1;

- по длине и ширине щитов ящиков типов II-1, III: +2;

- по длине и ширине щитов крышки ящиков типа III: -2;

- по толщине щитов боковых стенок, ширине торцовых стенок, дна и крышки ящика типа V-2: +2;

- по ширине щитов боковых стенок, длине торцовых стенок, дна и крышки ящика типа V-2: -1;

- по ширине планок ящиков типа VI: -2;

- по длине досок щитов:

- по ширине набора досок щитов:

- по ширине пазов в деревянных перегородках: +2;

- по глубине пазов в перегородках: +2;

- по ширине пазов в перегородках из древесно-волокнистой плиты: +1;

- по толщине перегородок: +/- 1;

- по длине перегородок: -1;

- по ширине перегородок: -2;

- по размерам гнезд: +/- 2.

5.1 Ящики и лотки изготовляют в соответствии с требованиями настоящего стандарта, по технической документации на ящики и лотки для конкретных видов продукции, утвержденной в установленном порядке <1>.

--------------------------------

<1> В соответствии с законодательством государства, принявшего настоящий стандарт.

5.2 Детали ящиков из фанеры или древесно-волокнистой плиты должны быть цельными. Допускается детали ящиков изготовлять из двух кусков фанеры или древесно-волокнистой плиты по технической документации.

Допускается покрытие ящиков лаками и красками, если это соответствует требованиям, предъявляемым к упаковываемой продукции.

Если конструкция ящика предусматривает перегородки, то их изготовляют из древесины и древесно-волокнистой плиты, при этом из древесно-волокнистой плиты изготовляют поперечные перегородки; допускается изготовлять перегородки из полиэтилена низкого давления марок 20908-040, 21008-075 по ГОСТ 16338 или других марок с физико-механическими и реологическими свойствами не ниже, чем у полиэтилена низкого давления указанных марок.

5.3 Нормы механической прочности ящиков при сжатии, штабелировании, свободном падении, вибрационных нагрузках и горизонтальном ударе устанавливают в технической документации на ящики для конкретных видов продукции в соответствии с ГОСТ 26838. Показатели механической прочности определяют при разногласиях в оценке качества ящиков.

5.4.1 Для изготовления деревянных неразборных ящиков грузоподъемностью до 200 кг применяют:

- фанеру по ГОСТ 3916.1 и ГОСТ 3916.2;

- древесно-волокнистую плиту марок Т групп качества А и Б по ГОСТ 4598; пиломатериалы лиственных пород по ГОСТ 2695.

Допускается изготовлять ящики из древесины хвойных пород по ГОСТ 8486, ГОСТ 9685, ГОСТ 24454.

Материал для изготовления ящиков и сорт фанеры должны устанавливаться в технической документации на ящики для конкретных видов продукции.

5.4.2 Ящики, предназначенные для перевозки грузов морским путем, в районы Крайнего Севера и приравненные к ним местности, изготовляют из фанеры марок ФСФ и ФК по ГОСТ 3916.1, ГОСТ 3916.2. По согласованию с заказчиком допускается изготовлять ящики из фанеры других марок по ГОСТ 3916.1, ГОСТ 3916.2.

5.4.3 Гвозди должны соответствовать требованиям ГОСТ 4034 и ГОСТ 4028; стальная упаковочная лента для поясов и угольников - ГОСТ 3560 и ГОСТ 503; проволока для проволочных поясов должна быть светлая или темная, термически обработанная по ГОСТ 3282. Проволока для скоб должна быть светлая, термически не обработанная по ГОСТ 3282 и ГОСТ 17305.

Допускается изготовлять пояса и угольники из листовой стали по ГОСТ 19903 и ГОСТ 19904, при этом кромки ленты должны быть завальцованы.

5.5.1 Для изготовления деталей ящиков применяют лесоматериалы хвойных пород по ГОСТ 9463, лиственных пород по ГОСТ 9462, пиломатериалы хвойных пород по ГОСТ 8486 и ГОСТ 24454, мягких лиственных пород и березы по ГОСТ 2695, фанеру по ГОСТ 3916.1 и ГОСТ 3916.2.

Для изготовления ящиков типа II-1 допускается применять твердую древесно-волокнистую плиту толщиной 3,2; 4 мм по ГОСТ 4598.

Дно ящика типа I-1 изготовляют из фанеры толщиной не менее 4 мм.

Планки ящиков типов IV, VI изготовляют из древесины хвойных и мягких лиственных пород.

5.5.2 Для крепления металлической арматуры должны применяться шурупы по ГОСТ 1145, заклепки по ГОСТ 10299, ГОСТ 10303 с шайбами по ГОСТ 11371 или гвозди. На металлическую арматуру перед креплением ее к ящику наносят антикоррозийное защитное покрытие, кроме арматуры, изготовленной из оцинкованной стали.

Длина шурупа должна быть равна сумме толщин соединяемых деталей минус 2 - 4 мм, длина заклепки - сумме толщин соединяемых деталей плюс 2 - 4 мм на расклепывание, длина гвоздя - сумме толщин соединяемых деталей плюс 6 - 12 мм на загиб гвоздя.

5.5.3 Гвозди для сколотки щитов, ящиков и крепления металлической арматуры должны быть по ГОСТ 4034 с плоской головкой. Скобы для сколотки щитов должны быть из светлой, термически не обработанной низкоуглеродистой стальной проволоки по ГОСТ 3282.

5.5.4 Стальная упаковочная лента должна быть по ГОСТ 3560 толщиной от 0,3 до 1,2 мм, шириной от 15 до 20 мм.

5.5.5 Трехгранные металлические угольники в ящиках типа II-4 должны изготовляться из оцинкованной стали толщиной не менее 0,6 мм по ГОСТ 14918 или из стали по ГОСТ 19903 и ГОСТ 19904.

5.6.1 Влажность деревянных ящиков, лотков и деталей должна быть не более 22%, но не менее 12%. Влажность устанавливается в технической документации на ящики и лотки для конкретных видов продукции.

Примечание - Например, для рыбной продукции (мороженой, охлажденной, соленой и т.д., кроме лососевых пород) допускается изготовлять ящики с влажностью более 22%.

По согласованию с заказчиком, если это не влияет на сохранность и качество продукции, допускается изготовлять детали ящиков и лотков из древесины с влажностью более 22%, при этом должны быть установлены дополнительные крепления.

5.6.2 Детали ящиков из фанеры, древесно-волокнистой плиты и древесины должны быть оторцованы под прямым углом; не должны иметь бахромы, задиров и заусенцев, отщепов, покоробленности, загрязнения, а также запахов, влияющих на упакованную продукцию.

Допускается обзол на одной кромке деталей из пиломатериалов, не превышающий 1/3 толщины и ширины детали без ограничения длины.

При сборке щитов и ящиков кромка детали с обзолом не должна прилегать к фанере или древесно-волокнистой плите.

5.6.3 Параметр шероховатости деталей из пиломатериалов хвойных пород должен быть не более Rm_max 1250 мкм, из пиломатериалов лиственных пород - не более Rm_max 1000 мкм по ГОСТ 7016.

5.6.4 Углы щитов и собранных ящиков должны быть прямыми. В щитах отклонение сторон от параллельности не должно превышать 2 мм.

Сборка щитов ящиков должна производиться скобами или гвоздями. При сборке щитов расстояние между гвоздями и скобами на боковых стенках, дне и крышке - не более 150 мм, на торцовых стенках - не более 75 мм.

Каждая планка должна прибиваться не менее чем двумя гвоздями или скобами.

Расстояние крайних гвоздей и скоб не должно быть менее: от торца планки 25 мм, от кромки планки 8 мм.

Гвозди должны забиваться со стороны листового материала в один ряд или в два ряда в шахматном порядке, скобы - со стороны листового материала или планки в один ряд под любым углом к продольной оси планки.

Выступающие концы гвоздей должны быть загнуты и утоплены в древесину, концы скоб должны быть подогнуты и плотно прижаты к древесине.

Головки гвоздей не должны выступать или быть утоплены более, чем на высоту головки, проволочные скобы должны быть правильной формы, без петель, срезов и других дефектов.

Длина гвоздя и ножки скобы для сборки щитов должна равняться сумме толщины соединенных деталей с добавлением: 6 - 12 мм на загиб концов гвоздей и 4 - 6 мм на загиб концов скоб. Диаметр проволоки для скоб - 1,0 - 1,2 мм, диаметр гвоздей принимают в зависимости от их длины по ГОСТ 4034 и ГОСТ 4028.

В ящиках без крышек после упаковывания продукции у верхних кромок боковых или торцовых стенок ящика прибивают две доски толщиной, равной толщине досок дна, шириной 40 - 60 мм.

Крайние доски дна и крышки прибивают на расстоянии не более 12 мм от внутренних пластей досок боковых стенок.

Ящики, предназначенные для упаковывания сыров и яиц, изготовляют с продольными и поперечными перегородками, образующими гнезда. Продольные и поперечные перегородки должны быть плотно соединены между собой встречными прорезями. Прорези в местах сопряжения деталей должны быть глубиной, равной половине ширины перегородки, и шириной, равной их толщине.

Перегородки допускается изготовлять из фанеры по ГОСТ 3916.1 или ГОСТ 3916.2, твердой древесно-волокнистой плиты марки Т групп качества А и Б по ГОСТ 4598, гофрированного картона по технической документации или лущеного шпона по ГОСТ 99.

Размеры и количество перегородок устанавливают в технической документации на упаковываемую продукцию.

5.6.5 Ручки прибивают к торцовой стенке четырьмя гвоздями - по два с каждого конца.

Длина гвоздя должна быть равна сумме толщин ручки, планки и листового материала с добавлением 6 - 12 мм на загиб концов гвоздей.

Сборка ящиков должна производиться гвоздями или скобами.

5.6.6 Размеры гвоздей и проволочных скоб в ящиках в зависимости от толщины и ширины планок должны соответствовать указанным в таблице 10.

Гвозди не должны выходить наружу или внутрь ящика, головки гвоздей не должны выступать.

Расстояние между гвоздями и скобами не должно превышать 110 мм, при этом на каждой планке должно быть не менее трех гвоздей или скоб.

5.6.7 При сборке ящиков, в которых детали из древесно-волокнистой плиты или фанеры заменены досками, размеры и количество гвоздей для прибивания досок должны соответствовать ГОСТ 2991.

Боковые стенки ящиков типа I шириной до 100 мм должны прибиваться двумя гвоздями, шириной более 100 мм - тремя гвоздями с каждой стороны.

Для сборки ящика типа I должны применяться гвозди П 1,8 x 32 или П 2,0 x 40 мм.

Полозья должны прибиваться на расстоянии не менее 100 мм от торцов ящиков и не менее 500 мм между наружными кромками полозьев с учетом центра тяжести четырьмя - шестью гвоздями П 3,0 x 80 мм по два-три гвоздя с каждого конца планки, а к деревянному дну - гвоздями с шагом 100 - 150 мм.

Концы полозьев не должны выступать за габариты ящика.

5.6.8 Для увеличения прочности ящиков всех типов в зависимости от массы упаковываемой продукции должны применяться дополнительные крепления в виде: отрезков или поясов из стальной упаковочной ленты по ГОСТ 3560, ГОСТ 503, или полимерной ленты по технической документации, или поясов из проволоки по ГОСТ 3282, ГОСТ 17305, устанавливаемых на торцах ящиков и промежуточных планках, или стальных упаковочных уголков по технической документации.

При ручной обивке ящиков лентой или проволокой допускается толщину ленты 0,5 мм снижать до 0,4 мм, диаметр проволоки 1,8 - 2,0 мм - до 1,6 мм.

5.6.9 По показателям качества древесина деталей ящиков должна соответствовать нормам, указанным в таблице 11.

5.7.1 Влажность древесины досок и планок ящиков типа I должна быть не более 18%.

5.7.2 Параметр шероховатости поверхности открытых пластей и кромок досок и планок ящиков типов I, II-1, III, V-2 должен быть не более Rm_max 320 мкм, ящиков остальных типов - не более Rm_max 500 мкм по ГОСТ 7016.

Допускается по согласованию с заказчиком устанавливать параметр шероховатости наружной поверхности деталей деревянных ящиков, кроме ящика типа I, не более Rm_max 1250 мкм по ГОСТ 7016, если ящик не подлежит окраске.

Планки ящиков не должны иметь бахромы, задиров и покоробленности.

5.7.3 Детали ящиков должны быть опилены под прямым углом и иметь параллельные стороны. Допускаемые отклонения от параллельности сторон: по ширине - 2 мм, по толщине - 1 мм.

На кромках планок, не прилегающих к сопрягающим деталям, допускается тупой обзол размером не более 1/4 толщины и ширины планок.

5.7.4 В решетчатых ящиках на досках и планках допускается обзол при условии, что пропиленная часть каждой кромки составляет не менее 1/3 толщины детали, а пропиленная часть пласти - не менее 2/3 ширины детали.

Не допускается обзол на крайних досках щитов.

Сторона доски, имеющая обзол, должна быть обращена наружу.

5.7.5 Стороны собранных ящиков должны быть параллельными. Отклонение от параллельности сторон не должно превышать 2 мм.

В ящиках типа III направление наружных слоев фанерных деталей крышек должно быть по длине ящика.

В торцовых стенках ящиков типов I-1, I-3, II-1 должны быть выемки для захвата ящика руками.

Допускается на торцовых стенках ящиков с массой груза более 20 кг устанавливать ручки по ГОСТ 2991 и ГОСТ 16561, кроме ящика типа III-1.

5.7.6 Качество древесины досок и планок должно соответствовать требованиям, указанным в таблице 12.

5.8.1 Щиты, детали ящиков или лотков упаковывают по ГОСТ 21100 в ящичные поддоны по ГОСТ 9570 и контейнеры. В каждый контейнер или на поддон укладывают щиты и детали одного размера.

Количество щитов или деталей торцовых, боковых стенок, дна и крышки, крепежных планок должно быть кратно количеству ящиков.

5.8.2 Допускается упаковывать комплекты деталей ящиков или лотков в пачки (кроме случаев транспортирования в районы Крайнего Севера и приравненные к ним местности), при этом масса пачки не должна превышать 30 кг.

Каждую пачку перевязывают в двух местах поперек проволокой по ГОСТ 3282 или другими обвязочными материалами, обеспечивающими прочность упаковки.

На каждой пачке на верхней стороне должны быть нанесены условные обозначения: Т - торцовая стенка; Б - боковая стенка; ДК - дно и крышка; П - планка.

Допускается щиты ящиков, доски и планки в пачки не увязывать, при этом в каждый пакет, контейнер или на поддон укладывают только щиты, доски или планки торцовых стенок, боковых стенок, дна и крышки при условии соблюдения полной комплектности.

5.9.1 Транспортная маркировка - по ГОСТ 14192.

5.9.2 Для многооборотных ящиков рекомендуется нанесение надписи "Многооборотный" способом, обеспечивающим четкость и стойкость надписи к истиранию.

6.1 Приемку ящиков, лотков или комплектов деревянных деталей ящиков проводят партиями. Партией считают количество ящиков, лотков или комплектов деталей одного размера и типа, оформленное одним документом о качестве.

6.2 Для контроля качества ящиков, лотков или комплектов деталей отбирают выборку в количестве 5% от партии (но не менее 50 шт.). При контроле партии ящиков, лотков или комплектов деталей объемом менее 50 шт. проводят сплошной контроль.

Если в выборке окажется не более 2% ящиков или лотков, не соответствующих требованиям настоящего стандарта, партию считают соответствующей требованиям настоящего стандарта.

Если в выборке более 2% ящиков или лотков не соответствуют требованиям настоящего стандарта, проводят повторный контроль на удвоенном количестве ящиков или лотков, взятых от той же партии.

Результаты повторного контроля распространяются на всю партию.

По результатам контроля удвоенной выборки партию считают не соответствующей требованиям настоящего стандарта, если более 2% ящиков или лотков не соответствуют требованиям настоящего стандарта.

Если в выборке более 1% комплектов деталей не соответствуют требованиям настоящего стандарта, отбирают удвоенную выборку от той же партии.

По результатам контроля удвоенной выборки партию считают не соответствующей требованиям настоящего стандарта, если более 1% комплектов деталей не соответствуют требованиям настоящего стандарта.

7.1 Контроль качества ящиков, лотков или комплектов деталей проводят визуально и измерительными инструментами.

7.2 Визуально устанавливают соответствие типов ящиков настоящему стандарту, правильность сборки ящиков и установки дополнительных креплений, отсутствие перекосов и выступающих гвоздей или скоб, качество древесины планок и досок (соответствие нормам ограничения пороков).

7.3 Внутренние размеры ящиков и лотков, длину, ширину и толщину деталей контролируют измерительными инструментами с погрешностью измерения не более 1,0 мм - для внутренних и наружных размеров ящиков и лотков, а также длины и ширины деталей; 0,5 мм - толщины деталей из досок; 0,1 мм - по толщине фанеры.

7.4 Пороки древесины, указанные в таблицах 11 и 12, измеряют в соответствии с требованиями ГОСТ 2140. Сучки измеряют: сросшиеся, частично сросшиеся и несросшиеся - по расстоянию между касательными к контуру сучка, проведенными параллельно продольной оси доски или планки; сшивные - по расстоянию между ребром и касательной к контуру поперечного сечения сучка, проведенной параллельно ребру доски или планки.

7.5 Влажность древесины деталей ящиков, лотков или комплектов деталей определяют по ГОСТ 16588, фанеры - по ГОСТ 9621.

7.6 Шероховатость поверхности определяют по ГОСТ 15612.

7.7 Для контроля механической прочности ящиков и лотков испытания проводят по ГОСТ 18211, ГОСТ 18425, ГОСТ 25014, ГОСТ ISO 2244, ГОСТ 21136.

8.1 Ящики, лотки или комплекты деталей транспортируют всеми видами крытого транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

8.2 Ящики, лотки или комплекты деталей должны храниться в закрытом складе или под навесом. Допускается хранить ящики, лотки или комплекты деталей на открытых площадках в штабелях на прокладках с укрытием водонепроницаемым материалом (брезентом, полиэтиленовой пленкой и др.).

При укладке на землю высота прокладок должна быть не менее 100 мм. Высота штабеля не должна превышать 8 м.

Использование и последующая утилизация ящиков и лотков должны осуществляться в соответствии с законодательством об охране окружающей среды государства, принявшего настоящий стандарт.

10.1 Изготовитель гарантирует соответствие ящиков, лотков и комплектов деталей требованиям настоящего стандарта при соблюдении условий транспортирования, эксплуатации и хранения.

10.2 Гарантийный срок эксплуатации ящиков - не менее одного года со дня ввода ящиков в эксплуатацию.

Примечание - Порядок сборки лотков приведен в приложении В.

Б.1 Щиты ящиков всех типов сколачивают гвоздями или сшивают скобами. Щиты ящиков типа V-2 сколачивают только гвоздями.

В фанерных ящиках гвозди и скобы забивают со стороны фанеры. Гвозди размещают в шахматном порядке в два параллельных ряда, а скобы в один ряд. Спинку скобы размещают вдоль волокон или под углом 45° к волокнам древесины пришиваемой детали.

Гвозди и скобы располагают на расстоянии от торцов планок не менее 15 мм, от кромок - не менее 8 мм.

Б.2 При сборке щитов длину гвоздей и длину ножки скобы определяют суммой толщин скрепляемых деталей с добавлением 6 - 12 мм на загиб гвоздя, 5 - 7 мм на подгиб концов скобы; выступающие концы гвоздей должны быть загнуты и утоплены в древесину планок, выступающие концы скоб должны быть подогнуты и плотно прижаты к древесине.

Б.3 Количество гвоздей при прибивании планок к доскам торцовых стенок и досок боковых стенок, дна и крышки к торцовым стенкам ящика определяют шириной доски: при ширине до 100 мм - двумя гвоздями, свыше 100 мм - тремя гвоздями.

Прибивание планок, расположенных параллельно доскам, проводят гвоздями из расчета один гвоздь на каждые 75 - 90 мм длины планки.

Б.4 Рекомендуемое количество скоб, применяемых вместо гвоздей, для сборки щитов указано в таблице Б.1.

Б.5 В ящиках типа I-2 (см. таблицу 3) в нижних кромках досок торцовых стенок выбирают пазы шириной 40 мм и глубиной, равной толщине досок дна. На концах досок дна должны быть зарезаны односторонние шипы шириной 40 мм, входящие в пазы досок торцовых стенок. Дно ящиков прибивают из расчета: один гвоздь на каждый конец доски и укрепляют двумя поперечными планками-полозками; на концах планок-полозков срезают скосы длиной 40 - 50 мм и высотой 15 - 20 мм.

На дне, по углам под планками-полозками прибивают два угольника из фанеры толщиной 4 мм размером не менее 150 x 150 мм.

Б.6 Корпус ящиков типов I-1 и I-2 (см. таблицу 3) собирают на открытый сквозной шип по ГОСТ 9330.

Б.7 В ящиках типа IV крышку собирают на двух планках, расположенных заподлицо с торцами досок (см. таблицу 3, типы ящиков IV-1, IV-2) или на расстоянии 1/6 длины ящика.

Б.8 Рекомендуемые длина и диаметр гвоздей для сборки неразборных ящиков в зависимости от толщины прибиваемых досок боковых стенок, дна и крышки указаны в таблице Б.2.

Б.9 Рекомендуемое расстояние между гвоздями или скобами при сколотке щитов фанерных ящиков: в ящиках типов II и III на торцовых стенках, крышках - не более 75 мм, на боковых стенках и дне - не более 100 мм; в ящиках типа V-2 на торцовых и боковых стенках - 60 - 70 мм, на крышке и дне - 80 - 90 мм.

Б.10 В ящиках типа III продольные и одну поперечную планки щита крышки прикрепляют к фанерной детали со смещением на толщину щита, вторая поперечная планка крышки смещена от кромки фанерной детали на величину, равную разности ширины крепежной планки и толщины щита минус 2 мм (см. таблицу 3, типы ящиков III-1, III-2).

При сколотке щита крышки планки, свисающие с фанерной детали, прибивают гвоздями в один ряд.

Б.11 В ящиках типа I углы верхнего периметра, а в ящиках типа I-1 и рамку планок на дне укрепляют четырьмя угольниками по технической документации, прикрепленными шурупами или гвоздями.

Б.12 Ящики типов I-3, II-1, II-2, II-3, III-2 и IV по торцам обивают стальной упаковочной лентой по ГОСТ 3560, толщиной 0,3 - 0,5 мм, шириной 15 - 20 мм. Лента должна быть плотно натянута.

Б.13 В ящиках типа II-3 у верхних кромок торцовых стенок прибивают две поперечные планки, каждую пятью гвоздями 2,0 x 45 - 50 мм - по два гвоздя в трехгранную планку через металлическую ленту и один - посередине.

Крайние доски дна крепят дополнительно к трехгранным планкам двумя гвоздями - по одному в каждый конец доски. На дне крепят две поперечные планки, расположенные от торцов досок дна на расстоянии не менее 60 мм.

Б.14 В ящиках типа II-4 все углы обивают трехгранными металлическими угольниками (см. рисунки Б.1 - Б.3). Каждый угольник прибивают к доскам ящика шестью гвоздями.

--------------------------------

<*> Размеры справочные.

Б.15 В ящиках типа III планки крышек соединяют между собой полоской из стальной упаковочной ленты по ГОСТ 3560 толщиной 0,9 - 1,2 мм, шириной 15 - 20 мм, длиной 50 мм.

Б.16 В ящиках типа III-1 боковые стенки к торцовым и дна к корпусу крепят с помощью перфорированной ленты, изготовленной из листовой оцинкованной стали толщиной 0,5 мм, шириной 48 мм по ГОСТ 14918. Расстояние между центрами отверстий перфорированной ленты должно быть 20 мм, высота шипа перфорации - 4,6 - 4,8 мм.

В ящиках типа III-1 длину перфорированной ленты устанавливают в зависимости от наружных размеров ящиков, причем ленту для вертикальных ребер корпуса увеличивают на 40 мм для запрессовывания ее со стороны дна.

Шипы перфорированной ленты запрессовывают на всю толщину фанеры так, чтобы их концы выходили и были загнуты (сплющены) на обратной (внутренней) стороне фанерного щита. С наружной стороны перфорированная лента должна плотно прилегать к фанере. Перфорированную ленту запрессовывают по вертикальным и горизонтальным ребрам ящика с одинаковым распределением ширины ленты на каждую стенку ящика.

Б.17 Верхние углы собранного ящика типа III-1 обивают трехгранными фасонными металлическими угольниками из стали марок Ст2, Ст3 по ГОСТ 380 (см. рисунок Б.4).

--------------------------------

<*> Размеры справочные.

Б.18 Для прибивания боковых стенок к торцовым, дна к корпусу в ящиках типов II-1, III-2 и прибивания крепежных планок в ящиках типа III применяют гвозди размерами 2,0 x 45 мм при толщине планок 16 мм и 2,2 x 50; 2,5 x 50 мм - при толщине планок 19 мм.

Каждую крепежную планку прибивают к горизонтальным планкам торцовых и боковых стенок.

Расстояние между гвоздями должно быть не более 100 мм.

Б.19 В ящиках типа V крепежную планку прибивают к щиту торцовой стенки пластью (широкой стороной).

Крепежную планку торцовой стенки и одну сторону фанерного щита крышки, прилегающую к крепежной планке в местах крепления металлических уголков, обивают стальной упаковочной лентой толщиной 0,3 - 0,5 мм, шириной 20 - 30 мм по ГОСТ 3560.

Б.20 В ящиках типа III в планках крышки и торцовой стенки для крепления крышки скобой сверлят по два отверстия диаметром 6 - 7 мм (см. таблицу 3, типы ящиков III-1, III-2). В ящиках типа IV крышку крепят двумя шарнирными петлями (см. рисунок Б.5).

Б.21 В ящиках типа VI дно и крышку скрепляют двумя планками, прибитыми кромками, заподлицо с досками щитов. Торцы планок располагают от кромок щита на расстоянии, равном толщине боковой стенки.

Боковые стенки собирают на двух планках, прибитых пластью и расположенных от торца щита на расстоянии, равном толщине торцовой стенки и планки.

Торцовую стенку собирают на четырех планках в рамку, при этом горизонтальные планки располагают от торцов щита на расстоянии, равном ширине планки крышки.

Б.22 В ящиках типа VI щиты боковых стенок, дна и крышки собирают на двух металлических поясах (см. рисунок Б.6) из стальной низкоуглеродистой обрезной ленты по ГОСТ 503 толщиной 1,0 - 1,2 мм, шириной 24 мм, прикрепляемых с наружной стороны ящика. Пояса располагают на расстоянии 1/6 длины ящика от торцов и прибивают к каждой доске гвоздями.

Концы поясов стягивают контрольной металлической лентой толщиной 0,3 - 0,5 мм, шириной 15 - 20 мм по ГОСТ 3560, скрепляемой "в замок" стяжной машинкой.

Б.23 В ящиках типа VI торцовую стенку соединяют с боковой стенкой с одной стороны неразъемной петлей ПНС-40, с другой - разъемной петлей ПН1-70 по ГОСТ 5088, причем створку разъемной петли со стержнем крепят к планке боковой стенки, а створку петли без стержня - к внутренней стороне торцовой стенки.

Однотипные петли крепят на диагонально противоположных стенках.

Б.24 Для закрытия крышки применяют замки:

- для ящика типа III - П-образная скоба из проволоки по ГОСТ 3282 (см. рисунок Б.7). Длина скобы L должна быть равна толщине планки крышки плюс ширина планки торцовой стенки и плюс 11 - 12 мм;

- для ящика типа IV - металлические ушки из проволоки диаметром 1,0 - 1,2 мм по ГОСТ 3282 или ленты толщиной 0,5 - 0,8 мм;

- для ящика типа V - два болта М8 x 55 - 56,05 по ГОСТ 7798 (допускается применение болтов другой длины в зависимости от толщины скрепляемых деталей), приваренных к металлическим равнополочным уголкам по ГОСТ 8509 из стали Ст3 по ГОСТ 535; для планок сечением до 22 x 22 мм включительно - уголок размером 20 x 20 x 3, длиной 20 мм, для планок сечением 25 x 25 мм и выше - уголок размером 25 x 25 x 3, длиной 25 мм (см. таблицу 3, тип ящика V-1); для типа V-2 уголок должен быть размером 25 x 25 x 3, длиной 40 мм (см. таблицу 3, тип ящика V-2).

Примечание - Длина развертки 2 (L - 9,4) + 50.

Б.25 Схемы сборки ящиков типов V и VI - по рисункам Б.8 - Б.10.

В.1 Лотки по торцам рекомендуется обить стальной упаковочной лентой толщиной 0,25 - 0,5 мм, шириной 15 - 20 мм с заходом на верхние кромки торцовых стенок или крепежные планки не менее чем на 60 мм.

Боковую стенку к торцовой прибивают одним гвоздем П 2,2 x 50 через стальную упаковочную ленту. Концы ленты длиной 60 мм каждый заходят: один под угольник, другой под поддонную планку.

Допускается боковые стенки с торцовыми собирать на прямой открытый шип УЯ-1 по ГОСТ 9330. Допускается указанное шиповое соединение стенок с торцовыми в лотках без ленты.

Торцовые стенки с боковыми во всех лотках по верхним кромкам рекомендуется дополнительно соединять металлическими угольниками по технической документации. Угольники должны прикрепляться гвоздями П 1,6 x 25 или П 1,8 x 32 или шурупами 1 - 3 x 25.

В.2 Доски дна лотков рекомендуется прибивать гвоздями П 2,0 x 40 к торцовым стенкам. Каждая доска должна прибиваться двумя гвоздями с каждой стороны. Каждая крайняя доска дна должна дополнительно прибиваться двумя гвоздями таких же размеров к доскам боковых стенок.

После прибивки досок дна должны прибиваться две поддонные планки каждая четырьмя гвоздями П 2,5 x 60. Допускается поддонные планки прибивать одновременно с досками дна. Каждую доску дна рекомендуется прибивать двумя гвоздями П 2,5 x 60. В этом случае поддонные планки не должны быть из древесины березы. Допускается взамен поддонных планок одновременно с досками дна прибивать стальную упаковочную ленту сечением 0,25 - 0,4 x 15 мм. Концы ленты длиной 60 мм должны заходить под угольники.
