ГОСТ 1145-80 (СТ СЭВ 2327-80). Шурупы с потайной головкой. Конструкция и размеры.

Информационные данные

Приложение 1. Масса стальных шурупов

Приложение 2. Допуски для шурупов с потайной головкой по системе ЕСДП СЭВ и ОСТ

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 июня 1980 г. N 3274

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Countersunk head wood screws.

Construction and dimensions

ГОСТ 1145-80

(СТ СЭВ 2327-80)

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1981 г.,

Изменения N 2, утв. в марте 1991 г.)

Группа Г32

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1980 N 3274.

3. Стандарт полностью соответствует СТ СЭВ 2327-80.

4. Взамен ГОСТ 1145-70.

5. Ссылочные нормативно-технические документы

─────────────────────────────────────────┬────────────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

─────────────────────────────────────────┼────────────────────────

ГОСТ 1147-80 │ 4

ГОСТ 10753-86 │ 3

ГОСТ 24669-81 │ 3

СТ СЭВ 2327-80 │ 1

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 N 406 снято ограничение срока действия.

7. Переиздание (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91).

1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует СТ СЭВ 2327.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 1, 2).

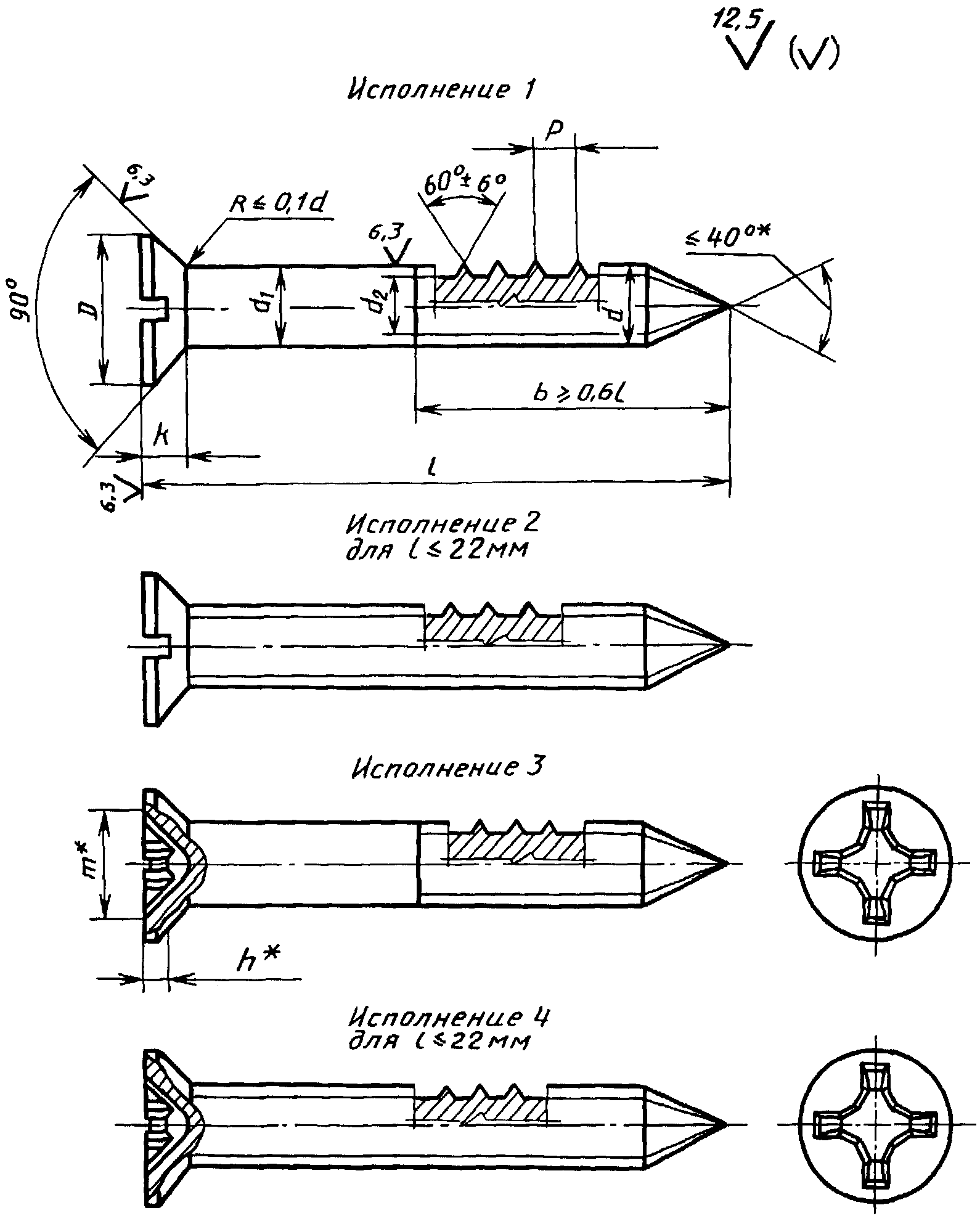

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

--------------------------------

<*> Размеры для справок.

Таблица 1

мм

───────────────────┬────┬───┬────┬────┬────┬────┬───┬────┬────┬────

Диаметр резьбы d │1,6 │2 │2,5 │3 │3,5 │4 │5 │ 6 │ 8 │10

(пред. откл. h │ │ │ │ │ │ │ │ │ │

14) │ │ │ │ │ │ │ │ │ │

───────────────────┼────┼───┼────┼────┼────┼────┼───┼────┼────┼────

Внутренний диаметр │1,1 │1,4│1,7 │2,1 │2,4 │2,8 │3,5│ 4,2│ 5,6│ 7,0

резьбы d , не более│ │ │ │ │ │ │ │ │ │

2 │ │ │ │ │ │ │ │ │ │

Шаг резьбы Р (пред.│0,8 │1,0│1,25│1,25│1,5 │1,75│2 │ 2,5│ 3,5│ 4,5

откл. +/- 0,2 Р) │ │ │ │ │ │ │ │ │ │

Диаметр головки D │3,0 │3,8│4,7 │5,6 │6,5 │7,4 │9,2│11,0│14,5│18,0

Высота головки К, │0,96│1,2│1,5 │1,65│1,93│2,2 │2,5│ 3 │ 4 │ 5

не более │ │ │ │ │ │ │ │ │ │

───────────────────┼────┼───┼────┴────┼────┴────┴───┼────┴────┼────

Номер крестообраз- │ - │0 │ 1 │ 2 │ 3 │ 4

ного шлица │ │ │ │ │ │

───────────────────┼────┼───┼────┬────┼────┬────┬───┼────┬────┼────

Диаметр крестооб- │ - │2 │2,7 │2,8 │4,0 │4,3 │4,6│ 6,5│ 7,5│ 9,7

разного шлица m │ │ │ │ │ │ │ │ │ │

Глубина крестооб- │ - │1,1│1,4 │1,5 │1,7 │2,0 │2,3│ 2,7│ 3,7│ 4,6

разного шлица h, │ │ │ │ │ │ │ │ │ │

не более │ │ │ │ │ │ │ │ │ │

─────────┬─────────┼────┼───┼────┼────┼────┼────┼───┼────┼────┼────

Глубина │не более │ - │1,2│1,55│1,7 │2,0 │2,3 │2,6│ 3,3│ 4,3│ 5,4

вхождения│ │ │ │ │ │ │ │ │ │ │

калибра в├─────────┼────┼───┼────┼────┼────┼────┼───┼────┼────┼────

кресто- │не менее │ - │0,9│1,25│1,4 │1,5 │1,8 │2,1│ 2,8│ 3,8│ 4,9

образный │ │ │ │ │ │ │ │ │ │ │

шлиц │ │ │ │ │ │ │ │ │ │ │

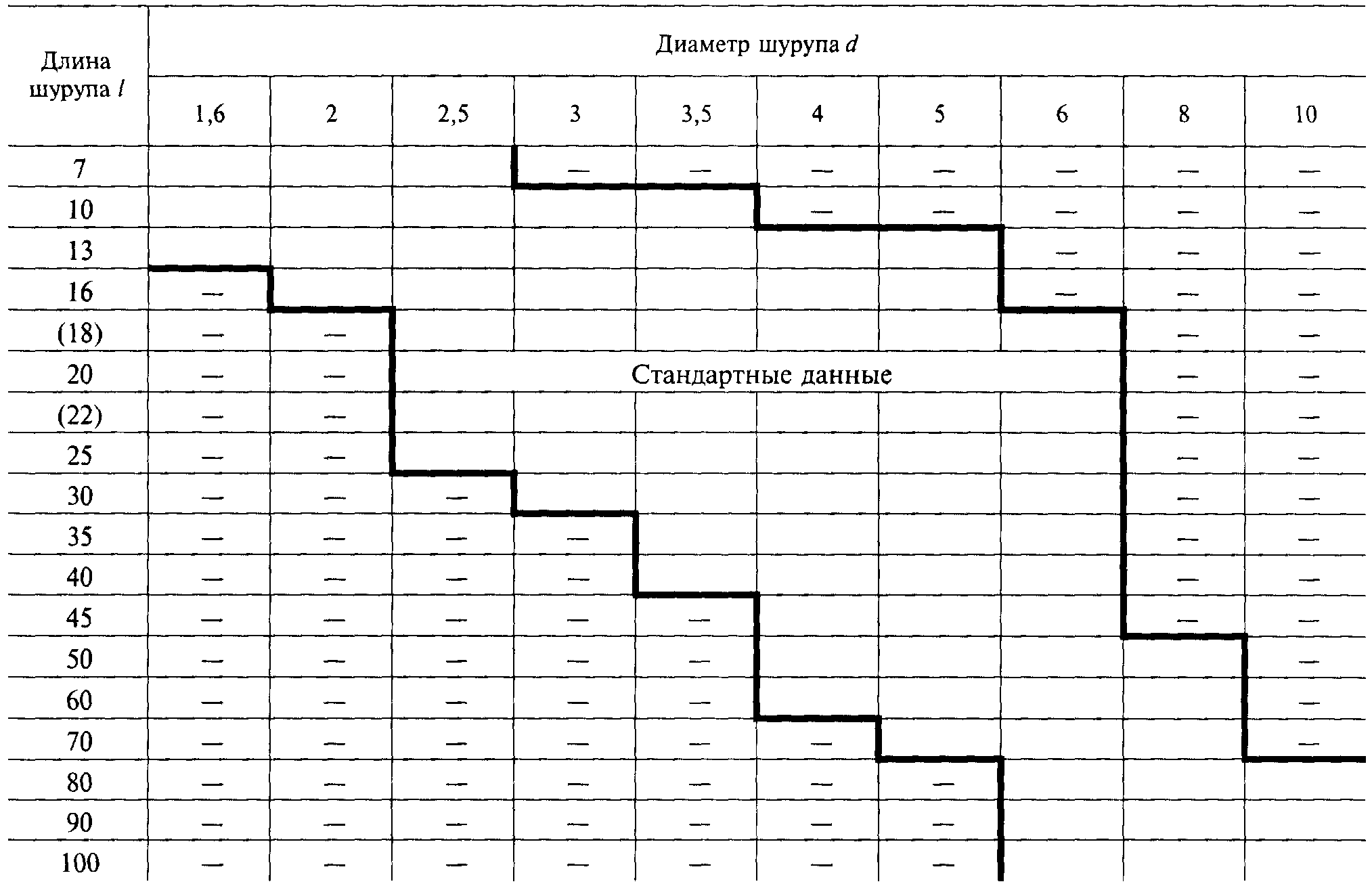

Таблица 2

мм

Примечание. Длины шурупов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм; длиной l = 20 мм из низкоуглеродистой стали без покрытия:

Шуруп 1-3 х 20 ГОСТ 1145-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным

Шуруп 1-3 х 20.016 ГОСТ 1145-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2-3 х 20.2 ГОСТ 1145-80

(Измененная редакция, Изм. N 2).

3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.

(Измененная редакция, Изм. N 2).

3а. Диаметр гладкой части стержня

должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

(Введен дополнительно, Изм. N 2).

4. Технические требования - по ГОСТ 1147.

5. Теоретическая масса шурупов указана в Приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.

Приложение 1

Справочное

МАССА СТАЛЬНЫХ ШУРУПОВ

──────┬─────────────────────────────────────────────────────────────────

Длина │ Теоретическая масса 1000 шт. стальных шурупов, кг, ~=,

шурупа│ при номинальном диаметре резьбы d, мм

l, мм ├──────┬─────┬──────┬─────┬──────┬──────┬─────┬──────┬─────┬──────

│ 1,6 │ 2 │ 2,5 │ 3 │ 3,5 │ 4 │ 5 │ 6 │ 8 │ 10

──────┼──────┼─────┼──────┼─────┼──────┼──────┼─────┼──────┼─────┼──────

7 │ 0,09 │0,14 │ 0,21 │ - │ - │ - │ - │ - │ - │ -

10 │ 0,12 │0,20 │ 0,30 │0,42 │ 0,57 │ - │ - │ - │ - │ -

13 │ 0,16 │0,25 │ 0,39 │0,56 │ 0,75 │ 0,97 │1,45 │ - │ - │ -

16 │ - │0,31 │ 0,48 │0,69 │ 0,93 │ 1,20 │1,81 │ - │ - │ -

18 │ - │ - │ 0,54 │0,77 │ 1,04 │ 1,35 │2,06 │ 2,89 │ - │ -

20 │ - │ - │ 0,60 │0,86 │ 1,16 │ 1,51 │2,30 │ 3,24 │ - │ -

22 │ - │ - │ 0,66 │0,95 │ 1,28 │ 1,66 │2,54 │ 3,58 │ - │ -

25 │ - │ - │ 0,75 │1,08 │ 1,46 │ 1,89 │2,90 │ 4,10 │ - │ -

30 │ - │ - │ - │1,30 │ 1,75 │ 2,28 │3,51 │ 4,97 │ - │ -

35 │ - │ - │ - │ - │ 2,05 │ 2,66 │4,11 │ 5,84 │ - │ -

40 │ - │ - │ - │ - │ 2,34 │ 3,05 │4,72 │ 6,70 │ - │ -

45 │ - │ - │ - │ - │ - │ 3,43 │5,30 │ 7,57 │ - │ -

50 │ - │ - │ - │ - │ - │ 3,82 │5,93 │ 8,43 │14,75│ -

60 │ - │ - │ - │ - │ - │ 4,59 │7,14 │10,16 │17,80│ -

70 │ - │ - │ - │ - │ - │ - │8,35 │11,90 │20,85│ -

80 │ - │ - │ - │ - │ - │ - │ - │13,63 │23,90│36,97

90 │ - │ - │ - │ - │ - │ - │ - │15,36 │26,96│41,72

100 │ - │ - │ - │ - │ - │ - │ - │17,09 │30,01│46,47

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2

Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОТАЙНОЙ ГОЛОВКОЙ

ПО СИСТЕМЕ ЕСДП СЭВ И ОСТ

──────────────────────────────────────────────────────────────────

Поля допусков

────────────────────────────────┬─────────────────────────────────

по ЕСДП СЭВ │ по системе ОСТ

────────────────────────────────┼─────────────────────────────────

h14 │ В

│ 7

j 17 │ СМ

s │ 10
