Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 15 апреля 2026 г. N 18-пнст

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

ПАСПОРТ ОБЪЕКТА ДОРОЖНОГО ХОЗЯЙСТВА НАСЕЛЕННОГО ПУНКТА

ОБЩИЕ ТРЕБОВАНИЯ

Automobile roads of general use. Passport of the road

infrastructure facility in the locality.

General requirements

ПНСТ 1061-2026

ОКС 93.080

Срок действия

с 1 июня 2026 года

до 1 июня 2029 года

Предисловие

1 РАЗРАБОТАН Федеральным автономным учреждением "Российский дорожный научно-исследовательский институт" (ФАУ "РОСДОРНИИ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2026 г. N 18-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: tk418@bk.ru и в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе "Национальные стандарты" и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает минимально необходимые требования к паспортизации и техническому учету объектов дорожного хозяйства населенных пунктов, включая автомобильные дороги и улицы.

Объектами технического регулирования настоящего стандарта являются вновь построенные, реконструированные, капитально отремонтированные и эксплуатируемые объекты дорожного хозяйства населенных пунктов, включая автомобильные дороги и улицы.

Требования настоящего стандарта не распространяются на дороги, не относящиеся к автомобильным дорогам общего пользования, такие как автомобильные дороги промышленных, строительных и иных производственных предприятий, дороги, предназначенные для временного использования, дороги, расположенные в специальных зонах отчуждения и сооружаемые для нужд обороны или исключительно в спортивных целях.

Кроме того, технические требования настоящего стандарта не распространяются на искусственные сооружения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.4.281 Система стандартов безопасности труда. Одежда специальная повышенной видимости. Технические требования

ГОСТ 21.204 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.207 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог

ГОСТ 32965 Дороги автомобильные общего пользования. Методы учета интенсивности движения транспортного потока

ГОСТ 33063 Дороги автомобильные общего пользования. Классификация типов местности и грунтов

ГОСТ 33388 Дороги автомобильные общего пользования. Требования к проведению диагностики и паспортизации

ГОСТ Р 52572 Географические информационные системы. Координатная основа. Общие требования

ГОСТ Р 57773 (ИСО 19157:2013) Пространственные данные. Качество данных

ГОСТ Р 58350 Дороги автомобильные общего пользования. Технические средства организации дорожного движения в местах производства работ. Технические требования. Правила применения

ГОСТ Р 58653 Дороги автомобильные общего пользования. Пересечения и примыкания. Технические требования

ГОСТ Р 70316 (ИСО 19112:2019) Пространственные данные. Пространственная привязка по географическим идентификаторам

ГОСТ Р 70690 Дороги автомобильные общего пользования. Лазерное сканирование. Требования к данным лазерного сканирования на различных этапах жизненного цикла автомобильной дороги

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

боковой проезд: Элемент поперечного профиля магистральных улиц общегородского или районного значения, устраиваемый параллельно основной проезжей части.

[СП 396.1325800.2018, пункт 3.1.1]

3.2

географический идентификатор: Пространственная привязка в виде текстового обозначения или кода, определяющего местоположение.

[ГОСТ Р 70316-2022, пункт 3.1.2]

3.3

диагностика автомобильной дороги: Обследование, сбор и анализ информации о параметрах и состоянии конструктивных элементов автомобильной дороги и дорожных сооружений, характеристиках транспортных потоков, а при необходимости и иной информации для определения потребности в ремонтных мероприятиях, а также оценки и прогноза состояния автомобильной дороги в процессе ее дальнейшей эксплуатации.

[ГОСТ 33388-2015, пункт 3.1]

3.4 линейная привязка: Спецификация местоположения относительно линейного элемента как измерение вдоль и, по желанию, со смещением от этого элемента.

Примечание - См. [1], 3.10.

3.5 линейный график: Графическое изображение дороги, включающее свод данных об основных параметрах улицы, дороги или другого объекта, относящегося к объектам дорожного хозяйства, обустройстве и объектах инфраструктурного комплекса в границах красных линий (полосы отвода).

3.6 линейный элемент: Одномерный объект, служащий осью, вдоль которой производятся измерения.

Примечание - См. [1], 3.9.

3.7 объект дорожного хозяйства; ОДХ: Автомобильная дорога, улица или иное дорожное сооружение, предназначенное для безопасного движения транспортных средств, пешеходов и средств индивидуальной мобильности в населенном пункте, в т.ч.: проезды, разворотные площадки, велодорожки, пешеходные дорожки и зоны, стоянки (парковки) транспортных средств, подобные сооружения.

3.8 опорные точки (референт): Начальная и конечная точки опорного участка автомобильной дороги, расположенные на пересечении автомобильной дороги с другой автомобильной дорогой или с границей административно-территориального образования. Определенное местоположение вдоль линейного элемента, от которого производятся относительные измерения.

Примечания

1 Для ОДХ населенного пункта начальная и конечная точки опорного участка дороги, улицы или другого объекта, относящегося к ОДХ, могут располагаться на пересечении улиц, объектов дорожно-мостового строительства, на въезде и (или) выезде других объектов, входящих в перечень ОДХ.

2 См. [1], 3.22.

3.9 опорный участок (дорожный участок): Участок автомобильной дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства, расположенный между двумя опорными точками.

3.10

пространственная привязка: Описание позиции в реальном мире.

[ГОСТ Р 70316-2022, пункт 3.1.4]

3.11 сегмент: Участок автомобильной дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства, являющийся ее/его частью и имеющий на всем протяжении самостоятельный километраж (пикетаж), например: основной ход автомобильной дороги, съезды транспортных развязок, проезжие части при раздельном трассировании, боковой проезд и т.д.

3.12 система линейной привязки: Набор методов линейной привязки, а также принципы, документация и процессы для их реализации.

Примечание - См. [1], 3.12.

3.13

стоянка автомобилей: Открытая площадка, предназначенная для хранения и (или) паркования автомобилей.

[СП 42.13330.2016, пункт 3.32]

3.14

съезд: Конструктивный элемент улицы или дороги населенного пункта, обеспечивающий возможность поворота автомобиля с одной улицы или дороги на другую улицу или дорогу.

[СП 396.1325800.2018, пункт 3.1.13]

3.15 территории общего пользования: Территории, которыми беспрепятственно пользуется неограниченный круг лиц (в том числе площади, улицы, проезды, набережные, береговые полосы водных объектов общего пользования, скверы, бульвары).

Примечание - См. [2], ст. 1, 12.

3.16 технический паспорт улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства: Технический документ, содержащий данные о технических и эксплуатационных характеристиках улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства, полученные в результате проведения технического учета.

3.17 технический учет: Систематический сбор данных о технических и эксплуатационных характеристиках улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства, для составления и ведения технического паспорта.

3.18

транспортное пересечение на улично-дорожной сети в разных уровнях (транспортная развязка): Транспортное сооружение на пересечении улиц/дорог, обеспечивающее разделение в пространстве пересекающихся транспортных потоков по всем направлениям или по отдельным направлениям движения транспорта.

[СП 396.1325800.2018, пункт 3.1.14]

3.19 транспортно-пешеходная сеть: Единый комплекс, состоящий из дорог, дорожек, тротуаров, площадок и парковок, который для максимального удобства связывает друг с другом все имеющиеся на определенном участке функциональные зоны.

3.20

улица, площадь: Территория общего пользования, ограниченная красными линиями улично-дорожной сети города.

[СП 42.13330.2016, пункт 3.36]

3.21

улично-дорожная сеть; УДС: Система объектов капитального строительства, включая улицы и дороги различных категорий и входящие в их состав объекты дорожно-мостового строительства (путепроводы, мосты, туннели, эстакады и другие подобные сооружения), предназначенные для движения транспортных средств и пешеходов, проектируемые с учетом перспективного роста интенсивности движения транспорта и обеспечения возможности прокладки инженерных коммуникаций. Границы УДС закрепляются красными линиями. Территория, занимаемая УДС, относится к землям общего пользования транспортного назначения.

[СП 42.13330.2016, пункт 3.37]

3.22 эксплуатационная система отсчета или привязки: Вид линейной системы отсчета, в которой в качестве референта могут быть установлены как начальная точка опорного участка объекта улично-дорожной сети, так и любая точка опорного участка в принятой системе (км, м).

4 Сокращения

В настоящем стандарте применены следующие сокращения:

ГНСС - глобальная навигационная спутниковая система;

ЕГРН - единый государственный реестр недвижимости;

ИНН - идентификационный номер налогоплательщика;

ИССО - искусственные сооружения;

ЭЦП - электронная цифровая подпись;

PDF - формат электронного документа (Portable Document Format);

XML - расширяемый язык разметки (Extensible Markup Language).

5 Общие требования

5.1 Технический учет и паспортизацию автомобильных дорог, улиц и других объектов, входящих в перечень ОДХ на территории населенного пункта, проводят с целью получения границ, технических и эксплуатационных характеристик, параметров геометрических элементов УДС и других объектов, входящих в перечень ОДХ.

5.2 Техническому учету и паспортизации подлежат все автомобильные дороги, улицы и другие объекты, относящиеся к ОДХ, вне зависимости от их формы собственности, класса, значения, категории и технического состояния.

5.3 Паспортизация проводится на основе данных технического учета и данных диагностики при наличии УДС и других объектов, входящих в перечень ОДХ. При отсутствии данных необходимо указать, что по состоянию на конкретную дату сведения отсутствуют.

5.4 Технический учет и паспортизацию проводят для всех автомобильных дорог и улиц, входящих в УДС. Допускается проведение технического учета и паспортизации в отдельных районах, зонах, кварталах, на отдельных дорогах и улицах в населенном пункте, а также разработка отдельного паспорта для других объектов, входящих в перечень ОДХ.

5.5 В паспорте отражается полная информация о параметрах и характеристиках УДС или отдельных объектов, входящих в ОДХ, в т.ч. об их наличии, протяженности (площади), техническом состоянии, степени износа отдельных конструктивных элементов, информация о наличии и состоянии инженерного оборудования и систем, обустройства и обстановки, зданиях и сооружениях, элементах благоустройства и других объектах, попадающих в зону влияния ОДХ.

5.6 Паспорт ОДХ может быть подготовлен на основании первичного, повторного, текущего технического учета, обследования, а также полной, приемочной и плановой диагностики.

5.7 Существуют следующие виды технического учета и паспортизации: первичный, повторный, текущий.

5.7.1 Первичный технический учет и паспортизацию проводят на введенных в эксплуатацию новых и реконструированных автомобильных дорогах, улицах, объектах, входящих в перечень ОДХ, а также на существующих автомобильных дорогах, улицах, объектах, входящих в перечень ОДХ, технический учет и паспортизация которых ранее не проводились. Перечень элементов автомобильных дорог, улиц, объектов, входящих в перечень ОДХ, их параметров и характеристик, собираемых при проведении работ по первичному техническому учету и паспортизации, приведен в приложении А.

5.7.2 Повторный технический учет и паспортизацию проводят на существующих автомобильных дорогах, улицах, объектах, входящих в перечень ОДХ, в сроки и с периодичностью, установленными в соответствии с разделом 9. Перечень и объем параметров и характеристик, собираемых при повторном техническом учете и паспортизации, аналогичны первичному техническому учету и паспортизации.

5.7.3 Текущий технический учет и паспортизацию проводят на автомобильных дорогах, улицах, объектах, входящих в перечень ОДХ, для учета изменений, произошедших в процессе эксплуатации. При данном виде работ фиксируют:

- изменения, произошедшие в рамках работ по ремонтам, капитальным ремонтам;

- изменения, произошедшие в процессе эксплуатации, в т.ч. изменения транспортно-эксплуатационных показателей, полученные в результате проведенных работ по диагностике (объем работ по видам диагностики - согласно ГОСТ 33388).

5.8 Технический учет и паспортизация относятся к работам по содержанию в соответствии с положениями классификации работ по содержанию автомобильных дорог, установленной федеральным органом исполнительной власти, осуществляющим функции по выработке государственной политики и нормативно-правовому регулированию в сфере дорожного хозяйства согласно пункту 3 статьи 17 [3].

6 Требования к техническому учету и паспортизации объектов дорожного хозяйства

6.1 Требования к подготовительному этапу

На подготовительном этапе работ выполняют следующие мероприятия:

- запрашивают всю имеющуюся документацию и информацию об автомобильной дороге, улице и других объектах, входящих в перечень ОДХ, у владельца (проектная, рабочая, исполнительная документация, результаты диагностики и паспортизации автомобильных дорог, улиц, результаты обследований, в т.ч. искусственных сооружений, материалы инженерных изысканий и т.д.). Для объектов ОДХ необходимо представление картографической информации о территориях в границах разработки паспорта;

- запрашивают данные со стационарных пунктов учета интенсивности движения и состава транспортного потока. При отсутствии данных по интенсивности движения и составу транспортного потока выполняется кратковременный автоматический или визуальный учет. Местоположение пунктов кратковременного автоматизированного или визуального учета предоставляет (согласовывает) заказчик. Работы по учету интенсивности выполняют в соответствии с ГОСТ 32965. При этом работы по учету интенсивности движения и состава транспортного потока должны быть отдельно предусмотрены в составе работ как отдельный вид работ;

- запрашивают кадастровые выписки и паспорта у владельца или из иных источников в установленном порядке;

- при необходимости, в случае наличия на автомобильных дорогах, улицах или других объектах, входящих в перечень ОДХ, участков или объектов с ограниченным режимом доступа, оформляют в установленном порядке разрешения на производство работ по техническому учету и паспортизации;

- детально анализируют полученную информацию, определяют для УДС местоположения точек начала и конца автомобильной дороги, улицы, схему прохождения, выделяют опорные участки, сегменты и их границы: основной ход дороги, боковые проезды, улицы, примыкания, съезды транспортных развязок, проезжие части при раздельном трассировании, подъезды, обходы, объезды, развороты, выделенные полосы и т.п.;

- для остальных объектов ОДХ анализируют границы, точки въезда, выезда, схемы проездов транспорта и движения пешеходов, места стоянки и хранения автомобилей, инженерную инфраструктуру и т.д.;

- подготавливают оборудование для проведения последующих этапов работ (полевые обследования, диагностика и камеральная обработка), поверяют измерительное оборудование, подготавливают формы, бланки, журналы, устанавливают необходимое программное обеспечение, комплектуют бригады;

- для выполнения полевых работ по техническому учету следует использовать специализированные дорожные лаборатории, внесенные в государственный реестр средств измерений и имеющие на дату проведения измерений действительное свидетельство о поверке;

- формируют маршруты проведения полевых работ;

- составляют и согласуют с владельцем объекта график проведения полевых работ, при необходимости в графике работ отражают очередность и адреса участков и объектов проведения полевых обследований.

6.2 Требования к этапу полевых работ

6.2.1 Полевые работы проводят преимущественно при положительных температурах воздуха и благоприятных погодно-климатических условиях. Не допускается проведение полевых обследований во время осадков в виде дождя или снегопада, ветра со скоростью свыше 10 м/с, метели, тумана, при наличии на обследуемой поверхности (проезжая часть, тротуар, площадь, площадка и т.д.) части снежно-ледяных отложений и осадков в виде воды.

6.2.2 На этапе полевых работ выполняют следующие мероприятия:

- для УДС определяют на местности местоположения опорных точек дороги, улицы, а также границ совмещенных участков и участков, находящихся в оперативном управлении органов местного, регионального или федерального уровня. Точки границ и схему прохождения согласуют с владельцем отдельной дороги, улицы или всей УДС;

- согласовывают границы сегментов с владельцем дороги, улицы или всей УДС;

- осуществляют привязку элементов дороги, улицы к эксплуатационной системе отсчета, а также проводят линейную привязку. Для объектов, входящих в перечень ОДХ, может быть осуществлена пространственная привязка с использованием географических идентификаторов;

- проводят измерение геометрических параметров элементов ОДХ при помощи измерительного оборудования;

- осуществляют видеосъемку или покадровую фотосъемку ОДХ в прямом и обратном направлениях с привязкой видеоряда к датчику хода передвижной дорожной лаборатории и к координатам в заданной системе координат. В процессе проведения первичного и повторного технического учета и паспортизации проведение видеосъемки обязательно. В качестве вспомогательных средств для проведения технического учета и паспортизации допускается проводить аэрофотосъемку, спутниковую съемку, лазерное сканирование;

- заполняют формы, бланки, журналы (при проведении аэрофотосъемки, спутниковой съемки, лазерного сканирования формы, бланки, журналы могут не заполняться). Объем получаемых данных должен обеспечить возможность заполнения всех разделов паспорта ОДХ.

6.2.3 Обследование участков, находящихся в процессе ремонта, капитального ремонта, реконструкции, не проводят. После выполнения работ по ремонту и капитальному ремонту актуализированные данные вносят в существующий паспорт ОДХ в рамках текущего технического учета и паспортизации. После выполнения работ по реконструкции ОДХ разрабатывают новый паспорт ОДХ в рамках первичного технического учета и паспортизации.

6.2.4 В процессе проведения полевых работ измерения осуществляют с использованием измерительного оборудования в соответствии с требованиями действующих нормативных документов, при этом максимальная допустимая погрешность измерений координат составляет +/- 0,5 м, местоположение точек начала и конца дороги, улицы и других объектов, входящих в перечень ОДХ, - +/- 0,1 м.

6.2.5 Местоположение точек начала и конца определяют следующим образом:

- согласно проектной, рабочей или исполнительной документации;

- путем определения местоположения точек пересечения существующей на местности оси дороги, улицы и другого объекта, входящего в перечень ОДХ, с вынесенными геодезическими методами на местности границами объектов капитального строительства, земельных участков, территориальными зонами, границами субъектов Российской Федерации, определенных согласно выпискам из ЕГРН или кадастровым паспортам;

- путем отсчета от нулевого километра, от точки пересечения осей дорог, улиц и других объектов, входящих в перечень ОДХ, по данным владельца дороги, улицы и другого объекта, входящего в перечень ОДХ.

6.2.6 Местоположение точек начала и конца, а также границы опорных участков и других объектов, входящих в перечень ОДХ, согласуются актом между службами, курирующими дорожное хозяйство, владельцем объектов ОДХ, с одной стороны, и исполнителем работ по техническому учету и паспортизации - с другой. Типовой акт приведен в приложении Б.

6.2.7 Координатную привязку элементов УДС и других объектов, входящих в перечень ОДХ, осуществляют при помощи оборудования ГНСС, как переносного, так и установленного в передвижную дорожную лабораторию. Для описания местоположения точек оси автомобильной дороги (участка, сегмента) используют пространственные (трехмерные) координаты геодезической или прямоугольной системы координат (широта, долгота, высота или X, Y, Z), для описания местоположения элементов дороги и дорожных сооружений допускается использовать плоские (двухмерные) координаты (широта, долгота или X, Y).

6.3 Требования к этапу камеральных работ

На этапе камеральной обработки следует оценить качество полученных пространственных данных согласно ГОСТ Р 57773.

Качество облаков точек лазерных отражений следует оценивать согласно ГОСТ Р 70690.

При обработке результатов полевых обследований выполняют следующие мероприятия:

- проводят первичный анализ результатов полевых обследований с целью исключения грубых ошибок и некорректных данных;

- проверяют полноту и качество информации, полученной от аппаратуры, используемой при проведении полевых работ;

- проверяют полноту и качество информации в заполненных полевых журналах: наличие всех необходимых записей, предусмотренных формой журнала, корректность их заполнения, соответствие заполненных данных реальным условиям на месте проведения работ;

- проводят анализ точности полученных данных и их достоверности путем проверки результатов на соответствие действующим нормам и стандартам, имеющейся проектной, рабочей и исполнительной документации;

- определяют параметры и характеристики, требующие доработки, уточнения или повторного сбора данных, выполняют мероприятия по их получению;

- полученные достоверные данные вносят в базу данных технического учета и паспортизации. При первичном техническом учете и паспортизации автомобильной дороги (участка) в электронную базу данных вносят все параметры и характеристики автомобильной дороги (участка) и ее элементов. При повторном и текущем техническом учете и паспортизации добавляют новые элементы и уточняют имеющиеся параметры и характеристики;

- обрабатывают данные лазерного сканирования, аэрофотосъемки, спутниковой съемки (при условии их выполнения на этапе полевых обследований);

- формируют паспорт дороги, улицы или другого объекта, относящегося к ОДХ, по установленной форме в соответствии с приложением Б.

6.4 Требования к привязке дорожных объектов, опорных участков улично-дорожной сети и других объектов, входящих в перечень объектов дорожного хозяйства

6.4.1 Привязку элементов дороги, улиц и других объектов, входящих в перечень ОДХ следует проводить с использованием методов координатной привязки, системы линейной привязки, а также с применением географических идентификаторов.

6.4.2 При формировании баз и банков пространственных данных УДС, и других объектов, входящих в перечень ОДХ, координатную привязку следует осуществлять в соответствии с ГОСТ Р 52572.

6.4.3 Пространственная (адресная) привязка по географическим идентификаторам осуществляется в соответствии с ГОСТ Р 70316 и с применением Федеральной Информационной Адресной Системы с учетом сведений, содержащихся в государственном адресном реестре, размещенном по следующему адресу в сети Интернет: https://fias.nalog.ru.

6.4.4 Линейная привязка или метод измерения линейного элемента может проводиться в абсолютных и относительных значениях. При использовании метода абсолютной линейной привязки определение положения проводят от начала дороги (участка), улицы вдоль ее оси (при боковом проезде - оси проезжей части бокового проезда). При использовании метода относительной линейной привязки расстояние измеряется вдоль линейного элемента (оси дороги) от известного местоположения на линейном элементе, называемого "от опорной точки". В качестве опорной точки может выступать километровый знак или конструктивный элемент здания или сооружения.

6.4.5 Когда на дороге, улице или других объектах ОДХ отсутствуют километровые знаки, для определения местоположения может использоваться комбинированный метод привязки: линейный и пространственный с использованием идентификаторов. В этом случае в качестве референта необходимо принимать первый ближний угол к дороге здания или сооружения, который попадает в поле зрения при движении прямого хода дороги или по направлению увеличения нумерации зданий или сооружений по улице.

6.4.6 Для дорог и улиц с раздельным трассированием и не относящихся к прямому направлению привязку осуществляют по ходу движения транспорта.

6.4.7 Элементы автомобильной дороги и обустройства, расположенные на съездах, примыканиях, транспортных пересечениях (в т.ч. в разных уровнях), въездах-съездах с прилегающей территории, боковых проездах, разворотах и т.д., привязывают к соответствующему примыканию, пересечению или элементу дороги (опорному участку).

6.4.8 Элементы привязывают к оси опорного участка. Разбивку улицы, дороги населенного пункта или других объектов, входящих в перечень ОДХ, на опорные участки осуществляют при составлении паспорта автомобильной дороги (участка) по правилам согласно 6.6. Для каждого элемента должен быть указан номер опорного участка.

6.4.9 Протяженность улицы, дороги населенного пункта или других объектов, входящих в перечень ОДХ, определяют между референтами (начальной и конечной точками) на оси улицы. В их протяженность включают:

а) протяженность основного хода улицы, дороги населенного пункта или других объектов, входящих в перечень ОДХ, в прямом направлении или по направлению увеличения нумерации зданий или сооружений по улице;

б) протяженность съездов транспортных пересечений в разных уровнях;

в) протяженность боковых проездов, в т.ч. обустроенных на отдельном земляном полотне;

г) протяженность разворотов, проездов, подъездов, включенных в дорогу или относящихся к улице.

6.4.10 На участках раздельного трассирования протяженность рассчитывают по каждому из опорных участков.

6.4.11 В протяженность улиц и дорог населенных пунктов не включают технологические проезды и подъезды, являющиеся участками автомобильных дорог необщего пользования.

6.5 Требования к привязке начала и конца улицы, дороги населенного пункта и других объектов, входящих в перечень объектов дорожного хозяйства

Начало и конец улицы, дороги населенного пункта или других объектов, входящих в перечень ОДХ, определяют следующим образом:

- в соответствии с проектной, рабочей или исполнительной документацией;

- по результатам совмещения положения оси существующей улицы, земельных участков с границами территорий общего пользования, границами территориальных зон внутри населенного пункта или других элементов планировочной структуры, определенных согласно выпискам из ЕГРН или кадастровым паспортам, другим документам муниципального образования, в результате чего определяются точки их пересечения;

- путем отсчета от референта - пересечения осей улиц, городских дорог, полученных от их владельцев.

6.6 Правила разделения улично-дорожной сети и других объектов, входящих в перечень объектов дорожного хозяйства, на опорные участки

6.6.1 При проведении линейной и пространственной привязки улицы, городской дороги и объектов, входящих в перечень ОДХ, проводится их разбивка на опорные участки. Опорными участками могут быть определены такие элементы, как: основной ход дороги, съезды транспортных развязок, боковые проезды, улицы и дороги при раздельном трассировании, съезды, подъезды, объезды, развороты. Каждому опорному участку присваивают порядковый номер. Нумерацию начинают с основного хода или улицы, используя арабские цифры начиная с цифры 0.

6.6.2 При наличии участков дорог и улиц с раздельным трассированием проезжую часть прямого направления городской дороги или улицы следует считать опорным участком основного хода. Проезжие части обратного направления следует выделять как отдельный опорный участок.

6.6.3 Для улиц прямым направлением следует считать направление от центра города или другого населенного пункта к периферии; для улиц и магистралей кольцевого направления - с учетом движения по часовой стрелке.

6.6.4 Боковые проезды и улицы в направлении от периферии к центру города или другого населенного пункта и кольцевые улицы и магистрали против часовой стрелки следует считать обратным направлением.

6.6.5 При наличии на автомобильной дороге, улице транспортных развязок каждый съезд транспортной развязки выделяют в отдельный сегмент. При наличии на автомобильной дороге, улице проезжих частей, элементы на которых затруднительно или невозможно привязать к основному ходу, их следует выделять в отдельные сегменты. Деление улицы, дороги или другого объекта, входящего в перечень ОДХ, на сегменты подлежит согласованию с владельцем.

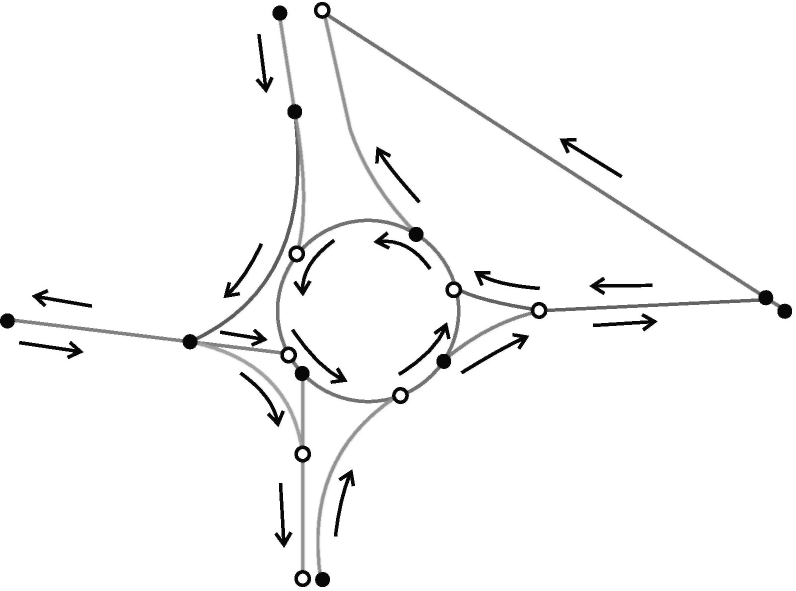

6.6.6 Примеры УДС на сегменты и опорные участки и правила их построения представлены в приложении В.

6.7 Правила присвоения дорогам идентификационных номеров

Идентификационные номера дороги на территории муниципального образования присваивают в соответствии с номерами, принятыми в муниципальном образовании (предоставляются заказчиком), и в соответствии с [4]. Наименование элемента улиц и других объектов, входящих в перечень ОДХ в границах муниципального образования, принимается с учетом сведений, содержащихся в государственном адресном реестре, размещенном по следующему адресу в сети Интернет: https://fias.nalog.ru.

7 Требования к структуре данных паспорта объекта дорожного хозяйства в электронном виде

7.1 Требования к форматам данных

7.1.1 Для обмена и передачи данных паспорта ОДХ муниципального образования используют электронный документ в формате *.XML. Наименование таблиц, полей и форматы данных XML-документа приведены в приложении Г.

7.1.2 XML-документ с массивом данных должен быть подписан ЭЦП, приравниваемой действующим законодательством к собственноручной.

7.1.3 Имя файлу XML-документа дороги на территории муниципального образования следует присваивать исходя из следующих схем:

а) при наличии километровых знаков:

б) при отсутствии километровых знаков:

где ID_дор - идентификационный номер автомобильной дороги, улицы (в соответствии с пунктом 6 статьи 8 [3]);

Наим_ул - наименование улицы с учетом сведений, содержащихся в государственном адресном реестре, размещенном по следующему адресу в сети Интернет: https://fias.nalog.ru;

(км+м_-_км+м) - границы участка улицы, представленные в линейной системе отсчета;

N_дома - номер дома;

(N_домам_-_N_домам) - границы участка улицы, представление в пространственной системе;

YYYY-MM-DD_пасп - дата актуальности информации (год, месяц, день);

ИНН - ИНН организации - разработчика паспорта;

YYYY-MM-DD_форм - дата формирования файла (год, месяц, день);

_ - символ подчеркивания.

7.2 Требования к структуре данных

7.2.1 Структура данных XML-документа (наименования таблиц, полей и форматы данных) приведена в приложении Г.

7.2.2 Наименования полей базы данных (каждой таблицы) сформированы исходя из схемы, представленной на рисунке 1.

Рисунок 1 - Схема присвоения имен полей базы данных

7.2.3 Общее описание форматов данных, приведенных в приложении Г, представлено в таблице 1.

Таблица 1

Общее описание полей, форматы данных

Поля	Описание
Уникальный номер
ID	Уникальный номер
IDREFF	Ссылка на уникальный номер
Координаты
gml:Curve	Стандарт описания точек оси улицы, дороги или другого объекта, входящего в перечень ОДХ
gml:Point	Стандарт описания точек - элементов улицы, дороги или другого объекта, входящего в перечень ОДХ, и дорожных сооружений
Число
byte	Целое число (максимальное значение - 127)
short	Целое число (максимальное значение - 32 767)
int	Целое число (максимальное значение - 2 147 483 647)
float	32-битовое число с плавающей запятой
Текст
string	Символьная строка
Выбор XML-документ позволяет предложить выбор из нескольких возможных значений (иные значения не допускаются)
string	Символьная строка
Выбор + XML-документ позволяет предложить выбор из нескольких возможных значений, допускается ввод своего варианта
string	Символьная строка
Дата
dateTime	Дата и время. Шаблон данных - YYYY-MM-DDThh:mm:ss+03:00, где YYYY - год; MM - месяц; DD - день; T - разделитель; hh - часы; mm - минуты; ss - секунды; +03:00 - смещение GMT (в качестве примера указано московское время)
gYear	Календарный год (YYYY)
Логический
Boolean	Логическое значение, которое может быть "true" или "false"
Вложенные файлы Вложение файлов в XML осуществляется посредством их перекодировки в текстовый вид (например, с помощью "Base64" <*>)
string	Символьная строка
<*> Стандарт кодирования двоичных данных при помощи только 64 символов ASCII.

7.2.4 Координатная привязка точек оси улицы, дороги или другого объекта, входящего в перечень ОДХ, осуществляется по стандарту OGC gml:Curve.

7.2.5 Координатная привязка точек - элементов улицы, дороги или другого объекта, входящего в перечень ОДХ, и дорожных сооружений осуществляется по стандарту OGC gml:Point.

7.2.6 Используемую систему координат и эпоху (при необходимости) указывают в форме, приведенной в приложении Б, а также в блоке gml:GeodeticCRS документа в формате *.XML.

7.2.7 Для показателей, значения которых могут быть получены расчетным путем (протяженность, площадь и т.д.), результаты расчетов в базе данных (в таблицах) не хранят и определяют расчетным способом.

7.2.8 Для ряда элементов (объектов) сохранена возможность занесения и хранения в базе данных значений показателей, рассчитанных вручную.

7.2.9 Допускается не включать в документ в формате *.XML формы элементов, не представленных на улице, дороге или другом объекте, входящем в перечень ОДХ.

7.2.10 При необходимости документ в формате *.XML может быть расширен путем включения дополнительных наборов данных.

7.2.11 Изменение наименований таблиц, полей и форматов данных, указанных в приложении Г, не допускается.

8 Требования к составу и содержанию паспорта объекта дорожного хозяйства

8.1 Состав паспорта объекта дорожного хозяйства

8.1.1 Паспорт составляют на каждую дорогу, улицу или объект, относящийся к ОДХ. Допускается формирование паспорта на отдельный участок дороги.

8.1.2 Для обеспечения комплексного управления муниципальным дорожным хозяйством рекомендуется проводить одновременную разработку паспортов на всю УДС.

8.1.3 С учетом данных и информации, полученных в результате выполнения полевых и камеральных работ, указанных в разделах 6 и 7, формируют:

- паспорт дороги или объекта, относящегося к ОДХ;

- XML-документ.

8.1.4 Паспорт дороги или объекта, относящегося к ОДХ, должен состоять из следующих элементов:

- титульный лист;

- содержание;

- схема прохождения автомобильной дороги (участка), улицы или объекта, относящегося к ОДХ;

- схемы узлов начала и конца автомобильной дороги (участка, сегмента), улицы, ОДХ, фотографии их местоположения;

- общие данные;

- экономическая характеристика;

- техническая характеристика, в т.ч. ведомости основных характеристик и геометрических параметров;

- ведомости учета, сводные ведомости, карточки;

- эксплуатационные показатели;

- линейный график;

- схемы транспортных развязок;

- акт согласования границ ОДХ (опорного участка).

8.1.5 Допускается не включать в паспорт дороги или другого объекта, относящегося к ОДХ, ведомости элементов, не представленных на объекте.

8.2 Требования по формированию паспорта объекта дорожного хозяйства

8.2.1 На титульном листе указывают учетный номер дороги (участка), полное наименование, идентификационный номер дороги, исполнителя/исполнителей по разработке, дату актуализации паспорта, дату утверждения паспорта.

8.2.2 Содержание должно отражать перечень разделов, подразделов и приложений, включенных в паспорт объекта ОДХ, с указанием страниц.

8.2.3 План-схема объекта должна быть выполнена в масштабе и с учетом того, чтобы она позволяла определить положение объекта в УДС, с нанесенными границами красных линий, границами придорожной полосы (на участках подходов к населенным пунктам), границами прилегающих земельных участков, границами территорий общего пользования (при наличии), границами территориальных зон внутри населенного пункта или других элементов планировочной структуры (при наличии). План-схему следует готовить в масштабе не менее 1:2000. На схеме должны быть отражены начало и конец дороги, все опорные участки: примыкания, съезды, развороты, проезжие части при раздельном трассировании, подъезды, обходы, объезды выделенных полос, боковые проезды и т.д. При необходимости отражают прочие крупные объекты ОДХ, благоустройства.

8.2.4 В раздел "Общие данные" вносят данные о дороге или другом объекте, относящемся к ОДХ. Перечень общих данных, подлежащих отражению в паспорте, представлен в А.1 приложения А.

8.2.5 В разделе "Техническая характеристика" отражают следующие данные, предусмотренные соответствующими ведомостями:

- о техническом состоянии, параметрах геометрических элементов дорог и других объектов, входящих в перечень ОДХ;

- наличии, параметрах и техническом состоянии дорожных сооружений дорог.

8.2.6 В раздел "Эксплуатационные показатели" включают данные об эксплуатационных характеристиках (сцепление, ровность, прочность, состояние покрытия проезжей части), предусмотренных соответствующими ведомостями. Этот раздел заполняют по данным ранее проведенной диагностики, а при их отсутствии данные могут быть определены по согласованию со службами, курирующими дорожное хозяйство, владельцем объектов ОДХ согласно ГОСТ 33388.

8.2.7 Линейный график должен отображать ситуацию на дороге или другом объекте, относящемся к ОДХ. Линейный график выполняют на листе формата A3 альбомной ориентации. На одном листе линейного графика отображают до 1 км (участка). Масштаб линейного графика произвольный, кратный 1:50, но не менее 1:500 в горизонтальном масштабе. При построении линейного графика используют условные обозначения, указанные в ГОСТ 21.204 и ГОСТ 21.207.

Линейный график имеет 15 обязательных граф и предполагает заполнение следующей информации:

- в графе 1 указывают наименование и границы территорий общего пользования, границ территориальных зон внутри населенного пункта или других элементов планировочной структуры;

- в графе 2 указывают границы зон обслуживания муниципальных организаций с наименованием обслуживающей организации;

- в графе 3 указывают элементы продольного профиля автомобильной дороги, улицы с указанием границ.

Границы участков с различными продольными уклонами обозначают вертикальными линиями. Границы участков соединяют наклонными линиями с указанием продольного уклона (в промилле) над линией и протяженности участка (в метрах) под линией. Наклонная линия, направленная вверх, обозначает движение на подъем, линия, направленная вниз, обозначает движение на спуск, горизонтальная линия обозначает отсутствие уклона. Уклоны, допустимые для данной категории дороги, обозначают черной линией, уклоны более допустимых выделяют красным цветом;

- в графе 4 указывают элементы плана дороги с указанием границ. Границы участков с различными радиусами кривых в плане обозначают вертикальными линиями. Границы криволинейных участков соединяют горизонтальными линиями с указанием радиуса кривой и протяженности участка (в метрах). Смещение вверх обозначает поворот дороги влево, смещение вниз обозначает поворот дороги вправо. Красным цветом выделяют радиусы кривых менее допустимых;

- в графе 5 указывают разграничения линейного километража (пикетажа) - каждые 1000 м (100 м) от целого значения километража (пикетажа), предшествующего началу дороги. Существующие километровые знаки эксплуатационного километража (при наличии) обозначают в графах 7 и 8 на элементах ситуации. При отсутствии километровых знаков и применения пространственной (адресной) привязки по географическим идентификаторам в графах 7 и 8 указывают положение референтов, определенных в соответствии с 6.4 координат;

- в графе 6 указывают номер сегмента арабскими цифрами, где цифра 0 - всегда сегмент основного хода дороги (участка);

- в графах 7 и 8 указывают элементы ситуации слева и справа от дороги;

- в графе 9 записывают тип покрытия, ширину проезжей части и земляного полотна в виде схемы.

Для дорог без разделительной полосы схему записывают в порядке: "тротуар - газон - ширина проезжей части - газон - тротуар" [например: 1,5 - 2,5 - 7 - 2,5 - 1,5], для дорог с разделительной полосой - в порядке: "ширина обочины (краевая полоса) - ширина проезжей части - (полоса безопасности) - разделительная полоса (полоса безопасности) - ширина проезжей части - (краевая полоса) ширина обочины" [например: 3,75 (0,75) - 7,5 - (0,5) - 6 (0,5) - 7,5 - (0,75) 3,75]. Ширину обочин и разделительной полосы указывают вместе с краевыми полосами (полосами безопасности), являющимися их составными частями. При наличии трамвайных путей, тротуаров, пешеходных, велосипедных дорожек в границах бровок земляного полотна их ширину также указывают. Графу закрашивают цветом в зависимости от материала покрытия;

- в графе 10 приводят схему конструкции дорожной одежды в виде изображения с указанием толщин конструктивных слоев (в сантиметрах) и границ участков с различными конструктивными слоями. Границы обозначают вертикальными линиями, схему конструкции указывают при каждом изменении. Конструкцию дорожной одежды обозначают общепринятыми в дорожной отрасли условными обозначениями материалов дорожной одежды по ГОСТ 21.204, ГОСТ 21.207;

- в графе 11 приводят грунт земляного полотна в соответствии с действующей классификацией по ГОСТ 33063;

- в графе 12 приводят искусственные дорожные сооружения с указанием местоположения, полной длины, номера ИССО, габарита, материала, нормативной нагрузки и года постройки. Для тоннельных сооружений, галерей и труб дополнительно указывают развернутую длину, высоту и ширину отверстий. Все размеры указывают в метрах;

- в графе 13 приводят участки с ограничениями по габаритам с указанием границ. Границы участков обозначают вертикальными линиями, внутри участка записывают значение ограничения (в метрах);

- в графе 14 приводят участки с ограничениями по массе с указанием границ. Границы участков обозначают вертикальными линиями, внутри участка записывают значение ограничения (в тоннах);

- в графе 15 приводят состояние покрытия проезжей части (отличное, хорошее, удовлетворительное, неудовлетворительное, аварийное), определенное согласно результатам диагностики автомобильной дороги (участка).

Линейный график может быть расширен путем включения дополнительных граф с наполнением соответствующей информацией.

8.2.8 Тип шрифта для основного текста паспорта и ведомостей - Times New Roman, цвет шрифта - черный. Размер шрифта основного текста - 12 пт, заголовков - 14 пт, размер шрифта в ведомостях, сводных ведомостях, карточках допускается уменьшать, но не менее 10 пт. Полужирный шрифт применяют только для заголовков разделов и подразделов, заголовков структурных элементов. Страницы паспорта должны соответствовать формату A4, допускается применение формата A3 альбомной ориентации.

8.2.9 К паспорту улицы, дороги или другого объекта, относящегося к ОДХ, прикладывают материалы видеосъемки или покадровой фотосъемки, материалы вспомогательных средств для проведения паспортизации при условии их выполнения. К таким материалам можно отнести результаты выполненных работ по аэрофотосъемке, спутниковой съемке или лазерного сканирования.

8.2.10 При необходимости паспорт улицы, дороги или другого объекта, относящегося к ОДХ, может быть расширен путем включения дополнительных разделов и ведомостей с материалами инженерных изысканий, составом транспортного потока, иными специализированными обследованиями, проводимыми на автомобильной дороге (участке).

9.1 Работы по первичному техническому учету и паспортизации должны быть проведены не позднее чем через шесть месяцев после введения новой (реконструированной) улицы, дороги или другого объекта, относящегося к ОДХ, в эксплуатацию или выявления существующей улицы, дороги или другого объекта, относящегося к ОДХ, технический учет и паспортизация которой(го) ранее не проводились.

9.2 Повторный технический учет и паспортизацию проводят с периодичностью не реже одного раза в пять лет.

9.3 Текущий технический учет и паспортизацию проводят по мере необходимости, результаты вносят один раз в год по состоянию на 1 января.

9.4 При первичном техническом учете и паспортизации проводят все основные этапы работ: подготовительный, этап полевых обследований и этап камеральной обработки. На этапе камеральной обработки в базу данных технического учета и паспортизации вносят первичные данные об улице, дороге или другом объекте, относящемся к ОДХ. Для заполнения базы данных используют информацию, полученную в процессе полевых работ, а также информацию из вспомогательных источников, таких как проектная, рабочая, исполнительная документация на улицу, дорогу или другой объект, относящийся к ОДХ, искусственные сооружения и прочие элементы.

9.5 При повторном техническом учете и паспортизации проводят этапы работ, аналогичные первичному. Актуализируют существующую базу данных технического учета и паспортизации, добавляют новые элементы. Проверяют и при необходимости уточняют параметры и характеристики ранее занесенных элементов, все выявленные расхождения анализируют.

9.6 При текущем техническом учете и паспортизации допускается вносить данные без выполнения этапа полевых обследований, используя в качестве исходной информации результаты диагностики, обследований ИССО, исполнительную документацию и т.д.

9.7 После заполнения базы данных технического учета и паспортизации улицы, дороги или другого объекта, относящегося к ОДХ, должен быть выведен электронный документ в формате *.PDF, подписанный ЭЦП, приравниваемой действующим законодательством к собственноручной. Если в базу данных вносят изменения, то после внесения изменений необходимо вывести обновленный электронный паспорт. Сведения, содержащиеся в электронном паспорте, всегда должны соответствовать сведениям, содержащимся в базе данных технического учета и паспортизации, в настоящий момент.

9.8 Паспорт улицы, дороги или другого объекта, относящегося к ОДХ, сформированный в электронном виде, распечатывается на бумаге и заверяется печатью и собственноручной подписью владельца улицы, дороги или другого объекта, относящегося к ОДХ, и хранится у владельца. Сведения, содержащиеся в бумажном экземпляре паспорта, должны соответствовать сведениям, содержащимся в базе данных технического учета и паспортизации по состоянию на 1 января текущего года. Бумажный экземпляр паспорта необходимо ежегодно обновлять.

9.9 Ведение паспорта улицы, дороги или другого объекта, относящегося к ОДХ, осуществляется путем внесения изменений в базу данных технического учета и паспортизации и последующим выводом паспорта в электронном виде. Ведение паспорта путем внесения рукописных изменений в бумажный формат не допускается. Ведение паспорта осуществляет владелец улицы, дороги или другого объекта, относящегося к ОДХ. Допускается для ведения паспорта привлекать специализированные организации. Ответственность за достоверность информации, содержащейся в базе данных и в паспорте, несет владелец улицы, дороги или другого объекта, относящегося к ОДХ.

9.10 На каждом паспорте улицы, дороги или другого объекта, относящегося к ОДХ, и в бумажном, и в электронном виде должна быть указана дата составления. При обновлении паспорта на титульном листе прежней версии паспорта в бумажном формате проставляют отметку с указанием даты окончания срока действия.

9.11 Срок хранения утвержденных паспортов в бумажном и электронном виде составляет 10 лет.

При выполнении полевых работ по техническому учету и паспортизации улиц, дорог и других объектов, входящих в перечень ОДХ населенного пункта, следует соблюдать технику безопасности. Полевые работы по техническому учету и паспортизации дорог относятся к категории опасных. Перед началом работ все задействованные лица должны пройти инструктаж и неукоснительно соблюдать действующие правила техники безопасности. При выполнении полевых обследований, при необходимости выполнения работ, требующих временного изменения организации дорожного движения на проезжей части автомобильной дороги (участка), должны быть обеспечены мероприятия по ограждению мест производства работ в соответствии с положениями ГОСТ Р 58350. Передвижные дорожные лаборатории должны быть оборудованы спецсигналами (проблесковыми маячками), дорожными знаками (1.25 "Дорожные работы", 4.2.1 (4.2.2) "Объезд препятствия") и иметь соответствующую цветографическую схему. Члены бригады должны иметь сигнальные жилеты со светоотражающими элементами, выполненными согласно ГОСТ 12.4.281.

Приложение А

(справочное)

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ОБЪЕКТА ДОРОЖНОГО ХОЗЯЙСТВА

И ИХ ХАРАКТЕРИСТИК, ПОДЛЕЖАЩИХ ТЕХНИЧЕСКОМУ

УЧЕТУ И ПАСПОРТИЗАЦИИ

А.1 Перечень общих данных об автомобильной дороге (участке), подлежащих техническому учету и паспортизации:

- наименование улицы, дороги или другого объекта, относящегося к ОДХ;

- учетный номер автомобильной улицы, дороги или другого объекта, относящегося к ОДХ;

- год постройки улицы, дороги или другого объекта, относящегося к ОДХ;

- протяженность улицы, дороги или другого объекта, относящегося к ОДХ;

- идентификационный номер улицы, дороги или другого объекта, относящегося к ОДХ;

- начало и конец улицы, дороги или другого объекта, относящегося к ОДХ;

- значение дороги (участка): магистральная улица (дорога), улица (дорога) местного значения, главная улица;

- форма собственности ОДХ;

- категория дороги;

- класс улицы, дороги;

- среднегодовая суточная интенсивность движения на улице, дороге или другом объекте, относящемся к ОДХ <1>;

- общая площадь ОДХ (в границах ОДХ);

- уровень обслуживания дорожного движения;

- наименование владельца улицы, дороги или другого объекта, относящегося к ОДХ;

- наименования подрядных организаций, выполняющих работы по обслуживанию, содержанию улицы, дороги или другого объекта, относящегося к ОДХ;

- топографические условия прохождения улицы, дороги или другого объекта, относящегося к ОДХ;

- дорожно-климатическая зона.

--------------------------------

<1> Допускается принимать по данным оборудования пунктов учета интенсивности движения (ПУИД), статистическим данным владельца автомобильной дороги (участка). При отсутствии данных необходимо определить интенсивность по одной из методик ГОСТ 32965. При этом работы по учету интенсивности движения и состава транспортного потока должны быть отдельно предусмотрены в составе работ как отдельный вид работ.

А.2 Перечень участков автомобильной дороги, подлежащих техническому учету и паспортизации:

- основной ход улицы, дороги или другого объекта, относящегося к ОДХ;

- обходы, объезды;

- места концентрации дорожно-транспортных происшествий;

- платные/бесплатные участки;

- подъезды;

- боковые проезды;

- совмещенные участки;

- технологические проезды;

- разворотные участки;

- транспортные развязки;

- участки раздельного трассирования;

- участки повышенной трудности содержания (снегозаносимые, затопляемые, оползневые, пучинистые, участки вечной мерзлоты и т.д.);

- участки с ограничениями проезда (ограничение по высоте, ширине, осевым нагрузкам);

- участок балансовой принадлежности;

- участок землепользования (кадастровый участок);

- участок проведения работ по ремонту, капитальному ремонту, реконструкции улицы, дороги или другого объекта, относящегося к ОДХ.

А.3 Перечень пересечений и примыканий автомобильной дороги (участка), подлежащих техническому учету и паспортизации:

- пересечения (примыкания) с автомобильными дорогами;

- пересечения с железными дорогами;

- пересечение с трамвайными путями;

- пересечения с инженерными коммуникациями;

- съезды транспортных развязок.

А.4 Перечень элементов автомобильной дороги (участка), подлежащих техническому учету и паспортизации:

- дорожная одежда;

- земляное полотно;

- обочины;

- переходно-скоростные полосы;

- полоса отвода;

- проезжая часть;

- разделительная полоса;

- элементы ситуации вдоль дороги;

- элементы плана автомобильной дороги (участка);

- элементы продольного профиля автомобильной дороги (участка);

- система водоотвода (откосные лотки, дождеприемные колодцы, ливневая канализация, дренаж);

- системы функционального обеспечения (поливочный водопровод, ливневая канализация, смотровые колодцы, опоры и сети наружного освещения, указатели и др.).

А.5 Перечень искусственных дорожных сооружений, подлежащих техническому учету и паспортизации <1>:

- мостовое сооружение (мост, пешеходный мост, путепровод, эстакада, виадук, разводной мост и т.п.);

- тоннельные сооружения (автодорожный тоннель, пешеходный тоннель и т.п.);

- галерея;

- водопропускная труба или труба иного назначения;

- понтонный мост;

- подпорная стена.

--------------------------------

<1> На любом из этапов технического учета и паспортизации следует использовать результаты ранее проведенных обследований без дополнительного обследования элементов искусственного сооружения.

А.6 Перечень элементов обустройства автомобильных дорог, подлежащих техническому учету и паспортизации:

- автобусные остановки;

- архитектурные и художественные формы (стелы, памятники, мозаики и т.д.);

- велосипедные дорожки;

- габаритные ворота;

- декоративные насаждения;

- делиниаторы;

- дорожная разметка;

- дорожные зеркала;

- дорожные заграждения [шлагбаумы, блокираторы, противотаранные столбы (болларды), ворота и т.д.];

- дорожные знаки;

- дорожные ограждения (в т.ч. дорожные, пешеходные, защитные и т.д.);

- дорожные тумбы;

- интеллектуальные транспортные системы (ИТС);

- искусственные неровности;

- контрольные посты [посты ГИБДД, автоматизированные и передвижные пункты весового и габаритного контроля (АПВГК, ППВГК), многосторонние автомобильные пункты пропуска (МАПП), двухсторонние автомобильные пункты пропуска (ДАПП), пункты взимания платы и т.д.];

- направляющие островки;

- оборудование для борьбы с зимней скользкостью автоматических систем обеспечения противогололедной обстановки (АСОПО);

- опоры дорожных знаков и периферийного оборудования;

- освещение (опоры, светильники и т.д.);

- островки безопасности;

- периферийное оборудование [автоматические дорожные метеорологические станции (АДМС), пункты учета интенсивности движения (ПУИД), автоматические пункты весового и габаритного контроля (АПВГК), видеокамеры, комплексы фото- и видеофиксации правонарушений (КФВФ), динамические информационные табло (ДИТ), знаки переменной информации, устройства связи и т.д.];

- пешеходная дорожка;

- наземные пешеходные переходы;

- площадки (отдыха, разворотные, парковки, стоянки и т.д.);

- световозвращающие элементы;

- светофоры;

- тротуары;

- шумовые полосы;

- электроснабжение (трансформаторные подстанции, опоры, кабели, провода и т.д.).

А.7 Перечень защитных дорожных сооружений, подлежащих техническому учету и паспортизации:

- ветрозащитные сооружения;

- защитные насаждения;

- противоослепляющие экраны;

- снегозащитные сооружения;

- шумозащитные сооружения;

- селезащитные сооружения;

- противооползневые сооружения.

А.8 Перечень инженерных коммуникаций, подлежащих техническому учету и паспортизации:

- линии электропередачи (ЛЭП);

- трубопроводы (водопроводы, газопроводы, нефтепроводы и т.п.);

- линии связи;

- троллейбусные контактные сети;

- трамвайные контактные сети.

А.9 Перечень объектов дорожного сервиса, подлежащих техническому учету и паспортизации:

- автозаправочные станции (АЗС);

- больницы, пункты медицинской помощи;

- вокзалы (автомобильные, железнодорожные, водные, воздушные и т.д.);

- гостиницы, мотели, кемпинги и т.п.;

- наружная реклама.

А.10 Перечень производственных объектов, подлежащих техническому учету и паспортизации:

- производственные базы, заводы и т.д.

А.11 Перечень объектов благоустройства, подлежащих техническому учету и паспортизации:

- уборочные территории;

- малые архитектурные формы (скамейки, фонари, беседки, павильоны, столы для настольных игр, урны, клумбы и цветники, фонтаны, скульптуры и т.д.);

- зеленые насаждения (газоны, цветники);

- элементы обустройства для маломобильных групп населения;

- водоемы;

- некапитальные объекты;

- плоскостные сооружения;

- места сбора твердых коммунальных отходов;

- велопарковки для хранения велосипедов;

- системы обеспечения охраны природы и микроклиматического комфорта.

А.12 Перечень эксплуатационных показателей улицы, дороги или другого объекта, относящегося к ОДХ, подлежащих техническому учету и паспортизации <1>;

- сцепление на покрытии проезжей части (значение коэффициента сцепления);

- продольная ровность покрытия проезжей части (значение ровности покрытия IRI, м/км);

- поперечная ровность покрытия проезжей части (значение колейности покрытия, см);

- прочность дорожной одежды (значение модуля упругости, МПа);

- состояние дорожного покрытия (балльная оценка).

--------------------------------

<1> На любом из этапов технического учета и паспортизации для определения эксплуатационных показателей дороги, улицы или другого объекта, относящегося к ОДХ, допускается использовать результаты ранее проведенной диагностики автомобильной дороги без дополнительного инструментального измерения показателей.

Приложение Б

(справочное)

ФОРМА ПАСПОРТА

Ниже приведен состав паспорта дороги, улицы или другого объекта, относящегося к ОДХ, и формы ведомостей объектов дорожного хозяйства в населенном пункте.

ФОРМА ПАСПОРТА

___________________________________________________________________________

полное наименование владельца улицы, дороги или другого объекта,

относящегося к ОДХ, и ИНН

УТВЕРЖДАЮ:

Руководитель _______________________

(подпись, Ф.И.О.)

полное наименование организации, выполнившей технический

учет и паспортизацию, ее логотип и ИНН

М.П.

Идентификационный номер

улицы, дороги или другого объекта, относящегося к ОДХ

ТЕХНИЧЕСКИЙ ПАСПОРТ

улицы, дороги или другого объекта, относящегося к ОДХ

___________________________________________________________________________

(учетный номер, наименование улицы, дороги или другого объекта,

относящегося к ОДХ, начало, км+м - конец,

км+/пространственная привязка начала - пространственная привязка конца)

ИСПОЛНИТЕЛЬ:

Руководитель _____________________

ИНИЦИАТОР:

Руководитель _____________________

М.П.

ПО СОСТОЯНИЮ НА ___ ___________ 20___ г.

Содержание

Содержание ................................................................

Сокращения ................................................................

Схема расположения улицы, дороги или другого объекта, относящегося

к объекту дорожного хозяйства .............................................

Фотографии местоположения начала и конца улицы, дороги или другого объекта,

относящегося к объекту дорожного хозяйства ................................

1 Общие данные ............................................................

1.1 Наименование и год постройки улицы, дороги или другого объекта,

относящегося к объекту дорожного хозяйства, краткая историческая

справка .............................................................

1.2 Протяженность улицы, дороги или другого объекта, относящегося

к объекту дорожного хозяйства .......................................

1.3 Используемые системы координат ......................................

1.4 Наименование опорных участков и их протяженность ....................

1.5 Километровые знаки и объекты пространственной привязки ..............

1.6 Категория улицы, дороги или другого объекта, относящегося к объекту

дорожного хозяйства (опорного участка) ..............................

1.7 Право землепользования в полосе отвода/в границах красных линий .....

1.8 Среднегодовая суточная интенсивность движения .......................

1.9 Владелец улицы, дороги или другого объекта, относящегося к объекту

дорожного хозяйства .................................................

1.10 Подрядные организации, выполняющие работы по содержанию, ремонту,

капитальному ремонту, реконструкции улицы, дороги или другого

объекта, относящегося к объекту дорожного хозяйства, или их

отдельных элементов ................................................

1.11 Топографические и погодно-климатические условия населенного пункта .

1.12 Участки прохождения автомобильной дороги, улицы и другого объекта,

относящегося к объекту дорожного хозяйства/опорные участки .........

1.13 Участки ремонта, капитального ремонта и реконструкции дороги .......

1.14 Участки повышенной трудности содержания (снегозаносимые,

затопляемые, оползневые, пучинистые, участки вечной мерзлоты и т.д.)

1.15 Участки с ограничениями проезда ....................................

1.16 Участки концентрации ДТП ...........................................

2 Экономическая характеристика

2.1 Экономическое и административное значение улицы, дороги или другого

объекта, относящегося к объекту дорожного хозяйства .................

2.2 Связь улицы, дороги или другого объекта, относящегося к объекту

дорожного хозяйства, между административными, производственными,

промышленными, жилыми районами муниципального образования, а также

другими элементами планировочной структуры ..........................

2.3 Характеристика движения .............................................

2.4 Балансовая стоимость и износ ........................................

3 Техническая характеристика ..............................................

3.1 Проезжая часть, земляное полотно, земельный участок, примыкания

и пересечения, геометрические элементы улицы, дороги или другого

объекта, относящегося к объекту дорожного хозяйства .................

3.1.1 Земельный участок в границах красных линий дороги, улицы

или другого объекта, относящегося к объекту дорожного хозяйства

3.1.2 Земляное полотно ..............................................

3.1.3 Проезжая часть ................................................

3.1.4 Обочины .......................................................

3.1.5 Разделительная полоса .........................................

3.1.6 Конструкция дорожной одежды ...................................

3.1.7 Параметры элементов плана дороги ..............................

3.1.8 Параметры элементов продольного профиля дороги ................

3.1.9 Переходно-скоростные полосы ...................................

3.1.10 Примыкания, пересечения с автомобильными дорогами ............

3.1.11 Пересечения с железными дорогами .............................

3.1.12 Пересечения с инженерными коммуникациями .....................

3.1.13 Транспортные развязки ........................................

3.1.14 Ситуация вдоль дороги ........................................

3.1.15 Система водоотвода ...........................................

3.2 Искусственные дорожные сооружения ...............................

3.2.1 Мостовые сооружения (мост, пешеходный мост, путепровод

эстакада, виадук, разводной мост и т.п.) ......................

3.2.2 Тоннельные сооружения (автодорожный тоннель, пешеходный

тоннель, биопереход тоннельного типа и т.п.) ..................

3.2.3 Галереи .......................................................

3.2.4 Водопропускные трубы ..........................................

3.2.5 Паромные и понтонные переправы ................................

3.2.6 Подпорные стены ...............................................

3.3 Элементы обустройства автомобильных дорог, защитные дорожные

сооружения и инженерные коммуникации ................................

3.3.1 Тротуары, пешеходные и велосипедные дорожки ...................

3.3.2 Инженерные коммуникации в границах красных линий дороги, улицы

или другого объекта, относящегося к объекту дорожного хозяйства

3.3.3 Дорожные знаки ................................................

3.3.4 Дорожные ограждения ...........................................

3.3.5 Дорожные световозвращатели ....................................

3.3.6 Дорожные делиниаторы ..........................................

3.3.7 Островки безопасности .........................................

3.3.8 Дорожные тумбы ................................................

3.3.9 Габаритные ворота .............................................

3.3.10 Искусственные неровности .....................................

3.3.11 Шумовые полосы ...............................................

3.3.12 Дорожные заграждения (шлагбаумы, блокираторы, ворота) ........

3.3.13 Освещение дороги (участка) ...................................

3.3.14 Дорожная разметка ............................................

3.3.15 Система электроснабжения .....................................

3.3.16 Остановки общественного транспорта ...........................

3.3.17 Интеллектуальные транспортные системы (ИТС) ..................

3.3.18 Периферийное оборудование (АДМС, ПУИД, АПВГК, видеокамеры,

КФВФ, ДИТ, устройства связи и т.д.) ..........................

3.3.19 Дорожные светофоры ...........................................

3.3.20 Контрольные посты (ГИБДД, СПВГК, МАПП, КПП, пункты взимания

платы и т.д.) ................................................

3.3.21 Оборудование для борьбы с зимней скользкостью (АСОПО) ........

3.3.22 Площадки (разворотные, площадки парковки, стоянки,

специализированные для аварийной остановки и т.д.) ...........

3.3.23 Наземные, надземные и подземные пешеходные переходы ..........

3.3.24 Защитные насаждения ..........................................

3.3.25 Защитные дорожные сооружения (за исключением защитных

насаждений) ..................................................

3.3.26 Опоры дорожных знаков и периферийного оборудования ...........

3.3.27 Дорожные зеркала .............................................

3.3.28 Архитектурные и художественные формы (стелы, памятники,

мозаики и т.д.) ..............................................

3.3.29 Трамвайные и троллейбусные пути ..............................

3.3.30 Некапитальные объекты ........................................

3.3.31 Системы обеспечения охраны природы и микроклиматического

комфорта .....................................................

3.3.32 Элементы благоустройства .....................................

3.4 Объекты дорожного сервиса ...........................................

3.4.1 Автостанции, автомобильные, железнодорожные, водные и воздушные

вокзалы, причалы ..............................................

3.4.2 Автозаправочные станции (АЗС) .................................

3.4.3 Наружная реклама ..............................................

3.5 Производственные объекты ............................................

4 Эксплуатационные показатели улицы, дороги или другого объекта,

относящегося к объекту дорожного хозяйства ..............................

4.1 Сцепление на покрытии проезжей части ................................

4.2 Продольная ровность покрытия проезжей части .........................

4.3 Поперечная ровность (колейность) покрытия проезжей части ............

4.4 Прочность дорожной одежды ...........................................

4.5 Визуальная оценка состояния дорожного покрытия ......................

Акт согласования границ автомобильной дороги, улицы или другого объекта,

относящегося к объекту дорожного хозяйства (опорного участка) .............

Сокращения

АГЗС - автомобильная газозаправочная станция;

АДМС - автоматическая дорожная метеорологическая станция;

АЗС - автомобильная заправочная станция;

АПВГК - автоматический пункт весового и габаритного контроля;

АСОПО - автоматическая система обеспечения противогололедной обстановки;

ВПУ - выносной пульт управления;

ГИБДД - Государственная инспекция безопасности дорожного движения;

ДИТ - динамическое информационное табло;

ЗПИ - знаки переменной информации;

ИТС - интеллектуальная транспортная система;

КПП - контрольно-пропускной пункт;

КФВФ - комплекс фото- и видеофиксации правонарушений;

МАПП - многосторонний автомобильный пункт пропуска;

ОДХ - объект дорожного хозяйства;

ПГС - песчано-гравийная смесь;

ПУИД - пункт учета интенсивности движения;

СПВГК - стационарный пункт весового и габаритного контроля;

ТВП - табло вызова пешеходом;

УДС - улично-дорожная сеть;

ЩМА - щебеночно-мастичный асфальтобетон;

ЭЗС - электрозарядная станция.

Схема расположения улицы, дороги или другого объекта,

относящегося к объекту дорожного хозяйства

В данном разделе размещают схему расположения улицы (улиц), дороги (дорог) и (или) других объектов, относящихся к ОДХ. На схеме должны быть отражены начало, конец улицы (улиц), дороги (дорог), магистрали, близлежащая УДС, опорные участки, развороты, транспортные развязки, административные внутригородские границы, объекты благоустройства, попадающие в зону влияния. Если ОДХ является площадным объектом, прикладывается ситуационный план.

Фотографии местоположения начала и конца улицы, дороги

или другого объекта, относящегося

к объекту дорожного хозяйства

Фотография начала улицы, дороги или другого объекта, относящегося к ОДХ км+м/пространственная привязка	Фотография конца улицы, дороги или другого объекта, относящегося к ОДХ км+м/пространственная привязка
Схема узла начала улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)	Схема узла конца улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)
Краткое описание точки начала улицы, дороги или другого объекта, относящегося к ОДХ	Краткое описание точки улицы, дороги или другого объекта, относящегося к ОДХ
Местоположение в линейном (км, м)/эксплуатационном (км+м) километраже/пространственная привязка	Местоположение в линейном (км, м)/эксплуатационном (км+м) километраже/пространственная привязка
Координаты начала улицы, дороги или другого объекта, относящегося к ОДХ	Координаты конца улицы, дороги или другого объекта, относящегося к ОДХ

К данному разделу прикладывают цветные фотографии начала и конца улицы, дороги или другого объекта, относящегося к ОДХ. Направление фотографирования определяется с учетом наибольшей информативности изображения точек начала и конца дороги, а также дорожной обстановки. К фотографиям приводят схемы узлов начала и конца, дают текстовое описание точки улицы, дороги или другого объекта, относящегося к ОДХ, например пересечение улицы, дороги или другого объекта, относящегося к ОДХ А и дороги Б, граница административного района и т.д. Указывают местоположения точек в эксплуатационном и линейном километражах или в пространстве, а также координаты в заданной системе координат.

1 Общие данные

1.1 Наименование и год постройки улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства, краткая историческая справка

Таблица 1.1.1

Титульная форма улицы, дороги или другого объекта,

относящегося к ОДХ

Показатель	Значение
Наименование улицы, дороги или другого объекта, относящегося к ОДХ
Учетный номер улицы, дороги или другого объекта, относящегося к ОДХ
Год постройки/реконструкции улицы, дороги или другого объекта, относящегося к ОДХ
Протяженность улицы, дороги или другого объекта, относящегося к ОДХ по основному ходу, км
Краткая историческая справка

Таблица 1.1.2

Наименование, идентификационный номер, значение,

собственность улицы, дороги или другого объекта,

относящегося к ОДХ

Идентификационный номер автомобильной дороги (участка)	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность по основному ходу, км	Значение улицы, дороги или другого объекта, относящегося к ОДХ	Форма собственности	Наименование владельца	Примечание по участкам, находящимся во владении у сторонних организаций
1	2	3	4	5	6	7	8

1.2 Протяженность улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства

Таблица 1.2.1

Протяженность улицы, дороги или другого объекта,

относящегося к ОДХ

Начало улицы, дороги или другого объекта, относящегося к ОДХ, км+/пространственная привязка	Конец улицы, дороги или другого объекта, относящегося к ОДХ, км+/пространственная привязка	Общая протяженность, км
		улицы, дороги или другого объекта, относящегося к ОДХ	в т.ч. по типу участка			в т.ч. по балансовой принадлежности			используемых на платной основе
			основной ход	опорные участки	съезды транспортных развязок	находящихся на балансовом учете владельца автодороги	находящихся на балансовом учете сторонних организаций
							проходящие по территории других административных районов или сторонних организаций	совмещенные участки
1	2	3	4	5	6	7	8	9	10

1.3 Используемые системы координат

Таблица 1.3.1

Используемые системы координат

Координаты	Система координат	Эпоха (при необходимости)	В формате: gml:GeodeticCRS
1	2	3	4
Координаты точек оси улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)
Координаты элементов улицы, дороги или другого объекта, относящегося к ОДХ, и дорожных сооружений

1.4 Наименование опорных участков и их протяженность

Таблица 1.4.1

Наименование опорных участков и их протяженность

Идентификационный номер улицы, дороги или другого объекта, относящегося к ОДХ	Номер опорного участка	Наименование опорного участка	Место примыкания опорных участков			Протяженность, км
	Номер опорного участка	Наименование опорного участка	расположение (справа/слева)	местоположение, км+/пространственная привязка	от опорного участка номер	Протяженность, км
1	2	3	4	5	6	7

1.5 Километровые знаки и объекты пространственной привязки

Таблица 1.5.1

Ведомость километровых знаков

Номер опорного участка	Номер километрового знака	Местоположение относительно начала дороги, км+/пространственная привязка	Местоположение относительно предыдущего километрового знака, км+/пространственная привязка	Расположение	Координаты
1	2	3	4	5	6

1.6 Категория улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства (опорного участка)

Таблица 1.6.1

Категория улицы, дороги или другого объекта, относящегося

к ОДХ (опорного участка)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Класс	Категория
1	2	3	4	5	6

Таблица 1.6.2

Уровень обслуживания улицы, дороги или другого объекта,

относящегося к ОДХ (опорного участка)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Уровень обслуживания
1	2	3	4	5

1.7 Право землепользования в полосе отвода/в границах красных линий

Таблица 1.7.1

Право землепользования в полосе отвода/в границах

красных линий

Кадастровый номер	Вид разрешенного использования	Площадь, м²	Государственная регистрация права
Кадастровый номер	Вид разрешенного использования	Площадь, м²	субъект	вид пользования земельным участком	документ, подтверждающий право
1	2	3	4	5	6

1.8 Среднегодовая суточная интенсивность движения

Таблица 1.8.1

Среднегодовая суточная интенсивность движения

Номер опорного участка	Тип учетного пункта	Местоположение учетного пункта, км+/пространственная привязка	Год	Среднегодовая суточная интенсивность движения, ед./сут <*>
1	2	3	4	5

<*> Допускается принимать по данным оборудования ПУИД, статистическим данным владельца улицы, дороги или другого объекта, относящегося к ОДХ.

Таблица 1.8.2

Среднегодовая суточная интенсивность движения на сети дорог

Номер опорного участка	Тип учетного пункта	Местоположение учетного пункта, км+/пространственная привязка	Год	Среднегодовая суточная интенсивность движения, ед./сут <*>
1	2	3	4	5

<*> Допускается принимать по данным оборудования ПУИД, статистическим данным владельца улицы, дороги или другого объекта, относящегося к ОДХ.

Таблица 1.8.3

Среднегодовая суточная интенсивность пешеходного движения

Номер опорного участка	Тип учетного пункта	Местоположение учетного пункта, км+/пространственная привязка	Год	Среднегодовая суточная интенсивность движения, ед./сут <*>
1	2	3	4	5

<*> Допускается принимать по данным оборудования ПУИД, статистическим данным владельца улицы, дороги или другого объекта, относящегося к ОДХ.

Таблица 1.8.4

Среднегодовая суточная интенсивность движения СИМ

Номер опорного участка	Тип учетного пункта	Местоположение учетного пункта, км+/пространственная привязка	Год	Среднегодовая суточная интенсивность движения, ед./сут <*>
1	2	3	4	5

<*> Допускается принимать по данным оборудования ПУИД, статистическим данным владельца улицы, дороги или другого объекта, относящегося к ОДХ.

1.9 Владелец улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства

Таблица 1.9.1

Информация о владельце автомобильной дороги (участка)

Наименование владельца улицы, дороги или другого объекта, относящегося к ОДХ	ИНН владельца улицы, дороги или другого объекта, относящегося к ОДХ	Местоположение (адрес)	Протяженность участка в ведении владельца улицы, дороги или другого объекта, относящегося к ОДХ, км
1	2	3	4

1.10 Подрядные организации, выполняющие работы по содержанию, ремонту, капитальному ремонту, реконструкции улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства, или их отдельных элементов

Таблица 1.10.1

Подрядные организации, выполняющие работы по содержанию,

ремонту, капитальному ремонту, реконструкции улицы, дороги

или другого объекта, относящегося к ОДХ,

или их отдельных элементов

Наименование организации, выполняющей работы по содержанию дороги (участка, группы элементов)	ИНН организации	Местоположение (адрес)	Обслуживаемый участок (группа элементов)				Срок выполнения работ		Описание работ (содержание, ремонт, капитальный ремонт, реконструкция)
	ИНН организации	Местоположение (адрес)	номер опорного участка	начало, км+/пространственная привязка	конец, км+/пространственная привязка	протяженность, км	начало	окончание
1	2	3	4	5	6	7	8	9	10

1.11 Топографические и погодно-климатические условия населенного пункта

Таблица 1.11.1

Топографические и погодно-климатические

условия населенного пункта

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Рельеф местности	Дорожно-климатическая зона
1	2	3	4	5	6

1.12 Участки прохождения автомобильной дороги, улицы и другого объекта, относящегося к объекту дорожного хозяйства/опорные участки

Таблица 1.12.1

Ведомость участков прохождения (опорных участков)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Тип опорного участка (подъезд, боковой проезд и т.д.)	Наименование
1	2	3	4	5	6

Таблица 1.12.2

Ведомость типа бокового проезда

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Тип бокового проезда	Назначение бокового проезда
1	2	3	4	5	6

1.13 Участки ремонта, капитального ремонта и реконструкции дороги

Таблица 1.13.1

Ведомость протяженности участков ремонта,

капитального ремонта и реконструкции дороги

Год проведения работ	Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Наименование работ	Измеритель (единица измерения)	Количество работ	Срок окончания гарантийных обязательств
1	2	3	4	5	6	7	8	9

1.14 Участки повышенной трудности содержания (снегозаносимые, затопляемые, оползневые, пучинистые, участки вечной мерзлоты и т.д.)

Таблица 1.14.1

Ведомость протяженности участков повышенной трудности

содержания (снегозаносимых, затопляемых, оползневых,

пучинистых, участков вечной мерзлоты и т.д.)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Характер участка	Категория сложности содержания (снегозаносимости)	Наличие средств снегозащиты (да/нет)	Характеристика средств снегозащиты (постоянные/временные)
1	2	3	4	5	6	7	8

Таблица 1.14.2

Сводная ведомость протяженности участков повышенной

трудности содержания (снегозаносимых, затопляемых,

оползневых, пучинистых участков, участков

вечной мерзлоты и т.д.)

Характер участков	Протяженность на дату паспортизации/обновления, км
Характер участков	20____ г.
1	2
Снегозаносимые
Оползневые
Подтопляемые
Пескозаносимые
Пучинистые
Засоленные
Вечномерзлотные
Прочее:
...
...
Итого:

1.15 Участки с ограничениями проезда

Таблица 1.15.1

Ведомость протяженности участков с ограничениями проезда

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Ограничение габарита по высоте, м	Ограничение габарита по ширине, м	Ограничение по осевым нагрузкам, т	Обоснование ограничений (элемент дороги, сезонные ограничения)	Период ограничений
1	2	3	4	5	6	7	8	9

1.16 Участки концентрации ДТП

Таблица 1.16.1

Очаги аварийности

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность участка
1	2	3	4

2 Экономическая характеристика

2.1 Экономическое и административное значение улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства

В данном пункте приводят информацию об экономическом, административном и функциональном значении улицы, дороги или другого объекта, относящегося к ОДХ.

2.2 Связь улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства, между административными, производственными, промышленными, жилыми районами муниципального образования, а также другими элементами планировочной структуры

В данном пункте приводят информацию о связи улицы, дороги или другого объекта, относящегося к ОДХ, между административными, производственными, промышленными, жилыми районами муниципального образования, а также другими элементами планировочной структуры.

2.3 Характеристика движения

В данном пункте приводят информацию о характеристике движения.

2.4 Балансовая стоимость и износ

Таблица 2.4.1

Ведомость балансовой стоимости и износа

Год (дата паспортизации)	Наименование улицы, дороги или другого объекта, относящегося к ОДХ	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Балансовая стоимость, тыс. руб.	Износ, %
1	2	3	4	5	6	7

3 Техническая характеристика

3.1 Проезжая часть, земляное полотно, земельный участок, примыкания и пересечения, геометрические элементы улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства

3.1.1 Земельный участок в границах красных линий дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства

Таблица 3.1.1.1

Ведомость параметров земельного участка

Номер сегмента	Начало, км+	Конец, км+	Протяженность, км	Наименование, номер и дата документа отвода земель	Сведения о натурном закреплении границ земельного участка
1	2	3	4	5	6

3.1.2 Земляное полотно

Таблица 3.1.2.1

Ведомость параметров земляного полотна

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Ширина земляного полотна, м		Высота насыпи, м		Глубина выемки, м		Крутизна откосов, 1:т
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	поверху (по точкам бровок земляного полотна)	понизу (по точкам основания откосов)	справа	слева	справа	слева	справа	слева
1	2	3	4	5	6	7	8	9	10	11	12

Таблица 3.1.2.2

Сводная ведомость ширины земляного полотна

Дата паспортизации/обновления	Протяженность, км, при ширине,				м
Дата паспортизации/обновления	менее 8	8,0 - 9,9	10,0 - 11,9	12,0 - 14,9	15,0 - 27,4	27,5 и более
1	2	3	4	5	6	7

3.1.3 Проезжая часть

Таблица 3.1.3.1

Ведомость параметров проезжей части

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Характеристики проезжей части					Техническое состояние согласно результатам обследования <*>
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	тип покрытия	количество полос движения, шт.	ширина (без учета краевых полос), м	площадь покрытия, м²	наличие и расположение переходно-скоростной полосы	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10	11

<*> При отсутствии результатов ранее проведенных обследований может быть определено по согласованию с владельцем улицы, автомобильной дороги или другого объекта, относящегося к ОДХ, согласно [5].

Таблица 3.1.3.2

Сводная ведомость ширины проезжей части

Дата паспортизации/обновления	Протяженность, км, при ширине, м
Дата паспортизации/обновления	менее 6,0	6,0 - 6,9	7,0 - 7,4	7,5 - 8,4	8,5 - 10,9	11,0 - 13,9	14,0 и более
1	2	3	4	5	6	7	8

Таблица 3.1.3.3

Сводная ведомость протяженности и площади

покрытия проезжей части

Типы покрытий	По состоянию на дату паспортизации/обновления
	20___ г.
	протяженность, км	площадь, тыс. м²
1	2	3
1 Усовершенствованные
Цементобетонные
Асфальтобетонные, в т.ч.:
Горячие
Теплые
Холодные
Щебеночные и гравийные, обработанные органическими вяжущими
Мостовые из мозаики и брусчатки
Прочие, в т.ч.: ...
2 Переходные
Щебеночные
Гравийные
Покрытия из грунтов и местных каменных материалов, обработанных вяжущими
Мостовые из булыжного и колотого камня
Прочие, в т.ч.: ...
3 Низшие
Грунтовые, укрепленные или улучшенные различными местными материалами
Грунтовые профилированные
Грунтовые естественные
Прочие, в т.ч.: ...

3.1.4 Обочины

Таблица 3.1.4.1

Ведомость параметров обочин

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Ширина (с учетом краевой полосы), м	Ширина краевой полосы, м	Материал укрепления (без учета краевой полосы)	Площадь укрепления (без учета краевой полосы), м²
1	2	3	4	5	6	7	8	9

Таблица 3.1.4.2

Сводная ведомость укрепления обочин

Наименование	Протяженность, км, на дату паспортизации/обновления
Наименование	20___ г.
1	2
Укрепленные обочины, всего
В т.ч.:
Асфальтобетоном
Асфальтогранулятом
Щебнем
Гравием
ПГС
Бетоном
Камнем, обработанным вяжущим
Засевом трав
Неоднородными материалами
Прочее:
...
...
Неукрепленные обочины

3.1.5 Разделительная полоса

Таблица 3.1.5.1

Ведомость параметров разделительной полосы

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Материал укрепления	Ширина (с учетом полос безопасности), м	Ширина полосы безопасности справа, м	Ширина полосы безопасности слева, м
1	2	3	4	5	6	7	8

Таблица 3.1.5.2

Сводная ведомость укрепления разделительной полосы

Наименование	Протяженность, км, на дату паспортизации/обновления
Наименование	20____ г.
1	2
Укрепленная разделительная полоса, всего
В т.ч.:
Асфальтобетоном
Асфальтогранулятом
Щебнем
Гравием
ПГС
Бетоном
Камнем, обработанным вяжущим
Засевом трав
Неоднородными материалами
Прочее:
...
...
Неукрепленные разделительные полосы

3.1.6 Конструкция дорожной одежды

Таблица 3.1.6.1

Ведомость конструкции дорожной одежды

Номер опорного участка

Начало, км+/пространственная привязка

Конец, км+/пространственная привязка

Протяженность, км

Слой износа

Верхний слой покрытия

Нижний слой покрытия

Дополнительный слой покрытия

материал

толщина, см

материал

толщина, см

материал

толщина, см

тип

материал

толщина, см

Окончание таблицы 3.1.6.1

Верхний слой основания		Нижний слой основания		Дополнительный слой основания		Грунт земляного полотна	Тип дорожной одежды
материал	толщина, см	материал	толщина, см	материал	толщина, см	Грунт земляного полотна	Тип дорожной одежды
14	15	16	17	18	19	20	21

3.1.7 Параметры элементов плана дороги

Таблица 3.1.7.1

Ведомость параметров элементов плана дороги

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Радиус, м	Угол поворота, град	Наличие виража (да/нет)	Максимальное значение уклона виража,	Соответствие параметров плана нормативным значениям (да/нет)
1	2	3	4	5	6	7	8	9

3.1.8 Параметры элементов продольного профиля дороги

Таблица 3.1.8.1

Ведомость параметров элементов продольного профиля дороги

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Радиус кривой в продольном профиле, м	Продольный уклон,	Соответствие параметров продольного профиля нормативным значениям (да/нет)
1	2	3	4	5	6	7

3.1.9 Переходно-скоростные полосы

Таблица 3.1.9.1

Ведомость наличия переходно-скоростных полос

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, м	Тип покрытия	Расположение (справа/слева)	Ширина, м	Площадь покрытия, м²
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, м	Тип покрытия	Расположение (справа/слева)	Ширина, м	полоса разгона	полоса торможения
1	2	3	4	5	6	7	8	9

3.1.10 Примыкания, пересечения с автомобильными дорогами

Таблица 3.1.10.1

Ведомость примыканий, пересечений с автомобильными дорогами

Номер опорного участка	Местоположение, км+/пространственная привязка	Тип (пересечение/примыкание)	Уровень пересечения	Расположение	Характеристики примыкания, пересечения						Элементы обустройства (да/нет)
Номер опорного участка	Местоположение, км+/пространственная привязка	Тип (пересечение/примыкание)	Уровень пересечения	Расположение	учетный номер и наименование	количество полос, шт.	тип покрытия	длина, м	ширина, м	площадь покрытия, м²	защитные ограждения	направляющие устройства	пешеходные дорожки, тротуары	велосипедные дорожки	светофоры	освещение
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

Таблица 3.1.10.2

Сводная ведомость примыканий, пересечений

с автомобильными дорогами

Тип покрытия примыкания, пересечения	Наличие, шт./м, на дату паспортизации/обновления
Тип покрытия примыкания, пересечения	20___ г.
1	2
Асфальтобетонное
ЩМА
Бетонное
Булыжная мостовая
Щебеночное
Гравийное
Железобетон
ПГС
Грунтовое
Прочее (указать тип):
...
...
Всего:

3.1.11 Пересечения с железными дорогами

Таблица 3.1.11.1

Ведомость пересечений с железными дорогами

Номер опорного участка	Местоположение, км+/пространственная привязка	Уровень пересечения	Характеристики пересекаемой железной дороги			Элементы обустройства (да/нет)
Номер опорного участка	Местоположение, км+/пространственная привязка	Уровень пересечения	наименование	количество путей, шт.	наличие контактной сети (да, нет)	дорожные заграждения	защитные ограждения	направляющие устройства	светофоры	освещение
1	2	3	4	5	6	7	8	9	10	11

3.1.12 Пересечения с инженерными коммуникациями

Таблица 3.1.12.1

Ведомость пересечений с инженерными коммуникациями

3.1.13 Транспортные развязки

Таблица 3.1.13.1

Ведомость транспортных развязок

Номер опорного участка	Местоположение, км+/пространственная привязка	Характеристики транспортной развязки			Характеристики примыкания, пересечения
Номер опорного участка	Местоположение, км+/пространственная привязка	наименование	тип	количество уровней, шт.	учетный номер и наименование пересекаемой автомобильной дороги	тип покрытия	количество полос, шт.
1	2	3	4	5	6	7	8

Таблица 3.1.13.2

Ведомость наличия и технического состояния

съездов транспортных развязок

Наименование транспортной развязки	Характеристики съездов										Элементы обустройства съездов (да/нет)						Техническое состояние согласно результатам обследования <*>
Наименование транспортной развязки	номер опорного участка	местоположение, км+/пространственная привязка	тип покрытия	длина, м	ширина покрытия, м	площадь покрытия, м²	тип съезда	направление съезда (правоповоротный/ левоповоротный)	расположение съезда (справа/слева)	количество полос, шт.	защитные ограждения	направляющие устройства	пешеходные дорожки, тротуары (да, нет)	велосипедные дорожки	светофоры	освещение	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19

<*> При отсутствии результатов ранее проведенных обследований может быть определено по согласованию с владельцем улицы, автомобильной дороги или другого объекта, относящегося к ОДХ, согласно [5].

Таблица 3.1.13.3

Сводная ведомость транспортных развязок

Тип транспортной развязки	Количество уровней	Количество, шт.	Протяженность транспортных развязок, включая соединительные ответвления
1	2	3	4

3.1.14 Ситуация вдоль дороги

Таблица 3.1.14.1

Ведомость наличия элементов ситуации вдоль дороги

3.1.15 Система водоотвода

Таблица 3.1.15.1

Ведомость наличия элементов системы водоотвода

Номер опорного участка	Начало <*>, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, м	Расположение	Расстояние от кромки покрытия, м	Тип элемента водоотвода <**>	Тип укрепления
1	2	3	4	5	6	7	8

Итого:
<> Для точечных элементов в данном столбце указывают местоположение. <*> Прикромочные лотки, канавы, кюветы, откосные лотки, локальные очистные сооружения, испарительные бассейны, гидроботанические площадки, дождеприемные колодцы, ливневая канализация, дренаж и т.д.

3.2 Искусственные дорожные сооружения

При заполнении данного подраздела следует использовать результаты ранее проведенных обследований без дополнительного обследования элементов искусственного сооружения.

3.2.1 Мостовые сооружения (мост, пешеходный мост, путепровод, эстакада, виадук, разводной мост и т.п.)

Таблица 3.2.1.1

Карточка на мостовое сооружение

Карточка на мостовое сооружение N __

Общие данные
Наименование параметра	Значение
Наименование сооружения
Назначение сооружения
Тип сооружения
Наименование владельца автомобильной дороги
Наименование улицы, дороги или другого объекта, относящегося к ОДХ
Номер опорного участка
Местоположение центра сооружения, км+
Координаты местоположения центра сооружения
Проектная нагрузка
Наименование основного препятствия
Длина сооружения по оси (полная), м
Год постройки (реконструкции)
Год последнего капитального ремонта
Техническое состояние согласно результатам обследования (оценка/дата обследования, характеристика берется из имеющейся документации)
Наличие освещения мостового полотна (да, нет)

Мостовое полотно
Наименование параметра	Значение
Наименование параметра	слева	справа	слева	справа
Номер мостового полотна	1		...
Ширина мостового полотна, м
Ширина проезда (прохожей части) на мостовом полотне, м
Количество полос движения, шт.
Тип покрытия проезжей (прохожей) части
Тип дорожного ограждения
Ширина тротуара/служебного прохода, м
Тип покрытия тротуара/служебного прохода
Тип пешеходного ограждения
Наличие шумозащитных сооружений (да, нет)
Наличие ветрозащитных сооружений (да, нет)
Наличие противоослепляющих экранов (да, нет)

Схема моста

1 К карточке прилагают схему мостового сооружения (общий вид). На схеме должны быть указаны основные конструктивные размеры пролетных строений, мостового полотна, проезжей (прохожей) части, тротуара, опор (информацию берут из имеющейся документации).

2 При нумерации опор за опору N 1 принимают первую по ходу километража или левую при расположении мостового сооружения над дорогой принадлежности.

3 Нумерацию подходов осуществляют по принципу, аналогичному нумерации опор.

4 Нумерация опор и подходов, а также направление хода километража должны быть закреплены на схеме мостового сооружения.

Фотографии сооружения

Фотографии сооружения должны отображать общие виды сооружения и общие виды его основных элементов. К карточке сооружения необходимо приложить фотографии фасадов сооружения, общий вид мостового полотна в прямом и обратном направлениях. При необходимости могут быть приложены фотографии тротуаров, ограждений безопасности, деформационных швов, фотографии пролетных строений, опор и опорных частей, эксплуатационных обустройств.

Таблица 3.2.1.2

Ведомость наличия и технического состояния

мостовых сооружений

Номер опорного участка	Местоположение центра сооружения, км+/пространственная привязка	Наименование сооружения	Тип сооружения	Наименование препятствия (река, ручей, лог, ж/д, а/д и пр.)	Длина сооружения, м	Год		Техническое состояние согласно результатам обследования <*>
Номер опорного участка		Наименование сооружения	Тип сооружения	Наименование препятствия (река, ручей, лог, ж/д, а/д и пр.)	Длина сооружения, м	постройки (реконструкции)	последнего капитального ремонта	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10

<*> При отсутствии результатов ранее проведенных обследований техническое состояние может быть определено по согласованию с владельцем автомобильной дороги (участка) согласно [6].

Таблица 3.2.1.3

Сводная ведомость наличия мостовых сооружений

Вид сооружений	Тип сооружений	Длина, м	Количество по состоянию на дату паспортизации/обновления, шт.
Вид сооружений	Тип сооружений	Длина, м	20___ г.
1	2	3	4
Мосты	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Сталежелезобетонные	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Деревянные	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого
	Наплавные	До 25
		25 - 100
		Более 100
		Итого
Путепроводы	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Сталежелезобетонные	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого
Эстакады, виадуки	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Сталежелезобетонные	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого
Надземные пешеходные мосты	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Сталежелезобетонные	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Деревянные	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого

3.2.2 Тоннельные сооружения (автодорожный тоннель, пешеходный тоннель, биопереход тоннельного типа и т.п.)

Таблица 3.2.2.1

Карточка на тоннельное сооружение

Карточка на тоннельное сооружение N ___

Общие данные
Наименование параметра	Значение
Наименование сооружения
Назначение сооружения (транспортный тоннель, пешеходный переход)
Тип сооружения (железобетонный, металлический и т.д.)
Наименование владельца автомобильной дороги
Наименование автомобильной дороги
Номер опорного участка
Местоположение центра сооружения, км+
Координаты начала сооружения (по видимым элементам)
Координаты конца сооружения (по видимым элементам)
Проектная нагрузка для несущих конструкций проезжей части
Наименование основного препятствия
Длина сооружения по оси, м
Год постройки (реконструкции)
Год последнего капитального ремонта
Техническое состояние согласно результатам обследования (оценка/дата обследования; характеристику берут из имеющейся документации)
Наличие искусственного освещения (да, нет)
Наличие весовых и (или) габаритных ограничений (да, нет)

Транспортная (пешеходная) зона
Наименование параметра	Значение
	слева	справа	слева	справа
Номер участка тоннельного сооружения	1		...
Ширина проезда (прохожей части) транспортной (пешеходной) зоны, м
Минимальный габарит по высоте транспортной (пешеходной) зоны, м
Количество полос движения, шт.
Тип покрытия проезжей (прохожей) части
Тип дорожного ограждения
Ширина тротуара/служебного прохода, м
Тип покрытия тротуара/служебного прохода
Тип пешеходного ограждения

Схема тоннельного сооружения

1 К карточке прилагают схему тоннельного сооружения (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, транспортной (пешеходной) зоны, порталов, тротуаров; информацию берут из имеющейся документации.

2 При нумерации порталов за портал N 1 принимают первый по ходу километража или левый при расположении тоннельного сооружения под дорогой принадлежности.

3 Нумерацию подходов осуществляют по принципу, аналогичному нумерации порталов.

4 Нумерация порталов и подходов, а также направление хода километража должны быть закреплены на схеме тоннельного сооружения.

Фотографии сооружения

К карточке сооружения необходимо приложить фотографии общего вида сооружения снаружи и внутри в прямом и обратном направлениях. При необходимости могут быть приложены фотографии несущих конструкций, транспортной (пешеходной) зоны, эксплуатационных обустройств.

Таблица 3.2.2.2

Ведомость наличия и технического

состояния тоннельных сооружений

Номер опорного участка	Местоположение центра сооружения, км+/пространственная привязка	Наименование сооружения	Тип сооружения	Длина сооружения, м	Количество проездов	Год		Техническое состояние согласно результатам обследования
Номер опорного участка		Наименование сооружения	Тип сооружения	Длина сооружения, м	Количество проездов	постройки (реконструкции)	последнего капитального ремонта	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10

Таблица 3.2.2.3

Сводная ведомость наличия тоннельных сооружений

Вид сооружений	Тип сооружений	Длина, м	Количество по состоянию на дату паспортизации/обновления, шт.
Вид сооружений	Тип сооружений	Длина, м	20___ г.
1	2	3	4
Тоннели автодорожные	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого
Тоннели пешеходные (подземные пешеходные переходы)	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого
Биопереходы тоннельного типа	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные и каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого

3.2.3 Галереи

Таблица 3.2.3.1

Карточка на галереи

Карточка на галерею N ___

Общие данные
Наименование параметра	Значение
Наименование сооружения
Назначение сооружения (противолавинная, противоселевая и т.д.)
Тип сооружения (железобетонная, металлическая и т.д.)
Наименование владельца автомобильной дороги
Наименование автомобильной дороги
Номер опорного участка
Местоположение центра сооружения, км+
Координаты начала сооружения (по видимым элементам)
Координаты конца сооружения (по видимым элементам)
Проектная нагрузка для несущих конструкций проезжей части
Длина сооружения по оси, м
Год постройки (реконструкции)
Год последнего капитального ремонта
Техническое состояние согласно результатам обследования (оценка/дата обследования; характеристику берут из имеющейся документации)
Наличие искусственного освещения (да, нет)
Наличие весовых и (или) габаритных ограничений (да, нет)

Транспортная зона
Наименование параметра	Значение
	слева	справа	слева	справа
Номер участка галереи	1		...
Ширина проезда транспортной зоны, м
Минимальный габарит по высоте транспортной зоны, м
Количество полос движения, шт.
Тип покрытия проезжей части
Тип дорожного ограждения
Ширина тротуара/служебного прохода, м
Тип покрытия тротуара/служебного прохода
Тип пешеходного ограждения

Схема галереи

1 К карточке прилагают схему галереи (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, транспортной зоны, порталов, тротуаров; информацию берут из имеющейся документации.

2 При нумерации порталов за портал N 1 принимают первый по ходу километража или левый при расположении галереи над дорогой принадлежности.

3 Нумерацию подходов осуществляют по принципу, аналогичному нумерации порталов.

4 Нумерация порталов и подходов, а также направление хода километража должны быть закреплены на схеме галереи.

Фотографии сооружения

Таблица 3.2.3.2

Ведомость наличия и технического состояния галерей

Номер опорного участка	Местоположение центра сооружения, км+/пространственная привязка	Наименование сооружения	Тип (назначение) сооружения	Длина сооружения, м	Количество проездов	Год		Техническое состояние согласно результатам обследования
Номер опорного участка		Наименование сооружения	Тип (назначение) сооружения	Длина сооружения, м	Количество проездов	постройки (реконструкции)	последнего капитального ремонта	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10

Таблица 3.2.3.3

Сводная ведомость наличия галерей

Вид сооружений	Тип сооружений	Длина, м	Количество по состоянию на дату паспортизации/обновления, шт.
Вид сооружений	Тип сооружений	Длина, м	20___ г.
1	2	3	4
Галереи	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого

3.2.4 Водопропускные трубы

Таблица 3.2.4.1

Карточка на водопропускные трубы

Карточка на водопропускную трубу N ___

Общие данные
Наименование параметра	Значение
Наименование сооружения
Тип сооружения (железобетонная, металлическая и т.д.)
Наименование владельца автомобильной дороги
Наименование автомобильной дороги
Номер опорного участка
Местоположение сооружения, км+/пространственная привязка
Координаты сооружения (точка пересечения оси сооружения с осью дороги/съезда)
Проектная нагрузка
Тип препятствия (ручей, канава и т.д.)
Характер водотока (постоянный, периодический)
Наименование основного препятствия
Режим работы трубы (напорная, полунапорная, безнапорная)
Длина сооружения, м
Длина тела трубы, м
Высота насыпи, м
Толщина засыпки, м
Уклон,
Год постройки (реконструкции)
Год последнего капитального ремонта
Техническое состояние согласно результатам обследования (оценка/дата обследования; информацию берут из имеющейся документации)

Несущие конструкции
Наименование параметра	Значение
Номер участка трубы	1	2	...
Длина участка трубы, м
Ширина участка трубы, м
Высота участка трубы, м
Толщина стенки участка трубы, м
Форма поперечного сечения
Материал участка трубы
Количество звеньев трубы, шт.
Тип входного звена
Тип выходного звена
Тип оголовка (входной, выходной)
Конструкция оголовка
Ширина оголовка, м
Высота оголовка, м
Материал оголовка
Тип укрепления откоса
Тип укрепления русла
Количество отверстий

Схема водопропускной трубы

К карточке прилагают схему водопропускной трубы (общий вид). На схеме должны быть указаны основные конструктивные размеры несущих конструкций, оголовков, а также отметки проезжей части, низа и верха трубы, оголовков; информацию берут из имеющейся документации.

Фотографии сооружения

Фотографии сооружения должны отображать общие виды сооружения и общие виды его основных элементов.

К карточке сооружения необходимо приложить фотографии общего вида водопропускной трубы и ее оголовков. При необходимости могут быть приложены фотографии несущих конструкций, эксплуатационных обустройств.

Таблица 3.2.4.2

Ведомость наличия и технического состояния

водопропускных труб

Номер опорного участка

Местоположение, км+/пространственная привязка

Конструкция (типовой проект, материал)

Наименование препятствия (река, ручей, лог и пр.)

Длина сооружения по лотку, м

Оголовки

Технические характеристики сооружения

Год

Техническое состояние согласно результатам обследования

конструкция оголовков

размеры оголовков (ширина, высота), м

материал оголовков

форма поперечного сечения

материал трубы

размеры отверстия (ширина и высота), м

проектная нагрузка

постройки (реконструкции)

последнего капитального ремонта

оценка

дата обследования

Таблица 3.2.4.3

Сводная ведомость наличия водопропускных труб

Вид сооружений	Тип сооружений	Длина, м	Количество по состоянию на дату паспортизации/ обновления, шт.
Вид сооружений	Тип сооружений	Длина, м	20___ г.
1	2	3	4
Водопропускные трубы	Металлические	До 25
		25 - 100
		Более 100
		Итого
	Железобетонные	До 25
		25 - 100
		Более 100
		Итого
	Бетонные	До 25
		25 - 100
		Более 100
		Итого
	Каменные	До 25
		25 - 100
		Более 100
		Итого
	Разнородные по материалам (смешанные)	До 25
		25 - 100
		Более 100
		Итого
	Деревянные	До 25
		25 - 100
		Более 100
		Итого
	Композитные	До 25
		25 - 100
		Более 100
		Итого

3.2.5 Паромные и понтонные переправы

Таблица 3.2.5.1

Ведомость наличия паромных и понтонных переправ

Номер опорного участка

Начало, км+/пространственная привязка

Конец, км+/пространственная привязка

Протяженность, м

Наименование препятствия

Ширина препятствия

Рабочий ход парома, м

Число паромов на переправе, шт.

Конструкция, способ передвижения парома

Тип плавсредств парома и материал, номер проекта

Длина парома, м

Ширина парома, м

Водоизмещение (грузоподъемность), т

Пропускная способность, авт./сут

Ограничение нагрузки, т

Продолжительность эксплуатации, мес

Год

Тип причала и материал

постройки (реконструкции)

последнего капитального ремонта

выпуска плавсредств

пирс (одиночный, двойной, двойной раструбный)

береговой (продольный)

Таблица 3.2.5.2

Сводная ведомость наличия паромных переправ

Вид сооружений	Тип сооружений	Количество по состоянию на дату паспортизации/обновления, шт.
Вид сооружений	Тип сооружений	20___ г.
1	2	3
Паромные переправы	Самоходные
	Буксирные
	Канатные
	Навесные
	Итого:

3.2.6 Подпорные стены

Таблица 3.2.6.1

Ведомость наличия и технического состояния подпорных стен

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Длина, м	Расположение	Максимальная высота, м	Тип сооружения	Площадь, м²	Год		Техническое состояние согласно результатам обследования
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Длина, м	Расположение	Максимальная высота, м	Тип сооружения	Площадь, м²	постройки	последнего капитального ремонта	оценка	дата обследования
1	2	3	4	5	6	7	8	9	10	11	12

Таблица 3.2.6.2

Сводная ведомость наличия подпорных стен

Вид сооружений	Тип сооружения	Количество по состоянию на дату паспортизации/обновления, шт.
Вид сооружений	Тип сооружения	20___ г.
1	2	3
Подпорные стены	Железобетонные и бетонные
	Каменные
	Деревянные
	Габионные конструкции
	Армогрунтовые сооружения
	Прочее:
	...
	...
	Итого:

3.3 Элементы обустройства автомобильных дорог, защитные дорожные сооружения и инженерные коммуникации

Таблица 3.3.1

Сводная ведомость элементов обустройства, защитных дорожных

сооружений и инженерных коммуникаций

Наименование	По состоянию на дату паспортизации/обновления
Наименование	20___ г.
1	2
Тротуары, км
Пешеходные дорожки, км
Велосипедные дорожки, км
Коммуникации, км, в т.ч.:
Линии электропередачи (ЛЭП), км
Трубопроводы (водопроводы, газопроводы, нефтепроводы и т.п.), км
Линии связи, км
Дорожные знаки, шт., в т.ч.:
Предупреждающие знаки, шт.
Знаки приоритета, шт.
Запрещающие знаки, шт.
Предписывающие знаки, шт.
Знаки особых предписаний, шт.
Информационные знаки, шт.
Знаки сервиса, шт.
Знаки дополнительной информации, шт.
Дорожные ограждения, км, в т.ч.:
Барьерные, км
Парапетные, км
Тросовые, км
Комбинированные, км
Бордюрное ограждение, км
Пешеходные ограждения, км
Конструкции иных типов:
...
...
Световозвращатели, км
Сигнальные столбики, км
Делиниаторы, км
Островки безопасности, км
Направляющие островки, км
Дорожные тумбы, шт.
Габаритные ворота, шт.
Искусственные неровности, шт.
Шумовые полосы, км
Шлагбаумы, шт.
Блокираторы, шт.
Ворота, шт.
Линии наружного освещения автомобильной дороги, км, в т.ч.:
Линии наружного освещения автономных осветительных систем, км
Электрические подстанции, шт., в т.ч.:
Трансформаторные, шт.
Распределительные, шт.
Линии электроснабжения, км, в т.ч.:
Кабельные, км
Воздушные, км
Линии связи, км, в т.ч.:
Кабельные, км
Воздушные, км
Дорожная разметка, км, в т.ч.:
Горизонтальная, км
Вертикальная, км
Автобусные остановки, шт., в т.ч.:
С автопавильонами, шт.
Без автопавильонов, шт.
Интеллектуальные транспортные системы, в т.ч.:
Автоматизированная система управления дорожным движением (АСУДД)
Автоматизированная система метеорологического обеспечения (АСМО)
Система весового и габаритного контроля
Система мониторинга транспортных потоков
Система взимания платы за проезд на платных дорогах
Система взимания платы с грузового транспорта
Прочее:
...
Периферийное оборудование, шт., в т.ч.:
Автоматические дорожные метеостанции (АДМС), шт.
Датчики (пункты) учета интенсивности дорожного движения (ПУИД), шт.
Весогабаритное оборудование автоматических пунктов весового и габаритного контроля (АПВГК), компл.
Видеокамеры, шт.
Динамические информационные табло (ДИТ), шт.
Знаки переменной информации (ЗПИ), шт.
Устройства связи, шт.
Светофоры, шт.
Прочее:
...
Контрольные посты, шт., в т.ч.:
Пост ГИБДД, шт.
Пункт СПВГК, шт.
Межгосударственные пункты пропуска МАПП, шт.
Контрольно-пропускные посты КПП, шт.
Пункты взимания платы за проезд по платным дорогам, шт.
Прочее:
...
Автоматическая система обеспечения противогололедной обстановки (АСОПО), компл.
Площадки, шт., в т.ч.:
Площадки отдыха, шт.
Разворотные площадки, шт.
Парковки, шт.
Стоянки, шт.
Прочее:
...
Наземные пешеходные переходы, шт.
Надземные пешеходные переходы, шт.
Подземные пешеходные переходы, шт.
Защитные насаждения, шт.
Шумовые экраны, км
Противоослепляющие экраны, км
Защитные ограждения (заборы, сетки и т.д.), км
Опоры дорожных знаков, шт., в т.ч.:
Стоечные, шт.
Рамные Г-образные, шт.
Рамные Т-образные, шт.
Рамные П-образные, шт.
Консольные, шт.
Дорожные зеркала, шт.
Архитектурные и художественные формы, шт., в т.ч.:
Стела, шт.
Памятник, шт.
Мозаика, шт.
Прочее:
...

3.3.1 Тротуары, пешеходные и велосипедные дорожки

Таблица 3.3.1.1

Ведомость тротуаров и пешеходных дорожек

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Характеристики тротуаров/пешеходных и велосипедных дорожек						Элементы обустройства тротуаров/пешеходных и велосипедных дорожек (да/нет)
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	тип элемента	расположение	тип исполнения (совмещенная с .../обособленная)	тип покрытия	расстояние от кромки проезжей части, м	ширина, м	бортовой камень	пешеходное ограждение	освещение	разметка
1	2	3	4	5	6	7	8	9	10	11	12	13	14

3.3.2 Инженерные коммуникации в границах красных линий дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства

Таблица 3.3.2.1

Ведомость инженерных коммуникаций в зоне влияния дороги,

улицы или другого объекта, относящегося к ОДХ

(ЛЭП, газопровод, водоснабжение, водоотведение,

линии связи, теплотрассы и др.)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Тип расположения (пересечение/параллельное следование)	Тип коммуникаций	Расположение (под проезжей частью/в разделительной полосе/под газоном и др.)	Ведомственная принадлежность	Вид прохождения (надземное, подземное)	Высота/глубина <*>, м
1	2	3	4	5	6	7	8	9	10

<*> Высота - положительное значение, глубина - отрицательное.

3.3.3 Дорожные знаки

Таблица 3.3.3.1

Ведомость дорожных знаков

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип установки (на опоре/кронштейне/растяжке и т.д.)	Номер знака	Наименование дорожного знака	Тип знака (со световозвращающей поверхностью, внутренним/внешним освещением)
1	2	3	4	5	6	7

3.3.4 Дорожные ограждения

Таблица 3.3.4.1

Ведомость дорожных ограждений

Номер опорного участка

Начало, км+/пространственная привязка

Конец, км+/пространственная привязка

Протяженность, км

Расположение

Характеристики дорожных и пешеходных ограждений

Участок ограждения (да/нет)

Световозвращатели (есть/нет)

тип конструкции

функциональное назначение

условия расположения

одностороннее/двустороннее

материал

высота, м

удерживающая способность, кДж

начальный

конечный

3.3.5 Дорожные световозвращатели

Таблица 3.3.5.1

Ведомость дорожных световозвращателей

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Шаг световозвращателей, м	Характеристики световозвращателей
Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Шаг световозвращателей, м	Тип (КД N)	назначение (столбики, ограждения и т.д.)	форма (пленочный, призматический, сферический и т.д.)	цвет
1	2	3	4	5	6	7	8	9	10

3.3.6 Дорожные делиниаторы

Таблица 3.3.6.1

Ведомость делиниаторов

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Объект установки	Тип	Количество	Материал	Световозвращатели (есть/нет)
1	2	3	4	5	6	7	8	9	10

3.3.7 Островки безопасности

Таблица 3.3.7.1

Ведомость островков безопасности

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Тип покрытия	Наличие бордюрного камня	Световозвращатели (есть/нет)
1	2	3	4	5	6	7	8

3.3.8 Дорожные тумбы

Таблица 3.3.8.1

Ведомость дорожных тумб

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип	Материал	Световозвращатели (есть/нет)
1	2	3	4	5	6

3.3.9 Габаритные ворота

Таблица 3.3.9.1

Ведомость габаритных ворот

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Материал	Ограничение по высоте, м	Ограничение по ширине, м
1	2	3	4	5	6

3.3.10 Искусственные неровности

Таблица 3.3.10.1

Ведомость искусственных неровностей

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип	Материал	Световозвращатели (есть/нет)	Дорожная разметка (есть/нет)
1	2	3	4	5	6	7

3.3.11 Шумовые полосы

Таблица 3.3.11.1

Ведомость шумовых полос

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Тип	Материал
1	2	3	4	5	6	7

3.3.12 Дорожные заграждения (шлагбаумы, блокираторы, ворота)

Таблица 3.3.12.1

Ведомость дорожных заграждений

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип	Материал	Наличие электрификации (есть/нет)	Наличие автоматизации (есть/нет)
1	2	3	4	5	6	7

3.3.13 Освещение дороги (участка)

Таблица 3.3.13.1

Ведомость освещения дороги (участка)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Объект освещения	Тип светильника (светодиодный, с ртутными лампами)	Источник электроэнергии	Минимальное расстояние от кромки проезжей части, м	Материал опор	Количество опор освещения, шт.	Количество светильников, шт.	Высота опор освещения, м	Ведомственная принадлежность
1	2	3	4	5	6	7	8	9	10	11	12	13	14

3.3.14 Дорожная разметка

Таблица 3.3.14.1

Ведомость дорожной разметки

Номер опорного участка	Начало <*> км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Расположение	Группа (горизонтальная, вертикальная)	Форма (точечная, линейная)	Номер	Материал	Цвет	Световозвращатели (есть/нет)
1	2	3	4	5	6	7	8	9	10	11

<*> Для точечной разметки в данном столбце указывают местоположение.

3.3.15 Система электроснабжения

Таблица 3.3.15.1

Ведомость систем электроснабжения

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Ведомственная принадлежность
1	2	3	4

3.3.16 Остановки общественного транспорта

Таблица 3.3.16.1

Ведомость остановок общественного транспорта

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Наименование	Наличие элементов (да/нет)
Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Наименование	остановочная площадка с твердым покрытием	переходно-скоростные полосы	посадочная площадка	заездной карман	павильон	пешеходный переход	освещение	тротуар и (или) пешеходная дорожка
1	2	3	4	5	6	7	8	9	10	11	12

3.3.17 Интеллектуальные транспортные системы (ИТС)

Таблица 3.3.17.1

Ведомость интеллектуальных транспортных систем (ИТС)

Наименование системы ИТС	Наименование центрального пункта управления системой	Адрес центрального пункта управления системой	Ведомственная принадлежность
1	2	3	4

3.3.18 Периферийное оборудование (АДМС, ПУИД, АПВГК, видеокамеры, КФВФ, ДИТ, устройства связи и т.д.)

Таблица 3.3.18.1

Ведомость периферийного оборудования

3.3.19 Дорожные светофоры

Таблица 3.3.19.1

Ведомость дорожных светофоров

Номер опорного участка	Наименование системы ИТС	Наименование светофорного объекта	Местоположение, км+/пространственная привязка	Расположение	Конструкция размещения	Тип оборудования (светофор, ВПУ, ТВП и т.д.)	Индекс (тип исполнения) светофора/оборудования	Ведомственная принадлежность
1	2	3	4	5	6	7	8	9

3.3.20 Контрольные посты (ГИБДД, СПВГК, МАПП, КПП, пункты взимания платы и т.д.)

Таблица 3.3.20.1

Ведомость контрольных постов (ГИБДД, СПВГК, МАПП, КПП,

пункты взимания платы и т.д.)

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип (ГИБДД, СПВГК, МАПП, КПП, пункты взимания платы и т.д.)	Количество пропускных пунктов, шт.	Ведомственная принадлежность
1	2	3	4	5	6

3.3.21 Оборудование для борьбы с зимней скользкостью (АСОПО)

Таблица 3.3.21.1

Ведомость оборудования для борьбы с зимней

скользкостью (АСОПО)

Номер опорного участка	Местоположение насосной станции, км+/пространственная привязка	Расположение насосной станции (справа/слева)	Начало обслуживаемого участка, км+	Конец обслуживаемого участка, км+	Протяженность обслуживаемого участка, км
1	2	3	4	5	6

3.3.22 Площадки (разворотные, площадки парковки, стоянки, специализированные для аварийной остановки и т.д.)

Таблица 3.3.22.1

Ведомость площадок (разворотных, парковок, стоянок,

специализированные для аварийной остановки и т.д.)

Номер опорного участка

Местоположение, км+/пространственная привязка

Расположение

Тип (площадка отдыха, разворотная площадка и др.)

Расстояние от кромки проезжей части, м

Площадь, м²

Тип покрытия

Наличие элементов (да/нет)

общая

стоянки

подъездов

эстакада (смотровая яма)

беседки

контейнер для мусора

переходно-скоростные полосы

освещение

тротуар и (или) пешеходная дорожка

3.3.23 Наземные, надземные и подземные пешеходные переходы

Таблица 3.3.23.1

Ведомость наземных, надземных и подземных

пешеходных переходов

Номер опорного участка	Идентификационный номер (код) искусственного сооружения	Местоположение, км+/пространственная привязка	Тип пешеходного перехода	Наличие элементов (да/нет)									Электроснабжение
Номер опорного участка	Идентификационный номер (код) искусственного сооружения	Местоположение, км+/пространственная привязка	Тип пешеходного перехода	дорожные знаки	светофоры	автономные импульсные индикаторы	разметка	пешеходное ограждение	искусственные неровности	шумовые полосы	тротуар и (или) пешеходная дорожка	освещение	тип питания (автономное/неавтономное)	элемент питания (кабельная, воздушная линия, ветрогенератор, солнечная панель и т.д.)
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15

3.3.24 Защитные насаждения

Таблица 3.3.24.1

Ведомость защитных насаждений

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Тип	Расположение	Количество рядов	Год посадки
1	2	3	4	5	6	7	8

3.3.25 Защитные дорожные сооружения (за исключением защитных насаждений)

Таблица 3.3.25.1

Ведомость защитных дорожных сооружений

(за исключением защитных насаждений)

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+	Протяженность, км	Тип	Расположение	Материал	Высота, м	Площадь поверхности, м²
1	2	3	4	5	6	7	8	9

Итого:

3.3.26 Опоры дорожных знаков и периферийного оборудования

Таблица 3.3.26.1

Ведомость опор дорожных знаков

и периферийного оборудования

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип опоры	Форма опоры	Материал	Минимальное расстояние от кромки проезжей части, м	Высота опоры, м
1	2	3	4	5	6	7	8

3.3.27 Дорожные зеркала

Таблица 3.3.27.1

Ведомость дорожных зеркал

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Конструкция размещения
1	2	3	4

3.3.28 Архитектурные и художественные формы (стелы, памятники, мозаики и т.д.)

Таблица 3.3.28.1

Ведомость архитектурных и художественных форм

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип художественной формы	Наличие электроосвещения
1	2	3	4	5

3.3.29 Трамвайные и троллейбусные пути

Таблица 3.3.29.1

Параметры трамвайных путей

Трамвайные пути

Номер опорного участка

Местоположение, км+/пространственная привязка

Обособленные

В одном уровне

Количество путей

Длина путей, пог. м

Площадь, м²

Высота подвески над проезжей частью, м

Тип покрытия

Примечание

сторона

начало, м

конец, м

на путях

на сопряжении с проезжей частью

Итого:

1 Обособленные, всего:

1.1 Усовершенствованные (с расшифровкой):

1.2 Другие:

2 Необособленные, всего (учтено в подразделе 3.1):

2.1 Усовершенствованные (с расшифровкой):

2.2 Другие:

3 Площадь отстойно-разворотных площадок на конечных станциях трамвая, включая трамвайное полотно:

3.1 Обособленное:

3.2 Необособленное:

Таблица 3.3.29.2

Трамвайные контактные сети

Номер опорного участка	Местоположение			Количество контактных сетей, шт.	Длина контактных сетей, пог. м	Высота подвески над проезжей частью, м	Примечание
Номер опорного участка	сторона	начало, км+/пространственная привязка	конец, км+/пространственная привязка	Количество контактных сетей, шт.	Длина контактных сетей, пог. м	Высота подвески над проезжей частью, м	Примечание
1	2	3	4	5	6	7	8

Таблица 3.3.29.3

Троллейбусные контактные сети

Номер опорного участка	Местоположение			Количество контактных сетей, шт.	Длина контактных сетей, пог. м	Высота подвески над проезжей частью, м	Примечание
Номер опорного участка	сторона	начало, км+/пространственная привязка	конец, км+/пространственная привязка	Количество контактных сетей, шт.	Длина контактных сетей, пог. м	Высота подвески над проезжей частью, м	Примечание
1	2	3	4	5	6	7	8

3.3.30 Некапитальные объекты

Таблица 3.3.30.1

Некапитальные объекты для обеспечения производственной

деятельности по содержанию и ремонту территорий

(в т.ч. некапитальные объекты, предназначенные для хранения

противогололедных материалов на дворовых территориях)

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Материал	Площадь, м²	Местоположение	Элемент сопряжения
Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Материал	Площадь, м²	Местоположение	Наименование	Протяженность, пог. м
1	2	3	4	5	6	7	8

Таблица 3.3.30.2

Иные некапитальные объекты

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Материал	Площадь, м²	Местоположение	Элемент сопряжения
Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Материал	Площадь, м²	Местоположение	Наименование	Протяженность, пог. м
1	2	3	4	5	6	7	8

Таблица 3.3.30.3

Места сбора твердых коммунальных отходов

Номер опорного участка	Местоположение, км+/пространственная привязка	Тип места сбора ТКО	Вид покрытия	Площадь, м²	Элемент сопряжения		Элемент благоустройства		Входит в эксплуатационную площадь (да/нет)
Номер опорного участка	Местоположение, км+/пространственная привязка	Тип места сбора ТКО	Вид покрытия	Площадь, м²	Наименование	Протяженность, пог. м	Вид	Количество, шт.	Входит в эксплуатационную площадь (да/нет)
1	2	3	4	5	6	7	8	9	10

Таблица 3.3.30.4

Велопарковки для хранения велосипедов

Номер опорного участка	Тип велопарковки	Материал	Площадь, м²	Местоположение, км+/пространственная привязка	Элемент сопряжения		Элементы благоустройства		Входит в эксплуатационную площадь (да/нет)
Номер опорного участка	Тип велопарковки	Материал	Площадь, м²	Местоположение, км+/пространственная привязка	Наименование	Протяженность, пог. м	Вид	Количество, шт.	Входит в эксплуатационную площадь (да/нет)
1	2	3	4	5	6	7	8	9	10

3.3.31 Системы обеспечения охраны природы и микроклиматического комфорта

Таблица 3.3.31.1

Системы обеспечения охраны природы и микроклиматического

комфорта (элементы ветрозащиты, шумозащиты, системы очистки

водоемов и др.)

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Единицы измерения
Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	м²	шт.	пог. м
1	2	3	4	5	6

Таблица 3.3.31.2

Системы функционального обеспечения (поливочный водопровод,

ливневая канализация, опоры и сети наружного

освещения и др.)

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Единицы измерения
Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	м²	шт.	пог. м
1	2	3	4	5	6

3.3.32 Элементы благоустройства

Таблица 3.3.32.1

Ведомость учета зеленых насаждений (деревья и кустарники)

Номер опорного участка	Местоположение, км+/пространственная привязка	Номер растения	Тип насаждения	Вид растения	Количество деревьев и кустарников			Диаметр, см	Высота, м	Рекомендации
Номер опорного участка	Местоположение, км+/пространственная привязка	Номер растения	Тип насаждения	Вид растения	шт.	м²	пог. м	Диаметр, см	Высота, м	Рекомендации
1	2	3	4	5	6	7	8	9	10	11

Таблица 3.3.32.2

Ведомость учета зеленых насаждений (газон)

Номер опорного участка	Местоположение, км+/пространственная привязка	Площадь газона, м²	Тип газона, м²
Номер опорного участка	Местоположение, км+/пространственная привязка	Площадь газона, м²	На откосе	Иного типа
1	2	3	4	5

Таблица 3.3.32.3

Ведомость учета зеленых насаждений (цветники)

Номер опорного участка	Местоположение, км+/пространственная привязка	Номер цветника	Элементы цветочного оформления, шт.
			Общая	Газоны	вертикальные конструкции
			Общая	Газоны	напольные	подвесные	иные элементы
1	2	3	4	5	6	7	8

Таблица 3.3.32.4

Малые архитектурные формы

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Единицы измерения, шт./пог. м	Количество	Материал	Принадлежность элемента к зоне территории	Входит в эксплуатационную площадь (да/нет)
1	2	3	4	5	6	7	8

Примечание - В графах 3 и 4 необходимо указывать характеристики для площадных объектов, влияющие на видимость.

Таблица 3.3.32.5

Элементы благоустройства для маломобильных групп населения

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Единицы измерения (м²/пог. м/шт.)	Кол-во	Материал	Принадлежность к зоне территории	Входит в эксплуатационную площадь (да/нет)
1	2	3	4	5	6	7	8

Таблица 3.3.32.6

Водоемы

Номер опорного участка	Местоположение, км+/пространственная привязка	Наименование	Площадь, м²	Входит в эксплуатационную площадь (да/нет)
1	2	3	4	5

3.4 Объекты дорожного сервиса

Таблица 3.4.1

Сводная ведомость объектов дорожного сервиса

Наименование	Количество по состоянию на дату паспортизации/обновления, шт.
Наименование	20___ г.
1	2
Станции, вокзалы, всего, в т.ч.:
Автостанции, шт.
Автомобильные вокзалы, шт.
Железнодорожные вокзалы, шт.
Железнодорожные станции, шт.
Аэровокзалы, шт.
Речные вокзалы, шт.
Причалы, шт.
Прочее:
...
...
Автозаправочные станции, всего, в т.ч.:
АЗС, шт.
АГЗС, шт.
ЭЗС, шт.
Прочее:
...
Наружная реклама, в т.ч.:
Плакаты, шт.
Стенды, шт.
Щиты, шт.
Панно, шт.
Световые табло, шт.
Знаки информирования об объектах притяжения, шт.
Прочее:
...

3.4.1 Автостанции, автомобильные, железнодорожные, водные и воздушные вокзалы, причалы

Таблица 3.4.1.1

Ведомость автостанций, автовокзалов

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Наименование	Тип (автостанция, автовокзал, железнодорожная станция, железнодорожный вокзал, аэровокзал, речной вокзал, причал)	Расстояние от кромки покрытия, м	Ведомственная принадлежность или собственность
1	2	3	4	5	6	7

3.4.2 Автозаправочные станции (АЗС)

Таблица 3.4.2.1

Ведомость автозаправочных станций (АЗС)

Номер опорного участка

Местоположение, км+/пространственная привязка

Расположение

Наименование

Тип (АЗС, АГЗС, ЭЗС и др.)

Количество топливозаправочных колонок, шт.

Оборудование (да/нет)

Обустройство (да/нет)

Ведомственная принадлежность или собственность

однопродуктовые

многопродуктовые

пункт зарядки электромобилей

пункт подкачки колес

пылесос

туалет

пункт питания

торговые площади

переходно-скоростные полосы

освещение

3.4.3 Наружная реклама

Таблица 3.4.3.1

Ведомость наличия наружной рекламы

Номер опорного участка	Местоположение, км+/пространственная привязка	Расположение	Тип наружной рекламы (плакат, щит и т.д.)	Конструкция размещения	Площадь, м²	Подсветка (есть/нет)	Ведомственная принадлежность или собственность
1	2	3	4	5	6	7	8

3.5 Производственные объекты

Таблица 3.5.1

Ведомость производственных объектов

Номер опорного участка

Местоположение, км+/пространственная привязка

Тип производственного объекта

Площадь производственного объекта, м²

Служебные здания

Производственные здания

Жилые здания

Прочие здания

Ведомственная принадлежность или собственность

количество, шт.

площадь, м²

количество, шт.

площадь, м²

количество, шт.

площадь, м²

количество, шт.

площадь, м²

Таблица 3.5.2

Сводная ведомость производственных объектов

Наименование	По состоянию на дату паспортизации/обновления
	20___ г.
	кол-во, шт.	площадь, м²
Производственные объекты, всего, в т.ч.:
1 База, всего, в т.ч.:
1.1 Битумная, шт.
1.2 Камнедробильная, шт.
1.3 Производственная, шт.
1.4 Эмульсионная, шт.
1.5 Лесозаготовительная, шт.
1.6 Прочее:
...
...
2 Завод (полигон), всего, в т.ч.:
2.1 Асфальтобетонный (АБЗ), шт.
2.2 Железобетонных изделий (ЖБИ), шт.
2.3 Камнедробильный, шт.
2.4 Цементобетонный (ЦБЗ), шт.
2.5 Прочее:
...
...
3 Здания производственных объектов, всего, в т.ч.:
3.1 Служебные здания, шт.
3.2 Производственные здания, шт.
3.3 Жилые здания, шт.
3.4 Прочее:
...
...

4 Эксплуатационные показатели улицы, дороги или другого объекта, относящегося к объекту дорожного хозяйства

4.1 Сцепление на покрытии проезжей части

Таблица 4.1.1

Ведомость значений коэффициента сцепления

на покрытии проезжей части

Номер опорного участка	Местоположение измерения коэффициента сцепления, км+/пространственная привязка	Номер полосы	Значение коэффициента сцепления
1	2	3	4

4.2 Продольная ровность покрытия проезжей части

Таблица 4.2.1

Ведомость показателей продольной ровности покрытия

проезжей части по полосам движения

Номер опорного участка	Начало измерения продольной ровности покрытия, км+/пространственная привязка	Конец измерения продольной ровности покрытия, км+/пространственная привязка	Номер полосы	Значение ровности покрытия IRI, м/км
1	2	3	4	5

4.3 Поперечная ровность (колейность) покрытия проезжей части

Таблица 4.3.1

Ведомость показателей поперечной ровности (колейности)

покрытия проезжей части по полосам движения

Номер опорного участка	Начало измерения поперечной ровности покрытия, км+/пространственная привязка	Конец измерения поперечной ровности покрытия, км+/пространственная привязка	Номер полосы	Значение поперечной ровности (колейности), см
1	2	3	4	5

4.4 Прочность дорожной одежды

Таблица 4.4.1

Ведомость оценки прочности дорожной одежды

Номер опорного участка	Местоположение измерения прочности, км+/пространственная привязка	Номер полосы	Значение модуля упругости, МПа
1	2	3	4

4.5 Визуальная оценка состояния дорожного покрытия

Таблица 4.5.1

Журнал визуальной оценки состояния дорожного покрытия

Номер опорного участка	Начало, км+/пространственная привязка	Конец, км+/пространственная привязка	Протяженность, км	Тип покрытия	Средневзвешенный балл однотипного участка Б_ср <*>
1	2	3	4	5	6

<*> При отсутствии результатов ранее проведенных обследований средневзвешенный балл может быть определен по согласованию с владельцем улицы, дороги или другого объекта, относящегося к ОДХ, согласно [5].

Акт согласования границ автомобильной дороги, улицы

или другого объекта, относящегося к объекту

дорожного хозяйства (опорного участка)

___________________________________________________________________________

учетный номер, наименование автомобильной дороги

___________________________________________________________________________

(опорного участка, сегмента), начало, км + м - конец, км + м

___________________________________________________________________________

полное наименование владельца автомобильной дороги (участка, сегмента)

Начало улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)	Конец улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)
Местоположение в линейном (км, м)/эксплуатационном (км + м) километраже/пространственная привязка	Местоположение в линейном (км, м)/эксплуатационном (км + м) километраже/пространственная привязка
Краткое описание точки на местности	Краткое описание точки на местности
Координаты улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)	Координаты точки улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)
Протяженность улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка) всего, км

Совмещенные участки
Начало участка, км+/пространственная привязка	Конец участка, км+/пространственная привязка	Протяженность участка, км	Наименование улицы, дороги или другого объекта, относящегося к ОДХ

Представитель организации,

выполняющей паспортизацию ________ _______________ _______________

(дата) (подпись) (Ф.И.О.)

Представитель организации

владельца автомобильной дороги ________ _______________ _______________

(дата) (подпись) (Ф.И.О.)

Приложение В

(справочное)

ПРИМЕРЫ РАЗДЕЛЕНИЯ УЛИЦ И ДОРОГ В НАСЕЛЕННОМ ПУНКТЕ

НА ОПОРНЫЕ УЧАСТКИ

- начало участка;

- конец участка;

- 0-ОУ (кольцо);

- 1-ОУ;

- 2-ОУ;

- 3-ОУ;

- 4-ОУ;

- ул. Героев Хасана;

- ул. Краснополянская;

- ул. Хлебозаводская

Рисунок В.1 - Пример разделения улиц и дорог в населенном

пункте на опорные участки на кольцевой развязке

Приложение Г

(обязательное)

СТРУКТУРА ДАННЫХ ПАСПОРТА

Таблица Г.1

Перечень данных паспорта улицы, дороги или другого объекта,

относящегося к ОДХ

Раздел

Наименование таблицы

Номер поля

Описание поля

Имя поля

Тип

Формат

Обязательное поле

Примечание

0.0.0.1

Реестр автомобильных дорог (справочник)

ID автомобильной дороги Российской Федерации

0.00.00.1-101

Уник. ном.

Да

Наименование автомобильной дороги

0.00.00.1-102

Текст

string

Нет

Учетный номер автомобильной дороги

0.00.00.1-103

Текст

string

Да

Примечания

0.00.00.1-104

Текст

string

Нет

Возможность внесения дополнительной информации

Дата и время актуальности

0.00.00.1-105

Дата

dateTime

Да

Реестр участков автомобильных дорог (справочник)

ID участка автомобильной дороги Российской Федерации

0.00.00.1-201

Уник. ном.

Да

При отсутствии участков дублируется информация из реестра автомобильных дорог

Ссылка на ID автомобильной дороги

0.00.00.1-202

Уник. ном.

IDREFF

Да

Наименование участка автомобильной дороги

0.00.00.1-203

Текст

string

Нет

Идентификационный номер автомобильной дороги (участка)

0.00.00.1-204

Текст

string

Да

Учетный номер автомобильной дороги (участка)

0.00.00.1-205

Текст

string

Да

Примечания

0.00.00.1-206

Текст

string

Нет

Возможность внесения дополнительной информации

Дата и время актуальности

0.00.00.1-207

Дата

dateTime

Да

0.0.0.2

Реестр организаций

ID организации

0.00.00.2-101

Уник. ном.

Да

ИНН организации

0.00.00.2-102

Число

int

Нет

Наименование организации

0.00.00.2-103

Текст

string

Да

Местоположение организации (адрес)

0.00.00.2-104

Текст

string

Нет

Руководитель организации (территориального подразделения)

0.00.00.2-105

Текст

string

Нет

Контактная информация, примечания

0.00.00.2-106

Текст

string

Нет

Дата и время актуальности

0.00.00.2-107

Дата

dateTime

Да

1.0.0.1

Реестр работ по паспортизации автодороги (участка)

ID паспортизации

1.00.00.1-101

Уник. ном.

Да

Ссылка ID участка дороги

1.00.00.1-102

Уник. ном.

IDREFF

Да

Дата начала работ

1.00.00.1-103

Дата

date

Да

Наименование и основание работ

1.00.00.1-104

Текст

string

Да

Вид паспортизации (первичный, повторный, текущий)

1.00.00.1-105

Выбор

string

Да

Исполнитель/ссылка на ID организации

1.00.00.1-106

Уник. ном.

IDREFF

Да

Исполнитель/наименование организации (ИНН); Ф.И.О. руководителя

1.00.00.1-107

Текст

string

Да

Утвердил/ссылка на ID организации

1.00.00.1-108

Уник. ном.

IDREFF

Нет

Утвердил/наименование организации (ИНН); Ф.И.О. руководителя

1.00.00.1-109

Текст

string

Нет

Примечания

1.00.00.1-110

Текст

string

Нет

Возможность внесения дополнительной информации

Вложенные файлы (документы, изображения)

1.00.00.1-111

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

1.0.0.2

Участки автомобильной дороги (титульное описание паспорта АД)

ID участка дороги

1.00.00.2-101

Уник. ном.

IDREFF

Да

Ссылка на ID участка автомобильной дороги РФ

1.00.00.2-102

Уник. ном.

Да

Ссылка на ID паспортизации

1.00.00.2-103

Уник. ном.

IDREFF

Да

Начало участка/номер километрового столба/пространственная привязка

1.00.00.2-104

Текст

string

Да

Начало участка/ссылка на ID километрового столба/пространственная привязка

1.00.00.2-105

Уник. ном.

IDREFF

Нет

Начало участка/смещение от километрового столба/пространственная привязка, м

1.00.00.2-106

Число

float

Да

Начало участка/смещение от начала автодороги, км

1.00.00.2-107

Число

float

Да

Начало участка/координаты точки

1.00.00.2-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Начало участка/краткое описание точки начала автомобильной дороги (участка)

1.00.00.2-109

Текст

string

Да

Начало участка/вложенные файлы (цветные фотографии начала автомобильной дороги/участка)

1.00.00.2-110

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Окончание участка/номер километрового столба

1.00.00.2-111

Текст

string

Да

Окончание участка/ссылка на ID километрового столба/пространственная привязка

1.00.00.2-112

Уник. ном.

IDREFF

Нет

Окончание участка/смещение от километрового столба/пространственная привязка, м

1.00.00.2-113

Число

float

Да

Окончание участка/смещение от начала автодороги, улицы, магистрали, км

1.00.00.2-114

Число

float

Да

Окончание участка/координаты точки

1.00.00.2-115

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание участка/краткое описание точки конца автомобильной дороги (участка)

1.00.00.2-116

Текст

string

Да

Окончание участка/вложенные файлы (цветные фотографии конца автомобильной дороги/участка)

1.00.00.2-117

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Дата и время актуальности

1.00.00.2-118

Дата

dateTime

Да

Описание автомобильной дороги (участка)

1.00.00.2-119

Текст

string

Нет

Значение автомобильной дороги (участка)

1.00.00.2-120

Выбор+

string

Да

Например, федеральная/муниципальная

Вид разрешенного использования

1.00.00.2-121

Выбор

string

Да

Например, общего пользования

Наименование автомобильной дороги (участка)

1.00.00.2-122

Текст

string

Да

См. таблицу 1.1.1

Учетный номер автомобильной дороги

1.00.00.2-123

Текст

string

Да

См. таблицу 1.1.1

Идентификационный номер автомобильной дороги (участка)

1.00.00.2-124

Текст

string

Да

См. таблицу 1.2.1

Год постройки автомобильной дороги (участка)

1.00.00.2-125

Текст

string

Да

См. таблицу 1.1.1

Год реконструкции автомобильной дороги (участка)

1.00.00.2-126

Текст

string

Нет

См. таблицу 1.1.1

Протяженность дороги (участка) по основному ходу, км/всего

1.00.00.2-127

Число

float

Да

См. таблицу 1.1.1

Протяженность участка в ведении владельца автомобильной дороги (участка), км

1.00.00.2-128

Число

float

Нет

См. таблицу 1.9.1

Краткая историческая справка

1.00.00.2-129

Текст

string

Да

См. таблицу 1.1.1

Система координат точек оси автомобильной дороги (участка, опорного участка)/наименование системы координат

1.00.00.2-131

Текст

string

Да

См. таблицу 1.3.1

Система координат точек оси автомобильной дороги (участка, опорного участка)/эпоха (при необходимости)

1.00.00.2-132

Текст

string

Нет

См. таблицу 1.3.1

Система координат точек оси автомобильной дороги (участка, опорного участка)/в формате gml: GeodeticCRS (для gmkCurve)

1.00.00.2-133

Текст

string

Да

См. таблицу 1.3.1

Система координат точек - элементов автомобильной дороги и дорожных сооружений/наименование системы координат

1.00.00.2-134

Текст

string

Да

См. таблицу 1.3.1

Система координат точек - элементов автомобильной дороги и дорожных сооружений/эпоха (при необходимости)

1.00.00.2-135

Текст

string

Нет

См. таблицу 1.3.1

Система координат точек - элементов автомобильной дороги и дорожных сооружений/в формате gml: GeodeticCRS (для gmkPoint)

1.00.00.2-136

Текст

string

Да

См. таблицу 1.3.1

Собственность автомобильной дороги (участка)/форма собственности автомобильной дороги (участка)

1.00.00.2-137

Выбор+

string

Да

См. таблицу 1.1.2

Собственность автомобильной дороги (участка)/ссылка на ID организации - владельца автомобильной дороги (участка)

1.00.00.2-138

Уник. ном.

IDREFF

Да

См. таблицы 1.1.2 и 1.9.1

Собственность автомобильной дороги (участка)/примечание по участкам, находящимся во владении у сторонних организаций

1.00.00.2-139

Текст

string

Нет

См. таблицу 1.1.2 (краткая информация для формы)

Экономическое и административное значение дороги

1.00.00.2-140

Текст

string

Да

См. 2.1

Связь дороги, улицы с административными, производственными (промышленными), жилыми районами муниципального образования, а также другими элементами планировочной структуры

1.00.00.2-141

Текст

string

Да

См. 2.2

Характеристика движения, его сезонность и перспектива

1.00.00.2-142

Текст

string

Да

См. 2.3

Балансовая стоимость, тыс. руб.

1.00.00.2-143

Текст

string

Да

См. 2.4

Износ, %

1.00.00.2-144

Текст

string

Да

См. 2.4

Вложенные файлы (схемы, линейный график, фотографии, рисунки, документы и т.д.)

1.00.00.2-145

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

1.0.0.3

Опорные участки дороги

ID опорного участка

1.00.00.3-101

Уник. ном.

Да

Ссылка на ID участка автомобильной дороги Российской Федерации

1.00.00.3-102

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

1.00.00.3-103

Уник. ном.

IDREFF

Да

Ссылка на автора - построителя опорного участка

Номер опорного участка

1.00.00.3-104

Число

short

Да

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.00.00.3-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.00.00.3-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.00.00.3-107

Число

float

Да

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.00.00.3-108

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.00.00.3-109

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.00.00.3-110

Число

float

Да

Дата и время актуальности

1.00.00.3-111

Дата

dateTime

Да

Трехмерное описание опорного участка

1.00.00.3-112

gmkCurve

string

Да

Описание непрерывной непрямолинейной линии

Наименование опорного участка

1.00.00.3-113

Текст

string

Нет

Например, обход пос. Безымянный, съезд N 1 транспортной развязки N 1 (ТР1С1)

Протяженность опорного участка

1.00.00.3-114

Число

float

Да

Хранение значения для ускорения обработки

Тип опорного участка (основной ход, подъезд, обход, съезд)

1.00.00.3-115

Выбор+

string

Да

См. таблицу 1.4.1

Место примыкания подъездов (начало обходов)/расположение (справа, слева)

1.00.00.3-116

Выбор+

string

Нет

См. таблицу 1.4.1

Место примыкания подъездов (начало обходов)/от опорного участка N (ссылка на ID опорного участка)

1.00.00.3-117

Уник. ном.

IDREFF

Нет

См. таблицу 1.4.1

Использование опорного участка на платной основе (да, нет)

1.00.00.3-118

Логическ.

Boolean

Да

См. таблицу 1.2.1

Балансовая принадлежность (на учете у органа управления дорожным хозяйством)

1.00.00.3-119

Логическ.

Boolean

Да

Проходит по территории населенного пункта (да, нет)

1.00.00.3-120

Логическ.

Boolean

Да

Участок, совмещенный с другими автодорогами (да, нет)

1.00.00.3-121

Логическ.

Boolean

Да

Ссылка на ID организации - стороннего органа управления

1.00.00.3-122

Уник. ном.

IDREFF

Нет

Эксплуатирующая сторонняя организация/примечания

1.00.00.3-123

Текст

string

Нет

Подробная информация (при необходимости)

1.5.1

Километровые знаки/пространственная привязка

ID километрового столба/пространственная привязка

1.05.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.05.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.05.01.0-103

Уник. ном.

IDREFF

Да

Местоположение относительно предыдущего километрового знака/ссылка на ID километрового столба/пространственная привязка

1.05.01.0-104

Уник. ном.

IDREFF

Да

Местоположение относительно предыдущего километрового знака

Местоположение относительно предыдущего километрового знака/смещение от километрового столба/пространственная привязка, м

1.05.01.0-105

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

1.05.01.0-106

Число

float

Да

Местоположение точки/координаты точки

1.05.01.0-107

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.05.01.0-108

Дата

dateTime

Да

Номер километрового знака

1.05.01.0-109

Текст

string

Да

Расположение (справа, слева)

1.05.01.0-110

Выбор+

string

Да

1.6.1

Категория улицы, дороги или другого объекта, относящегося к ОДХ (опорного участка)

Уникальный ID записи в массиве

1.06.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.06.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.06.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.06.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.06.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.06.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.06.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.06.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.06.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.06.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.06.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.06.01.0-112

gmk Point

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.06.01.0-113

Дата

dateTime

Да

Класс автомобильной дороги

1.06.01.0-114

Выбор

string

Да

Категория автомобильной дороги

1.06.01.0-115

Выбор

string

Да

Уровень обслуживания опорного участка

1.06.01.0-116

Число

float

Да

1.7.1

Право землепользования в полосе отвода/в границах красных линий

Уникальный ID записи в массиве

1.07.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.07.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID документа землепользования

1.07.01.0-103

Уник. ном.

IDREFF

Да

Дата и время актуальности

1.07.01.0-104

Дата

dateTime

Да

Примечания

1.07.01.0-105

Текст

string

Нет

ПЗ1 - документ-землепользования

ID документа землепользования

1.07.01.0-201

Уник. ном.

Да

Ссылка на ID паспортизации

1.07.01.0-202

Уник. ном.

IDREFF

Да

Дата и время актуальности

1.07.01.0-203

Дата

dateTime

Да

Наименование документа

1.07.01.0-204

Выбор+

string

Нет

См. 3.2.1

Номер документа

1.07.01.0-205

Текст

string

Да

Дата документа

1.07.01.0-206

Дата

dateTime

Да

Кадастровый номер

1.07.01.0-207

Текст

string

Да

Вид разрешенного использования (автомобильный транспорт)

1.07.01.0-208

Выбор+

string

Да

Площадь, м²

1.07.01.0-209

Число

float

Да

Описание земельного участка

1.07.01.0-210

Текст

string

Нет

ПЗ2 - правообладатели

Уникальный ID записи в массиве

1.07.01.0-301

Уник. ном.

Да

Ссылка на ID документа землепользования

1.07.01.0-302

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

1.07.01.0-303

Уник. ном.

IDREFF

Да

Дата и время актуальности

1.07.01.0-304

Дата

dateTime

Да

Ссылка на ID организации-правообладателя

1.07.01.0-305

Уник. ном.

IDREFF

Да

Вид пользования земельным участком

1.07.01.0-306

Выбор

string

Да

Собственность, постоянное (бессрочное) пользование, безвозмездное срочное пользование, сервитут

1.8.1

Среднегодовая суточная интенсивность движения

Уникальный ID записи в массиве

1.08.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.08.01.0-102

Уник. ном.

IDREFF

Да

Ссылка ID контрольного оборудования

1.08.01.0-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

1.08.01.0-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.08.01.0-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

1.08.01.0-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

1.08.01.0-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

1.08.01.0-108

Число

float

Да

Местоположение точки/координаты точки

1.08.01.0-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.08.01.0-110

Дата

dateTime

Да

Тип учетного пункта (АПУИД, ПУИД)

1.08.01.0-111

Выбор

string

Да

Год

1.08.01.0-112

Дата (год)

gYear

Да

Среднегодовая суточная интенсивность движения, ед./сут

1.08.01.0-113

Число

short

Да

1.8.2

Среднегодовая суточная интенсивность движения на сети дорог

Уникальный ID записи в массиве

1.08.02.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.08.02.0-102

Уник. ном.

IDREFF

Да

Ссылка ID контрольного оборудования

1.08.02.0-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

1.08.02.0-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.08.02.0-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл.

км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

1.08.02.0-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

1.08.02.0-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

1.08.02.0-108

Число

float

Да

Местоположение точки/координаты точки

1.08.02.0-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.08.02.0-110

Дата

dateTime

Да

Тип учетного пункта (АПУИД, ПУИД)

1.08.02.0-111

Выбор

string

Да

Год

1.08.02.0-112

Дата (год)

gYear

Да

Среднегодовая суточная интенсивность движения сети дорог, ед./сут

1.08.02.0-113

Число

short

Да

1.8.3

Среднегодовая суточная интенсивность пешеходного движения

Уникальный ID записи в массиве

1.08.03.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.08.03.0-102

Уник. ном.

IDREFF

Да

Ссылка ID контрольного оборудования

1.08.03.0-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

1.08.03.0-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.08.03.0-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

1.08.03.0-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

1.08.03.0-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

1.08.03.0-108

Число

float

Да

Местоположение точки/координаты точки

1.08.03.0-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.08.03.0-110

Дата

dateTime

Да

Тип учетного пункта (АПУИД, ПУИД)

1.08.03.0-111

Выбор

string

Да

Год

1.08.03.0-112

Дата (год)

gYear

Да

Среднегодовая суточная интенсивность пешеходного движения, ед./сут

1.08.03.0-113

Число

short

Да

1.8.4

Среднегодовая суточная интенсивность движения СИМ

Уникальный ID записи в массиве

1.08.04.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.08.04.0-102

Уник. ном.

IDREFF

Да

Ссылка ID контрольного оборудования

1.08.04.0-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

1.08.04.0-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.08.04.0-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

1.08.04.0-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

1.08.04.0-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

1.08.04.0-108

Число

float

Да

Местоположение точки/координаты точки

1.08.04.0-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.08.04.0-110

Дата

dateTime

Да

Тип учетного пункта (АПУИД, ПУИД)

1.08.04.0-111

Выбор

string

Да

Год

1.08.04.0-112

Дата (год)

gYear

Да

Среднегодовая суточная интенсивность движения СИМ, ед./сут

1.08.04.0-113

Число

short

Да

1.10.1

Подрядные организации, выполняющие работы по содержанию, ремонту, капитальному ремонту, реконструкции автомобильной дороги (участка) или ее отдельных элементов

Уникальный ID записи в массиве

1.10.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.10.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.10.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.10.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.10.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.10.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.10.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.10.01.0-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.10.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.10.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.10.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.10.01.0-112

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.10.01.0-113

Дата

dateTime

Да

Ссылка на ID организации, выполняющие работы по содержанию дороги (участка, группы элементов)

1.10.01.0-114

Уник. ном.

IDREFF

Да

Вид работ (содержание, ремонт, капитальный ремонт, реконструкция)

1.10.01.0-115

Выбор+

string

Да

Описание работ

1.10.01.0-116

Текст

string

Нет

Срок выполнения работ/начало

1.10.01.0-117

Дата

dateTime

Да

Срок выполнения работ/окончание

1.10.01.0-118

Дата

dateTime

Нет

1.11.1

Топографические и погодно-климатические условия населенного пункта

Уникальный ID записи в массиве

1.11.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.11.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.11.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.11.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.11.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.11.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.11.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.11.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.11.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.11.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.11.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.11.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.11.01.0-113

Дата

dateTime

Да

Рельеф местности

1.11.01.0-114

Выбор

string

Да

Дорожно-климатическая зона

1.11.01.0-115

Выбор

string

Да

1.12.1

Участки прохождения автомобильной дороги, улицы и другого объекта, относящегося к ОДХ/опорные участки

Уникальный ID записи в массиве

1.12.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.12.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.12.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.12.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.12.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.12.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.12.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.12.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.12.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.12.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.12.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.12.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.12.01.0-113

Дата

dateTime

Да

Административный район города

1.12.01.0-114

Текст

string

Да

ОКТМО

1.12.01.0-116

Число

int

Нет

1.12.2

Ведомость бокового проезда

Уникальный ID записи в массиве

1.12.02.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.12.02.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.12.02.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.12.02.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл.

км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.12.02.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.12.02.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.12.02.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.12.02.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.12.02.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.12.02.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.12.02.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.12.02.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.12.02.0-113

Дата

dateTime

Да

Административный район города

1.12.02.0-114

Текст

string

Да

ОКТМО

1.12.02.0-116

Число

int

Нет

1.13.1

Участки ремонта, капитального ремонта и реконструкции дороги

Уникальный ID записи в массиве

1.13.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.13.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.13.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.13.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.13.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.13.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.13.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.13.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.13.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.13.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.13.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.13.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.13.01.0-113

Дата

dateTime

Да

Вид работ (ремонт, капитальный ремонт, реконструкция)

1.13.01.0-114

Выбор

string

Нет

Наименование работ

1.13.01.0-115

Текст

string

Да

Измеритель (единица измерения)

1.13.01.0-116

Выбор+

string

Нет

Количество работ

1.13.01.0-117

Число

float

Нет

Год проведения работ

1.13.01.0-118

Дата (год)

gYear

Нет

Возможность хранения дополнительной информации без ее вывода в форму

Стоимость работ, млн руб.

1.13.01.0-119

Число

float

Нет

Срок окончания гарантийных обязательств

1.13.01.0-120

Дата

dateTime

Нет

Ссылка на ID организации, выполняющей работы по содержанию дороги (участка, группы элементов)

1.13.01.0-121

Уник. ном.

IDREFF

Нет

Возможность хранения дополнительной информации без ее вывода в форму

Примечания

1.13.01.0-122

Текст

string

Нет

1.14.1

Участки повышенной трудности содержания

Уникальный ID записи в массиве

1.14.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.14.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.14.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.14.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.14.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.14.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.14.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.14.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.14.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.14.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.14.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.14.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.14.01.0-113

Дата

dateTime

Да

Характер участка (снегозаносимый, затопляемый, оползневый, пучинистый, закарстованный, участок вечной мерзлоты и т.д.)

1.14.01.0-114

Выбор+

string

Да

Категория снегозаносимости участков (слабозаносимые, среднезаносимые, сильнозаносимые, особо сильнозаносимые)

1.14.01.0-115

Выбор+

string

Нет

Наличие средств снегозащиты (да, нет)

1.14.01.0-116

Логическ.

Boolean

Да

Характеристика средств снегозащиты (постоянные, временные)

1.14.01.0-117

Выбор

string

Нет

1.15.1

Участки с ограничениями проезда

ID ограничения

1.15.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.15.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.15.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.15.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.15.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

1.15.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.15.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

1.15.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.15.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

1.15.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

1.15.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

1.15.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.15.01.0-113

Дата

dateTime

Да

Ограничение габарита/по высоте, м

1.15.01.0-114

Число

float

Нет

Ограничение габарита/по ширине, м

1.15.01.0-115

Число

float

Нет

Ограничение по осевым нагрузкам, т

1.15.01.0-116

Число

float

Нет

Обоснование ограничения

1.15.01.0-117

Текст

string

Нет

Элемент дороги, сезонные ограничения

Период ограничений/дата начала

1.15.01.0-118

Дата

dateTime

Нет

Период ограничений/дата окончания

1.15.01.0-119

Дата

dateTime

Нет

1.16.1

Участки концентрации ДТП

Уникальный ID записи в массиве

1.16.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

1.16.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

1.16.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

1.16.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.16.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/координаты точки

1.16.01.0-106

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

1.16.01.0-107

Уник. ном.

IDREFF

Да

Окончание линейного объекта/координаты точки

1.16.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

1.16.01.0-109

Дата

dateTime

Да

Класс автомобильной дороги

1.16.01.0-110

Выбор

string

Да

Категория автомобильной дороги

1.16.01.0-111

Выбор

string

Да

Очаг аварийности

1.16.01.0-112

Число

float

Да

3.1.1.1

Земельный участок в границах красных линий дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства

Уникальный ID записи в массиве

3.01.01.1-101

Уник. ном.

Да

Ссылка на ID документа землепользования

3.01.01.1-102

Уник. ном.

IDREFF

Да

См. таблицу 1.7.1

Ссылка на ID паспортизации

3.01.01.1-103

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.01.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.01.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.01.1-106

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.01.1-107

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.01.1-108

Число

float

Да

Начало линейного объекта/координаты точки

3.01.01.1-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.01.1-110

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.01.1-111

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.01.1-112

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.01.1-113

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.01.1-114

Дата

dateTime

Да

Размеры полосы отвода, м/справа от оси дороги

3.01.01.1-115

Число

float

Да

Размеры полосы отвода, м/слева от оси дороги

3.01.01.1-116

Число

float

Да

Сведения о натурном закреплении границ полосы отвода

3.01.01.1-117

Текст

string

Нет

Площадь земельного участка

3.01.01.1-118

Число

float

Да

Координаты характерных точек земельного участка

3.01.01.1-119

Число

byte

Да

3.1.2.1

Земляное полотно

Уникальный ID записи в массиве

3.01.02.1-101

Уник. ном

Да

Ссылка на ID паспортизации

3.01.02.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.02.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.02.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.02.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.02.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, км

3.01.02.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.02.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.02.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.02.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.02.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.02.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.02.1-113

Дата

dateTime

Да

Ширина земляного полотна, м/по верху (по точкам бровок земляного полотна)

3.01.02.1-114

Число

float

Нет

Ширина земляного полотна, м/по низу (по точкам основания откосов)

3.01.02.1-115

Число

float

Нет

Высота насыпи, м/справа

3.01.02.1-116

Число

float

Нет

Высота насыпи, м/слева

3.01.02.1-117

Число

float

Нет

Глубина выемки, м/справа

3.01.02.1-118

Число

float

Нет

Глубина выемки, м/слева

3.01.02.1-119

Число

float

Нет

Крутизна откосов, 1:т/справа

3.01.02.1-120

Текст

string

Нет

Крутизна откосов, 1:т/слева

3.01.02.1-121

Текст

string

Нет

3.1.3.1

Проезжая часть

Уникальный ID записи в массиве

3.01.03.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.03.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.03.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.03.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.03.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.03.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.03.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.03.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.03.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.03.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.03.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.03.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.03.1-113

Дата

dateTime

Да

Проезжая часть/тип покрытия

3.01.03.1-114

Выбор+

string

Да

Проезжая часть/количество полос движения, шт.

3.01.03.1-115

Число

float

Да

Проезжая часть/ширина (без учета краевых полос), м

3.01.03.1-116

Число

float

Да

Проезжая часть/площадь покрытия, м²

3.01.03.1-117

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Проезжая часть/наличие переходно-скоростной полосы (да, нет)

3.01.03.1-118

Логическ.

Boolean

Да

Техническое состояние согласно результатам обследования/оценка

3.01.03.1-119

Выбор

string

Нет

При отсутствии ранее проведенных обследований может быть определено по согласованию с владельцем автодороги (участка)

Техническое состояние согласно результатам обследования/дата обследования

3.01.03.1-120

Дата

dateTime

Нет

3.1.4.1

Обочины

Уникальный ID записи в массиве

3.01.04.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.04.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.04.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.04.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.04.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.04.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.04.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.04.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.04.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.04.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.04.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.04.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.04.1-113

Дата

dateTime

Да

Расположение (слева, справа)

3.01.04.1-114

Выбор+

string

Да

Ширина (с учетом краевой полосы), м

3.01.04.1-115

Число

float

Да

Ширина краевой полосы, м

3.01.04.1-116

Число

float

Да

Материал укрепления (без учета краевой полосы)

3.01.04.1-117

Выбор+

string

Нет

Асфальтобетон, асфальтогранулят, щебень, гравий, ПГС, бетон, камень, обработанный вяжущим, засев трав, неоднородные материалы

Площадь укрепления (без учета краевой полосы), м²

3.01.04.1-118

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

3.1.5.1

Разделительная полоса

Уникальный ID записи в массиве

3.01.05.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.05.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.05.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.05.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.05.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.05.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.05.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.05.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.05.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.05.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.05.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.05.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.05.1-113

Дата

dateTime

Да

Материал укрепления

3.01.05.1-114

Выбор+

string

Нет

Асфальтобетон, асфальтогранулят, щебень, гравий; ПГС, бетон, камень, обработанный вяжущим, засев трав, неоднородные материалы

Ширина (с учетом краевых полос безопасности), м

3.01.05.1-115

Число

float

Да

Ширина полосы безопасности справа, м

3.01.05.1-116

Число

float

Нет

Ширина полосы безопасности слева, м

3.01.05.1-117

Число

float

Нет

3.1.6.1

Конструкция дорожной одежды

Уникальный ID записи в массиве

3.01.06.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.06.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.06.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.06.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.06.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.06.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.06.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.06.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.06.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.06.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.06.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.06.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.06.1-113

Дата

dateTime

Да

Слой износа/материал

3.01.06.1-114

Выбор+

string

Нет

Слой износа/толщина, см

3.01.06.1-115

Число

float

Нет

Верхний слой покрытия/материал

3.01.06.1-116

Выбор+

string

Нет

Верхний слой покрытия/толщина, см

3.01.06.1-117

Число

float

Нет

Нижний слой покрытия/материал

3.01.06.1-118

Выбор+

string

Нет

Нижний слой покрытия/толщина, см

3.01.06.1-119

Число

float

Нет

Дополнительный слой покрытия/тип

3.01.06.1-120

Выбор+

string

Нет

Дополнительный слой покрытия/материал

3.01.06.1-121

Выбор+

string

Нет

Дополнительный слой покрытия/толщина, см

3.01.06.1-122

Число

float

Нет

Верхний слой основания/материал

3.01.06.1-123

Выбор+

string

Нет

Верхний слой основания/толщина, см

3.01.06.1-124

Число

float

Нет

Нижний слой основания/материал

3.01.06.1-125

Выбор+

string

Нет

Нижний слой основания/толщина, см

3.01.06.1-126

Число

float

Нет

Дополнительный слой основания/материал

3.01.06.1-127

Выбор+

string

Нет

Дополнительный слой основания/толщина, см

3.01.06.1-128

Число

float

Нет

Грунт земляного полотна

3.01.06.1-129

Выбор+

string

Нет

Тип дорожной одежды

3.01.06.1-130

Выбор+

string

Нет

3.1.7.1

Параметры элементов плана дороги

Уникальный ID записи в массиве

3.01.07.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.07.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.07.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.07.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.07.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.07.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.07.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.07.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.07.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.07.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.07.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.07.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.07.1-113

Дата

dateTime

Да

Радиус, м

3.01.07.1-114

Число

float

Нет

Угол поворота, град

3.01.07.1-115

Число

float

Нет

Наличие виража (да, нет)

3.01.07.1-116

Логическ.

Boolean

Нет

Максимальное значение уклона виража,

3.01.07.1-117

Число

float

Нет

Соответствие параметров плана нормативным значениям (да, нет)

3.01.07.1-118

Логическ.

Boolean

Да

Признак выделения цветом на линейном графике

3.1.8.1

Параметры элементов продольного профиля дороги

Уникальный ID записи в массиве

3.01.08.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.08.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.08.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.08.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.08.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.08.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.08.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.08.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.08.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.08.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.08.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.08.1-112

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.08.1-113

Дата

dateTime

Да

Радиус кривой в продольном профиле, м

3.01.08.1-114

Число

float

Нет

Продольный уклон,

3.01.08.1-115

Число

float

Нет

Соответствие параметров продольного профиля нормативным значениям (да, нет)

3.01.08.1-116

Логическ.

Boolean

Да

Признак выделения цветом на линейном графике

3.1.9.1

Переходно-скоростные полосы

Уникальный ID записи в массиве

3.01.09.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.09.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.09.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.09.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.09.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.09.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.09.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.09.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.09.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.09.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.09.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.09.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.09.1-113

Дата

dateTime

Да

Расположение (справа, слева)

3.01.09.1-114

Выбор+

string

Да

Тип покрытия

3.01.09.1-115

Выбор+

string

Да

Ширина, м

3.01.09.1-116

Число

float

Да

Площадь покрытия, м²/полоса разгона

3.01.09.1-117

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Площадь покрытия, м²/полоса торможения

3.01.09.1-118

Число

float

Нет

3.1.10.1

Примыкания, пересечения с автомобильными дорогами

ID пересечения с автомобильной дорогой

3.01.10.1-101

Уник. ном.

Да

Фиксируется центр пересечения

Ссылка на ID паспортизации

3.01.10.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.10.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.10.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.01.10.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.01.10.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.01.10.1-107

Число

float

Да

Местоположение точки/координаты точки

3.01.10.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.10.1-109

Дата

dateTime

Да

Тип (пересечение, примыкание, кольцевое пересечение, смещенное пересечение в одном уровне, пересечение в одном уровне с отнесенными на разворот левым и поворотами)

3.01.10.1-110

Выбор

string

Да

По ГОСТ Р 58653

Уровень пересечения (в одном уровне, над проезжей частью, под проезжей частью)

3.01.10.1-111

Выбор

string

Да

Расположение (справа, слева)

3.01.10.1-112

Выбор

string

Нет

Заполняется для примыканий

Ссылка на ID ограничения

3.01.10.1-113

Уник. ном.

IDREFF

Нет

По ходу движения

Характеристики примыкания, пересечения/ссылка на ID организации - органа управления автомобильной дороги

3.01.10.1-114

Уник. ном.

IDREFF

Нет

Характеристики примыкания, пересечения/ссылка ID записи из реестра автомобильных дорог

3.01.10.1-115

Уник. ном.

IDREFF

Нет

Характеристики примыкания, пересечения/учетный номер пересекаемой автомобильной дороги

3.01.10.1-116

Текст

string

Нет

В случае отсутствия в реестре автомобильных дорог

Характеристики примыкания, пересечения/наименование пересекаемой автомобильной дороги

3.01.10.1-117

Текст

string

Нет

Характеристики примыкания, пересечения/тип покрытия

3.01.10.1-118

Выбор+

string

Да

Асфальтобетон, ЩМА, бетон, булыжное мощение, щебень, гравий, железобетон, ПГС, грунт

Характеристики примыкания, пересечения/количество полос, шт.

3.01.10.1-119

Число

float

Да

Характеристики примыкания, пересечения/длина, м

3.01.10.1-120

Число

float

Да

Характеристики примыкания, пересечения/ширина, м

3.01.10.1-121

Число

float

Да

Характеристики примыкания, пересечения/площадь покрытия, м²

3.01.10.1-122

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Элементы обустройства (да, нет)/защитные ограждения

3.01.10.1-123

Логическ.

Boolean

Да

На пересекаемой дороге

Элементы обустройства (да, нет)/направляющие устройства

3.01.10.1-124

Логическ.

Boolean

Да

На пересекаемой дороге

Элементы обустройства (да, нет)/пешеходные дорожки, тротуары

3.01.10.1-125

Логическ.

Boolean

Да

На пересекаемой дороге

Элементы обустройства (да, нет)/велосипедные дорожки

3.01.10.1-126

Логическ.

Boolean

Да

На пересекаемой дороге

Элементы обустройства (да, нет)/светофоры

3.01.10.1-127

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/освещение

3.01.10.1-128

Логическ.

Boolean

Да

3.1.11.1

Пересечения с железными дорогами

ID пересечения с железной дорогой

3.01.11.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.11.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.11.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.11.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.01.11.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.01.11.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.01.11.1-107

Число

float

Да

Местоположение точки/координаты точки

3.01.11.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.11.1-109

Дата

dateTime

Да

Уровень пересечения (в одном уровне, под автодорогой, над автодорогой)

3.01.11.1-110

Выбор

string

Да

Характеристики пересечения/наименование

3.01.11.1-111

Текст

string

Нет

Характеристики пересечения/количество путей

3.01.11.1-112

Число

byte

Да

Характеристики пересечения/наличие контактной сети (да, нет)

3.01.11.1-113

Логическ.

Boolean

Да

Характеристики пересечения/ссылка на ID организации - органа управления пересекаемой железной дороги

3.01.11.1-114

Уник. ном.

IDREFF

Нет

Элементы обустройства (да, нет)/дорожные заграждения

3.01.11.1-115

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/защитные ограждения

3.01.11.1-116

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/направляющие устройства

3.01.11.1-117

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/светофоры

3.01.11.1-118

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/освещение

3.01.11.1-119

Логическ.

Boolean

Да

3.1.12.1

Пересечения с инженерными коммуникациями

Уникальный ID записи в массиве

3.01.12.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.12.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.12.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.12.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.01.12.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.01.12.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.01.12.1-107

Число

float

Да

Местоположение точки/координаты точки

3.01.12.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.12.1-109

Дата

dateTime

Да

Тип коммуникаций

3.01.12.1-110

Выбор+

string

Да

Линии электропередачи (ЛЭП), трубопроводы (водопроводы, канализация, газопроводы, нефтепроводы, теплотрассы и т.п.), линии связи

Ссылка на ID организации - органа управления коммуникациями

3.01.12.1-111

Уник. ном.

IDREFF

Нет

Вид пересечения (подземное, надземное)

3.01.12.1-112

Выбор

string

Да

Высота/глубина, м

3.01.12.1-113

Число

float

Нет

Высота - положительное значение, глубина - отрицательное

3.1.13.1

Транспортные развязки

ID развязки

3.01.13.1-101

Уник. ном.

Да

Ссылка на ID пересечения с автомобильной дорогой

3.01.13.1-102

Уник. ном.

IDREFF

Нет

Информация о пересекаемой автомобильной дороге

Ссылка на ID паспортизации

3.01.13.1-103

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.13.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.13.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.01.13.1-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.01.13.1-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.01.13.1-108

Число

float

Да

Местоположение точки/координаты точки

3.01.13.1-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.13.1-110

Дата

dateTime

Да

Характеристики транспортной развязки/наименование

3.01.13.1-111

Текст

string

Нет

При наличии

Характеристики транспортной развязки/тип

3.01.13.1-112

Выбор+

string

Да

Характеристики транспортной развязки/количество уровней, шт.

3.01.13.1-113

Число

float

Да

Схемы транспортных развязок (вложенные файлы)

3.01.13.1-114

Влож. файлы

string

Нет

См. таблицу 5.1, требуется перекодировка файла в текстовой формат

3.1.13.2

Ведомость наличия и технического состояния съездов транспортных развязок

Уникальный ID записи в массиве

3.01.13.2-101

Уник. ном.

Да

Ссылка на ID транспортной развязки

3.01.13.2-102

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.01.13.2-103

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.13.2-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.13.2-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.13.2-106

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.13.2-107

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.13.2-108

Число

float

Да

Начало линейного объекта/координаты точки

3.01.13.2-109

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.13.2-110

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.13.2-111

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.13.2-112

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.13.2-113

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.13.2-114

Дата

dateTime

Да

Характеристики съездов/номер съезда

3.01.13.2-115

Текст

string

Да

Характеристики съездов/тип покрытия

3.01.13.2-116

Выбор+

string

Да

Характеристики съездов/длина, м

3.01.13.2-117

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Характеристики съездов/ширина покрытия, м

3.01.13.2-118

Число

float

Да

Характеристики съездов/площадь покрытия, м²

3.01.13.2-119

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Характеристики съездов/тип съезда

3.01.13.2-120

Выбор

string

Да

Характеристики съездов/направление съезда (правоповоротный/левоповоротный)

3.01.13.2-121

Выбор

string

Да

Характеристики съездов/расположение съезда (справа/слева)

3.01.13.2-122

Выбор

string

Да

Характеристики съездов/количество полос, шт.

3.01.13.2-123

Число

byte

Да

Элементы обустройства съездов (да, нет)/защитные ограждения

3.01.13.2-124

Логическ.

Boolean

Да

Элементы обустройства съездов (да/нет)/направляющие устройства

3.01.13.2-125

Логическ.

Boolean

Да

Элементы обустройства съездов (да, нет)/пешеходные дорожки, тротуары

3.01.13.2-126

Логическ.

Boolean

Да

Элементы обустройства съездов (да, нет)/велосипедные дорожки

3.01.13.2-127

Логическ.

Boolean

Да

Элементы обустройства съездов (да, нет)/светофоры

3.01.13.2-128

Логическ.

Boolean

Да

Элементы обустройства съездов (да, нет)/освещение

3.01.13.2-129

Логическ.

Boolean

Да

Техническое состояние согласно результатам обследования/оценка

3.01.13.2-130

Выбор

string

Нет

Техническое состояние согласно результатам обследования/дата обследования

3.01.13.2-131

Дата

dateTime

Нет

3.1.14.1

Ситуация вдоль дороги

Уникальный ID записи в массиве

3.01.14.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.01.14.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.14.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.14.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.14.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.14.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.14.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.14.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.14.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.14.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.14.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.14.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.01.14.1-113

Дата

dateTime

Да

Расположение (справа, слева)

3.01.14.1-114

Выбор

string

Да

Элемент ситуации вдоль дороги

3.01.14.1-115

Выбор+

string

Да

Жилая, производственная застройка, лес, лесополоса, пашня, кустарник, болото, луг, пустошь, лог, овраг, водоем, озеро, река, объекты благоустройства и т.д.

Наименование

3.01.14.1-116

Текст

string

Нет

3.1.15.1

Система водоотвода

Уникальный ID записи в массиве

3.01.15.1-101

Уник. ном.

Да

Канавы, кюветы, прикромочные лотки, водосбросы, откосные лотки, очистные сооружения

Ссылка на ID паспортизации

3.01.15.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.01.15.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.01.15.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.15.1-105

Уник. ном.

IDREFF

Да

Для точечной привязки начало объекта = окончание объекта

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.15.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.15.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.01.15.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.01.15.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.01.15.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.01.15.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.01.15.1-112

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GMLL

Дата и время актуальности

3.01.15.1-113

Дата

dateTime

Да

Расположение (справа, по центру, слева)

3.01.15.1-114

Выбор+

string

Да

Расстояние от кромки покрытия, м

3.01.15.1-115

Число

float

Нет

Тип элемента водоотвода

3.01.15.1-116

Выбор+

string

Да

Прикромочные лотки, канавы, кюветы, откосные лотки, локальные очистные сооружения, испарительные бассейны, гидроботанические площадки, дождеприемные колодцы, ливневая канализация, дренаж и т.д.

Тип укрепления

3.01.15.1-117

Выбор+

string

Нет

Габионный, монолитный бетон, ж/б плиты и т.д.

3.2.1.1

Мостовые сооружения (мост, пешеходный мост, путепровод, эстакада, виадук, разводной мост и т.п.)

ID моста

3.02.01.1-101

Уник. ном.

Да

Ссылка на ID развязки

3.02.01.1-102

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.02.01.1-103

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.02.01.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.01.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Дата и время актуальности

3.02.01.1-106

Дата

dateTime

Да

Местоположение центра сооружения/ID километрового столба/пространственная привязка

3.02.01.1-107

Уник. ном.

Да

Местоположение центра сооружения/смещение от километрового столба/пространственная привязка, м

3.02.01.1-108

Число

float

Да

Местоположение центра сооружения/смещение от начала автодороги, улицы, магистрали, км

3.02.01.1-109

Число

float

Да

Местоположение центра сооружения/координаты точки

3.02.01.1-110

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Наименование сооружения

3.02.01.1-111

Текст

string

Нет

Назначение сооружения (мост пешеходный, мост автодорожный, путепровод, виадук, эстакада, скотопрогон, зверопроход, биопереход и т.д.)

3.02.01.1-112

Выбор+

string

Да

Тип сооружения (железобетонный мост, металлический мост, каменный мост, деревянный мост, композитный мост, смешанный мост)

3.02.01.1-113

Выбор+

string

Да

Ссылка на ID организации - орган управления дорожным хозяйством

3.02.01.1-114

Уник. ном.

IDREFF

Да

Наименование основного препятствия

3.02.01.1-115

Текст

string

Нет

Ближайший к мосту (путепроводу) населенный пункт (по учитываемой дороге)/наименование

3.02.01.1-116

Текст

string

Да

Ближайший к мосту (путепроводу) населенный пункт (по учитываемой дороге)/расстояние, км

3.02.01.1-117

Число

float

Да

Проектная нагрузка

3.02.01.1-118

Текст

string

Да

Длина сооружения по оси (полная), м

3.02.01.1-119

Число

float

Да

Год/постройки (реконструкции)

3.02.01.1-120

Дата (год)

gYear

Да

Год/последнего капитального ремонта

3.02.01.1-121

Дата (год)

gYear

Нет

Техническое состояние согласно результатам обследования/оценка

3.02.01.1-122

Выбор

string

Нет

Техническое состояние согласно результатам обследования/дата обследования

3.02.01.1-123

Дата

dateTime

Нет

Наличие освещения мостового полотна (да, нет)

3.02.01.1-124

Логическ.

Boolean

Да

Вложенные файлы (схема моста)

3.02.01.1-125

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Вложенные файлы (фотографии, рисунки)

3.02.01.1-126

Влож. файлы

string

Нет

Вложенные файлы (документы и т.д.)

3.02.01.1-127

Влож. файлы

string

Нет

МС1 - мостовое полотно

Ссылка на ID моста

3.02.01.1-201

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.02.01.1-202

Уник. ном.

IDREFF

Да

Номер (обозначение, описание) мостового полотна

3.02.01.1-203

Текст

string

Да

Ширина мостового полотна, м

3.02.01.1-204

Число

float

Да

Ширина проезда (прохожей части) на мостовом полотне, м

3.02.01.1-205

Число

float

Нет

Количество полос движения, шт.

3.02.01.1-206

Число

float

Да

Тип покрытия проезжей (прохожей) части

3.02.01.1-207

Выбор+

string

Да

Слева/тип дорожного ограждения [нет, барьерные ограждения, парапетные ограждения, тросовые ограждения, комбинированные конструкции, конструкции иных типов (в т.ч. сочетание вышеперечисленных)]

3.02.01.1-208

Выбор+

string

Да

Слева/ширина тротуара/служебного прохода, м

3.02.01.1-209

Число

float

Нет

0 - отсутствует

Слева/тип покрытия тротуара/служебного прохода

3.02.01.1-210

Выбор+

string

Нет

Слева/тип пешеходного ограждения [нет, перила парапетные, перила барьерные, перила стоечные, конструкции иных типов (в т.ч. сочетание вышеперечисленных)]

3.02.01.1-211

Выбор+

string

Да

Слева/наличие шумозащитных сооружений (да, нет)

3.02.01.1-212

Логическ.

Boolean

Да

Слева/наличие ветрозащитных сооружений (да, нет)

3.02.01.1-213

Логическ.

Boolean

Да

Слева/наличие противоослепляющих экранов (да, нет)

3.02.01.1-214

Логическ.

Boolean

Да

Справа/тип дорожного ограждения [нет, барьерные ограждения, парапетные ограждения, тросовые ограждения, комбинированные конструкции, конструкции иных типов (в т.ч. сочетание вышеперечисленных)]

3.02.01.1-215

Выбор+

string

Да

Справа/ширина тротуара/служебного прохода, м

3.02.01.1-216

Число

float

Нет

0 - отсутствует

Справа/тип покрытия тротуара/служебного прохода

3.02.01.1-217

Выбор+

string

Нет

Справа/тип пешеходного ограждения [нет, перила парапетные, перила барьерные, перила стоечные, конструкции иных типов (в т.ч. сочетание вышеперечисленных)]

3.02.01.1-218

Выбор+

string

Да

Справа/наличие шумозащитных сооружений (да, нет)

3.02.01.1-219

Логическ.

Boolean

Да

Справа/наличие ветрозащитных сооружений (да, нет)

3.02.01.1-220

Логическ.

Boolean

Да

Справа/наличие противоослепляющих экранов (да, нет)

3.02.01.1-221

Логическ.

Boolean

Да

3.2.2.1

Тоннельные сооружения (тоннель автодорожный, тоннель пешеходный, биопереход тоннельного типа и т.п.)

ID тоннельного сооружения

3.02.02.1-101

Уник. ном.

Да

Ссылка на ID развязки

3.02.02.1-102

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.02.02.1-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

3.02.02.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.02.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная

привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.02.1-106

Уник. ном.

IDREFF

Нет

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.02.1-107

Число

float

Нет

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.02.1-108

Число

float

Нет

Начало линейного объекта/координаты точки

3.02.02.1-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.02.1-110

Уник. ном.

IDREFF

Нет

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.02.1-111

Число

float

Нет

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.02.1-112

Число

float

Нет

Окончание линейного объекта/координаты точки

3.02.02.1-113

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.02.02.1-114

Дата

dateTime

Да

Местоположение центра сооружения/ID километрового столба/пространственная привязка

3.02.02.1-115

Уник. ном.

Да

Местоположение центра сооружения/смещение от километрового столба/пространственная привязка, м

3.02.02.1-116

Число

float

Да

Местоположение центра сооружения/смещение от начала автодороги, улицы, магистрали, км

3.02.02.1-117

Число

float

Да

Наименование сооружения (при наличии)

3.02.02.1-118

Текст

string

Нет

Тип сооружения (железобетонное, металлическое и т.д.)

3.02.02.1-119

Выбор+

string

Да

Назначение сооружения (транспортный тоннель, пешеходный переход)

3.02.02.1-120

Выбор+

string

Да

Ссылка на ID организации - орган управления дорожным хозяйством

3.02.02.1-121

Уник. ном.

IDREFF

Да

Наименование основного препятствия

3.02.02.1-122

Текст

string

Нет

Наименование ближайшего к сооружению населенного пункта

3.02.02.1-123

Текст

string

Да

Расстояние до ближайшего к сооружению населенного пункта, км

3.02.02.1-124

Число

float

Да

Проектная нагрузка для несущих конструкций проезжей части

3.02.02.1-125

Текст

string

Да

Длина сооружения по оси, м

3.02.02.1-126

Число

float

Да

Год/постройки (реконструкции)

3.02.02.1-127

Дата (год)

gYear

Да

Год/последнего капитального ремонта

3.02.02.1-128

Дата (год)

gYear

Нет

Техническое состояние согласно результатам обследования/оценка

3.02.02.1-129

Выбор

string

Нет

Наличие искусственного освещения (да, нет)

3.02.02.1-131

Логическ.

Boolean

Да

Наличие весовых и (или) габаритных ограничений (да, нет)

3.02.02.1-132

Логическ.

Boolean

Да

Ссылка на ID ограничения

3.02.02.1-133

Уник, ном.

IDREFF

Нет

Вложенные файлы (схемы)

3.02.02.1-134

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Вложенные файлы (фотографии, рисунки)

3.02.02.1-135

Влож. файлы

string

Нет

Вложенные файлы (документы и т.д.)

3.02.02.1-136

Влож. файлы

string

Нет

ТС1 - транспортная (пешеходная) зона

Ссылка на ID тоннельного сооружения

3.02.02.1-201

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.02.02.1-202

Уник. ном.

IDREFF

Да

N участка тоннельного сооружения

3.02.02.1-203

Текст

string

Да

Ширина проезда (прохожей части) транспортной (пешеходной) зоны, м

3.02.02.1-204

Число

float

Да

Минимальный габарит по высоте транспортной (пешеходной) зоны, м

3.02.02.1-205

Число

float

Да

Количество полос движения, шт.

3.02.02.1-206

Число

float

Нет

Тип покрытия проезжей (прохожей) части

3.02.02.1-207

Выбор+

string

Нет

3.02.02.1-208

Выбор+

string

Да

Слева/ширина тротуара/служебного прохода, м

3.02.02.1-209

Число

float

Нет

0 - отсутствует

Слева/тип покрытия тротуара/служебного прохода

3.02.02.1-210

Выбор+

string

Нет

3.02.02.1-211

Выбор+

string

Да

3.02.02.1-212

Выбор+

string

Да

Справа/ширина тротуара/служебного прохода, м

3.02.02.1-213

Число

float

Нет

0 - отсутствует

Справа/тип покрытия тротуара/служебного прохода

3.02.02.1-214

Выбор+

string

Нет

Справа/тип пешеходного ограждения [нет, перила парапетные, перила барьерные, перила стоечные; конструкции иных типов (в т.ч. сочетание вышеперечисленных)]

3.02.02.1-215

Выбор+

string

Да

3.2.3.1

Галереи

Уникальный ID галереи

3.02.03.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.02.03.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.02.03.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.03.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.03.1-105

Уник. ном.

IDREFF

Нет

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.03.1-106

Число

float

Нет

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.03.1-107

Число

float

Нет

3.2.3.1

Галереи

Начало линейного объекта/координаты точки

3.02.03.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.03.1-109

Уник. ном.

IDREFF

Нет

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.03.1-110

Число

float

Нет

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.03.1-111

Число

float

Нет

Окончание линейного объекта/координаты точки

3.02.03.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.02.03.1-113

Дата

dateTime

Да

Местоположение центра сооружения/ID километрового столба/пространственная привязка

3.02.03.1-114

Уник. ном.

Да

Местоположение центра сооружения/смещение от километрового столба/пространственная привязка, м

3.02.03.1-115

Число

float

Да

Местоположение центра сооружения/смещение от начала автодороги, улицы, магистрали, км

3.02.03.1-116

Число

float

Да

Наименование сооружения (при наличии)

3.02.03.1-117

Текст

string

Нет

Тип сооружения (железобетонное, металлическое и т.д.)

3.02.03.1-118

Выбор+

string

Да

Назначение сооружения (противолавинное, противоселевое и т.д.)

3.02.03.1-119

Выбор+

string

Да

Ссылка на ID организации - орган управления дорожным хозяйством

3.02.03.1-120

Уник. ном.

IDREFF

Да

Наименование ближайшего к сооружению населенного пункта

3.02.03.1-121

Текст

string

Да

Расстояние до ближайшего к сооружению населенного пункта, км

3.02.03.1-122

Логическ.

Boolean

Да

Проектная нагрузка для несущих конструкций проезжей части

3.02.03.1-123

Текст

string

Да

Длина сооружения по оси, м

3.02.03.1-124

Число

float

Да

Год/постройки (реконструкции)

3.02.03.1-125

Дата (год)

gYear

Да

Год/последнего капитального ремонта

3.02.03.1-126

Дата (год)

gYear

Нет

Техническое состояние согласно результатам обследования/оценка

3.02.03.1-127

Выбор

string

Нет

Техническое состояние согласно результатам обследования/дата обследования

3.02.03.1-128

Дата

dateTime

Нет

Наличие искусственного освещения (да, нет)

3.02.03.1-129

Логическ.

Boolean

Да

Наличие весовых и (или) габаритных ограничений (да, нет)

3.02.03.1-130

Логическ.

Boolean

Да

Ссылка на ID ограничения

3.02.03.1-131

Уник. ном.

IDREFF

Нет

Вложенные файлы (схемы)

3.02.03.1-132

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Вложенные файлы (фотографии, рисунки)

3.02.03.1-133

Влож. файлы

string

Нет

Вложенные файлы (документы и т.д.)

3.02.03.1-134

Влож. файлы

string

Нет

ГА1 - транспортная (пешеходная) зона

Ссылка на ID галереи

3.02.03.1-201

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.02.03.1-202

Уник. ном.

IDREFF

Да

N участка галереи

3.02.03.1-203

Текст

string

Нет

Ширина проезда транспортной зоны, м

3.02.03.1-204

Выбор+

string

Да

Минимальный габарит по высоте транспортной зоны, м

3.02.03.1-205

Число

float

Да

Количество полос движения, шт.

3.02.03.1-206

Число

byte

Нет

Тип покрытия проезжей части

3.02.03.1-207

Выбор+

string

Да

3.02.03.1-208

Выбор+

string

Да

Слева/ширина тротуара/служебного прохода, м

3.02.03.1-209

Число

float

Нет

0 - отсутствует

Слева/тип покрытия тротуара/служебного прохода

3.02.03.1-210

Выбор+

string

Нет

3.02.03.1-211

Выбор+

string

Да

3.02.03.1-212

Выбор+

string

Да

Справа/ширина тротуара/служебного прохода, м

3.02.03.1-213

Число

float

Нет

0 - отсутствует

Справа/тип покрытия тротуара/служебного прохода

3.02.03.1-214

Выбор+

string

Нет

3.02.03.1-215

Выбор+

string

Да

3.2.4.1

Водопропускные трубы

ID трубы

3.02.04.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.02.04.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.02.04.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.04.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.02.04.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.02.04.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.02.04.1-107

Число

float

Да

Местоположение точки/координаты точки

3.02.04.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.02.04.1-109

Дата

dateTime

Да

Наименование сооружения

3.02.04.1-110

Текст

string

Нет

Тип сооружения (железобетонное, металлическое и т.д.)

3.02.04.1-111

Выбор+

string

Да

Ссылка на ID организации - орган управления дорожным хозяйством

3.02.04.1-112

Уник. ном.

IDREFF

Да

Тип препятствия (ручей, канава и т.д.)

3.02.04.1-113

Выбор+

string

Да

Наименование основного препятствия

3.02.04.1-114

Текст

string

Нет

Характер водотока (постоянный, периодический)

3.02.04.1-115

Выбор

string

Да

Режим работы трубы (напорная, полунапорная, безнапорная)

3.02.04.1-116

Выбор

string

Да

Проектная нагрузка

3.02.04.1-117

Текст

string

Да

Длина сооружения, м

3.02.04.1-118

Число

float

Да

Длина тела трубы, м

3.02.04.1-119

Число

float

Да

Высота насыпи, м

3.02.04.1-120

Число

float

Да

Толщина засыпки, м

3.02.04.1-121

Число

float

Да

Уклон,

3.02.04.1-122

Число

float

Да

Год/постройки (реконструкции)

3.02.04.1-123

Дата (год)

gYear

Да

Год/последнего капитального ремонта

3.02.04.1-124

Дата (год)

gYear

Да

Техническое состояние согласно результатам обследования/оценка

3.02.04.1-125

Выбор

string

Нет

Техническое состояние согласно результатам обследования/дата обследования

3.02.04.1-126

Дата

dateTime

Да

Вложенные файлы (схемы)

3.02.04.1-127

Влож. файлы

string

Нет

Требуется перекодировка файла в текстовой формат

Вложенные файлы (фотографии, рисунки)

3.02.04.1-128

Влож. файлы

string

Нет

Вложенные файлы (документы и т.д.)

3.02.04.1-129

Влож. файлы

string

Нет

ВТ1 - несущие конструкции

Ссылка на ID трубы

3.02.04.1-201

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.02.04.1-202

Уник. ном.

IDREFF

Да

N участка трубы

3.02.04.1-203

Текст

string

Нет

Длина участка трубы, м

3.02.04.1-204

Число

float

Да

Ширина участка трубы, м

3.02.04.1-205

Число

float

Да

Высота участка трубы, м

3.02.04.1-206

Число

float

Да

Толщина стенки участка трубы, м

3.02.04.1-207

Число

float

Да

Форма поперечного сечения

3.02.04.1-208

Выбор+

string

Да

Материал участка трубы

3.02.04.1-209

Выбор+

string

Да

Количество звеньев трубы, шт.

3.02.04.1-210

Число

short

Нет

Тип входного звена

3.02.04.1-211

Выбор+

string

Нет

Тип выходного звена

3.02.04.1-212

Выбор+

string

Нет

ВТ2 - оголовки

Ссылка на ID трубы

3.02.04.1-301

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.02.04.1-302

Уник. ном.

IDREFF

Да

Тип оголовка (входной, выходной)

3.02.04.1-303

Выбор

string

Да

Конструкция оголовка

3.02.04.1-304

Выбор+

string

Нет

Ширина оголовка, м

3.02.04.1-305

Число

float

Нет

Высота оголовка, м

3.02.04.1-306

Число

float

Нет

Материал оголовка

3.02.04.1-307

Выбор+

string

Нет

Тип укрепления откоса

3.02.04.1-308

Выбор+

string

Нет

Тип укрепления русла

3.02.04.1-309

Выбор+

string

Нет

Количество отверстий

3.02.04.1-310

Число

byte

Да

3.2.5.1

Паромные и понтонные переправы (относящиеся к автомобильной дороге)

Уникальный ID записи в массиве

3.02.05.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.02.05.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.02.05.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.05.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.05.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.05.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.05.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.02.05.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.05.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.05.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.05.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.02.05.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.02.05.1-113

Дата

dateTime

Да

Протяженность, м

3.02.05.1-114

Число

float

Нет

Возможность хранения данных, рассчитанных вручную

Средняя дата начала работы

3.02.05.1-115

Дата

dateTime

Нет

Средняя дата окончания работы

3.02.05.1-116

Дата

dateTime

Нет

Наименование препятствия

3.02.05.1-117

Текст

string

Да

Ширина препятствия, м

3.02.05.1-118

Число

float

Нет

Рабочий ход парома, м

3.02.05.1-119

Число

float

Да

Ссылка на ID организации - оператора переправы

3.02.05.1-120

Уник. ном.

IDREFF

Нет

Год/постройки (реконструкции)

3.02.05.1-121

Дата (год)

gYear

Нет

Год/последнего капитального ремонта

3.02.05.1-122

Дата (год)

gYear

Нет

Год/выпуска плавсредств

3.02.05.1-123

Дата (год)

gYear

Нет

Пропускная способность, авт./сут

3.02.05.1-124

Число

short

Нет

Ссылка на ID ограничения

3.02.05.1-125

Уник. ном.

IDREFF

Нет

Паром (плавсредство, понтон)/конструкция, способ передвижения (самоходный, буксирный, канатный, навесной, понтонная переправа)

3.02.05.1-126

Выбор+

string

Нет

Паром (плавсредство, понтон)/количество на переправе, шт.

3.02.05.1-127

Число

float

Нет

Паром (плавсредство, понтон)/тип плавсредства, материал, номер проекта

3.02.05.1-128

Текст

string

Нет

Паром (плавсредство, понтон)/длина, м

3.02.05.1-129

Число

float

Да

Паром (плавсредство, понтон)/ширина, м

3.02.05.1-130

Число

float

Да

Паром (плавсредство, понтон)/водоизмещение (грузоподъемность), т

3.02.05.1-131

Число

float

Да

Причал/тип пирса (одиночный, двойной, двойной раструбный)

3.02.05.1-132

Выбор+

string

Да

Причал/пирсовое расположение причалов (береговое, продольное)

3.02.05.1-133

Выбор

string

Да

3.2.6.1

Подпорные стены

Уникальный ID записи в массиве

3.02.06.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.02.06.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.02.06.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.02.06.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.06.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.06.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.06.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.02.06.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.02.06.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.02.06.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.02.06.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.02.06.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.02.06.1-113

Дата

dateTime

Да

Расположение (справа, слева)

3.02.06.1-114

Выбор

string

Да

Максимальная высота, м

3.02.06.1-115

Число

float

Да

Тип сооружения

3.02.06.1-116

Выбор+

string

Да

Железобетонные и бетонные, каменные, деревянные, габионные конструкции, армогрунтовые сооружения

Площадь, м²

3.02.06.1-117

Число

float

Нет

Год/постройки (реконструкции)

3.02.06.1-118

Дата (год)

gYear

Да

Год/последнего капитального ремонта

3.02.06.1-119

Дата (год)

gYear

Нет

Техническое состояние согласно результатам обследования/оценка

3.02.06.1-120

Выбор

string

Нет

Техническое состояние согласно результатам обследования/дата обследования

3.02.06.1-121

Дата

dateTime

Нет

3.3.1.1

Тротуары, пешеходные и велосипедные дорожки

Уникальный ID записи в массиве

3.03.01.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.01.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.01.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.01.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.01.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.01.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.01.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.01.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.01.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.01.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.01.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.01.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.01.1-113

Дата

dateTime

Да

Расположение (справа, слева)

3.03.01.1-114

Выбор+

string

Да

Тип элемента (тротуар, пешеходная дорожка, велосипедная дорожка)

3.03.01.1-115

Выбор+

string

Да

Исполнение, совмещение (с проезжей частью, с пешеходной дорожкой, с тротуаром, обособленная)

3.03.01.1-116

Выбор+

string

Да

Тип покрытия

3.03.01.1-117

Выбор+

string

Да

Расстояние от кромки проезжей части, м

3.03.01.1-118

Число

float

Нет

Ширина, м

3.03.01.1-119

Число

float

Да

Элементы обустройства (да, нет)/бортовой камень

3.03.01.1-120

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/пешеходное ограждение

3.03.01.1-121

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/освещение

3.03.01.1-122

Логическ.

Boolean

Да

Элементы обустройства (да, нет)/разметка

3.03.01.1-123

Логическ.

Boolean

Да

3.3.2.1

Инженерные коммуникации в границах красных линий дороги, улицы или другого объекта, относящегося к объекту дорожного хозяйства

Уникальный ID записи в массиве

3.03.02.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.02.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.02.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.02.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.02.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.02.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.02.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.02.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.02.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.02.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.02.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.02.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.02.1-113

Дата

dateTime

Да

Тип коммуникаций

3.03.02.1-114

Выбор+

string

Да

ЛЭП, газ, связь

Ссылка на ID организации - органа управления коммуникациями

3.03.02.1-115

Уник. ном.

IDREFF

Нет

Расположение (слева, справа)

3.03.02.1-116

Выбор+

string

Да

Вид прохождения (надземное, подземное)

3.03.02.1-117

Выбор

string

Да

Глубина/высота над проезжей частью, м

3.03.02.1-118

Число

float

Да

Глубина - отрицательное значение, высота - положительное

Расстояние от кромки проезжей части до коммуникаций, м

3.03.02.1-119

Число

float

Да

3.3.3.1

Дорожные знаки

Уникальный ID записи в массиве

3.03.03.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.03.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опоры

3.03.03.1-103

Уник. ном.

IDREFF

Нет

Ссылка на ID опорного участка

3.03.03.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.03.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.03.1-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.03.1-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.03.1-108

Число

float

Да

Местоположение точки/координаты точки

3.03.03.1-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.03.1-110

Дата

dateTime

Да

Расположение (справа, слева, над проезжей частью)

3.03.03.1-111

Выбор+

string

Да

Тип установки (на опоре, кронштейне, растяжке и т.д.)

3.03.03.1-112

Выбор+

string

Да

Номер знака

3.03.03.1-113

Текст

string

Да

Наименование дорожного знака

3.03.03.1-114

Текст

string

Нет

Тип знака (со световозвращающей поверхностью, внутренним/внешним освещением)

3.03.03.1-115

Текст

string

Нет

3.3.4.1

Дорожные

ограждения

Уникальный ID записи в массиве

3.03.04.1-101

Уник.

ном.

Да

Ссылка на ID паспортизации

3.03.04.1-102

Уник.

ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.04.1-103

Уник.

ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.04.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.04.1-105

Уник.

ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.04.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, км

3.03.04.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.04.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GMLL

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.04.1-109

Уник.

ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.04.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.04.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.04.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.04.1-113

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева)

3.03.04.1-114

Выбор+

string

Нет

Характеристики дорожных и пешеходных ограждений/тип конструкции

3.03.04.1-115

Выбор+

string

Да

Характеристики дорожных и пешеходных ограждений/функциональное назначение

3.03.04.1-116

Выбор+

string

Нет

Характеристики дорожных и пешеходных ограждений/условия расположения

3.03.04.1-117

Выбор+

string

Нет

Характеристики дорожных и пешеходных ограждений/одностороннее/двустороннее

3.03.04.1-118

Выбор

string

Да

Характеристики дорожных и пешеходных ограждений/материал (бетон и железобетон, металл, пластик)

3.03.04.1-119

Выбор+

string

Да

Характеристики дорожных и пешеходных ограждений/высота, м

3.03.04.1-120

Число

float

Да

Характеристики дорожных и пешеходных ограждений/удерживающая способность, кДж

3.03.04.1-121

Число

float

Нет

Участок ограждения (да, нет)/начальный

3.03.04.1-122

Логическ.

Boolean

Да

Участок ограждения (да, нет)/конечный

3.03.04.1-123

Логическ.

Boolean

Да

Световозвращатель (есть, нет)

3.03.04.1-124

Логическ.

Boolean

Да

3.3.5.1

Дорожные световозвращатели

Уникальный ID записи в массиве

3.03.05.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.05.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.05.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.05.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.05.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.05.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.05.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.05.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.05.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.05.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.05.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.05.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.05.1-113

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева)

3.03.05.1-114

Выбор+

string

Да

Шаг световозвращателей, м

3.03.05.1-115

Число

float

Да

Тип дорожного световозвращателя (КД-1, КД-2, КД-3, КД-5, КД-6)

3.03.05.1-116

Выбор+

string

Да

Назначение (столбики, ограждения и т.д.)

3.03.05.1-117

Выбор+

string

Да

Форма (пленочный, призматический, сферический и т.д.)

3.03.05.1-118

Выбор+

string

Да

Цвет

3.03.06.1-119

Выбор+

string

Да

3.3.6.1

Дорожные делиниаторы

Уникальный ID записи в массиве

3.03.06.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.06.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.06.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.06.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.06.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.06.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.06.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.06.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.06.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.06.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.06.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.06.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.06.1-113

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева)

3.03.06.1-114

Выбор+

string

Да

Объект установки (пересечение, примыкание)

3.03.06.1-115

Выбор+

string

Нет

Тип (С1, С1, С2, С3 и др.)

3.03.06.1-116

Выбор+

string

Да

Количество

3.03.06.1-117

Число

short

Да

Материал

3.03.06.1-118

Выбор+

string

Да

Световозвращатели (есть, нет)

3.03.06.1-119

Логическ.

Boolean

Да

3.3.7.1

Островки безопасности

Уникальный ID записи в массиве

3.03.07.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.07.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.07.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.07.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.07.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.07.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.07.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.07.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.07.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.07.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.07.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.07.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.07.1-113

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева, по центру)

3.03.07.1-114

Выбор+

string

Да

Тип покрытия (асфальт, асфальтобетон, тротуарная плитка, газонное покрытие)

3.03.07.1-115

Выбор+

string

Да

Наличие бордюрного ограждения

3.03.07.1-116

Логическ.

Boolean

Да

Световозвращатели (есть, нет)

3.03.07.1-117

Логическ.

Boolean

Да

3.3.8.1

Дорожные тумбы

Уникальный ID записи в массиве

3.03.08.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.08.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.08.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.08.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.08.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.08.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.08.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.08.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.08.1-109

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева)

3.03.08.1-110

Выбор+

string

Да

Тип

3.03.08.1-111

Выбор+

string

Нет

Материал (пластик, металл, бетон, комбинированный)

3.03.08.1-112

Выбор+

string

Да

Световозвращатели (есть, нет)

3.03.08.1-113

Логическ.

Boolean

Да

3.3.9.1

Габаритные ворота

Уникальный ID записи в массиве

3.03.09.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.09.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.09.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.09.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.09.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.09.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.09.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.09.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.09.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.09.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.09.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.09.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.09.1-113

Дата

dateTime

Да

Расположение (в прямом направлении, в обратном направлении, в прямом и обратном направлениях)

3.03.09.1-114

Выбор+

string

Да

Материал (бетон-цепь, металл, дерево)

3.03.09.1-115

Выбор+

string

Да

Ссылка на ID ограничения

3.03.09.1-116

Уник. ном.

IDREFF

Да

См. таблицу 1.15.1 (ограничение по высоте и по ширине)

3.3.10.1

Искусственные неровности

Уникальный ID записи в массиве

3.03.10.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.10.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.10.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.10.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.10.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.10.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.10.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.10.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.10.1-109

Дата

dateTime

Да

Расположение (в прямом направлении, в обратном направлении, в прямом и обратном направлении)

3.03.10.1-110

Выбор

string

Да

Тип

3.03.10.1-111

Выбор+

string

Нет

Материал

3.03.10.1-112

Выбор+

string

Да

Световозвращатели (есть, нет)

3.03.10.1-113

Логическ.

Boolean

Да

Дорожная разметка (есть, нет)

3.03.10.1-114

Логическ.

Boolean

Да

3.3.11.1

Шумовые полосы

Уникальный ID записи в массиве

3.03.11.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.11.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.11.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.11.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.11.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.11.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.11.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.11.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.11.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.11.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.11.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.11.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.11.1-113

Дата

dateTime

Да

Расположение (в прямом направлении, в обратном направлении, в прямом и обратном направлении)

3.03.11.1-114

Выбор

string

Да

Тип шумовой полосы (фрезерованные насечки на покрытии, объемное покрытие)

3.03.11.1-115

Выбор+

string

Да

Материал

3.03.11.1-116

Выбор+

string

Нет

3.3.12.1

Дорожные заграждения (шлагбаумы, блокираторы, ворота)

Уникальный ID записи в массиве

3.03.12.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.12.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.12.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.12.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.12.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.12.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.12.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.12.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.12.1-109

Дата

dateTime

Да

Расположение (справа, слева, под проезжей частью)

3.03.12.1-110

Выбор+

string

Да

Тип (выдвижное препятствие, шлагбаум, дорожное заграждение "Еж" и др.)

3.03.12.1-111

Выбор+

string

Да

Материал заграждения (металл, пластик, композитный материал, комбинированный)

3.03.12.1-112

Выбор+

string

Да

Наличие электрификации (есть, нет)

3.03.12.1-113

Логическ.

Boolean

Да

Наличие автоматизации (да, нет)

3.03.12.1-114

Логическ.

Boolean

Да

3.3.13.1

Освещение дороги, улицы, магистрали (участка)

Уникальный ID записи в массиве

3.03.13.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.13.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.13.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.13.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.13.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.13.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.13.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.13.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.13.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.13.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.13.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.13.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.13.1-113

Дата

dateTime

Да

Расположение (справа, на разделительной полосе, слева, над дорогой и т.д.)

3.03.13.1-114

Выбор+

string

Да

Объект освещения

3.03.13.1-115

Выбор+

string

Нет

Источник энергии (магистральная сеть, солнечные батареи, ветрогенераторы и т.д.)

3.03.13.1-116

Выбор+

string

Да

Освещение/тип светильника (светодиодный, с ртутными лампами)

3.03.13.1-117

Выбор+

string

Да

Освещение/количество светильников, шт.

3.03.13.1-118

Число

short

Да

Опоры освещения/минимальное расстояние от кромки проезжей части, м

3.03.13.1-119

Число

float

Да

Опоры освещения/материал опор

3.03.13.1-120

Выбор+

string

Да

Опоры освещения/количество опор освещения, шт.

3.03.13.1-121

Число

short

Да

Опоры освещения/высота опор освещения, м

3.03.13.1-122

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.13.1-123

Уник. ном.

IDREFF

Нет

3.3.14.1

Дорожная разметка

Уникальный ID записи в массиве

3.03.14.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.14.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.14.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.14.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.14.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.14.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.14.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.14.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.14.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.14.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.14.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.14.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.14.1-113

Дата

dateTime

Да

Расположение

3.03.14.1-114

Выбор+

string

Нет

Тип (вертикальная, горизонтальная)

3.03.14.1-115

Выбор+

string

Да

Форма (точечная, линейная)

3.03.14.1-116

Выбор

string

Да

Для точечной привязки начало объекта = окончание объекта

Номер

3.03.14.1-117

Выбор+

string

Да

Материал

3.03.14.1-118

Выбор+

string

Да

Цвет

3.03.14.1-119

Выбор+

string

Нет

Световозвращатели (есть, нет)

3.03.14.1-120

Логическ.

Boolean

Да

3.3.15.1

Система электроснабжения

Уникальный ID записи в массиве

3.03.15.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.15.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.15.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.15.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.15.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.15.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.15.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.15.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.15.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.03.15.1-110

Выбор+

string

Да

Расстояние от кромки проезжей части, м

3.03.15.1-111

Число

float

Нет

Тип подстанции (трансформаторная, распределительная)

3.03.15.1-112

Выбор+

string

Да

Класс напряжения

3.03.15.1-113

Выбор+

string

Нет

Мощность, кВА

3.03.15.1-114

Число

float

Нет

Тип питающей линии (воздушная, кабельная)

3.03.15.1-115

Выбор+

string

Да

Протяженность питающей линии, м

3.03.15.1-116

Число

float

Нет

Ссылка на ID организации - ведомственная принадлежность, снабжающая организация

3.03.15.1-117

Уник. ном.

IDREFF

Нет

3.3.16.1

Остановки общественного транспорта

Уникальный ID записи в массиве

3.03.16.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.16.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.16.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.16.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.16.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.16.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.16.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.16.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.16.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.03.16.1-110

Выбор

string

Да

Наименование

3.03.16.1-111

Текст

string

Да

Остановочная площадка/переходно-скоростные полосы (да, нет)

3.03.16.1-112

Логическ.

Boolean

Да

Остановочная площадка/заездной карман (да, нет)

3.03.16.1-113

Логическ.

Boolean

Да

Остановочная площадка/посадочная площадка (да, нет)

3.03.16.1-114

Логическ.

Boolean

Да

Остановочная площадка/остановочная площадка с твердым покрытием (да, нет)

3.03.16.1-115

Логическ.

Boolean

Да

Остановочная площадка/павильон (да, нет)

3.03.16.1-116

Логическ.

Boolean

Да

Остановочная площадка/пешеходный переход (да, нет)

3.03.16.1-117

Логическ.

Boolean

Да

Остановочная площадка/освещение (да, нет)

3.03.16.1-118

Логическ.

Boolean

Да

Остановочная площадка/тротуар и (или) пешеходная дорожка (да, нет)

3.03.16.1-119

Логическ.

Boolean

Да

3.3.17.1

Интеллектуальные транспортные системы (ИТС)

ID ИТС

3.03.17.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.17.1-102

Уник. ном.

IDREFF

Да

Наименование системы

3.03.17.1-103

Текст

string

Да

Центральный пункт управления системой/наименование

3.03.17.1-104

Текст

string

Нет

Центральный пункт управления системой/адрес, контактная информация

3.03.17.1-105

Текст

string

Нет

Ведомственная принадлежность/ссылка на ID организации - органа управления

3.03.17.1-106

Уник. ном.

IDREFF

Нет

Примечания

3.03.17.1-107

Текст

string

Нет

3.3.18.1

Периферийное оборудование (АДМС, ПУИД, АПВГК, видеокамеры, КФВФ, ДИТ, устройства связи)

ID контрольного оборудования

3.03.18.1-101

Уник. ном.

Да

Ссылка на ID ИТС

3.03.18.1-102

Уник. ном.

IDREFF

Нет

Ссылка на ID опоры

3.03.18.1-103

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.03.18.1-104

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.18.1-105

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.18.1-106

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.18.1-107

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.18.1-108

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.18.1-109

Число

float

Да

Местоположение точки/координаты точки

3.03.18.1-110

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.18.1-111

Дата

dateTime

Да

Расположение (справа, слева, над проезжей частью, под проезжей частью)

3.03.18.1-112

Выбор+

string

Да

Конструкция размещения

3.03.18.1-113

Выбор+

string

Нет

Тип оборудования (АДМС, ПУИД, АПВГК, КФВФ, устройство аварийно-вызывной связи)

3.03.18.1-114

Выбор+

string

Да

Ссылка на ID организации - органа управления

3.03.18.1-115

Уник. ном.

IDREFF

Нет

3.3.19.1

Дорожные светофоры

ID светофорного объекта

3.03.19.1-101

Уник. ном.

Да

Фиксация местоположения по координате первого светофорного поста

Ссылка на ID ИТС

3.03.19.1-102

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.03.19.1-103

Уник. ном.

IDREFF

Да

Наименование светофорного объекта

3.03.19.1-104

Текст

string

Нет

Ссылка на ID организации - органа управления

3.03.19.1-105

Уник. ном.

IDREFF

Нет

ДС1 - светофорный пост

ID светофорного поста

3.03.19.1-201

Уник. ном.

Да

Ссылка на ID светофорного объекта

3.03.19.1-202

Уник. ном.

IDREFF

Да

Ссылка на ID опоры

3.03.19.1-203

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.03.19.1-204

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.19.1-205

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.19.1-206

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.19.1-207

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.19.1-208

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.19.1-209

Число

float

Да

Местоположение точки/координаты точки

3.03.19.1-210

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.19.1-211

Дата

dateTime

Да

Расположение (справа, слева, по центру)

3.03.19.1-212

Выбор+

string

Да

Конструкция размещения (на собственной опоре, на фасаде здания, на опоре освещения, на растяжке и т.д.)

3.03.19.1-213

Выбор+

string

Да

ДС2 - наличие светофорного оборудования

Ссылка на ID светофорного поста

3.03.19.1-301

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.03.19.1-302

Уник. ном.

IDREFF

Да

Тип оборудования (светофор, ВПУ, ТВП, ТООВ, УЗСП и т.д.)

3.03.19.1-303

Выбор+

string

Да

Индекс (тип исполнения)

3.03.19.1-304

Выбор+

string

Да

Каждый светофор приводят отдельно

3.3.20.1

Контрольные посты (ГИБДД, СПВГК, МАПП, КПП, пункты взимания платы и т.д.)

Уникальный ID записи в массиве

3.03.20.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.20.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.20.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.20.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.20.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.20.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, км

3.03.20.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.20.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.20.1-109

Дата

dateTime

Да

Расположение (справа, слева, с двух сторон)

3.03.20.1-110

Выбор+

string

Да

Тип (ГИБДД, КПП, МАПП, СПВГК, пункт взимания платы за проезд и т.д.)

3.03.20.1-111

Выбор+

string

Да

Количество пропускных пунктов

3.03.20.1-112

Число

byte

Нет

Ссылка на ID организации - органа управления

3.03.20.1-113

Уник. ном.

IDREFF

Нет

Примечания

3.03.20.1-114

Текст

string

Нет

3.3.21.1

Оборудование для борьбы с зимней скользкостью (АСО-ПО)

Уникальный ID записи в массиве

3.03.21.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.21.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.21.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.21.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.21.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.21.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, км

3.03.21.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.21.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.21.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.21.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, км

3.03.21.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.21.1-112

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.21.1-113

Дата

dateTime

Да

Расположение насосной станции/ссылка на ID километрового столба/пространственная привязка

3.03.21.1-114

Уник. ном.

IDREFF

Да

Расположение насосной станции/смещение от километрового столба/пространственная привязка, м

3.03.21.1-115

Число

float

Да

Расположение насосной станции/смещение от начала автодороги, км

3.03.21.1-116

Число

float

Да

Расположение насосной станции/координаты точки

3.03.21.1-117

gmkPoint

string

Да

Расположение насосной станции/расположение (справа, слева)

3.03.21.1-118

Выбор+

string

Да

3.3.22.1

Площадки (разворотные, парковки, стоянки и т.д.)

Уникальный ID записи в массиве

3.03.22.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.22.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.22.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.22.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.22.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.22.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, км

3.03.22.1-107

Число

float

Да

ИС МЕГАНОРМ: примечание.

Нумерация пунктов дана в соответствии с официальным текстом документа.

Дата и время актуальности

3.03.22.1-109

Дата

dateTime

Да

Расположение (справа, разделительная полоса, слева)

3.03.22.1-110

Выбор+

string

Да

Тип (парковка, стоянка, площадка отдыха, площадка обзорная, разворотная площадка, специализированные площадки для аварийной остановки)

3.03.22.1-111

Выбор+

string

Да

Расстояние от кромки проезжей части, м

3.03.22.1-112

Число

float

Нет

Площадь, м²/общая

3.03.22.1-113

Число

float

Нет

Площадь, м²/стоянки

3.03.22.1-114

Число

float

Нет

Площадь, м²/подъездов

3.03.22.1-115

Число

float

Нет

Тип покрытия

3.03.22.1-116

Выбор+

string

Да

Наличие элементов (да, нет)/эстакада (смотровая яма)

3.03.22.1-117

Логическ.

Boolean

Да

Наличие элементов (да, нет)/беседки

3.03.22.1-118

Логическ.

Boolean

Да

Наличие элементов (да, нет)/контейнер и (или) урна для мусора

3.03.22.1-119

Логическ.

Boolean

Да

Наличие элементов (да, нет)/переходно-скоростные полосы

3.03.22.1-120

Логическ.

Boolean

Да

Наличие элементов (да, нет)/освещение

3.03.22.1-121

Логическ.

Boolean

Да

Наличие элементов (да, нет)/тротуар и (или) пешеходная дорожка

3.03.22.1-122

Логическ.

Boolean

Да

3.3.23.1

Наземные,

надземные

и подземные

пешеходные

переходы

Уникальный ID записи в массиве

3.03.23.1-101

Уник.

ном.

Да

Ссылка на ID паспортизации

3.03.23.1-102

Уник.

ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.23.1-103

Уник.

ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.23.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.23.1-105

Уник.

ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.23.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.23.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.23.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.23.1-109

Дата

dateTime

Да

Тип пешеходного перехода

3.03.23.1-110

Выбор+

string

Да

Наличие элементов (да, нет)/дорожные знаки

3.03.23.1-111

Логическ.

Boolean

Да

Наличие элементов (да, нет)/светофоры

3.03.23.1-112

Логическ.

Boolean

Да

Наличие элементов (да, нет)/автономные импульсные индикаторы

3.03.23.1-113

Логическ.

Boolean

Да

Наличие элементов (да, нет)/разметка

3.03.23.1-114

Логическ.

Boolean

Да

Наличие элементов (да, нет)/пешеходное ограждение

3.03.23.1-115

Логическ.

Boolean

Да

Наличие элементов (да, нет)/искусственные неровности

3.03.23.1-116

Логическ.

Boolean

Да

Наличие элементов (да, нет)/шумовые полосы

3.03.23.1-117

Логическ.

Boolean

Да

Наличие элементов (да, нет)/тротуар и (или) пешеходная дорожка

3.03.23.1-118

Логическ.

Boolean

Да

Наличие элементов (да, нет)/освещение

3.03.23.1-119

Логическ.

Boolean

Да

Электроснабжение/тип питания (автономное/неавтономное)

3.03.23.1-120

Выбор+

string

Да

Электроснабжение/элемент питания (кабельная, воздушная линия, ветрогенератор, солнечная панель и т.д.)

3.03.23.1-121

Выбор+

string

Да

3.3.24.1

Защитные насаждения

Уникальный ID записи в массиве

3.03.24.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.24.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.24.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.24.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.24.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.24.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.24.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.24.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.24.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.24.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.24.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.24.1-112

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.24.1-113

Дата

dateTime

Да

Тип посадок (защитное, декоративное)

3.03.24.1-114

Выбор+

string

Да

Расположение (справа, слева, на разделительной полосе)

3.03.24.1-115

Выбор+

string

Да

Количество рядов

3.03.24.1-116

Число

byte

Нет

Год посадки

3.03.24.1-117

Дата (год)

gYear

Нет

3.3.25.1

Защитные дорожные сооружения (за исключением защитных насаждений)

Уникальный ID записи в массиве

3.03.25.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.25.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.25.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.25.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.25.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.25.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.25.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.25.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.25.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.25.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.25.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.25.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.25.1-113

Дата

dateTime

Да

Тип (шумозащитный экран, противоослепляющий экран, снегозащитные щиты)

3.03.25.1-114

Выбор+

string

Да

Расположение (справа, слева, на разделительной полосе)

3.03.25.1-115

Выбор+

string

Да

Материал

3.03.25.1-116

Выбор+

string

Да

Высота, м

3.03.25.1-117

Число

float

Нет

Площадь поверхности, м²

3.03.25.1-118

Число

float

Нет

Возможность хранения дополнительной информации без ее вывода в форму

3.3.26.1

Опоры дорожных знаков и периферийного оборудования

ID опоры (объекта)

3.03.26.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.26.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.26.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.26.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.26.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.26.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.26.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.26.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.26.1-109

Дата

dateTime

Да

Расположение (справа, слева, над проезжей частью)

3.03.26.1-110

Выбор+

string

Да

Тип опоры (стоечная опора, консольная опора, рамная конструкция, комбинированная конструкция)

3.03.26.1-111

Выбор+

string

Да

Форма опоры (вертикальная, Г-образная, П-образная, Т-образная)

3.03.26.1-112

Выбор+

string

Да

Материал опоры (металл, дерево, асбестоцемент, железобетон, композитный материал, комбинированный материал)

3.03.26.1-113

Выбор+

string

Да

Минимальное расстояние от кромки проезжей части, м

3.03.27.1-114

Число

float

Нет

Высота опоры, м

3.03.26.1-115

Число

float

Нет

3.3.27.1

Дорожные зеркала

Уникальный ID записи в массиве

3.03.27.1-101

Уник. ном.

Да

Ссылка на ID опоры

3.03.27.1-102

Уник. ном.

IDREFF

Нет

Ссылка на ID паспортизации

3.03.27.1-103

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.27.1-104

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.27.1-105

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.27.1-106

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.27.1-107

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.27.1-108

Число

float

Да

Местоположение точки/координаты точки

3.03.27.1-109

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GMLL

Дата и время актуальности

3.03.27.1-110

Дата

dateTime

Да

Расположение (справа, слева)

3.03.27.1-111

Выбор+

string

Да

Конструкция размещения (на собственной опоре, на фасаде здания, на опоре освещения, на мостовом сооружении и т.д.)

3.03.27.1-112

Выбор+

string

Да

3.3.28.1

Архитектурные и художественные формы (стелы, памятники, мозаики и т.д.)

Уникальный ID записи в массиве

3.03.28.1-101

Уник.

ном.

Да

Ссылка на ID паспортизации

3.03.28.1-102

Уник.

ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.28.1-103

Уник.

ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.28.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.03.28.1-105

Уник.

ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.28.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.28.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.28.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.28.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.03.28.1-110

Выбор+

string

Да

Тип художественной формы (памятник, стела, культурно-религиозный объект, памятная доска и т.д.)

3.03.28.1-111

Выбор+

string

Да

Наличие электроосвещения (есть, нет)

3.03.28.1-112

Логическ.

Boolean

Да

3.3.29.1

Трамвайные пути и контактные сети

Уникальный ID записи в массиве

3.03.29.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.29.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.29.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.29.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.29.1-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.29.1-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.29.1-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.29.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.29.1-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.29.1-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.29.1-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.29.1-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Длина пути

3.03.29.1-113

Число

float

Да

Количество путей

3.03.29.1-115

Число

float

Нет

Площадь

3.03.29.1-115

Число

float

Нет

Высота подвески над проезжей частью

3.03.29.1-116

Число

float

Нет

3.3.29.2

Троллейбусные контактные сети

Уникальный ID записи в массиве

3.03.29.2-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.29.2-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.29.2-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.29.2-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.29.2-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.29.2-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.29.2-107

Число

float

Да

Начало линейного объекта/координаты точки

3.03.29.2-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

3.03.29.2-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

3.03.29.3-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

3.03.29.3-111

Число

float

Да

Окончание линейного объекта/координаты точки

3.03.29.3-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Количество контактных сетей

3.03.29.3-113

Число

float

Да

Длина контактных сетей

3.03.29.3-114

Число

float

Да

Высота подвески над проезжей частью

3.03.29.4-115

Число

float

Нет

3.3.30.1

Некапитальные объекты для обеспечения производственной деятельности по содержанию и ремонту территорий (в т.ч. некапитальные объекты, предназначенные для хранения противогололедных материалов на дворовых территориях), иные некапитальные объекты

Уникальный ID записи в массиве

3.03.30.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.30.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.30.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.30.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.30.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.30.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.30.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.30.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.03.30.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.03.30.1-110

Выбор+

string

Да

Тип для обеспечения производственной деятельности по содержанию и ремонту территорий (в т.ч. некапитальные объекты, предназначенные для хранения противогололедных материалов на дворовых территориях)

3.03.30.1-111

Выбор+

string

Да

Расстояние от кромки покрытия, м

3.03.30.1-112

Число

float

Нет

Наименование

3.03.30.1-113

Текст

string

Нет

Ссылка на ID организации - органа управления

3.03.30.1-114

Уник. ном.

IDREFF

Нет

3.3.30.3

Места сбора твердых коммунальных отходов

Уникальный ID записи в массиве

3.03.30.3-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.30.3-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.30.3-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.30.3-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.30.3-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.30.3-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.30.3-107

Число

float

Да

Местоположение точки/координаты точки

3.03.30.3-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Входит в эксплуатационную площадь

3.03.30.3-109

Выбор+

string

Да

Тип места сбора ТБО

3.03.30.3-110

Выбор+

string

Да

Вид покрытия

3.03.30.3-111

Выбор+

string

Да

Площадь, м²

3.03.30.3-112

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.30.3-115

Уник. ном.

IDREFF

Нет

3.3.30.4

Велопарковки для хранения велосипедов

Уникальный ID записи в массиве

3.03.30.4-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.30.4-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.30.4-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.30.4-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.30.4-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.30.4-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.30.4-107

Число

float

Да

Местоположение точки/координаты точки

3.03.30.4-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Тип велопарковки

3.03.30.4-109

Выбор+

string

Да

Материал

3.03.30.4-110

Выбор+

string

Да

Входит в эксплуатационную площадь

3.03.30.4-111

Выбор+

string

Да

Площадь, м²

3.03.30.4-112

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.30.4-113

Уник. ном.

IDREFF

Нет

3.3.31.1

Системы обеспечения охраны природы и микроклиматического комфорта

Уникальный ID записи в массиве

3.03.31.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.31.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.31.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.31.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.31.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.31.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.31.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.31.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Системы обеспечения охраны природы и микроклиматического комфорта (элементы ветрозащиты, шумозащиты, системы очистки водоемов и др.)

3.03.31.1-109

Текст

string

Нет

Штуки

3.03.31.1-110

Число

float

Нет

Погонные метры, м

3.03.31.1-111

Число

float

Нет

Площадь, м²

3.03.31.1-112

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.31.1-113

Уник. ном.

IDREFF

Нет

3.3.31.2

Системы функционального обеспечения

Уникальный ID записи в массиве

3.03.31.2-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.31.2-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.31.2-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.31.2-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.31.2-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.31.2-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.31.2-107

Число

float

Да

Местоположение точки/координаты точки

3.03.31.2-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Системы функционального обеспечения (поливочный водопровод, ливневая канализация, опоры и сети наружного освещения и др.)

3.03.31.2-109

Текст

string

Нет

Штуки

3.03.31.2-110

Число

float

Нет

Погонные метры, м

3.03.31.2-111

Число

float

Нет

Площадь, м²

3.03.31.2-112

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.31.2-113

Уник. ном.

IDREFF

Нет

3.3.32.1

Ведомость учета зеленых насаждений (деревья и кустарники)

Уникальный ID записи в массиве

3.03.32.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.1-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.1-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Тип насаждения зеленых насаждений (деревья и кустарники)

3.03.32.1-109

Текст

string

Нет

Вид растения

3.03.32.1-110

Текст

string

Нет

Количество деревьев и кустарников

3.03.32.1-111

Число

float

Нет

Погонные метры, м

3.03.32.1-112

Число

float

Нет

Площадь, м²

3.03.32.1-113

Число

float

Нет

Диаметр, см

3.03.32.1-114

Число

float

Нет

Высота, м

3.03.32.1-115

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.32.1-111

Уник. ном.

IDREFF

Нет

3.3.32.2

Ведомость учета зеленых насаждений (газон)

Уникальный ID записи в массиве

3.03.32.2-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.2-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.2-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.2-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.2-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.2-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.2-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.2-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Площадь, м²

3.03.32.2-109

Число

float

Нет

Тип газона

3.03.32.2-110

Текст

string

Нет

Ссылка на ID организации - органа управления

3.03.32.2-111

Уник. ном.

IDREFF

Нет

3.3.32.3

Ведомость учета зеленых насаждений (цветники)

Уникальный ID записи в массиве

3.03.32.3-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.3-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.3-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.3-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.3-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.3-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.3-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.3-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Номер цветника

3.03.32.3-109

Число

float

Нет

Элемент цветочного оформления

3.03.32.3-110

Текст

string

Нет

Элемент цветочного оформления, шт.

3.03.32.3-111

Число

float

Нет

Ссылка на ID организации - органа управления

3.03.32.3-112

Уник. ном.

IDREFF

Нет

3.3.32.4

Малые архитектурные формы

Уникальный ID записи в массиве

3.03.32.4-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.4-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.4-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.4-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.4-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.4-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.4-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.4-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Номер опорного участка

3.03.32.4-109

Число

float

Нет

Наименование малой архитектурной формы

3.03.32.4-110

Выбор+

string

Да

Материал

3.03.32.4-111

Выбор+

string

Да

Принадлежность элемента к зоне территории

3.03.32.4-112

Выбор+

string

Да

Входит в эксплуатационную площадь

3.03.32.4-113

Выбор+

string

Да

Ссылка на ID организации - органа управления

3.03.32.4-114

Уник. ном.

IDREFF

Нет

3.3.32.5

Элементы благоустройства для маломобильных групп населения

Уникальный ID записи в массиве

3.03.32.5-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.5-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.5-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.5-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.5-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.5-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.5-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.5-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Наименование элемента

3.03.32.5-109

Выбор+

string

Да

Материал

3.03.32.5-110

Выбор+

string

Да

Принадлежность элемента к зоне территории

3.03.32.5-111

Выбор+

string

Да

Входит в эксплуатационную площадь

3.03.32.5-112

Выбор+

string

Да

Единицы измерения (м²/пог. м/шт.)

3.03.32.5-113

Число

float

Да

Ссылка на ID организации - органа управления

3.03.32.5-114

Уник. ном.

IDREFF

Нет

3.3.32.6

Водоемы

Уникальный ID записи в массиве

3.03.32.6-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.03.32.6-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.03.32.6-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.03.32.6-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.03.32.6-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.03.32.6-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.03.32.6-107

Число

float

Да

Местоположение точки/координаты точки

3.03.32.6-108

gmlPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Наименование

3.03.32.6-109

Выбор+

string

Да

Входит в эксплуатационную площадь

3.03.32.6-110

Выбор+

string

Да

Площадь, м²

3.03.32.6-111

Число

float

Да

Ссылка на ID организации - органа управления

3.03.32.6-112

Уник. ном.

IDREFF

Нет

3.4.1.1

Автостанции, автомобильные, железнодорожные, водные и воздушные вокзалы, пристани

Уникальный ID записи в массиве

3.04.01.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.04.01.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.04.01.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.04.01.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

3.04.01.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.04.01.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.04.01.1-107

Число

float

Да

Местоположение точки/координаты точки

3.04.01.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.04.01.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.04.01.1-110

Выбор

string

Да

Тип (автостанция, автовокзал, железнодорожная станция, железнодорожный вокзал, аэровокзал, речной вокзал, причал)

3.04.01.1-111

Выбор+

string

Да

Наименование

3.04.01.1-112

Текст

string

Нет

Расстояние от кромки покрытия, м

3.04.01.1-113

Число

float

Нет

Ссылка на ID организации - органа управления

3.04.01.1-114

Уник. ном.

IDREFF

Нет

3.4.2.1

Автозаправочные станции (АЗС)

Уникальный ID записи в массиве

3.04.05.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.04.05.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.04.05.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.04.05.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.04.05.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.04.05.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.04.05.1-107

Число

float

Да

Местоположение точки/координаты точки

3.04.05.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.04.05.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.04.05.1-110

Выбор

string

Да

Тип (АЗС, АГЗС, ЭЗС и др.)

3.04.05.1-111

Выбор+

string

Да

Наименование

3.04.05.1-112

Текст

string

Нет

Количество топливозаправочных колонок/однопродуктовые

3.04.05.1-113

Число

float

Нет

Количество топливозаправочных колонок/многопродуктовые

3.04.05.1-114

Число

float

Нет

Количество топливозаправочных колонок/пункт зарядки электромобилей

3.04.05.1-115

Число

float

Нет

Оборудование (да, нет)/пункт подкачки колес

3.04.05.1-116

Логическ.

Boolean

Да

Оборудование (да, нет)/пылесос

3.04.05.1-117

Логическ.

Boolean

Да

Оборудование (да, нет)/туалет

3.04.05.1-118

Логическ.

Boolean

Да

Оборудование (да, нет)/пункт питания

3.04.05.1-119

Логическ.

Boolean

Да

Оборудование (да, нет)/торговые площади

3.04.05.1-120

Логическ.

Boolean

Да

Обустройство (да, нет)/переходно-скоростные полосы

3.04.05.1-121

Логическ.

Boolean

Да

Обустройство (да, нет)/освещение

3.04.05.1-122

Логическ.

Boolean

Да

Ведомственная принадлежность/ссылка на ID организации - органа управления

3.04.05.1-123

Уник. ном.

IDREFF

Нет

3.4.3.1

Наружная реклама

Уникальный ID записи в массиве

3.04.11.1-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.04.11.1-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.04.11.1-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.04.11.1-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.04.11.1-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.04.11.1-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.04.11.1-107

Число

float

Да

Местоположение точки/координаты точки

3.04.11.1-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.04.11.1-109

Дата

dateTime

Да

Расположение (справа, слева)

3.04.11.1-110

Выбор+

string

Да

Тип наружной рекламы (плакат, щит и т.д.)

3.04.11.1-111

Выбор+

string

Да

Конструкция размещения (рамочная конструкция, Г-образная опора, Т-образная опора, электронное табло, табло переменной информации)

3.04.11.1-112

Выбор+

string

Да

Площадь, м²

3.04.11.1-113

Число

float

Нет

Подсветка (есть, нет)

3.04.11.1-114

Логическ.

Boolean

Да

Ссылка на ID организации - органа управления

3.04.11.1-115

Уник. ном.

IDREFF

Нет

3.5.1

Производственные объекты

ID производственного объекта

3.05.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

3.05.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

3.05.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

3.05.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба

3.05.01.0-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

3.05.01.0-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

3.05.01.0-107

Число

float

Да

Местоположение точки/координаты точки

3.05.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

3.05.01.0-109

Дата

dateTime

Да

Наименование (тип) производственного объекта (база, завод, карьер и т.д.)

3.05.01.0-110

Выбор+

string

Да

Назначение производственного объекта (битумный, асфальтобетонный, грунтовый и т.д.)

3.05.01.0-111

Выбор+

string

Да

Ссылка на ID организации - органа управления

3.05.01.0-112

Уник. ном.

IDREFF

Да

Ссылка ID участка дороги

3.05.01.0-113

Уник. ном.

IDREFF

Нет

Площадь производственного объекта, м²

3.05.01.0-114

Число

float

Да

ПО1 - наличие зданий

Ссылка на ID производственного объекта

3.05.01.0-201

Уник. ном.

IDREFF

Да

Ссылка на ID паспортизации

3.05.01.0-202

Уник. ном.

IDREFF

Да

Номер здания

3.05.01.0-203

Текст

string

Да

Тип здания (офисные помещения, производственное, жилое и т.д.)

3.05.01.0-204

Выбор+

string

Да

Назначение здания (служебное, производственное, столовая, жилое)

3.05.01.0-205

Выбор+

string

Нет

Площадь здания, м²

3.05.01.0-206

Число

float

Да

4.1.1

Сцепление на покрытии проезжей части

Уникальный ID записи в массиве

4.01.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

4.01.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

4.01.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

4.01.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

4.01.01.0-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба, м

4.01.01.0-106

Число

float

Да

Местоположение точки/смещение от начала автодороги, улицы, магистрали, км

4.01.01.0-107

Число

float

Да

Местоположение точки/координаты точки

4.01.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

4.01.01.0-109

Дата

dateTime

Да

Номер полосы

4.01.01.0-110

Число

byte

Да

Значение коэффициента сцепления

4.01.01.0-111

Число

float

Да

4.2.1

Продольная ровность покрытия проезжей части

Уникальный ID записи в массиве

4.02.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

4.02.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

4.02.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

4.02.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.02.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

4.02.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала улицы, дороги или другого объекта, относящегося к ОДХ, м

4.02.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

4.02.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.02.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

4.02.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

4.02.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

4.02.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

4.02.01.0-113

Дата

dateTime

Да

Номер полосы

4.02.01.0-114

Число

byte

Да

Значение ровности покрытия IRI, м/км

4.02.01.0-115

Число

float

Да

4.3.1

Поперечная ровность (колейность) покрытия проезжей части

Уникальный ID записи в массиве

4.03.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

4.03.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

4.03.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

4.03.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.03.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

4.03.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала улицы, дороги или другого объекта, относящегося к ОДХ, м

4.03.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

4.03.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.03.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

4.03.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

4.03.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

4.03.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

4.03.01.0-113

Дата

dateTime

Да

Номер полосы

4.03.01.0-114

Число

byte

Да

Значение поперечной ровности (колейности) покрытия, см

4.02.01.0-115

Число

float

Да

4.4.1

Прочность дорожной одежды

Уникальный ID записи в массиве

4.04.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

4.04.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

4.04.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

4.04.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Местоположение точки/ссылка на ID километрового столба/пространственная привязка

4.04.01.0-105

Уник. ном.

IDREFF

Да

Местоположение точки/смещение от километрового столба/пространственная привязка, м

4.04.01.0-106

Число

float

Да

Местоположение точки/смещение от начала улицы, дороги или другого объекта, относящегося к ОДХ, м

4.04.01.0-107

Число

float

Да

Местоположение точки/координаты точки

4.04.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

4.04.01.0-113

Дата

dateTime

Да

Номер полосы

4.04.01.0-114

Число

byte

Да

Значение модуля упругости, МПа

4.04.01.0-115

Число

float

Да

4.5.1

Визуальная оценка состояния дорожного покрытия

Уникальный ID записи в массиве

4.05.01.0-101

Уник. ном.

Да

Ссылка на ID паспортизации

4.05.01.0-102

Уник. ном.

IDREFF

Да

Ссылка на ID опорного участка

4.05.01.0-103

Уник. ном.

IDREFF

Да

Код способа определения фактического местоположения на местности

4.05.01.0-104

Число

byte

Да

1 - коорд.,

2 - лин. км,

3 - экспл. км,

4 - коорд. + лин. км,

5 - коорд. + экспл. км,

6 - лин. км + экспл. км,

7 - коорд. + лин. км + экспл. км,

8 - пространственная привязка

Начало линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.05.01.0-105

Уник. ном.

IDREFF

Да

Начало линейного объекта/смещение от километрового столба/пространственная привязка, м

4.05.01.0-106

Число

float

Да

Начало линейного объекта/смещение от начала автодороги, улицы, магистрали, км

4.05.01.0-107

Число

float

Да

Начало линейного объекта/координаты точки

4.05.01.0-108

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Окончание линейного объекта/ссылка на ID километрового столба/пространственная привязка

4.05.01.0-109

Уник. ном.

IDREFF

Да

Окончание линейного объекта/смещение от километрового столба/пространственная привязка, м

4.05.01.0-110

Число

float

Да

Окончание линейного объекта/смещение от начала автодороги, улицы, магистрали, км

4.05.01.0-111

Число

float

Да

Окончание линейного объекта/координаты точки

4.05.01.0-112

gmkPoint

string

Да

Система координат (эпоха) фиксируется по спецификации GML

Дата и время актуальности

4.05.01.0-113

Дата

dateTime

Да

Тип конструкции дорожной одежды

4.05.01.0-114

Выбор+

string

Да

Тип покрытия

4.05.01.0-115

Выбор+

string

Да

Средневзвешенный балл однотипного участка Б_ср

4.05.01.0-116

Число

float

Да

При отсутствии результатов ранее проведенных обследований может быть определен по согласованию с владельцем автомобильной дороги (участка)

БИБЛИОГРАФИЯ

[1]	ИСО 19148:2021	Географическая информация. Линейная привязка
[2]	Градостроительный кодекс Российской Федерации от 29 декабря 2004 г. N 190-ФЗ (ред. от 29 декабря 2025 г.)
[3]	Федеральный закон от 8 ноября 2007 г. N 257-ФЗ "Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации"
[4]	Правила присвоения автомобильным дорогам идентификационных номеров (утверждены приказом Минтранса Российской Федерации от 7 февраля 2007 г. N 16)
[5]	ОДМ 218.4.039-2018	Рекомендации по диагностике и оценке технического состояния автомобильных дорог
[6]	ОДМ 218.3.014-2011	Методика оценки технического состояния мостовых сооружений на автомобильных дорогах

УДК 625.7/.8:006.354	ОКС 93.080
Ключевые слова: технический учет, паспортизация, объект дорожного хозяйства, улично-дорожная сеть, улица
