Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Открытым Акционерным Обществом - Центром методологии, нормирования и стандартизации в строительстве (ОАО "ЦНС") совместно с Закрытым Акционерным Обществом "Проектно-изыскательский и научно-исследовательский институт промышленного транспорта" (ЗАО "Промтрансниипроект").

2. Внесен Техническим комитетом ТК 465 "Строительство".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (Протокол от 14 ноября 2013 г. N 44-2013).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2315-ст межгосударственный стандарт ГОСТ 21.207-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68. Единая система конструкторской документации. Линии

ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 21.101-97 <*>. Система проектной документации для строительства. Основные требования к проектной и рабочей документации

--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р 21.1101-2013.

ГОСТ 21.201-2011. Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций

ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.302-2013 <**>. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.701-2013 <**>. Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог.

--------------------------------

<**> Вводится одновременно с разрабатываемым стандартом.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Дорожная разметка: линии, надписи и другие обозначения, применяемые самостоятельно, в сочетании с дорожными знаками или светофорами на проезжей части автомобильной дороги, искусственных сооружениях и элементах обустройства дорог, информирующие участников дорожного движения об условиях и режимах движения на участке дороги.

3.2. Дорожный знак: техническое средство организации безопасности движения с обозначениями и/или надписями, информирующими участников дорожного движения о дорожных условиях и режимах движения, расположении населенных пунктов и других объектов.

4.1. Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее - условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ 21.701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306, ГОСТ 21.201 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).

4.2. Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.

Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.

4.3. Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 [1], а также установленными ГОСТ 21.101.

4.4. Условные обозначения, не регламентированные стандартами, приводят в общих данных по рабочим чертежам или на соответствующих чертежах.

5.1. Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.

5.2. Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если числовое значение изображения ширины дороги в соответствующем масштабе менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.

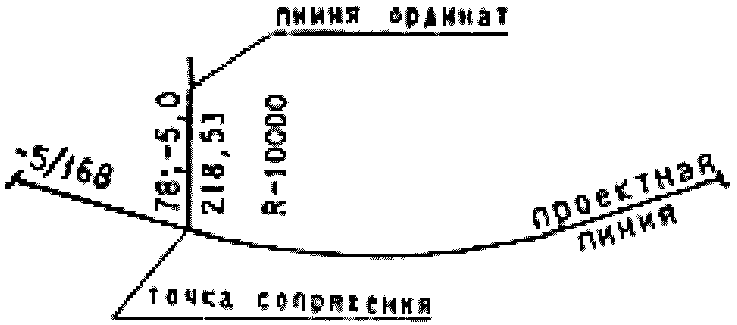

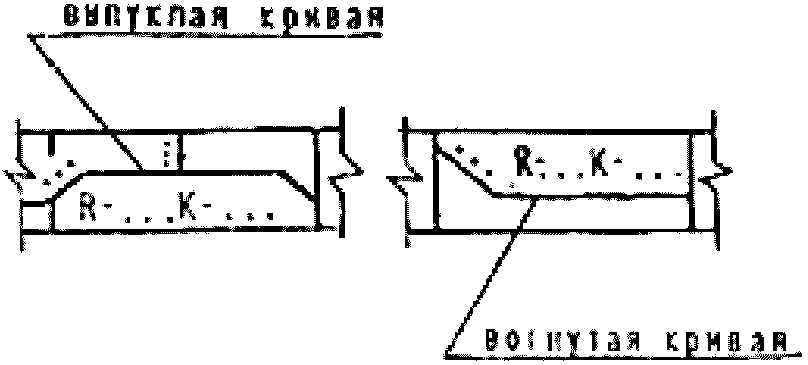

Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.

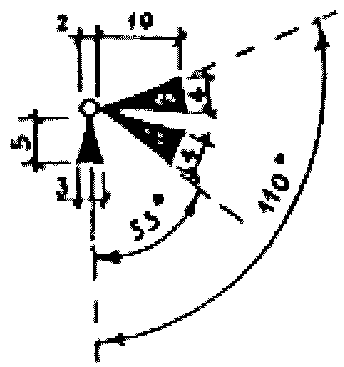

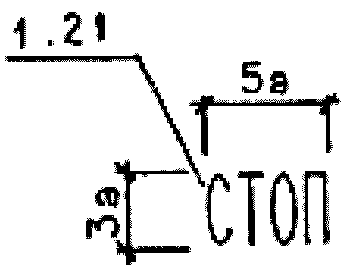

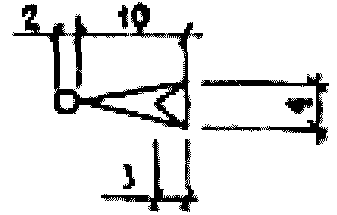

7.1. Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом следующих требований:

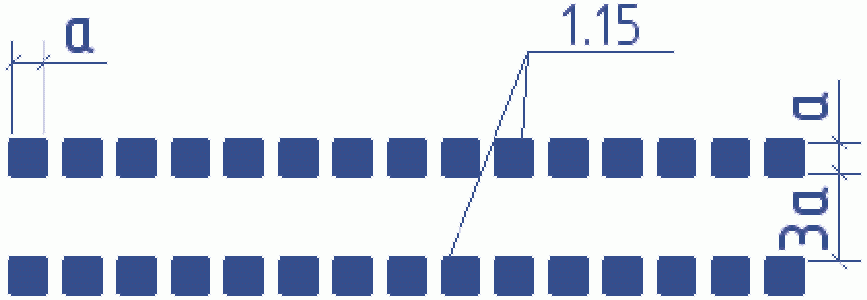

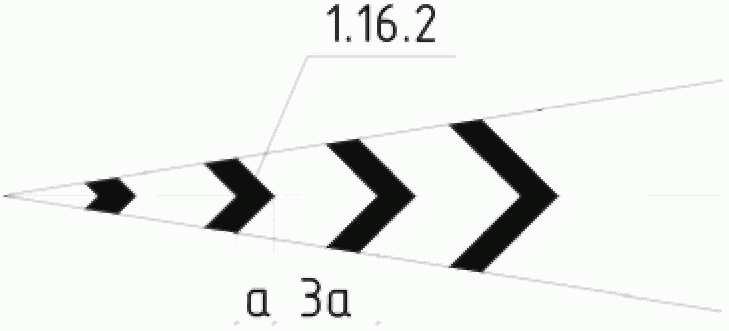

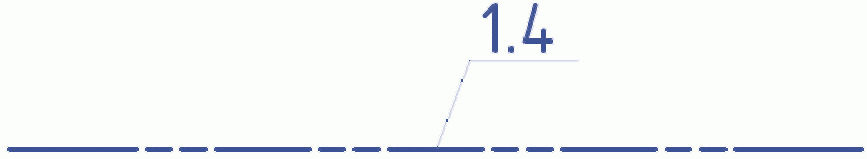

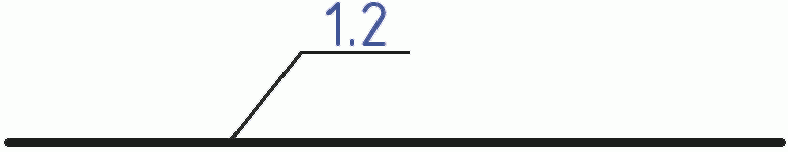

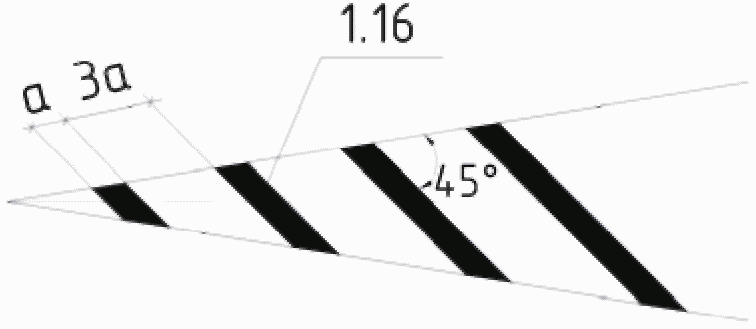

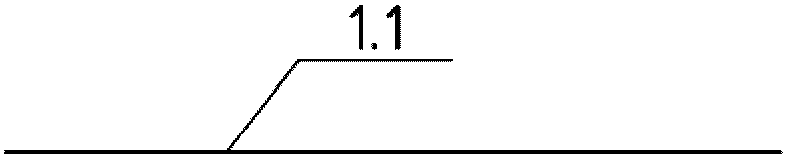

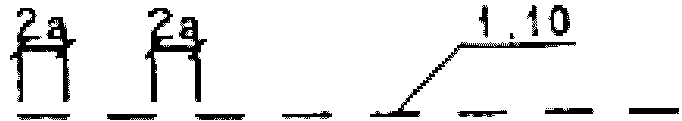

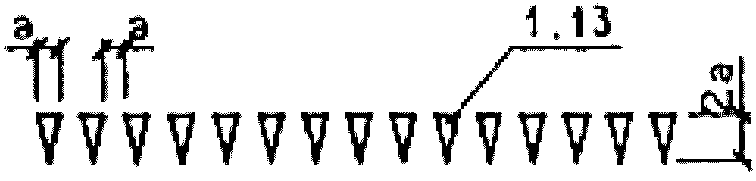

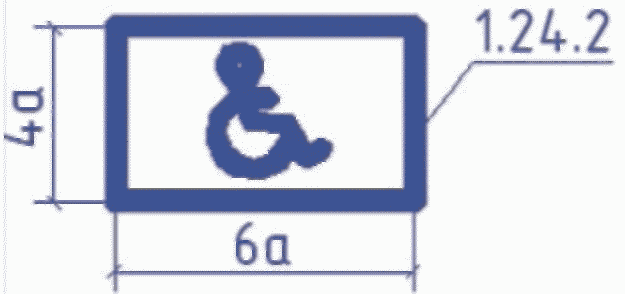

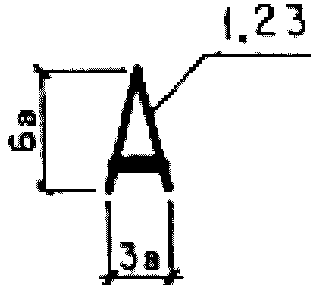

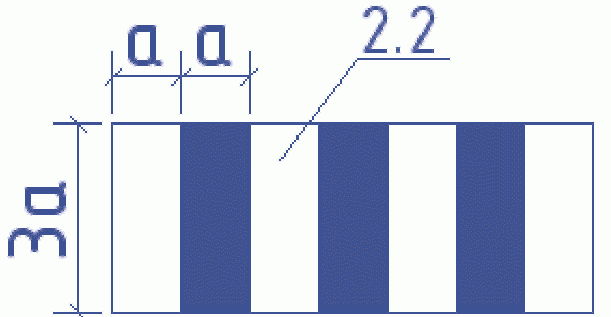

- нумерацию дорожной разметки и знаков принимают по национальным стандартам <*> и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки - "а";

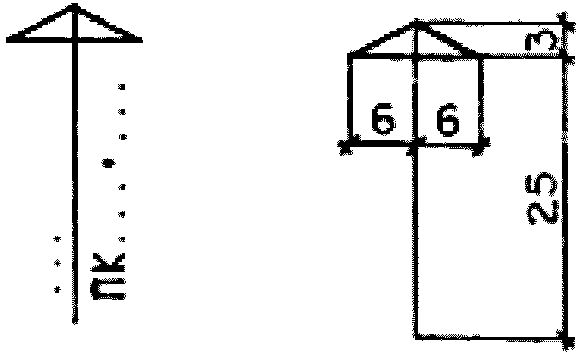

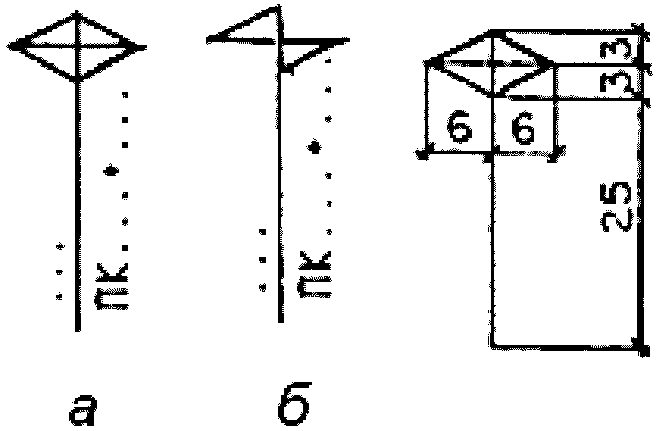

- направление движения и ограничения указывают на знаке. Под дорожным знаком указывают его номер, на выносной линии - пикетажное положение;

- форму дорожного знака принимают по национальным стандартам <*>.

Допускается использовать на чертеже полное изображение знака в соответствии с национальными стандартами <*>.

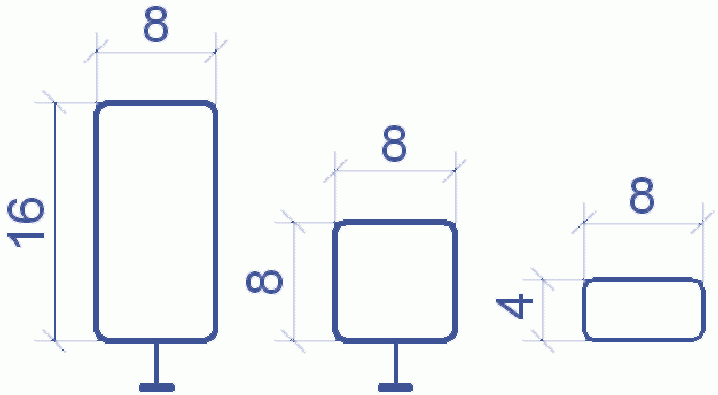

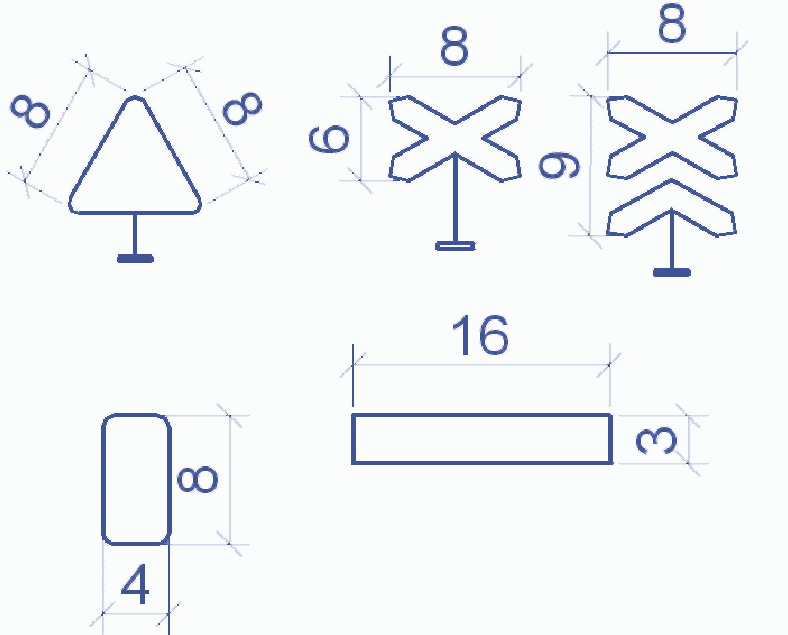

Размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров.

При выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок - в кружке, номера дорожных знаков - в прямоугольнике, с указанием их пикетажного положения (рисунок 1).

--------------------------------

<*> В Российской Федерации действуют ГОСТ Р 51256-99 и ГОСТ Р 52290-2004.

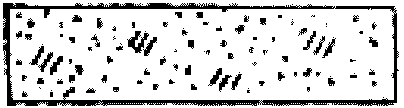

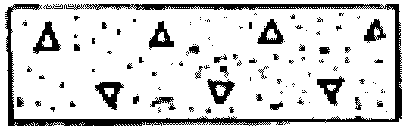

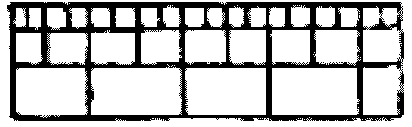

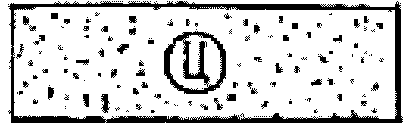

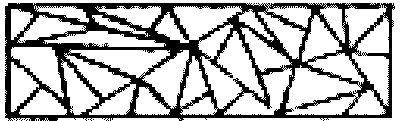

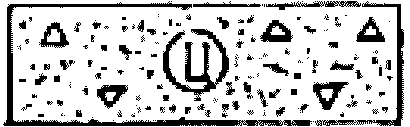

Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.
