Утвержден и введен в действие
Постановлением Государственного
Комитета СССР по управлению
качеством продукции и стандартам
от 25 июля 1990 г. N 2266
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРУЖИНЫ ТАРЕЛЬЧАТЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Disk springs. General specifications
ГОСТ 3057-90
Группа Г11
МКС 21.160
ОКП 10 1250 1000
Дата введения
1 июля 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 25.07.90 N 2266
2. ВЗАМЕН ГОСТ 3057-79
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 2.401-68
1.4
ГОСТ 9012-59
2.2.2; 4.3
ГОСТ 8.064-94
2.2.2
ГОСТ 9013-59
4.3
ГОСТ 9.014-78
5.1
ГОСТ 9378-93
4.2
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 9.301-86, а не ГОСТ 9301-86.
ГОСТ 9301-86
2.4.7; 3.6
ГОСТ 9450-76
4.3
ГОСТ 9.302-88
4.9
ГОСТ 9762-76
6.5
ГОСТ 9.303-84
2.4.7; 2.4.8
ГОСТ 14192-96
2.6.2
ГОСТ 1763-68
4.4
ГОСТ 14959-79
2.6.1
ГОСТ 2283-79
2.2.1
ГОСТ 15841-88
2.6.1
ГОСТ 2789-73
2.2.3; 2.2.4
ГОСТ 16493-70
3.3; 3.5; 3.9
ГОСТ 2999-75
4.3
ГОСТ 16536-90
2.6.1
ГОСТ 5959-80
2.6.1
ГОСТ 18617-83
2.6.1
ГОСТ 7419-90
2.2.1
ГОСТ 21150-87
6.5
4. ПЕРЕИЗДАНИЕ. Июль 2003 г.
Настоящий стандарт распространяется на тарельчатые пружины из рессорно-пружинной стали, работающие при температуре от минус 60 °C до плюс 120 °C. Стандарт не распространяется на пружины, предназначенные для работы в агрессивных или иных средах, обязывающих к применению специальных материалов.
Стандарт устанавливает обязательные требования, обеспечивающие взаимозаменяемость и безопасность тарельчатой пружины.
1. ОСНОВНЫЕ ПАРАМЕТРЫ ПРУЖИНЫ
1.1. По виду нагружения тарельчатые пружины подразделяют на классы, указанные в табл. 1.
Таблица 1
Класс пружин
Вид нагружения
Значения деформации
Выносливость в циклах N, не менее (гамма-процентный ресурс при )
предварительной, не менее
рабочей, не более
I
Циклическое
0,2s3
0,6s3
2·106
II
Статическое и циклическое
0,8s3
104
Примечание. Средства регулирования выносливости пружин указаны в п. 1.4 приложения 1.
1.2. По исполнению пружины подразделяют на типы:
1 - пружины с наклонными кромками по наружному и внутреннему диаметру;
2 - пружины с наклонными кромками по наружному и внутреннему диаметру и опорными плоскостями при толщине пружин более 1,0 мм;
3 - пружины с параллельными кромками по наружному и внутреннему диаметру;
4 - пружины с параллельными кромками по наружному и внутреннему диаметру и опорными плоскостями при толщине пружин более 1,0 мм.
Примечания:
1. Допускается наличие опорных плоскостей на пружинах типов 1 и 3, если их ширина не превышает минимальной ширины опорной плоскости bmin, указанной в табл. 7.
2. Допускается изготовление пружин с наклонно-параллельными кромками.
3. Пружины типов 3 и 4 изготовляют только по согласованию с изготовителем.
4. При изготовлении пружин типов 1 и 3 второй и третьей групп точности штамповкой без механической обработки допускается утяжка металла в виде радиусной кромки.
1.3. По точности на контролируемые силы или деформации пружины подразделяют на группы:
1 - пружины с предельными отклонениями сил или деформаций +/- 5%. Назначают в технически обоснованных случаях для пружин толщиной более 3,0 мм;
2 - пружины с предельными отклонениями сил или деформаций +/- 10%. Назначают для пружин толщиной более 1,0 мм;
3 - пружины с предельными отклонениями сил или деформаций +/- 20%. Назначают для пружин любой толщины.
По согласованию с потребителем допускается изготовление пружин с неконтролируемыми силами или деформациями.
1.4. Наименования и обозначения параметров пружин должны соответствовать ГОСТ 2.401.
А и Б - поверхности по наружному и внутреннему диаметрам соответственно.
1.5. Основные параметры и размеры пружин типов 1 и 3 должны соответствовать указанным на черт. 1 и 3, в табл. 2, 10.
1.6. Основные параметры и размеры пружин типов 2 и 4 должны соответствовать указанным на черт. 2 и 4, в табл. 3, 11.
1.7. При исполнении пружин с радиусными кромками силы пересчитывают по формулам 3 и 6 приложения 1.
1.8. Критерий отказа пружины - разрушение. Критерий предельного состояния - возникновение остаточной деформации более 10%.

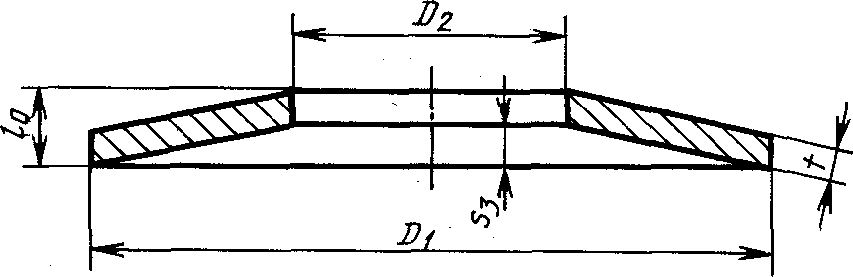

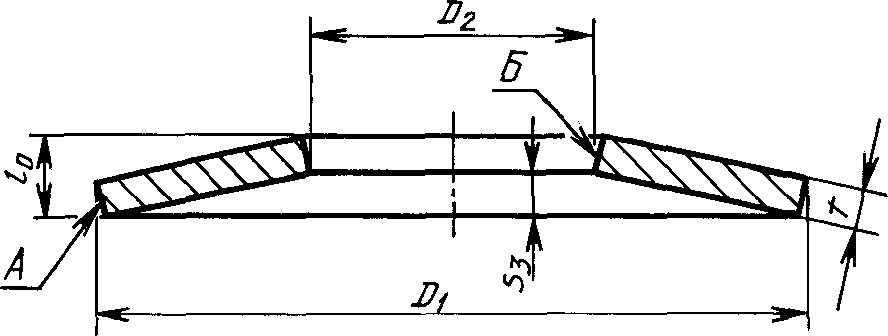

Пружина типа 1
Черт. 1

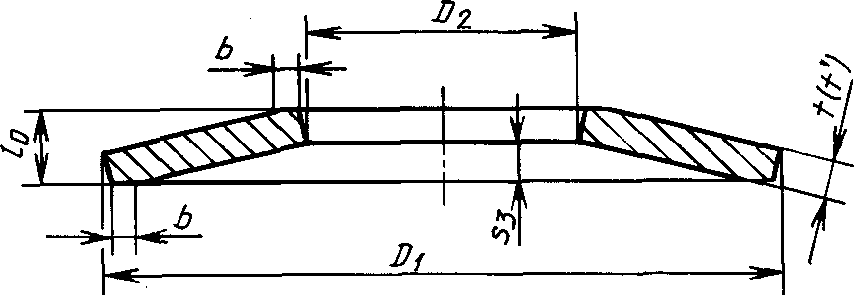

Пружина типа 2
Черт. 2
Пружина типа 3
Черт. 3
Пружина типа 4
Черт. 4
Таблица 2
Параметры и размеры тарельчатых пружин типов 1 и 3
Размеры, мм
Номер пружины
Сила F3, Н
Наружный диаметр пружины D1
Внутренний диаметр пружины D2
Толщина пружины t
Максимальная деформация s3
Высота пружины l0
Толщина пружины с опорной плоскостью t'
Сила F, Н, при деформации
Масса, кг
0,2s3
0,4s3
0,5s3
0,6s3
0,8s3
001
132
8,0
3,55
0,30
0,25
0,55
-
0,8
39
70
94
114
0,00009
002
14,0
7,20
0,35
0,45
0,80
-
1,3
58
94
115
126
0,00031
003
140
6,3
3,55
0,30
0,14
0,44
-
0,5
32
60
87
112
0,00005
004
8,0
4,10
0,30
0,25
0,55
-
0,8
42
75
101
122
0,00008
005
160
10,0
4,00
0,40
0,20
0,60
-
0,5
36
69
99
127
0,00020
006
12,5
6,20
0,35
0,45
0,80
-
1,3
70
116
142
155
0,00025
007
16,0
8,20
0,40
0,50
0,90
-
1,3
71
117
144
158
0,00047
008
200
10,0
4,00
0,40
0,25
0,65
-
0,6
50
92
129
162
0,00020
009
250
9,0
5,60
0,40
0,20
0,60
-
0,5
59
111
160
205
0,00012
010
10,0
5,00
0,40
0,30
0,70
-
0,8
71
128
175
215
0,00018
011
14,0
7,00
0,50
0,30
0,80
-
0,6
64
118
167
210
0,00045
012
18,0
9,20
0,45
0,60
1,05
-
1,3
103
166
202
218
0,00066
013
20,0
10,20
0,50
0,65
1,15
-
1,3
120
196
239
261
0,00091
014
315
9,0
5,60
0,40
0,25
0,65
-
0,6
80
147
207
260
0,00012
015
20,0
8,00
0,55
0,65
1,20
-
1,2
131
218
272
305
0,00113
016
355
9,0
5,60
0,50
0,15
0,65
-
0,3
77
152
224
294
0,00015
017
10,0
4,00
0,50
0,25
0,75
-
0,5
89
169
242
311
0,00026
018
12,5
6,30
0,50
0,35
0,85
-
0,7
100
183
253
314
0,00036
019
20,0
10,00
0,55
0,65
1,20
-
1,2
143
237
297
332
0,00101
020
400
8,0
3,70
0,50
0,17
0,67
-
0,3
91
177
260
341
0,00015
021
10,0
5,00
0,50
0,25
0,75
-
0,5
97
184
264
338
0,00023
022
450
16,0
8,00
0,60
0,40
1,00
-
0,7
117
215
299
374
0,00070
023
20,0
8,00
0,60
0,70
1,30
-
1,2
181
302
378
425
0,00124
024
22,5
11,20
0,60
0,80
1,40
-
1,3
205
333
403
435
0,00141
025
500
10,0
5,00
0,55
0,23
0,78
-
0,4
113
218
317
411
0,00025
026
12,5
7,50
0,50
0,40
0,90
-
0,8
141
253
342
417
0,00030
027
18,0
9,00
0,60
0,55
1,15
-
0,9
155
270
357
424
0,00089
028
630
10,0
4,20
0,60
0,25
0,85
-
0,4
148
286
415
539
0,00030
029
16,0
8,00
0,67
0,43
1,10
-
0,6
172
318
444
557
0,00080
030
20,0
10,00
0,67
0,63
1,30
-
0,9
204
355
466
551
0,00120
031
25,0
12,20
0,70
0,90
1,60
-
1,3
281
460
562
614
0,00205
032
710
10,0
4,75
0,60
0,25
0,85
-
0,4
156
300
435
565
0,0003
033
14,0
5,60
0,70
0,34
1,04
-
0,5
168
320
460
591
0,0007
034
20,0
10,00
0,70
0,65
1,35
-
0,9
238
414
546
647
0,0013
035
22,4
9,00
0,75
0,70
1,45
-
0,9
232
404
530
629
0,0019
036
31,5
16,30
0,80
1,05
1,85
-
1,3
326
532
647
703
0,0036
037
800
22,4
9,00
0,80
0,65
1,45
-
0,8
236
421
569
691
0,0021
038
900
12,5
6,30
0,70
0,30
1,00
-
0,4
197
379
549
712
0,0005
039
22,4
12,50
0,80
0,60
1,40
-
0,8
244
441
603
741
0,0017
040
35,5
18,30
0,90
1,15
2,05
-
1,3
387
635
778
851
0,0051
041
1000
16,0
9,00
0,80
0,35
1,15
-
0,4
227
435
630
816
0,0009
042
20,0
10,00
0,80
0,65
1,45
-
0,8
322
576
777
944
0,0015
043
25,0
10,50
0,90
0,70
1,60
-
0,8
287
515
700
856
0,0028
044
1120
25,0
14,00
0,90
0,70
1,60
-
0,8
332
597
812
993
0,0024
045
40,0
20,40
1,00
1,30
2,30
-
1,3
479
783
955
1040
0,0073
046
1250
28,0
12,00
1,00
0,80
1,80
-
0,8
367
656
888
1081
0,0039
047
1400
20,0
10,0
0,85
0,65
1,50
-
0,8
373
672
916
1123
0,0016
048
25,0
10,0
1,00
0,70
1,70
-
0,7
366
668
923
1145
0,0032
049
31,5
12,5
1,05
1,00
2,05
-
1,0
464
807
1057
1246
0,0054
050
1600
16,0
8,0
1,00
0,30
1,30
-
0,3
328
643
947
1245
0,0012
051
20,0
9,0
1,00
0,50
1,50
-
0,5
370
701
1005
1290
0,0020
052
25,0
12,5
1,05
0,65
1,70
-
0,6
404
749
1051
1324
0,0030
053
50,0
25,4
1,25
1,60
2,85
-
1,3
722
1184
1450
1586
0,0143
054
1800
20,0
11,2
1,00
0,50
1,50
-
0,5
419
795
1139
1462
0,0017
055
25,0
14,0
1,00
0,80
1,80
-
0,8
531
950
1285
1565
0,0026
056
31,5
16,0
1,15
0,90
2,05
-
0,8
527
947
1285
1571
0,0052
057
2000
20,0
10,2
1,10
0,45
1,55
-
0,4
446
860
1250
1630
0,0020
058
25,0
10,0
1,20
0,60
1,80
-
0,5
473
897
1286
1650
0,0038
059
35,5
14,0
1,30
0,95
2,25
-
0,7
552
1000
1374
1695
0,0085
060
45,0
22,4
1,25
1,60
2,85
-
1,3
883
1447
1773
1939
0,1174
061
2240
25,0
10,0
1,30
0,50
1,80
-
0,4
470
909
1326
1728
0,0042
062
2500
35,5
20,0
1,30
1,00
2,30
-
0,8
709
1277
1739
2130
0,0069
063
60,0
30,0
1,50
2,00
3,50
-
1,3
1124
1827
2214
2392
0,0250
064
2800
25,0
10,0
1,40
0,55
1,95
-
0,4
648
1253
1825
2375
0,0045
065
45,0
18,0
1,50
1,40
2,90
-
0,9
917
1598
2103
2489
0,0157
066
50,0
25,0
1,50
1,50
3,00
-
1,0
915
1575
2044
2385
0,0173
067
56,0
28,5
1,50
1,95
3,45
-
1,3
1237
2022
2470
2685
0,0215
068
3150
28,0
14,0
1,40
0,70
2,10
-
0,5
760
1442
2067
2653
0,0051
069
35,0
15,0
1,50
1,00
2,50
-
0,7
895
1645
2287
2856
0,0092
070
40,0
20,0
1,50
1,15
2,65
-
0,8
910
1635
2230
2730
0,0111
071
45,0
22,4
1,50
1,45
2,95
-
1,0
1060
1835
2400
2820
0,0141
072
3550
25,0
14,0
1,40
0,55
1,95
-
0,4
762
1470
2145
2795
0,0037
073
28,0
12,0
1,50
0,70
2,20
-
0,5
858
1640
2360
3043
0,0059
074
35,5
16,0
1,80
0,65
2,45
-
0,4
824
1600
2342
3060
0,0111
075
45,0
18,0
1,70
1,20
2,90
-
0,7
955
1740
2400
2980
0,0105
076
45,0
25,0
1,50
1,50
3,00
-
1,0
1213
2087
2710
3160
0,0129
077
4000
28,0
12,0
1,5
0,75
2,25
-
0,5
937
1780
2550
3273
0,0059
078
31,5
11,0
1,7
0,70
2,40
-
0,4
916
1765
2565
3330
0,0091
079
35,5
16,0
1,6
1,05
2,65
-
0,7
1120
2063
2874
3596
0,0099
080
45,0
25,0
1,6
1,40
3,00
-
0,9
1239
2190
2910
3490
0,0138
081
50,0
20,0
1,8
1,40
3,20
-
0,8
1132
2035
2767
3383
0,0233
082
4500
25,0
14,0
1,6
0,50
2,10
-
0,3
996
1947
2867
3760
0,0042
083
50,0
25,0
1,8
1,45
3,25
-
0,8
1304
2332
3150
3830
0,0208
084
63,0
31,0
1,8
2,35
4,15
-
1,3
2007
3280
3990
4340
0,0334
085
5000
31,5
16,0
1,8
0,65
2,45
-
0,4
1110
2150
3150
4115
0,0082
086
50,0
28,0
1,8
1,50
3,30
-
0,8
1490
2650
3560
4300
0,0190
087
5600
50,0
20,0
2,0
1,50
3,50
-
0,8
1628
2940
4025
4949
0,0259
088
60,0
25,0
2,0
2,00
4,00
-
1,0
1866
3210
4165
4860
0,0367
089
71,0
36,0
2,0
2,60
4,60
-
1,3
2425
3960
4835
5260
0,0462
090
6300
31,5
16,0
2,00
0,63
2,63
-
0,3
1440
2820
4150
5450
0,0091
091
35,5
20,0
1,80
0,95
2,75
-
0,5
1505
2840
4050
5180
0,0095
092
40,0
20,0
2,00
1,00
3,00
-
0,5
1550
2940
4220
5410
0,0148
093
50,0
20,0
2,20
1,30
3,50
-
0,6
1670
3120
4400
5570
0,0285
094
63,0
31,5
2,10
2,05
4,15
-
1,0
2120
3660
4780
5600
0,0385
095
7100
40,0
22,4
2,00
1,00
3,00
-
0,5
1670
3180
4560
5850
0,0135
096
45,0
20,0
2,20
1,10
3,30
-
0,5
1700
3230
4630
5940
0,0220
097
50,0
25,0
2,10
1,45
3,55
-
0,7
1900
3470
4800
5970
0,0243
098
63,0
31,5
2,20
2,00
4,20
-
0,9
2250
3940
5210
6200
0,0404
099
80,0
40,0
2,20
3,00
5,20
-
1,4
3070
4970
5980
6420
0,0650
100
100,0
50,0
2,50
3,50
6,00
-
1,4
3470
5580
6680
7100
0,1155
101
8000
35,5
20,0
2,20
0,70
2,90
-
0,3
1810
3540
5200
6830
0,0117
102
40,0
22,4
2,20
0,85
3,05
-
0,4
1780
3440
5020
6540
0,0149
103
63,0
31,5
2,40
1,75
4,15
-
0,7
2220
4020
5520
6820
0,0440
104
90,0
46,0
2,50
3,20
5,70
-
1,3
3580
5870
7180
7860
0,0922
105
9000
40,0
25,0
2,2
0,90
3,10
-
0,4
2130
4100
5970
7750
0,0132
106
45,0
18,0
2,5
0,95
3,45
-
0,4
1950
3790
5520
7200
0,0262
107
50,0
20,0
2,5
1,20
3,70
-
0,5
2110
4020
5780
7440
0,0323
108
71,0
28,0
2,6
2,15
4,75
-
0,8
2690
4790
6440
7800
0,0682
109
90,0
40,0
2,5
3,50
6,00
-
1,4
4060
6530
7810
8310
0,1001
110
100,0
51,0
2,7
3,50
6,20
-
1,3
4050
6620
8080
8810
0,1232
111
10000
50,0
25,0
2,5
1,20
3,70
-
0,5
2300
4380
6300
8100
0,0289
112
71,0
40,0
2,6
2,00
4,60
-
0,8
2840
5110
6950
8520
0,0551
113
80,0
31,5
2,8
2,45
5,25
-
0,9
3140
5530
7370
8830
0,0933
114
11200
45,0
25,0
2,5
1,05
3,55
-
0,4
2580
4960
7190
9340
0,0216
115
56,0
22,4
2,8
1,30
4,10
-
0,5
2540
4850
6990
9020
0,0454
116
71,0
28,0
3,0
1,80
4,80
-
0,6
2920
5440
7660
9680
0,0787
117
110,0
50,0
3,0
4,00
7,00
-
1,3
5110
8310
10070
10880
0,1774
118
12500
40,0
25,0
2,5
0,80
3,30
-
0,3
2660
5200
7650
10030
0,0150
119
45,0
28,0
2,4
1,10
3,50
-
0,5
2720
5200
7500
9680
0,0183
120
50,0
25,0
2,8
1,10
3,90
-
0,4
2820
5450
7940
10340
0,0323
121
56,0
28,0
2,8
1,35
4,15
-
0,5
2900
5520
7940
10210
0,0406
122
80,0
45,0
3,0
2,10
5,10
-
0,7
3410
6230
8610
10700
0,0809
123
14000
45,0
28,0
2,6
1,00
3,60
-
0,4
3020
5850
8530
11120
0,0199
124
50,0
28,0
2,8
1,10
3,90
-
0,4
3040
5890
8580
11170
0,0296
125
56,0
31,5
2,8
1,40
4,20
-
0,5
3290
6250
8960
11500
0,0370
126
63,0
31,5
3,0
1,50
4,50
-
0,5
3170
6010
8610
11050
0,0550
127
70,0
30,0
3,0
2,00
5,00
-
0,7
3580
6580
9150
11430
0,0739
128
80,0
35,0
3,0
2,50
5,50
-
0,8
3920
6970
9360
11320
0,0957
129
90,0
45,0
3,2
2,60
5,80
3,1
0,8
4080
7280
9820
11940
0,1198
130
130,0
60,0
3,5
4,50
8,00
3,4
1,3
6320
10340
12650
13820
0,2869
131
16000
50,0
30,0
3,0
1,00
4,00
-
0,3
3530
6890
10120
13260
0,0296
132
56,0
28,0
3,2
1,20
4,40
3,1
0,4
3630
7040
10280
13400
0,0464
133
90,0
50,0
3,2
2,80
6,00
3,1
0,9
4960
8730
11640
13960
0,1104
134
125,0
64,0
3,5
4,50
8,00
3,4
1,3
7210
11810
14450
15790
0,2488
135
18000
50,0
31,5
3,0
1,00
4,0
-
0,3
3720
7260
10670
13980
0,0279
136
56,0
22,4
3,5
1,10
4,6
3,4
0,3
3890
7610
11190
14700
0,0568
137
63,0
25,0
3,5
1,40
4,9
3,4
0,4
4060
7840
11420
14850
0,0721
138
71,0
28,0
3,5
1,80
5,3
3,4
0,5
4380
8300
11860
15200
0,0918
139
140,0
72,0
3,8
4,90
8,7
3,7
1,3
8060
13200
16130
17600
0,3377
140
20000
63,0
31,5
3,5
1,4
4,9
3,3
0,4
4430
8560
12460
16200
0,0642
141
80,0
36,0
3,7
2,0
5,7
3,5
0,5
4800
9040
12870
16400
0,1164
142
90,0
32,0
4,0
2,3
6,3
3,7
0,6
5310
9940
14060
17840
0,1744
143
100,0
56,0
3,5
3,3
6,8
3,3
0,9
6580
11440
15000
17750
0,1480
144
150,0
70,0
4,0
5,5
9,5
3,9
1,4
9400
15180
18260
19530
0,4338
145
22400
63,0
35,5
3,5
1,5
5,0
3,3
0,4
5250
10100
14620
18950
0,0584
146
71,0
28,0
4,0
1,5
5,5
3,8
0,4
5040
9780
14300
18630
0,1049
147
80,0
31,5
4,0
1,9
5,9
3,8
0,5
5310
10130
14570
18800
0,1333
148
100,0
40,0
4,0
3,0
7,0
3,8
0,8
6510
11770
16100
19800
0,2070
149
112,0
56,0
4,0
3,4
7,4
3,8
0,8
6930
12300
16450
19800
0,2319
150
25000
71,0
35,5
4,0
1,5
5,5
3,8
0,4
5520
10700
15600
20400
0,0932
151
80,0
40,0
4,0
2,0
6,0
3,8
0,5
6200
11770
16870
21660
0,1183
152
100,0
40,0
4,2
2,8
7,0
4,0
0,7
6610
12160
16890
21100
0,2174
153
112,0
63,0
4,0
3,5
7,5
3,8
0,9
7900
13910
18520
22210
0,2114
154
160,0
82,0
4,3
5,6
9,9
4,1
1,3
10300
16830
20520
22400
0,5004
155
28000
71
28,0
4,5
1,3
5,8
4,3
0,3
6000
11760
17400
22800
0,1180
156
80
31,5
4,5
1,6
6,1
4,3
0,4
5980
11620
17020
22250
0,1500
157
90
35,5
4,5
2,1
6,6
4,3
0,5
6570
12550
18100
23320
0,1897
158
100
50,0
4,2
2,9
7,1
4,0
0,7
7600
13900
19200
23900
0,1941
159
125
63,0
4,5
3,7
8,2
4,3
0,8
8480
15110
20350
24670
0,3232
160
180
92,0
4,8
6,2
11,0
4,6
1,3
12390
20270
24770
27020
0,7084
161
31500
80
40,0
4,5
1,7
6,2
4,3
0,4
7020
13600
19900
26000
0,1331
162
90
45,5
4,5
2,1
6,6
4,3
0,5
7230
13800
19880
25640
0,1685
163
100
36,0
4,8
2,5
7,3
4,6
0,5
7820
14790
21070
27030
0,2574
164
125
71,0
4,5
3,8
8,3
4,3
0,8
9640
17100
22930
27700
0,2935
165
35500
90
50,0
4,5
2,2
6,7
4,3
0,5
8200
15600
22400
28730
0,1553
166
100
40,0
5,0
2,3
7,3
4,7
0,5
8000
15290
22060
28470
0,2588
167
125
50,0
5,3
3,1
8,4
5,0
0,6
8890
16610
23450
29700
0,4287
168
140
71,0
5,0
4,2
9,2
4,7
0,8
10710
19020
25520
30810
0,4485
169
40000
80
40
5,0
1,6
6,6
4,7
0,3
8820
17240
25350
33260
0,148
170
90
45
5,0
2,0
7,0
4,7
0,4
9050
17500
25400
33070
0,187
171
100
50
5,0
2,5
7,5
4,7
0,5
9690
18400
26370
33840
0,231
172
125
63
5,3
3,2
8,5
5,0
0,6
10180
19000
26700
33650
0,381
173
160
80
5,3
5,2
10,5
5,0
1,0
13460
23240
30300
35500
0,627
174
200
100
5,5
7,5
13,0
5,3
1,4
19180
31040
37400
40100
1,017
175
45000
80
45
5,0
1,6
6,6
4,7
0,3
9550
18700
27500
36030
0,135
176
90
50
5,0
2,1
7,1
4,7
0,4
10300
19830
28800
37340
0,173
177
100
40
5,6
2,1
7,7
5,3
0,4
9810
19010
27770
36220
0,290
178
112
45
5,6
2,7
8,3
5,3
0,5
10660
20290
29160
37500
0,363
179
125
71
5,3
3,3
8,6
5,0
0,6
11560
21440
30060
37840
0,346
180
140
56
6,0
3,4
9,4
5,7
0,6
11140
20880
29580
37580
0,609
181
220
100
6,0
8,0
14,0
5,8
1,3
20450
33200
40290
43520
1,420
182
50000
90
45
5,6
1,8
7,4
5,3
0,3
11000
21500
31700
41500
0,210
183
100
50
5,6
2,2
7,8
5,3
0,4
11300
21800
31800
41400
0,259
184
112
56
5,6
2,7
8,3
5,3
0,5
11600
22100
31750
41000
0,325
185
125
50
6,0
3,0
9,0
5,7
0,5
11820
22430
32150
41260
0,485
186
140
71
6,0
3,4
9,4
5,7
0,6
12230
22930
32590
41270
0,538
187
160
80
6,0
4,5
10,5
5,7
0,8
14020
25400
34700
42700
0,710
188
180
90
6,0
5,7
11,7
5,7
1,0
16500
28600
37540
44300
0,899
189
225
112
6,5
7,1
13,6
6,2
1,3
18770
31750
40400
46160
1,526
190
56000
100
40
6,0
2,2
8,2
5,7
0,4
12580
24430
35720
46640
0,311
191
140
60
6,0
4,0
10,0
5,7
0,7
14320
26320
36600
45700
0,592
192
250
127
7,0
7,8
14,8
6,7
1,1
21500
36230
45890
52170
2,001
193
63000
112
56
6,3
2,4
8,7
6,0
0,4
13900
26900
39300
51200
0,365
194
125
63
6,3
3,0
9,3
6,0
0,5
14800
28200
40600
52200
0,453
195
160
63
6,7
4,4
11,1
6,3
0,7
16300
30000
41800
52300
0,893
196
180
100
6,7
4,8
11,5
6,3
0,7
17210
31330
43130
53370
0,925
197
200
100
6,7
6,3
13,0
6,3
0,9
20380
35470
46600
55090
1,239
198
250
100
7,0
9,0
16,0
6,8
1,3
26120
42780
52340
57170
2,265
199
71000
100
50
6,3
2,2
8,5
6,0
0,3
15720
30600
44900
58700
0,291
200
112
45
7,0
2,2
9,2
6,7
0,3
15560
30430
44780
58790
0,454
201
125
71
6,3
3,1
9,4
6,0
0,5
16750
31840
45680
58700
0,411
202
140
56
7,0
3,4
10,4
6,7
0,5
16810
31990
45950
59100
0,710
203
160
70
7,0
4,5
11,5
6,7
0,6
19380
35800
50000
62710
0,893
204
180
71
7,5
4,5
12,0
7,0
0,6
17740
33050
46540
58800
1,264
205
200
100
7,1
6,0
13,1
6,7
1,4
21370
38000
50800
61280
1,313
206
80000
112
56
7,0
2,2
9,2
6,6
0,3
16940
33120
48750
64000
0,406
207
125
63
7,0
2,8
9,8
6,6
0,4
18120
35000
50930
66250
0,503
208
140
71
7,0
3,5
10,5
6,6
0,5
19160
36380
52130
66910
0,628
209
180
90
7,5
4,7
12,2
7,0
0,6
20630
38240
56560
67370
1,123
210
200
112
7,5
5,4
12,9
7,0
0,7
22200
40380
55540
68690
1,269
211
90000
125
71
7,0
2,9
9,9
6,6
0,4
20560
39610
57540
74710
0,457
212
140
56
8,0
2,9
10,9
7,5
0,4
20020
38890
56900
74320
0,812
213
200
80
8,0
6,0
14,0
7,5
0,8
26060
47100
64400
79190
1,656
214
224
112
8,0
6,7
14,7
7,5
0,8
27040
48040
64500
77930
1,855
215
100000
125
63
8,0
2,3
10,3
7,5
0,3
21110
41430
61160
80490
0,575
216
140
71
8,0
2,9
10,9
7,5
0,4
21990
42710
62480
81610
0,718
217
160
80
8,0
4,0
12,0
7,5
0,5
24810
47100
67500
86630
0,947
218
180
80
8,0
5,0
13,0
7,5
0,6
25220
46750
65510
82420
1,282
219
224
112
8,5
6,2
14,7
8,0
0,7
27590
50080
68750
84880
1,971
220
112000
125
71
8,0
2,4
10,4
7,5
0,3
24070
47170
69530
91400
0,521
221
140
80
8,0
3,0
11,0
7,5
0,4
24930
48330
70580
92070
0,651
222
160
63
9,0
3,3
12,3
8,5
0,4
24790
48120
70350
91860
1,200
223
180
71
9,0
4,1
13,1
8,5
0,5
25500
48790
70430
90960
1,517
224
220
90
9,0
6,5
15,5
8,5
0,7
32690
59430
81710
101020
2,235
225
125000
160
80
9,0
3,3
12,3
8,5
0,4
27090
52590
76890
100390
1,065
226
180
90
9,0
4,2
13,2
8,5
0,5
28730
54870
79060
101950
1,348
227
200
90
9,0
5,5
14,5
8,5
0,6
31860
59220
83200
104930
1,769
228
250
140
9,0
7,5
16,5
8,5
0,8
37250
66220
88980
107600
2,379
229
140000
140
71
9,0
2,8
11,8
8,5
0,3
29540
57790
85090
111740
0,807
230
160
63
10,0
3,0
13,0
9,4
0,3
30010
58800
86680
113950
1,333
231
180
90
9,0
4,7
13,7
8,5
0,5
33250
62870
89750
114820
1,348
232
200
80
10,0
4,6
14,6
9,4
0,5
32000
61180
88240
113890
2,071
233
250
100
10,5
6,3
16,8
9,9
0,6
35480
66090
93050
117570
3,397
234
280
140
10,0
8,3
18,3
9,4
0,8
41630
74060
99580
120500
3,623
235
160000
160
90
9,0
3,9
12,9
8,5
0,4
35900
68950
99860
129340
0,970
236
180
90
10,0
3,9
13,9
9,4
0,4
35100
67900
98960
128900
1,497
237
200
100
10,0
5,0
14,9
9,4
0,5
38870
73600
105500
135400
1,849
238
250
125
10,0
7,6
17,6
9,9
0,8
45200
81600
111400
136700
2,889
239
315
125
11,5
8,7
20,2
10,8
0,8
45350
81870
111780
137280
5,924
240
180000
160
90
10,0
3,2
13,2
9,4
0,3
38220
74690
109840
144120
1,078
241
180
100
10,0
4,1
14,1
9,4
0,4
40020
77150
112130
145660
1,380
242
224
90
11,0
5,6
16,6
10,4
0,5
42560
80660
115420
147940
2,852
243
250
140
10,5
6,8
17,3
9,9
0,6
46470
85760
119660
149970
2,776
244
315
160
11,0
10,0
21,0
10,4
0,9
56730
99350
131390
156380
4,990
245
200000
180
99
11,0
3,7
14,7
10,4
0,3
43200
84240
123650
161980
1,647
246
200
100
11,0
4,5
15,5
10,4
0,4
44100
85040
123600
160600
2,034
247
224
112
11,0
5,7
16,7
10,4
0,5
47400
90000
128200
164100
2,550
248
250
100
12,0
6,0
18,0
11,5
0,5
47270
89730
128580
165030
3,882
249
315
160
11,5
9,8
21,3
10,8
0,9
60650
107420
143780
173200
5,218
250
224000
200
100
12,0
4,0
16,0
11,5
0,3
49050
95680
140500
184100
2,218
251
224
125
11,5
5,2
16,7
10,8
0,5
51250
98110
141680
183060
2,449
252
250
100
13,0
5,3
18,3
12,3
0,4
50370
97150
141240
183530
4,205
253
355
180
13,0
9,7
22,7
12,3
0,7
62810
113640
155480
191330
7,500
254
250000
200
100
12,5
3,9
16,4
11,8
0,3
53500
104800
154300
202600
2,310
255
224
112
13,0
4,4
17,4
12,3
0,3
54800
106800
156800
205300
3,015
256
250
125
13,0
5,4
18,4
12,3
0,4
56090
108050
156900
203700
3,755
257
355
200
13,0
10,0
23,0
12,3
0,8
70960
127780
174000
213160
6,891
258
280000
200
112
12,5
4,0
16,5
11,8
0,3
59730
116150
170820
224130
2,115
259
225
90
14,0
4,2
18,2
13,2
0,3
58530
114690
169060
222250
3,668
260
280
122
14,0
6,5
20,5
13,2
0,5
64930
124050
178800
230650
5,480
261
315000
224
112
14,0
4,4
18,4
13,2
0,3
67740
132500
194990
255990
3,246
262
250
125
14,0
5,5
19,5
13,2
0,4
70500
136300
199000
259000
4,044
263
280
140
14,0
6,8
20,8
13,2
0,5
73200
139300
200000
257300
5,073
264
355000
250
140
14,0
5,7
19,7
13,2
0,4
79390
153130
222650
289340
3,701
265
280
140
15,0
6,2
21,2
14,1
0,4
78800
151800
220500
286400
5,435
266
400000
280
140
16,0
5,8
21,8
15,0
0,4
87200
169300
248000
323600
5,797
267
450000
250
140
16,0
4,8
20,8
15,0
0,3
94930
186010
274200
360460
4,230
268
315
125
18,0
6,4
24,4
17,0
0,4
98830
192170
281390
367850
9,273
269
500000
280
140
18,0
5,1
23,1
17,0
0,3
105500
207100
305800
402700
6,522
270
315
160
18,0
6,4
24,4
17,0
0,4
108800
211600
309800
405000
8,166
271
630000
315
160
20,0
5,9
25,9
18,8
0,3
134000
262800
387600
509800
9,074
272
400
200
20,0
9,6
29,6
18,8
0,5
147100
280200
402900
518600
14,789
273
710000
315
180
20,0
6,1
26,1
18,8
0,3
151600
296800
437300
574600
8,236
274
400
224
20,0
10,0
30,0
18,8
0,5
167200
317400
454900
583800
13,535
Примечания:
1. Уменьшенная толщина t' рекомендуется для пружин типов 2 и 4 первой группы точности.

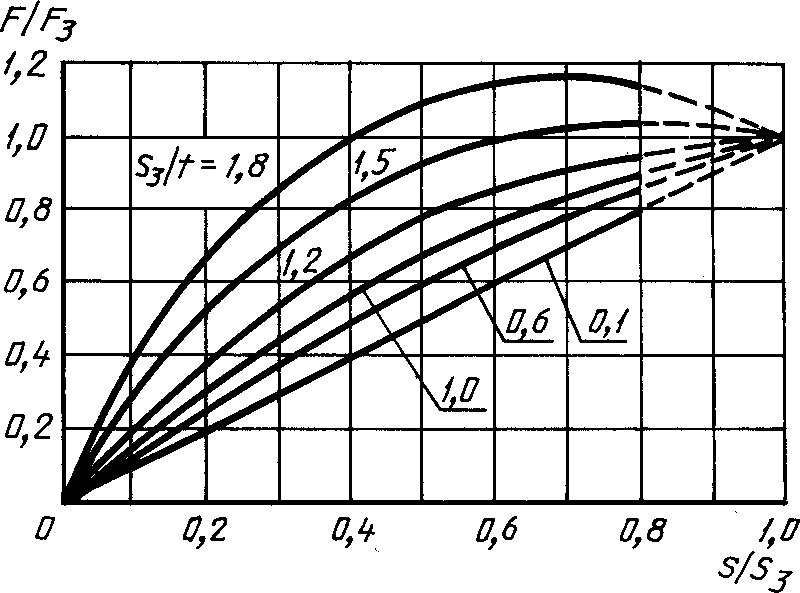

2. Характеристика сила-деформация линейна при отношении s3/t < 0,6, нелинейна - при отношении s3/t >= 0,6.
3. Номер пружины является составной частью кода ОКП для конкретного типоразмера.
Таблица 3
Параметры и размеры тарельчатых пружин типов 2 и 4
Размеры, мм
Номер пружины
Сила F3, Н
Наружный диаметр пружины D1
Внутренний диаметр пружины D2
Толщина пружины t
Максимальная деформация s3
Высота пружины l0
Ширина опорной плоскости bном
Сила F, Н, при деформации
Масса, кг
0,2s3
0,4s3
0,6s3
0,8s3
301
1200
40,0
20,4
1,00
1,30
2,30
0,5
1,3
530
867
1057
1151
0,0073
302
1400
28,0
12,0
1,00
0,80
1,80
0,3
0,8
393
704
952
1159
0,0039
303
25,0
10,0
1,00
0,70
1,70
0,3
0,7
393
718
991
1230
0,0032
304
1600
31,5
12,5
1,05
1,00
2,05
0,5
1,0
512
889
1165
1373
0,0054
305
1800
16,0
8,0
1,00
0,30
1,30
0,3
0,3
382
748
1103
1450
0,0012
306
20,0
9,0
1,00
0,50
1,50
0,3
0,5
410
778
1114
1430
0,0020
307
25,0
12,5
1,05
0,65
1,70
0,3
0,6
444
824
1156
1455
0,0030
308
50,0
25,4
1,25
1,60
2,85
0,5
1,3
781
1280
1568
1715
0,0143
309
2000
20,0
11,2
1,00
0,50
1,50
0,3
0,5
483
917
1313
1686
0,0017
310
25,0
14,0
1,00
0,80
1,80
0,3
0,8
593
1062
1437
1750
0,0026
311
31,5
16,0
1,15
0,90
2,05
0,5
0,8
601
1079
1466
1791
0,0052
312
2240
20,0
10,2
1,10
0,45
1,55
0,3
0,4
503
970
1410
1830
0,0020
313
25,0
10,0
1,20
0,60
1,80
0,3
0,5
508
964
1381
1773
0,0038
314
35,5
14,0
1,30
0,95
2,25
0,5
0,7
600
1089
1494
1844
0,0085
315
45,0
22,4
1,25
1,60
2,85
0,5
1,3
961
1575
1930
2110
0,1174
316
2360
25,0
10,0
1,30
0,50
1,80
0,3
0,4
504
976
1424
1856
0,0042
317
2800
35,5
20,0
1,30
1,00
2,30
0,5
0,8
811
1460
1988
2435
0,0069
318
60,0
30,0
1,50
2,00
3,50
0,7
1,3
1230
1999
2424
2618
0,0250
319
3150
25,0
10,0
1,40
0,55
1,95
0,3
0,4
696
1345
1960
2552
0,0045
320
45,0
18,0
1,50
1,40
2,90
0,5
0,9
979
1706
2244
2657
0,0157
321
50,0
25,0
1,50
1,50
3,00
0,5
1,0
991
1705
2212
2580
0,0173
322
56,0
28,5
1,50
1,95
3,45
0,7
1,3
1363
2228
2718
2959
0,0215
323
3550
28,0
14,0
1,40
0,70
2,10
0,3
0,5
825
1565
2243
2879
0,0051
324
35,0
15,0
1,50
1,00
2,50
0,5
0,7
983
1807
2512
3138
0,0092
325
40,0
20,0
1,50
1,15
2,65
0,5
0,8
1000
1801
2454
3007
0,0111
326
45,0
22,4
1,50
1,45
2,95
0,5
1,0
1155
2000
2613
3072
0,0141
327
4000
25,0
14,0
1,40
0,55
1,95
0,3
0,4
852
1646
2399
3122
0,0037
328
28,0
12,0
1,50
0,70
2,20
0,3
0,5
919
1756
2530
3262
0,0059
329
35,5
16,0
1,80
0,65
2,45
0,5
0,4
909
1766
2584
3376
0,0111
330
45,0
18,0
1,70
1,20
2,90
0,5
0,7
1020
1860
2565
3180
0,0105
331
45,0
25,0
1,50
1,50
3,00
0,5
1,0
1342
2309
2996
3495
0,0129
332
4500
28,0
12,0
1,5
0,75
2,25
0,3
0,5
1005
1908
2734
3509
0,0059
333
31,5
11,0
1,7
0,70
2,40
0,5
0,4
998
1923
2794
3629
0,0091
334
35,5
16,0
1,6
1,05
2,65
0,5
0,7
1235
2276
3170
3967
0,0099
335
45,0
25,0
1,6
1,40
3,00
0,5
0,9
1371
2417
3219
3860
0,0138
336
50,0
20,0
1,8
1,40
3,20
0,5
0,8
1201
2159
2935
3590
0,0233
337
5000
25,0
14,0
1,6
0,50
2,10
0,3
0,3
1113
2178
3205
4209
0,0042
338
50,0
25,0
1,8
1,45
3,25
0,5
0,8
1412
2523
3411
4148
0,0208
339
63,0
31,0
1,8
2,35
4,15
0,7
1,3
2181
3561
4340
4718
0,0334
340
5600
31,5
16,0
1,8
0,65
2,45
0,5
0,4
1263
2454
3591
4692
0,0082
341
50,0
28,0
1,8
1,50
3,30
0,5
0,8
1631
2899
3895
4710
0,0190
342
6300
50,0
20,0
2,0
1,50
3,50
0,5
0,8
1728
3124
4270
5251
0,0259
343
60,0
25,0
2,0
2,00
4,00
0,7
1,0
2007
3455
4482
5229
0,0367
344
71,0
36,0
2,0
2,60
4,60
0,7
1,3
2620
4281
5223
5686
0,0462
345
7100
31,5
16,0
2,00
0,63
2,63
0,5
0,3
1645
3217
4734
6215
0,0091
346
35,5
20,0
1,80
0,95
2,75
0,5
0,5
1721
3251
4636
5926
0,0095
347
40,0
20,0
2,00
1,00
3,00
0,5
0,5
1708
3243
4647
5964
0,0148
348
50,0
20,0
2,20
1,30
3,50
0,5
0,6
1775
3313
4672
5912
0,0285
349
63,0
31,5
2,10
2,05
4,15
0,7
1,0
2315
4002
5217
6119
0,0385
350
8000
40,0
22,4
2,00
1,00
3,00
0,5
0,5
1876
3562
5105
6552
0,0135
351
45,0
20,0
2,20
1,10
3,30
0,5
0,5
1831
3476
4982
6394
0,0220
352
50,0
25,0
2,10
1,45
3,55
0,5
0,7
2052
3755
5195
6460
0,0243
353
63,0
31,5
2,20
2,00
4,20
0,7
0,9
2456
4302
5689
6771
0,0404
354
80,0
40,0
2,20
3,00
5,20
0,7
1,4
3279
5306
6395
6858
0,0650
355
100,0
50,0
2,50
3,50
6,00
0,8
1,4
3681
5926
7093
7543
0,1155
356
9000
35,5
20,0
2,2
0,70
2,90
0,5
0,3
2069
4045
5950
7809
0,0117
357
40,0
22,4
2,2
0,85
3,05
0,5
0,4
1992
3856
5623
7325
0,0149
358
63,0
31,5
2,4
1,75
4,15
0,7
0,7
2419
4392
6029
7444
0,0440
359
90,0
46,0
2,5
3,20
5,70
0,8
1,3
3838
6292
7707
8429
0,0922
360
10000
40,0
25,0
2,2
0,90
3,10
0,5
0,4
2445
4714
6852
8902
0,0132
361
45,0
18,0
2,5
0,95
3,45
0,5
0,4
2086
4040
5897
7688
0,0262
362
50,0
20,0
2,5
1,20
3,70
0,5
0,5
2240
4268
6136
7899
0,0323
363
71,0
28,0
2,6
2,15
4,75
0,7
0,8
2849
5072
6824
8263
0,0682
364
90,0
40,0
2,5
3,50
6,00
0,8
1,4
4304
6929
8294
8819
0,1001
365
100,0
51,0
2,7
3,50
6,20
0,8
1,3
4314
7054
8613
9384
0,1232
366
11200
50,0
25,0
2,5
1,20
3,70
0,5
0,5
2487
4738
6812
8768
0,0289
367
71,0
40,0
2,6
2,00
4,60
0,7
0,8
3108
5597
7621
9336
0,0551
368
80,0
31,5
2,8
2,45
5,25
0,7
0,9
3300
5819
7751
9292
0,0933
369
12500
45,0
25,0
2,5
1,05
3,55
0,5
0,4
2849
5485
7960
10330
0,0216
370
56,0
22,4
2,8
1,30
4,10
0,7
0,5
2740
5234
7544
9732
0,0454
371
71,0
28,0
3,0
1,80
4,80
0,7
0,9
3092
5759
8108
10250
0,0787
372
110,0
50,0
3,0
4,0
7,00
0,8
1,3
5375
8739
10600
11440
0,1774
373
14000
40,0
25,0
2,5
0,80
3,30
0,5
0,3
3056
5971
8782
11520
0,0150
374
45,0
28,0
2,4
1,10
3,50
0,5
0,5
3067
5865
8461
10920
0,0183
375
50,0
25,0
2,8
1,10
3,90
0,5
0,4
3052
5901
8597
11190
0,0323
376
56,0
28,0
2,8
1,35
4,15
0,7
0,5
3194
6083
8742
11250
0,0406
377
80,0
45,0
3,0
2,10
5,10
0,7
0,7
3704
6764
9342
11600
0,0809
378
16000
45,0
28,0
2,6
1,00
3,60
0,5
0,4
3407
6595
9619
12530
0,0199
379
50,0
28,0
2,8
1,10
3,90
0,5
0,4
3334
6446
9391
12220
0,0296
380
56,0
31,5
2,8
1,40
4,20
0,7
0,5
3696
7017
10060
12910
0,0370
381
63,0
31,5
3,0
1,50
4,50
0,7
0,5
3456
6560
9401
12070
0,0550
382
70,0
30,5
3,0
2,00
5,00
0,7
0,7
3820
7023
9763
12190
0,0739
383
80,0
35,0
3,0
2,50
5,50
0,7
0,8
4151
7380
9916
11990
0,0957
384
90,0
45,0
3,2
2,60
5,80
0,8
0,8
4361
7785
10510
12760
0,1198
385
130,0
60,0
3,5
4,50
8,00
1,0
1,3
6673
10930
13370
14600
0,2869
386
18000
50,0
30,0
3,0
1,00
4,00
0,5
0,3
3907
7620
11190
14660
0,0296
387
56,0
28,0
3,2
1,20
4,40
0,7
0,4
3998
7751
11320
14770
0,0464
388
90,0
50,0
3,2
2,80
6,00
0,8
0,9
5372
9471
12620
15125
0,1104
389
125,0
64,0
3,5
4,50
8,00
0,8
1,3
7580
12410
15190
16590
0,2488
390
20000
50,0
31,5
3,0
1,0
4,0
0,5
0,3
4158
8110
11910
15600
0,0279
391
56,0
22,4
3,5
1,1
4,6
0,7
0,3
4198
8210
12080
15860
0,0568
392
63,0
25,0
3,5
1,4
4,9
0,7
0,4
4341
8383
12200
15870
0,0721
393
71,0
28,0
3,5
1,8
5,3
0,7
0,5
4641
8788
12560
16090
0,0918
394
140,0
72,0
3,8
4,9
8,7
1,0
1,3
8538
13970
17080
18640
0,3377
395
22400
63,0
31,5
3,5
1,4
4,9
0,7
0,4
4841
9348
13600
17700
0,0642
396
80,0
36,0
3,7
2,0
5,7
0,7
0,5
5091
9592
13650
17420
0,1164
397
90,0
32,0
4,0
2,3
6,3
0,8
0,6
5564
10420
14730
18690
0,1744
398
100,0
56,0
3,5
3,3
6,8
0,8
0,9
7069
12300
16150
19080
0,1480
399
150,0
70,0
4,0
5,5
9,5
1,0
1,4
9817
15860
19080
20400
0,4338
400
25000
63,0
35,5
3,5
1,50
5,00
0,7
0,4
5800
11150
16160
20950
0,0584
401
71,0
28,0
4,0
1,50
5,50
0,7
0,4
5341
10360
15120
19730
0,1049
402
80,0
31,5
4,0
1,90
5,90
0,7
0,5
5592
10660
15340
19760
0,1333
403
100,0
40,0
4,0
3,00
7,00
0,8
0,8
6818
12330
16850
20720
0,2070
404
112,0
56,0
4,0
3,40
7,40
0,8
0,8
7314
12960
17350
20910
0,2319
405
28000
71,0
35,5
4,0
1,5
5,5
0,7
0,4
5943
11520
16830
21950
0,0932
406
80,0
40,0
4,0
2,0
6,0
0,7
0,5
6628
12580
18030
23140
0,1183
407
100,0
40,0
4,2
2,8
7,0
0,8
0,7
6921
12720
17690
22090
0,2174
408
112,0
63,0
4,0
3,5
7,5
0,8
0,9
8409
14830
19750
23680
0,2114
409
160,0
82,0
4,3
5,6
9,9
1,0
1,3
10820
17680
21560
23450
0,5004
410
30000
71
28,0
4,5
1,3
5,8
0,7
0,3
6344
12450
18370
24180
0,1180
411
80
31,5
4,5
1,6
6,1
0,7
0,4
6293
12240
17920
23420
0,1500
412
90
35,5
4,5
2,1
6,6
0,8
0,5
6923
13220
19050
24560
0,1897
413
100
50,0
4,2
2,9
7,1
0,8
0,7
8057
14740
20400
25360
0,1941
414
125
63,0
4,5
3,7
8,2
0,8
0,8
8898
15850
21350
25880
0,3232
415
180
92,0
4,8
6,2
11,0
1,0
1,3
12970
21230
25940
28290
0,7084
416
35500
80
40,0
4,5
1,7
6,2
0,7
0,4
7497
14530
21210
27660
0,1331
417
90
45,0
4,5
2,1
6,6
0,8
0,5
7680
14670
21130
27250
0,1685
418
100
36,0
4,8
2,5
7,3
0,8
0,5
8155
15420
22020
28120
0,2574
419
125
71,0
4,5
3,8
8,3
0,8
0,8
10220
18120
24300
29320
0,2935
420
37500
90
50,0
4,5
2,2
6,7
0,8
0,5
8869
16870
24220
31130
0,1553
421
100
40,0
5,0
2,3
7,3
0,8
0,5
8374
16010
23090
29800
0,2588
422
125
50,0
5,3
3,1
8,4
0,8
0,6
9232
17250
24350
30850
0,4287
423
140
71,0
5,0
4,2
9,2
1,0
0,8
11320
20100
26970
32570
0,4485
424
45000
80
40
5,0
1,6
6,6
0,7
0,3
9424
18420
27080
35540
0,148
425
90
45
5,0
2,0
7,0
0,8
0,4
9672
18680
27180
35360
0,187
426
100
50
5,0
2,5
7,5
0,8
0,5
10290
19540
28000
35940
0,231
427
125
63
5,3
3,2
8,5
0,8
0,6
10680
19870
27960
35310
0,381
428
160
80
5,3
5,2
10,5
1,0
1,0
14110
24370
31730
37180
0,627
429
200
100
5,5
7,5
13,0
1,2
1,4
20080
32500
39170
42010
1,017
430
50000
80
45
5,0
1,6
6,6
0,7
0,3
10370
20270
29810
39110
0,135
431
90
50
5,0
2,1
7,1
0,8
0,4
11170
21490
31190
40470
0,173
432
100
40
5,6
2,1
7,7
0,8
0,4
10270
19900
29070
37910
0,290
433
112
45
5,6
2,7
8,3
0,8
0,5
11110
21170
30420
39150
0,363
434
125
71
5,3
3,3
8,6
0,8
0,6
12250
22720
31850
40100
0,346
435
140
56
6,0
3,4
9,4
1,0
0,6
11600
21750
30820
39150
0,609
436
220
100
6,0
8,0
14,0
1,2
1,3
21220
34500
41830
45180
1,420
437
53000
90
45
5,6
1,8
7,4
0,8
0,3
11780
23020
33850
44410
0,210
438
100
50
5,6
2,2
7,8
0,8
0,4
11980
23170
33750
43940
0,259
439
112
56
5,6
2,7
8,3
0,8
0,5
12240
23310
33500
43110
0,325
440
125
50
6,0
3,0
9,0
0,8
0,5
12270
23300
33380
42850
0,485
441
140
71
6,0
3,4
9,4
1,0
0,6
12930
24240
34340
43630
0,538
442
53000
160
80
6,0
4,5
10,5
1,0
0,8
14700
26570
36330
44670
0,710
443
180
90
6,0
5,7
11,7
1,0
1,0
17230
29930
39240
46290
0,899
444
225
112
6,5
7,1
13,6
1,2
1,3
19510
33010
42000
47990
1,526
445
60000
100
40
6,0
2,2
8,2
0,8
0,4
13170
25570
37390
48820
0,311
446
140
60
6,0
4,0
10,0
1,0
0,7
14980
27540
38280
47810
0,592
447
250
127
7,0
7,8
14,8
1,2
1,1
22340
37650
47690
54210
2,001
448
67000
112
56
6,3
2,4
8,7
0,8
0,4
14660
28390
41430
54000
0,365
449
125
63
6,3
3,0
9,3
0,8
0,5
15490
29530
42480
54710
0,453
450
160
63
6,7
4,4
11,1
1,0
0,7
16890
31110
43330
54210
0,893
451
180
100
6,7
4,8
11,5
1,0
0,7
18050
32860
45230
55970
0,925
452
200
100
6,7
6,3
13,0
1,2
0,9
21340
37150
48800
57690
1,239
453
250
100
7,0
9,0
16,0
1,2
1,3
26840
43960
53790
58750
2,265
454
75000
100
50
6,3
2,2
8,5
0,8
0,3
16700
32510
47640
62330
0,291
455
112
45
7,0
2,2
9,2
0,8
0,3
16230
31740
46710
61330
0,454
456
125
71
6,3
3,1
9,4
0,8
0,5
17750
33740
48410
62210
0,411
457
140
56
7,0
3,4
10,4
1,0
0,5
17510
33320
47860
61560
0,710
458
160
70
7,0
4,5
11,5
1,0
0,6
20210
37320
52130
65380
0,893
459
180
71
7,5
4,5
12,0
1,0
0,6
18320
34120
48040
60700
1,264
460
200
100
7,1
6,0
13,1
1,2
1,4
22380
39690
53200
64180
1,313
461
85000
112
56
7,0
2,2
9,2
0,8
0,3
17870
34950
51440
67530
0,406
462
125
63
7,0
2,8
9,8
0,8
0,4
19010
36710
53430
69500
0,503
463
140
71
7,0
3,5
10,5
1,0
0,5
20260
38450
55110
70730
0,628
464
180
90
7,5
4,7
12,2
1,0
0,6
21570
39970
55990
70430
1,123
465
200
112
7,5
5,4
12,9
1,2
0,7
23400
42570
58550
72410
1,269
466
95000
125
71
7,0
2,9
9,9
0,8
0,4
21790
41980
60980
79170
0,457
467
140
56
8,0
2,9
10,9
1,0
0,4
20860
40510
59270
77420
0,812
468
200
80
8,0
6,0
14,0
1,2
0,8
26980
48770
66680
81990
1,656
469
224
112
8,0
6,7
14,7
1,2
0,8
28120
49960
67070
81040
1,855
470
100000
125
63
8,0
2,3
10,3
0,8
0,3
22150
43460
64160
84440
0,575
471
140
71
8,0
2,9
10,9
1,0
0,4
23240
45140
66040
86270
0,718
472
160
80
8,0
4,0
12,0
1,0
0,5
26010
49380
70760
90820
0,947
473
180
80
8,0
5,0
13,0
1,0
0,6
26150
48470
67920
85460
1,282
474
224
112
8,5
6,2
14,7
1,2
0,7
28690
52080
71490
88260
1,971
475
125000
125
71
8,0
2,4
10,4
0,8
0,3
25510
49980
73680
96860
0,521
476
140
80
8,0
3,0
11,0
1,0
0,4
26680
51720
75530
98530
0,651
477
160
63
9,0
3,3
12,3
1,0
0,4
25690
49870
72920
95210
1,200
778
180
71
9,0
4,1
13,1
1,0
0,5
26320
50360
72690
93880
1,517
479
220
90
9,0
6,5
15,5
1,2
0,7
33780
61410
84430
104380
2,235
480
132000
160
80
9,0
3,3
12,3
1,0
0,4
28400
55130
80600
105240
1,065
481
180
90
9,0
4,2
13,2
1,0
0,5
30040
57360
82650
106580
1,348
482
200
90
9,0
5,5
14,5
1,2
0,6
33140
61600
86550
109160
1,769
483
250
140
9,0
7,5
16,5
1,2
0,8
38820
69020
92750
112160
2,379
484
150000
140
71
9,0
2,8
11,8
1,0
0,3
31220
61090
89940
118110
0,807
485
160
63
10,0
3,0
13,0
1,0
0,3
31110
60950
89850
118110
1,333
486
180
90
9,0
4,7
13,7
1,0
0,5
34760
65720
93830
120030
1,348
487
200
80
10,0
4,6
14,6
1,2
0,5
33130
63350
91370
117940
2,071
488
250
100
10,5
6,3
16,8
1,2
0,6
36460
67920
95630
120830
3,397
489
280
140
10,0
8,3
18,3
1,5
0,8
43290
77010
103550
125310
3,623
490
170000
160
90
9,0
3,9
12,9
1,0
0,4
37950
72880
105560
136720
0,970
491
180
90
10,0
3,9
13,9
1,0
0,4
36700
70980
103450
134710
1,497
492
200
100
10,0
5,0
14,9
1,2
0,5
40600
77070
110450
141760
1,849
493
250
125
10,0
7,6
17,6
1,2
0,8
46950
84710
115580
141840
2,889
494
315
125
11,5
8,7
20,2
1,5
0,8
46590
84120
114860
141050
5,924
495
190000
160
90
10,0
3,2
13,2
1,0
0,3
40400
78950
116110
152350
1,078
496
180
100
10,0
4,1
14,1
1,0
0,4
41970
80910
117590
152760
1,380
497
224
90
11,0
5,6
16,6
1,2
0,5
43960
83310
119200
152790
2,852
498
250
140
10,5
6,8
17,3
1,2
0,6
48520
89540
124930
156560
2,776
499
315
160
11,0
10,0
21,0
1,5
0,9
58950
103240
136500
162490
4,990
500
212000
180
90
11,0
3,7
14,7
1,0
0,3
45170
88060
129260
169320
1,647
501
200
100
11,0
4,5
15,5
1,2
0,4
46180
89060
129440
168160
2,034
502
224
112
11,0
5,7
16,7
1,2
0,5
49320
93310
133300
170640
2,550
503
250
100
12,0
6,0
18,0
1,2
0,5
48580
92210
132140
169600
3,882
504
315
160
11,5
9,8
21,3
1,5
0,9
63020
111620
149400
179970
5,218
505
236000
200
100
12,0
5,0
16,0
1,2
0,3
51370
100200
147130
192800
2,218
506
224
125
11,5
5,2
16,7
1,2
0,5
53620
102650
148250
191550
2,449
507
250
100
13,0
5,3
18,3
1,2
0,4
51770
99840
145150
188620
4,205
508
355
180
13,0
9,7
22,7
1,5
0,7
64930
117480
160730
197790
7,500
509
265000
200
100
12,5
3,9
16,4
1,2
0,3
55620
108810
160170
210330
2,310
510
224
112
13,0
4,4
17,4
1,2
0,3
57002
111110
163040
213530
3,015
511
250
125
13,0
5,4
18,4
1,2
0,4
57090
109970
159690
207320
3,755
512
355
200
13,0
10,0
23,0
1,5
0,8
73860
133000
181120
221880
6,891
513
300000
200
112
12,5
4,0
16,5
1,2
0,3
61550
120290
176900
232120
2,115
514
225
90
14,0
4,2
18,2
1,2
0,3
60360
118280
174360
229210
3,668
515
280
122
14,0
6,5
20,5
1,5
0,5
67260
128500
185220
238930
5,480
516
335000
224
112
14,0
4,4
18,4
1,2
0,3
70450
137780
202770
266200
3,246
517
250
125
14,0
5,5
19,5
1,2
0,4
73170
141460
206090
268290
4,044
518
280
140
14,0
6,8
20,8
1,5
0,5
76100
144840
208050
267570
5,073
519
375000
250
140
14,0
5,7
19,7
1,2
0,4
82880
159870
232440
302070
3,701
520
280
140
15,0
6,2
21,2
1,5
0,4
81920
157870
229320
297790
5,435
521
425000
280
140
16,0
5,8
21,8
1,5
0,4
90660
176100
257610
336520
5,797
522
475000
250
140
16,0
4,8
20,8
1,2
0,3
99110
194190
286260
376320
4,230
523
315
125
18,0
6,4
24,4
1,5
0,4
101550
197460
289130
377980
9,273
524
530000
280
140
18,0
5,1
23,1
1,5
0,3
109690
216380
318080
418770
6,522
525
315
160
18,0
6,4
24,4
1,5
0,4
113070
219860
321930
420850
8,166
526
650000
315
160
20,0
5,9
25,9
1,5
0,3
139270
273070
402760
529720
9,074
527
400
200
20,0
9,6
29,6
1,5
0,5
151080
287830
413830
532660
14,789
528
750000
315
180
20,0
6,1
26,1
1,5
0,3
158800
310960
458130
601970
8,236
529
400
224
20,0
10,0
30,0
1,5
0,5
173000
328400
470610
604020
13,535
Примечания:
1. bном - номинальная ширина опорной плоскости; bном = 0,5bmax, где bmax определяют по табл. 7.
2. Характеристика сила-деформация линейна при отношении s3/t < 0,6, нелинейна при - отношении s3/t >= 0,6.
3. Номер пружины является составной частью кода ОКП для конкретного типоразмера.
1.9. Примеры выбора пружин и основные формулы для расчета представлены в приложении 1.
Примеры условного обозначения:
Тарельчатая пружина класса I, типа 1, 2-й группы точности размерами D1 = 50 мм, D2 = 20 мм, t = 1,8 мм, s3 = 1,4 мм, с покрытием Хим. Окс. прм., работающей при температуре до 50 °C.
Пружина тарельчатая 1-1-2-50x20x1,8x1,4
Хим. ОКС. прм. ГОСТ 3057-90
То же, без покрытия:
Пружина тарельчатая 1-1-2-50x20x1,8x1,4 ГОСТ 3057-90
То же, при температуре свыше 50 °C, например при максимальной рабочей температуре 100 °C:
Пружина тарельчатая 1-1-2-50x20x1,8x1,4-100 °C
Хим. Окс. прм. ГОСТ 3057-90
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Пружины следует изготовлять в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
При применении пружин в пакетах допускается изготовление пружин по технической документации на пакет пружин.
2.2. Требования к материалу и поверхности пружин
2.2.1. Пружины изготавливают из листового, полосового проката или пружинной ленты по ГОСТ 2283, ГОСТ 7419 или другой нормативно-технической документации из стали марки 60С2А по ГОСТ 14959.
По согласованию между потребителем и изготовителем допускается изготовление пружин из сталей марок 60С2, 51ХФА, 60С2ХА, 60С2Н2А, 65С2ВА, 70С2ХА по ГОСТ 14959.
2.2.2. Твердость материала готовых пружин должна соответствовать 46 - 52 HRCэ по ГОСТ 8.064 или 420 - 512 HB по ГОСТ 9012.
2.2.3. Параметр шероховатости механически обработанных поверхностей Ra <= 6,3 мкм по ГОСТ 2789. Параметр шероховатости поверхностей А и Б для пружин 3-й группы точности Ra <= 25 мкм по ГОСТ 2789.
2.2.4. На поверхности пружин не допускаются трещины, раковины, расслоения, ржавчина, следы разъедания, электроожоги.
Допускается устранять дефекты пологой зачисткой. Глубина зачистки не должна превышать половины поля допуска на толщину пружины, считая от фактического размера. В местах зачистки не допускаются резкие переходы. Параметр шероховатости зачищенной поверхности Ra должен быть не более 6,3 мкм по ГОСТ 2769. Пологую зачистку дефектов следует проводить до заневоливания.
Очистка пружин травлением не допускается.
На поверхности пружин допускаются мелкие забоины, отдельные риски, царапины, следы от инструмента, если их глубина не превышает половины поля допуска на толщину, считая от фактического размера. Указанные дефекты не должны выходить на кромки.
Острые кромки пружин должны быть притуплены. Кромки следует притуплять до заневоливания.
Примечание. Для пружин с повышенными требованиями до циклической выносливости по требованию потребителя допускается выполнение кромок с радиусным скруглением от 0,1t до 0,5t.
2.2.5. По согласованию между потребителем и изготовителем пружины подвергают контролю глубины обезуглероженного слоя, общая глубина которого не должна превышать указанной в соответствующих стандартах на материалы более чем на 25%.
2.3. Требования к точности контролируемых параметров
2.3.1. Установленным группам точности по силам или деформациям (п. 1.3) соответствуют три группы точности на геометрические параметры. Допуски на геометрические параметры должны соответствовать указанным в табл. 4, 5 и 6.
Сочетание по одной и той же группе точности предельных отклонений на силы или деформации с допусками на геометрические параметры, указанные в табл. 4, 5 и 6, не является обязательным. При этом, если на силы или деформации назначена первая группа точности, то допуски на геометрические параметры допускается назначать по второй группе точности; если на силы или деформации назначена вторая группа точности, то допуски на геометрические параметры допускается назначать по третьей группе точности.
Для пружин с неконтролируемыми силами или деформациями допуски на геометрические параметры назначают по одной из трех установленных групп точности.
2.3.2. В зависимости от назначенной группы точности по силам или деформациям материал выбирают с таким расчетом, чтобы предусмотренные в соответствующих стандартах допуски на толщину ленты, полосы или листа не превышали допусков, указанных в табл. 4.
Таблица 4
Толщина t (t'), мм
Допуск на толщину для групп точности
1
2
3
До 0,6
-
-
IT11
Св. 0,6 до 1,0
-
-
IT12
" 1,0 " 1,5
-
IT11
IT13
" 1,5 " 2,0
-
IT12
IT14
" 2,0 " 3,0
-
IT13
IT14
" 3,0 " 6,0
IT12
IT13
IT15
" 6,0 " 10,0
IT13
IT14
IT16
" 10,0
IT13
IT15
IT16
Расположение допуска на толщину пружин, поверхность которых не подвергается механической обработке, должно соответствовать расположению допуска на материал.
Допуск на толщину пружин, поверхность которых подвергают механической обработке, допускается располагать со знаком минус.
2.3.3. Допуски на наружный и внутренний диаметры пружин должны соответствовать указанным в табл. 5.
Таблица 5
Группа точности
Допуск
на наружный диаметр
на внутренний диаметр
1
h13
H13
2
h14
H14
3
h15
H15
2.3.4. Допуски по высоте пружин в свободном состоянии приведены в табл. 6.
В зависимости от применяемого материала изготовитель использует технологическую коррекцию через высоту пружины в свободном состоянии в пределах допусков, приведенных в табл. 6, добиваясь получения сил или деформаций с заданной точностью.
Таблица 6
Толщина t (t'), мм
Допуск по высоте l0 при отношении
от 0,3 до 0,6
св. 0,6
Группа точности
1
2
3
1
2
3
От 0,3 до 1,0
-
-
js13
-
-
js14
Св. 1,0 " 1,5
-
js14
js14
-
js15
js15
" 1,5 " 2,0
-
js14
js15
-
js15
js16
" 2,0 " 3,0
-
js15
js16
-
js16
js17
" 3,0 " 6,0
js15
js16
js16
js16
js16
js17
" 6,0 " 10,0
js16
js16
js17
js17
js17
+/- 1,10
" 10,0
js16
js16
js17
js17
+/- 1,1
+/- 1,35
Примечание. Если допускаемые отклонения назначены на две и более силы или деформации, то высота пружины в свободном состоянии является справочным размером и контролю не подлежит.
2.3.5. Ширина опорных плоскостей, допуски соосности диаметров D1 и D2, допуски параллельности опорных плоскостей и допустимый зазор между опорной плоскостью и контрольной плитой должны соответствовать требованиям табл. 7.
Таблица 7
мм
Наименование параметра
Значение параметра для D1 (D2)
до 10
св. 10 до 30
св. 30 до 50
св. 50 до 80
св. 80 до 125
св. 125 до 180
св. 180 до 250
св. 250
Ширина опорной плоскости <*>:
b min
-
0,2
0,3
0,4
0,5
0,6
0,7
0,8
b max
-
0,6
1,0
1,4
1,6
2,0
2,4
3,0
Допуск соосности диаметров D1 и D2, не более <*>
-
0,2
0,3
0,3
0,4
0,5
0,6
0,7
Допуск параллельности опорных плоскостей, не более <**>
0,1
0,2
0,3
0,4
0,5
0,5
0,5
0,5
Зазор между опорной плоскостью и контрольной плитой, не более <**>
-
0,10
0,15
0,15
0,20
0,20
0,30
0,40
--------------------------------
<*> Определяют в зависимости от наружного диаметра.
<**> Определяют в зависимости от внутреннего диаметра.
Примечание. Назначение контролируемых параметров, указанных в табл. 7, должно быть технически обосновано, при этом они должны быть перечислены в технической документации на пружину.
2.4. Требования к изготовлению
2.4.1. Пружины изготовляют методом горячей или холодной штамповки.
Вырубку заготовок пружин из ленты (листа или полосы) толщиной до 3,5 мм рекомендуется проводить в холодном состоянии, а толщиной свыше 3,5 мм до 10 мм - в горячем состоянии. При толщине листа более 10 мм изготовление заготовок допускается производить газовой или другими методами резки. При несоответствии качества поверхности реза требованиям п. 2.2.3 проводят механическую обработку заготовок по наружному и внутреннему диаметрам.
Формирование конуса пружин толщиной менее 8 мм рекомендуется проводить в холодном состоянии, толщиной более 8 мм - в горячем состоянии или в холодном состоянии после отжига.
Изготовление пружин с кромками, параллельными оси (типы 3 и 4), производят путем совмещения вырубки и формирования конуса в одну операцию.
2.4.2. При отсутствии проката необходимой толщины допускается доведение размеров листового проката по толщине подкатной, шлифованием или токарной обработкой.
По соглашению между потребителем и изготовителем пружины класса II допускается изготавливать из конусных кузнечно-прессовых заготовок путем механической обработки.
2.4.3. Пружины после штамповки подвергают закалке и отпуску.
2.4.4. Пружины, работающие при температуре до 50 °C, следует подвергать холодному заневоливанию. Продолжительность заневоливания должна быть не менее 12 ч.
2.4.5. По соглашению между потребителем и изготовителем взамен заневоливания допускается назначать кратковременное обжатие пружин (кроме пружин с металлическими покрытиями). При этом устанавливают выборочное контрольное заневоливание 5% пружин от каждой партии продолжительностью не менее 12 ч.
2.4.6. Пружины, работающие при температуре свыше 50 °C, следует подвергать горячему заневоливанию при температуре, превышающей рабочую на 30 - 50 °C. Максимально допустимая температура нагрева при горячем заневоливании должна быть ниже температуры отпуска на 30 °C.
Параметры горячего заневоливания должны быть указаны в технической документации на пружину.
2.4.7. Пружины должны иметь защитное покрытие по ГОСТ 9.303 и ГОСТ 9.301.
По согласованию с потребителем допускается изготовление пружин без покрытия.
Пружины с защитными металлическими покрытиями (никель, цинк, хром, кадмий и др.) подвергают прогреву при температуре 180 - 240 °C в течение 1 ч, а также заневоливанию не менее чем на 24 ч независимо от того, подвергались они заневоливанию до покрытия или нет.
2.4.8. Дополнительные требования к пружинам (увеличение продолжительности заневоливания, дробеструйная обработка, обеспечение повышения требований по шероховатости, виды покрытий, не включенные в ГОСТ 9.303, различные виды статических и циклических испытаний, копровая или стендовая отбивка и др.) устанавливают в зависимости от назначения пружин и указывают в технической документации, при этом допускаются ссылки на документы, отражающие режимы и нормативы соответствующих операций.
2.4.9. Для пружин, работающих в условиях ударного нагружения, рекомендуется устанавливать специальные требования в соответствии с приложением 4.
2.5. Маркировка
2.5.1. Маркировку пружин выполняют на бирках клеймением, гравировкой или наносят водостойкой краской.
Маркировка должна включать:
товарный знак или наименование предприятия-изготовителя;
условное обозначение пружин;
номер партии;
месяц и год выпуска.
По согласованию между потребителем и изготовителем в маркировку могут быть внесены изменения, а также включены другие необходимые сведения.
По согласованию между потребителем и изготовителем допускается маркировку пружин не выполнять. При этом составляют сопроводительный документ по п. 5.3.
При изготовлении пружин для нужд собственного производства вместо маркировки допускается применение сопроводительного документа, утвержденного на предприятии.
2.6. Упаковка
2.6.1. Пружины должны быть упакованы в тару. В качестве тары используют металлические или деревянные ящики: дощатые по ГОСТ 18617, ГОСТ 15841, ГОСТ 16536; фанерные по ГОСТ 5959 или ящики и контейнеры, изготовленные по чертежам.
Допускаются другие виды упаковки, отвечающие требованиям п. 5.2.
2.6.2. Маркировка транспортной тары - по ГОСТ 14192.
3. ПРИЕМКА
3.1. Пружины подвергают приемосдаточным испытаниям. Пружины предъявляют к приемке партиями. Партия должна состоять из пружин одного типоразмера, изготовленных по одному технологическому процессу из металла одной плавки и предъявляемых к приемке по одному документу.
По согласованию между потребителем и изготовителем допускается комплектование партии из пружин одного типоразмера, изготовленных по одному технологическому процессу без учета принадлежности к одной плавке.
3.2. Перечень контролируемых параметров устанавливают в зависимости от назначения пружин и указывают в технической документации на пружины.
3.3. По внешнему виду пружины первой и второй групп точности проверяют сплошным контролем на соответствие требованиям пп. 2.2.3 и 2.2.4. Пружины третьей группы точности по внешнему виду проверяют выборочным контролем по ГОСТ 16493.
3.4. Проверку твердости и глубины обезуглероженного слоя проводят выборочным контролем. Количество образцов для каждой садки устанавливает предприятие-изготовитель.
3.5. Проверку размеров пружин проводят сплошным или выборочным контролем по ГОСТ 16493.
3.6. Проверку качества покрытий пружин проводят по ГОСТ 9.301.
3.7. Испытанию заневоливанием по пп. 2.4.4, 2.4.6, 2.4.7 подвергают все пружины. Если при заневоливании произойдет поломка более 10% пружин предъявленной партии, то остальные пружины этой партии подвергают повторному испытанию с удвоенной выдержкой. Если при повторном испытании произойдет поломка хотя бы одной пружины, то партию считают не выдержавшей испытания.
3.8. Если назначено кратковременное обжатие пружин с выборочным контрольным заневоливанием по п. 2.4.5, то при поломке более 10% пружин в процессе обжатия или хотя бы одной пружины в процессе заневоливания все пружины этой партии подвергают заневоливанию не менее чем на 12 ч. Если при заневоливании произойдет поломка хотя бы одной пружины, то партию считают не выдержавшей испытания.
Все пружины, прошедшие выборочное контрольное заневоливание по п. 2.4.5, подвергают контролю по пп. 3.3, 3.5, 3.9. При обнаружении в выборке хотя бы одной пружины с отклонениями по одному или нескольким параметрам всю партию подвергают заневоливанию не менее чем на 12 ч.
3.9. Соответствие сил (или деформаций) при предельных рабочих деформациях (или предельных рабочих силах) требованиям п. 1.3 проверяют сплошным контролем на единичных пружинах или пакетах пружин.
По согласованию между потребителем и изготовителем допускается проводить проверку пружин на соответствие сил (или деформаций) выборочным контролем по ГОСТ 16493.
Для пружин третьей группы точности по согласованию между потребителем и изготовителем допускается проверку на соответствие сил (или деформаций) проводить преимущественно выборочным контролем. План контроля и объем выборки определяют по согласованию потребителя с изготовителем.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Контроль качества поверхности пружин на соответствие требованиям п. 2.2.4 проводят визуально. Допускается применение лупы с пятикратным увеличением. При невозможности визуально определить характер обнаруженного дефекта допускается применение любого метода дефектоскопии, обеспечивающего его выявление.
Пружины, подвергаемые поверхностному упрочнению и защитным покрытиям, проходят контроль качества поверхности до и после указанных операций.
4.2. Контроль шероховатости механически обработанных поверхностей проводят сравнением с образцами шероховатости по ГОСТ 9378.
4.3. Контроль твердости выполняют по ГОСТ 9013 или ГОСТ 2999, ГОСТ 9450 и ГОСТ 9012 на пружинах или образцах-свидетелях, сопровождающих каждую садку пружин. Образцы должны быть из той же плавки металла, что и пружины, и иметь одинаковую с ними толщину. При неудовлетворительных результатах проверки твердости допускается проводить повторную термообработку пружин. Повторная закалка допускается не более одного раза. Количество повторных отпусков не ограничивается.
4.4. Глубину обезуглероженного слоя контролируют по ГОСТ 1763 на пружинах, прошедших термообработку и последующую очистку.
Допускается проверку глубины обезуглероженного слоя проводить на пружинах или образцах-свидетелях по п. 4.3, на которых проводилась проверка твердости.
4.5. Испытание заневоливанием заключается в выдерживании пружины, сжатой до максимальной деформации в течение времени, указанного в п. 2.4.4 или в технической документации на пружину.
Заневоливание допускается осуществлять в одноместных или многоместных приспособлениях.
4.6. Кратковременное обжатие заключается в том, что пружину отдельно или в пакете нагружают до максимальной деформации от 3 до 10 раз с чередующимися полными разгрузками.
4.7. Размеры пружин контролируют с помощью универсальных измерительных инструментов и предельных калибров.
Зазор между опорной плоскостью и контрольной плитой определяют с помощью щупа при сжатии пружины силой, не превышающей 0,02F2.
4.8. Определение контролируемых сил или деформаций производят на единичных пружинах или пакетах пружин. Перед испытанием пружины или пакеты пружин сжимают до максимальной деформации, затем разгружают и нагружают до заданных сил или деформаций с определением контролируемых параметров. Значение погрешности измерения не должно превышать 2%.
Перед испытанием при определении контролируемых сил или деформаций на единичных пружинах допускается производить в приспособлениях сжатие пружин до максимальной деформации одновременно на нескольких пружинах. Количество одновременно устанавливаемых пружин определяется технической документацией предприятия-изготовителя.
4.9. Контроль качества покрытий пружин проводят по ГОСТ 9.302.
4.10. Контрольные испытания на циклическую выносливость, если они назначены, заключаются в выполнении испытаний пружин до разрушения или до заданных количеств циклов нагружения, характеризующих необходимую выносливость. Испытания проводят в соответствии с рабочим чертежом или другой документацией, утвержденной в установленном порядке, в которых должны быть указаны:
а) порядок комплектации и количество пружин, участвующих в каждом испытании;
б) размеры высот, отвечающие предварительной и рабочей деформации пружин при испытаниях;
в) сведения о законе нагружения и разгрузки пружин;
г) частота и требуемое количество циклов при испытании;
д) объем и порядок контроля пружин при испытании;
е) правила приемки или забракования пружин по результатам выполненных испытаний.
Допускается выполнение контрольных испытаний непосредственно в натурных изделиях или в их узлах. В этих случаях данные по подпунктам а - г в рабочих чертежах или другой нормативно-технической документации не отражают.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Готовые пружины при хранении подвергают консервации по ГОСТ 9.014 на срок, обеспечивающий защиту от коррозии не менее 1 года.
По согласованию с потребителем допускается применение способов консервации и условий хранения, не предусмотренных ГОСТ 9.014.
5.2. Хранение и транспортирование пружин проводят в таре по п. 2.6.1. Способ упаковки должен исключать возможность перемещения пружин в таре при транспортировании и гарантировать сохранность поверхности и защитных покрытий пружин.
5.3. В тару должен быть вложен сопроводительный документ с указанием:
наименования или товарного знака предприятия-изготовителя и его адреса;
условного обозначения пружин или номера чертежа пакета;
марки стали;
номера партии и количества пружин в партии;
штампа технического контроля;
даты консервации.
5.4. Транспортирование пружин осуществляют любым видом транспорта на любое расстояние.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Пружины класса II, длительно пребывающие в деформированном состоянии и периодически нагружаемые, обеспечивают неограниченную статическую стойкость при остаточных деформациях не более 10% максимальной деформации.

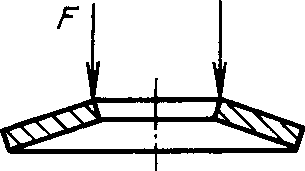

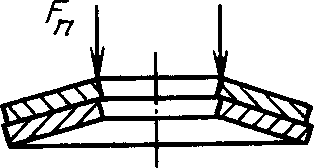

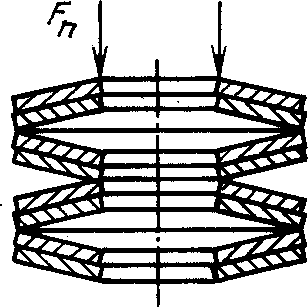

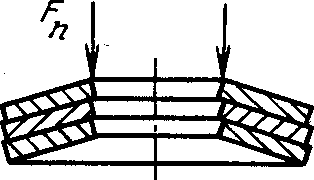

6.2. Тарельчатые пружины применяют в изделиях по одной или в пакетах. Схема сборки пружин в пакеты представлена в приложении 3.
При сборке пакетов заданной группы точности допускается комплектование их из пружин смежных групп точности.
6.3. Односторонний зазор между направляющим стержнем и внутренним диаметром пружин при сборке их в пакеты должен составлять 2 - 3% минимального внутреннего диаметра пружин типов 1 и 2 или 3 - 4% минимального внутреннего диаметра пружин типов 3 и 4. Под односторонним зазором подразумевают разность между размерами диаметров направляющего стержня и минимального внутреннего диаметра пружины.
6.4. Направляющий стержень рекомендуется применять с параметром шероховатости поверхности Ra <= 2,5 мкм и с твердостью поверхности не менее 56 HRCэ.
6.5. Для снижения влияния трения на кинематико-силовые характеристики пружин, работающих в пакете, рекомендуется применение рабоче-консервационных смазок типа ЛИТОЛ-24 по ГОСТ 21150, МС-70 по ГОСТ 9762 или твердосмазочных антифрикционных покрытий.
Приложение 1
Рекомендуемое
МЕТОДИКА
ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ТАРЕЛЬЧАТЫХ ПРУЖИН
1. Формулы для расчета
1.1. Обозначения параметров пружин и расчетные формулы приведены в табл. 8.
Таблица 8
Наименование параметра
Обозначение
Расчетная формула или значение
Сила пружины при рабочей деформации, Н
F
Для пружин без опорной плоскости
(1)
Для пружин с опорной плоскостью
(2)
Для пружин с радиусным скруглением кромок
(3)
где R - радиус скругления кромок
Сила пружины при максимальной деформации, Н
F3
Для пружин без опорной плоскости
(4)
Для пружин с опорной плоскостью
(5)
Сила пружины при максимальной деформации, Н
F3
Для пружин с радиусным скруглением кромок
(6)
Напряжение сжатия в кромке I (черт. 5), МПа
Для пружин без опорной плоскости
(7)
Для пружин с опорной плоскостью
(8)
Для пружин с радиусным скруглением кромок
(9)
Напряжение растяжения в кромке II (черт. 5), МПа
Для пружин без опорной плоскости
(10)
Для пружин с опорной плоскостью
(11)
Для пружин с радиусным скруглением кромок
(12)
Напряжение растяжения в кромке III (черт. 5), МПа
Для пружин без опорной плоскости
(13)
Для пружин с опорной плоскостью
(14)
Для пружин с радиусным скруглением кромок
(15)
Модуль упругости, МПа
E
E = 2,06·105
Предварительная деформация пружины, мм
s1
s1 = (0,2 ... 0,4)s3
Рабочая деформация пружины, мм
s2
s2 = (0,3 ... 0,6)s3 - для пружин I класса;
s2 = (0,6 ... 0,8)s3 - для пружин II класса
Максимальная деформация пружины, мм
s3
Выбирают по табл. 2 и 3
Толщина пружины, мм
t
Наружный диаметр пружины, мм
D1
Внутренний диаметр пружины, мм
D2
Коэффициент Пуассона
Ширина опорной плоскости, мм
b
Выбирают по табл. 7.
Номинальная ширина опорной плоскости bном = 0,5bmax
ИС МЕГАНОРМ: примечание.
Формулы даны в соответствии с официальным текстом документа.
Расчетные коэффициенты
Y <*>
(16)
C1 <*>
(17)
C2 <*>
(18)
A
Для пружин без опорной плоскости
(19)
Для пружин с опорной плоскостью
(20)
Для пружин с радиусным скруглением кромок
(21)
Жесткость пружины, Н/мм
c
Для пружин без опорной плоскости
(22)
Для пружин с опорной плоскостью
(23)
Для пружин с радиусным скруглением кромок
(24)
Масса пружины, кг
m
(25)
где
--------------------------------
<*> Коэффициенты Y, C1 и C2 допускается определять по табл. 9.
1.2. Расположение напряженных кромок тарельчатой пружины показано на черт. 5.

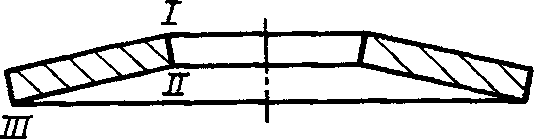

Напряженные кромки тарельчатой пружины
Черт. 5
Напряжение сжатия в кромке I является определяющим для пружин статического нагружения. Напряжения растяжения в кромках II и III являются определяющими при циклическом нагружении. При расчете определяют максимальные напряжения или в зависимости от соотношения параметров и (черт. 6).

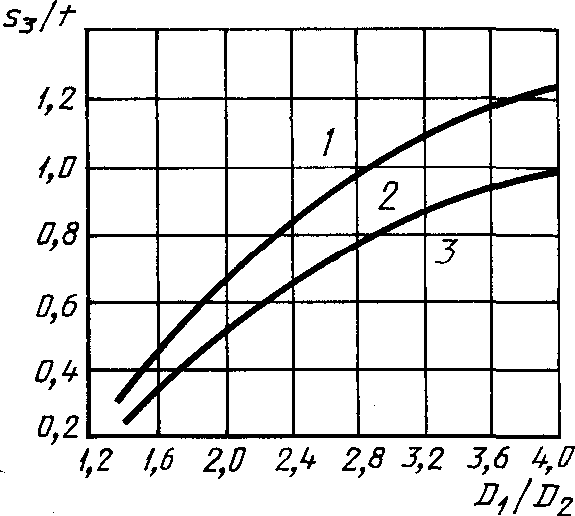

Соотношение величин напряжений и
в зависимости от соотношений параметров и
1 - ; 2 - ; 3 -
Черт. 6
Таблица 9
Значение коэффициентов Y, C1 и C2
в зависимости от отношения
A
Y
C1
C2
A
Y
C1
C2
1,30
0,388
1,044
1,092
2,16
0,715
1,256
1,438
1,32
0,404
1,050
1,101
2,18
0,718
1,260
1,446
1,34
0,420
1,055
1,109
2,20
0,721
1,264
1,453
1,36
0,435
1,061
1,118
2,22
0,723
1,269
1,461
1,38
0,450
1,066
1,127
2,24
0,726
1,273
1,468
1,40
0,463
1,072
1,135
2,26
0,728
1,277
1,476
1,42
0,476
1,077
1,144
2,28
0,730
1,282
1,483
1,44
0,489
1,082
1,152
2,30
0,733
1,286
1,490
1,46
0,501
1,088
1,161
2,32
0,735
1,290
1,498
1,48
0,512
1,093
1,169
2,34
0,737
1,294
1,505
1,50
0,523
1,098
1,178
2,36
0,739
1,299
1,512
1,52
0,534
1,103
1,186
2,38
0,741
1,303
1,520
1,54
0,544
1,109
1,194
2,40
0,742
1,307
1,527
1,56
0,553
1,114
1,203
2,42
0,744
1,311
1,534
1,58
0,563
1,119
1,211
2,44
0,746
1,315
1,542
1,60
0,571
1,124
1,219
2,46
0,747
1,320
1,549
1,62
0,580
1,129
1,227
2,48
0,749
1,324
1,556
1,64
0,588
1,134
1,235
2,50
0,750
1,328
1,563
1,66
0,596
1,139
1,244
2,52
0,752
1,332
1,570
1,68
0,603
1,144
1,252
2,54
0,753
1,336
1,578
1,70
0,610
1,149
1,260
2,56
0,754
1,340
1,585
1,72
0,617
1,154
1,268
2,58
0,756
1,344
1,592
1,74
0,624
1,159
1,276
2,60
0,757
1,348
1,599
1,76
0,630
1,163
1,284
2,62
0,758
1,352
1,606
1,78
0,636
1,168
1,292
2,64
0,759
1,356
1,613
1,80
0,642
1,173
1,300
2,66
0,760
1,360
1,620
1,82
0,647
1,178
1,308
2,68
0,761
1,364
1,627
1,84
0,653
1,183
1,315
2,70
0,762
1,368
1,634
1,86
0,658
1,187
1,323
2,72
0,763
1,372
1,641
1,88
0,663
1,192
1,331
2,74
0,764
1,376
1,648
1,90
0,668
1,197
1,339
2,76
0,765
1,380
1,655
1,92
0,672
1,201
1,347
2,78
0,766
1,384
1,662
1,94
0,677
1,206
1,355
2,80
0,767
1,388
1,669
1,96
0,681
1,211
1,362
2,82
0,767
1,392
1,676
1,98
0,685
1,215
1,370
2,84
0,768
1,396
1,683
2,00
0,689
1,220
1,378
2,86
0,769
1,400
1,690
2,02
0,693
1,224
1,385
2,88
0,769
1,403
1,697
2,04
0,696
1,229
1,393
2,90
0,770
1,407
1,704
2,06
0,700
1,233
1,408
2,92
0,771
1,411
1,711
2,08
0,703
1,238
1,416
2,94
0,771
1,415
1,718
2,10
0,706
1,242
1,423
2,96
0,772
1,419
1,725
2,12
0,709
1,247
1,401
2,98
0,772
1,423
1,732
2,14
0,712
1,251
1,431
3,00
0,773
1,426
1,738
Для пружин из сталей по п. 2.2.1 допустимые напряжения при максимальной деформации при свойствах материала, соответствующих п. 2.2.2 настоящего стандарта, составляют , .
Расчетные напряжения в кромках пружин из табл. 2 настоящего стандарта не превышают 10% указанных значений.
1.3. Вид характеристики "сила-деформация" определяют отношением (черт. 7). При отношении зависимость "сила-деформация" практически линейна. При отношении зависимость "сила-деформация" нелинейна.
Характер изменения жесткости зависит от отношения и соответствует характеру изменения силы (черт. 7).
Зависимость характеристики
"сила-деформация" от отношения
Черт. 7
1.4. При циклическом нагружении средством регулирования выносливости служит изменение разности между напряжением растяжения при максимальной деформации или и напряжением при рабочей деформации или . Возрастание разности обусловливает увеличение выносливости и стойкости пружин при одновременном возрастании размеров узла.
Уменьшение разности сопровождается обратным изменением служебных качеств и размеров пространств в механизмах для размещения пружин. При этом необходимо предусматривать комплекты запасных пружин.
1.4.1. Для пружин с повышенными требованиями по циклической выносливости уточнение максимальной рабочей s2 и предварительной s1 деформаций, обеспечивающих выносливость 2·106 циклов, проводят по черт. 8. При этом оценку проводят по максимальным значениям и (черт. 6), которые соответствуют принятым рабочей s2 и предварительной s1 деформациям.

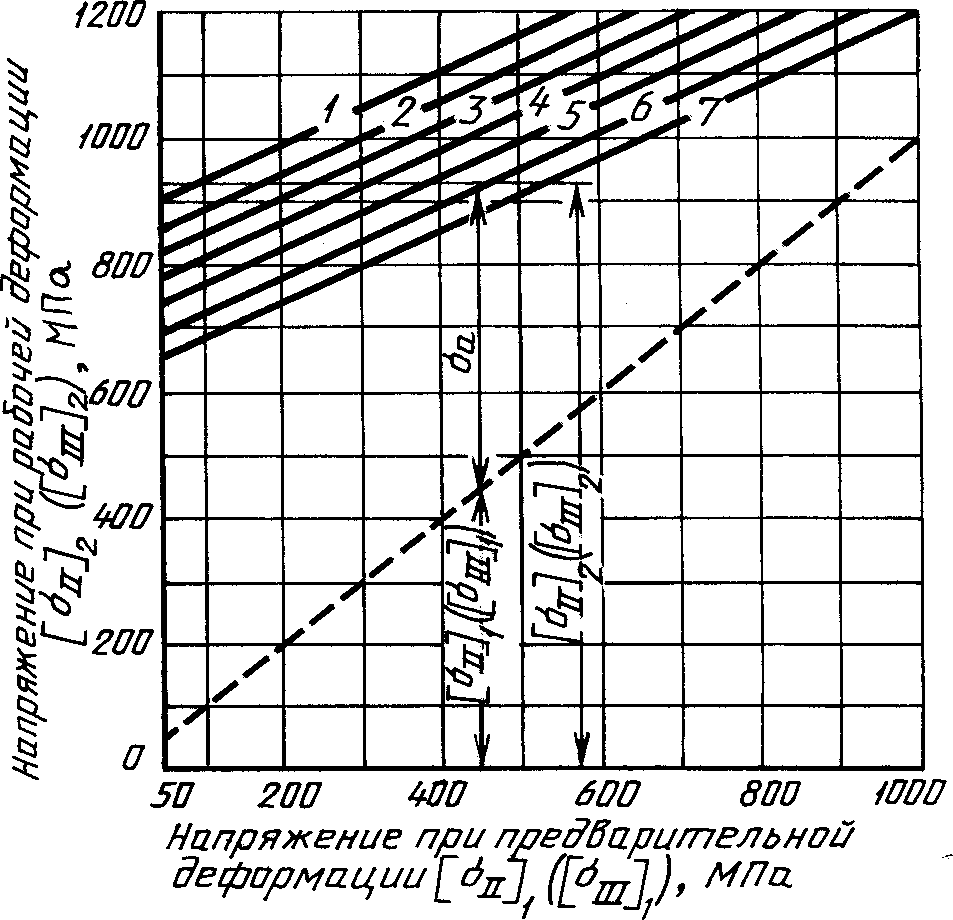

Зависимость максимального рабочего напряжения
от напряжения при предварительной деформации
при выносливости пружины 2·106
- линия предварительного напряжения;
- линии рабочего напряжения при толщине пружины:
1 - до 1 мм; 2 - св. 1 мм до 1,5 мм; 3 - св. 1,5 мм
до 2,0 мм; 4 - св. 2,0 мм до 3,0 мм; 5 - св. 3,0 мм
до 6,0 мм; 6 - св. 6,0 мм до 10,0 мм; 7 - св. 10,0 мм;
- напряжение амплитуды цикла
Черт. 8
При необходимости увеличения рабочей деформации s2, при сохранении необходимой выносливости, требуется увеличение предварительной деформации s1 с соответствующим уменьшением значений напряжения амплитуды цикла путем уменьшения рабочего хода пружины.
1.4.2. Для других требований по циклической выносливости пружин расчет проводят по формулам:
Максимальное рабочее напряжение, обеспечивающее выносливость 5·105 циклов:
(26)
или
(27)
где и - максимальные рабочие напряжения при выносливости пружины 2·106 циклов.
Максимальное рабочее напряжение, обеспечивающее выносливость 105 циклов:
(28)
или
(29)
Примечание. Расчеты проводят также по максимальным напряжениям в соответствии с черт. 6.
2. Пример выбора пружин класса II
2.1. Исходными величинами для определения размеров пружин являются силы F1 и F2, величины предварительной Sп1 и рабочей деформации Sп2 или рабочий ход (Sп2 - Sп1) пакета, режим нагружения, выносливость в циклах. Ориентировочно задают габариты пружинного узла.
2.2. По условию максимально допустимой рабочей деформации s = 0,8s3 определяют силу, соответствующую максимальной деформации .
2.3. В табл. 2 отыскивают силу, близкую к найденному значению F3, и выбирают размеры геометрических параметров, наиболее удовлетворяющие заданным условиям.
2.4. По силе F1 и F2 из табл. 2 определяют деформации s1 и s2, при этом s2 не должна превышать 0,8s3.
2.5. По найденным значениям s1 и s2 и по заданным Sп1 и Sп2 определяют количество пружин в пакете
2.6. По известным геометрическим параметрам соответственно найденному количеству пружин в пакете определяют свободную высоту пакета пружин при последовательной сборке L0 = l0n (приложение 3), а также высоту при рабочей и предварительной деформации L1 = L0 - Sп1, L2 = L0 - Sп2.
Высота пакета пружин при максимальной деформации
L3 = t·n.
Проверочных расчетов не требуется, так как сортамент пружин в табл. 2 рассчитан в соответствии с максимально допустимыми напряжениями.
3. Пример выбора пружин класса I
3.1. Исходные значения такие же, как в п. 2.1 настоящего приложения.
3.2. Из условия максимально допустимой рабочей деформации s2 = 0,6s3 определяют примерно силу при максимальной деформации
3.3. По найденному значению силы F3 в табл. 2 находят пружину, геометрические параметры которой наиболее удовлетворяют заданным условиям.
3.4. Из табл. 2 определяют значения s1 и s2 соответственно заданным значениям сил F1 и F2.
3.5. При повышенных требованиях по циклической выносливости проводят уточнение s1 и s2 по черт. 8.
3.6. Количество пружин в пакете и габариты пакета определяют по пп. 2.5 и 2.6 настоящего приложения и табл. 9.
Приложение 2
Обязательное
ПАРАМЕТРЫ И РАЗМЕРЫ ПРУЖИН
1. Параметры и размеры тарельчатых пружин, применяемых в промышленности, не вошедшие в табл. 2 настоящего стандарта, приведены в табл. 10 и 11.
2. Пружины, приведенные в табл. 10 и 11, при новом проектировании не применять.
3. На пружины, приведенные в табл. 10 и 11, не распространяются нормы выносливости, указанные в табл. 1.
Оценку циклической выносливости пружин проводят расчетным методом по п. 1.4 приложения 1 или опытным путем при циклических испытаниях пружин.
4. Номер пружины является составной частью кода ОКП для конкретного типоразмера.
Таблица 10
Размеры, мм
Номер пружины
Сила F3, Н
Наружный диаметр пружины D1
Внутренний диаметр пружины D2
Толщина пружины t
Максимальная деформация s3
Высота пружины l0
Толщина пружины с опорной плоскостью t'
Сила F, Н, при деформации
Масса, кг
0,2s3
0,4s3
0,6s3
0,8s3
600
400
10,0
4,65
0,50
0,25
0,75
0,5
88
177
260
333
0,0003
601
450
12,0
6,30
0,70
0,15
0,85
0,6
98
196
284
382
0,0004
602
500
8,0
3,75
0,50
0,20
0,70
0,4
107
208
315
400
0,0003
603
1000
12,5
6,30
0,70
0,30
1,00
0,5
236
440
646
833
0,0004
604
1250
28,0
11,0
1,05
0,70
1,75
0,7
325
610
843
1050
0,0046
605
1400
8,0
4,3
0,80
0,13
0,93
0,2
294
578
862
1146
0,0003
606
12,5
6,3
0,80
0,30
1,10
0,4
284
548
803
1050
0,0005
607
19,5
10,2
0,90
0,55
1,45
0,6
284
568
858
1146
0,0015
608
30,0
15,0
1,00
1,00
2,00
1,0
490
862
1117
1303
0,0040
609
1600
8,0
4,5
0,80
0,13
0,93
0,1
284
578
862
1146
0,0002
610
20,0
8,0
1,00
0,50
1,50
0,4
294
597
901
1205
0,0010
611
2000
14,0
7,1
1,00
0,30
1,30
0,3
432
847
1248
1641
0,0009
612
2500
9,0
5,3
1,00
0,13
1,13
0,1
482
960
1431
1909
0,0004
613
2800
19,0
8,4
1,25
0,40
1,65
0,4
578
1127
1656
2156
0,0020
614
3150
16,0
8,4
1,25
0,30
1,55
0,2
647
1274
1882
2528
0,0040
615
3550
16,0
8,4
1,50
0,20
1,70
0,1
725
1440
2146
2861
0,0017
616
21,0
10,5
1,40
0,45
1,85
0,3
784
1538
2263
2969
0,0028
617
4000
12,5
6,3
1,50
0,15
1,65
0,1
793
1715
2567
3420
0,0010
618
19,0
10,5
1,40
0,40
1,80
0,3
862
1715
2577
3439
0,0021
619
20,0
10,5
1,40
0,45
1,85
0,3
892
1754
2577
3381
0,0025
620
4500
12,5
6,4
1,55
0,15
1,70
0,1
960
1911
2860
3802
0,0090
621
55,0
16,0
2,00
1,50
3,50
0,8
1293
2342
3194
3929
0,0340
622
5000
12,0
6,4
1,55
1,15
1,70
0,1
1067
2130
3189
4245
0,0090
623
35,5
10,0
2,00
0,70
2,70
0,3
1117
2185
3214
4184
0,0140
624
55,0
25,0
2,00
1,50
3,50
0,8
1391
2518
3475
4243
0,0300
625
70,0
30,0
2,00
2,50
4,50
1,3
2126
3508
4310
4762
0,0490
626
6300
20,0
10,5
2,00
0,25
2,25
0,1
1362
2714
4067
5409
0,0035
627
31,5
10,5
2,00
0,70
2,70
0,3
1430
2783
4076
5341
0,0300
628
32,0
10,0
2,00
0,70
2,70
0,3
1381
2695
3952
5164
0,0120
629
50,0
20,0
2,10
1,40
3,50
0,7
1670
3040
4220
5300
0,0210
630
80,0
40,0
2,20
3,00
5,20
1,3
3057
4958
5978
6409
0,0600
631
7100
26,0
15,0
1,80
0,55
2,35
0,3
1470
2881
4243
5600
0,029
632
28,0
17,0
2,00
0,50
2,50
0,2
1626
3214
4762
6291
0,027
633
30,0
15,0
2,00
0,60
2,60
0,3
1489
2920
4302
5654
0,028
634
35,0
20,0
2,00
0,80
2,80
0,4
1675
3243
4723
6134
0,019
635
60,0
20,0
2,50
1,50
4,00
0,6
1911
3567
5027
6350
0,048
636
8000
16,0
8,5
2,00
0,20
2,20
0,1
1715
3420
5115
6820
0,022
637
20,0
11,5
2,00
0,30
2,30
0,1
1765
3231
5252
6977
0,032
638
25,0
16,0
2,00
0,40
2,40
0,2
1715
3400
5056
6703
0,028
639
90,0
40,0
2,50
3,50
6,00
1,3
4047
6517
7800
8290
0,100
640
9000
16,0
8,4
2,05
0,20
2,25
0,1
1815
3655
5468
7281
0,023
641
20,0
12,5
2,00
0,30
2,30
0,1
1920
3831
5723
7614
0,030
642
55,0
25,0
2,50
1,50
4,00
0,6
2440
4557
6419
8104
0,037
643
65,0
30,0
2,50
2,00
4,50
0,8
2724
4880
6605
8036
0,051
644
67,0
31,5
2,50
2,00
4,50
0,8
2587
4625
6272
7634
0,028
645
10000
80,0
40,0
2,50
3,00
5,50
1,2
3910
6497
8094
9016
0,080
646
11200
20,0
10,5
2,20
0,30
2,50
0,1
2185
4338
6482
8618
0,039
647
22,4
13,0
2,25
0,35
2,60
0,2
2361
4694
7016
9319
0,032
648
35,5
21,0
2,50
0,60
3,10
0,2
2303
4547
6752
8918
0,013
649
60,0
30,0
2,50
1,95
4,45
0,8
2230
4458
6686
8915
0,050
650
12500
22,0
13,0
2,25
0,35
2,60
0,2
2499
4969
7417
9852
0,043
651
25,0
13,0
2,45
0,40
2,85
0,2
2585
5138
7666
10179
0,031
652
28,0
13,0
2,50
0,50
3,00
0,2
2605
5162
7682
10177
0,032
653
65,0
32,0
3,00
1,50
4,50
0,50
2940
5600
8006
10300
0,058
654
16000
32,0
10,0
3,00
0,50
3,50
0,2
3126
6223
9280
12328
0,017
655
55,0
24,0
3,00
1,40
4,40
0,5
3567
6820
9829
12671
0,028
656
60,0
30,0
3,00
1,50
4,50
0,5
3474
6615
9476
12161
0,050
657
18000
32,0
14,0
3,00
0,55
3,55
0,2
3396
7193
10789
14396
0,015
658
35,5
16,0
3,00
0,65
3,65
0,2
3606
7114
10584
14025
0,018
659
20000
28,0
17,0
2,95
0,40
3,35
3,40
0,2
4057
8085
12083
16062
0,009
660
35,5
17,0
3,00
0,65
3,65
0,2
3700
7320
10870
14390
0,018
661
45,0
25,0
3,00
1,00
4,00
0,3
4049
7908
11613
15219
0,026
662
65,0
35,0
3,50
1,50
5,00
0,4
4733
9114
13210
17120
0,065
663
22400
60,0
30,0
3,50
1,50
5,00
3,4
0,4
5301
10201
14788
19168
0,058
664
63,0
25,0
3,80
1,40
5,20
3,7
0,4
5105
99170
14494
18923
0,030
665
70,0
28,0
3,80
1,80
5,60
3,7
0,5
5635
10760
15484
19952
0,098
666
120,0
60,0
4,00
4,00
8,00
3,9
1,0
8026
13808
17914
20903
0,266
667
25000
35,5
21,0
3,3
0,60
3,90
3,0
0,2
5213
10348
15490
20472
0,016
668
60,0
26,0
3,8
1,40
5,20
3,7
0,5
5772
11201
16375
21383
0,067
669
80,0
26,0
4,3
1,80
6,10
4,2
0,5
5880
11319
16434
21324
0,151
670
110,0
60,0
4,0
3,50
7,50
3,9
0,8
7967
14063
18727
22457
0,210
671
28000
40,0
25,0
3,5
0,65
4,15
3,3
0,2
5644
11201
16689
22138
0,021
672
70,0
40,0
4,0
1,50
5,50
3,9
0,4
6223
12000
17600
22981
0,084
673
90,0
26,0
4,5
2,20
6,70
4,3
0,5
5752
11505
17267
23020
0,206
674
130,0
38,0
5,0
3,40
8,40
4,5
0,7
7791
14288
19805
24686
0,475
675
31500
70,0
26,0
5,0
1,10
6,10
4,8
0,2
6889
13622
20246
26793
0,130
676
35500
40,0
25,0
3,8
0,65
4,45
3,5
0,2
7238
14298
21334
28312
0,023
677
80,0
28,0
5,0
1,50
6,50
4,9
0,3
6919
13839
20759
27678
0,176
678
90,0
25,0
5,0
2,00
7,00
4,8
0,4
7996
15494
22491
29253
0,231
679
90,0
40,0
4,5
2,5
7,0
4,4
0,5
8545
16062
22794
29200
0,181
680
120,0
50,0
5,0
3,5
8,5
4,9
0,7
10005
18277
25244
31340
0,367
681
40000
50,0
31,0
4,15
0,9
5,15
3,8
0,2
8330
16600
24509
32340
0,037
682
110,0
50,0
5,0
3,0
8,0
4,9
0,6
9700
18237
25676
32447
0,296
683
45000
80,0
50,0
5,0
1,5
6,5
4,84
0,3
10000
19330
28508
37485
0,122
684
150,0
50,0
6,0
4,0
10,0
5,9
0,6
11858
21805
30311
37857
0,442
685
50000
120,0
40,0
6,0
2,8
8,8
5,9
0,5
11368
21707
31281
40346
0,474
686
150,0
60,0
6,0
4,5
10,5
5,9
0,7
14621
26440
36142
44452
0,699
687
56000
130,0
60,0
6,0
3,5
9,5
5,9
0,4
11328
22667
34004
45344
0,492
688
63000
63,0
37,0
5,2
1,2
6,4
4,9
0,2
13063
25803
38298
50636
0,033
689
80,0
32,0
7,0
1,0
8,0
6,7
0,2
13102
26077
38964
51783
0,232
690
120,0
60,0
6,0
3,0
9,0
5,9
0,5
13935
26460
37916
48666
0,400
691
140,0
36,0
7,0
3,0
10,0
6,7
0,4
13847
26616
38242
50009
0,865
692
160,0
55,0
7,0
4,0
11,0
6,9
0,6
15572
29164
41287
52410
0,970
693
71000
90,0
50,0
6,0
2,00
8,00
5,8
0,3
16219
31360
46500
60907
0,208
694
100,0
50,0
6,0
2,50
8,50
5,9
0,4
15944
30713
44590
44590
0,277
695
150,0
70,0
7,0
4,00
11,00
6,9
0,5
19100
35800
51000
63807
0,761
696
160,0
90,0
6,7
4,20
10,90
6,6
0,6
18010
33400
46800
58800
0,717
697
165,0
45,0
8,0
3,50
11,50
7,5
0,4
15317
30644
45971
61308
1,240
698
80000
85,0
31,0
7,0
1,45
8,45
6,6
0,2
16317
32645
48970
65291
0,272
699
95,0
37,0
7,0
1,80
8,80
6,6
0,2
16437
32873
49310
65747
0,327
700
120,0
70,0
7,0
2,50
9,50
6,9
0,35
19110
37152
54000
71089
0,410
701
170,0
45,0
8,0
4,20
12,20
7,5
0,52
20756
39219
55600
71569
0,332
702
100000
100,0
60,0
7,0
2,0
9,0
6,8
0,3
21952
43090
63631
83760
0,277
703
110,0
60,0
7,0
2,5
9,5
6,9
0,4
21150
41600
61300
79938
0,368
704
125000
130,0
70,0
8,0
3,00
11,00
7,8
0,37
27400
53390
77968
101714
0,591
705
140000
120,0
70,0
8,0
2,5
10,5
7,8
0,3
27900
54703
80526
105742
0,468
706
180,0
60,0
10,0
3,80
13,80
9,9
0,3
30300
58800
85671
111700
1,780
707
250,0
100,0
10,0
7,50
17,50
9,9
0,7
28508
57888
86828
115730
3,240
708
160000
150,0
60,0
10,0
3,00
13,00
9,9
0,3
34211
67032
98823
129908
1,170
709
150,0
80,0
9,0
3,50
12,50
8,8
0,4
34358
66483
96912
126214
0,893
710
220,0
100,0
10,0
6,00
16,00
9,9
0,6
39160
72961
102704
131614
2,370
711
180000
120,0
44,0
10,0
2,2
12,2
9,4
0,2
37436
76489
110014
145588
0,768
712
200000
160,0
90,0
10,0
3,50
13,50
9,8
0,3
42600
82398
120736
157936
1,080
713
200,0
60,0
12,0
4,00
16,00
11,5
0,3
43300
84320
124352
162944
2,700
714
224000
250,0
70,0
13,0
5,50
18,50
12,3
0,4
50520
97060
141530
183400
4,680
715
280000
280,0
112,0
14,0
6,60
20,60
13,8
0,5
64600
124500
177900
230000
5,650
716
315000
250,0
100,0
14,0
6,00
20,00
13,9
0,5
71873
138150
200243
259523
4,530
717
355000
280,0
80,0
16,0
5,50
21,5
15,3
0,4
72480
141178
207132
270999
7,100
718
280,0
85,0
17,0
5,30
22,30
16,3
0,3
82702
161798
235758
312786
7,450
719
400000
280,0
122,0
16,0
6,50
22,50
15,8
0,4
93854
181064
263296
342206
6,150
720
450000
280,0
112,0
18,0
5,00
23,00
17,8
0,3
94609
185906
274703
361855
7,300
721
300,0
122,0
18,0
6,00
24,00
17,8
0,3
101606
198205
291040
381259
9,33
722
500000
300,0
100,0
20,0
5,00
25,00
19,0
0,25
108691
207691
317520
419195
9,86
723
300,0
112,0
20,0
5,00
25,00
19,0
0,25
110328
217491
315827
425476
9,55
724
630000
300,0
122,0
20,0
6,00
26,00
18,8
0,3
137425
269275
396939
521820
9,32
Примечания:
1. Толщина t' относится к пружинам типов 2 и 4 первой группы точности.
2. При исполнении пружин с опорными плоскостями (типы 2 и 4) толщиной t и номинальной шириной b (см. табл. 6) принимают увеличенные силы F3 из ниже следующей группы по ряду, а силы F при деформациях 0,2s3, 0,4s3, 0,6s3, 0,8s3 пересчитывают по формуле 2 приложения 1.
3. Характеристика "сила-деформация" линейна при отношении s3/t > 0,6, нелинейна при отношении s3/t >= 0,6.
Таблица 11
Размеры, мм
Номер пружины
Наружный диаметр пружины D1
Внутренний диаметр пружины D2
Толщина пружины t
Максимальная деформация s3
Высота пружины l0
Сила F, кгс, при деформации
Масса, кг
s3
0,8s3
0,65s3
Пружины с линейной характеристикой "сила-деформация"
850
28
12
1,5
0,8
2,3
500
410
350
0,006
851
30
15
2,0
0,6
2,6
830
670
550
0,008
852
32
10
2,0
0,9
2,9
910
750
610
0,011
853
10
3,0
0,7
3,7
2400
1900
1550
0,017
854
14
3,0
0,7
3,7
2600
2100
1700
0,015
855
35
20
2,0
0,8
2,8
900
720
600
0,010
856
40
20
2,0
1,0
3,0
730
620
520
0,015
857
25
2,5
0,8
3,3
1500
1200
990
0,015
858
45
20
2,2
1,1
3,3
770
650
540
0,022
859
25
2,5
1,0
3,5
1250
1000
840
0,022
860
25
3,0
1,0
4,0
2200
1750
1450
0,026
861
50
20
2,2
1,3
3,5
730
610
510
0,029
862
30
3,0
1,0
4,0
1850
1500
1250
0,030
863
55
24
3,0
1,4
4,4
1700
1400
1150
0,045
864
25
2,5
1,5
4,0
1050
900
760
0,037
865
60
20
2,5
1,5
4,0
830
700
580
0,048
866
26
3,8
1,4
5,2
2900
2300
1900
0,067
867
30
3,0
1,5
4,5
1600
1350
1150
0,050
868
30
3,5
1,5
5,0
2600
2100
1750
0,058
869
65
32
3,0
1,5
4,5
1400
1100
950
0,058
870
35
3,5
1,5
5,0
2300
1900
1550
0,065
871
70
26
5,0
1,1
6,1
3500
2800
2300
0,130
872
28
3,8
1,8
5,6
2600
2100
1750
0,098
873
40
4,0
1,5
5,5
3100
2500
2100
0,084
874
80
26
4,3
1,8
6,1
2800
2300
1900
0,151
875
28
5,0
1,5
6,5
3700
2900
2400
0,176
876
32
7,0
1,0
8,0
6900
5500
4500
0,232
877
36
3,7
2,0
5,7
2100
1750
1500
0,117
878
40
4,0
2,0
6,0
2800
2300
1950
0,119
879
50
5,0
1,5
6,5
5100
4100
3400
0,120
880
90
25
5,0
2,0
7,0
3800
3100
2500
0,231
881
26
4,5
2,2
6,7
3000
2500
2100
0,206
882
32
4,0
2,3
6,3
2300
1900
1600
0,175
883
40
4,5
2,5
7,0
3800
3100
2600
0,181
884
50
5,0
2,0
7,0
4800
3900
3200
0,172
885
50
6,0
2,0
8,0
8300
6700
5500
0,208
886
100
36
4,8
2,5
7,3
3500
2800
2400
0,258
887
40
6,0
2,2
8,2
6100
4900
4100
0,312
888
50
5,0
2,5
7,5
4500
3600
3000
0,232
889
50
6,0
2,5
8,5
7600
6200
5200
0,277
890
60
7,0
2,0
9,0
11500
9200
7500
0,277
891
110
50
5,0
3,0
8,0
4200
3400
2900
0,296
892
60
7,0
2,5
9,5
10500
8600
7100
0,368
893
120
40
6,0
2,8
8,8
5100
4200
3500
0,474
894
44
10,0
2,2
12,0
19000
15500
12500
0,768
895
60
6,0
3,0
9,0
6300
5200
4400
0,400
896
70
7,0
2,5
9,5
9500
7700
6400
0,410
897
70
8,0
2,5
10,5
14500
11500
9400
0,468
898
130
36
10,0
2,5
12,5
18000
14500
12000
0,985
899
40
10,0
2,5
12,5
18000
14500
12000
0,938
900
60
6,0
3,5
9,5
6000
5000
4200
0,492
901
70
8,0
3,0
11,0
13500
11000
9100
0,591
902
140
36
7,0
3,0
10,0
6400
5200
4300
0,865
903
70
7,0
3,5
10,5
8700
7100
5900
0,635
904
80
8,0
3,0
11,0
12500
9900
8200
0,641
905
150
60
10,0
3,0
13,0
16500
13500
11500
1,170
906
70
7,0
4,0
11,0
8200
6800
5700
0,761
907
80
9,0
3,5
12,5
16500
13500
11000
0,893
908
160
55
7,0
4,0
11,0
6600
5400
4500
0,970
909
80
8,0
4,0
12,0
11000
9200
7700
0,947
910
90
10,0
3,5
13,5
21000
17000
14000
1,080
911
165
45
8,0
4,2
12,2
9500
7800
6600
1,240
912
180
36
17,0
2,5
19,5
47000
37000
30000
3,260
913
60
10,0
3,8
13,8
14000
11500
9600
1,780
914
90
9,0
4,5
13,5
14000
11500
9700
1,350
915
100
10,0
4,0
14,0
18500
15000
12500
1,380
916
200
55
10,0
5,0
15,0
15000
12500
10500
2,290
917
60
12,0
4,0
16,0
21000
17000
14000
2,700
918
100
10,0
5,0
15,0
17500
14500
12000
1,850
919
100
12,0
4,0
16,0
24000
19500
16000
2,220
920
220
60
11,0
5,4
16,4
18000
14500
12000
3,03
921
100
10,0
6,0
16,0
16500
13500
11500
2,37
922
250
70
13,0
5,5
18,5
23000
19000
16000
4,68
923
100
12,0
6,0
18,0
21000
17000
14500
3,88
924
100
14,0
6,0
20,0
33000
27000
22500
4,53
925
280
80
16,0
5,5
21,5
35000
28000
23000
7,10
926
85
17,0
5,3
22,3
40000
32000
26000
7,45
927
112
18,0
5,0
23,0
47000
38000
31000
7,30
928
122
16,0
6,5
22,5
44000
36000
30000
6,15
929
122
14,0
6,5
20,5
29000
24000
20000
5,38
930
300
100
20,0
5,0
25,0
54000
44000
36000
9,86
931
112
20,0
5,0
25,0
55000
44000
36000
9,55
932
122
18,0
6,0
24,0
49000
39000
33000
8,33
933
122
20,0
6,0
26,0
67000
54000
45000
9,32
Пружины с нелинейной характеристикой "сила-деформация"
934
30
15
1,0
1,0
2,0
170
150
140
0,004
935
35
15
1,5
1,0
2,5
380
330
280
0,009
936
40
20
1,0
1,5
2,5
140
140
130
0,008
937
45
25
1,5
1,5
3,0
400
350
320
0,013
938
50
20
2,0
1,5
3,5
630
530
460
0,026
939
25
1,5
1,5
3,0
300
260
240
0,017
940
55
16
2,0
1,5
3,5
490
420
360
0,034
941
25
2,0
1,5
3,5
550
480
410
0,030
942
60
25
2,0
2,0
4,0
590
530
480
0,036
943
30
1,5
2,0
3,5
270
270
250
0,025
944
65
30
2,5
2,0
4,5
1020
880
760
0,051
945
70
25
3,0
2,4
5,4
1650
1450
1250
0,079
946
30
2,0
2,5
4,5
540
510
480
0,049
947
30
3,0
2,0
5,0
1450
1250
1050
0,074
948
80
35
3,0
2,5
5,5
1400
1200
1050
0,096
949
40
2,0
3,0
5,0
550
550
530
0,059
950
90
40
2,5
3,5
6,0
900
890
860
0,100
951
100
40
4,0
3,0
7,0
2450
2100
1850
0,207
952
50
2,5
3,5
6,0
780
740
740
0,111
953
110
50
3,0
4,0
7,0
1200
1150
1100
0,178
954
60
4,0
3,5
7,5
2800
2400
2100
0,210
955
120
50
5,0
3,5
8,5
3900
3300
2800
0,367
956
60
3,0
4,5
7,5
1200
1200
1200
0,200
957
60
4,0
4,0
8,0
2500
2200
2000
0,266
958
130
38
5,0
3,4
8,4
3100
2600
2200
0,475
959
60
3,5
5,0
8,5
1700
1700
1650
0,287
960
140
60
6,0
4,0
10,0
5700
4800
4100
0,582
961
70
3,5
5,0
8,5
1550
1550
1500
0,317
962
150
50
6,0
4,0
10,0
4700
3900
3400
0,739
963
60
6,0
4,5
10,5
5500
4700
4100
0,699
964
70
4,0
5,5
9,5
2200
2100
2000
0,434
965
160
70
7,0
4,5
11,5
7900
6600
5600
0,894
966
80
4,0
6,0
10,0
2100
2100
2100
0,473
967
180
80
8,0
5,0
13,0
10500
8600
7300
1,280
968
90
5,0
7,0
12,0
3800
3700
3600
0,743
969
200
80
8,0
6,0
14,0
9700
8300
7200
1,660
970
90
9,0
5,5
14,5
13500
11000
9400
1,770
971
100
5,0
7,5
12,5
3200
3200
3200
0,924
972
220
90
9,0
6,5
15,5
12500
10500
9100
2,240
973
100
6,0
8,0
14,0
4700
4500
4400
1,420
974
250
100
7,0
9,0
16,0
6200
5900
5600
2,260
975
100
10,0
7,5
17,5
15000
13000
11000
3,240
Примечание. Пружины изготовляют по типам 2 и 4.
Приложение 3
Рекомендуемое
РЕКОМЕНДАЦИИ
ПО ПРОЕКТИРОВАНИЮ ПАКЕТОВ ТАРЕЛЬЧАТЫХ ПРУЖИН
1. Тарельчатые пружины в изделиях используют в пакетах. Схема сборки пружин в пакеты показана в табл. 12. Сборку пружин в пакете осуществляют при помощи направляющего стержня или фиксирующих разделительных колец.
2. Изменение характеристики "сила-деформация" в зависимости от схемы сборки пружин показано в табл. 12.
Таблица 12
Влияние схемы сборки пружин в пакеты
на характеристику "сила-деформация"
Схема сборки
Параметр пакета пружин
Вид характеристики
Одиночная
F3
s3
l0
Последовательная
Fп3 = F3
Sп3 = nS3
L0 = l0n
Параллельная
1. двухпараллельная
Fп3 = KF3n1
Sп3 = s3
L0 = l0 + (n1 - 1)t
2. трехпараллельная
Параллельно-последовательная
Fп3 = KF3n1
Sп3 = ns3
L0 = n[l0 + (n1 - 1)t]
Пружины различной толщины
Fп3 = F3
Используя различные схемы сборки пружин в пакеты, можно, не увеличивая номенклатуры пружин, менять характеристику "сила-деформация".
3. Параметры пакета пружин в табл. 12 обозначены:
Fп3 - сила при максимальной деформации пакета;
n - количество пружин при последовательной сборке;
n1 - количество пружин при параллельной сборке;
K - коэффициент, учитывающий сухое трение при параллельной сборке (K = 1,06 при двухпараллельной сборке, K = 1,09 при трехпараллельной сборке, K = 1,12 при четырехпараллельной сборке);
Sп3 - максимальная деформация пакета пружин;
L0 - высота пакета в свободном состоянии;
- допустимое отклонение на свободную высоту пакета.
При применении рабоче-консервационных смазок коэффициент трения снижают в пределах, устанавливаемых опытным путем.
4. При циклическом нагружении следует отдавать предпочтение последовательной сборке, так как влияние контактной и фрикционной коррозии при параллельной сборке снижает циклическую стойкость пружин.
5. При использовании в пакете пружин различной толщины необходимо учитывать возможность перенапряжения пружин, первыми вступающих в работу. Для предотвращения перенапряжения отдельных пружин применяют промежуточные упоры, ограничивающие их деформацию.
6. Количество пружин в пакете для обеспечения их равномерной деформации рекомендуется подбирать таким образом, чтобы высота пакета в свободном состоянии не превышала 3,0D1.
Приложение 4
Рекомендуемое
РЕКОМЕНДАЦИИ
ПО ИЗГОТОВЛЕНИЮ ТАРЕЛЬЧАТЫХ ПРУЖИН,
РАБОТАЮЩИХ В УСЛОВИЯХ УДАРНОГО НАГРУЖЕНИЯ
1. Тарельчатые пружины, предназначенные для работы в условиях ударного нагружения, выполняют с радиусным скруглением кромок до половины толщины пружины.
2. Твердость готовых пружин должна соответствовать 49 ... 53 HRCэ.
3. Для повышения циклической выносливости пружин целесообразно назначение дробеструйной обработки.
4. Пружины подвергают заневоливанию не менее чем на 12 ч.
Замена заневоливания кратковременным обжатием не допускается.
5. С целью дополнительной стабилизации силовых и геометрических параметров пружин назначают копровую или стендовую отбивку пружин.
Копровая отбивка должна заключаться в нанесении достаточного для динамической стабилизации высоты пружины количества ударов. Условия испытания должны быть максимально приближены к эксплуатационным условиям. При этом должно быть обеспечено равенство предварительной и рабочей деформации пружины, начальной и конечной скорости посредника при испытаниях и при эксплуатации. Необходимое количество ударов определяют опытным путем при изготовлении опытной партии.
При назначении копровой отбивки тарельчатых пружин в чертеже или другой технической документации должны быть указаны:
а) масса падающего груза и высота его сбрасывания;
б) масса посредника (штока), воспринимающего удары падающего груза и сжимающего испытуемую пружину;
в) размеры высот, отвечающие предварительной и рабочей деформации при испытании.
Твердость материала посредника и падающего груза должна быть в пределах 42 ... 47 HRCэ.
Стендовая отбивка должна заключаться в выполнении указанного в чертеже или другой технической документации количества нагружений по заданному закону нагружения.
Остаточные деформации пружин, возникающие при копровой и стендовой отбивке, должны быть учтены технологическим припуском на высоту пружины.
Испытанию копровой или стендовой отбивкой, если оно назначено, подвергают все пружины изготовленной партии.
Если в процессе копровой или стендовой отбивки произойдет поломка более 10% пружин предъявленной партии, то испытания повторяют с удвоенным количеством циклов нагружений. Если при повторном испытании произойдет поломка хотя бы одной пружины, всю партию считают не выдержавшей испытание.
