ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТАЛЛЫ И СПЛАВЫ
МЕТОД ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО ВИККЕРСУ
Metals and alloys.
Vickers hardness test by diamond рyramid
ГОСТ 2999-75*
(СТ СЭВ 470-77)
Список изменяющих документов (в ред. Изменения N 1, утв. в мае 1979 г., Изменения N 2, утв. в сентябре 1985 г.) |
ОКСТУ 1909
Взамен ГОСТ 2999-59
Срок введения
с 1 июля 1976 года
* Переиздание (декабрь 1986 г.) с Изменениями N 1, 2, утвержденными в мае 1979 г., сентябре 1985 г. (ИУС 7-79, 12-85).
Настоящий стандарт устанавливает метод измерения твердости по Виккерсу черных и цветных металлов и сплавов при нагрузках от 9,807 Н (1 кгс) до 980,7 Н (100 кгс).
Измерение твердости основано на вдавливании алмазного наконечника в форме правильной четырехгранной пирамиды в образец (изделие) под действием нагрузки F, приложенной в течение определенного времени, и измерении диагоналей отпечатка
, оставшихся на поверхности образца после снятия нагрузки.
, оставшихся на поверхности образца после снятия нагрузки.Стандарт полностью соответствует СТ СЭВ 470-77 (справочное Приложение 2).
(Измененная редакция, Изм. N 1, 2).
1.1. При изготовлении образца и при подготовке его поверхности необходимо принимать меры, предотвращающие возможность изменения свойств металла из-за нагрева или наклепа.

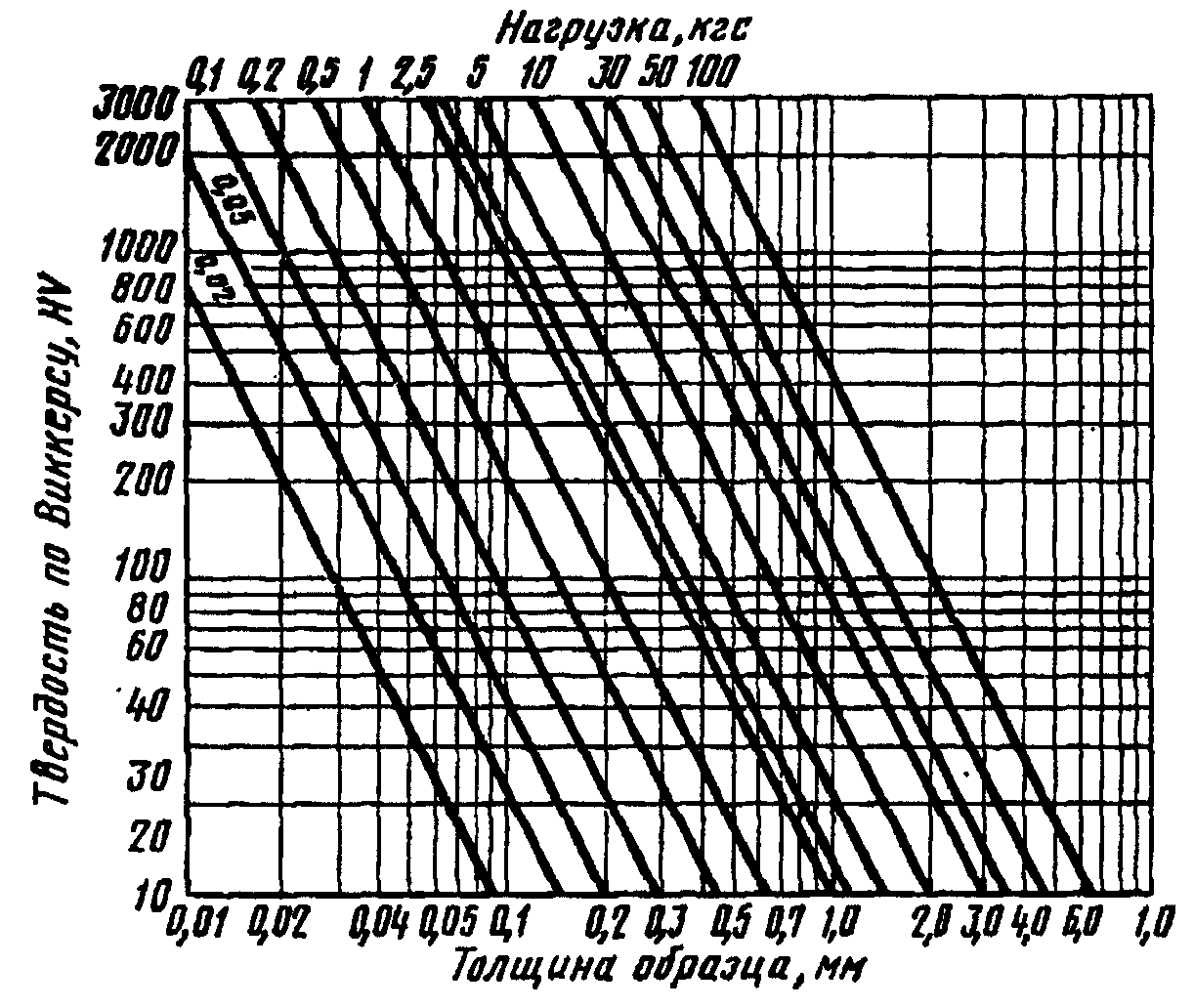

1.2. Минимальная толщина образца должна быть для стальных изделий больше диагонали отпечатка в 1,2 раза; для изделий из цветных металлов - в 1,5 раза.
Примечание. Минимальная толщина образца (изделия) для цветных металлов определяется по номограмме, приведенной в рекомендуемом Приложении 3.
(Измененная редакция, Изм. N 1).
1.3. При измерении твердости на криволинейных поверхностях радиус кривизны должен быть не менее 5 мм.
Примечание. Для определения твердости на образцах с радиусом кривизны менее 5 мм применяют поправочные коэффициенты, используемые для цилиндрических и сферических поверхностей, в зависимости от значения отношения
, приведенных в рекомендуемом Приложении 4.
, приведенных в рекомендуемом Приложении 4.(Измененная редакция, Изм. N 1).
2.1. Прибор для измерения твердости должен соответствовать требованиям ГОСТ 23677-79 и настоящего стандарта.
Алмазный наконечник должен соответствовать требованиям ГОСТ 9377-81.
2.3. Образцовые меры твердости должны соответствовать требованиям ГОСТ 9031-75.
3.1. Перед измерением твердости производят осмотр образцов (изделий).
3.2. Поверхность испытуемого образца должна иметь шероховатость не более 0,16 мкм по ГОСТ 2789-73 и быть свободной от окисной пленки и посторонних веществ.
3.3. При измерении твердости должна быть обеспечена перпендикулярность приложения действующего усилия к испытуемой поверхности.
3.4. Опорная поверхность столика должна быть чистой. Образец должен лежать на подставке жестко и устойчиво.
3.5. При измерении твердости алмазной пирамидой применяются следующие нагрузки: 9,807 (1); 19,61 (2); 24,52 (2,5); 29,42 (3); 49,03 (5); 98,07 (10); 196,1 (20); 294,2 (30); 490,3 (50); 980,7 (100) Н (кгс).
Для получения более точного результата измерения твердости нагрузка должна быть возможно больше, причем на обратной стороне образца не должно быть заметно следов деформации.
Примечание. Для определения твердости черных металлов и сплавов применяют нагрузки от 49,03 Н (5 кгс) до 980,7 Н (100 кгс); для меди и ее сплавов - от 24,52 Н (2,5 кгс) до 490,3 Н (50 кгс); для алюминиевых сплавов - от 9,807 Н (1 кгс) до 980,7 Н (100 кгс).
(Измененная редакция, Изм. N 1, 2).
4.1. При измерении твердости должны быть соблюдены следующие условия:
а) плавное возрастание нагрузки до необходимого значения;
б) поддержание постоянства приложенной нагрузки в течение установленного времени.
4.2. Продолжительность выдержки под нагрузкой должна составлять 10 - 15 с.
4.3. При наличии в стандартах или технических условиях на металлопродукцию особых указаний допускается проводить испытания с более продолжительным временем выдержки под нагрузкой. В этом случае допуск на выдержку должен быть +/- 2 с.
4.4. Расстояние между центром отпечатка и краем образца или краем соседнего отпечатка должно быть не менее 2,5 длины диагонали отпечатка.
4.5. При неизвестной толщине испытуемого слоя следует произвести несколько измерений при различных нагрузках. Если при этом твердость будет изменяться, то следует уменьшить нагрузки до тех пор, пока при двух смежных нагрузках твердость будет близка по своим значениям или совпадает.
4.6. Испытание проводят при температуре
°С.
°С.При разногласиях в измерении твердости испытания должны проводиться при температурах (20 +/- 2) °С в умеренном климате и при (27 +/- 2) °С в тропическом климате.
(Введен дополнительно, Изм. N 1).
4.7. Количество отпечатков при определении твердости указывают в нормативно-технической документации на металлопродукцию.
(Введен дополнительно, Изм. N 1).
5.1. Твердость по Виккерсу (HV) вычисляют по формуле
,где F - нагрузка, Н.
,где Р - нагрузка, кгс;
- угол между противоположными гранями пирамиды при вершине, равный 136°;d - среднее арифметическое значение длин обеих диагоналей отпечатка после снятия нагрузки, мм.
(Измененная редакция, Изм. N 2).
5.2. Для определения твердости по Виккерсу берут среднее арифметическое значение длин обеих диагоналей (см. чертеж). Разность диагоналей одного отпечатка не должна превышать 2% от меньшей из них.
Для анизотропных материалов получаемая разность длин двух диагоналей одного отпечатка может не укладываться в указанный допуск. Допуск на эту разность должен быть указан в стандартах или технических условиях на металлопродукцию.
(Измененная редакция, Изм. N 2).
5.3. Измерение диагоналей длиной до 0,2 мм включительно должно производиться с погрешностью не более +/- 0,001 мм, и для диагоналей длиной более 0,2 мм - с погрешностью не более +/- 0,5%.
5.4. Твердость по Виккерсу при условиях испытания F = 294,2 Н (30 кгс) и времени выдержки под нагрузкой 10 - 15 с обозначается цифрами, характеризующими величину твердости, и буквами HV. При других условиях испытания после букв HV указывается нагрузка и время выдержки.
Примеры обозначения: 500 HV - твердость по Виккерсу, полученная при нагрузке F = 30 кгс и времени выдержки 10 - 15 с;
220 HV 10/40 - твердость по Виккерсу, полученная при нагрузке 98,07 (10 кгс) и времени выдержки 40 с.
(Измененная редакция, Изм. N 1, 2).
5.5. Твердость по Виккерсу, вычисленная по указанной формуле, в зависимости от длины диагонали отпечатка при стандартных значениях их нагрузки F, приведена в Приложении.
В протоколе испытания следует указать:
величину нагрузки;
значения твердости;
продолжительность выдержки под нагрузкой;
диагонали отпечатка (в случае испытания по п. 5.2);
обозначение образца.
(Введен дополнительно, Изм. N 1).
ПО ВИККЕРСУ
Нагрузка 9,807 (1 кгс)
Таблица 1
──────┬───────────────────────────────────────────────────────────
Диаго-│ Значения твердости HV
наль ├─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
отпе- │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009
чатка,│ │ │ │ │ │ │ │ │ │
мм │ │ │ │ │ │ │ │ │ │
──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
0,03 │2060 │1930 │1811 │1703 │1604 │1514 │1431 │1355 │1284 │1219
0,04 │1159 │1103 │1051 │1003 │958 │916 │876 │839 │805 │772
0,05 │742 │713 │686 │660 │636 │613 │591 │571 │551 │533
│ │ │ │ │ │ │ │ │ │
0,06 │515 │498 │482 │467 │453 │439 │426 │413 │401 │389
0,07 │378 │368 │358 │348 │339 │330 │321 │313 │305 │297
0,08 │290 │283 │276 │269 │263 │257 │251 │245 │239 │234
│ │ │ │ │ │ │ │ │ │
0,09 │229 │224 │219 │214 │210 │205 │201 │197 │193 │189
0,10 │185 │182 │178 │175 │171 │168 │165 │162 │159 │156
0,11 │153 │151 │148 │145 │143 │140 │138 │135 │133 │131
│ │ │ │ │ │ │ │ │ │
0,12 │129 │127 │125 │123 │121 │119 │117 │115 │113 │111
0,13 │110 │108 │106 │105 │103 │102 │100 │98,8 │97,4 │96,0
0,14 │94,6 │93,3 │92,0 │90,7 │89,4 │88,2 │87,0 │85,8 │84,7 │83,5
│ │ │ │ │ │ │ │ │ │
0,15 │82,4 │81,3 │80,3 │79,2 │78,2 │77,2 │76,2 │75,2 │74,3 │73,4
0,16 │72,4 │71,5 │70,7 │69,8 │68,9 │68,1 │67,3 │66,5 │65,7 │64,9
0,17 │64,2 │63,4 │62,7 │62,0 │61,2 │60,6 │59,9 │59,2 │58,5 │57,9
│ │ │ │ │ │ │ │ │ │
0,18 │57,2 │56,6 │56,0 │55,4 │54,8 │54,2 │53,6 │53,0 │52,5 │51,9
0,19 │51,4 │50,8 │50,3 │49,8 │49,3 │48,8 │48,3 │47,8 │47,3 │46,8
0,20 │46,4 │45,9 │45,4 │45,0 │44,6 │44,1 │43,7 │43,3 │42,9 │42,5
│ │ │ │ │ │ │ │ │ │
0,21 │42,0 │41,7 │41,3 │40,9 │40,5 │40,1 │39,7 │39,4 │39,0 │38,7
0,22 │38,3 │38,0 │37,6 │37,3 │37,0 │36,6 │36,3 │36,0 │35,7 │35,4
0,23 │35,1 │34,8 │34,5 │34,2 │33,9 │33,6 │33,3 │33,0 │32,7 │32,5
│ │ │ │ │ │ │ │ │ │
0,24 │32,2 │31,9 │31,7 │31,4 │31,1 │30,9 │30,6 │30,4 │30,2 │29,9
0,25 │29,7 │29,4 │29,2 │29,0 │28,7 │28,5 │28,3 │28,1 │27,9 │27,6
0,26 │27,4 │27,2 │27,0 │26,8 │26,6 │26,4 │26,2 │26,0 │25,8 │25,6
│ │ │ │ │ │ │ │ │ │
0,27 │25,4 │25,2 │25,1 │24,9 │24,7 │24,5 │24,3 │24,2 │24,0 │23,8
0,28 │23,7 │23,5 │23,3 │23,2 │23,0 │22,8 │22,7 │22,5 │22,4 │22,2
0,29 │22,0 │21,9 │21,7 │21,6 │21,5 │21,3 │21,2 │21,0 │20,9 │20,7
│ │ │ │ │ │ │ │ │ │
0,30 │20,6 │20,5 │20,3 │20,2 │20,1 │19,9 │19,8 │19,7 │19,5 │19,4
0,31 │19,3 │19,2 │19,0 │18,9 │18,8 │18,7 │18,6 │18,5 │18,3 │18,2
0,32 │18,1 │18,0 │17,9 │17,8 │17,7 │17,6 │17,4 │17,3 │17,2 │17,1
│ │ │ │ │ │ │ │ │ │
0,33 │17,0 │16,9 │16,8 │16,7 │16,6 │16,5 │16,4 │16,3 │16,2 │16,1
0,34 │16,04│15,95│15,85│15,76│15,67│15,58│15,49│15,40│15,31│15,22
0,35 │15,14│15,05│14,98│14,88│14,80│14,71│14,63│14,55│14,47│14,39
│ │ │ │ │ │ │ │ │ │
0,36 │14,31│14,23│14,15│14,07│14,00│13,92│13,84│13,77│13,69│13,62
0,37 │13,55│13,47│13,40│13,33│13,26│13,19│13,12│13,05│12,98│12,91
0,38 │12,84│12,77│12,71│12,64│12,58│12,51│12,45│12,38│12,32│12,25
│ │ │ │ │ │ │ │ │ │
0,39 │12,19│12,13│12,07│12,01│11,95│11,89│11,83│11,77│11,71│11,65
0,40 │11,59│11,53│11,47│11,42│11,36│11,31│11,25│11,19│11,14│11,09
0,41 │11,03│10,98│10,92│10,87│10,82│10,77│10,72│10,66│10,61│10,56
│ │ │ │ │ │ │ │ │ │
0,42 │10,51│10,46│10,41│10,36│10,31│10,27│10,22│10,17│10,12│10,08
0,43 │10,03│9,98 │9,94 │9,89 │9,85 │9,80 │9,75 │9,71 │9,67 │9,62
0,44 │9,58 │9,53 │9,49 │9,45 │9,41 │9,36 │9,32 │9,28 │9,24 │9,20
│ │ │ │ │ │ │ │ │ │
0,45 │9,16 │9,12 │9,08 │9,04 │9,00 │8,96 │8,92 │8,88 │8,84 │8,80
0,46 │8,76 │8,73 │8,69 │8,65 │8,61 │8,58 │8,54 │8,50 │8,47 │8,43
0,47 │8,39 │8,36 │8,32 │8,29 │8,25 │8,22 │8,18 │8,15 │8,12 │8,08
│ │ │ │ │ │ │ │ │ │
0,48 │8,05 │8,02 │7,98 │7,95 │7,92 │7,88 │7,85 │7,82 │7,79 │7,75
0,49 │7,72 │7,69 │7,66 │7,63 │7,60 │7,57 │7,54 │7,51 │7,48 │7,45
0,50 │7,42 │7,39 │7,36 │7,33 │7,30 │7,27 │7,24 │7,21 │7,19 │7,16
│ │ │ │ │ │ │ │ │ │
0,51 │7,13 │7,10 │7,07 │7,05 │7,02 │6,99 │6,96 │6,94 │6,91 │6,88
0,52 │6,86 │6,83 │6,81 │6,78 │6,75 │6,73 │6,70 │6,68 │6,65 │6,63
0,53 │6,60 │6,58 │6,55 │6,53 │6,50 │6,48 │6,45 │6,43 │6,41 │6,38
│ │ │ │ │ │ │ │ │ │
0,54 │6,36 │6,34 │6,31 │6,29 │6,27 │6,24 │6,22 │6,20 │6,17 │6,15
0,55 │6,13 │6,11 │6,09 │6,06 │6,04 │6,02 │6,00 │5,98 │5,96 │5,93
0,56 │5,91 │5,89 │5,87 │5,85 │5,83 │5,81 │5,79 │5,77 │5,75 │5,73
│ │ │ │ │ │ │ │ │ │
0,57 │5,71 │5,69 │5,67 │5,65 │5,63 │5,61 │5,59 │5,57 │5,55 │5,53
0,58 │5,51 │5,49 │5,47 │5,46 │5,44 │5,42 │5,40 │5,38 │5,36 │5,35
0,59 │5,33 │5,31 │5,29 │5,27 │5,26 │5,24 │5,22 │5,20 │5,19 │5,17
│ │ │ │ │ │ │ │ │ │
0,60 │5,15 │5,13 │5,12 │5,10 │5,08 │5,07 │5,05 │5,03 │5,02 │5,00
Примечание. Для вычисления чисел твердости при нагрузках 19,61 (2), 24,52 (2,5), 29,42 (3) Н (кгс) необходимо значение твердости умножить на 2,0; 2,5; 3,0.
Нагрузка 49,03 Н (5 кгс)
Таблица 2
──────┬────────────────────────────────────────────────────────────
Диаго-│ Значения твердости HV
наль ├─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬─────
отпе- │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008 │0,009
чатка,│ │ │ │ │ │ │ │ │ │
мм │ │ │ │ │ │ │ │ │ │
──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼─────
0,06 │2576 │2492 │2412 │2336 │2264 │2195 │2129 │2065 │2005 │1947
0,07 │1892 │1839 │1789 │1740 │1693 │1648 │1605 │1564 │1524 │1486
0,08 │1449 │1413 │1379 │1346 │1314 │1283 │1254 │1225 │1197 │1171
│ │ │ │ │ │ │ │ │ │
0,09 │1145 │1120 │1095 │1072 │1049 │1027 │1006 │985 │965 │946
0,10 │927 │909 │891 │874 │857 │841 │825 │810 │795 │780
0,11 │766 │753 │739 │726 │713 │701 │689 │677 │666 │655
│ │ │ │ │ │ │ │ │ │
0,12 │644 │633 │623 │613 │603 │593 │584 │575 │566 │557
0,13 │545 │540 │532 │524 │516 │509 │501 │494 │487 │480
0,14 │473 │466 │460 │453 │447 │441 │435 │429 │423 │418
│ │ │ │ │ │ │ │ │ │
0,15 │412 │407 │401 │396 │391 │386 │381 │376 │371 │367
0,16 │362 │358 │353 │349 │345 │341 │336 │332 │329 │325
0,17 │321 │317 │313 │310 │306 │303 │299 │296 │293 │289
│ │ │ │ │ │ │ │ │ │
0,18 │286 │283 │280 │277 │274 │271 │268 │265 │262 │260
0,19 │257 │254 │252 │249 │246 │244 │241 │239 │237 │234
0,20 │232 │229 │227 │225 │223 │221 │218 │216 │214 │212
│ │ │ │ │ │ │ │ │ │
0,21 │210 │208 │206 │204 │202 │201 │199 │197 │195 │193
0,22 │192 │190 │188 │186 │185 │183 │182 │180 │178 │177
0,23 │175 │174 │172 │171 │169 │168 │166 │165 │164 │162
│ │ │ │ │ │ │ │ │ │
0,24 │161 │160 │158 │157 │156 │154 │153 │152 │151 │150
0,25 │148 │147 │146 │145 │144 │143 │141 │140 │139 │138
0,26 │137 │136 │135 │134 │133 │132 │131 │130 │129 │128
│ │ │ │ │ │ │ │ │ │
0,27 │127 │126 │125 │124 │123,5│122,6│121,7│120,8│120,0 │119,1
0,28 │118,3│117,4│116,6│115,8│115,0│114,2│113,4│112,6│111,8 │111,0
0,29 │110,2│109,5│108,7│108,0│107,3│106,5│105,8│105,1│104,4 │103,7
│ │ │ │ │ │ │ │ │ │
0,30 │103,0│102,3│101,7│101,0│100,3│99,7 │99,0 │98,4 │97,7 │97,1
0,31 │96,5 │95,9 │95,2 │94,6 │94,0 │93,4 │92,9 │92,3 │91,7 │91,1
0,32 │90,5 │90,0 │89,4 │88,9 │88,3 │87,8 │87,2 │86,7 │86,2 │85,7
│ │ │ │ │ │ │ │ │ │
0,33 │85,1 │84,6 │84,1 │83,6 │83,1 │82,6 │82,1 │81,6 │81,2 │80,7
0,34 │80,2 │79,7 │79,3 │78,8 │78,4 │77,9 │77,4 │77,0 │76,6 │76,1
0,35 │75,7 │75,3 │74,8 │74,4 │74,0 │73,6 │73,2 │72,7 │72,3 │71,9
│ │ │ │ │ │ │ │ │ │
0,36 │71,5 │71,1 │70,8 │70,4 │70,0 │69,6 │69,2 │68,8 │68,5 │68,1
0,37 │67,7 │67,4 │67,0 │66,6 │66,3 │65,9 │65,6 │65,2 │64,9 │64,5
0,38 │64,2 │63,9 │63,5 │63,2 │62,9 │62,6 │62,2 │61,9 │61,6 │61,3
│ │ │ │ │ │ │ │ │ │
0,39 │61,0 │60,6 │60,3 │60,0 │59,7 │59,4 │59,1 │58,8 │58,5 │58,2
0,40 │57,9 │57,7 │57,4 │57,1 │56,8 │56,5 │56,2 │56,0 │55,7 │55,4
0,41 │55,2 │54,9 │54,6 │54,4 │54,1 │53,8 │53,6 │53,3 │53,1 │52,8
│ │ │ │ │ │ │ │ │ │
0,42 │52,6 │52,3 │52,1 │51,8 │51,6 │51,3 │51,1 │50,9 │50,6 │50,4
0,43 │50,1 │49,9 │49,7 │49,5 │49,2 │49,0 │48,8 │48,6 │48,3 │48,1
0,44 │47,9 │47,7 │47,5 │47,2 │47,0 │46,8 │46,6 │46,4 │46,2 │46,0
│ │ │ │ │ │ │ │ │ │
0,45 │45,8 │45,6 │45,4 │45,2 │45,0 │44,8 │44,6 │44,4 │44,2 │44,0
0,46 │43,8 │43,6 │43,4 │43,3 │43,1 │42,9 │42,7 │42,5 │42,3 │42,2
0,47 │42,0 │41,8 │41,6 │41,4 │41,3 │41,1 │40,9 │40,8 │40,6 │40,4
│ │ │ │ │ │ │ │ │ │
0,48 │40,2 │40,1 │39,9 │39,7 │39,6 │39,4 │39,3 │39,1 │38,9 │38,8
0,49 │38,6 │38,5 │38,3 │38,1 │38,0 │37,8 │37,7 │37,5 │37,4 │37,2
0,50 │37,1 │36,9 │36,8 │36,6 │36,5 │36,4 │36,2 │36,1 │35,9 │35,8
│ │ │ │ │ │ │ │ │ │
0,51 │35,6 │35,5 │35,4 │35,2 │35,1 │35,0 │34,8 │34,7 │34,6 │34,4
0,52 │34,3 │34,2 │34,0 │33,9 │33,8 │33,6 │33,5 │33,4 │33,3 │33,1
0,53 │33,0 │32,9 │32,8 │32,6 │32,5 │32,4 │32,3 │32,2 │32,0 │31,9
│ │ │ │ │ │ │ │ │ │
0,54 │31,8 │31,7 │31,6 │31,4 │31,3 │31,2 │31,1 │31,0 │30,9 │30,8
0,55 │30,7 │30,5 │30,4 │30,3 │30,2 │30,1 │30,0 │29,9 │29,8 │29,7
0,56 │29,6 │29,5 │29,4 │29,3 │29,1 │29,0 │28,9 │28,8 │28,7 │28,6
│ │ │ │ │ │ │ │ │ │
0,57 │28,5 │28,4 │28,3 │28,2 │28,1 │28,0 │27,9 │27,85│27,75 │27,66
0,58 │27,56│27,47│27,37│27,28│27,19│27,09│27,00│26,91│26,82 │26,73
0,59 │26,64│26,55│26,46│26,37│26,28│26,19│26,10│26,01│25,93 │25,84
│ │ │ │ │ │ │ │ │ │
0,60 │25,76│25,67│25,58│25,50│25,42│25,33│25,25│25,16│25,08 │25,00
0,61 │24,92│24,84│24,75│24,67│24,59│24,51│24,43│24,36│24,23 │24,20
0,62 │24,12│24,04│23,97│23,89│23,81│23,74│23,66│23,58│23,51 │23,43
│ │ │ │ │ │ │ │ │ │
0,63 │23,36│23,29│23,21│23,14│23,07│22,99│22,92│22,85│22,78 │22,71
0,64 │22,64│22,57│22,50│22,43│22,36│22,29│22,22│22,15│22,08 │22,01
0,65 │21,95│21,88│21,81│21,74│21,68│21,61│21,55│21,48│21,41 │21,35
│ │ │ │ │ │ │ │ │ │
0,66 │21,29│21,22│21,16│21,09│21,03│20,97│20,90│20,84│20,78 │20,72
0,67 │20,65│20,59│20,53│20,47│20,41│20,35│20,29│20,23│20,17 │20,11
0,68 │20,05│19,99│19,93│19,88│19,82│19,76│19,70│19,65│19,59 │19,53
│ │ │ │ │ │ │ │ │ │
0,69 │19,47│19,42│19,36│19,31│19,25│19,20│19,14│19,09│19,03 │18,98
0,70 │18,92│18,87│18,81│18,76│18,71│18,65│18,60│18,55│18,50 │18,44
0,71 │18,39│18,34│18,29│18,24│18,19│18,14│18,09│18,04│17,99 │17,94
│ │ │ │ │ │ │ │ │ │
0,72 │17,89│17,84│17,79│17,74│17,69│17,64│17,59│17,54│17,49 │17,45
0,73 │17,40│17,35│17,30│17,26│17,21│17,16│17,12│17,07│17,02 │16,98
0,74 │16,93│16,89│16,84│16,80│16,75│16,71│16,66│16,62│16,57 │16,53
│ │ │ │ │ │ │ │ │ │
0,75 │16,48│16,44│16,40│16,35│16,31│16,27│16,22│16,18│16,14 │16,09
0,76 │16,05│16,01│15,97│15,93│15,88│15,84│15,80│15,76│15,72 │15,68
0,77 │15,64│15,60│15,56│15,52│15,48│15,44│15,40│15,36│15,32 │15,28
│ │ │ │ │ │ │ │ │ │
0,78 │15,24│15,20│15,16│15,12│15,08│15,05│15,01│14,97│14,93 │14,89
0,79 │14,86│14,82│14,78│14,74│14,71│14,67│14,63│14,60│14,56 │14,52
0,80 │14,49│14,45│14,42│14,38│14,34│14,31│14,27│14,24│14,20 │14,17
│ │ │ │ │ │ │ │ │ │
0,81 │14,13│14,10│14,06│14,03│13,99│13,96│13,92│13,89│13,86 │13,82
0,82 │13,79│13,76│13,72│13,69│13,66│13,62│13,59│13,56│13,52 │13,49
0,83 │13,46│13,43│13,39│13,36│13,33│13,30│13,27│13,23│13,20 │13,17
│ │ │ │ │ │ │ │ │ │
0,84 │13,14│13,11│13,08│13,05│13,02│12,99│12,95│12,92│12,89 │12,86
0,85 │12,83│12,80│12,77│12,74│12,71│12,68│12,65│12,62│12,59 │12,57
0,86 │12,54│12,51│12,48│12,45│12,42│12,39│12,36│12,33│12,31 │12,28
│ │ │ │ │ │ │ │ │ │
0,87 │12,25│12,22│12,19│12,17│12,14│12,11│12,08│12,05│12,03 │12,00
0,88 │11,97│11,95│11,92│11,89│11,86│11,84│11,81│11,78│11,76 │11,73
0,89 │11,71│11,68│11,65│11,63│11,60│11,57│11,55│11,52│11,50 │11,47
│ │ │ │ │ │ │ │ │ │
0,90 │11,45│11,42│11,40│11,37│11,35│11,32│11,30│11,27│11,25 │11,22
0,91 │11,20│11,17│11,15│11,12│11,10│11,07│11,05│11,03│11,00 │10,98
0,92 │10,95│10,93│10,91│10,88│10,86│10,84│10,81│10,79│10,77 │10,74
│ │ │ │ │ │ │ │ │ │
0,93 │10,72│10,70│10,67│10,65│10,63│10,61│10,58│10,56│10,54 │10,52
0,94 │10,49│10,47│10,45│10,43│10,40│10,38│10,36│10,34│10,32 │10,30
0,95 │10,27│10,25│10,23│10,21│10,19│10,17│10,14│10,12│10,10 │10,08
│ │ │ │ │ │ │ │ │ │
0,96 │10,06│10,04│10,02│10,00│9,98 │9,96 │9,94 │9,92 │9,89 │9,87
0,97 │9,85 │9,83 │9,81 │9,79 │9,77 │9,75 │9,73 │9,71 │9,69 │9,67
0,98 │9,65 │9,63 │9,61 │9,60 │9,58 │9,56 │9,54 │9,52 │9,50 │9,48
│ │ │ │ │ │ │ │ │ │
0,99 │9,46 │9,44 │9,42 │9,40 │9,38 │9,37 │9,35 │9,33 │9,31 │9,29
1,00 │9,27 │9,25 │9,23 │9,22 │9,20 │9,18 │9,16 │9,14 │9,13 │9,11
1,01 │9,09 │9,07 │9,05 │9,04 │9,02 │9,00 │8,98 │8,96 │8,95 │8,93
│ │ │ │ │ │ │ │ │ │
1,02 │8,91 │8,89 │8,88 │8,86 │8,84 │8,83 │8,81 │8,79 │8,77 │8,76
1,03 │8,74 │8,72 │8,71 │8,69 │8,67 │8,66 │8,64 │8,62 │8,61 │8,59
1,04 │8,57 │8,56 │8,54 │8,52 │8,51 │8,49 │8,47 │8,46 │8,44 │8,43
│ │ │ │ │ │ │ │ │ │
1,05 │8,41 │8,39 │8,38 │8,36 │8,35 │8,33 │8,31 │8,30 │8,28 │8,27
1,06 │8,25 │8,24 │8,22 │8,21 │8,19 │8,17 │8,16 │8,14 │8,13 │8,11
1,07 │8,10 │8,08 │8,07 │8,05 │8,04 │8,02 │8,01 │7,99 │7,98 │7,96
│ │ │ │ │ │ │ │ │ │
1,08 │7,95 │7,93 │7,92 │7,91 │7,89 │7,88 │7,86 │7,85 │7,83 │7,82
1,09 │7,80 │7,79 │7,78 │7,76 │7,75 │7,73 │7,72 │7,70 │7,69 │7,68
1,10 │7,66 │7,65 │7,63 │7,62 │7,61 │7,59 │7,58 │7,57 │7,55 │7,54
│ │ │ │ │ │ │ │ │ │
1,11 │7,53 │7,51 │7,50 │7,48 │7,47 │7,46 │7,44 │7,43 │7,42 │7,40
1,12 │7,39 │7,38 │7,37 │7,35 │7,34 │7,33 │7,31 │7,30 │7,29 │7,27
1,13 │7,26 │7,25 │7,24 │7,22 │7,21 │7,20 │7,18 │7,17 │7,16 │7,15
│ │ │ │ │ │ │ │ │ │
1,14 │7,13 │7,12 │7,11 │7,10 │7,08 │7,07 │7,06 │7,05 │7,04 │7,02
1,15 │7,01 │7,00 │6,99 │6,97 │6,96 │6,95 │6,94 │6,93 │6,91 │6,90
1,16 │6,89 │6,88 │6,87 │6,85 │6,84 │6,83 │6,82 │6,81 │6,80 │6,78
│ │ │ │ │ │ │ │ │ │
1,17 │6,77 │6,76 │6,75 │6,74 │6,73 │6,72 │6,70 │6,69 │6,68 │6,67
1,18 │6,66 │6,65 │6,64 │6,63 │6,61 │6,60 │6,59 │6,58 │6,57 │6,56
1,19 │6,55 │6,54 │6,53 │6,51 │6,50 │6,49 │6,48 │6,47 │6,46 │6,45
│ │ │ │ │ │ │ │ │ │
1,20 │6,44 │6,43 │6,42 │6,41 │6,40 │6,39 │6,37 │6,36 │6,35 │6,34
1,21 │6,33 │6,32 │6,31 │6,30 │6,29 │6,28 │6,27 │6,26 │6,25 │6,24
1,22 │6,23 │6,22 │6,21 │6,20 │6,19 │6,18 │6,17 │6,16 │6,15 │6,14
│ │ │ │ │ │ │ │ │ │
1,23 │6,13 │6,12 │6,11 │6,10 │6,09 │6,08 │6,07 │6,06 │6,05 │6,04
1,24 │6,03 │6,02 │6,01 │6,00 │5,99 │5,98 │5,97 │5,96 │5,95 │5,94
1,25 │5,93 │5,92 │5,92 │5,91 │5,90 │5,89 │5,88 │5,87 │5,86 │5,85
│ │ │ │ │ │ │ │ │ │
1,26 │5,84 │5,83 │5,82 │5,81 │5,80 │5,79 │5,78 │5,78 │5,77 │5,76
1,27 │5,75 │5,74 │5,73 │5,72 │5,71 │5,70 │5,69 │5,69 │5,68 │5,67
1,28 │5,66 │5,65 │5,64 │5,63 │5,62 │5,62 │5,61 │5,60 │5,59 │5,58
│ │ │ │ │ │ │ │ │ │
1,29 │5,57 │5,56 │5,55 │5,55 │5,54 │5,53 │5,52 │5,51 │5,50 │5,49
1,30 │5,49 │5,48 │5,47 │5,46 │5,45 │5,44 │5,44 │5,43 │5,42 │5,41
1,31 │5,40 │5,39 │5,39 │5,38 │5,37 │5,36 │5,35 │5,35 │5,34 │5,33
│ │ │ │ │ │ │ │ │ │
1,32 │5,32 │5,31 │5,31 │5,30 │5,29 │5,28 │5,27 │5,27 │5,26 │5,25
1,33 │5,24 │5,23 │5,23 │5,22 │5,21 │5,20 │5,19 │5,19 │5,18 │5,17
1,34 │5,16 │5,16 │5,15 │5,14 │5,13 │5,13 │5,12 │5,11 │5,10 │5,09
│ │ │ │ │ │ │ │ │ │
1,35 │5,09 │5,08 │5,07 │5,06 │5,06 │5,05 │5,04 │5,04 │5,03 │5,02
1,36 │5,01 │5,01 │5,00 │4,99 │4,98 │4,98 │4,97 │4,96 │4,95 │4,95
Примечание. Для вычисления чисел твердости при нагрузке 490,3 Н (50 кгс) необходимо значение твердости умножить на 10.
Нагрузка 98,07 Н (10 кгс)
Таблица 3
──────┬───────────────────────────────────────────────────────────
Диаго-│ Значения твердости HV
наль ├─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
отпе- │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009
чатка,│ │ │ │ │ │ │ │ │ │
мм │ │ │ │ │ │ │ │ │ │
──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
0,09 │2289 │2239 │2191 │2144 │2099 │2055 │2012 │1971 │1931 │1892
0,10 │1854 │1818 │1782 │1748 │1714 │1682 │1650 │1620 │1590 │1561
0,11 │1533 │1505 │1478 │1452 │1427 │1402 │1378 │1355 │1332 │1309
│ │ │ │ │ │ │ │ │ │
0,12 │1288 │1267 │1246 │1226 │1206 │1187 │1168 │1150 │1132 │1114
0,13 │1097 │1081 │1064 │1048 │1033 │1017 │1003 │988 │974 │960
0,14 │946 │933 │920 │907 │894 │882 │870 │858 │847 │835
│ │ │ │ │ │ │ │ │ │
0,15 │824 │813 │803 │792 │782 │772 │762 │752 │743 │734
0,16 │724 │715 │707 │698 │689 │681 │673 │665 │657 │649
0,17 │642 │634 │627 │620 │612 │606 │599 │592 │585 │579
│ │ │ │ │ │ │ │ │ │
0,18 │572 │566 │560 │554 │548 │542 │536 │530 │525 │519
0,19 │514 │508 │503 │498 │493 │488 │483 │478 │473 │468
0,20 │464 │459 │454 │450 │446 │441 │437 │433 │429 │425
│ │ │ │ │ │ │ │ │ │
0,21 │420 │417 │413 │409 │405 │401 │397 │394 │390 │387
0,22 │383 │380 │376 │373 │370 │366 │363 │360 │357 │354
0,23 │351 │348 │345 │342 │339 │336 │333 │330 │327 │325
│ │ │ │ │ │ │ │ │ │
0,24 │322 │319 │317 │314 │311 │309 │306 │304 │302 │299
0,25 │297 │294 │292 │290 │287 │285 │283 │281 │279 │276
0,26 │274 │272 │270 │268 │266 │264 │262 │260 │258 │256
│ │ │ │ │ │ │ │ │ │
0,27 │254 │252 │251 │249 │247 │245 │243 │242 │240 │238
0,28 │237 │235 │233 │232 │230 │228 │227 │225 │224 │222
0,29 │220 │219 │217 │216 │215 │213 │212 │210 │209 │207
│ │ │ │ │ │ │ │ │ │
0,30 │206 │205 │203 │202 │201 │199 │198 │197 │195 │194
0,31 │193 │192 │190 │189 │188 │187 │186 │185 │183 │182
0,32 │181 │180 │179 │178 │177 │176 │174 │173 │172 │171
│ │ │ │ │ │ │ │ │ │
0,33 │170 │169 │168 │167 │166 │165 │164 │163 │162 │161
0,34 │160,4│159,5│158,5│157,6│156,7│155,8│154,9│154,0│153,1│152,2
0,35 │151,4│150,5│149,7│148,8│148,0│147,1│146,3│145,5│144,7│143,9
│ │ │ │ │ │ │ │ │ │
0,36 │143,1│142,3│141,5│140,7│140,0│139,2│138,4│137,7│136,9│136,2
0,37 │135,5│134,7│134,0│133,3│132,6│131,9│131,2│130,5│129,8│129,1
0,38 │128,4│127,7│127,1│126,4│125,8│125,1│124,5│123,8│123,2│122,5
│ │ │ │ │ │ │ │ │ │
0,39 │121,9│121,3│120,7│120,1│119,5│118,9│118,3│117,7│117,1│116,5
0,40 │115,9│115,3│114,7│114,2│113,6│113,1│112,5│111,9│111,4│110,9
0,41 │110,3│109,8│109,2│108,7│108,2│107,7│107,2│106,6│106,1│105,6
│ │ │ │ │ │ │ │ │ │
0,42 │105,1│104,6│104,1│103,6│103,1│102,7│102,2│101,7│101,2│100,8
0,43 │100,3│99,8 │99,4 │98,9 │98,5 │98,0 │97,5 │97,1 │96,7 │96,2
0,44 │95,8 │95,3 │94,9 │94,5 │94,1 │93,6 │93,2 │92,8 │92,4 │92,0
│ │ │ │ │ │ │ │ │ │
0,45 │91,6 │91,2 │90,8 │90,4 │90,0 │89,6 │89,2 │88,8 │88,4 │88,0
0,46 │87,6 │87,3 │86,9 │86,5 │86,1 │85,8 │85,4 │85,0 │84,7 │84,3
0,47 │83,9 │83,6 │83,2 │82,9 │82,5 │82,2 │81,8 │81,5 │81,2 │80,8
│ │ │ │ │ │ │ │ │ │
0,48 │80,5 │80,2 │79,8 │79,5 │79,2 │78,8 │78,5 │78,2 │77,9 │77,5
0,49 │77,2 │76,9 │76,6 │76,3 │76,0 │75,7 │75,4 │75,1 │74,8 │74,5
0,50 │74,2 │73,9 │73,6 │73,3 │73,0 │72,7 │72,4 │72,1 │71,9 │71,6
│ │ │ │ │ │ │ │ │ │
0,51 │71,3 │71,0 │70,7 │70,5 │70,2 │69,9 │69,6 │69,4 │69,1 │68,8
0,52 │68,6 │68,3 │68,1 │67,8 │67,5 │67,3 │67,0 │66,8 │66,5 │66,3
0,53 │66,0 │65,8 │65,5 │65,3 │65,0 │64,8 │64,5 │64,3 │64,1 │63,8
│ │ │ │ │ │ │ │ │ │
0,54 │63,6 │63,4 │63,1 │62,9 │62,7 │62,4 │62,2 │62,0 │61,7 │61,5
0,55 │61,3 │61,1 │60,9 │60,6 │60,4 │60,2 │60,0 │59,8 │59,6 │59,3
0,56 │59,1 │58,9 │58,7 │58,5 │58,3 │58,1 │57,9 │57,7 │57,5 │57,3
│ │ │ │ │ │ │ │ │ │
0,57 │57,1 │56,9 │56,7 │56,5 │56,3 │56,1 │55,9 │55,7 │55,5 │55,3
0,58 │55,1 │54,9 │54,7 │54,6 │54,4 │54,2 │54,0 │53,8 │53,6 │53,5
0,59 │53,3 │53,1 │52,9 │52,7 │52,6 │52,4 │52,2 │52,0 │51,9 │51,7
│ │ │ │ │ │ │ │ │ │
0,60 │51,5 │51,3 │51,2 │51,0 │50,8 │50,7 │50,5 │50,3 │50,2 │50,0
0,61 │49,8 │49,7 │49,5 │49,3 │49,2 │49,0 │48,9 │48,7 │48,6 │48,4
0,62 │48,2 │48,1 │47,9 │47,8 │47,6 │47,5 │47,3 │47,2 │47,0 │46,9
│ │ │ │ │ │ │ │ │ │
0,63 │46,7 │46,6 │46,4 │46,3 │46,1 │46,0 │45,8 │45,7 │45,6 │45,4
0,64 │45,3 │45,1 │45,0 │44,9 │44,7 │44,6 │44,4 │44,3 │44,2 │44,0
0,65 │43,9 │43,8 │43,6 │43,5 │43,4 │43,2 │43,1 │43,0 │42,8 │42,7
│ │ │ │ │ │ │ │ │ │
0,66 │42,6 │42,4 │42,3 │42,2 │42,1 │41,9 │41,8 │41,7 │41,6 │41,4
0,67 │41,3 │41,2 │41,1 │40,9 │40,8 │40,7 │40,6 │40,5 │40,3 │40,2
0,68 │40,1 │40,0 │39,9 │39,8 │39,6 │39,5 │39,4 │39,3 │39,2 │39,1
│ │ │ │ │ │ │ │ │ │
0,69 │38,9 │38,8 │38,7 │38,6 │38,5 │38,4 │38,3 │38,2 │38,1 │38,0
0,70 │37,8 │37,7 │37,6 │37,5 │37,4 │37,3 │37,2 │37,1 │37,0 │36,9
0,71 │36,8 │36,7 │36,6 │36,5 │36,4 │36,3 │36,2 │36,1 │36,0 │35,9
│ │ │ │ │ │ │ │ │ │
0,72 │35,8 │35,7 │35,6 │35,5 │35,4 │35,3 │35,2 │35,1 │35,0 │34,9
0,73 │34,8 │34,7 │34,6 │34,5 │34,4 │34,3 │34,2 │34,1 │34,05│33,96
0,74 │33,86│33,77│33,68│33,59│33,50│33,41│33,32│33,23│33,14│33,05
│ │ │ │ │ │ │ │ │ │
0,75 │32,97│32,88│32,79│32,70│32,62│32,53│32,45│32,36│32,27│32,19
0,76 │32,10│32,02│31,94│31,85│31,77│31,69│31,60│31,52│31,44│31,36
0,77 │31,28│31,20│31,11│31,03│30,95│30,87│30,79│30,72│30,64│30,56
│ │ │ │ │ │ │ │ │ │
0,78 │30,48│30,40│30,32│30,25│30,17│30,09│30,02│29,94│29,86│29,79
0,79 │29,71│29,64│29,56│29,49│29,41│29,34│29,27│29,19│29,12│29,05
0,80 │28,97│28,90│28,83│28,76│28,69│28,62│28,54│28,47│28,40│28,33
│ │ │ │ │ │ │ │ │ │
0,81 │28,26│28,19│28,12│28,06│27,99│27,92│27,85│27,78│27,71│27,65
0,82 │27,58│27,51│27,44│27,38│27,31│27,25│27,18│27,11│27,05│26,98
0,83 │26,92│26,85│26,79│26,72│26,66│26,60│26,53│26,47│26,41│26,34
│ │ │ │ │ │ │ │ │ │
0,84 │26,28│26,22│26,16│26,09│26,03│25,97│25,91│25,85│25,79│25,73
0,85 │25,67│25,61│25,55│25,49│25,43│25,37│25,31│25,25│25,19│25,13
0,86 │25,07│25,01│24,96│24,90│24,84│24,78│24,73│24,67│24,61│24,56
│ │ │ │ │ │ │ │ │ │
0,87 │24,50│24,44│24,39│24,33│24,28│24,22│24,17│24,11│24,06│24,00
0,88 │23,95│23,89│23,84│23,78│23,73│23,68│23,62│23,57│23,52│23,46
0,89 │23,41│23,36│23,31│23,25│23,20│23,15│23,10│23,05│23,00│22,94
│ │ │ │ │ │ │ │ │ │
0,90 │22,89│22,84│22,79│22,74│22,69│22,64│22,59│22,54│22,49│22,44
0,91 │22,39│22,34│22,29│22,25│22,20│22,15│22,10│22,05│22,00│21,96
0,92 │21,91│21,86│21,81│21,77│21,72│21,67│21,63│21,58│21,53│21,49
│ │ │ │ │ │ │ │ │ │
0,93 │21,44│21,39│21,35│21,30│21,26│21,21│21,17│21,12│21,08│21,03
0,94 │20,99│20,94│20,90│20,85│20,81│20,77│20,72│20,68│20,63│20,59
0,95 │20,55│20,50│20,46│20,42│20,38│20,33│20,29│20,25│20,21│20,16
│ │ │ │ │ │ │ │ │ │
0,96 │20,12│20,08│20,04│20,00│19,95│19,91│19,87│19,83│19,79│19,75
0,97 │19,71│19,67│19,63│19,59│19,55│19,51│19,47│19,43│19,39│19,35
0,98 │19,31│19,27│19,23│19,19│19,15│19,11│19,07│19,04│19,00│18,96
│ │ │ │ │ │ │ │ │ │
0,99 │18,92│18,88│18,84│18,81│18,77│18,73│18,69│18,66│18,62│18,53
1,00 │18,54│18,51│18,47│18,43│18,40│18,36│18,32│18,29│18,25│18,21
1,01 │18,18│18,14│18,11│18,07│18,04│18,00│17,96│17,93│17,89│17,86
│ │ │ │ │ │ │ │ │ │
1,02 │17,82│17,79│17,75│17,72│17,68│17,65│17,62│17,58│17,55│17,51
1,03 │17,48│17,45│17,41│17,38│17,34│17,31│17,28│17,24│17,21│17,18
1,04 │17,14│17,11│17,08│17,05│17,01│16,98│16,95│16,92│16,88│16,85
│ │ │ │ │ │ │ │ │ │
1,05 │16,82│16,79│16,76│16,72│16,69│16,66│16,63│16,60│16,57│16,53
1,06 │16,50│16,47│16,44│16,41│16,38│16,35│16,32│16,29│16,26│16,23
1,07 │16,20│16,17│16,14│16,11│16,08│16,05│16,02│15,99│15,96│15,93
│ │ │ │ │ │ │ │ │ │
1,08 │15,90│15,87│15,84│15,81│15,78│15,75│15,72│15,69│15,67│15,64
1,09 │15,61│15,58│15,55│15,52│15,49│15,47│15,44│15,41│15,38│15,35
1,10 │15,33│15,30│15,27│15,24│15,21│15,19│15,16│15,13│15,10│15,08
│ │ │ │ │ │ │ │ │ │
1,11 │15,05│15,02│15,00│14,97│14,94│14,92│14,89│14,86│14,84│14,81
1,12 │14,78│14,76│14,73│14,70│14,68│14,65│14,63│14,60│14,57│14,55
1,13 │14,52│14,50│14,47│14,45│14,42│14,39│14,37│14,34│14,32│14,29
│ │ │ │ │ │ │ │ │ │
1,14 │14,27│14,24│14,22│14,19│14,17│14,14│14,12│14,10│14,07│14,05
1,15 │14,02│14,00│13,97│13,95│13,92│13,90│13,88│13,85│13,83│13,80
1,16 │13,78│13,76│13,73│13,71│13,69│13,66│13,64│13,62│13,59│13,57
│ │ │ │ │ │ │ │ │ │
1,17 │13,55│13,52│13,50│13,48│13,45│13,43│13,41│13,39│13,36│13,34
1,18 │13,32│13,30│13,27│13,25│13,23│13,21│13,18│13,16│13,14│13,12
1,19 │13,09│13,07│13,05│13,03│13,01│12,99│12,96│12,94│12,92│12,90
│ │ │ │ │ │ │ │ │ │
1,20 │12,88│12,86│12,83│12,81│12,79│12,77│12,75│12,73│12,71│12,69
1,21 │12,67│12,64│12,62│12,60│12,58│12,56│12,54│12,52│12,50│12,48
1,22 │12,46│12,44│12,42│12,40│12,38│12,36│12,34│12,32│12,30│12,28
│ │ │ │ │ │ │ │ │ │
1,23 │12,26│12,24│12,22│12,20│12,18│12,16│12,14│12,12│12,10│12,08
1,24 │12,06│12,04│12,02│12,00│11,98│11,96│11,94│11,93│11,91│11,89
1,25 │11,87│11,85│11,83│11,81│11,79│11,77│11,75│11,74│11,72│11,70
│ │ │ │ │ │ │ │ │ │
1,26 │11,68│11,66│11,64│11,62│11,61│11,59│11,57│11,55│11,53│11,52
1,27 │11,50│11,48│11,46│11,44│11,43│11,41│11,39│11,37│11,35│11,34
1,28 │11,32│11,30│11,28│11,27│11,25│11,23│11,21│11,20│11,18│11,16
│ │ │ │ │ │ │ │ │ │
1,29 │11,14│11,13│11,11│11,09│11,07│11,06│11,04│11,02│11,01│10,99
1,30 │10,97│10,96│10,94│10,92│10,91│10,89│10,87│10,86│10,84│10,82
1,31 │10,81│10,79│10,77│10,76│10,74│10,72│10,71│10,69│10,67│10,66
│ │ │ │ │ │ │ │ │ │
1,32 │10,64│10,63│10,61│10,59│10,58│10,56│10,55│10,53│10,51│10,50
1,33 │10,48│10,47│10,45│10,44│10,42│10,40│10,39│10,37│10,36│10,34
1,34 │10,33│10,31│10,30│10,28│10,27│10,25│10,24│10,22│10,21│10,19
│ │ │ │ │ │ │ │ │ │
1,35 │10,17│10,16│10,14│10,13│10,11│10,10│10,09│10,07│10,06│10,04
1,36 │10,03│10,01│10,00│9,98 │9,97 │9,95 │9,94 │9,92 │9,91 │9,89
1,37 │9,88 │9,87 │9,85 │9,84 │9,82 │9,81 │9,79 │9,78 │9,77 │9,75
│ │ │ │ │ │ │ │ │ │
1,38 │9,74 │9,72 │9,71 │9,70 │9,68 │9,67 │9,65 │9,64 │9,63 │9,61
1,39 │9,60 │9,58 │9,57 │9,56 │9,54 │9,53 │9,52 │9,50 │9,49 │9,47
1,40 │9,46 │9,45 │9,43 │9,42 │9,41 │9,39 │9,38 │9,37 │9,35 │9,34
│ │ │ │ │ │ │ │ │ │
1,41 │9,33 │9,31 │9,30 │9,29 │9,27 │9,26 │9,25 │9,24 │9,22 │9,21
1,42 │9,20 │9,18 │9,17 │9,16 │9,14 │9,13 │9,12 │9,11 │9,09 │9,08
1,43 │9,07 │9,06 │9,04 │9,03 │9,02 │9,01 │8,99 │8,98 │8,97 │8,96
│ │ │ │ │ │ │ │ │ │
1,44 │8,94 │8,93 │8,92 │8,91 │8,89 │8,88 │8,87 │8,86 │8,84 │8,83
1,45 │8,82 │8,81 │8,80 │8,78 │8,77 │8,76 │8,75 │8,74 │8,72 │8,71
1,46 │8,70 │8,69 │8,68 │8,66 │8,65 │8,64 │8,63 │8,62 │8,60 │8,59
│ │ │ │ │ │ │ │ │ │
1,47 │8,58 │8,57 │8,56 │8,55 │8,53 │8,52 │8,51 │8,50 │8,49 │8,48
1,48 │8,47 │8,45 │8,44 │8,43 │8,42 │8,41 │8,40 │8,39 │8,38 │8,36
1,49 │8,35 │8,34 │8,33 │8,32 │8,31 │8,30 │8,29 │8,27 │8,26 │8,25
│ │ │ │ │ │ │ │ │ │
1,50 │8,24 │8,23 │8,22 │8,21 │8,20 │8,19 │8,18 │8,17 │8,15 │8,14
1,51 │8,13 │8,12 │8,11 │8,10 │8,09 │8,08 │8,07 │8,06 │8,05 │8,04
1,52 │8,03 │8,02 │7,01 │7,99 │7,98 │7,97 │7,96 │7,95 │7,94 │7,93
│ │ │ │ │ │ │ │ │ │
1,53 │7,92 │7,91 │7,90 │7,89 │7,88 │7,87 │7,86 │7,85 │7,84 │7,83
1,54 │7,82 │7,81 │7,80 │7,79 │7,78 │7,77 │7,76 │7,75 │7,74 │7,73
1,55 │7,72 │7,71 │7,70 │7,69 │7,68 │7,67 │7,66 │7,65 │7,64 │7,63
│ │ │ │ │ │ │ │ │ │
1,56 │7,62 │7,61 │7,60 │7,59 │7,58 │7,57 │7,56 │7,55 │7,54 │7,53
1,57 │7,52 │7,51 │7,50 │7,49 │7,48 │7,48 │7,47 │7,46 │7,45 │7,44
1,58 │7,43 │7,42 │7,41 │7,40 │7,39 │7,38 │7,37 │7,36 │7,35 │7,34
│ │ │ │ │ │ │ │ │ │
1,59 │7,34 │7,33 │7,32 │7,31 │7,30 │7,29 │7,28 │7,27 │7,26 │7,25
1,60 │7,24 │7,23 │7,23 │7,22 │7,21 │7,20 │7,19 │7,18 │7,17 │7,16
1,61 │7,15 │7,15 │7,14 │7,13 │7,12 │7,11 │7,10 │7,09 │7,08 │7,07
│ │ │ │ │ │ │ │ │ │
1,62 │7,07 │7,06 │7,05 │7,04 │7,03 │7,02 │7,01 │7,01 │7,00 │6,99
1,63 │6,98 │6,97 │6,96 │6,95 │6,95 │6,94 │6,93 │6,92 │6,91 │6,90
1,64 │6,89 │6,89 │6,88 │6,87 │6,86 │6,85 │6,84 │6,84 │6,83 │6,82
│ │ │ │ │ │ │ │ │ │
1,65 │6,81 │6,80 │6,79 │6,79 │6,78 │6,77 │6,76 │6,75 │6,75 │6,74
1,66 │6,73 │6,72 │6,71 │6,71 │6,70 │6,69 │6,68 │6,67 │6,67 │6,66
1,67 │6,65 │6,64 │6,63 │6,63 │6,62 │6,61 │6,60 │6,59 │6,59 │6,58
│ │ │ │ │ │ │ │ │ │
1,68 │6,57 │6,56 │6,55 │6,55 │6,54 │6,53 │6,52 │6,52 │6,51 │6,50
1,69 │6,49 │6,48 │6,48 │6,47 │6,46 │6,45 │6,45 │6,44 │6,43 │6,42
1,70 │6,42 │6,41 │6,40 │6,39 │6,39 │6,38 │6,37 │6,36 │6,36 │6,35
│ │ │ │ │ │ │ │ │ │
1,71 │6,34 │6,33 │6,33 │6,32 │6,31 │6,30 │6,30 │6,29 │6,28 │6,28
1,72 │6,27 │6,26 │6,25 │6,25 │6,24 │6,23 │6,22 │6,22 │6,21 │6,20
1,73 │6,20 │6,19 │6,18 │6,17 │6,17 │6,16 │6,15 │6,15 │6,14 │6,13
│ │ │ │ │ │ │ │ │ │
1,74 │6,12 │6,12 │6,11 │6,10 │6,10 │6,09 │6,08 │6,08 │6,07 │6,06
1,75 │6,06 │6,05 │6,04 │6,03 │6,03 │6,02 │6,01 │6,01 │6,00 │5,99
1,76 │5,99 │5,98 │5,97 │5,97 │5,96 │5,95 │5,95 │5,94 │5,93 │5,93
│ │ │ │ │ │ │ │ │ │
1,77 │5,92 │5,91 │5,91 │5,90 │5,89 │5,89 │5,88 │5,87 │5,87 │5,86
1,78 │5,85 │5,85 │5,84 │5,83 │5,83 │5,82 │5,81 │5,81 │5,80 │5,79
1,79 │5,79 │5,78 │5,77 │5,77 │5,76 │5,76 │5,75 │5,74 │5,74 │5,73
│ │ │ │ │ │ │ │ │ │
1,80 │5,72 │5,72 │5,71 │5,70 │5,70 │5,69 │5,69 │5,68 │5,67 │5,67
1,81 │5,66 │5,65 │5,65 │5,64 │5,64 │5,63 │5,62 │5,62 │5,61 │5,60
1,82 │5,60 │5,59 │5,59 │5,58 │5,57 │5,57 │5,56 │5,56 │5,55 │5,54
│ │ │ │ │ │ │ │ │ │
1,83 │5,54 │5,53 │5,53 │5,52 │5,51 │5,51 │5,50 │5,50 │5,49 │5,48
1,84 │5,48 │5,47 │5,47 │5,46 │5,45 │5,45 │5,44 │5,44 │5,43 │5,42
1,85 │5,42 │5,41 │5,41 │5,40 │5,39 │5,39 │5,38 │5,38 │5,37 │5,37
│ │ │ │ │ │ │ │ │ │
1,86 │5,36 │5,35 │5,35 │5,34 │5,34 │5,33 │5,33 │5,32 │5,31 │5,31
1,87 │5,30 │5,30 │5,29 │5,29 │5,28 │5,27 │5,27 │5,26 │5,26 │5,25
1,88 │5,25 │5,24 │5,24 │5,23 │5,22 │5,22 │5,21 │5,21 │5,20 │5,20
│ │ │ │ │ │ │ │ │ │
1,89 │5,19 │5,19 │5,18 │5,17 │5,17 │5,16 │5,16 │5,15 │5,15 │5,14
1,90 │5,14 │5,13 │5,13 │5,12 │5,12 │5,11 │5,10 │5,10 │5,09 │5,09
1,91 │5,08 │5,08 │5,07 │5,07 │5,06 │5,06 │5,05 │5,05 │5,04 │5,04
│ │ │ │ │ │ │ │ │ │
1,92 │5,03 │5,03 │5,02 │5,01 │5,01 │5,00 │5,00 │4,99 │4,99 │4,98
Примечание. Для вычисления числа твердости при нагрузке 980,7 Н (100 кгс) необходимо значение твердости умножить на 10.
Нагрузка 196,1 Н (20 кгс)
Таблица 4
─────┬────────────────────────────────────────────────────────────
Диа- │ Значения твердости HV
го- ├─────┬─────┬──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
наль │0,000│0,001│0,002 │0,003│0,004│0,005│0,006│0,007│0,008│0,009
отпе-│ │ │ │ │ │ │ │ │ │
чат- │ │ │ │ │ │ │ │ │ │
ка, │ │ │ │ │ │ │ │ │ │
мм │ │ │ │ │ │ │ │ │ │
─────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
0,13 │2195 │2161 │2129 │2097 │2065 │2035 │2005 │1976 │1947 │1920
0,14 │1892 │1865 │1839 │1814 │1789 │1764 │1740 │1716 │1693 │1671
0,15 │1648 │1627 │1605 │1584 │1564 │1544 │1524 │1505 │1486 │1467
│ │ │ │ │ │ │ │ │ │
0,16 │1449 │1431 │1413 │1396 │1379 │1362 │1346 │1330 │1314 │1299
0,17 │1283 │1268 │1254 │1239 │1225 │1211 │1197 │1184 │1171 │1157
0,18 │1145 │1132 │1120 │1107 │1095 │1084 │1072 │1061 │1049 │1038
│ │ │ │ │ │ │ │ │ │
0,19 │1027 │1017 │1006 │996 │985 │975 │965 │956 │946 │937
0,20 │927 │918 │909 │900 │891 │883 │874 │866 │857 │849
0,21 │841 │833 │825 │817 │810 │802 │795 │788 │780 │773
│ │ │ │ │ │ │ │ │ │
0,22 │766 │759 │753 │746 │739 │733 │726 │720 │713 │707
0,23 │701 │695 │689 │683 │677 │672 │666 │660 │655 │649
0,24 │644 │639 │633 │628 │623 │618 │613 │608 │603 │598
│ │ │ │ │ │ │ │ │ │
0,25 │593 │589 │584 │579 │575 │570 │566 │562 │557 │553
0,26 │549 │544 │540 │536 │532 │528 │524 │520 │516 │513
0,27 │509 │505 │501 │498 │494 │490 │487 │483 │480 │476
│ │ │ │ │ │ │ │ │ │
0,28 │473 │470 │466 │463 │460 │457 │453 │450 │447 │444
0,29 │441 │438 │435 │432 │429 │426 │423 │420 │418 │415
0,30 │412 │409 │407 │404 │401 │399 │396 │394 │391 │388
│ │ │ │ │ │ │ │ │ │
0,31 │386 │383 │381 │379 │376 │374 │371 │369 │367 │364
0,32 │362 │360 │358 │355 │353 │351 │349 │347 │345 │343
0,33 │341 │339 │336 │334 │332 │330 │329 │327 │325 │323
│ │ │ │ │ │ │ │ │ │
0,34 │321 │319 │317 │315 │313 │312 │310 │308 │306 │304
0,35 │303 │301 │299 │298 │296 │294 │293 │291 │289 │288
0,36 │286 │285 │283 │281 │280 │278 │277 │275 │274 │272
│ │ │ │ │ │ │ │ │ │
0,37 │271 │269 │268 │267 │265 │264 │262 │261 │260 │258
0,38 │257 │255 │254 │253 │252 │250 │249 │248 │246 │245
0,39 │244 │243 │241 │240 │239 │238 │237 │235 │234 │233
│ │ │ │ │ │ │ │ │ │
0,40 │232 │231 │229 │228 │227 │226 │225 │224 │223 │222
0,41 │221 │220 │218 │217 │216 │215 │214 │213 │212 │211
0,42 │210 │209 │208 │207 │206 │205 │204 │203 │202,5│201,5
│ │ │ │ │ │ │ │ │ │
0,43 │200,6│199,7│198,7 │197,8│196,9│196,0│195,1│194,2│193,3│192,4
0,44 │191,6│190,7│189,8 │189,0│188,1│187,3│186,4│185,6│184,8│184,0
0,45 │183,1│182,3│181,5 │180,7│179,9│179,1│178,4│177,6│176,8│176,0
│ │ │ │ │ │ │ │ │ │
0,46 │175,3│174,5│173,8 │173,0│172,3│171,5│170,8│170,1│169,3│168,6
0,47 │167,9│167,2│166,5 │165,8│165,1│164,4│163,7│163,0│162,3│161,6
0,48 │161,0│160,3│159,6 │159,0│158,3│157,7│157,0│156,4│155,7│155,1
│ │ │ │ │ │ │ │ │ │
0,49 │154,5│153,8│153,2 │152,6│152,0│151,4│150,8│150,1│149,5│148,9
0,50 │148,3│147,8│147,2 │146,6│146,0│145,4│144,9│144,3│143,7│143,1
0,51 │142,6│142,0│141,5 │140,9│140,4│139,8│139,3│138,8│138,2│137,7
│ │ │ │ │ │ │ │ │ │
0,52 │137,2│136,6│136,1 │135,6│135,1│134,6│134,0│133,5│133,0│132,5
0,53 │132,0│131,5│131,0 │130,5│130,1│129,6│129,1│128,6│128,1│127,7
0,54 │127,2│126,7│126,2 │125,8│125,3│124,9│124,4│124,0│123,5│123,0
│ │ │ │ │ │ │ │ │ │
0,55 │122,6│122,2│121,7 │121,3│120,8│120,4│120,0│119,5│119,1│118,7
0,56 │118,3│117,8│117,4 │117,0│116,6│116,2│115,8│115,4│115,0│114,6
0,57 │114,2│113,8│113,4 │113,0│112,6│112,2│111,8│111,4│111,0│110,6
│ │ │ │ │ │ │ │ │ │
0,58 │110,2│109,9│109,5 │109,1│108,7│108,4│108,0│107,6│107,3│106,9
0,59 │106,5│106,2│105,8 │105,5│105,1│104,8│104,4│104,1│103,7│103,4
0,60 │103,0│102,7│102,3 │102,0│101,7│101,3│101,0│100,7│100,3│100,0
│ │ │ │ │ │ │ │ │ │
0,61 │99,7 │99,3 │99,0 │98,7 │98,4 │98,1 │97,7 │97,4 │97,1 │96,8
0,62 │96,5 │96,2 │95,9 │95,6 │95,2 │94,9 │94,6 │94,3 │94,0 │93,7
0,63 │93,4 │93,1 │92,9 │92,6 │92,3 │92,0 │91,7 │91,4 │91,1 │90,8
│ │ │ │ │ │ │ │ │ │
0,64 │90,5 │90,3 │90,0 │89,7 │89,4 │89,1 │88,9 │88,6 │88,3 │88,1
0,65 │87,8 │87,5 │87,2 │87,0 │86,7 │86,4 │86,2 │85,9 │85,7 │85,4
0,66 │85,1 │84,9 │84,6 │84,4 │84,1 │83,9 │83,6 │83,4 │83,1 │82,9
│ │ │ │ │ │ │ │ │ │
0,67 │82,6 │82,4 │82,1 │81,9 │81,6 │81,4 │81,2 │80,9 │80,7 │80,4
0,68 │80,2 │80,0 │79,7 │79,5 │79,3 │79,0 │78,8 │78,6 │78,4 │78,1
0,69 │77,9 │77,7 │77,4 │77,2 │77,0 │76,8 │76,6 │76,3 │76,1 │75,9
│ │ │ │ │ │ │ │ │ │
0,70 │75,7 │75,5 │75,3 │75,0 │74,8 │74,6 │74,4 │74,2 │74,0 │73,8
0,71 │73,6 │73,4 │73,2 │73,0 │72,7 │72,5 │72,3 │72,1 │71,9 │71,7
0,72 │71,5 │71,3 │71,1 │70,9 │70,8 │70,6 │70,4 │70,2 │70,0 │69,8
│ │ │ │ │ │ │ │ │ │
0,73 │69,6 │69,4 │69,2 │69,0 │68,8 │68,7 │68,5 │68,3 │68,1 │67,9
0,74 │67,7 │67,5 │67,4 │67,2 │67,0 │66,8 │66,6 │66,5 │66,3 │66,1
0,75 │65,9 │65,8 │65,6 │65,4 │65,2 │65,1 │64,9 │64,7 │64,5 │64,4
│ │ │ │ │ │ │ │ │ │
0,76 │64,2 │64,0 │63,9 │63,7 │63,5 │63,4 │63,2 │63,0 │62,9 │62,7
0,77 │62,6 │62,4 │62,2 │62,1 │61,9 │61,7 │61,6 │61,4 │61,3 │61,1
0,78 │61,0 │60,8 │60,6 │60,5 │60,3 │60,2 │60,0 │59,9 │59,7 │59,6
│ │ │ │ │ │ │ │ │ │
0,79 │59,4 │59,3 │59,1 │59,0 │58,8 │58,7 │58,5 │58,4 │58,2 │58,1
0,80 │57,9 │57,8 │57,7 │57,5 │57,4 │57,2 │57,1 │56,9 │56,8 │56,7
0,81 │56,5 │56,4 │56,2 │56,1 │56,0 │55,8 │55,7 │55,6 │55,4 │55,3
│ │ │ │ │ │ │ │ │ │
0,82 │55,2 │55,0 │54,9 │54,8 │54,6 │54,5 │54,4 │54,2 │54,1 │54,0
0,83 │53,8 │53,7 │53,6 │53,4 │53,3 │53,2 │53,1 │52,9 │52,8 │52,7
0,84 │52,6 │52,4 │52,3 │52,2 │52,1 │51,9 │51,8 │51,7 │51,6 │51,5
│ │ │ │ │ │ │ │ │ │
0,85 │51,3 │51,2 │51,1 │51,0 │50,9 │50,7 │50,6 │50,5 │50,4 │50,3
0,86 │50,1 │50,0 │49,9 │49,8 │49,7 │49,6 │49,5 │49,3 │49,2 │49,1
0,87 │49,0 │48,9 │49,8 │48,7 │48,6 │48,4 │48,3 │48,2 │48,1 │48,0
│ │ │ │ │ │ │ │ │ │
0,88 │47,9 │47,8 │47,7 │47,6 │47,5 │47,4 │47,2 │47,1 │47,0 │46,9
0,89 │46,8 │46,7 │46,6 │46,5 │46,4 │46,3 │46,2 │46,1 │46,0 │45,9
0,90 │45,8 │45,7 │45,6 │45,5 │45,4 │45,3 │45,2 │45,1 │45,0 │44,9
│ │ │ │ │ │ │ │ │ │
0,91 │44,8 │44,7 │44,6 │44,5 │44,4 │44,3 │44,2 │44,1 │44,0 │43,9
0,92 │43,8 │43,7 │43,6 │43,5 │43,4 │43,35│43,25│43,16│43,07│42,97
0,93 │42,88│42,79│42,70 │42,61│42,51│42,42│42,33│42,24│42,15│42,06
│ │ │ │ │ │ │ │ │ │
0,94 │41,97│41,88│41,79 │41,71│41,62│41,53│41,44│41,35│41,27│41,18
0,95 │41,09│41,01│40,92 │40,84│40,75│40,66│40,58│40,50│40,41│40,33
0,96 │40,24│40,16│40,08 │39,99│39,91│39,83│39,74│39,66│39,58│39,50
│ │ │ │ │ │ │ │ │ │
0,97 │39,42│39,34│39,25 │39,17│39,09│39,01│38,93│38,85│38,77│38,70
0,98 │38,62│38,54│38,46 │38,38│38,30│38,23│38,15│38,07│37,99│37,92
0,99 │37,84│37,76│37,69 │37,61│37,54│37,46│37,39│37,31│37,24│37,16
│ │ │ │ │ │ │ │ │ │
1,00 │37,09│37,01│36,94 │36,87│36,79│36,72│36,65│36,57│36,50│36,43
1,01 │36,36│36,28│36,21 │36,14│36,07│36,00│35,93│35,86│35,79│35,72
1,02 │35,65│25,58│35,51 │35,44│35,37│35,30│35,23│35,16│35,09│35,03
│ │ │ │ │ │ │ │ │ │
1,03 │34,96│34,89│34,82 │34,76│34,69│34,62│34,55│34,49│34,42│34,36
1,04 │34,29│34,22│34,16 │34,09│34,03│33,96│33,90│33,83│33,77│33,70
1,05 │33,64│33,58│33,51 │33,45│33,38│33,32│33,26│33,20│33,13│33,07
│ │ │ │ │ │ │ │ │ │
1,06 │33,01│32,95│32,88 │32,82│32,76│32,70│32,64│32,58│32,51│32,45
1,07 │32,39│32,33│32,27 │32,21│32,15│32,09│32,03│31,97│31,91│31,86
1,08 │31,80│31,74│31,68 │31,62│31,56│31,50│31,45│31,39│31,33│31,27
│ │ │ │ │ │ │ │ │ │
1,09 │31,22│31,16│31,10 │31,04│30,99│30,93│30,87│30,82│30,76│30,71
1,10 │30,65│30,60│30,54 │30,48│30,43│30,37│30,32│30,26│30,21│30,16
1,11 │30,10│30,05│29,99 │29,94│29,89│29,83│29,78│29,72│29,67│29,62
│ │ │ │ │ │ │ │ │ │
1,12 │29,57│29,51│29,46 │29,41│29,36│29,30│29,25│29,20│29,15│29,10
1,13 │29,04│28,99│28,94 │28,89│28,84│28,79│28,74│28,69│28,64│28,59
1,14 │28,54│28,49│28,44 │28,39│28,34│28,29│28,24│28,19│28,14│28,09
│ │ │ │ │ │ │ │ │ │
1,15 │28,04│27,99│27,95 │27,90│27,85│27,80│27,75│27,71│27,66│27,61
1,16 │27,56│27,51│27,47 │27,42│27,37│27,33│27,28│27,23│27,19│27,14
1,17 │27,09│27,05│27,00 │26,95│26,91│26,86│26,82│26,77│26,73│26,68
│ │ │ │ │ │ │ │ │ │
1,18 │26,64│26,59│26,55 │26,50│26,46│26,41│26,37│26,32│26,28│26,23
1,19 │26,19│26,15│26,10 │26,06│26,01│25,97│25,93│25,88│25,84│25,80
1,20 │25,76│25,71│25,67 │25,63│25,58│25,54│25,50│25,46│25,42│25,37
│ │ │ │ │ │ │ │ │ │
1,21 │25,33│25,29│25,25 │25,21│25,16│25,12│25,08│25,04│25,00│24,96
1,22 │24,92│24,88│24,84 │24,80│24,75│24,71│24,67│24,63│24,59│24,55
1,23 │24,51│24,47│24,43 │24,39│24,36│24,32│24,28│24,24│24,20│24,16
│ │ │ │ │ │ │ │ │ │
1,24 │24,12│24,08│24,04 │24,00│23,97│23,93│23,89│23,85│23,81│23,77
1,25 │23,74│23,70│23,66 │23,62│23,58│23,55│23,51│23,47│23,43│23,40
1,26 │23,36│23,32│23,29 │23,25│23,21│23,18│23,14│23,10│23,07│23,03
│ │ │ │ │ │ │ │ │ │
1,27 │22,99│22,96│22,92 │22,89│22,85│22,81│22,78│22,74│22,71│22,67
1,28 │22,64│22,60│22,57 │22,53│22,50│22,46│22,43│22,39│22,36│22,32
1,29 │22,29│22,25│22,22 │22,18│22,15│22,11│22,08│22,05│22,01│21,98
│ │ │ │ │ │ │ │ │ │
1,30 │21,95│21,91│21,88 │21,84│21,81│21,78│21,74│21,71│21,68│21,64
1,31 │21,61│21,58│21,55 │21,51│21,48│21,45│21,41│21,38│21,35│21,32
1,32 │21,29│21,25│21,22 │21,19│21,16│21,12│21,09│21,06│21,03│21,00
│ │ │ │ │ │ │ │ │ │
1,33 │20,97│20,93│20,90 │20,87│20,84│20,81│20,78│20,75│20,72│20,69
1,34 │20,65│20,62│20,59 │20,56│20,53│20,50│20,47│20,44│20,41│20,38
1,35 │20,35│20,32│20,29 │20,26│20,23│20,20│20,17│20,14│20,11│20,08
│ │ │ │ │ │ │ │ │ │
1,36 │20,05│20,02│19,99 │19,96│19,93│19,90│19,88│19,85│19,82│19,79
1,37 │19,76│19,73│19,70 │19,67│19,65│19,62│19,59│19,56│19,53│19,50
1,38 │19,47│19,45│19,42 │19,39│19,36│19,33│19,31│19,28│19,25│19,22
│ │ │ │ │ │ │ │ │ │
1,39 │19,20│19,17│19,14 │19,11│19,09│19,06│19,03│19,00│18,98│18,95
1,40 │18,92│18,90│18,87 │18,84│18,81│18,79│18,76│18,73│18,71│18,68
1,41 │18,65│18,63│18,60 │18,58│18,55│18,52│18,50│18,47│18,44│18,42
│ │ │ │ │ │ │ │ │ │
1,42 │18,39│18,37│18,34 │18,32│18,29│18,26│18,24│18,21│18,19│18,16
1,43 │18,14│18,11│18,09 │18,06│18,04│18,01│17,99│17,96│17,94│17,91
1,44 │17,89│17,86│17,84 │17,81│17,79│17,76│17,74│17,71│17,69│17,66
│ │ │ │ │ │ │ │ │ │
1,45 │17,64│17,62│17,59 │17,57│17,54│17,52│17,49│17,47│17,45│17,42
1,46 │17,40│17,38│17,35 │17,33│17,30│17,28│17,26│17,23│17,21│17,19
1,47 │17,16│17,14│17,12 │17,09│17,07│17,05│17,02│17,00│16,98│16,95
│ │ │ │ │ │ │ │ │ │
1,48 │16,93│16,91│16,89 │16,86│16,84│16,82│16,80│16,77│16,75│16,73
1,49 │16,71│16,68│16,66 │16,64│16,62│16,59│16,57│16,55│16,53│16,51
1,50 │16,48│16,46│16,44 │16,42│16,40│16,37│16,35│16,33│16,31│16,29
│ │ │ │ │ │ │ │ │ │
1,51 │16,27│16,24│16,22 │16,20│16,18│16,16│16,14│16,12│16,09│16,07
1,52 │16,05│16,03│16,01 │15,99│15,97│15,95│15,93│15,91│15,88│15,86
1,53 │15,84│15,82│15,80 │15,78│15,76│15,74│15,72│15,70│15,68│15,66
│ │ │ │ │ │ │ │ │ │
1,54 │15,64│15,62│15,60 │15,58│15,56│15,54│15,52│15,50│15,48│15,46
1,55 │15,44│15,42│15,40 │15,38│15,36│15,34│15,32│15,30│15,28│15,26
1,56 │15,24│15,22│15,20 │15,18│15,16│15,14│15,12│15,10│15,08│15,07
│ │ │ │ │ │ │ │ │ │
1,57 │15,05│15,03│15,01 │14,99│14,98│14,95│14,93│14,91│14,89│14,88
1,58 │14,86│14,84│14,82 │14,80│14,78│14,76│14,74│14,73│14,71│14,69
1,59 │14,67│14,65│14,63 │14,61│14,60│14,58│14,56│14,54│14,52│14,51
│ │ │ │ │ │ │ │ │ │
1,60 │14,49│14,47│14,45 │14,43│14,42│14,40│14,38│14,36│14,34│14,33
1,61 │14,31│14,29│14,27 │14,25│14,24│14,22│14,20│14,18│14,17│14,15
1,62 │14,13│14,11│14,10 │14,08│14,06│14,04│14,03│14,01│13,99│13,98
│ │ │ │ │ │ │ │ │ │
1,63 │13,96│13,94│13,92 │13,91│13,89│13,87│13,86│13,84│13,82│13,81
1,64 │13,79│13,77│13,76 │13,74│13,72│13,71│13,69│13,67│13,66│13,64
1,65 │13,62│13,61│13,59 │13,57│13,56│13,54│13,52│13,51│13,49│13,48
│ │ │ │ │ │ │ │ │ │
1,66 │13,46│13,44│13,43 │13,41│13,39│13,38│13,36│13,35│13,33│13,31
1,67 │13,30│13,28│13,27 │13,25│13,23│13,22│13,20│13,19│13,17│13,16
1,68 │13,14│13,12│13,11 │13,09│13,08│13,06│13,05│13,03│13,02│13,00
│ │ │ │ │ │ │ │ │ │
1,69 │12,99│12,97│12,95 │12,94│12,92│12,91│12,89│12,88│12,86│12,85
1,70 │12,83│12,82│12,80 │12,79│12,77│12,76│12,74│12,73│12,71│12,70
1,71 │12,68│12,67│12,65 │12,64│12,62│12,61│12,59│12,58│12,57│12,55
│ │ │ │ │ │ │ │ │ │
1,72 │12,54│12,52│12,51 │12,49│12,48│12,46│12,45│12,43│12,42│12,41
1,73 │12,39│12,38│12,36 │12,35│12,33│12,32│12,31│12,29│12,28│12,26
1,74 │12,25│12,24│12,22 │12,21│12,19│12,18│12,17│12,15│12,14│12,12
│ │ │ │ │ │ │ │ │ │
1,75 │12,11│12,10│12,08 │12,07│12,05│12,04│12,03│12,01│12,00│11,99
1,76 │11,97│11,96│11,95 │11,93│11,92│11,91│11,89│11,88│11,86│11,85
1,77 │11,84│11,82│11,81 │11,80│11,78│11,77│11,76│11,74│11,73│11,72
│ │ │ │ │ │ │ │ │ │
1,78 │11,71│11,69│11,68 │11,67│11,65│11,64│11,63│11,61│11,60│11,59
1,79 │11,57│11,56│11,55 │11,54│11,52│11,51│11,50│11,48│11,47│11,46
1,80 │11,45│11,43│11,42 │11,41│11,40│11,38│11,37│11,36│11,35│11,33
│ │ │ │ │ │ │ │ │ │
1,81 │11,32│11,31│11,30 │11,28│11,27│11,26│11,25│11,23│11,22│11,21
1,82 │11,20│11,18│11,17 │11,16│11,15│11,14│11,12│11,11│11,10│11,09
1,83 │11,07│11,06│11,05 │11,04│11,03│11,01│11,00│10,99│10,98│10,97
│ │ │ │ │ │ │ │ │ │
1,84 │10,95│10,94│10,93 │10,92│10,91│10,90│10,88│10,87│10,86│10,85
1,85 │10,84│10,82│10,81 │10,80│10,79│10,78│10,77│10,75│10,74│10,73
1,86 │10,72│10,71│10,70 │10,69│10,67│10,66│10,65│10,64│10,63│10,62
│ │ │ │ │ │ │ │ │ │
1,87 │10,61│10,59│10,58 │10,57│10,56│10,55│10,54│10,53│10,52│10,50
1,88 │10,49│10,48│10,47 │10,46│10,45│10,44│10,43│10,42│10,40│10,39
1,89 │10,38│10,37│10,36 │10,35│10,34│10,33│10,32│10,31│10,30│10,28
│ │ │ │ │ │ │ │ │ │
1,90 │10,27│10,26│10,25 │10,24│10,23│10,22│10,21│10,20│10,19│10,18
1,91 │10,17│10,16│10,14 │10,13│10,12│10,11│10,10│10,09│10,08│10,07
1,92 │10,06│10,05│10,04 │10,03│10,02│10,01│10,00│9,99 │9,98 │9,97
│ │ │ │ │ │ │ │ │ │
1,93 │9,96 │9,95 │9,94 │9,93 │9,92 │9,91 │9,89 │9,88 │9,87 │9,86
1,94 │9,85 │9,84 │9,83 │9,82 │9,81 │9,80 │9,79 │9,78 │9,77 │9,76
1,95 │9,75 │9,74 │9,73 │9,72 │9,71 │9,70 │9,69 │9,68 │9,67 │9,66
│ │ │ │ │ │ │ │ │ │
1,96 │9,65 │9,64 │9,63 │9,62 │9,61 │9,61 │9,60 │9,59 │9,58 │9,57
1,97 │9,56 │9,55 │9,54 │9,53 │9,52 │9,51 │9,50 │9,49 │9,48 │9,47
1,98 │9,46 │9,45 │9,44 │9,43 │9,42 │9,41 │9,40 │9,39 │9,38 │9,37
│ │ │ │ │ │ │ │ │ │
1,99 │9,37 │9,36 │9,35 │9,34 │9,33 │9,32 │9,31 │9,30 │9,29 │9,28
Нагрузка 294,2 Н (30 кгс)
Таблица 5
──────┬────────────────────────────────────────────────────────────
Диаго-│ Значения твердости HV
наль ├─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬─────┬─────
отпе- │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007 │0,008│0,009
чатка,│ │ │ │ │ │ │ │ │ │
мм │ │ │ │ │ │ │ │ │ │
──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼─────┼─────
0,16 │2173 │2146 │2120 │2094 │2068 │2043 │2019 │1995 │1971 │1948
0,17 │1925 │1903 │1880 │1859 │1837 │1817 │1796 │1776 │1756 │1736
0,18 │1717 │1698 │1679 │1661 │1643 │1625 │1608 │1591 │1574 │1557
│ │ │ │ │ │ │ │ │ │
0,19 │1541 │1525 │1509 │1493 │1478 │1463 │1448 │1433 │1419 │1405
0,20 │1391 │1377 │1363 │1350 │1337 │1324 │1311 │1298 │1286 │1274
0,21 │1261 │1250 │1238 │1226 │1215 │1203 │1192 │1181 │1171 │1160
│ │ │ │ │ │ │ │ │ │
0,22 │1149 │1139 │1129 │1119 │1109 │1099 │1089 │1080 │1070 │1061
0,23 │1052 │1043 │1034 │1025 │1016 │1007 │999 │990 │982 │974
0,24 │966 │958 │950 │942 │934 │927 │919 │912 │905 │897
│ │ │ │ │ │ │ │ │ │
0,25 │890 │883 │876 │869 │862 │856 │849 │842 │836 │829
0,26 │823 │817 │810 │804 │798 │792 │786 │780 │775 │769
0,27 │763 │757 │752 │746 │741 │736 │730 │725 │720 │715
│ │ │ │ │ │ │ │ │ │
0,28 │710 │705 │700 │695 │690 │685 │680 │675 │671 │666
0,29 │661 │657 │652 │648 │644 │639 │635 │631 │626 │622
0,30 │618 │614 │610 │606 │602 │598 │594 │590 │586 │583
│ │ │ │ │ │ │ │ │ │
0,31 │579 │575 │571 │568 │564 │561 │557 │554 │550 │547
0,32 │543 │540 │537 │533 │530 │527 │523 │520 │517 │514
0,33 │511 │508 │505 │502 │499 │496 │493 │490 │487 │484
│ │ │ │ │ │ │ │ │ │
0,34 │481 │478 │476 │473 │470 │467 │465 │462 │459 │457
0,35 │454 │452 │449 │446 │444 │441 │439 │436 │434 │432
0,36 │429 │427 │425 │422 │420 │418 │415 │413 │411 │409
│ │ │ │ │ │ │ │ │ │
0,37 │406 │404 │402 │400 │398 │396 │393 │391 │389 │387
0,38 │385 │383 │381 │379 │377 │375 │373 │371 │370 │368
0,39 │366 │364 │362 │360 │358 │357 │355 │353 │351 │349
│ │ │ │ │ │ │ │ │ │
0,40 │348 │346 │344 │343 │341 │339 │337 │336 │334 │333
0,41 │331 │329 │328 │326 │325 │323 │321 │320 │318 │317
0,42 │315 │314 │312 │311 │309 │308 │307 │305 │304 │302
│ │ │ │ │ │ │ │ │ │
0,43 │301 │299 │298 │297 │295 │294 │293 │291 │290 │289
0,44 │287 │286 │285 │283 │282 │281 │280 │278 │277 │276
0,45 │275 │274 │272 │271 │270 │269 │268 │266 │265 │264
│ │ │ │ │ │ │ │ │ │
0,46 │263 │262 │261 │260 │258 │257 │256 │255 │254 │253
0,47 │252 │251 │250 │249 │248 │247 │246 │245 │243 │242
0,48 │241 │240 │239 │238 │237,5│236,5│235,5│234,6 │233,6│232,6
│ │ │ │ │ │ │ │ │ │
0,49 │231,7│230,8│229,8│228,9│228,0│227,0│226,1│225,2 │224,3│223,4
0,50 │222,5│221,6│220,8│219,9│219,0│218,1│217,3│216,4 │215,6│214,7
0,51 │213,9│213,0│212,2│211,4│210,6│209,8│208,9│208,1 │207,3│206,5
│ │ │ │ │ │ │ │ │ │
0,52 │205,7│204,9│204,2│203,4│202,6│201,8│201,1│200,3 │199,5│198,8
0,53 │198,0│197,3│196,6│195,8│195,1│194,4│193,6│192,9 │192,2│191,5
0,54 │190,8│190,1│189,4│188,7│188,0│187,3│186,6│185,9 │185,2│184,6
│ │ │ │ │ │ │ │ │ │
0,55 │183,9│183,2│182,6│181,9│181,3│180,6│180,0│179,3 │178,7│178,0
0,56 │177,4│176,8│176,1│175,5│174,9│174,3│173,7│173,0 │172,4│171,8
0,57 │171,2│170,6│170,0│169,4│168,8│168,3│167,7│167,1 │166,5│165,9
│ │ │ │ │ │ │ │ │ │
0,58 │165,4│164,8│164,2│163,7│163,1│162,6│162,0│161,5 │160,9│160,4
0,59 │159,8│159,3│158,7│158,2│157,7│157,1│156,6│156,1 │155,6│155,0
0,60 │154,5│154,0│153,5│153,0│152,5│152,0│151,5│151,0 │150,5│150,0
│ │ │ │ │ │ │ │ │ │
0,61 │149,5│149,0│148,5│148,0│147,6│147,1│146,6│146,1 │145,7│145,2
0,62 │144,7│144,3│143,8│143,3│142,9│142,4│142,0│141,5 │141,1│140,6
0,63 │140,2│139,7│139,3│138,8│138,4│138,0│137,5│137,1 │136,7│136,2
│ │ │ │ │ │ │ │ │ │
0,64 │135,8│135,4│135,0│134,6│134,1│133,7│133,3│132,9 │132,5│132,1
0,65 │131,7│131,3│130,9│130,5│130,1│129,7│129,3│128,9 │128,5│128,1
0,66 │127,7│127,3│126,9│126,6│126,2│125,8│125,4│125,0 │124,7│124,3
│ │ │ │ │ │ │ │ │ │
0,67 │123,9│123,6│123,2│122,8│122,5│122,1│121,7│121,4 │121,0│120,7
0,68 │120,3│120,0│119,6│119,3│118,9│118,6│118,2│117,9 │117,5│117,2
0,69 │116,8│116,5│116,2│115,8│115,5│115,2│114,8│114,5 │114,2│113,9
│ │ │ │ │ │ │ │ │ │
0,70 │113,5│113,2│112,9│112,6│112,2│111,9│111,6│111,3 │111,0│110,7
0,71 │110,4│110,0│109,7│109,4│109,1│108,8│108,5│108,2 │107,9│107,6
0,72 │107,3│107,0│106,7│106,4│106,1│105,8│105,5│105,3 │105,0│104,7
│ │ │ │ │ │ │ │ │ │
0,73 │104,4│104,1│103,8│103,5│103,3│103,0│102,7│102,4 │102,1│101,9
0,74 │101,6│101,3│101,0│100,8│100,5│100,2│100,0│99,7 │99,4 │99,2
0,75 │98,9 │98,6 │98,4 │98,1 │97,9 │97,6 │97,3 │97,1 │96,8 │96,6
│ │ │ │ │ │ │ │ │ │
0,76 │96,3 │96,1 │95,8 │95,6 │95,3 │95,1 │94,8 │94,6 │94,3 │94,1
0,77 │93,8 │93,6 │93,3 │93,1 │92,9 │92,6 │92,4 │92,1 │91,9 │91,7
0,78 │91,4 │91,2 │91,0 │90,7 │90,5 │90,3 │90,0 │89,8 │89,6 │89,4
│ │ │ │ │ │ │ │ │ │
0,79 │89,1 │88,9 │88,7 │88,5 │88,2 │88,0 │87,8 │87,6 │87,4 │87,1
0,80 │86,9 │86,7 │86,5 │86,3 │86,1 │85,8 │85,6 │85,4 │85,2 │85,0
0,81 │84,8 │84,6 │84,4 │84,2 │84,0 │83,8 │83,5 │83,3 │83,1 │82,9
│ │ │ │ │ │ │ │ │ │
0,82 │82,7 │82,5 │82,3 │82,1 │81,9 │81,7 │81,5 │81,3 │81,1 │80,9
0,83 │80,8 │80,6 │80,4 │80,2 │80,0 │79,8 │79,6 │79,4 │79,2 │79,0
0,84 │78,8 │78,7 │78,5 │78,3 │78,1 │77,9 │77,7 │77,5 │77,4 │77,2
│ │ │ │ │ │ │ │ │ │
0,85 │77,0 │76,8 │76,6 │76,5 │76,3 │76,1 │75,9 │75,7 │75,6 │75,4
0,86 │75,2 │75,0 │74,9 │74,7 │74,5 │74,4 │74,2 │74,0 │73,8 │73,7
0,87 │73,5 │73,3 │73,2 │73,0 │72,8 │72,7 │72,5 │72,3 │72,2 │72,0
│ │ │ │ │ │ │ │ │ │
0,88 │71,8 │71,7 │71,5 │71,4 │71,2 │71,0 │70,9 │70,7 │70,5 │70,4
0,89 │70,2 │70,1 │69,9 │69,8 │69,6 │69,4 │69,3 │69,1 │69,0 │68,8
0,90 │68,7 │68,5 │68,4 │68,2 │68,1 │67,9 │67,8 │67,6 │67,5 │67,3
│ │ │ │ │ │ │ │ │ │
0,91 │67,2 │67,0 │66,9 │66,7 │66,6 │66,4 │66,3 │66,2 │66,0 │65,9
0,92 │65,7 │65,6 │65,4 │65,3 │65,2 │65,0 │64,9 │64,7 │64,6 │64,5
0,93 │64,3 │64,2 │64,0 │63,9 │63,8 │63,6 │63,5 │63,4 │63,2 │63,1
│ │ │ │ │ │ │ │ │ │
0,94 │63,0 │62,8 │62,7 │62,6 │62,4 │62,3 │62,2 │62,0 │61,9 │61,8
0,95 │61,6 │61,5 │61,4 │61,3 │61,1 │61,0 │60,9 │60,7 │60,6 │60,5
0,96 │60,4 │60,2 │60,1 │60,0 │59,9 │59,7 │59,6 │59,5 │59,4 │59,2
│ │ │ │ │ │ │ │ │ │
0,97 │59,1 │59,0 │58,9 │58,8 │58,6 │58,5 │58,4 │58,3 │58,2 │58,0
0,98 │57,9 │57,8 │57,7 │57,6 │57,5 │57,3 │57,2 │57,1 │57,0 │56,9
0,99 │56,8 │56,6 │56,5 │56,4 │56,3 │56,2 │56,1 │56,0 │55,9 │55,7
│ │ │ │ │ │ │ │ │ │
1,00 │55,6 │55,5 │55,4 │55,3 │55,2 │55,1 │55,0 │54,9 │54,8 │54,6
1,01 │54,5 │54,4 │54,3 │54,2 │54,1 │54,0 │53,9 │53,8 │53,7 │53,6
1,02 │53,5 │53,4 │53,3 │53,2 │53,1 │53,0 │52,8 │52,7 │52,6 │52,5
│ │ │ │ │ │ │ │ │ │
1,03 │52,4 │52,3 │52,2 │52,1 │52,0 │51,9 │51,8 │51,7 │51,6 │51,5
1,04 │51,4 │51,3 │51,2 │51,1 │51,0 │50,9 │50,8 │50,75 │50,65│50,56
1,05 │50,46│50,36│50,27│50,17│50,08│49,98│49,89│49,79 │49,70│49,60
│ │ │ │ │ │ │ │ │ │
1,06 │49,51│49,42│49,33│49,23│49,14│49,05│48,96│48,86 │48,77│48,68
1,07 │48,59│48,50│48,41│48,32│48,23│48,14│48,05│47,96 │47,87│47,78
1,08 │47,69│47,61│47,52│47,43│47,34│47,26│47,17│47,08 │47,00│46,91
│ │ │ │ │ │ │ │ │ │
1,09 │46,82│46,74│46,65│46,57│46,48│46,40│46,31│46,23 │46,14│46,06
1,10 │45,98│45,89│45,81│45,73│45,64│45,56│45,48│45,40 │45,31│45,23
1,11 │45,15│45,07│44,99│44,91│44,83│44,75│44,67│44,59 │44,51│44,43
│ │ │ │ │ │ │ │ │ │
1,12 │44,35│44,27│44,19│44,11│44,03│43,96│43,88│43,80 │43,72│43,64
1,13 │43,57│43,49│43,41│43,34│43,26│43,18│43,11│43,03 │42,96│42,88
1,14 │42,81│42,73│42,66│42,58│42,51│42,43│42,36│42,29 │42,21│42,14
│ │ │ │ │ │ │ │ │ │
1,15 │42,07│41,99│41,92│41,85│41,77│41,70│41,63│41,56 │41,49│41,41
1,16 │41,34│41,27│41,20│41,13│41,06│40,99│40,92│40,85 │40,78│40,71
1,17 │40,64│40,57│40,50│40,43│40,36│40,29│40,23│40,16 │40,09│40,02
│ │ │ │ │ │ │ │ │ │
1,18 │39,95│39,89│39,82│39,75│39,68│39,62│39,55│39,48 │39,42│39,35
1,19 │39,28│39,22│39,15│39,09│39,02│38,96│38,89│38,83 │38,76│38,70
1,20 │38,63│38,57│38,50│38,44│38,38│38,31│38,25│38,19 │38,12│38,06
│ │ │ │ │ │ │ │ │ │
1,21 │38,00│37,93│37,87│37,81│37,75│37,68│37,62│37,56 │37,50│37,44
1,22 │37,38│37,32│37,25│37,19│37,13│37,07│37,01│36,95 │36,89│36,83
1,23 │36,77│36,71│36,65│36,59│36,53│36,47│36,41│36,36 │36,30│36,24
│ │ │ │ │ │ │ │ │ │
1,24 │36,18│36,12│36,06│36,01│35,95│35,89│35,83│35,78 │35,72│35,66
1,25 │35,60│35,55│35,49│35,43│35,38│35,32│35,26│35,21 │35,15│35,10
1,26 │35,04│34,99│34,93│34,87│34,82│34,76│34,71│34,65 │34,60│34,55
│ │ │ │ │ │ │ │ │ │
1,27 │34,49│34,44│34,38│34,33│34,28│34,22│34,17│34,11 │34,06│34,01
1,28 │33,95│33,90│33,85│33,80│33,74│33,69│33,64│33,59 │33,53│33,48
1,29 │33,43│33,38│33,33│33,28│33,22│33,17│33,12│33,07 │33,02│32,97
│ │ │ │ │ │ │ │ │ │
1,30 │32,92│32,87│32,82│32,77│32,72│32,67│32,62│32,57 │32,52│32,47
1,31 │32,42│32,37│32,32│32,27│32,22│32,17│32,12│32,07 │32,02│31,98
1,32 │31,93│31,88│31,83│31,78│31,74│31,69│31,64│31,59 │31,54│31,50
│ │ │ │ │ │ │ │ │ │
1,33 │31,45│31,40│31,36│31,31│31,26│31,21│31,17│31,12 │31,07│31,03
1,34 │30,98│30,94│30,89│30,84│30,80│30,75│30,71│30,66 │30,62│30,57
1,35 │30,52│30,48│30,43│30,39│30,34│30,30│30,26│30,21 │30,17│30,12
│ │ │ │ │ │ │ │ │ │
1,36 │30,08│30,03│29,99│29,95│29,90│29,86│29,81│29,77 │29,73│29,68
1,37 │29,64│29,60│29,55│29,51│29,47│29,42│29,38│29,34 │29,30│29,25
1,38 │29,21│29,17│29,13│29,09│29,04│29,00│28,96│28,92 │28,88│28,83
│ │ │ │ │ │ │ │ │ │
1,39 │28,79│28,75│28,71│28,67│28,63│28,59│28,55│28,51 │28,46│28,42
1,40 │28,38│28,34│28,30│28,26│28,22│28,18│28,14│28,10 │28,06│28,02
1,41 │27,98│27,94│27,90│27,86│27,82│27,78│27,75│27,71 │27,67│27,63
│ │ │ │ │ │ │ │ │ │
1,42 │27,59│27,55│27,51│27,47│27,43│27,40│27,36│27,32 │27,28│27,24
1,43 │27,20│27,17│27,13│27,09│27,05│27,02│26,98│26,94 │26,90│26,87
1,44 │26,83│26,79│26,75│26,72│26,68│26,64│26,61│26,57 │26,53│26,50
│ │ │ │ │ │ │ │ │ │
1,45 │26,46│26,42│26,39│26,35│26,31│26,28│26,24│26,21 │26,17│26,13
1,46 │26,10│26,06│26,03│25,99│25,96│25,92│25,89│25,85 │25,81│25,78
1,47 │25,74│25,71│25,67│25,64│25,60│25,57│25,54│25,50 │25,47│25,43
│ │ │ │ │ │ │ │ │ │
1,48 │25,40│25,36│25,33│25,30│25,26│25,23│25,19│25,16 │25,13│25,09
1,49 │25,06│25,02│24,99│24,96│24,92│24,89│24,86│24,82 │24,79│24,76
1,50 │24,72│24,69│24,66│24,63│24,59│24,56│24,53│24,50 │24,46│24,43
│ │ │ │ │ │ │ │ │ │
1,51 │24,40│24,37│24,33│24,30│24,27│24,24│24,21│24,17 │24,14│24,11
1,52 │24,08│24,05│24,02│23,98│23,95│23,92│23,89│23,86 │23,83│23,80
1,53 │23,76│23,73│23,70│23,67│23,64│23,61│23,58│23,55 │23,52│23,49
│ │ │ │ │ │ │ │ │ │
1,54 │23,46│23,43│23,40│23,37│23,34│23,31│23,28│23,25 │23,22│23,19
1,55 │23,16│23,13│23,10│23,07│23,04│23,01│22,98│22,95 │22,92│22,89
1,56 │22,86│22,83│22,80│22,77│22,74│22,71│22,68│22,66 │22,63│22,60
│ │ │ │ │ │ │ │ │ │
1,57 │22,57│22,54│22,51│22,48│22,45│22,43│22,40│22,37 │22,34│22,31
1,58 │22,28│22,26│22,23│22,20│22,17│22,14│22,12│22,09 │22,06│22,03
1,59 │22,01│21,98│21,95│21,92│21,89│21,87│21,84│21,81 │21,79│21,76
│ │ │ │ │ │ │ │ │ │
1,60 │21,73│21,70│21,68│21,65│21,62│21,60│21,57│21,54 │21,52│21,49
1,61 │21,46│21,44│21,41│21,38│21,36│21,33│21,30│21,28 │21,25│21,22
1,62 │21,20│21,17│21,15│21,12│21,09│21,07│21,04│21,02 │20,99│20,96
│ │ │ │ │ │ │ │ │ │
1,63 │20,94│20,91│20,89│20,86│20,84│20,81│20,79│20,76 │20,73│20,71
1,64 │20,68│20,66│20,63│20,61│20,58│20,56│20,53│20,51 │20,48│20,46
1,65 │20,43│20,41│20,38│20,36│20,34│20,31│20,29│20,26 │20,24│20,21
│ │ │ │ │ │ │ │ │ │
1,66 │20,19│20,16│20,14│20,12│20,09│20,07│20,04│20,02 │20,00│19,97
1,67 │19,95│19,92│19,90│19,88│19,85│19,83│19,80│19,78 │19,76│19,73
1,68 │19,71│19,69│19,66│19,64│19,62│19,59│19,57│19,55 │19,52│19,50
│ │ │ │ │ │ │ │ │ │
1,69 │19,48│19,45│19,43│19,41│19,39│19,36│19,34│19,32 │19,29│19,27
1,70 │19,25│19,23│19,20│18,18│19,16│19,14│19,11│19,09 │19,07│19,05
1,71 │19,03│19,00│18,98│18,96│18,94│18,91│18,89│18,87 │18,85│18,83
│ │ │ │ │ │ │ │ │ │
1,72 │18,80│18,78│18,76│18,74│18,72│18,70│18,67│18,65 │18,63│18,61
1,73 │18,59│18,57│18,54│18,52│18,50│18,48│18,46│18,44 │18,42│18,40
1,74 │18,37│18,35│18,33│18,31│18,29│18,27│18,25│18,23 │18,21│18,19
│ │ │ │ │ │ │ │ │ │
1,75 │18,17│18,14│18,12│18,10│18,08│18,06│18,04│18,02 │18,00│17,98
1,76 │17,96│17,94│17,92│17,90│17,88│17,86│17,84│17,82 │17,80│17,78
1,77 │17,76│17,74│17,72│17,70│17,68│17,66│17,64│17,62 │17,60│17,58
│ │ │ │ │ │ │ │ │ │
1,78 │17,56│17,54│17,52│17,50│17,48│17,46│17,44│17,42 │17,40│17,38
1,79 │17,36│17,34│17,32│17,30│17,29│17,27│17,25│17,23 │17,21│17,19
1,80 │17,17│17,15│17,13│17,11│17,09│17,08│17,06│17,04 │17,02│17,00
│ │ │ │ │ │ │ │ │ │
1,81 │16,98│16,96│16,94│16,92│16,91│16,89│16,87│16,85 │16,83│16,81
1,82 │16,79│16,78│16,76│16,74│16,72│16,70│16,68│16,67 │16,65│16,63
1,83 │16,61│16,59│16,58│16,56│16,54│16,52│16,50│16,49 │16,47│16,45
│ │ │ │ │ │ │ │ │ │
1,84 │16,43│16,41│16,40│16,38│16,36│16,34│16,33│16,31 │16,29│16,27
1,85 │16,25│16,24│16,22│16,20│16,18│16,17│16,15│16,13 │16,11│16,10
1,86 │16,08│16,06│16,05│16,03│16,01│15,99│15,98│15,96 │15,94│15,93
│ │ │ │ │ │ │ │ │ │
1,87 │15,91│15,89│15,87│15,86│15,84│15,82│15,81│15,79 │15,77│15,76
1,88 │15,74│15,72│15,71│15,69│15,67│15,66│15,64│15,62 │15,61│15,59
1,89 │15,57│15,56│15,54│15,52│15,51│15,49│15,48│15,46 │15,44│15,43
│ │ │ │ │ │ │ │ │ │
1,90 │15,41│15,39│15,38│15,36│15,35│15,33│15,31│15,30 │15,28│15,27
1,91 │15,25│15,23│15,22│15,20│15,19│15,17│15,15│15,14 │15,12│15,11
1,92 │15,09│15,08│15,06│15,04│15,03│15,01│15,00│14,98 │15,97│15,95
│ │ │ │ │ │ │ │ │ │
1,93 │14,93│14,92│14,90│14,89│14,87│14,86│14,84│14,83 │14,81│14,80
1,94 │14,78│14,77│14,75│14,74│14,72│14,71│14,69│14,68 │14,66│14,65
1,95 │14,63│14,62│14,60│14,59│14,57│14,56│14,54│14,53 │14,51│14,50
│ │ │ │ │ │ │ │ │ │
1,96 │14,48│14,47│14,45│14,44│14,42│14,41│14,39│14,38 │14,36│14,35
1,97 │14,33│14,32│14,31│14,29│14,28│14,26│14,25│14,23 │14,22│14,20
1,98 │14,19│14,18│14,16│14,15│14,13│14,12│14,10│14,09 │14,08│14,06
│ │ │ │ │ │ │ │ │ │
1,99 │14,05│14,03│14,02│14,01│13,99│13,98│13,96│13,95 │13,94│13,92
Общего точного перевода чисел твердости, измеренных алмазной пирамидой (по Виккерсу), на числа твердости по другим шкалам или на прочность при растяжении не существует. Поэтому следует избегать таких переводов за исключением частных случаев, когда благодаря сравнительным испытаниям имеются основания для перевода.
(Измененная редакция, Изм. N 1, 2).
Справочное
О СООТВЕТСТВИИ ГОСТ 2999-75 И СТ СЭВ 470-77
Разд. 1 ГОСТ 2999-75 соответствует пп. 3.1, 3.2, 5.11 СТ СЭВ 470-77;
разд. 2 соответствует разд. 4;
разд. 3 соответствует пп. 5.3, 5.4, 5.6;
разд. 4 соответствует пп. 5.1, 5.4, 5.5, 5.8;
разд. 5 соответствует пп. 1.2, 1.3, 5.7, 5.9, 5.10;
разд. 6 соответствует разд. 6.
Рекомендуемое
НАИМЕНЬШАЯ ДОПУСКАЕМАЯ ТОЛЩИНА
ОБРАЗЦА ИЛИ ИЗДЕЛИЯ (1,5 d)
Рекомендуемое
ИСПОЛЬЗУЕМЫЕ ДЛЯ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ,
В ЗАВИСИМОСТИ ОТ ЗНАЧЕНИЯ
ОТНОШЕНИЯ
(ДИАГОНАЛИ ОТПЕЧАТКА d
(ДИАГОНАЛИ ОТПЕЧАТКА dК ДИАМЕТРУ ИЗДЕЛИЯ D).
С диагоналями, расположенными на 45° к оси
Таблица 1
Цилиндрические выпуклые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,009 │0,995
0,017 │0,990
0,026 │0,985
0,035 │0,980
0,044 │0,975
0,053 │0,970
0,062 │0,965
0,071 │0,960
0,081 │0,955
0,090 │0,950
0,100 │0,945
0,109 │0,940
0,119 │0,935
0,129 │0,930
0,139 │0,925
0,149 │0,920
0,159 │0,915
0,169 │0,910
0,179 │0,905
0,189 │0,900
0,200 │0,895
Таблица 2
Цилиндрические вогнутые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,009 │1,005
0,017 │1,010
0,025 │1,015
0,034 │1,020
0,042 │1,025
0,050 │1,030
0,058 │1,035
0,066 │1,040
0,074 │1,045
0,082 │1,050
0,089 │1,055
0,097 │1,060
0,104 │1,065
0,112 │1,070
0,119 │1,075
0,127 │1,080
0,134 │1,085
0,141 │1,090
0,148 │1,095
0,155 │1,100
0,162 │1,105
0,169 │1,110
0,176 │1,115
0,183 │1,120
0,189 │1,125
0,196 │1,130
0,203 │1,135
0,209 │1,140
0,216 │1,145
0,222 │1,150
Таблица 3
С одной диагональю параллельной оси
Цилиндрические выпуклые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,009 │0,995
0,019 │0,990
0,029 │0,985
0,041 │0,980
0,054 │0,975
0,068 │0,970
0,085 │0,965
0,104 │0,960
0,126 │0,955
0,153 │0,950
0,189 │0,945
0,243 │0,940
Таблица 4
Цилиндрические вогнутые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,008 │1,005
0,016 │1,010
0,023 │1,015
0,030 │1,020
0,036 │1,025
0,042 │1,030
0,048 │1,035
0,053 │1,040
0,058 │1,045
0,063 │1,050
0,067 │1,055
0,071 │1,060
0,076 │1,065
0,079 │1,070
0,083 │1,075
0,087 │1,080
0,090 │1,085
0,093 │1,090
0,097 │1,095
0,100 │1,100
0,103 │1,105
0,105 │1,110
0,108 │1,115
0,111 │1,120
0,113 │1,125
0,116 │1,130
0,118 │1,135
0,120 │1,140
0,123 │1,145
0,125 │1,150
Поправочные коэффициенты, используемые для сферических
поверхностей в зависимости от значения отношений
диагонали отпечатка d к диаметру изделия D
Таблица 5
Сферические выпуклые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,004 │0,995
0,009 │0,990
0,013 │0,985
0,018 │0,980
0,023 │0,975
0,028 │0,970
0,033 │0,965
0,038 │0,960
0,043 │0,955
0,049 │0,950
0,055 │0,945
0,061 │0,940
0,067 │0,935
0,073 │0,930
0,070 │0,925
0,086 │0,920
0,093 │0,915
0,100 │0,910
0,107 │0,905
0,114 │0,900
0,122 │0,895
0,130 │0,890
0,139 │0,885
0,147 │0,880
0,156 │0,875
0,165 │0,870
0,175 │0,865
0,185 │0,860
0,195 │0,855
0,206 │0,850
Таблица 6
Сферические вогнутые поверхности
──────────────────────────────┬───────────────────────────────────
d │ Поправочный коэффициент
- │
D │
──────────────────────────────┼───────────────────────────────────
0,004 │1,005
0,008 │1,010
0,012 │1,015
0,016 │1,020
0,020 │1,025
0,024 │1,030
0,028 │1,035
0,031 │1,040
0,035 │1,045
0,038 │1,050
0,041 │1,055
0,045 │1,060
0,048 │1,065
0,051 │1,070
0,054 │1,075
0,057 │1,080
0,060 │1,085
0,063 │1,090
0,066 │1,095
0,069 │1,100
0,071 │1,105
0,074 │1,110
0,077 │1,115
0,079 │1,120
0,082 │1,125
0,084 │1,130
0,087 │1,135
0,089 │1,140
0,091 │1,145
0,094 │1,150
