ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТАЛЛЫ

МЕТОД ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО БРИНЕЛЛЮ

Metals. Method of Brinell hardness measurement

ГОСТ 9012-59

(СТ СЭВ 468-88, ИСО 6506-81, ИСО 410-82)

Список изменяющих документов

(в ред. Изменения N 2,

утв. Постановлением от 16.05.1979 N 1716,

Изменения N 3, утв. Постановлением от 12.10.1984 N 3573,

Изменения N 4, утв. в марте 1986 г.,

Изменения N 5, утв. в октябре 1989 г.)

Группа В09

ОКСТУ 1909

Срок действия

с 1 января 1960 года

до 1 июля 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: Б.М. Овсянников, М.В. Пирусский, Н.А. Бирун.

2. Утвержден и введен в действие Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 04.02.1959.

3. Стандарт полностью соответствует СТ СЭВ 468-88, ИСО 6506-81, ИСО 410-82.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

──────────────────────────────────────────────┬───────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

──────────────────────────────────────────────┼───────────────────

ГОСТ 2789-73 │ 1.2

ГОСТ 3722-81 │ 3.2

ГОСТ 23677-79 │ 3.1

6. Срок действия продлен до 01.07.1995 Постановлением Госстандарта СССР от 30.10.1989 N 3280.

7. Переиздание (январь 1993 г.) с Изменениями N 2, 3, 4, 5, утвержденными Пост. 1716 16.05.1979; Пост. 3573 12.10.1984; марте 1986 г., октябре 1989 г. (ИУС 7-79, 1-85, 6-86, 2-90).

Настоящий стандарт устанавливает метод измерения твердости по Бринеллю металлов с твердостью не более 650 единиц.

Сущность метода заключается во вдавливании шарика (стального или из твердого сплава) в образец (изделие) под действием усилия, приложенного перпендикулярно поверхности образца, в течение определенного времени, и измерении диаметра отпечатка после снятия усилия.

Стандарт полностью соответствует стандарту СЭВ 468-77.

Определения и обозначения приведены в Приложении 1.

(Измененная редакция, Изм. N 5).

1. ОТБОР ОБРАЗЦОВ

1.1. Толщина образца S должна не менее чем в 8 раз превышать глубину отпечатка h и определяется по формуле

(F выражена в Н),

(F выражена в кгс).

Минимальную толщину образца определяют в соответствии с Приложением 2.

1.2. Поверхность образца должна быть плоской и гладкой.

Шероховатость поверхности образца (или площадки на изделии) Ra должна быть не более 2,5 мкм по ГОСТ 2789-73, если нет других указаний в нормативно-технической документации на металлопродукцию.

1.3. Образец должен быть подготовлен таким образом, чтобы не изменялись свойства металла в результате механической или другой обработки, например, от нагрева или наклепа.

Разд. 1. (Измененная редакция, Изм. N 5).

Разд. 2. (Исключен, Изм. N 5).

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Поверхность образца или испытуемого изделия должна быть ровной, гладкой и свободной от окисной пленки. При подготовке поверхности образца необходимо принять меры, исключающие изменение свойств металла из-за нагрева или наклепа.

Обработку поверхности образца (изделия) можно проводить шлифовкой или мелким напильником.

При определении твердости шариком диаметром 1 мм поверхность образца должна быть отполирована.

2.2. Толщину образца (изделия), подвергаемого испытанию, выбирают таким образом, чтобы на противоположной стороне образца после испытания не было заметно следов деформации.

3. АППАРАТУРА

3.1. Прибор для измерения твердости по ГОСТ 23677-79.

(Измененная редакция, Изм. N 4).

3.2. Шарик стальной диаметром 10,0; 5,0; 2,5; 2,0; 1,0 мм должен иметь твердость не менее 850 HV10;

шарик из твердого сплава диаметром 10,0; 5,0; 2,5; 2,0; 1,0 мм должен иметь твердость не менее 1500 HV10.

Предельные отклонения диаметра шарика от номинального приведены в табл. 1а.

Таблица 1а

──────────────────────────────────┬───────────────────────────────

Номинальный диаметр шарика, мм │ Предельные отклонения

──────────────────────────────────┼───────────────────────────────

10,0 │ +/- 0,005

5,0 │ +/- 0,004

2,5 │ +/- 0,003

2,0 │ +/- 0,003

1,0 │ +/- 0,003

Требования к разноразмерности по диаметру, непостоянству единичного диаметра, отклонению от сферичности и шероховатости поверхности должны соответствовать шарикам степени точности 20 по ГОСТ 3722-81.

(Измененная редакция, Изм. N 5).

3.3. (Исключен, Изм. N 5).

4. ИЗМЕРЕНИЕ ТВЕРДОСТИ

4.1. Измерение твердости проводят при температуре

°C.

При разногласиях в оценке качества металлопродукции измерение твердости проводят при температуре (23 +/- 5) °C.

4.2. При измерении твердости прибор должен быть защищен от ударов и вибрации.

4.3. Опорные поверхности столика и подставки, а также опорные и рабочие поверхности образца должны быть очищены от посторонних веществ (окалины, смазки и др.).

4.4. Образец должен быть установлен на столике или подставке устойчиво во избежание его смещения и прогиба во время измерения твердости.

4.5. При твердости металлов менее 450 единиц для измерения твердости применяют стальные шарики или шарики из твердого сплава:

при твердости металлов более 450 единиц - шарики из твердого сплава.

4.6 Значение K выбирают в зависимости от металла и его твердости в соответствии с табл. 2.

Таблица 2

───────────────────────────────────┬─────────────────────┬────────

Материал │Твердость по Бринеллю│ K

───────────────────────────────────┼─────────────────────┼────────

Сталь, чугун, высокопрочные сплавы│До 140 │ 10

(на основе никеля, кобальта и др.) │140 и более │ 30

Титан и сплавы на его основе │От 50 │ 15

Медь и сплавы на ее основе, легкие│Менее 35 │ 5

металлы и их сплавы │От 35 │ 10

Подшипниковые сплавы │От 8 до 50 │ 2,5

Свинец, олово и другие мягкие │До 20 │ 1

металлы │ │

Усилие F в зависимости от значения K и диаметра шарика D устанавливают в соответствии с табл. 3.

Таблица 3

─────────────────┬────────────────────────────────────────────────

Диаметр шарика D,│ Усилие F, Н (кгс), для K

мм ├───────┬────────┬───────┬───────┬───────┬───────

│ 30 │ 15 │ 10 │ 5 │ 2,5 │ 1

─────────────────┼───────┼────────┼───────┼───────┼───────┼───────

1,0 │ 294,2 │ - │ 98,07 │ 49,03 │ 24,52 │ 9,807

│ (30) │ │ (10) │ (5) │ (2,5) │ (1)

2,0 │ 1177 │ - │ 392,3 │ 196,1 │ 98,07 │ 39,23

│ (120) │ │ (40) │ (20) │ (10) │ (4)

2,5 │ 1839 │ - │ 612,9 │ 306,0 │ 153,0 │ 60,80

│(187,5)│ │(62,5) │(31,2) │(15,6) │ (6,2)

5,0 │ 7355 │ - │ 2452 │ 1226 │ 612,9 │ 245,2

│ (750) │ │ (250) │ (125) │(62,5) │ (25)

10,0 │ 29420 │ 14710 │ 9807 │ 4903 │ 2452 │ 980,7

│(3000) │ (1500) │(1000) │ (500) │ (250) │ (100)

4.7. Диаметр шарика D и соответствующее усилие F выбирают таким образом, чтобы диаметр отпечатки находился в пределах от 0,24 до 0,6D.

4.8. При измерении твердости наконечник плавно приводят в соприкосновение с поверхностью образца и плавно прикладывают заданное усилие F до тех пор, пока оно не достигнет необходимой величины.

Продолжительность выдержки наконечника под действием заданного усилия должна соответствовать табл. 4, если не имеется других указаний в нормативно-технической документации на металлопродукцию.

Таблица 4

─────────────────────────────────┬────────────────────────────────

Твердость по Бринеллю HB, HBW │ Продолжительность выдержки, с

─────────────────────────────────┼────────────────────────────────

До 10 │ 180

Св. 10 " 35 │ 120

" 35 " 100 │ 30

" 100 │ 10 - 15

Время от начала приложения усилия до достижения им заданной величины должно составлять 2 - 8 с.

4.9. Расстояние между центром отпечатка и краем образца должно быть не менее 2,5 диаметра отпечатка d; расстояние между центрами двух смежных отпечатков должно быть не менее четырех диаметров отпечатка; для металлов с твердостью до 35 HB (HBW) эти расстояния должны быть соответственно 3d и 6d.

При разногласиях в результатах измерения твердости на образцах с криволинейной поверхностью длина и ширина изготовленной плоской площадки должны быть не менее двух диаметров D шарика.

4.10. После измерения твердости на обратной стороне образца не должно наблюдаться пластической деформации от отпечатка.

4.11. Диаметр отпечатка d измеряют с помощью микроскопа или других средств измерения с предельной погрешностью:

+/- 0,5 (при применении шариков диаметром 1,0; 2,0 или 2,5 мм);

+/- 0,25% (при применении шариков диаметром 5,0 и 10,0 мм) от диаметра шарика.

4.12. Диаметры отпечатков

измеряются в двух взаимно перпендикулярных направлениях. За диаметр отпечатка d принимается среднее арифметическое значение результатов измерений. При этом разность измерений диаметров одного отпечатка не должна превышать 2% меньшего из них.

Для анизотропных металлов разность измерений диаметров отпечатка должна быть указана в нормативно-технической документации на металлопродукцию.

4.13. Количество отпечатков при измерении твердости и способ обработки результатов измерений указывают в нормативно-технической документации на металлопродукцию.

4.14. Твердость по Бринеллю определяют по формулам Приложения 1 или таблицам Приложения 3.

Разд. 4. (Измененная редакция, Изм. N 5).

5. ПРОТОКОЛ ИСПЫТАНИЙ

В протоколе измерения твердости должно быть указано:

марка металла;

обозначение образца;

диаметр шарика;

значение усилия;

продолжительность выдержки;

число твердости для каждого отпечатка;

число твердости, полученное в результате обработки результатов измерений.

Разд. 5. (Измененная редакция, Изм. N 5).

Приложение 1

Обязательное

ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ

Обозначение	Наименование
D	Диаметр шарика, мм
F	Усилие, Н (кгс)
d	Диаметр отпечатка, мм
h	Глубина отпечатка, вычисляемая по формуле , мм
S	Толщина образца, мм
A	Площадь поверхности сферического отпечатка, мм2
K	Отношение усилия к квадрату диаметра шарика , Н/мм2 (кгс/мм2)
HB	Твердость по Бринеллю при применении стального шарика
HBW	Твердость по Бринеллю при применении шарика из твердого сплава

Твердость по Бринеллю HB (HBW) численно равна отношению приложенного усилия F к площади сферического отпечатка A и рассчитывается по формулам

когда усилие F выражено в Н;

когда усилие F выражено в кгс.

Твердость по Бринеллю обозначают символом HB (HBW), которому предшествует числовое значение твердости из трех значащих цифр, и после символа указывают диаметр шарика, значение приложенного усилия (в кгс), продолжительность выдержки, если она отличается от 10 до 15 с.

Примеры обозначения:

250 HB 5/750 - твердость по Бринеллю 250, определенная при применении стального шарика диаметром 5 мм, при усилии 750 кгс (7355 Н) и продолжительности выдержки от 10 до 15 с;

575 HBW 2,5/187, 5/30 - твердость по Бринеллю 575, определенная при применении шарика из твердого сплава диаметром 2,5 мм, при усилии 187,5 кгс (1839 Н) и продолжительности выдержки 30 с.

При определении твердости стальным шариком или шариком из твердого сплава диаметром 10 мм при усилии 3000 кгс (29420 Н) и продолжительности выдержки от 10 до 15 с твердостью по Бринеллю обозначают только числовым значением твердости и символом HB или HBW: например, 185 HB, 600 HBW.

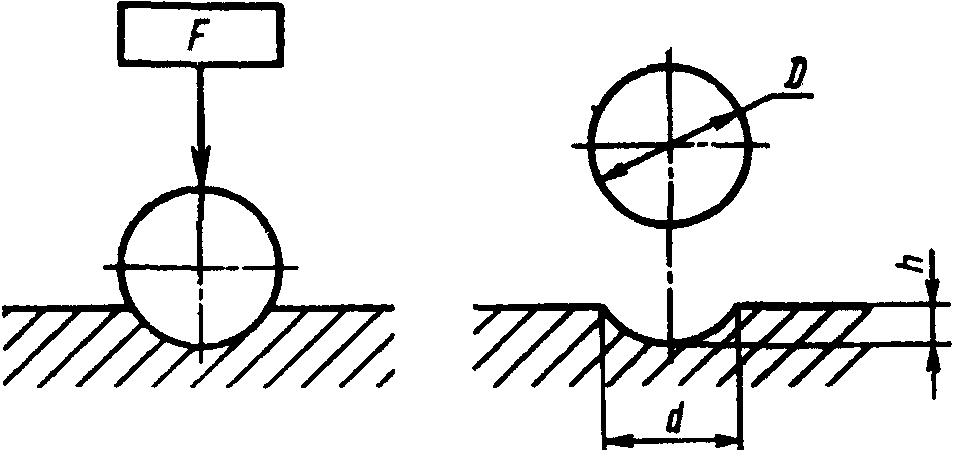

Обозначения параметров приведены на чертеже.

Приложение 2

Рекомендуемое

МИНИМАЛЬНАЯ ТОЛЩИНА ОБРАЗЦА

Таблица 5

мм

──────────┬───────────────────────────────────────────────────────

Диаметр │ Минимальная толщина образца при диаметре шарика

отпечатка ├──────────┬───────────┬──────────┬──────────┬──────────

│ 1 │ 2 │ 2,5 │ 5 │ 10

──────────┼──────────┼───────────┼──────────┼──────────┼──────────

0,2 │ 0,08 │ │ │ │

0,3 │ 0,18 │ │ │ │

0,4 │ 0,33 │ │ │ │

0,5 │ 0,54 │ 0,25 │ │ │

0,6 │ 0,80 │ 0,37 │ 0,29 │ │

0,7 │ │ 0,51 │ 0,40 │ │

0,8 │ │ 0,67 │ 0,53 │ │

0,9 │ │ 0,86 │ 0,67 │ │

1,0 │ │ 1,07 │ 0,83 │ │

1,1 │ │ 1,32 │ 1,02 │ │

1,2 │ │ 1,60 │ 1,23 │ 0,58 │

1,3 │ │ │ 1,46 │ 0,69 │

1,4 │ │ │ 1,72 │ 0,80 │

1,5 │ │ │ 2,0 │ 0,92 │

1,6 │ │ │ │ 1,05 │

1,7 │ │ │ │ 1,19 │

1,8 │ │ │ │ 1,34 │

1,9 │ │ │ │ 1,50 │

2,0 │ │ │ │ 1,67 │

2,2 │ │ │ │ 2,04 │

2,4 │ │ │ │ 2,46 │ 1,17

2,6 │ │ │ │ 2,92 │ 1,38

2,8 │ │ │ │ 3,43 │ 1,60

3,0 │ │ │ │ 4,0 │ 1,84

3,2 │ │ │ │ │ 2,10

3,4 │ │ │ │ │ 2,38

3,6 │ │ │ │ │ 2,68

3,8 │ │ │ │ │ 3,00

4,0 │ │ │ │ │ 3,34

4,2 │ │ │ │ │ 3,70

4,4 │ │ │ │ │ 4,08

4,6 │ │ │ │ │ 4,48

4,8 │ │ │ │ │ 4,91

5,0 │ │ │ │ │ 5,36

5,2 │ │ │ │ │ 5,83

5,4 │ │ │ │ │ 6,33

5,6 │ │ │ │ │ 6,86

5,8 │ │ │ │ │ 7,42

6,0 │ │ │ │ │ 8,00

Приложения 1, 2. (Измененная редакция, Изм. N 5).

Приложение 3

Обязательное

ТАБЛИЦЫ ВЕЛИЧИН ТВЕРДОСТИ ПО БРИНЕЛЛЮ

Таблица 1

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 29430 Н (3000 кгс) и K = 30

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,40 │ 653 │ 648 │ 643 │ 637 │ 632 │ 627 │ 621 │ 616 │ 611 │ 606

2,50 │ 601 │ 597 │ 592 │ 587 │ 582 │ 578 │ 573 │ 569 │ 564 │ 560

2,60 │ 555 │ 551 │ 547 │ 543 │ 538 │ 534 │ 530 │ 526 │ 522 │ 518

2,70 │ 514 │ 510 │ 507 │ 503 │ 499 │ 495 │ 492 │ 488 │ 485 │ 481

2,80 │ 477 │ 474 │ 471 │ 467 │ 464 │ 461 │ 457 │ 454 │ 451 │ 448

2,90 │ 444 │ 441 │ 438 │ 435 │ 432 │ 429 │ 426 │ 423 │ 420 │ 417

3,00 │ 415 │ 412 │ 409 │ 406 │ 404 │ 401 │ 398 │ 395 │ 393 │ 390

3,10 │ 388 │ 385 │ 383 │ 380 │ 378 │ 375 │ 373 │ 370 │ 368 │ 366

3,20 │ 363 │ 361 │ 359 │ 356 │ 354 │ 352 │ 350 │ 347 │ 345 │ 343

3,30 │ 341 │ 339 │ 337 │ 335 │ 333 │ 331 │ 329 │ 326 │ 325 │ 323

3,40 │ 321 │ 319 │ 317 │ 315 │ 313 │ 311 │ 309 │ 307 │ 306 │ 304

3,50 │ 302 │ 300 │ 298 │ 297 │ 295 │ 293 │ 292 │ 290 │ 288 │ 286

3,60 │ 285 │ 283 │ 282 │ 280 │ 278 │ 277 │ 275 │ 274 │ 272 │ 271

3,70 │ 269 │ 268 │ 266 │ 265 │ 263 │ 262 │ 260 │ 259 │ 257 │ 256

3,80 │ 255 │ 253 │ 252 │ 250 │ 249 │ 248 │ 246 │ 245 │ 244 │ 242

3,90 │ 241 │ 240 │ 239 │ 237 │ 236 │ 235 │ 234 │ 232 │ 231 │ 230

4,00 │ 229 │ 228 │ 226 │ 225 │ 224 │ 223 │ 222 │ 221 │ 219 │ 218

4,10 │ 217 │ 216 │ 215 │ 214 │ 213 │ 212 │ 211 │ 210 │ 209 │ 208

4,20 │ 207 │ 205 │ 204 │ 203 │ 202 │ 201 │ 200 │ 199 │ 198 │ 198

4,30 │ 197 │ 196 │ 195 │ 194 │ 193 │ 192 │ 191 │ 190 │ 189 │ 188

4,40 │ 187 │ 186 │ 185 │ 185 │ 184 │ 183 │ 182 │ 181 │ 180 │ 179

4,50 │ 179 │ 178 │ 177 │ 176 │ 175 │ 174 │ 174 │ 173 │ 172 │ 171

4,60 │ 170 │ 170 │ 169 │ 168 │ 167 │ 167 │ 166 │ 165 │ 164 │ 164

4,70 │ 163 │ 162 │ 161 │ 161 │ 160 │ 159 │ 158 │ 158 │ 157 │ 156

4,80 │ 156 │ 155 │ 154 │ 154 │ 153 │ 152 │ 152 │ 151 │ 150 │ 150

4,90 │ 149 │ 148 │ 148 │ 147 │ 146 │ 146 │ 145 │ 144 │ 144 │ 143

5,00 │ 143 │ 142 │ 141 │ 141 │ 140 │ 140 │ 139 │ 138 │ 138 │ 137

5,10 │ 137 │ 136 │ 135 │ 135 │ 134 │ 134 │ 133 │ 133 │ 132 │ 132

5,20 │ 131 │ 130 │ 130 │ 129 │ 129 │ 128 │ 128 │ 127 │ 127 │ 126

5,30 │ 126 │ 125 │ 125 │ 124 │ 124 │ 123 │ 123 │ 122 │ 122 │ 121

5,40 │ 121 │ 120 │ 120 │ 119 │ 119 │ 118 │ 118 │ 117 │ 117 │ 116

5,50 │ 116 │ 115 │ 115 │ 114 │ 114 │ 114 │ 113 │ 113 │ 112 │ 112

5,60 │ 111 │ 111 │ 110 │ 110 │ 110 │ 109 │ 109 │ 108 │ 108 │ 107

5,70 │ 107 │ 107 │ 106 │ 106 │ 105 │ 105 │ 105 │ 104 │ 101 │ 103

5,80 │ 103 │ 103 │ 102 │ 102 │ 101 │ 101 │ 101 │ 100 │99,9 │99,5

5,90 │99,2 │98,8 │98,4 │98,0 │97,7 │97,3 │96,9 │ 96,6│96,2 │95,9

6,00 │95,5 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 1а

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 14710 Н (1500 кгс) и K = 15

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,90 │ 222 │ 221 │ 219 │ 218 │ 216 │ 215 │ 213 │ 212 │ 210 │ 209

3,00 │ 207 │ 206 │ 205 │ 203 │ 202 │ 200 │ 199 │ 198 │ 196 │ 195

3,10 │ 194 │ 193 │ 191 │ 190 │ 189 │ 188 │ 186 │ 185 │ 184 │ 183

3,20 │ 182 │ 180 │ 179 │ 178 │ 177 │ 176 │ 175 │ 174 │ 173 │ 172

3,30 │ 170 │ 169 │ 168 │ 167 │ 166 │ 165 │ 164 │ 163 │ 162 │ 161

3,40 │ 160 │ 159 │ 158 │ 157 │ 156 │ 156 │ 155 │ 154 │ 153 │ 152

3,50 │ 151 │ 150 │ 149 │ 148 │ 147 │ 147 │ 146 │ 145 │ 144 │ 143

3,60 │ 142 │ 142 │ 141 │ 140 │ 139 │ 138 │ 138 │ 137 │ 136 │ 135

3,70 │ 135 │ 134 │ 133 │ 132 │ 132 │ 131 │ 130 │ 129 │ 129 │ 128

3,80 │ 127 │ 127 │ 126 │ 125 │ 125 │ 124 │ 123 │ 123 │ 122 │ 121

3,90 │ 121 │ 120 │ 119 │ 119 │ 118 │ 117 │ 117 │ 116 │ 116 │ 115

4,00 │ 114 │ 114 │ 113 │ 113 │ 112 │ 111 │ 111 │ 111 │ 110 │ 109

4,10 │ 109 │ 108 │ 108 │ 107 │ 106 │ 106 │ 105 │ 105 │ 104 │ 104

4,20 │ 103 │ 103 │ 102 │ 102 │ 101 │ 101 │ 100 │99,7 │99,2 │98,8

4,30 │98,3 │97,8 │97,3 │96,8 │96,4 │95,9 │95,4 │95,0 │94,5 │94,1

4,40 │93,6 │93,2 │92,7 │92,3 │91,8 │91,4 │91,8 │90,6 │90,1 │89,7

4,50 │89,3 │88,9 │88,4 │88,0 │87,6 │87,2 │86,8 │86,4 │86,0 │85,5

4,60 │85,2 │84,8 │81,8 │84,0 │84,6 │83,3 │82,9 │82,5 │82,1 │81,8

4,70 │81,4 │81,0 │80,7 │80,3 │79,9 │79,6 │79,2 │78,9 │78,5 │78,2

4,80 │77,8 │77,5 │77,1 │76,8 │76,4 │76,1 │75,8 │75,4 │75,1 │74,8

4,90 │74,4 │74,1 │73,8 │73,5 │73,2 │72,8 │72,5 │72,2 │71,9 │71,6

5,00 │71,3 │71,0 │70,7 │70,4 │70,1 │69,8 │69,5 │69,2 │68,9 │68,6

5,10 │68,3 │68,0 │67,7 │67,4 │67,1 │66,9 │66,6 │66,3 │66,0 │65,8

5,20 │65,5 │65,2 │64,9 │61,7 │64,4 │64,1 │63,9 │63,6 │63,3 │63,1

5,30 │62,8 │62,6 │62,3 │62,1 │61,8 │61,5 │61,3 │61,0 │60,8 │60,6

5,40 │60,3 │60,1 │59,8 │59,6 │59,3 │59,1 │58,9 │58,6 │58,4 │58,2

5,50 │57,9 │57,7 │57,5 │57,2 │57,0 │56,8 │56,6 │56,3 │56,1 │55,9

5,60 │55,7 │55,5 │55,2 │55,0 │54,8 │54,6 │54,4 │54,2 │54,0 │53,7

5,70 │53,5 │53,3 │53,1 │52,9 │52,7 │52,5 │52,3 │52,1 │51,9 │51,7

5,80 │51,5 │51,3 │51,1 │50,9 │50,7 │50,5 │50,3 │50,2 │50,0 │49,8

5,90 │49,6 │49,4 │49,2 │49,0 │48,8 │48,7 │48,5 │48,3 │48,1 │47,9

6,00 │47,7 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 2

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 9810 Н (1000 кгс) и K = 10

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,50 │ 200 │ 199 │ 197 │ 196 │ 194 │ 193 │ 191 │ 190 │ 188 │ 187

2,60 │ 185 │ 184 │ 182 │ 181 │ 179 │ 178 │ 177 │ 175 │ 174 │ 173

2,70 │ 171 │ 170 │ 169 │ 168 │ 166 │ 165 │ 164 │ 163 │ 162 │ 160

2,80 │ 159 │ 158 │ 157 │ 156 │ 155 │ 154 │ 152 │ 151 │ 150 │ 149

2,90 │ 148 │ 147 │ 146 │ 145 │ 144 │ 143 │ 142 │ 141 │ 140 │ 139

3,00 │ 138 │ 137 │ 136 │ 135 │ 135 │ 134 │ 133 │ 132 │ 131 │ 130

3,10 │ 129 │ 128 │ 128 │ 127 │ 126 │ 125 │ 124 │ 123 │ 123 │ 122

3,20 │ 121 │ 120 │ 120 │ 119 │ 118 │ 117 │ 117 │ 116 │ 115 │ 114

3,30 │ 114 │ 113 │ 112 │ 112 │ 111 │ 110 │ 110 │ 109 │ 108 │ 108

3,40 │ 107 │ 106 │ 106 │ 105 │ 104 │ 104 │ 103 │ 109 │ 102 │ 101

3,50 │ 101 │ 100 │99,5 │98,9 │98,3 │97,7 │97,2 │96,6 │96,1 │95,5

3,60 │95,0 │94,4 │93,9 │93,3 │92,8 │92,3 │91,8 │91,2 │90,7 │90,2

3,70 │89,7 │89,2 │88,7 │88,2 │87,7 │87,2 │86,8 │86,3 │85,8 │85,3

3,80 │84,9 │84,4 │83,9 │83,5 │83,0 │82,6 │82,1 │81,7 │81,3 │80,8

3,90 │80,4 │80,0 │79,5 │79,1 │78,7 │78,3 │77,9 │77,5 │77,1 │76,7

4,00 │76,3 │75,9 │75,5 │75,1 │74,7 │74,3 │73,9 │73,5 │73,2 │72,8

4,10 │72,4 │72,0 │71,7 │71,3 │71,0 │70,6 │70,2 │69,9 │69,5 │69,2

4,20 │68,8 │68,5 │68,2 │67,8 │67,5 │67,1 │66,8 │66,5 │66,2 │65,8

4,30 │65,5 │65,2 │64,9 │64,6 │64,2 │63,9 │63,6 │63,3 │63,0 │62,7

4,40 │62,4 │62,1 │61,8 │61,5 │61,2 │60,9 │60,6 │60,4 │60,1 │59,8

4,50 │59,5 │59,2 │59,0 │58,7 │58,4 │58,1 │57,8 │57,6 │57,3 │57,1

4,60 │56,8 │56,5 │56,3 │56,0 │55,8 │55,5 │55,3 │55,0 │54,8 │54,5

4,70 │54,3 │54,0 │53,8 │53,5 │53,3 │53,0 │52,8 │52,6 │52,3 │52,1

4,80 │51,9 │51,6 │51,4 │51,2 │51,0 │50,7 │50,5 │50,3 │50,1 │49,8

4,90 │49,6 │49,4 │49,2 │49,0 │48,8 │48,6 │48,3 │48,1 │47,9 │47,7

5,00 │47,5 │47,3 │47,1 │46,9 │46,7 │46,5 │46,3 │46,1 │45,9 │45,7

5,10 │45,5 │45,3 │45,1 │45,0 │44,8 │44,6 │44,4 │44,2 │44,0 │43,8

5,20 │43,7 │43,5 │43,3 │43,1 │42,9 │42,8 │42,6 │42,4 │42,2 │42,1

5,30 │41,9 │41,7 │41,5 │41,4 │41,2 │41,0 │40,9 │40,7 │40,5 │40,4

5,40 │40,2 │40,0 │39,9 │39,7 │39,6 │39,4 │39,2 │39,1 │38,9 │38,8

5,50 │38,6 │38,5 │38,3 │38,2 │38,0 │37,9 │37,7 │37,6 │37,4 │37,3

5,60 │37,1 │37,0 │36,8 │36,7 │36,5 │36,4 │36,3 │36,1 │36,0 │35,8

5,70 │35,7 │35,6 │35,4 │35,3 │35,1 │35,0 │34,9 │34,7 │34,6 │34,5

5,80 │34,3 │34,2 │34,1 │33,9 │33,8 │33,7 │33,6 │33,4 │33,3 │33,2

5,90 │33,1 │32,9 │32,8 │32,7 │32,6 │32,4 │32,3 │32,2 │32,1 │32,0

6,00 │31,8 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 3

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 4905 Н (500 кгс) и K = 5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,50 │ 100 │99,4 │98,6 │97,8 │97,1 │96,3 │95,5 │94,8 │94,0 │93,3

2,60 │92,6 │91,8 │91,1 │90,4 │89,7 │89,0 │88,4 │87,7 │87,0 │86,4

2,70 │85,7 │85,1 │84,4 │83,8 │83,2 │82,6 │81,9 │81,3 │80,8 │80,2

2,80 │79,6 │79,0 │78,4 │77,9 │77,3 │76,8 │76,2 │75,7 │75,1 │74,6

2,90 │74,1 │73,6 │73,0 │72,5 │72,0 │71,5 │71,0 │70,5 │70,1 │69,6

3,00 │69,1 │68,6 │68,2 │67,7 │67,3 │66,8 │66,4 │65,9 │65,5 │65,0

3,10 │64,6 │64,2 │63,8 │63,3 │62,9 │62,5 │62,1 │61,7 │61,3 │60,9

3,20 │60,5 │60,1 │59,8 │59,4 │59,0 │58,6 │58,3 │57,9 │57,5 │57,2

3,30 │56,8 │56,5 │56,1 │55,8 │55,4 │55,1 │54,8 │54,4 │54,1 │53,8

3,40 │53,4 │53,1 │52,8 │52,5 │52,2 │51,8 │51,5 │51,2 │50,9 │50,6

3,50 │50,3 │50,0 │49,7 │49,4 │49,2 │48,9 │48,6 │48,3 │48,0 │47,7

3,60 │47,5 │47,2 │46,9 │46,7 │46,4 │46,1 │45,9 │45,6 │45,4 │45,1

3,70 │44,9 │44,6 │44,4 │44,1 │43,9 │43,6 │43,4 │43,1 │42,9 │42,7

3,80 │42,4 │42,2 │42,0 │41,7 │41,5 │41,3 │41,1 │40,9 │40,6 │40,4

3,90 │40,2 │40,0 │39,8 │39,6 │39,4 │39,1 │38,9 │38,7 │38,5 │38,3

4,00 │38,1 │37,9 │37,7 │37,5 │37,3 │37,1 │37,0 │36,8 │36,6 │36,4

4,10 │36,2 │36,0 │35,8 │35,7 │35,5 │35,3 │35,1 │34,9 │34,8 │34,6

4,20 │34,4 │34,2 │34,1 │33,9 │33,7 │33,6 │33,4 │33,2 │33,1 │32,9

4,30 │32,8 │32,6 │32,4 │32,3 │32,1 │32,0 │31,8 │31,7 │31,5 │31,4

4,40 │31,2 │31,1 │30,9 │30,8 │30,6 │30,5 │30,3 │30,2 │30,0 │29,9

4,50 │29,8 │29,6 │29,5 │29,3 │29,2 │29,1 │28,9 │28,8 │28,7 │28,5

4,60 │28,4 │28,3 │28,1 │28,0 │27,9 │27,8 │27,6 │27,5 │27,4 │27,3

4,70 │27,1 │27,0 │26,9 │26,8 │26,6 │26,5 │26,4 │26,3 │26,2 │26,1

4,80 │25,9 │25,8 │25,7 │25,6 │25,5 │25,4 │25,3 │25,1 │25,0 │24,9

4,90 │24,8 │24,7 │24,6 │24,5 │24,4 │24,3 │24,2 │24,1 │24,0 │23,9

5,00 │23,8 │23,7 │23,6 │23,5 │23,4 │23,3 │23,2 │23,1 │23,0 │22,9

5,10 │22,8 │22,7 │22,6 │22,5 │22,4 │22,3 │22,2 │22,1 │22,0 │21,9

5,20 │21,8 │21,7 │21,6 │21,6 │21,5 │21,4 │21,3 │21,2 │21,1 │21,0

5,30 │20,9 │20,9 │20,8 │20,7 │20,6 │20,5 │20,4 │20,3 │20,3 │20,2

5,40 │20,1 │20,0 │19,9 │19,9 │19,8 │19,7 │19,6 │19,5 │19,5 │19,4

5,50 │19,3 │19,2 │19,2 │19,1 │19,0 │18,9 │18,9 │18,8 │18,7 │18,6

5,60 │18,6 │18,5 │18,4 │18,3 │18,3 │18,2 │18,1 │18,1 │18,0 │17,9

5,70 │17,8 │17,8 │17,7 │17,6 │17,6 │17,5 │17,4 │17,4 │17,3 │17,2

5,80 │17,2 │17,1 │17,0 │17,0 │16,9 │16,8 │16,8 │16,7 │16,7 │16,6

5,90 │16,5 │16,5 │16,4 │16,3 │16,3 │16,2 │16,2 │16,1 │16,0 │16,0

6,00 │15,9 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 3а

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 2450 Н (250 кгс) и K = 2,5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,50 │50,1 │49,7 │49,3 │48,9 │48,5 │48,1 │47,8 │47,4 │47,0 │46,6

2,60 │46,3 │45,9 │45,6 │45,2 │44,9 │44,5 │44,2 │43,8 │43,5 │43,2

2,70 │42,9 │42,5 │42,2 │41,9 │41,6 │41,3 │41,0 │40,7 │40,4 │40,1

2,80 │39,8 │39,5 │39,2 │38,9 │38,7 │38,4 │38,1 │37,8 │37,6 │37,3

2,90 │37,0 │36,8 │36,5 │36,3 │36,0 │35,8 │35,5 │35,3 │35,0 │34,8

3,00 │34,6 │34,3 │34,1 │33,9 │33,6 │33,4 │33,2 │33,0 │32,7 │32,5

3,10 │32,3 │32,1 │31,9 │31,7 │31,5 │31,3 │31,1 │30,9 │30,7 │30,5

3,20 │30,3 │30,1 │29,9 │29,7 │29,5 │29,3 │29,1 │28,9 │28,8 │28,6

3,30 │28,4 │28,2 │28,1 │27,9 │27,7 │27,5 │27,4 │27,2 │27,0 │26,9

3,40 │26,7 │26,6 │26,4 │26,2 │26,1 │25,9 │25,8 │25,6 │25,5 │25,3

3,50 │25,2 │25,0 │24,9 │24,7 │24,6 │24,4 │24,3 │24,2 │24,0 │23,9

3,60 │23,7 │23,6 │23,5 │23,8 │23,2 │23,1 │22,9 │22,8 │22,7 │22,6

3,70 │22,4 │22,3 │22,2 │22,1 │21,9 │22,8 │21,7 │21,6 │21,5 │21,3

3,80 │21,2 │21,1 │21,0 │20,9 │20,8 │20,6 │20,5 │20,4 │20,3 │20,2

3,90 │20,1 │20,0 │19,9 │19,8 │19,7 │19,6 │19,5 │19,4 │19,3 │19,2

4,00 │19,1 │19,0 │18,9 │18,8 │18,7 │18,6 │18,5 │18,4 │18,3 │18,2

4,10 │18,1 │18,0 │17,9 │17,8 │17,6 │17,6 │17,6 │17,5 │17,4 │17,3

4,20 │17,2 │17,1 │17,0 │16,9 │16,9 │16,8 │16,7 │16,6 │16,5 │16,5

4,30 │16,4 │16,3 │16,2 │16,1 │16,1 │16,0 │15,9 │15,8 │15,8 │15,7

4,40 │15,6 │15,5 │15,5 │15,4 │15,3 │15,2 │15,2 │15,1 │15,0 │14,9

4,50 │14,9 │14,8 │14,7 │14,7 │14,6 │14,5 │14,5 │14,4 │14,3 │14,3

4,60 │14,2 │14,1 │14,1 │14,0 │13,9 │13,9 │13,8 │13,8 │13,7 │13,6

4,70 │13,6 │13,5 │13,4 │13,4 │13,3 │13,3 │13,2 │13,1 │13,1 │13,0

4,80 │13,0 │12,9 │12,9 │12,8 │12,7 │12,7 │12,6 │12,6 │12,5 │12,5

4,90 │12,4 │12,4 │12,3 │12,2 │12,2 │12,1 │12,1 │12,0 │12,0 │11,9

5,00 │11,9 │11,8 │11,8 │11,7 │11,7 │11,6 │11,6 │11,5 │11,5 │11,4

5,10 │11,4 │11,3 │11,3 │11,2 │11,2 │11,1 │11,1 │11,1 │11,0 │11,0

5,20 │10,9 │10,9 │10,8 │10,8 │10,7 │10,7 │10,6 │10,6 │10,6 │10,5

5,30 │10,5 │10,4 │10,4 │10,3 │10,3 │10,3 │10,2 │10,2 │10,1 │10,1

5,40 │10,1 │10,0 │9,97 │9,93 │9,89 │9,85 │9,81 │9,77 │9,73 │9,69

5,50 │9,66 │9,62 │9,58 │9,54 │9,50 │9,46 │9,43 │9,39 │9,35 │9,32

5,60 │9,28 │9,24 │9,21 │9,17 │9,18 │9,10 │9,06 │9,03 │8,98 │8,96

5,70 │8,92 │8,89 │8,85 │8,82 │8,79 │8,75 │8,72 │8,68 │8,65 │8,62

5,80 │8,58 │8,55 │8,52 │8,49 │8,45 │8,42 │8,39 │8,36 │8,33 │8,29

5,90 │8,26 │8,23 │8,20 │8,17 │8,14 │8,11 │8,08 │8,05 │8,02 │7,99

6,00 │7,96 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 4

При диаметре шарика D = 10 мм, испытательной нагрузке

F = 981 Н (100 кгс) и K = 1

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

2,50 │20,0 │19,9 │19,7 │19,6 │19,4 │19,3 │19,1 │19,0 │18,8 │18,7

2,60 │18,5 │18,4 │18,2 │18,1 │17,9 │17,8 │17,7 │17,5 │17,4 │17,3

2,70 │17,1 │17,0 │16,9 │16,8 │16,6 │16,5 │16,4 │16,3 │16,2 │16,0

2,80 │15,9 │15,8 │15,7 │15,6 │15,5 │15,4 │15,2 │15,1 │15,0 │14,9

2,90 │14,8 │14,7 │14,6 │14,5 │14,4 │14,3 │14,2 │14,1 │14,0 │13,9

3,00 │13,8 │13,7 │13,6 │13,5 │13,5 │13,4 │13,3 │13,2 │13,1 │13,0

3,10 │12,9 │12,8 │12,8 │12,7 │12,6 │12,5 │12,4 │12,3 │12,3 │12,2

3,20 │12,1 │12,0 │11,9 │11,8 │11,7 │11,7 │11,6 │11,5 │11,5 │11,4

3,30 │11,4 │11,3 │11,2 │11,2 │11,1 │11,0 │11,0 │10,9 │10,8 │10,8

3,40 │10,7 │10,6 │10,6 │10,5 │10,4 │10,4 │10,3 │10,2 │10,2 │10,1

3,50 │10,1 │10,0 │9,95 │9,89 │9,83 │9,77 │9,72 │9,66 │9,61 │9,55

3,60 │9,50 │9,44 │9,39 │9,33 │9,28 │9,23 │9,18 │9,12 │9,07 │9,02

3,70 │8,97 │8,92 │8,87 │8,82 │8,77 │8,72 │8,68 │8,63 │8,58 │8,53

3,80 │8,49 │8,44 │8,39 │8,35 │8,30 │8,26 │8,21 │8,17 │8,13 │8,08

3,90 │8,04 │8,00 │7,95 │7,91 │7,87 │7,83 │7,79 │7,75 │7,71 │7,67

4,00 │7,63 │7,59 │7,55 │7,51 │7,47 │7,43 │7,39 │7,35 │7,32 │7,28

4,10 │7,24 │7,20 │7,17 │7,13 │7,10 │7,06 │7,02 │6,99 │6,95 │6,92

4,20 │6,88 │6,85 │6,82 │6,78 │6,75 │6,71 │6,68 │6,65 │6,62 │6,58

4,30 │6,55 │6,52 │6,49 │6,46 │6,42 │6,39 │6,36 │6,33 │6,30 │6,27

4,40 │6,24 │6,21 │6,18 │6,15 │6,12 │6,09 │6,06 │6,04 │6,01 │5,98

4,50 │5,95 │5,92 │5,90 │5,87 │5,84 │5,81 │5,79 │5,76 │5,73 │5,71

4,60 │5,68 │5,65 │5,63 │5,60 │5,58 │5,55 │5,53 │5,50 │5,48 │5,45

4,70 │5,43 │5,40 │5,38 │5,35 │5,33 │5,30 │5,28 │5,26 │5,23 │5,21

4,80 │5,19 │5,16 │5,14 │5,12 │5,10 │5,07 │5,05 │5,03 │5,01 │4,98

4,90 │4,96 │4,94 │4,92 │4,90 │4,88 │4,86 │4,83 │4,81 │4,79 │4,77

5,00 │4,75 │4,73 │4,71 │4,69 │4,67 │4,65 │4,63 │4,61 │4,59 │4,57

5,10 │4,55 │4,53 │4,51 │4,50 │4,48 │4,46 │4,44 │4,42 │4,40 │4,38

5,20 │4,37 │4,35 │4,33 │4,31 │4,29 │4,28 │4,26 │4,24 │4,22 │4,21

5,30 │4,19 │4,17 │4,15 │4,14 │4,12 │4,10 │4,09 │4,07 │4,05 │4,04

5,40 │4,02 │4,00 │3,99 │3,97 │3,96 │3,94 │3,92 │3,91 │3,89 │3,88

5,50 │3,86 │3,85 │3,83 │3,82 │3,80 │3,79 │3,77 │3,76 │3,74 │3,73

5,60 │3,71 │3,70 │3,68 │3,67 │3,65 │3,64 │3,63 │3,61 │3,60 │3,58

5,70 │3,57 │3,56 │3,54 │3,53 │3,51 │3,50 │3,49 │3,47 │3,46 │3,45

5,80 │3,43 │3,42 │3,41 │3,39 │3,38 │3,37 │3,36 │3,34 │3,33 │3,32

5,90 │3,31 │0,29 │3,28 │3,27 │3,26 │3,24 │3,23 │3,22 │3,21 │3,20

6,00 │3,18 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 5

При диаметре шарика D = 5 мм, испытательной нагрузке

F = 7857 Н (750 кгс) и K = 30

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

1,50 │ 415 │ 409 │ 404 │ 398 │ 393 │ 388 │ 383 │ 378 │ 373 │ 368

1,60 │ 363 │ 359 │ 354 │ 350 │ 345 │ 341 │ 337 │ 333 │ 329 │ 325

1,70 │ 321 │ 317 │ 313 │ 309 │ 306 │ 302 │ 298 │ 295 │ 292 │ 288

1,80 │ 285 │ 282 │ 278 │ 275 │ 272 │ 269 │ 266 │ 263 │ 260 │ 257

1,90 │ 255 │ 252 │ 249 │ 246 │ 244 │ 241 │ 239 │ 236 │ 234 │ 231

2,00 │ 229 │ 226 │ 224 │ 222 │ 219 │ 217 │ 215 │ 213 │ 211 │ 209

2,10 │ 207 │ 204 │ 202 │ 200 │ 193 │ 197 │ 195 │ 193 │ 191 │ 189

2,20 │ 187 │ 185 │ 184 │ 182 │ 180 │ 179 │ 177 │ 175 │ 174 │ 172

2,30 │ 170 │ 169 │ 167 │ 166 │ 164 │ 163 │ 161 │ 160 │ 158 │ 157

2,40 │ 156 │ 154 │ 152 │ 152 │ 150 │ 149 │ 148 │ 146 │ 145 │ 144

2,50 │ 143 │ 141 │ 140 │ 139 │ 138 │ 137 │ 135 │ 134 │ 133 │ 132

2,60 │ 131 │ 130 │ 129 │ 128 │ 127 │ 126 │ 125 │ 124 │ 123 │ 122

2,70 │ 121 │ 120 │ 119 │ 118 │ 117 │ 116 │ 115 │ 114 │ 113 │ 112

2,80 │ 111 │ 110 │ 110 │ 109 │ 108 │ 107 │ 106 │ 105 │ 105 │ 104

2,90 │ 103 │ 102 │ 101 │ 101 │99,9 │99,2 │98,4 │97,7 │96,9 │96,2

3,00 │95,5 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 6

При диаметре шарика D = 5 мм, испытательной нагрузке

F = 2452 Н (250 кгс) и K = 10

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

1,20 │ - │ - │ - │ - │ - │ 200 │ 197 │ 194 │ 191 │ 188

1,30 │ 185 │ 182 │ 179 │ 177 │ 174 │ 171 │ 169 │ 166 │ 164 │ 162

1,40 │ 15 │ 157 │ 155 │ 152 │ 150 │ 148 │ 146 │ 144 │ 142 │ 140

1,50 │ 138 │ 136 │ 135 │ 133 │ 131 │ 129 │ 128 │ 126 │ 124 │ 123

1,60 │ 121 │ 120 │ 118 │ 117 │ 115 │ 114 │ 112 │ 111 │ 110 │ 108

1,70 │ 107 │ 106 │ 104 │ 103 │ 102 │ 101 │99,5 │98,3 │97,2 │96,1

1,80 │95,0 │93,9 │92,8 │91,8 │90,7 │89,7 │88,7 │87,7 │86,8 │85,8

1,90 │84,9 │83,9 │83,0 │82,1 │81,3 │80,4 │79,5 │78,7 │77,9 │77,1

2,00 │76,3 │75,5 │74,7 │73,2 │73,2 │72,4 │71,7 │71,0 │70,2 │69,5

2,10 │68,8 │68,2 │67,5 │66,8 │66,2 │65,5 │64,9 │64,2 │63,6 │63,0

2,20 │62,4 │61,8 │61,2 │60,6 │60,1 │59,5 │59,0 │58,4 │57,9 │57,3

2,30 │56,8 │56,3 │55,8 │55,3 │54,8 │54,3 │52,8 │53,3 │52,8 │52,3

2,40 │51,9 │51,4 │51,0 │50,5 │50,1 │49,6 │49,2 │48,8 │48,3 │47,9

2,50 │47,5 │47,1 │46,7 │46,3 │45,9 │45,5 │45,1 │44,8 │44,4 │44,0

2,60 │43,7 │43,3 │42,9 │42,6 │42,2 │41,9 │41,5 │41,2 │40,9 │40,5

2,70 │40,2 │39,9 │39,6 │39,2 │38,9 │38,6 │38,3 │38,0 │37,7 │37,4

2,80 │37,1 │36,8 │36,5 │36,3 │36,0 │35,7 │35,4 │35,1 │34,9 │34,6

2,90 │34,3 │34,1 │33,8 │33,6 │33,3 │33,1 │32,8 │32,6 │32,3 │32,1

3,00 │31,8 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 7

При диаметре шарика D = 5 мм, испытательной нагрузке

F = 1226 Н (125 кгс) и K = 5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

1,20 │ - │ - │ - │ - │ - │ 100 │98,6 │97,1 │95,5 │94,0

1,30 │92,6 │91,1 │89,7 │88,4 │87,0 │85,7 │84,4 │83,2 │81,9 │80,8

1,40 │79,6 │78,4 │77,3 │76,2 │75,1 │74,1 │73,0 │72,0 │71,0 │70,1

1,50 │69,1 │68,2 │67,3 │66,4 │65,5 │64,6 │63,8 │62,9 │62,1 │61,3

1,60 │60,5 │59,8 │59,0 │58,3 │57,5 │56,8 │56,1 │55,4 │54,8 │54,1

1,70 │53,4 │52,8 │52,2 │51,5 │50,9 │50,3 │49,7 │49,2 │48,6 │48,0

1,80 │47,5 │46,9 │46,4 │45,9 │45,4 │44,9 │44,4 │43,9 │43,4 │42,9

1,90 │42,4 │42,0 │41,5 │41,1 │40,6 │40,2 │39,8 │39,4 │38,9 │38,5

2,00 │38,1 │37,7 │37,3 │37,0 │36,6 │36,2 │35,8 │35,5 │35,1 │34,8

2,10 │34,4 │34,1 │33,7 │33,4 │33,1 │32,8 │32,4 │32,1 │31,8 │31,5

2,20 │31,2 │30,9 │30,6 │30,3 │30,0 │29,8 │29,5 │29,2 │28,9 │28,7

2,30 │28,4 │28,1 │27,9 │27,6 │27,4 │27,1 │26,9 │26,6 │26,4 │26,2

2,40 │25,9 │25,7 │25,5 │25,3 │25,0 │24,8 │24,6 │24,4 │24,2 │24,0

2,50 │23,8 │23,6 │23,4 │23,2 │23,0 │22,8 │22,6 │22,4 │22,2 │22,0

2,60 │21,8 │21,6 │21,5 │21,3 │21,1 │20,9 │20,8 │20,6 │20,4 │20,3

2,70 │20,1 │19,9 │19,8 │18,6 │19,5 │19,3 │19,2 │19,0 │18,9 │18,7

2,80 │18,6 │18,4 │18,3 │18,1 │18,0 │17,8 │17,7 │17,6 │17,4 │17,3

2,90 │17,2 │17,0 │16,9 │16,8 │16,7 │16,5 │16,4 │16,3 │16,2 │16,0

3,00 │15,9 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 7а

При диаметре шарика D = 5 мм, испытательной нагрузке

F = 613 Н (62,5 кгс) и K = 2,5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

1,20 │ - │ - │ - │ - │ - │50,1 │49,3 │48,5 │47,8 │47,0

1,30 │46,3 │45,6 │44,9 │44,2 │43,5 │42,9 │42,2 │41,6 │41,0 │40,4

1,40 │39,8 │39,2 │38,7 │38,1 │37,6 │37,0 │36,5 │36,0 │35,5 │35,0

1,50 │34,6 │34,1 │33,6 │33,2 │32,7 │32,3 │31,9 │31,5 │31,1 │30,7

1,60 │30,3 │29,9 │29,5 │29,1 │28,8 │28,4 │28,1 │27,7 │27,4 │27,0

1,70 │26,7 │26,4 │26,1 │25,8 │25,5 │25,2 │24,9 │24,6 │24,3 │24,0

1,80 │23,7 │23,5 │23,2 │22,9 │22,7 │22,4 │22,2 │21,9 │21,7 │21,5

1,90 │21,2 │21,0 │20,8 │20,5 │20,3 │20,1 │19,9 │19,7 │19,5 │19,3

2,00 │19,1 │18,9 │18,7 │18,5 │18,3 │18,1 │17,9 │17,7 │17,6 │17,4

2,10 │17,2 │17,0 │16,9 │16,7 │16,5 │16,4 │16,2 │16,1 │15,9 │15,8

2,20 │15,9 │15,5 │15,3 │15,2 │15,0 │14,9 │14,7 │14,6 │14,5 │14,3

2,30 │14,2 │14,1 │13,9 │13,8 │13,7 │13,6 │13,4 │13,3 │13,2 │13,1

2,40 │13,0 │12,9 │12,7 │12,6 │12,5 │12,4 │12,3 │12,2 │12,1 │12,0

2,50 │11,9 │11,8 │11,7 │11,6 │11,5 │11,4 │11,3 │11,2 │11,1 │11,0

2,60 │10,9 │10,8 │10,7 │10,6 │10,6 │10,5 │10,4 │10,3 │10,2 │10,1

2,70 │10,1 │9,97 │9,89 │9,81 │9,73 │9,66 │9,58 │9,50 │9,43 │9,35

2,80 │9,28 │9,21 │9,13 │8,96 │8,99 │8,92 │8,85 │8,79 │8,72 │8,65

2,90 │8,58 │8,52 │8,45 │8,39 │8,33 │8,26 │8,20 │8,14 │8,08 │8,02

3,00 │7,96 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 8

При диаметре шарика D = 5 мм, испытательной нагрузке

F = 245 Н (25 кгс) и K = 1

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,00 │0,01 │0,02 │0,03 │0,04 │0,05 │0,06 │0,07 │0,08 │0,09

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

1,20 │ - │ - │ - │ - │ - │20,0 │19,7 │19,4 │19,1 │18,8

1,30 │18,5 │18,2 │17,9 │17,7 │17,4 │17,1 │16,9 │16,6 │16,4 │16,2

1,40 │15,9 │15,7 │15,5 │15,2 │15,0 │14,8 │14,6 │14,4 │14,2 │14,0

1,50 │13,8 │13,6 │13,5 │13,3 │13,1 │12,9 │12,8 │12,6 │12,4 │12,3

1,60 │12,1 │12,0 │11,8 │11,7 │11,5 │11,4 │11,2 │11,1 │11,0 │10,8

1,70 │10,7 │10,6 │10,4 │10,3 │10,2 │10,1 │9,95 │9,83 │9,72 │9,61

1,80 │9,50 │9,39 │9,28 │9,18 │9,07 │8,97 │8,87 │8,77 │8,68 │8,58

1,90 │8,49 │8,39 │8,30 │8,21 │8,13 │8,04 │7,95 │7,87 │7,79 │7,71

2,00 │7,63 │7,55 │7,47 │7,39 │7,32 │7,24 │7,17 │7,10 │7,02 │6,95

2,10 │6,88 │6,82 │6,75 │6,68 │6,62 │6,55 │6,49 │6,42 │6,36 │6,30

2,20 │6,24 │6,18 │6,12 │6,05 │6,01 │5,95 │5,90 │5,84 │5,79 │5,72

2,30 │5,68 │5,63 │5,58 │5,53 │5,48 │5,43 │5,38 │5,33 │5,28 │5,23

2,40 │5,19 │5,14 │5,10 │5,05 │5,01 │4,96 │4,92 │4,88 │4,83 │4,79

2,50 │4,75 │4,71 │4,67 │4,63 │4,59 │4,55 │4,51 │4,48 │4,44 │4,40

2,60 │4,37 │4,33 │4,29 │4,26 │4,22 │4,19 │4,15 │4,12 │4,09 │4,05

2,70 │4,02 │3,99 │3,96 │3,92 │3,89 │3,86 │3,83 │3,80 │3,77 │3,74

2,80 │3,71 │3,68 │3,65 │3,63 │3,60 │3,57 │3,54 │3,51 │3,49 │3,46

2,90 │3,43 │3,41 │3,38 │3,36 │3,33 │3,31 │3,28 │3,26 │3,23 │3,21

3,00 │3,18 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 9

При диаметре шарика D = 2,5 мм, испытательной нагрузке

F = 1840 Н (187,5 кгс) и K = 30

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,720 │ 451 │ 449 │ 448 │ 447 │ 446 │ 444 │ 443 │ 442 │ 441 │ 439

0,730 │ 438 │ 437 │ 436 │ 435 │ 433 │ 432 │ 431 │ 430 │ 429 │ 427

0,740 │ 426 │ 425 │ 424 │ 423 │ 422 │ 420 │ 419 │ 418 │ 417 │ 416

0,750 │ 415 │ 413 │ 412 │ 411 │ 410 │ 409 │ 408 │ 407 │ 406 │ 405

0,760 │ 404 │ 402 │ 401 │ 400 │ 399 │ 398 │ 397 │ 396 │ 395 │ 394

0,770 │ 393 │ 392 │ 391 │ 390 │ 389 │ 388 │ 387 │ 386 │ 385 │ 384

0,780 │ 383 │ 382 │ 381 │ 380 │ 379 │ 378 │ 377 │ 376 │ 375 │ 374

0,790 │ 373 │ 372 │ 371 │ 370 │ 369 │ 368 │ 367 │ 366 │ 365 │ 364

0,800 │ 363 │ 362 │ 361 │ 360 │ 359 │ 359 │ 358 │ 357 │ 356 │ 355

0,810 │ 354 │ 353 │ 352 │ 351 │ 350 │ 350 │ 349 │ 348 │ 347 │ 346

0,820 │ 345 │ 344 │ 344 │ 343 │ 342 │ 341 │ 340 │ 339 │ 338 │ 338

0,830 │ 337 │ 336 │ 335 │ 334 │ 333 │ 333 │ 332 │ 331 │ 330 │ 329

0,840 │ 328 │ 328 │ 327 │ 326 │ 325 │ 324 │ 324 │ 323 │ 322 │ 321

0,850 │ 321 │ 320 │ 319 │ 318 │ 317 │ 317 │ 316 │ 315 │ 314 │ 314

0,860 │ 313 │ 312 │ 311 │ 311 │ 310 │ 309 │ 308 │ 208 │ 307 │ 306

0,870 │ 306 │ 305 │ 304 │ 303 │ 303 │ 302 │ 301 │ 301 │ 300 │ 299

0,880 │ 298 │ 298 │ 297 │ 296 │ 296 │ 295 │ 294 │ 294 │ 293 │ 292

0,890 │ 291 │ 291 │ 290 │ 289 │ 289 │ 288 │ 287 │ 287 │ 286 │ 285

0,900 │ 285 │ 284 │ 284 │ 283 │ 282 │ 282 │ 281 │ 280 │ 280 │ 279

0,910 │ 278 │ 278 │ 277 │ 276 │ 276 │ 275 │ 275 │ 274 │ 273 │ 273

0,920 │ 272 │ 272 │ 271 │ 270 │ 270 │ 269 │ 269 │ 268 │ 267 │ 267

0,930 │ 266 │ 266 │ 265 │ 264 │ 264 │ 263 │ 263 │ 262 │ 261 │ 261

0,940 │ 260 │ 260 │ 259 │ 259 │ 258 │ 257 │ 257 │ 256 │ 256 │ 255

0,950 │ 255 │ 254 │ 253 │ 253 │ 252 │ 252 │ 251 │ 251 │ 250 │ 250

0,960 │ 249 │ 249 │ 248 │ 247 │ 247 │ 246 │ 246 │ 245 │ 245 │ 244

0,970 │ 244 │ 243 │ 243 │ 242 │ 242 │ 241 │ 241 │ 240 │ 240 │ 239

0,980 │ 239 │ 239 │ 238 │ 237 │ 237 │ 236 │ 236 │ 235 │ 235 │ 234

0,990 │ 234 │ 233 │ 233 │ 232 │ 232 │ 231 │ 231 │ 230 │ 230 │ 229

1,000 │ 229 │ 228 │ 228 │ 227 │ 227 │ 226 │ 226 │ 225 │ 225 │ 225

1,010 │ 224 │ 224 │ 223 │ 223 │ 222 │ 222 │ 221 │ 221 │ 220 │ 220

1,020 │ 219 │ 219 │ 219 │ 218 │ 218 │ 217 │ 217 │ 216 │ 216 │ 215

1,030 │ 215 │ 215 │ 214 │ 214 │ 213 │ 213 │ 212 │ 212 │ 212 │ 211

1,040 │ 211 │ - │ 210 │ 209 │ 209 │ 209 │ 208 │ 208 │ 207 │ 207

1,050 │ 207 │ - │ 206 │ 205 │ 205 │ 204 │ 204 │ 204 │ 203 │ 203

1,060 │ 202 │ - │ 202 │ 201 │ 201 │ 200 │ 200 │ 200 │ 199 │ 199

1,070 │ 198 │ 198 │ 198 │ 197 │ 197 │ 197 │ 196 │ 196 │ 195 │ 195

1,080 │ 195 │ 194 │ 194 │ 193 │ 193 │ 193 │ 192 │ 192 │ 192 │ 191

1,090 │ 191 │ 191 │ 190 │ 190 │ 189 │ 189 │ 189 │ 188 │ 188 │ 188

1,100 │ 187 │ 187 │ 187 │ 186 │ 186 │ 185 │ 185 │ 185 │ 184 │ 184

1,110 │ 184 │ 183 │ 183 │ 183 │ 182 │ 182 │ 182 │ 181 │ 181 │ 181

1,120 │ 180 │ 180 │ 180 │ 179 │ 179 │ 179 │ 178 │ 178 │ 178 │ 177

1,130 │ 177 │ 177 │ 176 │ 176 │ 176 │ 175 │ 175 │ 175 │ 174 │ 174

1,140 │ 174 │ 173 │ 173 │ 173 │ 172 │ 172 │ 172 │ 171 │ 171 │ 171

1,150 │ 170 │ 170 │ 170 │ 169 │ 169 │ 169 │ 169 │ 168 │ 168 │ 168

1,160 │ 167 │ 167 │ 167 │ 166 │ 166 │ 166 │ 165 │ 165 │ 165 │ 165

1,170 │ 164 │ 164 │ 164 │ 163 │ 163 │ 163 │ 162 │ 162 │ 162 │ 162

1,180 │ 161 │ 161 │ 161 │ 161 │ 160 │ 160 │ 160 │ 159 │ 159 │ 159

1,190 │ 158 │ 158 │ 158 │ 158 │ 157 │ 157 │ 157 │ 156 │ 156 │ 156

1,200 │ 156 │ 155 │ 155 │ 155 │ 155 │ 154 │ 154 │ 154 │ 153 │ 153

1,210 │ 153 │ 153 │ 152 │ 152 │ 152 │ 152 │ 151 │ 151 │ 151 │ 150

1,220 │ 150 │ 150 │ 150 │ 149 │ 149 │ 149 │ 149 │ 148 │ 148 │ 148

1,230 │ 148 │ 147 │ 147 │ 147 │ 147 │ 146 │ 146 │ 146 │ 146 │ 145

1,240 │ 145 │ 145 │ 145 │ 144 │ 144 │ 144 │ 144 │ 143 │ 143 │ 143

1,250 │ 143 │ 142 │ 142 │ 142 │ 142 │ 141 │ 141 │ 141 │ 141 │ 140

1,260 │ 140 │ 140 │ 140 │ 139 │ 139 │ 139 │ 139 │ 138 │ 138 │ 138

1,270 │ 138 │ 138 │ 137 │ 137 │ 137 │ 137 │ 136 │ 136 │ 136 │ 136

1,280 │ 135 │ 135 │ 135 │ 135 │ 135 │ 134 │ 134 │ 134 │ 134 │ 133

1,290 │ 133 │ 133 │ 133 │ 133 │ 132 │ 132 │ 132 │ 132 │ 131 │ 131

1,300 │ 131 │ 131 │ 131 │ 131 │ 130 │ 130 │ 130 │ 129 │ 129 │ 129

1,310 │ 129 │ 129 │ 128 │ 128 │ 128 │ 128 │ 128 │ 127 │ 127 │ 127

1,320 │ 127 │ 126 │ 126 │ 126 │ 126 │ 126 │ 125 │ 125 │ 125 │ 125

1,330 │ 125 │ 124 │ 124 │ 124 │ 124 │ 124 │ 123 │ 123 │ 123 │ 123

1,340 │ 123 │ 122 │ 122 │ 122 │ 122 │ 122 │ 121 │ 121 │ 121 │ 121

1,350 │ 121 │ 120 │ 120 │ 120 │ 120 │ 120 │ 119 │ 119 │ 119 │ 119

1,360 │ 119 │ 118 │ 118 │ 118 │ 118 │ 118 │ 118 │ 117 │ 117 │ 117

1,370 │ 117 │ 117 │ 116 │ 116 │ 116 │ 116 │ 116 │ 115 │ 115 │ 115

1,380 │ 115 │ 115 │ 115 │ 114 │ 114 │ 114 │ 114 │ 114 │ 113 │ 113

1,390 │ 113 │ 113 │ 113 │ 113 │ 112 │ 112 │ 112 │ 112 │ 112 │ 112

1,400 │ 111 │ 111 │ 111 │ 111 │ 111 │ 110 │ 110 │ 110 │ 110 │ 110

1,410 │ 110 │ 109 │ 109 │ 109 │ 109 │ 109 │ 109 │ 108 │ 108 │ 108

1,420 │ 108 │ 108 │ 108 │ 107 │ 107 │ 107 │ 107 │ 107 │ 107 │ 106

1,430 │ 106 │ 106 │ 106 │ 106 │ 106 │ 105 │ 105 │ 105 │ 105 │ 105

1,440 │ 105 │ 104 │ 104 │ 104 │ 104 │ 104 │ 104 │ 103 │ 103 │ 103

1,450 │ 103 │ 103 │ 103 │ 103 │ 102 │ 102 │ 102 │ 102 │ 102 │ 102

1,460 │ 101 │ 101 │ 101 │ 101 │ 101 │ 101 │ 101 │ 100 │ 100 │ 100

1,470 │99,9 │99,8 │99,6 │99,5 │99,3 │99,2 │99,0 │98,9 │98,7 │98,6

1,480 │98,4 │98,3 │98,1 │98,0 │97,8 │97,7 │97,5 │97,4 │97,2 │97,1

1,490 │96,9 │96,8 │96,6 │96,5 │96,4 │96,2 │96,1 │95,9 │95,8 │95,6

1,500 │95,5 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 10

При диаметре шарика D = 2,5 мм, испытательной нагрузке

F = 613 Н (62,5 кгс) и K = 10 (табл. 10)

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,620 │ - │ - │ - │ - │ - │ 200 │ 200 │ 199 │ 199 │ 198

0,630 │ 197 │ 197 │ 196 │ 195 │ 195 │ 194 │ 194 │ 193 │ 192 │ 192

0,640 │ 191 │ 190 │ 190 │ 189 │ 189 │ 188 │ 187 │ 187 │ 186 │ 186

0,650 │ 185 │ 185 │ 184 │ 183 │ 183 │ 182 │ 182 │ 181 │ 181 │ 180

0,660 │ 179 │ 179 │ 178 │ 178 │ 177 │ 177 │ 176 │ 176 │ 175 │ 175

0,670 │ 174 │ 174 │ 173 │ 172 │ 172 │ 171 │ 171 │ 170 │ 170 │ 169

0,680 │ 169 │ 168 │ 168 │ 167 │ 167 │ 166 │ 166 │ 165 │ 165 │ 164

0,690 │ 164 │ 163 │ 163 │ 162 │ 162 │ 161 │ 161 │ 161 │ 160 │ 160

0,700 │ 159 │ 159 │ 158 │ 158 │ 157 │ 157 │ 156 │ 156 │ 156 │ 155

0,710 │ 155 │ 154 │ 154 │ 153 │ 153 │ 152 │ 152 │ 152 │ 151 │ 151

0,720 │ 150 │ 150 │ 149 │ 149 │ 149 │ 148 │ 148 │ 147 │ 147 │ 146

0,730 │ 146 │ 146 │ 145 │ 145 │ 144 │ 144 │ 144 │ 143 │ 143 │ 142

0,740 │ 142 │ 142 │ 141 │ 141 │ 141 │ 140 │ 140 │ 139 │ 139 │ 139

0,750 │ 138 │ 138 │ 137 │ 137 │ 137 │ 136 │ 136 │ 136 │ 135 │ 135

0,760 │ 135 │ 134 │ 134 │ 133 │ 133 │ 133 │ 132 │ 132 │ 132 │ 131

0,770 │ 131 │ 131 │ 130 │ 130 │ 130 │ 129 │ 129 │ 129 │ 128 │ 128

0,780 │ 128 │ 127 │ 127 │ 127 │ 126 │ 126 │ 126 │ 125 │ 125 │ 125

0,790 │ 124 │ 124 │ 124 │ 123 │ 123 │ 123 │ 122 │ 122 │ 122 │ 121

0,800 │ 121 │ 121 │ 120 │ 120 │ 120 │ 120 │ 119 │ 119 │ 119 │ 119

0,810 │ 118 │ 118 │ 117 │ 117 │ 117 │ 117 │ 116 │ 116 │ 116 │ 116

0,820 │ 115 │ 115 │ 115 │ 114 │ 114 │ 114 │ 113 │ 113 │ 113 │ 113

0,830 │ 112 │ 112 │ 112 │ 111 │ 111 │ 111 │ 111 │ 110 │ 110 │ 110

0,840 │ 109 │ 109 │ 109 │ 109 │ 108 │ 108 │ 108 │ 108 │ 107 │ 107

0,850 │ 107 │ 107 │ 106 │ 106 │ 106 │ 106 │ 105 │ 105 │ 105 │ 105

0,860 │ 104 │ 104 │ 104 │ 104 │ 103 │ 103 │ 103 │ 103 │ 102 │ 102

0,870 │ 102 │ 102 │ 101 │ 101 │ 101 │ 101 │ 100 │ 100 │99,9 │99,7

0,880 │99,5 │99,2 │99,0 │98,8 │98,5 │98,3 │98,1 │97,9 │97,6 │97,4

0,890 │97,2 │96,9 │96,7 │96,5 │96,3 │96,1 │95,8 │95,6 │95,4 │95,2

0,900 │94,9 │94,7 │94,5 │94,3 │94,1 │93,9 │93,6 │93,4 │93,2 │93,0

0,910 │92,8 │92,6 │92,4 │92,2 │92,0 │91,7 │91,5 │91,3 │91,1 │90,9

0,920 │90,7 │90,5 │90,3 │90,1 │89,9 │89,7 │89,5 │89,3 │89,1 │88,9

0,930 │88,7 │88,5 │88,3 │88,1 │87,9 │87,7 │87,5 │87,3 │87,1 │86,9

0,940 │86,8 │86,6 │86,4 │86,2 │86,0 │85,8 │85,6 │85,4 │85,2 │85,1

0,950 │84,9 │84,7 │84,5 │84,3 │84,1 │83,9 │83,8 │83,6 │83,4 │83,2

0,960 │83,0 │82,9 │82,7 │82,5 │82,3 │82,1 │82,0 │81,8 │81,6 │81,4

0,970 │81,3 │81,1 │80,9 │80,7 │80,6 │80,4 │80,2 │80,0 │79,9 │79,7

0,980 │79,5 │79,4 │79,2 │79,0 │78,9 │78,7 │78,5 │78,4 │78,2 │78,0

0,990 │77,9 │77,7 │77,5 │77,4 │77,2 │77,1 │76,9 │76,7 │76,6 │76,4

1,000 │76,3 │76,1 │75,9 │75,8 │75,6 │75,5 │75,3 │75,2 │75,0 │74,8

1,010 │74,7 │74,5 │74,4 │74,2 │74,1 │73,9 │73,8 │73,6 │73,5 │73,3

1,020 │73,2 │73,0 │72,9 │72,7 │72,6 │72,4 │72,3 │72,1 │72,0 │71,8

1,030 │71,7 │71,5 │71,4 │71,2 │71,1 │71,0 │70,8 │70,7 │70,5 │70,4

1,040 │70,2 │70,1 │70,0 │69,8 │69,7 │69,5 │69,4 │69,3 │69,1 │69,0

1,050 │68,8 │68,7 │68,6 │68,4 │68,3 │68,2 │68,0 │67,9 │67,8 │67,6

1,060 │67,5 │67,3 │67,2 │67,1 │66,9 │66,8 │66,7 │66,6 │66,4 │66,3

1,070 │66,2 │66,0 │65,9 │65,8 │65,6 │65,5 │65,4 │65,3 │65,1 │65,0

1,080 │64,9 │64,7 │64,6 │64,5 │64,4 │64,2 │64,1 │64,0 │63,9 │63,8

1,090 │63,6 │63,5 │63,4 │63,3 │63,1 │63,0 │62,9 │62,8 │62,7 │62,5

1,100 │62,4 │62,3 │62,2 │62,1 │61,9 │61,8 │61,7 │61,6 │61,5 │61,3

1,110 │61,2 │61,1 │61,0 │60,9 │60,8 │60,6 │60,5 │60,4 │60,3 │60,2

1,120 │60,1 │60,0 │59,8 │59,7 │59,6 │59,5 │59,4 │59,3 │59,2 │59,1

1,130 │59,0 │58,8 │58,7 │58,6 │58,5 │58,4 │58,3 │58,2 │58,1 │58,0

1,140 │57,9 │57,8 │57,6 │57,5 │57,4 │57,3 │57,2 │57,1 │57,0 │56,9

1,150 │56,8 │56,7 │56,6 │56,5 │56,4 │56,3 │56,2 │56,1 │56,0 │55,9

1,160 │55,8 │55,7 │55,6 │55,5 │55,4 │55,3 │55,2 │55,1 │55,0 │54,9

1,170 │54,8 │54,7 │54,6 │54,5 │54,4 │54,3 │54,2 │54,1 │54,0 │53,9

1,180 │53,8 │53,7 │53,6 │53,5 │53,4 │53,3 │53,2 │53,1 │53,0 │52,9

1,190 │52,8 │52,7 │52,6 │52,5 │52,4 │52,3 │52,2 │52,1 │52,1 │52,0

1,200 │51,9 │51,8 │51,7 │51,6 │51,5 │51,4 │51,3 │51,2 │51,1 │51,0

1,210 │51,0 │50,9 │50,8 │50,7 │50,6 │50,5 │50,4 │50,3 │50,2 │50,0

1,220 │50,1 │50,0 │49,9 │49,8 │49,7 │49,6 │49,5 │49,5 │49,4 │49,3

1,230 │49,2 │49,1 │49,0 │48,9 │48,9 │48,8 │48,7 │48,6 │48,5 │48,4

1,240 │48,3 │48,3 │48,2 │48,1 │48,0 │47,9 │47,8 │47,8 │47,7 │47,6

1,250 │47,5 │47,4 │47,4 │47,3 │47,2 │47,1 │47,0 │46,9 │46,9 │46,8

1,260 │46,7 │46,6 │46,5 │46,5 │46,4 │46,3 │46,2 │46,2 │46,1 │46,0

1,270 │45,9 │45,8 │45,8 │45,7 │45,6 │45,5 │45,5 │45,4 │45,3 │45,2

1,280 │45,1 │45,1 │45,0 │44,9 │44,8 │44,8 │44,7 │44,6 │44,5 │44,5

1,290 │44,4 │44,3 │44,2 │44,2 │44,1 │44,0 │43,9 │43,9 │43,8 │43,7

1,300 │43,7 │43,6 │43,5 │43,4 │43,4 │43,3 │43,2 │43,1 │43,1 │43,0

1,310 │42,9 │42,9 │42,8 │42,7 │42,6 │42,6 │42,5 │42,4 │42,4 │42,3

1,320 │42,2 │42,2 │42,1 │42,0 │41,9 │41,8 │41,7 │41,7 │41,7 │41,6

1,330 │41,5 │41,5 │41,4 │41,3 │41,3 │41,2 │41,1 │41,1 │41,0 │40,9

1,340 │40,9 │40,8 │40,7 │40,7 │40,6 │40,5 │40,5 │40,4 │40,3 │40,3

1,350 │40,2 │40,1 │40,1 │40,0 │39,9 │39,9 │39,8 │39,8 │39,7 │39,6

1,360 │39,6 │39,5 │39,4 │39,4 │39,3 │39,2 │39,2 │39,1 │39,1 │39,0

1,370 │38,9 │38,9 │38,8 │38,7 │38,7 │38,6 │38,6 │38,5 │38,4 │38,4

1,380 │38,3 │38,3 │38,2 │38,1 │38,1 │38,0 │38,0 │37,9 │37,8 │37,8

1,390 │37,7 │37,6 │37,6 │37,5 │37,5 │37,4 │37,4 │37,3 │37,2 │37,2

1,400 │37,1 │37,1 │37,0 │36,9 │36,9 │36,8 │36,8 │36,7 │36,7 │36,6

1,410 │36,5 │36,5 │36,4 │36,4 │36,3 │36,3 │36,2 │36,1 │36,1 │36,0

1,420 │36,0 │35,9 │35,9 │35,9 │35,7 │35,7 │35,6 │35,6 │35,5 │35,5

1,430 │35,4 │35,4 │35,3 │35,3 │35,2 │35,1 │35,1 │35,0 │35,0 │34,9

1,440 │34,9 │34,8 │34,8 │34,7 │34,7 │34,6 │34,6 │34,5 │34,4 │34,4

1,450 │34,3 │34,3 │34,2 │34,2 │34,1 │34,1 │34,0 │34,0 │33,9 │33,9

1,460 │33,8 │33,8 │33,7 │33,6 │33,6 │33,5 │33,5 │33,5 │33,4 │33,4

1,470 │33,3 │33,3 │33,2 │33,2 │33,1 │33,1 │33,0 │33,0 │32,9 │32,9

1,480 │32,8 │32,8 │32,7 │32,7 │32,6 │32,6 │32,5 │32,5 │32,4 │32,4

1,490 │32,3 │32,3 │32,2 │32,2 │32,1 │32,1 │32,0 │32,0 │31,9 │31,9

1,500 │31,8 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 11

При диаметре шарика D = 2,5 мм, испытательной нагрузке

F = 306,5 Н (31,25 кгс) и K = 5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,620 │ - │ - │ - │ - │ - │ 100 │99,8 │99,6 │99,3 │98,9

0,630 │98,6 │98,3 │98,0 │97,7 │97,4 │97,0 │96,8 │96,4 │96,1 │95,8

0,640 │95,5 │95,2 │94,9 │94,6 │94,3 │94,0 │93,7 │93,4 │93,1 │92,8

0,650 │92,5 │92,3 │92,0 │91,7 │91,4 │91,1 │90,8 │90,6 │90,3 │90,0

0,660 │89,7 │89,4 │89,2 │88,9 │88,6 │88,3 │88,1 │87,8 │87,5 │87,3

0,670 │87,0 │86,8 │86,5 │86,2 │86,0 │85,7 │85,5 │85,2 │84,9 │84,7

0,680 │84,4 │84,2 │83,9 │83,7 │83,4 │83,2 │82,9 │82,7 │82,4 │82,2

0,690 │82,0 │81,7 │81,5 │81,2 │81,0 │80,7 │80,5 │80,3 │80,0 │79,8

0,700 │79,6 │79,3 │79,4 │78,9 │78,7 │78,4 │78,2 │78,0 │77,8 │77,5

0,710 │77,3 │77,1 │76,8 │76,6 │76,4 │76,2 │76,0 │75,8 │75,6 │75,3

0,720 │75,1 │74,9 │74,7 │74,5 │74,3 │74,1 │73,9 │73,6 │73,4 │73,2

0,730 │73,0 │72,8 │72,6 │72,4 │72,2 │72,0 │71,8 │71,6 │71,4 │71,2

0,740 │71,0 │70,8 │70,6 │70,4 │70,3 │70,1 │69,9 │69,7 │69,5 │69,3

0,750 │69,1 │68,9 │68,7 │68,5 │68,4 │68,2 │68,0 │67,8 │67,5 │67,4

0,760 │67,3 │67,1 │66,9 │66,7 │66,5 │66,4 │66,2 │66,0 │65,8 │65,6

0,770 │65,5 │65,3 │65,1 │64,9 │64,8 │64,6 │64,4 │64,3 │64,1 │63,9

0,780 │63,8 │63,6 │63,4 │63,3 │63,1 │62,9 │62,8 │62,6 │62,4 │62,3

0,790 │62,1 │62,0 │61,8 │61,1 │61,5 │61,3 │61,2 │61,0 │60,9 │60,7

0,800 │60,5 │60,4 │60,2 │60,1 │59,9 │59,8 │59,6 │59,5 │59,3 │59,2

0,810 │59,0 │58,9 │58,7 │58,6 │58,4 │58,3 │58,1 │58,0 │57,8 │57,7

0,820 │57,5 │57,4 │57,3 │57,1 │57,0 │56,8 │56,7 │56,5 │56,4 │56,3

0,830 │56,1 │56,0 │55,8 │55,7 │55,6 │55,4 │55,3 │55,1 │55,0 │54,9

0,840 │54,7 │54,6 │54,5 │54,3 │54,2 │54,1 │54,0 │53,8 │53,7 │53,6

0,850 │53,4 │53,3 │53,2 │53,0 │52,9 │52,8 │52,7 │52,5 │52,4 │52,3

0,860 │52,2 │52,0 │51,9 │51,8 │51,7 │51,5 │51,4 │51,3 │51,2 │51,0

0,870 │50,9 │50,8 │50,7 │50,6 │50,4 │50,3 │50,2 │50,1 │50,0 │49,9

0,880 │49,7 │49,6 │49,5 │49,4 │49,3 │49,2 │49,0 │48,9 │48,8 │48,7

0,890 │48,6 │48,5 │48,4 │48,2 │48,1 │48,0 │47,9 │47,8 │47,7 │47,6

0,900 │47,5 │47,4 │47,3 │47,2 │47,0 │46,9 │46,8 │46,7 │46,6 │46,5

0,910 │46,4 │46,3 │46,2 │46,1 │46,0 │45,9 │45,8 │45,7 │45,6 │45,5

0,920 │45,4 │45,3 │45,2 │45,1 │45,0 │44,9 │44,8 │44,7 │44,6 │44,5

0,930 │44,4 │44,3 │44,2 │44,1 │44,0 │43,9 │43,8 │43,7 │43,6 │43,5

0,940 │43,4 │43,3 │43,2 │43,1 │43,0 │42,9 │42,8 │42,7 │42,6 │42,5

0,950 │42,4 │42,3 │42,2 │42,2 │42,1 │42,0 │41,9 │41,8 │41,7 │41,6

0,960 │41,5 │41,4 │41,3 │41,2 │41,2 │41,1 │41,0 │40,9 │40,8 │40,7

0,970 │40,6 │40,5 │40,5 │40,4 │40,3 │40,2 │40,1 │40,0 │39,9 │39,9

0,980 │39,8 │39,7 │39,6 │39,5 │39,4 │39,4 │39,3 │39,2 │39,1 │39,0

0,990 │38,9 │38,9 │38,8 │38,7 │38,6 │38,5 │38,4 │38,4 │38,3 │38,2

1,000 │38,1 │38,0 │38,0 │37,9 │37,8 │37,7 │37,7 │37,6 │37,5 │37,4

1,010 │37,3 │37,3 │37,2 │37,1 │37,0 │37,0 │36,9 │36,8 │36,7 │36,7

1,020 │36,6 │36,5 │36,4 │36,4 │36,3 │36,2 │36,1 │36,1 │36,0 │35,9

1,030 │35,8 │35,8 │35,7 │35,6 │35,5 │35,5 │35,4 │35,4 │35,3 │35,2

1,040 │35,1 │35,0 │35,0 │34,9 │34,8 │34,8 │34,7 │34,6 │34,6 │34,5

1,050 │34,4 │34,4 │34,3 │34,2 │34,1 │34,1 │34,0 │33,9 │33,9 │33,8

1,060 │33,7 │33,7 │33,6 │33,5 │33,5 │33,4 │33,3 │33,3 │33,2 │33,1

1,070 │33,1 │33,0 │33,0 │32,9 │32,8 │32,8 │32,7 │32,6 │32,6 │32,5

1,080 │32,4 │32,4 │32,3 │32,2 │32,2 │32,1 │32,1 │32,0 │31,9 │31,9

1,090 │31,8 │31,8 │31,7 │31,6 │31,5 │31,5 │31,4 │31,4 │31,3 │31,3

1,100 │31,2 │31,1 │31,1 │31,0 │31,0 │30,9 │30,8 │30,8 │30,7 │30,7

1,110 │30,6 │30,6 │30,5 │30,4 │30,4 │30,3 │30,3 │30,2 │30,2 │30,1

1,120 │30,0 │30,0 │29,9 │29,9 │29,8 │29,8 │29,7 │29,6 │29,6 │29,5

1,130 │29,5 │29,4 │29,4 │29,3 │29,3 │29,2 │29,1 │29,1 │29,0 │29,0

1,140 │28,9 │28,9 │28,8 │28,8 │28,7 │28,7 │28,6 │28,6 │28,5 │28,5

1,150 │28,4 │28,3 │28,3 │28,2 │28,2 │28,1 │28,1 │28,0 │28,0 │27,9

1,160 │27,9 │27,8 │27,8 │27,7 │27,7 │27,6 │27,6 │27,5 │27,5 │27,4

1,170 │27,4 │27,3 │27,3 │27,2 │27,2 │27,1 │27,1 │27,0 │27,0 │26,9

1,180 │26,9 │26,8 │26,8 │26,7 │26,7 │26,6 │26,6 │26,5 │26,5 │26,5

1,190 │26,4 │26,4 │26,3 │26,3 │26,2 │26,2 │26,1 │26,1 │26,0 │26,0

1,200 │25,9 │25,9 │25,8 │25,8 │25,8 │25,7 │25,7 │25,6 │25,6 │25,5

1,210 │25,5 │25,4 │25,4 │25,3 │25,3 │25,2 │25,2 │25,2 │25,1 │25,1

1,220 │25,0 │25,0 │24,9 │24,9 │24,9 │24,8 │24,8 │24,7 │24,7 │24,6

1,230 │24,6 │24,6 │24,5 │24,5 │24,4 │24,4 │24,3 │24,3 │24,3 │24,2

1,240 │24,2 │24,1 │24,1 │24,0 │24,0 │24,0 │23,9 │23,9 │23,8 │23,8

1,250 │23,8 │23,7 │23,7 │23,6 │23,6 │23,6 │23,5 │23,5 │23,4 │23,4

1,260 │23,4 │23,3 │23,3 │23,2 │23,2 │23,2 │23,2 │23,1 │23,0 │23,0

1,270 │23,0 │22,9 │22,9 │22,8 │22,8 │22,8 │22,7 │22,7 │22,6 │22,6

1,280 │22,6 │22,5 │22,5 │22,5 │22,4 │22,4 │22,3 │22,3 │22,3 │22,2

1,290 │22,2 │22,2 │22,1 │22,1 │22,0 │22,0 │21,9 │21,9 │21,9 │21,9

1,300 │21,8 │21,8 │21,8 │21,7 │21,7 │21,6 │21,6 │21,6 │21,5 │21,5

1,310 │21,5 │21,4 │21,4 │21,4 │21,3 │21,3 │21,3 │21,2 │21,2 │21,1

1,320 │21,1 │21,1 │21,0 │21,0 │21,0 │20,9 │20,9 │20,9 │20,8 │20,8

1,330 │20,8 │20,7 │20,7 │20,7 │20,6 │20,6 │20,6 │20,5 │20,5 │20,5

1,340 │20,4 │20,4 │20,4 │20,3 │20,3 │20,3 │20,2 │20,2 │20,2 │20,1

1,350 │20,1 │20,1 │20,0 │20,0 │20,0 │19,9 │19,9 │19,9 │19,8 │19,8

1,360 │19,8 │19,7 │19,7 │19,7 │19,7 │19,6 │19,6 │19,6 │19,5 │19,5

1,370 │19,5 │19,4 │19,4 │19,4 │19,3 │19,3 │19,3 │19,2 │19,2 │19,2

1,380 │19,2 │19,1 │19,1 │19,1 │19,0 │19,0 │19,0 │18,9 │18,9 │18,9

1,390 │18,9 │18,8 │18,8 │18,8 │18,7 │18,7 │18,7 │18,6 │18,6 │18,6

1,400 │18,6 │18,5 │18,5 │18,5 │18,4 │18,4 │18,4 │18,4 │18,3 │18,3

1,410 │18,3 │18,2 │18,2 │18,2 │18,2 │18,1 │18,1 │18,1 │18,0 │18,0

1,420 │18,0 │18,0 │17,9 │17,9 │17,9 │17,8 │17,8 │17,8 │17,8 │17,7

1,430 │17,7 │17,7 │17,7 │17,6 │17,6 │17,6 │17,5 │17,5 │17,5 │17,5

1,440 │17,4 │17,4 │17,4 │17,4 │17,3 │17,3 │17,3 │17,2 │17,2 │17,2

1,450 │17,2 │17,1 │17,1 │17,1 │17,1 │17,0 │17,0 │17,0 │17,0 │16,9

1,460 │16,9 │16,9 │16,9 │16,8 │16,8 │16,8 │16,8 │16,7 │16,7 │16,7

1,470 │16,7 │16,6 │16,6 │16,6 │16,6 │16,5 │16,5 │16,5 │16,5 │16,4

1,480 │16,4 │16,4 │16,4 │16,3 │16,3 │16,3 │16,3 │16,2 │16,2 │16,2

1,490 │16,2 │16,1 │16,1 │16,1 │16,1 │16,0 │16,0 │16,0 │16,0 │15,9

1,500 │15,9 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 11а

При диаметре шарика D = 2,5 мм, испытательной нагрузке

F = 153,2 Н (15,6 кгс) и K = 2,5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,620 │ - │ - │ - │ - │ - │50,1 │50,0 │49,8 │49,6 │49,5

0,630 │49,3 │49,2 │49,0 │48,8 │48,7 │48,5 │48,4 │48,2 │48,1 │47,9

0,640 │47,8 │47,6 │47,5 │47,3 │47,2 │47,0 │46,9 │46,7 │46,6 │46,4

0,650 │46,3 │46,1 │46,0 │45,8 │45,7 │45,6 │45,4 │45,3 │45,1 │45,0

0,660 │44,9 │44,7 │44,6 │44,4 │44,3 │44,2 │44,0 │43,9 │43,8 │43,6

0,670 │43,5 │43,4 │43,2 │43,1 │43,0 │42,9 │42,7 │42,6 │42,5 │42,3

0,680 │42,2 │42,1 │42,0 │41,8 │41,7 │41,6 │41,5 │41,3 │41,2 │41,1

0,690 │41,0 │40,9 │40,7 │40,6 │40,5 │40,4 │40,3 │40,1 │40,0 │39,9

0,700 │39,8 │39,7 │39,6 │39,4 │39,3 │39,2 │39,1 │39,0 │38,9 │38,8

0,710 │38,7 │33,5 │38,4 │38,3 │38,2 │38,1 │38,0 │37,9 │37,8 │37,7

0,720 │37,6 │37,5 │37,4 │37,2 │37,1 │37,0 │36,9 │36,8 │36,7 │36,6

0,730 │36,5 │36,4 │36,3 │36,2 │36,1 │36,0 │35,9 │35,8 │35,7 │35,6

0,740 │35,5 │35,4 │35,3 │35,2 │35,1 │35,0 │34,9 │34,8 │34,7 │34,6

0,750 │34,6 │34,5 │34,4 │34,3 │34,2 │34,1 │34,0 │33,9 │33,8 │33,7

0,760 │33,6 │33,5 │33,4 │33,4 │33,3 │33,2 │33,1 │33,0 │32,9 │32,8

0,770 │32,7 │32,7 │32,6 │32,5 │32,4 │32,3 │32,2 │32,1 │32,1 │32,0

0,780 │31,9 │31,8 │31,8 │31,6 │31,5 │31,5 │31,4 │31,3 │31,1 │31,1

0,790 │31,1 │31,0 │30,9 │30,8 │30,7 │30,7 │30,6 │30,5 │30,4 │30,3

0,800 │30,3 │30,2 │30,1 │30,0 │30,0 │29,9 │29,8 │29,7 │29,7 │29,6

0,810 │29,5 │29,4 │29,4 │29,3 │29,2 │29,1 │29,1 │29,0 │28,9 │28,8

0,820 │28,8 │28,7 │28,6 │28,6 │28,5 │28,4 │28,3 │28,3 │28,2 │28,1

0,830 │28,1 │28,0 │27,9 │27,9 │27,8 │27,7 │27,6 │27,6 │27,5 │27,4

0,840 │27,4 │27,3 │27,2 │27,2 │27,1 │27,0 │27,0 │26,9 │26,9 │26,8

0,850 │26,7 │26,7 │26,6 │26,5 │26,5 │26,4 │26,3 │26,3 │26,2 │26,1

0,860 │26,1 │26,0 │26,0 │25,9 │25,8 │25,8 │25,7 │25,6 │25,6 │25,5

0,870 │25,5 │25,4 │25,3 │25,3 │25,2 │25,2 │25,1 │25,0 │25,0 │24,9

0,880 │24,9 │24,8 │24,8 │24,7 │24,6 │24,6 │24,5 │24,5 │24,4 │24,3

0,890 │24,3 │24,2 │24,2 │24,1 │24,1 │24,0 │24,0 │23,9 │23,8 │23,8

0,900 │23,7 │23,7 │23,6 │23,6 │23,5 │23,5 │23,4 │23,4 │23,3 │23,3

0,910 │23,2 │23,1 │23,1 │23,0 │23,0 │22,9 │22,9 │22,8 │22,8 │22,7

0,920 │22,7 │22,6 │22,6 │22,5 │22,5 │22,4 │22,4 │22,4 │22,3 │22,3

0,930 │22,2 │22,1 │22,1 │22,0 │22,0 │21,9 │21,9 │21,8 │21,8 │21,7

0,940 │21,7 │21,6 │21,6 │21,5 │21,5 │21,4 │21,4 │21,4 │21,3 │21,3

0,950 │21,2 │21,2 │21,1 │21,1 │21,0 │21,0 │20,9 │20,9 │20,8 │20,8

0,960 │20,8 │20,7 │20,7 │20,6 │20,6 │20,5 │20,5 │20,4 │20,4 │20,4

0,970 │20,3 │20,3 │20,2 │20,2 │20,1 │20,1 │20,1 │20,0 │20,0 │19,9

0,980 │19,9 │19,8 │19,8 │19,8 │19,7 │19,7 │19,6 │19,6 │19,6 │19,5

0,990 │19,5 │19,4 │19,4 │19,3 │19,3 │19,3 │19,2 │19,2 │19,1 │19,1

1,000 │19,1 │19,0 │19,0 │18,9 │18,9 │18,9 │18,8 │18,8 │18,7 │18,7

1,010 │18,7 │18,6 │18,6 │18,6 │18,5 │18,5 │18,4 │18,4 │18,4 │18,3

1,020 │18,3 │18,3 │18,2 │18,2 │18,1 │18,1 │18,1 │18,0 │18,0 │18,0

1,030 │17,9 │17,9 │17,8 │17,8 │17,8 │17,7 │17,7 │17,7 │17,6 │17,6

1,040 │17,6 │17,5 │17,5 │17,5 │17,4 │17,4 │17,3 │17,3 │17,3 │17,2

1,050 │17,2 │17,2 │17,1 │17,1 │17,1 │17,0 │17,0 │17,0 │16,9 │16,9

1,060 │16,9 │16,8 │16,8 │16,8 │16,7 │16,7 │16,7 │16,6 │16,6 │16,6

1,070 │16,5 │16,5 │16,5 │16,4 │16,4 │16,4 │16,3 │16,3 │16,3 │16,3

1,080 │16,2 │16,2 │16,2 │16,1 │16,1 │16,1 │16,0 │16,0 │16,0 │15,9

1,090 │15,9 │15,9 │15,8 │15,8 │15,8 │15,8 │15,7 │15,7 │15,7 │15,6

1,100 │15,6 │15,6 │15,5 │15,5 │15,5 │15,5 │15,4 │15,4 │15,4 │15,3

1,110 │15,3 │15,3 │15,2 │15,2 │15,2 │15,2 │15,1 │15,1 │15,1 │15,0

1,120 │15,0 │15,0 │15,0 │14,9 │14,9 │14,9 │14,9 │14,8 │14,8 │14,8

1,130 │14,7 │14,7 │14,7 │14,7 │14,6 │14,6 │14,6 │14,5 │14,5 │14,5

1,140 │14,5 │14,4 │14,4 │14,4 │14,4 │14,3 │14,3 │14,3 │14,3 │14,2

1,150 │14,2 │14,2 │14,1 │14,1 │14,1 │14,1 │14,0 │14,0 │14,0 │14,0

1,160 │13,9 │13,9 │13,9 │13,9 │13,8 │13,8 │13,8 │13,8 │13,7 │13,7

1,170 │13,7 │13,7 │13,6 │13,6 │13,6 │13,6 │13,5 │13,5 │13,5 │13,5

1,180 │13,4 │13,4 │13,4 │13,4 │13,4 │13,3 │13,3 │13,3 │13,2 │13,2

1,190 │13,2 │13,2 │13,2 │13,1 │13,1 │13,1 │13,1 │13,0 │13,0 │13,0

1,200 │13,0 │12,9 │12,9 │12,9 │12,9 │12,9 │12,8 │12,8 │12,8 │12,8

1,210 │12,7 │12,7 │12,7 │12,7 │12,6 │12,6 │12,6 │12,6 │12,6 │12,5

1,220 │12,5 │12,5 │12,5 │12,5 │12,4 │12,4 │12,4 │12,4 │12,3 │12,3

1,230 │12,3 │12,3 │12,3 │12,2 │12,2 │12,2 │12,2 │12,1 │12,1 │12,1

1,240 │12,1 │12,1 │12,0 │12,0 │12,0 │12,0 │12,0 │11,9 │11,9 │11,9

1,250 │11,9 │11,9 │11,8 │11,8 │11,8 │11,8 │11,8 │11,7 │11,7 │11,7

1,260 │11,7 │11,7 │11,6 │11,6 │11,6 │11,6 │11,6 │11,5 │11,5 │11,5

1,270 │11,5 │11,5 │11,4 │11,4 │11,4 │11,4 │11,4 │11,3 │11,3 │11,3

1,280 │11,3 │11,3 │11,2 │11,2 │11,2 │11,2 │11,2 │11,2 │11,1 │11,1

1,290 │11,1 │11,1 │11,1 │11,0 │11,0 │11,0 │11,0 │11,0 │11,0 │10,9

1,300 │10,9 │10,9 │10,9 │10,9 │10,8 │10,8 │10,8 │10,8 │10,8 │10,8

1,310 │10,7 │10,7 │10,7 │10,7 │10,7 │10,6 │10,6 │10,6 │10,6 │10,6

1,320 │10,6 │10,5 │10,5 │10,5 │10,5 │10,5 │10,5 │10,4 │10,4 │10,4

1,330 │10,4 │10,4 │10,4 │10,3 │10,3 │10,3 │10,3 │10,3 │10,3 │10,2

1,340 │10,2 │10,2 │10,2 │10,2 │10,2 │10,1 │10,1 │10,1 │10,1 │10,1

1,350 │10,1 │10,0 │10,0 │10,0 │10,0 │10,0 │10,0 │9,94 │9,92 │9,91

1,360 │9,89 │9,87 │9,86 │9,84 │9,83 │9,81 │9,80 │9,78 │9,76 │9,75

1,370 │9,73 │9,72 │9,70 │9,69 │9,67 │9,66 │9,64 │9,62 │9,61 │9,59

1,380 │9,58 │9,56 │9,55 │9,53 │9,52 │9,50 │9,49 │9,47 │9,46 │9,44

1,390 │9,43 │9,41 │9,40 │9,38 │9,37 │9,35 │9,34 │9,32 │9,31 │9,29

1,400 │9,28 │9,27 │9,25 │9,24 │9,22 │9,21 │9,19 │9,18 │9,16 │9,15

1,410 │9,14 │9,12 │9,11 │9,09 │9,08 │9,06 │9,05 │9,04 │9,02 │9,01

1,420 │8,99 │8,98 │8,97 │8,95 │8,94 │8,92 │8,91 │8,90 │8,88 │8,87

1,430 │8,85 │8,84 │8,83 │8,81 │8,80 │8,79 │8,77 │8,76 │8,75 │8,73

1,440 │8,72 │8,71 │8,69 │8,68 │8,67 │8,65 │8,64 │8,63 │8,61 │8,60

1,450 │8,59 │8,57 │8,56 │8,55 │8,53 │8,52 │8,51 │8,49 │8,48 │8,47

1,460 │8,45 │8,44 │8,43 │8,42 │8,40 │8,39 │8,38 │8,37 │8,35 │8,34

1,470 │8,33 │8,31 │8,30 │8,29 │8,28 │8,26 │8,25 │8,24 │8,23 │8,21

1,480 │8,20 │8,19 │8,18 │8,16 │8,15 │8,14 │8,13 │8,12 │8,10 │8,09

1,490 │8,08 │8,07 │8,05 │8,04 │8,03 │8,02 │8,01 │7,99 │7,98 │7,97

1,500 │7,96 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 12

При диаметре шарика D = 2,5 мм, испытательной нагрузке

F = 61,5 Н (6,25 кгс) и K = 1

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,620 │ - │ - │ - │ - │ - │20,0 │20,0 │19,9 │19,9 │19,8

0,630 │19,7 │19,7 │19,6 │19,5 │19,5 │19,4 │19,4 │19,3 │19,2 │19,2

0,640 │19,1 │19,0 │19,0 │18,9 │18,9 │18,8 │18,7 │18,7 │18,6 │18,6

0,650 │18,5 │18,5 │18,4 │18,3 │18,3 │18,2 │18,2 │18,1 │18,1 │18,0

0,660 │17,9 │17,9 │17,8 │17,8 │17,7 │17,7 │17,6 │17,6 │17,5 │17,5

0,670 │17,4 │17,4 │17,3 │17,3 │17,2 │17,1 │17,1 │17,0 │17,0 │16,9

0,680 │16,9 │16,8 │16,8 │16,7 │16,7 │16,6 │16,6 │16,5 │16,5 │16,4

0,690 │16,4 │16,3 │16,3 │16,2 │16,2 │16,1 │16,1 │16,1 │16,0 │16,0

0,700 │15,9 │15,9 │15,8 │15,8 │15,7 │15,6 │15,6 │15,6 │15,6 │15,5

0,710 │15,5 │15,4 │15,4 │15,3 │15,3 │15,2 │15,2 │15,2 │15,1 │15,1

0,720 │15,0 │15,0 │14,9 │14,9 │14,9 │14,8 │14,8 │14,7 │14,7 │14,6

0,730 │14,6 │14,6 │14,5 │14,5 │14,4 │14,4 │14,4 │14,3 │14,3 │14,2

0,740 │14,2 │14,2 │14,1 │14,1 │14,1 │14,0 │14,0 │13,9 │13,9 │13,9

0,750 │13,8 │13,8 │13,7 │13,7 │13,6 │13,6 │13,6 │13,6 │13,5 │13,5

0,760 │13,5 │13,4 │13,4 │13,3 │13,3 │13,3 │13,2 │13,2 │13,2 │13,1

0,770 │13,1 │13,1 │13,0 │13,0 │13,0 │12,9 │12,9 │12,9 │12,8 │12,8

0,780 │12,8 │12,7 │12,7 │12,7 │12,6 │12,6 │12,6 │12,5 │12,5 │12,5

0,790 │12,4 │12,4 │12,4 │12,3 │12,3 │12,3 │12,2 │12,2 │12,2 │12,1

0,800 │12,1 │12,1 │12,0 │12,0 │12,0 │12,0 │11,9 │11,9 │11,9 │11,8

0,810 │11,8 │11,8 │11,7 │11,7 │11,7 │11,7 │11,6 │11,6 │11,6 │11,5

0,820 │11,5 │11,5 │11,5 │11,4 │11,4 │11,4 │11,3 │11,3 │11,3 │11,3

0,830 │11,2 │11,2 │11,2 │11,1 │11,1 │11,1 │11,1 │11,0 │11,0 │11,0

0,840 │10,9 │10,9 │10,9 │10,9 │10,8 │10,8 │10,8 │10,8 │10,7 │10,7

0,850 │10,7 │10,7 │10,6 │10,6 │10,6 │10,6 │10,5 │10,5 │10,5 │10,5

0,860 │10,4 │10,4 │10,4 │10,4 │10,3 │10,3 │10,3 │10,3 │10,2 │10,2

0,870 │10,2 │10,2 │10,1 │10,1 │10,1 │10,1 │10,0,│10,0 │9,99 │9,97

0,880 │9,95 │9,92 │9,90 │9,88 │9,85 │9,83 │9,81 │9,79 │9,76 │9,74

0,890 │9,72 │9,69 │9,67 │9,65 │9,63 │9,61 │9,58 │9,56 │9,54 │9,52

0,900 │9,49 │9,47 │9,45 │9,43 │9,41 │9,39 │9,36 │9,34 │9,32 │9,30

0,910 │9,28 │9,26 │9,24 │9,22 │9,20 │9,17 │9,15 │9,13 │9,11 │9,09

0,920 │9,07 │9,05 │9,03 │9,01 │8,99 │8,97 │8,95 │8,93 │8,91 │8,89

0,930 │8,87 │8,85 │8,83 │8,81 │8,79 │8,77 │8,75 │8,73 │8,71 │8,69

0,940 │8,68 │8,65 │8,64 │8,62 │8,60 │8,58 │8,56 │8,54 │8,52 │8,51

0,950 │8,49 │8,47 │8,45 │8,43 │8,41 │8,39 │8,38 │8,36 │8,34 │8,32

0,960 │8,35 │8,29 │8,27 │8,25 │8,23 │8,21 │8,20 │8,18 │8,16 │8,14

0,970 │8,13 │8,11 │8,09 │8,07 │8,06 │8,04 │8,02 │8,00 │7,99 │7,97

0,980 │7,95 │7,94 │7,92 │7,90 │7,89 │7,87 │7,85 │7,84 │7,82 │7,80

0,990 │7,79 │7,77 │7,75 │7,74 │7,72 │7,71 │7,69 │7,67 │7,66 │7,64

1,000 │7,63 │7,61 │7,59 │7,58 │7,56 │7,55 │7,53 │7,52 │7,50 │7,48

1,010 │7,47 │7,45 │7,44 │7,42 │7,41 │7,39 │7,38 │7,36 │7,35 │7,33

1,020 │7,32 │7,30 │7,29 │7,27 │7,26 │7,24 │7,23 │7,21 │7,20 │7,18

1,030 │7,17 │7,15 │7,14 │7,12 │7,11 │7,10 │7,08 │7,07 │7,05 │7,04

1,040 │7,02 │7,01 │7,00 │6,98 │6,97 │6,95 │6,94 │6,93 │6,91 │6,90

1,050 │6,88 │6,87 │6,86 │6,84 │6,83 │6,82 │6,80 │6,79 │6,78 │6,76

1,060 │6,75 │6,73 │6,72 │6,71 │6,69 │6,68 │6,67 │6,66 │6,64 │6,63

1,070 │6,62 │6,60 │6,59 │6,58 │6,56 │6,55 │6,54 │6,53 │6,51 │6,50

1,080 │6,49 │6,47 │6,46 │6,45 │6,44 │6,42 │6,41 │6,40 │6,39 │6,38

1,090 │6,36 │6,35 │6,34 │6,33 │6,31 │6,30 │6,29 │6,28 │6,27 │6,25

1,100 │6,24 │6,23 │6,22 │6,21 │6,19 │6,18 │6,17 │6,16 │6,15 │6,13

1,110 │6,12 │6,11 │6,10 │6,09 │6,08 │6,06 │6,05 │6,04 │6,03 │6,02

1,120 │6,01 │6,00 │5,98 │5,97 │5,96 │5,95 │5,94 │5,93 │5,92 │5,91

1,130 │5,90 │5,88 │5,87 │5,86 │5,85 │5,84 │5,83 │5,82 │5,81 │5,80

1,140 │5,79 │5,78 │5,76 │5,75 │5,74 │5,73 │5,72 │5,71 │5,70 │5,69

1,150 │5,68 │5,67 │5,66 │5,65 │5,64 │5,63 │5,62 │5,61 │5,60 │5,59

1,160 │5,58 │5,57 │5,56 │5,55 │5,54 │5,53 │5,52 │5,51 │5,50 │5,49

1,170 │5,48 │5,47 │5,46 │5,45 │5,44 │5,43 │5,42 │5,41 │5,40 │5,39

1,180 │5,38 │5,37 │5,36 │5,35 │5,34 │5,33 │5,32 │5,31 │5,30 │5,29

1,190 │5,28 │5,27 │5,26 │5,25 │5,24 │5,23 │5,22 │5,21 │5,21 │5,20

1,200 │5,19 │5,18 │5,17 │5,16 │5,15 │5,14 │5,13 │5,12 │5,11 │5,10

1,210 │5,10 │5,09 │5,08 │5,07 │5,06 │5,05 │5,04 │5,03 │5,02 │5,02

1,220 │5,01 │5,00 │4,99 │4,98 │4,97 │4,96 │4,95 │4,95 │4,94 │4,93

1,230 │4,92 │4,91 │4,90 │4,89 │4,89 │4,88 │4,87 │4,86 │4,85 │4,84

1,240 │4,84 │4,83 │4,82 │4,81 │4,80 │4,79 │4,78 │4,78 │4,77 │4,76

1,250 │4,75 │4,74 │4,74 │4,73 │4,72 │4,71 │4,70 │4,69 │4,69 │4,68

1,260 │4,67 │4,66 │4,65 │4,65 │4,64 │4,63 │4,62 │4,62 │4,61 │4,60

1,270 │4,59 │4,58 │4,58 │4,57 │4,56 │4,55 │4,55 │4,54 │4,53 │4,52

1,280 │4,51 │4,51 │4,50 │4,49 │4,48 │4,48 │4,47 │4,46 │4,45 │4,45

1,290 │4,44 │4,43 │4,42 │4,42 │4,41 │4,40 │4,39 │4,39 │4,38 │4,37

1,300 │4,37 │4,36 │4,35 │4,34 │4,34 │4,33 │4,32 │4,31 │4,31 │4,30

1,310 │4,29 │4,29 │4,28 │4,27 │4,26 │4,26 │4,25 │4,24 │4,24 │4,23

1,320 │4,22 │4,22 │4,21 │4,20 │4,20 │4,19 │4,18 │4,17 │4,17 │4,16

1,330 │4,15 │4,15 │4,14 │4,13 │4,13 │4,12 │4,11 │4,11 │4,10 │4,09

1,340 │4,09 │4,08 │4,07 │4,07 │4,06 │4,05 │4,05 │4,04 │4,03 │4,03

1,350 │4,02 │4,01 │4,01 │4,00 │3,99 │3,99 │3,98 │3,98 │3,97 │3,96

1,360 │3,96 │3,95 │3,94 │3,94 │3,93 │3,92 │3,92 │3,91 │3,91 │3,90

1,370 │3,89 │3,89 │3,88 │3,87 │3,87 │3,86 │3,86 │3,85 │3,84 │3,84

1,380 │3,83 │3,83 │3,82 │4,81 │3,81 │3,80 │3,80 │3,79 │3,78 │3,78

1,390 │3,77 │3,76 │3,76 │3,75 │3,75 │3,74 │3,74 │3,73 │3,72 │3,72

1,400 │3,71 │3,71 │3,70 │3,69 │3,68 │3,68 │3,68 │3,67 │3,67 │3,66

1,410 │3,65 │3,65 │3,64 │3,64 │3,63 │3,63 │3,62 │3,61 │3,61 │3,60

1,420 │3,60 │3,59 │3,58 │3,58 │3,57 │3,57 │3,56 │3,56 │3,55 │3,55

1,430 │3,54 │3,54 │3,53 │3,53 │3,52 │3,51 │3,51 │3,50 │3,50 │3,49

1,440 │3,49 │3,48 │3,48 │3,47 │3,47 │3,46 │3,46 │3,45 │3,44 │3,44

1,450 │3,43 │3,43 │3,42 │3,42 │3,41 │3,41 │3,40 │3,40 │3,39 │3,39

1,460 │3,38 │3,38 │3,37 │3,37 │3,36 │3,36 │3,35 │3,35 │3,34 │3,34

1,470 │3,33 │3,33 │3,32 │3,32 │3,31 │3,31 │3,30 │3,30 │3,29 │3,29

1,480 │3,28 │3,28 │3,27 │3,27 │3,26 │3,26 │3,25 │3,25 │3,24 │3,24

1,490 │3,23 │3,23 │3,22 │3,22 │3,21 │3,21 │3,20 │3,20 │3,19 │3,19

1,500 │3,18 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 13

При диаметре шарика D = 2 мм, испытательной нагрузке

F = 1176 Н (120 кгс) и K = 30

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,580 │ 444 │ 443 │ 441 │ 440 │ 438 │ 437 │ 435 │ 434 │ 432 │ 431

0,590 │ 429 │ 428 │ 426 │ 425 │ 423 │ 422 │ 420 │ 419 │ 417 │ 416

0,600 │ 415 │ 413 │ 412 │ 410 │ 409 │ 408 │ 406 │ 405 │ 404 │ 402

0,610 │ 401 │ 399 │ 398 │ 397 │ 395 │ 394 │ 393 │ 392 │ 390 │ 389

0,620 │ 388 │ 386 │ 385 │ 384 │ 383 │ 381 │ 380 │ 379 │ 378 │ 376

0,630 │ 375 │ 374 │ 373 │ 372 │ 370 │ 369 │ 368 │ 367 │ 366 │ 364

0,640 │ 363 │ 362 │ 361 │ 360 │ 359 │ 357 │ 356 │ 355 │ 354 │ 353

0,650 │ 352 │ 351 │ 350 │ 348 │ 347 │ 346 │ 345 │ 344 │ 343 │ 342

0,660 │ 341 │ 340 │ 339 │ 338 │ 337 │ 336 │ 335 │ 334 │ 333 │ 332

0,670 │ 331 │ 330 │ 329 │ 327 │ 326 │ 326 │ 325 │ 324 │ 323 │ 322

0,680 │ 321 │ 320 │ 319 │ 318 │ 317 │ 316 │ 315 │ 314 │ 313 │ 312

0,690 │ 311 │ 310 │ 309 │ 308 │ 307 │ 306 │ 306 │ 305 │ 304 │ 303

0,700 │ 302 │ 301 │ 300 │ 299 │ 298 │ 298 │ 297 │ 296 │ 295 │ 294

0,710 │ 293 │ 292 │ 292 │ 291 │ 290 │ 289 │ 288 │ 287 │ 286 │ 286

0,720 │ 285 │ 284 │ 283 │ 282 │ 282 │ 281 │ 280 │ 279 │ 278 │ 278

0,730 │ 277 │ 276 │ 275 │ 274 │ 274 │ 273 │ 272 │ 271 │ 271 │ 270

0,740 │ 269 │ 268 │ 268 │ 267 │ 266 │ 265 │ 265 │ 264 │ 263 │ 262

0,750 │ 262 │ 261 │ 260 │ 260 │ 259 │ 258 │ 257 │ 257 │ 256 │ 255

0,760 │ 255 │ 254 │ 253 │ 253 │ 252 │ 251 │ 250 │ 250 │ 249 │ 248

0,770 │ 248 │ 247 │ 246 │ 246 │ 245 │ 244 │ 244 │ 243 │ 242 │ 242

0,780 │ 241 │ 241 │ 240 │ 239 │ 239 │ 238 │ 237 │ 237 │ 236 │ 235

0,790 │ 235 │ 234 │ 234 │ 233 │ 232 │ 232 │ 231 │ 231 │ 230 │ 229

0,800 │ 229 │ 228 │ 228 │ 227 │ 226 │ 226 │ 225 │ 225 │ 224 │ 223

0,810 │ 223 │ 222 │ 222 │ 221 │ 221 │ 220 │ 219 │ 219 │ 218 │ 218

0,820 │ 217 │ 217 │ 216 │ 216 │ 215 │ 214 │ 214 │ 213 │ 213 │ 212

0,830 │ 212 │ 211 │ 211 │ 210 │ 210 │ 209 │ 209 │ 208 │ 208 │ 207

0,840 │ 207 │ 206 │ 205 │ 205 │ 204 │ 204 │ 203 │ 203 │ 202 │ 202

0,850 │ 201 │ 201 │ 200 │ 200 │ 199 │ 199 │ 199 │ 198 │ 198 │ 197

0,860 │ 197 │ 196 │ 196 │ 195 │ 195 │ 194 │ 194 │ 193 │ 193 │ 192

0,870 │ 192 │ 191 │ 191 │ 190 │ 190 │ 190 │ 189 │ 189 │ 188 │ 188

0,880 │ 187 │ 187 │ 186 │ 186 │ 185 │ 185 │ 185 │ 184 │ 184 │ 183

0,890 │ 183 │ 182 │ 182 │ 182 │ 181 │ 181 │ 180 │ 180 │ 179 │ 179

0,900 │ 179 │ 178 │ 178 │ 177 │ 177 │ 176 │ 176 │ 176 │ 175 │ 175

0,910 │ 174 │ 174 │ 174 │ 173 │ 173 │ 172 │ 172 │ 172 │ 171 │ 171

0,920 │ 170 │ 170 │ 170 │ 169 │ 169 │ 168 │ 168 │ 168 │ 167 │ 167

0,930 │ 167 │ 166 │ 166 │ 165 │ 165 │ 165 │ 164 │ 164 │ 164 │ 163

0,940 │ 163 │ 162 │ 162 │ 162 │ 161 │ 161 │ 161 │ 160 │ 160 │ 159

0,950 │ 159 │ 159 │ 158 │ 158 │ 158 │ 157 │ 157 │ 157 │ 156 │ 156

0,960 │ 156 │ 155 │ 155 │ 155 │ 154 │ 154 │ 154 │ 153 │ 153 │ 153

0,970 │ 152 │ 152 │ 152 │ 151 │ 151 │ 151 │ 150 │ 150 │ 150 │ 149

0,980 │ 149 │ 149 │ 148 │ 148 │ 148 │ 147 │ 147 │ 147 │ 146 │ 146

0,990 │ 146 │ 145 │ 145 │ 145 │ 144 │ 144 │ 144 │ 143 │ 143 │ 143

1,000 │ 143 │ 142 │ 142 │ 142 │ 141 │ 141 │ 141 │ 140 │ 140 │ 140

1,010 │ 140 │ 139 │ 139 │ 139 │ 138 │ 138 │ 138 │ 137 │ 137 │ 137

1,020 │ 137 │ 136 │ 136 │ 136 │ 135 │ 135 │ 135 │ 135 │ 134 │ 134

1,030 │ 134 │ 133 │ 133 │ 133 │ 133 │ 132 │ 132 │ 132 │ 132 │ 131

1,040 │ 131 │ 131 │ 130 │ 130 │ 130 │ 130 │ 129 │ 129 │ 129 │ 129

1,050 │ 128 │ 128 │ 128 │ 127 │ 127 │ 127 │ 127 │ 126 │ 126 │ 126

1,060 │ 126 │ 125 │ 125 │ 125 │ 125 │ 124 │ 124 │ 124 │ 124 │ 123

1,070 │ 123 │ 123 │ 123 │ 122 │ 122 │ 122 │ 122 │ 121 │ 121 │ 121

1,080 │ 121 │ 120 │ 120 │ 120 │ 120 │ 119 │ 119 │ 119 │ 119 │ 118

1,090 │ 118 │ 118 │ 118 │ 118 │ 117 │ 117 │ 117 │ 117 │ 116 │ 116

1,100 │ 116 │ 116 │ 115 │ 115 │ 115 │ 115 │ 114 │ 114 │ 114 │ 114

1,110 │ 114 │ 113 │ 113 │ 113 │ 113 │ 112 │ 112 │ 112 │ 112 │ 112

1,120 │ 111 │ 111 │ 111 │ 111 │ 110 │ 110 │ 110 │ 110 │ 110 │ 109

1,130 │ 109 │ 109 │ 109 │ 109 │ 108 │ 108 │ 108 │ 108 │ 107 │ 107

1,140 │ 107 │ 107 │ 107 │ 106 │ 106 │ 106 │ 106 │ 106 │ 105 │ 105

1,150 │ 105 │ 105 │ 105 │ 104 │ 104 │ 104 │ 104 │ 104 │ 103 │ 103

1,160 │ 103 │ 103 │ 103 │ 102 │ 102 │ 102 │ 102 │ 102 │ 101 │ 101

1,170 │ 101 │ 101 │ 101 │ 100 │ 100 │ 100 │99,9 │99,7 │99,5 │99,4

1,180 │99,2 │99,0 │98,8 │98,6 │98,4 │98,2 │98,0 │97,9 │97,7 │97,5

1,190 │97,3 │97,1 │96,9 │96,8 │96,6 │96,4 │96,2 │96,0 │95,9 │95,7

1,200 │95,5 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 14

При диаметре шарика D = 2 мм, испытательной нагрузке

F = 392 Н (40 кгс) и K = 10

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,500 │ 200 │ 200 │ 199 │ 198 │ 197 │ 196 │ 195 │ 195 │ 194 │ 193

0,510 │ 193 │ 192 │ 191 │ 190 │ 190 │ 189 │ 188 │ 187 │ 187 │ 186

0,520 │ 185 │ 184 │ 184 │ 183 │ 182 │ 182 │ 181 │ 180 │ 179 │ 179

0,530 │ 178 │ 177 │ 177 │ 176 │ 175 │ 175 │ 174 │ 173 │ 173 │ 172

0,540 │ 171 │ 171 │ 170 │ 169 │ 169 │ 168 │ 168 │ 167 │ 166 │ 166

0,550 │ 165 │ 165 │ 164 │ 163 │ 163 │ 162 │ 162 │ 161 │ 160 │ 160

0,560 │ 159 │ 159 │ 158 │ 157 │ 157 │ 156 │ 156 │ 155 │ 155 │ 154

0,570 │ 154 │ 153 │ 152 │ 152 │ 151 │ 151 │ 150 │ 150 │ 149 │ 149

0,580 │ 148 │ 148 │ 147 │ 147 │ 146 │ 146 │ 145 │ 145 │ 144 │ 144

0,590 │ 143 │ 143 │ 142 │ 142 │ 141 │ 141 │ 140 │ 140 │ 139 │ 139

0,600 │ 138 │ 138 │ 137 │ 137 │ 136 │ 136 │ 135 │ 135 │ 135 │ 134

0,610 │ 134 │ 133 │ 133 │ 132 │ 132 │ 131 │ 131 │ 131 │ 130 │ 130

0,620 │ 129 │ 129 │ 128 │ 128 │ 128 │ 127 │ 127 │ 126 │ 126 │ 125

0,630 │ 125 │ 125 │ 124 │ 124 │ 123 │ 123 │ 123 │ 122 │ 122 │ 121

0,640 │ 121 │ 121 │ 120 │ 120 │ 120 │ 119 │ 119 │ 118 │ 118 │ 118

0,650 │ 117 │ 117 │ 117 │ 116 │ 116 │ 115 │ 115 │ 115 │ 114 │ 114

0,660 │ 114 │ 113 │ 113 │ 113 │ 112 │ 112 │ 112 │ 111 │ 111 │ 111

0,670 │ 110 │ 110 │ 110 │ 109 │ 109 │ 109 │ 108 │ 108 │ 108 │ 107

0,680 │ 107 │ 107 │ 106 │ 106 │ 105 │ 105 │ 105 │ 105 │ 104 │ 104

0,690 │ 104 │ 103 │ 103 │ 103 │ 102 │ 102 │ 102 │ 102 │ 101 │ 101

0,700 │ 101 │ 100 │ 100 │99,8 │99,5 │99,2 │98,9 │98,6 │98,3 │98,0

0,710 │97,7 │97,5 │97,2 │96,9 │96,6 │96,3 │96,1 │95,8 │95,5 │95,2

0,720 │95,0 │94,7 │94,4 │94,1 │93,9 │93,6 │93,3 │93,1 │92,8 │92,5

0,730 │92,3 │92,0 │91,8 │91,5 │91,2 │91,0 │90,7 │90,5 │90,2 │90,0

0,740 │89,7 │89,5 │89,2 │89,0 │88,7 │88,5 │88,2 │88,0 │87,7 │87,5

0,750 │87,2 │87,0 │86,8 │86,5 │86,3 │86,0 │85,8 │85,6 │85,3 │85,1

0,760 │84,9 │84,6 │84,4 │84,2 │83,9 │83,7 │83,5 │83,3 │83,0 │82,8

0,770 │82,6 │82,4 │82,1 │81,9 │81,7 │81,5 │81,3 │81,0 │80,8 │80,6

0,780 │80,4 │80,2 │80,0 │79,8 │79,5 │79,3 │79,1 │78,9 │78,7 │78,5

0,790 │78,3 │78,1 │77,9 │77,7 │77,5 │77,3 │77,1 │76,9 │76,7 │76,5

0,800 │76,3 │76,1 │75,9 │75,7 │75,5 │75,3 │75,1 │74,9 │74,7 │74,5

0,810 │74,3 │74,1 │73,9 │73,7 │73,5 │73,3 │73,2 │73,0 │72,8 │72,6

0,820 │72,4 │72,2 │72,0 │71,9 │71,7 │71,5 │71,3 │71,1 │71,0 │70,8

0,830 │70,6 │70,4 │70,2 │70,1 │69,9 │69,7 │69,5 │69,2 │69,2 │69,0

0,840 │68,8 │68,7 │68,5 │68,3 │68,2 │68,0 │67,8 │67,7 │67,5 │67,3

0,850 │67,1 │67,0 │66,8 │66,7 │66,5 │66,3 │66,2 │66,0 │65,8 │65,7

0,860 │65,5 │65,4 │65,2 │65,0 │64,9 │64,7 │64,6 │64,4 │64,2 │64,1

0,870 │63,9 │63,8 │63,6 │63,5 │63,3 │63,2 │63,0 │62,9 │62,7 │62,6

0,880 │62,4 │62,3 │62,1 │62,0 │61,8 │61,7 │61,5 │61,4 │61,2 │61,1

0,890 │60,9 │60,8 │60,6 │60,5 │60,4 │60,2 │60,1 │59,9 │59,8 │59,7

0,900 │59,5 │59,4 │59,2 │59,1 │59,0 │58,8 │58,7 │58,5 │58,4 │58,3

0,910 │58,1 │58,0 │57,9 │57,7 │57,6 │57,5 │57,3 │57,2 │57,1 │56,9

0,920 │56,8 │56,7 │56,5 │56,4 │56,3 │56,1 │56,0 │55,9 │55,8 │55,6

0,930 │55,5 │55,4 │55,3 │55,1 │55,0 │54,9 │54,8 │54,6 │54,5 │54,4

0,940 │54,3 │54,1 │54,0 │53,9 │53,8 │53,6 │53,5 │53,4 │53,3 │53,2

0,950 │53,0 │52,9 │52,8 │52,7 │52,6 │52,5 │52,3 │52,2 │52,1 │52,0

0,960 │51,9 │51,8 │51,6 │51,5 │51,4 │51,3 │51,2 │51,1 │51,0 │50,8

0,970 │50,7 │50,6 │50,5 │50,4 │50,3 │50,2 │50,1 │50,0 │49,8 │49,7

0,980 │49,6 │49,5 │49,4 │49,3 │49,2 │49,1 │49,0 │48,9 │48,8 │48,7

0,990 │48,6 │48,5 │48,3 │48,2 │48,1 │48,0 │47,9 │47,8 │47,7 │47,6

1,000 │47,5 │47,4 │47,3 │47,2 │47,1 │47,0 │46,9 │46,8 │46,7 │46,6

1,010 │46,5 │46,4 │46,3 │46,2 │46,1 │46,0 │45,9 │45,8 │45,7 │45,6

1,020 │45,5 │45,4 │45,3 │45,2 │45,1 │45,1 │45,0 │44,9 │44,8 │44,7

1,030 │44,6 │44,5 │44,4 │44,3 │44,2 │44,1 │44,0 │43,9 │43,8 │43,7

1,040 │43,7 │43,6 │43,5 │43,4 │43,3 │43,2 │43,1 │43,0 │42,9 │42,8

1,050 │42,8 │42,7 │42,6 │42,5 │42,4 │42,3 │42,2 │42,1 │42,1 │42,0

1,060 │41,9 │41,8 │41,7 │41,6 │41,6 │41,5 │41,5 │41,4 │41,3 │41,1

1,070 │41,0 │40,9 │40,9 │40,8 │40,7 │40,6 │40,5 │40,5 │40,4 │40,3

1,080 │40,2 │40,1 │40,0 │40,0 │39,9 │39,8 │39,7 │39,6 │39,6 │39,5

1,090 │39,4 │39,3 │39,2 │39,2 │39,2 │39,1 │39,0 │38,9 │38,8 │38,7

1,100 │38,6 │38,5 │38,5 │38,4 │38,3 │38,2 │38,2 │38,1 │38,0 │37,9

1,110 │37,9 │37,8 │37,6 │37,6 │37,5 │37,4 │37,3 │37,3 │37,3 │37,2

1,120 │37,1 │37,0 │37,0 │36,9 │36,8 │36,8 │36,7 │36,6 │36,5 │36,5

1,130 │36,4 │36,3 │36,3 │36,2 │36,1 │36,0 │36,0 │35,9 │35,8 │35,8

1,140 │35,7 │35,6 │35,6 │35,5 │35,4 │35,3 │35,3 │35,2 │35,1 │35,1

1,150 │35,0 │34,9 │34,9 │34,8 │34,7 │34,7 │34,6 │34,5 │34,5 │34,4

1,160 │34,3 │34,3 │34,2 │34,1 │34,1 │34,0 │33,9 │33,9 │33,8 │33,8

1,170 │33,7 │33,6 │33,6 │33,5 │33,4 │33,4 │33,3 │33,2 │33,2 │33,1

1,180 │33,1 │33,0 │32,9 │32,9 │32,8 │32,7 │32,7 │32,6 │32,6 │32,5

1,190 │32,4 │32,4 │32,3 │32,3 │32,2 │32,1 │32,1 │32,0 │32,0 │31,9

1,200 │31,8 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 15

При диаметре шарика D = 2 мм, испытательной нагрузке

F = 196 Н (20 кгс) и K = 5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,500 │ 100 │99,8 │99,4 │99,0 │98,6 │98,2 │97,8 │97,4 │97,1 │96,7

0,510 │96,3 │95,9 │95,5 │95,1 │94,8 │94,4 │94,0 │93,7 │93,3 │92,9

0,520 │92,6 │92,2 │91,8 │91,5 │91,1 │90,8 │90,4 │90,1 │89,7 │89,4

0,530 │89,0 │88,7 │88,4 │88,0 │87,7 │87,3 │87,0 │86,7 │86,4 │86,0

0,540 │85,7 │85,4 │85,1 │84,7 │84,4 │84,1 │83,8 │83,5 │83,2 │82,9

0,550 │82,6 │82,3 │81,9 │81,6 │81,3 │81,0 │80,8 │80,5 │80,2 │79,9

0,560 │79,6 │79,3 │79,0 │78,7 │78,4 │78,1 │77,9 │77,6 │77,3 │77,0

0,570 │76,8 │76,5 │76,2 │75,9 │75,7 │75,4 │75,1 │74,9 │74,6 │74,3

0,580 │74,1 │73,8 │73,6 │73,3 │73,0 │72,8 │72,5 │72,3 │72,0 │71,8

0,590 │71,5 │71,3 │71,0 │70,8 │70,5 │70,3 │70,1 │69,8 │69,6 │69,3

0,600 │69,1 │68,9 │68,6 │68,4 │68,2 │67,9 │67,7 │67,5 │67,3 │67,0

0,610 │66,8 │66,6 │66,4 │66,1 │65,9 │65,7 │65,5 │65,3 │65,0 │64,8

0,620 │64,6 │64,4 │64,2 │64,0 │63,8 │63,6 │63,3 │63,1 │62,9 │62,7

0,630 │62,5 │62,3 │62,1 │61,9 │61,7 │61,5 │61,3 │61,1 │60,9 │60,7

0,640 │60,5 │60,3 │60,1 │60,0 │59,8 │59,6 │59,4 │59,2 │59,0 │58,8

0,650 │58,6 │58,5 │58,3 │58,1 │57,9 │57,7 │57,5 │57,4 │57,2 │57,0

0,660 │56,8 │56,6 │56,5 │56,3 │56,1 │55,9 │55,8 │55,6 │55,4 │55,3

0,670 │55,1 │54,9 │54,8 │54,6 │54,4 │54,3 │54,1 │53,9 │53,8 │53,6

0,680 │53,4 │53,3 │53,1 │52,9 │52,8 │52,6 │52,5 │52,3 │52,2 │52,0

0,690 │51,8 │51,7 │51,5 │51,4 │51,2 │51,1 │50,9 │50,8 │50,6 │50,5

0,700 │50,3 │50,2 │50,0 │49,9 │49,7 │49,6 │49,4 │49,3 │49,2 │49,0

0,710 │48,9 │48,7 │48,6 │48,4 │48,3 │48,2 │48,0 │47,9 │47,7 │47,6

0,720 │47,5 │47,3 │47,2 │47,1 │46,9 │46,8 │46,7 │46,5 │46,4 │46,3

0,730 │46,1 │46,0 │45,9 │45,7 │45,6 │45,5 │45,4 │45,2 │45,1 │45,0

0,740 │44,9 │44,7 │44,6 │44,5 │44,4 │44,2 │44,1 │44,0 │43,9 │43,7

0,750 │43,6 │43,5 │43,4 │43,3 │43,1 │43,0 │42,9 │42,8 │42,7 │42,6

0,760 │42,4 │42,3 │42,2 │42,1 │42,0 │41,9 │41,7 │41,6 │41,5 │41,4

0,770 │41,3 │41,2 │41,1 │41,0 │40,9 │40,7 │40,6 │40,5 │40,4 │40,3

0,780 │40,2 │40,1 │40,0 │39,9 │39,8 │39,7 │39,6 │39,5 │39,4 │39,2

0,790 │39,1 │39,0 │38,9 │38,8 │38,7 │38,6 │38,5 │38,4 │38,3 │38,2

0,800 │38,1 │38,0 │37,9 │37,8 │37,7 │37,6 │37,5 │37,4 │37,3 │37,2

0,810 │37,1 │37,1 │37,0 │39,9 │36,8 │36,7 │36,6 │36,5 │36,4 │36,3

0,820 │36,2 │36,1 │36,0 │35,9 │35,8 │35,7 │35,7 │35,6 │35,5 │35,4

0,830 │35,3 │35,2 │35,1 │35,0 │34,9 │34,9 │34,8 │34,7 │34,6 │34,5

0,840 │34,4 │34,3 │34,2 │34,2 │34,1 │34,0 │33,9 │33,8 │33,7 │33,7

0,850 │33,6 │33,5 │33,4 │33,3 │33,2 │33,2 │33,1 │33,0 │32,9 │32,8

0,860 │32,8 │32,7 │32,6 │32,5 │32,4 │32,4 │32,3 │32,2 │32,1 │32,0

0,870 │32,0 │31,9 │31,8 │31,7 │31,7 │31,6 │31,5 │31,4 │31,4 │31,3

0,880 │31,2 │31,1 │31,1 │31,0 │30,9 │30,8 │30,8 │30,7 │30,6 │30,5

0,890 │30,5 │30,4 │30,3 │30,3 │30,2 │30,1 │30,0 │30,0 │29,9 │29,8

0,900 │29,8 │19,7 │29,6 │29,5 │29,5 │29,4 │29,3 │29,3 │29,2 │29,1

0,910 │29,1 │29,0 │28,9 │28,9 │28,8 │28,7 │28,7 │28,6 │28,5 │28,5

0,920 │28,4 │28,3 │28,3 │28,2 │28,1 │28,1 │28,0 │27,9 │27,9 │27,8

0,930 │27,8 │27,7 │27,6 │27,6 │27,5 │27,4 │27,4 │27,3 │27,3 │27,2

0,940 │27,1 │27,1 │27,0 │26,9 │26,9 │26,8 │26,8 │26,7 │26,6 │26,6

0,950 │26,5 │26,5 │26,4 │26,3 │26,3 │26,2 │26,2 │26,1 │26,1 │26,0

0,960 │25,9 │25,9 │25,8 │25,8 │25,7 │25,6 │25,6 │25,5 │25,5 │25,4

0,970 │25,4 │25,3 │25,3 │25,2 │25,1 │25,1 │25,0 │25,0 │24,9 │24,9

0,980 │24,8 │24,8 │24,7 │24,7 │24,6 │24,5 │24,5 │24,4 │24,4 │24,3

0,990 │24,3 │24,2 │24,2 │24,1 │24,1 │24,0 │24,0 │23,9 │23,9 │23,8

1,000 │23,8 │23,7 │23,7 │23,6 │23,6 │23,5 │23,5 │23,4 │23,4 │23,3

1,010 │23,3 │23,2 │23,2 │23,1 │23,1 │23,0 │23,0 │22,9 │22,9 │22,8

1,020 │22,8 │22,7 │22,7 │22,6 │22,6 │22,5 │22,5 │22,4 │22,4 │22,3

1,030 │22,3 │22,2 │22,2 │22,1 │22,1 │22,1 │22,0 │22,0 │21,9 │21,9

1,040 │21,8 │21,8 │21,7 │21,7 │21,6 │21,6 │21,6 │21,5 │21,5 │21,4

1,050 │21,4 │21,3 │21,3 │21,2 │21,2 │21,2 │21,1 │21,1 │21,0 │21,0

1,060 │20,9 │20,9 │20,9 │20,8 │20,8 │20,8 │20,7 │20,7 │20,6 │20,6

1,070 │20,5 │20,5 │20,4 │20,4 │20,3 │20,3 │20,3 │20,2 │20,2 │20,1

1,080 │20,1 │20,1 │20,0 │20,0 │19,9 │19,9 │19,9 │19,8 │19,8 │19,7

1,090 │19,7 │19,7 │19,6 │19,6 │19,5 │19,5 │19,5 │19,4 │19,4 │19,3

1,100 │19,3 │19,3 │19,2 │19,2 │19,2 │19,1 │19,1 │19,0 │19,0 │19,0

1,110 │18,9 │18,9 │18,9 │18,8 │18,8 │18,7 │18,7 │18,7 │18,6 │18,6

1,120 │18,6 │18,5 │18,5 │18,5 │18,4 │18,4 │18,3 │18,3 │18,3 │18,2

1,130 │18,2 │18,2 │18,1 │18,1 │18,1 │18,0 │18,0 │18,0 │17,9 │17,9

1,140 │17,8 │17,8 │17,8 │17,7 │17,7 │17,7 │17,6 │17,6 │17,6 │17,5

1,150 │17,5 │17,5 │17,4 │17,4 │17,4 │17,3 │17,3 │17,3 │17,2 │17,2

1,160 │17,2 │17,1 │17,1 │17,1 │17,0 │17,0 │17,0 │16,9 │16,9 │16,9

1,170 │16,8 │16,8 │16,8 │16,7 │16,7 │16,7 │16,7 │16,6 │16,6 │16,6

1,180 │16,5 │16,5 │16,5 │16,4 │16,4 │16,4 │16,3 │16,3 │16,3 │16,2

1,190 │16,2 │16,2 │16,2 │16,1 │16,1 │16,0 │16,0 │16,0 │16,0 │15,9

1,200 │15,9 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 15а

При диаметре шарика D = 2 мм, испытательной нагрузке

F = 98 Н (10 кгс) и K = 2,5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,500 │50,1 │49,9 │49,7 │49,5 │49,3 │49,1 │48,9 │48,7 │48,5 │48,8

0,510 │48,1 │47,9 │47,8 │47,6 │47,4 │47,2 │47,0 │46,8 │46,6 │46,5

0,520 │46,3 │46,1 │45,9 │45,7 │45,6 │45,4 │45,2 │45,0 │44,9 │44,7

0,530 │44,5 │44,3 │44,2 │44,0 │43,8 │43,7 │43,5 │43,3 │43,2 │43,0

0,540 │42,9 │42,7 │42,5 │42,4 │42,2 │42,1 │41,9 │41,7 │41,6 │41,4

0,550 │41,3 │41,1 │41,0 │40,8 │40,7 │40,5 │40,4 │40,2 │40,1 │39,9

0,560 │39,8 │39,6 │39,5 │39,4 │39,2 │39,1 │38,9 │38,8 │38,7 │38,5

0,570 │38,4 │38,2 │38,1 │38,0 │37,8 │37,7 │37,6 │37,4 │37,3 │37,2

0,580 │37,0 │36,9 │36,8 │36,6 │36,5 │36,4 │36,3 │36,1 │36,0 │35,9

0,590 │35,8 │35,6 │35,5 │35,4 │35,3 │35,1 │35,0 │34,9 │34,8 │34,7

0,600 │34,6 │34,4 │34,3 │34,2 │34,1 │34,0 │33,9 │33,7 │33,6 │33,5

0,610 │33,4 │33,3 │33,2 │33,1 │33,0 │32,8 │32,7 │32,6 │32,5 │32,4

0,620 │32,3 │32,2 │32,1 │32,0 │31,9 │31,8 │31,7 │31,6 │31,5 │31,4

0,630 │31,3 │31,2 │31,1 │31,0 │30,9 │30,8 │30,7 │30,6 │30,5 │30,4

О,640 │30,3 │30,2 │30,1 │30,0 │29,9 │29,8 │29,7 │29,6 │29,5 │29,4

0,650 │29,3 │29,2 │29,1 │29,0 │28,9 │28,9 │28,8 │28,7 │28,6 │28,5

0,660 │28,4 │28,3 │28,2 │28,1 │28,1 │28,0 │27,9 │27,8 │27,7 │27,6

0,670 │27,5 │27,5 │27,4 │27,3 │27,2 │27,1 │27,0 │27,0 │26,9 │26,8

0,680 │26,7 │26,6 │26,6 │26,5 │26,4 │26,3 │26,2 │26,2 │26,1 │26,0

0,690 │25,9 │25,8 │25,8 │25,7 │25,6 │25,5 │25,5 │25,4 │25,3 │25,2

0,700 │25,2 │25,1 │25,0 │24,9 │24,9 │24,8 │24,7 │24,6 │24,6 │24,5

0,710 │24,4 │24,4 │24,3 │24,2 │24,2 │24,1 │24,0 │23,9 │23,9 │23,8

0,720 │23,7 │23,7 │23,6 │23,5 │23,5 │23,4 │23,3 │23,3 │23,2 │23,1

0,730 │23,1 │23,0 │22,9 │22,9 │22,8 │22,7 │22,7 │22,6 │22,6 │22,5

0,740 │22,4 │22,4 │22,3 │22,2 │22,2 │22,1 │22,1 │22,0 │21,9 │21,9

0,750 │21,8 │21,7 │21,7 │21,6 │21,6 │21,5 │21,5 │21,4 │21,3 │21,3

0,760 │21,2 │21,2 │21,1 │21,0 │21,0 │20,9 │20,9 │20,8 │20,8 │20,7

0,770 │20,6 │20,6 │20,5 │20,5 │20,4 │20,4 │20,3 │20,3 │20,2 │20,2

0,780 │20,1 │20,0 │20,0 │19,9 │19,9 │19,8 │19,8 │19,7 │19,7 │19,6

0,790 │19,6 │19,5 │19,5 │19,4 │19,4 │19,3 │19,3 │19,2 │19,2 │19,1

0,800 │19,1 │19,0 │19,0 │18,9 │18,9 │18,8 │18,8 │18,7 │18,7 │18,6

0,810 │18,6 │18,5 │18,5 │18,4 │18,4 │18,3 │18,3 │18,2 │18,2 │18,1

0,820 │18,1 │18,1 │18,0 │18,0 │17,9 │17,9 │17,8 │17,8 │17,7 │17,7

0,830 │17,6 │17,6 │17,6 │17,5 │17,5 │17,4 │17,4 │17,3 │17,3 │17,2

0,840 │17,2 │17,1 │17,1 │17,0 │17,0 │17,0 │16,9 │16,9 │16,9 │16,8

0,850 │16,8 │16,7 │16,7 │16,6 │16,6 │16,5 │16,5 │16,5 │16,5 │16,4

0,860 │16,4 │16,3 │16,3 │16,3 │16,2 │16,2 │16,1 │16,1 │16,1 │16,0

0,870 │16,0 │15,9 │15,9 │15,9 │15,8 │15,8 │15,8 │15,7 │15,7 │15,6

0,880 │15,6 │15,6 │15,5 │15,5 │15,5 │15,4 │15,4 │15,3 │15,3 │15,3

0,890 │15,2 │15,2 │15,2 │15,1 │15,1 │15,1 │15,0 │15,0 │14,9 │14,9

0,900 │14,9 │14,8 │14,8 │14,8 │14,7 │14,7 │14,7 │14,6 │14,6 │14,6

0,910 │14,5 │14,5 │14,5 │14,4 │14,4 │14,4 │14,3 │14,3 │14,3 │14,2

0,920 │14,2 │14,2 │14,1 │14,1 │14,1 │14,0 │14,0 │14,0 │13,9 │13,9

0,930 │13,9 │13,8 │13,8 │13,8 │13,8 │13,7 │13,7 │13,7 │13,6 │13,6

0,940 │13,6 │13,5 │13,5 │13,5 │13,4 │13,4 │13,4 │13,9 │13,3 │13,3

0,950 │13,3 │13,2 │13,2 │13,2 │13,1 │13,1 │13,1 │13,1 │13,0 │13,0

0,960 │13,0 │12,9 │12,9 │12,9 │12,9 │12,8 │12,8 │12,8 │12,7 │12,7

0,970 │12,7 │12,7 │12,6 │12,6 │12,6 │12,5 │12,5 │12,5 │12,5 │12,4

0,980 │12,4 │12,4 │12,4 │12,3 │12,3 │12,3 │12,2 │12,2 │12,2 │12,2

0,990 │12,1 │12,1 │12,1 │12,1 │12,0 │12 0 │12,0 │12,0 │11,9 │11,9

1,000 │11,9 │11,9 │11,8 │11,8 │11,8 │11,8 │11,7 │11,7 │11,7 │11,7

1,010 │11,6 │11,6 │11,6 │11,6 │11,5 │11,5 │11,5 │11,5 │11,4 │11,4

1,020 │11,4 │11,4 │11,3 │11,3 │11,3 │11,3 │11,2 │11,2 │11,2 │11,2

1,030 │11,1 │11,1 │11,1 │11,1 │11,1 │11,0 │11,0 │11,0 │11,0 │10,9

1,040 │10,9 │10,9 │10,9 │10,8 │10,8 │10,8 │10,8 │10,8 │10,7 │10,7

1,050 │10,7 │10,7 │10,6 │10,6 │10,6 │10,6 │10,6 │10,5 │10,5 │10,5

1,060 │10,5 │10,4 │10,4 │10,4 │10,4 │10,4 │10,3 │10,3 │10,3 │10,3

1,070 │10,3 │10,2 │10,2 │10,2 │10,2 │10,2 │10,1 │10,1 │10,1 │10,1

1,080 │10,1 │10,0 │10,0 │9,99 │9,97 │9,95 │9,93 │9,90 │9,89 │9,87

1,090 │9,85 │9,83 │9,81 │9,79 │9,77 │9,75 │9,73 │9,71 │9,69 │8,67

1,100 │9,66 │9,64 │9,62 │9,60 │9,58 │9,56 │9,54 │9,52 │9,50 │9,48

1,110 │9,46 │9,45 │9,43 │9,41 │9,39 │9,37 │9,35 │9,33 │9,32 │9,30

1,120 │9,28 │9,26 │9,24 │9,22 │9,21 │9,19 │9,17 │9,15 │9,13 │9,12

1,130 │9,10 │9,08 │9,06 │9,05 │9,03 │9,01 │8,99 │8,98 │8,96 │8,94

1,140 │8,92 │8,91 │8,89 │8,87 │8,85 │8,84 │8,82 │8,80 │8,79 │8,77

1,150 │8,74 │8,73 │8,72 │8,70 │8,68 │8,67 │8,65 │8,63 │8,62 │8,60

1,160 │8,58 │8,57 │8,55 │8,54 │8,52 │8,50 │8,49 │8,47 │8,45 │8,44

1,170 │8,42 │8,41 │8,39 │8,37 │8,36 │8,34 │8,33 │8,31 │8,29 │8,28

1,180 │8,26 │8,25 │8,23 │8,22 │8,20 │8,19 │8,17 │8,15 │8,14 │8,12

1,190 │8,11 │8,09 │8,08 │8,06 │8,05 │8,03 │8,02 │8,00 │7,99 │7,97

1,200 │7,96 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 16

При диаметре шарика D = 2 мм, испытательной нагрузке

F = 39,2 Н (4 кгс) и K = 1

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,500 │20,0 │20,0 │19,9 │19,8 │19,7 │19,6 │19,6 │19,5 │19,4 │19,3

0,510 │19,3 │19,2 │19,1 │19,0 │19,0 │18,9 │18,8 │18,7 │18,7 │18,6

0,520 │18,5 │18,4 │18,4 │18,3 │18,2 │18,2 │18,1 │18,0 │17,9 │17,9

0,530 │17,8 │17,7 │17,7 │17,6 │17,5 │17,5 │17,4 │17,3 │17,3 │17,2

0,540 │17,1 │17,1 │17,0 │16,9 │16,9 │16,8 │16,8 │16,7 │16,6 │16,6

0,550 │16,5 │16,5 │16,4 │16,3 │16,2 │16,2 │16,2 │16,1 │16,0 │16,0

0,560 │15,9 │15,9 │15,8 │15,7 │15,7 │15,6 │15,6 │15,5 │15,5 │15,4

0,570 │15,4 │15,3 │15,2 │15,2 │15,1 │15,1 │15,0 │15,0 │14,9 │14,9

0,580 │14,8 │14,8 │14,7 │14,7 │14,6 │14,6 │14,5 │14,5 │14,4 │14,4

0,590 │14,3 │14,3 │14,2 │14,2 │14,1 │14,1 │14,0 │14,0 │13,9 │13,9

0,600 │13,8 │13,8 │13,7 │13,7 │13,6 │13,6 │13,5 │13,5 │13,5 │13,4

0,610 │13,4 │13,3 │13,3 │13,2 │13,2 │13,1 │13,1 │13,1 │13,0 │13,0

0,620 │12,9 │12,9 │12,8 │12,8 │12,8 │12,7 │12,7 │12,6 │12,6 │12,5

0,630 │12,5 │12,5 │12,4 │12,4 │12,3 │12,3 │12,3 │12,2 │12,2 │12,1

0,640 │12,1 │12,1 │12,0 │12,0 │12,0 │11,9 │11,9 │11,8 │11,8 │11,8

0,650 │11,7 │11,7 │11,7 │11,6 │11,6 │11,5 │11,5 │11,5 │11,4 │11,4

0,660 │11,4 │11,3 │11,3 │11,3 │11,2 │11,2 │11,2 │11,1 │11,1 │11,1

0,670 │11,0 │11,0 │11,0 │10,9 │10,9 │10,9 │10,8 │10,8 │10,8 │10,7

0,680 │10,7 │10,7 │10,6 │10,6 │10,6 │10,5 │10,5 │10,5 │10,4 │10,4

0,690 │10,4 │10,3 │10,3 │10,3 │10,2 │10,2 │10,2 │10,2 │10,1 │10,1

0,700 │10,1 │10,0 │10,0 │9,98 │9,95 │9,92 │9,89 │9,86 │9,83 │9,80

0,710 │9,77 │9,75 │9,72 │9,69 │9,66 │9,63 │9,61 │9,58 │9,55 │9,52

0,720 │9,50 │9,47 │9,44 │9,41 │9,39 │9,33 │9,33 │9,31 │9,28 │9,25

0,730 │9,23 │9,20 │9,18 │9,15 │9,12 │9,10 │9,07 │9,05 │9,02 │9,00

0,740 │8,97 │8,95 │8,92 │8,90 │8,87 │8,85 │8,82 │8,80 │8,77 │8,75

0,750 │8,72 │8,70 │8,68 │8,65 │8,63 │8,60 │8,58 │8,56 │8,53 │8,51

0,760 │8,49 │8,46 │8,44 │8,42 │8,39 │8,37 │8,35 │8,33 │8,30 │8,28

0,770 │8,26 │8,24 │8,21 │8,19 │8,17 │8,15 │8,13 │8,10 │8,08 │8,06

0,780 │8,04 │8,02 │8,00 │7,98 │7,95 │7,93 │7,91 │7,89 │7,87 │7,85

0,790 │7,83 │7,81 │7,79 │7,77 │7,75 │7,73 │7,71 │7,69 │7,67 │7,65

0,800 │7,63 │7,61 │7,59 │7,57 │7,55 │7,53 │7,51 │7,49 │7,47 │7,45

0,810 │7,43 │7,41 │7,39 │7,37 │7,35 │7,33 │7,32 │7,30 │7,28 │7,26

0,820 │7,24 │7,22 │7,20 │7,19 │7,17 │7,15 │7,13 │7,11 │7,10 │7,08

0,830 │7,06 │7,04 │7,02 │7,01 │6,99 │6,97 │6,95 │6,94 │6,92 │6,90

0,840 │6,88 │6,87 │6,85 │6,83 │6,82 │6,80 │6,78 │6,77 │6,75 │6,73

0,850 │6,71 │6,70 │6,88 │6,67 │6,65 │6,63 │6,62 │6,60 │6,58 │6,57

0,860 │6,55 │6,54 │6,52 │6,50 │6,49 │6,47 │6,46 │6,44 │6,42 │6,41

0,870 │6,39 │6,38 │6,36 │6,35 │6,33 │6,32 │6,30 │6,29 │6,27 │6,26

0,880 │6,24 │6,23 │6,21 │6,20 │6,18 │6,17 │6,15 │6,14 │6,12 │6,11

0,890 │6,09 │6,08 │6,06 │6,05 │6,04 │6,02 │6,01 │5,99 │5,98 │5,97

0,900 │5,95 │5,94 │5,92 │5,91 │5,80 │5,88 │5,87 │5,85 │5,84 │5,83

0,910 │5,81 │5,80 │5,79 │5,77 │5,76 │5,75 │5,73 │5,72 │5,71 │5,69

0,920 │5,68 │5,67 │5,65 │5,64 │5,63 │5,61 │5,60 │5,59 │5,58 │5,56

0,930 │5,55 │5,54 │5,53 │5,51 │5,50 │5,49 │5,48 │5,46 │5,45 │5,44

0,940 │5,43 │5,41 │5,40 │5,39 │5,38 │5,36 │5,35 │5,34 │5,33 │5,32

0,950 │5,30 │5,29 │5,29 │5,27 │5,26 │5,25 │5,23 │5,22 │5,21 │5,20

0,960 │5,19 │5,18 │5,16 │5,15 │5,14 │5,13 │5,12 │5,11 │5,10 │5,08

0,970 │5,07 │5,06 │5,05 │5,04 │5,03 │5,02 │5,01 │5,00 │4,98 │4,97

0,980 │4,96 │4,95 │4,94 │4,93 │4,92 │4,91 │4,90 │4,89 │4,88 │4,87

0,990 │4,86 │4,85 │4,83 │4,82 │4,81 │4,80 │4,79 │4,78 │4,77 │4,76

1,000 │4,75 │4,74 │4,73 │4,72 │4,71 │4,70 │4,69 │4,68 │4,67 │4,66

1,010 │4,65 │4,64 │4,63 │4,62 │4,61 │4,60 │4,59 │4,58 │4,57 │4,56

1,020 │4,55 │4,54 │4,53 │4,52 │4,51 │4,51 │4,50 │4,49 │4,48 │4,47

1,030 │4,46 │4,45 │4,44 │4,43 │4,42 │4,41 │4,40 │4,39 │4,38 │4,37

1,040 │4,37 │4,36 │4,35 │4,34 │4,33 │4,32 │4,31 │4,30 │4,29 │4,28

1,050 │4,28 │4,27 │4,26 │4,25 │4,24 │4,23 │4,22 │4,21 │4,21 │4,20

1,060 │4,19 │4,18 │4,17 │4,16 │4,15 │4,15 │4,14 │4,13 │4,12 │4,11

1,070 │4,10 │4,09 │4,09 │4,08 │4,07 │4,06 │4,05 │4,05 │4,04 │4,03

1,080 │4,02 │4,01 │4,00 │4,00 │3,99 │3,98 │3,97 │3,96 │3,96 │3,95

1,090 │3,94 │3,93 │3,92 │3,92 │3,91 │3,90 │3,89 │3,89 │3,88 │3,87

1,100 │3,86 │3,85 │3,85 │3,84 │3,83 │3,82 │3,82 │3,81 │3,80 │3,79

1,110 │3,79 │3,78 │3,77 │3,76 │3,76 │3,75 │3,74 │3,73 │3,73 │3,72

1,120 │3,71 │3,70 │3,70 │3,69 │3,68 │3,68 │3,67 │3,66 │3,65 │3,65

1,130 │3,64 │3,63 │3,63 │3,62 │3,61 │3,60 │3,60 │3,59 │3,58 │3,58

1,140 │3,57 │3,56 │3,56 │3,55 │3,54 │3,53 │3,53 │3,52 │3,51 │3,51

1,150 │3,50 │3,49 │3,49 │3,48 │3,47 │3,47 │3,46 │3,45 │3,45 │3,44

1,160 │3,43 │3,43 │3,42 │3,41 │3,41 │3,40 │3,39 │3,39 │3,38 │3,38

1,170 │3,37 │3,36 │3,36 │3,35 │3,34 │3,34 │3,33 │3,32 │3,32 │3,31

1,180 │3,31 │3,30 │3,29 │3,29 │3,28 │3,27 │3,27 │3,26 │3,26 │3,25

1,190 │3,24 │3,24 │3,23 │3,23 │3,22 │3,21 │3,20 │3,20 │3,20 │3,19

1,200 │3,18 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 17

При диаметре шарика D = 1 мм, испытательной нагрузке

F = 294 Н (30 кгс) и K = 30

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,280 │ │ │ │ │ │ │ │ 453 │ 450 │ 447

0,290 │ 444 │ 441 │ 438 │ 435 │ 432 │ 429 │ 426 │ 423 │ 420 │ 417

0,300 │ 414 │ 411 │ 408 │ 405 │ 405 │ 402 │ 399 │ 396 │ 393 │ 390

0,310 │ 387 │ 384 │ 384 │ 381 │ 378 │ 375 │ 372 │ 369 │ 369 │ 366

0,320 │ 363 │ 360 │ 360 │ 357 │ 354 │ 351 │ 351 │ 348 │ 345 │ 342

0,330 │ 342 │ 339 │ 336 │ 336 │ 333 │ 330 │ 330 │ 327 │ 324 │ 324

0,340 │ 321 │ 318 │ 318 │ 315 │ 312 │ 312 │ 309 │ 306 │ 306 │ 303

0,350 │ 303 │ 300 │ 298 │ 297 │ 295 │ 293 │ 292 │ 290 │ 288 │ 286

0,360 │ 285 │ 283 │ 282 │ 280 │ 278 │ 277 │ 276 │ 274 │ 272 │ 271

0,370 │ 269 │ 268 │ 266 │ 265 │ 263 │ 262 │ 260 │ 259 │ 257 │ 256

0,380 │ 255 │ 253 │ 252 │ 250 │ 249 │ 248 │ 246 │ 245 │ 244 │ 242

0,390 │ 241 │ 240 │ 238 │ 237 │ 236 │ 235 │ 234 │ 233 │ 231 │ 230

0,400 │ 229 │ 228 │ 226 │ 225 │ 224 │ 223 │ 222 │ 220 │ 219 │ 218

0,410 │ 217 │ 216 │ 215 │ 214 │ 213 │ 212 │ 211 │ 210 │ 208 │ 207

0,420 │ 206 │ 205 │ 204 │ 203 │ 202 │ 201 │ 200 │ 199 │ 198 │ 197

0,430 │ 196 │ 196 │ 195 │ 194 │ 193 │ 192 │ 191 │ 190 │ 189 │ 188

0,440 │ 187 │ 186 │ 185 │ 184 │ 184 │ 183 │ 182 │ 181 │ 180 │ 179

0,450 │ 178 │ 178 │ 177 │ 176 │ 175 │ 174 │ 173 │ 172 │ 172 │ 171

0,460 │ 170 │ 169 │ 169 │ 168 │ 167 │ 166 │ 165 │ 165 │ 164 │ 163

0,470 │ 163 │ 162 │ 161 │ 160 │ 160 │ 159 │ 158 │ 158 │ 157 │ 156

0,480 │ 156 │ 155 │ 154 │ 153 │ 153 │ 152 │ 151 │ 151 │ 150 │ 149

0,490 │ 149 │ 148 │ 147 │ 147 │ 146 │ 146 │ 145 │ 144 │ 144 │ 143

0,500 │ 142 │ 142 │ 141 │ 141 │ 140 │ 140 │ 139 │ 138 │ 138 │ 137

0,510 │ 136 │ 136 │ 135 │ 135 │ 134 │ 134 │ 133 │ 133 │ 132 │ 131

0,520 │ 131 │ 130 │ 130 │ 129 │ 129 │ 128 │ 128 │ 127 │ 127 │ 126

0,530 │ 126 │ 125 │ 125 │ 124 │ 124 │ 123 │ 123 │ 122 │ 122 │ 121

0,540 │ 120 │ 120 │ 120 │ 119 │ 119 │ 118 │ 118 │ 117 │ 117 │ 116

0,550 │ 116 │ 116 │ 115 │ 115 │ 114 │ 114 │ 113 │ 113 │ 112 │ 112

0,560 │ 111 │ 111 │ 110 │ 110 │ 110 │ 110 │ 109 │ 108 │ 108 │ 107

0,570 │ 107 │ 107 │ 106 │ 106 │ 105 │ 105 │ 105 │ 104 │ 104 │ 103

0,580 │ 103 │ 103 │ 102 │ 102 │ 101 │ 101 │ 101 │ 100 │99,9 │99,6

0,590 │99,3 │98,7 │98,4 │98,1 │97,8 │97,2 │96,9 │96,6 │96,3 │96,0

0,600 │95,4 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 18

При диаметре шарика D = 1 мм, испытательной нагрузке

F = 98 Н (10 кгс) и K = 10

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,250 │ 200 │ 199 │ 197 │ 196 │ 194 │ 193 │ 191 │ 190 │ 188 │ 187

0,260 │ 185 │ 184 │ 182 │ 181 │ 179 │ 178 │ 177 │ 175 │ 174 │ 173

0,270 │ 171 │ 170 │ 169 │ 168 │ 166 │ 165 │ 164 │ 163 │ 162 │ 160

0,280 │ 159 │ 158 │ 157 │ 156 │ 155 │ 154 │ 152 │ 151 │ 150 │ 149

0,290 │ 148 │ 147 │ 146 │ 145 │ 144 │ 142 │ 142 │ 141 │ 140 │ 139

0,300 │ 138 │ 137 │ 136 │ 135 │ 135 │ 134 │ 133 │ 132 │ 131 │ 130

0,310 │ 129 │ 128 │ 128 │ 127 │ 126 │ 125 │ 124 │ 123 │ 123 │ 122

0,320 │ 121 │ 120 │ 120 │ 119 │ 118 │ 117 │ 117 │ 116 │ 115 │ 114

0,330 │ 114 │ 113 │ 112 │ 112 │ 111 │ 110 │ 110 │ 109 │ 108 │ 108

0,340 │ 107 │ 106 │ 106 │ 105 │ 104 │ 104 │ 103 │ 102 │ 102 │ 101

0,350 │ 101 │ 100 │99,5 │98,9 │98,3 │97,7 │97,2 │96,6 │96,1 │95,5

0,360 │95,0 │94,4 │93,9 │93,3 │92,8 │92,3 │91,8 │91,0 │90,7 │90,2

0,370 │89,7 │89,2 │88,7 │88,2 │87,7 │87,2 │86,8 │86,3 │85,8 │85,3

0,380 │84,9 │84,4 │83,9 │83,5 │83,0 │82,6 │82,1 │81,7 │81,3 │80,8

0,390 │80,4 │80,0 │79,5 │79,1 │78,7 │78,3 │77,9 │77,5 │77,1 │76,7

0,400 │76,3 │75,9 │75,5 │75,1 │74,7 │74,3 │73,9 │73,5 │73,2 │72,8

0,410 │72,4 │72,0 │71,7 │71,3 │71,0 │70,6 │70,2 │69,9 │69,5 │69,2

0,420 │68,8 │68,5 │68,2 │67,8 │67,5 │67,1 │66,8 │66,5 │66,2 │65,8

0,430 │65,5 │65,2 │64,9 │64,6 │64,2 │63,9 │63,6 │63,3 │63,0 │62,7

0,440 │62,4 │62,1 │61,8 │61,5 │61,2 │60,9 │60,6 │60,4 │60,1 │59,8

0,450 │59,5 │59,2 │59,0 │58,7 │58,4 │53,1 │57,9 │57,6 │57,3 │57,1

0,460 │56,8 │56,5 │56,3 │56,0 │55,8 │55,5 │55,3 │55,0 │54,8 │54,5

0,470 │54,3 │54,0 │53,8 │53,5 │53,3 │53,0 │52,8 │52,6 │52,3 │52,1

0,480 │51,9 │51,6 │51,4 │51,2 │51,0 │50,7 │50,5 │50,3 │50,1 │49,8

0,490 │49,6 │49,4 │49,2 │49,0 │48,8 │48,6 │48,3 │48,1 │47,9 │47,7

0,500 │47,5 │47,3 │47,1 │46,9 │46,7 │46,5 │46,3 │46,1 │45,9 │45,7

0,510 │45,5 │45,3 │45,1 │45,0 │44,8 │44,6 │44,4 │44,2 │44,0 │43,8

0,520 │43,7 │43,5 │43,3 │43,1 │42,9 │42,8 │42,6 │42,4 │42,2 │42,1

0,530 │41,9 │41,7 │41,5 │41,4 │41,2 │41,0 │40,9 │40,7 │40,5 │40,4

0,540 │40,2 │40,0 │39,9 │39,7 │39,6 │39,4 │39,2 │39,1 │38,9 │38,8

0,550 │38,6 │38,5 │38,3 │38,2 │38,0 │37,9 │37,7 │37,6 │37,4 │37,3

0,560 │37,1 │37,0 │36,8 │36,7 │36,5 │36,4 │36,3 │36,1 │36,0 │35,8

0,570 │35,7 │35,6 │35,4 │35,3 │35,1 │35,0 │34,9 │34,7 │34,6 │34,5

0,580 │34,3 │34,2 │34,1 │33,9 │33,8 │33,7 │33,6 │33,4 │33,3 │33,2

0,590 │33,1 │32,9 │32,8 │32,7 │32,6 │32,4 │32,3 │32,2 │32,1 │32,0

0,600 │31,8 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 19

При диаметре шарика D = 1 мм, испытательной нагрузке

F = 49 Н (5 кгс) и K = 5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,250 │ 100 │99,4 │98,6 │97,8 │97,1 │96,3 │95,5 │94,8 │94,0 │93,3

0,260 │92,6 │91,8 │91,1 │90,4 │89,7 │89,0 │88,4 │87,7 │87,0 │86,4

0,270 │85,7 │85,4 │84,4 │83,8 │82,2 │82,6 │81,9 │81,3 │80,0 │80,2

0,280 │79,6 │79,0 │78,4 │77,9 │77,3 │76,8 │76,2 │75,7 │75,1 │74,6

0,290 │74,1 │73,6 │73,0 │72,5 │72,0 │71,5 │71,0 │70,5 │70,1 │69,6

0,300 │69,1 │68,6 │68,2 │67,7 │67,3 │66,8 │66,4 │65,9 │65,5 │65,0

0,310 │64,6 │64,2 │63,8 │63,3 │62,9 │62,5 │62,1 │61,7 │61,3 │60,9

0,320 │60,5 │60,1 │59,8 │59,4 │59,0 │58,6 │58,3 │57,9 │57,5 │57,2

0,330 │56,8 │56,5 │56,1 │55,8 │55,4 │55,1 │54,8 │54,4 │54,1 │53,8

0,340 │53,4 │53,1 │52,8 │52,5 │52,2 │51,8 │51,5 │51,2 │50,9 │50,6

0,350 │50,3 │50,0 │49,7 │49,4 │49,2 │48,9 │48,6 │48,3 │48,0 │47,7

0,360 │47,5 │47,2 │46,9 │46,7 │46,4 │46,1 │45,9 │45,6 │45,4 │45,1

0,370 │44,9 │44,6 │44,4 │44,1 │43,9 │43,6 │43,4 │43,1 │42,9 │42,7

0,380 │42,4 │42,2 │42,0 │41,7 │41,5 │41,3 │41,1 │40,9 │40,6 │40,4

0,390 │40,2 │40,0 │39,8 │39,6 │39,4 │39,1 │38,9 │38,7 │38,5 │38,3

0,400 │38,1 │37,9 │37,7 │37,5 │37,3 │37,1 │37,0 │36,8 │36,6 │36,4

0,410 │36,2 │36,0 │35,8 │35,7 │35,5 │35,3 │35,1 │34,9 │34,8 │34,6

0,420 │34,4 │34,2 │34,1 │33,9 │33,7 │33,6 │33,4 │33,2 │33,1 │32,9

0,430 │32,8 │32,6 │32,4 │32,3 │32,1 │32,0 │31,8 │31,7 │31,5 │31,4

0,440 │31,2 │31,1 │30,9 │30,8 │30,6 │30,5 │30,3 │30,2 │30,0 │29,9

0,450 │29,8 │29,6 │29,5 │29,3 │29,2 │29,1 │28,9 │28,8 │28,7 │28,5

0,460 │28,4 │28,3 │28,1 │28,0 │27,9 │27,8 │27,6 │27,5 │27,4 │27,3

0,470 │27,1 │27,0 │26,9 │26,8 │26,6 │26,5 │26,4 │26,3 │26,2 │26,1

0,480 │25,9 │25,8 │25,7 │25,6 │25,5 │25,4 │25,3 │25,1 │25,0 │24,9

0,490 │24,8 │24,7 │24,6 │24,5 │24,4 │24,3 │24,2 │24,1 │24,0 │23,9

0,500 │23,8 │23,7 │23,6 │23,5 │23,4 │23,3 │23,2 │22,1 │23,0 │22,9

0,510 │22,8 │22,7 │22,6 │22,5 │22,4 │22,3 │22,2 │22,1 │22,0 │21,9

0,520 │21,8 │21,7 │21,6 │21,6 │21,5 │21,4 │21,3 │21,2 │21,1 │21,0

0,530 │20,9 │20,9 │20,8 │20,7 │20,6 │20,5 │20,4 │20,3 │20,3 │20,2

0,540 │20,1 │20,0 │19,9 │19,9 │19,8 │19,7 │19,6 │19,5 │19,5 │19,4

0,550 │19,3 │19,2 │19,2 │19,1 │19,0 │18,9 │18,9 │18,8 │18,7 │18,6

0,560 │18,6 │18,5 │18,4 │18,3 │18,3 │18,2 │18,1 │18,1 │18,0 │17,9

0,570 │17,8 │17,8 │17,7 │17,6 │17,6 │17,5 │17,4 │17,4 │17,3 │17,2

0,580 │17,2 │17,1 │17,0 │17,0 │16,9 │16,8 │16,8 │16,7 │16,7 │16,6

0,590 │16,5 │16,5 │16,4 │16,3 │16,3 │16,2 │16,2 │16,1 │16,0 │16,0

0,600 │15,9 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 19а

При диаметре шарика D = 1 мм, испытательной нагрузке

F = 24,5 Н (2,5 кгс) и K = 2,5

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,250 │50,1 │49,7 │49,3 │48,9 │48,5 │48,1 │47,8 │47,4 │47,0 │46,6

0,260 │46,3 │45,9 │45,6 │45,2 │44,9 │44,5 │44,2 │43,8 │43,5 │43,2

0,270 │42,9 │42,5 │42,2 │41,9 │41,6 │41,3 │41,0 │40,7 │40,4 │40,1

0,280 │39,8 │39,5 │39,2 │38,9 │38,7 │38,4 │38,1 │37,8 │37,6 │37,3

0,290 │37,0 │36,8 │36,5 │36,3 │36,0 │35,8 │35,5 │35,3 │35,0 │34,8

0,300 │34,6 │34,3 │34,1 │33,9 │33,6 │33,4 │33,2 │33,0 │32,7 │32,5

0,310 │32,3 │32,1 │31,9 │31,7 │31,5 │31,3 │31,1 │30,9 │30,7 │30,5

0,320 │30,3 │30,1 │29,9 │29,7 │29,5 │29,3 │29,1 │28,9 │28,8 │28,6

0,330 │28,4 │28,2 │28,1 │27,9 │27,7 │27,5 │27,4 │27,2 │22,0 │26,9

0,340 │26,7 │26,6 │26,4 │26,2 │26,1 │25,9 │25,8 │25,6 │25,5 │25,3

0,350 │25,2 │25,0 │24,9 │24,7 │24,6 │24,4 │24,3 │24,2 │24,0 │23,9

0,360 │23,7 │23,6 │23,5 │23,3 │22,2 │23,1 │22,9 │22,8 │22,7 │22,6

0,370 │22,4 │22,3 │22,2 │22,1 │21,9 │21,8 │21,7 │21,6 │21,5 │21,3

0,380 │21,2 │21,1 │21,0 │20,9 │20,8 │20,6 │20,5 │20,4 │20,3 │20,2

0,390 │20,1 │20,0 │19,9 │19,8 │19,7 │19,6 │19,5 │19,4 │19,3 │19,2

0,400 │19,1 │19,0 │18,9 │18,8 │18,7 │18,6 │18,5 │18,4 │18,3 │18,2

0,410 │18,1 │18,0 │17,9 │17,8 │17,7 │17,6 │17,5 │17,5 │17,4 │17,3

0,420 │17,2 │17,1 │17,0 │16,9 │16,9 │16,8 │16,7 │16,6 │16,5 │16,5

0,430 │16,4 │16,3 │16,2 │16,1 │16,1 │16,0 │15,9 │15,8 │15,8 │15,7

0,440 │15,6 │15,5 │15,5 │15,4 │15,3 │15,2 │15,2 │15,1 │15,0 │14,9

0,450 │14,9 │14,8 │14,7 │14,7 │14,6 │14,5 │14,5 │14,4 │14,3 │14,3

0,460 │14,2 │14,1 │14,1 │14,0 │13,9 │13,9 │13,8 │13,8 │13,7 │13,6

0,470 │13,6 │13,5 │13,4 │13,4 │13,3 │13,3 │13,2 │13,1 │13,1 │13,0

0,480 │13,0 │12,9 │12,9 │12,8 │12,7 │12,7 │12,6 │12,6 │12,5 │12,5

0,490 │12,4 │12,4 │12,3 │12,2 │12,2 │12,1 │12,1 │12,0 │12,0 │11,9

0,500 │11,9 │11,8 │11,8 │11,7 │11,7 │11,6 │11,6 │11,5 │11,5 │11,4

0,510 │11,4 │11,3 │11,3 │11,2 │11,2 │11,1 │11,1 │11,1 │11,0 │11,0

0,520 │10,9 │10,9 │10,8 │10,8 │10,7 │10,7 │10,6 │10,6 │10,6 │10,5

0,530 │10,5 │10,4 │10,4 │10,3 │10,3 │10,3 │10,2 │10,2 │10,1 │10,1

0,540 │10,1 │10,0 │9,97 │9,93 │9,89 │9,85 │9,81 │9,77 │9,73 │9,69

0,550 │9,66 │9,62 │9,58 │9,54 │9,50 │9,46 │9,43 │9,39 │9,35 │9,32

0,560 │9,28 │9,24 │9,21 │9,17 │9,13 │9,10 │9,03 │9,03 │8,99 │8,96

0,570 │8,92 │8,89 │8,85 │8,82 │8,79 │8,75 │8,72 │8,68 │8,65 │8,62

0,580 │8,58 │8,55 │8,52 │8,49 │8,45 │8,42 │8,39 │8,36 │8,33 │8,29

0,590 │8,26 │8,23 │8,20 │8,17 │8,14 │8,11 │8,08 │8,05 │8,02 │7,99

0,600 │7,96 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Таблица 20

При диаметре шарика D = 1 мм, испытательной нагрузке

F = 9,8 Н (1 кгс) и K = 1

──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────

d, мм │0,000│0,001│0,002│0,003│0,004│0,005│0,006│0,007│0,008│0,009

──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────

0,250 │20,0 │19,9 │19,7 │19,6 │19,4 │19,3 │19,1 │19,0 │18,8 │18,7

0,260 │18,5 │18,4 │18,2 │18,1 │17,9 │17,8 │17,7 │17,5 │17,4 │17,3

0,270 │17,1 │17,0 │16,9 │16,8 │16,6 │16,5 │16,4 │16,3 │16,2 │16,0

0,280 │15,9 │15,8 │15,7 │15,6 │15,5 │15,4 │15,2 │15,1 │15,0 │14,9

0,290 │14,8 │14,7 │14,6 │14,5 │14,4 │14,3 │14,2 │14,1 │14,0 │13,9

0,300 │13,8 │13,7 │13,6 │13,5 │13,5 │13,4 │13,3 │13,2 │13,1 │13,0

0,310 │12,9 │12,8 │12,8 │12,7 │12,6 │12,5 │12,4 │12,3 │12,3 │12,2

0,320 │12,1 │12,0 │12,0 │11,9 │11,8 │11,7 │11,7 │11,6 │11,5 │11,4

0,330 │11,4 │11,3 │11,2 │11,2 │11,1 │11,0 │11,0 │10,9 │10,8 │10,8

0,340 │10,7 │10,6 │10,6 │10,5 │10,4 │10,4 │10,3 │10,2 │10,2 │10,1

0,350 │10,1 │10,0 │9,95 │9,89 │9,83 │9,77 │9,72 │9,66 │9,61 │9,55

0,360 │9,50 │9,44 │9,39 │9,33 │9,28 │9,23 │9,18 │9,12 │9,07 │9,02

0,370 │8,97 │8,92 │9,87 │8,82 │8,77 │8,72 │8,68 │8,63 │8,58 │8,53

0,380 │9,49 │8,44 │8,39 │8,35 │8,30 │8,26 │8,21 │8,17 │8,13 │8,08

0,390 │8,04 │8,00 │7,95 │7,91 │7,87 │7,83 │7,79 │7,75 │7,71 │7,67

0,400 │7,63 │7,59 │7,55 │7,51 │7,47 │7,43 │7,39 │7,35 │7,32 │7,28

0,410 │7,24 │7,20 │7,17 │7,13 │7,10 │7,06 │7,02 │6,99 │6,95 │6,92

0,420 │6,88 │6,85 │6,82 │6,78 │6,75 │6,71 │6,68 │6,65 │6,62 │6,58

0,430 │6,55 │6,52 │6,49 │6,46 │6,42 │6,39 │6,36 │6,33 │6,30 │6,27

0,440 │6,24 │6,21 │6,18 │6,15 │6,12 │6,09 │6,06 │6,04 │6,01 │5,98

0,450 │5,95 │5,92 │5,90 │5,87 │5,84 │5,81 │5,79 │5,76 │5,73 │5,71

0,460 │5,68 │5,65 │5,63 │5,60 │5,58 │5,55 │5,53 │5,50 │5,48 │5,45

0,470 │5,43 │5,40 │5,38 │5,35 │5,33 │5,30 │5,28 │5,26 │5,23 │5,21

0,480 │5,19 │5,16 │5,14 │5,12 │5,10 │5,07 │5,05 │5,03 │5,01 │4,98

0,490 │4,96 │4,94 │4,92 │4,90 │4,88 │4,86 │4,83 │4,81 │4,79 │4,77

0,500 │4,75 │4,73 │4,71 │4,69 │4,67 │4,65 │4,63 │4,61 │4,59 │4,57

0,510 │4,55 │4,53 │4,51 │4,50 │4,48 │4,46 │4,44 │4,42 │4,40 │4,38

0,520 │4,37 │4,35 │4,33 │4,31 │4,29 │4,28 │4,26 │4,24 │4,22 │4,21

0,530 │4,19 │4,17 │4,15 │4,14 │4,12 │4,10 │4,09 │4,07 │4,05 │4,04

0,540 │4,02 │4,00 │3,99 │3,97 │3,96 │3,94 │3,92 │3,91 │3,89 │3,88

0,550 │3,86 │3,85 │3,83 │3,82 │3,80 │3,79 │3,77 │3,76 │3,74 │3,73

0,560 │3,71 │3,70 │3,68 │3,67 │3,65 │3,64 │3,63 │3,61 │3,60 │3,58

0,570 │3,57 │3,56 │3,54 │3,53 │3,51 │3,50 │3,49 │3,47 │3,46 │3,45

0,580 │3,43 │3,42 │3,41 │3,39 │3,38 │3,37 │3,36 │3,34 │3,33 │3,32

0,590 │3,31 │3,29 │3,28 │3,27 │3,26 │3,24 │3,23 │3,22 │3,21 │3,20

0,600 │3,18 │ - │ - │ - │ - │ - │ - │ - │ - │ -

Примечание. Величины твердости по Бринеллю не имеют точного метода перевода их в другие величины твердости или прочности при растяжении.
