Скачать ГОСТ Р 58320-2018 Электроустановки систем тягового электроснабжения железной дороги постоянного тока. Требования к заземлению
Дата актуализации: 01.01.2021
ГОСТ Р 58320-2018
Электроустановки систем тягового электроснабжения железной дороги постоянного тока. Требования к заземлению
| Обозначение: | ГОСТ Р 58320-2018 |
| Обозначение англ: | GOST R 58320-2018 |
| Статус: | введен впервые |
| Название рус.: | Электроустановки систем тягового электроснабжения железной дороги постоянного тока. Требования к заземлению |
| Название англ.: | Electrical installations of traction power supply systems for direct current railway. Earthing requirements |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.2019 |
| Область применения: | Стандарт распространяется на вновь построенные или реконструируемые электроустановки системы тягового железнодорожного электроснабжения постоянного тока и устанавливает требования к их заземлению. Стандарт также распространяется: - на электрические сети напряжением до 1000 В и напряжением свыше 1000 В, предназначенные для электроснабжения нетяговых потребителей электроэнергии, проложенные полностью или частично по опорам контактной сети, питающих, отсасывающих и шунтирующих линий; - искусственные сооружения, по которым проложены электрифицированные железнодорожные пути; - пункты подключения пассажирских вагонов. |

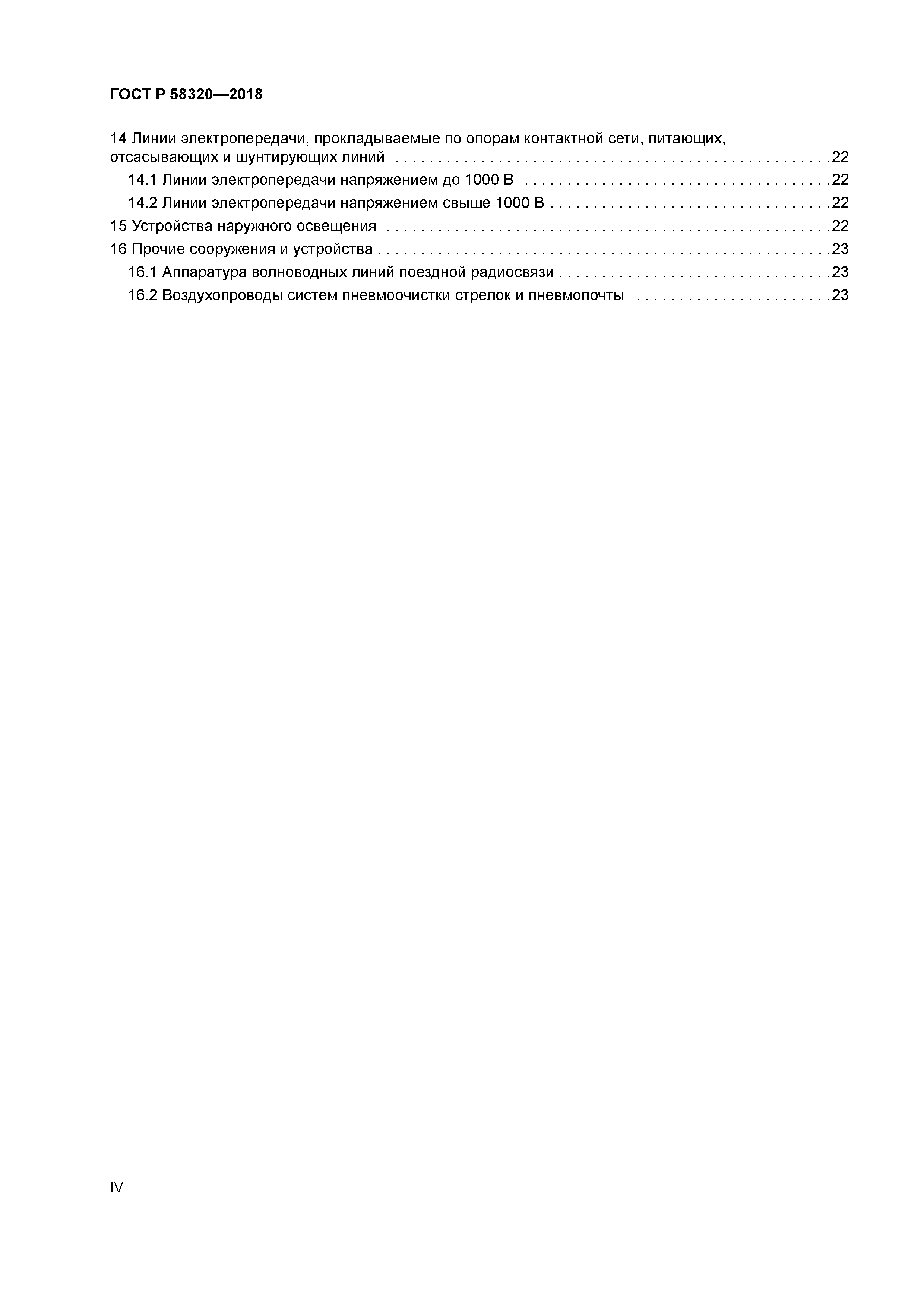

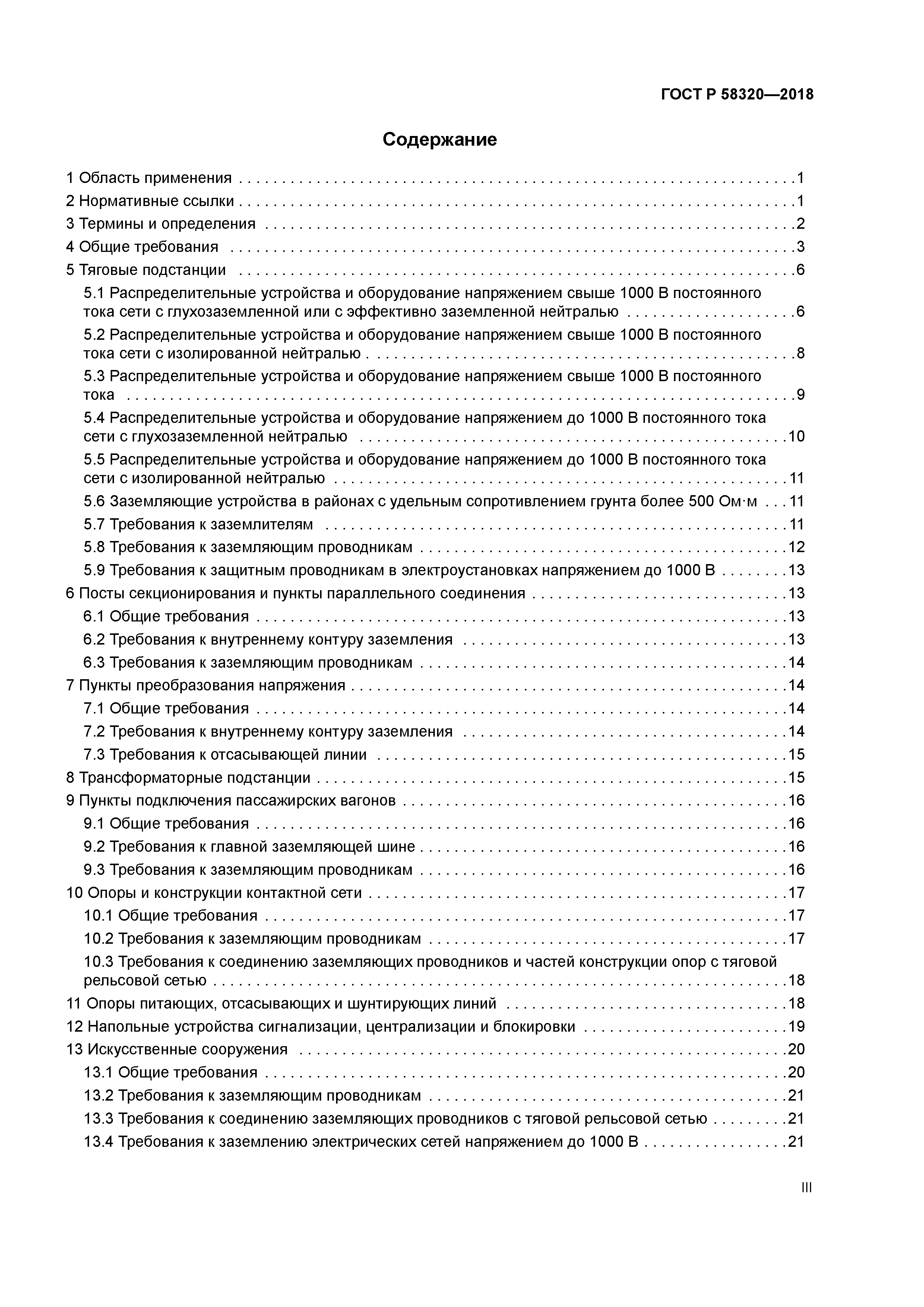

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие требования 5 Тяговые подстанции 5.1 Распределительные устройства и оборудование напряжением свыше 1000 В постоянного тока сети с глухозаземленной или с эффективно заземленной нейтралью 5.2 Распределительные устройства и оборудование напряжением свыше 1000 В постоянного тока сети с изолированной нейтралью 5.3 Распределительные устройства и оборудование напряжением свыше 1000 В постоянного тока 5.4 Распределительные устройства и оборудование напряжением до 1000 В постоянного тока сети с глухозаземленной нейтралью 5.5 Распределительные устройства и оборудование напряжением до 1000 В постоянного тока сети с изолированной нейтралью 5.6 Заземляющие устройства в районах с удельным сопротивлением грунта более 500 Ом м 5.7 Требования к заземлителям 5.8 Требования к заземляющим проводникам 5.9 Требования к защитным проводникам в электроустановках напряжением до 1000 В 6 Посты секционирования и пункты параллельного соединения 6.1 Общие требования 6.2 Требования к внутреннему контуру заземления 6.3 Требования к заземляющим проводникам 7 Пункты преобразования напряжения 7.1 Общие требования 7.2 Требования к внутреннему контуру заземления 7.3 Требования к отсасывающей линии 8 Трансформаторные подстанции 9 Пункты подключения пассажирских вагонов 9.1 Общие требования 9.2 Требования к главной заземляющей шине 9.3 Требования к заземляющим проводникам 10 Опоры и конструкции контактной сети 10.1 Общие требования 10.2 Требования к заземляющим проводникам 10.3 Требования к соединению заземляющих проводников и частей конструкции опор с тяговой рельсовой сетью 11 Опоры питающих, отсасывающих и шунтирующих линий 12 Напольные устройства сигнализации, централизации и блокировки 13 Искусственные сооружения 13.1 Общие требования 13.2 Требования к заземляющим проводникам 13.3 Требования к соединению заземляющих проводников с тяговой рельсовой сетью 13.4 Требования к заземлению электрических сетей напряжением до 1000 В 14 Линии электропередачи, прокладываемые по опорам контактной сети, питающих, отсасывающих и шунтирующих линий 14.1 Линии электропередачи напряжением до 1000 В 14.2 Линии электропередачи напряжением свыше 1000 В 15 Устройства наружного освещения 16 Прочие сооружения и устройства 16.1 Аппаратура волноводных линий поездной радиосвязи 16.2 Воздухопроводы систем пневмоочистки стрелок и пневмопочты |
| Разработан: | АО ВНИИЖТ |
| Утверждён: | 18.12.2018 Федеральное агентство по техническому регулированию и метрологии (1118-ст) |
| Издан: | Стандартинформ (2019 г. ) |

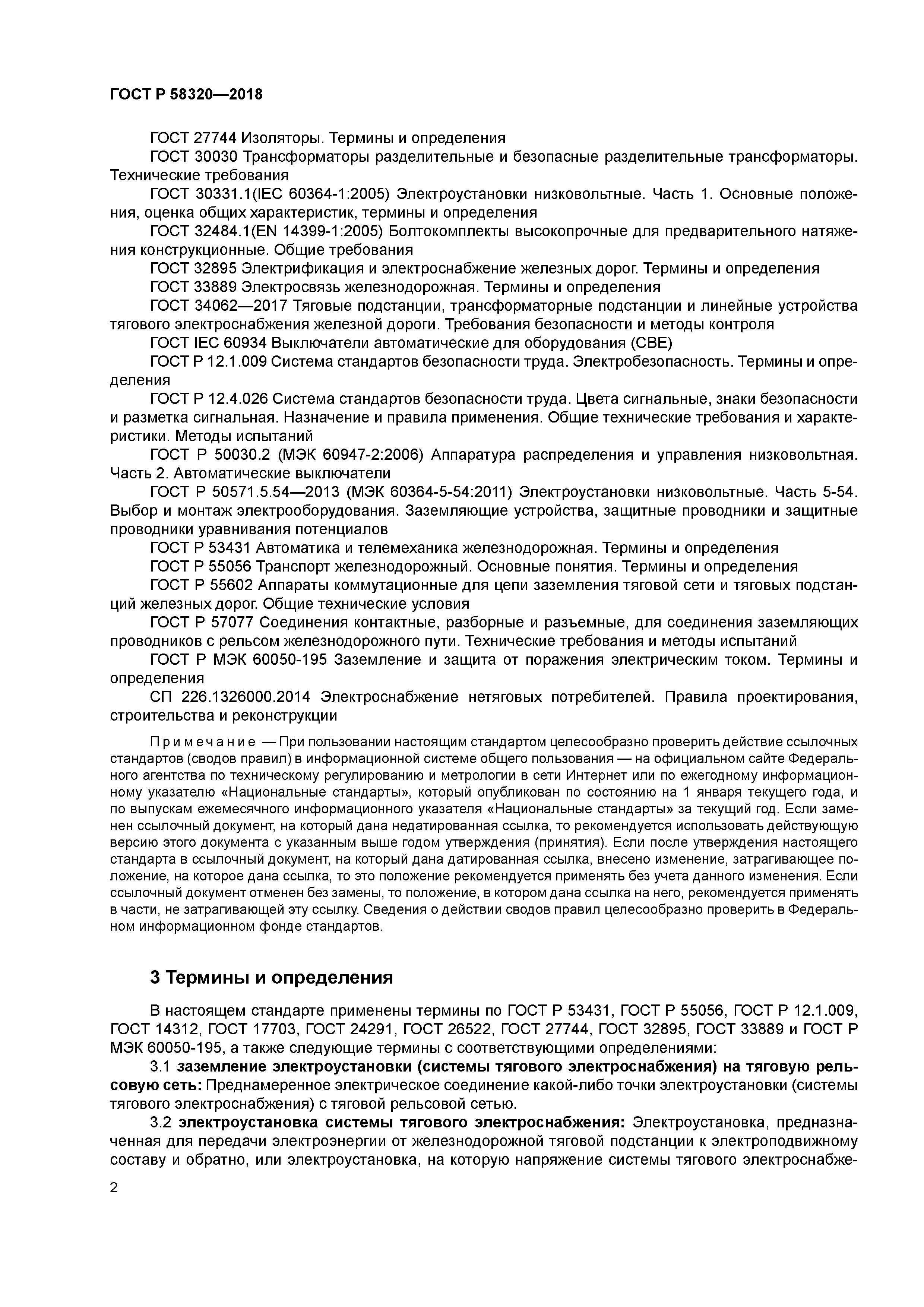

| Нормативные ссылки: |
|
ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление»
