СП 409.1325800.2018

Трубопроводы магистральные и промысловые для нефти и газа. Производство работ по устройству тепловой и противокоррозионной изоляции, контроль выполнения работ

Обозначение:	СП 409.1325800.2018
Обозначение англ:	SP 409.1325800.2018
Статус:	введен впервые
Название рус.:	Трубопроводы магистральные и промысловые для нефти и газа. Производство работ по устройству тепловой и противокоррозионной изоляции, контроль выполнения работ
Название англ.:	Main and field pipelines for oil and gas. Performance of works of anticorrosive and thermal insulation, control of works
Дата добавления в базу:	01.02.2020
Дата актуализации:	01.01.2021
Дата введения:	01.03.2019
Область применения:	Свод правил распространяется на производство работ по устройству тепловой и противокоррозионной изоляции магистральных и промысловых стальных трубопроводов, предназначенных для транспортирования нефти, газа и нефтепродуктов, номинальным диаметром до DN 1400 и избыточным давлением среды: не выше 10 МПа — для магистральных трубопроводов; не выше 32 МПа — для промысловых трубопроводов. Свод правил устанавливает требования к изоляционным материалам и конструкциям, к технологии устройства и ремонта наружных противокоррозионных и теплоизоляционных покрытий в заводских, базовых и трассовых условиях, к контролю выполнения работ по устройству тепловой и противокоррозионной изоляции на линейной части магистральных и промысловых трубопроводов, к транспортированию и хранению изоляционных материалов, труб и соединительных деталей трубопроводов с покрытиями. Свод правил не распространяется на морские трубопроводы
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Требования к тепловой и противокоррозионной изоляции 6 Требования к трубам и соединительным деталям трубопровода, предназначенным для нанесения тепловой и противокоррозионной изоляции в заводских или базовых условиях 7 Нанесение тепловых и противокоррозионных покрытий на трубы и соединительные детали трубопроводов в заводских и базовых условиях 8 Производство теплоизоляционных и противокоррозионных работ в трассовых условиях 9 Нанесение тепловой и противокоррозионной изоляции на зоны участков сварного стыка в базовых и трассовых условиях 10 Ремонт повреждений тепловой и противокоррозионной изоляции 11 Входной контроль качества нанесения противокоррозионных и теплоизоляционных покрытий 12 Операционный контроль нанесения противокоррозионных и теплоизоляционных покрытий 13 Транспортирование и хранение изоляционных материалов, труб и СДТ с ТПИ 14 Методы контроля в трассовых условиях Приложение А. Основные характеристики тепловой и противокоррозионной изоляции Приложение Б. Материалы и изделия, применяемые для изготовления теплоизоляционного слоя Приложение В. Рекомендации по технологии нанесения противокоррозионных покрытий в заводских и базовых условиях Библиография
Разработан:	АО ВНИИСТ ООО Трансэнергострой
Утверждён:	29.08.2018 Министерство строительства и жилищно-коммунального хозяйства Российской Федерации (543/пр)
Издан:	Стандартинформ (2019 г. )

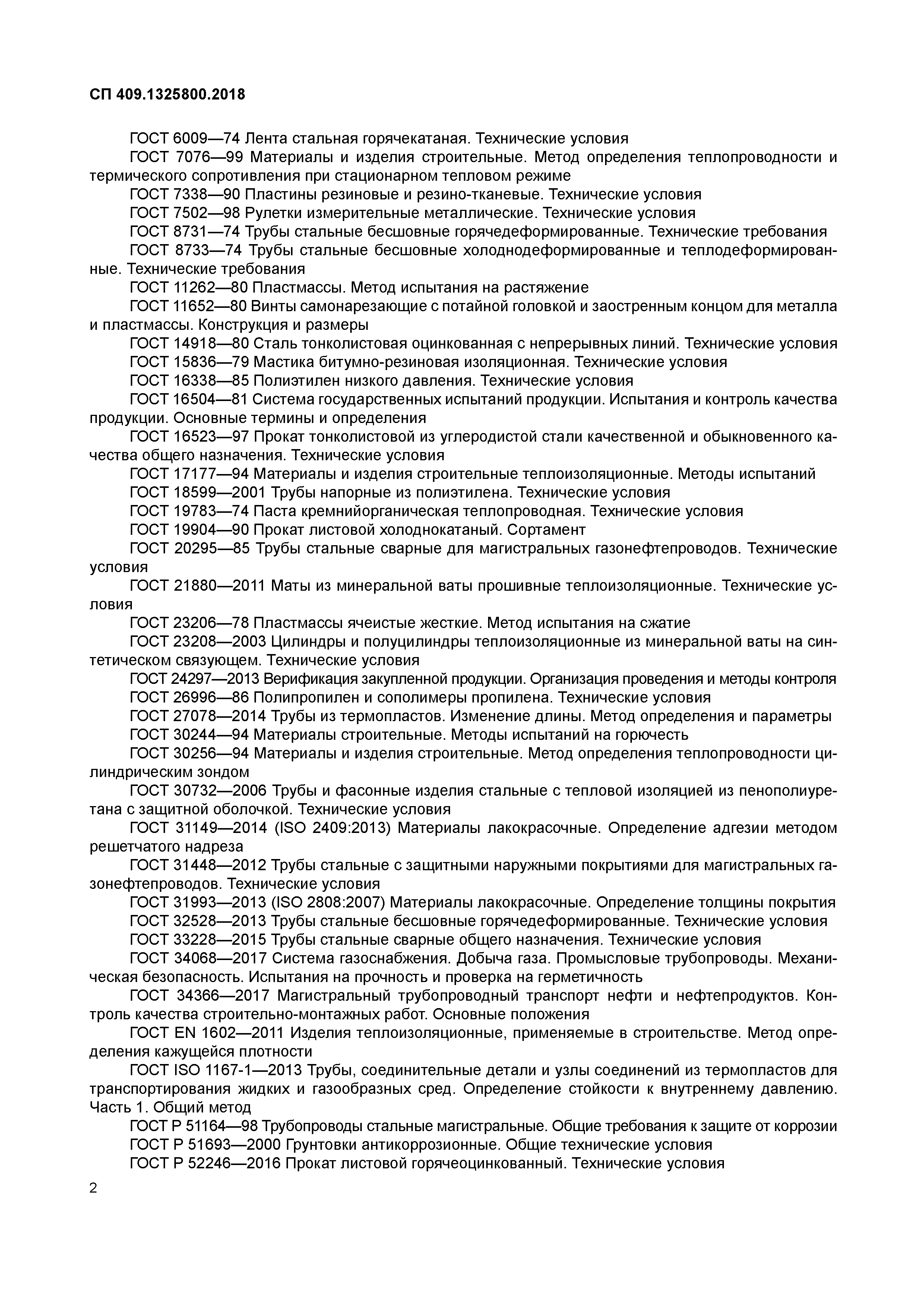

Нормативные ссылки:	ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть» ГОСТ 17177-94 «Материалы и изделия строительные теплоизоляционные. Методы испытаний» ГОСТ 30256-94 «Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом» ГОСТ 15836-79 «Мастика битумно-резиновая изоляционная. Технические условия» ГОСТ 503-81 «Лента холоднокатаная из низкоуглеродистой стали. Технические условия» ГОСТ 3560-73 «Лента стальная упаковочная. Технические условия» ГОСТ 6009-74 «Лента стальная горячекатаная. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 9.008-82 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Термины и определения» ГОСТ 9.072-77 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ Р 51693-2000 «Грунтовки антикоррозионные. Общие технические условия» ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия» ГОСТ 5631-79 «Лак БТ-577 и краска БТ-177. Технические условия» ГОСТ 23208-2003 «Цилиндры и полуцилиндры теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19783-74 «Паста кремнийорганическая теплопроводная. Технические условия» ГОСТ 23206-78 «Пластмассы ячеистые жесткие. Метод испытания на сжатие» ГОСТ 26996-86 «Полипропилен и сополимеры пропилена. Технические условия» ГОСТ 411-77 «Резина и клей. Методы определения прочности связи с металлом при отслаивании» ГОСТ 9.304-87 «Единая система защиты от коррозии и старения. Покрытия газотермические. Общие требования и методы контроля» Кодекс «Градостроительный кодекс Российской Федерации» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» Технический регламент «Технический регламент о безопасности зданий и сооружений» Федеральный закон 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» «Положение о проведении строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства» СП 48.13330.2011 «Организация строительства» СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» ГОСТ 21880-2011 «Маты из минеральной ваты прошивные теплоизоляционные. Технические условия» ГОСТ 4640-2011 «Вата минеральная. Технические условия» СП 36.13330.2012 «Магистральные трубопроводы» ГОСТ EN 1602-2011 «Изделия теплоизоляционные, применяемые в строительстве. Метод определения кажущейся плотности» СП 125.13330.2012 «Нефтепродуктопроводы, прокладываемые на территории городов и других населенных пунктов» ГОСТ 31993-2013 «Материалы лакокрасочные. Определение толщины покрытия» ГОСТ 31448-2012 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия» ГОСТ Р 55436-2013 «Системы газораспределительные. Покрытия из экструдированного полиэтилена для стальных труб. Общие технические требования» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» ГОСТ ISO 1167-1-2013 «Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод» СП 86.13330.2014 «Магистральные трубопроводы» ГОСТ Р ИСО 8501-1-2014 «Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Визуальная оценка чистоты поверхности. Часть 1. Степень окисления и степени подготовки непокрытой стальной поверхности и стальной поверхности после полного удаления прежних покрытий» ГОСТ 31149-2014 «Материалы лакокрасочные. Определение адгезии методом решетчатого надреза» ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия» ГОСТ 33228-2015 «Трубы стальные сварные общего назначения. Технические условия» ГОСТ 27078-2014 «Трубы из термопластов. Изменение длины. Метод определения и параметры» ГОСТ Р 52246-2016 «Прокат листовой горячеоцинкованный. Технические условия» ГОСТ Р 57385-2017 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Строительство магистральных нефтепроводов и нефтепродуктопроводов. Тепловая изоляция труб и соединительных деталей трубопроводов» ГОСТ 34068-2017 «Система газоснабжения. Добыча газа. Промысловые трубопроводы. Механическая безопасность. Испытания на прочность и проверка на герметичность» СП 28.13330.2017 «Защита строительных конструкций от коррозии» СП 284.1325800.2016 «Трубопроводы промысловые для нефти и газа. Правила проектирования и производства работ» ГОСТ 34366-2017 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Контроль качества строительно-монтажных работ. Основные положения» СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии» ГОСТ 9.072-2017 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Термины и определения» ГОСТ 11262-2017 «Пластмассы. Метод испытания на растяжение» ГОСТ 23206-2017 «Пластмассы ячеистые жесткие. Метод испытания на сжатие» ГОСТ 11652-80 «Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры»
