Настоящий стандарт распространяется на опрыскиватели: прицепные, навесные, самоходные, переносные (ранцевые), предназначенные для защиты сельскохозяйственных культур в растениеводстве, садоводстве, виноградарстве от вредителей и болезней путем обработки их химическими препаратами и их смесями с минеральными удобрениями (далее - опрыскиватели).

Стандарт устанавливает методы испытаний вышеперечисленных типов опрыскивателей.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.003 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.012 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.2.002 Система стандартов безопасности труда. Техника сельскохозяйственная. Методы оценки безопасности

ГОСТ 12.2.019 Система стандартов безопасности труда. Тракторы и машины самоходные сельскохозяйственные. Общие требования безопасности

ГОСТ 12.2.062 Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные

ГОСТ 12.2.111 <1> Система стандартов безопасности труда. Машины сельскохозяйственные навесные и прицепные. Общие требования безопасности

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 53489-2009 .

ГОСТ 12.2.120 Система стандартов безопасности труда. Кабины и рабочие места операторов тракторов и самоходных сельскохозяйственных машин. Общие требования безопасности

ГОСТ 12.3.041 Система стандартов безопасности труда. Применение пестицидов для защиты растений. Требования безопасности

ГОСТ 12.4.026 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 17.2.2.05 <2> Охрана природы. Атмосфера. Нормы и методы определения выбросов вредных веществ с отработавшими газами дизелей, тракторов и самоходных сельскохозяйственных машин

--------------------------------

<2> В Российской Федерации действует ГОСТ Р 41.96-2011 (Правила ЕЭК ООН N 96) "Единообразные предписания, касающиеся двигателей с воспламенением от сжатия, предназначенных для установки на сельскохозяйственных и лесных тракторах и внедорожной технике, в отношении выброса вредных веществ этими двигателями".

ГОСТ 27.002 Надежность в технике. Термины и определения

ГОСТ 112 Термометры метеорологические стеклянные. Технические условия

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 6376 Анемометры ручные со счетным механизмом. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 13758 (ИСО 500-79) Валы карданные сельскохозяйственных машин. Технические условия

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 19856 Пестициды. Общие наименования

ГОСТ 20915 Испытания сельскохозяйственной техники. Методы определения условий испытаний

ГОСТ 21507 Защита растений. Термины и определения

ГОСТ 21623 Система технического обслуживания и ремонта техники. Показатели для оценки ремонтопригодности. Термины и определения

ГОСТ 24055 Техника сельскохозяйственная. Методы эксплуатационно-технологической оценки

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25866 Эксплуатация техники. Термины и определения

ГОСТ 26025 Машины и тракторы сельскохозяйственные и лесные. Методы измерения конструктивных параметров

ГОСТ 26026 Машины и тракторы сельскохозяйственные и лесные. Методы оценки приспособленности к техническому обслуживанию

ГОСТ 26336 (ИСО 3767-1-82, ИСО 3767-2-82, ИСО 3767-3-88) Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы

ГОСТ 26953 Техника сельскохозяйственная мобильная. Методы определения воздействия движителей на почву

ГОСТ 27388 Эксплуатационные документы сельскохозяйственной техники

ГОСТ 28305 Машины и тракторы сельскохозяйственные и лесные. Правила приемки на испытания

ГОСТ 31192.1 (ИСО 5349-1:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 1. Общие требования

ГОСТ 31193 (ЕН 1032:2003) Вибрация. Определение параметров вибрационной характеристики самоходных машин. Общие требования

ГОСТ 31319 (ЕН 14253:2003) Вибрация. Измерение общей вибрации и оценка ее воздействия на человека. Требования к проведению измерений на рабочих местах

ГОСТ 32431 (ISO 16154:2005) Машины для сельского и лесного хозяйства. Монтаж устройств освещения и световой сигнализации для проезда по дорогам общего пользования

ГОСТ OIML R 76-1 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ ISO 4254-1 <1> Машины сельскохозяйственные. Требования безопасности. Часть 1. Общие требования

--------------------------------

<1> В Российской Федерации действует ГОСТ Р ИСО 4254-1 .

ГОСТ ИСО 5682-1 Оборудование для защиты растений. Оборудование распылительное. Часть 1. Методы испытаний распылительных насадок

ГОСТ ИСО 5682-2 Оборудование для защиты растений. Оборудование распылительное. Часть 2. Методы испытаний гидравлических распылителей

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии , или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 27.002 , ГОСТ 21507 , ГОСТ 21623 , ГОСТ 24055 , а также следующие термины с соответствующими определениями:

3.1 заданная концентрация рабочей жидкости: Концентрация, принятая и установленная для проведения испытаний в соответствии с Государственным каталогом пестицидов, разрешенных к применению.

3.2 препарат: Продукт, готовый для приготовления рабочей жидкости, состоящий из пестицида или его действующего начала и вспомогательных ингредиентов, способствующих улучшению качества рабочей жидкости.

3.3 густота покрытия каплями, шт./см ² : Число капель, осевших на единице обработанной поверхности.

3.4 границы класса: Значения, определяющие верхнюю и нижнюю границы класса.

3.5 среднее значение класса: Среднеарифметическое значение верхней и нижней границ класса.

4.1 Цели, задачи и виды испытаний - по ГОСТ 16504 , а также по стандартам, действующим в государствах - участниках Соглашения, принявших настоящий стандарт.

4.2 Порядок представления опрыскивателей на испытания, оформление результатов приемки - в соответствии с ГОСТ 28305, а также в соответствии со стандартами, действующими в государствах - участниках Соглашения, принявших настоящий стандарт.

Эксплуатационные документы, представляемые с опрыскивателем, должны соответствовать ГОСТ 27388 и содержать рекомендации по оптимальной настройке и регулировке его на различных видах агрофона.

4.3 Опрыскиватель представляют на испытания не позднее чем за 15 дней до наступления агротехнических сроков выполнения работ.

Типовая программа испытаний включает виды оценок в соответствии с таблицей 1 .

4.4 При квалификационных и периодических испытаниях оценку безопасности и эргономичности конструкции (на соответствие разделу 9 ) допускается не проводить в случае наличия сертификата соответствия, выданного аккредитованным органом по сертификации.

4.5 При проведении типовых испытаний опрыскивателей включают виды оценок, на изменение значения показателей которых повлияли изменения конструкции опрыскивателей.

4.6 Приемочные испытания опрыскивателей проводят в сравнении с аналогом для региона испытаний в идентичных условиях при обработке растений.

4.7 Применяемые средства измерений должны быть поверены или прокалиброваны до начала испытаний в соответствии с действующими в государствах - участниках Соглашения, принявших настоящий стандарт, правилами.

4.8 Нестандартные и единичные средства измерений, испытательное оборудование подлежат аттестации, проводимой в установленном порядке.

5.1 Перед началом испытаний на основании типовой программы испытаний составляют рабочую программу-методику испытаний, в которой указывают с учетом особенностей конкретного образца место и условия испытаний, режимы, перечень определяемых показателей по каждому виду оценки и методы их определения, наименования средств измерений и оборудования, применяемых при испытании, с указанием их погрешности.

5.2 При подготовке опрыскивателя к испытаниям необходимо:

- проверить показатели безопасности и составить акт предварительной оценки безопасности (акт должен быть составлен и утвержден при всех видах испытаний) и выдать заключение о возможности допуска к проведению испытаний;

- провести обкатку и регулировку в соответствии с руководством по эксплуатации.

5.3 Параметры, характеризующие условия работы опрыскивателя при испытаниях, должны находиться в пределах, соответствующих техническому заданию (далее - ТЗ), техническим условиям (далее - ТУ) на испытуемый опрыскиватель.

5.4 Перед проведением испытаний проводят обучение или инструктаж персонала по вопросам устройства и безопасной эксплуатации опрыскивателя.

6.1 Оценку технических параметров проводят по стандартам, действующим в государствах - участниках Соглашения, принявших настоящий стандарт.

6.2 Определение габаритных размеров, массы, ширины захвата и минимальных радиусов поворота - по ГОСТ 26025.

6.3 Методы определения воздействия движителей на почву определяют по ГОСТ 26953.

6.4 Перечень технических параметров, характеризующих конструкцию опрыскивателя, приведен в форме А.1 (приложение А).

7.1 Номенклатура определяемых показателей

Номенклатура показателей условий испытаний и качества выполнения технологического процесса, определяемых при агротехнической и эксплуатационно-технологической оценках опрыскивателей, приведена в формах А.2 - А.8 (приложение А).

7.2 Общие требования к проведению агротехнической оценки опрыскивателя

7.2.1 Агротехническую оценку опрыскивателей проводят при лабораторных и лабораторно-полевых испытаниях.

7.2.2 Определение показателей при лабораторных испытаниях проводят на чистой воде или воде, подкрепленной инертным красителем, а при лабораторно-полевых испытаниях проводят не менее чем на двух основных видах химикатов, для внесения которых предназначен опрыскиватель на оптимальной рабочей скорости.

7.3 Лабораторные испытания

Лабораторные испытания включают в себя определение условий испытаний, показателей, характеризующих работу распыливающих устройств, насоса, заправочного устройства.

7.3.1 Заданную норму расхода рабочей жидкости указывают, исходя из технологических карт по применению конкретных пестицидов при возделывании конкретных сельскохозяйственных культур.

7.3.2 Температуру жидкости измеряют термометром непосредственно перед проведением испытаний (опытов). Измерения проводят с погрешностью +/- 0,5 °C.

7.3.3 Показатели условий при лабораторных испытаниях записывают в форму А.2 (приложение А).

7.3.4 Угол распыления определяют по ГОСТ ИСО 5682-1 , ГОСТ ИСО 5682-2.

7.3.5 Фактический расход жидкости через распыливающие устройства у опрыскивателей с вентиляторными, гидравлическими и вращающимися распылителями определяют на режимах, указанных в ТЗ (для опытных машин) и ТУ (для серийных машин).

7.3.5.1 Жидкость, вытекающую из одиночных наконечников распылителей, собирают в течение 1 - 2 мин в сосуды (емкости) и измеряют ее объем (дм ³ ) с погрешностью не более 1% в трехкратной повторности.

При невозможности измерить объем жидкости, вытекающей из распылителей, расход определяют как средний за время опорожнения емкости в соответствии с техническим описанием или при частичном опорожнении емкости методом долива до начального уровня измеренного объема жидкости. Результаты по фактическому расходу жидкости записывают в форму Б.1 (приложение Б) и вычисляют среднеарифметическое значение с округлением до первого десятичного знака.

7.3.5.2 Расход жидкости через наконечники ранцевых пневматических опрыскивателей определяют при изменении давления от 5 до 0,2 МПа (до полного выброса жидкости).

7.3.5.3 Расход жидкости через распылители брандспойта и других ранцевых опрыскивателей определяют при числе качаний в минуту рычага привода насоса, рекомендованном руководством по эксплуатации. Результаты записывают в форму Б.1 (приложение Б).

7.3.5.4 Фактический расход жидкости у штанговых опрыскивателей определяют на режимах, рекомендуемых ТЗ (ТУ), но не менее чем на трех режимах по давлению, соответствующих основным видам работ.

Жидкость, вытекающую из каждого распылителя в течение 1 - 2 мин, собирают в сосуды и измеряют ее объем мерной емкостью с погрешностью не более 1% в трехкратной повторности. Результаты записывают в форму Б.2 (приложение Б) и вычисляют среднеарифметическое значение с округлением до первого десятичного знака.

7.3.5.5 Средний минутный расход жидкости одним распылителем по ширине захвата машины , дм ³ /мин, вычисляют по формуле

где q _i - расход жидкости i -м распылителем, дм ³ /мин;

n - число распылителей, шт.

Стандартное отклонение расхода жидкости между отдельными распылителями , дм ³ /мин, вычисляют по формуле

Неравномерность расхода жидкости между отдельными распылителями по ширине захвата выражают коэффициентом вариации , %, и вычисляют по формуле

Результаты записывают в форму А.3 (приложение А).

7.3.6 Фактическую подачу жидкости насосом опрыскивателя определяют в трехкратной повторности при оптимальной частоте вращения приводного вала и четырех - пяти значениях давления в нагнетательной магистрали от нулевого до максимального рабочего давления. Для этого к нагнетательному патрубку насоса подсоединяют рукав высокого давления с манометром и краном. Жидкость, вытекающую из нагнетательных трубопроводов и редукционного устройства, собирают в емкость, вместимость которой предварительно измеряют. Время опыта измеряют секундомером с погрешностью +/- 1 с. Результаты записывают в форму Б.3 (приложение Б).

7.3.7 Фактическую подачу жидкости заправочным устройством определяют при рабочем режиме и высоте всасывания, предусмотренной конструкцией. При этом определяют время, необходимое для заполнения емкости опрыскивателя, вместимость которой предварительно измеряют. Следует учитывать, что высота всасывания при заправке эжекционными и вакуумными устройствами равна расстоянию по вертикали от уровня жидкости до средней линии заправочного рукава (патрубка) эжектора, высота всасывания насоса равна расстоянию по вертикали от уровня жидкости в приемнике до всасывающих клапанов насоса или средней линии всасывающего патрубка. Результаты записывают в форму Б.3 (приложение Б).

7.3.8 Результаты измерения и вычислений при лабораторных испытаниях записывают в форму А.3 (приложение А).

7.3.9 Особенности методики лабораторных испытаний ультрамалообъемных (УМО) опрыскивателей приведены в приложении В .

7.4 Лабораторно-полевые испытания

При лабораторно-полевых испытаниях определяют условия испытаний, режимы работы, показатели качества выполнения технологического процесса и биологической эффективности химической обработки.

7.4.1 Определение условий при лабораторно-полевых испытаниях

7.4.1.1 Тип насаждения (для сада, виноградника), год посева (посадки), сорт, схему посева (посадки) определяют на основании агротехнических данных хозяйства, где проводят испытания опрыскивателя.

7.4.1.2 Фазу развития растения выбирают в зависимости от цели испытаний и исходных требований по применению конкретных пестицидов.

7.4.1.3 Высоту растений, диаметр кроны измеряют у 10 растений, равномерно расположенных по диагонали участка. Высоту растения определяют измерением расстояния от поверхности почвы до верхней части растения в естественном состоянии, диаметр кроны - в местах наибольшей раскидистости. Погрешность измерений - +/- 1 см. Результаты измерений записывают в форму Б.4 (приложение Б) и вычисляют среднеарифметическое значение с округлением до целого числа.

7.4.1.4 Расстояние между растениями в ряду измеряют рулеткой с погрешностью +/- 1 см. Число измерений не менее 10. Результаты записывают в форму Б.4 (приложение Б) и вычисляют среднеарифметическое значение с округлением до целого числа.

7.4.1.5 Ширину междурядья определяют измерением расстояния между центрами растений двух смежных рядов. Измерения проводят в трех междурядьях не менее чем в 10 точках с погрешностью +/- 1 см. Результаты записывают в форму Б.4 (приложение Б) и вычисляют среднеарифметическое значение с округлением до целого числа.

7.4.1.6 Число целых растений (кустов) определяют на четырех учетных площадках длинной 5 - 10 м (в зависимости от культуры), шириной, равной ширине захвата машины. Для загущенных посевов длина учетной площадки - 2,5 м.

Выделенные учетные площадки фиксируют колышками, которые сохраняют до конца проведения опытов.

До прохода опрыскивателя в пределах каждой площадки подсчитывают число целых растений (кустов). Результаты записывают в форму Б.5 (приложение Б) и вычисляют среднеарифметическое значение с округлением до первого десятичного знака.

7.4.1.7 Засоренность участка сорняками при испытании машин для внесения гербицидов определяют по ГОСТ 20915 .

7.4.1.8 Число вредных организмов до химической обработки растений определяют на учетных площадках в соответствии 7.4.1.6 . Результаты записывают в форму Б.5 (приложение Б) и вычисляют среднеарифметическое значение с округлением до первого десятичного знака.

7.4.1.9 Рельеф, уклон и микрорельеф поля, влажность и твердость почвы, температуру, относительную влажность воздуха, скорость ветра, направление ветра по отношению к движению машины определяют по ГОСТ 20915 . Результаты измерений записывают в форму А.2 (приложение А).

7.4.1.10 Вид и наименование пестицида определяют согласно паспортным данным и ГОСТ 19856.

7.4.1.11 Заданную концентрацию рабочей жидкости пестицида принимают в соответствии с агротехническими требованиями по применению конкретных пестицидов в регионе.

7.4.1.12 Заданную норму расхода рабочей жидкости определяют по 7.3.1 .

7.4.1.13 Температуру рабочей жидкости при лабораторно-полевых испытаниях определяют по 7.3.2 .

7.4.1.14 Результаты обработки данных по показателям условий испытаний записывают в форму А.2 (приложение А).

7.4.2 Выбор режима работы

7.4.2.1 Рабочее давление в нагнетательной системе определяют по показанию приборов, установленных на испытуемом опрыскивателе в соответствии с руководством по эксплуатации.

7.4.2.2 Оптимальную рабочую скорость выбирают, исходя из состояния агрофона, фазы развития растения и обеспечения показателей качества выполнения технологического процесса, указанных в ТЗ (ТУ).

Рабочую скорость движения определяют на учетном проходе длиной не менее 50 м в трехкратной повторности.

Продолжительность опыта измеряют секундомером с погрешностью +/- 1 с, длину учетного прохода измеряют рулеткой с погрешностью +/- 1 см.

Рабочую скорость движения опрыскивателя , км/ч, вычисляют по формуле

где n _п - число повторностей, шт.;

L _i - длина пути, пройденного опрыскивателем за i -ю повторность опыта (длина учетного прохода) м;

t _i - продолжительность i -й повторности опыта, с.

Вычисления проводят с округлением до первого десятичного знака.

Результаты измерений записывают в журнал испытаний.

7.4.2.3 Предварительный расход рабочей жидкости Q , дм ³ /га, вычисляют по формуле

где B - ширина захвата опрыскивателя, м.

Значение определяют при лабораторных испытаниях по 7.3.5.5 .

7.4.2.4 Заданная норма расхода рабочей жидкости Q _н , дм ³ /га, должна быть приведена в ТЗ (ТУ) и руководстве по эксплуатации.

Отклонение предварительного расхода рабочей жидкости от заданной нормы не должно превышать +/- 5%.

7.4.2.5 Норму расхода рабочей жидкости для опрыскивателей, работающих с брандспойтами, Q _б , дм ³ /га, вычисляют по формуле

где k _н - коэффициент, равный 0,5 - 0,7.

Примечание - Необходимость введения k _н в расчет объясняется тем, что при опрыскивании деревьев работают попеременно то длинной сосредоточенной струей, то короткой с большим углом распыления, в результате чего норма расхода постоянно изменяется.

При ленточном опрыскивании пропашных культур норму расхода жидкости Q _л , дм ³ /мин, вычисляют по формуле

где b _л - ширина ленты, см;

b _м - ширина междурядья, см.

7.4.3 Определение расхода рабочей жидкости

7.4.3.1 Фактический расход рабочей жидкости определяют при пробном опрыскивании путем выработки полного или частичного объема жидкости в емкости опрыскивателя. По объему вылитой жидкости и обработанной площади определяют фактический расход рабочей жидкости на гектар и при необходимости корректируют режим работы.

Фактический расход рабочей жидкости Q _ф , дм ³ /га, вычисляют по формуле

где V ₁ - полный объем рабочей жидкости в емкости опрыскивателя, дм ³ ;

V ₂ - объем рабочей жидкости, вылитой при обработке, дм ³ ;

B _пл - ширина обработанной площади, м;

L' - длина обработанной площади, м.

Окончательно установленные регулировки записывают в журнал испытаний.

7.4.3.2 Отклонение фактического расхода рабочей жидкости от предварительного , %, вычисляют по формуле

7.4.3.3 Рабочую ширину захвата опрыскивателя B _р , м, вычисляют по формуле

где - общая рабочая ширина захвата за n _р рабочих проходов опрыскивателя, м;

n _р - число рабочих проходов опрыскивателя.

Вычисления проводят с округлением до первого десятичного знака. Общую рабочую ширину захвата измеряют рулеткой с погрешностью +/- 1 см. Число проходов для опрыскивателей шириной захвата до 24 м должно быть не менее 10, для опрыскивателей шириной захвата свыше 24 м - не менее трех. Результаты записывают в форму Б.6 (приложение Б).

7.4.4 Определение концентрации рабочей жидкости

7.4.4.1 Фактическую концентрацию приготовленных жидкостей в емкости опрыскивателя проверяют на суспензиях смачивающихся порошков и эмульсиях пестицидов с соблюдением всех требований безопасности при проведении испытаний и применении пестицидов по ГОСТ 12.3.041 .

Допускается проведение опытов на порошках-наполнителях (например, мелкодисперсный мел) и эмульсиях-заменителях.

7.4.4.2 Исходную концентрацию рабочей жидкости, подаваемой в испытуемый опрыскиватель перемешивающим устройством, проверяют на наименее стойкой из применяемых в зоне рабочей жидкости на двух значениях норм вылива (минимальной и максимальной).

Для определения исходной концентрации рабочей жидкости отбирают 10 проб в трехкратной повторности. Пробы отбирают непосредственно в колбы вместимостью от 0,25 до 0,50 дм ³ , предварительно пронумерованные и взвешенные с погрешностью +/- 0,05 г.

7.4.4.3 Фактическую концентрацию рабочей жидкости в емкости опрыскивателя определяют при работе в условиях нормальной эксплуатации или проведением дополнительных испытаний на оптимальной норме ее расхода.

Для отбора проб жидкости в местах подхода магистрали к рабочим органам устанавливают специальное приспособление. При проведении опыта допускается не подавать жидкость к рабочему органу, а выливать ее струей через дросселирующее устройство. При этом давление в магистрали и время опорожнения емкости должны соответствовать выбранному режиму работы.

7.4.4.4 При работе со штанговыми опрыскивателями пробы отбирают из двух крайних и одного среднего наконечника на каждой отдельной секции коллектора штанги. Перед проведением опыта определяют время опорожнения емкости и интервал отбора проб. После проведения подготовительных работ проводят опыт.

Вначале определяют концентрацию исходной жидкости в заправочном устройстве. Для этого в течение времени заправки опрыскивателя через равные промежутки времени отбирают от пяти до 10 проб (в зависимости от вместимости опрыскивателя и времени заправки) в трехкратной повторности. Пробы отбирают непосредственно в колбы. При малой продолжительности заправки пробы отбирают непрерывно.

Во время работы опрыскивателя отбирают от пяти до 10 проб рабочей жидкости в трехкратной повторности. Первый отбор проб проводят в начале работы опрыскивателя без включения подачи рабочей жидкости. Второй - после вылива из емкости примерно половины объема рабочей жидкости. Третий раз - в конце вылива рабочей жидкости.

Отобранные пробы направляют в химическую лабораторию для определения концентрации рабочей жидкости.

7.4.4.5 Анализ проб проводят в зависимости от применяемых рабочих жидкостей в соответствии с методами, изложенными в приложении Г .

7.4.4.6 Результаты анализа проб исходной и фактической концентраций рабочих жидкостей (выливаемых из опрыскивателя) записывают в форму Б.7 (приложение Б).

7.4.4.7 Вычисление неравномерности исходной и фактической концентраций рабочих жидкостей проводят в следующей последовательности:

а) среднеарифметическое значение исходной (фактической) концентрации рабочей жидкости i -й пробы , %, вычисляют по формуле

где - исходная (фактическая) концентрация рабочей жидкости i -й пробы в j -й повторности, %;

б) среднеарифметическое значение исходной (фактической) концентрации рабочей жидкости за опыт , %, вычисляют по формуле

где n _пр - число проб, шт;

в) стандартное отклонение исходной (фактической) концентрации рабочей жидкости , %, вычисляют по формуле

г) неравномерность (коэффициент вариации) исходной (фактической) концентрации рабочей жидкости , %, вычисляют по формуле

7.4.4.8 Степень поддержания значения исходной концентрации рабочей жидкости перемешивающим устройством опрыскивателя вычисляют по формуле

где - неравномерность исходной концентрации рабочей жидкости, подаваемой в емкость опрыскивателя, %;

- неравномерность фактической концентрации рабочей жидкости, поступающей из емкости опрыскивателя на растение, %.

Результаты качества работы перемешивающего устройства опрыскивателя записывают в форму А.4 (приложение А).

7.4.5 Определение густоты покрытия и дисперсность распыла рабочей жидкости

7.4.5.1 Густоту покрытия и дисперсность распыла рабочей жидкости опрыскивателями определяют при приемочных испытаниях на режимах в соответствии с ТЗ.

В качестве рабочей жидкости используют 1 - 2%-ный водный раствор красителя черного. Допускается применение 1 - 2%-ного раствора нигрозина или другого интенсивного водорастворимого красителя.

7.4.5.2 Густоту покрытия и дисперсность распыла определяют на карточках из мелованной бумаги, обработанных 3 - 5%-ным раствором парафина в толуоле (ортоксилоле) для уменьшения растекания улавливаемых капель. При обработке каждую карточку погружают в раствор, вынимают из него и помещают в сушилку.

7.4.5.3 Перед проведением опыта в зависимости от сельскохозяйственной культуры учетные карточки размещают по следующей схеме:

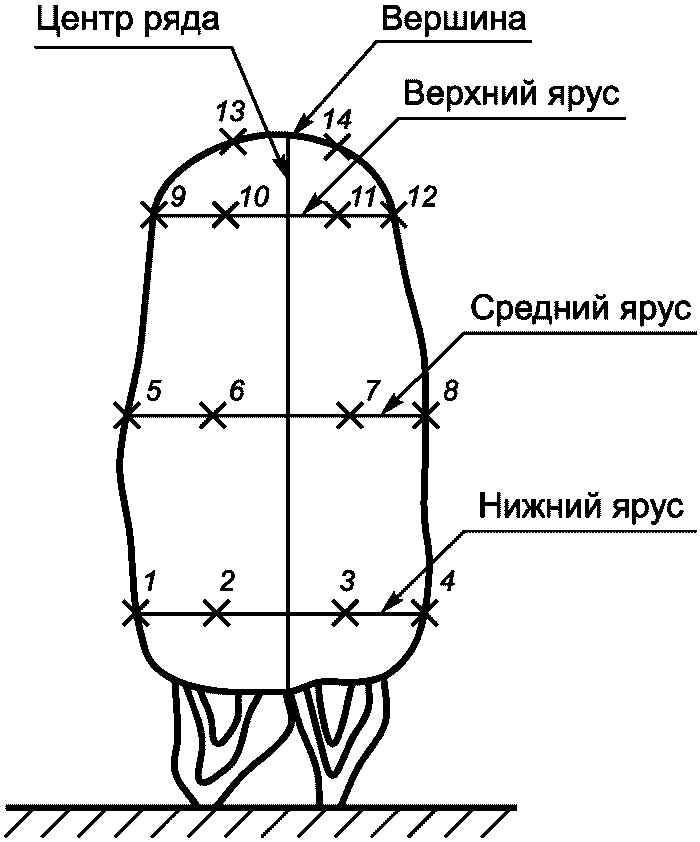

- на высокорослых плодовых культурах в трех ярусах по высоте дерева (верхнем, среднем, нижнем), в трех зонах по глубине (наружной, средней, внутренней) для нижнего и среднего ярусов, а в верхнем ярусе - в двух зонах (наружной и внутренней). В каждой зоне яруса размещают по четыре карточки во взаимно перпендикулярных плоскостях по схеме в соответствии с рисунком 1 . Размещение зон: внутренняя - на 0,5 м от ствола, средняя - делит пополам расстояние между наружной и внутренней зонами. Всего развешивают 32 карточки размерами 50 x 70 мм;

- на кустах виноградников и деревьях пальметтного сада развешивают 14 карточек размерами 50 x 70 мм каждая по схеме в соответствии с рисунком 2 ;

- куст овощных культур и хлопчатника делят на три яруса, в каждом ярусе размещают по три карточки размерами 35 x 200 мм по схеме в соответствии с рисунком 3 под углом 120°. Анализируют верхнюю и нижнюю стороны карточек.

Способ крепления карточек к черенку листа показан на рисунке 4 .

При работе штангового опрыскивателя число учетных карточек по ширине захвата определяют, исходя из их расстановки с шагом не более 0,2 м. Карточки раскладывают длинной стороной по ходу движения опрыскивателя. Опыт проводят в трехкратной повторности.

Для опрыскивателей, работающих методом бокового дутья (нанесением по ветру), карточки раскладывают на расстояние, превышающее ширину захвата на 25 м. Расстановку карточек проводят равномерно с интервалом не более 2 м, не менее 50 шт. на расчетной ширине захвата.

При внесении гербицидов ленточным способом определяют неравномерность распределения жидкости по ширине полосы и по ходу движения опрыскивателя. По ширине полосы (от 25 до 30 см) раскладывают карточки (6 шт.) длинной стороной по ходу движения опрыскивателя. Расстояние между рядами карточек по ходу опрыскивателя - от 30 до 40 м. Число рядов - не менее 10.

7.4.5.4 Испытуемый опрыскиватель проходит по участку и проводит обработку насаждений с карточками. После подсыхания карточки собирают, аккуратно укладывают и отправляют в лабораторию для анализа.

7.4.5.5 Для оценки густоты покрытия обработанной поверхности карточки (отдельно по верху и низу листа) распределяют на пять групп:

I - необработанные;

II - с густотой, менее допустимой по ТЗ;

III - с густотой, допустимой по ТЗ;

IV - с густотой, более допустимой по ТЗ;

V - залитые.

Разбивку карточек на группы I , II , III проводят по результатам их микроскопирования.

Карточки групп IV и V не анализируют под микроскопом.

Карточки группы IV отбирают визуально, сравнивая с заранее подобранным эталоном с максимальной густотой покрытия, допустимой ТЗ.

К группе V относят залитые карточки (с крупными расплывшимися каплями).

Результаты записывают в формы Б.8 - Б.10 (приложение Б).

Густоту покрытия каплями определяют подсчетом капель на каждой карточке посредством микроскопирования или сканирования карточек с последующей обработкой результатов по специальной программе для ПЭВМ.

При микроскопировании каждой карточки должно быть просмотрено не менее пяти полос длиной 20 мм. Просматриваемые полосы следует располагать на различных участках карточки.

При сканировании обрабатывают все карточки по всей их площади. При подсчете капель учитывают просмотренную площадь.

Густоту покрытия карточки каплями Г _п , шт./см ² , по каждой карточке вычисляют по формуле

где N - общее число учтенных капель, шт.;

S - просмотренная площадь, см ² .

Результаты микроскопирования записывают в форму Б.11 (приложение Б).

По результатам распределения карточек по группам в соответствии с густотой покрытия вычисляют количественную долю каждой группы от общего числа карточек для зон, ярусов, дерева в целом (для садов) и по ширине захвата для полевых культур. Результаты записывают в формы А.5 - А.7 (приложение А) соответственно.

7.4.5.6 Дисперсность (крупность) осевших капель на карточках определяют только на режимах, рекомендуемых ТЗ.

Обработку карточек для определения дисперсности проводят методом микроскопирования или сканированием и последующей обработкой на ПЭВМ по специальной программе.

При микроскопировании карточки всех повторностей, снятые с деревьев, кустов или растений, визуально (с помощью эталонов) распределяют по верху и низу листа на три группы капель:

- условно мелкие - до 150 мкм;

- средние - от 150 до 300 мкм;

- крупные - свыше 300 мкм.

По результатам распределения карточек по группам капель вычисляют количественную долю каждой группы от общего числа карточек. Результаты записывают в форму А.8 (приложение А).

Из каждой группы крупности капель микроскопированию и последующей обработке подвергают по две характерные карточки с определением значения медианно-массового диаметра капель в каждой группе.

Результаты микроскопирования и обработки записывают в формы Б.12 , Б.13 (приложение Б).

Пример обработки результатов микроскопирования приведен в приложении Д .

При сканировании обрабатывают все карточки. При обработке данных сканирования капли по диаметру распределяют на три группы аналогично делению карточек при микроскопировании и вычисляют количественную долю каждой группы.

По результатам обработки данных, микроскопирования и сканирования вычисляют средневзвешенное значение медианно-массового диаметра осевших капель, которое сопоставляют с требованиями ТЗ.

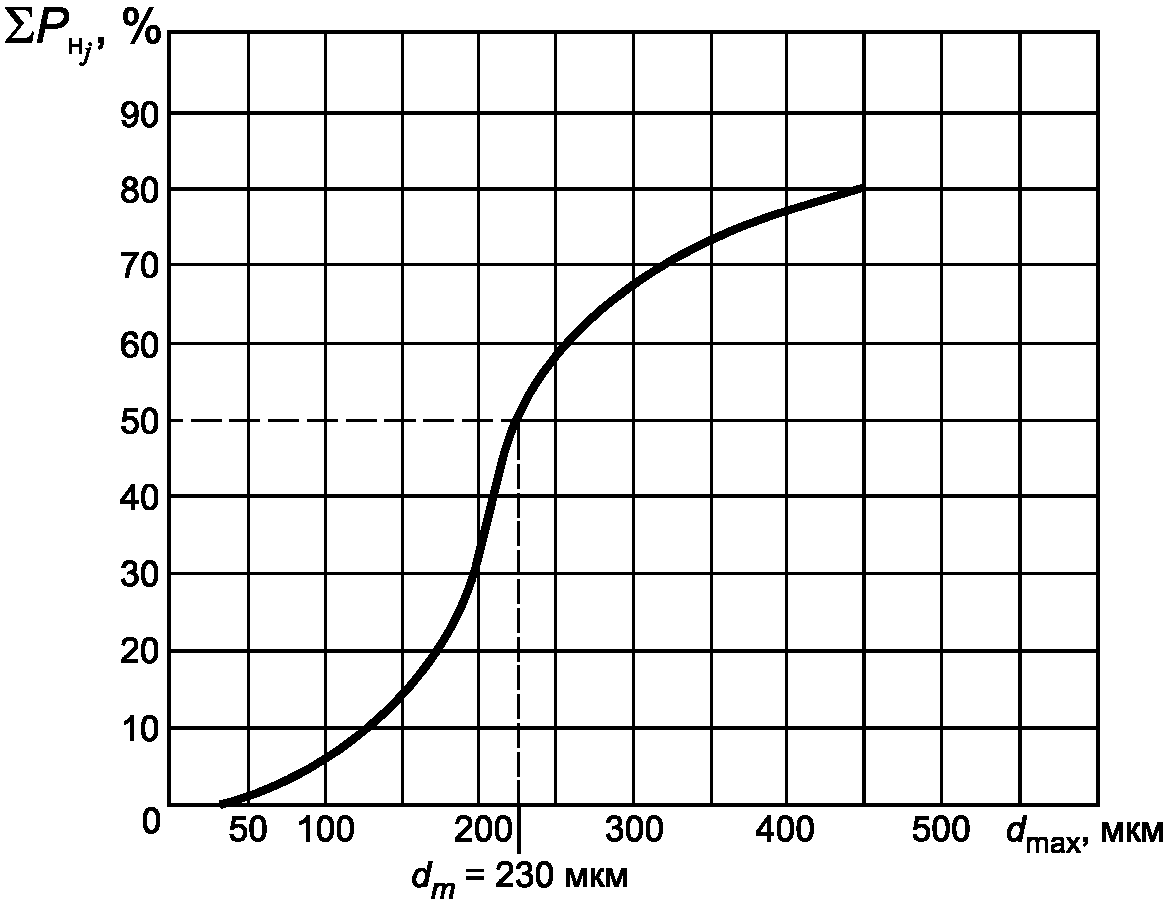

По средневзвешенному значению медианно-массового диаметра капель опрыскиватель относят к определенной группе по дисперсности распыла в соответствии с ГОСТ 21507 .

7.4.6 Механические повреждения растений (кустов) определяют после прохода опрыскивателя путем их осмотра на учетных площадках в соответствии с 7.4.1.6 .

Виды повреждений определяют в соответствии с ТЗ (ТУ) на испытуемый опрыскиватель.

К поврежденным относят растения (кусты):

- со сломанными стеблями;

- с оборванными листьями (пять и более листьев), черешками, листовой пластинкой;

- частично или полностью примятые;

- и др. в соответствии с ТЗ (ТУ).

Результаты записывают в форму Б.14 (приложение Б) и вычисляют количественную долю поврежденных растений с округлением до первого десятичного знака.

7.4.7 Биологическую эффективность химической обработки характеризуют суммарным действием пестицида и качеством опрыскивания на объект обработки. Биологическую эффективность определяют по количественной доле погибших вредных организмов. Подсчет числа вредных организмов после химической обработки проводят на четырех учетных площадках в соответствии 7.4.1.8 . Результаты записывают в форму Б.14 (приложение Б) и вычисляют среднеарифметическое значение с округлением до первого десятичного знака.

Биологическую эффективность химической обработки , %, вычисляют по формуле

где А _д - число вредных организмов до проведения химической обработки, шт.;

Б _п - число вредных организмов после проведения химической обработки, шт.

7.4.8 Показатели качества выполнения технологического процесса при лабораторно-полевых испытаниях опрыскивателя записывают в формы А.3 - А.8 (приложение А).

7.5 Средства измерений и оборудование, применяемые при определении показателей агротехнической оценки

Перечень средств измерений и оборудования, применяемых при определении показателей агротехнической оценки, приведен в приложении Е.

8.1 Энергетическую оценку опрыскивателей проводят в соответствии со стандартами, действующими в государствах - участниках Соглашения, принявших настоящий стандарт.

8.2 Энергетическую оценку проводят одновременно с определением агротехнических показателей на фонах, указанных в разделе 7 .

8.3 Результаты энергетической оценки записывают в форму А.9 (приложение А).

Оценку безопасности и эргономичности конструкции опрыскивателя проводят по методам, изложенным в ГОСТ 12.2.002 на соответствие требованиям ТЗ (ТУ) с определением показателей, приведенных в форме А.10 (приложение А).

Результаты записывают в протокол по форме А.11 (приложение А).

10.1 Оценку надежности опрыскивателей проводят по стандартам, действующим в государствах - участниках Соглашения, принявших настоящий стандарт, с определением показателей, приведенных в форме А.12 (приложение А).

10.2 Опрыскиватели испытывают на видах работ в соответствии с ГОСТ 24055 .

10.3 Оценку надежности опрыскивателей осуществляют по результатам испытаний в условиях нормальной эксплуатации по ГОСТ 25866 .

10.4 Допускается оценка надежности серийно выпускаемых опрыскивателей по результатам наблюдений или разовых обследований в условиях реальной эксплуатации.

10.5 Для сокращения сроков испытаний допускается проводить ускоренные испытания на надежность при режимах, воспроизводящих эксплуатационные нагрузки.

Ускоренные испытания проводят на естественных полигонах или на специальных испытательных стендах с обеспечением привода рабочих органов и воспроизведения эксплуатационных нагрузок в рабочих органах и деталях несущей системы.

Если ускоренные испытания проводят по специальной методике, то ее излагают в протоколе или приложении к нему.

10.6 Наработку опрыскивателей измеряют в часах основного времени работы, а также в гектарах обработанной площади. Для учета наработки в часах основного времени работы проводят сплошной хронометраж.

Для опрыскивателей продолжительностью использования более одного месяца в году допускается определять время основной работы расчетом по наработке в физических единицах за весь период испытаний и производительности по результатам эксплуатационно-технологической оценки.

10.7 В течение всего периода испытаний ведут учет выявленных отказов и повреждений.

10.8 Определение затрат времени и труда на выявление и устранение отказов осуществляют пооперационным хронометражем. Погрешность измерения продолжительности операции - +/- 5 с.

10.8.1 Классификация элементов времени занятости каждого исполнителя при ремонте опрыскивателей - по ГОСТ 21623 .

10.8.2 Трудоемкость выполнения отдельных ремонтных операций определяют суммированием времени, затраченного на выполнение технологической операции каждым исполнителем.

10.9 Затраты времени и труда на выявление и устранение отказов в течение всего периода испытаний суммируют и учитывают при расчете показателей надежности.

10.10 Техническое состояние опрыскивателей, замененных (восстановленных), отказавших деталей и узлов оценивают при проведении заключительной технической экспертизы.

10.11 Информацию по операциям технического обслуживания собирают и обрабатывают по ГОСТ 26026.

10.12 Показатели надежности определяют по наработке, измеряемой часами основной работы, и оценивают сопоставлением фактических показателей надежности с нормативными значениями или с показателями сравниваемого опрыскивателя. Отклонение наработок сравниваемых опрыскивателей не должно быть более 20%.

10.13 Показатели надежности записывают в форму А.12 (приложение А).

10.14 Значение показателей надежности определяют при достижении сезонной (заданной) наработки.

11.1 Эксплуатационно-технологическую оценку опрыскивателей проводят в соответствии с ГОСТ 24055 .

Во время испытаний контролируют соблюдение выбранного режима работы и качество выполнения технологического процесса.

Показатели условий испытаний и качества выполнения технологического процесса определяют по методам, изложенным в разделе 7 .

11.2 Сбор информации для эксплуатационно-технологической оценки проводят во время контрольных смен.

Сбор информации о нарушениях технологического процесса и технических отказах проводят в течение всего периода наблюдений.

11.3 Результаты эксплуатационно-технологической оценки записывают в форму А.13 (приложение А).

Экономическую оценку опрыскивателя и оформление результатов проводят по стандартам, действующим в государствах - участниках Соглашения, принявших настоящий стандарт.

13.1 Обработку результатов испытаний опрыскивателя проводят по программе, разработанной для данного типа опрыскивателя.

13.2 Результаты испытаний оформляют в соответствии с формами А.1 - А.13 (приложение А).

13.3 Полученные результаты используют для анализа соответствия результатов испытаний опрыскивателя требованиям ТЗ (ТУ), а также для сопоставления их с показателями сравниваемого опрыскивателя.

13.4 На основании анализа полученных значений показателей делают выводы о качестве работы испытуемого опрыскивателя при выполнении заданного технологического процесса.

13.5 Общие выводы по результатам испытаний опрыскивателя делают на основании анализа показателей по всем видам оценок.

А.1 Оформление результатов испытаний приведено в формах А.1 - А.13 .

Форма А.1 - Техническая характеристика опрыскивателя

Форма А.2 - Показатели условий испытаний опрыскивателей при агротехнической и эксплуатационно-технологической оценках

Форма А.3 - Показатели качества выполнения технологического процесса при лабораторных испытаниях опрыскивателя

Форма А.4 - Показатели качества выполнения технологического процесса перемешивающим устройством опрыскивателя при лабораторно-полевых испытаниях

Форма А.5 - Характеристика густоты покрытия листовой поверхности по зонам и ярусам при лабораторно-полевых испытаниях опрыскивателя на обработке сада

Марка опрыскивателя _______ Диаметр отверстия распылителей, мм __________

Культура, сорт _____________ Скорость движения, км/ч _____________________

Рабочее давление, МПа _____ Частота вращения вентилятора, с ^-1 ____________

Расход жидкости, дм ³ /га ________________________________________________

Форма А.6 - Характеристика густоты покрытия листовой поверхности по зонам и ярусам при лабораторно-полевых испытаниях опрыскивателя на обработке пальметтного сада и виноградника

Марка опрыскивателя _______ Диаметр отверстия распылителей, мм __________

Культура, сорт _____________ Рабочая скорость, км/ч ______________________

Рабочее давление, МПа _____ Частота вращения вентилятора, с ^-1 ____________

Расход жидкости, дм ³ /га _______________________________________________

Форма А.7 - Режимы и показатели качества выполнения технологического процесса опрыскивателя при обработке полевых культур

Форма А.8 - Режимы и показатели качества выполнения технологического процесса опрыскивателя на обработке сада

Форма А.9 - Энергетические показатели

Форма А.10 - Номенклатура показателей безопасности и эргономичности конструкции машины

Форма А.11 - Показатели безопасности и эргономичности конструкции опрыскивателя (для протокола)

Форма А.13 - Показатели условий испытаний и качества выполнения технологического процесса при эксплуатационно-технологической оценке

Б.1 Формы рабочих ведомостей результатов испытаний приведены в формах Б.1 - Б.14 .

Форма Б.1 - Ведомость определения фактического расхода жидкости через наконечники вентиляторных, гидравлических, пневматических и ранцевых опрыскивателей

Марка опрыскивателя _________________________________________________

Место испытаний _____________________________________________________

Дата _______________________________________________________________

Тип наконечника ________________________ Опыт ________________________

Средства измерений __________________________________________________

Форма Б.2 - Ведомость определения фактического расхода жидкости через распылители полевого (штангового) опрыскивателя

Марка опрыскивателя _________________________________________________

Место испытаний _____________________________________________________

Дата _______________________________________________________________

Режим работы _________________________ Опыт _________________________

Средства измерений __________________________________________________

Форма Б.3 - Ведомость учета фактической подачи жидкости насосом (заправочным устройством)

Марка опрыскивателя __________________________________________________

Место испытаний _________________ Наименование пестицида _______________

Дата ________________________________________________________________

Тип насоса ___________________________________________________________

Частота вращения вала насоса, с ^-1 ________________________________________

Средства измерений ___________________________________________________

Форма Б.4 - Ведомость определения характеристики культуры

Марка опрыскивателя _________________________________________________

Место испытаний _____________________ Дата ___________________________

Культура, сорт _______________________ Схема посева (посадки) ____________

Средства измерений __________________________________________________

В.1 Общие положения

Показатели условий и качества работы УМО опрыскивателей определяют в соответствии с разделом 7 .

В.2 Лабораторные испытания

В.2.1 Для проведения опытов рекомендуется использовать:

- препарат рицифон - 30% или фозалон - 35%;

- модельные жидкости - имитаторы препаратов:

- модельная жидкость МЖ-Г (на основе глицерина), представляющая собой смесь воды, ацетона и глицерина в равных объемных соотношениях;

- модельная жидкость МЖ-М (на основе мочевины), состоящая из воды (в дм ³ ), ацетона (в дм ³ ) и мочевины (в кг) в соотношении 2:2:1. При этом вначале растворяют мочевину в теплой воде, а затем к этому раствору добавляют ацетон.

Для препаратов УМО опрыскивателей используют флуоресцентные красители:

- для рицифона - 30%-ный уранин (1%-ный раствор красителя в препарате);

- для фозалона - 30%-ный родамин 6Ж (0,5%-ный раствор красителя в препарате);

- для модельных жидкостей - уранин (1%-ный раствор красителя в жидкости).

Примечание - Допускается применять и другие флуоресцентные красители, но перед их применением необходимо проверить их растворимость в препаратах или модельных жидкостях и интенсивность флуоресценции.

В.2.2 Для определения дисперсности осевших капель применяют стандартные предметные стекла с покрытием диметилдихлорсиланом (силиконом). Силиконовое покрытие уменьшает растекание капель и обеспечивает стабильный коэффициент растекания капель.

Подготовка и покрытие стекол состоит в следующем:

- предметные стекла тщательно моют и высушивают. Затем в течение одного часа выдерживают в условиях, близких к 100%-ной относительной влажности (в закрытой камере, где стоит сосуд с водой);

- готовят 5%-ный раствор (по объему) диметилдихлорсилана в одном из инертных органических растворителей (четыреххлористый углерод, бензол, толуол и т.д.). Лучшее качество силиконовой пленки получается при использовании четыреххлористого углерода;

- покрытие стекол проводят методом окунания. Стекло с помощью пинцета опускают в раствор, затем извлекают из него, слегка встряхивают и устанавливают на специальную подставку с прорезями;

- покрытые стекла выдерживают на воздухе в течение двух часов, затем помещают их в термостат на один час при температуре от 190 °C до 250 °C.

Качество полученной силиконовой пленки проверяют следующим образом:

- на стекло наносят каплю воды. При наклоне стекла капля должна скатываться, не оставляя за собой следа;

- при рассмотрении капли на стекле под десятикратной лупой границы капли должны быть ровными.

В.2.3 Густоту покрытия каплями обрабатываемой поверхности определяют на карточках размерами 50 x 70 мм, сделанных из бумаги типа "Filtrak" <1> или хроматографической.

--------------------------------

<1> Данная информация не является рекламой и приведена для удобства пользователей.

В.2.4 Перед проведением опыта учетные карточки размещают согласно схемам по 7.4.5.3 в зависимости от культуры.

Для опрыскивателей, работающих методом бокового дутья (нанесением по ветру), карточки раскладывают на расстояние, превышающее ширину захвата на 25 м.

Расстановку карточек проводят равномерно, с интервалом не более 2 м, не менее 50 шт. на расчетной ширине захвата.

Стекла для определения дисперсности осевших капель размещают:

- на высокорослых плодовых культурах (см. рисунок 1 ) на уровне среднего яруса дерева по зонам размещают шесть стекол перпендикулярно к движению машины;

- на кустах виноградника и деревьях пальметтного сада (см. рисунок 2 ) подвешивают в каждом учетном ряду на верхней шпалерной проволоке между кустами по одному стеклу;

- на картофеле и хлопчатнике (см. рисунок 3 ) 10 стекол устанавливают на деревянных площадках на уровне верхней границы стеблестоя по всей ширине захвата через равные промежутки;

- для полевых вариантов опрыскивателя 10 стекол размещают на дощечках равномерно по всей ширине захвата на свободные от облиственности участки для лучшего оседания капель.

В.2.5 После проведения опытов стекла устанавливают вертикально в специальные ящики с пазами и сразу отправляют в лабораторию для обработки. Карточки укладывают в индивидуальные пакеты.

В.3 Обработка результатов

В.3.1 Для определения среднего значения за опыт медианно-массового диаметра осевших капель микроскопированию или сканированию подвергают все предметные стекла (карточки).

Микроскопирование или сканирование проводят непосредственно после завершения опыта с обязательной фиксацией времени, прошедшего с момента опрыскивания до начала микроскопирования или сканирования (для учета испарения капель при использовании в опытах препаратов для УМО-опрыскивателей).

В.3.2 Микроскопирование или сканирование стекол (карточек), формирование капельной выборки, состоящей из определенного количества измеренных капель, распределенных по классам размеров, и статистическую обработку результатов с расчетом медианно-массового диаметра осевших капель на каждом i -м стекле (карточке) проводят по методике приложения Д со следующими изменениями:

- сканированию и последующей обработке подвергают все обработанные карточки;

- микроскопирование проводят при увеличении микроскопа порядка 90 - 100 раз, при этом предварительно определяют цену деления окулярной сетки микроскопа и ширину просматриваемой полосы в сантиметрах;

- при микроскопировании на стекле интервал класса размеров капель должен быть равен одному делению окулярной сетки;

- коэффициент растекания используемой рабочей жидкости на стекле, покрытом силиконом:

Фактический диаметр осевших капель по каждой карточке , мкм, с учетом испарения вычисляют по формуле

где - время, прошедшее с момента опрыскивания до начала микроскопирования, с;

К _и - коэффициент испарения, для рицифона - 30% , для фозалона - 35% .

Для модельных жидкостей коэффициент испарения принимают .

В.3.3 По известным значениям фактического медианно-массового диаметра капель на каждом стекле (карточке) определяют среднеарифметическое значение массового диаметра осевших капель по опыту , мкм, по формуле

где n _с - число обработанных стекол, шт.

Полученное значение сопоставляют с допустимым значением по ТЗ.

В.3.4 Густоту покрытия каплями определяют подсчетом капель на всех карточках при их микроскопировании или сканировании. При микроскопировании просматривают по 10 полос по всей длине карточки. При подсчете капель учитывают общую просмотренную площадь. Степень увеличения микроскопа, цену деления и ширину просмотренной полосы рассчитывают согласно В.3.2 .

Густоту покрытия каплями каждой i -й карточки , шт./см ² , вычисляют по формуле

где N _i - общее число учтенных капель на i -й карточке, шт.;

S _i - общая просмотренная площадь на i -й карточке, см ² .

Среднее значение густоты покрытия по верху и низу отдельно в каждой зоне усредняют по трем повторностям.

Для многолетних насаждений данные по густоте покрытия листовой поверхности каплями приводят в виде таблиц, с указанием густоты покрытия в каждом ряду обрабатываемых насаждений.

Для полевых культур по полученным данным строят график распределения густоты покрытия по ширине захвата.

Данные по густоте покрытия сопоставляют с требованиями ТЗ.

Г.1 Определение концентрации суспензии

Отобранные пробы рабочей жидкости, поступившие в химическую лабораторию, немедленно взвешивают и результаты записывают в журнал анализов. Колбы с пробами оставляют на 1 - 2 суток для отстаивания суспензии.

При полном выпадении осадка граница в колбе между осадком и водой четко заметна и слой воды становится прозрачным. При наличии в смачивающихся порошках, из которых приготовлена суспензия, большого количества водорастворимых компонентов слой воды может иметь окраску. Затем сифонным методом из колб удаляют воду, оставляя только ее незначительную часть над слоем осадка. Обезвоженные пробы ставят в сушильный шкаф для сушки при температуре не более 110 °C (в зависимости от вида пестицида). Пробы высушивают до постоянной массы и взвешивают с погрешностью +/- 0,05 г.

Концентрацию суспензии каждой пробы K _с , %, вычисляют по формуле

где m _о - масса колбы с осадком после высушивания, г;

m _к - масса колбы, г;

m _с - масса колбы с суспензией до отстаивания, г.

Г.2 Определение концентрации эмульсии

Отобранные пробы рабочей жидкости, поступившие в химическую лабораторию, переливают в мерные цилиндры вместимостью от 0,25 до 0,50 дм ³ , измеряют объем жидкости и оставляют до заметного расслаивания. После расслаивания определяют объем эмульсии над уровнем воды.

Концентрацию эмульсии каждой пробы K _эм , %, вычисляют по формуле

где V _эм.р - объем эмульсии над уровнем воды после расслаивания, см ³ ;

V _эм.п - первоначальный объем пробы до расслаивания, см ³ .

Для трудно расслаиваемых эмульсий при определении их концентрации рекомендуется применять пикнометр, денсиметр и др.

Д.1 При микроскопировании карточек формируется капельная выборка, состоящая из определенного числа измеренных капель, распределенных по классам размеров в соответствии с формами Б.12 , Б.13 (приложение Б). Пример заполнения форм приведен в таблицах Д.1 , Д.2 .

Таблица Д.1 - Данные микроскопирования карточек

Дата ______________________ Марка опрыскивателя ____________________

Место испытаний ____________ Тип распылителя и диаметр отверстия _______

Расход жидкости, дм ³ /га ______ Номер карточки __________________________

Скорость движения, км/ч ______ Рабочее давление, МПа __________________

Таблица Д.2 - Определение дисперсности распыла жидкости

Дата __________________________ Марка опрыскивателя __________________

Место испытаний _____________________________________________________

Режим работы _______________________________________________________

Тип распылителя ________________ Диаметр отверстия, мм _________________

Вариант опыта __________________ Номер карточки _______________________

Для упрощения дальнейших расчетов классы размеров капель выражены в числе делений окулярной сетки микроскопа:

- k _min - нижний предел каждого класса размеров капель, выраженный в числе делений окулярной сетки;

- k _max - верхний предел каждого класса размеров капель, выраженный в числе делений окулярной сетки.

Среднее значение класса k ₁ вычисляют по формуле

При микроскопировании карточку устанавливают на стол препаратоводителя и просматривают полосами длиной l = 50 - 60 мм. Ширину полосы определяют числом делений окулярной линейки или сетки в поле зрения микроскопа при выбранном увеличении.

При просмотре фиксируют:

- число капель N _j в каждом классе размеров капель;

- число просмотренных полос для каждого класса размеров капель.

Обязательным является просмотр четырех полос. Если после просмотра четырех полос в классе k _j окажется менее 10 капель, то просматривают еще шесть полос, фиксируя только капли класса k _j и больше.

После просмотра 10 полос карточки, на которых имеются капли среднего значения класса 30 и более делений окулярной сетки, микроскопируют дальше и фиксируют капли того же класса и ниже. Если на 10 полосах зафиксировано менее 10 капель, дополнительно просматривают еще 10 полос.

На плотно покрытых карточках с границами классов от 15 до 17 делений окулярной сетки просматривают две полосы (не менее 500 капель), причем число капель для этих классов должно быть не менее 20, а для классов с границами от 11 до 13 - свыше 13 до 15 делений окулярной сетки и т.д., минимальное число капель должно быть больше.

Результаты просмотра записывают в форму Б.12 (приложение Б).

Обработку результатов микроскопирования проводят в следующей последовательности.

Для каждого класса размеров капель вычисляют:

- общую просмотренную площадь S _j , см ² , по формуле

где l - длина просматриваемой полосы, см;

b _п - ширина просматриваемой полосы, см;

Z _j - число просмотренных полос для каждого класса размеров капель;

- число капель, приходящееся на 1 см ² просмотренной площади (густоту покрытия).

Густоту покрытия каплями , шт./см ² , вычисляют по формуле

где N _j - число капель, зафиксированное в каждом классе размеров при микроскопировании;

- для каждого класса размеров капель значение , характеризующее массу жидкости, заключенной в каплях этого класса;

- сумму значений , т.е. суммы по вертикали;

- массовую долю жидкости P _j , %, содержащуюся в каждом классе, по формуле

где n _кл - число классов;

- накопленные значения массовой доли жидкости , %, для каждого последующего класса по формуле

Проверка

Сумма накопленных значений массовых долей жидкости для всех классов должна составлять 100%.

Результаты записывают в форму Б.13 (приложение Б).

По данным формы Б.13 (приложение Б) строят интегральную кривую распределения массовой доли жидкости по классам размеров капель в координатах (см. рисунок Д.1 ).

По оси абсцисс откладывают максимальные значения диаметров капель каждого класса в микрометрах. По оси ординат откладывают накопленные значения массовой доли жидкости , соответствующие каждому классу размеров капель.

По полученным данным строят плавную кривую. Значения диаметров капель d _j , мкм, вычисляют по формуле

где k _j - размер капли, выраженный в числе делений окулярной сетки;

- цена одного деления окулярной сетки, мкм;

- коэффициент растекания (для карточек из мелованной бумаги, покрытых парафином, );

- медианно-массовый диаметр капель d _m определяют по таблице дисперсности распыла, где он соответствует массовой доле жидкости в 50%, или из графика интегрального распределения.

Для этого из точки по оси ординат, соответствующей значению 50%, проводят линию, параллельную оси ординат, до пересечения с осью абсцисс. Точка пересечения с осью абсцисс и определяет значение медианно-массового диаметра капель.

Пример статистической обработки результатов микроскопирования и определения медианно-массового диаметра капель приведен в таблицах Д.1 , Д.2 и на рисунке Д.1 . Цена деления окулярной сетки 14 мкм при увеличении в 54 раза. Ширина полосы 1,4 мм.

Средневзвешенный медианно-массовый диаметр капель , мкм, вычисляют по формуле

где , , - средние значения (по двум карточкам) медианно-массовых диаметров соответственно крупных, средних и мелких капель, мкм;

в _к , в _с , в _м - процентное содержание карточек соответственно с крупными, средними и мелкими каплями, %.

Критерием способа опрыскивания является средневзвешенный медианно-массовый диаметр капель. По результатам микроскопирования способ опрыскивания относят к крупнокапельному (более 150 мкм), мелкокапельному (свыше 50 до 150 мкм), высокодисперсному (от 25 до 50 мкм) в соответствии с ГОСТ 21507 .

Е.1 Перечень средств измерений и оборудования:

- анемометр с погрешностью измерений +/- [0,3 _-0,5 v <1> ], м/с, по ГОСТ 6376 ;

- термометры минимальный и максимальный с погрешностью измерений +/- 0,1 °C по ГОСТ 112 ;

- психрометр ручной с погрешностью измерений +/- 2% по ГОСТ 6376 ;

- твердомер почвенный с погрешностью измерений +/- 5%;

- шкаф сушильный с погрешностью измерений +/- 2 °C;

- анеморумбометр с погрешностью измерений:

--------------------------------

<1> Измеряемая скорость воздушного потока.

- весы неавтоматического действия высокого класса точности по ГОСТ OIML R 76-1 с максимальным пределом взвешивания до 2000 г и погрешностью взвешивания не более 0,01 г;

- весы неавтоматического действия среднего класса точности по ГОСТ OIML R 76-1 с максимальным пределом взвешивания от 20 до 30 кг и погрешностью взвешивания не более 20 г;

- секундомер с погрешностью измерений +/- 1 с;

- посуда химическая по ГОСТ 25336 ;

- микроскоп биологический с препаратоводителем с погрешностью измерений 0,1 мм;

- рулетка длиной 20 м 3-го класса точности по ГОСТ 7502 с погрешностью измерений +/- 4,5 мм;

- линейка металлическая длиной 500 мм по ГОСТ 427 с погрешностью измерений +/- 0,5 мм;

- штангенциркуль с погрешностью измерений +/- 0,1 мм по ГОСТ 166 .

Допускается применение других средств измерений, утвержденных в установленном порядке и внесенных в Государственный реестр средств измерений государства, принявшего стандарт, с метрологическими характеристиками не ниже указанных.
