Утверждено и введено в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 17 января 2013 г. N 1-ст

ИЗМЕНЕНИЕ N 1 ГОСТ Р 51193-2009

"ОПТИКА ОФТАЛЬМОЛОГИЧЕСКАЯ. ОЧКИ КОРРИГИРУЮЩИЕ.

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ"

ОКС 11.040.70

Дата введения

1 мая 2013 года

Предисловие. Пункт 4 после слов "и характеристикам готовых однофокальных очков для близи" дополнить словами: "которые в тексте стандарта выделены курсивом".

Содержание. Пункт 5.3. Исключить слово: "устойчивости";

исключить слово: "Библиография".

Раздел 1 изложить в новой редакции:

"1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на корригирующие очки (далее - очки), в том числе защитные, предназначенные для эксплуатации в районах с умеренным климатом и в районах Крайнего Севера.

Стандарт устанавливает требования к корригирующим очкам:

- изготовленным по рецепту;

- готовым однофокальным очкам для близи.

К готовым однофокальным очкам для близи применимы только требования, выделенные курсивом".

Раздел 2. Ссылки на ГОСТ Р 51044-97, ГОСТ 5378-88 и их наименования исключить;

дополнить ссылками:

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ Р 53950-2010 Оптика офтальмологическая. Линзы очковые нефацетированные готовые. Общие технические условия".

Пункт 3.4. Определение. Заменить слова: "точкой фиксации" на "монтажной точкой".

Пункт 3.6 изложить в новой редакции:

"3.6. Аддиция ADD: добавка к рефракции бифокальных и прогрессивных очковых линз в зоне для дали".

Пункт 5.1.2 изложить в новой редакции:

"5.1.2. Очковые линзы, применяемые для изготовления очков, должны соответствовать требованиям ГОСТ Р 53950, очковые линзы защитных корригирующих очков - ГОСТ Р 12.4.230.1".

Пункт 5.2.1 изложить в новой редакции:

"5.2.1. Очковые линзы готовых однофокальных очков для близи должны иметь одинаковую номинальную заднюю вершинную рефракцию в диапазоне от +1,0 дптр до +3,5 дптр".

Подпункт 5.2.1.1 исключить.

Пункт 5.2.2. Заменить слова: "указанным в рецепте" на "указанному в рецепте центровочному расстоянию".

Подпункт 5.2.2.1. Таблица 1. Наименование. Заменить слова: "от номинальных значений" на "от центровочных расстояний".

Таблица 1. Графу "Абсолютная величина задней вершинной рефракции стигматических линз

, или абсолютная величина задней вершинной рефракции на горизонтальном меридиане (A_x = 0) астигматических линз

, дптр" изложить в новой редакции:

От 0,00 до 1,50 включ.

Св. 1,50 " 2,25 "

" 2,25 " 3,25 "

Св. 3,25

Подпункт 5.2.2.2. Первый абзац изложить в новой редакции:

"Предельные отклонения высот оптических центров от заданных значений в очках без предписанного призматического действия указаны в таблице 2".

Таблицу 2 изложить в новой редакции:

"Таблица 2

Предельные отклонения высот оптических центров линз

от заданных значений в очках без предписанного

призматического действия

Абсолютная величина задней вершинной рефракции стигматических линз или абсолютная величина задней вершинной рефракции на вертикальном меридиане (A_x = 90°) астигматических линз , дптр	Предельные отклонения высот, мм
От 0,00 до 0,50 включ.	+/- 3
Св. 0,50 " 1,00 "	+/- 1,5
Св. 1,00	+/- 1
Примечания
1. Под высотой оптического центра линзы понимается вертикальное расстояние от ее оптического центра до нижней части ободка рамки или до нижней кромки линзы в случае полуободковой и безободковой оправы. Как правило, оптические центры линз располагаются на горизонтальных средних линиях оправы, если иначе не установлено.
2. Величина определяется по формуле

где и - значения сферы и цилиндра, заданные рецептом, дптр;
A_x - угол наклона оси цилиндра, (...°), и , (...°).
3. Для очков с заданным рецептом призматическим действием результирующая вертикальная призма не должна превышать 0,3 дптр при рефракции линз от 0,00 до 3,25 дптр; при рефракции линз свыше 3,25 дптр абсолютное значение разности высот базовых точек призмы не должно превышать 1,0 мм.

Пункты 5.2.3 - 5.2.5, 5.2.8. Исключить слово: "допустимые".

Пункт 5.2.3 до слов "Предельные отклонения" изложить в новой редакции: "Расстояния между оптическими центрами линз и сегментов многофокальных очков должны соответствовать центровочным расстояниям, заданным рецептом".

Пункт 5.2.6. Второй абзац. Исключить слово: "Допустимое".

Пункт 5.2.7 изложить в новой редакции:

"5.2.7. При прямых верхних границах сегментов верхние границы должны быть расположены горизонтально".

Пункт 5.3. Исключить слово: "устойчивости".

Пункт 5.5.1 изложить в новой редакции:

"5.5.1. Требования к материалу очковых линз - по ГОСТ Р 53950, очковых линз защитных очков - ГОСТ Р 12.4.230.1".

Пункт 6.1. Первый абзац изложить в новой редакции:

"Каждые изготовленные очки должны быть подвергнуты приемо-сдаточным испытаниям по ГОСТ 15.309".

Пункт 6.2. Таблица 5. Головка. Исключить слова: "Вид испытаний"; заменить слова: "Приемо-сдаточные" на "Приемо-сдаточные испытания";

графу "Периодические 1 раз в 3 года" исключить;

графа "Проверяемые параметры". Пятый абзац. Исключить слово: "устойчивости";

восьмой абзац изложить в новой редакции:

"Проверка маркировки, упаковки, хранения и транспортирования"; графа "технических требований". Заменить ссылки: 8.1, 8.2, 8.3.1 на 8.1, 8.2, 8.3, 8.4.

Пункт 6.4 изложить в новой редакции:

"6.4. Изготовленные очки при приемо-сдаточных испытаниях проверяют на соответствие требованиям 5.1.4, 5.2.1 - 5.2.8, 5.3, 5.4, 8.1 - 8.4".

Пункт 6.6. Исключить ссылки: 5.5.1 - 5.5.2.

Пункты 6.7, 7.1, 8.2.1, 8.3.2, 8.4.1, 9.1. Заменить слово: "готовые" на "изготовленные".

Пункт 7.2 изложить в новой редакции:

"7.2. Проверку требований к очковым линзам (5.1.2) проводят по ГОСТ Р 53950, очковым линзам защитных очков - по ГОСТ Р 12.4.230.2".

Пункт 7.6. Заменить ссылку: (5.2.2) на (5.2.2, 5.2.3).

Пункт 7.8 изложить в новой редакции:

"7.8. Соответствие очков требованиям 5.2.7 проверяют визуальным осмотром без применения измерительных средств".

Пункт 7.11 изложить в новой редакции:

"7.11. Выполнение требований 5.5 стандарта может быть подтверждено наличием документов о подтверждении соответствия согласно национальному законодательству".

Пункты 8.1.4, 9.3 выделить курсивом.

Пункт 10.3 исключить.

Приложение А изложить в новой редакции:

Приложение А

(рекомендуемое)

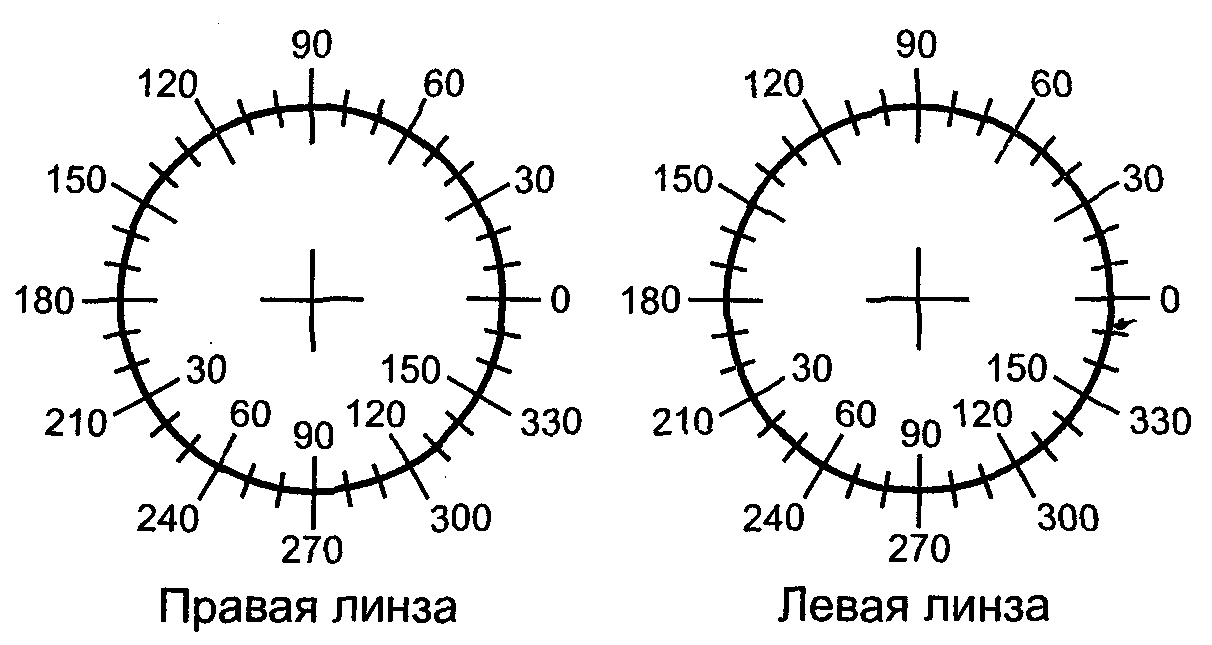

ФОРМА РЕЦЕПТА НА КОРРИГИРУЮЩИЕ ОЧКИ

" ___ " _____________20___ г.

Линза		Сфера, дптр	Цилиндр, дптр	Ось цилиндра, град	Призма, пдптр	Основание призмы
Правая	Верх
Правая	Низ
Левая	Верх
Левая	Низ
ADD	Правая линза			Левая линза

ADD - аддиция

Центровочное расстояние, мм

Назначение	Бинокулярное	Монокулярное
Назначение	Бинокулярное	Правое	Левое
Для дали
Для близи

Назначение очков (подчеркнуть):

для дали; для близи;

для постоянного ношения

Примечания ____________________________________________________________

Покрытия ______________________________________________________________

Особые отметки ________________________________________________________

Кому __________________________________________________________________

Врач __________________________________________________________________

Раздел "Библиография" исключить.
