Настоящие методические рекомендации разработаны в развитие свода правил СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования" для реализации архитекторами и проектировщиками требований, заложенных в строительных нормах и правилах, и выполнения более грамотного и рационального проектирования солнцезащиты зданий в целях повышения их энергетической эффективности.

Настоящие методические рекомендации предназначены для проектировщиков жилых, общественных и промышленных зданий и для конструкторов солнцезащитных устройств.

Настоящие методические рекомендации разработаны авторским коллективом: федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (д-р техн. наук И.Л. Шубин, канд. техн. наук А.В. Спиридонов - руководитель работы) и федеральное государственное автономное образовательное учреждение высшего образования "Крымский федеральный университет имени В.И. Вернадского" (д-р техн. наук А.Т. Дворецкий, д-р техн. наук О.В. Сергейчук, канд. техн. наук Т.В. Денисова, канд. техн. наук С.А. Митрофанова).

Настоящие методические рекомендации устанавливают требования к оптимизации геометрических параметров и конструктивных решений солнцезащитных устройств и определению их энергетической и экономической эффективности.

Настоящие методические рекомендации распространяются на проектирование солнцезащитных устройств при строительстве, реконструкции и капитальном ремонте зданий и сооружений различного назначения.

В настоящих методических рекомендациях использованы нормативные ссылки на следующие документы:

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 33125-2014 Устройства солнцезащитные. Технические условия

ГОСТ Р 54863-2011 Жалюзи и ставни. Определение дополнительного термического сопротивления

ГОСТ Р 57795-2017 Здания и сооружения. Методы расчета продолжительности инсоляции

СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий" (с изменением N 1)

СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение"

СП 60.13330.2016 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха" (с изменением N 1)

СП 131.13330.2018 "СНиП 23-01-99* Строительная климатология"

СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты

СП 370.1325800.2017 Устройства солнцезащитные зданий. Правила проектирования

СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий

Примечание - При пользовании настоящим методическими рекомендациями целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

В настоящих методических рекомендациях приведены следующие термины с соответствующими определениями:

3.1 градусо-сутки периода охлаждения: Показатель, равный произведению продолжительности периода охлаждения на разницу средней максимальной температуры наружного воздуха для репрезентативного дня каждого из месяцев периода охлаждения и базовой температуры 21 °C;

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

3.16

3.17 энергетическая эффективность: Снижение расчетных затрат энергетических и других невозобновляемых ресурсов, потребляемых зданием за годовой эксплуатационный цикл, когда в проект здания стандартного исполнения вводятся специальные решения, минимизирующие потребление ресурсов при обеспечении комфортных параметров микроклимата, соответствующих действующим нормативным документам.

4.1 Материалы настоящих методических рекомендаций позволяют при проектировании выбирать рациональный вид СЗУ, прогнозировать качество микроклимата помещений в соответствии с СП 50.13330, СП 52.13330, СП 60.13330, СП 345.1325800, СанПиН 2.2.1/2.1.1.1076 и ГОСТ 30494 и рассчитывать энергетическую и экономическую эффективность солнцезащиты.

4.2 Методика проектирования и расчета, представленная в настоящих методических рекомендациях, ориентирована на проектирование солнцезащитных устройств на территории Российской Федерации и на примерах климатических условий Южного и Северокавказского федеральных округов, где вопрос использования рациональных солнцезащитных устройств наиболее актуален.

4.3 Обеспечение комфортных параметров микроклимата в зданиях является одним из основных требований к современному строительству. Параметры микроклимата в помещениях нормируются в соответствии с ГОСТ 30494.

4.4 Необходимо обеспечивать комфортные условия в помещениях, как в холодный период, так и в период охлаждения зданий.

4.5 Для снижения теплопоступлений в помещения в период охлаждения зданий наиболее эффективным способом является использование СЗУ - элементов конструкции здания, предназначенных для защиты помещений от воздействия прямой солнечной радиации. Данные устройства могут быть стационарными и регулируемыми. По использованию затеняющих элементов СЗУ могут быть горизонтальными, вертикальными, комбинированными, а также СЗУ общего положения, состоящими из наклоненных к горизонту ламелей. Кроме того, могут быть использованы сотовые СЗУ и солнцезащитные кожухи.

4.6 Основные правила проектирования СЗУ в зданиях приведены в СП 370.1325800, ГОСТ 33125, ГОСТ Р 54863.

4.7 В случае использования нерациональных СЗУ в зданиях их эффективность снижается, а в ряде случаев приводит и к некомфортным условиям в помещениях.

4.8 Использование рациональных СЗУ позволяет обеспечить снижение теплопоступлений в помещения и экономию энергетических ресурсов для их охлаждения.

4.9 Использование рациональных СЗУ позволяет обеспечивать дополнительные теплопоступления в помещения в отопительный период, что снижает энергетические затраты на отопление зданий.

4.10 Для разработки рациональных СЗУ необходимо обеспечить проектировщиков следующими основными методиками:

- построения солнечных карт;

- построения комплексных солнечных карт с выделением зон избыточной инсоляции;

- определения градусо-суток периода охлаждения зданий;

- оценки энергетической эффективности СЗУ.

5.1 Для проектирования рациональных СЗУ необходимыми исходными данными являются:

- проектные данные исследуемого объекта (ориентация и геометрические параметры светопрозрачных конструкций;

- комплексная солнечная карта [2], [3].

5.2 Для построения комплексной солнечной карты исходными данными являются:

- географическая широта местности;

- климатические данные (средняя температура воздуха и среднесуточная амплитуда температуры воздуха или средние минимум и максимум температуры для каждого месяца).

5.3 Комплексные солнечные карты являются необходимым инструментом для учета местных особенностей климата и разработки рекомендаций для архитектурного проектирования.

5.4.1 Солнечная карта, представляющая собой графический инструмент для инсоляционных расчетов, является результатом проецирования на горизонтальную плоскость видимой небесной полусферы. На ней отражены солнечные траектории, часовые линии и координатная сетка, состоящая из азимутальных линий и альмукантарат. В зависимости от вида проецирования солнечная карта может быть ортогональной, стереографической и др. Солнечные карты строятся для конкретной географической широты. В настоящих методических рекомендациях используется стереографическая проекция, с центром проецирования в надире небесной сферы (рис. 5.1). Такая проекция наиболее удобна при ручном построении, так как может быть выполнена с помощью линейки и циркуля, сохраняет на рабочей плоскости углы между линиями на небесной сфере и отображает окружающее пространство.

5.4.2 Каждая точка солнечной карты соответствует одному направлению из расчетной точки РТ и определяется двумя углами: азимутальным в горизонтальной плоскости и вертикальным между вектором направления и плоскостью горизонта. На небосвод, центр которого находится в расчетной точке, проецируется контур светопроема 1234 (центр проецирования - расчетная точка). При этом все отрезки прямых проецируются в дуги больших окружностей (рис. 5.1). Проекция 1₁2₁3₁4₁ определяет теневую маску светопроема на небосводе.

5.4.3 Для построения координатной сетки солнечной карты следует изобразить две окружности равного диаметра, соответствующие сечениям небесной сферы плоскостью горизонта NOSW и меридиана NZSNd (рис. 5.2).

5.4.4 На эпюре, представляющем собой пересечение небесной сферы плоскостью меридиана, отмечаются углы между горизонтом и зенитом. Полученные отметки соединяются с точкой надира Nd. Точки пересечения проецирующих лучей с плоскостью горизонта (диаметр NS) проецируются на плоскость горизонта на одноименный диаметр. Через полученные точки проводятся вокруг точки зенита Z концентрические окружности. Полученные окружности объединяют все точки небесной сферы, находящиеся на равной высоте над горизонтом и называются альмукантаратами.

Примечание - Альмукантарата 0° совпадает с окружностью горизонта, а альмукантарата 90° вырождается в одну точку - точку зенита Z.

5.4.5 Азимутальные углы наносят на плоскости горизонта в натуральную величину и измеряют, начиная от линии меридиана (точка N) по ходу часовой стрелки.

5.4.6 Для построения траекторий хода Солнца откладывают от зенита Z угол географической широты (рисунок 5.3). Для населенных пунктов Северного полушария угол откладывают по ходу часовой стрелки, а для населенных пунктов Южного полушария - против хода.

Полученный диаметр E₁E₂ является плоскостью экватора и траекторией хода Солнца в дни равноденствия.

5.4.7 От диаметра E₁E₂ откладывают по ходу и против хода часовой стрелки угол 23,5°. Через концы полученных диаметров E₃E₄ и E₅E₆ проводят хорды E₃E₅ и E₄E₆, параллельные диаметру E₁E₂. Хорды E₃E₅ и E₄E₆ являются траекториями хода Солнца в дни летнего и зимнего солнцестояний соответственно.

5.4.8 Вокруг центра проводят окружность, касательную к хордам E₃E₅ и E₄E₆. Точки касания обозначены как E₇ и E₈.

5.4.9 Полученную окружность делят радиусами на 12 секторов по 30° каждый, начиная от точек E₇ и E₈. Через точки пересечения радиусов с окружностями проводят хорды, параллельные диаметру E₁E₂. Три из них совпадут с имеющимися хордами, а четыре будут новыми.

Полученные хорды являются траекториями хода Солнца по небесной сфере для 22 числа следующих месяцев (в следующем порядке, начиная от траектории, близкой к северу (N)): VI; V, VII; IV, VIII; III, IX; II, X; I, XI; XII.

5.4.10 Каждая из хорд характеризируется четырьмя точками:

- самая низкая точка, соответствующая положению Солнца в полночь;

- самая высокая точка, соответствующая положению Солнца в полдень;

- точки пересечения траектории хода Солнца с плоскостью горизонта (диаметром NS), которые соответствуют восходу и заходу Солнца и на данном эпюре совпадают.

5.4.11 На эпюр, соответствующий плоскости горизонта NOSW, точки рассвета и захода переносятся на окружность горизонта. Полученная в восточной части горизонта точка будет точкой рассвета S₁, а в западной - точкой заката S₃.

Полуденную точку соединяют отрезком с точкой надира Nd. Из точки пересечения отрезка с плоскостью горизонта (диаметр NS) переносят на эпюр горизонта на линию меридиана (отрезок NS). Полученная точка S₂ является положением Солнца в полдень.

5.4.12 Точки S₁, S₂, S₃ соединяют дугой окружности, которая будет представлять собой траекторию хода Солнца в соответствующий день.

Примечание - При выполнении построения с помощью циркуля, точки S₁ и S₂ соединяют отрезком, середина которого обозначается точкой M. В точке M проводят перпендикуляр к отрезку S₁S₂. Пересечение перпендикуляра с осью NS (точка S_C) является центром дуги S₁S₂S₃.

Операции, описанные в 5.4.11 и настоящем пункте, повторяют для каждой из семи траекторий.

5.4.13 На эпюре - плоскости меридиана через точки E₇ и E₈ проводят диаметр P_N P_S, концы которого являются северным и южным полюсами небесной сферы соответственно (рисунок 5.4). Эти точки одновременно являются полюсами часовых линий на небесной сфере, а любые две соседние часовые линии выделяют на небесной сфере сегмент. Между соседними часовыми линиями угловое расстояние составляет 15° (за 1 ч Солнце проходит по небесной сфере дугу в 360°/24 = 15°).

5.4.14 Через точки P_N и P_S проводят прямые в надир (Nd). Точки пересечения прямых с плоскостью горизонта обозначаются как P'_N и P'_S и переносят на эпюр - плоскость горизонта на линию меридиана NS.

5.4.15 Из полюса, расположенного внутри окружности горизонта (P'_N для населенных пунктов северного полушария, P'_S - для южного), начиная от направления на север (N) проводят лучи через каждые 15°.

Луч, который проходит через зенит (Z), обозначают номером 12.

Остальные лучи в направлении востока (O) нумеруют: 11, 10, 9 и т.д., а в направлении запада (W): 13, 14, 15 и т.д. Луч, противоположный лучу 12, будет одновременно лучом 0 и 24. Эти лучи будут касательными к одноименным часовым линиям на солнечной карте.

5.4.16 Часовые линии строят как дуги окружностей по двум точкам - проекциям часовых полюсов P'_N и P'_S одноименной касательной.

Примечания

1 При построении часовых линий с помощью циркуля отрезок P'_NP'_S разделяется посередине прямой m. Лучи с 7 по 17 продлеваются до пересечения с прямой m.

Точки пересечения становятся центрами дуг часовых линий.

При этом номер часовой линии отличается от номера точки-центра на 6. Так, точка, образованная лучом 10, является центром для дуг часовых линий 4 и 16.

2 На любой широте дуга 6 должна проходить через точку востока (O), а дуга 18 - через точку запада (W).

3 Часовые линии указывают солнечное время, а не поясное.

5.4.17 Объединяют координатную сетку (рисунок 5.2), траектории хода солнца (рисунок 5.3) и участки часовых линий (рисунок 5.4), лежащие в пределах траекторий на одной солнечной карте (рисунок 5.5).

При необходимости можно построить траектории хода Солнца для других дат, промежуточные координатные и минутные линии.

5.4.18 На каждой траектории отмечают положение Солнца через 1 ч после восхода и за 1 ч до заката (знак ). Кривой соединяют полученные точки. Область первого и последнего часов дня, лежащую между кривыми, и окружность горизонта (на рисунке 5.5 отмечена серым) в дальнейших расчетах не рассматривают, поскольку в это время Солнце находится слишком близко к горизонту и солнечные лучи проходят слишком большую толщину атмосферы.

5.5.1 На солнечной карте (рис. 5.5) каждому моменту (дате и времени) светлой части года соответствует определенная точка. Это позволяет с учетом климатических данных по СП 131.13330 использовать солнечные карты для анализа желательной и нежелательной инсоляции в помещениях. Оценку инсоляции производят в соответствии с ГОСТ Р 57795.

5.5.2 Методика построения комплексных солнечных карт приведена ниже.

5.5.3 Имея данные о средней температуре воздуха t и среднесуточной ее амплитуде A для каждого месяца (СП 131.13330) можно найти ее минимум (t_min) и максимум (t_max) по формулам:

5.5.4 Время минимальной температуры t_min принимают на 15 минут позже рассвета. Время рассвета определяется по солнечной карте (рисунок 5.5). Время максимальной температуры t_max принимают 15 ч по солнечному времени.

5.5.5 Для месяцев, когда суточный ход температуры воздуха пересекает отметку 8 °C и (или) 21 °C, вычисляют продолжительности периода повышения температуры (t_incr) и понижения (t_decr) по формулам:

5.5.6 Изменение температуры от минимума до максимума и наоборот происходит по синусоидальному закону. Для определения текущих значений температуры t_год для каждого месяца, в котором суточный ход температуры воздуха пересекает отметку 8 °C и (или) 21 °C, на основе местных климатических данных (таблица 5.1 приведена для г. Ялты) строят соответствующие графики (рисунки 5.6 и 5.7 а, б).

5.5.7 Дуга с диаметром, равным амплитуде колебания температуры (A) с угловой мерой 180°, делится на продолжительность периодов повышения и понижения температуры t_incr и t_decr соответственно. Градусную меру, соответствующую 1 ч, для периода повышения температуры следует определять по формуле

а для периода понижения температуры по формуле 5.6:

Часовые отметки проецируются с дуги и со шкалы времени, образуя точки графика хода температуры (рисунки 5.6 и 5.7).

5.5.8 Текущие значения температуры сравнивают с отметками 8 °C и 21 °C (рисунки 5.6 и 5.7, в). Время, когда t_год < 8 °C, считается периодом отопления (п. от.). Время, когда t_год > 21 °C, считается периодом перегрева (п. пер.).

Время начала и конца периодов для каждого месяца фиксируется по форме, представленной в таблице 5.1.

5.5.9 Время начала и конца периодов отопления и перегрева наносятся на траектории хода Солнца для соответствующих месяцев.

Если у одного из двух месяцев, которым отвечает на солнечной карте одна траектория хода Солнца (например, V и VII) продолжительность периода больше, чем в другом (обычно продолжительности периодов отопления длиннее в зимнем полугодии, а перегрева - в летнем), то на солнечную карту наносят границы более длительного периода.

Нанесенные точки соединяются линиями-изоплетами (рисунок 5.8).

5.5.10 Периоды отопления образуют на солнечной карте зону желательной инсоляции, а периоды перегрева - зону нежелательной инсоляции.

5.5.11 Комплексные солнечные карты (рисунок 5.8) используют для оценки необходимости отопления и кондиционирования воздуха в помещениях в тех или иных климатических районах.

6.1 Характеристики периода перегрева (периода охлаждения зданий) - продолжительность периода и средняя температура воздуха - позволяют оценить энергозатраты на охлаждение помещения. Показателем, оценивающим энергетические затраты на охлаждение помещения, являются градусо-сутки периода охлаждения. Это условная единица измерения климатических условий, показывающая повышение среднесуточной температуры над базовой (нормируемой) температурой. Климатические параметры позволяют определить продолжительность периода охлаждения для рассматриваемой местности ([4] - [7]).

6.2.1 Определяются климатические параметры - среднемесячная температура воздуха и средняя суточная амплитуда наружного воздуха в соответствии с СП 131.13330.

Значения градусо-суток периода охлаждения рассчитываются по репрезентативным дням каждого месяца, имеющим температуру наружного воздуха выше среднемесячной. Максимальное значение температуры наружного воздуха для репрезентативного дня t_max, °C, рассчитывают по формуле

где t_н - среднемесячная температура воздуха, °C;

A - средняя суточная амплитуда наружного воздуха, °C.

6.2.2 По климатическим данным строят графики годового хода температур для выбранного места строительства.

График годового хода температуры строят методом гистограмм. Средняя максимальная температура наружного воздуха изображается в виде прямоугольника, у которого основание равно числу дней месяца, а высота - средней максимальной температуре воздуха за данный месяц в репрезентативный день. Кривая годового хода температур проводится так, что отрезок, который она отсекает с одного конца прямоугольника, равен по площади отрезку, который она прибавляет к нему с другой стороны. На рис. 6.1 приведен пример построения графика годового хода температуры для г. Симферополя.

6.2.3 По графикам годового хода средней максимальной температуры определяют начало и конец периода охлаждения.

С графика снимаются даты перехода температуры воздуха через базовую температуру, равную 21 °C. По разнице между этими датами определяют продолжительность периода охлаждения в сутках. В течение указанного периода средняя максимальная температура воздуха остается выше базового значения (рисунок 6.1).

Средняя температура воздуха неполных месяцев по кривой годового хода температуры воздуха на отрезках от начала периода до конца месяца и от начала месяца до конца периода определялась как средняя за эти промежутки.

6.2.4 Значения градусо-суток периода охлаждения рассчитывают по формуле

где n - количество рассматриваемых месяцев;

i - порядковый номер месяца;

t_max - средняя максимальная температура наружного воздуха для репрезентативного дня каждого из рассматриваемых месяцев;

t_б - базовая температура, t_б = 21 °C;

z - продолжительность периода охлаждения, сут.

6.2.5 Пример расчета градусо-суток периода охлаждения здания для г. Сочи:

- рассчитывают сумму температур, °C, за полные месяцы. Она равна соответственно:

- сумма температур, °C, за неполные месяцы равна соответственно:

- средняя температура, °C, периодов со средней суточной температурой воздуха выше 21 °C составляет:

- соответственно величина ГСПО для г. Сочи равняется (25,3 °C - 21 °C)·125 = 537,5.

6.2.6 В приложении А приведены значения градусо-суток периода охлаждения зданий для ряда крупных городов южных регионов Российской Федерации.

6.2.7 Применение предложенной методики расчета градусо-суток периода охлаждения для южных регионов Российской Федерации при базовой температуре 21 °C даст возможность более корректно определять класс энергоэффективности при подтверждении соответствия здания требованиям технических регламентов, положениям стандартов, сводов правил или условиям договоров, осуществляемом органом по оценке соответствия. В дальнейшем эти данные можно использовать для районирования территории Российской Федерации по периоду охлаждения.

7.1 Оценку влияния СЗУ на энергосбережение зданий и определение экономической эффективности солнцезащитных мероприятий проводят в соответствии с СП 370.1325800 по количеству солнечной энергии, поступающей в помещения в перегревный период года с и без СЗУ.

7.2 Понижающий коэффициент наружного затенения F_sh,0, значение которого находится в пределах от 0 до 1, показывает снижение количества падающего солнечного излучения фасада из-за наличия постоянного затенения поверхности другими зданиями, рельефом, стационарными СЗУ, другими элементами непосредственно самого здания.

7.3 В общем случае этот коэффициент определяется формулой 7.1:

где I_sol,ps,mean - средняя энергетическая освещенность солнечной радиацией рассматриваемой поверхности с учетом имеющегося затенения, Вт/м²;

I_sol,mean - средняя энергетическая освещенность солнечной радиацией рассматриваемой поверхности при отсутствии затенения, Вт/м².

7.4 Эффективность СЗУ может быть точно определена путем сравнения суммарных затрат на возведение и эксплуатацию здания за весь период его существования без СЗУ и при их установке. Для ориентировочной оценки эффективности СЗУ сопоставляют теплопотери через окна в период отопления и теплопоступления в период охлаждения зданий как без СЗУ, так и при их наличии.

7.5 В таблице 7.1 приведены данные по поступлению солнечной радиации на южный фасад в некоторых городах южных регионов Российской Федерации при действительной облачности в период охлаждения зданий.

7.6 Общее пропускание солнечной радиации (солнечный фактор g_СЗУ) для периода охлаждения может быть определено по солнечной карте (в случае, если расчеты ведутся для определения энергоэффективности здания).

7.7 В качестве примера ниже приведен расчет теплопоступлений в помещения через светопроемы здания, расположенного в г. Пятигорске. Окна оборудованы однокамерными стеклопакетами с твердым селективным покрытием (К-стекло) 4М₁ - 12 - К4. В одном из вариантов использованы горизонтальные козырьки. Солнечная карта для г. Пятигорска представлена на рисунке 7.1.

7.8 Удельные солнечные теплопоступления Q_инс на южный фасад без СЗУ определяются по формуле 7.2:

где I_юж солнечная радиация на вертикальный южный фасад здания при действительных условиях облачности;

- коэффициент затенения светопроемов непрозрачными элементами;

- коэффициент пропускания солнечной радиации светопроемом.

7.9 Для г. Пятигорска (таблица 7.1) суммарная солнечная радиация на поверхность южного фасада при действительных условиях облачности за период охлаждения составляет 119 Вт/м² в сутки. Коэффициент пропускания солнечной радиации для выбранного стеклопакета равен 0,5.

Таким образом:

- среднечасовые теплопоступления в помещение за счет солнечной радиации периода перегрева здания - Q_инс. = 119 Вт/м²·0,5 = 59,5 Вт/м²;

- общая поступившая в помещение суммарная солнечная радиация S + D за период охлаждения составляет для г. Пятигорска - 59,5 Вт/м²·24·112 = 159 936 Вт/м² или 159,936 кВт/м².

7.10 Для окна южной ориентации с козырьком (рисунок 7.1) на солнечной карте определяют часы затенения окна для месяца, имеющего наибольшее количество часов без затенения в период охлаждения здания. На солнечной карте г. Пятигорска (рисунок 7.1) таким месяцем является сентябрь - 4 ч инсоляции каждый день. Южный фасад при отсутствии СЗУ инсолируется 10 ч.

7.11 Солнечный фактор g_СЗУ для СЗУ в виде козырька для южного фасада в г. Пятигорске равен 0,4. В этом случае за период охлаждения здания СЗУ в виде козырька будет экранироваться 60% суммарной солнечной радиации.

Общее пропускание солнечной радиации этим СЗУ составит для периода отопления g_СЗУ = 1, а для периода охлаждения - g_СЗУ = 0,4.

7.12 Результаты расчета энергетической эффективности двух вариантов здания (с СЗУ и без них) для г. Пятигорска приведены в таблице 7.2.

7.13 За период охлаждения здания поступление солнечной радиации в помещение через м² светопроема без СЗУ составляет 159 936 Вт/м², при использовании горизонтального козырька - 63 974 Вт/м².

7.14 Для производства 1 кВт·ч холода кондиционером высокого класса энергоэффективности (A, B, C) в среднем нужно 0,333 кВт·ч электроэнергии [8].

Пример. Учитывая, что стоимость 1 кВт ч электроэнергии в г. Пятигорске для внебюджетных организаций составляет 3,5 руб. (данные 2018 г.), для нейтрализации солнечной энергии, поступающей через м² светопроема за период охлаждения здания, необходимо 186,41 руб. без использования СЗУ, а при их наличии - 74,56 руб. Таким образом, экономический эффект от применения рассмотренных СЗУ составляет около 111,85 руб. на м² за период охлаждения.

При площади окон 100 м² экономия превысит 11 тыс. руб. в год.

7.15 Определение размеров боковых выносов козырьков следует выбирать по методике, представленной в [9, рисунок 11].

8.1.1 В соответствии с СП 370.1325800 необходимо предусматривать следующее расположение СЗУ относительно светопрозрачных конструкций:

- в зоне I (суммарная годовая солнечная радиация на горизонтальную поверхность при действительной облачности до 900 кВт·ч/м², рисунок А.1 СП 370.1325800.2017) СЗУ следует располагать относительно светопрозрачной конструкции с внутренней стороны помещения для повышения визуального комфорта;

- во зоне II (свыше 900 до 1000 кВт·ч/м²) следует применять межстекольные и внутренние СЗУ. На южных и юго-западных фасадах следует применять наружные СЗУ;

- в зоне III (свыше 1000 до 1100 кВт·ч/м²) на южных, юго-западных и западных фасадах следует применять наружные СЗУ, на остальных фасадах можно применять межстекольные и внутренние СЗУ;

- в зоне IV (свыше 1100 до 1200 кВт·ч/м²) на юго-восточных, южных, юго-западных и западных фасадах следует применять наружные СЗУ, на остальных фасадах - межстекольные и внутренние СЗУ;

- в зоне V (свыше 1200 кВт·ч/м²) при любой ориентации фасада следует применять наружные СЗУ.

8.1.2 В зависимости от ориентации светопрозрачной конструкции (рис. 8.1) выбирают СЗУ следующих типов (по расположению затеняющих элементов):

- горизонтальные - наиболее эффективны при южной ориентации окон;

- вертикальные - целесообразно применять при ориентации окон на север, северо-восток и северо-запад;

- комбинированные и сотообразные - наиболее эффективны при юго-западной и юго-восточной ориентациях;

- СЗУ общего положения - целесообразны при юго-западной, западной и юго-восточной ориентациях;

- солнцезащитные кожухи - универсальны, их допускается применять при любой ориентации фасада.

8.2.1 Ошибки при проектировании стационарных СЗУ приводят к дополнительным затратам на охлаждение зданий и некомфортным условиям работы и проживания в помещениях.

8.2.2 При проектировании СЗУ, состоящих из отсеков плоскостей или ламелей, предпочтение следует отдавать способу, основанному на применении солнечных карт.

8.2.3 Комплексные солнечные карты (рисунок 5.8), на которых нанесены зоны желательной (в отопительный период) и нежелательной (в период охлаждения здания) инсоляции в зависимости от климатических условий места строительства, применяются для разработки рекомендаций по проектированию СЗУ.

8.2.4 Для анализа эффективности применения СЗУ различной конфигурации необходимо знать ориентацию фасада, которому принадлежат исследуемые светопрозрачные конструкции. Ориентация фасада обозначается азимутальным углом, который вычисляется как угол между меридианом и перпендикуляром к фасаду (рисунок 8.2, а).

Примечание - Для фасадов восточной ориентации азимут записывается углом от 0° до 180°. Для фасадов западной ориентации азимут может быть обозначен как положительным углом от 180° до 360°, так и отрицательным от -180° до 0°.

8.2.5 Азимут светопрозрачной конструкции и плоскость фасада переносятся на плоскость горизонта. Часть плоскости на противоположной от азимута стороне называется теневой маской фасада и обозначается, как непрозрачная для солнечных лучей (рисунок 8.2, б). Инсоляционный и теневой углы СЗУ показаны на рисунках 8.3 и 8.4.

8.2.6 Теневая маска фасада масштабируется до соответствия ее диаметра диаметру солнечной карты и накладывается на комплексную солнечную карту.

8.2.7 Расстояние между затеняющими элементами определяется по формуле

Угол откладывают от плоскости остекления, угол - от перпендикуляра к плоскости стекла.

Построенные углы и позволяют определить обратный угол инсоляции .

Примечания

1 Если затеняющие элементы перпендикулярны плоскости остекления , то .

2 Для минимизации расхода материала при изготовлении затеняющих элементов рекомендуется принимать .

8.2.8 На комплексную солнечную карту с наложенной теневой маской фасада накладывают теневые угломеры так, чтобы плоскость фасада на угломере совпадала с плоскостью фасада на теневой маске. Теневые угломеры для расчета различных СЗУ приведены в приложении И СП 370.1325800.2017.

Часть небесной сферы между кривой выбранного угла раскрытия и плоскостью фасада называется теневой маской СЗУ. Выбирать следует такой угол инсоляции, теневая маска которого наиболее эффективно закрывает область нежелательной инсоляции, минимально закрывая при этом область желательной инсоляции и нейтральную часть небесной сферы.

8.3.1 Расположение затеняющих элементов определяется с помощью солнечной карты и зависит от широты местности и ориентации фасада. Основные варианты расположения затеняющих элементов показаны на рисунке 8.5.

Фасад расположен на северо-запад, азимут 335° (рис. 8.6). В соответствии с диаграммой (рисунок 8.1) предварительного выбора СЗУ рекомендуется вертикальное расположение ламелей с углом наклона к плоскости фасада 60°. Накладывают теневой угломер для вертикальных ламелей на комплексную солнечную карту для г. Пятигорска. Теневой угол должен быть таким, чтобы теневая маска СЗУ закрывала зону нежелательной инсоляции. Угол раскрытия равен 35°, угол затенения равен 90° - 35° = 55°. Обратный угол раскрытия .

8.3.3 Вариант с общим (наклонным) расположением затеняющих элементов приведен на рисунке 8.7.

Фасад расположен на запад, азимут 270° (рисунок 8.7). В соответствии с диаграммой (рисунок 8.1) предварительного выбора СЗУ рекомендуется наклонное расположение затеняющих элементов. На рисунке 8.8 изображены два варианта наклонного расположения затеняющих элементов.

На рисунке 8.8,а, направляющая затеняющих элементов наклонена под углом 15° к вертикали. Зона нежелательной инсоляции закрыта полностью, что обеспечивает защиту помещения от перегрева в период охлаждения здания. Однако при этом варианте закрывается зона желательной инсоляции в отопительный период здания.

На рисунке 8.8,б, направляющая затеняющих элементов наклонена под углом 45°. Зона нежелательной инсоляции закрыта полностью, а зона желательной радиации открыта, что обеспечит дополнительный нагрев помещения в отопительный период.

Примечания

1 При прочих равных или сопоставимых показателях рекомендуется использовать горизонтальные, вертикальные затеняющие элементы или комбинированные СЗУ из них вследствие их большей технологичности по сравнению с СЗУ общего положения.

2 При невозможности обеспечить эффективную солнцезащиту с углом раскрытия рекомендуется использовать регулируемые СЗУ.

3 Если зона нежелательной инсоляции не попадает в видимую часть небосвода или отсутствует на комплексной солнечной карте и единственными задачами СЗУ являются защита от избыточной яркости и визуальная защита, рекомендуется применять внутренние СЗУ.

8.4.1 Алгоритм формообразования СЗУ на южном фасаде в виде цилиндра с горизонтальной осью, перпендикулярной к фасаду здания, приведен в приложении Е СП 370.1325800.2017.

8.4.2 Проектирование энергоэффективной солнцезащиты в виде кожухов (рисунок 8.9) требует использования комплексной солнечной карты.

8.4.3 Теневая маска солнцезащитного кожуха строится в такой последовательности:

- на плане помещения из расчетной точки (РТ) проводятся лучи до внешних ребер боковых укосов окна (рисунок 8.10). Таким образом определяется горизонтальный угол инсоляции;

- в границах горизонтального угла инсоляции проводятся дополнительные направления на точки A, B и т.д. При этом обязательно следует провести направление на точку A, которая находится в плоскости симметрии СЗУ;

- такие же направления проводятся из центра солнечной карты (рисунок 8.11).

- в плоскости симметрии окна (рисунок 8.10) для каждого направления определяется вертикальный угол инсоляции, совмещая его с плоскостью симметрии окна (рисунок 8.10). Например, для направления на точку B вертикальный угол инсоляции равен 45°;

- значения этих углов откладываются на соответствующих направлениях на солнечной карте с помощью альмукантаратов (рисунок 8.11);

- полученные точки задают теневую маску СЗУ в виде солнцезащитного кожуха.

8.4.4 По комплексной солнечной карте и теневой маске СЗУ можно определить эффективность СЗУ согласно разделу 7. На рисунке 8.11 теневая маска кожуха полностью закрывает зону перегрева.

8.4.5 Компьютерная визуализация южного фасада с СЗУ в виде цилиндрических кожухов показана на рисунке 8.12.

9.1 Классификацию СЗУ осуществляют в соответствии с СП 370.1325800 и ГОСТ 33125 по следующим классификационным показателям:

- место установки и положение относительно светопрозрачной конструкции;

- тип СЗУ и конструкция затеняющих элементов;

- способ управления и метод регулирования;

- ориентация затеняющих элементов;

- материал изготовления затеняющих элементов;

- уровень солнцезащиты.

9.2 По месту установки и положению относительно светопрозрачной конструкции различают СЗУ:

- наружные;

- межстекольные;

- межстекольные с вентилированием межстекольного пространства для установки в двойных фасадах;

- внутренние;

- комбинации некоторых из перечисленных мест установки.

9.3 Основные виды СЗУ, характеристики СЗУ и рекомендации по применению СЗУ приведены в СП 370.1325800.2017 (приложения В, Г и Д соответственно).

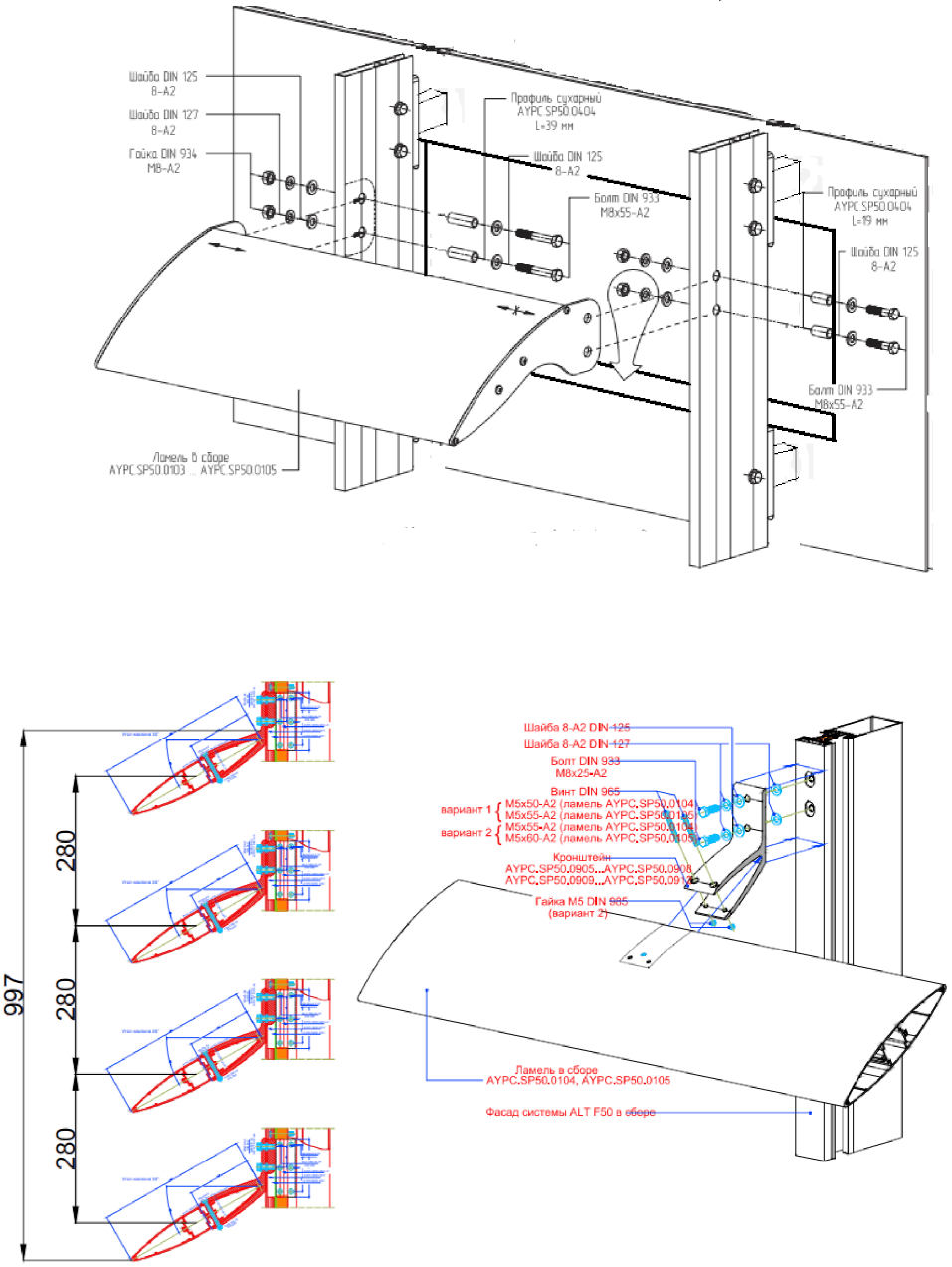

9.4 Пример конструктивного решения СЗУ, состоящего из регулируемых ламелей горизонтального положения, приведен на рисунке 9.1.

А.1 Расчеты значений градусо-суток периода охлаждения для ряда крупных городов южных регионов Российской Федерации были проведены в соответствии с методикой, описанной в разделе 7.

А.2 В таблице А.1 приведены климатические параметры некоторых городов южных регионов Российской Федерации.

А.3 В таблице А.2 приведены даты начала и конца периода охлаждения и продолжительность данного периода для рассмотренных городов южных регионов Российской Федерации.

А.4 Рассчитанные значения градусо-суток периода охлаждения (ГСПО) для рассмотренных городов сведены в таблицу А.3.

А.5 На базе данных таблицы А.3 на карту Южного и Северо-Кавказского федеральных округов Российской Федерации были нанесены изолинии градусо-суток периода охлаждения (рисунок А.1).

- теневая маска фасада;

- теневая маска СЗУ

[1] Федеральный закон от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации"

[2] Свiтлопрозорi огородження будинкiв: Навч. Посiбник./О.Л. Пiдгорний., I.М. Щепетова, О.В. Сергейчук та iн. - К.: Видавець Домашевська О.А., 2005. - 282 с.

[3] Штейнберг А.Я. Солнцезащита зданий/А.Я. Штейнберг; под ред. д-ра техн. наук А.Л. Подгорного. - К.: Будiвельник, 1986. - 84 с.

[4] Самарин О.Д., Матвеева Е.Г. Определение параметров охладительного периода//Сантехника. Отопление. Кондиционирование. 2013, N 1(133) - С. 120 - 122

[5] Ливчак В.И. Роль градусо-суток охладительного периода при расчете потребности жилых домов в охлаждении//https://www.abok.ru/for_spec/articles.php?nid=6239

[6] S. Shanmuga Priya, M. Premalatha, S.R. Rejkumar, L. Thirunvukkarasu. Analysis of cooling degree days for Tiruchirappalli - a district in India//https://www.arpapress.com/Volumes/Vol8Issue1/IJRRAS_8_1_07.pdf

[7] Дворецкий А.Т., Спиридонов А.В., Митрофанова С.А., Денисова Т.В. О необходимости определения градусо-суток периода охлаждения зданий на территории России//Жилищное строительство. - 2019. - N 8/- С. 46 - 49

[8] Коэффициенты энергоэффективности кондиционеров EER и COP. [Электронный ресурс] - Режим доступа: http://climateh.com.ua/a74074-koeffitsienty-energoeffektivnosti-konditsionerov.html.

[9] Руководство по проектированию и применению солнцезащитных средств в промышленных зданиях/НИИСФ Госстроя СССР - М.: Стройиздат, 1980. - 96 с.
