МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ

КОНСТРУКЦИЯ

Pressure screws with star handle. Design

ГОСТ 12463-67*

Список изменяющих документов

(в ред. Изменения N 1, утв. в июне 1980 г.,

Изменения N 2, утв. в марте 1988 г.)

Группа Г27

Взамен

МН 5409-64

Дата введения установлена

1 июля 1967 года

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967 г.

Постановлением Госстандарта СССР от 17.03.1988 N 567 снято ограничение срока действия.

Переиздание (ноябрь 1999 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

1. Конструкция и размеры нажимных винтов со звездообразной рукояткой должны соответствовать черт. 1 и табл. 1 и 2.

-----------------------------------

<*> Размер для справок.

<**> Допускается при сборке винта (деталь 1) и рукоятки (деталь 2) вместо кернения смазывать винт эпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.

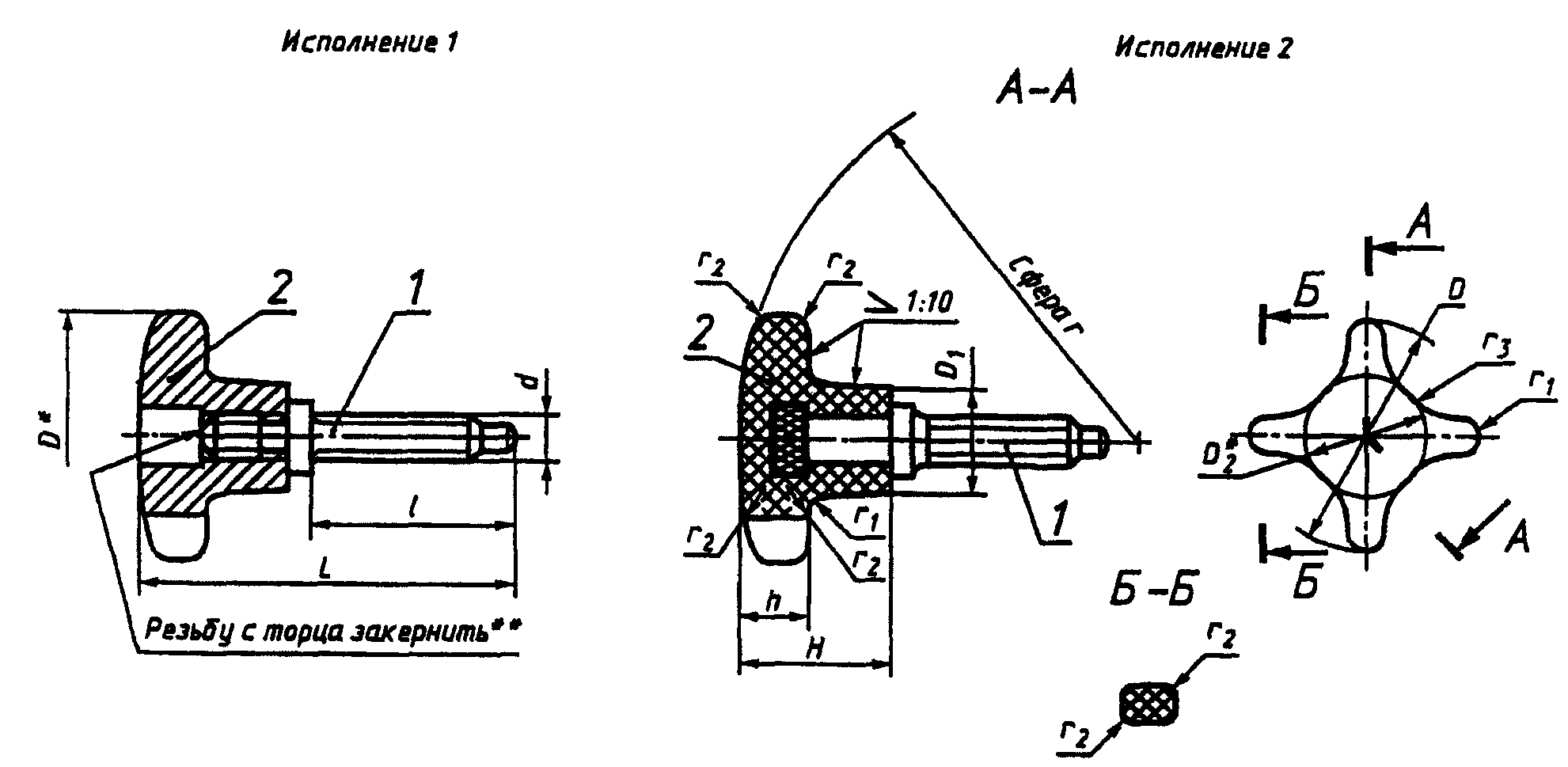

Черт. 1

Таблица 1

Размеры в мм

─────────┬──────┬──────┬───┬───┬──┬──┬──┬───┬──┬──┬──┬───┬───┬────

Обозначе-│При- │Испол-│d │l │D │D │D │L │H │h │r │r │r │r

ния вин- │меня- │нение │ │ │ │ 1│ 2│ │ │ │ │ 1 │ 2 │ 3

тов │емость│ │ │ │ │ │ │ │ │ │ │ │ │

─────────┼──────┼──────┼───┼───┼──┼──┼──┼───┼──┼──┼──┼───┼───┼────

7006-0121│ │1 │М6 │25 │32│- │- │48 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0122│ │2 │ │ │ │12│18│ │20│10│50│2,5│2,0│13,0

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0123│ │1 │ │32 │ │- │- │55 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0124│ │2 │ │ │ │12│18│ │20│10│50│2,5│2,0│13,0

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0125│ │1 │ │40 │ │- │- │63 │- │- │ │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0126│ │2 │ │ │ │12│18│ │20│10│50│2,5│2,0│13,0

─────────┼──────┼──────┼───┼───┼──┼──┼──┼───┼──┼──┼──┼───┼───┼────

0127│ │1 │М8 │32 │40│- │- │60 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0128│ │2 │ │ │ │14│21│ │25│12│60│3,0│2,0│14,5

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0129│ │1 │ │40 │ │- │- │68 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0130│ │2 │ │ │ │14│21│ │25│12│60│3,0│2,0│14,5

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0131│ │1 │ │50 │ │- │- │78 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0132│ │2 │ │ │ │14│21│ │25│12│60│3,0│2,0│14,5

─────────┼──────┼──────┼───┼───┼──┼──┼──┼───┼──┼──┼──┼───┼───┼────

0133│ │1 │М10│40 │50│- │- │75 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0134│ │2 │ │ │ │18│25│ │32│14│70│4,0│2,5│16

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0135│ │1 │ │50 │ │- │- │85 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0136│ │2 │ │ │ │18│25│ │32│14│70│4,0│2,5│16

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0137│ │1 │ │60 │ │- │- │95 │- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0138│ │2 │ │ │ │18│25│ │32│14│70│4,0│2,5│16

─────────┼──────┼──────┼───┤ ├──┼──┼──┼───┼──┼──┼──┼───┼───┼────

0139│ │1 │М12│ │62│- │- │103│- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0140│ │2 │ │ │ │20│32│ │40│17│80│5,0│3,0│21

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0141│ │1 │ │80 │ │- │- │123│- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

0142│ │2 │ │ │ │20│32│ │40│17│80│5,0│3,0│21

─────────┼──────┼──────┤ ├───┤ ├──┼──┼───┼──┼──┼──┼───┼───┼────

0143│ │1 │ │100│ │- │- │143│- │- │- │- │- │-

─────────┼──────┼──────┤ │ │ ├──┼──┤ ├──┼──┼──┼───┼───┼────

7006-0144│ │2 │ │ │ │20│32│ │40│17│80│5,0│3,0│21

Таблица 2

─────────┬──────┬──────┬─────────────┬─────────────────────────────

Обозначе-│Испол-│Масса,│Дет. 1. Винт │ Деталь 2. Рукоятка

ния вин- │нение │кг │ ├───────────────┬─────────────

тов │ │ │ │А 31.0105.01-89│ -

│ │ ├─────────────┴───────────────┴─────────────

│ │ │ Количество

│ │ ├─────────────┬─────────────────────────────

│ │ │ 1 │ 1

│ │ ├─────────────┴─────────────────────────────

│ │ │ Обозначения деталей

─────────┼──────┼──────┼─────────────┬───────────────┬─────────────

7006-0121│1 │0,048 │7006-0121/001│7061-0283 │-

─────────┼──────┼──────┼─────────────┼───────────────┼─────────────

0122│2 │0,020 │ 0122/001│- │7006-0122/002

0123│1 │0,050 │ 0123/001│7061-0283 │-

0124│2 │0,021 │ 0124/001│- │7006-0124/002

0125│1 │0,052 │ 0125/001│7061-0283 │-

0126│2 │0,023 │ 0126/001│- │7006-0126/002

0127│1 │0,077 │ 0127/001│7061-0286 │-

0128│2 │0,039 │ 0128/001│- │7006-0128/002

0129│1 │0,081 │ 0129/001│7061-0286 │-

0130│2 │0,042 │ 0130/001│- │7006-0130/002

0131│1 │0,085 │ 0131/001│7061-0286 │-

0132│2 │0,046 │ 0132/001│- │7006-0132/002

0133│1 │0,142 │ 0133/001│7061-0289 │-

0134│2 │0,064 │ 0134/001│- │7006-0134/002

0135│1 │0,148 │ 0135/001│7061-0289 │-

0136│2 │0,070 │ 0136/001│- │7006-0136/002

0137│1 │0,154 │ 0137/001│7061-0289 │-

0138│2 │0,076 │ 0138/001│- │7006-0138/002

0139│1 │0,275 │ 0139/001│7061-0292 │-

0140│2 │0,126 │ 0140/001│- │7006-0140/002

0141│1 │0,292 │ 0141/001│7061/0292 │-

0142│2 │0,144 │ 0142/001│- │7006-0142/002

0143│1 │0,310 │ 0143/001│7061-0292 │-

7006-0144│2 │0,161 │7006-0144/001│- │7006-0144/002

─────────┴──────┴──────┴─────────────┴───────────────┴─────────────

Пример условного обозначения нажимного винта со звездообразной рукояткой исполнения 1, размерами d = М6, l = 25 мм:

Винт 7006-0121 ГОСТ 12463-67

(Измененная редакция, Изм. N 1, 2.)

1а. Конструкция и размеры винта (деталь 1) должны соответствовать черт. 2 и табл. 3.

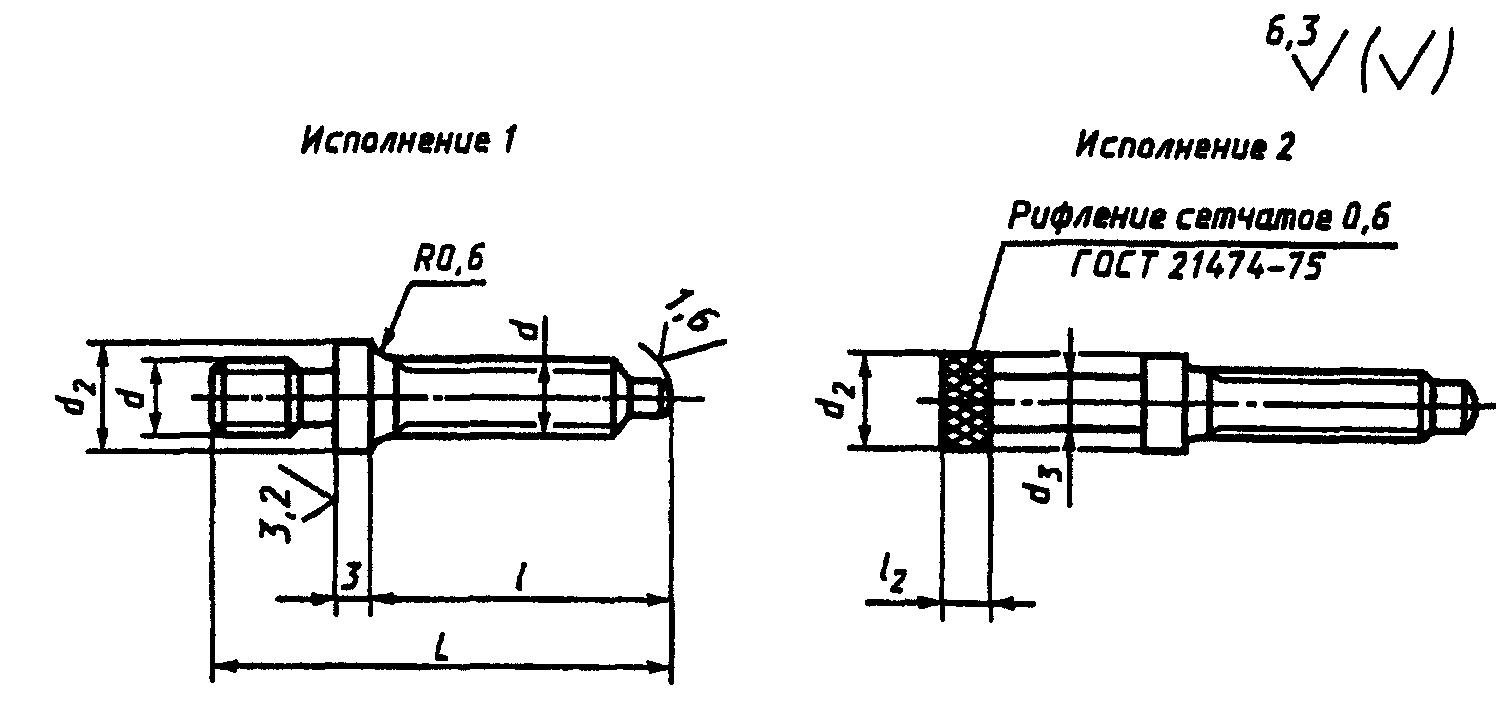

Черт. 2

Таблица 3

Размеры в мм

─────────────┬──────┬───┬───┬──────┬──────┬───────┬────────┬──────

Обозначения │Испол-│ d │ l │ d │ d │ l │ L │Масса,

винтов │нение │ │ │ 2 │ 3 │ 2 │ │ кг

─────────────┼──────┼───┼───┼──────┼──────┼───────┼────────┼──────

7006-0121/001│1 │М6 │25 │8 │- │- │38 │0,008

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0122/001│2 │ │ │ │5 │4 │44 │0,010

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0123/001│1 │ │32 │ │- │- │45 │0,010

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0124/001│2 │ │ │ │5 │4 │50 │0,011

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0125/001│1 │ │40 │ │- │- │54 │0,012

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0126/001│2 │ │ │ │5 │4 │58 │0,013

─────────────┼──────┼───┼───┼──────┼──────┼───────┼────────┼──────

0127/001│1 │М8 │32 │10 │- │- │48 │0,018

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0128/001│2 │ │ │ │6 │5 │55 │0,020

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0129/001│1 │ │40 │ │- │- │56 │0,022

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0130/001│2 │ │ │ │6 │5 │63 │0,023

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0131/001│1 │ │50 │ │- │- │66 │0,026

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0132/001│2 │ │ │ │6 │5 │73 │0,027

─────────────┼──────┼───┼───┼──────┼──────┼───────┼────────┼──────

0133/001│1 │М10│40 │12 │- │- │60 │0,036

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0134/001│2 │ │ │ │8 │6 │70 │0,039

─────────────┼──────┤ ├───┤ ├──────┼───────┤ ├──────

0135/001│1 │ │50 │ │- │- │ │0,042

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0136/001│2 │ │ │ │8 │6 │80 │0,045

─────────────┼──────┤ ├───┤ ├──────┼───────┤ ├──────

0137/001│1 │ │60 │ │- │- │ │0,048

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0138/001│2 │ │ │ │8 │6 │90 │0,051

─────────────┼──────┼───┤ ├──────┼──────┼───────┼────────┼──────

0139/001│1 │М12│ │14 │- │_ │85 │0,074

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0140/001│2 │ │ │ │10 │7 │98 │0,078

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0141/001│1 │ │80 │ │ │- │105 │0,091

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

0142/001│2 │ │ │ │10 │7 │118 │0,096

─────────────┼──────┤ ├───┤ ├──────┼───────┼────────┼──────

0143/001│1 │ │100│ │- │- │125 │0,109

─────────────┼──────┤ │ │ ├──────┼───────┼────────┼──────

7006-0144/001│2 │ │ │ │10 │7 │138 │0,113

Пример условного обозначения винта исполнения 1, размерами d = М6, l = 25 мм:

Винт 7006-0121/001 ГОСТ 12463-67

(Введен дополнительно, Изм. N 2.)

2. Материал винта (деталь 1) и рукоятки исполнения 1 (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

Материал рукоятки винта исполнения 2 (деталь 2) - фенопласт марок У1-301-07 или У2-301-07 коричневого цвета. Допускается по требованию заказчика изготовлять рукоятки другого цвета.

3. Твердость нажимного конца винта (деталь 1) - 35,0 ... 39,5

4. Неуказанные предельные отклонения размеров: h14,

2 - 4. (Измененная редакция, Изм. N 2.)

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. N 1, 2.)

5а. Размеры концов винтов - по ГОСТ 12414-94.

(Введен дополнительно, Изм. N 1.)

6. Размеры недорезов, проточек и фасок для резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. N 1.)

7. (Исключен, Изм. N 1.)

8. Покрытие винта (деталь 1) - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).

(Измененная редакция, Изм. N 2.)

9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.4-87.

10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

Пример маркировки на таре или упаковке нажимных винтов со звездообразной рукояткой исполнения 1, размерами d = М6, l = 25 мм:

Винты 7006-0121 ГОСТ 12463-67

11. Пример применения винтов указан в Приложении.

(Введен дополнительно, Изм. N 2.)

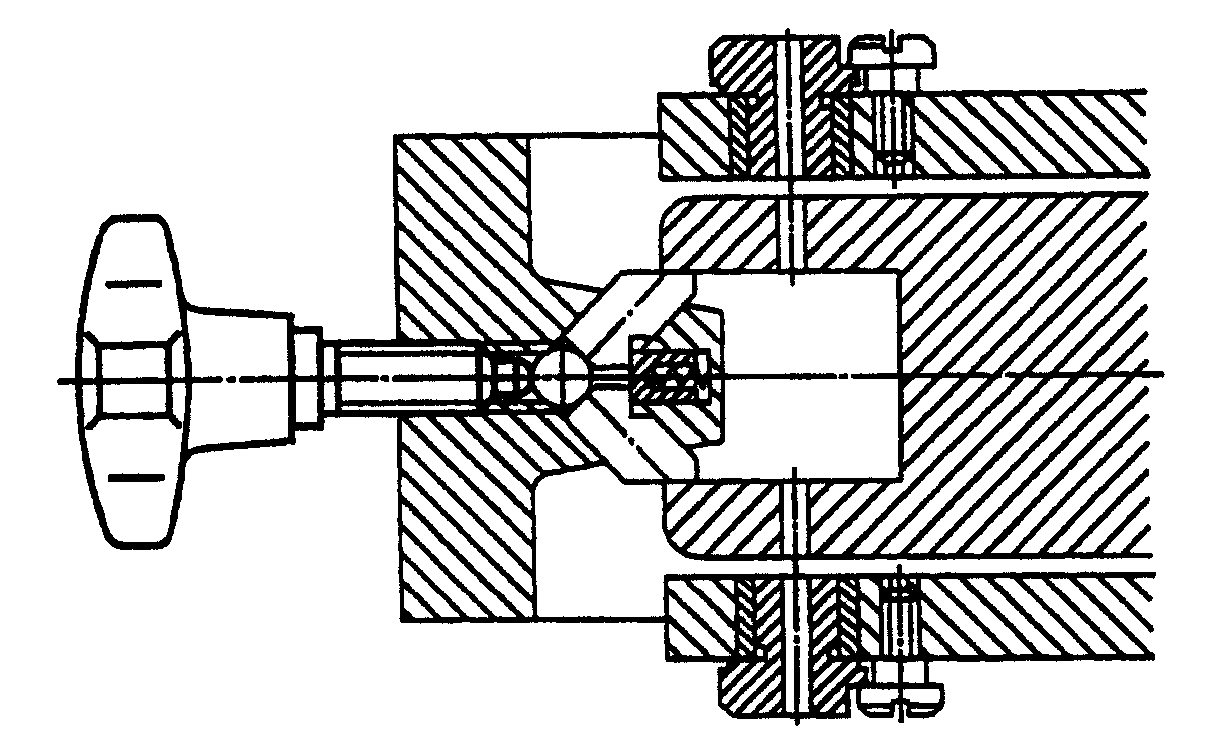

Приложение

Справочное

ПРИМЕР ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
