Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 4 марта 1970 г. N 270
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ C
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon bolts product grade C.
Construction and dimensions
ГОСТ 15589-70
Список изменяющих документов (в ред. Изменения N 2, утв. в феврале 1974 г., Изменения N 3, утв. в марте 1981 г., Изменения N 4, утв. в марте 1985 г., Изменения N 5, утв. в марте 1989 г., Изменения N 6, утв. в июле 1995 г.) |
МКС 21.060.10
ОКП 12 8200
Дата введения
1 января 1972 года
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 N 270.
3. Стандарт полностью соответствует СТ СЭВ 4729-84.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
────────────────────────────────────────────┬─────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
────────────────────────────────────────────┼─────────────────────
6. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
7. Издание (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., марте 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 6-85, 6-89, 9-95).
1. Настоящий стандарт распространяется на болты с шестигранной головкой класса точности C с диаметром резьбы от 6 до 48 мм.
(Измененная редакция, Изм. N 4, 5).
(Измененная редакция, Изм. N 2 - 6).
мм
──────────────────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬────
Номинальный │ 6 │ 8 │ 10 │ 12 │(14)│ 16 │(18)│ 20 │(22)│ 24 │(27)│ 30 │ 36 │ 42 │ 48
диаметр резьбы d │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────────────┼────┼────┼────┼────┼────┴────┼────┴────┴────┼────┴────┼────┼────┼────┼────
Шаг резьбы │ 1 │1,25│1,5 │1,75│ 2 │ 2,5 │ 3 │3,5 │ 4 │4,5 │ 5
──────────────────┼────┼────┼────┼────┼────┬────┼────┬────┬────┼────┬────┼────┼────┼────┼────
Диаметр стержня │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20 │ 22 │ 24 │ 27 │ 30 │ 36 │ 42 │ 48
d │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────────────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────
Размер "под ключ"│ 10 │ 13 │ 16 │ 18 │ 21 │ 24 │ 27 │ 30 │ 34 │ 36 │ 41 │ 46 │ 55 │ 65 │ 75
S │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────────────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────
Высота головки k │4,0 │5,3 │6,4 │7,5 │8,8 │10,0│12,0│12,5│14,0│15,0│17,0│18,7│22,5│26,0│30,0
──────────────────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────
Диаметр описанной│10,9│14,2│17,6│19,9│22,8│26,2│29,6│33,0│37,3│39,6│45,2│50,9│60,8│71,3│82,6
окружности e, │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
не менее │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────────────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────
d , не менее │8,7 │11,5│14,5│16,5│19,2│22,0│24,8│27,7│31,4│33,2│38,0│42,7│51,1│59,9│69,4
w │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
────────┬─────────┼────┴────┴────┴────┴────┼────┴────┴────┴────┴────┴────┴────┴────┼────┴────
h │не менее │ 0,15 │ 0,20 │ 0,25
w ├─────────┼────────────────────────┼───────────────────────────────────────┴─────────
│не более │ 0,6 │ 0,8
────────┴─────────┼────┬────┬────┬─────────┼──────────────┬──────────────┬─────────┬─────────
Диаметр отверстия│1,6 │2,0 │2,5 │ 3,2 │ 4,0 │ 5,0 │ 6,3 │ 8,0
в стержне d │ │ │ │ │ │ │ │
3 │ │ │ │ │ │ │ │
──────────────────┼────┼────┴────┼─────────┼──────────────┴──────────────┴────┬────┴─────────
Диаметр отверстия│ │ │ │ │
в головке d │ │ │ │ │
4 │ │ │ │ │
H15 │2,0 │ 2,5 │ 3,2 │ 4,0 │ 5,0
──────────────────┼────┼────┬────┼────┬────┼────┬────┬────┬────┬────┬────┬────┼────┬────┬────
Расстояние │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
от опорной │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
поверхности │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
до оси отверстия │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
в головке l │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
2 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
js15 │2,0 │2,8 │3,5 │4,0 │4,5 │5,0 │6,0 │6,5 │7,0 │7,5 │8,5 │9,5 │11,5│13,0│15,0
Примечания. 1. Размеры болтов, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать болты с размерами, указанными в Приложении 2.

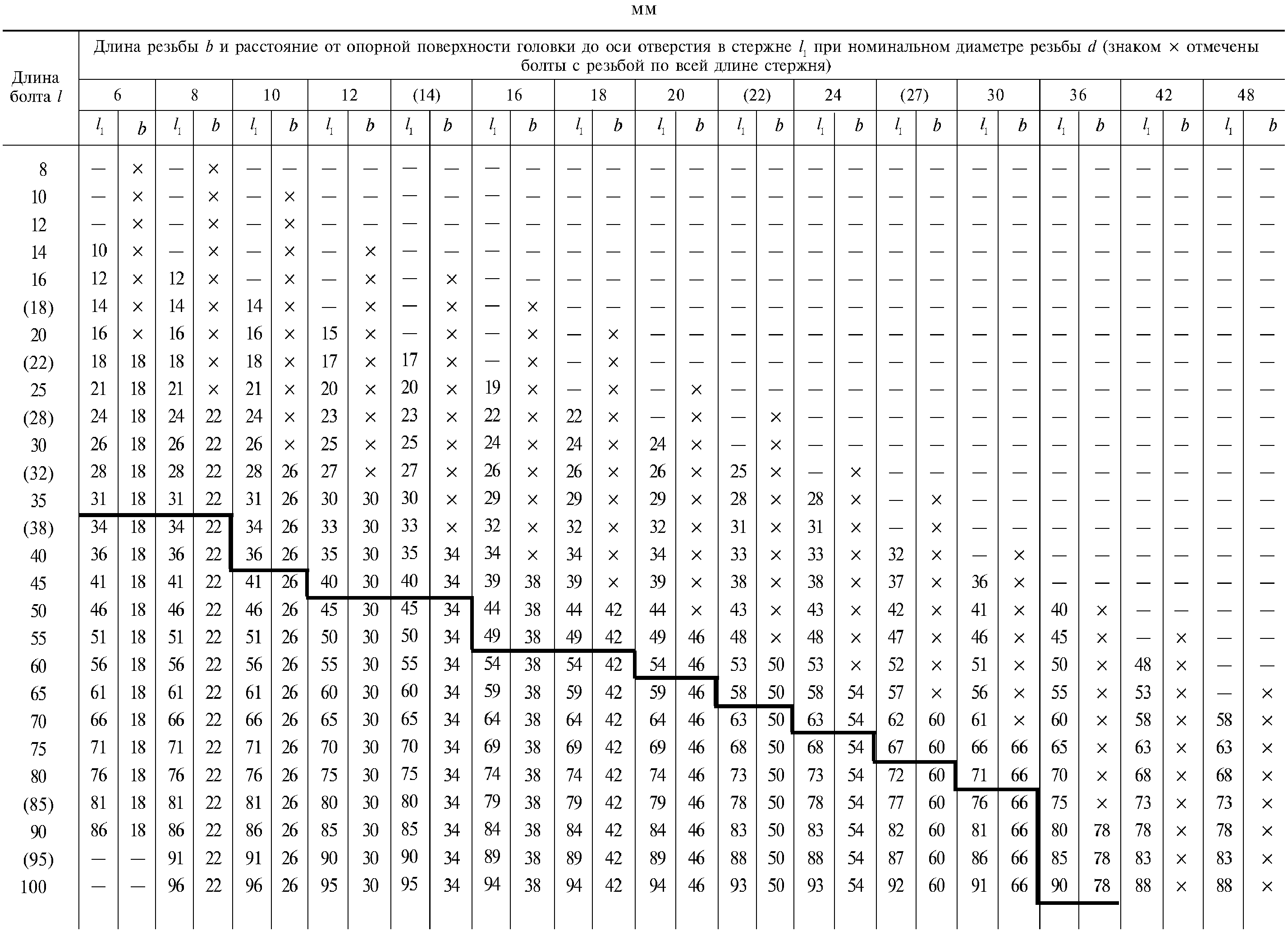

Продолжение табл. 2
Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.
Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, длиной l = 60 мм, класса прочности 4.6:
Болт M12 x 60.46 (S18) ГОСТ 15589-70
То же, исполнения 2, с размером "под ключ" S = 19 мм, класса прочности 5.6:
Болт 2M12 x 60.56 ГОСТ 15589-70
(Измененная редакция, Изм. N 5).
3а. Радиус под головкой - по ГОСТ 24670.
3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3в. Допустимые дефекты болтов и методы контроля - по ГОСТ 1759.2.
3а - 3в. (Введены дополнительно, Изм. N 4).
4. Вариант исполнения головки устанавливает изготовитель.
5. Технические требования - по ГОСТ 1759.0 <*>.
--------------------------------
<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8 по ГОСТ 1759.4 <**>.
--------------------------------
<**> На территории Российской Федерации действует ГОСТ Р 52627-2006.
Болты поставляют без покрытия.
(Измененная редакция, Изм. N 5, 6).
5а. Допускается изготавливать болты с диаметром гладкой части стержня
, приблизительно равным среднему диаметру резьбы.
, приблизительно равным среднему диаметру резьбы.(Введен дополнительно, Изм. N 3).
5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.
(Введен дополнительно, Изм. N 5).
6. (Исключен, Изм. N 2).
7. Масса болтов указана в Приложении 1.
8. (Исключен, Изм. N 4).
Справочное
МАССА БОЛТОВ (ИСПОЛНЕНИЕ 1)
─────┬──────────────────────────────────────────────────────────────────────────────────────────────────
Длина│ Теоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм
болта├──────┬──────┬──────┬──────┬──────┬──────┬──────┬─────┬─────┬──────┬──────┬──────┬──────┬────┬────
l, мм│ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20 │ 22 │ 24 │ 27 │ 30 │ 36 │ 42 │ 48
─────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼─────┼─────┼──────┼──────┼──────┼──────┼────┼────
8 │ 4,306│ 8,668│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
10 │ 4,712│ 9,394│ 16,68│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
12 │ 5,118│10,120│ 17,82│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
14 │ 5,524│10,850│ 18,96│ 27,89│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
16 │ 5,930│11,570│ 20,10│ 29,48│ 43,98│ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
18 │ 6,336│12,300│ 21,23│ 31,12│ 46,21│ 65,54│ - │ - │ - │ - │ - │ - │ - │ - │ -
20 │ 6,742│13,020│ 22,37│ 32,76│ 48,45│ 68,49│ 95,81│ - │ - │ - │ - │ - │ - │ - │ -
22 │ 7,204│13,520│ 23,51│ 34,40│ 50,69│ 71,44│ 99,52│ - │ - │ - │ - │ - │ - │ - │ -
25 │ 7,871│14,840│ 25,22│ 36,86│ 54,05│ 75,87│105,10│133,3│ - │ - │ - │ - │ - │ - │ -
28 │ 8,537│16,330│ 26,92│ 39,32│ 57,40│ 80,29│110,60│140,2│ - │ - │ - │ - │ - │ - │ -
30 │ 8,981│17,120│ 28,52│ 40,96│ 59,64│ 83,24│114,30│144,8│193,0│ - │ - │ - │ - │ - │ -
32 │ 9,426│17,910│ 29,43│ 42,59│ 61,87│ 86,19│118,00│149,4│198,6│ 237,0│ - │ - │ - │ - │ -
35 │10,090│19,090│ 31,28│ 45,34│ 65,24│ 90,62│123,60│156,3│207,0│ 246,0│ 340,6│ - │ - │ - │ -
38 │10,760│20,280│ 33,18│ 48,00│ 68,59│ 95,04│129,20│163,2│215,4│ 256,9│ 353,3│ - │ - │ - │ -
40 │11,200│21,070│ 34,36│ 49,78│ 71,25│ 97,99│132,90│167,8│221,0│ 263,5│ 361,8│ 474,8│ - │ - │ -
45 │12,310│23,040│ 37,45│ 54,22│ 77,30│105,70│142,10│179,4│235,0│ 280,1│ 373,0│ 500,9│ - │ - │ -
50 │13,420│25,020│ 40,53│ 58,67│ 83,35│113,60│152,40│190,9│249,0│ 296,7│ 404,1│ 526,9│ 834,5│ - │ -
55 │14,530│26,990│ 43,62│ 63,11│ 89,39│121,50│162,40│203,7│263,1│ 313,3│ 425,3│ 553,0│ 872,1│1304│ -
60 │15,640│28,970│ 46,70│ 67,55│ 95,44│129,40│172,40│216,0│278,9│ 329,9│ 446,5│ 579,0│ 909,8│1356│ -
65 │16,760│30,940│ 49,79│ 71,99│101,50│137,30│182,40│228,4│293,8│ 348,8│ 467,7│ 605,1│ 947,4│1407│2009
70 │17,870│32,910│ 52,87│ 76,44│107,50│145,20│192,40│240,7│308,8│ 366,5│ 491,1│ 631,1│ 985,0│1458│2076
75 │18,980│34,890│ 55,96│ 80,88│113,60│153,10│202,40│253,0│323,7│ 384,3│ 513,6│ 659,7│1023,0│1509│2143
80 │20,090│36,860│ 59,04│ 85,33│119,60│161,00│212,40│265,0│338,6│ 402,1│ 536,1│ 687,5│1061,0│1561│2211
85 │21,200│38,840│ 62,13│ 89,77│125,70│168,90│222,40│277,7│353,6│ 419,8│ 558,6│ 715,2│1098,0│1612│2278
90 │22,310│40,810│ 65,21│ 94,20│131,70│176,80│232,40│290,1│368,5│ 437,6│ 581,0│ 743,0│1141,0│1663│2345
95 │ - │42,790│ 68,30│ 98,64│137,80│184,70│242,40│302,4│383,4│ 455,4│ 603,5│ 770,8│1181,0│1715│2412
100 │ - │44,760│ 71,38│103,10│143,80│192,60│252,40│314,7│398,3│ 473,2│ 626,0│ 798,5│1221,0│1766│2479
105 │ - │ - │ 74,47│107,50│149,90│200,50│262,40│327,1│413,3│ 490,9│ 648,5│ 826,3│1261,0│1826│2546
110 │ - │ - │ 77,55│112,00│155,90│208,40│272,30│339,4│428,2│ 508,7│ 671,0│ 854,1│1301,0│1880│2614
115 │ - │ - │ 80,63│116,40│162,00│216,30│282,30│351,8│443,1│ 526,5│ 693,5│ 881,8│1341,0│1934│2690
120 │ - │ - │ 83,72│120,90│168,00│224,20│292,30│364,1│458,1│ 544,2│ 716,0│ 909,6│1381,0│1989│2760
125 │ - │ - │ 86,80│125,30│174,00│232,10│302,30│376,4│473,0│ 562,0│ 738,5│ 937,4│1421,0│2043│2831
130 │ - │ - │ 89,89│129,70│180,10│240,00│312,30│388,8│487,9│ 579,8│ 761,0│ 965,2│1461,0│2098│2903
140 │ - │ - │ 96,06│138,60│192,20│255,80│332,30│413,5│517,8│ 615,3│ 806,0│1021,0│1541,0│2207│3045
150 │ - │ - │102,18│147,50│204,30│271,60│352,30│438,1│547,6│ 650,8│ 850,1│1076,0│1621,0│2315│3187
160 │ - │ - │108,38│156,40│216,40│287,40│372,30│462,8│577,5│ 686,4│ 895,9│1132,0│1701,0│2424│3329
170 │ - │ - │114,58│165,30│228,50│303,20│392,30│487,5│607,4│ 721,9│ 940,9│1188,0│1780,0│2533│3471
180 │ - │ - │120,68│174,20│240,60│319,00│412,30│512,2│637,2│ 757,5│ 985,9│1243,0│1860,0│2642│3614
190 │ - │ - │126,88│183,10│252,70│333,80│432,30│536,9│667,1│ 793,0│1031,0│1299,0│1940,0│2751│3756
200 │ - │ - │133,08│191,90│264,70│350,60│452,20│561,5│697,0│ 828,6│1076,0│1354,0│2020,0│2860│3898
220 │ - │ - │ - │209,70│228,90│382,20│492,20│610,9│756,7│ 899,6│1166,0│1465,0│2180,0│3077│4182
240 │ - │ - │ - │227,50│313,10│413,80│532,20│660,3│816,4│ 970,8│1256,0│1576,0│2340,0│3295│4466
260 │ - │ - │ - │245,20│337,60│445,40│572,20│709,6│876,1│1042,0│1346,0│1687,0│2500,0│3513│4751
280 │ - │ - │ - │ - │361,50│476,90│612,20│759,0│935,9│1113,0│1436,0│1798,0│2660,0│3730│5035
300 │ - │ - │ - │ - │385,70│508,50│652,20│808,3│995,6│1184,0│1526,0│1910,0│2820,0│3948│5319
Приложение 1. (Измененная редакция, Изм. N 5, 6).
Справочное
ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА
Размеры в мм
─────────────────────────────────────┬─────────┬────────┬────────┬─────────
Номинальный диаметр резьбы d │ 10 │ 12 │ 14 │ 22
─────────────────────────────────────┼─────────┼────────┼────────┼─────────
Размер "под ключ" S │ 17 │ 19 │ 22 │ 32
─────────────────────────────────────┼─────────┼────────┼────────┼─────────
Диаметр описанной окружности e, │ 18,7 │ 20,9 │ 23,9 │ 35,0
не менее │ │ │ │
─────────────────────────────────────┼─────────┼────────┼────────┼─────────
d , не менее │ 15,5 │ 17,2 │ 20,1 │ 29,5
w │ │ │ │
───────────┬────────────────┬────────┼─────────┼────────┼────────┼─────────
Длина болта│ Теоретическая │ 10 │ 18,10 │ - │ - │ -
l │ масса 1000 шт. │ 12 │ 19,24 │ - │ - │ -
│ болтов │ 14 │ 20,38 │ 29,75 │ - │ -
│(исполнение 1), │ 16 │ 21,52 │ 31,34 │ 46,52 │ -
│ кг ~= │ 18 │ 22,65 │ 32,98 │ 48,75 │ -
│ │ 20 │ 23,79 │ 34,62 │ 50,09 │ -
│ │ 22 │ 24,93 │ 36,26 │ 53,23 │ -
│ │ 25 │ 26,64 │ 38,72 │ 56,59 │ -
│ │ 28 │ 28,34 │ 41,18 │ 59,94 │ -
│ │ 30 │ 29,48 │ 42,82 │ 62,18 │ 180,6
│ │ 32 │ 30,85 │ 44,45 │ 64,41 │ 186,2
│ │ 35 │ 32,70 │ 47,20 │ 67,78 │ 194,6
│ │ 38 │ 34,55 │ 49,86 │ 71,13 │ 203,0
│ │ 40 │ 35,78 │ 51,64 │ 73,79 │ 208,6
│ │ 45 │ 38,87 │ 56,08 │ 79,84 │ 222,6
│ │ 50 │ 41,95 │ 60,53 │ 85,89 │ 236,6
│ │ 55 │ 45,04 │ 64,97 │ 91,93 │ 250,7
│ │ 60 │ 48,12 │ 69,41 │ 97,98 │ 266,5
│ │ 65 │ 51,21 │ 73,85 │ 104,00 │ 281,4
│ │ 70 │ 54,29 │ 78,30 │ 110,00 │ 296,4
│ │ 75 │ 57,38 │ 82,74 │ 116,10 │ 311,3
│ │ 80 │ 60,46 │ 87,19 │ 122,10 │ 326,2
│ │ 85 │ 63,55 │ 91,63 │ 128,20 │ 341,2
│ │ 90 │ 66,63 │ 96,06 │ 134,20 │ 356,1
│ │ 95 │ 69,72 │ 100,50 │ 140,30 │ 371,0
│ │ 100 │ 72,80 │ 105,00 │ 146,30 │ 385,9
│ │ 105 │ 75,89 │ 109,40 │ 152,40 │ 400,9
│ │ 110 │ 78,97 │ 113,90 │ 158,40 │ 415,8
│ │ 115 │ 82,05 │ 118,30 │ 164,50 │ 430,7
│ │ 120 │ 85,14 │ 122,80 │ 170,50 │ 445,7
│ │ 125 │ 88,22 │ 127,20 │ 176,50 │ 460,6
│ │ 130 │ 91,31 │ 131,60 │ 182,60 │ 475,5
│ │ 140 │ 97,48 │ 140,50 │ 194,70 │ 505,4
│ │ 150 │ 103,60 │ 149,40 │ 206,80 │ 535,2
│ │ 160 │ 109,80 │ 158,30 │ 218,90 │ 565,1
│ │ 170 │ 116,00 │ 167,20 │ 231,00 │ 595,0
│ │ 180 │ 122,10 │ 176,10 │ 243,10 │ 624,8
│ │ 190 │ 128,30 │ 185,00 │ 255,20 │ 654,7
│ │ 200 │ 134,50 │ 193,80 │ 267,20 │ 684,6
│ │ 220 │ - │ 211,60 │ 291,40 │ 744,3
│ │ 240 │ - │ 229,40 │ 315,60 │ 804,0
│ │ 260 │ - │ 247,10 │ 339,80 │ 863,7
│ │ 280 │ - │ - │ 364,00 │ 923,5
│ │ 300 │ - │ - │ 388,20 │ 983,2
Приложение 2. (Введено дополнительно, Изм. N 5; измененная редакция, Изм. N 6).
