ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ, ВИНТЫ И ШУРУПЫ
РАДИУСЫ ПОД ГОЛОВКОЙ
Bolts, screws and wood screws. Radiws under the head
ГОСТ 24670-81
(СТ СЭВ 1014-78)
Срок введения
с 1 июля 1981 года
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. N 1704 срок введения установлен с 01.07.1981.
Разработан Государственным комитетом СССР по стандартам.
Исполнители Л.А. Коноров, канд. техн. наук; А.В. Громак; В.С. Кикоть; Г.С. Семина.
Внесен Государственным комитетом СССР по стандартам.
Член Госстандарта Н.П. Морозов.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. N 1704.
1. Настоящий стандарт распространяется на болты, винты и шурупы.
Стандарт не распространяется на винты и шурупы с потайными и полупотайными головками.
Стандарт полностью соответствует СТ СЭВ 1014-78.

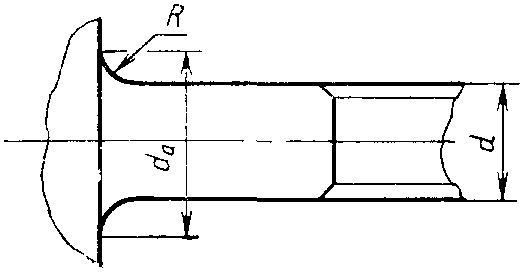

2. Размеры радиусов под головкой болтов, винтов, шурупов должны соответствовать указанным на чертеже и в таблице.
мм
─────────────┬────────────┬───────────────────────────────────────
Номинальный │ R, │ d , не более, при классе точности
диаметр │ не менее │ a
резьбы │ │ болта, винта, шурупа
стержня d │ ├────────────┬────────────┬─────────────
│ │ A │ B │ C
─────────────┼────────────┼────────────┼────────────┼─────────────
1,0 │ 0,10 │ 1,4 │ - │ -
─────────────┤ ├────────────┼────────────┼─────────────
1,2 │ │ 1,6 │ - │ -
─────────────┤ ├────────────┼────────────┼─────────────
1,4 │ │ 1,8 │ - │ -
─────────────┤ ├────────────┼────────────┼─────────────
1,6 │ │ 2,0 │ - │ -
─────────────┤ ├────────────┼────────────┼─────────────
2,0 │ │ 2,6 │ - │ -
─────────────┤ ├────────────┼────────────┼─────────────
2,5 │ │ 3,1 │ 3,1 │ -
─────────────┤ ├────────────┼────────────┼─────────────
3,0 │ │ 3,6 │ 3,6 │ -
─────────────┤ ├────────────┼────────────┼─────────────
3,5 │ │ 4,1 │ 4,1 │ -
─────────────┼────────────┼────────────┼────────────┼─────────────
4,0 │ 0,20 │ 4,7 │ 4,7 │ -
─────────────┤ ├────────────┼────────────┼─────────────
5,0 │ │ 5,7 │ 5,7 │ 6,0
─────────────┼────────────┼────────────┼────────────┼─────────────
6,0 │ 0,25 │ 6,8 │ 6,8 │ 7,2
─────────────┤ ├────────────┼────────────┼─────────────
7,0 │ │ 7,8 │ 7,8 │ 8,2
─────────────┼────────────┼────────────┼────────────┼─────────────
8,0 │ 0,40 │ 9,2 │ 9,2 │ 10,2
─────────────┤ ├────────────┼────────────┼─────────────
10,0 │ │ 11,2 │ 11,2 │ 12,2
─────────────┼────────────┼────────────┼────────────┼─────────────
12,0 │ 0,60 │ 14,2 │ 14,2 │ 15,2
─────────────┤ ├────────────┼────────────┼─────────────
14,0 │ │ 16,2 │ 16,2 │ 17,2
─────────────┤ ├────────────┼────────────┼─────────────
16,0 │ │ 18,2 │ 18,2 │ 19,2
─────────────┤ ├────────────┼────────────┼─────────────
18,0 │ │ 20,2 │ 20,2 │ 21,2
─────────────┼────────────┼────────────┼────────────┼─────────────
20,0 │ 0,80 │ 22,4 │ 22,4 │ 24,4
─────────────┤ ├────────────┼────────────┼─────────────
22,0 │ │ 24,4 │ 24,4 │ 26,4
─────────────┤ ├────────────┼────────────┼─────────────
24,0 │ │ 26,4 │ 26,4 │ 28,4
─────────────┼────────────┼────────────┼────────────┼─────────────
27,0 │ 1,00 │ 30,4 │ 30,4 │ 32,4
─────────────┤ ├────────────┼────────────┼─────────────
30,0 │ │ 33,4 │ 33,4 │ 35,4
─────────────┤ ├────────────┼────────────┼─────────────
33,0 │ │ 36,4 │ 36,4 │ 38,4
─────────────┤ ├────────────┼────────────┼─────────────
36,0 │ │ 39,4 │ 39,4 │ 42,4
─────────────┤ ├────────────┼────────────┼─────────────
39,0 │ │ 42,4 │ 42,4 │ 45,4
─────────────┼────────────┼────────────┼────────────┼─────────────
42,0 │ 1,20 │ 45,6 │ 45,6 │ 48,6
─────────────┤ ├────────────┼────────────┼─────────────
45,0 │ │ 48,6 │ 48,6 │ 52,6
─────────────┼────────────┼────────────┼────────────┼─────────────
48,0 │ 1,60 │ 52,6 │ 52,6 │ 56,8
─────────────┤ ├────────────┼────────────┼─────────────
52,0 │ │ 56,6 │ 56,6 │ 62,6
Примечания:
1. Размер
- диаметр окружности, образованной при сопряжении галтели радиусом R с опорной плоскостью головки болта, винта или шурупа.
- диаметр окружности, образованной при сопряжении галтели радиусом R с опорной плоскостью головки болта, винта или шурупа.2. Для шурупов размеры R и
принимают, как правило, по классу точности C.
принимают, как правило, по классу точности C.3. В пределах диаметра
допускается сопряжение стержня с головкой дугами нескольких радиусов и другими кривыми.
допускается сопряжение стержня с головкой дугами нескольких радиусов и другими кривыми.
