Постановлением Госстандарта
от 30 марта 1992 г. N 336
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОСТЮМЫ ЖЕНСКИЕ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Women clothes for low temperature protection. Specifications
ГОСТ 29338-92
Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1999 г.) |
Группа М38
ОКП 857412 2001
857312 5001
Дата введения
1 января 1994 года
1. Разработан и внесен Комитетом по легкой промышленности СССР.
2. Утвержден и введен в действие Постановлением Госстандарта от 30.03.92 N 336.
Изменение N 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 13 от 28.05.98).
Зарегистрировано Техническим секретариатом МГС N 2986.
За принятие изменения проголосовали:
───────────────────────────┬───────────────────────────────────────────────
Наименование государства │ Наименование национального органа по
│ стандартизации
───────────────────────────┼───────────────────────────────────────────────
Азербайджанская Республика│Азгосстандарт
Республика Армения │Армгосстандарт
Республика Беларусь │Госстандарт Беларуси
Республика Казахстан │Госстандарт Республики Казахстан
Киргизская Республика │Киргизстандарт
Республика Молдова │Молдовастандарт
Российская Федерация │Госстандарт России
Республика Таджикистан │Таджикгосстандарт
Туркменистан │Главная государственная инспекция Туркменистана
Республика Узбекистан │Узгосстандарт
Украина │Госстандарт Украины
3. Срок первой проверки - 1995 г.
Периодичность проверки - 5 лет.
4. Взамен ГОСТ 12.4.088-80.
5. Ссылочные нормативно-технические документы
──────────────────────────────────┬──────────────────────────────────────
Обозначение НТД, на который │ Номер раздела, пункта
дана ссылка │
──────────────────────────────────┼──────────────────────────────────────
ГОСТ 21790-93 │ 1.4.1
ГОСТ 28367-89 │ 1.4.1
ГОСТ 28544-90 │ 1.4.1
ОСТ 17-257-84 │ 1.4.1
ОСТ 17-284-87 │ 1.4.1
ОСТ 17-303-79 │ 1.4.1
ОСТ 17-582-87 │ 1.4.1
ОСТ 17-602-81 │ 1.4.1
ОСТ 17-699-88 │ 1.4.1
ОСТ 17-921-88 │ 1.4.1
ТУ 17 РСФСР 7-16-13-89 │ 1.4.1
ТУ 17 РСФСР 17-37-15-90 │ 1.4.1
ТУ 17 РСФСР 60-9764-80 │ 1.4.1
ТУ 17 РСФСР 60-10724-84 │ 1.4.1
ТУ 17 РСФСР 62-3590-75 │ 1.4.1
ТУ 17 РСФСР 62-4801-85 │ 1.4.1
ТУ 17 РСФСР 62-11042-85 │ 1.4.1
ТУ 17 РСФСР 62-11131-86 │ 1.4.1
ТУ 17 РСФСР 66-6073-81 │ 1.4.1
ТУ 17 РСФСР 66-10049-85 │ 1.4.1
ТУ 17 РСФСР 66-10415-82 │ 1.4.1
ТУ 17 РСФСР 66-10449-82 │ 1.4.1
ТУ 17 РСФСР 67-11201-88 │ 1.4.1
ТУ 17 БССР 05-1519-84 │ 1.4.1
ТУ 17 Каз. ССР 01-385-80 │ 1.4.1
ТУ 17 Каз. ССР 01-433-84 │ 1.4.1
ТУ 17 Груз. ССР 122-83 │ 1.4.1
ТУ 17 РСФСР 67-11201-88 │ 1.4.1
РД 17-01-022-89 │ 1.1
6. Издание (август 2002 г.) с Изменением N 1, утвержденным в марте 1999 г. (ИУС 5-99).
Настоящий стандарт распространяется на женские костюмы, состоящие из куртки и брюк, предназначенные в качестве спецодежды для защиты работающих от пониженных температур в различных отраслях промышленности.
1.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, образцом-эталоном по ГОСТ 15.004 и техническим описанием на модель по РД 17-01-022.
1.2. Основные параметры и размеры
1.2.2. Размеры костюмов должны соответствовать указанным в табл. 1 и 2.
см
┌─────────────────────────────────────────────────────────────────────────┐
│ Размер │
├───────────────────────────────────┬─────────────────────────────────────┤
│ Рост типовой фигуры человека │ Интервал роста человека │
├───────────────────────────────────┼─────────────────────────────────────┤
│ 146, 152 │ От 143,0 до 155,0 включ. │
│ 158, 164 │ Св. 155,0 " 167,0 " │
│ 170, 176 │ " 167,0 " 179,0 " │
└───────────────────────────────────┴─────────────────────────────────────┘
см
┌─────────────────────────────────────────────────────────────────────────┐
│ Размер │
├───────────────────────────────────┬─────────────────────────────────────┤
│ Обхват груди типовой │ Интервал обхвата груди человека │
│ фигуры человека │ │
├───────────────────────────────────┼─────────────────────────────────────┤
│ 88, 92 │ От 86,0 до 94,0 включ. │
│ 96, 100 │ Св. 94,0 " 102,0 " │
│ 104, 108 │ " 102,0 " 110,0 " │
│ 112, 116 │ " 110,0 " 118,0 " │
│ 120, 124 │ " 118,0 " 126,0 " │
│ 128, 132 │ " 126,0 " 134,0 " │
└───────────────────────────────────┴─────────────────────────────────────┘
Примечание к табл. 1, 2. Костюмы на типовые фигуры человека размеров, больше или меньше указанных в таблицах, должны изготовляться по требованию потребителя.

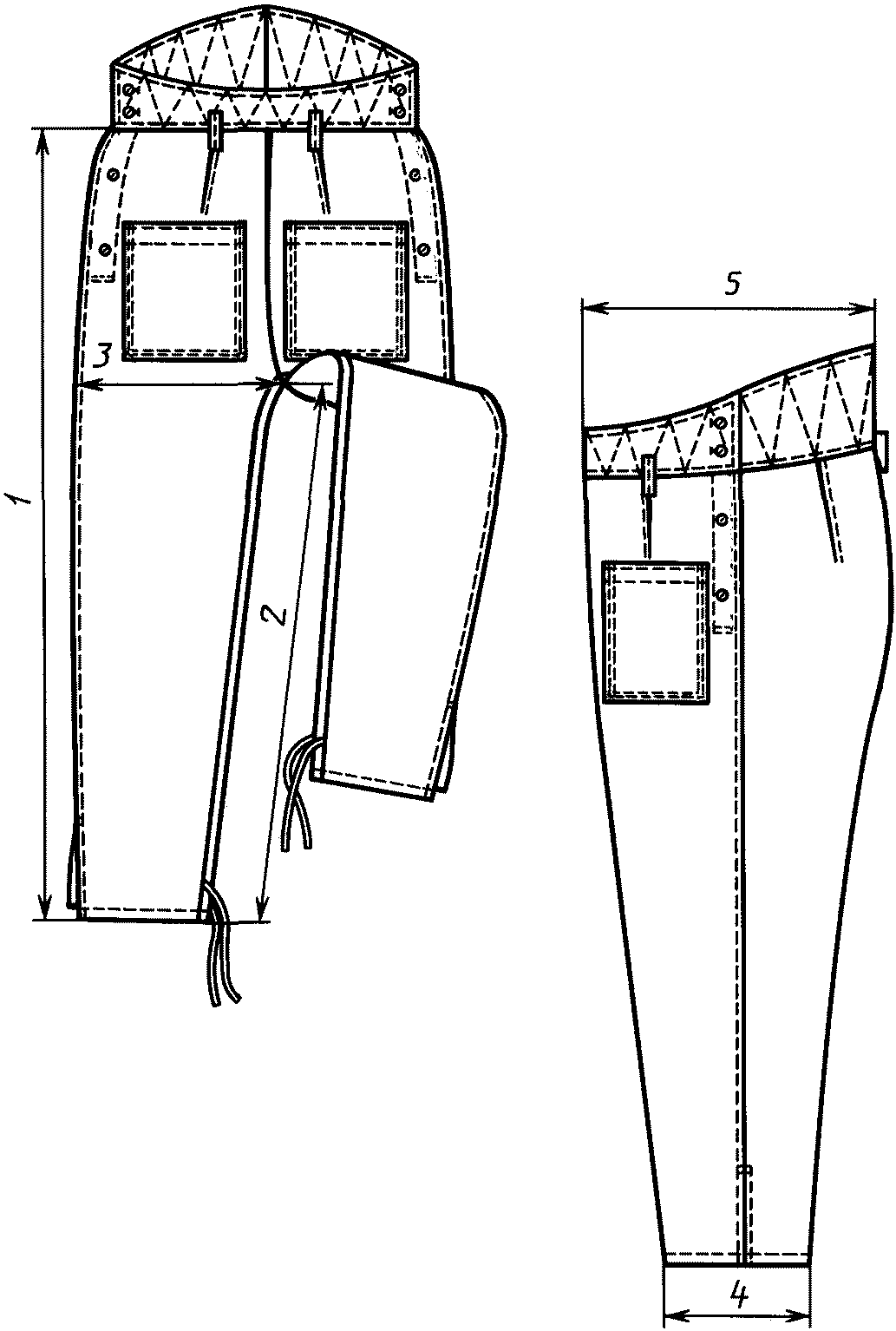

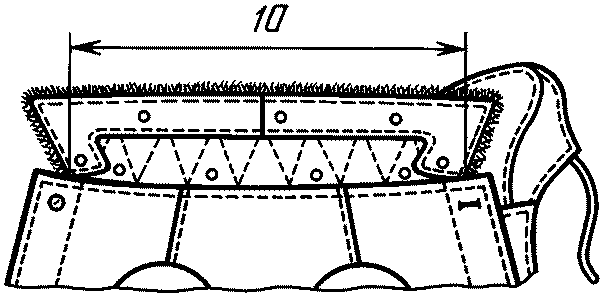

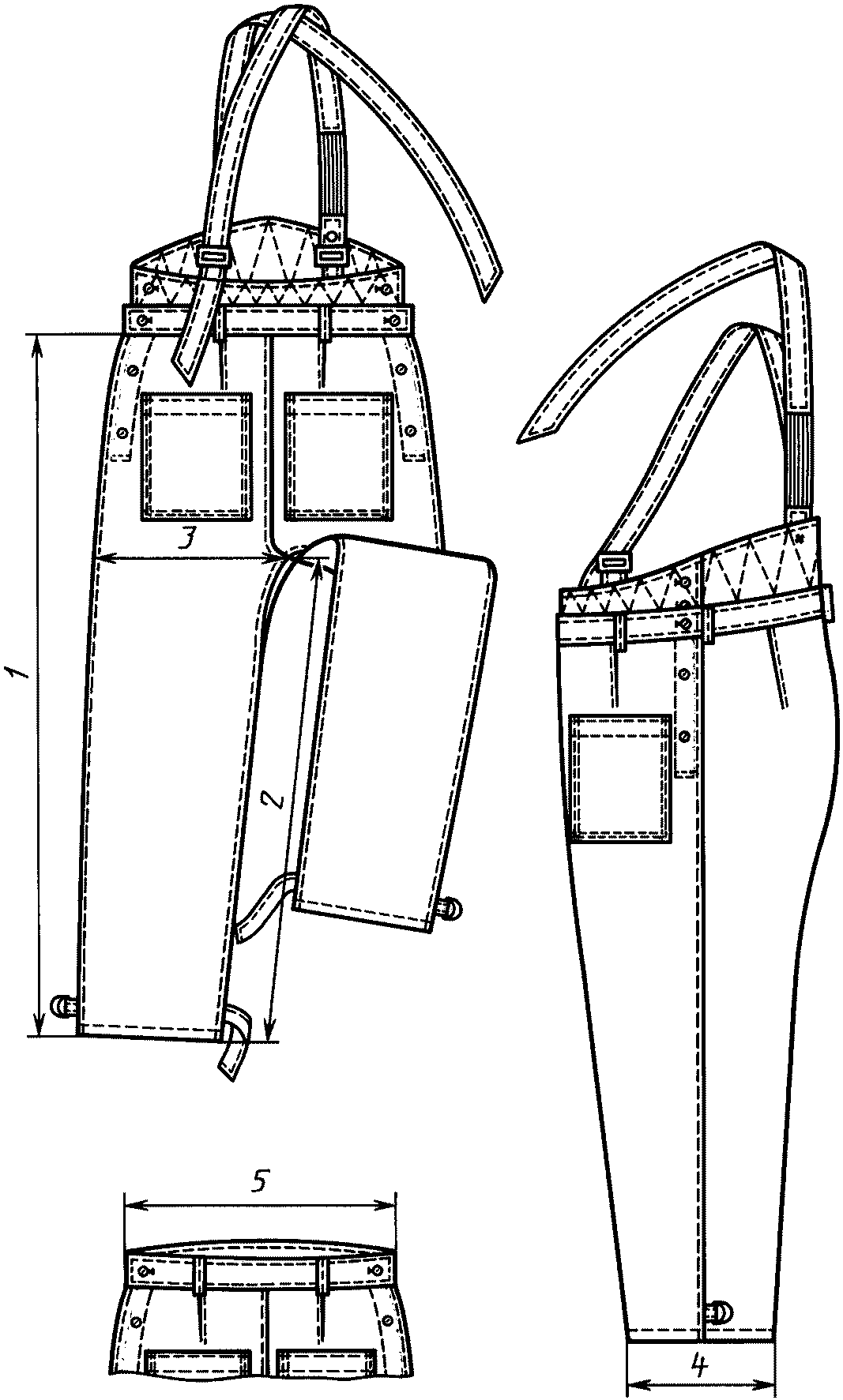

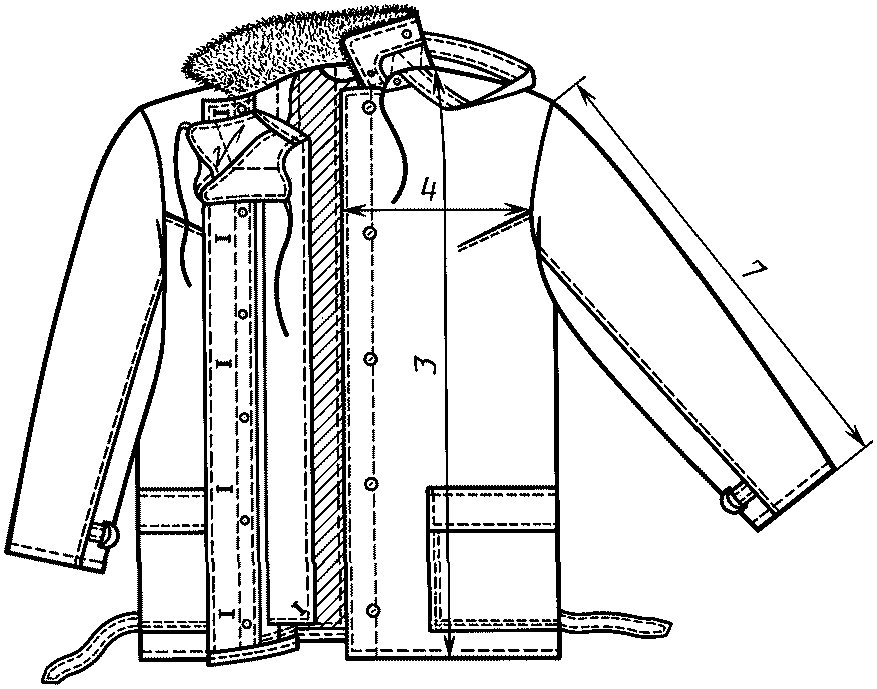

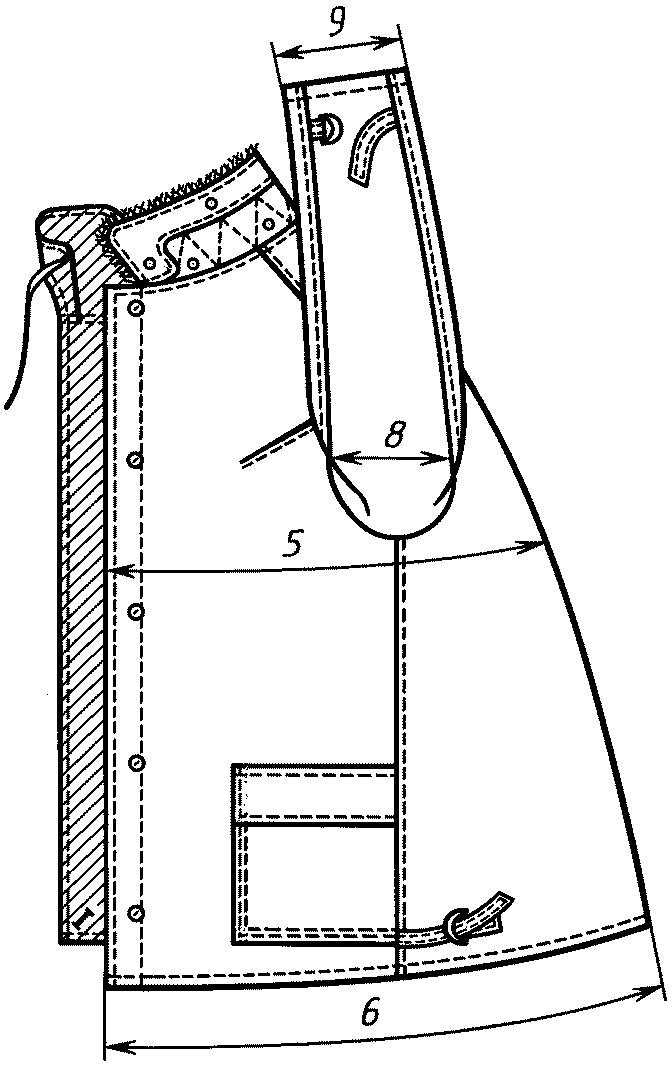

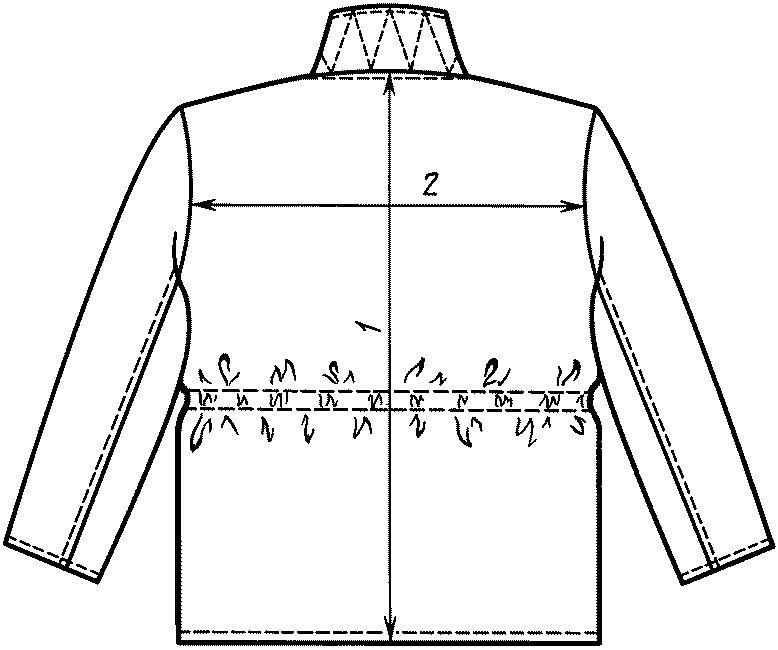

1.2.3. Измерения готовых костюмов типов А и Б должны соответствовать указанным в табл. 3 и на черт. 3 - 12, утепленного белья для костюмов типа А - в табл. 4 и на черт. 13 - 16.
Таблица 3
см
───────┬────────────┬───────┬──────┬───────┬────────────────────────────────────┬────────
Номер │Наименование│Рост │Тип │Припуск│Обхват груди типовой фигуры человека│Допуска-
измере-│ измерения │типовой│костю-│на ├─────────────────┬──────────────────┤емое
ния на │ │фигуры │ма │свобод-│ I подгруппа │ II подгруппа │отклоне-
чертеже│ │челове-│ │ное ├─────┬─────┬─────┼─────┬─────┬──────┤ние
│ │ка │ │облега-│ 88,│ 96,│ 104,│ 112,│ 120,│ 128, │
│ │ │ │ние │ 92 │ 100 │ 108 │ 116 │ 124 │ 132 │
───────┴────────────┴───────┴──────┴───────┴─────┴─────┴─────┴─────┴─────┴──────┴────────
1 │Длина спинки│ 146, │ А, Б │ │ │ │ │ │ │ │
│ │ 152 │ │ │ 71,0│ 71,0│ 71,0│ 71,0│ 71,0│ 71,0 │
│ │ 158, │ │ 18,0, │ │ │ │ │ │ │
│ │ 164 │ │ 21,0 │ 75,0│ 75,0│ 75,0│ 75,0│ 75,0│ 75,0 │+/- 1,0
│ │ 170, │ │ │ │ │ │ │ │ │
│ │ 176 │ │ │ 79,0│ 79,0│ 79,0│ 79,0│ 79,0│ 79,0 │
2 │Ширина │ - │ А │ 21,0 │ 46,0│ 48,0│ 50,0│ 51,6│ 53,6│ 55,6 │
│спинки │ │ Б │ 18,0 │ 45,0│ 47,0│ 49,0│ 50,6│ 52,6│ 54,6 │+/- 1,0
3 │Длина │ 146, │ А, Б │ │ │ │ │ │ │ │
│полочки │ 152 │ │ │ 75,4│ 76,8│ 78,2│ 78,4│ 80,0│ 81,6 │
│ │ 158, │ │ 18,0 │ │ │ │ │ │ │
│ │ 164 │ │ 21,0 │ 79,4│ 80,8│ 82,2│ 82,4│ 84,0│ 85,6 │+/- 1,0
│ │ 170, │ │ │ │ │ │ │ │ │
│ │ 176 │ │ │ 83,4│ 84,8│ 86,2│ 86,4│ 88,0│ 89,6 │
4 │Ширина │ - │ А │ 21,0 │ 25,2│ 26,0│ 26,8│ 27,6│ 28,4│ 29,2 │
│полочки по │ │ Б │ 18,0 │ 24,2│ 25,0│ 25,8│ 26,6│ 27,4│ 28,2 │+/- 0,5
│линии груди │ │ │ │ │ │ │ │ │ │
│(ширина │ │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │ │
│4,0 см) │ │ │ │ │ │ │ │ │ │
5 │Ширина │ - │ А │ 21,0 │ 70,0│ 74,0│ 78,0│ 82,0│ 86,0│ 90,0 │+/- 1,0
│куртки на │ │ Б │ 18,0 │ 67,0│ 71,0│ 75,0│ 79,0│ 83,0│ 87,0 │
│уровне │ │ │ │ │ │ │ │ │ │
│глубины │ │ │ │ │ │ │ │ │ │
│проймы │ │ │ │ │ │ │ │ │ │
│(ширина │ │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │ │
│4,0 см) │ │ │ │ │ │ │ │ │ │
6 │Ширина │ - │ А │ 21,0 │ 70,0│ 74,0│ 78,0│ 82,0│ 86,0│ 90,0 │+/- 1,0
│куртки внизу│ │ Б │ 18,0 │ 67,0│ 71,0│ 75,0│ 79,0│ 83,0│ 87,0 │
│(ширина │ │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │ │
│4,0 см) │ │ │ │ │ │ │ │ │ │
7 │Длина │ 146, │ А, Б │ │ 55,0│ 55,0│ 55,0│ 55,0│ 55,0│ 55,0 │
│рукава │ 152 │ │ │ │ │ │ │ │ │
│ │ 158, │ │ 21,0 │ 59,0│ 59,0│ 59,0│ 59,0│ 59,0│ 59,0 │+/- 1,0
│ │ 164 │ │ 18,0 │ │ │ │ │ │ │
│ │ 170, │ │ │ 63,0│ 63,0│ 63,0│ 63,0│ 63,0│ 63,0 │
│ │ 176 │ │ │ │ │ │ │ │ │
8 │Ширина │ - │ А │ 21,0 │ 25,6│ 27,0│ 28,4│ 29,5│ 30,6│ 31,7 │+/- 0,5
│рукава │ │ Б │ 18,0 │ 24,1│ 25,5│ 26,9│ 28,0│ 29,1│ 30,2 │
│вверху │ │ │ │ │ │ │ │ │ │
9 │Ширина │ - │ А │ 21,0 │ 16,4│ 17,0│ 17,6│ 18,2│ 18,8│ 19,4 │+/- 0,5
│рукава внизу│ │ Б │ 18,0 │ 15,4│ 16,0│ 16,6│ 17,2│ 17,8│ 18,4 │
10 │Длина │ - │ А │ 21,0 │ 49,0│ 51,0│ 53,0│ 55,0│ 57,0│ 59,0 │+/- 1,0
│воротника │ │ Б │ 18,0 │ 48,0│ 50,0│ 52,0│ 54,0│ 56,0│ 58,0 │
1 │Длина по │ 146, │ А │ 8,0 │ 93,0│ 93,0│ 93,0│ 93,0│ 93,0│ 93,0 │
│боковому шву│ 152 │ │ │ │ │ │ │ │ │
│ │ 158, │ │ │101,0│101,0│101,0│101,0│101,0│101,0 │+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │ │
│ │ 170, │ │ │109,0│109,0│109,0│109,0│109,0│109,0 │
│ │ 176 │ │ │ │ │ │ │ │ │
│ │ 146, │ Б │ 6,0 │ 90,0│ 90,0│ 90,0│ 90,0│ 90,0│ 90,0 │+/- 1,0
│ │ 152 │ │ │ │ │ │ │ │ │
│ │ 158, │ │ 6,0 │ 98,0│ 98,0│ 98,0│ 98,0│ 98,0│ 98,0 │
│ │ 164 │ │ │ │ │ │ │ │ │
│ │ 170, │ │ │106,0│106,0│106,0│106,0│106,0│106,0 │
│ │ 176 │ │ │ │ │ │ │ │ │
2 │Длина по │ 146, │ А │ 8,0 │ 65,3│ 64,6│ 63,9│ 63,9│ 63,2│ 62,5 │
│шаговому шву│ 152 │ │ │ │ │ │ │ │ │
│ │ 158, │ │ │ 72,3│ 71,6│ 70,9│ 70,9│ 70,2│ 69,5 │+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │ │
│ │ 170, │ │ │ 79,3│ 78,6│ 77,9│ 77,9│ 77,2│ 66,5 │
│ │ 176 │ │ │ │ │ │ │ │ │
│ │ 146, │ Б │ 6,0 │ 65,8│ 65,1│ 64,4│ 64,4│ 63,7│ 63,0 │
│ │ 152 │ │ │ │ │ │ │ │ │
│ │ 158, │ │ │ 72,8│ 72,1│ 71,4│ 71,4│ 70,7│ 70,0 │+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │ │
│ │ 170, │ │ │ 79,8│ 79,1│ 78,4│ 78,4│ 77,7│ 77,0 │
│ │ 176 │ │ │ │ │ │ │ │ │
3 │Ширина на │ - │ А │ 8,0 │ 38,8│ 41,4│ 44,0│ 47,3│ 49,9│ 52,5 │+/- 1,0
│уровне │ │ Б │ 6,0 │ 37,3│ 39,9│ 42,5│ 45,8│ 48,4│ 51,0 │
│среднего шва│ │ │ │ │ │ │ │ │ │
4 │Ширина │ - │ А │ 8,0 │ 25,2│ 26,2│ 27,2│ 28,2│ 29,2│ 30,2 │+/- 0,5
│внизу │ - │ Б │ 6,0 │ 17,0│ 18,0│ 19,0│ 20,0│ 21,0│ 22,0 │
5 │Ширина по │ │ А │ 8,0 │ 43,4│ 47,6│ 51,8│ 56,9│ 61,7│ 66,5 │+/- 1,0
│линии талии │ │ Б │ 6,0 │ 41,4│ 45,6│ 49,8│ 54,9│ 59,7│ 64,5 │
│(в │ │ │ │ │ │ │ │ │ │
│застегнутом │ │ │ │ │ │ │ │ │ │
│виде) │ │ │ │ │ │ │ │ │ │
Примечание. Костюмы с припуском на свободное облегание в куртках 18,0 см, брюках - 6,0 см предназначены для эксплуатации в I - III климатических поясах; в куртках - 21,0 см, брюках - 8,0 см - в особом, IV и III климатических поясах.
см
───────┬────────────┬────────┬─────────┬────────────────────────────────────────┬────────
Номер │Наименование│Рост │ Припуск │ Обхват груди типовой фигуры человека │Допуска-
измере-│ измерения │типовой │ на ├────────────────────┬───────────────────┤емое
ния на │ │фигуры │свободное│ I подгруппа │ II подгруппа │отклоне-
чертеже│ │человека│облегание├──────┬──────┬──────┼──────┬──────┬─────┤ние
│ │ │ │ 88, │ 96, │ 104, │ 112, │ 120, │ 128,│
│ │ │ │ 92 │ 100 │ 108 │ 116 │ 124 │ 132 │
───────┴────────────┴────────┴─────────┴──────┴──────┴──────┴──────┴──────┴─────┴────────

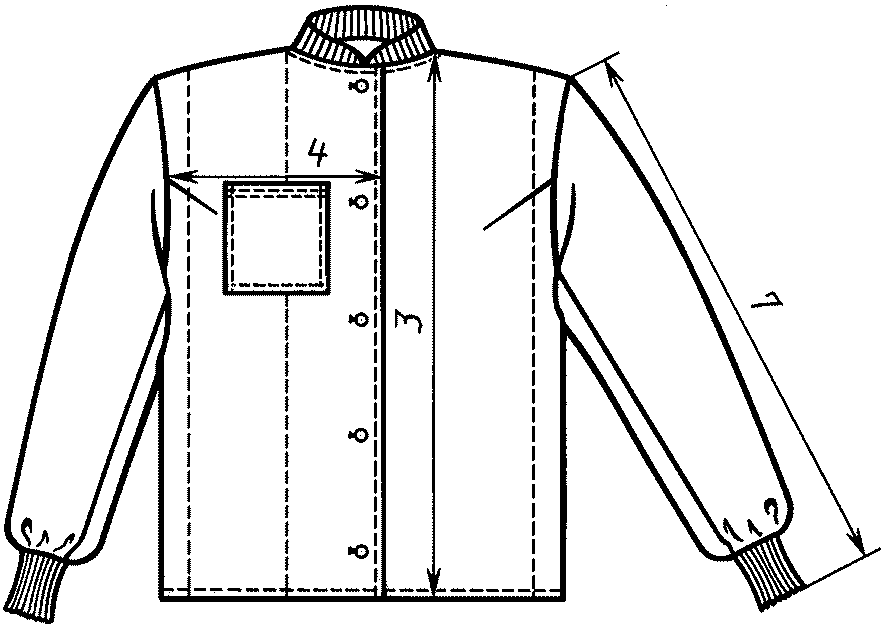

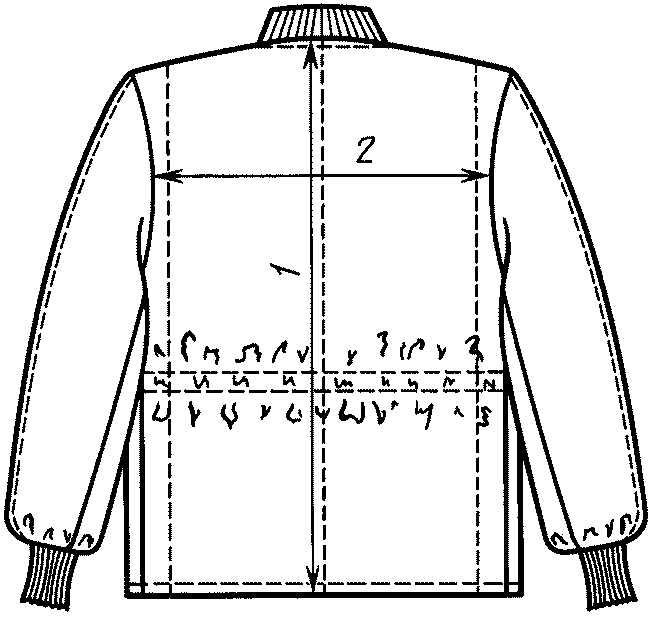

Утепленное белье
1 │Длина спинки│ 146, │ 12,0 │ 62,0 │ 62,0 │ 62,0 │ 62,0 │ 62,0 │ 62,0│+/- 1,0
│ │ 152 │ │ │ │ │ │ │ │
│ │ 158, │ │ 66,0 │ 66,0 │ 66,0 │ 66,0 │ 66,0 │ 66,0│
│ │ 164 │ │ │ │ │ │ │ │
│ │ 170, │ │ 70,0 │ 70,0 │ 70,0 │ 70,0 │ 70,0 │ 70,0│
│ │ 176 │ │ │ │ │ │ │ │
2 │Ширина │ - │ 12,0 │ 41,6 │ 43,6 │ 45,6 │ 47,2 │ 49,2 │ 51,2│+/- 1,0
│спинки │ │ │ │ │ │ │ │ │
3 │Длина │ 146, │ │ 65,9 │ 67,3 │ 68,7 │ 68,9 │ 70,5 │ 72,1│
│полочки │ 152 │ │ │ │ │ │ │ │
│ │ 158, │ 12,0 │ 69,9 │ 71,3 │ 72,7 │ 72,9 │ 74,5 │ 76,1│+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │
│ │ 170, │ │ 73,9 │ 75,3 │ 76,7 │ 76,9 │ 78,5 │ 80,1│
│ │ 176 │ │ │ │ │ │ │ │
4 │Ширина │ - │ 12,0 │ 21,7 │ 22,5 │ 23,3 │ 24,1 │ 24,9 │ 25,7│+/- 0,5
│полочки по │ │ │ │ │ │ │ │ │
│линии груди │ │ │ │ │ │ │ │ │
│(ширина │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │
│3,0 см) │ │ │ │ │ │ │ │ │
5 │Ширина │ - │ 12,0 │ 60,0 │ 64,0 │ 68,0 │ 72,0 │ 76,0 │ 80,0│+/- 1,0
│куртки на │ │ │ │ │ │ │ │ │
│уровне │ │ │ │ │ │ │ │ │
│глубины │ │ │ │ │ │ │ │ │
│проймы │ │ │ │ │ │ │ │ │
│(ширина │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │
│3,0 см) │ │ │ │ │ │ │ │ │
6 │Ширина │ - │ 12,0 │ 58,0 │ 62,0 │ 66,0 │ 70,0 │ 74,0 │ 78,0│+/- 1,0
│куртки внизу│ │ │ │ │ │ │ │ │
│(ширина │ │ │ │ │ │ │ │ │
│борта - │ │ │ │ │ │ │ │ │
│3,0 см) │ │ │ │ │ │ │ │ │
7 │Длина │ 146, │ │ 54,0 │ 54,0 │ 54,0 │ 54,0 │ 54,0 │ 54,0│
│рукава │ 152 │ │ │ │ │ │ │ │
│ │ 158, │ 12,0 │ 58,0 │ 58,0 │ 58,0 │ 58,0 │ 58,0 │ 58,0│+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │
│ │ 170, │ │ 62,0 │ 62,0 │ 62,0 │ 62,0 │ 62,0 │ 62,0│
│ │ 176 │ │ │ │ │ │ │ │
8 │Ширина │ - │ 12,0 │ 21,1 │ 22,5 │ 23,9 │ 25,0 │ 26,1 │ 27,2│+/- 0,5
│рукава │ │ │ │ │ │ │ │ │
│вверху │ │ │ │ │ │ │ │ │
9 │Длина │ - │ 12,0 │ 42,0 │ 44,0 │ 46,0 │ 48,0 │ 50,0 │ 52,0│+/- 0,5
│воротника │ │ │ │ │ │ │ │ │
Брюки (черт. 16)
1 │Длина по │ 146, │ │ 95,0 │ 95,0 │ 95,0 │ 95,0 │ 95,0 │ 95,0│
│боковому шву│ 152 │ │ │ │ │ │ │ │
│ │ 158, │ 2,0 │103,0 │103,0 │103,0 │103,0 │103,0 │103,0│+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │
│ │ 170, │ │111,0 │111,0 │111,0 │111,0 │111,0 │111,0│
│ │ 176 │ │ │ │ │ │ │ │
2 │Длина по │ 146, │ │ 65,3 │ 64,6 │ 63,9 │ 63,9 │ 63,2 │ 62,5│
│шаговому шву│ 152 │ │ │ │ │ │ │ │
│ │ 158, │ 2,0 │ 72,3 │ 71,6 │ 70,9 │ 70,9 │ 70,2 │ 69,5│+/- 1,0
│ │ 164 │ │ │ │ │ │ │ │
│ │ 170, │ │ 79,3 │ 78,6 │ 77,9 │ 77,9 │ 77,2 │ 76,5│
│ │ 176 │ │ │ │ │ │ │ │
3 │Ширина на │ │ 2,0 │ 34,4 │ 37,0 │ 39,6 │ 42,9 │ 45,5 │ 48,1│+/- 1,0
│уровне │ │ │ │ │ │ │ │ │
│среднего шва│ │ │ │ │ │ │ │ │
1.3. Характеристики
1.3.1. Внешний вид
1.3.1.1. Костюм типа А с пристегивающейся утепляющей подкладкой и утепленным бельем.
Верх костюма:
куртка - с центральной бортовой застежкой на пуговицы, боковыми накладными карманами с клапанами, отложным воротником, ветрозащитным клапаном с подбородочной частью, пристегивающимся капюшоном, втачными двухшовными рукавами, хлястиками по низу рукавов и на участке боковых швов.
брюки - с притачным поясом, застежкой в боковых швах, накладными карманами, хлястиками по низу.
Пристегивающаяся утепляющая подкладка:
куртка - с меховым воротником, верхним внутренним накладным карманом на правой полочке;
брюки - с притачным расширенным утепленным поясом, съемными бретелями, хлопчатобумажной тесьмой по низу для регулирования ширины брюк по обхвату ноги.
Утепленное белье:
куртка - с втачными рукавами, трикотажными напульсниками по низу рукавов, трикотажным воротником "стойка", эластичной лентой по линии талии спинки, верхним накладным карманом на правой полочке;
брюки - с эластичной лентой в поясе, трикотажными напульсниками по низу.
1.3.1.2. Костюм типа Б с притачной утепляющей подкладкой.
Куртка - с центральной бортовой застежкой на пуговицы, отложным воротником, боковыми накладными карманами с клапанами, втачными двухшовными рукавами. Спинка по линии талии стянута эластичной лентой.
Брюки - с притачным расширенным утепленным поясом, накладными карманами, с застежкой в боковых швах, тесьмой для завязывания брюк по низу, шлицами внизу шаговых швов.
1.3.1.3. В зависимости от условий производства и по согласованию изготовителя с потребителем костюмы допускается изготовлять:
отдельными предметами;
с полукомбинезоном вместо брюк;
с головным убором;
с жилетом;
с различными видами, размерами, формой, количеством и местом расположения карманов, кокеток, усилительных и защитных накладок или без них;
с другими видами конструктивных элементов для регулирования ширины изделий на уровне талии, бедер, низа изделия, рукавов, брюк и лицевому вырезу капюшона или без них;
с застежками различных видов, конструкций и местом расположения;
с утеплительным и ветрозащитным клапаном различных конструкций, размером, местом расположения или без них;
с эмблемами и сигнальными элементами;
костюмы типа А без утепленного белья;
костюмы типа Б с прокладкой из ветрозащитной ткани и меховым воротником; с различным способом крепления утепляющей подкладки с верхом изделия;
из материалов по качеству не ниже указанных в табл. 5;
верх куртки с воротником, капюшоном различных конструкций и способами крепления, без капюшона;
верх брюк, утепляющей подкладки и утепленного белья с бретелями различной конструкции, местом и способом крепления;
с утепленным поясом различной конструкции, размером (но не
8,0 см сзади) и способом крепления.
8,0 см сзади) и способом крепления.описание внешнего вида с учетом модельных особенностей костюма; допуски, указанные в п. 1.3.1.3;
особенности изготовления костюма;
дополнительные места измерений костюма в готовом виде и лекалах;
перечень деталей;
лист регистрации изменений;
измененные измерения готовых костюмов, связанные с модельными особенностями.
1.3.2. Основные требования к изготовлению
1.3.2.1. Классификация и виды стежков, строчек и швов, применяемых для изготовления костюмов, - по ГОСТ 12807.
Требования к стежкам, строчкам и швам - по ГОСТ 29122.
1.3.2.2. Определение сортности готовых костюмов - по ГОСТ 12.4.031.
1.3.2.3. Костюмы должны изготовляться в соответствии с требованиями промышленной технологии изготовления специальной одежды.
1.3.2.4. Требования к утепляющей подкладке в части необходимого количества слоев ватина и масса ваты, в зависимости от места и условий эксплуатации, применяемых материалов, указаны в Приложении 1.
1.3.2.5. Количество слоев ватина или масса ваты, входящих в утепляющую подкладку и утепленное белье, должны находиться соответственно в отношении 1:1, 1:2, 2:1, 2:2, 1:3, 3:1. Слои ватина должны быть скреплены с учетом исключения возможности из деформации в процессе эксплуатации.
1.3.2.6. Петли обметывают в следующих местах:
на правой полочке верха куртки пять петель: первую - на расстоянии 2,0 - 2,5 см от уступа борта, остальные - на равном расстоянии одна от другой;
на ветрозащитном клапане куртки - одну петлю в нижнем углу по диагонали на расстоянии 2,0 см от угла;
на капюшоне - четыре петли по линии горловины на расстоянии 1,0 см от края: две - на расстоянии 4,0 - 6,0 см от лицевого выреза, остальные на равном расстоянии одна от другой;
на обтачке мехового воротника не менее пяти петель, на внутренних краях подбортов костюма типа А пять - семь петель на расстоянии 1,0 см от края;
на поясе верха брюк в костюме типа А - по одной петле с каждой стороны на расстоянии 1,5 - 2,0 см от конца, посередине ширины;
на поясе брюк в костюме типа Б и на поясе утепляющей подкладки брюк в костюме типа А - две петли на расстоянии 1,5 - 2,0 см от концов пояса;
на боковых частях передних половинок брюк в костюмах типа А и Б - по две петли на расстоянии 1,5 см от края;
на бретелях брюк - по одной петле на расстоянии 1,5 - 2,0 см от конца, посередине ширины.
1.3.2.7. Пуговицы пришивают соответственно расположению петель.
На расширенном утепленном поясе утепляющей подкладки задних половинок брюк костюма типа А пришивают по одной пуговице для бретелей на расстоянии 5,0 - 6,0 см от середины пояса и 2,0 - 2,5 см от верхнего края.
1.4. Требования к материалам
────────────────────────────────┬──────────────────────┬───────────────────
Наименование материала │Нормативно-техническая│ Назначение
│ документация │ материала
────────────────────────────────┼──────────────────────┼───────────────────
1. Полотно плащевое и │ ГОСТ 7297 │ Для верха
палаточное гладкокрашеное с │ │костюмов
пропиткой ВО │ │
2. Полотно хлопчатобумажное │ ТУ 17 РСФСР 17-37-15 │ То же
палаточное с отделкой ВО арт. │ │
3250 │ │
3. Полотно гладкокрашеное │ ТУ 17 РСФСР 60-9764 │ "
палаточное с пропиткой ВО арт. │ │
3176 │ │
4. Полотно палаточное с │ ТУ 17 РСФСР 17-16-13 │ "
пропиткой ВО арт. 3639 │ │
5. Ткань с капроновым волокном │ ГОСТ 11209 │ "
гладкокрашеная с отделкой ВО N │ │
3 арт. 3164, 3146 │ │
6. Саржа мерсеризованная арт. │ ТУ 17 РСФСР 66-6073 │ "
3224 │ │
7. Ткань плащевая арт. 3227 │ ТУ 17 РСФСР 66-10415 │ "
8. Ткань с полиэфирным │ ГОСТ 11209 │ "
волокном гладкокрашеная с │ │
отделкой ВО-У N 17 арт. 3598 │ │
9. Ткань костюмная │ ТУ 17 РСФСР 66-10449 │ Для верха
гладкокрашеная с отделкой ВО и │ │костюмов типа Б
ВО-У арт. 3199 │ │
10. Ткань костюмная с │ ГОСТ 11209 │ То же
капроновым волокном │ │
гладкокрашеная с отделкой ВО-У │ │
N 1 арт. 3067 │ │
11. Ткань хлопкополиэфирная │ ГОСТ 21790 │ "
гладкокрашеная N 34 арт. 3489 │ │
12. Ткань хлопчатобумажная │ ТУ 17 Каз. ССР 01-433│ "
мерсеризованная "Восход" с │ │
пропиткой ВО арт. 3238 │ │
13. Трико "Колос" │ ГОСТ 21790 │ Для верха
хлопкополиэфирное меланжевое N │ │костюмов типа Б
40 арт. 3479 │ │
14. Ткани для спецодежды │ ТУ 17 РСФСР 66-10049 │ То же
хлопкополиэфирные костюмные │ │
меланжевые с водоотталкивающей │ │
отделкой ВО и малоусадочной │ │
отделкой, арт. 3596, 3597 │ │
15. Ткань хлопчатобумажная │ ТУ 17 БССР 05-1519 │ "
гладкокрашеная арт. 3702 │ │
16. Бязь гладкокрашеная │ ГОСТ 29298, ТУ 17 │ Для утепленного
│РСФСР 60-10724, ТУ 17 │белья, утепляющей
│Груз. ССР 122, ТУ 17 │подкладки
│Каз. ССР 01-385 │костюмов, обтачек,
│ │подкладки
│ │ветрозащитного
│ │клапана, подкладки
│ │пояса верха брюк
17. Ткань карманная │ ТУ 17 РСФСР 67-11201 │ То же
гладкокрашеная │ │
18. Ткань капроновая с │ ТУ 17 РСФСР 62-4801 │ Для прокладки в
пленочным покрытием и │ │утепляющую
водоотталкивающей пропиткой, │ │подкладку в
ветрозащитная арт. 52118 │ │костюме типа А для
│ │особого, IV и III
│ │климатических
│ │поясов
19. Ткань капроновая с │ ТУ 17 РСФСР 62-11131 │ То же
пленочным покрытием │ │
ветрозащитная арт. 52440 │ │
20. Ткань ветрозащитная арт. │ ТУ 17 РСФСР 62-3590 │ "
56356 │ │
21. Ткань ветрозащитная с │ ТУ 17 РСФСР 62-11042 │ "
пленочным покрытием арт. 56396 │ │
22. Вата хлопчатобумажная │ ГОСТ 5679 │ Для утепляющей
швейная │ │подкладки
│ │костюмов,
│ │воротников,
│ │ветрозащитного
│ │клапана, для
│ │утепленного белья
23. Ватин холстопрошивной │ ГОСТ 18273 │ То же
шерстяной │ │
24. Ватин холстопрошивной │ ГОСТ 19008 │ "
хлопчатобумажный │ │
25. Марля суровая │ ГОСТ 11109 │ Для скрепления
│ │утепляющей
│ │прокладки из ваты
26. Мех искусственный │ ГОСТ 28367 │ Для воротника
│ │курток типа А
27. Воротники меховые │ ГОСТ 7069 │ То же
28. Лента эластичная │ ОСТ 17-284 │ Для регулирования
подвязочная шириной 20 - 24 мм │ │длины бретелей
│ │брюк
│ │пристегивающейся
│ │утепляющей
│ │подкладки (в два
│ │слоя).
│ │ Для стягивания
│ │пояса брюк и спинки
│ │куртки утепленного
│ │белья
29. Лента эластичная помочная │ ОСТ 17-284 │ Для регулирования
20 - 40 мм │ │длины бретелей брюк
│ │пристегивающейся
│ │утепляющей
│ │подкладки
30. Тесьма хлопчатобумажная │ ОСТ 17-582 │ Для стягивания
шириной 1,2 - 2,0 см │ │капюшона,
│ │соединения
│ │пристегивающейся
│ │утепляющей
│ │подкладки с верхом
│ │костюма,
│ │регулирования
│ │ширины низа брюк,
│ │для завязывания
│ │подбородочной
│ │части
│ │ветрозащитного
│ │клапана, навесных
│ │петель
31. Ластики двойные шерстяные │ ГОСТ 28544 │ Для напульсников
или полушерстяные │ │низа рукавов, брюк
│ │и для воротника
│ │"стойки"
│ │утепленного белья
32. Полотно трикотажное │ ГОСТ 28544 │ То же
33. Пуговицы металлические │ ОСТ 17-699 │ Для застегивания
или пластмассовые диаметром: │ │курток, пояса и
17 - 23 мм; │ │боковых застежек
14 - 17 мм │ │брюк
│ │ Для крепления
│ │бретелей,
│ │утепляющей
│ │подкладки,
│ │мехового воротника
│ │с верхом костюма и
│ │капюшона
34. Пряжки металлические │ ОСТ 17-602 │ Для регулирования
пятистенки │ │длины бретелей на
│ │передних
│ │половинках брюк
35. Рамки: Р-06, Р-07; Р-08 │ ОСТ 17-602 │ Для регулирования
│ │ширины низа
│ │рукавов, куртки,
│ │брюк
36. Нитки лавсановые швейные │ ОСТ 17-257 │ Для изготовления
R 37,5 текс (33Л) │ │костюмов
H │ │
R 62,0 текс (55Л) │ │
H │ │
37. Нитки капроновые швейные │ ОСТ 17-303 │ То же
R 50,0 текс (50К) │ │
H │ │
38. Нитки армированные швейные │ ОСТ 17-921 │ "
R 45,0 текс (44ЛХ) │ │
H │ │
R 69,0 текс (65ЛХ) │ │
H │ │
39. Нитки хлопчатобумажные │ ГОСТ 6309 │ Для изготовления
швейные: │ │костюмов
R 53,0 - 68,6 текс (40/6, 30/6)│ │ Для изготовления
H │ │утепленного белья
R 50,0 - 63,6 текс (30/3, 40/3)│ │утепляющей
H │ │подкладки,
R 50,0 - 63,6 текс (40,3) │ │обметывания срезов
H │ │куртки и брюк
R 63,6 текс (30/3) │ │костюма типа А
H │ │
Примечание. Пластмассовые пуговицы, применяемые для изготовления костюмов, должны быть устойчивы к химической чистке.
1.5. Защитные и эксплуатационные требования
1.5.1. С целью регулирования суммарного теплового сопротивления одежды, в зависимости от метеорологических условий и тяжести выполняемой работы, утепляющую подкладку в особом и IV климатических поясах выполняют съемной, состоящей из пристегивающейся к ткани верха утепляющей подкладки и утепленного белья, выполненного в виде самостоятельного костюма.
Верх костюма может эксплуатироваться в комплекте или с пристегивающейся утепляющей подкладкой или с утепленным бельем, или с тем и другим.
1.5.2. Суммарное тепловое сопротивление костюма и толщина его утепляющей подкладки в зависимости от условий труда должны соответствовать указанным в табл. 6.
Для условий труда, отличных от представленных в табл. 6, суммарное тепловое сопротивление одежды и толщину пакета материалов рассчитывают по методике расчета суммарного теплового сопротивления специальной одежды, предназначенной для защиты от пониженных температур.
─────────────┬──────────┬─────────────┬────────────┬───────────┬───────────
Климатический│ Скорость │Относительная│Радиационный│Воздухопро-│Суммарное
пояс │ ветра из │влажность, % │ баланс, Вт │ницаемость │тепловое
│ наиболее │ │ │пакета │сопротивле-
│вероятных │ │ │материалов │ние одежды,
│значений, │ │ │спецодежды,│в целом,
│ м/с │ │ │дм3/м2·с │°C·м2/Вт
─────────────┼──────────┼─────────────┼────────────┼───────────┼───────────
Особый │ 6,8 │ 79 │ 4,1 │ 7 - 10 │ 0,75
IV │ 1,3 │ 73 │ 12,5 │ 7 - 10 │ 0,86
III │ 3,6 │ 78 │ 15,7 │ 7 - 25 │ 0,64
II - I │ 5,6 │ 81 │ 20,4 │ 7 - 10 │ 0,54
Примечания. 1. Суммарное тепловое сопротивление одежды и толщина утепляющей подкладки костюма рассчитаны, исходя из уровня энергозатрат 234 Вт и времени непрерывного пребывания вне помещения 2 ч.
2. Суммарное тепловое сопоставление одежды включает тепловое сопоставление всех предметов, одетых на человека, в том числе головной убор, рукавицы и обувь.
3. Климатические пояса приведены для проектирования и распределения спецодежды в соответствии с типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты.
Суммарное тепловое сопоставление пакета материалов утепленного костюма должно соответствовать нормам, указанным в табл. 7.
Таблица 7
────────────────────────┬────────────────────────────────────────────────
Климатический пояс │ Суммарное тепловое сопоставление пакета
│ материалов утепленного костюма в условиях
│ естественной конвекции, °C м2/Вт, не менее
├────────────────────────┬───────────────────────
│ куртка │ брюки
────────────────────────┼────────────────────────┼───────────────────────
Особый │ 0,77 │ 0,69
IV │ 0,83 │ 0,80
III │ 0,64 │ 0,57
I - II │ 0,51 │ 0,50
(Измененная редакция, Изм. N 1).
Маркировка костюмов - по ГОСТ 10581, ГОСТ 12.4.115, для изделий, изготовляемых по заказу Министерства обороны, - по ГОСТ 19159 с дополнительным указанием климатических поясов.
Упаковка костюмов - по ГОСТ 10581, для изделий, изготовляемых по заказу Министерства обороны, - по ГОСТ 19159.
Правила приемки костюмов - по ГОСТ 23948, для изделий, изготовляемых по заказу Министерства обороны, - по ГОСТ 24782.
Методы контроля качества готовых костюмов - по ГОСТ 4103.
Суммарное тепловое сопротивление пакета материалов утепленного костюма определяют по ГОСТ 20489 со следующим дополнением:
из спинки изделия (куртка, жилет, утепленное белье) на расстоянии 3 - 5 см от плечевых швов или из точечных проб материалов вырезают элементарные пробы для испытаний размером 36 x 50 см;
из брюк, комбинезонов пробы вырезают по боковому шву на расстоянии 1 - 2 см ниже уровня среднего шва. Допускается вырезать пробы из других частей изделия.
Суммарное тепловое сопротивление одежды в целом определяют по нормативному документу, утвержденному в установленном порядке.
(Измененная редакция, Изм. N 1).
Транспортирование и хранение костюмов - по ГОСТ 10581, для изделий, изготовляемых по заказу Министерства обороны, - по ГОСТ 19159.
5.1. Химическая чистка костюмов - по ГОСТ 12.4.169.
5.2. Памятка-инструкция по уходу за костюмами во время эксплуатации приведена в Приложении 2.

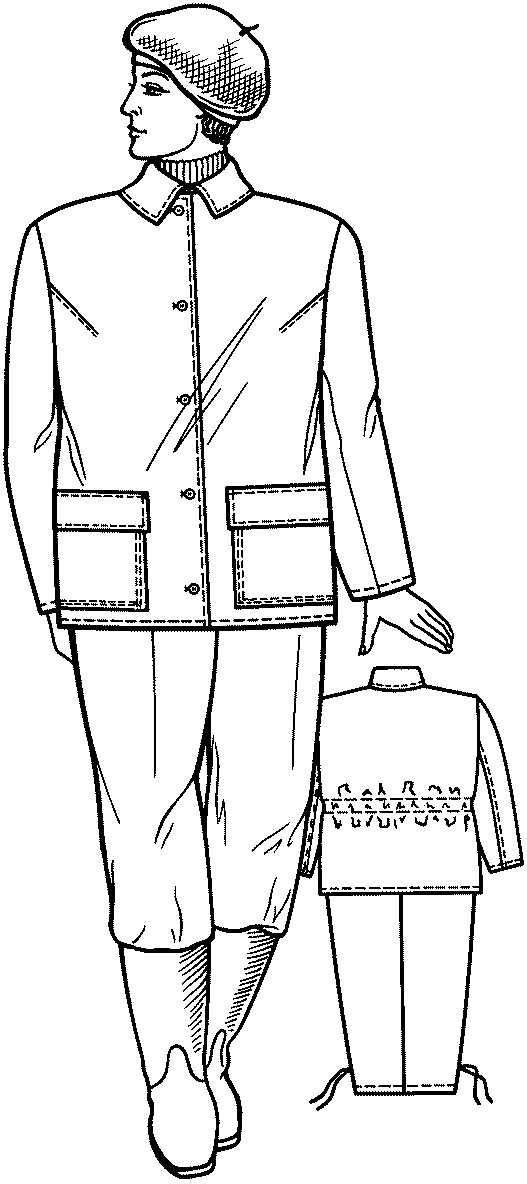

Тип А

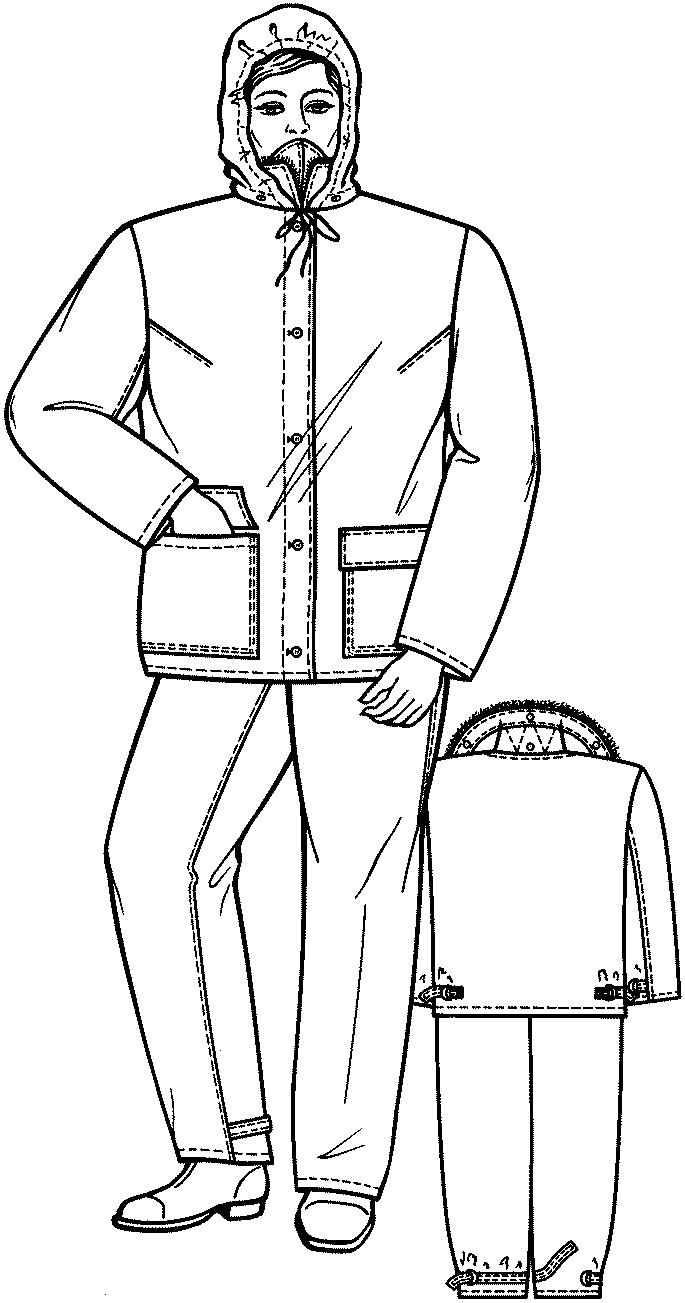

Тип Б
Тип А
Черт. 4
Тип Б
Черт. 5
Черт. 6
Тип А
Черт. 7
Черт. 8
Тип Б
Черт. 9
Тип А
Тип Б
Утепленное белье в костюмах
Типа А
Черт. 14
Утепленное белье в костюмах
Типа А
Обязательное
──────────┬────────────┬───────────┬─────────────────────────────────────────────────────────────────────────────────────────────────
Наименова-│Нормативно- │Поверхност-│ Количество слоев ватина (масса ваты, г)
ние │техническая │ная │ в утепляющей подкладке
материала │документация│плотность, ├────────────────────────────────────────────────┬────────────────────────────────────────────────
│ │г/м2 │ куртка │ брюки
│ │ ├────────────────────────┬───────────────────────┼────────────────────────┬───────────────────────
│ │ │ Спинка, полочка │ верхняя часть рукава │ до колена │ ниже колена
│ │ │ ├───────────────────────┤ │
│ │ │ │ нижняя часть рукава │ │
│ │ ├────────────────────────┴───────────────────────┴────────────────────────┴───────────────────────
│ │ │ Климатический пояс
│ │ ├─────┬──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬─────┬─────┬─────┬─────┬─────┬─────
│ │ │Осо- │ IV │ III │II - │Осо- │ IV │ III │II - │Осо- │ IV │ III │II - │Осо- │ IV │ III │II -
│ │ │бый │ │ │ I │бый │ │ │ I │бый │ │ │ I │бый │ │ │ I
──────────┼────────────┼───────────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────
Ватин │ ГОСТ 19008 │ 280 +/- 22│ 3,0│ │ 2,0│ │ 2,0│ 3,0│ 2,0│ 1,0│ 2,0│ 3,0│ │ 1,0│ 1,0│ 2,0│ │ 1,0
холсто- │ │ │ │ │ │ │ ───│ ───│ ───│ ───│ │ │ │ │ │ │ │
прошивной │ │ │ │ 4,0│ │ 1,0│ 1,0│ 2,0│ 1,0│ 1,0│ │ │ 1,0│ │ │ │ 1,0│
хлопчато- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
бумажный │ │ 325 +/- 29│ 3,0│ │ 2,0│ │ 2,0│ 3,0│ 2,0│ 1,0│ 2,0│ │ 1,0│ │ 1,0│ 1,0│ │ 1,0
│ │ │ │ │ │ │ ───│ ───│ ───│ ───│ │ │ │ │ │ │ │
│ │ │ │ 4,0│ │ 1,0│ 1,0│ 2,0│ 1,0│ 1,0│ │ 3,0│ │ 1,0│ │ │ 1,0│
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ 450 +/- 45│ 2,0│ │ 1,0│ │ 2,0│ 2,0│ 1,0│ 1,0│ 2,0│ │ 1,0│ │ 1,0│ 1,0│ │ 1,0
│ │ │ │ │ │ │ ───│ ───│ ───│ ───│ │ │ │ │ │ │ │
│ │ │ │ 3,0│ │ 1,0│ 1,0│ 1,0│ 1,0│ 1,0│ │ 2,0│ │ 1,0│ │ │ 1,0│
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Ватин │ ГОСТ 18273 │ 200 +/- 16│ - │ - │ 4,0│ │ - │ - │ 4,0│ 2,0│ - │ - │ 4,0│ │ - │ - │ 1,0│
холсто- │ │ │ │ │ │ │ │ │ ───│ ───│ │ │ │ │ │ │ │
прошивной │ │ │ │ │ │ 3,0│ │ │ 3,0│ 1,0│ │ │ │ 2,0│ │ │ │ 1,0
шерстяной │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ 250 +/- 20│ 3,0│ - │ 3,0│ │ 3,0│ - │ 3,0│ 2,0│ 2,0│ - │ 2,0│ │ 1,0│ - │ 1,0│
│ │ │ │ │ │ │ │ │ ───│ ───│ │ │ │ │ │ │ │
│ │ │ │ │ │ 2,0│ │ │ 2,0│ 1,0│ │ │ │ 2,0│ │ │ │ 1,0
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Вата │ ГОСТ 5679 │ - │940 │ │620 │ │410 │590 │150 │160 │890 │ │610 │ │310 │440 │ │130
хлопчато- │ │ │ │1340 │ │380 │ │ │ │ │ │1280 │ │380 │ │ │220 │
бумажная │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Примечания. 1. Масса хлопчатобумажной ваты соответствует костюму размеров 96, 100 см по обхвату груди и 158, 164 см по росту типовой фигуры человека.
2. С увеличением или уменьшением размера костюма по обхвату груди или по росту масса ваты в куртке и брюках должна соответственно увеличиваться или уменьшаться на 80 г на каждый размер по обхвату груди и по росту.
3. Отклонение от установленной массы ваты в изделии должно быть от минус 3 до плюс 10%.
4. При эксплуатации костюмов отдельными предметами количество слоев ватина и массу ваты, в случае необходимости, увеличивают по требованию потребителя.
Рекомендуемое
ПО УХОДУ ЗА КОСТЮМАМИ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ
Стирка костюмов целиком не рекомендуется, так как утрачиваются теплозащитные свойства одежды.
Допускается стирать лишь верх костюма (без утепляющей подкладки).
При необходимости спецодежду из хлопчатобумажных и смешанных тканей допускается стирать в растворе, содержащем 5 г/дм3 любого моющего препарата при температуре 40 °C в стиральной машине в течение 10 мин с последующей промывкой. Спецодежду высушивают на воздухе или в воздушной сушилке при температуре 80 °C. Влажно-тепловая обработка спецодежды из хлопчатобумажных тканей проводится при температуре 180 °C, из хлопчатобумажных тканей с вложением химических волокон - 120 °C.
