1. Разработан и внесен Министерством легкой промышленности СССР.

Исполнители:

С.А. Беляева, канд. техн. наук (руководитель темы);

Л.Ф. Ветошина; Т.А. Павловичева; Н.Е. Суворова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 23.12.1988 N 4558.

3. Стандарт полностью соответствует ИСО 4916-82 и ИСО 4915-81 (в части ниточных стежков).

4. Взамен ГОСТ 12807-79.

5. Ссылочные нормативно-технические документы:

Настоящий стандарт устанавливает классификацию, условные и графические изображения и кодовые обозначения стежков, строчек и швов, применяемых при изготовлении швейных изделий.

Требования стандарта должны применяться при выборе способов соединения деталей и узлов швейных изделий, средств технологической оснастки, разработке карт инженерного обеспечения, при маркировке швейных машин и полуавтоматов.

1.1. Классификация стежков и строчек

1.1.1. Классификация стежков включает следующие классы:

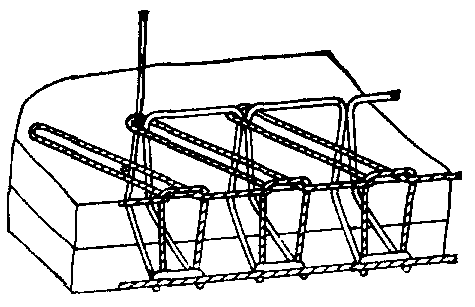

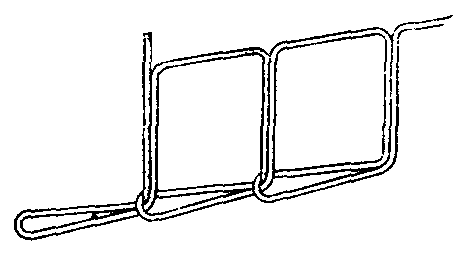

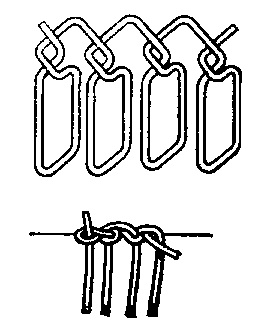

класс 100 - цепные стежки, образованные одной или более верхними нитками;

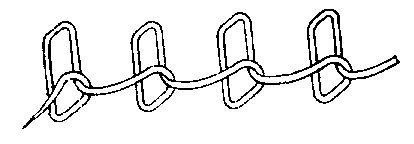

класс 200 - ручные (машинные) стежки, образованные одной верхней ниткой;

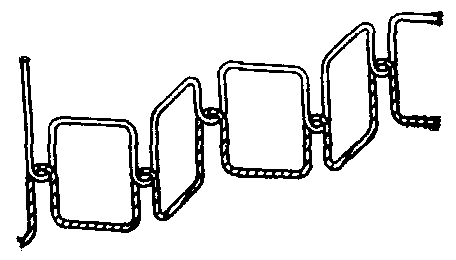

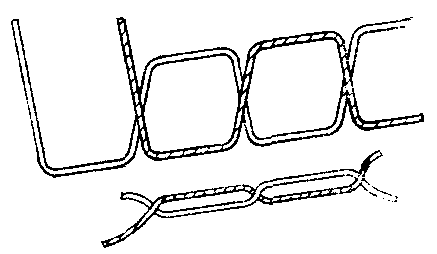

класс 300 - челночные стачивающие стежки, образованные двумя или более верхними и нижними нитками;

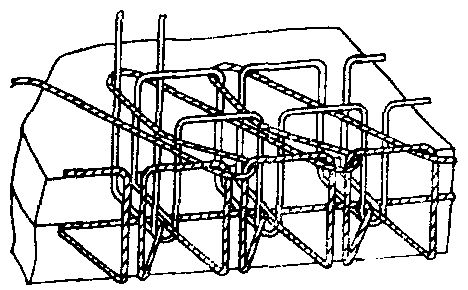

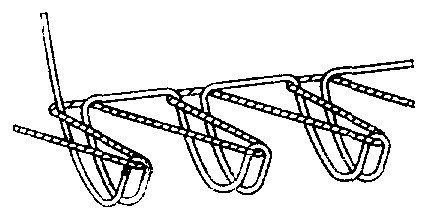

класс 400 - цепные стачивающие стежки, образованные двумя или более верхними и нижними нитками;

класс 500 - цепные обметочные и стачивающе-обметочные стежки, образованные одной верхней или двумя и более верхними и нижними нитками;

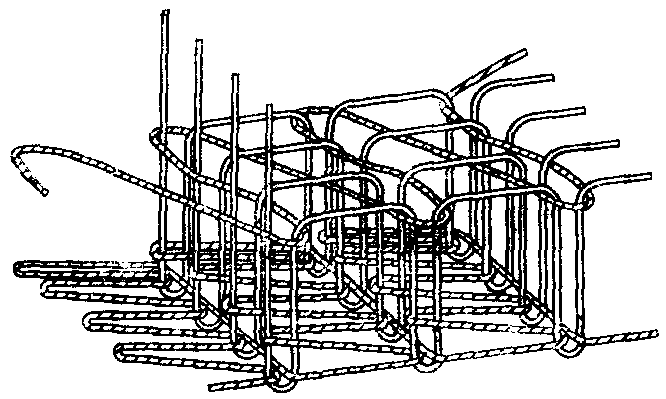

класс 600 - цепные плоские (с покровной нитью) стежки, образованные двумя или более верхними и нижними нитками;

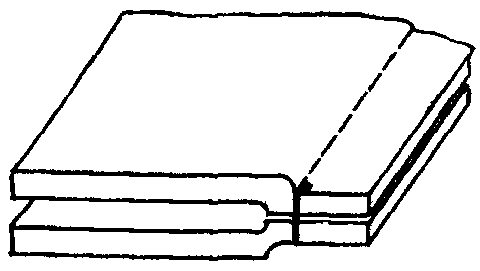

класс 700 - сварные стежки.

1.1.2. Строчки, применяемые для изготовления швейных изделий, в зависимости от назначения подразделяют на следующие группы:

стачивающие;

стачивающе-обметочные;

обметочные;

подшивочные;

стегальные;

наметочные;

разметочные;

выметочные;

вспушные;

копировальные;

петельные;

закрепочные;

пуговичные;

отделочные.

1.2. Классификация швов

1.2.1. Классификация швов, применяемых при изготовлении швейных изделий, содержит 8 классов. Основным признаком, положенным в основу классификации, является расположение слоев соединяемых материалов.

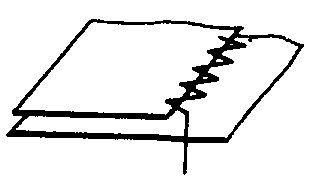

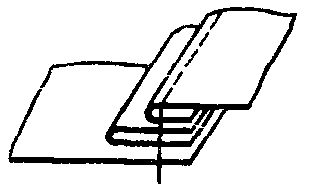

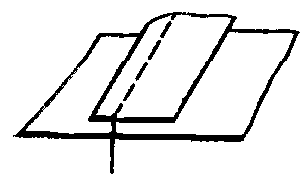

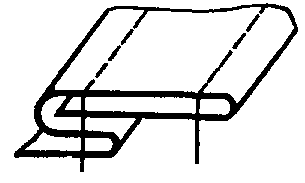

1.2.1.1. Класс 1 - швы, образованные, как минимум, из двух слоев материала, ограниченных с одной и той же стороны и расположенных на разных уровнях. Любой другой слой шва ограничен с той же стороны или с двух сторон (черт. 1).

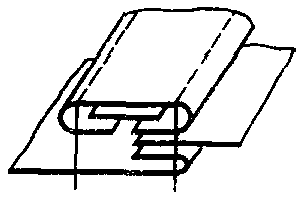

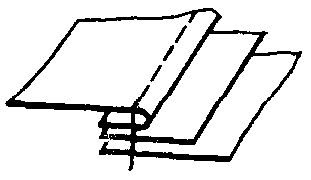

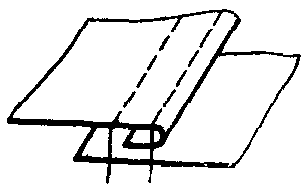

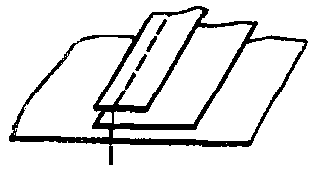

1.2.1.2. Класс 2 - швы, образованные из двух и более слоев материала, ограниченных с разных сторон и расположенных на разных уровнях. Любой другой слой шва ограничен с одной или с двух сторон (черт. 2).

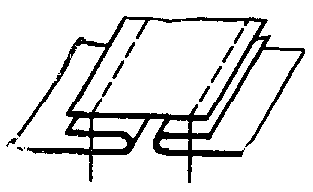

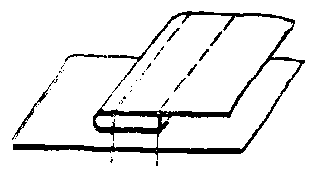

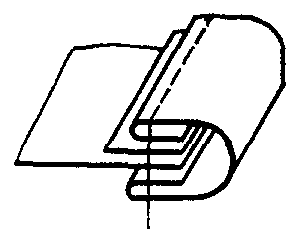

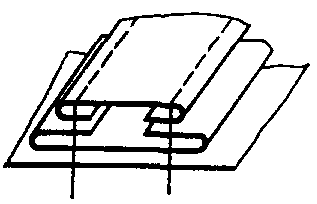

1.2.1.3. Класс 3 - швы, образованные, как минимум, из двух слоев материала, один из которых ограничен с двух сторон. Любой другой слой шва ограничен с одной или с двух сторон (черт. 3).

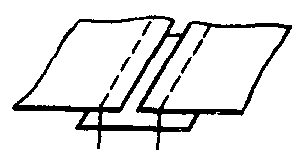

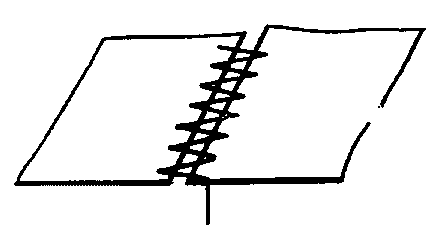

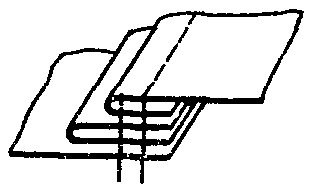

1.2.1.4. Класс 4 - швы, образованные, как минимум, из двух слоев материала, ограниченных с разных сторон и расположенных на одном уровне. Любой другой слой шва ограничен с одной или с двух сторон (черт. 4).

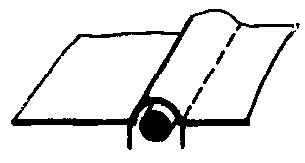

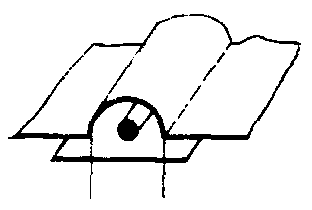

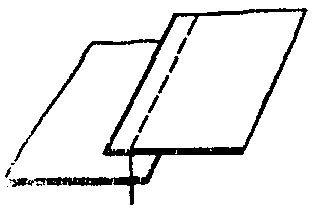

1.2.1.5. Класс 5 - швы, образованные, как минимум, из одного слоя материала, не ограниченного с двух сторон. Любой другой слой шва ограничен с одной или с двух сторон (черт. 5).

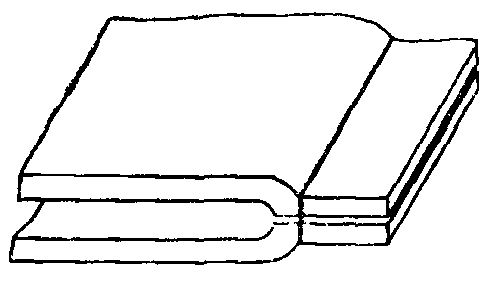

1.2.1.6. Класс 6 - швы, образованные из одного слоя материала, ограниченного с одной стороны (черт. 6).

1.2.1.7. Класс 7 - швы, образованные, как минимум, из двух слоев материала, один из которых ограничен с одной стороны. Любой другой слой шва ограничен с двух сторон. (черт. 7).

1.2.1.8. Класс 8 - швы, образованные, как минимум, из одного слоя материала, ограниченного с двух сторон. Любой другой слой шва также ограничен с двух сторон (черт. 8).

2.1. Стежки и строчки, состоящие из одного ряда стежков одного вида, обозначают кодом, состоящим из трехзначной цифры. Первая цифра (от 1 до 7) определяет класс стежка, вторая и третья цифры (от 1 до 99) - его вид.

Строчки, образованные различными стежками или стежками одного вида, но расположенными в два и более рядов, обозначаются кодами стежков, разделенными точкой, например: 401.502 или 401.401.

Если стежки выполняются одновременно, то обозначение строчки заключается в скобки, например: (401.502).

2.2. Швы обозначаются кодом, состоящим из пятизначной цифры. Первая цифра (от 1 до 8) определяет класс шва; вторая и третья (от 1 до 99) указывают на различия в конфигурации слоев материалов; четвертая и пятая цифры (от 1 до 99) указывают на различия в местонахождении точек прокола иглы и (или) зеркальное изображение конфигурации слоев материала, представленной второй и третьей цифрами.

Для полного обозначения применяемого соединения используют кодовое обозначение шва и стежка, разделенные чертой (/), например: 1.01.01/301 или 1.06.02/301.301.

2.3. Виды основных стежков и швов и рекомендуемая область их применения указаны в Приложениях 1 и 2.

2.4. Пояснения к терминам, применяемым в стандарте, приведены в Приложении 3.

--------------------------------

<*> В стандарте ИСО 4915-81 отсутствуют.

--------------------------------

<*> В стандарте ИСО 4916-82 отсутствуют.

Примечание. Условные обозначения:

- сечение слоев материала в шве;

- срез слоя материала или тесьмы, кружева и др;

- прокол слоев материала иглой, проходящей насквозь;

- прокол слоев материала иглой, не проходящей насквозь;

- обметанный срез материала;

- сечение шнура.
