НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Occupational safety standards system. Protective clothing

for low temperatures. Technical requirements

ГОСТ Р 12.4.236-2007

Группа М38

ОКП 85 7200

85 7300

85 7400

ОКС 13.340.10

Дата введения

1 июля 2008 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом "Центральный научно-исследовательский институт швейной промышленности" (ОАО "ЦНИИШП") при участии НИИМТ РАМН.

2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 611-ст.

4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на швейные изделия, предназначенные для эксплуатации в качестве специальной одежды (далее - спецодежды) для защиты работающих в условиях пониженных температур воздуха при выполнении работ в различных отраслях промышленности.

Стандарт устанавливает технические требования к спецодежде, методы контроля готовой продукции и материалов для ее изготовления при проектировании, постановке на производство и сертификации.

Стандарт не распространяется на спортивную, форменную одежду и другое индивидуальное защитное снаряжение, не предназначенное для охраны труда и здоровья работающих.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 12.4.185-99. Система стандартов безопасности труда. Средства индивидуальной защиты от пониженных температур. Методы определения теплоизоляции комплекта

ГОСТ Р 12.4.218-99. Система стандартов безопасности труда. Одежда специальная. Общие технические требования

ГОСТ Р 12.4.219-99. Система стандартов безопасности труда. Одежда специальная сигнальная повышенной видимости. Технические требования

ГОСТ Р ИСО 3758-99. Изделия текстильные. Маркировка символами по уходу

ГОСТ Р 52771-2007. Классификация типовых фигур женщин по ростам, размерам и полнотным группам при проектировании одежды

ГОСТ Р 52774-2007. Классификация типовых фигур мужчин по ростам, размерам и полнотным группам при проектировании одежды

ГОСТ 2.114-95. Единая система конструкторской документации. Технические условия

ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

ГОСТ 12.4.031-84. Средства индивидуальной защиты. Определение сортности

ГОСТ 12.4.049-78. Система стандартов безопасности труда. Ткани хлопчатобумажные и смешанные для спецодежды. Метод определения устойчивости к мокрой обработке

ГОСТ 12.4.103-83. Система стандартов безопасности труда. Одежда специальная защитная, средства защиты ног и рук. Классификация

ГОСТ 12.4.115-82. Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке

ГОСТ 15.004-88. Система разработки и постановки продукции на производство. Средства индивидуальной защиты

ГОСТ 3811-72. Материалы текстильные. Ткани, нетканые полотна и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотностей

ГОСТ 3813-72. Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении

ГОСТ 3816-81 (ИСО 811-81). Полотна текстильные. Методы определения гигроскопических и водоотталкивающих свойств

ГОСТ 4103-82. Изделия швейные. Методы контроля качества

ГОСТ 7913-76. Ткани и штучные изделия хлопчатобумажные и смешанные. Нормы устойчивости окраски и методы ее определения

ГОСТ 9733.4-83. Материалы текстильные. Методы испытания устойчивости окраски к стиркам

ГОСТ 9733.6-83. Материалы текстильные. Методы испытания устойчивости окрасок к поту

ГОСТ 9733.13-83. Материалы текстильные. Метод испытания устойчивости окраски к органическим растворителям

ГОСТ 9733.27-83. Материалы текстильные. Метод испытания устойчивости окраски к трению

ГОСТ 9913-90. Материалы текстильные. Методы определения стойкости к истиранию

ГОСТ 10581-91. Изделия швейные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 10681-75. Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения

ГОСТ 12088-77. Материалы текстильные и изделия из них. Метод определения воздухопроницаемости

ГОСТ 12807-2003. Изделия швейные. Классификация стежков, строчек и швов

ГОСТ 12930-67. Ткани хлопчатобумажные и смешанные защитные для спецодежды. Нормы устойчивости окраски

ГОСТ 17037-85. Изделия швейные и трикотажные. Термины и определения

ГОСТ 18976-73. Ткани текстильные. Метод определения стойкости к истиранию

ГОСТ 20272-96. Ткани подкладочные из химических нитей и пряжи. Общие технические условия

ГОСТ 20489-75. Материалы для одежды. Метод определения суммарного теплового сопротивления

ГОСТ 20521-71. Технология швейного производства. Термины и определения

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004.

ГОСТ 21050-75. Ткани для спецодежды. Метод определения устойчивости к химической чистке

ГОСТ 22730-87. Полотна текстильные. Метод определения раздвигаемости

ГОСТ 22900-78. Кожа искусственная и пленочные материалы. Методы определения паропроницаемости и влагопоглощения

ГОСТ 22977-89. Детали швейных изделий. Термины и определения

ГОСТ 23948-80. Изделия швейные. Правила приемки

ГОСТ 25617-83. Ткани и изделия льняные, полульняные, хлопчатобумажные и смешанные. Методы химических испытаний

ГОСТ 28073-89. Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей в швах

ГОСТ 29122-91. Средства индивидуальной защиты. Требования к стежкам, строчкам и швам

ГОСТ 30157.1-95. Полотна текстильные. Метод определения изменения размеров после мокрой обработки или химической чистки. Режимы обработок.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 17037, ГОСТ 20521, ГОСТ 22977, ГОСТ Р 12.4.218.

4. Классификация

4.1. Виды спецодежды устанавливают в соответствии с требованиями ГОСТ 12.4.011.

4.2. Классификационная группа и обозначение спецодежды по защитным свойствам должны соответствовать требованиям ГОСТ 12.4.103.

4.3. Спецодежда в зависимости от климатических поясов (регионов) Российской Федерации (см. 5.6.6) подразделяется по уровню теплозащитных свойств на четыре класса защиты:

1-й класс защиты - спецодежда для в I - II климатических поясах

эксплуатации (регион III);

2-й класс защиты -"- в III климатическом поясе

(регион II);

3-й класс защиты -"- в IV климатическом поясе

(регион IБ);

4-й класс защиты -"- в "особом" климатическом поясе

(регион IА).

В настоящем стандарте требования к теплозащитным свойствам спецодежды установлены на уровне "допустимого теплового состояния" человека, при котором обеспечивается сохранение как работоспособности, так и здоровья работающего с регламентацией времени непрерывного пребывания на холоде не более двух часов.

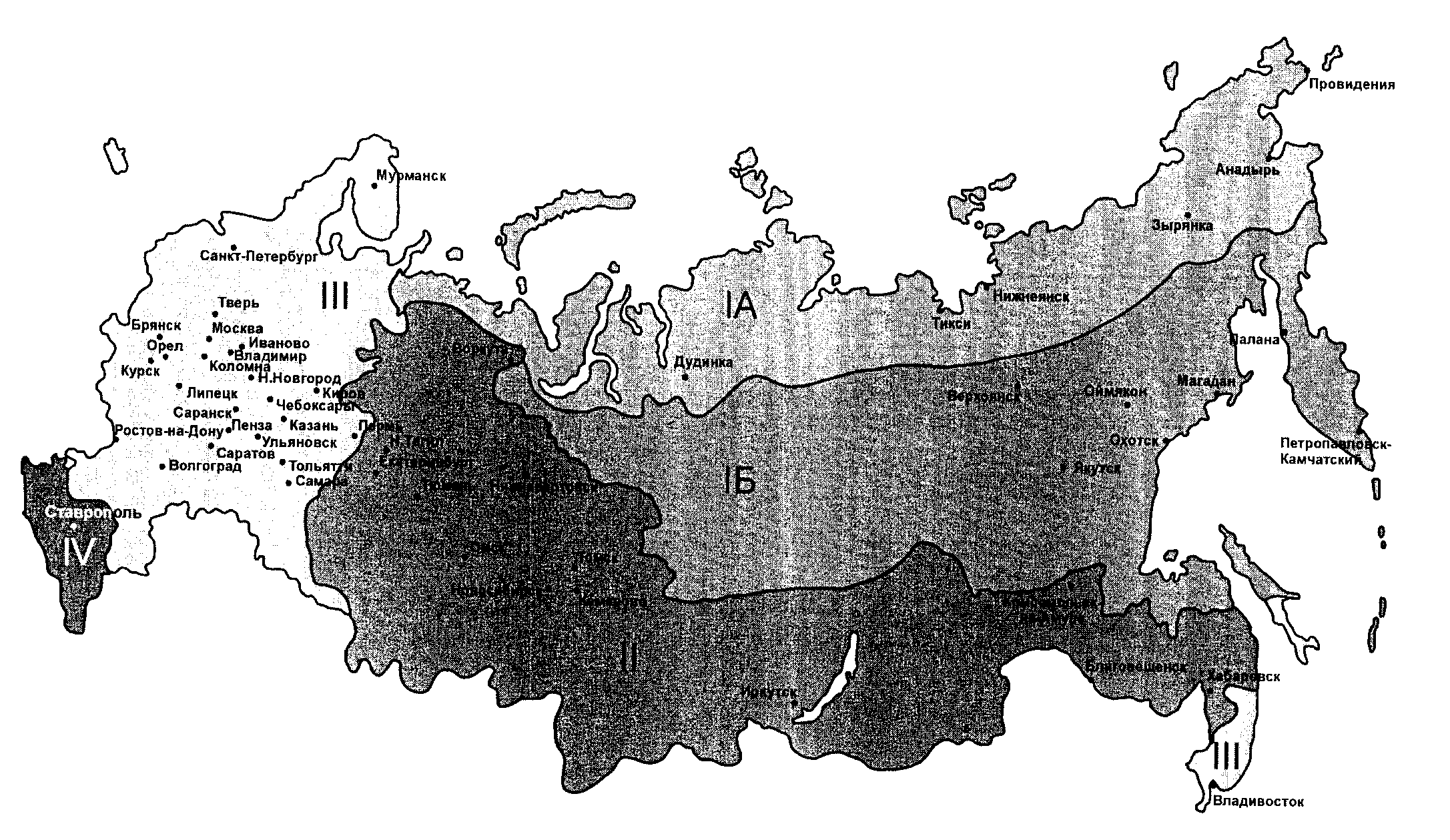

Схема районирования территории Российской Федерации по климатическим поясам (регионам) приведена в Приложении А.

5. Технические требования

5.1. Характеристики (основные виды и размеры)

5.1.1. Спецодежду допускается эксплуатировать в закрытых помещениях и на открытом воздухе. В зависимости от условий эксплуатации комплектация спецодежды может быть различной:

костюм - куртка и брюки (или полукомбинезон);

комплект - костюм и жилет; костюм и утепленное белье; комбинезон и жилет; другие варианты.

По заявке потребителя (заказчика) допускается изготовлять спецодежду с дополнительными изделиями средств индивидуальной защиты (СИЗ) головы, рук.

5.1.2. Изделия спецодежды, если не имеется особых требований, изготовляют с притачной, пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой.

5.1.3. Спецодежду по размерам следует изготовлять на типовые фигуры человека (мужскую и женскую) второй полнотной группы.

Размер изделий спецодежды, кроме комбинезона, должен содержать группировку двух размерных признаков типовой фигуры человека - сдвоенные значения роста и обхвата груди, указанных в таблице 1. Диапазон размеров спецодежды для мужчин и женщин может быть уменьшен или увеличен по требованию потребителя (заказчика) при сохранении установленных интервалов.

Таблица 1

┌─────────────────────────────────────────────────────────────────────────┐

│ Размер │

├─────────────────────────────────────────────────────────────────────────┤

│ Сдвоенные значения роста, см │

├───────────────────┬─────────────────────┬───────────────┬───────────────┤

│ 146; 152 │ 158; 164 │ 170; 176 │ 182; 188 │

├───────────────────┴─────────────────────┴───────────────┴───────────────┤

│ Сдвоенные значения обхвата груди, см │

├───────────┬─────────────┬─────────────┬──────────────┬─────────┬────────┤

│ 88; 92 │ 96; 100 │ 104; 108 │ 112; 116 │120; 124 │128; 132│

├───────────┴─────────────┴─────────────┴──────────────┴─────────┴────────┤

│ Примечание. Интервалы значений размерных признаков типовой фигуры│

│человека, принятые при группировке, указаны в таблицах Б.1 - Б.3│

│(Приложение Б). │

└─────────────────────────────────────────────────────────────────────────┘

Размер комбинезона должен содержать группировку двух размерных признаков типовой фигуры человека - рост и сдвоенные значения обхвата груди, указанные в таблице 2.

Таблица 2

│ Размер │

│ Рост, см │

├─────────┬─────────┬──────────┬───────────┬─────────┬───────┬──────┬─────┤

│ 146 │ 152 │ 158 │ 164 │ 170 │ 176 │ 182 │ 188 │

├─────────┴─────────┴──────────┴───────────┴─────────┴───────┴──────┴─────┤

│ Сдвоенные значения обхвата груди, см │

│ 88; 92 │ 96; 100 │ 104; 108 │ 112; 116 │120; 124 │128; 132│

│ Примечание. Интервалы значений размерных признаков типовой фигуры│

│человека, принятые при группировке, указаны в таблицах Б.1 - Б.3│

│(Приложение Б). │

Допускается указание размеров спецодежды в соответствии с ГОСТ Р 12.4.218.

Пример обозначения (записи) размера на маркировке, в товарно-сопроводительной и технической документации:

костюм, куртка, брюки, полукомбинезон, жилет - 170; 176 - 96; 100;

комбинезон - 170 - 96; 100.

5.1.4. При разработке конструкции спецодежды базового размера за основу принимают значения размерных признаков типовой фигуры человека второй полнотной группы:

- для мужчин - 170; 176 - 96; 100;

- для женщин - 158; 164 - 96; 100.

5.1.5. Оптимальное значение конструктивных прибавок для плечевых изделий в зависимости от класса защиты спецодежды должно соответствовать значениям, указанным в таблице 3.

Таблица 3

┌────────────┬──────┬─────────────────────────────────────────────────────┐

│Наименование│Класс │ Значение конструктивной прибавки <*>, см │

│ │защиты├────────┬─────────────────┬──────────────────────────┤

│ │спец- │ для │ для поясных │ для плечепоясных изделий │

│ │одежды│плечевых│ изделий │ │

│ │ │изделий │ │ │

│ │ ├────────┼────────┬────────┼────────┬────────┬────────┤

│ │ │к полу- │к полу- │к полу- │к полу- │к полу- │к полу- │

│ │ │обхвату │обхвату │обхвату │обхвату │обхвату │обхвату │

│ │ │груди ПГ│талии ПТ│бедер ПБ│груди ПГ│талии ПТ│бедер ПБ│

├────────────┼──────┼────────┼────────┼────────┼────────┼────────┼────────┤

│Мужская │ 3,4 │21,0 - │5,0 - │ - │ 21,0 │ 7,0 │ - │

│(основное │ │24,0 │7,0 │ │ │ │ │

│изделие) ├──────┼────────┼────────┼────────┼────────┼────────┼────────┤

│ │ 2 │18,0 - │3,0 - │ - │ 18,0 │ 5,0 │ - │

│ │ │21,0 │5,0 │ │ │ │ │

│ ├──────┼────────┼────────┼────────┤ │ │ │

│ │ 1 │18,0 │3,0 │ - │ │ │ │

│Мужское │ - │12,0 │2,0 - │ - │ - │ - │ - │

│утепленное │ │ │3,0 │ │ │ │ │

│белье <**> │ │ │ │ │ │ │ │

│Женская │ 3,4 │21,0 - │ - │8,0 - │ 21,0 │ - │ 10,0 │

│(основное │ │24,0 │ │10,0 │ │ │ │

│ │ 2 │18,0 - │ - │6,0 - │ 18,0 │ - │ 8,0 │

│ │ │21,0 │ │8,0 │ │ │ │

│ ├──────┼────────┼────────┼────────┼────────┼────────┼────────┤

│ │ 1 │18,0 │ - │6,0 │ 18,0 │ - │ 6,0 │

│Женское │ - │12,0 │ - │2,0 - │ - │ - │ - │

│утепленное │ │ │ │4,0 │ │ │ │

│белье <**> │ │ │ │ │ │ │ │

├────────────┴──────┴────────┴────────┴────────┴────────┴────────┴────────┤

│ <*> Конструктивная прибавка содержит прибавку на свободное облегание │

│и прибавку на толщину пакета материалов. │

│ <**> Утепленное белье (куртка и брюки) входит в комплект спецодежды │

│3-го и 4-го классов защиты. │

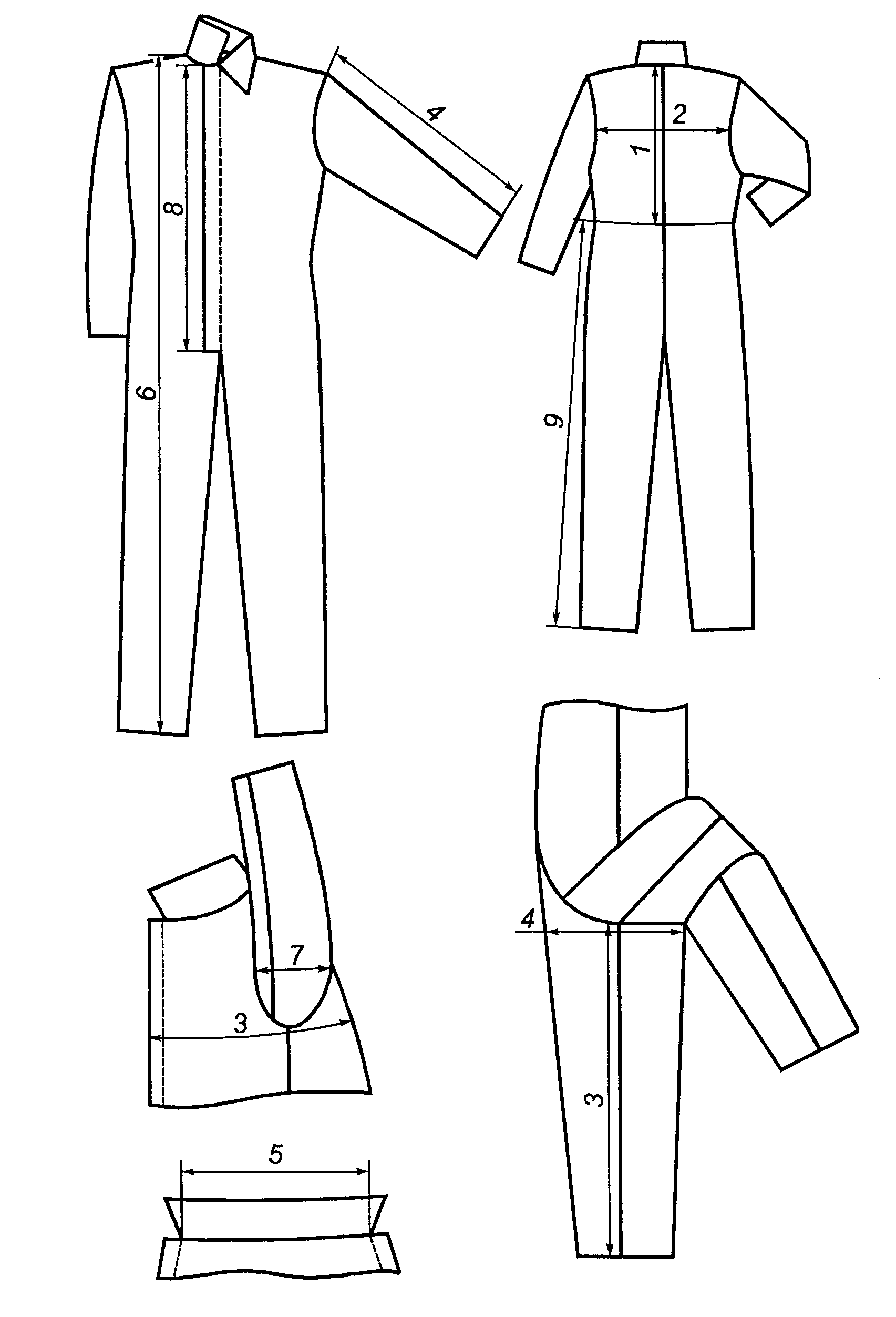

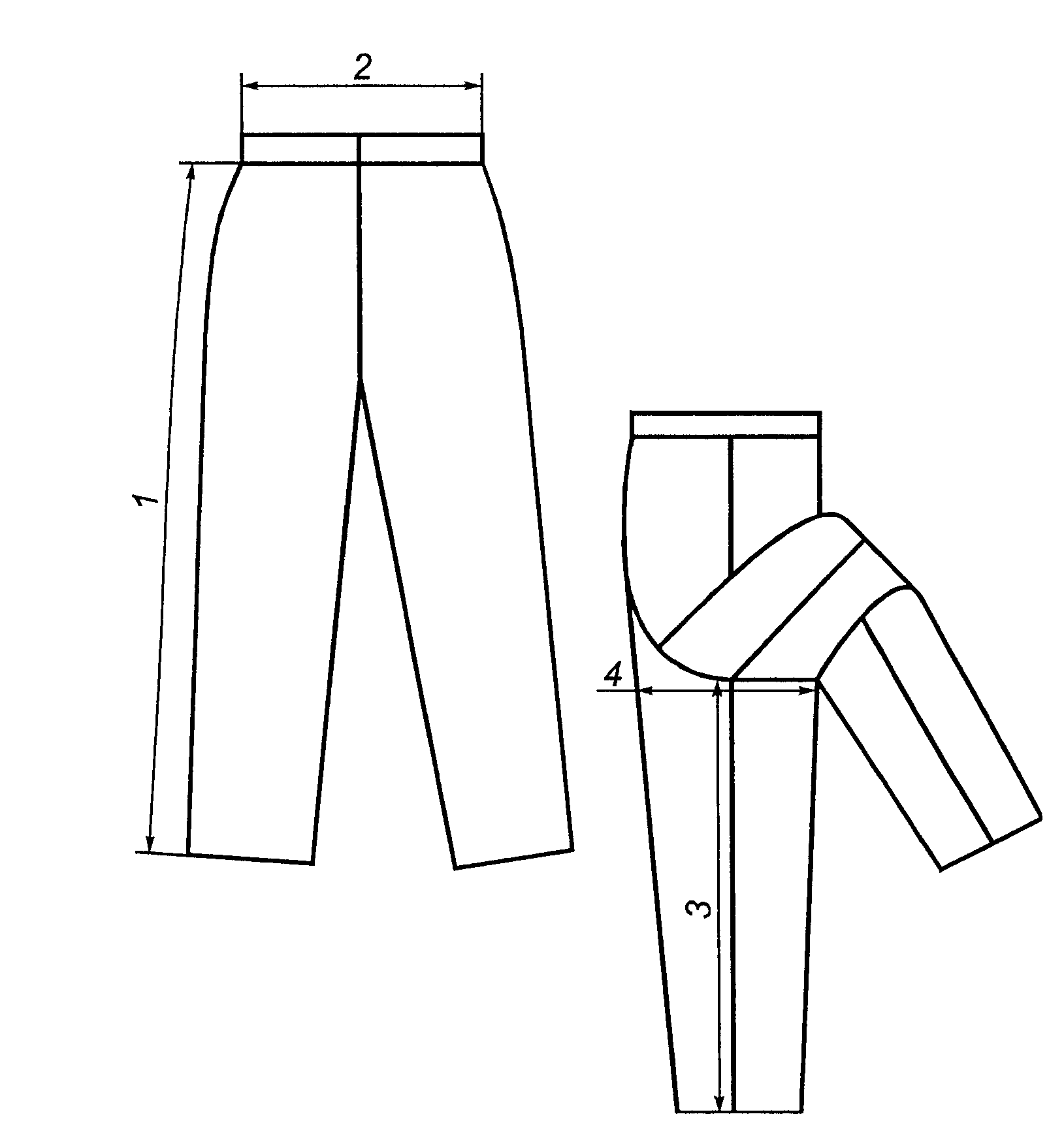

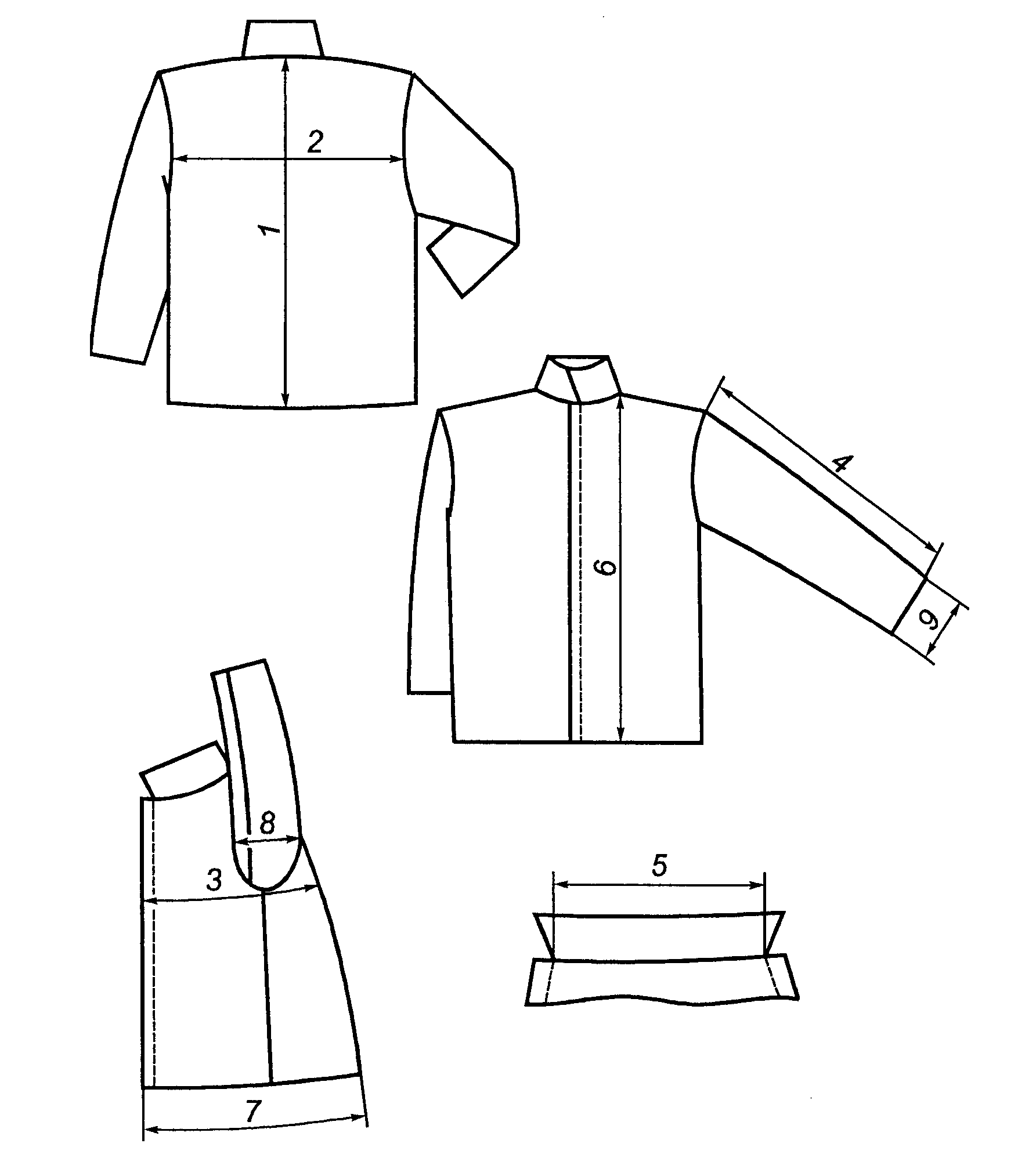

5.1.6. Значения линейных измерений готовых изделий спецодежды (куртки, брюк, полукомбинезона, утепленного белья, комбинезона) на типовую фигуру и допускаемые отклонения от них указаны в таблицах В.1 - В.3 (Приложение В) и в таблицах Г.1 - Г.3 (Приложение Г). Значения измерений дифференцированы по размерам и конструктивным прибавкам.

Номинальные значения измерений базового размера указаны с учетом типовых фигур мужского и женского населения Российской Федерации по ГОСТ Р 52774 и ГОСТ Р 52771.

5.1.7. Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять, см, не более:

1,0 - для измерений по ширине;

1,5 - для измерений по длине.

5.1.8. Полный комплект СИЗ для защиты от пониженных температур в реальных условиях эксплуатации должен содержать средства защиты рук и головы, а также обувь.

5.2. Требования к эргономике

При разработке спецодежды необходимо соблюдать требования к эргономике, установленные ГОСТ Р 12.4.218.

5.3. Внешний вид

5.3.1. Внешний вид спецодежды и модельные особенности должны быть согласованы с потребителем (заказчиком) и установлены в технических документах, утвержденных в установленном порядке.

5.3.2. Для обеспечения теплозащитных свойств спецодежда должна быть:

- с утепленными или ветрозащитными планками в местах расположения сквозных застежек основного изделия;

- с утепленным пристегивающимся капюшоном с регулировкой лицевого выреза;

- с утепленным воротником;

- с трикотажными напульсниками низа рукавов утепленной подкладки куртки;

- с утепленным поясом брюк (область поясницы в комбинезоне);

- с утепленным бельем - с трикотажным воротником-стойкой, трикотажными напульсниками низа рукавов и брюк, регулировкой ширины по линии талии брюк и спинки куртки;

- пристегивающаяся утепленная подкладка куртки - с утепленной планкой центральной застежки, трикотажными напульсниками низа рукавов, с притачным утепленным или меховым воротником, пристегивающимся к воротнику основного изделия.

5.3.3. Конструкцией спецодежды должны быть обеспечены:

- удобство пользования изделием и отдельными его элементами за счет функционального и эргономичного расположения деталей и узлов;

- возможность регулирования прилегания изделия в области талии;

- возможность регулирования теплового состояния работающего при изменении метеорологических условий или физической активности человека (например, используя утепленный жилет, съемный капюшон и др.);

- соразмерность дополнительных изделий комплекта, исключающая утолщение в области горловины, проймы и вверху шагового шва (например, при использовании утепленного жилета в комплекте с курткой).

5.3.4. В конструкции изделий спецодежды допускаются:

- различные виды и формы капюшона, воротника, рукавов;

- различные виды, формы и размеры кокеток, усилительных и защитных накладок, ветрозащитных планок, пояса брюк, нагрудника и спинки полукомбинезона и других дополнительных элементов;

- различные виды, формы, размеры и число застежек, карманов, клапанов, пат, хлястиков;

- различные способы крепления капюшона, утепленной подкладки, бретелей;

- различные элементы и способы регулирования ширины изделия на уровне талии, бедер, низа изделия и рукавов; длины лицевого выреза капюшона, бретелей и других деталей, объема капюшона, головного убора;

- отделочные и (или) сигнальные элементы, логотип фирменного знака, эмблема и (или) пиктограмма защитных свойств изделия, материалов, амортизационные прокладки, элементы для воздухообмена пододежного пространства.

5.4. Требования к изготовлению

5.4.1. Спецодежду следует изготовлять в соответствии с настоящим стандартом, с требованиями базовых конструкций и промышленной технологии спецодежды, технического описания (ТО), согласованными и утвержденными в установленном порядке.

Спецодежда должна соответствовать образцу-эталону по ГОСТ 15.004.

5.4.2. На конкретную модель спецодежды должно быть разработано ТО с обязательным соблюдением требований ГОСТ 12807, ГОСТ 29122, включающее в себя: титульную страницу, вводную часть (область назначения, класс защиты спецодежды), описание внешнего вида и рисунок с указанием модельных особенностей; таблицу измерений готовой спецодежды (наименование, величины и допускаемые отклонения линейных измерений); перечень (таблицу) материалов, применяемых для изготовления спецодежды с указанием артикула и наименования, нормативного или технического документа, назначения; технологические особенности изготовления.

5.4.3. Направление нитей основы ткани в деталях кроя, предельное отклонение от направления нитей основы, основные измерения деталей кроя по сравнению с лекалами - в соответствии с действующими техническими документами.

Раскрой деталей изделия допускается производить с надставками, выполненными в соответствии с действующими техническими документами. Места расположения надставок, их количество и размеры указывают в ТО на модель.

5.4.4. При изготовлении спецодежды необходимо соблюдать симметричность право- и левосторонних деталей изделия, соответствие расположения парных элементов (петель и пуговиц, частей кнопок и т.п.).

5.4.5. Длина и ширина утепленной подкладки по размеру должна соответствовать верху изделия.

5.4.6. Слои пакета материалов утепленной подкладки и утепленного белья должны быть скреплены между собой для исключения возможности их деформации в процессе эксплуатации. При выстегивании деталей параллельными строчками расстояние между ними не должно превышать 12,0 см.

5.4.7. Способы крепления пристегивающейся утепленной подкладки должны быть надежны, места крепления к верху изделия - доступны при эксплуатации и должны обеспечивать сохранение теплозащитных свойств одежды.

5.4.8. Ширина ветрозащитной планки сквозной застежки должна быть не менее 10,0 см (3, 4 класс защиты), ширина подбородочной части капюшона - не менее 12,0 см (3, 4 класс защиты), длина трикотажных напульсников - не менее 8,0 см, ширина утепленного пояса (области поясницы) - не менее 8,0 см в готовом виде.

5.4.9. Полосы из материалов со световозвращающими свойствами, с флуоресцентной окраской в одежде, предназначенной для визуального обозначения работающего при направленном освещении (повышенной видимости), должны быть выполнены в соответствии с требованиями ГОСТ Р 12.4.219.

5.4.10. Бретели (при наличии) должны иметь возможность регулирования длины. Застежка (при ее наличии) должна обеспечивать надежность фиксации длины и прочность крепления бретели.

5.4.11. Места расположения, размеры, число и вид застежек, карманов, кокеток, планок, ветрозащитных и амортизационных прокладок определяются характером и условиями эксплуатации спецодежды. Перечисленные элементы одежды согласовывают с потребителем (заказчиком) и указывают в ТО. Карманы, в т.ч. утепленного белья, могут быть внешние, внутренние, прорезные или накладные.

5.4.12. Спецодежду 1-го и 2-го классов защиты по заявке потребителя (заказчика) допускается изготовлять с воротником и капюшоном без утеплителя.

Спецодежду 3-го и 4-го классов защиты следует изготовлять с утепленным капюшоном; пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой; утепленным клапаном (области расположения застежки) с пристегивающейся подбородочной частью; меховым воротником (пристегивающимся или притачным); утепленным бельем.

Утепленное белье представляет собой самостоятельный костюм, изготовленный в соответствии с требованиями настоящего стандарта.

Допускается изготовление спецодежды без утепленного белья при обеспечении необходимой теплозащиты комплекта в соответствии с требованиями 5.6.

5.4.13. Утепленное белье должно быть: с функциональным отверстием в среднем шве передних частей брюк (для мужчин); вставкой (ластовицей) из эластичного материала или пропуском в шве втачивания рукава (от 8 до 12 см в готовом виде) в нижней части проймы рукава.

5.4.14. Допускается изготовлять спецодежду по техническим условиям (ТУ) в случае необходимости введения дополнительных требований, обусловленных спецификой условий труда конкретного производства (например, для одежды повышенной видимости, с антистатическими, огне-, нефте- и маслоотталкивающими свойствами; для защиты от действия искр и брызг расплавленного металла и др.).

В ТУ не допускается снижение требований настоящего стандарта.

ТУ разрабатывают в соответствии с ГОСТ 2.114 и согласовывают с подкомитетом "СИЗ. Одежда специальная" (ПК-4) Технического комитета по стандартизации "Средства индивидуальной защиты" (ТК 320).

5.4.15. Сортность готовых изделий определяют по ГОСТ 12.4.031.

5.5. Требования к материалам

Материалы верха изделия

5.5.1. Материалы верха изделия должны соответствовать требованиям нормативных документов по качеству и сортности и обладать необходимыми свойствами в соответствии с настоящим стандартом.

Для изготовления спецодежды допускается использовать ткани из натуральных волокон и смешанные (из смеси натуральных волокон с химическими волокнами (нитями)). Ткани могут иметь различные виды отделок или пропиток: водоотталкивающую, масло-, нефтестойкую и другие.

При длительности непрерывного пребывания работающего в условиях пониженных температур не более двух часов допускается использование в качестве верхнего слоя одежды тканей из химических волокон.

Материалы, используемые в спецодежде, должны соответствовать нормам санитарно-гигиенических требований.

5.5.2. Требования к качеству текстильных полотен, используемых в качестве верхнего слоя спецодежды, приведены в таблице 4.

Таблица 4

┌─────────────────────────────────────┬───────────────────┬───────────────┐

│ Наименование показателя │Значение показателя│Метод испытания│

├─────────────────────────────────────┼───────────────────┼───────────────┤

│ Поверхностная плотность, г/м2, │ 200 │По ГОСТ 3811 │

│не менее │ │ │

│ Содержание натуральных или вискозных│ 30 │По ГОСТ 25617 │

│волокон, %, не менее │ │ │

│ Разрывная нагрузка, H, не менее: │ │ │

│ - по основе │ 780 │По ГОСТ 3813 │

│ - по утку │ 650 │ │

│ Усилие раздирания, H, не менее: │ │ │

│ - основа │ 51 │По ГОСТ 3813 │

│ - уток │ 36 │ │

│ Стойкость к истиранию, цикл, │ │ │

│не менее: │ │ │

│ - для тканей с содержанием шерсти │ 4500 │По ГОСТ 9913 │

│ - для хлопчатобумажных тканей │ 3500 │По ГОСТ 18976 │

│ - для тканей с содержанием │ 5500 │По ГОСТ 18976 │

│химических нитей (волокон) │ │ │

│ Паропроницаемость, мг/см2 ч, │ 4,0 │По ГОСТ 22900 │

│не менее │ │ │

│ Водоупорность <*>, мм вод. ст., │ 180 │По ГОСТ 3816 │

│не менее │ │ │

│ Изменение линейных размеров после │ │По ГОСТ 30157.1│

│мокрой обработки, %, не более: │ │ │

│ - по основе │ -3,5 │ │

│ - по утку │ +/- 2,0 │ │

│ Устойчивость окраски к физико- │ Не ниже группы │По ГОСТ 12930 │

│химическим воздействиям: │ "прочная" │ │

│ - стирки │ │По ГОСТ 9733.4 │

│ - сухого трения │ │По ГОСТ 9733.27│

│ - органических растворителей │ │По ГОСТ 9733.13│

│(химической чистки) │ │ │

├─────────────────────────────────────┴───────────────────┴───────────────┤

│ <*> Для тканей одежды, эксплуатируемой на открытом воздухе. │

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004.

Допускается снижение показателя "водоупорность" для отделки ВО-У не более чем на 30% после пяти стирок (ГОСТ 12.4.049) или после пяти химических чисток (ГОСТ 21050).

Подкладочные материалы

5.5.3. Показатели физико-механических свойств подкладочных тканей должны соответствовать требованиям, указанным в таблице 5.

Допускается использовать для изготовления подкладки ворсованные хлопчатобумажные и смешанные ткани (типа фланель, байка).

Таблица 5

│ Наименование показателя │Значение показателя│Метод испытания│

│ Поверхностная плотность, г/м2, │ 110 │По ГОСТ 3811 │

│не менее │ │ │

│ Содержание натуральных вискозных │ 50 │По ГОСТ 25617 │

│волокон <*>, %, не менее │ │ │

│ Разрывная нагрузка, H, не менее: │ │ │

│ - по основе │ 216 │По ГОСТ 3813 │

│ - по утку │ 177 │ │

│ Стойкость к истиранию, циклы, │ 1500 │По ГОСТ 18976 │

│не менее │ │ │

│ Гигроскопичность, %, не менее │ 10 │По ГОСТ 3816 │

│ Паропроницаемость, мг/см2 ч, │ 4,5 │По ГОСТ 22900 │

│не менее │ │ │

│ Изменение линейных размеров после │ │По ГОСТ 30157.1│

│мокрой обработки, %, не более: │ │ │

│ - по основе │ -3,5 │ │

│ - по утку │ +/-2,0 │ │

│ Устойчивость окраски к физико- │ Не ниже группы │По ГОСТ 20272, │

│химическим воздействиям: │ "прочная" │ГОСТ 7913 │

│ - стирки │ │По ГОСТ 9733.4 │

│ - пота │ │По ГОСТ 9733.6 │

│ - сухого трения │ │По ГОСТ 9733.27│

│ - органических растворителей │ │По ГОСТ 9733.13│

│(химической чистки) │ │ │

│ <*> Содержание натуральных волокон подкладочных материалов для│

│спецодежды 3-го и 4-го классов защиты - не менее 100%. │

Утепляющие материалы

5.5.4. В качестве утепляющего слоя в спецодежде (если отсутствуют специальные требования) допускается использовать любые виды утеплителей: нетканые утеплители, вату, натуральный мех, пухоперовой несвязный утеплитель (наполнитель) и др., толщина или количество слоев которого обеспечивают необходимые теплозащитные свойства спецодежды.

Показатели физико-механических свойств утепляющих материалов должны соответствовать требованиям, указанным в таблице 6.

Таблица 6

Требования к утепленной подкладке

(пакету материалов) спецодежды

┌──────────────────────────────┬────────────────────────┬─────────────────┐

│Наименование показателя │Значение показателя │Метод испытаний │

├──────────────────────────────┼────────────────────────┼─────────────────┤

│Миграция волокон через │Не более двух волокон │По 6.17 │

│ткани верха и подкладки │на площади 150 см2 │ │

│Гигроскопичность, %, не менее │ 3 │По ГОСТ 3816 │

└──────────────────────────────┴────────────────────────┴─────────────────┘

5.5.5. Утеплитель (наполнитель) должен быть равномерно распределен по всей площади деталей изделия.

5.5.6. Изделия текстильной, пластмассовой и металлической галантереи, пуговицы, застежки-молнии и др. должны быть устойчивы к действию отрицательных температур, глажению и химической чистке.

5.6. Требования к одежде

5.6.1. Разрывная нагрузка швов соединения деталей спецодежды должна быть не менее 250 H.

5.6.2. Теплозащитные свойства спецодежды характеризуют показатели суммарного теплового сопротивления и воздухопроницаемость пакета материалов. Теплозащитные свойства пакета материалов одежды определяют инструментальным методом по ГОСТ 20489.

5.6.3. Нормативные показатели теплозащитных характеристик пакета материалов, применяемых в спецодежде, должны соответствовать значениям, указанным в таблице 7.

Таблица 7

┌────────────┬────────────────────────────────────────────────────────────┐

│Класс защиты│Суммарное тепловое сопротивление пакета материалов одежды в │

│ спецодежды │ условиях естественной конвекции, м2 x °C/Вт, не менее │

│ ├────────────────────────────────┬───────────────────────────┤

│ │ плечевое изделие │ поясное изделие │

├────────────┼────────────────────────────────┼───────────────────────────┤

│ 4 │ 0,77 │ 0,69 │

│ 3 │ 0,83 │ 0,80 │

│ 2 │ 0,64 │ 0,57 │

│ 1 │ 0,51 │ 0,50 │

├────────────┴────────────────────────────────┴───────────────────────────┤

│ Примечания. 1. Норматив показателей теплозащитных свойств для│

│комбинезона должен соответствовать нормативным значениям плечевого │

│изделия. │

│ 2. Воздухопроницаемость верхнего слоя пакета материалов одежды должна│

│быть 10 - 40 дм3/м2 с. │

5.6.4. Для обеспечения установленных требований ветрозащитных качеств (см. таблицу 7) в пакете материалов допускается использовать ветрозащитную прокладочную ткань (или ткань типа тик) дополнительно. Значение паропроницаемости ветрозащитной ткани должно быть не менее 45 г/м2 ч.

5.6.5. Теплозащитные свойства полного комплекта СИЗ для защиты от пониженных температур в реальных условиях эксплуатации характеризует показатель теплоизоляции комплекта СИЗ, определяемый по ГОСТ Р 12.4.185.

5.6.6. Теплоизоляция полного комплекта СИЗ в зависимости от условий эксплуатации должна соответствовать требованиям, указанным в таблице 8.

Таблица 8

┌──────┬─────────────┬────────┬─────────┬─────────────────────────────────┐

│Класс │Климатичес- │Темпера-│Скорость │ Теплоизоляция комплекта СИЗ, │

│защиты│кий пояс │тура │ветра <*>│ °C x м2/Вт │

│ │(регион) │воздуха │в зимние ├─────────────────────────────────┤

│ │ │<*> │месяцы, │при воздухопроницаемости верхнего│

│ │ │зимних │м/с │слоя одежды, дм3/м2 с │

│ │ │месяцев,│ ├─────────┬────────┬────────┬─────┤

│ │ │°C │ │ 10 │ 20 │ 30 │ 40 │

├──────┼─────────────┼────────┼─────────┼─────────┼────────┼────────┼─────┤

│ 4 │"Особый" (IА)│ -25 │ 6,8 │ 0,669 │ 0,714 │ 0,764 │0,823│

│ 3 │ IV (IБ) │ -41 │ 1,3 │ 0,744 │ 0,752 │ 0,759 │0,767│

│ 2 │ III (II) │ -18 │ 3,6 │ 0,518 │ 0,534 │ 0,551 │0,569│

│ 1 │II - I (III) │ -9,7 │ 5,6 │ 0,451 │ 0,474 │ 0,500 │0,528│

├──────┴─────────────┴────────┴─────────┴─────────┴────────┴────────┴─────┤

│ <*> Наиболее вероятная скорость ветра соответствующего климатического│

│пояса (региона). │

│ │

│ Примечание. Требования установлены с учетом выполнения человеком│

│физической работы средней тяжести (130 Вт/м2) и продолжительности│

│непрерывного пребывания его на холоде не более двух часов. │

5.6.7. Теплоизоляцию комплекта СИЗ при эксплуатации в условиях, отличных от указанных в таблице 8, определяют расчетным методом, указанным в Приложении Д.

5.7. Маркировка, упаковка, транспортирование и хранение

5.7.1. Маркировка, упаковка, транспортирование и хранение готовых изделий - по ГОСТ 12.4.115, ГОСТ 10581, ГОСТ Р ИСО 3758.

5.7.2. Допускается маркировка готовой продукции по ГОСТ Р 12.4.218.

6. Методы контроля

6.1. Готовая спецодежда должна быть принята соответствующей службой технического контроля предприятия-изготовителя.

6.2. Правила приемки - по ГОСТ 23948.

6.3. Метод контроля качества готовой спецодежды - по ГОСТ 4103.

6.4. Определение поверхностной плотности - по ГОСТ 3811.

6.5. Определение вида и массовой доли волокон - по ГОСТ 25617.

6.6. Определение разрывной нагрузки и усилия раздирания - по ГОСТ 3813.

6.7. Определение разрывной нагрузки шва - по ГОСТ 28073.

6.8. Определение воздухопроницаемости - по ГОСТ 12088.

6.9. Определение стойкости к истиранию - по ГОСТ 18976, ГОСТ 9913.

6.10. Определение изменения размеров после мокрой обработки - по ГОСТ 30157.1.

6.11. Определение устойчивости окраски к физико-химическим воздействиям - по ГОСТ 9733.4, ГОСТ 9733.6 (метод 1), ГОСТ 9733.13, ГОСТ 9733.27 (сухое).

6.12. Определение суммарного теплового сопротивления пакета материалов - по ГОСТ 20489.

6.13. Определение водоупорности, гигроскопичности - по ГОСТ 3816.

6.14. Определение паропроницаемости - по ГОСТ 22900.

6.15. Определение теплоизоляции комплекта СИЗ - по ГОСТ Р 12.4.185.

6.16. Определение изменения линейных размеров после мокрой обработки - по ГОСТ 30157.0, ГОСТ 30157.1.

6.17. Определение миграции волокон утеплителя через покрывающие материалы проводят с использованием способа хаотического перемещения проб на приборе ящичного типа.

Испытуемые пробы в виде рукава с сердечником из резиновой трубки хаотически перемещаются внутри вращающегося куба, стороны которого оклеены пробковыми пластинами. В процессе испытания пакет материалов претерпевает воздействия разнонаправленных усилий. Пакеты соприкасаются друг с другом и с пробковыми пластинами сторон куба, в результате чего плохо закрепленные в структуре текстильного полотна волокна перемещаются между нитями, волокнами верхнего слоя пакета и выходят на поверхность. Миграцию волокон оценивают после четырех часов неориентированных воздействий.

6.18. Определение устойчивости защитных свойств к мокрым обработкам - по ГОСТ 12.4.049.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 21050-75 Приказом Ростехрегулирования от 30.11.2004 N 88-ст с 1 декабря 2005 года введен в действие ГОСТ 21050-2004.

6.19. Определение устойчивости защитных свойств к химической чистке - по ГОСТ 21050.

7. Указания по эксплуатации

7.1. Спецодежду необходимо поставлять потребителю с инструкцией по эксплуатации с указанием времени допустимого пребывания на холоде, установленного в соответствии с [1].

Инструкция по эксплуатации должна содержать основные правила эксплуатации продукции и ее ремонта, время непрерывной и циклической эксплуатации продукции и ее ремонта, определенные условия эксплуатации и (или) режимы, требования к утилизации продукции (если она представляет опасность для окружающей среды).

7.2. Готовые изделия должны содержать информацию по уходу.

7.3. Способы ухода за готовыми изделиями разрабатывают в соответствии с требованиями ГОСТ Р ИСО 3758 с учетом вида и массовой доли волокон материалов, используемых в готовом изделии.

8. Требования безопасности

8.1. Спецодежда должна обеспечивать защиту человека от пониженных температур в течение всего нормативного срока эксплуатации.

8.2. Спецодежда во время эксплуатации не должна являться причиной несчастных случаев.

8.3. Материалы для изготовления спецодежды должны иметь разрешение к применению органами государственного санитарного надзора. Применяемые ткани, комплектующие изделия и фурнитура не должны выделять в воздушную среду и при контакте с кожей человека токсичные вещества в количествах, превышающих гигиенические нормативы.

8.4. Спецодежда должна иметь санитарно-эпидемиологическое заключение о соответствии санитарно-эпидемиологическим нормам и правилам и сертификат соответствия в системе сертификации ГОСТ Р.

8.5. Утилизация спецодежды не должна наносить вреда экологии окружающей среды.

9. Гарантии изготовителя

При соблюдении потребителем требований транспортирования, хранения и указаний по эксплуатации на спецодежду устанавливается:

- гарантийный срок эксплуатации - в соответствии с отраслевыми нормами, утвержденными в установленном порядке;

- гарантийный срок хранения - в соответствии с нормативами сохранения защитных свойств материалов, используемых при изготовлении спецодежды и установленных в технической документации производителя.

Приложение А

(справочное)

СХЕМА РАЙОНИРОВАНИЯ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО КЛИМАТИЧЕСКИМ ПОЯСАМ (РЕГИОНАМ)

Обозначения: IА - "особый" климатический пояс;

IБ - IV климатический пояс; II - III климатический пояс;

III - I - II климатический пояс.

Приложение Б

(справочное)

ИНТЕРВАЛЫ ЗНАЧЕНИЙ РАЗМЕРНЫХ ПРИЗНАКОВ

ТИПОВОЙ ФИГУРЫ ЧЕЛОВЕКА

Таблица Б.1

┌────────────────────────────────────┬───────────────────────────┐

│ Сдвоенные значения роста, см │ Интервал роста, см │

├────────────────────────────────────┼───────────────────────────┤

│ 146; 152 │От 143,0 до 155,0 включ. │

│ 158; 164 │Св. 155,1 -"- 167,0 -"- │

│ 170; 176 │-"- 167,1 -"- 179,0 -"- │

│ 182; 188 │-"- 179,1 -"- 191,0 -"- │

└────────────────────────────────────┴───────────────────────────┘

Таблица Б.2

┌────────────────────────────────────┬───────────────────────────┐

│Сдвоенные значения обхвата груди, см│Интервал обхвата груди, см │

├────────────────────────────────────┼───────────────────────────┤

│ 88; 92 │От 86,0 до 94,0 включ. │

│ 96; 100 │Св. 94,1 -"- 102,0 -"- │

│ 104; 108 │-"- 102,1 -"- 110,0 -"- │

│ 112; 116 │-"- 110,1 -"- 118,0 -"- │

│ 120; 124 │-"- 118,1 -"- 126,0 -"- │

│ 128; 132 │-"- 126,1 -"- 134,0 -"- │

└────────────────────────────────────┴───────────────────────────┘

Таблица Б.3

┌────────────────────────────────────┬───────────────────────────┐

│ Рост, см │ Интервал роста, см │

├────────────────────────────────────┼───────────────────────────┤

│ 146 │От 143,0 до 149,0 включ. │

│ 152 │Св. 149,1 -"- 155,0 -"- │

│ 158 │-"- 155,1 -"- 161,0 -"- │

│ 164 │-"- 161,1 -"- 167,0 -"- │

│ 170 │-"- 167,1 -"- 173,0 -"- │

│ 176 │-"- 173,1 -"- 179,0 -"- │

│ 182 │-"- 179,1 -"- 185,0 -"- │

│ 188 │-"- 185,1 -"- 191,0 -"- │

└────────────────────────────────────┴───────────────────────────┘

Приложение В

(обязательное)

ИЗМЕРЕНИЯ ГОТОВЫХ КОСТЮМОВ (КУРТКА, БРЮКИ

ИЛИ ПОЛУКОМБИНЕЗОН) ДЛЯ МУЖЧИН

Таблица В.1

┌───────┬─────────────────────┬───────┬───────────┬───────────────────────┐

│Номер │ Наименование │ Класс │ Значение │ Изменение значения │

│измере-│ измерения │защиты │ измерения │ измерения по │

│ния на │ │ │ базового │ размерам, см │

│рисунке│ │ │размера, см│ │

│ │ │ ├───────────┼─────────┬─────────────┤

│ │ │ │ 170; │сдвоенные│ сдвоенные │

│ │ │ │ 176 - 96; │значения │ значения │

│ │ │ │ 100 │ роста │обхвата груди│

├───────┴─────────────────────┴───────┴───────────┴─────────┴─────────────┤

│ КУРТКА (рисунок В.1) │

├───────┬─────────────────────┬───────┬───────────┬──────────┬────────────┤

│ 1 │ Длина спинки │ 3, 4 │80,0 (81,0)│ +/- 4,0 │ 0 │

│ │ ├───────┼───────────┤ │ │

│ │ │ 2 │79,0 (80,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 79,0 │ │ │

├───────┼─────────────────────┼───────┼───────────┼──────────┼────────────┤

│ 2 │ Ширина спинки │ 3, 4 │54,5 (56,5)│ 0 │ +/- 2,0 │

│ │(в самом узком месте)├───────┼───────────┤ │ │

│ │ │ 2 │52,5 (54,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 52,5 │ │ │

│ 3 │ Ширина изделия на │ 3, 4 │74,0 (77,0)│ 0 │ +/- 4,0 │

│ │уровне глубины проймы├───────┼───────────┤ │ │

│ │(ширина борта 4,0 см)│ 2 │71,0 (74,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 71,0 │ │ │

│ 4 │ Длина рукава │ 3, 4 │64,5 (65,0)│ +/- 4,0 │ +/- 0,5 │

│ │ ├───────┼───────────┤ │ │

│ │ │ 2 │64,0 (64,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 64,0 │ │ │

│ 5 │ Длина воротника │ 3, 4 │55,0 (57,0)│ 0 │ +/- 2,0 │

│ │по линии втачивания ├───────┼───────────┤ │ │

│ │ │ 2 │53,0 (55,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 53,0 │ │ │

│ 6 │ Длина полочки │ 3, 4 │82,5 (83,5)│ +/- 4,0 │ +/- 0,8 │

│ │ ├───────┼───────────┤ │ │

│ │ │ 2 │81,0 (82,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 81,0 │ │ │

│ 7 │ Ширина изделия внизу│ 3, 4 │74,0 (77,0)│ 0 │ +/- 3,0 │

│ │(ширина борта 4,0 см)├───────┼───────────┤ │ │

│ │ │ 2 │71,0 (74,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 71,0 │ │ │

│ 8 │ Ширина рукава вверху│ 3, 4 │32,5 (34,5)│ 0 │ +/- 1,5 │

│ │(с ластовицей) ├───────┼───────────┤ │ │

│ │ │ 2 │30,5 (32,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 30,5 │ │ │

│ 9 │ Ширина рукава внизу │ 3, 4 │20,0 (21,0)│ 0 │ +/- 0,5 │

│ │ ├───────┼───────────┤ │ │

│ │ │ 2 │19,0 (20,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 19,0 │ │ │

├───────┴─────────────────────┴───────┴───────────┴──────────┴────────────┤

│ БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) │

│ 1 │Длина по боковому шву│ 1, 2, │ 104,0 │ +/- 9,0 │ 0 │

│ │(без учета ширины │ 3, 4 │ │ │ │

│ │пояса) │ │ │ │ │

│ 2 │ Длина половины пояса│ 3, 4 │48,0 (50,0)│ 0 │ +/- 4,0 │

│ │или ширина по линии ├───────┼───────────┤ │ │

│ │талии │ 2 │46,0 (48,0)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 46,0 │ │ │

│ 3 │ Длина по шаговому │ 3, 4 │ 77,5 │ +/- 7,0 │ +/- 1,0 │

│ │шву ├───────┼───────────┤ │ │

│ │ │ 2 │78,0 (77,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 78,0 │ │ │

│ 4 │ Ширина на уровне │ 3, 4 │37,5 (39,0)│ 0 │ +/- 2,0 │

│ │среднего шва ├───────┼───────────┤ │ │

│ │ │ 2 │36,0 (37,5)│ │ │

│ │ ├───────┼───────────┤ │ │

│ │ │ 1 │ 36,0 │ │ │

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (куртка, брюки или полукомбинезон) и│

│градация по размерам типовых фигур мужского населения Российской│

│Федерации выполнены по ГОСТ Р 52774. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния│

│и др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Таблица В.2

Измерения готового утепленного белья

(куртка, брюки) для мужчин

┌───────┬────────────────────────┬────────────────┬───────────────────────┐

│Номер │ Наименование │ Значение │ Изменение значения │

│измере-│ измерения │ измерения │ измерения по размерам,│

│ния на │ │ базового │ см │

│рисунке│ │ размера, см │ │

│ │ ├────────────────┼─────────┬─────────────┤

│ │ │ 170; │сдвоенные│ сдвоенные │

│ │ │ 176 - 96; │ значения│ значения │

│ │ │ 100 │ роста │обхвата груди│

├───────┴────────────────────────┴────────────────┴─────────┴─────────────┤

│ КУРТКА (рисунок В.1) │

├───────┬────────────────────────┬────────────────┬──────────┬────────────┤

│ 1 │ Длина спинки │ 67,0 │ +/- 4,0 │ 0 │

├───────┼────────────────────────┼────────────────┼──────────┼────────────┤

│ 2 │ Ширина спинки (в самом │ 48,5 │ 0 │ +/- 2,0 │

│ │узком месте) │ │ │ │

│ 3 │ Ширина изделия на │ 64,0 │ 0 │ +/- 4,0 │

│ │уровне глубины проймы │ │ │ │

│ │(ширина борта 3,0 см) │ │ │ │

│ 4 │ Длина рукава │ 63,5 │ +/- 4,0 │ +/- 0,5 │

│ 5 │ Длина воротника │ 48,5 │ 0 │ +/- 2,0 │

│ 6 │ Длина полочки │ 68,5 │ +/- 4,0 │ +/- 0,8 │

│ 7 │ Ширина изделия внизу │ 63,0 │ 0 │ +/- 3,0 │

│ │(ширина борта 3,0 см) │ │ │ │

│ 8 │ Ширина рукава вверху │ 25,0 │ - │ +/- 1,5 │

├───────┴────────────────────────┴────────────────┴──────────┴────────────┤

│ БРЮКИ (рисунок В.2) │

│ 1 │ Длина по боковому шву │ 102,0 │ +/- 9,0 │ 0 │

│ │(без учета ширины пояса)│ │ │ │

│ 3 │ Длина по шаговому шву │ 76,0 (75,5) │ +/- 7,0 │ +/- 1,0 │

│ 4 │ Ширина на уровне │ 35,5 (36,0) │ 0 │ +/- 2,0 │

│ │среднего шва │ │ │ │

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (утепленного белья) и градация по размерам│

│типовых фигур мужского населения Российской Федерации выполнены по│

│ГОСТ Р 52774. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния и│

│др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Рисунок В.1

Рисунок В.2

Таблица В.3

Измерения готового комбинезона для мужчин

(см. рисунок В.3)

┌───────┬───────────────────────┬──────┬─────────┬────────────────────────┐

│Номер │ Наименование │ Класс│Значение │ Изменение значения │

│измере-│ измерения │защиты│измерения│ измерения по размерам, │

│ния на │ │ │базового │ см │

│рисунке│ │ │размера, │ │

│ │ │ │см │ │

│ │ │ ├─────────┼──────────┬─────────────┤

│ │ │ │ 170; │ значения │ сдвоенные │

│ │ │ │176 - 96;│ роста │ значения │

│ │ │ │ 100 │ │обхвата груди│

├───────┼───────────────────────┼──────┼─────────┼──────────┼─────────────┤

│ 1 │ Длина спинки (до линии│ 1, 2 │ 50,0 │ +/- 1,0 │ 0 │

│ │талии) │ │ │ │ │

│ 2 │ Ширина спинки │ 1, 2 │ 50,5 │ 0 │ +/- 2,0 │

│ │(в самом узком месте) │ │ │ │ │

│ 3 │ Ширина изделия на │ 1, 2 │ 67,0 │ 0 │ +/- 4,0 │

│ │уровне глубины проймы │ │ │ │ │

│ │(ширина борта 3,0 см) │ │ │ │ │

│ 4 │ Длина рукава │ 1, 2 │ 64,5 │ +/- 2,0 │ +/- 0,5 │

│ 5 │ Длина воротника по │ 1, 2 │ 52,0 │ 0 │ +/- 1,0 │

│ │линии втачивания │ │ │ │ │

│ 6 │ Длина передней части │ 1, 2 │ 156,5 │ +/- 5,5 │ +/- 2,0 │

│ │(параллельно краю борта│ │ │ │ │

│ │от высшей точки │ │ │ │ │

│ │плечевого шва до низа) │ │ │ │ │

│ 7 │ Ширина рукава вверху │ 1, 2 │ 28,5 │ 0 │ +/- 1,5 │

│ 8 │ Ширина рукава внизу │ 1, 2 │ 19,0 │ 0 │ +/- 0,5 │

│ 9 │ Длина застежки │ 1, 2 │ 65,5 │ +/- 2,0 │ 0 │

│ │передней части │ │ │ │ │

│ 10 │ Длина по боковому шву │ 1, 2 │ 107,5 │ +/- 4,5 │ 0 │

│ │(от талии до низа) │ │ │ │ │

│ 11 │ Длина по шаговому шву │ 1, 2 │ 77,0 │ +/- 3,5 │ +/- 1,0 │

│ 12 │ Ширина на уровне │ 1, 2 │ 37,5 │ 0 │ +/- 2,0 │

│ │среднего шва │ │ (39,0) │ │ │

├───────┴───────────────────────┴──────┴─────────┴──────────┴─────────────┤

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (комбинезона) и градация по размерам│

│типовых фигур мужского населения Российской Федерации выполнены по│

│ГОСТ Р 52774. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния и│

│др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Рисунок В.3

Приложение Г

(обязательное)

Таблица Г.1

Измерения готовых костюмов для женщин

┌─────┬──────────────┬──────┬───────────┬─────────────────────────────────┐

│Номер│ Наименование │Класс │ Значение │ Изменение значения измерений │

│изме-│ измерения │защиты│ измерения │ по размерам, см │

│рения│ │ │ базового │ │

│на │ │ │размера, см│ │

│ри- │ │ ├───────────┼─────────┬───────────────────────┤

│сунке│ │ │ 158; │сдвоенные│ сдвоенные значения │

│ │ │ │ 164 - 96; │значения │ обхвата груди │

│ │ │ │ 100 │ роста ├─────────┬────┬────────┤

│ │ │ │ │ │от 88; 92│112;│от 112; │

│ │ │ │ │ │ до 104; │116 │ 116 до │

│ │ │ │ │ │ 108 │ │128; 132│

├─────┴──────────────┴──────┴───────────┴─────────┴─────────┴────┴────────┤

│ КУРТКА (рисунок В.1) │

├─────┬──────────────┬──────┬───────────┬─────────┬─────────┬────┬────────┤

│ 1 │Длина спинки │ 3, 4 │76,0 (77,0)│ +/- 4,0 │ 0 │0,5 │ 0 │

│ │(отлетной) ├──────┼───────────┤ │ │ │ │

│ │ │ 2 │75,0 (76,0)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 75,0 │ │ │ │ │

├─────┼──────────────┼──────┼───────────┼─────────┼─────────┴────┴────────┤

│ 2 │Ширина спинки │ 3, 4 │47,0 (48,0)│ 0 │ +/- 2,0 (сквозное │

│ │(в самом узком├──────┼───────────┤ │ размножение) │

│ │месте) │ 2 │46,0 (47,0)│ │ │

│ │ ├──────┼───────────┤ │ │

│ │ │ 1 │ 46,0 │ │ │

├─────┼──────────────┼──────┼───────────┼─────────┼───────────────────────┤

ИС МЕГАНОРМ: примечание.

Нумерация пунктов таблицы приведена в соответствии

с официальным текстом документа.

│ 7 │Ширина изделия│ 3, 4 │75,0 (78,0)│ 0 │ +/- 4,0 (сквозное │

│ │внизу (ширина ├──────┼───────────┤ │ размножение) │

│ │борта 4,0 см) │ 2 │72,0 (75,0)│ │ │

│ │ ├──────┼───────────┤ │ │

│ │ │ 1 │ 72,0 │ │ │

├─────┼──────────────┼──────┼───────────┼─────────┼─────────┬────┬────────┤

│ 4 │Длина рукава │ 3, 4 │59,0 (60,0)│ +/- 4,0 │ +/- 0,5 │0,5 │ 0 │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 2 │58,5 (59,0)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 58,5 │ │ │ │ │

│ 5 │Длина │ 3, 4 │51,5 (53,5)│ 0 │ +/- 1,6 (сквозное │

│ │воротника по ├──────┼───────────┤ │ размножение) │

│ │линии │ 2 │49,5 (51,5)│ │ │

│ │втачивания ├──────┼───────────┤ │ │

│ │ │ 1 │ 49,5 │ │ │

│ 6 │Длина полочки │ 3, 4 │82,0 (83,0)│ +/- 4,0 │ +/- 0,8 │1,3 │ 0,8 │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 2 │81,0 (82,0)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 81,0 │ │ │ │ │

│ 3 │Ширина изделия│ 3, 4 │74,0 (77,0)│ 0 │ +/- 4,0 (сквозное │

│ │на уровне ├──────┼───────────┤ │ размножение) │

│ │глубины проймы│ 2 │71,0 (74,0)│ │ │

│ │(ширина борта ├──────┼───────────┤ │ │

│ │4,0 см) │ 1 │ 71,0 │ │ │

│ 8 │Ширина рукава │ 3, 4 │29,5 (31,5)│ 0 │ +/- 1,5 │1,0 │ 1,5 │

│ │вверху ├──────┼───────────┤ │ │ │ │

│ │(с ластовицей)│ 2 │27,5 (29,5)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 27,5 │ │ │ │ │

│ 9 │Ширина рукава │ 3, 4 │20,0 (22,0)│ 0 │ +/- 1,0 (сквозное │

│ │внизу ├──────┼───────────┤ │ размножение) │

│ │ │ 2 │18,0 (20,0)│ │ │

│ │ ├──────┼───────────┤ │ │

│ │ │ 1 │ 18,0 │ │ │

├─────┴──────────────┴──────┴───────────┴─────────┴───────────────────────┤

│ БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) │

│ 1 │Длина по │1, 2, │ 101,0 │ +/- 8,0 │ 0 │1,0 │ 0 │

│ │боковому шву │3, 4 │ │ │ │ │ │

│ │(без учета │ │ │ │ │ │ │

│ │ширины пояса) │ │ │ │ │ │ │

├─────┼──────────────┼──────┼───────────┼─────────┼─────────┼────┼────────┤

│ 2 │Длина половины│ 3, 4 │46,0 (47,0)│ 0 │ +/- 4,0 │4,5 │ 5,0 │

│ │пояса или ├──────┼───────────┤ │ │ │ │

│ │ширина по │ 2 │45,0 (46,0)│ │ │ │ │

│ │линии талии ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 45,0 │ │ │ │ │

│ 3 │Длина по │ 3, 4 │71,5 (71,0)│ +/- 7,0 │ +/- 1,0 │0 │ -1,0 │

│ │шаговому шву ├──────┼───────────┤ │ │ │ │

│ │ │ 2 │72,0 (71,5)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 72,0 │ │ │ │ │

│ 4 │Ширина на │ 3, 4 │41,0 (43,0)│ 0 │ +/- 2,5 │3,5 │ 2,5 │

│ │уровне ├──────┼───────────┤ │ │ │ │

│ │среднего шва │ 2 │39,0 (41,0)│ │ │ │ │

│ │ ├──────┼───────────┤ │ │ │ │

│ │ │ 1 │ 39,0 │ │ │ │ │

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (куртка, брюки или полукомбинезон) и│

│градация по размерам типовых фигур женского населения Российской│

│Федерации выполнены по ГОСТ Р 52771. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния и│

│др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Таблица Г.2

┌─────┬───────────────┬─────────┬─────────────────────────────────────────┐

│Номер│ Наименование │Значение │ Изменение значения измерений │

│изме-│ измерения │измерения│ по размерам, см │

│рения│ │базового │ │

│на │ │размера, │ │

│ри- │ │ см │ │

│сунке│ ├─────────┼──────────┬──────────────────────────────┤

│ │ │ 158; │ сдвоенные│ сдвоенные значения обхвата │

│ │ │164 - 96;│ значения │ груди │

│ │ │ 100 │ роста ├────────────┬─────┬───────────┤

│ │ │ │ │от 88; 92 │112; │от 112; 116│

│ │ │ │ │до 104; 108 │116 │до 128; 132│

├─────┴───────────────┴─────────┴──────────┴────────────┴─────┴───────────┤

│ КУРТКА (рисунок В.1) │

├─────┬───────────────┬─────────┬──────────┬────────────┬─────┬───────────┤

│ 1 │Длина спинки │ 67,0 │ +/- 4,0 │ 0 │ 0,5 │ 0 │

├─────┼───────────────┼─────────┼──────────┼────────────┴─────┴───────────┤

│ 2 │Ширина спинки │ 43,5 │ 0 │+/- 2,0 (сквозное размножение)│

│ │(в самом узком │ │ │ │

│ │месте) │ │ │ │

├─────┼───────────────┼─────────┼──────────┼──────────────────────────────┤

│ 3 │Ширина изделия │ 64,0 │ 0 │+/- 4,0 (сквозное размножение)│

│ │на уровне │ │ │ │

│ │глубины проймы │ │ │ │

│ │(ширина борта │ │ │ │

│ │3,0 см) │ │ │ │

├─────┼───────────────┼─────────┼──────────┼────────────┬─────┬───────────┤

│ 4 │Длина рукава │ 57,5 │ +/- 4,0 │ +/- 0,5 │ 0,5 │ 0 │

│ 5 │Длина воротника│ 45,5 │ 0 │+/- 2,0 (сквозное размножение)│

│ │по линии │ │ │ │

│ │втачивания │ │ │ │

│ 6 │Длина полочки │ 70,0 │ +/- 4,0 │ +/- 0,8 │ 1,3 │ 0,8 │

│ 7 │Ширина изделия │ 65,0 │ 0 │+/- 4,0 (сквозное размножение)│

│ │внизу (ширина │ │ │ │

│ │борта 3,0 см) │ │ │ │

│ 8 │Ширина рукава │ 23,5 │ 0 │ +/- 1,5 │ 1,0 │ 1,5 │

│ │вверху │ │ │ │ │ │

│ БРЮКИ (рисунок В.2) │

│ 1 │Длина по │ 99,0 │ +/- 8,0 │ 0 │ 1,0 │ 0 │

│ │боковому шву │ │ │ │ │ │

│ │(без учета │ │ │ │ │ │

│ │ширины пояса) │ │ │ │ │ │

├─────┼───────────────┼─────────┼──────────┼────────────┼─────┼───────────┤

│ 3 │Длина по │ 71,0 │ +/- 7,0 │ +/- 1,0 │ 0 │ -1,0 │

│ │шаговому шву │ (70,5) │ │ │ │ │

│ 4 │Ширина на │ 35,0 │ 0 │ +/- 2,5 │ 3,5 │ 2,5 │

│ │уровне среднего│ (37,0) │ │ │ │ │

│ │шва │ │ │ │ │ │

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (утепленного белья) и градация по размерам│

│типовых фигур женского населения Российской Федерации выполнены по│

│ГОСТ Р 52771. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния и│

│др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Таблица Г.3

┌─────┬────────────────┬─────┬─────────┬──────────────────────────────────┐

│Номер│ Наименование │Класс│Значение │ Изменение значения измерений │

│изме-│ измерения │защи-│измерения│ по размерам, см │

│рения│ │ты │базового │ │

│на │ │ │размера, │ │

│ри- │ │ │ см │ │

│сун- │ │ ├─────────┼────────┬─────────────────────────┤

│ке │ │ │164 - 96;│значения│ сдвоенные значения │

│ │ │ │ 100 │ роста │ обхвата груди │

│ │ │ │ │ ├─────────┬─────┬─────────┤

│ │ │ │ │ │от 88; 92│112; │ от 112; │

│ │ │ │ │ │ до 104; │116 │ 116 до │

│ │ │ │ │ │ 108 │ │128; 132 │

├─────┴────────────────┴─────┴─────────┴────────┴─────────┴─────┴─────────┤

│ КОМБИНЕЗОН (рисунок В.3) │

├─────┬────────────────┬─────┬─────────┬────────┬─────────┬─────┬─────────┤

│ 1 │Длина спинки │1, 2 │ 71,0 │+/- 2,0 │ +/- 1,8 │ 1,5 │ 1,8 │

├─────┼────────────────┼─────┼─────────┼────────┼─────────┴─────┴─────────┤

│ 2 │Ширина спинки (в│1, 2 │ 46,0 │ 0 │ +/- 2,0 (сквозное │

│ │самом узком │ │ │ │ размножение) │

│ │месте) │ │ │ │ │

├─────┼────────────────┼─────┼─────────┼────────┼─────────────────────────┤

│ 3 │Ширина изделия │1, 2 │ 71,0 │ 0 │ +/- 4,0 (сквозное │

│ │на уровне глуби-│ │ │ │ размножение) │

│ │ны проймы (шири-│ │ │ │ │

│ │на борта 4,0 см)│ │ │ │ │

│ 4 │Длина рукава │1, 2 │ 58,5 │+/- 2,0 │ 0 │

│ 5 │Длина воротника │1, 2 │ 49,5 │ 0 │ +/- 1,6 (сквозное │

│ │по линии │ │ │ │ размножение) │

│ │втачивания │ │ │ │ │

├─────┼────────────────┼─────┼─────────┼────────┼─────────┬─────┬─────────┤

│ 6 │Длина передней │1, 2 │ 151,5 │+/- 5,0 │ +/- 1,0 │ 2,5 │ 1,5 │

│ │части (парал- │ │ │ │ │ │ │

│ │лельно краю │ │ │ │ │ │ │

│ │борта от высшей │ │ │ │ │ │ │

│ │точки плечевого │ │ │ │ │ │ │

│ │шва до низа) │ │ │ │ │ │ │

├─────┼────────────────┼─────┼─────────┼────────┼─────────┼─────┼─────────┤

│ 7 │Ширина рукава │1, 2 │ 27,5 │ 0 │ +/- 1,5 │ 1,0 │ 1,5 │

│ │вверху │ │ │ │ │ │ │

│ 8 │Ширина рукава │1, 2 │ 18,0 │ 0 │ +/- 1,0 (сквозное │

│ │внизу │ │ │ │ размножение) │

│ 10 │Длина по боково-│1, 2 │ 101,5 │+/- 4,0 │ 0 │ 2,0 │ 0 │

│ │му шву (без уче-│ │ │ │ │ │ │

│ │та ширины пояса)│ │ │ │ │ │ │

│ 11 │Длина по │ 2 │ 70,5 │+/- 3,5 │ +/- 1,0 │ 0,5 │ -1,5 │

│ │шаговому шву ├─────┼─────────┤ │ │ │ │

│ │ │ 1 │ 71,0 │ │ │ │ │

│ 12 │Ширина на уровне│ 2 │ 41,0 │ 0 │ +/- 2,5 │ 3,5 │ 2,5 │

│ │среднего шва ├─────┼─────────┤ │ │ │ │

│ │ │ 1 │ 39,0 │ │ │ │ │

│ Примечания. 1. Номер измерения на рисунке служит для обозначения│

│конкретного измерения. │

│ 2. При градации значение измерения "длина по шаговому шву" обратно│

│пропорционально изменению размера. │

│ 3. Конструкция спецодежды (комбинезона) и градация по размерам│

│типовых фигур женского населения Российской Федерации выполнены по│

│ГОСТ Р 52771. │

│ 4. По заявке потребителя (заказчика) при наличии модельных│

│особенностей изделия (типа рукав реглан, центральная застежка-молния и│

│др.) допускается изменять соответствующие значения измерений базового│

│размера при сохранении их градации по размерам. │

Приложение Д

(рекомендуемое)

РАСЧЕТ ТЕПЛОИЗОЛЯЦИИ КОМПЛЕКТА

Д.1. Теплоизоляцию комплекта СИЗ

, м2 x °C/Вт, рассчитывают по формуле

, (Д.1)

где:

- средневзвешенная температура кожи;

- температура окружающей среды;

- средневзвешенное значение теплового потока.

Д.2. Расчет величины теплового потока, необходимого для определения теплоизоляции комплекта СИЗ

Д.2.1. Тепловой поток

рассчитывают в соответствии с формулой теплового баланса:

, (Д.2)

где W - эффективная мощность механической работы, Вт/м2;

- энерготраты, Вт/м2;

- теплопотери конвекцией при дыхании, Вт/м2;

- теплопотери испарением влаги при дыхании, Вт/м2;

- потери тепла испарением влаги с поверхности тела, Вт/м2;

- изменение теплосодержания в организме, Вт/м2.

Изменение теплосодержания в организме представляет собой разность между значением

и суммой теплопотерь организма.

Д.2.2. Теплопотерю

рассчитывают по формуле

, (Д.3)

где

- температура выдыхаемого воздуха, °C, вычисляемая по формуле

. (Д.4)

Д.2.3. Теплопотери испарением влаги при дыхании

, Вт/м2, рассчитывают по формуле

, (Д.5)

где

- давление насыщенного водяного пара при температуре выдыхаемого воздуха (

), кПа;

- давление водяного пара в атмосфере, кПа.

Д.2.4. Теплопотери испарением влаги с поверхности тела,

, Вт/м2, рассчитывают по формуле

, (Д.6)

где w - доля увлажненного участка тела, участвующего в теплообмене испарением, безразмерная величина.

Величина w в условиях некоторого охлаждения принимается равной 0,06; в условиях теплового комфорта может быть определена как равная 0,001 x

. Давление насыщенного водяного пара при температуре кожи,

, кПа, может быть определено либо по психрометрическим таблицам, либо по формуле

. (Д.7)

Суммарное сопротивление одежды испарению влаги,

, м2 x кПа/Вт, может быть определено из выражения

где

- сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;

- сопротивление испарению влаги пакета материалов одежды и воздушных прослоек между ними.

с некоторым приближением может быть рассчитана по формуле

. (Д.8)

Д.2.5. Если для изготовления одежды используются паропроницаемые материалы, то расчет потерь тепла испарением с поверхности тела человека рассчитывают по формуле

, (Д.9)

где S - площадь поверхности тела обнаженного человека, м2 (по Д'Буа).

Примечание. Средняя поверхность тела человека составляет 1,8 м2.

Д.3. Пример расчета комфортной величины

для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м2 при температуре воздуха минус 10 °C

Д.3.1. Температуру выдыхаемого воздуха рассчитывают, используя формулу (Д.4)

Д.3.2. Потери тепла дыханием за счет конвекции рассчитывают, используя формулу (Д.3)

Вт/м2.

Д.3.3. Потери тепла за счет испарения влаги с верхних дыхательных путей рассчитывают, используя формулу (Д.5)

Вт/м2.

Д.3.4. Потери тепла испарением с поверхности тела человека

рассчитывают по формуле (Д.9)

Вт/м2.

Д.3.5. Тепловой поток

рассчитывают в соответствии с формулой теплового баланса (Д.2) при условии, что эффективная мощность механической работы (W) равна 0:

Вт/м2.

Примечание. Если для изготовления одежды предполагается использовать паропроницаемые материалы (индекс паропроницаемости пакета материалов составляет 0,30 и более), то

(в диапазоне температур воздуха до минус 10 °C) может быть ориентировочно определена также из следующей формулы:

Вт/м2 (Д.10)

Д.3.6. При необходимости регламентации времени пребывания на холоде величина

, рассчитанная для случая сохранения теплового комфорта (см. выше), может быть увеличена в соответствии с допускаемой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом величина дефицита тепла в организме (Д) не должна превышать 52 Вт x ч/м2. Данная степень охлаждения человеком воспринимается как "прохладно".

Д.3.7. Величина

, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (

, час):

, Вт/м2,

где

- тепловой поток при условии сохранения теплового комфорта.

При непрерывном пребывании на холоде, например в течение трех часов, для расчета теплоизоляции комплекта величину

следует принять равной 108 Вт/м2 (90,7 + 52/3).

Д.4. Расчет средневзвешенной температуры кожи

Д.4.1. Значение

рассчитывают по формулам:

- при теплоощущении "комфорт"

, (Д.11)

- при теплоощущении "прохладно"

. (Д.12)

Д.5. Расчет теплоизоляции комплекта

Д.5.1. Теплоизоляцию комплекта для обеспечения теплового комфорта в течение длительного времени при температуре воздуха минус 10 °C и при уровне энергозатрат человека 130 Вт/м2 рассчитывают из значений

, равных соответственно 90,7 Вт/м2 и 31,5 °C [(формула (Д.11)]:

°C x м2/Вт (2,95 кло <*>).

--------------------------------

<*> 1 кло = 0,155 м2 x °C/Вт.

Д.5.2.

при допущении некоторого охлаждения ("прохладно" по истечении трех часов) рассчитывают из значений

, равных соответственно 108 Вт/м2 и 28,7 °C:

м2 x °C/Вт (2,13 кло).

Д.5.3. Для условий воздействия ветра и выполнения физической работы вводится поправка в

, рассчитанная для относительно спокойного воздуха, которая определяется по формуле:

С = (0,07 x В + 2) x V + 5, (Д.13)

где С - снижение теплоизоляции, %;

В - воздухопроницаемость внешнего слоя спецодежды, измеренная при перепаде давления 49 Па, дм3/м2 x с;

V - скорость ветра, м/с.

Примечание. Если, например, предполагается эксплуатировать комплект СИЗ в климатическом поясе, где наиболее вероятная скорость ветра в зимние месяцы составляет 5,6 м/с, а в качестве внешнего слоя планируется использовать материал, имеющий воздухопроницаемость 10 дм3/м2 x с, то теплоизоляция комплекта снизится на 20,3% (формула (Д.13). Теплоизоляцию комплекта СИЗ с учетом поправки на ветер рассчитывают по формуле:

(Д.14)

Д.5.4. Для обеспечения должной защиты всех областей тела человека от охлаждения теплоизоляции комплекта СИЗ X должна быть распределена в соответствии с коэффициентами, приведенными в таблице Д.1.

Таблица Д.1

Коэффициенты для определения теплоизоляции комплекта

СИЗ X на различных участках поверхности тела человека

Область тела	Теплоизоляция комплекта СИЗ X (верхняя граница), °C x м2/Вт
Область тела	0,556	0,792	> 0,792
Голова	0,50	0,49	0,39
Туловище	1,26	1,31	1,45
Плечо и предплечье	1,13	1,24	1,23
Кисть	0,74	0,66	0,55
Бедро и ягодицы	1,13	1,08	1,07
Голень	0,90	0,81	0,86
Стопа	0,83	0,77	0,59

Примечание. Например, для II климатического пояса следует изготовить комплект СИЗ, имеющий теплоизоляцию 0,474 м2 x °C/Вт. Исходя из этой величины, теплоизоляцию комплекта следует распределять в соответствии с коэффициентами, приведенными в таблице Д.2.

Таблица Д.2

Теплоизоляция комплекта на различных участках

поверхности тела человека

Область тела	Теплоизоляция, °C x м2/Вт
Голова	0,224
Туловище	0,563
Плечо и предплечье	0,505
Кисть	0,331
Бедро и ягодицы	0,505
Голень	0,402
Стопа	0,371

Применительно к

, равной 0,474 м2 x °C/Вт, в таблице Д.2 приведены значения теплоизоляции комплекта на различных участках поверхности тела человека.

БИБЛИОГРАФИЯ

[1] Методические рекомендации МЗ РФ N 11-0/279-09 от 25.11.2001
