"ГОСТ 28963-91 (ИСО 7380-83). Межгосударственный стандарт. Винты с внутренним шестигранником в полукруглой головке. Метрическая серия. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 445)
"ГОСТ 28963-91 (ИСО 7380-83). Межгосударственный стандарт. Винты с внутренним шестигранником в полукруглой головке. Метрическая серия. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 445)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 5 апреля 1991 г. N 445
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ В ПОЛУКРУГЛОЙ ГОЛОВКЕ
МЕТРИЧЕСКАЯ СЕРИЯ. ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hexagon socket button head screws. Metric series.
Specifications
ГОСТ 28963-91
(ИСО 7380-83)
МКС 21.060.10
ОКП 16 5000
Дата введения
1 января 1992 года
1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 N 445
3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 7380-83 "Винты с полукруглой головкой и внутренним шестигранником. Метрическая серия" и полностью ему соответствует
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер раздела | ||||
| |||||
| |||||
ГОСТ 17769-83 | |||||
6. ПЕРЕИЗДАНИЕ
Настоящий стандарт устанавливает технические условия для винтов с внутренним шестигранником в полукруглой головке с размерами резьбы от М3 до М16 включительно.
Примечание. Особое внимание следует обратить на сноску к табл. 2 в разд. 4, касающуюся предела прочности.
Если требуются другие технические условия, то рекомендуется выбирать их из следующих стандартов: ГОСТ 9.303, ГОСТ 1759.1, ГОСТ 1759.4, ГОСТ 16093, ГОСТ 24705.
Требования настоящего стандарта являются обязательными.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.303-84 Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ИС МЕГАНОРМ: примечание. ГОСТ 17769-83 утратил силу на территории Российской Федерации с 01.01.2011 в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст). |
ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

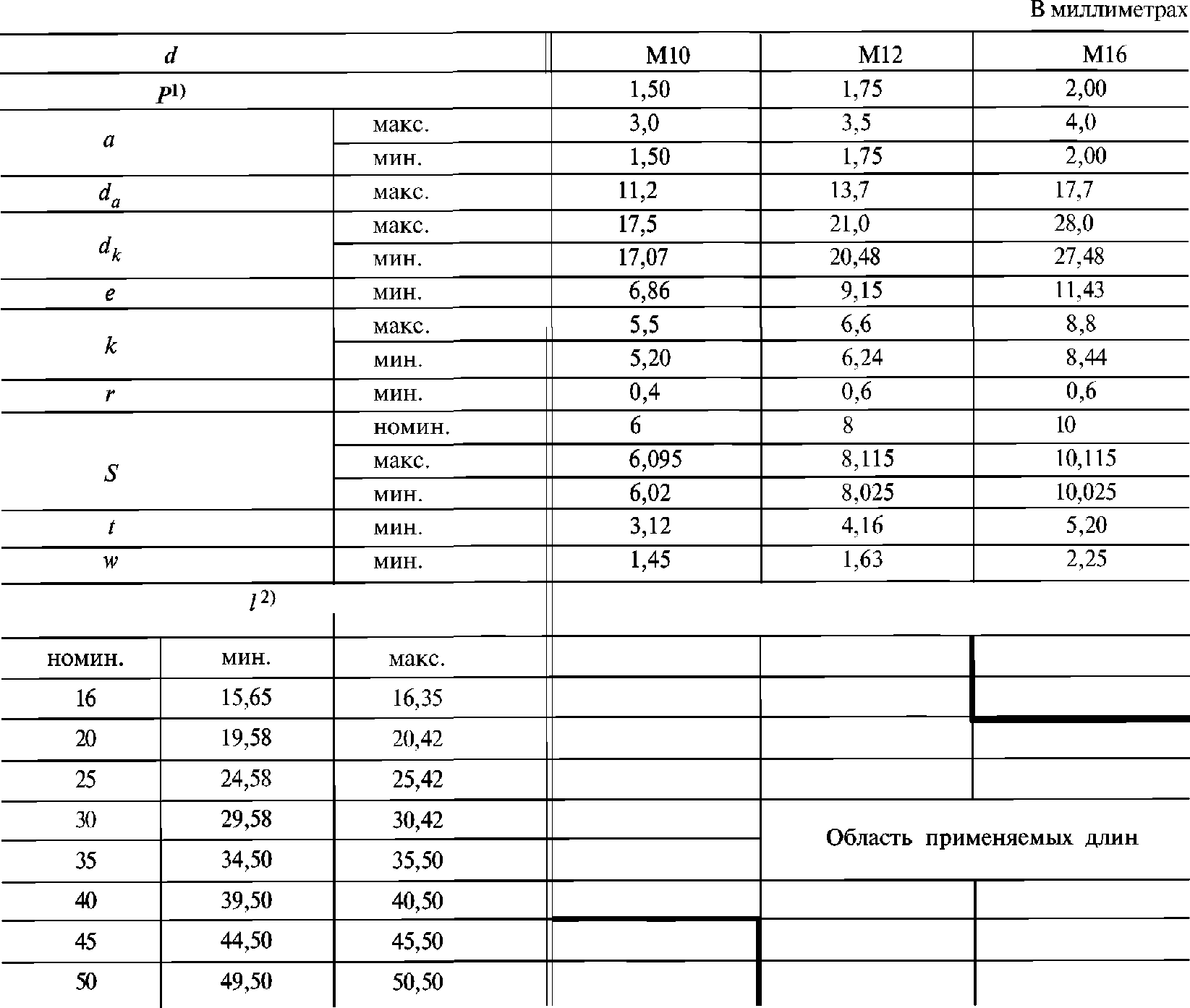

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
--------------------------------
<*> Неполная резьба; шестигранное углубление в головке может иметь раззенкованный по контуру или слегка закругленный край.
При формировании углублений, имеющих максимальный предельный размер, сверление не должно превышать 20% высоты любой грани углубления.
Продолжение табл. 1
--------------------------------
<1> P - шаг резьбы.
<2> Для длин, расположенных ниже ступенчатой линии, длина резьбы, по решению поставщика, может быть между минимумом 2d + 12 мм и максимумом в пределах 2P резьбы.
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
Материал | Сталь | |||||
Резьба | Допуск | 5g, 6g | ||||
Стандарты | ||||||
Механические свойства | Класс | 12.9 <1> | ||||
Стандарт | ||||||
Допуски | Класс точности | А | ||||
Стандарт | ||||||
Окончательная обработка | Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое, хроматированное; многослойное: медь-никель; многослойное: медь-никель-хром; окисное, пропитанное маслом; фосфатное, пропитанное маслом; цинковое; окисное из кислых растворов никелевое. Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий | |||||
| ||||||
Приемка | Правила приемки согласно ГОСТ 17769 | |||||
--------------------------------
<1> Из-за формы головки эти винты не могут подвергаться минимальным разрушающим нагрузкам при установлении класса прочности 12.9 согласно ГОСТ 1759.4, табл. 5 при проведении испытаний в соответствии с программой испытаний В.
Остальные требования к материалу и свойствам винтов должны соответствовать предъявляемым для класса прочности 12.9 по ГОСТ 1759.4.
При нормальной нагрузке, когда головка опирается на параллельный буртик при использовании приспособления для испытания, изображенного на черт. 2 в ГОСТ 1759.4, винты должны выдерживать нагрузки в соответствии с указанными в табл. 3 без появления трещин.
Таблица 3
Размер резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 |
Испытательная нагрузка, кН | 5,2 | 9,1 | 14,8 | 20,9 | 38,1 | 60,3 | 87,7 | 163,0 |
Результат испытаний неудовлетворительный, если трещина появилась в резьбовой части, головке или в месте перехода головка - стержень.
Пример условного обозначения винта с внутренним шестигранником в полукруглой головке с размером резьбы d = М12 и номинальной длиной l = 40 мм:
Винт М12·40 ГОСТ 28963-91
