ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforced concrete ribbed floor slabs of 300 mm depth
for buildings and structures. Specifications
ГОСТ 21506-87
ОКП 58 4200
Дата введения
1 января 1988 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР;
Исполнители: А.А. Музыко (руководитель темы); Э.Н. Кодыш, канд. техн. наук; И.Б. Баранова; В.И. Пименова; Г.И. Бердичевский, д-р техн.наук; А.Е. Кузьмичев, канд. техн. наук; В.И. Деньщиков; В.П. Ковтунов, канд. техн. наук; В.И. Чернобаев, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 11.05.1987 N 91.
3. Взамен ГОСТ 21506-76 (в части плит высотой 300 мм).
4. Ссылочные нормативно-технические документы
──────────────────────────────┬───────────────────────────────────
Обозначение НТД, │ Номер пункта, подпункта
на который дана ссылка │
──────────────────────────────┼───────────────────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 8829-85 Постановлением Госстроя РФ от 17.07.1997
ГОСТ 8829-85 │ 3.1
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка:
имеется в виду ГОСТ 10060-87, а не ГОСТ 10060-86.
05.03.1996 N 18-17 с 1 сентября 1996 года введены в действие
ГОСТ 10060-86 │ 3.3
ГОСТ 10180-78 │ 3.2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 10181.0-81 и ГОСТ 10181.3-81 Постановлением
Госстроя РФ от 14.12.2000 N 127 с 1 июля 2001 года введен
ГОСТ 10181.0-81 │ 3.5
ГОСТ 10181.3-81 │ 3.5
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от
13.04.1995 N 214 с 1 января 1996 года введен в действие
ГОСТ 10884-81 │ 1.3.10
ГОСТ 13015-75 │ 3.9
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка:
имеется в виду пункт 1.3.12, а не пункт 1.3.16.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 17624-78 Постановлением Госстроя СССР от
26.12.1986 N 67 с 1 января 1988 года введен в действие
ГОСТ 17624-78 │ 3.2
ГОСТ 22904-78 │ 3.10
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 25820-83 Постановлением Госстроя РФ от 04.06.2001
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 26633-85 Постановлением Госстроя СССР от
16.05.1991 N 21 с 1 января 1992 года введен в действие
ГОСТ 26633-85 │ 1.3.3
СНиП 2.03.01-84 │ Вводная часть
Настоящий стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.
Плиты применяют:
для отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;
в условиях систематического воздействия технологических температур до 50 °С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;
для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).
Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.
1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.
1.2. Основные параметры и размеры

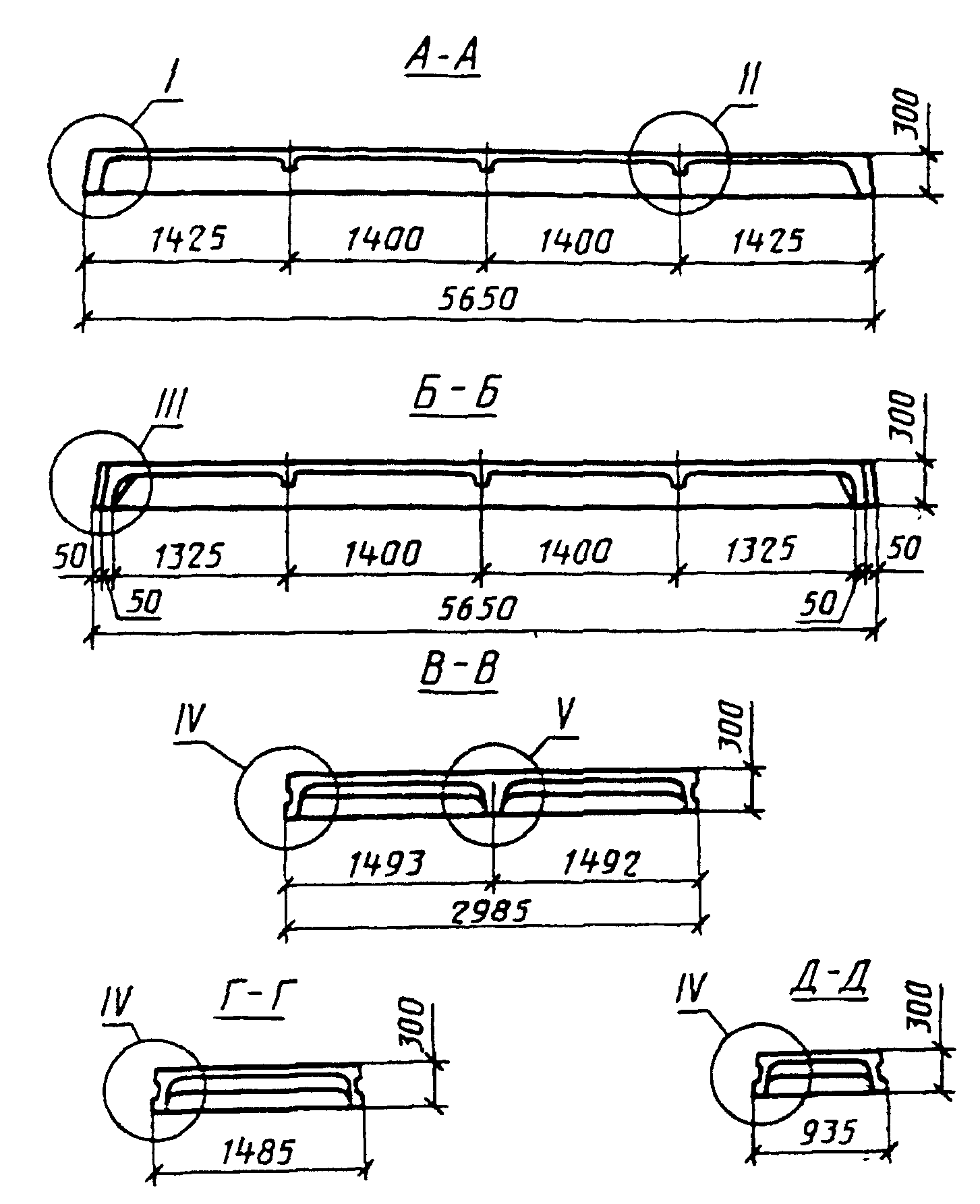

Черт. 2
───────────┬────────────────────┬─────────────────┬───────────────
│ Основные размеры │ Масса плиты │ Назначение
Типоразмер │ плиты, мм │ (справочная), │ плиты
плиты ├──────────┬─────────┤ т │
│ Длина │ Ширина │ │
───────────┼──────────┼─────────┼─────────────────┼───────────────
П1 │ 5650 │ 2985 │ 3,85 (3,08) │Рядовые
───────────┼──────────┼─────────┼─────────────────┼───────────────
П2 │ 5650 │ 1485 │ 1,90 (1,52) │Рядовые и
│ │ │ │межколонные
───────────┼──────────┼─────────┼─────────────────┼───────────────
П3 │ 5650 │ 935 │ 1,45 (1,16) │Межколонные
│ │ │ │пристенные
Примечание. Масса плиты приведена без скобок для тяжелого бетона средней плотности 2500 кг/м3, в скобках - для легкого бетона средней плотности 2000 кг/м3.
1.2.2. Основные параметры плит должны соответствовать указанным:
в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;
в обязательном Приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.
1.2.3. В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.
1.2.4. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном Приложении, содержат следующие обозначения основных характеристик плит:
первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);
вторая группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);
третья группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).
Пример условного обозначения (марки) плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:
П2-1АтV-2
То же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:
П1-3АIVЛ-Н
──────┬────────────┬─────────────────────────┬─────────────────────────┬──────┬─────┬───────────┬──────────────
Класс │ │ Равномерно │ Напрягаемая арматура │Класс │Пере-│Предва- │ Расход
напря-│Марка плиты │ распределенная ├────────────┬────────────┤бетона│да- │рительное │ материалов
гаемой│ │ нагрузка на плиту при │ в крайнем │ в среднем │по │точ- │напряжение ├───────┬──────
арма- │ │ коэффициенте │ ребре │ ребре │проч- │ная │в арматуре │ Бетон,│Сталь,
туры │ │ надежности по нагрузке │ │ │ности │проч-│до обжатия │ м3 │ кг
│ ├────────────┬────────────┤ │ │на │ность│бетона │ │
│ │гамма = 1 │ гамма > 1 │ │ │сжатие│бето-│ │ │
│ │ f │ f │ │ │ │на, ├───┬───────┤ │
│ ├─────┬──────┼─────┬──────┤ │ │ │МПа │МПа│кгс/см2│ │
│ │ Па │кгс/м2│ Па │кгс/м2│ │ │ │ │ │ │ │
──────┼────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┼───────┼──────
Ат-V │П1-1АтV │ 4900│ 500 │ 5880│ 600 │1 диаметр 12│2 диаметр 12│В22,5 │ 16 │540│ 5500 │ 1,54 │100,0
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-2АтV │ 7350│ 750 │ 8820│ 900 │1 диаметр 14│2 диаметр 14│ │ │ │ │ │112,0
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-3АтV │ 9900│ 1010 │11960│1220 │1 диаметр 16│2 диаметр 16│В27,5 │ 19 │ │ │ │123,8
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АтV │12750│ 1300 │15390│1570 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │138,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-5АтV │16180│ 1650 │19410│1980 │1 диаметр 20│2 диаметр 20│В30 │ 21 │ │ │ │149,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АтV │19610│ 2000 │23630│2410 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │184,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-7АтV │24810│ 2530 │29810│3040 │1 диаметр 25│2 диаметр 25│В40 │ 28 │590│ 6000 │ │204,5
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-1АтVЛ │ 5190│ 530 │ 6270│ 640 │1 диаметр 12│2 диаметр 12│В22,5 │ 16 │540│ 5500 │ │100,0
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-2АтVЛ │ 7650│ 780 │ 9210│ 940 │1 диаметр 14│2 диаметр 14│ │ │ │ │ │112,0
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-3АтVЛ │10290│ 1050 │12350│1260 │1 диаметр 16│2 диаметр 16│В27,5 │ 19 │ │ │ │123,8
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АтVЛ │13140│ 1340 │15780│1610 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │138,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-5АтVЛ │16180│ 1650 │19410│1980 │1 диаметр 20│2 диаметр 20│В30 │ 21 │ │ │ │149,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АтVЛ │19120│ 1950 │22940│2340 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │184,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ ├───────┼──────
│П2-1АтV │ 4900│ 500 │ 5880│ 600 │1 диаметр 12│ - │В22,5 │ 16 │ │ │ 0,76 │ 48,6
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтV-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 70,3
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтV-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 71,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтV-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 78,6
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ ├───────┼──────
│П2-2АтV │ 7350│ 750 │ 8820│ 900 │1 диаметр 14│ - │ │ │ │ │ 0,76 │ 54,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П2-3АтV │ 9900│ 1010 │11960│1220 │1 диаметр 16│ - │В27,5 │ 19 │ │ │ │ 60,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-4АтV │12750│ 1300 │15390│1570 │1 диаметр 18│ - │ │ │ │ │ │ 66,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П2-5АтV │16180│ 1650 │19410│1980 │1 диаметр 20│ - │В30 │ 21 │ │ │ │ 72,1
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-6АтV │19610│ 2000 │23630│2410 │1 диаметр 22│ │ │ │ │ │ │ 87,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-7АтV │24810│ 2530 │29810│3040 │1 диаметр 25│ - │В40 │ 28 │590│ 6000 │ │ 96,9
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П2-8АтV │26770│ 2730 │32160│3280 │2 диаметр 20│ │ │ │640│ 6500 │ │117,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-1АтVЛ │ 5190│ 530 │ 6270│ 640 │1 диаметр 12│ - │В22,5 │ 16 │540│ 5500 │ │ 48,6
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2- 1АтVЛ-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 70,3
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтVЛ-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 71,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтVЛ-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 78,6
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ ├───────┼──────
│П2-2АтVЛ │ 7650│ 780 │9210 │940 │1 диаметр 14│ │ │ │ │ │ 0,76 │ 54,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П2-3АтVЛ │10290│ 1050 │12350│1260 │1 диаметр 16│ - │В27,5 │ 19 │ │ │ │ 60,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ ├───────┼──────
│П2-4АтVЛ │13140│ 1340 │15780│1610 │1 диаметр 18│ - │ │ │ │ │ 0,58 │ 66,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П2-5АтVЛ │16180│ 1650 │19410│1980 │1 диаметр 20│ - │В30 │ 21 │ │ │ │ 72,1
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-6АтVЛ │19120│ 1950 │22940│2340 │1 диаметр 22│ │ │ │ │ │ │ 87,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-1АтV │ 6760│ 690 │ 8140│ 830 │1 диаметр 12│ - │В22,5 │ 16 │490│ 5000 │ │ 54,6
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П3-2АтV │10100│ 1030 │12160│1240 │1 диаметр 14│ - │В27,5 │ 19 │ │ │ │ 58,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П3-3АтV │12940│ 1320 │15590│1590 │1 диаметр 16│ - │В30 │ 21 │ │ │ │ 62,4
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П3-4АтV │16370│ 1670 │19710│2010 │1 диаметр 18│ │ │ │540│ 5500 │ │ 67,2
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П3-5АтV │20590│ 2100 │24810│2530 │1 диаметр 20│ │ │ │590│ 6000 │ │ 78,7
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П3-6АтV │25000│ 2550 │30000│3060 │1 диаметр 22│ - │ │ │640│ 6500 │ │ 84,7
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-1АтVЛ │ 6760│ 690 │ 8140│ 830 │1 диаметр 12│ - │В22,5 │ 16 │490│ 5000 │ │ 54,6
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-2АтVЛ │ 9800│ 1000 │11760│1200 │1 диаметр 14│ - │В27,5 │ 19 │540│ 5500 │ │ 58,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-3АтVЛ │12750│ 1300 │15300│1560 │1 диаметр 16│ - │В30 │ 21 │590│ 6000 │ │ 62,4
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-4АтVЛ │15200│ 1550 │18340│1870 │1 диаметр 18│ │ │ │ │ │ │ 67,2
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П3-5АтVЛ │19610│ 2000 │23630│2410 │1 диаметр 20│ │ │ │640│ 6500 │ │ 78,7
──────┼────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
Ат-IVС│П1-1АтIVС │ 5290│ 540 │ 6370│ 650 │1 диаметр 14│2 диаметр 14│В20 │ 14 │340│ 3500 │ │107,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┼───────┼──────
│П1-2АтIVС │ 7450│ 760 │ 8920│ 910 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │340│ 3500 │ 1,54 │120,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-3АтIVС │ 9610│ 980 │11570│1180 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │133,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-4АтIVС │11470│ 1170 │13820│1410 │1 диаметр 20│2 диаметр 20│В27,5 │ 18 │ │ │ │149,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ ├───┼───────┤ ├──────
│П1-5АтIVС │15100│ 1540 │18140│1850 │1 диаметр 22│2 диаметр 22│ │ │390│ 4000 │ │161,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-6АтIVС │18830│ 1920 │22650│2310 │1 диаметр 25│2 диаметр 25│В30 │ 21 │ │ │ │204,5
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-7АтIVС │21180│ 2160 │25490│2600 │2 диаметр 20│4 диаметр 20│В40 │ 28 │500│ 5100 │ │228,5
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-1АтIVСЛ │ 5490│ 560 │6670 │ 680 │1 диаметр 14│2 диаметр 14│В20 │ 14 │340│ 3500 │ │107,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П1-2АтIVСЛ │ 7740│ 790 │9310 │ 950 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │ │ │ │120,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-3АтIVСЛ │ 9900│ 1010 │11960│1220 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │133,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-4АтIVСЛ │12450│ 1270 │15000│1530 │1 диаметр 20│2 диаметр 20│В27,5 │ 19 │390│ 4000 │ │149,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АтIVСЛ │14510│ 1480 │17450│1780 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П1-6АтIVСЛ │20000│ 2040 │24020│2450 │1 диаметр 25│2 диаметр 25│В30 │ 21 │500│ 5100 │ │204,5
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┼───────┼──────
│П2-1АтIVС │5290 │ 540 │ 6370│ 650 │1 диаметр 14│ - │В20 │ 14 │340│ 3500 │ 0,76 │ 52,2
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVС-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 73,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVС-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 74,7
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVС-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 82,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ ├───────┼──────
│П2-2АтIVС │ 7450│ 760 │8920 │ 910 │1 диаметр 16│ - │В22,5 │ 16 │ │ │ 0,76 │ 58,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-3АтIVС │ 9610│ 980 │11570│1180 │1 диаметр 18│ - │ │ │ │ │ │ 64,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П2-4АтIVС │12170│ 1240 │13820│1410 │1 диаметр 20│ - │В27,5 │ 19 │ │ │ │ 72,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ ├───┼───────┤ ├──────
│П2-5АтIVС │15100│ 1540 │18140│1850 │1 диаметр 22│ - │ │ │390│ 4000 │ │ 78,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-6АтIVС │18830│ 1920 │22650│2310 │1 диаметр 25│ - │В30 │ 21 │390│ 4000 │ │ 96,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-7АтIVС │21180│ 2160 │25490│2600 │2 диаметр 20│ - │В40 │ 28 │500│ 5100 │ │108,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-8АтIVС │26480│ 2700 │31870│3250 │2 диаметр 22│ - │ │ │ │ │ │129,3
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-1АтIVСЛ │ 5490│ 560 │ 6670│ 680 │1 диаметр 14│ - │В20 │ 14 │340│ 3500 │ │ 52,2
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVCЛ-1│ │ │ │ │ │ │ │ │ │ │ 0,84 │ 73,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVCЛ-2│ │ │ │ │ │ │ │ │ │ │ 0,83 │ 74,7
├────────────┤ │ │ │ │ │ │ │ │ │ ├───────┼──────
│П2-1АтIVСЛ-3│ │ │ │ │ │ │ │ │ │ │ 0,79 │ 82,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┼───────┼──────
│П2-2АтIVСЛ │ 7740│ 790 │ 9310│ 950 │1 диаметр 16│ - │В22,5 │ 16 │340│ 3500 │ 0,76 │ 58,4
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-3АтIVСЛ │ 9900│ 1010 │11960│1220 │1 диаметр 18│ │ │ │ │ │ │ 64,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-4АтIVСЛ │12450│ 1270 │15000│1530 │1 диаметр 20│ - │В27,5 │ 19 │390│ 4000 │ │ 72,1
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-5АтIVСЛ │14510│ 1480 │17450│1780 │1 диаметр 22│ │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П2-6АтIVСЛ │20000│ 2040 │24020│2450 │1 диаметр 25│ - │В30 │ 21 │500│ 5100 │ │ 96,9
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┼───────┼──────
│П3-1АтIVС │ 6670│ 680 │ 8040│ 820 │1 диаметр 14│ - │В22,5 │ 16 │340│ 3500 │ 0,58 │ 58,2
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-2АтIVС │ 9120│ 930 │10980│1120 │1 диаметр 16│ │ │ │ │ │ │ 62,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-3АтIVС │13920│ 1420 │16770│1710 │1 диаметр 18│ - │В27,5 │ 19 │440│ 4500 │ │ 67,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-4АтIVС │16860│ 1720 │20300│2070 │1 диаметр 20│ - │В30 │ 21 │440│ 4500 │ │ 72,4
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АтIVС │19220│ 1960 │23140│2360 │1 диаметр 22│ │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ ├───┼───────┤ ├──────
│П3-6АтIVС │25690│ 2620 │30890│3150 │1 диаметр 25│ │ │ │500│ 5100 │ │ 94,5
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-1АтIVСЛ │ 6760│ 690 │ 8140│ 830 │1 диаметр 14│ - │В22,5 │ 16 │340│ 3500 │ │ 58,2
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-2АтIVСЛ │ 8330│ 850 │10000│1020 │1 диаметр 16│ │ │ │ │ │ │ 62,4
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┼───┼───────┤ ├──────
│П3-3АтIVСЛ │13140│ 1340 │15780│1610 │1 диаметр 18│ - │В27,5 │ 19 │500│ 5100 │ │ 67,2
├────────────┼─────┼──────┼─────┼──────┼────────────┼────────────┼──────┼─────┤ │ │ ├──────
│П3-4АтIVСЛ │15690│ 1600 │18920│1930 │1 диаметр 20│ - │В30 │ 21 │ │ │ │ 72,4
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АтIVСЛ │18140│ 1850 │21770│2220 │1 диаметр 22│ │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼─────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-6АтIVСЛ │22360│ 2280 │26870│2740 │1 диаметр 25│ │ │ │ │ │ │ 94,5
────────┬────────────┬──────────────────────────┬─────────────────────────┬─────┬──────┬───────────┬─────────────
Класс │Марка плиты │ Равномерно │Напрягаемая арматура │Класс│Пере- │Предва- │ Расход
напря- │ │ распределенная ├────────────┬────────────┤бето-│даточ-│рительное │ материалов
гаемой │ │ нагрузка на плиту │ в крайнем │ в среднем │на по│ная │напряжение ├──────┬──────
арматуры│ │ при коэффициенте │ ребре │ ребре │проч-│проч- │в арматуре │Бетон,│Сталь,
│ │ надежности по │ │ │нос- │ность │до обжатия │ м3 │ кг
│ │ нагрузке │ │ │ти на│бето- │бетона │ │
│ ├────────────┬─────────────┤ │ │сжа- │на, ├───┬───────┤ │
│ │гамма = 1 │ гамма > 1 │ │ │тие │МПа │МПа│кгс/см2│ │
│ │ f │ f │ │ │ │ │ │ │ │
│ ├─────┬──────┼──────┬──────┤ │ │ │ │ │ │ │
│ │Па │кгс/м2│ Па │кгс/м2│ │ │ │ │ │ │ │
────────┼────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┼──────┼──────
Ат-VСК │П1-1АтVСК │ 3820│ 390 │ 4600│ 470 │1 диаметр 12│2 диаметр 12│В27,5│ 19 │590│ 6000 │ 1,54 │100,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├───┼───────┤ ├──────
│П1-2АтVСК │ 5780│ 590 │ 6960│ 710 │1 диаметр 14│2 диаметр 14│ │ │640│ 6000 │ │112,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ ├───────┤ ├──────
│П1-3АтVСК │ 7450│ 760 │ 9020│ 920 │1 диаметр 16│2 диаметр 16│ │ │ │ 6500 │ │123,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-4АтVСК │10000│1020 │ 12060│1230 │1 диаметр 18│2 диаметр 18│В30 │ 21 │ │ │ │138,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АтVСК │12650│1290 │ 15200│1550 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │149,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-6АтVСК │15100│1540 │ 18140│1850 │1 диаметр 22│2 диаметр 22│В40 │ 28 │ │ │ │184,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-7АтVСК │16280│1660 │ 19610│2000 │1 диаметр 25│2 диаметр 25│ │ │ │ │ │204,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┤ ├──────
│П1-1АтVСКЛ │ 4210│ 430 │ 5090│ 520 │1 диаметр 12│2 диаметр 12│В27,5│ 19 │590│ 6000 │ │100,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├───┼───────┤ ├──────
│П1-2АтVСКЛ │ 5980│ 610 │ 7250│ 740 │1 диаметр 14│2 диаметр 14│ │ │640│ 6500 │ │112,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-3АтVСКЛ │ 7750│ 790 │ 9310│ 950 │1 диаметр 16│2 диаметр 16│ │ │ │ │ │123,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-4АтVСКЛ │10000│1020 │ 12060│1230 │1 диаметр 18│2 диаметр 18│В30 │ 21 │ │ │ │138,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АтVСКЛ │12650│1290 │ 15200│1550 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │149,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┼──────┼──────
│П2-1АтVСК │ 3820│ 390 │ 4600│ 470 │1 диаметр 12│ - │В27,5│ 19 │590│ 6000 │ 0,76 │ 48,6
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АтVСК-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 70,3
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АтVСК-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 71,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АтVСК-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 78,6
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├───┼───────┼──────┼──────
│П2-2АтVСК │ 5780│ 590 │ 6960│ 710 │1 диаметр 14│ - │ │ │640│ 6500 │ 0,76 │ 54,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-3АтVСК │ 7450│ 760 │ 9020│ 920 │1 диаметр 16│ - │ │ │ │ │ │ 60,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-4АтVСК │10000│1020 │ 12060│1230 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 66,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АтVСК │12650│1290 │ 15200│1550 │1 диаметр 20│ - │ │ │ │ │ │ 72,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-6АтVСК │15100│1540 │ 18140│1850 │1 диаметр 22│ - │В40 │ 28 │ │ │ │ 87,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-7АтVСК │16280│1660 │ 19610│2000 │1 диаметр 25│ - │ │ │ │ │ │ 96,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ ├──────┤ │ │ ├──────
│П2-8АтVСК │19610│2000 │ 23530│2400 │2 диаметр 20│ - │ │ 32 │ │ │ │117,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┤ ├──────
│П2-1АтVСКЛ │ 4210│ 430 │ 5090│ 520 │1 диаметр 12│ - │В27,5│ 19 │590│ 6000 │ │ 48,6
├────────────┤ │ │ │ │ │ │ │ │ │ │ ├──────
│П2-1АтVСКЛ-1│ │ │ │ │ │ │ │ │ │ │ │ 70,3
├────────────┤ │ │ │ │ │ │ │ │ │ │ ├──────
│П2-1АтVСКЛ-2│ │ │ │ │ │ │ │ │ │ │ │ 71,1
├────────────┤ │ │ │ │ │ │ │ │ │ │ ├──────
│П2-1АтVСКЛ-3│ │ │ │ │ │ │ │ │ │ │ │ 78,6
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├───┼───────┤ ├──────
│П2-2АтVСКЛ │ 5980│ 610 │ 7250│ 740 │1 диаметр 14│ - │ │ │640│ 6500 │ │ 54,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-3АтVСКЛ │ 7750│ 790 │ 9310│ 950 │1 диаметр 16│ - │ │ │ │ │ │ 60,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-4АтVСКЛ │10000│1020 │ 12060│1230 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 66,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АтVСКЛ │12650│1290 │ 15200│1550 │1 диаметр 20│ - │ │ │ │ │ │ 72,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┼──────┼──────
│П3-1АтVСК │ 3920│ 400 │ 4700│ 480 │1 диаметр 12│ - │В22,5│ 16 │640│ 6500 │ 0,58 │ 54,6
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-2АтVСК │ 6860│ 700 │ 8330│ 850 │1 диаметр 14│ - │В27,5│ 19 │ │ │ │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-3АтVСК │10590│1080 │ 12740│1300 │1 диаметр 16│- │В30 │ 21 │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-4АтVСК │15300│1560 │ 18430│1880 │1 диаметр 18│- │ │ │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-5АтVСК │19120│1950 │ 23040│2350 │1 диаметр 20│- │ │ │ │ │ │ 78,7
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-1АтVСКЛ │ 4120│ 420 │ 5000│ 510 │1 диаметр 12│- │В22,5│ 16 │ │ │ │ 54,6
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│ПЗ-2АтVСКЛ │ 6860│ 700 │ 8330│ 850 │1 диаметр 14│- │В27,5│ 19 │ │ │ │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-3АтVСКЛ │10590│1080 │ 12740│1300 │1 диаметр 16│- │В30 │ 21 │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3- 4АтVСКЛ │14700│1500 │ 17650│1800 │1 диаметр 18│- │ │ │ │ │ │ 67,2
────────┼────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┼───┼───────┼──────┼──────
А-IV │П1-1АIV │ 4020│ 410 │ 4900│ 500 │1 диаметр 14│2 диаметр 14│В20 │ 14 │500│ 5100 │ 1,54 │107,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-2АIV │ 5780│ 590 │ 6960│ 710 │1 диаметр 16│2 диаметр 16│В22,5│ 16 │ │ │ │120,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-3АIV │ 7940│ 810 │ 9610│ 980 │1 диаметр 18│2 диаметр 18│В30 │ 21 │ │ │ │133,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIV │10100│1030 │ 12160│1240 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │149,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АIV │12550│1280 │ 15100│1540 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АIV │16370│1670 │ 19710│2010 │1 диаметр 25│2 диаметр 25│ │ │ │ │ │204,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-7АIV │17650│1800 │ 21180│2160 │2 диаметр 20│4 диаметр 20│В40 │ 28 │ │ │ │228,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-1АIVЛ │ 4410│ 450 │ 5290│ 540 │1 диаметр 14│2 диаметр 14│В20 │ 14 │ │ │ │107,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-2АIVЛ │ 5880│ 600 │ 7150│ 730 │1 диаметр 16│2 диаметр 16│В22,5│ 16 │ │ │ │120,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П1-3АIVЛ │ 8330│ 850 │ 10000│1020 │1 диаметр 18│2 диаметр 18│В30 │ 21 │ │ │ │133,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIVЛ │10290│1050 │ 12450│1270 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │149,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АIVЛ │12840│1310 │ 15490│1580 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АIVЛ │15490│1580 │ 18630│1900 │1 диаметр 25│2 диаметр 25│ │ │ │ │ │204,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ ├──────┼──────
│П2-1АIV │ 4020│ 410 │ 4900│ 500 │1 диаметр 14│ - │В20 │ 14 │ │ │ 0,76 │ 52,2
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIV-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 73,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIV-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 74,7
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIV-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 82,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ ├──────┼──────
│П2-2АIV │ 5780│ 590 │ 6960│ 710 │1 диаметр 16│ - │В22,5│ 16 │ │ │ 0,76 │ 58,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-3АIV │ 7940│ 810 │ 9610│ 980 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 64,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-4АIV │10100│1030 │ 12160│1240 │1 диаметр 20│ - │ │ │ │ │ │ 72,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АIV │12550│1280 │ 15100│1540 │1 диаметр 22│ - │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-6АIV │16370│1670 │ 19710│2010 │1 диаметр 25│ - │ │ │ │ │ │ 96,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-7АIV │17650│1800 │ 21180│2160 │2 диаметр 20│ - │В40 │ 28 │ │ │ │108,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-1АIVЛ │ 4410│ 450 │ 5290│ 540 │1 диаметр 14│ - │В20 │ 14 │ │ │ │ 52,2
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIVЛ-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 73,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIVЛ-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 74,7
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIVЛ-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 82,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ ├──────┼──────
│П2-2АIVЛ │ 5880│ 600 │ 7150│ 730 │1 диаметр 16│ - │В22,5│ 16 │ │ │ 0,76 │ 58,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П2-3АIVЛ │ 8330│ 850 │ 10000│1020 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 64,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-4АIVЛ │10290│1050 │ 12450│1270 │1 диаметр 20│ - │ │ │ │ │ │ 72,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АIVЛ │12840│1310 │ 15490│1580 │1 диаметр 22│ - │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-6АIVЛ │15490│1580 │ 18630│1900 │1 диаметр 25│ - │ │ │ │ │ │ 96,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ ├──────┼──────
│П3-1АIV │ 5100│ 520 │ 6170│ 630 │1 диаметр 14│ - │В27,5│ 19 │ │ │ 0,58 │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-2АIV │ 8330│ 850 │ 10000│1020 │1 диаметр 16│ │ │ │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-3АIV │12650│1290 │ 15200│1550 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-4АIV │15780│1610 │ 19020│1940 │1 диаметр 20│ - │ │ │ │ │ │ 72,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-5АIV │18630│1900 │ 22450│2290 │1 диаметр 22│ - │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-1АIVЛ │ 5390│ 550 │ 6570│ 670 │1 диаметр 14│ - │В27,5│ 19 │ │ │ │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-2АIVЛ │ 8330│ 850 │ 10000│1020 │1 диаметр 16│ │ │ │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼─────┼──────┤ │ │ ├──────
│П3-3АIVЛ │12550│1280 │ 15100│1540 │1 диаметр 18│ - │В30 │ 21 │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-4АIVЛ │15690│1600 │ 18820│1920 │1 диаметр 20│ - │ │ │ │ │ │ 72,4
1. В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.
2. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, А-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVC на А-IV, А-IV на Ат-IVК.
3. Нагрузки определены без учета веса плиты и при коэффициенте надежности по назначению
= 1,0.
= 1,0.4. В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.
5. Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.
1.3. Характеристики
1.3.1. Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.
1.3.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:
по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
по морозостойкости бетона;
к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
по отклонениям толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для изготовления плит.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 25820-83 Постановлением Госстроя РФ от 04.06.2001 N 57 введен в действие с 1 сентября 2001 года ГОСТ 25820-2000. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 26633-85 Постановлением Госстроя СССР от 16.05.1991 N 21 с 1 января 1992 года введен в действие ГОСТ 26633-91. |
1.3.3. Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/м3 по ГОСТ 26633-85 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/м3 включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.
Нормируемая передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
1.3.5. Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.
При поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85% класса бетона по прочности на сжатие.
1.3.6. Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.
Показатели проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85) и указанным в заказе на изготовление плит.
1.3.7. Для армирования плит следует применять арматурную сталь следующих видов и классов:
в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;
в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VCК и Ат-IVК, горячекатаную стержневую класса А-IV;
в качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.
Допускается в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94. |
термомеханически упрочненная арматурная сталь классов Ат-V, Ат-VCK, Ат-IVК и Ат-IIIC - ГОСТ 10884-81;
стержневая горячекатаная арматурная сталь классов А-V, А-IV и А-III - ГОСТ 5781-82;
арматурная проволока класса Вр-I - ГОСТ 6727-80.
1.3.9. Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.
1.3.10. Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в табл. 2, 3 и обязательном Приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).
Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать +/- 10%.
1.3.11. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.
Таблица 4
мм
─────────────────────────┬───────────────────────────┬────────────
Наименование отклонения │ Наименование │Пред. откл.
геометрического │ геометрического параметра │
параметра │ │
─────────────────────────┼───────────────────────────┼────────────
Отклонение от линейного│ Длина плиты │ +/- 10
размера │ Ширина плиты: 935 │ +/- 4
│ 1485 │ +/- 5
│ 2985 │ +/- 8
│ Высота плиты │ +/- 5
│ Толщина полки, │ -3, +5
│размеры ребер │
│ Размер, определяющий │ 5
│положение проемов, │
│отверстий и вырезов │
│ Размер, определяющий │
│положение закладных │
│изделий в плоскости плиты: │
│ опорные изделия │ 5
│ дополнительные изделия │ 10
│ из плоскости плиты │ 3
Отклонение от │ │
прямолинейности профиля │ │
наружных боковых │ │
поверхностей плит: │ │
на заданной длине 1000│ - │ 3
на всей длине │ - │ 8
Отклонение от плоскости│ - │ 10
нижней поверхности плиты │ │
относительно условной │ │
плоскости, проходящей │ │
через три угловые точки │ │
плиты │ │
Отклонение от равенства│ - │ 16
диагоналей верхней │ │
плоскости плиты │ │
1.3.12.Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.
Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:
А6 - на лицевой поверхности плиты;
А7 - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).
1.3.13. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:
усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;
поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.
1.4. Маркировка
1.4.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.
2.1. Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.
2.2. Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:
по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;
по результатам приемосдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.
2.3. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.
2.4. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.
Дополнительно в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 8829-85 Постановлением Госстроя РФ от 17.07.1997 N 18-39 с 1 января 1998 года введен в действие ГОСТ 8829-94. |
3.1. Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.
Значения контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:
в табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;
в обязательном Приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.
──────────┬────────────────┬─────────────────────────────────────────────────────
Марка │ Контрольные │Контрольные равномерно распределенные нагрузки P ,
плиты │ равномерно │ пр
│ распределенные │Па (кгс/м2), контрольные прогибы f , см, относитель-
│ нагрузки для │ к
│оценки прочности│ные прогибы для оценки жесткости и трещиностойкости
│ плит, Па │плит при возрасте бетона к моменту испытания, сут.
│ (кгс/м2), при ├─────────────────┬─────────────────┬─────────────────
│ │ 14 │ 28 │ 100
├────────┬───────┼──────┬────┬─────┼──────┬────┬─────┼──────┬────┬─────
│C = 1,40│C = 1,6│ P │ f │f │ P │ f │f │ P │ f │f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │-----
│ │ │ │ │f │ │ │f │ │ │f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АтV │ 9220 │ 10890 │ 5030 │0,83│0,51 │ 5100 │0,83│ 0,50│ 4900 │0,84│ 0,47
│ (940) │ (1110)│ (513)│ │ │ (520)│ │ │ (500)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтV │ 13340 │ 15600 │ 7680 │1,28│0,66 │ 7680 │1,26│ 0,63│ 7350 │1,25│ 0,58
│ (1360) │ (1590)│ (783)│ │ │ (783)│ │ │ (750)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтV │ 17600 │ 20500 │10450 │1,56│0,76 │10330 │1,52│ 0,72│ 9900 │1,50│ 0,66
│ (1796) │ (2089)│(1066)│ │ │(1053)│ │ │(1010)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтV │ 22400 │ 25950 │13820 │1,99│0,93 │13600 │1,93│ 0,85│12750 │1,82│ 0,74
│ (2284) │ (2646)│(1409)│ │ │(1387)│ │ │(1300)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтV │ 28160 │ 32540 │17880 │2,3 │1,04 │17450 │2,2 │ 0,94│16180 │2,10│ 0,81
│ (2872) │ (3318)│(1823)│ │ │(1780)│ │ │(1650)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АтV │ 33900 │ 39130 │22440 │2,94│1,27 │21580 │2,75│ 1,12│19610 │2,51│ 0,87
│ (3460) │ (3990)│(2288)│ │ │(2201)│ │ │(2000)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-7АтV │ 43150 │ 49670 │28840 │3,73│1,51 │27470 │3,47│ 1,31│24810 │3,11│ 1,00
│ (4400) │ (5065)│(2941)│ │ │(2801)│ │ │(2530)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АтVЛ │ 9500 │ 11150 │ 5420 │1,00│0,59 │ 5420 │1,0 │ 0,58│ 5190 │1,0 │ 0,55
│ (970) │ (1137)│ (553)│ │ │ (553)│ │ │ (530)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтVЛ │ 13630 │ 15860 │ 8120 │1,55│0,79 │ 8040 │1,53│ 0,76│ 7650 │1,51│ 0,71
│ (1390) │ (1617)│ (828)│ │ │ (820)│ │ │ (780)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтVЛ │ 17890 │ 20950 │11200 │1,90│0,94 │10980 │1,85│ 0,90│10290 │1,76│ 0,81
│ (1824) │ (2136)│(1140)│ │ │(1120)│ │ │(1050)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтVЛ │ 22860 │ 26400 │14600 │2,39│1,12 │14180 │2,31│ 1,09│13140 │2,12│ 0,92
│ (2331) │ (2692)│(1489)│ │ │(1446)│ │ │(1340)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтVЛ │ 27970 │ 32200 │17650 │2,62│1,22 │17130 │2,50│ 1,14│16180 │2,30│ 0,99
│ (2852) │ (3288)│(1800)│ │ │(1747)│ │ │(1650)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АтVЛ │ 32900 │ 37900 │21900 │3,23│1,42 │21240 │3,06│ 1,27│19120 │2,72│ 1,00
│ (3356) │ (3864)│(2234)│ │ │(2166)│ │ │(1950)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтV │ 9220 │ 10890 │ 5030 │0,83│0,51 │ 5100 │0,83│ 0,50│ 4900 │0,84│ 0,47
П2-1АтV-1 │ (940) │ (1110)│ (513)│ │ │ (520)│ │ │ (500)│ │
П2-1АтV-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АтV-3 │ │ │ │ │ │ │ │ │ │ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтV │ 13340 │ 15600 │ 7680 │1,28│0,66 │ 7680 │1,26│ 0,63│ 7350 │1,25│ 0,58
│ (1360) │ (1590)│ (783)│ │ │ (783)│ │ │ (750)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтV │ 17600 │ 20500 │10450 │1,56│0,76 │10330 │1,52│ 0,72│ 9900 │1,50│ 0,66
│ (1796) │ (2089)│(1066)│ │ │(1053)│ │ │(1010)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтV │ 22400 │ 25950 │13820 │1,99│0,93 │13600 │1,93│ 0,85│12750 │1,82│ 0,74
│ (2284) │ (2646)│(1409)│ │ │(1387)│ │ │(1300)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтV │ 28160 │ 32540 │17880 │2,3 │1,04 │17450 │2,2 │ 0,94│16180 │2,10│ 0,81
│ (2872) │ (3318)│(1823)│ │ │(1780)│ │ │(1650)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АтV │ 33900 │ 39130 │22440 │2,94│1,27 │21580 │2,75│ 1,12│19610 │2,51│ 0,87
│ (3460) │ (3990)│(2288)│ │ │(2201)│ │ │(2000)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-7АтV │ 43150 │ 49670 │28840 │3,73│1,51 │27470 │3,47│ 1,31│24810 │3,11│ 1,00
│ (4400) │ (5065)│(2941)│ │ │(2801)│ │ │(2530)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-8АтV │ 45900 │ 52900 │30500 │3,57│1,54 │29200 │3,40│ 1,32│26770 │3,26│ 1,01
│ (4686) │ (5391)│(3106)│ │ │(2980)│ │ │(2730)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтVЛ │ 9500 │ 11150│ 5420 │1,00│ 0,59│ 5420 │1,00│ 0,58│ 5190 │1,0 │ 0,55
П2-1АтVЛ-1│ (970) │ (1137)│ (553)│ │ │ (553)│ │ │ (530)│ │
П2-1АтVЛ-2│ │ │ │ │ │ │ │ │ │ │
П2-1АтVЛ-3│ │ │ │ │ │ │ │ │ │ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтVЛ │ 13630 │ 15860 │ 8120 │1,55│0,79 │ 8040 │1,53│ 0,76│ 7650 │1,51│ 0,71
│ (1390) │ (1617)│ (828)│ │ │ (820)│ │ │ (780)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтVЛ │ 17890 │ 20950 │11200 │1,90│0,94 │10980 │1,85│ 0,90│10290 │1,76│ 0,81
│ (1824) │ (2136)│(1140)│ │ │(1120)│ │ │(1050)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтVЛ │ 22860 │ 26400 │14600 │2,39│1,12 │14180 │2,31│ 1,09│13140 │2,12│ 0,92
│ (2331) │ (2692)│(1489)│ │ │(1446)│ │ │(1340)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтVЛ │ 27970 │ 32200 │17650 │2,62│1,22 │17130 │2,50│ 1,14│16180 │2,30│ 0,99
│ (2852) │ (3288)│(1800)│ │ │(1747)│ │ │(1650)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АтVЛ │ 32900 │ 37900 │21900 │3,23│1,42 │21240 │3,06│ 1,27│19120 │2,72│ 1,00
│ (3356) │ (3864)│(2234)│ │ │(2166)│ │ │(1950)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АтV │ 18010 │ 21000 │10930 │1,51│0,93 │10840 │1,50│ 0,91│10020 │1,45│ 0,87
│ (1836) │ (2141)│(1115)│ │ │(1105)│ │ │(1022)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АтV │ 23470 │ 27240 │14650 │1,78│1,06 │14350 │1,73│ 1,02│13280 │1,65│ 0,95
│ (2393) │ (2778)│(1494)│ │ │(1463)│ │ │(1354)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтV │ 28200 │ 32660 │17860 │1,85│1,09 │17440 │1,79│ 1,03│16090 │1,69│ 0,95
│ (2876) │ (3330)│(1821)│ │ │(1778)│ │ │(1641)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтV │ 34210 │ 39510 │22290 │2,04│1,17 │21570 │1,94│ 1,08│19660 │1,80│ 0,96
│ (3488) │ (4029)│(2273)│ │ │(2200)│ │ │(2005)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АтV │ 44340 │ 51090 │29630 │2,68│1,36 │28180 │2,52│ 1,19│25690 │2,30│ 0,94
│ (4521) │ (5210)│(3021)│ │ │(2894)│ │ │(2620)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-6АтV │ 48560 │ 55930 │33126 │3,18│1,53 │31590 │3,00│ 1,33│28210 │2,69│ 1,01
│ (4952) │ (5703)│(3378)│ │ │(3221)│ │ │(2877)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АтVЛ │ 17750 │ 20610 │11140 │1,65│1,05 │11040 │1,63│ 1,02│10020 │1,54│ 0,96
│ (1810) │ (2102)│(1136)│ │ │(1126)│ │ │(1022)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АтVЛ │ 22840 │ 25780 │14650 │1,81│1,11 │14350 │1,75│ 1,07│13050 │1,64│ 0,98
│ (2329) │ (2629)│(1494)│ │ │(1463)│ │ │(1331)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтVЛ │ 27800 │ 32100 │18060 │1,87│1,13 │17540 │1,80│ 1,07│16000 │1,66│ 0,96
│ (2835) │ (3273)│(1842)│ │ │(1789)│ │ │(1632)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтVЛ │ 32030 │ 36930 │21150 │2,07│1,20 │20440 │1,97│ 1,12│18520 │1,80│ 0,97
│ (3266) │ (3766)│(2157)│ │ │(2084)│ │ │(1889)│ │
──────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АтVЛ │ 39480 │ 45450 │26630 │2,67│1,37 │25600 │2,52│ 1,22│22960 │2,27│ 0,96
│ (4026) │ (4635)│(2715)│ │ │(2610)│ │ │(2341)│ │
Продолжение табл. 5
────────────┬────────────────┬─────────────────────────────────────────────────────
Марка │ Контрольные │Контрольные равномерно распределенные нагрузки P ,
плиты │ равномерно │ пр
│ распределенные │Па (кгс/м2), контрольные прогибы f , см, относитель-
│ нагрузки для │ к
│оценки прочности│ные прогибы для оценки жесткости и трещиностойкости
│ плит, Па │плит при возрасте бетона к моменту испытания, сут.
│ (кгс/м2), при ├─────────────────┬─────────────────┬─────────────────
│ │ 14 │ 28 │ 100
├────────┬───────┼──────┬────┬─────┼──────┬────┬─────┼──────┬────┬─────
│C = 1,35│C = 1,6│ P │ f │f │ P │ f │f │ P │ f │f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │-----
│ │ │ │ │f │ │ │f │ │ │f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АтIVС │ 9430 │ 11630 │ 5620 │1,29│0,72 │ 5550 │1,29│ 0,71│ 5290 │1,29│ 0,69
│ (962) │ (1186)│ (573)│ │ │ (566)│ │ │ (540)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтIVС │ 12930 │ 15780 │ 8040 │1,53│0,80 │ 7970 │1,51│ 0,78│ 7450 │1,48│ 0,74
│ (1318) │ (1609)│ (820)│ │ │ (713)│ │ │ (760)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтIVС │ 16430 │ 19920 │10450 │1,84│0,94 │10260 │1,81│ 0,90│ 9610 │1,74│ 0,83
│ (1675) │ (2031)│(1066)│ │ │(1046)│ │ │ (980)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтIVС │ 20550 │ 24800 │13470 │2,07│1,05 │13170 │2,0 │ 0,99│11470 │1,9 │ 0,9
│ (2096) │ (2530)│(1374)│ │ │(1343)│ │ │(1170)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтIVС │ 25320 │ 30460 │18440 │2,28│1,10 │17850 │2,16│ 1,00│15100 │1,97│ 0,85
│ (2582) │ (3106)│(1880)│ │ │(1820)│ │ │(1540)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АтIVС │ 32630 │ 39130 │23110 │2,68│1,28 │22190 │2,51│ 1,14│18830 │2,25│ 0,93
│ (3327) │ (3990)│(2357)│ │ │(2263)│ │ │(1920)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-7АтIVС │ 35170 │ 42140 │24250 │2,47│1,09 │23200 │2,31│ 0,92│21180 │2,12│ 0,67
│ (3586) │ (4297)│(2473)│ │ │(2366)│ │ │(2160)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АтIVСЛ │ 9090 │ 11720 │ 5940 │1,41│0,79 │ 5820 │1,39│ 0,77│ 5490 │1,37│ 0,73
│ (927) │ (1195)│ (606)│ │ │ (593)│ │ │ (560)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтIVСЛ │ 13230 │ 16040 │ 8460 │1,73│0,93 │ 8320 │1,71│ 0,91│ 7740 │1,66│ 0,85
│ (1349) │ (1636)│ (863)│ │ │ (848)│ │ │ (790)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтIVСЛ │ 16730 │ 20190 │10980 │2,13│1,11 │10790 │2,08│ 1,07│ 9900 │1,97│ 0,98
│ (1706) │ (2059)│(1120)│ │ │(1100)│ │ │(1010)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтIVСЛ │ 20860 │ 25090 │13980 │2,20│1,12 │13590 │2,11│ 1,05│12450 │1,96│ 0,94
│ (2127) │ (2558)│(1426)│ │ │(1386)│ │ │(1270)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтIVСЛ │ 24190 │ 29040 │16740 │2,43│1,21 │16080 │2,29│ 1,12│14510 │2,06│ 0,95
│ (2467) │ (2961)│(1707)│ │ │(1640)│ │ │(1480)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АтIVСЛ │ 33090 │ 39580 │23560 │3,37│1,37 │22600 │2,84│ 1,20│20000 │2,40│ 0,88
│ (3374) │ (4036)│(2402)│ │ │(2306)│ │ │(2040)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтIVС │ 9430 │ 11630 │ 5620 │1,29│0,72 │ 5550 │1,29│ 0,71│ 5290 │1,29│ 0,69
П2-1АтIVС-1 │ (962) │ (1186)│ (573)│ │ │ (566)│ │ │ (540)│ │
П2-1АтIVС-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АтIVС-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтIVС │ 12930 │ 15780 │ 8040 │1,53│0,80 │ 7970 │1,51│ 0,78│ 7450 │1,48│ 0,74
│ (1318) │ (1609)│ (820)│ │ │ (813)│ │ │ (760)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтIVС │ 16430 │ 19920 │10450 │1,84│0,94 │10260 │1,81│ 0,90│ 9610 │1,74│ 0,83
│ (1675) │ (2031)│(1066)│ │ │(1046)│ │ │ (980)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтIVС │ 20550 │ 24800 │13470 │2,07│1,05 │13170 │2,0 │ 0,99│12170 │1,9 │ 0,9
│ (2096) │ (2530)│(1374)│ │ │(1343)│ │ │(1240)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтIVС │ 25320 │ 30460 │18440 │2,28│1,10 │17850 │2,16│ 1,00│15100 │1,97│ 0,85
│ (2582) │ (3106)│(1880)│ │ │(1820)│ │ │(1540)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АтIVС │ 32630 │ 39130 │23110 │2,68│1,28 │22190 │1,51│ 1,14│18830 │2,25│ 0,93
│ (3327) │ (3990)│(2357)│ │ │(2263)│ │ │(1920)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-7АтIVС │ 35170 │ 42140 │24250 │2,47│1,09 │23200 │2,31│ 0,92│21180 │2,12│ 0,67
│ (3586) │ (4297)│(2473)│ │ │(2366)│ │ │(2160)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-8АтIVС │ 43750 │ 52310 │31830 │3,55│1,52 │30000 │3,38│ 1,29│26480 │3,0 │ 0,92
│ (4461) │ (5334)│(3246)│ │ │(3060)│ │ │(2700)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтIVСЛ │ 9090 │ 11720 │ 5940 │1,41│0,79 │ 5820 │1,39│ 0,77│ 5490 │1,37│ 0,73
П2-1АтIVСЛ-1│ (927) │ (1195)│ (606)│ │ │ (593)│ │ │ (560)│ │
П2-1АтIVСЛ-2│ │ │ │ │ │ │ │ │ │ │
П2-1АтIVСЛ-3│ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтIVСЛ │ 13230 │ 16040 │ 8460 │1,73│0,93 │ 8320 │1,71│ 0,91│ 7740 │1,66│ 0,85
│ (1349) │ (1636)│ (863)│ │ │ (848)│ │ │ (790)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтIVСЛ │ 16730 │ 20190 │10980 │2,13│1,11 │10790 │2,08│ 1,07│ 9900 │1,97│ 0,98
│ (1706) │ (2059)│(1120)│ │ │(1100)│ │ │(1010)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтIVСЛ │ 20860 │ 25090 │13980 │2,20│1,12 │13590 │2,11│ 1,05│12450 │1,96│ 0,94
│ (2127) │ (2558)│(1426)│ │ │(1386)│ │ │(1270)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтIVСЛ │ 24190 │ 29040 │16740 │2,43│1,21 │16080 │2,29│ 1,12│14510 │2,06│ 0,95
│ (2467) │ (2961)│(1707)│ │ │(1640)│ │ │(1480)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АтIVСЛ │ 33090 │ 39580 │23560 │3,37│1,37 │22600 │2,84│ 1,20│20000 │2,40│ 0,88
│ (3374) │ (4036)│(2402)│ │ │(2306)│ │ │(2040)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АтIVС │ 17080 │ 20790 │10930 │1,44│0,92 │10840 │1,42│ 0,9 │ 9910 │1,36│ 0,85
│ (1742) │ (2120)│(1115)│ │ │(1105)│ │ │(1011)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АтIVС │ 21060 │ 25520 │13930 │1,71│1,05 │13620 │1,66│ 1,01│12380 │1,56│ 0,93
│ (2148) │ (2602)│(1421)│ │ │(1389)│ │ │(1262)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтIVС │ 28850 │ 34740 │19710 │1,97│1,16 │19250 │1,88│ 1,08│17180 │1,74│ 0,96
│ (2942) │ (3543)│(2010)│ │ │(1963)│ │ │(1752)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтIVС │ 33600 │ 40360 │23110 │2,03│1,19 │22290 │1,92│ 1,10│20100 │1,77│ 0,97
│ (3426) │ (4116)│(2357)│ │ │(2273)│ │ │(2050)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АтIVС │ 37500 │ 44990 │26420 │2,19│1,26 │25230 │2,05│ 1,14│22520 │1,85│ 0,97
│ (3824) │ (4588)│(2694)│ │ │(2578)│ │ │(2296)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-6АтIVС │ 47970 │ 57400 │35090 │3,11│1,57 │33130 │2,87│ 1,35│28980 │2,52│ 1,01
│ (4892) │ (5853)│(3578)│ │ │(3378)│ │ │(2955)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АтIVСЛ │ 16960 │ 20530 │11350 │1,61│1,05 │11140 │1,58│ 1,03│ 9970 │1,47│ 0,95
│ (1729) │ (2093)│(1157)│ │ │(1136)│ │ │(1017)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АтIVСЛ │ 21020 │ 25340 │13420 │1,73│1,11 │13000 │1,67│ 1,06│12480 │1,53│ 0,96
│ (2143) │ (2584)│(1368)│ │ │(1326)│ │ │(1273)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтIVСЛ │ 32870 │ 32870 │19190 │1,98│1,19 │18370 │1,87│ 1,11│16410 │1,69│ 0,97
│ (3352) │ (3352)│(1957)│ │ │(1873)│ │ │(1673)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтIVСЛ │ 31560 │ 37820 │22080 │2,07│1,23 │21260 │1,96│ 1,13│18980 │1,77│ 0,97
│ (3218) │ (3857)│(2252)│ │ │(2168)│ │ │(1936)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АтIVСЛ │ 35370 │ 42350 │25280 │2,29│1,31 │24150 │2,15│ 1,19│21340 │1,91│ 0,97
│ (3607) │ (4318)│(2578)│ │ │(2463)│ │ │(2176)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-6АтIVСЛ │ 42270 │ 50520 │31070 │3,01│1,56 │29310 │2,80│ 1,36│25590 │2,43│ 1,01
│ (4310) │ (5152)│(3168)│ │ │(2989)│ │ │(2610)│ │
────────────┬────────────────┬─────────────────────────────────────────────────────
Марка │ Контрольные │Контрольные равномерно распределенные нагрузки P ,
плиты │ равномерно │ пр
│ распределенные │Па (кгс/м2), контрольные прогибы f , см, относитель-
│ нагрузки для │ к
│оценки прочности│ные прогибы для оценки жесткости и трещиностойкости
│ плит, Па │плит при возрасте бетона к моменту испытания, сут.
│ (кгс/м2), при ├─────────────────┬─────────────────┬─────────────────
│ │ 14 │ 28 │ 100
├───────┬────────┼──────┬────┬─────┼──────┬────┬─────┼──────┬────┬─────
│C = 1,4│C = 1,6 │ P │ f │f │ P │ f │f │ P │ f │f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │-----
│ │ │ │ │f │ │ │f │ │ │f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1AтVСК │ 7400 │ 8810 │ 3900 │0,34│ 0,22│ 3900 │0,32│ 0,20│ 3820 │0,32│ 0,17
│ (755)│ (898) │ (400)│ │ │ (400)│ │ │ (390)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтVСК │ 10700 │ 12600 │ 5980 │0,50│ 0,24│ 5980 │0,49│ 0,23│ 5780 │0,47│ 0,17
│ (1091)│ (1282) │ (610)│ │ │ (610)│ │ │ (590)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтVСК │ 13500 │ 15780 │ 7970 │0,69│ 0,30│ 7900 │0,65│ 0,25│ 7450 │0,62│ 0,18
│ (1376)│ (1609) │ (813)│ │ │ (807)│ │ │ (760)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтVСК │ 17800 │ 20700 │10860 │0,88│ 0,36│10650 │0,82│ 0,29│10000 │0,82│ 0,18
│ (1813)│ (2108) │(1107)│ │ │(1086)│ │ │(1020)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтVСК │ 22230 │ 25750 │13990 │1,41│ 0,41│13590 │1,32│ 0,31│12650 │1,23│ 0,14
│ (2267)│ (2626) │(1427)│ │ │(1386)│ │ │(1290)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АтVСК │ 26350 │ 30500 │17400 │1,50│ 0,48│16400 │1,31│ 0,36│15100 │1,12│ 0,17
│ (2687)│ (3106) │(1733)│ │ │(1673)│ │ │(1540)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-7АтVСК │ 28320 │ 32700 │18900 │1,96│ 0,53│18000 │1,73│ 0,37│16280 │1,35│ 0,14
│ (2888)│ (3337) │(1926)│ │ │(1840)│ │ │(1660)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АтVСКЛ │ 7860 │ 9270 │ 4380 │0,50│ 0,31│ 4380 │0,49│ 0,29│ 4210 │0,47│ 0,26
│ (802)│ (945) │ (447)│ │ │ (447)│ │ │ (430)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АтVСКЛ │ 10900 │ 12660 │ 6340 │0,71│ 0,37│ 6280 │0,68│ 0,33│ 5980 │0,65│ 0,28
│ (1112)│ (1291) │ (647)│ │ │ (640)│ │ │ (610)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АтVСКЛ │ 13800 │ 16000 │ 8370 │0,93│ 0,42│ 8240 │0,89│ 0,38│ 7750 │0,84│ 0,30
│ (1407)│ (1636) │ (853)│ │ │ (840)│ │ │ (790)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АтVСКЛ │ 17600 │ 20400 │10900 │1,16│ 0,49│10720 │1,11│ 0,43│10000 │1,04│ 0,33
│ (1793)│ (2076) │(1113)│ │ │(1093)│ │ │(1020)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АтVСКЛ │ 21980 │ 25500 │14250 │1,51│ 0,54│13800 │1,38│ 0,43│12650 │1,21│ 0,21
│ (2241)│ (2596) │(1453)│ │ │(1406)│ │ │(1290)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтVСК │ 7400 │ 8800 │ 3900 │0,34│ 0,22│ 3900 │0,32│ 0,20│ 3820 │0,32│ 0,17
П2-1АтVСК-1 │ (755)│ (898) │ (400)│ │ │ (400)│ │ │ (390)│ │
П2-1АтVСК-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АтVСК-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтVСК │ 10700 │ 12600 │ 5980 │0,50│ 0,24│ 5980 │0,49│ 0,23│ 5780 │0,47│ 0,17
│ (1091)│ (1282) │ (610)│ │ │ (610)│ │ │ (590)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтVСК │ 13500 │ 15780 │ 7970 │0,69│ 0,30│ 7900 │0,65│ 0,25│ 7450 │0,62│ 0,18
│ (1376)│ (1609) │ (813)│ │ │ (807)│ │ │ (760)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтVСК │ 17800 │ 20700 │10860 │0,88│ 0,36│10650 │0,82│ 0,29│10000 │0,82│ 0,18
│ (1813)│ (2108) │(1107)│ │ │(1086)│ │ │(1020)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтVСК │ 22230 │ 25750 │13990 │1,41│ 0,41│13590 │1,32│ 0,31│12650 │1,23│ 0,14
│ (2267)│ (2626) │(1427)│ │ │(1386)│ │ │(1290)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АтVСК │ 26350 │ 30500 │17400 │1,50│ 0,48│16400 │1,31│ 0,36│15100 │1,12│ 0,17
│ (2687)│ (3106) │(1733)│ │ │(1673)│ │ │(1540)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-7АтVСК │ 28320 │ 32700 │18900 │1,29│ 0,53│18000 │1,73│ 0,37│16280 │1,35│ 0,14
│ (2888)│ (3337) │(1926)│ │ │(1840)│ │ │(1660)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-8АтVСК │ 33900 │ 39130 │22300 │2,23│ 0,72│21380 │2,16│ 0,55│19610 │1,99│ 0,30
│ (3460)│ (3990) │(2273)│ │ │(2180)│ │ │(2000)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АтVСКЛ │ 7860 │ 9270 │ 4380 │0,50│ 0,31│ 4380 │0,49│ 0,29│ 4210 │0,47│ 0,26
П2-1АтVСКЛ-1│ (802)│ (945) │ (447)│ │ │ (447)│ │ │ (430)│ │
П2-1АтVСКЛ-2│ │ │ │ │ │ │ │ │ │ │
П2-1АтVСКЛ-3│ │ │ │ │ │ │ │ │ │ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АтVСКЛ │ 10800 │ 12660 │ 6340 │0,71│ 0,37│ 6280 │0,68│ 0,33│ 5980 │0,65│ 0,28
│ (1112)│ (1291) │ (647)│ │ │ (640)│ │ │ (610)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АтVСКЛ │ 13800 │ 16000 │ 8370 │0,93│ 0,42│ 8240 │0,89│ 0,38│ 7750 │0,84│ 0,30
│ (1407)│ (1636) │ (853)│ │ │ (840)│ │ │ (790)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АтVСКЛ │ 17600 │ 20400 │10900 │1,16│ 0,49│10720 │1,11│ 0,43│10000 │1,04│ 0,33
│ (1793)│ (2076) │(1113)│ │ │(1093)│ │ │(1020)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АтVСКЛ │ 21980 │ 25500 │14250 │1,51│ 0,54│13800 │1,38│ 0,43│12650 │1,21│ 0,21
│ (2241)│ (2596) │(1453)│ │ │(1406)│ │ │(1290)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1AтVCK │ 13120 │ 15420 │ 7740 │0,61│ 0,41│ 7630 │0,59│ 0,39│ 7110 │0,57│ 0,35
│ (1338)│ (1572) │ (789)│ │ │ (778)│ │ │ (725)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2AтVCK │ 18750 │ 21850 │11550 │0,88│ 0,54│11350 │0,84│ 0,50│10460 │0,80│ 0,44
│ (1912)│ (2228) │(1178)│ │ │(1157)│ │ │(1067)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтVСК │ 25150 │ 29170 │15900 │1,19│ 0,69│15470 │1,13│ 0,63│14280 │1,06│ 0,55
│ (2565)│ (2975) │(1621)│ │ │(1578)│ │ │(1456)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтVСК │ 32410 │ 37460 │21050 │1,63│ 0,89│20330 │1,54│ 0,80│18590 │1,43│ 0,68
│ (3305)│ (3820) │(2147)│ │ │(2073)│ │ │(1896)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АтVСК │ 38860 │ 44840 │25800 │2,14│ 1,05│24870 │2,00│ 0,90│22440 │1,83│ 0,68
│ (3963)│ (4572) │(2631)│ │ │(2536)│ │ │(2288)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АтVСКЛ │ 13280 │ 15500 │ 8260 │0,78│ 0,51│ 8050 │0,74│ 0,48│ 7350 │0,70│ 0,43
│ (1354)│ (1581) │ (842)│ │ │ (821)│ │ │ (750)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АтVСКЛ │ 18510 │ 21480 │11770 │1,07│ 0,66│11450 │1,02│ 0,62│10470 │0,96│ 0,55
│ (1887)│ (2190) │(1200)│ │ │(1168)│ │ │(1068)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АтVСКЛ │ 24810 │ 28680 │15990 │1,43│ 0,84│15550 │1,36│ 0,79│14220 │1,26│ 0,7
│ (2530)│ (2925) │(1631)│ │ │(1586)│ │ │(1450)│ │
────────────┼───────┼────────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АтVСКЛ │ 31900 │ 36790 │21050 │1,96│ 1,11│20330 │1,86│ 1,02│18450 │1,70│ 0,88
│ (3253)│ (3752) │(2147)│ │ │(2073)│ │ │(1881)│ │
Продолжение табл. 6
────────────┬────────────────┬─────────────────────────────────────────────────────
Марка │ Контрольные │Контрольные равномерно распределенные нагрузки P ,
плиты │ равномерно │ пр
│ распределенные │Па (кгс/м2), контрольные прогибы f , см, относитель-
│ нагрузки для │ к
│оценки прочности│ные прогибы для оценки жесткости и трещиностойкости
│ плит, Па │плит при возрасте бетона к моменту испытания, сут.
│ (кгс/м2), при ├─────────────────┬─────────────────┬─────────────────
│ │ 14 │ 28 │ 100
├────────┬───────┼──────┬────┬─────┼──────┬────┬─────┼──────┬────┬─────
│C = 1,35│C = 1,6│ P │ f │f │ P │ f │f │ P │ f │f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │-----
│ │ │ │ │f │ │ │f │ │ │f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1AIV │ 7360 │ 9190 │ 4250 │0,42│0,24 │ 4250 │0,40│0,20 │ 4020 │0,39│ 0,15
│ (751) │ (937)│ (433)│ │ │ (443)│ │ │ (410)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АIV │ 10230 │ 12600 │ 6210 │0,57│0,28 │ 6140 │0,54│0,24 │ 5780 │0,51│ 0,18
│ (1043) │ (1283)│ (633)│ │ │ (626)│ │ │ (590)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АIV │ 13720 │ 16720 │ 8720 │0,71│0,32 │ 8560 │0,67│0,28 │ 7940 │0,64│ 0,22
│ (1399) │ (1705)│ (889)│ │ │ (873)│ │ │ (810)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АIV │ 17220 │ 20860 │11200 │0,94│0,38 │10900 │0,88│0,32 │10100 │0,82│ 0,24
│ (1756) │ (2127)│(1140)│ │ │(1113)│ │ │(1030)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АIV │ 21190 │ 25600 │14300 │1,22│0,46 │13820 │1,11│0,37 │12550 │0,99│ 0,23
│ (2161) │ (2607)│(1451)│ │ │(1409)│ │ │(1280)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АIV │ 27380 │ 32900 │18690 │1,74│0,58 │17910 │1,62│0,45 │16370 │1,48│ 0,24
│ (2792) │ (3356)│(1906)│ │ │(1826)│ │ │(1670)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-7АIV │ 31190 │ 37400 │21440 │2,01│0,82 │20530 │1,87│0,67 │17650 │1,71│ 0,44
│ (3181) │ (3817)│(2186)│ │ │(2093)│ │ │(1800)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-1АIVЛ │ 7840 │ 9650 │ 4830 │0,59│0,32 │ 4710 │0,56│0,28 │ 4410 │0,52│ 0,22
│ (799) │ (984)│ (493)│ │ │ (480)│ │ │ (450)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-2АIVЛ │ 10220 │ 12500 │ 6470 │0,75│0,37 │ 6340 │0,71│0,33 │ 5880 │0,67│ 0,26
│ (1042) │ (1272)│ (660)│ │ │ (646)│ │ │ (600)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-3АIVЛ │ 14190 │ 17180 │ 9020 │0,94│0,47 │ 8800 │0,90│0,43 │ 8330 │0,87│ 0,34
│ (1447) │ (1752)│ (920)│ │ │ (900)│ │ │ (850)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-4АIVЛ │ 17370 │ 20950 │11400 │1,24│0,52 │11180 │1,18│0,47 │10290 │1,09│ 0,37
│ (1771) │ (2136)│(1166)│ │ │(1140)│ │ │(1050)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-5АIVЛ │ 21500 │ 25840 │14500 │1,60│0,67 │13950 │1,51│0,58 │12840 │1,38│ 0,44
│ (2192) │ (2635)│(1479)│ │ │(1422)│ │ │(1310)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П1-6АIVЛ │ 25800 │ 30920 │18170 │2,36│0,82 │17400 │2,20│0,67 │15490 │1,96│ 0,41
│ (2629) │ (3153)│(1853)│ │ │(1773)│ │ │(1580)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1АIV │ 7360 │ 9190 │ 4250 │0,42│0,24 │ 4250 │0,40│0,20 │ 4020 │0,39│ 0,15
П2-1АIV-1 │ (751) │ (937)│ (433)│ │ │ (443)│ │ │ (410)│ │
П2-1АIV-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АIV-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АIV │ 10230 │ 12600 │ 6210 │0,57│0,28 │ 6140 │0,54│0,24 │ 5780 │0,51│ 0,18
│ (1043) │ (1283)│ (633)│ │ │ (626)│ │ │ (590)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3AIV │ 13720 │ 16720 │ 8720 │0,71│0,32 │ 8560 │0,67│0,28 │ 7940 │0,64│ 0,22
│ (1389) │ (1705)│ (889)│ │ │ (873)│ │ │ (810)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АIV │ 17220 │ 20860 │11200 │0,94│0,38 │10900 │0,88│0,32 │10100 │0,82│ 0,24
│ (1756) │ (2127)│(1140)│ │ │(1113)│ │ │(1030)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АIV │ 21190 │ 25600 │14300 │1,22│0,46 │13820 │1,11│0,37 │12550 │0,99│ 0,23
│ (2161) │ (2607)│(1451)│ │ │(1409)│ │ │(1280)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АIV │ 27380 │ 32900 │18690 │1,74│0,58 │17910 │1,62│0,45 │16370 │1,48│ 0,24
│ (2792) │ (3356)│(1906)│ │ │(1826)│ │ │(1670)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-7AIV │ 31190 │ 37400 │21440 │2,01│0,82 │20530 │1,87│0,67 │17650 │1,71│ 0,44
│ (3180) │ (3817)│(2186)│ │ │(2093)│ │ │(1800)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-1AIVЛ │ 7840 │ 9650 │ 4830 │0,59│0,32 │ 4710 │0,56│0,28 │ 4410 │0,52│ 0,22
П2-1АIVЛ-1 │ (799) │ (984)│ (493)│ │ │ (480)│ │ │ (450)│ │
П2-1АIVЛ-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АIV-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-2АIVЛ │ 10220 │ 12500 │ 6470 │0,75│0,37 │ 6340 │0,71│0,33 │ 5880 │0,67│ 0,26
│ (1042) │ (1272)│ (660)│ │ │ (646)│ │ │ (600)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-3АIVЛ │ 14190 │ 17180 │ 9020 │0,94│0,47 │ 8800 │0,90│0,43 │ 8330 │0,87│ 0,34
│ (1447) │ (1752)│ (920)│ │ │ (900)│ │ │ (850)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-4АIVЛ │ 17370 │ 20950 │11400 │1,24│0,52 │11180 │1,18│0,47 │10290 │1,09│ 0,37
│ (1771) │ (2136)│(1166)│ │ │(1140)│ │ │(1050)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-5АIVЛ │ 21500 │ 25840 │14500 │1,60│0,67 │13950 │1,51│0,58 │12840 │1,38│ 0,44
│ (2192) │ (2635)│(1479)│ │ │(1422)│ │ │(1310)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П2-6АIVЛ │ 25800 │ 30920 │18170 │2,36│0,82 │17400 │2,20│0,67 │15490 │1,96│ 0,41
│ (2629) │ (3153)│(1853)│ │ │(1773)│ │ │(1580)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АIV │ 14540 │ 17780 │ 9180 │0,70│0,47 │ 8970 │0,67│0,44 │ 8350 │0,64│ 0,40
│ (1483) │ (1813)│ (936)│ │ │ (915)│ │ │ (851)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АIV │ 19700 │ 23900 │13000 │1,05│0,65 │12590 │1,00│0,60 │11530 │0,95│ 0,53
│ (2009) │ (2437)│(1326)│ │ │(1284)│ │ │(1176)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АIV │ 26800 │ 32310 │17960 │1,43│0,84 │17440 │1,36│0,78 │15920 │1,27│ 0,69
│ (2733) │ (3295)│(1831)│ │ │(1778)│ │ │(1623)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АIV │ 31870 │ 38320 │21880 │1,72│0,96 │21050 │1,62│0,88 │19040 │1,49│ 0,75
│ (3250) │ (3908)│(2231)│ │ │(2147)│ │ │(1942)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-5АIV │ 36610 │ 43930 │25800 │1,98│1,09 │24660 │1,84│0,96 │21970 │1,66│ 0,77
│ (3733) │ (4480)│(2631)│ │ │(2515)│ │ │(2240)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-1АIVЛ │ 14860 │ 18040 │ 9810 │0,90│0,60 │ 9490 │0,86│0,57 │ 8680 │0,80│ 0,51
│ (1515) │ (1840)│(1000)│ │ │ (968)│ │ │ (885)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-2АIVЛ │ 20070 │ 24220 │13620 │1,32│0,82 │13210 │1,26│0,77 │11910 │1,16│ 0,69
│ (2047) │ (2470)│(1389)│ │ │(1347)│ │ │(1214)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-3АIVЛ │ 26470 │ 31800 │18160 │1,71│1,04 │17540 │1,63│0,98 │15850 │1,49│ 0,87
│ (2699) │ (3243)│(1852)│ │ │(1789)│ │ │(1616)│ │
────────────┼────────┼───────┼──────┼────┼─────┼──────┼────┼─────┼──────┼────┼─────
П3-4АIVЛ │ 31420 │ 37670 │21990 │2,06│1,22 │21150 │1,94│1,12 │18910 │1,75│ 0,96
│ (3204) │ (3841)│(2242)│ │ │(2157)│ │ │(1928)│ │
3.2. Прочность бетона плит следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 17624-78 Постановлением Госстроя СССР от 26.12.1986 N 67 с 1 января 1988 года введен в действие ГОСТ 17624-87. |
При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 - ГОСТ 22690.4-77, а также другими методами, предусмотренными стандартами на методы испытания бетона.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10060-87 Постановлением Минстроя России от 05.03.1996 N 18-17 с 1 сентября 1996 года введены в действие ГОСТ 10060.0-95, ГОСТ 10060.1-95, ГОСТ 10060.2-95, ГОСТ 10060.3-95, ГОСТ 10060.4-95. |
3.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.
3.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10181.0-81 и ГОСТ 10181.3-81 Постановлением Госстроя РФ от 14.12.2000 N 127 с 1 июля 2001 года введен в действие ГОСТ 10181-2000. |
3.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.
3.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.
3.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-75 и ГОСТ 23858-79.
3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.
3.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015-75.
3.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.
4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.
4.2. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.
4.3. Высота штабеля плит не должна превышать 2,5 м.
4.4. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.
4.5. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.
Обязательное
С НАПРЯГАЕМОЙ АРМАТУРНОЙ СТАЛЬЮ КЛАССА А-IIIВ
1. Основные параметры плит приведены:
в табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде;
в табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.
2. Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:
в табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.
───────┬────────────┬──────────────────────────┬─────────────────────────┬──────┬───────┬───────────────┬─────────────
Класс │ Марка │ Равномерно распределенная│ Напрягаемая арматура │Класс │Переда-│Предварительное│ Расход
напря- │ плиты │ нагрузка на плиту при ├────────────┬────────────┤бетона│точная │ напряжение в │ материалов
гаемой │ │ коэффициенте надежности│в крайнем │ в среднем │по │проч- │ арматуре до ├──────┬──────
арма- │ │ по нагрузке │ ребре │ ребре │проч- │ность │обжатия бетона │Бетон,│Сталь,
туры │ ├────────────┬─────────────┤ │ │ности │бетона,├──────┬────────┤ м3 │ кг
│ │ гамма = 1 │ гамма > 1 │ │ │на │МПа │ МПа │ кгс/см2│ │
│ │ f │ f │ │ │сжатие│ │ │ │ │
│ ├─────┬──────┼──────┬──────┤ │ │ │ │ │ │ │
│ │ Па │кгс/м2│ Па │кгс/м2│ │ │ │ │ │ │ │
───────┼────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┼──────┼──────
А-IIIв │П1-1АIIIв │ 5000│ 510 │ 6080 │ 620 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │ 290 │ 3000 │ 1,54 │115,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-2АIIIв │ 6670│ 680 │ 8040 │ 820 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │130,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П1-3АIIIв │ 8530│ 870 │10300 │ 1050 │1 диаметр 20│2 диаметр 20│В27,5 │ 19 │ │ │ │143,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIIIв │10590│ 1080 │12750 │ 1300 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П1-5АIIIв │14020│ 1430 │16870 │ 1720 │1 диаметр 25│2 диаметр 25│В30 │ 21 │ │ │ │180,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├──────┼────────┤ ├──────
│П1-6АIIIв │15890│ 1620 │19120 │ 1950 │2 диаметр 20│4 диаметр 20│ │ │ 390 │ 4000 │ │228,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-7АIIIв │19610│ 2000 │23530 │ 2400 │2 диаметр 22│4 диаметр 22│ │ │ │ │ │252,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П1-1АIIIвЛ │ 5490│ 560 │ 6570 │ 670 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │ 290 │ 3000 │ │115,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-2АIIIвЛ │ 7060│ 720 │ 8530 │ 870 │1 диаметр 18│2 диаметр 18│ │ │ │ │ │130,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П1-3АIIIвЛ │ 8920│ 910 │10690 │ 1090 │1 диаметр 20│2 диаметр 20│В27,5 │ 19 │ │ │ │143,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIIIвЛ │10880│ 1110 │13140 │ 1340 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П1-5АIIIвЛ │14320│ 1460 │17260 │ 1760 │1 диаметр 25│2 диаметр 25│В30 │ 21 │ │ │ │180,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ ├──────┼────────┤ ├──────
│П1-6АIIIвЛ │16280│ 1660 │19610 │ 2000 │2 диаметр 20│4 диаметр 20│ │ │ 390 │ 4000 │ │228,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-7АIIIвЛ │20000│ 2040 │24020 │ 2450 │2 диаметр 22│4 диаметр 22│ │ │ │ │ │252,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┼──────┼──────
│П2-1АIIIв │ 5000│ 510 │ 6080 │ 620 │1 диаметр 16│ - │В22,5 │ 16 │ 290 │ 3000 │ 0,76 │ 56,4
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 78,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 78,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 86,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ ├──────┼──────
│П2-2АIIIв │ 6670│ 680 │ 8040 │ 820 │1 диаметр 18│ - │ │ │ │ │ 0,76 │ 63,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П2-3АIIIв │ 8530│ 870 │10300 │ 1050 │1 диаметр 20│ - │В27,5 │ 19 │ │ │ │ 70,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-4АIIIв │10590│ 1080 │12750 │ 1300 │1 диаметр 22│ - │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П2-5АIIIв │14020│ 1430 │16870 │ 1720 │1 диаметр 25│ - │В30 │ 21 │ │ │ │ 87,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ ├──────┼────────┤ ├──────
│П2-6АIIIв │15890│ 1620 │19120 │ 1950 │2 диаметр 20│ │ │ │ 390 │ 4000 │ │108,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-7АIIIв │19610│ 2000 │23530 │ 2400 │2 диаметр 22│ │ │ │ │ │ │120,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П2-8АIIIв │26080│ 2660 │31380 │ 3200 │2 диаметр 25│ - │В40 │ 28 │ │ │ │148,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П2-1АIIIвЛ │ 5490│ 560 │ 6570 │ 670 │1 диаметр 16│ - │В22,5 │ 16 │ 290 │ 3000 │ │ 56,4
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-1│ │ │ │ │ │ │ │ │ │ │ 0,84 │ 78,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-2│ │ │ │ │ │ │ │ │ │ │ 0,83 │ 78,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-3│ │ │ │ │ │ │ │ │ │ │ 0,79 │ 86,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ ├──────┼──────
│П2-2АIIIвЛ │ 7060│ 720 │ 8530 │ 870 │1 диаметр 18│ │ │ │ │ │ 0,76 │ 63,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П2-3АIIIвЛ │ 8920│ 910 │10690 │ 1090 │1 диаметр 20│ - │В27,5 │ 19 │ │ │ │ 70,1
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-4АIIIвЛ │10880│ 1110 │13140 │ 1340 │1 диаметр 22│ │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П2-5АIIIвЛ │14320│ 1460 │17260 │ 1760 │1 диаметр 25│ - │В30 │ 21 │ │ │ │ 87,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ ├──────┼────────┤ ├──────
│П2-6АIIIвЛ │16280│ 1660 │19610 │ 2000 │2 диаметр 20│ │ │ │ 390 │ 4000 │ │108,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-7АIIIвЛ │20000│ 2040 │24020 │ 2450 │2 диаметр 22│ │ │ │ │ │ │120,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┼──────┼──────
│П3-1АIIIв │ 5590│ 570 │ 6760 │ 690 │1 диаметр 14│ - │В22,5 │ 16 │ 290 │ 3000 │ 0,58 │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ ├──────┼────────┤ ├──────
│П3-2АIIIв │ 9120│ 930 │10980 │ 1120 │1 диаметр 16│ │ │ │ 340 │ 3500 │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┤ │ │ ├──────
│П3-3АIIIв │11670│ 1190 │14020 │ 1430 │1 диаметр 18│ - │В27,5 │ 19 │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П3-4АIIIв │15390│ 1570 │18530 │ 1890 │1 диаметр 20│ - │В30 │ 21 │ 390 │ 4000 │ │ 72,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АIIIв │18240│ 1860 │21870 │ 2230 │1 диаметр 22│ │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ ├──────┼────────┤ ├──────
│П3-6АIIIв │22750│ 2320 │27360 │ 2790 │1 диаметр 25│ │ │ │ 450 │ 4600 │ │ 94,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П3-1АIIIвЛ │ 5980│ 610 │ 7160 │ 730 │1 диаметр 14│ - │В22,5 │ 16 │ 290 │ 3000 │ │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ ├──────┼────────┤ ├──────
│П3-2АIIIвЛ │ 8330│ 850 │10000 │ 1020 │1 диаметр 16│ │ │ │ 340 │ 3500 │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П3-3АIIIвЛ │11770│ 1200 │14120 │ 1440 │1 диаметр 18│ - │В27,5 │ 19 │ 410 │ 4200 │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼───────┼──────┼────────┤ ├──────
│П3-4АIIIвЛ │14810│ 1510 │17850 │ 1820 │1 диаметр 20│ - │В30 │ 21 │ 450 │ 4600 │ │ 72,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АIIIвЛ │16870│ 1720 │20300 │ 2070 │1 диаметр 22│ │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-6АIIIвЛ │21080│ 2150 │25300 │ 2580 │1 диаметр 25│ │ │ │ │ │ │ 94,5
──────┬────────────┬──────────────────────────┬─────────────────────────┬──────┬─────────┬───────────────┬─────────────
Класс │Марка плиты │Равномерно распределенная │ Напрягаемая арматура │Класс │Переда- │Предварительное│ Расход
напря-│ │ нагрузка на плиту при ├────────────┬────────────┤бетона│точная │ напряжение в │ материалов
гаемой│ │коэффициенте надежности по│ в крайнем │ в среднем │по │проч- │ арматуре до ├──────┬──────
арма- │ │ нагрузке │ ребре │ ребре │проч- │ность │ обжатия бетона│Бетон,│Сталь,
туры │ ├────────────┬─────────────┤ │ │ности │бетона, ├──────┬────────┤ м3 │ кг
│ │ гамма = 1 │ гамма > 1 │ │ │на │МПа │ МПа │ кгс/см2│ │
│ │ f │ f │ │ │сжатие│ │ │ │ │
│ ├─────┬──────┼──────┬──────│ │ │ │ │ │ │ │
│ │ Па │кгс/м2│ Па │кгс/м2│ │ │ │ │ │ │ │
──────┼────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┼──────┼────────┼──────┼──────
А-IIIв│П1-1АIIIв │ 5000│ 510 │ 6080 │ 620 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │ 450 │ 4600 │ 1,54 │115,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П1-2АIIIв │ 6860│ 700 │ 8230 │ 840 │1 диаметр 18│2 диаметр 18│ В30 │ 21 │ │ │ │130,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-3АIIIв │ 8630│ 880 │10390 │ 1060 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │143,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIIIв │10690│ 1090 │12840 │ 1310 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АIIIв │14020│ 1430 │16860 │ 1720 │1 диаметр 25│2 диаметр 25│ │ │ │ │ │180,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АIIIв │15880│ 1620 │19120 │ 1950 │2 диаметр 20│4 диаметр 20│ │ │ │ │ │228,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П1-7АIIIв │19610│ 2000 │23530 │ 2400 │2 диаметр 22│4 диаметр 22│ В40 │ 28 │ │ │ │252,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П1-1АIIIвЛ │ 5390│ 550 │ 6570 │ 670 │1 диаметр 16│2 диаметр 16│В22,5 │ 16 │ │ │ │115,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П1-2АIIIвЛ │ 7150│ 730 │ 8630 │ 880 │1 диаметр 18│2 диаметр 18│ В30 │ 21 │ │ │ │130,0
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-3АIIIвЛ │ 8920│ 910 │10780 │ 1100 │1 диаметр 20│2 диаметр 20│ │ │ │ │ │143,8
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-4АIIIвЛ │10980│ 1120 │13230 │ 1350 │1 диаметр 22│2 диаметр 22│ │ │ │ │ │161,3
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-5АIIIвЛ │14310│ 1460 │17260 │ 1760 │1 диаметр 25│2 диаметр 25│ │ │ │ │ │180,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П1-6АIIIвЛ │16280│ 1660 │19610 │ 2000 │2 диаметр 20│4 диаметр 20│ │ │ │ │ │228,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ ├──────┼──────
│П2-1АIIIв │ 5000│ 510 │ 6080 │ 620 │1 диаметр 16│ - │В22,5 │ 16 │ │ │ 0,76 │ 56,4
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-1 │ │ │ │ │ │ │ │ │ │ │ 0,84 │ 78,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-2 │ │ │ │ │ │ │ │ │ │ │ 0,83 │ 78,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIв-3 │ │ │ │ │ │ │ │ │ │ │ 0,79 │ 86,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ ├──────┼──────
│П2-2АIIIв │ 6860│ 700 │ 8230 │ 840 │1 диаметр 18│ - │ В22,5│ 16 │ │ │ 0,76 │ 63,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────│ │ │ ├──────
│П2-3АIIIв │ 8630│ 880 │10390 │ 1060 │1 диаметр 20│ - │ │ │ │ │ │ 70,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-4АIIIв │10690│ 1090 │12840 │ 1310 │1 диаметр 22│ - │ 830 │ 21 │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АIIIв │14020│ 1430 │16860 │ 1720 │1 диаметр 25│ - │ │ │ │ │ │ 87,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-6АIIIв │15880│ 1620 │19120 │ 1950 │2 диаметр 20│ │ │ │ │ │ │108,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ ├──────┼─────────┤ │ │ ├──────
│П2-7АIIIв │19610│ 2000 │23530 │ 2400 │2 диаметр 22│ │ В40 │ 28 │ │ │ │120,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П2-1АIIIвЛ │ 5390│ 550 │ 6570 │ 670 │1 диаметр 16│ - │ В22,5│ 16 │ │ │ │ 56,4
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-1│ │ │ │ │ │ │ │ │ │ │ 0,84 │ 78,1
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-2│ │ │ │ │ │ │ │ │ │ │ 0,83 │ 78,9
├────────────┤ │ │ │ │ │ │ │ │ │ ├──────┼──────
│П2-1АIIIвЛ-3│ │ │ │ │ │ │ │ │ │ │ 0,79 │ 86,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ ├──────┼──────
│П2-2АIIIвЛ │ 7150│ 730 │ 8630 │ 880 │1 диаметр 18│ │ │ │ │ │ 0,76 │ 63,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П2-3АIIIвЛ │ 8920│ 910 │10780 │ 1100 │1 диаметр 20│ - │ В30 │ 21 │ │ │ │ 70,1
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-4АIIIвЛ │10980│ 1120 │13230 │ 1350 │1 диаметр 22│ │ │ │ │ │ │ 78,1
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П2-5АIIIвЛ │14310│ 1460 │17260 │ 1760 │1 диаметр 25│ - │ │ │ │ │ │ 87,9
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П2-6АIIIвЛ │16280│ 1660 │19610 │ 2000 │2 диаметр 20│ │ │ │ │ │ │108,9
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ ├──────┼──────
│П3-1АIIIв │ 4120│ 420 │ 5000 │ 510 │1 диаметр 14│ - │В22,5 │ 16 │ │ │ 0,58 │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П3-2АIIIв │ 8740│ 800 │ 8730 │ 890 │1 диаметр 16│ - │В27,5 │ 19 │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П3-3АIIIв │11080│ 1130 │13340 │ 1360 │1 диаметр 18│ - │ В30 │ 21 │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-4АIIIв │15400│ 1570 │18530 │ 1890 │1 диаметр 20│ - │ │ │ │ │ │ 72,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АIIIв │17650│ 1800 │21180 │ 2160 │1 диаметр 22│ │ │ │ │ │ │ 84,7
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-6АIIIв │22750│ 2320 │27360 │ 2790 │1 диаметр 25│ │ │ │ │ │ │ 94,5
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П3-1АIIIвЛ │ 4610│ 470 │ 5590 │ 570 │1 диаметр 14│ - │В22,5 │ 16 │ │ │ │ 58,2
├────────────┼─────┼──────┼──────┼──────┼────────────┤ ├──────┼─────────┤ │ │ ├──────
│П3-2АIIIвЛ │ 7550│ 770 │ 9120 │ 930 │1 диаметр 16│ │В27,5 │ 19 │ │ │ │ 62,4
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┼──────┼─────────┤ │ │ ├──────
│П3-3АIIIвЛ │11470│ 1170 │13820 │ 1410 │1 диаметр 18│ - │ В30 │ 21 │ │ │ │ 67,2
├────────────┼─────┼──────┼──────┼──────┼────────────┼────────────┤ │ │ │ │ ├──────
│П3-4АIIIвЛ │14800│ 1510 │17850 │ 1820 │1 диаметр 20│ - │ │ │ │ │ │ 72,4
├────────────┼─────┼──────┼──────┼──────┼────────────┤ │ │ │ │ │ ├──────
│П3-5АIIIвЛ │16770│ 1710 │20200 │ 2060 │1 диаметр 22│ │ │ │ │ │ │ 84,7
────────────┬────────────────┬──────────────────────────────────────────────────────────────────────────────
Марка плиты │ Контрольные │ Контрольные равномерно распределенные нагрузки P , Па (кгс/м2 ), контрольные
│ равномерно │ пр
│ распределенные │прогибы f , см, относительные прогибы для оценки жесткости и трещиностойкости
│ нагрузки для │ к
│ оценки │ плит при возрасте бетона к моменту испытания, сут.
│прочности плит, ├────────────────────┬───────────────────────┬─────────────────────────────────
│ Па (кгс/м2 ), │ 14 │ 28 │ 100
│ при │ │ │
├────────┬───────┼───────┬──────┬─────┼────────────┬────┬─────┼────────────┬───────┬────────────
│C = 1,25│C = 1,6│ P │ f │f │ P │f │f │ P │ f │ f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │ -----
│ │ │ │ │f │ │ │f │ │ │ f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-1АIIIв │ 8110 │ 11070 │ 5290 │ 0,74 │0,45 │ 5290 (540)│0,73│ 0,44│ 5000 (510)│ 0,74 │ 0,42
│ (827) │(1129) │ (540) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-2АIIIв │ 10610 │ 14270 │ 7190 │ 0,99 │0,54 │ 7120 (726)│0,97│ 0,52│ 6670 (680)│ 0,94 │ 0,47
│ (1082) │(1455) │ (733) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-3АIIIв │ 13400 │ 17850 │ 9350 │ 1,16 │0,61 │ 9150 (933)│1,12│ 0,57│ 8530 (870)│ 1,07 │ 0,52
│ (1367) │(1820) │ (953) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-4АIIIв │ 16490 │ 21800 │ 12190 │ 1,46 │0,74 │11600 (1183)│1,38│ 0,68│10580 (1080)│ 1,30 │ 0,60
│ (1682) │(2223) │(1243) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-5АIIIв │ 21640 │ 28390 │ 16450 │ 1,77 │0,89 │15780 (1609)│1,67│ 0,81│14020 (1430)│ 1,51 │ 0,69
│ (2207) │(2895) │(1677) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-6АIIIв │ 24440 │ 31970 │ 18850 │ 2,04 │0,96 │17960 (1832)│1,92│ 0,97│15890 (1620)│ 1,98 │ 0,55
│ (2492) │(3260) │(1922) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-7АIIIв │ 30030 │ 39130 │ 24140 │ 2,53 │1,11 │22770 (2322)│2,33│ 0,91│19620 (2000)│ 2,05 │ 0,60
│ (3062) │(3990) │(2462) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-1АIIIвЛ │ 8730 │ 11720 │ 5940 │ 0,95 │0,56 │ 5880 (600)│0,94│ 0,54│ 5490 (560)│ 0,91 │ 0,51
│ (890) │(1195) │ (606) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-2АIIIвЛ │ 11080 │ 14730 │ 7870 │ 1,24 │0,67 │ 7740 (789)│1,20│ 0,65│ 7060 (720)│ 1,14 │ 0,58
│ (1130) │(1502) │ (803) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-3АIIIвЛ │ 13880 │ 18300 │ 10090 │ 1,43 │0,76 │ 9820 (1001)│1,37│ 0,72│ 8920 (910)│ 1,28 │ 0,65
│ (1415) │(1867) │(1029) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-4АIIIвЛ │ 16820 │ 22080 │ 12800 │ 1,78 │0,93 │12280 (1252)│1,67│ 0,87│10890 (1110)│ 1,52 │ 0,76
│ (1715) │(2251) │(1305) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-5АIIIвЛ │ 21970 │ 28670 │ 16980 │ 2,15 │1,18 │16390 (1671)│2,02│ 1,08│14320 (1460)│ 1,80 │ 0,93
│ (2240) │(2923) │(1732) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-6АIIIвЛ │ 24900 │ 32430 │ 19400 │ 2,33 │1,18 │18840 (1921)│2,18│ 1,05│16280 (1660)│ 1,95 │ 0,83
│ (2540) │(3307) │(1979) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П1-7АIIIвЛ │ 30500 │ 39580 │ 24450 │ 3,07 │1,45 │22920 (2337)│2,86│ 1,24│20010 (2040)│ 2,48 │ 0,89
│ (3110) │(4036) │(2493) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-1 АIIIв │ 8110 │ 11070 │ 5290 │ 0,74 │0,45 │ 5290 (540)│0,73│ 0,44│ 5000 (510)│ 0,74 │ 0,42
П2-1АIIIв-1 │ (827) │(1129) │ (540) │ │ │ │ │ │ │ │
П2-1АIIIв-2 │ │ │ │ │ │ │ │ │ │ │
П2-1АIIIв-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-2АIIIв │ 10610 │ 14270 │ 7190 │ 0,99 │0,54 │ 7120 (726)│0,97│ 0,52│ 6670 (680)│ 0,94 │ 0,47
│ (1082) │(1455) │ (733) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-3АIIIв │ 13400 │ 17850 │ 9350 │ 1,16 │0,61 │ 9150 (933)│1,12│ 0,57│ 8530 (870)│ 1,07 │ 0,52
│ (1367) │(1820) │ (953) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-4АIIIв │ 16490 │ 21800 │ 12190 │ 1,46 │0,74 │11600 (1183)│1,38│ 0,68│10590 (1080)│ 1,30 │ 0,60
│ (1682) │(2223) │(1243) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-5АIIIв │ 21640 │ 28390 │ 16450 │ 1,77 │0,89 │15780 (1609)│1,67│ 0,81│14020 (1430)│ 1,51 │ 0,69
│ (2207) │(2895) │(1677) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-6АIIIв │ 24440 │ 31970 │ 18850 │ 2,04 │0,96 │17960 (1832)│1,92│ 0,97│15890 (1620)│ 1,98 │ 0,55
│ (2492) │(3260) │(1922) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-7АIIIв │ 30030 │ 39130 │ 24140 │ 2,53 │1,11 │22770 (2322)│2,33│ 0,91│19620 (2000)│ 2,05 │ 0,60
│ (3062) │(3990) │(2462) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-8АIIIв │ 39890 │ 51740 │ 32750 │ 3,27 │1,52 │32750 (3340)│3,37│ 1,47│30530 (3113)│ 3,09 │ 1,22
│ (4067) │(5276) │(3340) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-1АIIIвЛ │ 8730 │ 11720 │ 5940 │ 0,95 │0,56 │ 5880 (600)│0,94│ 0,54│ 5490 (560)│ 0,91 │ 0,51
П2-1АIIIвЛ-1│ (890) │(1195) │ (606) │ │ │ │ │ │ │ │
П2-1АIIIвЛ-2│ │ │ │ │ │ │ │ │ │ │
П2-1АIIIвЛ-3│ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-2АIIIвЛ │ 11080 │ 14730 │ 7870 │ 1,24 │0,67 │ 7740 (789)│1,20│ 0,65│ 7060 (720)│ 1,14 │ 0,58
│ (1130) │(1502) │ (803) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-3АIIIвЛ │ 13880 │ 18300 │ 10090 │ 1,43 │0,76 │ 9820 (1001)│1,37│ 0,72│ 8920 (910)│ 1,28 │ 0,65
│ (1415) │(1867) │(1029) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-4АIIIвЛ │ 16820 │ 22080 │ 12800 │ 1,78 │0,93 │12280 (1252)│1,67│ 0,87│10890 (1110)│ 1,52 │ 0,76
│ (1715) │(2251) │(1305) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-5АIIIвЛ │ 21970 │ 28670 │ 16980 │ 2,15 │1,18 │16390 (1671)│2,02│ 1,08│14320 (1460)│ 1,80 │ 0,93
│ (2240) │(2923) │(1732) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-6АIIIвЛ │ 24900 │ 32430 │ 19400 │ 2,33 │1,18 │18840 (1921)│2,18│ 1,05│16280 (1660)│ 1,95 │ 0,83
│ (2540) │(3307) │(1979) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П2-7АIIIвЛ │ 30500 │ 39580 │ 24450 │ 3,07 │1,45 │22920 (2337)│2,86│ 1,24│20010 (2040)│ 2,48 │ 0,89
│ (3110) │(4036) │(2493) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-1АIIIв │ 14030 │ 18790 │ 981 │ 1,29 │0,85 │ 9700 (989)│1,28│ 0,83│ 8420 (859)│ 1,24 │ 0,81
│ (1431) │(1916) │(1000) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-2АIIIв │ 19280 │ 25500 │ 14030 │ 1,68 │1,03 │13620 (1389)│1,63│ 0,99│12370 (1261)│ 1,53 │ 0,91
│ (1966) │(2600) │(1431) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-3АIIIв │ 23060 │ 30330 │ 17020 │ 1,77 │1,08 │16510 (1684)│1,70│ 1,02│14890 (1518)│ 1,58 │ 0,92
│ (2351) │(3093) │(1736) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-4АIIIв │ 28760 │ 37650 │ 21470 │ 1,90 │1,13 │20740 (2115)│1,80│ 1,05│18690 (1906)│ 1,66 │ 0,93
│ (2933) │(3839) │(2189) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-5АIIIв │ 32920 │ 14520 │ 25180 │ 2,13 │1,25 │24150 (2463)│2,00│ 1,13│21470 (2189)│ 1,81 │ 0,97
│ (3357) │(1481) │(2568) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-6АIIIв │ 39720 │ 51660 │ 31480 │ 2,55 │1,13 │29720 (3031)│2,35│ 1,13│25990 (2650)│ 2,10 │ 0,86
│ (4050) │(5268) │(3210) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-1АIIIвЛ │ 14420 │ 19090 │ 10520 │ 1,52 │1,01 │10330 (1053)│1,49│ 0,99│ 8770 (894)│ 1,39 │ 0,92
│ (1470) │(1947) │(1073) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-2АIIIвЛ │ 18340 │ 24110 │ 13620 │ 1,63 │1,06 │13210 (1347)│1,57│ 1,02│11850 (1208)│ 1,46 │ 0,93
│ (1870) │(2459) │(1389) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-3АIIIвЛ │ 23020 │ 30110 │ 17440 │ 1,85 │1,15 │16820 (1715)│1,76│ 1,08│14960 (1526)│ 1,60 │ 0,96
│ (2347) │(3070) │(1778) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-4АIIIвЛ │ 28760 │ 37650 │ 21470 │ 1,90 │1,13 │20740 (2115)│1,80│ 1,05│18690 (1906)│ 1,66 │ 0,93
│ (2933) │(3839) │(2189) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-5АIIIвЛ │ 30750 │ 40010 │ 23840 │ 2,14 │1,27 │22810 (2326)│2,01│ 1,16│20120 (2052)│ 1,79 │ 0,97
│ (3136) │(4080) │(2431) │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼──────┼─────┼────────────┼────┼─────┼────────────┼───────┼────────────
П3-6АIIIвЛ │ 36760 │ 40700 │ 29310 │ 2,72 │1,47 │27760 (2831)│2,52│ 1,28│24120 (2460)│ 2,19 │ 0,97
│ (3748) │(4864) │(2989) │ │ │ │ │ │ │ │
────────────┬────────────────┬───────────────────────────────────────────────────────────
Марка плиты │ Контрольные │Контрольные равномерно распределенные нагрузки P , Па
│ равномерно │ пр
│ распределенные │(кгс/м2), контрольные прогибы f , см, относительные прогибы
│ нагрузки │ к
│ для оценки │для оценки жесткости и трещиностойкости плит при возрасте
│прочности плит, │ бетона к моменту испытания, сут.
│ Па (кгс/м2), ├───────────────────┬───────────────────┬───────────────────
│ при │ 14 │ 28 │ 100
├────────┬───────┼───────┬─────┬─────┼──────┬──────┬─────┼──────┬─────┬──────
│C = 1,25│C = 1,6│ P │ f │f │ P │ f │f │ P │ f │f
│ │ │ пр │ к │ длит│ пр │ к │ длит│ пр │ к │ длит
│ │ │ │ │-----│ │ │-----│ │ │-----
│ │ │ │ │f │ │ │f │ │ │f
│ │ │ │ │ пред│ │ │ пред│ │ │ пред
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-1АIIIв │ 8110 │11070 │ 5350 │0,48 │0,25 │ 5290 │ 0,45 │0,21 │ 5000 │0,43 │0,16
│ (827) │(1129) │ (546) │ │ │ (540)│ │ │ (510)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-2АIIIв │ 10900 │14650 │ 7380 │0,57 │0,28 │ 7250 │ 0,54 │0,24 │ 6860 │0,50 │0,19
│ (1112) │(1494) │ (753) │ │ │ (739)│ │ │ (700)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-3АIIIв │ 13550 │18030 │ 9530 │0,74 │0,34 │ 9490 │ 0,70 │0,27 │ 8630 │0,64 │0,19
│ (1382) │(1839) │ (972) │ │ │ (968)│ │ │ (880)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-4АIIIв │ 16640 │21980 │12200 │0,98 │0,37 │11800 │ 0,9 │0,29 │10690 │0,81 │0,18
│ (1697) │(2242) │(1243) │ │ │(1203)│ │ │(1090)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-5АIIIв │ 21640 │28390 │16440 │1,55 │0,53 │15720 │ 1,38 │0,38 │14020 │1,34 │0,17
│ (2207) │(2895) │(1676) │ │ │(1603)│ │ │(1430)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-6АIIIв │ 24440 │31970 │18700 │1,91 │0,73 │18070 │ 1,77 │0,56 │15890 │1,59 │0,31
│ (2492) │(3260) │(1907) │ │ │(1843)│ │ │(1620)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-7АIIIв │ 30030 │39130 │23340 │2,25 │0,87 │22160 │ 2,08 │0,68 │19600 │1,85 │0,40
│ (3062) │(3990) │(2380) │ │ │(2260)│ │ │(2000)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-1АIIIвЛ │ 8730 │11720 │ 5970 │0,68 │0,35 │ 5840 │ 0,64 │0,32 │ 5490 │0,60 │0,25
│ (890) │(1195) │ (609) │ │ │ (596)│ │ │ (560)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-2АIIIвЛ │ 11230 │14920 │ 6850 │0,81 │0,40 │ 7700 │ 0,77 │0,37 │ 7160 │0,72 │0,30
│ (1145) │(1521) │ (699) │ │ │ (785)│ │ │ (730)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-3АIIIвЛ │ 13880 │18300 │ 9900 │1,00 │0,48 │ 9640 │ 0,96 │0,41 │ 8920 │0,88 │0,31
│ (1415) │(1867) │(1010) │ │ │ (983)│ │ │ (910)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-4АIIIвЛ │ 16960 │22260 │12550 │1,29 │0,53 │12160 │ 1,20 │0,46 │10980 │1,08 │0,34
│ (1730) │(2270) │(1280) │ │ │(1240)│ │ │(1120)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-5АIIIвЛ │ 21970 │28670 │16970 │1,92 │0,70 │16180 │ 1,63 │0,57 │14320 │ 1,3 │0,33
│ (2240) │(2923) │(1730) │ │ │(1650)│ │ │(1460)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П1-6АIIIвЛ │ 25060 │32620 │19380 │2,44 │1,00 │18600 │ 2,28 │0,83 │16380 │2,01 │0,55
┤ (2555) │(3326) │(1976) │ │ │(1897)│ │ │(1670)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-1АIIIв │ │ │ │ │ │ │ │ │ │ │
П2-1АIIIв-1 │ 8110 │11070 │ 5350 │0,48 │0,25 │ 5290 │ 0,45 │0,21 │ 5000 │0,43 │0,16
────────────┤ (827) │(1129) │ (546) │ │ │(540) │ │ │ (510)│ │
П2-1АIIIв-2 │ │ │ │ │ │ │ │ │ │ │
────────────┤ │ │ │ │ │ │ │ │ │ │
П2-1АIIIв-3 │ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-2АIIIв │ 10900 │14650 │ 7380 │0,57 │0,28 │ 7250 │ 0,54 │0,24 │ 6860 │0,50 │0,19
│ (1112) │(1494) │ (753) │ │ │ (739)│ │ │ (700)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-3АIIIв │ 13550 │18030 │ 9530 │0,74 │0,34 │ 9490 │ 0,70 │0,27 │ 8630 │0,64 │0,19
│ (1382) │(1839) │ (972) │ │ │ (968)│ │ │ (880)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-4АIIIв │ 16640 │21980 │12200 │0,98 │0,37 │11800 │ 0,9 │0,29 │10690 │0,81 │0,18
│ (1697) │(2242) │(1243) │ │ │(1203)│ │ │(1090)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-5АIIIв │ 21640 │28390 │16440 │1,55 │0,53 │15720 │ 1,38 │0,38 │14020 │1,34 │0,17
│ (2207) │(2895) │(1676) │ │ │(1603)│ │ │(1430)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-6АIIIв │ 24440 │31970 │18700 │1,91 │0,73 │18070 │ 1,77 │0,56 │15890 │1,59 │0,31
│ (2492) │(3260) │(1907) │ │ │(1843)│ │ │(1620)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-7АIIIв │ 30030 │39130 │23340 │2,25 │0,87 │22160 │ 2,08 │0,68 │19600 │1,85 │0,40
│ (3062) │(3990) │(2380) │ │ │(2260)│ │ │(2000)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-1АIIIвЛ │ 8730 │11720 │ 5970 │0,68 │0,35 │ 5840 │ 0,64 │0,32 │ 5490 │0,60 │0,25
│ (890) │(1195) │ (609) │ │ │ (596)│ │ │ (560)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-1АIIIвЛ-1│ 8730 │11720 │ 5970 │0,68 │0,35 │ 5840 │ 0,64 │0,32 │ 5490 │0,60 │0,25
────────────┤ (890) │(1195) │ (609) │ │ │ (596)│ │ │ (560)│ │
П2-1АIIIвЛ-2│ │ │ │ │ │ │ │ │ │ │
────────────┤ │ │ │ │ │ │ │ │ │ │
П2-1АIIIвЛ-3│ │ │ │ │ │ │ │ │ │ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-2АIIIвЛ │ 11230 │14920 │ 6850 │0,81 │0,40 │ 7700 │ 0,77 │0,37 │ 7160 │0,72 │0,30
│ (1145) │(1521) │ (699) │ │ │ (785)│ │ │ (730)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-3АIIIвЛ │ 13880 │18300 │ 9900 │1,00 │0,48 │ 9640 │ 0,96 │0,41 │ 8920 │0,88 │0,31
│ (1415) │(1867) │(1010) │ │ │(983) │ │ │ (910)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-4АIIIвЛ │ 17960 │22260 │12550 │1,29 │0,53 │12160 │ 1,20 │0,46 │10980 │1,08 │0,34
│ (1730) │(2270) │(1280) │ │ │(1240)│ │ │(1120)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-5АIIIвЛ │ 21970 │28670 │16970 │1,92 │0,70 │16180 │ 1,63 │0,57 │14320 │1,30 │0,33
│ (2240) │(2923) │(1730) │ │ │(1650)│ │ │(1460)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П2-6АIIIвЛ │ 25060 │32620 │19380 │2,44 │1,00 │18600 │ 2,28 │0,83 │16380 │2,01 │0,55
│ (2555) │(3326) │(1976) │ │ │(1897)│ │ │(1670)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-1АIIIв │ 12110 │16030 │ 8460 │0,62 │0,47 │ 8260 │ 0,67 │0,44 │ 7580 │0,64 │0,40
│ (1235) │(1635) │ (863) │ │ │ (842)│ │ │ (773)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-2АIIIв │ 16920 │22480 │12070 │0,98 │0,62 │11770 │ 0,94 │0,57 │10790 │0,89 │0,51
│ (1725) │(2292) │(1231) │ │ │(1200)│ │ │(1100)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-3АIIIв │ 22830 │30050 │16610 │1,32 │0,79 │16100 │ 1,25 │0,73 │14740 │1,18 │0,65
│ (2328) │(3064) │(1694) │ │ │(1642)│ │ │(1503)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-4АIIIв │ 27950 │36600 │20950 │1,65 │0,97 │20120 │ 1,55 │0,88 │18140 │1,43 │0,77
│ (2850) │(3732) │(2136) │ │ │(2052)│ │ │(1850)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-5АIIIв │ 31990 │41780 │24460 │1,88 │1,05 │23430 │ 1,75 │0,93 │20840 │1,58 │0,75
│ (3262) │(4260) │(2494) │ │ │(2389)│ │ │(2125)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-6АIIIв │ 38570 │50200 │30550 │2,44 │1,26 │28900 │ 2,25 │1,07 │25230 │1,98 │0,79
│ (3933) │(5119) │(3115) │ │ │(2947)│ │ │(2573)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-1АIIIвЛ │ 12440 │16570 │ 8980 │0,88 │0,59 │ 8780 │ 0,84 │0,56 │ 7970 │0,78 │ 0,5
│ (1269) │(1690) │ (916) │ │ │ (895)│ │ │ (807)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-2АIIIвЛ │ 16800 │22150 │12390 │1,18 │0,75 │11970 │ 1,12 │0,71 │10830 │1,03 │0,63
│ (1713) │(2259) │(1263) │ │ │(1221)│ │ │(1104)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-3АIIIвЛ │ 22720 │29730 │16930 │1,59 │0,99 │16410 │ 1,52 │0,93 │14770 │1,39 │0,83
│ (2317) │(3032) │(1726) │ │ │(1673)│ │ │(1506)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-4АIIIвЛ │ 27670 │36700 │21050 │1,97 │1,20 │20230 │ 1,86 │1,12 │18070 │1,68 │0,98
│ (2822) │(3678) │(2147) │ │ │(2063)│ │ │(1843)│ │
────────────┼────────┼───────┼───────┼─────┼─────┼──────┼──────┼─────┼──────┼─────┼──────
П3-5АIIIвЛ │ 30680 │39910 │23840 │2,13 │1,26 │22700 │ 2,00 │1,16 │20070 │1,78 │0,97
│ (3128) │(4070) │(2431) │ │ │(2315)│ │ │(2047)│ │
