Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия (именуемые в дальнейшем - конструкции) и устанавливает общие правила нанесения на них маркировочных надписей и знаков.

(Измененная редакция, Изм. N 1).

1.1. Маркировочные надписи подразделяют на: основные; информационные.

1.2. Основные надписи должны содержать: марку конструкции; товарный знак или краткое наименование предприятия-изготовителя; штамп технического контроля.

1.3. Информационные надписи должны содержать: дату изготовления конструкции; величину массы конструкции (для конструкций, масса которых превышает 0,5 т).

1.4. К маркировочным знакам относят:

- монтажные знаки;

- государственный Знак качества по "Положению о государственном Знаке качества" N 39-8/775 (для конструкций высшей категории качества).

(Измененная редакция, Изм. N 1).

1.5. Монтажными знаками являются изображения, указывающие: место строповки конструкции; верх конструкции; место опирания конструкции; установочные риски на конструкции.

1.6. Допускается применение маркировочных надписей и знаков, не предусмотренных настоящим стандартом. Изображение, наименование и назначение дополнительных маркировочных надписей и знаков устанавливаются стандартами или ТУ на конструкции конкретных видов.

1.7. Изображение, наименование и назначение монтажных знаков, приведенных в п. 1.5, должны соответствовать указанным в таблице.

2.1. На каждой конструкции, поставляемой потребителю, в месте, установленном стандартом или ТУ на эти изделия, должны быть нанесены основные и информационные надписи, указанные в пп. 1.2, 1.3 и 1.6, а также государственный Знак качества - на изделиях высшей категории качества. Необходимость нанесения монтажных знаков устанавливается стандартами или ТУ на конструкции конкретных видов.

Маркировку тротуарных и фасадных плит, бортовых камней и других мелкоразмерных конструкций допускается производить только на 10% этих конструкций каждой партии; при этом, в соответствии с требованиями стандартов или ТУ на эти конструкции допускается наносить отдельные маркировочные надписи из числа указанных в пп. 1.2 и 1.3.

Маркировку шпал для железных дорог колеи 1520 мм следует производить по ГОСТ 10629, а шпал для трамвайных путей широкой колеи - по ГОСТ 21174.

Транспортная маркировка конструкций - по ГОСТ 14192. Транспортную маркировку наносить непосредственно на конструкции не допускается.

2.2. Маркировочные надписи и знаки на конструкции должны быть видимыми при хранении и монтаже этих конструкций. Возможные варианты расположения надписей и знаков приведены в Приложении 1.

Не допускается наносить надписи и знаки на отдельные или предназначенные под окраску лицевые поверхности конструкций, за исключением случаев, оговоренных стандартами или ТУ на конструкции конкретных видов.

2.3. Маркировку конструкций следует производить следующими способами:

- окраской по трафарету;

- краской при помощи штампов;

- маркировочными машинами;

- штампованием при формовании конструкций.

Допускается наносить маркировочные надписи приведенным в Приложении 2 шрифтом от руки специальным карандашом по не остывшей после тепловой обработки бетонной поверхности конструкций или краской. При этом надписи должны удовлетворять требованиям п. 2.5.

(Измененная редакция, Изм. N 1).

2.4. Маркировочные надписи и знаки должны быть темного цвета (черного, темно-коричневого, темно-зеленого и др.).

2.5. Краски, применяемые для маркировки конструкций, должны быть водостойкими, быстровысыхающими, светостойкими, устойчивыми к воздействию низких температур (для районов Крайнего Севера), прочными на истирание и размазывание.

2.6. Маркировочные надписи следует выполнять шрифтом высотой 15, 30, 50 и 100 мм.

2.7. (Исключен, Изм. N 1).

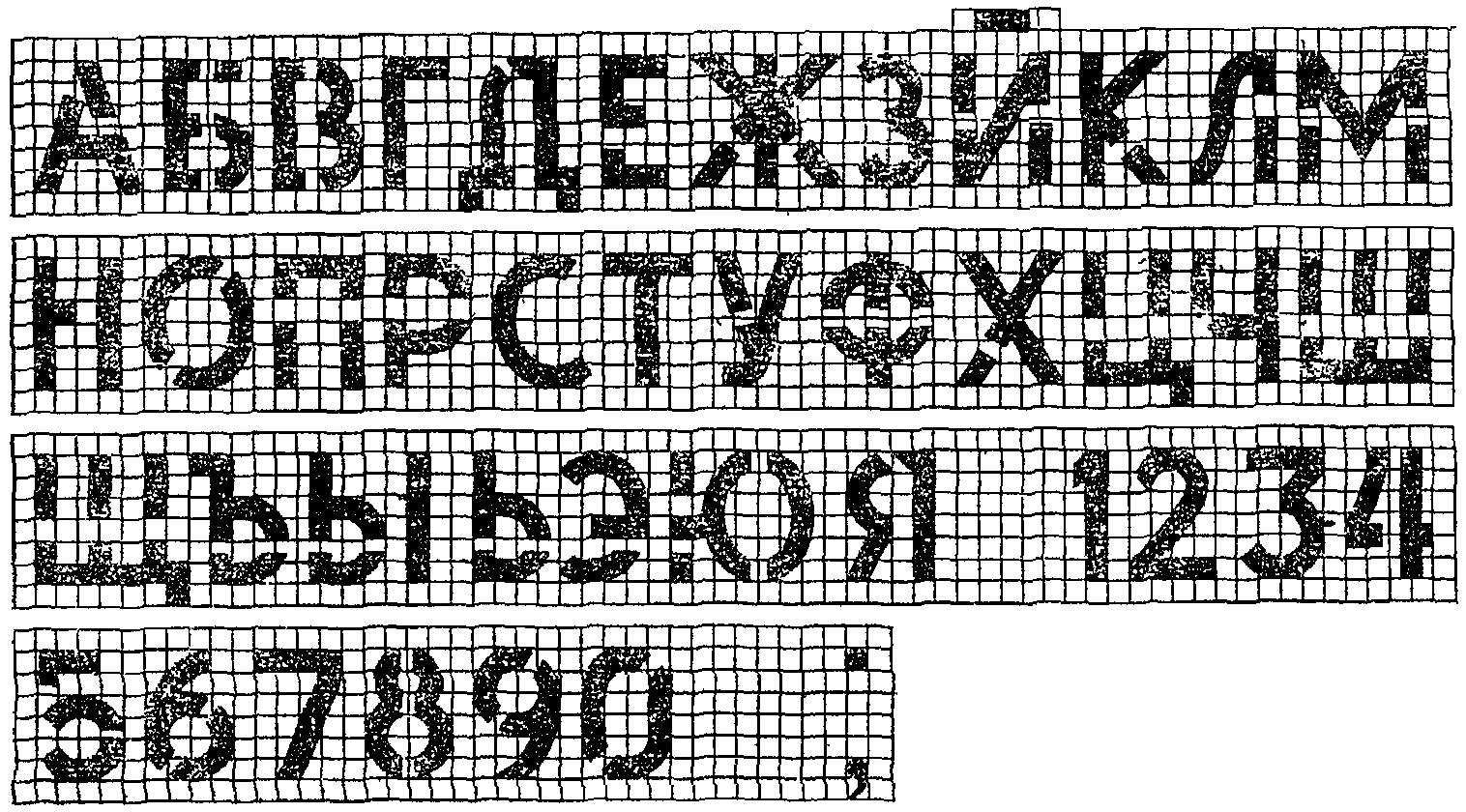

2.8. Шрифт для нанесения надписей указан в Приложении 2.

2.9. Основные надписи

2.9.1. Марка конструкции должна соответствовать установленной рабочими чертежами согласно требованиям стандарта или ТУ на данную конструкцию.

Примечание. Допускается по согласованию изготовителя с потребителем наносить на конструкции их сокращенные условные обозначения, принятые в проекте конкретного здания или сооружения.

(Измененная редакция, Изм. N 1).

2.9.2. Товарный знак или краткое наименование предприятия-изготовителя должны соответствовать зарегистрированному в установленном порядке.

2.9.3. Штамп технического контроля предприятия-изготовителя условно обозначают прописными буквами "ОТК". В штампе технического контроля допускается указывать номер, присваиваемый контролеру.

2.10. Информационные надписи

2.10.1. Дату изготовления конструкции следует наносить одной строкой в следующей последовательности: день месяца, месяц, год.

Допускается после даты изготовления указывать номер смены.

День месяца и месяц следует записывать двумя цифрами, год - двумя последними цифрами обозначения года. Элементы обозначения даты разделяют пробелами, а обозначения даты и номера смены - тире. Например, дату 3 января 1980 г. и вторую смену обозначают: 03 01 80 - 2.

2.10.2. Массу конструкции следует указывать в тоннах.

2.11. Маркировочные знаки

2.11.1. Размеры деталей монтажных знаков "Место строповки" и "Верх конструкции" следует принимать минимальными по ГОСТ 14192.

2.11.2. Исключен. (Измененная редакция, Изм. N 1).

2.11.3. Расположение знаков "Место опирания" на конструкциях должно соответствовать установленному стандартами или ТУ на эти конструкции или указанному в рабочих чертежах.

1. При нанесении маркировки окраской по трафарету шрифт должен соответствовать указанному на чертеже.

2. Расстояние между буквами и цифрами должно быть не менее 1/6 их высоты, за исключением таких сочетаний, как Р и А, Ф и Т, Г и Д, на которых расстояние должно быть установлено зрительно равным с остальными. Расстояние между словами должно быть не менее 1/2 высоты букв и цифр. Расстояние между основаниями строк должно быть не менее 3/2 высоты букв и цифр.

3. Ширина перемычек букв и цифр должна быть равна 1/6 высоты букв и цифр. Допускается уменьшить число перемычек для трафаретов из металла и других прочих материалов и изменять их место.

4. При нанесении маркировки другими способами должны применяться типографские шрифты по нормативно-технической документации.
