Содержание
Постановлением Госстроя СССР
от 29 июня 1983 г. N 132
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ
РАДИАЦИОННЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ ЗАЩИТНОГО
СЛОЯ БЕТОНА, РАЗМЕРОВ И РАСПОЛОЖЕНИЯ АРМАТУРЫ
Reinforced concrete structures and units.
Radiative method of determination of concrete protective
covering thickness, reinforcement dimensions and arrangement
ГОСТ 17625-83
ОКП 58 6012
Взамен ГОСТ 17625-72
Срока введения в действие
с 1 января 1984 года
Разработан Министерством промышленности строительных материалов СССР, Государственным комитетом СССР по делам строительства, Министерством высшего и среднего специального образования СССР, Министерством энергетики и электрификации СССР.
Исполнители: З.М. Брейтман; И.С. Вайншток, д-р техн. наук; О.М. Нечаев, канд. техн. наук; Л.Г. Родэ, канд. техн. наук; В.А. Клевцов, д-р техн. наук; Ю.К. Матвеев; И.С. Лифанов; В.А. Воробьев, д-р техн. наук; Н.В. Михайлова, канд. техн. наук; А.Н. Яковлев, канд. техн. наук; Ю.Д. Марков; В.А. Волохов, канд. техн. наук; Г.Я. Почтовик, канд. техн. наук; А.В. Мизонов.
Внесен Министерством промышленности строительных материалов СССР.
Зам. министра И.В. Ассовский.
Настоящий стандарт распространяется на сборные и монолитные железобетонные конструкции и изделия и устанавливает радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей в конструкциях.
Радиационный метод следует применять для обследования состояния и контроля качества сборных и монолитных железобетонных конструкций при строительстве особо ответственных сооружений, при эксплуатации, реконструкции и ремонте зданий и сооружений.
1.1. Радиационный метод основан на просвечивании контролируемой конструкции ионизирующим излучением и получении при этом информации о ее внутреннем строении с помощью преобразователя излучения.
1.2. Просвечивание железобетонных конструкций производят при помощи излучения рентгеновских аппаратов, излучения закрытых радиоактивных источников на основе
,
,
,
и тормозного излучения бетатронов.
, , , и тормозного излучения бетатронов.Классификация методов контроля - по ГОСТ 18353-79.
1.3. В качестве преобразователя для регистрации результатов контроля применяют радиографическую пленку. Допускается применение других преобразователей (электрорадиографических пластин, газоразрядных или сцинтилляционных счетчиков), обеспечивающих получение информации о толщине защитного слоя бетона, размерах и расположения арматуры и закладных деталей с нормативной точностью.
1.4. Оценку толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей производят путем сравнения значений, полученных по результатам просвечивания ионизирующим излучением, с показателями, предусмотренными соответствующими стандартами, техническими условиями, чертежами железобетонных конструкций или результатами расчета.
2.1. Определение толщины защитного слоя, размеров и расположения арматуры производят при помощи переносных, передвижных или стационарных рентгеновских аппаратов, гамма-аппаратов и бетатронов.
Основные технико-эксплуатационные характеристики рентгеновских аппаратов, гамма-аппаратов и бетатронов приведены в справочных Приложениях 1 - 3.
2.2. Радиографическую пленку в зависимости от энергии излучения, требуемой чувствительности и производительности контроля применяют без усиливающих экранов или в различных комбинациях с усиливающими металлическими или флуоресцирующими экранами.
2.3. При просвечивании железобетонных конструкций применяют вспомогательное оборудование и инструменты: кассеты, усиливающие экраны, маркировочные знаки, эталоны чувствительности, оборудование и химические реактивы для фотообработки пленок, негатоскопы и стандартный инструмент для линейных измерений.
3.1. Контроль железобетонных конструкций производят в следующем порядке:
подготовка конструкции к просвечиванию;
выбор и установка аппарата для просвечивания;
выбор типа радиографической пленки и способа зарядки кассет;
выбор фокусного расстояния и длительности экспозиции;
зарядка кассет;
выбор способа установки кассет и закрепление их на испытываемой конструкции;
просвечивание конструкции;
химическая обработка пленки;
определение результатов контроля.
3.2. При подготовке конструкции к просвечиванию производят ее визуальный осмотр, очистку поверхности конструкции от загрязнений и натеков бетона, разметку и маркировку контролируемых участков.
Число и расположение просвечиваемых участков устанавливают в зависимости от размеров, назначения и предъявляемых к конструкции технических требований.
3.3. Разметку мест просвечивания на конструкции производят с помощью ограничительных меток и маркировочных знаков. Маркировочные знаки обозначают условный шифр и номер контролируемой конструкции, просвечиваемых участков и условный шифр оператора, проводящего испытания.
3.3.1. Ограничительные метки устанавливают на границах просвечиваемых участков конструкции со стороны источника излучения.
Маркировочные знаки, изготовляемые из свинца, располагают на поверхности конструкции, обращенной к пленке, или непосредственно на кассете с пленкой.
3.4. Выбор аппарата для просвечивания и энергии излучения производят с учетом толщины контролируемой конструкции и плотности бетона (Приложения 1 - 3).
3.5. Выбор типа и толщины усиливающих экранов осуществляют с учетом энергии ионизирующего излучения и характеристик просвечиваемой конструкции.

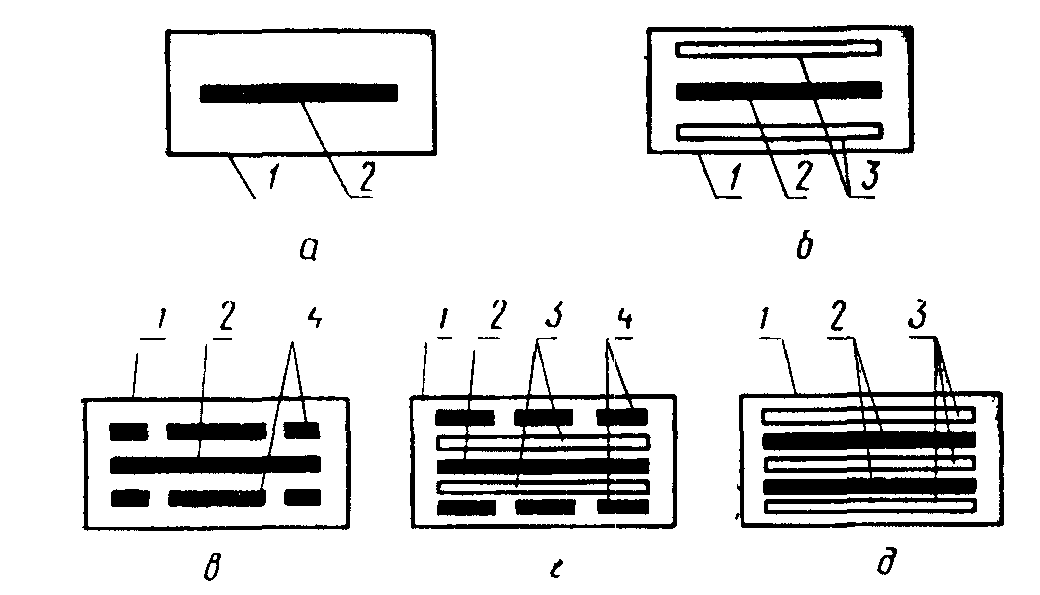

3.5.1. При просвечивании может быть принята одна из следующих схем заряда кассет (черт. 1):
радиографическая пленка в кассете (черт. 1а);
два усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1б);
два металлических экрана и радиографическая пленка между ними в кассете (черт. 1в);
два металлических экрана, два усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1г);
усиливающий флуоресцирующий экран, радиографическая пленка, усиливающий флуоресцирующий экран, радиографическая пленка и усиливающий флуоресцирующий экран в кассете (черт. 1д).
1 - кассета; 2 - радиографическая пленка; 3 - усиливающий
флуоресцирующий экран; 4 - металлический экран
3.5.2. При зарядке кассет металлические и флуоресцирующие усиливающие экраны должны быть прижаты к радиографической пленке.
3.5.3. В особых случаях допускается применение схемы двойной зарядки кассет, при которой в одной кассете устанавливают дублирующие пленку и экраны.
3.6. Кассету с пленкой и экранами устанавливают на просвечиваемом участке конструкции таким образом, чтобы ось рабочего пучка излучения проходила через центр пленки (черт. 2).

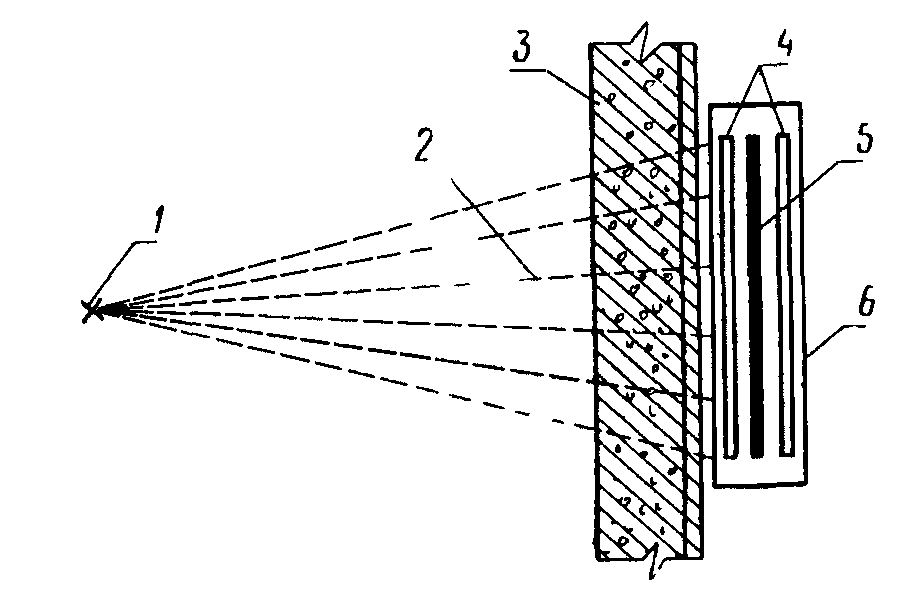

1 - источник излучения; 2 - поток ионизирующего излучения;
3 - просвечиваемый участок конструкции; 4 - усиливающие экраны;
5 - пленка; 6 - кассета
Черт. 2
3.7. Выбор фокусного расстояния и длительности экспозиции производят при помощи экспонометров или специальных номограмм с учетом энергии ионизирующего излучения, типа радиографической пленки, толщины и плотности бетона просвечиваемой конструкции.
3.8. Установку радиационной аппаратуры и подготовку ее к работе производят в соответствии с инструкцией по эксплуатации аппаратуры.
3.9. Включают аппарат для просвечивания путем подачи на него напряжения питания (для рентгеновских аппаратов и бетатронов) или путем перевода источника излучения в рабочее положение (для гамма-аппаратов).
3.10. Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют с использованием схемы просвечивания со смещением источника излучения (черт. 3).

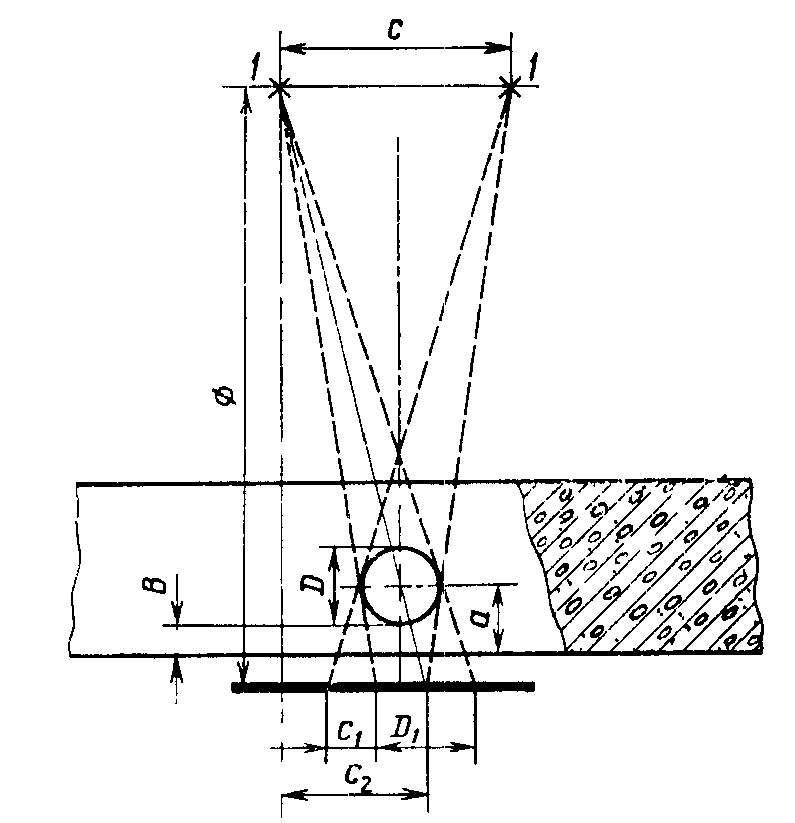

- диаметр арматурного стержня;
- проекция арматурногостержня; В - толщина защитного слоя; Ф - фокусное расстояние;
С - расстояние между первым и вторым положением источника;
- смещение проекций арматурного стержня на пленке;
- расстояние от оси проекции стержня до прямой, проходящейчерез источник перпендикулярно поверхности пленки;
а - расстояние от поверхности конструкции до центра арматуры;
1 - источник излучения
Черт. 3
3.11. Примерные схемы просвечивания железобетонных конструкций представлены на черт. 4.
а - балка ребристого перекрытия при двухрядном расположении
арматуры; б - то же, при однорядном расположении;
в - колонна; г - сборная балка
Черт. 4
4.1. Снимки контролируемой конструкции получают путем фотообработки радиографической пленки по окончании просвечивания.
Фотообработка включает в себя проявление пленки, ее промежуточную и окончательную промывку, фиксирование и сушку.
4.2. Снимки считают годными для расшифровки, если они удовлетворяют следующим требованиям:
на пленке видно изображение всего контролируемого участка конструкции;
на пленке видны изображения всех ограничительных меток, маркировочных знаков и эталона чувствительности;
плотность потемнения снимка находится в интервале 1,2 - 3,0 единиц оптической плотности;
на пленке не имеется пятен, полос и повреждений эмульсионного слоя, затрудняющих возможность определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей.
4.3. Расшифровку снимков производят в затемненном помещении на осветителях-негатоскопах с регулируемой яркостью освещенного поля.
4.4. Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют по снимку при помощи прозрачной линейки.
4.5. Толщину защитного слоя бетона B, мм, при просвечивании конструкции со смещением источника излучения рассчитывают по формуле
,где
- фокусное расстояние, мм;
- фокусное расстояние, мм;
- расстояние между первым и вторым положением источника, мм;
- смещение арматурного стержня на снимке, мм;
- диаметр арматурного стержня, мм.4.6. Диаметр арматурного стержня
, мм, вычисляют по формуле
, мм, вычисляют по формуле
,где
- расстояние от поверхности конструкции до центра арматурного стержня, мм;
- расстояние от поверхности конструкции до центра арматурного стержня, мм;
- проекция арматурного стержня на пленке, мм;
- расстояние от оси проекции стержня до прямой, проведенной через источник перпендикулярно к поверхности пленки, мм.4.7. Результаты определения толщины защитного слоя бетона, размеров и расположения арматуры заносят в специальный журнал. Форма журнала приведена в рекомендуемом Приложении 4.
5.1. При просвечивании конструкции, а также при транспортировке и хранении аппаратуры с источниками излучения необходимо строго соблюдать требования действующих санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений, утвержденных Минздравом СССР, и требования инструкции по эксплуатации радиационной аппаратуры.
5.2. Монтаж, наладку и ремонт радиационной аппаратуры контроля проводят только специализированные организации, имеющие разрешение на проведение указанных работ.
Справочное
────────────────┬─────────────────────────────────────────────────────────
Наименование │ Характеристики аппаратов
характеристик ├──────────────────┬──────────────────┬───────────────────
аппарата │ РУП-120-5-1 │ РУП-200-5-1 │ РАП-160-6п
────────────────┼──────────────────┼──────────────────┼───────────────────
Схема аппарата │ Полуволновая без │ Полуволновая без │ Полуволновая без
│выпрямителя │выпрямителя │выпрямителя
Конструктивное │ Портативное с │ Портативное с │ Портативное с
исполнение │блок-трансформа- │блок-трансформа- │блок-трансформа-
│тором │тором │тором
Тип рентгенов- │ 0,4БПМ2-120 │ 0,7БПМ3-200 │ 0,7БПК2-160
ской трубки и │ │ │
ее напряжение │ │ │
питания, кВ │ │ │
Напряжение │ 220/380 │ 220/380 │ 220
питания аппа- │ │ │
рата, В │ │ │
Потребляемая │ 2,0 │ 3,0 │ 2,5
мощность, кВт │ │ │
Габаритные │ │ │
размеры, мм: │ │ │
пульта │ 525 х 300 х 380 │ 300 х 380 х 520 │ 550 х 320 х 230
блок- │ 570 х 250 х 500 │ 280 х 430 х 730 │ 114 х 400 х 500
трансформатора │ │ │
аппарата │ 1400 х 700 х 1300│ 1520 х 380 х 1300│ 1750 х 1390 х 2200
Масса, кг: │ │ │
аппарата │ 165 │ 88 │ 150
пульта │ 30 │ 30 │ 30
блок- │ 45 │ 82 │ 45
трансформатора │ │ │
Ориентировочная│ │ │
предельная тол- │ │ │
щина просвечива-│ │ │
емого материала,│ │ │
мм: │ │ │
стали │ 25 │ 50 │ 30
легких металлов│ 100 │ 150 │ 120
и сплавов │ │ │
бетона │ 150 │ 220 │ 180
Продолжение
─────────────────┬─────────────────────────────────────────────────────────────────────
Наименование │ Характеристики аппаратов
характеристик ├──────────────────┬────────────────┬────────────────┬────────────────
аппарата │ РАП-150/300 │ МИРА-2Д │ МИРА-4Д │ МИРА-5Д
─────────────────┼──────────────────┼────────────────┼────────────────┼────────────────
Схема аппарата │ Удвоения с селе- │ Импульсная │ Импульсная │ Импульсная
│новыми выпрямите- │ │ │
│лями │ │ │
Конструктивное │ Передвижной │ Портативное │ Портативное │ Портативное
исполнение │кабельный │ │ │
Тип рентгенов- │ 1,5БПВ7-150 │ 200 │ 250 - 300 │ 400 - 500
ской трубки и ее │ 0,3БПВ6-150 │ │ │
напряжение │ 2,5БПМ4-250 │ │ │
питания, кВ │ │ │ │
Напряжение пита-│ 220/380 │ 220 │ 220 │ 220
ния аппарата, В │ │ │ │
Потребляемая │ 5,0 │ 0,4 │ 1,0 │ 1,2
мощность, кВт │ │ │ │
Габаритные │ │ │ │
размеры, мм: │ │ │ │
пульта │ 1200 х 460 х 1750│ 300 х 250 х 120│ 390 х 245 х 115│ 390 х 245 х 115
блок- │ 520 х 600 х 780 │ 460 х 120 х 230│ 765 х 400 х 375│ 850 х 440 х 430
трансформатора │ │ │ │
аппарата │ 1750 х 1390 х 2200
Масса, кг: │ │ │ │
аппарата │ 1000 │ 15 │ 50 │ 100
пульта │ - │ - │ - │ -
блок- │ 550 │ - │ - │ -
трансформатора │ │ │ │
Ориентировочная │ │ │ │
предельная толщи-│ │ │ │
на просвечиваемо-│ │ │ │
го материала, мм:│ │ │ │
стали │ 75 │ 20 │ 60 │ 80 - 100
легких металлов │ 220 │ 80 │ 200 │ 220 - 300
и сплавов │ │ │ │
бетона │ 330 │ 120 │ 300 │ 350 - 450
Справочное
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРОМЫШЛЕННЫХ ГАММА-ДЕФЕКТОСКОПОВ
─────────────┬───────────────────────────────────────────────────────────────────────────────
Наименование │ Характеристика гамма-дефектоскопов
характеристик├──────────┬───────────┬───────────┬───────────┬──────────┬────────────┬────────
гамма- │ Гаммарид │ Гаммарид │ Гаммарид │ Гаммарид │ Гаммарид │ Гаммарид │Гаммарид
дефектоскопов│ 192/40Т │ 192/4 │ 192/120 │ 192/120Э │ 192/120М │ 60/40 │170/400
─────────────┼──────────┼───────────┼───────────┼───────────┼──────────┼────────────┼────────
Источник │192 │192 │192 │192 │192 │60 │75
излучения │ Ir │ Ir │ Ir │ Ir │ Ir │ Co │ Se
│ │ │ │ │ │ │
│137 │137 │137 │137 │137 │ │170
│ Cs │ Cs │ Cs │ Cs │ Cs │ │ Tm
│ │ │ │ │ │ │
│ │ │ │ │ │ │192
│ │ │ │ │ │ │ Ir
Исполнение │Переносной│Переносной,│Переносной,│Передвижной│Переносной│Передвижной,│Перенос-
│ │шланговый │шланговый │ │ │шланговый │ной
Привод │Ручной │Ручной │Ручной │Электроме- │Ручной │Электроме- │Ручной
устройства │ │ │ │ханический │ │ханический │
для выпуска и│ │ │ │и ручной │ │и ручной │
перекрытия │ │ │ │ │ │ │
пучка гамма- │ │ │ │ │ │ │
излучения и │ │ │ │ │ │ │
перемещения │ │ │ │ │ │ │
источника │ │ │ │ │ │ │
излучения │ │ │ │ │ │ │
Максимальное│0,25 │5 │12 │12 │0,25 │12 │0,08
удаление │ │ │ │ │ │ │
источника │ │ │ │ │ │ │
излучения от │ │ │ │ │ │ │
радиационной │ │ │ │ │ │ │
головки, м │ │ │ │ │ │ │
Масса │13 │6 │16 │17 │17 │145 │8
радиационной │ │ │ │ │ │ │
головки, кг │ │ │ │ │ │ │
Толщина про-│ │ │ │ │ │ │
свечиваемого │ │ │ │ │ │ │
материала, │ │ │ │ │ │ │
мм: │ │ │ │ │ │ │
стали │1 - 60 │1 - 40 │1 - 80 │1 - 80 │1 - 80 │До 200 │1 - 40
легких │1,5 - 120 │1 - 100 │1,5 - 250 │1,5 - 250 │1,5 - 250 │До 500 │5 - 100
металлов и │ │ │ │ │ │ │
сплавов │ │ │ │ │ │ │
бетона │25 - 180 │15 - 150 │25 - 375 │25 - 375 │25 - 375 │До 500 │75 - 150
Справочное
──────────────────────┬───────────────────────────────────────────
Наименование │ Характеристика бетатронов
характеристик ├────────┬───────┬────────┬────────┬────────
бетатрона │ МИБ-4 │ МИБ-6 │ МИБ-18 │Б-25/10 │ Б-35/8
──────────────────────┼────────┼───────┼────────┼────────┼────────
Масса излучателя, кг │45 │100 │500 │2500 │4000
Максимальная энергия │4 │6 │18 │25 │35
излучения, МэВ │ │ │ │ │
Мощность дозы излу- │ │ │ │ │
чения на расстоянии │ │ │ │ │
1 м от мишени: │ │ │ │ │
Гр/мин │1,3 │2,6 │26 │35 │260
Р/мин │1,5 │3,0 │30 │40 │300
Конструктивное │ Пере- │ Пере- │ Пере- │ Стацио-│ Стацио-
оформление │носной │носной │движной │нарный │нарный
Толщина просвечива- │ │ │ │ │
емого материала, мм: │ │ │ │ │
стали │От 50 │От 50 │От 100 │От 150 │От 150
│до 150 │до 200 │до 350 │до 400 │до 450
бетона │От 100 │От 200 │От 500 │От 500 │От 1000
│до 600 │до 900 │до 1400 │до 1800 │до 2000
легких металлов и │От 80 │От 150 │От 400 │От 400 │От 800
сплавов │до 500 │до 700 │до 1100 │до 1300 │до 1600
Рекомендуемое
────────┬────────┬──────┬───────┬────────┬──────────────────────────┬───────┬──────────
Наимено-│Располо-│Марки-│Тип │Условия │ Результаты контроля │Заклю- │Фамилия
вание │жение и │ровка │аппара-│просве- ├────────┬─────────┬───────┤чение │оператора
контро- │марки- │сним- │та для │чивания │Толщина │Диаметр │Распо- │по │ и дата
лируемой│ровка │ков │просве-│ │защитно-│арматуры,│ложение│резуль-│проведения
конст- │просве- │ │чива- │ │го слоя │мм │армату-│татам │контроля
рукции │чиваемых│ │ния │ │бетона, │ │ры │контро-│
│участков│ │ │ │мм │ │ │ля │
────────┼────────┼──────┼───────┼────────┼────────┼─────────┼───────┼───────┼──────────
Колонна │В осях │2ИУ5 │Бета- │Перпен- │16 │18, пери-│По │Годная │Сергеев
серии │2И, │ │трон │дикуляр-│ │одическо-│проекту│ │24.10.1982
1.423-3 │участок │ │ПМБ-6 │но к │ │го профи-│ │ │
│на рас- │ │ │плоскос-│ │ля │ │ │
│стоянии │ │ │ти кон- │ │ │ │ │
│120 см │ │ │струк- │ │ │ │ │
│от уров-│ │ │ции; │ │ │ │ │
│ня пола │ │ │время │ │ │ │ │
│ │ │ │экспози-│ │ │ │ │
│ │ │ │ции │ │ │ │ │
│ │ │ │15 мин │ │ │ │ │
Подпись оператора
