Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 мая 1982 г. N 1922
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РУКАВА СОЕДИНИТЕЛЬНЫЕ ДЛЯ ТОРМОЗОВ
ПОДВИЖНОГО СОСТАВА ЖЕЛЕЗНЫХ ДОРОГ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Coupling air brake hoses for railway rolling stock.
Specification
ГОСТ 2593-82
Список изменяющих документов
(в ред. Изменения N 1, утв. в октября 1983 г.,
Изменения N 2, утв. в июне 1988 г.,
Изменения N 3, утв. в декабре 1990 г.,
Изменения N 4, утв. в декабре 1996 г.)
Группа Д56
ОКП 31 8442 0015
Дата введения
1 января 1984 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: И.И. Тужилкин (руководитель темы), Е.С. Марочкин, А.С. Белова, Б.Л. Бабицкий, В.Ф. Ясенцев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.05.1982 N 1922.
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 9 от 12.04.1996).
За принятие проголосовали:
──────────────────────────┬───────────────────────────────────────
Наименование государства │ Наименование национального органа
│ по стандартизации
──────────────────────────┼───────────────────────────────────────
Азербайджанская Республика│Азгосстандарт
Республика Армения │Армгосстандарт
Республика Белоруссия │Госстандарт Белоруссии
Республика Казахстан │Госстандарт Республики Казахстан
Киргизская Республика │Киргизстандарт
Республика Молдова │Молдовастандарт
Российская Федерация │Госстандарт России
Республика Таджикистан │Таджикгосстандарт
Туркменистан │Главная государственная инспекция
│Туркменистана
Украина │Госстандарт Украины
3. Взамен ГОСТ 2593-69.
4. Ссылочные нормативно-технические документы
──────────────────────────────────────────┬───────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
──────────────────────────────────────────┼───────────────────────
ГОСТ 9.014-785.5; 5.6
ГОСТ 9.032-742.13; 4.9
ГОСТ 9.104-792.13
ГОСТ 12.2.003-912.15
ГОСТ 38-72 │1.2
ГОСТ 380-942.8
ГОСТ 1215-792.8
ГОСТ 1335-842.2, 5.1
ГОСТ 2405-884.6
ГОСТ 5915-701.5
ГОСТ 6357-812.10
ГОСТ 7795-701.5
ГОСТ 7796-701.5
ГОСТ 8959-751.2
ГОСТ 9736-914.8
ГОСТ 15150-692.3
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16523-89 Постановлением Госстандарта РФ от
04.04.1999 N 113 с 1 января 2000 года введен в действие
ГОСТ 16523-97.
ГОСТ 16523-89 │2.11
ГОСТ 28498-904.8
5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание (июнь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в октябре 1983 г., июне 1988 г., декабре 1990 г., декабре 1996 г. (ИУС 1-84, 9-88, 3-91, 2-97).
Настоящий стандарт распространяется на соединительные рукава (далее - рукава) для воздушного тормоза локомотивов, а также вагонов всех видов подвижного состава железных дорог и метрополитена, предназначенные для подачи воздуха под давлением до 1 МПа (10 кгс/см2).
Требования пп. 2.4 - 2.5 носят обязательный характер.
(Измененная редакция, Изм. N 3).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Соединительные рукава следует изготовлять трех типов, указанных в табл. 1.
Таблица 1
──────────┬────────────────────────────────┬───────────────────────────────
Тип рукава│ Назначение │ Область применения
──────────┼────────────────────────────────┼───────────────────────────────
Р1 │ Для соединения воздушных │ Локомотивы, вагоны всех видов
│магистралей тормоза смежных │подвижного состава железных
│единиц │дорог и метрополитена
──────────┼────────────────────────────────┼───────────────────────────────
Р2 │ Для соединения тормозных │ Электровозы, тепловозы, вагоны
│цилиндров с воздухопроводом │электропоездов, метрополитена,
│ │а также дизель-поезда
──────────┼────────────────────────────────┼───────────────────────────────
Р3 │ Для соединения тормозных │ Тепловозы, вагоны
│цилиндров с воздухо- │электропоездов и метрополитена
│распределителем или краном │
│вспомогательного тормоза │
│и соединения воздушных │
│магистралей вагона и тележки │
1.2. Основные размеры рукавов должны соответствовать указанным на черт. 1 - 3 и в табл. 2.
Тип Р1
Черт. 1

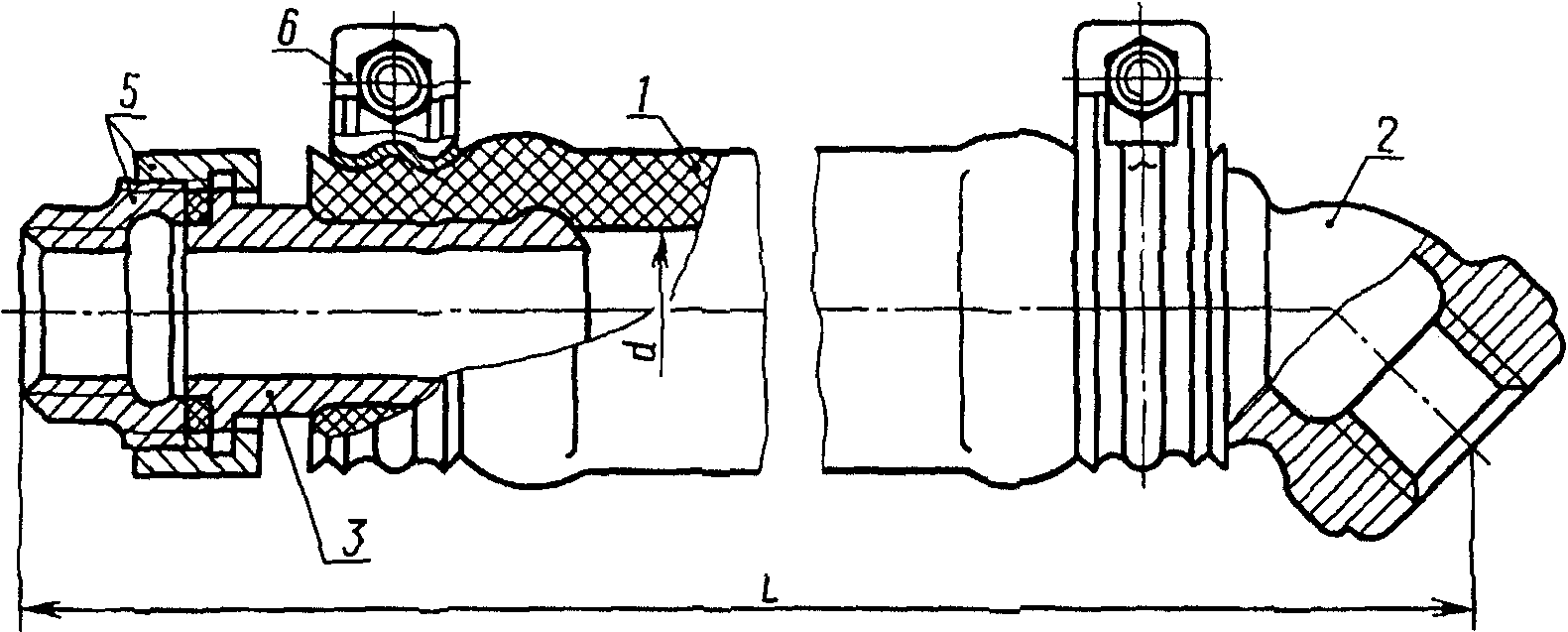

Тип Р2
Черт. 2
Тип Р3
Черт. 3
Таблица 2
─────┬─────┬────────────┬────────┬───────┬────────┬────────┬───────┬─────────┬───────
Тип │Типо-│ Код ОКП │ Длина │Поз. 1 │Поз. 2 │Поз. 3 │Поз. 4 │Поз. 5 │Поз. 6
рука-│раз- │ │ рукава │Рукав │Наконеч-│Наконеч-│Соеди- │Соедини- │Хомутик
ва │мер │ │ L, мм │рези- │ник │ник │нитель-│тельные │с внут-
│рука-│ │ (пред. │новый │ │ │ная │гайки по │ренним
│ва │ │ откл. │с внут-│ │ │головка│ГОСТ 8959│диа-
│ │ │+/- 10) │ренним ├────────┴────────┴───────┴─────────┤метром
│ │ │ │диа- │ Обозначение типоразмеров │D, мм
│ │ │ │метром │ │(пред.
│ │ │ │d, мм │ │откл.
│ │ │ │ │ │+3,0)
─────┼─────┼────────────┼────────┼───────┼────────┬────────┬───────┬─────────┼───────
Р1 │ Р11 │31 8442 0001│ 720 │ 28 │ 1б │ - │ 1б │ - │ 45
├─────┼────────────┼────────┤ │ │ │ │ │
│ Р12 │31 8442 0002│ 860 │ │ │ │ │ │
├─────┼────────────┼────────┤ │ │ │ │ │
│ Р13 │31 8442 0003│ 410 │ │ │ │ │ │
├─────┼────────────┼────────┤ │ │ │ │ │
│ Р14 │31 8442 0004│ 560 │ │ │ │ │ │
├─────┼────────────┼────────┤ ├────────┤ ├───────┤ │
│ Р15 │31 8442 0009│ 675 │ │ 1б <*> │ │ - │ │
├─────┼────────────┼────────┤ ├────────┤ ├───────┤ │
│ Р16 │31 8442 0007│ 760 │ │ - │ │1б <*> │ │
├─────┼────────────┼────────┼───────┼────────┤ ├───────┤ ├───────
│Р17Б │31 8442 0018│ 710 │ 35 │ 1а │ │ 1а │ │ 49
─────┼─────┼────────────┼────────┼───────┼────────┼────────┼───────┼─────────┼───────
Р2 │ Р21 │31 8442 0011│ 680 │ 25 │ 2б │ 3в │ - │ 15 │ 41
├─────┼────────────┼────────┤ ├────────┼────────┤ ├─────────┤
│ Р23 │31 8442 0012│ 980 │ │ 2а │ 3б │ │ 20 │
─────┼─────┼────────────┼────────┼───────┼────────┼────────┤ │ ├───────
Р3 │ Р31 │31 8442 0013│ 825 │ 28 │ - │ 3а <*> │ │ │ 45
├─────┼────────────┼────────┼───────┤ ├────────┤ │ ├───────
│ Р32 │31 8442 0014│ 880 │ 25 │ │ 3б <*> │ │ │ 41
├─────┼────────────┼────────┤ │ ├────────┤ ├─────────┤
│ Р34 │31 8442 0015│ 885 │ │ │ 3в <*> │ │ 15 │
--------------------------------
<*> Устанавливают с обоих концов.
Пример условного обозначения хомутика диаметром 49 мм:
Хомутик 49 ГОСТ 2593-82
Пример условного обозначения рукава типоразмера Р11 длиной 720 мм с наконечником и соединительной головкой типоразмера 16 и хомутиком диаметром 45 мм:
Рукав Р11 ГОСТ 2593-82
(Измененная редакция, Изм. N 1, 2).
1.3. Основные размеры соединительных головок должны соответствовать указанным на черт. 4 и в табл. 3.
Таблица 3
мм
──────────────┬───┬──────────────┬──────────────┬──────────────┬───┬───┬───
Типоразмер │ d │ d │ d │ d │ L │ l │ l
соединительной│ │ 1 │ 2 │ 3 │ │ │ 1
головки │ ├──────┬───────┼──────┬───────┼──────┬───────┤ │ │
│ │номин.│ пред. │номин.│ пред. │номин.│ пред. │ │ │
│ │ │ откл. │ │ откл. │ │ откл. │ │ │
──────────────┼───┼──────┼───────┼──────┼───────┼──────┼───────┼───┼───┼───
1а │32 │ 37 │ +2,0 │ 42 │ +2,0 │ 41 │ +2,0 │55 │44 │34
──────────────┼───┼──────┼───────┼──────┼───────┼──────┼───────┼───┼───┼───
1б │25 │ 30 │+/- 1,0│ 36 │+/- 1,0│ 34 │+/- 1,0│53 │42 │32
1 - соединительная головка; 2 - заклепка
Черт. 4
Пример условного обозначения соединительной головки типоразмера 1а:
Головка соединительная 1а ГОСТ 2593-82
(Измененная редакция, Изм. N 2, 3).

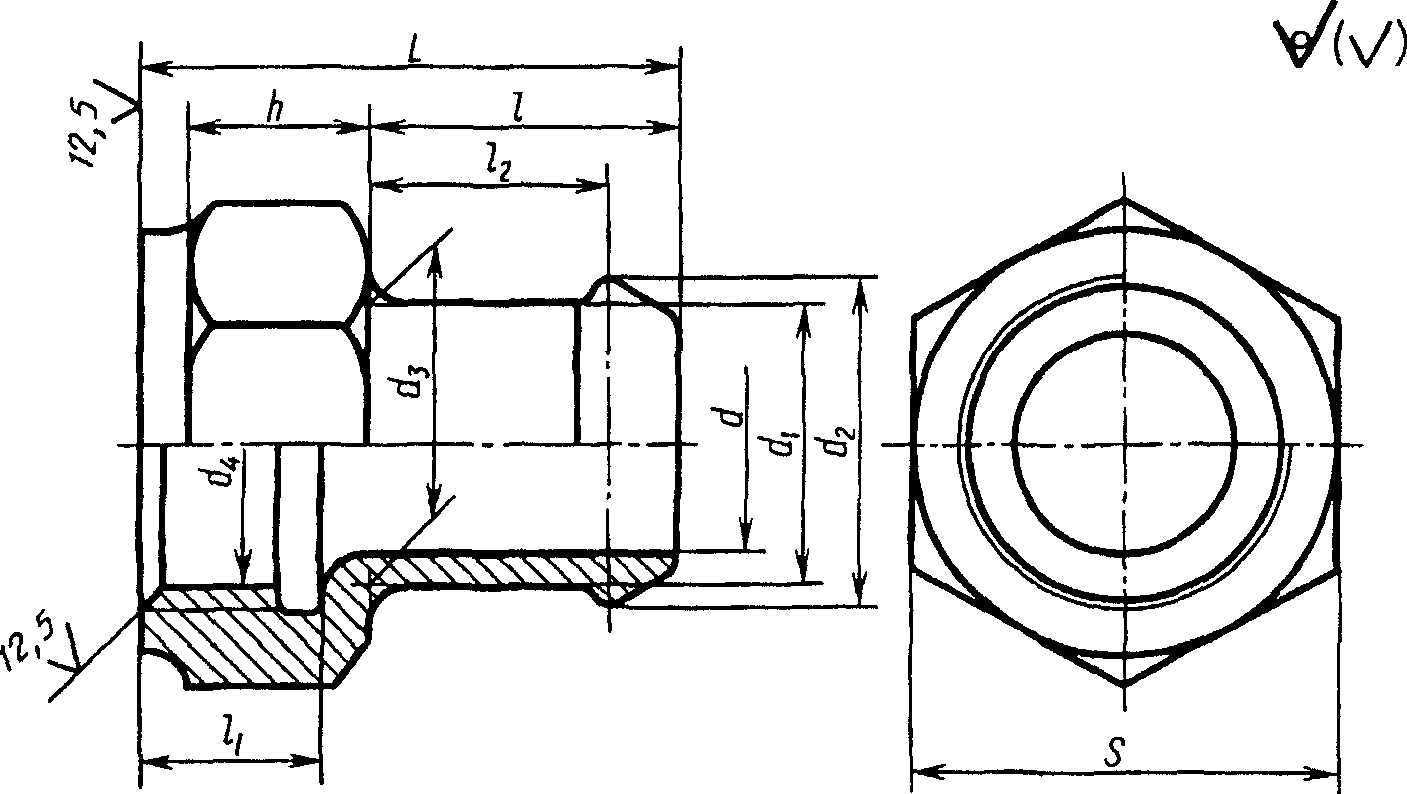

1.4. Основные размеры наконечников типоразмеров 1а и 1б должны соответствовать указанным на черт. 5, типоразмеров 2а и 2б - на черт. 6, типоразмеров 3а, 3б и 3в - на черт. 7 и в табл. 4.
(Измененная редакция, Изм. N 2).
Тип 1
Черт. 5
Тип 2
Черт. 6
Тип 3
Черт. 7
Таблица 4
Размеры в мм
──────┬──┬────────────┬────────────┬────────────┬───────┬────┬────┬────┬──┬───┬──┬───┬───┬───┬───┬──┬───
Типо- │d │ d │ d │ d │ d │ d │ d │ d │L │ L │h │ l │ l │ l │ l │S │ a
размер│ │ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ │ 1│ │ │ 1│ 2│ 3│ │
на- │ ├────┬───────┼────┬───────┼────┬───────┼───────┤ │ │ │ │ │ │ │ │ │ │ │
конеч-│ │но- │ пред. │но- │ пред. │но- │ пред. │резьба │ │ │ │ │ │ │ │ │ │ │ │
ника │ │мин.│ откл. │мин.│ откл. │мин.│ откл. │трубная│ │ │ │ │ │ │ │ │ │ │ │
──────┼──┼────┼───────┼────┼───────┼────┼───────┼───────┼────┼────┼────┼──┼───┼──┼───┼───┼───┼───┼──┼───
1а │32│ 37 │ +2,0 │ 42 │ +2,0 │ 41 │ +2,0 │G1 1/2 │ - │ - │ - │75│ - │26│44 │25 │34 │ - │60│ -
──────┼──┼────┼───────┼────┼───────┼────┼───────┼───────┤ │ │ ├──┤ │ ├───┤ ├───┤ ├──┤
1б │25│ 30 │+/- 1,0│ 36 │+/- 1,0│ 34 │+/- 1,0│G1 1/4 │ │ │ │73│ │ │42 │ │32 │ │55│
──────┼──┼────┤ ├────┤ ├────┤ ├───────┼────┼────┼────┼──┼───┼──┤ ├───┤ ├───┼──┼───
2а │19│ 25 │ │ 30 │ │ 28 │ │ G 3/4 │ - │ 27 │ - │55│29 │12│ │16 │ │ - │41│45°
──────┤ │ │ │ │ │ │ ├───────┤ │ │ │ │ │ │ │ │ │ │ │
2б │ │ │ │ │ │ │ │ G 1/2 │ │ │ │ │ │ │ │ │ │ │ │
──────┼──┼────┤ ├────┼───────┼────┤ ├───────┼────┼────┼────┼──┼───┼──┼───┼───┼───┼───┼──┼───
3а │25│ 30 │ │ 35 │ +0,5 │ 34 │ │ - │28,6│35,6│38,5│65│ - │- │42 │ 4 │ 4 │32 │- │ -
│ │ │ │ │ -1,5 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────┼──┼────┤ ├────┼───────┼────┤ │ ├────┤ │ ├──┤ │ │ │ │ │ │ │
3б │19│ 25 │ │ 30 │ +1,0 │ 28 │ │ │26,6│ │ │60│ │ │ │ │ │ │ │
──────┤ │ │ │ │ │ │ │ ├────┼────┼────┤ │ │ │ │ │ │ │ │
3в │ │ │ │ │ │ │ │ │23,7│31,7│34,5│ │ │ │ │ │ │ │ │
1.5. Основные размеры хомутиков должны соответствовать указанным на черт. 8 и в табл. 2, размеры вкладыша - на черт. 9.
Примечание. Положение хомутика, указанного на черт. 8, и его размеры (табл. 2) приведены для хомутика, обжатого на металлической оправке.
(Измененная редакция, Изм. N 2, 3).
1 - болт М8-8qx35.46 по ГОСТ 7795 или по ГОСТ 7796;
2 - гайка М8-7Н.5 по ГОСТ 5915; 3 - вкладыш; 4 - хомутик
Черт. 8
--------------------------------
<*> Размеры для справок.
Черт. 9
Пример условного обозначения наконечника типоразмера 1а:
Наконечник 1а ГОСТ 2593-82
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Рукава и арматура должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Рукава резиновые по ГОСТ 1335.
2.3. Рукава следует изготовлять в исполнениях У, Т, ХЛ категории размещения 1 по ГОСТ 15150.
Особые условия эксплуатации: интервал рабочих температур окружающего воздуха, не нарушающий работоспособности изделия, от 218 до 343 К (от минус 55 до плюс 70 °C) при непрерывном воздействии температуры от 218 до 213 К (от минус 55 до минус 60 °C) в течение 48 ч.
2.2, 2.3. (Измененная редакция, Изм. N 2).
2.4. Рукава должны быть герметичны при давлении воздуха (1 +/- 0,10) МПа [(10 +/- 1,0) кгс/см2], соединение деталей с резиновым рукавом должно быть прочным при гидравлическом давлении .
Для рукавов Р17Б соединение деталей с резиновым рукавом должно быть прочным при гидравлическом давлении .
(Измененная редакция, Изм. N 3, 4).
2.5. Рукава типоразмера Р17Б должны разъединяться при отсутствии давления сжатого воздуха под воздействием продольного растягивающего усилия не более 800 Н.
2.6. Поверхности хвостовиков головок и наконечников, сопрягаемые с резиновыми рукавами, должны быть зачищены от заливов, наростов и заусенцев и не должны иметь острых кромок, а внутренняя поверхность и канавка наконечников - от литейного нагара.
2.7. Резиновый рукав должен быть насажен на хвостовик до упора и прочно закреплен хомутиками (ушками в одну сторону) на расстоянии 7 - 16 мм от его торцов.
Зазор между ушками хомутиков должен быть выдержан в пределах 7 - 16 мм.
2.5 - 2.7. (Измененная редакция, Изм. N 2).
2.8. Головки и наконечники должны быть изготовлены из ковкого чугуна марок: КЧ 30-6-Ф, КЧ 33-8-Ф, КЧ 35-10-Ф по ГОСТ 1215.
Наконечники допускается изготовлять из стали марок: Ст0, Ст1, Ст2 и Ст3 по ГОСТ 380.
2.9. При сборке головки с заклепкой осевое перемещение заклепки не должно быть более 1 мм.
2.10. Резьба наконечников и соединительных гаек - трубная, по классу В ГОСТ 6357.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16523-89 Постановлением Госстандарта РФ от 04.04.1999 N 113 с 1 января 2000 года введен в действие ГОСТ 16523-97.
2.11. Для изготовления хомутиков следует применять листовую углеродистую качественную сталь глубокой вытяжки по ГОСТ 16523.
2.12. При сборке хомутиков должна быть обеспечена соосность отверстий вкладыша и ушка хомутика.
2.13. Необработанные поверхности металлических частей рукавов должны быть окрашены эмалями или грунтовками, указанными в рабочих чертежах.
Покрытия - по VII классу ГОСТ 9.032.
Условия эксплуатации окрашенных рукавов - по У1, Т1, ХЛ1 ГОСТ 9.104.
2.14. Для рукавов устанавливают следующие показатели надежности:
срок службы - не менее 5 лет;
установленная безотказная наработка 40000 циклов торможений. Критерием отказа является несоответствие рукавов требованиям п. 2.4 по герметичности.
При эксплуатации рукавов в режиме автоматического разъединения при расцеплении подвижного состава усилие должно быть не более 1500 Н в течение срока службы при отсутствии механических повреждений.
2.13, 2.14. (Измененная редакция, Изм. N 2).
2.15. Конструкция стендов и управление ими должны обеспечивать надежную защиту обслуживающего персонала во время работы.
Требования безопасности - по ГОСТ 12.2.003.
3. ПРИЕМКА
3.1. Для проверки соответствия рукавов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.
3.1.1. При приемо-сдаточных испытаниях 100% рукавов проверяют на соответствие требованиям пп. 1.2 - 1.5, 2.4, 2.6, 2.7, 2.9, 2.12, 2.13; 1% партии - на гидравлическую прочность п. 2.4 и 2% партии - на соответствие требованиям п. 2.5.
За партию принимают число рукавов, изготовленных за смену.
Результаты испытаний распространяются на всю партию.
3.1.2. Периодические испытания проводят раз в год.
На периодические испытания представляют рукава, выдержавшие приемо-сдаточные испытания.
Периодические испытания включают:
испытания для контроля параметров пп. 1.2; 2.4 и 2.5;
климатические испытания для контроля герметичности на соответствие требованиям п. 2.4, при температуре два раза в год по два рукава каждого типоразмера;
испытания на надежность на соответствие требованиям п. 2.14.
(Измененная редакция, Изм. N 2).
3.1.3. (Исключен, Изм. N 2).
3.2. Инспекционному контролю подвергают не более 10% предъявленных к приемке рукавов одного типоразмера, но не менее 4 шт.
При несоответствии хотя бы одного рукава требованиям настоящего стандарта, допускаются повторные испытания на удвоенном количестве рукавов.
Результаты повторных испытаний являются окончательными.
(Измененная редакция, Изм. N 2).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Внешний вид поверхности рукавов (пп. 2.6; 2.13) следует проверять визуально.
4.2. Контроль размеров по пп. 1.2 - 1.5 следует проводить измерительными средствами, соответствующими нормативной точности измерения.
4.3. Испытание рукавов на герметичность (п. 2.4) следует проводить в водяной ванне. Один конец рукава заглушают, а другой присоединяют к источнику сжатого воздуха (рукав с соединительной головкой должен быть заглушен со стороны наконечника). При этом в течение 1 мин ни в одной части рукава не должны выделяться пузырьки воздуха. Если пузырьки появляются, рукав выдерживают в ванне до 10 мин, считая его годным, если выделение пузырьков прекратится за это время.
4.2, 4.3. (Измененная редакция, Изм. N 2).
4.4. Испытание на прочность соединений рукавов гидравлическим давлением (п. 2.4) следует проводить на специальном стенде. Один конец рукава заглушают, а другой присоединяют к магистрали с гидравлическим давлением для рукавов Р17Б, остальные типоразмеры рукавов присоединяют к магистрали с гидравлическим давлением . Время выдержки давлением - 2 мин, после чего давление снимают.
Рукава считают выдержавшими испытание, если в течение 2 мин не произошло срыва деталей. Остаточный сдвиг деталей с места для рукавов типоразмера Р17Б - не более 2,5 мм.
4.5. Проверку рукавов типоразмера Р17Б на разъединение (саморасцеп) (п. 2.5) следует проводить на специальном стенде по программе, согласованной между предприятием-изготовителем и заказчиком. Один конец двух сцепленных рукавов подсоединяют к неподвижному кронштейну, а другой - к подвижному и продольным растягивающим усилием разъединяют рукава.
4.6. Контроль давления при испытаниях рукавов на герметичность и прочность гидравлическим давлением следует проводить манометрами с верхними пределами измерений 1,6; 2,5 МПа (16; 25 кгс/см2) класса точности не ниже 2,5 по ГОСТ 2405.
4.7. Контроль времени при испытании проводят секундомером по нормативной документации или другими измерительными средствами, отвечающими нормативной точности измерения.
(Измененная редакция, Изм. N 2, 4).
4.8. Контроль температуры проводят термометром по ГОСТ 28498 или другими приборами класса точности не ниже 1,5 ГОСТ 9736.
(Измененная редакция, Изм. N 2, 3).
4.9. Контроль показателей качества внешнего вида лакокрасочного покрытия готового изделия следует проводить по ГОСТ 9.032.
4.10. Климатические испытания проводят по программе, согласованной с заказчиком.
4.11. Испытания на надежность проводят по программе, согласованной с заказчиком.
Допускается дополнять показатели надежности сбором статистических данных на железных дорогах.
4.9 - 4.11. (Введены дополнительно, Изм. N 2).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый рукав должен иметь маркировку с указанием квартала и двух последних цифр года изготовления.
Маркировка расположена на резиновой этикетке рукава по ГОСТ 1335.
Качество выполнения маркировки должно обеспечивать ее четкость и сохранность в течение всего срока службы рукава.
(Измененная редакция, Изм. N 4).
5.2. Рукава типа Р1 должны быть связаны пачками по 5 шт., типов Р2 и Р3 - по 10 шт.
(Измененная редакция, Изм. N 2).
5.3. Перед упаковкой обработанные металлические части рукавов должны быть покрыты консервирующим материалом. Попадание консервирующего материала на уплотнительное кольцо браковочным признаком не является.
5.4. Отгружаемые рукава следует сопровождать документом, удостоверяющим их качество и соответствие требованиям настоящего стандарта и содержащим:
наименование организации, в систему которой входит предприятие-изготовитель;
наименование предприятия-изготовителя и его местонахождение;
условное обозначение рукава;
дату отгрузки;
число рукавов;
результаты проверок и испытаний;
обозначение настоящего стандарта.
5.5. Рукава транспортируют всеми видами транспорта в крытых транспортных средствах по категории условий транспортирования С ГОСТ 9.014.
5.6. Рукава следует хранить в помещениях на стеллажах.
Стеллажи с рукавами следует размещать на расстоянии не менее 1 м от теплоизлучающих приборов. Рукава должны быть предохранены от попадания прямых солнечных лучей.
Условия хранения рукавов - по категории С ГОСТ 9.014.
5.7. При транспортировании и хранении рукава не следует подвергать механическим повреждениям, воздействию масла, бензина и других веществ, которые вредны для резины.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Применение и установку рукавов следует согласовывать с предприятием-изготовителем.
6.2. Установку и замену рукавов проводят при отключенном источнике сжатого воздуха.
6.3. При применении рукавов на локомотивах допускается повышать рабочее давление до 1,2 МПа (12 кгс/см2) в тормозной системе на период регулировки предохранительных клапанов.
(Введен дополнительно, Изм. N 2).
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Изготовитель гарантирует соответствие рукавов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок хранения рукавов - 1 год с момента их изготовления.
Гарантийный срок эксплуатации рукавов - 4,5 года с момента ввода их в эксплуатацию.
(Измененная редакция, Изм. N 2, 4).
